АО «ТЕПЛОВОДОМЕРª
СЧЁТЧИКИ ХОЛОДНОЙ ВОДЫ КОМБИНИРОВАННЫЕ
ВСХНК, ВСХНКд
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РЭ 4213-204-18151455-2014
Государственный реестр № 61400-15
Мытищи, 2019 г.
АО «ТЕПЛОВОДОМЕРª
СЧЁТЧИКИ ХОЛОДНОЙ ВОДЫ КОМБИНИРОВАННЫЕ
ВСХНК, ВСХНКд
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РЭ 4213-204-18151455-2014
Государственный реестр № 61400-15
Мытищи, 2019 г.
РЭ 4213-204-18151455-2014
СОДЕРЖАНИЕ
Введение««««««««««««««««««««««««««««««««««««3
1 ОПИСАНИЕ И РАБОТА
3
1.1 НАЗНАЧЕНИЕ СЧЁТЧИКА
3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
1.3 КОМПЛЕКТНОСТЬ
5
1.4 СОСТАВ СЧЁТЧИКА
5
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
6
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
6
1.7 УПАКОВКА
6
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
7
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
7
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
7
2.3 ЭКСПЛУАТАЦИЯ
8
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКА
9
3.1 ОБЩИЕ УКАЗАНИЯ
9
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
9
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
9
3.4 ПОВЕРКА СЧЁТЧИКОВ
10
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
10
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
11
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
11
ПРИЛОЖЕНИЕ А (справочное)
12
Талон № 1 на гарантийный ремонт
14
Талон № 2 на гарантийный ремонт
15
Талон № 3 на гарантийный ремонт
16
2
РЭ 4213-204-18151455-2014
Настоящее руководство по эксплуатации (в дальнейшем РЭ), является доку-
ментом, удостоверяющим гарантированные изготовителем основные параметры и
технические характеристики счѐтчиков холодной воды комбинированных ВСХНК,
ВСХНКд. РЭ позволяет ознакомиться с их устройством и принципом работы, а
также устанавливает правила эксплуатации.
Счѐтчики изготовлены по ТУ 4213-204-18151455-2014 и соответствуют всем
требованиям российских и европейских стандартов.
Перед началом эксплуатации счѐтчика или при поступлении его на хранение
следует внимательно ознакомиться с настоящим РЭ, проверить комплектность по-
ставки, проверить сохранность и сроки действия пломб.
1 ОПИСАНИЕ И РАБОТА
1.1 НАЗНАЧЕНИЕ СЧЁТЧИКА
Счѐтчики холодной воды комбинированные ВСХНК, ВСХНКд (далее - счѐт-
чики комбинированные) предназначены для измерений объѐма холодной воды в
напорных трубопроводах в системах холодного водоснабжения при температуре от
+5 до +50 °С и давлении воды до 1,6 МПа (16 кгс/см2).
Счѐтчики комбинированные применяются на промышленных объектах, объек-
тах коммунального хозяйства и в составе автоматизированных систем контроля и
учѐта холодной воды. Они разработаны специально для объектов с широким диапа-
зоном расхода воды, непостоянным уровнем расхода, варьирующим в течение су-
ток, сезонов или условий технологического процесса, объектов кратковременного
учета большого расхода, где при нормальной ситуации протекает небольшое коли-
чество воды.
По степени защиты счѐтчики соответствуют IP 54; по заказу могут быть изго-
товлены со степенью защиты IP 68, которые пригодны для длительного погружения
в воду на глубину более 1 м и установки в водопроводных колодцах, имеют полную
водонепроницаемость и пылезащищѐнность.
Счѐтчики ВСХНК, ВСХНКд работают в диапазоне температур от +5 до +50°С
(холодная вода), имеют счѐтный механизм с роликовым и стрелочными индикато-
рами и показывают измеренный объѐм в метрах кубических (м3) и его долях.
Счѐтчики ВСХНКд имеют дистанционный выход импульсов (при подаче на-
пряжения на магнитоуправляемый контакт).
При заказе счѐтчиков должно быть указано:
условное обозначение счѐтчика;
значение номинального диаметра (DN), мм.
Пример записи счѐтчика при его заказе и в другой продукции, в которой он
может быть применѐн:
- для счѐтчика холодной воды с условным диаметром 50/20 со счѐтным меха-
низмом с роликовым индикатором - ВСХНК-50/20 и с магнитоуправляемым
контактом - ВСХНКд-50/20.
Заводской номер счѐтчика состоит из номера основного счѐтчика и вспомога-
тельного, например: ВСХНКд-50/20 зав. № 008166/239185.
3
РЭ 4213-204-18151455-2014
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2.1 Основные технические характеристики счѐтчиков ВСХНК, ВСХНКд при-
ведены в таблице 1.
Таблица 1.
Диаметр условного прохода, DN
50/20
65/20
80/20
100/20
150/40
Измеряемая среда
Вода по СанПиН 2.1.4.1074
Диапазон температур, ºС
+5
+50 0С
Наименьший расход, Qmin, м3
0,05
0,05
0,05
0,05
0,20
Переходный расход, Qt, м3
0,20
0,20
0,20
0,20
0,80
Номинальный расход, Qn, м3
50,0
60,0
120,0
230,0
400,0
Наибольший расход, Qmax, м3
90,0
120,0
200,0
300,0
600,0
Порог чувствительности, м3
0,015
0,015
0,015
0,015
0,100
Максимальное значение указателя
счѐтного механизма, м3:
- основного счѐтчика
999999
999999 × 10
- вспомогательного счѐтчика
99999
99999
Расход воды, м3/ч, при потере дав-
12
28
33
44
118
ления 0,1 кгс/см2 (0,01 МПа)
Цена импульса, л/имп.:
- основного счѐтчика
100
100
100
100
1000
- вспомогательного счѐтчика
1
1
1
1
100
Пределы допускаемой относитель-
ной погрешности в диапазонах рас-
ходов, %:
- Qmin Q < Qt (исключая)
± 5
- Qt Q Qmax (включая)
± 2
Наибольшее количество воды, из-
меряемое счѐтчиком, м3х1000
1,24/
1,50/
2,96/
5,59/
9,80/
- за сутки
0,063
0,063
0,063
0,063
0,720
32,40/
43,20/
86,40/
165,60/
288,00/
- за месяц
1,875
1,875
1,875
1,875
21,600
Наименьшая цена деления счѐтного
0,0005/
0,005/
0,005/
механизма, м3
0,00005
0,00005
0,0005
Присоединение к трубопроводу
фланцевое
Диапазон срабатывания переклю-
чающего устройства, м3/ч, при:
- увеличении расхода
1,6
1,6
1,6
2,5
6,2
- уменьшении расхода
1,1
1,1
1,1
1,9
4,8
Степень защиты по ГОСТ 14254
IP54 (по заказу IP68)
Габаритные размеры счѐтчиков, мм,
не более:
- монтажная длина
270
300
300
360
500 ± 15
- высота счѐтчиков ВСХНК
180
190
212
222
350
- высота счѐтчиков ВСХНКд
190
200
222
232
360
- ширина
280
300
310
340
445
Масса, кг, не более: ВСХНК
17,6
21,1
25,1
30,1
74,6
ВСХНКд
18,7
22,2
26,2
31,2
76,9
Средний срок службы, лет, не менее
12
4
РЭ 4213-204-18151455-2014
Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счѐтчик имеет относи-
тельную погрешность 5 % и ниже которого относительная погрешность не нормируется.
2. Под переходным расходом Qt понимается расход, на котором счѐтчик имеет относитель-
ную погрешность ± 2 %, а ниже которого ± 5 %.
3. Под номинальным расходом Qn понимается расход, при котором счѐтчик может работать
непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счѐтчик может работать
не более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка (турбинка)
приходит в непрерывное вращение.
1.2.2 Гидравлические характеристики.

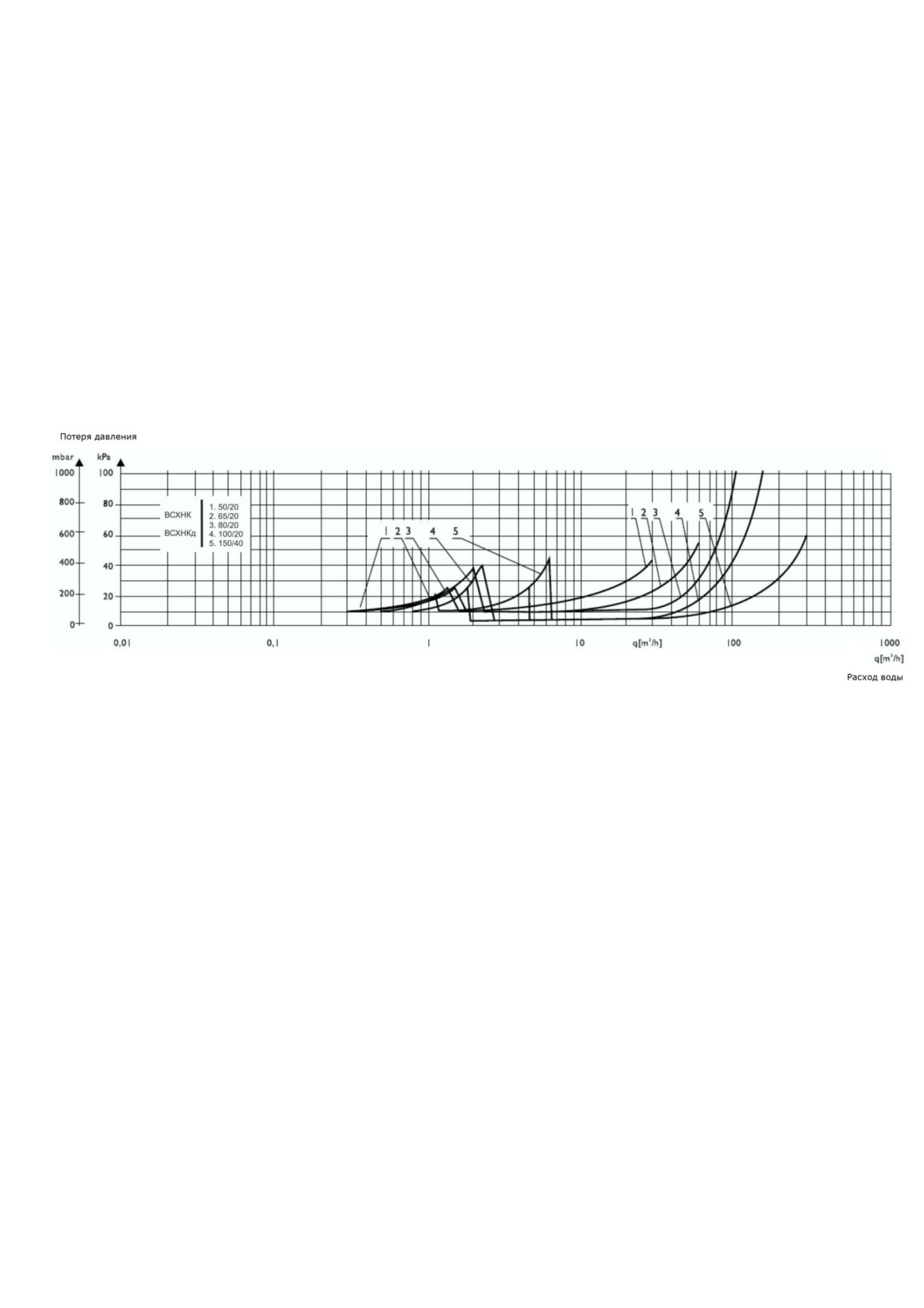

Потеря давления на счѐтчике рассчитывается по следующему графику:
График потери давления
1.2.3 Технические характеристики магнитоуправляемого контакта:
- максимальное коммутируемое напряжение, В
- 50;
- максимальный коммутируемый ток через контакт, мА
- 100;
- частота замыкания контакта, Гц, не более
- 1.
1.2.4 Средний срок службы - не менее 12 лет.
По истечении срока службы детали счѐтчика воды подлежат утилизации.
1.2.5 Габаритные и присоединительные размеры счѐтчика комбинированного
указаны в таблице 1.
1.3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- счѐтчик воды
1 шт.
- паспорт
1 экз.
- руководство по эксплуатации
1 экз.
- методика поверки (по заказу)
1 экз.
- упаковка
1 шт.
1.4 СОСТАВ СЧЁТЧИКА
1.4.1 Комбинированные счѐтчики состоят из двух счѐтчиков, имеющих раз-
ные пределы измерений, и переключающего пружинного клапана. Счѐтчики раз-
мещены на параллельной отводке (Приложение А). Один прибор является основ-
5
РЭ 4213-204-18151455-2014
ным, а другой - вспомогательным. Переключающий клапан в зависимости от рас-
хода автоматически закрывает или открывает проход воды к одному из приборов.
При малых величинах расхода переключающий клапан закрывается и задейство-
ванным остается только вспомогательный счѐтчик. При возрастании расхода давле-
ние воздействует на основной счѐтчик и при этом происходит открывание пере-
ключающего клапана. С этого момента основной счѐтчик начинает работать совме-
стно со вспомогательным счѐтчиком. При работе обоих счѐтчиков общее потребле-
ние и объѐм воды считываются путем сложения показаний основного и вспомога-
тельного счѐтчиков.
1.4.2 Корпус основного счѐтчика выполнен из серого чугуна и представляет
собой цилиндрическую отливку с фланцами по ГОСТ 33259-2015 для присоедине-
ния к трубопроводу и горловиной для размещения измерительного блока (измери-
тельной вставки).
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
1.5.1 В устройство комбинированных счѐтчиков входят турбинный (основ-
ной) и крыльчатый (вспомогательный) счѐтчики, размещѐнные на параллельной от-
водке. Когда напор воды в системе водоснабжения невысок, вода движется через
крыльчатый счѐтчик, когда же напор возрастает, вода поступает через турбинный и
крыльчатый счѐтчики. Расчѐт полного объѐма воды, прошедшего через комбиниро-
ванный счѐтчик, определяется суммированием показаний объѐма воды турбинного
и крыльчатого счѐтчиков. Крыльчатый счѐтчик защищѐн от перегрузки, которая
может возникнуть, грибовидным клапаном, ограничивающим расход в системе.
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
1.6.1 Маркировка счѐтчиков состоит из индивидуальной маркировки каждого
счѐтчика и общей бирки на комбинированный счѐтчик, которые содержат следую-
щую информацию:
- товарный знак предприятия-изготовителя;
- условное обозначение счѐтчика;
- заводской номер счѐтчика
(по системе нумерации предприятия-
изготовителя);
- температуру измеряемой среды;
- максимальное рабочее давление в МПа;
- номинальный расход;
- знак утверждения типа;
- год выпуска;
- направление потока (на корпусе счѐтчика).
1.6.2 Пломбирование.
В целях предотвращения доступа к узлам регулировки, на счѐтчик устанавли-
ваются пломбы, несущие на себе знак поверки. Пломбы устанавливаются на регу-
лирующие устройства и на крышку счѐтного механизма (Приложение А).
1.7 УПАКОВКА
Упаковка производится в соответствии с ТУ 4213-204-18151455-2014.
6
РЭ 4213-204-18151455-2014
1.7.1 Эксплуатационная документация помещена в пакет из полиэтиленовой
плѐнки ГОСТ 10354-82.
1.7.2 Транспортная тара - картонный ящик.
1.7.3 Масса счѐтчика с упаковкой не должна превышать более чем на 10 ки-
лограмм массу счѐтчика.
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
- Счѐтчики устанавливаются в отапливаемых помещениях или специальных
павильонах с температурой окружающего воздуха от +5 до +50 0С и относительной
влажностью не более 80 % (при исполнении IP68 - с влажностью 100 %). Если
счѐтчик хранился в условиях, отличных от условий эксплуатации, то перед вводом
в эксплуатацию необходимо выдержать его в указанных условиях не менее 3 ч.
- Ограничения по монтажу счѐтчика указаны в разделе «Монтаж счѐтчика».
- Эксплуатация счѐтчика на максимальном расходе допускается не более 1 ч в
сутки.
- Не допускается превышение максимальной температуры воды (+500С).
- Количество воды за месяц, расходуемое на объекте, не должно превышать
значений, указанных в таблице 1 настоящего РЭ.
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
2.2.1 Меры безопасности при монтаже счѐтчика:
- Присоединение счѐтчика к трубопроводу должно быть плотным, без переко-
сов, чтобы не было протечек при давлении до 1,6 МПа (16 кг с/см2).
- При монтаже необходимо обратить внимание на правильность установки
межфланцевых прокладок, отверстия которых должны совпадать с отверстиями
счѐтчика.
Внимание! При приварке монтажных фланцев категорически запреща-
ется использовать счѐтчик воды в качестве монтажного приспособления.
2.2.2. Объѐм и последовательность внешнего осмотра счѐтчика.
При внешнем осмотре счѐтчика должно быть установлено:
- соответствие комплектности, указанной в настоящем РЭ;
- соответствие маркировки цены импульса с указанной в паспорте;
- целостность корпуса счетного механизма;
- наличие и целостность пломб с оттиском знака поверки.
2.2.3 Монтаж счѐтчика.
2.2.3.1 Счѐтчики типа:
ВСХНК, ВСХНКд размещаются на трубопроводах холодной воды, на вводах
в здания или в отдельные помещения.
К счѐтчикам должен быть обеспечен свободный доступ для осмотра в любое
время года. Место установки счѐтчика должно гарантировать его эксплуатацию без
возможных механических повреждений.
Установка счѐтчиков в затапливаемых, в холодных помещениях при темпера-
туре менее +5 0С и в помещениях с влажностью более 80 % не допускается.
7
РЭ 4213-204-18151455-2014
2.2.3.2 При монтаже счѐтчика должны быть соблюдены следующие обяза-
тельные условия:
- счѐтчик монтируется на трубопроводе исключительно в горизонталь-
ном положении;
- установка осуществляется таким образом, чтобы счѐтчик всегда был запол-
нен водой;
- при установке счѐтчика после отводов, запорной арматуры, переходников,
фильтров и других устройств непосредственно перед и после счѐтчика необходи-
мо предусмотреть прямой участок трубопровода длиной не менее 3 DN, где DN
- диаметр счѐтчика воды. При нарушении условий монтажа появляется до-
полнительная погрешность счѐтчика;
- счѐтчик должен быть расположен так, чтобы направление, указанное стрел-
кой на корпусе счѐтчика, совпадало с направлением потока воды в трубопроводе;
- перед установкой счѐтчика трубопровод обязательно промыть, чтобы уда-
лить из него загрязнения и посторонние тела;
- во избежание попадания инородных тел перед счѐтчиком рекомендуется ус-
тановить фильтр;
- присоединение счѐтчика к трубопроводу с большим или меньшим диамет-
ром, чем диаметр условного прохода счѐтчика, производится при помощи переход-
ников, устанавливаемых вне зоны прямолинейных участков;
- на случай ремонта или замены счѐтчика перед прямым участком до счѐтчика
и после прямого участка трубопровода после счѐтчика устанавливается запорная
арматура (вентили, задвижки, клапаны), а также спускники для опустошения от-
ключаемого участка, которые монтируются вне зоны прямых участков.
- кабель магнитоуправляемого контакта (герконового датчика) допускается
удлинять до 30 м кабелем сечения не менее 0,75 мм2.
Категорически запрещается укорачивать кабель магнитоуправляемого
контакта (стандартная длина кабеля - 2000 ± 50 мм)!
2.2.3.3 Монтаж и демонтаж счѐтчиков допускается производить с примене-
нием стропов (веревка, канат из лубяных волокон), располагая их у переднего и
заднего фланцев корпуса таким образом, чтобы при натяжении строп не касался
корпуса счетного механизма счѐтчика. Не допускается установка счѐтчика на рас-
стоянии менее 2-х метров от устройств, создающих вокруг себя мощное магнитное
поле (например, силовых трансформаторов).
2.3 ЭКСПЛУАТАЦИЯ
2.3.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %).
2.3.2 При эксплуатации необходимо соблюдать следующие основные усло-
вия, обеспечивающие нормальную работу счѐтчика:
- При запуске, во избежание повышенной вибрации и гидравлических ударов,
заполнение счѐтчика водой необходимо производить плавно. Перед началом рабо-
ты, кратковременным пропуском воды, из счѐтчика удалить воздух.
- Количество воды, пропущенное через счѐтчик за сутки и за месяц, не долж-
ны превышать значений, указанных в таблице 1.
8
РЭ 4213-204-18151455-2014
- Необходим правильный выбор места установки и соблюдение требований
правил монтажа счѐтчика на трубопроводе.
- При заметном снижении расхода воды при постоянном напоре в трубопро-
воде необходимо прочистить входной фильтр от засорения.
- Очистку фильтра рекомендуется производить не реже 1-го раза в 6 месяцев.
При правильном монтаже и эксплуатации счѐтчик не нуждается в особом
уходе и может работать в течение многих лет без поломок.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКА
3.1 ОБЩИЕ УКАЗАНИЯ
3.1.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %).
3.1.2 Не реже одного раза в неделю производить осмотр счѐтчика.
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
3.2.1. Профилактический осмотр счѐтчика воды производится не реже одного
раза в неделю.
При проведении профилактического осмотра счѐтчика необходимо проверить
следующее:
- соблюдение в чистоте поверхностей счѐтчиков;
- отсутствие течи в местах фланцевых соединений счѐтчиков воды с трубо-
проводом. При наличии течи подтянуть болты фланцевого соединения, если течь не
прекращается, то необходимо заменить прокладки;
- загрязненные стекла протереть влажной, а затем сухой полотняной салфет-
кой;
- отсутствие течи через элементы счѐтчика. В случае течи из-под измеритель-
ного блока и его элементов и остановки счетного механизма, счѐтчик воды необхо-
димо демонтировать и отправить с паспортом в ремонт с последующей поверкой.
3.2.2. Профилактическое обслуживание счѐтчиков воды.
При соответствии питьевой воды требованиям СанПиН 2.1.4.1074-01 для
счѐтчиков воды, установленных в системе холодного водоснабжения, рекомендует-
ся не реже 1 раза в год проводить очистку проточной части счѐтчика воды. При не-
соответствии качества воды вышеуказанному документу очистку проточной части
счѐтчика воды рекомендуется проводить не реже 2-х раз в год.
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Таблица 2
Наименование неисправностей,
внешнее проявление и допол-
Вероятная причина
Методы устранения
нительные признаки
1. Жидкость не проходит через
Вскрыть фильтр, очистить и промыть его.
Засорился фильтр
счѐтчик
Установить фильтр на место.
9
РЭ 4213-204-18151455-2014
2. Жидкость проходит через
Устранение неисправности производится на
Поломка роторного
счѐтчик (прослушивается шум
предприятии-изготовителе (если не истек
или счетного меха-
текущей воды), а стрелочный
гарантийный срок) или специализированным
низма
индикатор не вращается
ремонтным предприятием.
3.4 ПОВЕРКА СЧЁТЧИКОВ
Поверка производится при выпуске из производства и после ремонта в соот-
ветствии с методикой поверки МП РТ 2273-2015 «Счѐтчики холодной воды комби-
нированные ВСХНК, ВСХНКд. Методика поверки».
Межповерочный интервал - 6 лет.
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
4.1 УСЛОВИЯ ХРАНЕНИЯ
Счѐтчики должны храниться в упаковке предприятия-изготовителя согласно
условиям хранения 3 по ГОСТ 15150-69.
Воздух в помещении, в котором хранятся счѐтчики, не должен содержать
коррозионно-активных веществ.
4.2 УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ
Транспортирование счѐтчиков должно соответствовать условиям 5 по
ГОСТ 15150-69.
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1 Изготовитель гарантирует соответствие счѐтчика требованиям техниче-
ской документации завода-изготовителя при соблюдении условий транспортирова-
ния, хранения, монтажа и эксплуатации.
5.2 Гарантийный срок эксплуатации - 24 месяца с даты реализации. Дата реа-
лизации - по счѐт-фактуре АО «Тепловодомер».
5.3 Изготовитель обязан безвозмездно заменить или отремонтировать счѐтчик
воды, если в течение гарантийного срока потребителем будет обнаружено несоот-
ветствие требованиям технических условий. При этом безвозмездная замена или
ремонт счѐтчика должны производиться предприятием-изготовителем при условии
соблюдения потребителем правил хранения, транспортирования, монтажа и экс-
плуатации, указанных в настоящем «Руководстве по эксплуатации».
5.4 Изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюдением
правил эксплуатации, транспортировки и хранения;
- нарушения сохранности заводских гарантийных пломб;
- укорачивания кабеля магнитоуправляемого контакта (длина кабеля - не
менее 1950 мм);
- самостоятельного ремонта или изменения внутреннего устройства водо-
счѐтчика;
- если изменѐн, стѐрт, удалѐн или не разборчив серийный номер изделия;
10
РЭ 4213-204-18151455-2014
- случайного повреждения счѐтчика воды со стороны Покупателя;
- дефектов, вызванных стихийными бедствиями (пожаром и т.п.);
- отсутствия паспорта на счѐтчик, предоставляемого в ремонт.
Претензии принимаются только при наличии паспорта и заполненного талона
на гарантийный ремонт.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Счѐтчик воды, передаваемый для гарантийного ремонта, должен быть очи-
щен от загрязнений!
Внимание! Перед запуском изделия в эксплуатацию внимательно ознакомь-
тесь с Руководством по эксплуатации. Нарушение требований этого документа вле-
чѐт за собой прекращение гарантийных обязательств перед Покупателем.
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
Изготовитель: АО «Тепловодомер»
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, офис 2.
Тел. / факс: (495) 150-38-16
E-mail: sales@teplovodomer.ru
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 Изготовитель не принимает рекламации, если счѐтчик вышел из строя по
вине потребителя из-за неправильной эксплуатации и несоблюдения указаний, при-
веденных в «Руководстве по эксплуатации», а также нарушения условий транспор-
тирования транспортными организациями.
7.2 По всем вопросам, связанным с качеством счѐтчиков, гарантийного и по-
слегарантийного ремонта, следует обращаться по адресу:
141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, офис 2,
АО «Тепловодомерª
Тел. / факс: 8 (495) 150-38-16
Тел. технической поддержки: 8 (495) 150-38-16
7.3 Учѐт предъявленных рекламаций
Дата предъявления
Краткое содержание
Меры, принятые по рекламации
рекламации
рекламации
11
РЭ 4213-204-18151455-2014
ПРИЛОЖЕНИЕ А
(справочное)
СЧЁТЧИКИ ВОДЫ КОМБИНИРОВАННЫЕ ВСХНК
Пломба 1
Пломба 6
Пломба 2
Пломба 4
Пломба 5
Пломба 3
Рис. А1. Внешний вид счѐтчиков воды ВСХНК и чертѐж опломбировки навесными пломбами
12
РЭ 4213-204-18151455-2014
Продолжение приложения А
СЧЁТЧИКИ ВОДЫ КОМБИНИРОВАННЫЕ ВСХНКд
Рис. А2. Внешний вид счѐтчиков воды ВСХНКд и чертѐж опломбировки навесными пломбами
13
РЭ 4213-204-18151455-2014
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 150-38-16; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон № 1 на гарантийный ремонт
Заводской №_________________________________
Тип счѐтчика воды________________________DN __________________
Дата выпуска "____"__________20 г.
Дата последней поверки "____"__________20 г.
Дата продажи "____"____________________20 г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздел 5 "Руководства по экс-
плуатации". Счѐтчик воды принимается в гарантийный ремонт только при наличии Паспорта.
1.Причина рекламаций (характер неисправности)
____________________________________________________________________________________________
____________________________________________________________________________________________
______________________________________________________________
2.Владелец ____________________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения)
__________________________________________________________________________________
Климатические условия в месте установки счѐтчика воды: температура воздуха ____ °С, влажность _____
%
4. Наличие фильтра в узле учета:
Сетчатый
Магнитно-
Отсутствует
механический
Иного типа______________________________________________________________________
5. Организация, выполнившая монтаж счѐтчика воды__________________________________________
__________________________________________________________________________________
Дата ввода узла учета ва эксплуатацию «____»________20___ г
6. Показания счѐтчика на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил: Ф.И.О._________________________ Подпись ___________
Должность ___________________________ Дата заполнения "_____"__________ 20___ г.
Примечание_________________________________________________________________
Представитель группы сервиса Ф.И.О._______________________ Подпись _________________
Дата заполнения "_____" __________ 20___ г.
14
РЭ 4213-204-18151455-2014
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 150-38-16; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон № 2 на гарантийный ремонт
Заводской №_________________________________
Тип счѐтчика воды________________________DN __________________
Дата выпуска "____"__________20 г.
Дата последней поверки "____"__________20 г.
Дата продажи "____"____________________20 г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 "Руководства по экс-
плуатации". Счѐтчик воды принимается в гарантийный ремонт только при наличии Паспорта.
1.Причина рекламаций (характер неисправности)
____________________________________________________________________________________________
____________________________________________________________________________________________
______________________________________________________________
2.Владелец ____________________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения)
__________________________________________________________________________________
Климатические условия в месте установки счѐтчика воды: температура воздуха ____ °С, влажность _____
%
4. Наличие фильтра в узле учета:
Сетчатый
Магнитно-
Отсутствует
механический
Иного типа________________________________________________________________________
5. Организация, выполнившая монтаж счѐтчика воды___________________________________________
__________________________________________________________________________________
Дата ввода узла учета ва эксплуатацию «____»________20___ г.
6. Показания счѐтчиков на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил: Ф.И.О._________________________ Подпись ___________
Должность ___________________________ Дата заполнения "_____"___________ 20___ г.
Примечание: ________________________________________________________________
Представитель группы сервиса Ф.И.О._______________________ Подпись ___________
Дата заполнения "_____" __________ 20___ г.
15
РЭ 4213-204-18151455-2014
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 150-38-16; 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Талон № 3 на гарантийный ремонт
Заводской №_________________________________
Тип счѐтчика воды________________________DN __________________
Дата выпуска "____"__________ 20 г.
Дата последней поверки "____"__________20 г.
Дата продажи "____"____________________20 г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 "Руководства по экс-
плуатации". Счѐтчик воды принимается в гарантийный ремонт только при наличии Паспорта.
1.Причина рекламаций (характер неисправности)
____________________________________________________________________________________________
____________________________________________________________________________________________
______________________________________________________________
2.Владелец ____________________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения)
__________________________________________________________________________________
Климатические условия в месте установки счѐтчика воды: температура воздуха ____ °С, влажность _____
%
4. Наличие фильтра в узле учета:
Сетчатый
Магнитно-
Отсутствует
механический
Иного типа________________________________________________________________________
5. Организация, выполнившая монтаж счѐтчика воды __________________________________________
__________________________________________________________________________________
Дата ввода узла учета ва эксплуатацию «____»________20___ г.
6. Показания счѐтчиков на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил: Ф.И.О._________________________ Подпись ___________
Должность ___________________________ Дата заполнения "_____"___________ 20___ г.
Примечание: _________________________________________________________________
Представитель группы сервиса Ф.И.О._______________________ Подпись __________
Дата заполнения "_____" ________ 20___ г.
16



















///////////////////////////////////////
