СЧЕТЧИК ИМПУЛЬСОВ ПРОГРАММИРУЕМЫЙ «ДУВС». РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РЭ 4213-406-18151455-06





РОССИЙСКАЯ ФЕДЕРАЦИЯ
СЧЕТЧИК ИМПУЛЬСОВ ПРОГРАММИРУЕМЫЙ
«ДУВС»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
г. Мытищи
2006г.
СОДЕРЖАНИЕ
1.
Описание и работа _______________________________________________
3
1.1 Назначение «ДУВС» _____________________________________________
3
1.2 Основные параметры и характеристики _____________________________
3
1.3 Общие требования _______________________________________________
4
1.4 Устройство и работа «ДУВС» _____________________________________
4
1.5 Маркировка и пломбирование _____________________________________
4
1.6 Упаковка _______________________________________________________
5
2.
Использование по назначению ____________________________________
6
2.1 Эксплуатационные ограничения ___________________________________
6
2.2 Подготовка «ДУВС» к использованию ______________________________
6
2.3 Монтаж электрической схемы _____________________________________
6
3.
Транспортирование и хранение ___________________________________
7
3.1 Транспортирование ______________________________________________
7
3.2 Хранение _______________________________________________________
7
4.
Гарантии изготовителя ___________________________________________
7
5.
Свидетельство о приемке _________________________________________
7
6.
Сведения о поверке ______________________________________________
8
7.
Сведения о периодической поверке
и поверке при выпуске из ремонта _________________________________
8
8.
Сведения о рекламациях __________________________________________
8
- 2 -
Настоящее руководство по эксплуатации
(в дальнейшем РЭ) являются документом,
удостоверяющим гарантированные изготовителем основные параметры и технические
характеристики
«ДУВС» и его модификаций. Кроме того, РЭ позволяет ознакомиться с его
устройством и принципом работы.
Перед началом работы необходимо ознакомиться с настоящим РЭ.
К работе по монтажу, установке, поверке, обслуживанию и эксплуатации счетчиков
допускаются лица, имеющие необходимую квалификацию, изучившие настоящее руководство по
эксплуатации и прошедшие инструктаж по ТБ.
Перед началом эксплуатации «ДУВС» или при поступлении его на хранение следует
проверить комплектность поставки, и осмотреть все составные части прибора, проверить
сохранность и сроки действия пломб (клейм).
В случае передачи прибора на другое предприятие или в другое подразделение для
эксплуатации или ремонта, его РЭ подлежит передаче вместе с прибором.
Все записи в РЭ должны проводиться чернилами или шариковой ручкой черного или синего
цвета отчетливо и аккуратно. Записи должны быть заверены подписью и печатью.
1. Описание и работа
1.1 Назначение «ДУВС».
Областью применения прибора является дистанционный съем показаний с
магнитоуправляемого выхода или выхода типа
“открытый коллектор” первичных приборов
(счетчиков воды), а так же возможность передачи данных о накопленном объеме по каждому
счетчику воды на персональный компьютер через встроенный интерфейс RS485 (существуют
модификации «ДУВС» с подключением к персональному компьютеру через опторазвязанный
интерфейс RS232) при работе в системах дистанционного сбора данных.
Прибор является легким, компактным, полностью автономным. При работе в системе сбора
данных питание прибора осуществляется от внешнего источника постоянного напряжения +5 вольт
(источник питания поставляется по отдельному заказу).
1.2 Основные параметры и характеристики.
- Диапазон частот входных импульсов ...………………….……..от 0 до 1 Гц;
- предел допускаемой основной относительной погрешности …
±0,1 %;
- число разрядов жидкокристаллического индикатора для
ДУВС-(1…4)И, ДУВС-БИ ……….……..….…..10;
- длина присоединительной линии к первичному прибору:
до 15 метров двухпроводный кабель,
до 100 метров двухпроводный экранированный кабель в металлорукаве;
- длина присоединительной линии от ДУВС-(1…4)
к ДУВС-БИ до ………………………………………..…….……15 метров;
- сечение жилы кабеля …..……….……………...……..от 0,2 мм2 до 0,75 мм2;
- питание от литиевой батареи ……………………………………………3,6 В;
- ток, потребляемый от литиевой батареи не более ……..……………40 мкА;
- работоспособность литиевой батареи ……………………..…………..4 года;
- наработка на отказ не менее ….…………………………..….….20 000 часов;
- средний срок службы …………………………………………...………10 лет;
- температура окружающей среды ..………….……...……..… + 5 оС ÷ + 40 оС;
- влажность ……………………………………….…………до 75 % при t 30 оС;
- габаритные размеры ….……………………………………..….114×80×34 мм;
- масса …………...…………………………….………………..…………...0,2 кг.
- 3 -
1.3 Общие требования
1.3.1 Прибор соответствует требованиям технических условий и комплекту конструкторской
документации.
1.3.2 Принцип обозначения прибора.
наличие ЖК-индикатора.
ДУВС - …
наличие встроенного интерфейса
(1…4)И ___
RS232 или RS485
количество входов для подключения водосчетчиков.
БИ - блок индикации, для подключения к ДУВС-(1…4)
Примеры записи: ДУВС-3; ДУВС-4И RS485; ДУВС-1 RS232; ДУВС-БИ.
ДУВС-(1…4)
ДУВС-(1…4)И
ДУВС-БИ
Модификация
Разъём для подключения водосчетчиков
+
+
-
ЖК-индикатор
-
+
+
Разъём для подключения ДУВС-БИ
+
-
-
1.3.3 Количество входов:
ДУВС-(1…4), ДУВС-(1…4)И - от 1 до 4, для подключения первичных приборов;
ДУВС-БИ -
1, для подключения ДУВС-(1…4).
1.3.4 Прибор обеспечивает:
- прием и обработку импульсов от первичных приборов (для ДУВС-(1…4), ДУВС-(1…4)И);
- индикацию результатов съема показаний на ЖК-индикаторе (для ДУВС-(1…4)И,
ДУВС-БИ).
1.4 Устройство и работа «ДУВС».
Принцип работы прибора состоит в измерении количества замыканий выходного устройства
первичного прибора. В зависимости от заказа выбирается тип «ДУВС». Прибор имеет автономное
питание от литиевой батареи.
Индикация показаний прибора производится последовательно по каналам. В течение 0,5
секунды высвечивается номер канала, затем показание прибора, в соответствующих величинах, для
соответствующего канала. Вес импульса прибора программируется (от 1 до 1000 ед/имп). Цифры
после черточки означают десятые, сотые, тысячные доли единицы измерения.
1.5 Маркировка и пломбирование.
Маркировка прибора соответствует техническим требованиям сборочных чертежей.
Маркировка прибора содержит:
-
товарный знак;
-
наименование изделия;
-
заводской порядковый номер;
-
дата выпуска;
-
знак утверждения типа.
- 4 -

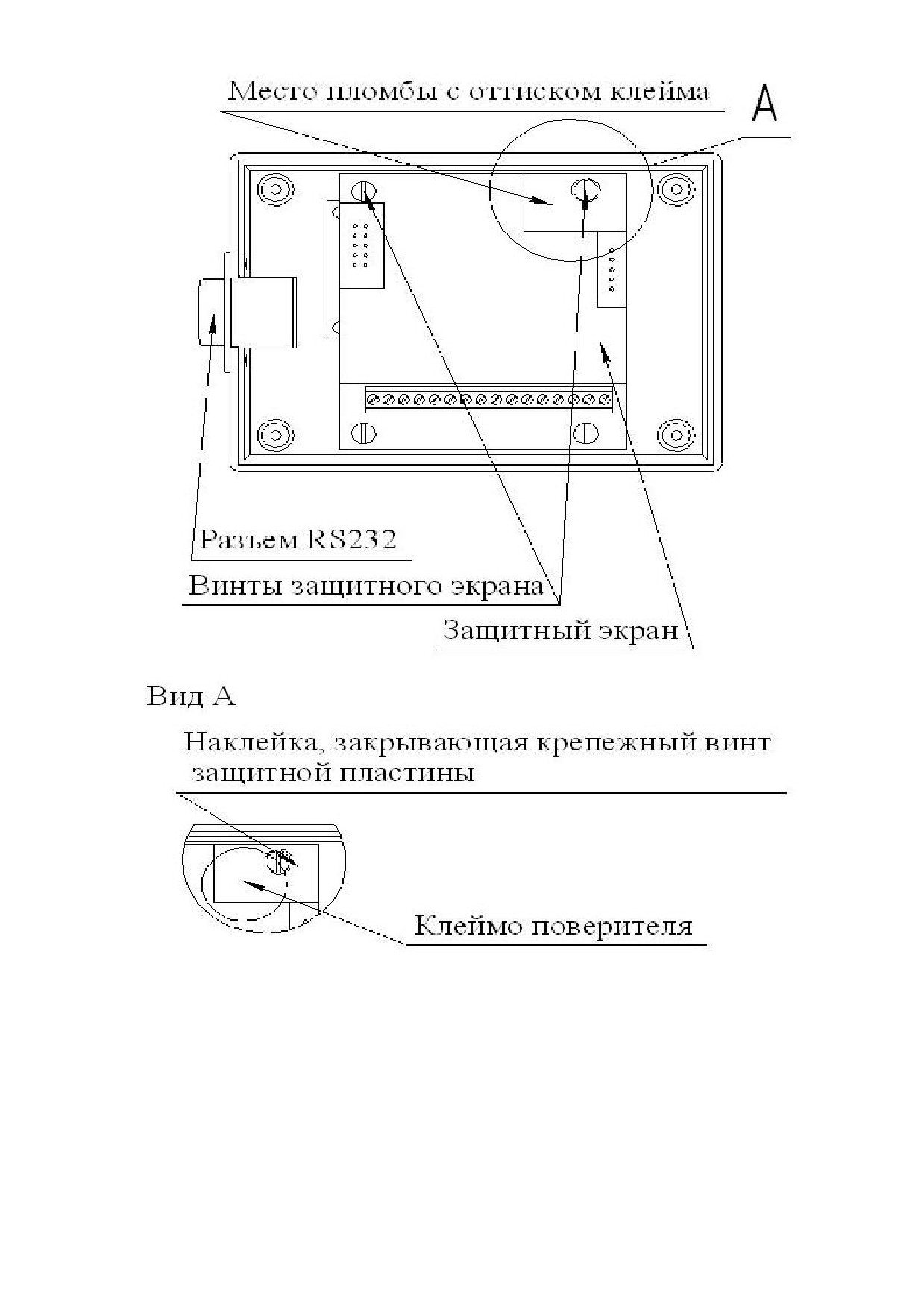

Рис. 1 Пломбирование «ДУВС»
1.6 Упаковка.
Способ упаковки, подготовка к упаковке, потребительско-транспортная тара, материалы,
применяемые при упаковке и порядок размещения, соответствуют комплекту конструкторской
документации.
- 5 -
2. Использование по назначению
2.1 Эксплуатационные ограничения.
Монтаж
«ДУВС» должен производиться в закрытых отапливаемых помещениях с
температурой окружающего воздуха от + 5 ºС до + 40 ºС и относительной влажностью до 75 %.
2.2 Подготовка «ДУВС» к использованию.
«ДУВС» не требует каких-либо дополнительных операций для установки. Перед
использованием прибора необходимо произвести внешний осмотр, при котором должно быть
установлено:
- соответствие комплектности прибора, указанной в настоящем РЭ;
- наличие и целостность действующих пломб (клейм);
- отсутствие механических повреждений.
2.3 Монтаж электрической схемы.
Монтаж электропроводов следует выполнять тщательно, квалифицированным персоналом.
Приступая к подключению электрических проводов в «ДУВС», следует:
- открутить винты, закрепляющие крышку;
- снять крышку;
- пропустить электрические провода в паз корпуса;
- ослабить винты крепления провода в разъёме;
- подобрать соответствующий конец провода и вложить его так, чтобы вся зачищенная длина
провода поместилась в отверстие;
- затянуть винты, вызывая зажатие провода в разъеме;
- закрыть крышку;
- закрутить закрепляющие винты крышки.
Порядок подключения к клеммным колодкам прибора приведён на рисунке 2.
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Первичный
Первичный
Первичный
Первичный
В А
5
3
2
прибор 4
прибор 3
прибор 2
прибор 1
RS485
Блок индикации
Рис.2 Расположение клеммных колодок и порядок подключения к ним.
Провода от первичных приборов не должны находиться в непосредственной близости от
энергетического кабеля. Расстояние от них до проводов с напряжением до 220 В и более должно
составлять не менее 0,3 м. Пересекать силовые кабели только под углом 90º.
С целью исключения влияния внешних электромагнитных полей
(двигатели,
трансформаторы, силовые кабели) провода от первичных приборов следует убирать в металлорукав
или в металлическую трубу.
- 6 -
3. Транспортирование и хранение
3.1 Транспортирование
3.1.1 Для транспортирования прибор должен быть упакован.
3.1.2 Транспортирование прибора осуществляется при условиях:
- температура окружающего воздуха от - 40 ºC до + 50 ºC;
- относительная влажность окружающего воздуха до 75 %;
3.1.3 Допускается транспортирование прибора всеми видами транспорта
(воздушным
транспортом - в герметизированных отсеках), при условиях защиты от прямого воздействия
атмосферных осадков и пыли.
3.2 Хранение
Прибор допускает хранение в упаковке изготовителя в отапливаемом и не отапливаемом
хранилищах при условиях:
- температура окружающего воздуха от -40 °C до +50 °C;
- относительная влажность окружающего воздуха до 75 %.
- атмосферное давление в диапазоне от 84 кПа до 106,7 кПа.
4. Гарантии изготовителя
Изготовитель гарантирует соответствие прибора требованиям технических условий при
соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более 18
месяцев с момента выпуска.
Действие гарантийных обязательств прекращается:
- при истечении гарантийного срока эксплуатации;
- при достижении гарантийной наработки;
- при нарушении условий эксплуатации, транспортирования и хранения;
- при нарушении пломбы (клейма) поверителя.
Гарантийный срок эксплуатации продлевается на период от подачи рекламации до введения
прибора в эксплуатацию силами предприятия-изготовителя.
5. Свидетельство о приемке
ЗАО "Тепломер"
Счетчик импульсов программируемый типа “ДУВС”________________, заводской номер
__________________, вес импульсов по каналам 1________ 2________ 3________ 4________ л/имп,
соответствует техническим условиям ТУ
4213-406-18151455-01 и признан годным для
эксплуатации.
МП
Дата выпуска: «____» ____________________ 20___г
Подпись лица, ответственного за приемку ______________________
- 7 -
6. Сведения о поверке
Счетчик импульсов программируемый типа “ДУВС”________________, заводской номер
__________________, вес импульсов по каналам 1________ 2________ 3________ 4________ л/имп,
на основании результатов первичной поверки согласно инструкции по поверке ИП 4213-406-
18151455-01, признан годным и допущен к эксплуатации.
Межповерочный интервал - 4 года.
Дата следующей поверки: «____» ____________________ 20___г
Место оттиска клейма
Поверитель: ___________________/ _______________
поверителя
/фамилия/
/подпись/
«____» ____________________ 20___г.
7. Сведения о периодической поверке и поверке при выпуске из ремонта
Подпись лица,
Заводской
Должность,
проводившего
Срок
номер и
Вид
Дата
Результаты
фамилия лица
поверку и место
следующей
тип
поверки
поверки
поверки
проводившего
оттиска
поверки
прибора
поверку
поверительного
клейма
8. Сведения о рекламациях
Изготовитель не принимает рекламации, если приборы вышли из строя по вине потребителя
из-за неправильной эксплуатации и несоблюдения указаний, приведенных в руководстве по
эксплуатации, а также нарушение условий транспортирования транспортными организациями.
По вопросам, связанным с качеством приборов, следует обращаться к предприятию-
изготовителю:
Предприятие-изготовитель
141008 Московская обл., г. Мытищи, ул. Колпакова, д. 20, ЗАО "Тепломер"
Тел: (495) 728-90-11
Служба техподдержки: (495) 582-97-17
Адрес сайта в Интернете: www.teplomer.net
E-mail: prep@teplomer.net
Учет предъявленных рекламаций
Дата предъявления
Краткое содержание рекламации
Меры, принятые по рекламации
рекламации
- 8 -



















///////////////////////////////////////
