СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ ВСХН, ВСХНд, ВСГН, ВСТН (Гос реестр № 61401-15). РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РЭ 4213-201-18151455-2014





РОССИЙСКАЯ ФЕДЕРАЦИЯ
АО «ТЕПЛОВОДОМЕРª
СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ
ВСХН, ВСХНд, ВСГН, ВСТН
Государственный реестр № 61401-15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Мытищи, 2018
РОССИЙСКАЯ ФЕДЕРАЦИЯ
АО «ТЕПЛОВОДОМЕРª
СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ
ВСХН, ВСХНд, ВСГН, ВСТН
Государственный реестр № 61401-15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Мытищи, 2018
СОДЕРЖАНИЕ
Введение «««««««««««««««««««««««««««««««««««««..3
1 ОПИСАНИЕ И РАБОТА
3
1.1 НАЗНАЧЕНИЕ СЧЁТЧИКА
3
1.2 ХАРАКТЕРИСТИКИ
5
1.3 КОМПЛЕКТНОСТЬ
6
1.4 СОСТАВ СЧЁТЧИКА
6
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
7
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
7
1.7 УПАКОВКА
7
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
7
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
7
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
8
2.3 ЭКСПЛУАТАЦИЯ
9
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКА
9
3.1 ОБЩИЕ УКАЗАНИЯ
10
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
10
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
11
3.4 ПОВЕРКА СЧЁТЧИКОВ
11
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
11
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
12
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
12
Приложение А (справочное)
14
Приложение Б (справочное)
15
Приложение В
16
Приложение Г (справочное)
17
Талон №1 на гарантийный ремонт
18
Талон №2 на гарантийный ремонт
19
Талон №3 на гарантийный ремонт
20
2
Настоящее руководство по эксплуатации
(в дальнейшем
- РЭ) является
документом, удостоверяющим гарантированные изготовителем основные
параметры и технические характеристики счѐтчиков воды турбинных ВСХН,
ВСХНд, ВСГН, ВСТН. Руководство содержит сведения о технических
характеристиках и конструкции счѐтчиков, позволяет ознакомиться с их составом,
устройством и принципом работы, а также устанавливает правила эксплуатации.
Счѐтчики изготовлены по ТУ 4213-201-18151455-2014, предназначены для
измерения объѐма воды, качество которой соответствует Сан ПиН 2.1.4.1074-01 и
СНиП 41-02-2003.
Перед началом работы необходимо внимательно ознакомиться с настоящим
РЭ.
Перед началом эксплуатации счѐтчика или при поступлении его на хранение
следует проверить комплектность поставки, проверить сохранность и сроки
действия пломб.
1 ОПИСАНИЕ И РАБОТА
1.1 НАЗНАЧЕНИЕ СЧЁТЧИКА
Счѐтчики воды турбинные с условным диаметром DN 40; 50; 65; 80; 100; 125;
150; 200; 250 (в дальнейшем - счѐтчики) предназначены для измерения объѐма
питьевой воды, отвечающей требованиям по качеству, изложенным в СанПиН
2.1.4.1074-01, и сетевой воды, отвечающей требованиям по качеству, изложенным в
СНиП 41-02-2003, и протекающей в подающих или обратных трубопроводах
закрытых и открытых систем теплоснабжения, системах холодного и горячего
водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5
до +50 0С (холодная вода) или от +5 до +150 0С (горячая вода).
По степени защиты счѐтчики соответствуют IP 54; по заказу могут быть
изготовлены со степенью защиты IP
68, которые пригодны для длительного
погружения в воду на глубину более 1 м и установки в водопроводных колодцах,
имеют полную водонепроницаемость и пылезащищѐнность.
Счѐтчики типа ВСХН, ВСХНд работают в диапазоне температур от +5 до
+50 0С (холодная вода), имеют счѐтный механизм с роликовым и стрелочными
указателями, показывающими измеренный объѐм в метрах кубических (м3) и его
долях. Счѐтчики типа ВСХНд имеют счѐтный механизм с магнитоуправляемым
контактом и выдают импульсы (при присоединении вычислителя, регистратора или
других совместимых устройств). Цена одного импульса для счѐтчиков ВСХНд
указана в таблице 1 п. 2 технических характеристик.
Счѐтчики типа ВСГН, ВСТН работают в диапазоне температур от +5 до
+150 0С (горячая вода), имеют счѐтный механизм с роликовым и стрелочными
индикаторами и показывают измеренный объѐм в метрах кубических (м3) и его
долях. Счѐтчики типа ВСТН имеют счѐтный механизм с магнитоуправляемым
контактом, с роликовым и стрелочными указателями, показывающими измеренный
объѐм в метрах кубических и его долях, выдают импульсы (при присоединении
вычислителя, регистратора или других совместимых устройств). Цена одного
импульса указана в таблице 1 п. 2.
3
Объѐм воды, измеренный счѐтчиком, определяют по показаниям роликового и
стрелочных указателей. Наибольшее значение роликового указателя счѐтного
механизма указано в таблице 1 п. 5 технических характеристик.
При заказе счѐтчиков должно быть указано:
условное обозначение счѐтчика;
значение номинального диаметра;
обозначение технических условий.
Пример записи счѐтчика при его заказе и в другой продукции, в которой он
может быть применен:
Для счѐтчика холодной воды с условным диаметром
50 мм со счѐтным
механизмом с роликовым индикатором - ВСХН-50 ТУ 4213-201-18151455-2014
Для счѐтчика горячей воды с условным диаметром
50 мм со счѐтным
механизмом с роликовым индикатором - ВСГН-50 ТУ 4213-201-18151455-2014.
Для счѐтчика горячей воды с условным диаметром
50 мм со счѐтным
механизмом с магнитоуправляемым контактом и роликовым индикатором -
ВСТН-50 ТУ 4213-201-18151455-2014.
На счѐтном механизме или корпусе счѐтчика имеется наклейка со штрих-
кодом. Цифры на штрих-коде применяются только для внутренних целей и не
используются для обозначения кода по принятым международным стандартам.
Объѐм воды, измеренный счѐтчиком, определяют по показаниям роликового и
стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный
объѐм в целых числах метров кубических, стрелочные указатели - доли метров
кубических

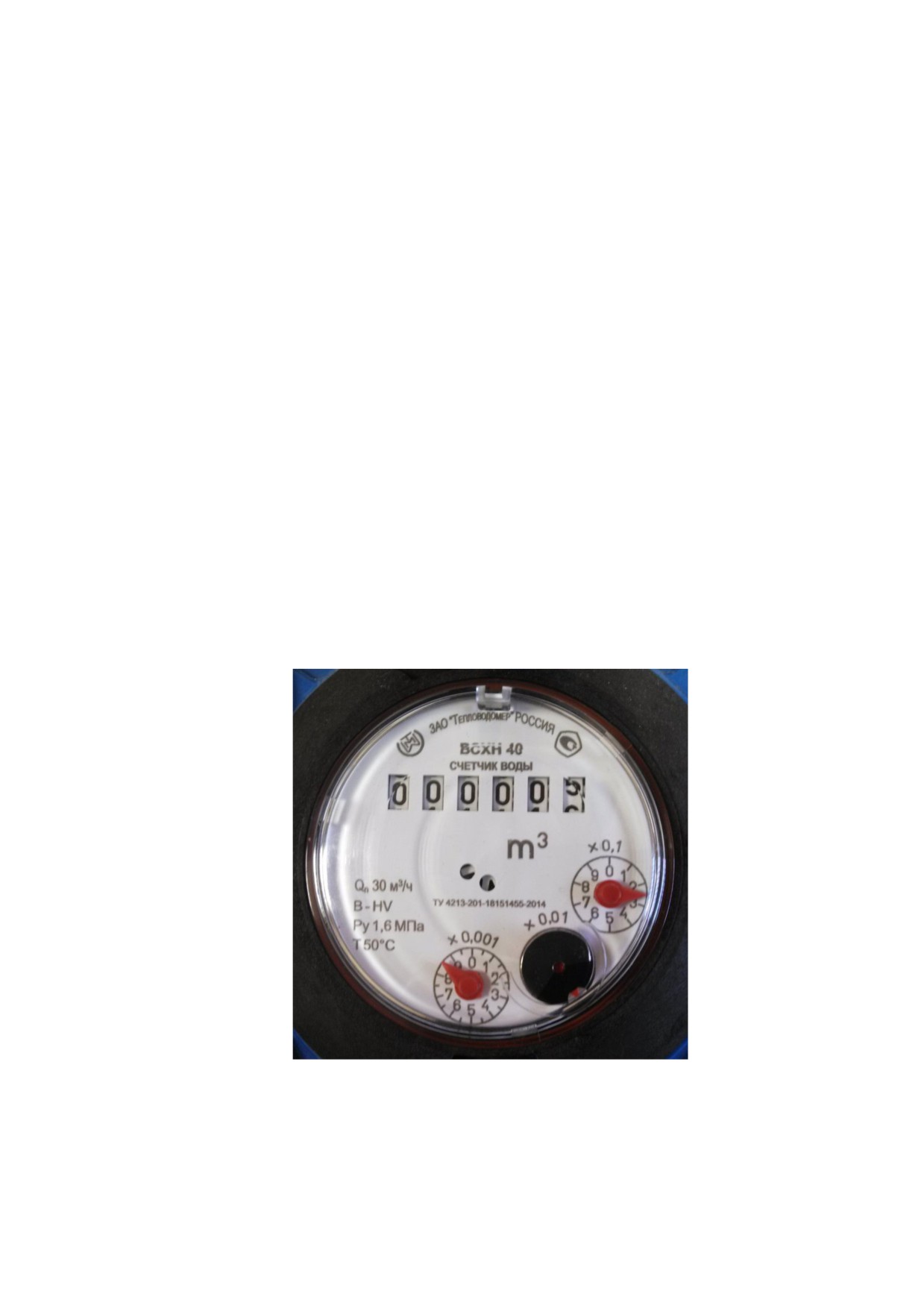

Рисунок 1. Пример снятия показаний со счѐтчика воды.
На рисунке 1 показан счѐтный механизм счѐтчика воды ВСХН-40. Показания
роликового индикатора составляют - 000005, первого стрелочного указателя - 2
(2×0,1) m3, второго стрелочного указателя - 4 (4×0,01) m3, третьего стрелочного
указателя - 8,5 (8,5×0,001) m3. Измеренный объѐм равен 5,2485 м3.
4
1.2 ХАРАКТЕРИСТИКИ
1.2.1 Основные технические характеристики указаны в таблице 1.
Таблица 1
Наименование основных технических
Норма для счѐтчиков с DN,
характеристик
класс В.
40
50
65
80
100
125
150
200
250
1
2
3
4
5
6
7
8
9
10
1. Расход воды м3 /ч, в том числе для
счѐтчиков:
1.1 Холодной воды типа ВСХН, ВСХНд в
+5
+50 °С
диапазоне температур
наименьший Qmin
0,25
0,40
0,50
0,63
0,80
1,56
2,00
5,04
10,00
переходный Qt
0,40
0,64
0,80
0,80
1,28
2,50
3,20
8,06
16,00
номинальный Qn
25,00
40,00
63,00
100,0
160,0
250,0
400,0
630,0
1000
наибольший Qmax
31,25
50,00
78,75
125,0
200,0
312,5
500,0
787,5
1250
Порог чувствительности, м3
0,15
0,15
0,20
0,25
0,25
0,50
1,00
1,50
3,00
1.2 Горячей воды типа ВСТН, ВСГН в
+5 « +150 °С
диапазоне температур
наименьший Qmin
0,63
0,63
1,00
1,58
2,50
4,00
6,25
10,00
25,20
переходный Qt
1,00
1,00
1,60
2,52
4,00
6,40
10,00
16,00
40,32
номинальный Qn
25,00
25,00
40,00
63,00
100,0
160,0
250,0
400,0
630,0
наибольший Qmax
31,25
31,25
50,00
78,75
125,0
200,0
312,5
500,0
1260
Порог чувствительности, м3
0,25
0,25
0,30
0,35
0,60
1,10
2,00
4,00
8,00
2. Цена импульса, л/имп. для ВСТН, ВСХНд
100
100
100
100
100
100
1000
1000
1000
3. Потеря давления при наибольшем расходе
0,01
не превышает, МПа
4. Пределы допускаемой относительной
погрешности, %, в диапазонах расходов:
- от Qmin до Qt
± 5
- от Qt до Qmax
± 2
5. Максимальное значение указателя счѐтного
механизма счѐтчиков ВСХН, ВСХНд, ВСТН,
999999
999999 x 10
ВСГН, м3
6. Наименьшая цена деления счѐтчиков
0,0005
0,005
ВСХН, ВСХНд, ВСТН, ВСГН, м3
7. Присоединение к трубопроводу
Фланцевое по ГОСТ 33259-2015
8. Степень защиты по ГОСТ 14254
IP54
9. Габаритные размеры счѐтчиков ВСХН,
ВСХНд, ВСТН, ВСГН, мм, не более
- монтажная длина
200
200
200
200
225
250
300
350
450
- высота для счѐтчиков ВСХН, ВСГН
170
180
190
212
222
250
350
375
420
- высота для счѐтчиков ВСХНд, ВСТН
270
280
290
332
342
370
575
600
645
- ширина
150
165
185
200
220
250
285
340
400
10. Масса, кг, не более
7,8
9,8
10,5
13,2
15,5
18
40
51
75
Примечания:
1. Под наименьшим расходом Qmin понимается расход, на котором счѐтчик имеет относительную
погрешность 5 % и ниже которого относительная погрешность не нормируется
2. Под переходным расходом Qt понимается расход, на котором счѐтчик имеет относительную
погрешность ± 2 %, а ниже которого ± 5 %.
3. Под номинальным расходом Qn понимается расход, при котором счѐтчик может работать
непрерывно в течение длительного времени.
5
4. Под наибольшим расходом Qmax понимается расход, при котором счѐтчик может работать не
более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором турбинка приходит в
непрерывное вращение.
6. При определении относительной погрешности снятие показаний счѐтчика ведется с учетом
стрелочного указателя с наименьшей ценой деления.
1.2.2 Гидравлические характеристики.
Потеря давления на счѐтчике рассчитывается по следующей формуле:
∆Р = K * Q2 * 10-4, где:
∆Р - потеря давления на счѐтчике (кгс/см2)
K - коэффициент гидравлического сопротивления, указанный в таблице 2;
Q - расход, м3/ч.
Таблица 2
DN
40
50
65
80
100
125
150
200
250
К
1,479
0,692
0,625
0,1
0,061
0,0346
0,0104
0,0033
0,00156
1.2.3 Технические характеристики магнитоуправляемого контакта:
- максимальное коммутируемое напряжение, В
50;
- максимальный коммутируемый ток через контакт, мА
100;
- частота замыкания контакта, Гц, не более
1.
1.2.4 Пределы допускаемой относительной погрешности счѐтчиков не должны
превышать:
-
± 5 % в диапазоне расходов от Qmin (включая) до Qt (исключая);
-
± 2 % в диапазоне расходов от Qt (включая) до Qmax (включая).
1.2.5 Средний срок службы - не менее 12 лет.
По истечении срока службы детали счѐтчика воды подлежат утилизации.

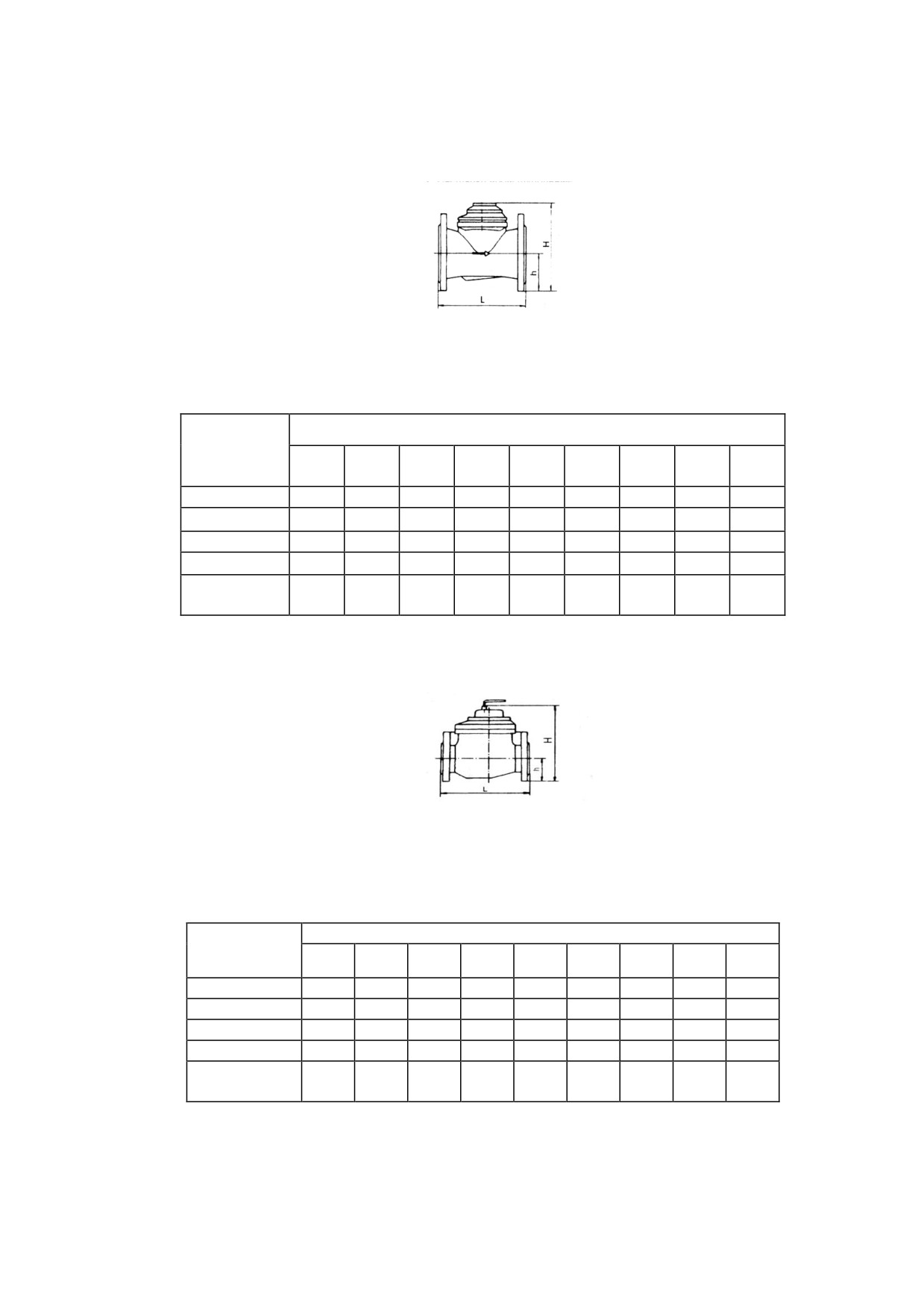

1.2.6 Габаритные и присоединительные размеры счѐтчиков указаны в таблице 1.
1.3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- счѐтчик воды
1 шт.
- руководство по эксплуатации
1 экз.
- паспорт
1 экз.
- методика поверки (по заказу)
1 экз.
- упаковка
1 шт.
1.4 СОСТАВ СЧЁТЧИКА
1.4.1 Счѐтчик турбинный состоит из трѐх основных частей:
- корпуса;
- измерительного блока* (измерительной вставки);
- счѐтного механизма.
* измерительный блок со счѐтным механизмом - измерительный преобразователь.
Работа счѐтчика основана на преобразовании объѐмного расхода
(скорости
потока) воды в трубопроводе в показания счѐтного механизма.
6
1.4.2 Корпуса счѐтчиков выполнены из серого чугуна и представляют собой
цилиндрические отливки с фланцами по ГОСТ 33259-2015 для присоединения к
трубопроводу и горловиной для размещения измерительного блока (измерительной
вставки).
1.5 УСТРОЙСТВО И РАБОТА СЧЁТЧИКА
1.5.1 Принцип работы водосчѐтчика основан на преобразовании поступательного
движения потока воды, подводимого в измерительную камеру корпуса, во
вращательное движение турбинки и передаче угловой скорости турбинки через
вертикальную ось и магнитную полумуфту, закреплѐнную на верхнем конце оси на
счѐтный механизм через тонкую немагнитную перегородку.
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
1.6.1 Маркировка счѐтчиков содержит:
- товарный знак предприятия-изготовителя;
- условное обозначение счѐтчика;
- порядковый номер счѐтчика;
- температуру измеряемой среды;
- максимальное рабочее давление в МПа;
- номинальный расход;
- цена одного импульса (для ВСХНд, ВСТН);
- знак Госреестра СИ по ПР 50.2.107-09
- год выпуска;
- направление потока (на корпусе счѐтчика).
1.6.2 Пломбирование.
В целях предотвращения доступа к узлам регулировки на счѐтчик устанавливаются
пломбы, несущие на себе оттиск поверительного клейма. Пломба устанавливается
на регулирующее устройство и на крышку счѐтного механизма.
1.7 УПАКОВКА
Упаковка должна производиться в соответствии с документацией предприятия-
изготовителя.
1.7.1 Эксплуатационная документация должна быть помещена в пакет из
полиэтиленовой пленки по ГОСТ 10354-82.
1.7.2 Транспортная тара - картонный ящик.
1.7.3 Масса счѐтчика с упаковкой не должна превышать более чем на 10 килограмм
массу счѐтчика.
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
- Счѐтчики устанавливаются в отапливаемых помещениях или специальных
павильонах с температурой окружающего воздуха от +5 до +50 0С и относительной
влажностью не более 80 % (при исполнении IP68 - с влажностью 100 %). Если
счѐтчик хранился в условиях, отличных от условий эксплуатации, то перед вводом
в эксплуатацию необходимо выдержать его в указанных условиях не менее 3 ч.
- Ограничения по монтажу счѐтчика указаны в разделе «Монтаж счѐтчика».
7
- Эксплуатация счѐтчика на максимальном расходе допускается не более 1 ч в
сутки.
- Не допускается превышение максимальной температуры воды: для счѐтчиков
ВСХН, ВСХНд - 50 0С; для ВСГН и ВСТН - 150 0С.
2.2 ПОДГОТОВКА СЧЁТЧИКА К ИСПОЛЬЗОВАНИЮ
2.2.1 Меры безопасности при монтаже счѐтчика:
- Присоединение счѐтчика к трубопроводу должно быть плотным, без перекосов,
с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).
- При монтаже необходимо обратить внимание на правильность установки
межфланцевых прокладок, отверстия которых должны совпадать с отверстием
счѐтчика.
- Присоединение к счѐтчику внешних электрических цепей следует производить
только после окончания монтажа счѐтчика на трубопроводе, а их отсоединение - до
начала демонтажа.
Внимание! При приварке монтажных фланцев категорически запрещается
использовать счɺтчик воды в качестве монтажного приспособления.
2.2.2. Объѐм и последовательность внешнего осмотра счѐтчика.
При внешнем осмотре счѐтчика должно быть установлено:
- соответствие комплектности, указанной в настоящем РЭ;
- соответствие маркировки цены импульса с указанной в РЭ;
- целостность корпуса счетного механизма;
- наличие и целостность пломб с оттиском клейма поверителя.
2.2.3 Монтаж счѐтчика.
2.2.3.1 Счѐтчики типа:
ВСХН, ВСХНд размещаются на трубопроводах холодной воды, на вводах в
здания или в отдельных помещения;
ВСГН и ВСТН размещаются на подающих и (или) обратных трубопроводах
закрытых и
(или) открытых систем теплоснабжения и
(или) горячего
водоснабжения, причем счѐтчики ВСТН применяются в комплекте
теплосчѐтчиков с другими электронными приборами.
К счѐтчикам должен быть обеспечен свободный доступ для осмотра в любое
время года. Место установки счѐтчика должно гарантировать его эксплуатацию без
возможных механических повреждений.
Установка счѐтчиков в холодных помещениях при температуре менее +5 0С не
допускается.
2.2.3.2 При монтаже счѐтчика должны быть соблюдены следующие обязательные
условия:
- счѐтчик монтируется на трубопроводе в любом пространственном положении
(при вертикальной установке
- только на восходящем потоке). Запрещается
установка счɺтчика воды циферблатом вниз!
- установка осуществляется таким образом, чтобы счѐтчик всегда был заполнен
водой;
- при установке счѐтчика после отводов, запорной арматуры, переходников,
фильтров и других устройств непосредственно перед счѐтчиком необходимо
предусмотреть прямой участок трубопровода длиной не менее 3 DN, а за
8
счѐтчиком - не менее 1 DN, где DN - диаметр счѐтчика воды. При нарушении
условий монтажа появляется дополнительная погрешность счѐтчика;
- счѐтчик должен быть расположен так, чтобы направление, указанное стрелкой
на корпусе счѐтчика, совпадало с направлением потока воды в трубопроводе;
- перед установкой счѐтчика трубопровод обязательно промыть, чтобы удалить
из него загрязнения и посторонние тела;
- заглушки у входного и выходного патрубка счѐтчика снять только
непосредственно перед монтажом;
- присоединение счѐтчика к трубопроводу с большим или меньшим диаметром,
чем диаметр условного прохода счѐтчика, производится при помощи переходников,
устанавливаемых вне зоны прямолинейных участков;
- на случай ремонта или замены счѐтчика перед прямым участком до счѐтчика и
после прямого участка трубопровода после счѐтчика устанавливается запорная
арматура
(вентили, задвижки, клапаны), а также спускники для опорожнения
отключаемого участка, которые монтируются вне зоны прямых участков.
- кабель герконового датчика допускается удлинять до 30 м кабелем сечения не
менее 0,75 мм2.
Категорически запрещается укорачивать кабель магнитоуправляемого
контакта (стандартная длина кабеля - 2000 ± 50 мм).
2.2.3.3 Перед счѐтчиком, после запорной арматуры вне зоны прямолинейного
участка на подающем трубопроводе, а также после счѐтчика при установке его на
обратном трубопроводе теплоснабжения, до запорной арматуры рекомендуется

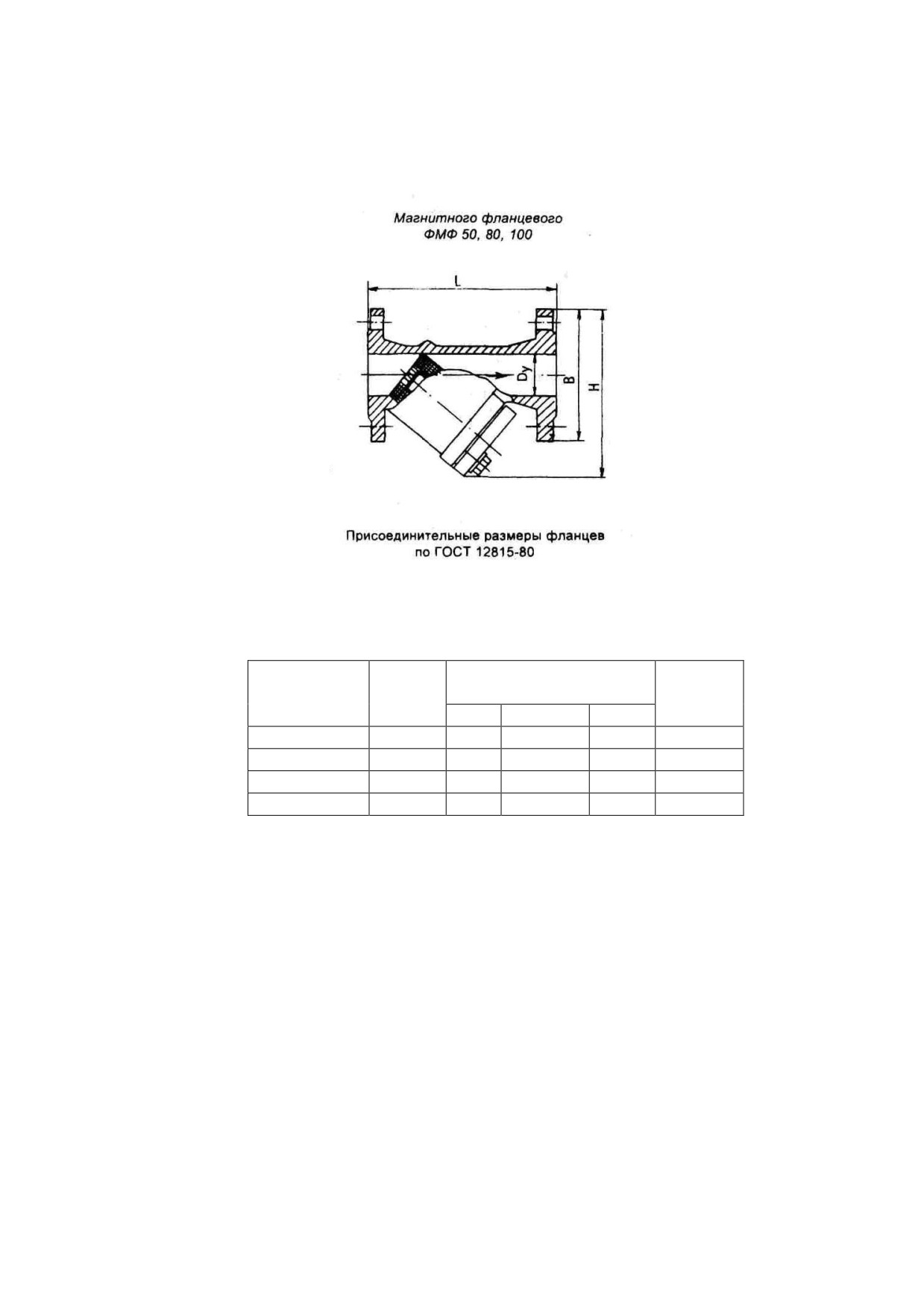

устанавливать фильтры. Пример конструкции фильтров приведѐн в приложении Б.

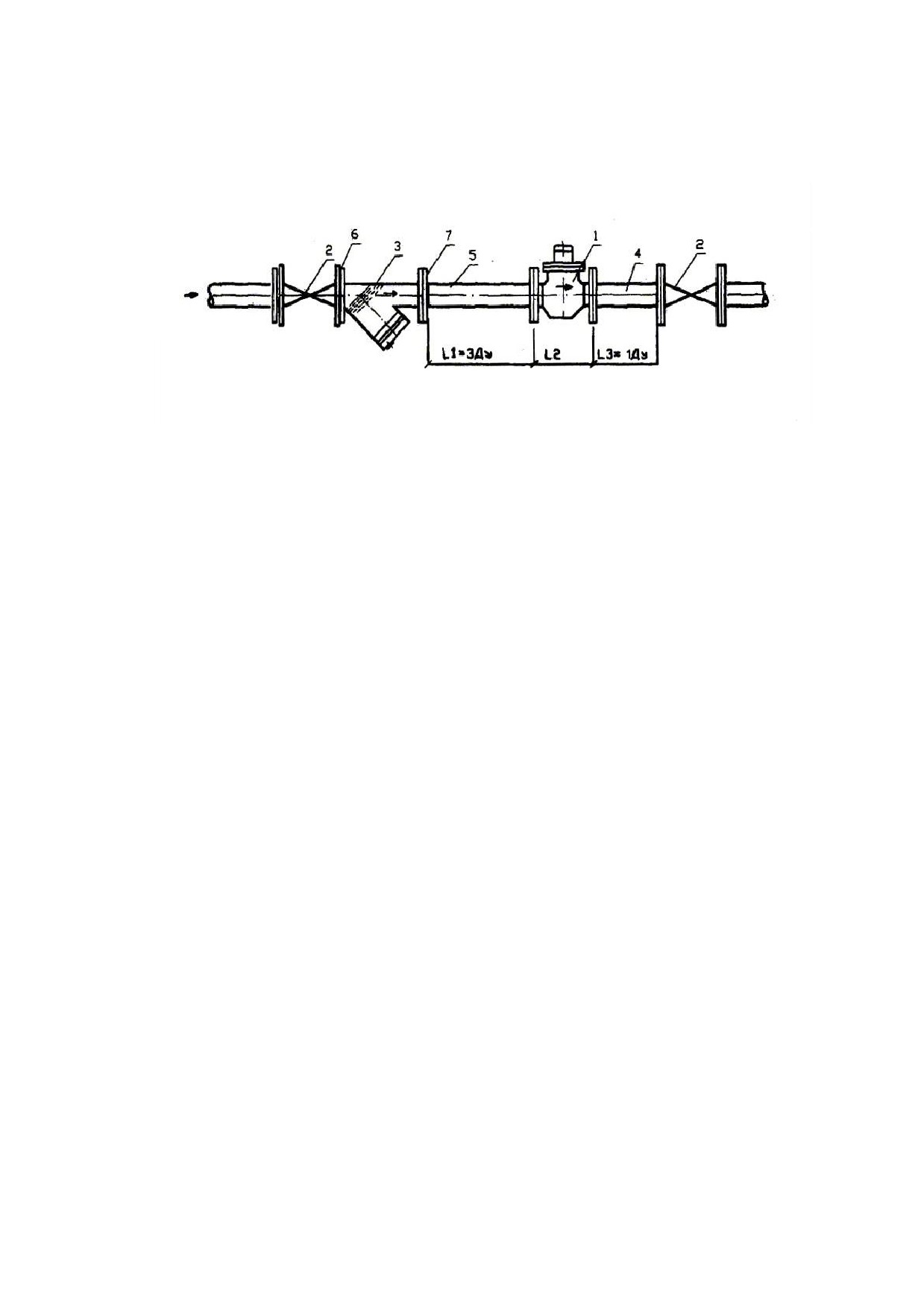

Монтаж выполнять согласно приложению В.
2.2.3.4 Монтаж и демонтаж счѐтчиков допускается производить с применением
стропов (верѐвка, канат из лубяных волокон), располагая их у переднего и заднего
фланцев корпуса таким образом, чтобы при натяжении строп не касался корпуса
счѐтного механизма счѐтчика. Не допускается установка счѐтчика на расстоянии
менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле
(например, силовых трансформаторов).
2.3 ЭКСПЛУАТАЦИЯ
2.3.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %).
2.3.2 При эксплуатации необходимо соблюдать следующие основные условия,
обеспечивающие нормальную работу счѐтчика.
- При пуске, во избежание повышенной вибрации и гидравлических ударов,
заполнение счѐтчика водой необходимо производить плавно. Перед началом
работы кратковременным пропуском воды из счѐтчика удалить воздух.
- Необходим правильный выбор места установки и соблюдение требований
правил монтажа счѐтчика на трубопроводе.
- При заметном снижении расхода воды при постоянном напоре в трубопроводе
необходимо прочистить входной фильтр от засорения. Очистка фильтра
производится периодически, не реже 1-го раза в 6 месяцев.
- При правильном монтаже и эксплуатации счѐтчик не нуждается в особом уходе
и может работать в течение многих лет без поломок.
9
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКА
3.1 ОБЩИЕ УКАЗАНИЯ
3.1.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 % (при исполнении IP68 - 100 %).
3.1.2 Не реже одного раза в неделю производить осмотр счѐтчика.
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЁТЧИКОВ
3.2.1 Профилактический осмотр счѐтчика воды производится не реже одного раза в
неделю.
При проведении профилактического осмотра счѐтчика необходимо проверить
следующее:
- соблюдение в чистоте наружных поверхностей счѐтчика;
- отсутствие течи в местах фланцевых соединений счѐтчиков воды с
трубопроводом. При наличии течи подтянуть болты фланцевого соединения,
если течь не прекращается, то необходимо заменить прокладки;
- загрязненное стекло протереть влажной, а затем сухой полотняной салфеткой;
- отсутствие течи через элементы счѐтчика. В случае течи из-под измерительного
блока и его элементов и остановки счѐтного механизма счѐтчик воды
необходимо демонтировать и отправить с руководством по эксплуатации в
ремонт, с последующей поверкой при выпуске из ремонта.
3.2.2 Профилактическое обслуживание счѐтчиков воды
При соответствии качества сетевой воды требованиям СНиП 41-02-2003 для
счѐтчиков воды, установленных в узлах учѐта потребления тепловой энергии, и
соответствии питьевой воды требованиям СанПиН 2.1.4.1074-01 для счѐтчиков
воды, установленных в системе холодного и горячего водоснабжения,
рекомендуется не реже 1 раза в год проводить очистку проточной части счѐтчика
воды. При несоответствии качества воды вышеуказанным документам очистку
проточной части счѐтчика воды рекомендуется проводить не реже 2-х раз в год.
Для очистки проточной части счѐтчика воды необходимо выполнить
следующее:
- Демонтировать прибор.

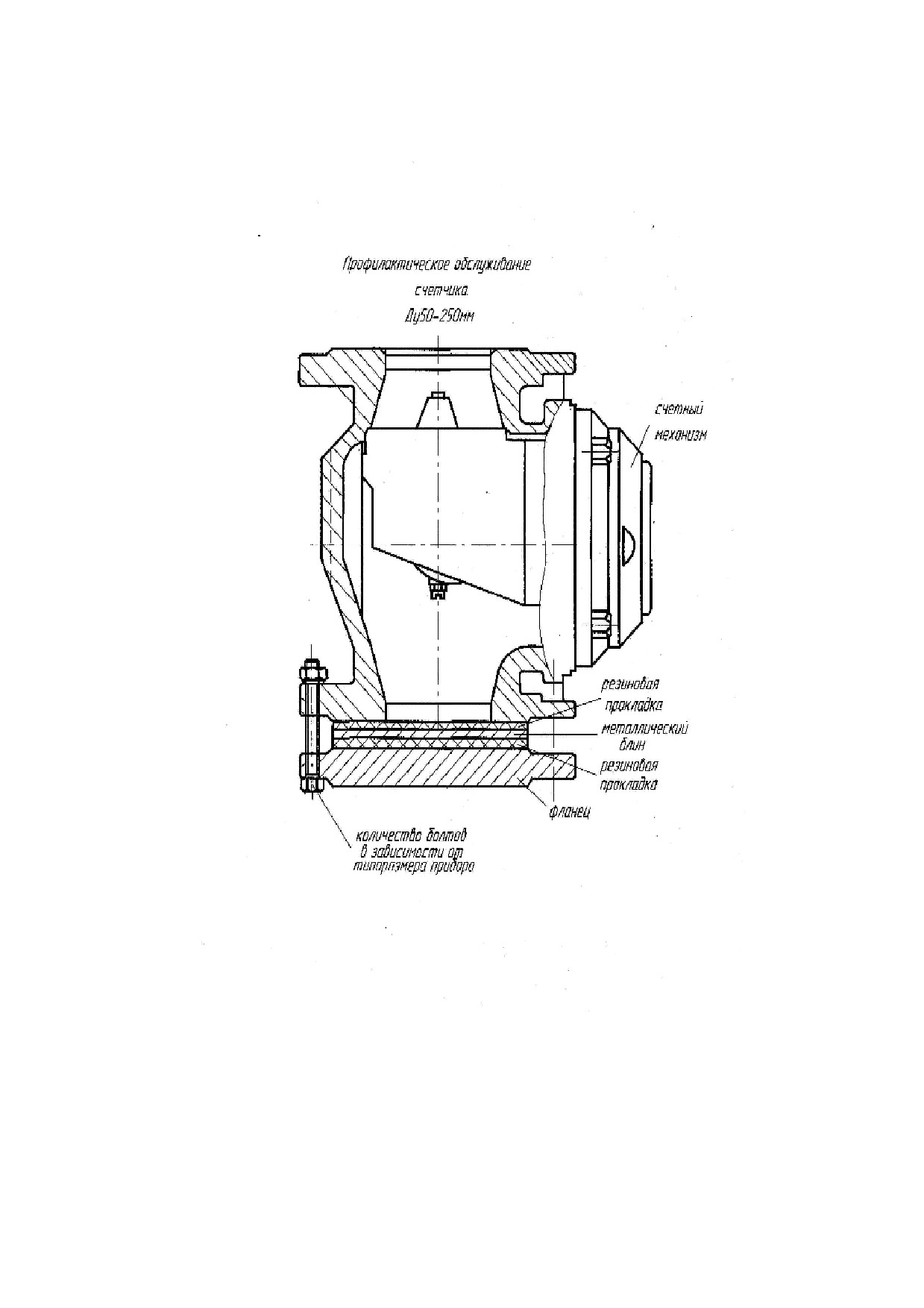

- Заглушить отверстие с одной стороны прибора согласно Приложению Г.
- Установить счѐтчик воды незаглушенным отверстием вверх.
- Влить преобразователь ржавчины
(слабокислотный) ТУ
№2383-014-
17059428-97 во внутреннюю полость счѐтчика воды. Допускается применять
растворы, предназначенные для удаления накипи с бытовой посуды.
Счѐтчики воды ВСХН, ВСХНд выдерживать в растворе 2 часа, счѐтчики
воды ВСТН, ВСГН - 4-5 часов.
- Вылить раствор из счѐтчика воды. Произвести разборку заглушенного
отверстия. Промыть счѐтчик воды в проточной холодной воде.
- Установить прибор на место.
Внимание!!!
1. При работе с химическими растворами соблюдать правила техники
безопасности.
10
2. Промывочный раствор используется один раз и повторному применению не
подлежит.
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Таблица 3
Наименование неисправностей,
Вероятная
внешнее проявление и
Методы устранения
причина
дополнительные признаки
1. Жидкость не проходит через
Засорился фильтр
Вскрыть фильтр, очистить и промыть его.
счѐтчик
Установить фильтр на место
2. Жидкость проходит через
Поломка
Устранение неисправности производится на
счѐтчик (прослушивается шум
роторного или
предприятии-изготовителе (если не истѐк
текущей воды), а стрелочный
счѐтного
гарантийный срок) или специализированным
индикатор не вращается
механизма
ремонтным предприятием
3.4 ПОВЕРКА СЧЁТЧИКОВ
Поверка производится при выпуске из производства и после ремонта в
соответствии с методикой поверки МП РТ 2272-2015 «Счѐтчики воды турбинные
ВСХН, ВСХНд, ВСГН, ВСТН. Методика поверки».
Межповерочный интервал:
счɺтчики холодной воды - 6 лет,
счɺтчики горячей воды - 4 года.
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
4.1 Счѐтчики должны храниться в упаковке предприятия-изготовителя
согласно условиям хранения 3 по ГОСТ 15150-69.
Воздух в помещении, в котором хранятся счѐтчики, не должен содержать
коррозионно-активных веществ.
4.2 Транспортирование счѐтчиков должно соответствовать условиям 5 по
ГОСТ 15150-69.
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1 Изготовитель гарантирует соответствие счѐтчика воды требованиям
технической документации завода-изготовителя при соблюдении условий
транспортирования, хранения, монтажа и эксплуатации.
5.2 Гарантийный срок эксплуатации - 24 месяца с даты реализации. Дата
реализации - по счѐт-фактуре АО «Тепловодомер».
5.3 Изготовитель обязан безвозмездно заменить или отремонтировать счѐтчик
воды, если в течение гарантийного срока потребителем будет обнаружено
несоответствие требованиям технических условий. При этом безвозмездная замена
или ремонт счѐтчика должны производиться предприятием-изготовителем при
условии соблюдения потребителем правил хранения, транспортирования, монтажа и
эксплуатации, указанных в настоящем "Руководстве по эксплуатации".
5.4 Изготовитель может отказать в гарантийном ремонте в случае:
11
- наличия механических повреждений, дефектов, вызванных несоблюдением
правил эксплуатации, транспортировки и хранения;
- нарушения сохранности заводских гарантийных пломб;
- укорачивания кабеля герконового датчика;
- самостоятельного ремонта или изменения внутреннего устройства
водосчѐтчика;
- если изменѐн, стѐрт, удалѐн или неразборчив серийный номер изделия;
- случайного повреждения счѐтчика воды со стороны Покупателя;
- дефектов, вызванных стихийными бедствиями (пожаром и т.п.);
- отсутствия свидетельства о поверке на изделие, предоставляемого в ремонт;
Претензии принимаются только при наличии Паспорта и заполненного талона
на гарантийный ремонт.
Транспортировка неисправного изделия осуществляется силами Покупателя.
Счѐтчик воды, передаваемый для гарантийного ремонта, должен быть
очищен от загрязнений!
Внимание! Перед запуском изделия в эксплуатацию внимательно
ознакомьтесь с Руководством по эксплуатации. Нарушение требований этих
документов влечѐт за собой прекращение гарантийных обязательств перед
Покупателем.
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
Изготовитель: АО «Тепловодомер».
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 6, пом. 36А.
Тел. / факс: 8 (495) 150-38-16
Тел. технической поддержки: 8 (495) 150-38-16
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 Изготовитель не принимает рекламации, если счѐтчик вышел из строя по вине
потребителя из-за неправильной эксплуатации и несоблюдения указаний,
приведѐнных в
«Руководстве по эксплуатации», а также нарушения условий
транспортирования транспортными организациями.
7.2 По всем вопросам, связанным с качеством счѐтчиков, гарантийного и после
гарантийного ремонта, следует обращаться по адресу:
141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 6, пом. 36А,
АО «Тепловодомерª
Тел. / факс: 8 (495) 150-38-16
Тел. технической поддержки: 8 (495) 150-38-16
7.2 Учѐт предъявленных рекламаций.
12
Дата
Краткое содержание
предъявления
Меры, принятые по рекламации
рекламации
рекламации
13
Приложение А
(справочное)
СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ ВСХН, ВСГН DN 40÷250
Рисунок А.2
Таблица А 1. Габаритные размеры счѐтчика воды ВСГН, ВСХНд
Условный диаметр, мм
Размеры, мм
40
50
65
80
100
125
150
200
250
Длина, L
200
200
200
225
250
250
300
350
450
Высота, H
170
180
190
212
222
250
350
375
420
Высота, h
65
72
83
95
105
120
135
160
193
Ширина
150
165
185
200
220
250
285
340
400
Масса, кг,
7,8
9,8
10,5
13,2
15,5
18
40
51
75
не более
СЧЁТЧИКИ ВОДЫ ТУРБИННЫЕ ВСХНд, ВСТН DN 40 - 250
Рисунок А.2
Таблица А 2. Габаритные размеры счѐтчиков воды ВСХНд, ВСТН
Условный диаметр, мм
Размеры, мм
40
50
65
80
100
125
150
200
250
Длина, L
200
200
200
225
250
250
300
350
450
Высота, H
270
280
290
332
342
370
575
600
645
Высота, h
65
72
83
95
105
120
135
160
193
Ширина
150
165
185
200
220
250
285
340
400
Масса, кг,
7,8
9,8
10,5
13,2
15,5
18
40
51
75
не более
Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015.
14
Приложение Б
(справочное)
Пример конструкции фильтров
Рисунок Б.1
Габаритные размеры,
Масса,
Обозначение
DN
мм
кг.
L
B
H
ФММ 40
40
160
60
143,5
3,0
ФММ 50
50
230
125
192,5
10,0
ФММ 80
80
310
195
277,5
20,0
ФММ 100
100
350
215
307,5
26,0
Фильтры магнитные предназначены для улавливания стойких механических примесей (в
том числе ферромагнетиков) в неагрессивных жидкостях с температурой до 150 0С и давлением
до 1,6 МПа (16 кгс/см2).
Размеры ячейки фильтрующей сетки в свету: мм*мм - 1,4*1,4. По заказу потребителя могут
быть изготовлены фильтры с другими параметрами фильтрующей сетки по ГОСТ 3826-82.
15
Приложение В
Пример монтажа счѐтчика воды
1 - счѐтчик воды
2 - задвижка
3 - фильтр магнитный
4 - патрубок
5 - патрубок
6 - прокладка
7 - фланец по ГОСТ 33259-2015
16
Приложение Г
(справочное)
Профилактическое обслуживание счѐтчика
Рисунок Г.1
17
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 150-38-16; 141002, Московская обл., г. Мытищи, ул. Колпакова, д.2, корп. 6, пом. 36А
Талон №1 на гарантийный ремонт
Заводской №__________________
Тип счѐтчика воды_________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"___________ г.
Показания счѐтчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 «Руководства по эксплуатации».
Счѐтчик воды принимается в гарантийный ремонт только при наличии Свидетельства о поверке.
1.Причина рекламаций (характер неисправности)
____________________________________________________________________________________________
____________________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счѐтчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счѐтчика воды (горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчѐтчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счѐтчик воды, сдаваемый в ремонт, на узле учета работает в паре со счѐтчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счѐтчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счѐтчика воды на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ____________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
18
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 150-38-16; 141002, Московская обл., г. Мытищи, ул. Колпакова, д.2, корп. 6, пом. 36А
Талон №2 на гарантийный ремонт
Заводской №__________________
Тип счѐтчика воды_________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"___________ г.
Показания счѐтчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 "Руководства по эксплуатации".
Счѐтчик воды принимается в гарантийный ремонт только при наличии Свидетельства о поверке.
1.Причина рекламаций (характер неисправности)
____________________________________________________________________________________________
____________________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счѐтчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счѐтчика воды (горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчѐтчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счѐтчик воды, сдаваемый в ремонт, на узле учета работает в паре со счѐтчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счѐтчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счѐтчика воды на момент ввода узла учета в эксплуатацию
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ____________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
19
ГАРАНТИЙНЫЙ ТАЛОН АО «ТЕПЛОВОДОМЕРª
(495) 150-38-16; 141002, Московская обл., г. Мытищи, ул. Колпакова, д.2, корп. 6, пом. 36А
Талон №3 на гарантийный ремонт
Заводской №__________________
Тип счѐтчика воды_________ Ду _____
Дата выпуска "____"________________ г.
Дата последней поверки "____"___________ г.
Показания счѐтчика воды____________
Дата продажи "____"_____________________ г.
Гарантия - 24 месяца
Внимание! Гарантия на счѐтчик воды предоставляется на основании раздела 5 "Руководства по эксплуатации".
Счѐтчик воды принимается в гарантийный ремонт только при наличии Свидетельства о поверке.
1.Причина рекламаций (характер неисправности)
____________________________________________________________________________________________
____________________________________________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счѐтчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счѐтчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счѐтчика воды (горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель, входящий в состав теплосчѐтчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счѐтчик воды, сдаваемый в ремонт, на узле учета работает в паре со счѐтчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счѐтчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______»_______20____г.
10. Показания счѐтчика воды на момент ввода узла учета в эксплуатацию
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ____________
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
20



















///////////////////////////////////////
