СЧЕТЧИКИ ВОДЫ КРЫЛЬЧАТЫЕ ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Государственный реестр № 55115-13





APATOR - POWOGAZ
С Ч Е Т Ч И К И В О Д Ы К Р Ы Л Ь Ч А Т Ы Е
ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Государственный реестр № 55115-13
Официальный представитель в Рос-
сии: ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17;
141002, Московская обл.,
г. Мытищи, ул.Колпакова, д.2
Познань - 2015
СОДЕРЖАНИЕ
1 ОПИСАНИЕ И РАБОТА СЧЕТЧИКА
3
1.1 НАЗНАЧЕНИЕ
3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
1.3 КОМПЛЕКТНОСТЬ
6
1.4 СОСТАВ СЧЕТЧИКА
6
1.5. УСТРОЙСТВО И РАБОТА СЧЕТЧИКА
6
1.6. МАРКИРОВКА И ПЛОМБИРОВАНИЕ
6
1.7. УПАКОВКА
7
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
7
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
7
2.2 ПОДГОТОВКА СЧЕТЧИКА К ИСПОЛЬЗОВАНИЮ
7
2.3 ЭКСПЛУАТАЦИЯ
9
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКА
9
3.1 ОБЩИЕ УКАЗАНИЯ
9
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКОВ
9
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
10
3.4 ПОВЕРКА СЧЕТЧИКОВ
10
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
11
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
11
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
12
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
12
Приложение А
13

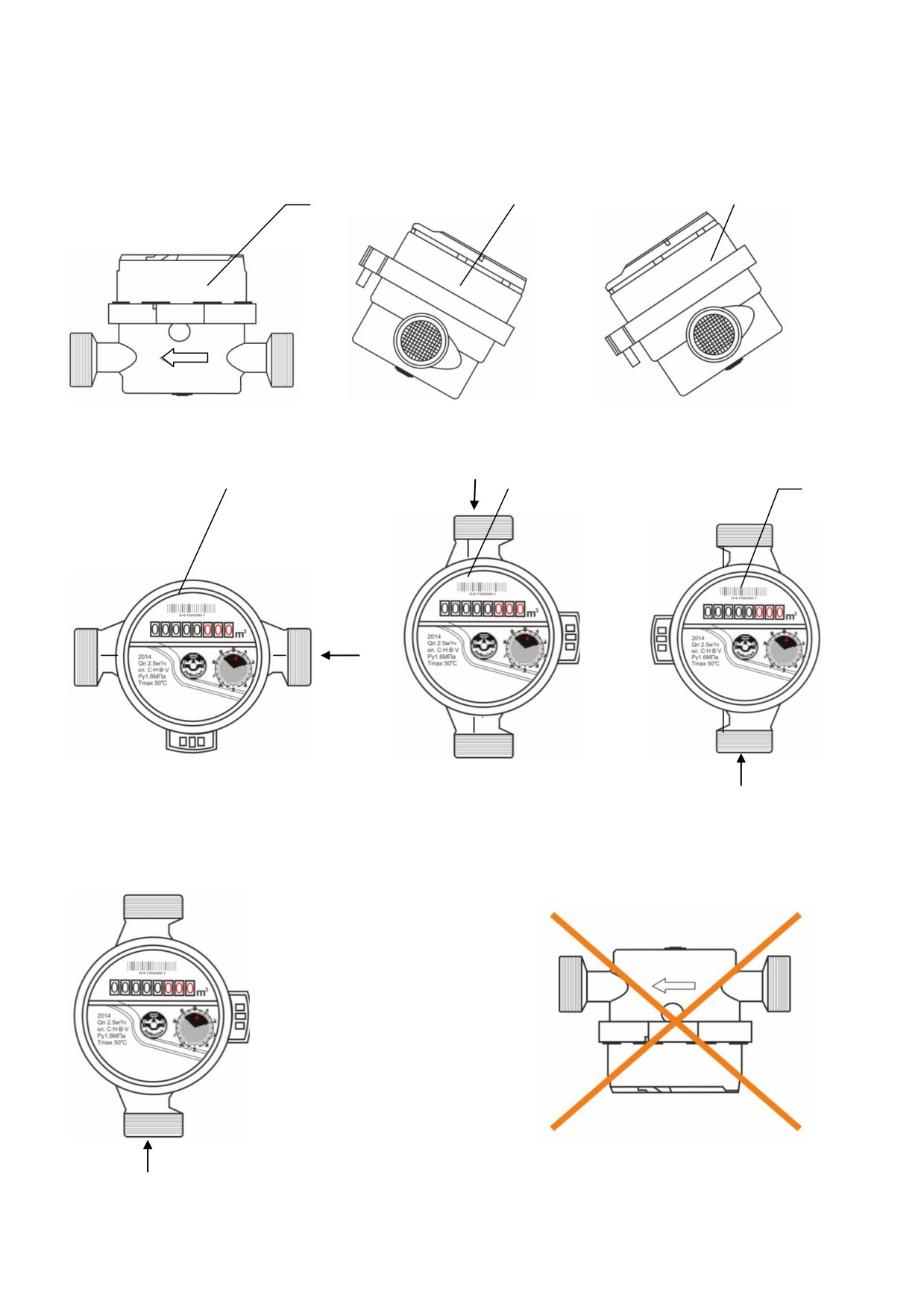

Возможные варианты расположения счетчиков при монтаже
13
Приложение Б
14

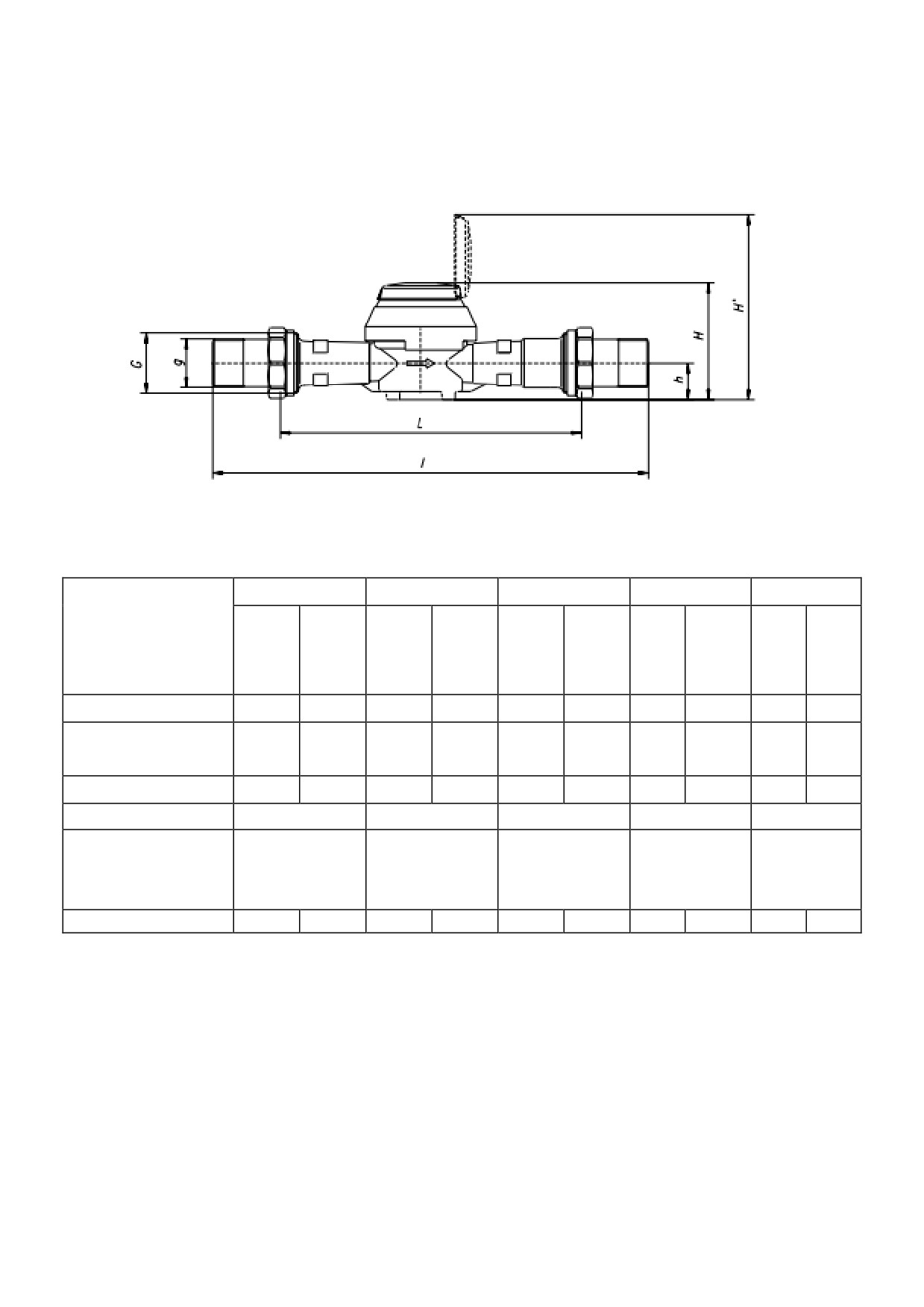

Габаритные и присоединительные размеры
14
Приложение В
15
(рекомендуемое)
15
Пример монтажа счетчика воды
15
Приложение Е
16
(рекомендуемое)
16

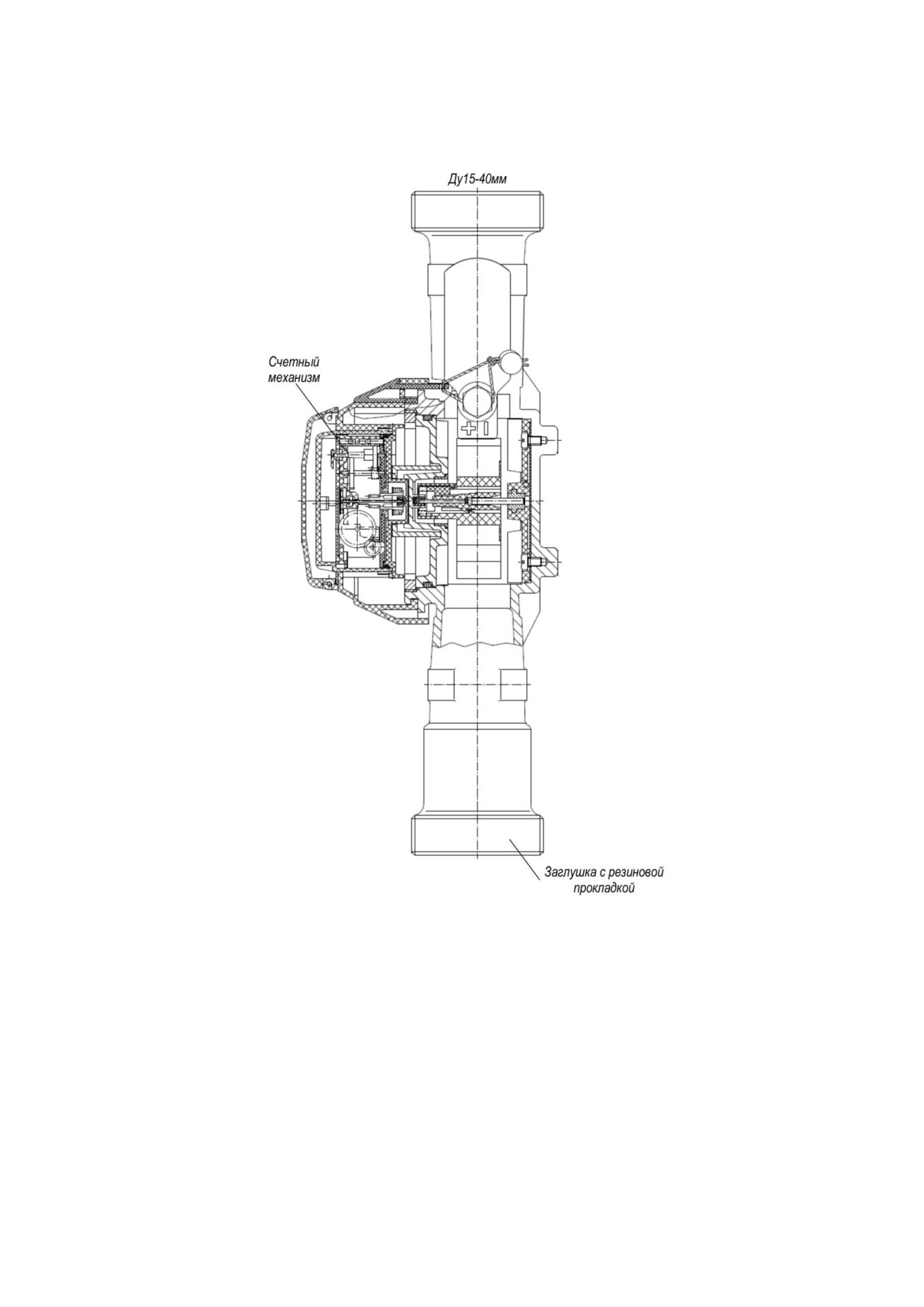

Профилактическое обслуживание счетчика
16
Талон №1 на гарантийный ремонт
17
Талон №2 на гарантийный ремонт
19
Талон №3 на гарантийный ремонт
21
2
Настоящее руководство по эксплуатации (в дальнейшем РЭ) является документом,
удостоверяющим гарантированные изготовителем основные параметры и технические
характеристики счетчиков холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСГНд,
ВСТН. РЭ позволяет ознакомиться с их устройством и принципом работы, а также ус-
танавливает правила эксплуатации.
Счетчики изготовлены по технической документации АPATOR POWOGAZ S.A.,
Польша и соответствуют всем требованиям европейских и российских стандартов.
Перед началом эксплуатации счетчика или при поступлении его на хранение сле-
дует внимательно ознакомиться с настоящим РЭ, проверить комплектность поставки,
проверить сохранность и сроки действия пломб.
1ОПИСАНИЕ И РАБОТА СЧЕТЧИКА
1.1 НАЗНАЧЕНИЕ
Счетчики крыльчатые одноструйные сухоходные (в дальнейшем по тексту счетчи-
ки) с диаметрами условного прохода DN 15; 20; 25; 32; 40 предназначены для измере-
ния объема питьевой воды, отвечающей требованиям изложенными в СанПиН
2.1.4.1074-01 и сетевой воды, отвечающей требованиям по качеству изложенными в
СНиП 41-02-2003 и, протекающей в подающих или обратных трубопроводах закрытых
и открытых систем теплоснабжения, системах холодного и горячего водоснабжения
при давлении до1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до +50 0С (холодная
вода) и от +5 до +95 0С (для DN 15; 20 горячая вода); от +5 до +150 0С (для DN 25 ÷ 40,
горячая вода).
Счетчики ВСХН-15; 20; 25; 32; 40, ВСХНд-15; 20; 25; 32; 40 работают в диапазоне
температур от +5 до +50 0С (холодная вода), имеют счетный механизм с роликовым и
стрелочными указателями, показывающими измеренный объем в метрах кубических
3) и его долях. Счетчики ВСХНд-15; 20; 25; 32; 40 имеют счетный механизм с магни-
тоуправляемым контактом и выдают импульсы (при присоединении вычислителя, реги-
стратора или других совместимых устройств). Цена одного импульса для счетчиков
ВСХНд 15; 20 составляет 0,001 м3; ВСХНд -25; 32 составляет 0,01 м3 и для ВСХНд-40
составляет 0,1 м3.
Счетчики ВСГН DN 15; 20 работают в диапазоне температур от + 5 до + 95 0С (го-
рячая вода); ВСГН DN 25; 32; 40 - работают в диапазоне температур от +5 до
+150 0С (горячая вода), имеют счетный механизм с роликовым и стрелочными указате-
лями, показывают измеренный объем в метрах кубических и его долях.
Счетчики воды ВСГНд DN 15; 20 работают в диапазоне температур от + 5 до
+ 95 0С (горячая вода); имеют счетный механизм с магнитоуправляемым контактом и с
роликовым и стрелочными указателями, показывающими измеренный объем в метрах
кубических и его долях, выдают импульсы (при присоединении вычислителя, регистра-
тора или других совместимых устройств). Цена одного импульса составляет 0,001 м3.
Счетчики ВСГНд, ВСТН DN 25; 32; 40 работают в диапазоне температур - от + 5 до
+150 0С (горячая вода), имеют счетный механизм с магнитоуправляемым контактом и с
роликовым и стрелочными указателями, показывающими измеренный объем в метрах
кубических и его долях, выдают импульсы (при присоединении вычислителя, регистра-
тора или других совместимых устройств). Цена одного импульса для ВСТН DN 25; 32
составляет 0,01 м3; для ВСТН-40 составляет 0,1 м3 . Объем воды, измеренный счетчи-
ком, определяют по показаниям роликового и стрелочных указателей. Наибольшее зна-
чение роликового указателя счетного механизма указано в таблице
1 п.5
3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1. Технические характеристики
Наименование основных технических
ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
характеристик
Условный диаметр счетчиков воды, DN
- ВСХН, ВСХНд, ВСГН, ВСГНд
15
15
15
20
25
32
40
- ВСТН
-
-
-
-
25
32
40
1
2
3
4
5
6
7
8
Измеряемая среда:
- ВСХН, ВСХНд
Вода по СанПиН 2.1.4.1074-01
- ВСГН, ВСГНд, ВСТН
Вода по СНиП 41-02-2003
1 Расход воды, м3/ч, для счетчиков
1.1 холодной воды ВСХН, ВСХНд, в диа-
От + 5 до + 50 °С
пазоне температур
- наименьший Q min
Класс А
0,024
0,04
0,06
0,10
0,14
0,24
0,30
Класс В
0,01
0,016
0,025
0,04
0,063
0,1
0,16
Класс С
0,006
0,01
0,015
0,015
0,021
0,036
0,06
-переходный Qt
Класс А
0,06
0,10
0,15
0,25
0,35
0,6
1,00
Класс В
0,016
0,026
0,04
0,064
0,10
0,16
0,26
Класс С
0,009
0,015
0,0225
0,0375
0,0525
0,09
0,15
номинальный Qn
0,6
1,0
1,5
2,5
3,5
6,0
10,0
наибольший Qmax
1,2
2,0
3,0
5,0
7,0
12,0
20,0
Порог чувствительности, м3 /ч, не более
0,0035
0,006
0,01
0,02
0,013
0,021
0,033
1.2 горячей воды в ВСГН, ВСГНд, ВСТН
От + 5 до + 95 °С
От + 5 до + 150 °С
в диапазоне температур
- наименьший Q min
Класс А
0,024
0,04
0,06
0,1
0,14
0,24
0,3
Класс В
0,0125
0,02
0,031
0,05
0,063
0,1
0,16
Класс С
0,006
0,01
0,015
0,015
-
-
-
-переходный Qt
Класс А
0,06
0,1
0,15
0,25
0,35
0,6
1,0
Класс В
0,02
0,032
0,05
0,08
0,1
0,16
0,26
Класс С
0,009
0,015
0,0225
0,0375
-
-
-
номинальный Qn
0,6
1,0
1,5
2,5
3,5
6,0
10,0
наибольший Qmax
1,2
2,0
3,0
5,0
7,0
12,0
20,0
2 Порог чувствительности, м3/ч, не более
0,0035
0,006
0,01
0,02
0,013
0,021
0,033
3 Потеря давления при Qmax, МПа, не более
0,1
4 Наибольшее количество воды 1000 х м3,
измеренное:
4.1 счетчиком ВСХН, ВСХНд, ВСГН,
ВСГНд, ВСТН
-за сутки
0,015
0,025
0,0375
0,063
0,088
0,15
0,25
-за месяц
0,45
0,75
1,125
1,88
2,64
4,5
7,5
5 Наибольшее значение роликового указа-
99 999
99 999
теля счетного механизма, м3
6 Наименьшая цена деления, м3
0,00005
0,00005
7 Цена выходного импульса, л/имп. для
1
10;
100;
ВСХНд, ВСГНд, ВСТН
10 (по заказу)
100 (по заказу)
10 (по
заказу)
8 Частота выходного сигнала, не более ,
1
Гц
9 Присоединение к трубопроводу
резьбовое
3/4
3/4
3/4
1
11/4
11/2
2,0 ″
10 Габаритные размеры в мм, (не более)
-длина , L
80/110
80/110
80/110
130
260
260
300
-высота ВСХН, Н
68,5
68,5
68,5
68,5
120
120
120
-высота ВСХНд,ВСГНд,ВСТН
68,5
68,5
68,5
68,5
142
142
142
-ширина
72
72
72
72
111
111
111
11. Масса(без присоединителей), кг, не более
0,5
0,5
0,5
0,6
2,0
2,2
2,5
Примечания: 1. Под наименьшим расходом Qmin понимается расход, на котором счетчик имеет
относительную погрешность 5 % и ниже которого относительная погрешность не нормируется.
Под переходным расходом Qt понимается расход, на котором счетчик имеет погрешность
± 2 %, а ниже которого ± 5 %.
3. Под номинальным расходом Qn понимается расход, равный 1/2 Qmax , при котором счетчик
может работать непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать
не более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка приходит в
непрерывное вращение.
6. При определении относительной погрешности снятие показаний счетчика ведется с учетом
стрелочного указателя с наименьшей ценой деления.
При заказе счетчиков должно быть указано:
- условное обозначение счетчика; метрологический класс.
Пример записи счетчика при его заказе и в другой продукции, в которой он может
быть применен: холодной воды
- ВСХН 25 класс А;
- ВСХН 25 класс В;
- ВСХН 25 класс С;
- горячей воды
- ВСГН 25 класс В и т.д.
Cчетчики ВСТН используются в комплекте теплосчетчиков (совместно с вычисли-
телем и комплектом термопреобразователей сопротивления) или для дистанционного
вывода информации на считывающие устройства.
1.2.2 Гидравлические характеристики:
Потеря давления на счетчике рассчитывается по следующей формуле:
∆Р = K * Q2 * 10-4, где:
∆Р - потеря давления на счетчике, (кгс/см2)
K - коэффициент гидравлического сопротивления, указанный в таблице 2;
Q - расход, м3/ч.
Таблица 2. Коэффициент гидравлического сопротивления
15
15
15
20
25
32
40
DN
Qn=0,6м3
Qn=1,0м3
Qn=1,5м3
Qn=2,5м3
Qn=3,5м3
Qn=6,0м3
Qn=10,0 м3
К
6140
2411
995
380
157
61,7
24,2
1.2.3 Технические характеристики магнитоуправляемого контакта
- максимальное коммутируемое напряжение, В
-50;
- максимальный коммутируемый ток через контакт, мА
-100;
- частота замыкания контакта, Гц, не более
- 1.
1.2.4 Пределы допускаемой относительной погрешности счетчиков не должны
превышать:
± 5 % в диапазоне расходов от Qmin до Qt (исключая);
± 2 % в диапазоне расходов от Qt до Qmax (включая).
1.2.5 Средний срок службы - не менее 12 лет.
По истечении срока службы корпуса счетчиков подлежат вторичной переработке.
1.2.6 Габаритные и присоединительные размеры счетчиков должны соответство-
вать указанным в таблице 1 и Приложении Б.
5
1.3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- счетчик воды
- 1 шт.
- руководство по эксплуатации, совмещенное с паспортом
- 1экз.
- свидетельство о поверке
- 1экз.
- упаковка
- 1 шт.
- методика поверки (по заказу)
- 1 экз.
Присоединители для счетчиков воды (ниппель - 2 шт., гайка накидная - 2 шт.,
прокладка
-
2 шт.) в комплект поставки не входят и комплектуются по
отдельному заказу.
1.4 СОСТАВ СЧЕТЧИКА
1.4.1 Счетчики состоят из корпуса с входным и выходным патрубками, крыльча-
того преобразователя расхода и счетного механизма, расположенных в корпусе
счетчика. Во входном патрубке счетчика установлен сетчатый фильтр для защиты
от попадания внутрь счетчика крупных механических частиц. Счетный механизм
состоит из масштабирующего редуктора с показывающим устройством, выпол-
ненным в виде стрелочных и роликовых указателей объема. Крыльчатый преобра-
зователь расхода и счетный механизм счетчика воды герметично отделены друг от
друга. Счетчики ВСХНд, ВСГНд, ВСТН дополнительно имеют магнитоуправляе-
мый контакт, при помощи которого формируются выходные импульсные сигналы,
количество которых пропорционально объему воды, измеренному счетчиком.
1.5. УСТРОЙСТВО И РАБОТА СЧЕТЧИКА
1.5.1 Принцип работы счетчика состоит в измерении числа оборотов крыльчатого
преобразователя расхода, приводимого во вращение потоком воды через счетчик.
Вода через входной патрубок счетчика поступает внутрь корпуса счетчика, приво-
дит во вращение крыльчатый преобразователь расхода и через выходной патру-
бок попадает в трубопровод. Число оборотов крыльчатого преобразователя расхо-
да пропорционально объему воды прошедшему через счетчик. Вращение крыль-
чатого преобразователя расхода через магнитную связь передаётся на счетный
механизм, преобразуется в значение измеренного объема воды и выводится на по-
казывающем устройстве счетчика. Счетчики ВСХНд, ВСГНд, ВСТН дополни-
тельно формируют выходные импульсы, количество которых пропорционально
объему воды прошедшему через счетчик.
1.6. МАРКИРОВКА И ПЛОМБИРОВАНИЕ
Маркировка счетчиков воды DN 15 ÷ 40 размещается на лицевой панели счетного
механизма.
1.6.1 Маркировка счетчиков должна содержать:
-
товарный знак предприятия-изготовителя;
-
условное обозначение счетчика;
-
заводской номер счетчика;
-
температуру измеряемой среды;
-
максимальное рабочее давление в МПа;
-
номинальный расход;
-
цену одного импульса (для ВСХНд, ВСГНд, ВСТН);
6
-
знак Госреестра СИ по ПР 50.2.107-09
-
год выпуска;
-
направление потока (на корпусе счетчика).
1.6.2 Пломбирование
В целях предотвращения доступа к узлам регулировки, на счетчик навешива-
ются пломбы, несущие на себе оттиск поверительных клейм.
1.7. УПАКОВКА
1.7.1 Эксплуатационная документация должна быть помещена в пакет из поли-
этиленовой пленки по ГОСТ 10354-82.
1.7.2 Транспортная тара - картонный ящик.
1.7.3 Масса счетчика с упаковкой не должна превышать более чем на
10 кило-
грамм массу счетчика.
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
-
Счетчики устанавливаются в отапливаемых помещениях или специальных па-
вильонах с температурой окружающего воздуха от +5 до + 50 0С и относительной
влажностью не более 80 %.
-
Ограничения по монтажу счетчика указаны в разделе «Монтаж счетчикаª.
-
Эксплуатация счетчика на максимальном расходе допускается не более 1ч в
сутки.
Не допускается превышение максимальной температуры воды: для счетчиков хо-
лодной воды ВСХН, ВСХНд - 50 0 С; горячей воды ВСГН, ВСГНд и ВСТН DN 25
÷ 40 - 150 0С; для DN 15; 20 - 95 0С.
-
Объем воды, пролитый за месяц на объекте, не должен превышать значений,
указанных в таблице 1 настоящего РЭ.
2.2 ПОДГОТОВКА СЧЕТЧИКА К ИСПОЛЬЗОВАНИЮ
2.2.1 Меры безопасности при монтаже счетчика:
-
Присоединение счетчика к трубопроводу должно быть плотным, без переко-
сов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).
-
Присоединение к счетчику внешних электрических цепей следует производить
только после окончания монтажа счетчика на трубопроводе, а их отсоединение -
до начала демонтажа.
Внимание! При приварке монтажных частей категорически запрещается ис-
пользовать счетчик воды в качестве монтажного приспособления.
2.2.2. Объем и последовательность внешнего осмотра счетчика.
При внешнем осмотре счетчика должно быть установлено:
-
соответствие комплектности, указанной в настоящем РЭ;
-
соответствие маркировки цены импульса с указанной в РЭ;
-
целостность корпуса счетного механизма;
-
наличие и целостность пломб с оттиском клейма поверки.
2.2.3 Монтаж счетчика.
2.2.3.1 Счетчики типа:
- ВСХН, ВСХНд размещаются на трубопроводах холодной воды на вводах в зда-
ния или в отдельные помещения.
7
- ВСГНд размещаются на трубопроводах горячей воды на вводах в здания или в
отдельные помещения.
- ВСГН и ВСТН размещаются на подающих и (или) обратных трубопроводах за-
крытых и (или) открытых систем теплоснабжения и (или) горячего водоснабжения,
причем счетчики ВСТН применяются в комплекте теплосчетчиков или с другими
электронными приборами.
- счетчикам должен быть обеспечен свободный доступ для осмотра в любое
время года. Место установки счетчика должно гарантировать его эксплуатацию без
возможных механических повреждений.
Установка счетчиков в помещениях, подверженных резким перепадам температу-
ры и давления, в холодных помещениях при температуре менее +5 0С и в помеще-
ниях с влажностью более 80 % не допускается.
2.2.3.2. При монтаже счетчика должны быть соблюдены следующие обязатель-
ные условия:
- установка осуществляется таким образом, чтобы счетчик всегда был заполнен
водой;
- монтаж счетчиков воды DN 15 -
40 производится в любом пространственном
положении;
- при монтаже счетчиков DN 15 ÷ 40 на горизонтальном участке трубопровода
циферблатом вверх ( Н ) работа осуществляется в диапазоне расходов класса В,
С; при монтаже на горизонтальном участке с вертикальным расположением цифер-
блата или на вертикальном участке (V) счетчик работает в диапазоне расходов,
соответствующих классу А;
- при установке счетчика после отводов, запорной арматуры, переходников,
фильтров и других устройств непосредственно перед счетчиком необходимо преду-
смотреть прямой участок трубопровода длиной не менее 5 DN, а за счетчиком -
не менее 1 DN, где DN - диаметр условного прохода водосчетчика. Прямой уча-
сток трубопровода перед счетчиком с DN 15 ÷ 40 не требуется, если счетчик монти-
руется с комплектом поставляемых заводом - изготовителем присоединителей, ста-
билизирующих поток воды. При нарушении условий монтажа появляется дополни-
тельная погрешность счетчика;
- счетчик должен быть расположен так, чтобы направление, указанное стрелкой
на корпусе счетчика, совпадало с направлением потока воды в трубопроводе;
- перед установкой счетчика трубопровод обязательно промыть, чтобы удалить
из него загрязнения и посторонние тела;
- присоединение счетчика к трубопроводу с большим или меньшим диаметром,
чем диаметр условного прохода счетчика производится при помощи переходников,
устанавливаемых вне зоны прямолинейных участков;
-на случай ремонта или замены счетчика перед прямым участком до счетчика и
после прямого участка трубопровода после счетчика устанавить запорную арматуру
(вентили, задвижки, клапаны), а также спускники для слива отключаемого участка,
которые монтируются вне зоны прямых участков.
- кабель магнитоуправляемого контакта (герконового датчика) допускается удли-
нять до 30 м кабелем сечения не менее 0,75 мм2
Категорически запрещается укорачивать кабель магнитоуправляемого кон-
такта ( стандартная длина кабеля (2000±50) мм).
8
2.2.3.3. Перед счетчиком для DN 15 ÷ 40, после запорной арматуры вне зоны пря-
мого участка на подающем трубопроводе, а также после счетчика при установке его
на обратном трубопроводе теплоснабжения, до запорной арматуры рекомендуется
устанавливать фильтры. Монтаж и пломбирование узла учета выполнять согласно
приложению В.
2.2.3.4. Не допускается установка счетчика на расстоянии менее 2-х метров от
устройств, создающих вокруг себя мощное магнитное поле (например, силовых
трансформаторов).
2.3 ЭКСПЛУАТАЦИЯ
2.3.1 При эксплуатации необходимо соблюдать следующие основные условия,
обеспечивающие нормальную работу счетчика.
- При пуске счетчика, во избежание повышенной вибрации и гидравлических
ударов, заполнение счетчика водой необходимо производить плавно. Перед началом
работы кратковременным пропуском воды из счетчика удаляют воздух.
- Объем воды, пропущенный через счетчик за сутки и за месяц, не должен пре-
вышать значений, указанных в таблице 1.
- Необходим правильный выбор места установки и соблюдение требований пра-
вил монтажа счетчика на трубопроводе.
- При заметном снижении расхода воды, при постоянном напоре в трубопроводе
необходимо прочистить входной фильтр от засорения. Очистка фильтра производит-
ся периодически, не реже 1-го раза в 6 месяцев.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКА
3.1 ОБЩИЕ УКАЗАНИЯ
3.1.1 Условия эксплуатации:
- температура окружающего воздуха от (+5 до +50) 0С;
- относительная влажность не более 80 %;
3.1.2 Не реже одного раза в неделю производится осмотр счетчика.
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКОВ
3.2.1 Профилактический осмотр счетчика воды производится не реже одного раза
в неделю.
При проведении профилактического осмотра счетчика необходимо проверить сле-
дующее:
- соблюдение в чистоте поверхности счетчика;
- загрязненное стекло протереть влажной, а затем сухой полотняной салфеткой;
- отсутствие течи в местах соединения присоединителей с трубопроводом. При
наличии течи подтянуть резьбовые соединения, если течь не прекращается, то необ-
ходимо заменить прокладки;
- отсутствие течи из-под головки счетчика. В случае течи из-под головки и оста-
новки счетчика, его необходимо демонтировать и отправить в ремонт, с последую-
щей поверкой.
3.2.2 Профилактическое обслуживание счетчиков воды.
При соответствии качества сетевой воды СНиП 41-02-2003 для счетчиков воды,
установленных в узлах учета потребления тепловой энергии, и соответствии питье-
вой воды СанПиН 2.1.4.1074-01 для счетчиков воды, установленных в системе хо-
9
лодного и горячего водоснабжения рекомендуется не реже 1 раза в год проводить
очистку проточной части счетчика воды. При несоответствии качества воды выше-
указанным документам, очистку проточной части счетчика воды рекомендуется про-
водить не реже 2-х раз в год.
Для очистки проточной части счетчика воды необходимо выполнить следующее:
- демонтировать прибор.
- заглушить отверстие с одной стороны прибора согласно приложению Е.
- установить счетчик воды незаглушенным отверстием вверх.
-
влить преобразователь ржавчины
(слабокислотный) ТУ
№2383-014-
17059428-97 во внутреннюю полость счетчика воды. Допускается применять раство-
ры, предназначенные для удаления накипи с бытовой посуды. Счетчики воды
ВСХН, ВСХНд выдерживать в растворе - 2 часа, счетчики воды ВСТН, ВСГН,
ВСГНд - 4-5 часов.
-
Вылить раствор из счетчика воды. Произвести разборку заглушенного отвер-
стия. Промыть счетчик воды в проточной холодной воде.
-
Установить прибор на место.
Внимание !!!
1. При работе с химическими растворами соблюдать правила техники безопасно-
сти.
2. Промывочный раствор используется один раз и повторному применению не
подлежит.
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Таблица 2
Наименование неисправностей,
Вероятная причина
Методы устранения
внешнее проявление и допол-
нительные признаки
1 Вода не проходит через
Засорился фильтр
Вскрыть фильтр, очистить и промыть
счетчик
его. Установить фильтр на место
2 Вода проходит через счет-
Поломка роторного
Устранение неисправности производит-
чик (прослушивается шум те-
или счетного меха-
ся на предприятии- изготовителе (если
кущей воды), а стрелочный ин-
низма
не истек гарантийный срок) или спе-
дикатор не вращается
циализированным ремонтным предпри-
ятием
3.4 ПОВЕРКА СЧЕТЧИКОВ
Поверка производится при выпуске из производства и ремонта в соответствии с до-
кументом МП 55115-13 «Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд,
ВСТН. Методика поверкиª, утвержденному ГЦИ СИ ФГУП «ВНИИМСª.
Межповерочный интервал: счетчики холодной воды - 6 лет,
счетчики горячей воды - 4 года.
Внимание! В соответствии с правилами по метрологии ПР 50. 2. 006-94 «Поря-
док проведения поверки средств измеренийª п. 2.14. в случае утраты свидетель-
ства о поверке или повреждении поверительного клейма, пломбы, несущих на
себе оттиск поверительные клейма, счетчик воды подвергается внеочередной
поверке.
10
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
4.1 Счетчики должны храниться в упаковке предприятия - изготовителя согласно
условиям хранения 3 по ГОСТ 15150-69.
Воздух в помещении, в котором хранятся счетчики, не должен содержать корро-
зионно-активных веществ.
4.2 Транспортирование счетчиков должно соответствовать условиям 5 по
ГОСТ 15150-69
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1 Изготовитель гарантирует соответствие счетчика требованиям технической до-
кументации завода - изготовителя при соблюдении условий транспортирования,
хранения, монтажа и эксплуатации.
5.2 Гарантийный срок эксплуатации в течение 24 месяцев с момента реализации. Да-
та реализации на основании счет - фактуры ЗАО «Тепловодомерª.
5.3 Изготовитель обязан безвозмездно заменить или отремонтировать счетчик, ес-
ли в течение гарантийного срока потребителем будет обнаружено несоответствие
требованиям технической документации завода-изготовителя. При этом безвоз-
мездная замена или ремонт счетчика должны производиться предприятием-
изготовителем при условии соблюдения потребителем правил хранения, транспор-
тирования, монтажа и эксплуатации, указанных в настоящем «Руководстве по экс-
плуатацииª.
5.4 Изготовитель может отказать в гарантийном ремонте в случае:
-
наличия механических повреждений, дефектов, вызванных несоблюдением
правил эксплуатации, транспортировки и хранения;
- нарушения сохранности заводских гарантийных пломб;
-
укорачивания кабеля магнитоуправляемого контакта (длина кабеля не менее
1950 мм);
-
самостоятельного ремонта или изменения внутреннего устройства счетчика;
- если изменен, стерт, удален или неразборчив серийный номер изделия;
- случайного повреждения водосчетчика со стороны Покупателя;
- дефектов, вызванных стихийными бедствиями - пожаром и т.п.;
- отсутствия документации на изделие, предоставляемого в ремонт;
Претензии принимаются только при наличии паспорта и заполненного талона на
гарантийный ремонт.
Транспортировка неисправного изделия осуществляется Покупателем.
Изделие, передаваемое для гарантийного ремонта, должно быть очищено от
загрязнений.
Внимание! Перед запуском изделия в эксплуатацию внимательно ознакомьтесь
с Руководством по эксплуатации. Нарушение требований этого документа влечет за
собой прекращение гарантийных обязательств перед Покупателем.
11
6 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
Изготовитель: APATOR PoWoGaz S.A., Польша
Адрес:
Fabryka Wodomierzy APATOR PoWoGaz SA
ul.Klemensa Janickiego 23/25
60-542 Poznan, tel.061 847 44 01
Fax 061 847 01 92
e-mail: handel@powogaz.com.pl
7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
7.1 Изготовитель не принимает рекламации, если счетчик вышел из строя по вине
потребителя из-за неправильной эксплуатации и несоблюдения указаний, приве-
денных в «Руководстве по эксплуатацииª, а также нарушения условий транспорти-
рования транспортными организациями.
По всем вопросам, связаными с качеством счетчиков, гарантийного и после гаран-
тийного ремонта следует обращаться по адресу:
141002, Московская обл., г. Мытищи, ул. Колпакова, 2, ЗАО «Тепловодомерª
Тел. / факс: 728-80-17
Тел. (технической поддержки): 8(495)728-80-17; 786-57-99.
7.2 Учет предъявленных рекламаций
Дата предъявления
Краткое содержание рекламации
Меры, принятые по рекламации
рекламации
12
Приложение А
(справочное)
Возможные варианты расположения счетчиков при монтаже
1
2
3
4
5
6
1-горизонтальное положение счетчика ( Н )
2,3 - по диагонали (V);
4, 5, 6 -вертикальное (V).
Рекомендуемое расположение счетчика при вертикальной установке
Запрещен монтаж (циферблатом вниз)
13
Приложение Б
(справочное)
Габаритные и присоединительные размеры
СЧЕТЧИКИ ВОДЫ КРЫЛЬЧАТЫЕ ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН DN 15 ÷ 40
DN 15
DN 20
DN 25
DN 32
DN 40
Размеры, мм, не
всхн
всхнд
всхн
всхнд
всхн
всхнд
всхн
всхнд,
всхн
всхнд
более
всгн
всгнд
всгн
всгнд
всгн
всгнд,
всгн
всгнд,
всгн
всгнд,
встн
встн
встн
Общая длина, I
190
190
230
230
380
380
380
380
438
438
Длина без присое-
110/80
110/80
130
130
260
260
260
260
300
300
динителей, L
Высота
68,5
68,5
68,5
68,5
120
142
120
142
120
142
Ширина
72
72
111
111
111
Присоединительная
резьба G
3/4″ (1″)
1″
11/4
11/2
2,0 ″
резьба q
1/2 ″ ( 3/4 ″)
3/4″
1″
11/4
11/2
Масса, кг, не более
0,5
0,5
0,6
0,6
2,0
2,0
2,2
2,2
2,5
2,5
14
Приложение В
(рекомендуемое)
Пример монтажа счетчика воды
Запорная арматура
Запорная арматура
Фильтр магнитный
Счетчик воды
Пример пломбирования узла учета
2-кран шаровой; 3- фильтр; 4- ниппель; 5-гайка накидная; 6-счетчик воды; 7-гайка накидная;
8-ниппель; 9-обратный клапан
15
Приложение Е
(рекомендуемое)
Профилактическое обслуживание счетчика
16
ГАРАНТИЙНЫЙ ТАЛОН ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002 Московская обл., г. Мытищи, ул. Колпакова, д.2
Талон №1 на гарантийный ремонт
Заводской №__________________
Тип счетчика воды_________Ду _____
Дата выпуска "____"________________г.
Дата последней поверки "____"___________г.
Показания счетчика воды____________
Дата продажи "____"_____________________г.
Гарантия 24 месяца
Внимание! Гарантия на счетчик воды предоставляется на основании раздела 5 «Руководства по
эксплуатацииª.
Счетчик воды принимается в гарантийный ремонт только при наличии паспорта.
1.Причина рекламаций (характер неисправности)
___________________________________________________________
___________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счетчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счетчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счетчика воды ( горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель входящий в состав теплосчетчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счетчик воды, сдаваемый в ремонт, на узле учета работает в паре со счетчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счетчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______ª_______20____г.
10. Показания счетчика воды на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ________________
17
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
18
ГАРАНТИЙНЫЙ ТАЛОН ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002 Московская обл., г.Мытищи, ул. Колпакова,д.2
Талон №2 на гарантийный ремонт
Заводской №__________________
Тип счетчика воды_________Ду _____
Дата выпуска "____"________________г.
Дата последней поверки "____"___________г.
Показания счетчика воды____________
Дата продажи "____"_____________________г.
Гарантия 24 месяца
Внимание! Гарантия на счетчик воды предоставляется на основании раздела 5 "Руководства по
эксплуатации".
Счетчик воды принимается в гарантийный ремонт только при наличии паспорта.
1.Причина рекламаций (характер неисправности)
___________________________________________________________
___________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счетчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счетчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счетчика воды ( горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель входящий в состав теплосчетчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счетчик воды, сдаваемый в ремонт, на узле учета работает в паре со счетчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счетчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______ª_______20____г.
10. Показания счетчика воды на момент ввода узла учета в эксплуатацию
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20 г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О._________________________ Подпись ________________
19
Должность _____________________________ Дата заполнения "_____" ____________ 20 г.
20
ГАРАНТИЙНЫЙ ТАЛОН ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002 Московская обл., г. Мытищи, ул. Колпакова, д.2
Талон №3 на гарантийный ремонт
Заводской №__________________
Тип счетчика воды_________Ду _____
Дата выпуска "____"________________г.
Дата последней поверки "____"___________г.
Показания счетчика воды____________
Дата продажи "____"_____________________г.
Гарантия 24 месяца
Внимание! Гарантия на счетчик воды предоставляется на основании раздела 5 "Руководства по
эксплуатации".
Счетчик воды принимается в гарантийный ремонт только при наличии паспорта.
1.Причина рекламаций (характер неисправности)
___________________________________________________________
___________________________________________________________
2.Владелец ____________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счетчика воды (подвал, офис, иной тип помещения) _____________________
Климатические условия в месте установки счетчика воды: темпер.возд.____°С, влажн._____%
4. Пространственное расположение счетчика воды ( горизонтальное, вертикальное)
5. Система теплоснабжения (водоснабжения):
отопление
ГВС
ХВС
закрытая
подающий
открытая
циркуляционный
подающий
тупиковая
обратный
6. Характеристика системы: вычислитель входящий в состав теплосчетчика______________
Подающий трубопровод:
расход____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
Обратный (циркуляционный) трубопровод (при наличии):
расход_____ м³ /ч, давление_____ кгс/см², max температура теплоносителя _____ °С
7. Счетчик воды, сдаваемый в ремонт, на узле учета работает в паре со счетчиком воды
Типа________, Ду
Зав. №
Сдан
Не сдан
8. Наличие фильтра в узле учета:
сетчатый
магнитно-механический
отсутствует
иного типа
9. Организация, выполнившая монтаж счетчика воды__________________________________
Дата ввода узла учета ва эксплуатацию «______ª_______20______г.
10. Показания счетчика воды на момент ввода узла учета в эксплуатацию
Раздел заказчика заполнил:
Ф.И.О.____________________Подпись_________________
Должность ____________________________ Дата заполнения "_____"____________ 20
г.
Примечание: ______________________________________________________________________
Представитель группы сервиса приборов Ф.И.О.__________________________ Подпись ________________
21
Должность _____________________________ Дата заполнения "_____" ____________ 20
г.
22



















///////////////////////////////////////
