APATOR - POWOGAZ
СЧЕТЧИКИ ХОЛОДНОЙ ВОДЫ КОМБИНИРОВАННЫЕ
ВСХНК, ВСХНКд
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ,
Государственный реестр № 45023-10
Официальный представитель в России:
ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17
141002, Московская обл.,
г. Мытищи, ул.Колпакова, д.2
г. Познань 2015 г.
СОДЕРЖАНИЕ
1. ОПИСАНИЕ И РАБОТА
3
1.1 НАЗНАЧЕНИЕ СЧЕТЧИКА
3
1.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
1.3 КОМПЛЕКТНОСТЬ
5
1.4 СОСТАВ СЧЕТЧИКА
5
1.5 УСТРОЙСТВО И РАБОТА СЧЕТЧИКА
6
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
6
1.7 УПАКОВКА
6
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
7
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
7
2.2 ПОДГОТОВКА СЧЕТЧИКА К ИСПОЛЬЗОВАНИЮ
7
2.3 ЭКСПЛУАТАЦИЯ
8
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКА
9
3.1 ОБЩИЕ УКАЗАНИЯ
9
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКОВ
9
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
9
3.4 ПОВЕРКА СЧЕТЧИКОВ
10
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
10
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10
6 СВЕДЕНИЯ О ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ И ПОВЕРКЕ ПРИ ВЫПУСКЕ ИЗ
РЕМОНТА
11
7 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
11
8 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
11
ПРИЛОЖЕНИЕ А (справочное)
13
СЧЕТЧИКИ ВОДЫ КОМБИНИРОВАННЫЕ ВСХНК
13
Талон на гарантийный ремонт
15
2
Настоящее руководство по эксплуатации
(в дальнейшем РЭ), является до-
кументом, удостоверяющим гарантированные изготовителем основные парамет-
ры и технические характеристики счетчиков холодной воды комбинированных
ВСХНК, ВСХНКд. РЭ позволяет ознакомиться с их устройством и принципом ра-
боты, а также устанавливает правила эксплуатации.
Счетчики изготовлены по технической документации АPATOR POWOGAZ
S.A., Польша и соответствуют всем требованиям европейских и российских стан-
дартов.
Перед началом эксплуатации счетчика или при поступлении его на хранение
следует внимательно ознакомиться с настоящим РЭ, проверить комплектность по-
ставки, проверить сохранность и сроки действия пломб.
1. ОПИСАНИЕ И РАБОТА
1.1 НАЗНАЧЕНИЕ СЧЕТЧИКА
Счетчики холодной воды комбинированные ВСХНК, ВСХНКд (далее -
счетчики комбинированные) предназначены для измерений объема холодной во-
ды в напорных трубопроводах в системах холодного водоснабжения при темпера-
туре от 5 до 50 °С и давлении воды до 1,6 МПа (16 кгс/см2).
Счетчики комбинированные применяются на промышленных объектах,
объектах коммунального хозяйства и в составе автоматизированных систем кон-
троля и учета холодной воды. Они разработаны специально для объектов с широ-
ким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в
течении суток, сезонов или условий технологического процесса, объектов кратко-
временного учета большого расхода, где при нормальной ситуации протекает не-
большое количество воды.
Счетчики ВСХНК, ВСХНКд работают в диапазоне температур от + 5 до
+ 50 0С (холодная вода), имеют счетный механизм с роликовым и стрелочными
индикаторами, и показывают измеренный объем в метрах кубических (м3) и его
долях.
Счетчики ВСХНКд имеют дистанционный выход импульсов (при подаче
напряжения на магнитоуправляемый контакт). Цена одного импульса для счетчи-
ков с условным диаметром
20 составляет 0,001 м3; для счетчиков с условным
диаметром 50; 80; 100 составляет 0,1 м3; для счетчиков с условным диаметром 150
- 1м3.
При заказе счетчиков должно быть указано:
условное обозначение счетчика;
значение номинального диаметра (DN), мм
Пример записи счетчика при его заказе и в другой продукции, в которой он
может быть применен:
Для счетчика холодной воды с условным диаметром 50/20 со счетным
механизмом с роликовым индикатором - ВСХНК-50/20 и с магнито-
управляемым контактом - ВСХНКд-50/20.
Заводской номер счетчика состоит из номера основного счетчика и вспомо-
гательного, например: ВСХНКд 50/20 зав. № 008166/239185
3
1.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2.1 Основные технические характеристики счетчиков ВСХНК, ВСХНКд
приведены в таблице 1.
Таблица 1.
Диаметр условного прохода, DN
50/20
65/20
80/20
100/20
150/40
Измеряемая среда
Вода по СанПиН 2.1.4.1074
Наименьший расход, Qmin, м3
0,05
0,05
0,05
0,05
0,2
Переходный расход, Qt, м3
0,2
0,2
0,2
0,2
0,8
Номинальный расход, Qn, м3
50
60
120
230
400
Наибольший расход, Qmax, м3
90
120
200
300
600
Порог чувствительности, м3
0,015
0,015
0,015
0,015
0,1
Максимальное значение указателя
счетного механизма, м3
999 999
999 999 × 10
- основного счетчика
99 999
999 999
- вспомогательного счетчика
Расход воды, м3/ч, при потере дав-
12
28
33
44
118
ления 0,1 кгс/см2 (0,01МПа)
Цена импульса, л/имп., для ВСХНд
100/1
100/1
100/1
100/1
1000/100
Пределы допускаемой относитель-
ной погрешности при измерении
объема в зависимости от расхода Q,
%:
- Qmin Q < Qt
± 5
- Qt Q Qmax
± 2
Наибольшее количество воды, из-
меряемое счетчиком ВСХНК,
ВСХНКд, м3х1000
- за сутки
1,08/0,063
1,44/0,063
2,88/0,063
5,52/0,063
9,6/0,72
- за месяц
32,4/1,875
43,2/1,875
86,4/1,875
165,6/1,875
288/21,6
Наименьшая цена деления счетного
0,0005/
0,005/
0,005/
механизма, м3
0,00005
0,00005
0,0005
Присоединение к трубопроводу
фланцевое
Диапазон срабатывания переклю-
чающего устройства, м3/ч при :
- увеличении расхода
1,6
2,5
6,2
- уменьшении расхода
1,1
1,9
4,8
Габаритные размеры счетчиков,
мм, не более
- монтажная длина дать припуски
270
300
300
360
500 ± 15
- высота счетчиков ВСХНК
180
190
212
222
350
- высота счетчиков ВСХНКд
190
200
222
232
360
- ширина
280
300
310
340
445
Масса счетчиков, кг ВСХНК
17,6
21,1
25,1
30,1
74,6
ВСХНКд
18,7
22,2
26,2
31,2
76,9
Средний срок службы, не менее,
12
лет
Примечания: 1. Под наименьшим расходом Qmin понимается расход, на котором счетчик име-
ет относительную погрешность 5 % и ниже которого относительная погрешность не норми-
руется.
4
2. Под переходным расходом Qt понимается расход, на котором счетчик имеет от-
носительную погрешность ± 2 %, а ниже которого ± 5 %.
3. Под номинальным расходом Qn понимается расход, при котором счетчик может ра-
ботать непрерывно в течение длительного времени.
4. Под наибольшим расходом Qmax понимается расход, при котором счетчик может ра-
ботать не более 1-го часа в сутки.
5. Под порогом чувствительности понимается расход, при котором крыльчатка (тур-
бинка) приходит в непрерывное вращение.
1.2.2 Гидравлические характеристики

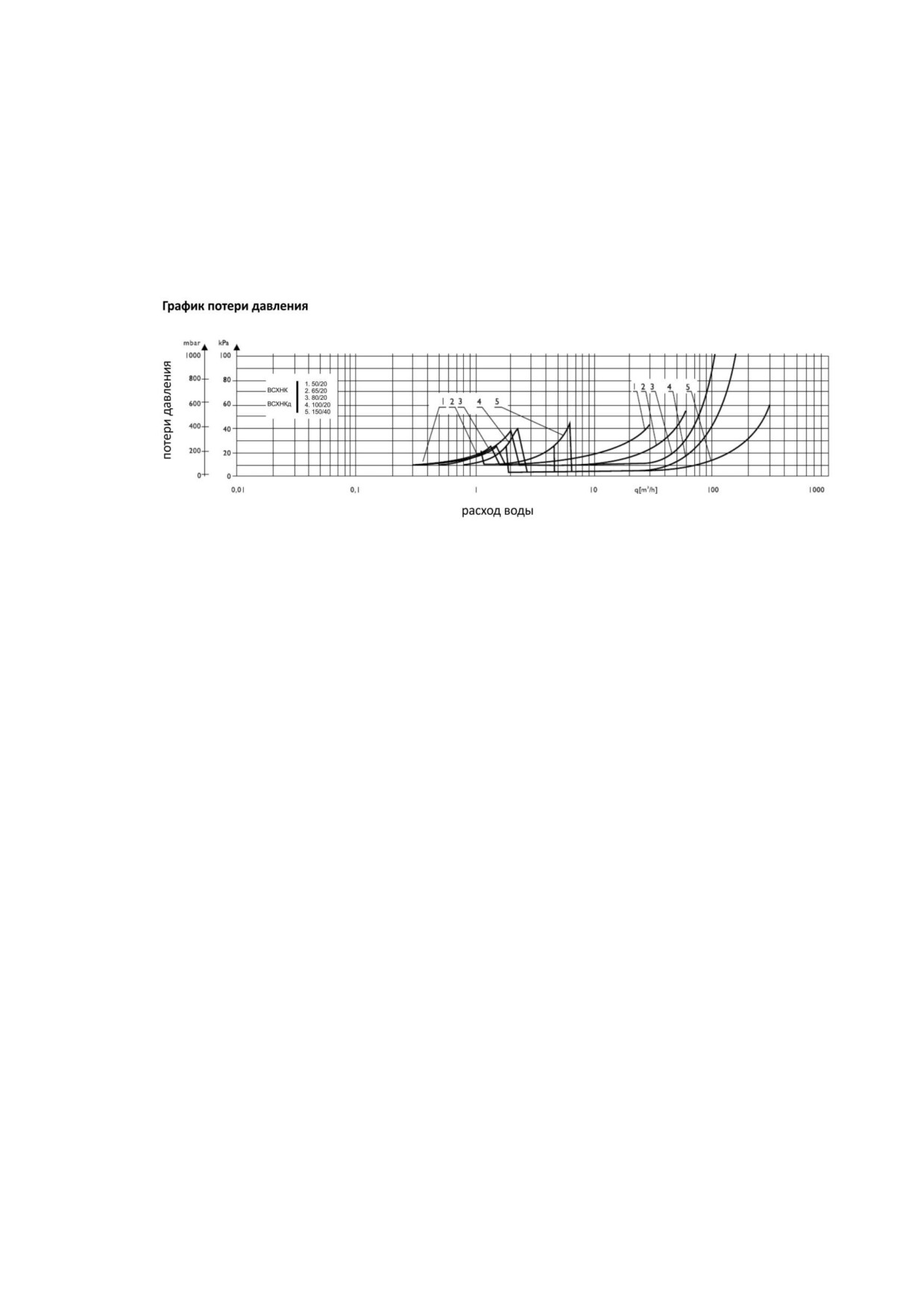

Потеря давления на счетчике рассчитывается по следующему графику:
1.2.3 Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение, В
- 50;
- максимальный коммутирующий ток через контакт, мА
- 100;
- частота замыкания контакта, Гц, не более
- 1.
1.2.4 Средний срок службы - не менее 12 лет.
По истечении срока службы детали счетчика воды подлежат утилизации.
1.2.5 Габаритные и присоединительные размеры счетчика комбинированно-
го указаны в таблице 1.
1.3 КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- счетчик воды
1 шт.
- паспорт
1 экз.
- руководство по эксплуатации
1 экз.
- упаковка
1 шт.
- методика поверки (по заказу)
1 экз.
1.4 СОСТАВ СЧЕТЧИКА
1.4.1 Комбинированные счетчики состоят из двух счетчиков, имеющих раз-
ные пределы измерений и переключающего пружинного клапана. Счетчики раз-
мещены на параллельной отводке. (Приложение А). Один прибор является основ-
ным, а другой - вспомогательным. Переключающий клапан, в зависимости от
расхода, автоматически закрывает или открывает проход воды к одному из при-
боров. При малых величинах расхода переключающий клапан закрывается и за-
действованным остается только вспомогательный счетчик. При возрастании рас-
5
хода давление воздействует на основной счетчик и при этом происходит открыва-
ние переключающего клапана. С этого момента основной счетчик начинает рабо-
тать совместно с вспомогательным счетчиком. При работе обоих счетчиков общее
потребление и объем воды считываются путем сложения показаний основного и
вспомогательного счетчиков.
1.4.2 Корпус основного счетчика выполнен из серого чугуна и представляет
собой цилиндрическую отливку с фланцами по ГОСТ 12815-80 для присоедине-
ния к трубопроводу и горловиной для размещения измерительного блока (изме-
рительной вставки).
1.5 УСТРОЙСТВО И РАБОТА СЧЕТЧИКА
1.5.1 В устройство комбинированных счетчиков входят турбинный (основ-
ной) и крыльчатый (вспомогательный) счетчики, размещенные на параллельной
отводке. Когда напор воды в системе водоснабжения невысок, вода движется че-
рез крыльчатый счетчик, когда же напор возрастает, вода поступает через тур-
бинный и крыльчатый счетчики. Расчет полного объема воды, прошедшего через
комбинированный счетчик определяется суммированием показаний объема воды
турбинного и крыльчатого счетчиков. Крыльчатый счетчик защищен от перегруз-
ки, которая может возникнуть, грибовидным клапаном, который ограничивает
расход в системе.
1.6 МАРКИРОВКА И ПЛОМБИРОВАНИЕ
1.6.1 Маркировка счетчиков состоит из индивидуальной маркировки каждо-
го счетчика и общей бирки на комбинированный счетчик, которые содержат сле-
дующую информацию:
- товарный знак предприятия-изготовителя;
- условное обозначение счетчика;
- порядковый номер счетчика;
- температуру измеряемой среды;
- максимальное рабочее давление в МПа;
- номинальный расход;
- знак утверждения типа;
- год выпуска;
- направление потока (на корпусе счетчика).
1.6.2 Пломбирование.

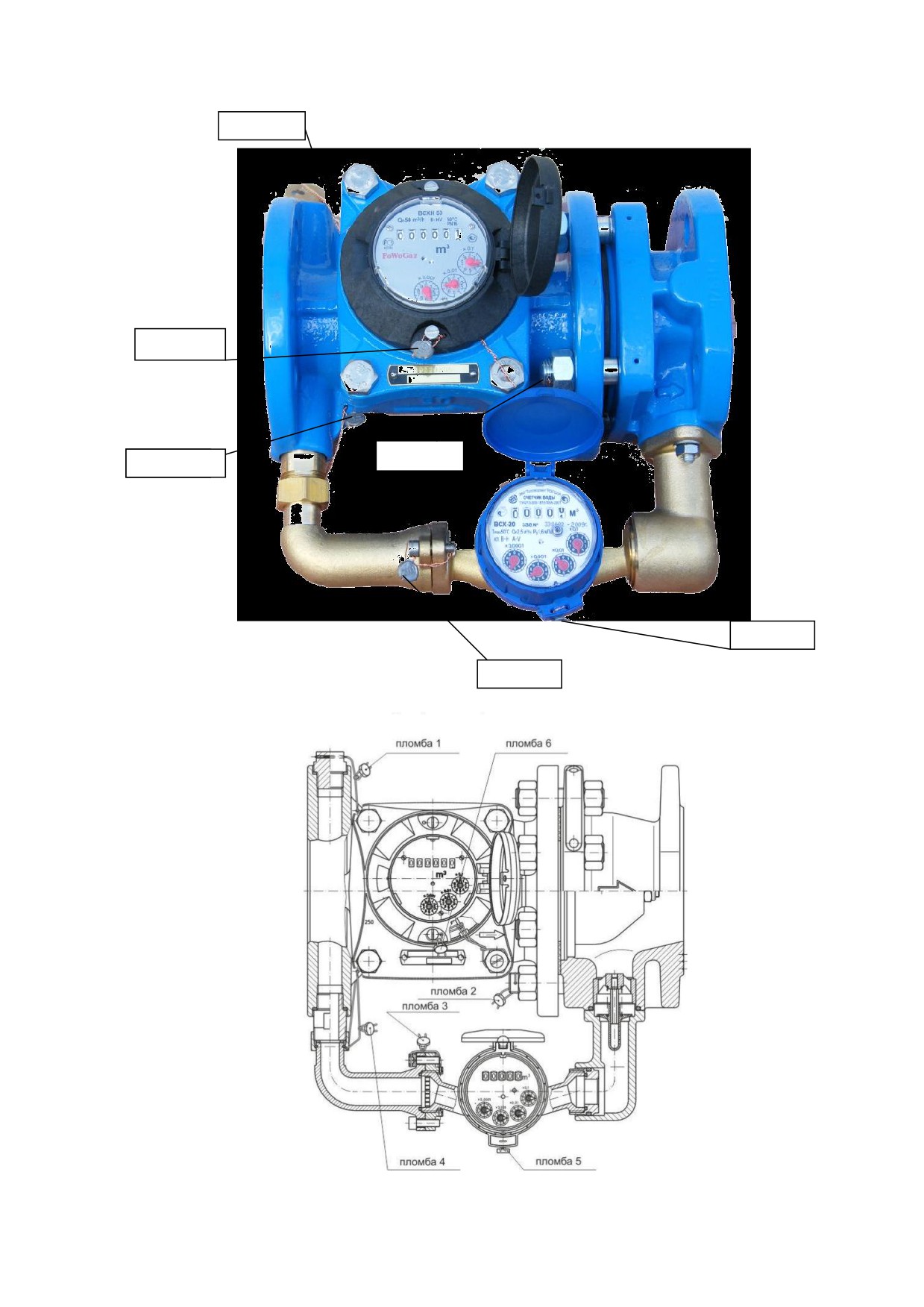

В целях предотвращения доступа к узлам регулировки, на счетчик устанав-
ливаются пломбы, несущие на себе оттиск поверительного клейма. Пломбы уста-
навливаются на регулирующие устройства и на крышку счетного механизма.

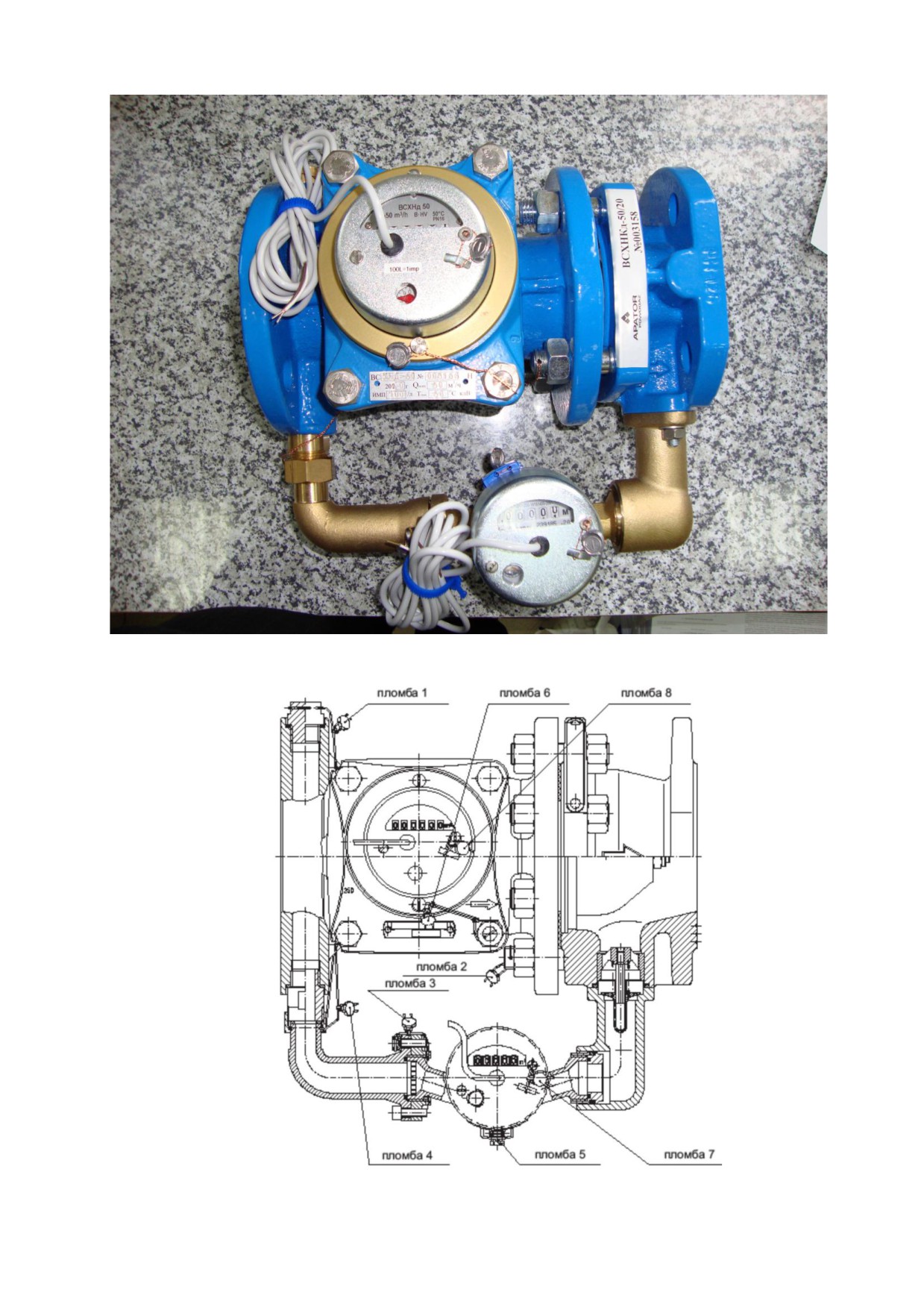

(Приложение А).
1.7 УПАКОВКА
Упаковка производится в соответствии с чертежами предприятия-
изготовителя.
1.7.1 Эксплуатационная документация помещена в пакет из полиэтилено-
вой пленки ГОСТ 10354-82.
1.7.2 Транспортная тара - картонный ящик.
6
1.7.3 Масса счетчика с упаковкой не должна превышать более чем на 10
килограмм массу счетчика.
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
- Счетчики устанавливаются в отапливаемых помещениях или специальных
павильонах с температурой окружающего воздуха от +5 до +50 0С и относитель-
ной влажностью не более 80 %.
- Ограничения по монтажу счетчика указаны в разделе «Монтаж счетчикаª.
- Эксплуатация счетчика на максимальном расходе допускается не более 1
ч в сутки.
- Не допускается превышение максимальной температуры воды ( + 50 0С).
- Количество воды за месяц, расходуемое на объекте, не должно превышать
значений, указанных в таблице 1 настоящего РЭ.
2.2 ПОДГОТОВКА СЧЕТЧИКА К ИСПОЛЬЗОВАНИЮ
2.2.1 Меры безопасности при монтаже счетчика:
- Присоединение счетчика к трубопроводу должно быть плотным, без пере-
косов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кг с/см2).
- При монтаже необходимо обратить внимание на правильность установки
межфланцевых прокладок, отверстия которых должны совпадать с отверстием
счетчика.
Внимание! При приварке монтажных фланцев категорически запреща-
ется использовать счетчик воды в качестве монтажного приспособления.
2.2.2. Объем и последовательность внешнего осмотра счетчика.
При внешнем осмотре счетчика должно быть установлено:
- соответствие комплектности, указанной в настоящем РЭ;
- соответствие маркировки цены импульса с указанной в паспорте;
- целостность корпуса счетного механизма;
- наличие и целостность пломб с оттиском клейма поверителя.
2.2.3 Монтаж счетчика.
Внимание! Монтаж счетчиков воды производится только обученным и
аттестованным персоналом организаций, имеющих соответствующие лицензии
на право проведения данных работ.
2.2.3.1 Счетчики типа:
ВСХНК, ВСХНКд размещаются на трубопроводах холодной воды, на вво-
дах в здания или в отдельные помещения.
К счетчикам должен быть обеспечен свободный доступ для осмотра в любое
время года. Место установки счетчика должно гарантировать его эксплуатацию
без возможных механических повреждений.
Установка счетчиков в затапливаемых, в холодных помещениях при темпе-
ратуре менее +5 0С, и в помещениях с влажностью более 80 % не допускается.
2.2.3.2 При монтаже счетчика должны быть соблюдены следующие обяза-
тельные условия:
7
- счетчик монтируется на трубопроводе исключительно в горизон-
тальном положении;
- установка осуществляется таким образом, чтобы счетчик всегда был за-
полнен водой;
- при установке счетчика после отводов, запорной арматуры, переходников,
фильтров и других устройств непосредственно перед и после счетчика, необхо-
димо предусмотреть прямой участок трубопровода длиной не менее 3 DN, где
DN - диаметр счетчика воды. При нарушении условий монтажа появляется
дополнительная погрешность счетчика;
- счетчик должен быть расположен так, чтобы направление, указанное
стрелкой на корпусе счетчика, совпадало с направлением потока воды в трубо-
проводе;
- перед установкой счетчика трубопровод обязательно промыть, чтобы уда-
лить из него загрязнения и посторонние тела;
- присоединение счетчика к трубопроводу с большим или меньшим диа-
метром, чем диаметр условного прохода счетчика, производится при помощи пе-
реходников, устанавливаемых вне зоны прямолинейных участков;
- на случай ремонта или замены счетчика перед прямым участком до счет-
чика и после прямого участка трубопровода после счетчика устанавливается за-
порная арматура (вентили, задвижки, клапаны), а также спускники для опусто-
шения отключаемого участка, которые монтируются вне зоны прямых участков.
- кабель магнитоуправляемого контакта(герконового датчика) допускается
удлинять до 30 м кабелем сечения не менее 0,75 мм2.
Категорически запрещается укорачивать кабель магнитоуправляемого
контакта!
2.2.3.3 Монтаж и демонтаж счетчиков допускается производить с примене-
нием стропов, (веревка, канат из лубяных волокон), располагая их у переднего и
заднего фланцев корпуса таким образом, чтобы при натяжении строп не касался
корпуса счетного механизма счетчика. Не допускается установка счетчика на
расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное маг-
нитное поле (например, силовых трансформаторов).
2.3 ЭКСПЛУАТАЦИЯ
2.3.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 %.
2.3.2 При эксплуатации необходимо соблюдать следующие основные усло-
вия, обеспечивающие нормальную работу счетчика:
- При пуске, во избежание повышенной вибрации и гидравлических ударов,
заполнение счетчика водой необходимо производить плавно. Перед началом ра-
боты, кратковременным пропуском воды, из счетчика удалить воздух.
- Количество воды, пропущенное через счетчик за сутки и за месяц, не
должны превышать значений, указанных в таблице 1.
- Необходим правильный выбор места установки и соблюдение требований
правил монтажа счетчика на трубопроводе.
- При заметном снижении расхода воды, при постоянном напоре в трубо-
проводе необходимо прочистить входной фильтр от засорения.
8
- Очистка фильтра производится периодически, не реже 1-го раза в 6 месяцев.
- При правильном монтаже и эксплуатации счетчик не нуждается в особом уходе
и может работать в течение многих лет без поломок.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКА
3.1 ОБЩИЕ УКАЗАНИЯ
3.1.1 Условия эксплуатации:
- температура окружающего воздуха от +5 до +50 0С;
- относительная влажность не более 80 %;
3.1.2 Не реже одного раза в неделю производить осмотр счетчика.
3.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЧЕТЧИКОВ
3.2.1. Профилактический осмотр счетчика воды производится не реже одно-
го раза в неделю.
При проведении профилактического осмотра счетчика необходимо прове-
рить следующее:
- соблюдение в чистоте поверхностей счетчиков;
- отсутствие течи в местах фланцевых соединений счетчиков воды с трубо-
проводом. При наличии течи подтянуть болты фланцевого соединения, если течь
не прекращается, то необходимо заменить прокладки;
- загрязненные стекла протереть влажной, а затем сухой полотняной сал-
феткой;
- отсутствие течи через элементы счетчика. В случае течи из-под измери-
тельного блока и его элементов и остановки счетного механизма, счетчик воды
необходимо демонтировать и отправить с руководством по эксплуатации в ре-
монт, с последующей поверкой при выпуске из ремонта.
3.2.2. Профилактическое обслуживание счетчиков воды.
При соответствии питьевой воды требованиям СанПиН 2.1.4.1074-01 для
счетчиков воды, установленных в системе холодного водоснабжения, рекоменду-
ется не реже 1 раза в год проводить очистку проточной части счетчика воды. При
несоответствии качества воды вышеуказанному документу, очистку проточной
части счетчика воды рекомендуется проводить не реже 2-х раз в год.
3.3 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
Таблица 3
Наименование неисправностей,
Вероятная причина
Методы устранения
внешнее проявление и допол-
нительные признаки
1 Жидкость не проходит
Засорился
Вскрыть фильтр, очистить и промыть
через счетчик
фильтр
его. Установить фильтр на место
2
Жидкость проходит
Поломка ротор-
Устранение неисправности произво-
через счетчик (прослуши-
ного или счетно-
дится на предприятии- изготовителе
вается шум текущей во-
го механизма
(если не истек гарантийный срок)
ды), а стрелочный индика-
или специализированным ремонтным
тор не вращается
предприятием
9
3.4 ПОВЕРКА СЧЕТЧИКОВ
Поверка производится при выпуске из производства и после ремонта в со-
ответствии с методикой поверки "Счетчики холодной воды комбинированные
ВСХНК, ВСХНКд. Методика поверки".
Межповерочный интервал: 6 лет.
Внимание! В соответствии с правилами по метрологии ПР 50. 2. 006-94
«Порядок проведения поверки средств измеренийª п. 2.14. в случае утраты сви-
детельства о поверке или повреждении поверительного клейма, пломбы, несущих
на себе оттиски поверительных клейм, счетчик воды подвергается внеочередной
поверке.
4 УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
4.1 УСЛОВИЯ ХРАНЕНИЯ
Счетчики должны храниться в упаковке предприятия - изготовителя со-
гласно условиям хранения 3 по ГОСТ 15150-69.
Воздух в помещении, в котором хранятся счетчики, не должен содержать
коррозионно-активных веществ.
4.2 УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ
Транспортирование счетчиков должно соответствовать условиям 5 по
ГОСТ 15150-69.
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1 Изготовитель гарантирует соответствие счетчика требованиям техниче-
ской документации завода - изготовителя при соблюдении условий транспорти-
рования, хранения, монтажа и эксплуатации.
5.2 Гарантийный срок эксплуатации - 24 месяца с момента реализации. Да-
та реализации - по счет - фактуре ЗАО «Тепловодомерª.
5.3 Изготовитель обязан безвозмездно заменить или отремонтировать счет-
чик воды, если в течение гарантийного срока потребителем будет обнаружено не-
соответствие требованиям технических условий. При этом безвозмездная замена
или ремонт счетчика должны производиться предприятием-изготовителем при
условии соблюдения потребителем правил хранения, транспортирования, монта-
жа и эксплуатации, указанных в настоящем "Руководстве по эксплуатации".
5.4 Изготовитель может отказать в гарантийном ремонте в случае:
- наличия механических повреждений, дефектов, вызванных несоблюде-
нием правил эксплуатации, транспортировки и хранения;
- нарушения сохранности заводских гарантийных пломб;
- укорачивания кабеля магнитоуправляемого контакта (длина кабеля не
менее 1950 мм);
- самостоятельного ремонта или изменения внутреннего устройства водо-
счетчика;
- если изменен, стерт, удален или неразборчив серийный номер изделия;
- случайного повреждения счетчика воды со стороны Покупателя;
- дефектов, вызванных стихийными бедствиями - пожаром и т.п.;
10
- отсутствия свидетельства о поверке на изделие, предоставляемого в ре-
монт;
Претензии принимаются только при наличии Свидетельства о поверке и за-
полненного талона на гарантийный ремонт.
Транспортировка неисправного изделия осуществляется силами Покупате-
ля.
Счетчик воды, передаваемый для гарантийного ремонта, должен быть очи-
щен от загрязнений.
Внимание! Перед запуском изделия в эксплуатацию внимательно озна-
комьтесь с Руководством по эксплуатации. Нарушение требований этого доку-
мента влечет за собой прекращение гарантийных обязательств перед Покупате-
лем.
6 СВЕДЕНИЯ О ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ И ПОВЕРКЕ
ПРИ ВЫПУСКЕ ИЗ РЕМОНТА
Заводской номер и
Вид повер-
Дата
Результаты
Срок
Должность,
Подпись лица,
тип счетчика
ки
поверки
поверки
следующей
фамилия
проводившего
поверки
лица,
поверку и место
проводившего
для оттиска
поверку
поверительного
клейма
7 СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ
Изготовитель: APATOR PoWoGaz S.A., Польша
Адрес:
Fabryka Wodomierzy APATOR PoWoGaz SA
ul.Klemensa Janickiego 23/25
60-542 Poznan, tel.061 847 44 01
Fax 061 847 01 92
e-mail: handel@powogaz.com.pl
8 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
8.1 Изготовитель не принимает рекламации, если счетчик вышел из строя по
вине потребителя из-за неправильной эксплуатации и несоблюдения указаний,
приведенных в «Руководстве по эксплуатацииª, а также нарушения условий
транспортирования транспортными организациями.
11
По всем вопросам, связанными с качеством счетчиков, гарантийного и по-
сле - гарантийного ремонта следует обращаться по адресу:
141002, Московская обл., г. Мытищи, ул. Колпакова, 2,
ЗАО «Тепловодомерª
Тел. / факс: 8 (495) 786-57-99; 728-80-17
Тел. (технической поддержки): 8 (495) 728-80-17
8.2 Учет предъявленных рекламаций
Дата предъявления
Краткое содержание
Меры, принятые по рекламации
рекламации
рекламации
12
ПРИЛОЖЕНИЕ А (справочное)
СЧЕТЧИКИ ВОДЫ КОМБИНИРОВАННЫЕ ВСХНК
Пломба 1
Пломба 6
Пломба2
Пломба 4
Пломба5
Пломба3
рис.А.1 Внешний вид счетчиков воды ВСХНК и чертёж опломбировки навесными пломбами
13
СЧЕТЧИКИ ВОДЫ КОМБИНИРОВАННЫЕ ВСХНКд
Рис. А2.Внешний вид счетчиков воды ВСХНКд и чертёж опломбировки навесными пломбами
14
ГАРАНТИЙНЫЙ ТАЛОН ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002 Московская обл., г. Мытищи, ул. Колпакова, д.2
Талон № 1на гарантийный ремонт
Заводской №_________________________________
Тип счетчика воды________________________DN __________________
Дата выпуска "____"__________20 г.
Дата последней поверки "____"__________20 г.
Дата продажи "____"____________________20 г.
Гарантия 24 месяца
Внимание! Гарантия на счетчик воды предоставляется на основании раздел 5 "Руководства
по эксплуатации". Счетчик воды принимается в гарантийный ремонт только при наличии
паспорта.
1.Причина рекламаций (характер неисправности)
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
2.Владелец ____________________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счетчика воды (подвал, офис, иной тип помещения)
__________________________________________________________________________________
Климатические условия в месте установки счетчика воды: температура воздуха ____ °С, влаж-
ность _____ %
4. Наличие фильтра в узле учета:
Сетчатый
Магнитно-
Отсутствует
механический
Иного типа______________________________________________________________________
5. Организация, выполнившая монтаж счетчика воды____________________________________
__________________________________________________________________________________
Дата ввода узла учета ва эксплуатацию «____ª________20 ___г
6. Показания счетчика на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил: Ф.И.О._________________________ Подпись ___________
Должность ___________________________ Дата заполнения "_____"__________ 20 __г
Примечание_________________________________________________________________
Представитель группы сервиса Ф.И.О.________________ Подпись _________________
Дата заполнения "_____" __________ 20 __ г
15
ГАРАНТИЙНЫЙ ТАЛОН ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002 Московская обл., г. Мытищи, ул. Колпакова, д.2
Талон № 2на гарантийный ремонт
Заводской №_________________________________
Тип счетчика воды________________________DN __________________
Дата выпуска "____"__________20 г.
Дата последней поверки "____"__________20 г.
Дата продажи "____"____________________20 г.
Гарантия 24 месяца
М.П.Внимание! Гарантия на счетчик воды предоставляется на основании раздела 5 "Руково-
дства по эксплуатации". Счетчик воды принимается в гарантийный ремонт только при нали-
чии паспорта.
1.Причина рекламаций (характер неисправности)
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
2.Владелец
____________________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счетчика воды (подвал, офис, иной тип помещения)
__________________________________________________________________________________
Климатические условия в месте установки счетчика воды: температура воздуха ____ °С,
влажность _____ %
4. Наличие фильтра в узле учета:
Сетчатый
Магнитно-
Отсутствует
механический
Иного типа________________________________________________________________________
5. Организация, выполнившая монтаж счетчика воды______________________________
__________________________________________________________________________________
Дата ввода узла учета ва эксплуатацию «____ª________20 ___г
6. Показания счетчиков на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил: Ф.И.О._________________________ Подпись ___________
Должность ___________________________ Дата заполнения "_____"___________ 20 __г
Примечание: ________________________________________________________________
Представитель группы сервиса Ф.И.О.________________ Подпись ___________
Дата заполнения "_____" __________ 20 __ г
16
ГАРАНТИЙНЫЙ ТАЛОН ЗАО «ТЕПЛОВОДОМЕРª
(495) 728-80-17; 141002 Московская обл., г. Мытищи, ул. Колпакова, д.2
Талон № 3 на гарантийный ремонт
Заводской №_________________________________
Тип счетчика воды________________________DN __________________
Дата выпуска "____"__________ 20 г.
Дата последней поверки "____"__________20 г.
Дата продажи "____"____________________20 г.
Гарантия 24 месяца
Внимание! Гарантия на счетчик воды предоставляется на основании раздела 5 "Руково-
дства по эксплуатации" .
Счетчик воды принимается в гарантийный ремонт только при наличии паспорта
1.Причина рекламаций (характер неисправности)
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
2.Владелец
____________________________________________________________________
Город _____________________________ тел. (_____) ________________
3. Место установки счетчика воды (подвал, офис, иной тип помещения)
__________________________________________________________________________________
Климатические условия в месте установки счетчика воды: температура воздуха ____ °С,
влажность _____ %
4. Наличие фильтра в узле учета:
Сетчатый
Магнитно-
Отсутствует
механический
Иного типа________________________________________________________________________
5. Организация, выполнившая монтаж счетчика воды ______________________________
__________________________________________________________________________________
Дата ввода узла учета ва эксплуатацию «____ª________20 ___г
6. Показания счетчиков на момент сдачи прибора в службу сервиса
Раздел заказчика заполнил: Ф.И.О._________________________ Подпись ___________
Должность ___________________________ Дата заполнения "_____"___________ 20 __г
Примечание: _________________________________________________________________
Представитель группы сервиса Ф.И.О.________________ Подпись __________
Дата заполнения "_____" ________ 20 __ г



















///////////////////////////////////////
