Локомотивная радиостанция РВС-1. Руководство по эксплуатации ЦВИЯ.464514.005 РЭ





65 7130
Руководство по эксплуатации
Всего страниц 116
Литера 01
Содержание
1 Описание и работа изделия
6
1.1 Назначение изделия
6
1.2 Технические характеристики
7
1.3 Состав радиостанции
26
1.4 Устройство и работа
29
1.5 Устройство и работа составных частей радиостанции
32
1.6 Маркировка
39
1.7 Упаковка
40
2 Использование по назначению
41
2.1 Эксплуатационные ограничения
41
2.2 Подготовка радиостанции к использованию
42
2.3 Использование радиостанции
92
3 Техническое обслуживание радиостанции««««««««««««...«««98
3.1 Общие указания«««««««««««««««««««««««««..98
4 Текущий ремонт
98
5 Транспортирование и хранение
98
6 Гарантии изготовителя
99
Приложение А Соответствие значений и номеров частот в диапазоне МВ ...100
Приложение Б Антенны для стационарного варианта радиостанций
метрового диапазона
101
Приложение В Электрические параметры приемопередающих трактов
радиостанции
«102
Приложение Г Цепи сопряжения радиостанции с ТУ-ТС, магнитофоном,
проводным каналом и выносным громкоговорителем«.103
Приложение Д Таблица комбинаций индивидуальных номеров
радиостанций «««««««««««««««««««««104
Приложение Е Цепи сопряжения радиостанции с дополнительной
трубкой МТТ и пультом ПД «««««««««««««..105
Приложение Ж Схема подключения стационарной радиостанции «.«106
3
Приложение И Схема подключения локомотивных радиостанций
РВС-1-01 и РВС-1-04«««..««««««««««««107
Приложение К Алгоритм дистанционного контроля локомотивных
радиостанций от аппаратуры СТОР-1М
108
Приложение Л Схема подключения локомотивных радиостанций
РВС-1-02 и РВС-1-05««««««««««««««.«..111
Приложение М Состав КМЧ««««««««««««««««««««112
Ссылочные нормативные документы«««««««««««««««..114
Перечень принятых сокращений
115
4
Настоящее руководство по эксплуатации предназначено для
ознакомления с семейством радиостанций
(далее по тексту
радиостанция), представляющими собой универсальные двухдиапазонные
локомотивно-стационарные симплексные радиостанции для сетей поездной,
ремонтно-оперативной и станционной радиосвязи на железнодорожном
транспорте, а также c конструкцией, принципом действия и характеристиками
радиостанции с целью обеспечения правильной и безопасной эксплуатации,
технического обслуживания, текущего ремонта,
хранения и
транспортирования.
Пользоваться радиостанцией может оператор, прошедший инструктаж
и изучивший настоящее руководство по эксплуатации, а также
аттестованный по «Правилам технической эксплуатации электроустановок
потребителей и правилам техники безопасности при эксплуатации
электроустановок потребителей», и имеющий квалификационную группу по
технике безопасности не ниже III.
Настоящее руководство распространяется на модификации
радиостанции РВС-1 ЦВИЯ.464514.005, РВС-1-01 ЦВИЯ.464514.005-01,
РВС-1-02 ЦВИЯ.464514.005-02, РВС-1-04 ЦВИЯ.464514.005-04, РВС-1-05
ЦВИЯ.464514.005-05, отличающихся друг от друга составом и количеством
входящих в комплектацию блоков.
5
1 Описание и работа изделия
1.1 Назначение изделия
1.1.1 Радиостанция в зависимости от исполнения предназначена для
работы в линейных и радиальных сетях технологической радиосвязи на
железнодорожном транспорте в качестве:
- стационарной радиостанции, управляемой по линейному каналу связи
от распорядительной станции и от пультов управления;
- локомотивной или возимой радиостанции, управляемой от пультов
управления.
1.1.2 Обозначение, наименование и
назначение радиостанции
приведены в таблице 1.
Таблица 1
Наименование изделия
Обозначение
Назначение
Радиостанция
ЦВИЯ464514.005
Стационарный вариант
для работы в сетях ПРС,
РОРС и СРС
Радиостанция РВС-1-01
ЦВИЯ464514.005-01
Локомотивный вариант с
двойным управлением
для двухкабинных
локомотивов
Радиостанция РВС-1-02
ЦВИЯ464514.005-02
Локомотивный вариант с
одинарным управлением
для однокабинных
локомотивов
Радиостанция РВС-1-04
ЦВИЯ464514.005-04
Возимый двухкабинный
вариант для работы на
ССПС
Радиостанция РВС-1-05
ЦВИЯ464514.005-05
Возимый однокабинный
вариант для работы на
ССПС
1.1.3 Радиостанция обеспечивает работу в сетях ПРС, РОРС и СРС.

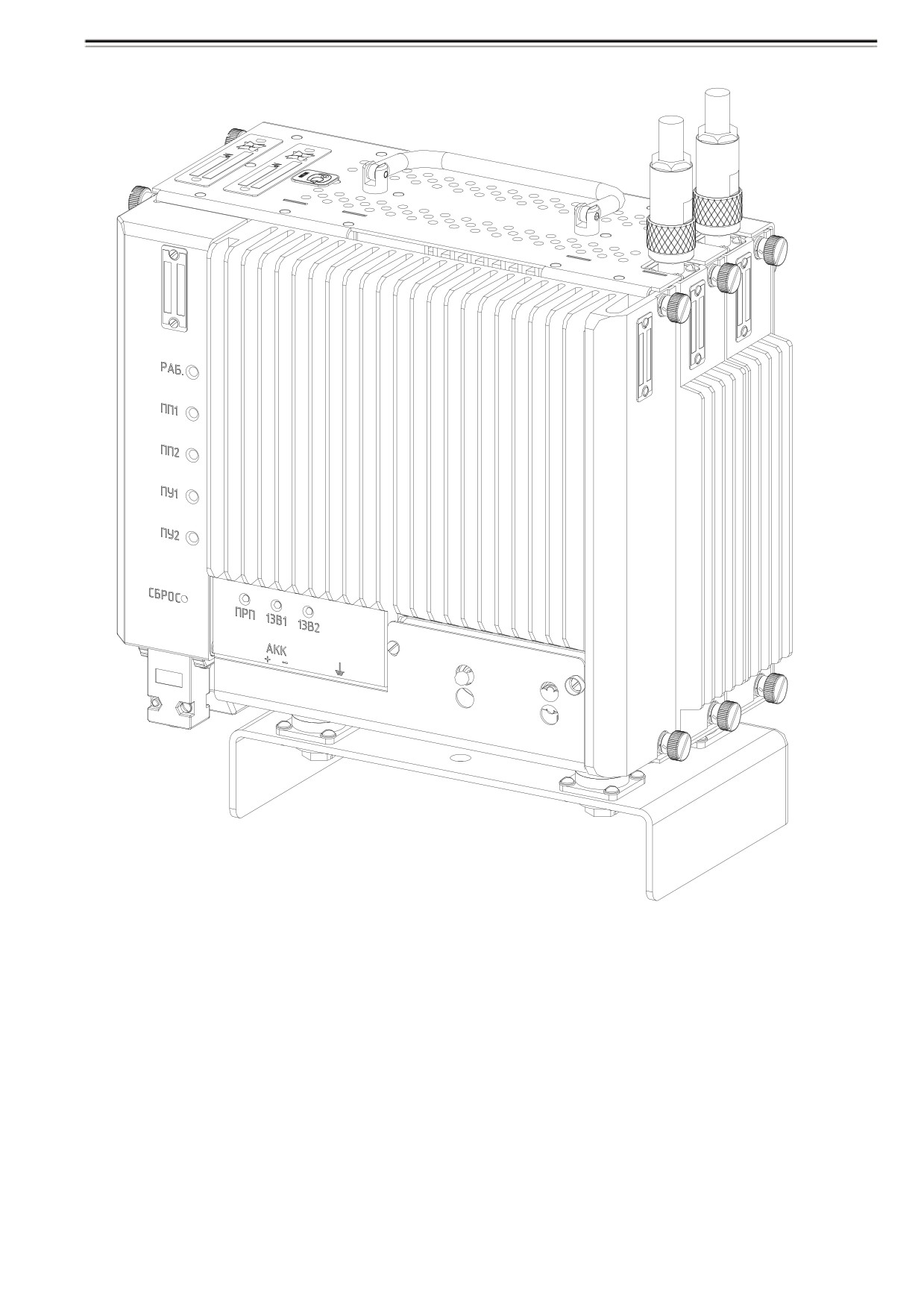

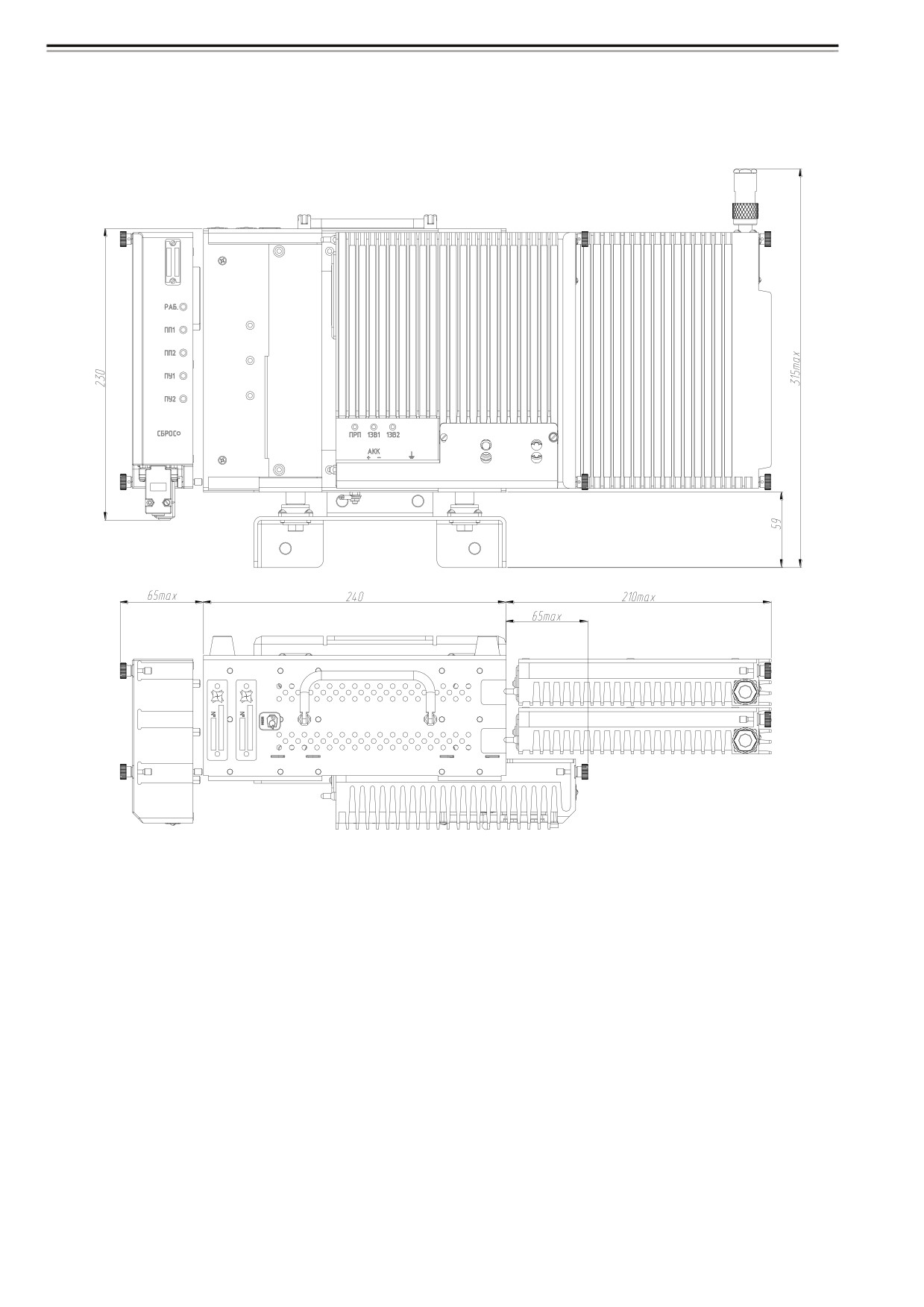

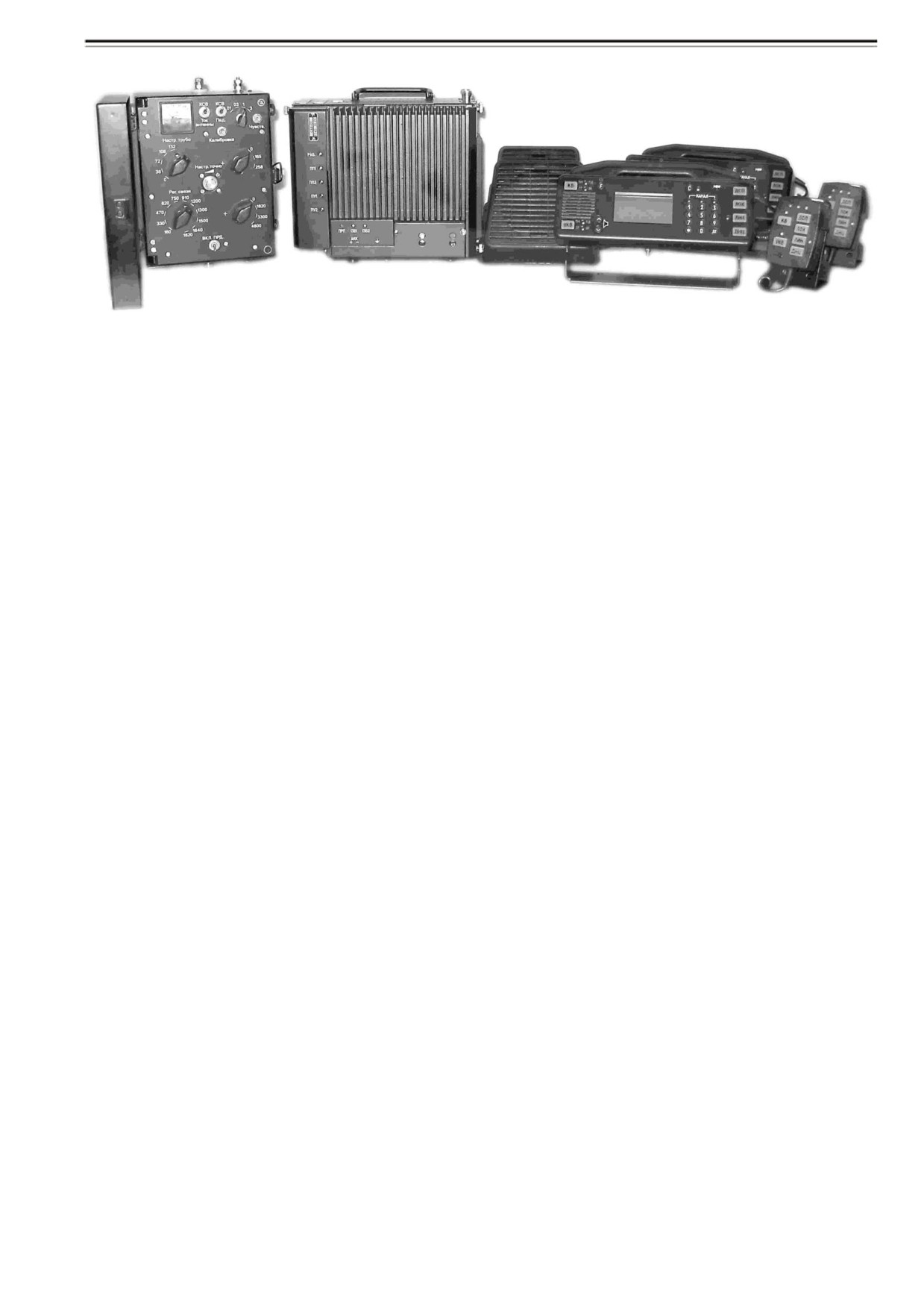

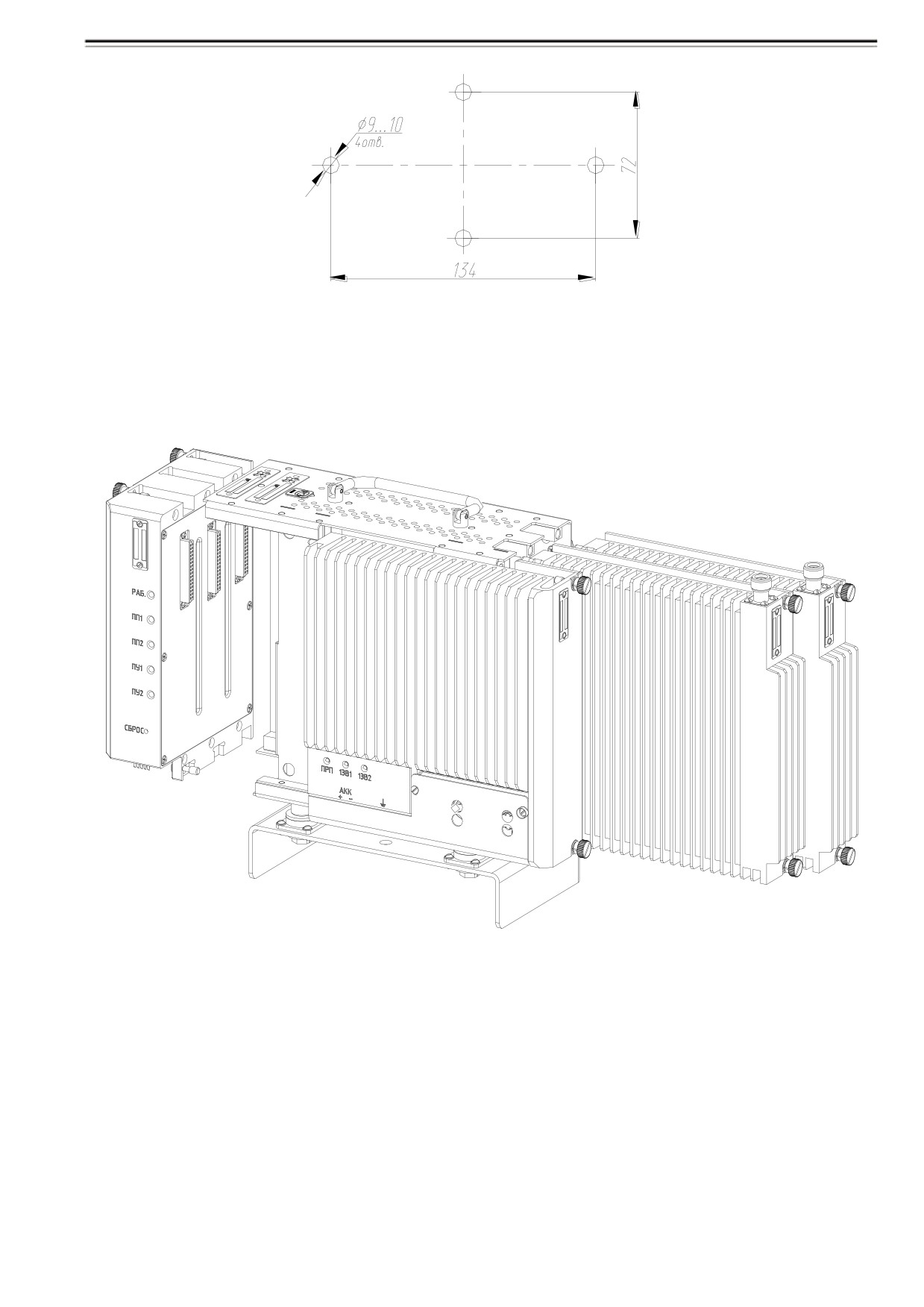

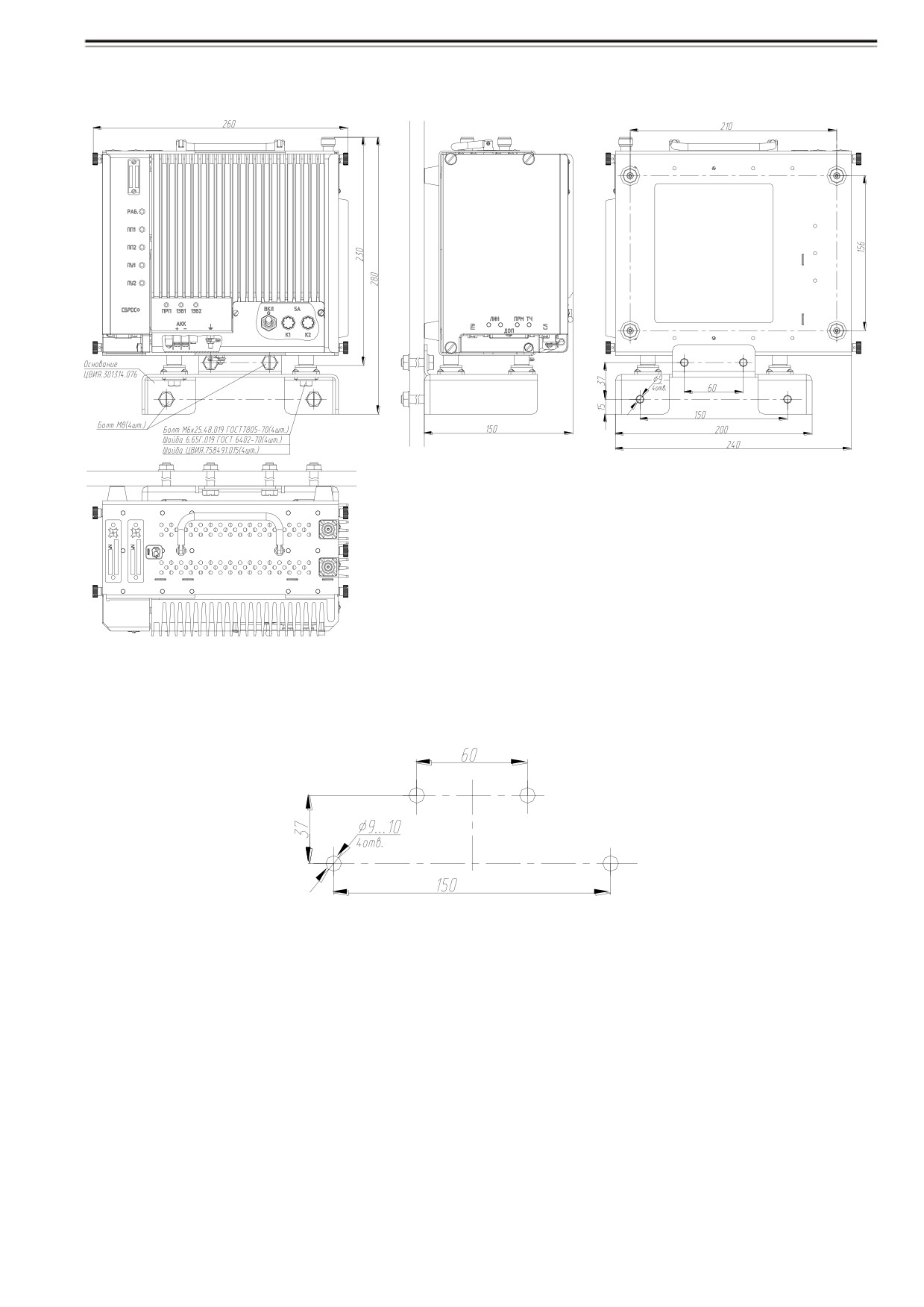

1.1.4 Общий вид радиостанции представлен на рисунке 1.
6
Рисунок 1
1.2 Технические характеристики
1.2.1 По основным электрическим параметрам при работе в метровом
диапазоне волн радиостанция соответствует требованиям ГОСТ 12252 для
радиостанций второго типа.
По виду защиты от поражения электрическим током радиостанция
относится к классу 01 по ГОСТ 12.2.007.0. Радиостанция имеет клемму для
подключения заземления. Сопротивление изоляции между корпусом и
цепями питания - не менее 20 МОм.
Входные клеммы подключения бортовой сети изолированы от корпуса
радиостанции и имеют электрическую прочность не менее 1000 В.
Электрическое сопротивление между клеммой защитного заземления,
расположенной на корпусе изделия БАРС всех исполнений, и самим
корпусом - не более 0,1 Ом.
Напряженность электромагнитного поля, создаваемого работой
передатчиков радиостанции на рабочих местах пользователей и в местах
возможного нахождения обслуживающего персонала, не превышает по
электрической составляющей в диапазоне МВ
-
5 В/м, а в диапазоне
ГМВ - 50 В/м.
1.2.2
Радиостанция обеспечивает совместную работу с
эксплуатируемой на сети железных дорог аппаратурой радиосвязи системы
«Транспорт» и комплекса ЖРУ (возимыми радиостанциями РВ-1, РВ1М,
РВ-1.1М,
42РТМ-А2-ЧМ, стационарными радиостанциями
43РТС-А2-ЧМ,
РС-6, РС-46М, РС-46МЦ, РС-46МЦВ). Стационарный вариант обеспечивает
7
работу в линейных сетях оперативно-технологической связи с
распорядительными станциями СР-34 и СР-234М, распорядительными
станциями цифровых систем связи КСМ-400, DX-500ЖТ,
«Обь-128» и
ОТС-Ц. Управление стационарным вариантом радиостанции производится
от распорядительных станций по линейным каналам, в качестве которых
используются двух- или четырехпроводные каналы ТЧ аналоговых и
цифровых систем связи или двухпроводные кабельные линии связи
пупинизированных и не пупинизированных кабелей и воздушные
двухпроводные линии связи.
1.2.3 Радиостанция обеспечивает:
- установление соединений и ведение переговоров с помощью пультов
управления ПУ, технологической трубки МТТ и дополнительных пультов ПД;
- подключение магнитофона или регистратора переговоров;
- подключение и взаимодействие с аппаратурой ТУ-ТС и речевыми
информаторами;
- подключение внешнего громкоговорителя
(для локомотивного
варианта);
-
сопряжение по стыку RS-232 с тестовым оборудованием
(персональная ЭВМ) для контроля работоспособности, управления и
конфигурирования.
1.2.4 Характеристики радиооборудования
1.2.4.1
Электрические
параметры
и
характеристики
приемопередатчиков радиостанции обеспечивают совместимость с
эксплуатируемыми на железных дорогах радиосредствами.
1.2.4.2 Радиостанция обеспечивает работу в диапазоне ГМВ в режиме
одночастотного симплекса на частотах 2130 или 2150 кГц, переключаемых
не оперативно для стационарного варианта и оперативно для локомотивного
варианта. В диапазоне МВ радиостанция обеспечивает работу на трех
группах частот по три канала в группе для режима ПРС и шести группах
частот по три канала в группе для режима СРС, переключаемых оперативно
в режиме одно или двухчастотного симплекса на любой (любой паре) из
8
172 рабочих частот в диапазоне от 151,725 до 156,000 МГц с разносом
частот между соседними каналами 25 кГц. В диапазоне МВ для режимов
работы СРС и ПРС обеспечивается независимая установка рабочих частот
для каждого режима работы.
Рабочим частотам присвоены порядковые номера:
- частоты со 151,725 по 154,000 МГц
- номера с первого по 92;
- частоты со 155,000 по 155,975 МГц
- номера с 93 по 132;
- частоты со 154,025 по 154,975 МГц
- номера с 133 по 171
- частота 156,000 МГц - номер 172.
Выбор и установку рабочих частот в условиях эксплуатации
производится по присвоенным им порядковым номерам. Соответствие
значений и номеров частот в диапазоне МВ приведено в таблице А.1
приложения А. Выбор рабочих каналов с пульта управления выполняется по
номеру частотной группы и по номеру канальной клавиши.
1.2.4.3 Радиостанция стационарного варианта в диапазоне ГМВ
обеспечивает работу с Г-образными, Т-образными антеннами и различного
вида направляющими линиями. Антенны и направляющие линии должны
быть выполнены в соответствие с Правилами ЦШ/4818 или Правилами ПРС
№ ХЗ-7970. В локомотивном варианте радиостанция обеспечивает работу со
штатными антеннами локомотивов длиной от 8 до 15м (с заземленным
концом) индуктивностью от 9 до 24 мкГн и активным сопротивлением от 1,5
до 14 Ом.
В диапазоне МВ радиостанция стационарного варианта обеспечивает
работу с антеннами из комплекта поставки согласно таблице Б.1 приложения
Б или аналогичными, с входным сопротивлением 50 Ом. В локомотивном
варианте
- с антенной типа АЛ/2, АЛП или аналогичной, с входным
сопротивлением 50 Ом.
1.2.4.4 Радиостанция обеспечивает круглосуточную работу
при
отношении времени режимов "ПЕРЕДАЧА" и "ПРИЕМ"
1:3. Время
непрерывной работы на передачу
- не более
60 с
(автоматическое
ограничение времени передачи).
9
1.2.4.5 Значения электрических параметров приемопередающих
трактов радиостанции приведены в таблице В.1 приложения В.
1.2.5 Управление радиостанцией
1.2.5.1 Управление радиостанцией производится:
- одним или двумя пультами управления ПУ;
- с дополнительного пульта управления ПД, подключаемого к пульту
ПУ;
- от устройств ТУ-ТС и аудиоинформаторов;
-
от
распорядительной станции СР-34, СР-234М или
распорядительными станциями цифровых систем связи КСМ-400,
DX-500ЖТ, «Обь-128» и ОТС-Ц (для стационарного варианта);
- с технологической трубки МТТ, подключаемой к блоку БАРС (для
стационарного варианта).
1.2.6 Характеристики радиостанции при ее работе в сетях
радиосвязи
1.2.6.1 Радиостанция обеспечивает работу в одном из вариантов:
- стационарный вариант для работы в сетях ПРС и РОРС;
- стационарный вариант для работы в сетях СРС;
- возимый или локомотивный вариант для работы в сетях ПРС и
РОРС;
- возимый или локомотивный вариант для работы в сетях СРС.
Установка режимов функционирования для каждого из вариантов
производится не оперативно при конфигурировании радиостанции.
1.2.6.2 В радиостанции обеспечивается диагностика состояния блоков
и узлов от пультов управления ПУ.
1.2.6.3 Радиостанция обеспечивает вынос пультов управления ПУ на
расстояние до 100 м четырехжильным кабелем с питанием от блока БАРС,
или на расстояние до 12 км по одной паре проводов с питанием от
отдельного источника.
10
1.2.7 Характеристики стационарного варианта радиостанции при
работе в сетях ПРС и РОРС
1.2.7.1 Радиостанция имеет режимы работы «ДЕЖУРНЫЙ ПРИЕМ»,
«ПРИЕМ», «ПЕРЕДАЧА» для диапазонов ГМВ и МВ. Режимы «ПРИЕМ» и
«ОТКРЫТЫЙ КАНАЛ» совмещены.
В режиме «ДЕЖУРНЫЙ ПРИЕМ» производится обработка вызывных
сигналов из радиоканала в выбранном диапазоне, вызывные сигналы,
переговоры и помехи в радиоканале, не прослушиваются в
громкоговорителях и трубке МТТ пульта.
В режиме «ПРИЕМ» производится обработка вызывных сигналов из
радиоканала выбранного диапазона, вызывные сигналы и переговоры,
ведущиеся в радиоканале, прослушиваются в громкоговорителях и трубке
МТТ пульта.
В режиме
«ПЕРЕДАЧА» включается передатчик и информация,
поступающая на модулятор передатчика, транслируется в радиоканал
выбранного диапазона.
1.2.7.2 При включении питания радиостанция переходит на диапазон и
канал, которые были выбраны перед выключением либо на приоритетный
диапазон и канал(определяется конфигурированием).
1.2.7.3 Перевод радиостанции для работы в режиме приема на
требуемом диапазоне осуществляется нажатием соответствующей кнопки
выбора диапазона «КВ» или «УКВ».
1.2.7.4 Приемопередатчик диапазона МВ при работе в сетях ПРС и
РОРС в режиме «ДЕЖУРНЫЙ ПРИЕМ» обеспечивает работу на частоте
основного канала.
1.2.7.5 При приеме из радиоканала тонального вызова частотой
1400 Гц радиостанция переходит из режима «ДЕЖУРНЫЙ ПРИЕМ» в режим
«ПРИЕМ» на 15 с, вызывной сигнал воспроизводится в громкоговорителе
пульта с громкостью, определяемой положением регулятора громкости.
Прием вызова сопровождается миганием светодиода
«ОТ/ЗК», которое
прекращается при снятии трубки МТТ (пульта ПД) с держателя, либо по
11
истечении 15 с. Если трубка или пульт ПД не будут сняты в течение 15 с, то
радиостанция вернется в режим «ДЕЖУРНЫЙ ПРИЕМ».
Вызывные сигналы частотой 700, 1000 и 1400 Гц, передаваемые в
радиоканал, прослушиваются в громкоговорителе пульта с громкостью,
определяемой положением регулятора громкости.
1.2.7.6 Режим «ДЕЖУРНЫЙ ПРИЕМ» обеспечивается при:
- установлении в держатели трубки МТТ и пульта ПД;
- повторном нажатии кнопки выбора диапазона «КВ» или «УКВ».
1.2.7.7 Режим «ПРИЕМ» обеспечивается при:
- снятии с держателя трубки МТТ или пульта ПД;
-
получении команды
«ПРИЕМ» из линейного канала
(для
стационарного варианта);
- принятии тонального вызова частотой 1400 Гц (700 и 2100 Гц);
- первом нажатии на пульте ПУ или ПД кнопок «КВ» или «УКВ»;
- отпускании кнопки
«С» пульта ПУ, педали
(для стационарного
варианта), тангенты трубки МТТ, пульта ПД или окончании передачи
вызывных сигналов.
1.2.7.8 Режим «ПЕРЕДАЧА» обеспечивается при:
- нажатии тангенты трубки МТТ или пульта ПД;
- нажатии педали (для стационарного варианта);
- получении команды
«ПЕРЕДАЧА» из ЛДС
(для стационарного
варианта);
- приеме сигналов тонального вызова с частотами 1400, 700 и 2100 Гц
(подтверждение приема вызова), если эта функция установлена при
конфигурировании;
- получении команды от устройства ТУ-ТС;
- нажатии кнопки «С» на пульте ПУ;
- приеме из радиоканала индивидуального вызова от радиостанции
вагона-лаборатории.
1.2.7.9 Радиостанция обеспечивает выполнение следующих функций:
12
- подключение к ЛДС, отключение и управление режимами «ПРИЕМ» и
«ПЕРЕДАЧА» по командам распорядительной станции;
- передачу в ЛДС сигнала СКП и отключение от ЛДС по команде
«ОТБОЙ» от распорядительной станции;
- передачу в радиоканал тонального вызывного сигнала частотой 1000
Гц после подключения к ЛДС по команде от СР автоматически или
трансляцией от СР (устанавливается при конфигурации);
- автоматическое отключение от ЛДС через 60 с после прекращения
управления радиостанцией со стороны СР;
- подключение к ЛДС при приеме из радиоканала вызывных сигналов с
частотами
700 и
2100 Гц; трансляцию вызова на СР и передачу в
радиоканал сигнала подтверждения приема вызова частотой
900 Гц
длительностью 1 с;
- анализ уровня сигнала в радиоканале при приеме вызывных сигналов
и подключение к ЛДС только одной стационарной радиостанции с
наибольшим уровнем вызывного сигнала
(при приеме вызывных сигналов
несколькими радиостанциями);
- управление радиостанцией и ведение переговоров с пультов ПУ или
ПД;
- управление радиостанцией и передача информации от устройств
ТУ-ТС;
- выдачу низкочастотного сигнала для регистрации переговоров.
1.2.7.10 Выбор
«лучшей» радиостанции для подключения к ЛДС
обеспечивается сравнением уровней ВЧ сигналов на входах приемников
радиостанций, принявших вызывной сигнал. В качестве
«лучшей»
принимается та радиостанция, у которой на входе приемника вызывной
сигнал с наибольшим уровнем.
1.2.7.11
Радиостанция обеспечивает присвоение ей двух
индивидуальных номеров сигналов избирательного подключения «СИП1» и
«СИП2», используемых при подключении к ЛДС. Номера выбираются из двух
групп по 28 номеров. Присвоение индивидуальных номеров производится
13
неоперативно. Возможно присвоение до 56 номеров, как для «СИП1», так и
для «СИП2».
1.2.7.12 Радиостанция обеспечивает автоматическое взаимодействие с
радиостанцией вагона-лаборатории.
1.2.7.13 Радиостанция обеспечивает формирование испытательных
сигналов для регулировки АЧХ линейного канала.
1.2.7.14 Радиостанция обеспечивает дистанционный контроль ее
состояния со стороны распорядительной станции. Периодичность контроля
определяется оператором распорядительной станции.
1.2.8 Характеристики стационарного варианта радиостанции при
работе в сетях СРС
1.2.8.1 Радиостанция обеспечивает два режима работы: «ПРИЕМ»,
«ПЕРЕДАЧА» для диапазона МВ и ГМВ.
В режиме «ПРИЕМ» производится обработка вызывных сигналов,
поступающих из радиоканала, сигналы и переговоры, ведущиеся по
радиоканалу, прослушиваются в громкоговорителе и телефоне трубки МТТ.
В режиме «ПЕРЕДАЧА» включается передатчик и вся информация,
поступающая на модулятор передатчика, транслируется в радиоканал.
1.2.8.2 Выполняются требования 1.2.7.2 и 1.2.7.3.
1.2.9 Характеристики локомотивного
(возимого) варианта
радиостанции при работе в сетях ПРС и РОРС
1.2.9.1 Выполняются требования 1.2.7.1, 1.2.7.2, 1.2.7.3 и 1.2.7.4.
1.2.9.2 При приеме из радиоканала сигнала вызова частотой 1000 Гц
радиостанция переходит из режима
«ДЕЖУРНЫЙ ПРИЕМ» в режим
«ПРИЕМ» на
15 с, при этом вызывной сигнал воспроизводится в
громкоговорителе пульта с громкостью, определяемой
положением
регулятора громкости. Прием вызова сопровождается световой индикацией,
которая выключается при снятии трубки МТТ или пульта ПД с держателей,
либо по истечении 15 с. Если трубка МТТ или пульт ПД не будут сняты в
течение 15 с, то радиостанция вернется в режим «ДЕЖУРНЫЙ ПРИЕМ».
14
Вызывные сигналы частотой 700, 1000 и 1400 Гц, передаваемые в
радиоканал с пульта, прослушиваются в громкоговорителе пульта с
громкостью, определяемой положением регулятора громкости.
1.2.9.3 Режим «ДЕЖУРНЫЙ ПРИЕМ» обеспечивается при:
- нахождении в держателях трубки МТТ и пульта ПД;
- повторном нажатии кнопок «КВ» для диапазона ГМВ или «УКВ» для
диапазона МВ.
1.2.9.4 Режим «ПРИЕМ» обеспечивается при:
- снятии с держателя трубки МТТ или пульта ПД;
- приеме тонального вызова частотой 1000 Гц;
- первом нажатии на пульте кнопки «КВ» для диапазона ГМВ или «УКВ»
для диапазона МВ;
- после отпускания тангенты трубки МТТ, пульта ПД или окончании
передачи вызывных сигналов.
1.2.9.5 Режим «ПЕРЕДАЧА» обеспечивается при:
- нажатии тангенты трубки МТТ или пульта ПД;
- получении команды «ПРД» от устройства ТУ-ТС;
- включении тумблера «ВКЛ ПРД» на АнСУ-В (в диапазоне ГМВ);
- нажатии на кнопку «С» пульта ПУ.
1.2.9.6
Радиостанция обеспечивает дистанционный контроль
работоспособности основных узлов от СТОР-1М или системы мониторинга
стационарной радиостанции. Периодичность контроля определяется
оператором СТОР-1М или установками конфигуратора при мониторинге от
стационарной радиостанции.
1.2.10 Характеристики локомотивного
(возимого) варианта
радиостанции при работе в сетях СРС
1.2.10.1 Выполняются требования 1.2.8.1, 1.2.9.1.
1.2.10.2 Радиостанция обеспечивает два режима работы: «ПРИЕМ»,
«ПЕРЕДАЧА» для диапазона МВ, при этом прием вызовов в ГМВ диапазоне
запрещен.
15
1.2.10.5 Радиостанция обеспечивает дистанционный контроль
работоспособности основных узлов от СТОР-1М или системы мониторинга
стационарной радиостанции. Периодичность контроля определяется
оператором СТОР-1М или установками конфигуратора при мониторинге от
стационарной радиостанции.
1.2.11 Характеристики САУ
1.2.11.1 САУ обеспечивает выполнение следующих функций:
- взаимодействие приемопередатчиков, пультов ПУ и ПД, устройств
ТУ-ТС;
- взаимодействие с распорядительной станцией через устройство
сопряжения с линейным каналом (для стационарного варианта);
- реализацию алгоритмов работы в радиосетях ПРС, РОРС и СРС;
- хранение и загрузку в устройства радиостанции конфигурируемых
параметров;
- подключение внешних громкоговорителей
(для локомотивного
варианта).
1.2.11.2 Подключение устройств ТУ-ТС (цепи сопряжения таблица Г.1
приложения Г).
1.2.11.3 Подключение магнитофона и регистратора переговоров (цепи
для сигналов приемников и передатчиков КВ или УКВ таблица Г.1
приложения Г).

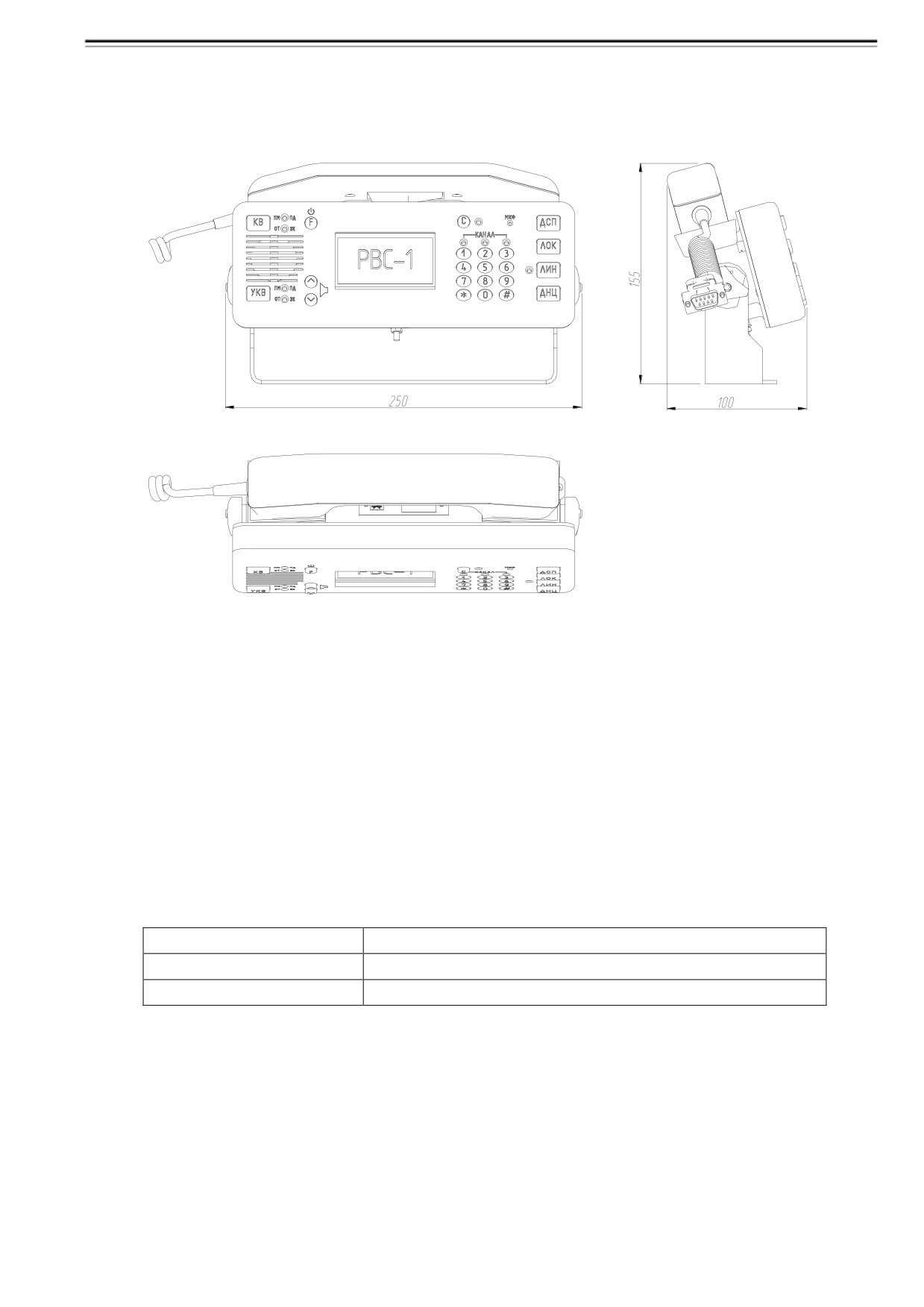

1.2.12 Характеристики пульта управления ПУ
1.2.12.1 Пульт ПУ обеспечивает:
- ведение переговоров с помощью трубки МТТ, пульта ПД, встроенного
микрофона, внешнего громкоговорителя, а также с помощью встроенного в
пульт громкоговорителя. Встроенный микрофон включается педалью и
кнопкой «С»;
- передачу в радиоканал вызывных сигналов с частотами 700, 1000,
1400 и 2100 Гц с контролем в громкоговорителе и трубке МТТ;
16
- звуковое и визуальное отображение приема вызывных сигналов с
частотами 700, 1000, 1400 и 2100 Гц;
- громкоговорящую связь между двумя пультами без выхода в
радиоканал в режиме служебной связи;
- оперативное переключение групп частот в УКВ диапазоне, рабочих
каналов и световую индикацию режима работы радиостанции на конкретном
канале;

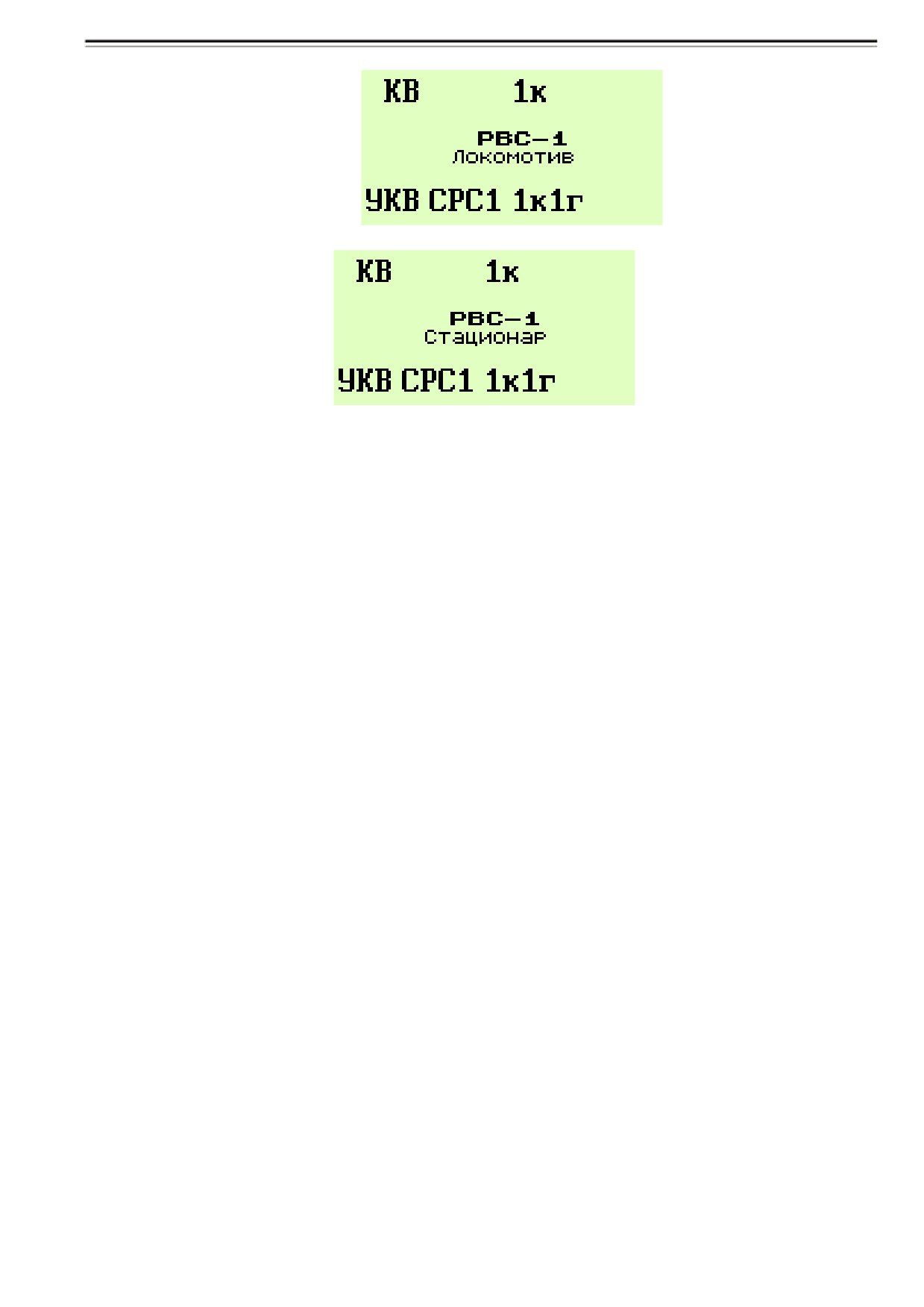

- индикацию на графическом индикаторе режима работы и выбранного
номера канала;
- подключение к линейному каналу, ведение переговоров по линейному
каналу с использованием МТТ и громкоговорителя;
- плавную раздельную регулировку громкости сигналов во встроенном
и выносном громкоговорителе;
- перевод радиостанции в режим «ПЕРЕДАЧА» при нажатии тангенты
МТТ, тангенты пульта ПД, кнопки «С» или педали;
- отображение режимов работы радиостанции (СРС или ПРС);

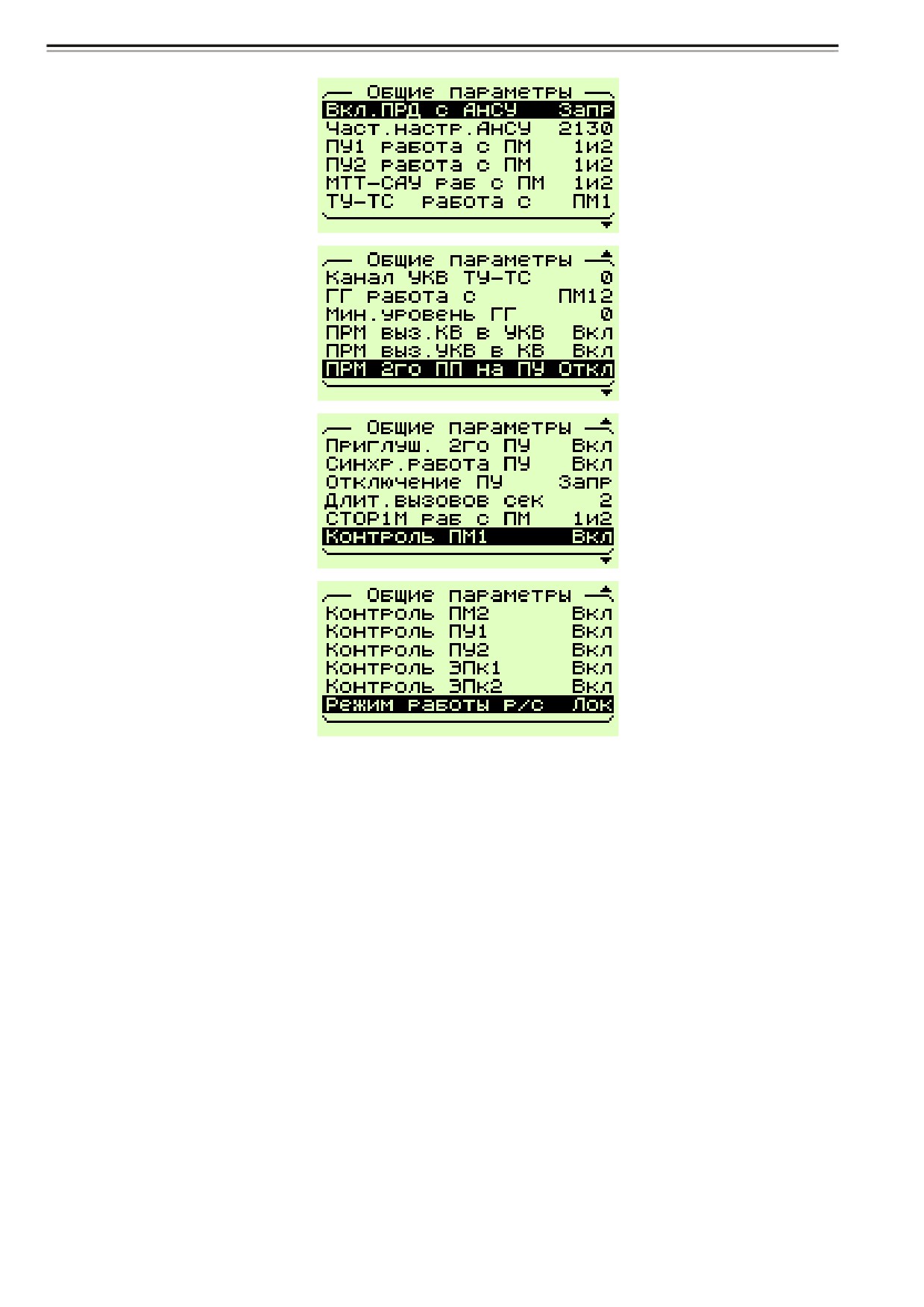

- конфигурирование параметров радиостанции;
- диагностику состояния блоков и узлов радиостанции;
- световую сигнализацию о включении радиостанции и пульта;

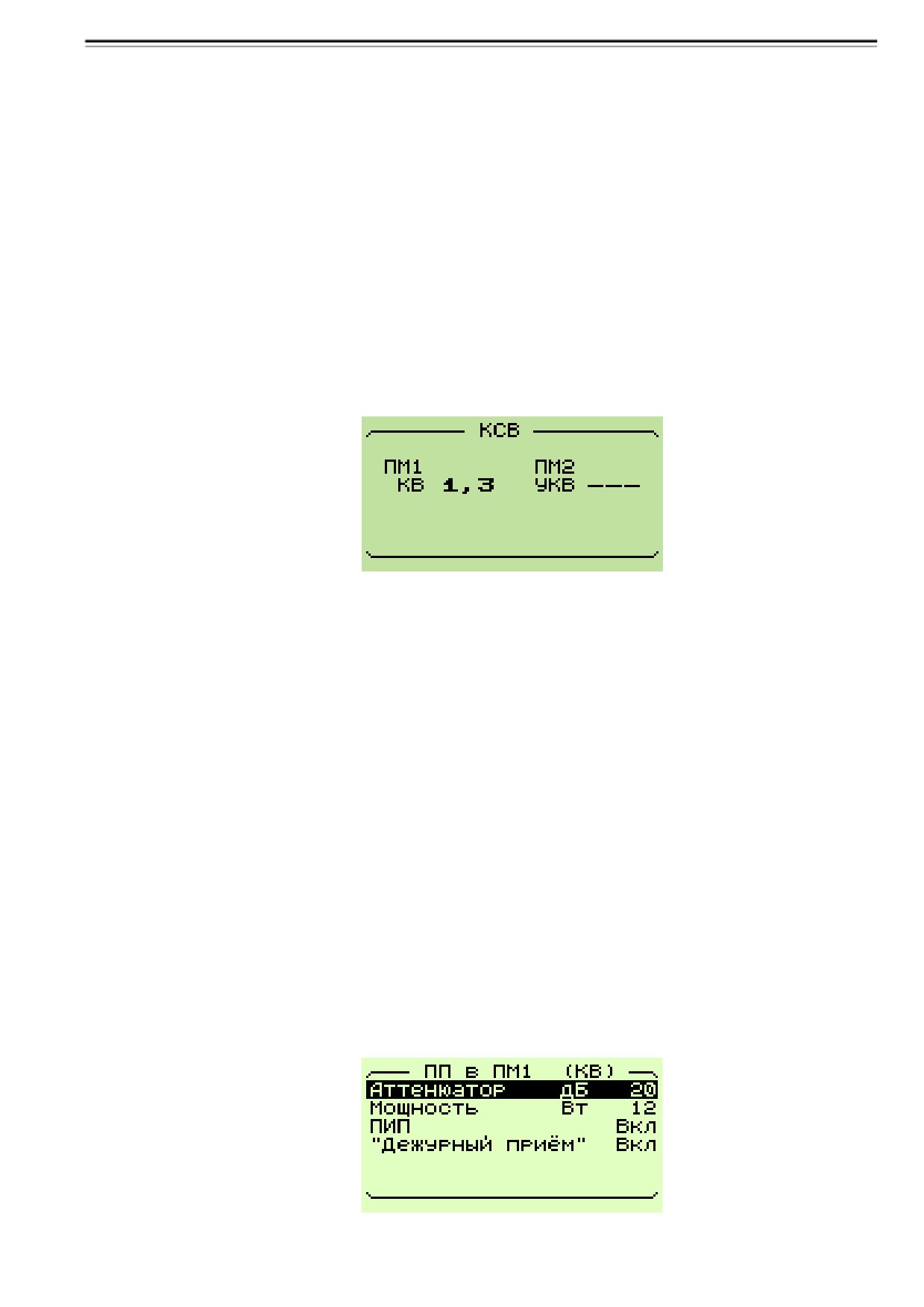

- грубую оценку КСВ антенн.
1.2.12.2 Мощность сигнала низкой частоты, подводимая к встроенному
громкоговорителю пульта, составляет не менее
250 мВт с плавной
регулировкой от 20 мВт до максимальной.
1.2.12.3 Электропитание ПУ при работе в непосредственной близости от
блока БАРС осуществляется от источника питания БАРС напряжением 13В.
Минимально допустимое напряжение питания на входе пульта не менее 6В.
1.2.12.4 Электропитание вынесенного ПУ при длинных линиях связи
осуществляется от внешнего источника питания БПС-12 из комплекта
поставки, подключаемого к первичной сети переменного тока 220 В.
1.2.12.5 Ток потребления пульта ПУ от блока БАРС и внешнего
источника питания БПС-12 - не более 0,3 А.
17
1.2.12.6 Радиостанция обеспечивает работу с пультами ПУ по
двухпроводным линиям связи с волновым сопротивлением 120 Ом. Связь по
линии ПУ-САУ осуществляется цифровым помехоустойчивым кодом,
рабочая полоса частот сигналов в линии связи
- до 300 кГц. Форма
огибающей сигнала - близкая к параболе. Параметры тракта передачи
пульта приведены в таблице 2, параметры тракта приема пульта приведены
в таблице 3.
Таблица 2
Наименование параметра
Норма параметра
Уровень сигнала (действующее значение), дБ
минус 5
Выходное сопротивление в полосе рабочих частот, Ом
120 ± 50
Таблица 3
Наименование параметра
Норма параметра
Уровень сигнала (действующее значение), дБ
минус 25
Входное сопротивление в полосе рабочих частот, Ом
120 ±50
1.2.13 Характеристики устройства сопряжения радиостанции с
аналоговым линейным каналом
1.2.13.1 Устройство сопряжения с аналоговым линейным каналом
(плата АПК2/4) обеспечивает выполнение следующих функций:
- взаимодействие распорядительной станции с радиостанцией по
каналам оперативно-технологической связи (ПДС, ЭДС, ЛПС или СДС), по
выделенным для поездной и ремонтно-оперативной радиосвязи каналам,
удовлетворяющих
«Ведомственным
нормам
технологического
проектирования электросвязи на железнодорожном транспорте», МПС
(январь, 1992г.) и по каналам ТЧ цифровых систем связи;
- подключение к ЛДС по сигналам «СИП1» и «СИП2», посылаемым от СР;
- передачу на СР, пославшую избирательный вызов, сигнала СКП,
содержащего информацию о присвоенном номере подключившейся
радиостанции;
- формирование команд управления приемопередатчиком по командам
из ЛДС от СР;
18
- передачу вызывного сигнала на радиостанции подвижных объектов
после соединения стационарной радиостанции с ЛДС по сигналу СИП;
- прием из ЛДС команды считывания результатов контроля в
обобщенном (СКЦ+СИП) виде и передачу в ЛДС информации о состоянии
(исправна, неисправна) в виде:
1) СКП+СКП, если в последнем цикле контроля не выявлены
неисправные блоки (узлы);
2) СКП, если в последнем цикле контроля выявлен неисправный блок
(узел);
-
прием команды считывания полных результатов контроля
(СКЦ+СИП+СКЦ+СИП) и передача в ЛДС информации о состоянии
отдельных блоков и узлов многочастотной посылкой, состоящей из СКП и
шестнадцати посылок по
250 мс. Посылка несет информацию об
исправности (1343 Гц) или неисправности (1411 Гц) определенного узла
(блока) радиостанции в соответствии с таблицей 4. Повторяющиеся частоты
заменяются посылкой 1309 Гц;
Таблица 4
Номер
Блок (узел)
посылки
радиостанции
1
ПУ2
2
ПУ1
3
ЭП
4
САУ
5
АПК2/4
6
ПМ1
7
ПМ2
8
АФУ
9
Резерв
10
резерв
11
резерв
12
резерв
13
резерв
- отключение от ЛДС при
приеме от СР
сигнала
«ОТБОЙ» или
автоматическое отключение от
ЛДС через
60
с после прекращения
переговоров;
19
- подключение к ЛДС при приеме вызова частотой 700 или 2100 Гц
(частота 700 Гц - вызов ДНЦ1, частота 2100 Гц - вызов ДНЦ2) и передачу в
ЛДС сигнала «ВЫЗОВ» одной из двух СР сигналами СКП;
- анализ уровня сигнала из радиоканала, прием и передачу по ЛДС
сигналов
«БЛОКИРОВКА» при поступлении вызывных сигналов
700 и
2100 Гц и подключение к ЛДС только одной стационарной радиостанции при
приеме сигнала "ВЫЗОВ" несколькими (двумя, тремя) радиостанциями. При
приеме вызова из разносигнальных зон обеспечивается подключение
радиостанции с большим уровнем сигнала на входе приемника, при приеме
вызова из равносигнальной зоны обеспечивается подключение одной
радиостанции. Параметры выбора радиостанции:
1) частота сигнала «БЛОКИРОВКА» - 1343 Гц;
2) время распознавания сигнала «БЛОКИРОВКА» - не более 100 мс;
3) длительность сигнала
«БЛОКИРОВКА» - 250, 500 или 750 мс
(конфигурируемый параметр);
4)
задержка
выдачи сигнала
«БЛОКИРОВКА» обратно
пропорциональна уровню сигнала на входе приемника и составляет от 80 мс
до 2,5 c;
5) посылку вызывных частот согласно таблице 5 из перечня кодовых
комбинаций №1 таблица 6 или №2 таблица 7 на СР в зависимости от
частоты принятого вызова (700 Гц - ДНЦ1, 2100 Гц - ДНЦ2). Для передачи
команд используются двухчастотные тональные посылки;
Таблица 5
Условный
2
6
7
9
12
14
16
17
19
20
номер
43РТС
3
7
8
9
12
15
16
17
20
21
частоты
Частота, Гц
1071
1207
1241
1309
1411
1479
1547
1581
1649
1683
20
Таблица 6
Номер
Условный
Условный
Номер
Условный
Условный
Номер
Условный
Условный
станции
номер
номер
станции
номер
номер
станции
номер
номер
частоты
частоты
частоты
частоты
частоты
частоты
F1
F2
F1
F2
F1
F2
1
2
7
11
7
19
21
19
20
2
2
19
12
7
20
22
20
2
3
2
20
13
14
6
23
20
6
4
6
7
14
14
7
24
20
7
5
6
14
15
14
19
25
20
14
6
6
19
16
14
20
26
20
19
7
6
20
17
19
2
27
2
14
8
7
2
18
19
6
28
14
2
9
7
6
19
19
7
10
7
14
20
19
14
Таблица 7
Номер
Условный
Условный
Номер
Условный
Условный
Номер
Условный
Условный
станции
номер
номер
станции
номер
номер
станции
номер
номер
частоты
частоты
частоты
частоты
частоты
частоты
F1
F2
F1
F2
F1
F2
29
16
2
39
17
6
49
12
7
30
16
6
40
17
7
50
12
14
31
16
7
41
17
9
51
12
19
32
16
9
42
17
12
52
12
20
33
16
12
43
17
14
53
9
6
34
16
14
44
17
16
54
9
14
35
16
17
45
17
19
55
9
19
36
16
19
46
17
20
56
9
20
37
16
20
47
12
2
38
17
2
48
12
6
- передачу команд управления и контроля кодовыми комбинациями,
соответствие между которыми приведено в таблице 8;
21
Таблица 8
Наименование
Номер частот в
Отклонение часто-
Частота, Гц
команды
кодовой
ты от номинала,
комбинации
Гц
Диагностический
6, 2, СИП
1207, 1071
«КОНТРОЛЬ»
«ПРИЕМ»
38, 36
2295, 2227
± 1
«ПЕРЕДАЧА»
36, 38
2227, 2295
«ОТБОЙ»
2, 6
1071, 1207
«КОНТРОЛЬ»
6, 2
1207, 1071
«БЛОКИРОВКА»
нет
1343
Примечание. Длительность сигналов СИП,
«КОНТРОЛЬ» и «ОТБОЙ»
равна (500±0,2) мс
- две тональные посылки по (250±0,1) мс каждая.
Длительность команд
«ПРИЕМ» и «ПЕРЕДАЧА» равна 200 мс - две
тональные посылки по 100 мс каждая.
- вероятность образования ложных команд из разговорных сигналов
для команд избирательного подключения и управления режимами
«ПРИЕМ» и «ПЕРЕДАЧА» не более 1х10-6, а вероятность подавления
команд при отношении
«ПОМЕХА/СИГНАЛ»
30 дБ не более
3х10-3
(«ПОМЕХА» - речевой сигнал в канале с уровнем 5 дБ).
1.2.14 Электрические параметры устройства сопряжения с
аналоговым линейным каналом
1.2.14.1 Полоса эффективно передаваемых частот для каналов ТЧ и
групповых каналов НЧ по КЛС без дуплексных усилителей соответствует
частотам от 300 до 3400 Гц; для каналов НЧ по ВЛС и КЛС с дуплексными
усилителями - частотам от 300 до 2400 Гц. Затухание, на частотах ниже
100 Гц составляет не менее 30 дБ, на частотах выше 5000 Гц - не менее
20 дБ, на частотах выше 30 кГц - не менее 30 дБ.
1.2.14.2 Компенсация затухания, вносимого линиями связи, на частоте
1000 Гц - не менее 20 дБ.
1.2.14.3 Псофометрическое напряжение собственных шумов на
двухпроводном выходе устройства сопряжения на частоте 800 Гц и нагрузке,
эквивалентной волновому сопротивлению линии, составляет не более 0,3 мВ.
22
1.2.14.4 Номинальные уровни измерительного сигнала по мощности на
частоте 800 Гц на выходе двухпроводной линии составляют 5 дБ для КЛС и
12 дБ для ВЛС. Минимальный уровень приема двухпроводной линии
минус 14 дБ.
1.2.14.5 В четырехпроводном канале ТЧ на частоте 1000 Гц уровни
приема и передачи составляют минус 13 дБ на прием и 4 дБ на передачу.
Обеспечивается возможность регулировки уровней приема и передачи.
1.2.14.6 Входные и выходные сопротивления при согласованном
подключении к линиям на частоте 1000 Гц составляют 470 Ом ±10%,
600 Ом ±10%, 1400 Ом ±10%.
1.2.14.7 Входное и выходное сопротивление в диапазоне рабочих
частот при двухпроводном параллельном подключении радиостанций к
проводному каналу составляет:
- по линейному входу для подключения воздушных и кабельных
пупинизированных линий - не менее 20 кОм;
-
по линейному входу для подключения кабельных не
пупинизированных линий - не менее 10 кОм;
- по линейному входу для подключения каналов ТЧ - (600 ± 120) Ом.
1.2.14.8 Электрическая прочность изоляции линейных входов
относительно корпуса стационарной аппаратуры не менее 1000 Вэфф на
частоте
50 Гц;
1.2.14.9 Сопротивление изоляции по отношению к заземленному
корпусу:
-
для двухпроводных окончаний - не менее 100 МОм;
-
для четырехпроводных - не менее 20 МОм.
1.2.14.10 Затухание асимметрии линейного входа и выхода устройства
сопряжения при подключении к каналам НЧ относительно земли на частоте
1000 Гц - не менее 74 дБ, при подключении к каналам ТЧ - не менее 57 дБ.
1.2.15 Параметры блока питания
1.2.15.1 Блоки питания имеют индикацию переполюсовки, защиту от
переполюсовки напряжения источника постоянного тока и световую
23
индикацию о включенном состоянии. Радиостанция выдерживает
кратковременные перенапряжения и пропадания сети основного источника
питания с параметрами согласно таблице 9.
Таблица 9
Длительность
Величина
Длительность
Тип блока
Напряжение
пропадания
перенапря-
перенапря-
питания
питания, В
напряжения,
жения, В
жения, мс
мс
Стационарный
220(+22;-33)
400
40
40
Локомотивный
от 35 до 155
725
40
10
Возимый
от 10 до 32
160
40
10
1.2.15.2 Электропитание стационарного варианта радиостанции
осуществляется от одного из двух источников:
- основного - сеть переменного тока частотой (50±1) Гц и напряжением
220(+22;-33) В;
- резервного - источника постоянного тока напряжением от 36 до 72 В.
Переход с основного источника питания на резервный и обратно
осуществляется автоматически при пропадании напряжения основного
источника и при его появлении.
1.2.15.3 Источник электропитания возимого и локомотивного
вариантов радиостанции резервирован. При отказе одного из каналов
электропитания радиостанция автоматически переходит на резервный канал
питания, без сбоев в работе радиостанции
1.2.15.4 Мощность, потребляемая радиостанцией:
- не более 40 Вт - в режимах «ДЕЖУРНЫЙ ПРИЕМ» и «ПРИЕМ»;
- не более 150 Вт - в режиме «ПЕРЕДАЧА» при одновременной работе
приемопередатчиков диапазонов ГМВ и МВ.
1.2.16 Параметры и характеристики стационарного варианта
радиостанции по взаимодействию с измерительным комплексом
вагона-лаборатории
1.2.16.1 При взаимодействии с вагоном-лабораторией обеспечивается
прием из радиоканала сигнала избирательного вызова в виде
24
последовательности трех тональных посылок общей длительностью
3 с.
Первая тональная посылка длительностью 1 с имеет одно из двух значений:
- частота модуляции 1600 Гц;
- частота модуляции 1800 Гц.
Вторая и третья частотные посылки
(по
1 с каждая) образуют
комбинации индивидуального номера радиостанции согласно таблице Д.1
приложения Д, совпадающего с номером «СИП1».
При приеме вызова с первой посылкой
1600 Гц радиостанция
переходит в режим «ПЕРЕДАЧА» на 3 с в диапазоне МВ и на 8 с в диапазоне
ГМВ. Передатчик модулируется тональным сигналом 1000 Гц с номинальной
девиацией.
1.2.16.2 При приеме избирательного вызова с первой посылкой 1800 Гц
радиостанция переходит в режим
«ПЕРЕДАЧА» на
3 с в метровом
диапазоне и на 8 с в гектометровом диапазоне без модуляции несущей.
ВНИМАНИЕ: ДЛЯ УСТОЙЧИВОЙ РАБОТЫ СХЕМЫ РАСПОЗНАВАНИЯ
ЧАСТОТНЫХ ПОСЫЛОК ПРИ ИХ ГЕНЕРАЦИИ В НАЧАЛЕ И КОНЦЕ
ТРЕХЧАСТОТНОЙ КОМБИНАЦИИ ДОЛЖНЫ ПРИСУТСТВОВАТЬ
ЗАЩИТНЫЕ ИНТЕРВАЛЫ ПО 0,1 С. В ТЕЧЕНИЕ ЗАЩИТНОГО ИНТЕРВАЛА
ПРОИСХОДЯТ ПЕРЕХОДНЫЕ ПРОЦЕССЫ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
ПЕРЕДАТЧИКА И ДОЛЖНА ПРИСУТСТВОВАТЬ ТОЛЬКО НЕСУЩАЯ, БЕЗ
МОДУЛЯЦИИ.
1.2.16.3 Прием избирательного вызова осуществляется только в
режимах «ДЕЖУРНЫЙ ПРИЕМ» и «ПРИЕМ».
1.2.17 Условия эксплуатации
1.2.17.1
По климатическим и механическим воздействиям
радиостанция удовлетворяет требованиям ГОСТ 16019 группа В5 второй
степени жесткости. Условия эксплуатации составных частей pадиостанции
пpиведены в таблице 10.
1.2.17.2 Индикатор пульта управления ПУ функционирует при
пониженной рабочей температуре не ниже минус 20 ºС.
25
Таблица 10
АнСУ,
Наименование параметра
Блок БАРС
Пульт ПУ
антенна
Рабочая температура окружающей
среды,ºС:
- минимальная
-40
- 40
- 50
- максимальная
+55
+55
+55
Темпеpатуpа окpужающей сpеды, ºС
при
относительной
влажности
40
40
25
воздуха 93 %
Синусоидальная вибрация:
- диапазон частот, Гц:
10-100
10-100
10-100
- амплитуда ускорения, g:
4
4
4
Многократные механические удары,
пиковое ударное ускорение, g:
25
25
25
1.3 Состав радиостанции
1.3.1 Радиостанция состоит из
следующих
блоков и составляющих
частей:
- блока радиооборудования БАРС;
- пультов ПУ и дополнительных пультов ПД;
- подключаемых к ПУ блока питания и педали (для стационарного
варианта);
- АнСУ (для стационарного варианта);
- АнСУ-В (для локомотивного варианта);
-
громкоговорителей (для локомотивного варианта);
- локомотивных антенн метрового диапазона;
- стационарных антенн УКВ диапазона (по договору поставки).
- трубки МТТ для служебных переговоров
(для стационарного
варианта).

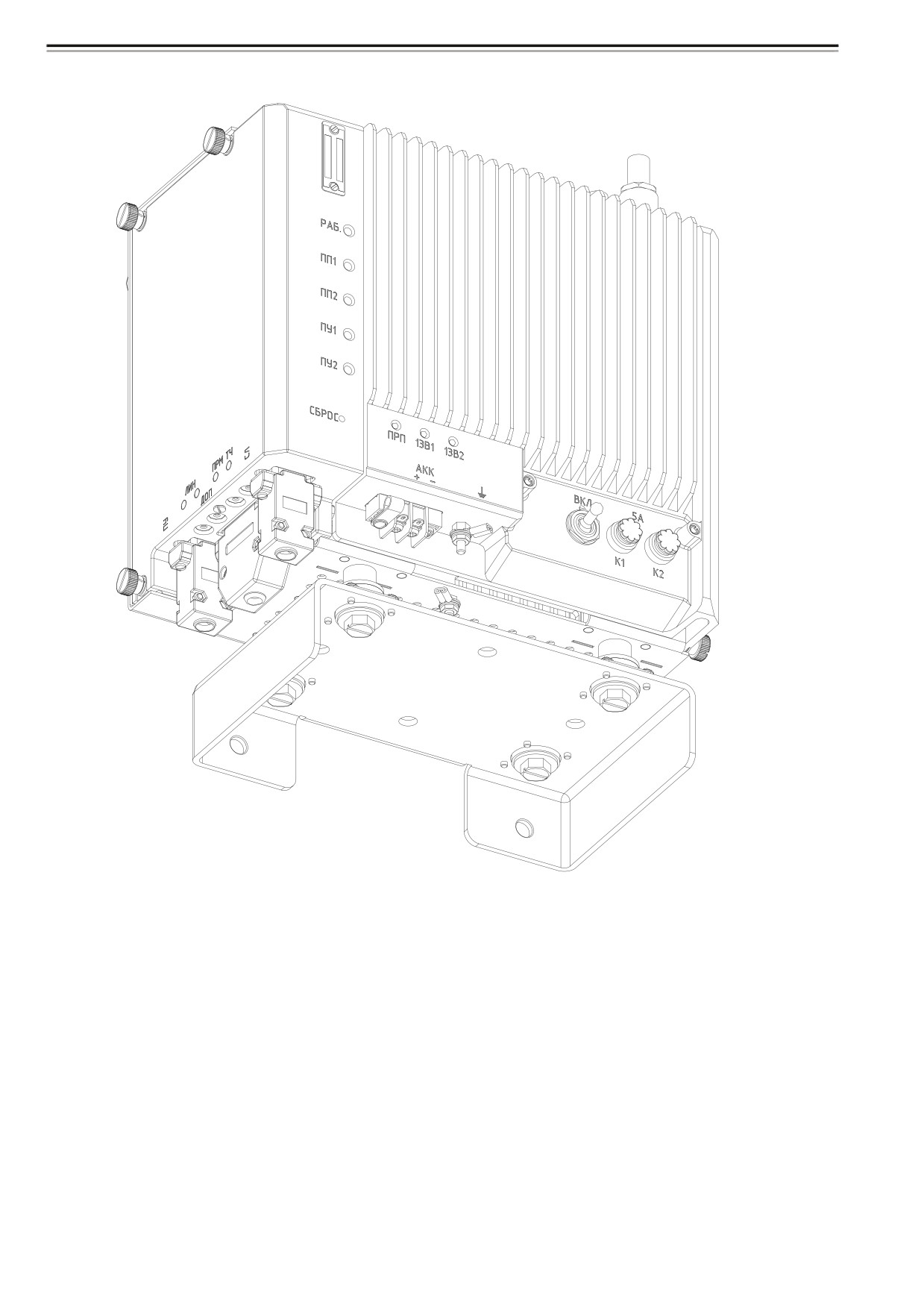

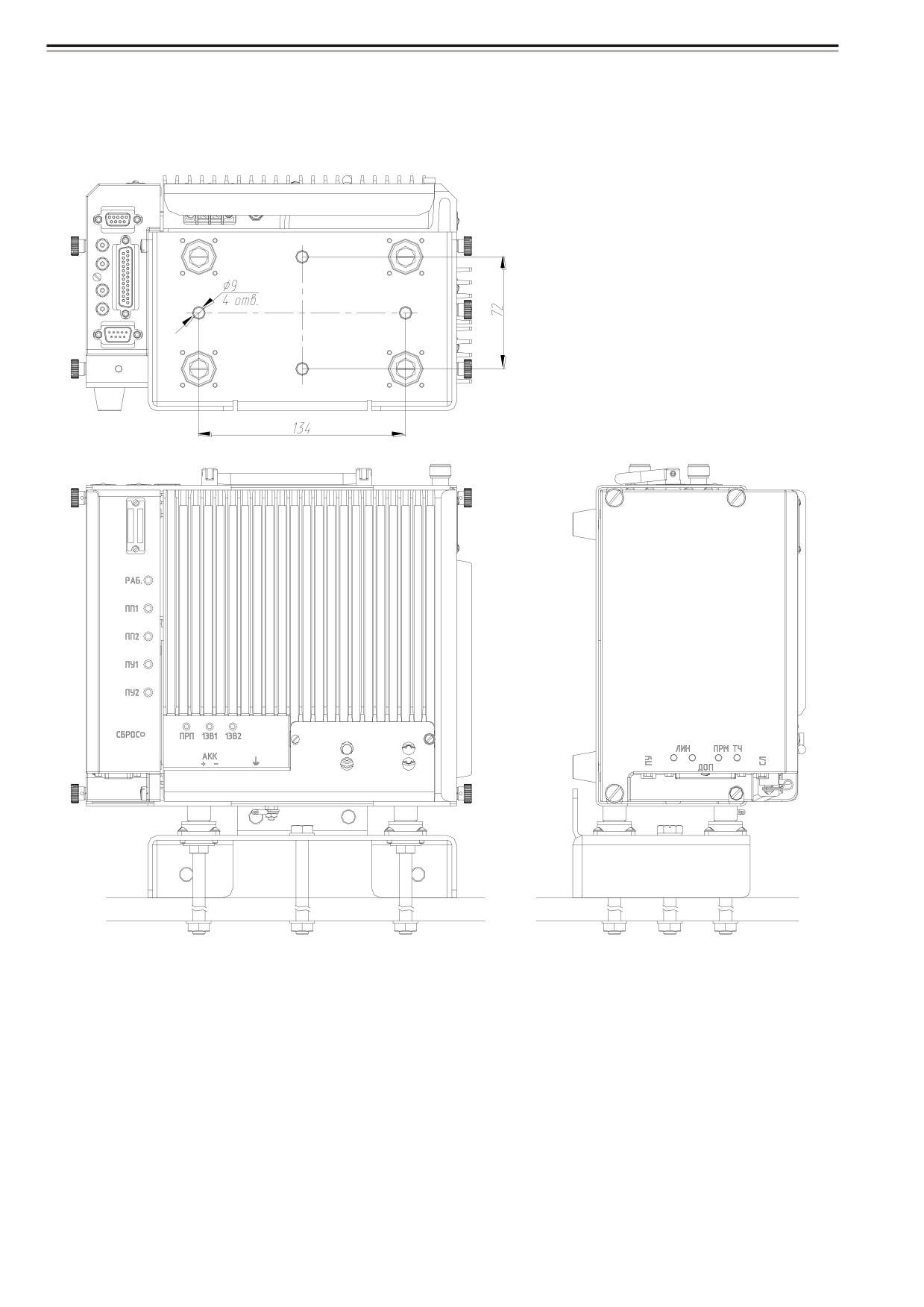

1.3.2. Конструктивно БАРС выполнен в виде стального штампованного
каркаса, размещаемого на основании ЦВИЯ.301314.076 из комплекта
монтажных частей. Крепление - на стене или горизонтальной поверхности.

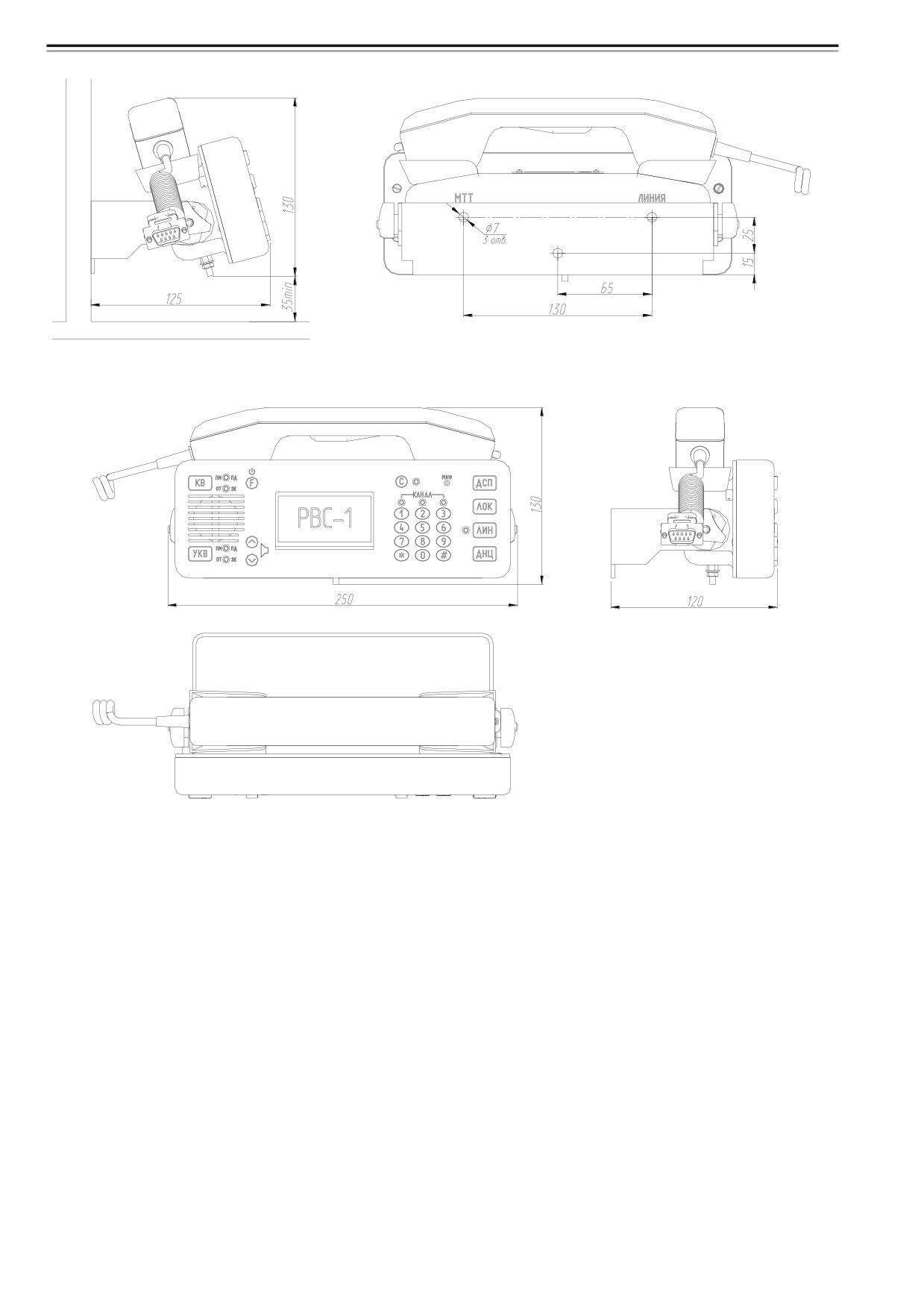

1.3.3 Пульт ПУ выполнен в металлическом корпусе и размещается на
рабочем месте дежурного по станции или в кабине машиниста локомотива.
26
Варианты крепления пульта
- на столе или стенке. Пульт ПД выполнен в
пластмассовом корпусе, для установки предусмотрен держатель.

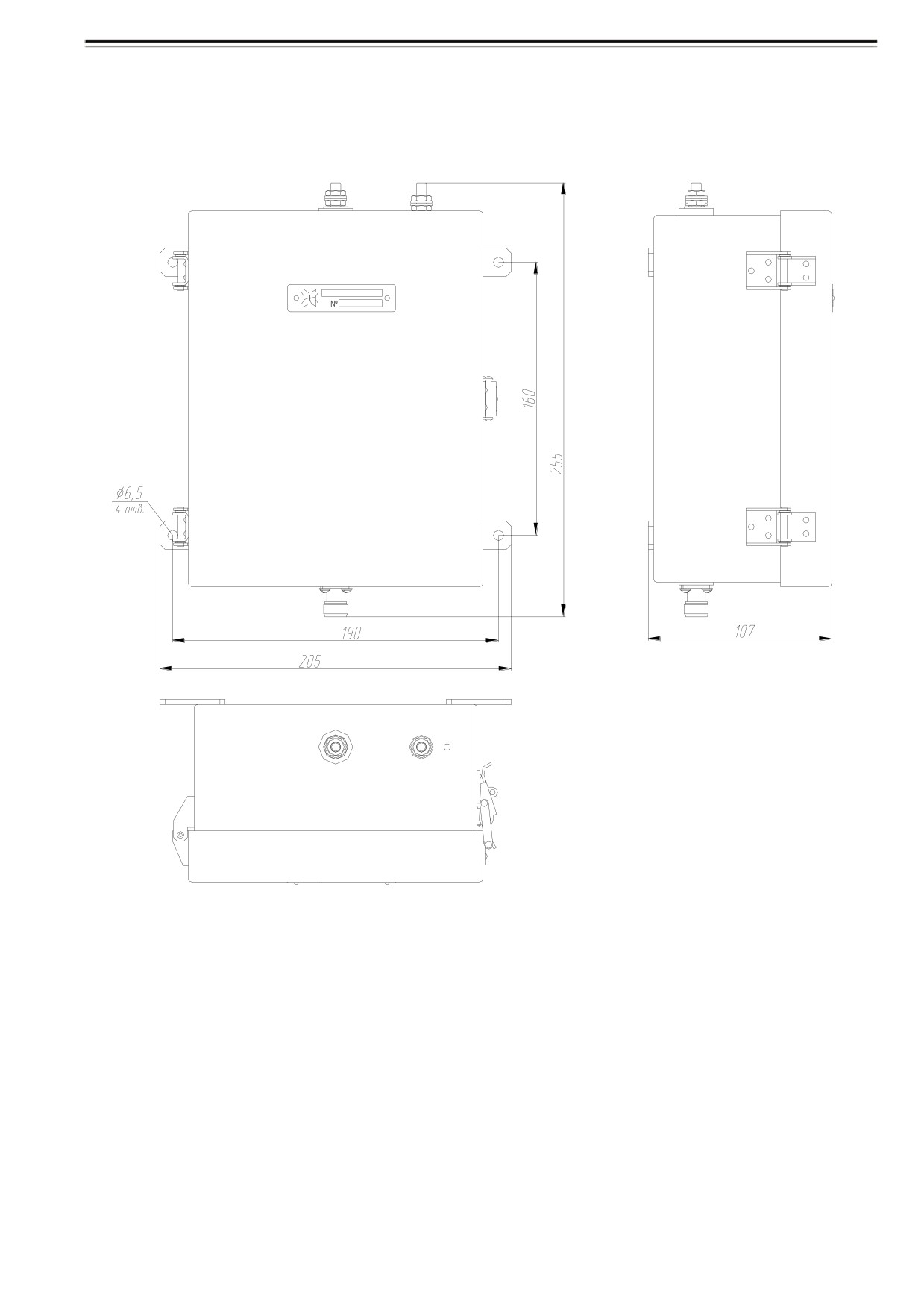

1.3.4 АнСУ выполнено в виде стального настенного шкафа,
размещаемого в служебных станционных помещениях или вместе с
антенной на крышах станционных зданий и специальных мачтах. АнСУ-В
устанавливается в отсеках подвижного состава.
1.3.5 Типы и характеристики антенн метрового диапазона приведены в
таблице Б.1 приложения Б.
1.3.6 Блок радиооборудования БАРС состоит из следующих изделий:
- блок автоматики САУ;
- блок питания ЭП;
- приемопередатчик ПП-1 КВ диапазона;
- приемопередатчик ПП-2 УКВ диапазона.
1.3.7 Состав радиостанции приведен в таблице 11
Таблица 11
Количество на исполнение
Приме
Обозначение
Наименование
ЦВИЯ.464514.005-
чание
-
01
02
03
04
05
ЦВИЯ.464514.006
БАРС
1
-01
БАРС-01
1
1
-02
БАРС-02
1
1
-03
БАРС-03
1
ЦВИЯ.465412.090
ПУ
2
2
1
1
2
1
ЦВИЯ.465412.093
ПД
2
1
2
1
ЦВИЯ.468567.001
АнСУ
1
ЦВИЯ.468567.002
АнСУ-В
1
1
1
1
ЦВИЯ.468567.002-01
АнСУ-ВМ
1
ЦВИЯ.642131.004
МТТ
3
2
1
1
2
1
ЦВИЯ.642131.003
Педаль
2
ТУ6589-009-
40039437—99
БПС-12В
2
ЦВИЯ.431121.008
Громкоговоритель
2
1
1
2
1
ЦВИЯ685611.010.78
Кабель
1
27
Продолжение таблицы 11
Количество на исполнение
Приме
Обозначение
Наименование
ЦВИЯ.464514.005-
чание
-
01
02
03
04
05
ЦВИЯ.464951.018
КМЧ
1
ЦВИЯ.464951.018-01
КМЧ-01
1
1
ЦВИЯ.464951.018-02
КМЧ-02
1
1
ЦВИЯ.464951.018-03
КМЧ-03
1
ЦВИЯ.464514.005 ВЭ
Ведомость
1
эксплуатационных
документов
- 01 ВЭ
Ведомость
1
1
эксплуатационных
документов
- 02 ВЭ
Ведомость
1
1
эксплуатационных
документов
- 03 ВЭ
Ведомость
1
эксплуатационных
документов
ЦВИЯ.464956.098
Комплект упаковок
1
ЦВИЯ.464956.098-01
Комплект упаковок
1
1
1
1
ЦВИЯ.464956.098-02
Комплект упаковок
1
ТУ65.7700-048-
Антенна Y5VHF(L),
01181481-01
Антенна D1VHF,
Антенна
F2VHF(LM)
ТУ65.7730-045-
Сумматор TK-52V
01181481-01
ЦВИЯ.464659.015
АЛ/М
1
ЦВИЯ.464689.005
Антенна АЛ/2
1**
1**
1**
1**
ЦВИЯ.464689.006
Антенна АЛП
ГОСТ11326.4-79
Кабель РК-50-7-11
1
1
1
1
1
L=30м
ГОСТ11326.4-79
Кабель РК-50-7-11
1
L=60м
TУ3574-006-
Кабель ЭКС-
2
1
1
1
1
1
L=7м
001.450.628-01-99
ШВПВЭ-5 2х2х0,6
***
ТУ3574-006-
Кабель ЭКС-
1
1
L=30м
001.450.628-01-99
ШВПВЭ-5 4х2х0,6
ТУ3574-006-
Кабель ЭКС-
L=50м
001.450.628-01-99
ШВПВЭ-5 2х2х0,6
*- Количество оговаривается договором на поставку;
** - Тип определяется договором на поставку.
*** - при поставке ЭКС-ШВПВЭ 50м кабель ЭКС-ШВПВЭ 7м не поставляется.
Примечание - Состав КМЧ приведен в таблице М.1 приложения М.
28
1.4 Устройство и работа
1.4.1 Локомотивный вариант радиостанции
1.4.1.1 Пользователями радиостанции являются:
- машинисты и помощники машиниста локомотивов;
- аппаратура ТУ-ТС.
1.4.1.2 Локомотивные радиостанции устанавливаются в кабине
машинистов локомотивов или специально предусмотренных местах
подвижного состава.
1.4.1.3 Машинист локомотива может вызвать другой локомотив, ДСП,
ДНЦ1 или ДНЦ2 с помощью пульта ПУ и ПД. Для этого необходимо нажать
кнопку «ЛОК», «ДСП», «ДНЦ» или «ЛИН» на передней панели пульта ПУ
или ПД. Для вызова ДНЦ1 с локомотивной радиостанции передается
тональный сигнал частотой 700 Гц, для вызова ДНЦ2 - 2100 Гц, для вызова
ДСП - 1400 Гц, для вызова локомотива - 1000 Гц.
Вызов сопровождается звуковым сигналом в громкоговорителе пульта,
по окончанию которого машинист голосом вызывает абонента. Ведение
переговоров осуществляется с помощью МТТ, пульта ПД, встроенного
микрофона и громкоговорителя
(работа с встроенным микрофоном
осуществляется при отказе трубки МТТ).
1.4.1.4 При работе в диапазоне ГМВ машинист локомотива может
перевести радиостанцию на другой канал нажатием кнопок «1» или «2» на
пульте ПУ или ПД. Индикация выбранного канала осуществляется
свечением соответствующего светодиода на передней панели пульта ПУ и
ПД.
1.4.1.5 При работе в диапазоне МВ машинист локомотива может
перевести радиостанцию на другой канал в пределах одной группы
нажатием кнопок от «1» до «3» или на другую группу частот. Переход на
другую группу производится при нажатой и удерживаемой клавише «УКВ»
нажатием одной из кнопок от
«1» до
«3» на пульте ПУ. Индикация
выбранного канала осуществляется свечением соответствующего
29
светодиода на передней панели пульта ПУ и ПД, индикация группы
осуществляется на графическом индикаторе пульта ПУ.
1.4.1.6 Контроль исправности радиостанции производится с помощью
СТОР-1М. Инициатором проверки может быть как оператор локомотивной
радиостанции, так и СТОР-1М. Результаты проверки выводятся на СТОР-1М.

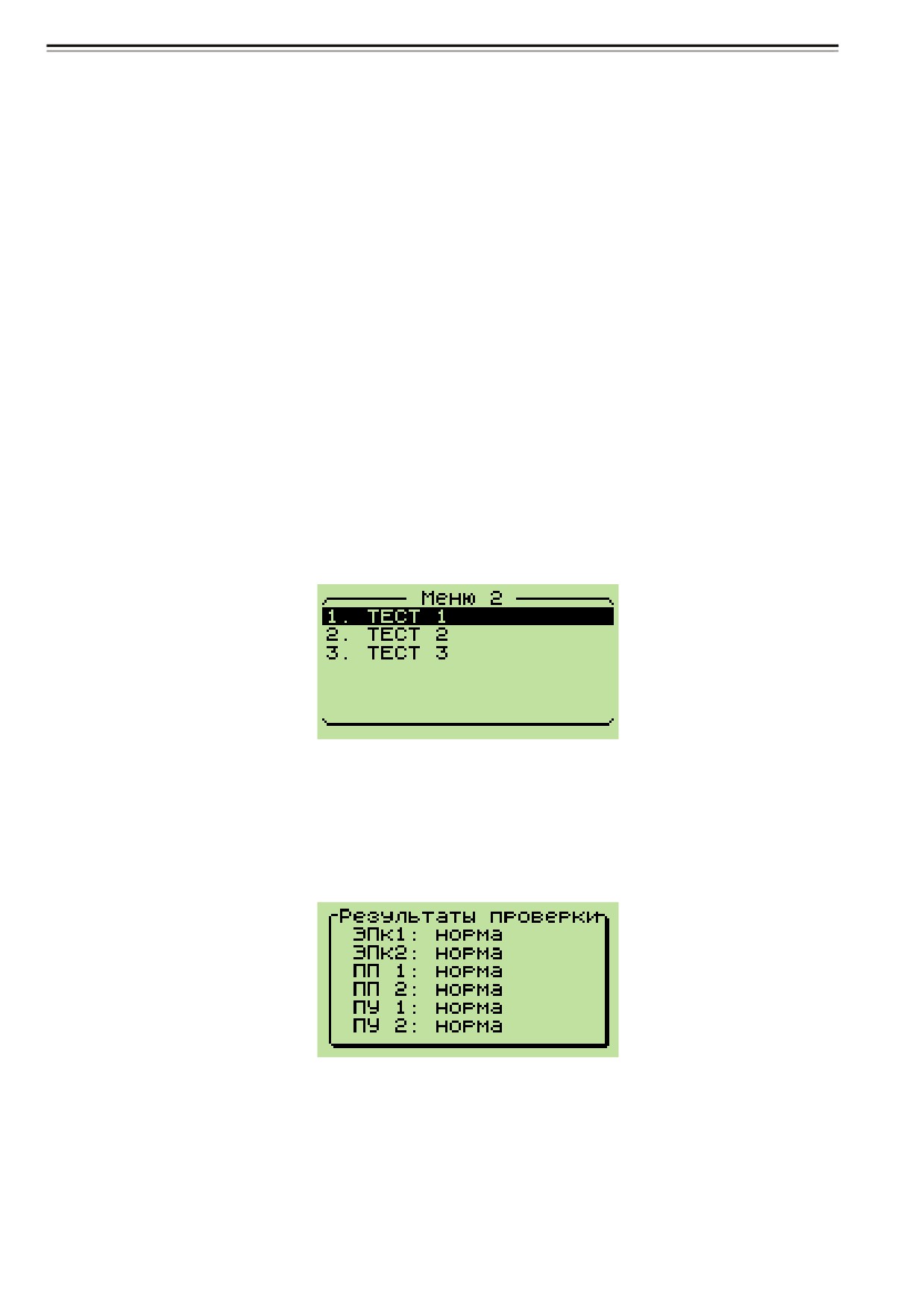

Контроль исправности радиостанции с пульта ПУ производится
посылкой команды ТЕСТ1. Результаты тестирования выводятся на экран
пульта ПУ.
1.4.2 Стационарный вариант радиостанции
1.4.2.1 Пользователями радиостанции являются:
- дежурные по станциям, переездам (ДСП);
-аппаратура ТУ-ТС;
- аудиоинформатор;
- поездной диспетчер (ДНЦ);
- линейный электромеханик, управляет радиостанцией со служебной
трубки МТТ, подключаемой к блоку радиооборудования БАРС.
1.4.2.2 В сеть линейной радиосвязи могут входить до 56 стационарных
радиостанций РВС-1, размещаемых вдоль участка железнодорожного пути.
Руководит связью ДНЦ с распорядительной станции, управляет
радиостанцией по линейному каналу дистанционно. Для вызова локомотива
диспетчер посылает команду на подключение к ЛДС той радиостанции,
которая находится ближе к вызываемому локомотиву. После подключений к
ЛДС устройство БАРС формирует:
- сигнал СКП, посылаемый в ЛДС
(подтверждение подключения
радиостанции к ЛДС);
- сигнал тонального вызова частотой
1000 Гц, посылаемый в
радиоканал (определяется конфигуратором).
Далее диспетчер голосом вызывает локомотив.
1.4.2.3 Управление режимами «ПРИЕМ» и «ПЕРЕДАЧА» радиостанции
во время переговоров диспетчера с машинистом локомотива
осуществляется командами от СР. После завершения переговоров от СР на
30
радиостанцию поступает команда «ОТБОЙ», отключающая радиостанцию от
ЛДС.
1.4.2.4 Дежурный по станции может вызвать локомотив, соседние ДСП
или ДНЦ с помощью пульта ПУ. Для этого необходимо нажать кнопку «ЛОК»,
«ДСП» или «ДНЦ» на передней панели пульта ПУ. Для вызова локомотива
передается тональный сигнал частотой
1000 Гц. Для вызова соседней ДСП
передается вызов - частотой 1400 Гц, для вызова ДНЦ -700Гц, подключение
происходит через другую ближайшую стационарную радиостанцию (данный
сценарий работы не является штатным). Дежурный по станции имеет
возможность вести переговоры с поездным диспетчером через ЛДС путем
подключения к линии своей радиостанции. Для этого нажать кнопку «ЛИН»
на передней панели ПУ и голосом вызвать поездного диспетчеpа, повторное
нажатие кнопки «ЛИН» отключает радиостанцию от проводного канала.
Вызов сопровождается звуковым сигналом в громкоговорителе пульта,
по окончанию которого дежурный по станции голосом вызывает абонента.
Ведение переговоров осуществляется с помощью МТТ, педали, встроенного
микрофона и встроенного громкоговорителя пульта.
1.4.2.5 При работе в диапазоне МВ дежурный по станции может
перевести радиостанцию на другой радиоканал нажатием одной из кнопок от
«1» до «3» или на другую группу частот при нажатой клавише «УКВ»
нажатием одной из кнопок от
«1» до
«3» на пульте ПУ. Индикация
выбранного канала осуществляется с помощью свечения соответствующего
светодиода на передней панели пульта ПУ.
1.4.2.6 Контроль исправности радиостанции от СР производится
посылкой соответствующей команды по ЛДС на радиостанцию. От
радиостанции в ЛДС выдается ответная посылка.
Контроль исправности радиостанции с пульта ПУ производится
посылкой команды ТЕСТ1. Результаты тестирования выводятся на экран
пульта ПУ.
1.4.2.7 При приеме вызова 700 или 2100 Гц к ЛДС подключается
радиостанция с лучшим качеством связи, блокирует остальные
31
радиостанции и формирует сигнал подтверждения приема вызова частотой
900 Гц на локомотивную радиостанцию.
1.5 Устройство и работа составных частей радиостанции
1.5.1 Основой радиостанции является блок БАРС, структурная схема
которого представлена на рисунке 2.

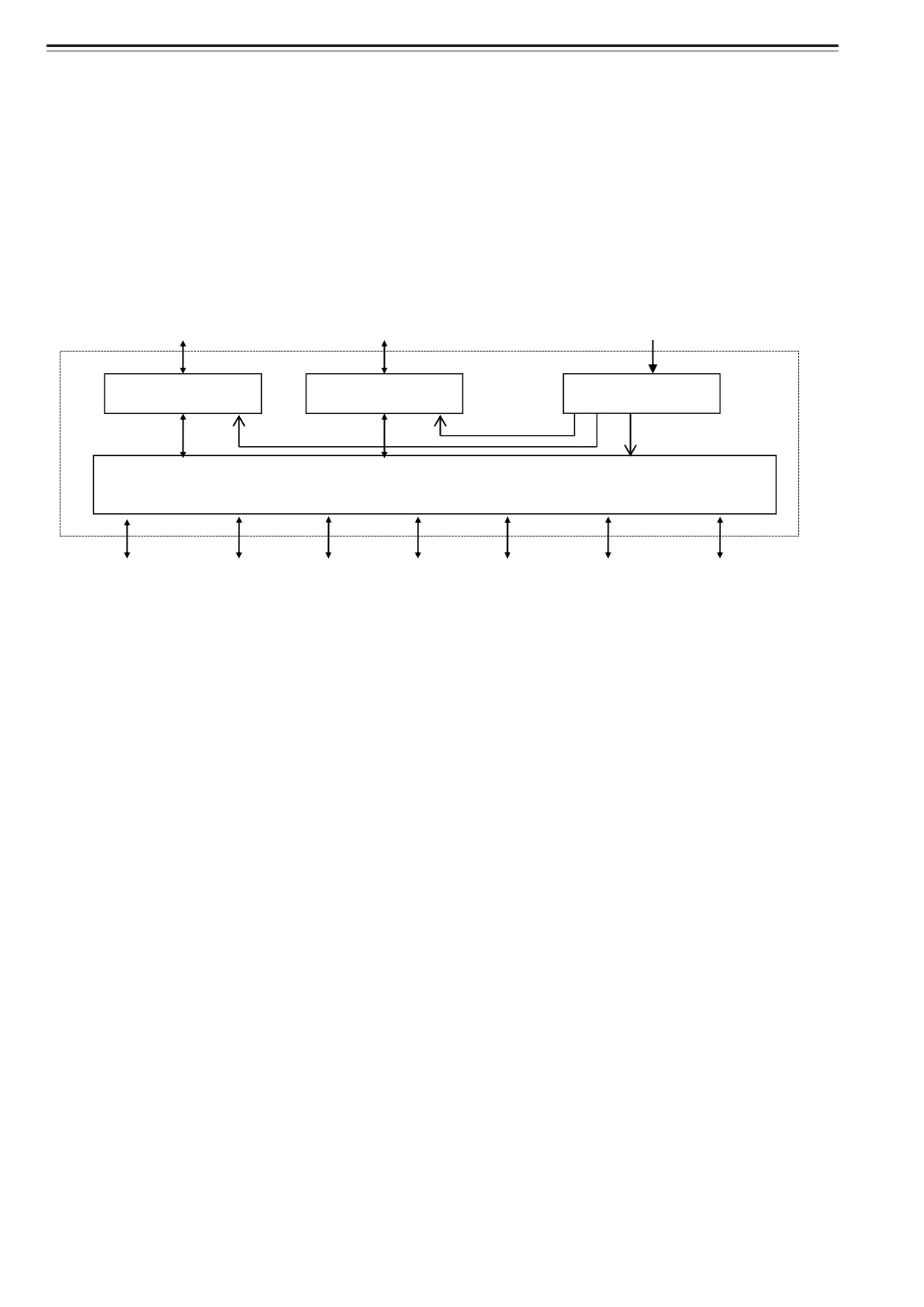

К антенне
К антенне
Сеть
КВ (АнСУ)
УКВ
электропитания
БАРС
ПП-1 (КВ)
ПП-2 (УКВ)
ЭП
САУ
К ПК
К ЛДС
К ПУ1
К ПУ2 К ТУ-ТС
К
К МТТ
магнитофону
Рисунок 2
БАРС содержит в своем составе:
- ПП-1 - приемопередатчик диапазона ГМВ;
- ПП-2 - приемопередатчик диапазона МВ;
- САУ - устройство связи и автоматики;
- ЭП - источник электропитания.
1.5.2 САУ обеспечивает взаимодействие приемопередатчиков, пультов
управления, устройств ТУ-ТС, персонального компьютера и ЛДС
(для
стационарного варианта). В САУ хранятся конфигурируемые параметры
радиостанции, которые по включению загружаются в соответствующие
устройства.
Структура САУ представлена на рисунке 3.
32

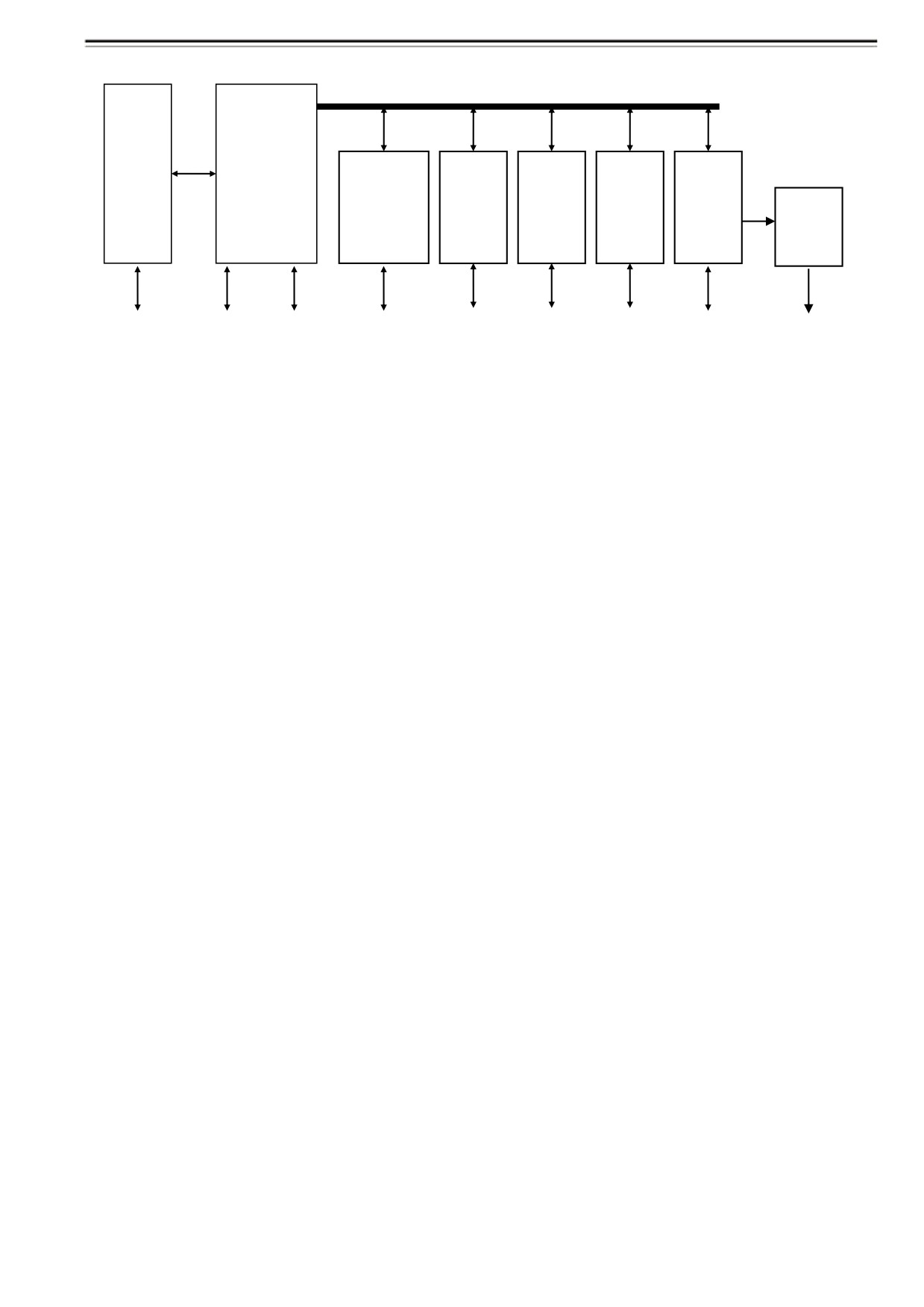

ЦСП
МК
АТУ
АПК2/4
ИПУ1
ИПУ2
ИСК
УМ
К ПК
К ПП-1 К ПП-2
К ТУ-ТС
К ЛДС К ПУ1
К ПУ2 К магнитофону
К ГГ
МТТ
Рисунок 3
Алгоритм функционирования следующий: сигналы от адаптера
телеуправления АТУ, адаптера проводного канала АПК2/4
(для
стационарного варианта), интерфейсов пультов управления ИПУ,
интерфейса служебного канала по последовательному каналу (общей шине
с временным разделением каналов) поступают на цифровой сигнальный
процессор ЦСП типа TMS320VC54, который производит обработку и
коммутацию потоков. К ЦСП также по последовательному каналу
подключены приемопередатчики ПП-1 и ПП-2. Управляет работой
радиостанции микроконтроллер МК типа ATMEGA128, подключенный к ЦСП,
он же обеспечивает хранение всей системной информации.
Интерфейс служебного канала связан с усилителем звуковой частоты,
к которому подключается громкоговоритель.
Интерфейс пульта управления представляют собой микросхему
цифрового канала (U - интерфейс), обеспечивающую передачу цифровой
информации в дуплексном режиме по физической двухпроводной линии
связи.
1.5.3 Адаптер АПК2/4 предназначен для стыковки радиостанции с ЛДС,
к которой на противоположном конце подключается СР.
Структура АПК2 соответствует рисунку 4.
33

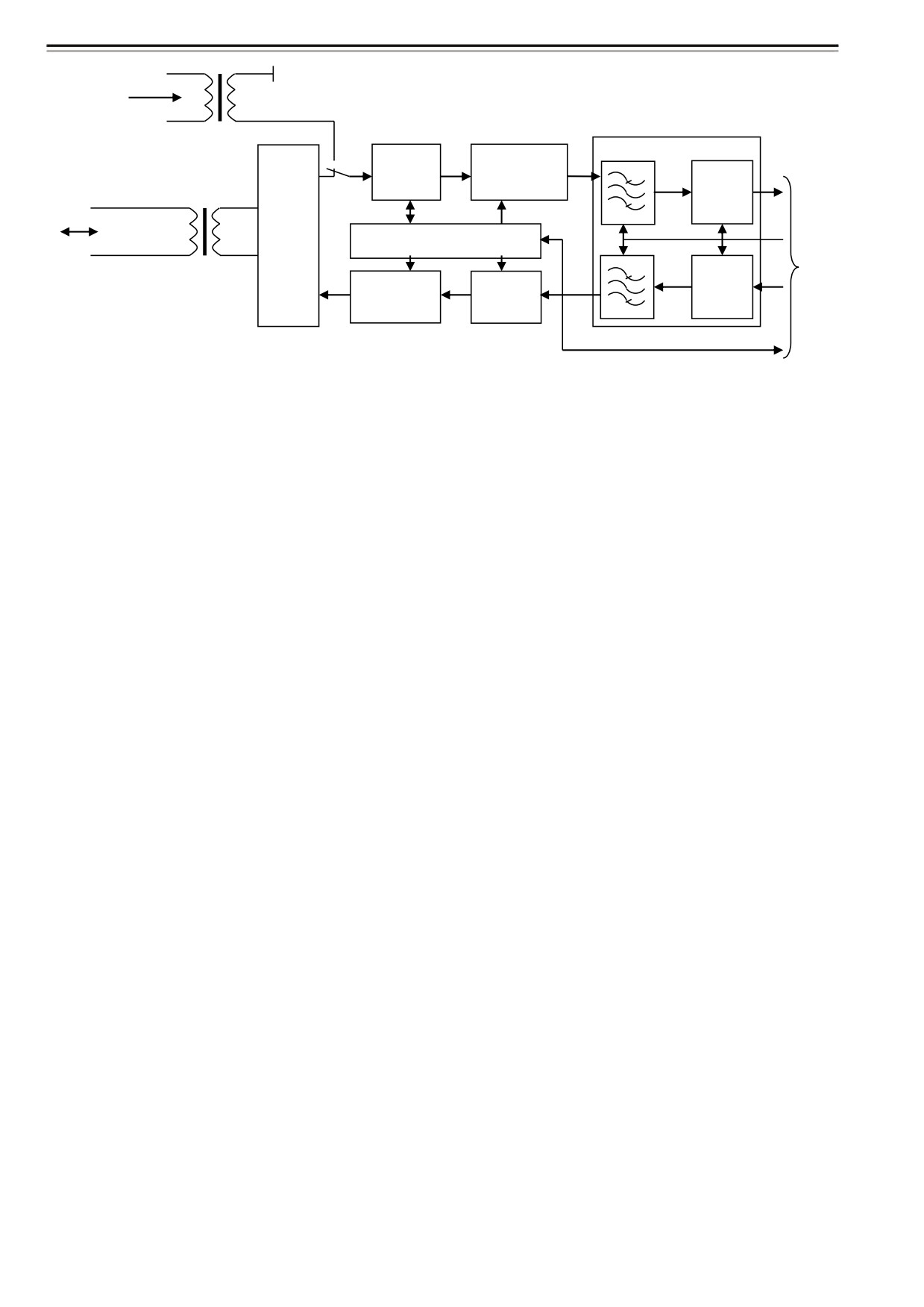

КОФИДЕК
АРУ
Корректор
ПРМ
АЧХ
^/#
ДС
контроллер
#/^
Корректор
РУ
АЧХ
ПРД
Рисунок 4
B режиме приема сигнал из двухпроводной (четырехпроводной) линии
диспетчерской связи поступает на согласующие нагрузки, трансформатор.
Далее, при двухпроводном подключении, сигнал поступает на
дифференциальную систему ДС, которая производит согласование
двухпроводного окончания ЛДС с четырехпроводным кофидеком, затем на
схему автоматической регулировки усиления АРУ, схему регулятора
амплитудно-частотной характеристики АЧХ приема, предназначенную для
компенсации ВЧ потерь сигнала в ЛДС, и далее - на кофидек. Кофидек
фильтрует принятый сигнал, выделяя диапазон разговорных частот,
оцифровывает его и передает в ЦК.
П р и м е ч а н и е - Кофидек - это микросхема, содержащая в своем
составе АЦП (кодек), ЦАП (декодек) и активный фильтр.
При передаче цифровой сигнал из ЦК поступает на кофидек, где
преобразуется в аналоговую форму. С кофидека - на регулятор уровня и
АЧХ передачи
(РУ ПРД), дифференциальную систему, согласующее
устройство и в ЛДС.
1.5.4 Приемопередатчик ПП-1 предназначен для преобразования
низкочастотных информационных аналоговых сигналов в радиочастотные
сигналы КВ диапазона, их передачу (прием) через антенно-согласующее
устройство АнСУ и антенну. Структура ПП-1 представлена на рисунке 5.
34

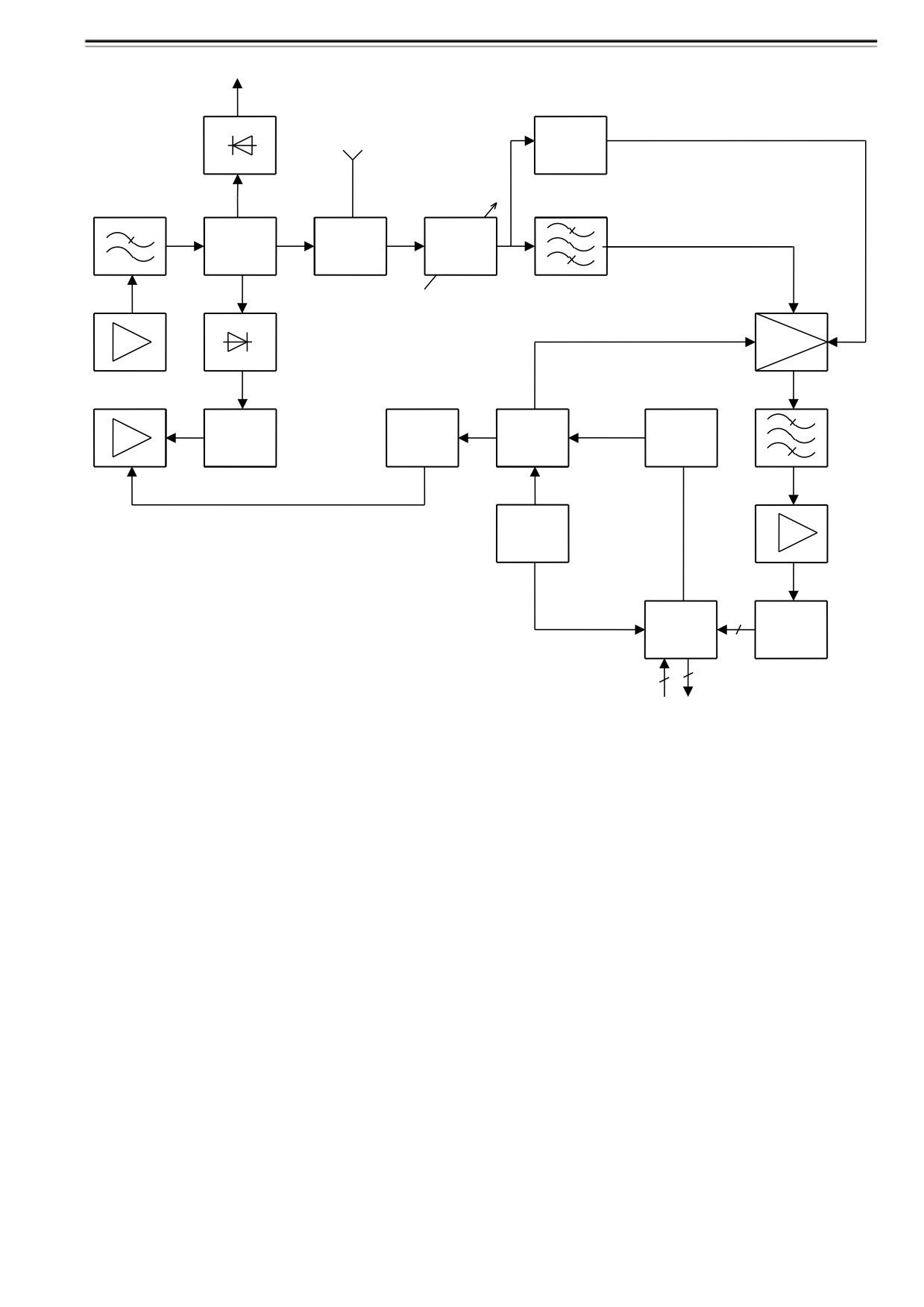

Отр
ПИП
12Вт
5мкВ..1В
ОТВ
АП
АТТ
0дБ, 10дБ..40дБ
Пад.
Модулятор
АРМ
F/6
ГУН
КОДЕК
ОГ
DSP
Х/У
Цифровой поток
Рисунок 5
1.5.4.1 В состав приемника входят: антенный коммутатор на pin-диодах,
управляемый аттенюатор с шагом в 10 дБ и максимальным подавлением до
40 дБ, полосовой фильтр, подавитель импульсных помех, смеситель,
фильтр ПЧ-1, усилитель ПЧ-1, микросхема приемника-преобразователя,
сигнальный процессор.
1.5.4.2 В состав передатчика входят: предварительный усилитель, усилитель
мощности, ответвитель, детекторы падающей и отраженной волн, АРМ.
1.5.4.3 В состав цифровой части входят: ГУН, синтезатор на микросхеме
ALTERA, делитель частоты на 6, сигнальный процессор.
1.5.4.4 Принцип действия ПП-1 заключается в следующем: управляемый
аттенюатор предназначен для увеличения динамического диапазона
приемника. Высоколинейный смеситель обеспечивает нормальную работу
приемника даже при больших сигналах, что так же увеличивает
динамический диапазон и устойчивость к помехам. Микросхема
35
преобразователя обеспечивает
аналого-цифровое преобразование и
содержит в своем составе МШУ, второй смеситель, фильтр, АЦП. В
сигнальном процессоре происходит демодуляция сигнала и после чего в
виде оцифрованного потока выдается в САУ. Так же в сигнальном
процессоре обрабатывается речевой поток, предназначенный для передачи.
Через кодек цифровой поток попадает на модуляционный вход ГУН.
ВЧ-сигнал через предусилитель и усилитель мощности выдается в антенну.
Для контроля падающей и отраженной волны служит ответвитель. Из
падающей волны аналоговым способом формируется сигнал для АРМ, из

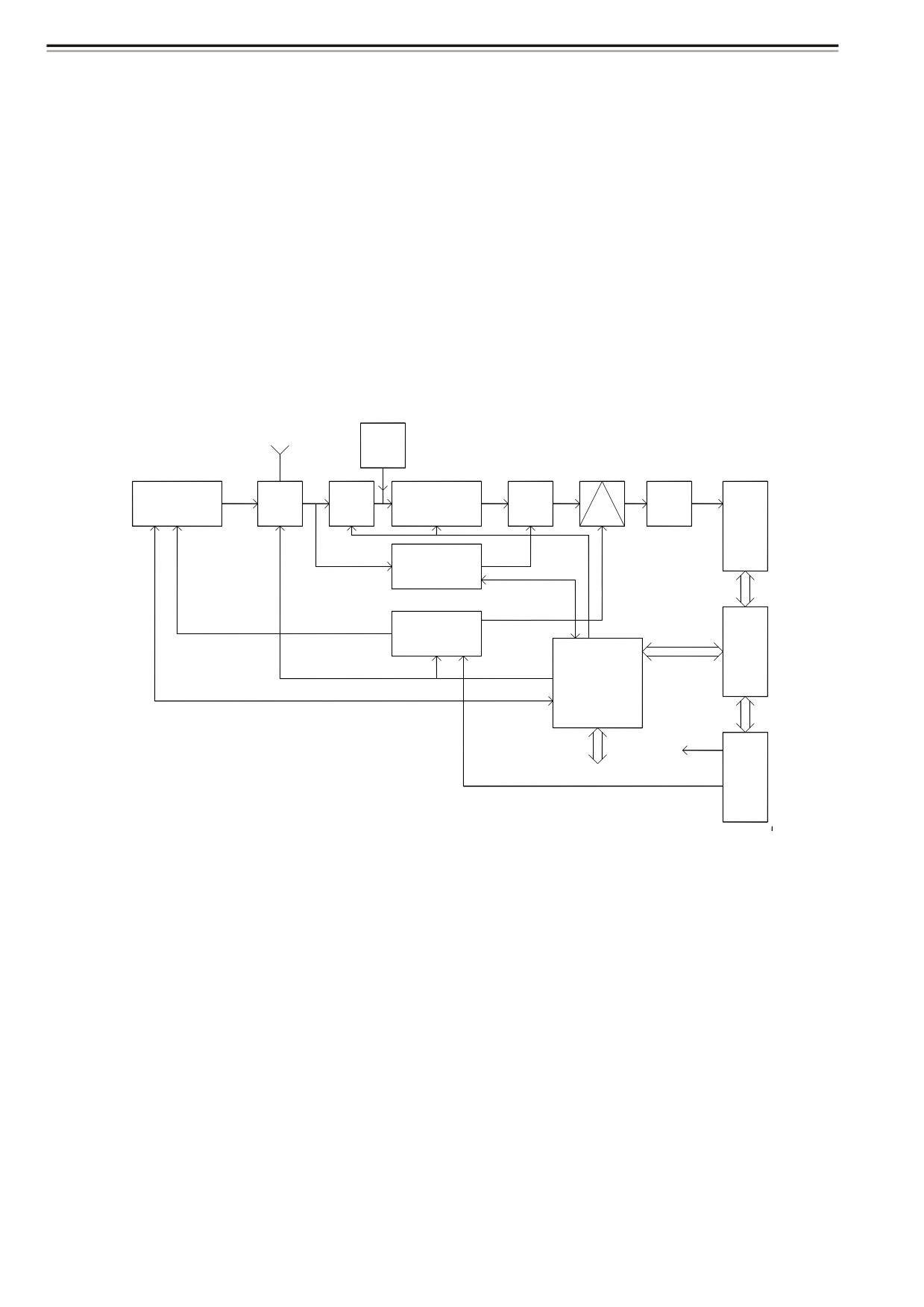

151.725-156МГц
ГШ
44.775МГц
-20дБ
УМ
SW
АТТ
ПРЕСЕЛЕКТОР
SW
УПЧ
X/Y
ПИП
RX
TX
СИНТЕЗАТОР
DSP
RX/TX
CPU
U.REG
DATA
ADC
МОД.
DAC
TUTS.T
TUTS.R
Рисунок 6
падающей и отраженной вычисляется значение КСВ антенны.
1.5.5 Приемопередатчик ПП-2 предназначен для преобразования
низкочастотных информационных цифровых и аналоговых сигналов в
радиочастотные сигналы УКВ диапазона, их передачу
(прием) через
антенну. Структурная схема представлена на рисунке 6.
1.5.5.1 ПП-2 работает в режиме симплексной связи на частотах
151.725-156МГц и состоит из следующих узлов:
- приемник;
- синтезатор;
- передатчик;
36
- ПИП;
- схема контроля;
- схема цифровой обработки сигналов.
1.5.5.2 Приемник выполнен по схеме супергетеродина с двойным
преобразованием частоты. При ухудшении помеховой обстановки на входе
приемника может включаться аттенюатор на минус 20 дБ или изменяться
коэффициент усиления преселектора. После фильтрации на промежуточной
частоте сигнал поступает на специализированную микросхему, где
преобразуется во вторую промежуточную частоту, которая оцифровывается и
поступает на DSP для демодуляции. Демодулированный
сигнал по
последовательному интерфейсу передается в САУ. Подавитель импульсных
помех ПИП служит для устранения влияния импульсных помех на канал приема.
1.5.5.3 Передатчик состоит из усилителя мощности, на который подается
сигнал
с
синтезатора
частоты.
Аттенюатором,
управляемым
микроконтроллером, можно изменять уровень мощности отдаваемой в антенну.
1.5.5.4 Схема контроля обеспечивает проверку ПП-2. Приемник
проверяется на уровне чувствительности генератором шума ГШ
модулированным сигналом частотой 500 Гц.
1.5.6 Пульт управления ПУ представляет собой оконечное устройство
ввода-вывода речевой информации. ПУ предназначен для управления
работой радиостанции, отображения ее состояния с помощью графического
ЖКИ индикатора и светодиодных индикаторов и ведения переговоров с
помощью трубки МТТ, микрофона, встроенного громкоговорителя и педали,
а также конфигурирования параметров радиостанции. Структурная схема ПУ
представлена на рисунке 7.
К МТТ
Схема
Кофидек
МКФ
Линейный
управления
Линейный
К БАРС
интерфейс
контроллер
УНЧ
Клавиатура
МК
Индикатор

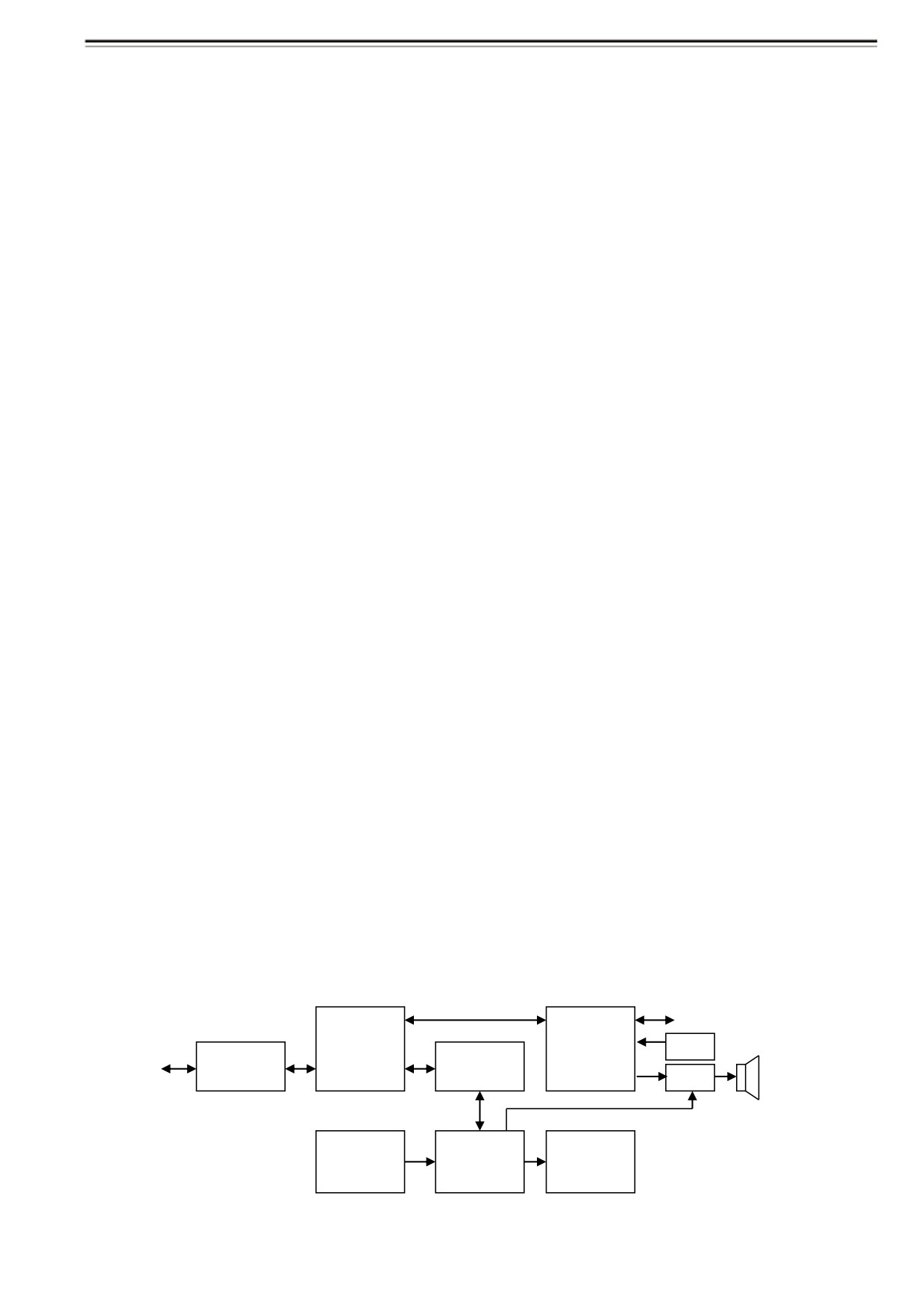

Рисунок 7
37
1.5.6.1 Работает пульт следующим образом: речевые сигналы от
трубки МТТ или встроенного микрофона МКФ поступают на кофидек, где
производится их оцифровка. Цифровой сигнал через схему управления
поступает на микросхему линейного интерфейса, аналогичную ИПУ САУ,
которая преобразует этот сигнал в линейный код и передает в линию связи
на блок БАРС. Принимаемый по двухпроводной линии связи линейный код
от БАРС, преобразуется схемой линейного интерфейса в цифровой код и
через схему управления передается на кофидек, где преобразуется в
речевой сигнал, который подается на МТТ и через усилитель низкой частоты
УНЧ на встроенный в ПУ громкоговоритель. Линейный контроллер через
схему управления и линейный интерфейс производит обмен служебной
информацией с блоком БАРС, а микроконтроллер МК производит опрос
клавиш пульта ПУ и обеспечивает вывод информации на встроенный
индикатор.
1.5.7 Стационарный источник питания ЭП-С/48 устанавливается в
стационарном варианте радиостанции и обеспечивает электропитанием
устройства радиостанции при подключении к первичной сети переменного
тока напряжением
220В или резервному источнику
- аккумуляторной
батареи напряжением от
36 до
72В. Структурная схема ЭП-С/48
представлена на рисунке 8.

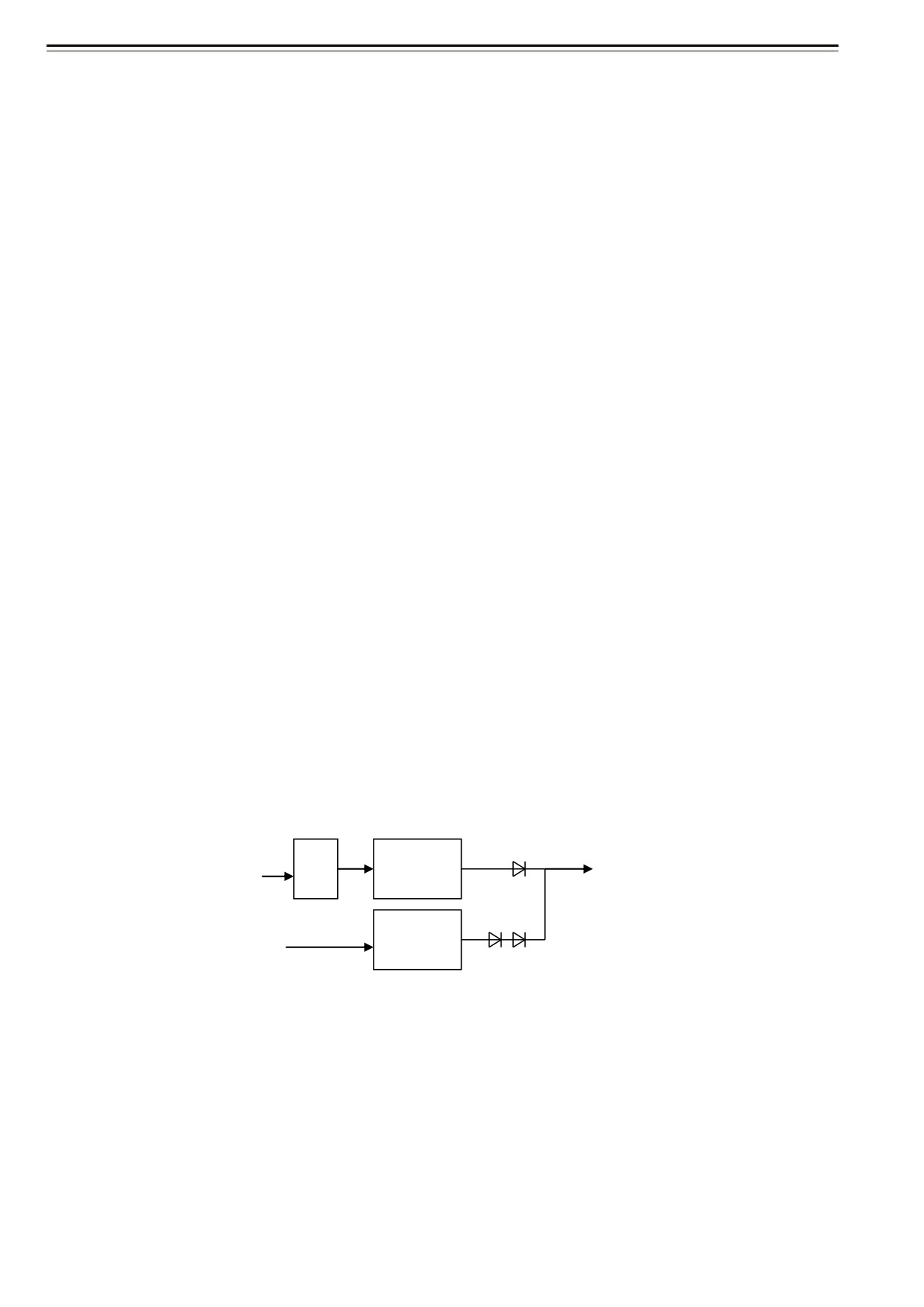

220В
УЗ
АС/DC
+13В
=(36...72)
DC /DC
В
Рисунок 8
1.5.8 Локомотивный источник питания ЭПЛ-50/110 устанавливается в
локомотивном варианте радиостанции и обеспечивает электропитанием
устройства радиостанции при подключении к бортовой сети локомотива
напряжением от 35 до 155В. Источник имеет два независимых канала. При
отказе одного из каналов, радиостанция автоматически запитывается от
второго. Структурная схема ЭПЛ-50/110представлена на рисунке 9.
38
=(35...155)В
УЗ
Фильтр
DС/DC
+13В
Фильтр
DC /DC

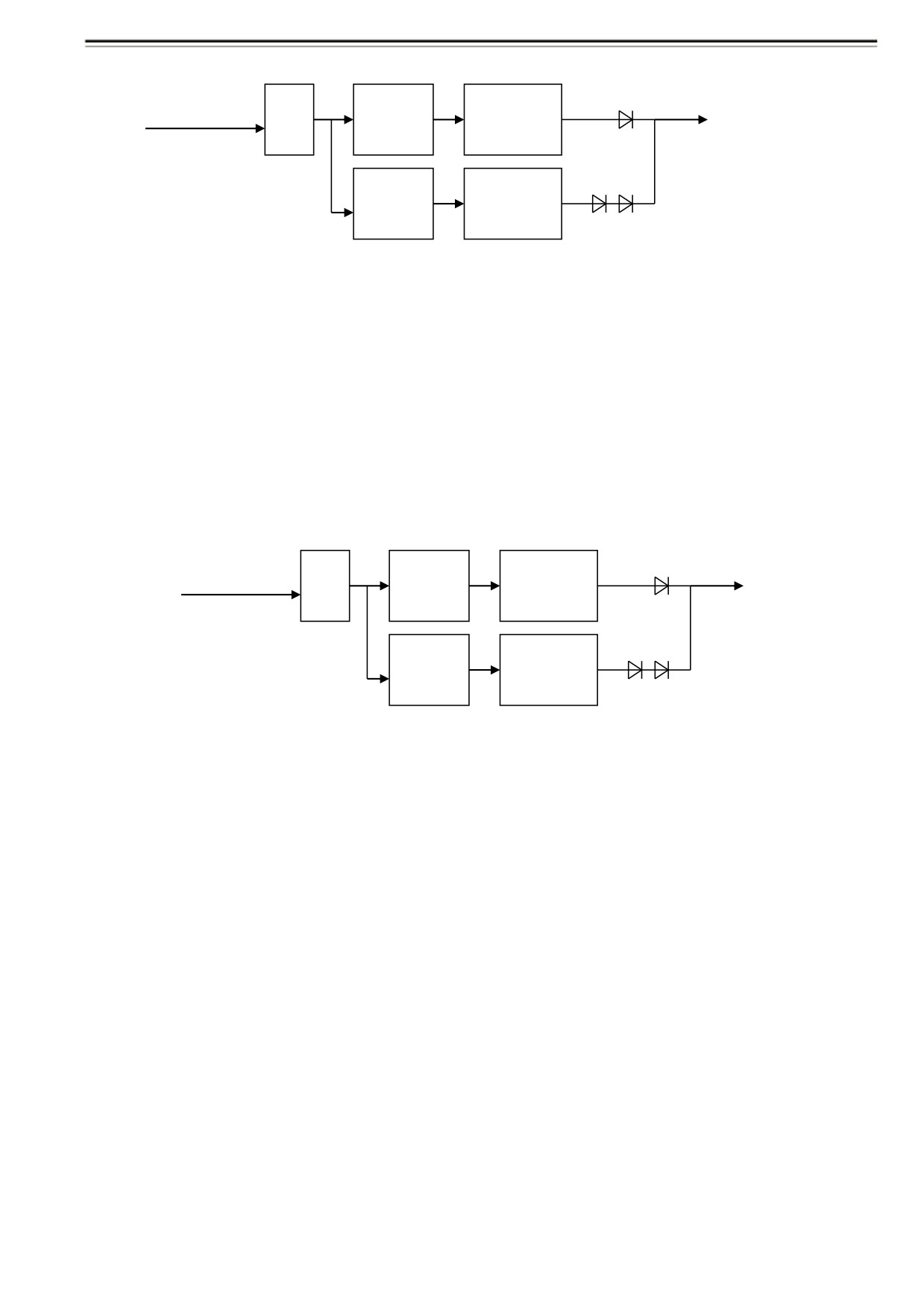

Рисунок 9
1.5.9 Возимый источник питания ЭПВ-12/24 устанавливается в возимом
варианте радиостанции и обеспечивает электропитанием устройства
радиостанции при подключении к бортовой сети напряжением от 10 до 32В.
Источник имеет два независимых канала. При отказе одного из каналов,
радиостанция автоматически запитывается от второго. Структурная схема
аналогична ЭПВ-12/24 представлена на рисунке 10.
=(10...32)В
УЗ
Фильтр
DС/DC
+13В
Фильтр
DC /DC
Рисунок 10
1.6 Маркировка
1.6.1 На изделиях ПУ и АнСУ-В имеются таблички с маркировкой
товарного знака предприятия-изготовителя, наименования изделия, даты
изготовления и заводского номера. На изделии БАРС имеется две таблички:
- на первой табличке
- маркировка товарного знака предприятия-
изготовителя, знака сертификата соответствия согласно ГОСТ Р
50460,
наименования радиостанции РВС-1 соответствующего исполнения, даты
изготовления (месяц, год) и заводского номера радиостанции;
- на второй табличке
- маркировка товарного знака предприятия-
изготовителя, наименования изделия БАРС соответствующего исполнения,
даты изготовления (месяц, год) и заводского номера изделия БАРС.
39
1.6.2 Маркировка обеспечивает устойчивость к внешним воздействиям
в течение всего срока эксплуатации.
1.6.3 Маркировка транспортной тары соответствует требованиям
ГОСТ 14192. На транспортную тару нанесены: дата проведения упаковки и
манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги», «Верх»,
а также основные, дополнительные и информационные надписи по
ГОСТ 14192.
1.7 Упаковка
1.7.1 Упаковка обеспечивает сохранность радиостанции при
транспортировании и хранении в условиях, оговоренных в разделе
5
настоящего РЭ.
1.7.2 Изделия и комплект эксплуатационной документации упакованы в
пакеты из полиэтиленовой пленки ГОСТ 10354 и уложены в один ящик.
1.7.3 Под крышку ящика вложена упаковочная ведомость. Упаковочная
ведомость содержит следующие данные:
- наименование предприятия-изготовителя;
- наименование и обозначение изделия, его заводской номер;
- подписи и штампы упаковщика, представителя отдела технического
контроля;
- месяц и год упаковки изделия;
- количество ящиков.
1.7.4 Ящик упаковки обвит стальной лентой М-0,4 ГОСТ
3560 и
опломбирован службой технического контроля.
1.7.5 Антенны диапазона МВ поставляются в таре завода-изготовителя.
40
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 Технические характеристики, несоблюдение которых может
привести к выходу из строя радиостанции РВС-1, приведены в таблице 12.
Таблица 12
Ед.
Норма
Параметры
изме-
мини-
номи-
макси-
рения
мальная
нальная
мальная
1 Рабочая температура для
° С
- 40
25
+55
2 Предельная температура для
° С
-55
-
+65
3 Амплитуда ускорения при
g
-
-
4
синусоидальной вибрации в
диапазоне частот (10-100)Гц
4 Пиковое ударное ускорение при
g
-
-
25
длительности удара 6 мс
1 Напряжение питания для
стационарного варианта РВС-1:
- первичной сети переменного
В
187
220
242
тока
- резервного источника
В
36
48
72
2 Напряжение питания для
В
35
50; 75;
155
локомотивного варианта
110
3 Напряжение питания для
В
10
12; 24
32
возимого варианта
П р и м е ч а н и е - ЖК индикатор пульта управления обеспечивает
отображение информации при температуре до минус 20° С.
2.1.2 Температура наружных поверхностей всех узлов радиостанций во
время работы при нормальных климатических условиях не более 45 ° С.
2.1.3 Для сохранения точностных характеристик схемы оценки КСВ в
диапазоне УКВ рекомендуется длину ВЧ фидера, идущего к антенне,
выполнять кратной 0,64м кабелем РК-50-7-11.
2.1.4
Для функционирования датчика положения пульта ПД в
держателе кронштейна последний должен иметь электрический контакт с
корпусом локомотива.
41
2.2 Подготовка радиостанции к использованию
2.2.1 Общие указания
2.2.1.1 Технический персонал, производящий работы по монтажу,
настройке и эксплуатации радиостанции, должен быть ознакомлен с
настоящим РЭ, а также аттестован по "Правилам технической эксплуатации
электроустановок потребителей и правилам техники безопасности при
эксплуатации
электроустановок
потребителей"
утвержденным
Госэнергонадзором для электроустановок до 1000 В.
2.2.1.2 Произвести внешний осмотр упаковки, проверить наличие
пломб, распаковать радиостанцию. После извлечения радиостанции из
тарных ящиков проверить:
- комплектность согласно упаковочных листов;
- наличие пломб завода-изготовителя на блоках и устройствах;
-
механическую целостность блоков и устройств, отсутствие
механических повреждений и очагов коррозии;
- наличие соответствующих предохранителей в блоках и устройствах.
2.2.1.3 Перед включением радиостанции в сеть заземлить блок БАРС.
Смену предохранителей производить после отключения радиостанции от
сети.
ЗАПРЕЩАЕТСЯ:
- ПРОВЕДЕНИЕ РАБОТ С АНТЕННАМИ ПРИ НАХОЖДЕНИИ
ЛОКОМОТИВА ПОД КОНТАКТНОЙ СЕТЬЮ;
- РАБОТА РАДИОСТАНЦИИ ПРИ НЕИСПРАВНОСТЯХ В АНТЕННО-
ФИДЕРНОМ ТРАКТЕ;
- БЕСПОРЯДОЧНОЕ МАНИПУЛИРОВАНИЕ ОРГАНАМИ УПРАВЛЕНИЯ
РАДИОСТАНЦИИ;
- ПРИ РАБОТАЮЩЕЙ РАДИОСТАНЦИИ НАХОДИТЬСЯ ВБЛИЗИ АНТЕНН,
ПРОИЗВОДИТЬ ИХ НАСТРОЙКУ, ОБСЛУЖИВАНИЕ ИЛИ РЕМОНТ.
2.2.1.4 Установка радиостанции на объекте производится по типовому
проекту, утвержденному в установленном порядке, в соответствии с
монтажными чертежами радиостанции и антенн. Блоки радиостанции
42
размещать на вертикальной стене или горизонтальной поверхности в местах,
удобных для замены блоков.
ЗАПРЕЩАЕТСЯ УСТАНОВКА БЛОКОВ РАДИОСТАНЦИИ ОКОЛО
ОТОПИТЕЛЬНЫХ УСТРОЙСТВ ИЛИ СИЛОВЫХ АГРЕГАТОВ НА
РАССТОЯНИИ МЕНЕЕ 1,5 М! МОНТАЖ НА РАССТОЯНИИ МЕНЕЕ 1,5 М ОТ
СИЛОВЫХ АГРЕГАТОВ ДОПУСКАЕТСЯ ТОЛЬКО ПРИ НАЛИЧИИ
МЕТАЛЛИЧЕСКОЙ СТЕНКИ
(ПЕРЕГОРОДКИ) МЕЖДУ БЛОКАМИ
РАДИОСТАНЦИИ И СИЛОВЫМИ АГРЕГАТАМИ, ИМЕЮЩЕЙ СОЕДИНЕНИЕ
С ОБЩИМ КОРПУСОМ ЛОКОМОТИВА.
2.2.1.5 Пульты ПУ и ПД размещаются в кабине машиниста
(для
локомотивного варианта) или служебных помещениях (для стационарного
варианта). Раму амортизационную блока БАРС устанавливать
горизонтально, без заметных перекосов и закреплять с помощью болтов и
гаек с приспособлениями, исключающими их раскручивание (разрывные или
корончатые шайбы, контргайки).
2.2.1.6 Установка и монтаж антенн производится в соответствии с
проектом размещения на локомотиве. Антенну локомотивную устанавливать
на крыше локомотива так, чтобы металлические детали локомотива не
заслоняли антенну в направлении связи, а нижнее основание антенны имело
надежный электрический контакт с корпусом.
2.2.1.7 Кабели, не входящие в комплект поставки радиостанции,
изготавливаются потребителем в соответствии с настоящим руководством по

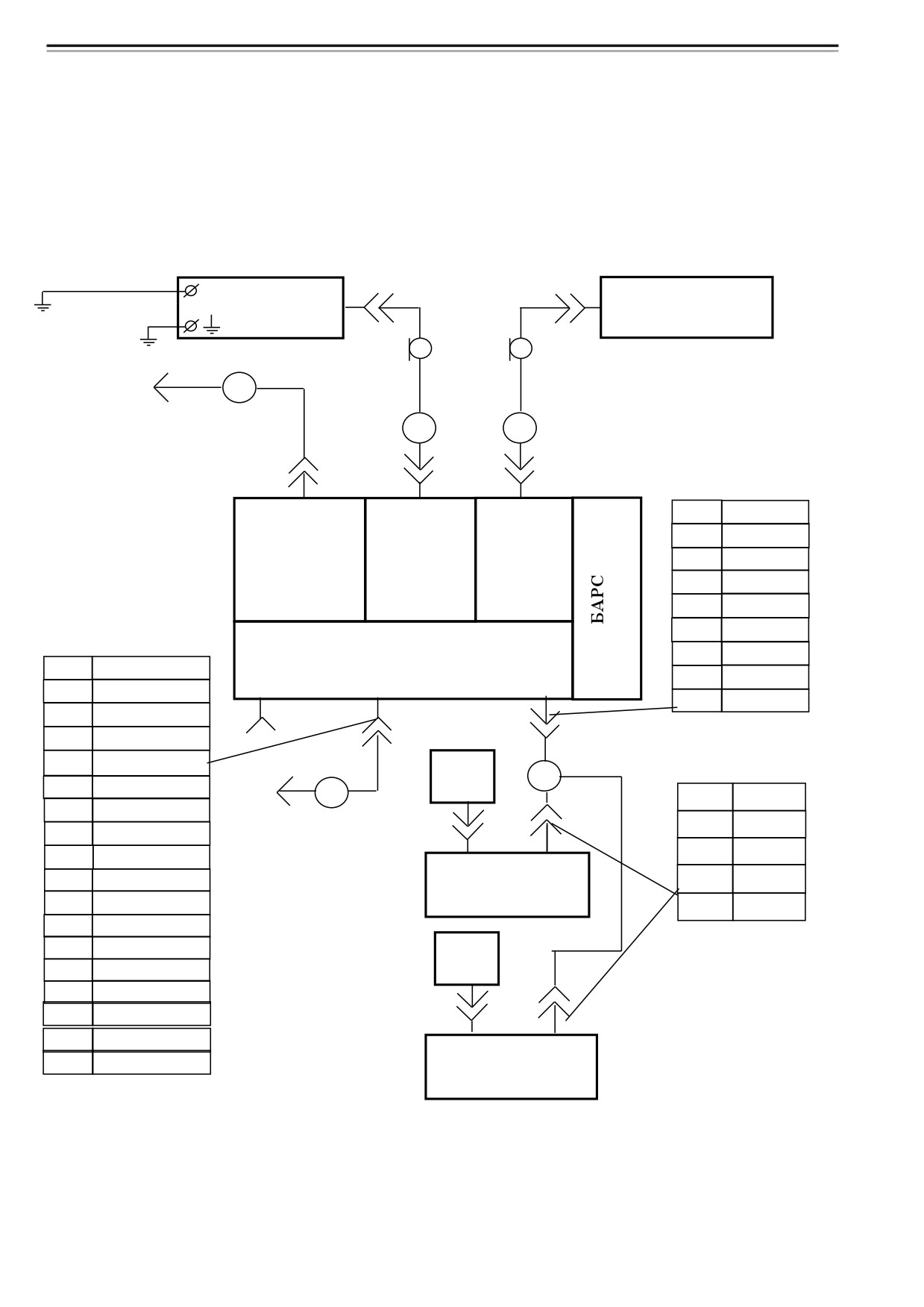

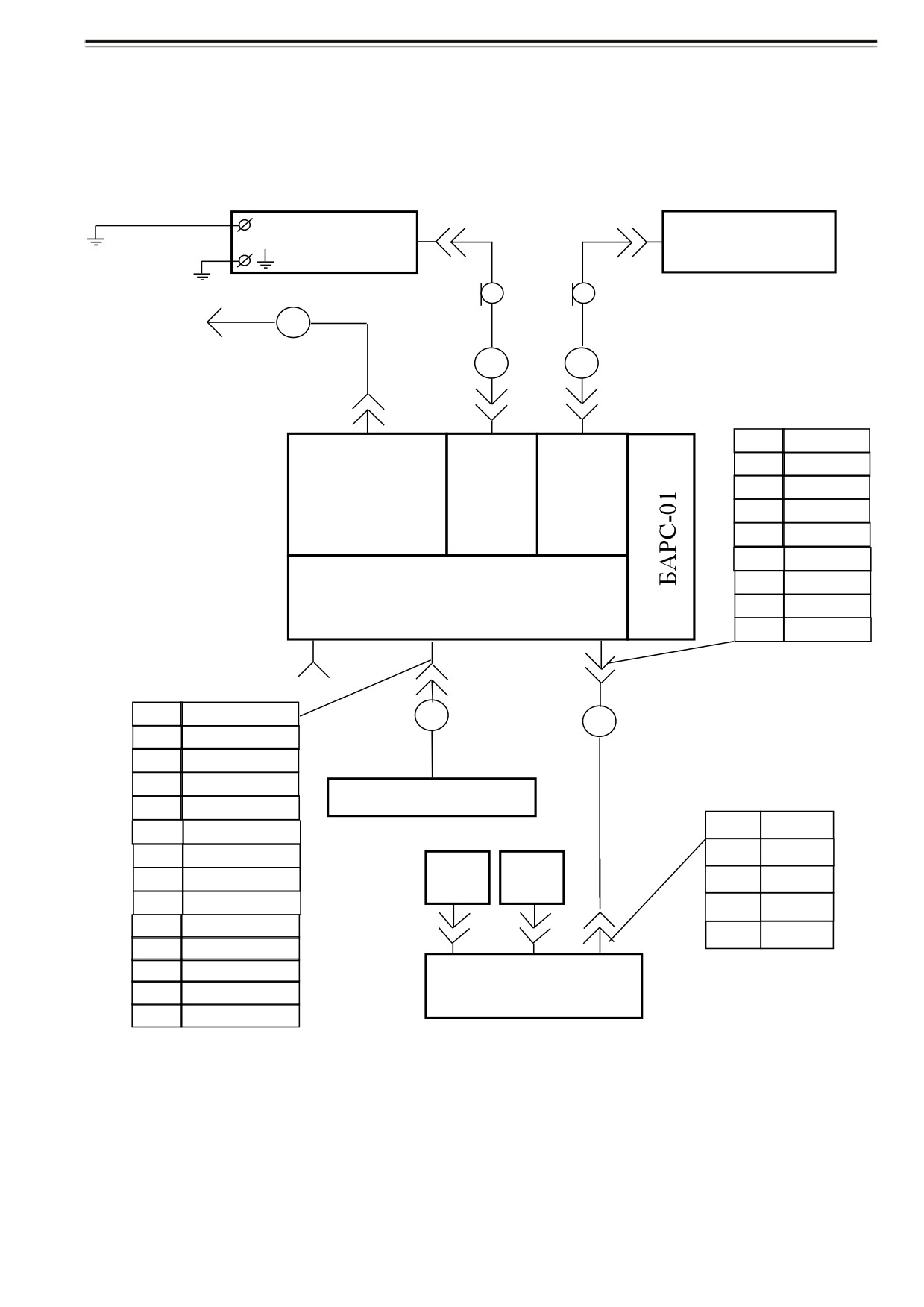

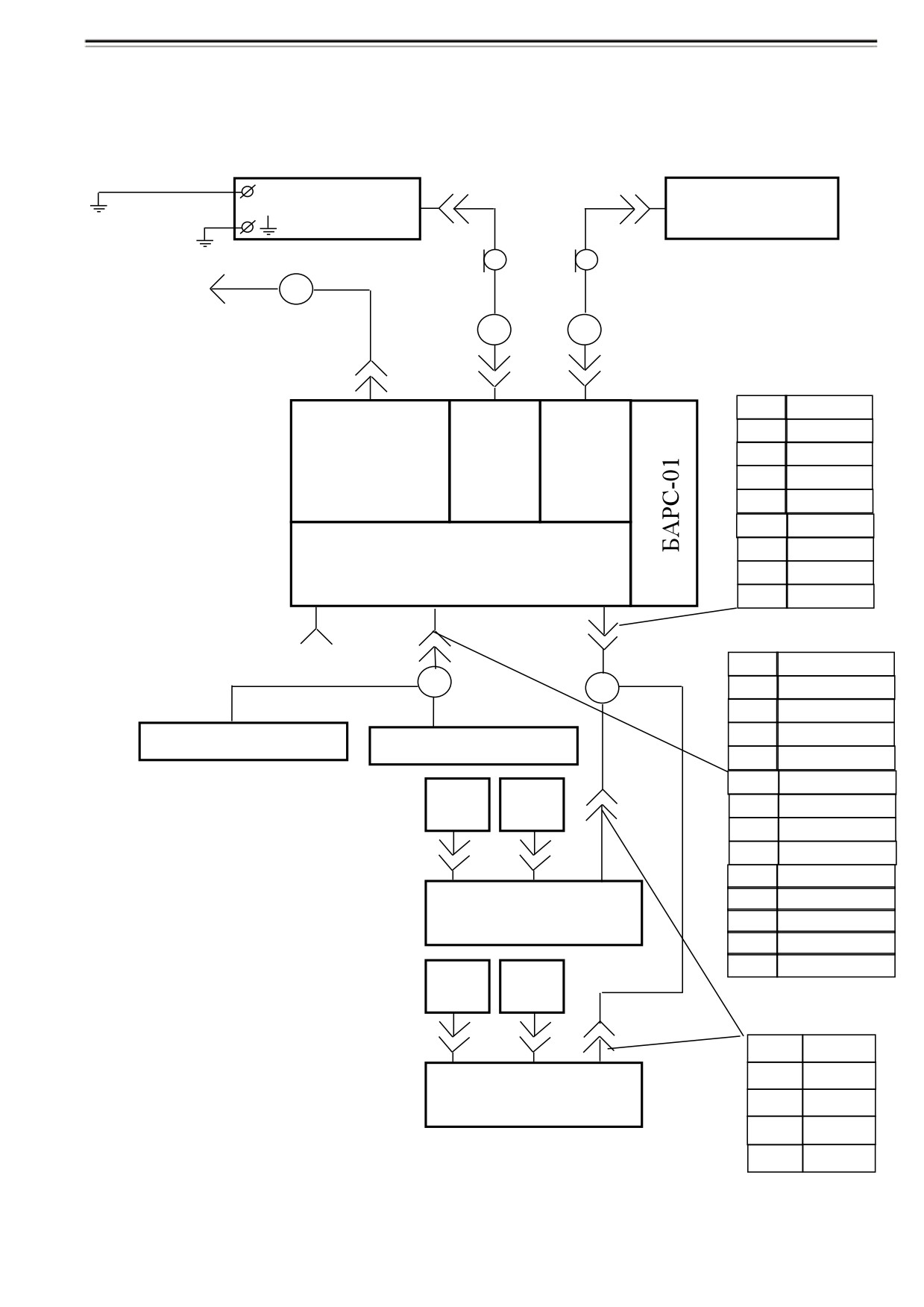

эксплуатации и проектом размещения радиостанции на объекте. Схема
подключения стационарной радиостанции приведена в приложении Ж,
схемы подключения локомотивных радиостанций приведены в
приложениях И и Л.
При изготовлении и прокладке кабелей учитывать следующее:
- сечение проводов сети постоянного тока должно быть не менее
2,0 мм2, а для стационарного варианта - сечение проводов кабеля для
подвода сети переменного тока напряжением 220 В должно быть не менее
0,5 мм2;
- сечение проводов для шин заземления должно быть не менее 2,5 мм2;
43
- не допускается прокладывать кабели вблизи острых кромок, а также
устройств и труб с температурой выше +60 ºС;
- через каждый промежуток от 0,3 до 0,5 м кабели крепить монтажными
скобами, предварительно подложив под них изоляционные прокладки.
Допускается крепление кабелей другими способами, обеспечивающими
надежное крепление;
- монтаж цепей, соединяющих блок БАРС с пультами ПУ, выполнять
кабелем из комплекта поставки или экранированными витыми парами
сечением не менее 0,35 мм2, заземление экранов производить с одного
конца линии связи.
2.2.2 Установка блока БАРС
2.2.2.1 Общий вид блока БАРС показан на рисунках 11,12. Конструкция
блока БАРС допускает установку, как на вертикальную, так и на
горизонтальную поверхность. Габаритные и установочные размеры блока
БАРС при установке на вертикальную поверхность, а также разделка под
установку показаны на рисунках
13,
14. При установке блока на
горизонтальную поверхность руководствоваться рисунками 15 и 16.
При выборе места установки блока БАРС, для удобства эксплуатации,
рекомендуется предусмотреть пространство для обеспечения доступа к
кабелям, соединителям и смены блоков согласно рисункам 17 и 18.

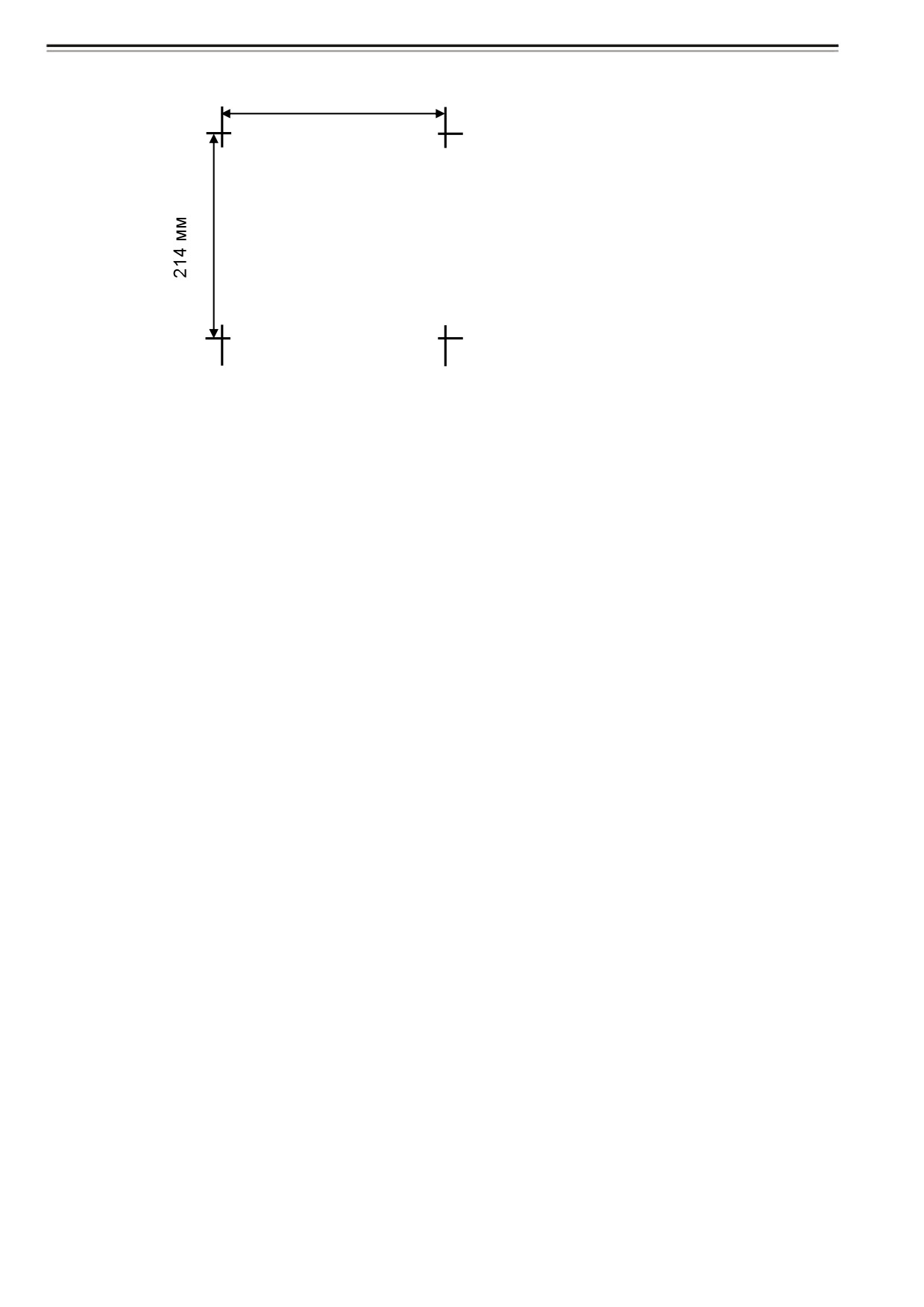

По разметке сделать 4 отверстия диаметром 8,5мм. В просверленные
отверстия с помощью болтов и гаек
(М8) установить основание
ЦВИЯ.301314.076 с амортизаторами из состава комплекта монтажных
частей. С помощью болтов М6х25.48.019 закрепить на основании блок БАРС
согласно рисунку 13.
2.2.2.2 Соединить проводом болт заземления, находящийся на нижней
части корпуса источника питания блока БАРС, с контуром защитного
заземления кабелем ЦВИЯ.685611.014.12 .
2.2.2.3 Выключить тумблеры питания (перевести в нижнее положение)
на источнике питания блока БАРС.
44
45
46
47
50

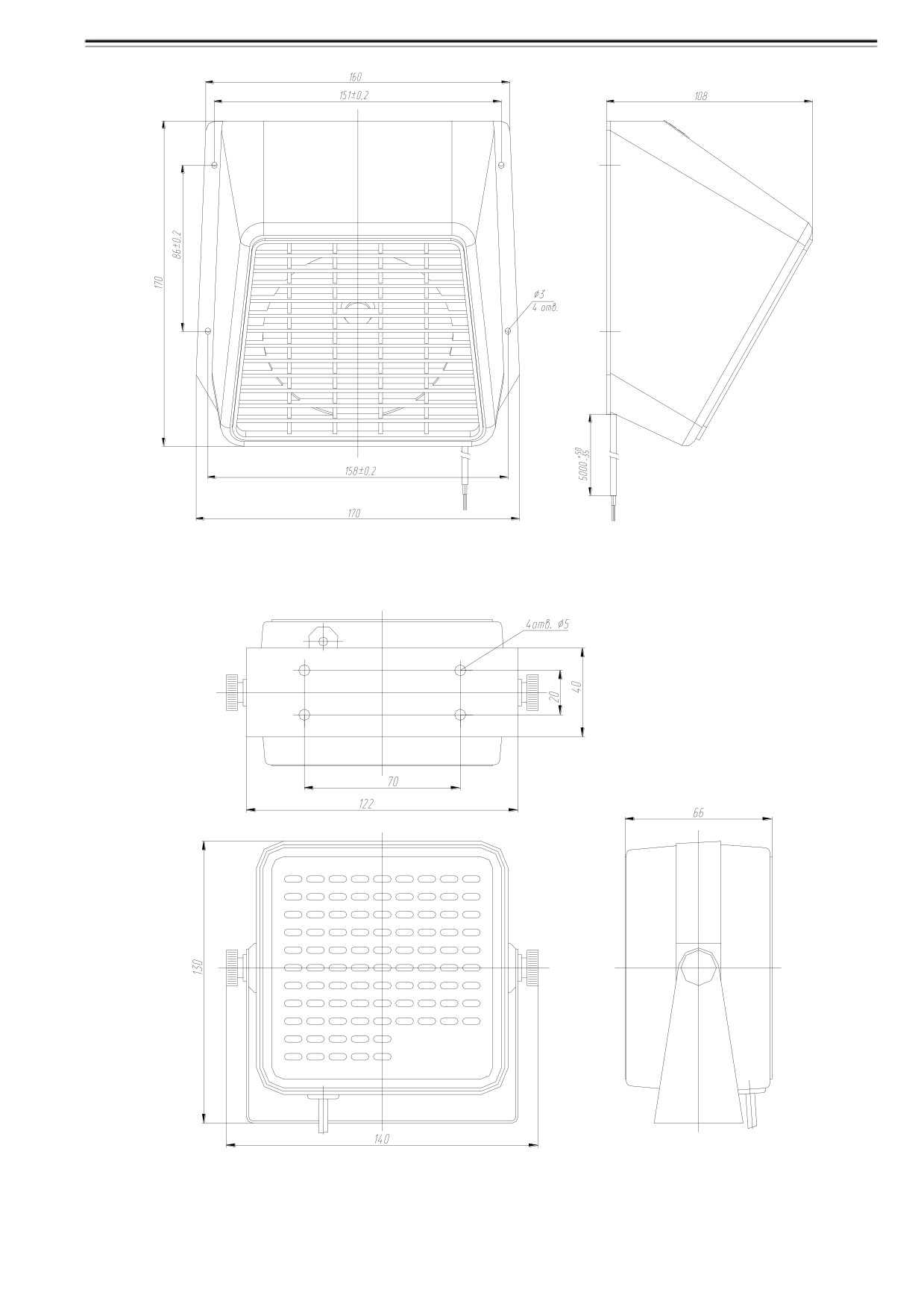

Рисунок 20-Установка громкоговорителя ЦВИЯ.431121.006-02
53
54
2.2.3 Подключение радиостанции к сети электропитания
2.2.3.1 Для локомотивного и возимого вариантов радиостанции
подключить с помощью кабеля из комплекта монтажных частей
радиостанции бортовую сеть локомотива к соединителю «АКК» источника
питания БАРС согласно таблице 13.
Таблица 13
Полюс бортовой сети
Номера контактов соединителя «АКК»
Плюс
«+»
Минус
«-»
При несоблюдении полярности подключения засветится индикатор ПРП
на передней панели источника питания БАРС. В этом случае изменить
полярность подключения.
2.2.3.2 Для стационарного варианта радиостанции подключить
основной источник питания напряжением
220 В с помощью розетки из
55
комплекта радиостанции к соединителю «220В» источника электропитания
блока БАРС согласно таблице 14.
Таблица 14
Цепь
Номера контактов соединителя «220В»
~ 220V
1, 2
~ 220V
3,4
При этом на источнике электропитания блока БАРС засветится
индикатор «СЕТЬ», индикатор «+13VS» погашен.
Подключить резервный источник питания - аккумуляторную батарею
напряжением 48 В к клеммной колодке радиостанции к соединителю «АКК»
источника электропитания блока БАРС согласно таблице
13. При
неправильной полярности подключения аккумуляторной батареи засветится
индикатор переполюсовки ПРП.

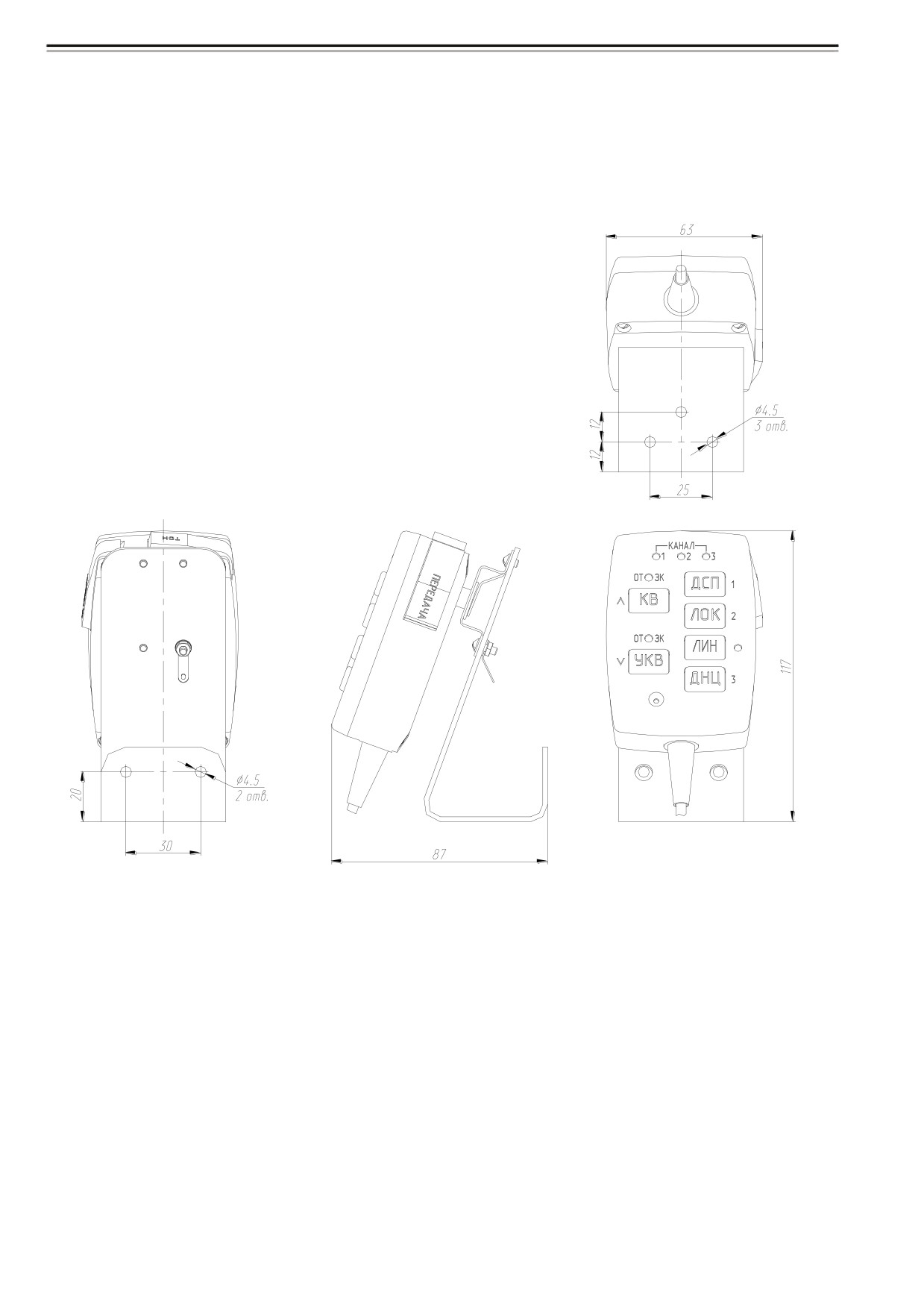

2.2.4 Установка и подключение пультов управления ПУ и ПД
2.2.4.1 Пульты ПУ и ПД устанавливаются на горизонтальную или
вертикальную поверхности согласно рисункам 21, 23,
24 и подключаются
одним из следующих способов:
- размещение в непосредственной близости от блока БАРС с
электропитанием ПУ от БАРС. Дальность связи зависит от падения
напряжения питания и определяется величиной сопротивления шлейфа
(пары жил кабеля, по которой от БАРС к ПУ подводится напряжение
питания). Сопротивление должно быть не более 15 Ом, что в пересчете на
длину кабеля с различным сечением жил составляет:
- 0,32 мм2 - до 30 м;
- 0,4 мм2 - до 50 м;
- 0,5 мм2 - до 75 м;
- 0,7 мм2 - до 150 м;
- 0,9 мм2 - до 240 м;
- 1,2 мм2 - до 430 м;
- размещение на значительном удалении
(для стационарного
варианта). Электропитание ПУ осуществляется от дополнительного блока
56
питания БПС-12 из комплекта поставки. Дальность связи определяется
затуханием информационного сигнала в линии связи между ПУ и БАРС.
Величина затухания синусоидального сигнала с частотой
160 кГц в
соединительной линии должна быть не более 20 дБ, что в пересчете на
длину кабеля с сечением жил 0,5 мм2 составляет 3 км, а кабеля с сечением
жил 1,2 мм2 - до 12 км.
2.2.4.2 Для подключения ПУ в непосредственной близости от БАРС
изготовить кабель, соединяющий БАРС с пультами ПУ. Для его изготовления
использовать розетки D-Sub-9F, кожухи GP09G из комплекта монтажных
частей радиостанции и кабель типа ЭКС-ШВПВЭ-5 2х2х0,6. Схема кабеля
представлена на рисунке 25.
2.2.4.3 Для подключения дополнительного пульта ПД использовать
любой из двух соединителей “МТТ”,
ко второму подключить
трубку МТТ
(соединители по электрической схеме подключения
соединены
параллельно).

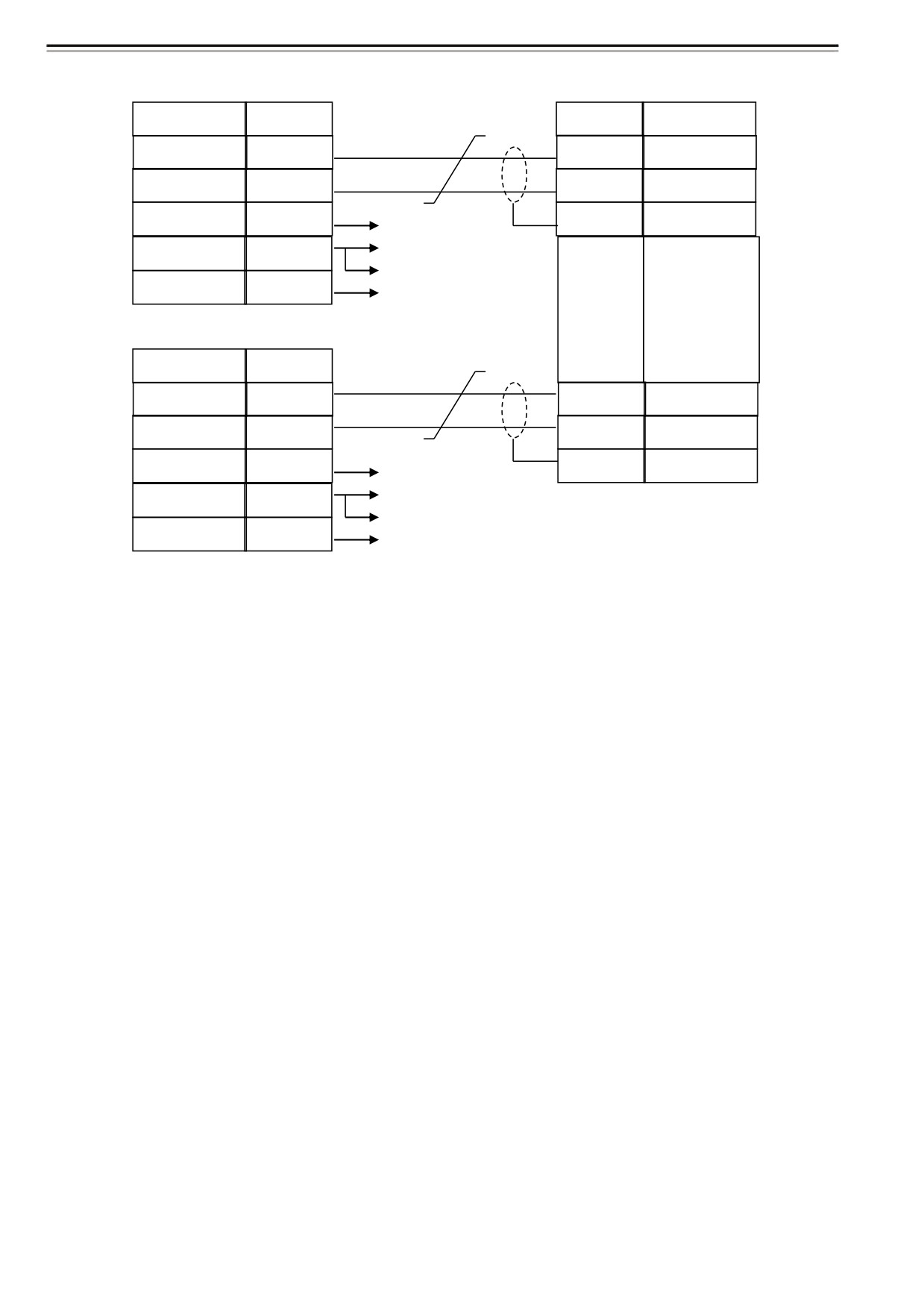

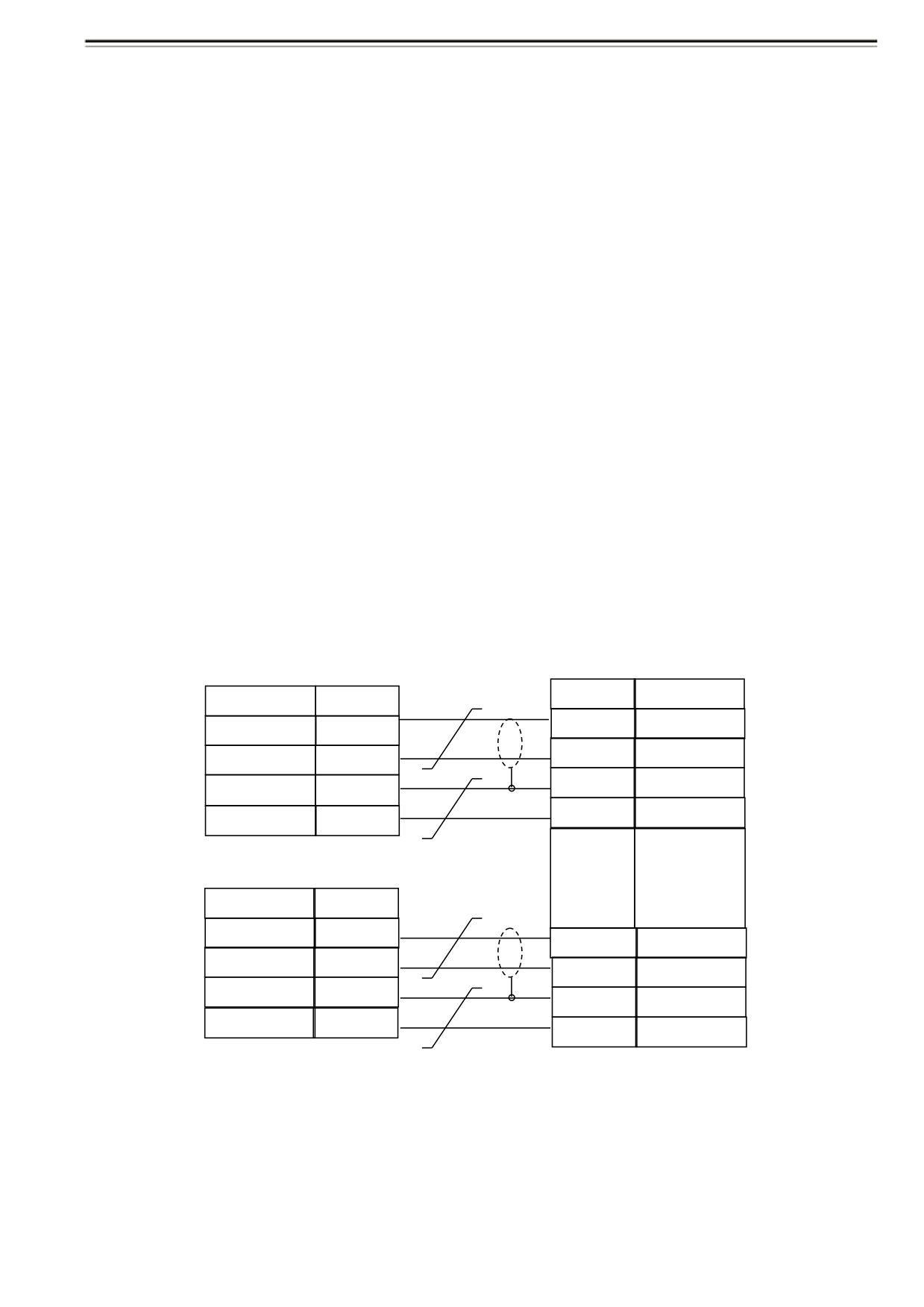

ПУ1
БАРС
Розетка D-Sub-9F
Розетка D-Sub-9F
Контакт
Контакт
Цепь
Цепь
1
ПУ1 - а
а
3
к ПУ1
2
ПУ1 - b
b
6
7
Корпус
Корпус
9
6
ПУ1 +13В
+13В
1
ПУ2
к БАРС
Розетка D-Sub-9F
Контакт
Цепь
а
3
5
ПУ2 - а
к ПУ2
b
6
4
ПУ2 - b
Корпус
9
8
Корпус
+13В
1
9
ПУ2 +13В
Рисунок 25
2.2.4.4
Схема кабеля
при вынесенном подключении
пультов
ПУ
представлена на рисунке 26.
57
Розетка D-Sub-9M
Розетка D-Sub-9F
Контакт
Контакт
Цепь
Цепь
1
а
3
ПУ1 - а
к ПУ1
b
6
2
ПУ1 - b
+13В
1
7
Корпус
К БПС-12
Корпус
9
К Педали
Педаль
5
к БАРС
Розетка D-Sub-9M
Контакт
Цепь
5
а
3
ПУ2 - а
к ПУ2
b
6
4
ПУ2 - b
+13В
1
8
Корпус
К БПС-12
Корпус
9
К Педали
Педаль
5
Рисунок 26
2.2.4.5 Подключить соединители изготовленного кабеля к соединителю
«ПУ» САУ блока БАРС с одной стороны и соединителю «ЛИНИЯ» пультов
управления ПУ с другой.
2.2.4.6 Цепи сопряжения радиостанции с дополнительной трубкой МТТ
приведены в Приложении Е.
2.2.5 Установка и подключение внешнего громкоговорителя,
устройства ТУ-ТС, магнитофона
2.2.5.1
Установку
громкоговорителей
ЦВИЯ.431121.008,
ЦВИЯ.431121.006-02 производить согласно рисункам 19, 20. Для подключения
внешнего
громкоговорителя,
магнитофона,
устройства
ТУ-ТС
(аудиоинформатора) распаять цепи от этих устройств на вилку D-Sub-25M из
комплекта монтажных частей радиостанции согласно таблице 15. На вилку
надеть кожух GP25G из комплекта монтажных частей радиостанции.
Подключить вилку к соединителю «ДОП» устройства САУ блока БАРС. Полная
таблица цепей розетки «ДОП» приведена в приложении Г.
58
Таблица
15
- Цепи подключения устройства ТУ-ТС, магнитофона и
громкоговорителя
Номер
Цепь
Норма параметра
Направление
контакта
1
Выход на внешний
От радиостанции
Не менее 5 Вт
2
громкоговоритель
(см. Примечание)
3
Выход на магнитофон
(200 - 1000) мВ
От радиостанции
4, 5
Корпус
-
-
6
Питание ТУ-ТС
+13В (250 мА)
От радиостанции
Занятость
7
От радиостанции
радиоканала
Лог.1 (+13В) - занято
8
Выбор канала
Лог. 0 - дополнительный
К радиостанции
канала
Лог. 1 - текущий канал
9
Управление
Лог. 0 - передача
К радиостанции
прием/передача
10
Выход НЧ ТУ-ТС
(760±60) мВ
От радиостанции
11
12
Вход НЧ ТУ-ТС
(200±50) мВ
К радиостанции
13
19
Корпус
-
2.2.5.2 Для подключения второго громкоговорителя при выносе во
вторую кабину использовать свободную пару кабеля ЭКС-ШВПВЭ-5 4х2х0,6.
Подключение двух выносных громкоговорителей с сопротивлением звуковых
катушек
4Ом осуществлять последовательно. При поставках громкого-
ворителей с сопротивлением звуковой катушки 8 Ом включать параллельно.
При смешанных поставках (4 Ом и 8 Ом) включать последовательно.
2.2.6 Подключение линии диспетчерской связи (для стационарного
варианта радиостанции)
2.2.6.1 Для подключения радиостанции к линейному каналу с
двухпроводной или четырехпроводной линией связи, в САУ должна быть
установлена плата АПК2/4. Для настройки ее на конкретный тип линии
извлечь САУ из каркаса БАРС, снять кожух и произвести кроссировку
установкой перемычек в соответствии с таблицей
16
(перемычки
выделены черным цветом). После чего закрепить кожух и установить
САУ на место.
59
При проведении кроссировок соблюдать меры по защите
аппаратуры от статического электричества.

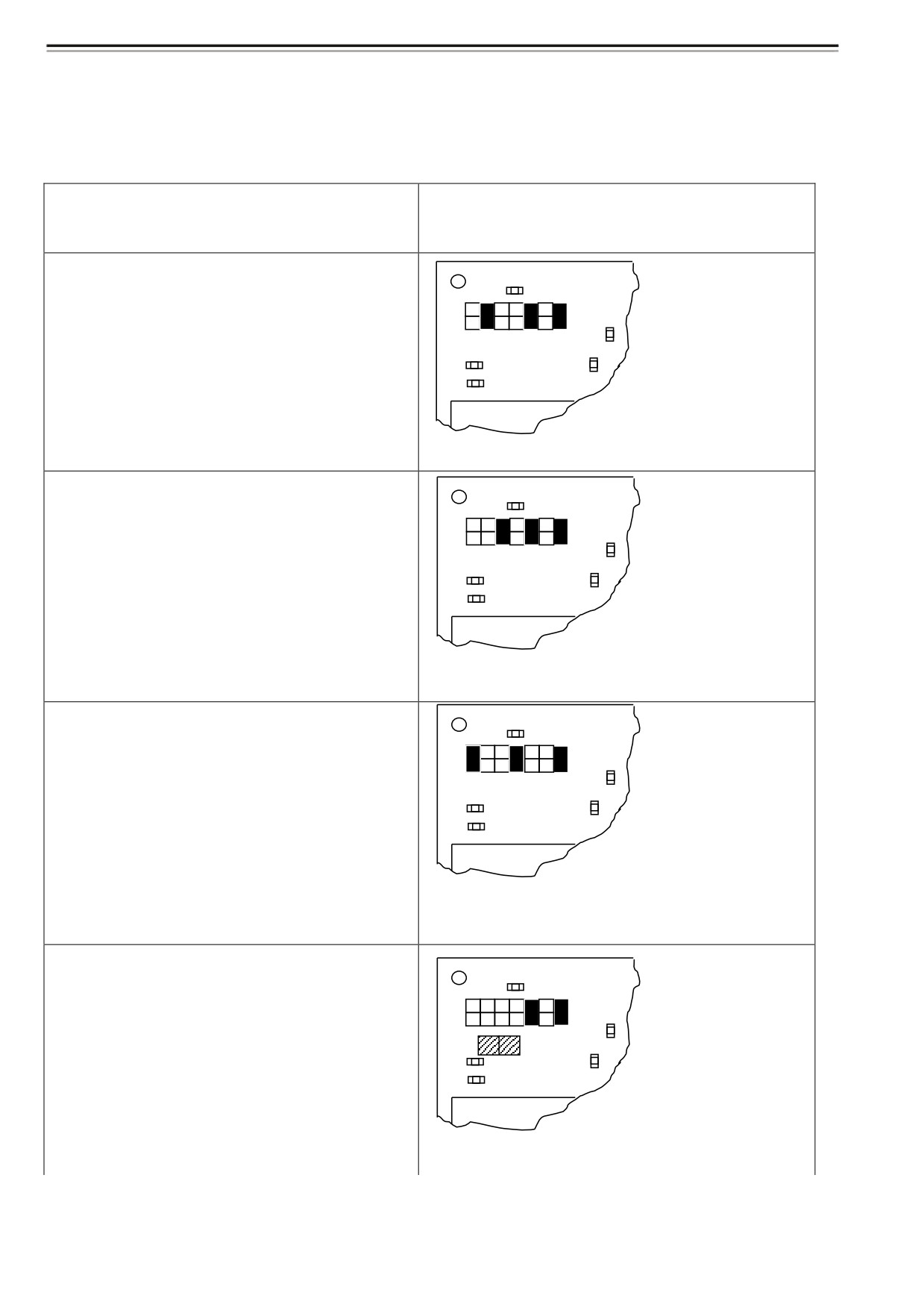

Таблица 16
Вид подключения к линии связи
Положение перемычек на плате
АПК2/4
1 Оконечное подключение к
двухпроводной кабельной линия
связи с согласованным входным и
выходным сопротивлением
600 Ом.
T
2 Оконечное подключение к
двухпроводной кабельной линии
связи с согласованным входным и
выходным сопротивлением
470 Ом.
T
3 Оконечное подключение к
двухпроводной воздушной линии
связи с согласованным входным и
выходным сопротивлением
T
1400 Ом.
4 Параллельное двухпроводное
подключение к кабельным не
пупинизированным линиям связи.
Входное сопротивление 10 кОм.
T
60

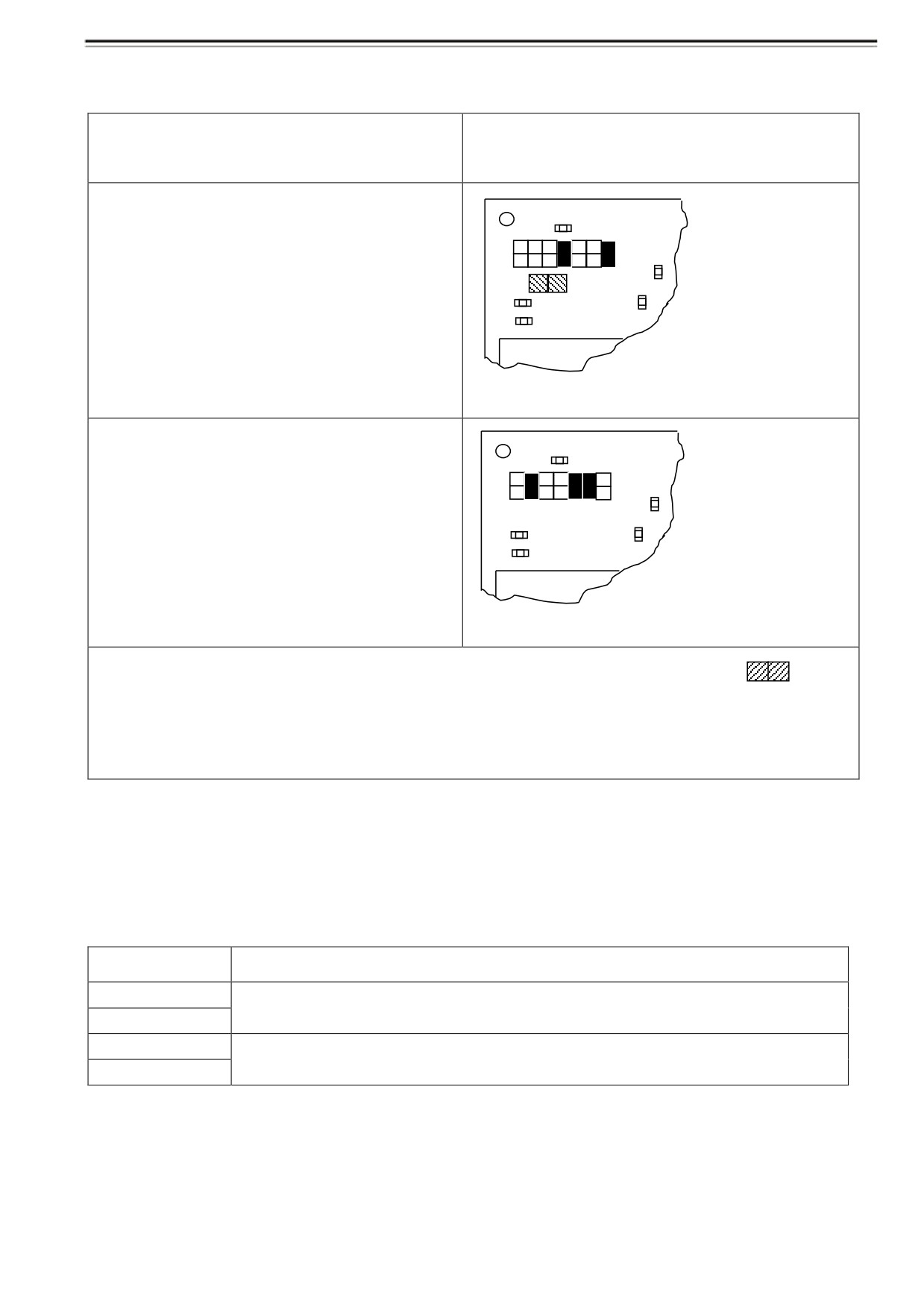

Продолжение таблицы 16
Вид подключения к линии связи
Положение перемычек на плате
АПК2/4
5 Параллельное двухпроводное
подключение к кабельным и
воздушным пупинизированным
линиям связи. Входное
сопротивление 20 кОм.
T
6 Четырехпроводное подключение
к кабельным линиям связи.
Входное сопротивление 600 Ом.
T
П р и м е ч а н и е - Технологическое расположение перемычки
осуществлено на незадействованные контакты, допускается отсутствие
перемычки.
2.2.6.2 Произвести распайку окончания ЛДС на вилку D-Sub-25M
согласно таблице 17. Подключить вилку к соединителю «ДОП» устройства
САУ блока БАРС.
Tаблица 17 - Цепи подключения линии диспетчерской связи
№ контакта
Цепь
16
Двухпроводная линии связи, выход четырехпроводной
17
линии связи
14
Вход четырехпроводной линии связи
15
2.2.7 Установка АнСУ стационарного варианта радиостанции.
Рекомендации по выбору антенны
2.2.7.1 Закрепить АнСУ на столбе или антенной мачте (разметка точек
крепления АнСУ на площадке приведена на рисунке 27).
61
183 мм
Рисунок 27
К соединителю "┴" на контактной панели АнСУ, подключить контур
защитного заземления.
При симметричном подключении антенны к соединителю
«П»
подключить противовес, к соединителю «А» - антенну. При несимметричном
подключении антенны к соединителю
«П» и
«┴» подключить провод
заземления, к соединителю «А» - антенну. При работе радиостанции на
участках дороги, оборудованных электротягой переменного тока,
подключение возбуждающих проводов и антенны к АнСУ производить в
соответствии с требованиями нормативных документов ОАО РЖД.
2.2.7.2 Изготовить антенный фидер. Для этого между АнСУ и БАРС
проложить кабель РК-50-7-11. На концах кабеля разделать соединитель СР-
50-164ФВ со стороны АнСУ и вилку N-типа со стороны радиостанции из
комплекта монтажных частей радиостанции. Разделку соединителей СР-50-
164ФВ и кабеля производить в соответствии с рисунком 28:
- надеть на кабель последовательно втулку 1, шайбу 2, резиновое
кольцо 3;
- надрезать и снять наружную изоляцию кабеля на длину от 10 до 15мм
от торца, не допуская повреждения экранирующей оплетки;
-
надеть коническую шайбу
4, наружный диаметр шайбы
предварительно лудить;
- расправить оплетку по пазам шайбы 4, обмотать двумя-тремя витками
луженой проволоки диаметром 0,3 мм по диаметру шайбы, выступающие
62
концы оплетки обрезать. Произвести пайку, удалить излишки припоя и флюс.
Не допускается попадания припоя на контактирующую поверхность А
конической шайбы 4;
- разделать изоляцию и внутренний проводник кабеля по размерам в
соответствии с рисунком 28. Внутренний проводник облудить;
- надеть пружинную шайбу 6 отогнутыми лепестками к изолятору 7 в
соответствии с рисунком 28. Надеть изолятор 7 и плотно прижать к шайбе 6
до врезания усиков шайбы 6 в тело изолятора 7;
- произвести пайку штыря 5 согласно рисунка 28, излишки припоя
удалить. Надеть изолятор
8 рисунок
29, вставить собранные детали с
кабелем в корпус соединителя, установить половинки сухарей и завернуть
втулку 1 до упора;
- при монтаже кабеля изгиб допускается радиусом не менее 50 мм на
расстоянии не менее 10 мм от места выхода кабеля из соединителя.
Соединитель СР-50-164ФВ заизолировать термоусадочной трубкой из
комплекта монтажных частей радиостанции. Осаждать с помощью фена или
горелки, контакт термоусадочной трубки с открытым пламенем недопустим. В
комплекте монтажных частей имеется резьбовая металлическая крышка,
которая должна быть ввинчена в соединитель до упора перед операцией
термоусадки.
Для равномерного осаждения термоусадочной трубки по корпусу
соединителя источник тепла перемещать по всей поверхности трубки, не
задерживая долго на одном месте. После остывания узла острым ножом
необходимо сделать кольцевой надрез по поверхности трубки в месте
образовавшейся утяжки для освобождения подвижной вращающейся части
соединителя.
63

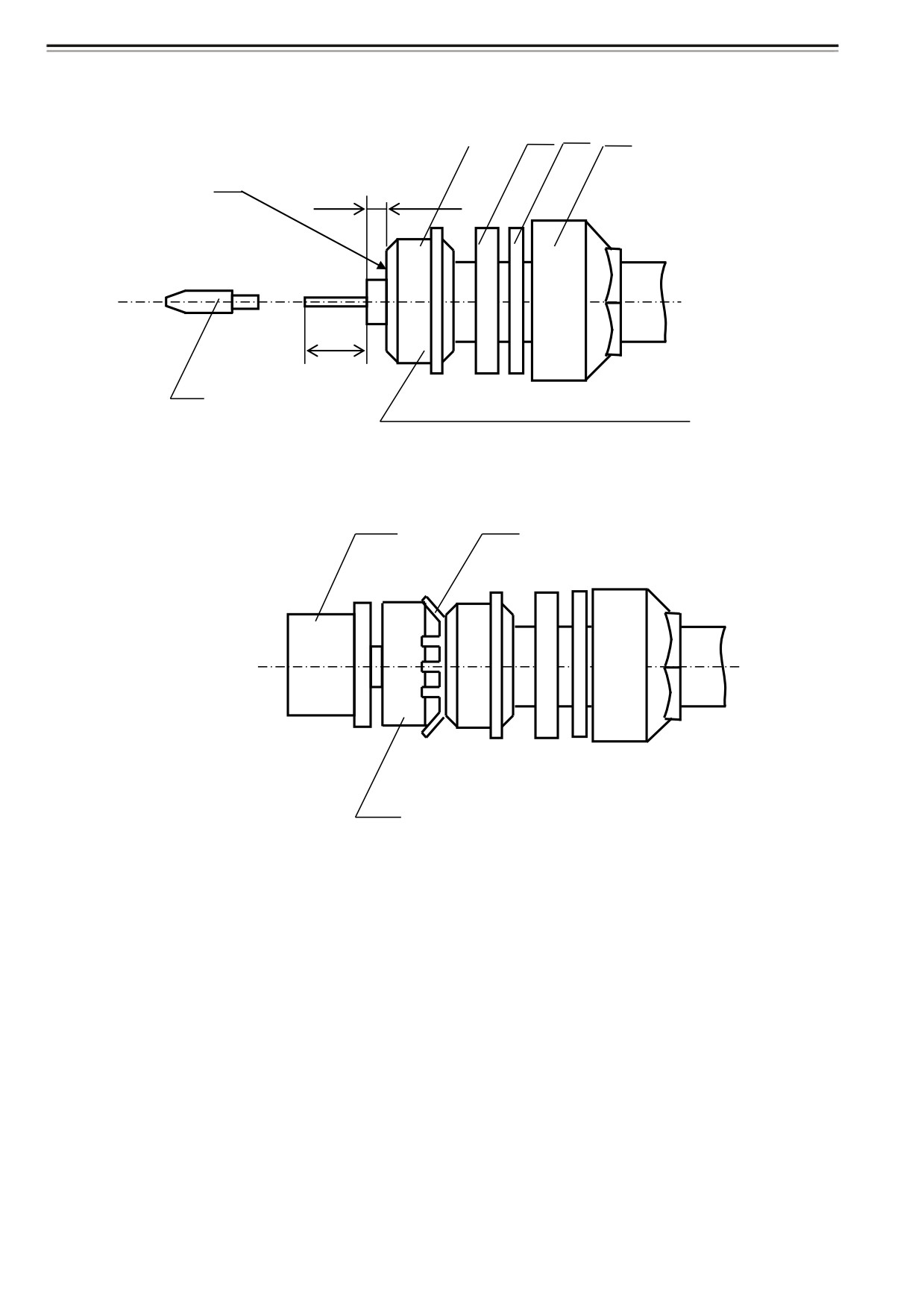

3
2
1
4
А
2.4мм
5.5мм
5
Шайба с распаянной оплеткой
Рисунок 28
8
6
7
Рисунок 29

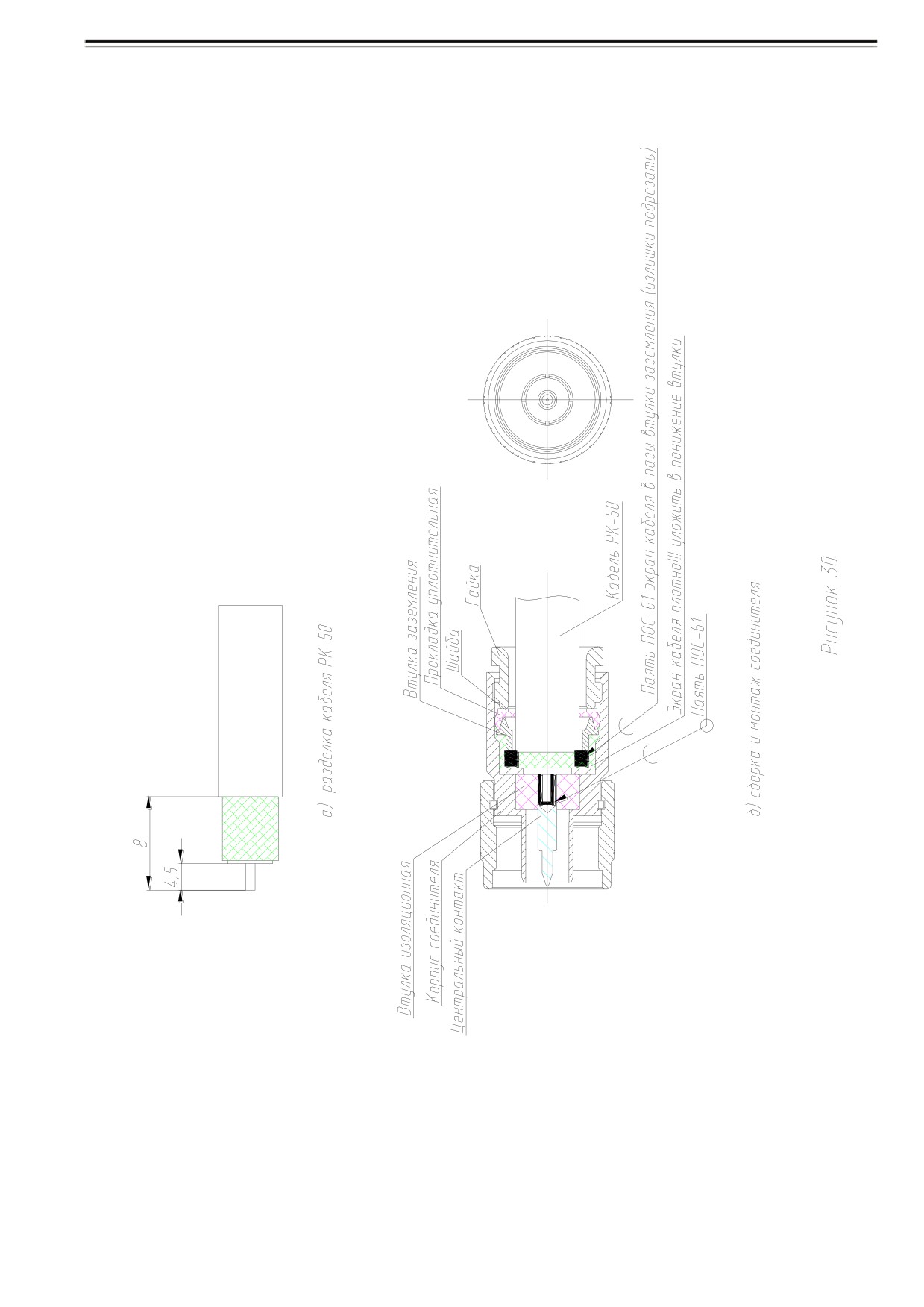

Соединитель СР-50-164ФВ кабеля подключить к соединителю на
контактной панели АнСУ, соединитель N-типа кабеля разделать в
соответствии с рисунком 30 и подключить к соединителю на ПП-1 (БАРС).
64
65
2.2.7.3 Устройство стационарных антенн и схем индуктивного
возбуждения направляющих линий должно выполняться по типовым
проектам в соответствии с требованиями нормативных документов по
поездной радиосвязи ЦШ/4818 и Правил ПРС № ХЗ-7970.
Геометрические размеры антенн и возбуждающих проводов выбирать
из условия обеспечения минимальных потерь в АнСУ, что достигается только
при индуктивном характере сопротивления антенны. На практике это
условие выполняется, если развернутая длина L (горизонтальный провод
плюс снижение) больше четверти волны и определяется по формуле
L > λ / 4 ,
(1)
где λ -длина волны, равная 140м для частоты 2130 кГц.
Для практических целей достаточно использовать антенны с
развернутой длиной от 42 до 45 м.
Нежелательно применять антенны и возбуждающие провода с
суммарной длиной 35 м (или близкой к этому значению), так как их входное
сопротивление будет активным. Для настройки таких антенн в резонанс
придется включать в АнСУ катушки индуктивности, что вносит потери.
Кроме того, минимизировать длину провода заземления, поскольку его
длина влияет на сопротивление заземления (на рабочей частоте, а не по
постоянному току, где влияние не так ощущается!). Излишняя длина
заземляющего провода приводит к резкому увеличению потерь в антенне.
Оптимальное значение длины заземляющего провода - не более 3м.
При устройстве антенн Г-образного типа, работающих на открытое
излучение
(волновод и направляющие линии отсутствуют) необходимо
учитывать, что у таких антенн на передачу работает только вертикальная
часть антенн
(диаграмма направленности при этом круговая).
Горизонтальная часть необходима для придания антенне индуктивного
характера сопротивления, что минимизирует потери согласующего
устройства. Ток, протекающий по горизонтальной части антенны,
компенсируется противофазным током земли и на излучение не работает.
66
2.2.8 Установка АнСУ-В локомотивного варианта радиостанции
2.2.8.1 Закрепить АнСУ-В на стене локомотива
(разметка точек
крепления АнСУ-В приведена на рисунке 22).
2.2.8.2 Изготовить антенный фидер. Для этого между АнСУ-В и БАРС
проложить кабель РК-50-7-11. На концах кабеля в соответствии с
рисунком 30 разделать соединители N-типа из комплекта монтажных частей
радиостанции.
2.2.8.3 Подключить соединители фидера к АнСУ-В и ПП-1 блока БАРС.
2.2.8.4 Подключить к клемме «» на контактной панели АнСУ-В контур
заземления. При выборе точки соединения клеммы
«» с корпусом
локомотива минимизировать сопротивление между заземленным концом
антенны и землей АнСУ-В, для чего болтовое соединение заземления
должно находится на рамных конструкциях корпуса, а не на панелях
обшивки.
2.2.8.5 Подключить антенну диапазона ГМВ к соединителю «А» на
контактной панели АнСУ-В . Длина провода между АнСУ-В и проходным
изолятором снижения антенны не должна быть более 30см.
2.2.9 Подключение антенны диапазона МВ
2.2.9.1 Изготовить антенный фидер. Для этого между антенной
диапазона МВ и БАРС проложить кабель РК-50-7-11. На концах кабеля в
соответствии с рисунком 30 разделать соединители N-типа из комплекта
монтажных частей радиостанции.
2.2.9.2 Подключить соединители фидера к антенне и ПП-2 блока БАРС.
2.2.9.3 При установке локомотивных антенн обратить внимание на
обеспечение надежного электрического контакта корпуса антенны с
корпусом локомотива.
2.2.9.4 При установке низкопрофильных локомотивных антенн типа
АЛ/2 на крыши локомотивов с неметаллической поверхностью под корпус
антенны устанавливать металлический лист с размерами не менее 500 х 500
мм. Отсутствие такой пластины приведет к рассогласованию антенны
67
(КСВ>3). Дискоконусная антенна типа АЛП и ее аналоги в дополнительном
металлическом основании не нуждаются.
2.2.10 Включение радиостанции
2.2.10.1 Проверить правильность установки и подключения БАРС, ПУ,
АнСУ, антенн, внешнего громкоговорителя, устройства ТУ-ТС, магнитофона,
БПС-12, педали, ЛДС согласно пунктам с
2.2.2 по
2.2.9 настоящего
руководства.
ВНИМАНИЕ! Для функционирования датчика положения пульта ПД в
держателе кронштейна последний должен иметь электрический контакт с
корпусом локомотива.
2.2.10.2 Убедиться в правильности подключения и наличии напряжения
источников питания согласно 2.2.3 настоящего руководства по эксплуатации.
2.2.10.3 Включить электропитание радиостанции:
- для локомотивного варианта радиостанции тумблером
«СЕТЬ»
ячейки ЭП включить питание БАРС (верхнее положение переключателей).
При правильном подключении должны засветиться индикаторы «13V1» и
«13V2» на передней панели ячейки ЭП, «РАБ» - на передней панели САУ;
- для стационарного варианта радиостанции тумблерами «220В» и
«АКК» ячейки ЭП включить питание БАРС
(верхнее положение
переключателей). При правильном подключении должны засветиться
индикаторы «13VS» и «13VА» на передней панели ячейки ЭП, «РАБ» - на
передней панели САУ.
2.2.10.4 Убедиться в наличии связи между пультами ПУ и БАРС. При
включении питания радиостанции должна засветиться подсветка индикатора
пульта управления. На индикаторе кратковременно, не более
3 с,
высветится надпись «Установление соединения пульта с р/станциейª.
Затем на индикаторе ПУ появится надпись, представленная на рисунке 31
(для локомотивной) или
32
(для стационарной), засветится светодиод
диапазона и канала установленного в конфигураторе.
68
Рисунок 31
Рисунок 32
На передней панели САУ блока БАРС в случае подключения пульта
управления ПУ по первой линии связи должен засветится зеленым светом
индикатор ПУ1 и в случае подключения ПУ по второй линии - ПУ2.
В случае, если в течении 10 с связь между пультами и блоком БАРС не
установилась, отключить питание БАРС, проверить правильность распайки
кабеля между БАРС и ПУ.
2.2.11 Конфигурирование радиостанции
2.2.11.1 Установка конфигурации производится при первом включении
радиостанции с помощью клавиатуры и индикатора пульта управления ПУ.
Установки конфигурируемых параметров сохраняются в памяти
радиостанции при отключении питания и при дальнейших включениях-
выключениях радиостанции реконфигурация не требуется. Для
радиостанции, укомплектованной двумя пультами, конфигурирование
параметров возможно с любого пульта.
2.2.11.2 В радиостанции предусмотрены два конфигуратора:
-
неоперативный конфигуратор, используется обслуживающим
персоналом для установки параметров и режимов работы радиостанции см.
пункт 2.2.11.3 настоящего РЭ;
-
оперативный конфигуратор. Этот конфигуратор позволяет
пользователю оперативно менять режимы работы радиостанции. Вход
осуществляется по последовательному нажатию клавиши
« пульта.
69
Например, для смены режима СРС/ПРС установить на пульте диапазон УКВ
нажатием соответствующей клавиши, клавишей «F» выбрать «Меню 1ª по
рисунку 33.

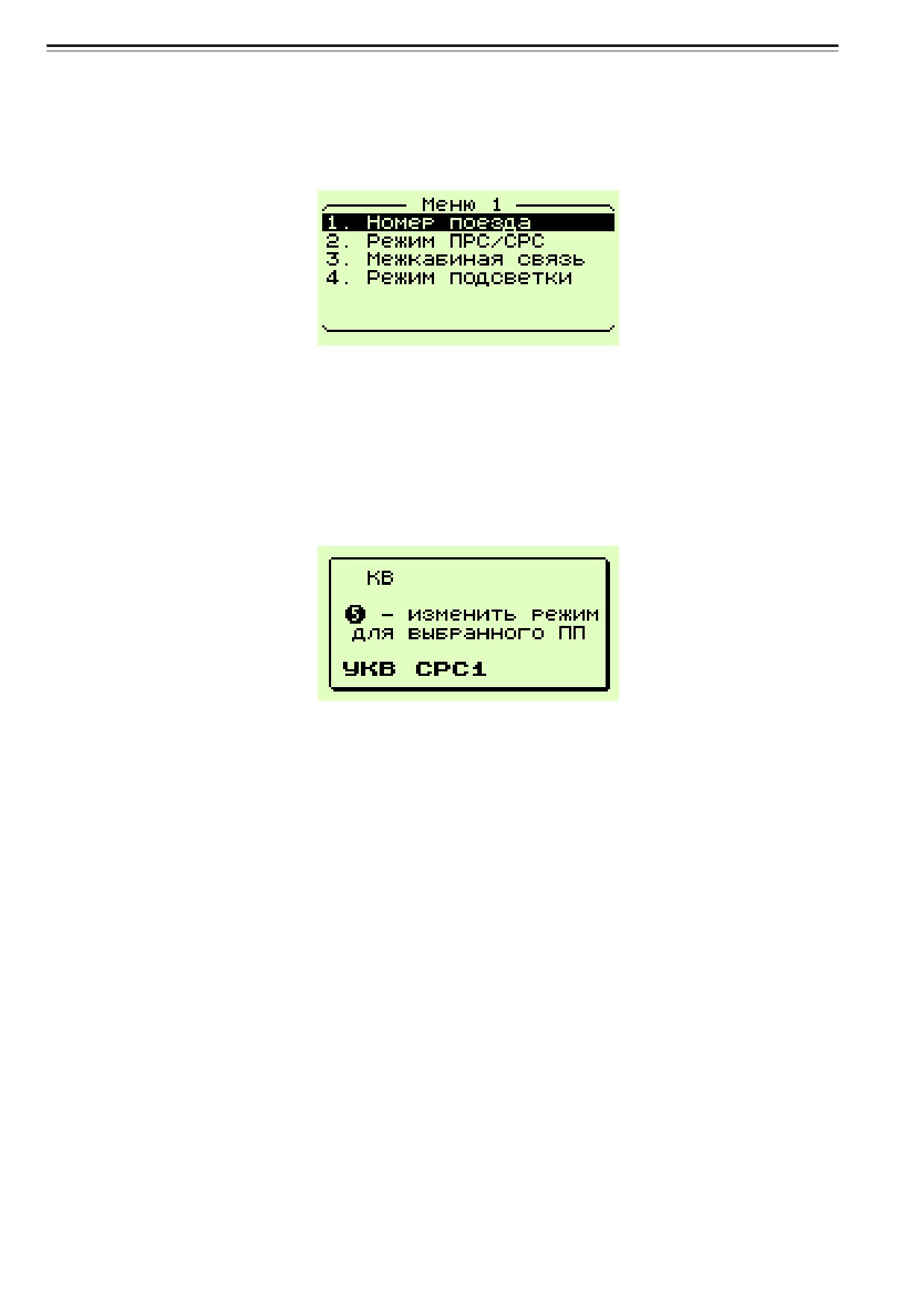

Рисунок 33
Нажатием клавиши « войти в меню «2. - режим ПРС/СРСª и
нажатием кнопки
« установить требуемый режим. Выбранный режим
индицируется на графическом индикаторе пульта, представленном на
рисунке 34.
Рисунок 34
Примечание. Режим СРС1 от СРС2 отличается только номиналами
частот, вводимых при конфигурировании. В каждом режиме возможна
работа на девяти частотах. В режиме ПРС также возможна работа на девяти
частотах, введенных при конфигурировании.
2.2.11.3 Для входа в неоперативный конфигуратор нажать
одновременно клавиши «4» и «6» на передней панели ПУ и, не отпуская их,
нажать и отпустить клавишу «R» на задней стороне ПУ. Клавиша
«R»
выполнена труднодоступной и находится на задней стенке пульта, напротив
клавиши ДНЦ. После входа в конфигуратор на индикаторе ПУ появится
меню, представленное на рисунке 35.
70

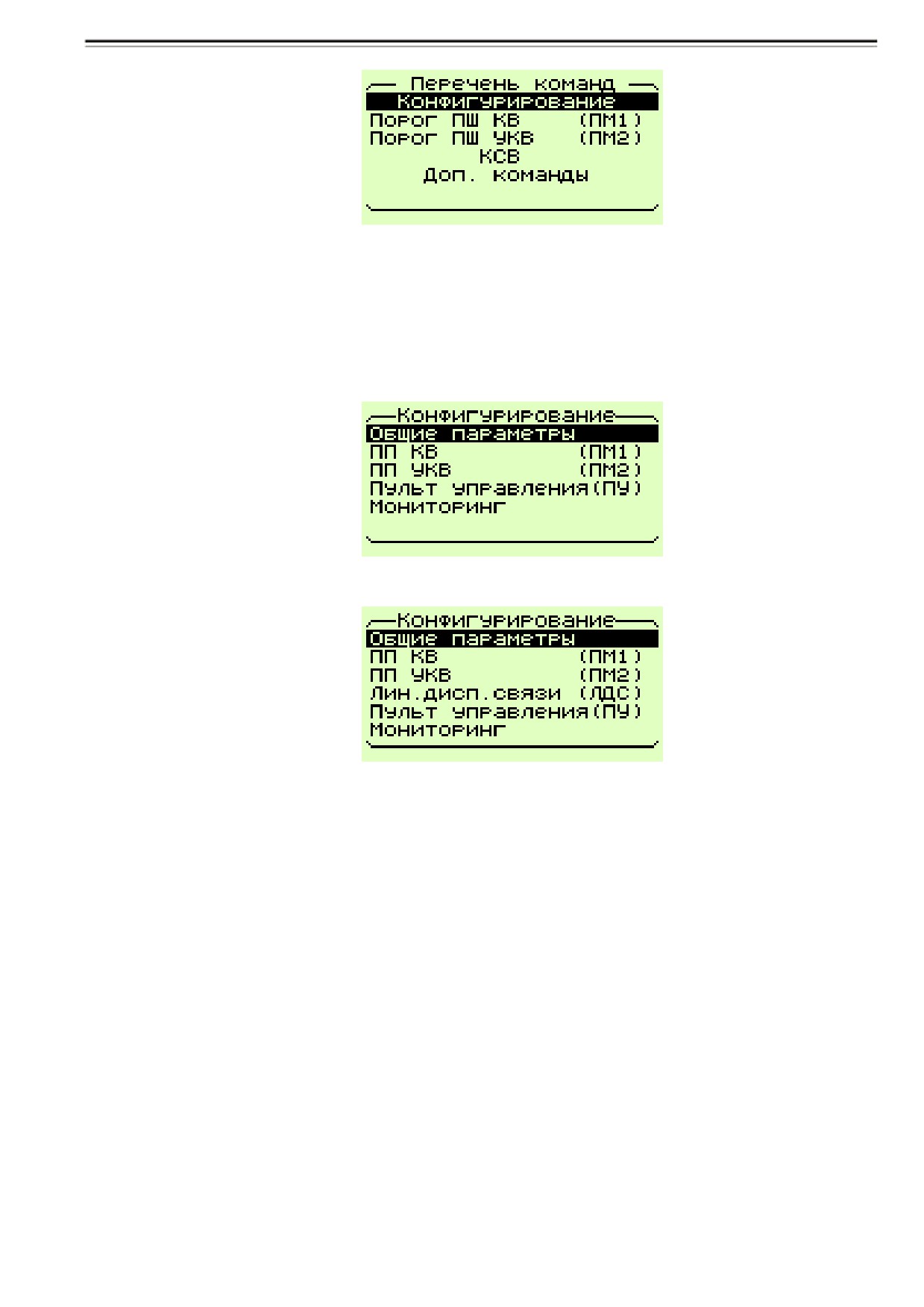

Рисунок 35
2.2.11.4
Клавишами ПУ
«^» или
«v» выбрать строку
“Конфигурирование” и нажать клавишу «#». После нажатия появится
меню, представленное на рисунке 36 (локомотивная) или 37 (стационарная).
Рисунок 36
Рисунок 37
Кнопками «^» или «v» выбрать конфигурируемое устройство, нажать
клавишу «#». В меню параметров выбранного устройства кнопками «^» или
«v» выбрать параметр, который необходимо изменить и нажать клавишу «#»,
изменяемый параметр выделится черным фоном. Клавишами «^» или «v»
выбрать необходимое значение и нажатием клавиши «#», зафиксировать.
Аналогично установить другие параметры. Возврат в предыдущее меню
осуществляется клавишей
«*». При входе в
«Общие параметрыª
открывается меню, представленное на рисунке 38.
71
Рисунок 38
При установке параметров учесть следующие особенности:
- при включении разрешения работы на ПРД от АнСУ разрешение
автоматически снимется после выключения питания радиостанции;
- при поочередной работе в ГМВ диапазоне на первом и втором канале
выбирать для настройки среднее значение частоты
-
2140 Гц. При
фиксированной работе на одном из каналов частота настройки выбирается
соответствующей рабочей;
- параметр “ПУ1 работа с ПМ” задает привязку пульта к платоместу
приемопередатчика и соответственно к диапазонам. На платоместе ПМ1
устанавливается ПП-1, на ПМ2 соответственно ПП-2. Может иметь значение:
а) 1 и 2 - ПУ работает и с ПМ1 и с ПМ2. При работе выбор диапазона
осуществляется нажатием соответствующих клавиш «КВ» или «УКВ»;
72
б) 1 - ПУ работает только с ПМ1;
в) 2- ПУ работает только с ПМ2;
г) Осн1- ПУ работает и с ПМ1 и с ПМ2, но по включению и после
окончания работы на неприоритетном диапазоне (установка трубки МТТ в
держатель пульта ПУ), автоматически переходит на работу в основном
диапазоне - ПМ1;
д) Осн2 - аналогично предыдущему, но для ПМ2.
Если в конфигураторе “Пульт управления” установлен “Режим работы с
ПД
Синхронно”, то привязка ПУ к диапазону относится и к ПД. При
установке “Независимо” ПД работает независимо от установок ПУ.
- параметр “МТТ-САУ раб с ПМ” имеет состояния (1, 2, 1 и 2), чем
осуществляется привязка МТТ-САУ к платоместам ПМ (диапазонам);
- параметр “ТУ-ТС работа с” имеет состояния (ПМ1, ПМ2, ПУ1, ПУ2),
чем осуществляется привязка ТУ-ТС к платоместам ПМ (диапазонам), где:
ПУ1 - работа ТУ-ТС на диапазоне, выбранном на ПУ1, ПУ2 - ТУ-ТС работа
на диапазоне, выбранном на ПУ2;
- параметр “Канал УКВ ТУ-ТС” задает номер канала от 0 до 172, на
котором производится передача сообщения со входа
ПРД ТУ-ТС” при
поступлении команд “Выбор канала” и “ПРД” по цепям соединителя “ДОП
блока САУ. При состоянии 0 переключения канала не происходит и работа
ТУ-ТС осуществляется на выбранном с ПУ или ПД канале, номер от 1 до 172
соответствует таблице частот Приложения А;
- параметр “ГГ работа с” имеет состояния (ПМ1, ПМ2, ПМ12, ОТКЛ),
чем задает привязку громкоговорителя ГГ к платоместам ПМ (диапазонам),
где: ПМ1 - работа ГГ в КВ диапазоне, ПМ2 - работа ГГ в УКВ, ПМ12 - работа
ГГ одновременно на обоих диапазонах;
- параметр “Мин. Уровень ГГ” задает минимальный уровень громкости
выносного громкоговорителя, устанавливаемый органами управления.
Рекомендуемое значение не менее 2 ед;
- параметр “ПРМ выз. КВ в УКВ” (Вкл, Откл) включает прослушивание
другого диапазона на 10с при приеме вызова 1000 Гц для локомотивного
варианта
(700, 1400, 2100 для стационарного) из диапазона КВ при работе
73
на УКВ. Если в конфигураторе пульта ПУ
“Прием вызова с ПМ1(2)“
включено голосовое уведомление, то прием вызова будет озвучен голосом. В
режиме СРС прослушивание и уведомление автоматически блокируется!;
- параметр “ПРМ выз. УКВ в КВ” (Вкл, Откл) включает прослушивание
другого диапазона на 10 с при приеме вызова 1000 Гц для локомотивного
варианта (700, 1400, 2100 для стационарного) из диапазона УКВ при работе
на КВ. Если в конфигураторе пульта ПУ “Прием вызова с ПМ1(2)“ включено
голосовое уведомление, то прием вызова будет озвучен голосом.;
- параметр “ПРМ 2го ПП на ПУ” имеет состояния (1, 2, 1 и 2, Откл) и
задает режим прослушивания другого диапазона на динамике пульта ПУ при
работе на выбранном. Возможно задание прослушивания на пульте ПУ1
(состояние 1), ПУ2 (состояние 2), на обоих (1 и 2) или без прослушивания
(Откл);
- режим “Приглуш. 2го ПУ” используется при установке двух пультов в
одной кабине локомотива, для устранения акустической обратной связи
микрофона с громкоговорителем другого пульта при работе на передачу.
При установке пультов в разных кабинах локомотива режим приглушения
отключать;
- режим “Синхр. работа ПУ” задает независимый или синхронный
режим работы пультов. В состоянии “Вкл” при переключении диапазонов,
каналов и режима “ОТ/ЗК” на одном пульте автоматически произведется
переключение и на втором пульте;
- параметр “Отключение ПУ” разрешает или запрещает оперативное
выключение неиспользуемого второго пульта. Рекомендуемое значение -
“Запр”. Отключение ПУ производится длительным нажатием клавиши «F»;
- параметр
“Длит.вызовов сек” задает длительность вызова
от
1 до 4 с или же “Факт”, когда длительность вызова определяется
временем удержания кнопки вызова;
- параметр
“СТОР1М раб с ПМ” определяет режим проверки
радиостанции со СТОР 1М по диапазонам. Рекомендуемое значение -
“1 и 2”;
74
- группа параметров контролируемых блоков предназначена для
блокировки контроля отсутствующих блоков и устройств для
предотвращения выдачи ложного сообщения об отказе при контроле по
ТЕСТ1, ТЕСТ2 и ТЕСТ3;
- параметр
“Режим работы р/с” задает локомотивный (Лок) или
стационарный (Стац) режимы работы радиостанции;
ВНИМАНИЕ:
-
ПЕРЕД УСТАНОВКОЙ ПОРОГОВ ПШ ДИАПАЗОНА ГМВ
ПРОИЗВЕСТИ НАСТРОЙКУ АНСУ (АНСУ- В);
- ПРИ УСТАНОВКЕ ПОРОГОВ ПШ ЛОКОМОТИВНЫХ ВАРИАНТОВ
РАДИОСТАНЦИЙ (НА ОБОИХ ДИАПАЗОНАХ) В ЛОКОМОТИВАХ ДОЛЖНО
БЫТЬ ВКЛЮЧЕНО ВСЕ ЭЛЕКТРООБОРУДОВАНИЕ, ЯВЛЯЮЩЕЕСЯ
ИСТОЧНИКОМ ПОМЕХ. ПРИ ОТСУТСТВИИ ТАКОЙ ВОЗМОЖНОСТИ
ПОРОГИ ПШ УСТАНАВЛИВАТЬ НЕ МЕНЕЕ 180 ЕД;
- В ЗИМНЕЕ ВРЕМЯ, НА УЧАСТКАХ ДОРОГ С ЭЛЕКТРОТЯГОЙ НА
ЛОКОМОТИВНЫХ ВАРИАНТАХ РАДИОСТАНЦИЙ В ДИАПАЗОНЕ ГМВ
ПОРОГИ ПШ УСТАНАВЛИВАТЬ НЕ МЕНЕЕ 180 ЕД ДЛЯ МИНИМИЗАЦИИ
ПОМЕХ ОТ ПАНТОГРАФА ТОКОСЪЕМА;
- КОНФИГУРИРОВАНИЕ ПАРАМЕТРА МТТ-САУ ОДНОВРЕМЕННО
ЗАДАЕТ И РЕЖИМ ВЫХОДА НА МАГНИТОФОН. КОНФИГУРАТОР “ТУ-ТС
РАБОТА С“ ЗАДАЕТ РЕЖИМ РАБОТЫ ВЫХОДА НЧ ТУ-ТС, ЧТО НАДО
УЧИТЫВАТЬ ПРИ ПОДКЛЮЧЕНИИ РЕГИСТРАТОРА ПЕРЕГОВОРОВ,
КОТОРЫЙ МОЖНО ПОДКЛЮЧАТЬ К ЛЮБОМУ ИЗ ЭТИХ КАНАЛОВ;
- ПРИЕМОПЕРЕДАТЧИКИ ПП-1 ГМВ ДИАПАЗОНА И ПП-2 МВ
ДИАПАЗОНА ОПОЗНАЮТСЯ АВТОМАТИЧЕСКИ, ДЛЯ ОДНОЗНАЧНОСТИ
ПРИВЯЗАНЫ К ПЛАТОМЕСТАМ (ПМ) БЛОКА САУ. ДЛЯ БОЛЬШИНСТВА
СЛУЧАЕВ ТИПОВОЙ КОНФИГУРАЦИЕЙ ЯВЛЯЕТСЯ РАСПОЛОЖЕНИЕ В
ПЛАТОМЕСТЕ ПМ1 ПРИЕМОПЕРЕДАТЧИКА ПП-1 (КВ) И В ПЛАТОМЕСТЕ
ПМ2 ПРИЕМОПЕРЕДАТЧИКА ПП-2 (УКВ). ДЛЯ ОРГАНИЗАЦИИ РАБОТ
СТАЦИОНАРНЫХ ВАРИАНТОВ РАДИОСТАНЦИИ НА РАСХОДЯЩИХСЯ
НАПРАВЛЕНИЯХ ПУТЕЙ ВОЗМОЖНА УСТАНОВКА В ПЛАТОМЕСТА
75
ПРИЕМОПЕРЕДАТЧИКОВ ОДИНАКОВОГО ДИАПАЗОНА ЧАСТОТ, ЧТО
ДОЛЖНО ОГОВАРИВАТЬСЯ ПРИ ЗАКАЗЕ РАДИОСТАНЦИИ;
- ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ПРИЕМОПЕРЕДАТЧИКОВ ПП-1
(ПП-2) НЕ В СВОИ ПЛАТОМЕСТА НА ЖК ИНДИКАТОРЕ ПУЛЬТА
ВЫВОДИТСЯ СООБЩЕНИЕ “ПП НЕ В СВОЕМ ПЛАТОМЕСТЕ (ПМ)”.
2.2.12 Регулировка АнСУ стационарного варианта радиостанции
2.2.12.1 Установить в конфигураторе радиостанции разрешение
включения передатчика с АнСУ, для чего войти в меню конфигуратора и
выбрать:
Общие параметры
Вкл. ПРД с АнСУРазр”. Далее
установить частоту настройки: “Част. настр. АнСУ” → “2130” (2140, 2150). Для
минимизации уровня помех при настройке автоматически устанавливается
Мощность Вт → 6. Для выхода из меню нажать клавишу «*».
Определить геометрические размеры антенны или возбуждающего
провода
(длина снижения плюс длина горизонтального провода). В
зависимости от развернутой длины антенны, установить переключатель
«ТИП АНТЕННЫª в положение, определяемое из таблицы на внутренней
стороне крышки АнСУ.
2.2.12.2 Установить тумблер «ТОК АНТЕННЫ/ФАЗАª в положение
«ТОК АНТЕННЫª, а переключатель пределов измерения
(слева от
индикаторного прибора), в положение максимальной чувствительности
-
«01».
2.2.12.3 Установить минимальную связь передатчика с антенной.
Несоблюдение этого требования может привести к срабатыванию датчиков
КСВ передатчика после завершения настройки. Для обеспечения
минимальной связи выполнить операции:
- установить коэффициент передачи трансформатора 1:1, для чего
переключатель «РЕГ СВЯЗИ 2ª поставить в положение "1" (в положениях
"2" и "3" трансформатор работает как повышающий);
- включить в гнездах «РЕГ СВЯЗИ 2ª перемычки в гнезда "4, 5 и 6".
После выполнения этих операций антенна будет практически отделена
от фидера, что исключит ошибки настройки в резонанс.
76
2.2.12.4 Установить перемычку в гнезда «23» в ряду гнезд «НАСТР
ГРУБОª. Включить передатчик тумблером “ВКЛ”.
ВНИМАНИЕ: В РАДИОСТАНЦИИ УСТАНОВЛЕН ТАЙМЕР
БЛОКИРОВКИ РЕЖИМА "ПЕРЕДАЧА", ЧЕРЕЗ 60 С РЕЖИМА ПЕРЕДАЧА
АВТОМАТИЧЕСКИ УСТАНАВЛИВАЕТСЯ РЕЖИМ
ПРИЕМ. НАСТРОЙКА
АНСУ ПРИ ЭТОМ СТАНОВИТСЯ НЕВОЗМОЖНОЙ. ДЛЯ ПРОДОЛЖЕНИЯ
НАСТРОЙКИ ВЫКЛЮЧИТЬ И СНОВА ВКЛЮЧИТЬ ТУМБЛЕР «ВКЛª.
2.2.12.5 Произвести настройку антенны в резонанс по максимуму тока
антенны. Для этого последовательно переставлять перемычки в гнездах
«НАСТР ГРУБОª в другие положения и оставить их там, где отклонение
стрелки прибора максимальное. Затем конденсатором переменной емкости
«НАСТР ПЛАВНОª добиться наибольшего показания прибора. При
настройке антенны в резонанс конденсатор «НАСТР ПЛАВНОª должен
находиться примерно в среднем положении. Если наибольшее отклонение
стрелки прибора достигнуто при максимальной емкости подстроечного
конденсатора, то увеличить суммарную емкость, участвующую в настройке,
переводом перемычки "23" в линейке «НАСТР ГРУБОª в положение с
большим числом. При минимальном значении емкости подстроечного
конденсатора убрать перемычку "23" в линейке
«НАСТР ГРУБОª.
Найденный резонанс является единственным и дальнейший подбор связи не
должен приводить к существенному изменению положения перемычек
«НАСТР ГРУБОª и ручки «НАСТР ПЛАВНОª.
2.2.12.6 Установить оптимальную связь фидера с антенной, для чего
подобрать перемычками емкость конденсаторов связи "РЕГ СВЯЗИ 2".
Вначале вынуть перемычку из гнезда "6", как правило, при этом происходит
резкое увеличение тока в антенне, поэтому необходимо загрубить
чувствительность индикатора
(включить предел "0,3" или "1"). При
приближении к оптимальному согласованию связи антенны возрастают
показания прибора. При установке перемычки в гнездо "1" включается
конденсатор емкостью 82 пФ. При установке перемычки в следующее по
порядку гнездо емкость увеличивается примерно в
2 раза. Добившись
77
перемычками наибольшего показания прибора, подстроить антенну
конденсатором «НАСТР ПЛАВНОª.
Если при подборе связи в линейке конденсаторов связи изъяты почти
все перемычки, то изменить коэффициент трансформации, переведя
переключатель "РЕГ СВЯЗИ 1" в положение "2" или "3" и повторить
настройку.
2.2.12.7 Установить тумблер
«ТОК АНТЕННЫ/ФАЗАª в положение
«ФАЗАª. Добиться минимума показаний индикаторного прибора
перемычками "1" и "2" в ряду "РЕГ. СВЯЗИ 2" (при контроле тока антенны
влияние конденсаторов, включаемых перемычками "1" и "2" малоощутимо)
либо незначительным изменением емкости подстроечного конденсатора
«НАСТР ПЛАВНОª. Тумблером
«ВКЛ. ПРДª выключить передатчик,
индикаторный прибор переключить на контроль тока, установить
переключатель чувствительности в положение, исключающее зашкаливание
стрелки.
ВНИМАНИЕ! ПО ОКОНЧАНИЮ НАСТРОЙКИ АНТЕННЫ ПРОВЕРИТЬ НА
ОТСУТСТВИЕ СРАБАТЫВАНИЯ СХЕМЫ ЗАЩИТЫ ПЕРЕДАТЧИКА ИЗ-ЗА
НЕТОЧНОЙ НАСТРОЙКИ (БОЛЬШОЕ КСВ). ДЛЯ ЭТОГО НЕСКОЛЬКО РАЗ НА
КОРОТКОЕ ВРЕМЯ ВКЛЮЧИТЬ И ВЫКЛЮЧИТЬ ТУМБЛЕР «ВКЛ ПРДª НА
АНСУ. ЕСЛИ СТРЕЛКА ИНДИКАТОРНОГО ПРИБОРА БУДЕТ ЗАНИМАТЬ ТО
ЖЕ ПОЛОЖЕНИЕ, ЧТО БЫЛО ПРИ НАСТРОЙКЕ, ТО СОГЛАСОВАНИЕ
АНТЕННЫ ЗАКОНЧЕНО. ПРИ МЕНЬШИХ ЗНАЧЕНИЯХ ТОКА ПОВТОРИТЬ
НАСТРОЙКУ ИЛИ ПРОВЕРИТЬ ВЫПОЛНЕНИЕ 2.2.7.2. И 2.2.7.3.
2.2.12.8 После настройки оценить КСВ антенно-фидерного тракта
согласно 2.2.14 настоящего руководства.
Для более устойчивой работы радиостанции заблокировать
дистанционное включение приемопередатчика ГМВ от АнСУ, для чего войти в
меню конфигуратора и выбрать: “Общие параметрыВкл. ПРД с АнСУ “
Запр” (после выключения и включения питания радиостанции запрет
включения ПРД от АнСУ устанавливается автоматически).
78
2.2.13 Регулировка АнСУ-В локомотивного варианта радиостанции
2.2.13.1 Установить в конфигураторе радиостанции разрешение
включения передатчика с АнСУ-В, для чего войти в меню конфигуратора и
выбрать:
Общие параметры
Вкл. ПРД с АнСУРазр”. Далее
установить частоту настройки: “Част. настр. АнСУ” → “2130” (2140, 2150). Для
минимизации уровня помех при настройке автоматически устанавливается
Мощность Вт → 6. Для выхода из меню нажать клавишу «*».
2.2.13.2 Установить тумблеры и переключатели АнСУ-В:
-
“КСВ/Ток антенны” в положение «Ток антенны»;
-
“КСВ/ПАД”
в положение «ПАД»;
-
“Рег. cвязи”
в положение «160»;
-
“Рег. связи”
в положение «3300»;
-
“Настр. грубо”
в положение «0»;
-
“Настр. грубо”
в положение «0»;
-
“Чувств.”
в положение «1».
П р и м е ч а н и я:
1 Для улучшения понимания функций органов управления гравировка
тумблера “КСВ/ПАД” заменена на “Измер./Калиб.”. Соответственно для
такой гравировки тумблер
“Измер./Калиб.” установить в положение
“Калиб.”.
2 Цифры на переключателях показывают величину емкости в пФ.
3 Показания измерительного прибора для положения тумблера
“КСВ/Ток антенны” в положении
«Ток антенны» читать в Амперах, с
учетом множителя переключателя чувствительности (0,1; 0,3; 1 и 3).
2.2.13.3
Установить тумблер в положение
«ВКЛ ПРДª.
Переключателями “Настр. Грубо” (0, 36, 72, 108, 132 и 0, 165, 258) провести
настройку антенны в резонанс по наибольшему току антенны. Затем
переменным конденсатором
Настр точно” уточнить резонанс по
максимальному отклонению стрелки прибора. При этом ротор переменного
конденсатора должен находится в среднем положении.
79
2.2.13.4 Если резонанс получен при крайних значениях емкости
переменного конденсатора, то поменять положение переключателя
“Настр грубо”. Найденный резонанс является единственным и дальнейший
подбор связи не должен приводить к существенному изменению
переключателей и положения переменного конденсатора.
2.2.13.5 Переключателями “Рег.связи” (от 160 до 1820 и от 0 до 4800)
добиться максимального тока антенны. Уточнить резонанс переменным
конденсатором “Настр точно” по максимальному показанию прибора.
2.2.13.6 Переключить тумблер “КСВ/Ток антенны” АнСУ-В в положение
KСВ.” Переменным резистором
“Калибровка” установить ток антенны
1 мА. Тумблер “КСВ/ПАД(“Измер./Калиб.”) установить в положение “КСВ
(“Измер.”) Измерить по прибору АнСУ-В ток КСВ. Переключателями и
переменным конденсатором добиться минимального значения тока. КСВ, в
зависимости от тока, приведен в таблице 18. КСВ должен быть не более 1,8.
Таблица 18
Ток, мА
0
0,1
0,2±0,05
0,35±0,08
0,4±0,08
0,5±0,08
0,6±0,08
КСВ
1,0
1,2
1,5
2,0
2,3
3,0
3,5
2.2.13.7 Если при эксплуатации радиостанции работа будет
производится поочередно на обоих каналах, то проверить по КСВ
симметрию настройки антенны на каждом канале. Чтобы не манипулировать
установками конфигуратора, включать радиостанцию на передачу тангентой
МТТ на 1 и 2 канале поочередно, выбирая каналы кнопками пульта.
Переменным конденсатором добиться равенства КСВ на обоих каналах. КСВ
должно быть не более 1,8.
2.2.13.8
После завершения настройки АнСУ-В установить
“Мощность Вт→12” и “Вкл. ПРД с АнСУ
→Запр” (после выключения и
включения питания радиостанции запрет на включение ПРД от АнСУ и
номинальная мощность
12 Вт устанавливается автоматически). Тумблер
КСВ/Ток антенны” установить в положение “Ток антенны”.
80
2.2.14 Грубая оценка КСВ антенно-фидерных трактов с помощью
пульта ПУ
2.2.14.1 Показания измерителя КСВ пульта зависят от длины фидера и
поэтому носят оценочный характер. Данная функция не имеет метрологических
характеристик, но при значениях КСВ, близких к единице, показания достоверны
с точностью, достаточной для практических применений.
2.2.14.2 Войти в главное меню пульта управления, выполнив 2.2.11.3
настоящего руководства по эксплуатации. Выбрать строку «КСВª, нажать
клавишу «#», откроется меню, представленное на рисунке 39.
Рисунок 39
Нажать на тангенту МТТ пульта ПУ и определить значение КСВ.
Переключением диапазонов и каналов КВ и УКВ на пульте оценить КСВ
обоих антенно-фидерных трактов. Для выхода из меню нажать клавишу «*».
2.2.14.3 При КСВ больше 4 на экран индикатора выводится мигающее
сообщение “Отказ АФУ” (только в состоянии выхода из конфигуратора).
2.2.15 Конфигурирование параметров КВ приемопередатчика ГМВ
диапазона
2.2.15.1 Для конфигурирования параметров войти в меню
“Конфигурирование”. В открывшемся меню выбрать строку “ПП в ПМ1
(КВ)”, после чего откроется меню конфигурирования режимов работы КВ
приемопередатчика, представленное на рисунке 40.
Рисунок 40
81
При установке параметров учитывать следующие особенности:
- параметр
“Аттенюатор дБ” имеет состояния 0, 10, 20, 30 и 40.
Рекомендуемое значение
20 дБ для стационарных и локомотивных
радиостанций;
- параметр “Мощность” имеет два значения - 6 или 12 Вт;
-
параметр
“ПИП” для большинства случаев рекомендуется
устанавливать в положение “Откл”, а включать при установке радиостанций
в локомотивах с асинхронным приводом;
- параметр “Квитанция 900 Гц” (только для стационарного варианта)
имеет состояния “Вкл” и “Откл”, разрешает или запрещает подтверждение
приема вызова;
- параметр “Дежурный прием” задает возможность закрытия канала
по установке трубки МТТ и пульта ПД в держатель. В состоянии параметра
“Откл” канал открыт постоянно.
2.2.15.2 Для регулирования порога ПШ КВ приемопередатчика
вернуться на верхний уровень меню, где выбрать строку “Порог ПШ ПМ1
(КВ)”. После входа откроется окно визуальной оценки сигналов в полосе
радиоканала в соответствии с рисунком 41.

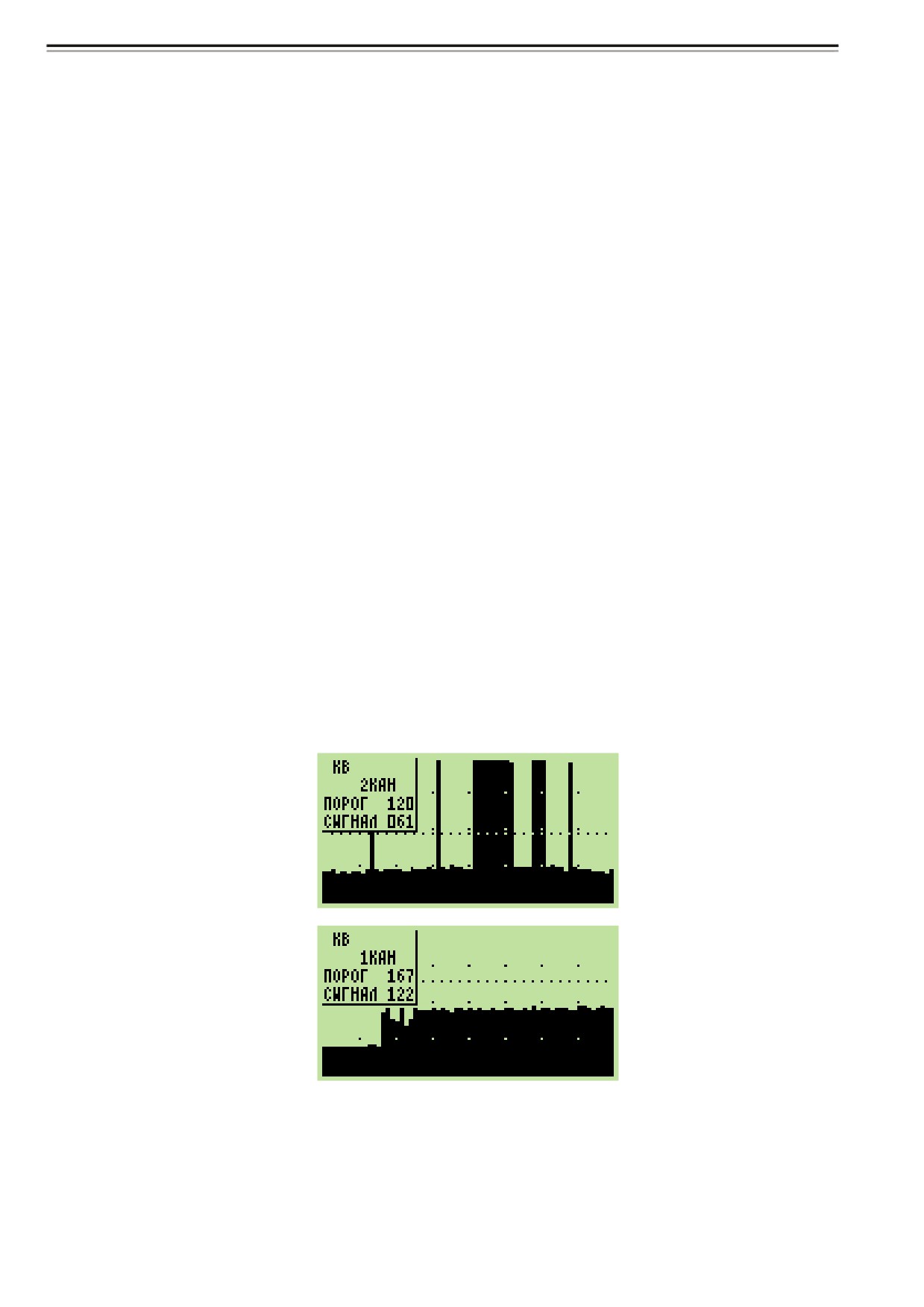

Рисунок 41
На экране графического индикатора пульта появится движущаяся
дорожка, где в развертке от правого края окна отображаются уровни
сигнал/шум с/ш в полосе пропускания радиоканала. В левой части экрана
82
отображается уровень порога ПШ и уровень сигнал/шум. Управление
порогом осуществляется кнопками ПУ «^» или «v».
Для достоверной оценки сигналов в радиоканале рекомендуется
провести наблюдение за индикатором в течение нескольких минут.
Для приведенного на рисунке 40 примера, в отсутствие переговоров на
втором канале, отношение сигнал/шум составляет
60 ед, во время
переговоров уровни сигналов более 200 ед. После этого кнопкой “1” или “2“
пульта перейти на другой канал (в случае его дальнейшего использования) и
оценить значение с/ш. При худших значениях с/ш в конфигураторе ПШ
оставить параметр для худшего канала. В данном случае на первом канале
ситуация с шумами хуже и порог ПШ выставляется по этому каналу -
порядка от 160 до 180 ед. (момент перехода со второго на первый канал
виден в левой части индикатора).
2.2.15.3 При отношении с/ш порядка
200 ед.
(в отсутствие
переговоров) рекомендуется включить следующее звено аттенюатора (в
данном случае
30 дБ). Для дорог без электротяги, с малым уровнем помех,
допускается установка аттенюатора в положение 10 дБ.
ВНИМАНИЕ:
- ИЗМЕРИТЕЛЬ С/Ш ПРОИЗВОДИТ ОЦЕНКУ ОТНОШЕНИЯ С/Ш В
ПОЛОСЕ ПРОПУСКАНИЯ ТРАКТА ПЧ С УЧЕТОМ ВНУТРЕННИХ ШУМОВ
ТРАКТА ПРИЕМА. ПРИ ОТСУТСТВИИ СИГНАЛОВ ОТ ДРУГИХ
РАДИОСТАНЦИЙ ПРОИЗВОДИТСЯ ОЦЕНКА ОТНОШЕНИЯ ШУМА
РАДИОКАНАЛА К ШУМАМ ПРИЕМНОГО ТРАКТА;
- ПОСЛЕ ВКЛЮЧЕНИЯ (ВЫКЛЮЧЕНИЯ) ПИП ПОРОГИ ПШ УТОЧНИТЬ.
2.2.16 Конфигурирование параметров УКВ приемопередатчика МВ
диапазона
2.2.16.1 Для конфигурирования войти в меню “ПП в ПМ2
(УКВ)”. При
входе открывается меню, представленное на рисунке 42.
При установке параметров учитывать следующие особенности:
83
- “Аттенюатор 1” позволяет плавно регулировать затухание с шагом в
1 дБ от 0 до 10 дБ. (Примечание. Плавный аттенюатор 0«10 дБ реализован
на радиостанциях РВС-1 выпуска не ранее ноября 2006г),
-
“Аттенюатор 2” имеет два состояния 0 и 20 дБ. Рекомендованные
состояния - 0 дБ;
- параметр “Мощность Вт” может принимать значения 1, 3, 5, 7 и 9;
- ПИП -рекомендованное состояние - Откл;

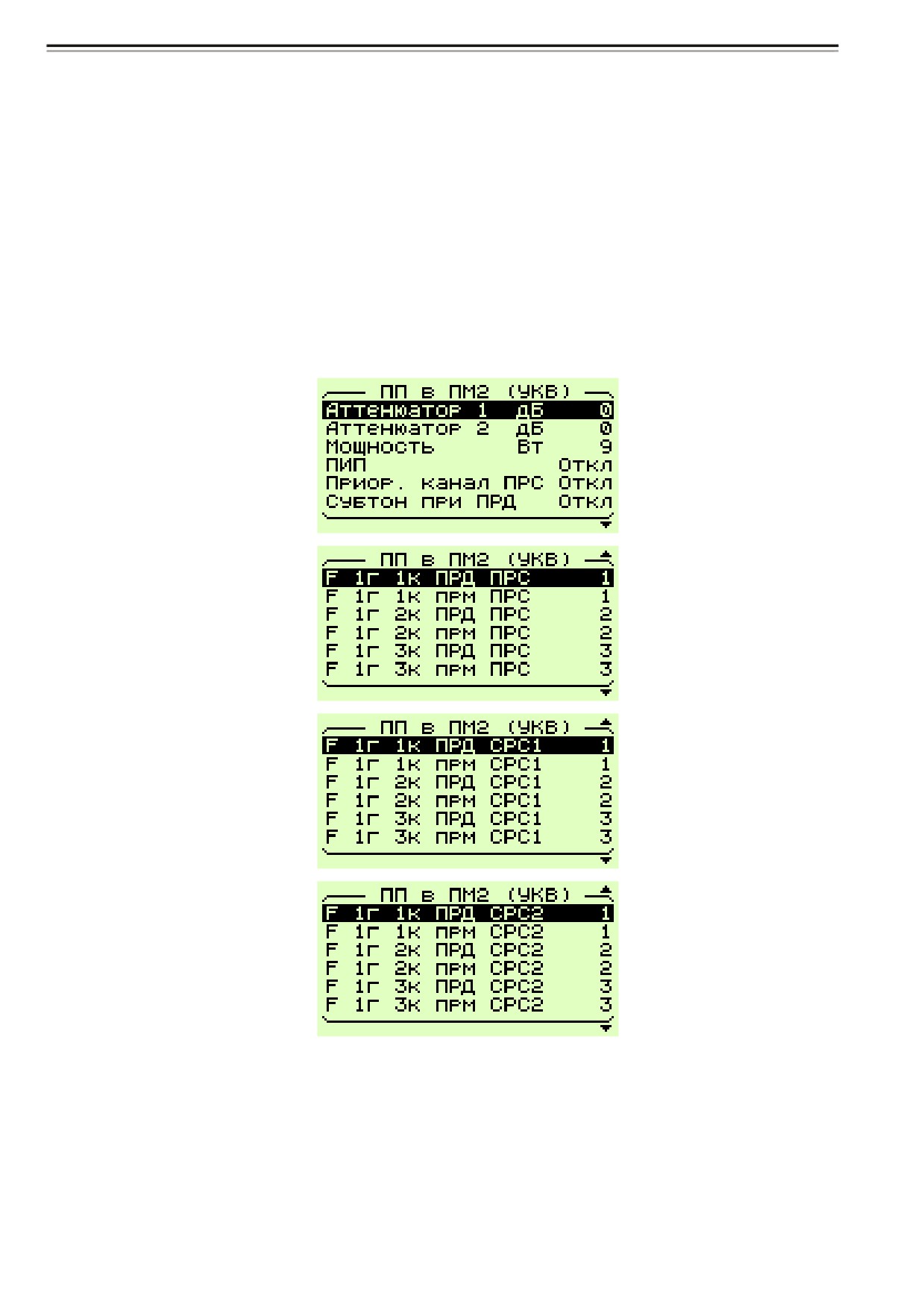

Рисунок 42
-
параметр
“Приор. канал ПРС” разрешает или запрещает
автоматический возврат радиостанции на приоритетный канал по
установлению трубки МТТ в держатель пульта ПУ. Для применения режима
приоритетного канала необходим инструктаж машинистов для исключения
84
нештатных ситуаций, вызванных
“самопроизвольным” переходом
радиостанции на другой канал! В режиме СРС функция приоритетного
канала не работает;
- генерация субтоновых сигналов при передаче применять только при
работе с радиостанциями, имеющими ПШ, работающими по субтону. Без
необходимости не включать!;
- для ввода номеров частот каналов кнопкой «v» переместиться вниз по
меню и ввести номера в соответствии с таблицей А.1 приложения А. При
отсутствии необходимости ввода разных частот рекомендуется установить
одинаковые номера частот режимов ПРС, СРС1 и СРС2, что исключит потери
связи при ошибочных переключениях режимов СРС - ПРС;
В режиме УКВ ПРС, при работе в двухчастотном симплексе (различные
частоты приема-передачи), для обеспечения связи локомотив-локомотив при
нажатии кнопки ЛОК, частоты приема и передачи меняются местами. При
опускании трубки в трубкодержатель пульта ПУ или нажатии вызовов ДСП,
ДНЦ, ЛИН частоты приема и передачи возвращаются в исходное состояние.
Для исключения пропуска вызовов от стационарных радиостанций, при
нахождении локомотивной радиостанции в режиме реверса частот приема-
передачи, через
4с после отпускания тангенты микротелефонной трубки
(завершении передачи), УКВ приемопередатчик переходит в режим
сканирования и поочередно, с интервалом в 1с, производит прослушивание
прямой и реверсивной частоты приема. Тем самым обеспечивается
прослушивание канала передачи стационарных радиостанций
(прямая
частота) и канала передачи локомотивных радиостанций
(реверсивная
частота). Сканирование производится в течении 30с и, если за это время
отсутствовала несущая на одном из каналов или не нажималась тангента
трубки, то приемопередатчик возвращает частоты приема передачи в
исходное состояние и сканирование останавливается. Если на одной из двух
сканируемых частот появилась несущая, то сканирование останавливается и
приемопередатчик остается на этом канале.
2.2.16.2 Для регулирования уровня порога ПШ УКВ приемопередатчика
вернуться на верхний уровень меню
“Конфигурирование”, где выбрать
85
строку “Порог ПШ ПМ2 (УКВ)”. При входе открывается меню, представленное
на рисунке 43.

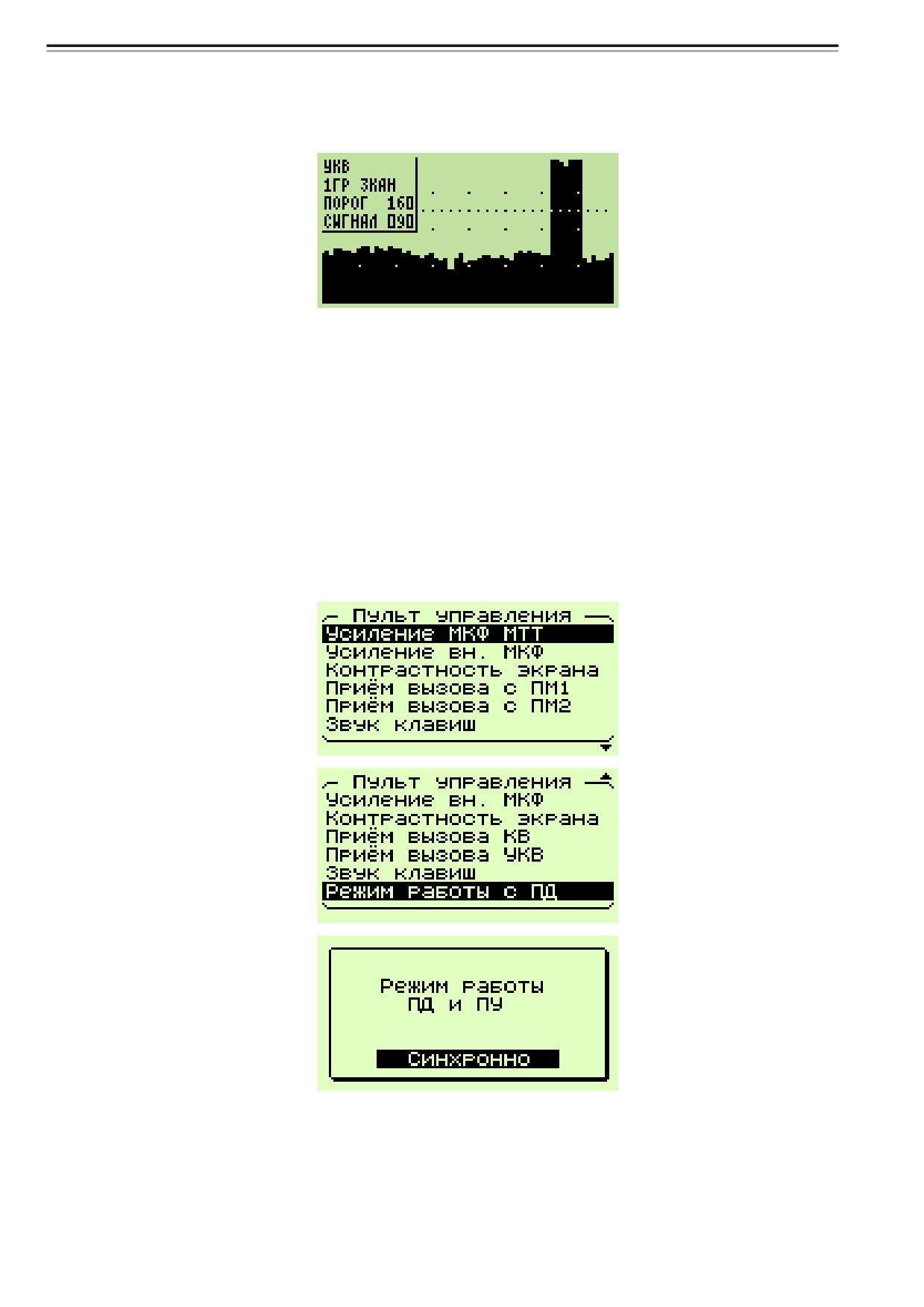

Рисунок 43
Порядок установка порогов ПШ в УКВ приемопередатчике не отличается
от КВ.
2.2.17 Конфигурирование параметров пульта ПУ
2.2.17.1 Для конфигурирования войти в меню “Конфигурирование”,
выбрать строку “Пульт управления (ПУ)”. После входа открывается меню,
представленное на рисунке 44.
Рисунок 44
При установке параметров учитывать следующие особенности:
86
-
“Усиление МКФ МТТ” - рекомендуемое значение параметра 55 ед,
установки усиления распространяются на микрофон трубки МТТ и микрофон
пульта ПД;
-
“Усиление вн. МКФ” - рекомендуемое значение параметра 63 ед,
распространяется на внутренний аварийный микрофон пульта ПУ;
- “Прием вызова с ПМ1“ и “Прием вызова с ПМ2“, включает голосовое
уведомление “Вызов КВ” “Вызов УКВ” на громкоговоритель пульта при приеме
на неактивном диапазоне вызова 1000 Гц для локомотивного варианта или
700, 1400, 2100 Гц для стационарного варианта;
- параметр “Звук клавиш” задает сигнал озвучивания нажатия клавиш;
- режим работы с пультом дополнительным ПД возможен в двух
вариантах
- ПД работает синхронно с пультом ПУ или независимо. В
синхронном режиме все переключения органов управления на ПУ будут
отрабатываться на ПД и наоборот.
2.2.18 Мониторинг
2.2.18.1 Режим мониторинга применяется только в случае наличия
оборудованных участков пути стационарными радиостанциями с функцией
мониторинга локомотивных радиостанций. Алгоритм дистанционного контроля
локомотивных радиостанций приведен в Приложении К. Для
конфигурирования
параметров
мониторинга
войти
в
меню
“Конфигурирование” и выбрать строку
“Мониторинг”. После входа
откроется меню, представленное на рисунке 45.

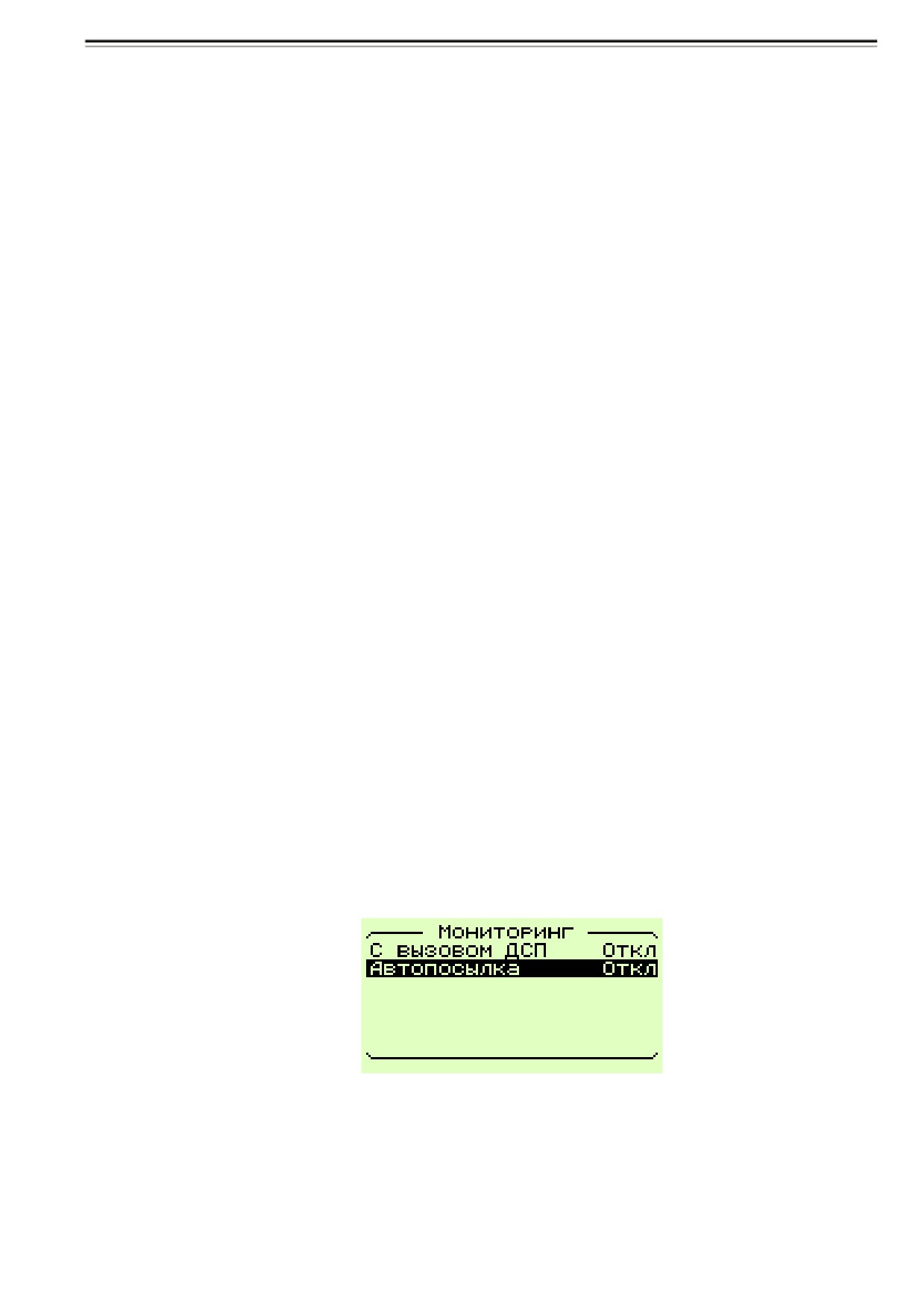

Рисунок 45
Параметры мониторинга:
87
- параметр
“С вызовом ДСП” задает автоматическую посылку
информации о номере поезда, номере локомотива и исправности
радиостанции перед посылкой сигнала вызова ДСП, ДНЦ и РЕМ/ЛИН;
-
-
параметр
“Автопосылка” задает автоматическую посылку
информации о номере поезда, номере локомотива, типе радиостанции, ее
заводском номере и исправности радиостанции через заданный интервал
времени от 1 до 3 часов, рекомендуется 3 ч.
2.2.19 Тестирование радиостанции по «ТЕСТ 1ª
2.2.19.1 При тестировании радиостанции по команде
«ТЕСТ1ª
проверяется исправность ее состояния на месте установки.
2.2.19.2 Для проведения тестирования на пульте ПУ радиостанции три
раза нажать клавишу «F» до появления на экране индикатора пульта меню
тестов, представленное на рисунке 46.
Рисунок 46
2.2.19.3 Для проведения теста нажать клавишу “1”. После чего на экране
пульта отобразится информация о состоянии устройств радиостанции
cогласно рисунку 47.
Рисунок 47
88
2.2.20 Тестирование радиостанции по алгоритму
«ТЕСТ
(обобщенный контроль) по инициативе от радиостанции
2.2.20.1 Перед проведением проверки
«ТЕСТ2ª провести проверку
«ТЕСТ1ª. При тестировании радиостанции по команде «ТЕСТ2ª проверяется
исправность ее состояния с помощью стенда СТОР-1М. Проверка
производится в обобщенном виде, без выдачи информации об отказавшем
блоке. Для проведения проверки в меню тестов нажать клавишу “2” пульта,
после чего на экране пульта появится надпись «ТЕСТ2ª, показанная на
рисунке 48 и номера каналов диапазонов КВ и УКВ на которых производится
проверка:
- при необходимости установить каналы КВ и УКВ диапазонов с
помощью клавиш каналов. Номер группы и канала отображаются на
индикаторе пульта;
-
нажатием клавиши “УКВ” пульта перевести радиостанцию в УКВ
диапазон;
- нажатием клавиши “#” пульта ПУ начать проверку по ТЕСТ2, время
прохождения проверок не менее 20 с;

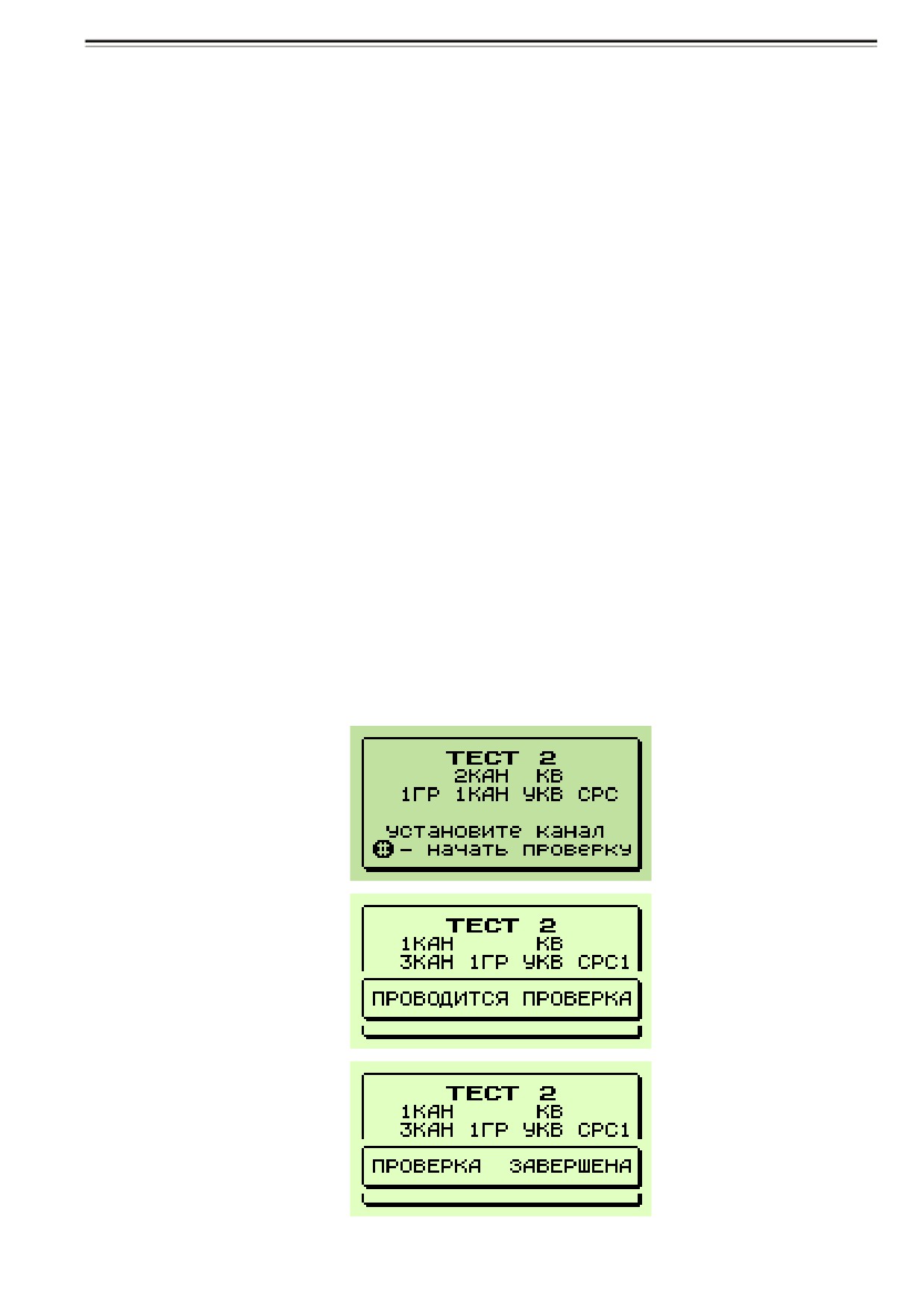

Рисунок 48
89
- по завершению ТЕСТ2 нажать клавишу “*” для возврата радиостанции
в исходное состояние, установить рабочие каналы КВ и УКВ диапазонов.
Если клавиша “*” не нажималась, то радиостанция автоматически вернется в
исходное состояние через 1 мин.
2.2.21 Тестирование радиостанции по алгоритму
«ТЕСТ
(уточненный контроль) по инициативе от радиостанции
2.2.21.1 Перед проведением проверки
«ТЕСТ3ª провести проверку
«ТЕСТ1ª. При тестировании радиостанции по команде «ТЕСТ 3ª проверяется
исправность ее состояния с помощью стенда СТОР-1М. Для проведения
проверки в меню тестов нажать клавишу “3” пульта, после чего на экране
пульта должна появиться надпись ТЕСТ3 рисунок 49 и номера каналов в
диапазонах КВ и УКВ, на которых будет производиться проверка:
-
при необходимости установить каналы КВ и УКВ диапазонов
клавишами каналов. Номер группы и канала отображаются на индикаторе
пульта;
-
нажатием клавиши “УКВ” пульта перевести радиостанцию в УКВ
диапазон;
-
нажатием клавиши
“#” пульта начать проверку ТЕСТ3, время
прохождения проверок не менее 20 с;
-
для проверки речевого тракта использовать трубку МТТ пульта;
-
по завершению ТЕСТ3 нажать клавишу
*” для
возврата
радиостанции в исходное состояние, установить рабочие каналы КВ и УКВ
диапазонов. Если клавиша
*
не нажималась, то радиостанция
автоматически вернется в исходное состояние через 1 мин.

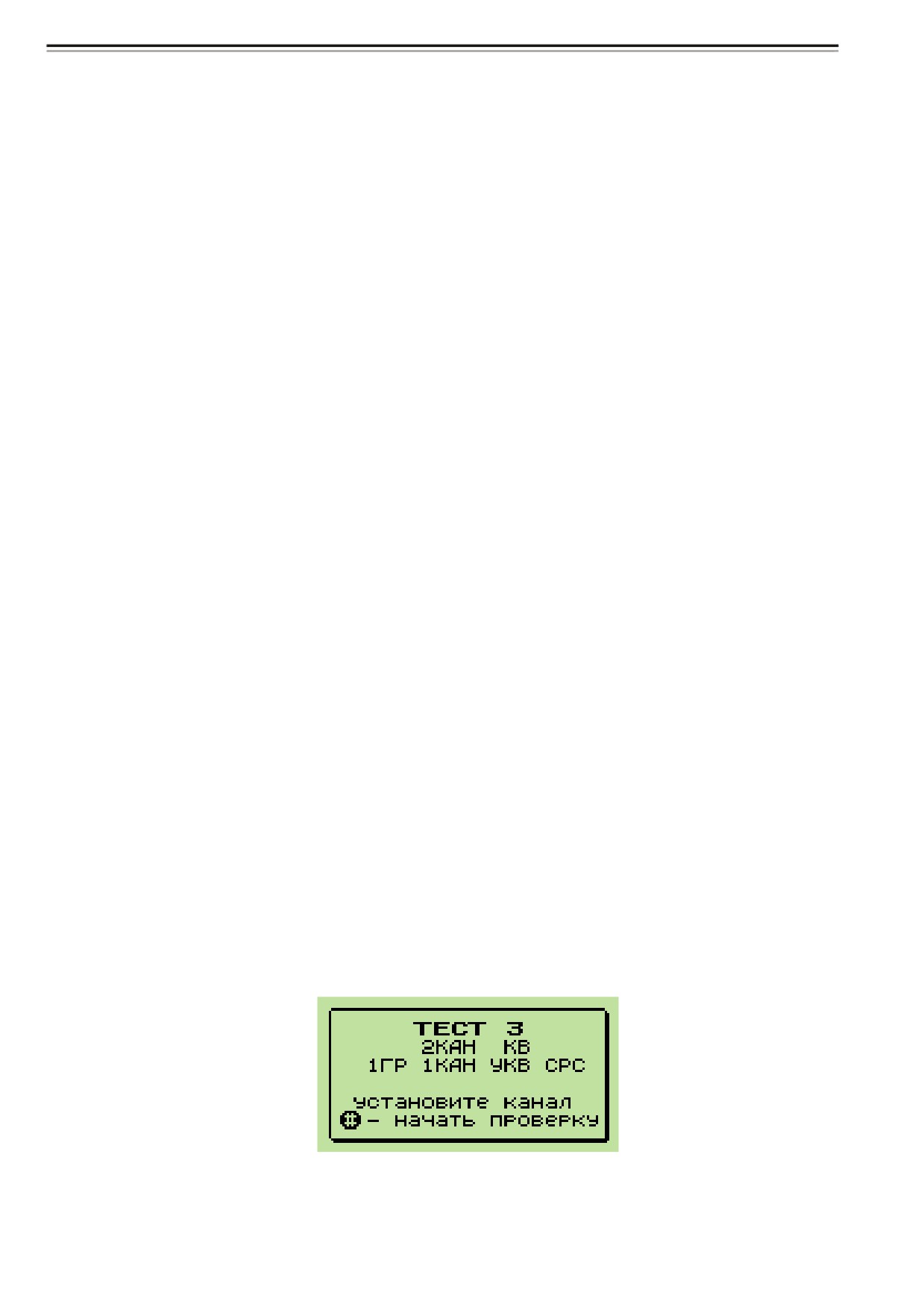

Рисунок 49
90
П р и м е ч а н и е - Алгоритмы дистанционного контроля локомотивных
радиостанций “ТЕСТ2” и “ТЕСТ3” от аппаратуры СТОР-1М приведены в
приложении К.
2.2.22 Регулировка громкости вынесенного громкоговорителя
2.2.22.1 Регулировка громкости вынесенного громкоговорителя
производится клавишами ПУ
«^» или «v». При этом на экране пульта
высвечивается меню «Громкостьª рисунок 50 и графически отображается
текущее значение уровня громкости.

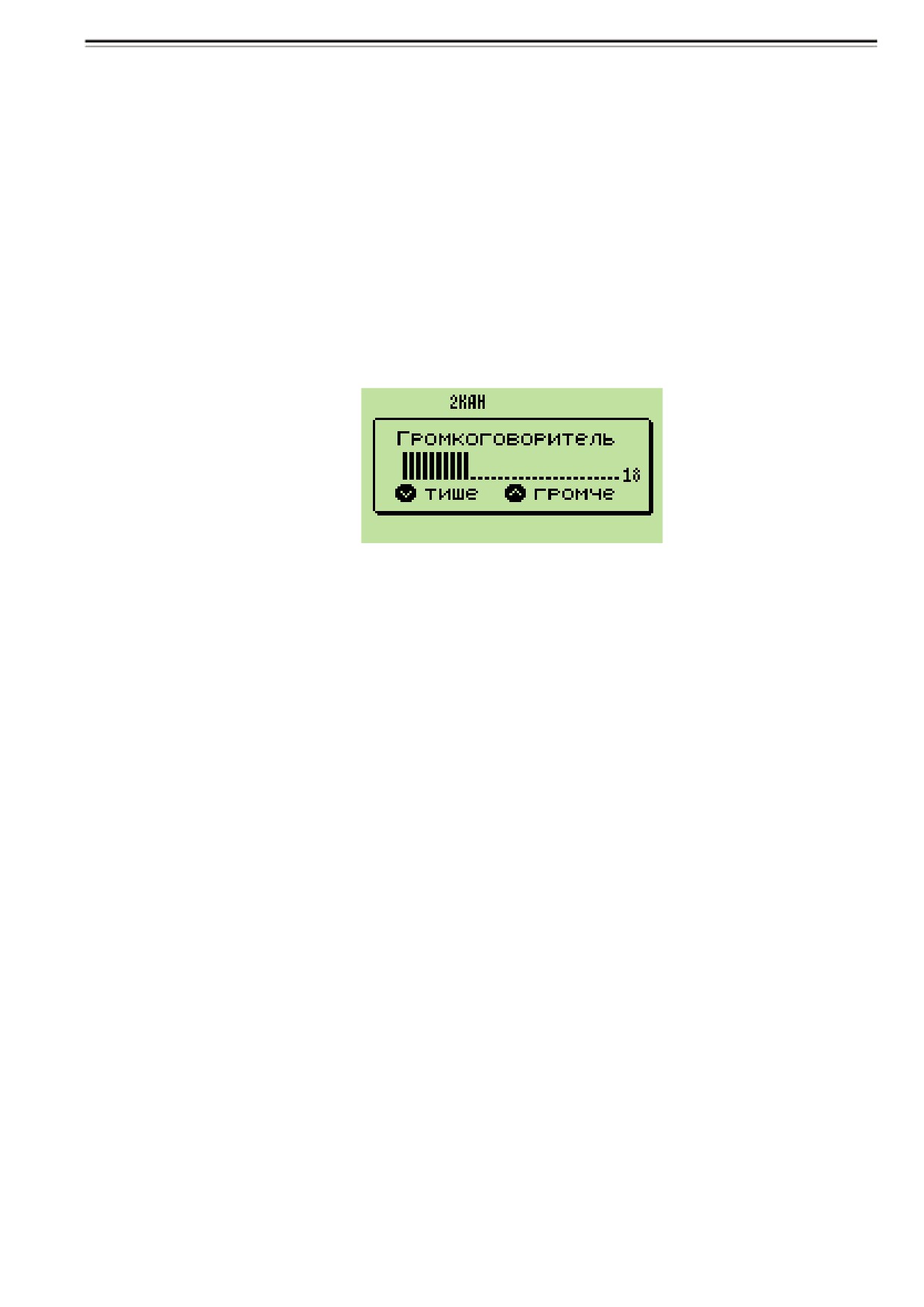

Рисунок 50
ВНИМАНИЕ:
- УРОВЕНЬ ГРОМКОСТИ НЕ МЕНЯЕТСЯ ПРИ НАХОЖДЕНИИ ПУЛЬТА
В РЕЖИМЕ КОНФИГУРАТОРА И ИЗМЕРИТЕЛЯ. В ЭТИХ РЕЖИМАХ
КЛАВИШИ «^» ИЛИ «v» ИСПОЛЬЗУЮТСЯ ДЛЯ ВЫБОРА ПУНКТОВ МЕНЮ;
- МИНИМАЛЬНЫЙ УРОВЕНЬ ГРОМКОСТИ УСТАНАВЛИВАЕТСЯ В
КОНФИГУРАТОРЕ.
2.2.23 Регулировка громкости встроенного громкоговорителя пульта
2.2.23.1 Для регулировки громкости встроенного в ПУ громкоговорителя
нажать и отпустить клавишу «F» пульта, при этом на экране пульта появится
меню
«Громкость пультаª и отобразится текущий уровень громкости.
Клавишами ПУ «^» или «v» произвести регулировку громкости.
2.2.24 Дополнительные команды исходного меню конфигуратора
2.2.24.1 Для входа в меню дополнительных команд войти в верхний
уровень меню конфигурирования и клавишами ПУ «^» или «v» выбрать
пункт меню “Доп. команды”, представленное на рисунке 51.
91

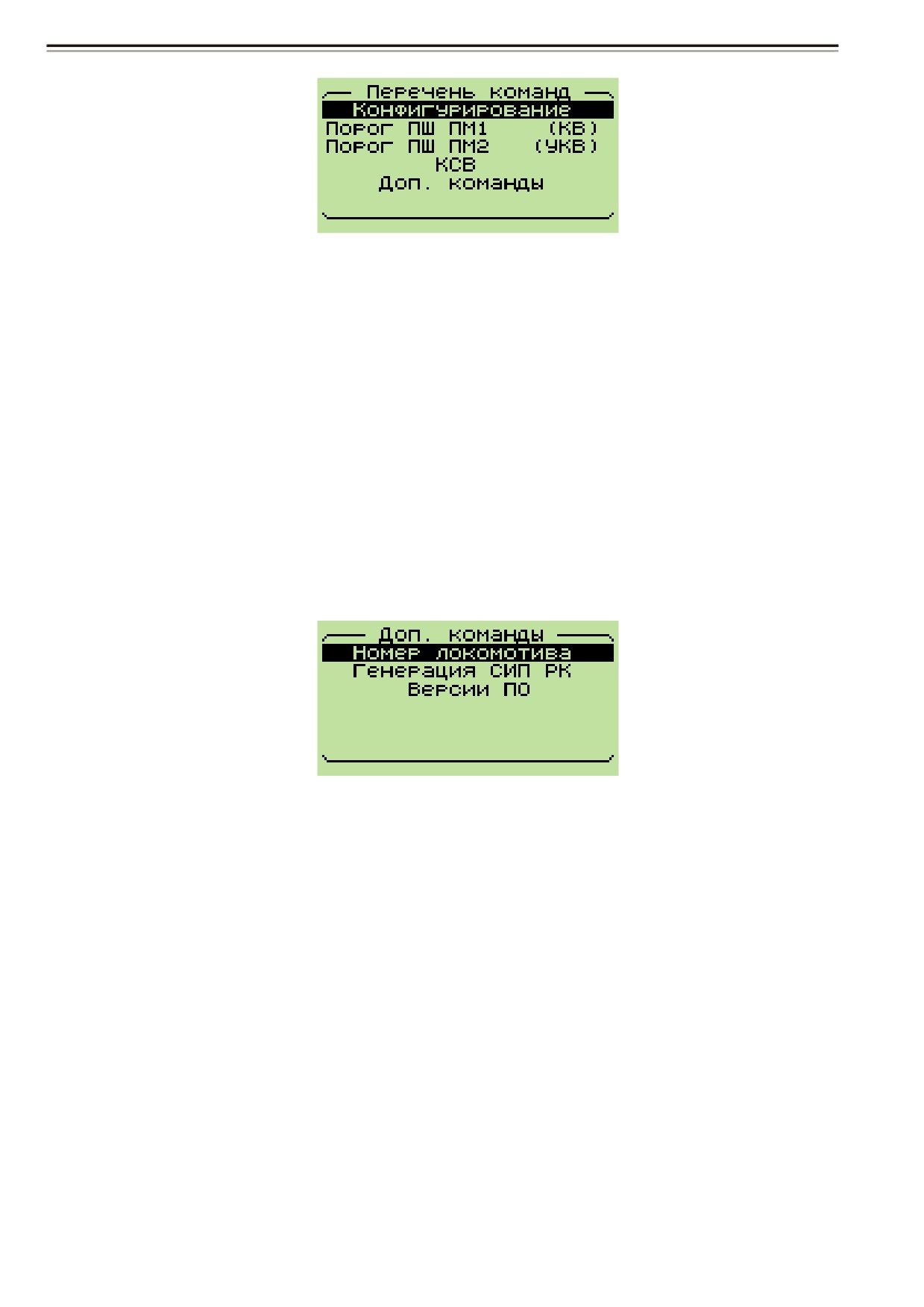

Рисунок 51
В открывшемся меню дополнительных команд, показанном на рисунке
52 параметры имеют значения:
- параметр “Номер локомотива” служит для ввода номера локомотива;
- параметр
“Генерация СИП РК” используется для радиостанции в
составе вагона лаборатории при избирательных вызовах радиостанций
через радиоканал по номерам СИП;
- параметр
“Версия ПО” позволяет контролировать номера версий
прошивок программного обеспечения блоков и узнать их наработку в часах
(с момента последней прошивки ПО).
Рисунок 52
2.3 Использование радиостанции
2.3.1 При правильном монтаже, подключении всех устройств и
установке параметров конфигуратора радиостанция сразу начинает
работать. После настройки АнСУ (АнСУ-В) и порогов ПШ радиостанция
готова к работе. В эксплуатации необходимость в обслуживании возникает
только при появлении неисправностей или при профилактических работах.
2.3.2 Порядок работы локомотивного варианта радиостанции в
режиме ПРС
2.3.2.1 Снять трубку МТТ
(пульт ПД) с держателя. Радиостанция
перейдет в режим открытого канала - индикатор «ОТ/ЗКª напротив кнопки
92
выбранного диапазона засветится зеленым светом. Для смены диапазона
или канала нажать на соответствующие кнопки ПУ или ПД. Переключение
отображается светодиодным индикатором.
При работе в диапазоне МВ (УКВ) перевести радиостанцию на другой
канал можно нажатием одной из кнопок от «1» до «3» или на другую группу
частот. Переход на другую группу производится при нажатой и
удерживаемой клавише «УКВ» нажатием одной из кнопок от «1» до «3» на
пульте ПУ. Индикация выбранного канала осуществляется свечением
светодиода на передней панели пульта ПУ и ПД, кроме того, группа и канал
отображаются на графическом индикаторе пульта ПУ.
2.3.2.2 Прослушать радиоканал, если он занят переговорами других
абонентов, дождаться конца переговоров. На пульте ПУ или ПД
кратковременно нажать кнопку вызова «ДСПª, «ЛОКª, «ЛИНª или «ДНЦª
(индикатор «ПМ/ПДª на время вызова засветится красным светом).
2.3.2.3 Нажать тангенту трубки МТТ или пульта ПД
(индикатор
«ПМ/ПДª засветится красным светом) и голосом вызвать требуемого
абонента. Отпустить тангенту
(красный индикатор
«ПМ/ПДª погаснет),
прослушать ответ.
2.3.2.4 По окончанию переговоров вернуть трубку МТТ (пульт ПД) в
держатель.
2.3.2.5 При приеме вызова от абонентов других радиостанций поднять
трубку МТТ
(пульт ПД) из держателя, нажать тангенту и ответить
вызываемому абоненту.
2.3.2.6 Работа органов управления пульта ПД
(переключение
диапазонов, режимы приема-передачи и вызовы) не отличается от работы
кнопок с идентичными названиями пульта ПУ. Операции, связанные с
регулированием громкости выносного громкоговорителя и переключением
каналов, производятся с помощью функциональной кнопки
ТОН,”
расположенной в верхней части ПД. При нажатии кнопки
ТОН” оба
индикатора
ОТ/ЗК” пульта ПД загораются оранжевым светом.
Дополнительные функции нанесены маркировкой сбоку кнопок.
93
Для регулирования уровня громкости выносного громкоговорителя с
пульта ПД нажать кнопку “ТОН“ и, удерживая ее нажатой кнопками «^» и
«v», установить уровень громкости.
Для оперативного переключения каналов с пульта ПД нажать кнопку
ТОН” и, удерживая ее нажатой, кнопками
“1”,
”2”,
”3”, установить
требуемый канал.
2.3.2.7 Держатель пульта дополнительного ПД кроме функции
фиксации ПД выполняет еще роль датчика управления режимом открытого-
закрытого канала. При установки ПД в держатель канал переходит в
закрытое состояние.
2.3.3 Порядок работы локомотивного варианта радиостанции в
режиме СРС
2.3.3.1 Независимо от положения трубки МТТ (на держателе пульта или
снята) радиостанция находится в режиме открытого канала на выбранном
ранее диапазоне
- индикатор
«ОТ/ЗКª напротив кнопки установленного
диапазона светится зеленым светом. Для смены диапазона нажать на
соответствующие кнопки ПУ или ПД. Переключение радиостанции
показывает индикатор рядом с кнопкой.
Для перевода радиостанции на другой канал нажать одну из кнопок от
«1» до «3» или перейти на другую группу частот. Переход на другую группу
производится при нажатой и удерживаемой клавише «УКВ» нажатием одной
из кнопок от «1» до «3» на пульте ПУ. Индикация выбранного канала
осуществляется свечением светодиода на передней панели пульта ПУ и ПД,
кроме того, группа и канал отображаются на графическом индикаторе
пульта ПУ.
2.3.3.2 Прослушать радиоканал, если он занят переговорами других
абонентов, дождаться конца переговоров.
2.3.3.3 Нажать тангенту трубки МТТ и голосом вызвать требуемого
абонента. При этом индикатор
«ПМ/ПДª засветится красным светом.
Отпустить тангенту, прослушать ответ. При этом индикатор
«ПМ/ПДª
погаснет.
94
2.3.3.4 При приеме голосового вызова от абонентов других
радиостанций нажать тангенту трубки МТТ и ответить вызываемому
абоненту.
2.3.3.5 Работа пульта дополнительного ПД в режиме СРС не
отличается от работы в режиме ПРС, за исключением режима открытый-
закрытый канал. В режиме СРС установка ПД в держатель не приводит
изменений состояния канала приема.
2.3.3.6 Работа в режиме СРС возможна на
18 каналах, в двух
равноправных участках - СРС1 и СРС2 (по 9 каналов в каждом). Выбор
СРС1 или СРС2 осуществляется через функциональную клавишу
«F».
Меню изменения режима ПРС-СРС и выбора СРС1-СРС2 показано на
рисунке 53.

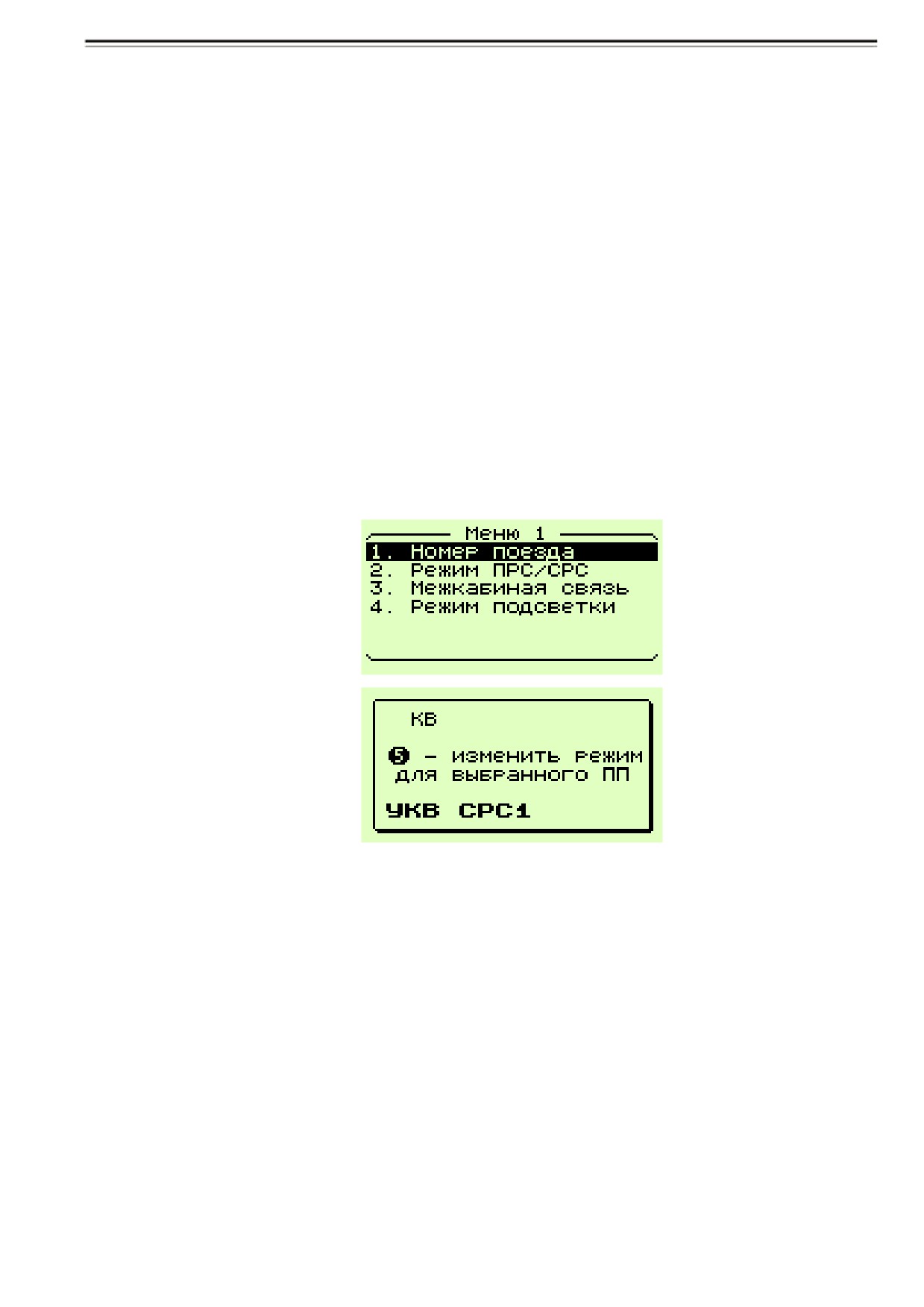

Рисунок 53
Выбор частот ПРС, СРС1 или СРС2 осуществляется нажатием кнопки
«5».
2.3.4 Порядок работы локомотивного варианта радиостанции в
режиме служебной (межкабинной) связи
2.3.4.1 Режим служебной
(межкабинной) связи используется при
размещении двух пультов одной радиостанции в разных кабинах
локомотива. Вход в режим служебной связи представлен на рисунке 54 и
производится клавишей
“F” пульта через
«Меню1ª, затем нажатием
клавиши «3».
95

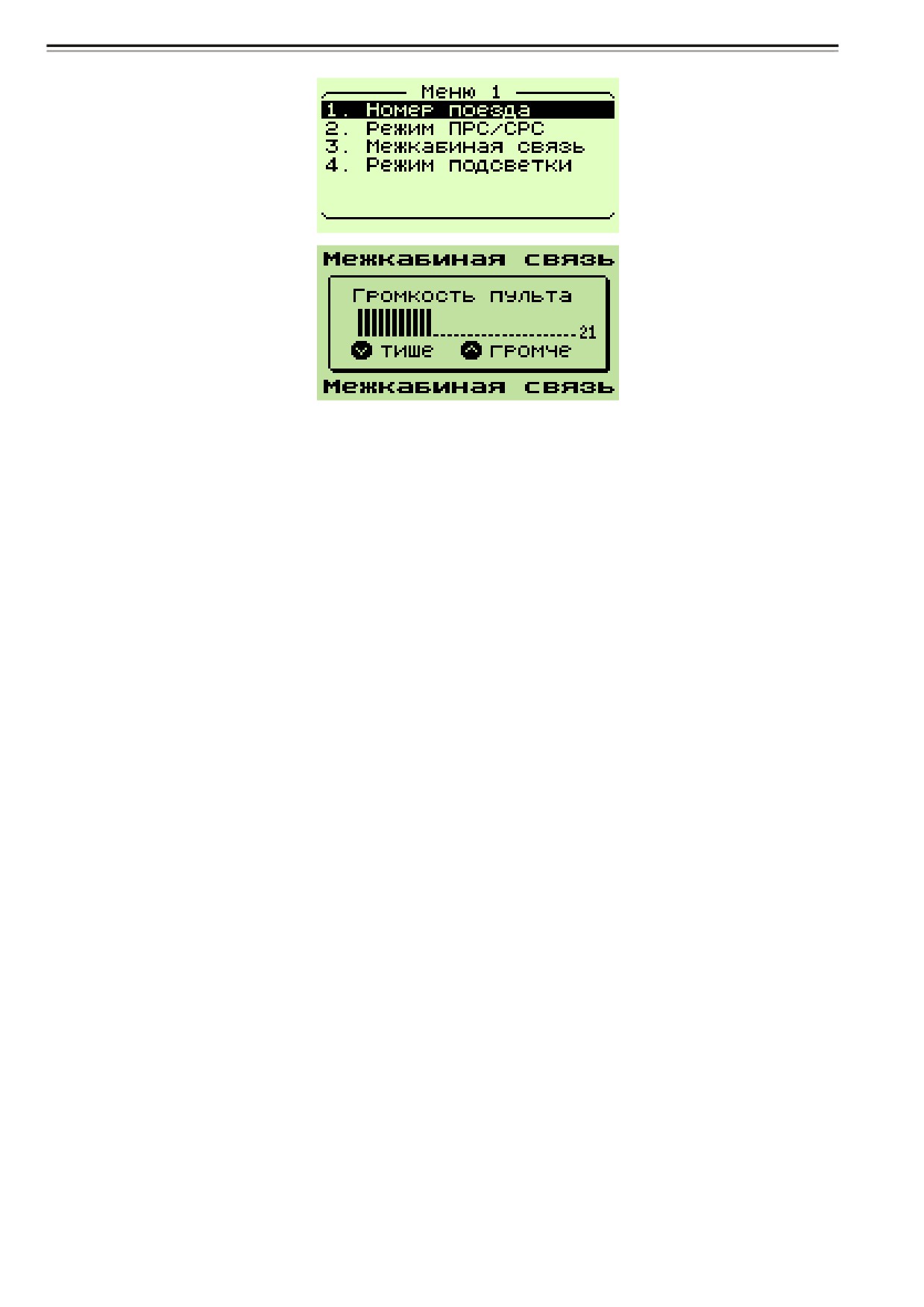

Рисунок 54
Работа служебной
(межкабинной) связи имеет следующие
особенности:
- служебная связь не влияет на режим приема радиостанции, для
работы на передачу необходимо выйти из режима служебной связи;
-
выход из режима служебной связи производится однократным
нажатием любой кнопки пульта, кроме кнопок «^» и «v»;
- регулировка громкости режима служебной связи производится только
для внутреннего громкоговорителя пульта, выносной громкоговоритель в
работе служебной связи не участвует;
- если второй пульт активен (не выключен), то вызов абонента второго
пульта производится голосом и для ответа ему необходимо войти в режим
служебной связи;
- если второй пульт выключен, то он всегда находится в режиме
служебной связи.
2.3.5 Порядок работы локомотивного варианта радиостанции в
режиме выключения (блокировки) неиспользуемого пульта
2.3.5.1
Для включения/выключения режима блокирования
неиспользуемого пульта в конфигураторе общих параметров в строке
“Отключение ПУ” установить состояние
“Разр/Запр”, как показано на
рисунке 55
96

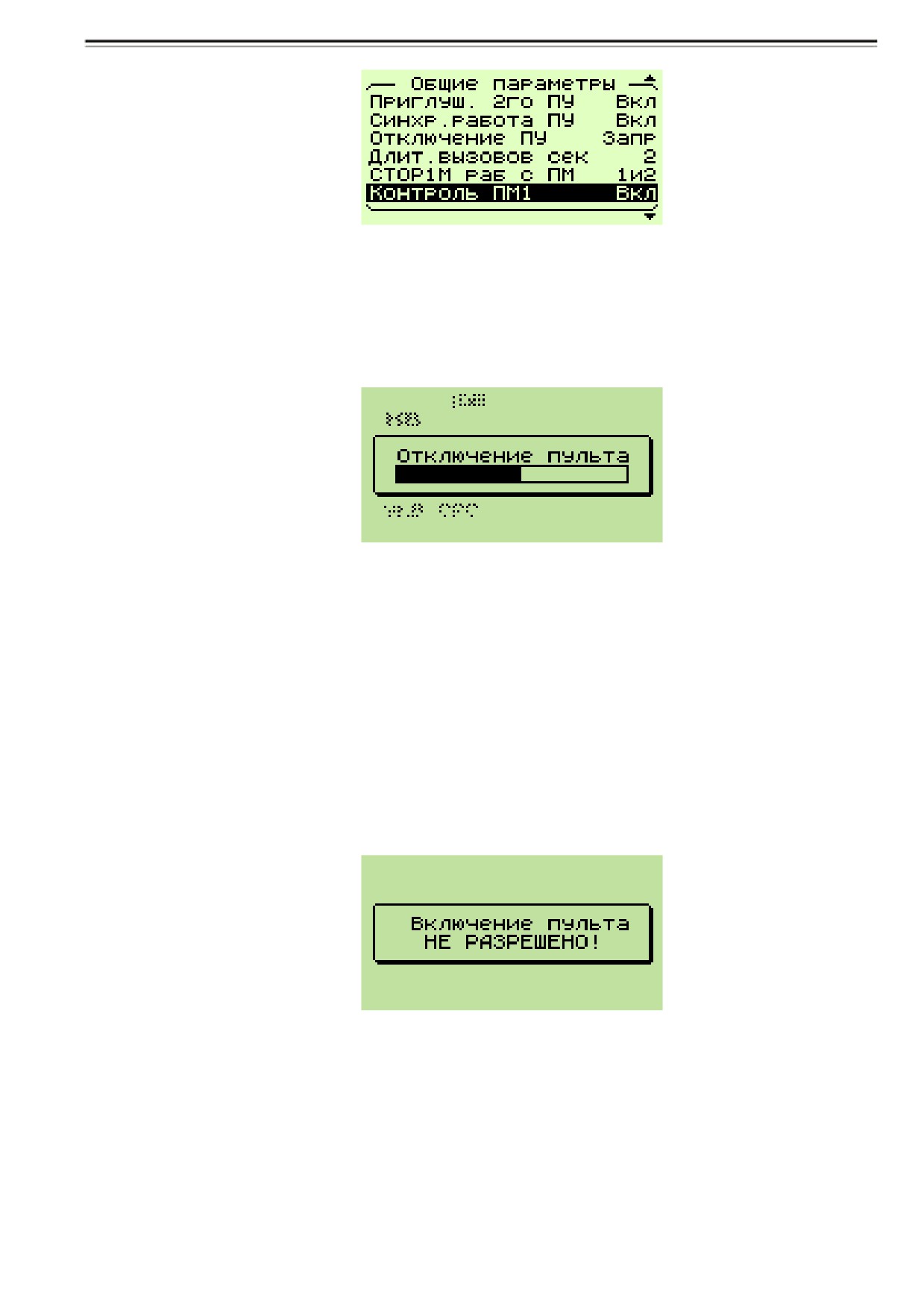

Рисунок 55
2.3.5.2
Включение режима блокировки производится на
неиспользуемом пульте нажатием кнопки “F” пульта и удержанием не менее
5 с, до появления бегущей строки согласно рисунку 56
Рисунок 56
Если отпустить кнопку раньше, чем бегущая строка дойдет до конца, то
включение режима блокировки будет остановлено. При удержании кнопки
“F” до конца бегущей строки пульт заблокируется, погаснут все
светодиодные индикаторы и графический ЖК индикатор.
2.3.5.3 Для включения заблокированного пульта предварительно
выключить другой
(работающий) пульт. В противном случае на экране
пульта появится сообщение в соответствии с рисунком 57.
Рисунок 57
После выключения одного из пультов совместная работа двух пультов
невозможна, кроме режима межкабиной связи, они могут работать только
поочередно.
97
3 Техническое обслуживание радиостанции
3.1 Общие указания
3.1.1
Техническое обслуживание
(планово-предупредительная
проверка) рекомендуется проводить один раз в два года. Право на
техническое
обслуживание
имеет
технический
персонал
с
квалификационной группой по технике безопасности не ниже III, изучивший
настоящее руководство по эксплуатации.
3.1.2
Проверка технического состояния работоспособности
радиостанции проводится с помощью стенда технологического
обслуживания радиостанции СТОР РВС-1 ЦВИЯ.464955.039 в соответствии
с технологическими картами на радиостанцию РВС-1.
4 Текущий ремонт
4.1 Ремонт радиостанции производится заменой неисправных сменных
модулей. Ремонт сменных модулей производится на заводе-изготовителе
или в специализированных ремонтных мастерских квалифицированным
персоналом.
5 Транспортирование и хранение
5.1 Транспортирование радиостанции производится в транспортной
таре любым видом транспорта, кроме морского, требующего
дополнительной защиты.
5.2 При транспортировании должна быть обеспечена защита от
атмосферных осадков. Условия транспортирования в части воздействия
климатических факторов - по условиям хранения 5 ГОСТ 15150.
5.3 Тара на транспортных средствах должна быть закреплена так,
чтобы не было смещений, ударов друг о друга и другие грузы.
5.4 Радиостанция должна храниться в складских помещениях,
защищающих ее от воздействия атмосферных осадков, на стеллажах или в
упаковке, при отсутствии в воздухе паров кислот, щелочей и других
агрессивных примесей.
98
5.5 Радиостанция должна храниться в упакованном виде в складских
помещениях по условиям хранения 1 ГОСТ 15150.
6 Гарантии изготовителя
6.1 Предприятие-изготовитель гарантирует соответствие изделия
установленным требованиям при соблюдении потребителем условий и
правил транспортирования, хранения и эксплуатации.
6.2 Гарантийный срок - 5 лет со дня отгрузки изделия потребителю.
6.3 В течение указанного срока предприятие-изготовитель производит
безвозмездный ремонт или замену составных частей, отказавших по
причинам производственного характера. Гарантийный срок на изделие
продлевается на время простоя оборудования в нерабочем состоянии,
гарантийный срок на отказавшую составную часть продлевается на время
проведения ремонта.
6.4 По истечении гарантийного срока ремонт и техническое
обслуживание изделия, составных частей осуществляется за счет
эксплуатирующей организации. Порядок проведения ремонта и технического
обслуживания оговаривается в контракте или договоре на проведение
ремонтных работ.
99
ПРИЛОЖЕНИЕ А
(обязательное)
Соответствие значений и номеров частот в диапазоне МВ
Таблица А.1
Номер
Частота,
Номер
Частота,
Номер
Частота,
Номер
Частота,
частоты
кГц
частоты
кГц
частоты
кГц
частоты
кГц
1
151725
44
152800
87
153875
130
155925
2
151750
45
152825
88
153900
131
155950
3
151775
46
152850
89
153925
132
155975
4
151800
47
152875
90
153950
133
154025
5
151825
48
152900
91
153975
134
154050
6
151850
49
152925
92
154000
135
154075
7
151875
50
152950
93
155000
136
154100
8
151900
51
152975
94
155025
137
154125
9
151925
52
153000
95
155050
138
154150
10
151950
53
153025
96
155075
139
154175
11
151975
54
153050
97
155100
140
154200
12
152000
55
153075
98
155125
141
154225
13
152025
56
153100
99
155150
142
154250
14
152050
57
153125
100
155175
143
154275
15
152075
58
153150
101
155200
144
154300
16
152100
59
153175
102
155225
145
154325
17
152125
60
153200
103
155250
146
154350
18
152150
61
153225
104
155275
147
154375
19
152175
62
153250
105
155300
148
154400
20
152200
63
153275
106
155325
149
154425
21
152225
64
153300
107
155350
150
154450
22
152250
65
153325
108
155375
151
154475
23
152275
66
153350
109
155400
152
154500
24
152300
67
153375
110
155425
153
154525
25
152325
68
153400
111
155450
154
154550
26
152350
69
153425
112
155475
155
154575
27
152375
70
153450
113
155500
156
154600
28
152400
71
153475
114
155525
157
154625
29
152425
72
153500
115
155550
158
154650
30
152450
73
153525
116
155575
159
154675
31
152475
74
153550
117
155600
160
154700
32
152500
75
153575
118
155625
161
154725
33
152525
76
153600
119
155650
162
154750
34
152550
77
153625
120
155675
163
154775
35
152575
78
153650
121
155700
164
154800
36
152600
79
153675
122
155725
165
154825
37
152625
80
153700
123
155750
166
154850
38
152650
81
153725
124
155775
167
154875
39
152675
82
153750
125
155800
168
154900
40
152700
83
153775
126
155825
169
154925
41
152725
84
153800
127
155850
170
154950
42
152750
85
153825
128
155875
171
154975
43
152775
86
153850
129
155900
172
156000
100
ПРИЛОЖЕНИЕ Б
(обязательное)
Антенны для стационарного варианта радиостанций
метрового диапазона
Таблица Б.1
Усиление,
Тип антенны
Краткое описание
Вид ДН
Аналоги
дБд
D1 VHF
петлевой
3
круговая
АС-1/2М
вибратор
Y5 VHF(L)
пятиэлементный
9
Однонаправленная
АС-3/2М
волновой канал
2 шт. пяти-
2 шт Y5
элементных
VHF(L)
9
восьмерка
АС-4/2М
волн канала и
и сумматор
сумматор
TK-52V
штыревая
F2 VHF
3
круговая
АС-5/2М
коллинеарная
Восьмерка
2 шт петлевых
2 шт D1 VHF
(перпендикулярно
5
вибраторов и
АС-6/2М
и сумматор
плоскости
сумматор
TK-52V
вибраторов)
101
ПРИЛОЖЕНИЕ В
(обязательное)
Электрические параметры приемопередающих трактов радиостанции
Таблица В.1
Значение параметра
Наименование параметра
диапазон МВ
диапазон ГМВ
1 Диапазон частот, МГц:
151,725-156,0
2,13 и 2,14
2 Мощность несущей передатчика на нагрузке
50 Ом, Вт:
-номинальная
9±1
12±2
-пониженная 1
1±0,5
6±2
-пониженная 2
3±0,5
-
-пониженная 3
5±0,7
-
-пониженная 4
7±0,7
-
3
Коэффициент
нелинейных
искажений
передатчика, %, не более
5
5
4 Максимальная девиация частоты передатчика,
кГц, не более
5
2,5
5 Ширина полосы частот излучения, кГц, не более,
на уровнях:
- минус 30 дБ
16,8
11,8
- минус 40 дБ
23,1
-
- минус 50 дБ
28,8
22
- минус 60 дБ
35,2
-
6 Отклонение рабочей частоты передатчика от
номинального значения, не более
10х10-6
50х10-6
7 Чувствительность приемника при отношении
сигнал/шум
12 дБ ((СИНАД), 1/2 эдс), мкВ, не более
0,5
5
8 Коэффициент нелинейных искажений приемника,
%, не более
5
5
9 Избирательность приемника по соседнему каналу,
дБ, не менее
80
75
10
Интермодуляционная
избирательность
приемника, дБ, не менее
70
70
11 Избирательность приемника по побочным
каналам, дБ, не менее
80
75
102
ПРИЛОЖЕНИЕ Г
(обязательное)
Цепи сопряжения радиостанции с ТУ-ТС, магнитофоном, проводным
каналом и выносным громкоговорителем
Таблица Г.1
Конт.
Наименование
Направление
Вилки
Назначение и параметр цепи
цепи
относительно БАРС
“ДОП”
1
Внешний
выход
Выходная мощность не менее 5 Вт
2
громкоговоритель
(200 - 1000) мВ на нагрузке 10 кОм.
Выход на
3
выход
Для подключения регистратора
магнитофон
переговоров.
4, 5
корпус
-
-
Напряжение питания устройств ТУ-ТС,
6
Питание ТУ-ТС
выход
U= +13В, Iнагр.= 250 мА
«Лог.0» - ПП в режиме "ПЕРЕДАЧА"
или "ПРИЕМ";
7
Занято
выход
«Лог.1» - ПП в режиме "ДЕЖУРНЫЙ
ПРИЕМ".
Лог.0 - канал по команде ПРД ТУ-ТС
8
Выбор канала
вход
устанавливается из конфигуратора;
ТУ-ТС
Лог.1 - исходное состояние
«Лог.0» - включение передатчика;
9
ВКЛ ПРД
вход
«Лог.1» - отключение передатчика.
10
Выход (трансформаторная развязка)
приемника. Уровень (0±1) дБ на Rн
ПРМ ТУ-ТС
выход
11
= 600 Ом.
Вход (трансформаторная развязка)
12
передатчика. Уровень сигнала (200±50)
ПРД ТУ-ТС
вход
13
мВ на Rн = 600 Ом
14
четырехпроводна
вход
Проводной канал ЛДС
я линия связи
15
Вх/вых
16
двух (четырех)
двухпроводной,
Проводной канал ЛДС
проводная линия
17
выход
связи
четырехпроводной
18,19
Корпус
-
-
20
Вход
Управление дополнительным
RS 232
21
выход
устройством
22
Дополнительное
вход
23
устройство
Подключение дополнительных
24
Дополнительное
устройств (трансформаторная
выход
25
устройство
развязка)
П р и м е ч а н и я
1 «Лог.0» - напряжение от 0 до 2,5 В, «Лог.1» - от 9 до 12 В при сопротивлении
нагрузки
1 кОм.
103
ПРИЛОЖЕНИЕ Д
(обязательное)
Таблица комбинаций индивидуальных номеров радиостанций
Таблица Д.1
Вторая
Третья частотная посылка, Гц
частотная
1100
1200
1300
1500
1700
1900
посылка, Гц
1100
-
1
2
3
4
5
1200
6
-
7
8
9
10
1300
11
12
-
13
14
15
1500
16
17
18
-
19
20
1700
21
22
23
24
-
25
1900
26
27
28
29
30
-
104
ПРИЛОЖЕНИЕ Е
(обязательное)
Цепи сопряжения радиостанции с дополнительной трубкой МТТ и пультом
ПД
Таблица Е.1
Конт.
Направление
Назначение
розетки
Наименование
Назначение цепи
относительно
цепи
СЛ,
цепи
для ПД
р/с
для МТТ
МТТ
1
Общий (корпус)
-
Общий
Общий
Управление
2
RS-232 (RX)
вход
-
RS-232 (TX)
Управление
3
RS-232 (TX)
выход
-
RS-232 (RX)
4
МКФ2
вход
-
МКФ ПД
5
Общий (корпус)
-
Общий
Общий
6
ТЛФ
выход
ТЛФ МТТ
-
Питание ПД
7
+5В
выход
-
(макс. 300мА)
8
Тангента
вход
Тангента
-
9
МКФ1
вход
МКФ МТТ
-
105
ПРИЛОЖЕНИЕ Ж
(обязательное)
Схема подключения стационарной радиостанции
Антенна КВ
А
АнСУ
Антенна УКВ
Сеть 220В
1
3
4
СЕТЬ
XW1
XW1
Конт.
Цепь
1
ПУ1 - а
2
ПУ1 - b
ПП-1
ПП-2
7
Корпус
ЭП-С/48
6
ПУ1 +13В
5
ПУ2 - а
САУ
4
ПУ2 - b
Конт.
Цепь
8
Корпус
«СЛª
«ДОПª
«ПУª
1
Громкоговор. а
9
ПУ2 +13В
2
Громкоговор. b
3
Вых. Магнитофон
4,5
Корпус
МТТ
5
6
ТУ-ТС пит. +13В
Конт.
ЛДС
2
Цепь
7
ТУ-ТС зан. РК
3
а
8
ТУ-ТС канал
6
b
9
ТУ-ТС ПРД
МТТ ЛИНИЯ
10
ТУ-ТС Вых. НЧ
9
Корпус
ПУ
11
ТУ-ТС Вых. НЧ
1
+13В
12
ТУ-ТС Вх. НЧ
13
ТУ-ТС Вх. НЧ
МТТ
14
ЛДС Вх. 4пр
15
ЛДС Вх. 4пр
16
ЛДС 2пр, Вых. 4пр
17
ЛДС 2пр. Вых. 4пр
МТТ
ЛИНИЯ
19
Корпус
ПУ
1 - Кабель ЦВИЯ.685611.017.76
2 - 5 - Кабели изготавливаются потребителем
Рисунок Ж.1
106
ПРИЛОЖЕНИЕ И
(обязательное)
Схема подключения локомотивных радиостанций РВС-1-01 и РВС-1-04
Антенна КВ
А
АнСУ-В
Антенна УКВ
(35 - 155) В
1
(10 - 32) В
3
4
Конт.
Цепь
АКК
XW1
XW1
1
ПУ1 - а
2
ПУ1 - b
ЭПЛ 50/110-2к
или
ПП-1
ПП-2
7
Корпус
6
ПУ1 +13В
ЭПВ 12/24-2к
5
ПУ2 - а
САУ
4
ПУ2 - b
8
Корпус
«СЛª
«ДОПª
«ПУ»
9
ПУ2 +13В
Конт.
Цепь
2
5
1
Громкоговор. а
2
Громкоговор. b
3
Вых. Магнитофон
Громкоговоритель
Громкоговоритель
4,5
Корпус
6
ТУ-ТС пит. +13В
ПД
МТТ
7
ТУ-ТС зан. РК
8
ТУ-ТС канал
9
ТУ-ТС ПРД
10
ТУ-ТС Вых. НЧ
МТТ
ЛИНИЯ
11
ТУ-ТС Вых. НЧ
ПУ
12
ТУ-ТС Вх. НЧ
13
ТУ-ТС Вх. НЧ
19
Корпус
ПД
МТТ
Конт.
Цепь
МТТ
ЛИНИЯ
3
а
ПУ
6
b
9
Корпус
1
+13В
1 - 5 - Кабели изготавливаются потребителем
Рисунок И.1
107
ПРИЛОЖЕНИЕ К
(обязательное)
Алгоритм дистанционного контроля локомотивных радиостанций от
аппаратуры СТОР-1М
К.1 Кодограмма технического состояния радиостанции имеет вид:
- посылка C97NNNN3X, если “ТЕСТ1” проводился;
- посылка С97NNNN48, если
“ТЕСТ1” не проводился с момента
включения радиостанции.
С - стартовая посылка
NNNN - номер поезда ,программируемый с пульта радиостанции,
Х - техническое состояние блоков, проверенных по “ТЕСТ1”.
Х=0 радиостанция исправна
Х=1 неисправен блок питания
Х=2 неисправен пульт управления
Х=4 неисправен приемопередатчик УКВ
Х=5 неисправен приемопередатчик КВ
Длительность одного символа составляет 15 мс. Соответствие номера
тональной посылки (тона) и частоты приведено в таблице К.1.
Таблица К.1
Номер
00
01
02
03
04
05
06
07
08
09
10
11
тона
Частота,
2778
1923
2500
1725
2630
2941
2380
1850
2174
2083
2000
1613
Гц
повтор
старт
K.2 Описание этапов проведения программы “ТЕСТ2” по инициативе
локомотивной радиостанции приведено в таблице К.2, по инициативе
СТОР-1М в таблице К.3.
K.3 Описание этапов проведения программы “ТЕСТ3” по инициативе
локомотивной радиостанции приведено в таблице К.4, по инициативе
СТОР-1М в таблице К.5.
108
Таблица К.2
Номер
Диапазон
Направление
Описание действий
шага
1
РВС->СТОР
Передача 8-ми КДГ с № Л (1ЛЛЛЛЛЛЛ)
2
СТОР->РВС
Передача подтверждения о приеме № Л
МВ
Передача тона 2272 Гц (ССК), если ТЕСТ1
3
РВС->СТОР
проводился
1
РВС->СТОР
Передача 8-ми КДГ с № Л (1ЛЛЛЛЛЛЛ)
2
СТОР->РВС
Передача подтверждения о приеме № Л
3
РВС->СТОР
Передача тона 700 Гц (t=0,5c)
ГМВ
4
СТОР->РВС
Передача тона 1000 Гц (t=0,5c)
5
РВС->СТОР
Передача тона 700 Гц (t=0,5c), если ТЕСТ1
проводился
Таблица К.3
Номер
Направле-
Диапазон
Описание действий
шага
ние
1
СТОР->РВС
Передача 8-ми КДГ с № Л (1ЛЛЛЛЛЛЛ)
2
РВС->СТОР
Передача подтверждения о
МВ, ГМВ
приеме № Л
(запрос
3
СТОР->РВС
Передача 8-ми КДГ с командой на
по номеру
выполнение ТЕСТ2 (97000045)
локомотива)
4
РВС->СТОР
Передача подтверждения о приеме
команды на ТЕСТ2 (97000045)
5
СТОР
Ожидание начала теста от РВС
МВ, ГМВ
1
СТОР->РВС
Передача 8-ми КДГ на ТЕСТ2
(запрос по
(97ПППП66)
номеру
2
РВС->СТОР
Передача подтверждения о приеме
поезда)
команды на ТЕСТ2 (97ПППП66)
3
СТОР
Ожидание начала теста от РВС
109
Таблица К.4
Номер
Диапазон
Направление
Описание действий
шага
1
РВС->СТОР
Передача 8-ми КДГ с № Л (1ЛЛЛЛЛЛЛ)
МВ
2
СТОР->РВС
Передача подтверждения о
приеме № Л
3
РВС->СТОР
Если ТЕСТ1 проводился, то передача
КДГ с результатами теста (97ПППП3Х),
иначе - передача КДГ (97ПППП48)
Если ТЕСТ1 проводился, то передача КДГ с
4
СТОР->РВС
подтверждением (97ПППП3Х), иначе -
передача КДГ (97ПППП48)
1
РВС->СТОР
Аналогично диапазону МВ
ГМВ
2
СТОР->РВС
Аналогично диапазону МВ
3
РВС->СТОР
Аналогично диапазону МВ
4
СТОР->РВС
Аналогично диапазону МВ
Таблица К.5
Номер
Направлени
Диапазон
Описание действий
шага
е
1
СТОР->РВС
Передача 8-ми КДГ с № Л (1ЛЛЛЛЛЛЛ)
МВ, ГМВ
2
РВС->СТОР
Передача подтверждения о приеме КДГ
(запрос по
с № Л
номеру
3
СТОР->РВС
Передача 8-ми КДГ с командой на
локомотива)
выполнение ТЕСТ3 (97000046)
4
РВС->СТОР
Передача подтверждения о приеме
команды на ТЕСТ3 (97000046)
5
СТОР
Ожидание начала теста от РВС
Передача 8-ми КДГ с командой на
1
СТОР->РВС
выполнение ТЕСТ3 (97ПППП69)
МВ, ГМВ
2
РВС->СТОР
Передача подтверждения о приеме
(запрос по
команды на ТЕСТ3 (97ПППП69)
номеру
3
СТОР
Ожидание начала теста от РВС
поезда)
110
ПРИЛОЖЕНИЕ Л
(обязательное)
Схема подключения локомотивных радиостанций РВС-1-02 и РВС-1-05
Антенна КВ
А
АнСУ-В
Антенна УКВ
(35 - 155) В
1
(10 - 32) В
3
4
Конт.
Цепь
АКК
XW1
XW1
1
ПУ1 - а
ЭПЛ 50/110-2к
2
ПУ1 - b
или
7
Корпус
ПП-1
ПП-2
ЭПВ 12/24-2к
6
ПУ1 +13В
5
ПУ2 - а
САУ
4
ПУ2 - b
8
Корпус
«СЛª
«ДОПª
«ПУ»
9
ПУ2 +13В
Конт.
Цепь
2
5
1
Громкоговор. а
2
Громкоговор. b
3
Вых. Магнитофон
Громкоговоритель
4,5
Корпус
Конт.
Цепь
6
ТУ-ТС пит. +13В
7
ТУ-ТС зан. РК
3
а
8
ТУ-ТС канал
ПД
МТТ
6
b
9
ТУ-ТС ПРД
9
Корпус
10
ТУ-ТС Вых. НЧ
1
+13В
11
ТУ-ТС Вых. НЧ
МТТ
ЛИНИЯ
12
ТУ-ТС Вх. НЧ
13
ТУ-ТС Вх. НЧ
ПУ
19
Корпус
1 - 5 - Кабели изготавливаются потребителем
Рисунок Л.1
111
ПРИЛОЖЕНИЕ М
(обязательное)
Состав КМЧ
Таблица М.1
Количество на исполнение
При-
ЦВИЯ.464514.005-
меча-
Обозначение
Наименование
ние
-
01
02
03
04
05
ЦВИЯ.685611.014.12
Кабель
1
1
1
1
1
1
ЦВИЯ.685611.016.07
Кабель БАРС
1
ЦВИЯ. 685611.017.75
Кабель (35-155)В
1
ЦВИЯ. 685611.017.76
Кабель Сеть 220В
1
ЦВИЯ.713641.006
Втулка
8
ЦВИЯ.741124.001.42
Пластина
2
Болт М6х25.48.019
10
10
10
10
10
10
ГОСТ7798-70
Винт В2 М5х10.48.019
6
ГОСТ17475-80
Гайки ГОСТ5915-70
М5.5.016
6
М6.5.016
10
10
10
10
10
10
Наконечник 2,5-6-П-ЛТ-07
2
2
2
2
2
2
ГОСТ22002.4-76
Отвертка
1
1
1
1
1
1
7810-0922 3 В1Н12 Х1
ГОСТ 17199-88
Отвертка
1
1
1
1
1
1
7810-1041 1 А1 Х9
ГОСТ 17199-88
Шайба 6.65Г.019
10
10
10
10
10
10
ГОСТ6402-70
Шайбы ГОСТ11371-78
5.04.019
6
6
6
6
6
6
6.04.019
20
20
20
20
20
20
Вилка СР-50-164 ПВ
2
1
1
ВРО.364.007 ТУ
Вилка 73100-0770 N-Type
2
3
3
3
3
3
MOLEX
Вилки D-Sub Harting
D-Sub-9M 09 67 209 5615
1
D-Sub-25M
09
67
225
1
1
1
1
1
1
5615
112
Продолжение таблицы М.1
Количество на исполнение
При-
ЦВИЯ.464514.005-
меча-
Обозначение
Наименование
ние
-
01
02
03
04
05
Вставка плавкая
2
2
2
2
2
2
ВП1-1-5,0А
АГО.481.303ТУ
Вставка плавкая
2
2
2
2
ВП2Б 10А
АГО.481.304ТУ
Розетка D-Sub-9F
5
3
2
2
3
2
09 67 209 4715 Harting
Кожух GP Diverse
GP 09G
7
3
2
2
3
2
GP 25G
1
1
1
1
1
1
Саморез КРФ 3,8-32
4
8
8
8
8
8
Трубка термоусадная
0,2м
0,2м
0,2м
0,2м
0,2м
0,2м
СС-F32-28 AMPHENOL
Шнур соединительный
1
1
1
1
1
ШВВП
2х0,5 черный
ГОСТ 7399-80, L=5м
113
ССЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕТЫ
Номер пункта,
Обозначение документа, на который дана
подпункта,
ссылка
на который дана
ссылка
ГОСТ 12.2.007.0-75 «Система стандартов
безопасности. Изделия электротехнические.
Общие требования безопасности»
1.2.1
ГОСТ 12252-86 «Радиостанции с угловой
модуляцией сухопутной подвижной службы.
Типы, основные параметры, технические
требования и методы измерений»
1.2.1
ГОСТ 14192-96 «Маркировка грузов»
1.6.3
ГОСТ 16019-2001 «Аппаратура сухопутной
1.2.17.1
подвижной радиосвязи. Требования по
стойкости к воздействиям механических и
климатических факторов и методы испытаний»
ГОСТ Р 50460-92 «Знак соответствия при
обязательной сертификации. Форма, размеры
и технические требования. Комментарий.
Правила применения знака соответствия при
1.6.1
обязательной сертификации продукции»
ГОСТ 10354-82 «Пленка полиэтиленовая.
1.7.2
Технические условия»
ГОСТ 3560-73 «Лента стальная упаковочная.
1.7.4
Технические условия»
ГОСТ 15150-69 «Машины, приборы и другие
5.2, 5.5
технические изделия. Исполнения для
различных климатических районов. Категории,
условия эксплуатации, хранения и
транспортирования в части воздействия
климатических факторов внешней среды
114
Перечень принятых сокращений
АнСУ - антенно-согласующее устройство
АнСУ-В - антенно-согласующее устройство возимое
АП - антенный переключатель
АПК2/4 - адаптер двух и четырехпроводного канала
АПК - адаптер проводного канала
АТТ - аттенюатор
АТУ - адаптер телеуправления
АРУ - автоматическая регулировка усиления
АЧХ - амплитудно-частотной характеристики
АЦП - аналого-цифровой преобразователь
БАРС - блок автоматики и радиосвязи
ВЛС - воздушные линии связи
ГМВ - гектометровые волны
ГГ- громкоговоритель
ГУН - генератор управляемый напряжением
ГШ - генератор шума
ДН - диаграмма направленности
ДС - дифференциальная система
ИСК - интерфейс служебного канала
ИПУ - интерфейс пультов управления
КСВ - коэффициент стоячей волны
КДГ - кодограмма
КЛС - кабельные линии связи
КНИ - коэффициент нелинейных искажений
ЛДС - линия диспетчерской связи
ЛПС - линейно-путевая связь
Лог. «0» - логический «0»
Лог. «1» - логическая «1»
ЛОК - локомотив
МВ - метровые волны
МК - микроконтроллер
МКФ - микрофон
МПС - Министерство путей сообщения
МТТ - микротелефонная трубка
НЧ - низкая частота
ОАО РЖД - открытое акционерное общество «Российские железные
дороги»
ОГ - опорный генератор
ОТР - отраженная
ОТВ - ответвитель
ПАД - падающая
ПДС - поездная диспетчерская связь
ПМ - платоместо
ПП-1 - приемопередатчик гектометрового диапазона
ПП-2 - приемопередатчик метрового диапазона
ПРМ - прием
115
0дБ,
10дБ..60дБ
РД - передача
ПИП - подавитель импульсных помех
ПРС - поездная радиосвязь
ПУ - пульт управления
РОРС - ремонтно-оперативная симплексная радиосвязь
САУ - устройство связи и автоматики
СДС - симплексная диспетчерская связь
СИП - сигнал избирательного подключения
СКП - сигнал контроля подключения
СКЦ - сигнал контроля цикла
СРС - станционная радиосвязь
СР - станция распорядительная
СТАЦ - стационарный режим
РУ - регулятор уровня
ТЛФ - телефон
ТЧ - тональная частота
ТУ-ТС - телеуправление и телесигнализация
УЗ - узел защиты
УМ - усилитель мощности
УНЧ - усилитель низкой частоты
УПЧ - усилитель промежуточной частоты
ЦАП - цифро-аналоговый преобразователь
ЦСП - цифровой сигнальный процессор
ЦК - центральный коммутатор
ЭВМ - электронная вычислительная машина
ЭДС - энергодиспетчерская связь,
ЭП - ячейка электропитания
DSP - Digital Signal Processor (цифровой сигнальный процессор)
116



















///////////////////////////////////////
