LME73.000Ax + PME73.831AxBC LME73.831AxBC. Инструкции для сервисной службы





LME73.000Ax + PME73.831AxBC
LME73.831AxBC
Инструкции для сервисной службы
M12921NA
Rel.1.0
05/2012

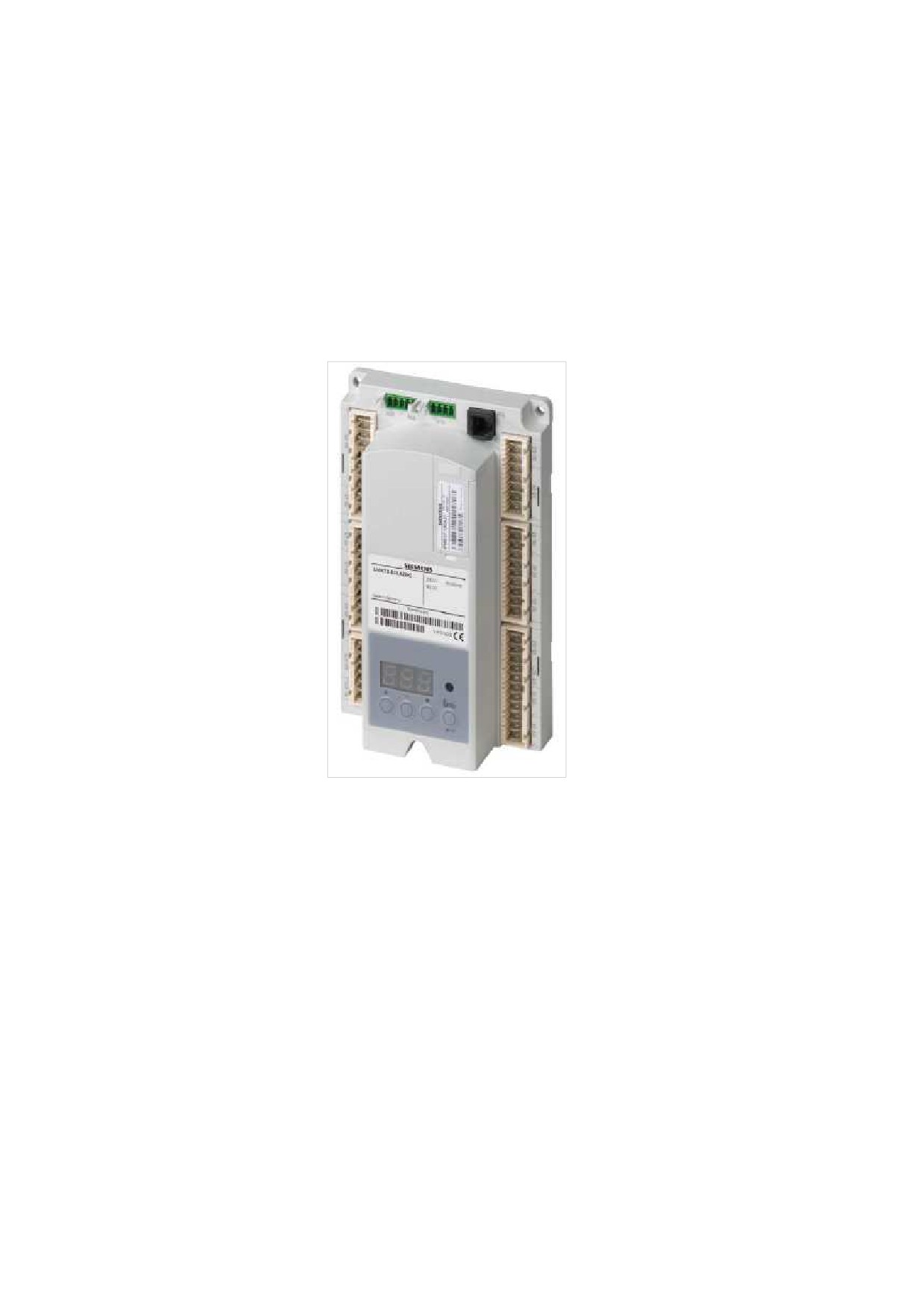

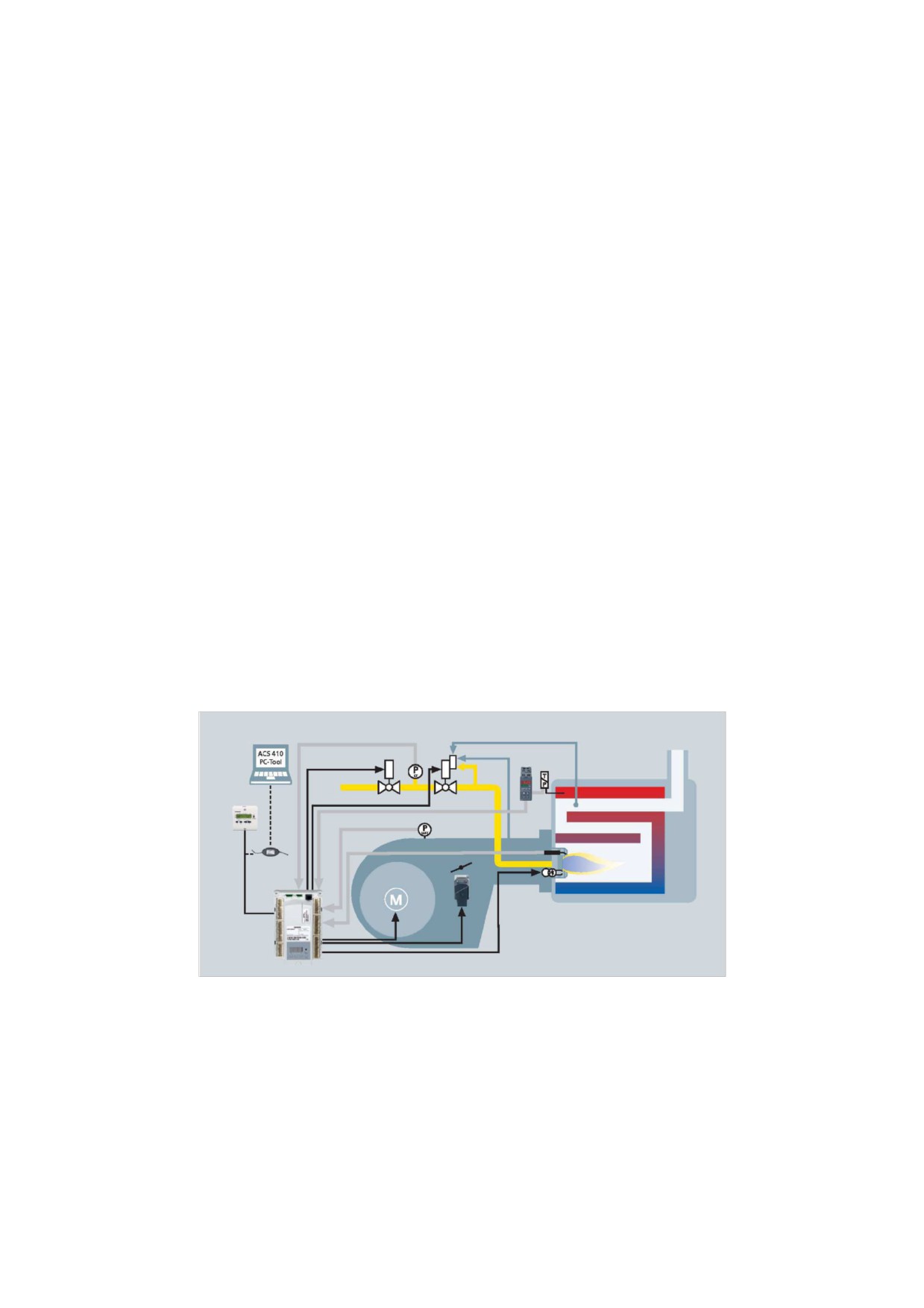

ОБЩИЕ ХАРАКТЕРИСТИКИ
Серия электронных блоков контроля пламени LME7… состоит из базовой части (hardware - жесткого диска)
LME73.000 и второй части (software - программного обеспечения) с частью EEPROM PME73.831AxBC, где
находится программа работы.
Кроме того, имеется в наличии устройство LME73.831AxBC без дополнительной части EEPROM, с программой
работы (software) уже установленной в контроллере LME7.
LME73
- это устройство контроля пламени с микропроцессором, для контроля и наблюдения за работой
горелок с наддувом средней и большой мощности.
LME73… используется для запуска в работу и контроля за работой газовых двухступенчатых, прогрессивных,
модулирующих горелок с прерываемой работой.
Наличие пламени улавливается контрольным электродом или ультрафиолетовым датчиком типа QRA2..., QRA4.U
или QRA10
LME73... содержит в себе следующие функции:
• контроль горелки
• BCI (интерфейс потребителя)
• Контроль одного сервопривода
• Кнопка сброса блокировки (кнопка Info)
• LED - индикатор сигнальный, трехцветный, для обозначения стадии работы или сообщения об аварии
• 3-х цифровой дисплей, с 7 сегментами для отображения полезной информации для сервисной службы, с кодами
блокировок или кодами рабочих фаз
•интерфейс для программного модуля
Разные уровно параметров защищены паролем во избежание вмешательства в программу недозволенных на то
лиц. Базовые уставки для потребителя не защищены паролем.
Перечень функций:
- улавливание падения напряжения
- возможность сброса блокировки с отдаленного места
- управление цифровыми сигналами
- диагностика с помощью многоцветного LED - индикатора
- контроль давления воздуха с помощью реле давления во время запуска и работы (на газе)
- ограниченное количество повтора цикла запуска
- прерывающаяся работа: контроллируемый пуск/останов, через 24 часа непрерывной работы
- BCI (интерфейс потребителя)
- визуализация последовательности программы
2

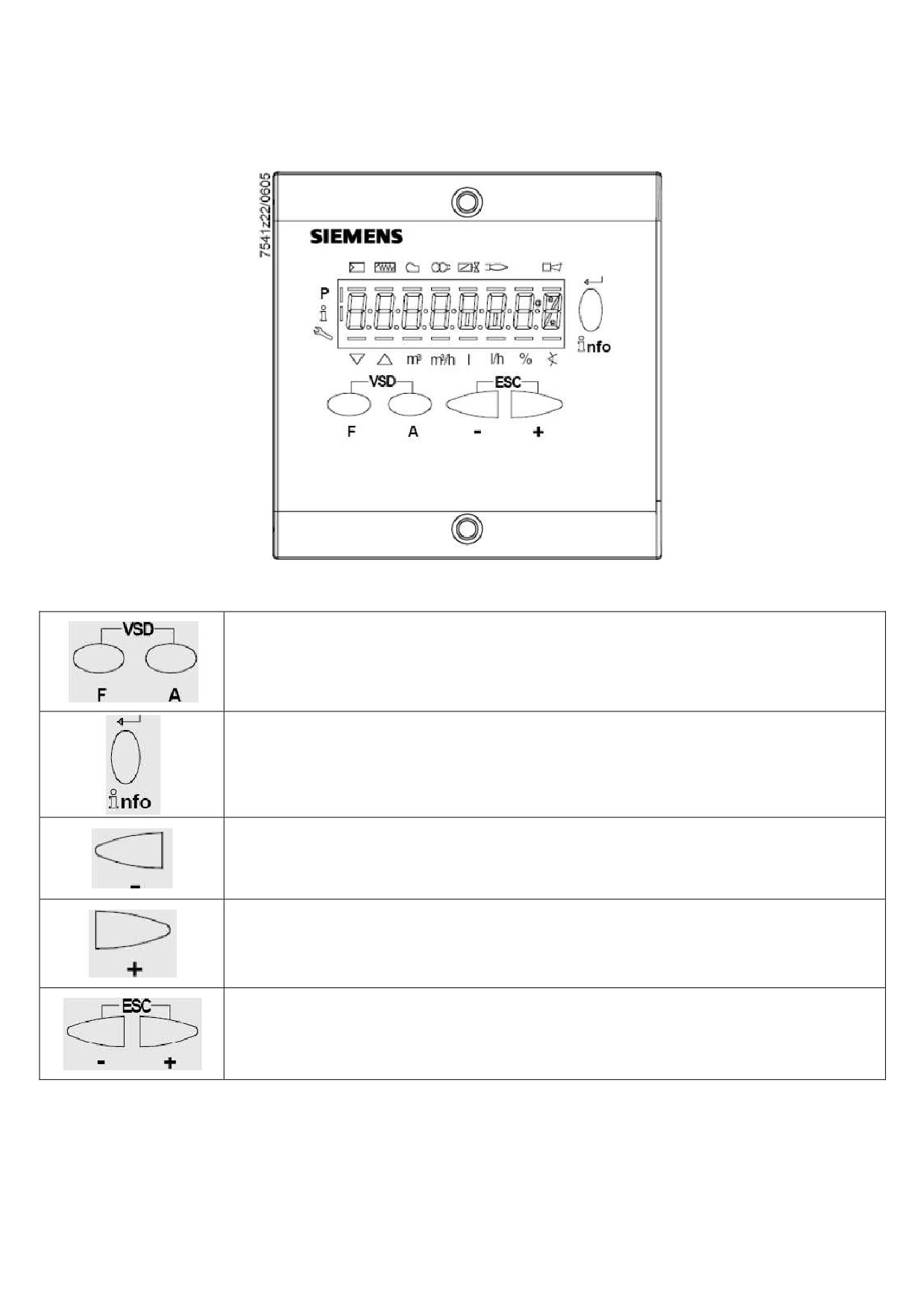

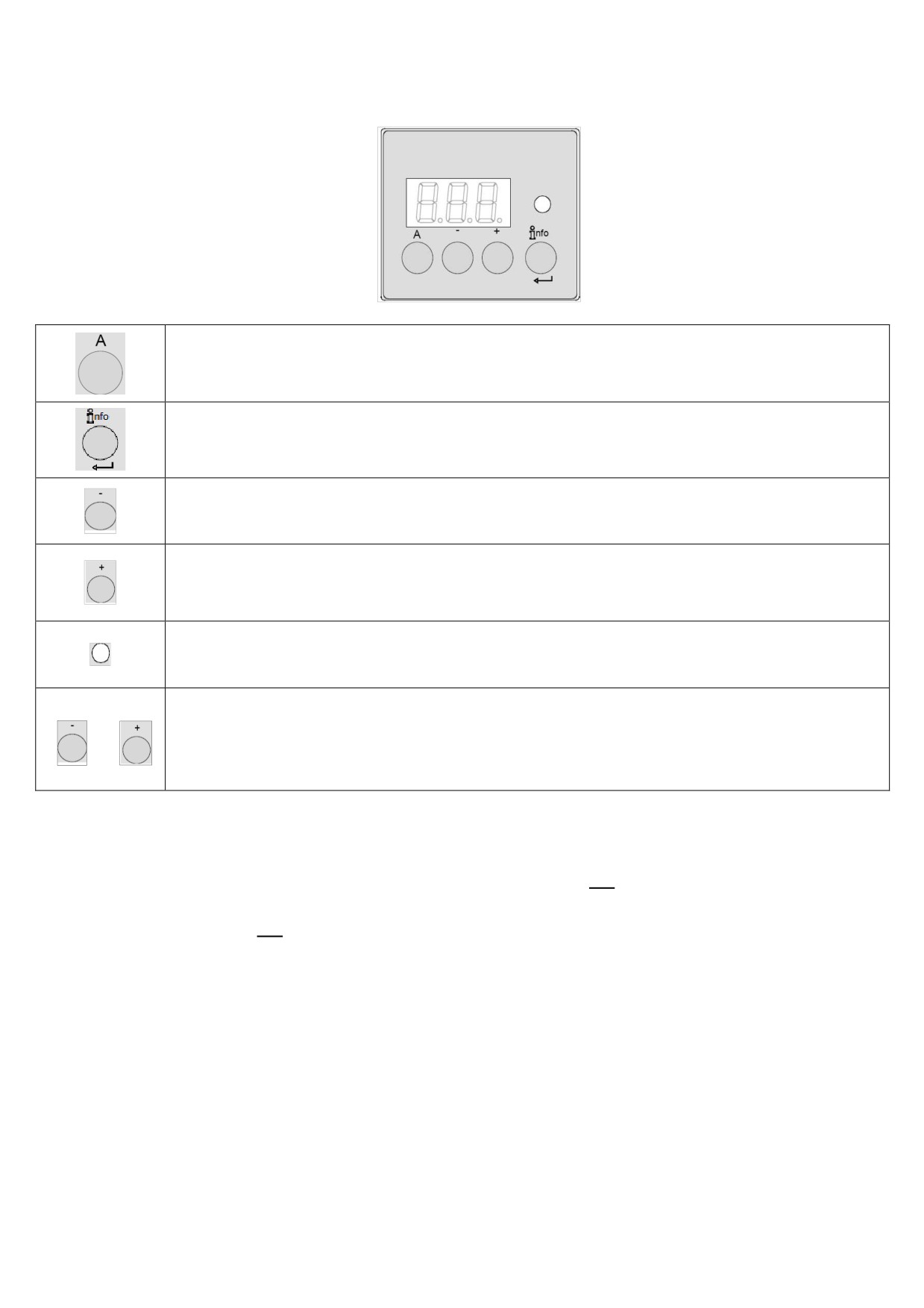

Интерфейс потребителя:
Кнопка A
- визуализирует заданную мощность
- В положении блокировки: значение мощности в момент аварии
Кнопка Info и Enter
- Сброс блокировки (Reset) в случае аварии
Кнопка « - «
- визуализирует ток сигнала пламени 2 или фазы
- на фазе блокировки: фаза MMI в момент неполадки
Кнопка « + «
Визуализирует ток сигнала пламени 1 или фазы
- на фазе блокировки: фаза MMI в момент неполадки
LED - сигнальный многоцветный индикатор
- прочитать параграф “коды миганий индикатора”
Кнопки + и - : функция выхода
(нажать одновременно кнопки + и -)
- не вводится никакое значение
+
- уровень меню SU
- держать в нажатом состоянии в течение более одной секунды для сохранения данных / функции
восстановления
Первый запуск с платой памяти PME или замена платы PME:
Дисплей на контроллере LME отображает поочередно rst и PrC, нажимать кнопку Info в течение более 3-х секунд, на дисплее
появится надпись run и при этом будут скопированы параметры внутри контроллера LME.
В конце процесса на дисплее поочередно появится End и rst, примерно через 2 минуты контроллер войдет в блокировку Loc
138 и с помощью той же кнопки Info можно снять блокировку контроллера. Теперь контроллер готов и отображает на дисплее
надпись OFF.
3
Перечень фаз работы, отображаемых на дисплее контроллера LME:
Номер фазы на дисплее
LED - индикатор
Функция
с 7-ю сегментами
Выжидание
OFF
Off - Выкл
Выжидание, ожидание запроса тепла
P08
Off - Выкл
питание ON / фаза тестирования (нар. Тест на улавливание пламени)
Пуск
P21
желтый
Предохранительные клапаны ON, тест реле давления воздуха/ тест POC
P22
желтый
Двигатель вентилятора ON /тест реле давления воздуха
P24
желтый
Сервопривод открывается в полождении предварительной продувки
P30
желтый
Предварительная продувка
P36
желтый
Сервопривод закрывается в положении розжига/малого пламени
P38
желтый мигающий
Предрозжиговое время
P40
желтый мигающий
1° время безопасной работы (TSA1) / запальный трансформатор ON
Время безопасной работы
(запальный трансформатор OFF), контроль
P42
зеленый
пламени
Пауза: конец времени безопасной работы и топливный клапан 1 (V1) ON
P44
зеленый
Пауза: конец времени безопасной работы и переход на модуляцию (LR)
P50
зеленый
2° время безопасной работы (TSA2)
P54
зеленый
P259.01: Сервопривод открывается в сторону положения малого пламени
P54
зеленый
P260: Сервопривод закрывается в положении малого пламени
Время выжидания перед выходом на модуляцию, которое устанавливается,
oP1
зеленый
в зависимости от запрограммированных уставок аналоговый вход или 3-х
позиционный)
Работа
oP
зеленый
Работа, модуляция
Отключение
P10
желтый
Отключение, сервопривод размыкается на положение CLOSE
P72
желтый
Сервопривод размыкается на положение большого пламени /конец работы
P74
желтый
Пост-продувка
Контроль герметичности
P80
желтый
Тест на удаление воздуха между двумя газовыми клапанами
P81
желтый
Время контроля топливного клапана 1
P82
желтый
Тест заполнения пространства между двумя газовыми клапанами
P83
желтый
Время контроля топливного клапана 2
Фазы выжидания
(Запрет пуска - start prevention)
красный / желтый
P01
Слишком низкое напряжение
мигающий
P02
желтый
Разомкнута цепь защит
красный / зеленый
P04
Посторонний свет при запуске горелки (timeout - блокировка через 30 сек)
мигающий
P90
желтый
Реле минимального давления газа разомкнуто
Блокировка
LOC
красный
Фаза блокировки
4
Работа:
Кнопка сброса блокировки (Info) (EK) - является ключевым элементом для сброса блокировки
контроллера LME73, а также для активации и дезактивации функций диагностики
Iмногоцветные LED - индикаторы визуализируют диагностику.
Кнопка сброса блокировки (EK) и сигнальные LED - индикаторы расположены на контрольной панели.
Имеются два способа для визуализации диагностики.
1. Визуализация диагностики: индикация состояния работы или причины ававрии
2. Диагностика: с помощью дисплея на контроллере или на дисплее БУИ2...
Визуализация диагностики:

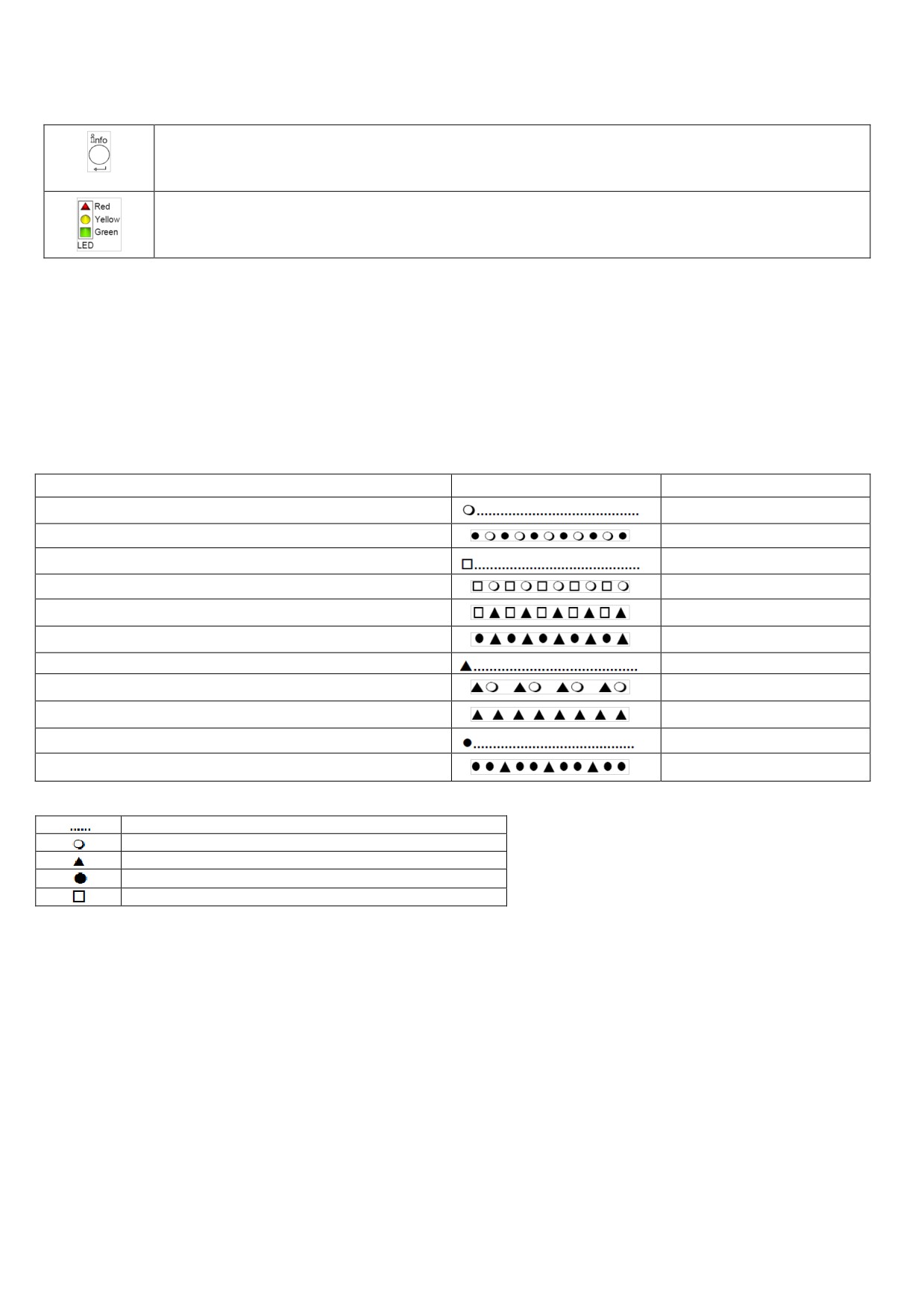

В условиях нормальной работы, разные фазы обозначаются с помощью следующих кодов:
Таблица кодировки цвета для многоцветного LED - индикатора:
Состояние
Код цвета
Цвет
Время выжидания (tw), другие времена выжидания
OFF
Фаза розжига, контролируемый розжиг
желтый мигающий
Работа, пламя OK
зеленый
Работа, пламя не OK
зеленый мигающий
Посторонний свет при пуске горелки
зеленый - красный
Слишком низкое напряжение
желтый - красный
Авария, аварийная сигнализация
красный
Код ошибки (обратиться к «Tаблица кодов ошибок»)
красный мигающий
Интерфейс диагностики
красный мигающий
Запрос тепла
желтый
Запрос тепла
желтый
Обозначения
Led - индикатор горит или совсе не горит
Led - индикатор не горит (не включен)
Led - индикатор красный
Led - желтый
Led - зеленый
5
Таблица кодов ошибок:
Код красного мигания
Возможная причина
в случае аварии
Отсутствие пламени в конце времени безопасной работы (TSA)
- устройство улавливания пламени дефектно или загрязнено
2 x мигания
- газовые клапаны загрязнены или дефектны
- неправльная настройка горелки, отсутствие топлива
- устройство розжига с дефектом
Реле давления воздуха (LP) с дефектом
3 x мигания
- отсутствие давления воздуха после определенного времени (t10)
- реле давления воздуха (LP) заклинило в положении «нет нагрузки»
4 x мигания
Посторонний свет при пуске горелки
Время контроля реле давления возддуха (LP)
5 x мигания
- реле давления воздуха (LP) заклинило в рабочем положении
Не достигнуто положение сервопривода
- сервопривод с дефектом
- неправильная настройка кулачка
6 x миганий
- сервопривод с дефектом или заблокирован
- неподсоединение (фальшивое подсоединение)
- неправильная регулировка
Слишком много утерь пламени во время работы (ограничение повторов)
- устройство контроля пламени имеет дефект или загрязнено
7 x миганий
- газовые клапаны дефектны или загрязнены
- неправильная настройка горелки
8 x миганий
свободный
9 x миганий
свободный
10 x миганий
Ошибка в подсоединении кабелей или внутренняя ошибка, выходные контакты или другие ошибки
Контроль герметичности (LT)
12 x миганий
- утечка топливного клапана 1 (V1)
Контроль герметичности (LT)
13 x миганий
- утечка топливного клапана 2 (V2)
14 x миганий
Ошибка в соединении с контролем закрытия клапана POC
Код ошибки ≥15
15 x миганий
Код ошибки 22: Ошибка или цепь защит (SL)
На то время, пока контроллер находится в блокировке, контрольные выходы дезактивируются:
- горелка отключается и остается отключенной
- индикация наружной аварии (AL) на клемме X2-03, pin 3 постоянно горит
При сбросе блокировки с контроллера, диагностика причины неполадки исчезает и горелка может быть заново включена.
Нажимать на кнопку сброса блокировки Info в течении примерно 1 секунды (но менее 3-х секунд).
6
Контроль (улавливание) пламени - контрольный электрод:
Ток короткого замыкания
Макс. Перем.ток 1 мA
Требуемый ток контрольного электрода
Мин. DC 2 µA, дисплей примерно 45%
Возможный ток контрольного электрода
Макс. DC 3 µA, дисплей примерно 100%
Разрешаемая длина кабеля контрольного электрода
30 м (фаза - земля 100 пФ/м)
(прокладывается отдельно от других кабелей)
Контур замера
Обозначения
C
электролитический конденсатор 100...470 µФ; DC 10...25 V
ION
датчик ионизации
M
микроамперметр Ri макс. 5.000 Ω

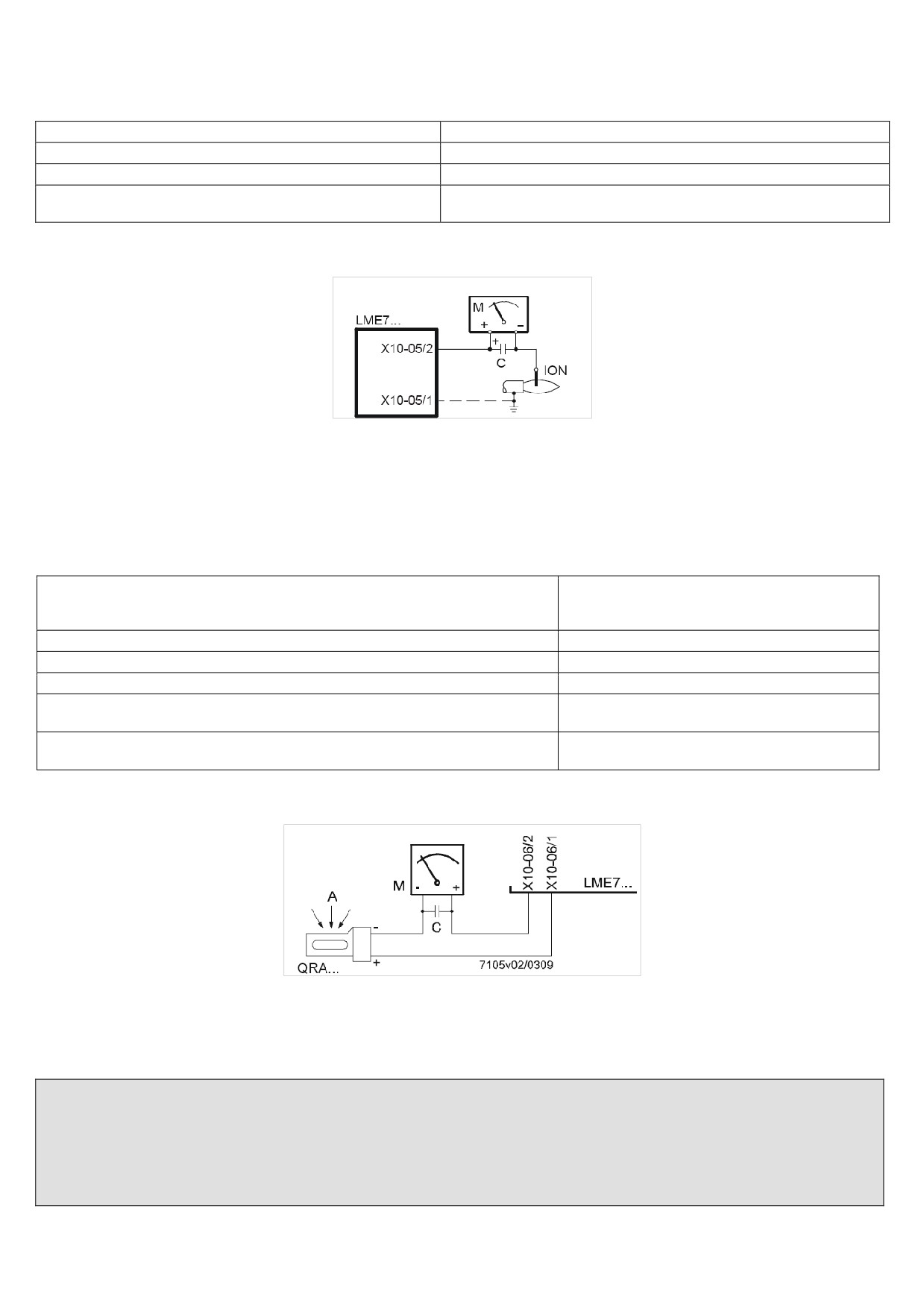

Контроль пламени - ультрафиолетовый датчик:
Пороговые значения когда пламя контролируется с помощью датчика QRA...
- запрет пуска - start prevention (посторонний свет)
Интенсивность (параметр 954) примерно 12%
- работа
Интенсивность (параметр 954) примерно 13%
Рабочее напряжение
Перем. ток 280 V ±15%
Частота на линии
50...60 Гц ±6%
Требуемый ток для датчика
Мин. 70 µA
Возможный ток датчика
- работа
Макс. 700 µA
Разрешаемая длина контрольного кабеля
- нормальный кабель, проложенный отдельно ¹)
Макс. 100 м
¹) многополюсный кабель запрещается использовать
Обозначения
A
выставление на свет
C
электролитический конденсатор 100...470 µФ; DC 10...25 V
M
микроамперметр Ri макс. 5.000 Ω
Внимание!
Вход датчика QRA... нельзя допускать короткого замыкания на клеммах датчика!!! (это ведет к его перегоранию)
Короткие замыкания X10-06/2 по направлению к массе могут разрушить вход датчика QRA...
Не разрешается одновременное использование датчика QRA и контрольного электрода.
Для того, чтобы проверить ультрафиолетовую трубку на изношенность, LME7... должен быть подключен к питанию.
7
Контроль газовых клапанов на герметичность:
Контроль герметичности зависит от от подсоединения на соединительном разъеме X2-02 “реле давления газа для контроля за
утечками ON/OFF” контакт NO контроля герметичности находится на ON, контакт NC контроля герметичности находится на
OFF.
Когда обнаруживается утечка газовых клапанов, на фазе контроля герметичности, функция
“контроль герметичности”
позволяет клапанам не открываться, и розжиг при этом не происходит. Таким образом, все блокируется.

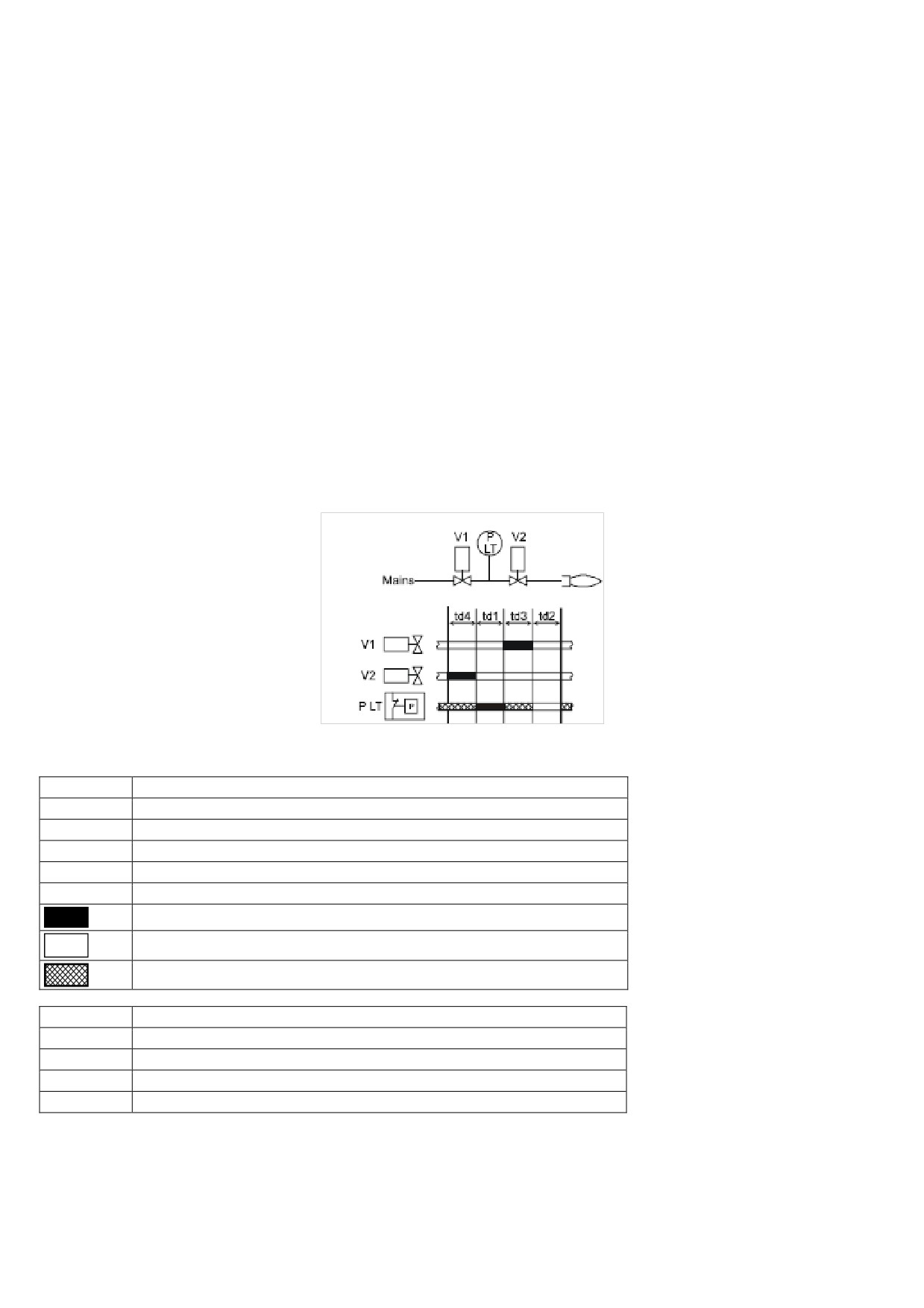

Контроль герметичности с помощью реле давления (P LT)
Шаг 1: фаза td4 - удавление воздуха с тестируемого пространства.
Газовый клапана (со стороны горелки) открывается, чтобы нагнать атмосферное давление в пространство, подвергаемое
тестированию (между двумя клапанами).
Шаг 2: фаза 81 td1 - Tест на атмосферное давление, время снятия показания величины атмосферного давления
атмосферного давления..
Когда газ перекрывается, давление в тестируемом пространстве не должно превышатьопределенное значение,
установленное на реле давления (P LT соединительный разъем X9-04).
Шаг 3: фаза 82 td3 - Заполнение тестируемого пространства..
Газовый клапана (со стороны питания) открывается, чтобы заполнить тестируемое пространство между двумя клапанами.
Шаг 4: фаза 83 td2 - Тест на давление газа, время снятия показания величины давления газав тестируемом пространстве
между двумя клапанами.
Когда клапаны закрываются, давление газа в тестируемом пространстве не должно опускаться ниже определенного значения,
установленного на реле давления (P LT соединительный разъем X9-04).
Контроль герметичности с отдельным реле давления
Обозначения
td1
Тест на атмосферное давление
td2
Tест на давление газа
td3
Заполнение тестируемого пространства
td4
Удаление воздуха с тестируемого пространства
V…
Топливный клапана
P LT
Реле давления для контроля герметичности газовых клапанов
Вход / выход сигнала 1 (ON)
Вход / выход сигнала 0 (OFF)
Вход разрешительного сигнала 1 (ON) или 0 (OFF)
№.
Параметр
242
Контроль герметичности: сброс давления с тестируемого пространства
243
Контроль герметичности: время тестирования атмосферного давления
244
Контроль герметичности: заполнение тестируемого пространства
245
Контроль герметичности: время тестирования на давление газа
8
Инструкции по контролю модификаций через БУИ2x:
Дисплей БУИ23.. или БУИ21.. в распоряжении Сервисной службы для конфигурации/изменения параметров.

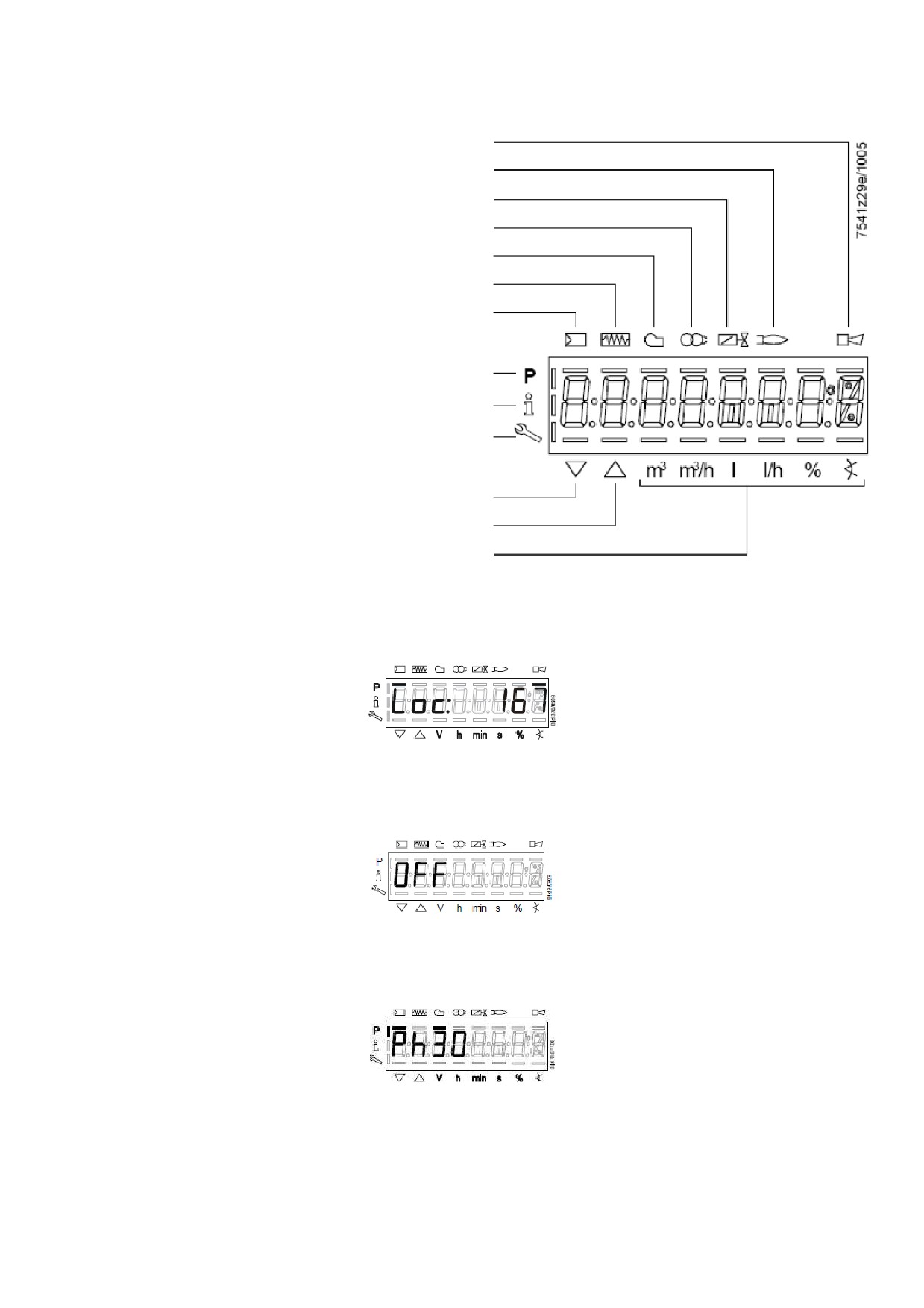

Дисплей Буи23 имеет следующий вид:
Таблица функций кнопок
Кнопки F и A
Нажимая одновременно две кнопки на дисплее появляется надпись code и при написании
соответствующего пароля имеется доступ в конфигурацию Service или OEM
Кнопки info и enter
Служат для перелистывания страничек меню в уровнях Info и Service
Служат при конфигурации в качестве входа - enter
Служат во время работы горелки в качестве кнопки Сброс блокировки - reset
Служат для выхода в меню на более низкий уровень
Кнопка « - «
Служит для выхода на более низкий уровень параметров
Служит, чтобы снизить величину параметра
Кнопка « + «
Служит для выхода на более высокий уровень параметров
Служит, чтобы увеличить величину параметра
Кнопки + и - = ESC
Нажимая одновременно две кнопки можно выйти на более низкий уровень меню
9
А дисплей может отображать эти данные:
Блокировка + код блокировки
Наличие пламени
Открытые клапаны
Введен в действие запальный трансформатор
Введен в действие двигатель вентилятора
Включен подогрев мазутного топлива
Запрос на тепло со стороны системы
На стадии программирования
На стадии Info
На стадии Service
Сервопривод закрывается
Сервопривод открывается
Единица измерения
При нажатии на кнопку Info вместе с любой другой кнопкой, электронный блок LME73 блокируется и на дисплее появляется
надпись:
На фазе выжидания на дисплее написано:
Во время фазы запуска горелки на дисплее появляются фазы работы:
10
Перечень фаз на дисплее БУИ2x:
Номер фазы
Функция
Выжидание - Standby
OFF
Выжидание запроса тепла
Ph08
питание ON / фаза тестирования (напр. Тест блок а контроля пламени)
Пуск
Ph21
Предохранительные клапаны находятся на ON, тест реле давления воздуха/ POC тест
Ph22
Двигатель вентилятора на ON / тест реле давления воздуха
Ph24
Сервопривод открывается в положении предварительной продувки
Ph30
Предварительная продувка
Ph36
Сервопривод переходит на положение розжига/малого пламени
Ph38
Предрозжиг
Ph40
1° время безопасной работы (TSA1) / запальный трансформатор на ON
Ph42
Время безопасной работы (запальный трансформатор на OFF), контроль пламени
Пауза: конец времени безопасной работы и топливный клапан 1 (V1) ON
Ph44
Пауза: конец времени безопасной работы и переход на модуляцию (LR)
Ph50
2° время безопасной работы (TSA2)
Ph54
P259.01: Сервопривод открывается по направлению > малое пламя
Ph54
P260: Сервопривод закрывается на малом пламени
Время выжидания перед выходом на модуляцию, которое устанавливается, в зависимости от
oP1
запрограммированных уставок (аналоговый вход или 3-х позиционный)
Работа
oP
Работа, модуляция
Отключение
Ph10
Отключение, сервопривод замыкается в положении CLOSE
Ph72
Сервопривод размыкается в положении большого пламени/конец работы
Ph74
Пост-продувка
Контроль герметичности
Ph80
Тест на удаление воздуха из пространства между двумя газовыми клапанами
Ph81
Время контроля топливного клапана 1
Ph82
Тест на заполнение пространства между двумягазовыми клапанами
Ph83
Время контроля топливного клапана 2
Фазы выжидания (Запрет
пуска - start prevention)
Ph01
Слишком низкое напряжение
Ph02
Разомкнут защитный контур
Ph04
Посторонний свет при пуске горелки (закончилось максимальное время/блокировки через 30 сек)
Ph90
Реле минимального давления газа разомкнут
Блокировка
LOC
Фаза блокировки
11
Перечень кодов ошибок, получаемый через наружный БУИ2x:
Код ошибки
Tекст
Возможная причина
Loc 2
Отсутствие пламени в конце
- газовые клапаны имеют дефект или загрязнены
времени безопасной работы
- устройство улавливания пламени имеет дефект или загрязнено
(TSA)
- неправильная настройка горелка, отсутствие топлива
- устройство розжига имеет дефект
Loc 3
Реле давления воздуха
Реле давления воздуха (LP) дефектно
имеет дефект
- реле
- отсутствие сигнала реле давления воздуха после конкретного времени (t10)
давления
воздуха
(LP)
- реле давления воздуха (LP) заклинило в положении отдыха
заклинило
в положении
отдыха, не переключается
контакт по времени (t10)
Loc 4
Посторонний свет
Посторонний свет при запуске горелки
Loc 5
Реле давления воздуха
Реле давления воздуха не активировалось в течение установленного
имеет
дефект,
контакт
времени (LP)
склеился
в
рабочем
- реле давления воздуха (LP) заклинило в положении работы
положении
Loc 6
Сервопривод с дефектом
- сервопривод имеет дефект или заблокирован
- неправильное подключение
- неправильная настройка
Loc 7
Отсутствие пламени
Слишком большие потери пламени при работе (ограничение повторов)
- газовые клапаны с дефектом или загрязнены
- устройство контроля пламени имеет дефект или загрязнено
- неправильная настройка горелки
Loc 8
---
свободный
Loc 9
---
свободный
Loc 10
Не определяемая ошибка,
Ошибка в электрических соединениях или внутрення ошибка, выходные
внутрення ошибка
контакты, другие неполадки
Loc 12
Контроль герметичности
Утечка топливного клапана 1 (V1)
Loc 13
Контроль герметичности
Утечка топливного клапана 2 (V2)
Loc 22
Разомкнут контур защит
- реле максимального давления газа разомкнуто
- отсечен предохранительный ограничительный термостат
Loc 138
Успешный сброс блокировки
Успешный сброс блокировки
Loc 167
Ручная блокировка
Ручная блокировка
Loc: 206
БУИ2... несовместимый
Использовать последнюю версию
12

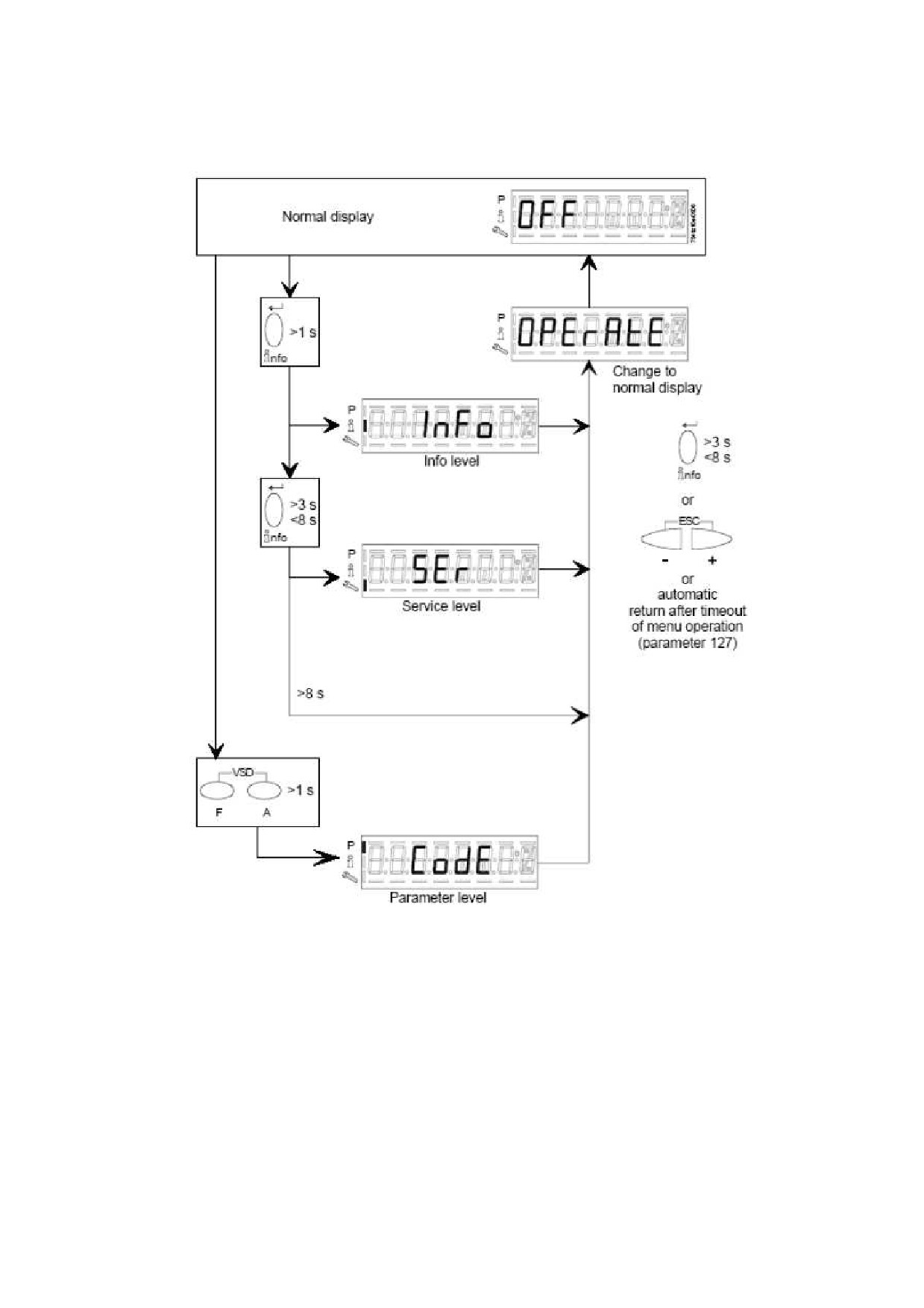

Доступ на уровни параметров:
Доступ на разные уровни параметров можно осуществить с помощью соответствующих комбинаций клавиш, как это
изображено на следующей схеме с блоками:
13

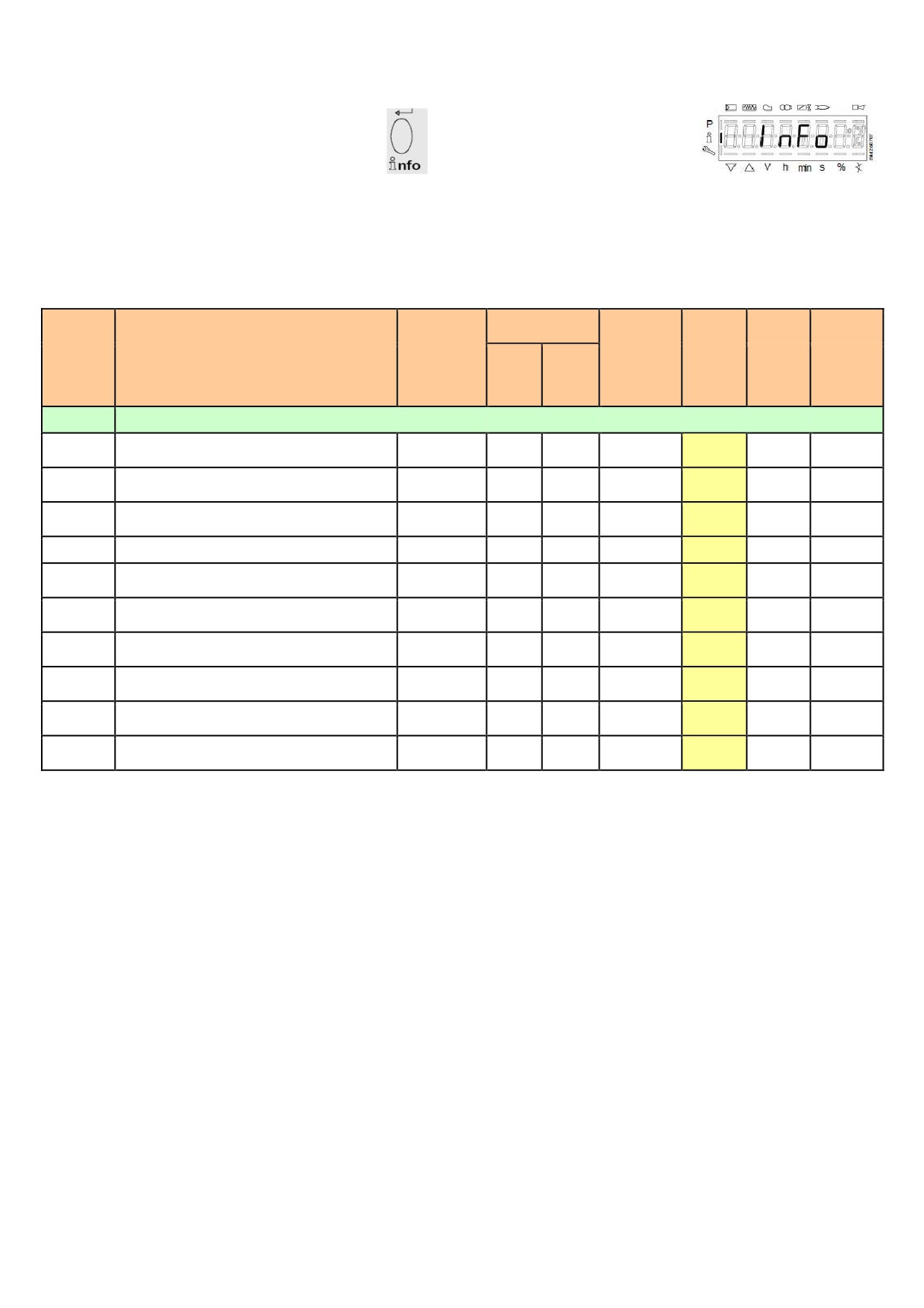

Уровень Info:
Нажать и держать в нажатом состоянии кнопку Info
до тех пор, пока на дисплее не появится
При нажатии на кнопку + или кнопку - можно передвигаться вперед или назад по перечню параметров.
Если справа появляется «точка-линия» - это означает, что не хватает места для полной визуализации.
Нажимая еще раз на Info в течении от 1 до 3-х секунд можно визуализировать полное обозначение.
На уровне Info можно визуализировать следующие параметры:
Уровень
Уровень
Величина
Уставки,
пароля
пароля
Описание параметров
Номер
заданные
Уровень
LME73.000Ax + PME73.831AxBC
Тип значения
Разрешение
параметра
на
только
Уровень
LME73.831AxBC
Мин.
Макс.
заводе
для
написания
чтения
100
Общее
Только для
102
Дата идентификации
---
---
---
Info
---
чтения
Только для
103
Идентификационный номер
0
9999
1
Info
---
чтения
Только для
113
Идентификационный номер горелки
x
xxxxxxxx
1
Info
---
чтения
164
Количество запусков со сбросом блокировки
Аннулируемое
0
999999
1
Info
Info
Только для
166
Общее количество запусков
0
999999
1
Info
---
чтения
Только для
170.00
Количество циклов внутреннего реле K12
0
999999
1
Info
---
чтения
Только для
170.01
Количество циклов внутреннего реле K11
0
999999
1
Info
---
чтения
Только для
170.02
Количество циклов внутреннего реле K2
0
999999
1
Info
---
чтения
Только для
170.03
Количество циклов внутреннего реле K1
0
999999
1
Info
---
чтения
Максимальное количество циклов внутреннего
Только для
171
0
999999
1
Info
---
реле для выхода сервопривода
чтения
14

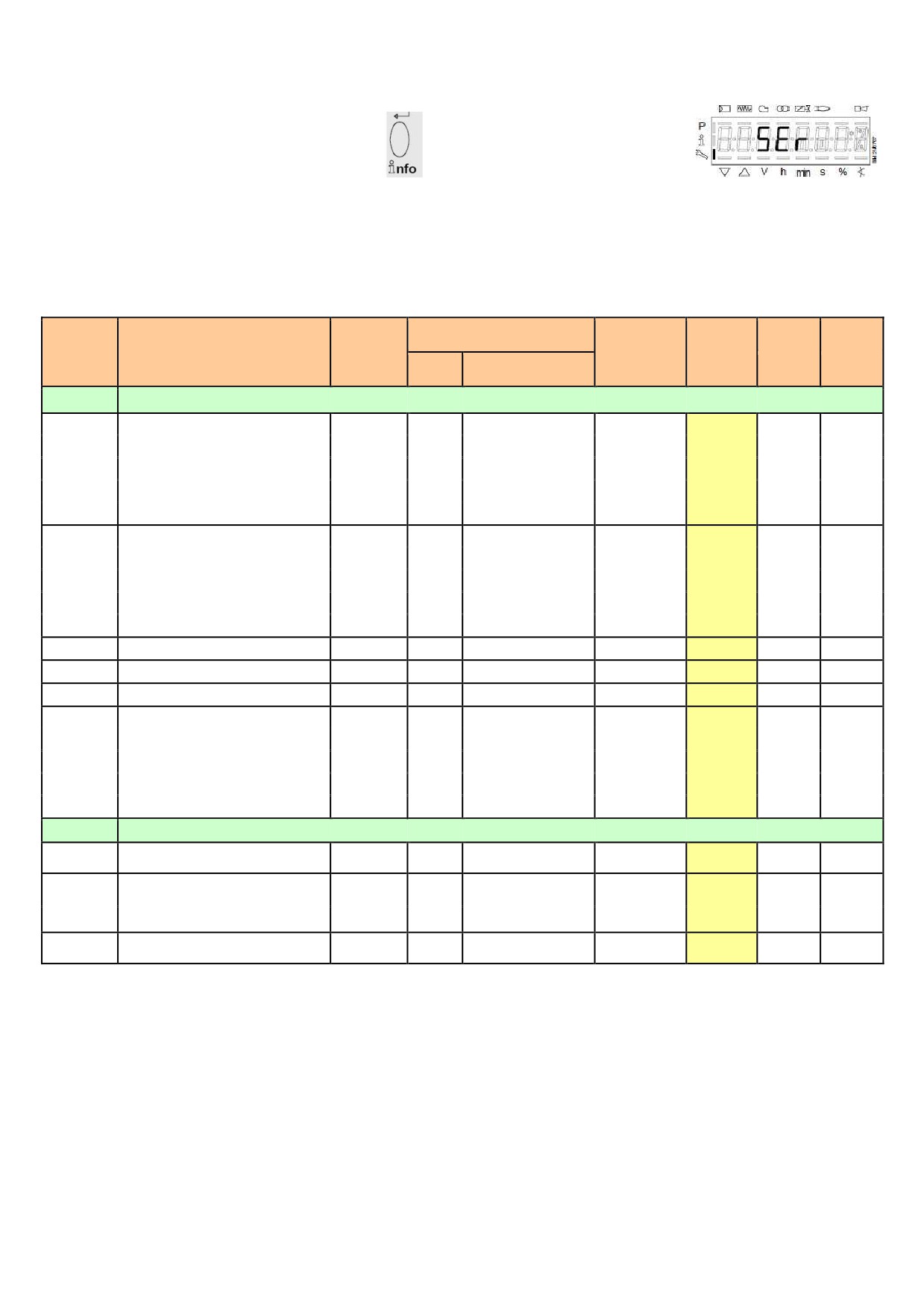

Уровень Service - сервисной службы:
Нажать и держать в нажатом состоянии кнопку Info
до тех пор, пока на дисплее не появится
Нажимая на конпку + или кнопку - можно передвигаться перед и назад по перечню параметров.
Если справа появляется «точка-линия» - это означает, что не хватает места для полной визуализации.
Нажимая еще раз на Info в течении от 1 до 3-х секунд можно визуализировать полное обозначение.
Видимые параметры Info следующие:
Уровень
Уровень
Описание параметров
Величина
Уставки,
Номер
Тип
пароля
пароля
LME73.000Ax +
Разрешение
заданные
параметра
значения
Уровень
Уровень
PME73.831AxBCLME73.831AxBC
Мин
Макс
на заводе
чтения
чтения
700
Архив ошибок
Текущая ошибка:
00 = код ошибки
2
255
1
Только для
701
01 = номер запуска
0
999999
1
Service
---
чтения
02 = фаза
---
---
---
03 = значение % нагрузки
0%
100%
1
1-ая ошибка архива:
00 = код ошибки
2
255
1
Только для
702
01 = номер запуска
0
999999
1
Service
---
чтения
02 = фаза
---
---
---
03 = значение % нагрузки
0%
100%
1
10-ая ошибка архива:
00 = код ошибки
2
255
1
Только для
711
01 = номер запуска
0
999999
1
Service
---
чтения
02 = фаза
---
---
---
03 = значение % нагрузки
0%
100%
1
900
Данные процесса
Только для
936
Стандартизированная скорость
0%
100%
0,01 %
Service
---
чтения
LME73.000A1: 175 V
Только для
951
Величина напряжения питания
0 V
1 V
Service
---
чтения
LME73.000A2: 350 V
Только для
954
% интенсивности пламени
0%
100%
1%
Service
---
чтения
15
Уровень Параметров (Специалист - наладчик):
Самый важный уровень параметров, потому что он позволяет наладчику горелок изменить некоторые, уже
запрограммированные, данные горелки.
Доступ к уровню параметров защищен паролем, состоящим из 4-х знаков (SO - наладчик) и паролем, состоящим из 5 знаков
(OEM - уровень производителя горелок).
Для введения пароля действовать следующим образом:
нажимать одновременно на кнопки F и A, до тех пор, пока на дисплее не появится слово code и затем 7 тире снизу, из которых
первое слева будет мигать. Нажимать кнопку + или - до тех пор, пока не появится первая буква желаемого пароля и нажать
enter, при этом введенная буква превратится в центральную черточку, в то время, как вторая нижная черточка будет мигать.
Нажимать кнопку + или - до тех пор, пока не появится вторая буква пароля, затем нажать enter. Продолжать таким образом
вплоть до завершения ввода кода и затем нажимать на enter пока не появится надпись PArA, а затем появится на дисплее
надпись 000 Int . С помощью кнопок + или - можно увидеть группы параметров 000Int, 100, 200, 500, 600 . После того, как
будет выбрана группа параметров, с помощью enter войти в группу и с помощью кнопки + а затем - пройтись по перечню (см.
Таблицу с полным перечнем). Для изменения одного параметра, если это позволяет сделать пароль, (см. колонку “Уровень
пароля, уровень написания”), выбрав параметр, нажать на enter, выбранное значение начнет мигать и с помощью кнопок +
или - возможно изменить значение, затем нажать еще раз на enter для подтверждения и сохранения. При одновременном
нажатии на кнопки + и - можно вренуться назад на один шаг, то есть в перечень параметров. Чтобы выйти из модальности
программирования, нажимать на кнопки + и - несколько раз, до тех пор, пока не вернетесь на базовую визуализацию.
Уровень
Уровень
Описание параметров
Величина
Значение,
Номер
Тип
пароля
пароля
LME73.000Ax + PME73.831AxBC
Разрешение
введенное
параметра
значения
Уровень
Уровень
LME73.831AxBC
Мин
Макс
на заводе
чтения
написания
0
Внутренние параметры
41
Пароль Центра обслуживания (4 знаков)
изменяемое
xxxx
xxxx
---
---
OEM
42
Пароль уровня OEM (5 знаков)
изменяемое
xxxxx
xxxxx
---
---
OEM
Сохранение/ восстановление
60
изменяемое
Restore
Backup
---
---
SO
(Backup / restore)
100
Общее
Минимальное значение в % для увеличения
123
изменяемое
1%
10%
0,1%
SO
SO
мощности
Тип визуализации с помощью дисплея
БУИ2...
1 = стандартная (фаза программы)
140
2 = интенсивность пламени 1 (QRA... / ION)
изменяемое
1
4
1
SO
SO
3 = интенсивность пламени 2 (QRB... /QRC...)
4 = индикация мощности горелки
200
Контроль горелки
Время (t10) переключения реле давления
224
изменяемое
0 сек
13,818 сек
0,294 сек
12,054 сек
SO
OEM
воздуха (LP)
225
Газ: время предварительной продувки (t1)
изменяемое
0 сек
1237 сек
4,851 сек
29,106 сек
SO
OEM
226
Газ: предрозжиговое время (t3)
изменяемое
1,029 сек
37,485 сек
0,147 сек
2,058 сек
SO
OEM
Пауза (t4): конец времени безопасной работы
230
изменяемое
3,234 сек
74,97 сек
0,294 сек
3,234 сек
SO
OEM
(TSA) и открытие клапана 1 (V1) ON
Пауза (t9): открытие клапана 1 (V1) ON -
231
отключение клапана запальной горелки (PV)
изменяемое
0 сек
74,97 сек
0,294 сек
2,940 сек
SO
OEM
OFF
Пауза (t5): отключение клапана запальной
232
горелки (PV) OFF - активизация контроллера
изменяемое
2,058 сек
74,97 сек
0,294 сек
8,820 сек
SO
OEM
нагрузки (LR)
234
Газ: время пост-продувки (t8)
изменяемое
0 сек
1237 сек
4,851 сек
0 сек
SO
OEM
Газ: автоматическое отключение через 24
часа непрерывной работы (пламя
присутствует)
239
изменяемое
0
1
1
1
SO
OEM
0 = OFF
1 = ON
16
Автоматический повторный запуск после
блокировки из-за потери пламени во время
работы
240
изменяемое
0
2
1
0
SO
OEM
0 = нет
1 = нет
2 = 1 x повтор
Контроль герметичности газовых клапанов
241.00
0 = OFF
изменяемое
0
1
1
1
SO
OEM
1 = ON
Контроль герметичности
241.01
0 = во время предварительной продувки (t1)
изменяемое
0
1
1
0
SO
OEM
1 = во время пост-вентиляции (t8)
Контроль герметичности
241.02
0 = согласовано с параметром 241.01
изменяемое
0
1
1
0
SO
OEM
1 = в течение времени предварительной
продувки (t1) и времени пост-вентиляции (t8)
Контроль герметичности - время открытия
242
изменяемое
0 сек
2,648 сек
0,147 сек
2,646 сек
SO
OEM
сбросного клапана (V2)
Контроль герметичности - время контроля
243
изменяемое
1,029 сек
37,485 сек
0,147 сек
10,290 сек
SO
OEM
атмосферного давления
Контроль герметичности - время открытия
244
изменяемое
0 сек
2,648 сек
0,147 сек
2,646 сек
SO
OEM
клапана нагрузки (V1)
Контроль герметичности - время контроля
245
изменяемое
1,029 сек
37,485 сек
0,147 сек
10,290 сек
SO
OEM
давления газа
Время ответа на ошибку
254
0 = 1 сек
изменяемое
0
1
1
0
SO
OEM
1 = 3 сек
257
Газ: построзжиговое время (t3n - 0,3 сек)
изменяемое
0 сек
13,23 сек
0,147 сек
2,205 сек
SO
OEM
Макимальное время открытия сервопривода
259.00
изменяемое
0 сек
1237 сек
4,851 сек
67,914 сек
SO
OEM
(t11)
Время открытия сервопривода между точкой
259.01
изменяемое
0 сек
37,485 сек
0,147 сек
14,994 сек
SO
OEM
розжига и положением малого пламени
Время открытия сервопривода между
259.02
положением малого пламени и точкой
изменяемое
0 сек
37,485 сек
0,147 сек
14,994 сек
розжига
Максимальное время закрытия
260
изменяемое
0 сек
1237 сек
4,851 сек
67,914 сек
SO
OEM
сервопривода (t12)
500
Контроль соотношения
Положение исполнительного механизма в
течении времени предварительной
продувки (t1) и времени пост - продувки
(t8)
515
изменяемое
0
1
1
1
SO
OEM
0 = продувка с сервоприводом в
положении малого пламени
1 = продувка с положением продувки на
большом пламени
Контроль пневматического горения -
0 = OFF / 3-х позиционная модуляция
560
изменяемое
0
2
1
1
SO
SO
1 = продувка PWM / модуляция от
аналогового сигнала
600
Уставка входа регулировки
Аналоговый вход (требует потенциометра с
обратным сигналом ASZxx.3x)
0 = 3-х позиционный вход: увеличение -
останов - уменьшение
1 = 0...10 V
654
изменяемое
0
5
1
0
SO
SO
2 = 0...135 Ω
3 = 0...20 мA
4 = 4...20 мA с блокировкой для значений < 4
мA
5 = 4...20 мA
17
ВНИМАНИЕ!
Номер параметра:
41
42
60
123
Параметры могут изменяться с соответствующих уровней доступа SO или
140
OEM на контроллере LME73.831AxBC
242
243
244
245
259.01
18



















///////////////////////////////////////
