Ручная лебедка PT 500. Руководство по эксплуатации





Ручная лебедка
PT 500
ПАСПОРТ-ИНСТРУКЦИЯ
№ 13201801
Паспорт-инструкция стр. 1
1. Назначение изделия
1.1. Лебедка ручная PT 500 предназначена для натяжения СИП,
оптоволоконного кабеля при монтаже и для регулировки стрелы провеса
СИП.
1.2. Лебедка имеет дополнительный блок.
1.3. Натяжение СИП производится без больших физических усилий с
помощью храпового механизма и рычага, обеспечивающих пошаговое
натяжение провода.

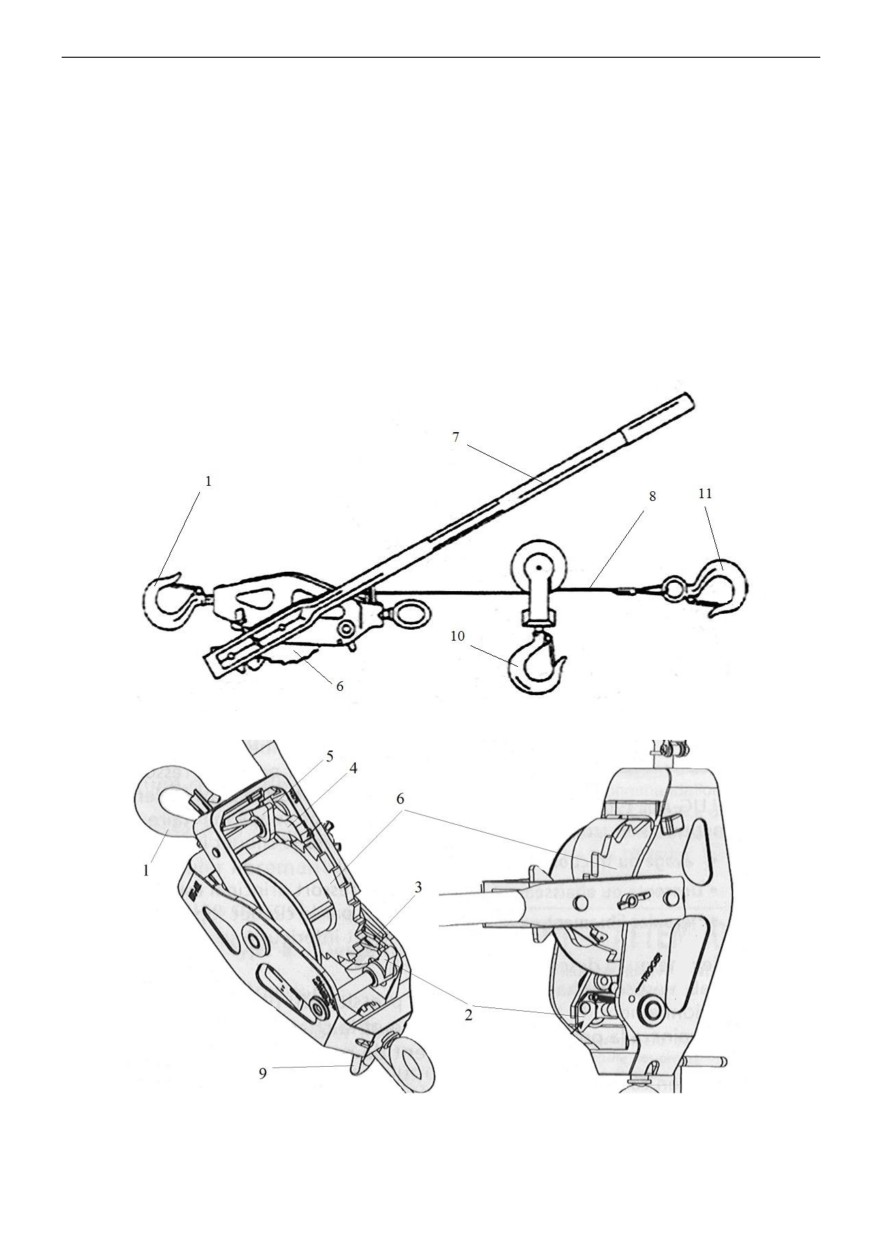

Основные элементы устройства схематично показаны на Рис. 1.
Рис.1. Лебедка ручная PT 500
Паспорт-инструкция стр. 2
1 - неподвижный крюк
7 - рукоятка
2 - стопорный рычаг
8 - трос
3 - движущая пружина
9 - направляющий элемент
4 - толкатель
10 - шкивный крюк
5 - предохранительная щеколда
11- подвижный крюк.
6 - барабан с зубчатым колесом
Барабан с зубчатым (храповым) колесом (6), на который наматывается
трос
(8) с подвижным крюком (11) на конце для крепления к грузу;
Рукоятка (7) служит рычагом для приложения усилия, на ней закреплен
толкатель
(4), упирающийся в рабочем положении в один из зубьев
храпового колеса (6). Благодаря предохранительной щеколде (5), толкатель
(4) может быть зафиксирован в одном из двух положений: либо толкатель
упирается в зуб храпового колеса (как показано на рис. 1), либо он выведен
из зацепления с храповым колесом и с ним не контактирует.
Стопорный рычаг (2) под действием движущей пружины (3) упирается
в один из зубьев колеса (6) и, тем самым, не дает нагрузке
(грузу)
разматывать барабан с тросом.
Неподвижный крюк (1) закрепляется на опоре (на любой опорной
поверхности), относительно которой необходимо переместить груз.
Шкивный крюк (10) позволяет удвоить усилие, с помощью которого
перемещается груз. При этом груз закрепляется на шкивном крюке (10), а
подвижный крюк (11) - на корпусе лебедки.
Этот режим называется режимом «с двойным тросомª. Если к
грузу крепится подвижный крюк, то режим будет называться
«с
одинарным тросомª. Направляющий элемент
(9), через который
проходит трос (8), размещен в корпусе лебедки со стороны нагрузки. Все
три крюка (1, 10 и 11) имеют подпружиненные фиксаторы-ограничители,
которые, с одной стороны, позволяют завести в крюк элемент
конструкции, с которым он дальше будет работать, а с другой стороны,
не дают этому элементу выскочить из зацепления с крюком.
2. Технические характеристики
Масса, кг
4
Усилие рычага, кН
0,3
Диаметр троса, мм
4,4
Допустимая нагрузка, кН:
Одинарный трос
2,5
Двойной трос
5
Расстояние между крюками, м:
Одинарный трос
7,6
Двойной трос
3,8
Паспорт-инструкция стр. 3
3. Комплект поставки
Наименование
Кол-во, шт
Лебедка ручная PT 500
1
Паспорт-инструкция
1
4. Требования безопасности и охраны окружающей среды
4.1. Требования безопасности должны соответствовать требованиям
ГОСТ 13276 и ГОСТ Р 51177
4.2. Требования охраны окружающей среды должны соответствовать
требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу
РД-03-21-2007.
4.3. Утилизация должна проводиться согласно установленным
правилам утилизации материалов, из которых изготовлены изделия.
5. Подготовка изделия к работе
5.1. Достать изделие и произвести внешний осмотр. Убедиться в
отсутствии видимых дефектов.
5.2. Перед работой необходимо убедиться в наличии смазки
инструмента, и при недостаточном ее количестве или загрязнении,
тщательно нанести новую, соответствующую климатическим условиям
работы.
6. Работа с ручной лебедкой PT 500
Производится предварительная натяжка СИП через ролик раскатки
СИП RT5. На рис.2 показан монтаж СИП с несущим проводом (4), который
фиксируется в анкерном зажиме (7) либо в монтажном зажиме типа SCT
50.70. После фиксации монтажного зажима (6) на жгуте СИП (5) в ушко на
зажиме пропускается подвижный крюк лебедки (1), и жгут подтягивается к
кронштейну в верхней части опоры.
Паспорт-инструкция стр. 4

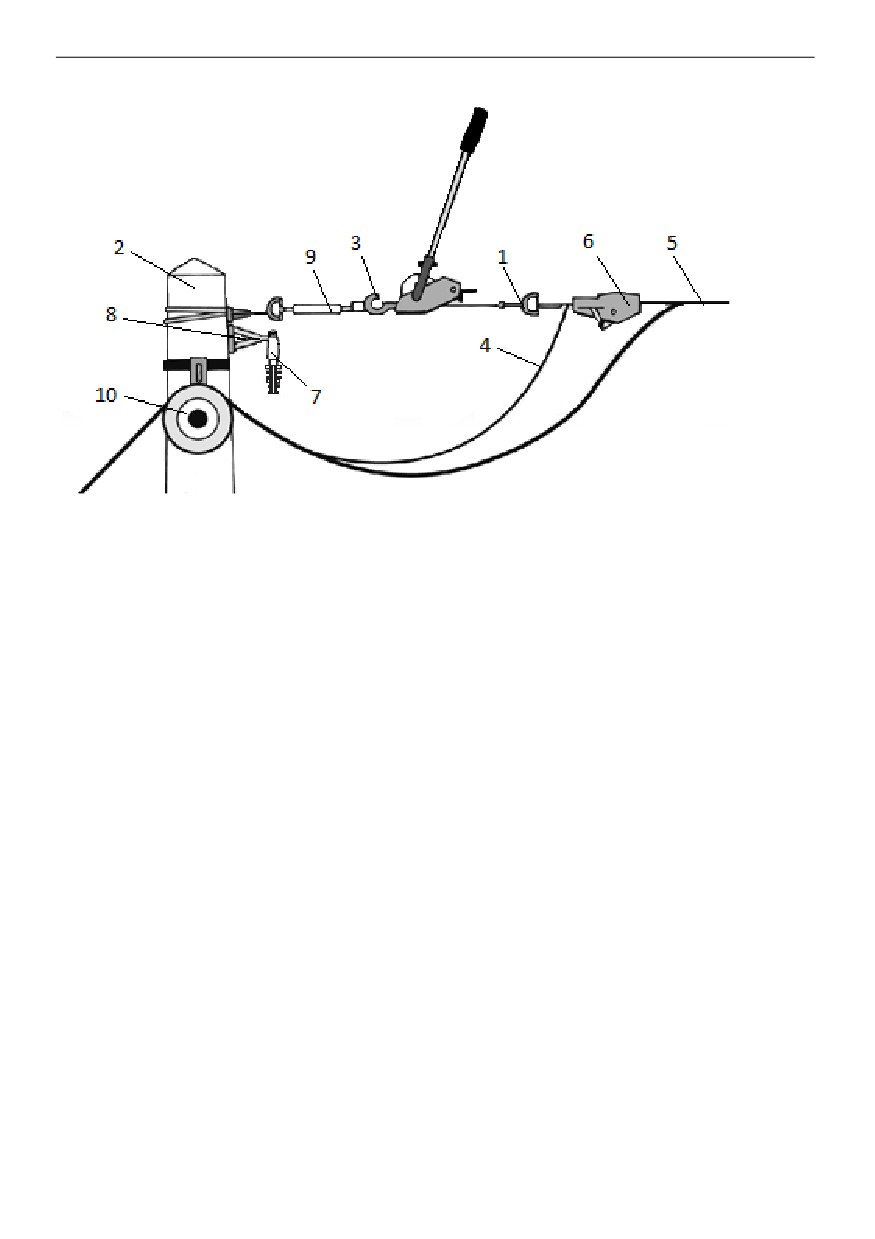

Рис. 2. Схема монтажа СИП с применением ручной лебедки PT 500
1 - подвижный крюк лебедки PT 500
6 - монтажный зажим
2 - опора ВЛ
7 - анкерный зажим
3 - неподвижный крюк лебедки PT 500
8 - анкерный кронштейн
4 - несущий нейтральный провод СИП
9 - динамометр
5 - жгут СИП
10 - ролик раскатки СИП
Далее несущий провод СИП заводится между клиньями анкерного
зажима (7), предварительно закрепленного на анкерном кронштейне (8) на
опоре, и в натянутом положении фиксируется клиньями этого зажима.
7. Требования к упаковке, маркировке, условиям хранения и
транспортирования
7.1. Храните лебедку в сухом месте, чтобы препятствовать коррозии
механизма и троса. Периодически очищайте трос и механизм от грязи.
Регулярно
(по крайней мере,
1 раз в месяц, а при тяжелых условиях
эксплуатации - чаще) необходимо проводить осмотр внешнего вида лебедки,
смазку троса, оси барабана, осей шкива и крюков, осей толкателя и
стопорного рычага и проверять состояние деталей на предмет отсутствия
коррозии, повреждения и износа. Все ремонтные работы должны
выполняться квалифицированными специалистами..
Паспорт-инструкция стр. 5
7.2. Упаковка должна быть снабжена ярлыком со следующими
данными:
- марка изделия;
- номер технических условий (при наличии);
- брутто-масса тары;
- количество изделий;
- наименование (товарный знак) предприятия-изготовителя;
- указание страны завода - изготовителя;
- дата изготовления;
- указание на наличие в ящике сопроводительной документации;
- остальная маркировка грузов по ГОСТ 14192.
7.3. Условия транспортирования изделия в заводской упаковке в части
воздействия механических факторов должны быть не ниже группы Ж по
ГОСТ 23216, в части воздействия климатических факторов внешней среды
должны соответствовать условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
7.4. Погрузка и разгрузка изделия должна производиться вручную или
с использованием погрузочных средств, не вызывающих повреждения их
поверхности (вмятины, царапины и др.), влияющие на их свойства.
7.5. Условия хранения изделия в части воздействия климатических
факторов внешней среды должны соответствовать группе 3 по ГОСТ 15150.
7.6. Изделие необходимо хранить в заводской упаковке.
7.7. Дополнительные требования к транспортировке и хранению
изделия устанавливают в стандартах и технических условиях на продукцию.
8. Указания по эксплуатации и ремонту
8.1. После выполнения ремонта с разборкой лебедки и последующей
сборкой, а также при замене троса лебедка должна быть подвергнута
испытанию нагрузкой на 25% превышающей ее грузоподъемность.
8.2. Необходимо выполнять следующие правила:
- К работе с лебедкой допускать людей, хорошо знающих и
выполняющих требования руководства по эксплуатации.
- Не допускать во время работы перегрузку лебедки.
- Следить за состоянием троса и других элементов лебедки.
- Не допускать работу с неисправной лебедкой.
- Защищать трос лебедки от брызг сварки, механических повреждений
и химических воздействий на него.
- Не нагружать лебедку, если на барабане лебедки уложено менее двух
витков троса.
- Не удалять и не закрывать предупреждающие надписи на лебедке.
- Начинать работу с лебедкой, только если она надежно закреплена на
опоре.
Паспорт-инструкция стр. 6
- Следить, чтобы нагруженный трос лебедки не терся о какие-либо
поверхности.
- Не допускать перекручивание троса.
- Не бросать лебедку с высоты на землю.
- Не производить самопроизвольных модификаций лебедки.
- Не поднимать и не опускать с помощью лебедки грузы, людей.
- Не использовать для фиксации груза.
- Не допускается работа в аварийном режиме
(наличие признаков
разрушения) и с поврежденной лебедкой.
- Не использовать лебедку для подъема, поддержки и транспортировки
людей.
- Не работать с лебедкой, если трос искривлен.
- Не допускается наращивать рукоятку лебедки трубой.
- Не допускается оперирование рукояткой лебедки более чем одним
оператором одновременно.
- Регулярно проверять состояние лебедки и ее частей, своевременно
обнаруживая и регистрируя повреждения и выводя такую лебедку из
эксплуатации.
9. Утилизация
После окончания срока службы ручная лебедка PT 500 не представляет
опасности для жизни и здоровья людей, окружающей среды и подлежит
утилизации в общем порядке.
10. Гарантии изготовителя
10.1. Гарантийный срок- 1 год со дня продажи.
10.2. Срок эксплуатации - зависит от интенсивности использования
изделия. Основные характеристики и функционирование изделия при
отсутствии механического износа и надлежащем хранении сохраняются в
течение всего срока эксплуатации.
10.3. Гарантийные обязательства не распространяются на изделия,
модифицированные потребителем либо использовавшиеся с нарушением
правил эксплуатации, транспортировки или хранения, а также имеющие
износ или механические повреждения инородными предметами.
10.4. Изготовитель не несет ответственности за нецелевое или
неправильное использование изделия.
10.5. Гарантия не распространяется на повреждения, возникшие в
результате естественного износа, плохого ухода, неправильного
использования или небрежного обращения, а также являющиеся следствием
несанкционированного вмешательства в устройство изделия лиц, не
имеющих специального разрешения на проведение ремонта.
Паспорт-инструкция стр. 7
10.6. В целях определения причин отказа и/или характера
повреждений изделия производится техническая экспертиза сроком
10
рабочих дней. По результатам экспертизы принимается решение о
замене/ремонте изделия. При этом изделие принимается на экспертизу
только при наличии паспорта с отметкой о дате продажи и штампом
организации-продавца.
Паспорт-инструкция стр. 8
11. Свидетельство о приёмке
Лебедка ручная PT 500
Партия № _______________
№ изделия ______________
Год, месяц изготовления изделия _____________
Изделие проверено на комплектность и признано годным для эксплуатации.
Штамп Контролера
Личная подпись___________ Расшифровка подписи___________________
Дата приемки _____________
12. Свидетельство об упаковке
Лебедка ручная PT 500 упакован в ООО «НИЛЕДª.
Дата упаковки__________________
Штамп упаковщика
13. Сведения о рекламациях
В случае обнаружения потребителем дефектов, возникших по вине
производителя изделия в пределах гарантийного срока, рекламации следует
направлять на предприятие-изготовитель
- ООО
«НИЛЕДª по адресу:
142121, Россия, Московская обл., г. Подольск, ул. Станционная, д.
24
(8 (495) 120-75-15 доб. 1115).



















///////////////////////////////////////
