КОЛОНКА ТОПЛИВОРАЗДАТОЧНАЯ "ТОПАЗ - 511-11-1000/00". Руководство по эксплуатации ДСМК.400740.511-03 РЭ





ОКП 42 1313
КОЛОНКА ТОПЛИВОРАЗДАТОЧНАЯ
"ТОПАЗ - 511-11-1000/00"
Руководство по эксплуатации
ДСМК.400740.511-03 РЭ
Содержание
1 Описание и работа изделия
5
1.1 Назначение изделия
5
1.2 Технические характеристики
5
1.3 Состав изделия
6
1.4 Устройство и работа составных частей ТРК
7
1.5 Средства измерения, инструмент и принадлежности
12
1.6 Маркировка и пломбирование
13
1.7 Упаковка
13
2 Использование изделия по назначению
14
2.1 Эксплуатационные ограничения
14
2.2 Подготовка ТРК к использованию
14
2.3 Порядок работы с ТРК при отпуске топлива в бак потребителя
16
2.4 Возможные неисправности и методы их устранения
17
3 Обеспечение взрывозащиты ТРК
20
3.1 Требования к взрывобезопасности
20
3.2 Конструктивные решения, обеспечивающие взрывозащиту колонки ... 20
3.3 Обеспечение взрывозащиты при монтаже
20
3.4 Обеспечение взрывозащиты при эксплуатации
21
3.5 Обеспечение взрывозащиты при ремонте
21
4 Техническое обслуживание изделия
22
4.1 Общие указания
22
4.2 Меры безопасности
22
4.3 Осмотр и проверка
22
4.4 Порядок технического обслуживания изделия
22
4.5 Указания по поверке
23
4.6 Консервация (расконсервация)
23
5 Текущий ремонт
23
5.1 Общие указания
23
5.2 Меры безопасности
24
6 Хранение
24
7 Транспортирование
24
8 Утилизация
24

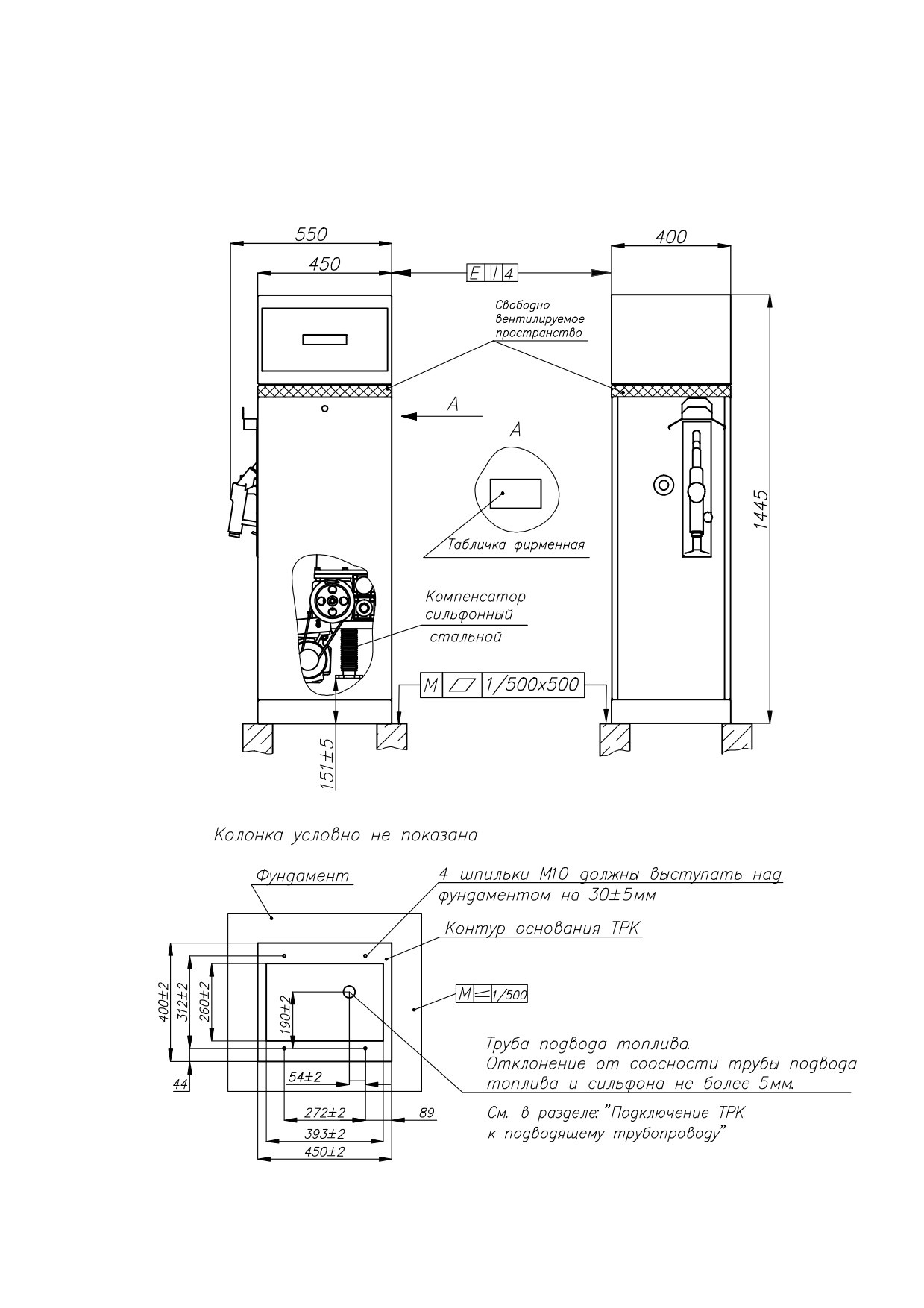

Приложение А (обязательное) Габаритные, присоединительные, установочные
размеры и установка колонки на фундаменте
25
Приложение Б
(обязательное) Наименование конструктивных элементов
колонки
27
Приложение В (обязательное) Схемы пломбирования
28

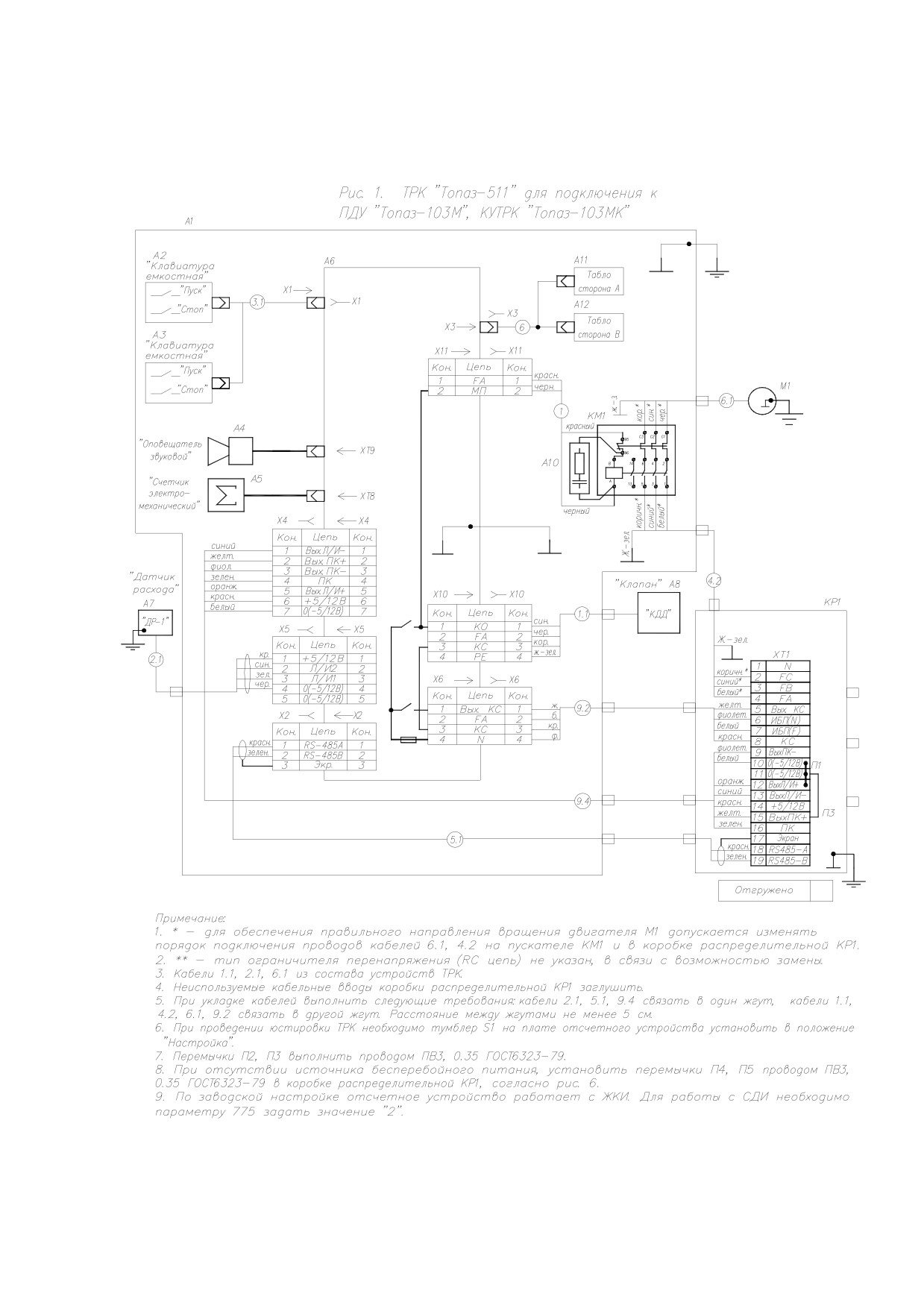

Приложение Г (обязательное) Схема электрическая соединения колонки
29

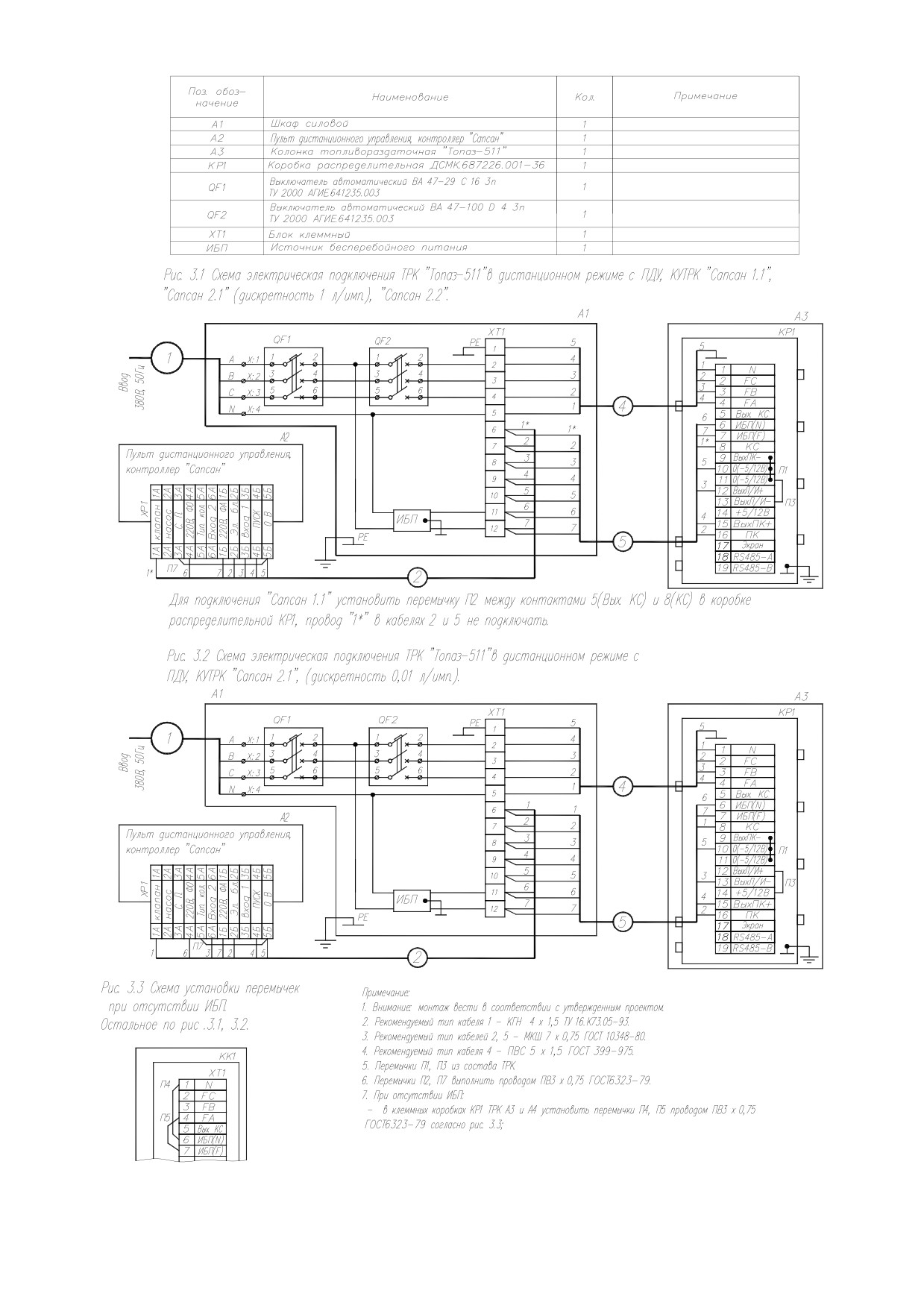

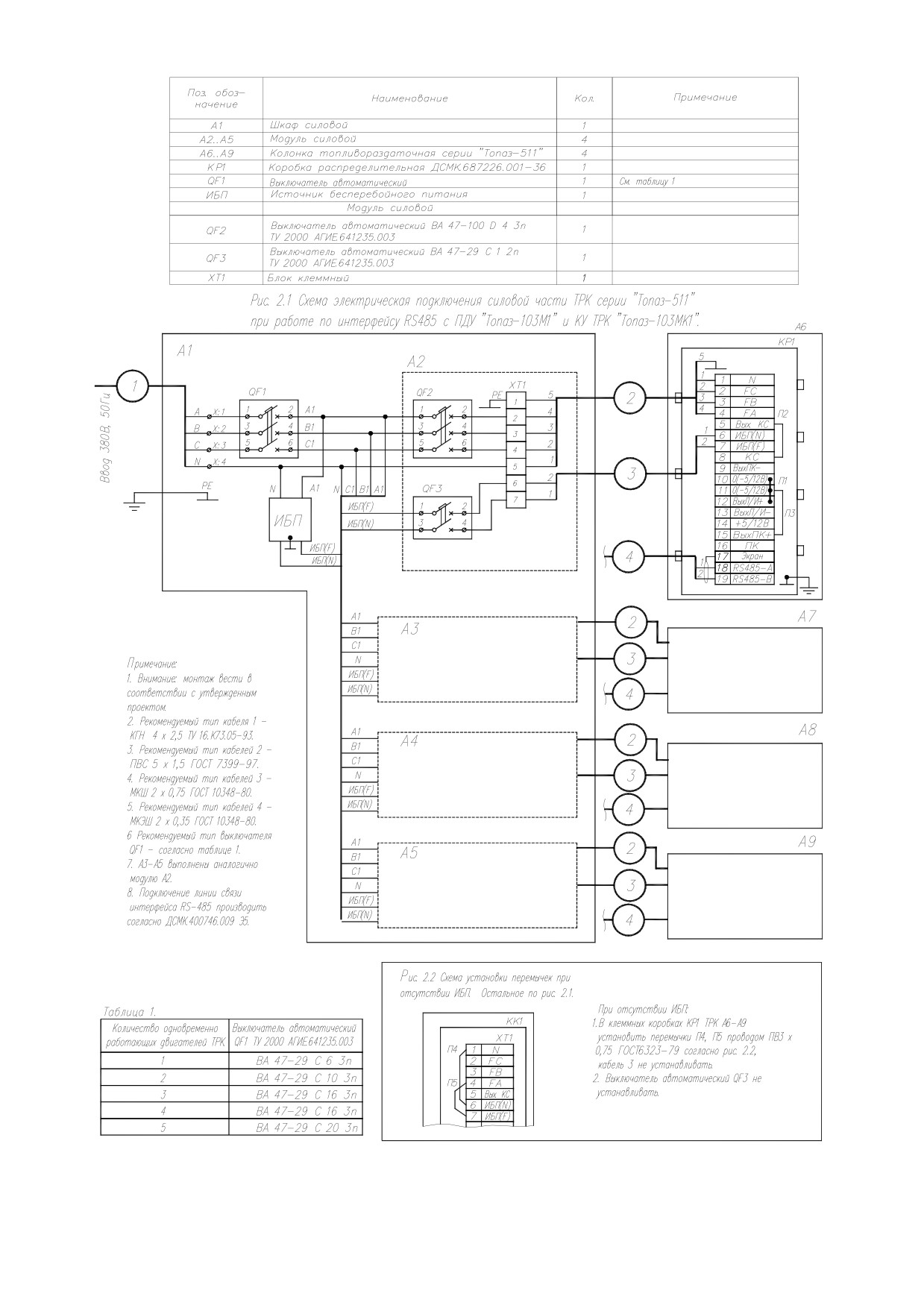

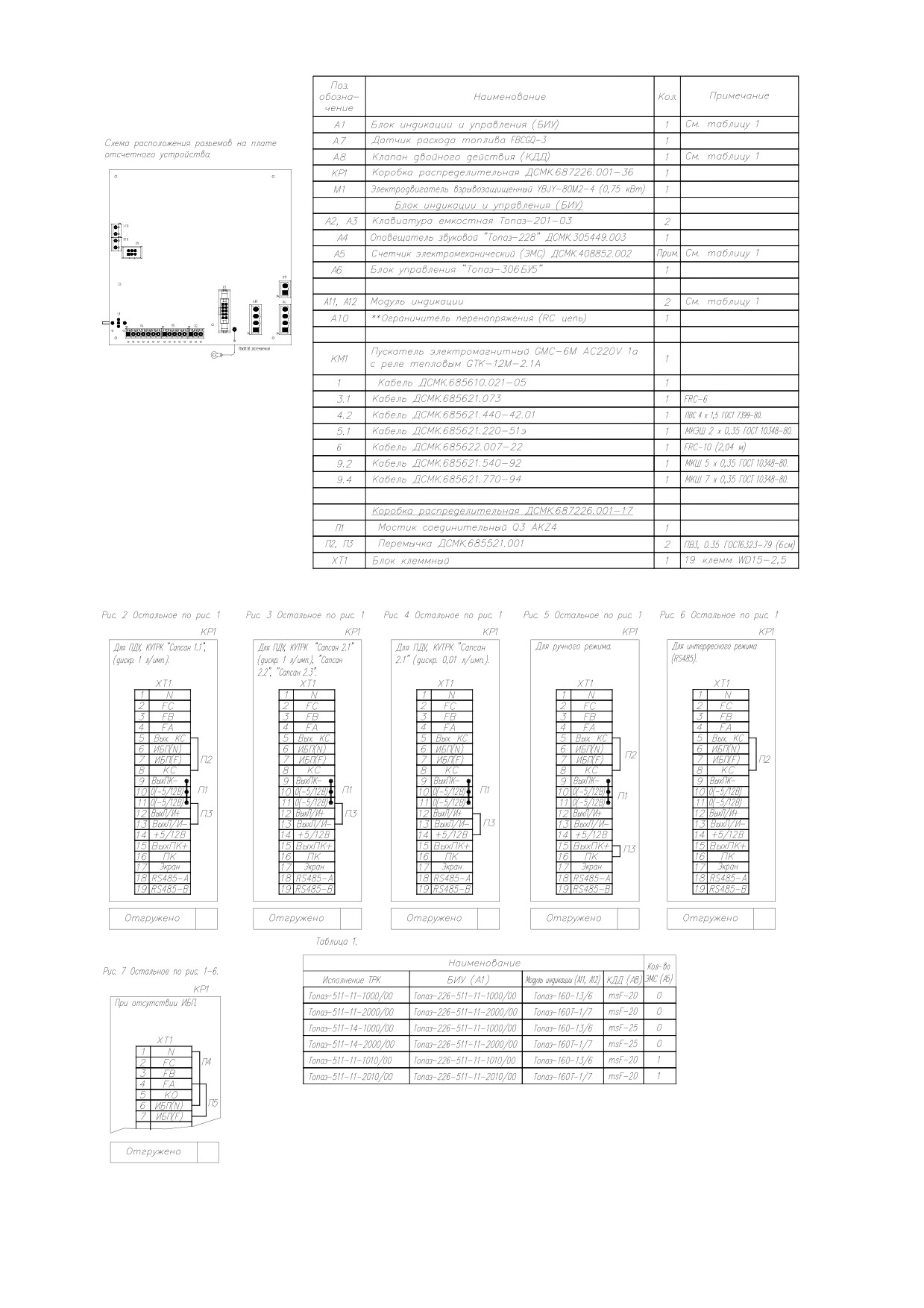

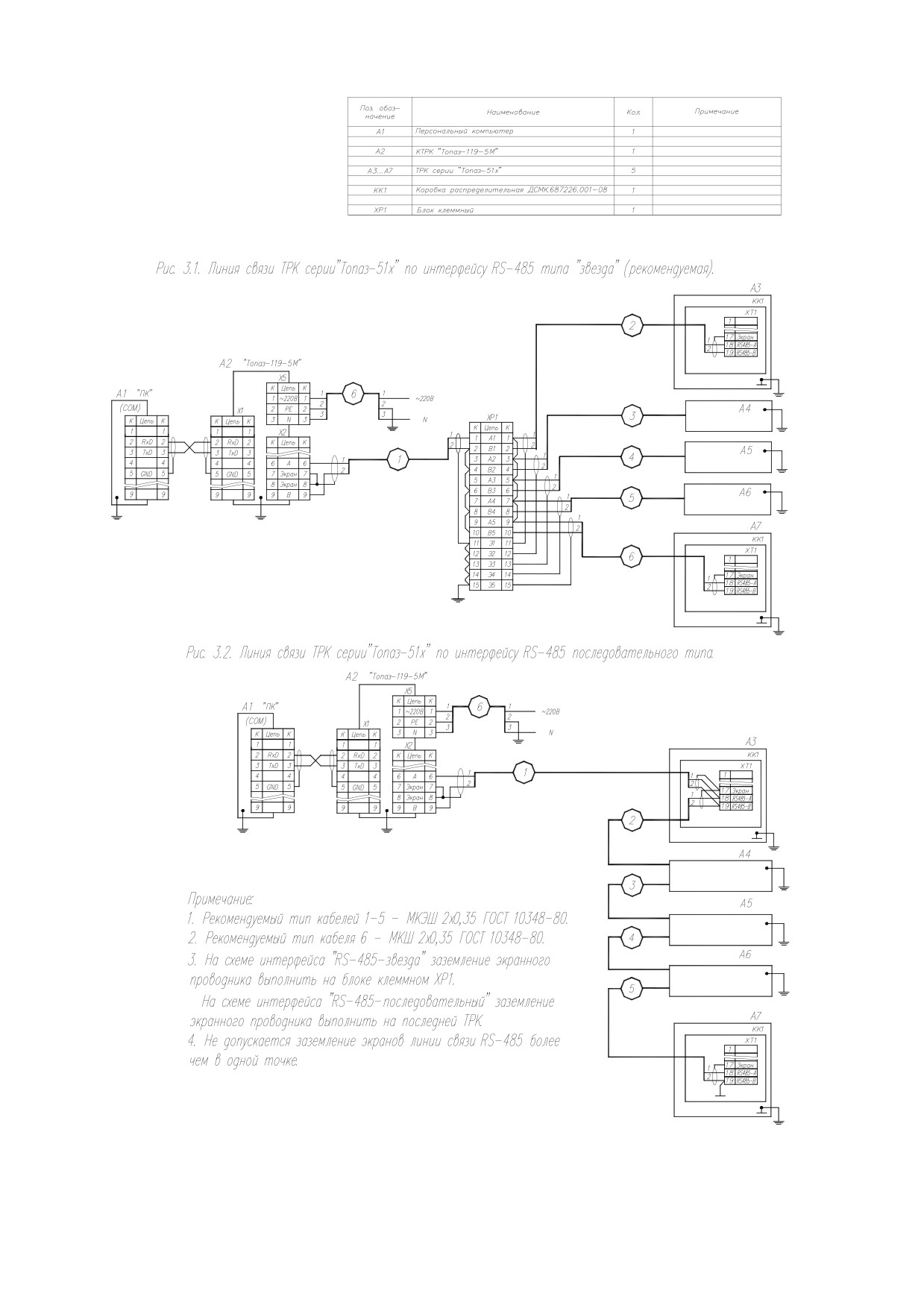

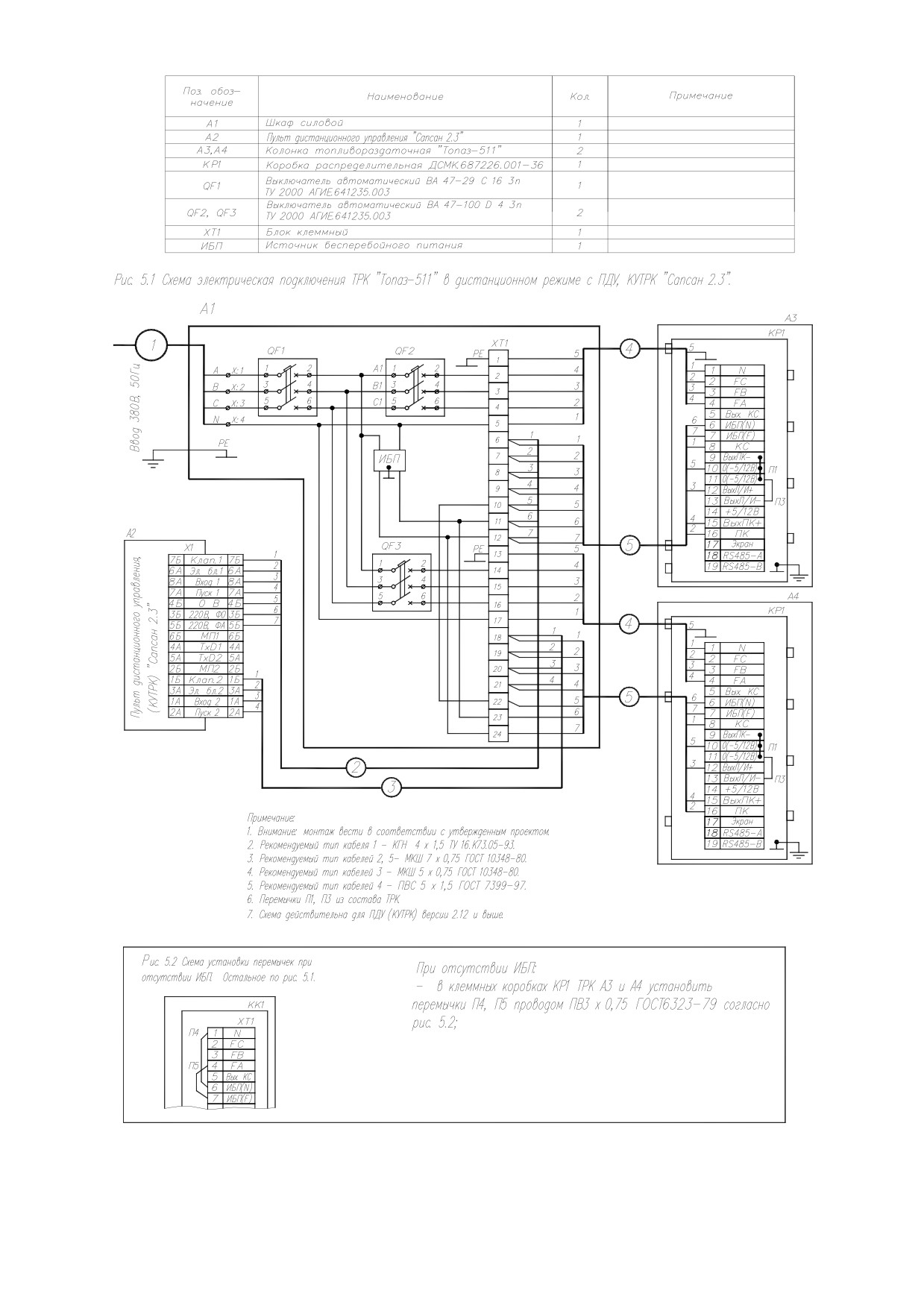

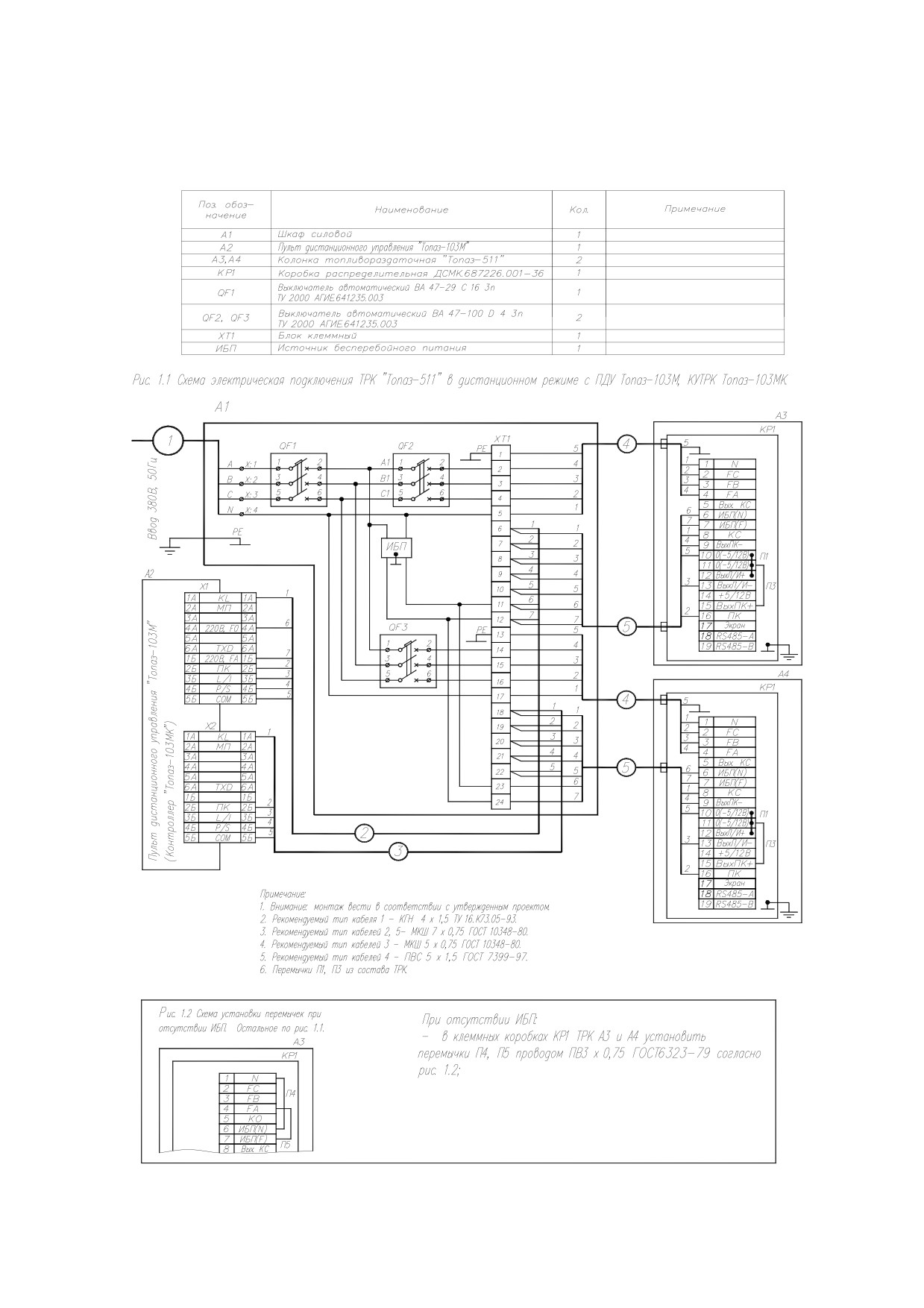

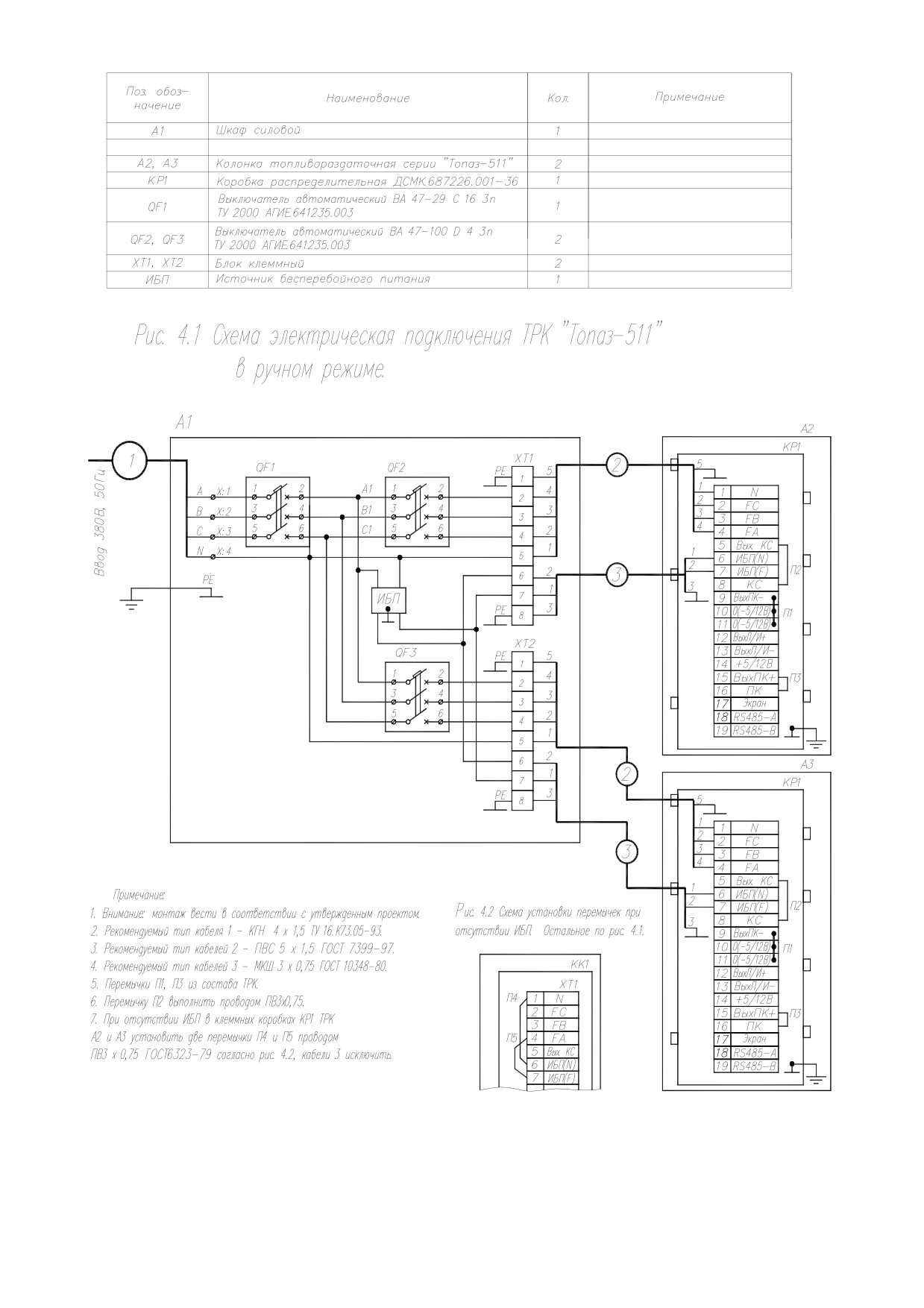

Приложение Д (обязательное) Схема электрическая подключения колонки
31

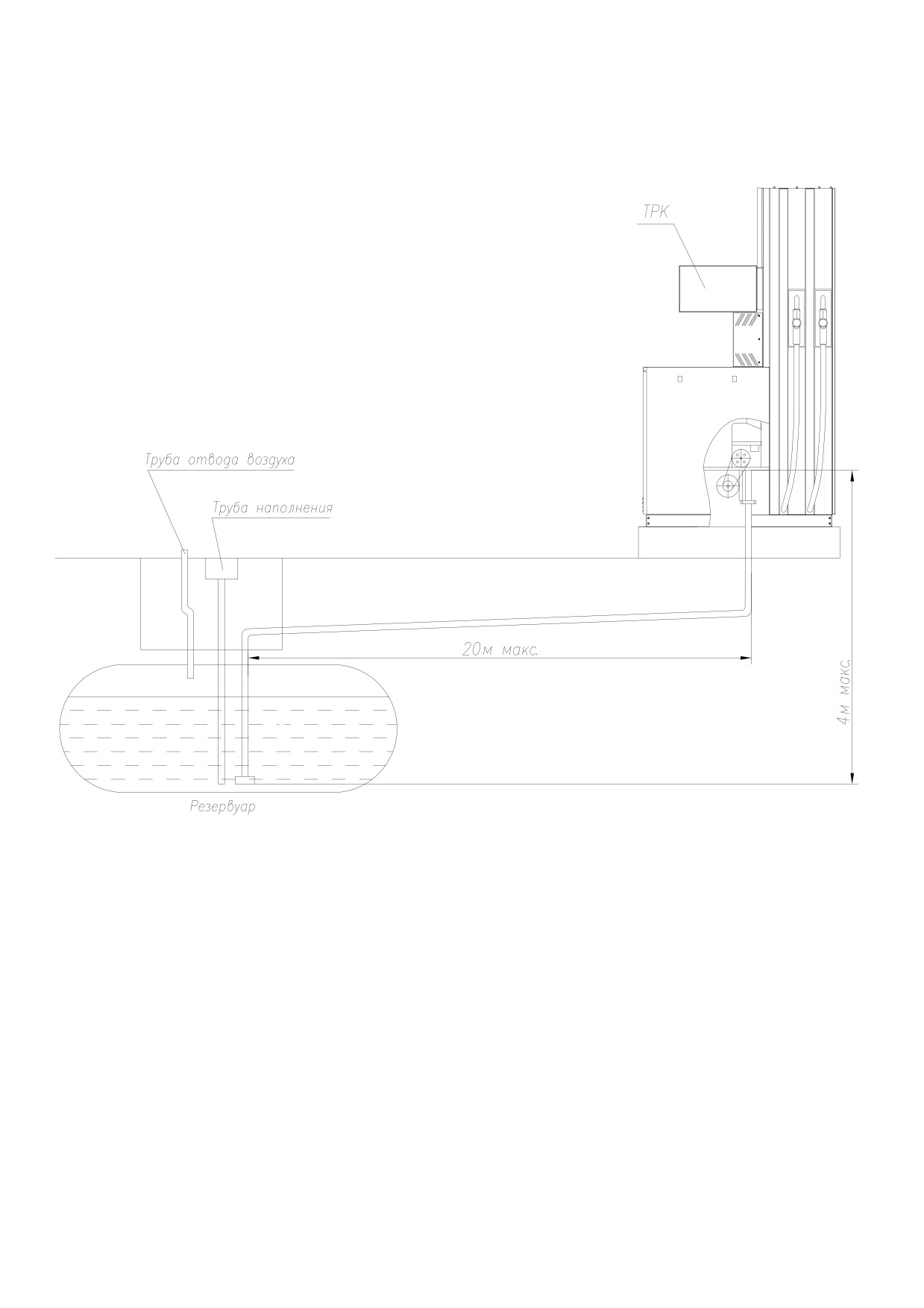

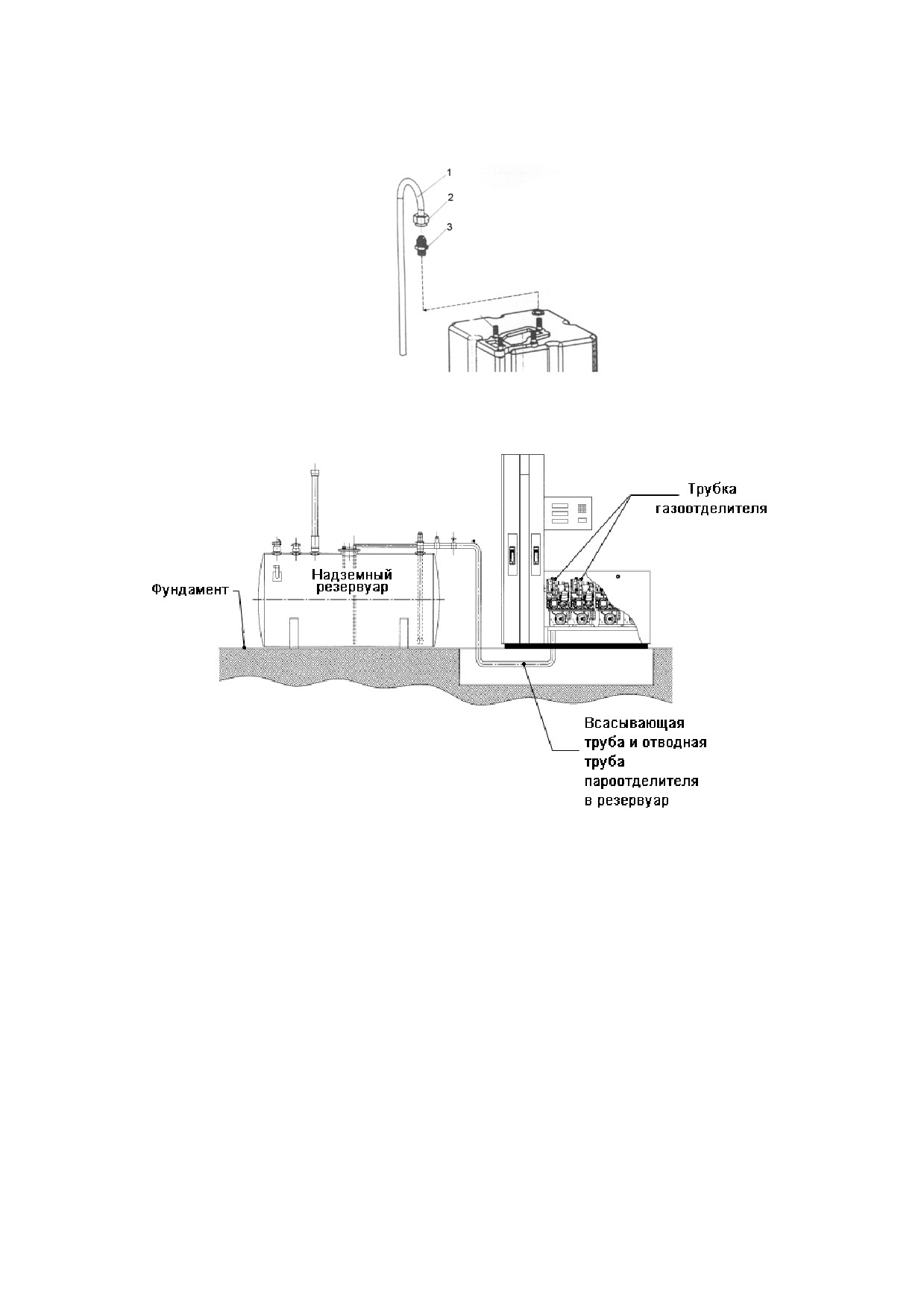

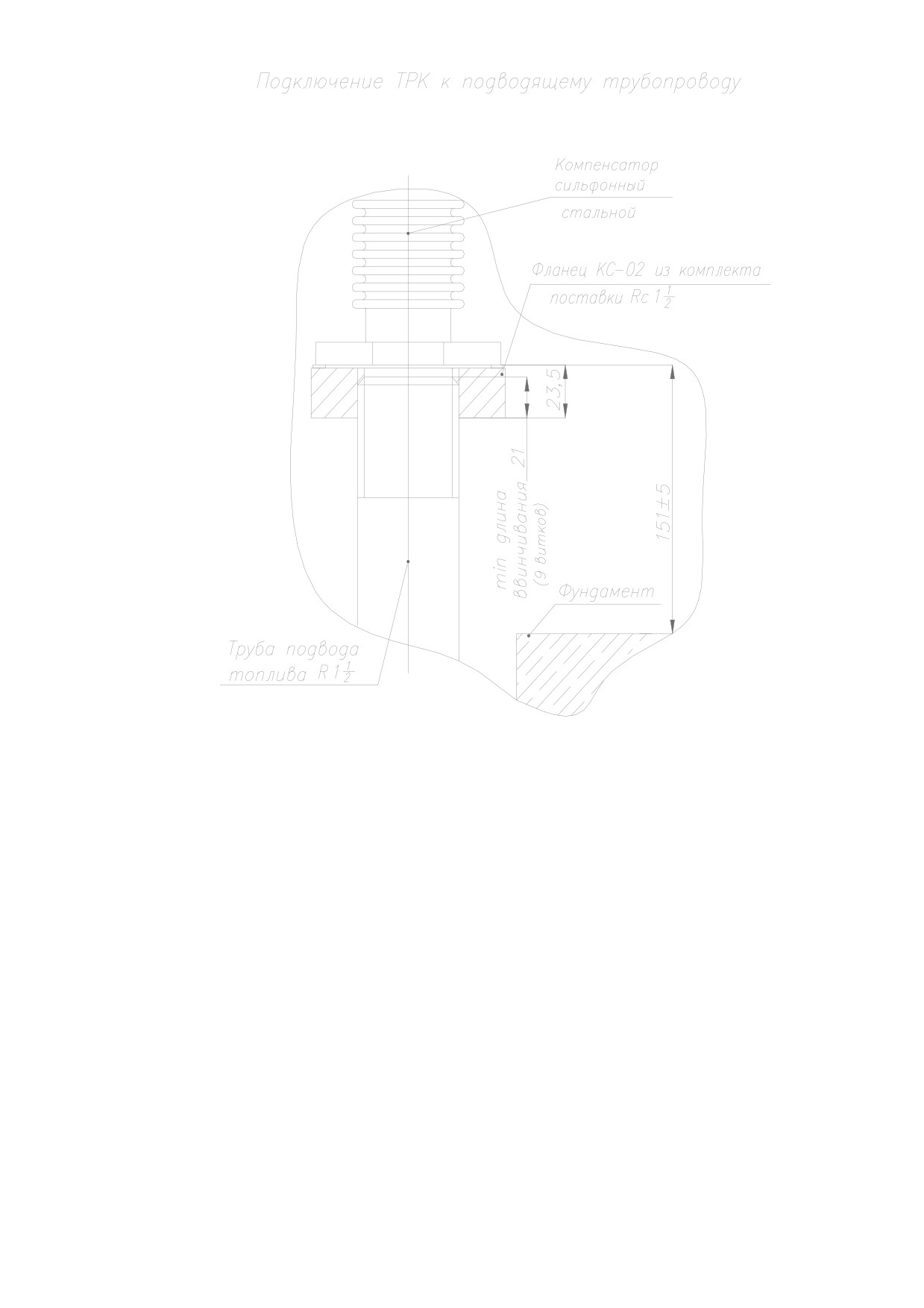

Приложение Е (обязательное) Схема монтажа трубопровода
37
Приложение Ж (обязательное) Гидравлические схемы
38
3
Настоящее руководство по эксплуатации (далее по тексту - руководство) предназначено
для изучения устройства, принципа действия, правил хранения, транспортирования, монтажа и
эксплуатации колонки топливораздаточной "ТОПАЗ-511-11-1000/00".
Колонка выпускается по ТУ 4213-001-53540133-2009.
Руководство содержит описание конструкции и принципа действия колонки, её технические
данные и характеристики, правила транспортирования, хранения, монтажа и эксплуатации.
К монтажу, пуско-наладочным работам, техническому обслуживанию и ремонту колонки
допускается обслуживающий персонал, имеющий специальную техническую подготовку.
Сокращения, используемые в данном документе:
БИУ - блок индикации и управления;
СДИ - светодиодный индикатор;
КО - клапан отсечной;
КР - коробка распределительная;
КС - клапан снижения;
МП - магнитный пускатель насосного агрегата;
ПО - программное обеспечение;
СУ - система управления;
ТРК - топливораздаточная колонка
4
1 Описание и работа изделия
1.1 Назначение изделия
Топливораздаточная колонка предназначена для измерения объёма топлива (бензин, ке-
росин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с
учётом требований учётно-расчётных операций.
Возможные взрывоопасные зоны применения топливораздаточных колонок, категории и
группы взрывоопасных смесей газов и паров с воздухом - в соответствии с ГОСТ Р 51330.9-99,
ГОСТ Р МЭК 60079-10-1-2008, требованиями «Правил устройства электроустановок» (ПУЭ
гл.7.3) и другим нормативно-техническим документам, определяющим применяемость электро-
оборудования во взрывоопасных средах.
Колонка представляет собой изделие, используемое в стационарных условиях на автоза-
правочных станциях. Колонка фиксируется на фундаменте и подсоединяется к одной ёмкости
для хранения топлива.
Колонка относится к восстанавливаемым, ремонтируемым изделиям.
1.2 Технические характеристики
1.2.1 Основные параметры колонки указаны в таблице 1.
Таблица 1
Наименование параметра
Норма
1
Количество видов топлива
1
2
Тип гидравлики
всасывающая
3
Номинальный расход топлива, л/мин
50* ± 10 %
4
Наименьший расход топлива, л/мин
5
5
Минимальная доза выдачи топлива, л
2
6
Длина раздаточного рукава, м, не менее
4
7
Общее количество раздаточных рукавов
1
8
Тонкость фильтрования, мкм, не более
20
9
Вид индикации
СДИ
от 0,9000
10
Диапазон допустимых значений коэффициента юстировки
до 1,1000
11
Дискретность отображения информации указателя разового учёта вы-
1 или 0,01
данного объема топлива, л
12
Верхний предел показаний указателя суммарного учёта, л
999999
13
Верхний предел показаний указателя разового учёта выданного топли-
ва, л, не менее:
- при дискретности отображения указателя разового учёта 1 л
999
- при дискретности отображения указателя разового учёта 0,01 л
999,99
14 Предел допускаемой основной погрешности колонки при нормальных
± 0,25
условиях**, %, не более
15 Предел допускаемой основной погрешности колонки при условиях,
± 0,5
отличных от нормальных, %, не более
5
Наименование параметра
Норма
16 Предел допускаемой основной погрешности колонки при измерении ми-
± 0,5
нимальных доз, %, не более
17 Номинальное напряжение питания от сети переменного тока, В
380±10%
18 Номинальная частота сети переменного тока, Гц,
49-61
19 Максимальная потребляемая мощность колонки, кВА, не более
0,9
20 Габаритные, установочные и присоединительные размеры колонки
приложение А
21 Масса колонки, кг, не более
96
Примечания:
* - При использовании различных типов раздаточных кранов - (36±4) л/мин.
**- Нормальные условия - температура окружающей среды и топлива от 15 до 25°С, от-
носительная влажность воздуха от 30 до 80 % и атмосферное давление от 84,0 до 106,7 кПа
(630-800 мм рт. ст.)
1.2.2 Сходимость показаний колонки не превышает абсолютного значения предела до-
пускаемой основной погрешности (см. таблицу 1).
1.2.3 Условия эксплуатации:
− температура окружающего воздуха, °С···························· от минус 40 до плюс 50;
− относительная влажность, %··············································от 30 до 100 при 25°С.
1.2.4 Температура выдаваемого топлива с учётом п.1.1.1:
− для бензина··········································································от минус 40 до плюс 35°С;
− для дизельного топлива и керосина·································· от минус 40 (или тем-
пературы помутнения или кристаллизации топлива) до плюс 50°С.
1.2.5 Колонка сохраняет свои параметры в пределах норм, указанных в таблице 1, при
высоте раздаточного крана над уровнем земли 2,6 м, вакуумметрическом давлении на входе в
насос колонки не менее
0,035 МПа
(0,35 кгс/см2)
- для бензина и не менее
0,05 МПа (0,5 кгс/см2) - для топлива остальных видов.
1.2.6 Электрическое сопротивление изоляции между каждым контактом вводного силово-
го клеммника и корпусом колонки в любой его части не менее 20 МОм - при нормальных клима-
тических условиях, не менее 5 МОм - при наибольшем значении рабочей температуры и не ме-
нее 1 МОм - при наибольшем значении относительной влажности в соответствии с ГОСТ 12997-
84.
1.3 Состав изделия
1.3.1 Колонка поставляется в собранном виде.
Комплект поставки колонки:
− Колонка топливораздаточная "ТОПАЗ-511-11-1000/00"
1 шт.;
− Руководство по эксплуатации на ТРК "ТОПАЗ-511-11-1000/00"
1 экз.;
− Формуляр на ТРК "ТОПАЗ-511-11-1000/00"
1 экз.;
− Руководство по эксплуатации на блок управления "ТОПАЗ-306БУ5"
1 экз.;
− Руководство по эксплуатации на модуль СДИ "ТОПАЗ-160-13/6"
2 экз.;
− Ключ для замков дверей ТРК
2 шт.;
− Вставка кабельная открытая "ех11" для кабельного ввода
1 шт.;
− Ремонтный комплект для измерителя объёма топлива,
1 компл;
включающий в себя:
• поршень
2 шт.;
• подшипник
1 шт.;
• втулка
2 шт.;
• сальник (Dн.=18, Dвн.=10, S=7, мм)
1 шт.;
• мембрана (Dн.=95, Dвн.=48, S=1, мм)
1 шт.;
6
− Ремонтный комплект для моноблока насосного,
1 компл.;
включающий в себя:
• фильтр
1 шт.;
• лопатка
6 шт.;
• втулка
1 шт.;
• сальник (Dн.=35, Dвн.=19, S=10, мм)
1 шт.;
− Фланец КС-02
1 шт.
1.3.2 Состав конструктивных элементов колонки
Колонка представляет собой единую самонесущую конструкцию (см. приложение Б) и со-
стоит из следующих конструктивных элементов:
− Блок индикации и управления, включающий в себя:
• блок управления "Топаз - 306БУ5";
• два модуля СДИ "Топаз-160-13/6";
• две клавиатуры емкостные "Топаз-201-03";
• оповещатель звуковой "Топаз-228-01";
• магнитный пускатель.
− Переход между БИУ и гидравлическим отсеком со свободно вентилируемым про-
странством.
− гидравлический отсек, включающий в себя:
• компенсатор сильфонный;
• электродвигатель;
• моноблок насосный;

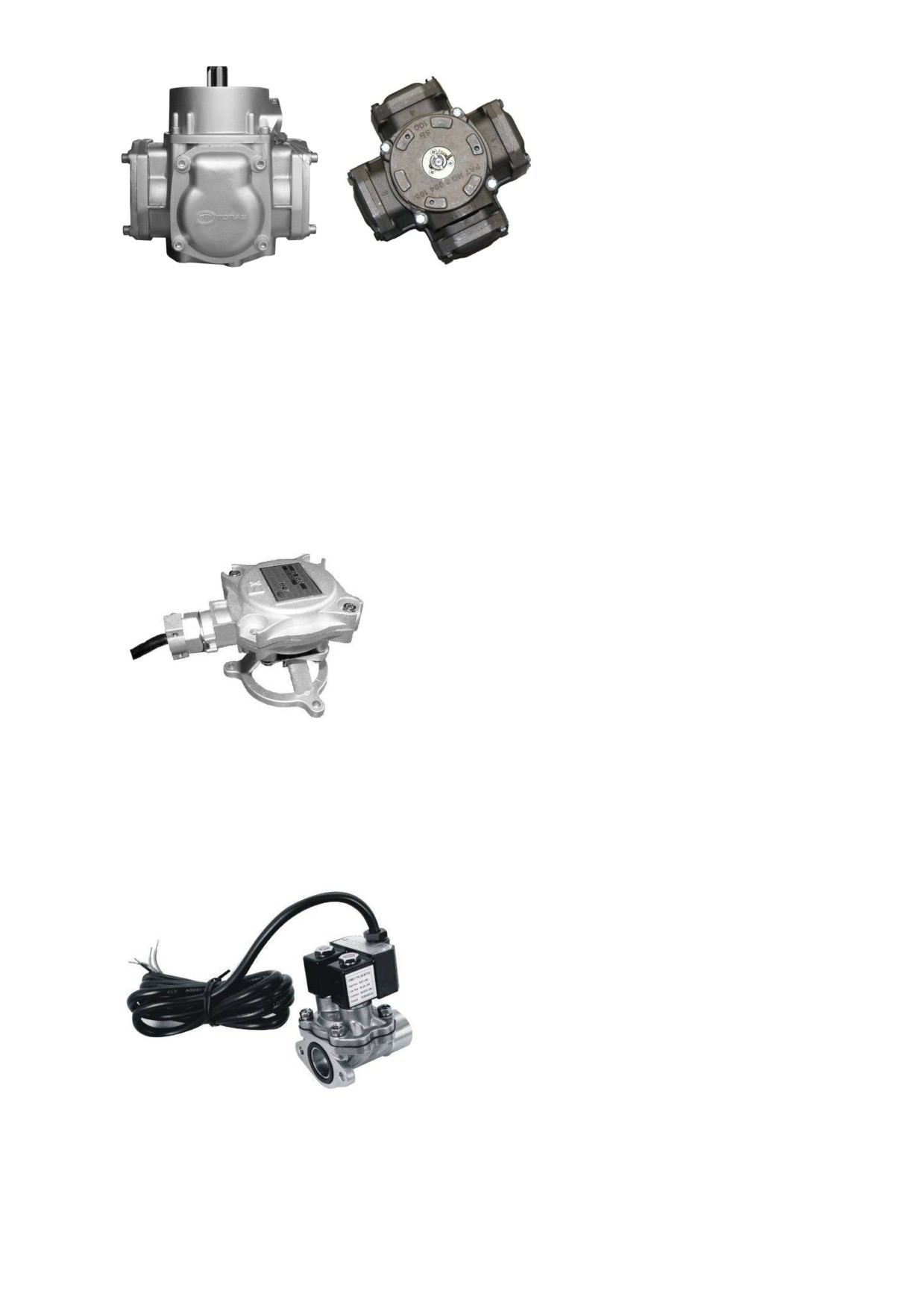

• измеритель объема топлива;
• генератор импульсов;
• клапан соленоидный двойного действия;
• коробку распределительную.
1.4 Устройство и работа составных частей ТРК
1.4.1 Устройство и работа БИУ
БИУ обеспечивает управление электрооборудованием колонки, отображение информации о
разовой выдаче топлива, хранение информации о суммарном учёте топлива. Для доступа к ком-
понентам БИУ необходимо:
− снять двери отсека гидравлики;
− вывернуть два винта крепления откидного кожуха БИУ (поз. 5 приложения Б);
− кожух БИУ приподнять со стороны крепления таблички фирменной.
1.4.2 Устройство и работа гидравлического отсека ТРК

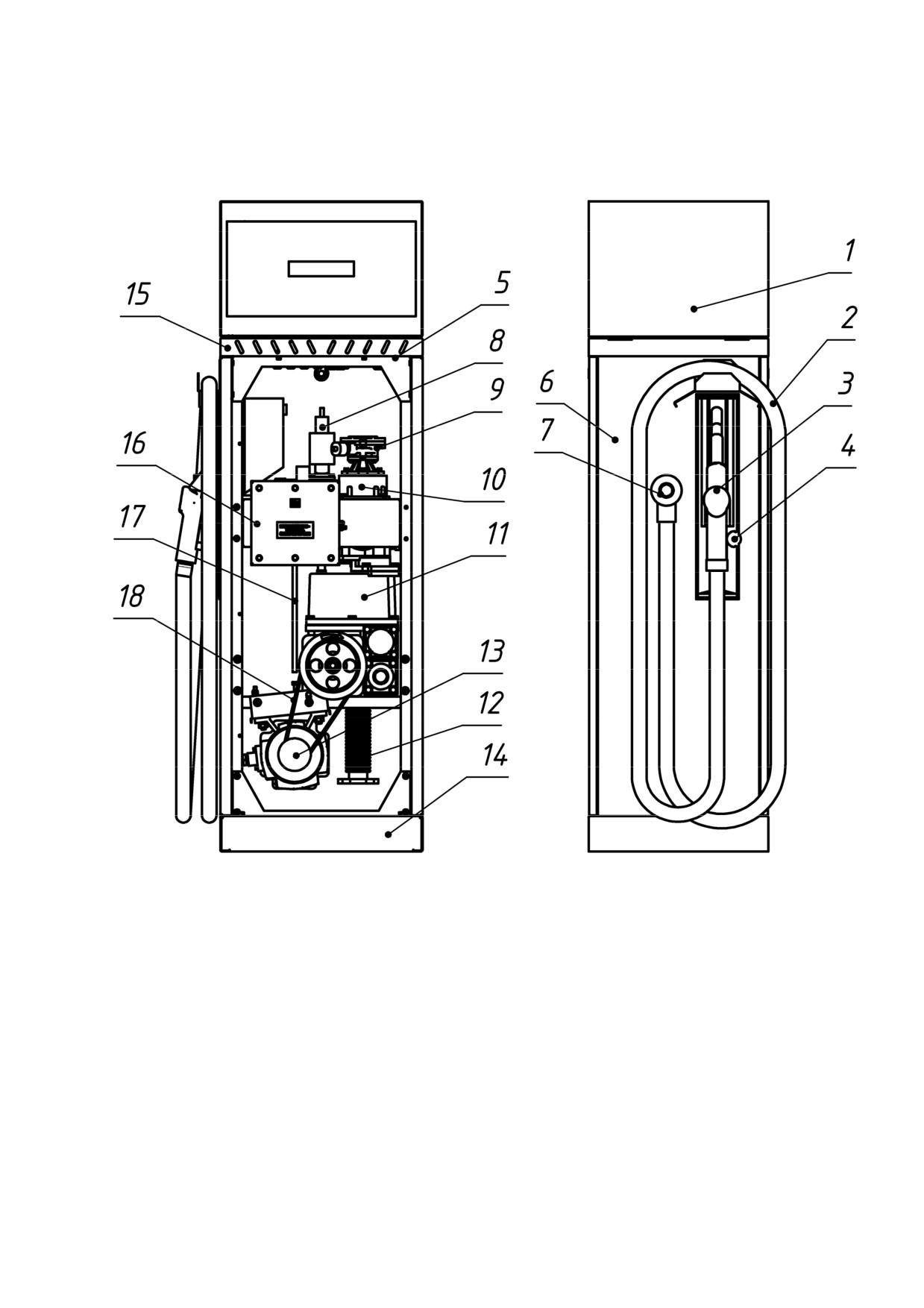

Основные элементы гидравлического отсека ТРК приведены в приложении Б.
Гидравлический отсек имеет металлический корпус со съёмными боковыми крышками.

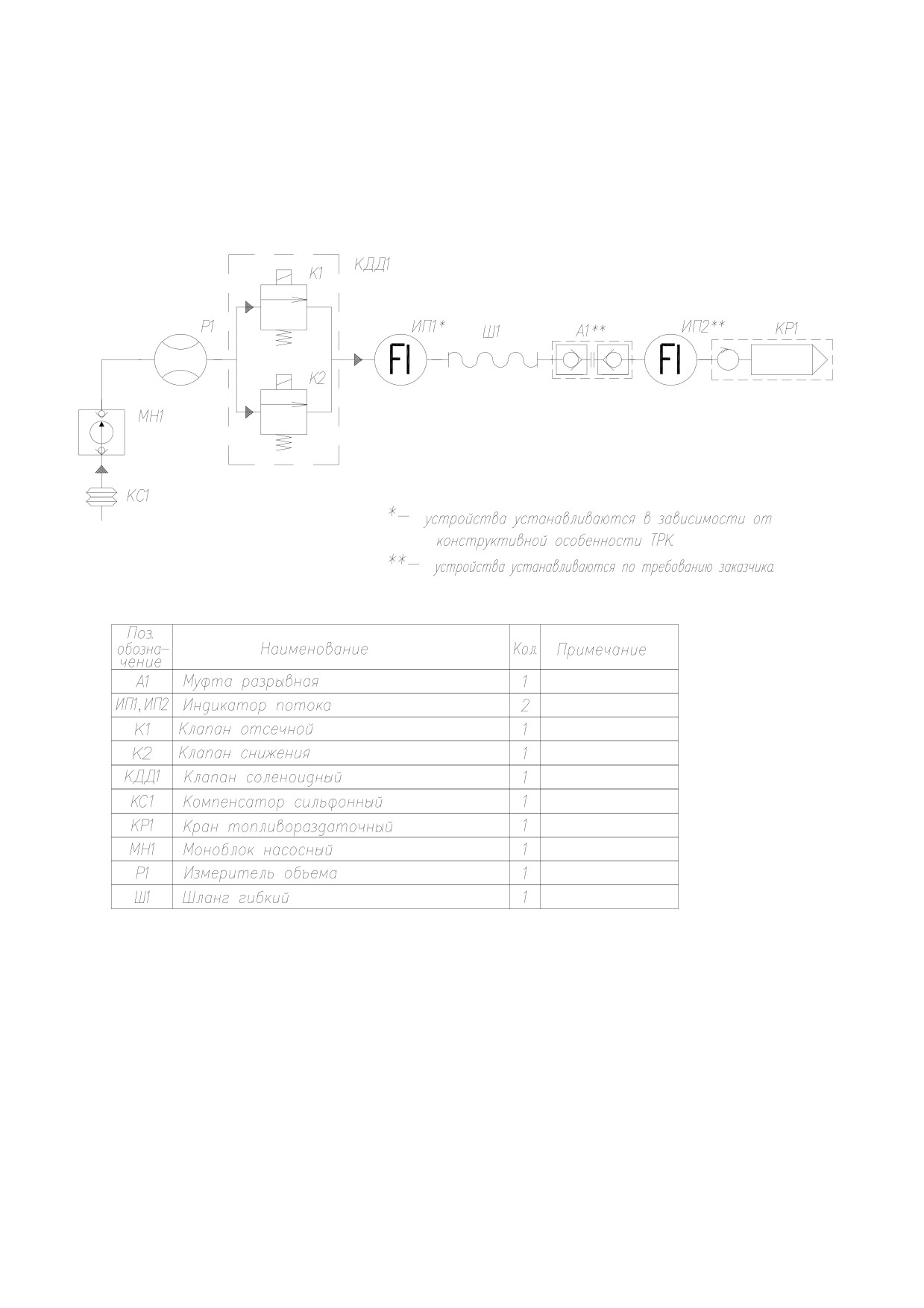

Схемы гидравлические показаны в приложении Ж.
Принцип работы гидравлического отсека ТРК заключается в следующем. Под воздействием
разряжения, создаваемого насосом, топливо из резервуара через фильтр поступает в моноблок
и измеритель объёма. Вращательное движение коленчатого вала измерителя объёма переда-
ётся на вал генератора импульсов. Генератор импульсов формирует и выдаёт на БИУ счётные
импульсы, количество которых пропорционально объёму выданного топлива. После измерителя
объёма топливо через открытый соленоидный клапан поступает в раздаточный шланг, разда-
точный кран и далее в бак транспортного средства. Во время отпуска топлива БИУ подсчитыва-
ет импульсы, поступающие от генератора импульсов, и обновляет на табло БИУ информацию о
текущей дозе. По мере достижения заданной дозы, только в режиме работы от дистанционного
задающего устройства, происходит переход на сниженный расход, а затем полное прекращение
подачи топлива. При необходимости досрочную остановку можно осуществить по нажатию кноп-
ки "СТОП" на панели БИУ.
7

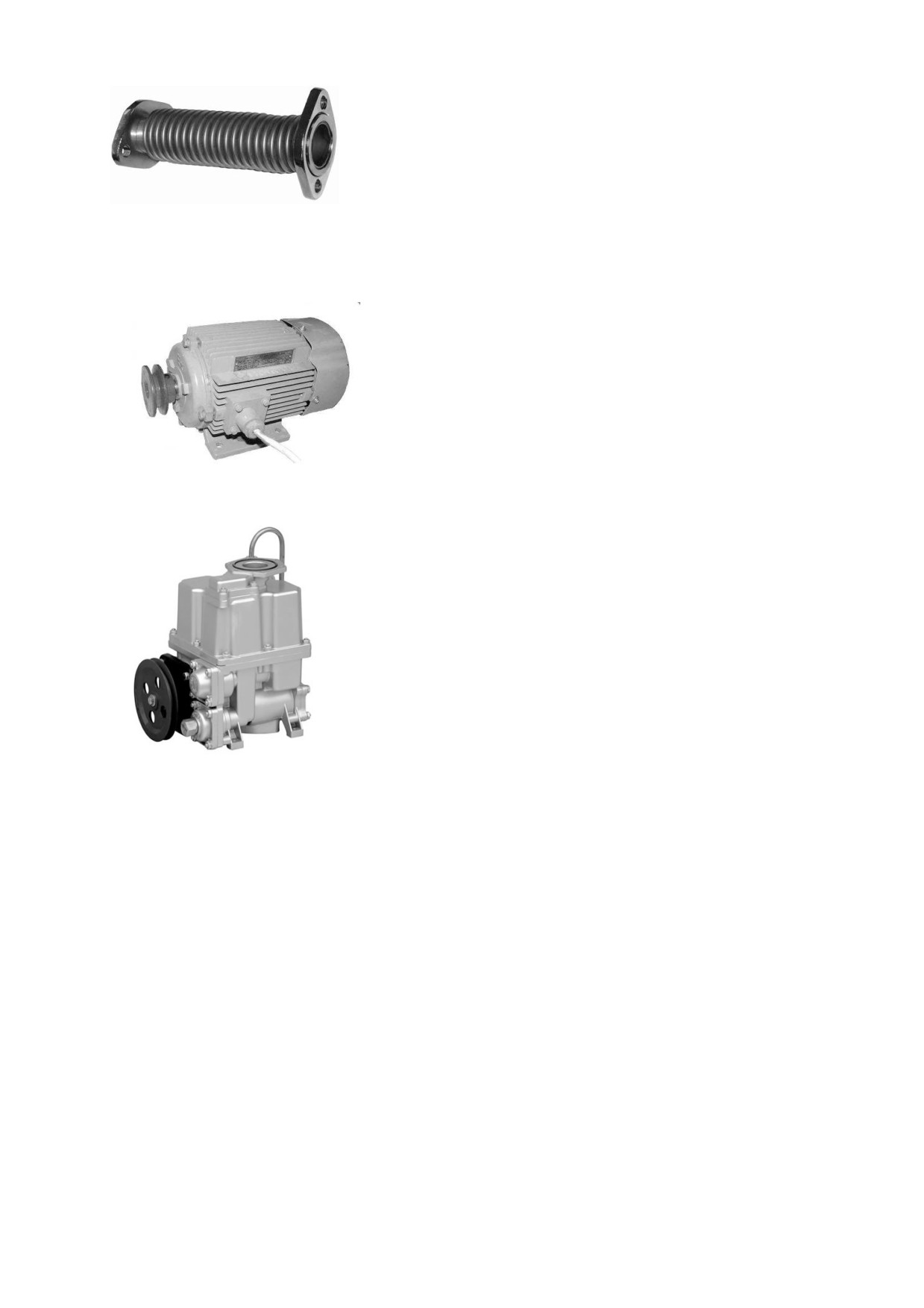

Компенсатор сильфонный
Компенсатор сильфонный предназначен для подсоединения гидравлической системы
колонки к трубопроводу. Служит для компенсации осевых и продольных смещений
трубопровода, вызванных неточностью монтажа, колебаниями температуры, давления, либо из-
за наружного физического воздействия.
Электродвигатель

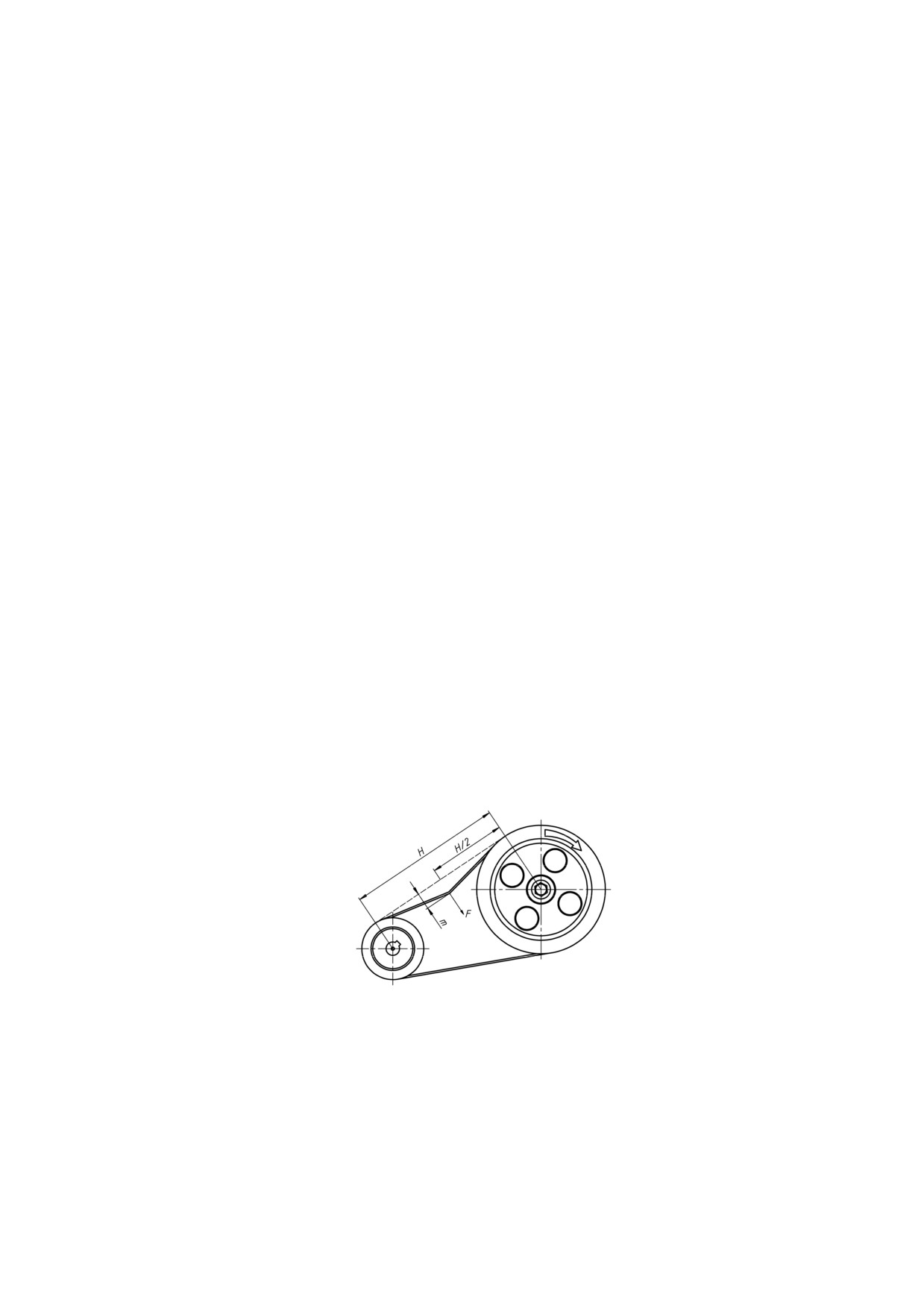

Электродвигатель создаёт вращательное движение, которое передаётся шкиву насоса мо-
ноблока через ременную передачу (см. рис. 1).
Моноблок насосный

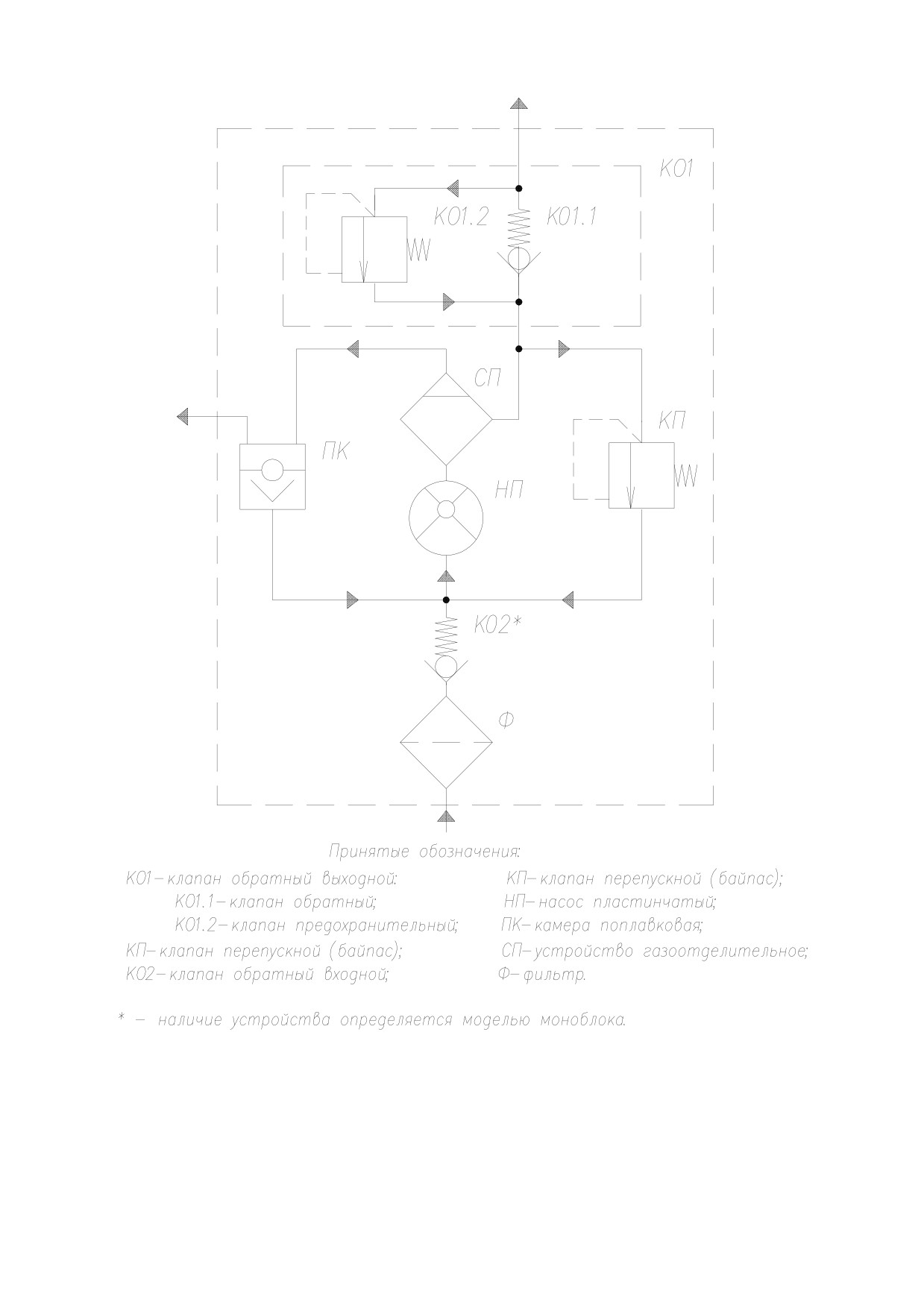

Моноблок представляет собой комплексный агрегат, в котором соединены функции всасы-
вающе - нагнетательного насоса и газоотделителя. В верхней части моноблока располагается
выход, к которому подключается измеритель объёма топлива.
При работе моноблока на его входе создаётся разряжение, и топливо из резервуара через
фильтр и обратный входной клапан (наличие в зависимости от модели моноблока) поступает в
насос, из которого под давлением подаётся в газоотделитель, закручиваясь в его цилиндриче-
ском корпусе. Далее под действием центробежных сил пузырьки воздуха с частью топлива вы-
тесняются к центру газоотделителя и отводятся в поплавковую камеру. Топливо, поступающее
вместе с пузырьками воздуха в поплавковую камеру, накапливается и, достигнув определённого
уровня, через открывшийся клапан поплавковой камеры поступает на вход насоса и снова зака-
чивается в гидросистему. Пары воздуха из поплавковой камеры отводятся за пределы колонки
через трубку отвода паров в верхней части крышки моноблока (см. приложение Б). Очищенное
от воздуха топливо собственным давлением открывает обратный клапан и поступает на выход
моноблока и далее через патрубок в гидросистему. Обратный клапан при остановке насоса пре-
дотвращает вытекание топлива из моноблока в гидросистему, а также препятствует поступле-
нию воздуха из моноблока в гидросистему при работе насоса без топлива.
Предохранительный клапан конструктивно совмещен с обратным и предназначен для
сброса избыточного давления в рукаве раздаточном после прекращения подачи топлива.
При работе насоса и отсутствии выдачи топлива моноблок работает в режиме перепуска.
Топливо циркулирует по кругу насос - газоотделитель - перепускной клапан. Перепускной клапан
имеет регулировочный винт для установки давления перепуска, т.е. давления при котором про-
исходит открывание клапана, что в свою очередь служит регулировкой номинального расхода
топлива.
8
Рекомендации по использованию Моноблока ZYB-50 в случае установки
резервуаров для топлива на фундаментах выше уровня гидравлической части колонки.
При использовании надземных резервуаров следует предусмотреть устройства для
предотвращения выброса жидкого топлива через вентиляционную трубу воздухо и/или
пароотделителя, посредством демонтажа поз.1, 2
и подключения к поз.3 гибкого металлорукава внутренним диаметром, не превышающим
15 мм и его последующим подключением к резервуару забора топлива согласно приложенной
схеме.
Схема подключения трубопровода к надземному резервуару
Измеритель объема
Измеритель объёма предназначен для измерения объёма топлива, проходящего через
колонку, и представляет собой четырехцилиндровый гидравлический двигатель, приводимый в
движение протекающим через него топливом. При этом количество протекающего топлива пре-
образуется в количество оборотов вращения его вала.
В измерителе объёма топливо поступает через нижний фланец в камеру, в которой рас-
положены четыре гильзы с поршнями. Каждая пара поршней соединена шатуном, который, в
свою очередь, через подшипник качения закреплен на коленчатом валу. При заполнении камеры
топливом поршни по очереди перемещаются в верхнюю точку. Камера каждого поршня вмещает
125 мл топлива. Движение поршня приводит во вращение коленчатый вал, на котором закреп-
лён клапан распределительный (золотниковый). Золотник имеет несколько входных и выходных
отверстий. После заполнения одной из камер топливом, поршни, продолжая движение, выталки-
вают топливо через золотник в выпускную камеру, из которой топливо поступает в подключен-
ную систему. При этом в другой (пустой) камере в этот момент происходит забор топлива. За
один оборот коленчатого вала перекачивается топливо объёмом 0,5 л. На верхнем конце вала
имеется муфта для подключения вала генератора импульсов. Для регулировки выдаваемой до-
зы необходимо проводить юстировку. Операция юстировки производится для обеспечения не-
обходимой точности измерения количества продукта, отпускаемого колонкой.
9
Электронная юстировка заключается в изменении значения юстировочного коэффициен-
та, хранящегося в памяти блока управления. Ограничение доступа к операции юстировки обес-
печивается четырехзначным паролем, хранящимся в устройстве, а также пломбируемым тумб-
лером S3 "Работа/Настройка". Для контроля изменения юстировочного коэффициента устройст-
во имеет счетчик количества операций юстировки. Проведение операций электронной юстиров-
ки фиксируется в формуляре на ТРК. Перед началом новой юстировки необходимо сверить по-
казания счётчика количества операций юстировки с записями в формуляре. Совпадение показа-
ний счётчика с записью в формуляре будет свидетельствовать об отсутствии несанкциониро-
ванных манипуляций с юстировочным коэффициентом. Колонка после проведения юстировки
предъявляется для проведения поверки органам Федерального агентства по техническому регу-
лированию и метрологии. У измерителя объёма с электронной юстировкой пломбируются все
крышки в соответствии со схемой пломбирования (приложение В, рисунок В.3) и фиксирующая
планка блока управления (приложение В, рисунок В.2).
Генератор импульсов
Генератор импульсов применяется для преобразования механического вращения вала
измерителя объема в количество последовательных электрических импульсов, используя при
этом оптический метод. Валу генератора импульсов передаётся вращение от измерителя объё-
ма. На валу закреплён диск с прорезями, при вращении которого формируются импульсные сиг-
налы, количество импульсов пропорционально объёму выданного топлива. Один оборот вала
генератора импульсов соответствует 50-ти или 100 электрическим импульсам, в зависимости от
исполнения.
Клапан соленоидный
Клапан соленоидный предназначен для управления потоком топлива, обеспечивая сни-
жение расхода топлива перед окончанием выдачи дозы и прекращение подачи топлива после
выдачи заданной дозы. Соленоидный клапан имеет три состояния: закрыт, открыт на малый по-
ток, открыт на большой поток. Управление состоянием клапана осуществляется путём подачи и
снятия питающего напряжения.
Управление клапаном обеспечивается электромагнитными катушками, которые при пода-
че напряжения приводят в движение сердечники клапанов. При пуске колонки на верхнюю и
10
нижнюю катушки подаётся напряжение, верхний и нижний сердечники перемещаются вверх. Под
действием давления топлива поднимается мембрана, и топливо из измерителя объёма перете-
кает через трубопровод в раздаточный шланг, обеспечивая нормальный расход топлива.
Перед окончанием выдачи топлива снимается напряжение с нижней катушки, и нижний
сердечник под действием пружины опускается вниз. Давление возрастает, вследствие чего
мембрана опускается и закрывает проход, через который шёл основной поток топлива. Теперь
топливо через отверстие в мембране поступает в трубопровод, обеспечивая малый расход топ-
лива.
Для прекращения выдачи топлива снимается напряжение с верхней катушки, и верхний
сердечник под действием пружины опускается вниз. Поступление топлива полностью прекраща-
ется.
Рукав ТРК состоит из шланга и крана раздаточного. Он служит для подачи топлива от ко-
лонки в бак транспортного средства. Индикатор потока служит для визуального определения
наличия или отсутствия пузырьков воздуха в выдаваемом топливе.

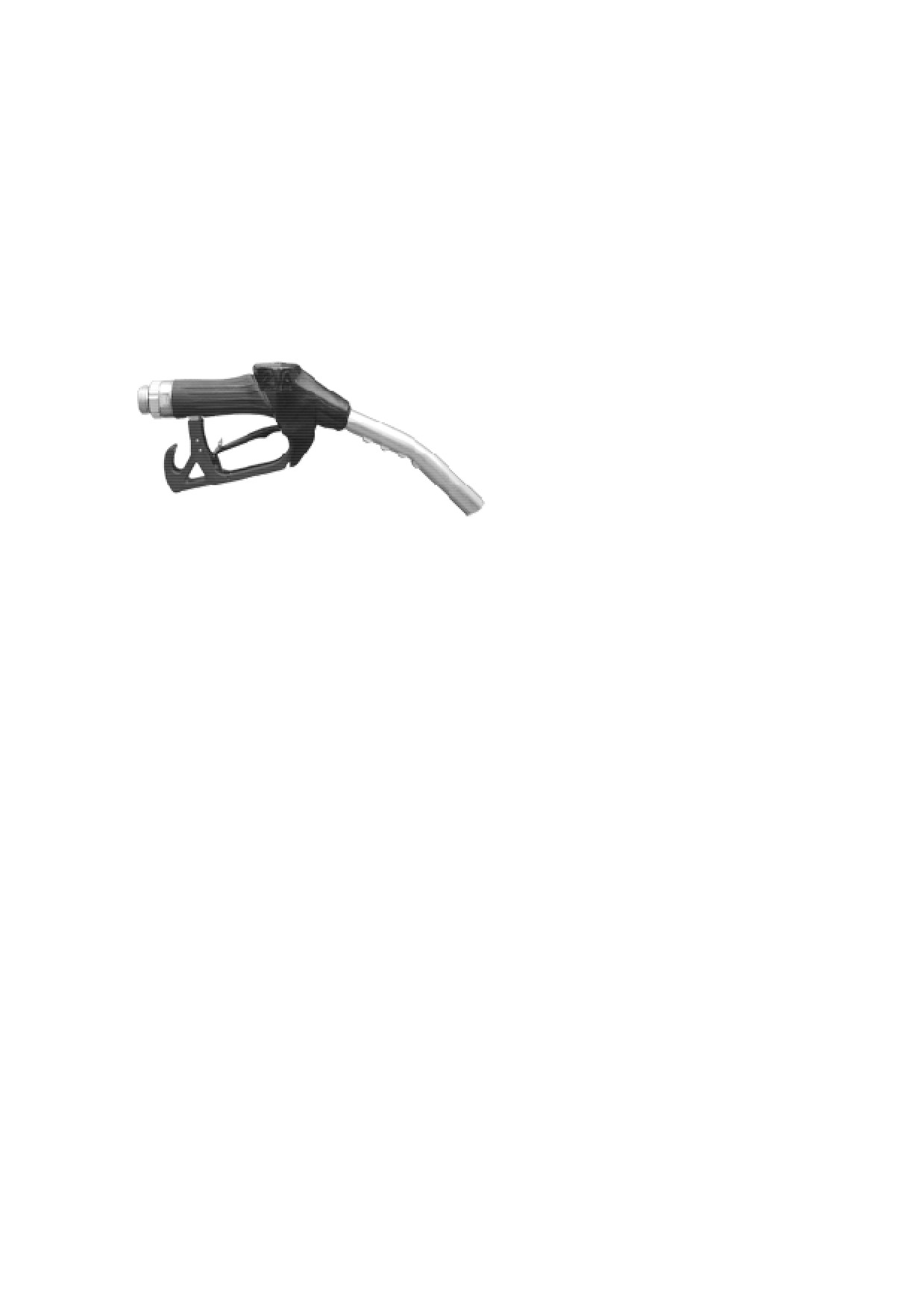

Кран раздаточный
Раздаточный кран - это выпускной клапан со спусковым рычагом, позволяющим вручную
закрывать и открывать клапан подачи топлива. В раздаточном кране установлен обратный кла-
пан, открываемый давлением, создаваемым насосом при подаче топлива. Обратный клапан
предохраняет от вытекания топлива из раздаточного крана при нажатом спусковом рычаге крана
и неработающей колонке. Правильное рабочее положение раздаточного крана, когда выпускное
отверстие направлено вниз - положение, при котором возможен отпуск топлива в заправочный
бак транспортного средства.
Автоматические функции раздаточного крана:
− автоматическая блокировка вытекающего топлива при погружении наконечника крана
раздаточного в топливо, что предохраняет от перелива топливных баков транспортных средств
(наличие функции зависит от типа раздаточного крана);
− автоматическая блокировка вытекания топлива при неправильном положении разда-
точного крана, когда выпускное отверстие направлено вверх (наличие функции зависит от типа
раздаточного крана).
Раздаточный шланг представляет собой маслобензостойкий резиновый шланг, имеющий
внутренний антистатический слой, и, в связи с этим, раздаточный кран не требует дополнитель-
ного заземления.
Колодка крана раздаточного находится снаружи корпуса колонки и служит для крепления
раздаточного крана до и после процесса заправки.
Распределительная коробка представляет собой металлический корпус, в котором уста-
новлены клеммы для подключения кабелей от узлов электрооборудования колонки. Кабели за-
водятся в распределительную коробку через герметичные взрывозащищённые кабельные вво-
ды.
Система фильтрации топлива
Для очистки топлива и повышения качества выдаваемого продукта ТРК оснащена систе-
мой фильтрации. Система фильтрации ТРК представляет собой сменный многоразовый фильт-
рующий элемент. Фильтр имеет цилиндрическую форму. Материал фильтрующего элемента -
металлическая сетка. Сетка закреплена между двумя плоскими металлическими штампованны-
ми фланцами. Для увеличения жесткости фильтра внутри него находится каркас. Конструктивно
фильтрующий элемент совмещен в корпусе с насосом.
11
1.5 Средства измерения, инструмент и принадлежности
1.5.1 Монтаж, подключение, техническое обслуживание и эксплуатация колонок осущест-
вляется с применением стандартных средств измерения, инструмента и принадлежностей.
1.5.2 Стандартные средства измерения, инструмент и принадлежности в комплект по-
ставки колонки не входят.
1.5.3 Сведения о контролируемых (измеряемых) параметрах приведены в таблице 2.
Таблица 2
Номи-
Предель-
Номер в
Применяемое средство изме-
Наименование параметра
нальное
ные от-
госрее-
рения
значение
клонения
стре
Секундомер
СОС пр-2б-2-000
11519-06
ТУ 25-1819.0021
1 Номинальный расход,
50*
± 10
л/мин, %, не более
Мерники образцовые
2-го разряда М2р-10-01СШ;
21422-01
М2р-50-01СШ ТУ4381-011-
02566585-2001
Мерники образцовые
2-го разряда М2р-10-01СШ;
21422-01
2 Пределы допускаемой
М2р-50-01СШ ТУ4381-011-
основной погрешности ко-
02566585-2001
-
± 0,25
лонки при нормальных ус-
Термометр ГОСТ 28498-90, кл.
ловиях %, не более
точности 1, цена деления 1°С,
-
диапазон измерения от минус 40
до плюс 50°С
Мерники образцовые
2-го разряда М2р-10-01СШ;
21422-01
3. Пределы допускаемой
М2р-50-01СШ ТУ4381-011-
основной погрешности ко-
02566585-2001
лонки при условиях, отлич-
-
± 0,5
Термометр ГОСТ 28498-90, кл.
ных от нормальных, %, не
точности 1, цена деления 1°С,
более
-
диапазон измерения от минус 40
до плюс 50°С
Мерники образцовые
2-го разряда М2р-10-01СШ;
4 Пределы допускаемой
21422-01
М2р-50-01СШ ТУ4381-011-
основной погрешности ко-
02566585-2001
лонки при измерении ми-
-
± 0,5
нимальных доз, %, не бо-
Термометр ГОСТ 28498-90, кл.
лее
точности 1, цена деления 1°С,
-
диапазон измерения от минус 40
до плюс 50°С
Примечания:
* При использовании различных типов кранов раздаточных - (36±4) л/мин.
Допускается применять другие рабочие эталоны и средства измерений, прошедшие
метрологическую аттестацию, поверенные в органах Государственной метрологической
службы и имеющие разряд не хуже указанного в таблице, а также другое оборудование с
аналогичными характеристиками.
12
1.6 Маркировка и пломбирование
1.6.1 На каждой колонке укреплена табличка фирменная, содержащая:
− товарный знак предприятия-изготовителя;
− сокращённое наименование предприятия-изготовителя;
− адрес предприятия-изготовителя;
− условное обозначение колонки;
− обозначение технических условий;
− заводской номер;
− дату (месяц и год) выпуска колонки;
− номинальное напряжение питающей сети U, В;
− номинальное значение мощности P, кВА;
− температурный диапазон эксплуатации (-40°С ≤ tа < +50°С);
− знак утверждения типа средств измерений по ПР 50.2.009-94;
− номер сертификата и наименование или знак органа по сертификации.
1.6.2 Маркировка транспортной тары соответствует ГОСТ 14192-96 и содержит манипу-
ляционные знаки "Хрупкое. Осторожно", "Верх", "Центр тяжести", основные, дополнительные и
информационные надписи.

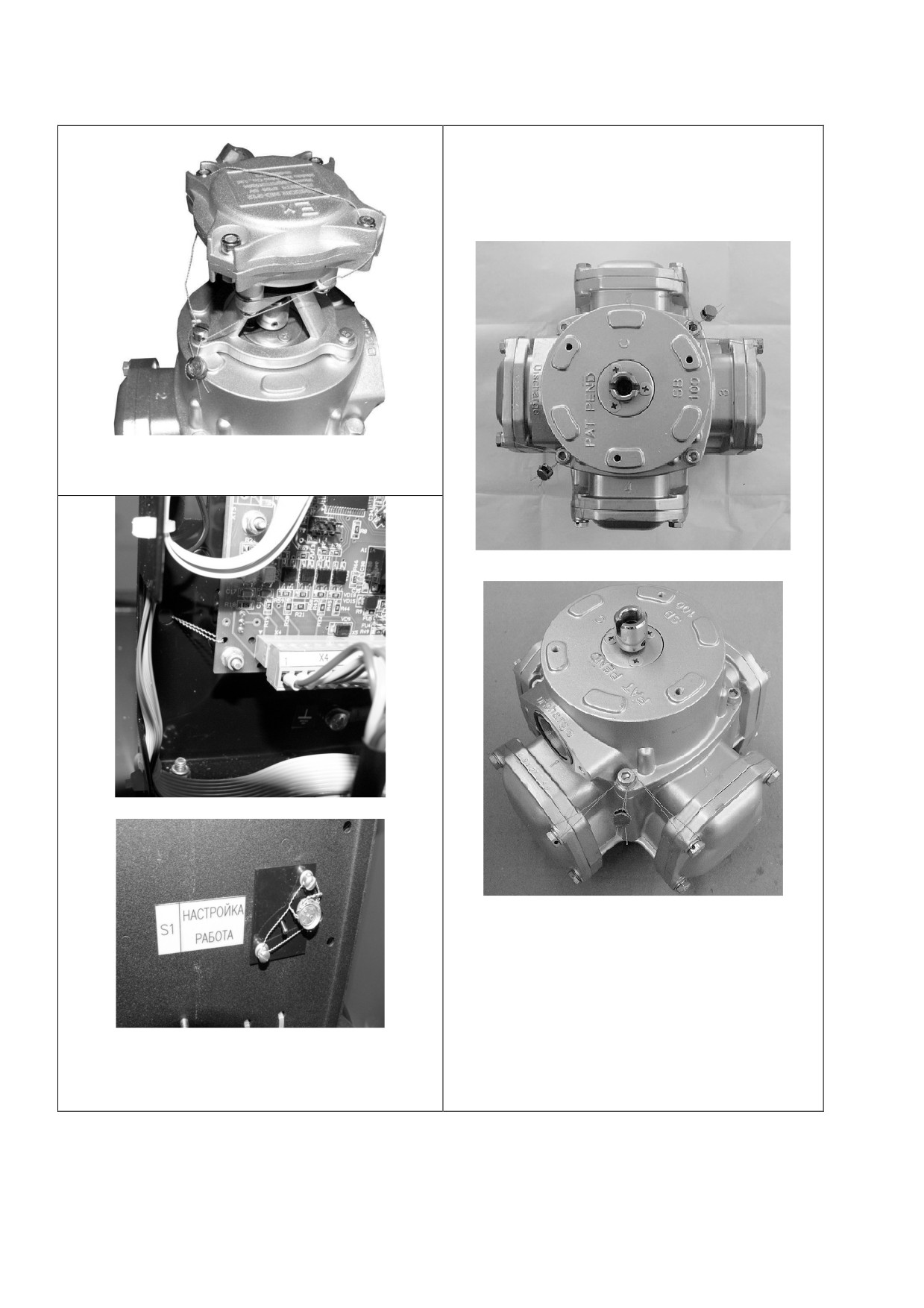

1.6.3 Схемы пломбирования приведены в приложении В. Генератор импульсов
(рис. В.1), измеритель объёма (рис. В.3), блок управления (рис. В.2), как сборочные единицы ко-
лонки, влияющие на метрологические показатели, должны быть опломбированы представите-
лем Федерального агентства по техническому регулированию и метрологии после проверки
метрологических характеристик по техническим условиям ТУ 4213-001-53540133-2009.
1.6.4 В колонке допускается возможность пломбирования БИУ. Для пломбирования БИУ в
крепежных винтах предусмотрены отверстия.
ВНИМАНИЕ! ПЛОМБИРОВКА БИУ ОБЯЗАТЕЛЬНОЙ НЕ ЯВЛЯЕТСЯ!
1.7 Упаковка
1.7.1 Упаковка соответствует требованиям ГОСТ 23170-78, условия транспортирования в
части воздействия климатических факторов - по условиям хранения 8 ГОСТ 15150-69, условия
хранения - по условиям 5 ГОСТ 15150-69.
1.7.2 Сопроводительная документация, прилагаемая к колонке, уложена в пакеты из по-
лиэтиленовой плёнки по ГОСТ 10354-82 толщиной не менее 0,1 мм. Пакеты заварены. Типы па-
кетов, прочность и герметичность сварных швов - по ГОСТ 12302-83.
1.7.3 Ремкомплект упакован в обёрточную бумагу по ГОСТ 8273-75 и чехол из полиэтиле-
на по ГОСТ 10354-82 толщиной не менее 0,1 мм.
1.7.4 Сопроводительная документация и ремонтный комплект уложены внутри колонки.
1.7.5 Каждая колонка закреплена на транспортных брусьях и упакована в соответствии с
чертежами предприятия-изготовителя. Положение колонки и функциональных блоков на транс-
портном поддоне - вертикальное.
1.7.6 Колонки, предназначенные для труднодоступных районов, упакованы по ГОСТ
15846-79 в тару по ГОСТ 2991-85.
13
2 Использование изделия по назначению
2.1 Эксплуатационные ограничения
2.1.1 В месте установки колонок параметры воздействующих на них механических и кли-
матических факторов должны соответствовать параметрам, указанным в подразделе 1.2 на-
стоящего руководства.
2.1.2 Колонки необходимо оберегать от ударов при транспортировании и хранении.
2.1.3 При монтаже на автозаправочной станции не допускается подвергать колонки уда-
рам.
2.1.4 Колонки, являясь средством измерений, находятся под надзором Федерального
агентства по техническому регулированию и метрологии.
ВНИМАНИЕ! ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОЛОНКИ ДОЛЖНО
ОСУЩЕСТВЛЯТЬСЯ БЕЗ ВСКРЫТИЯ ОПЛОМБИРОВАННЫХ МЕХАНИЗМОВ!
2.1.5 Колонки предназначены для измерения объёма бензина, керосина, дизельного топ-
лива.
ВНИМАНИЕ! ПРИМЕНЕНИЕ КОЛОНОК ДЛЯ ИЗМЕРЕНИЯ ОБЪЁМА
ДРУГИХ ТЕХНИЧЕСКИХ ЖИДКОСТЕЙ ЗАПРЕЩЕНО!
ЭКСПЛУАТАЦИЯ КОЛОНКИ ВО ВРЕМЯ СЛИВА ТОПЛИВА В
РЕЗЕРВУАР КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА!
ВРЕМЯ ОТСТОЯ ТОПЛИВА В РЕЗЕРВУАРЕ ПОСЛЕ ЕГО ЗАПОЛНЕНИЯ
НЕ МЕНЕЕ 20 МИНУТ!
2.1.6 Эксплуатация колонок должна производиться с соблюдением требований:
− ГОСТ Р 51330.9-99 Электрооборудование взрывозащищённое. Часть 10. Классифи-
кация взрывоопасных зон;
− ГОСТ Р 51330.13-99 Электрооборудование взрывозащищённое. Часть 14. Электроус-
тановки во взрывоопасных зонах (кроме подземных выработок);
− ГОСТ Р 51330.18-99 Электрооборудование взрывозащищённое. Часть 19. Ремонт и
проверка оборудования, используемого во взрывоопасных газовых средах (кроме подземных
выработок или применений, связанных с переработкой или производством взрывчатых ве-
ществ);
− ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды. Часть 0. Оборудование. Об-
щие требования;
− "Правил устройства электроустановок" (ПУЭ);
− "Правил технической эксплуатации электроустановок потребителей" (ПТЭЭП);
− "Правил техники безопасности при эксплуатации электроустановок потребителей"
(ПТБ);
− "Правил технической эксплуатации автозаправочных станций" № РД 153-39.2-080-01
от 01.08.2001г.;
− Настоящего руководства по эксплуатации.
2.2 Подготовка ТРК к использованию
2.2.1 ТРК не являются источником повышенной опасности, поэтому при подготовке коло-
нок к использованию следует выполнять требования безопасности, действующие на объекте.
2.2.2 Распаковать колонку. Произвести внешний осмотр. Колонка не должна иметь меха-
нических повреждений.
2.2.3 Проверить комплектность на соответствие п.1.3.2.
2.2.4 Монтаж колонок на автозаправочной станции (АЗС) производится строго в соответ-
ствии с проектом АЗС и настоящим руководством.
2.2.5 Колонка устанавливается на фундаменте по отвесу и закрепляется на четырёх
шпильках М10 (см. приложение А).
14
2.2.6 Схемы монтажа трубопроводов приведены в приложении Е. К колонке подводятся
трубопроводы:
− для топлива;
− для силовых кабелей;
− для кабеля управления (используется только в режиме работы колонки от дистанци-
онного задающего устройства).
2.2.7 Перед монтажом к колонке трубопровод должен быть тщательно промыт и опрессо-
ван. Трубопровод перед подсоединением к моноблоку рекомендуется заполнить топливом.
2.2.8 Присоединение моноблока трубопроводу осуществляется с помощью гибкого силь-
фонного компенсатора. Максимальное диаметральное и осевое смещение трубопровода, кото-
рое возможно компенсировать с помощью сильфонного компенсатора ± 5 мм.
2.2.9 Монтаж электрооборудования колонки производить в соответствии с "Инструкцией
по монтажу электрооборудования силовых и осветительных сетей взрывоопасных зон" ВСН 332-
74 по проекту АЗС, утверждённому в установленном порядке.
2.2.10 Электрические схемы подключения колонок к электросети и к дистанционному за-
дающему устройству приведены в приложении Д.
2.2.11 На АЗС необходим общий контур заземления для электрооборудования, защиты от
статического электричества, прямых ударов и вторичных проявлений молний. Сопротивление
растеканию тока заземлителей не более 10 Ом. Каждая часть электроустановки, подлежащая
заземлению, присоединяется к сети заземления с помощью отдельного проводника в соответст-
вии с требованиями "Правил технической эксплуатации автозаправочных станций".
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ КОЛОНКУ НЕ ВКЛЮЧАТЬ!
2.2.12 В соответствии с требованиями "Правил технической эксплуатации автозаправоч-
ных станций" сопротивление заземляющего устройства, предназначенного для защиты от стати-
ческого электричества, допускается не более 100 Ом.
2.2.13 Кратковременно включить электродвигатель, убедиться в правильном направлении
вращения шкива двигателя (направление вращения нанесено на шкиве насоса). В случае не-
правильного направления разрешается изменять порядок подключения проводов кабелей на
магнитном пускателе и в коробке распределительной (см. приложение Г).
2.2.14 На шкиве насоса и электродвигателя надет клиновой ремень (приложение Б) (да-
лее по тексту - ремень). С помощью регулировочного винта натяжного устройства выставить не-
обходимую величину натяжения ремня. Контролировать величину натяжения необходимо с по-
мощью динамометра в соответствии со схемой, приведённой на рисунке 1, где,
Н - межцентровое расстояние между шкивами насоса и электродвигателя;
F - усилие прогиба ремня равное 1 кг;
m - прогиб ремня на середине межосевого расстояния, составляющий от 4 до 6 мм.
Рис.1 Проверка натяжения клинового ремня
2.2.15 Для осуществления пробного пуска необходимо прокачать через колонку не менее
200 л топлива и убедиться в исправной работе моноблока, измерителя объёма, раздаточного
крана. Следует проверить места соединений и уплотнений. По индикатору потока контролиро-
вать отсутствие пузырьков воздуха в топливе.
2.2.16 После пробного пуска и проведения расконсервации необходимо вынуть входной
фильтр колонки, промыть его и продуть сжатым воздухом.
ВНИМАНИЕ! РАБОТА НАСОСНОГО МОНОБЛОКА БЕЗ ФИЛЬТРА ПРИВОДИТ К
ПРЕЖДЕВРЕМЕННОМУ ВЫХОДУ ИЗ СТРОЯ НАСОСА МОНОБЛОКА.
2.2.17 Для обеспечения необходимой точности измерения количества продукта, отпус-
каемого колонкой, производится электронная юстировка.
15
2.2.18 Проведение операций электронной юстировки фиксируется в формуляре "Колонка
топливораздаточная "ТОПАЗ". Перед началом новой юстировки необходимо сверить показания
счётчика количества операций юстировки с записями в формуляре. Совпадение показаний счёт-
чика с записью в формуляре будет свидетельствовать об отсутствии несанкционированных ма-
нипуляций с юстировочным коэффициентом. Колонка после проведения юстировки предъявля-
ется для проведения поверки органам Федерального агентства по техническому регулированию
и метрологии.
2.2.19 Подготовленная к работе колонка принимается ответственным лицом в эксплуата-
цию.
2.3 Порядок работы с ТРК при отпуске топлива в бак потребителя
2.3.1 Использование ТРК может осуществляться в ручном режиме и в режиме от дистан-
ционного задающего устройства
Использование ТРК в ручном режиме
Режим ручного управления - управление колонкой производится с помощью сенсорных
кнопок "ПУСК" и "СТОП", расположенных на лицевой панели. ТРК начинает отпуск топлива по
нажатию кнопки "ПУСК" и завершает по нажатию кнопки "СТОП".
В данном режиме задание определённой дозы не осуществляется.
Для заправки топливного бака транспортного средства необходимо снять раздаточный
кран с лотка крана раздаточного и нажать кнопку "ПУСК". При включении колонки происходит
тест индикации, обнуление индикаторов разового учёта и включение электродвигателя колонки.
Во время отпуска на индикаторе отображается информация о текущей дозе. Количество выдан-
ного топлива контролируется наблюдением за показаниями индикатора БИУ.
При достижении желаемой дозы необходимо нажать кнопку "СТОП", заблаговременно
контролируя окончание подачи топлива рычагом раздаточного крана. После следует установить
раздаточный кран на место.
Использование ТРК в режиме работы от дистанционного задающего устройства
Режим дистанционного управления - управление колонкой производится с помощью
дистанционной системы управления.
В данном режиме задание дозы осуществляет оператор в соответствии с руководством
по эксплуатации используемого дистанционного задающего устройства.
После задания дозы для заправки топливного бака транспортного средства необходимо
снять раздаточный кран с колодки крана раздаточного и нажать кнопку "ПУСК" на панели БИУ.
При включении колонки происходит тест индикации, обнуление индикаторов разового учёта и
включение электродвигателя колонки. Во время отпуска на индикаторе отображается информа-
ция о текущей дозе. Количество выданного топлива контролируется наблюдением за показа-
ниями индикатора БИУ.
По окончанию выдачи заданной дозы, дистанционное задающее устройство подаёт сиг-
нал на остановку подачи топлива колонки. После окончания заправки необходимо установить на
место раздаточный кран.
Досрочное прекращение налива возможно провести как на месте, по нажатию кнопки
"СТОП", так и по команде оператора с дистанционного задающего устройства.
16
2.4 Возможные неисправности и методы их устранения
2.4.1 Перечень наиболее часто встречающихся или возможных неисправностей, не
влияющих на метрологические характеристики, и методы их устранения приведены в табли-
це 3.1.
Таблица 3.1
Наименование
неисправностей,
внешнее проявление и
Вероятная причина
Методы устранения
Примечание
дополнительные
признаки
1 Моноблок колонки не
1.1 Неисправен
Разобрать клапан,
Следует убедиться в
подаёт топливо
приёмный клапан
устранить причину
том, что вал насоса
неисправности
моноблока враща-
1.2. Нарушена гер-
Устранить не гер-
ется в направлении
метичность всасы-
метичность всасы-
по часовой стрелке,
вающей системы
вающего трубопро-
если смотреть со
вода
стороны шкива
2 Расход топлива ко-
2.1 Засорён фильтр
Очистить фильтр
При засорении
лонки ниже номиналь-
колонки
фильтра слышен гул
ного
2.2 Ослабла пру-
Отрегулировать
низкого тона, вызван-
жина перепускного
клапан
ный кавитацией
клапана
3 Наличие пузырьков
3.1 Нарушена герме-
Определить место
воздуха в потоке топли-
тичность всасываю-
повреждения и уст-
ва, наблюдаемое в ин-
щей магистрали ко-
ранить не герметич-
дикаторе потока
лонки
ность
4 Шум в подшипниках
4.1 Износ подшипни-
Заменить подшипни-
насоса или электродви-
ков
ки
гателя
4.2 Загрязнены под-
Промыть и смазать
шипники
подшипники
5 Электродвигатель ра-
5.1 Напряжение сети
Выяснить причину
ботает с перегрузкой
ниже допустимого
падения напряжения
(греется), подача насоса
и устранить её
ниже номинальной
5.2 Заедание под-
Промыть и смазать
шипников
насоса
подшипники насоса
вследствие
загряз-
или заменить их
нения и разрушения
6 Электродвигатель ра-
6.1 Сильно затянута
Ослабить затяжку
ботает с перегрузкой
пружина перепускно-
пружины клапана
(греется) при закрытом
го клапана насоса
раздаточном кране
7 Подтекает топливо из
7.1 Заедание штока
Разобрать кран, уст-
раздаточного крана при
раздаточного крана
ранить причину за-
закрытом раздаточном
едания
кране
7.2 Засорился кла-
Разобрать кран,
пан раздаточного
очистить тарелку
крана (на тарелку
клапана
клапана налипли
механические час-
тицы)
17
Наименование
неисправностей,
внешнее проявление и
Вероятная причина
Методы устранения
Примечание
дополнительные
признаки
8 Подтекает топливо из
8.1 Засорился кла-
Разобрать
кран,
раздаточного крана при
пан раздаточного
очистить
тарелку
открытом кране и нера-
крана (на тарелку
клапана
ботающей колонке
клапана налипли
механические час-
тицы)
8.2 Ослабла пружи-
Заменить пружину
на автоматического
закрытия клапана
2.4.2 Перечень наиболее часто встречающихся или возможных неисправностей, влияю-
щих на метрологические характеристики, и методы их устранения приведены в таблице 3.2.
Таблица 3.2
Наименование
неисправностей,
внешнее проявление и
Вероятная причина
Методы устранения
Примечание
дополнительные
признаки
1 Погрешность колонки
1.1 Нарушена регули-
Провести электронную юс-
превышает допустимую
ровка электронной юс-
тировку БУ
тировки БУ
2 При выдаче топлива
2.1 При работе изме-
Выяснить причину и в слу-
колонкой на индикаторах
рителя объёма не по-
чае неисправности генера-
не меняется информа-
даётся сигнал в БУ
тора импульсов заменить
ция
его
2.2 Неверно настроен
Настроить БУ, провести
БУ
электронную юстировку
2.3 Неисправен БУ
Обратиться в специализи-
рованный сервисный центр
для ремонта
3 Погрешность колонки
3.1 Износ или осмоле-
Заменить манжеты
превышает допустимую
ние манжет
(колонка передаёт), а
3.2 Выработка золот-
Притереть золотник и кор-
измеритель объёма не
ника или зеркала кор-
пус
юстируется
пуса цилиндров
3.3 Износ или разрыв
Заменить мембрану
мембраны измерителя
объёма
3.4 Протечка топлива
Заменить сальник
в верхней крышке из-
мерителя объёма в
результате износа
сальника
3.5 Износ подшипника
Снять нижнюю крышку из-
на кулисе
мерителя объёма, откру-
тить гайку кулисы, заме-
нить подшипник
3.6 Загрязнены под-
Промыть и смазать под-
шипники
шипники
3.7 Неисправен
Заменить генератор им-
генератор импульсов
пульсов на исправный
18
Наименование
неисправностей,
внешнее проявление и
Вероятная причина
Методы устранения
Примечание
дополнительные
признаки
3.8 Неисправен БУ
Обратиться в специализи-
рованный сервисный центр
для ремонта
2.4.3 В случае возникновения какой-либо ошибки, устройство выводит на табло в мигаю-
щем режиме сообщение "Err." и код ошибки (см. таблицу 4), перемигивающееся со значением
отпущенной дозы. Доступны команды чтения/записи параметров. Проверку устройства и устра-
нение аппаратной неисправности производить при отключенном питании. Необходимо устранить
причину ошибки. Если она уже устранена, то для снятия индикации ошибки можно выполнить
одну из команд: "вывод ID-номера на табло", "задание дозы" или "долив".
Таблица 4 - Коды ошибок
Код
Описание
Варианты действий
Неисправна энергоне-
01
Обратиться в сервисный центр или к производителю
зависимая память
Отсутствие импульсов
Проверить генератор импульсов, заменить на исправный. До-
от одного из каналов
07
полнительно на табло отображается номер неисправного ка-
генератора импульсов
нала генератора импульсов.
типа "двухканальный"
Отсутствует связь с
Проверить целостность интерфейсного кабеля, правильность
13
системой управления
его подключения, а также исправность интерфейсных цепей
по RS-485
устройства и СУ
Устройство заблокиро-
вано, семь раз был
Не отключать питание ТРК не менее двух часов. Снятие бло-
22
введен неверный па-
кировки произойдет автоматически
роль администратора
Нажата кнопка "Стоп", а
Проверить СУ, цепи формирования сигнала "ПК", заменить
23
СУ не снимает сигнал
СУ на заведомо исправную
"ПК"
Проверить ток нагрузки. Дополнительно на табло через точку
отображается количество пропаданий питания генератора
Неисправно питание
37
импульсов с момента появления ошибки. Временно для про-
генератора импульсов
должения работы параметру " Контроль питания датчика рас-
хода" установить значение "отключено"
При выключении пита-
ния были сохранены не
При неоднократном появлении проверить цепь формирова-
39
все данные
(нет пар-
ния сигнала "PFI" и исправность ионистора
ковки)
2.4.4 Если параметру "Тип ДРТ" задано значение "двухканальный", то устройство выпол-
няет диагностику состояния генератора импульсов и при возникновении ошибки останавливает
налив. На табло устройства дополнительно через точку выводится номер неисправного канала
генератора импульсов, по которому устройство зафиксировало пропуск трех импульсов подряд.
19
3 Обеспечение взрывозащиты ТРК
3.1 Требования к взрывобезопасности
3.1.1 Электрооборудование, необходимое для осуществления всех функций топливораз-
даточной колонки взрывозащищённого исполнения группы II для возможных взрывоопасных зон,
категорий и групп взрывоопасных смесей газов и паров с воздухом - в соответствии с ГОСТ Р
51330.9-99, ГОСТ Р МЭК 60079-10-1-2008, требованиями «Правил устройства электроустано-
вок» (ПУЭ гл.7.3) и другим нормативно-техническим документам, определяющим применяемость
электрооборудования во взрывоопасных средах.
3.1.2 Выбор, размещение электрооборудования и заземляющие устройства в соответст-
вии с требованиями ГОСТ Р 51330.13-99, ГОСТ Р МЭК 60079-10-1-2008 предъявляемыми к
электрооборудованию взрывозащищённому, и ГОСТ 9018-89.
3.2 Конструктивные решения, обеспечивающие взрывозащиту колонки
3.2.1 БИУ отделён от других блоков колонки свободно вентилируемым пространством
(см. приложения А и Б).
3.2.2 В отсеке гидравлики применено электрооборудование во взрывозащищённом ис-
полнении.
3.2.3 Электрооборудование общего назначения без средств взрывозащиты размещено в
корпусе БИУ со степенью защиты оболочки IP54 по ГОСТ 14254-96.
3.2.4 Ввод кабелей в БИУ осуществляется герметичными кабельными вводами.
3.2.5 Вентиляционные отверстия (жалюзи) в корпусе отсека гидравлики позволяют повы-
сить уровень и готовность вентиляции.
3.2.6 Контактные зажимы для заземляющих проводников соответствуют требованиям
ГОСТ Р 51330.0-99.
3.2.7 Маркировка выполнена в соответствии с требованиями ГОСТ Р 51330.0-99, ГОСТ Р
МЭК 60079-0-2007.
3.2.8 В распределительной коробке ДСМК.687226.001:
− используемые для изготовления корпуса материалы, содержащие легкие металлы,
соответствуют требованиям ГОСТ Р 51330.0-99;
− герметики и уплотнители, используемые при изготовлении устройства, соответствуют
требованиям ГОСТ Р 51330.0-99;
− контактные зажимы для заземляющих проводников соответствуют требованиям
ГОСТ Р 51330.0-99, ГОСТ Р МЭК 60079-0-2007;
− ввод кабелей в распределительную коробку осуществляется герметичными кабель-
ными вводами с взрывозащитой вида ЕхеII Х;
− термостойкость материалов, используемых в устройстве, соответствует требованиям
ГОСТ Р 51330.8-99;
− степень защиты оболочки - IP54 по ГОСТ 14254-96;
− на крышке устройства закреплена табличка с надписью
" ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ";
− электроизоляционные материалы, используемые в устройстве, по сравнительному
индексу трекингостойкости (СИТ) относятся к группе IIIа и соответствуют требованиям ГОСТ Р
51330.8-99.
3.3 Обеспечение взрывозащиты при монтаже
3.3.1 К монтажу колонки должны допускаться лица, изучившие настоящее руководство по
эксплуатации и имеющие соответствующее разрешение на монтаж взрывозащищённого элек-
трооборудования. При монтаже необходимо соблюдать требования:
− "Инструкции по монтажу электрооборудования силовых и осветительных сетей взры-
воопасных зон" ВСН 332-74;
− "Правил устройства электроустановок" (ПУЭ);
− "Межотраслевых правил по охране труда (Правила безопасности) при эксплуатации
электроустановок (ПОТ РМ-016-2001)";
20
− "Правил технической эксплуатации автозаправочных станций" № РД 153-39.2-080-01
от 01.08.2001 г.
ВНИМАНИЕ! ЗАПРЕЩЕНО ПРОИЗВОДИТЬ ЛЮБЫЕ МОНТАЖНЫЕ
РАБОТЫ ПРИ ВКЛЮЧЕННОМ НАПРЯЖЕНИИ ПИТАНИЯ!
3.3.2 Колонку заземлить в соответствии с требованиями ГОСТ Р
51330.13-99.
Заземляющий проводник подключить к болту заземления колонки.
3.4 Обеспечение взрывозащиты при эксплуатации
Взрывозащита при эксплуатации обеспечивается:
− соблюдением требований настоящего руководства по эксплуатации, "Правил устрой-
ства электроустановок" (ПУЭ), "Правил технической эксплуатации электроустановок потребите-
лей" (ПТЭЭП), "Межотраслевых правил по охране труда при эксплуатации электроустановок
(ПОТ РМ-016-2001)", "Правил технической эксплуатации автозаправочных станций" № РД 153-
39.2-080-01 от 01.08.2001г и других документов, действующих в данной отрасли промышленно-
сти;
− выполнением надёжного защитного заземления устройства, соответствующего тре-
бованиям ПУЭ, ГОСТ Р 51330.0-99;
− выполнением требований по сопротивлению и электрической прочности изоляции то-
коведущих частей;
− надёжностью разъёмных соединений;
− регулярными ежедневными внешними осмотрами;
− периодическими проверками технического состояния и исправности электрических
линий связи и разъёмных соединений, наличия и исправности защитного заземления;
− проверками наличия и исправности пломб.
3.5 Обеспечение взрывозащиты при ремонте
3.5.1 При ремонте должны выполняться требования "Правил устройства электроустано-
вок" (ПУЭ), "Правил технической эксплуатации электроустановок потребителей" (ПТЭЭП), "Меж-
отраслевых правил по охране труда при эксплуатации электроустановок (ПОТ РМ-016-2001)",
"Правил технической эксплуатации автозаправочных станций"
№ РД 153-39.2-080-01 от
01.08.2001г. и других документов, действующих в данной отрасли промышленности.
3.5.2 К работе с колонкой допускаются лица, имеющие допуск не ниже III группы по ПТЭ-
ЭП и ПОТ РМ-016-2001 для установок до 1000В и ознакомленные с настоящим руководством.
3.5.3 Демонтаж устройств колонки допускается производить только после отключения на-
пряжения питания устройств.
21
4 Техническое обслуживание изделия
4.1 Общие указания
4.1.1 Периодичность планово-предупредительных осмотров устанавливается в зависимо-
сти от эксплуатационных условий, но не реже одного раза в год, без демонтажа.
4.1.2 Техническое обслуживание колонки должно быть поручено квалифицированному
персоналу. При проведении на АЗС монтажа и пусконаладочных работ лицами, не прошедшими
курс обучения и не имеющими допуск к этим работам, претензии предприятием-изготовителем
не принимаются.
4.2 Меры безопасности
4.2.1 При техническом обслуживании необходимо выполнять требования безопасности,
изложенные в п.п.2.1.6, 3.1 и п.п.3.3, 3.4, 3.5 настоящего руководства.
4.3 Осмотр и проверка
4.3.1 Габаритные, присоединительные, установочные размеры и установка колонки на
фундаменте показаны в приложении А.
4.3.2 Схема монтажа трубопровода на автозаправочной станции - в приложении Е.
4.3.3 Планово-предупредительные осмотры проводит оперативный персонал. При нали-
чии на АЗС метрологической службы или подразделения контрольно-измерительных приборов и
автоматики (КИПиА), осмотры проводят работники этих служб.
4.3.4 При планово-предупредительных осмотрах проводят:
− внешний осмотр колонок на отсутствие наружных механических повреждений;
− проверку герметичности гидравлической системы;
− проверку исправности и целостности заземляющих устройств;
− проверку натяжения ремня;
− проверку функционирования всех механизмов колонки, надёжность их крепления;
− проверку расхода и погрешности;
− моечно-уборочные работы с помощью воды, мыла или легких средств для удаления
масла.
ВНИМАНИЕ! НЕЛЬЗЯ МЫТЬ КОЛОНКУ ЖИДКОСТЬЮ ПОД ДАВЛЕНИЕМ!
НЕЛЬЗЯ ПРИМЕНЯТЬ РАСТВОРИТЕЛИ ПРИ ЧИСТКЕ КОЛОНКИ!
4.3.5 Проверка герметичности, исправности заземляющих устройств и функционирования
механизмов колонки проводится визуальным методом. Обнаруженные неисправности устраня-
ются.
4.3.6 Проверка расхода и погрешности проводится по методике, изложенной в
МИ 1864-88 "Колонки топливораздаточные. Методика поверки".
ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА ЭКСПЛУАТАЦИЯ КОЛОНКИ
С ПРЕВЫШЕНИЕМ ПРЕДЕЛОВ ДОПУСКАЕМОЙ ПОГРЕШНОСТИ!
4.4 Порядок технического обслуживания изделия
4.4.1 В плановое техническое обслуживание входят следующие работы:
− замена фильтра при падении расхода топлива колонки;
− замена манжет вала насоса, манжет поршней и манжет выходного валика измерите-
ля объёма при их износе;
− очистка стекла индикатора потока при потере его прозрачности;
− контроль сопротивления между горловиной топливораздаточного крана и «землей» -
сопротивление должно быть меньше 1 МОм;
− измерение избыточного давления - проводить либо с помощью комплекта сервисно-
го, либо через тестовую заглушку аварийного отсечного клапана.
22
4.5 Указания по поверке
4.5.1 Колонки при выпуске из производства и периодически в процессе эксплуатации под-
лежат обязательной поверке.
4.5.2 Методика первичной поверки колонок по МИ 1864-88 "Колонки топливораздаточные.
Методика поверки" с применением образцовых мерников 2-го разряда вместимостью 2, 10, 20,
50, 100 л с погрешностью не более ±0,08 % по ГОСТ 8.400-80.
4.5.3 Периодическая поверка колонок в эксплуатации должна проводиться в соответствии
с требованиями ПР 50.2.006-94.
4.5.4 Межповерочный интервал - 1 год.
4.5.5 Методика периодической поверки колонок - по МИ 1864-88 с применением образцо-
вых мерников 2-го разряда вместимостью 10, 20, 50, 100 или 200 л с погрешностью не бо-
лее ±0,1 % по ГОСТ 8.400-80.
4.5.6 Настройку блока управления при проведении поверки производить в соответствии с
указаниями, приведенными в руководстве по эксплуатации (входит в комплект поставки ТРК).
4.6 Консервация (расконсервация)
4.6.1 Внутренняя консервация гидравлической системы колонки производится смесью ке-
росина ТУ 38.401-58-10-90 и присадки "Акор-1" ГОСТ 15171-78, взятой в соотношении 10:1, по
ГОСТ 9.014-78 для изделий группы II-1 по варианту противокоррозионной защиты ВЗ-2 путем
прокачки по гидравлической системе. Консервация производится по требованию заказчика.
4.6.2 Присоединительные отверстия закрыты технологическими заглушками по варианту
защиты ВУ-9 ГОСТ 9.014-78.
4.6.3 Расконсервация гидравлической системы колонки происходит в процессе пробного
пуска согласно п.2.2.16. При этом топливо необходимо слить в отдельную ёмкость. Слитое топ-
ливо для использования в качестве топлива для автомобильных двигателей не использовать,
так как в процессе работы колонки происходит расконсервация гидравлической системы и топ-
ливо смешивается с консервантом.
5 Текущий ремонт
5.1 Общие указания
5.1.1 Текущий ремонт колонки должен быть поручен квалифицированному персоналу.
5.1.2 Основания для сдачи в ремонт колонки или отдельных её узлов, данные о проведе-
нии ремонта и принятие её из ремонта записывают в формуляре "Колонки топливораздаточные
"ТОПАЗ".
5.1.3 После ремонтных операций, не влияющих на взрывозащиту электрооборудования,
маркировку взрывозащиты изменять не требуется в соответствии с ГОСТ Р 51330.18-99.
5.1.4 Ремонт насоса моноблока:
− Замена лопаток насоса.
Для замены лопаток насоса необходимо снять шкив и шпонку с вала насоса моноблока,
отвернуть четыре болта, снять фланец. Снять крышку ротора, вынуть вал-ротор и все лопатки.
После замены лопаток установить вал-ротор, крышку насоса, фланец и закрепить болтами.
− Замена уплотнительной манжеты насоса.
Для замены уплотнительной манжеты насоса необходимо снять шкив и шпонку с вала
насоса моноблока, отвернуть четыре болта и снять фланец. Снять с вала крышку ротора. Снять
крышку манжеты, отвернуть три болта М6 и вынуть манжету. Монтаж манжеты производить с
помощью оправки. При запрессовке манжеты подставка под крышку должна быть диаметром не
более 60 мм, чтобы не проломить упорные буртики крышки, т.е. крышка должна опираться на
приспособление плоскостью, а не фланцем замка. Далее, надев крышку на вал, установить её
на корпус насоса и закрыть манжетной крышкой.
5.1.5 Монтаж и демонтаж втулок:
− для демонтажа передней втулки необходимо снять крышку ротора и манжету, как
указано в п.5.1.4, и вынуть втулку. Новую втулку запрессовать с помощью оправки. При запрес-
совке втулки, подставка под крышку должна быть диаметром не более 60 мм, чтобы не проло-
мить упорные буртики крышки, т.е. крышка должна опираться на приспособление плоскостью, а
не фланцем замка. Сборку производить, как указано в п.5.1.4;
23
− для демонтажа задней втулки необходимо вынуть вал-ротор из моноблока, как указа-
но в п.5.1.4, вынуть втулку, разрушив её;
− для запрессовки новой втулки необходимо установить корпус насоса на подставку
для запрессовки подшипников внутренней частью вверх. Втулку установить над отверстием и
оправкой для запрессовки и запрессовать. Втулка не должна выступать над поверхностью кор-
пуса и утопать более чем на 0,5 мм от поверхности. Сборку производить, согласно п.5.1.4.
5.1.6 Поиск последствий отказов и повреждений колонки вести в соответствии с табли-
цей 3 "Возможные неисправности и методы их устранения" п.2.3.4 настоящего руководства.
5.1.7 После устранения отказов и повреждений проводят регулировку (юстировку) изме-
рителя объёма.
5.1.8 Правильность регулировки (юстировки) определяется с помощью образцовых мер-
ников II разряда ГОСТ 8.400-80.
5.2 Меры безопасности
5.2.1 При проведении ремонтных работ необходимо выполнять требования безопасности,
изложенные в п.п.2.1.6, 3.1 и п.п.3.3, 3.4, 3.5 настоящего руководства и "Правилах технической
эксплуатации автозаправочных станций".
6 Хранение
Гарантийный срок хранения колонок в складских помещениях - 24 месяца со дня изготов-
ления.
Хранение колонок должно производиться в соответствии с требованиями ГОСТ 12997-84.
Условия хранения 5 по ГОСТ 15150-69.
Условия складирования - по вертикали в один ряд.
7 Транспортирование
Упакованные колонки должны транспортироваться автомобильным, железнодорожным
транспортом, в отапливаемых герметизированных отсеках самолётов или в сочетании их между
собой в соответствии с требованиями, действующими на данном виде транспорта. Условия
транспортирования колонок должны соответствовать требованиям ГОСТ
12997-84,
ГОСТ 15150-69.
Упакованные колонки должны быть закреплены в транспортных средствах.
Перевозки железнодорожным транспортом должны осуществляться в крытых вагонах или
контейнерах по ГОСТ 18477-79.
Вид отправок - мелкие партии и по вагонные - до полного использования их вместимости.
При погрузке и транспортировании должны выполняться требования предупредительных
надписей на упаковке.
Условия транспортирования в части воздействия климатических факторов - по условиям
хранения 8 ГОСТ 15150-69.
8 Утилизация
После списания колонка утилизируется.
Перед утилизацией гидравлическая система колонки должна быть освобождена от неф-
тепродуктов продувкой сжатым азотом и пропарена или промыта горячей водой. Использован-
ная для промывки вода с остатками нефтепродуктов, должна быть собрана в специальную ём-
кость с герметичной крышкой и отправлена на утилизацию в соответствии с "Правилами техни-
ческой эксплуатации автозаправочных станций".
После проведённых операций колонка отправляется на утилизацию в соответствии с по-
ложением, утверждённым в установленном порядке.
24
Приложение А
(обязательное)
Габаритные, присоединительные, установочные размеры и установка колонки на
фундаменте
25
26
Приложение Б
(обязательное)
Наименование конструктивных элементов колонки
1 - Блок индикации и управления
10 - Измеритель объёма
2 - Шланг крана раздаточного
11 - Моноблок насосный
3 - Кран раздаточный
12 - Компенсатор сильфонный
4 - Колодка крана раздаточного
13 - Электродвигатель
5 - Винт крепления кожуха БИУ
14 - Основание
6 - Отсек гидравлики
15 - Свободно вентилируемое пространство
7 - Индикатор потока
16 - Коробка распределительная
8 - Клапан соленоидный
17 - Трубка отвода паров
9 - Генератор импульсов
18 - Ремень клиновой
27
Приложение В
(обязательное)
Схемы пломбирования
Рисунок В.1
Пломбировка генератора импульсов
Рисунок В.3
Пломбировка измерителя объема
Рисунок В.2
Пломбировка блока управления
28
Приложение Г
(обязательное)
Схема электрическая соединения колонки
Версия [12]
29
30
Приложение Д
(обязательное)
Схема электрическая подключения колонки
Версия [11]
31
32
33
34
35
Версия [5]
36
Приложение Е
(обязательное)
Схема монтажа трубопровода
Примечания:
1 Обеспечить наклон трубопровода от ТРК к резервуару 13-18 см на каждые 10 м трубы.
2 Минимальная глубина прокладки трубопровода 0,45 м (около ТРК 0,45 м и более, к резер-
вуару глубина увеличивается в зависимости от длины трубопровода).
3 Рекомендованные допустимые длина и высота трубопровода определены для случаев
работы колонки при нормальных климатических условиях:
температура окружающей среды и топлива
от 15 до 25 °С;
относительная влажность воздуха
от 30 до 80 %;
атмосферное давление
от 84,0 до 106,7 кПа (630-800 мм рт. ст.)
37
Приложение Ж
(обязательное)
Гидравлические схемы
Версия [2]
Рисунок Ж.1
Схема гидравлическая принципиальная топливораздаточной колонки
38
Версия [1]
Рисунок Ж.2
Схема гидравлическая принципиальная моноблока насосного
39
Адреса торгово-сервисных центров на территории РФ
Амурская область (г. Благовещенск)
ЗАО "Дальневосточная нефтяная компания", тел.: (4162) 339-181, 339-182, 339-183, amurregion@dnk.su,
Белгородская область (г. Белгород)
ООО ИК "ПромТехСервис", тел./факс: (4722) 400-990, 919-430-66-69, info@ec-pts.ru
Республика Башкортостан (г. Уфа)
ЗАО "АЗТ УралСиб", тел.: (347) 292-17-27, 292-17-28, 292-17-26, aztus@mail.ru, www.aztus.ru
Республика Бурятия (г. Улан-Удэ)
- ЗАО "Иркутскнефтесервистрейд", тел.: (3012) 43-42-36, 902-562-68-64, inst-y@mail.ru
- ООО ЦТО "Инфотрейд", тел.: (3012) 45-84-75, 46-99-14, infotrd@mail.ru
Владимирская область (г. Владимир)
ООО "АЗС-Партнер", тел. (4922) 35-43-13, 35-43-16, perspektiva@vtsnet.ru
Волгоградская область (г. Волгоград)
ООО "АЗТ-Груп-Комплект", тел.:(8442) 73-46-54, 73-47-21, 73-45-23, aztgrupug@vistcom.ru,
Вологодская область
ООО "Рост", г. Вологда, тел.: (8172) 54-40-26, г. Череповец, тел.:(8202) 55-42-78, 51-12-56, 52-17-78,
rost4852@yandex.ru, http://azsrost.ru/
Воронежская область (г. Воронеж)
- ООО "АЗС-Техцентр", тел.: (473) 239-56-25, 257-23-22, 238-31-80 факс: 239-56-26, azs-center@yandex.ru,
Республика Дагестан (г. Махачкала)
ООО "АЗС Сервис", тел.: (8722) 64-49-76
Ивановская область (г. Иваново)
ООО "АЗС-Техсервис", тел.: (4932) 41-59-52
Иркутская область (г. Иркутск)
ЗАО "Иркутскнефтесервистрейд", тел.: (3952) 203-500, 20-13-80, 200-571, irkns@mail.ru, http://www.irkns.ru/
Калининградская область (г. Калининград)
- ЗАО "Лабена-Калининград", тел.: (4012) 56-58-59, aleksej@labena.com
- ООО "Все для АЗС и Нефтебаз", тел.: (4012) 64-11-62, 377-899@mail.ru
Кемеровская область (г. Кемерово)
ООО "Аркат М", тел.: (3842) 37-36-82, kemerovo@arkat.ru, www.arkat.ru
Краснодарский край
- ООО "КраснодарСтандарт", г. Краснодар, тел.: (861) 260-90-60, 918-485-92-13, dibrov@kr-standart.ru
- Ланг С. Г., г. Белореченск, тел.: (86155) 2-58-25
- Козлов В.Е., г. Сочи, тел.: (8622) 93-40-14
Красноярский край (г. Красноярск)
ООО "НЕФТЕГАЗТЕХНИКА", тел.: 902-992-68-71, факс: (391) 255-01-84
Курганская область (г. Курган)
ЗАО "Крэй", тел./факс: (3522) 46-87-34, krey-kurgan@mail.ru, www.krei.ru
Ленинградская область (г. Санкт-Петербург)
- ООО "Интеллект 4 Джи", тел.: (812) 313-61-17, sale@intellect4g.ru, http://www.intellect4g.ru
- ЗАО "Топ-Сис", тел.: (812) 294-49-06, 297-22-59, azs-topsis@mail.lanck.net, www.top-sys.ru
- ООО "Нефтепродукткомплект" тел.: (812) 336-87-57, 572-10-62, npcom@yandex.ru
Липецкая область (г. Липецк)
ООО "ПК Модуль", тел.: (4742) 23-46-18, modul89@lipetsk.ru, www.pk-modul.ru
Московская область
- ООО "Стройремкомплекс АЗС", г. Москва, тел.: (495) 674-08-09, 675-02-39, 675-36-12, info@srk-azs.ru,
- ООО "АЗТ ГРУП СТОЛИЦА", г. Видное, тел.: (495) 775-95-51, aztgrup@mail.ru, www.aztgrup.ru
- ООО "ЭнергоНефтеГазСервис", г. Серпухов, тел.: (4967) 35-16-41, eogs@mail.ru, www.seminaroil.ru/
- ЗАО "Вектор", г. Москва, тел.: (495) 510-98-09, факс: (499) 270-62-54, sales@vectorazk.ru,
- ООО "Тривик", г. Серпухов, тел.: (4967) 75-06-48, trivik@mail.ru, www.trivik.ru
- ООО "Электросервис", г. Истра, тел.: (498) 729-05-38
Нижегородская область (г. Нижний Новгород)
- ООО "ВолгоВятНефтеПродуктКомплект", г. Нижний Новгород, Сормовское шоссе д.22а , тел./факс: (831)
274-02-07, v.vnpk@mail.ru , www.azs-s.ru
- ООО "Мастер АЗС", тел.: (8312) 57-78-66, 57-78-70, masterazs@rambler.ru
Новгородская область (г. Великий Новгород)
ЗАО "Карат", тел.: (8162) 62-41-83, 61-89-15, karat@novline.ru
Новосибирская область (г. Новосибирск)
ООО "Сибтехносервис", тел.: (383) 223-28-16, 212-56-79, mail@a3c.ru, www.a3c.ru
40
Омская область (г. Омск)
- ООО "АЗС-Маркет", тел.: (3812) 25-33-16, info@azs-market.com, www.azs-market.com
- ООО "АФ сервис", тел.: (3812) 24-34-92, afservice@pisem.net
- ООО "АС Омск", тел.: (3812) 37-14-51
- ООО "Атрио", тел.: (3812) 90-83-49, 58-70-66, a3o2011@yandex.ru
Оренбургская область (г. Оренбург)
ООО "Гамаюн", тел.: (3532) 53-35-00, 58-24-12, факс: 53-78-00, gamayun@mail.esoo.ru, www.orengam.ru
Пензенская область (г. Пенза)
ЗАО "Нефтеоборудование", тел.: (8412) 68-31-10, 68-31-30, info@azs-shop.ru, www.azs-shop.ru
Пермский край (г. Пермь)
- ООО "Технос", тел.: (342) 210-60-81, факс: 216-36-53, azs-perm@yandex.ru, www.tehnos.perm.ru
Приморский край (г. Владивосток)
ООО "Все для АЗС", тел.: (4232) 42-95-53, 42-92-53, info@azt.vl.ru, www.azt.vl.ru
Ростовская область
- ООО "Винсо СВ", Аксайский р-н, п. Янтарный, тел.: (863) 2916-999, 2916-666, 2916-770, vinso@aaanet.ru,
- ООО "ТД Альфа-Трейд", г. Ростов-на-Дону, пер. Доломановский 70, тел.: (863) 253-56-22, 303-11-00
- ООО "Торговый Дом "Все для АЗС - Ростов", г. Ростов-на-Дону, тел.: (8632)
643-346, azs-oborud@aaanet.ru, www.azs-td-rostovnd.aaanet.ru
Самарская область
- ООО "БЭСТ-Ойл-СА", г. Самара, тел.: 927-202-73-33, byrgas1977@gmail.com, www.best-oil-sar.ru
- ЗАО "Нефтебазстрой", г. Самара, тел.: (846) 279-11-62, 279-11-56, nbs@1gb.ru
- ООО "ИНПУР", г. Тольятти тел.: 902-37-35-477, kazvad@yandex.ru
Сахалинская область (г. Южно-Сахалинск)
ООО "Петрол-Компани", тел.: (4242) 77-45-39
Свердловская область (г. Екатеринбург)
- ООО НПП "Нефте-Стандарт", тел.: (343) 216-96-07, 216-96-08, nefte-standart@mail.ru,
- ООО " АЗС Комплект-Урал ", тел.: (343) 345-09-56, 922-205-76-85, uralak@mail.ru
- ООО "СМАРТ-Технологии", тел.: 912-285-56-25, (343) 374-08-58
Ставропольский край (г. Пятигорск)
ООО "АЗС Комплект", тел.: (8793) 33-11-25, 928-815-02-80
Республика Татарстан (г. Казань)
- ООО "ИТЦ "Линк-сервис", тел.: 903-344-16-13, (843) 234-35-29, eav-set@yandex.ru
Тверская область (г. Тверь)
ООО "АЗС-регламент", тел.: 960-713-91-01, 910-648-94-22, azsre@yandex.ru
Томская область (г. Томск)
- ЗАО НПФ "Сибнефтекарт", тел.: (3822) 41-65-11, mlr@sncard.ru
- ООО "ГСМ-Комплект", тел.: (3822) 40-46-10, gsm-k@mail.ru
Тюменская область
- ООО "Торгмашсервис", г. Тюмень, тел.: (3452) 78-37-05, 26-42-87, azs@72.ru, www.azs72.ru
- ЗАО "Сервис-Петролиум", г. Сургут, тел.: (3462) 23-13-13, 23-19-19, 23-21-21, s-p@surguttel.ru
Удмуртская Республика (г. Ижевск)
ООО "Иж Трейд Сервис", тел.: (3412) 79-30-18, 912-466-85-59, izhtreid-s@mail.ru
Хабаровский край (г. Хабаровск)
- ООО ТД "Все для АЗС-ДВ", тел.: (4212) 56-66-61, (499) 270-62-97, 270-62-98, tdazskms@mail.ru
Челябинская область
- ООО "АЗС-Т" г. Миасс, тел.: 908-08-059-09, 904-912-70-44, crid50@mail.ru
- ИП Ваничкин Юрий Леонидович, г. Магнитогорск тел.:(351) 907-42-42, 903-09-02; asu_tp_service@mail.ru
Читинская область (г. Чита)
ООО "АЗС-Комплект", тел.: 914-455-53-33, 914-500-02-22, (3022) 20-29-86, azskomplekt@mail.ru
Ярославская область (г. Ярославль)
- ООО "Рост", тел.: (4852) 98-90-25, rost4852@yandex.ru,
- ООО "Компания МАКС", тел.: (4852) 58-51-65, 58-51-66
Адреса торгово-сервисных центров
на территории стран ближнего зарубежья
Республика Беларусь
- ООО "Акватехника-М", г. Минск, тел.: (+375 17) 335-06-13, 335-06-14, 335-06-15, info@aqt.by, www.aqt.by
- ЧТУП "Компания "Баррель", г. Гомель, тел.: (+375 232) 41-72-03, 41-26-90, 41-26-80
Республика Казахстан
- ТОО "AZS-Market", г. Астана, тел.: (+7 7172) 73-15-39, info@azs-market.com, www.azs-market.com
- ТОО "NKS - Атырау", г. Атырау, тел.: (+7 7122) 75-54-75, (+7 7122)25-06-88, info@nks-atyrau.kz,
41
Республика Литва (г. Вильнюс)
ЗАО "Лабена", тел.: (+370 5) 273-05-76, 273-30-21, info@labena.com, www.labena.com
Украина (г. Киев)
- ООО "Интеллект 4 Джи Украина", тел.: (+38 067) 503-00-10; rassadin@intellect4g.ru
Регулярно обновляемый список находится на сайте topazelectro.ru
42
Лист регистрации изменений
Номера листов (страниц)
Всего
Входящий №
листов
Номер
Изм.
изменен-
заменен-
аннулирован-
сопроводит.
Подпись
Дата
новых
(страниц)
докум.
ных
ных
ных
докум. и дата
в докум.
43



















///////////////////////////////////////
