Топливораздаточные колонки «SK52QF212B». Руководство по эксплуатации SK QFI.5221.50.92302.600.02 РЭ





Содержание

1 Описание и работа ТРК.................................................................................................................................3

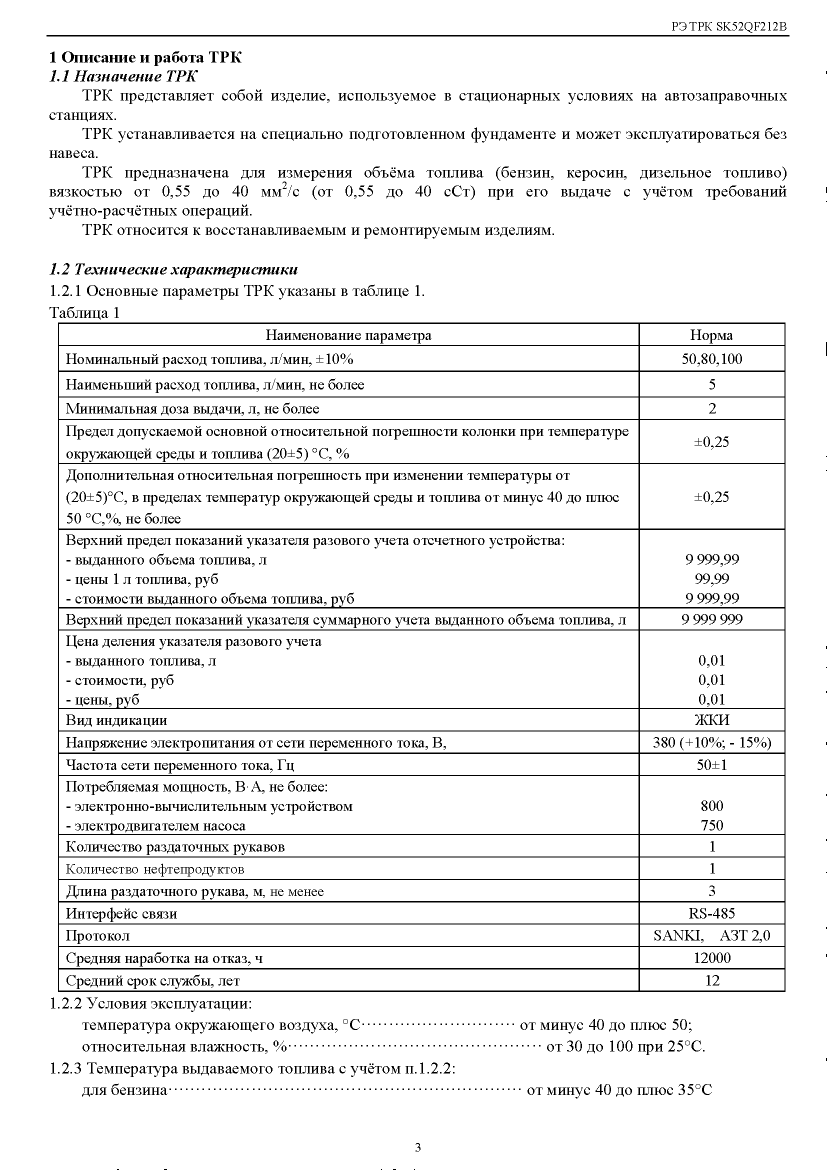

1.1 Назначение изделия............................................................................................................................3

1.2 Метрологические и технические характеристики.............................................................................3

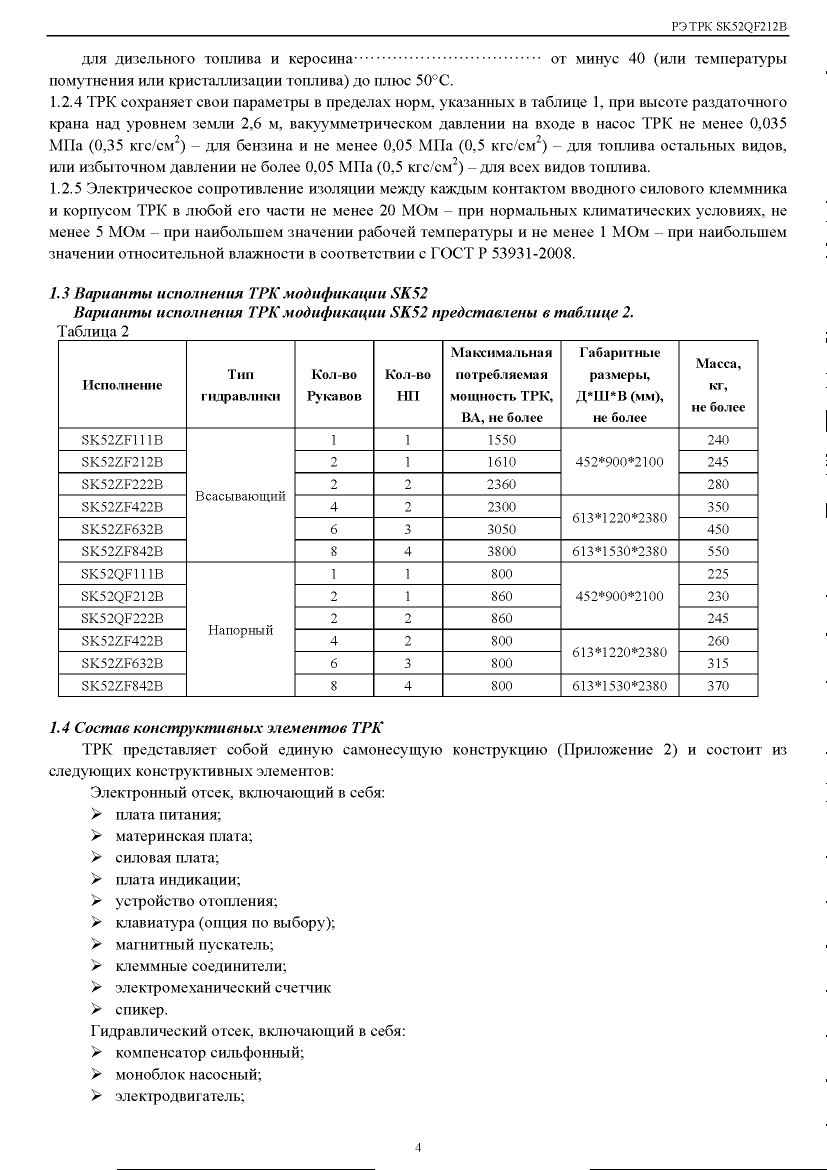

1.3 Вариант исполнения ТРК....................................................................................................................4

1.4 Состав конструктивных элементов ТРК.............................................................................................4

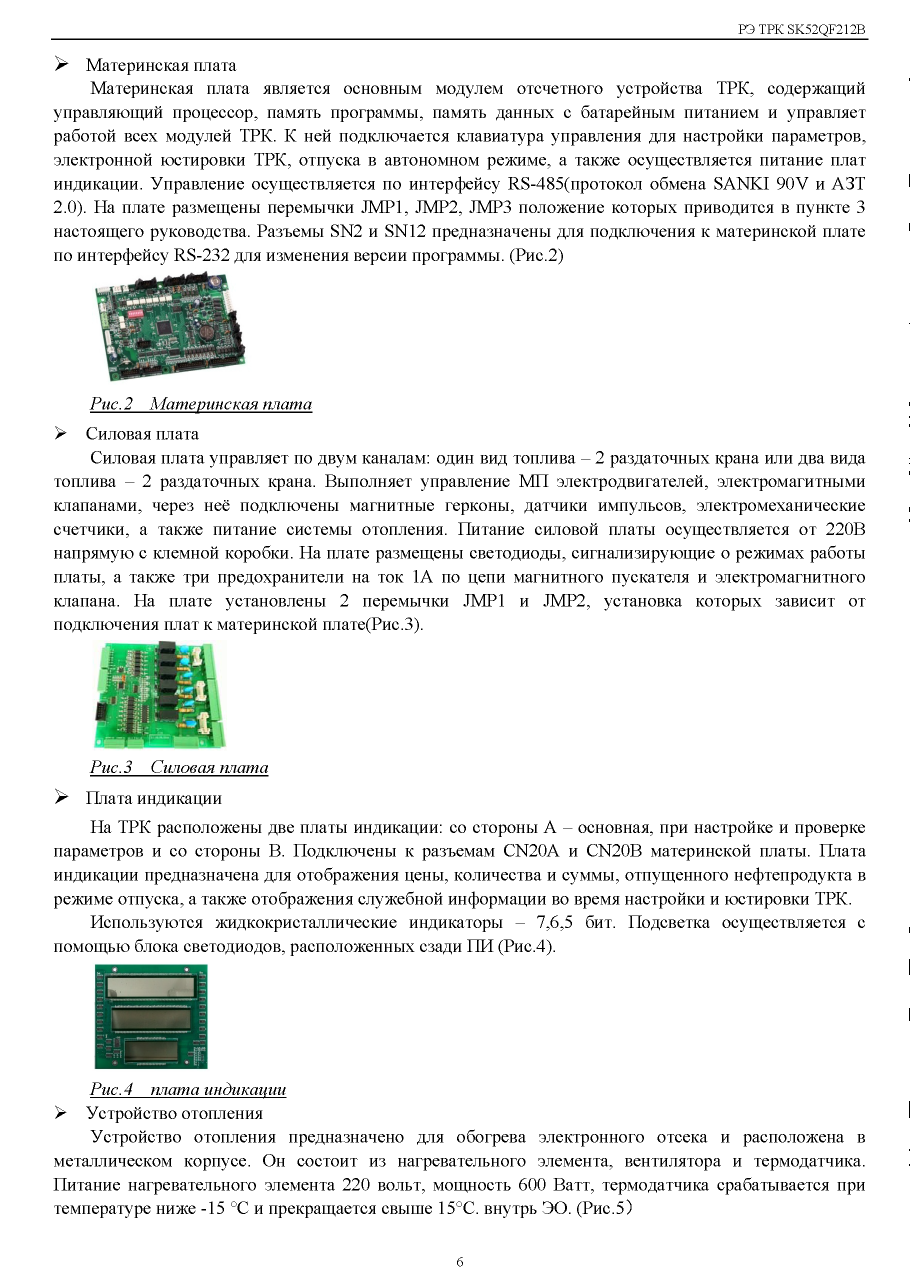

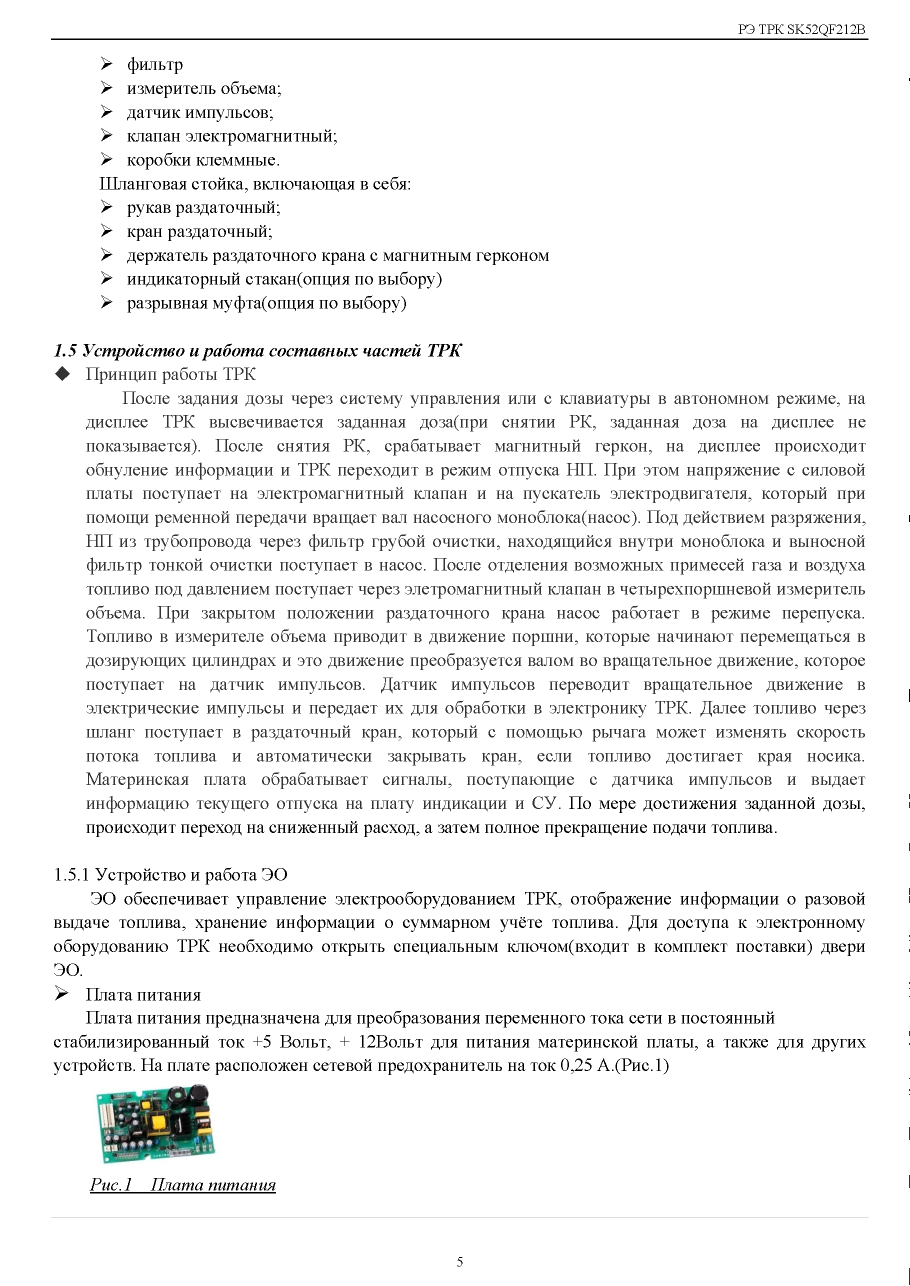

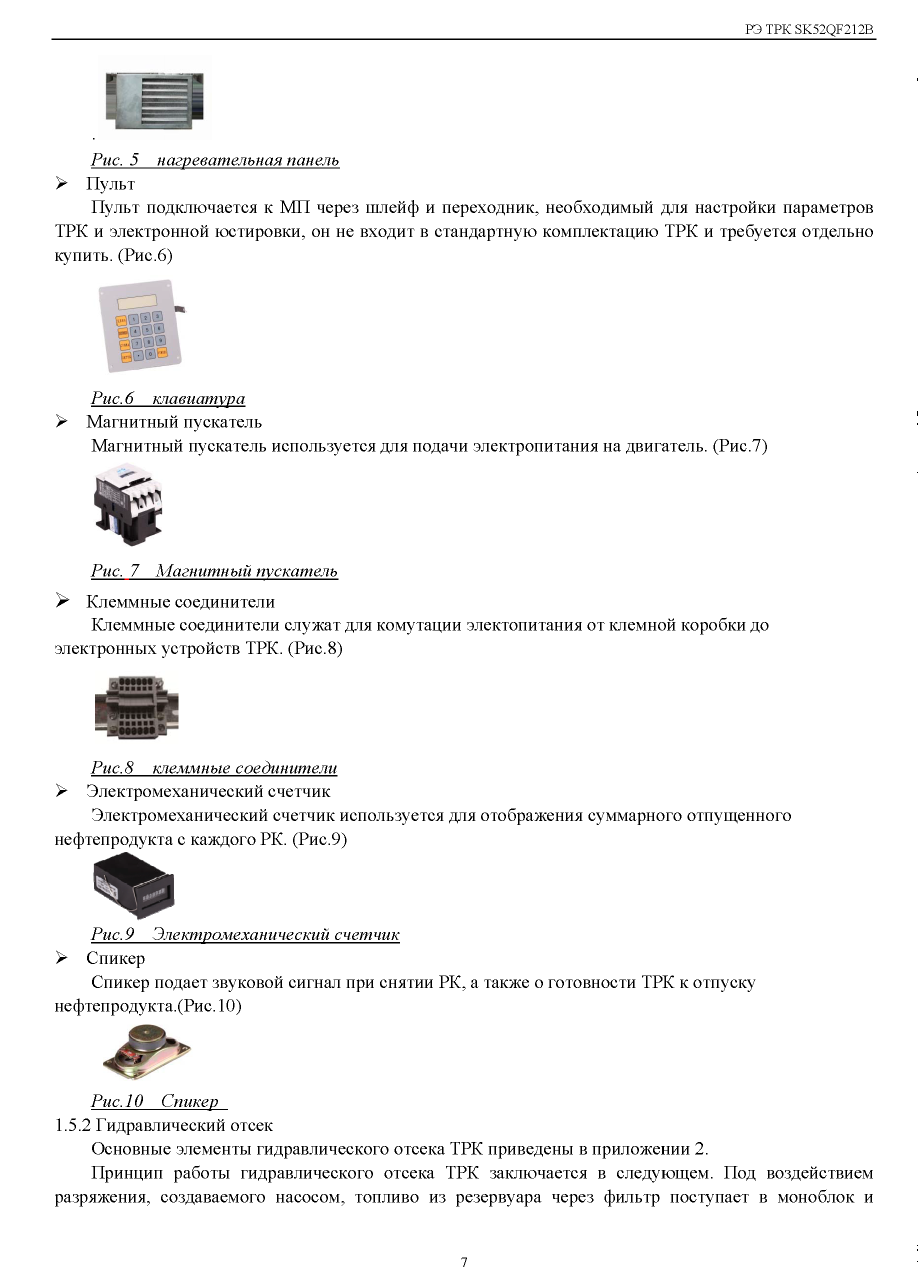

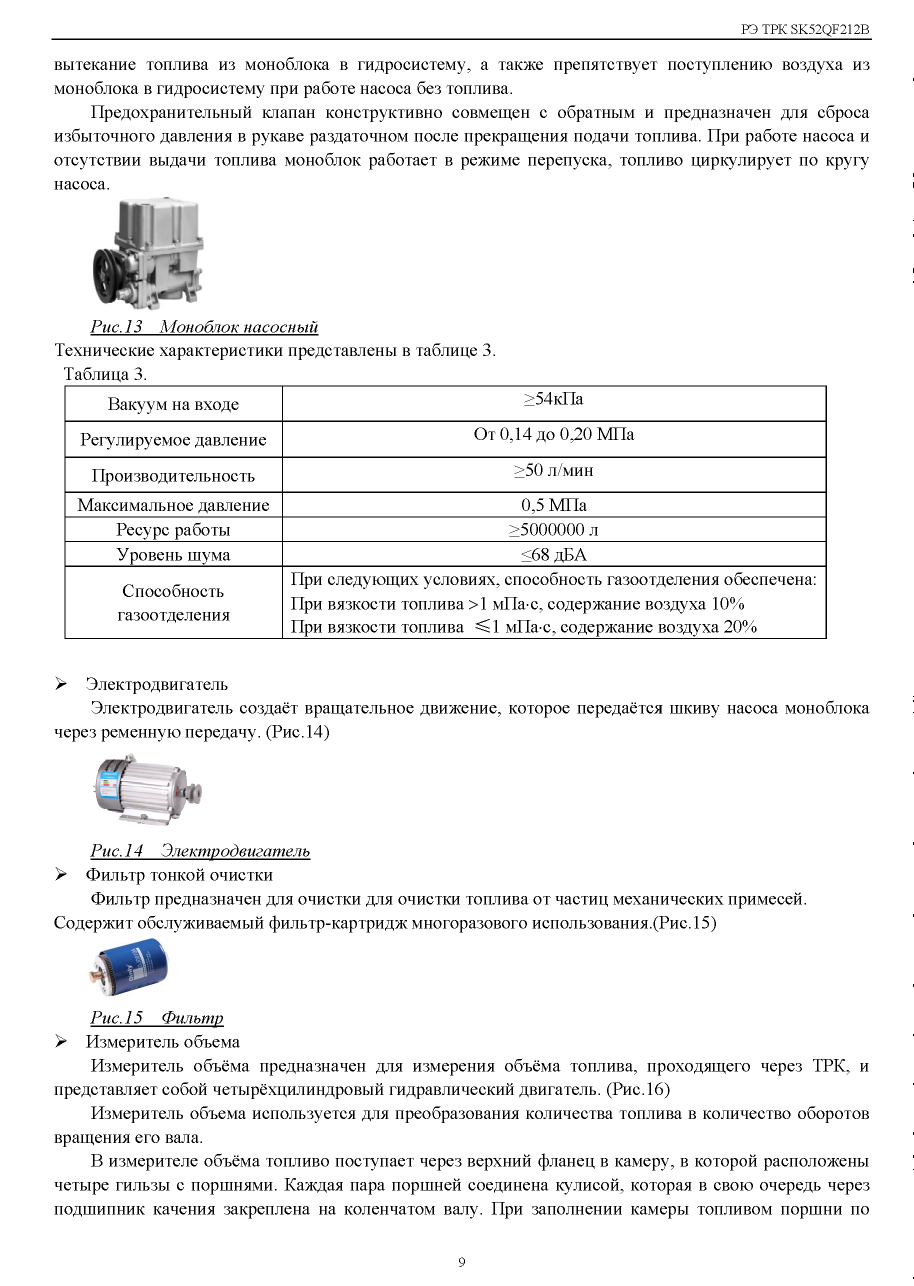

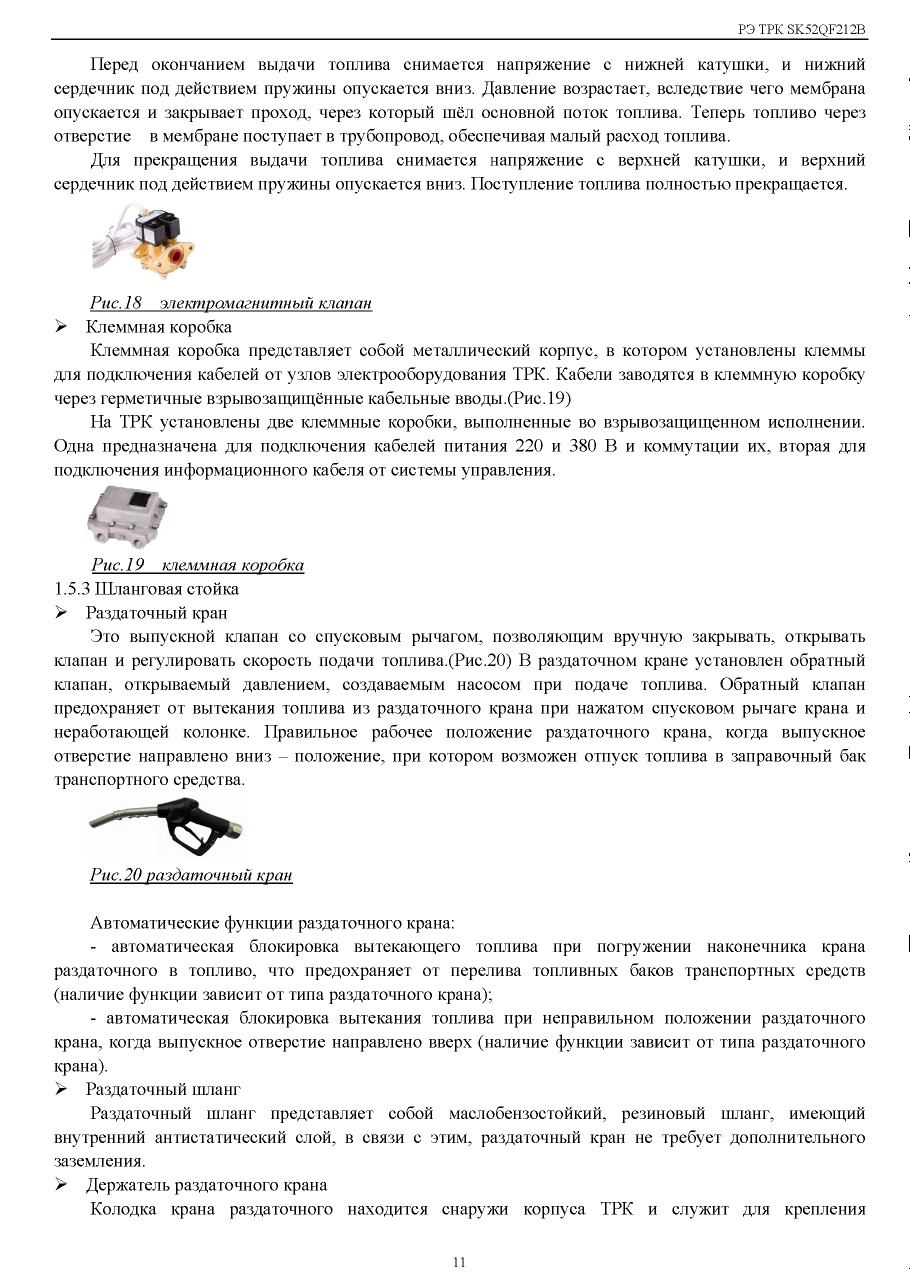

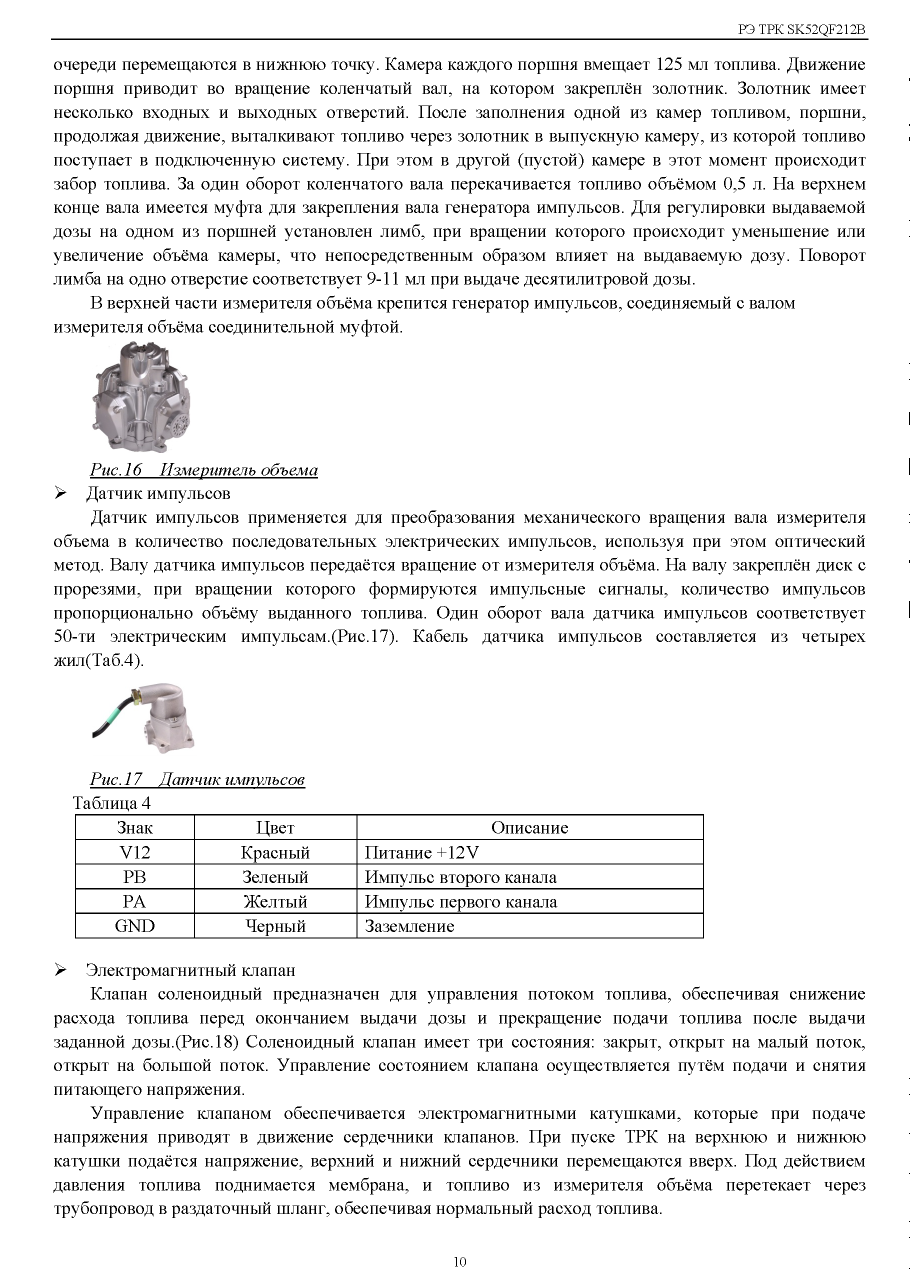

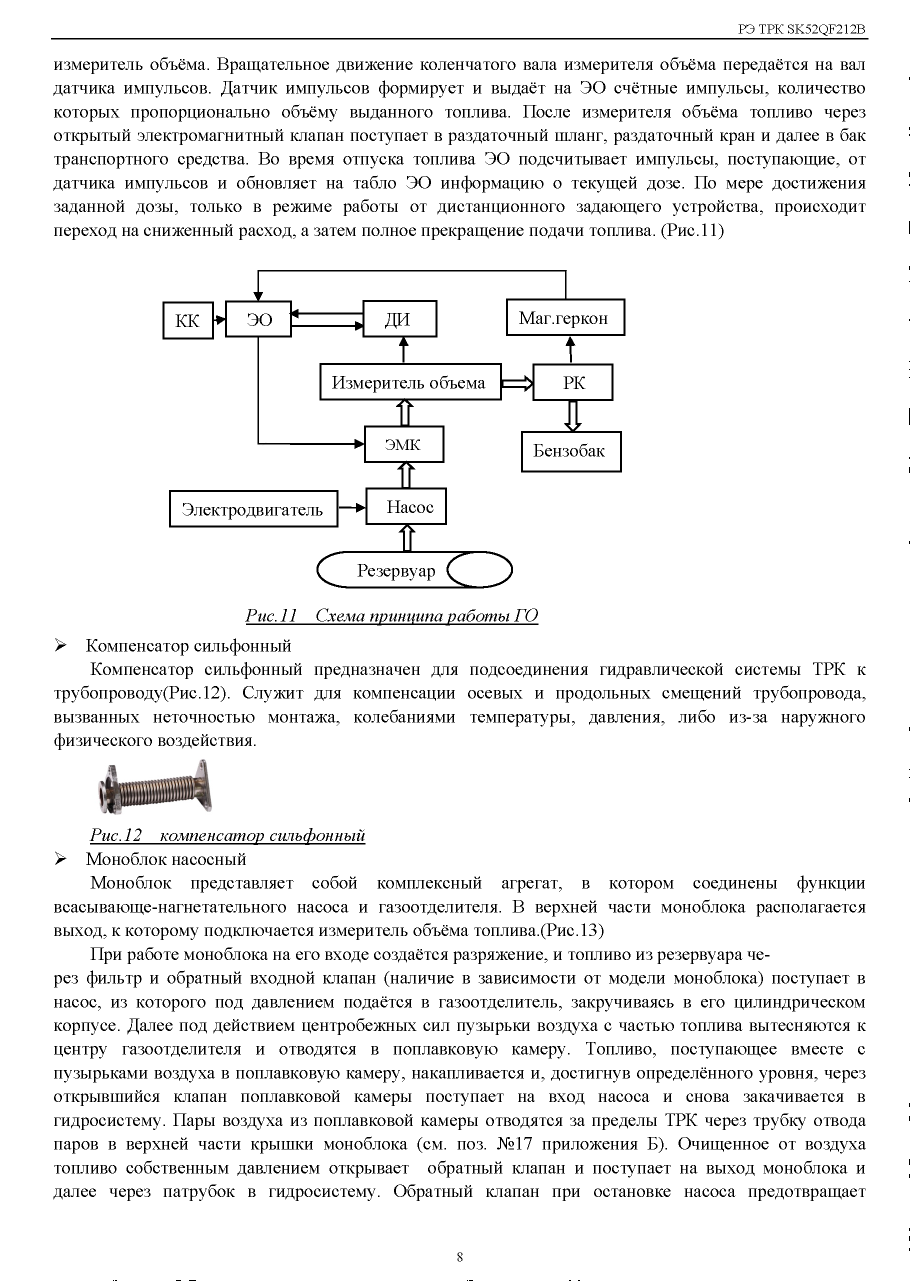

1.5 Устройство и работа составных частей ТРК......................................................................................5

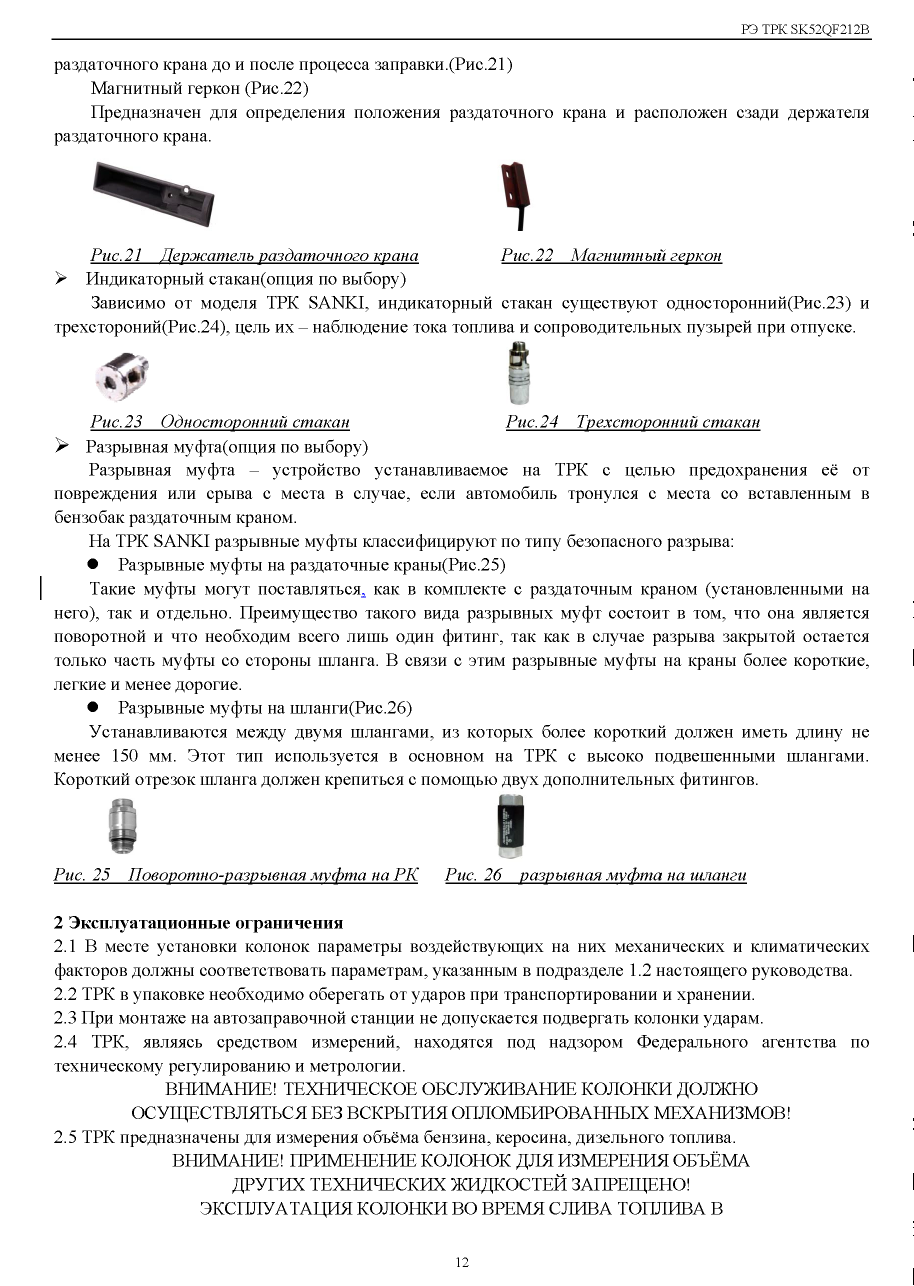

2 Эксплуатационные ограничения.................................................................................................................12

3 Подготовительные работы....................................................................................................................13

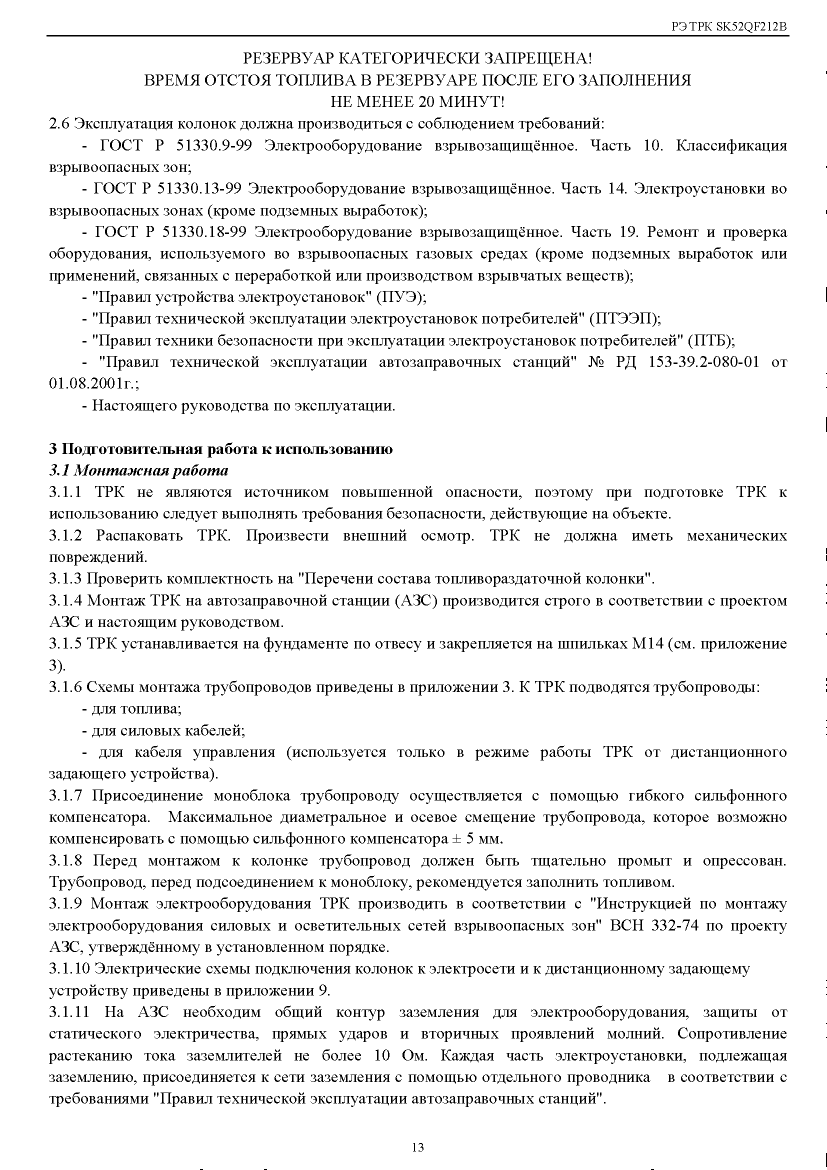

3.1 Монтажные работы...........................................................................................................................13

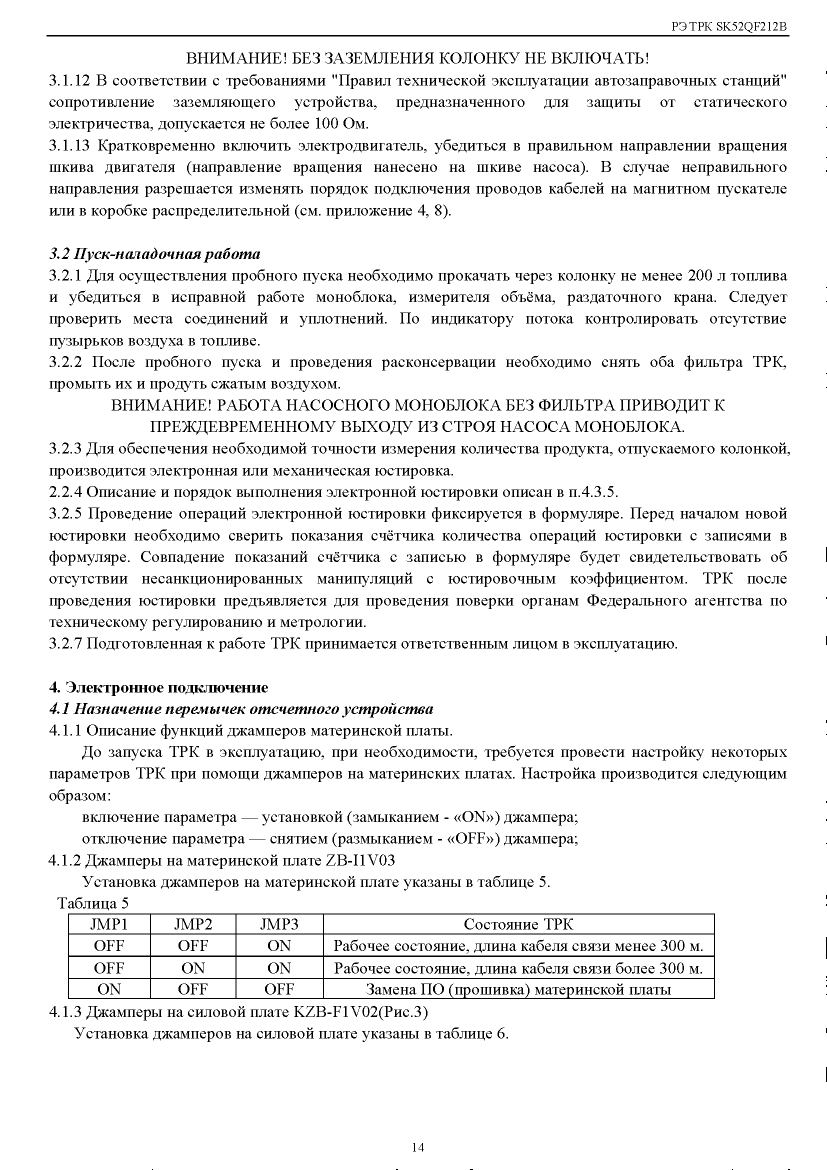

3.2 Пуско-наладочные работы............................................................................................................14

4 Электронное подключение...........................................................................................................................14

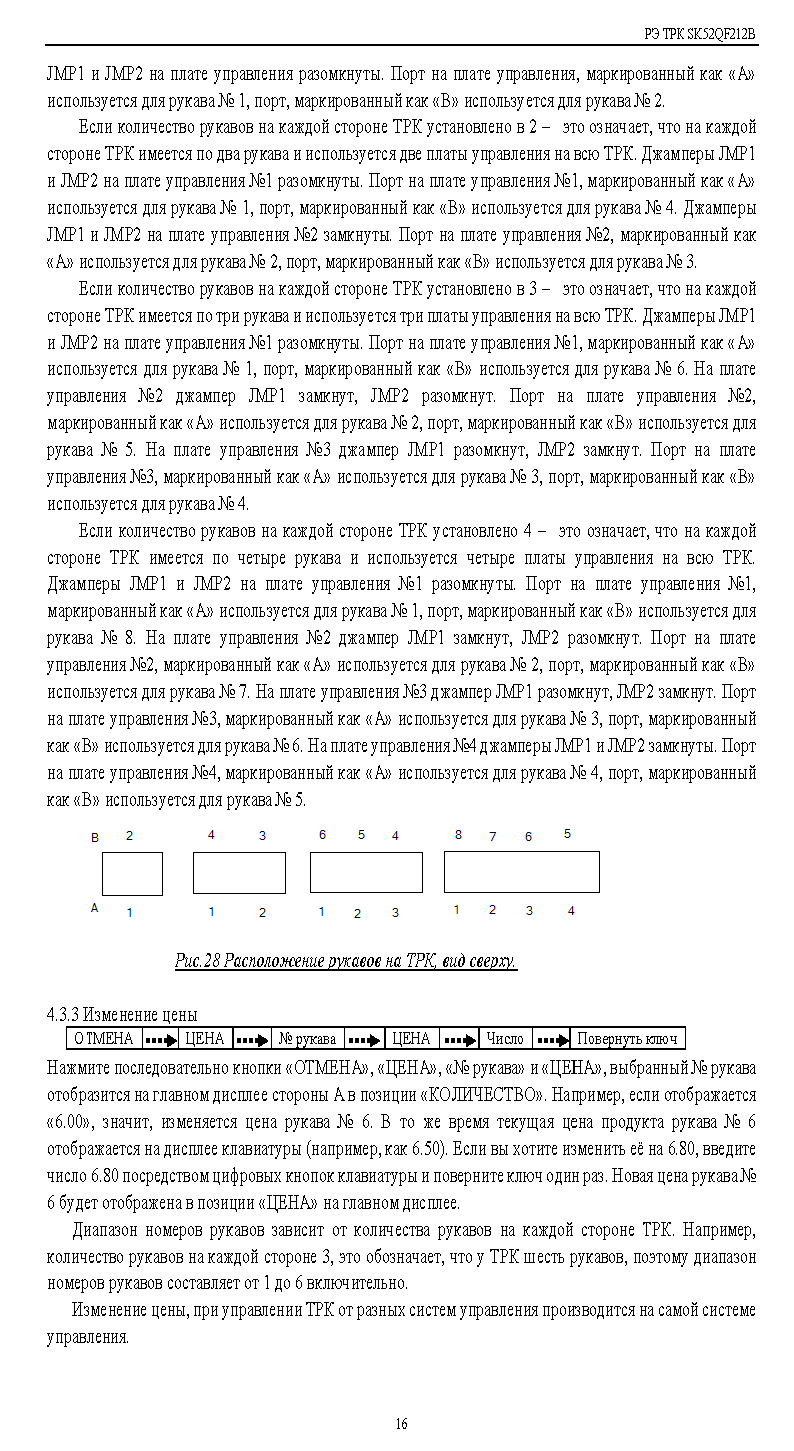

4.1 Назначения перемычек отсчетного устройства...............................................................................14

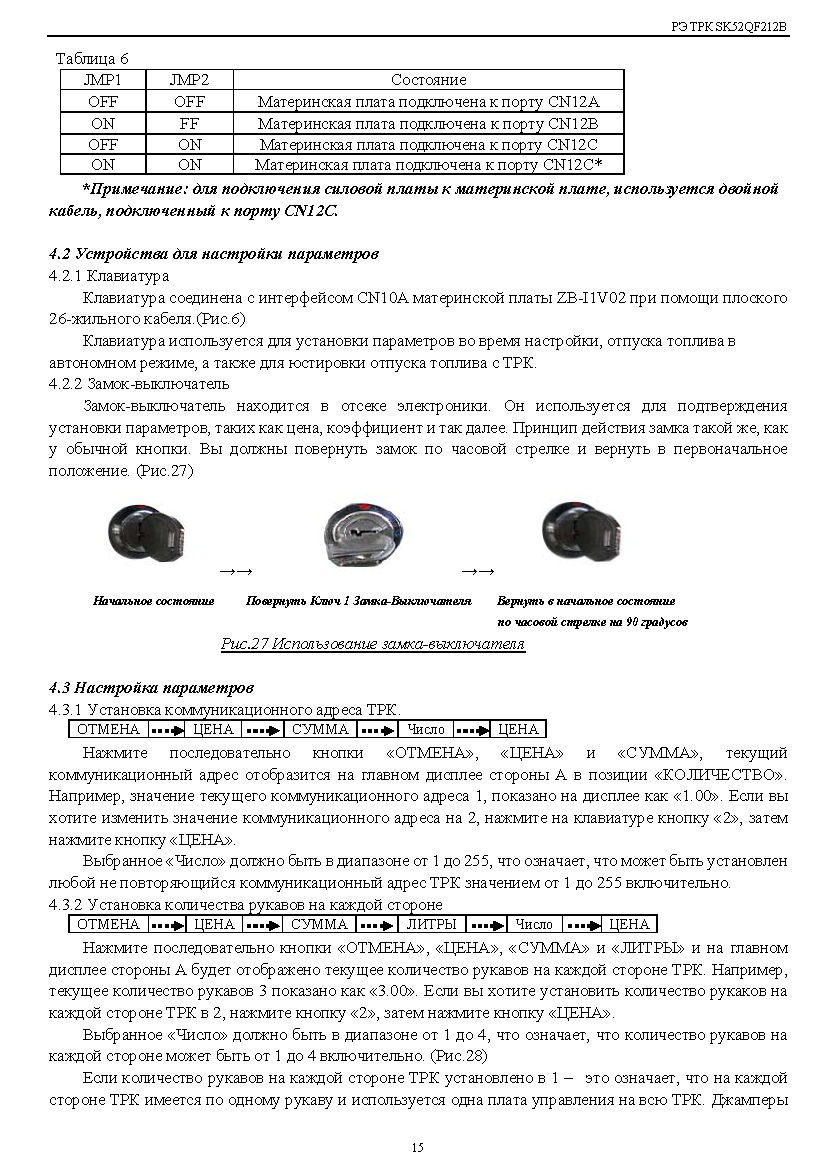

4.2 Устройства для настройки параметров.............................................................................................15

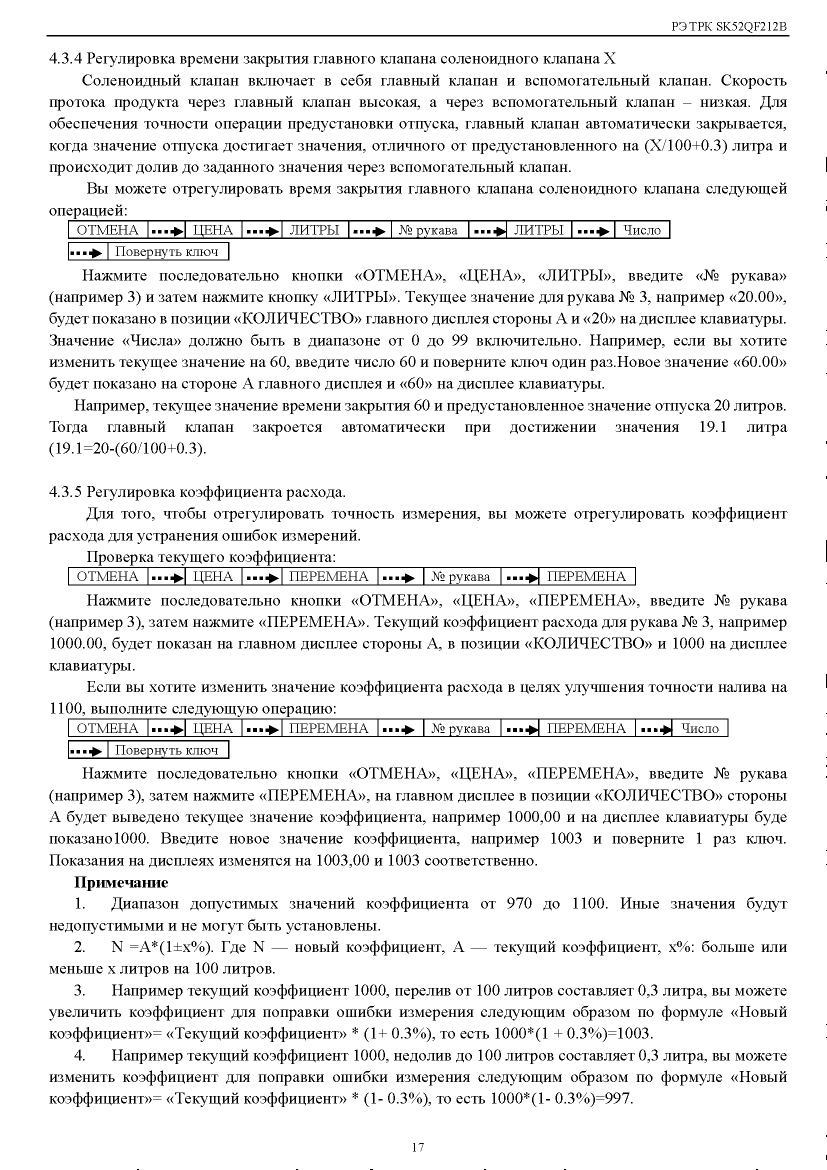

4.3 Настройка параметров.......................................................................................................................15

5 Отпуск топлива..............................................................................................................................................18

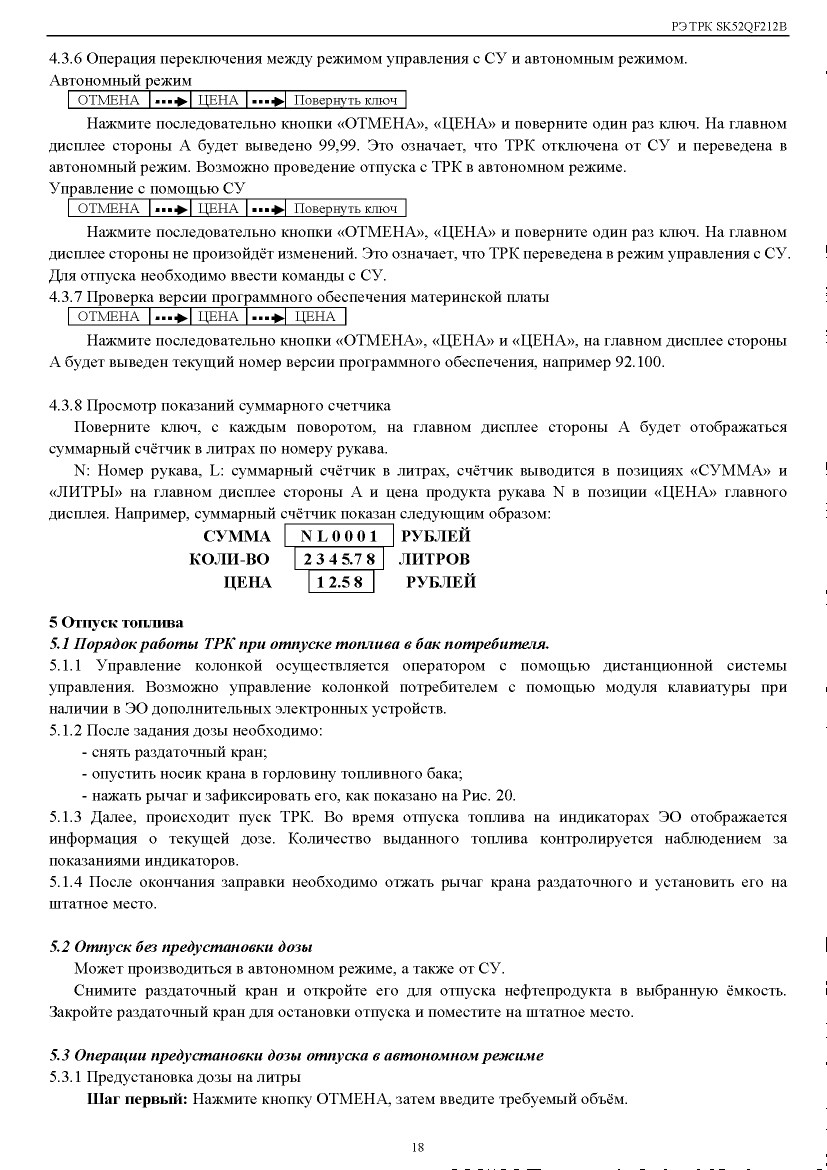

5.1 Порядок работы ТРК при отпуске топлива......................................................................................18

5.2 Конструктивные решения, обеспечивающие взрывозащиту ТРК.................................................18

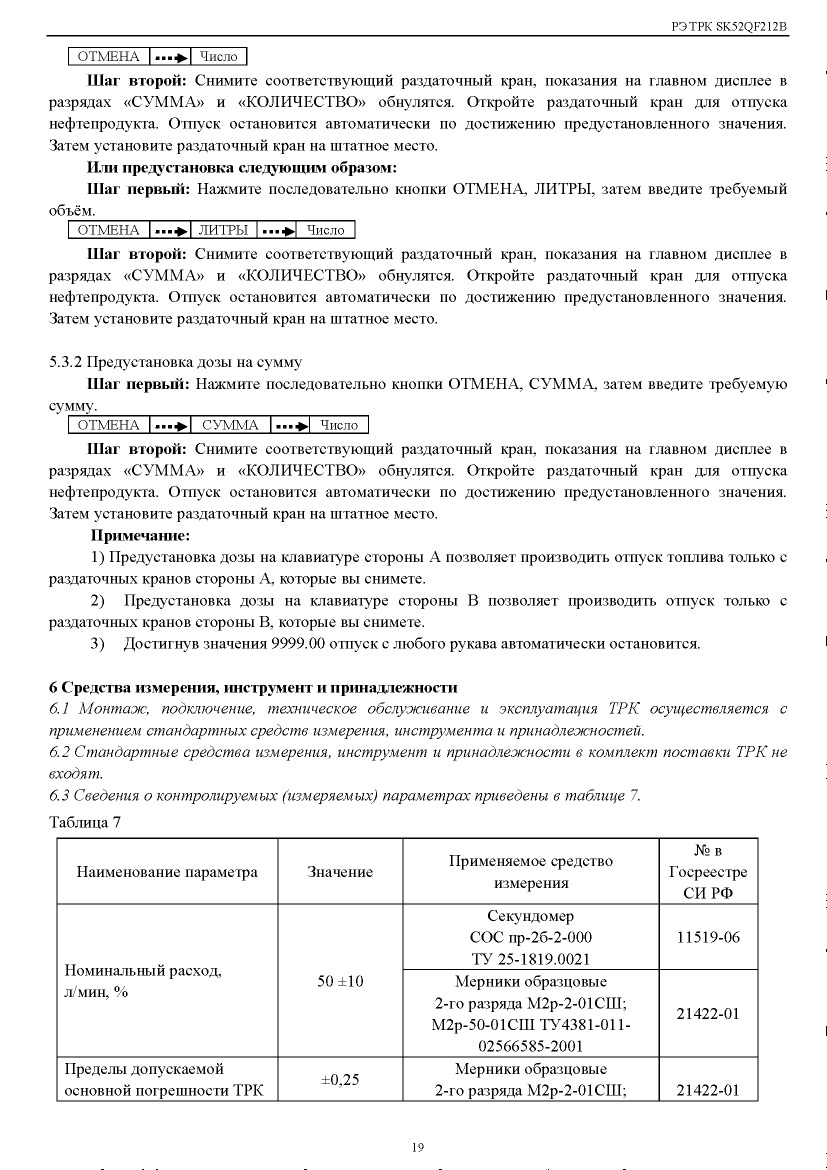

5.3 Операции предустановки дозы..........................................................................................................18

6 Средства измерения, инструмент и принадлежности................................................................................19

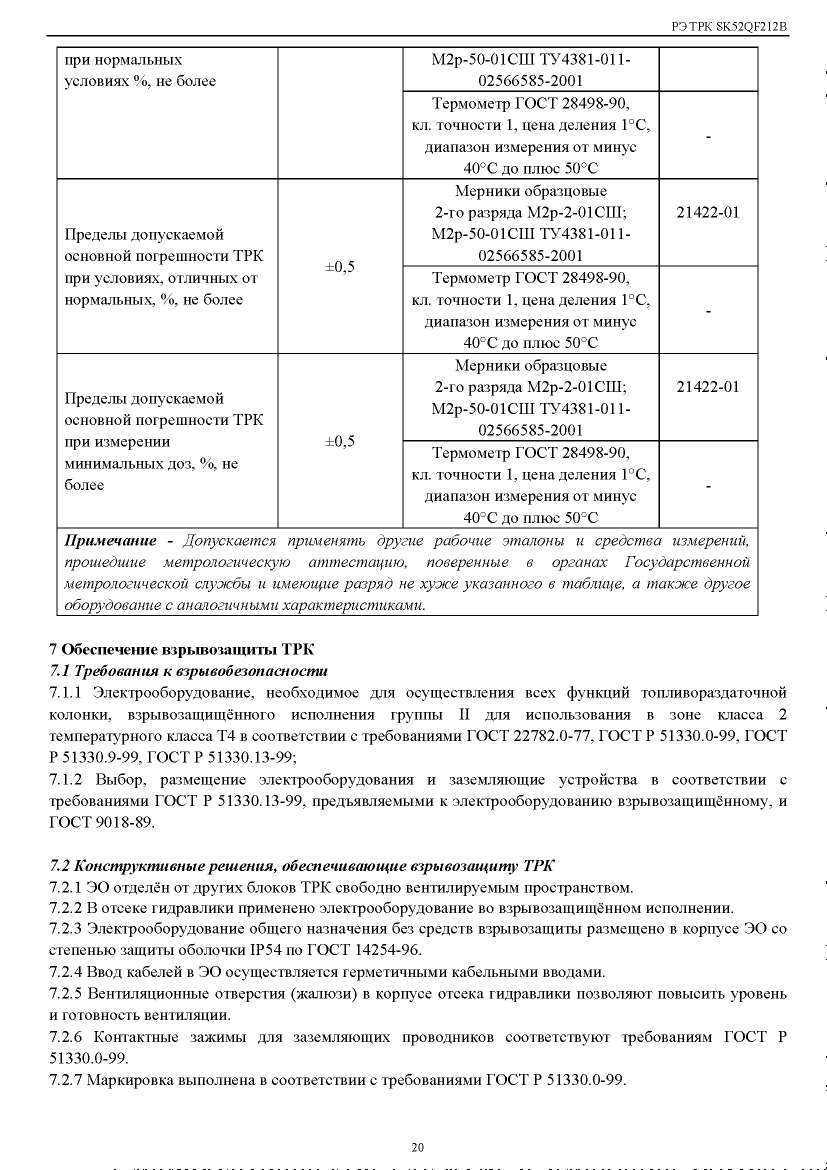

7 Обеспечение взрывозащиты ТРК.................................................................................................................20

7.1 Требования к взрывобезопасности....................................................................................................20

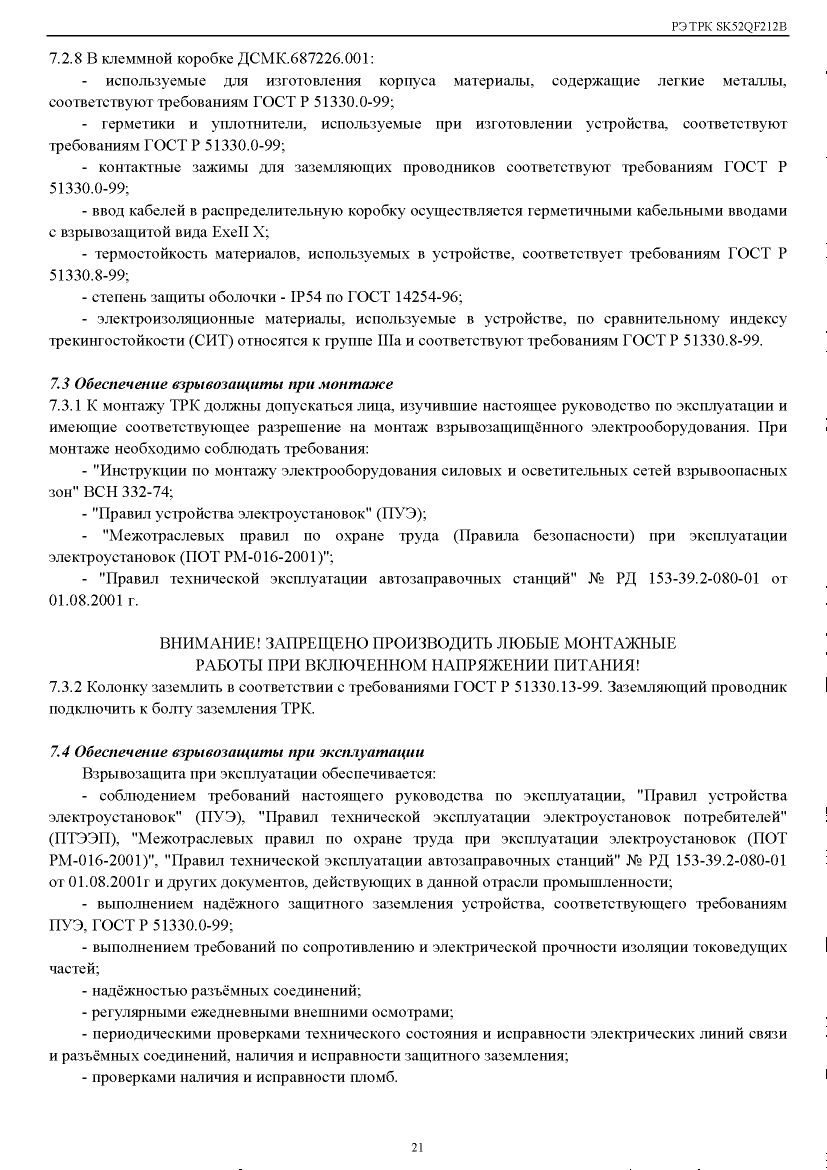

7.2 Конструктивные решения, обеспечивающие взрывозащиту ТРК.................................................20

7.3 Обеспечение взрывозащиты при монтаже.......................................................................................21

7.4 Обеспечение взрывозащиты при эксплуатации...............................................................................21

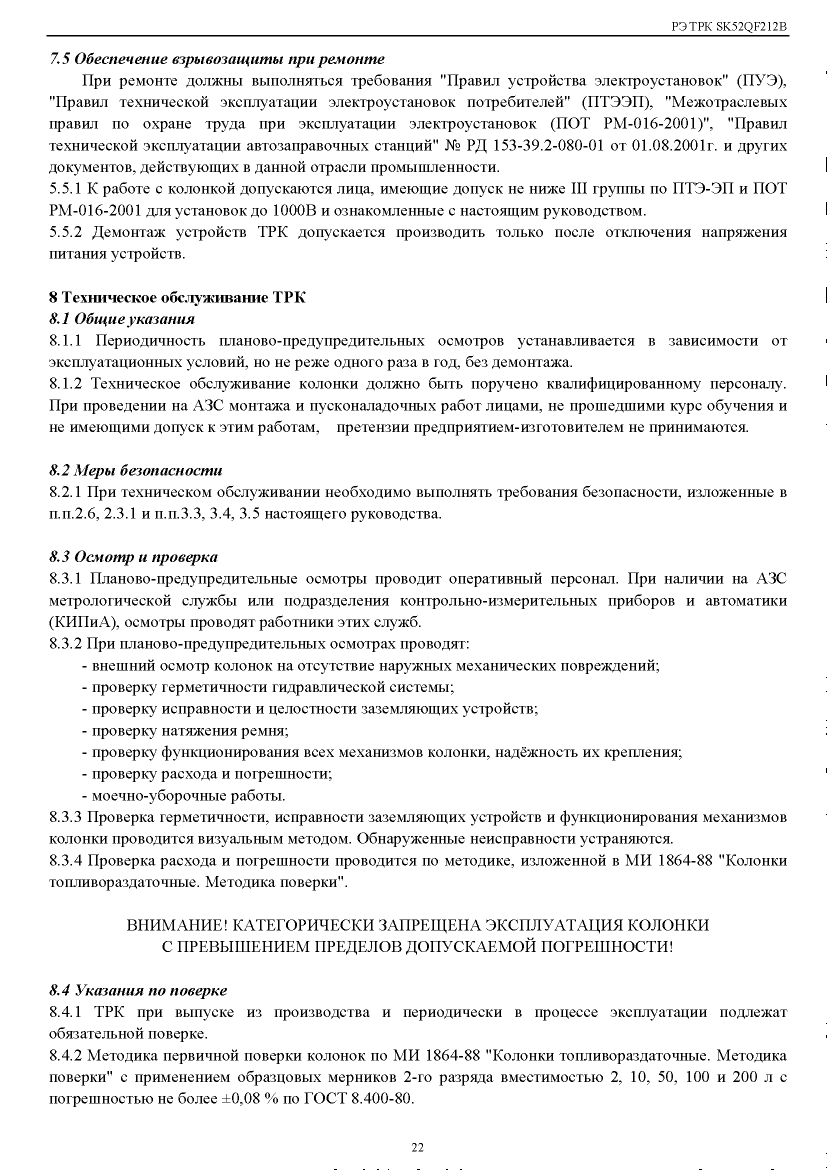

7.5 Обеспечение взрывозащиты при ремонте........................................................................................22

8 Техническое обслуживание ТРК..................................................................................................................22

8.1 Общие указания..................................................................................................................................22

8.2 Меры безопасности............................................................................................................................22

8.3 Осмотр и проверка.............................................................................................................................22

8.4 Указания по поверке..........................................................................................................................22

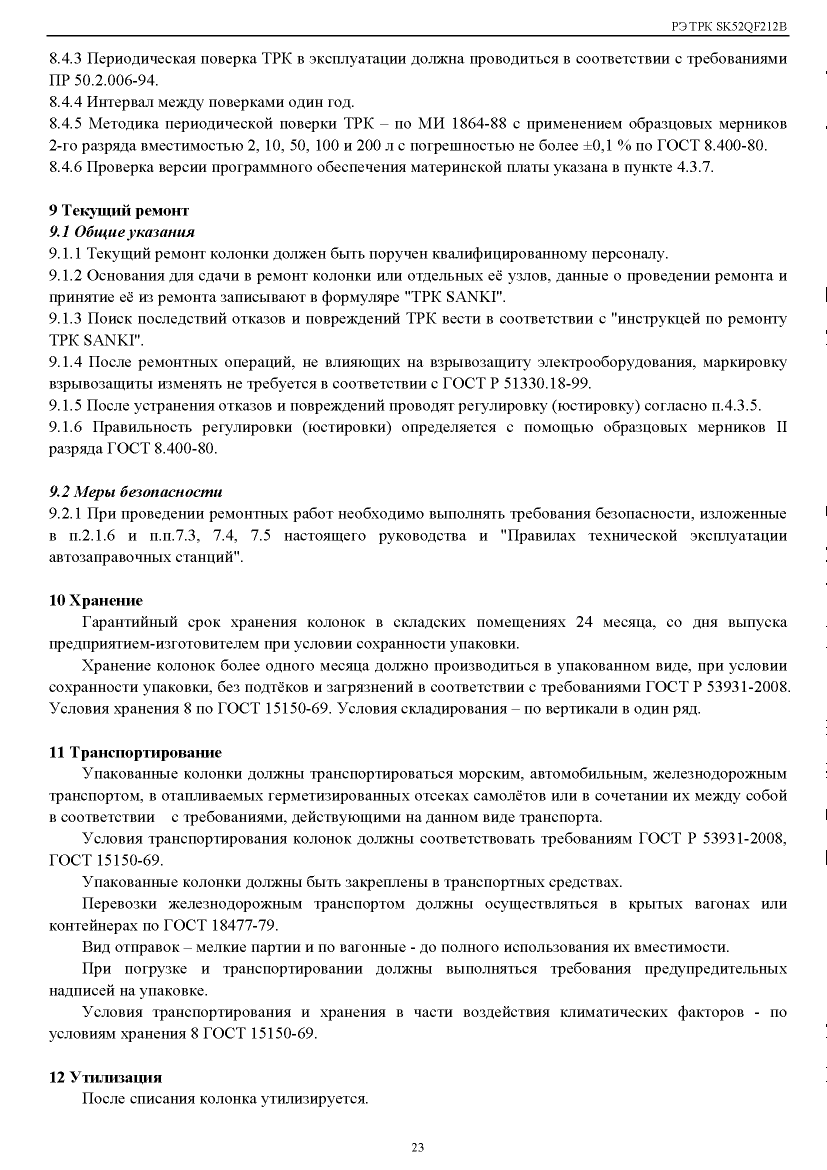

9 Текущий ремонт............................................................................................................................................23

9.1 Общие указания..................................................................................................................................23

9.2 Меры безопасности............................................................................................................................23

10 Хранение......................................................................................................................................................23

11 Транспортирование.....................................................................................................................................23

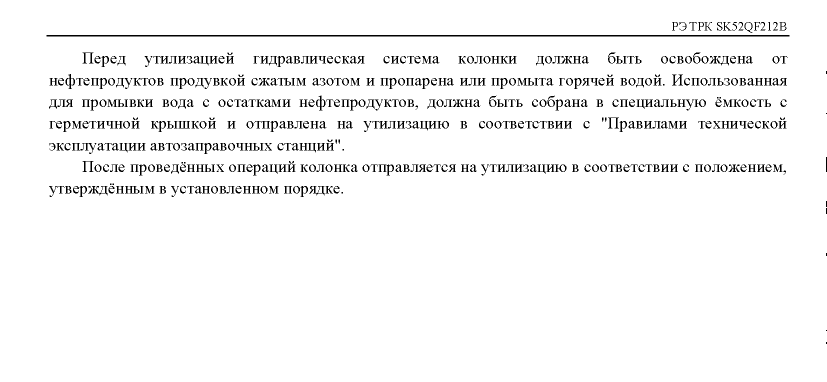

12 Утилизация..................................................................................................................................................23

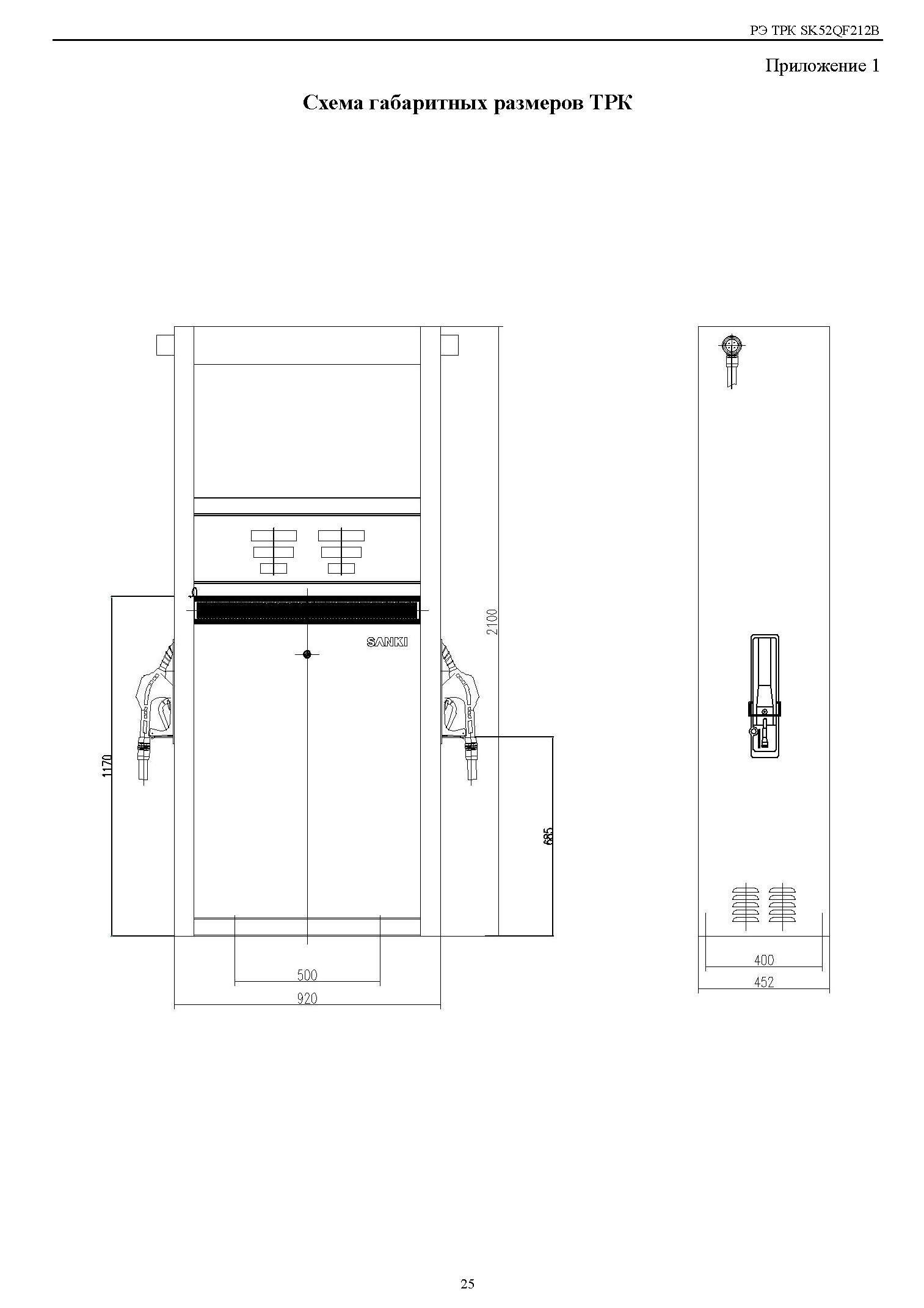

Приложение 1 Схема габаритных размеров ТРК......................................................................................25

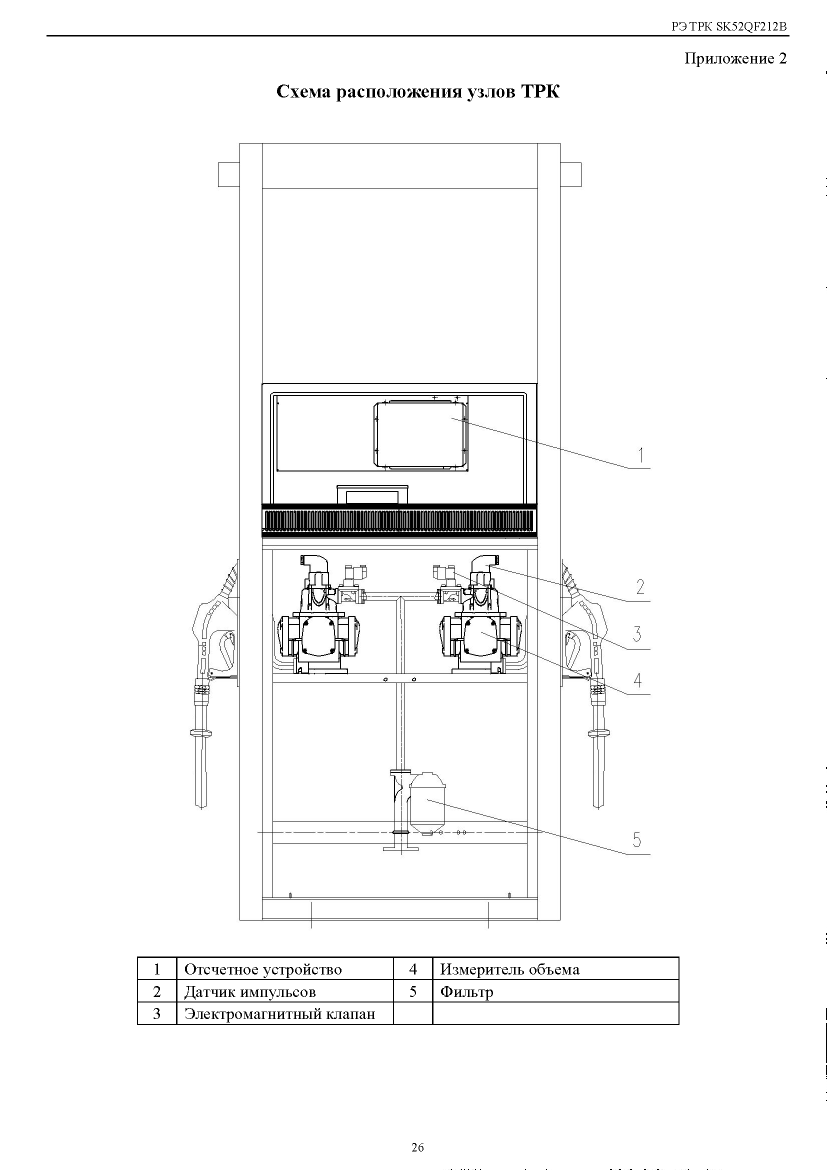

Приложение 2 Схема расположения узлов ТРК........................................................................................26

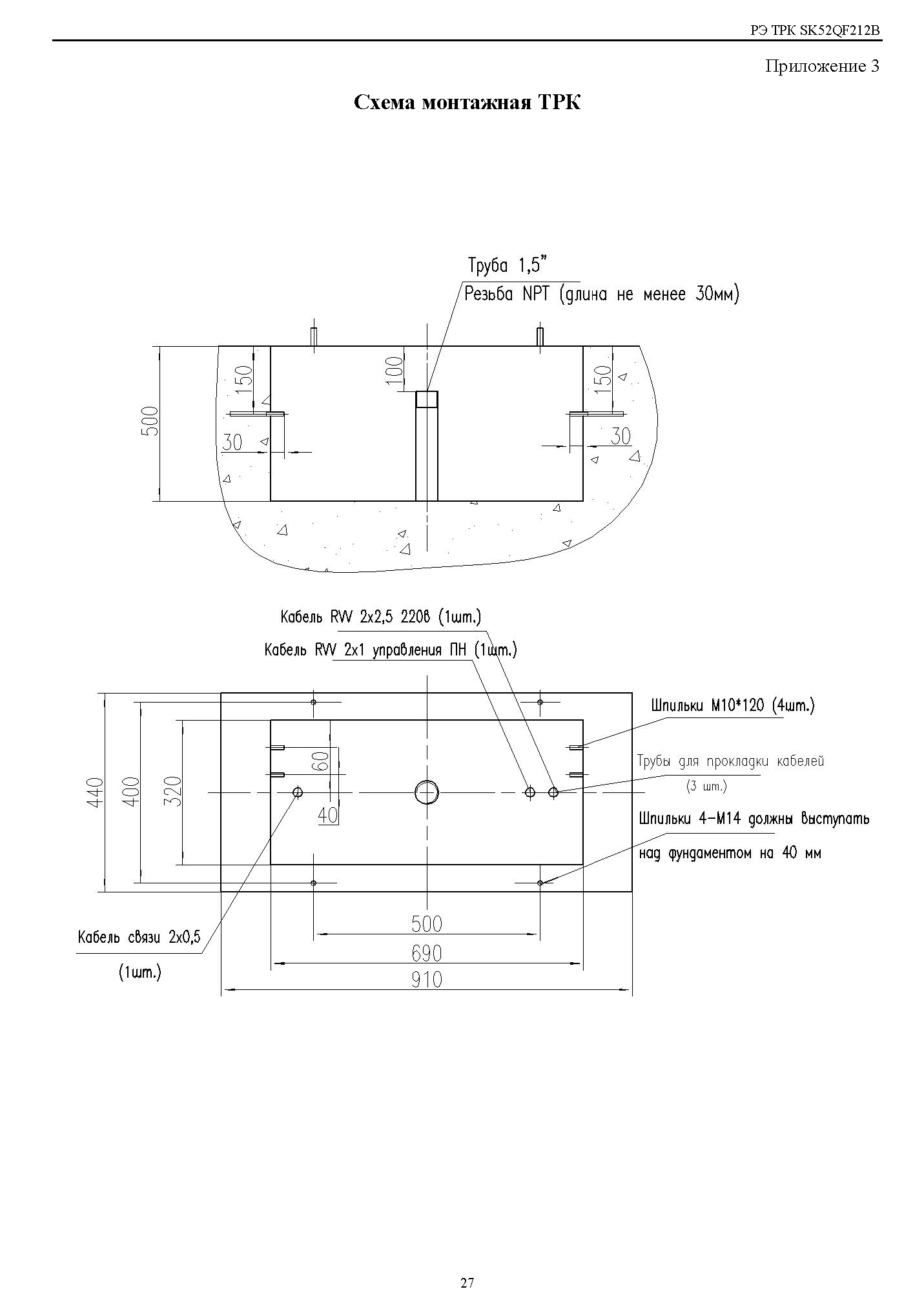

Приложение 3 Схема монтажная ТРК........................................................................................................27

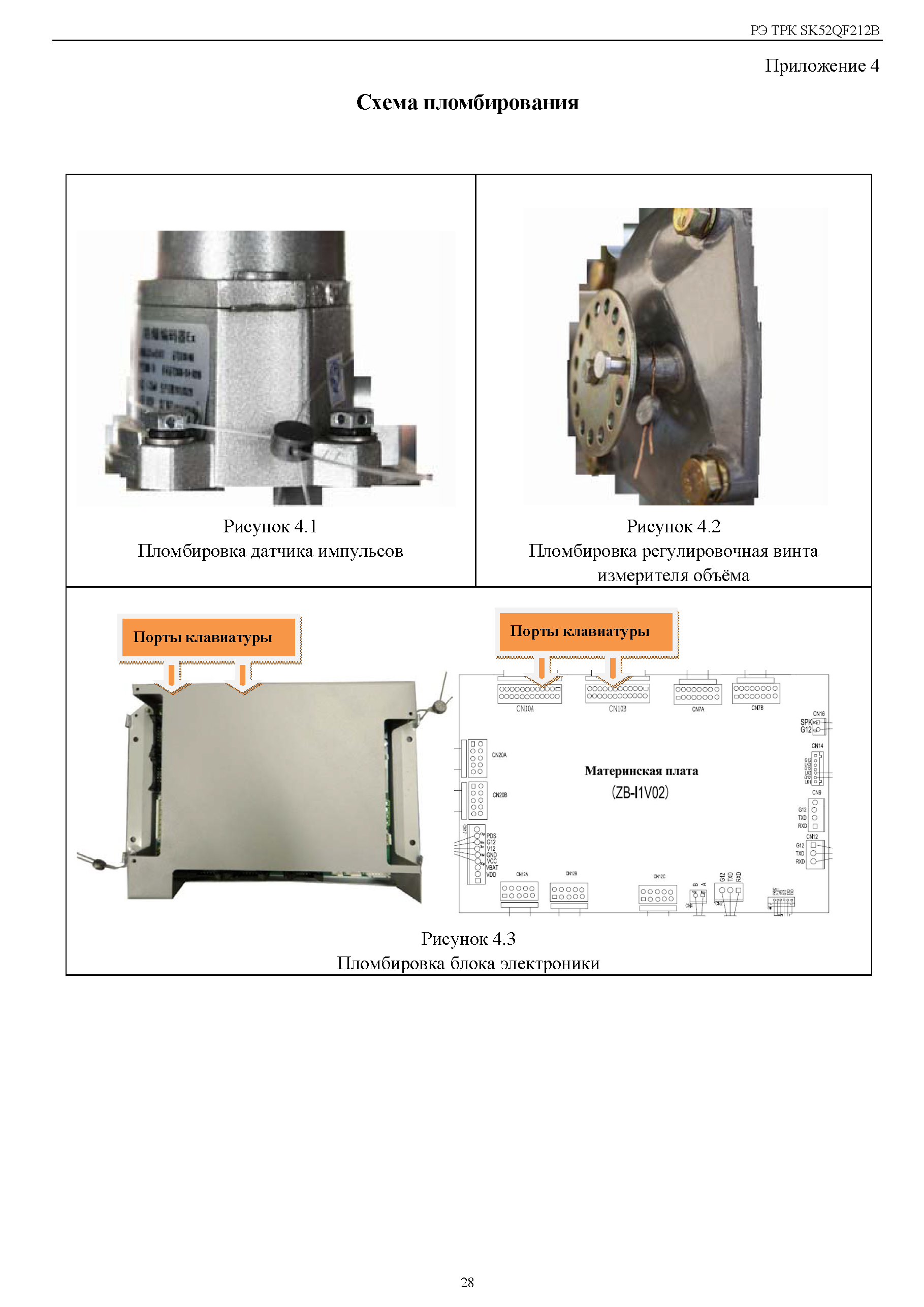

Приложение 4 Схема пломбирования.........................................................................................................28

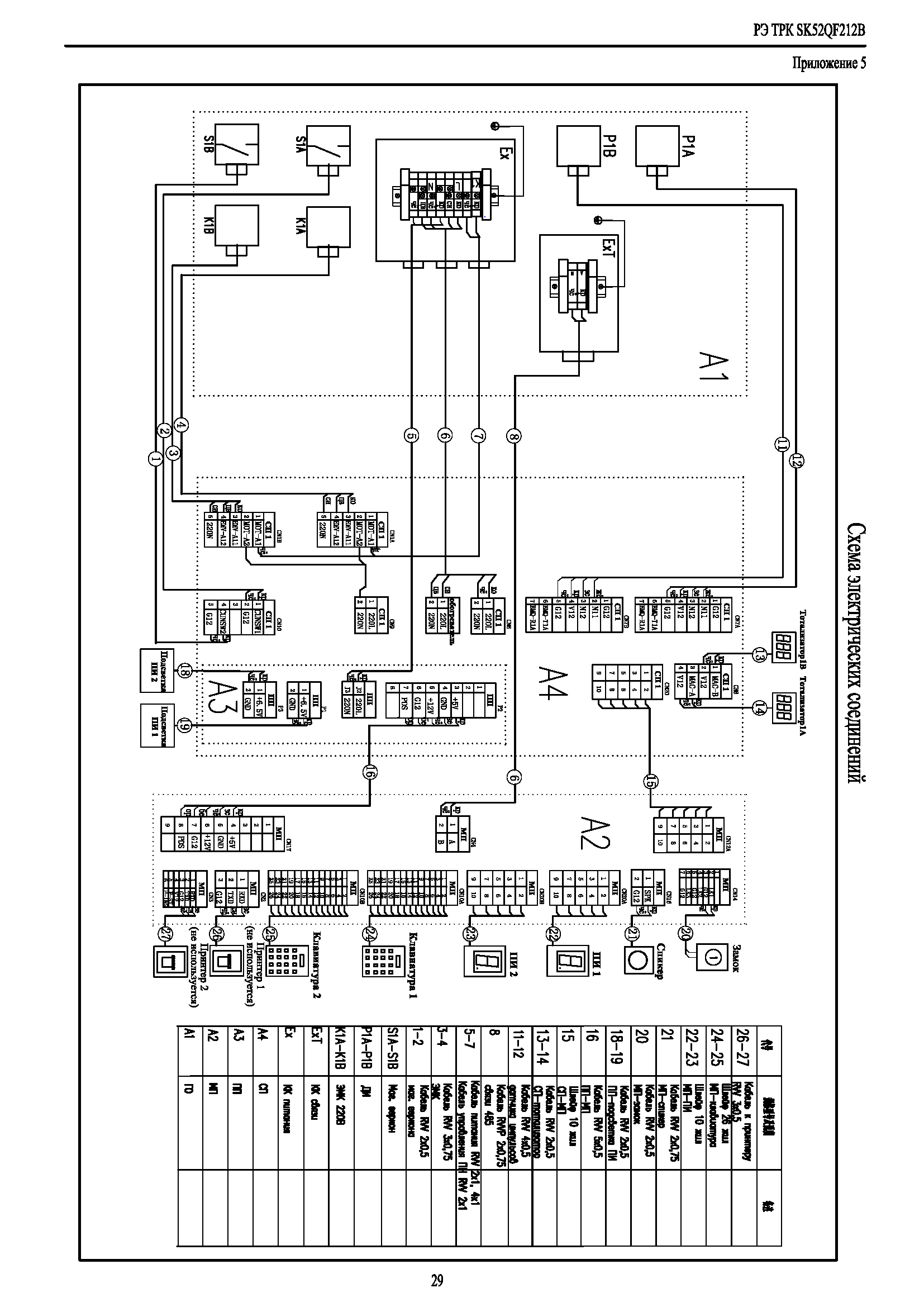

Приложение 5 Схема электрических соединений ...................................................................................29

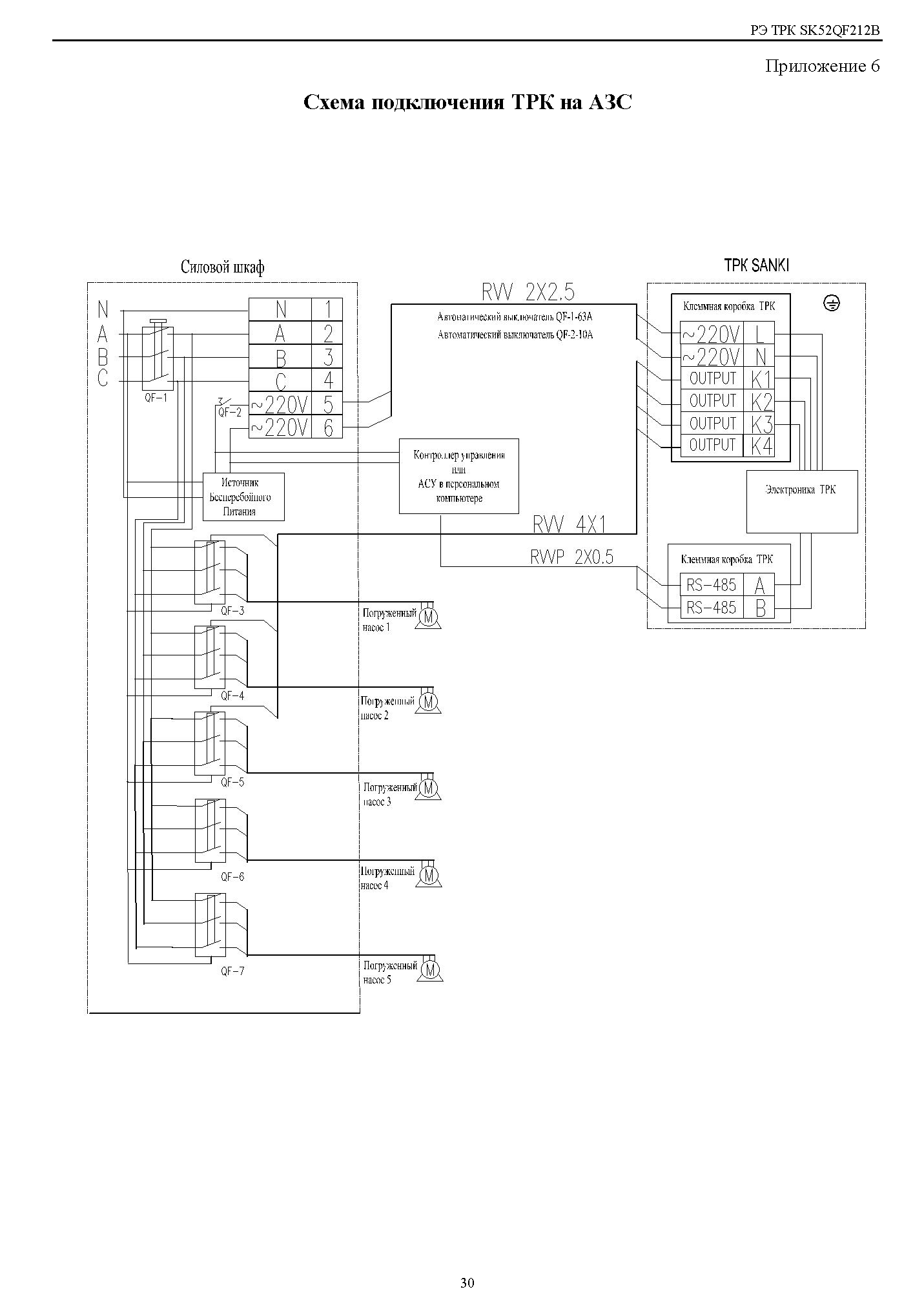

Приложение 6 Схема подключения ТРК на АЗС......................................................................................30

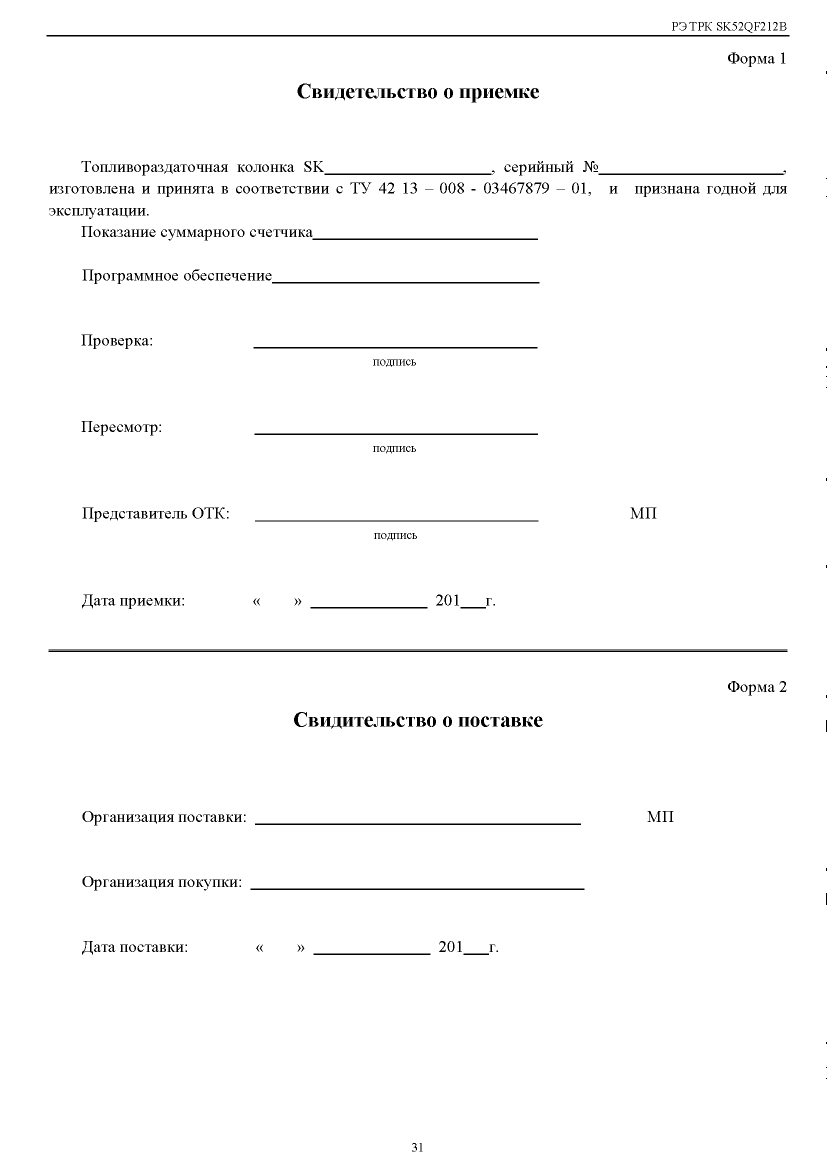

Форма 1 Свидетельство о приемке..............................................................................................................31

Форма 2 Свидетельство о продаже.............................................................................................................31

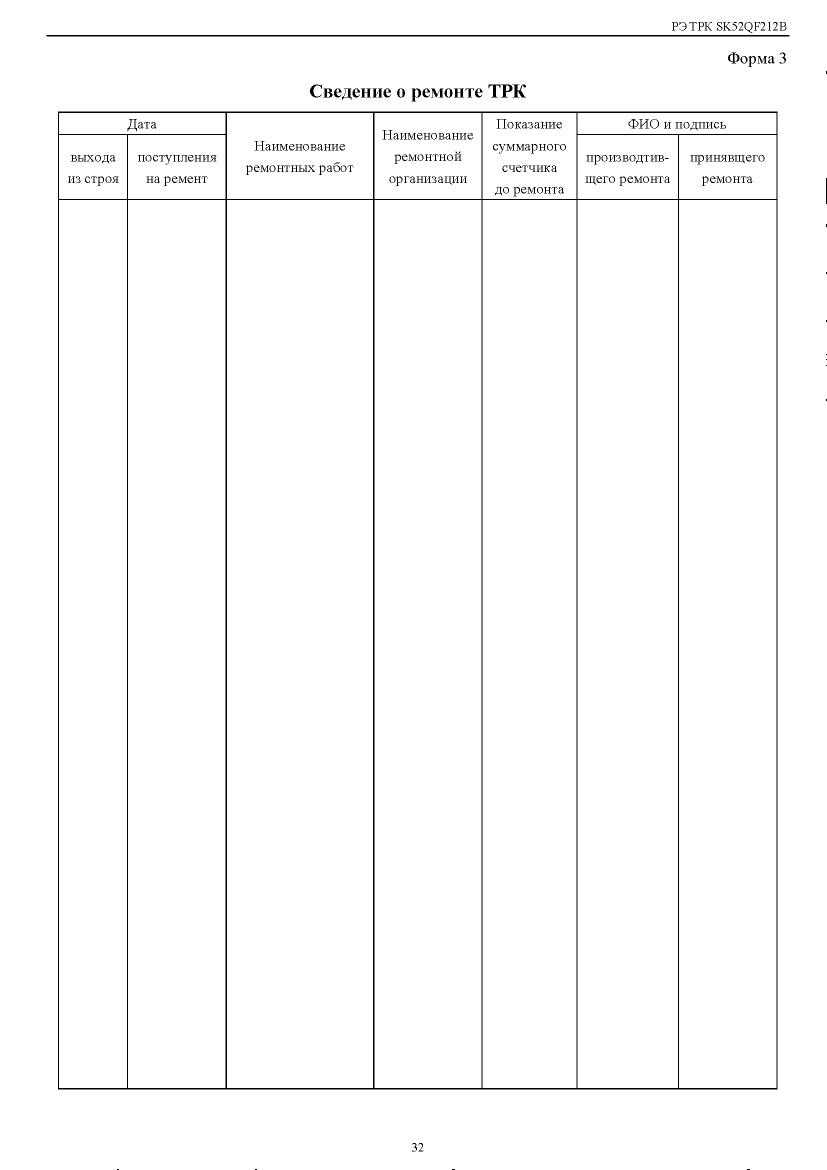

Форма 3 Сведения о ремонте ТРК...............................................................................................................32

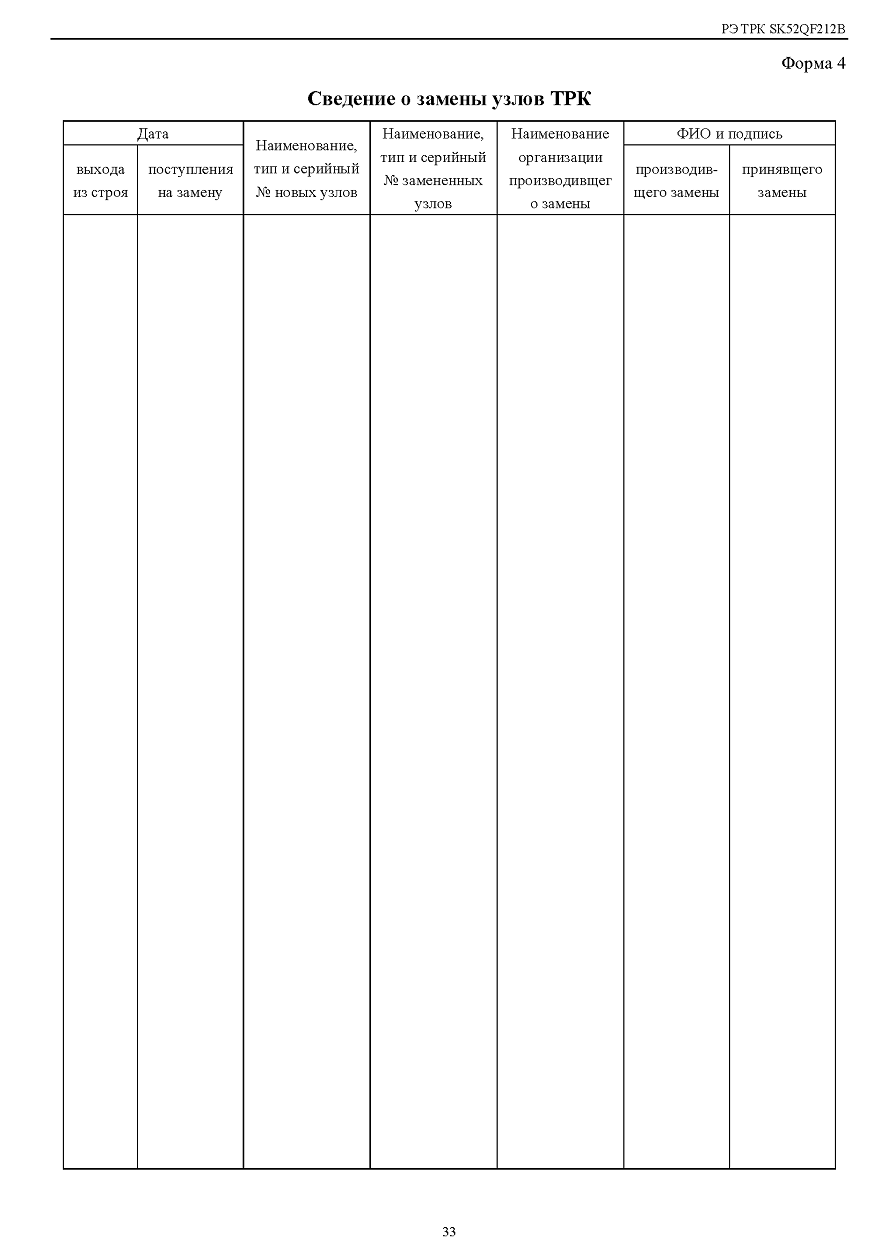

Форма 4 Сведения о замены узлов ТРК......................................................................................................33

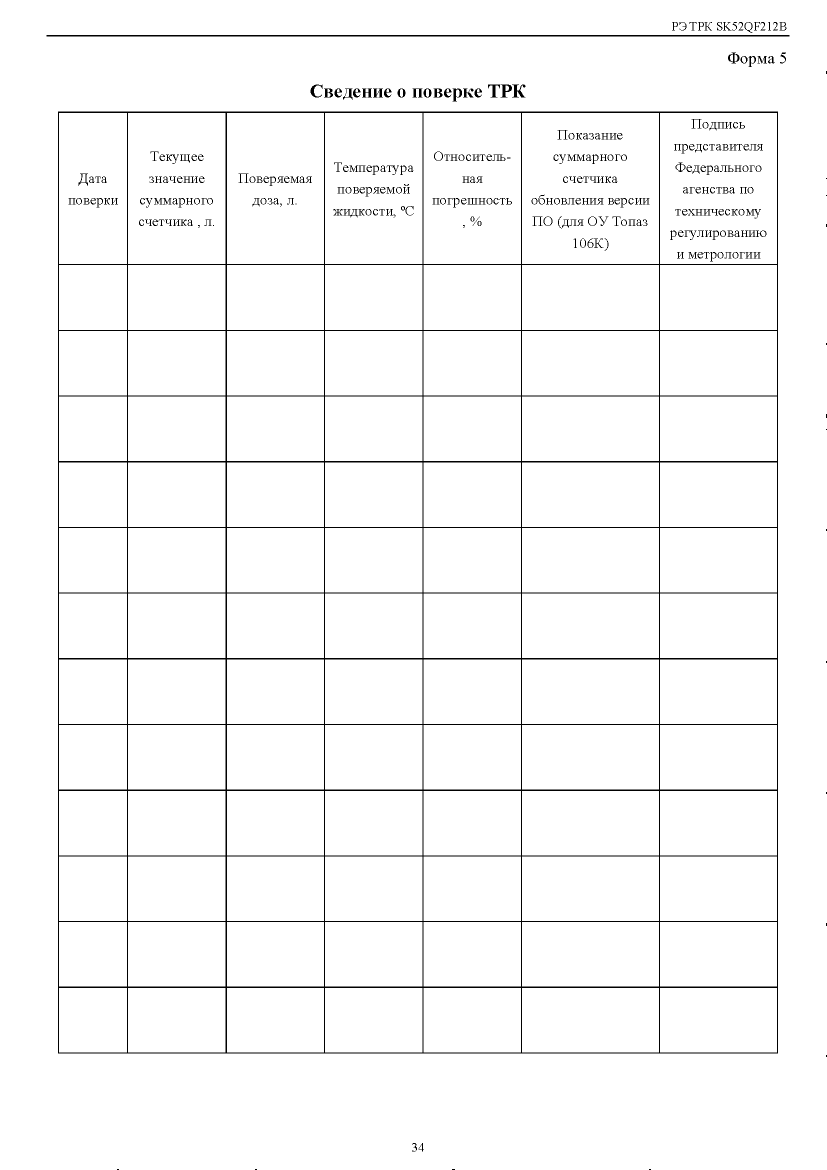

Форма 5 Сведения о поверке ТРК...............................................................................................................34

Настоящее руководство по эксплуатации (далее по тексту - руководство) предназначено для изучения устройства, принципа действия, правил хранения, транспортирования, монтажа, пуско-наладочных работ и эксплуатации топливораздаточных колонок SK-FDN модификации SK10 изготавливаемых Beijing Sanki Petroleum Technology Co.. Ltd. КНР (далее - TPK).

К монтажу, пуско-наладочным работам, техническому обслуживанию и ремонту ТРК допускается обслуживающий персонал, имеющий специальную техническую подготовку.

Изготовитель не несет гарантийных обязательств, при проведении монтажных и пусконаладочных работ на объекте без официальных представителей завода.

ТРК предназначена для эксплуатации во взрывоопасных зонах класса 2 по ГОСТ Р51330.9-99 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.

Сокращения, используемые в данном документе:

ТРК - топливораздаточная колонка

ЭО - электронный отсек

ГО - гидравлический отсек

ОУ - отсчетное устройство

МП - материнская плата

СП - силовая плата

ПП - плата питания

ПИ - плата индикации

ДИ - датчик импульсов

ЭМК- электромагнитный клапан

КС - клапан снижения

КК - клеммная коробка

ПО - программное обеспечение

РК - раздаточный кран

СУ - система управления





















































































///////////////////////////////////////
