МОНИТОРИНГ ЭФФЕКТИВНОСТИ ФУНКЦИОНИРОВАНИЯ КОМБАЙНА ЗЕРНОУБОРОЧНОГО САМОХОДНОГО «ACROS-530» ВЫПУСКА 2012-2013 ГОДОВ В РЯДОВОЙ ЭКСПЛУАТАЦИИ

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНОЛОГИЧЕСКОЙ ПОЛИТИКИ И ОБРАЗОВАНИЯ

ФГБУ «ПОВОЛЖСКАЯ ГОСУДАРСТВЕННАЯ ЗОНАЛЬНАЯ МАШИНОИСПЫТАТЕЛЬНАЯ СТАНЦИЯ»

О Т Ч Е Т № 08-65-2013 (5010774)

от 7 ноября 2013 года

ВЫПОЛНЕНИЯ ИНФОРМАЦИОННОЙ УСЛУГИ ПО РЕЗУЛЬТАТАМ МОНИТОРИНГА ЭФФЕКТИВНОСТИ ФУНКЦИОНИРОВАНИЯ КОМБАЙНА ЗЕРНОУБОРОЧНОГО САМОХОДНОГО «ACROS-530» ВЫПУСКА 2012-2013 ГОДОВ В РЯДОВОЙ ЭКСПЛУАТАЦИИ

г. Кинель, 2013 г.

С О Д Е Р Ж А Н И Е

Стр.

Введение 3

Сведения о наблюдаемых машинах 4
Перечень недостатков, выявленных в период сборки
(досборки) и обкатки машин 5
Перечень отказов и неисправностей за период наблюдений 6
Показатели безотказности наблюдаемых машин 7
Перечень деталей (узлов), достигших предельного
износа (ресурса) 8
Эксплуатационно-технологические и функциональные показатели 9
Совокупные затраты владения сельскохозяйственной техникой 13
Заключение по результатам наблюдений 14

Выводы 15

Фотографии отказов и повреждений 16

В В Е Д Е Н И Е

Наименование машины	Комбайн зерноуборочный самоходный
Марка машины		Acros-530
Марка двигателя		ЯМЗ-236БК-4
Заводской номер машины	ROACR 530009365	ROACR 530009035	ROACR 530008829
Заводской номер двигателя	D0515229	D0510157	C0500391
Год изготовления		2013	2012
Изготовитель		ООО «Комбайновый завод «РОСТСЕЛЬМАШ»
Период наблюдений		12.08-07.112013 г.

Таблица 1

ся:

Целью наблюдений за комбайном зерноуборочным самоходным «Acros-530» являет-

Определение показателей надежности, стабильности эксплуатационно- технологических и функциональных показателей комбайна зерноуборочного самоходного
«Acros-530» при наблюдении в рядовой эксплуатации в период установленного срока по- лезного использования.

Оценка соответствия показателей требованиям ТУ-4735-009-70658126-2006.

Наблюдения за комбайном зерноуборочным самоходным «Acros-530» в рядовой экс- плуатации в период установленного срока полезного использования проводятся в соответ- ствии с рабочей программой и методикой, составленной в соответствии с согласованной типовой рабочей программой и методикой, утвержденной председателем Ассоциации ис- пытателей сельскохозяйственной техники и технологий в 2013 году.

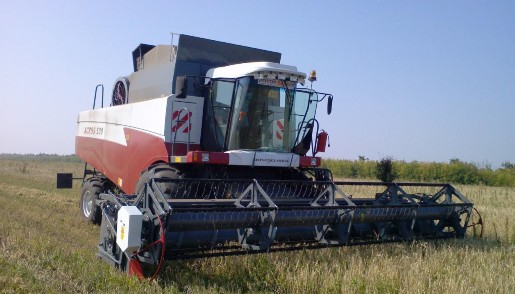

Комбайн зерноуборочный самоходный «Acros-530».

Вид спереди, справа.

Сведения о наблюдаемых машинах

Таблица 2

Порядковый номер ма- шины

Заводской номер

Наработка

Число отказов, шт.

Наименование хозяйства, район, об- ласть (край)

Приобретение ма- шины (изготовитель, ди- лер и т.д.)

Стоимость, руб. (по данным хозяйства)

машины

двигателя

всего

в т.ч. по груп- пам сложно- сти

м.ч.

га

III

100%

по ли- зингу

ROACR 530009365

D0515229

177

134

763

КФХ «Бога- тов» Кошкин- ского района Самарской области

ООО

«Ротор- лизинг»

5560159

ROACR 530009035

D0510157

304

198

542

КФХ «Нива» Елховского района Самар- ской

области

ООО

«Ротор- лизинг»

5560159

ROACR 530008829

C0500391

322

218

638

ООО «Колос» Елховскиого района Самар- ской

области

ООО

«Ротор- лизинг»

5350000

Среднее значение

267,7

183,3

647,7

1,7

0,7

1,0

Перечень недостатков, выявленных в период сборки (досборки) и обкатки машины

лено.
Недостатков, выявленных в период сборки (досборки) и обкатки машины не выяв-

Перечень отказов и неисправностей за период наблюдений (мониторинга)

Таблица 3

Наименование

Причина отказа, повреждения

Характер отказа

(К, П, Э)

Способ устра- нения отказа, повреждения

Группа слож- ности

Коли- чество случа- ев

Порядко- вый номер машины

Наработка до отказа

агрегата, систе- мы, узла

отказа, поврежде- ния (внешнее про- явление)

га

2013 год

Колосовой элева- тор с домолачи- вающим устрой- ством

Разрыв ремня привода домоло- чивающего уст- ройства

Некачественное изготовление

Замена ремня

Жатвенная часть. Корпус жатки

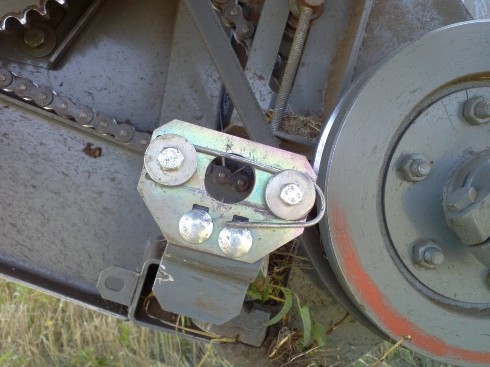

Излом замка за- крытия левого щитка

Механическое повреждение при выполнении тех- нологического процесса

Отказ не учтён

Светотехника

Перегорание лам- пы фары рабочего освещения

Некачественное изготовление

Замена лампы

178

Бункер с выгруз- ным устройством

Несрабатывание датчика включе- ния выгрузного устройства

Некачественная сборка

Устранено ре- гулировкой

Гидравлическая система

Течь масла из клапана напорного

Некачественное изготовление

Замена клапана

160

Гидравлическая система

Самопроизвольное опускание на- клонной камеры

Некачественное изготовление

Замена клапана гидрораспреде- лителя

269

504

Показатели безотказности по наблюдаемым машинам

Таблица 4

Показатель	Значение показателя по результатам мониторинга
Количество образцов	3
Средняя наработка:
- ч	183,3
- га	647,7
Среднее количество отказов, шт.	1,7
в том числе:
I группы сложности	0,7
II группы сложности	1,0
III группы сложности	Нет
Наработка на отказ:
- ч	107,8
- га	381
Наработка на отказ по группам сложности:
I группы сложности:
- ч	261,9
- га	925,3
II группы сложности:
- ч	183,3
- га	647,7
III группы сложности:
- ч	Более 183,3
- га	Более 647,7

Перечень деталей (узлов), достигших предельного износа

Деталей, достигших предельного износа, за период наблюдения не выявлено.

Эксплуатационно-технологические и функциональные показатели

Таблица 5

Наименование показателя	Значение показателя по:
Наименование показателя	ТУ, НД*	данным испытаний по годам
Порядковый номер машины	-	№ 1
Дата и место проведения оценки	-	16.10.2013 г., с. Алексеевка Кошкинского района Самарской области
Вид работы	Уборка подсолнечника	Уборка подсолнечника
Условия испытаний:
- влажность почвы в слое 0-10 см, %, до	20	18,0
- рельеф, уклон поля, град., до	8	Ровный
- микрорельеф, ± см	Нет данных	3
- спелость, %	80-90*	89
- урожайность зерна, ц/га	7-35*	27,0
- полеглость растений, %	Нет данных	0
- густота растений, тыс.шт./га	20-60*	49,2
- ширина междурядий, см	70*	70,5
	12-14* 57-68*	14,3 28,7
Режим работы:
- рабочая скорость, км/ч, не более	12	7,1
- рабочая ширина захвата, м	До 7	7,0
Эксплуатационно-технологические показатели
Производительность за 1 час, га (т)
- основного времени	- (14)	4,97 (13,4)
- сменного времени	Нет данных	3,03 (8,2)
Удельный расход топлива за время сменной работы, кг/га (кг/т)	То же	10,02 (3,71)
Эксплуатационно-технологические ко- эффициенты:
- надежности технологического процесса	Не менее 0,98	1,0
- использования сменного времени	Не менее 0,75	0,61

влажность, %:
- зерна
- незерновой части

НД* - АТТ, т.14.

Продолжение таблицы 5

Наименование показателя	Значение показателя по:
Наименование показателя	ТУ, НД*	данным испытаний по годам
Порядковый номер машины	-	№ 2
Дата и место проведения оценки	-	16.10.2013 г., с.Нижняя Кондурча Елховского района Самарской области
Вид работы	Уборка подсолнечника	Уборка подсолнечника
Условия испытаний:
- влажность почвы в слое 0-10 см, %, до	20	23,1
- рельеф, уклон поля, град., до	8	Ровный
- микрорельеф, ± см	Нет данных	4
- спелость, %	80-90*	85
- урожайность зерна, ц/га	7-35*	25,0
- полеглость растений, %	Нет данных	0
- густота растений, тыс.шт./га	20-60*	45,9
- ширина междурядий, см	70*	70,3
	12-14* 57-68*	15,2 28,6
Режим работы:
- рабочая скорость, км/ч	12	6,9
- рабочая ширина захвата, м	До 7	7,0
Эксплуатационно-технологические показатели
Производительность за 1 час, га (т)
- основного времени	- (14)	4,83 (12,1)
- сменного времени	Нет данных	2,95 (7,4)
Удельный расход топлива за время сменной работы, кг/га (кг/т)	То же	9,77 (3,91)
Эксплуатационно-технологические ко- эффициенты:
- надежности технологического процесса	Не менее 0,98	1,0
- использования сменного времени	Не менее 0,75	0,61

влажность, %:
- зерна
- незерновой части

НД* - АТТ, т.14.

Окончание таблицы 5

Наименование показателя	Значение показателя по:
Наименование показателя	ТУ, НД*	данным испытаний по годам
Порядковый номер комбайна	-	№ 3
Дата и место проведения оценки	-	16.10.2013 г., с. Мулловка Елховского района Самарской области
Вид работы	Уборка подсолнечника	Уборка подсолнечника
Условия испытаний:
- влажность почвы в слое 0-10 см, %, до	20	16,5
- рельеф, уклон поля, град., до	8	Ровный
- микрорельеф, ± см	Нет данных	3
- спелость, %	80-90*	87
- урожайность зерна, ц/га	7-35*	9,0
- полеглость растений, %	Нет данных	0
- густота растений, тыс.шт./га	20-60*	54,1
- ширина междурядий, см	70*	70,0
	12-14* 57-68*	11,6 28,3
Режим работы:
- рабочая скорость, км/ч	12	6,8
- рабочая ширина захвата, м	До 7	7,0
Эксплуатационно-технологические показатели
Производительность за 1 час, га (т)
- основного времени	- (14)	4,76 (4,3)
- сменного времени	Нет данных	3,33 (3,0)
Удельный расход топлива за время сменной работы, кг/га (кг/т)	То же	9,60 (10,7)
Эксплуатационно-технологические ко- эффициенты:
- надежности технологического процесса	Не менее 0,98	1,0
- использования сменного времени	Не менее 0,75	0,70

влажность, %:
- зерна
- незерновой части

НД* - АТТ, т.14.

Анализ эксплуатационно-технологических и функциональных показателей

Определение эксплуатационно-технологических и функциональных показателей комбайнов зерноуборочных самоходных «Acros-530», оборудованными приспособлением для уборки подсолнечника, проводились в хозяйствах Самарской области на уборке подсолнечника.

Условия испытаний в основном соответствовали требованиям ТУ и НД и не оказывали отрицательного влияния на качество выполнения технологического процесса.

Средняя рабочая скорость комбайнов составила 6,8-7,1 км/ч, при этом производительность за 1 час основного времени получена равной 4,76-4,97 га.

Комбайны надежно выполняют технологический процесс. Коэффициент надежности техпроцесса получен равным 1,0, что соответствует требованию ТУ – не менее 0,98.

На снижение коэффициента использования сменного времени до 0,61- 0, 70 (по ТУ

– не менее 0,75) и сменной производительности до 2,95 га/ч (7,4 т/ч) - 3,33 га/ч (3,0 т/ч) повлияли в основном затраты времени на отдых обслуживающего персонала, на проведение ЕТО, на подготовку и окончание работ, на технологическое обслуживание и на холостые переезды.

В работе каждый агрегат обслуживался одним механизатором. Удельный расход топлива составил 9,6 кг/га (10,7 кг/т) – 10,02 кг/га (3,71 кг/т).

Эксплуатационно-технологическая оценка проведена по ГОСТ Р 52778-2007, по ГОСТ 20915 и СТО АИСТ 8.20-2010.

Совокупные затраты владения сельскохозяйственной техники

Таблица 6

Наименование показателя		Значение показателя
Порядковый номер машины	№ 1	№ 2	№ 3
Цена машины, руб.	5560159	5560159	5350000
Затраты на банковское обслуживание (при покупке в кредит), руб.	-	-	-
Затраты на доставку, руб.	140000	140000	-
Затраты на ГСМ за период эксплуатации, руб.	156648	269046	284976
Затраты на приобретение запасных частей (за счёт средств хозяйства), руб.	-	2920	-
Затраты на ТО за период эксплуатации (в том числе затраты на замену расходных ма- териалов), руб.:	9500 19700 - - -	9500 19700 16050 - -	9500 19700 16050 - 14200
Затраты на регистрацию транспортного средства, руб.	1500	1500	1500
Затраты по страхованию, руб.	-	-	-
Совокупные затраты владения за 1-й год полезного использования, руб.	5887507	6018875	5695926

после первых 50 м/ч;
после первых 100 м/ч;
каждые 250 м/ч;
каждые 500 м/ч;
постановка на хранение

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ НАБЛЮДЕНИЙ

Наблюдение за комбайнами зерноуборочными самоходными «Acros-530» выпуска 2012-2013 годов проводилось в хозяйствах Самарской области.
Комбайны поступили в хозяйства в собранном виде автомобильным транспортом.
Внешнее состояние комбайнов хорошее: отсутствуют деформации, царапины и другие механические повреждения; лакокрасочное покрытие не нарушено.
По комплектности комбайны, навесные агрегаты и запасные части к ним соответ- ствуют комплектовочным ведомостям.
Качество окраски комбайнов хорошее, резьбовые соединения выполнены с анти- коррозийным покрытием.
При досборке и обкатке машин недостатков не выявлено.
Техническое обслуживание и ремонт зерноуборочных комбайнов проводились в усло- виях хозяйств, по месту эксплуатации. Сервисное обслуживание комбайнов осуществляется сервисной службой компании ООО «Ротор-лизинг», которая является официальным дилером завода «Ростсельмаш».
Все приобретенные хозяйствами машины поставлены на гарантийное обслуживание на 24 календарных месяца, но не более 600 моточасов.
В период гарантийного срока техническое обслуживание машин проводится в соответ- ствии с сервисной книжкой. За период наблюдения, за данной группой машин, сервисной службой проведено два ТО для комбайна №1 (50, 100 м/ч); три ТО для комбайна №2 (50, 100, 250 м/ч); четыре ТО включая постановку на зимнее хранение для комбайна №3 (50, 100, 250, сезонное). Промежуточное ТО через каждые 50 м/ч, которое включается в себя смазку узлов и деталей машины без замены расходных материалов, проводится в хозяйствах механизаторами. Средняя наработка по группе наблюдаемых машин за период наблюдения составила
183,3 часа (647,7 га). За этот период выявлено 2 отказа I группы сложности и 3 отказа II груп- пы сложности. Отказов III группы сложности не выявлено. Наработка на отказ II группы сложности составила 183,3 часа, что удовлетворяет нормативным требованиям (по СТО АИСТ 8.22-2010 – не менее 100 часов).
Определение эксплуатационно-технологических и функциональных показателей комбайнов проведена на уборке подсолнечника. При этом условия испытаний в основном соответствовали требованиям ТУ и НД и не оказывали отрицательного влияния на качество выполнения технологического процесса.
Средняя рабочая скорость комбайнов составила 6,8 - 7,1 км/ч, при этом производи- тельность за 1 час основного времени получена равной 4,76 - 4,97 га.
Комбайны надежно выполняют технологический процесс. Коэффициент надежности техпроцесса получен равным 1,0, что соответствует требованию ТУ – не менее 0,98.
На снижение коэффициента использования сменного времени до 0,61-0,70 (по ТУ – не менее 0,75) и сменной производительности до 2,95 га/ч (7,4 т/ч) – 3,33 га/ч (3,0 т/ч) повлияли в основном затраты времени на отдых обслуживающего персонала, на проведение ЕТО, на подготовку и окончание работ, на технологическое обслуживание и на холостые переезды.
В работе каждый агрегат обслуживался одним механизатором. Удельный расход топ- лива составил 9,6 кг/га (10,7 кг/т) – 10,02 кг/га (3,71 кг/т).
Совокупные затраты владения за 1-й год полезного использования одного комбай- на составляют 5695-6018 тыс. руб. Один из наблюдаемых комбайнов был приобретён в конце 2012 года, поэтому его стоимость меньше на 3,8% стоимости комбайнов приобре- тённых в 2013 году. В целом по группе наблюдаемых машин основная доля затрат за пер- вый год владения приходится на стоимость самой машины и доставку до потребителя – 95,2%, затраты на ГСМ составляют 4,0%, затраты на ТО и прочие расходы – 0,8%.
Для устранения выявленных недостатков и повышения уровня надёжности ком- байна повысить качество изготовления узлов и агрегатов, а также использовать комплек- тующие детали и материалы более высокого качества.
В Ы В О Д Ы

По результатам наблюдения за комбайнами зерноуборочными самоходными

«Acros-530» установлено:

Комбайны удовлетворяют нормативным требованиям надежности;
При досборке и обкатке машин недостатков не выявлено;
Коэффициент использования сменного времени не удовлетворяет требованиям ТУ (не менее 0,75) и составляет 0,61-0,70;

ФГБУ «Поволжская МИС» рекомендует:

- для устранения выявленных недостатков и повышения уровня надёжности ком- байна повысить качество изготовления узлов и агрегатов, а также использовать комплек- тующие детали и материалы более высокого качества.

Директор	В.М. Пронин
Главный инженер	А.А. Медведев
Заведующий КИЛ	П.А. Цуканов
Заведующий лабораторией	Ю.М. Добрынин
Ведущий инженер	С.А. Комаров

Фотографии отказов и повреждений

Рисунок 1. Излом замка закрытия левого щитка жатки.

////////////////////////////

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНОЛОГИЧЕСКОЙ ПОЛИТИКИ И ОБРАЗОВАНИЯ

ФГБУ «ПОВОЛЖСКАЯ ГОСУДАРСТВЕННАЯ ЗОНАЛЬНАЯ МАШИНОИСПЫТАТЕЛЬНАЯ СТАНЦИЯ»

С О Д Е Р Ж А Н И Е

В В Е Д Е Н И Е

Сведения о наблюдаемых машинах

Перечень недостатков, выявленных в период сборки (досборки) и обкатки машины

Перечень отказов и неисправностей за период наблюдений (мониторинга)

Показатели безотказности по наблюдаемым машинам

Перечень деталей (узлов), достигших предельного износа

Эксплуатационно-технологические и функциональные показатели

Анализ эксплуатационно-технологических и функциональных показателей

Совокупные затраты владения сельскохозяйственной техники

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ НАБЛЮДЕНИЙ

В Ы В О Д Ы

Фотографии отказов и повреждений
