Двигатели EP6C.
Моменты затяжки
МОМЕНТЫ ЗАТЯЖКИ : МОТОРЫ EP ( НЕПРЯМОЙ ВПРЫСК ТОПЛИВА)
1. Верхняя часть двигателя
1.1. Головка блока цилиндров
ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.
Рисунок : B1BB1OPD
Метка
Обозначение
Моменты затяжки
(1)
болт (Крышка головки блока цилиндров) (*)
Предварительная затяжка моментом 0,2 дН.м
Затяжка моментом 1 дНм
(2)
болт (Головка блока цилиндров) (*)
Предварительная затяжка моментом 3 дН.м
Угловая затяжка 90
Угловая затяжка 90
(3)
болт (Блок выхода охлаждающей жидкости )
1 дН.м
(4)
болт ( вакуумный насос)
0,9 дН.м
(5)
Шпильки (Выпускной коллектор)
1,5 дН.м
(6)
болт (Головка блока цилиндров / Блок цилиндров ) (*) Предварительная затяжка моментом 1,5 дН.м
Угловая затяжка 90
Угловая затяжка 90
(7)
Свечи
2,3 дН.м
(8)
болт (Головка блока цилиндров / Блок цилиндров ) (*) 2,5 дН.м
Угловая затяжка 30
(*) Соблюдать правильный порядок затяжки резьбовых соединений
1.2. Последовательность затяжки : Крышка головки блока цилиндров
Рисунок : B1BB1OQD
(1) Болт крепления крышки головки блока цилиндров.
1.3. Последовательность затяжки : Головка блока цилиндров
Рисунок : B1BB1L6D
(2) Болт крепления головки блока цилиндров.

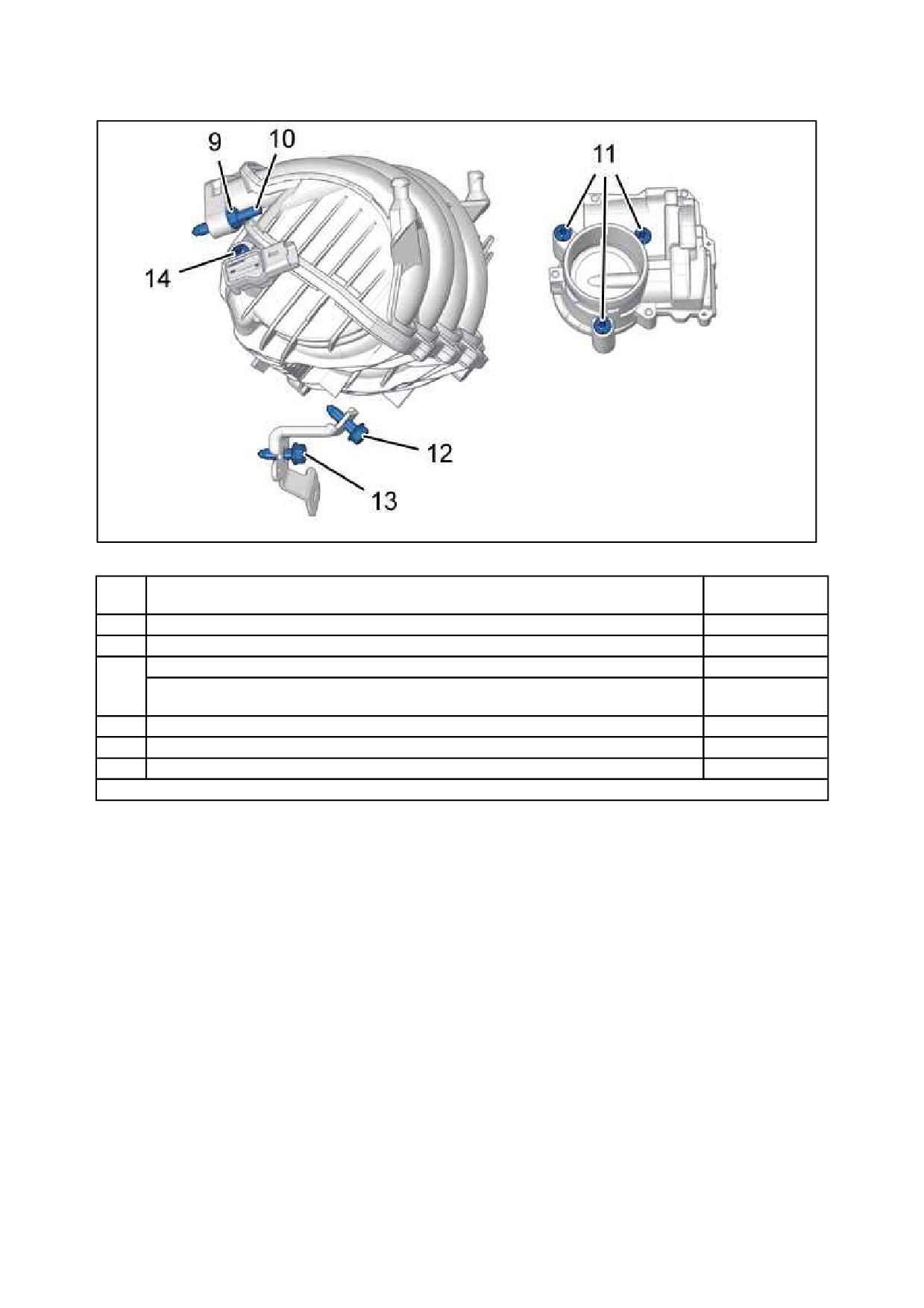

1.4. Питание : Распределитель впускного воздуха ; Блок дроссельной заслонки
Рисунок : B1BB0SUD
Метка
Обозначение
Моменты
затяжки
(9)
гайка (Распределитель впускного воздуха) (*)
2 дН.м
(10)
Шпильки (Распределитель впускного воздуха)
1,5 дН.м
(11)
болт (Блок дроссельной заслонки / Распределитель впускного воздуха) (Новый)
1 дН.м
болт (Блок дроссельной заслонки / Распределитель впускного воздуха) (Повторно
0,8 дН.м
используемый)
(12)
болт ( опора / Распределитель впускного воздуха)
0,8 дН.м
(13)
болт ( опора / Блок цилиндров )
2 дН.м
(14)
болт (Датчик давления воздуха)
1 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

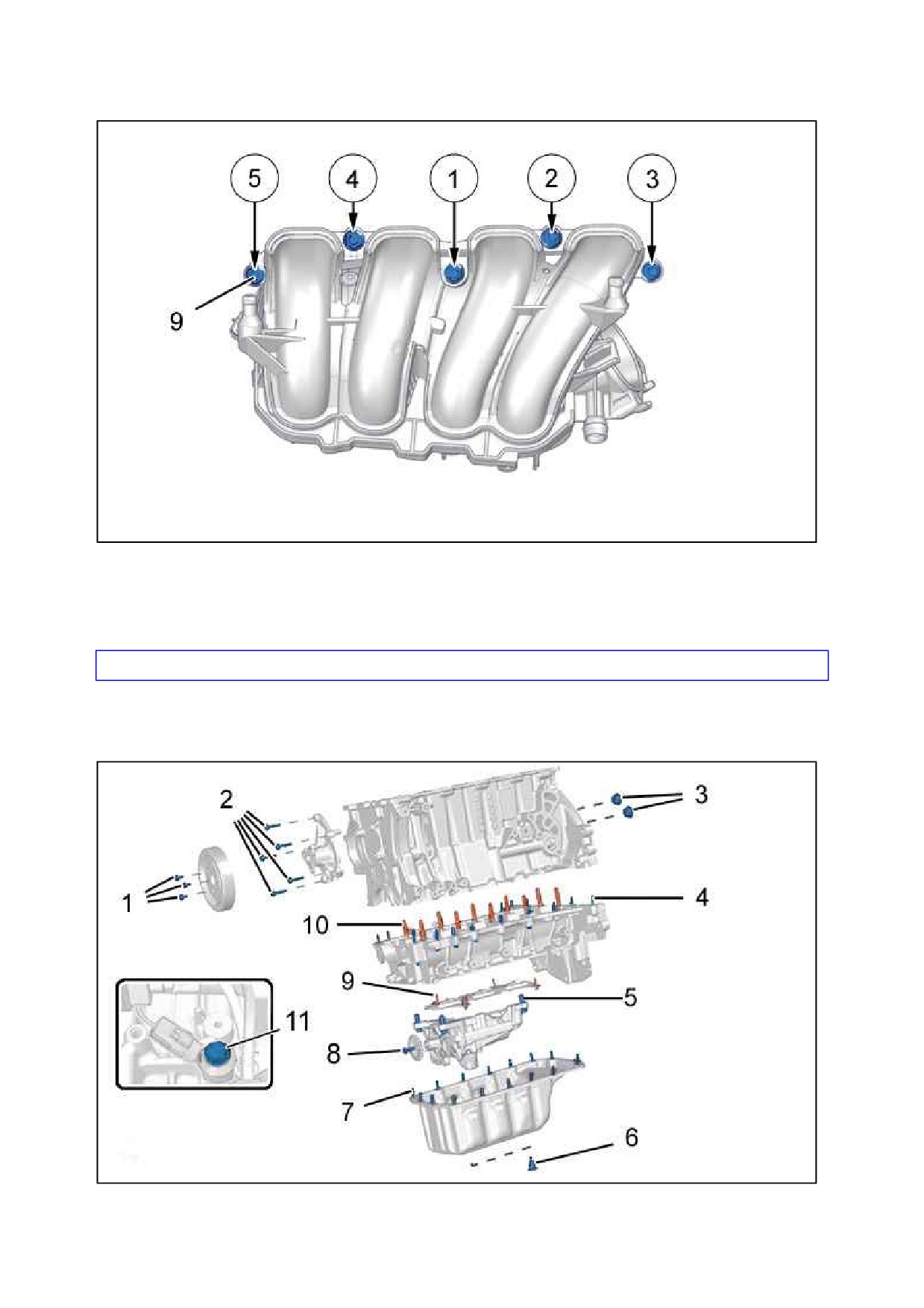

1.5. Последовательность затяжки : Распределитель впускного воздуха
Рисунок : B1BB1L7D
(9) Крепежная гайка : Распределитель впускного воздуха.
2. Нижняя часть двигателя
ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.
2.1. Блок цилиндров
Рисунок : B1BB0SHD
Метка
Обозначение
Моменты затяжки
(1)
болт (Шкив привода насоса системы охлаждения )
0,8 дН.м
(2)
болт (Насос системы охлаждения / Блок цилиндров )
0,9 дН.м
(3)
Пробки масляного канала блока цилиндров
3,5 дН.м
(4)
болт (Картер крышки подшипника коленчатого вала) (*) 0,9 дН.м
(5)
болт ( масляный насос) (*)
Предварительная затяжка моментом 1 дН.м
Затяжка моментом 2,5 дН.м
(6)
пробка для слива
3 дН.м
(7)
болт (Масляный поддон картера двигателя)
1,2 дН.м
(8)
болт (Зубчатое колесо масляного насоса)
0,5 дН.м
Угловая затяжка 90
(9)
болт (Противоэмульсионная пластина )
1 дН.м
(10)
болт (Коренной подшипник коленчатого вала) (*)
Предварительная затяжка моментом 3 дН.м
Угловая затяжка 150
(11)
Датчик детонации
2 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

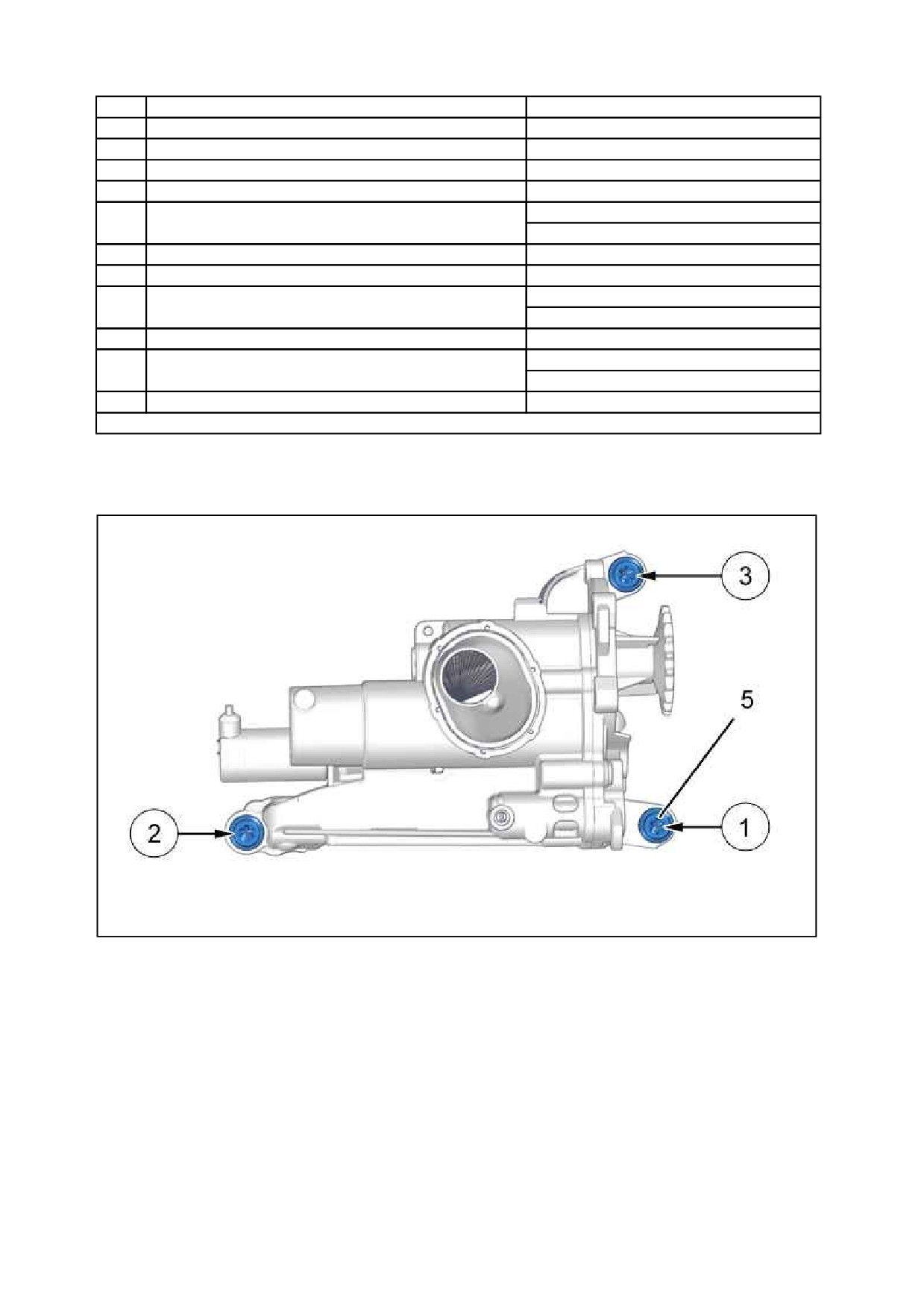

2.2. Последовательность затяжки : масляный насос
Рисунок : B1BB1L8D
(5) Болт масляного насоса .
2.3. Последовательность затяжки : Картер крышки подшипника коленчатого вала
Рисунок : B1DM03HD
(4) Болт крепления картера крышек опор коренных шеек.
(10) Болты крепления крышек опор коленчатого вала.
2.4. Шатунно-поршневая группа
Рисунок : B1BB0SYD
Метка
Обозначение
Моменты затяжки
(12)
болт (Шкив привода навесного оборудования) 2,8 дН.м
(13)
болт (Шкив коленчатого вала )
Затяжка моментом 5 дН.м
Угловая затяжка 180
(14)
Датчик частоты вращения коленвала
0,5 дН.м
(15)
болт (Маховик двигателя) (*)
Предварительная затяжка моментом 0,8 дН.м
Затяжка моментом 3 дН.м
Угловая затяжка 90
болт (Кожух АКП) (*)
Предварительная затяжка моментом 0,8 дН.м
Затяжка моментом 3 дН.м
Угловая затяжка 90
(16)
болт (Крышки шатунов)
Предварительная затяжка моментом 0,5 дН.м
Затяжка моментом 1,5 дН.м
Угловая затяжка 130
(*) Соблюдать правильный порядок затяжки резьбовых соединений

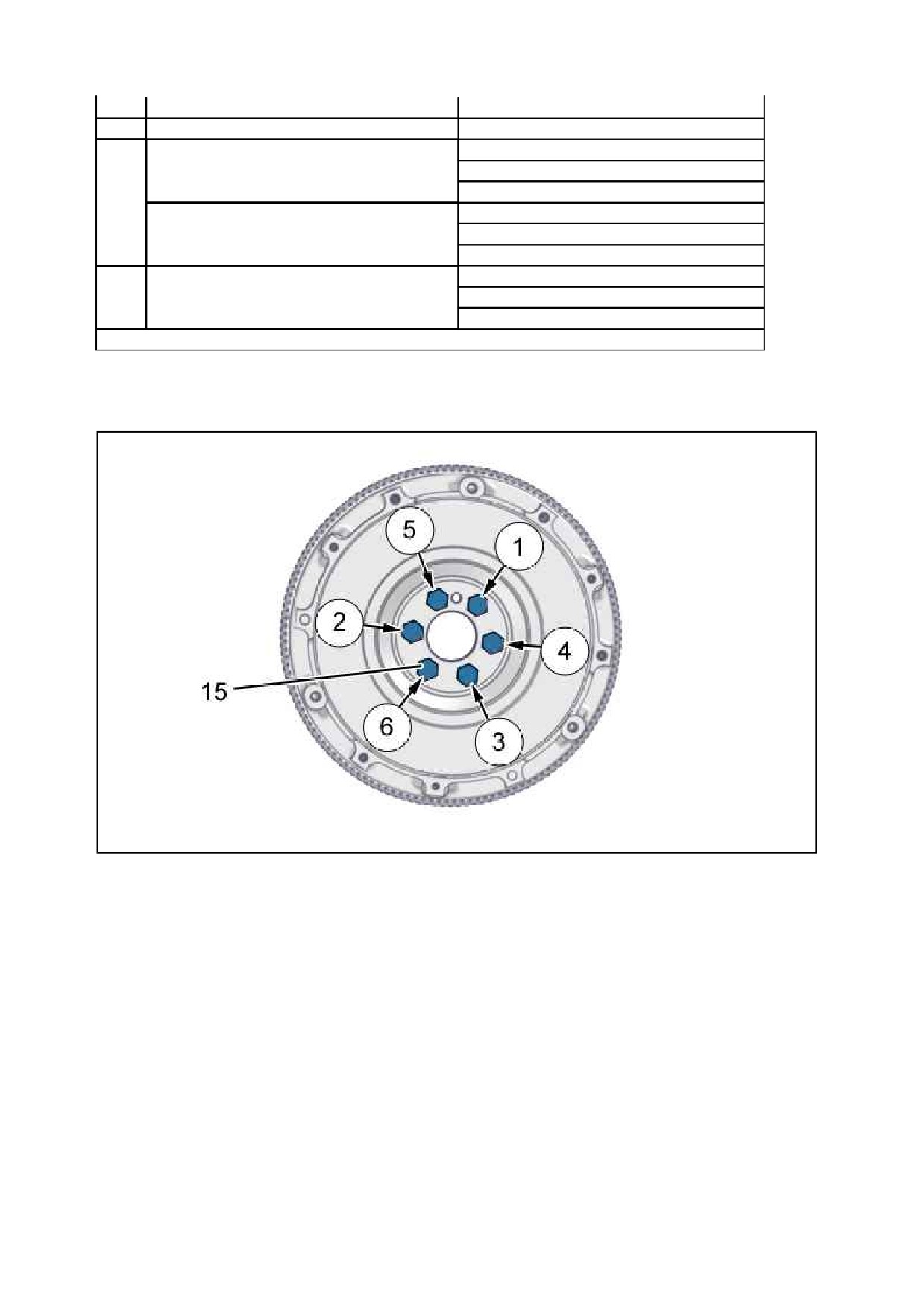

2.5. Последовательность затяжки - Маховик двигателя / Кожух АКП
Рисунок : B1BB0SZD
(15) Болт маховика.

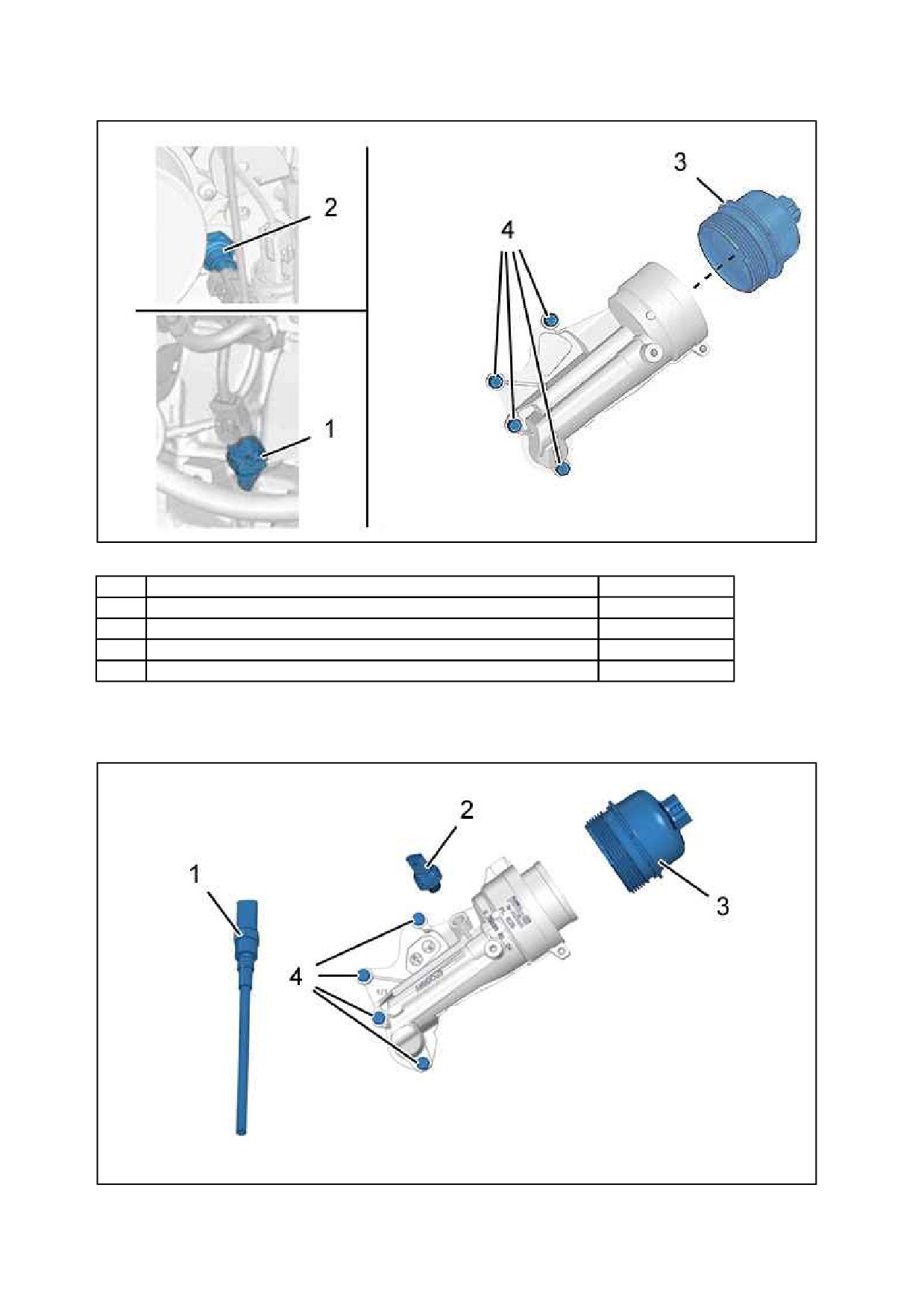

3. Смазка
3.1. 1-я установка
Рисунок : B1BB0T0D
Метка
Обозначение
Моменты затяжки
(1)
Датчик уровня и температуры моторного масла
2,7 дН.м
(2)
Датчик уровня и температуры масла (на головке блока цилиндров) 2 дН.м
(3)
Крышка масляного фильтра
2,5 дН.м
(4)
болт (Опора масляного фильтра / Блок цилиндров )
1 дН.м
3.2. 2-я установка
Рисунок : B1FB014D
Метка
Обозначение
Моменты затяжки
(1)
Датчик уровня и температуры моторного масла
2,7 дН.м
(2)
Датчик уровня и температуры масла
2 дН.м
(3)
Крышка масляного фильтра
2,5 дН.м
(4)
болт (Опора масляного фильтра / Блок цилиндров )
1 дН.м
4. Механизм ГРМ
ВНИМАНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений.

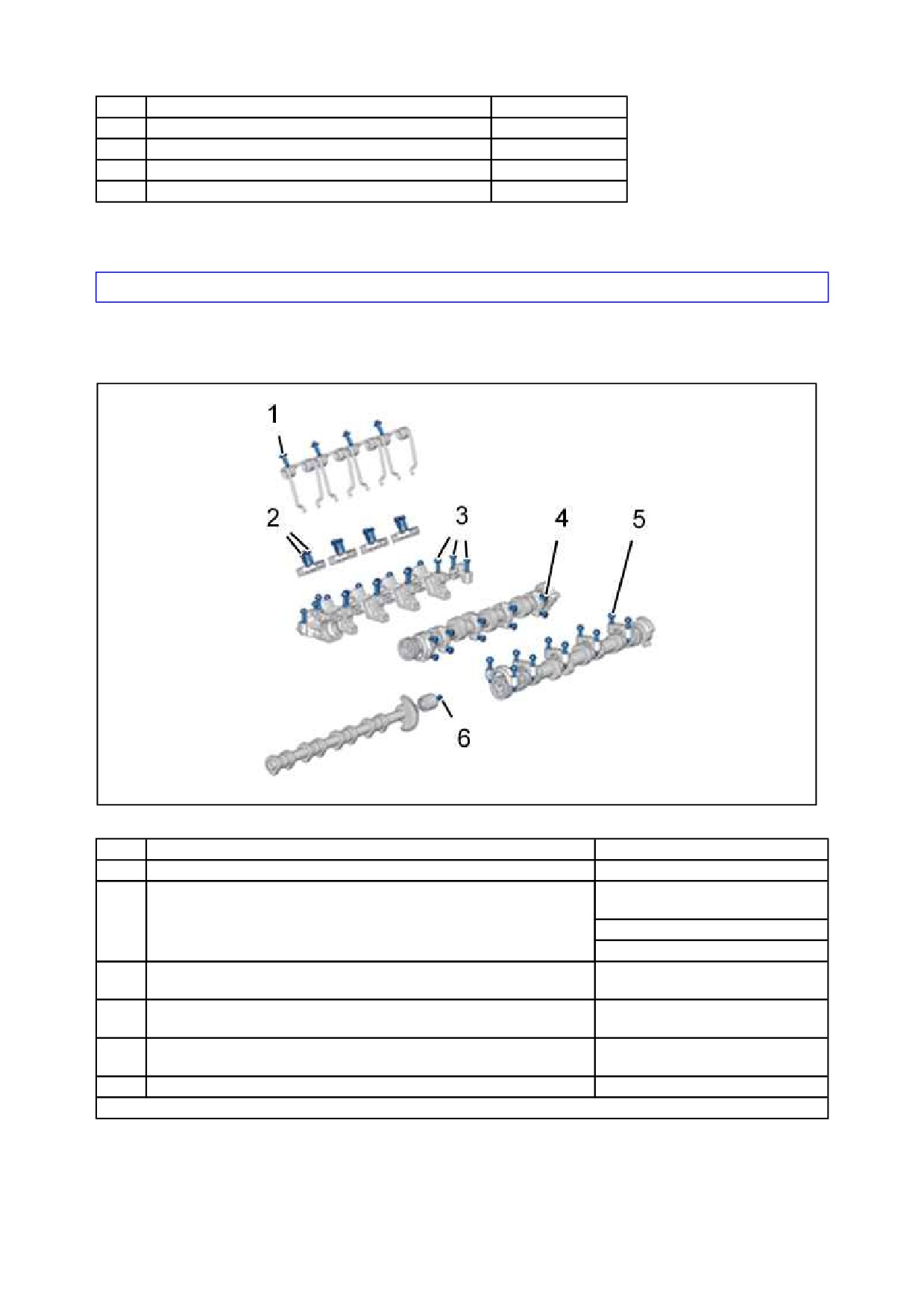

4.1. Распределительные валы
Рисунок : B1BB1L9D
Метка
Обозначение
Моменты затяжки
(1)
Болты пружины системы изменяемого подъема
1 дН.м
(2)
Болты ползунов (*)
Момент предварительной затяжки
0,5 дН.м
Угловое отворачивание на 90 °
Затяжка моментом 1 дНм
(3)
болт (Подшипники эксцентрикового вала / Распределительный
1 дН.м
вал впускных клапанов) (*)
(4)
болт (Крышки подшипников впускного распределительного вала) 1 дН.м
(*)
(5)
болт (Крышки подшипников выпускного распределительного
1 дН.м
вала) (*)
(6)
Болты крепления зубчатого венца эксцентрикового вала
0,9 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

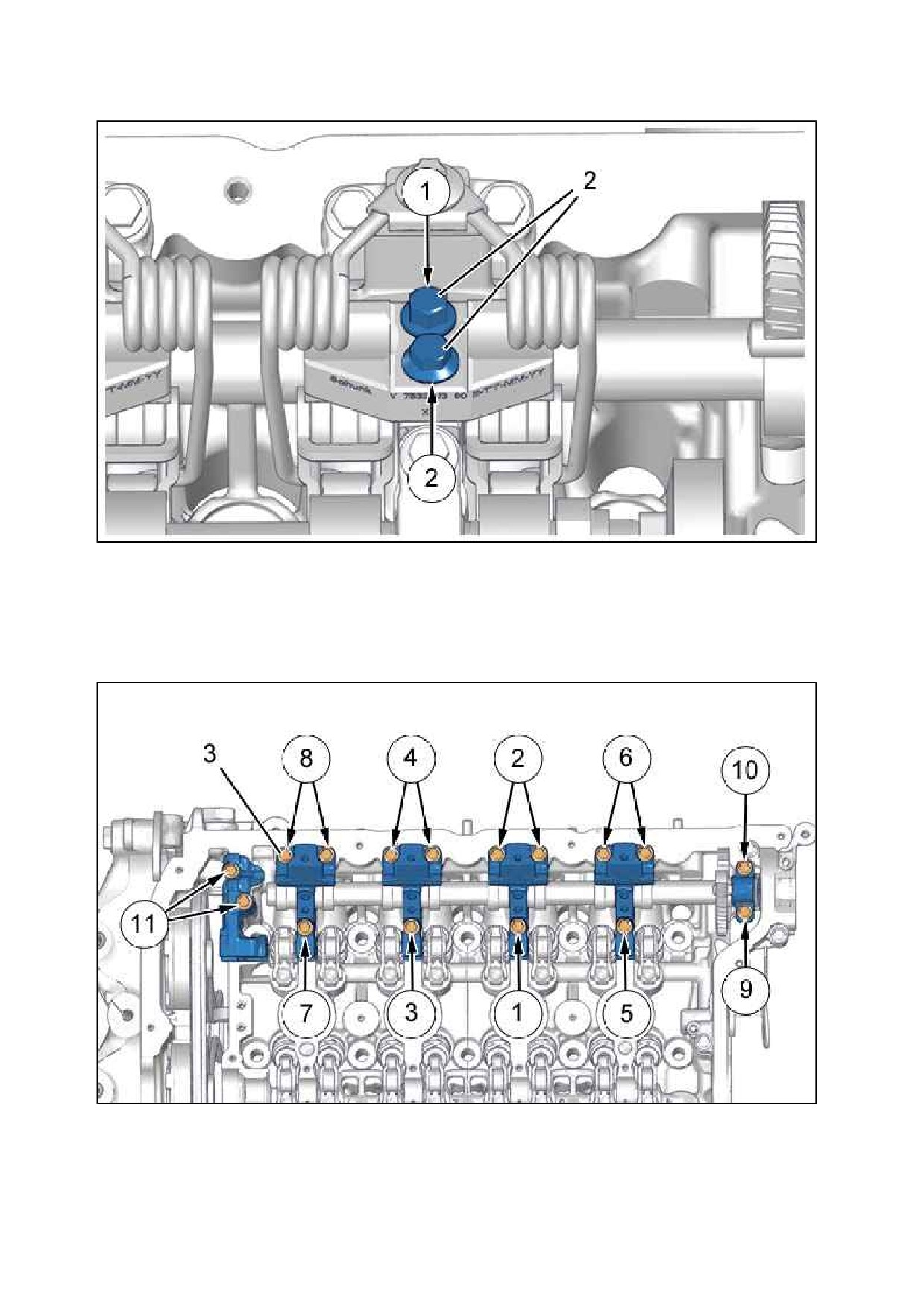

4.2. Последовательность затяжки : Ползуны
Рисунок : B1EB00ID
(2) Болты ползунов.
4.3. Последовательность затяжки : Подшипники эксцентрикового
вала/Распределительный вал впускных клапанов
Рисунок : B1EB00JD
(3) Болты подшипников эксцентрикового вала/Распределительный вал впускных клапанов.

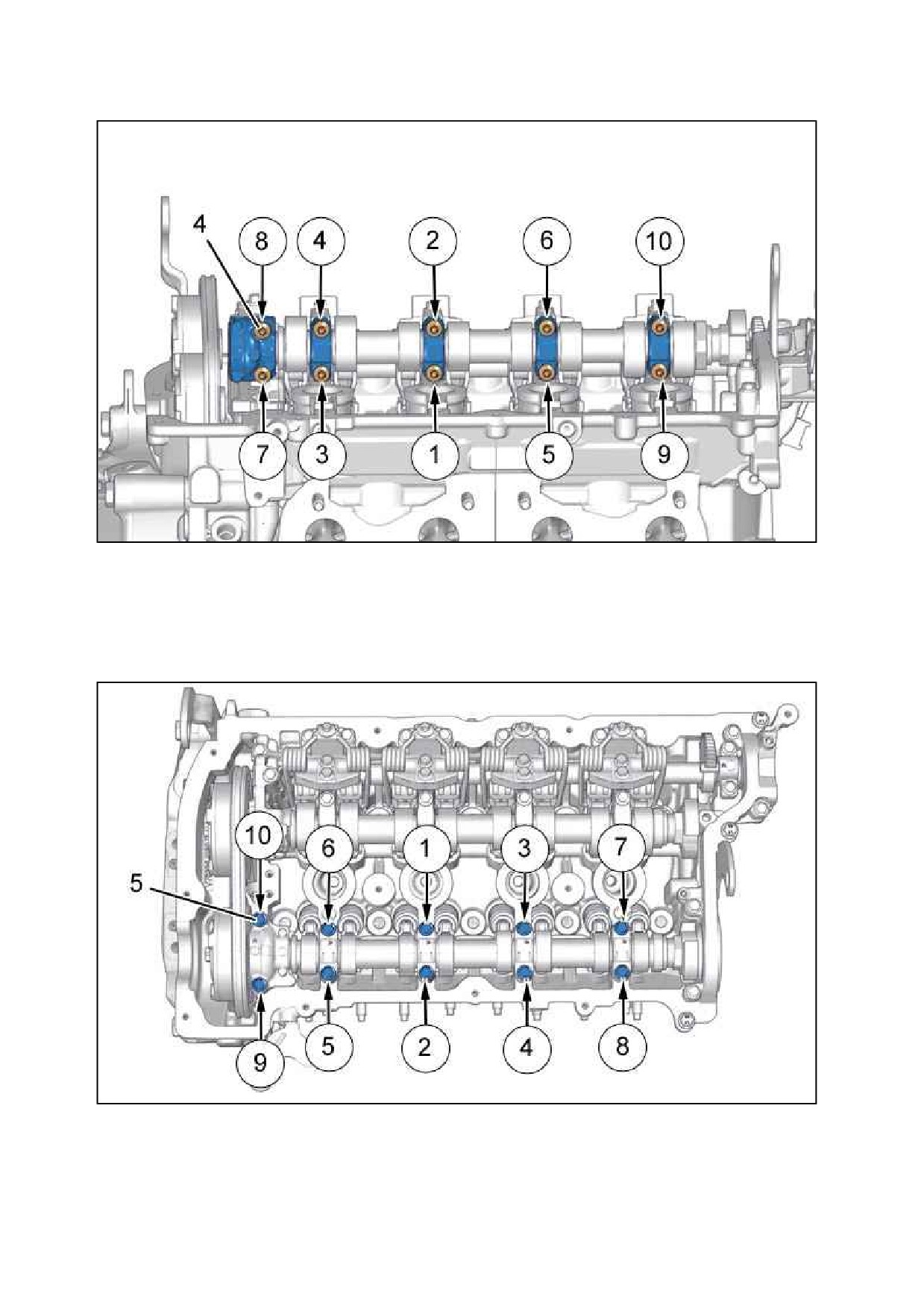

4.4. Последовательность затяжки : Крышки подшипников впускного
распределительного вала
Рисунок : B1EB00KD
(4) Болты крышек подшипников впускных распредвалов.
4.5. Последовательность затяжки : Крышки подшипников выпускного
распределительного вала
Рисунок : B1EB00LD
(5) Болты крышек подшипников выпускных распредвалов.

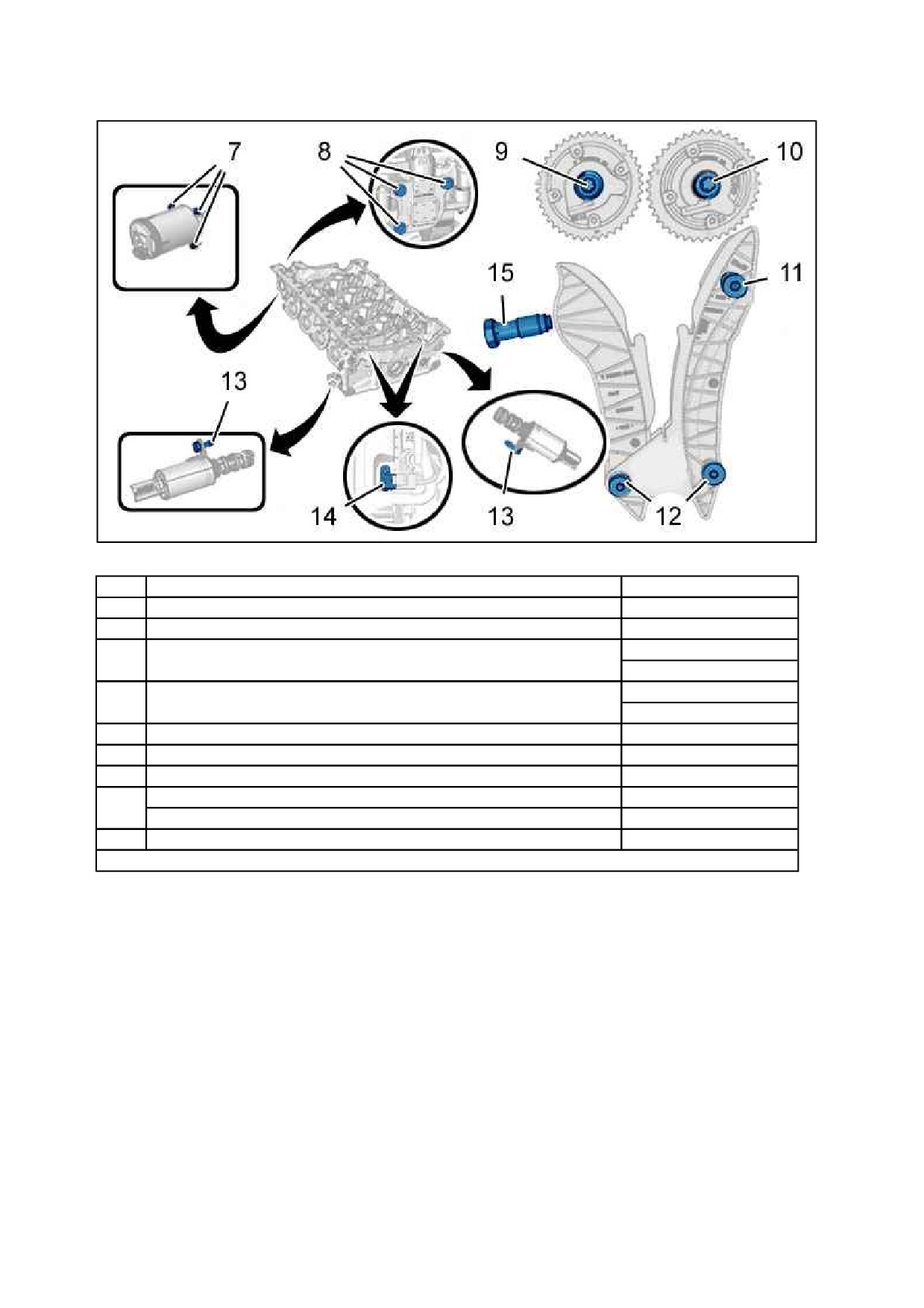

4.6. Органы управления ГРМ
Рисунок : B1BB1ORD
Метка
Обозначение
Моменты затяжки
(7)
болт (Привод регулирования фаз газораспределения) (*)
0,8 дН.м
(8)
Датчик положения (Эксцентриковый вал)
0,8 дН.м
(9)
болт (Шестерня впускного распределительного вала)
Затяжка моментом 2 дН.м
Угловая затяжка 180
(10)
болт (Шестерня выпускного распределительного вала)
Затяжка моментом 2 дН.м
Угловая затяжка 180
(11)
Верхний болт крепления : Неподвижная направляющая
2,5 дН.м
(12)
Нижний болт крепления : Направляющие
2,4 дН.м
(13)
болт (Электромагнитных клапанов управления ) (Механизм ГРМ)
0,9 дН.м
(14)
Датчик фазы цилиндра (распределительный вал впускных клапанов)
0,8 дН.м
Датчик фазы цилиндра (распределительный вал выпускных клапанов) 0,8 дН.м
(15)
Натяжитель приводной цепи
8,5 дН.м
(*) Соблюдать правильный порядок затяжки резьбовых соединений

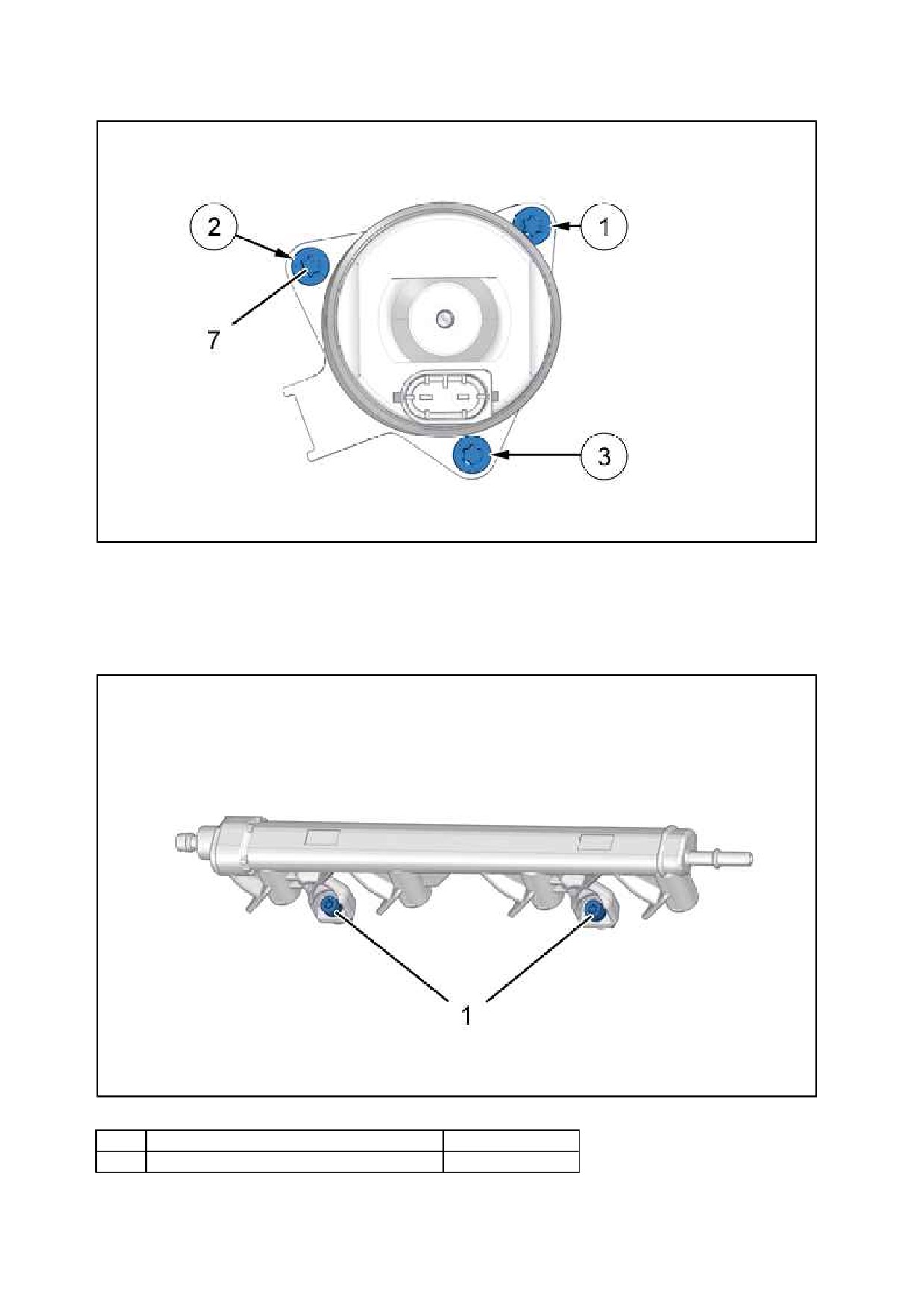

4.7. Последовательность затяжки : Исполнительный механизм изменения подъема
клапанов
Рисунок : B1BB1LBD
(7) Болт исполнительного механизма изменения подъема клапанов.
5. Система питания топливом
Рисунок : B1BB0T6D
Метка
Обозначение
Моменты затяжки
(1)
болт (Топливная рампа высокого давления )
0,8 дН.м

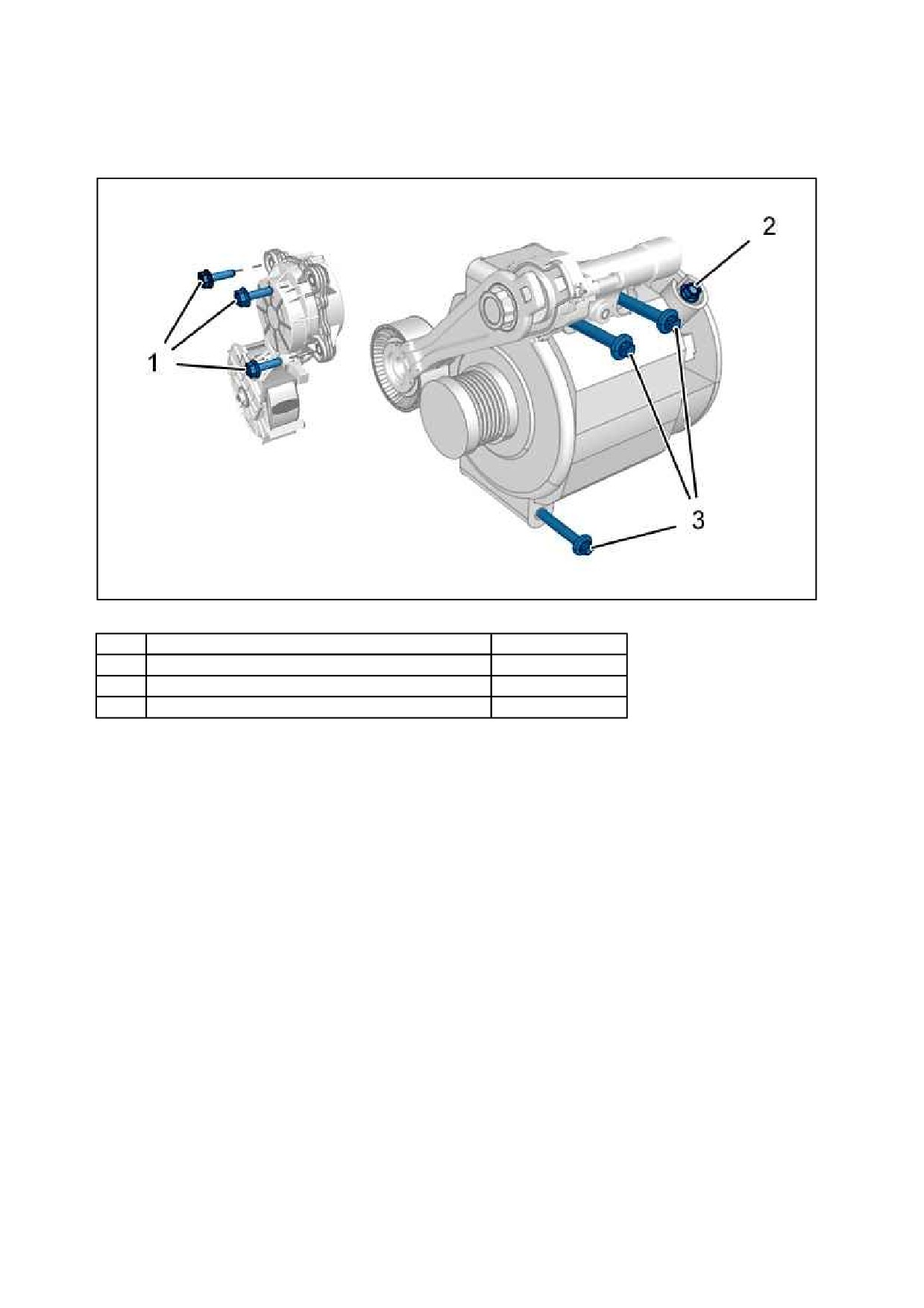

6. Генератор
Рисунок : D1AB005D
Метка
Обозначение
Моменты затяжки
(1)
болт (Фрикционное колесо водяного насоса)
0,8 дН.м
(2)
гайка (Жгут питания генератора переменного тока) 1,6 дН.м
(3)
болт (Генератор / Натяжной ролик )
2 дН.м

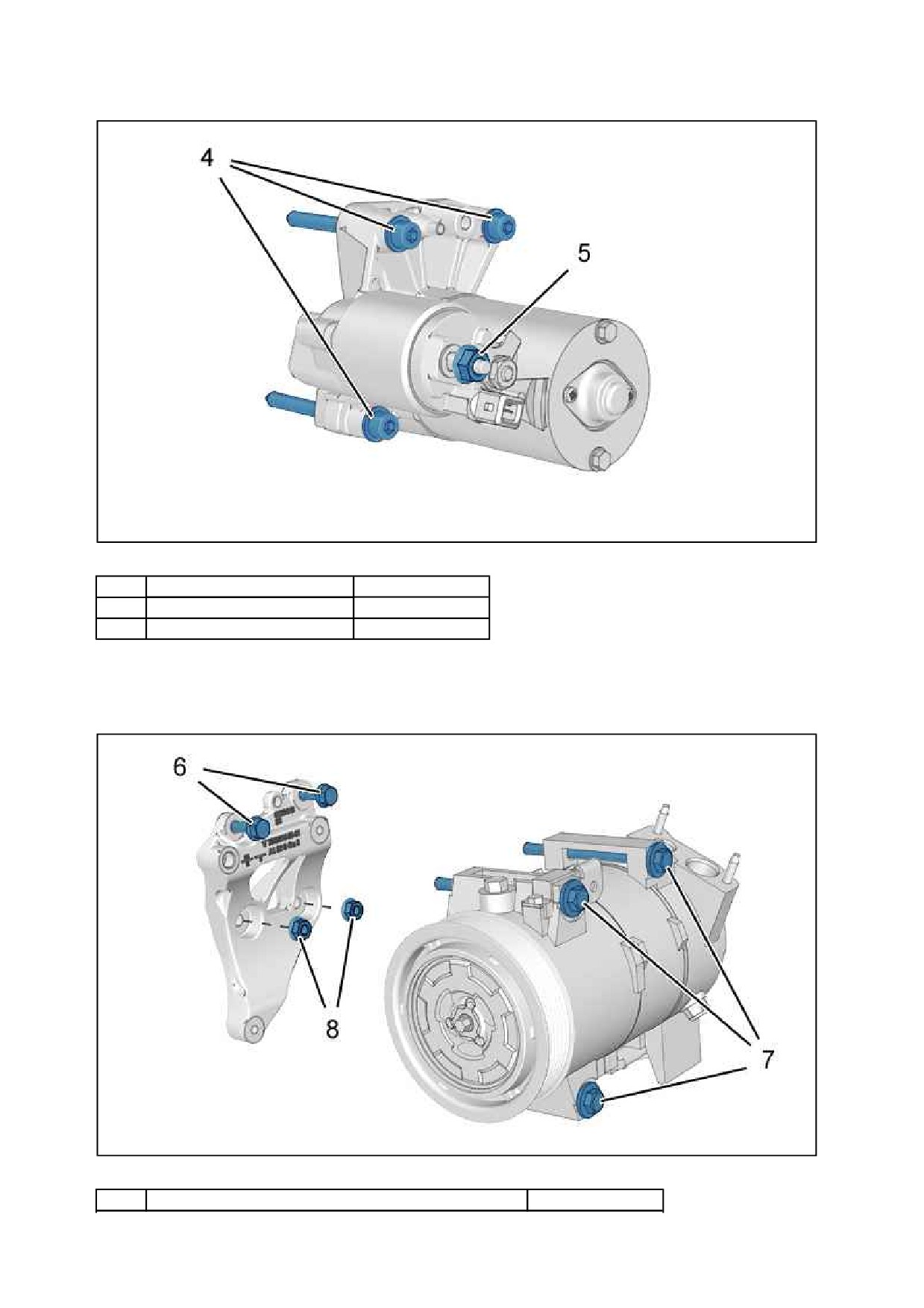

7. Стартер
Рисунок : D1BB00CD
Метка
Обозначение
Моменты затяжки
(4)
болт (Стартер)
2 дН.м
(5)
гайка (Жгут питания стартера)
1,6 дН.м
8. Компрессор системы кондиционирования
Рисунок : C5HB00QD
Метка
Обозначение
Моменты затяжки
(6)
болт ( опора / Блок цилиндров )
2 дН.м
(7)
болт (Компрессор системы кондиционирования / опора ) 2,4 дН.м
(8)
Гайки ( опора / Блок цилиндров )
2 дН.м
МОМЕНТЫ ЗАТЯЖКИ : ПОДВЕСКА ДВИГАТЕЛЯ - КОРОБКА ПЕРЕДАЧ

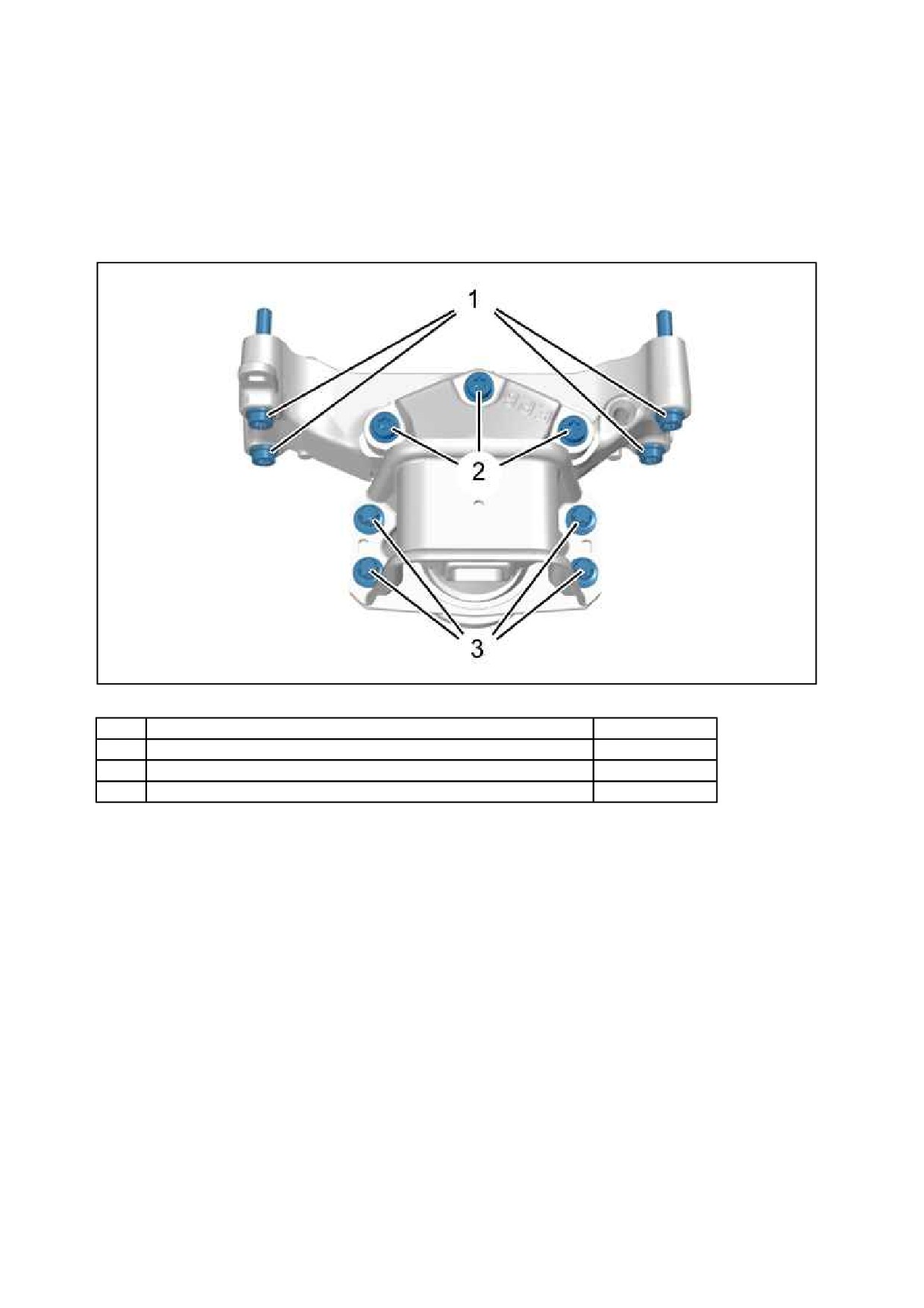

1. Правой опоры двигателя
Рисунок : B1BF1J8D
Метка
Обозначение
Момент затяжки
(1)
Болт крепления промежуточной опоры / Головка блока цилиндров 5,5 дН.м
(2)
Болт крепления опоры (Правый ) / Промежуточный кронштейн
6 дН.м
(3)
Болт крепления опоры (Правый ) / Кузов
6 дН.м

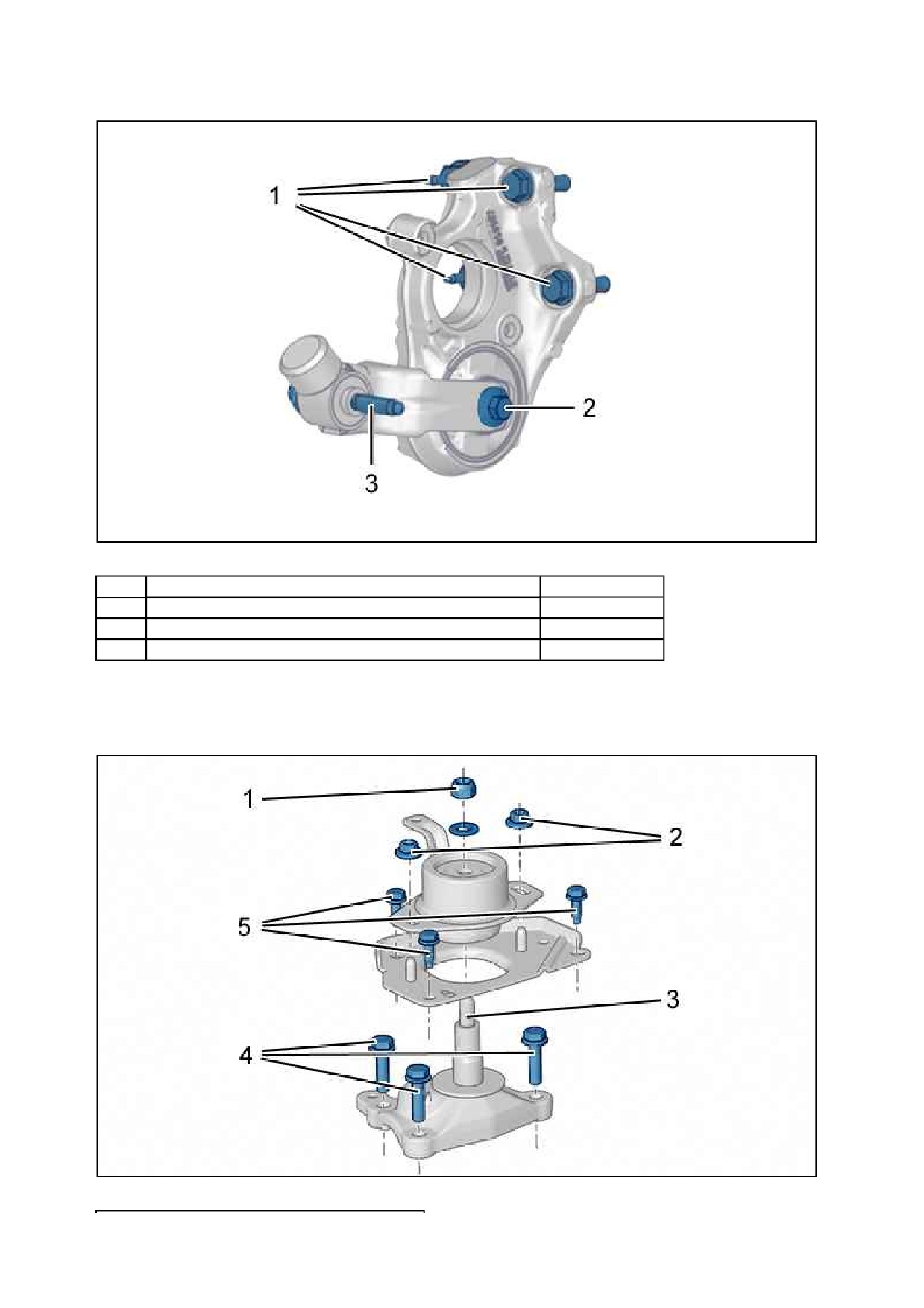

2. Нижняя опора коробки передач
Рисунок : B1BB0P1D
Метка
Обозначение
Момент затяжки
(1)
болт крепления нижней опоры / Блок цилиндров
6 дН.м
(2)
болтов крепления - Реактивный рычаг / опора
4 дН.м
(3)
болтов крепления - Реактивный рычаг / Подмоторная рама
4 дН.м
3. стенд для коробки передач
Рисунок : B1BB0P3D
Метка
Обозначение
Момент затяжки
(1)
гайка
6,5 дН.м
(2)
гайки
3 дН.м
(3)
Ось эластичной опоры 5 дН.м
(4)
болт
6 дН.м
(5)
болт
2 дН.м
