Радиостанция GM350. Руководство пользователя





Содержание
Часть1. Описание и работа.
3
Введение
3
1.Назначение и основные технические данные.
3
1.1Технические параметры радиостанции.
4
1.2 Питание радиостанции.
5
1.3 Антенно-фидерное устройство.
5
1.4 Управление радиостанцией.
6
2. Состав радиостанции.
6
3.Устройство и работа радиостанции.
7
3.1Общие сведения о конструкции радиостанции.
7
3.2 Работа радиостанции.
7
4.Средства измерения.
8
5.Размещение и монтаж радиостанции на судне.
9
6. Маркировка.
10
7. Упаковка.
10
Часть2. Использование по назначению.
11
1.Эксплутационные ограничения.
10
2.Использование радиостанции.
10
2.1Описание работы с передней панелью радиостанции.
12
2.1.1Работа с кнопками.
12
2.1.2Выбор канала, работа на канале.
12
2.1.3 Функция - сканирование.
13
2.2Проверка работоспособности.
13
3. Измерение параметров радиостанции.
14
3.1 Условия проведения измерений.
14
3.2 Измерительная аппаратура.
14
3.3 Измерение мощности несущей передатчика.
14
3.4 Измерение максимальной девиации частоты передатчика.
15
3.5 Измерение отклонения частоты передатчика радиостанции от номинального
значения.
15
3.6 Измерение чувствительности приемника радиостанции.
16
4. Техническое обслуживание при эксплуатации радиостанции.
16
4.1 Общие указания.
16
4.2 Технические осмотры.
17
4.3 Регламентные работы.
17
4.4 Проверка технического состояния радиостанции.
17
5.Транспортирование и хранение.
17

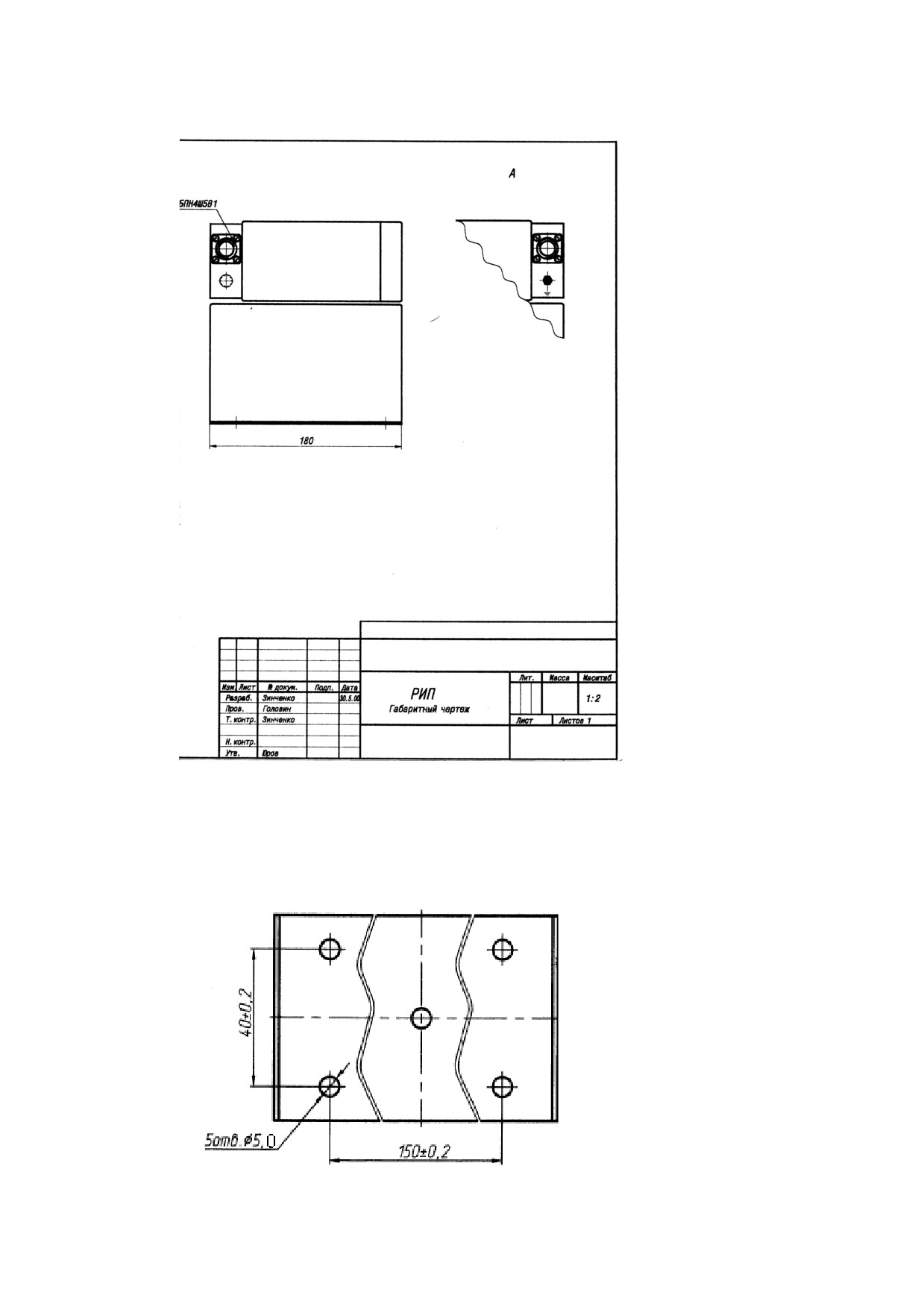

6.Приложение. Чертежи общего вида РИП220/14-10, ДМ-Р, ДМ-Р2.
19
2
Часть 1 Описание и работа.
Введение
Руководство по эксплуатации предназначено для изучения работы
судовой радиостанции GM350, порядка работы на ней и правил
эксплуатации.
1.Назначение и основные технические данные
Судовая радиостанция GM350 предназначена для симплексной
связи с береговыми и судовыми радиостанциями на внутренних
водных путях. Судовая радиостанция GM350 может также работать
в режиме двухчастотного симплекса. Судовая радиостанция GM350
рассчитана на эксплуатацию при температуре окружающей среды от
-25C до +55С.
Радиостанция обеспечивает:
беспоисковую и бесподстроечную связь в диапазонах частот
указанных в табл.1.
Таблица 1
Номер канала
Вид связи
Частота передачи
Частота приема МГц
МГц
002
симплекс
300,05
300,05
003
симплекс
300,100
300,100
004
симплекс
300,150
300,150
005
симплекс
300,200
300,200
006
Дуплекс
300,250
336,250
007
Дуплекс
300,300
336,300
008
Дуплекс
300,350
336,350
009
Дуплекс
300,400
336,400
010
Дуплекс
300,450
336,450
011
Дуплекс
300,500
336,500
022
симплекс
336,05
336,05
023
симплекс
336,100
336,100
024
симплекс
336,150
336,150
025
симплекс
336,200
336,200
041
симплекс
300,025
300,025
042
симплекс
300,075
300,075
043
симплекс
300,125
300,125
046
Дуплекс
300,275
336,275
047
Дуплекс
300,325
336,325
048
Дуплекс
300,375
336,375
3
049
Дуплекс
300,425
336,425
050
Дуплекс
300,475
336,475
061
симплекс
336,025
336,025
062
симплекс
336,075
336,075
063
симплекс
336,125
336,125
064
симплекс
336,175
336,175
065
симплекс
336.225
336.225
Автопоиск на всех вышеперечисленных каналах;
Круглосуточную связь при соотношении времени прием-передача
3:1;
Прием сигналов избирательного или циркулярного вызова от радиостанций
―КАМА‖, ―ГРАНИТ‖
Разнос частот между каналами связи радиостанции -25кгц
1.1Технические параметры
радиостанции.
Таблица
№ 2
Наименование параметра и единица измерения
Номинальная
величина
Мощность передатчика (Вт)
15/3
Максимальная девиация частоты передатчика в
5кгц
диапазоне модулирующих частот (Кгц)
Коэффициент нелинейных искажений передатчика
Не более5% при
(%)
1гкц, 60%
девиации
Выходная мощность приемника на частоте 1000 Гц
4вт
на громкоговорителе (Вт)
Ток потребления в режиме
при Рвых =10Вт (А)
4,8
передачи не более
Рвых =3Вт (А)
3,8
Ток потребления в режиме приѐма при выходной
мощности приѐмника 2Вт (А)
0,6
В режиме ожидания (А)
0,3
Чувствительность приемника при соотношении
0,35
сигнал/шум 12 дБ (мкВ)
Коэффициент нелинейных искажений приемника
5%
(%)
Допустимое отклонение частоты передатчика и
210-6
приемника от номинального значения (Кгц)
4
1.2 Питание радиостанции.
Радиостанция может работать от источников питания, которые
обеспечивают на выходе напряжение от +10,8В до +15,6В
постоянного тока, при заземленном минусовом проводе. Для
питания радиостанции применяются сертифицированные источники

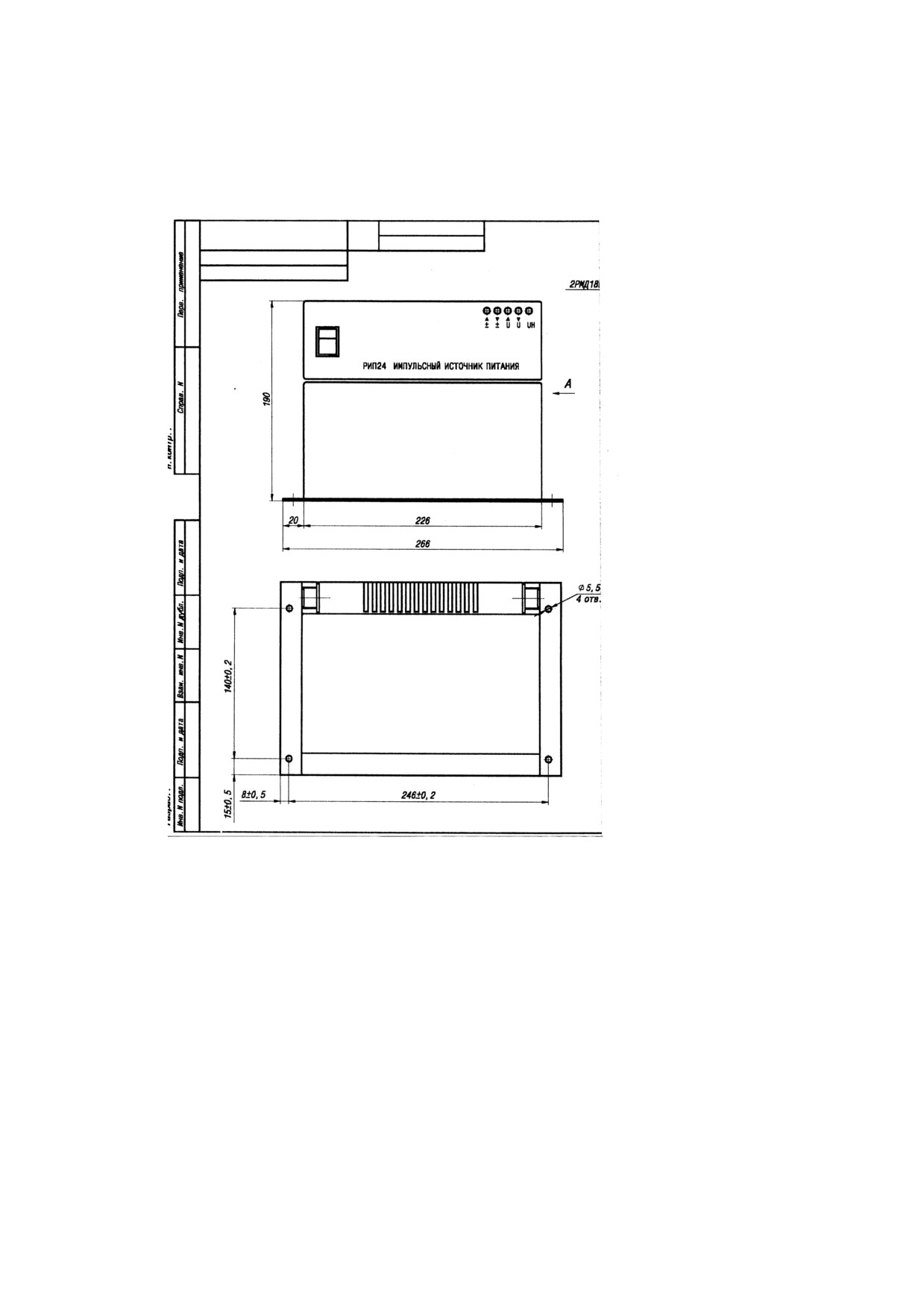

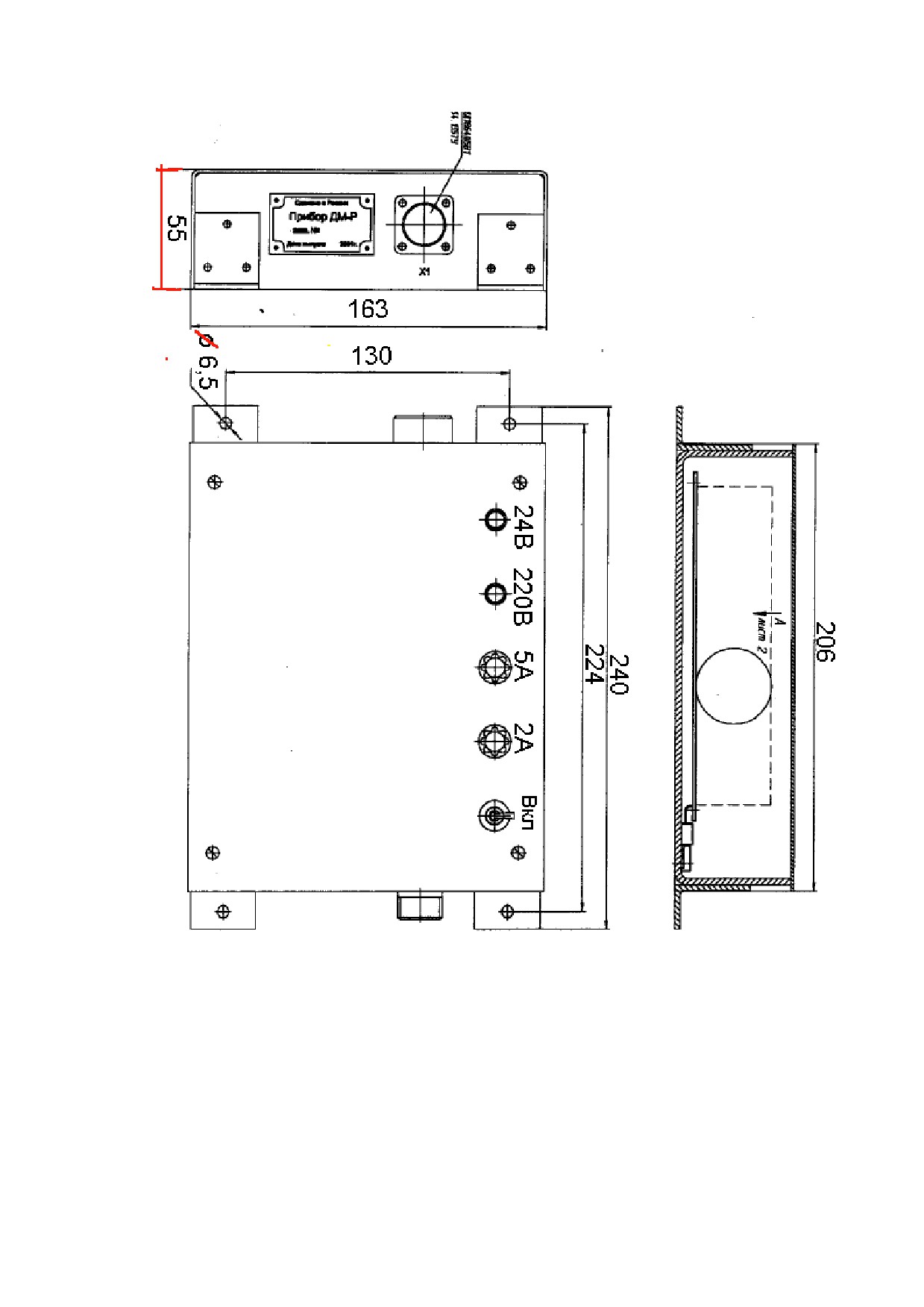

питания РИП220/14- 10 или ДМ-Р, ДМ-Р2 ,чертѐжи общего вида

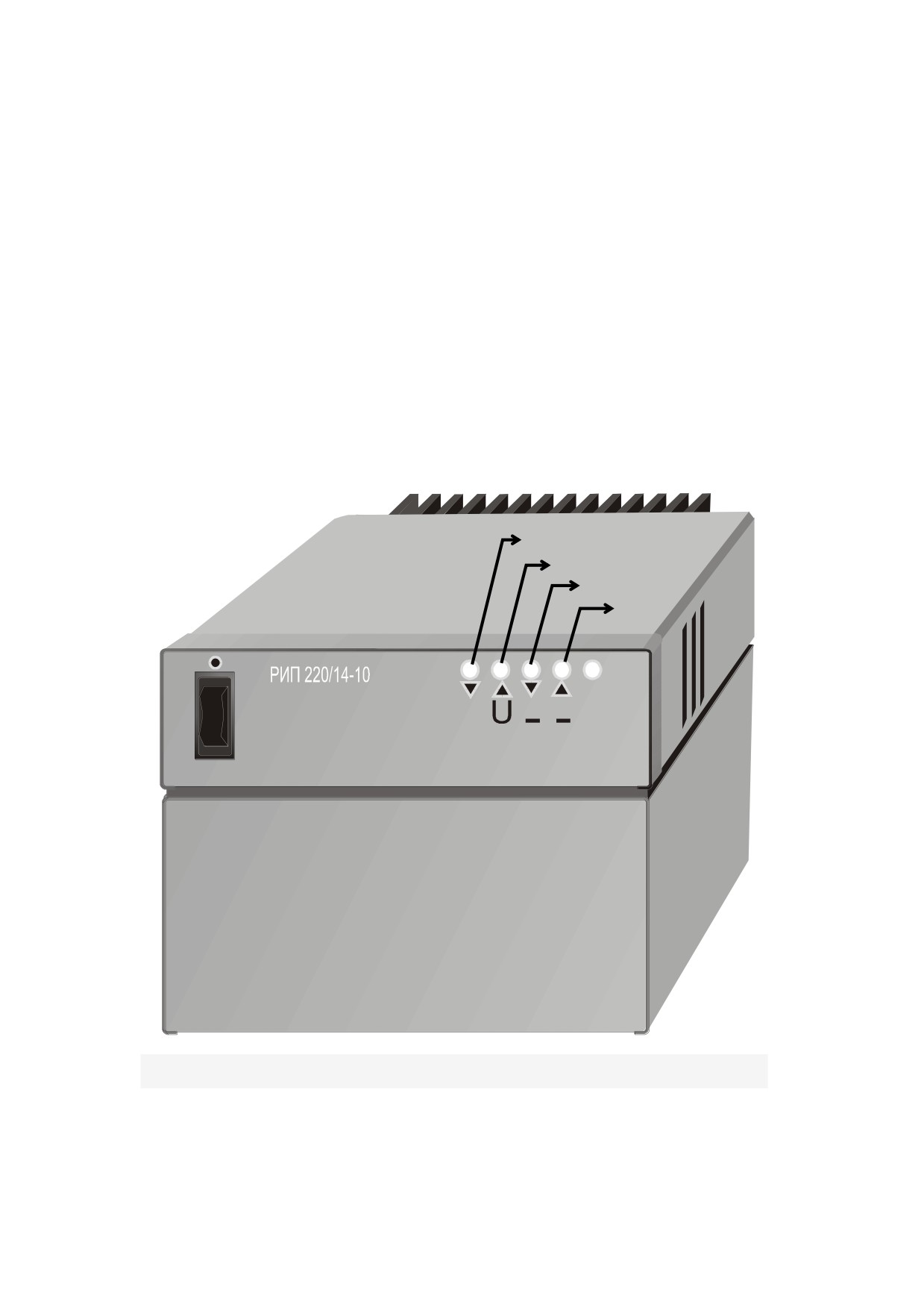

№2,№3.Внешний вид источника РИП220/14-10 представлен на
рис.6.Прибор питания ДМ-Р питается от сети переменного тока
напряжением 220В33В и частотой 50Гц 2,5Гц, или от источника
постоянного тока напряжением 24В при колебаниях напряжения от
22 до 32В. В приборе питания ДМ-Р предусмотрено автоматическое
переключение на аварийное питание 24В или от аккумуляторной
батареи с номинальным напряжением 24В.Прибор питания ДМ-Р2
питается от источника постоянного тока напряжением 24В при
колебаниях напряжения от 22 до 32В. Источник питания
РИП220/14-10 питается от сети переменного тока напряжением
220В33В и частотой 50Гц2,5Гц, он также имеет встроенные
аккумуляторы, что позволяет ему питать станцию автономно.
Запрещается подключать радиостанцию GM350 к изолированой
судовой сети 12В без развязывающего конвертора.
1.3 Антенно-фидерное устройство
Радиостанция работает на широкополосную коллинеарную антенну
модели ТС330Д2-6,выполненую на основе 2-х петлевых вибраторов.
Антенна имеет круговую диаграмму направленности в
горизонтальной плоскости и «восьмѐрку ª в вертикальной
плоскости с углом раскрыва 30. Антенна по конструктивному
исполнению грозозащищѐнная, при условии заземления мачты, на
которой крепятся вибраторы. Вибраторы короткозамкнуты на мачту
по конструкции антенны. Радиостанция имеет на выходе 50-омный
байонетный соединитель. Вход антенны N-Type Female.Соединение
антенны с радиостанцией производится кабелем RG-213, имеющим
волновое сопротивление 50 Ом и потери 0,135 дБ/м. Допускается
замена данного кабеля на другой кабель типа РК-50 с потерями не
превышающими 0,15 дБ/м. Коэффициент стоячей волны антенно-
фидерного устройства не более 1,7. Допускается работа
радиостанции на другие типы антенн: штыревые и вибраторные, при
условии что в диапазоне частот работы радиостанции КСВ антенно-
фидерного устройства не будет превышать 1,7. При этом не будет
гарантированна максимальная дальность связи. Штыревые антенны
не грозозащищѐнные, поэтому их необходимо располагать в зоне
действия молниеотвода.
5

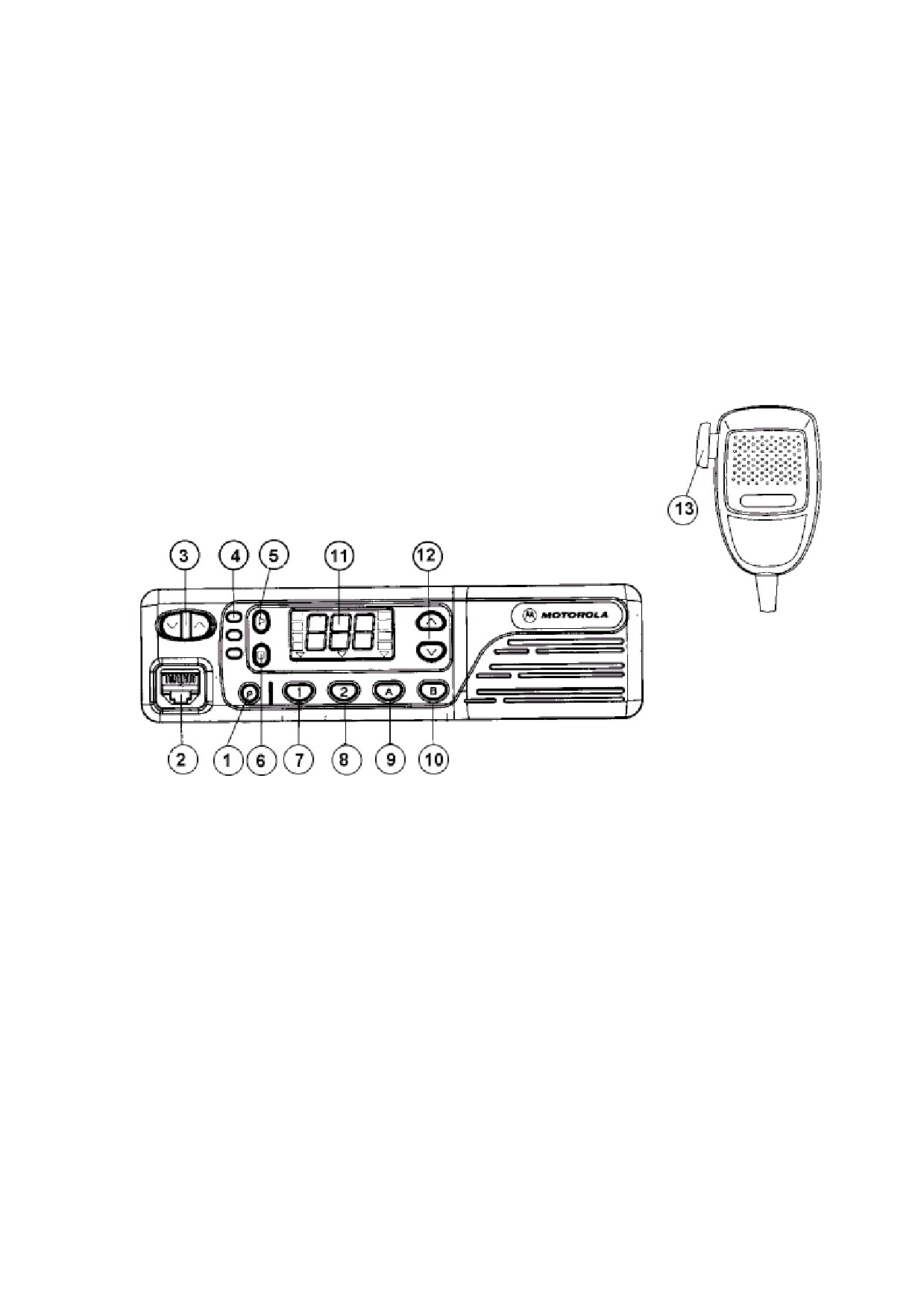

1.4 Управление радиостанцией
Управление радиостанцией осуществляется с панели управления и
тангенты. Кнопки расположенные на панели управления позволяют
обеспечивать следующие функции :
1.включение /выключение радиостанции;
2.переключения каналов связи вверх/вниз;
3.регулировку громкости сигнала;
4.включение/выключение шумоподавителя
5.индикацию рабочего канала связи
6.включение/выключение передатчика
7.оперативное включение 5 канала
8.индикацию работы в режиме передачи
9.индикацию в режиме сканирования
10.изменение яркости подсветки жидкокристаллического
индикатора
2.Состав радиостанции
Состав, габаритные размеры и масса составных частей радиостанции
приведены в таблице 3.
Таблица 3
Наименование
Габаритные
Масса
Количе
размеры мм
грамм
ство
не более
Радиостанция GM-350
44168160
1030
1
шг)
Тангента GMN6146
1056645
200
1
шг)
Антенна ТС330Д2-6
1100620
4500
1
(ТС330Д1-3)*
Источник питания
(одобренный РРР)*
Кожух радиостанции
106183170
600
1
шг)
Вч кабель N-BNC*
1
Комплект технической
1
документации
Примечание: в комплект технической документации входит
Руководство по эксплуатации радиостанции GM350 и Формуляр.
«*ª поставляется по отдельной договорѐнности
6
3.Устройство и работа радиостанции.
3.1Общие сведения о конструкции радиостанции.
Конструктивно радиостанция выполнена в виде одного блока.
Несущей основой радиостанции является литое шасси из
алюминиевого сплава. Задняя стенка шасси имеет ребра,которые
служат радиатором выходного каскада радиостанции.На шасси
крепится плата приемопередатчика, разъем антенны, разъем
питания ,аксессуарный разъем, панель управления.Корпус панели
управления крепится к шасси на защѐлках. В панели управления
располагается плата управления с кнопками и громкоговоритель. На
панели управления располагается микрофонный разъем, к которому
подключается микрофон имеющий кнопку включения передатчика
(РТТ). Закрывается шасси верхней крышкой.
3.2 Работа радиостанции.
Радиостанция GM350 относится к радиостанциям управление и
настройка, которой осуществляется в основном внутренним
встроенным контроллером. Для того чтобы осуществить настройку
радиостанции необходимо подключить еѐ через блок интерфейса
радиостанции к компьютеру. В компьютере должно быть
установлено программное обеспечение фирмы МОТОРОЛА для
GM350(EVN4633 R03.01.06). Все операции по настройке
выполняются с помощью сервисного меню. Используя программное
обеспечение можно регулировать:
1.выходную мощность радиостанции;
2.устанавливать частоты радиостанции на соответствующие каналы
связи;
3.специальные сервисные функции.
Функционально радиостанция состоит из приемника, передатчика,
синтезатора частоты, контролера управления , панели управления.
Конструктивно всѐ выполнено в микроэлектронном исполнении,
поэтому обслуживание радиостанций необходимо проводить в
специализированных центрах имеющих необходимое оборудование .
7
4. Средства измерения.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПРИБОРОВ И
ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ, ПРИМЕНЯЕМЫХ ДЛЯ ИЗМЕРЕНИЯ
ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ РАДИОСТАНЦИЙ
Наименование
Параметры и характеристики прибора
Величина
прибора
параметра
1.
Генератор
Диапазон частот, МГц
290—340
сигналов
высокочастотный
Погрешность установки частоты, %, не более
1
Кратковременная нестабильность частоты за 10 мин., не
более
100х10-6
Пределы регулировки выходного напряжения, мкВ
0,3-5х105
Погрешность установки выходного напряжения, дБ, не
более
2,5
Погрешность установки девиации при частоте модуляции
1 кГц, %, не более
10
Коэффициент нелинейных искажений при частоте
модуляции 1 кГц, % не более
3
Паразитная частотная девиация по отношению к макси-
мальной девиации частоты радиостанции, %, не более:
при измерении всех параметров радиостанции, кроме
уровня фона приемника
5
при измерении уровня фона приемника
0,3
Выходное сопротивление, Ом
50,0
2.
Генератор
Диапазон частот, кГц
0,05-20
сигналов
низкочастотный
Погрешность установки частоты, %, не более
2
Пределы регулировки выходного напряжения, В
0-10
Коэффициент нелинейных искажений, %, не более
1
Выходное сопротивление, Ом
50; 600
3.
Измеритель
Диапазон частот, МГц
290-340
девиации частоты
Диапазон модулирующих частот, кГц
0,3-20
Пределы измерения девиации частоты, кГц
0-20
Погрешность измерения девиации от 1 до 20 кГц в диапа-
зоне модулирующих частот от 0,3 до 20 кГц, %, не более
±10
Паразитная девиация частоты и полосе от 0,3 до 10 кГц,
Гц, не более
30
Коэффициент нелинейных искажений в диапазоне
8
модулирующих частот от 0,3 до 20 кГц, %, не более
1
4.
Измеритель
Диапазон частот, кГц
0,05—20
нелинейных
искажений
Пределы измерения коэффициента нелинейных
искажений; %
1-50
Погрешность измерений, %, не более
10
5.
Вольтметр
Диапазон частот измерения, кГц
0,05—20
переменного тока
низкой частоты
Пределы измерений, В
0,003-30
Погрешность измерений, %, не более
10
6.
Вольтметр
Диапазон частот измерения, МГц
30-500
переменного тока
высокой частоты
Пределы измерений, В
0,05—100
Погрешность измерений, %, не более
6
7.
Тройниковый
Диапазон рабочих частот, МГц
290-340
переход
Входное и выходное сопротивления, Ом
75
Коэффициент стоячей волны на входе одного вывода при
нагрузке двух других на сопротивление 75 Ом, не более
1,4
8.
Эквивалент
Диапазон рабочих частот, МГц
290-340
нагрузочного
сопротивления
Входное и выходное волновое сопротивления, Ом
50±2,75
Мощность, потребляемая в непрерывном режиме, Вт, не
менее
50
Ослабление на выходе, дБ
20-30
9.
Коаксиальный
Диапазон рабочих частот, МГц
290-340
фиксированный
аттенюатор
Ослабление на выходе, дБ
40±2
Входное и выходное сопротивления, Ом
75
Коэффициент стоячей волны, не более
1,4
5. Размещение и монтаж радиостанции на судне.
5.1 Общие указания.
Монтаж радиостанции производить при отключенной сети.
Монтажные работы производить исправным инструментом. Работы
по монтажу выполняйте в соответствии с требованиями техники
безопасности для соответствующих работ, предусмотренными для
судов ведомственными инструкциями.
5.2 Установка и монтаж на судне.
9
Распаковать источник питания. Сделать разметку под крепление
источника питания согласно габаритному чертежу №1. Просверлить
отверстия для винтов 5,5 мм. Закрепить источник питания на
судне. Распаковать радиостанцию. Вынуть кожух радиостанции,
сделать разметку под крепление кожуха радиостанции согласно
чертежу № 2 на пульте судоводителя. Закрепить винтами кожух
радиостанции. Установить радиостанцию в кожух и закрепить еѐ в
кожухе. Распаковать антенну и установить еѐ на судне согласно
инструкции по монтажу антенны. Соединить антенну с
радиостанцией вч-кабелем по схеме № 1.Подсоединить источник
питания кабелем питания 4 к радиостанции согласно схеме № 1.

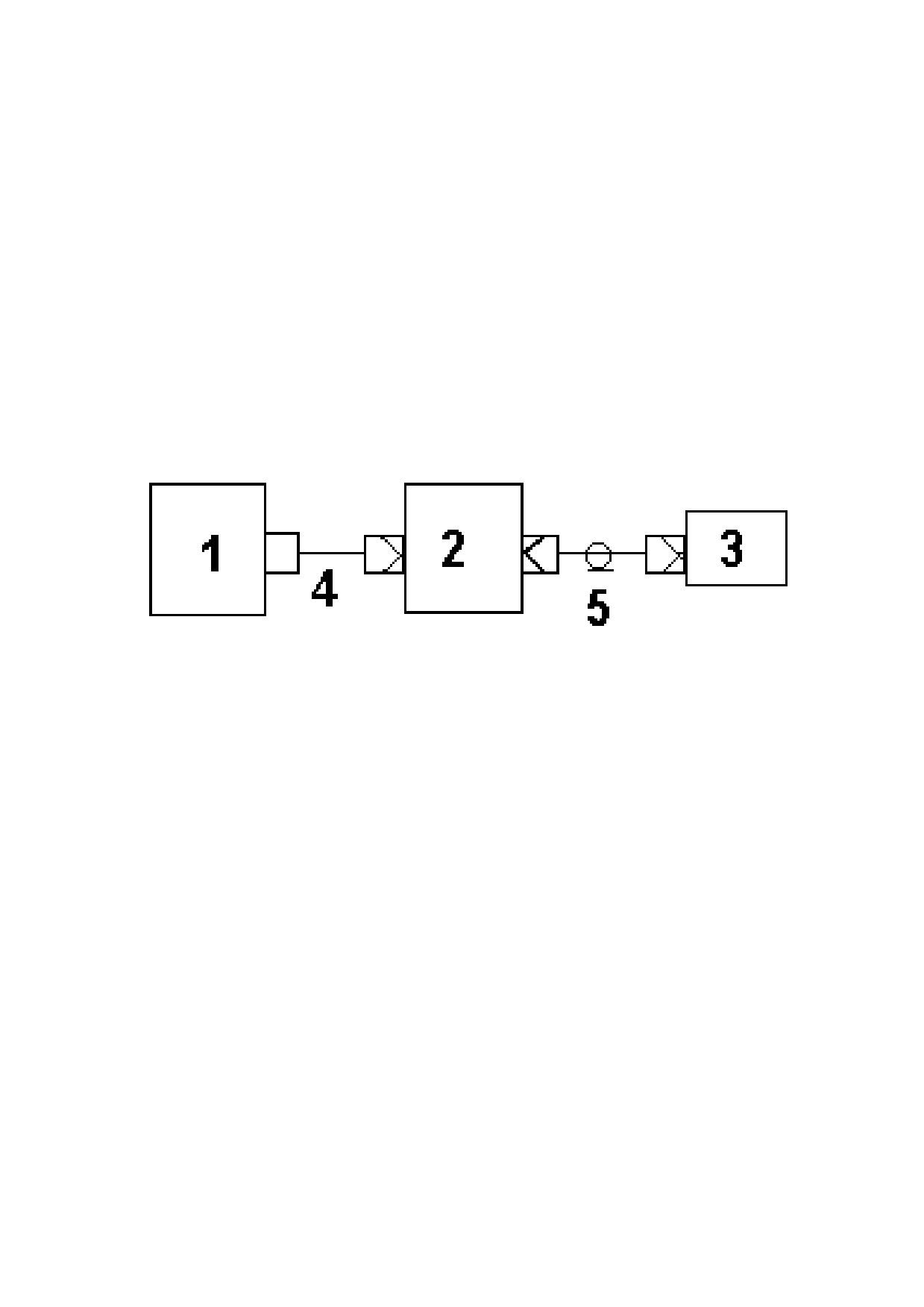

Схема №1
1-Источник питания; 2- Радиостанция GM-350; 3- Антенна; 4-Ка-
бель питания; 5 - ВЧ-кабель.
6.Маркировка.
Внизу на шасси радиостанции приклеена этикетка, на которой
указаны номер радиостанции и модель радиостанции.
GM350 модель M08ENF6AA3AN .
7.Упаковка
Радиостанция и прилагаемые к ней составные части укладываются
в картонные упаковочные ящики.
Часть2
Использование по назначению
1.Эксплутационные ограничения.
Радиостанцию разрешается подключать только к тем источникам
питания которые указаны в данном руководстве. Не допускается
10
оголение проводов идущих от источника питания к радиостанции.
Запрещается отключать антенну или еѐ кабель при включенной
радиостанции. Предохранители блока питания заменять только на
соответствующие по типу и номинальным значениям. Должно быть
исключено попадание на радиостанцию атмосферных осадков,
испарений агрессивных сред.
2.Использование радиостанции.
Перед использованием радиостанции необходимо изучить органы
управления радиостанцией и правила работы с ней. Внешний вид
панели управления радиостанцией показан на рис.1
Рис. 1.
1. включение / выключение радиостанции;
2. разъѐм подключения микрофона;
3. качающийся клавишный регулятор громкости;
4. светодиодные индикаторы;
5. включение /выключение шумоподавителя;
6. переключение режима симплекс/полудуплекс ;
7. кнопка включения сигнала автоматического податчика
радиотелефонных сигналов тревоги;
8. кнопка изменения яркости свечения дисплея;
9. кнопка разрешения сканирования;
10.кнопка включения 5-го канала
11.жидкокристаллический индикатор (дисплей, три знака плюс
функциональные изображения);
12. кнопки выбора канала;
13.микрофонная клавиша передачи (РТТ) .
11
2.1 Описание работы с передней панелью
радиостанции.
2.1.1Работа с кнопками.
Включите блок питания радиостанции., Для включения
радиостанции необходимо нажать и подержать нажатой не менее
1сек кнопку вкл/выкл.Включится подсветка дисплея, радиостанция
произведет самопроверку и будет слышен высокотональный сигнал
значит тест самопроверки прошел успешно. Если будет слышен
сигнал средней тональности, то это означает ошибку при
прохождении теста самопроверки, то есть радиостанция неисправна.
Радиостанция издаѐт прерывистые сигналы высокой тональности
при вызове и начале сканирования.Таймер отключения передачи
можно запрограммировать на отключение передачи через 1-255с или
отключить. Радиостанция подаѐт сигнал предупреждения об
окончании времени передачи низким тоном, за
5 секунд до
срабатывания таймера отключения передачи. Для выключения
радиостанции необходимо нажать и удержать нажатой кнопку
вкл/выкл в течение 2-х секунд, затем отпустить еѐ, радиостанция
выключится. Для увеличения уровня громкости необходимо нажать
на кнопку регулировки уровня, для уменьшения уровня громкости
нажать кнопку
. Для изменения яркости свечения дисплея
необходимо нажать на кнопку
9. Яркость свечения дисплея
изменится на противоположную, например: с большой яркости
свечения на маленькую яркость свечения и наоборот. Нажатием на
кнопку 10 включается
5 канал. Нажатием после этого на кнопку
выбора канала можно включить 5 канал с пониженной мощностью.
Радиостанция оснащена шумоподавителем, для его вкл/выкл
служит кнопка 5.
2.1.2 Выбор канала, работа на канале.
1. Для того чтобы выбрать канал необходимо нажать выбора канала
( ) так, чтобы выбрать на дисплее номер нужного канала.
Возможна установка одного и того же канала с высокой и низкой
мощностью. Высокая мощность на дисплее индицируется -
5(номер канала), низкая мощность - Н5(буква Н - низкая,затем
номер канала). Канал может быть задействован сразу после того,
как будет высвечен на дисплее. Мигание красного индикатора 4
показывает, что канал занят, если красный индикатор 4 не мигает
то канал свободен, можно выходить в эфир.Для разговора
необходимо снять микрофон с держателя, расположить на
12
растоянии 5-10 см перед собой. Для передачи разговора в эфир
необходимо нажать клавишу передачи (РТТ), расположенную на
микрофоне сбоку.Во время прослушивания еѐ необходимо
отпустить. Во время передачи красный индикатор 4 должен
светиться непрерывно. При работе на прием, после получения
запроса на канале будет мигать красный индикатор 4 и будут
слышны все переговоры по каналу.
2.1.3 Функция -сканирование.
Для выбора функции сканирование необходимо нажать кнопку
9(вкл/выкл сканирование). На дисплее высвечивается режим
сканирования и мигает зелѐный светодиод. Радиостанция будет
производить просмотр предварительно запрограммированного
списка каналов с целью поиска несущей частоты. Найдя несущую
частоту радиостанция ―захватитª данный канал (зелѐный светодиод
погаснет, но знак сканирования остаѐтся). При окончании передачи
радиостанция вновь начнѐт сканирование .
2.2 Проверка работоспособности радиостанции.
Для проверки работоспособности радиостанции необходимо:
Тумблер блока питания установить в положение вкл. , на передней
панели блока питания должен загореться зелѐный светодиод ―сеть‖;
Для включения радиостанции необходимо нажать и подержать
нажатой не менее 1сек кнопку вкл/выкл. Включится подсветка
дисплея, радиостанция произведет самопроверку и будет слышен
высоко тональный сигнал значит, тест самопроверки прошел
успешно.
Нажать на регулировки уровня громкости и установить средний
уровень громкости ;
Нажать на кнопку выбора каналов, при этом должно происходить
последовательное переключение каналов вверх с их индикацией;
Отпустить кнопку выбора каналов, при этом переключение
должно прекратиться и зафиксируется выбранный канал, на дисплее
будет индицироваться номер канала;
Нажать на кнопку выбора каналов, при этом должно происходить
переключение каналов вниз с их индикацией ;
Отпустить кнопку выбора каналов, при этом переключение
должно прекратиться и зафиксируется выбранный канал, на дисплее
будет индицироваться номер канала;
Нажать на кнопку вкл/выкл шумоподавителя, услышать шум в
громкоговорителе, вновь нажать на кнопку шум исчезнет;
Нажать на кнопку РТТмикрофонной трубки, должен светиться
красный светодиод индицирующий излучение мощности;
13
Нажать на кнопку 10 включения 5канала, на дисплее будет
индицироваться 5 канал;
Нажать на кнопку 8 изменения яркости свечения дисплея, яркость
должна измениться на противоположную;
Проверить автоматический переход на аварийный источник питания
(аккумуляторы) и работу радиостанции в этом режиме. Отключить
кабель питания источника от сети, должен загореться светодиод
―АКК‖. Дальнейшую проверку работоспособности радиостанции
при данном питании производить так же, как и при проверке
радиостанции с питанием от сети. После окончания проверки
радиостанции подключить кабель питания к сети, при этом красный
светодиод ―AKK‖ должен погаснуть, что укажет на автоматический
переход от аварийного питания на от сети.
Для выключения радиостанции тумблер блока питания установить в
положение откл.
3.Измерение параметров радиостанции.
3.1 Условия проведения измерений.
Все измерения производить при номинальном напряжении питания
и в нормальных климатических условиях(температура окружающего
воздуха 25С 10С, относительная влажность 65% 15%,
атмосферное давление 750 мм рт.ст. 30мм рт.ст.). Все измерения
производить согласно требованиям ГОСТ 12252-86, Радиостанции с
угловой модуляцией сухопутной подвижной службы.
3.2 Измерительная аппаратура.
Для измерения параметров радиостанции необходимы следующие
приборы:
1. высокочастотный генератор сигналов с модуляцией и
непрерывной генерацией;
2. низкочастотный генератор сигналов;
3. измеритель модуляции;
4. высокочастотный ваттметр;
5. низкочастотный вольтметр переменного тока;
6. высокочастотный частотомер;
7. нагрузка приемника R =4Ом, Р=4вт;
3.3 Измерение мощности несущей передатчика.
Аппаратуру подключают согласно рис. 2.

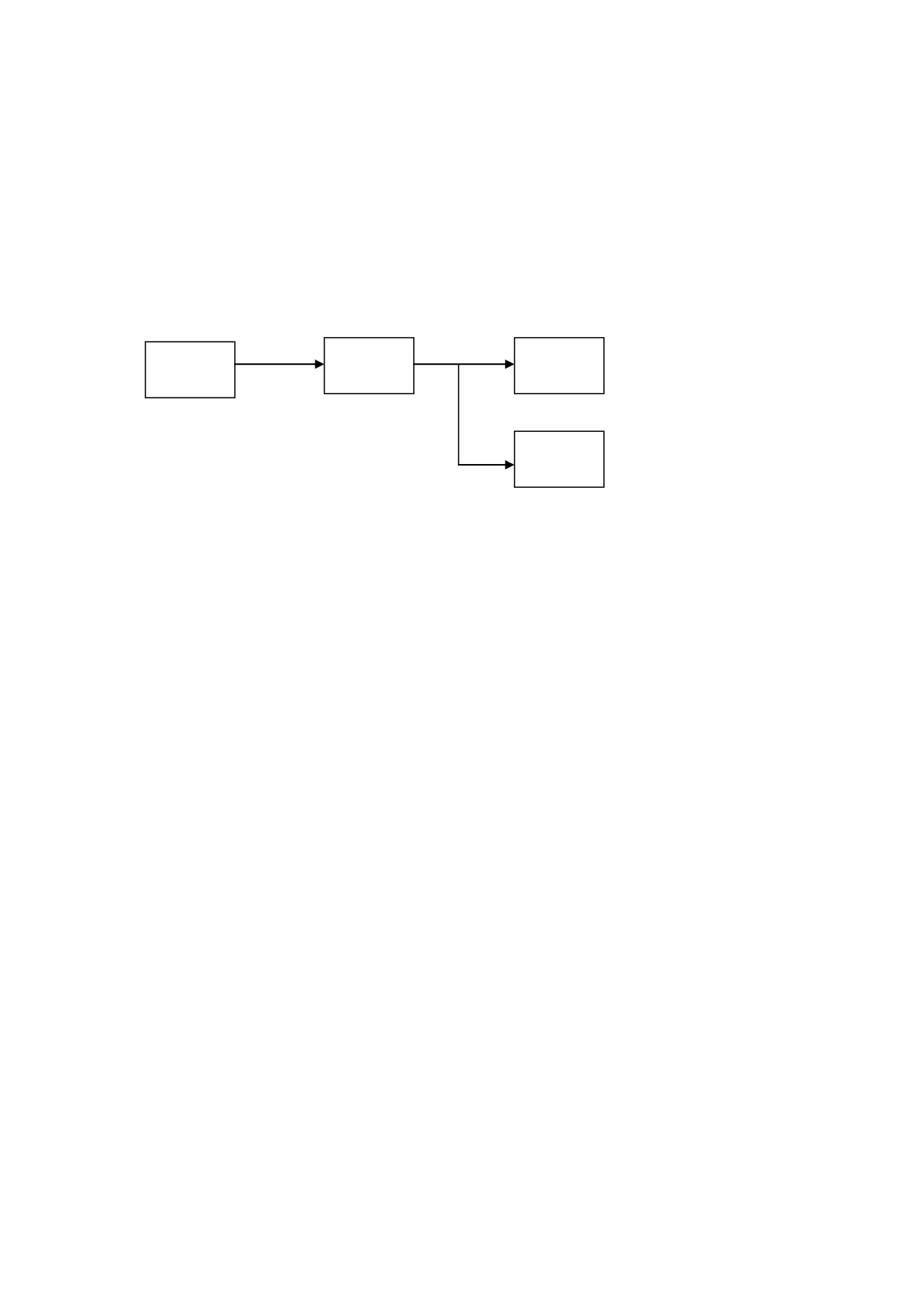

1
2
14
1-радиостанция , 2- высокочастотный ваттметр
Включить радиостанцию, нажать на кнопку РТТ микрофона, без
разговора. Измерить мощность несущей высокочастотным
ваттметром, подключѐнным к антенному выходу радиостанции.
Произвести измерения на крайних и средней частотах указанных в
таблице 1, большой и малой мощности на каждом канале. Мощность
радиостанции должна быть равна указанной в табл. 2.
3.4 Измерение максимальной девиации частоты передатчика.

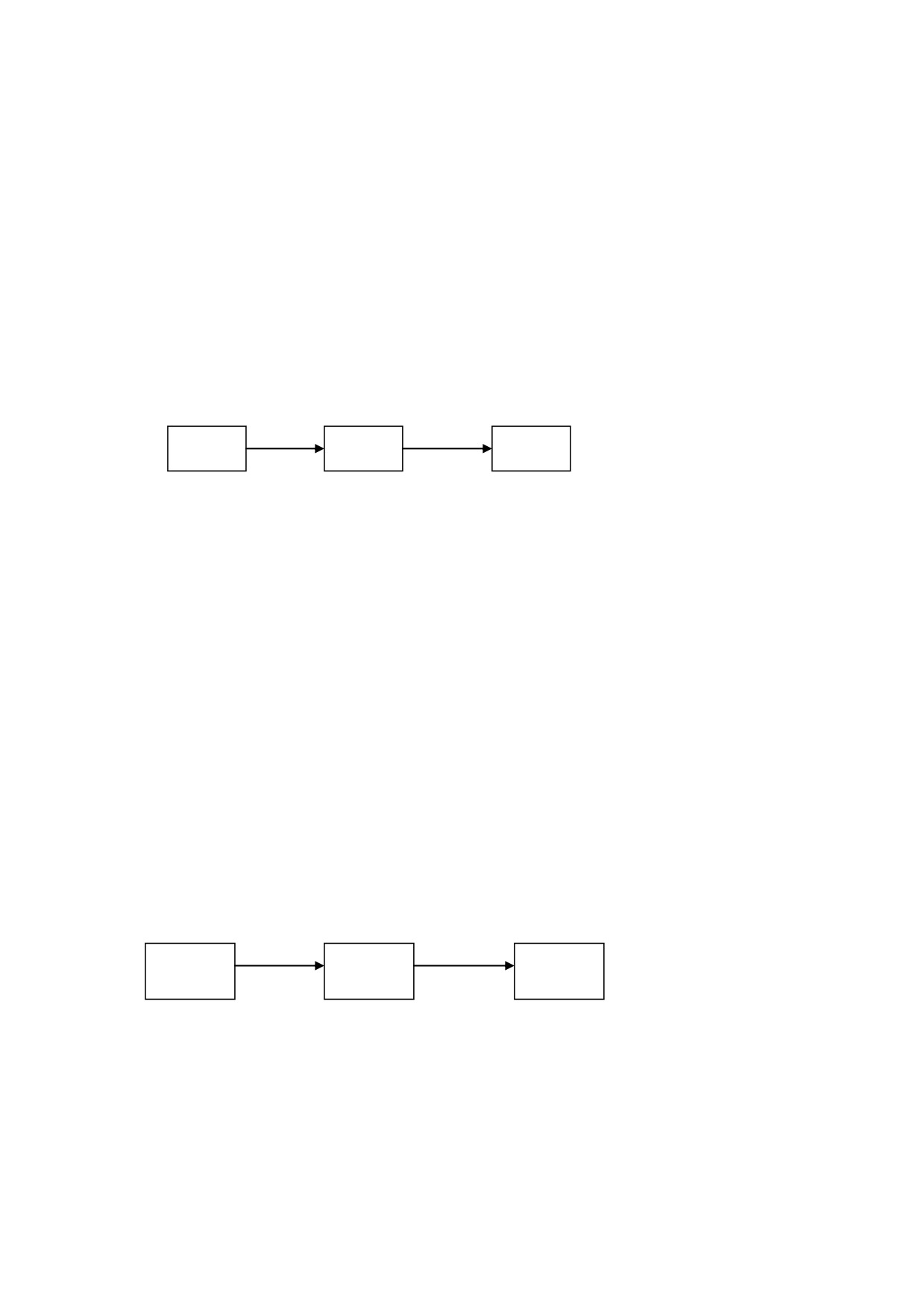

Аппаратуру подключают к радиостанции согласно рис.3.
1
2
3
1-низкочастотный генератор сигналов, 2-радиостанция, 3-
измеритель девиации частоты
Включить радиостанцию на передачу и подать на модуляционный
вход передатчика от низкочастотного генератора напряжение с
F=1000Гц, U=100мВ. Измерить девиацию частоты радиостанции
прибором 3, изменяя уровень сигнала генератора 1 установить
уровень девиации частоты 3 Кгц. Затем необходимо полученный
уровень сигнала генератора 1 увеличить на 12дб (в четыре раза).
Поддерживая этот уровень постоянным, изменять частоту от 300Гц
до 3400Гц, измеряя при этом девиацию частоты радиостанции.
Наибольшее значение девиации частоты не должно превышать
указанное в табл.2.
3.5 Измерение отклонения частоты передатчика радиостанции
от номинального значения.
Аппаратуру подключают к радиостанции согласно рис.4.
1
2
3
1- радиостанция, 2- испытательная нагрузка,3- высокочастотный
частотомер
Включить радиостанцию, передатчик не модулировать. Измерять
частоту несущей передатчика частотомером. Измерения
производить в начале, середине и конце диапазона частот
радиостанции. Определить наибольшее отклонение частоты
15
передатчика в миллионных долях, по формуле
= (Fном.-
Fизм)/Fном. Наибольшее отклонение частоты не должно превышать
указанное в табл.2.
3.6 Измерение чувствительности приемника радиостанции.
Аппаратуру подключают к радиостанции согласно рис.5.
2
3
1
4
1-высокочастотный генератор сигналов, 2-радиостанция, 3-
испытательная нагрузка приемника, 4-низкочастотный вольтметр.
Подать от генератора 1 испытательный сигнал уровнем 1мв с
частотой проверяемого канала, частотой модуляции 1000Гц
девиацией 3Кгц. Измеряя вольтметром 4 выходное напряжение на
нагрузке 3 установить регулятором громкости 3 напряжение 2,2 В,
что соответствует 0,5 номинальной выходной мощности приемника.
Чувствительность приемника равна э.д.с. генератора 1, при котором
отношение с/ш равно четырем (12дб). Отношение с/ш на выходе
приемника измерять, как отношение напряжений, измеренных
вольтметром 4 при включенной и выключенной модуляции
генератора 1.Выключить шумоподавитель радиостанции нажав на
кнопку 5.Уменьшая выходное напряжение генератора 1,установить
на нагрузке 4 наряжение 0,55В, зафиксировать величину выходного
напряжения генератора 1.Включить модуляцию генератора 1,
измерить напряжение вольтметром 4,оно должно быть 2,2В, то есть
с/ш равно 4 . Чувствительность приемника равна зафиксированной
величине э.д.с. генератора 1. Измерения производить в начале,
середине и конце диапазона радиостанции.
4. Техническое обслуживание при эксплуатации
радиостанции.
4.1 Общие указания.
Техническое обслуживание заключается в выполнении работ
перечисленных в табл. 4.
16
Таблица 4
наименование
периодичность
Технические осмотры
Не реже 1 раза в месяц
Регламентные работы
Не реже 1раза в 3 месяца
Проверка технического
Не реже 1 раза в год
состояния радиостанции
4.2 Технические осмотры.
В технические осмотры включают внешний осмотр радиостанции и
еѐ составных частей, проверку крепления, проверку
эксплутационной документации. При внешнем осмотре проверить
нет ли вмятин, пыли и грязи на составных частях радиостанции.
Очистить загрязненные места мягкой салфеткой, не допуская
нарушения лакокрасочных покрытий. Проверить надежность
крепления радиостанции, источника питания, антенны и
соединяющих их кабелей. При обнаружении нарушений в креплении
устранить их. При проверке технической документации обратить
внимание на еѐ комплектность, наличие и правильность записей в
формуляре.
4.3 Регламентные работы.
Регламентные работы включают технический осмотр (п.4.2),
проверку работоспособности (п.2.2), проверку исправности
соединительных кабелей.
При проверке соединительных кабелей проверить надежность
сочленения разъемов кабеля на составных частях радиостанции, а
также надежность соединения клемм заземления. Ослабленные
гайки разъѐмов завернуть до их полной затяжки. Обнаруженные по
п.2.2 неисправности устранить.
4.4 Проверка технического состоянии радиостанции.
Проверку технического состояния радиостанции производить в
мастерских с целью определения еѐ основных характеристик
нормам. Основные характеристики проверять согласно методике
раздела 3 части 2 настоящего руководства. При несоответствии
характеристик радиостанции табл.№ 2 еѐ необходимо отправить в
ремонт на фирму ―САГА‖.
5.Транспортирование и хранение.
Радиостанция и еѐ составные части в упаковке могут
транспортироваться любым видом транспорта при условии
17
надежной защиты от прямого воздействия атмосферных осадков и
надѐжного закрепления на транспортном средстве. Радиостанция и
еѐ составные части в упаковке должны храниться в помещении при
температуре 25С10С, относительной влажности 65% 15% и
атмосферном давлении 750 мм рт. ст. 30 мм рт. ст. В помещении не
должно быть веществ с агрессивными испарениями.
Допускается кратковременное хранение при температуре от минус
40С до плюс 55, а также хранение при относительной влажности
93%3% и температуре до 25С. При длительном хранении (более 6
месяцев) радиостанция и еѐ составные части должны храниться в
вентилируемом помещении.
Внешний вид ИП приведен на рис.6.
1
2
3
4
+ +
U
Откл АБ
АБ
.Рис.6 Внешний вид источника питания РИП
18
Габаритный чертѐж источника питания РИП №1
19
Габаритный чертѐж источника питания РИП №1
Чертѐж №2.
Разметка под крепление кронштейна.
20
Чертѐж №3
Прибор ДМ-Р
Чертѐж общего вида
21
Чертѐж №4
Прибор ДМ-Р2
Чертѐж общего вида
22



















///////////////////////////////////////
