Швейная машина Janome JB1108. Инструкция по эксплуатации

РАЗДЕЛ l. ОСНОВНЫЕ ЧАСТИ

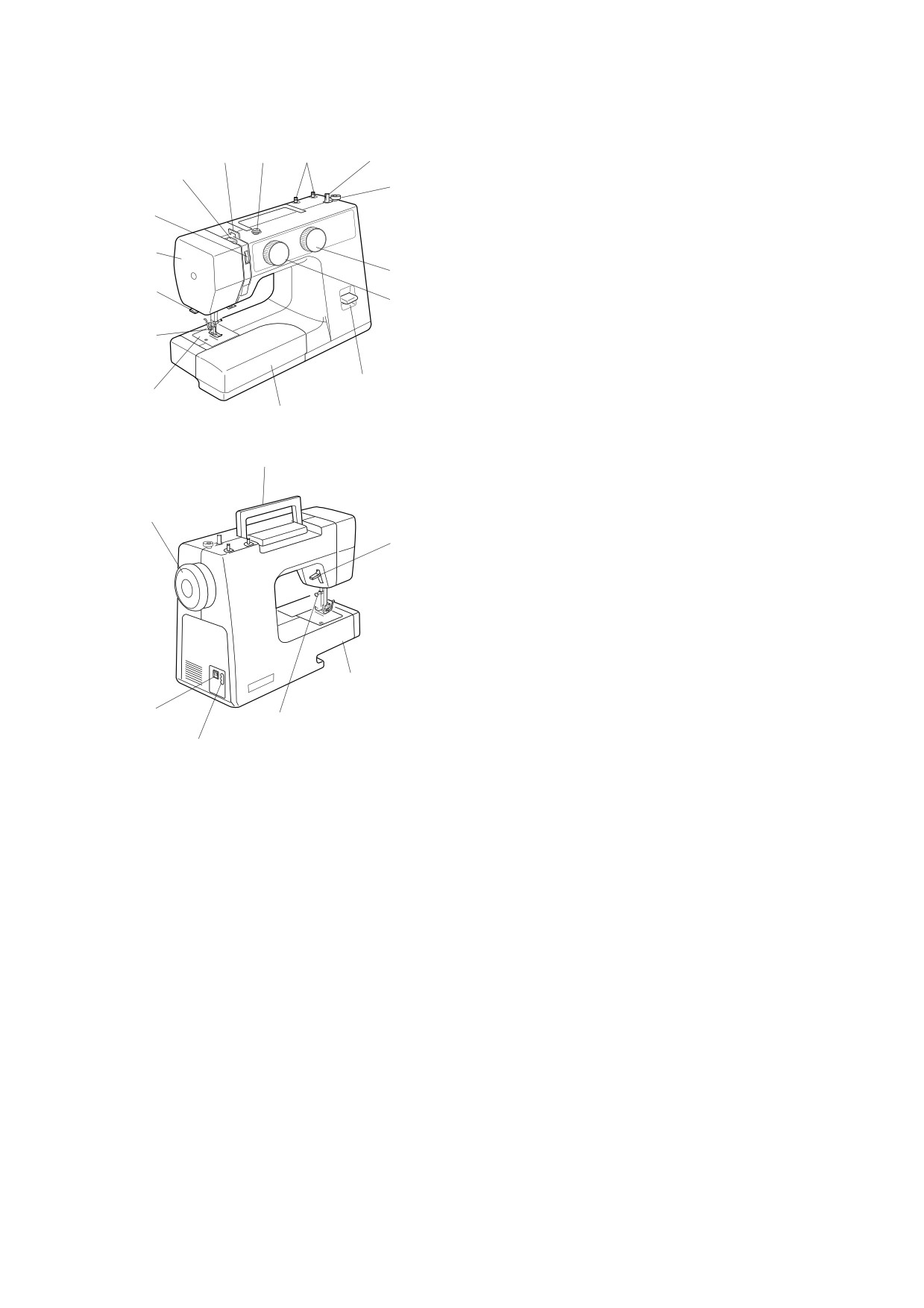

Названия частей

i

u

y

t

o

1 Кнопка реверса

r

2 Ручка выбора строчек

!

3 Ручка выбора длины стежка

!

4 Стопор намотки шпульки

e

5 Шпиндель намотки шпульки

!

w

6 Катушечные стержни

!

7 Нитенаправитель намотки шпульки

8 Нитенаправитель

q

9 Рычаг нитеводителя

!

!

! Реле натяжения нити

! Передняя панель

!

! Нитеобрезатель

! Держатель прижимной лапки

!

! Игольная пластина

@

! Дополнительный столик

! Ручка для переноса

! Маховое колесо

! Выключатель питания

! Разъем машины

@

@ Винт игольного стержня

!

@

@ Свободный рукав

!

@ Рычаг подъема прижимной лапки

2

РАЗДЕЛ ll.

ПОДГОТОВКА К ШИТЬЮ

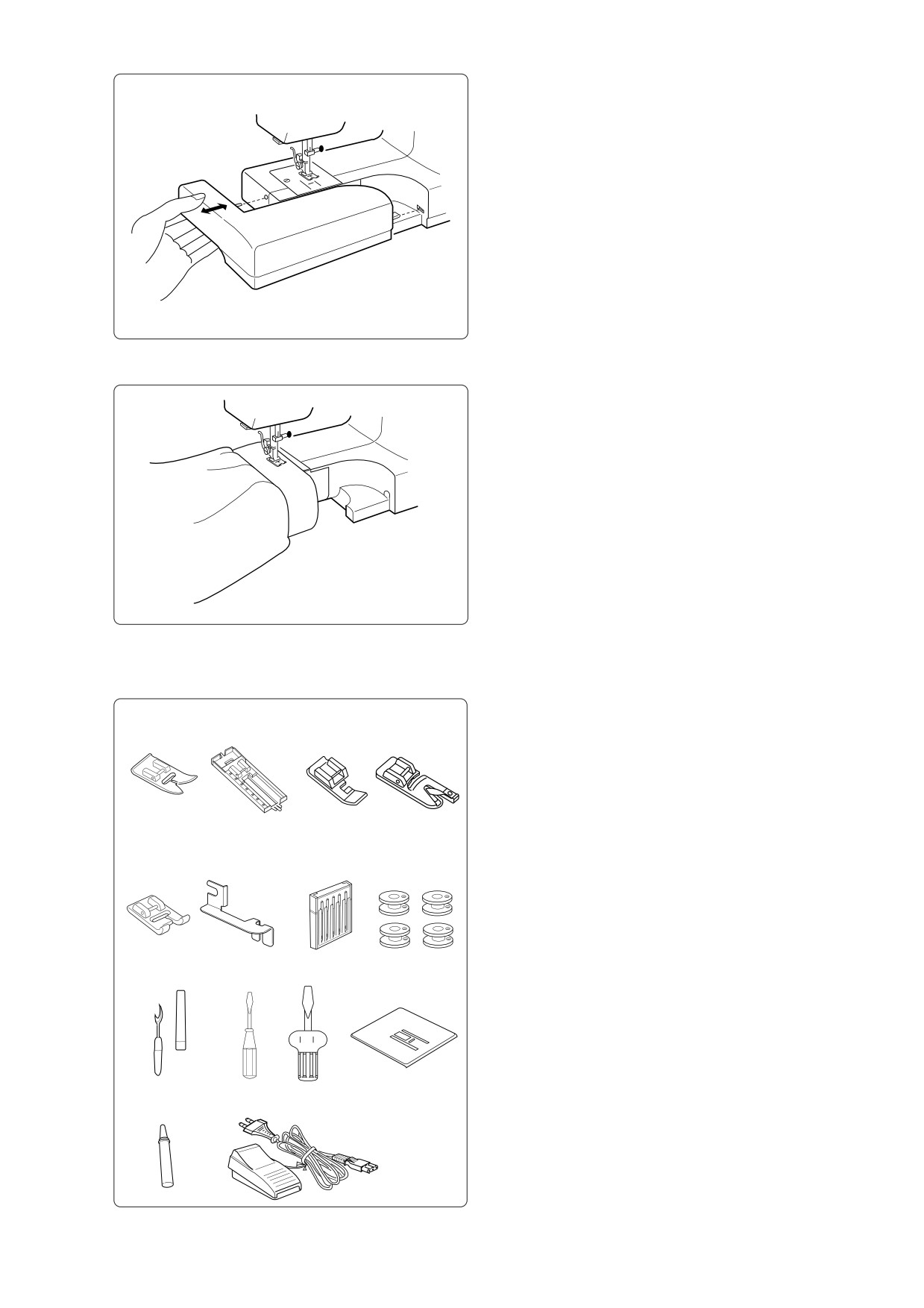

Съемный столик

Съемный столик обеспечивает

дополнительное пространство при шитье, а

также легко снимается, образуя свободный

рукав.

Чтобы снять дополнительный столик:

Потяните за него в сторону от машины.

Чтобы пристегнуть столик на место:

Надавите на него и пристегните на место.

M

Преимущества шитья со свободным

рукавом:

— Ткань не собирается вокруг иглы при

создании закрепок для усиления

карманов, разрезов и области пояса.

— Удобно обрабатывать рукава, область

пояса, брюки и другие изделия по

кругу.

— Легко штопать носки или наносить

заплатки на области колен, локтей или

любую детскую одежду.

Cтандартные аксессуары

q

w

e

r

1 Лапка для зигзага (пристегнута на машине)

2 Рамка для петли

3 Лапка пришивания молнии

4 Лапка+подрубатель

5 Лапка для пришивания пуговиц

t

y

u

i

6 Направитель швов

7 Набор игл

8 Шпульки

9 Вспарыватель

! Большая отвертка

o

!

!

!

! Малая отвертка

астина для штопки

! Пл

! Масло

! Педаль

Внимание! Комплектация машины может

!

!

различаться в зависимости от

страны поставки

3

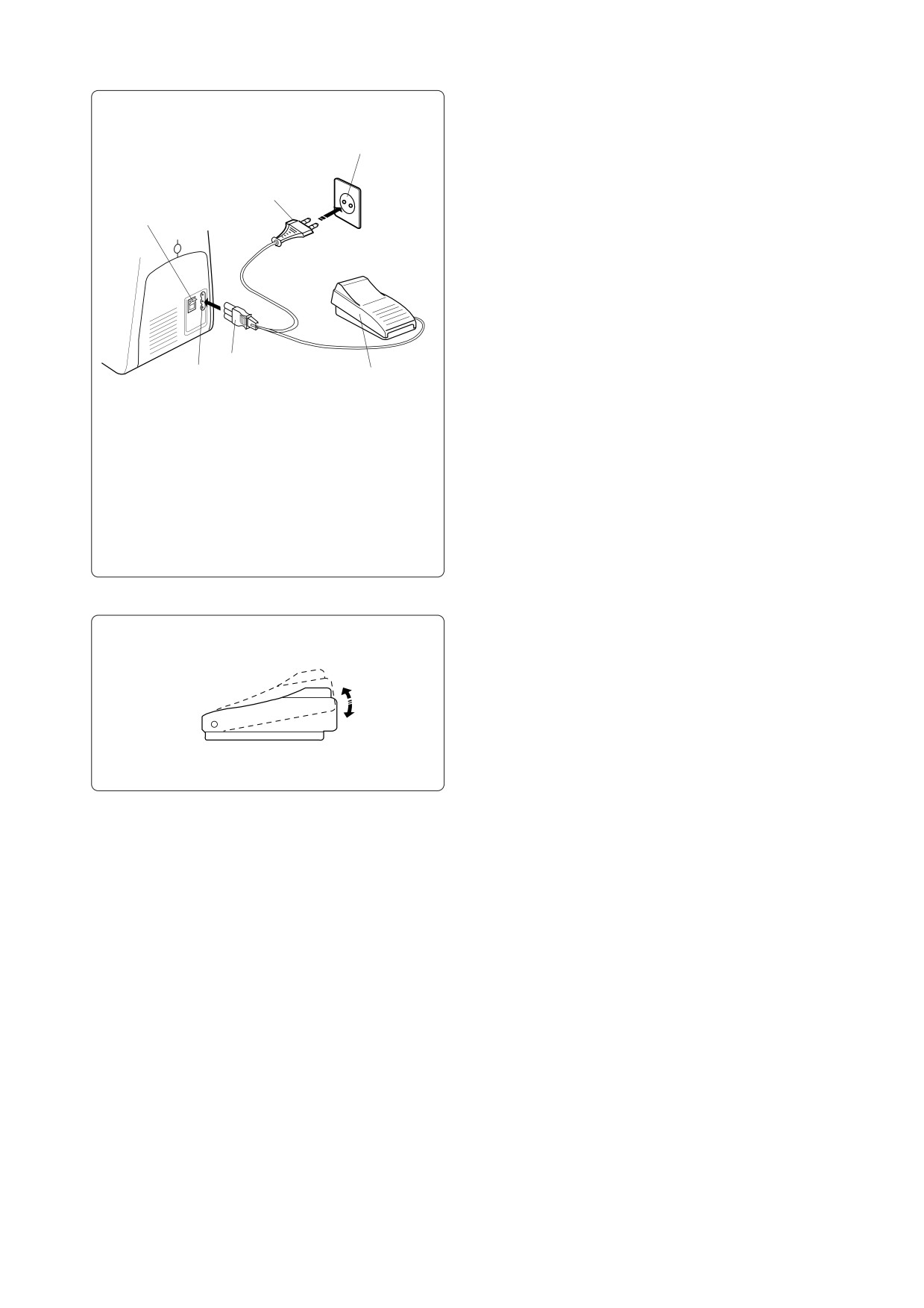

Подключение питания

Перед подключением шнура, убедитесь, что

e

напряжение и частота в Вашей сети соответствуют

напряжению и частоте, указанным на машине.

q

1. Выключите питание 2.

w

2. Вставьте штекер педали 5 в разъем машины 4.

3. Вставьте вилку питания 1 в розетку 3.

4. Нажмите на выключатель 2 , чтобы включить

питание машины и подсветку.

1 Вилка питания

2 Выключатель питания

t

3 Электрическая розетка

r

y

4 Разъем машины

5 Штекер педали

6 Педаль

Контроль скорости шитья

Скорость шитья регулируется ножной педалью.

Чем сильнее нажимать на педаль, тем быстрее

работает машина.

4

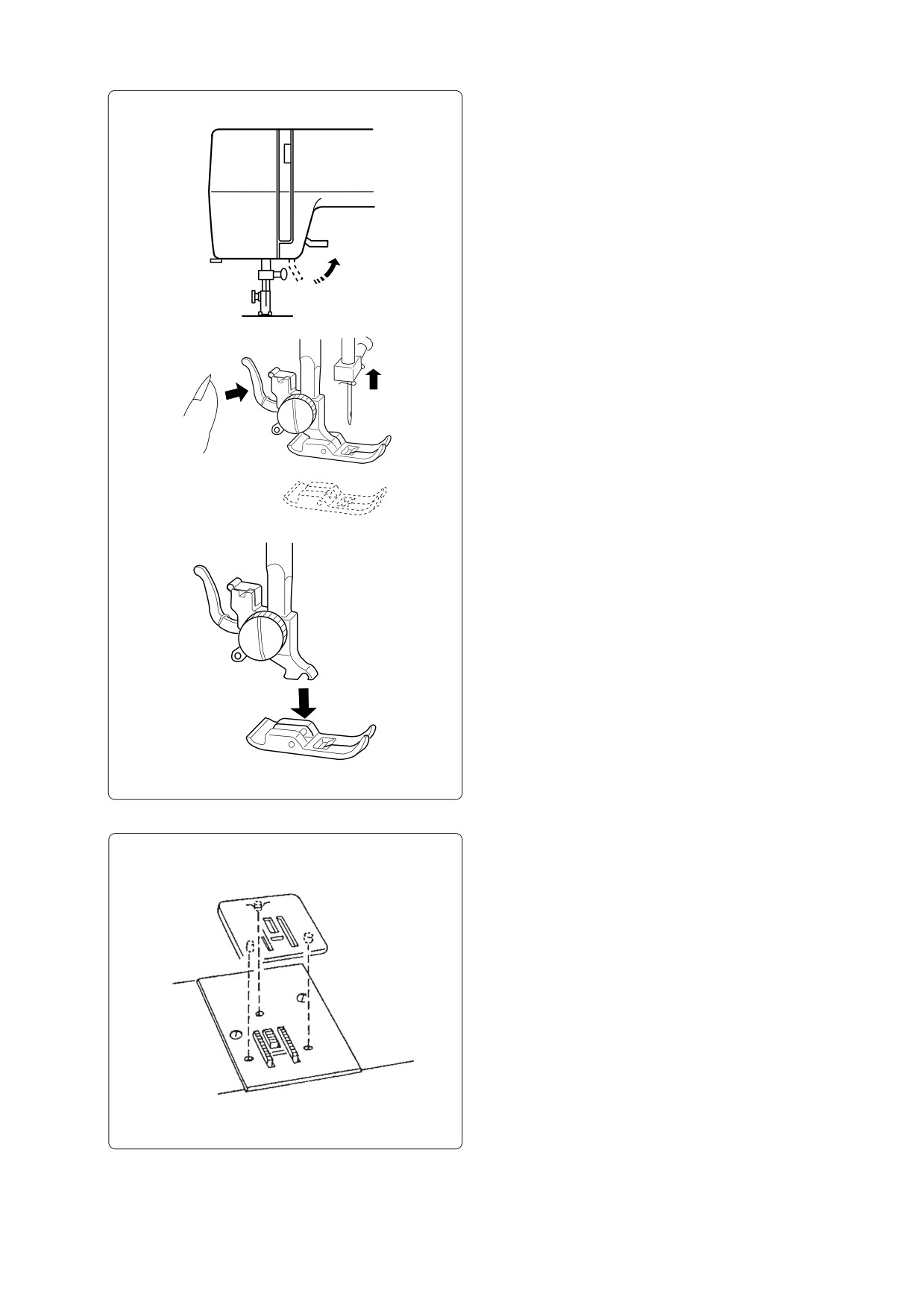

Смена прижимной лапки

Чтобы отстегнуть лапку

Поверните на себя маховое колесо и

поднимите иглу в верхнее положение.

Поднимите прижимную лапку.

Нажмите на рычаг позади держателя

прижимной лапки. Лапка отсоединится.

Чтобы пристегнуть прижимную лапку

Расположите лапку так, чтобы канавка на лапке

находилась прямо под желобком держателя

лапки.

Опустите держатель вниз, и пристегните лапку.

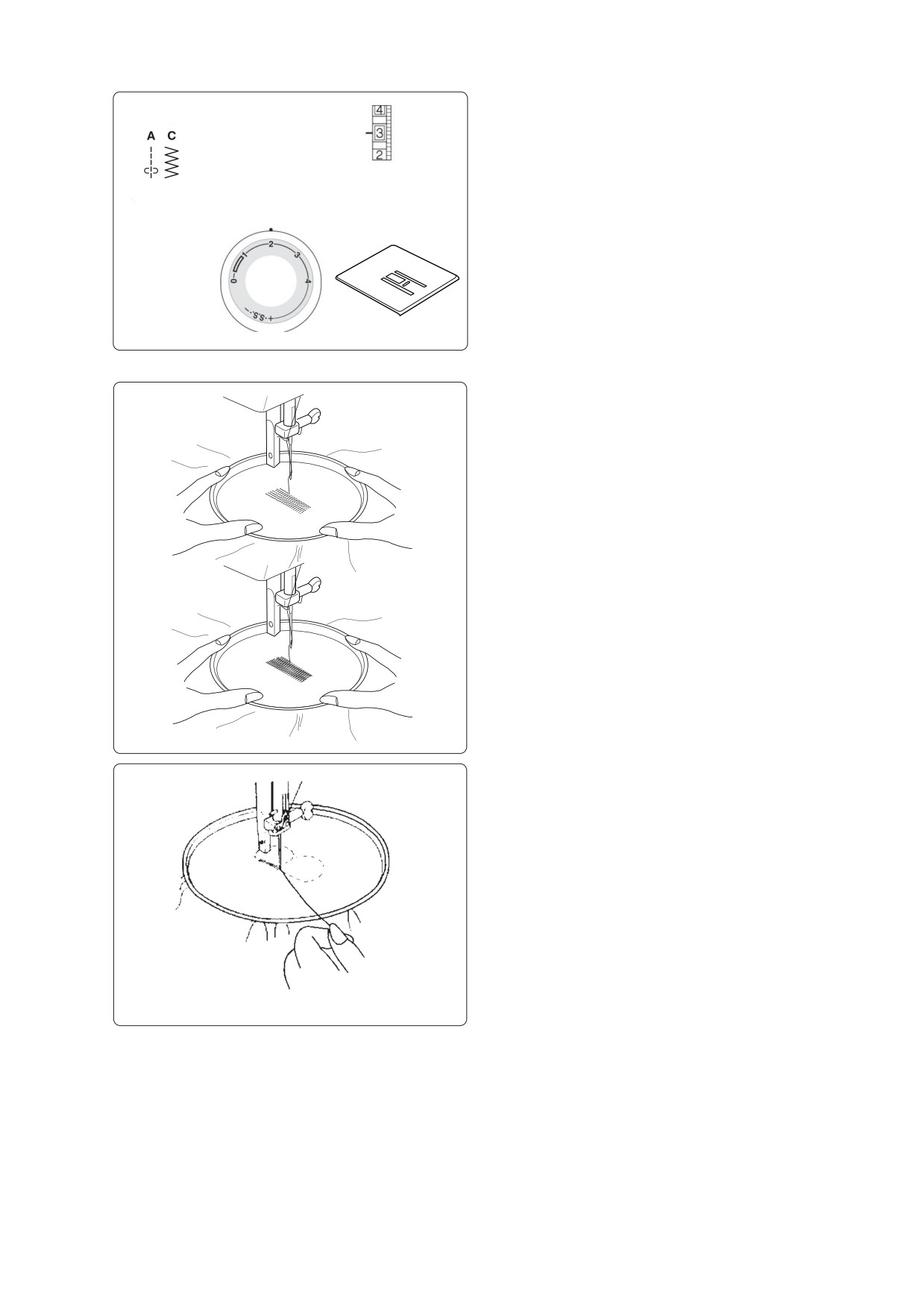

Пластина для штопки

Чтобы установить пластину для штопки:

1. Сопоставьте 3 выступа на пластине для

штопки с отверстиями на игольной пластине.

2. Установите выступы штопательной пластины

с отверстиями на игольной пластине.

5

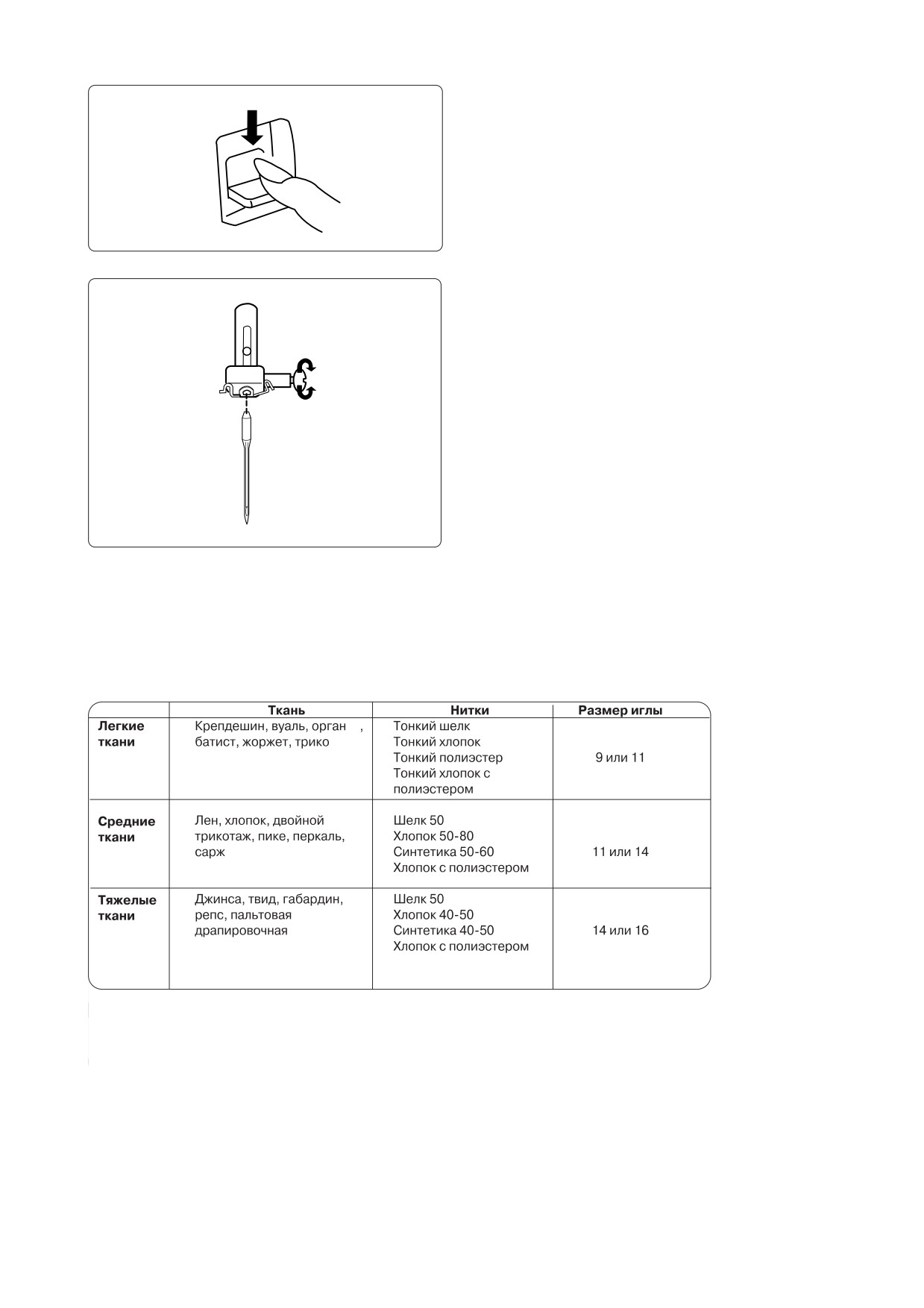

Кнопка реверса

Пока Вы удерживаете эту кнопку, машина шьет в

обратном направлении.

Замена игл

Поверните на себя маховое колесо, поднимите

иглу и опустите прижимную лапку.

Ослабьте игольный винт, поворачивая его против

часовой стрелки.

Выньте иглу из зажима.

Вставьте новую иглу плоской стороной от себя.

Вставляя новую иглу, подтолкните ее вверх до

упора и отверткой затяните игольный винт.

* Периодически проверяйте качество иглы на

наличие заусенцев или повреждений.

Некачественные и поврежденные иглы могут

порвать или испортить трикотаж, шелк и

тонкие ткани.

Таблица соотношений игл и нитей

PE

-%4&™

-%4&™

Общие правила:

* Тонкие нити и иглы используются при работе с тонкими тканями, толстые нити и

иглы при работе с толстыми тканями. Перед началом работы всегда пробуйте иглу и нить на

отдельном кусочке ткани.

* Верхняя и нижняя нити должны быть одинаковыми.

* При работе с очень тонкими, синтетическими и растягивающимися тканями используйте иглы с

ГОЛУБЫМ НАКОНЕЧНИКОМ. Игла с голубым наконечником предотвращает пропуски стежков.

* При шитье очень тонких тканей подкладывайте кусочек бумаги, чтобы ткань не сборилась++.

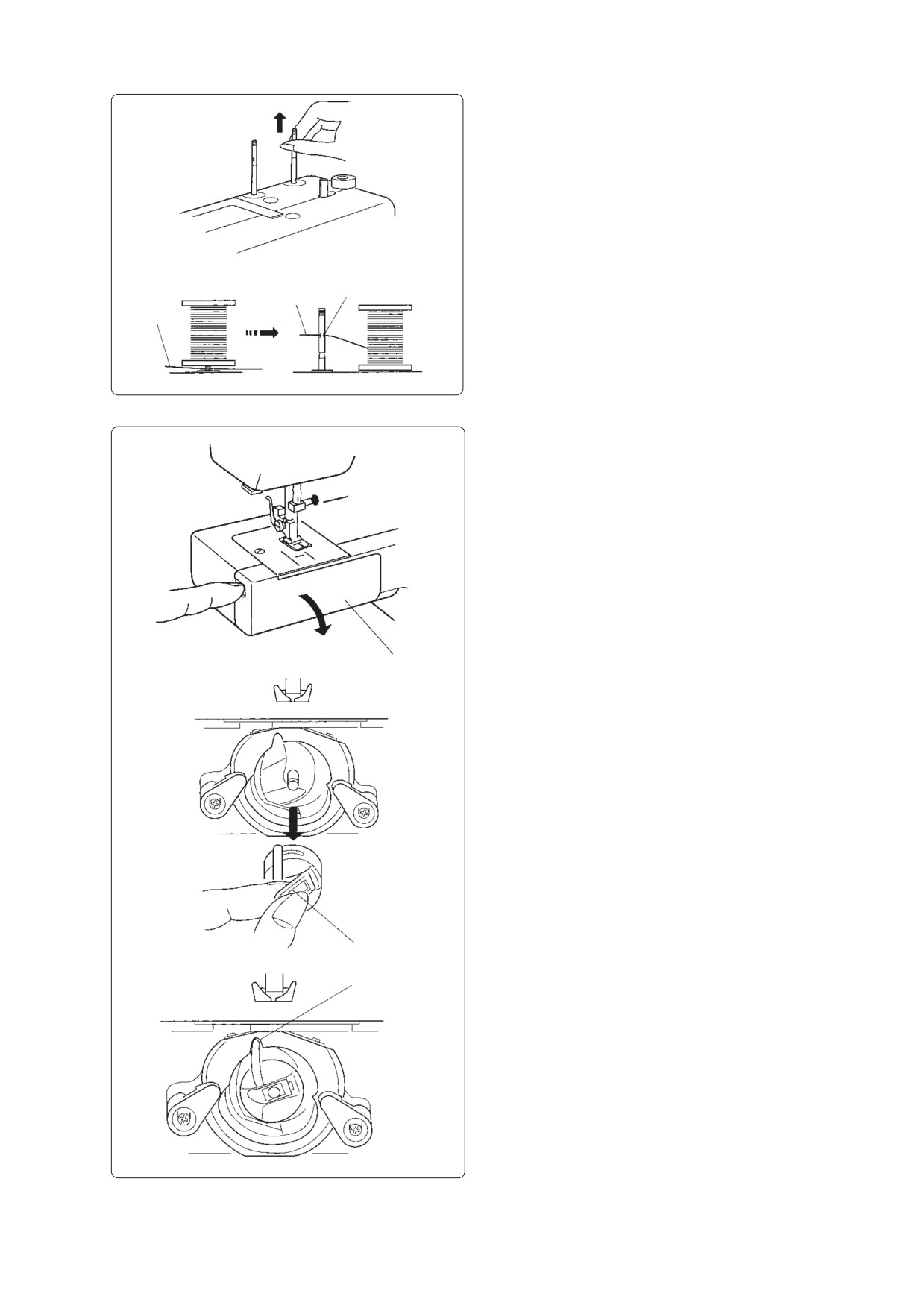

Установка катушечных стержней

Катушечные стержни нужны для удержания

катушек с нитками. Для работы вытяните

катушечные стержни вверх. При хранении +

утопите вниз.

1 Верхняя нить

2 Отверстие

3 Нить запуталась

w

e

Примечание:

q

апутываются вокруг стержня,

Если нитки з

проденьте нить в отверстие катушечного

стержня как показано на рисунке. Отверстие

должно смотреть на катушку.

Замена шпульного колпачка.

Откройте крышку челночного механизма.

1 Крышка челночного механизма

q

Поверните на себя маховое колесо и

поднимите иглу.

Вытащите шпульный колпачок за язычок.

2 Язычок

w

Поставьте на место шпульный колпачок,

e

расположите выступ в выемке.

3 Выступ

7

Намотка шпульки

z

1 Отключите маховое колесо.

2 Отмотайте нитку с катушки. Проведите ее

c

через направитель намотки.

x

3 Проденьте нить сквозь отверстие в шпульке

изнутри наружу.

Наденьте шпульку на стержень намотки.

b

4 Отодвиньте ее вправо.

5 Удерживая рукой свободный конец нити,

нажмите на педаль.

Когда машина сделает несколько оборотов,

остановите ее и обрежьте нить близко к

отверстию.

v

n

6 Снова нажмите на педаль. Остановите машину,

когда шпулька будет полностью намотана.

Верните стержень намотки в первоначальное

положение, передвинув его влево, и обрежьте

нить.

m

7 Подключите маховое колесо (поставьте его в

первоначальное положение).

Примечание: Меняйте положение стержня

намотки только тогда, когда

машина остановится.

8

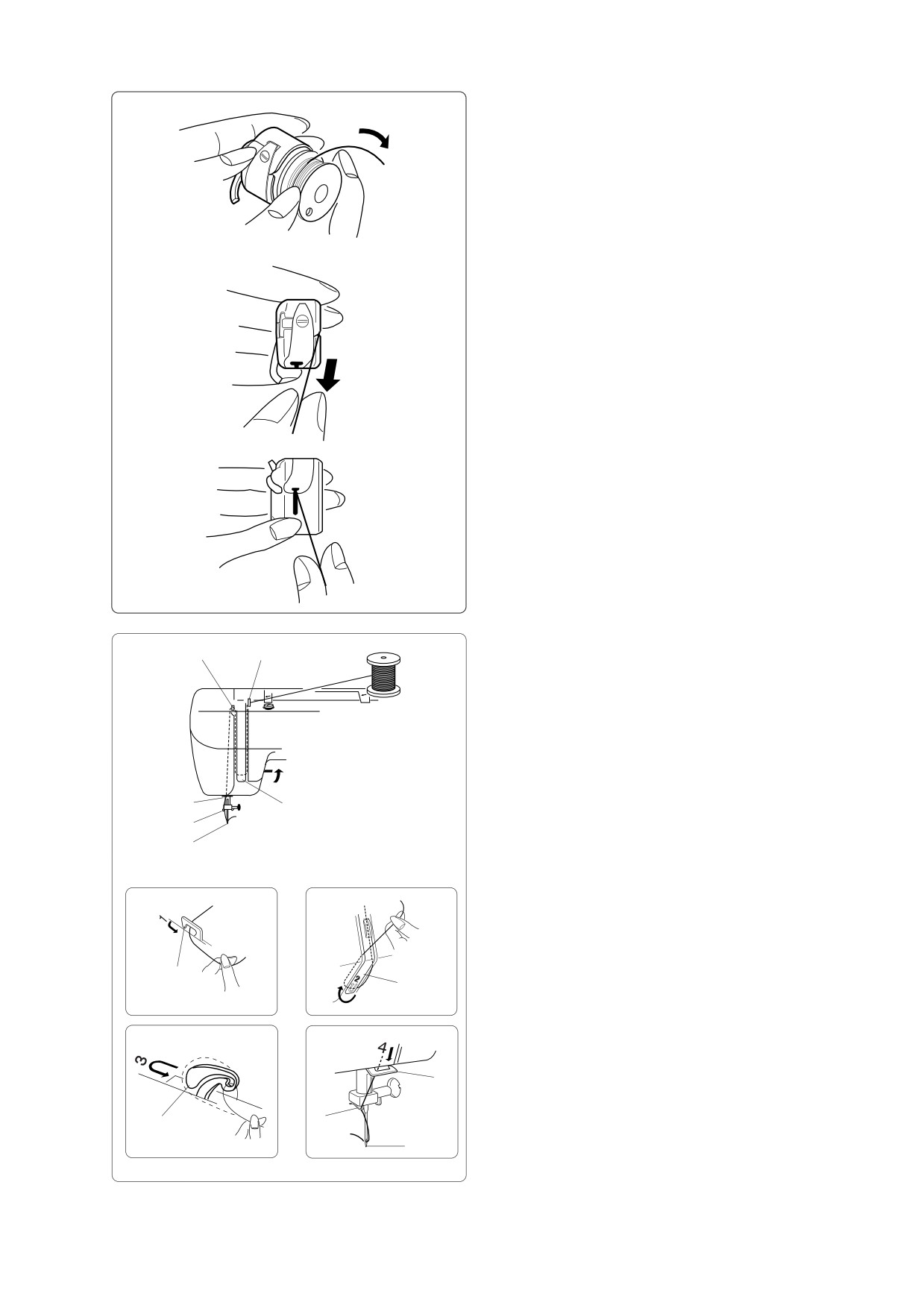

Заправка нижней нити

z

1 Вставьте шпульку в шпульный колпачок.

Нить должна разматываться в направлении,

указанном стрелкой (по часовой стрелке).

x

2 Вытяните нить в щель шпульного колпачка.

c

3 Протяните нить под пружиной натяжения и

в ушко подачи.

* Вытяните нить приблизительно на 10 см.

Заправка верхней нити

c

z

Поднимите рычаг нитенаправителя в высшее

положение, повернув на себя маховое колесо.

Поднимите прижимную лапку.

Установите катушку на катушечный стержень,

как показано на рисунке. Нить должна

отматываться сзади катушки.

v

x

b

n

1 Двумя руками пропустите нить через

верхний нитенаправитель.

2 Удерживая нить около катушки, опустите

ее вниз в область натяжения, а затем

вокруг пружинного держателя.

3 Пропустите нить через рычаг

z

нитенаправителя справа налево.

x

4 Затем проведите сквозь нижний

нитенаправитель.

5 Проведите нить вниз через нижний

нитеводитель с левой стороны.

v

6 Вденьте нить в иглу спереди назад.

c

b

Примечание: Чтобы легче вдеть нить в

n

ушко иглы, обрежьте нить

острыми ножницами.

9

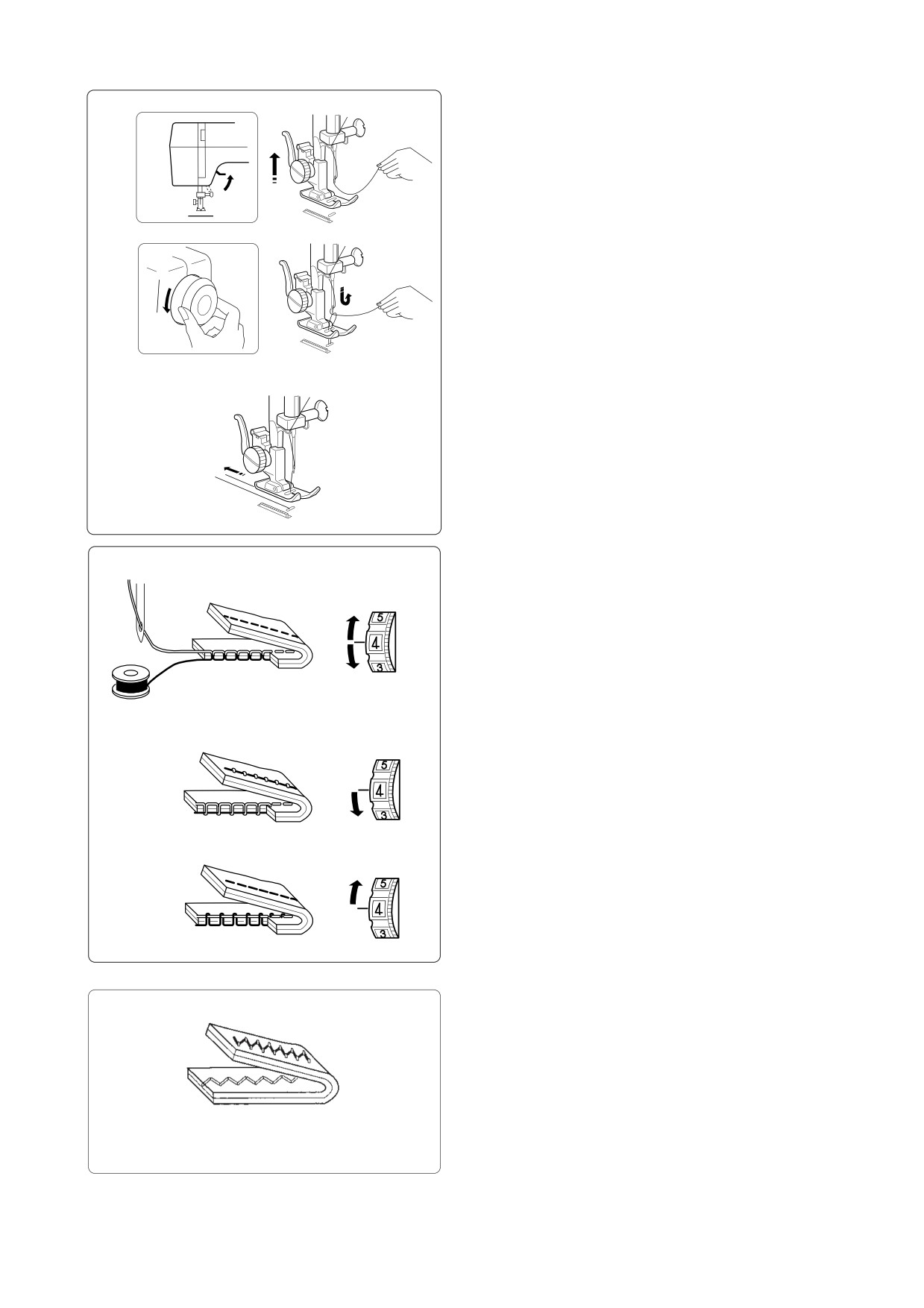

Вытягивание нижней нити

z

1 Поднимите прижимную лапку, левой рукой

слегка удерживайте игольную нить.

x

2 Правой рукой поверните на себя маховое

колесо и поднимите иглу и игловодитель в

наивысшее положение.

Слегка потяните за игольную нить,

сформируйте петлю из нижней нити.

c

3 Вытяните по 15 см каждой нити и отведите их

назад под прижимную лапку.

Регулировка натяжения

q

верхней нити

При прямом стежке игольная и шпульная нити

должны пересекаться по середине двух слоев

ткани.

1 Установите значение желаемого натяжения

нити напротив установочной отметки.

w

Натяжение игольной нити слишком слабое:

2 Установите реле на большую цифру и

увеличьте натяжение верхней нити.

e

Натяжение игольной нити слишком сильное:

3 Установите реле на меньшую цифру и

ослабьте натяжение верхней нити.

Натяжение нити при зигзаге

Для достижения лучшего результата при шитье

зигзагом натяжение верхней нити должно быть

немного меньше, чем при работе с прямым

стежком. Верхняя нить должна быть немного видна

на обратной стороне ткани.

10

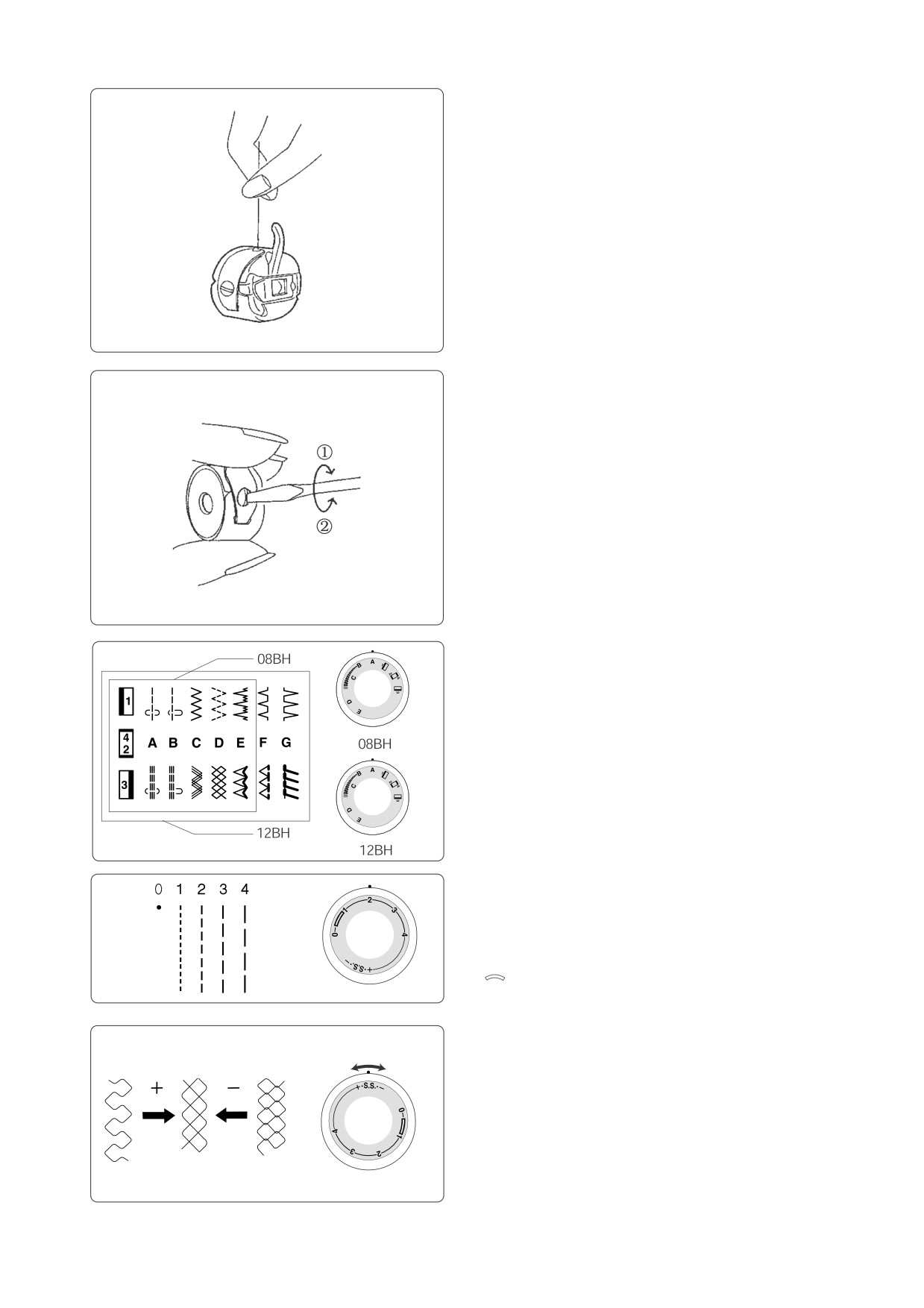

Изменение натяжения

нижней нити

Изменять натяжение нижней нити требуется

гораздо реже, чем натяжение верхней нити.

Бывают случаи, когда натяжение и верхней, и

нижней нити хорошо сбалансировано, но ткань

все равно морщится.

В этом случае проверьте натяжение нижней

нити, подвесив шпульный колпачок за нить, как

показано на рисунке. Затем этой же рукой

резко дерните за нить.

Если длина нити увеличится на пару

сантиметров и остановится, натяжение

отрегулировано правильно. Не меняйте

натяжение нижней нити.

Если нить из шпульного колпачка будет

постоянно разматываться, и он упадет, это

значит, натяжение шпульной нити слишком

слабое. Сделайте небольшую корректировку,

повернув отверткой винт по часовой стрелке.

1 Затянуть

Если нить из шпульного колпачка вообще не

вытянется, значит, натяжение шпульной нити

слишком сильное. Сделайте небольшую

корректировку, повернув отверткой винт

против часовой стрелки.

2 Ослабить

Ручка выбора строчек

Поднимите иглу в верхнее положение.

Выберите нужную строчку, повернув ручку

выбора строчек.

Примечание: Не поворачивайте ручку выбора

строчек, пока игла находится в материале.

Регулировка длины стежка

Передвиньте рычаг контроля длины стежка и

установите нужную цифру длины стежка у

контрольной отметки на панели.

Чем больше цифра, тем длиннее стежок.

"

" + установка для создания петли.

При шитье зигзагом устанавливайте

ручку в промежутке от 3 до 4.

Выбор стежков стреч

При выборе стежков стреч устанавливайте

ручку длины стежка на "SS".

Если стежки стреч получаются неровными,

сделайте следующее:

Если стежки сжаты, поверните речку по

направлению к "+".

Поверните ручку длины стежка к "—", если они

растянуты.

11

РАЗДЕЛ lll

q

w

e

ОСНОВНЫЕ ШВЕЙНЫЕ ТЕХНИКИ

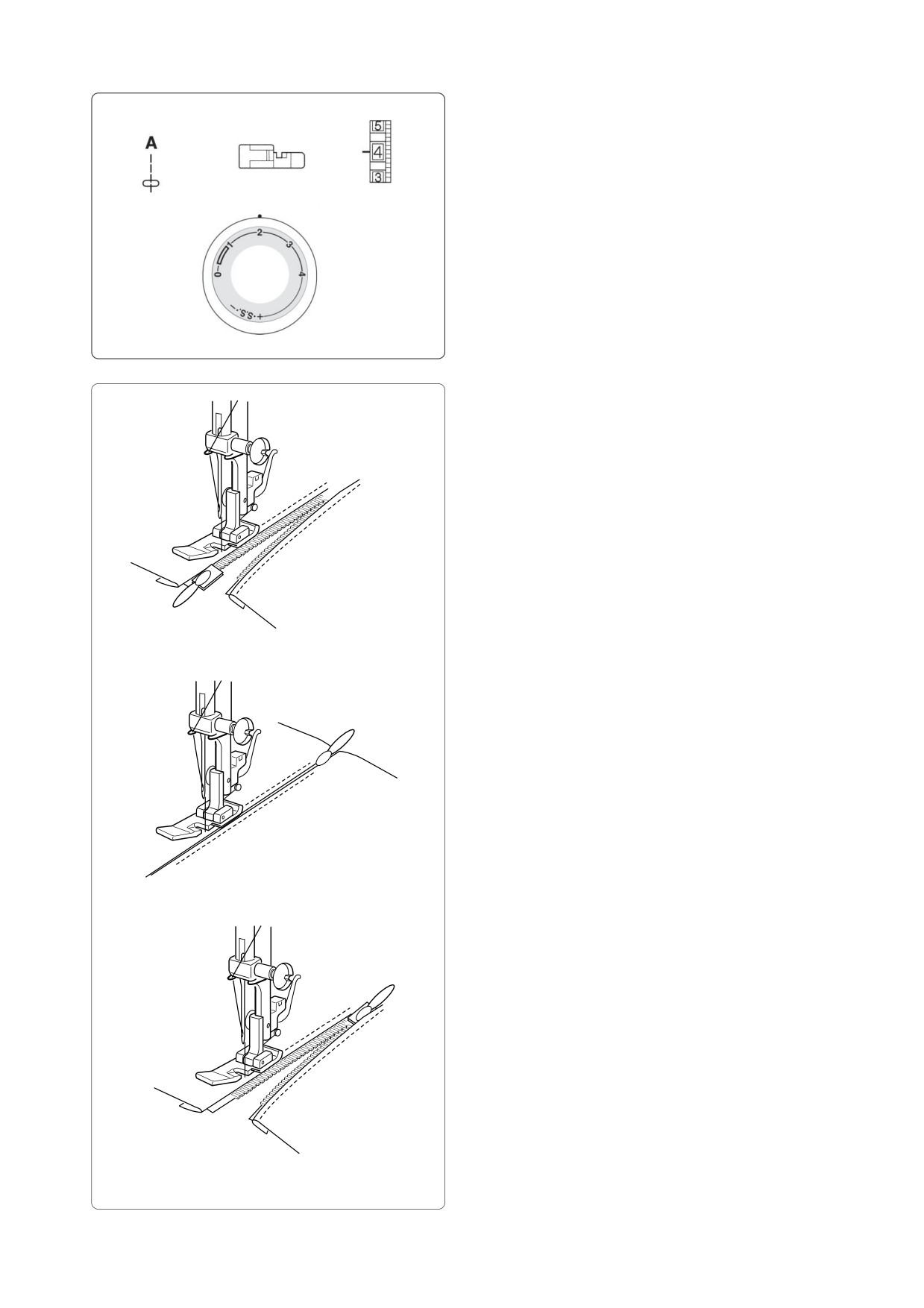

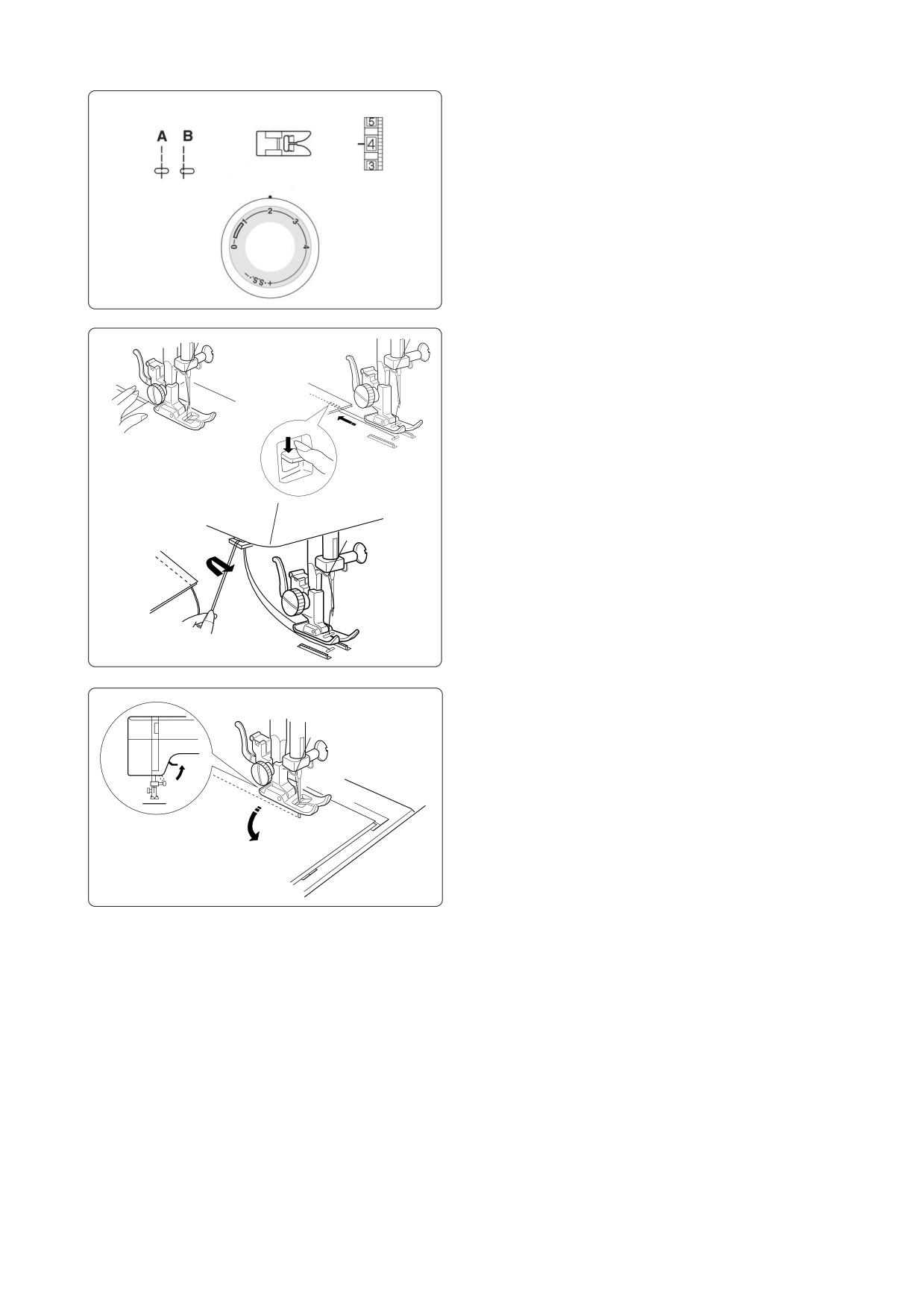

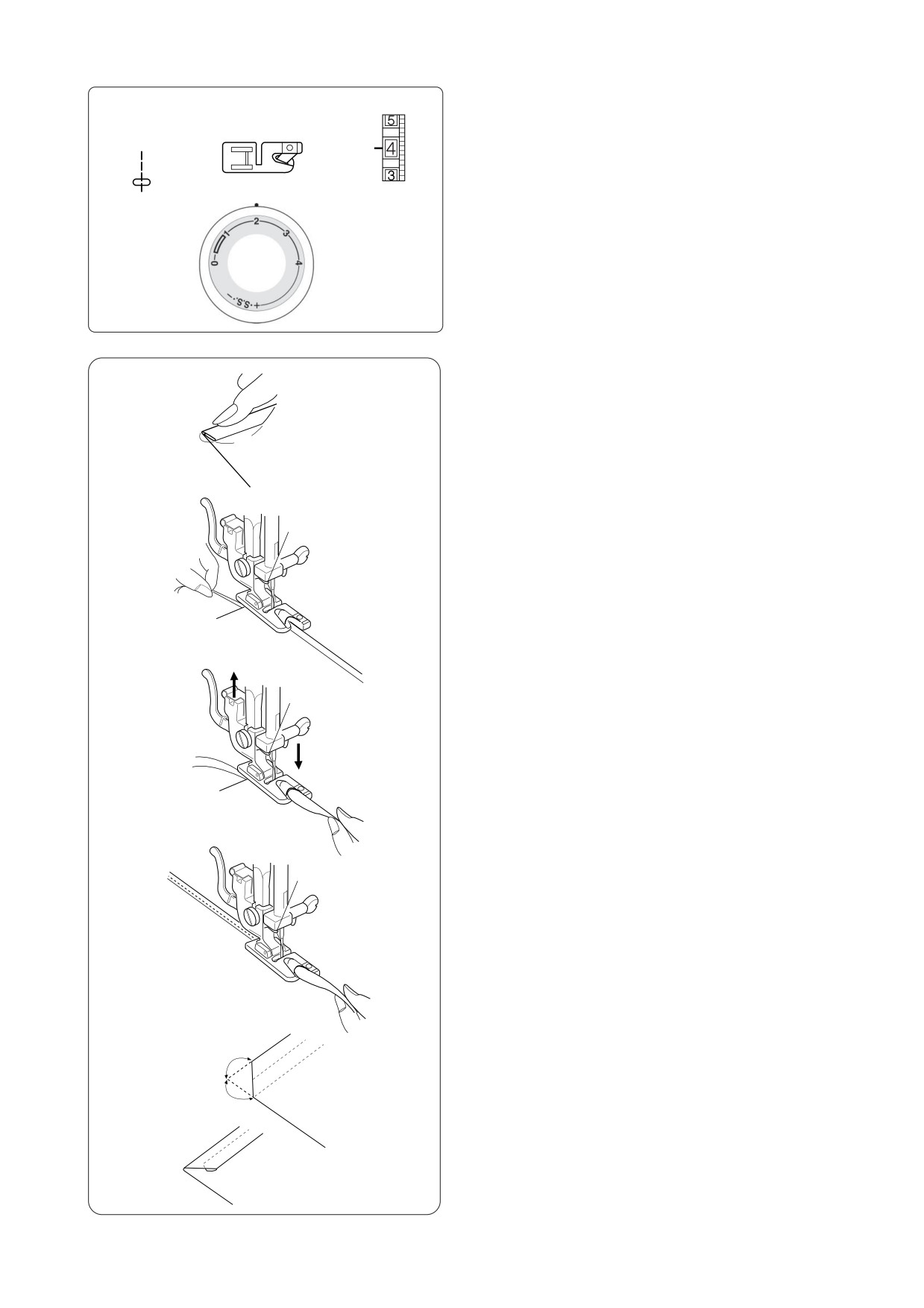

Прямой стежок

r

1 Выбор строчки:

А или В

2 Прижимная лапка: Лапка для зигзага

3 Натяжение нити:

2 + 6

4 Длина стежка:

1.5 + 4

Поднимите прижимную лапку и расположите ткань

в соответствии с направительными линиями на

игольной пластине.

Опустите иглу в ткань.

Опустите прижимную лапку и отведите нити

назад. Нажмите на ножную педаль.

Слегка только направляйте ткань вдоль линий на

игольной пластине, ткань должна сама проходить

под лапку.

Для закрепления конца шва нажмите на кнопку

реверса и прошейте несколько обратных стежков.

Поднимите прижимную лапку и снимите ткань,

отведя нити назад.

Воспользуйтесь нитеобрезателем на передней

панели.

Обрезайте нити на достаточной длине для начала

нового шва.

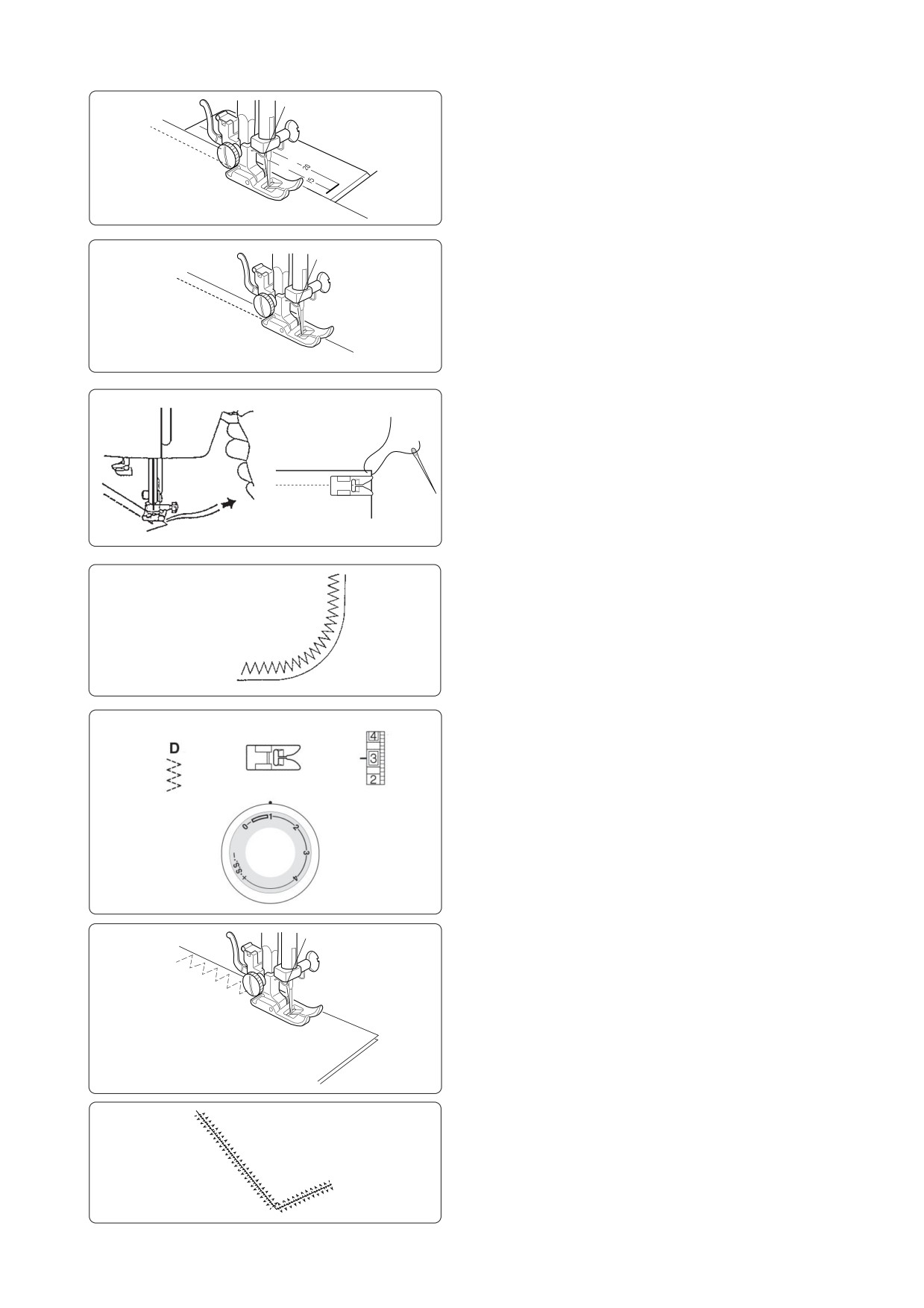

Изменение направления шитья

Остановите машину, поверните на себя маховое

колесо и опустите иглу в ткань.

Поднимите прижимную лапку.

Поверните ткань вокруг иглы и смените по

желанию направление шитья. Опустите

прижимную лапку и продолжайте шить.

12

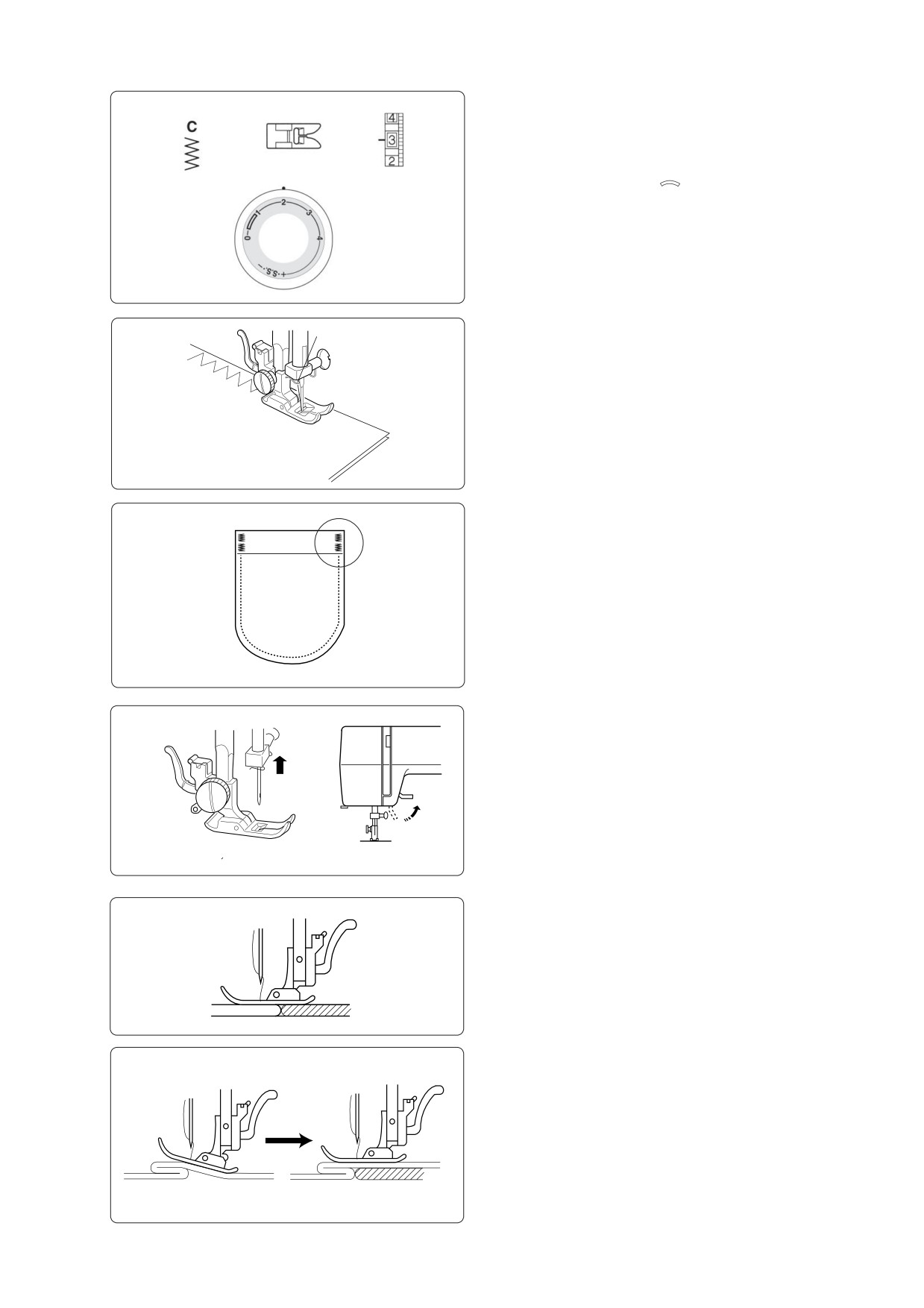

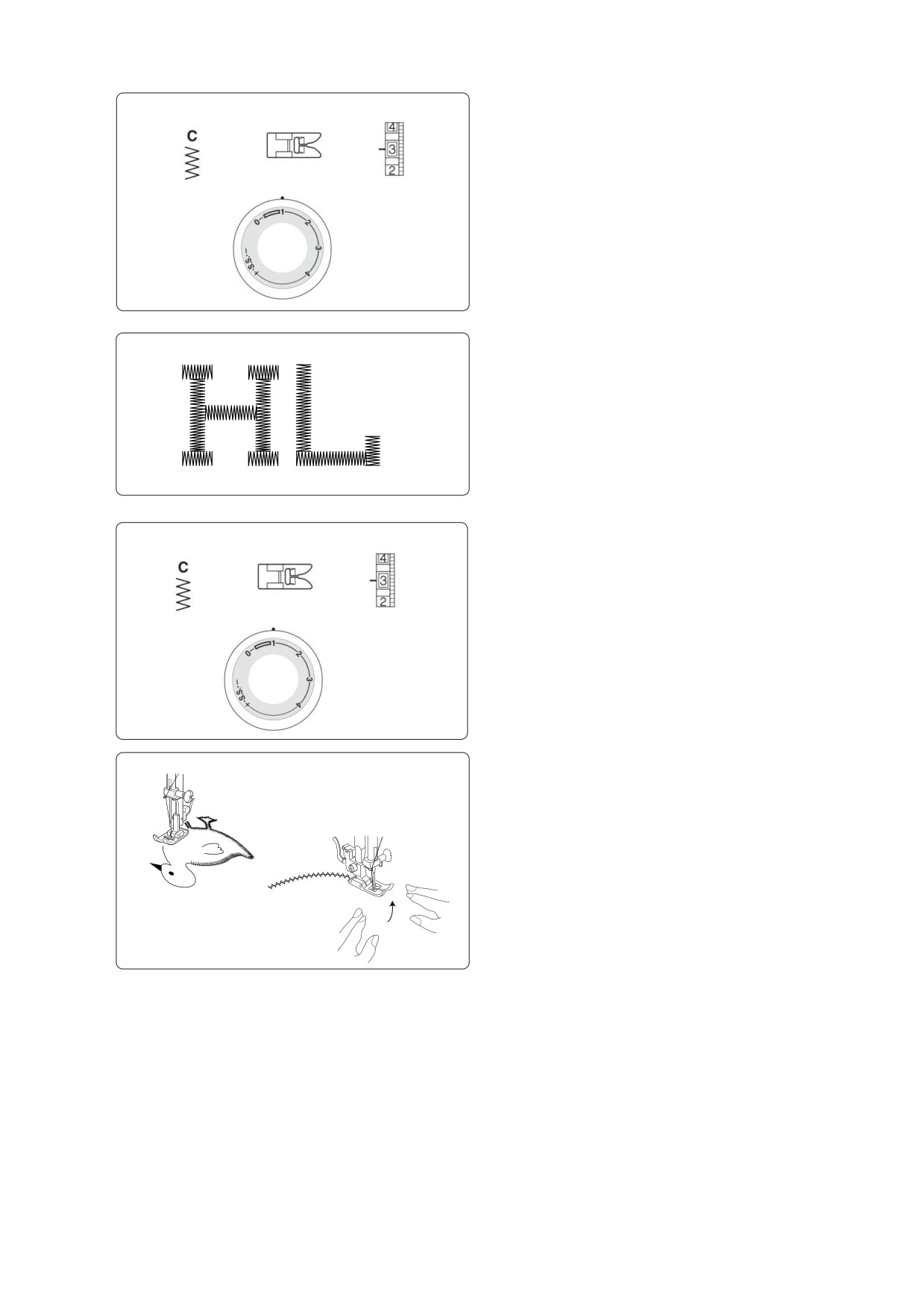

Зигзаг

q

w

e

1 Выбор строчки:

С

2 Прижимная лапка: Лапка для зигзага

3 Натяжение нити:

2 + 5

r

4 Длина стежка:

+ 4

Простой зигзаг широко используется для

обработки краев, пришивания пуговиц и т.д.

Этот стежок применяется на припусках во

избежание осыпания края ткани.

Закрепка

Этот стежок, похожий на короткий атласный

стежок, используется для усиления углов,

карманов и областей, к которым прикладывается

различная нагрузка.

Прямая строчка на тяжелых тканях

Дополнительный подъем лапки

M

При работе с тяжелыми и объемными

тканями прижимную лапку можно еще

больше поднять.

Шитье по самому краю

M

Если транспортер ткани проскальзывает

при шитье тяжелой ткани по самому краю,

приложите к краю ткани дополнительный

кусок такой же толщины.

Как прошить поперек складки

M

Чтобы прошить поперек толстой складки,

например петли для ремня, подложите под

край ткани материал такой же толщины.

13

Подсказки и советы по шитью

Воспользуйтесь направительными линиями

на игольной пластине.

Направительные линии для швов, нанесенные на

игольную пластину, помогут измерить ширину

шва.

Поднимите прижимную лапку и положите ткань

рядом с направительной линией на игольной

пластине.

Опустите прижимную лапку и отведите нити

назад. Нажмите на педаль. Слегка направляйте

ткань вдоль линий, ткань должна подаваться

равномерно.

Обработка угла M менее 1 мм от края

Обычной иглой для ручного шитья пришейте к

углу две нити.

При повороте около угла начинайте шить в новом

направлении, слегка оттягивая нити назад для

легкой подачи материала.

Обработка узкой закругленной области

стежком зигзаг.

При обработке закругленной области как

показано на рисунке воспользуйтесь меньшей

длиной стежка и шейте медленно.

Трикотажный стежок

q

w

e

1 Выбор строчки:

D

2 Прижимная лапка: Лапка для зигзага

r

3 Натяжение нити:

2 + 5

4 Длина стежка:

1

Вы можете использовать этот стежок для

обработки края и пришивания резинки.

Расположите ткань под прижимной лапкой так,

чтобы край ткани находился прямо у правого

края прижимной лапки.

Направляйте ткань так, чтобы стежки с правой

стороны спадали с края ткани.

Также он превосходно подходит для пришивания

заплаток и штопки.

Расположите ткань с дыркой под иглой так, чтобы

захватывались оба края дырки.

14

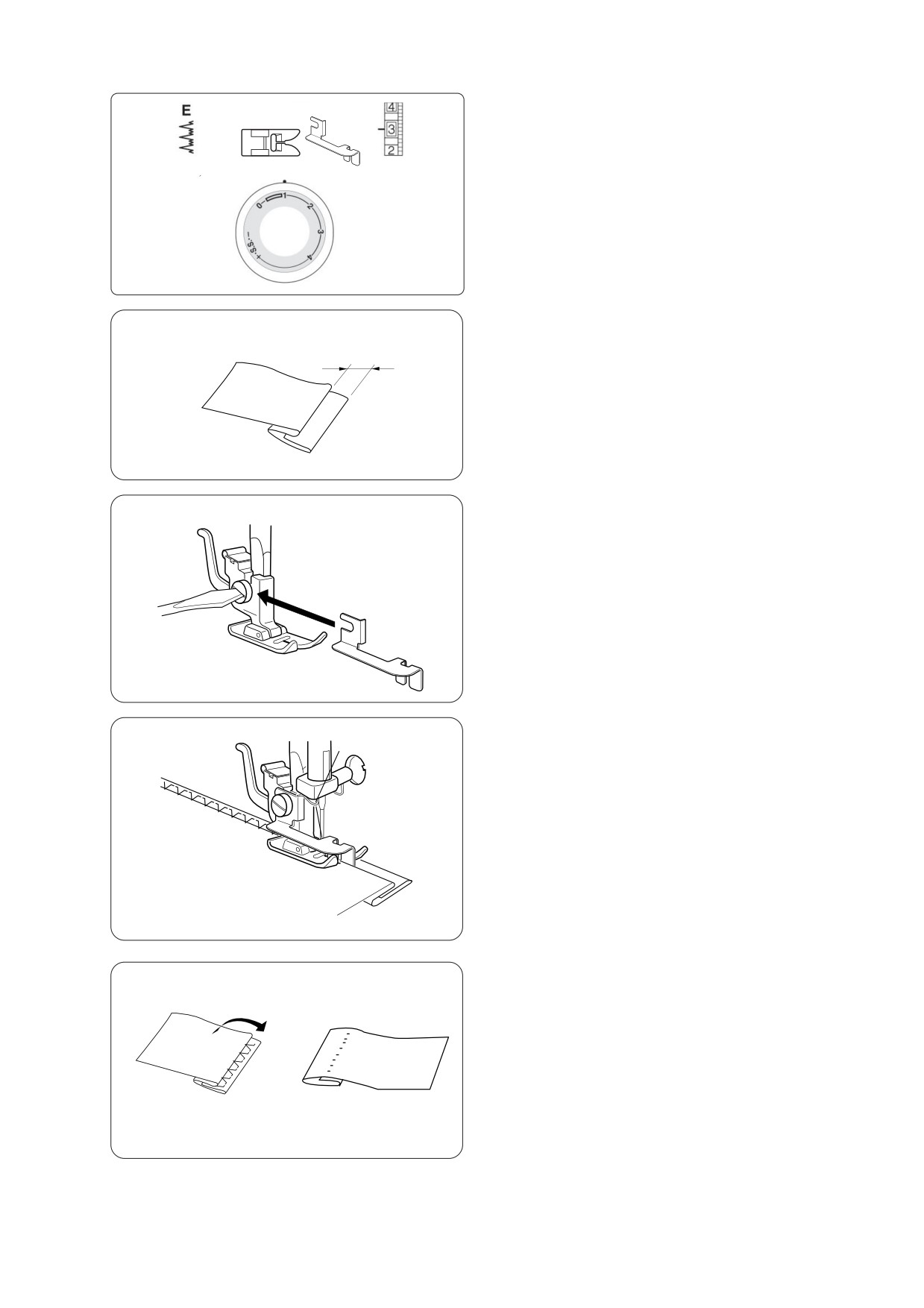

Потайной шов

q

w e

1 Выбор строчки:

E

2 Прижимная лапка: Лапка для зигзага

r

направитель шва

)

3 Натяжение нити:

2

+ 4

4 Длина стежка:

0.5 + 1

1 На тяжелых тканях, края которых

z

осыпаются, сначала необходимо

w

обработать край. Затем заложите складку,

оставляя 0.7 см от края, как показано на

рисунке.

q

1 Изнанка

2 0.7 см

2 Ослабьте винт держателя лапки, и

x

поместите направитель между винтом и

держателем лапки.

Затяните винт, проверьте, чтобы плоскость

направителя располагалась по середине

язычков прижимной лапки.

3 Поднимите прижимную лапку и подложите

ткань так, чтобы складка располагалась

c

напротив плоскости направителя.

Опустите лапку, начните шить медленно и

проверяйте, чтобы стежки зигзага ложились

на припуск шва и с левой стороны только

слегка цепляли складку. Во время шитья

проверяйте, чтобы складка шла вдоль

направителя.

4 Расправьте ткань лицевой стороной наверх.

v

На лицевой стороне ткани видны только

потайные стежки.

15

РАЗДЕЛ lV

ДЕКОРАТИВНЫЕ ТЕХНИКИ

q

1

4

3

w

e

2

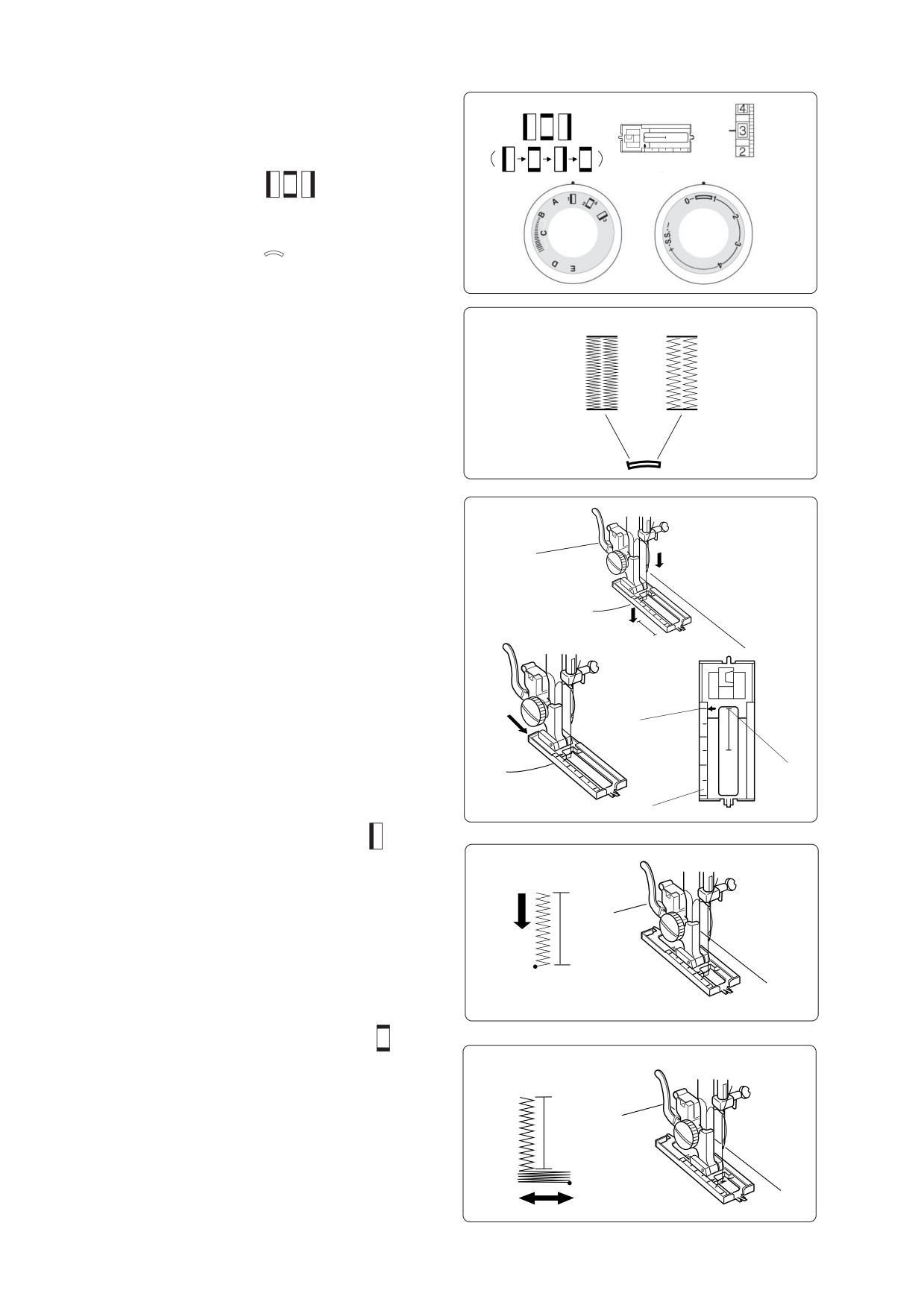

Выполнение петли

1

4

3

4

2

2

4

1

3

2

r

1 Выбор строчки:

2 Прижимная лапка: рамка для петли

3 Натяжение нити:

1 + 5

4 Длина стежка:

Вы можете изменять плотность стежков.

q

w

M

Для большей плотности поверните ручку

контроля длины стежка по направлению к

"0".

1 Уменьшайте длину стежка при работе с

легкими тканями

M

Для меньшей плотности поверните ручку

контроля длины стежка по направлению к

"1".

2 Увеличивайте длину стежка при работе с

тяжелыми и плотными тканями.

Примечание: Всегда проверяйте правильные

установки и качество петли на кусочке ткани.

M

Начало шитья

Пристегните рамку для петли на держатель

лапки. Отметьте длину петли на ткани.

Расположите ткань под лапкой так, чтобы

отметка петли продвигалась к Вам.

Передвиньте ползунок (А) на себя, красная

стрелка (С) на лапке должна совпадать с

точкой начала (В). Опустите прижимную

C

лапку.

Примечание: Шкала на ползунке приведена в

B

сантиметрах.

A

1

Установите ручку выбора строчек на

. Шейте

вперед, пока не достигнете передней отметки

Вашей петли. Остановите машину на левом

стежке.

4

2

Установите ручку выбора строчек на

Прошейте 4 + 6 стежков. Остановите машину

на правом стежке.

16

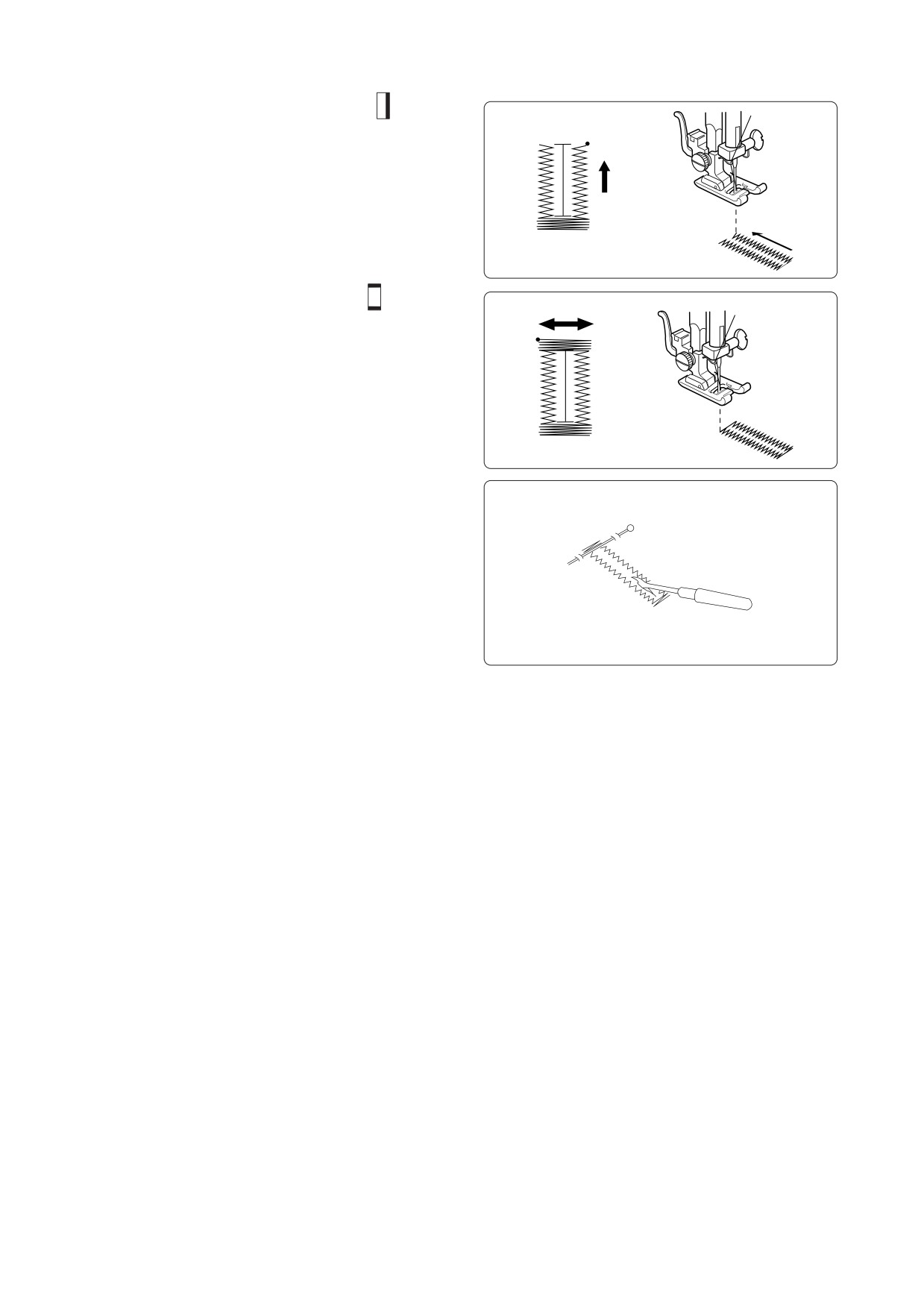

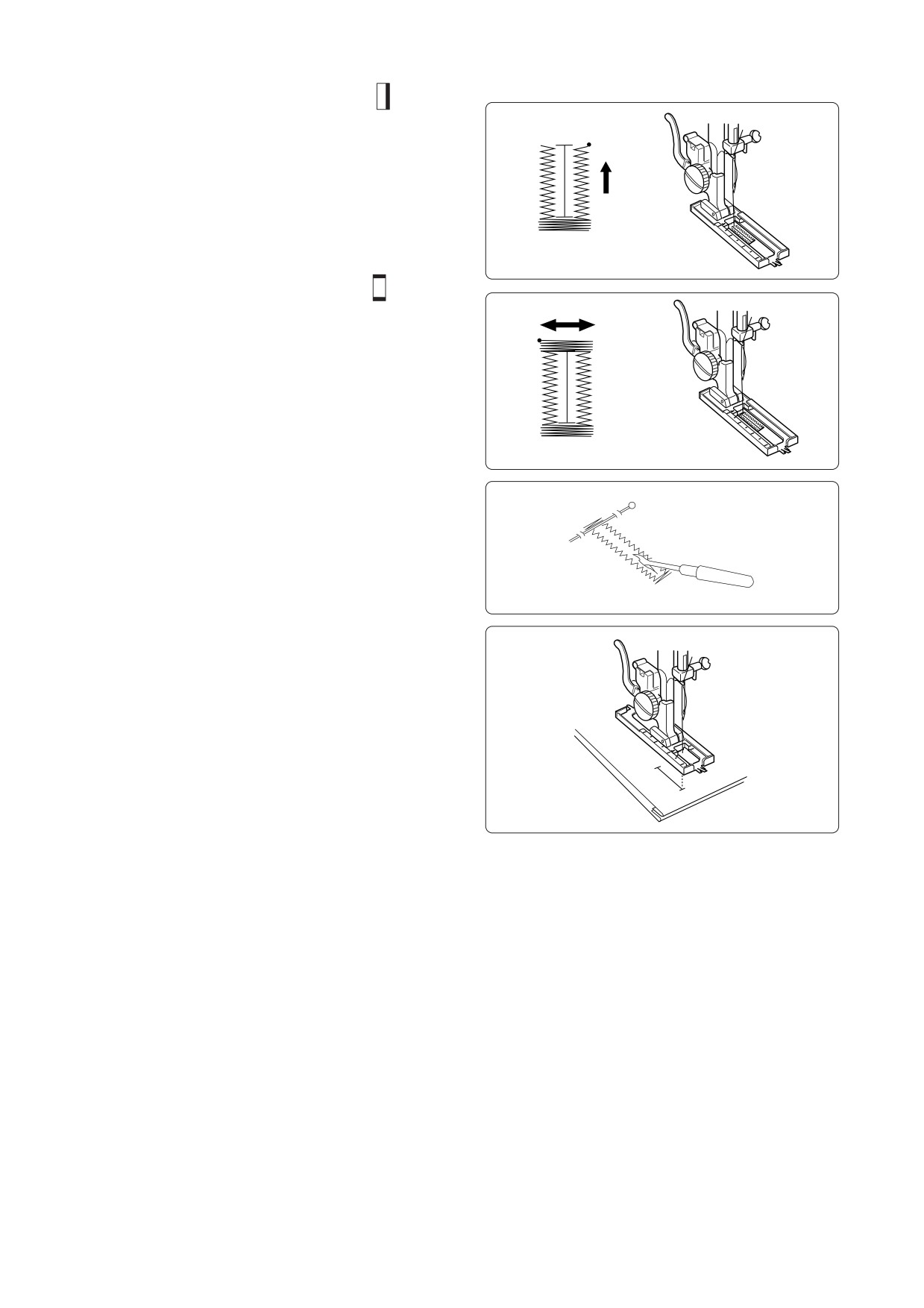

3

Установите ручку выбора строчек на

Шейте, пока не достигнете начальной отметки

петли. Остановите машину на правом стежке.

4

2

Установите ручку выбора строчек на

Прошейте 4 + 6 стежков. Остановите машину на

левом стежке.

Снимите ткань с машины и обрежьте нитки.

Внутрь петли вставьте булавку, чтобы не

прорезать закрепку. Прорежьте петлю

вспарывателем.

Примечание: При создании петли у края ткани

установите рамку для петли как

показано на рисунке и шейте в

обратном направлении.

17

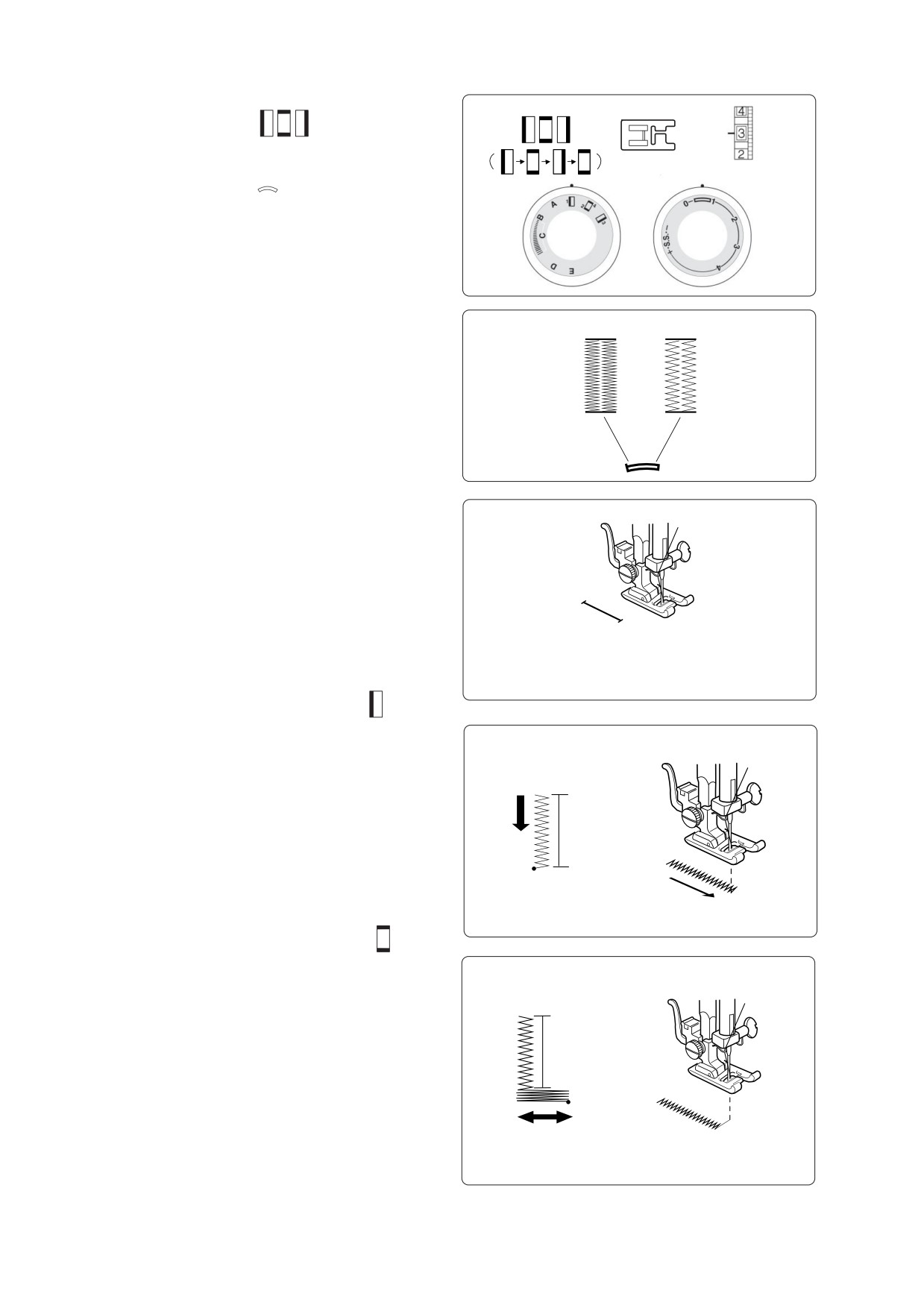

Создание петли вручную

1

4

3

2

q

1

4

3

w

e

1 Выбор строчки:

2

2 Прижимная

лапка: рамка для петли

4

4

1

3

2

2

3 Натяжение нити:

1 + 5

4 Длина стежка:

r

Вы можете изменять плотность стежков.

M

Для большей плотности поверните ручку

контроля длины стежка по направлению к

"0".

1 Уменьшайте длину стежка при работе с

легкими тканями

q

w

M

Для меньшей плотности поверните ручку

контроля длины стежка по направлению к

"1".

2 Увеличивайте длину стежка при работе

с тяжелыми и плотными тканями.

Примечание: Всегда проверяйте правильные

установки и качество петли на кусочке ткани

M

Начало шитья

Пристегните рамку для петли на

держатель лапки. Отметьте длину петли на

ткани. Отведите обе нити влево.

1

Установите ручку выбора строчек на

Шейте вперед, пока не достигнете передней

отметки Вашей петли. Остановите машину на

левом стежке. Поднимите иглу.

4

2

Установите ручку выбора строчек на

Прошейте 4 + 6 стежков. Остановите

машину на правом стежке. Поднимите иглу.

18

3

Установите ручку выбора строчек на

. Шейте,

пока не достигнете начальной отметки петли.

Остановите машину на правом стежке.

Поднимите иглу.

4

2

Установите ручку выбора строчек на

Прошейте 4 + 6 стежков и поднимите иглу из

ткани. Установите длину стежка на "0", а ручку

выбора строчек + на прямой стежок. Прошейте

несколько закрепляющих стежков.

Снимите ткань с машины и внутрь петли вставьте

булавку, чтобы не прорезать закрепку.

Прорежьте петлю вспарывателем.

19

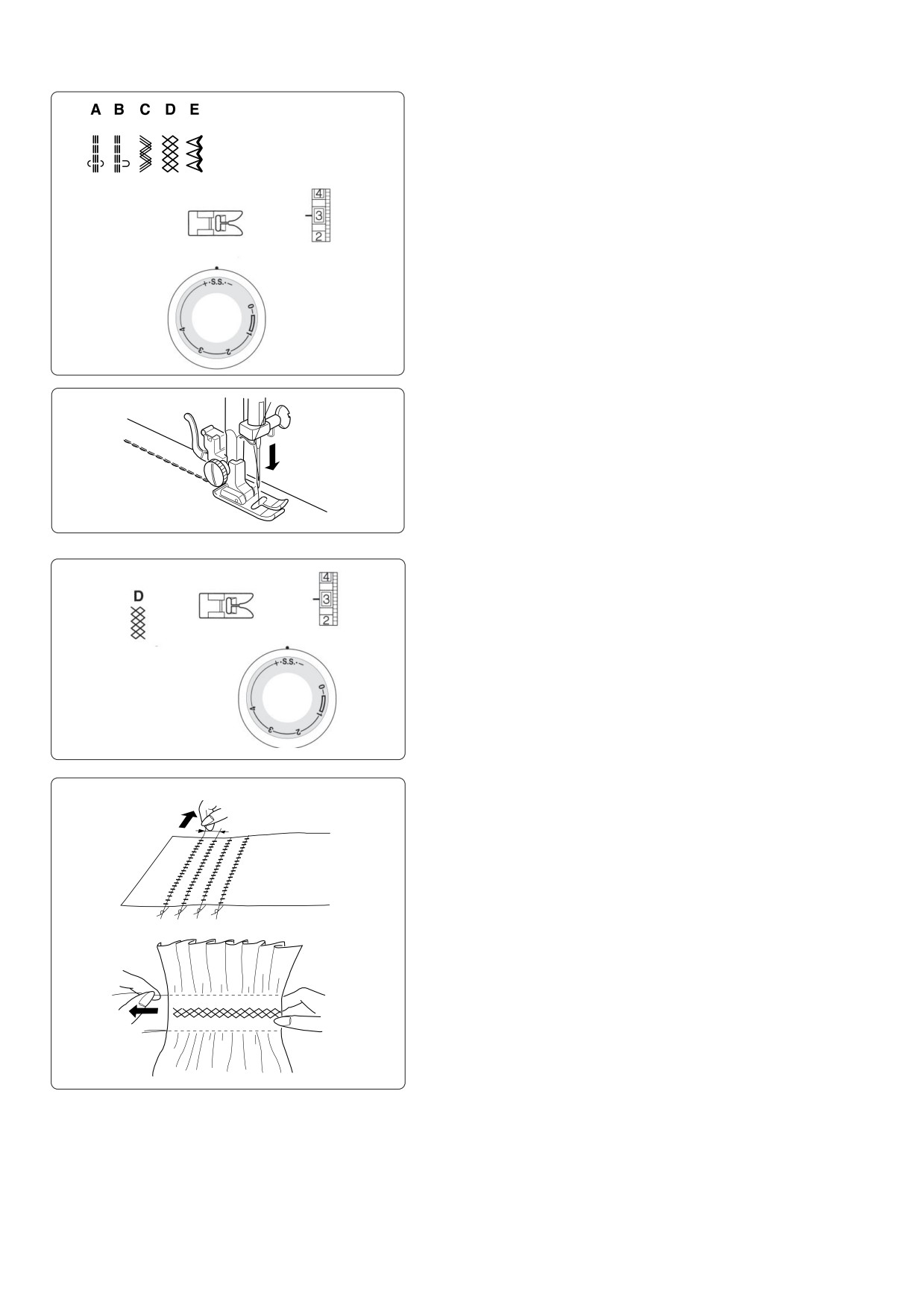

Стежки стреч

)

q

1 Выбор строчки: A + E

2 Прижимная лапка: Лапка для зигзага

3 Натяжение нити:

1 + 4

4 Длина стежка:

S.S.

w e

r

Если этот стежок из+за выбранного типа ткани будет

несбалансированным, измените баланс стежка,

повернув ручку длины стежка:

Если стежки сильно сжаты, поверните ручку по

направлению к "+".

Если стежки растянуты, поверните ручку в направлении

"+". (См. стр. 11)

Сборки

q w

e

1 Выбор строчки:

D

2 Прижимная лапка: лапка для зигзага

3 Натяжение нити:

1 + 4

r

4 Длина стежка:

S.S.

Установите длину стежка на "4" и прошейте

параллельные линии на 1 см друг от друга поперек всей

1 cm

области присборивания.

Завяжите узлы на одном из краев.

Вытяните шпульные нити и равномерно распределите

сборки.

Закрепите нити на другом крае.

Прошейте декоративные строчки между прямыми

швами. Распустите стежки сборок.

Примечание: Для создания складок ослабьте

натяжение игольной нити.

20

Пришивание молнии

q

w

e

1 Выбор строчки:

А

2 Прижимная лапка: Лапка для молнии

3 Натяжение нити:

3 + 6

4 Длина стежка:

1.5 + 4

r

Приколите или наметайте ленту молнии к ткани и

подложите ее под прижимную лапку.

Отведите нити назад и опустите лапку.

Чтобы прошить левую сторону молнии,

направляйте край лапки для вшивания молнии

вдоль зубцов молнии.

Поверните ткань и также пришейте другую

сторону молнии.

21

Монограммы

q

w

e

1 Выбор строчки:

С

2 Прижимная лапка: Лапка для зигзага

3 Натяжение нити:

1 + 4

r

4 Длина стежка:

0.5 + 1

На изнаночную (нижнюю) сторону ткани

пришейте стабилизатор.

Портновским мелом нарисуйте на ткани

буквы.

Атласным стежком, регулируя его ширину,

сформируйте буквы.

Аппликация

q

w

e

1 Выбор строчки:

С

2 Прижимная лапка: Лапка для зигзага

r

3 Натяжение нити:

1 + 4

4 Длина стежка:

0,5 + 1

Наметайте (или приклейте клеевым

материалом) аппликацию на ткань.

Шейте вокруг аппликации так, чтобы стежки

ложились по внешнему краю аппликации.

При шитье углов опускайте иглу в ткань.

Поднимайте лапку и поворачивайте ткань

вправо или влево.

22

Роликовый шов

q

w

e

A

1 Выбор строчки:

А

2 Прижимная лапка: Лапка+подрубатель

3 Натяжение нити:

2 + 6

4 Длина стежка:

1.5 + 4

z

1 Сделайте двойную складку в 0.25 см и

приблизительно на 8 см в длину.

1 0.25 см

2 8 см

q w

x

2 Опустите иглу в ткань в точке начала шитья,

затем опустите лапку+подрубатель.

Прошейте 3+4 стежка, придерживая игольную

и шпульную нити.

c

3 Опустите иглу в ткань и поднимите лапку+

подрубатель.

Заправьте сложенную ткань в

направляющую улитки лапки.

v

4 Опустите лапку, шейте, приподнимая край

ткани и подавая сложенные порции

равномерно.

b

e

5 Отрежьте примерно 0.7 см от угла как

показано на рисунке, чтобы избежать

утолщения.

e

3 0.7 см

23

Штопка и вышивка

q

w

1 Выбор строчки: А или С

2 Натяжение нити:

2 + 6

3 Длина стежка:

Установите длину

стежка

на любое значение (нет

e

r

необходимости изменять)

4 Штопательная пластина

Штопка

Установите штопательную пластину. Снимите

держатель лапки и прижимную лапку.

Расположите дырку по середине вышивальных

пялец как показано на рисунке. (Пяльцы в

комплект машины не входят).

Опустите рычаг прижимной лапки и начните

шить на малой скорости.

Передвигайте ткань вперед+назад до тех пор,

пока дырка не закроется стежками.

Переверните ткань на 90 градусов и прошейте

еще слой стежков поверх предыдущих.

Примечание: Если ткань очень тонкая или

сильно повреждена, для

усиления этой области пришейте

кусок ткани поверх дырки.

Вышивка

Установите штопательную пластину.

Снимите держатель лапки и прижимную лапку.

Измените ширину стежка.

Портновским карандашом или мелом сделайте

на ткани отметки.

Расположите ткань в пяльцах и поместите их

под иглу. (Пяльцы в комплект машины не

входят).

Опустите рычаг прижимной лапки, чтобы

натянуть верхнюю нить. Удерживая верхнюю

нить, правой рукой поверните на себя маховое

колесо.

Потяните за верхнюю нить, чтобы вытянуть из

ткани шпульную нить.

На средней скорости начните шить вдоль

нанесенных линий.

По окончании вышивки снимите штопательную

пластину, снова установите держатель лапки и

саму лапку.

24

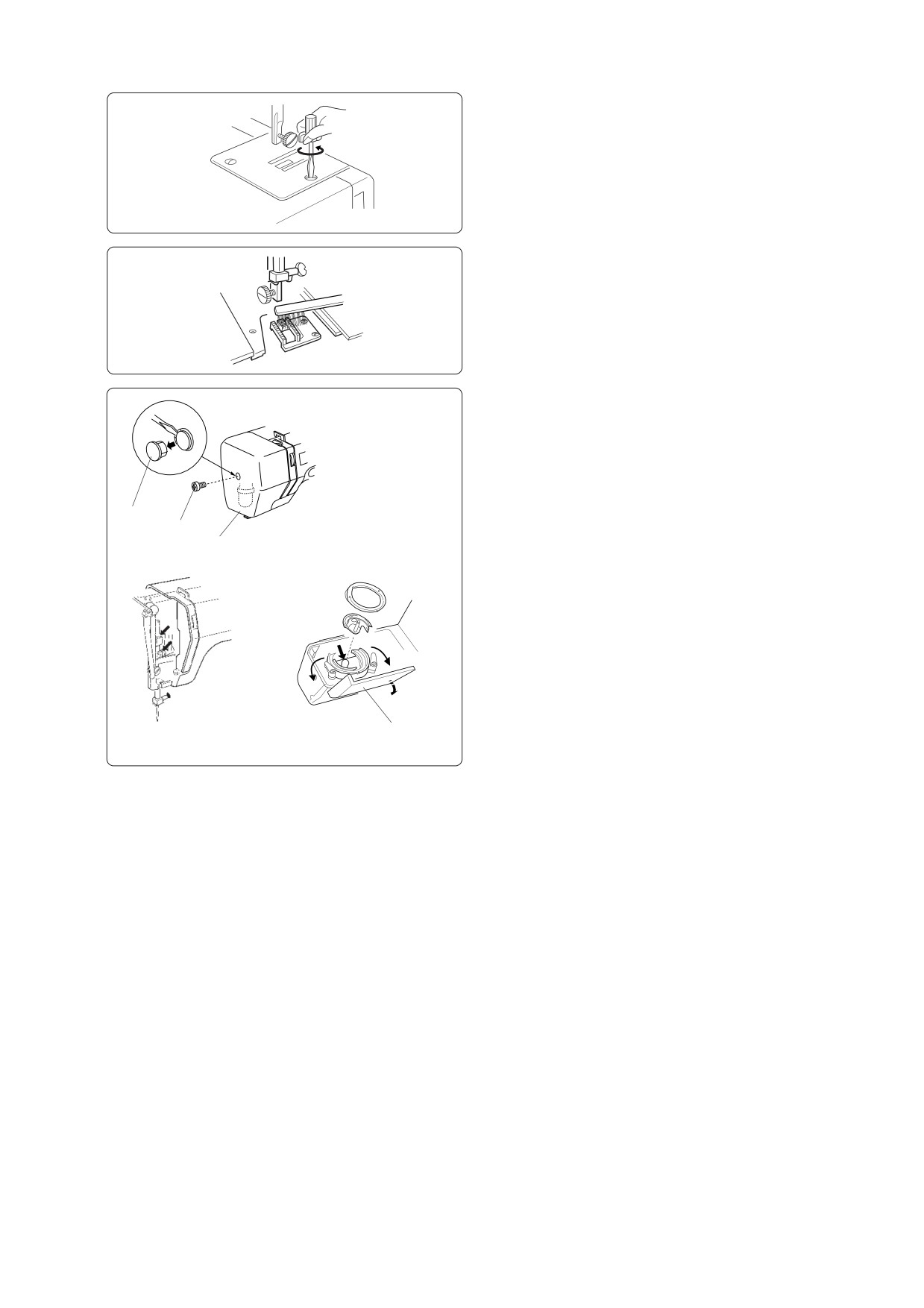

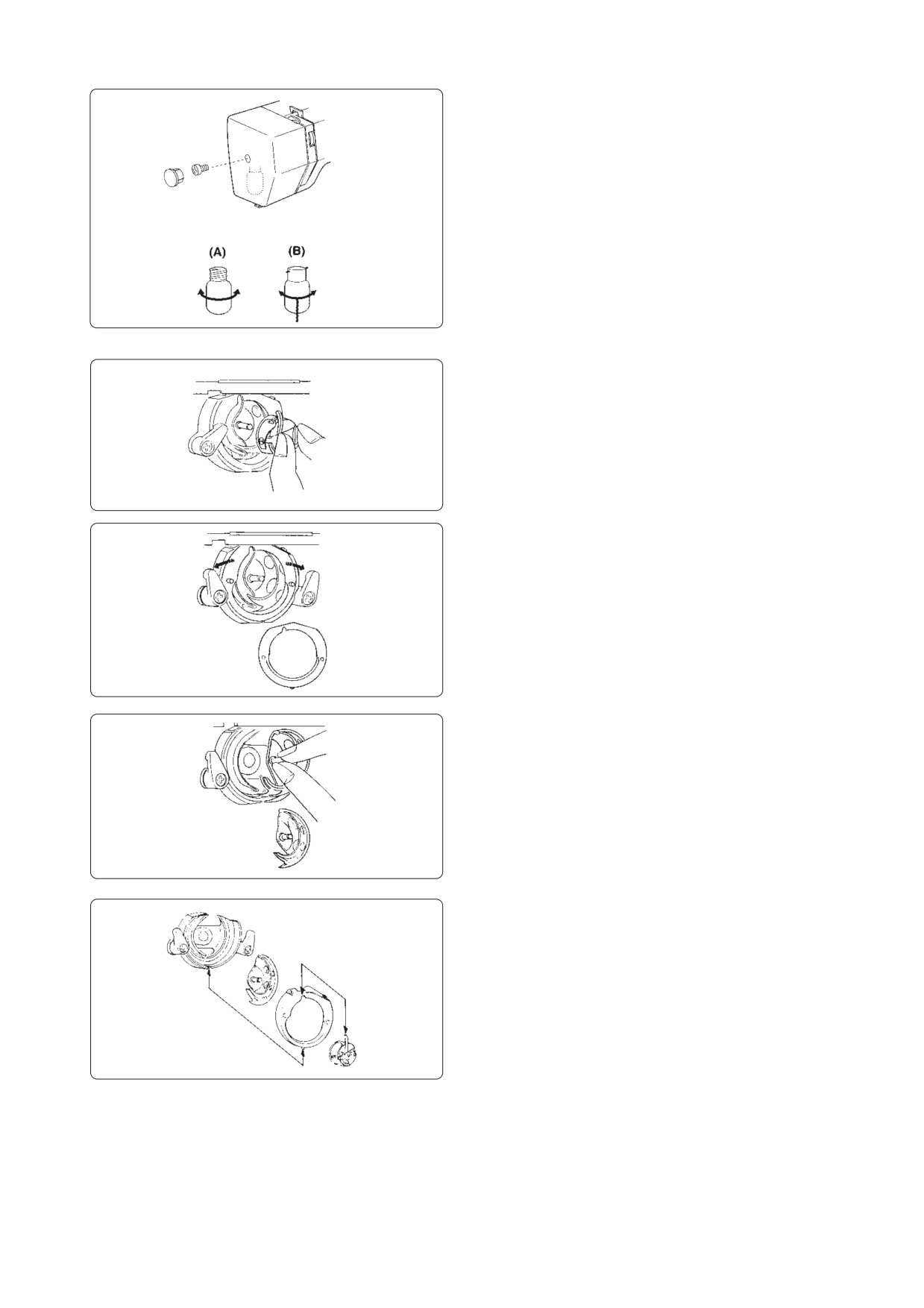

РАЗДЕЛ V. УХОД ЗА МАШИНОЙ

Подсветка

Лампочка расположена за передней панелью.

Чтобы сменить лампочку, отверните

установочный винт и снимите переднюю панель.

* Перед заменой лампочки отключите питание.

(А) M Чтобы снять лампочку, поверните влево.

M

Чтобы установить, поверните вправо.

M

(В)

Чтобы снять лампочку, надавите и

выкручивайте влево.

M

Чтобы установить, вставьте и

вкручивайте вправо.

Сборка челночного механизма

Примечание: Выключите питание машины или

выньте вилку из розетки.

Как разобрать челночный механизм:

Поднимите иглу в верхнее положение и откройте

челночную пластину.

Поднимите язычок шпульного колпачка и выньте

его из машины.

Откройте держатели челночного механизма и

достаньте удерживаемое кольцо.

Вытащите челнок.

* Щеточкой и мягкой салфеткой очистите

челночный механизм.

Как собрать челночный механизм:

Удерживая стержень, осторожно наденьте его на

основу челночного механизма, образуя четкий

круг с направителем.

Наденьте кольцо. Проверьте, чтобы выступ зашел

в паз.

Закрепите кольцо, установите держатели

челночного механизма в первоначальное

положение.

Вставьте шпульный колпачок.

25

Чистка транспортера ткани

Примечание: Перед началом чистки

выключите питание машины

или выньте вилку из розетки.

Снимите иглу и прижимную лапку.

Уберите винт игольной пластины и снимите

саму пластину.

Щеточкой удалите пыль и остатки ткани с

транспортера.

Установите игольную пластину.

Смазка машины

Примечание: Перед началом чистки

выключите питание машины или

выньте вилку из розетки.

Смазывайте показанные на рисунке области,

q

по крайней мере, один раз в год.

w

Используйте масло для швейных машин

e

хорошего качества.

Достаточно одной или двух капель масла.

Вытрите остатки масла, иначе оно может

испортить ткань.

Если машина не использовалась в течение

долгого времени, перед началом работы

смажьте ее.

Смазывание области передней панели.

Снимите колпачок, винт и переднюю панель.

r

Смажьте участки, показанные на рисунке.

1 Колпачок

2 Винт

3 Передняя панель

Смазывание челнока

Откройте челночную пластину.

Смажьте участки, показанные на рисунке.

4 Челночная пластина

26

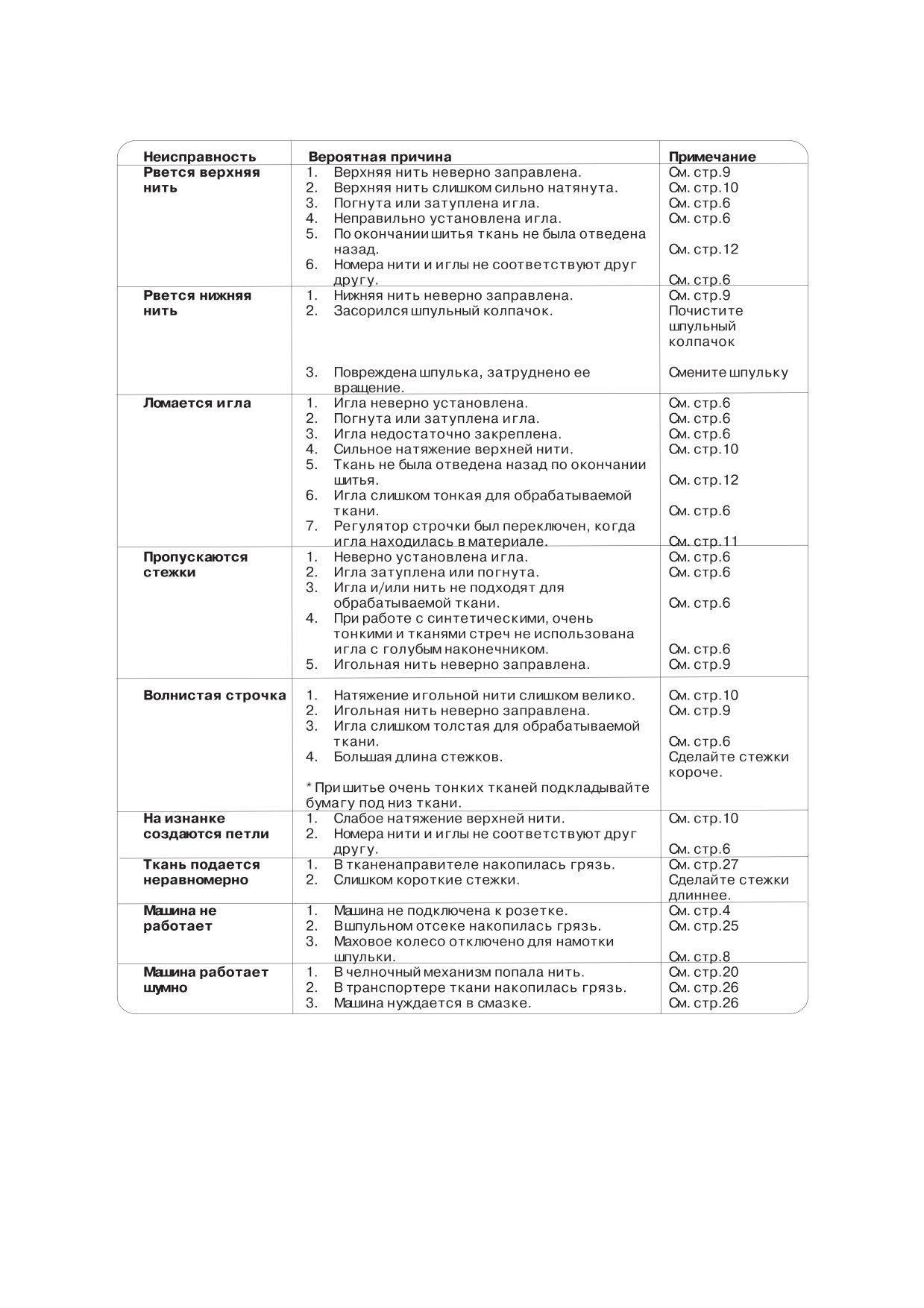

Устранение неисправностей

27

///////////////////////////////////////
