Швейная машина Janome Craft 350e. Инструкция по эксплуатации

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Машина не игрушка. Не позволяйте детям играть с ней. Машина не предназначена для использования детьми

и психически нездоровыми людьми без надлежащего присмотра.

Машина сконструирована и разработана только для бытового использования.

Перед началом работы прочитайте инструкции по пользованию швейной машиной.

ОПАСНО

- Во избежание риска удара электрическим током:

1. Никогда не оставляйте включенную в сеть машину без присмотра.

Всегда отключайте прибор от сети после работы и перед началом чистки.

2. Всегда отключайте от сети при замене лампочки. Вставляйте лампочку такого же типа на 15 Ватт.

ВНИМАНИЕ

- Во избежание ожогов, пожара, удара электрическим током или нанесения

повреждений пользователю:

Не позволяйте играть с машиной. Машина не предназначена для использования детьми

и психически нездоровыми людьми без надлежащего присмотра. Не используйте машину как игрушку.

Будьте особенно внимательны при работе, если в помещении находятся дети.

Используйте прибор только по его прямому назначению, описанному в этой инструкции.

Используйте приспособления, только рекомендуемые производителем и описанные в инструкции.

Не используйте машину, если у нее поврежденный шнур или вилка, в случае, если она падала,

была повреждена, попала в воду или работает неправильно. Отнесите машину к ближайшему

авторизированному дилеру для ремонта или наладки.

Машина должна работать только с открытыми вентиляционными отверстиями. Периодически

чистите вентиляционные области машины и ножную педаль от пыли, грязи и остатков материи.

Ничего не кидайте и не вставляйте в вентиляционные отверстия.

Работайте на машине только в помещении.

Не работайте в помещении, где распылялись аэрозоли или использовался кислород.

Чтобы отключить питание, поставьте все выключатели в положение ВЫКЛ.(«0»).

Затем вытащите вилку из розетки.

Не тяните вилку из розетки за шнур, берите вилку за корпус.

10.

Будьте осторожны при работе с движущимися частями машины.

Особое внимание уделяйте рабочей области вокруг иглы.

11.

Используйте только оригинальную игольную пластину.

Из-за неправильной пластины может сломаться игла.

12.

Не используйте гнутые иглы.

13.

Не тяните и не толкайте ткань при шитье, может сломаться игла.

14.

Всегда отключайте машину и ставьте выключатель на «0» при регулировке или замене деталей

в области работы иглы: заправке нити в иглу, смене иглы, заправке нижней нити,

смене прижимной лапки и т.д.

15.

Всегда отключайте машину от электрической розетки при проведении профилактических работ,

снятии панелей и других процедур, описанных в этой инструкции.

СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ

Дизайн и спецификация машины могут быть изменены без предварительного уведомления.

СОДЕРЖАНИЕ

ЗНАКОМСТВО С МАШИНОЙ

2-4

Наименование частей

Стандартные аксессуары

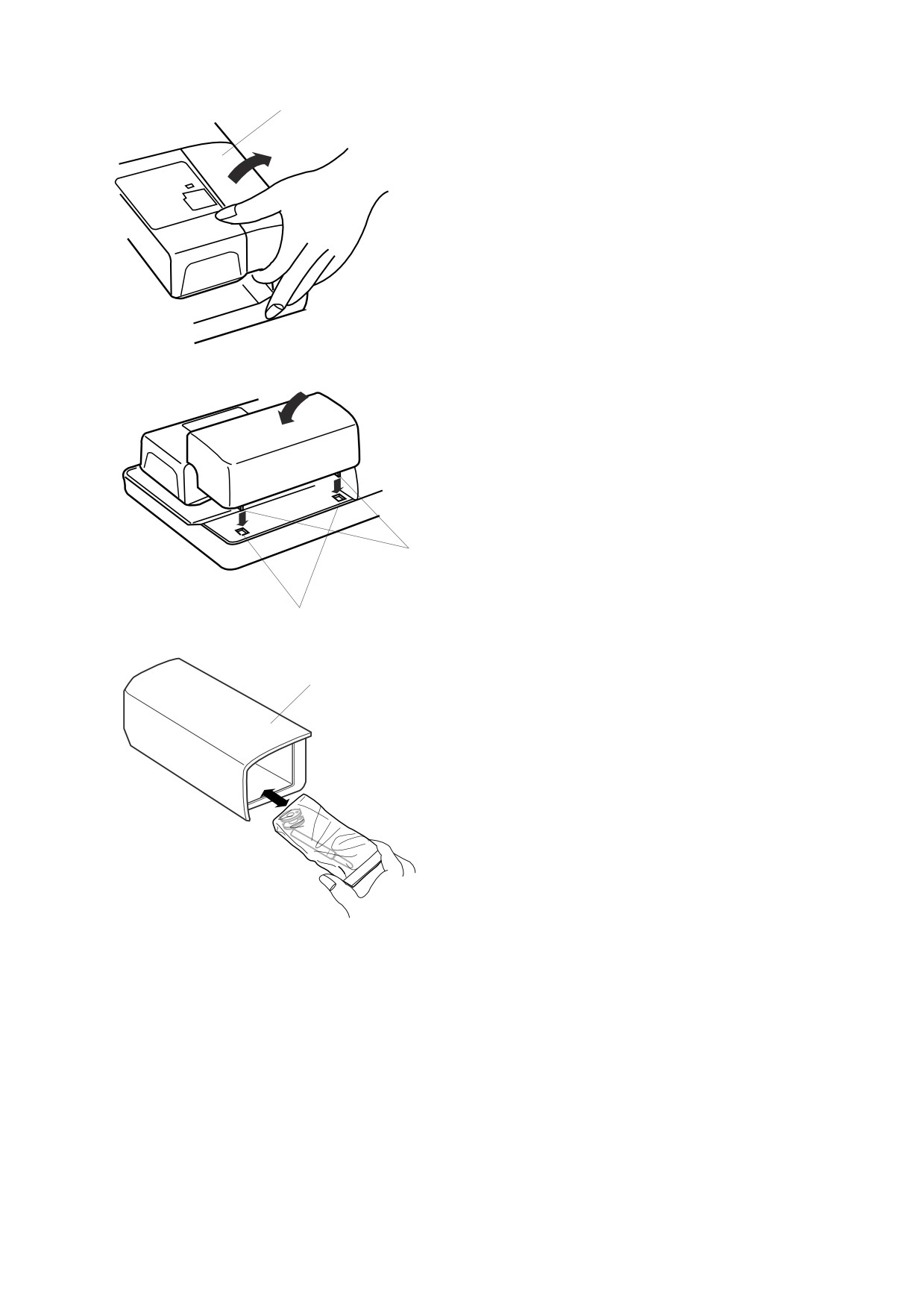

Съемный приставной столик

ПОДГОТОВКА К РАБОТЕ

5-18

Подключение машины к сети

Кнопка Старт/Стоп

Кнопка автоматической обрезки нити

Намотка шпульки

6-8

Как вынуть шпульку

Установка катушки ниток

Дополнительный катушечный стержень

Намотка шпульки

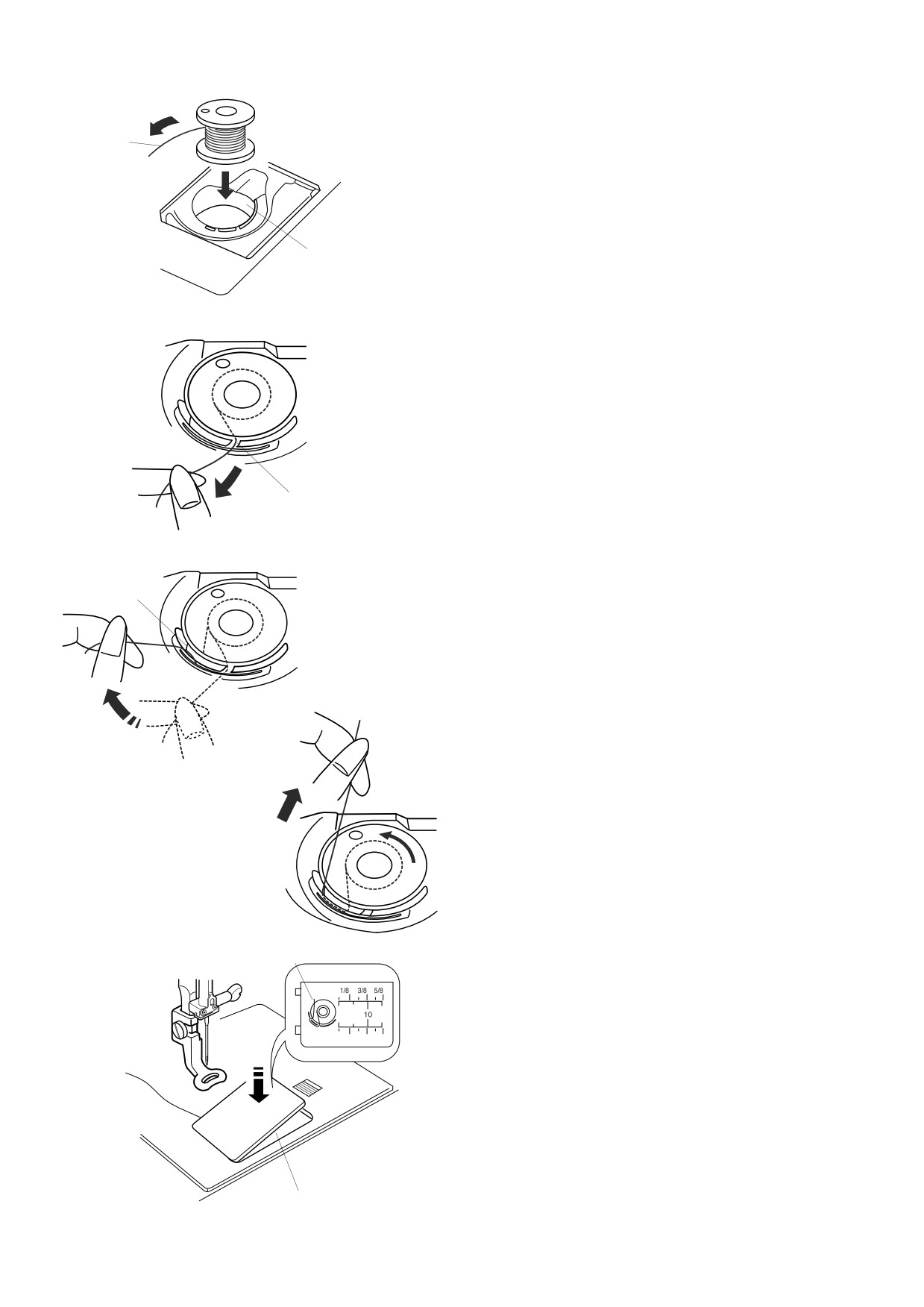

Установка шпульки

Подъем прижимной лапки

Заправка нити в машину

9-10

Нитезаправитель

Вытягивание нижней нити

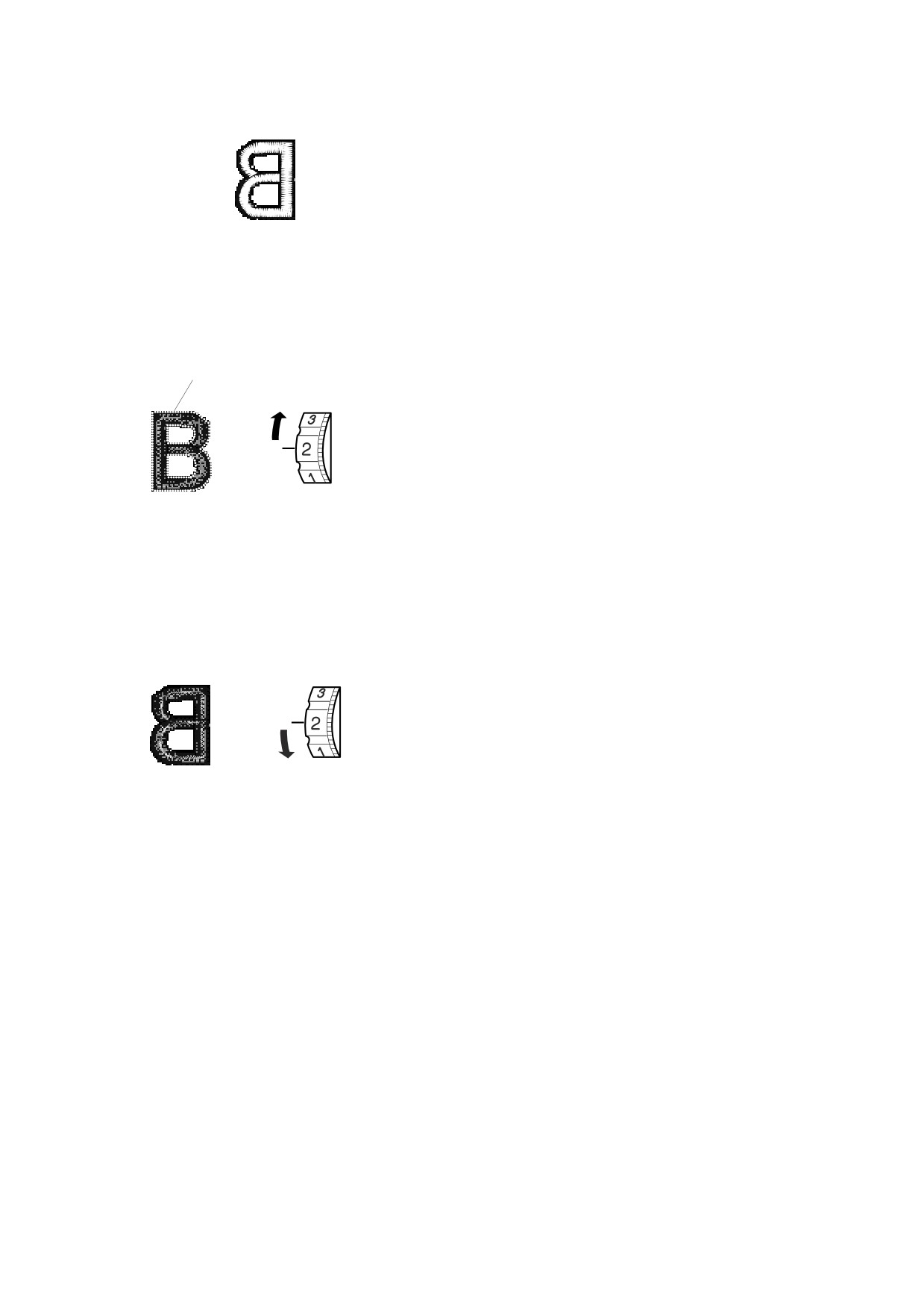

Регулировка натяжения нити

Смена игл

Вышивальные пяльцы

Шаблон

Стабилизатор

Типы стабилизатора

Использование

Размещение ткани в вышивальных пяльцах

Установка вышивальных пялец на машине

ОПЕРАЦИОННЫЕ КЛАВИШИ

19-27

Экран выбора образцов

Режим установок

Установки машины

21-23

Выбор языка

Клавиша помощи

Выбор встроенных рисунков

25-27

Выбор образцов

26-28

ВЫПОЛНЕНИЕ ВЫШИВКИ

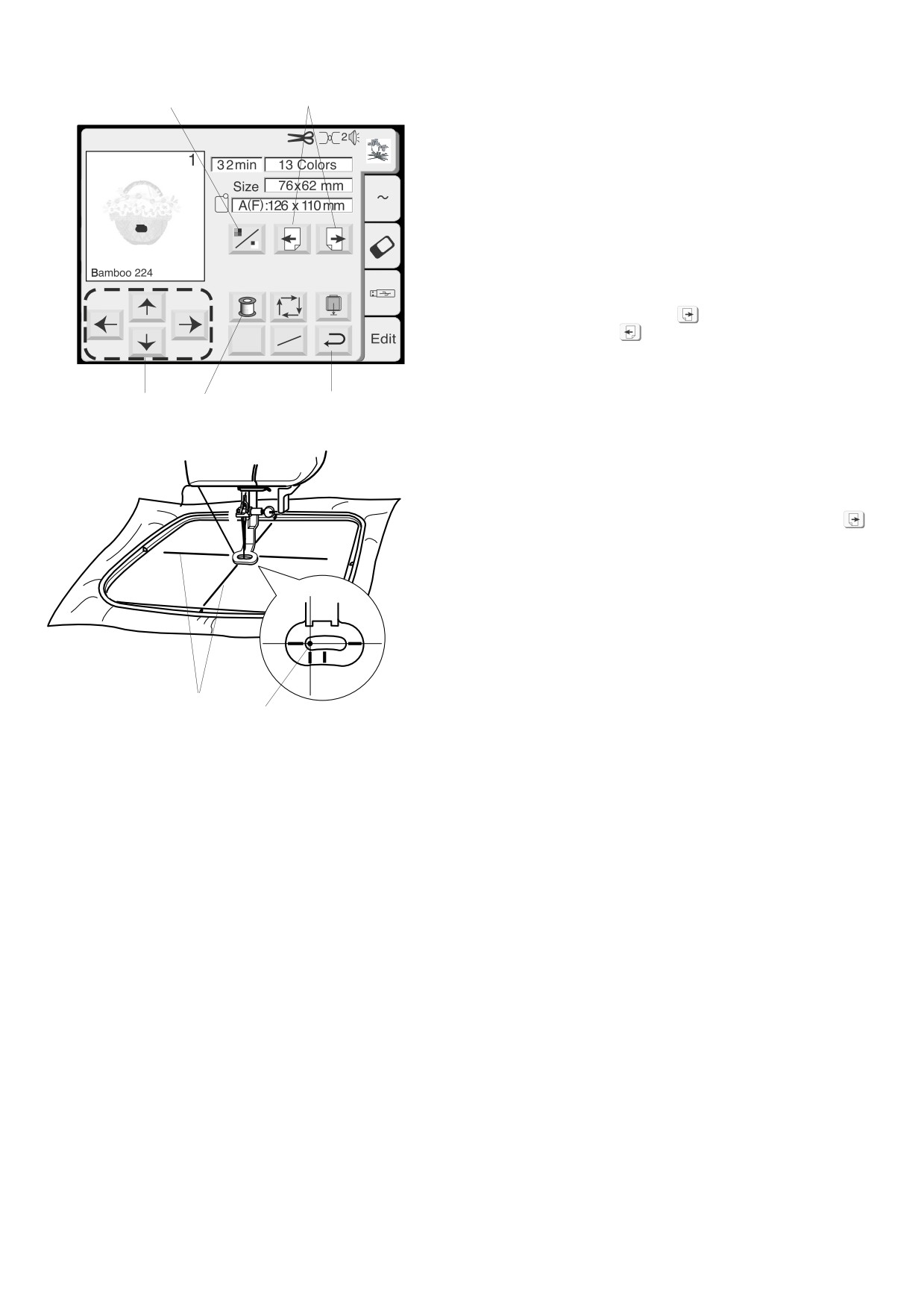

Начало выполнения вышивки

МОНОГРАММЫ

29-34

Экран выбора монограмм

29-30

Вышивание монограмм

31-32

Монограмма из 2 букв

Изменение монограмм

ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

35-36

PC Card

USB стик

РЕЖИМ РЕДАКТИРОВАНИЯ

37-41

Редактирование вышивальных рисунков

38-41

СОХРАНЕНИЕ ФАЙЛОВ

42-44

Создание новой папки

Новое имя файла

Удаление файла

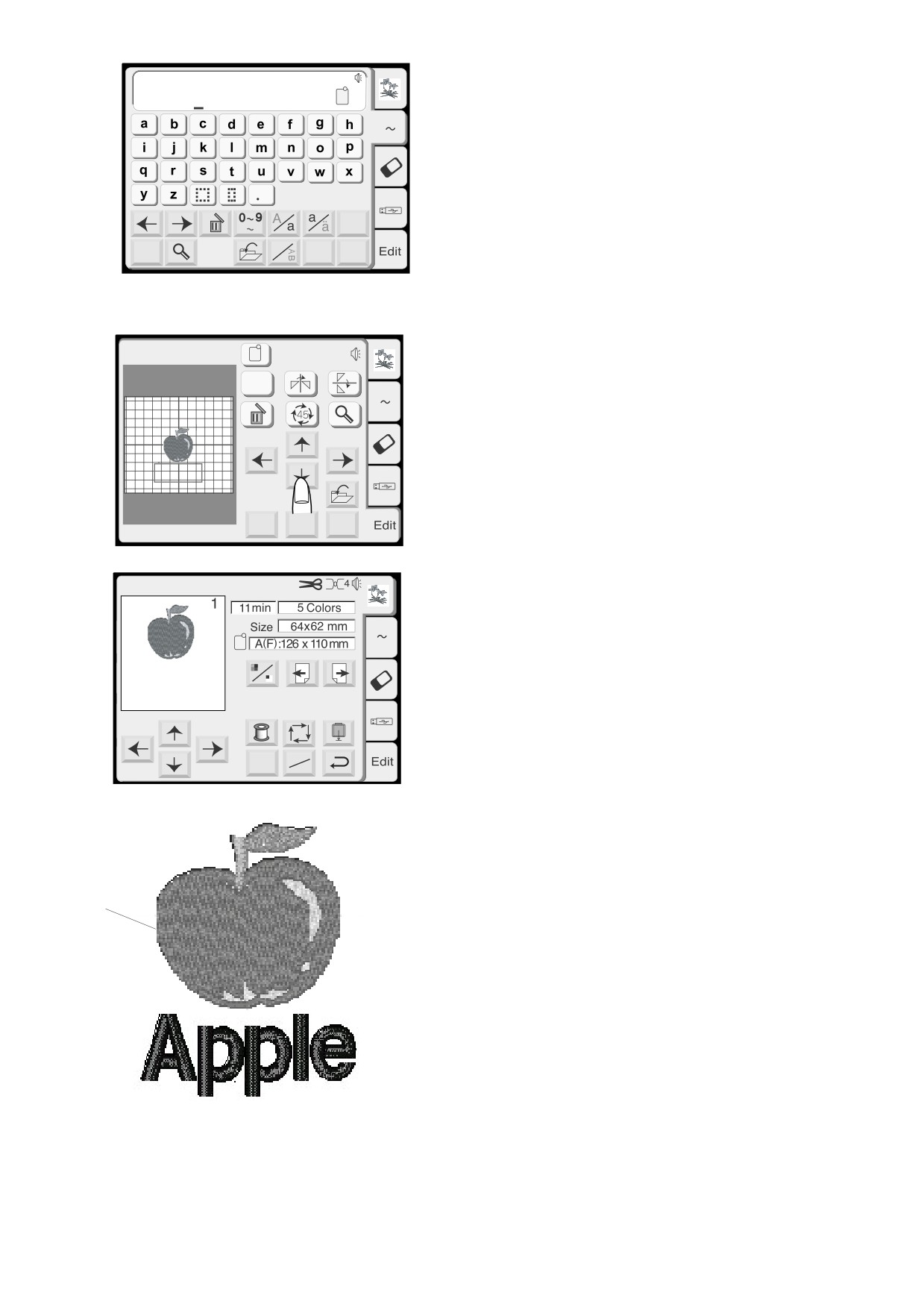

СОЗДАНИЕ ОРИГИНАЛЬНОГО РИСУНКА

45-46

УХОД ЗА МАШИНОЙ

47-48

Чистка шпульного отсека и тканенаправителя

Замена лампочки

Устранение неисправностей

ЗНАКОМСТВО С МАШИНОЙ

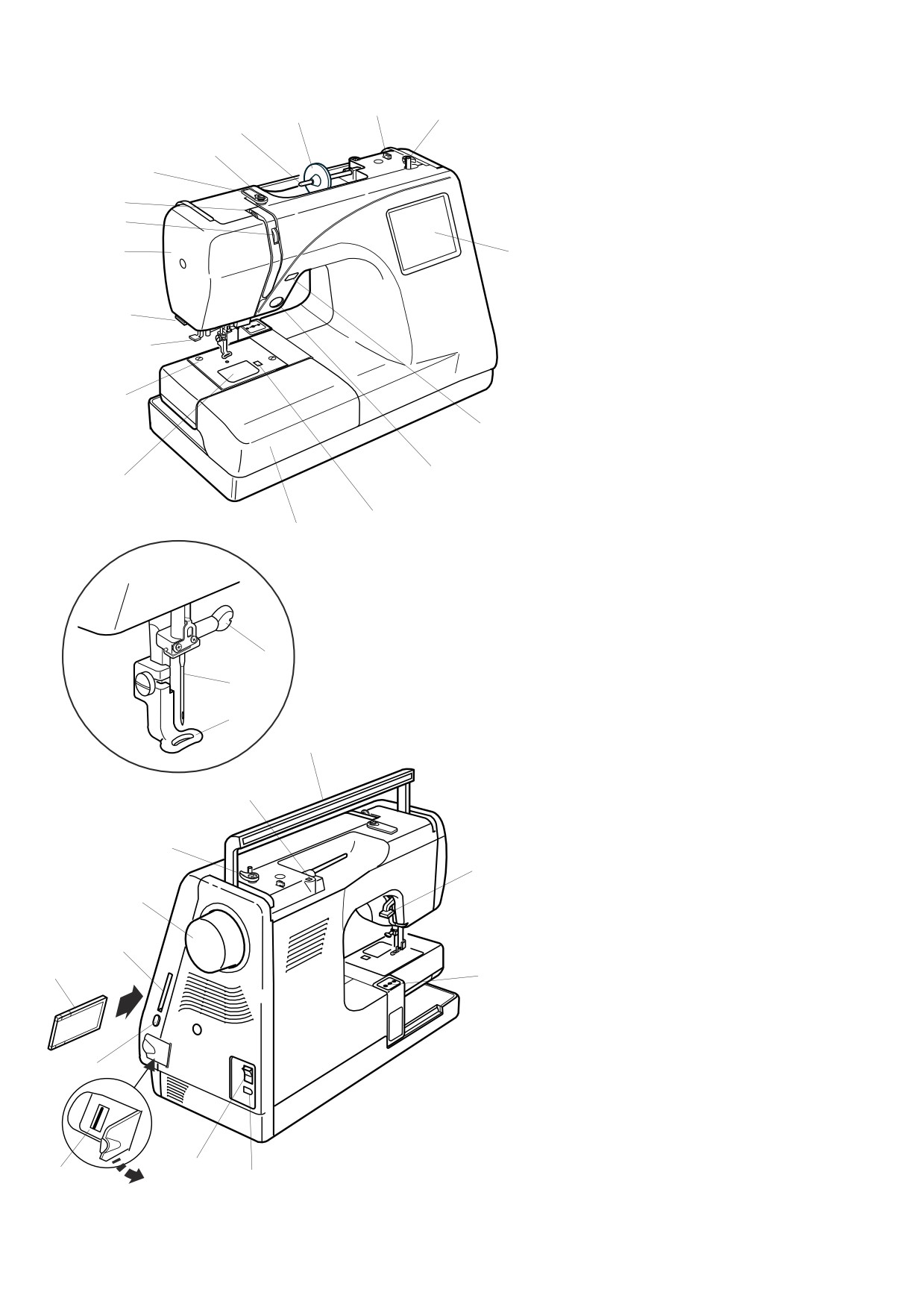

Названия частей

ЖК-дисплей

Шпиндель моталки

Обрезатель шпульной нити

Держатель катушки (большой)

Катушечный стержень

Направитель намотки нити

Нитенаправительная пластина

Рычаг нитепритягивателя

Реле натяжения нити

Передняя панель

Нитеобрезатель и нитедержатель

Нитевдеватель

Игольная пластина

Пластина шпульного отсека

Дополнительный столик

(коробка с аксессуарами)

Кнопка снятия пластины шпульного

отсека

Кнопка Старт/Стоп

Кнопка автоматической обрезки нити

Винт держателя иглы

Игла

Вышивальная лапка

Ручка для переноса

Отверстие для дополнительного

катушечного стержня

Стопор намотки шпульки

Маховое колесо

Слот для PC Card

PC Card (дополнительное

приспособление)

Кнопка возврата PC Card

Разъём USB (для USB стика)

# Выключатель питания

# Разъём машины

# Каретка (для вышивания)

# Рычаг подъёма прижимной лапки

ПОДГОТОВКА К РАБОТЕ

Подключение машины к сети

Отключите питание, вставьте разъём в гнездо

машины.

Вилку питания вставьте в розетку и включите

машину.

Выключатель питания

Разъём машины

Гнездо машины

Вилка питания

Розетка

ПРИМЕЧАНИЕ:

После включения питания требуется около

6 секунд до появления окошка выбора образцов

на дисплее машины.

(Это не дефект, а необходимое время для загрузки

данных.)

Инструкции по пользованию:

Для Вашей безопасности:

Символ «O» на выключателе машины означает,

При работе на машине всегда смотрите на область

что питание отключено.

шитья и не дотрагивайтесь до движущихся частей

Если вилка полностью не входит в розетку,

машины: рычаг нитеводителя, маховое колесо, игла.

переверните её. Если и на этот раз вилка

Всегда выключайте питание и вынимайте вилку из

не подходит, вызовите квалифицированного

розетки, когда:

электрика для установки нужной розетки.

— оставляете машину без присмотра

Ни в коем случае не модифицируйте вилку.

— меняете части машины

— чистите машину.

Кнопка Старт/Стоп

Нажимайте на эту кнопку для начала и окончания

работы машины. Цвет кнопки будет меняться каждый

раз при нажатии на неё:

— красный цвет — когда машина работает

— зеленый цвет — когда остановлена

Кнопка старт/стоп

START

STOP

ПРИМЕЧАНИЕ:

Машина Memory Craft 350E оснащена системой

автоматического отключения для предотвращения

перегрева, если она работает достаточно долго.

Выполняйте инструкции по безопасности,

которые, при необходимости, появляются

на экране дисплея.

Кнопка автоматической обрезки нити

Нажмите на эту кнопку и обрежьте нити по окончании

работы (см. стр. 28).

Кнопка автоматической обрезки нити

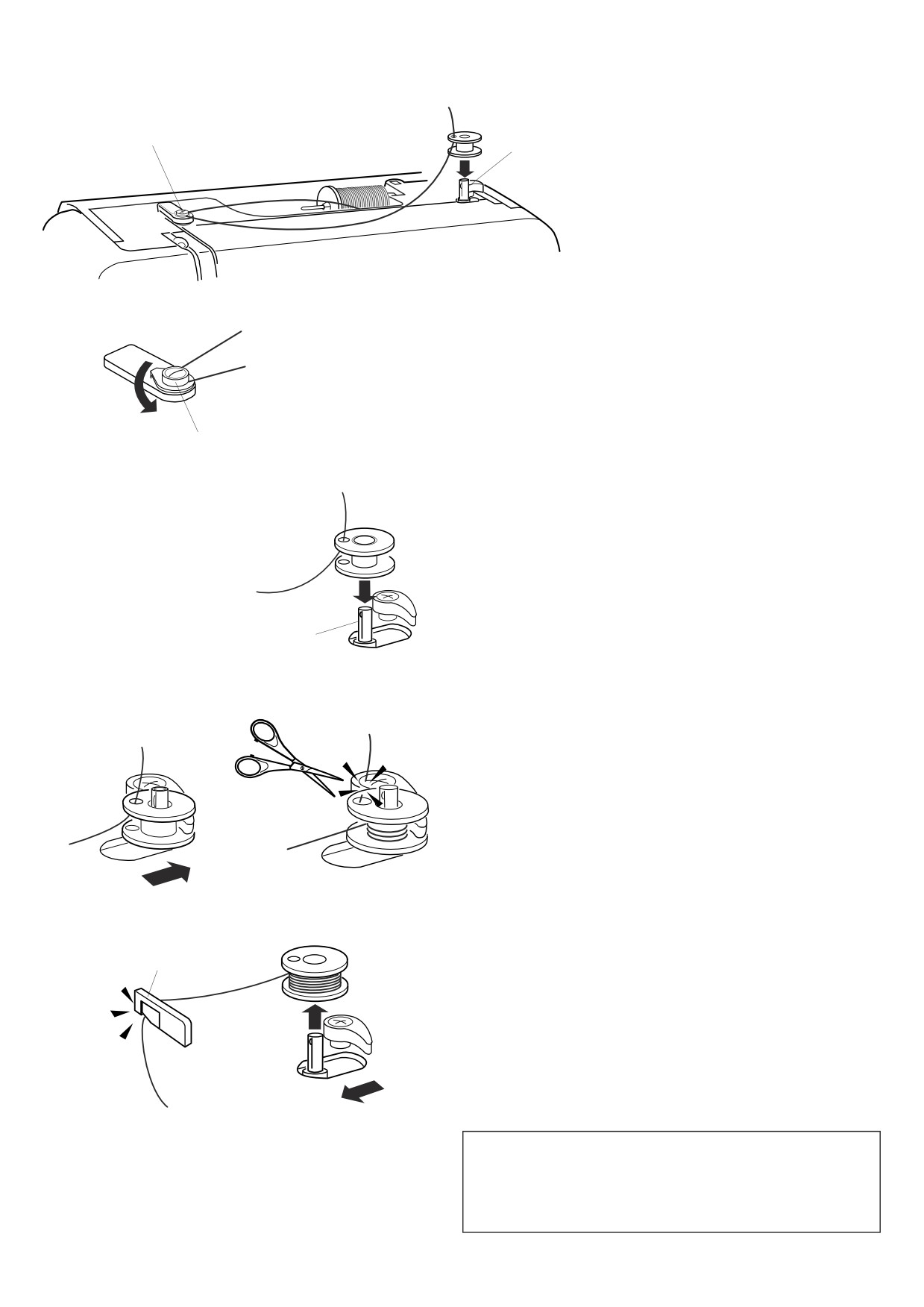

Намотка шпульки

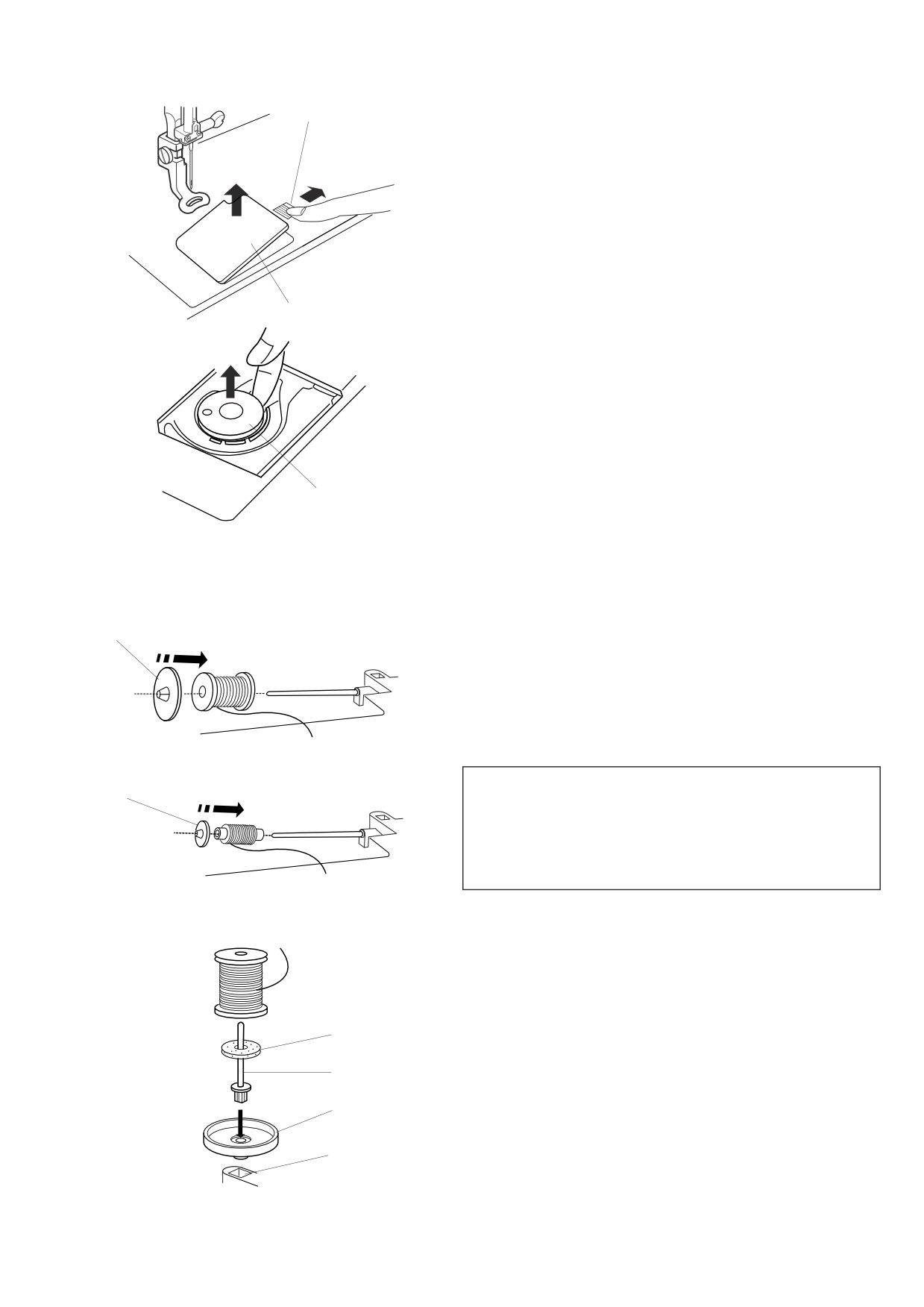

Как вынуть шпульку

Отодвиньте кнопку челночной пластины вправо

и снимите пластину.

Вытащите шпульку из шпульного отсека.

q Кнопка челночной пластины

w Челночная пластина

e Шпулька

Установка катушки ниток

Поднимите катушечный стержень. Установите катушку

на стержень, разматывайте нитку по направлению,

как показано на рисунке. Сверху наденьте большой

держатель и плотно зафиксируйте на катушке.

ПРИМЕЧАНИЕ:

Малый держатель используется для маленьких или

узких катушек.

Держатель катушки большой

Держатель катушки малый

Дополнительный катушечный стержень

Используйте дополнительный катушечный стержень,

если Вам необходимо намотать нить

на шпульку, не прерывая работы машины.

Установите дополнительный катушечный стержень

на подставку , затем в отверстие позади

горизонтального стержня.

Наденьте фетровую прокладку на стержень

и установите сверху катушку, как показано

на рисунке.

Дополнительный катушечный стержень

Подставка

Отверстие

Фетровая прокладка

Намотка шпульки

Придерживая нить на катушке, направьте её

вокруг нитенаправителя намотки

q Нитенаправитель намотки

Пропустите нить сквозь отверстие в шпульке

изнутри наружу. Наденьте шпульку

на шпиндель моталки.

w Шпиндель моталки

Надавите на шпиндель и отодвиньте его вправо.

Удерживая конец нити в руке, нажмите на кнопку

Старт/Стоп. Остановите машину после нескольких

оборотов и обрежьте свободный конец близко

к шпульке.

v Снова нажмите на кнопку Старт/Стоп. Когда шпулька

будет полностью намотана, она остановится

автоматически. Нажмите на кнопку Старт/Стоп

и остановите машину. Затем верните шпиндель

намотки влево. Снимите шпульку и обрежьте нить

при помощи нитеобрезателя шпульной нити.

e Нитеобрезатель шпульной нити

ПРИМЕЧАНИЯ:

Не двигайте шпиндель намотки шпульки,

когда машина работает.

Во избежание повреждений мотор автоматически

остановится после 2 минут работы.

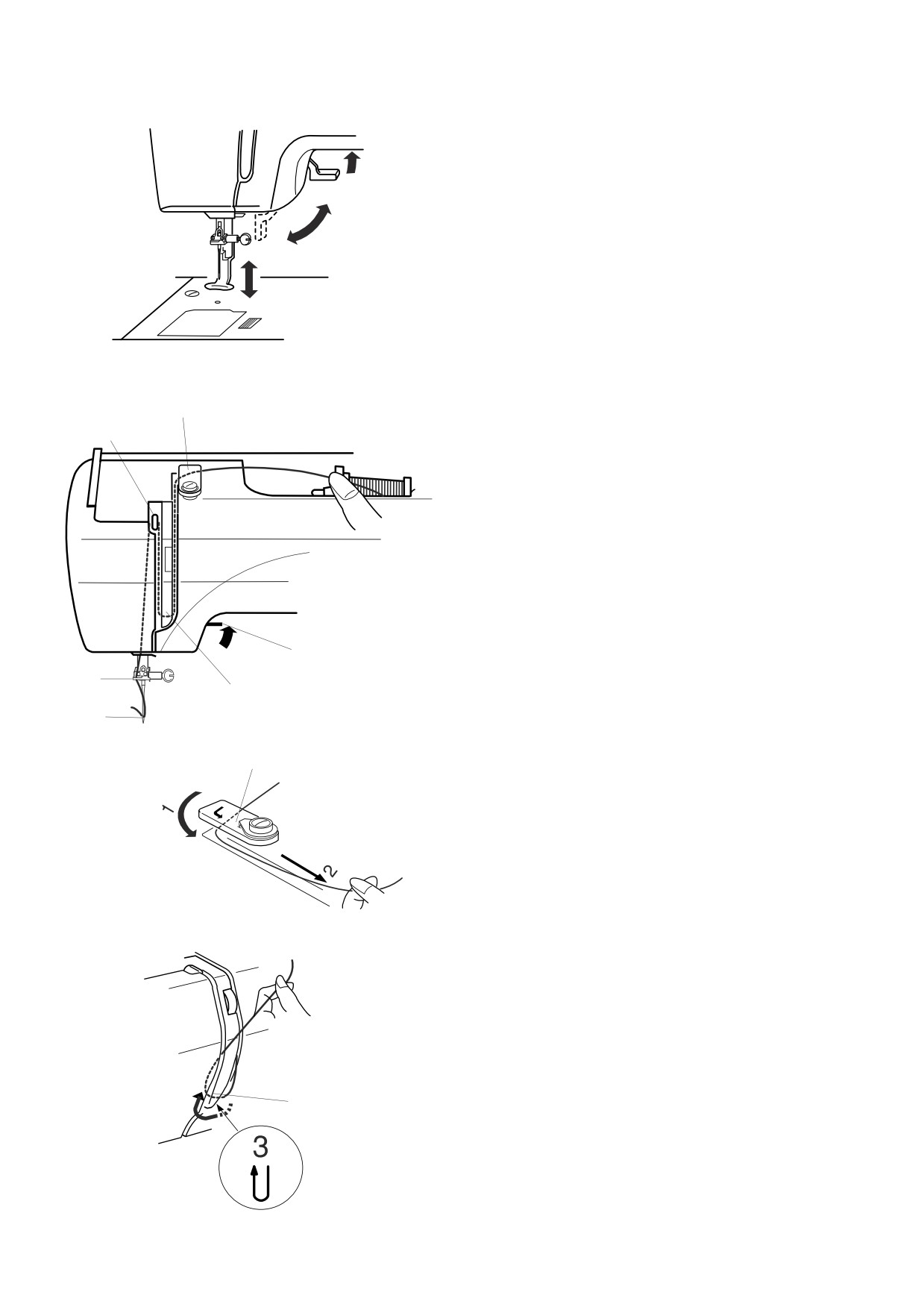

Подъём прижимной лапки

Рычаг подъёма прижимной лапки поднимает

и опускает её.

Вы сможете поднять прижимную лапку на 6 мм выше

обычного положения, приложив чуть больше усилия

для подъёма рычага прижимной лапки.

Заправка нити в машину

Поднимите рычаг прижимной лапки.

Поверните маховое колесо, поднимите иглу

в верхнее положение. Придерживая нить у катушки,

обведите её вокруг и под нитенаправителем.

Затем спустите её вниз по правой дорожке

нитенаправительной пластины.

q Рычаг подъёма прижимной лапки

w Нитенаправитель

Проведите нить вокруг нитенаправительной

пластины и наверх к рычагу нитеводителя.

Нитенаправительная пластина

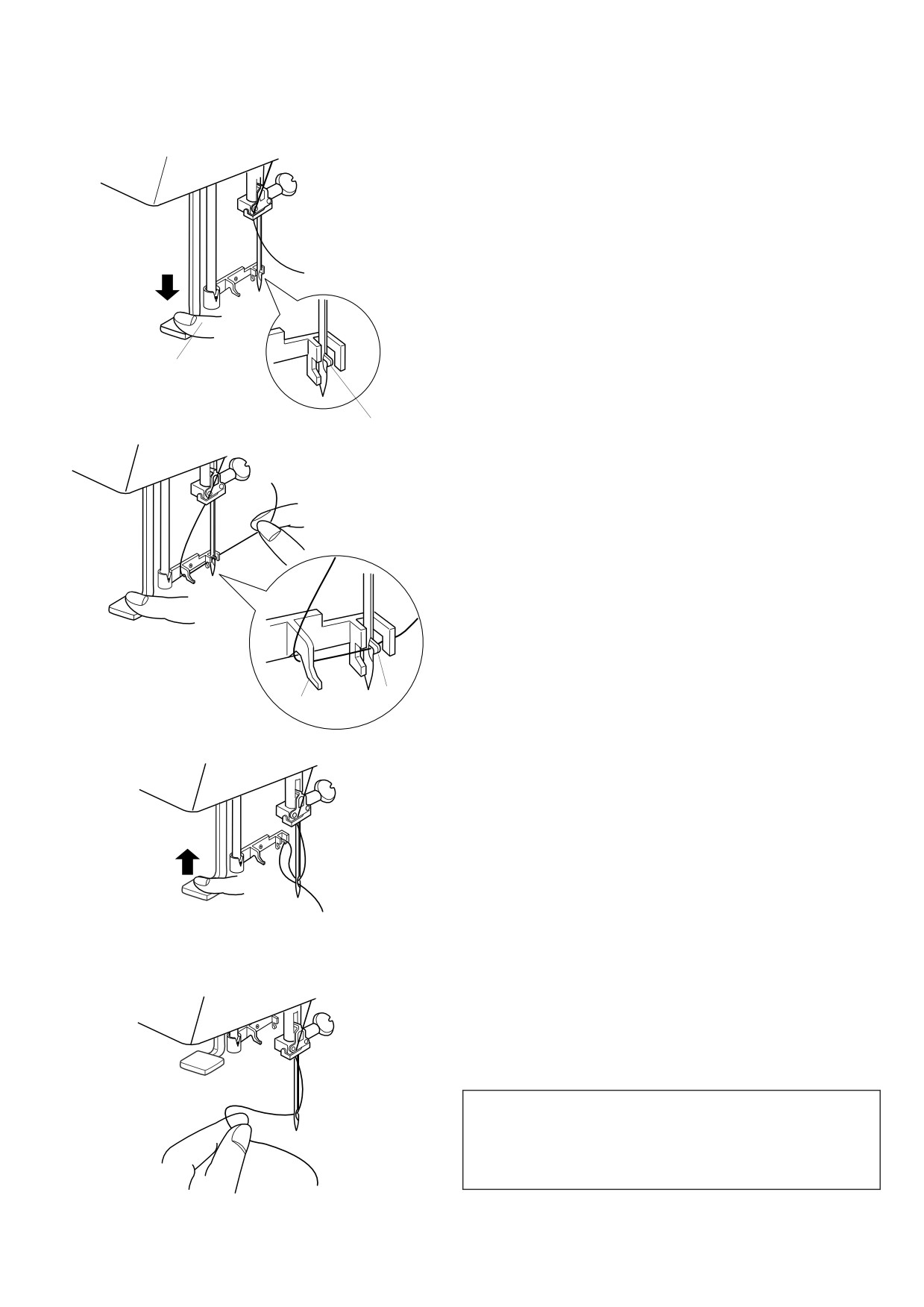

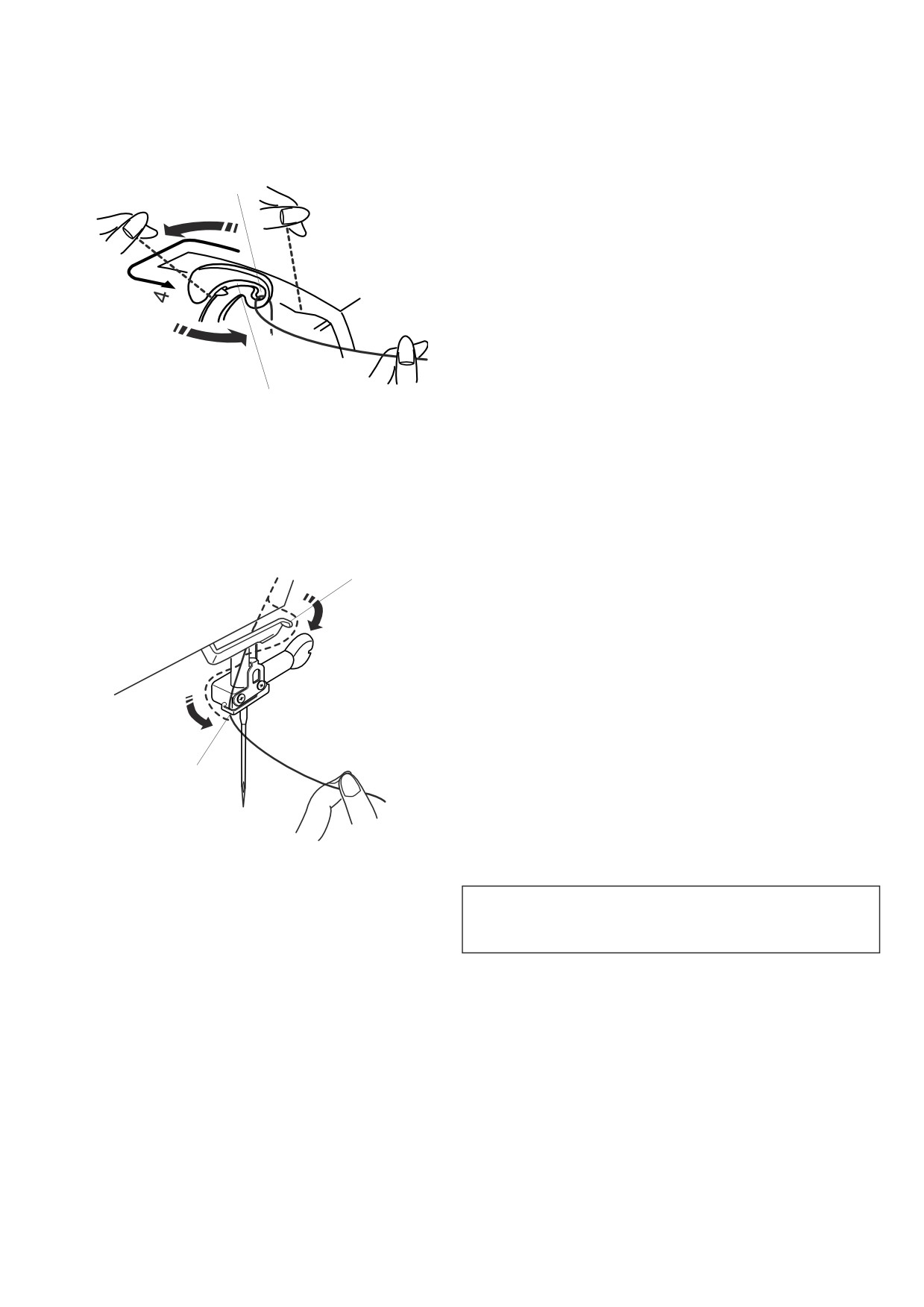

Нитезаправитель

z Опустите прижимную лапку. Опустите рычаг

нитезаправителя вниз насколько возможно.

Сзади сквозь игольное ушко выйдет крючок.

Рычаг нитезаправителя

w Крючок

Проведите нить вокруг нитенаправителя

и под крючком.

e Нитенаправитель

Удерживая конец нити в руке, медленно отпустите

рычаг нитезаправителя. Петля из нитки вытянется

через игольное ушко.

Снимите петлю с нитезаправителя и вытяните

конец нити сквозь ушко.

ПРИМЕЧАНИЕ:

Нитезаправителем можно пользоваться

при работе с нитками №50-90 и иглами №11-№16,

а также с иглами с голубым наконечником

(для тонких тканей).

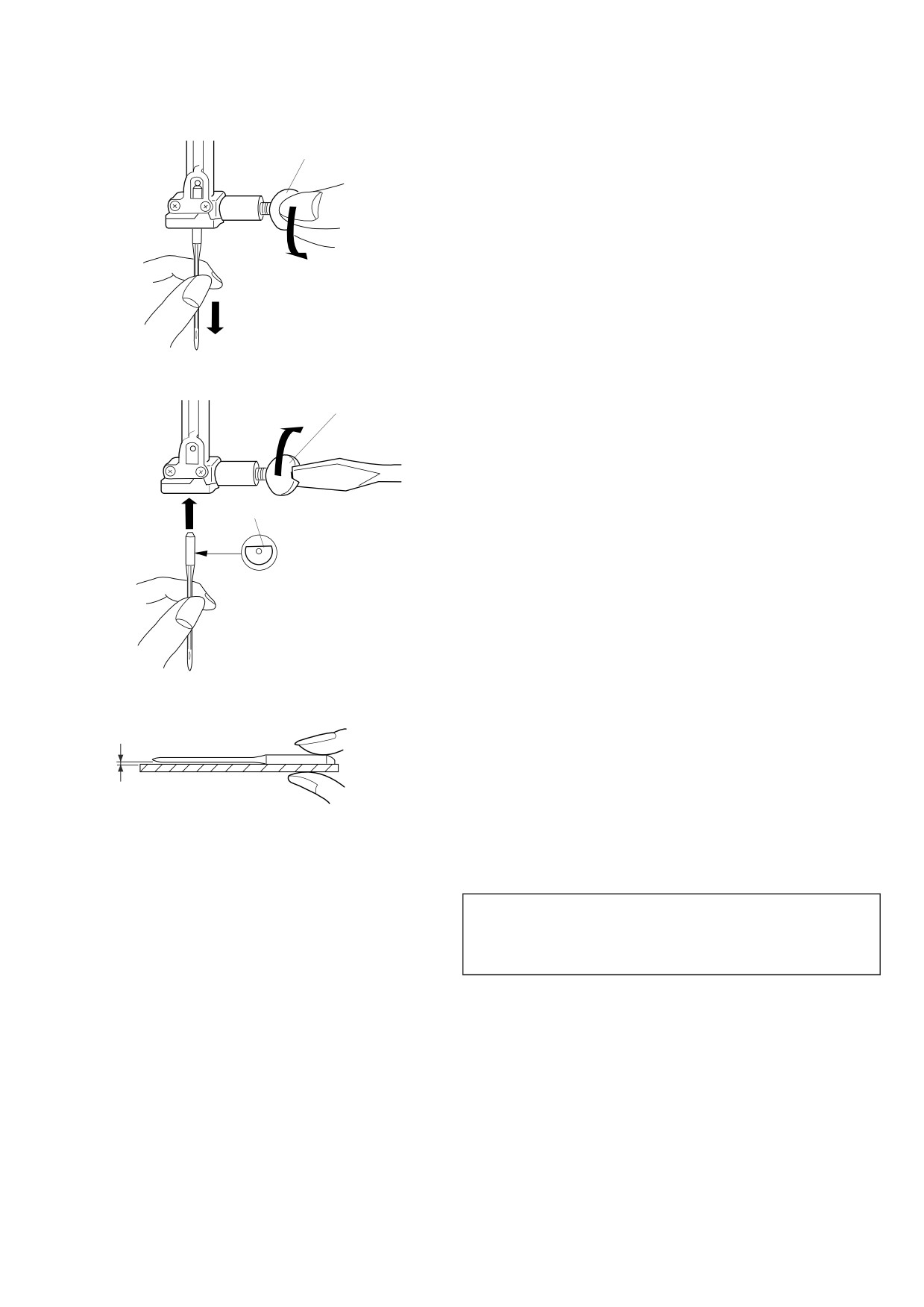

Смена игл

Отключите питание. Повернув маховое колесо,

поднимите иглу и опустите прижимную лапку.

Ослабьте винт игольного стержня, повернув его

против часовой стрелки. Вытащите иглу из зажима.

Вставьте новую иглу в зажим плоской стороной

от себя.

q Винт игольного стержня

Плоская сторона иглы

Вставляя иглу, подтолкните её как можно выше

и затяните винт.

Чтобы проверить качество иглы, положите её плоской

стороной на ровную поверхность (игольную пластину,

стекло и т.д.). Зазор между иглой и плоской

поверхностью должен быть одинаковым.

Зазор

Никогда не используйте гнутые или тупые иглы.

ПРИМЕЧАНИЯ:

Для тонких тканей используйте иглы №11

с голубым наконечником.

Для средних и тяжёлых тканей — иглы №14.

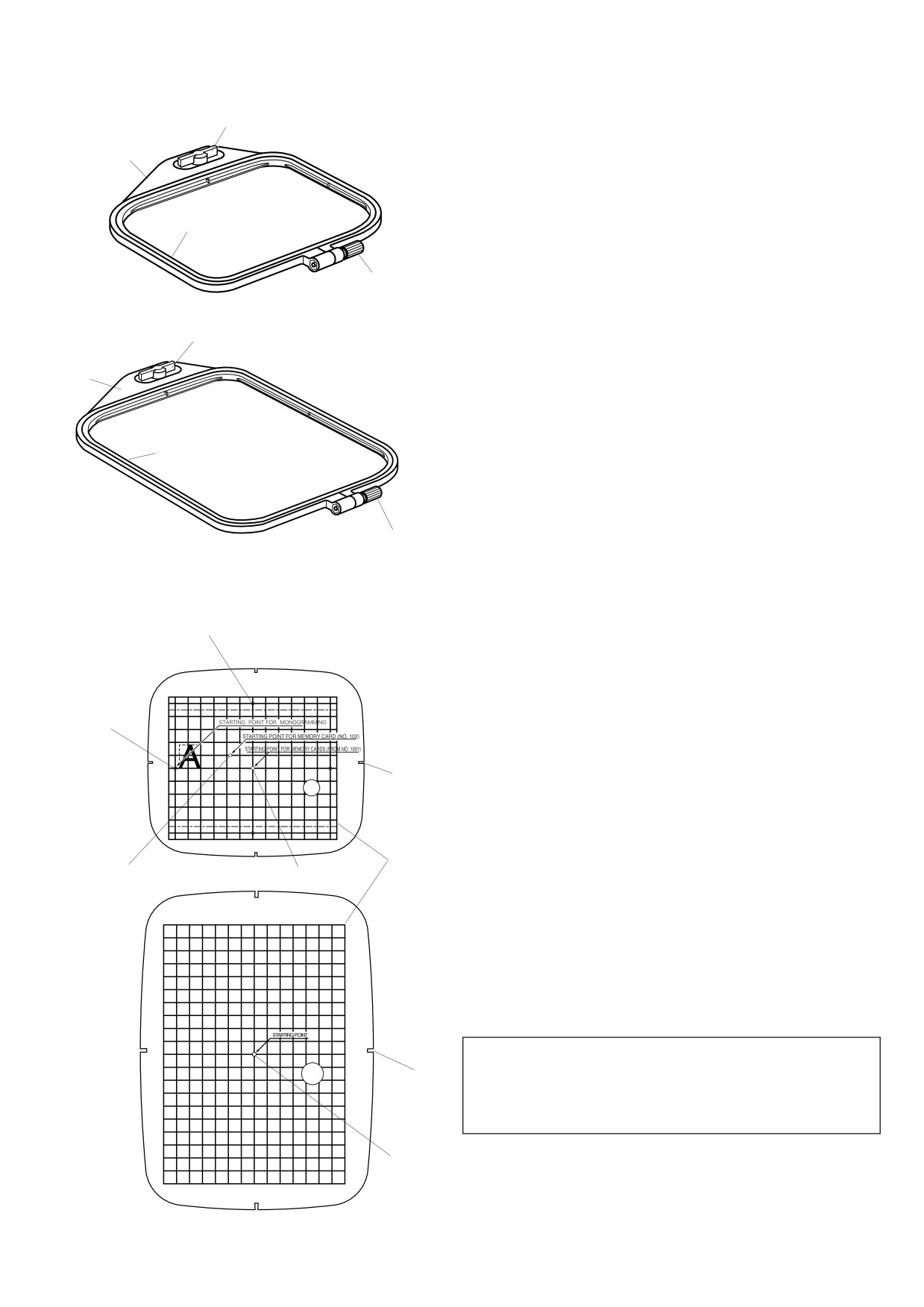

Вышивальные пяльцы

(A)

(А) Вышивальные пяльцы А:

Это стандартные пяльцы размером 12,6см х 11см

для вышивки рисунков и образцов с PC Card и т.д.

(В) Вышивальные пяльцы В:

(B)

Это большие пяльцы размером 20см х 14см

для создания больших вышивок или комбинаций

узоров.

Внешние пяльцы

w Внутренние пяльцы

e Установочный винт

r Винт фиксации пялец

Шаблон

При расположении ткани в пяльцах воспользуйтесь

шаблоном для совмещения центральных линий ткани

с центром пялец. Сначала отметьте центральные линии

на ткани, затем расположите ткань во внешних пяльцах.

Положите внутренние пяльцы и шаблон поверх ткани

и натяните ткань.

Точка начала для рисунков, загруженных

в машину и на PC Card.

Точка начала для монограмм по горизонтали

Точка начала для Memory Card от №102 и выше.

Точка начала для монограмм по вертикали

Вышивальный бордюр для рисунков,

загруженных в машину и на PC Card.

ПРИМЕЧАНИЕ:

Четыре углубления на шаблоне не соответствуют

центральным линиям.

Углубления для фиксации шаблона

Стабилизатор

Для достижения наилучшего результата, важно

использовать стабилизаторы.

Типы стабилизаторов

Отрывной стабилизатор изготавливается из волокон,

которые легко рвутся. Используйте отрывной

стабилизатор для работы с волнистыми тканями.

По окончании работы оторвите стабилизатор -

маленькая его часть, которая останется на обратной

стороне, не повлияет на внешний вид изделия.

Плавкий стабилизатор - липкий тип стабилизатора для

трикотажа и всех нестабильных тканей. Приклейте его к

обратной стороне ткани при помощи утюга.

Отрезной стабилизатор - нетканый материал, который

трудно оторвать. Отрежьте излишнюю часть по

окончании работы. Используйте этот тип

стабилизатора для работы с трикотажем и всеми

Липкий (плавкий) стабилизатор

нестабильными тканями.

Совместите вместе изнаночную сторону изделия

Растворимый в воде стабилизатор исчезает в воде.

с глянцевой стороной стабилизатора. Заложите

Применяйте этот стабилизатор для кружевной или

уголок стабилизатора и приклейте его утюгом.

тонкой вышивки. Также применяйте его на лицевой

стороне махровых изделий, например, полотенца так,

чтобы махровые петли не проходили сквозь вышивку.

ПРИМЕЧАНИЯ:

Клейкий стабилизатор - это клейкая бумага,

• Заложите уголок стабилизатора, чтобы потом

используемая при работе с маленькими кусочками

легче было оторвать излишек.

ткани, которые невозможно закрепить в пяльцах. Также

• Температура утюга меняется в зависимости

он применяется при работе с бархатом и другими

от типа плавкого стабилизатора.

ворсистыми тканями, на которых пяльцы могут

оставить неисправимый след.

Использование:

• Стабилизатор следует поместить на изнаночную

сторону изделия.

• Может потребоваться больше одного слоя.

• Фетр и другие крепкие ткани не требуют

стабилизатора. Вы можете вышивать прямо на них.

• Под прочные ткани можно подложить тонкую

бумагу.

• Не липкий тип стабилизатора следует

использовать при создании вышивки на тканях,

которые не гладятся, или на тех участках,

которые трудно прогладить.

• Размер стабилизатора должен быть больше

размера пялец. Разместить его в пяльцах нужно

так, чтобы он полностью был придавлен ими

во избежание ослабления ткани. См. стр.5.

Размещение ткани

в вышивальных пяльцах

Портновским мелком отметьте центральные

линии на лицевой стороне ткани.

q Ткань

Центральные линии

Ослабьте стягивающий винт внешних пялец

и положите ткань. Внутренние пяльцы положите

поверх внешних.

Сверху на ткань положите шаблон, сопоставьте

центральные линии.

e_{Стягивающийвинтпялец}

r_{Внутренниепяльцы}

t_Шаблон

Установите внутренние пяльцы во внешние

и затяните винт.

Внешние пяльцы

v Снимите шаблон.

ПРИМЕЧАНИЯ:

При размещении ткани в пяльцах, положите внешние

пяльцы на плоскую поверхность.

Для стреч и тонких тканей используйте плавкий

стабилизатор на изнаночной стороне ткани.

Может потребоваться больше одного слоя.

Cloth Setter 10000 (приобретается дополнительно)

очень помогает для правильного размещения ткани

в пяльцах.

Установка вышивальных пялец

на машине

Поверните установочный винт так, чтобы он был

параллелен пяльцам, и установите его на каретку.

Установите пяльцы, сопоставив штифты с отверстиями

в каретке.

Установочный винт

Отверстия в каретке

e Штифты

Поверните установочный винт по часовой стрелке.

START

STOP

ВНИМАНИЕ:

До начала работы уберите все позади машины,

чтобы движениям каретки ничто не препятствовало.

Никогда не пытайтесь передвинуть каретку рукой, не

дотрагивайтесь до нее во время работы.

Перед тем, как отключить основное питание,

убедитесь, что каретка вернулась в первоначальное

положение.

ОПЕРАЦИОННЫЕ КЛАВИШИ

Built-in Designs

1/14

Экран выбора образцов

Hoop Size A(F): 126 X110 mm

При включении питания на дисплее машины появится

A Z

экран выбора образцов.

ПРИМЕЧАНИЕ:

После включения питания требуется около 6 секунд

для появления информации на дисплее машины.

(Это не дефект, а необходимое время для загрузки

данных.)

Mode

На экране появятся следующие 5 категорий.

Gothic

A(F)

Встроенные рисунки

В этой категории находится 100 готовых рисунков.

A Z

Можно открыть файлы с рисунками, сохраненными

во внутренней памяти.

Монограммы

A Z

Font

Можно создавать буквы трёх стилей (Готический,

Mode

M OK

Скрипт и Челтенхем), а также монограммы

из 3-х и 2-х букв.

PC Card

ePC Card

Hoop Size A(F):126x110mm

Можно выполнять вышивальные рисунки с PC Card,

а также с Compact Flesh (дополнительно).

A Z

rUSB память

Можно сохранять и открывать файлы с вышивальными

рисунками из памяти USB (дополнительно).

Редактирование

Mode

Функция редактирования позволяет изменять

и комбинировать вышивальные рисунки,

взятые из различных источников.

USB Memory Stick

MyDesign

A Z

Нажмите на желаемый символ и откройте

соответствующее окно.

Mode

Edit

Size

A Z

Mode OK

Cancel

B: 140x200mm

Режим установок

Built-in Designs

Для выхода в режим установок нажмите на клавишу

1/14

Hoop Size A(F): 126 X110 mm

Режим (Mode).

Чтобы выбрать желаемую операцию, нажмите на одну

из следующих клавиш.

A Z

q Клавиша “Установки”

При помощи этой клавиши открывается окно

установок машины. Можно изменить установки

машины для максимального соответствия работе.

w Клавиша помощи

Mode

Нажмите на клавишу для просмотра видеоподсказок

по основным операциям.

Клавиша центровки каретки

При нажатии на клавишу каретка передвигается

в центральное положение (точка начала вышивки).

rКлавиша возврата каретки

При нажатии на эту клавишу каретка возвращается

назад в нерабочее положение после окончания

вышивки.

t Клавиша возврата

При нажатии на эту клавишу диалоговое окно

закрывается, и на экране появляется предыдущее

окно.

ПРИМЕЧАНИЕ:

Перед отключением питания машины в режиме

вышивки никогда не забывайте нажать на клавишу

возврата каретки в нерабочее положение.

Установки машины

Нажмите на клавишу “Установки” (SET), чтобы открыть

экран режима установок машины.

Установки (SET)

Нажмите “Установки” для изменения установок

машины.

Флаг (Выбор языка)

Screen Contrast

Нажмите "Флаг" и выберите язык, на котором будет

подаваться информация. Вы сможете выбрать один

SET

из 11 языков.

Контраст экрана

Eco Mode

При необходимости контраст экрана можно

10min

отрегулировать. Нажмите клавишу “Плюс”

для увеличения контрастности, клавишу “Минус”

—

inch/mm

inch

для уменьшения контрастности.

Звуковой контроль

Громкость звукового сигнала можно менять.

Уровень громкости изменяется от 0 до 10,

базовая установка громкости — 5.

Для увеличения громкости, нажмите клавишу

“Плюс”

, для уменьшения “Минус”

При установке 0 звуковой сигнал отключается.

Экономичный режим

После включения питания, если машина не работает,

включается экономичный режим. Экран дисплея

станет тёмным, подсветка выключится.

Как только Вы дотронетесь до экрана, включится

подсветка и экран станет ярким.

Можно устанавливать таймер включения

экономичного режима от 1 до 30 минут.

Базовая установка — 10 минут.

Как установить таймер экономичного режима:

Для увеличения временного интервала нажмите

клавишу “Плюс”

Для уменьшения временного интервала нажмите

клавишу “Минус”

Чтобы выключить экономичный режим, удерживайте

клавишу “Плюс”

до тех пор, пока в окошке

не появится надпись "OFF".

Дюймы/миллиметры

Вы можете изменить настройки машины и делать

изменения в мм или дюймах по Вашему желанию,

нажав на клавишу "дюймы" или "мм". Первоначально

настройки машины даны в мм.

Клавиша смены страниц

Вы сможете перелистывать страницы при помощи

клавиши смены страниц. Нажмите клавишу

"вперед"

для просмотра следующей страницы.

Нажмите клавишу "назад"

для просмотра

предыдущей страницы.

Изменение положений клавиш

Если, на ваш взгляд, клавиши на панели

Key Position Adjustment

Yes

не симметрично или неправильно расположены,

Maximum speed setting

SET

Вы можете изменить их положение на экране.

650spm

Когда вы нажмёте на клавишу "Yes", появится

окно (А). Слегка нажимайте пальцем на чёрный знак

Sewing Light

плюс (+), появляющийся поочередно.

Когда Вы нажмёте на последний знак плюс (+),

Auto Thread Cutter

OFF

появится окно (В).

Максимальная скорость вышивки

Максимальная скорость вышивки может меняться

от 400 до 650 ст./мин.

Первоначальная установка на машине — 650 ст./мин.

(A)

Нажмите клавишу “Минус”

для уменьшения

Key Position Adjustment

максимальной скорости.

Для увеличения скорости нажмите “Плюс”

PRESS MARK ( + )

ПРИМЕЧАНИЕ:

Сократите скорость вышивки при работе с узким

зигзагом в образцах. При высокой скорости

он может деформироваться.

Подсветка

(B)

Можно включить или выключить подсветку

при помощи клавиши подсветки.

Key Position Adjustment

END

Автоматическая обрезка нити

Если дана команда автоматической обрезки нити,

по завершении каждого цвета машина автоматически

остановится и обрежет нитки.

Нажать кнопку ON для включения функции

автоматической обрезки нити.

Нажать кнопку OFF для отключения функции

автоматической обрезки нити.

Нажать клавишу следующей страницы для просмотра

следующей страницы.

Выбор ниток

Можно выбрать 4 марки вышивальных ниток.

Нажмите клавишу с маркой ниток, которые Вы желаете

использовать. Номер цвета нитки выбранной марки

отобразится на экране дисплея.

Форматирование памяти машины

Если внутренняя память, АТА РС карта или USB ключ не

функционирует из-за поврежденного банка памяти,

Вам необходимо обновить ее, отформатировав память

машины.

Чтобы отформатировать память, нажмите клавишу

“Да” (“Yes”) напротив соответствующего символа.

ПРИМЕЧАНИЕ:

Во время форматирования сотрётся вся записанная

информация.

Возврат к первоначальным установкам

Нажав на клавишу “Да” (“Yes”), Вы вернёте машине

все первоначальные установки за исключением языка

(т.е. те установки, которые были в машине

при продаже).

Клавиша регистрирования

Нажать на кнопку для регистрирования установок

и возврата к предыдущему экрану.

Клавиша возврата

Возврат к предыдущему экрану без регистрирования

установок.

Выбор языка

Вы можете выбрать один из 11 языков, нажав

на соответствующую клавишу.

Английский

Французский

Испанский

Итальянский

Датский

Немецкий

Португальский

Шведский

Русский

Финский

Японский

Нажмите кнопку регистрирования для подтверждения

выбора.

Подсказка на экране

На экране даётся помощь по основным операциям

на машине.

Нажмите клавишу "Помощь"

и откроется окно

"Индекс" с содержанием данного раздела.

Нажмите на один из вопросительных знаков

Index

в окне "Индекс".

Changing needles

Inserting the bobbin

Threading the machine

Winding the bobbin

На экране появится иллюстрированная подсказка

Changing needles

на выбранную тему.

ПРИМЕЧАНИЕ:

Нажать

кнопку возврата

для возврата

к предыдущему окну.

ВЫБОР ВСТРОЕННЫХ РИСУНКОВ

Окно выбора встроенных рисунков появляется

Built-in Designs

1/14

на машине сразу же после её включения.

Hoop Size A(F): 126 X110 mm

В этой категории находятся 100 готовых рисунков.

A Z

Также можно открыть рисунки, сохраненные

во внутренней памяти.

Нажмите кнопку “Встроенные/Сохраненные”

для возможности переключаться от встроенных

рисунков к сохраненным.

Встроенные/Сохраненные

Mode

Для выбора желаемого рисунка нажмите

соответствующую кнопку.

q w

Кнопки выбора образцов

Нажмите “Следующая страница” для просмотра

образцов на других страницах.

Рисунки представлены на 14 страницах,

сгруппированы по размерам пялец.

Кнопка “Следующая страница”

Размер пялец

Hoop Size A(F): 126 x 110mm

При нажатии на кнопку выбора образца появится

сообщение с рекомендуемым размером пялец.

Нажмите кнопку возврата, откроется окно

“Готовность к работе”.

t Кнопка возврата

Ready to Sew

Кнопка “Готовность к работе”

A Z

Mode^Jog

Окно “Готовность к работе” (продолжение)

Изображение выбранного рисунка в стежках, а также

функциональные клавиши и информация о выбранном

Ready to Sew

рисунке представлена в окне “Готовность к работе”.

Клавиша выбора цвета

A Z

Нажать на клавишу для демонстрации полного

или частичного изображения выбранного рисунка

в каждой цветовой секции.

Клавиша следующей/предыдущей секции

Для просмотра следующей цветовой секции нажать

клавишу Следующая секция

. Нажать клавишу

Jog

Предыдущая секция

для просмотра предыдущей

Mode

цветовой секции.

Клавиша списка цветов

r e

Нажать на клавишу для просмотра списка цветов ниток,

которые используются в выбранном рисунке.

Вышивка отдельных фрагментов путём пропуска

Можно вышить только какой-нибудь фрагмент рисунка,

пропустив перед этим предыдущие фрагменты.

Нажимайте на экране клавишу следующей секции

пока не дойдёте до желаемой.

Клавиши центровки

Отрегулируйте положение пялец при помощи этих

клавиш центровки так, чтобы точка прокола иглы

приходилась как раз на середину центральных линий

на ткани.

cen

Точка прокола иглы

y Центральные линии

Клавиша возврата

Нажмите на эту клавишу для возврата в окно выбора

образцов.

Клавиша траектории

Нажав на эту клавишу, Вы сможете определить

размер вышиваемой поверхности. Каретка проходит

Ready to Sew

траекторию вышиваемого образца без формирования

стежков. По окончании определения траектории

каретка вернётся в первоначальное положение,

A Z

а на экране появится предыдущая информация.

Для отмены обозначения траектории нажать клавишу

отмены.

Клавиша отмены

Клавиша возврата каретки

Нажмите клавишу возврата каретки для возвращения

Mode^Jog

её в первоначальное положение по окончании

вышивки.

i !

Информация на экране

Trace outline

Кроме выбранного рисунка на экране указывается

приблизительное время создания вышивки в минутах,

количество цветов, размер рисунка и пялец,

Cancel

которые следует использовать для этой вышивки,

как показано на рисунке.

Время создания вышивки в минутах

Количество цветов

Размер рисунка

Пяльцы

Клавиши Стежки Назад/Вперед

Paused

Когда начнётся процесс вышивания, на экране пойдёт

отсчёт стежков. Клавиши центровки исчезнут,

а появятся клавиши стежков Назад/Вперёд.

A Z

При помощи этих клавиш можно передвинуть

вышивальные пяльцы в то место, где нить выскочила

или произошёл её обрыв.

Нажмите клавишу Минус для возврата пялец назад

к предыдущей точке вышивки. При нажатии на эту

клавишу пяльцы будут возвращаться каждый раз

Mode^Jog

на 10 стежков назад.

Нажмите клавишу Плюс для перемещения пялец

вперёд. При нажатии на эту клавишу пяльцы будут

перемещаться каждый раз на 10 стежков вперед.

Клавиша центровки/остановки

Нажмите эту клавишу для того, чтобы перед началом

вышивания активизировать клавиши стежков

Назад/Вперёд.

ПРИМЕЧАНИЕ:

Перед тем, как выключить питание машины в режиме

вышивки, всегда проверяйте, вернулась ли каретка

в первоначальное положение или нет.

ВЫПОЛНЕНИЕ ВЫШИВКИ

Начало вышивания

Ready to Sew

Выберите желаемый образец.

A Z

Jog

Mode

Опустите прижимную лапку, нажмите кнопку

x c

START

STOP

старт/стоп и прошейте 5-6 стежков.

Снова нажмите на кнопку старт/стоп

и остановите машину.

Поднимите прижимную лапку, обрежьте

хвостик нити близко к точке начала вышивки

и опустите прижимную лапку.

Кончик нити

v Снова нажмите кнопку старт/стоп

для продолжения вышивания, затем машина

остановится автоматически.

Машина автоматически обрежет нити, если

включена команда автоматической обрезки нити.

ПРИМЕЧАНИЕ:

START

STOP

Если отключена автоматическая обрезка нити,

нажмите на кнопку Авто обрезки нити и обрежьте

нитки вручную.

По окончании вышивания нажмите на кнопку

автоматической обрезки нити.

Нажмите на клавишу возврата каретки, чтобы каретка

Mode^Jog

вернулась в первоначальное положение.

Кнопка автоматической обрезки нити

e Клавиша возврата каретки

Результаты

Как показано на рисунке вышивальный образец

выполняется строго по центральным линиям на ткани.

Центральные линии на ткани

ПРИМЕЧАНИЯ:

Расположение вышивального образца

по центральным линиям указывается на шаблоне.

Для создания вышивок с РС карт используйте

прилагаемые к ним шаблоны для достижения

правильного позиционирования рисунков.

МОНОГРАММЫ

Экран выбора монограмм

Gothic

A(F)

На экране выбора монограмм Вы можете набирать

слова, нажимая прямо на клавиши с буквами.

A Z

После того, как Вы нажали клавишу с буквой,

она запоминается машиной, а курсор передвигается

направо.

Font

Mode

Клавиша выбора шрифтов

Можно выбрать один из 3 видов шрифтов

и 2- или 3-буквенные монограммы.

Нажать клавишу Шрифт, откроется окно выбора

шрифтов.

Клавиша Шрифт

На экране приводятся следующие шрифты.

Готический шрифт

Скрипт шрифт

Челтенхем шрифт

2-буквенный шрифт

3-буквенный шрифт

Для отмены выбора нажмите клавишу возврата.

Клавиша возврата

Регистр букв

Можно выбрать регистр букв при помощи клавиши

Font

Регистр букв

Клавиша Регистр букв

Mode

Европейские буквы

Также возможно выбирать прописные и строчные

буквы при помощи клавиши

Клавиша европейских букв

Клавиша число/символ

При нажатии на эту клавишу появляются числа и

w q

символы. Для выбора числа или символа нажмите

соответствующую клавишу.

Снова нажмите на эту клавишу для возврата в окно

букв.

Font

A Z

Клавиша удаления

Mode

Знаки могут быть удалены, когда под ними находится

курсор. Передвиньте курсор под букву, число или

символ, которые надо удалить, и нажмите на клавишу

Удаления.

u y

Клавиши курсора

Передвигайте курсор направо или налево при помощи

клавиш со стрелками. Для добавления

буквы/символа/числа в монограмму передвиньте и

поставьте курсор под знак. Нажмите на клавишу с

новой буквой, и она появится с левой стороны от

подчеркнутого знака.

Клавиша подтверждения

Выбранная монограмма из комбинации

букв/чисел/символов подтверждается при помощи

клавиши ОК. Как только эта клавиша нажата, на экране

появляется окно “Готовность к работе”.

Клавиша размера буквы

У вас есть возможность выбора из трех размеров:

большого, среднего и малого. Установите размер

монограммы перед началом выбора алфавита.

Клавиша горизонтального/вертикального

расположения

Вы можете выбрать направление вышивки

либо горизонтальное, либо вертикальное.

Gothic

A(F)

Клавиша сохранения файла

Нажав на эту клавишу, Вы сможете сохранить

запрограммированную монограмму. Перед Вами

появится окно Сохранения файла (см. стр. 42).

Клавиша увеличения

Эта клавиша работает как увеличительное стекло -

Font

увеличивает квадратики букв/цифр для облегчения

работы с ними.

A Z

Нажмите клавишу Возврата для перехода к обычному

экрану.

10 Увеличенные буквы

! 11 Клавиша возврата

Режимная клавиша

См. стр.20

Вышивание монограмм

Пример: слово “Bear” в готическом стиле

Нажмите на клавишу шрифтов и выберите

Gothic

Готический шрифт. Выберите “В”.

A(F)

A Z

Font

Mode

M OK

Нажмите клавишу

для выбора строчных букв.

Gothic

A(F)

A Z

Font

Mode

M OK

Выберите “е”, “а” и “r”. Нажмите ОК.

Gothic

ПРИМЕЧАНИЕ:

Bear

A(F)

Если желаете изменить расположение вышивки,

A Z

то необходимо нажать клавишу

горизонтального/вертикального расположения

до того, как нажмёте подтверждающую клавишу ОК.

Font

A Z

Mode

M OK

На экране появится окно “Готовность к работе”.

Ready to Sew

A Z

Многоцветная монограмма

Bear

A(F):126 x 110mm

Можно создавать разноцветную монограмму, изменяя

цвет нитки для каждой буквы, если будете нажимать

клавишу смены цвета перед шитьём каждой буквы.

Машина будет останавливаться автоматически

после каждой законченной буквы. Поменяйте цвет

и продолжайте снова вышивать.

Mode^Jog

Клавиша смены цвета

Используйте клавишу центровки для выравнивания

Ready to Sew

положения пялец относительно центральных линий.

Клавиша центровки

Центральные линии

A Z

Bear

A(F):126 x 110mm

ПРИМЕЧАНИЕ:

Можно выбрать один из 3 способов расположения

монограмм — по левому краю, по центру,

по правому краю, нажимая клавиши выравнивания.

Клавиша выравнивания

Mode^Jog

Опустите прижимную лапку, нажмите кнопку

Старт/Стоп и прошейте 5-6 стежков.

Снова нажмите на кнопку Старт/Стоп

и остановите машину.

Поднимите прижимную лапку, отрежьте хвостик

нити близко к точке начала шитья и опустите

прижимную лапку.

Снова нажмите на кнопку Старт/Стоп,

потом машина остановится автоматически.

Расположение монограмм

Можно создавать монограммы как по горизонтали,

так и по вертикали.

Нажмите на клавишу Горизонтального/вертикального

расположения монограмм до того, как нажмёте кнопку

ОК для выбора расположения.

Монограммы по горизонтали

Монограммы по вертикали

Монограммы из 2 букв

Пример: Монограмма из 2 букв в обрамлении

Нажмите клавишу Шрифт.

Выберите клавишу “2 буквы”.

Gothic

A(F)

A Z

Font

Mode

Выберите обрамление.

2 Letters

A(F)

A Z

Font

Mode

Выберите “А” и “В”. Нажать ОК.

2 Letters

A(F)

A Z

Font

Edit

Mode

M OK

На экране появится окно “Готовность к работе”.

Нажать кнопку Старт/Стоп для начала работы.

Ready to Sew

ПРИМЕЧАНИЯ:

A Z

A(F):126 x 110mm

Монограмма из 3 букв создается так же, как и

монограмма из 2 букв.

Точка начала для монограмм из 2 и 3 букв -

посередине пялец.

Jog

Изменение монограмм

Gothic

Удаление буквы

BEAT

A(F)

Пример: Как удалить “Е” из “ВЕАТ”

Нажмите клавишу

, чтобы передвинуть курсор

Font

A Z

влево под букву, которую надо удалить.

M e

M OK

Gothic

BEAT

A(F)

Нажмите клавишу

Font

A Z

Mode

M OK

Gothic

Буква “Е” будет удалена.

BAT

A(F)

Gothic

Подстановка буквы

BAT

A(F)

Пример: Как вставить “О” в “ВАТ”

Нажмите клавишу

, чтобы передвинуть курсор

Gothic

под следующую букву, где Вы желаете подставить

BAT

ещё одну букву.

A(F)

Gothic

Выберите букву “О”.

Буква “О” будет вставлена между “В” и “А”.

BOAT

A(F)

ДОПОЛНИТЕЛЬНЫЕ

ПРИСПОСОБЛЕНИЯ

РС Сard (дополнительно)

Загрузка и извлечение PC Card

Вставьте РС Card в слот лицевой стороной к себе.

Подтолкните карту вперёд до щелчка, и выброса

кнопки возврата.

РС Card

w Кнопка возврата

ПРИМЕЧАНИЕ:

Если карта установлена правильно, на кнопке

возврата покажется красная отметка.

Удаление РС Card

Нажмите на кнопку возврата. Вытащите РС Card

из машины.

ПРИМЕЧАНИЕ:

Если РС Card была вставлена в машину, а при этом

отключили основное питание, в следующий раз

машине потребуется больше времени для загрузки.

Выбор рисунков с РС Card

PC Card

Hoop Size A(F):126x110mm

Нажмите клавишу РС Card. Рисунки, загруженные

на эту карту, появятся на клавишах отбора.

A Z

Нажмите на клавишу с рисунком, который желаете

вышить.

На экране появится окно “Готовность к работе”.

ВНИМАНИЕ:

Не отключайте питание и не вытаскивайте карту

из машины, если на экране появился

Mode

предупреждающий знак

или курсор

в форме песочных часов.

USB память (дополнительно)

USB стик можно испоьзовать как для сохранения

данных, так и для переноса информации

от ПК к МС350Е. USB можно приобрести

в компьютерных салонах, фото магазинах и т.д.

различных объёмов и форм.

Откройте небольшое окошко под слотом для карты.

Вставьте USB стик в разъём МС350Е.

qНебольшое окошко

wUSB стик

e USB разъём

ВНИМАНИЕ:

Не отключайте питание и не вытаскивайте карту

из машины, если на экране появился

предупреждающий знак

или курсор

в форме песочных часов.

Как открыть рисунки на USB

USB Memory Stick

Нажать на клавишу значка USB.

MyDesign

В окне появится список папок.

Нажмите клавишу выбора папки.

A Z

Клавиша выбора папки

Mode

USB Memory Stick

Рисунки, содержащиеся в этой папке,

будут демонстрироваться на клавишах выбора

рисунков. Нажмите нужную клавишу для выбора

желаемого образца.

A Z

A-001

B-002

C-003

Mode

Cancel

РЕЖИМ РЕДАКТИРОВАНИЯ

Функция редактирования позволяет изменять

и комбинировать вышивальные образцы и создавать

свои собственные узоры.

Окно редактирования

Built-in Designs

1/14

Hoop Size A(F): 126 X110 mm

Нажмите закладку Edit и откройте окно

редактирования.

A Z

Mode

Появится окно выбора пялец.

B: 140x200mm

Вы сможете выбрать пяльцы одного размера.

Стандартные пяльцы А: 126 мм на 110 мм

Округлые пяльцы F: 126 мм на 110 мм (дополнительно)

Большие пяльцы В: 140 мм на 200 мм

A(F)

Пяльцы С: 50 мм на 50 мм (дополнительно)

Cancel

qОкно выбора пялец

w Клавиша выбора пялец

Edit

Нажмите клавишу ОК, откроется окно редактирования

для выбранных пялец.

Size

Нажмите клавишу отмены для отказа от выбранных

A Z

пялец и возврата к окну редактирования для пялец В.

См. стр. 39 для выбора пялец после отбора рисунка.

eОкно редактирования для палец В

rОкно редактирования для палец А

Mode OK Cancel

B: 140x200mm

Edit

Size

A Z

Mode OK Cancel

A(F): 126x110mm

Импорт рисунков в окно редактирования

Edit

Нажмите закладку Встроенные рисунки, РС Card

или USB память в окне редактирования.

Size

A Z

Mode OK Cancel

B: 140x200mm

Нажмите на клавишу выбранного образца или введите

Built-in Designs

1/14

Hoop Size A(F): 126 X110 mm

буквы для монограммы.

Выбранный образец появится в окне редактирования.

A Z

Mode

Редактирование вышивальных

рисунков

Чтобы выбрать образец для редактирования,

нажмите на изображение желаемого образца в окне

редактирования. Образец откроется в окне.

Перемещение выбранного рисунка

Edit

Чтобы переместить рисунок в окне редактирования,

Size

нажмите на него кончиком пальца и ведите в нужное

A Z

место.

ВНИМАНИЕ:

Не перемещайте рисунок по экрану острым

предметом.

Mode OK Cancel

B: 140x200mm

Перемещение выбранного объекта (продолжение)

Вы можете перемещать выбранный рисунок

Edit

при помощи клавиш Расположения.

Нажимайте на клавиши Расположения и перемещайте

Size

выбранный рисунок в окне Редактирования.

A Z

Каретка не будет двигаться, пока Вы нажимаете

клавиши расположения, т. к. рисунок перемещается

относительно пялец, а не машины.

q Клавиши расположения

ПРИМЕЧАНИЯ:

Внешне клавиши Расположения выглядят так же,

как и клавиши Центровки, но назначение у них

Mode

Cancel

разное. При помощи клавиш Центровки

B: 140x200mm

передвигается каретка.

q w

Если Вы нажали клавишу отмены, любые изменения,

которые были внесены в рисунок, будут отменены.

wКлавиша отмены

Выбор размера пялец

Edit

В окне редактирования Вам необходимо выбрать

Size

подходящий размер пялец, нажав на клавишу выбора

A Z

пялец.

e Клавиша выбора пялец

Выбор надо сделать из следующих пялец:

Стандартные пяльцы А: 126 мм на 110 мм

Округлые пяльцы F: 126 мм на 110 мм (дополнительно)

Большие пяльцы В: 140 мм на 200 мм

Mode

Cancel

B: 140x200mm

Пяльцы С: 50 мм на 50 мм (дополнительно)

Нажмите подтверждающую клавишу ОК

A(F): 126x110mm

появится окно редактирования для выбранных пялец.

Подтверждающая клавиша

A(F)

Нажмите клавишу отмены для возврата

первоначальных установок (для пялец В).

Cancel

Клавиша отмены

r t

Edit

Size

A Z

Edit

Mode OK Cancel

A(F): 126x110mm

Изменение размера выбранного рисунка

Edit

Когда Вы нажмёте клавишу Размер,

появится окно изменения размера.

Size

Вы можете изменить размер рисунка от 90% до 120%

A Z

от первоначального размера.

Клавиша размера

При каждом нажатии на клавиши плюс или минус

размер будет меняться на 1%.

Клавиша Плюс

— для увеличения размера образца.

Mode OK Cancel

Клавиша Минус

— для уменьшения размера образца.

B: 140x200mm

Для отмены изменений нажмите клавишу Отмены

Cancel

Нажмите подтверждающую клавишу ОК

100%

Cancel

Size

для применения нового размера.

wКлавиша отмены

eКлавиша подтверждения

r t

Edit

Зеркальное отображение рисунка

Если Вы нажмете клавиши зеркального отображения,

Size

то сможете вышить рисунок в зеркальном изображении.

A Z

Нажмите клавишу вертикального отображенияr

рисунок отобразится слева и справа.

Нажмите клавишу горизонтального отображенияr

рисунок отобразится сверху и снизу.

Mode

OK Cancel

A(F): 126x110mm

rКлавиша отображения относительно вертикали

t Клавиша отображения относительно

Edit

горизонтали

Size

A Z

Mode OK Cancel

A(F): 126x110mm

Поворот выбранного рисунка

Каждый раз при нажатии на клавишу поворота,

вышивальный образец будет поворачиваться

на 45° по часовой стрелке.

Клавиша поворота

При нажатии и удерживании клавиши поворота более

одной секунды, откроется окно вращения.

Cancel

uОкно вращения

Кнопка Плюс

— для поворота образца каждый раз

Edit

на 1 градус по часовой стрелке.

Size

Кнопка Минус

— для поворота образца каждый раз

A Z

на 1 градус против часовой стрелки.

Удерживая кнопку Плюс или Минус, образец будет

вращаться быстрее.

Нажать клавишу ОК для применения нового угла

Mode OK Cancel

расположения.

A(F): 126x110mm

Для отмены — нажать клавишу отмены Cancel.

Сохранение файла

Edit

При нажатии на клавишу сохранения файла появится

окно сохранения файла.

Size

Клавиша сохранения файла

A Z

A(F): 126x110mmModeOKCancel

Теперь надо выбрать, куда сохранить файл:

Save File (Built-in)

во встроенную память машины, на АТА РС карту

или память USB.

Нажмите на одну из клавиш для выбора места

M_001

сохранения файла.

Клавиша встроенной памяти машины

Клавиша АТА РС карты

r Клавиша USB

Name

При нажатии на клавишу встроенной памяти машины,

откроется список файлов. Если нажать на клавиши

Cancel

АТА РС карты или USB, откроется список

существующих папок.

Список файлов

Список папок

Нажав на клавиши Страницы

, можно увидеть

сохраненные файлы на предыдущей и следующей

Save File

страницах.

Клавиши страниц

ABC

Выберите желаемую папку, откроется список

сохраненных файлов.

Нажмите подтверждающую клавишу ОК

для сохранения файла, экран вернётсяorigin

к первоначальному виду.

Cancel

Если Вы не хотите сохранять файл, нажмите клавишу

отмены

Cancel

и вернитесь к первоначальному окну.

Подтверждающая клавиша ОК

o Клавиша отмены

Save File

ПРИМЕЧАНИЕ:

Имя файлам будет автоматически присваиваться,

M_008

начиная от М_001 и далее

по порядку.

M_001

M_005

M_002

M_006

M_003

M_007

ВНИМАНИЕ:

Name

Do no

M_004

Не отключайте питание и не вытаскивайте карту

из машины, если на экране появился

предупреждающий знак

или курсор

Cancel

в форме песочных часов. В противном случае вся

информация в памяти может исчезнуть или будет

повреждена.

i o

Создание новой папки

Save File

Можно создать свою собственную папку и присвоить

ей любое имя.

ABC

Нажмите клавишу Новая папка, откроется окно с

клавиатурой.

Клавиша Новая папка

Введите имя папки и нажмите клавишу ОК

Новая папка будет добавлена к списку

origin

уже существующих папок.

Клавиша ОК

Для возврата к списку папок без создания новой папки

Cancel

нажмите клавишу Отмены

Клавиша Отмены

ПРИМЕЧАНИЯ:

Ввести можно до 8 знаков.

Для удаления последнего знака нажмите клавишу

Backspace.

rКлавиша Backspace

Cancel

Новое имя файла

Save File (Built-in)

Если Вы хотите присвоить файлу новое имя,

нажмите клавишу Имя файла.

Клавиша Имя файла

M_001

Откроется окно с клавиатурой.

Введите новое имя файла и нажмите клавишу ОК

Файл будет сохранён с новым именем.

origin

Name

Cancel

Если попытаться сохранить файл с уже существующим

The same file name exists,

именем, появится предупреждающая надпись.

overwrite it?

Нажмите ОК

и замените предыдущий файл

на новый с таким

же именем.

Cancel

Нажмите клавишу отмены

Cancel

, если

не желаете

заменять файлы. Тогда необходимо

изменить имя

нового файла, чтобы сохранить его.

Удаление файла

Если память переполнена, на экране появится

Short of memory space,

предупреждающая надпись. Нажмите клавишу

the file cannot be saved.

Возвратаn

, перейдите в окно отрывания файла

и удалите один из ненужных файлов.

Нажмите изображение Встроенного рисунка, РС Card

USB Memory Stick

или USB для нахождения ненужного файла.

A Z

Нажмите клавишу Удалить, откроется окно удаления

A-001

B-002

C-003

файлов.

Клавиша удаления

Окно удаления файлов

Mode

Cancel

Нажмите клавишу Выбора образцов для выбора файла

на удаление.

Если не хотите удалять файл, нажмите клавишу

B-002

C-003

Отмены

Cancel

Откроется окно Подтверждения.

Нажмите клавишу ОК

для подтверждения удаления

Are you sure you want

файла.

origin

to delete this file?

СОЗДАНИЕ ОРИГИНАЛЬНОГО РИСУНКА

Пример: Скомбинировать встроенный рисунок №23

Designs

и слово Apple.

A Z

z Выбрать рисунок №23 из встроенных рисунков.

Mode

Ready to Sew

Нажать клавишу Редактирование.

На экране появится окно редактирования

с выбранным рисунком.

A Z

Beige Gray 223

Jog

Mode

Edit

Нажать клавишу Монограммы.

Size

A Z

A(F): 126x110mmModeOKCancel

Gothic

Выбрать “А” (буква верхнего регистра

Готического стиля)

A Z

Font

A Z

Mode

M OK

Gothic

Нажать клавишу переключения регистра

и выбрать строчные буквы.

A Z

Font

A Z

Mode

M OK

УХОД ЗА МАШИНОЙ

Чистка шпульного отсека

ВНИМАНИЕ:

Do no

Перед началом чистки отключите машину

и вытащите вилку из розетки.

ПРИМЕЧАНИЕ:

Не разбирайте машину иначе, чем описано на этих

страницах.

Внешний корпус машины чистите мягкой салфеткой

и мылом.

Открутите винты прилагаемой к машине отвёрткой.

Снимите игольную пластину.

Поднимите шпуледержатель и вытащите его.

Отвёртка

Винты

e Игольная пластина

Прочистите шпуледержатель щёточкой.

Шпуледержатель

t Щёточка

Прочистите челночный механизм щёточкой

и механизм автоматической обрезки.

Механизм автоматической обрезки

u Челночный механизм

Прочистите челночный механизм мягкой сухой

тряпкой.

Мягкая сухая тряпка

Сборка челночного механизма

Вставьте шпуледержатель так, чтобы кнопка

находилась рядом со стопором челночного

механизма.

Стопор

! Кнопка

Установите игольную пластину, вставив две

направительные шпильки в отверстия игольной

пластины. Затяните винт.

Направительные шпильки игольной пластины

ПРИМЕЧАНИЕ:

После чистки вставьте иглу и прижимную лапку.

Замена лампочки

ВНИМАНИЕ:

Do no заменой лампочки отключите питание

машины. Лампочка может быть ГОРЯЧЕЙ,

подождите, пока она остынет.

Чтобы вытащить:

Снимите заглушку и винт. Снимите переднюю панель.

Вытащите лампочку.

Чтобы установить:

Вставьте лампочку в патрон. Установите на место

переднюю панель с винтами и заглушку.

Заглушка

Винт

Передняя панель

Патрон

Лампочка

ПРИМЕЧАНИЕ:

Не храните машину в помещениях с повышенной

влажностью, около тепловых радиаторов или под

прямыми солнечными лучами.

Храните электрический кабель в дополнительном

столике.

Устранение неисправностей

Неисправность

Вероятная причина

Примечание

Машина работает шумно

В челночном отсеке застряла нить.

См. стр.47

Рвется верхняя нить

Верхняя нить неверно заправлена.

См. стр.9, 10

Верхняя нить слишком сильно натянута.

См. стр.13

Погнута или затуплена игла.

См. стр.14

Неправильно установлена игла.

См. стр.14

Верхняя нить не попала в нитедержатель при начале шитья.

См. стр.12

Рвется нижняя нить

Нижняя нить неверно заправлена в шпуледержателе.

См. стр.8

Засорился шпульный колпачок.

См. стр.47

Повреждена шпулька, затруднено ее вращение.

Смените шпульку

Ломается игла

Игла неверно установлена.

См. стр.14

Погнута или затуплена игла.

См. стр.14

Игла плохо закреплена винтом.

См. стр.14

Верхняя нить слишком сильно натянута.

См. стр.13

Изображение на экране нечеткое

Не отрегулирована яркость дисплея компьютера.

См. стр.21

Пропускаются стежки

Неверно установлена игла.

См. стр.14

Игла затуплена или погнута.

См. стр.14

Верхняя нить неверно заправлена.

См. стр.9, 10

Используется некачественная игла

(ржавая, ушко с заусенцем).

Замените иглу.

Пяльцы неправильно установлены.

См. стр.18

Ткань не туго натянута в пяльцах.

См. стр.17

Не используется стабилизатор.

См. стр.16

Машина не работает

В челночном отсеке застряла нить.

См. стр.47

Контрольная плата неправильно работает.

Выключите и снова

включите машину.

К машине не подключено питание.

См. стр. 5

Необычный шум при включении

Что-то попало между кареткой и машиной.

Уберите объект.

машины.

Каретка чего-то касается около машины.

См. стр.18

Плохие вышитые образцы

Ткань не туго натянута на пяльцах.

См. стр.17

Не плотно надеты вышивальные пяльцы.

См. стр.18

Каретка во что-то упирается во время работы.

См. стр.18

Во время вышивания ткань держали или тянули

Остановите машину и

по каким-то причинам.

освободите ткань.

Слишком велико натяжение верхней нити.

См. стр.13

Не используется стабилизатор.

См. стр.16

Клавиши выбора рисунка не

Неверно отрегулированы положения клавиш.

См. стр.22

работают

Контрольная плата неправильно работает.

Выключите и снова

включите машину.

Шпиндель намотки шпульки остался в положении намотки.

См. стр. 7

Не работают РС карта или USB

РС карта или USB память неверно вставлены в машину.

См. стр. 35, 36

память
