Инструкция по обслуживанию дизельных электростанций (ДГУ с пультом DSE 702)

1. ВВЕДЕНИЕ

Дизельные электростанции предназначены для запуска

непосредственно после поставки при наличии антифриза,

топлива, смазочного масла и полностью заряженной

аккумуляторной батареи.

Настоящее руководство по эксплуатации и техобслуживанию

предназначено в качестве помощи операторам при

эксплуатации и техобслуживании дизельных электростанций.

При соблюдении рекомендаций и указаний данного

руководства установка будет работать длительное время с

максимальной эффективностью.

1.1 ЗАВОДСКАЯ ТАБЛИЧКА И НОМЕР

В помещениях при наличии загрязнений и запыленности

техобслуживание установки необходимо производить более

часто для поддержания оборудования в хорошем

эксплуатационном состоянии.
Необходимые работы по наладке и ремонту должны

выполняться только квалифицированными специалистами,

имеющими допуск к работам.

На всех электростанциях имеется номер модели и заводской

номер, которые указаны на заводской табличке, помещённой

на нижней части рамы- основания. В табличке также указаны:

дата изготовления, величина напряжения и тока, мощность в

кВА и кВт, частота, коэффициент мощности. Эти данные

необходимы для заказа запчастей, сохранения срока

гарантии и для вызова специалистов отдела сервиса.

Мощность ДГУ указывается при нормальных условиях:

температура окружающего воздуха не более+25С и давление

не менее100 кПа, влажность 30% (согласно ГОСТ P ИСО

8528). Превышение температуры на каждые 2С уменьшает

ее мощность на 1 %. Падение мощности от высоты надо

уровнем моря свыше 500м – 1,8% на каждые 300м

увеличения высоты.

1.2 ЗАВОДСКОЙ НОМЕР ДВИГАТЕЛЯ

Все двигатели имеют заводской номер. После монтажа

электростанции следует записать данный номер, номер

модели.

2. ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ

2.1 ОБЩЕЕ

Конструктивно электростанция обеспечивает безопасную

работу при ее использовании надлежащим образом. Однако

ответственность за безопасность лежит на специалистах,

осуществляющих монтаж, эксплуатацию и техобслуживание

установки. При соблюдении указанных ниже правил техники

безопасности вероятность несчастных случаев будет

минимальной. Перед выполнением каких-либо процедур или

перед использованием данной техники обязанностью

пользователя является обеспечение ее безопасного

применения. Эксплуатировать электростанцию должны

только подготовленные специалисты, имеющие допуск к

работам с электрооборудованием.

ПРЕДУПРЕЖДЕНИЕ

! Прочтите и изучите все меры по обеспечению безопасности

и предупреждения перед вводом электростанции в

эксплуатацию, а также перед проведением техобслуживания.

! В случае несоблюдения указаний, процедур и мер по

обеспечению безопасности в соответствии с данной
инструкцией вероятность несчастных случаев и травматизма

может возрасти.

! Не пытайтесь запускать установку, если известно, что ее

состояние может создать угрозу Вашей безопасности.

! Если электростанция находится в состоянии, могущим стать

источником опасности, вывесите предупреждения о наличии

опасности и отсоедините отрицательный провод батареи с

тем, чтобы установку нельзя было запустить, пока опасное

состояние не устранено.

! Отсоединяйте отрицательный провод (-) до того, как

начинать какой-либо ремонт или чистку внутри кожуха.

! Устанавливайте и эксплуатируйте электростанцию только в

полном соответствии с действующими национальными,

местными или федеральными правилами эксплуатации,

стандартами или иными местными требованиями.

! Не допускайте контакта с кожей топлива, масла,

охлаждающей жидкости и прочих химических веществ.

! Сбросьте давление воздуха, воды и масла с электростанции

до начала выполнения каких-либо видов ремонта.

! Не пытайтесь ремонтировать или эксплуатировать

электростанцию, если защитная одежда в плохом

состоянии.
! Не снимайте колпачок с горловины радиатора до

полного охлаждения охлаждающей жидкости.

! Запрещается эксплуатировать электростанцию без

установленного глушителя и смонтрированного выхлопного

тракта.

2.2 МОНТАЖ, ПОДЪЕМНО-ТРАНСПОРТНЫЕ ОПЕРАЦИИ И

БУКСИРОВКА

В данном руководстве дана последовательность действий по

монтажу, буксировке установок и обращению с ними. Эту

главу необходимо прочесть перед осуществлением монтажа,

перемещением и подъёмом электростанции или буксировкой

мобильной станции. Следует обратить внимание на

следующие меры безопасности:

ПРЕДУПРЕЖДЕНИЕ

! Выполняйте все электрические соединения в соответствии с

действующими ПУЭ, стандартами или иными требованиями.

Сюда относятся требования к заземлению и к

нарушениям заземления.

! В случае стационарных электростанций с системами

централизованного хранения топлива обеспечьте, чтобы

такие системы выполнялись в соответствии с действующими

правилами эксплуатации, стандартами или иными

требованиями.

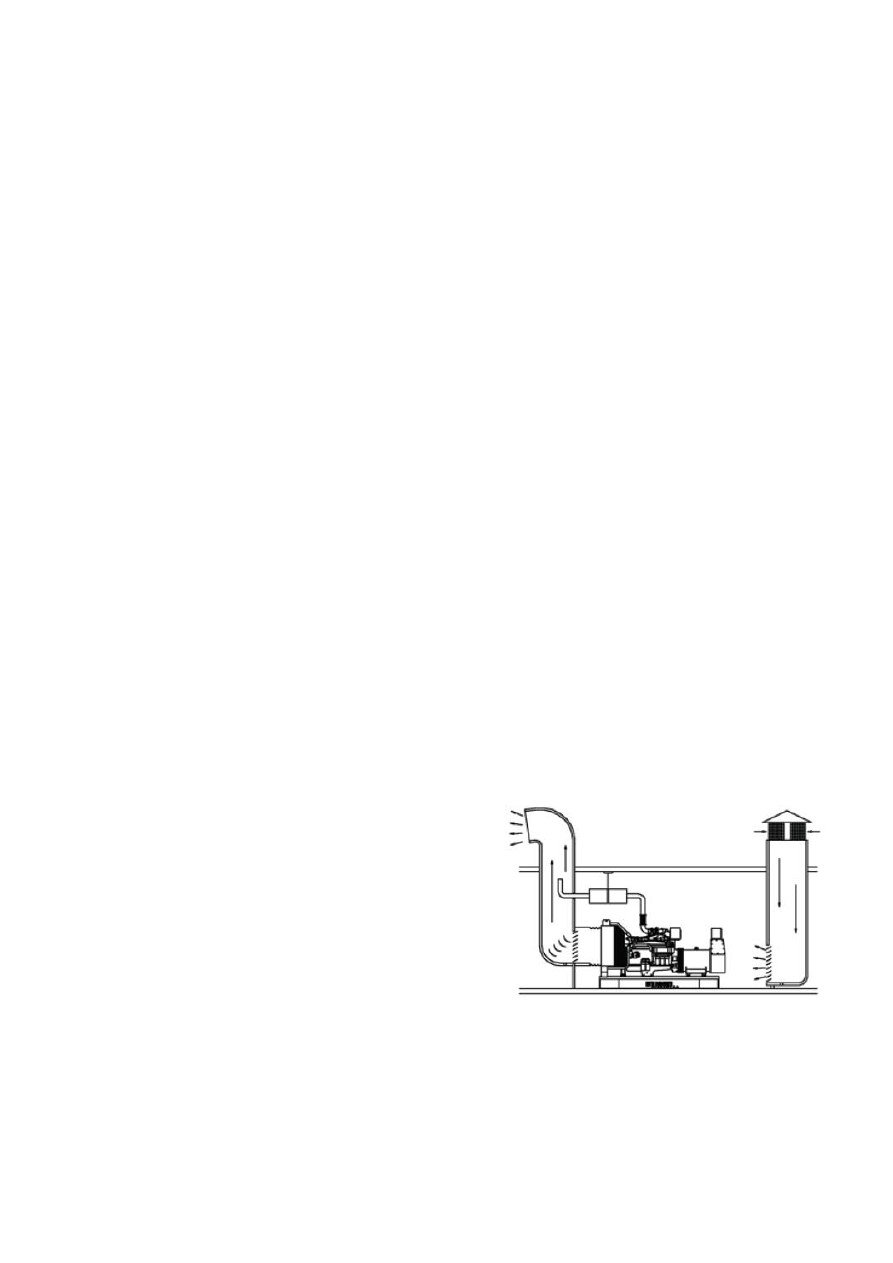

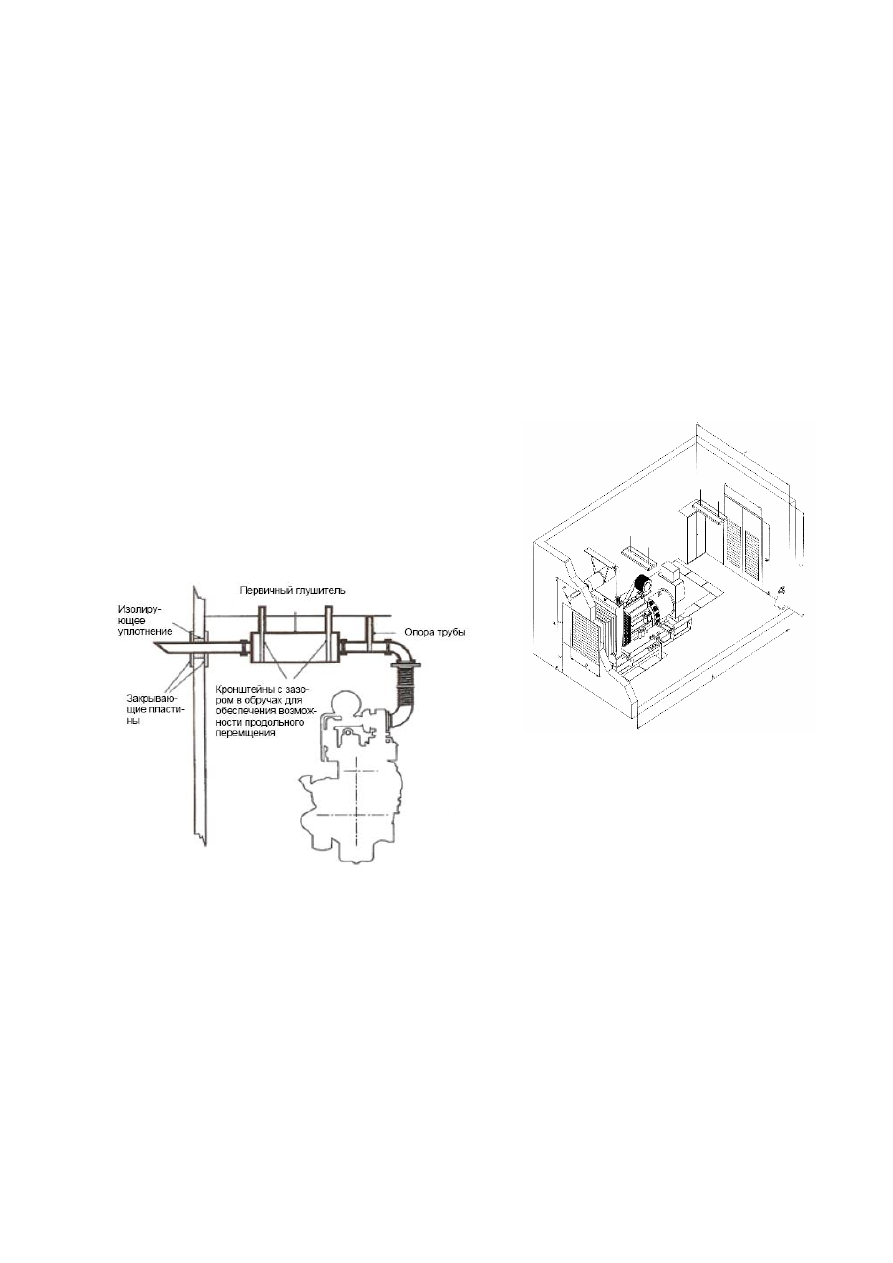

! Выхлопные газы двигателя опасны для людей. Выхлопные

газы от электростанций, установленных внутри помещений,

необходимо отводить наружу по трубопроводам, не имеющим

мест утечки газов, в соответствии с правилами эксплуатации,

стандартами или иными требованиями. Обеспечьте, чтобы

глушители отвода горячих газов и трубопроводы не

содержали горючих материалов и были огорожены для

защиты работников в соответствии с правилами техники

безопасности. Примите меры к тому, чтобы дым из отверстий

для выпуска выхлопных газов не создавал опасности.
! Никогда не поднимайте электростанцию за двигатель или за

ушки генератора. Для этого используйте указанные точки

подъёма на основании или на кожухе.

! Убедитесь в том, что стропы и опорная конструкция

исправны и обладают необходимой грузоподъемностью

достаточной для данного груза.

Не допускайте приближения работников к установке в

поднятом состоянии.

! При буксировке мобильной электростанции соблюдайте все

нормы, стандарты и иные требования и правила дорожного

движения. Сюда относятся также правила с указанием

необходимого оборудования и максимальной и минимальной

скорости движения.

! Не допускается езда людей на сцепке, нельзя стоять или

ходить между электростанцией и автотягачом.

! Не устанавливайте и не эксплуатируйте электростанцию в

опасной среде, за исключением специально

предназначенных для этого установок.

2.3 ОПАСНОСТЬ ПОЖАРА И ВЗРЫВОВ

Топливо и пары, связанные с дизельными электростанциями,

могут быть воспламеняющимися и потенциально

взрывоопасными. Надлежащая осторожность при обращении

с этими материалами может существенно уменьшить риск

пожара или взрыва.

Однако по соображениям безопасности следует иметь

в готовности полностью заряженные огнетушители типа

ВС и АВС. Работники должны уметь их применять.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРЕДУПРЕЖДЕНИЕ

! Обеспечьте надлежащую вентиляцию помещения, в

котором находится электростанция.

! Содержите в чистоте помещение и установку. В случае

разлива топлива, масла, электролита из батареи или

охлаждающей жидкости место разлива нужно немедленно

очистить от них.

! Не храните воспламеняющиеся жидкости рядом с

двигателем.
! Не курите и позаботьтесь о том, чтобы вблизи топлива или

батареи не возникали искры, пламя или другие источники

возгорания. Пары топлива взрывоопасны. Водород,

образующийся при заряде батареи, также взрывоопасен.

! Выключайте зарядное устройство или отключайте его от

электропитания перед выполнением или отключением

соединений с батареей.

! Во избежание образования искр держите заземлённые

электропроводящие предметы (инструменты) вдали от

электрических частей под напряжением (таких, как зажимы).

Искры и электрическая дуга могут вызвать воспламенение

топлива или паров.

! Не производите заправку топливного бака во время работы

двигателя.

! Не пытайтесь запустить станцию, если имеют место утечки

топлива.

! На случай возникновения пожара необходимо иметь

аварийный выход для эвакуации персонала.

2.4 МЕХАНИЧЕСКИЕ ОПАСНОСТИ

Электростанция снабжена кожухом для защиты персонала от

движущихся частей. Тем не менее, необходимо принять меры

предосторожности для защиты работников и оборудования от

прочих механических опасностей во время работ вблизи

установки.

ПРЕДУПРЕЖДЕНИЕ

! Не пытайтесь запустить электростанцию при снятых

защитных ограждениях. Во время работы электростанции не

пытайтесь пролезть под защитными ограждениями или

обойти их для выполнения работ по техобслуживанию или с

какой-либо иной целью.

! Не допускайте попадания рук, длинных волос, свободной

одежды и ювелирных украшений в шкивы, ремни и другие

движущиеся части.

Внимание:

Некоторые движущиеся части плохо видны во

время работы станции.

! Если в кожухе есть дверцы, то держите их закрытыми и

запертыми на ключ, если нет необходимости их открывать.

! Избегайте попадания на кожу горячего масла, горячей

охлаждающей жидкости, горячих выхлопных газов и

соприкосновения с горячими поверхностями и острыми

краями и углами.

! Работая вблизи установки, надевайте защитную одежду,

включая перчатки и головной убор.

! Не снимайте крышку заливочной горловины радиатора до

охлаждения охлаждающей жидкости. Предварительно слегка

отверните крышку для сброса избыточного давления перед

полным ее отвинчиванием.

2.5 ХИМИЧЕСКАЯ ОПАСНОСТЬ

! Топливо, масло, охлаждающая жидкость, смазочные

материалы и электролиты батарей, используемые в

установке, широко используются в данной отрасли. Однако

они могут быть опасными для людей,

если с ними обращаться не должным

образом.

ПРЕДУПРЕЖДЕНИЕ

! Не допускайте заглатывания топлива,

масла,

охлаждающей

жидкости,

смазочных материалов или электролита батареи и не

допускайте попадания их на кожу. При проглатывании

немедленно обращайтесь за медицинской помощью. Не

вызывайте рвоты, если вы проглотили топливо. При

попадании на кожу смойте водой с мылом.

! Не надевайте одежду, загрязнённую топливом или

смазочным маслом.

! Надевайте кислотостойкий фартук и защитную маску или

защитные очки перед работой с аккумуляторной батареей.

При попадании электролита на кожу или на одежду,

немедленно смойте его большим количеством воды.

2.6 ОПАСНОСТЬ ОТ ШУМА

Электростанции, не имеющие шумозащиты, могут иметь

уровни шума свыше 105 дБа. Длительное воздействие шума

свыше 85 дБа опасно для органов

слуха.

ПРЕДУПРЕЖДЕНИЕ

! При работе вблизи электростанции или

во время ее эксплуатации нужно

пользоваться средствами защиты слуха.

2.7 ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ

Безопасную и эффективную работу электрического

оборудования можно обеспечить только в том случае, если

оборудование установлено правильно, надлежащим образом

эксплуатируется и содержится в исправности.

ПРЕДУПРЕЖДЕНИЕ

! Только прошедшие обучение и

квалифицированные

электрики,

имеющие допуск, могут подключать

станцию к нагрузке в соответствии с

действующими ПУЭ, стандартами и

другими правилами.

! Обеспечьте, чтобы до ввода в
действие станция, включая мобильные установки, была

надежно заземлена в соответствии с действующими

правилами.

! Электростанцию следует выключать при отсоединённом

отрицательном зажиме батареи прежде, чем пытаться

выполнить подключение или отключение нагрузки.

! Не пытайтесь подключать или отключать нагрузку,

находясь в воде или на мокрой или влажной поверхности.

! Не касайтесь частей электростанции и/или соединительных

кабелей или проводников, находящихся под напряжением,

какой- либо частью тела или каким-либо неизолированным

электропроводящим предметом.

! Снова закройте крышку клеммной коробки электростанции

непосредственно после завершения подключения или

отсоединения кабелей нагрузки. Не запускайте станцию без

закрепления крышки в надлежащем положении.

! Подсоединяйте электростанцию только к такой нагрузке

и/или электрическим сетям, которые соответствуют ее

электрическим характеристикам и находятся в пределах ее

номинальной мощности.

! Поддерживайте всё электрооборудование в чистом и сухом

состоянии, заменяйте все проводники, если их изоляция

имеет трещины, порезы, изношенные участки или иные

нарушения. Заменяйте изношенные, потерявшие цветную

маркировку или корродированные зажимы. Поддерживайте

зажимы в чистом и затянутом состоянии.

! Изолируйте все соединения и отсоединённые

провода.

! Пользуйтесь только огнетушителями ВС или АВС для

тушения пожаров, вызванных электричеством.

3. ПЕРВАЯ ПОМОЩЬ ПРИ ПОРАЖЕНИИ

ТОКОМ

! Не касайтесь тела пострадавшего обнаженными руками до

отключения источника электричества.
! Выключите электропитание, если это возможно. В

противном случае отодвиньте вилку или кабель от

пострадавшего.

! Если это невозможно, встаньте на сухой изолирующий

материал и оттащите пострадавшего от проводника. При

-------------------------------------------------------------------------------------------------------------------------------------------------------------

этом желательно использовать изолирующий материал,

например сухое дерево.

! Если пострадавший дышит, поверните его в сторону от

проводника, предпочтительно используя изолирующий

материал, например, сухое дерево.

! Если пострадавший дышит, поверните его в положение

возврата в нормальное состояние, описываемое ниже.

! Если пострадавший без сознания, приведите его в

сознание надлежащим образом:

3.1 ОСВОБОЖДЕНИЕ ДЫХАТЕЛЬНЫХ ПУТЕЙ

• Наклоните голову пострадавшего назад и

оттяните подбородок вверх.

• Вытащите изо рта или горла зубные протезы, сигарету

или жевательную резинку и т. п.

3.2 КОНТРОЛЬ ДЫХАНИЯ

• Проверьте, дышит ли пострадавший, путём осмотра,

прослушивания и ощупывания в отношении признаков

дыхания.

3.3 КРОВООБРАЩЕНИЕ

• Проверьте пульс на шее пострадавшего.

3.4 ЕСЛИ ДЫХАНИЯ НЕТ, НО ПУЛЬС ЕСТЬ:

• Сильно зажмите нос пострадавшего.

• Сделайте глубокий вдох и приложите рот ко рту

пострадавшего.

• Медленно дуйте в рот, следя за тем, чтобы грудь

поднималась.

• Добейтесь полного опускания груди. Делайте вдохи и

выдохи с частотой 10 в минуту.

• Если пострадавшего нужно оставить, чтобы пойти за

помощью, сначала сделайте 10 вдохов и выдохов, а затем
быстро вернитесь и продолжайте.

• Проверяйте пульс после каждых 10 вдохов и выдохов.

• Когда дыхание возобновится, приведите пострадавшего в

положение возврата в нормальное состояние, описываемое

ниже в этом разделе

3.5 ЕСЛИ НЕТ ДЫХАНИЯ И НЕТ ПУЛЬСА:

• Вызовите врача или позвоните по телефону.

• Сделайте два вдоха и выдоха и начните нажимать

на грудь следующим образом:

• Положите лицевую сторону ладони над сочленением

грудины и грудной клетки шириной в два пальца.

• Положите сверху другую руку и сцепите пальцы.

• Держа руки прямыми, нажимайте на глубину 4-5 см с

частотой 15 раз в минуту.

• Повторяйте цикл (по 2 вдоха и выдоха и 15 нажатий),

пока не прибудет медицинская помощь.

• Если состояние улучшится, проверьте пульс и продолжайте

искусственное дыхание. Проверяйте наличие пульса через

каждые 10 вдохов и выдохов.

• Когда дыхание возобновится, приведите пострадавшего в

положение возврата в нормальное состояние, описываемое

ниже.

3.6 ПОЛОЖЕНИЕ ВОЗВРАТА В НОРМАЛЬНОЕ

СОСТОЯНИЕ

• Поверните пострадавшего на бок.

• Держите голову наклонённой подбородком вперёд для

поддержания дыхательных путей открытыми.

• Следите, чтобы пострадавший не мог скатиться вперёд или

назад.

• Регулярно проверяйте дыхание и пульс.

• Если пульс или дыхание остановятся, действуйте так, как

описано выше.

ПРЕДУПРЕЖДЕНИЕ

Не давайте пострадавшему жидкостей, если он без

сознания

4. ОБЩЕЕ ОПИСАНИЕ

4.1 ОПИСАНИЕ И ОБОЗНАЧЕНИЕ ЭЛЕКТРОСТАНЦИИ

Дизель-генераторные электростанции разработаны в виде

комплектной генераторной установки в целях обеспечения ее

высоких эксплуатационных характеристик и надежности.

В настоящем разделе даётся краткое описание элементов

электростанции. Более подробная информация приводится в

последующих разделах настоящего руководства

4.2 ОСНОВНЫЕ ЭЛЕМЕНТЫ ЭЛЕКТРОСТАНЦИИ

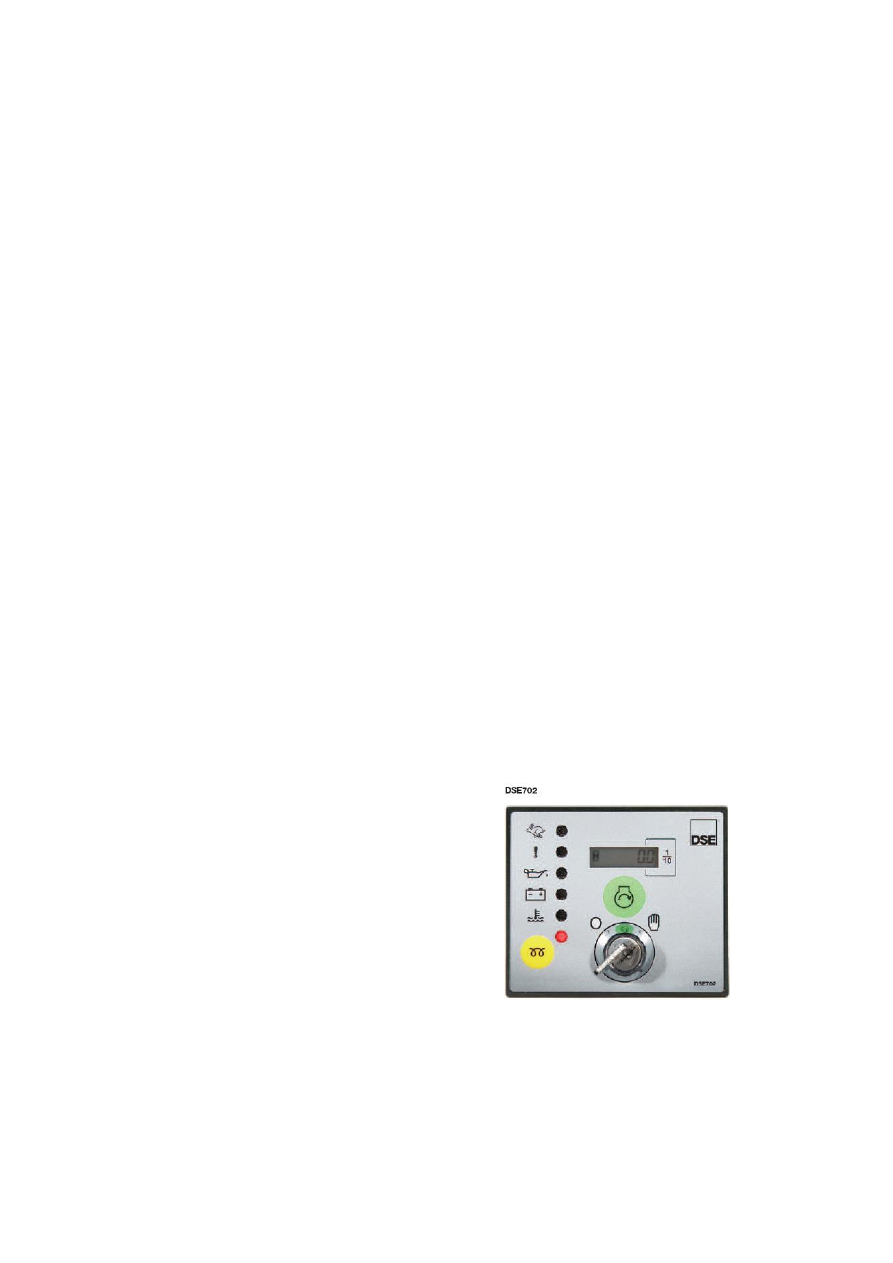

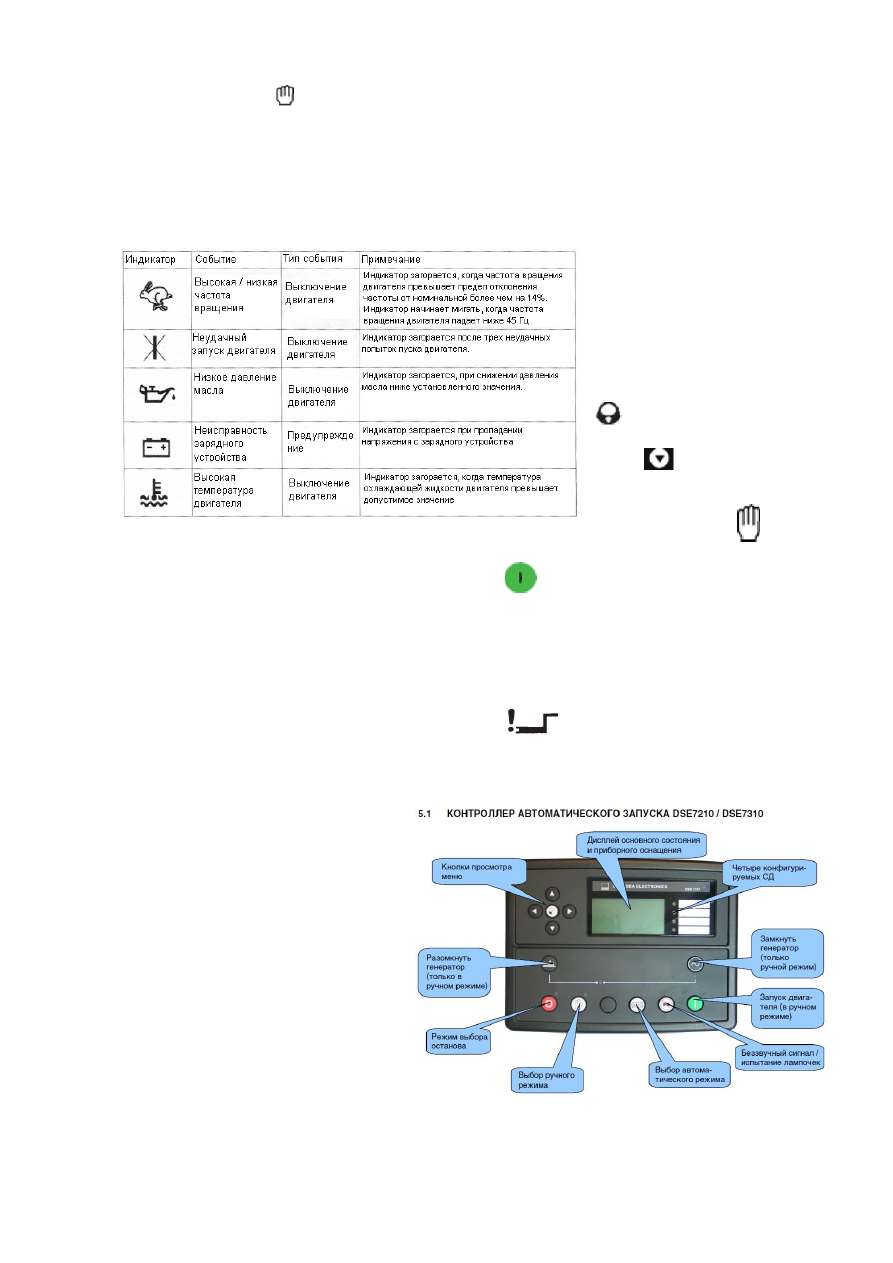

• Панель управления с контроллером управления Deep Sea

• Двигатель

• Генератор переменного тока
• Рама

• Аккумуляторнвя стартерная батарея
• Топливный бак (на мощных ДГУ отсутствует или поставляет отдельно)

• Радиатор
• Воздушный фильтр

• Стартер
• Зарядный генератор

• Заводская табличка

4.3 ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Дизельный

двигатель,

приводящий

действие

электростанцию - это высоконадежный промышленный

двигатель с четырехтактным дизелем, снабжённый всеми

вспомогательными элементами для обеспечения надёжности

электроснабжения. Дизель укомплектован сухим воздушный

фильтром и механический или электронный регулятор

скорости двигателя.

4.4 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

Электрическая система двигателя имеет напряжение 12 или

24 В пост, тока при заземлении на “минусе”. В систему входит

электростартер двигателя, батарея и зарядный генератор.

Система на 12 В имеет одну батарею. В системе на 24 В

имеются две свинцовые батареи. По заказу можно

использовать другие виды батарей.

4.5 СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения двигателя может быть воздушной или

водяной. Система воздушного охлаждения состоит из

мощного вентилятора для продува воздуха через двигатель

Система

водяного

охлаждения

имеет

радиатор,

нагнетательный вентилятор и термостат. Генератор имеет

свой внутренний вентилятор охлаждения.

4.6 ГЕНЕРАТОР

Выходная электрическая мощность обычно производится

бесщеточным

генератром

переменного

тока

самовозбуждением и саморегулированием, каплезащитного

исполнения, с защитным экраном. Он точно согласован по

мощности с генерирующей установкой. Сверху на генераторе
расположена коробка с электрозажимами.

4.7 ТОПЛИВНЫЙ БАК И РАМА

Двигатель и генератор соединены в один блок и установлены

на прочном стальном основании. В данном основании

размещен топливный бак.

4.8 АМОРТИЗАТОРЫ

Электростанция

оснащена

амортизаторами,

предназначенными для уменьшения вибрации от двигателя,

передаваемой на основание, на котором установлена

электростанция. Амортизаторы размещены между ножками

двигателя/генератора и основанием.

4.9 ГЛУШИТЕЛЬ И ВЫХЛОПНАЯ СИСТЕМА

Глушитель поставляется в демонтированном состоянии для

его монтажа на электростанции на месте. Глушитель и

система выхлопа снижают уровень шума, создаваемого

двигателем, и отводят выхлопные газы в безопасное место.

4.10 СИСТЕМА УПРАВЛЕНИЯ

Для управления работой и выходной мощностью

электростанции, а также для защиты станции от возможных

неисправностей можно установить одну из нескольких систем

и панелей управления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5. МОНТАЖ, ПЕРЕМЕЩЕНИЕ И ХРАНЕНИЕ

5.1 ОБЩЕЕ

После определения типоразмера электростанции и

связанных с ней систем управления или распределительного

устройства можно подготовить схему монтажа. В этом

разделе рассматриваются факторы, имеющие большое

значение для эффективного и безопасного монтажа

установки.

5.2 КОЖУХ ЭЛЕКТРОСТАНЦИИ

Электростанции могут поставляться в открытом исполнении

или исполнении в шумозащитном кожухе. Установки в

шумозащитном кожухе могут устанавливаться в помещении

или на открытом воздухе

5.3 ПЕРЕМЕЩЕНИЕ ЭЛЕКТРОСТАНЦИИ

• Рама установки имеет специально предназначенную для

облегчения ее перемещения конструкцию. Неправильное

обращение может вызвать серьёзное повреждение ее

элементов.• Все детали кожуха окрашены порошковой

полиэфирной краской по технологии электростатического

осаждения. Электростанцию можно поднимать и осторожно

перемещать вперёд или назад с помощью автопогрузчика

путём захвата непосредственно за основание. Обязательно

подкладывайте деревянные бруски между вилкой погрузчика

и основанием для распределения нагрузки и предотвращения

повреждений.

! Ни в коем случае не поднимайте станцию путём крепления

за двигатель или генератор за монтажные проушины.

! Проверьте, что стропы и опорная конструкция исправны и

правильно рассчитаны.

• Защищайте электростанцию от загрязняющих веществ
переносимых по воздуху, таких как: абразивная или

электропроводящая пыль, ворс, дым, масляный туман, пары,

выхлопные газы двигателей или другие загрязняющие

вещества.

! Не разрешайте работникам приближаться к подвешенной

электростанции.

! Если необходимо поднять станцию, то ее следует

поднимать за точки подъёма, предусмотренные на агрегатах

в кожухах и на большинстве установок открытого типа.

• Пол в машинном помещении электростанции должен быть

ровным и прочным.

5.4 СХЕМА РАЗМЕЩЕНИЯ

• Свободное пространство вокруг

установки для ее охлаждения и доступа в целях

обслуживания должно быть не менее 1 м вокруг установки и

не менее 2 м над установкой.

Выбор схемы размещения генераторной установки может

стать наиболее важным элементов любой процедуры

монтажа станции. Для выбора схемы расположения станции

важны следующие факторы:

• Наличие необходимой вентиляции.

• Доступ для доставки установки в помещение.

Впускные и выпускные отверстия для воздуха можно

выполнять съемными для создания пространства для

доступа.

• Доступ в помещение для постороннх лиц должен быть

ограничен. Если требуется монтаж станции на открытом

воздухе, то она должна иметь кожух. Кожух может быть

целесообразным и для установки в помещении или на

открытом воздухе.

5.5. ВИБРОИЗОЛЯЦИЯ ФУНДАМЕНТА

Электростанция поставляется в сборе на жесткой раме

основания,

обеспечивающей

точность

совмещения

генератора и двигателя. Ее необходимо лишь закрепить

болтами на должным образом подготовленной поверхности.

Фундамент

Железобетонная подушка обеспечивает жёсткую опору для

предотвращения прогиба и вибраций. Типовой фундамент

должен иметь толщину от 150 до 200 мм и, по меньшей мере,

такую же ширину и длину, что и электростанция. Грунт или

пол ниже фундамента должны быть надлежащим образом

подготовлены и обладать конструктивной способностью

выдерживать вес фундаментной подушки и станции. (Если

станцию требуется установить выше уровня первого этажа,

то строительная конструкция должна обладать способностью

выдерживать

вес

установки,

запаса

топлива

принадлежностей). Если пол может время от время

становиться мокрым, например, в котельной, подушку нужно

поднять над полом. Это обеспечит сухое основание для
электростанции и для работников, которые подключают,

обслуживают и эксплуатируют ее. Этим также сводится до

минимума коррозия основания.

5.6. ВПУСКНОЕ ОТВЕРСТИЕ ДЛЯ ВОЗДУХА

Воздух для питания двигателя должен быть чистым. Обычно

воздух можно подавать из зоны расположения станции через

воздушный фильтр, установленный на двигателе. Однако в

некоторых случаях ввиду наличия пыли, грязи или высокой

температуры воздух вблизи станции непригоден для этого. В

этих случаях нужно установить приточный канал.

Этот канал должен проходить от источника чистого воздуха

(снаружи здания, из другого помещения и т. д.) до воздушного

фильтра, установленного на двигателе. Не снимайте

воздушный фильтр и не устанавливайте его в удаленном

месте поскольку это может повысить вероятность попадания

загрязнений через систему каналов во впускное отверстие

двигателя.

5.7. ОХЛАЖДЕНИЕ И ВЕНТИЛЯЦИЯ

Двигатель, генератор и выхлопные трубы излучают тепло,

которое может привести к настолько высокой температуре,

что она может повлиять отрицательно на работу

электростанции. Поэтому важно обеспечить достаточную

вентиляцию для постоянного охлаждения двигателя и

генератора. Для обеспечения надлежащего воздушного

потока, требуется, чтобы воздух поступал со стороны

генератора в электростанцию, проходил по двигателю через

радиатор и выходил из помещения по гибкому выпускному

каналу. Без отвода горячего воздуха по каналу из помещения

вентилятор будет стремиться перемещать этот горячий

воздух по кругу и направлять его обратно через радиатор,

снижая тем самым эффективность охлаждения. Рекомендует

чтобы температура воздуха около электростанции не

превышала +40С, при этом, максимальная мощность
указанная на электростанции достигается при температуре

окружающего воздуха не более +25С.

Если температура воздуха превышает +25С, то каждые 2С

превышения +25С уменьшают мощность установки на 1%.

Следует избегать изгибов в канале выпуска горячего воздуха

от радиатора и отводящей трубе от выхлопа дизель

генератора. Впускные и выпускные отверстия для воздуха

должны быть достаточно большими для обеспечения

свободного прохода воздушного потока в помещение и из

него. Ориентировочно, каждое из отверстий должно иметь

площадь не менее, чем в 1,2..1,5 раза превышающую

площадь средней части радиатора. Рекомендует впускное

отверстие делать в 1,5-2 раза больше выпускного, так как

-------------------------------------------------------------------------------------------------------------------------------------------------------------

через него воздух поступает не только на охлаждение дизеля,

но и для обеспечения сгорания топлива в цилиндрах.

Как впускные, так и выпускные отверстия должны иметь

жалюзийные решётки для защиты от климатических

воздействий. Они могут быть неподвижными, но

предпочтительно должны быть поворотными в случае

холодного климата с тем, чтобы решётки можно было

закрывать, когда электростанция не используется. Это

позволит сохранить тепло в помещении, что облегчит запуск
станции и приём нагрузки. Если жалюзийные решётки

поворотного типа, то они должны иметь привод для

автоматического запуска электростанции Их следует

отрегулировать таким образом, чтобы они открывались

непосредственно при пуске двигателя.

5.8 СИСТЕМА ВЫХЛОПА

Назначение выхлопной системы состоит в том, чтобы

отводит выхлопные газы наружу в такое место и на такую

высоту, где дым и запах не будут вызывать раздражения или

представлять опасности. Она также уменьшает шум. На

выхлопной трубе необходима установка соответствующего

глушителя для уменьшения уровня шума от двигателя.

! Выхлопные газы двигателя опасны для людей. Отходящие

от двигателя газы всех электростанций при их установке

внутри помещений должны отводиться наружу по

трубопроводам, не имеющим утечек, в соответствие с

требованиями соответствующих правил, стандартов и иных

требований.

! Необходимо обеспечить, чтобы глушители на трубах для

отвода горячих выхлопных газов были свободны от горючих

материалов и имели ограждения для защиты персонала в

соответствии с правилами техники безопасности.

! Необходимо обеспечить, чтобы газы из выхлопного

отверстия не создавали опасности. При проектировании

выхлопной системы основным параметром, который

необходимо учитывать требование не превышать величину

допустимого

обратного

давления,

предписанного

изготовителем. Чрезмерно большое обратное давление

оказывает значительное влияние на выходную мощность

двигателя. Долговечность его службы и потребление

топлива. Для ограничения величины обратного давления

выхлопной трубопровод должен быть как можно короче и как

можно более прямым. Все необходимые изгибы должны

иметь радиус кривизны не менее полутора внутренних

диаметров трубы. Прочие конструктивные критерии

следующие:

! Между выхлопным коллектором и системой трубопроводов

необходимо предусмотреть гибкую вставку в целях

предотвращения передачи вибраций от двигателя на

трубопроводы и здание, а также для обеспечения

возможности теплового расширения и компенсации

вероятного смещения трубопроводов.

Выхлопные трубопроводы должны опираться на

конструкции здания для предотвращения статических

нагрузок на коллектор двигателя и турбонагнетатель. С этой

целью необходимо применение растягивающих элементов

! Внешний конец выхлопной трубы при ее горизонтальном

положении должен иметь угол не менее 60° по отношению к

горизонтали или же должен иметь защитный колпак при
вертикальном положении трубы для ее защиты от попадания

дождя или снега.

! Выхлопная труба не должна соединяться с выхлопными

трубами других электростанций.

! Элементы выхлопной сиcтемы, расположенные в машинном

помещении, должны быть изолированы для уменьшения

излучения тепла и снижения шума. При размещении внутри и

вне здания трубы и глушители должны располагаться вдали

от огнеопасных материалов.

! Выхлопные трубы должны изготавливаться из черного

металла.__

5.9 ТОПЛИВНАЯ СИСТЕМА

Топливная система электростанции должна обеспечивать

непрерывную подачу чистого топлива в двигатель. В

большинстве установок в ее состав входит небольшой бак

суточного расхода, резервуар для хранения топлива и

топливные трубопроводы.

ПРЕДУПРЕЖДЕНИЕ:

! В случае стационарных генерирующих установок с подачей

топлива из отдельно стоящего резервуара необходимо

обеспечить соответствие подобных систем действующим

правилам, стандартам и прочим требованиям.
! Не курите и не допускайте возникновения искр, огня и иных

источников возгорания вблизи емкостей с топливом. Пары

топлива и масла являются взрывоопасными.

5.9.1 Бак суточного запаса

Бак суточного запаса содержит запас топлива, который

постоянно готов для непосредственной подачи в

генерирующую установку и по этой причине он должен

располагаться непосредственно в машинном помещении

электростанции.

5.9.2 Резервуар-хранилище топлива

Для длительного периода использования требуется отдельно

стоящий резервуар – хранилище запаса топлива. Данный

резервуар должен, как правило, размещаться вне пределов

помещения, где будет более удобно осуществлять заправку

топливом, очистку резервуара и его осмотр. Все же не

следует допускать воздействия на него низких температур

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ввиду замедления подачи топлива по причине уменьшения

вязкости. Данный бак-хранилище можно располагать либо на

земле, или под землей. На данном баке необходимо

предусмотреть вентиляционное отверстие для сброса

давления воздуха в баке, возникающего при заливке топлива

в бак, из-за повышения давления в баке вследствие

испарения топлива и его расширения. Такой выпуск также

предотвращает создание разрежения по мере расходования

топлива. Основание резервуара должно иметь уклон для
сбора воды и осадка топлива. В нижней точке необходимо

установить сливной клапан для регулярного слива шлама и

воды.

5.9.3 Топливопроводы

Топливные трубопроводы могут быть изготовлены из любого

совместимого с топливом материала – из стальных труб или

гибких шлангов, допускающих их эксплуатацию при

существующих условиях окружающей среды. Для соединения

с двигателем требуется применять гибкие трубы для

предотвращения повреждений и утечек по причине вибраций.

В подающий топливопровод топливо должно поступать в

точке на уровне не ниже 50 мм от днища на высоком краю

бака (на удалении от сливной пробки).

6. РЕКОМЕНДОВАННЫЕ МАРКИ МАСЕЛ ДЛЯ

ДВИГАТЕЛЕЙ

Система смазки дизельного двигателя является одним из

самых важных его элементов. Правильно проведенное

обслуживание двигателя (интервалы замены масла,

интервалы замены фильтра, правильно выбранное масло)

способствует продлению срока службы двигателя.

6.1. МАСЛО

Новые двигатели на заводе заполняются маслом для

обкатки. Заменяйте масло и фильтр после первых 50 часов

работы нового или перебранного двигателя.

После периода обкатки применяйте масло для дизельных

двигателей с турбонаддувом класса качества API CH-4 или

СF-4 (для ДГУ малой мощности и безнаддувных дизелей).

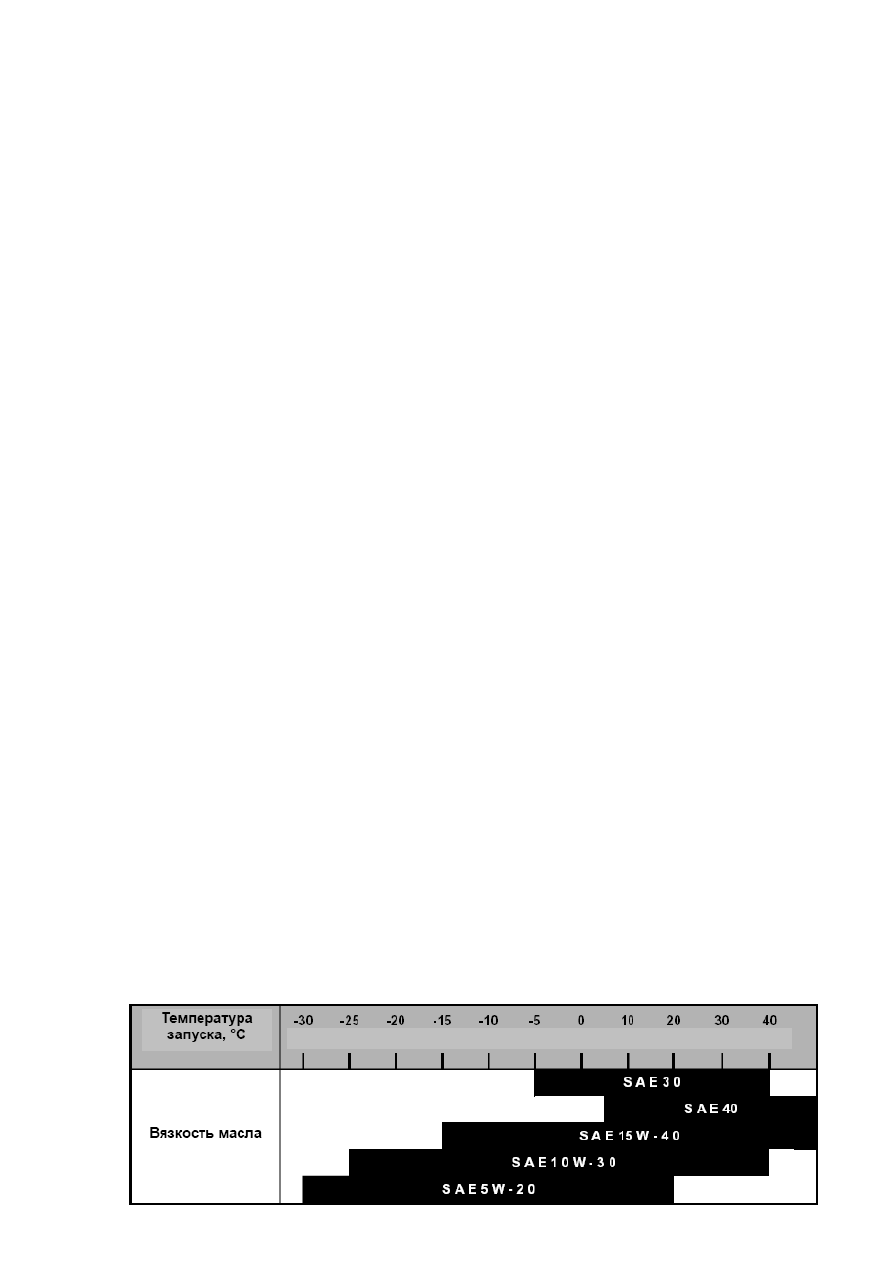

Рекомендованная степень вязкости по SAE в зависимости от
температуры:
При температурах от -15С до 45С : 15W40
При температурах от -25С до 30С: 10W30
При температурах от -30С до 20С: 5W30
При температурах от -30С до 30С: 0W40

• API Service Classification CF-4

• API Service Classification CH-4 (предпочтительно)

• ACEA Specification E3 (предпочительно)

• ACEA Specification E2 (для дизелей без турбонаддува)

• CCMC Specification D5

• CCMC Specification D4

Если используется дизельное топливо с содержанием серы

выше 0,5%, то интервал между операциями по

техобслуживанию необходимо сократить на 50%.

7. БАТАРЕЯ

ПРЕДУПРЕЖДЕНИЕ

! Не курите и не допускайте возникновения искр, огня или

иных источников возгорания вблизи батареи. Выделяющийся

при зарядке водород является взрывоопасным газом.

! При обслуживании батареи необходимо надевать

кислотостойкий фартук, защитную маску или очки. В случае

попадания электролита на кожу или на одежду немедленно

смойте его большим количеством воды.

! Снимайте металлические предметы с запястья руки и

обеспечьте защиту запястья и рук.

! Первым отсоединяйте отрицательный проводник батареи

(“земля”) и присоединяйте его последним.

! Всегда следите за тем, чтобы зарядка аккумулятора
производилась в хорошо вентилируемом помещении.

Пусковая батарея должна устанавливаться как можно ближе

к электростанции, с обеспечением доступа к ней для

обслуживания. Этим предотвращается уменьшение степени

заряда из-за электрических потерь при длинном кабеле, по

причине которых может ухудшиться способность батареи к

запуску двигателя.

7.1 ТЕХОБСЛУЖИВАНИЕ БАТАРЕИ

1. Содержите верх батареи и ее зажимы в чистоте.

2. Зажимы и их соединения необходимо покрывать

вазелином.

3. Прочно закрепляйте зажимы, но не чрезмерно.

4. Периодически проверяйте уровень электролита. Он

должен быть на 10 мм выше пластин.

5. Контролируйте износ ремня зарядного генератора и

регулярно проверяйте натяжение ремня согласно

указаниям изготовителя.

6. Не допускайте отсутствия заряда на батарее.

7.2 КОНТРОЛЬ СОСТОЯНИЯ БАТАРЕИ

Каждый день перед испытанием батареи производите

осмотр батареи.
1. Белого цвета порошок вызывает износ головок полюсов,

прилегающих к ним участков и соединений. Снимите

соединения и промойте их горячей водой для удаления

окислов. Вновь подсоедините их и смажьте вазелином.

2. Проверьте, что все соединения плотно затянуты.

8. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Электрические соединения, обслуживание и ремонт

электрооборудования

должны

производиться

только

опытными

квалифицированными

специалистами-

электриками.

ПРЕДУПРЕЖДЕНИЕ

! Все электрические соединения должны выполняться в

соответствии с действующими правилами, стандартами и

прочими требованиями

8.1 КАБЕЛИ

Так как электростанции установлены на виброопорах

электрические подсоединения следует выполнять

только медным гибким кабелем (рекомендуется марки

ВВГ или КГН).

Кабели должны быть защищены путем их прокладки в

каналах или на лотках. Кабель должен соответствовать

выходному напряжению станции и номинальному току. При

определении его сечения необходимо учесть внешнюю

температуру, способ монтажа и близость прочих кабелей и

т.д.

Необходимо тщательно проверять все электрические

соединения на целостность. Токопроводящая способность

-------------------------------------------------------------------------------------------------------------------------------------------------------------

силовых кабелей, используемые с генератором, и

поперечные сечения кабелей, которые нужно использовать в

соответствии с мощностью генератора.

С другой стороны, существует еще один важный фактор при

выборе величины сечения кабелей. Если расстояние между

нагрузкой и генератором значительно, то на стороне нагрузки

падение напряжения может быть слишком большим во время

переходных процессов.

8.2 ЗАЩИТА

Кабели, соединяющие электростанцию с распределительной

сетью, защищены с помощью автоматического выключателя,

который автоматически отсоединяет электростанцию от сети

в случае перегрузок или коротких замыканий (только в

моделях с ручным управлением).

8.3 ПОДАЧА НАГРУЗКИ

При планировании распределительной системы важно

обеспечить подачу сбалансированной нагрузки на

электростанцию. Если нагрузка на одной фазе будет

значительно выше, чем в других фазах, то это вызовет

перегрев в обмотках генератора, нарушение баланса между

фазами по их выходному напряжению и возможное

повреждение чувствительного трехфазного оборудования,

подключенного к энергосистеме. Необходимо, чтобы ни в

одной из фаз величина тока не превышала номинальный ток

генератора.

Для

подключения

существующей

распределительной системе может оказаться необходимым

произвести изменения в ней для учета указанных факторов в

части нагрузки.

8.4 КОЭФФИЦИЕНТ МОЩНОСТИ

Необходимо определить величину коэффициента мощности

(cos φ) подсоединенной нагрузки. При cos φ ниже 0,8 с

запаздыванием (индуктивная нагрузка) может произойти

перегрузка генератора. Электростанция обеспечивает

активную

номинальную

мощность

работает

удовлетворительно при cos φ от 0,8 с запаздыванием до cos

φ = 1,0. Особое внимание необходимо уделить установкам с

оборудованием для коррекции cos φ, как, например,

конденсаторы, для того, чтобы никогда не имел место cos φ с

опережением. Это приводит неустойчивости напряжения и

может создавать опасные перенапряжения. Обычно при

питании нагрузки от электростанции следует отключить все

оборудование для коррекции cos φ.

8.5 ТРЕБОВАНИЯ К ЗАЗЕМЛЕНИЮ

Раму

электростанции

необходимо

соединить

со

стационарным

заземлением.

Поскольку

установка

монтируется на амортизаторах, то провод заземления

должен быть гибким для предотвращения его нарушения из-

за вибраций.

Проводники заземления или скобы должны быть рассчитаны

на полный ток и соответствовать техническим нормам.

8.6 ПЕРЕКЛЮЧЕНИЕ ОБМОТОК ГЕНЕРАТОРА

Большинство генераторов переменного тока можно

переключать на разное выходное напряжение. Обеспечьте

наличие всех других соответствующих элементов, таких как

автоматические выключатели, трансформаторы тока, кабели

и амперметры, до начала работы при ином напряжении.

8.7 ПАРАЛЛЕЛЬНАЯ РАБОТА

Необходимо установить дополнительное оборудование

для того, чтобы стандартные электростанции могли

работать параллельно с другими дизельными

станциями или с энергосетью.

8.8 ИСПЫТАНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

Перед запуском электростанции после ее монтажа

проведите испытание сопротивления изоляции обмоток.
Автоматический регулятор напряжения должен быть

отсоединен, а вращающиеся диоды либо закорочены

временными соединениями, либо отсоединены. Нужно также

отсоединить всю цепь управления, пульты управления,

электронные блоки управления агрегатами. Следует

использовать мегаомметр 500 В или аналогичный прибор.

Отсоедините провод заземления, соединённый между

нейтралью и землей, и замерьте величину сопротивления

между зажимом и “землей”.

Сопротивление изоляции должно превышать 1 МОм на

“землю”. Если сопротивление изоляции меньше 1 МОм,

необходимо просушить обмотку.

9. ШУМОГЛУШЕНИЕ

В большинстве установок очень важным является вопрос

снижения уровня шума. Для регулирования уровня шума в

наличии имеется ряд возможностей.

ПРЕДУПРЕЖДЕНИЕ

! При эксплуатации или при выполнении работ вблизи

работающей электростанции необходимо одевать

шумозащитные наушники.

9.1 ГЛУШИТЕЛИ НА ВЫХЛОПЕ

Как указано в разделе 5.8, выхлопной глушитель снижает

уровень шума от двигателя. Если вы устанавливаете

несколько глушителей, то на сначала устанавливается

глушитель меньшей мощности, а потом большей мощности.

Для повышения эффекта, глушители должны использовать

разные принципы глушения.

9.2 ЗАЩИТНЫЕ КОЖУХИ

В разделе 5.2 рассматривается применение шумозащитных

кожухов, снижающих уровень шума от генерирующей

установки в целом.

9.3 ПРОЧИЕ СПОСОБЫ СНИЖЕНИЯ ШУМА

В случае использования установки внутри заданий имеются и

иные устройства для борьбы с шумом, а именно:

акустические

решетки,

рассекатели

глушители

вентиляторов, а также шумопоглощающие покрытия стен,

применяемые для снижения уровня шума, создаваемого

генерирующими установками.

10. БУКСИРОВКА (мобильные установки)

10.1 ПОДГОТОВКА К БУКСИРОВКЕ:

Проверьте все элементы сцепки автомобиле-тягаче и

на электростанции на отсутствие повреждений:

чрезмерный износ, коррозия, трещины, погнутый

металлические детали или ослабленные болтовые

соединения.

Проверьте состояние шин и степень давления в них.

Проверьте исправную работу всех задних фар, если

таковые имеются, и что все отражатели чистые и в

рабочем состоянии

10.2 БУКСИРОВКА

При буксировке мобильной электростанции необходимо

помнить о том, что ее маневренность и тормозной путь

зависят от массы прицепа.

ПРЕДУПРЕЖДЕНИЕ

! При перемещении мобильной станции соблюдайте

правила, нормы и дорожные правила. Сюда относятся

правила с указанием необходимого оборудования и

максимальной и минимальной скорости.

! Недопустима перевозка людей на самой электростанции. Не

разрешайте персоналу стоять или ехать на буксировочной

тяге или стоять и ходить между установкой и тягачом.

! Избегайте спусков и объезжайте ямы, камни и иные

препятствия, а также мягкий или неустойчивый грунт.

! Перед включением заднего хода проверьте, что

пространство позади и под прицепом свободно.

! Проверьте все соединения.

! Проверьте состояние тормозов и отсутствие

вибраций.
! При парковке всегда включайте стояночный тормоз.

10.3 ПАРКОВКА ЭЛЕКТРОСТАНЦИИ

Паркуйте электростанцию на сухом ровном участке,

выдерживающем ее вес. Если требуется поставить

станцию на склоне, то ставьте ее поперек склона,

-------------------------------------------------------------------------------------------------------------------------------------------------------------

чтобы она не могла скатиться вниз. Не ставьте станцию

на склонах с уклоном более 15

. Не запускайте

электростанцию, если она стоит на склоне.

11 ХРАНЕНИЕ ЭЛЕКТРОСТАНЦИИ

Длительное хранение может оказать отрицательное

воздействие на двигатель и на генератор. Подобное

воздействие можно свести до минимума правильной

подготовкой станции к хранению.

11.1 ХРАНЕНИЕ ДВИГАТЕЛЯ

Двигатель необходимо подвергнуть процедуре

консервации, включающей его чистку и замену всех

жидкостей на новые или на консервационные составы.

(См. раздел 22)

11.2 ХРАНЕНИЕ ГЕНЕРАТОРА

При хранении генератора в его обмотках осаждается

влага. Для сведения до минимума осаждения храните

генератор в сухом помещении. При возможности

применяйте обогреватели в помещении для

сохранения обмоток в сухом состоянии.

(См. Инструкцию по эксплуатации и техобслуживанию

генератора)

После периода хранения проведите контроль изоляции.

11.3 ХРАНЕНИЕ БАТАРЕИ

При хранении батарею необходимо ее подзаряжать

каждые 8 недель до полного заряда.

12 ПОДОГРЕВАТЕЛЬ ВОДЫ ДЛЯ ОХЛАЖДЕНИЯ

РУБАШКИ ДВИГАТЕЛЯ

Подогреватель воды для охлаждения рубашки двигателя для

облегчения запуска двигателя электростанции и приема

нагрузки. В автоматических электростанциях такой

подогреватель воды для рубашки является стандартным

оснащением. В установках же с ручным управлением – это

вариант оснащения по заказу. Подогреватель греет воду для

рубашки двигателя при неработающем двигателе.

13 ТЕХОБСЛУЖИВАНИЕ

Правильная программа техобслуживания играет ключевую

роль в обеспечении длительного срока службы

электростанции. Рекомендуемая программа техобслуживания

приводится в карте со сроками периодического

техобслуживания. Данная карта поставляется вместе со

всеми электростанциями. Выполнять техобслуживание и

ремонт должны только квалифицированные специалисты.
Выполненные работы по техобслуживанию и ремонту

должны регистрироваться в специальном журнале

техобслуживания. В общем, генераторную установку

необходимо содержать в чистоте. Не допускайте скопления

жидкостей, таких как мазут или масляная пленка, на

внутренних или наружных поверхностях. Вытирайте

поверхности, используя промышленный водный очиститель

(См. раздел 21).

14 ОБЩИЕ ПРЕДОСТОРОЖНОСТИ И КОНТРОЛЬ ПЕРЕД

ПУСКОМ ЭЛЕКТРОСТАНЦИИ

• Произведите общий осмотр двигателя и генератора.

Проверьте, нет ли поломок, трещин, вмятин, утечек или

ослабленных соединений. До устранения неполадок

эксплуатировать электростанцию не допускается.

• Удалите посторонние предметы: гаечные ключи,

инструменты, ветошь, обрывки бумаги и т.п. из двигателя и

генератора.

• Проверьте уровень топлива в суточном баке. Долейте

топливо в случае недостаточного уровня.

• Проверьте уровень масла в двигателе мерной рейкой

(щупом). Дополните до нужного уровня, если уровень низкий.

Обычно уровень должен быть близок к максимальной

отметке. Перед запуском дизеля уровень масла должен быть

на максимальной отметке (после длительного простоя

уровень масла может превышать на 5-7 мм максимальную

отметку на щупе – это нормально). Истинный уровень масла

определяется на горячем двигателе, через 30-60сек после

остановки двигателя, уровень масле должен находит между

отметками минимум и максимум по щупу.

• Проверьте уровень охлаждающей жидкости в радиаторе,

открыв кран. При недостатке долейте. Уровень должен быть

на 30 мм ниже горловины.

• Жидкость для охлаждения двигателя должна содержать

антифриз из расчета на самую низкую температуру в

конкретной местности. Смесь из 50% антифриза и 50% воды

обеспечивает защиту во всех климатических районах.
• Проверьте колпачок выпускного отверстия для воздуха в

радиаторе, и если оно засорено, очистите и удалите

загрязнения перед ним.

• Проверьте манометр воздушного фильтра. При

необходимости очистите или замените фильтр. • Содержите

входное отверстие в чистоте.

• Удостоверьтесь, что воздух без препятствий поступает в

электростанцию.

• Проверьте кабели батареи. Подтяните ключом зажимы

батареи и покройте их специальным составом, а также

содержите их в чистоте, чтобы предотвратить коррозию.

• Откройте колпачки на батарее и проверьте уровень

жидкости в ячейках. При необходимости долейте

дистиллированной воды до уровня на 1 см выше

перегородки. Не заливайте воду из водопровода, кислую воду

или кислоты. Данная проверка не требуется в батареях, не

нуждающихся в обслуживании.

• Проверьте положение внешнего выключателя автомата – он

должен быть в положении “OFF” (“ВЫКЛ.”).

• Проверьте аварийную кнопку останова – она не должна

быть нажата.

15 СИСТЕМА ПУСКА ЭЛЕКТРОСТАНЦИИ

Для управления и контроля в электростанции применена

электронная система управления. В зависимости от

требований к генерирующей установке можно использовать

несколько разных стандартных систем управления. К ним

относятся система ручного управления, автоматическая

система управления, система автоматического управления

пуском. Пульт управления служит в качестве средства для

пуска и останова генерирующей установки, для контроля за

ее работой и выходной мощностью, а также для

автоматического останова в случае возникновения
критической ситуации: низкое давление масла или перегрев

двигателя.

Модуль ручного управления двигателем, модель 702,

предназначен для управления двигателем посредством

переключателя с ключом и кнопок, размещенных на передней

панели прибора. Данный модуль применяется для запуска и

останова двигателя и индикации неисправностей. Он

обеспечивает автоматический останов двигателя с указанием

на неисправность с помощью светодиодных индикаторов.

Порядок работы модуля:

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Выберите ручной режим (

)

2. Нажмите и удерживайте кнопку предпускового подогрева (

)

в течение нужного периода

времени
3. Нажмите кнопку “START” (“ПУСК”) (I) для запуска

двигателя.

В положении ‘O’ напряжение питания снимается с модуля и

выход состояния работы

обесточивается. На модуль подается напряжение при

повороте ключа в положение. Работа кнопки предпускового

подогрева возможна только в этом положении.
Светодиод у кнопки указывает на включенный

режим подогрева. После истечения требуемого

периода подогрева необходимо отпустить данную

кнопку.

После установки ключа в положение и нажатия и

удержания кнопки “Start” (“Пуск”), подается

питание на топливный клапан. Затем включается

выход “Запуск” и начинает работать стартер,

который автоматически отключается при запуске

двигателя или при отпускании кнопки “ПУСК”.

Затем запускается выдержка времени на

подключение контроля по защитам.

При срабатывании какой-либо защиты (замыкание

контакта) происходит отключение выхода на

топливный клапан:

При этом прекращается подача топлива в

двигатель и он останавливается.

Каждому аварийному сигналу соответствует свой

светодиод и при его срабатывании другие

аварийные состояния уже не воспринимаются.

Аварийный выход и соответствующий светодиод

будут активны до момента их разблокировки

путем поворота ключа в положение ‘O’.

Защита от «разноса»

Защита от «разноса» осуществляется по частоте

генератора. Цепь слежения за частотой

контролирует выходную частоту

генератора (Гц) и

останавливает двигатель, как только

превышается заданный уровень частоты. Данный

уровень отключения выставляется

выключателем на 50Гц или 60Гц номинальной

рабочей частоты (57Гц и 68Гц - порог отключения,

соответственно).
При запуске двигателя и в течение короткого

периода времени после этого производится отсчет

времени задержки (время 10с) и,

соответствующие входы аварий блокируются. Это

позволяет

двигателю запуститься и достичь нормальных рабочих

условий. После завершения отсчета времени входы

включаются и обеспечивают защиту двигателя.

Также выдается предупреждение о неисправности цепи

зарядки аккумулятора благодаря контролю за

зажимом WL

(контрольная лампа) на зарядном генераторе.

15.2. СИСТЕМЫ УПРАВЛЕНИЯ ДИЗЕЛЬ-ГЕНЕРАТОРНОЙ

УСТАНОВКИ DSE 7110/7120/7210/7310/7320

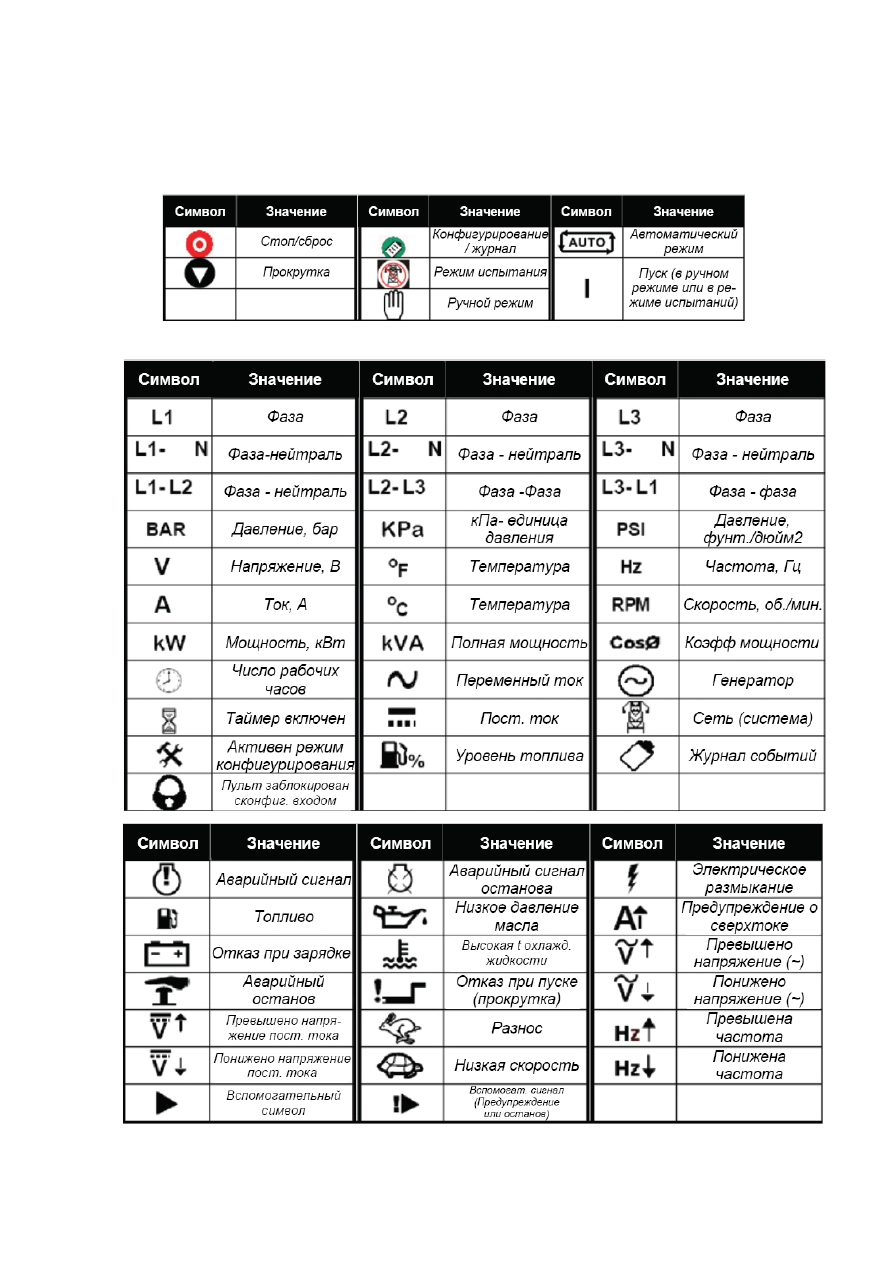

Контроллер DSE служит для управления энергоустановкой.

Этот модуль спроектирован для контроля за

энергоснабжением от сети.

15.2.1 Ручной режим

Проверьте защиту и органы управления,

запускающие энергоустановку.

ПРИМЕЧАНИЕ: Если цифровой вход

сконфигурирован на блокирование панели и

если он активен, то на ЖКИ появится иконка

. Когда панель заперта, то изменение

режимов будет невозможно. Просмотр

приборов

и журнала событий е

зависит от запирания панели.

Для запуска алгоритма пуска в Ручном

режиме нажмите на кнопку

. При

нажатии на кнопку (когда контроллер в ручном режиме) Start

запускается алгоритм пуска электростанции.

Примечание: в этом режиме нет задержки пуска.

Топливный соленоид запитывается и включается стартер.

Двигатель прокручивается в течение заданного периода

времени. Если двигатель не запустится в течение попытки

прокрутки, то стартер отключается после выполнения числа

попыток больше заданного, после этого алгоритм пуска

прекращается и появляется символ отказа при пуске

в сопровождении мигающего индикатора

останова.
Когда двигатель запустится, стартер отключается и

блокируется при заданной частоте на выходе генератора.

Подъем давления масла также можно использовать для

отсоединения двигателя стартера, однако его нельзя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

использовать для определения пониженной или повышенной

скорости.

После отсоединения двигателя стартера активируется

таймер “Безопасность включена”, что позволяет

стабилизировать давление масла, высокую температуру

двигателя, пониженную скорость, отказ при пуске и все

вспомогательные входы с нарушением без включения

аварийного сигнала.

Генератор будет работать без нагрузки, если только не
произойдет перебой снабжения от сети или не поступит

сигнал дистанционного пуска.

Если выбран закрытый генератор в качестве источника

управления, то будет активирован соответствующий

вспомогательный выход.

Генератор будет работать под нагрузкой независимо от

состояния питания от сети или входа дистанционного пуска

до тех пор, пока не будет выбран автоматический режим.

Если выбран автоматический режим и снабжение от сети в

норме, а сигнал

дистанционного пуска под нагрузкой не активен, то начинает

отсчет таймер задержки дистанционного пуска, после чего

нагрузка отключается. Генератор затем работает без

нагрузки, обеспечивая охлаждение двигателя. При нажатии

на кнопку

происходит останов генератора.

15.2.2. Автоматический режим

Примечание: если цифровой вход, сконфигурированный на

запирание панели, активен, то на ЖКИ будет показана иконка

. Когда панель заперта, то изменение модулей будет

невозможно. Просмотр приборов

и журнала событий

не зависит от запирания панели.

Данный режим активируется путем нажатия на кнопку

. Светодиод рядом с кнопкой подтверждает это

действие. Если энергоснабжение от сети окажется вне

сконфигурированных пределов в течение большего периода

времени, чем уставка таймера задержки при переходном

процессе в сети, то зеленый СД индикатор наличия сети

гаснет. Дополнительно при нахождении в автоматическом

режиме контролируется вход дистанционного запуска (если

он сконфигурирован). Если он активен, то загорается

индикатор активности дистанционного пуска (если

сконфигурирован). Независимо от того, инициирован ли

алгоритм пуска от сети (нарушена сеть) или входом

дистанционного пуска, выполняется следующий алгоритм:

после задержки пуска запитывается соленоид топлива, а

затем через одну секунду включается двигатель стартера.

Двигатель прокручивается в течение заданного периода
времени. Если двигатель не запуститься в

течение попытки прокрутки, то стартер отсоединяется на

заданный период.

Если этот алгоритм продолжается дольше заданного числа

попыток, то алгоритм пуска прерывается и появляется

символ отказа при пуске

в сопровождении

мигающего символа останова

. Когда двигатель

запустится, то стартер отсоединяется и блокируется при
заданной частоте на выходе генератора. Подъем давления

масла также можно использовать для отсоединения

двигателя стартера, однако его нельзя использовать для

определения пониженной скорости или повышенной

скорости. После отсоединения двигателя стартера

активируется таймер “Безопасность включена”, что позволяет

стабилизировать давление масла, высокую температуру

двигателя, пониженную скорость, отказ при пуске и все

вспомогательные нарушенные входы без включения

аварийного сигнала.

Если выбран вспомогательный выход для выдачи сигнала на

переключение нагрузки, то он активируется.

После восстановления питания от сети (или после снятия

сигнала дистанционного пуска, если установка запущена

дистанционным сигналом), включается таймер задержки

остановки, после его срабатывания, сигнал переключения
нагрузки снимается и снимается нагрузка. Таймер

охлаждения отрабатывает время и соленоид топлива

отключается, останавливая генератор.

Если энергосеть снова выйдет из пределов в течение

периода охлаждения, энергоустановка снова примет нагрузку.

15.2.3 Режим испытаний .

Примечание: если цифровой вход сконфигурированный на

запирание панели активен, то на ЖКИ будет показана иконка

. Когда панель заперта, то изменение модулей будет

невозможно. Просмотр приборов

и журнала событий

не зависит от запирания панели.

Пуск в режиме испытаний активируется нажатием кнопки

. Когда контроллер в режиме испытаний (на что

указывает СД - индикатор рядом с кнопкой), то при нажатии

на кнопку

Start

включится алгоритм пуска.

Примечание: в этом режиме нет задержки пуска.

Топливный соленоид запитывается и включается стартер.

Двигатель прокручивается в течение заданного периода

времени. Если двигатель не запуститься в течение попытки

прокрутки, то стартер отсоединяется на заданный период.

Если этот алгоритм продолжается дольше заданного числа

попыток, то алгоритм пуска прерывается и появляется

символ отказа при пуске

в сопровождении

мигающего символа останова

Когда двигатель запустится, то стартер отсоединяется и

блокируется при заданной частоте на выходе генератора.

Подъем давления масла также можно использовать для

отсоединения двигателя стартера, однако его нельзя

использовать для определения пониженной скорости или

повышенной скорости.

После отсоединения двигателя стартера активируется

таймер “Безопасность включена”, что позволяет

стабилизировать давление масла, высокую температуру
двигателя, пониженную скорость, отказ при пуске и все

вспомогательные нарушенные входы без включения

аварийного сигнала. Генератор будет работать под нагрузкой

независимо от состояния питания от сети или входа

дистанционного пуска до тех пор, пока не будет выбран

автоматический режим. Если выбран автоматический режим

и снабжение от сети в норме, а сигнал

дистанционного пуска под нагрузкой не активен, то начинает

отсчет таймер задержки дистанционного пуска, после чего

нагрузка отключается. Генератор

затем работает без нагрузки, обеспечивая охлаждение

двигателя.

При нажатии на кнопку

происходит останов

генератора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

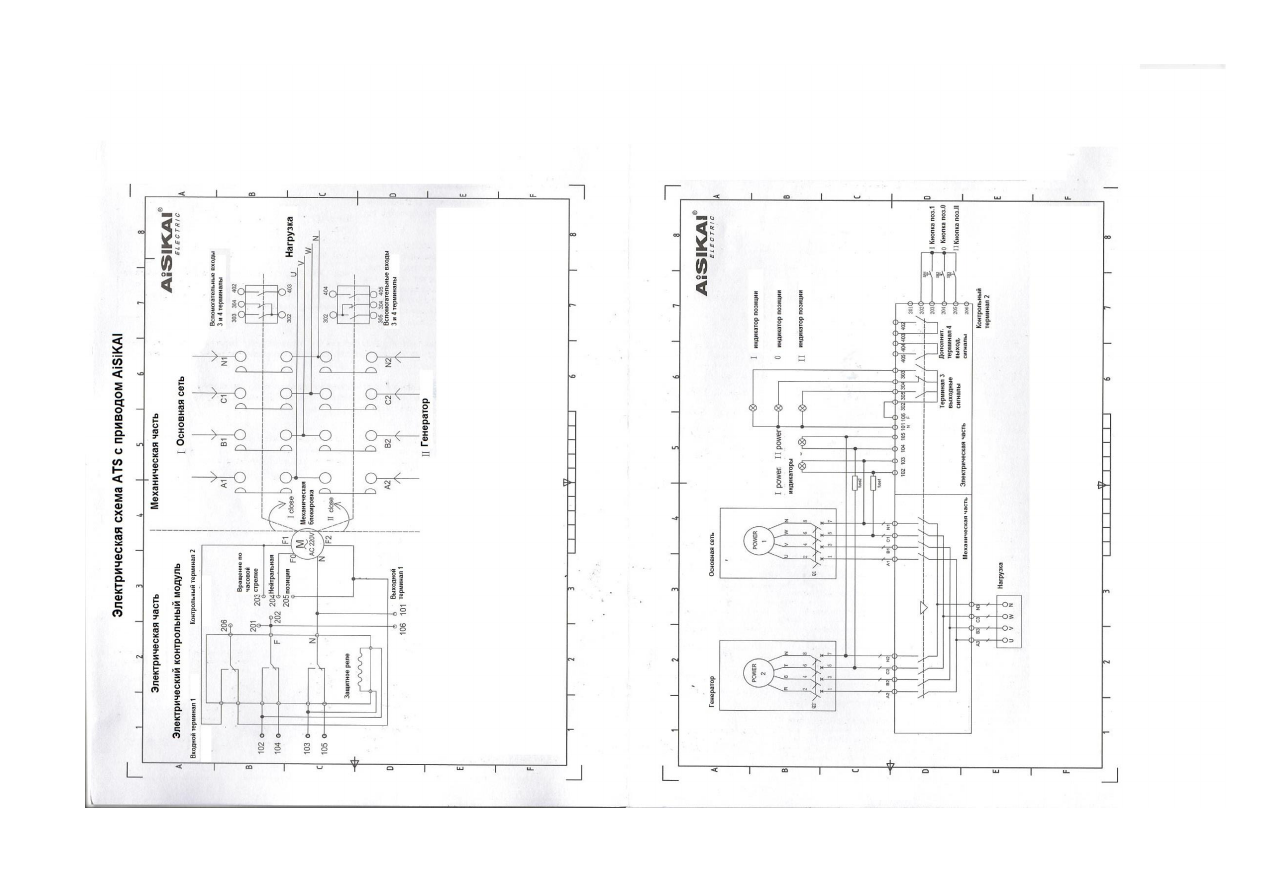

16. РАЗМЕЩЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ НАГРУЗКИ И

ЕГО УСТАНОВКА:

Размещение переключателя нагрузки и его установка:

• Располагайте переключатель рядом с панелью резервной

станции энергоснабжения.

Располагайте переключатель в чистом помещении, с

нормальной температурой и имеющем хорошую вентиляцию.

Если температура окружающей среды выше 40°C, плавкие
предохранители и автоматические выключатели будут

размыкаться быстрее. Вокруг переключателя должно быть

достаточно рабочего места.

• Наличие плавкого предохранителя или автоматического

выключателя между электростанцией и переключателем

необязательно.

(В переключателе имеются соединительные кабели).

• Токи генератора нужно по возможности равномерно

распределять между тремя фазами. Ток одной фазы не

должен превышать номинальной величины тока.

• Два разных силовых кабеля, которые используются

между генераторной установкой и переключателем,

находятся на установке. (Это магистральный

питающий кабель и силовой кабель для панели

аварийной мощности).

• Если панель переключателя отделена от станции, то

переключатель нужно размещать как можно ближе к

распределительной панели. В этом случае силовые

кабели выводятся из генераторной установки,

главной панели и панели аварийной мощности.

17. ОБНАРУЖЕНИЕ И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ

Стартёр вращает двигатель слишком медленно

• Емкость батареи слишком мала

• Неисправно электрическое соединение

• Неисправность в стартере

• Неподходящая марка смазочного масла

Двигатель не запускается или запускается с трудом

• Стартер вращает двигатель слишком медленно

• Топливный бак пуст

• Неисправность в соленоиде регулирования подачи

топлива

• Сужение сечения топливопровода

• Неисправность в топливном насосе

• Топливный фильтрующий элемент загрязнен

• Воздух в топливной системе

• Неисправность в форсунках

• Системы запуска двигателя из холодного состояния

используются неправильно

• Неисправность в системе запуска из холодного

состояния

• Сужение сливного отверстия топливного бака

• Несоответствующий сорт или марка используемого

топлива

• Сужение сечения выхлопной трубы

Недостаточная мощность для пуска

• Сужение сечения топлипровода

• Неисправность в топливном насосе

• Топливный фильтрующий элемент загрязнен

• Воздух в топливной системе

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Неисправность форсунок или форсунки

несоответствующего типа

• Сужение сечения выхлопной трубы
• Сужение дренажного отверстия топливного бака

• Несоответствующий сорт или марка используемого

топлива

• Ограниченное движение регулятора скорости

вращения двигателя

• Температура двигателя слишком высокая или низкая

Отказ запуска

• Сужение сечения топливопровода

• Неисправность в топливного насосе

• Топливный фильтрующий элемент загрязнен

• Воздух в топливной системе

• Неисправность форсунок или форсунки

несоответствующего типа

• Неправильные зазоры клапана

Давление смазочного масла слишком низкое

• Несоответствующая марка смазки

• Недостаточно смазочного масла в зумпфе

• Неисправен манометр

• Загрязнен фильтрующий элемент смазочного масла

Большой расход топлива

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Неисправность форсунок или форсунки

несоответствующего типа

• Неисправность в системе запуска из холодного

состояния

• Несоответствующий вид или марка используемого

топлива

• Ограниченное движение регулятора скорости

вращения двигателя

• Сужение сечения выхлопной трубы

• Температура двигателя слишком низкая

• Неправильные зазоры клапана

Чёрный дым на выхлопе

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Неисправность форсунок или форсунки

несоответствующего типа

• Неисправность в системе запуска из холодного

состояния

• Несоответствующий сорт или марка используемого

топлива

• Сужение сечения выхлопной трубы

• Температура двигателя слишком низкая

• Неправильные зазоры упора клапана

• Перегрузка двигателя

Синий или белый дым на выхлопе

• Несоответствующая марка смазки

• Неисправность в системе запуска из холодного

состояния

• Температура двигателя слишком низкая

• Incorrect valve clearances

Стук двигателя

• Неисправность в топливном насосе

• Неисправность форсунок или форсунки

несоответствующего типа

• Несоответствующий сорт или марка используемого

топлива

• Неисправность в системе запуска из холодного

состояния

• Температура двигателя слишком высокая

• Неправильные зазоры клапана

Двигатель работает неритмично

• Неисправность регулятора подачи топлива

• Сужение топливной системы

• Неисправность в топливном насосе

• Загрязнен топливный фильтрующий элемент

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Воздух в топливной системе

• Неисправность форсунок или форсунки

несоответствующего типа

• Неисправность в системе запуска из холодного

состояния

• Сужение дренажного отверстия топливного бака

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Ограниченное движение регулятора скорости

вращения двигателя

• Температура двигателя слишком высокая

• Неправильные зазоры клапана

Вибрация

• Неисправность форсунок или форсунки

несоответствующего типа

• Ограниченное движение регулятора скорости

вращения двигателя
• Температура двигателя слишком высокая

• Вентилятор повреждён

• Неисправность в установке двигателя или кожухе

маховика

Давление смазочного масла слишком высоко

• Несоответствующая марка смазочного масла

• Неисправный манометр

Температура двигателя слишком высокая

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Неисправность форсунок или форсунки

несоответствующего типа

• Неисправность в системе запуска из холодного

состояния

• Сужение сечения выхлопной трубы

• Повреждён вентилятор

• Избыток смазочного масла в отстойнике

• Сужение вентиляционных каналов или водных

трубок радиатора

• Недостаточная система охлаждения

Давление в картере двигателя

• Сужение сечения трубки сапуна

• Вакуумная труба протекает, или неисправность

вытяжного вентилятора

Недостаточная степень сжатия

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Неправильные зазоры клапана

Двигатель запускается и останавливается

• Загрязнен топливный фильтрующий элемент

• Сужение воздушного фильтра/очистителя или

всасывающей системы

• Воздух в топливной системе

Двигатель отключается примерно через 15 секунд

• Плохое соединение с реле давления масла/реле

температуры охлаждающей жидкости

18. ТЕХОБСЛУЖИВАНИЕ

Используя счетчик часов работы в качестве руководства,

выполняйте все виды обслуживания через часовые

интервалы, как указано ниже. В каждый интервал

техобслуживания выполняйте все предшествующие операции

по техобслуживанию в дополнение к указанным. Ведите

записи часовых интервалов и выполненных видов

обслуживания.

ВАЖНОЕ ПРИМЕЧАНИЕ:

Рекомендованные интервалы обслуживания предназначены

для нормальных условий эксплуатации. Необходимо

выполнять техобслуживание более часто в случае

неблагоприятных условий. Невыполнение техобслуживания

может привести к нарушениям в работе или полному выходу

двигателя из строя. Используйте соответствующие марки

топлива, смазочных материалов и охлаждающей жидкости.

18.1 ГРАФИК ВЫПОЛНЕНИЯ ТЕХОБСЛУЖИВАНИЯ

Ежедневно или через каждые 10 часов

• Проверять уровень топлива, масла и охлаждающей

жидкости

• Проверять воздушный фильтр (a)

• Выполнять обход электростанции для осмотра

• Проверять подогреватель охлаждающей жидкости в

автоматических моделях

Каждые 2 недели (только при резервном

энергоснабжении)

• Выполнять прогон двигателя при номинальной скорости и

при нагрузке 50% - 70% в течение не менее 30 минут

После первых 50 часов наработки

Поменять масло. Заменить масляный и топливный фильтр.

Проверить затяжку болтов крепления головки блока при

необходимости подтянуть.

Каждые 250 часов или через 6 месяцев

• Проверять состояние батареи
• Производить замену масла в двигателе и замену масляного

фильтра

• Проверять натяжение клинового ремня

Через 400 часов

• Производить регулировку первоначального зазора

клапанов

Через каждые 600 часов или 12 месяцев

• Производите прочистку вентиляционной трубки картера

• Проверяйте воздухозаборные шланги, соединения и

Систему. Заменить воздушный фильтр.

• Заменяйте элемент топливного фильтра

• Проверяйте систему охлаждения

• Контролируйте натяжение ремня и его износ

Через каждые 1200 часов или 24 месяцев

• Проверяйте и регулируйте зазор клапанов двигателя

• Проверяйте и регулируйте скорость двигателя

• Проверяйте систему впрыска топлива

• Проверяйте вибрационную задвижку коленчатого

вала

• Промывайте систему охлаждения и заменяйте

термостаты

• Проведите испытание давлением систему

охлаждения

Через каждые 2000 часов

• Проверяйте и регулируйте зазор клапанов двигателя

19. УКАЗАНИЯ ПО УСЛОВИЯМ ХРАНЕНИЯ

ДВИГАТЕЛЯ

1. Двигатели могут храниться вне помещений до трех

месяцев без специальной подготовки при условия их защиты

водостойким материалом.

3. Двигатели могут храниться в закрытом складе в течение

срока до 6 месяцев без специальной подготовки.
4. В случае предполагаемого хранения в течение более 6

месяцев См. Раздел «Подготовка двигателей к длительному

хранению».

20. ПОДГОТОВКА ДВИГАТЕЛЯ К ДЛИТЕЛЬНОМУ

ХРАНЕНИЮ

Для длительного хранения двигателя в течение периода до

года целесообразно осуществить следующую подготовку.

После этого двигатель необходимо запустить двигатель,

прогреть его и убрать на длительное хранение.

ВАЖНОЕ ПРИМЕЧАНИЕ

Во всех случаях, когда Ваш двигатель не используется в

течение периода свыше 6 месяцев , следующие

рекомендации по хранению могут быть полезными для

хранения и снятия с хранения двигателя для сведения до

минимума коррозию и ухудшение состояния. Используйте

комплект для хранения двигателя. Выполняете

рекомендованные процедуры по сервису, включенные и

комплект.

1. Замените масло в двигателе и фильтр. Старое

использованное масло не обеспечивает необходимой

защиты. (См раздел “Замена масла и фильтра в двигателе”).

2. Произведите техобслуживание воздухоочистителя.

3. Слив и промывка системы охлаждения не требуются, если

двигатель будет храниться лишь несколько месяцев. Однако

при длительном хранении в течение года и больше

рекомендуется производить слив жидкости из системы

охлаждения, ее промывку и вновь заполнить ее жидкостью с

использованием соответствующего охлаждающего состава.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Слейте топливо из бака и залейте 30 мл ингибитора

коррозии из расчета на каждые 15 л емкости бака. Полностью

опорожните топливный фильтр и закройте клапан подачи

топлива, если он установлен.

5. Залейте по 30 мл ингибитора коррозии в картер двигателя

из расчета на каждые 0,95 л масла в картере.

6. Отсоедините трубопровод воздухозабора от магистрали.

Залейте 90 мл средства от коррозии в система забора

воздуха и снова подсоедините трубопровод.
7. Прокрутите двигателе стартером на несколько оборотов

(не допуская при этом запуска).

8. Снимите ремень вентилятора/генератора при

необходимости.

9. Снимите и очистите батарею. Храните батареи в

прохладном, сухом месте и обеспечьте их полный заряд.

10. Очистите наружные поверхности двигателя с помощью

воды, не содержащей солей и окрасьте все места с

царапинами и сколами краской хорошего качества.

11. Покройте все открытые (с механической обработкой)

поверхности густой смазкой или замедлителем коррозии если

покраска не осуществима.

12. Запечатайте все отверстия на двигателе с

использованием пластиковых мешков и ленты, поставляемых

в комплекте для обслуживания.Выполните инструкции,

содержащиеся в комплекте.

13. Храните двигатель в сухом защищенном месте. Если

двигатель необходимо хранить вне помещений , то его

требуется покрыть водонепроницаемым брезентом или

пригодным для этой цели защитным материалом и закрепите

прочной водостойкой лентой.

21. СНЯТИЕ ДВИГАТЕЛЯ С ДОЛГОВРЕМЕННОГО

ХРАНЕНИЯ

Обращайтесь к соответствующему разделу для получения

подробных сведений об обслуживании, как это перечислено

ниже, либо поручите официальному дилеру по сервису или

дистрибьютору двигателей выполнение обслуживания

двигателя, которое может быть Вам незнакомо.

1. Снимите все защитные крышки с двигателя. Удалите все

заглушки с двигателя и все защитные покрытия с

электрической системы.

2. Снимите батарею с режима хранения. Установите батарею

на станцию в полностью заряженном состоянии и
подсоедините зажимы.

3. Установите ремень вентилятора/генератора, если он был

снят.

4. Залейте топливо в бак.

5. Произведите все необходимые предпусковые проверки.

ВАЖНОЕ ПРИМЕЧАНИЕ

НЕ ВКЛЮЧАЙТЕ стартер более чем на 30 секунд за один раз.

Перед повторной попыткой запуска необходимо обождать в

течение не менее 2-х минут.

6. Прокрутите двигатель в течение 20 секунд с помощью

стартера (не допускай при этом запуска двигателя). Сделайте

паузу на 2 минуты и прокрутите двигатель дополнительно в

течение 20 секунд для обеспечения требуемой смазки

опорных поверхностей.

7. Запустите двигатель и прогоните его в течение нескольких

минут без нагрузки. Аккуратно прогрейте его и проверьте все

измерительные приборы до подачи нагрузки на двигатель.

8. В первый день работы после периода хранения на складе

проверьте весь двигатель на отсутствие утечек и проверьте

правильность функционирования всех приборов.

22. ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ

СОХРАНЕНИЯ ГАРАНТИИ

УВАЖАЕМЫЕ ПОЛЬЗОВАТЕЛИ ДИЗЕЛЬНЫМИ

ЭЛЕКТРОСТАНЦИЯМИ

ПРОСИМ ПРИНЯТЬ ВО ВНИМАНИЕ СЛЕДУЮЩИЕ

МОМЕНТЫ ДЛЯ СОХРАНЕНИЯ В СИЛЕ ГАРАНТИИ НА

ДИЗЕЛЬНУЮ ЭЛЕКТРОСТАНЦИЮ ДО ИСТЕЧЕНИЯ ЕЕ

СРОКА

ДЕЙСТВИЯ

ДЛЯ

ОБЕСПЕЧЕНИЯ

БЕСПЕРЕБОЙНОЙ

РАБОТЫ

ЭЛЕКТРОСТАНЦИИ

ТЕЧЕНИЕ ДЛИТЕЛЬНОГО СРОКА СЛУЖБЫ!

• ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ЭЛЕКТРОСТАНЦИИ ПРИ

НАЛИЧИИ НЕИСПРАВНОСТИ.

• РАБОТЫ ПО ТЕХОБСЛУЖИВАНИЮ И РЕМОНТУ НЕ

ПОДПАДАЮТ ПОД ДАННУЮ ГАРАНТИЮ, ЕСЛИ НЕ БУДУТ

ПРЕДСТАВЛЕНЫ: ГАРАНТИЙНОЕ СВИДЕТЕЛЬСТВО И

ДОКУМЕНТ, ПОДТВЕРЖДАЮЩИЙ ПОСТАВКУ ДИЗЕЛЬНОЙ
ЭЛЕКТРОСТАНЦИИ.

• ГАРАНТИЯ НА ЭЛЕКТРОСТАНЦИЮ УТРАЧИВАЕТ СИЛУ В

СЛУЧАЕ

ВЫПОЛНЕНИЯ

РАБОТ

ЛИЦАМИ,

НЕ

ЯВЛЯЮЩИМИСЯ

УПОЛНОМОЧЕННЫМИ

СПЕЦИАЛИСТАМИ В ОТНОШЕНИИ ЭЛЕКТРОСТАНЦИИ

НЕЗАВИСИМО ОТ КАКИХ-ЛИБО ПРИЧИН.

• РАБОТЫ ПО КОНТРОЛЮ И ТЕХОБСЛУЖИВАНИЮ,

УКАЗАННЫЕ

ГРАФИКАХ

ПЛАНОВОГО

ТЕХОБСЛУЖИВАНИЯ

РУКОВОДСТВЕ

ПО

ЭКСПЛУАТАЦИИ, ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ПОЛНОСТЬЮ

СВОЕВРЕМЕННО.

НАРУШЕНИЯ

РАБОТЕ

ОБОРУДОВАНИЯ,

ВЫЗВАННЫЕ

НЕПОЛНЫМ

ИЛИ

НЕСВОЕВРЕМЕННЫМ

ТЕХОБСЛУЖИВАНИЕМ,

НЕ

ПОДПАДАЮТ ПОД ГАРАНТИЮ.

•

ДИЗЕЛЬНУЮ

ЭЛЕКТРОСТАНЦИЮ

СЛЕДУЕТ

УСТАНАВЛИВАТЬ ТАК, КАК УКАЗАНО В РУКОВОДСТВЕ ПО

ЭКСПЛУАТАЦИИ. В ПРОТИВНОМ СЛУЧАЕ ПРОБЛЕМЫ,

КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ, НЕ ПОДПАДАЮТ ПОД

ГАРАНТИЮ.

•

ЗАКАЗЧИК

НЕСЁТ

ОТВЕТСТВЕННОСТЬ

ЗА

НЕИСПРАВНОСТИ, КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ В

СЛУЧАЕ, ЕСЛИ ИСПОЛЬЗУЕМОЕ ДИЗЕЛЬНОЕ ТОПЛИВО

СОДЕРЖИТ ЗАГРЯЗНЕНИЯ ИЛИ ВОДУ.

• В ДВИГАТЕЛЕ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ТИП

МАСЛА,

УКАЗАННЫЙ

РУКОВОДСТВЕ

ПО

ЭКСПЛУАТАЦИИ,

ПРОТИВНОМ

СЛУЧАЕ

НЕИСПРАВНОСТИ, КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ, НЕ

ПОДПАДАЮТ ПОД ГАРАНТИЮ.

• БАТАРЕИ НЕ ПОДПАДАЮТ ПОД ГАРАНТИЮ, ЕСЛИ

ОНИ БУДУТ РАЗРУШЕНЫ, ПРИ ЗАПОЛНЕНИИ ИХ

ИЗБЫТОЧНЫМ КОЛИЧЕСТВОМ КИСЛОТЫ ИЛИ, ЕСЛИ ОНИ

ЗАМЕРЗНУТ ПО ПРИЧИНЕ НЕ ВЫПОЛНЕНИЯ ИХ ЗАРЯДКИ.

• У ДИЗЕЛЬ-ГЕНЕРАТОРНЫХ УСТАНОВОК МОДЕЛИ С
ПАНЕЛЬЮ ПУСКА КЛЮЧ ЗАЖИГАНИЯ НУЖНО ОТПУСТИТЬ

СРАЗУ ЖЕ ПОСЛЕ ЗАПУСКА ДВИГАТЕЛЯ. ЕСЛИ

ДВИГАТЕЛЬ НЕ ЗАПУСТИТСЯ, АЛГОРИТМ ЗАПУСКА

МОЖНО ИСПОЛЬЗОВАТЬ БОЛЕЕ 3 РАЗ С 10-СЕКУНДНЫМИ

ПРОМЕЖУТКАМИ. В ПРОТИВНОМ СЛУЧАЕ МОЖЕТ ВЫЙТИ

ИЗ СТРОЯ ПУСКОВОЙ МЕХАНИЗМ, ИЛИ МОЖЕТ СГОРЕТЬ

ПРИВОД СТАРТЁРА. ЭТИ СЛУЧАИЯ НЕ ПОДПАДАЮТ ПОД

ГАРАНТИЮ.

• В ДИЗЕЛЬ-ГЕНЕРАТОРНЫХ УСТАНОВКАХ НИКОГДА НЕ

ЗАПУСКАЙТЕ И НЕ ОСТАНАВЛИВАЙТЕ ДИЗЕЛЬ ПРИ

НАХОЖДЕНИИ ЭЛЕКТРОСТАНЦИИ ПОД НАГРУЗКОЙ.

ДВИГАТЕЛЬ

ДОЛЖЕН

ЗАПУСКАТЬСЯ

ОСТАНАВЛИВАТЬСЯ ПОСЛЕ ОТСОЕДИНЕНИЯ НАГРУЗКИ И

ПРИ НАХОЖДЕНИИ ГЕНЕРАТОРНОГО АГРЕГАТА НА

ХОЛОСТОМ ХОДУ. В ПРОТИВНОМ СЛУЧАЕ МОЖЕТ

ПРОИЗОЙТИ ЗАЕДАНИЕ КЛАПАНОВ, МОЖЕТ ИМЕТЬ

МЕСТО ПОЛОМКА РЕГУЛЯТОРА НАПРЯЖЕНИЯ, ВЫХОД ИЗ

СТРОЯ ТРАНСФОРМАТОРА И ДИОДОВ. ПОДОБНЫЕ

СОСТОЯНИЯ НЕ ПОКРЫВАЮТСЯ ДАННОЙ ГАРАНТИЕЙ.

• НАША ФИРМА НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА

ПОВРЕЖДЕНИЕ КОНТАКТОРА ПОДАЧИ ПИТАНИЯ ОТ СЕТИ

В АВТОМАТИЧЕСКИХ ГЕНЕРИРУЮЩИХ УСТАНОВКАХ ПО

ПРИЧИНЕ СВЕРХТОКА, НИЗКОГО ИЛИ ВЫСОКОГО

НАПРЯЖЕНИЯ.

• НИ ПРИКАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ВЫНИМАЙТЕ

ЗАЖИМЫ БАТАРЕИ ВО ВРЕМЯ РАБОТЫ ГЕНЕРИРУЮЩЕЙ

УСТАНОВКИ. ДАЖЕ САМ МОМЕНТ ОТСОЕДИНЕНИЯ

МОЖЕТ ВЫЗВАТЬ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОГО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЗАМЫКАЮЩЕГО

РЕЛЕ

ЗАРЯДНОГО

ГЕНЕРАТОРА

ПЕРЕМЕННОГО ТОКА И ЭЛЕКТРОННОЙ СХЕМЫ

РЕГУЛИРОВАНИЯ СКОРОСТИ ВРАЩЕНИЯ ДВИГАТЕЛЯ.

ЭТИ СЛУЧАИ НЕ ПОДПАДАЮТ ПОД ГАРАНТИЮ.

• НЕИСПРАВНОСТИ ПО ПРИЧИНЕ ПЕРЕГРУЗКИ И

НЕСБАЛАНСИРОВАНОЙ НАГРУЗКИ, ПРЕВЫШАЮЩЕЙ

МОЩНОСТЬ

ЭЛЕКТРОСТАНЦИИ

(ТАКИЕ

КАК

НЕИСПРАВНОСТИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА И

КОНТАКТОРА) НЕ ПОДПАДАЮТ ПОД ГАРАНТИЮ.
• ПРИ ПУСКЕ УСТАНОВКИ ЕЁ НЕОБХОДИМО ПРОГРЕТЬ

ПУТЁМ ПЕРЕКЛЮЧЕНИЯ НА ХОЛОСТОЙ РЕЖИМ РАБОТЫ

ПРОДОЛЖИТЕЛЬНОСТЬЮ 3-5 МИНУТ. ПРИ ОСТАНОВЕ

ДИЗЕЛЬНОГО ДВИГАТЕЛЯ С НЕГО НЕОБХОДИМО СНЯТЬ

НАГРУЗКУ, А ЗАТЕМ ОСТАВИТЬ ЕГО РАБОТАЮЩИМ В

ТЕЧЕНИЕ 5 МИНУТ ДЛЯ ОХЛАЖДЕНИЯ ПЕРЕД ТЕМ, КАК

ОСТАНОВИТЬ. В ПРОТИВНОМ СЛУЧАЕ

НАРУШЕНИЯ, КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ, НЕ

ПОДПАДАЮТ ПОД ГАРАНТИЮ

23. ТРЕБОВАНИЯ НА ПЕРИОД ОБКАТКИ ДГУ.

Период обкатки нового двигателя составляет 50 моточасов.

В период обкатки в целях сохранения моторесурса

двигателя требуется соблюдать следующие правила

эксплуатации:



Максимальная допустимая нагрузка на дизель
генератор должна быть не более 60% номинала.



Каждые 10 моточасов производить контроль

уровня масла и охлаждающей жидкости.



Производить прогрев двигателя перед
подключением нагрузки.

В период обкатки происходит приработка различных систем

дизельного двигателя, вследствии чего двигатель может не

развивать полной мощности, может иметь повышенный

расход масла и дизельного топлива.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Типовая схема подключения для ДГУ с пультом DSE 702.

Таблица соответствия входов/выходов пульта DSE 702 с соединительными проводами:

№

Наименование

Размер кабеля

Примечание

Заземление

1,0 мм

Подсоединен к «минусу» АКБ

В+

1,0 мм

Подсоединен к «плюсу» АКБ
(рекомендуем использовать
предохранитель 2 А)

Выход топливного реле

0,5 мм

Используется реле топливного
соленоида

Выход реле стартера

0,5 мм

Используется реле стартера

Общий выход реле аварийного
останова

0,5 мм

Используется команда с общего
реле останова

Вход удаленного старта

0,5 мм

Вход/выход зарядного
устройства

1,0 мм

Должен быть отсоединен от
«минуса» АКБ, если не используется

Вход от датчика по низкому
давлению масла

0,5 мм

Вход от датчика по высокой
температуре двигателя

0,5 мм

Вход генератора L1

1,0 мм

предохранитель 2 А

Вход генератора N

1,0 мм

предохранитель 2 А

Все выходы рассчитаны на 1, 2 А 28 В.

Стандартные заводские параметры:

ФУНКЦИЯ

ПАРАМЕТР

Нижний предел частоты вращения

45 Гц

Верхний предел частоты вращения

57 Гц (при номинале 50 Гц)
67 Гц (при номинале 60 Гц)

Задержка удаленного запуска

6 секунд

Период запуска

5 секунд

Период между повторными стартами

5 секунд

Задержка безопасности

10 секунд

Задержка удаленного останова

35 секунд

-------------------------------------------------------------------------------------------------------------------------------------------------------------
