Коммутаторы Cisco Smart серии 250. Руководство






Краткое руководство по
началу работы
Добро пожаловать!
Благодарим за выбор коммутатора Cisco Smart серии 250! Это устройство
поставляется готовым к эксплуатации как стандартный коммутатор.
В конфигурации по умолчанию коммутатор начинает пересылать пакеты
между подключенными устройствами сразу после включения.
Содержимое упаковки
Коммутатор Cisco Smart серии 250
Комплект для монтажа в стойку
Комплектация для монтажа на стену для моделей SG250-08,
SG250-08HP, SG250-10P
Кабель питания или адаптер
Данное краткое руководство по началу работы
Карта-указатель с China RoHS
Контактные данные службы технической поддержки
Информация о соответствии директиве ЕС 1999/5/EC (только для
товаров для продажи в ЕС)
В данном руководстве представлено описание коммутатора и процедура
его развертывания в сети. Подробности см. на странице www.cisco.com/
go/250switches.
Перед началом работы
1
Прежде чем приступить к установке, проверьте наличие следующих
компонентов.
Кабели RJ-45 Ethernet (категории 5e или выше) для подключения
сетевых устройств.
Средства для установки оборудования. Монтажный комплект,
поставляемый с коммутатором, содержит четыре резиновые ножки
для размещения на столе, а также два кронштейна и двенадцать
винтов для монтажа в стойку. В случае потери винтов из комплекта
воспользуйтесь винтами следующих размеров.
— Диаметр головки винта: 6,9 мм
— Расстояние от головки винта до начала резьбы: 5,9 мм
— Диаметр стержня: 3,94 мм
2
В комплект для монтажа на стену входят винты и анкеры. В случае
потери винтов из комплекта воспользуйтесь винтами следующих
размеров.
— Диаметр головки винта: 6,8 мм
— Расстояние от головки винта до начала резьбы: 16 мм
— Диаметр стержня: 3,5 x 1,3 мм
Компьютер с браузером Microsoft Internet Explorer (версии 9.0, 10.0,
11.0), Mozilla Firefox (версии 51.0, 52.0, 53.0 или более поздней) или
Google Chrome (версии 56, 57, 58 или более поздней) для
использования веб-интерфейса.
Монтаж коммутаторов Cisco Smart
2
серии 250
Установить коммутатор можно тремя способами.
Разместить коммутатор на плоской поверхности. Чтобы разместить
коммутатор на столе, закрепите четыре резиновые ножки (входят
в комплект поставки) на днище коммутатора.
• Монтировать коммутатор в стандартной стойке (высотой 1 RU).
Закрепить на стене.
Советы по размещению
Не устанавливайте коммутатор там, где имеют место любые
из следующих условий.
• Высокая температура окружающей среды — во избежание
перегрева коммутатора не используйте его при температуре
выше 50 °C.
• Недостаточная циркуляция воздуха — во избежание перегрева
не блокируйте боковые панели.
• Чрезмерная механическая нагрузка — устройство должно быть
установлено ровно, устойчиво и безопасно, чтобы предотвратить
сползание или сдвиг.
• Перегрузка цепи — при включении устройства в розетку необходимо
следить за тем, чтобы цепь не оказалась перегруженной.
3
Монтаж в стойку
Коммутатор можно монтировать в стойку любого стандартного размера
шириной 19 дюймов (около 48 см). Для коммутатора требуется
пространство 1 RU, что эквивалентно высоте 44,45 мм.
ВНИМАНИЕ
Для обеспечения устойчивости загружайте стойку снизу
вверх, размещая самые тяжелые устройства внизу.
Перегруженная вверху стойка неустойчива и может
опрокинуться.

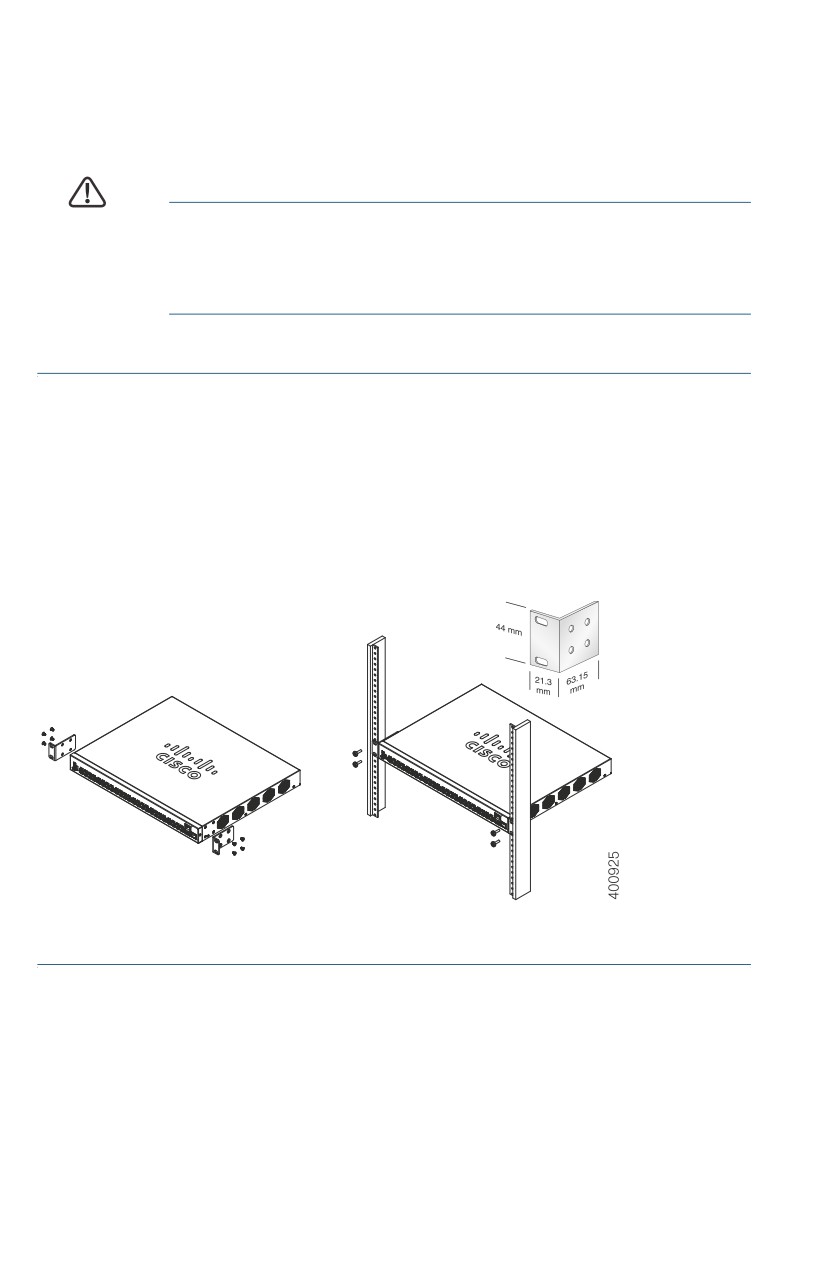

Установка коммутатора в стандартное 19-дюймовое шасси
ШАГ 1 Разместите один из кронштейнов, входящих в комплект поставки,
на боковой панели коммутатора так, чтобы четыре отверстия
кронштейнов совпали с отверстиями для винтов, затем закрепите
четырьмя винтами из комплекта.
ШАГ 2 Повторите предыдущий шаг, чтобы закрепить другой кронштейн
на противоположной стороне коммутатора.
ШАГ 3 Коммутатор с прикрепленными кронштейнами готов к установке
в стандартную 19-дюймовую стойку.
4
Настенный монтаж
Крепление коммутатора Cisco Smart серии 250 на стену
ШАГ 1 Выберите место для монтажа устройства. Поверхность должна
быть ровной, сухой и прочной.
ШАГ 2 Просверлите два направляющих отверстия на расстоянии 94 мм
друг от друга.
ШАГ 3 Вставьте винты в отверстия и вверните их, но не до конца.
ШАГ 4 Наденьте пазы для настенного крепления коммутатора на винты
и опустите коммутатор так, чтобы головки винтов уперлись
в границы пазов.
ПРЕДУПРЕЖДЕНИЕ Ненадежный монтаж может привести к повреждению
устройства или травме. Cisco не несет ответственности
за ущерб в результате непрочного крепления устройства
к стене или потолку.
Подключение сетевых устройств
3
Подключение smart switch к сети
ШАГ 1 Подключите кабель Ethernet к порту Ethernet на компьютере,
принтере, сетевом устройстве хранения или другом сетевом
устройстве.
ШАГ 2 Подключите другой конец кабеля Ethernet к одному
из пронумерованных портов Ethernet smart switch.
Индикатор порта горит, когда подключенное устройство активно.
См. раздел Функции коммутаторов Cisco Smart серии 250 для
получения подробных сведений о портах и индикаторах
коммутатора.
ШАГ 3 Повторите Шаг 1 и Шаг 2 для каждого устройства, которое нужно
подключить к smart switch.
5
ПРИМЕЧАНИЕ Для поддержки гигабитного подключения Cisco
настоятельно рекомендует использовать кабель Cat5 или более
усовершенствованную модель. При подключении сетевых устройств
не превышайте максимальную длину кабеля — 100 м. Устройства или
локальная сеть будут готовы к эксплуатации примерно через минуту
после подключения. Это нормальное поведение.
Что нужно учитывать для подключений PoE
ПРЕДУПРЕЖДЕНИЕ Коммутатор следует подключать только к сетям PoE без
маршрутизации на внешнее устройство.
Если ваша модель коммутатора поддерживает PoE, к питанию
предъявляются следующие требования.
Коммутаторы Cisco Smart 250 с поддержкой PoE
Модель
Мощность,
Число портов
Поддерживаемые
выделенная
с поддержкой
стандарты PoE
на PoE
PoE
SF250-24P
185 Вт
1-24
802.3af/at
SF250-48HP
195 Вт
1-48
802.3af/at
SG250-08HP
45 Вт
1-8
802.3af/at
SG250-10P
62 Вт
1-8
802.3af/at
SG250-26HP
100 Вт
1-24
802.3af/at
SG250-26P
195 Вт
1-24
802.3af/at
SG250-50HP
192 Вт
1-48
802.3af/at
SG250-50P
375 Вт
1-48
802.3af/at
SG250X-24P
195 Вт
1-24
802.3af/at
SG250X-48P
382 Вт
1-48
802.3af/at
6
ВНИМАНИЕ
При подключении коммутаторов с поддержкой PoE
учитывайте следующее.
Модели коммутаторов с поддержкой PoE относятся
к питающим устройствам, способным подавать мощность
постоянного тока на подключенные питаемые устройства.
К последним относятся VoIP-телефоны, IP-камеры
и точки беспроводного доступа. Коммутаторы PoE
могут обнаруживать питаемые устройства, отвечающие
устаревшим проектам стандартов PoE, и подавать
мощность на такие устройства. Из-за поддержки
устаревших стандартов PoE коммутатор PoE,
функционирующий как питающее устройство, может
обнаружить подключенное питающее устройство (в том
числе другой коммутатор PoE) и подавать на него
мощность, ошибочно определив такое устройство как
питаемое.
Хотя коммутаторы PoE являются питающими
устройствами и поэтому должны получать мощность
от сети переменного тока, из-за ошибки распознавания
как устаревшего питаемого устройства они могут
получать мощность от другого питающего устройства.
В этом случае коммутатор PoE может работать
неправильно и не подавать надлежащую мощность
на подключенные питаемые устройства.
Для предотвращения ошибок обнаружения
на коммутаторах PoE, используемых для подключения
к питающим устройствам, следует отключить поддержку
PoE на портах. Рекомендуется также сначала включить
в сеть питающее устройство, а затем подключить его
к коммутатору PoE. Если устройство по ошибке
распознано как питаемое, следует отключить его от порта
PoE, затем отключить и снова подключить устройство
к сети переменного тока и после этого заново подключить
к портам PoE.
7
Настройка коммутаторов Cisco Smart
4
серии 250
Перед началом работы
Проверьте требования к управляющему компьютеру в примечаниях
к выпуску продукта.
Настройка коммутатора при помощи веб-интерфейса
Для доступа к коммутатору через веб-интерфейс нужно знать его IP-
адрес. По умолчанию используется IP-адрес 192.168.1.254 с подсетью /24.
Если коммутатор использует IP-адрес по умолчанию, индикатор System
постоянно мигает. Если коммутатор использует IP-адрес, назначенный
DHCP-сервером, или администратор настроил статический IP-адрес,
индикатор System непрерывно горит зеленым (DHCP включен
по умолчанию).
ПРИМЕЧАНИЕ Если при управлении коммутатором через сетевое
подключение IP-адрес коммутатора будет изменен (либо DHCP-
сервером, либо оператором вручную), то коммутатор станет недоступен.
Необходимо будет ввести новый IP-адрес коммутатора в браузере для
использования веб-интерфейса.
Настройка smart switch
ШАГ 1 Включите компьютер и коммутатор.
ШАГ 2 Подключите компьютер к любой сети, указанной на передней
панели коммутатора.
ШАГ 3 Настройте конфигурацию IP-адреса на своем компьютере.
a. Если коммутатор использует IP-адрес по умолчанию
(192.168.1.254/24), выберите свободный IP-адрес в диапазоне
от 192.168.1.2 до 192.168.1.253.
b. Если IP-адреса будут назначены DHCP-сервером, проверьте
его работоспособность и доступность с коммутатора
и компьютера. Возможно, потребуется отключить и снова
подключить устройства, чтобы они получили новые IP-адреса
от DHCP-сервера.
ПРИМЕЧАНИЕ Порядок изменения IP-адреса на компьютере
зависит от типа архитектуры и операционной системы. Выполните
поиск по словам «IP-адресация» в локальном компоненте справки
и поддержки на своем компьютере.
8
ШАГ
4
Откройте окно веб-браузера. При появлении запроса
на установку подключаемого модуля ActiveX при подключении
к устройству дайте согласие и выполните соответствующие
инструкции.
ШАГ
5
Введите IP-адрес коммутатора в адресную строку и нажмите
клавишу Enter. Например, http://192.168.1.254.
Откроется страница входа коммутатора.
ШАГ
6
Введите данные для входа по умолчанию.
Имя пользователя — cisco
Пароль по умолчанию — cisco (пароли вводятся с учетом
регистра)
ШАГ
7
Щелкните Log In (Вход в систему).
При первом входе в систему с именем пользователя и паролем
по умолчанию откроется страница Change Password (Смена
пароля). На странице отобразятся правила смены пароля.
ШАГ
8
Введите новый пароль и подтвердите его.
ПРИМЕЧАНИЕ Сложность пароля включена по умолчанию. Пароль
должен соответствовать стандартным правилам сложности,
либо его можно временно выключить, выбрав Disable Password
Strength Enforcement (Отключить требование надежного
пароля).
ШАГ
9
Нажмите кнопку Apply (Применить).
ВНИМАНИЕ
Сохраните все изменения в конфигурации, прежде чем
выйти из веб-интерфейса, щелкнув значок Save (Сохранить).
Если выйти без сохранения конфигурации, все изменения
будут потеряны.
Откроется окно Getting Started (Начало работы). Теперь можно
настроить коммутатор. Подробную информацию см. в Руководстве
по администрированию.
9
Поиск и устранение неполадок соединения
Если не удается получить доступ к коммутатору из веб-интерфейса,
возможно, коммутатор недоступен с вашего компьютера. На компьютере
под управлением Windows сетевые соединения можно протестировать
с помощью команды ping.
ШАГ 1 Откройте окно командной строки: нажмите Пуск > Выполнить
и введите cmd.
ШАГ 2 В окне командной строки введите ping и smart switch IP-адрес.
Например, ping 192.168.1.254 (статический IP-адрес smart switch
по умолчанию).
Если коммутатор доступен, в ответ должно быть получено
сообщение, подобное следующему.
Pinging 192.168.1.254 with 32 bytes of data:
Reply from 192.168.1.254: bytes=32 time<1ms TTL=128
Если коммутатор недоступен, в ответ должно быть получено
сообщение, подобное следующему.
Pinging 192.168.1.254 with 32 bytes of data:
Request timed out.
Возможные причины и способы решения проблемы
Коммутатор не включается
Убедитесь, что кабель питания надежно вставлен в коммутатор
и розетку.
Убедитесь, что розетка исправна.
Убедитесь, что компьютер включен.
Если проблема не устраняется, прежде чем менять коммутатор,
смените адаптер питания.
Плохое соединение Ethernet
Проверьте правильность показаний светодиодных индикаторов.
Проверьте разъемы кабеля Ethernet: они должны быть надежно
вставлены в гнезда на коммутаторе и вашем компьютере.
Используйте другой кабель или порт Ethernet.
10
Проблемы с IP-адресацией
К коммутаторам Cisco можно также получить доступ с помощью
утилиты сетевого обнаружения Cisco FindIT, которая автоматически
обнаруживает все устройства Cisco для малого бизнеса в том
сегменте локальной сети, где находится ваш компьютер. Вы можете
просмотреть информацию об устройстве, включая текущий IP-адрес,
загрузить актуальное микропрограммное обеспечение для устройства
или запустить средство конфигурации продукта для просмотра
и настройки параметров. Подробные сведения доступны по
адресу www.cisco.com/go/findit.
Убедитесь, что в коммутаторе используется правильный IP-адрес.
Индикатор System показывает, где коммутатор получил IP-адрес.
Убедитесь, что для других устройств не используется тот же IP-адрес,
что и у коммутатора.
Отсутствует IP-маршрут
Если коммутатор и ваш компьютер находятся в разных IP-подсетях,
необходим один или несколько маршрутизаторов для
перенаправления пакетов между двумя подсетями.
Необычно большое время доступа
Из-за стандартной логики обнаружения петель в связующем дереве
после добавления новых соединений задействованные интерфейсы
и (или) локальные сети начинают функционировать через 30-60
секунд.
Функции коммутаторов Cisco Smart
5
серии 250
В этом разделе описан внешний вид коммутатора, включая порты,
индикаторы и подключения. Не все модели поддерживают все
описанные функции.
Модели продукта
Модель
Описание
SF250-24
Коммутатор Smart с 24 портами 10/100
SF250-24P
Коммутатор Smart с 24 портами 10/100
с поддержкой PoE
SF250-48
Коммутатор Smart с 48 портами 10/100
SF250-48HP
Коммутатор Smart с 48 портами 10/100
с поддержкой PoE
SG250-08
Коммутатор Smart с 8 портами Gigabit
11
SG250-08HP
Коммутатор Smart с 8 портами Gigabit PoE
SG250-10P
Коммутатор Smart с 10 портами Gigabit PoE
SG250-18
Коммутатор Smart с 18 портами Gigabit
SG250-26
Коммутатор Smart с 26 портами Gigabit
SG250-26HP
Коммутатор Smart с 26 портами Gigabit PoE
SG250-26P
Коммутатор Smart с 26 портами Gigabit PoE
SG250-50
Коммутатор Smart с 50 портами Gigabit
SG250-50HP
Коммутатор Smart с 50 портами Gigabit PoE
SG250-50P
Коммутатор Smart с 50 портами Gigabit PoE
SG250X-24
Коммутатор Smart с 24 портами Gigabit
и 4 портами 10-Gigabit
SG250X-24P
Коммутатор Smart с 24 портами Gigabit PoE
и 4 портами 10-Gigabit
SG250X-48
Коммутатор Smart с 48 портами Gigabit
и 4 портами 10-Gigabit
SG250X-48P
Коммутатор Smart с 48 портами Gigabit PoE
и 4 портами 10-Gigabit
Порты
Порт USB — порт USB предназначен для подключения к коммутатору
устройства USB, чтобы вы могли сохранять и восстанавливать файлы
конфигурации, образы микропрограммного обеспечения и файлы
SYSLOG с помощью подключенного устройства USB.
Порты RJ-45 Ethernet — используйте эти порты для подключения
сетевых устройств, таких как компьютеры, принтеры и точки доступа,
к коммутатору.
Порт SFP (при наличии) — порты подключаемых модулей малого
форм-фактора (SFP) предназначены для подключения модулей,
обеспечивающих связь коммутатора с другими коммутаторами. Эти
порты также часто называются портами miniGBIC. В данном руководстве
будет использоваться термин SFP.
Порты SFP+ (при наличии) — порты SFP+ предназначены для
подключения модулей, обеспечивающих связь коммутатора с другими
коммутаторами. Эти порты также часто называются портами mini
10GigaBit Interface Converter. В данном руководстве будет
использоваться термин SFP+.
Некоторые интерфейсы SFP используются совместно с другим портом
RJ-45, который называется комбинированным. Когда порт SFP активен,
соседний порт RJ-45 отключен. Светодиодные индикаторы
соответствующих портов RJ-45 мигают зеленым при передаче трафика
портов SFP.
12
Индикаторы
Индикатор System (зеленый) — горит непрерывно, когда питание
коммутатора включено, и мигает во время загрузки, самопроверки
и получения IP-адреса. Если индикатор мигает желтым, значит
коммутатор обнаружил сбой оборудования.
Индикатор LINK/ACT (зеленый) — расположен слева от порта.
Этот индикатор горит непрерывно, когда обнаружена связь между
соответствующим портом и другим устройством, и мигает во время
передачи трафика через порт.
Индикатор 100M (зеленый; при наличии) — расположен справа
от порта. Этот индикатор горит непрерывно, если к порту подключено
другое устройство, оно работает и установлено соединение
со скоростью 100 Мбит/с. Не горит, если скорость соединения ниже
100 Мбит/с или к порту не подключены никакие устройства.
Индикатор Gigabit (зеленый; при наличии) — расположен справа
от порта. Этот индикатор горит непрерывно, если к порту подключено
другое устройство и установлено соединение со скоростью 1000 Мбит/с.
Не горит, если скорость соединения ниже 1000 Мбит/с или к порту
не подключены никакие устройства.
Индикатор XG (зеленый; при наличии) — расположен справа от порта
10G. Горит непрерывно, если к порту подключено другое устройство
и установлено соединение со скоростью 10 Гбит/с. Не горит, если
скорость соединения ниже 10 Гбит/с или к порту не подключены никакие
устройства.
PoE (желтый; при наличии) — расположен справа от порта. Этот
индикатор горит непрерывно, когда на устройство, подключенное
к соответствующему порту, подается питание.
Дополнительные возможности
Коммутатор может также быть оснащен кнопкой перезагрузки.
Коммутатор можно перезагрузить, введя булавку или скрепку
в отверстие кнопки Reset. Подробные сведения см. в разделе
Восстановление заводских настроек коммутатора по умолчанию.
Задняя панель
Порт питания расположен на задней панели smart switch.
13
Восстановление заводских настроек
6
коммутатора по умолчанию
Чтобы воспользоваться кнопкой Reset для перезагрузки или изменения
параметров smart switch, сделайте следующее.
• Чтобы перезагрузить smart switch, удерживайте нажатой кнопку Reset
менее 10 с.
Чтобы восстановить заводские настройки smart switch по умолчанию,
сделайте следующее.
1. Отсоедините smart switch от сети и отключите все DHCP-серверы
в сети.
2. Включив питание, удерживайте нажатой кнопку Reset более 10 с.
ПРЕДУПРЕЖДЕНИЕ Это продукт класса А. В жилых помещениях данный
продукт может стать причиной радиопомех. В этом
случае от пользователя может потребоваться принять
надлежащие меры.
14
Другие источники информации
7
Техническая поддержка
Сообщество технической
поддержки Cisco
Поддержка и ресурсы Cisco
Контактные телефоны
службы поддержки
tsd_cisco_small_business
_support_center_contacts.html
Загрузка микропрограмм
Cisco
Выберите ссылку, чтобы загрузить
микропрограмму для продуктов Cisco.
Учетные данные не требуются.
Запросы открытого
Чтобы получить копию исходного кода,
исходного кода Cisco
на которую вы имеете право по лицензии
на ПО со свободным/открытым
исходным кодом (например, GNU Lesser/
General Public License), отправьте запрос
по адресу externalopensource-
requests@cisco.com.
Просим в запросе указать название,
версию и 18-значный номер вашего
продукта Cisco (например: 7XEEX17D99-
3X49X081), который можно найти
в документации по открытому исходному
коду продукта.
Портал Cisco Partner Central
(необходима учетная запись
партнера)
Документация по продуктам
Коммутаторы Cisco Smart
серии 250
Информация о безопасности
и соответствии нормативным
csb_switching_general/rcsi/
требованиям
Switch_RCSI.pdf
Гарантийные обязательства
15
Переведенные предупреждения

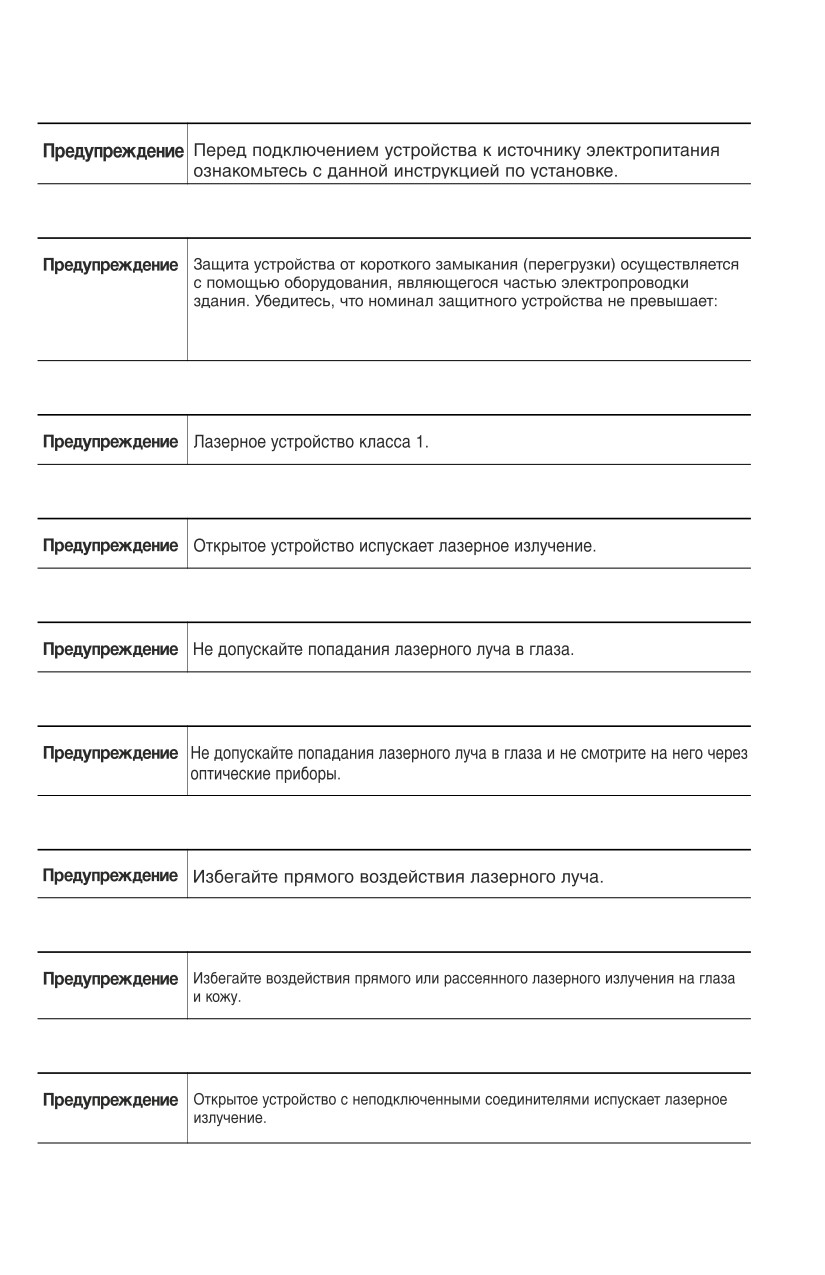

Statement 1004—Installation Instructions
Statement 1005—Circuit Breaker
15 A, 125 Vac, or 10A, 240 Vac
Statement 1008—Class 1 Laser Product
Statement 1009—Laser Radiation
Statement 1010—Staring into Laser Beam
Statement 1011—Staring into Laser Beam
Statement 1012—Laser Beam Exposure
Statement 1013—Avoid Radiation
Statement 1014—Laser Radiation
16

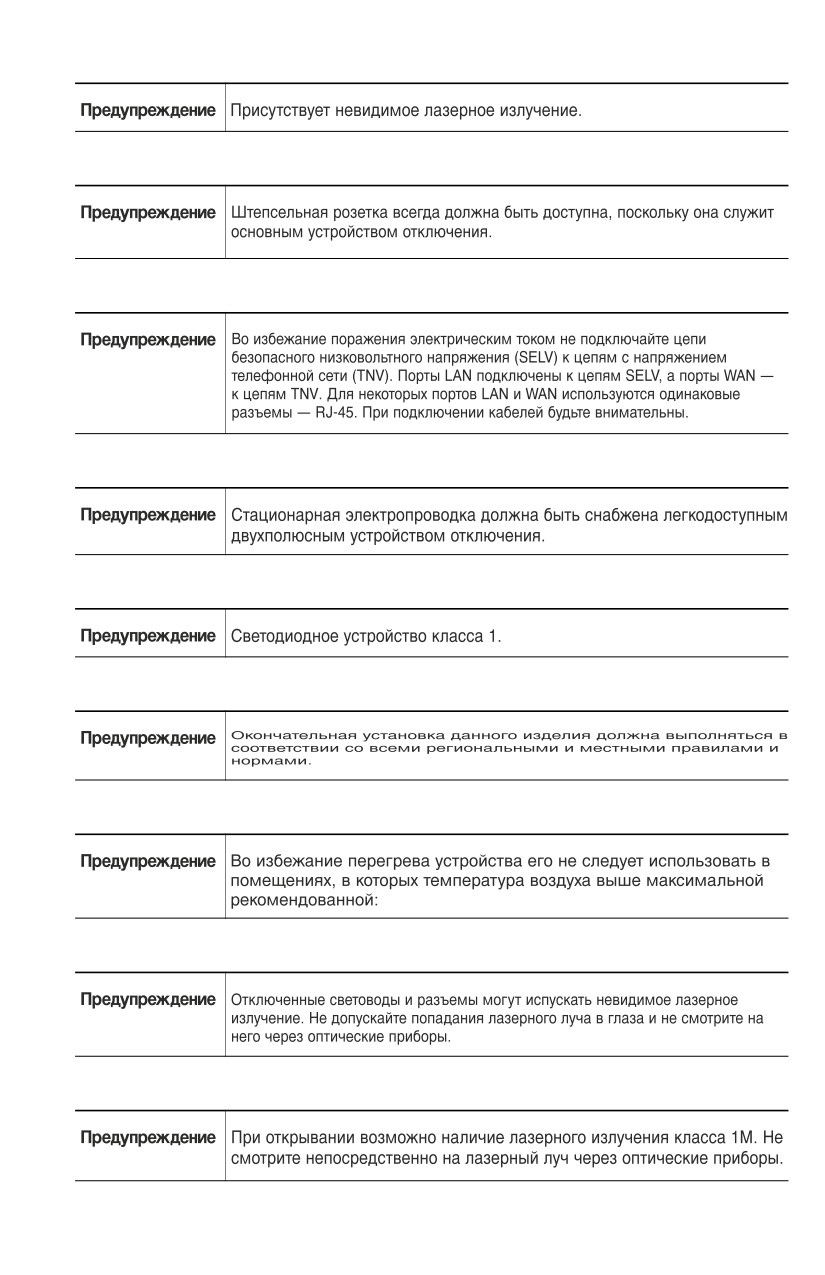

Statement 1016—Invisible Laser Radiation
Statement 1019—Main Disconnecting Device
Statement 1021—SELV Circuit
Statement 1022—Disconnect Device
Statement 1027—Class 1 LED Product
Statement 1040—Product Disposal
Statement 1047—Overheating Prevention
Statement 1051—Laser Radiation
Statement 1053—Class 1M Laser Radition
17

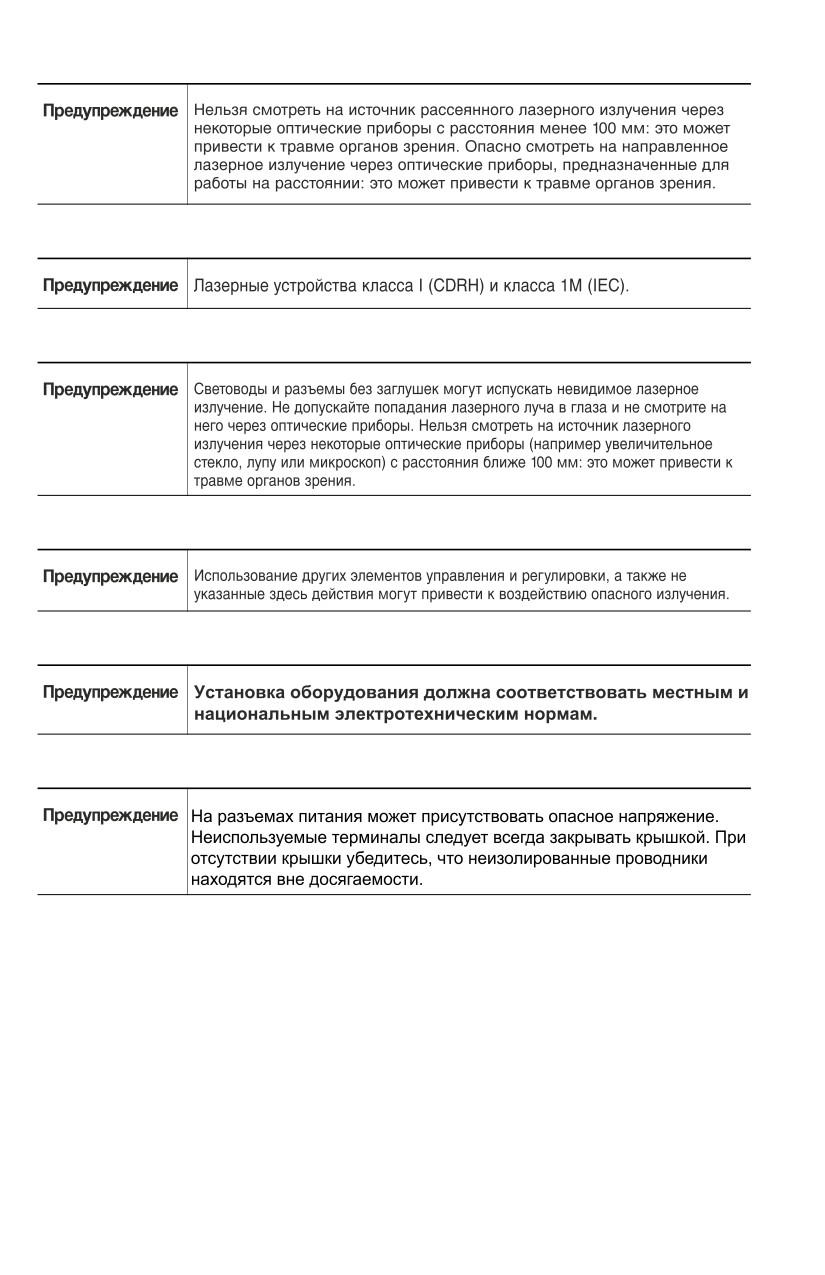

Statement 1054—Laser Viewing
Statement 1055—Class I and Class 1M Laser
Statement 1056—Unterminated Fiber Cable
Statement 1057—Hazardous Radiation Exposure
Statement 1074—Comply with Local and National Electrical Codes
Statement 1086—Power Terminals, Replace Cover
18
Сведения об ограничениях в использовании
технического средства с учетом его предназначения для
работы в жилых, коммерческих или производственных
зонах
Оборудование предназначено для работы в коммерческих зонах
и общественных местах, производственных зонах с малым
электропотреблением, без воздействия вредных и опасных
производственных факторов. Техническое средство не бытового
назначения. Изготовитель не рекомендует использование данного
оборудования в быту. Оборудование предназначено для эксплуатации
без постоянного присутствия обслуживающего персонала
Правила и условия безопасной эксплуатации
Диапазон рабочих температур: от 0 до +50 °C.
Диапазон рабочей влажности: от 10 до 90 %, без конденсации.
Питание оборудования осуществляется от сети переменного тока
с номинальным напряжением 100—240 В.
Продукт класса A
В домашних условиях это изделие может вызывать радиопомехи,
от пользователя может потребоваться принять соответствующие меры.
Правила и условия хранения, перевозки, реализации и
утилизации
Диапазон температур хранения: от -20 до +70 °C.
Диапазон относительной влажности при хранении: от 10 до 90 %, без
конденсации.
Диапазон температур транспортировки: от -20 до +70 °C при
относительной влажности от 10 до 90 % (без конденсации).
Оборудование должно храниться в помещении в заводской упаковке.
Транспортировка оборудования должна производиться в заводской
упаковке в крытых транспортных средствах любым видом
транспорта.
Правила и условия реализации оборудования определяются
условиями договоров, заключаемых компанией Cisco или
авторизованными партнерами Cisco c покупателями оборудования.
Утилизация этого изделия по завершении его срока службы должна
выполняться в соответствии с требованиями всех государственных
нормативов и законов.
19
Изготовитель гарантирует соответствие основных технических
характеристик оборудования техническим характеристикам,
приведенным в этикетке, при соблюдении условий и правил хранения,
транспортирования, монтажа и эксплуатации, установленных
технической документацией.
Гарантия и сервисная поддержка не распространяются
на оборудование в следующих случаях:
При изменении, модификации, неправильном обращении,
уничтожении или повреждении, вызванном следующими причинами:
(i) естественными причинами; (ii) воздействием окружающей среды;
(iii) отказом принять любые необходимые меры; (iv) небрежным или
преднамеренным действием или бездействием; или использованием
в целях, отличных от тех, которые определены в применимой
документации. (v) действием или бездействием третьего лица.
При признаках воздействия огня; воды; химических веществ,
включая, но не ограничивая, нанесение краски, покрытие иными
веществами; неправильной эксплуатации; самостоятельного
ремонта; изменения внутреннего устройства. При наличии
механических повреждений. При наличии признаков, вызванных
попаданием внутрь посторонних предметов, жидкостей, насекомых.
При повреждениях, вызванных несоответствием действующим
Техническим Регламентам, Государственным стандартам, НПА
по вопросам применения на сети связи общего пользования, и другим
применимым официальным требованиям параметров питающих,
телекоммуникационных, кабельных сетей и других подобных
внешних факторов.
Информация о мерах, которые следует предпринять при
обнаружении неисправности технического средства
В случае обнаружения неисправности технического средства, а также
для принятия претензий к качеству оборудования обратитесь
в компанию, у которой приобретен данный продукт.
Кроме того информацию о технической поддержке Cisco можно получить
на официальном веб-сайте Cisco: http://www.cisco.com/cisco/web/RU/
support/index.html.
Вы также можете воспользоваться автоматической программой для
поиска наиболее подходящего контакта в компании Cisco:
Общий многоканальный телефон:
+7 495 961 13 82 (Москва), (8 800) 700 05 22 (Россия) ;
Беларусь: 8 800 101, затем 800 721 75 49
20
Казахстан: 8 800 121 43 21 (наберите 8, подождите до 2-го сигнала,
затем наберите остальные цифры; наберите PIN 800 721 75 49).
При наличии действующего контракта на сервисную поддержку
в Службе поддержки Cisco Technical Assistance Center (TAC) обратитесь
в службу технической поддержки по телефону
+7 495 961 13 82 (Москва), (8 800) 700 05 22 (Россия) — меню
«Технические услуги».
Подробная информация об услугах технической поддержки доступна на
сайте:
Месяц и год изготовления технического средства
Год изготовления зашифрован в серийном номере устройства в
десятеричной системе исчисления в первых двух цифрах после
трехзначного буквенного кода и рассчитывается следующим образом:
2012 году изготовления соответствует цифра 16, 2013 — 17, 2014 — 18,
2015 — 19 и так далее. Неделя изготовления указана в виде двух цифр
десятеричной системы следующих после кода года. Первой неделе
января соответствует код 01, последней неделе декабря 52 или 53.
Информация о дате изготовления наносится на месте производства
на само оборудование и/или упаковку.
Страна производства: Китай.
Дополнительная информация
Ознакомиться более подробно с инструкциями по монтажу
на английском языке возможно на официальном веб-сайте Cisco:
550switches.
Ознакомиться более подробно с инструкциями по подготовке
к использованию продукта на английском языке возможно
на официальном веб-сайте Cisco: http://www.cisco.com/go/350switches
Дополнительная информация, руководства и правила обращения
с точками доступа, а также возможность загрузки ПО доступны
в разделе Product/Technology Support на официальном веб-сайте
21



















///////////////////////////////////////
