Банкомат NCR 6634. Инструкции по установке

Ñîäåðæàíèå

Инструкции по установке банкомата

NCR 6634

ВВЕДЕНИЕ

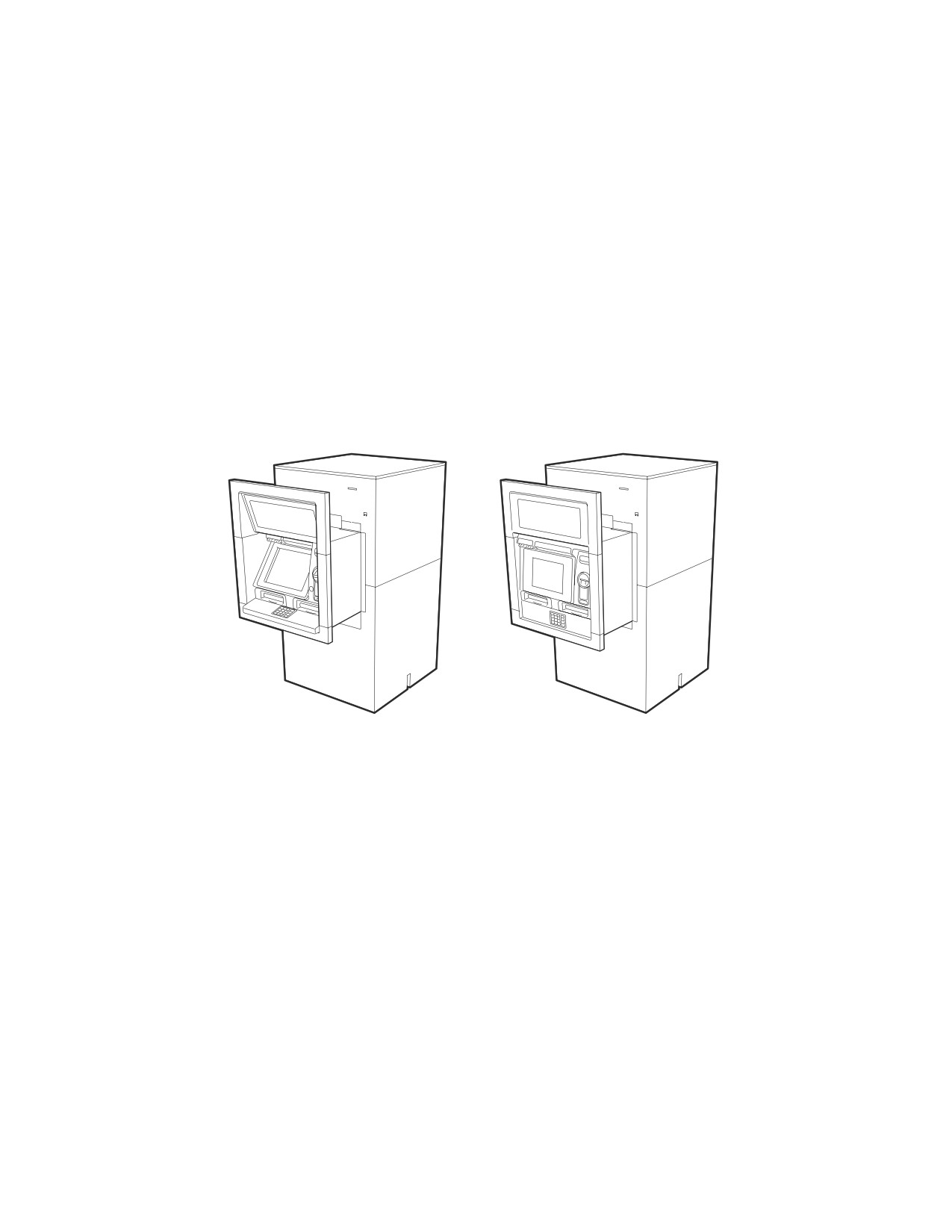

Банкомат NCR 6634 может быть установлен в любой подходящей внешней стене

или в вестибюле. Доступна версия банкомата для клиентов не в автомобилях/в

автомобилях.

Для обслуживания

Для обслуживания

клиентов не в автомобилях

клиентов в автомобилях

На всех иллюстрациях в руководстве показана модель для клиентов не

в автомобилях, за исключением случаев, когда в тексте речь идет конкретно

о модели для клиентов в автомобилях.

Использование набора книг по установке

Данные инструкции по установке являются частью набора книг по установке

банкомата NCR 6634 (B006-6617). Набор состоит из книг небольшого объема,

которые вместе предоставляют информацию по конкретным вопросам, связанным

с использованием банкомата.

1

ПОДГОТОВКА БАНКОМАТА К УСТАНОВКЕ

Снятие внешней упаковки

Прежде чем распаковывать банкомат, проверьте его на предмет повреждений,

которые могли произойти во время транспортировки. Проверьте ленту,

закрывающую зажимы, чтобы убедиться в отсутствии постороннего вмешательства.

Отметьте все внешние повреждения. Они будут вноситься в отчет о повреждениях.

Дополнительную информацию см. в Форме отчета об установке.

Когда банкомат будет доставлен к месту окончательной установки, снимите с него

внешнюю упаковку следующим образом:

Примечание: Снимая упаковку, постарайтесь не повредить банкомат.

1. Извлеките скобы, с помощью которых крышка крепится к коробке.

2. Снимите крышку.

3. Снимите ленту, закрывающую все зажимы.

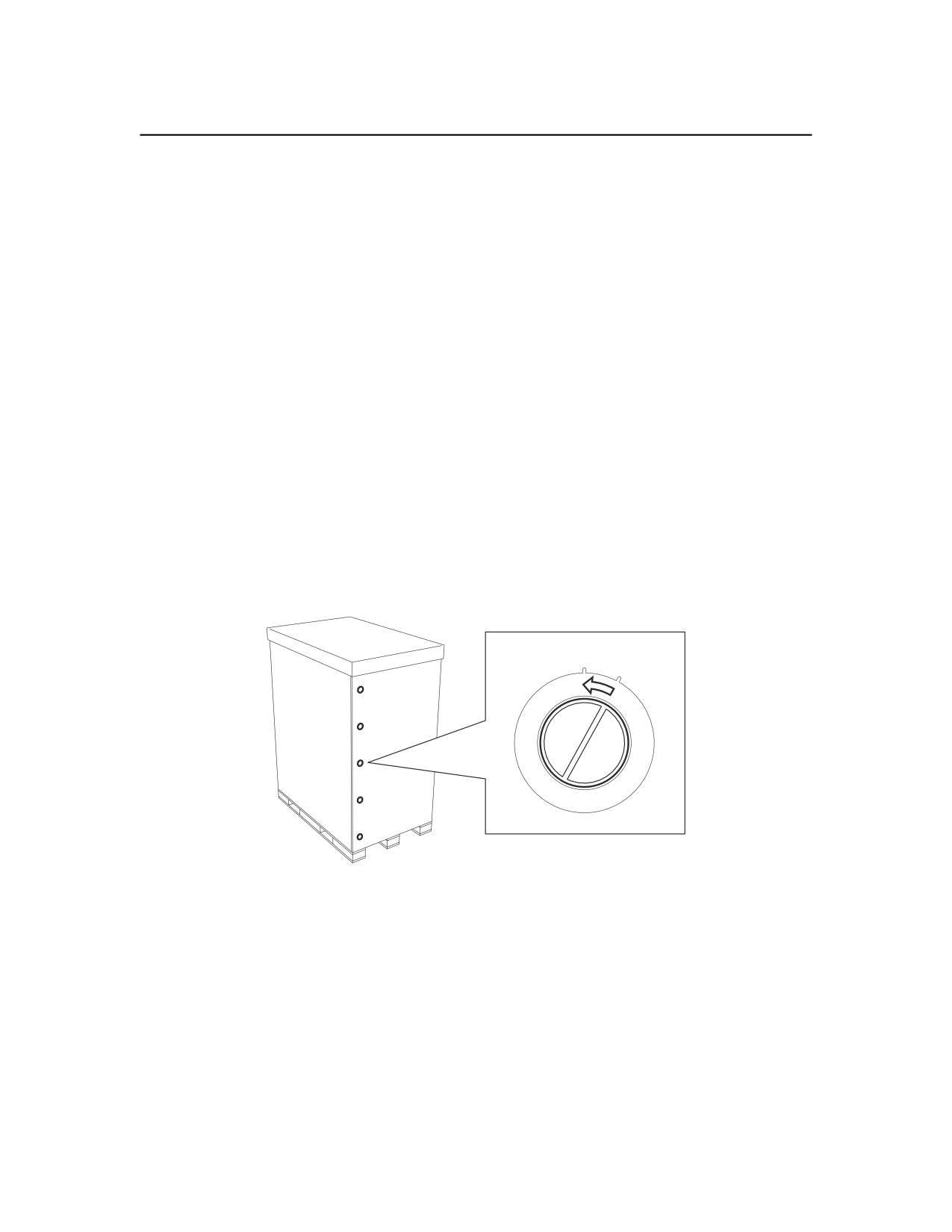

4. Снимите зажимы с обеих сторон коробки, поворачивая внутреннюю часть

каждого зажима из положения «закрыто» в положение «открыто», затем

вытяните зажимы.

Открыто

Закрыто

5. Извлеките скобы из основания коробки.

6. Поднимите стенки коробки с поддона.

7. Если используется чехол SEET, извлеките все дополнительные коробки

снаружи чехла, при необходимости аккуратно разрезая обвязку или ленту.

Разрежьте запечатанный чехол SEET по периметру снизу и снимите его

с банкомата.

5

Форма отчета об установке

Форма отчета об установке, которая прилагается к банкомату, должна быть

обязательно заполнена и отправлена. Убедитесь в том, что в ней отмечены все

проблемы, связанные со следующими областями:

● Неправильная работа банкомата или его составляющих

● Внутренние или внешние дефекты, возникшие в результате повреждений при

перемещении или транспортировке

● Недостающие или поврежденные принадлежности. Все принадлежности

должны устанавливаться на соответствующие модули банкомата.

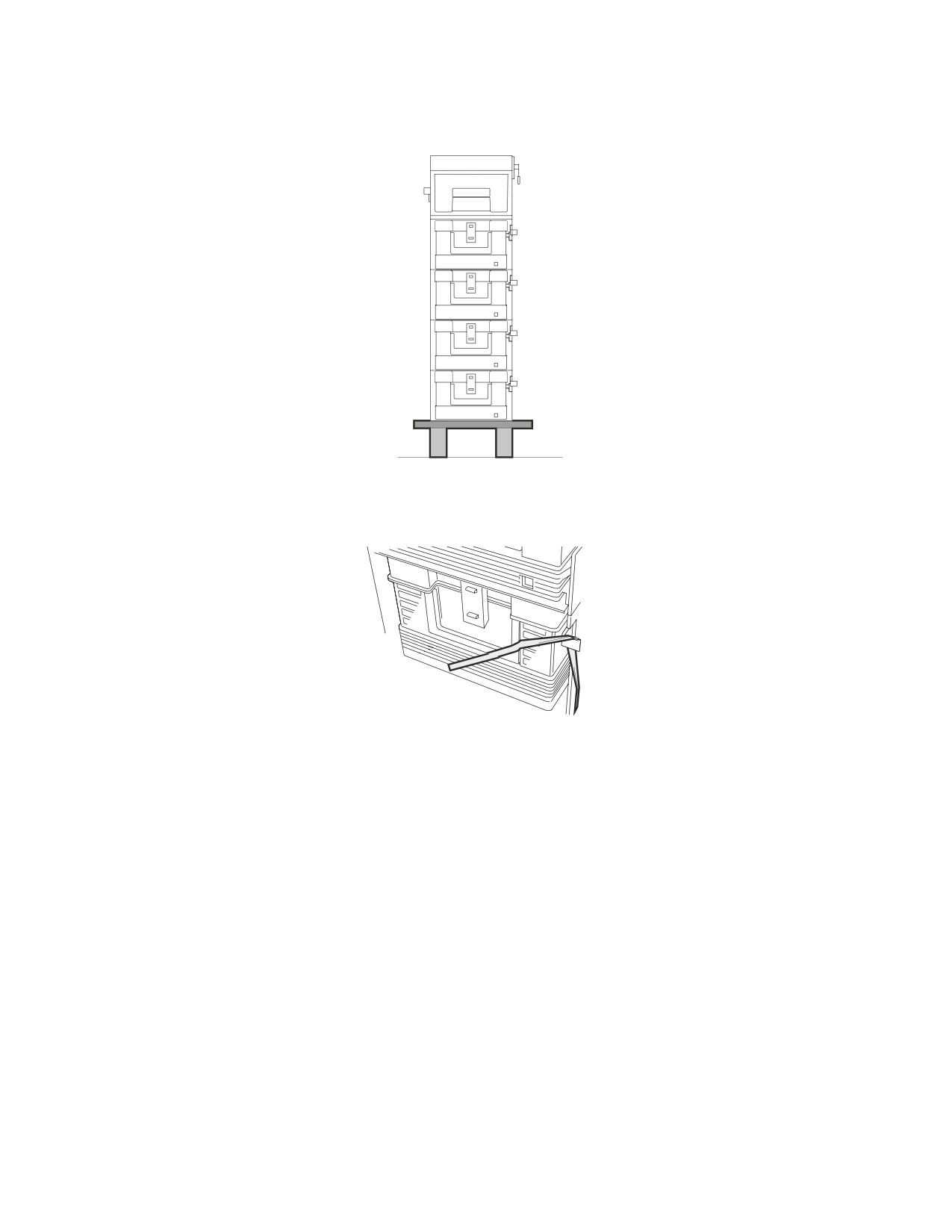

Снятие банкомата с поддона

Для снятия банкомата с поддона требуются две подъемные тележки. Выполните

следующие действия:

1. При помощи гаечного и торцевого ключа на 24 мм (15/16 дюйма) с нижней

стороны поддона открутите четыре болта, выступающие из днища банкомата.

2. Сняв четыре С-образные шайбы, выньте четыре болта и втулки.

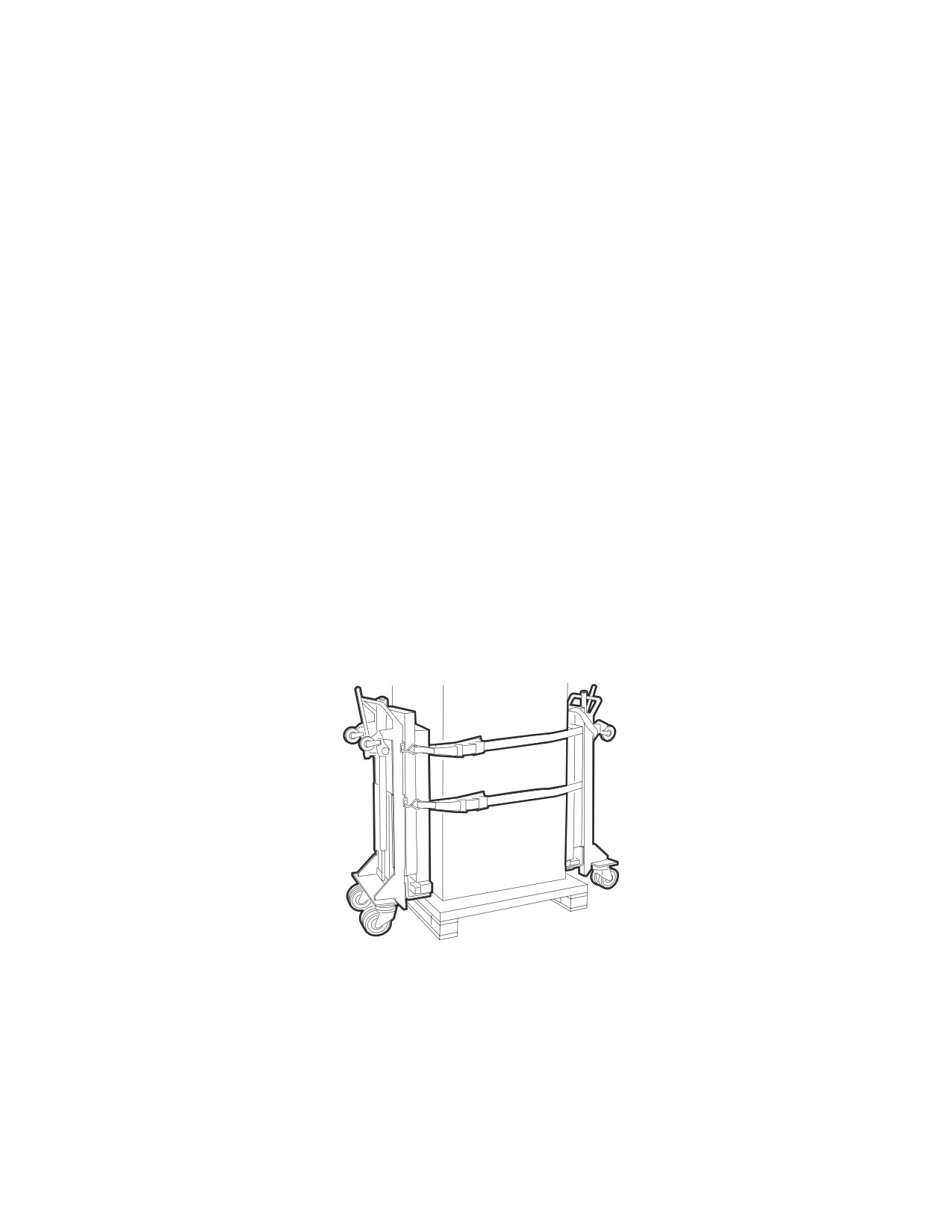

3. Поместите подъемные тележки с обеих сторон от поддона и вставьте их вилы

под днище банкомата.

4. Закрепите терминал на тележках ремнями, вставив в необходимых местах

уплотнительный материал во избежание повреждения покраски банкомата

и предотвращения его смещения.

5. Поднимите банкомат при помощи обеих тележек до освобождения поддона,

затем извлеките поддон из-под банкомата.

7

Крепление буртика

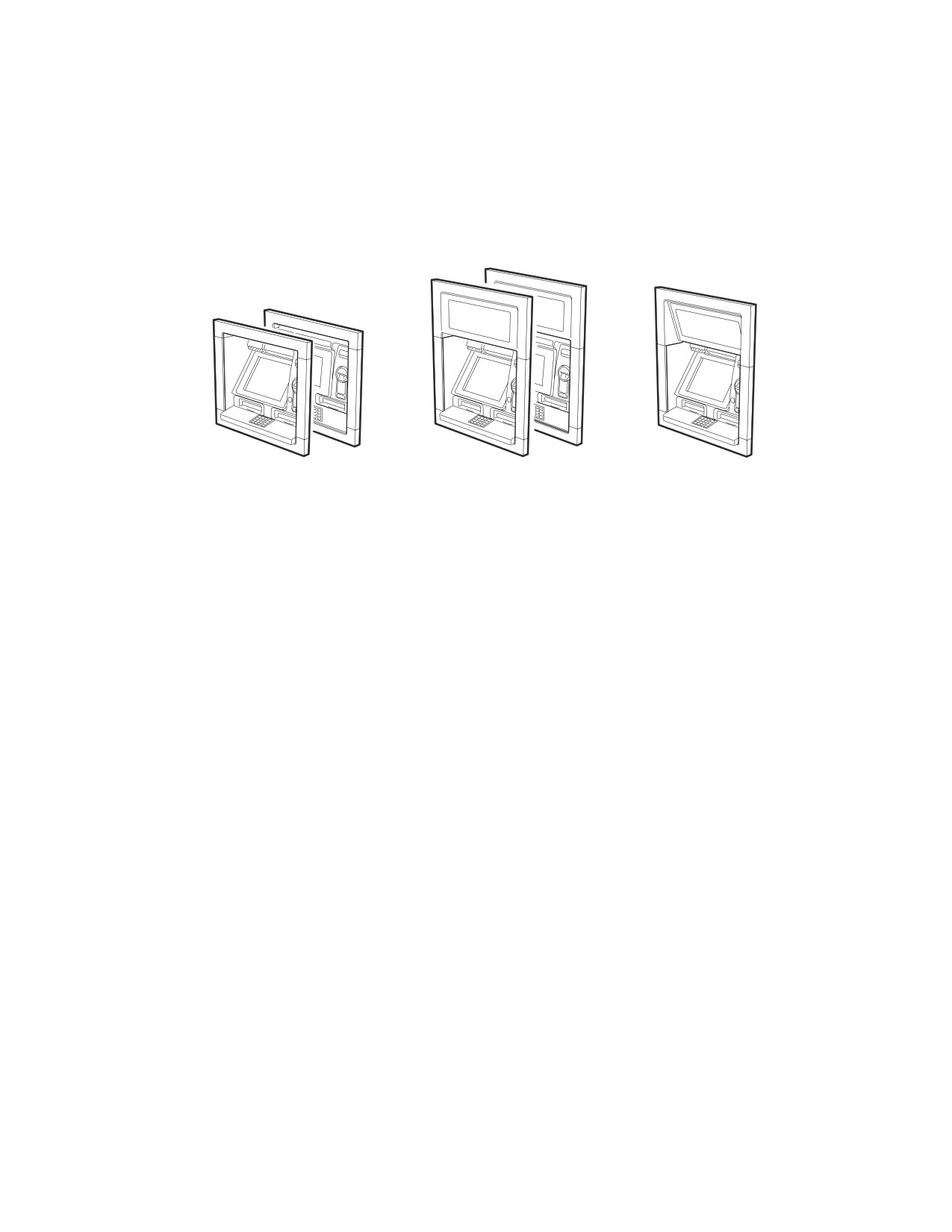

В данном разделе описывается три разных доступных сборки буртика:

● Стандартный буртик с лицевой панелью с подсветкой

● Стандартный буртик с рекламной панелью с подсветкой

● Буртик пониженной высоты.

Стандартный буртик

Стандартный буртик

Буртик пониженной высоты

с подсветкой лицевой панели

с подсветкой рекламной панели

Для обслуживания клиентов

Для обслуживания клиентов

Только для обслуживания

не в автомобилях или для

не в автомобилях или для

клиентов не в автомобилях

обслуживания клиентов в автомобилях обслуживания клиентов в автомобилях

Примечание 1: Перед отправкой с завода буртик собирается, поэтому перед

установкой на банкомат его следует частично разобрать. Обязательно сохраните все

детали, включая винты, чтобы воспользоваться ими во время установки буртика на

банкомат.

Примечание 2: Как для буртика пониженной высоты, так и для стандартного

буртика с рекламной панелью с подсветкой необходима табличка. Прежде чем

крепить буртик, установите рекламную табличку. Дополнительная информация по

табличкам приведена в разделе «Крепление табличек».

Информацию по размерам табличек см. в издании Требования к условиям

эксплуатации и планировке NCR (B006-6612).

Крепление стандартного буртика

Данные инструкции предназначены для тех установок, при которых банкомат

установлен на рекомендуемой NCR высоте.

1. Извлеките части буртика из упаковки.

10

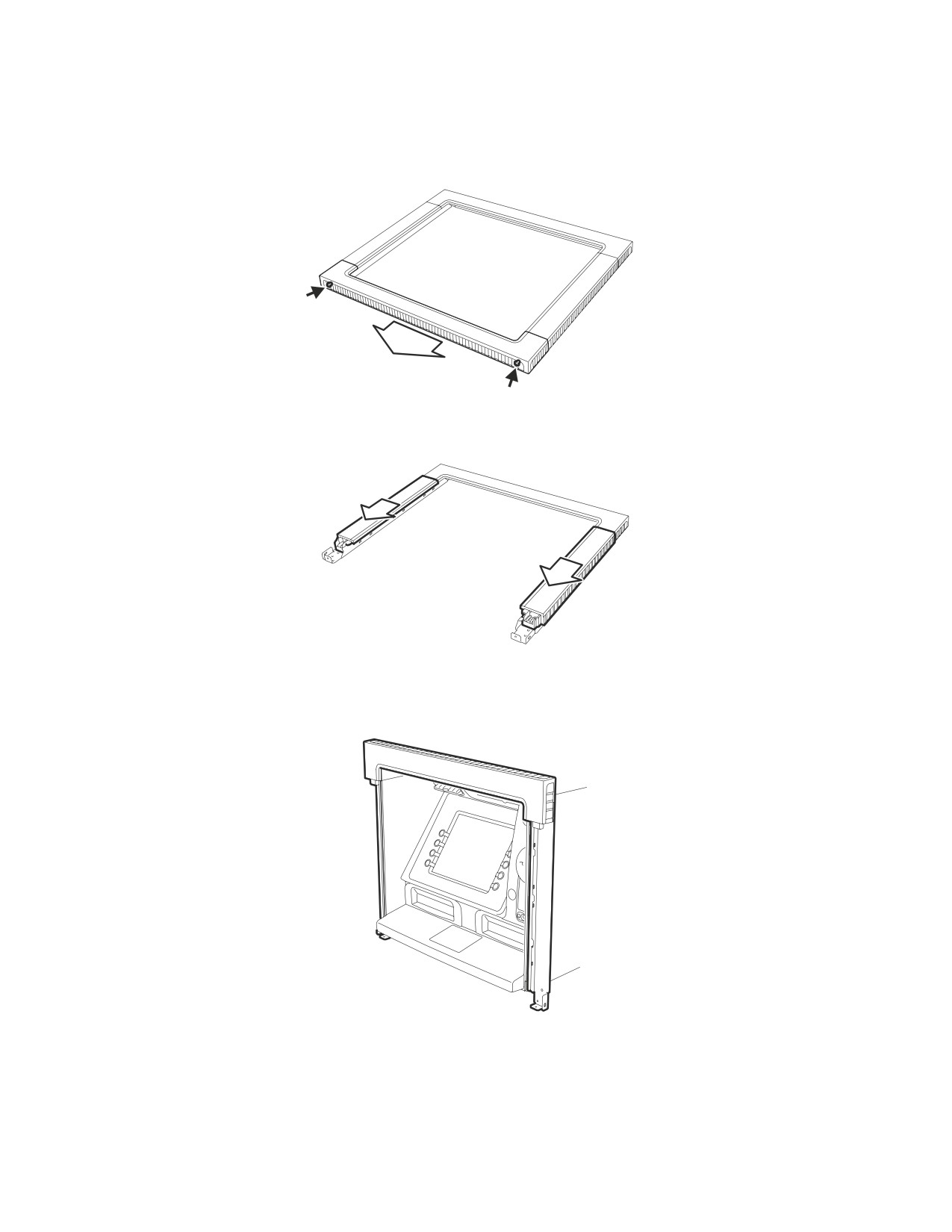

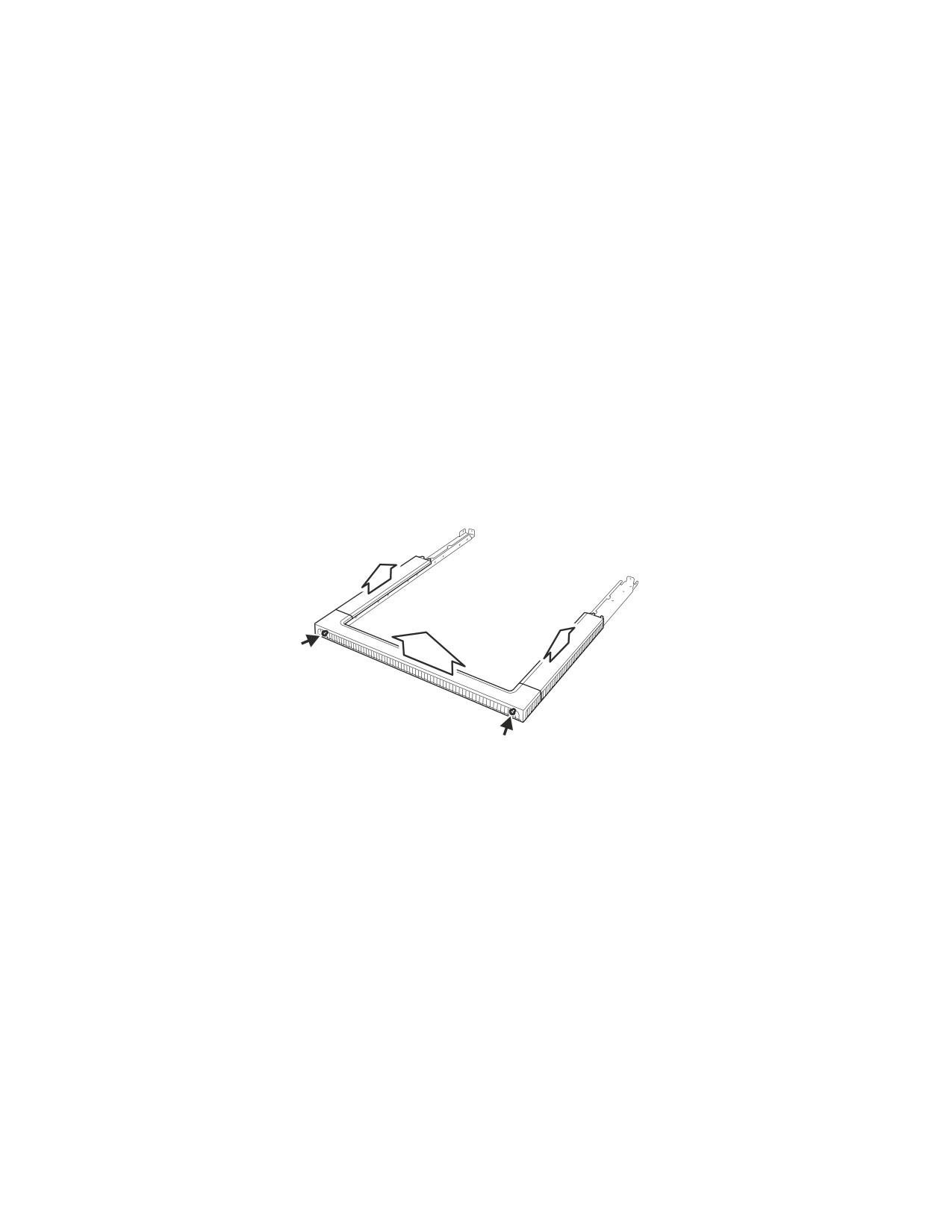

2. Извлеките и отложите два мелких винта M4 x 10, с помощью которых нижняя

часть буртика крепится к блоку буртика. Снимите нижнюю часть буртика.

3. Опустите каждую из сторон вертикальной части буртика вниз и снимите ее

с блока буртика.

4. Расположите оставшийся блок буртика относительно интерфейса банкомата,

как показано.

11

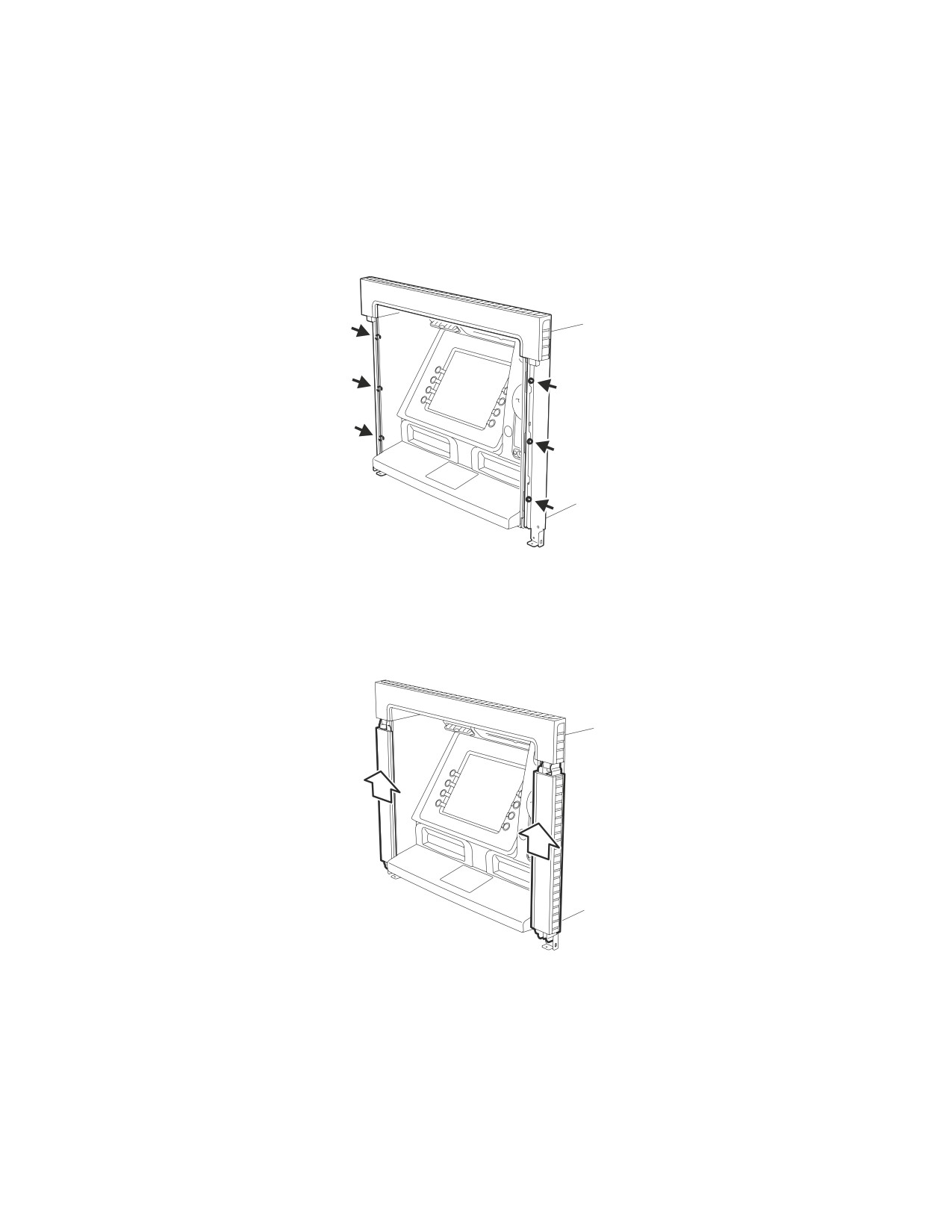

5. Установите два вертикальных боковых кронштейна так, чтобы прорези

находились напротив отверстий в блоке выносной части банкомата, а затем

слегка закрутите их с каждой стороны с помощью трех винтов Тaptite M4 x 6.

Прежде чем затягивать все шесть винтов, убедитесь, что верхний буртик

выровнен относительно лицевой панели банкомата и видимые щели

отсутствуют.

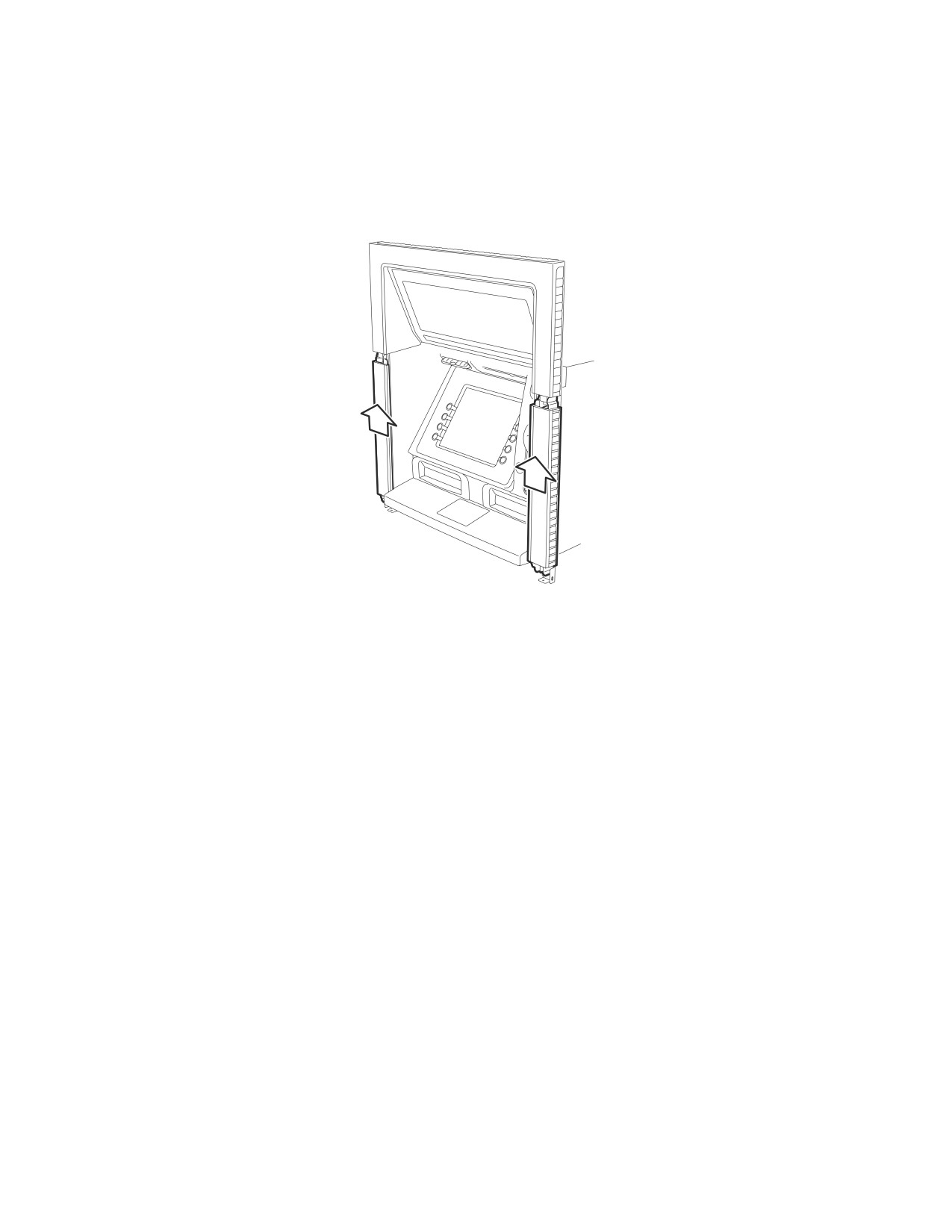

6. Установите обратно две вертикальные части буртика, которые были сняты

ранее. Разместите лапки-фиксаторы на монтажной сборке так, чтобы прорези

находились на каждой из вертикальных частей буртика, как показано ниже,

затем задвиньте их вверх, на место.

12

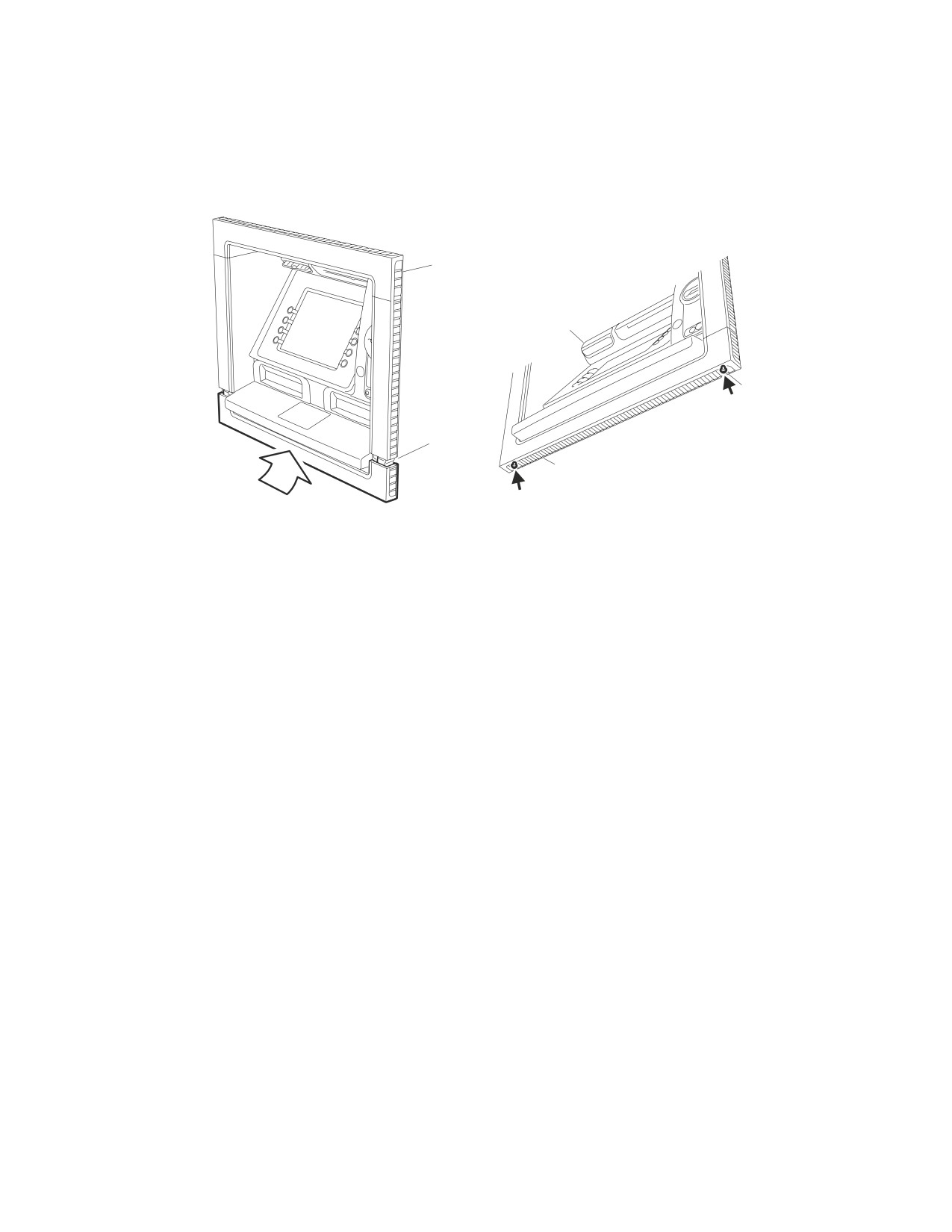

7. Установите обратно нижнюю часть буртика, которая была снята ранее.

Расположите лапки-фиксаторы на нижней части буртика относительно

вертикальных сторон буртика. Закрепите внизу на каждом углу с помощью двух

мелких винтов M4 x 10.

8. Подвиньте банкомат вплотную к стене здания, чтобы он надежно сидел.

9. Снимите банкомат с устройства, на котором его транспортировали.

10. Выберите силиконовый герметик под тип и цвет стены. Прежде чем наносить

герметик, убедитесь, что соединяемые поверхности чистые и сухие и свободны

от въевшихся загрязнений. Нанесите герметик вокруг всех краев буртика, стен

и соединений так, чтобы между банкоматом и стеной было водонепроницаемое

уплотнение.

11. Переходите к разделу «Прикрепление банкомата к полу или цоколю болтами».

Крепление стандартного буртика с рекламной панелью

с подсветкой

Данные инструкции предназначены для тех установок, при которых банкомат

установлен на рекомендуемой NCR высоте.

1. Извлеките части буртика из упаковки.

13

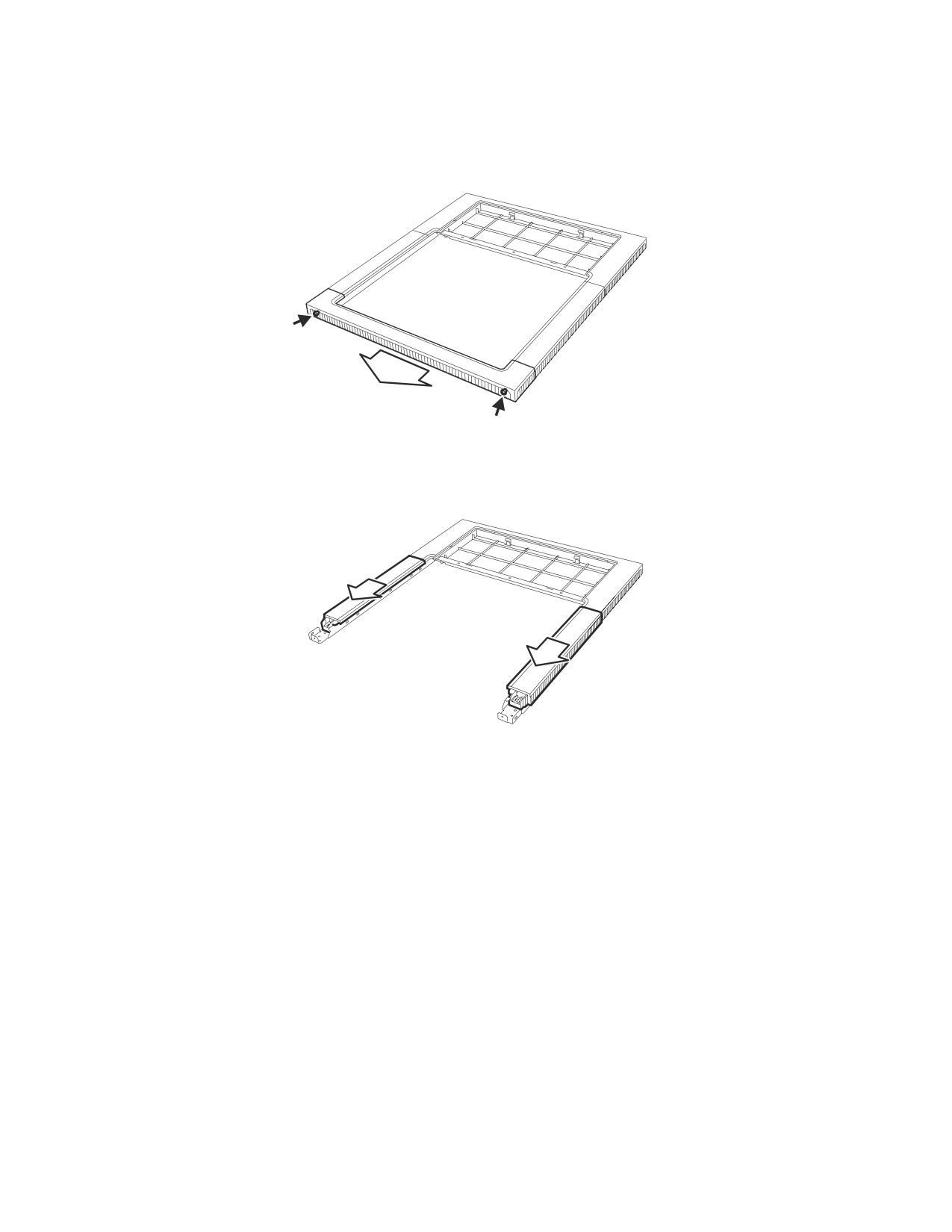

2. Извлеките и отложите два мелких винта M4 x 10, с помощью которых нижняя

часть буртика крепится к блоку буртика. Снимите нижнюю часть буртика.

3. Опустите каждую вертикальную сторону части буртика вниз и снимите ее

с блока.

14

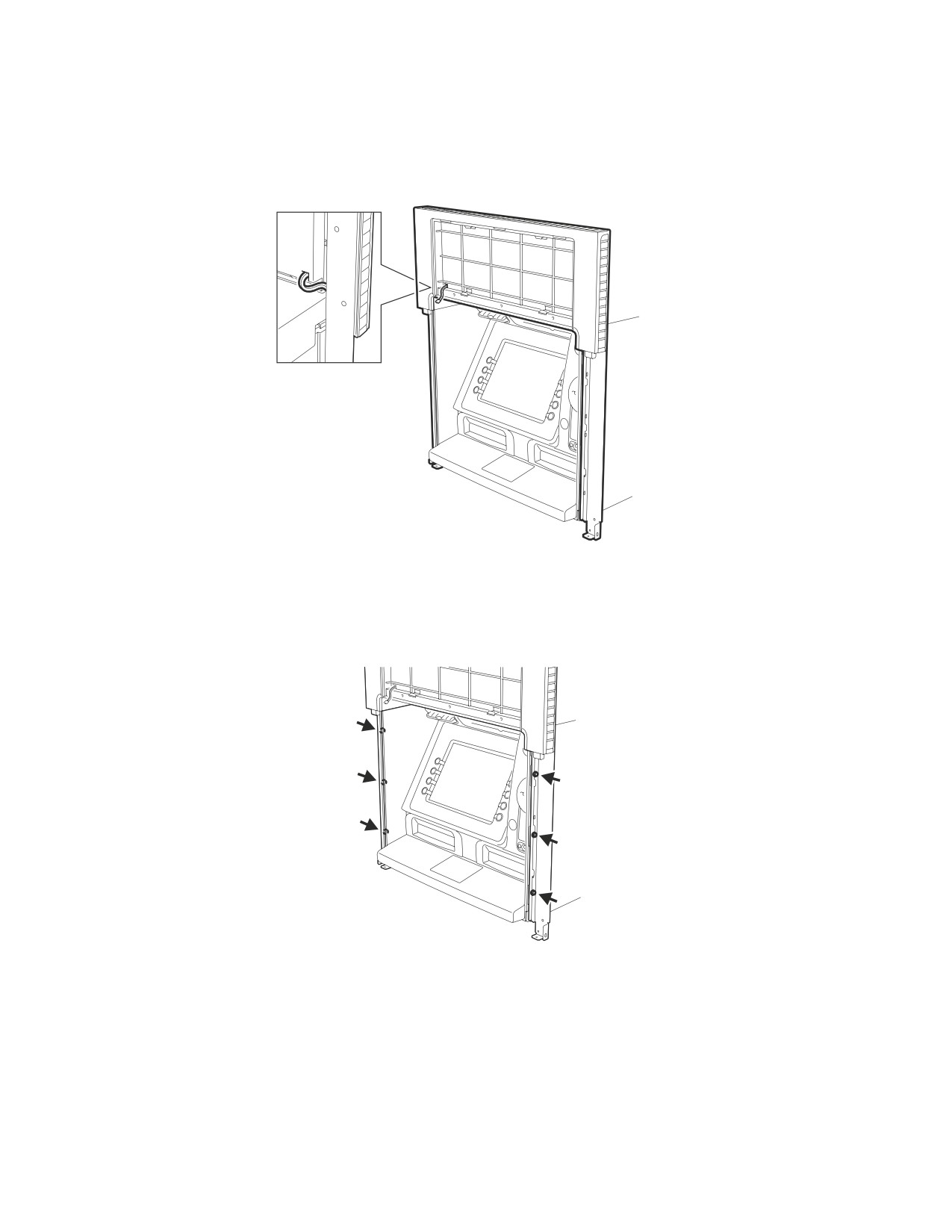

4. Расположите оставшийся блок буртика относительно интерфейса банкомата,

как показано. Одновременно проведите разъем жгута проводки подсветки

лицевой панели (обозначен Advert Light) в отверстие в блоке буртика.

5. Установите вертикальные боковые кронштейны так, чтобы прорези находились

напротив отверстий в блоке выносной части банкомата, а затем слегка закрутите

их с каждой стороны с помощью трех винтов Тaptite M4 x 6. Прежде чем

затягивать все шесть винтов, убедитесь, что верхний буртик выровнен

относительно лицевой панели банкомата и видимые щели отсутствуют.

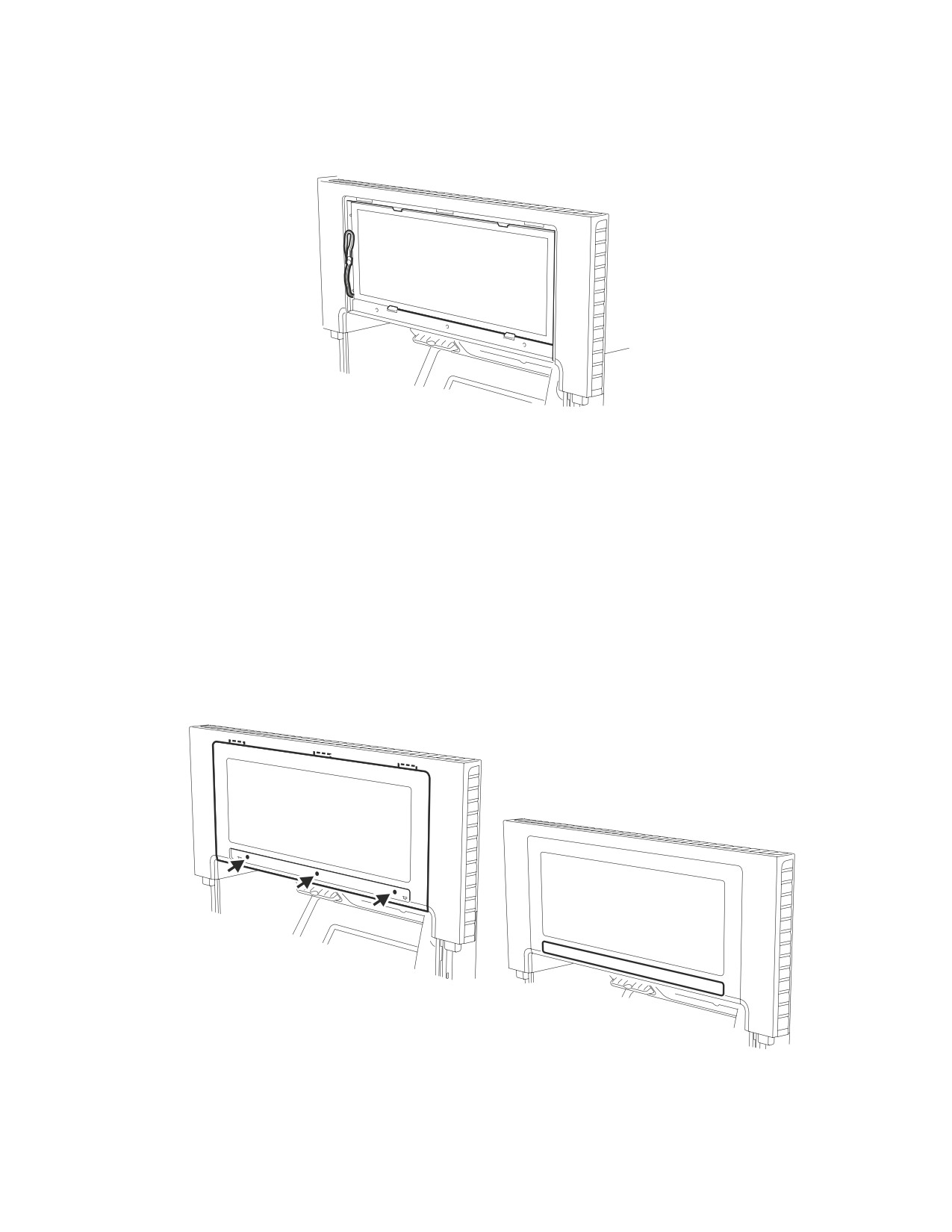

6. Выполните следующие шаги для установки общей световой панели:

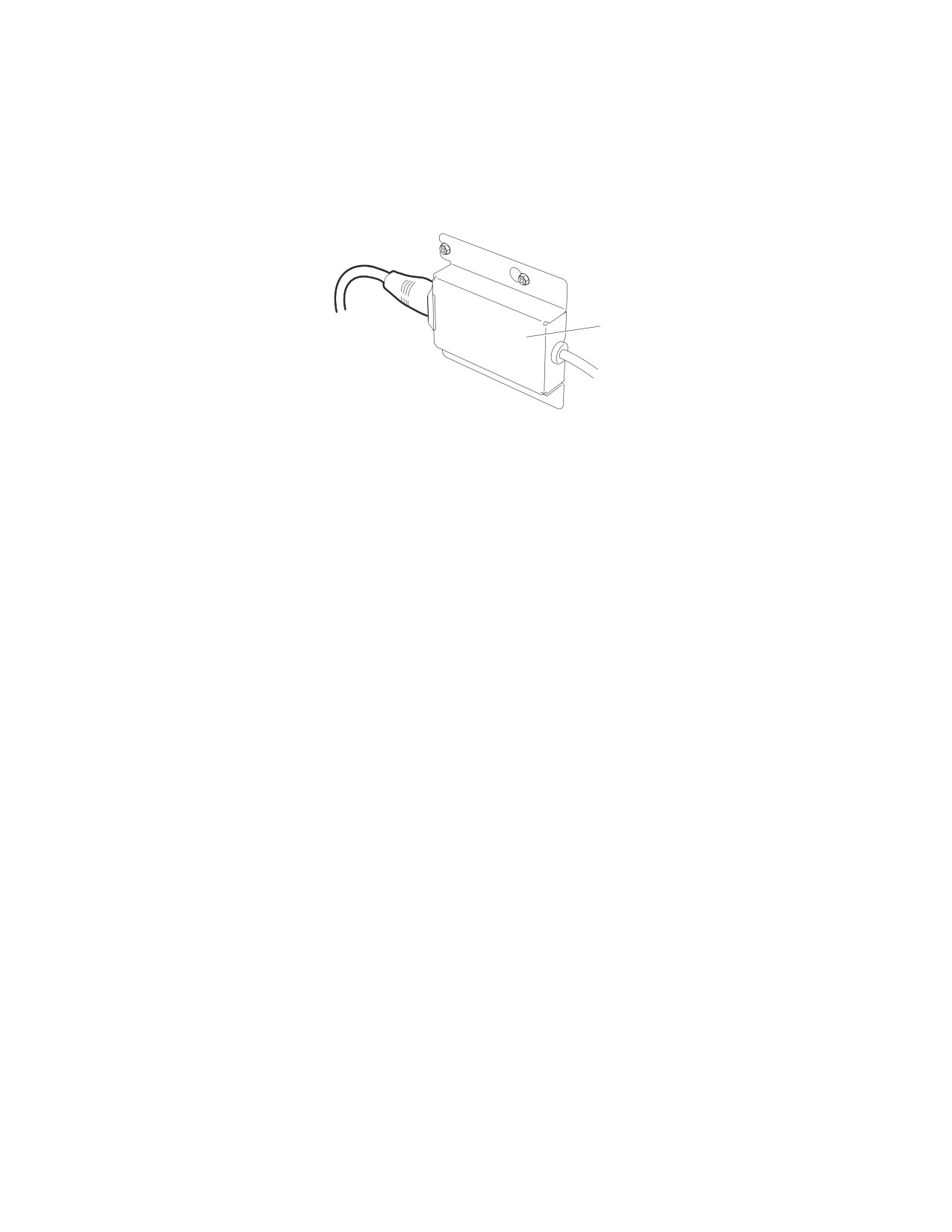

a Подключите разъем жгута проводки подсветки лицевой панели к разъему

жгута проводки световой панели.

15

b Расположите световую панель в зажимах в верхней части блока буртика,

а затем нажмите на нее, чтобы зафиксировать в нижних зажимах.

c Сложите жгут проводки и разъемы, после чего расположите их вертикально

вплотную к световой панели.

7. Выполните следующие шаги для установки рамки рекламного окошка:

a Расположите лапки рамки окошка в трех прорезях в верхней части блока

буртика. Нажмите на рамку, чтобы установить ее на место, и зафиксируйте

с помощью трех винтов M4 x 12 с защитой от несанкционированного доступа.

b Расположите три лапки пластиковой заглушки в отверстиях рамки

рекламного окошка и нажмите так, чтобы она зафиксировалась, закрыв

винты с защитой от несанкционированного доступа.

Примечание: Для закручивания винтов с защитой от несанкционированного

доступа необходима специальная отвертка-вставка (поставляется в коробке

буртика).

16

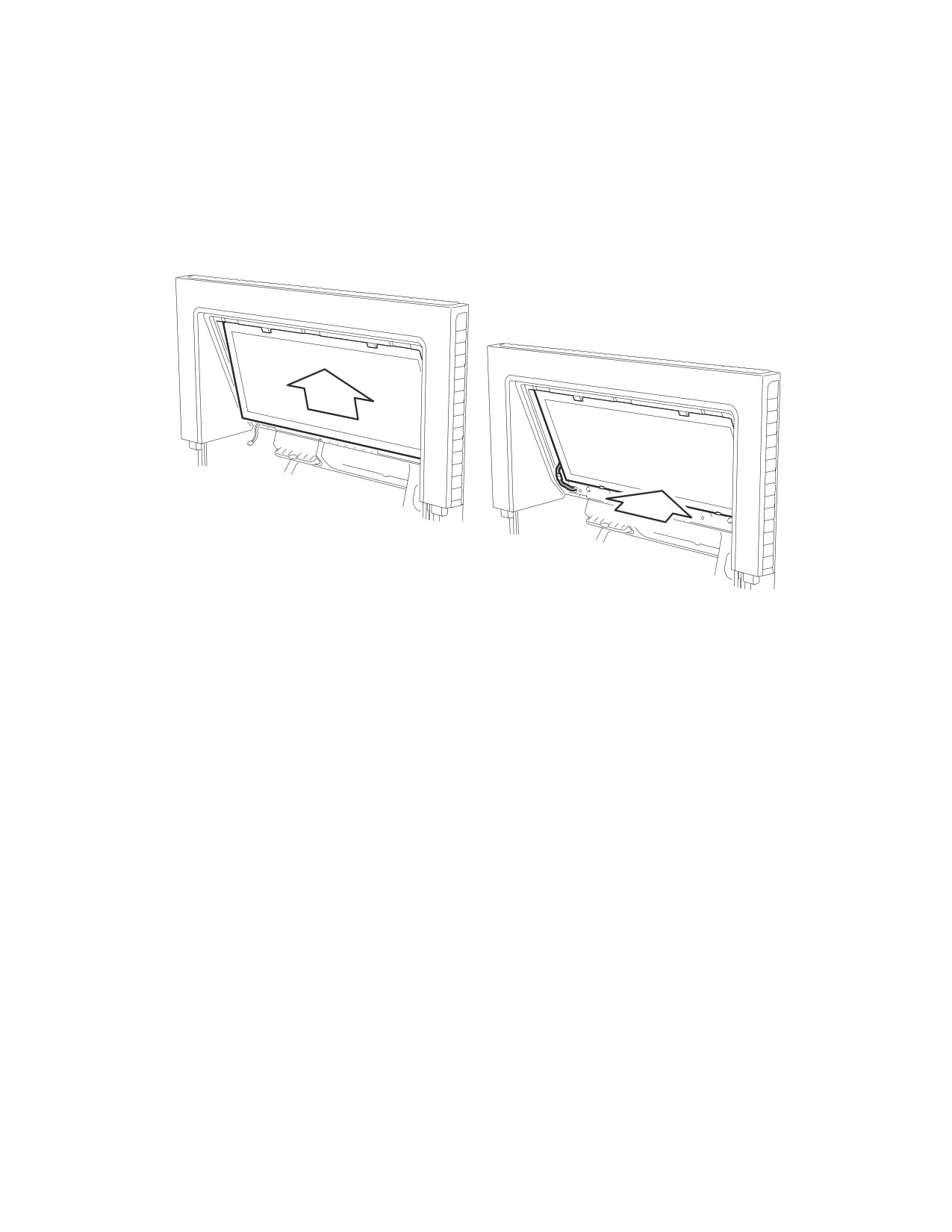

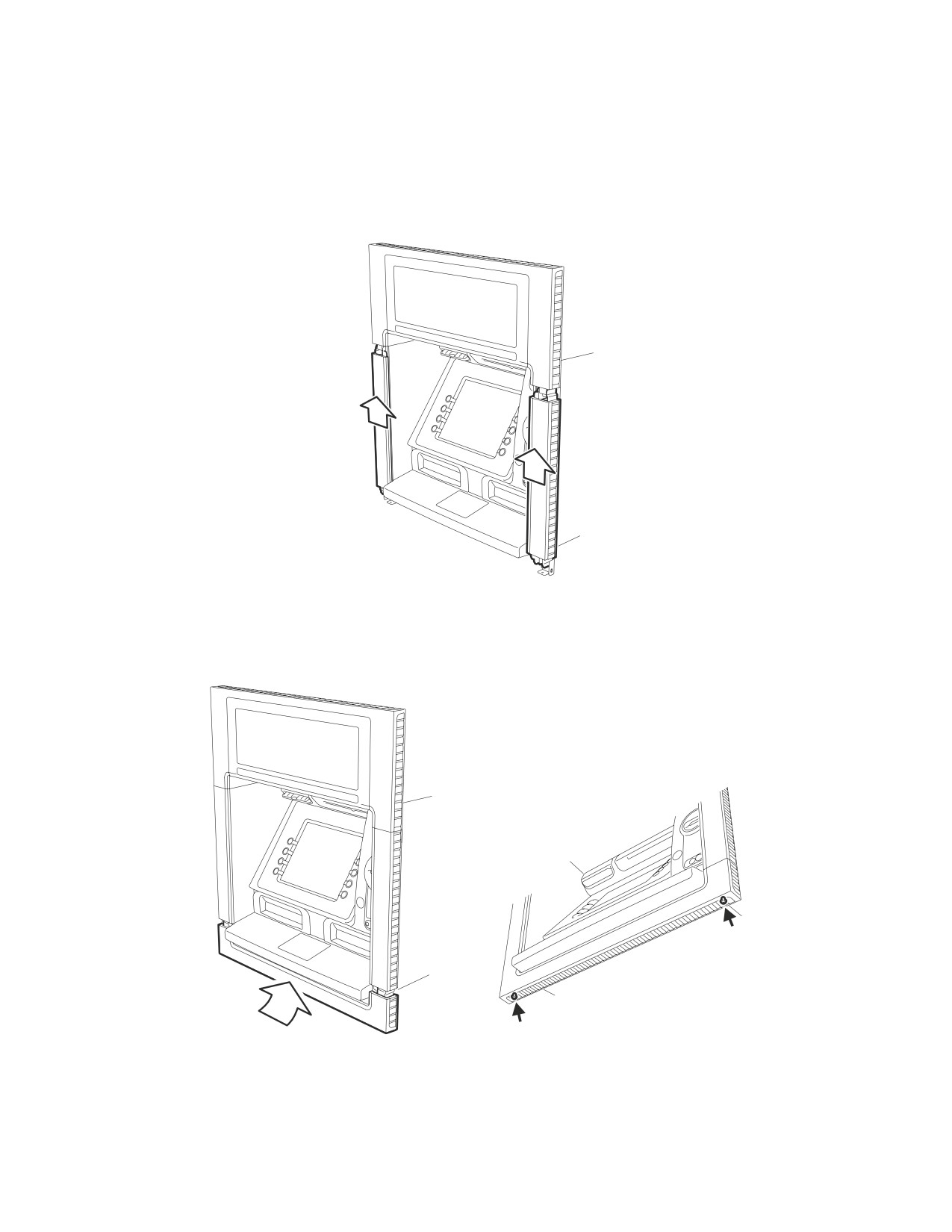

8. Установите обратно две вертикальные части буртика, которые были сняты

ранее. Расположите лапки-фиксаторы на монтажной сборке относительно

прорезей на каждой из вертикальных частей буртика. Расположите, как

показано ниже, и задвиньте движением снизу-вверх так, чтобы между буртиком

и лицевой панелью не осталось видимых щелей.

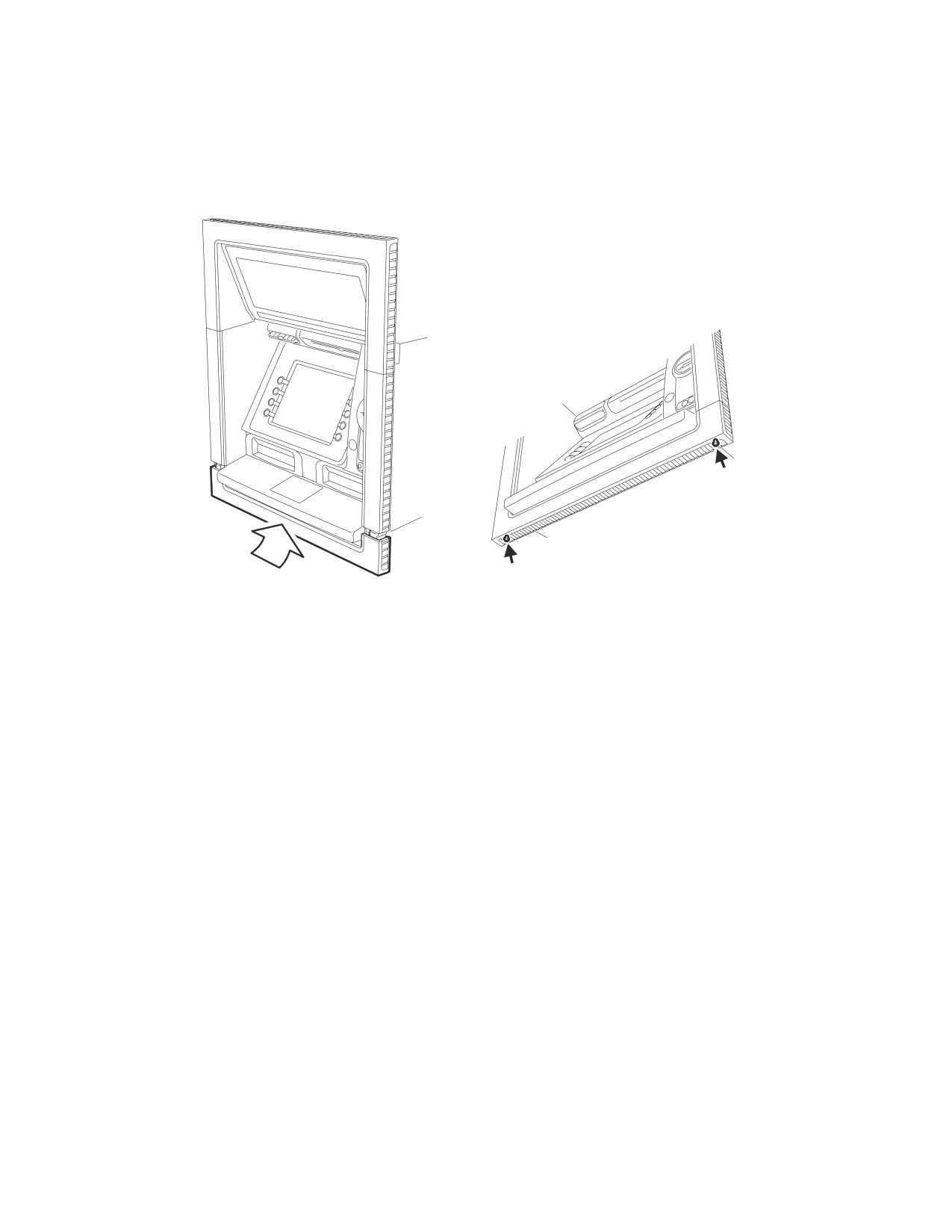

9. Установите обратно нижнюю часть буртика, которая была снята ранее.

Расположите лапки-фиксаторы на нижней части буртика относительно

вертикальных сторон буртика. Закрепите внизу на каждом углу с помощью двух

винтов M4 x 10.

17

10. Подвиньте банкомат вплотную к стене здания, чтобы он надежно сидел.

11. Снимите банкомат с устройства, на котором его транспортировали.

12. Выберите силиконовый герметик под тип и цвет стены. Прежде чем наносить

герметик, убедитесь, что соединяемые поверхности чистые и сухие и свободны

от въевшихся загрязнений. Нанесите герметик вокруг всех краев буртика, стен

и соединений так, чтобы между банкоматом и стеной было водонепроницаемое

уплотнение.

13. Переходите к разделу «Прикрепление банкомата к полу или цоколю болтами».

Крепление буртика пониженной высоты

Данные инструкции предназначены для тех установок, при которых банкомат

установлен на пониженной высоте.

1. Выньте буртик, навес буртика и монтажные детали из упаковки.

2. Извлеките и отложите два мелких винта M4 x 10, с помощью которых нижняя

часть буртика крепится к блоку буртика. Снимите нижний буртик

и вертикальные части, оставив два вертикальных боковых кронштейна.

18

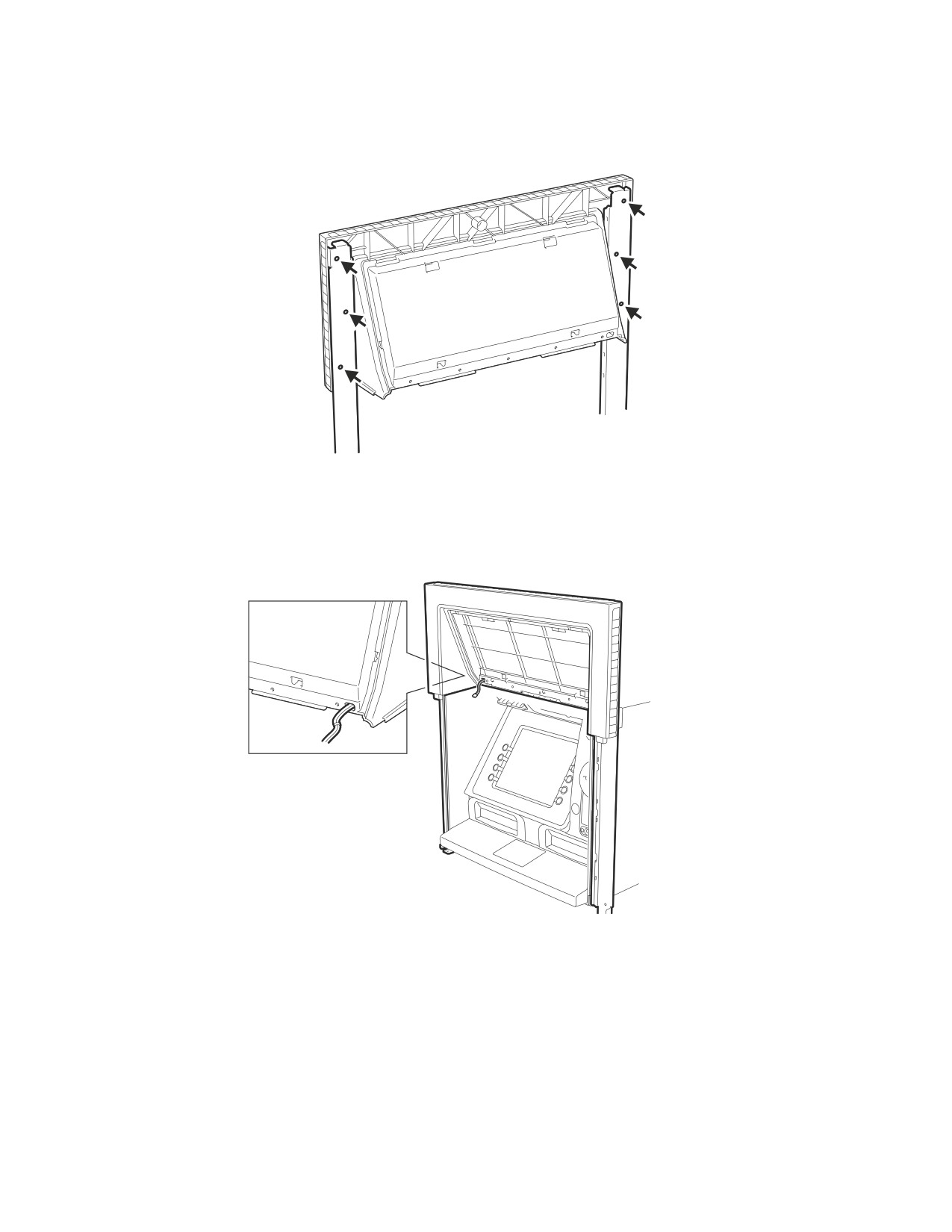

3. Прикрепите навес буртика к вертикальным боковым кронштейнам с помощью

трех винтов Plastite M4 x 6 с потайной головкой с каждой стороны.

4. Расположите блок буртика относительно интерфейса банкомата, как показано.

Одновременно протолкните разъем жгута проводки подсветки лицевой панели

(обозначен Advert Light) в отверстие в блоке буртика.

19

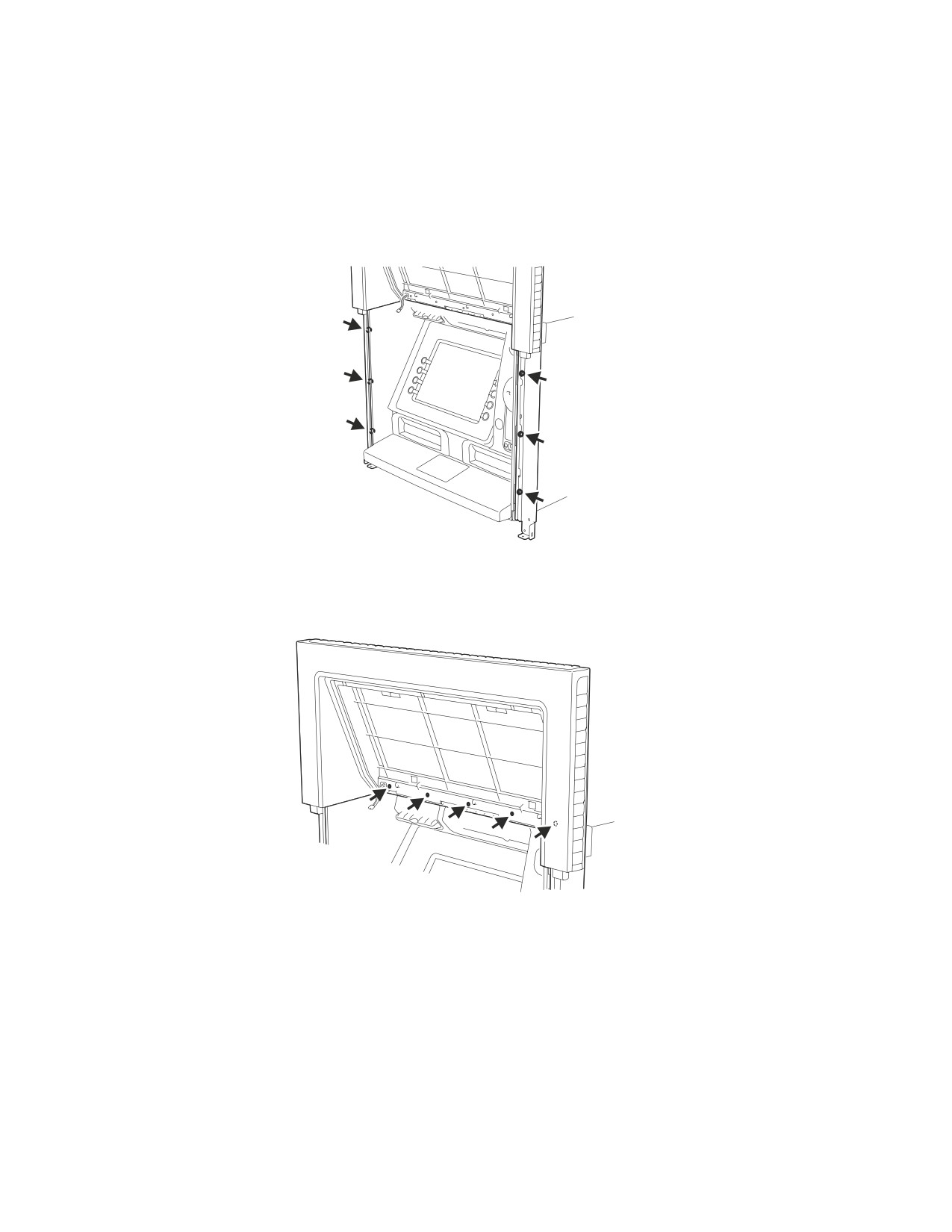

5. Установите вертикальные боковые кронштейны так, чтобы прорези находились

напротив отверстий в блоке выносной части банкомата, а затем слегка закрутите

их с каждой стороны с помощью трех винтов Тaptite M4 x 6. Прежде чем

затягивать все шесть винтов, убедитесь, что верхний буртик выровнен

относительно лицевой панели банкомата и видимые щели отсутствуют.

6. Прикрепите навес буртика к лицевой панели банкомата с помощью пяти винтов

Plastite M4 x 8 с плоскоконической головкой.

20

7. Выполните следующие шаги для установки общей световой панели:

a Подключите разъем жгута проводки подсветки лицевой панели к разъему

жгута проводки световой панели.

b Расположите панель в зажимах в верхней части блока буртика, а затем

нажмите на нее, чтобы зафиксировать в нижних зажимах.

c Поместите жгут проводки и разъемы под световой панелью. Извлеките

лишнюю часть жгута проводки обратно через отверстие лицевой панели.

С помощью кабельного пояска закрепите все лишние разъемы жгута

проводки.

21

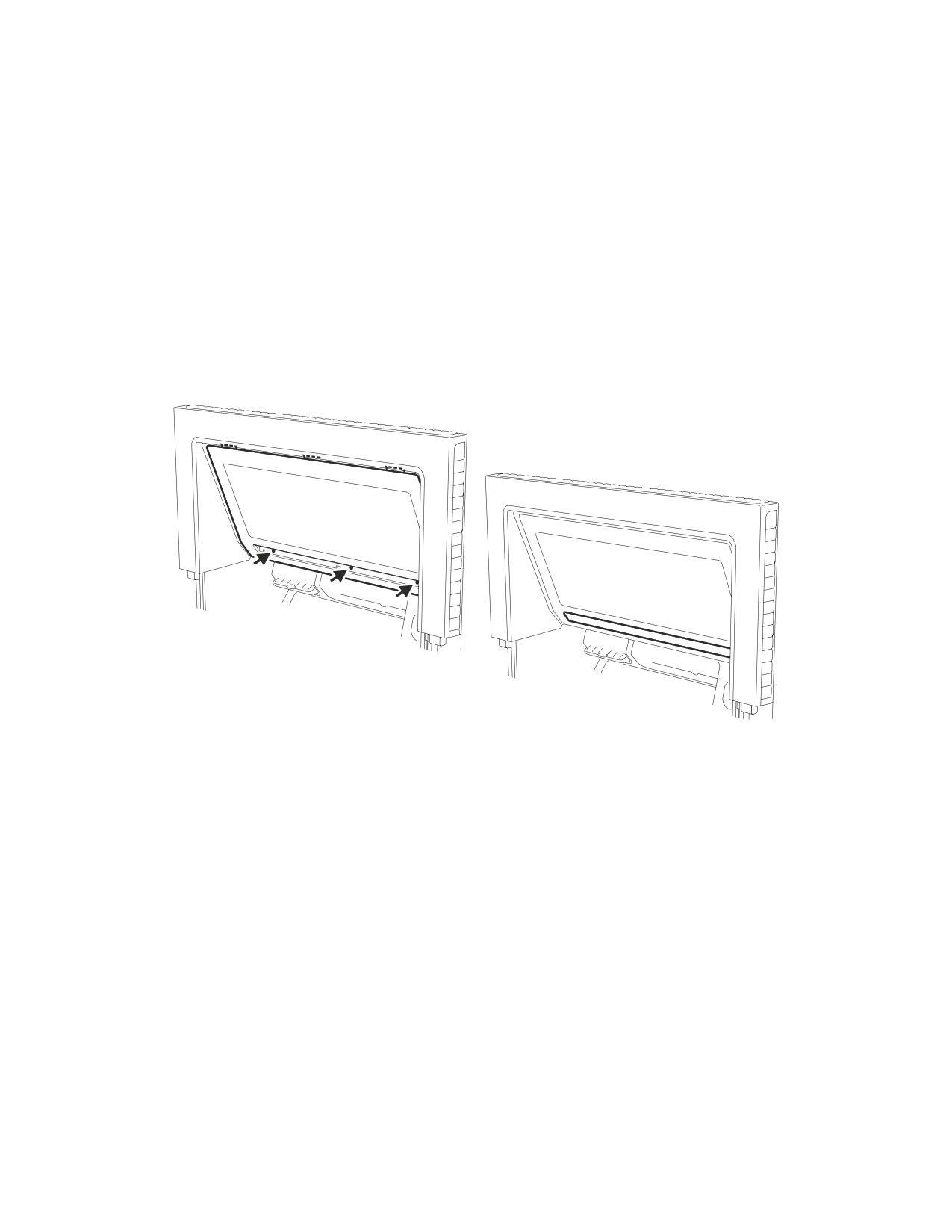

8. Выполните следующие шаги для установки рамки рекламного окошка:

a Расположите ушки рамки окошка в прорезях в верхней части блока буртика.

Нажмите на рамку, чтобы установить ее на место, и зафиксируйте

с помощью трех винтов M4 x 12 с защитой от несанкционированного

доступа.

b Расположите три лапки пластиковой заглушки в отверстиях рамки

рекламного окошка и нажмите так, чтобы она зафиксировалась, закрыв

винты с защитой от несанкционированного доступа.

Примечание: Для закручивания винтов с защитой от несанкционированного

доступа необходима специальная отвертка-вставка (поставляется в коробке

буртика).

22

9. Установите обратно две вертикальные части буртика, которые были сняты

ранее. Расположите лапки-фиксаторы на монтажной сборке относительно

прорезей на каждой из вертикальных частей буртика. Расположите, как

показано ниже, и задвиньте движением снизу-вверх так, чтобы между буртиком

и лицевой панелью не осталось видимых щелей.

23

10. Установите обратно нижнюю часть буртика, которая была снята ранее.

Расположите лапки-фиксаторы на нижней части буртика относительно

вертикальных сторон буртика. Закрепите внизу на каждом углу с помощью двух

винтов M4 x 10.

11. Подвиньте банкомат вплотную к стене здания, чтобы он надежно сидел.

12. Снимите банкомат с устройства, на котором его транспортировали.

13. Выберите силиконовый герметик под тип и цвет стены. Прежде чем наносить

герметик, убедитесь, что соединяемые поверхности чистые и сухие и свободны

от въевшихся загрязнений. Нанесите герметик вокруг всех краев буртика, стен

и соединений так, чтобы между банкоматом и стеной было водонепроницаемое

уплотнение.

14. Переходите к разделу «Прикрепление банкомата к полу или цоколю болтами».

Крепление банкомата к полу или цоколю болтами

Последний этап установки включает в себя подгонку банкомата к стене и крепление

его болтами.

Примечание: Болты не поставляются вместе с банкоматом и должны

предоставляться организацией-владельцем. Необходимые предметы:

●

4 болта диаметром 16 мм (0,63 дюйма) x 120 мм (4,72 дюйма) в длину

●

4 анкерные шайбы для болтов. Толщина шайб должна составлять не менее 3 мм

(0,12 дюйма), максимальный внешний диаметр — 40 мм (1,57 дюйма),

а внутренний диаметр — 18 мм (0,71 дюйма).

24

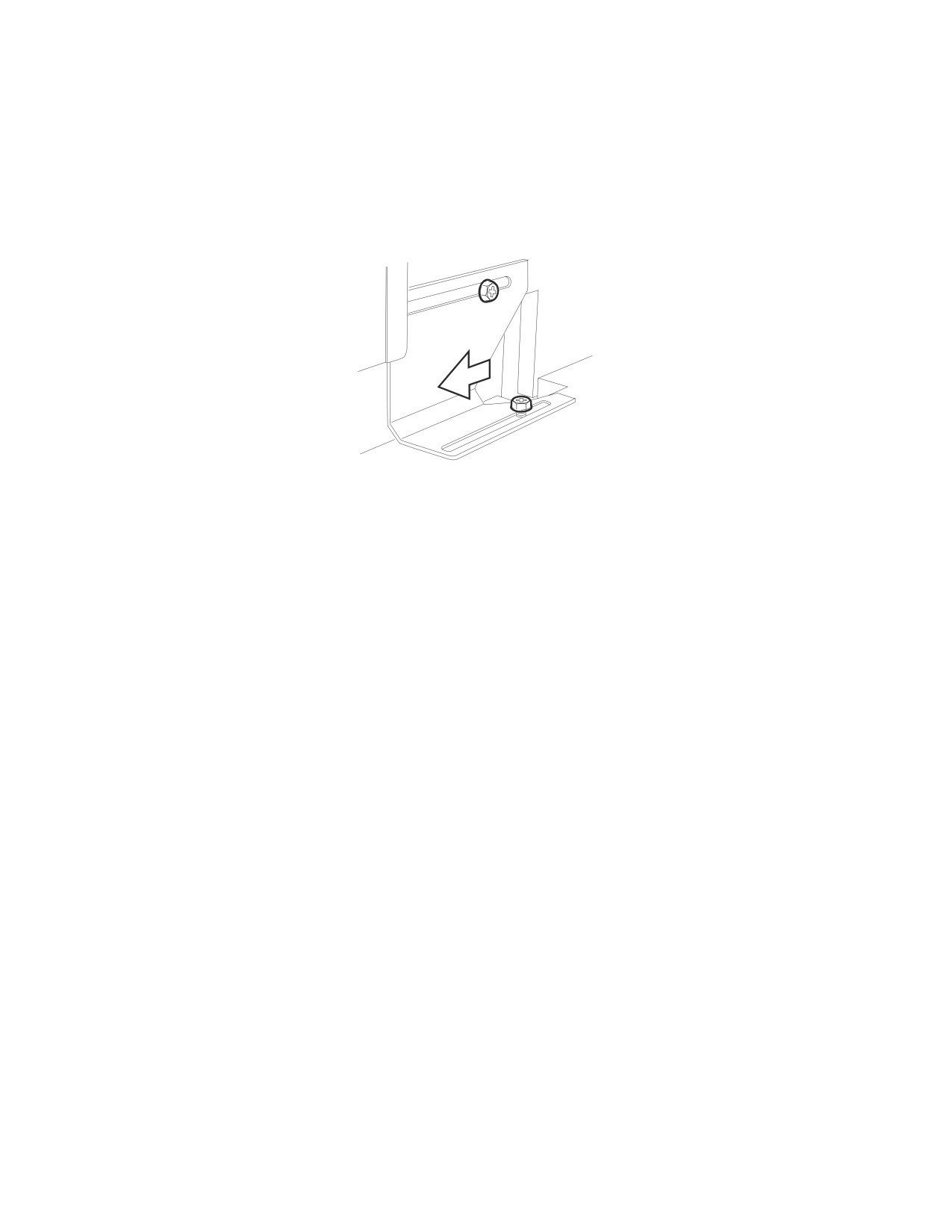

Доступ к отверстию входа кабелей

Ослабьте два винта М6, которые крепят кронштейн кабельного ввода к сейфу.

Отодвиньте кронштейн в сторону для доступа к отверстию кабельного ввода.

Кабель электропитания

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что кабель электропитания не подключен

к розетке переменного тока во время его подключения

к банкомату.

Чтобы подключить кабель электропитания к банкомату, выполните следующие

действия:

1. Откройте корпус и сейф банкомата.

2. Убедитесь, что переключатель питания ON/OFF находится в положении OFF

(нажат на стороне 0).

3. Вставьте конец кабеля электропитания через отверстие кабельного ввода сбоку

сейфа.

26

4. Подключите кабель электропитания к розетке входного фильтра переменного

тока.

Примечание: Пакет с принадлежностями прикреплен с помощью клейкой

ленты к модулю ПК с кабелем электропитания.

Входной фильтр

переменного тока

5. Если кабели подключаются после установки банкомата, то подключите кабель

электропитания к розетке переменного тока. В противном случае не

подключайте кабель электропитания к розетке переменного тока, пока банкомат

не будет установлен и прикручен болтами.

Если другой кабель не требуется подключать, переходите к разделу «Закрывание

отверстия кабельного ввода». В противном случае переходите к следующему

разделу.

Подключение всех остальных кабелей

Чтобы подключить все остальные кабели, выполните следующие действия:

1. Убедитесь, что переключатель питания ON/OFF находится в положении OFF

(нажат на стороне 0).

2. Извлекайте модуль из сейфа, пока его направляющие не выйдут до конца.

3. Вставьте концы кабелей через отверстие cбоку сейфа.

4. Протяните кабели RS-232 (9-контактный), связи высокого порядка и Ethernet

достаточной длины, чтобы их можно было пропустить через сейф к верхней

части.

27

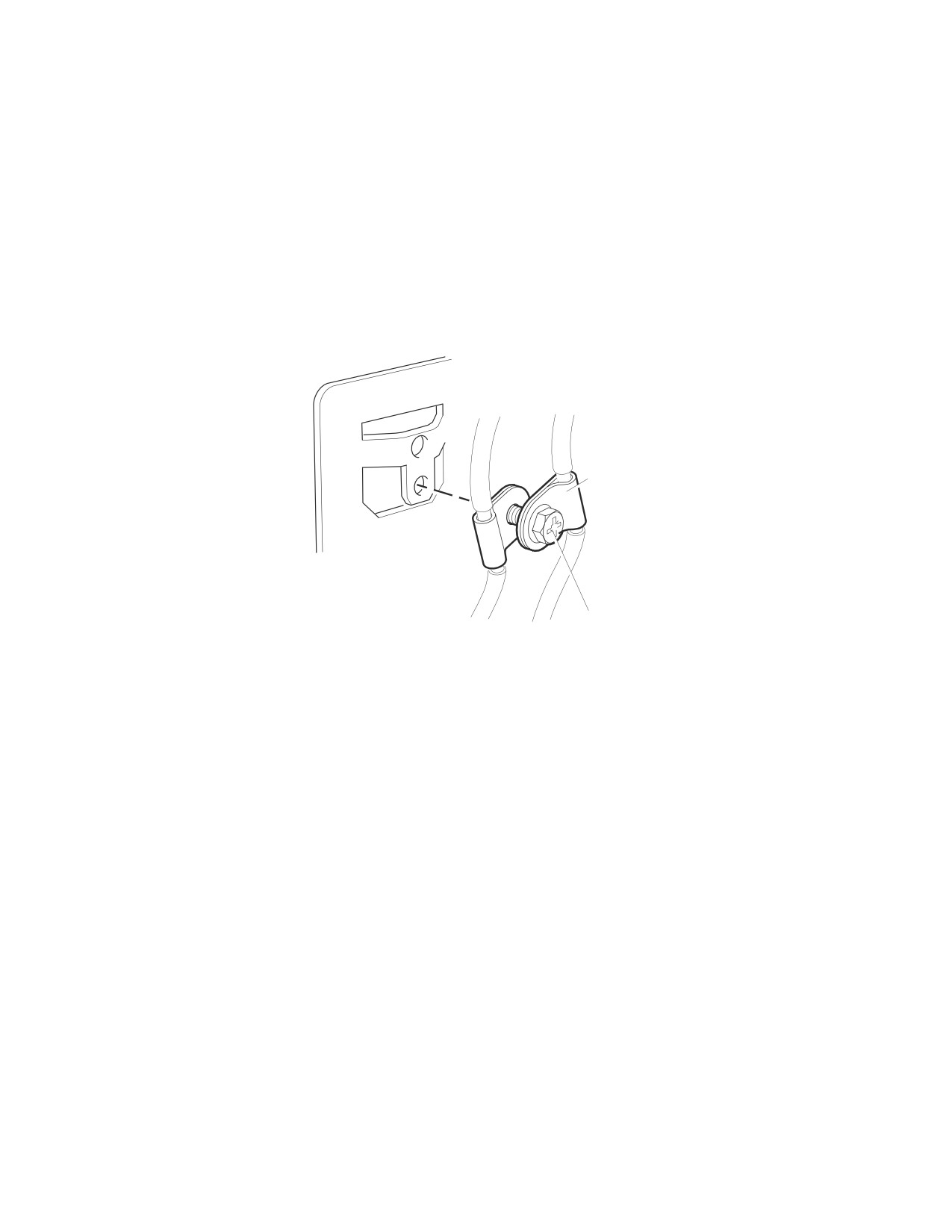

5. Установите соответствующий зажим Р (зависит от диаметра кабеля) вокруг

оголенной части каждого из кабелей, требующих заземления, после чего

прикрепите их к одной из выступающих форм на панели входов-выходов

с помощью самонарезающего винта M4 x 10.

Примечание 1. Винты и зажимы Р находятся в полиэтиленовом пакете,

прикрепленном к корпусу модуля ПК.

Примечание 2. Если кабели не были оголены, см. инструкции в издании

Электротехнические требования и требования к защите банкоматов

(B006-6588).

Лампа ПК

Саморез М4

6. Прикрепите все зажимы к выступающим формам панели входов-выходов,

включая те, которые пока не используются, так как они могут потребоваться

позже.

7. Подключите кабели к соответствующим разъемам на панели входов-выходов.

8. Чтобы подключить кабели RS-232 (9-контактный), связи высокого порядка

и Ethernet, потребуется доступ к раме канала жгута проводки. Для этого

выполните следующие действия:

a Откройте верхнюю крышку банкомата. Открутите и отложите винты,

которые крепят крышку банкомата, после чего снимите ее.

b Открутите и отложите винты, которые крепят левую боковую панель

к банкомату, после чего снимите панель, чтобы получить доступ к каналу

жгута проводки.

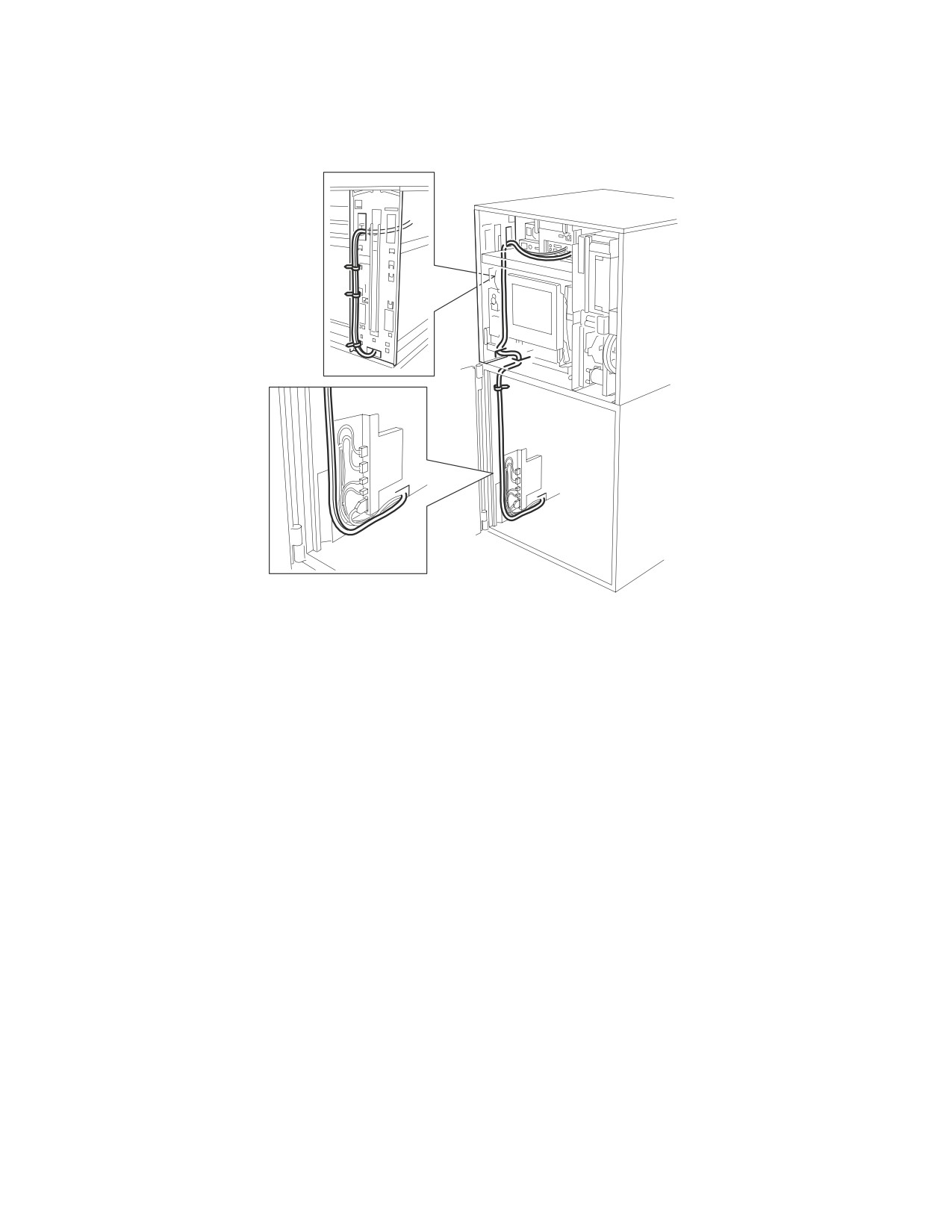

9. Проведите кабели (RS-232 (9-контактный), связи высокого порядка и Ethernet)

через отверстие в верхней части сейфа и наружу через прорезь в раме канала

жгута проводки. Затем проведите кабели вверх по каналу в область модуля ПК,

как показано.

28

Примечание: Возможно, потребуется извлечь лоток модуля из верхней части

банкомата, чтобы облегчить доступ к раме канала жгута проводки.

10. Убедитесь, что не осталось свободных кабелей и все модули без труда

задвигаются и выдвигаются, для чего либо укоротите кабели до необходимой

длины, либо закрепите внутри банкомата.

11. Прикрепите кабели к раме канала жгута проводки и к верхней части стенки

сейфа, используя кабельные пояски из пакета с принадлежностями.

12. Подключите кабели к соответствующим портам модуля ПК.

13. Установите обратно боковую панель и верхнюю крышку.

Закрытие отверстия кабельного ввода

1. Отодвиньте кронштейн в сторону, чтобы закрыть отверстие кабельного ввода.

2. Закрутите два винта М6, чтобы прикрепить кронштейн кабельного ввода

к сейфу.

Примечание: Убедитесь в наличии достаточного зазора, чтобы кабели не

повредились.

3. Подключите кабель электропитания к розетке переменного тока, после чего

включите питание банкомата.

4. Закройте сейф и корпус банкомата.

29

УДАЛЕНИЕ ВНУТРЕННЕЙ УПАКОВКИ

В данном разделе описано, как снимается внутренняя упаковка со всех модулей.

Выполняйте только те шаги, которые касаются установленных в банкомате модулей.

Примечание. Количество и тип упаковки могут быть изменены без

предварительного уведомления.

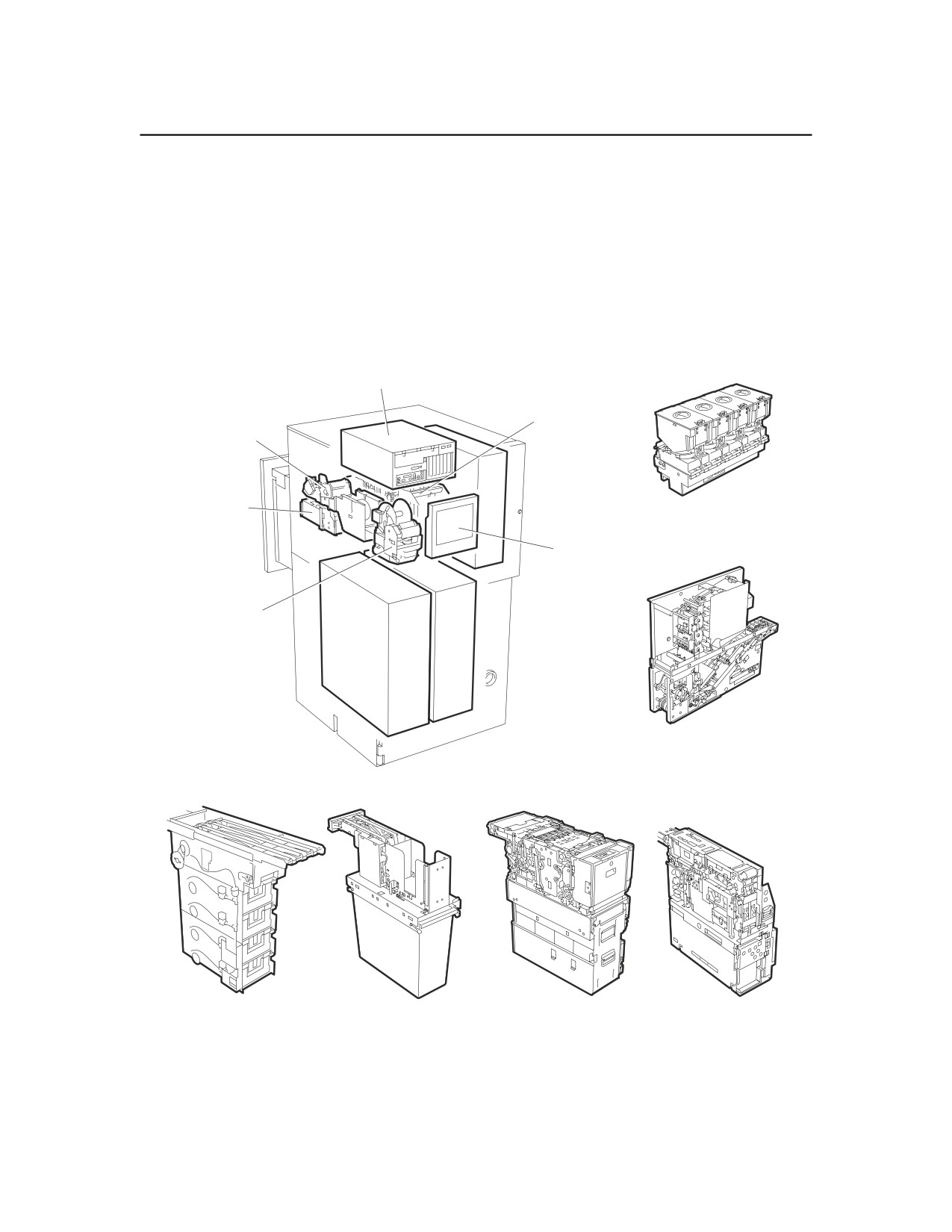

Расположение модулей

Нижеприведенные иллюстрации показывают расположение различных модулей,

которые могут быть установлены в банкомате.

Модуль ПК

Принтер отчетов или принтер

депозитных книжек

Принтер

чеков

C

Моторизованное

устройство

Модуль выдачи монет

чтения карт или

(место установки С)

устройство

чтения карт DIP

Панель

оператора

Журнальный

принтер

A

B

Процессор чеков

(место установки С)

Депозитарий и модуль

Модуль приема и повторного

Модуль выдачи носителя

Модуль приема банкнот

выдачи конвертов

использования банкнот

(место установки А и/или В)

(место установки А или В)

(место установки А)

(место установки А)

30

Верхняя часть

Откройте верхнюю часть банкомата и извлеките из крышки пенопласт.

Модуль ПК

Снимите упаковку со следующих элементов:

● Снимите кабельный поясок с предохранительного фиксатора диска

(если имеется)

● Извлеките пенопластовый блок над модулем ПК и источником питания

● Снимите все части бумажной ленты

● Снимите и отложите в сторону кабель питания и маленький полиэтиленовый

пакет, прикрепленный лентой к модулю.

Лоток модуля

Извлеките транспортировочный кронштейн и винт из верхней части лотка модуля.

Снимите ленту, пенопласт и упаковку со следующих модулей и областей,

расположенных на лотке модуля:

● Принтер чеков — снимите ленту с печатающей головки и бумажного рулона

● Журнальный принтер — снимите ленту с печатающей головки и бумажного

рулона

● Принтер отчетов:

● Снимите ленту с запорных винтов

● Снимите ленту с фиксатора

● Принтер депозитных книжек с переворачиванием страниц:

● Снимите ленту, которая крепит пакет с принадлежностями к лотку изъятия

● Снимите ленту с фиксатора

● Снимите пенопласт и ленту с отверстия конвейера.

31

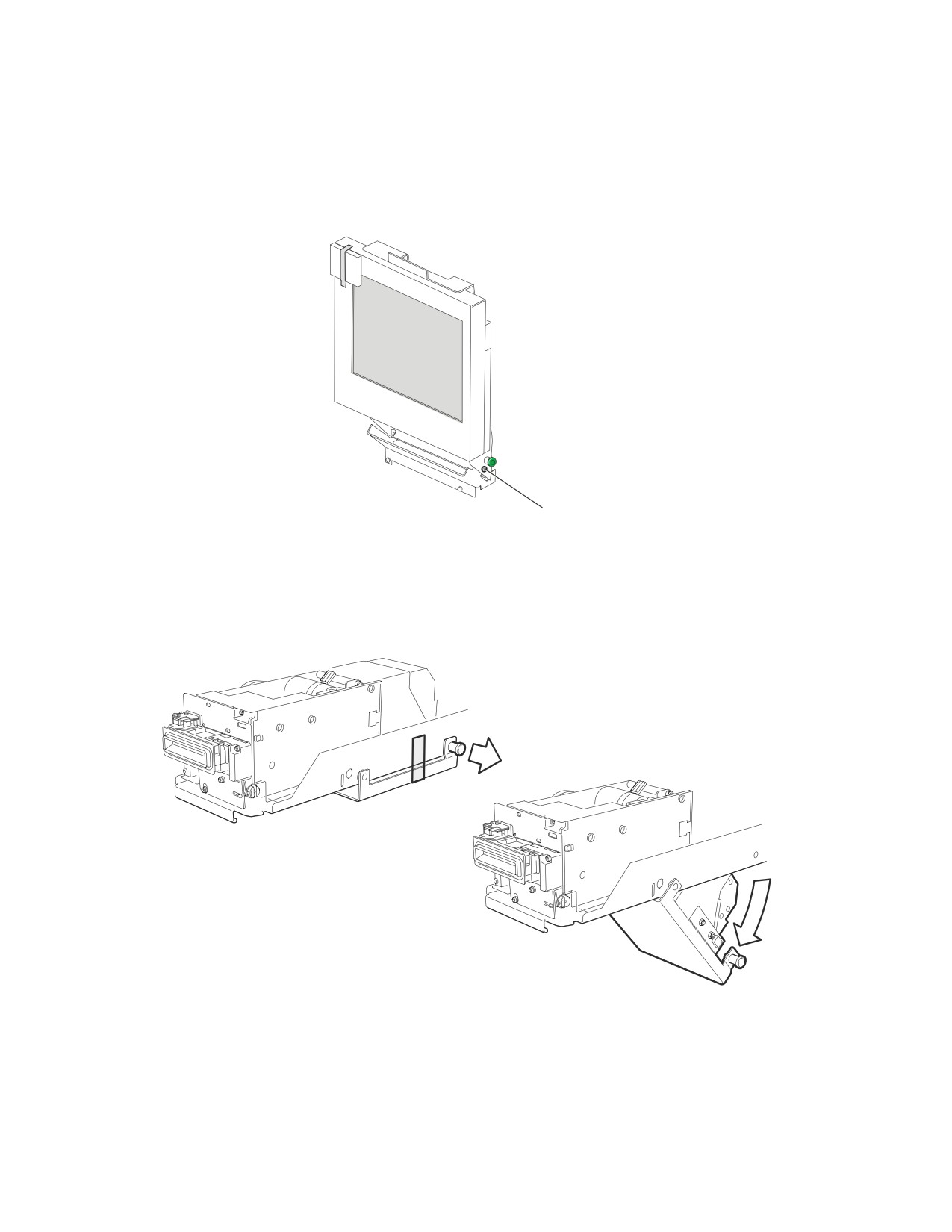

● Графическая панель оператора

● Снимите ленту и полиэтилен с передней части панели

● Снимите транспортировочный винт сбоку панели

● Удалите ленту и пенопласт из верхнего левого угла панели.

Транспортировочный винт

● Устройство чтения/записи магнитных карт — только запираемый лоток для

изъятых карт

● Снимите ленту с лотка изъятия, после чего извлеките стопор сбоку

устройства чтения карт, чтобы освободить лоток изъятия

32

● Снимите ленту и кабельный поясок с лотка для изъятых карт.

Модуль выдачи монет

Снимите упаковку со следующих элементов:

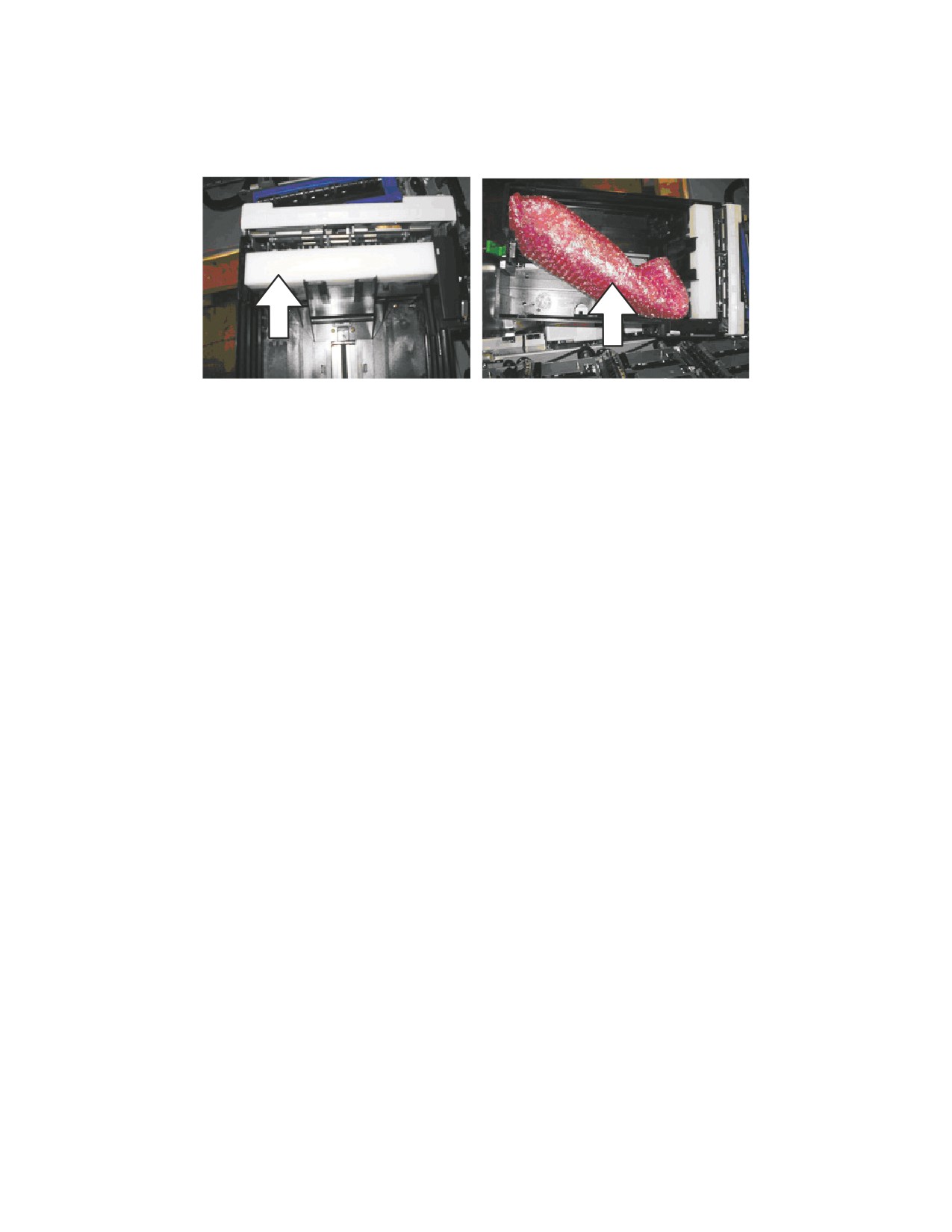

● Извлеките пенопластовый блок из передней части модуля

● Снимите ленту с фиксатора

● Снимите ленту с верхней части модуля.

Примечание: Нижеприведенная иллюстрация показывает модуль выдачи

монет с установленным дополнительным рычагом блокировки.

33

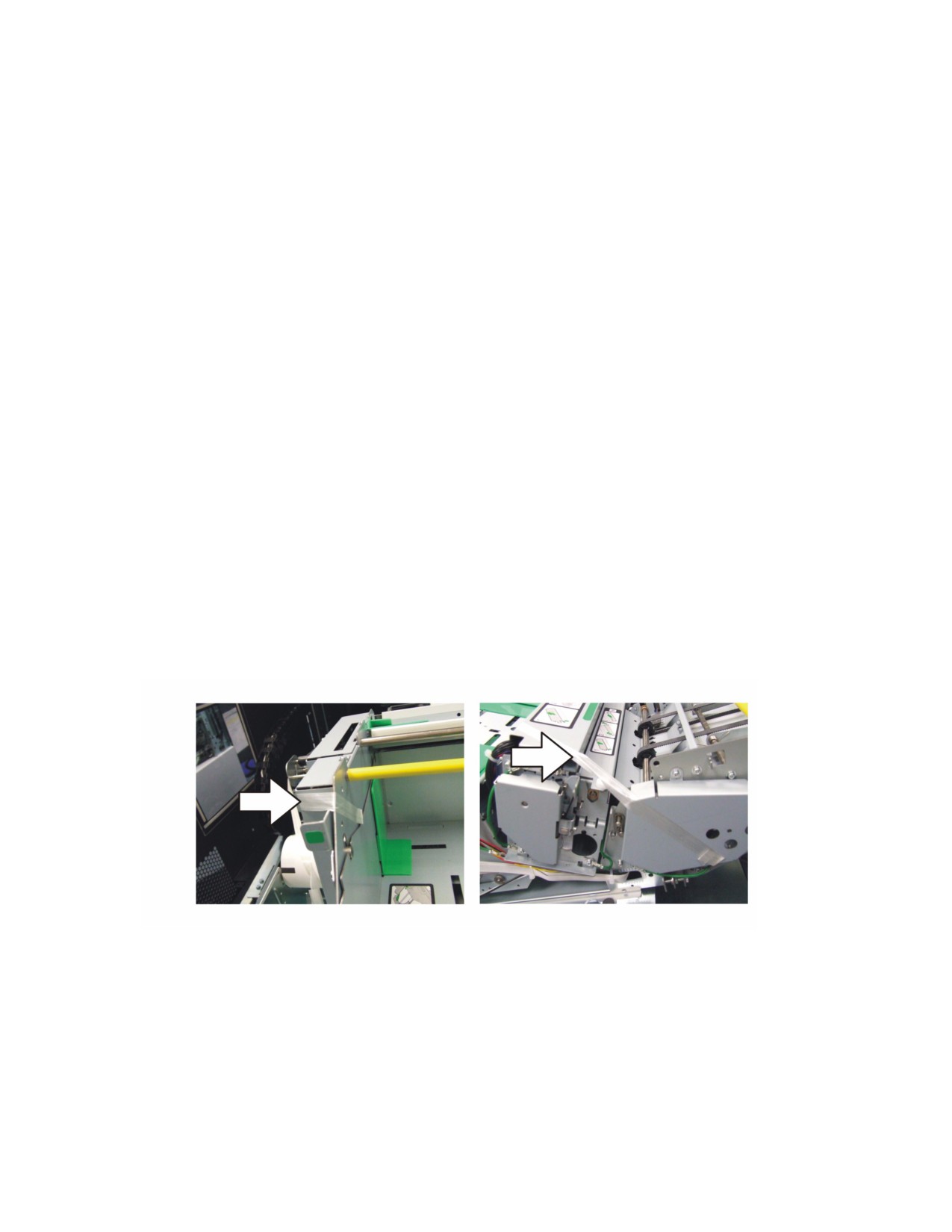

Процессор чеков

Снимите упаковку со следующих элементов:

● Извлеките транспортировочный кронштейн и винт из верхней части модуля.

● Извлеките пенопластовый блок вокруг модуля.

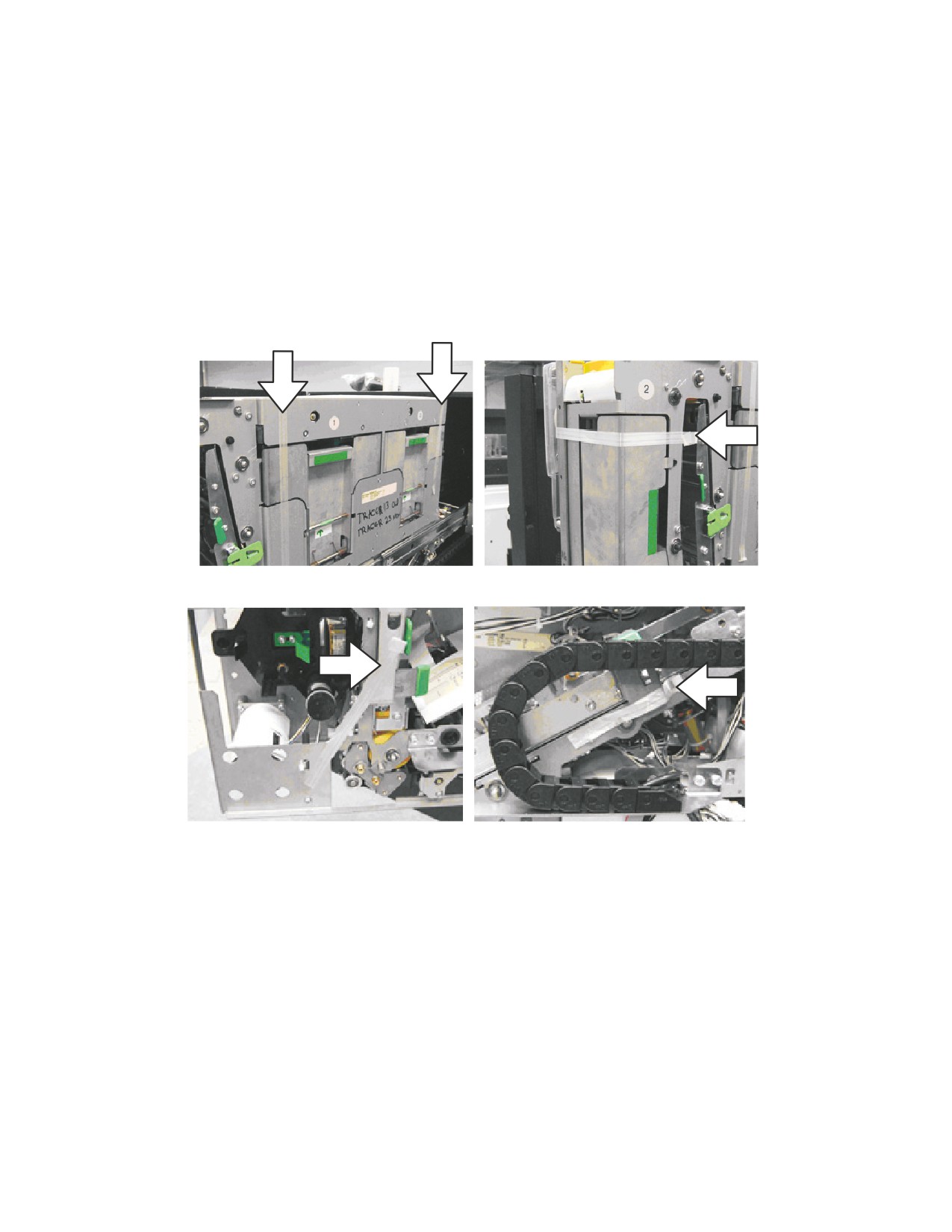

Снимите пластиковый деактиватор фиксатора и за рукоятку вытягивайте модуль из

банкомата, пока его салазки не выйдут до конца. Снимите следующее:

● Снимите ленту с лотка чеков

● Снимите ленту с лотка изъятия

● Снимите ленту с фиксаторов устранения замятия.

Извлеките и установите кассету с лентой в блок подтверждения. Инструкции по

установке кассеты с лентой в блок подтверждения приведены в издании

Инструкции по эксплуатации процессора чеков iTRAN 1000 (B006-6440).

34

Сейф

Снимите ленту и пузырчатую пленку, обернутые вокруг рукоятки и лимбов

дверцы сейфа.

Модуль выдачи носителя

Снимите упаковку со следующих элементов:

● Снимите пенопласт и ленты с передней части модуля.

● Извлеките пенопластовый блок, проложенный между модулем выдачи

и стенкой сейфа.

Примечание: Если установлены двойные модули выдачи, извлеките

пенопластовый блок, проложенный между двумя модулями.

Пенопластовый

блок

35

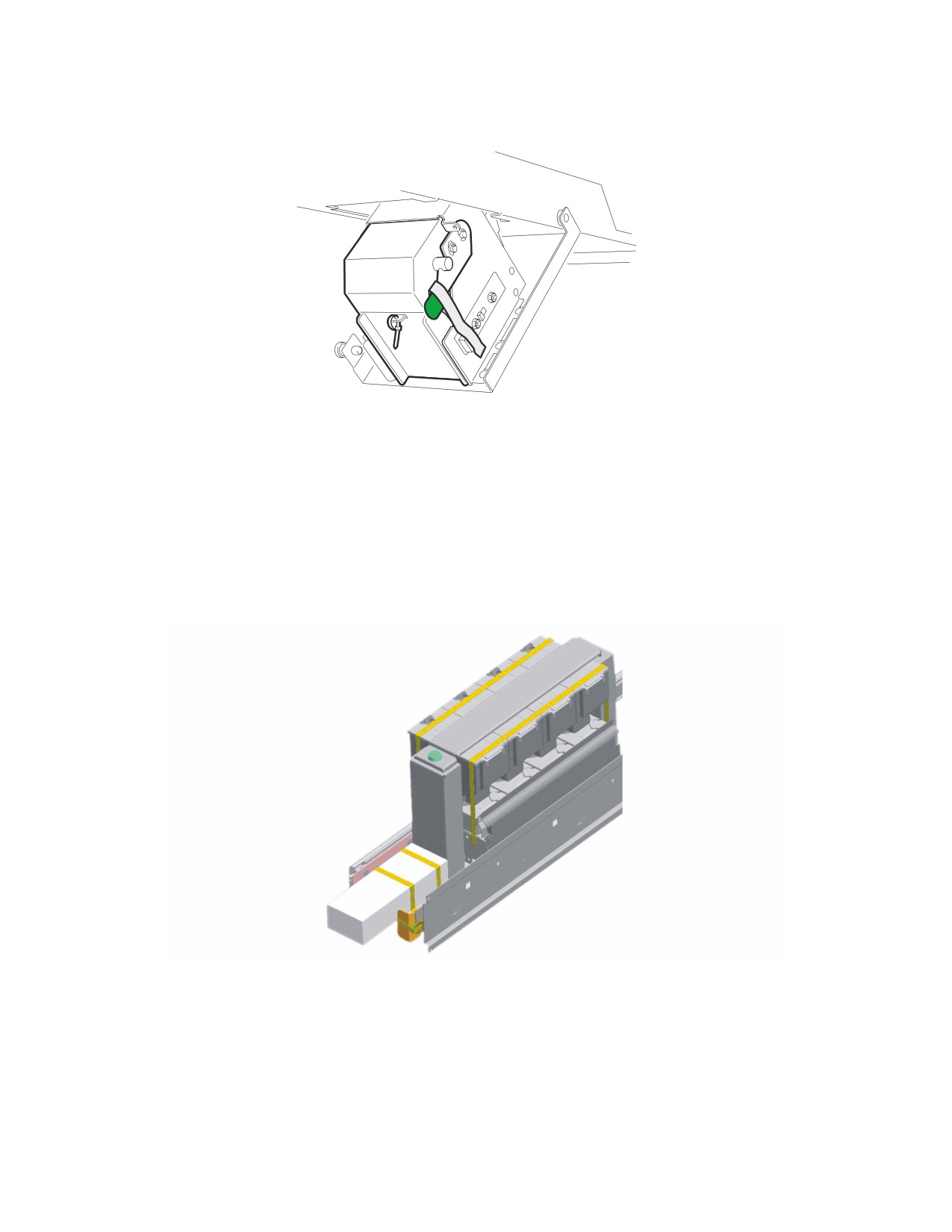

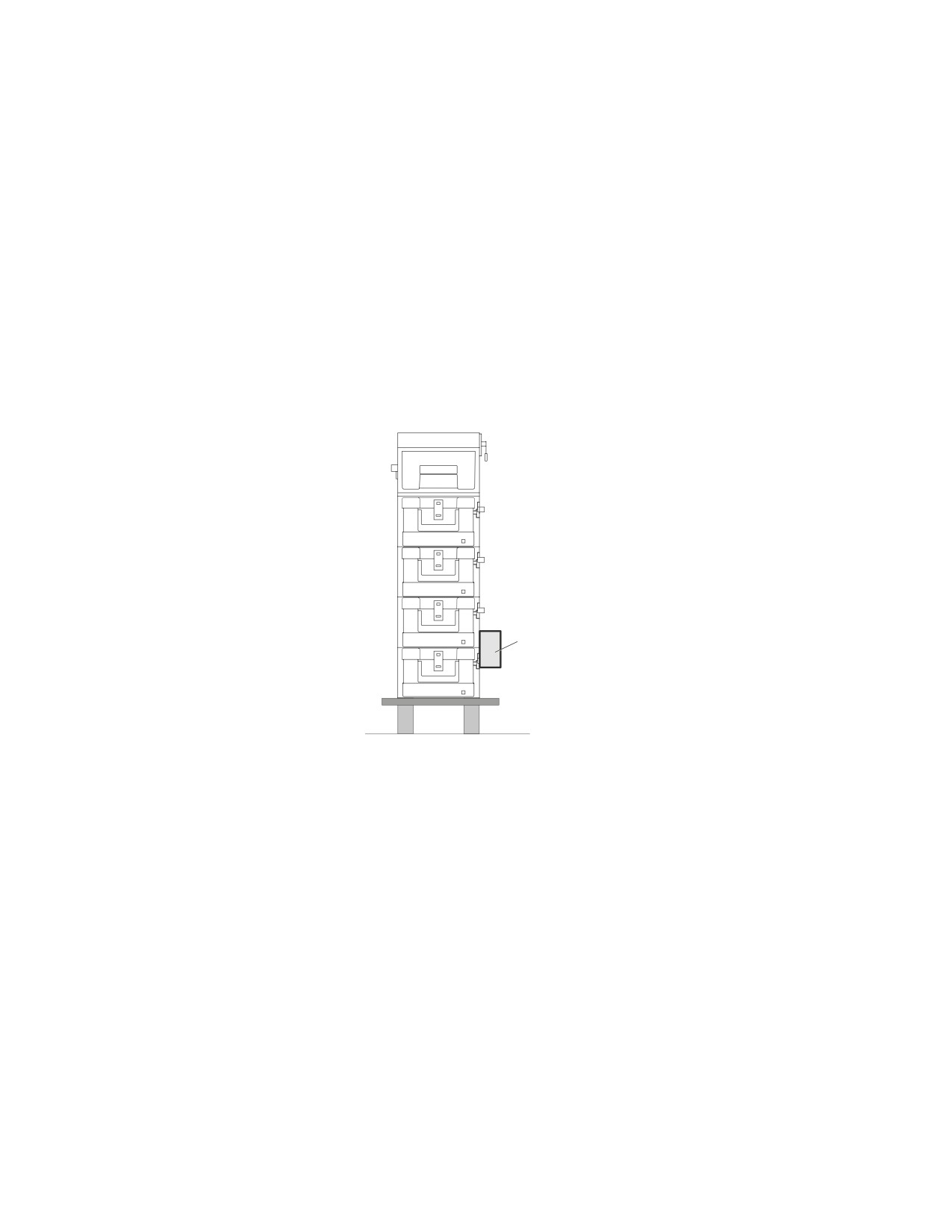

● Удалите деревянные блоки и пенопласт из-под модуля.

● Снимите ленту с фиксаторов кассет, с самих кассет и с рукояток лотка для

отбракованных банкнот.

● Извлеките комплект для конфигурации из всех кассет, если он входит

в комплект поставки.

Модуль приема и повторного использования банкнот

Снимите упаковку со следующих элементов:

● Снимите пластиковый деактиватор фиксатора с фиксатора модуля.

● Удалите пенопласт из передней части модуля.

● Извлеките пенопластовый блок, проложенный между модулем приема

и повторного использования банкнот и сейфом.

Примечание: Если установлен модуль выдачи носителей, извлеките

пенопластовый блок, проложенный между модулем приема и повторного

использования банкнот и модулем выдачи.

36

● Снимите ленту и пенопласт с выключателя.

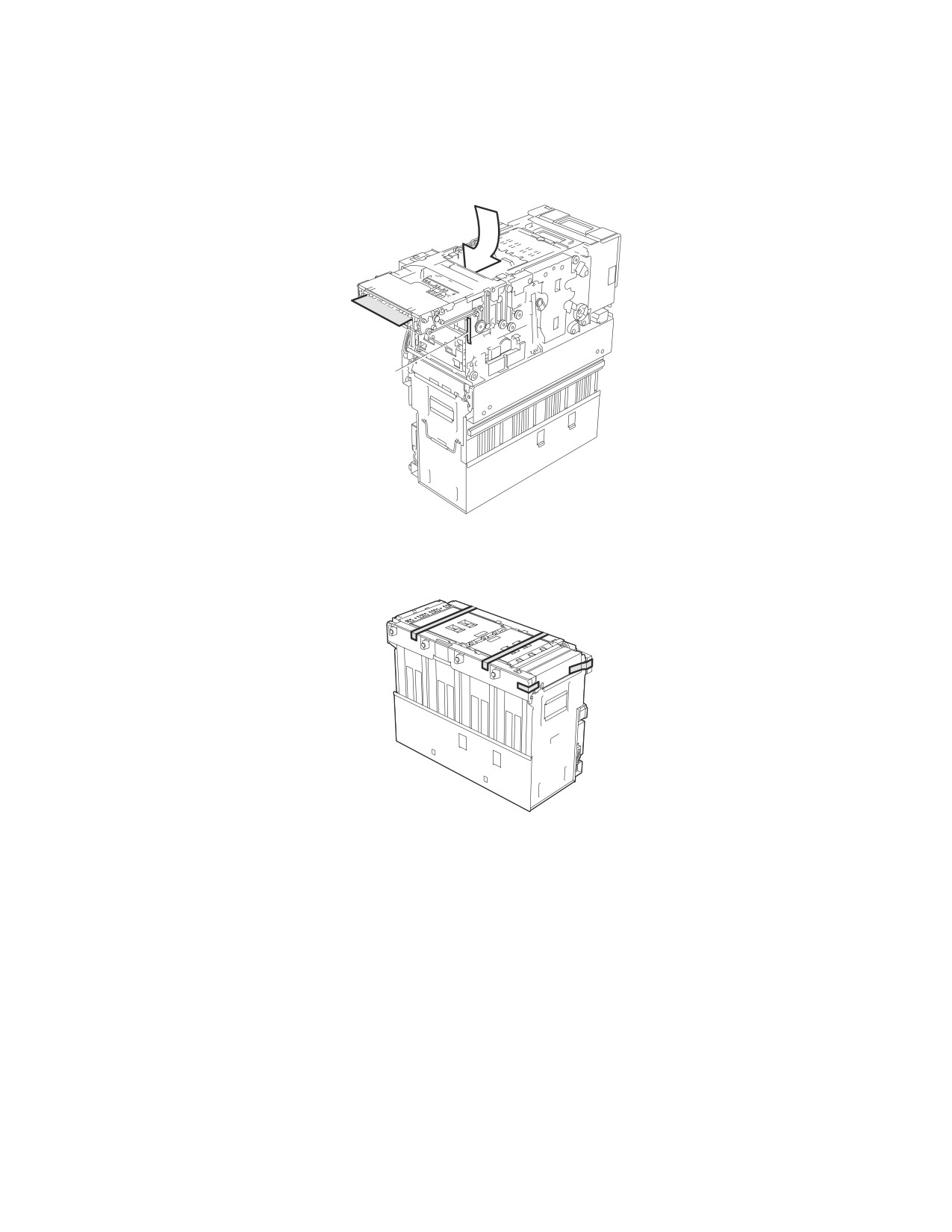

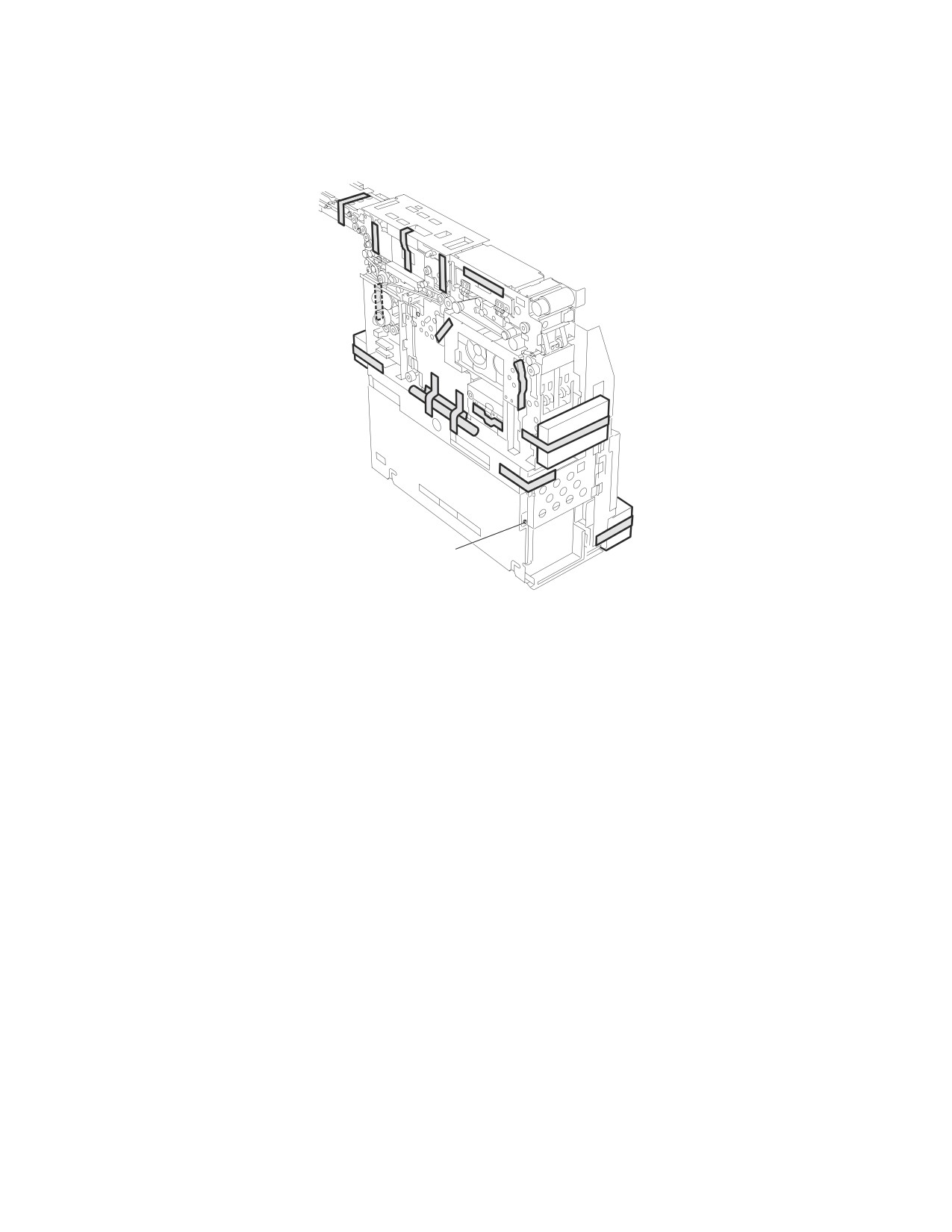

Извлеките модуль приема и повторного использования банкнот из банкомата

и снимите ленту с областей, показанных ниже.

37

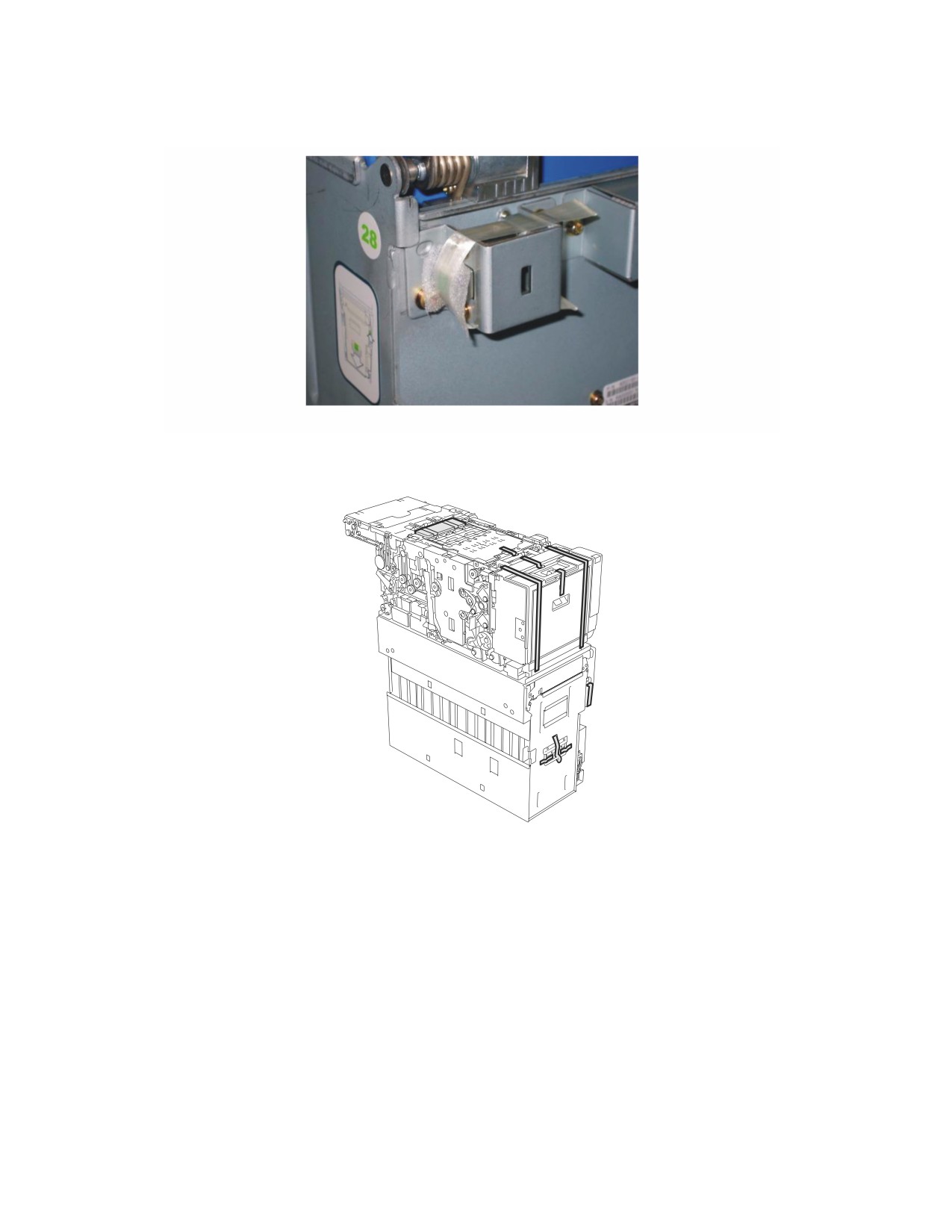

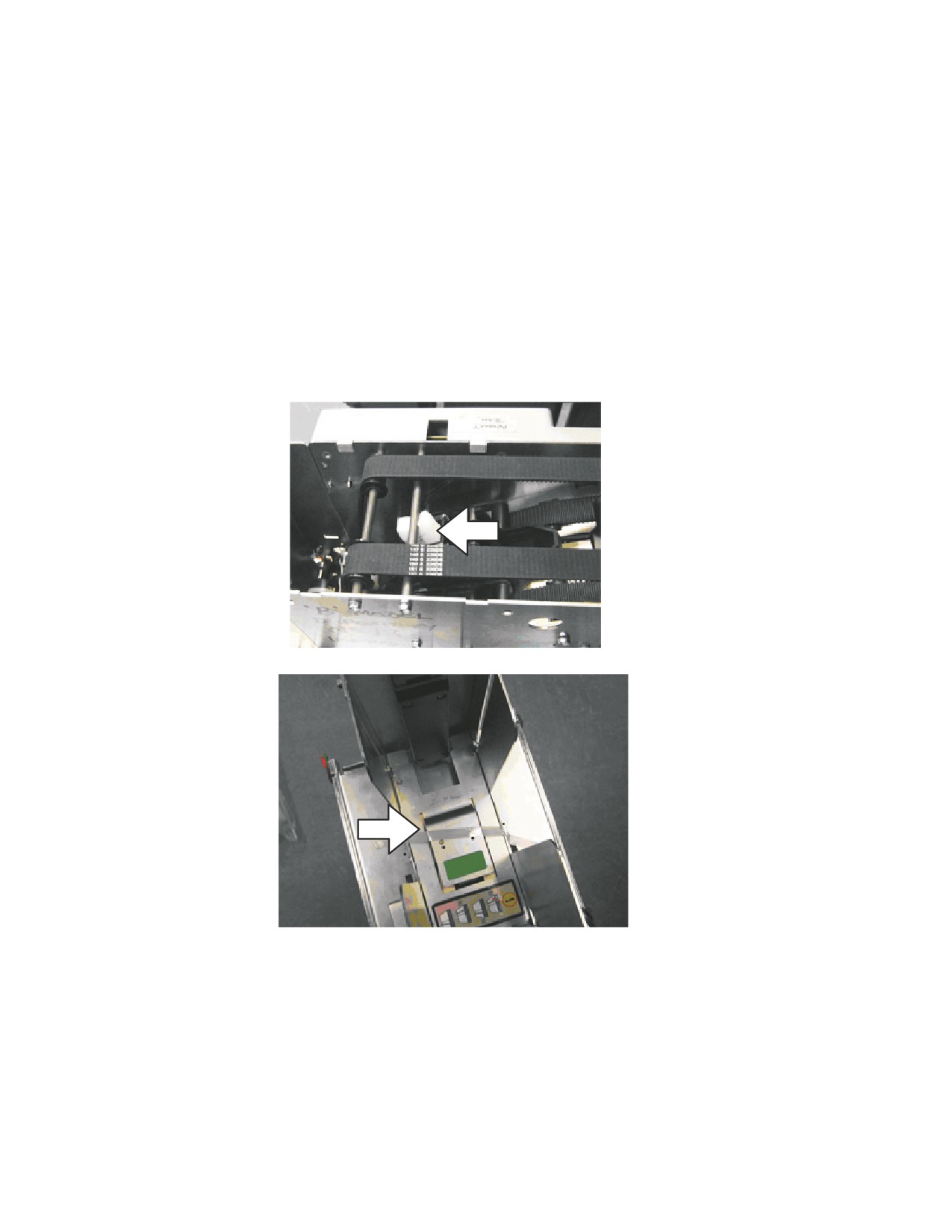

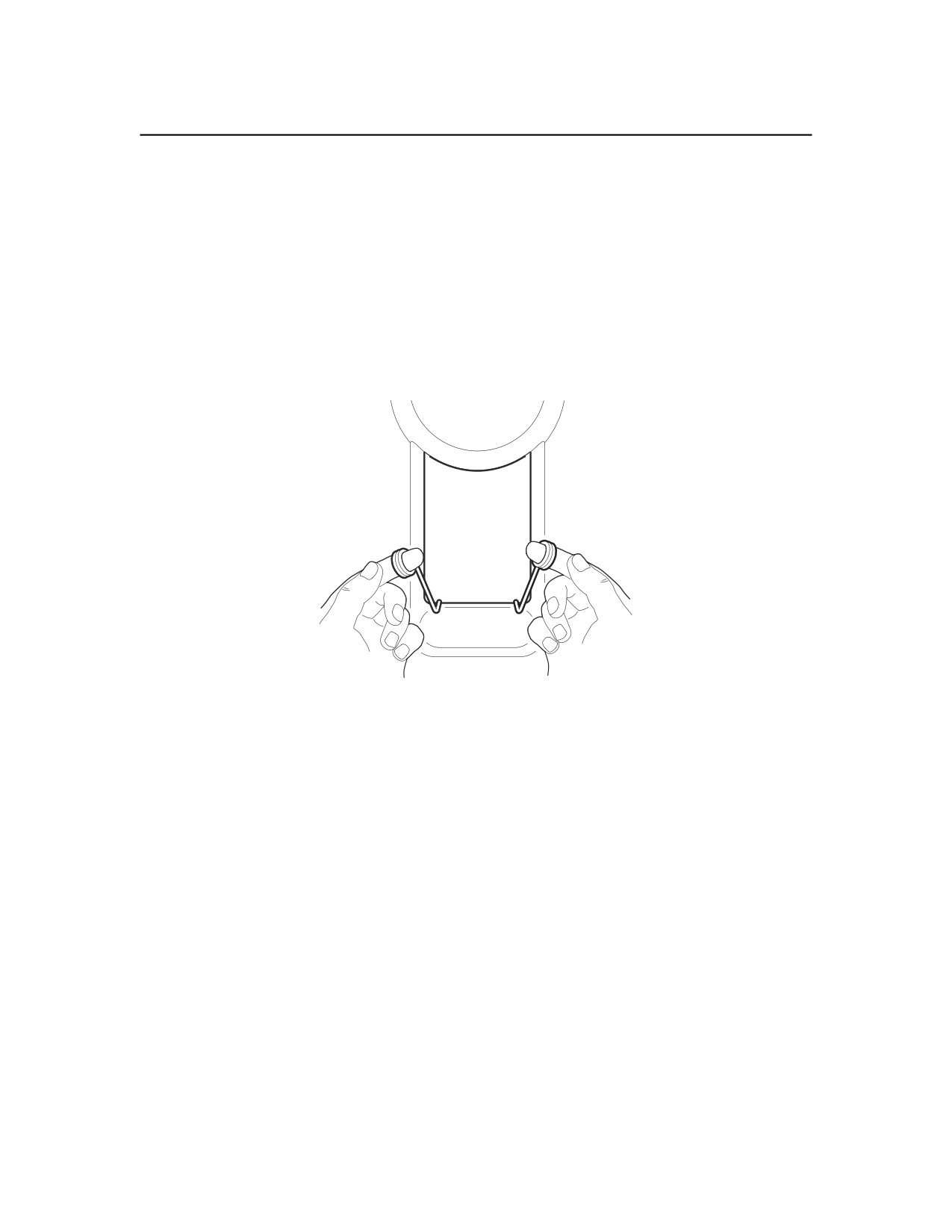

Снимите ленту с фиксатора конвейера так, чтобы конвейер поднялся. Аккуратно

подтолкните пальцами подложенный под конвейер пенопластовый лист, чтобы его

можно было извлечь с другой стороны.

Фиксирующая

лента

Снова установите верхний модуль в банкомат, затем снимите ленту с нижнего

модуля, как показано ниже.

Поднимите крышку конвейера кассет так, чтобы кассеты были видны.

38

Извлеките все кассеты из нижнего модуля, затем уберите пенопластовые блоки

и пакет с принадлежностями, находящиеся внутри кассет.

Модуль приема банкнот

Снимите упаковку со следующих элементов:

● Снимите пластиковый деактиватор фиксатора с фиксатора модуля.

● Удалите пенопласт из передней части модуля.

● Извлеките пенопластовый блок, проложенный между модулем приема банкнот

и стенкой сейфа.

Примечание: Если установлен модуль выдачи носителей, извлеките

пенопластовый блок, проложенный между модулем приема банкнот и модулем

выдачи.

● Удалите деревянные и пенопластовые блоки из-под модуля.

39

● Снимите транспортировочный винт, ленту и пенопластовые блоки с областей,

показанных ниже.

Транспортировочный винт

Примечание: Извлеките и сохраните упаковку инструментов для очистки,

прикрепленных к боковой части модуля приема банкнот.

40

Депозитарий и модуль выдачи конвертов

Снимите упаковку со следующих элементов:

● Снимите пластиковый деактиватор фиксатора с фиксатора депозитария.

● Удалите пенопласт из передней части модуля.

● Извлеките пенопластовый блок, проложенный между модулем и стенкой сейфа.

Примечание: Если установлен модуль выдачи носителей, извлеките пенопласт

между модулем выдачи носителей, депозитарием конвертов и модулем выдачи.

● Снимите кабельный поясок с дверцы доступа на лотке модуля выдачи

конвертов.

● Удалите пенопласт между печатающей головкой и затяжкой.

● Снимите ленту с груза модуля выдачи конвертов (если имеется).

Все остальные модули и области

Снимите ленту с разъемов сетевого фильтра и разделительного трансформатора,

если она имеется.

41

ПРИКРЕПЛЕНИЕ ТАБЛИЧЕК

В данном разделе описываются правила крепления табличек к лицевой стороне

банкомата. Технические характеристики табличек см. в издании Требования

к условиям эксплуатации и планировке NCR (B006-6612).

Окно ориентации карты

Чтобы прикрепить табличку за окном ориентации устройства чтения карт и приема

карт, выполните следующие действия:

1. Вставьте два инструмента для извлечения окошек (входят в комплект поставки

банкомата) в отверстия в нижней части пластикового окошка.

2. Потяните инструменты для извлечения вперед и вниз, чтобы освободить окошко.

3. Потяните и снимите пластиковое окошко с лицевой панели.

4. Прикрепите табличку в предусмотренной под нее выемке.

5. Вставьте пластиковое окошко обратно до щелчка.

Рекламное окошко

Как для буртика пониженной высоты, так и для стандартного буртика с рекламной

панелью с подсветкой необходима табличка. Закрепите рекламную табличку на

световой панели, прежде чем прикреплять буртик. Прежде чем прикреплять

табличку, убедитесь в том, что панель чистая, сухая и без пыли. Табличка может

крепиться к световой панели как изнутри, так и снаружи, в зависимости от дизайна

световой панели или таблички.

Таблички входной/выходной прорези

Специально отведенных выемок для табличек нет. Информацию по

рекомендуемому расположению табличек см. в издании Требования к условиям

эксплуатации и планировке NCR (B006-6612).

42

///////////////////////////////////////
