Многоканальный измеритель мощности PMAC201HW. Руководство пользователя (вер. 1.0)

Многоканальный измеритель мощности

PMAC201HW

Руководство пользователя (вер. 1.0)

Предупреждение об опасности!

Данное устройство должно устанавливаться только специалистами!

2. Функции и характеристики

2.1 Диапазоны измерений и точность

Диапазон

Параметр

Точность

Примечание

измерений

Разрешающая

Напряжение

0~570В

±0,5%

способность: 0,01 В

Разрешающая

Ток

0~100А

±0,5%

способность: 0,01А

Одна фаза:

Разрешающая

Активная мощность

±0,5%

0~150МВт

способность: 1Вт

Реактивная мощность

Одна фаза:

Разрешающая

±1%

0~150Мвар

способность: 1вар

Коэффициент мощности

-1~1

±1%

0,001

Разрешающая

Частота

45~65Гц

±0,5%

способность: 0,01Гц

Активная энергия

0~99999999

1,0

GB/T17215.321-2008

Разрешающая способность

1 мс

при записи событий

Сохранение данных

15 мин

2.2 Электромагнитная совместимость

Параметр

Технический

Стандарт

Тест на помехоустойчивость

Уровень IV

IEC61000-4-12:1995

Тест на устойчивость

электростатическому разряду

Уровень IV

IEC61000-4-2:2001

Тест на устойчивость к

Уровень III

IEC61000-4-3:1998

электромагнитным полям

Тест на устойчивость к

Уровень IV

IEC61000-4-4:1998

переходным процессам

Тест на устойчивость всплескам

Уровень IV

IEC61000-4-5:2005

тока

Тест на устойчивость к

Уровень IV

IEC 61000-4-10:1993

затухающим колебаниям

электромагнитного поля

Тест на устойчивость к магнитному

Уровень IV

IEC61000-4-6:2001

полю промышленной частоты

Тест на устойчивость к

кратковременному снижению

Уровень II

IEC 870-2-1:1995

напряжения или отключению

источника питания

2.3 Условия работы

Место установки

Внутри помещения

Рабочие диапазон

-20°C ~ +55°C

температур

Температура хранения

-40°C ~ +70°C

Относительная влажность

10% ~ 95%, без образования конденсата

Параметры источника

18 - 72В, постоянный ток, 5Вт

питания и его мощность

3. Установка и схемы подключения

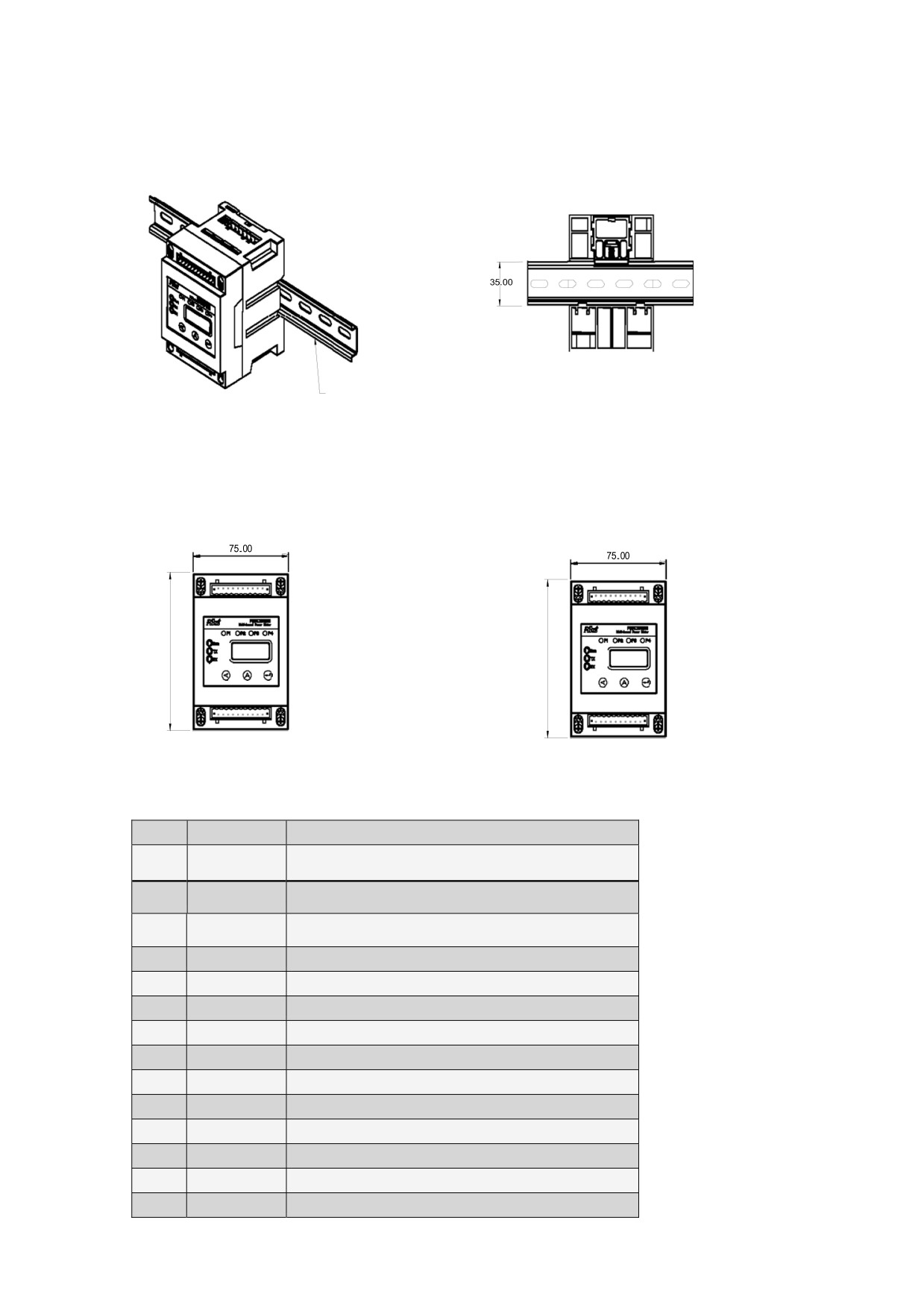

3.1 Внешний вид установленного устройства

DIN-рейка шириной 35мм

Обратите внимание! Крепления PMAC201HW предназначены для установки на 35мм DIN-рейку. (Стандарт

DIN ED5002.)

3.2 Размеры

Единицы измерения: мм

3.3 Обозначения разъёмов:

№ п/п

Обозначение

Описание

1

FG

Защита от замыкания на землю

Точка подключения источника питания

2

24V+

постоянного тока (плюс)

Точка подключения источника питания

3

24V-

постоянного тока (минус)

4

NC

Нулевой рабочий провод

5

485+

Плюсовой контакт для подключения RS485

6

485-

Минусовой контакт для поключения RS485

7

V1

Подключение фазы А по напряжению

8

NC

Нулевой рабочий провод

9

V2

Подключение фазы В по напряжению

10

NC

Нулевой рабочий провод

11

V3

Подключение фазы С по напряжению

12

NC

Нулевой рабочий провод

13

VN

Нейтраль

14

IA 1+

Ввод фазы A по току для 1го рабочего канала

15

IA 1-

Выход фазы A для 1го рабочего канала

16

IB 1+

Ввод фазы B для 1го рабочего канала

17

IB 1-

Выход фазы B для 1го рабочего канала

18

IC 1+

Ввод фазы C для 1го рабочего канала

19

IC 1-

Выход фазы C для 1го рабочего канала

20

IA 2+

Ввод фазы A для 2го рабочего канала

21

IA 2-

Выход фазы A для 2го рабочего канала

22

IB 2+

Ввод фазы B для 2го рабочего канала

23

IB 2-

Выход фазы B для 2го рабочего канала

24

IC 2+

Ввод фазы C для 2го рабочего канала

25

IC 2-

Выход фазы C для 2го рабочего канала

26

IA 3+

Ввод фазы A для 3го рабочего канала

27

IA 3-

Выход фазы A для 3го рабочего канала

28

IB 3+

Ввод фазы B для 3го рабочего канала

29

IB 3-

Выход фазы B для 3го рабочего канала

30

IC 3+

Ввод фазы C для 3го рабочего канала

31

IC 3-

Выход фазы C для 3го рабочего канала

32

IA 4+

Ввод фазы A для 4го рабочего канала

33

IA 4-

Выход фазы A для 4го рабочего канала

34

IB 4+

Ввод фазы B для 4го рабочего канала

35

IB 4-

Выход фазы B для 4го рабочего канала

36

IC 4+

Ввод фазы C для 4го рабочего канала

37

IC 4-

Выход фазы C для 4го рабочего канала

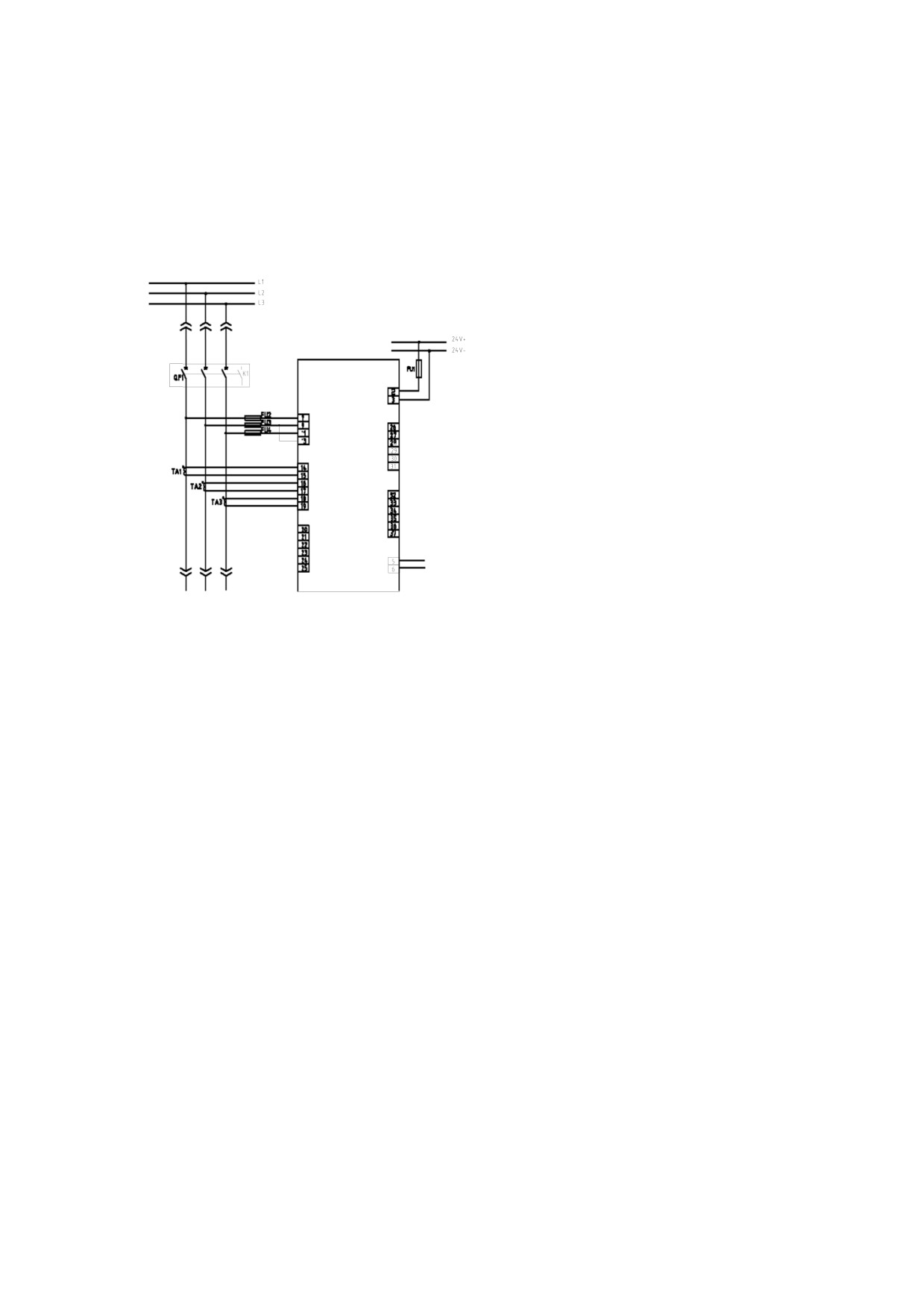

3.4 Схемы подключения

Существует возможность подключить PMAC201HW двумя разными способами: 3 фазы - 4 провода и 3 фазы -

3 провода.

3.4.1

3 фазы - 4 провода

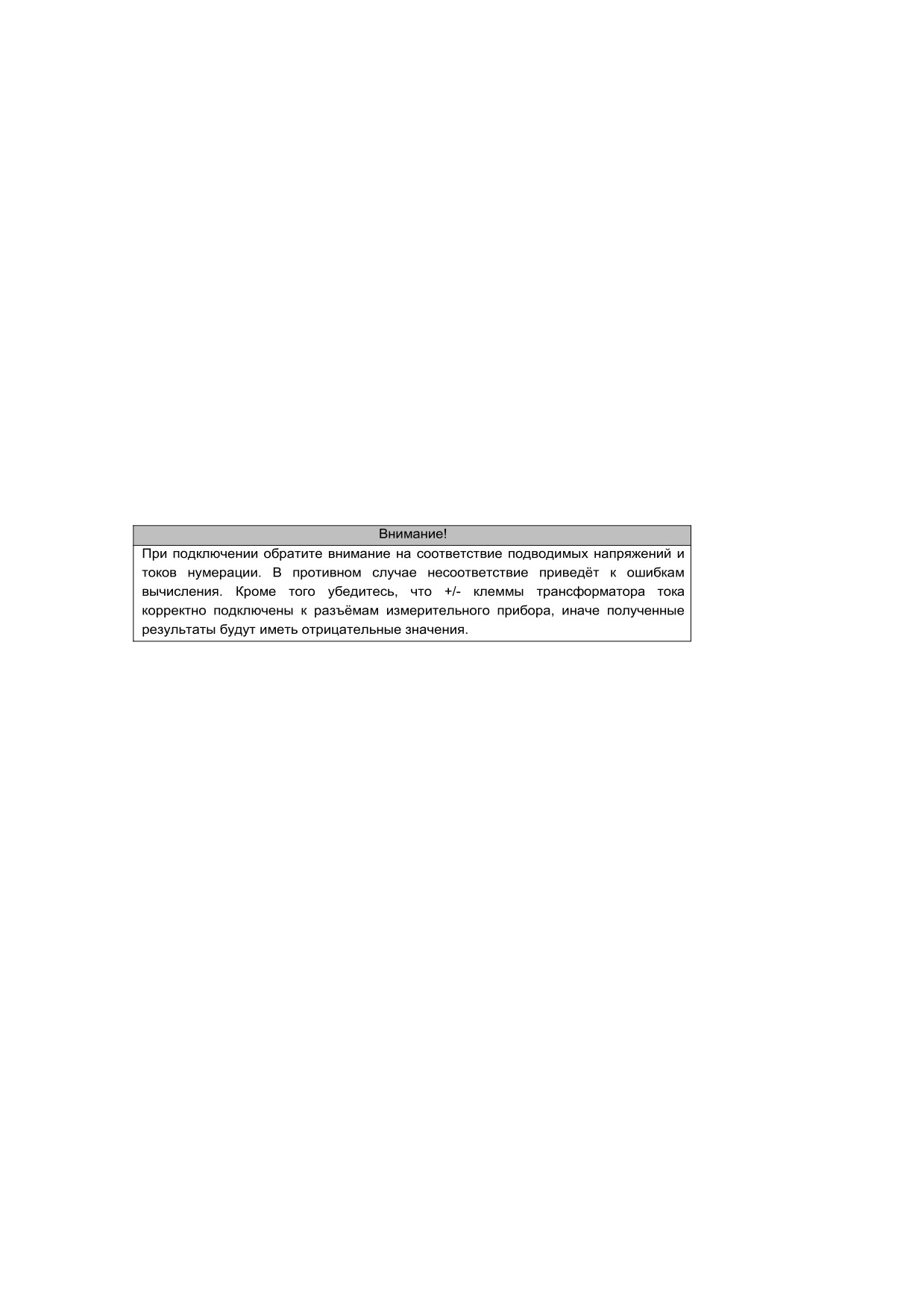

Обратите внимание:

1.Разъёмы без обозначений - нулевые провода.

2.Подключите измерительный трансформатор тока.

3.Подключения 2го, 3го и 4го вводов по току такие же, как и для 1го.

3.4.2

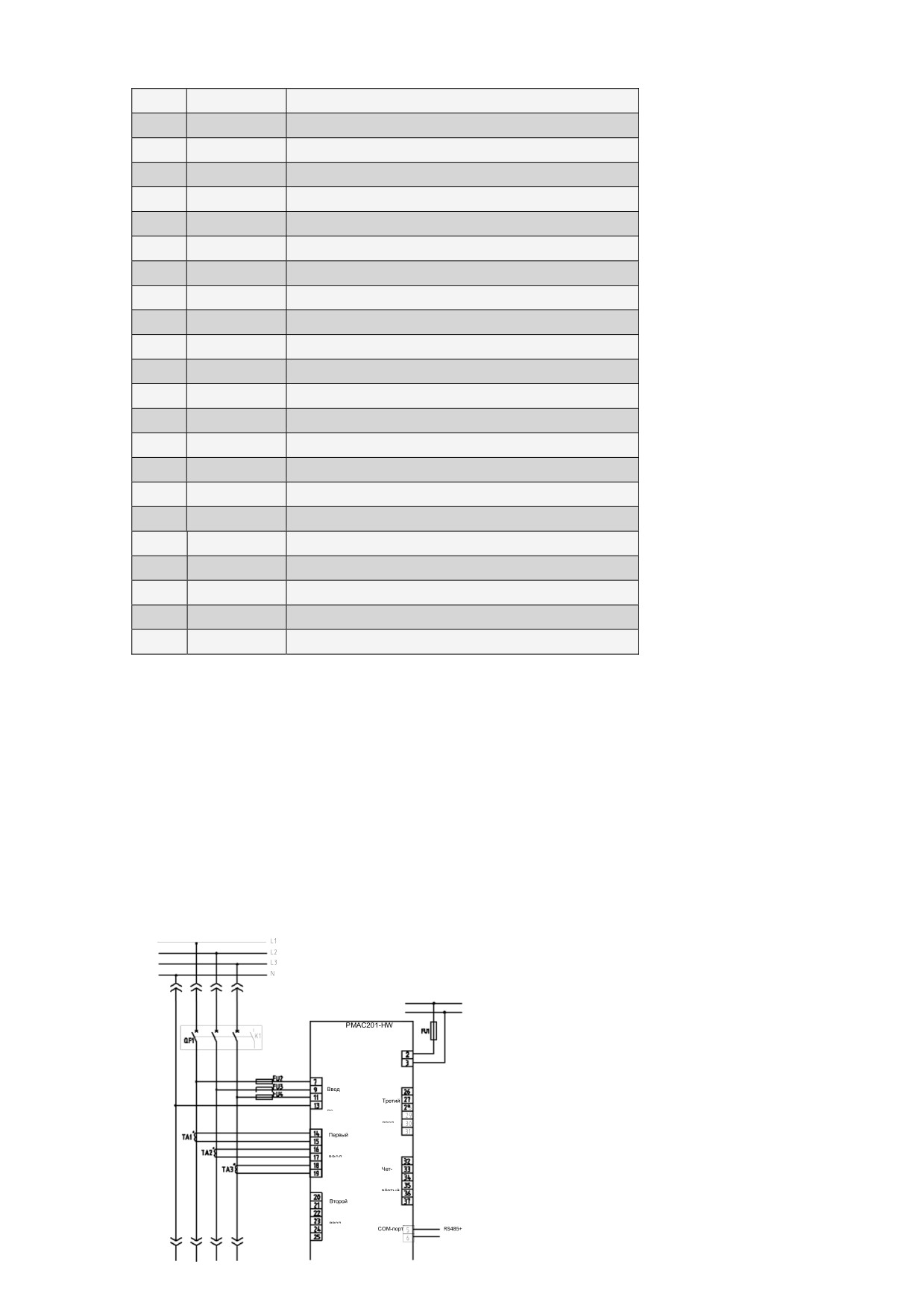

3 фазы - 3 провода

Обратите внимание:

1.Разъёмы без обозначений - нулевые провода.

2.Подключите измерительный трансформатор тока.

3.Подключения 2го, 3го и 4го вводов по току такие же, как и для 1го.

4. Принадлежности

4.1 Измерительный трансформатор тока

4.1.1 Введение

Многоканальный измеритель мощности PMAC201HW работает с измерительнымтрансформатором тока

CTSA, CTSB, которые очень легко подключается к линии.

4.1.2 Спецификация для CTSA016

Номинальное входное значение тока

20А (переменный ток)

Ток перегрузки

100А (переменный ток)

AWM1015, чёрно-белая витая пара

Выходы трансформатора

22AWG длиной 1м

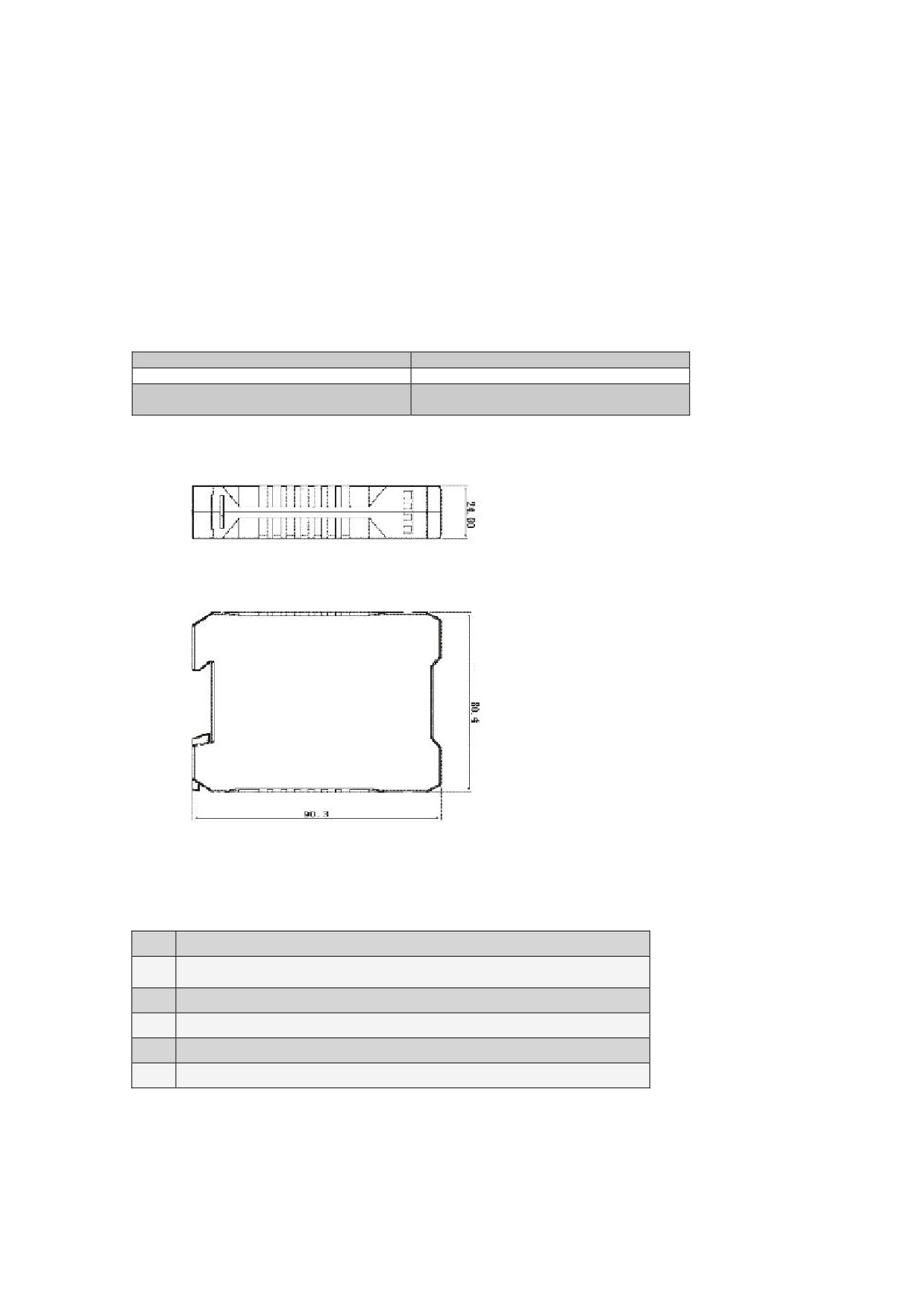

4.1.3 Размеры блока питанияPMAC102 (MDR-20-24)

4.1.4 Описание разъемов

L/+

Фаза (для переменного тока) / Плюсовая клемма для постоянного тока

Нейтраль (для переменного тока) / Минусовая клемма (Для постоянного

N/-

тока)

+24V

Выход +24В

GND

Выход -24В

PE

Защита от замыкания на землю

NC

Нулевой рабочий провод

5.

Измеряемые параметры

5.1

Ток

PMAC201HW необходимо использовать только с измерительным трансформатором тока, который поставляет

компания Pilot technology (см. спецификацию в разделе 4.1). Пожалуйста, убедитесь, что вторичные обмотки

разомкнуты при подключении трансформатора, в противном случае возбуждение трансформатора может

привести к травмам персонала и повреждению инструмента. Ток можно измерять для любой из фаз.

5.2

Напряжение

PMAC201HW может измерять напряжение до 330В (фаза-фаза) или 570В (линия- линия) без использования

трансформатора мощности. Устройство поддерживает как соединение типа «звезда», так и «треугольник».

5.3

Активная мощность

PMAC201HW может измерять активную мощность каждой цепи по отдельности для случая

12-ти

однофазных цепей и полную активную мощность каждой цепи для случая 4-х трёхфазных цепей.

5.4

Реактивная мощность

PMAC201HW может измерять реактивную мощность каждой цепи по отдельности для случая

12-ти

однофазных цепей и полную реактивную мощность каждой цепи для случая 4-х трёхфазных цепей.

5.5

Полная мощность

PMAC201HW может измерять полную мощность каждой цепи по отдельности для случая 12-ти однофазных

цепей и полную мощность каждой цепи для случая 4-х трёхфазных цепей.

5.6

Коэффициент мощности

PMAC201HW может измерять коэффициент мощности каждой цепи по отдельности для случая 12-ти

однофазных цепей и общий коэффициент мощности каждой цепи для случая 4-х трёхфазных цепей.

Диапазон полученных значений: от

-1 до

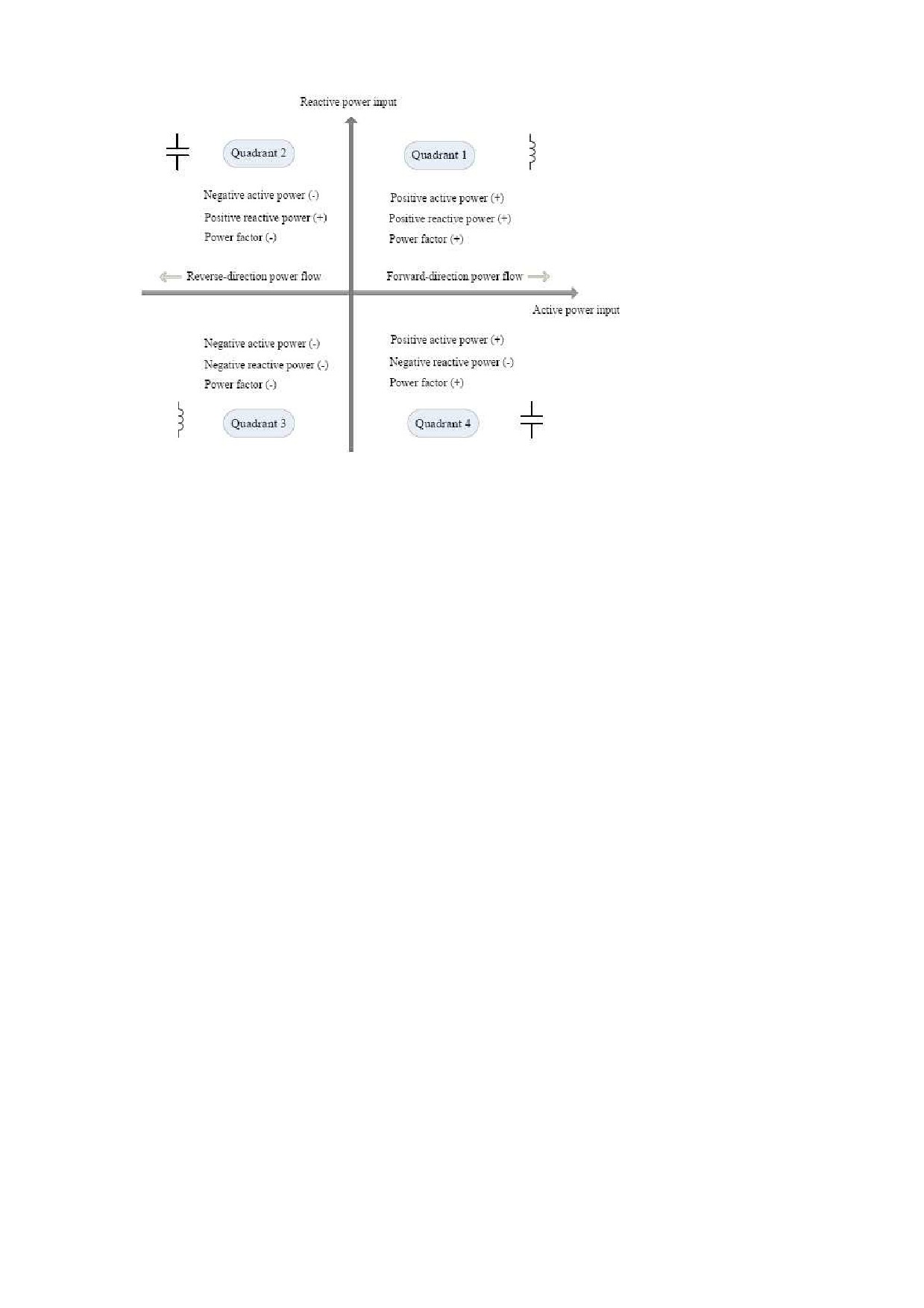

+1. Как и в случае с измерением мощности на знак

коэффициента также влияет то, как подключен трансформатор тока к измерительному оборудованию.

5.7

Расчет потребления

PMAC201HW может отдельно измерять значения потребления тока и активной мощности каждой цепи по

отдельности для случая 12-ти однофазных цепей, а также значения потребления общей активной мощности

каждой цепи для случая 4-х трёхфазных цепей. Расчет происходит каждые 15 мин.

5.8 Расчет энергии

PMAC201HW может отдельно измерять значения импортной/экспортной активной и реактивной энергии каждой

цепи по отдельности для случая 12-ти однофазных цепей, а также значения общей импортной/экспортной

активной и реактивной энергии для случая 4-х трёхфазных цепей.

5.9 Многотарифная функция

PMAC201HW поддерживает многотарифную функцию, каждый список может включать до 8 временных периодов в

день и 4 различных тарифа (F1, F2, F3, F4 означают 4 вида тарифа). Заказчик может выбрать один из 4 сезонов в

течение года. Для каждого сезона можно установить независимый многотарифный режим, а также разграничить

рабочие и выходные дни.

6. Запись событий

6.1 Включение/отключение питания

PMAC201HW ведёт запись событий о включении/отключении питания.Ёмкость: 10 записей в

хронологическом порядке.

Содержание записей: событие (включение или отключение), время возникновения события, длительность

последнего события.

Значение тока, при котором устройство считает, что произошло включение или отключение питания, можно

установить от 0,01 до

100А.

Пример: запись происходит в случае, когда значение тока фазы А оказалось меньше пороговой величины. В

этом случае запись содержит: наименование фазы, событие (включение/отключение), время возникновения

события, длительность последнего события.

Кроме того, PMAC201HW поддерживает функцию удаления записей о включении/отключении питания.

6.2 Изменение параметров

PMAC201HW ведёт запись событий об изменении параметров. Ёмкость: 10 записей в

хронологическом порядке.

Содержание записей: фаза, параметр, длительность изменения, время возникновения события, начальное и

конечное значения параметра. Изменения, которые не влекут за собой изменение параметров, не фиксируются.

Пример: изменение коэффициента трансформации со значения 100 до значения

200 вызовет создание записи со следующим содержимым: коэффициент трансформации

(параметр,

подвергшийся изменению), длительность изменения, начальное значение 100, конечное значение 200.

Кроме того, PMAC201HW поддерживает функцию сброса записей об изменении параметров.

6.3 Сохранение данных/Загрузка сохранённых записей

PMAC201HW располагает 64Мбит основной памяти.

Обратите внимание:

(1) Внезапное отключение питания может привести к потере данных за последний час;

(2) Данные снова начнут записываться в нормальном режиме после непрерывной работы устройства в течение

1-го часа.

Пример: для проверки 2-ой записи от 28 марта 2012 года, пропишите в регистры 47001-47006 числа 0,

12,

3,

28,

2,

1, затем произойдёт считывание данных из указанной записи, которая хранится в каком-

либо из регистров 47007-47052

6.3.1 Характеристики

Минимальное

Среднее

Максимальное

Единицы

Параметр

значение

значение

значение

измерения

Ёмкость

64

Мбит

Отклик

500

1000

мс

Рабочий

диапазон

-20

25

55

⁰С

температур

Срок службы

10

лет

Срок хранения

1

год

данных

Период

сохранения

5

мин

данных

6.3.2 Описание функции

Данная функция позволяет PMAC201HW осуществлять автоматическое сохранение данных с интервалом в

15 минут. Длительность хранения данных составляет 1 год. Сохраняемые параметры:



Напряжение трёхфазной цепи



Ток 4-х трёхфазных цепей



Частота



Полная активная мощность каждой цепи для случая 4-х трёхфазных цепей



Общий коэффициент мощности каждой цепи для случая 4-х 3фазных цепей



Полная мощность каждой цепи для случая 4-х трёхфазных цепей



Полная реактивная мощность каждой цепи для случая 4-х 3фазных цепей

6.3.3 Описание многотарифной функции

Эта функция позволяет PMAC201HW автоматически сохранять (раз в день) текущие значения на срок до 40 дней:



Тариф 1#/2#/3#/4# — Импортная активная энергия каждой цепи по отдельности для случая 12-ти

однофазных цепей



Тариф 1#/2#/3#/4# — Импортная активная энергия для случая 4-х трёхфазных цепей



Тариф 1#/2#/3#/4# — Экспортная активная энергия каждой цепи по отдельности для случая 12-ти

однофазных цепей



Тариф 1#/2#/3#/4# — Экспортная активная энергия для случая 4-х трёхфазных цепей



Тариф 1#/2#/3#/4# — Общая реактивная энергия каждой цепи по отдельности для случая 12-ти однофазных

цепей



Тариф 1#/2#/3#/4# — Общая реактивная энергия для случая 4-х трёхфазных цепей



Тариф 1#/2#/3#/4# — Максимальное потребление активной мощности каждой цепи по отдельности для

случая 12-ти однофазных цепей



Тариф 1#/2#/3#/4# Максимальное потребление активной мощности для случая 4-х трёхфазных цепей

6.3.4 Чтение данных

PMAC201HW поддерживает чтение данных через соединение посредством разъёма RS485. Для получения

более подробных сведений о протоколе и правилах чтения данных, прочитайте подраздел

«Регистры

основной памяти».

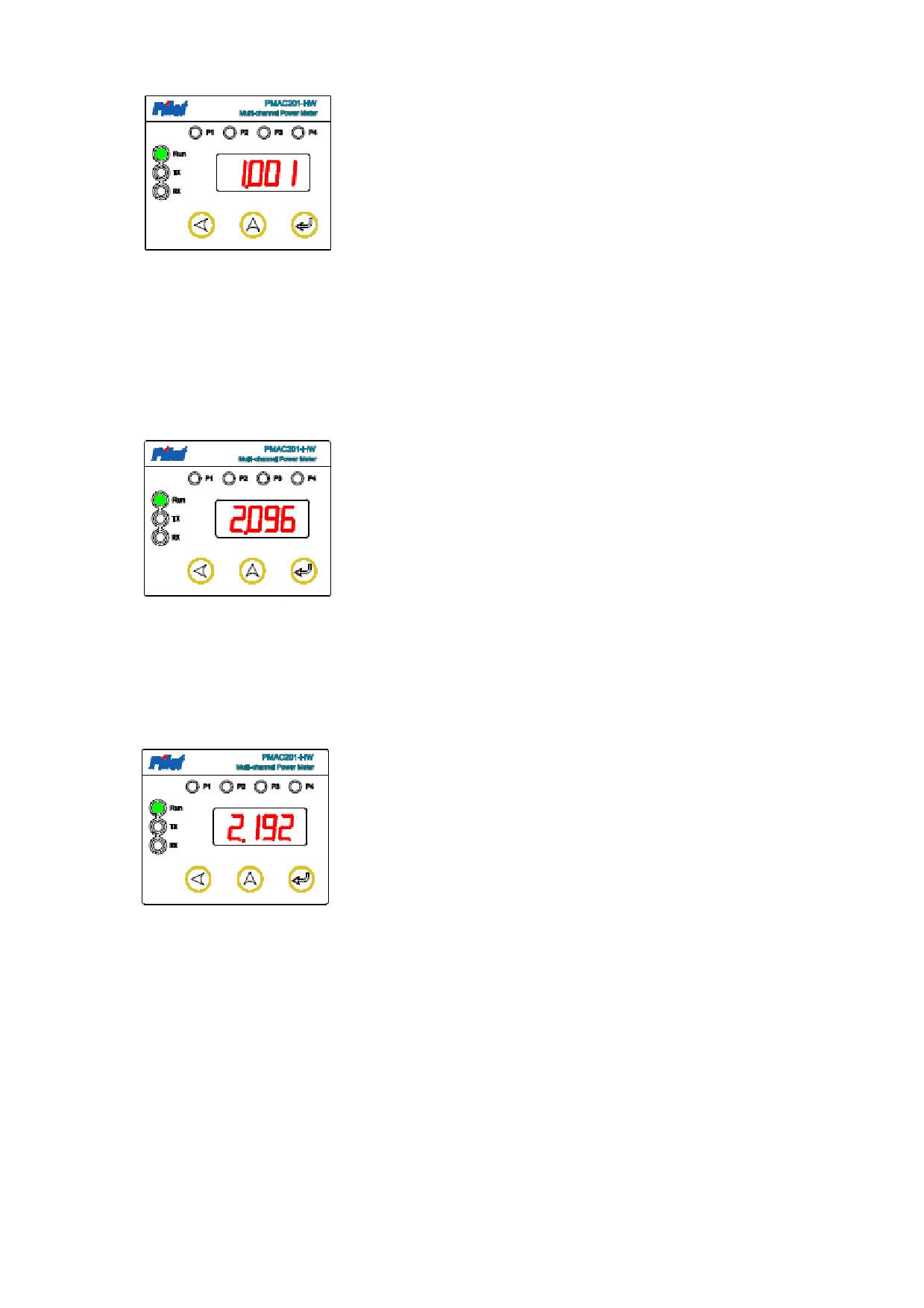

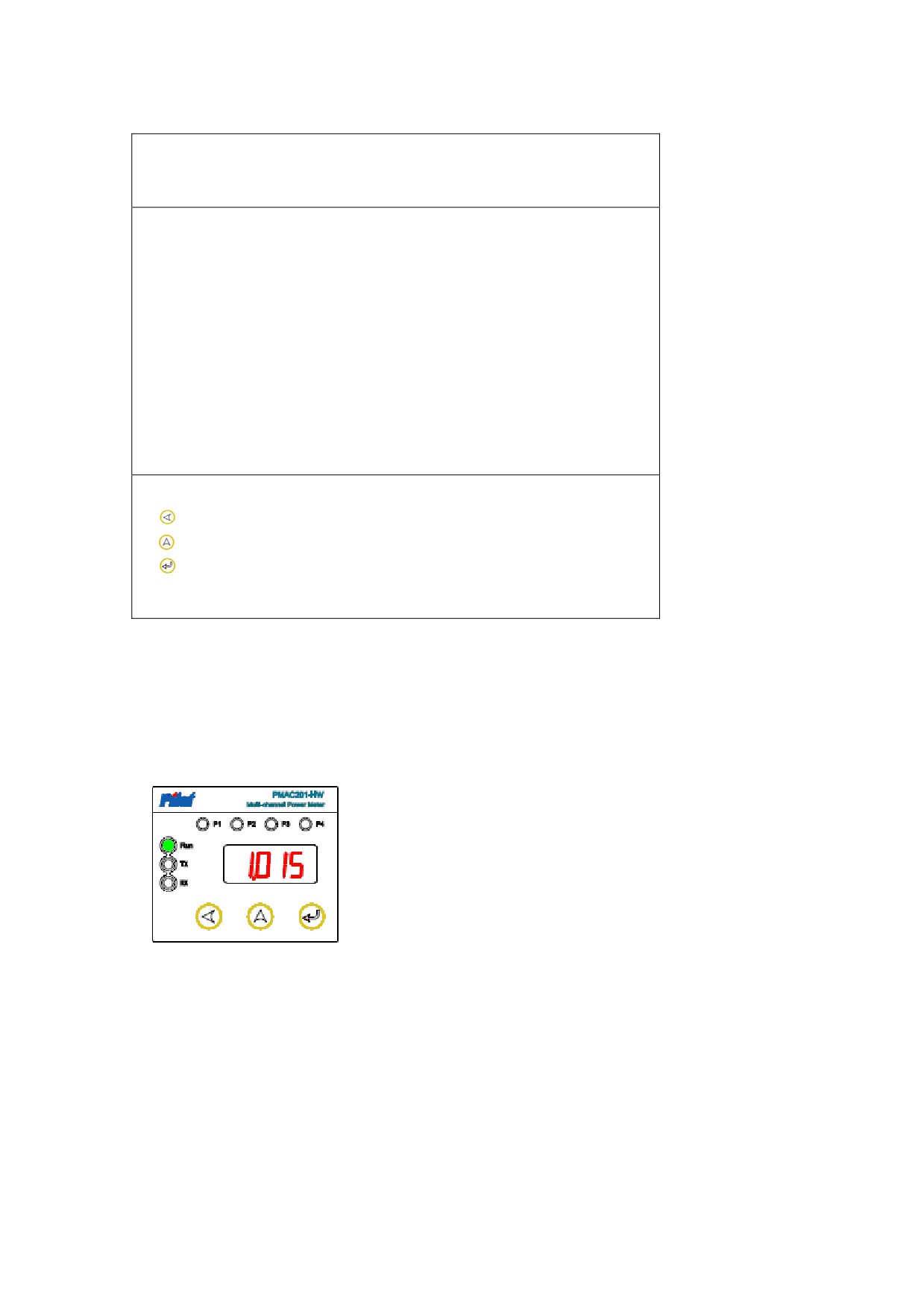

7. Дисплей и управление устройством



LED дисплей

1.

4-битный LED-дисплей отображает адрес устройства и бодовую скорость;

2. Адрес устройства и бодовую скорость можно установить на дисплее.



LED индикатор

1.

7 индикаторов: RUN, TX, RX, P1, P2, P3, P4

2.

Рабочее состояние: нормальное - индикатор RUN мигает каждую секунду;

отклонение от нормы - индикатор RUN выключен

3.

Отправка информации: во время передачи данных мигает индикатор TX.

4.

Приём информации: во время приёма данных мигает индикатор RX.

5.

Импульсный индикатор:

P1: входная полная активная мощность по фазам IA1, IB1, IC1 P2:

входная полная активная мощность по фазам IA2, IB2, IC2 P3:

входная полная активная мощность по фазам IA3, IB3, IC3

P4: входная полная активная мощность по фазам IA4, IB4, IC4



Клавиши

«влево» - переместиться влево

«вверх» - выбрать пункт меню или добавить значение

«ввод»

- войти в режим настроек интерфейса или

подтвердить изменения

Демонстрация команд

PMAC201HW

I. Запрос

Нажмите клавишу «вверх» для запроса информации об адресе прибора и его бодовой скорости.

1. Три цифры после «1» - это адрес прибора (находится в диапазоне 1-247)

2.

Три цифры после «2» - это бодовая скорость

«2.012» - 1200 бод

«2.024» - 2400 бод

«2.048» - 4800 бод

«2.096» - 9600 бод

«2.192» - 19200 бод

«2.384» - 38400 бод

II. Настройка

Нажмите клавишу «ввод» для настройки адреса прибора или его бодовой скорости.

1. Настройка адреса.

Шаг 1. Когда на дисплее отображается значение «1.ххх», нажмите клавишу «ввод». После этого последний

символ начнёт мигать - это означает, что можно производить изменение адреса:

Шаг 2. Нажмите клавишу «вверх» для изменения текущего значения символа, для изменения остальных

символов нажмите клавишу «влево» для перемещения к следующему символу, после изменения адреса

нажмите клавишу «ввод» для подтверждения изменений и сохранения адреса. (Помните, что значение

адреса должно находиться в диапазоне от 1 до

247). Изображение ниже показывает, что адрес

изменился на значение «15».

2. Настройка бодовой скорости

Шаг 1. Когда на дисплее отображается значение «2.ххх», нажмите клавишу «ввод». После этого начнут

мигать все три цифры - это означает, что можно производить изменение бодовой скорости:

Шаг 2. Нажмите клавишу «вверх» для выбора бодовой скорости из значений 1200,

2400,

4800,

9600,

19200, 38400.

Значение

бодовой

скорости

по умолчанию:

9600 бод. Далее нажмите клавишу

«ввод» для

подтверждения изменений.

Изображение ниже показывает, что бодовая скорость изменилась на значение 19200:

Замечание: для установки прочих параметров прочтите руководство к протоколу обмена данными.

9.

Обслуживание и устранение неисправностей

Описание

Возможная причина

Возможное решение

проблемы

Проверьте соединения на

Индикатор RUN не

Блок питания не

клеммах +24V и -24V. Проверьте

горит.

подключён к

предохранитель блока питания -

возможно, он перегорел.

устройству.

Проверьте соединение с

нейтралью.

Измеренные

Некорректное измерение

Убедитесь, что значения

значения

напряжения.

измеряемого напряжения не

некорректны, не

выходят за рамки допустимых

соответствуют

значений.

действительности.

Убедитесь, что значения

Некорректное

измеряемого тока не выходят за

измерение тока

рамки допустимых значений.

Проверьте настройки режима

измерений.

Проверьте соответствие

Некорректное измерение

подводимых напряжений и токов

мощности

нумерации.

Проверьте соединения на клеммах

подключения тока.

Проверьте соответствие адресов

Неверный адрес

на устройстве контроля и в

устройства

приборе

Задана неверная бодовая

Проверьте соответствие скоростей

скорость

устройства контроля и прибора

Не удаётся соединить

Отсутствует достаточная

устройство контроля с

нагрузка на конце линии

Подключите нагрузку 120 Ом к

прибором

связи

концу линии связи

Проверьте наличие и целостность

Линия связи подвергается

экрана в используемой линии

помехам

связи

Проверьте целостность линии

Обрыв линии связи

связи

10. Информация о производителе и представителе:

Информация о представителе:

Zhuhai Pilot Technology Co., Ltd.

Адрес: No. 15, Keji 6 Road, Chuangxin Haian, Tangjia High-tech Zone,

Zhuhai, Guangdong, 519085 China

1. Компания PILOT постоянно совершенствует свои приборы и устройства и

поэтому оставляет за собой право вносить изменения в данное руководство без

уведомления пользователей.

2. Телефон технической поддержки: +7 495 510-1104.

3. Отдел послепродажного обслуживания: +7 495 510-1104

4. Email: Energometrika@mail.ru

///////////////////////////////////////
