Отчёт о проведении интерпретации на скважине № 305 месторождения

ОТЧЕТ

o проведении интерпретации на скважине № 305

месторождения

Исполнитель:

Вед. геолог Дронова Л.Ю.

РЕЗУЛЬТАТЫ ОБРАБОТКИ КПД ПО СКВАЖИНЕ № 305 МЕСТОРОЖДЕНИЯ « »

Дата исследования 20.08-14.10.2010 г

Время начала замера 04:01

Пласт КТ-II

Интервал перфорации 3094.5-3439.5 м

Фонд мех фонд

Глубина спуска датчика 2904.9 м

ТМС

Содержание

Содержание 3

Условные обозначения 4

Введение 5

Анализ исходных данных 5

Заключение по скважине № 305 9

Первичные геолого-промысловые данные 9

Описание пласта 9

Данные по параметрам пласта 9

Данные по параметрам скважины 9

Данные по параметрам флюида KT-II 9

Результаты обработки КПД 10

Данные по параметрам границ 10

Данные по параметрам модели KT-II 10

Данные по притоку 10

Выводы и рекомендации 11

Условные обозначения

Сs – Коэффициент влияния ствола скважины

Cphi – Амплитуда влияния ствола

Tau – Постоянная времени влияния ствола

К – Проницаемость

S – Скин фактор

Sf – Скин поверхности трещины

Fcd – Безразмерная проводимость трещины

Xf – Длина крыла трещины

Lrad – Радиальное расстояние до разрыва

M – Отношение подвижности

W – Отношение упругоемкостей

Lam – Коэффициент межпорового перетока

Kappa – Проницаемость на мощность

Pi – Интерполированное пластовое давление

L1 CP – Граница постоянного давления

L1 NF – Граница непроницаемая

J – Коэффициент продуктивности

АОF – Максимальный потенциальный дебит теоретический (Рзаб=0)

Kz – Вертикальная проницаемость

Zwdf – Смещение трещины

hf – Высота трещины

Lw – Длина горизонтальной части скважины

Zwd – Позиция горизонтальной скважины

Введение

Исследование проводилось методом неустановившегося режима фильтрации – изменения забойного давления и дебита с записью кривой восстановления давления с целью определения фильтрационных характеристик пласта, оценки состояния призабойной зоны скважины, определение пластового давления и оптимального режима работы скважины.

Режимные исследования выполнены на скважине, работающей мех фондом. Замеры изменения давления выполнены датчиком ТМС на глубине 2904.9 метров. Обработка данных режимных исследований проводилась при помощи специализированного программного продукта PanSystem.

По результатам графо-аналитической обработки кривых определены следующие параметры: модель течения, проницаемость, скин-фактор, Рпл, пьезопроводность и гидропроводность пласта.

Анализ исходных данных

В результате выполненных режимных гидродинамических исследований на скважине

№ 305 месторождения

от 20.08-14.10.2010г. была получена таблица данных

(забойных давлений), которая содержит 1592 замера давлений. Продолжительность записи данных составила 1325 часов (55 суток). На основе данных замеров получена кривая изменений забойных давлений (Рисунок 1).

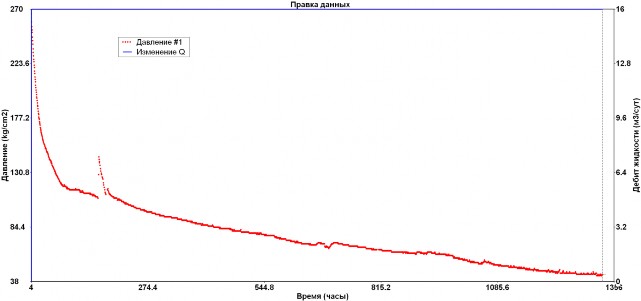

Рисунок 1. Изменение забойного давления во времени (КПД)

На Рисунке 1 приведены первичные, эмпирические данные изменения забойного давления с течением времени.

В результате обработки данной кривой были получены следующие результаты (Рисунок 2, Рисунок 3).

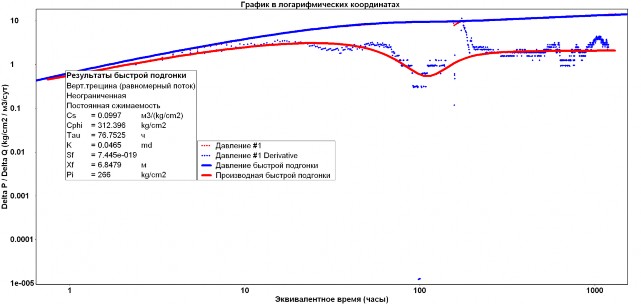

Рисунок 2. Изменение забойного давления во времени в логарифмических координатах и ее производная

На данном графике представлена кривая паления давления, построенная в логарифмических координатах и ее производная. По производной КПД определяются модель течения и фильтрационно-емкостные свойства пласта.

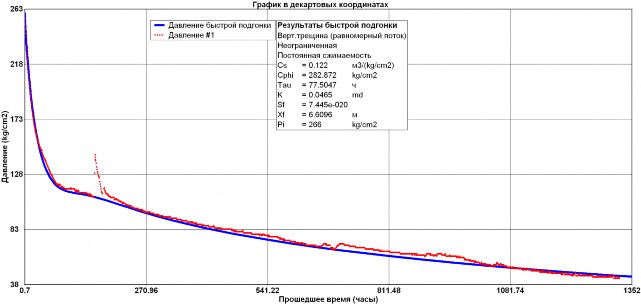

Рисунок 3. График в декартовых координатах

Данный график служит для проверки фактических и смоделированных параметров. Далее представлен график течения в пласте (Рисунок 4).

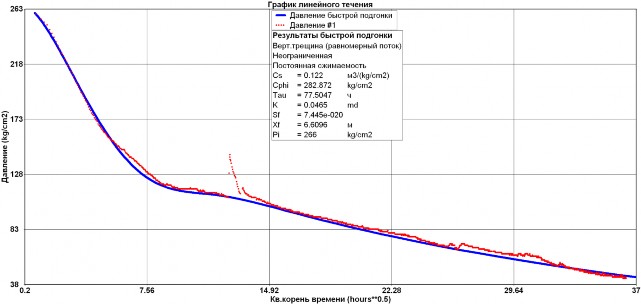

Рисунок 4. График линейного течения

Данный график показывает наличие линейного течения в пласте.

По результатам графо-аналитической обработки данных кривых определены следующие параметры: модель течения, проницаемость, скин-фактор, Рпл, пьезопроводность и гидропроводность пласта.

Степень достоверности полученных данных проверяется построением графика притока и моделированием выполненных исследований. (Рисунок 5,6).

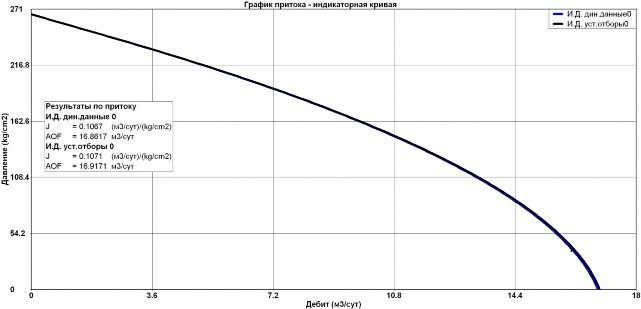

Рисунок 5. График притока

Данный график показывает изменение дебита от забойного давления. Черным цветом отражен график, полученный по результатам выполненных исследований, а синим смоделированный на основе расчетных параметров.

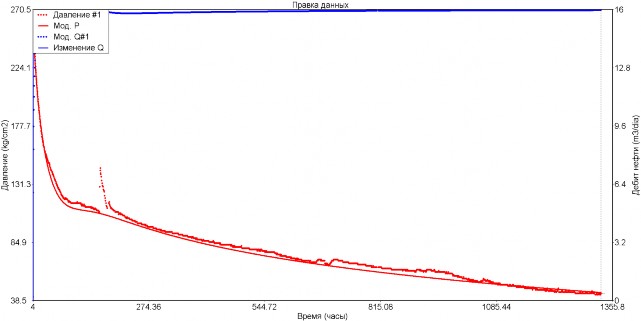

Рисунок 6. График моделирования давления и дебита

Данный график показывает замеренные и смоделированные дебит и давления. Красными точками показан характер изменения забойного давления при исследованиях. Синей линией, показан график изменения дебита при исследованиях, а синими точками смоделированный по расчетным данным. Сходимость аппроксимирующей кривой и диагностической, позволяет сделать вывод о достаточной степени достоверности полученных фильтрационно-ѐмкостных и энергетических параметров.

Заключение по скважине № 305

Первичные геолого-промысловые данные

Описание пласта

Данные по параметрам пласта

Данные по параметрам скважины

Данные по параметрам флюида KT-II

Результаты обработки КПД

Данные по параметрам границ

Тип границы пласта: неограниченный

Данные по параметрам модели KT-II

Данные по притоку

Выводы и рекомендации

После графо-аналитической обработки результатов режимных исследований определены следующие параметры:

Исследование обрабатывалось на глубину спуска датчика ТМС 2904.9 метров.

Скин-фактор имеет отрицательное значение, что говорит о хорошем состоянии призабойной зоны скважины.

Режим течения к скважине линейный, вертикальная трещина (Рисунок 7). При линейном режиме течения линии тока параллельны.

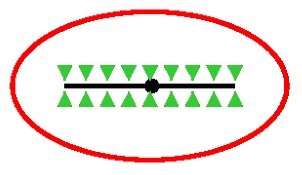

Рисунок 7. Линейный режим течения

////////////////////////////
