ТЕХНИЧЕСКИЙ ОТЧЕТ
Об инженерно-геологических изысканиях
Обоснование строительства группы жилых домов для переселения
граждан из аварийного жилого фонда, расположенного по адресу:
Московская область,
Изм.
Кол.уч.
Лист
№док.
Подпись
Дата
Разраб.
Стадия
Лист
Листов
Руководител
Технический отчет для
П
ь директор
обоснования строительства жилых
Н. контр.
домов
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ____________________________________________ 3
2. Физико-географические и техногенные условия________________5
3. Изученность инженерно-геологических условий_________________6
4. Геолого-литологическое строение______________________________6
5. Гидрогеологические условия___________________________________ 8
6. Физико-механические свойства грунтов_________________________ 9
7. Геологические и инженерно-геологические процессы и явления___15
8. Методико-метрологическое обеспечение изысканий_____________15
9. Выводы________________________________________________17
10. Список литературы______________________________________19
ТЕКСТОВЫЕ ПРИЛОЖЕНИЯ:
Приложение А. Свидетельства и сертификаты___________________20
Приложение Б. Техническое задание___________________________41
Приложение В. Программа работ_______________________________44
Приложение Г. Акты внутриведомственной приемки работ_________58
Приложение Д. Каталог координат и высот выработок и точек
испытаний__________________________________________________61
Приложение Е. Сводная таблица результатов лабораторных
определений________________________________________________63

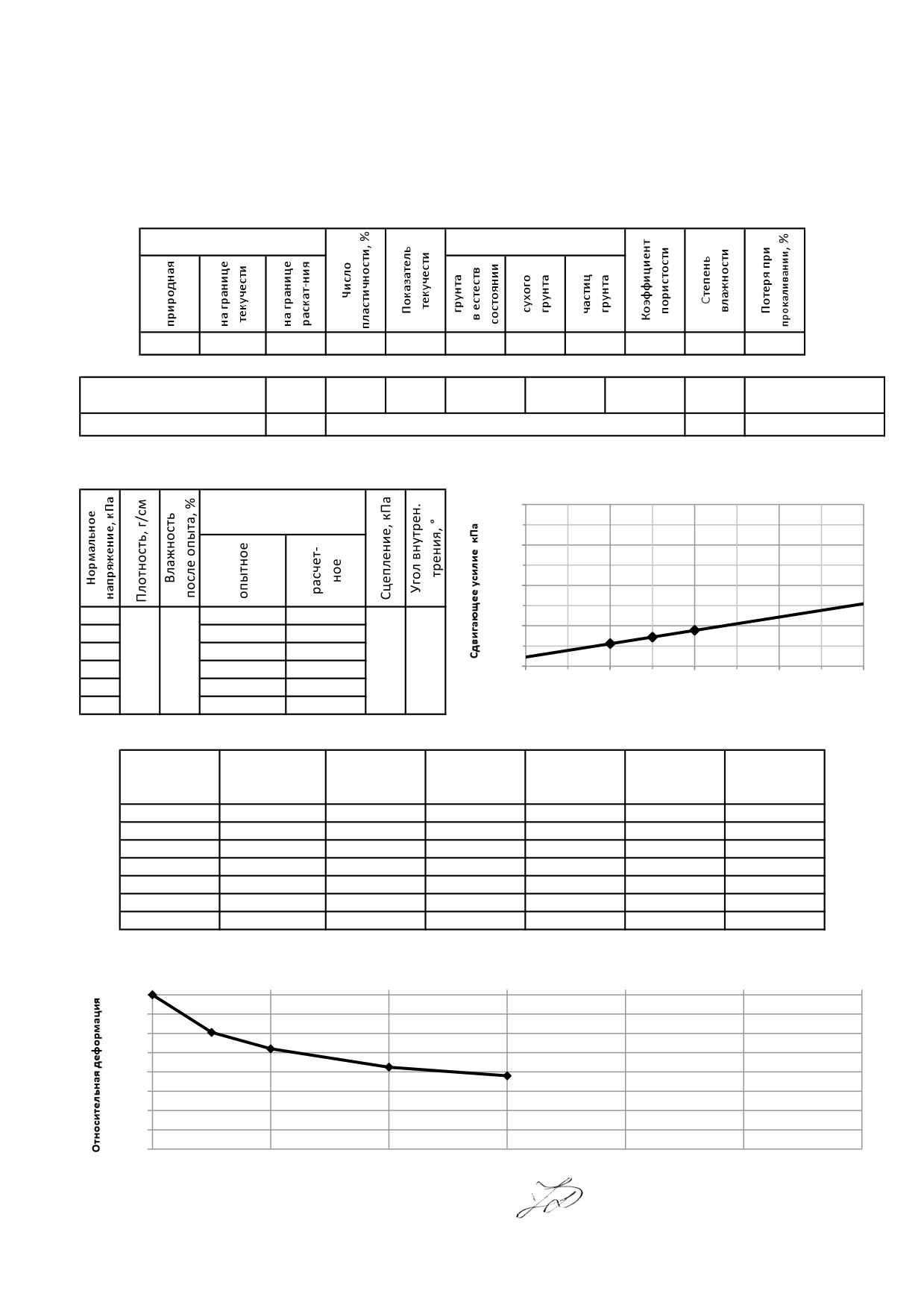

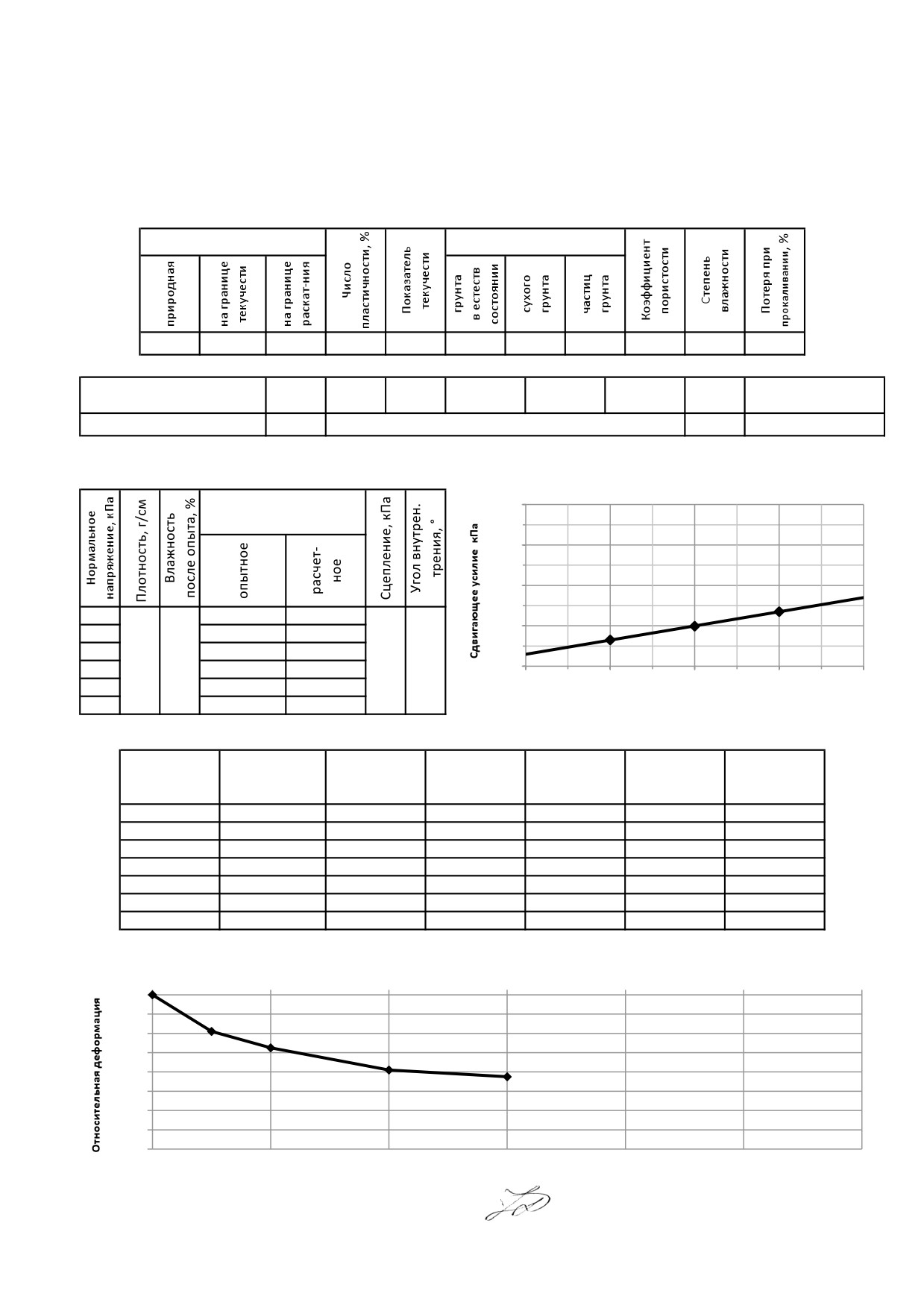

Приложение Ж. Паспорта грунтов______________________________66
Приложение И. Результаты химического анализа воды____________73
Приложение К. Результаты статического зондирования____________77
Приложение Л. Результаты химического анализа грунтов__________79
Приложение М. Оценка подтопляемости территории______________83
ГРАФИЧЕСКИЕ ПРИЛОЖЕНИЯ_________________________________
Приложение 1.Карта фактического материала____________________ 85
Приложение 2. Инженерно-геологические разрезы________________ 87

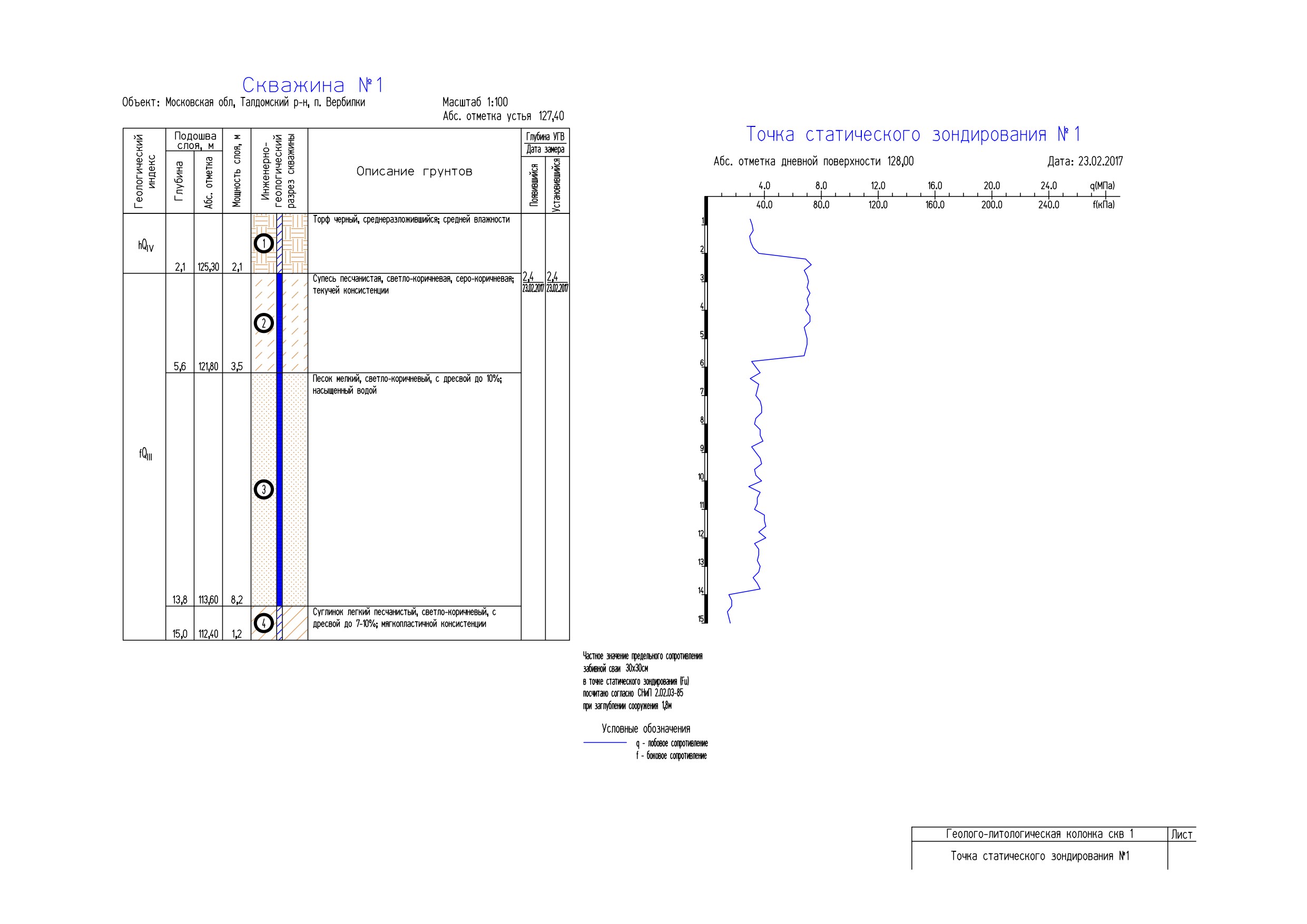

Приложение 3. Инженерно-геологические колонки скважин
совмещенные с графиками статического зондирования_____________90
2
1. ВВЕДЕНИЕ
Площадка изысканий расположена по адресу: «Группа жилых домов для
переселения граждан из аварийного жилого фонда, расположенного по адресу:
Работы выполнялись согласно техническому заданию
(приложение Б) и программы работ (приложение В). Основные технические
характеристики проектируемых сооружений указаны в техническом задании.
Задачи изысканий: изучить инженерно-геологические условия площадки
строительства проектируемого сооружения; условия залегания литологических
разностей и определение их глубины залегания; гидрогеологические условия;
наличие неблагоприятных физико-геологических процессов и явлений; состав,
физико-механические свойства грунтов.
Уровень ответственности сооружений II (нормальный).
Согласно СП 11-105-97, часть I
(Приложение Б) категория сложности
инженерно-геологических условий - III (сложная).
При проведении инженерно-геологических изысканий были выполнены
следующие виды и объемы работ:
разбивка и планово-высотная привязка геовыработок
10 точек
бурение скважин в грунтах I-III кат.
150,0 п/м
статическое зондирование
6 испыт.
определение физических свойств дисперсных грунтов
40 проб
нарушенной структуры
лабораторное определение механических характеристик
6 проб
грунтов
лабораторное определение химии подземных вод
3 опр.
лабораторное определение агрессивности грунтов
3 опр.
Работы выполнялись в соответствии с требованиями действующих
нормативных документов.
Буровые работы проведены в период с 23.02.2017 по 24.02.2017 г в
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
3
Формат А4
соответствии с требованиями следующих нормативных документов:
- колонковое бурение скважин СП 11-105-97;
Бурение производилось буровой установкой ПБУ-2 ударно-канатным
способом диаметром 127 мм. Глубина, количество и места расположения скважин
согласованы с заказчиком. Скважины привязаны в планово-высотном отношении
и нанесены на карту фактического материала масштаба 1:500 (приложение ГП.1).
Каталог координат и высот геологических выработок приведен в приложении Д.
Согласно нормативным документам и техническому заданию, на площадке было
пробурено 10 скважин глубиной до 15,0 м. Общий объем бурения составил 150,0
п.м.

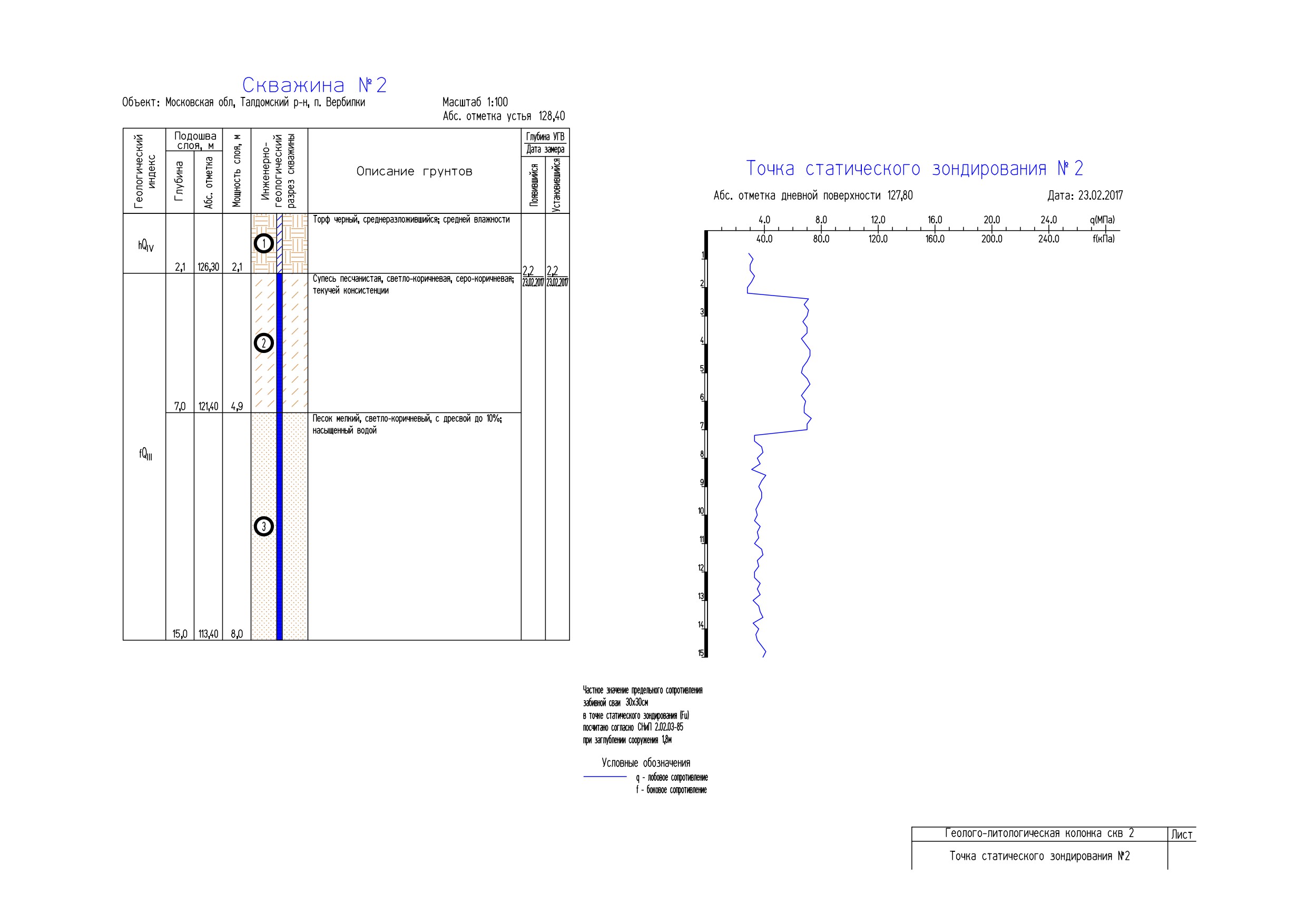

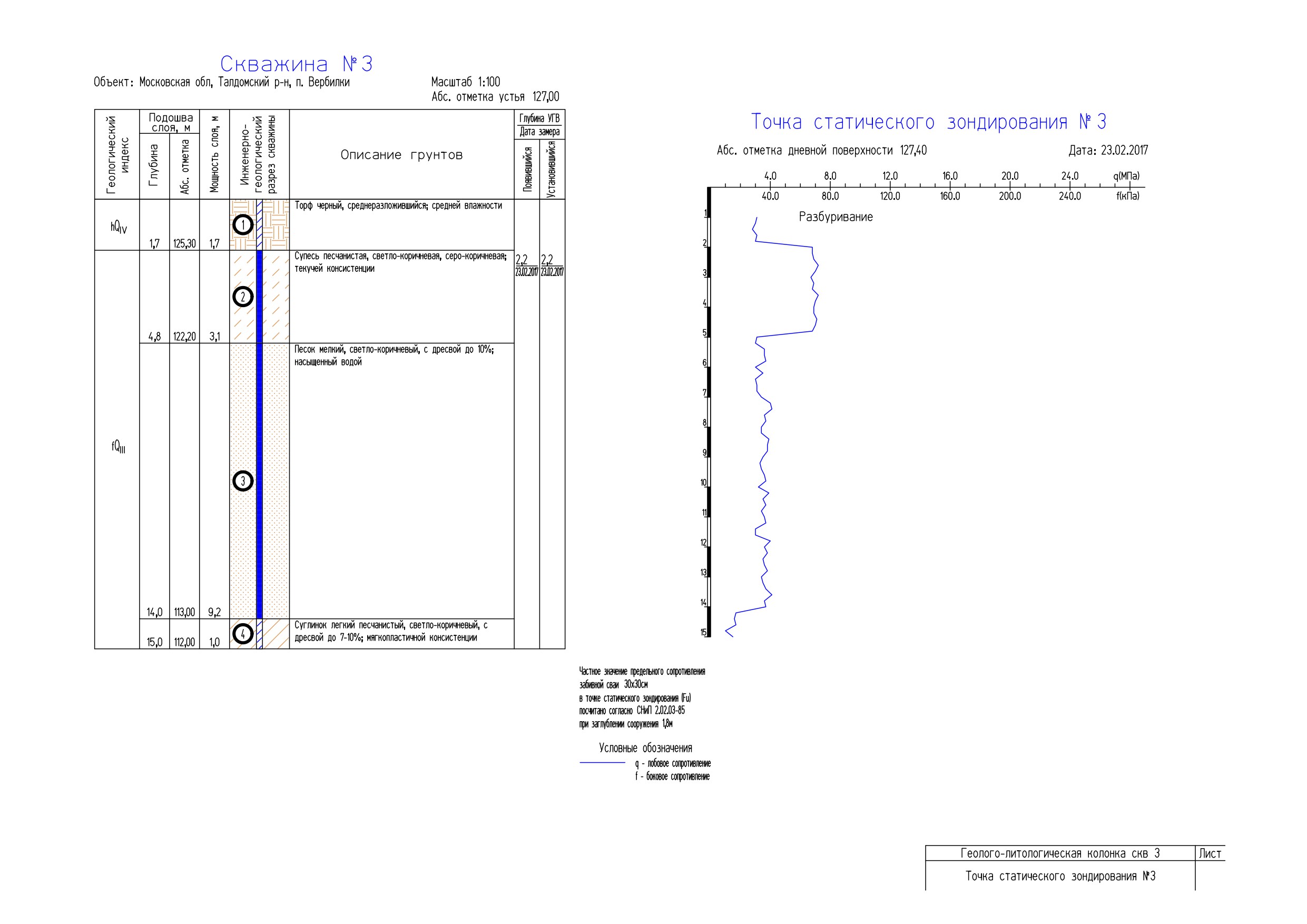

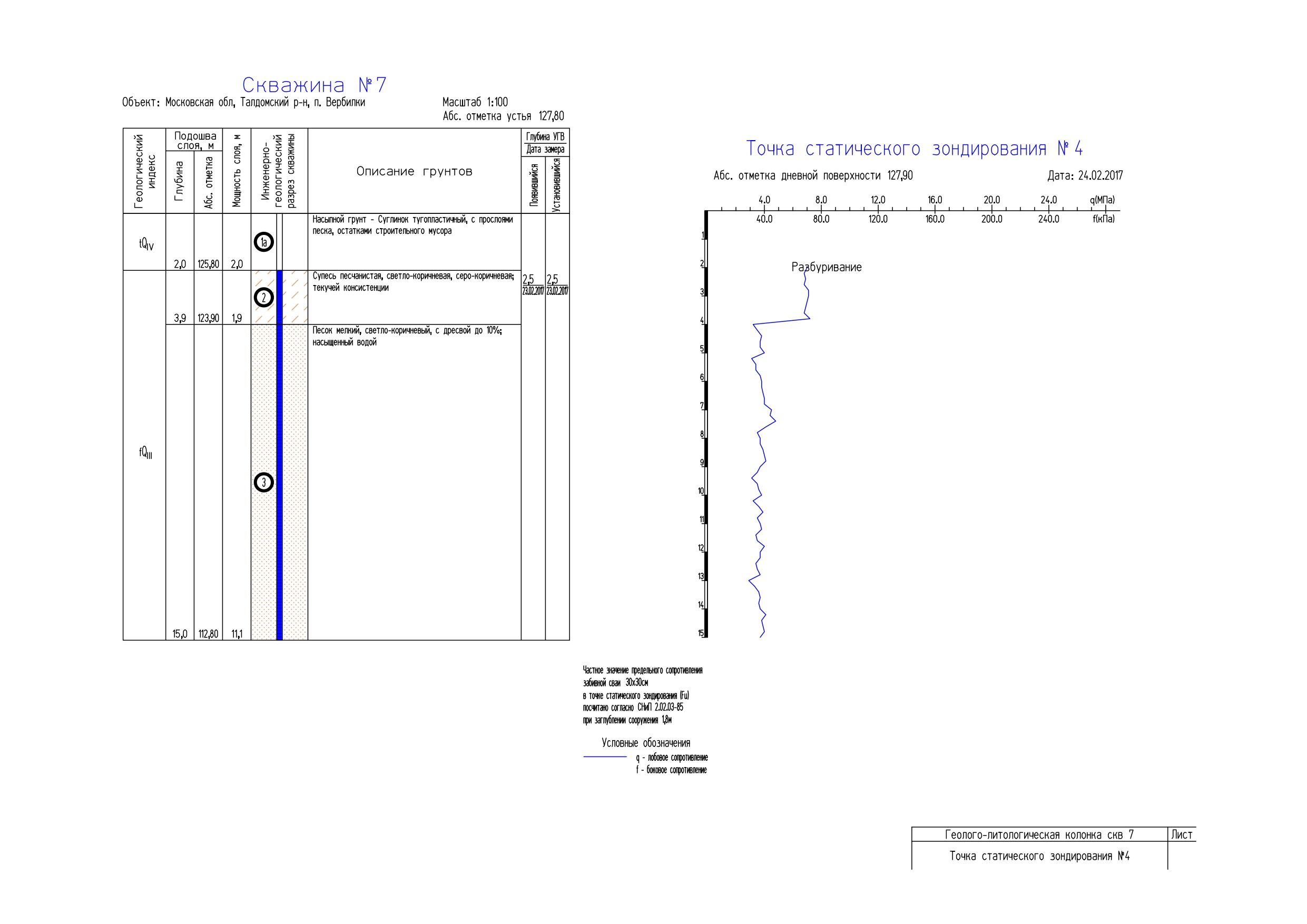

Также были проведены полевые испытания грунтов статическим
зондированием по ГОСТ 19912-2012 в 6 точках, вблизи скважин 1,2,3, 7,9,10
установкой УСЗ, укомплектованной аппаратурным комплексом «ТЕСТ- К2Мª
производства ЗАО «Геотестª г. Екатеринбург, согласно ГОСТ 19912-2012. Тип
зонда II. Площадь конуса 10 см , площадь муфты 250 см . В процессе работы
осуществлялась автоматическая цифровая регистрация и запись с привязкой по
глубине следующих параметров:
-
удельное сопротивление грунта внедрению острия конуса (лобовое) (qc,
МПа);
-
удельное сопротивление грунта по муфте трения (боковое) (fs, кПа).

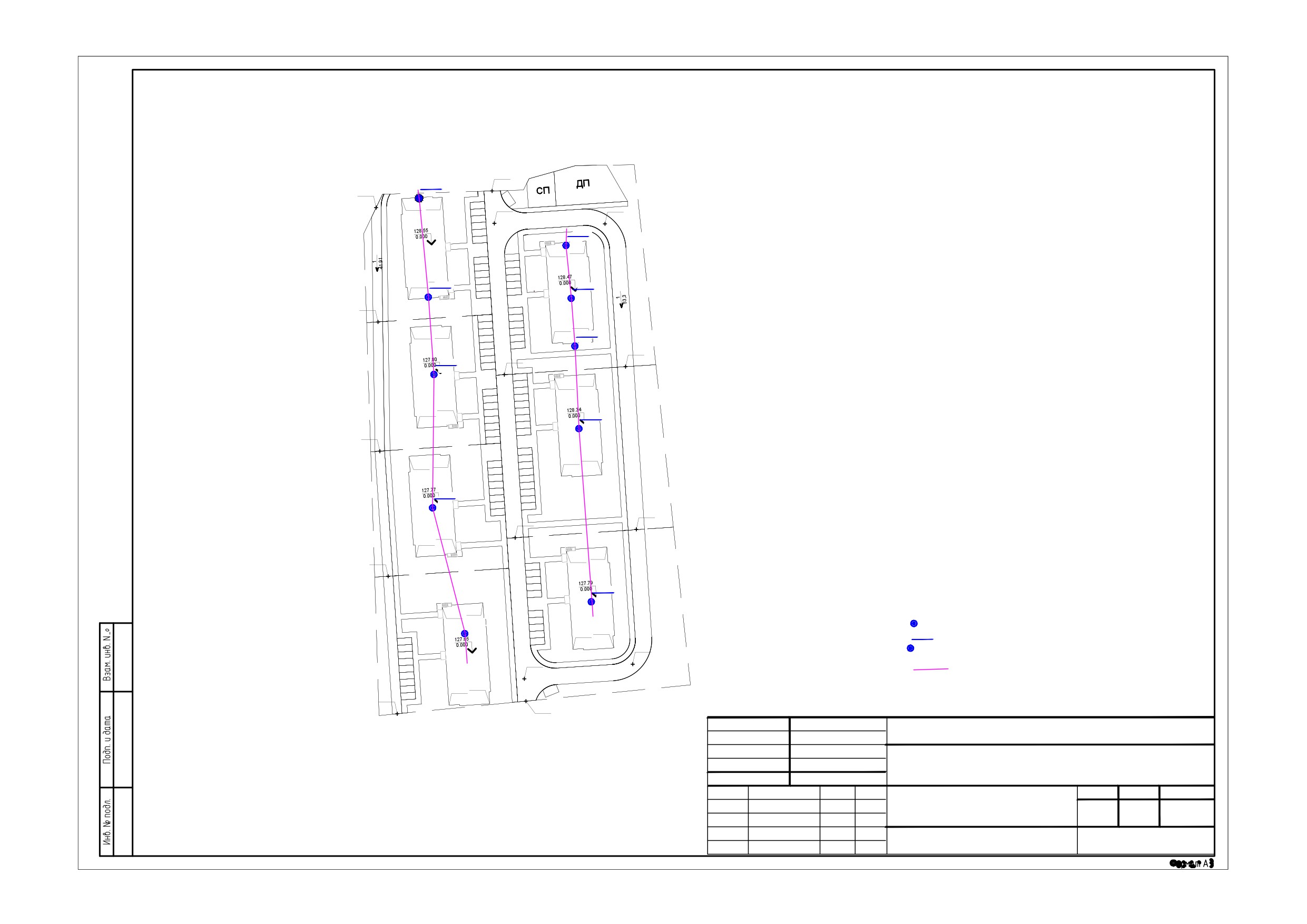

Точки проведения полевых испытаний грунтов нанесены на карту
фактического материала М 1:500 (приложение ГП.1).
По окончании бурения скважины ликвидировались согласно «Правилам
ликвидационного тампонажа буровых скважин различного назначения, засыпки
горных выработок и заброшенных колодцев для предотвращения загрязнения и
истощения подземных водª.
Плотности грунтов определялись в монолитах, которые отбирались
пробоотборником Р-45/100 и грунтоносом Ø 108 мм. Пробы песка ненарушенной
структуры отбирались грунтоносом ГК-3-123 и ГК-3-105.
Лабораторные исследования грунтов производились в сертифицированной
грунтовой лаборатории ОАО
«Фундаментпроектª в период
24.02.2017 по
28.02.2017 г в соответствии с требованиями следующих нормативных
документов:
- определение грансостава песчаных грунтов ГОСТ 12536 - 89;
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
4
Формат А4
- определение плотности и влажности грунтов ГОСТ 5180 - 84;
- определение физических характеристик ГОСТ 5180 - 84;
- определение коррозионной агрессивности грунтов ГОСТ 9.602 - 2005;
- статистическая обработка лабораторных данных ГОСТ 20522 - 96.
Камеральная обработка результатов полевых работ выполнялась. при
помощи программного цифрового комплекса
«Сredoª, комплекса
«Мicrosoft
Offiсeª, программы «AutoCadª, «Geotestª.
Безопасность труда, в полевой и камеральный периоды, осуществлялась в
соответствии с требованиями "Системы стандартов безопасности труда" согласно
СТ СЭВ 829-77 и других нормативных документов в разделах охраны
труда.
Охрана окружающей среды выполнялась в соответствии с законами РФ и
другими нормативными документами.
2. Физико-географические и техногенные условия
В соответствии с эколого-экономическим зонированием Подмосковья,
Талдомский район Московской области расположен пределах Верхневолжкой
зандрово-аллювиальной низменности. Низменность сильно заболочена, имеет
абсолютные высоты 120-180м и сложена мощной толщей озерно-аллювиальных и
водно-ледниковых отложений.
В структурно-геоморфологическом отношении территория района
определяется, как платформенная пластово-денудационная равнина. Абсолютные
отметки по устьям буровых скважин 127,0 - 128,5 м.
В соответствии со схемой климатического районирования для строительства,
участок расположен в строительно-климатической зоне II-В.
Климатические условия участка строительства:
- расчетная температура наружного воздуха
-25°С
(наиболее холодной
пятидневки)
- нормативное значение ветрового давления - 0,23 кПа;
- расчетное значение веса снегового покрова - 1,8 кПа.
-
абсолютная максимальная температура воздуха +38°С;
-
абсолютная минимальная температура воздуха - 46°С;
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
5
Формат А4
-
среднегодовая температура воздуха +4.4°С;
-
среднемесячная температура января -10,1°С
-
среднемесячная температура июля +18°С
Среднегодовая скорость ветра 2,0 - 4,0 м/сек.
Преобладающее направление ветров: зимой - южное,
летом - северо-западное.
Относится к III снеговому району с нормативным значением снеговой
нагрузки - 0,126 т/м2.
Количество осадков в ноябре-марте - 213мм, в апреле-октябре - 441мм.
Интенсивность дождя при его продолжительности 20 мин -
80 л/с×га
Согласно сейсмического районирования территории РФ по СП 14.13330.2011
и картам общего сейсмического районирования территории Российской
Федерации ОСР-97-А, ОСР-97-В и ОСР-2011 район относится к 6-ти бальной зоне
при 10%, 5% и 1% вероятности сейсмической опасности.
3. Изученность инженерно-геологических условий
Исследуемый район относится к хорошо изученным, согласно анализа
четвертичных и дочетвертичных карт N-37 II, в геолого-литологическом строении
участка работ принимают участие (сверху - вниз): верхнечетвертичные покровные
отложения
(prQIII-IV),
позднечетвертичные флювиогляциальные
(fQIII),
ледниковые отложения московского оледенения
(gQnms),
флювио-
лимногляциальные отложения нижнесреднечетвертичного возpacтa
(f,lgQi-n),
верхнеюрские отложения (J3).
4. Геолого-литологическое строение
На территории района изысканий четвертичные отложения развиты
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
6
Формат А4
повсеместно, перекрывая водоразделы и спускаясь в речные долины и овраги.
Исключение представляют только некоторые участки долин и оврагов, на
крутых склонах которых обнажаются более древние отложения. Так, например,
по долинам рек выходят на дневную поверхность известняки нижнегжельского
подъяруса. Современный рельеф в значительной степени повторяет
погребенный рельеф
В геолого
- литологическом строении до глубины бурения
15,0 м
принимают участие (сверху - вниз): современные техногенные отложения (tQiv),
верхнечетвертичные болотные отложение (hQIII-IV), а также позднечетвертичные
флювиогляциальные отложения (fQIII).
Четвертичные отложения (Q).
Современное звено
Современные техногенные отложения tQIV - залегают с поверхности и
представлены суглинками с прослоями песка с редким включением строительным
мусором, щебнем кирпича и бетона, мощность отложений колеблется от 1,8
(скв.8) до 2,0 (скв.7) м.
Верхнее звено
Под насыпными грунтами повсеместно вскрыты верхнечетвертичные
болотные отложения
(hQIII-IV),
представленные торфами черными,
среднеразложившимися, мощностью от 1,7 (скв. 3) до 2,4 (скв. 4,6) м.
Среднее звено
Позднечетвертичные флювиогляциальные отложения (fQIII) залегают под
насыпными грунтами и грунтами болотного генезиса. Представлены песчано-
суглинистой толщей:
-
Супесь светло-коричневая, серо-коричневая, песчанистая, текучей
консистенции. Мощность слоя составляет от 1,7 м (скв. 8) до 6,2 м (скв. 9, 10);
-
Песок мелкий, светло-коричневый, с дресвой до 10%, рыхлый, насыщен
водой. Мощность отложений колеблется от 5,6 (скв. 10) до 11,5 м (скв. 8).
-
Суглинок светло-коричневый, мягкопластичный, легкий, песчанистый.
Мощность слоя составляет от 0,3 м (скв.5) до 1,8 м (скв 6).
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
7
Формат А4

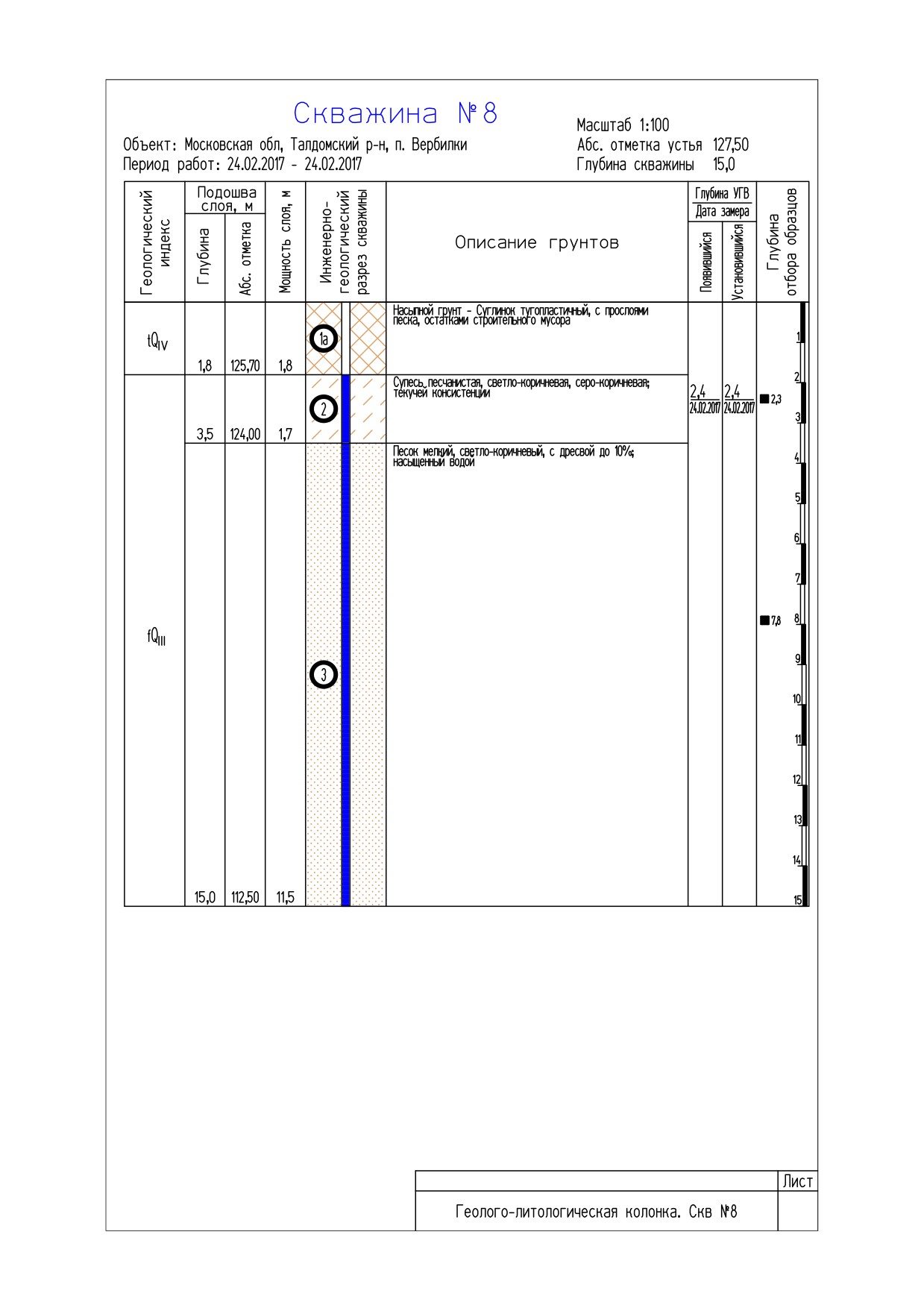

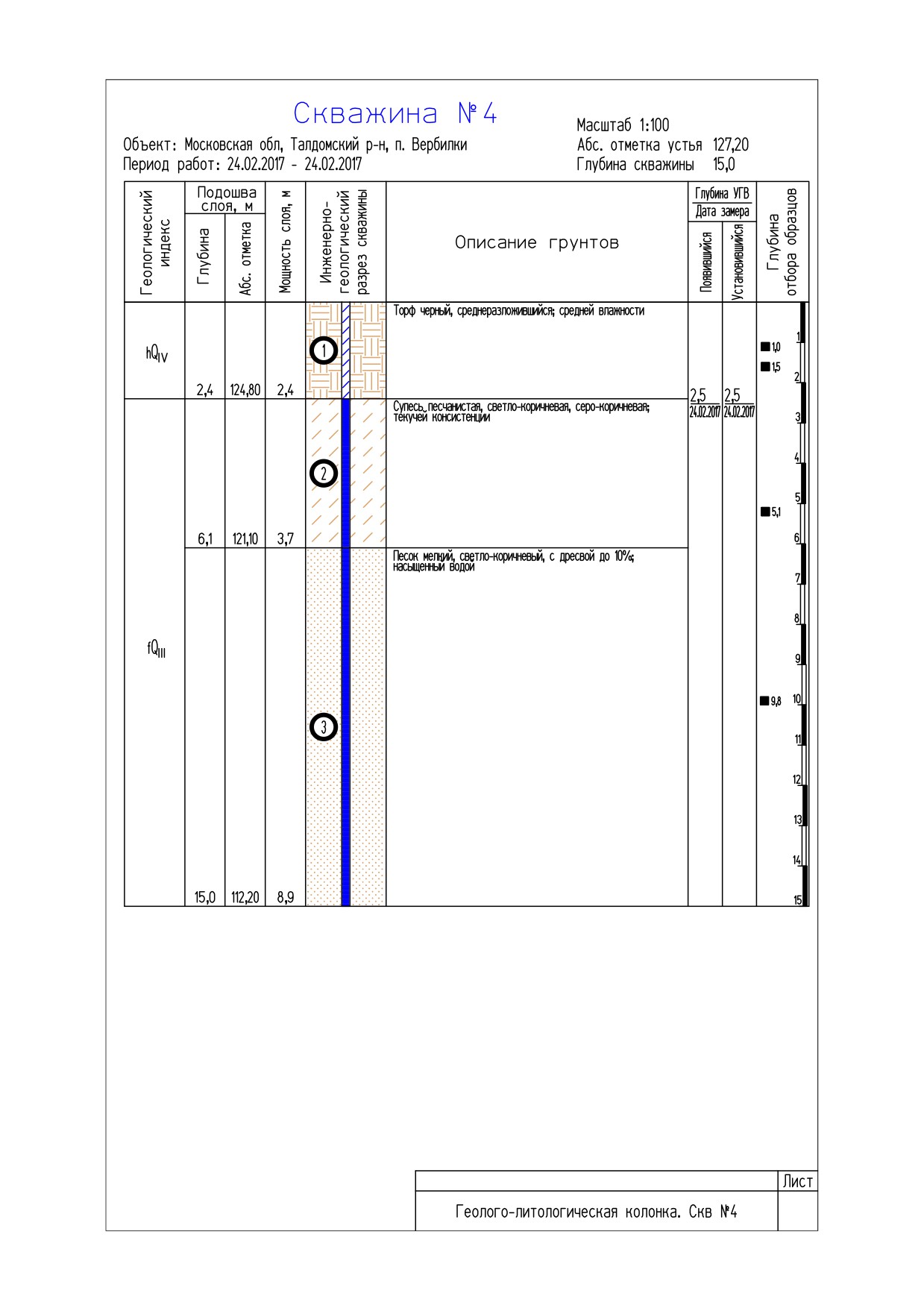

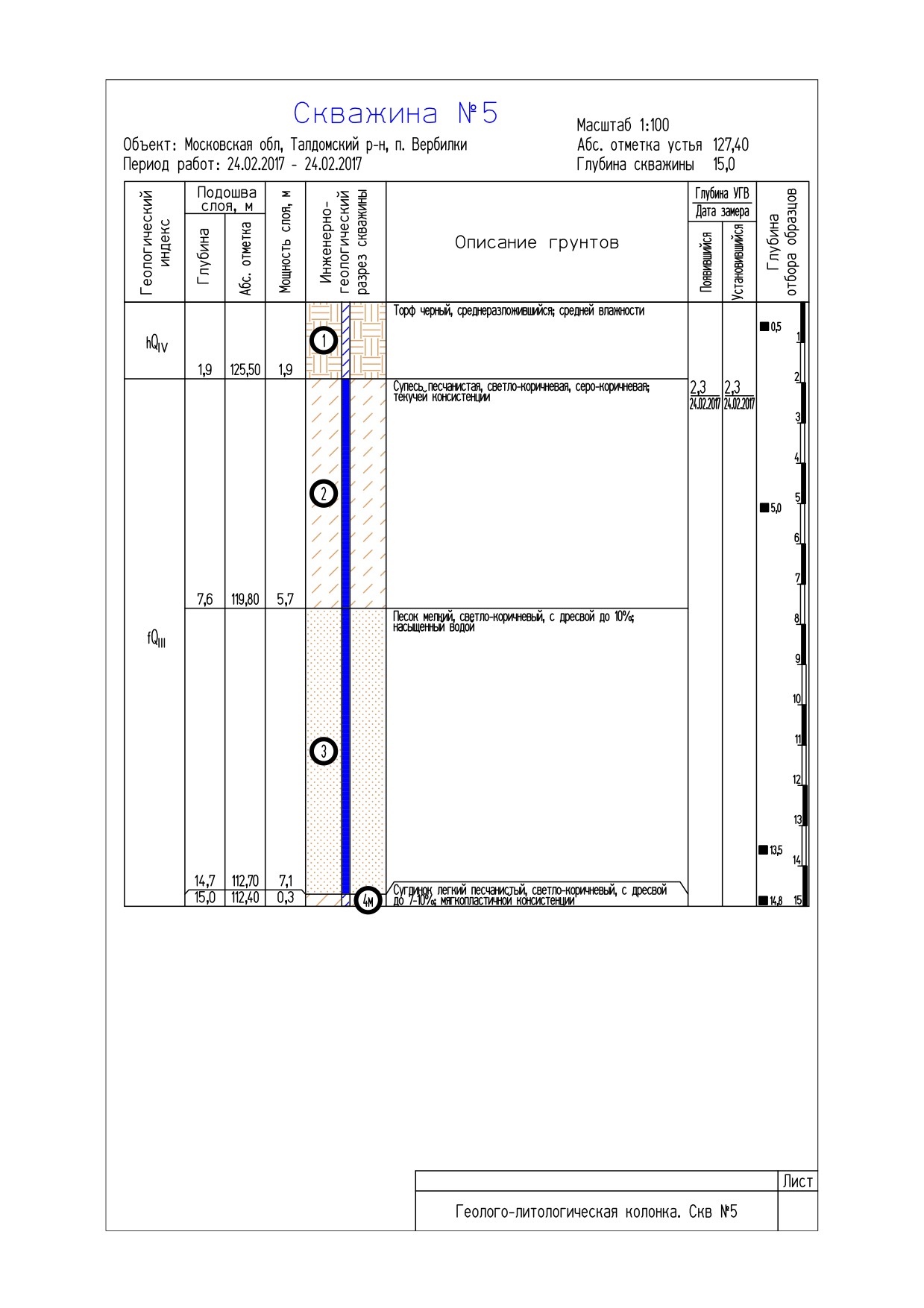

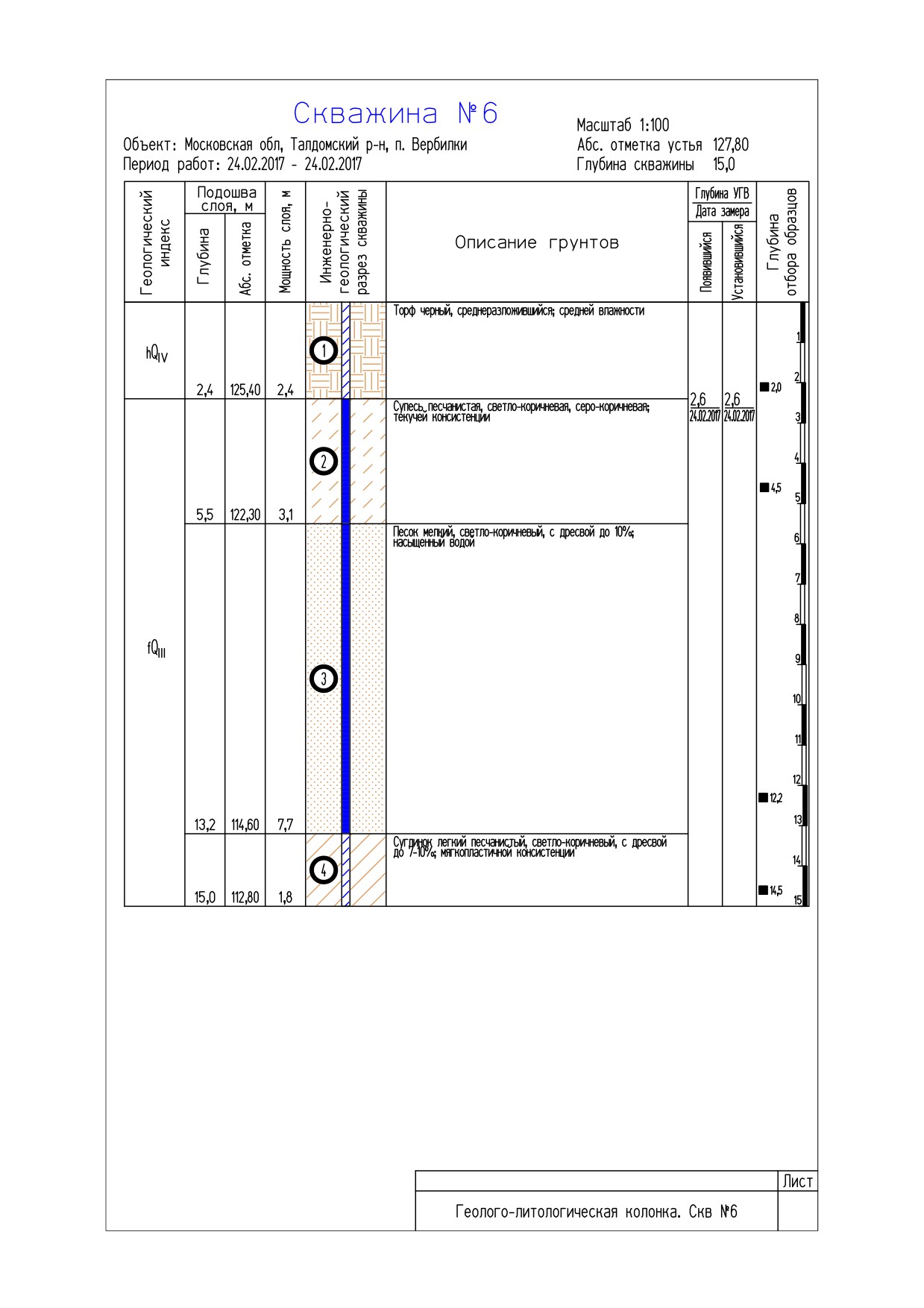

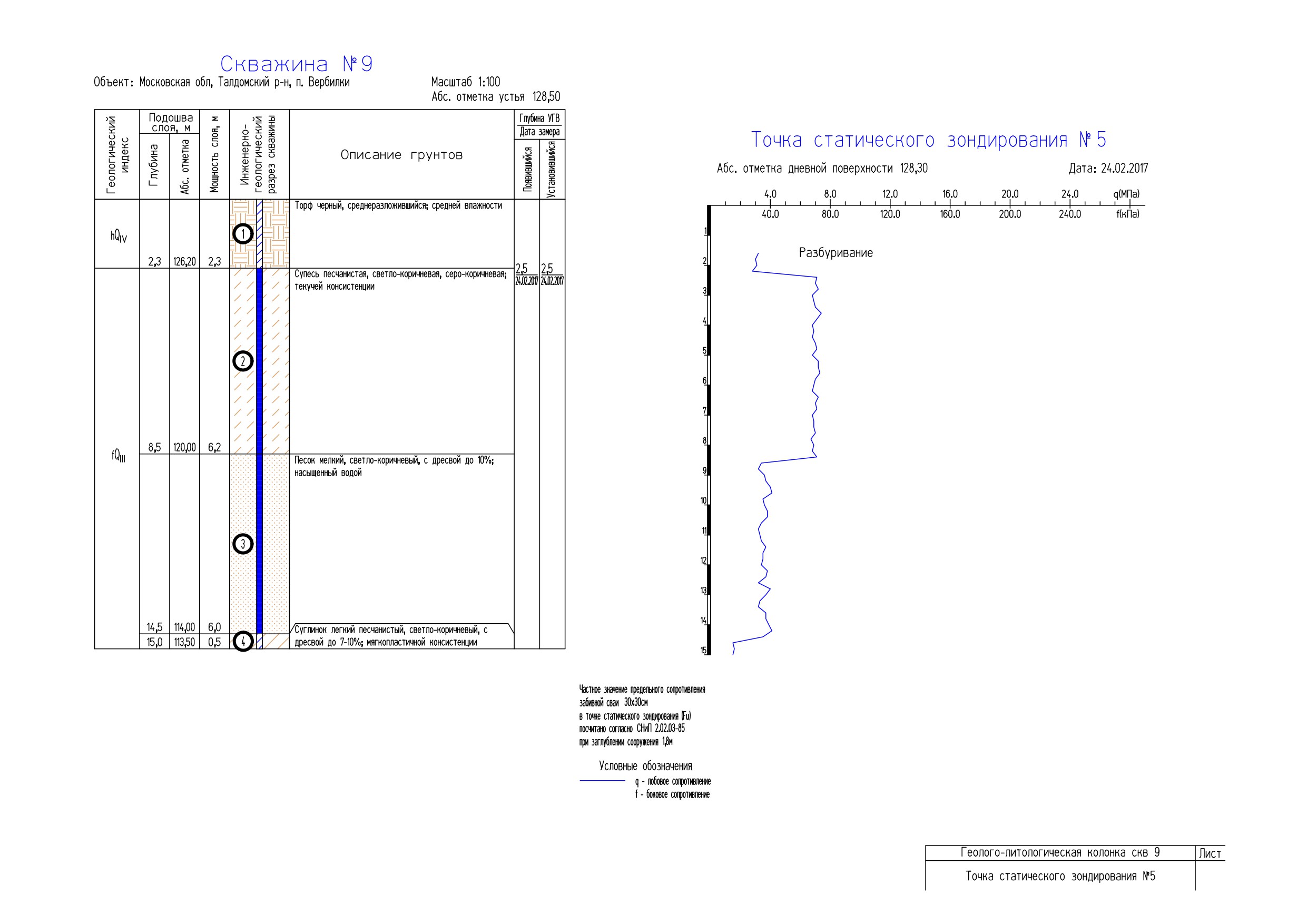

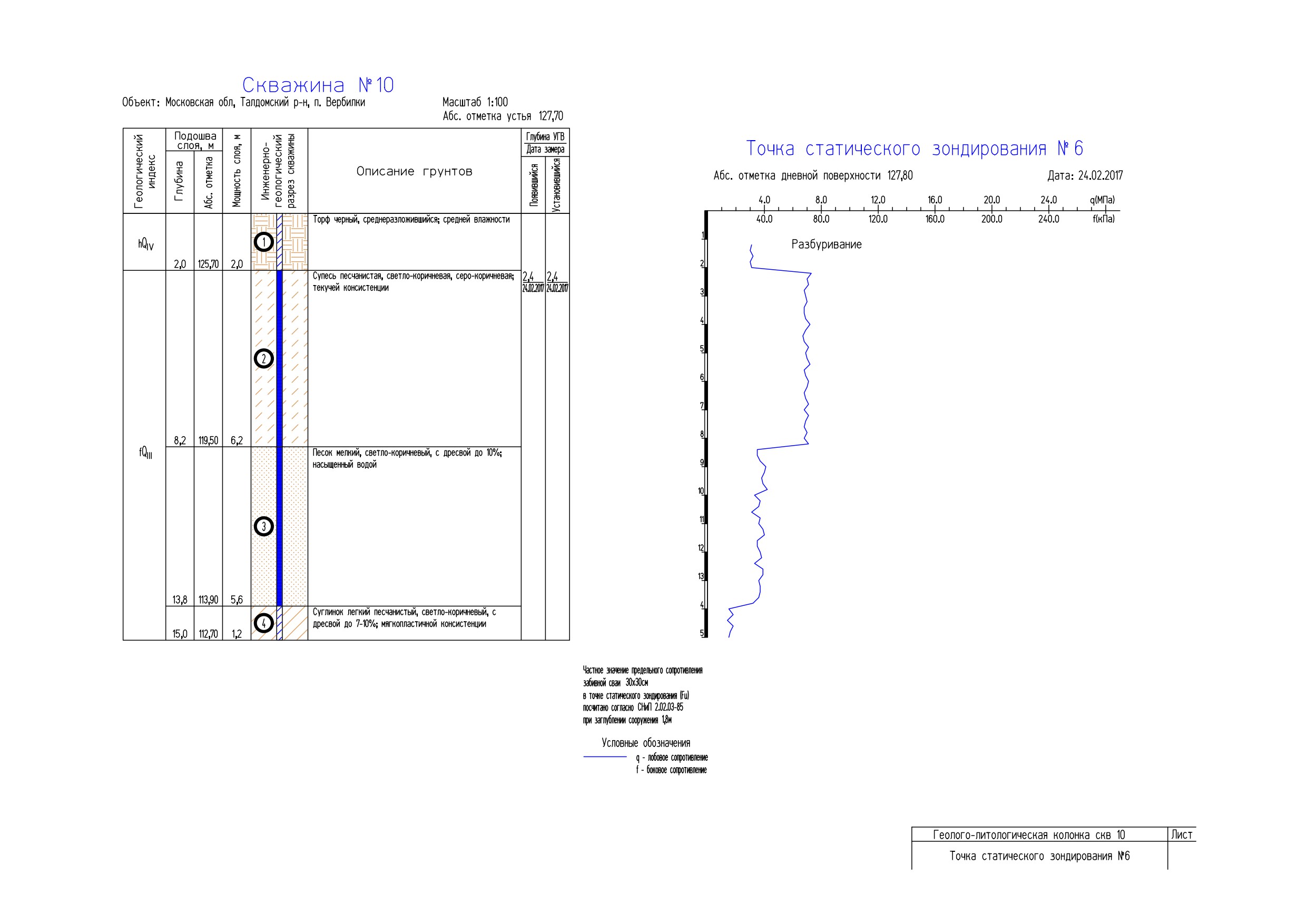

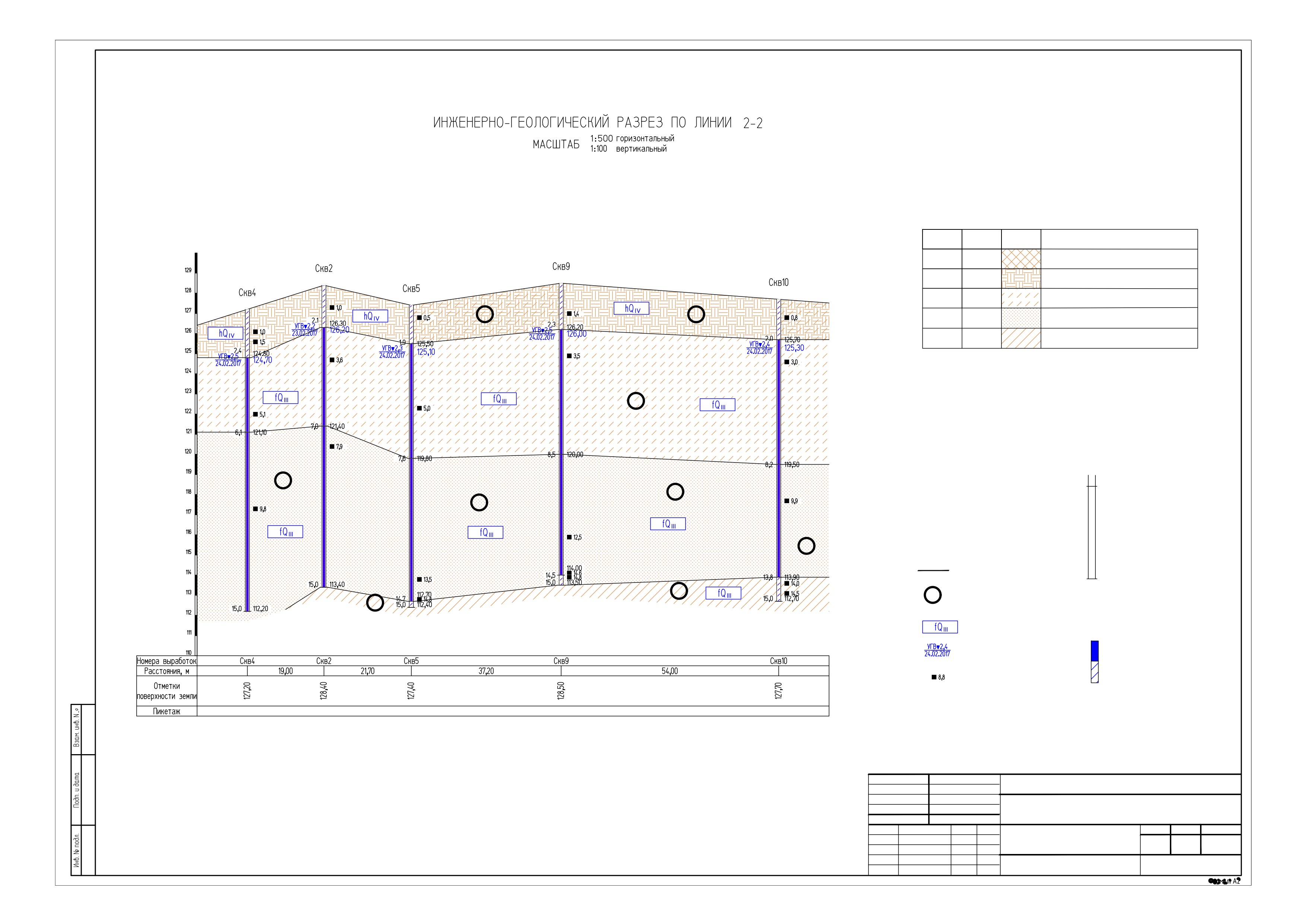

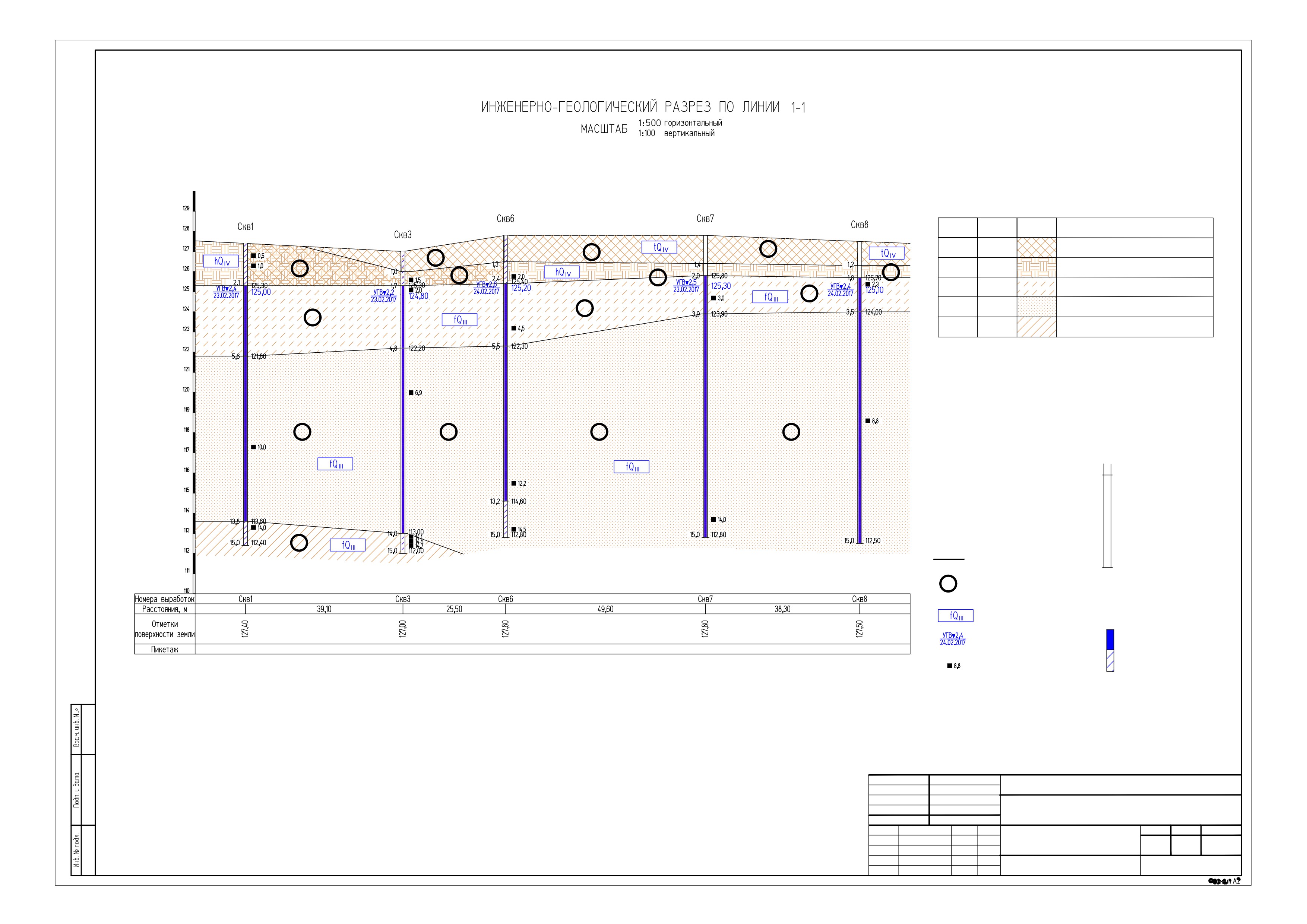

Условия залегания и распространения в разрезе каждой литологической
разности приведены в инженерно-геологических разрезах и литологических
колонках скважин (приложение ГП.02, приложение ГП.03).
5 Гидрогеологические условия
В гидрогеологическом отношении район изысканий относится к
Московскому артезианскому бассейну. Подземные воды этого региона
приурочены к породам палеозойского возраста. Осадочные породы этого возраста
представлены чередованием хорошо проницаемых известняков, песков и
слабоводопроницаемых мергелей, глин. Подземные воды этого района заключены
в каменноугольных отложениях, приуроченных к верхнедевонским породам, к
отложениям юрской и меловой систем. Повсеместно развиты воды четвертичных
отложений, со свободной поверхностью.
Гидрогеологические условия участка характеризуются наличием
четвертичного водоносного горизонта, приуроченного к флювиогляциальным
отложениям. Грунтовые воды на период бурения (февраль
2017 г.) вскрыты
всеми скважинами на глубинах 2,2 - 2,6 м. Водоносный горизонт функционирует
в безнапорном режиме.
По химическому составу вода преимущественно вода хлоридно-
гидрокарбонатная натриево-кальциевая, пресная, умеренно жёсткая (жёсткость
карбонатная) и хлоридно- гидрокарбонатная магниево-кальциевая, весьма
слабосолоноватая, очень жёсткая (жёсткость карбонатная).
Грунтовые воды согласно ГОСТ 31384-2008, неагрессивны к бетону марок
W4, W6, W8, W10-W12, однако, по водородному показателю слабоагрессивны к
бетону марки W4; к арматуре железобетонных конструкций при постоянном
погружении воды неагрессивны, при периодическом смачивании воды
слабоагрессивны; агрессивность вод к металлическим конструкциям при
свободном доступе кислорода - средняя.
Агрессивность подземных вод, согласно ГОСТ 9.602-2005, по отношению к
свинцовым оболочкам кабелей высокая, к алюминиевым - высокая.
Результаты химических анализов воды приведены в текстовом приложении
И.
За критический уровень подтопления принята максимальная глубина
подземной части - 10,0 м. Расчет степени потенциальной подтопляемости
представлен в приложении М.
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
8
Формат А4
В периоды обильного выпадения атмосферных осадков и интенсивного
снеготаяния, а также при возможных техногенных утечках из водонесущих
коммуникаций возможен подъем уровня подземных вод. За расчетный уровень
подземных вод принять уровень, замеренный при изысканиях с превышением 1,0
м.
6 Физико-механические свойства грунтов
На основании данных бурения, полевых методов исследований грунтов,
результатов лабораторных исследований грунтов в геолого-литологическом
разрезе изысканной площадки ГОСТ
20522-96 выделено
5 инженерно-
геологических элементов (ИГЭ):
ИГЭ-1а - насыпной грунт. Суглинок тугопластичный, с прослоями песка
мелкого и остатками строительного мусора.
ИГЭ-1 - Торф черный, среднеразложившийся, средней влажности.
ИГЭ-2 - Супесь светло-коричневая, серо-коричневая, песчанистая, текучей
консистенции.
ИГЭ-3 - Песок мелкий, светло-коричневый, с дресвой до
10%, рыхлый,
насыщен водой.
ИГЭ-4
- Суглинок светло-коричневый, мягкопластичный, легкий,
песчанистый.
Условия залегания выделенных на участке изысканий инженерно-
геологических элементов, их распространение и мощности отражены на
геологических разрезах.
ИГЭ-1а - насыпной грунт. Суглинок тугопластичный с прослоями песка
мелкого и строительным мусором. Грунты ИГЭ-1 имеют среднюю мощность на
площадке строительства до 2,0 м, неслежавшиеся (давность отсыпки - менее 5
лет) и подлежат удалению при проведении строительных работ.
Средняя плотность грунтов ИГЭ-1а - 2,10-2,15 г/см3. R0 =80 кПа
ИГЭ-1 - Торф черный, среднеразложившийся, средней влажности.
Показатели грунтов, определенные лабораторными методами приведены в
текстовых приложениях (прил. Е) и в таблице 6.1. Механические характеристики
определены по данным статического зондирования (Прил. К) и приведены в
сводной таблице 6.5.
Таблица 6.1
Наименование
Буквен.
Един.
Кол-во
Норм
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
9
Формат А4
показателей
обознач
изм.
опред
ат.
значе
ние
Природная влажность
W
%
10
115,2
Влажность на гр.тек.
Wl
%.
Влажность на гр.раск.
Wp
%
Число пластичности
Ip
%.
Показатель текучести
IL
д.ед.
Плотность
г/см3
10
1,05
Плотность сух. грунта
d
г/см3
10
0,54
Плотность частиц
s
г/см3
10
1,60
грунта
Коэффициент
е
б/р
10
2,252
пористости
Удельное сцепление
С
кПА
28
Угол внутрен. трения
f
град
10
Модуль общей
Е
МПа
3
деформации
Расчетные значения характеристик грунтов приведены в сводной таблице
6.4 по I при α=0,95 и II при α=0,85 предельным состояниям в соответствии с п.
5.3.16, 5.3.18 СП 22.13330.2011.
ИГЭ-2
- Супесь светло-коричневая, серо-коричневая, песчанистая, текучей
консистенции.
Показатели грунтов, определенные лабораторными методами приведены в
текстовых
приложениях
(прил. Е)
и в таблице
6.2. Механические
характеристики определены по данным статического зондирования (Прил. К) и
приведены в сводной таблице 6.5.
Таблица 6.2
Норм
Буквен.
Наименование
Един.
Кол-во
ат.
обознач
показателей
изм.
опред
значе
ние
Природная влажность
W
%.
10
26,9
Влажность на гр.тек.
Wl
%.
10
26,0
Влажность на гр.раск.
Wp
%.
10
20,3
Число пластичности
Ip
%.
10
5,7
Показатель текучести
IL
д.ед.
10
1,15
Плотность
г/см3
10
1,68
Плотность сух. грунта
d
г/см3
10
1,32
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
10
Формат А4
Плотность частиц
s
г/см3
10
2,66
грунта
Коэффициент
е
б/р
10
1,017
пористости
Удельное сцепление
С
кПА
1
Угол внутрен. трения
f
град
28
Модуль общей
Е
МПа
17
деформации
Расчетные значения характеристик грунтов приведены в сводной таблице
6.5 по I при α=0,95 и II при α=0,85 предельным состояниям в соответствии с п.
5.3.16, 5.3.18 СП 22.13330.2011.
ИГЭ-3 - Песок мелкий, светло-коричневый, с дресвой до
10%, рыхлый,
насыщен водой.
Показатели грунтов, определенные лабораторными методами приведены в
текстовых приложениях
(прил. Е)
и в таблице
6.3. Механические
характеристики определены по данным статического зондирования (Прил. К) и
приведены в сводной таблице 6.6.
Пробы песка ненарушенной структуры отбирались грунтоносом ГК-3-123 и
ГК-3-105.
Пористость песков приведена в сводной лабораторной ведомости ( Прил.Е) и
в сводной таблице 6.6.
Для определения плотности песков были использованы следующие формулы
из табл. 8 пособие к СНиП 2.02.01-83:
где ʷ - природная влажность грунта в долях единицы; ps- плотность частиц
грунта, г/см3; р - плотность грунта, г/см3;
е - коэффициент пористости грунта природного сложения и влажности,
принимаемый по минимальному значению по таблице №10 пособия к СНиП
2.02.01-83. е - для песков средней крупности, плотных составляет 0.50; е - для
песков средней крупности, средней плотности составляет 0.60; е - для песков
средней крупности, рыхлых составляет 0.70.
Из этой формулы мы выводим искомую плотность:
P = ps(1+w) / 1+е
Таблица 6.3
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
11
Формат А4
Норм
Буквен.
Наименование
Един.
Кол-во
ат.
обознач
показателей
изм.
опред
значе
ние
Природная влажность
W
%.
10
18,2
Влажность на гр.тек.
Wl
%.
Влажность на гр.раск.
Wp
%.
Число пластичности
Ip
%.
Показатель текучести
IL
д.ед.
Плотность
г/см3
10
1,94
Плотность сух. грунта
d
г/см3
10
1,64
Плотность частиц
s
г/см3
10
2,69
грунта
Коэффициент
е
б/р
10
0,641
пористости
Удельное сцепление
С
кПА
28
Угол внутрен. трения
f
град
1
Модуль общей
Е
МПа
17
деформации
Расчетные значения характеристик грунтов приведены в сводной таблице
6.6 по I при α=0,95 и II при α=0,85 предельным состояниям в соответствии с п.
5.3.16, 5.3.18 СП 22.13330.2011.
ИГЭ-4 - Суглинок светло-коричневый, мягкопластичный, легкий, песчанистый.
Показатели грунтов, определенные лабораторными методами приведены в
текстовых приложениях (прил. Е) и в таблице 6.2.
Таблица 6.4
Норм
Буквен.
Наименование
Един.
Кол-во
ат.
обознач
показателей
изм.
опред
значе
ние
Природная влажность
W
%.
10
18,5
Влажность на гр.тек.
Wl
%.
10
22,9
Влажность на гр.раск.
Wp
%.
10
12,8
Число пластичности
Ip
%.
10
10,1
Показатель текучести
IL
д.ед.
10
0,57
Плотность
г/см3
10
1,78
Плотность сух. грунта
d
г/см3
10
1,51
Плотность частиц
s
г/см3
10
2,70
грунта
Коэффициент
е
б/р
10
0,796
пористости
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
12
Формат А4
Удельное сцепление
С
кПА
6
11
Угол внутрен. трения
f
град
6
21
Модуль общей
Е
МПа
6
12
деформации
Расчетные значения характеристик грунтов приведены в сводной таблице
6.5 по I при α=0,95 и II при α=0,85 предельным состояниям в соответствии с п.
5.3.16, 5.3.18 СП 22.13330.2011.
Таблица 6.5. Рекомендуемые нормативные и расчетные значения
показателей свойств грунтов
ИГЭ-1
ИГЭ-2
ИГЭ-3
ИГЭ-4
Природная
115,2
w
26,9
18,2
18,5
влажность, %
Плотность, г/см3
нормативное
н
1,05
1,68
1,94
1,78
значение
при
''
1,03
1,66
1,92
1,76
при
'
1,01
1,64
1,90
1,74
Модуль общей
E
3,0
6,0
17,0
12,0
деформации, МПа
Удельное
сцепление, КПа
нормативное
28
13
1
11
cн
значение
при
27
11
1
9
c''
при
26
9
-
7
c'
Угол внутреннего
трения, град
нормативное
10
13
28
21
fн
значение
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
13
Формат А4
при
9
12
26
20
f''
при
f'
7
11
24
19
Для определения коррозионной агрессивности грунтов было отобрано 3
пробы грунта нарушенной структуры. Грунты согласно ГОСТ
31384-2008,
неагрессивны к бетону марки W4, W6, W8. Коррозионная агрессивность грунтов,
согласно ГОСТ 9.602-2005, к алюминиевым оболочкам - средняя, к свинцовым
оболочкам - средняя, к стали - средняя (Приложение Л).
Согласно СП
22.13330.2011
«Основания зданий и сооруженийª
нормативную глубину сезонного промерзания грунта dfn, м, при отсутствии
данных многолетних наблюдений следует определять на основе
теплотехнических расчетов. Для районов, где глубина промерзания не превышает
2,5 м, ее нормативное значение допускается определять по формуле: dfn = d0^M^,
где М t - безразмерный коэффициент, численно равный сумме абсолютных
значений среднемесячных отрицательных температур за год в данном районе,
принимаемых по СП 131.13330.2012 (таблица 2); do - величина, принимаемая
равной для суглинков и глин (независимо от консистенции) 0,23 м; для супесей,
песков мелких и пылеватых - 0,28 м; для песков гравелистых, крупных и средней
крупности - 0,30 м; для крупнообломочных грунтов - 0,34 м.
Нормативная глубина сезонного промерзания по СП 22.13330.2011 и СП
131.13330.2012 составляет для суглинков и глин - 1,3 м, для супесей, песков
мелких и пылеватых
-
1,6 м, для песков гравелистых, крупных и средней
крупности - 1,7 м, для крупнообломочных грунтов - 1,9 м. В зону сезонного
промерзания попадают грунты ИГЭ № 1 и 2.
Специфические свойства грунтов
Глубина сезонного промерзания на изучаемой территории составляет 1,6 м.
В зону сезонного промерзания попадают техногенные грунты со средней
степенью пучинистости (согласно таблице Б.27 ГОСТа 25100-11), биогенные
грунты ИГЭ-1 (торф) - сильно и чремернопучинистый, и грунты ИГЭ-3 (супесь
пластичная) - сильнопучинистые.
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
14
Формат А4
Насыпные грунты ИГЭ-1а классифицируются как
перекопанный и
перемещенный грунт, отсыпанной без уплотнения. Насыпь неслежавшаяся,
возраст менее 5 лет. Согласно таблице В9 Приложения В СНиП 22.13330.2011*
расчетное сопротивление для насыпных грунтов Ro принято равным 80кПа.
7. Геологические и инженерно-геологические процессы и
явления
Исходя из геологического строения исследуемая территория не опасна в
карстово-суффозионном отношении.
На дневной поверхности рассматриваемой территории не выявлены какие-
либо проявления инженерно-геологических процессов (воронки, провалы и т.п.).
По степени сложности инженерно-геологические условия территории
предполагаемого строительства характеризуются как третья
(сложная)
- III
категория (СП 11 -105-97).
На исследуемой территории широкое распространение имеет процесс
подтопления, осложняемый наличием в разрезе сильно и чрезмерно пучинистых
грунтов. Эти факторы оказывают решающее влияние на принятие проектных
решений, строительство и эксплуатацию сооружений.
При использовании в качестве защитных мероприятий дренажей и
организации поверхностного стока в комплекс защитных сооружений следует
включать системы водоотведения и утилизации дренажных вод.
Локальная система инженерной защиты включает в себя дренажи различных
видов, противофильтрационные завесы и экраны, а также вертикальную
планировку территории с организацией поверхностного стока и гидроизоляцию
подземных частей зданий и сооружений.
8.Методико-метрологическое обеспечение изысканий
Инженерно-геологические изыскания на площадке проводились в
соответствии с действующими нормативными документами и с должным
внутриорганизационным контролем.
ЛисЛ
и
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
15
Формат А4
Диаметры скважин, а также способ бурения определялись согласно
требованиям СП
47.13330.2012
«Инженерные изыскания для строительства.
Основные положенияª, СП 11-105-97 «Инженерно-геологические изыскания для
строительстваª.
Разбивка и планово-высотная привязка скважин осуществлялись согласно
СП 11-104-97.
Лабораторные исследования свойств грунтов и обработка результатов
анализов осуществлялись согласно ГОСТ 25100-2011, ГОСТ 12248-2010, ГОСТ
12536-79, ГОСТ 5180-84, ГОСТ 30416-12, ГОСТ 20522-2012.
Отбор, консервация, хранение и транспортировка образцов грунта для
лабораторных исследований производились согласно ГОСТ 12071-2000. Отбор
проб ненарушенного сложения производился вдавливаемым грунтоносом ГВ-1Н
(со съемным башмаком) диаметром 108 мм.
Оформление отчетных графических материалов производилось в
соответствии с ГОСТ 21.302-96, ГОСТ Р 21.1101-2013.
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
16
Формат А4
Заключение
1. Площадка изысканий расположена по адресу: Московская область,
2. Согласно сейсмического районирования территории РФ по СП 14.13330.2011
и картам общего сейсмического районирования территории Российской
Федерации ОСР-2011 район относится к 6-ти бальной зоне при 10%, 5% и 1%
вероятности сейсмической опасности.
3.
В результате анализа пространственной изменчивости характеристик
грунтов, определенных полевыми и лабораторными методами в пределах
участка изысканий на разведанную глубину до 15,0 м, выделены следующие
инженерно-геологические элементы (ИГЭ):
ИГЭ-1а - насыпной грунт. Суглинок тугопластичный, с прослоями песка
мелкого и остатками строительного мусора.
ИГЭ-1 - Торф черный, среднеразложившийся, средней влажности.
ИГЭ-2 - Супесь светло-коричневая, серо-коричневая, песчанистая, текучей
консистенции.
ИГЭ-3 - Песок мелкий, светло-коричневый, с дресвой до 10%, рыхлый,
насыщен водой.
ИГЭ-4
- Суглинок светло-коричневый, мягкопластичный, легкий,
песчанистый.
4.
Грунтовые воды на период бурения (февраль 2017 г.) вскрыты всеми
скважинами на глубинах 2,2 - 2,6 м. Водоносный горизонт функционирует в
безнапорном режиме.
По химическому составу вода преимущественно вода хлоридно-
гидрокарбонатная натриево-кальциевая, пресная, умеренно жёсткая (жёсткость
карбонатная) и хлоридно- гидрокарбонатная магниево-кальциевая, весьма
слабосолоноватая, очень жёсткая (жёсткость карбонатная).
В соответствии с п. 8.1.11 СП 11-105-97 часть II, для застроенных, застраиваемых
и намечаемых к застройке территорий в районах развития подтопления,
независимо
от
сложности
геоморфологических,
геологических,
гидрогеологических, гидродинамических условий и интенсивности техногенных
воздействий, принимается III
(сложная) категория сложности инженерно-
геологических и гидрогеологических условий (приложение Б СП 11-105-97 часть
I). Согласно СП
11-105-97, часть
2 приложение И исследуемая территория
относится к разряду «подтопленных в естественных условияхª.
5. Для определения коррозионной агрессивности грунтов было отобрано 3 пробы
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
17
Формат А4
грунта нарушенной структуры. Грунты согласно ГОСТ 31384-2008, неагрессивны
к бетону марки W4, W6, W8. Коррозионная агрессивность грунтов, согласно
ГОСТ 9.602-2005, к алюминиевым оболочкам - средняя, к свинцовым оболочкам -
средняя, к стали - средняя (Приложение Л).
6.
Нормативная глубина сезонного промерзания по СП 22.13330.2011 и СП
131.13330.2012 составляет для суглинков и глин
-
1,6 м. В зону сезонного
промерзания попадают грунты ИГЭ № 1а, 1 и 2.
7. По степени морозной пучинистости грунты в зоне сезонного промерзания
характеризуются следующим образом: ИГЭ №1а - среднепучинистые, ИГЭ-1 -
чрезмернопучинистые, ИГЭ-2 - сильнопучинистые.
8. По степени сложности инженерно-геологические условия территории
предполагаемого строительства характеризуются как третья
(сложная)
- III
категория (СП 11 -105-97).
На исследуемой территории широкое распространение имеет процесс
подтопления, осложняемый наличием в разрезе сильно и чрезмерно пучинистых
грунтов. Эти факторы оказывают решающее влияние на принятие проектных
решений, строительство и эксплуатацию сооружений.
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
18
Формат А4
10. СПИСОК ИСПОЛЬЗОВАННЫХ МАТЕРИАЛОВ
1.
ГОСТ 25100-2011 «Грунты. Классификацияª
2.
ГОСТ 21.302-96 «Условные графические обозначения в документации по
инженерногеологическим изысканиямª
3.
ГОСТ 20276-2012 «Грунты. Методы полевого определения характеристик
прочности и деформируемостиª
4.
ГОСТ 19912-2001 «Грунты. Метод полевого испытания статическим и
динамическим зондированиемª
5.
«Пособие по проектированию оснований зданий и сооружений (к СНиП
2.02.01-83)ª, Москва, 1986 г.
6.
СП 47.13330.2012 «Инженерные изыскания для строительства. Основные
положенияª
7.
СП 22.13330.2011 «Основания зданий и сооруженийª
8.
СП 131.13330.2012 «Строительная климатологияª
9.
СП 11-105-97 «Инженерно-геологические изыскания для строительстваª
10. СНиП
2.05.02-85
«Строительные нормы и правила. Автомобильные
дорогиª
11. ГЭСН 81-02-2001. Выпуск 4. 2007.
12. Геологическая карта четвертичных и дочетвертичных отложений N-37-II
(масштаб 1:200 000), 1964 г.
13. ГОСТ Р 21.1101-2009. СПДС. Основные требования к проектной и рабочей
документации
14. ГОСТ 5180-84 «Грунты. Методы лабораторного определения физических
характеристикª
15. ГОСТ 30416-96 «Грунты. Лабораторные испытания. Общие положенияª
16. ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов
испытанийª
17. СП 116.13330.2012 «Инженерная защита территорий зданий и сооружений
от опасных геологических процессовª
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№док.
Подп.
Дата
19
Формат А4
Текстовое приложение Е
Сводная таблица результатов лабораторных определений
свойств грунтов
63
РЕЗУЛЬТАТЫ ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ГРУНТОВ
Объект :
Строительство жилых домов по адресу: Московская обл,Талдомский р-н, пос. Вербилки
Номер
Испытание в компрессионном
Этикетка
Гранулометрический состав в %, фракции в мм
Пластичность
Плотность, г/см3
Угол
Испытание на сдвиг
образца
приборе
естествен-
ного откоса
Сдвигающее
Модуль осадки,
Модуль
Глубина , м
усилие, кПа
мм/м
деформ, Мпа
ИГЭ
Emk
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
ИГЭ-1
(hQIV) Торф черный, среднеразложившийся
1
890
1
0,5
0,7
1
35,0
1,02
0,76
1,57
1,078
55,6
2
891
1
1,0
1,2
1
56,0
1,03
0,66
1,63
1,469
53,8
3
892
10
0,8
1,0
1
215,0
1,08
0,34
1,58
3,608
51,2
4
896
2
1,0
1,2
1
61,0
1,05
0,65
1,59
1,438
54,3
5
894
3
1,5
1,7
1
110,0
1,04
0,50
1,69
2,412
54,3
6
899
4
1,0
1,2
1
230,0
1,05
0,32
1,55
3,871
50,9
7
897
4
1,5
1,7
1
97,0
1,04
0,53
1,65
2,125
53,1
8
895
5
0,5
0,7
1
42,0
1,03
0,73
1,58
1,178
53,9
9
898
6
2,0
2,2
1
143,0
1,11
0,46
1,61
2,525
51,2
10
893
9
1,4
1,6
1
163,0
1,04
0,40
1,51
2,819
52,2
Количество
10
10
10
10
10
10
Минимальное значение
35,0
1,02
0,32
1,51
1,078
50,9
Максимальное значение
230,0
1,11
0,76
1,69
3,871
55,6
Среднее по всем значениям
115,2
1,05
0,54
1,60
2,252
53,1
Коэффициент вариации, %
61
3
3
3
Нормативное значение
115,2
1,05
0,54
1,60
2,252
53,1
ИГЭ-2
(fQIII) Супесь песчанистая, светло-коричневая, серо-коричневая; текучей консистенции
11
901
10
3,0
3,2
2
24,0
23,4
18,3
5,1
1,12
1,64
1,32
2,67
1,019
12
902
2
3,6
3,8
2
29,3
29,0
23,4
5,6
1,05
1,68
1,30
2,65
1,040
13
903
3
2,0
2,2
2
25,1
24,7
19,3
5,4
1,07
1,70
1,36
2,67
0,965
14
904
4
5,1
5,3
2
22,4
22,0
16,4
5,6
1,07
1,72
1,41
2,67
0,900
15
905
5
5,0
5,2
2
24,6
23,1
17,9
5,2
1,29
1,66
1,33
2,67
1,004
16
906
6
4,5
4,7
2
26,9
25,1
18,5
6,6
1,27
1,65
1,30
2,66
1,046
17
907
7
3,0
3,2
2
32,6
31,5
26,1
5,4
1,20
1,65
1,24
2,66
1,138
18
908
8
2,3
2,5
2
28,0
27,0
20,4
6,6
1,15
1,70
1,33
2,66
1,003
19
909
9
3,5
3,7
2
28,3
27,6
22,4
5,2
1,13
1,67
1,30
2,67
1,051
20
910
9
3,5
3,7
2
27,5
26,6
20,5
6,1
1,15
1,69
1,33
2,66
1,007
Количество
10
10
10
10
10
10
10
10
10
Минимальное значение
22,4
22,0
16,4
5,1
1,05
1,64
1,24
2,65
0,900
Максимальное значение
32,6
31,5
26,1
6,6
1,29
1,72
1,41
2,67
1,138
Среднее по всем значениям
26,9
26,0
20,3
5,7
1,15
1,68
1,32
2,66
1,017
Коэффициент вариации, %
11
11
14
2
0
Нормативное значение
26,9
26,0
20,3
5,7
1,15
1,68
1,32
2,66
1,017
Зав. Лабораторией
Панов О.И.
64
РЕЗУЛЬТАТЫ ЛАБОРАТОРНЫХ ИССЛЕДОВАНИЙ ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ГРУНТОВ
Объект :
Строительство жилых домов по адресу: Московская обл,Талдомский р-н, пос. Вербилки
Номер
Испытание в компрессионном
Этикетка
Гранулометрический состав в %, фракции в мм
Пластичность
Плотность, г/см3
Угол
Испытание на сдвиг
образца
приборе
естествен-
ного откоса
Сдвигающее
Модуль осадки,
Модуль
Глубина , м
усилие, кПа
мм/м
деформ, Мпа
ИГЭ
Emk
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
ИГЭ-3
(fQIII) Песок мелкий, светло-коричневый, с дресвой до 10%; насыщенный водой
21
911
1
10,0
10,2
3
0,9
2,1
12,8
70,2
14,0
2,3
19,0
1,92
1,61
2,69
0,667
22
912
10
12,0
12,2
3
0,3
1,1
0,9
33,9
57,3
6,5
2,2
17,2
1,95
1,66
2,69
0,617
23
913
2
7,9
8,1
3
0,4
1,7
11,4
68,2
18,3
2,5
19,2
1,95
1,64
2,69
0,644
24
914
3
6,9
7,1
3
0,2
5,9
85,2
8,7
1,9
19,0
1,94
1,63
2,69
0,650
25
915
4
9,8
10,0
3
0,6
21,3
53,1
25,0
2,8
18,6
1,98
1,67
2,70
0,617
26
916
5
13,5
13,7
3
0,1
0,1
9,4
67,2
23,2
2,5
17,3
1,93
1,65
2,70
0,641
27
917
6
12,2
12,4
3
2,0
19,5
59,7
18,8
2,7
17,3
1,95
1,66
2,69
0,618
28
918
7
14,0
14,2
3
0,1
1,1
2,8
7,1
36,2
50,8
1,9
2,4
20,3
1,97
1,64
2,69
0,643
29
919
8
7,8
8,0
3
0,1
0,2
0,3
1,4
16,2
61,8
20,0
2,6
17,4
1,92
1,64
2,69
0,645
30
920
9
12,0
12,2
3
0,9
0,9
0,8
2,2
14,2
60,0
21,0
2,7
16,9
1,89
1,62
2,69
0,664
Количество
10
10
10
10
10
10
10
10
10
10
10
10
Минимальное значение
0,0
0,0
0,0
0,1
5,9
50,8
1,9
1,9
16,9
1,89
1,61
2,69
0,617
Максимальное значение
0,9
1,1
2,8
7,1
36,2
85,2
25,0
2,8
20,3
1,98
1,67
2,70
0,667
Среднее по всем значениям
18,2
1,94
1,64
2,69
0,641
Коэффициент вариации, %
6
1
0
Нормативное значение
0,1
0,2
0,6
1,8
18,1
63,5
15,7
2,5
18,2
1,94
1,64
2,69
0,641
ИГЭ-4
(fQIII) Суглинок легкий песчанистый, светло-коричневый, с дресвой до 7-10%; мягкопластичной консистенции
31
921
1
14,0
14,2
4
19,0
23,7
13,4
10,3
0,54
1,78
1,50
2,70
0,805
11
20
12,0
32
922
10
14,0
14,2
4
18,2
21,6
11,3
10,3
0,67
1,78
1,51
2,70
0,793
11
21
11,8
33
923
10
14,5
14,7
4
19,1
23,0
13,2
9,8
0,60
1,83
1,54
2,69
0,751
34
924
3
14,1
14,3
4
17,5
22,0
11,7
10,3
0,56
1,77
1,51
2,70
0,792
35
925
3
14,5
14,7
4
18,8
24,1
13,2
10,9
0,51
1,78
1,50
2,70
0,802
11
21
12,2
36
928
3
14,7
14,9
4
19,1
23,5
13,6
9,9
0,56
1,78
1,49
2,71
0,813
12
20
11,7
37
929
5
14,8
15,0
4
16,7
21,2
10,9
10,3
0,56
1,76
1,51
2,70
0,790
38
930
6
14,5
14,7
4
20,0
23,9
14,3
9,6
0,59
1,80
1,50
2,70
0,800
11
21
12,3
39
931
9
14,6
14,8
4
17,2
22,1
11,7
10,4
0,53
1,78
1,52
2,70
0,778
12
21
12,0
40
932
9
14,8
15,0
4
19,7
23,7
14,7
9,0
0,56
1,76
1,47
2,70
0,836
Количество
10
10
10
10
10
10
10
10
10
6
6
6
Минимальное значение
16,7
21,2
10,9
9,0
0,51
1,76
1,47
2,69
0,751
11
20
11,7
Максимальное значение
20,0
24,1
14,7
10,9
0,67
1,83
1,54
2,71
0,836
12
21
12,3
Среднее по всем значениям
18,5
22,9
12,8
10,1
0,57
1,78
1,51
2,70
0,796
11
21
12,0
Коэффициент вариации, %
6
5
10
1
0
5
2
2
Нормативное значение
18,5
22,9
12,8
10,1
0,57
1,78
1,51
2,70
0,796
11
21
12,0
Зав. Лабораторией
Панов О.И.
65
Текстовое приложение Ж
Паспорта грунтов
66

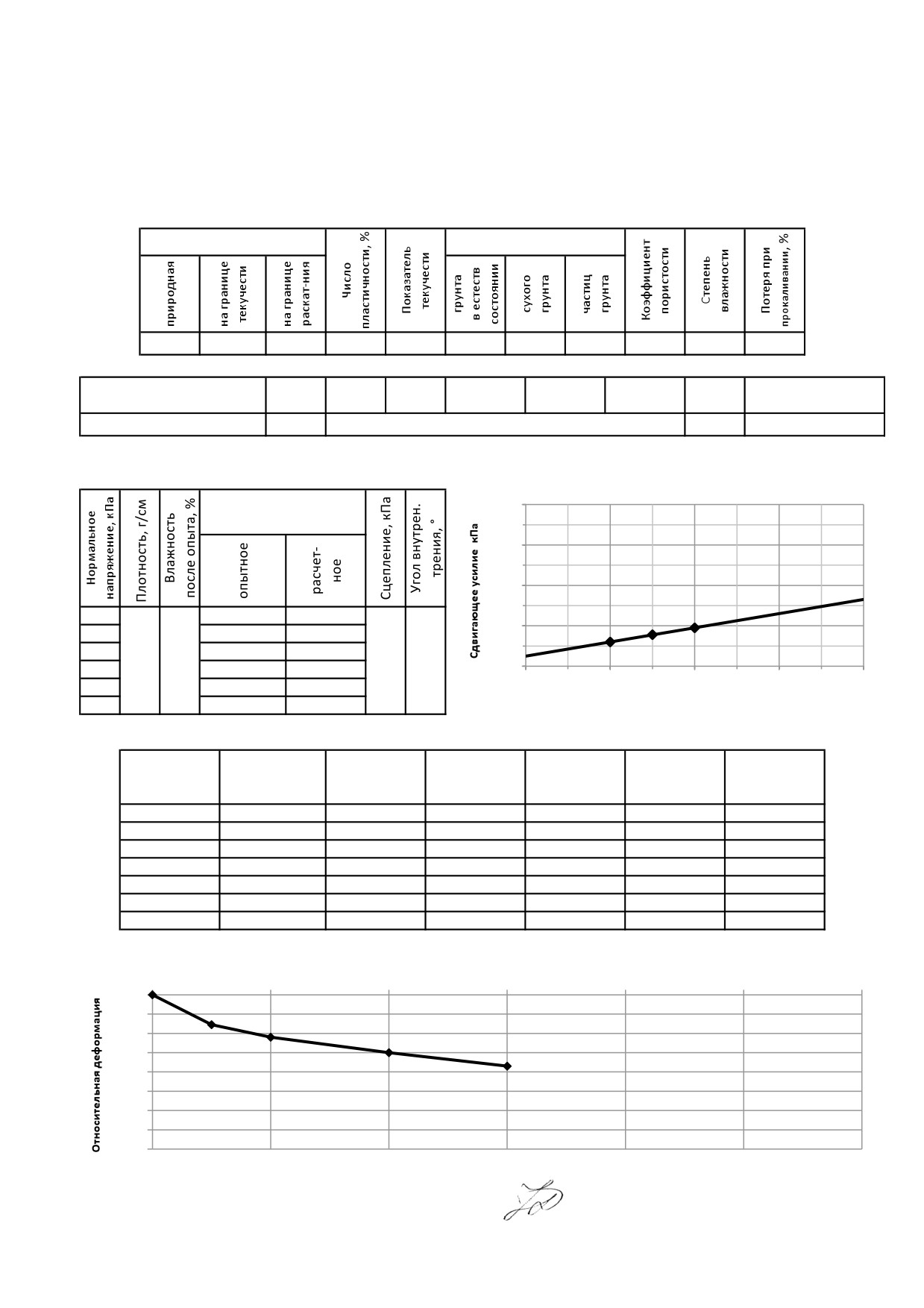

Результаты определения прочностных
и деформационных характеристик грунта
Объект Строительство жилых домов. Московская обл, п. Вербилки
Выработка № 1
ИГЭ №
4
Лабораторный №
131
Интервал отбора образца
4,0
-
4,2
Испытание произведено на приборах "АСИС"
ГОСТ 12248-2010, ГОСТ 5180-84, ГОСТ 30416-96,
Диаметр кольца -
87,5 мм (сжатие),
72,0
мм (сдвиг)
Структура грунта :
ненарушена
Высота кольца -
25,0 мм (сжатие),
35,0 мм (сдвиг)
Состояние образца :
природной влажности
Физические свойства
Влажность, %
Плотность, г/см3
19,0
23,7
12,4
10,3
0,54
1,78
1,50
2,70
0,805
Гранолуметрический состав
Наименование
Размер частиц, мм
>2
2-1
1-0,5
0,5-0,25
0,25-0,1
0,1-0,05
<0,05
грунта
Содержание, %
0,3
1,6
12,8
18,5
24,0
11,3
Суглинок мягкопл͘
График зависимости сопротивления грунта сдвигу
Результаты испытания грунта на сдвиг
от нормального напряжения
Сдвигающее
400,00
усилие, кПа
300,00
200,00
50
100,00
100
65,1
65,8
150
1,80
17,8
11
20
0,00
200
99,3
99,8
0
100
200
300
400
300
135,2
135,9
400
Нормальное напряжение, кПа
Результаты испытания грунта при сжатии в компрессионном приборе
Модуль
Давление,
Деформация,
Относит-ная
Коэффициент
Коэффициент
деформации,
С учетом Мк
МПа
мм
деформация
пористости
уплотнения
Мпа
0,0
0,00
0,000
0,513
0,05
0,039
0,039
0,502
1,003
0,99
0,1
0,095
0,056
0,493
0,578
1,72
0,2
0,173
0,078
0,482
0,262
3,50
12,0
0,3
0,258
0,085
0,475
0,138
7,03
0,4
0,6
Компрессионная кривая
0
0,1
0,2
0,3
0,4
0,5
0,6
0,00
0,02
0,04
0,06
0,08
0,10
0,12
0,14
0,16
Давление, МПа
Руководитель лаборатории Панов О͘И͘
67
Результаты определения прочностных
и деформационных характеристик грунта
Объект Строительство жилых домов. Московская обл, п. Вербилки
Выработка № 10
ИГЭ №
4
Лабораторный № 133
Интервал отбора образца
4,0
-
4,2
Испытание произведено на приборах "АСИС"
ГОСТ 12248-2010, ГОСТ 5180-84, ГОСТ 30416-96,
Диаметр кольца -
87,5 мм (сжатие),
72,0 мм (сдвиг)
Структура грунта : ненарушена
Высота кольца -
25,0 мм (сжатие),
35,0 мм (сдвиг)
Состояние образца :
природной влажности
Физические свойства
Влажность, %
Плотность, г/см3
18,2
21,6
11,3
10,3
0,67
1,78
1,51
2,70
0,793
Гранолуметрический состав
Наименование
Размер частиц, мм
>2
2-1
1-0,5
0,5-0,25
0,25-0,1
0,1-0,05
<0,05
грунта
Содержание, %
1,3
1,1
1,2
2,2
6,2
19,8
23,2
Суглинок мягкопл͘
График зависимости сопротивления грунта сдвигу
Результаты испытания грунта на сдвиг
от нормального напряжения
Сдвигающее
400,00
усилие, кПа
300,00
200,00
50
57,2
57,8
100,00
100
150
74,1
74,6
1,80
17,0
11
21
0,00
200
89,4
89,9
0
100
200
300
400
300
400
Нормальное напряжение, кПа
Результаты испытания грунта при сжатии в компрессионном приборе
Модуль
Давление,
Деформация,
Относит-ная
Коэффициент
Коэффициент
деформации,
С учетом Мк
МПа
мм
деформация
пористости
уплотнения
Мпа
0,0
0,00
0,000
0,715
0,05
0,037
0,037
0,703
1,141
0,91
0,1
0,087
0,050
0,691
0,428
2,38
0,2
0,154
0,067
0,682
0,302
3,50
11,8
0,3
0,235
0,081
0,675
0,230
4,18
0,4
0,6
Компрессионная кривая
0
0,1
0,2
0,3
0,4
0,5
0,6
0,00
0,02
0,04
0,06
0,08
0,10
0,12
0,14
0,16
Давление, МПа
Руководитель лаборатории Панов О͘И͘
68
Результаты определения прочностных
и деформационных характеристик грунта
Объект Строительство жилых домов. Московская обл, п. Вербилки
Выработка № 3
ИГЭ №
4
Лабораторный № 135
Интервал отбора образца
14,5
-
14,7
Испытание произведено на приборах "АСИС"
ГОСТ 12248-2010, ГОСТ 5180-84, ГОСТ 30416-96,
Диаметр кольца -
87,5 мм (сжатие),
72,0 мм (сдвиг)
Структура грунта : ненарушена
Высота кольца -
25,0 мм (сжатие),
35,0 мм (сдвиг)
Состояние образца : природной влажности
Физические свойства
Влажность, %
Плотность, г/см3
18,8
24,1
13,2
10,9
0,51
1,78
1,50
2,70
0,892
Гранолуметрический состав
Наименование
Размер частиц, мм
>2
2-1
1-0,5
0,5-0,25
0,25-0,1
0,1-0,05
<0,05
грунта
Содержание, %
0,6
0,4
0,7
1,9
10,8
17,0
22,9
Суглинок мягкопл͘
График зависимости сопротивления грунта сдвигу
Результаты испытания грунта на сдвиг
от нормального напряжения
Сдвигающее
400,00
усилие, кПа
300,00
200,00
50
100,00
100
59,2
59,7
150
75,2
75,7
19
17,2
11
21
0,00
200
89,4
89,8
0
100
200
300
400
300
400
Нормальное напряжение, кПа
Результаты испытания грунта при сжатии в компрессионном приборе
Модуль
Давление,
Деформация,
Относит-ная
Коэффициент
Коэффициент
деформации,
С учетом Мк
МПа
мм
деформация
пористости
уплотнения
Мпа
0,0
0,00
0,000
0,615
0,05
0,036
0,036
0,604
1,140
0,91
0,1
0,084
0,048
0,592
0,491
2,35
0,2
0,151
0,067
0,584
0,259
3,60
12,2
0,3
0,229
0,078
0,573
0,225
4,15
0,4
0,6
Компрессионная кривая
0
0,1
0,2
0,3
0,4
0,5
0,6
0,00
0,02
0,04
0,06
0,08
0,10
0,12
0,14
0,16
Давление, МПа
Руководитель лаборатории Панов О͘И͘
69
Результаты определения прочностных
и деформационных характеристик грунта
Объект Строительство жилых домов. Московская обл, п. Вербилки
Выработка № 3
ИГЭ №
4
Лабораторный № 137
Интервал отбора образца
14,7
-
14,9
Испытание произведено на приборах "АСИС"
ГОСТ 12248-2010, ГОСТ 5180-84, ГОСТ 30416-96,
Диаметр кольца -
87,5 мм (сжатие),
72,0 мм (сдвиг)
Структура грунта : ненарушена
Высота кольца -
25,0 мм (сжатие),
35,0 мм (сдвиг)
Состояние образца :
природной влажности
Физические свойства
Влажность, %
Плотность, г/см3
19,1
23,5
13,6
9,9
0,56
1,78
1,49
2,71
0,813
Гранолуметрический состав
Наименование
Размер частиц, мм
>2
2-1
1-0,5
0,5-0,25
0,25-0,1
0,1-0,05
<0,05
грунта
Содержание, %
1,8
1,7
1,9
3,7
22,3
25,9
Суглинок мягкопл͘
График зависимости сопротивления грунта сдвигу
Результаты испытания грунта на сдвиг
от нормального напряжения
Сдвигающее
400,00
усилие, кПа
300,00
200,00
50
100,00
100
57,6
58,1
150
74,8
75,3
1,78
18,2
12
20
0,00
200
92,4
92,8
0
100
200
300
400
300
400
Нормальное напряжение, кПа
Результаты испытания грунта при сжатии в компрессионном приборе
Модуль
Давление,
Деформация,
Относит-ная
Коэффициент
Коэффициент
деформации,
С учетом Мк
МПа
мм
деформация
пористости
уплотнения
Мпа
0,0
0,00
0,000
0,475
0,05
0,032
0,032
0,464
0,818
1,19
0,1
0,077
0,045
0,457
0,452
2,25
0,2
0,145
0,068
0,445
0,324
3,40
11,7
0,3
0,220
0,075
0,436
0,158
5,56
0,4
0,6
Компрессионная кривая
0
0,1
0,2
0,3
0,4
0,5
0,6
0,00
0,02
0,04
0,06
0,08
0,10
0,12
0,14
0,16
Давление, МПа
Руководитель лаборатории Панов О͘И͘
70
Результаты определения прочностных
и деформационных характеристик грунта
Объект Строительство жилых домов. Московская обл, п. Вербилки
Выработка № 6
ИГЭ №
4
Лабораторный № 139
Интервал отбора образца
14,5
-
14,7
Испытание произведено на приборах "АСИС"
ГОСТ 12248-2010, ГОСТ 5180-84, ГОСТ 30416-96,
Диаметр кольца -
87,5 мм (сжатие),
72,0 мм (сдвиг)
Структура грунта : ненарушена
Высота кольца -
25,0 мм (сжатие),
35,0 мм (сдвиг)
Состояние образца : природной влажности
Физические свойства
Влажность, %
Плотность, г/см3
20,0
23,9
14,3
9,6
0,59
1,80
1,50
2,70
0,800
Гранолуметрический состав
Наименование
Размер частиц, мм
>2
2-1
1-0,5
0,5-0,25
0,25-0,1
0,1-0,05
<0,05
грунта
Содержание, %
0,9
1,0
1,9
7,1
14,9
24,8
Суглинок мягкопл͘
График зависимости сопротивления грунта сдвигу
Результаты испытания грунта на сдвиг
от нормального напряжения
Сдвигающее
400,00
усилие, кПа
300,00
200,00
50
100,00
100
60,4
60,9
150
78,3
78,8
1,80
19,2
11
21
0,00
200
95,0
95,8
0
100
200
300
400
300
400
Нормальное напряжение, кПа
Результаты испытания грунта при сжатии в компрессионном приборе
Модуль
Давление,
Деформация,
Относит-ная
Коэффициент
Коэффициент
деформации,
С учетом Мк
МПа
мм
деформация
пористости
уплотнения
Мпа
0,0
0,00
0,000
0,489
0,05
0,031
0,031
0,478
0,934
1,2
0,1
0,075
0,044
0,465
0,451
2,36
0,2
0,135
0,060
0,457
0,245
3,50
12,3
0,3
0,209
0,074
0,445
0,175
5,13
0,4
0,6
Компрессионная кривая
0
0,1
0,2
0,3
0,4
0,5
0,6
0,00
0,02
0,04
0,06
0,08
0,10
0,12
0,14
0,16
Давление, МПа
Руководитель лаборатории Панов О͘И͘
71
Результаты определения прочностных
и деформационных характеристик грунта
Объект Строительство жилых домов. Московская обл, п. Вербилки
Выработка № 9
ИГЭ №
4
Лабораторный № 141
Интервал отбора образца
14,6
-
14,8
Испытание произведено на приборах "АСИС"
ГОСТ 12248-2010, ГОСТ 5180-84, ГОСТ 30416-96,
Диаметр кольца -
87,5 мм (сжатие),
72,0 мм (сдвиг)
Структура грунта : ненарушена
Высота кольца -
25,0 мм (сжатие),
35,0 мм (сдвиг)
Состояние образца :
природной влажности
Физические свойства
Влажность, %
Плотность, г/см3
17,2
22,1
11,7
10,4
0,53
1,78
1,50
2,70
0,778
Гранолуметрический состав
Наименование
Размер частиц, мм
>2
2-1
1-0,5
0,5-0,25
0,25-0,1
0,1-0,05
<0,05
грунта
Содержание, %
0,8
1,5
1,2
2,8
9,9
14,6
26,6
Суглинок мягкопл͘
График зависимости сопротивления грунта сдвигу
Результаты испытания грунта на сдвиг
от нормального напряжения
Сдвигающее
400,00
усилие, кПа
300,00
200,00
50
100,00
100
56,2
56,7
150
71,8
72,6
1,78
16,5
12
21
0,00
200
89,3
89,8
0
100
200
300
400
300
400
Нормальное напряжение, кПа
Результаты испытания грунта при сжатии в компрессионном приборе
Модуль
Давление,
Деформация,
Относит-ная
Коэффициент
Коэффициент
деформации,
С учетом Мк
МПа
мм
деформация
пористости
уплотнения
Мпа
0,0
0,00
0,000
0,776
0,05
0,039
0,039
0,664
1,25
0,91
0,1
0,095
0,056
0,655
0,554
1,78
0,2
0,170
0,075
0,646
0,234
3,60
12,0
0,3
0,254
0,084
0,634
0,187
5,68
0,4
0,6
Компрессионная кривая
0
0,1
0,2
0,3
0,4
0,5
0,6
0,00
0,02
0,04
0,06
0,08
0,10
0,12
0,14
0,16
Давление, МПа
Руководитель лаборатории Панов О͘И͘
72
Текстовое приложение И
Результаты химического анализа воды
73
РЕЗУЛЬТАТЫ ХИМИЧЕСКОГО АНАЛИЗА ВОДЫ
Проба № 887
№ выработки: 1
Осадок:
нет
Глубина отбора пробы, м: 2,4
Запах:
без запаха
Условия фильтрации:
Кф > 0.1
Нитриты:
есть
Прозрачность:
слабо опалесцирующая
Железо двухвалентное:
Цвет:
без цвета
Железо трехвалентное:
Содержание в литре
Анионы
мг/л
мг-экв/л
% мг-экв
Катионы
мг/л
мг-экв/л
% мг-экв
HCO3
251,7075
4,1250
54,9800
Ca
66,1320
3,3000
43,9900
Cl
99,2600
2,8000
37,3200
Mg
18,2250
1,5000
19,9900
SO4
27,4155
0,5708
7,6100
Fe
2,4080
0,0862
1,1500
NO3
0,4346
0,0070
0,0900
NH4
0,0022
0,0001
0,0000
NO2
0,0033
0,0001
0,0000
Na+K
60,1818
2,6166
34,8700
CO3
0,0000
0,0000
0,0000
Сумма ионов, мг/л
525,7699
Жесткость
мг-экв/л
в нем. град.
Сухой остаток (по сумме ионов), мг/л
399,9162
Oбщая
4,8000
13,4400
Сухой остаток (выпариванием), мг/л
Карбонатная
4,1250
11,5500
CO2 свободн., мг/л
0,0000
Постоянная
0,6750
1,8900
CO2 агрессивн., мг/л
Окисляемость, мг/л
Щелочность общ., мг-экв/л
4,1250
Гумус, мг/л
30,7734
pH
6,6
Степень агрессивности по ГОСТ 31384-2008
W4
W6
W8
W10-W12
Бикарбонатная щёлочность
нет
нет
нет
нет
Водородный показатель
нет
нет
нет
нет
Агресс. углекислота
Магнезиальные соли
нет
нет
нет
нет
Аммонийные соли
нет
нет
нет
нет
Едкие щёлочи
нет
нет
нет
нет
Портландцемент
нет
нет
нет
нет
К SO4
Шлакопорт-цемент
нет
нет
нет
нет
Сульфатостойкие
нет
нет
нет
нет
К ж/б конструкциям при
постоянном
нет
смачивании
периодическом
слабая
К металлическим конструкциям при свободном
средняя
доступе кислорода
Агрессивность к оболочкам кабелей по ГОСТ 9.602-2005
Свинец
Алюминий
Нитрат-ион
низкая
Жёсткость общая
средняя
Гумус
средняя
Водородный показатель
низкая
низкая
Хлор-ион
высокая
Ион железа
средняя
Наихудший показатель
средняя
высокая
M
HCO3 55 Cl 37 [SO4
8]
pH6,6
0,526
Ca 44 Na 35 [Mg 20]
Примечание:
вода хлоридно-
гидрокарбонатная натриево-кальциевая, пресная, умеренно жёсткая (жёсткость карбонатная)
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№ док.
Подп.
Дата
74
РЕЗУЛЬТАТЫ ХИМИЧЕСКОГО АНАЛИЗА ВОДЫ
Проба № 888
№ выработки: 2
Осадок:
нет
Глубина отбора пробы, м: 2,2
Запах:
неопределенный
Условия фильтрации:
Кф > 0,4
Нитриты:
есть
Прозрачность:
прозрачная
Железо двухвалентное:
Цвет:
светло-желтый
Железо трехвалентное:
Содержание в литре
Анионы
мг/л
мг-экв/л
% мг-экв
Катионы
мг/л
мг-экв/л
% мг-экв
HCO3
244,0800
4,0000
54,5800
Ca
65,5308
3,2700
44,6200
Cl
99,2600
2,8000
38,2100
Mg
19,4400
1,6000
21,8400
SO4
25,0092
0,5207
7,1100
Fe
1,6300
0,0584
0,8000
NO3
0,4346
0,0070
0,1000
NH4
0,0032
0,0002
0,0000
NO2
0,0017
0,0000
0,0000
Na+K
55,1793
2,3991
32,7400
CO3
0,0000
0,0000
0,0000
Сумма ионов, мг/л
510,5688
Жесткость
мг-экв/л
в нем. град.
Сухой остаток (по сумме ионов), мг/л
388,5288
Oбщая
4,8700
13,6360
Сухой остаток (выпариванием), мг/л
Карбонатная
4,0000
11,2000
CO2 свободн., мг/л
0,0000
Постоянная
0,8700
2,4360
CO2 агрессивн., мг/л
Окисляемость, мг/л
Щелочность общ., мг-экв/л
4,0000
Гумус, мг/л
31,5492
pH
6,9
Степень агрессивности по ГОСТ 31384-2008
W4
W6
W8
W10-W12
Бикарбонатная щёлочность
нет
нет
нет
нет
Водородный показатель
нет
нет
нет
нет
Агресс. углекислота
Магнезиальные соли
нет
нет
нет
нет
Аммонийные соли
нет
нет
нет
нет
Едкие щёлочи
нет
нет
нет
нет
Портландцемент
нет
нет
нет
нет
К SO4
Шлакопорт-цемент
нет
нет
нет
нет
Сульфатостойкие
нет
нет
нет
нет
К ж/б конструкциям при
постоянном
нет
смачивании
периодическом
слабая
К металлическим конструкциям при свободном
средняя
доступе кислорода
Агрессивность к оболочкам кабелей по ГОСТ 9.602-2005
Свинец
Алюминий
Нитрат-ион
низкая
Жёсткость общая
средняя
Гумус
средняя
Водородный показатель
низкая
низкая
Хлор-ион
высокая
Ион железа
средняя
Наихудший показатель
средняя
высокая
M
HCO3 55 Cl 38 [SO4
7]
pH6,9
0,511
Ca 45 Na 33 [Mg 22]
Примечание:
вода хлоридно-
гидрокарбонатная натриево-кальциевая, пресная, умеренно жёсткая (жёсткость карбонатная)
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№ док.
Подп.
Дата
75
РЕЗУЛЬТАТЫ ХИМИЧЕСКОГО АНАЛИЗА ВОДЫ
Проба № 889
№ выработки: 8
Осадок:
есть
Глубина отбора пробы, м: 2,4
Запах:
затхлый
Условия фильтрации:
Кф > 0.1
Нитриты:
есть
Прозрачность:
мутная
Железо двухвалентное:
Цвет:
серый
Железо трехвалентное:
Содержание в литре
Анионы
мг/л
мг-экв/л
% мг-экв
Катионы
мг/л
мг-экв/л
% мг-экв
HCO3
366,1200
6,0000
40,4500
Ca
142,2840
7,1000
47,8700
Cl
191,4300
5,4000
36,4100
Mg
44,9550
3,7000
24,9500
SO4
163,3981
3,4020
22,9400
Fe
13,8800
0,4970
3,3500
NO3
1,7380
0,0280
0,1900
NH4
0,0112
0,0006
0,0000
NO2
0,0684
0,0015
0,0100
Na+K
81,2797
3,5339
23,8300
CO3
0,0000
0,0000
0,0000
Сумма ионов, мг/л
1005,1643
Жесткость
мг-экв/л
в нем. град.
Сухой остаток (по сумме ионов), мг/л
822,1043
Oбщая
10,8000
30,2400
Сухой остаток (выпариванием), мг/л
Карбонатная
6,0000
16,8000
CO2 свободн., мг/л
0,0000
Постоянная
4,8000
13,4400
CO2 агрессивн., мг/л
Окисляемость, мг/л
Щелочность общ., мг-экв/л
6,0000
Гумус, мг/л
57,1506
pH
6,1
Степень агрессивности по ГОСТ 31384-2008
W4
W6
W8
W10-W12
Бикарбонатная щёлочность
нет
нет
нет
нет
Водородный показатель
слабая
нет
нет
нет
Агресс. углекислота
Магнезиальные соли
нет
нет
нет
нет
Аммонийные соли
нет
нет
нет
нет
Едкие щёлочи
нет
нет
нет
нет
Портландцемент
нет
нет
нет
нет
К SO4
Шлакопорт-цемент
нет
нет
нет
нет
Сульфатостойкие
нет
нет
нет
нет
К ж/б конструкциям при
постоянном
нет
смачивании
периодическом
слабая
К металлическим конструкциям при свободном
средняя
доступе кислорода
Агрессивность к оболочкам кабелей по ГОСТ 9.602-2005
Свинец
Алюминий
Нитрат-ион
низкая
Жёсткость общая
низкая
Гумус
высокая
Водородный показатель
средняя
низкая
Хлор-ион
высокая
Ион железа
высокая
Наихудший показатель
высокая
высокая
M
HCO3 40 Cl 36 [SO4 23]
pH6,1
1,005
Ca 48 [Mg 25 Na 24]
Примечание:
вода хлоридно-
гидрокарбонатная магниево-кальциевая, весьма слабосолоноватая, очень жёсткая (жёсткость карбонатная)
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№ док.
Подп.
Дата
76
Текстовое приложение К
Результаты испытаний статическим зондированием
77
Результаты испытаний грунтов статическим зондированием
Лобовое сопротивление Q, Мпа
Боковое трение F, кПа
Нормативные значения
Геологический
Консистенция глинистого /
Количество
ИГЭ
Наименование грунта
Угол
Модуль
индекс
плотность песчаного грунта
Тсз
Нормативное
Нормативное
Сцепление C,
Минимум
Максимум
Минимум
Максимум
внутреннего
деформации
значение
значение
кПа
трения φ, °
E, Мпа
1
hQIV
Торф
5
3,0
3,2
3,1
55,8
57,6
56,9
28
10
3
2
fQIII
Супесь песчанистая
6
6,9
7,0
7,0
60,0
70,4
66,9
13
13
6
3
fQIII
Песок мелкий
6
3,5
3,7
3,6
60,0
65,8
62,5
1
28
19,0
Суглинок легкий
4
fQIII
4
1,5
1,6
1,6
65,6
70,0
68,6
11
21
12,0
песчанистый
Составил : Габисов К.В
Проверил: Пивоваров Д.Б.
78
Текстовое приложение Л
Результаты химического анализа водной вытяжки грунтов
79
РЕЗУЛЬТАТЫ ХИМИЧЕСКОГО АНАЛИЗА ВОДНОЙ ВЫТЯЖКИ ГРУНТА
Образец №
1
№ выработки:
2
Глуб. отбора образца, м:
2,1-2,3
Тип грунта: супесь
ИГЭ №
2
Содержание компонентов на 1000 г абсолютно сухого грунта
Анионы
мг
мг-экв
%
Катионы
мг
мг-экв
%
HCO3
171
0,28
0,02
Са
89
0,44
0,01
Cl
47
0,13
0,00
Мg
9
0,07
0,00
SO4
59
0,12
0,01
Fe
0
0,00
0,00
NO3
0,00
0,00
Na+K
31
0,02
0,00
сумма ионов, %
0,54
0,54
Сумма ионов, %
0,04
Ср. плотность катодн. тока, А/м2 (лаб)
0,042
Гумус, %
Удельное эл. сопротивление, Ом*м (лаб)
127,0
7,1
pH
Грунт по степени засоления
Наименование типа засоления
СП 34.13330.2010
ГОСТ 25100-11
СП 34.13330.2010
незасоленые
Агрессивность к оболочкам кабелей по ГОСТ 9.602-2005
Свинец
Алюминий
Углеродистая сталь
Гумус
не агр.
Нитрат-ион
низкая
Водородный показатель
низкая
низкая
Хлор-ион
средняя
Ион железа
не агр.
Средняя плотность катодн. тока (лаб)
низкая
Удельное эл. сопротивление (лаб)
низкая
Наихудший показатель
низкая
средняя
низкая
Степень агрессивности по СП 28.13330.2012
W4
W6
W8
На портландцементе ГОСТ 101 78-76
н.а.
н.а.
н.а.
К бетонам
На портландцементе с мин. добавками и
н.а.
н.а.
н.а.
На
сул ьфатостойком цементе по ГОСТ 22268-
н.а.
н.а.
н.а.
76
На железобетонные конструкции по табл. 4 СНиП 2.03.11-85
н.а.
Примечания:
1. Зона влажности по СП 131.13330.2012
нормальная
2. н.а. - грунты неагрессивны, сл.а. - слабо агрессивны,
ср.а. - средне агрессивны, сил.а. - сильно агрессивны
Анализ произвел:
Панов О.И.
80
РЕЗУЛЬТАТЫ ХИМИЧЕСКОГО АНАЛИЗА ВОДНОЙ ВЫТЯЖКИ ГРУНТА
Образец №
2
№ выработки:
5
Глуб. отбора образца, м:
8,0-8,2
Тип грунта: песок
ИГЭ №
3
Содержание компонентов на 1000 г абсолютно сухого грунта
Анионы
мг
мг-экв
%
Катионы
мг
мг-экв
%
HCO3
142
0,23
0,01
Са
75
0,37
0,01
Cl
40
0,11
0,00
Мg
9
0,07
0,00
SO4
53
0,11
0,01
Fe
0
0,00
0,00
NO3
0,00
0,00
Na+K
28
0,01
0,00
сумма ионов, %
0,46
0,46
Сумма ионов, %
0,03
Ср. плотность катодн. тока, А/м2 (лаб)
0,042
Гумус, %
Удельное эл. сопротивление, Ом*м (лаб)
111,0
7,1
pH
Грунт по степени засоления
Наименование типа засоления
СП 34.13330.2010
ГОСТ 25100-11
СП 34.13330.2010
незасоленые
Агрессивность к оболочкам кабелей по ГОСТ 9.602-2005
Свинец
Алюминий
Углеродистая сталь
Гумус
не агр.
Нитрат-ион
низкая
Водородный показатель
низкая
низкая
Хлор-ион
средняя
Ион железа
не агр.
Средняя плотность катодн. тока (лаб)
низкая
Удельное эл. сопротивление (лаб)
низкая
Наихудший показатель
низкая
средняя
низкая
Степень агрессивности по СП 28.13330.2012
W4
W6
W8
На портландцементе ГОСТ 101 78-76
н.а.
н.а.
н.а.
К бетонам
На портландцементе с мин. добавками и
н.а.
н.а.
н.а.
На
сул ьфатостойком цементе по ГОСТ 22268-
н.а.
н.а.
н.а.
76
На железобетонные конструкции по табл. 4 СНиП 2.03.11-85
н.а.
Примечания:
1. Зона влажности по СП 131.13330.2012
нормальная
2. н.а. - грунты неагрессивны, сл.а. - слабо агрессивны,
ср.а. - средне агрессивны, сил.а. - сильно агрессивны
Анализ произвел:
Панов О.И,
81
РЕЗУЛЬТАТЫ ХИМИЧЕСКОГО АНАЛИЗА ВОДНОЙ ВЫТЯЖКИ ГРУНТА
Образец №
3
№ выработки:
9
1
Глуб. отбора образца, м:
2,7- 2,9
Тип грунта: супесь
ИГЭ №
2
Содержание компонентов на 1000 г абсолютно сухого грунта
Анионы
мг
мг-экв
%
Катионы
мг
мг-экв
%
HCO3
175
0,29
0,02
Са
61
0,30
0,01
Cl
54
0,15
0,01
Мg
11
0,09
0,00
SO4
43
0,09
0,00
Fe
0
0,00
0,00
NO3
0,00
0,00
Na+K
30
0,13
0,00
сумма ионов, %
0,53
0,53
Сумма ионов, %
0,04
Ср. плотность катодн. тока, А/м2 (лаб)
0,042
Гумус, %
Удельное эл. сопротивление, Ом*м (лаб)
34,0
7,1
pH
Грунт по степени засоления
Наименование типа засоления
СП 34.13330.2010
ГОСТ 25100-11
СП 34.13330.2010
незасоленые
Агрессивность к оболочкам кабелей по ГОСТ 9.602-2005
Свинец
Алюминий
Углеродистая сталь
Гумус
не агр.
Нитрат-ион
низкая
Водородный показатель
низкая
низкая
Хлор-ион
средняя
Ион железа
не агр.
Средняя плотность катодн. тока (лаб)
низкая
Удельное эл. сопротивление (лаб)
средняя
Наихудший показатель
низкая
средняя
средняя
Степень агрессивности по СП 28.13330.2012
W4
W6
W8
На портландцементе ГОСТ 101 78-76
н.а.
н.а.
н.а.
К бетонам
На портландцементе с мин. добавками и
н.а.
н.а.
н.а.
На
сул ьфатостойком цементе по ГОСТ 22268-
н.а.
н.а.
н.а.
76
На железобетонные конструкции по табл. 4 СНиП 2.03.11-85
н.а.
Примечания:
1. Зона влажности по СП 131.13330.2012
нормальная
2. н.а. - грунты неагрессивны, сл.а. - слабо агрессивны,
ср.а. - средне агрессивны, сил.а. - сильно агрессивны
Анализ произвел:
Панов О.И.
82
Текстовое приложение М
Оценка потенциальной подтопляемости территории
83
Оценка потенциальной подтопляемости территории
Горизонт №
миним.
средн.
макс.
1.
Класс капитальности сооружения
2
2.
Естественный уровень подземных вод
he, м
2,20
2,40
2,60
3.
Критический уровень подтопления
Hc, м
10,00
4.
Природные условия территории (табл. 32)
2
5.
Категория по водопотреблению (табл. 31)
Г
6.
Удельный расход воды (табл. 31)
м3/сут на 1 га
500 - 50
7.
Тип подтопляемости (табл. 33)
III
8.
Вероятная скорость
V, м/год
подъема уровня
за первые 10 лет
0,10
0,20
0,30
10 - 15 лет
0,03
0,07
0,10
15 - 20 лет
0,03
0,05
0,08
20 - 25 лет
0,02
0,04
0,06
9.
Расчетное повышение
h=Vt, м
уровня подз. вод
за первые 10 лет
1,00
2,00
3,00
10 - 15 лет
1,15
2,33
3,50
15 - 20 лет
1,27
2,59
3,90
20 - 25 лет
1,38
2,79
4,20
10.
Критерий
P=( he-h)/Hc
подтопляемости
за первые 10 лет
-0,10
10 - 15 лет
-0,12
15 - 20 лет
20 - 25 лет
11.
Оценка территории по подтопляемости
подтопляемая
12.
Расчетный срок подтопления территории
tc=(he-Hc)/V, лет
0,00
13.
Степень потенциальной подтопляемости
территории
1
1 степень до 5 лет
I класс
II класс
2 степень до 10 лет
I класс
II класс
3 степень до 15 лет
I класс
II класс
4 степень до 20 лет
I класс
5 степень до 25 лет
I класс
14.
Критерий типизации по подтопляемости
I Подтопленные
(Нкр/Нср >= 1)
Примечание.
1. Расчеты произведены в соответствии с п.п.2.94 - 2.104 “Пособия по проектированию
оснований зданий и сооружений к СНиП 2.02.01-83”, Москва, 1986.
Лист
02144-ИГ/17
Изм.
Кол.уч.
Лист
№ док.
Подп.
Дата
84
Графическое приложение 1.
Карта фактического материала
85
128.29
1
128.29
Скв1 тз-1
127.03
15,0
127.00
127.94
127.95
128.06
128.26
127.45
128.24
128.82
128.30
2
Скв4
15,0
127.81
127.87
127.10
127.64
127.44
127.42 1
Скв3 тз-3
Скв2 тз.2
126.99
15,0
15,0
126.98
126.90
127.64
127.64
12
1
127.17
127.20
127.38
Скв5
127.10
127.22
15,0
128.01
128.08
127.18
Скв6
127.96
15,0
127.74
127.74
127.21
127.56
127.17
127.17
127.14
127.83
Скв9 тз-5
15,0
126.89
126.91
127.74
127.74
127.17
127.19
127.54
127.64
127.74
127.10
Скв7 тз-4
15,0
127.95
127.89
127.56
128.80
127.17
127.17
127.14
126.83
127.19
126.85
127.19
127.52
126.94
127.43
Скв10 тз-6
ɍɫɥɨɜɧɵɟ ɨɛɨɡɧɚɱɟɧɢɹ
15,0
127.05
Скв8
127.05
127.46
ɂɧɠɟɧɟɪɧɨ ɝɟɨɥɨɝɢɱɟɫɤɚɹ ɫɤɜɚɠɢɧɚ
127.35
Скв8
15,0
15,0
2
127.19
127.19
127.40
Скв2 тз-2
127.64
Ɍɨɱɤɚ ɢɫɩɵɬɚɧɢɹ ɫɬɚɬɢɱɟɫɤɢɦ ɡɨɧɞɢɪɨɜɚɧɢɟɦ
15,0
127.90
127.34
127.97
127.92
1
1
Ʌɢɧɢɹ ɝɟɨɥɨɝɢɱɟɫɤɨɝɨ ɪɚɡɪɟɡɚ
1
127.75
127.55
127.93
127.84
127.71
127.77
128.06
128.13
ɂȽ
Ɍɟɯɧɢɱɟɫɤɢɣ ɨɬɱɟɬ ɞɥɹ ɨɛɨɫɧɨɜɚɧɢɹ ɫɬɪɨɢɬɟɥɶɫɬɜɚ ɩɨ ɚɞɪɟɫɭ
Ʉɨɥ ɭɱ
Ʌɢɫɬ
1 ɞɨɤ
ɉɨɞɩɢɫɶ
Ⱦɚɬɚ
ɋɬɚɞɢɹ
Ʌɢɫɬ
Ʌɢɫɬɨɜ
Ƚɟɨɥɨɝ
Ʉɚɪɬɚ ɮɚɤɬɢɱɟɫɤɨɝɨ ɦɚɬɟɪɢɚɥɚ
ɉ
Ƚɟɧ ɞɢɪɟɤ
ɉɪɨɜɟɪɢɥ
Ɇ
86
Графическое приложение 2.
Инженерно-геологические разрезы
87
Условные обозначения:
Геол.
Условные
№ ИГЭ
Наименование грунта
индекс
обозначения
1а
tQIV
Насыпной грунт
1а
1а
1а
1
hQIV
Торф среднеразложившийся
1
1
1
1
2
fQIII
Супесь текучая
2
2
3
fQIII
Песок мелкий
2
4
fQIII
Суглинок мягкопластичный
3
3
3
3
1,1
- глубина подошвы слоя, м
4
Граница литологических слоев
15.0
- глубина забоя скважины, м
2
Номер инженерно-геологического элемента
Состояние грунтов
Геологический индекс
Супесь текучая
Уровень грунтовых вод
Песок насыщенный водой
Суглинок мягкопластичный
Проба грунта н/н строения
Торф средней влажности
02144-ИГ/17
Технический отчет для обоснования строительства по адресу:
Кол.уч.
Лист
N док.
Подпись Дата
Стадия
Лист
Листов
Инженерно-геологический разрез
Геолог
по линии 1-1
П
Ген.дирек.
Проверил
М 1:500
88
Условные обозначения:
Геол.
Условные
№ ИГЭ
Наименование грунта
индекс
обозначения
1а
tQIV
Насыпной грунт
1
hQIV
Торф среднеразложившийся
2
fQIII
Супесь текучая
1
1
3
fQIII
Песок мелкий
4
fQIII
Суглинок мягкопластичный
2
3
1,1
- глубина подошвы слоя, м
3
3
3
Граница литологических слоев
15.0
- глубина забоя скважины, м
4
2
Номер инженерно-геологического элемента
4
Состояние грунтов
Геологический индекс
Супесь текучая
Уровень грунтовых вод
Песок насыщенный водой
Суглинок мягкопластичный
Проба грунта н/н строения
Торф средней влажности
02144-ИГ/17
Технический отчет для обоснования строительства по адресу:
Кол.уч.
Лист
N док.
Подпись Дата
Стадия
Лист
Листов
Инженерно-геологический разрез
Геолог
по линии 2-2
П
Ген.дирек.
Проверил
М 1:500
89
Графическое приложение 3.
Инженерно-геологические колонки скважин с графиками
статического зондирования
90
91
92
93
94
95
96
97
98
99
100
