Устройства комплектные рапределительные серии КРУ2-10. Техническая информация

Содержание

Введение .

1. Техническое описание.

1.1 Назначение изделия.

1.2 Технические характеристики .

1.3 Состав изделия.

1.4 Устройство и работа шкафов КРУ .

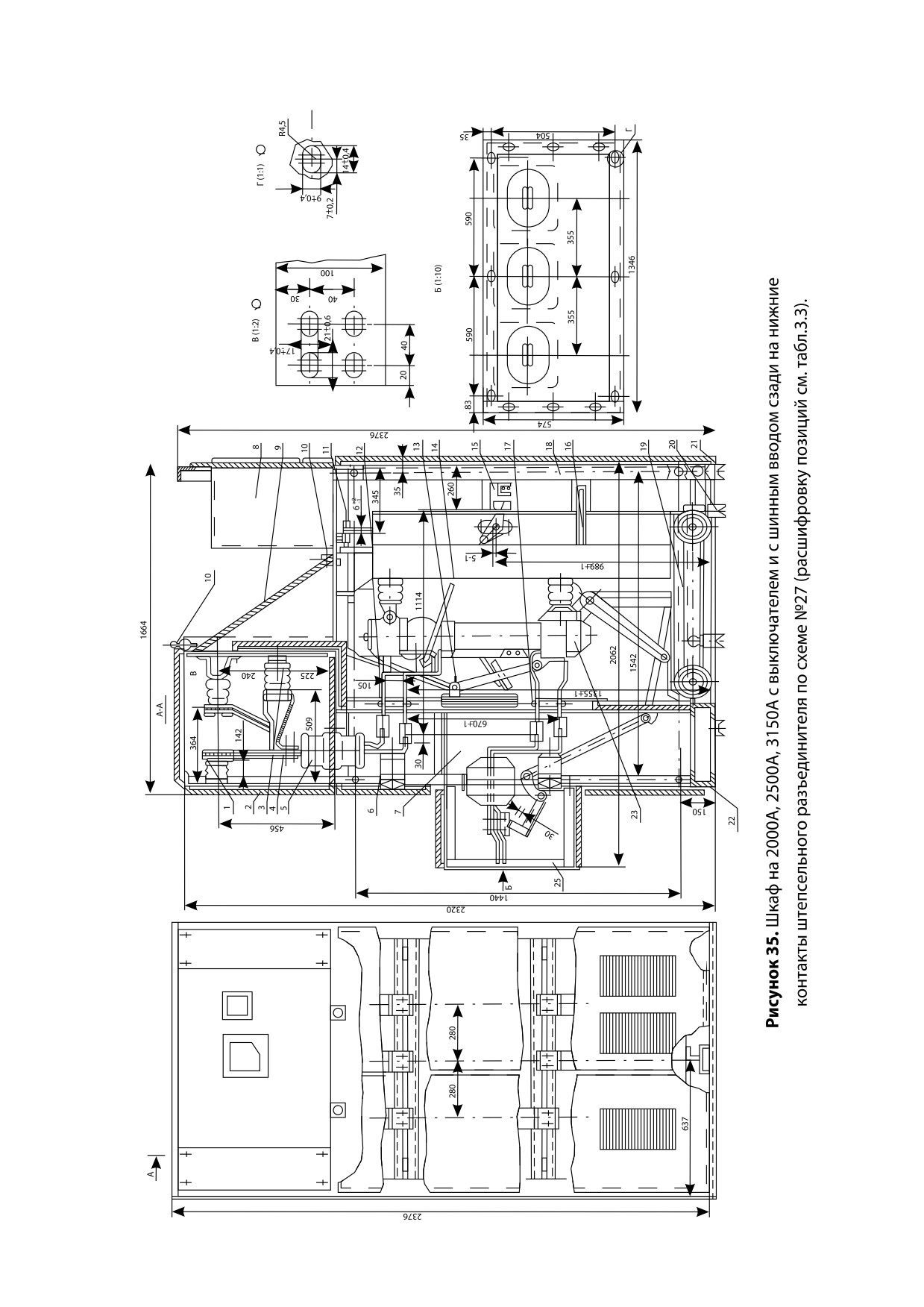

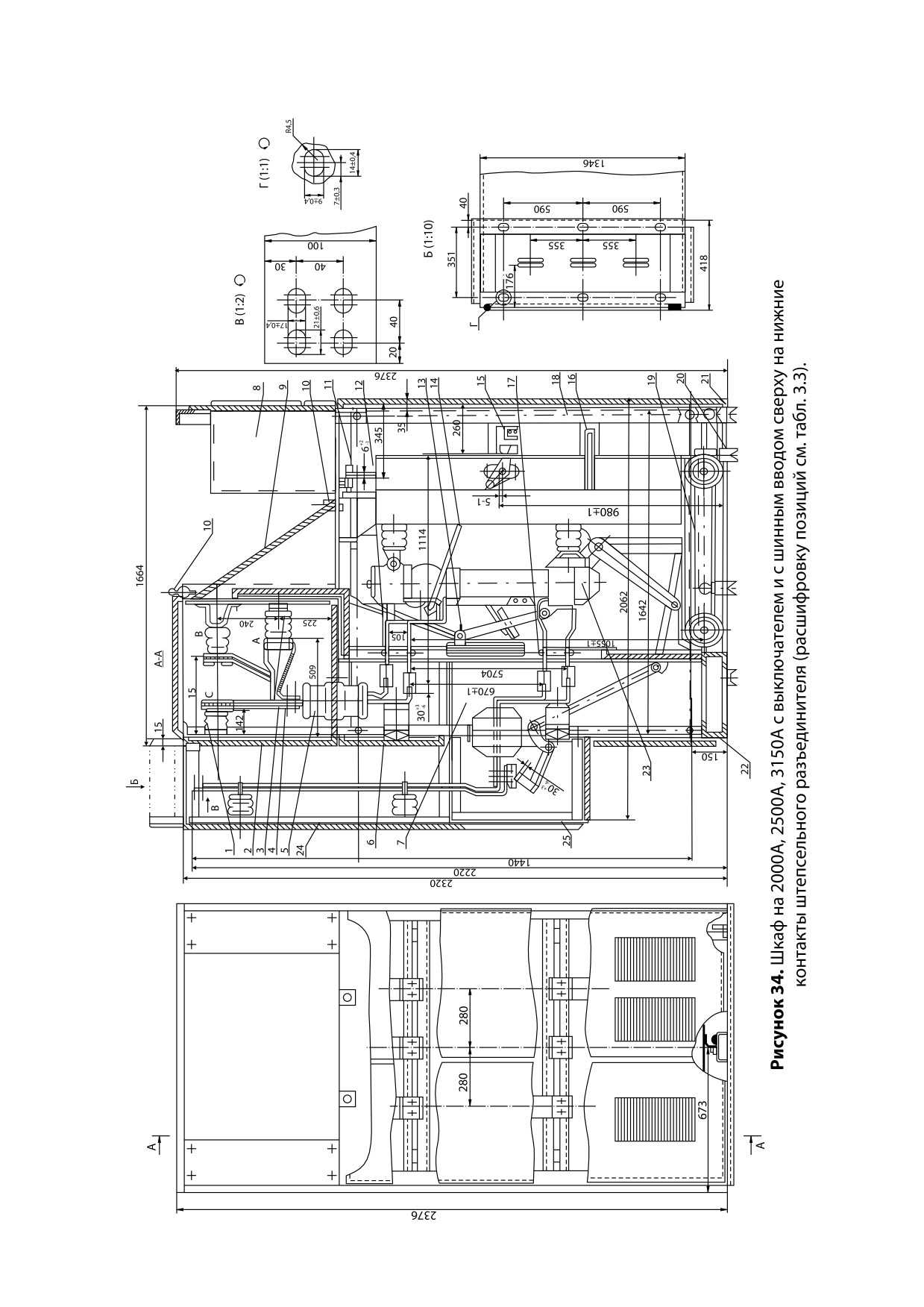

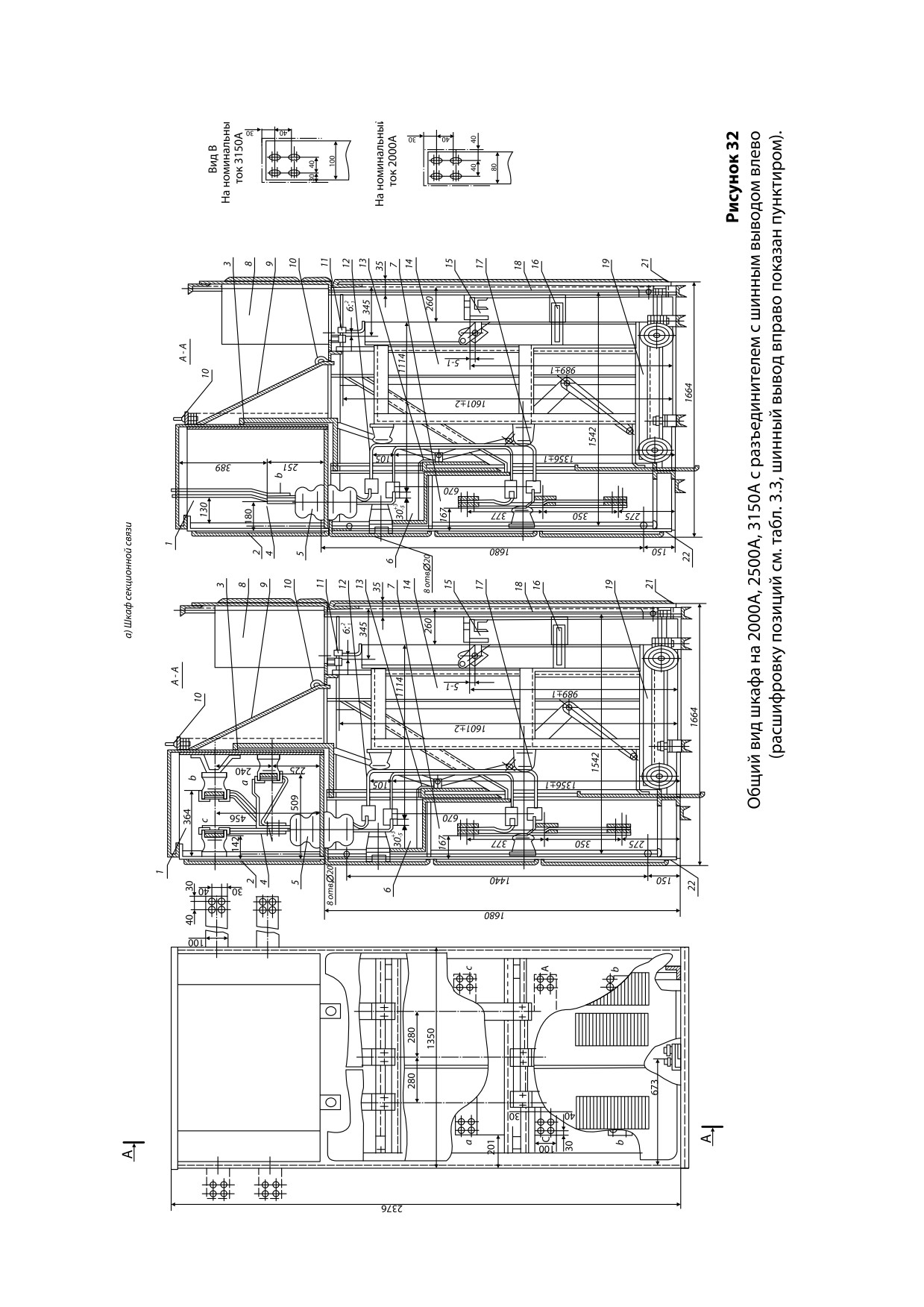

1.5 Шкафы КРУ на номинальные токи 2000 А, 2500 А, 3150 А.

1.6 Устройство и работа отдельных узлов шкафа КРУ.

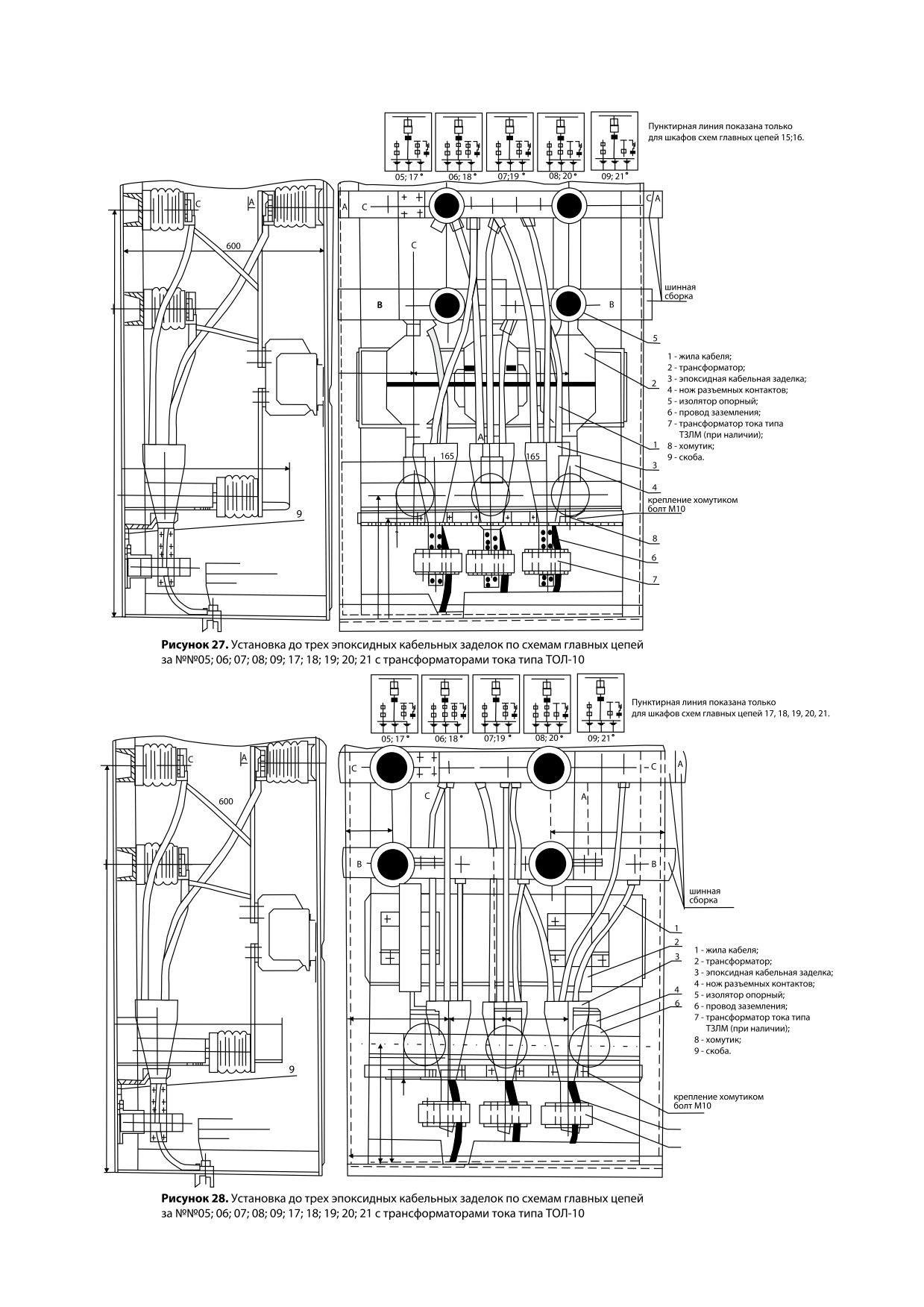

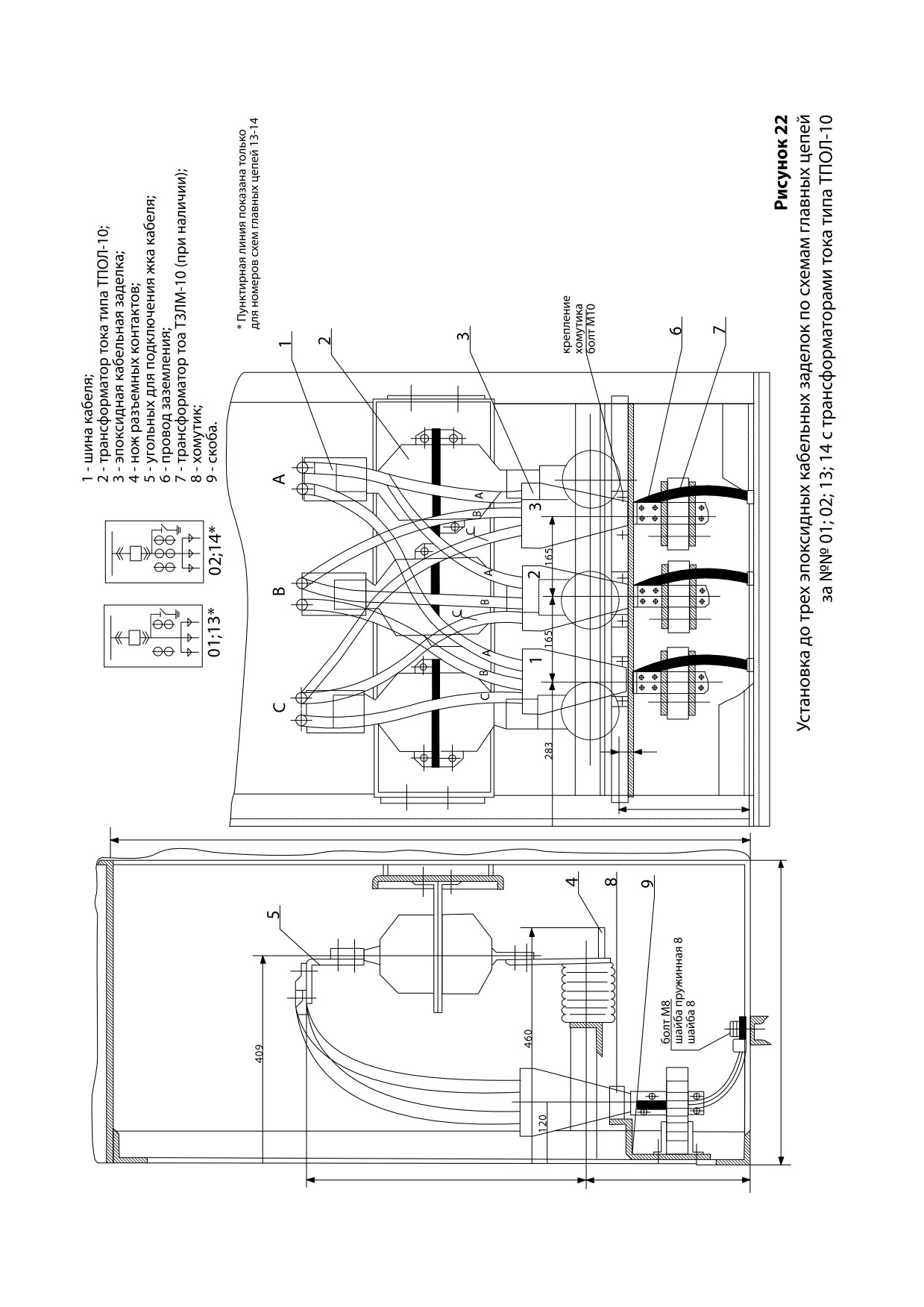

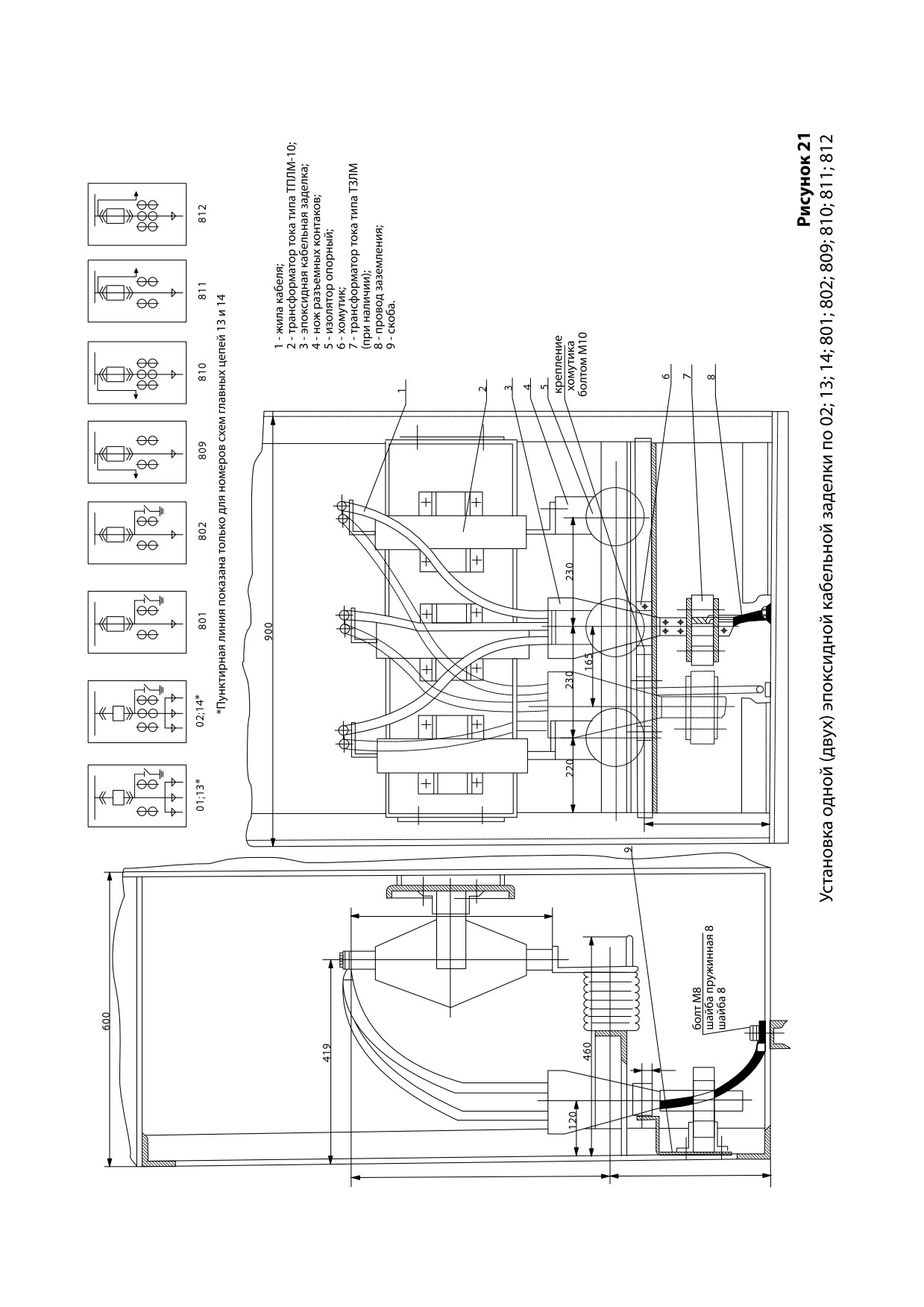

1.7 Монтаж эпоксидных кабельных заделок.

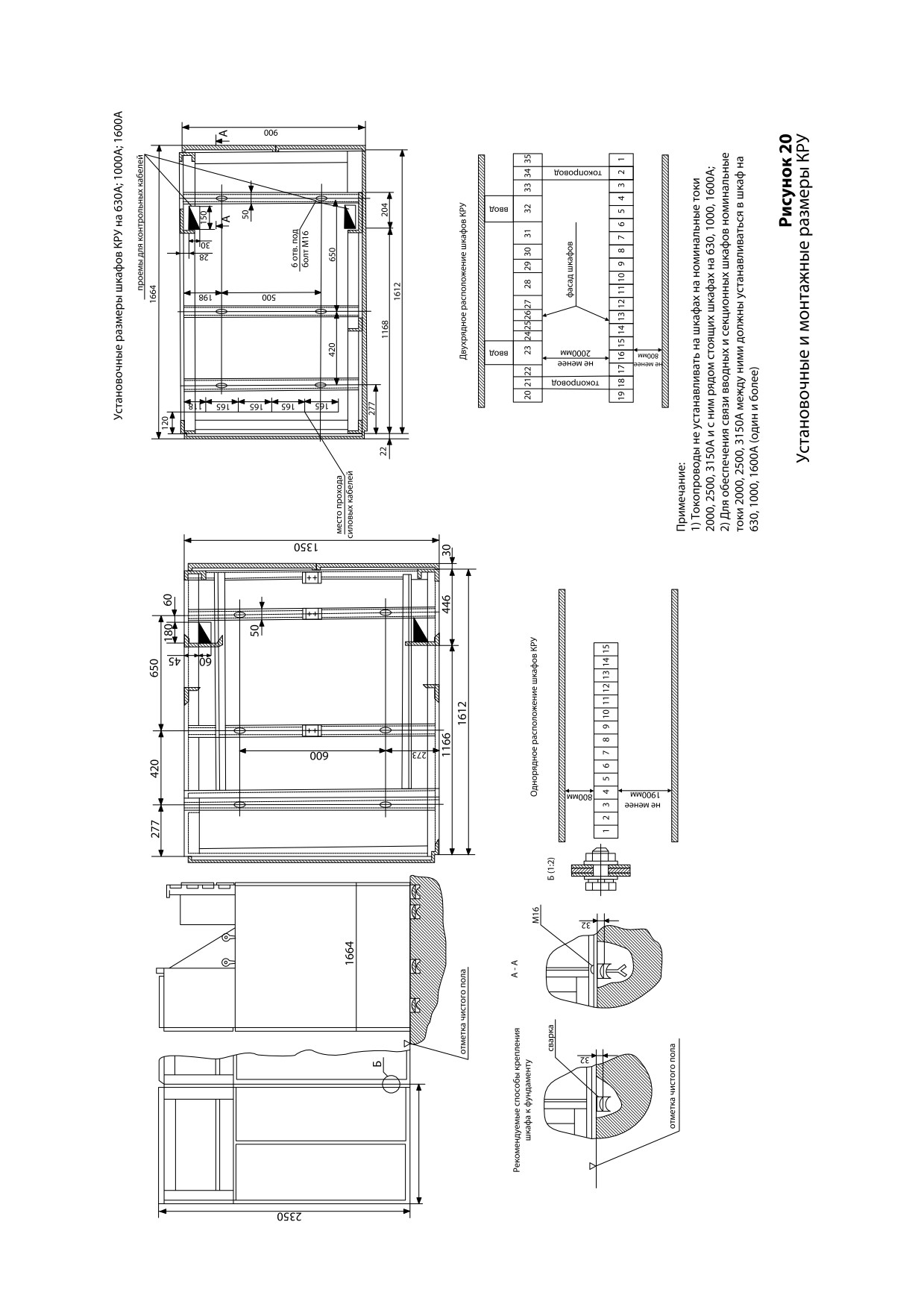

1.8 Порядок установки.

1.9 Размещение и монтаж .

1.10 Маркировка. Консервация. Упаковка.

2. Инструкция по эксплуатации .

2.1 Указание мер безопасности.

2.2 Подготовка к работе.

2.3 Измерение параметров, регулировка и настройка .

2.4 Техническое обслуживание.

2.5 Транспортирование и правила хранения.

2.6 Характерные неисправности шкафов КРУ и их устранение .

2.7 Перечень запасных частей и принадлежностей

Приложение 1. Схемы главных цепей шкафов КРУ серии КРУ2-10 .

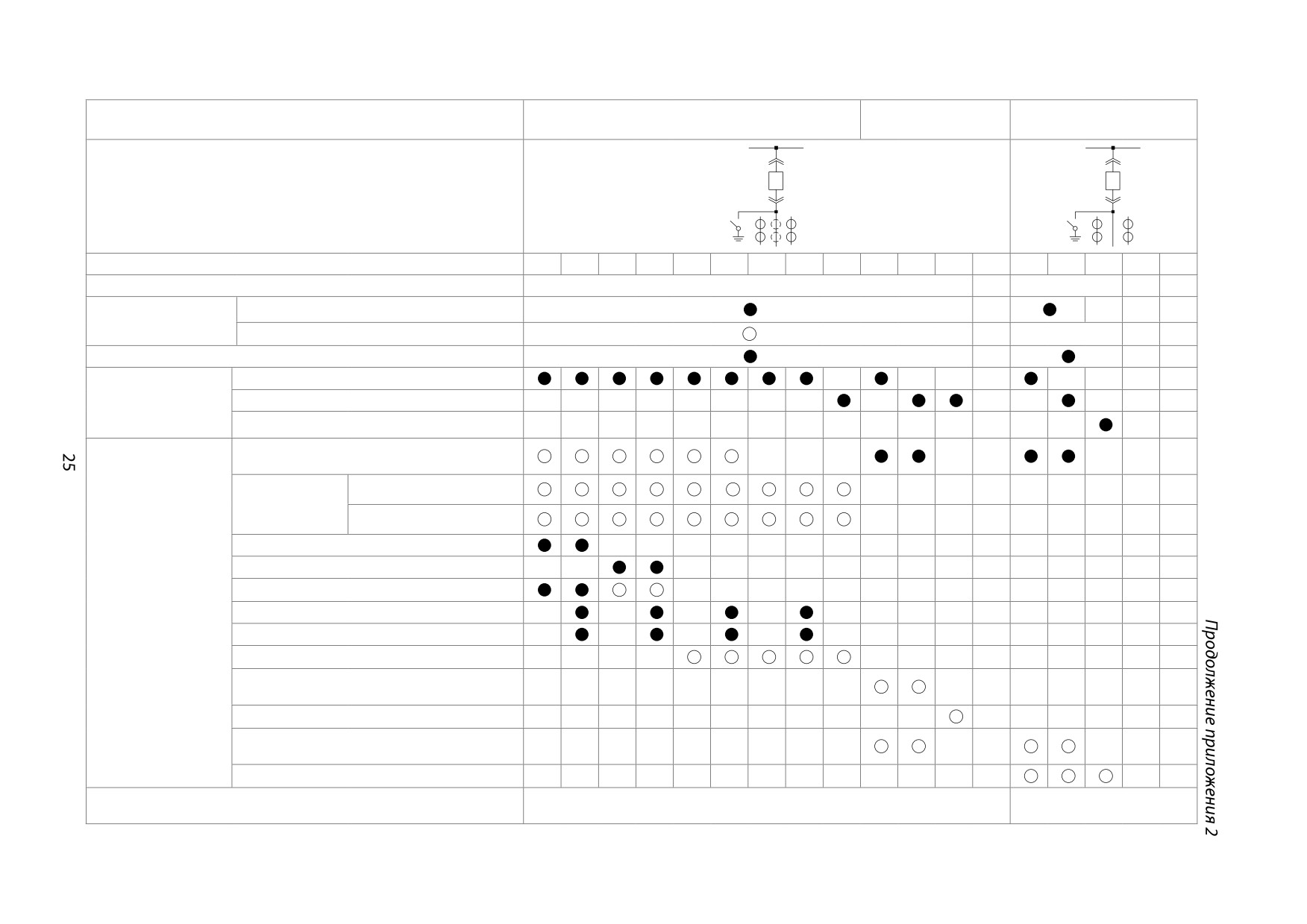

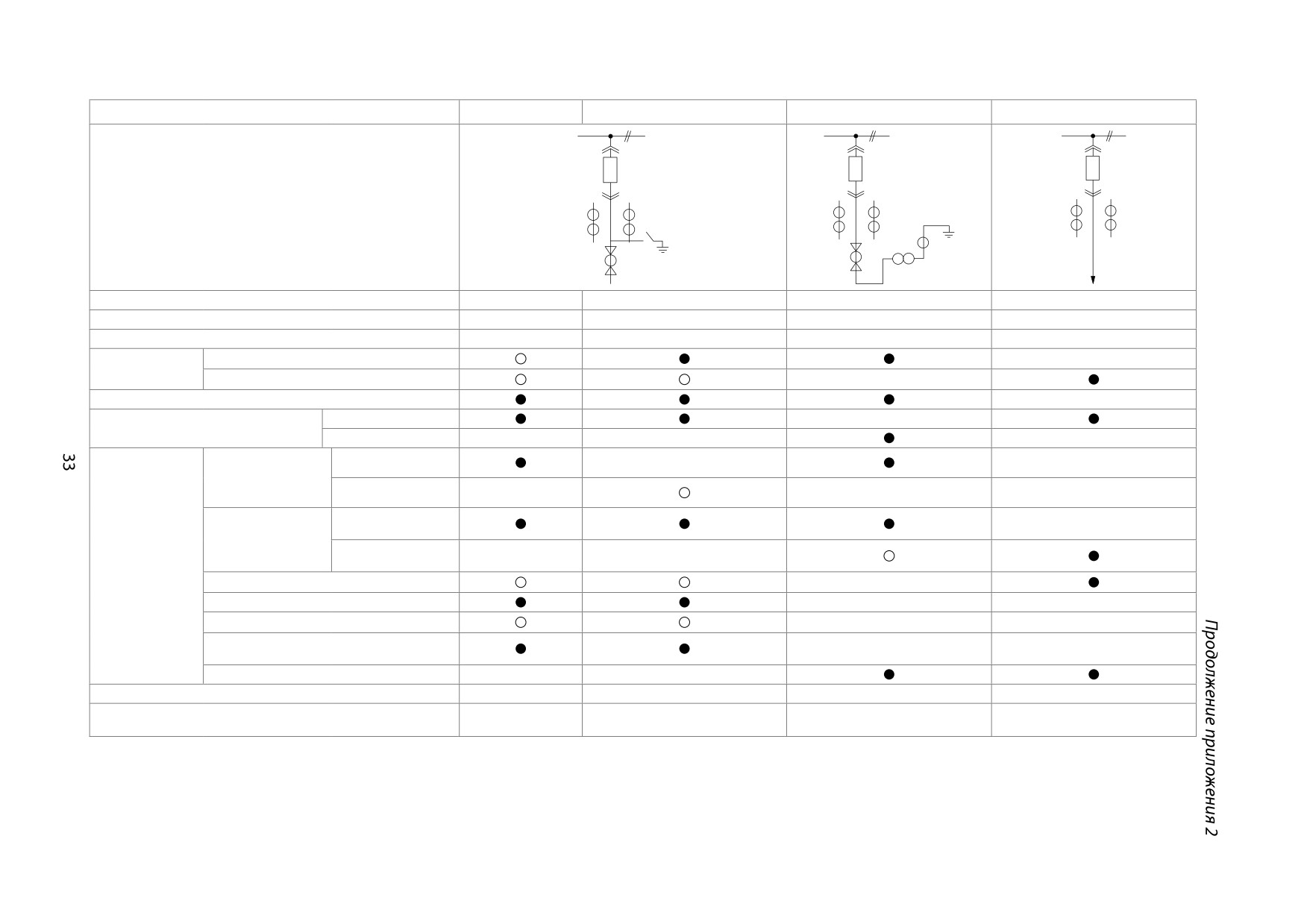

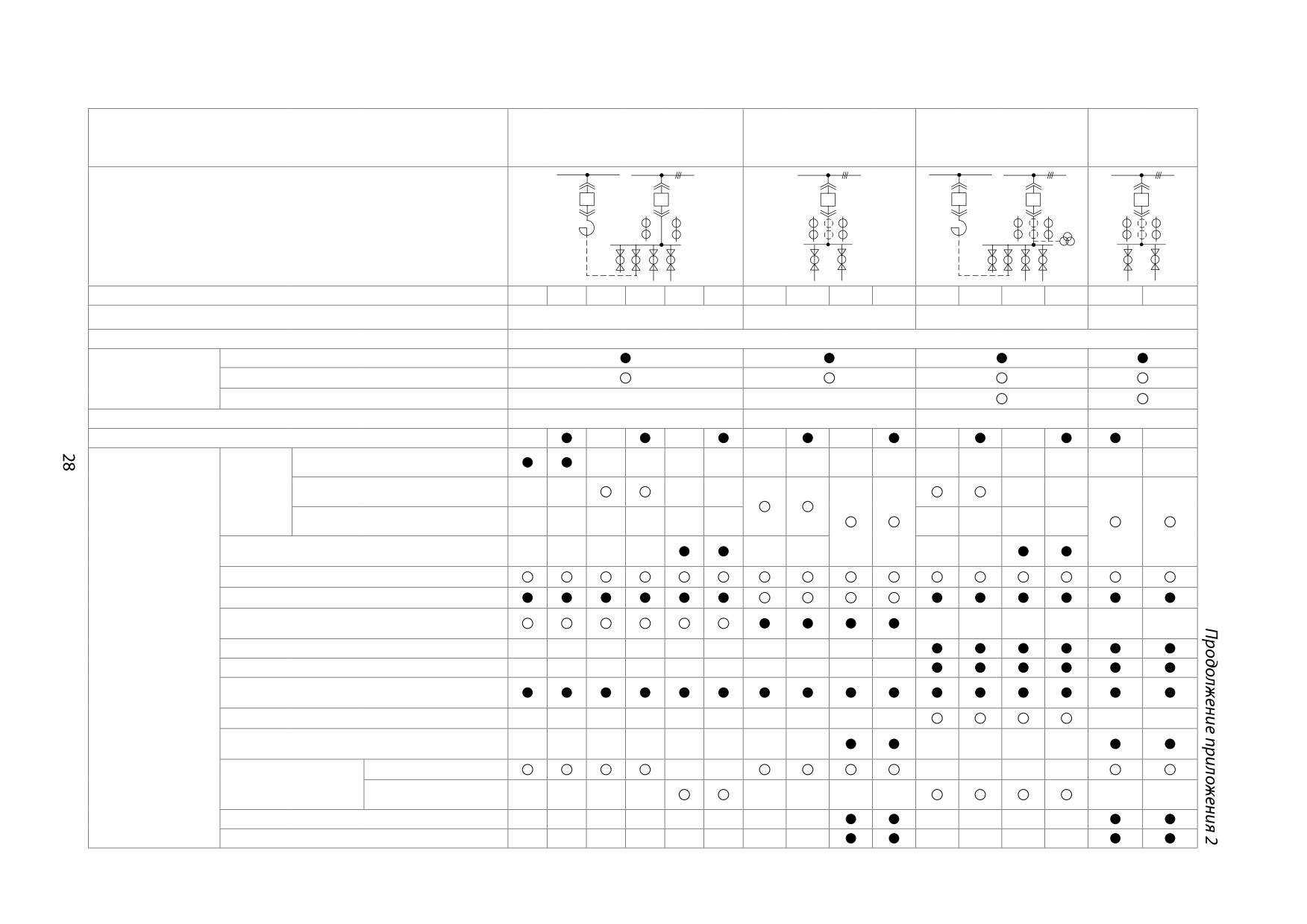

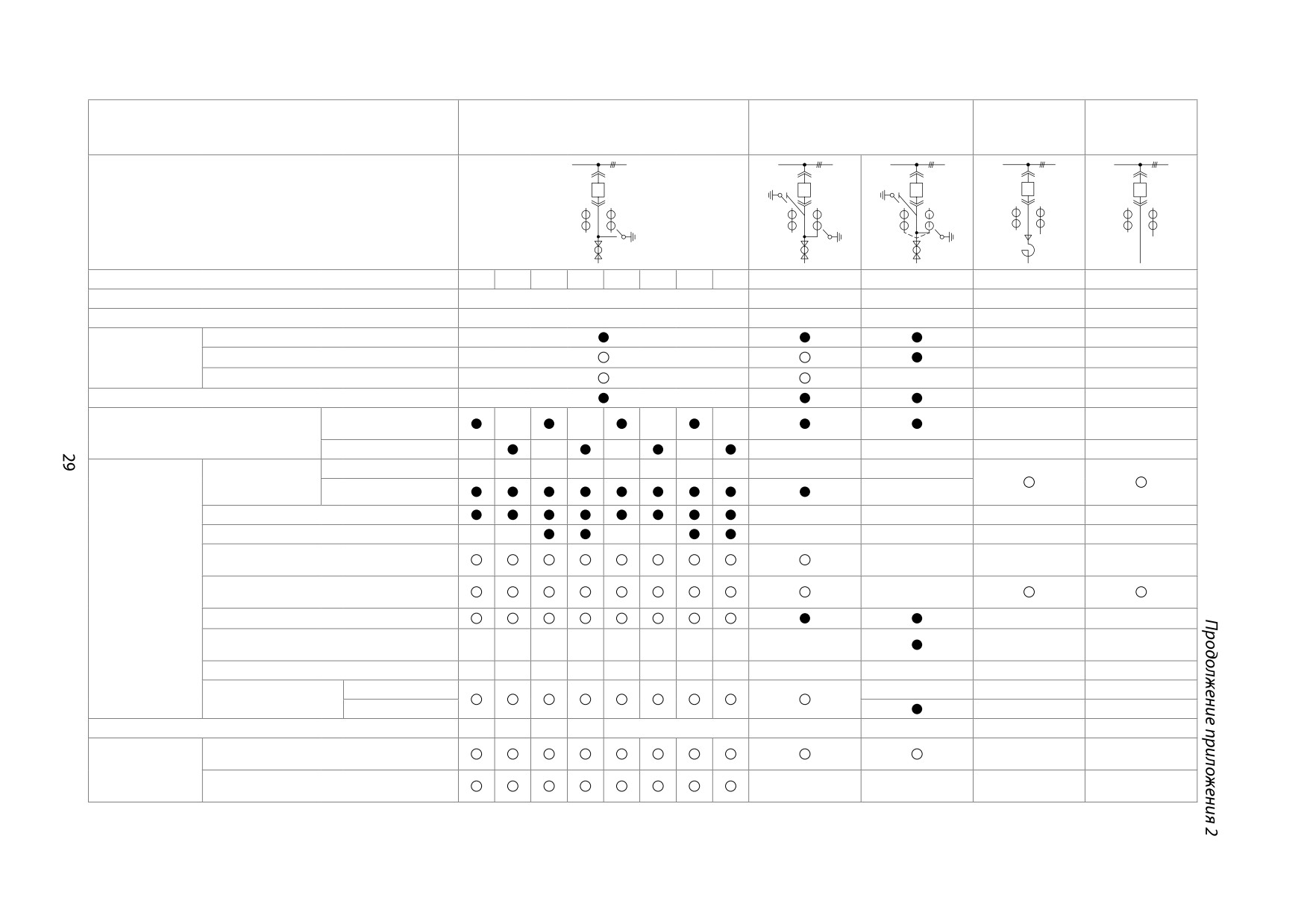

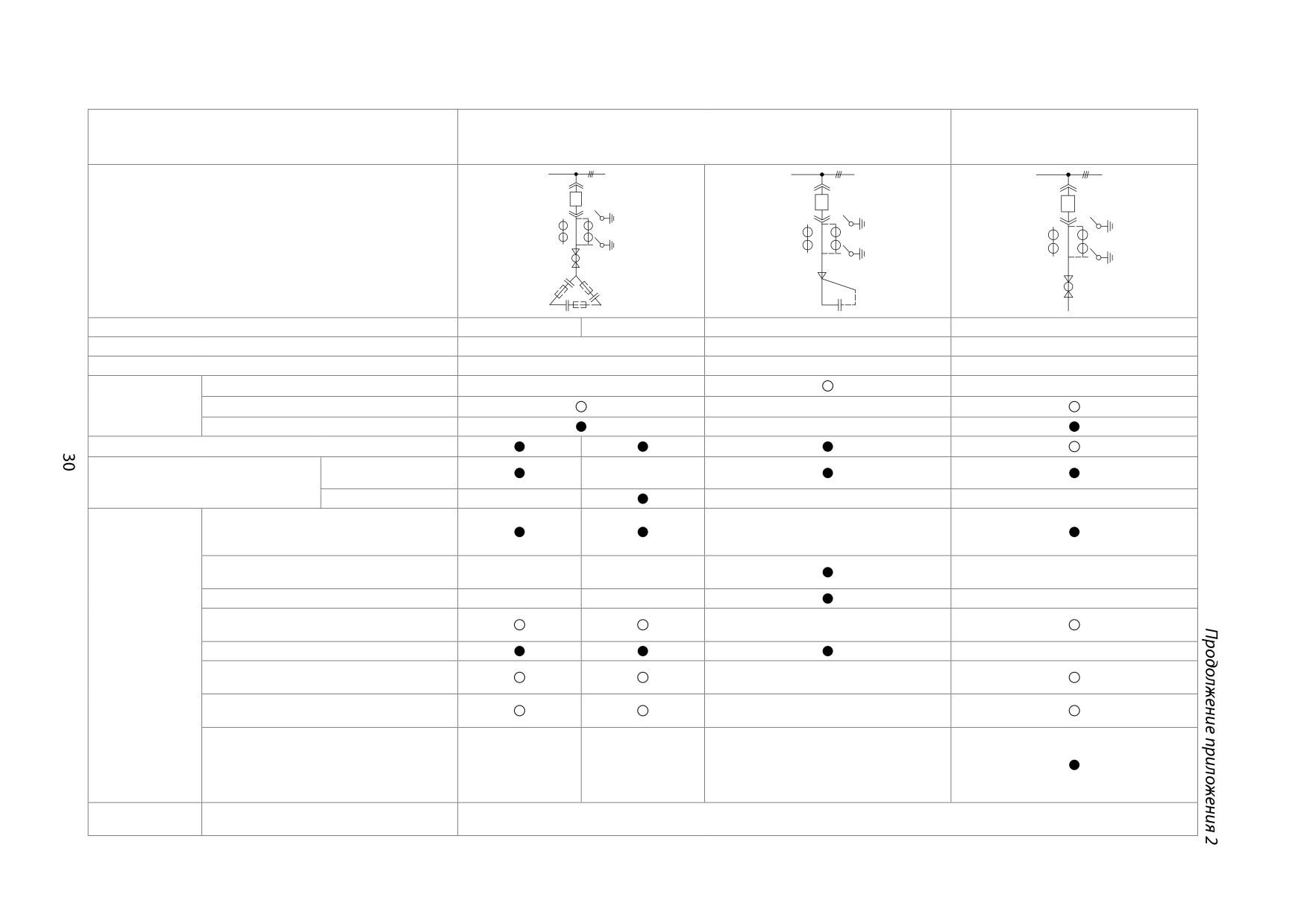

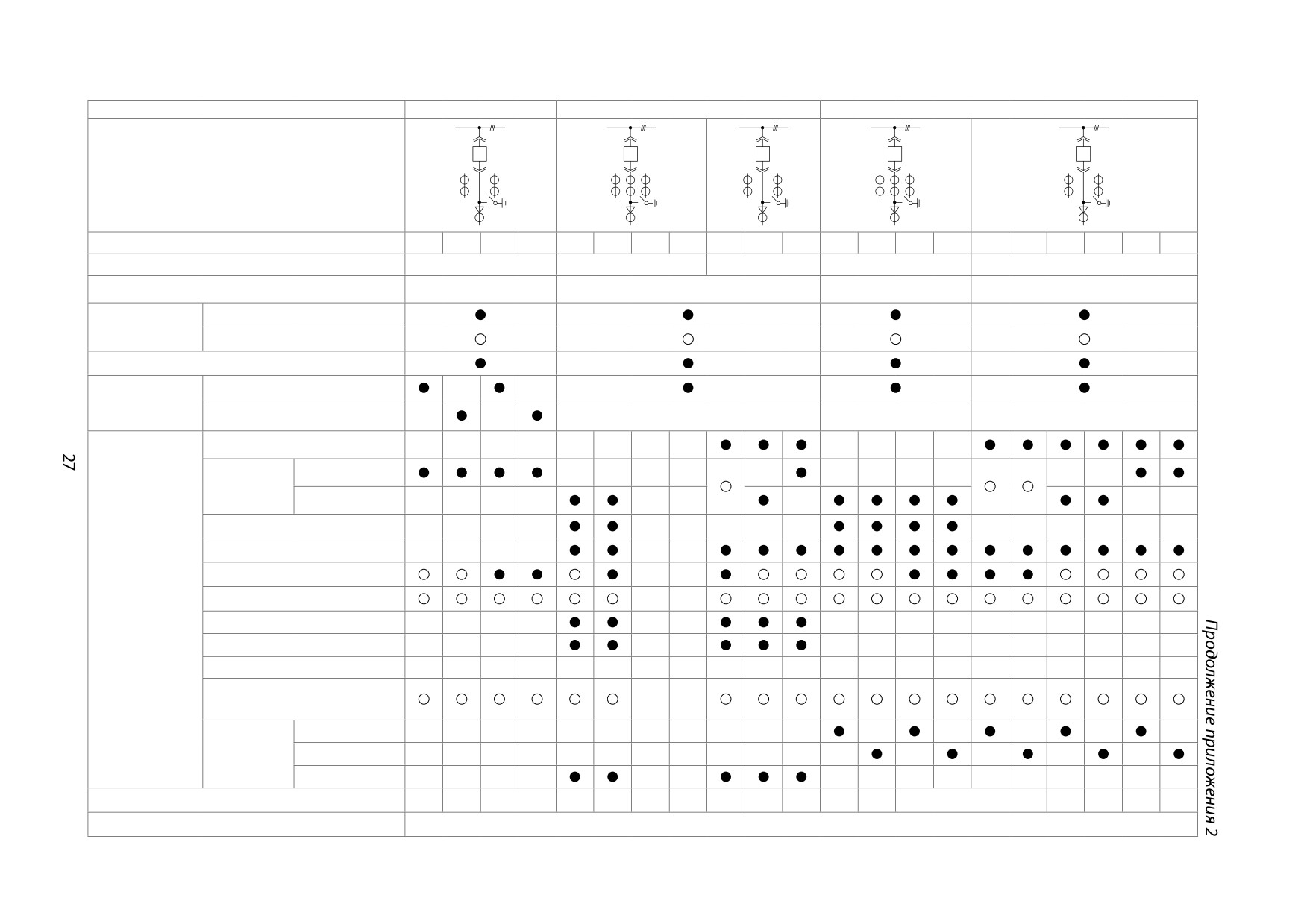

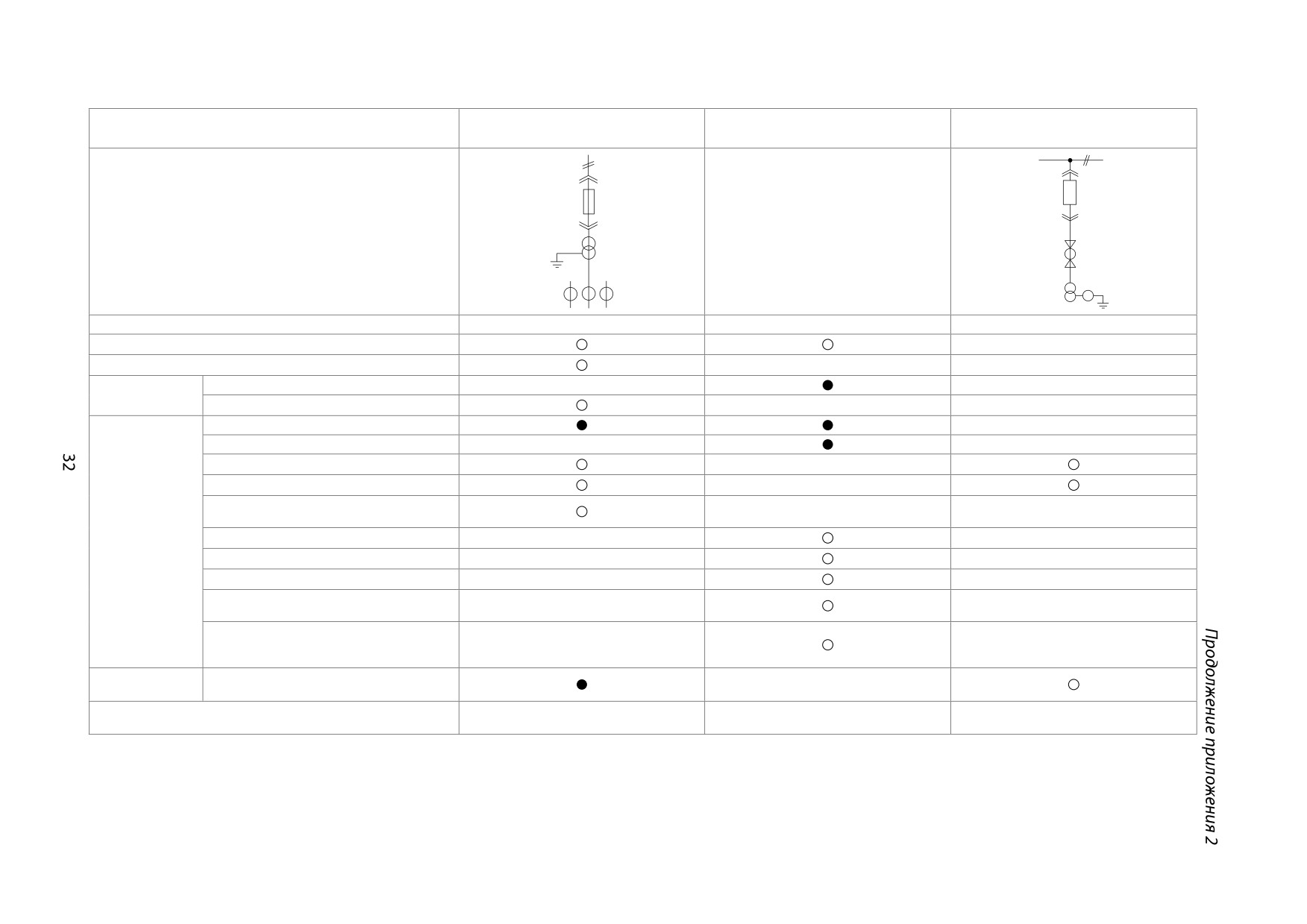

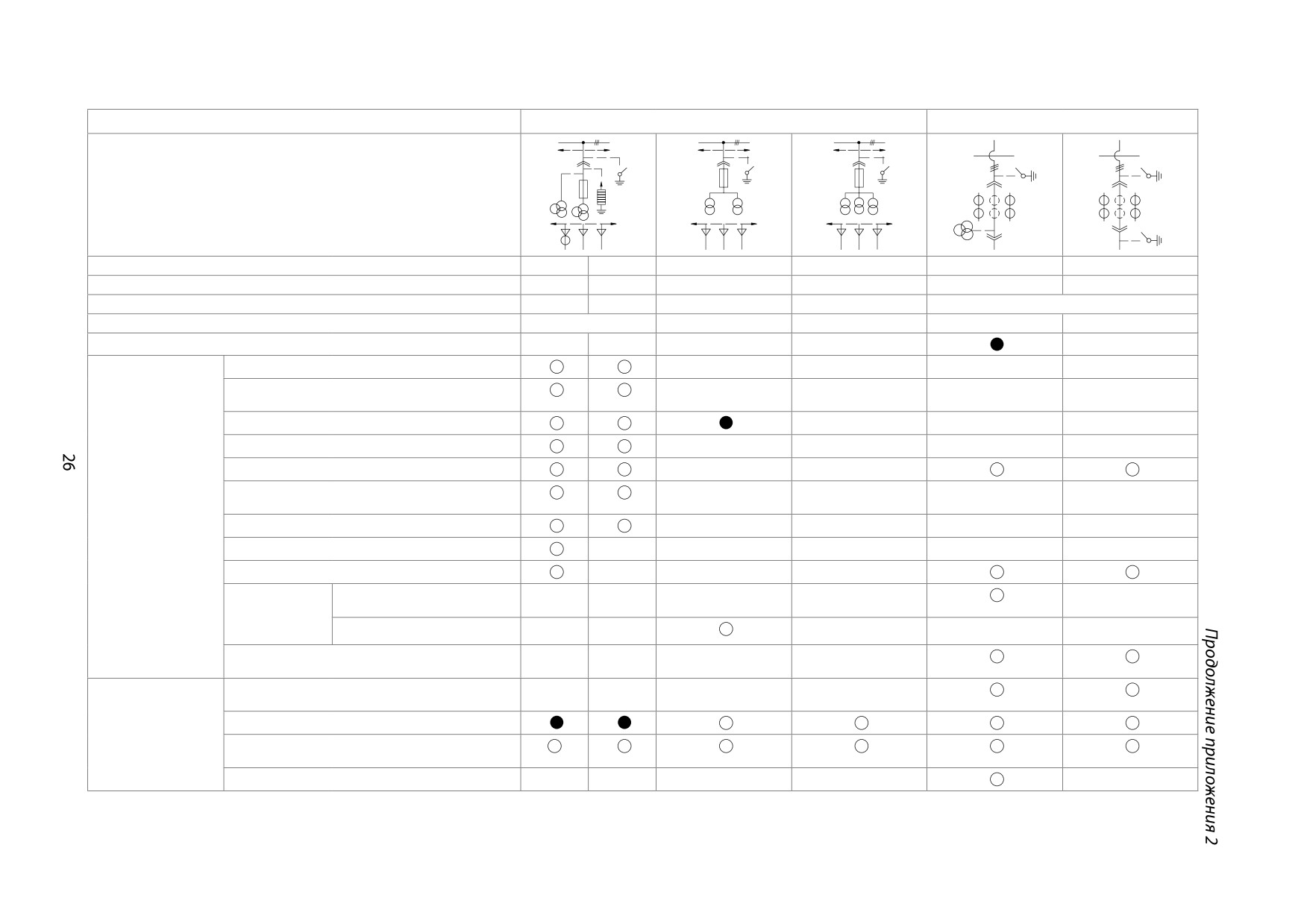

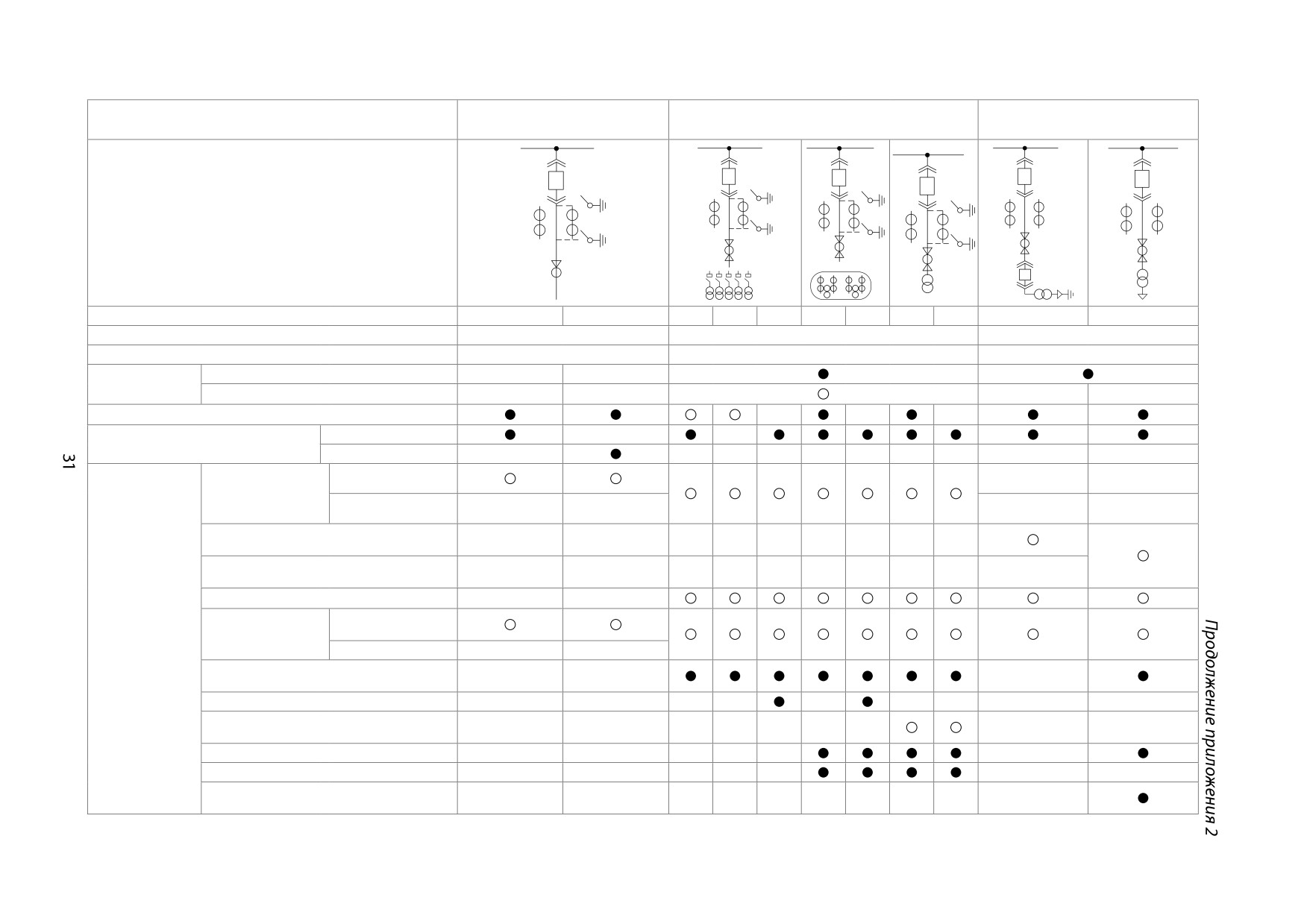

Приложение 2. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Приложение 3. Габаритные, установочные и присоединительные размеры КРУ.

Приложение 4. Образец заполнения опросного листа на КРУ серии КРУ2-10.

1. Техническое описание.

1.1 Назначение изделия.

Комплектные распределительные устройства серии КРУ 2-10-20 (в дальнейшем именуемые

«шкафы КРУ»), предназначены для работы в электрических установках трёхфазного перемен-

ного тока частоты 50 Гц напряжением 6 или 10 кВ для систем с изолированной или заземлённой

через дугогасительный реактор нейтралью. Шкафы КРУ изготавливаются для нужд народного

хозяйства и для поставки на экспорт. Климатическое исполнение У категории размещения 3

по ГОСТ 15150.

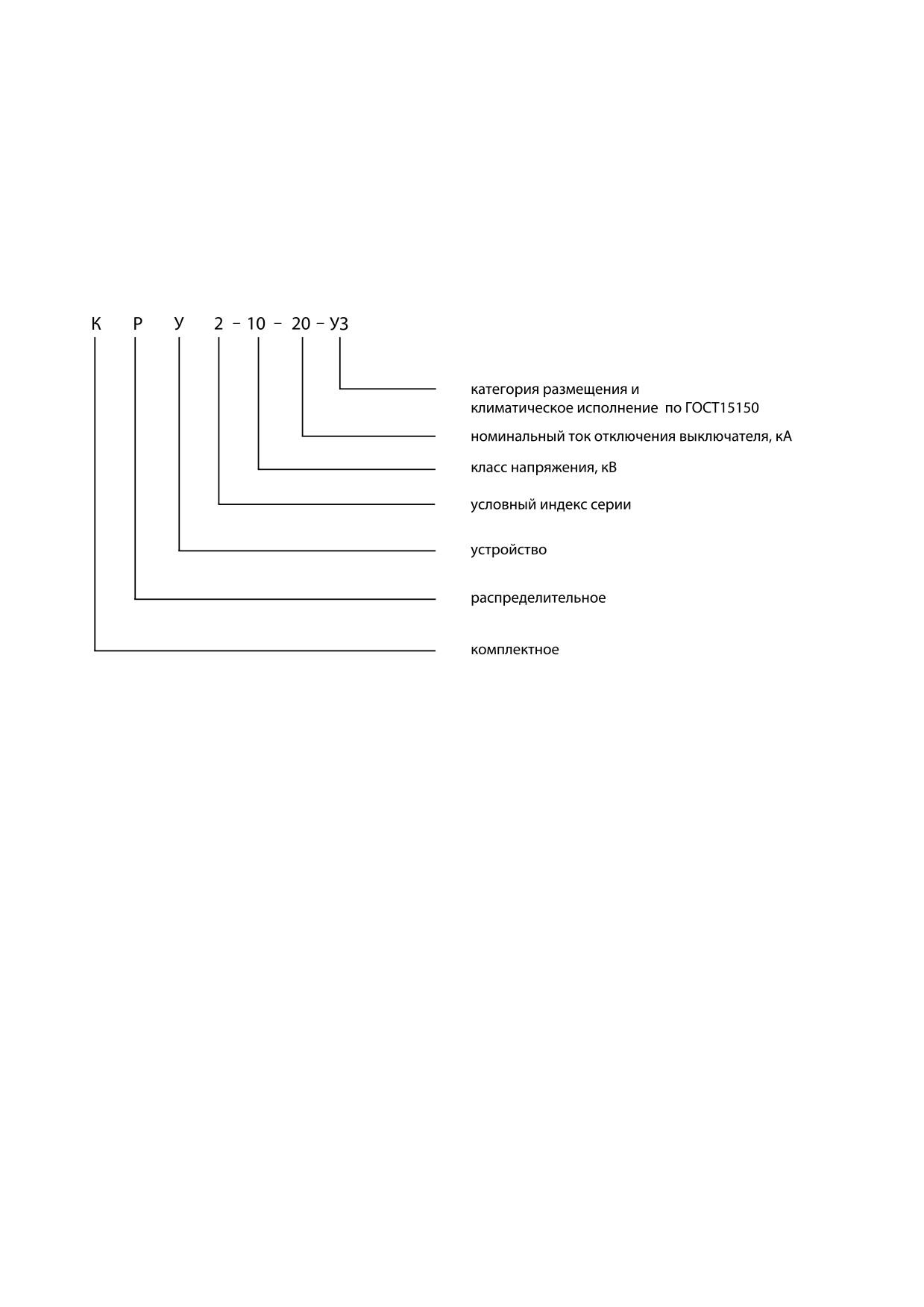

Структура условного обозначения шкафов КРУ.

Пример записи обозначения шкафов КРУ (при записи в документации другого изделия), на-

пример:

- шкафы КРУ на номинальное напряжение 10 кВ, номинальный ток отключения 20 кА, для

температуры окружающего воздуха от - 5° С до + 40° С для нужд народного хозяйства

«КРУ2-10-20 УЗ ТУ 16-93 БПМИ 677076.001 ТУ».

Устройства комплектные распределительные серии КРУ 2-10-20 включают в себя перечис-

ленную ниже номенклатуру в зависимости от установленной в них аппаратуры главных цепей

и токопроводов.

Шкафы:

а) КВЭ - комплектный шкаф с выключателем со встроенным электромагнитным приводом

ВМПЭ-630-1600А; ВБПВ-10-630 -1600А;

б) КТН - комплектный шкаф с трансформаторами напряжения НАМИ- 10; НОМ-6 (10); НОЛ-08;

ЗНОЛ-06; НАМИТ-10-1; НАМИТ-10-2;

в) КРД - комплектный шкаф с разъёмными контактами;

г) КРВП - комплектный шкаф с разрядниками;

д) КСБ

- комплектный шкаф с кабельными сборками и кабельными перемычками;

е) КА - комплектный шкаф комбинированный, например: с разрядниками и конденсаторами,

с разрядниками и трансформаторами напряжения и т. д.;

ж) КПК - комплектный шкаф с силовыми предохранителями;

и) КТТТП - комплектный шкаф с шинными перемычками;

к) КСТ - комплектный шкаф с силовым трансформатором.

Токопроводы:

Ш - токопроводы, соединяющие противостоящие секции КРУ при их двухрядном расположе-

нии, а также для прохода в местах строительных колонн (900 мм длины).

Примечания:

Шкафы кабельных сборок, шинных перемычек, с конденсаторами и разрядниками и

другие могут быть выполнены без выдвижного элемента.

Степень защиты соответствует состоянию КРУ при закрытых дверях шкафов и релей-

ных отсеков IP20, при открытых дверях их степень защиты IP00 по ГОСТ 14254.

В шкафах КПК устанавливаются силовые предохранители с плавкой вставкой на ток не

более 32А.

1.2 Технические характеристики.

Таблица 1. Основные параметры шкафов КРУ.

Наименование параметра

Значение параметра

Номинальное напряжение (линейное), кВ

6; 10

Наибольшее рабочее напряжение (линейное), кВ

7,2; 12

Номинальный ток шкафов главных цепей шкафов КРУ, А

630; 1000; 1600; 2000; 2500; 3150

Номинальный ток токопровода (кроме токопроводов

630; 1000; 1600; 2000; 2500

длиной 900 мм), А

Номинальный ток сборных шин и токопроводов длиной

630; 1000; 1600; 2000; 2500; 3150

900 мм, А

Номинальный ток отключения выключателя

встроенного в КРУ, кА

Стойкость к токам короткого замыкания главных цепей, за ис-

ключением цепей подключаемых непосредственно к выводам

трансформаторов напряжения разрядников, конденсаторов и т.д.

- электродинамическая, кА

- термическая в течение 3с, кА

– эффективное значение периодической составляющей, кА

Примечания:

1. Шкафы на номинальные токи 2000, 2500, 3150 выполняются с выключателями на номиналь-

ный ток 3150А.

2. Термическая стойкость шкафов на 630А в течение 2с. Устанавливаемые в КРУ измеритель-

ные трансформаторы тока на номинальные первичные токи от 50 до 400 А включительно, име-

ют ток термической стойкости в соответствии с техническими параметрами трансформаторов

тока.

Таблица 2. Признаки классификации исполнений шкафов КРУ.

Подразделение исполнений шкафов

Признак классификации

КРУ по данному признаку

классификации

Уровень изоляции по ГОСТ 1516. 1

Нормальная изоляция

Система сборных шин

КРУ с одной системой сборных шин

Способ разделения фаз

КРУ с неразделёнными фазами

Наличие выдвижных элементов в шкафах

С выдвижным элементами

а) кабельные

Вид линейных высоковольтных посоединений

б) шинные

Наличие изоляций токоведущих частей

С неизолированными шинами

Степень защиты по ГОСТ 14254

IР20

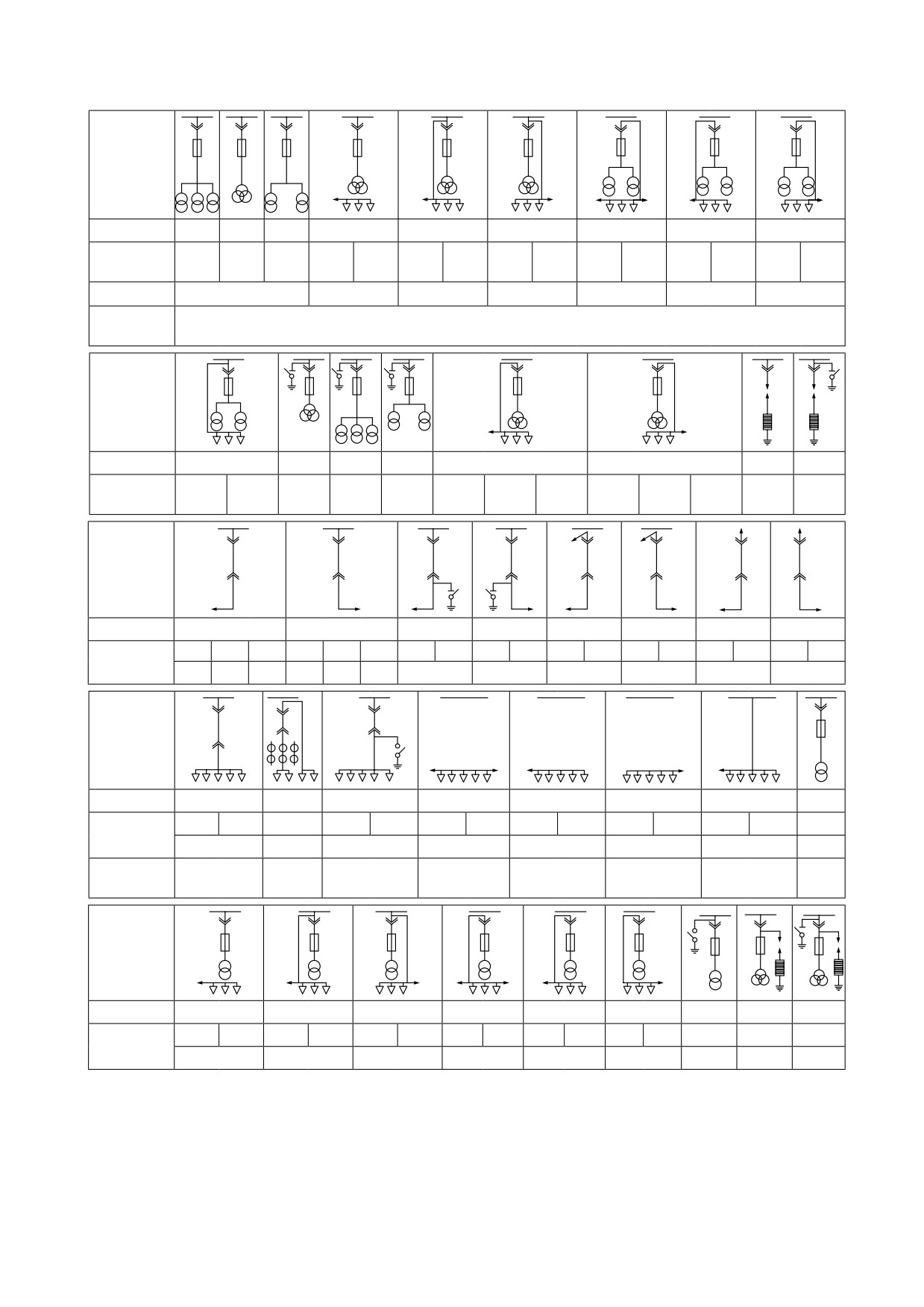

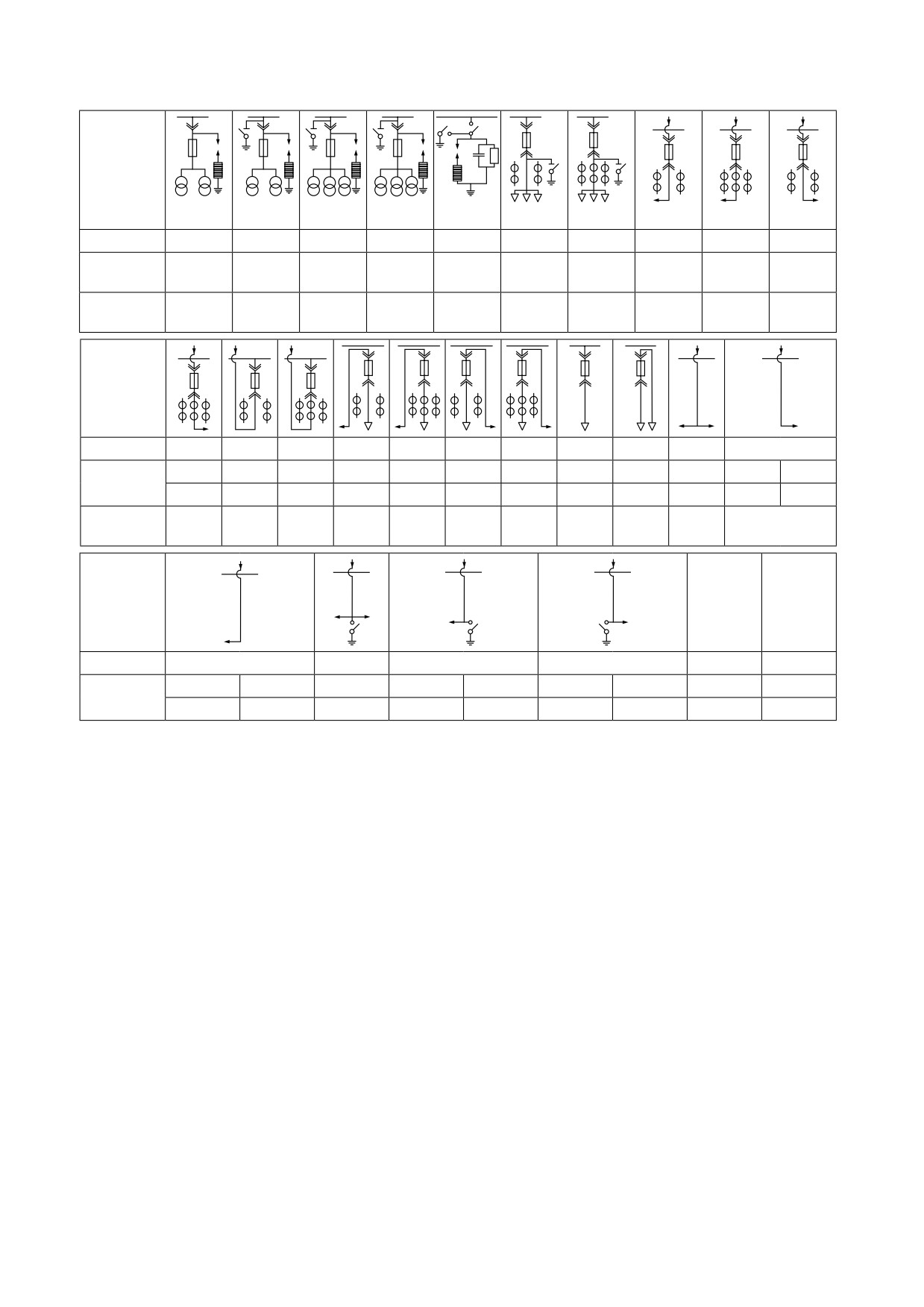

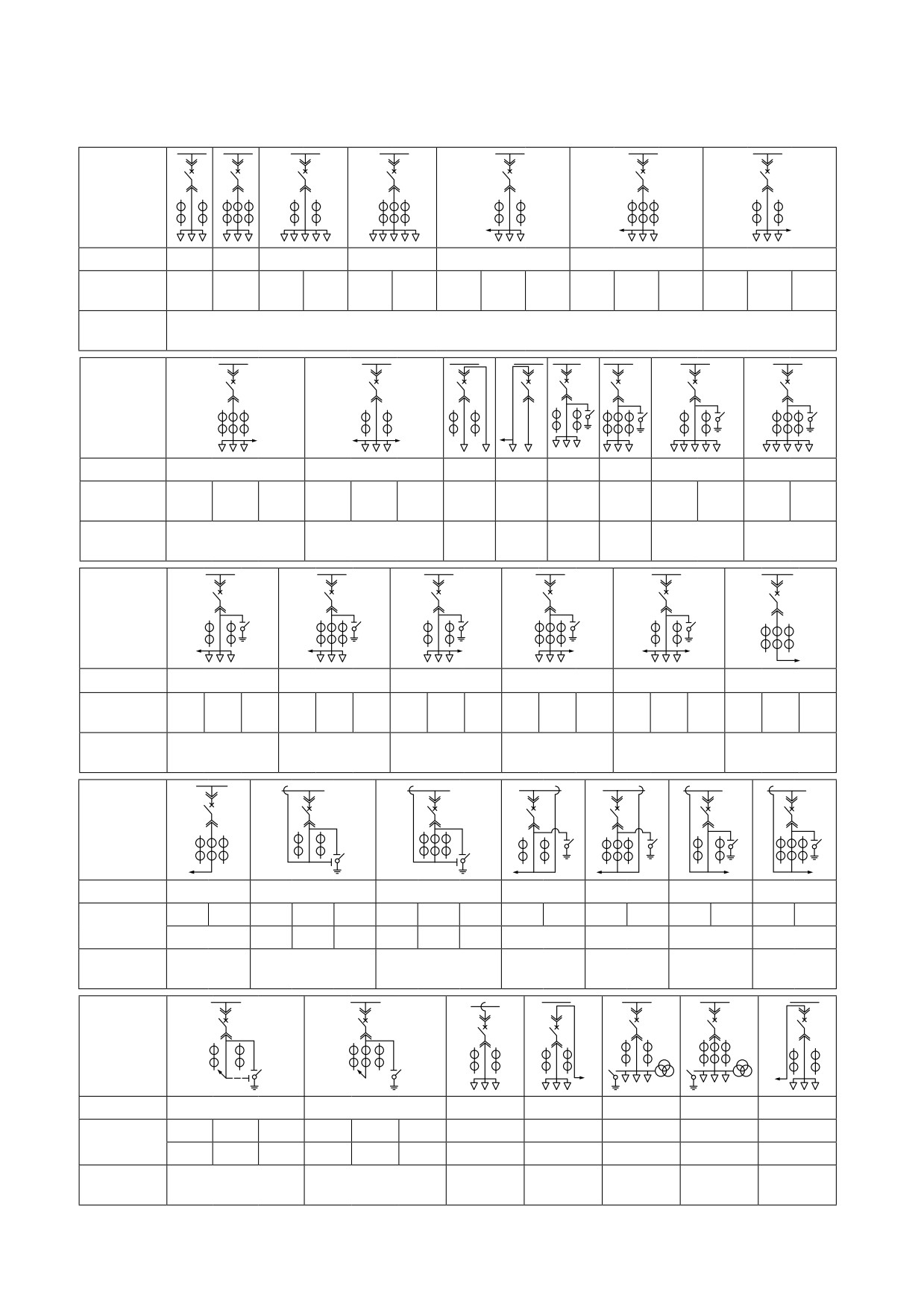

Шкафы КРУ серии КРУ2-10 выполняются по сетке схем главных цепей, приведенной в при-

ложении 1.

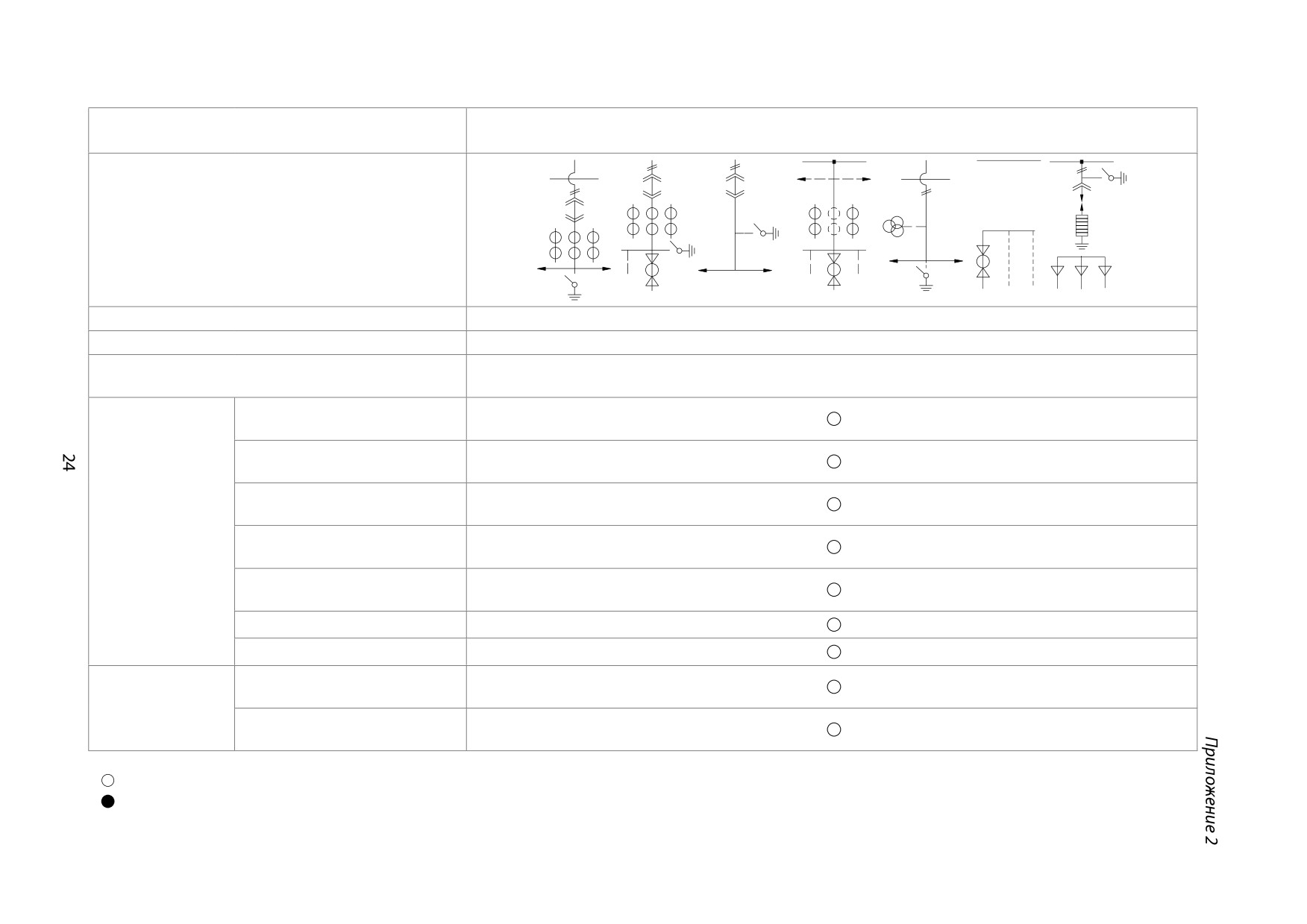

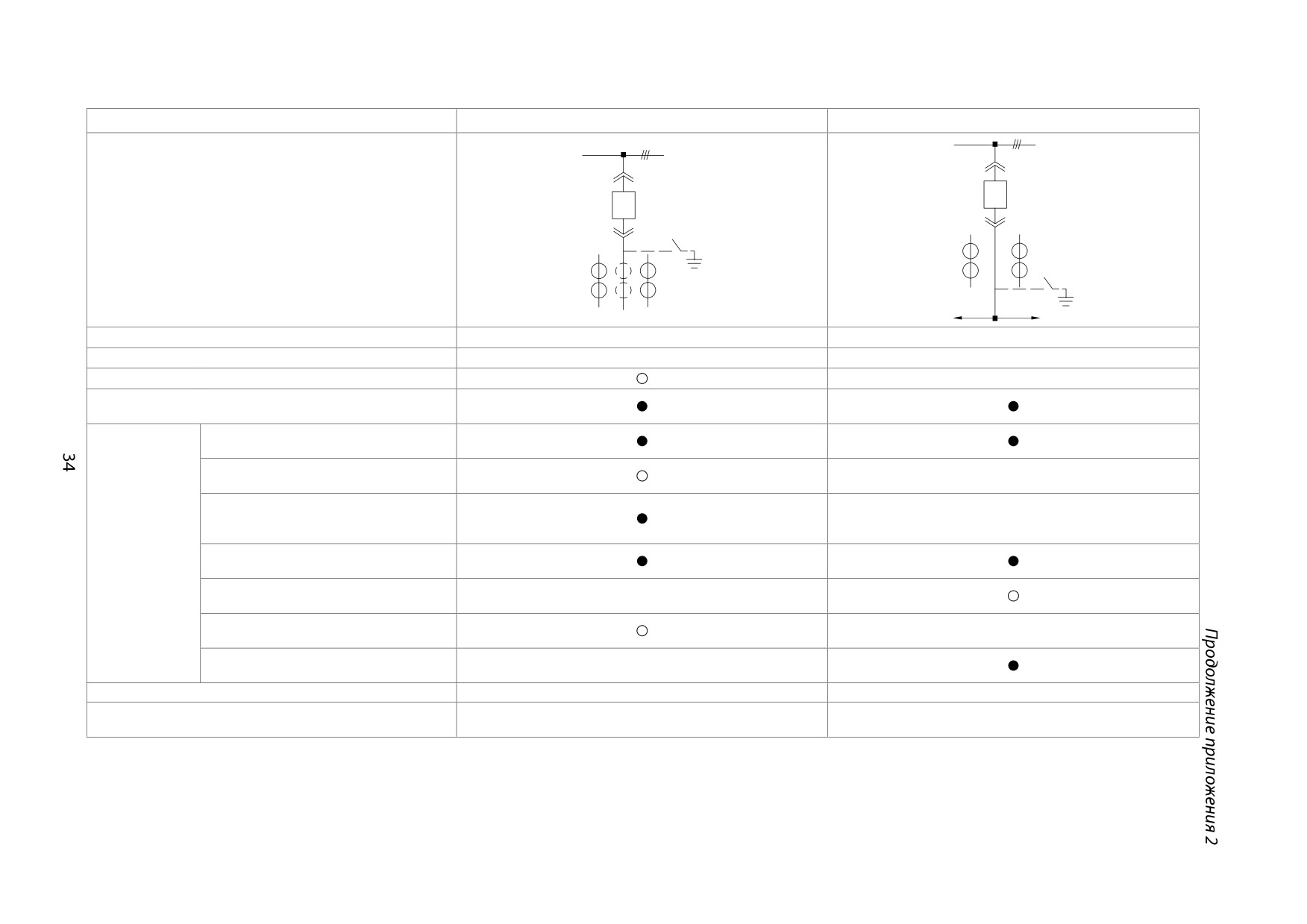

Шкафы КРУ выполняются по схемам вспомогательных цепей на постоянном и переменном

токе на механических реле и с микропроцессорной защитой (приложение 2).

Характеристики:

1.2.1 Номинальные значения климатических факторов - по ГОСТ 15150 и ГОСТ 15543.1.

При этом:

высота над уровнем моря не более 1000 м;

–

по диапазонам температур окружающего воздуха:

а)

от - 5° С до + 40° С - для шкафов без установки подогревателей;

б)

от - 25° С до + 40° С - для шкафов с установкой подогревателей в релейном шкафу.

1.2.2 Окружающая среда не взрывоопасная, не содержащая газов, испарений, химических

отложений, токопроводящей пыли в концентрациях, снижающих параметры изделий в недо-

пустимых пределах.

1.2.3 Классификация исполнения шкафов КРУ должна соответствовать указанной в таблице

При температуре свыше +35° С номинальные токи 1600А и 3150А снижаются на 5%.

1.3 Состав изделия.

В состав изделия входят:

1. Шкафы КРУ с аппаратами, соединительными токопроводами и приборами по схемам со-

динений главных и вспомогательных цепей, выполненные в соответствии с принятой заводом

документацией заданием.

Шкафы и токопроводы выполняются по ТУ 16-93 БПМИ 677076. 001 ТУ.

2. Демонтируемые на период транспортирования сборочные единицы и детали, монтажные

материалы и принадлежности (провод, рукоятки для вката и выката выдвижного элемента),

перечисленные в ведомости комплектации и демонтажа, направляемой заказчику при отгруз-

ке.

3. Запасные части, а также резервный выдвижной элемент, релейный шкаф поставляются за-

водом по специальному заказу.

1.4 Устройство и работа шкафов КРУ.

Ниже приводится описание конструкции шкафов КРУ с выключателем. Остальные типы шка-

фов КРУ (с трансформатором напряжения, с разрядниками, с силовым трансформатором и др.)

имеют подобную конструкцию и отличаются в основном только конструкцией выкатного эле-

мента.

Шкаф КРУ с выключателем (рис. 1) состоит из трёх основных частей: корпуса шкафа 18, вы-

катного элемента 15, релейного шкафа 17.

Корпус шкафа представляет собой жесткий сварной каркас. Обшитый снаружи металличе-

скими листами и крышками. Корпус разделён металлическими перегородками на четыре от-

сека:

1) отсек сборных шин 1 образуется двумя стойками, верхней крышкой и нижней перегород-

кой и проходными изоляторами 3.

В отсеке сборных шин на опорных изоляторах 2 устанавливаются сборные шины с отпайка-

ми к верхним контактам розетки разъединителя 4. Сборные шины и отпайки окрашиваются

в цвета, соответствующие фазировке. Фаза «А» окрашивается в желтый цвет; «В» - в зелёный

цвет; «С» - в красный цвет. Отпайки окрашиваются соответственно цветом сборных шин и уста-

навливаются, как правило, в последовательности А, В, С слева направо, если смотреть с фасад-

ной стороны шкафа.

Осмотр и ревизия сборных шин и изоляторов шинного отсека (при снятом напряжении) про-

изводится сверху при открытой крышке;

2) Отсек верхних контактов розетки разъединителей образуется нижней перегородкой шин-

ного отсека с проходными изоляторами, верхней гетинаксовой перегородкой 6, отсека транс-

форматоров тока и кабельных заделок и съёмной крышкой 5. устанавливаемой с задней сто-

роны шкафа.

Верхние контакты розетки разъединителя устанавливаются на опорных изоляторах и соеди-

няются с отпайками, пропущенными через проходные изоляторы из отсека сборных шин;

3) Отсек трансформаторов тока (линейный отсек) 8 образуется перегородкой 6, съёмной

крышкой 7, съёмной перегородкой между линейным отсеком, отсеком для выдвижного эле-

мента и боковыми листами обшивки шкафа.

В отсеке устанавливаются:

а)

трансформаторы тока типов ТЛМ - 10 или ТОЛ - 10, ТЛК - 10;

б)

трансформаторы тока типа ТЗЛМ - 10;

в)

ножи разъёмных контактов;

г)

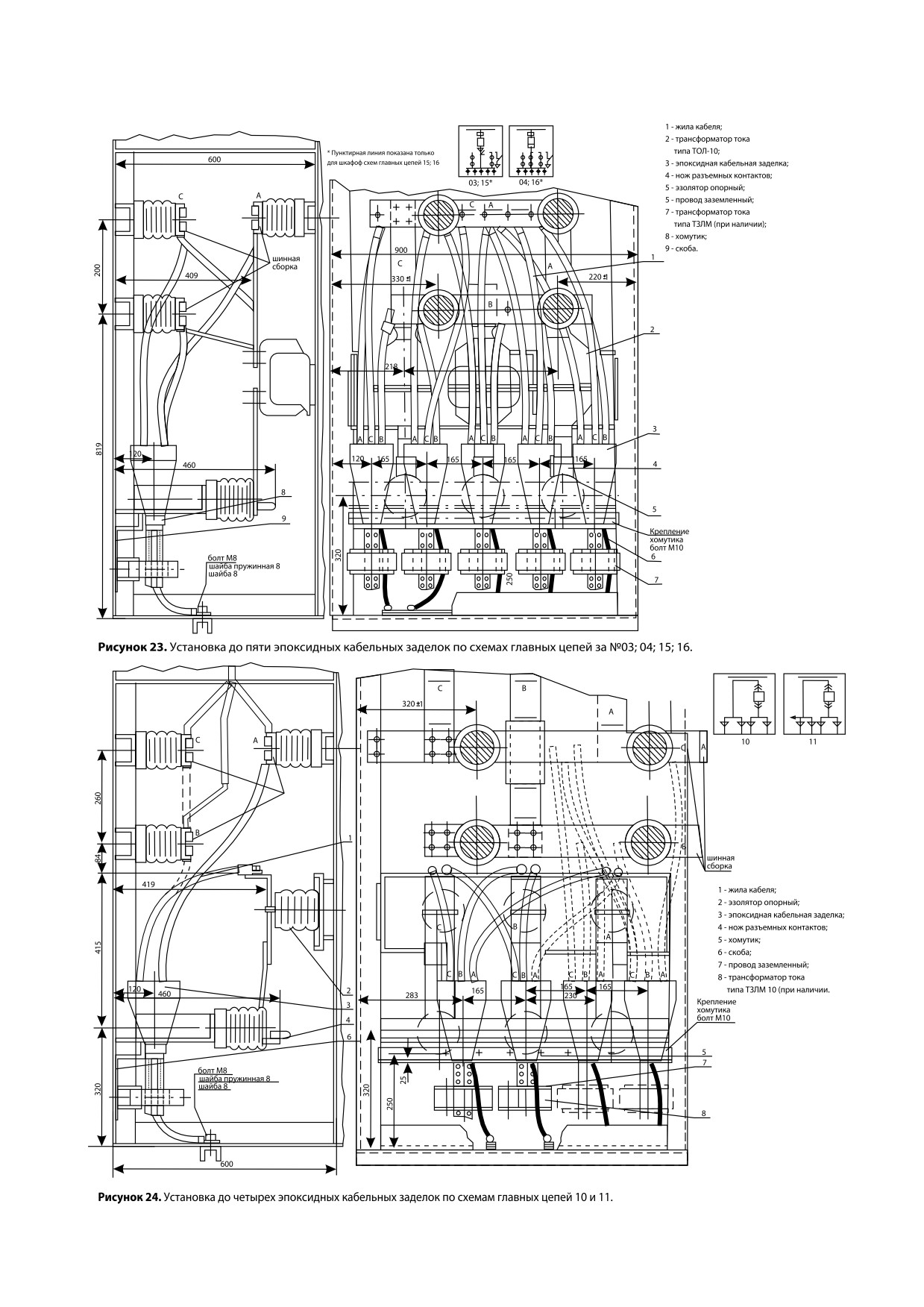

эпоксидные заделки силовых высоковольтных кабелей;

д)

ножи заземляющие;

В шкафах на номинальный ток 630A с трансформаторами тока типа ТЛМ - 10 жилы кабеля

присоединяются непосредственно к выводам трансформаторов, а с трансформаторами тока

типа ТОЛ - 10, ТЛК - 10 для удобства присоединения жил кабеля к выводам трансформаторов

тока присоединяются специальные уголки, к которым присоединяются жилы кабеля.

В шкафах на номинальные токи 1000А и 1600А в отсеке трансформаторов тока 8 устанавлива-

ется шинная сборка для подключения жил кабеля.

Шинная сборка устанавливается также во всех шкафах на все номинальные токи до 1600А

для осуществления межсекционных связей. В этом случае в боковых стенках шкафа делаются

проемы для вывода шин в правую, левую, либо в обе стороны одновременно.

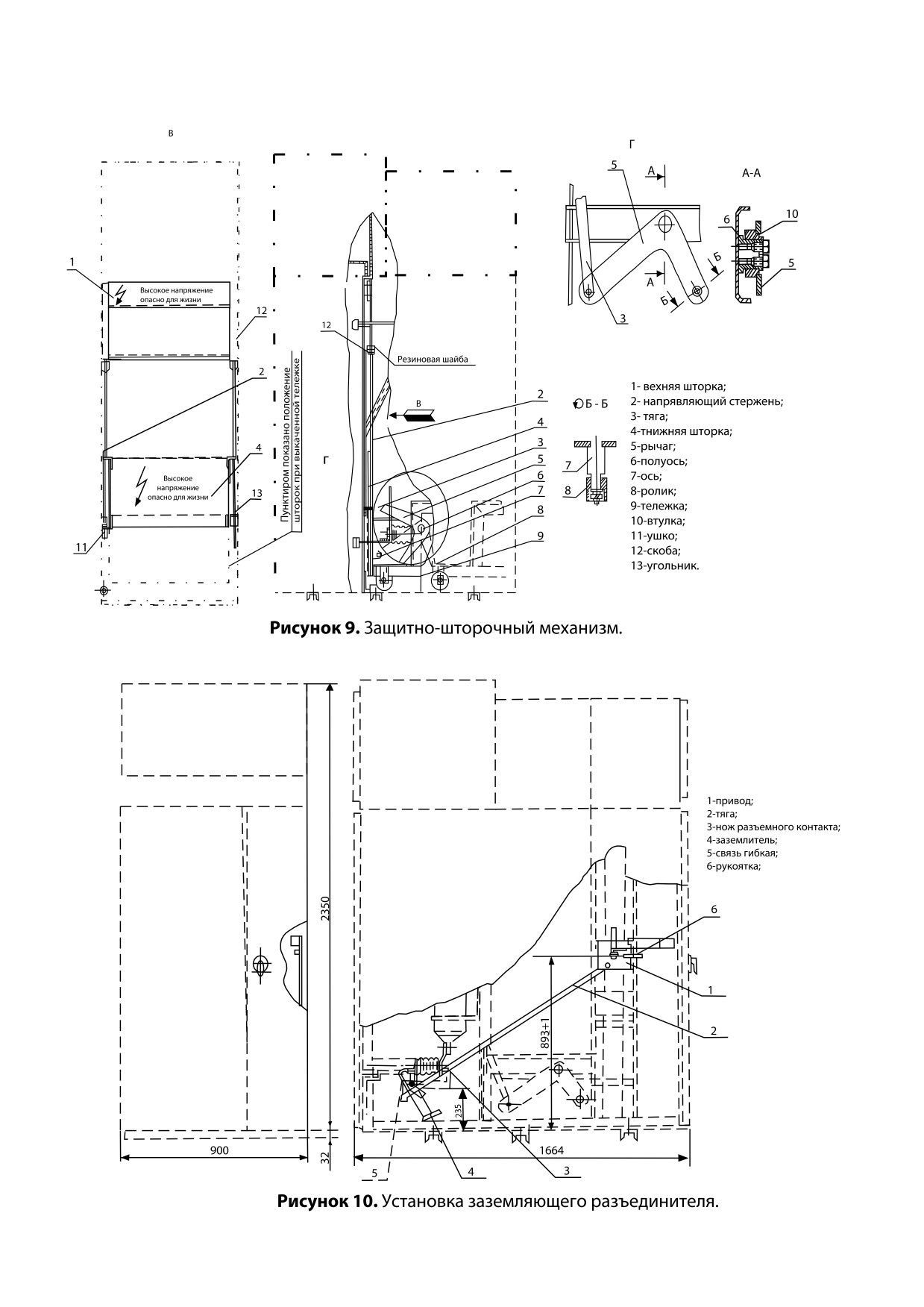

4) Отсек для размещения выдвижного элемента отделён от отсеков верхних и нижних разъ-

ёмных контактов металлическим съёмным листом и шторками, открывающимися при вкаты-

вании выкатного элемента в рабочее положение. В нижней части отсека расположены уголки

- рельсы для направления движения выкатного элемента в шкафу, на боковых стенках рас-

положены рычажные механизмы для открывания шторок, заземляющие контакты, фиксаторы

механизма вкатывания выкатного элемента, контрольные кабели и провода.

В конструкцию шкафа КРУ2-10 введён специальный разгрузочный клапан и выключатель ВП

- 19 с целью локализации повреждений при возникновении электрической дуги внутри шкафа

КРУ. При аварийном режиме (в случае возникновения электрической дуги) срабатывает раз-

грузочный клапан и замыкаются контакты выключателя ВП - 19. Цепи от ВП - 19 (выведены

в релейный шкаф) необходимо подключить так, чтобы обеспечить отключение масляных вы-

соковольтных выключателей, через которые возможно питание короткого замыкания (в том

числе вводы, секционные выключатели и т. д.).

Подключение цепей должно производиться исходя из общей схемы управления распреде-

лительным устройством, согласно схеме вспомогательных цепей.

На рисунке 2 показано исполнение шкафа с трансформаторами напряжения типа НАМИ - 10.

На рисунке 3 показано исполнение шкафа с трансформаторами напряжения типа НОМ - (6)10

с кабельным вводом на сборные шины.

На рисунке 4 показано исполнение шкафа с разрядниками типа РВО - 6(10).

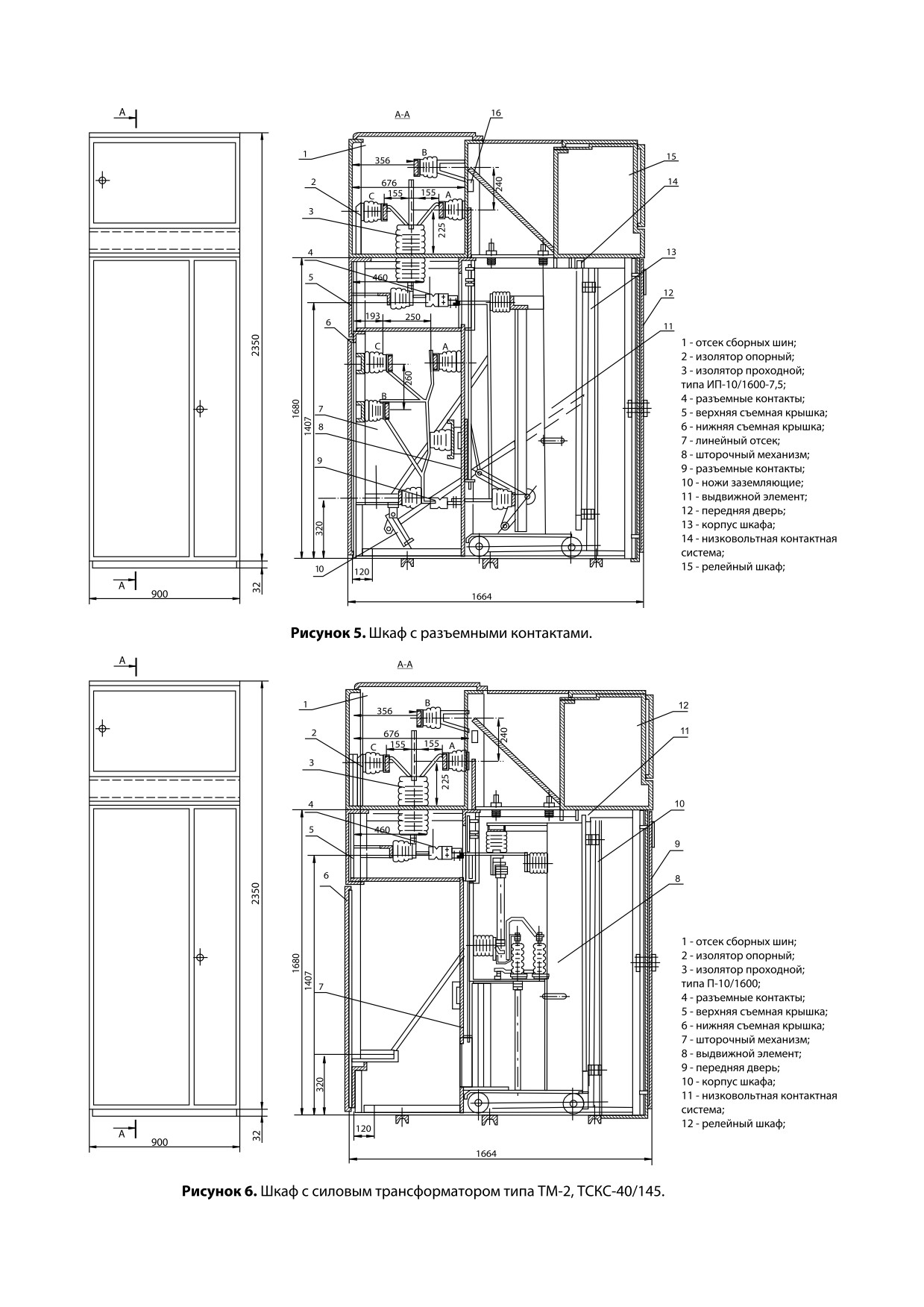

На рисунке 5 показан шкаф с розеткой разъединителя, применяющейся для секционных свя-

зей.

На рисунке 7 показана конструкция шкафа кабельной сборки.

Конструкция шкафов, показанных на рисунках 2, 3, 4, 7 подобна конструкции шкафа с выклю-

чателем. В отличие от него в шкафах с трансформаторами напряжения, разрядниками и сило-

вым трансформатором в линейном отсеке не устанавливаются нижние ножи розетки разъеди-

нителя. В этом отсеке в соответствии со схемой главной цепи могут устанавливаться опорные

изоляторы с ошиновкой для секционных связей и кабельные заделки высоковольтных сетей.

Для кабельных сборок в целях унификации приспособлен типовой шкаф КРУ с небольшими

конструктивными изменениями. Шкаф кабельной сборки не имеет выдвижного элемента и

соответственно механизмов, связанных с ней (защитных шторок, контактов заземления и др.).

Для доступа к кабельным заделкам имеется крышка 10 (смотри рисунок 7) с окнами, дающи-

ми возможность осмотра кабельных сборок без снятия напряжения.

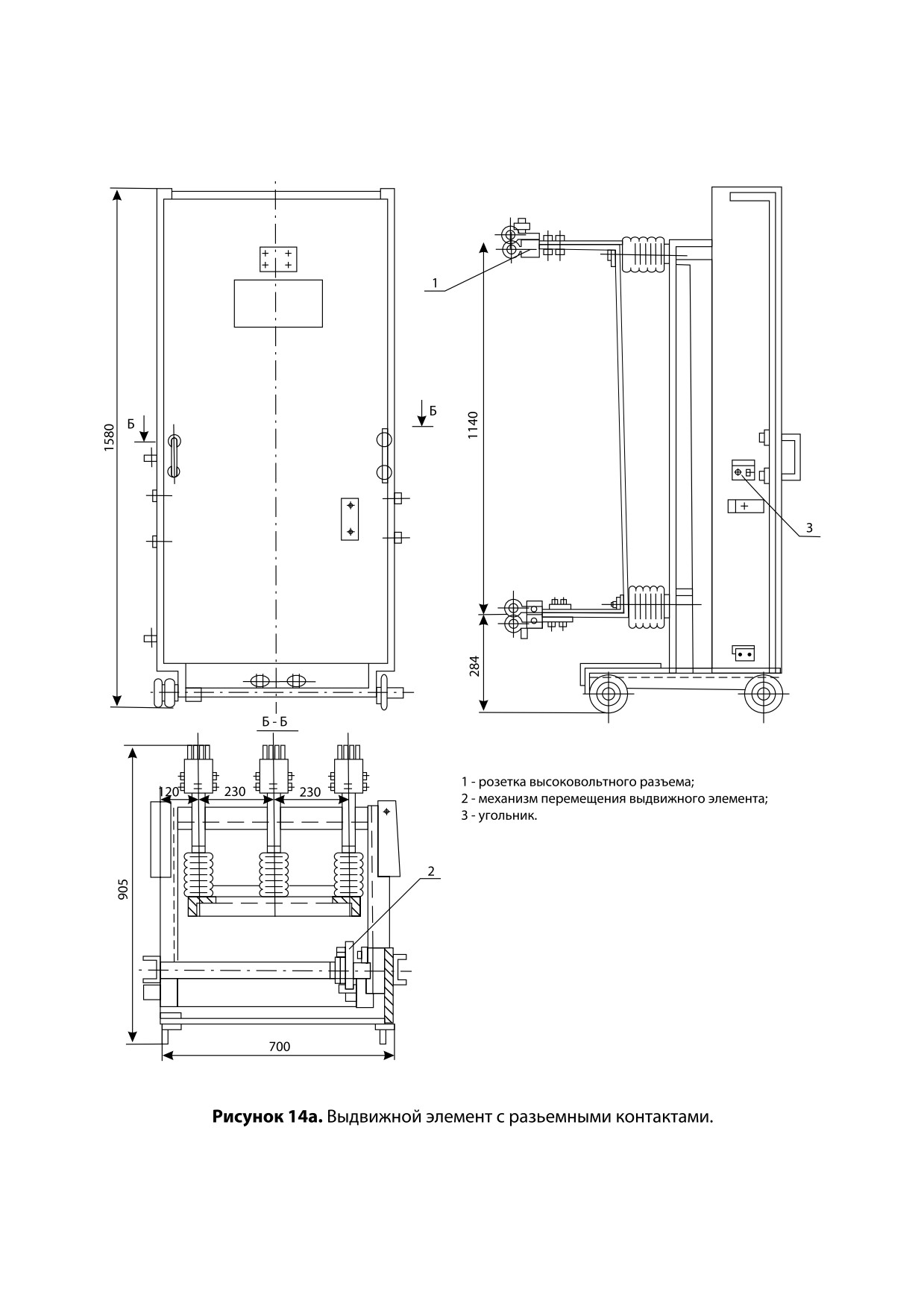

Выкатной элемент представляет собой жёсткую каркасную конструкцию, на которой уста-

навливаются аппараты в зависимости от типа шкафа.

На каркасе выкатного элемента на опорных изоляторах устанавливаются розетки разъём-

ных контактов главной цепи, связанные ошиновкой с верхними и нижними контактами масля-

ного выключателя. Разъёмные контакты разъединителя выполняются медными шинами.

В верхней части передней стенки каркаса выдвижного элемента установлена вилка СШР,

предназначенная для связи вспомогательных цепей выдвижного элемента и релейного шка-

фа.

Для наблюдения за аппаратурой установленной на выкатном элементе, и за уровнем масла

в цилиндрах выключателя, на фасадной стороне выдвижного элемента имеется специальное

смотровое окно.

Выкатной элемент имеет три основных положения: рабочее, контрольное и ремонтное.

В рабочем положении выкатной элемент находится в корпусе шкафа, главные и вспомога-

тельные цепи, обеспечивающие нормальную работу шкафа, замкнуты.

В контрольном положении выкатной элемент также находится в корпусе шкафа, но главные

цепи разомкнуты, а вспомогательные цепи остаются замкнутыми. Конструкция шкафов пред-

усматривает возможность закрытия фасадных дверей при контрольном положении выкатно-

го элемента в шкафу.

В ремонтном положении выкатной элемент находится вне корпуса шкафа, главные и вспомо-

гательные цепи шкафа разомкнуты.

Выкатной элемент выкатывается из ремонтного в контрольное положение и обратно вруч-

ную при помощи ручек, укреплённых на переднем листе выкатного элемента, а из контроль-

ного в рабочее и обратно - при помощи редукторного механизма.

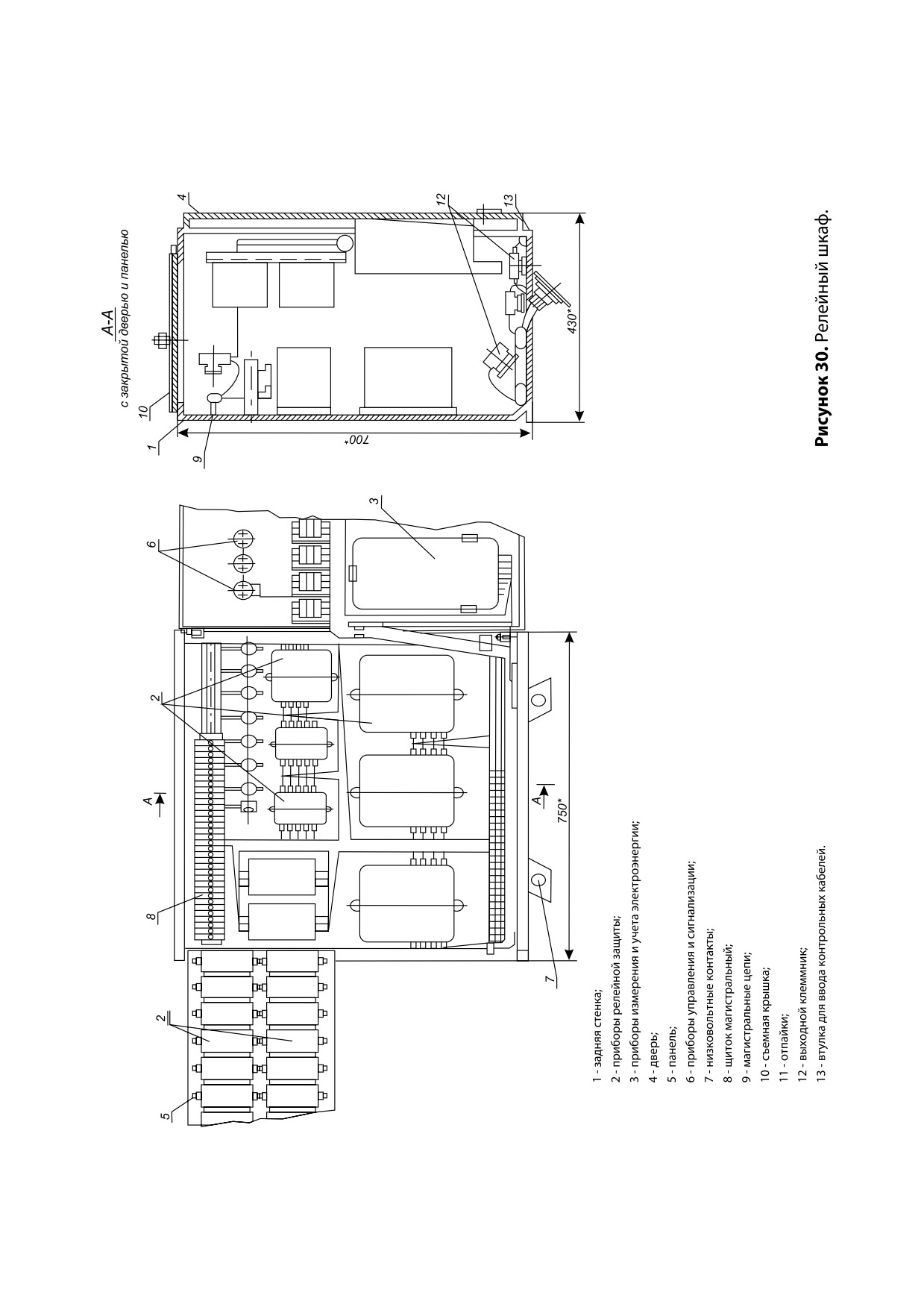

Релейный шкаф (рисунок 30) представляет собой сварную металлическую конструкцию с

дверью и поворотной панелью. На поворотной панели релейного шкафа может разместиться

до 15 реле типа РТ, РП. На двери релейного шкафа могут быть размещены аппараты управле-

ния, сигнализации, приборы учета и измерения электроэнергии. Перечень и типы приборов,

устанавливаемых в релейном шкафу, определяются схемами соединений вспомогательных

цепей шкафа.

На задней стенке релейного шкафа устанавливается щиток, служащий для крепления маги-

стральных шинок вспомогательных цепей, которые выполняются в виде жгута. На дне релей-

ного шкафа установлены клеммники с зажимами, количество которых определяется схемой

данного шкафа. Выходной клеммник предназначен для подключения контрольных кабелей,

которые вводятся в релейный шкаф через специальные втулки, установленные на дне релей-

ного шкафа с правой и левой стороны.

В нижней части релейного шкафа имеются низковольтные контакты розетки СШР, для связи

с аппаратурой, установленной на выкатном элементе. Двери шкафов должны иметь замки и

ручки или съёмные ручки - ключи. Замки наружных дверей должны открываться одним клю-

чом.

1.5 Шкафы КРУ на номинальные токи 2000А, 2500А, 3150А.

Шкафы КРУ на номинальные токи 2000А, 2500А, 3150А (рисунки 31-35) комплектуются выклю-

чателями на 3150А и конструкция их аналогична конструкции шкафов на номинальные токи

630A, 1000А, 1600А.

На шкафах с шинными выводами вправо трансформаторы тока 7 (рисунок 31) устанавлива-

ются на боковой стенке шкафа, а на шкафах с шинными выводами сзади и сверху на нижние

контакты розетки разъединителя трансформаторы тока устанавливаются на задней стенке

шкафа и закрываются кожухом 25 (рисунок 34).

Установочные и монтажные размеры шкафов КРУ показаны на рисунке 20.

1.6 Устройство и работа отдельных узлов шкафа КРУ.

а) Шторочный механизм.

Во всех шкафах КРУ устанавливаются защитные шторки, которые вместе с перегородкой

между отсеком выкатного элемента и линейным отсеком создают сплошное ограждение, за-

щищающее обслуживающий персонал от случайного соприкосновения к токоведущим частям,

находящимися под высоким напряжением при выкаченном из шкафа выкатном элементе.

При вкатывании выкатного элемента в шкаф шторки автоматически поднимаются, а при вы-

катывании выкатного элемента из шкафа автоматически опускаются и закрывают проёмы к

ножам розеток разъединителя.

Шторочный механизм устроен следующим образом (рисунок 9). На боковых стенках в ниж-

ней части шкафа укреплены полуоси 6, на которых устанавливаются двухплечие рычаги 5, к

одному из плеч рычагов при помощи тяг 3 присоединены направляющие стержни со штор-

ками, а ко второму плечу приварены оси 7, и насажены ролики 8. Нижняя и верхняя шторки

закреплены на стержнях 2, которые имеют возможность перемещаться вверх и вниз со штор-

ками.

Направление движения стержней создают скобы 12 и угольники 13, имеющие отверстия, че-

рез которые свободно проходят стержни.

При вкатывании выкатного элемента в шкаф нижняя рама выкатного элемента упирается в

ролик 8 и поворачивает рычаг вокруг своих полуосей 6. Рычаги, поворачиваясь при помощи

тяг 3, передают движение стержням 2 со шторками, которые поднимаются вверх и открывают

проходы для розеток розетки разъединителя. При вкаченном выкатном элементе шторки на-

дёжно выдерживаются в поднятом положении благодаря тому, что ролики 8 двухплечих рыча-

гов упираются в раму выкатного элемента.

При выкатывании выкатного элемента из шкафа шторки автоматически опускаются под дей-

ствием собственного веса только в тот момент, когда ролики 8 перестают упираться в раму вы-

катного элемента. Для смягчения ударов при опускании шторок, между скобой 12 и верхней

шторкой, где проходят стержни, установлены резиновые шайбы. Чтобы предотвратить слу-

чайное попадание обслуживающего персонала к частям, находящимся под высоким напряже-

нием, в то время когда выкатной элемент выкачен из шкафа, имеется возможность запереть

шторочный механизм на замок. Для этой цели в шкафу на нижней шторке имеется ушко 11 с

отверстием для висячего замка.

б) Заземляющий разъединитель.

Шкафы КРУ с установкой в них заземляющего разъединителя изготавливаются заводом толь-

ко в том случае, если такая установка специально оговорена заказчиком при оформлении за-

каза.

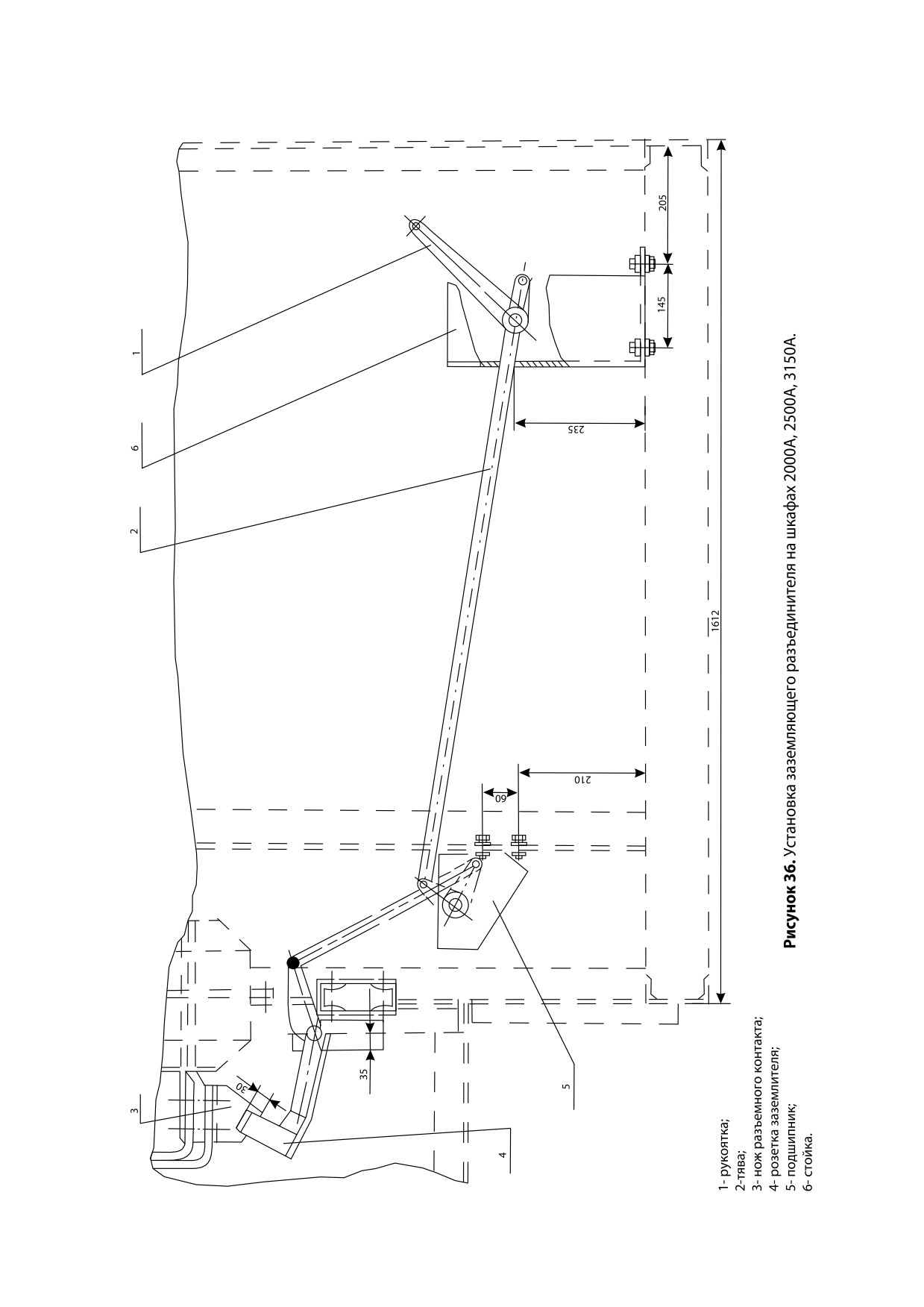

Установка заземляющего разъединителя показана на рисунках 10 и 36. При повороте руко-

ятки 3 привода 1 вверх, как показано пунктиром на рисунке 11, ножи заземлителя при помощи

тяги 4 перемещаются и приходят в соприкосновение с ножами розетки разъединителя, и тем

самым осуществляется электрический контакт между фазами и с заземлёнными частями шка-

фа. Конструкция ножей заземления показана на рисунке 8.

К уголку шкафа крепятся два кронштейна 1, в качестве подшипников для вала заземлителя 4.

К валу приварены три стальных пластины 11, на которых укрепляются медные ламели 8, пла-

стина 6 и пружины 7.

В отключенном положении расстояние между ламелями равно 11 max. мм. При включении

заземлителя ламели охватывают нож, имеющий толщину 12. 5 мм раздвигаются и тем самым

сжимают пружину 7, при помощи которой создаётся контактное давление между ламелями и

пластиной 11, а также между ламелями и ножом розетки разъединителя. При помощи гибкой

связи 2 осуществляется электрический контакт между пластиной 11 и заземлённым уголком

шкафа.

Для присоединения гибкой связи к швеллеру и уголку приваривается бобышка с отверстием

для завинчивания болта. Привод заземляющего разъединителя (рисунок 11) состоит из под-

шипника 1, рукояткиЗ и рычага 6.

Подшипник 1 крепится болтами к вертикальному уголку с правой стороны шкафа. На под-

шипниках устанавливается рукоятка 3 и рычаг 6, к которому присоединяется тяга 4. На под-

шипнике имеются два упора 2, при помощи которых ограничивается движение рукоятки. Для

предотвращения случайных и ошибочных операций необходимо на период производства ра-

бот на линии запереть привод на замок во включенном положении заземляющего разъедини-

теля, для чего через отверстия в упоре и подшипнике продевается ушко висячего замка. При

необходимости имеется возможность запереть привод и в отключенном положении заземля-

ющего разъединителя.

В шкафах с заземляющим разъединителем предусмотрены блокировки, заключающиеся в

том, что когда выкатной элемент находится в шкафу в рабочем положении, включить заземля-

ющий разъединитель не представляется возможным, так как имеющийся на правой боковой

стенке выкатного элемента специальный угольник препятствует установке рукоятки привода

заземляющего разъединителя.

Когда заземляющий разъединитель включён, вкатить выкатной элемент в рабочее положе-

ние не представляется возможным, так как повёрнутый выступ рычага 8 будет упираться в

угольник, расположенный на боковой стенке выкатного элемента. Таким образом, при вклю-

ченном заземлителе выкатной элемент может находиться в ремонтном положениях. Блоки-

ровки препятствуют ошибочным операциям заземляющим разъединителем.

Для фиксации включенного или отключенного положения заземляющего разъединителя

имеется фиксирующее устройство. По требованию заказчика имеется возможность приме-

нения в качестве фиксирующего устройства электромагнитного замка. В остальных случаях

устанавливается механический фиксатор.

По требованию заказчика дополнительно возможна установка выключателя типа ВП- 19.

в) Скользящий контакт заземления выкатного элемента

Выкатной элемент в шкафу должен иметь надёжный электрический контакт с заземлённым

корпусом шкафа. Для осуществления такого контакта к каркасу выкатного элемента на боко-

вых его стенках привариваются стальные бобышки с резьбой, к которым прикрепляется на

винтах медная шинка. Для создания надежного контакта, поверхности бобышек зачищаются и

смазываются смазкой ЦИАТИМ - 201 - предназначенную для смазывания малонаружных узлов

трения качения и скольжения при температурах от - 60° С до + 90° С ГОСТ 6267 перед установ-

кой медной шинки.

В шкафу устанавливается подвижная шинка с пружиной и гибкой связью (рисунок 12), имею-

щая надёжный электрический контакт с корпусом шкафа (контакт с корпусом шкафа создаётся

путем присоединения гибкой связи к стальной бобышке, которая приварена к шкафу).

При вкате выкатного элемента в шкаф шинка соприкасается с подвижным контактом, пружи-

на сжимается и создаётся необходимое контактное нажатие между шинками, установленным

в шкафу и на выкатном элементе.

Контакты для заземления выкатного элемента устанавливаются симметрично с обеих сто-

рон шкафа, что повышает надёжность всей цепи защитного заземления.

г) Механизм вкатывания

Перемещение выкатного элемента из рабочего в контрольное положение и обратно осу-

ществляется при помощи червячного редукторного механизма выкатного элемента.

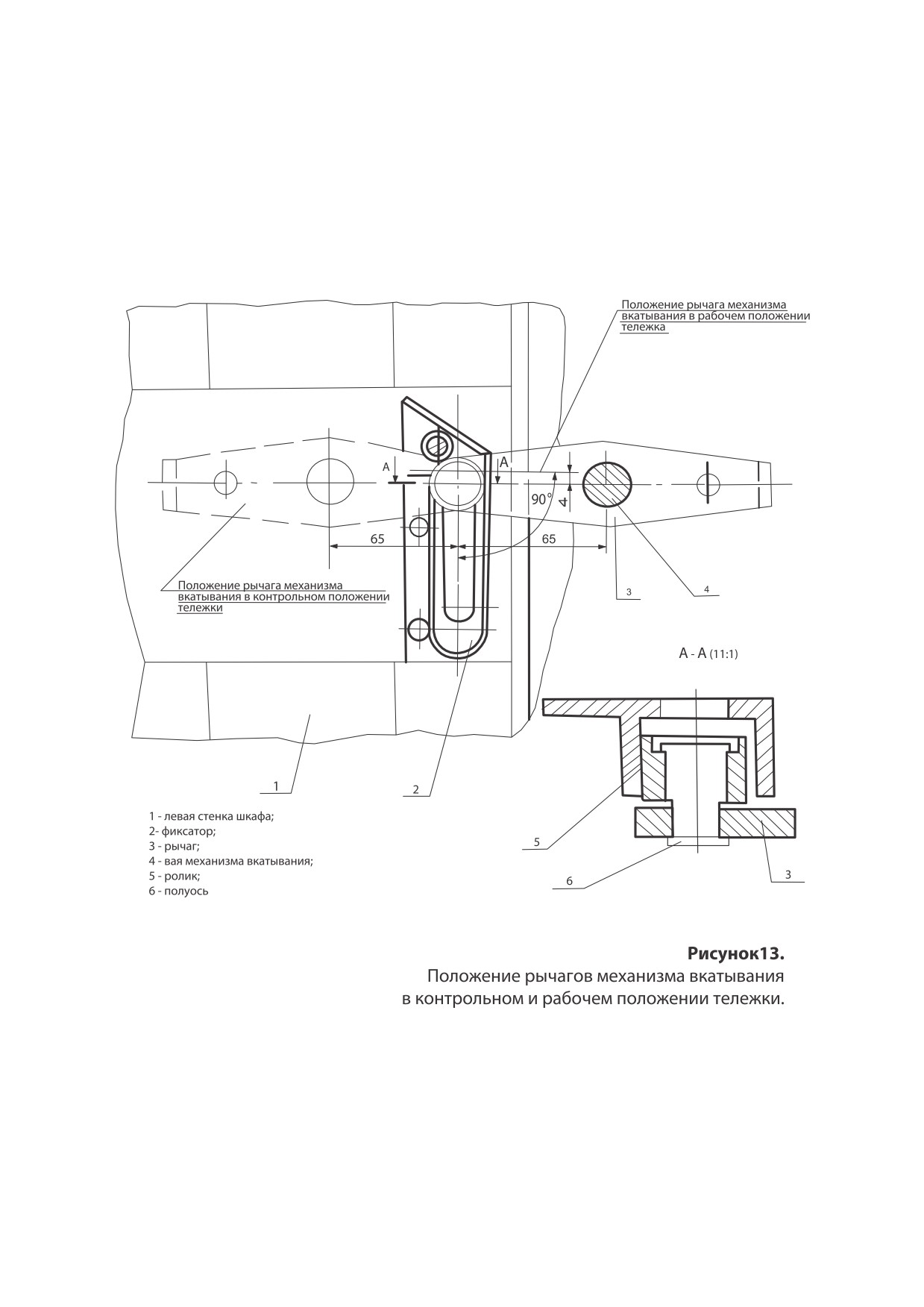

Конструктивно механизм вкатывания выполнен так: при вкатывании выкатного элемента в

шкаф из ремонтного положения двухплечие рычаги 3 (рисунок 13), жестко укреплённые на

валу механизма вкатывания 4, своими роликами попадают в фиксаторы 2, установленные на

боковых стенках шкафа. Для вката выкатного элемента в рабочее положение необходимо при

помощи съёмной рукоятки вращать червяк редуктора. При этом от червяка вращение пере-

даётся через червячное колесо редуктора валу 4. При вращении вала вместе с рычагами 3

ролики 5 упираются в стенки фиксаторов и тем самым перемещают выкатной элемент.

д) Установка обогрева

По требованию заказчика в шкафах КРУ устанавливаются резисторы для обогрева релейно-

го шкафа.

е) Блокировки

В шкафах КРУ предусмотрены блокировки, не допускающие:

- выкатывание выкатного элемента из рабочего положения при включенном выключателе;

- вкатывание выкатного элемента в рабочее положение при включенном выключателе;

- включение выключателя при положении выкатного элемента в промежутке между рабо-

чим и контрольным положениями (при помощи оперативного тока).

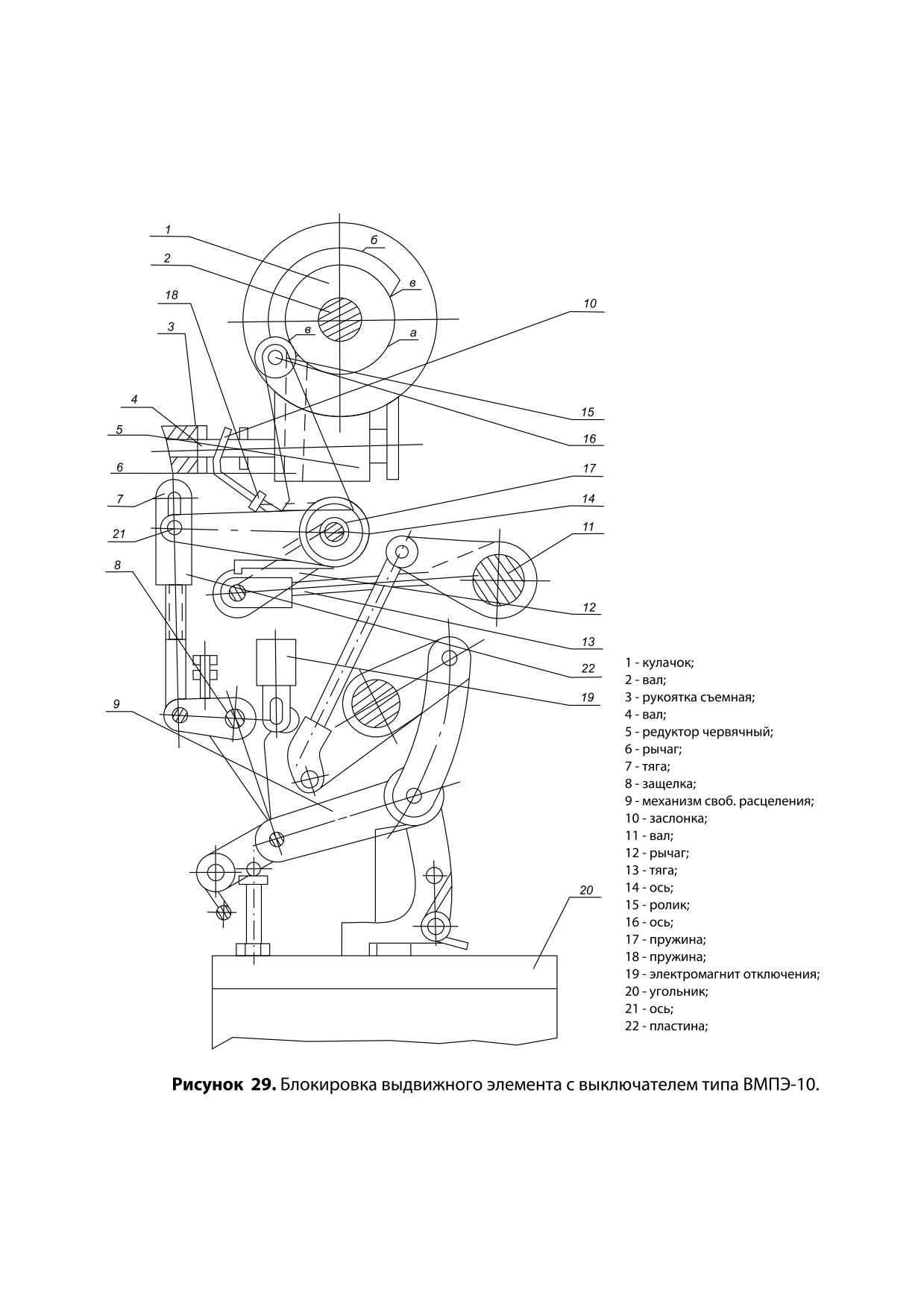

Блокировка в шкафах КРУ с выключателем типа ВМПЭ - 10 (рисунок 29).

Блокировка достигается перемещением на валу механизма кулачка 1.

В промежуточном положении механизма перемещения кулачок воздействует на механизм

свободного расцепления 9 электромагнитного привода, разобщая жёсткую связь его с выклю-

чателем, и происходит отключение выключателя.

Кроме того, предусмотрена заслонка 10, закрывающая доступ рукоятки 3 к валу редуктора

4 при включенном выключателе и в то же время не препятствующая включению выключателя

при заранее установленной рукоятке 3.

Механизмы блокировки состоят из кулачка 1, закреплённого на валу 2 механизма перемеще-

ния выкатного элемента, съёмной рукоятки 3, приводящей во вращательное движение вал 4

червячного редуктора 5, рычага 6, соединённого тягой 7 с защёлкой 8, механизма свободного

расцепления 9, заслонки 10, соединённой с валом выключателя 11 посредством рычага 12 и

тяги 13. Защёлка 8 может срабатывать от электромагнита отключения 19 или кнопки ручного

отключения.

Заслонка 10 и рычаги 6, 12 свободно посажены на ось 14. Уменьшение трения соприкосно-

вения кулачка 1 с рычагом 6 осуществляется через ролик15, вращающийся вокруг оси 16, за-

креплённой на рычаге 6.

Ролик 15 постоянно прижимается к кулачку 1 под действием пружины 17.

Профиль кулачка имеет несколько характерных участков:

а) участок «а» очерченный минимальным радиусом, соответствует рабочему и контрольному

положению выкатного элемента;

б) участок «б» очерченный минимальным радиусом, соответствует промежуточному поло-

жению выкатного элемента;

в) два перехода «в» связывают участки «а» и «б».

Соединение рычага 6 с тягой 7, выполненное посредством оси 21, укреплённой на рычаге 6,

и паза в пластине 22. обеспечивает независимую работу механизма привода при нейтральном

положении рычага 6, соответствующему рабочему и контрольному положениям выкатного

элемента.

Заслонка 10 занимает два фиксированных положения, соответствующих включенному и от-

ключенному положениям выключателя.

При включенном выключателе заслонка 10 препятствует съёмной рукоятке 3 войти в сце-

пление с валом 4 червячного редуктора 5 и, следовательно, становится невозможным при

включенном выключателе выкатить выкатной элемент из рабочего положения в контрольное

или вкатить из контрольного положения в рабочее.

Чтобы можно было оперировать выкатным элементом, необходимо отключить выключатель,

тогда под действием вала выключателя 11 заслонка 10 отключается и не препятствует съёмной

рукоятке 3 войти в зацепление с валом 4 червячного редуктора 5.

При вращении кулачка ролик переходит из участка «а» на участок «б» и соответственно по-

ворачивает на определённый угол рычаг 6, который в свою очередь посредством кинематиче-

ских связей осуществляет срабатывание защелки механизма свободного расцепления приво-

да. Срабатывание блокировки происходит на участке «в», когда выкатной элемент практически

неподвижен.

Заслонка 10 и рычаг 12 соединены между собой не жёстко, а при помощи пружины 18, по-

зволяющей смещение рычага 12 относительно заслонки 10. Такое соединение заслонки 10 с

рычагом 12 исключает поломку элементов блокировки при включении выключателя и уста-

новленной рукоятке 3.

Блокировка в шкафах КРУ с розеткой разъединителя

В шкафах КРУ с розеткой разъединителя применяющимися для осуществления секционных

связей, предусмотрена блокировка, препятствующая выкатыванию выкатного элемента из ра-

бочего положения при включенном секционном выключателе. Блокировка осуществляется

при помощи блок - замка типа ЗБ - 1 с ключом К - ЭЗ - 220 В.

Когда секционный выключатель включен, выкатить выкатной элемент из шкафа под нагруз-

кой нельзя, так как стержень блок - замка, установленный на левой боковой стенке шкафа,

входит в отверстие стержня механического фиксатора, тем самым препятствуя выходу стерж-

ня фиксатора из отверстия в угольнике 3, закреплённом на левой стенке выкатного элемента

(рисунок 14). Чтобы выкатить выкатной элемент, необходимо:

1. Подать напряжение на блок - замок, при этом стержень блок - замка втягивается и выходит

из отверстия стержня механического фиксатора;

2. Оттянуть механический фиксатор, при этом стержень выйдет из отверстия угольника, ос-

вободив тем самым зафиксированный выкатной элемент.

По требованию заказчика предусмотрена установка конечного путевого выключателя

типа ВП - 19 0 21Б421 - 67 У2 ж) Розетка разъединителя.

Розетка разъединителя состоит из неподвижных ножей, установленных на опорных изоля-

торах в шкафу и ламельных раздвигающихся контактов розеток, установленных на выкатном

элементе (рисунок 15).

Нож состоит из двух медных пластин соединённых между собой при помощи пайки. Верти-

кальная пластина имеет два отверстия для закрепления её к опорному изолятору и отверстия

для присоединения шин трансформаторов тока либо кабелей.

Горизонтальная пластина ножа имеет на конце заточку «под конус» для облегчения вхожде-

ния её в ламели 2.

Розеточный контакт состоит из ламелей 2, которые удерживаются на контактной пластине 13

при помощи пластин 4 и 12 и осей 1.

Контактное давление осуществляется пружиной 8, которая удерживается на ламелях при

помощи пластин 9 и 11. Для уменьшения переходного сопротивления концы ножа 6, контакт-

ные пластины 13 и концы ламелей имеют гальваническое покрытие серебром.

з) Токопровод.

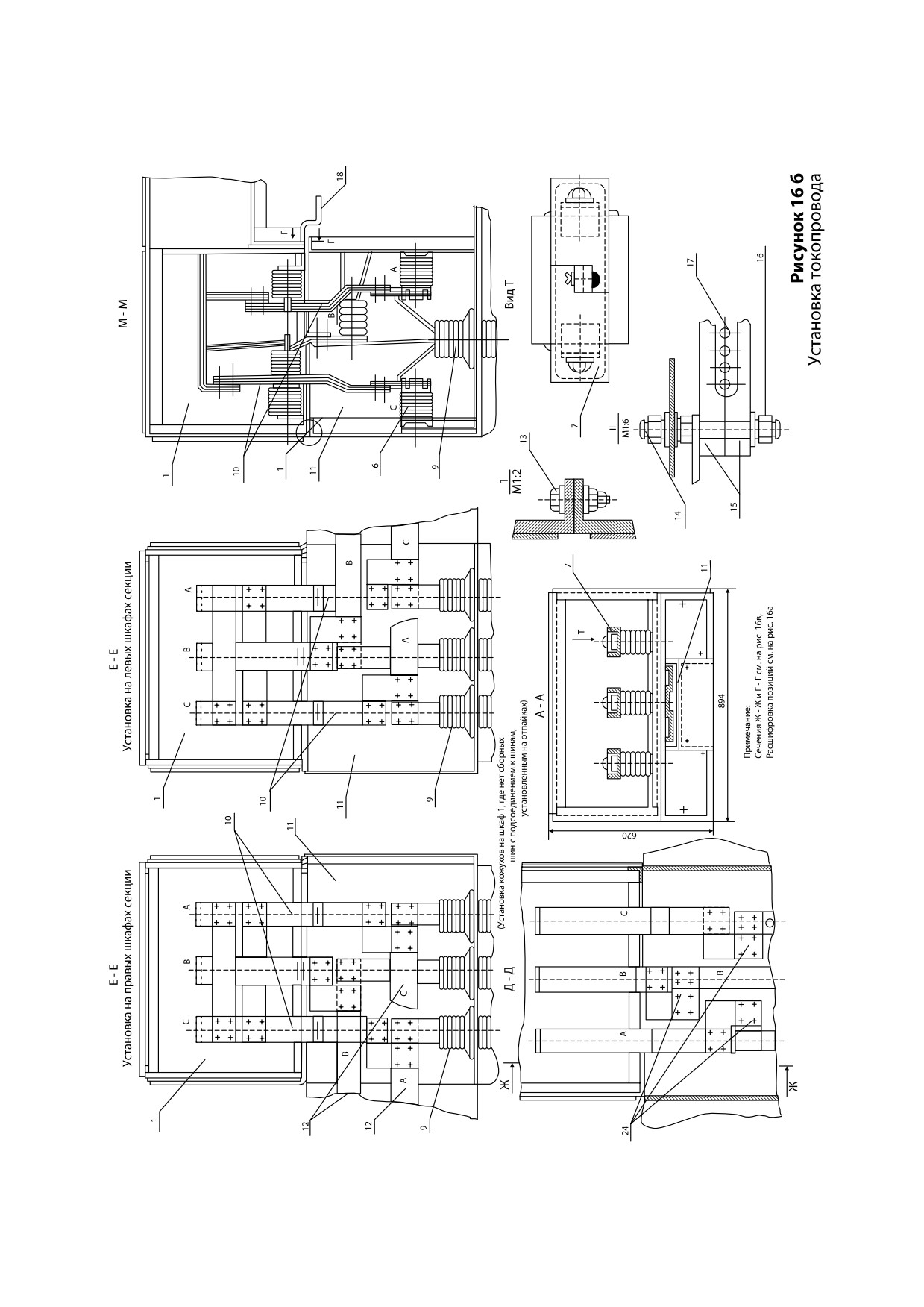

Токопровод (рисунки 16а, 16б, 16в) применяется для присоединения сборных шин противо-

стоящих секций КРУ и поставляется заводом - изготовителем комплектно со шкафами, если

поставка его предусмотрена при оформлении заказа на КРУ.

Токопровод состоит из двух угловых секций 1, которые прикрепляются болтами к стойкам

шкафа и средней секции 2, которые устанавливаются между угловыми секциями в том случае,

когда расстояние между фасадами шкафов не позволяет обойтись только при помощи угло-

вых секций.

Каждая секция имеет жесткий сварной каркас из угловой стали. Сверху на каркасе устанав-

ливаются съёмные крышки 4, а боковые стенки и дно обшиты стальными листами. Внутри то-

копроводов установлены опорные изоляторы 6 с шинодержателями токоведущие шины (алю-

миниевые или медные). При ширине шин 100 мм на шинодержатели одеваются пластмассовые

колпачки 7 для изоляции их от металлических заземлённых частей каркаса токопровода.

На дне токопроводов с наружной стороны установлены специальные планки 15 (рисунок

16б), служащие для закрепления проводов вспомогательных цепей. Провода закрыты крыш-

ками 3 для защиты от механических повреждений.

1.7 Монтаж эпоксидных кабельных заделок

На рисунках 21-28 изображён отсек шкафа КРУ, котором устанавливаются эпоксидные задел-

ки высоковольтного кабеля.

На рисунке 22 показана установка оденой и двух эпосидной кабельной задевалки в шкафах

на номинальной ток 630А с трансформаторами типа ТПОЛ-10. При этом для удобства подклю-

чения жил кабеля на выводах трансформаторов тока рекомендуется устанавливать шины -

угольники.

На рисунке 23 показана установка до 5 эпоксидных кабельных заделок в шкафах на номи-

нальный ток 630A с трансформаторами тока типа нулевой последовательности ТЗЛМ.

На рисунке 27 показана установка до трёх эпоксидных кабельных заделок в шкафах на но-

минальный ток 1000А и 1600А с трансформаторами тока нулевой последовательности ТЗЛМ.

При этом для удобства подключения жил кабеля даётся шинная сборка в виде отрезков шин,

установленных на опорных изоляторах.

Шинная сборка также устанавливается в шкафах на номинальный ток 630А, если необходим

шинный вывод через боковую стенку шкафа вправо, влево или в обе стороны одновременно

(по схемам главных цепей № 05, 06, 07, 08, 09 и др.). В этом случае установка кабельных заделок

и подключение жил кабеля производится по рисункам 27, 28 (шинные выводы указаны в обе

стороны шкафа).

На рисунках 24 и 25 показана установка кабельных заделок на все токи в шкафах, в которых

отсутствуют трансформаторы тока.

Установку кабельных заделок в шкафах КРУ и присоединение жил кабеля к аппаратуре и

ошиновке следует производить после того, как заделки смонтированы и кабельная линия ис-

пытана согласно действующим нормам.

Установку рекомендуется производить в следующей последовательности:

1. Подобрать техническую документацию, в соответствии с которой должны устанавливать-

ся кабельные заделки. Техническая документация должна состоять из схемы монтажа КРУ, на-

стоящей инструкции и инструкции по монтажу кабельных заделок.

2. Определить, по какому рисунку инструкции надо установить и закрепить кабельную за-

делку. Для этого необходимо установить, по какой схеме главной цепи, указанной на схеме

монтажа КРУ, выполнен данный шкаф, а затем, зная номер схемы и тип трансформаторов тока

и, пользуясь данными таблицы 5, можно определить по какому рисунку инструкции следует

установить и закрепить кабельные заделки.

Так, например, требуется произвести установку кабельных заделок в шкафу, выполненному

по следующей схеме главной цепи, которая указана в «схеме монтажа КРУ».

Пользуясь таблицей 5 данной инструкции, находим, что установку одной кабельной заделки

в ячейке КРУ с трансформаторами тока на 400А следует по рисунку 21.

3. Пользуясь рисунком и инструкцией по монтажу кабельных заделок, можно будет присту-

пить к монтажу заделки. Заделка прикрепляется к скобе 9 стальным хомутиком 6 при помощи

двух болтов диаметром М10. Хомутик необходимо изготовить на месте монтажа из стальной

ленты. При затяжке необходимо следить, чтобы не повредить эпоксидную смолу острой кром-

кой этого хомутика.

После закрепления заделки необходимо провести заземление брони кабеля и проверить

установочные размеры в соответствии с данным рисунком. При установке двух и более ка-

бельных заделок необходимо следить за тем, чтобы зазор в свету между перекрещиваю-

щимися жилами и разноимённых фаз был не менее 10 мм. Перекрещивающиеся жилы раз-

ноимённых фаз могут касаться друг друга, либо иметь зазор в свету между жилами в месте

перекрещивания менее 10 мм, при условии, что суммарная длина этих жил от точки касания

до мест присоединения к шинам будет равна не менее 350 мм (для класса напряжения 10 кВ).

Установка в шкафах кабельных заделок других типов не предусматривается.

1.8 Порядок установки

1.8.1 В помещение, где установлены шкафы КРУ, не должны попадать животные, птицы и пре-

смыкающиеся.

1.8.2 Необходимо следить за состоянием кровли, чтобы исключить попадание воды в поме-

щение КРУ.

1.8.3 Помещение распределительного устройства должно быть защищено от проникнове-

ния пыли или вредных газов.

1.9

Размещение и монтаж

Перед началом монтажа КРУ в помещении подстанции должны быть закончены все отделоч-

ные работы. Помещение должно быть очищено от строительного мусора, высушено и созданы

условия, предотвращающие увлажнение шкафов КРУ. Установку и крепление шкафов пред-

усмотреть таким образом, чтобы основание направляющих швеллеров было на уровне пола

(рисунок 20). Это необходимо для плавного вката и выката выкатного элемента из шкафов.

Установка шкафов КРУ ниже или выше уровня пола запрещается. Отделку пола рекомендуется

производить после окончания монтажа КРУ.

Монтаж шкафов рекомендуется выполнять в следующей последовательности:

1) Установить крайний шкаф подстанции и только после проверки правильности его уста-

новки приступить к установке следующего шкафа.

2) Производится закрепление шкафов между собой. При этом необходимо следить, чтобы не

появились перекосы шкафов.

Перекос шкафов при монтаже может иметь место также в вертикальной плоскости по глу-

бине шкафа (рисунок 26), когда фундамент, на котором установлены шкафы, неровный, имеет

дефекты. Для устранения перекосов допускается применение стальных прокладок толщиной

не более 3-4 мм.

При выравнивании шкафов необходимо ослабить болты, при помощи которых они стянуты

между собой.

Правильность установки шкафов проверяется по уровню и по отвесу. Небольшие перекосы

выкатного элемента по отношению к шкафу, которые наблюдаются после выравнивания шка-

фов, устраняются путём подкладывания тонких пластин под направляющие рельсы для пере-

мещения выкатного элемента.

После окончания регулировки направляющие рельсы необходимо закрепить путём затяжки

винтов и приварить к швеллерам.

3) Производится закрепление шкафов к закладным металлическим конструкциям. Вариант

крепления шкафов к закладным конструкциям показан на рисунке 20.

4) Производится монтаж сборных шин.

Сборные шины шкафов на период транспортировки демонтированы и упакованы в отдель-

ные ящики.

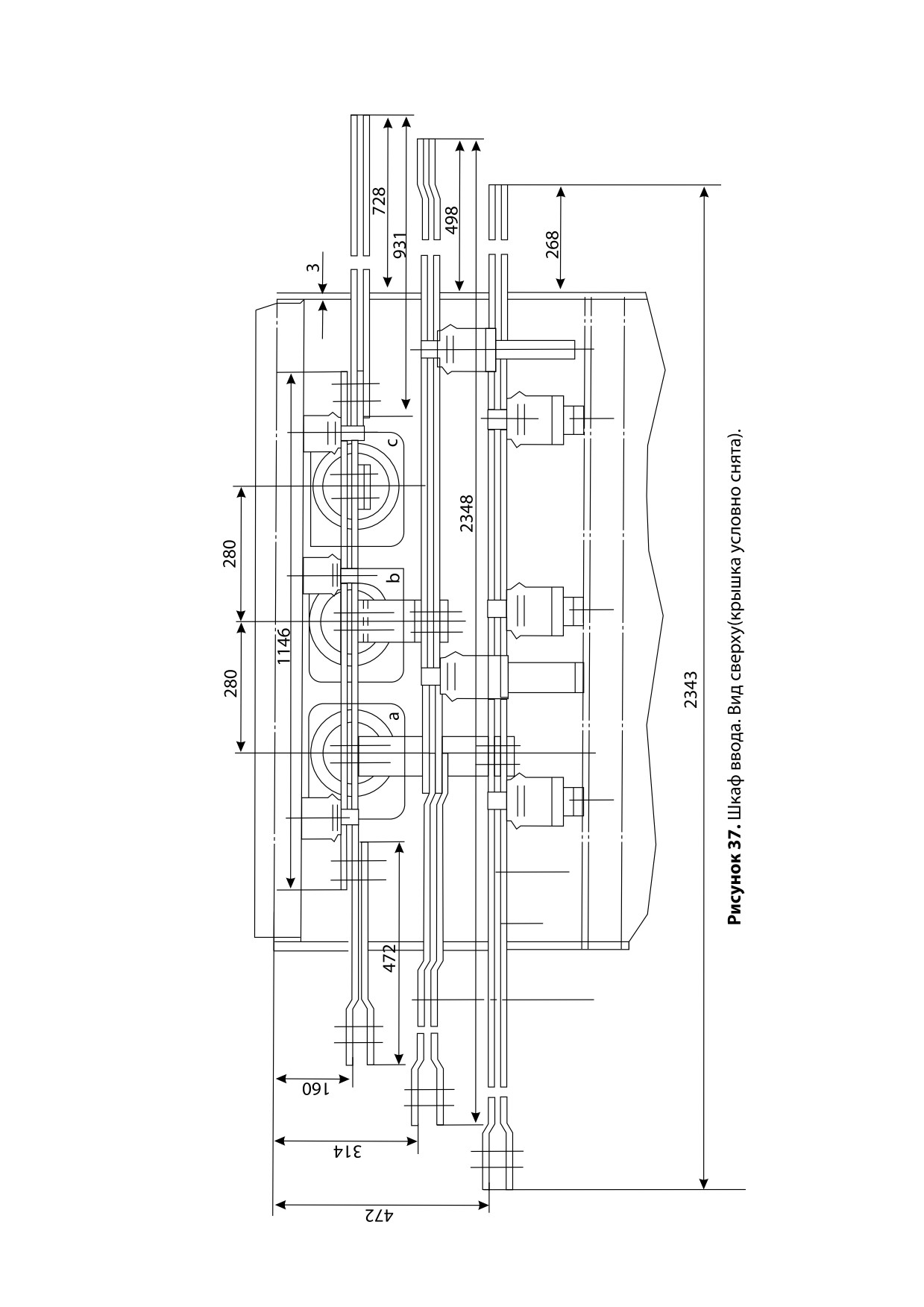

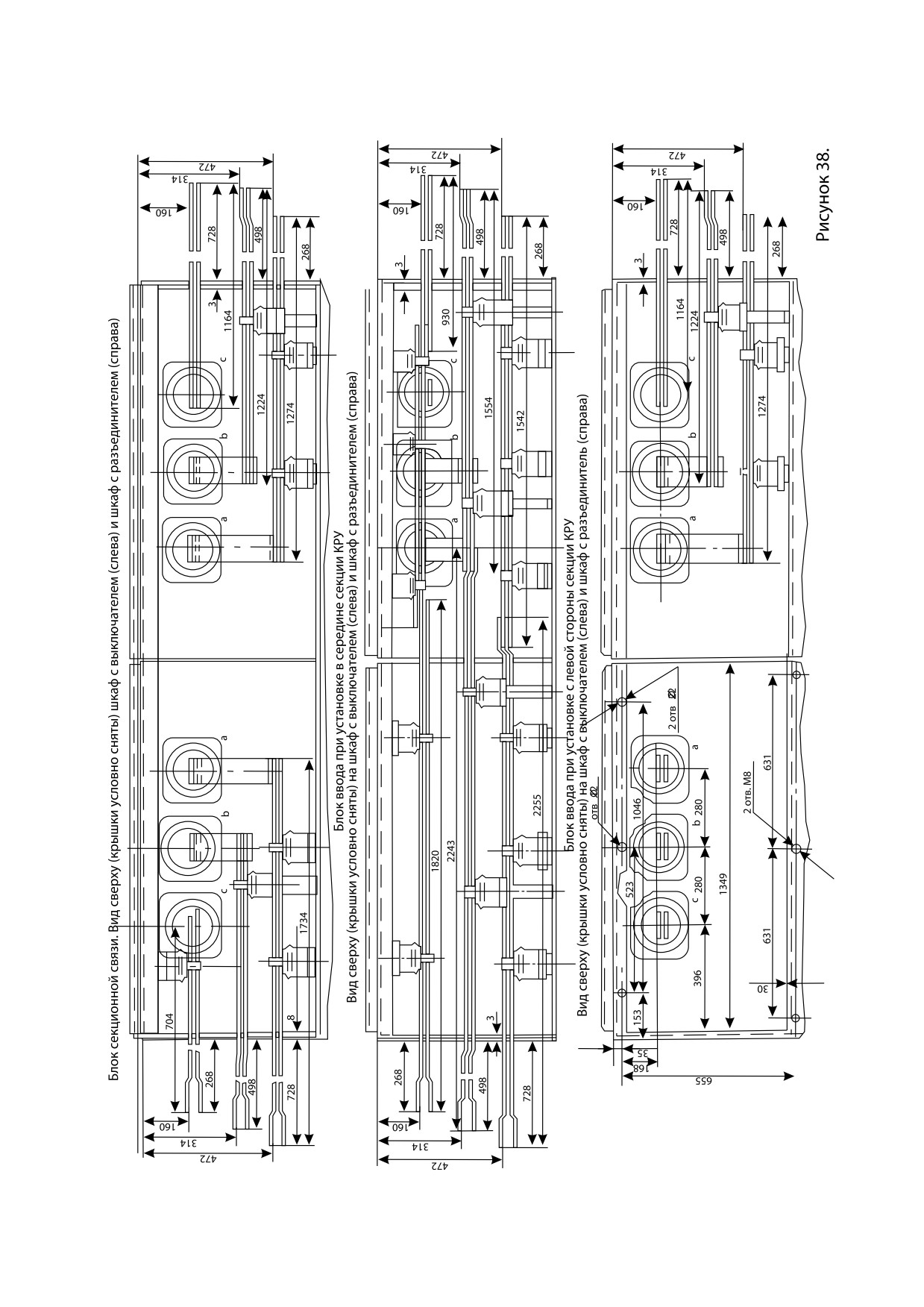

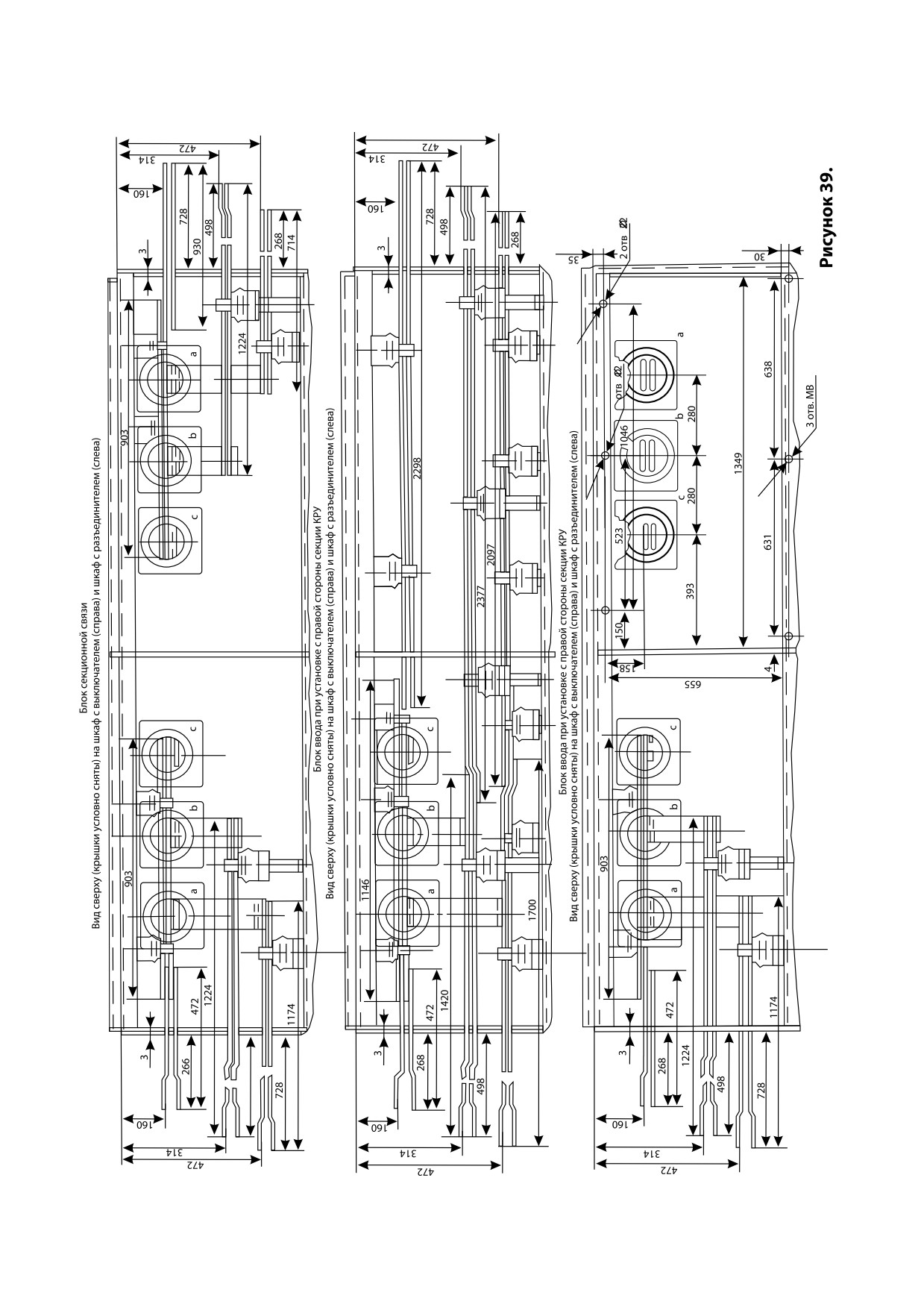

Монтаж сборных шин следует производить в соответствии с чертежами, «Схемой монтажа

КРУ» (в схеме указаны номер чертежа сборных шин и номера шкафов, где они должны быть

установлены) и в соответствии с рисунками 17, 37, 38, 39 настоящей инструкции.

Монтаж шин следует начинать со средних шкафов. Соединение между собой следует про-

изводить сначала без затяжки болтов.

Шины на изоляторах должны лежать без перекосов, которые могут вызвать дополнительную

нагрузку на изоляторы. При подключении отпаек к сборным шинам необходимо следить за

тем, чтобы верхние ножи розетки разъединителя не смещались со своего установленного по-

ложения.

Контактные поверхности алюминиевых сборных шин и отпаек необходимо промыть бензи-

ном и смазать тонким слоем смазки ЦИАТИМ -201.

Зачистка контактных поверхностей напильником или шкуркой запрещается, так как контакт-

ные поверхности покрываются сплавом олова с цинком. При монтаже сборных шин необходи-

мо следить за тем, чтобы не повредить глазурованную поверхность изоляторов.

5) Произвести соединение сборных шин противостоящих секций КРУ при помощи токопро-

вода, который поставляется заводом - изготовителем комплектно сошкафами, если поставка

его предусмотрена проектом и оговорена при заказе КРУ.

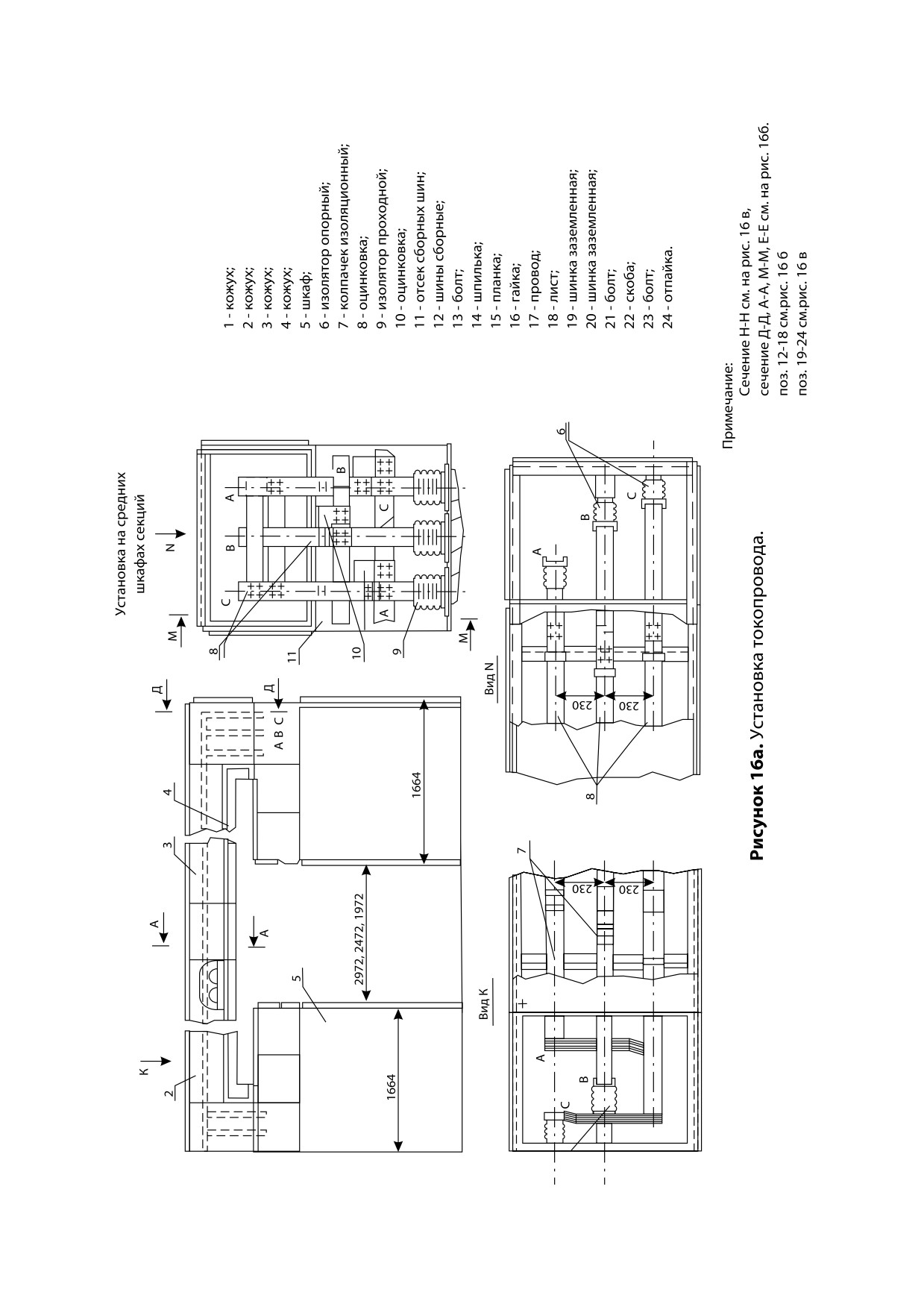

Токопровод собирается из отдельных секций, как показано на рисунке 16а, 16б, 16в. Сборку

рекомендуется производить в следующем порядке:

а) снять крышки с отсеков сборных шин шкафов, на которые предполагается установка токо-

провода;

6) установить на шкафы и закрепить болтами Ml2 крайние кожуха 1 (рисунок 16а);

в) к установленным секциям присоединить кожух 2 (рисунок 16а);

г) снять крышки с кожухов 3 и 4 и листы 18;

д) произвести монтаж ошиновки 8, 10, 24 (устанавливаются в случае отсутствия сборных

шин);

е) произвести подсоединение шин 10 к сборным шинам 12 шкафов или к шинам, установлен-

ным на отпайках шкафа 24 в случае отсутствия сборных шин;

При этом следует обратить внимание на расположение шкафов внутри секций (шкаф левый,

средний, правый или шкаф без сборных шин).

Подсоединение шин, как правило, следует производить при помощи сварки. Если сварку

шин осуществить невозможно, то соединение шин выполнить болтами. При этом разметку от-

верстий в сборных шинах 12 или в шинах, установленных на отпайках шкафа 24, необходимо

произвести по отверстиям в шинах токопровода, предварительно удалив краску с мест под-

соединений.

ж) Произвести установку изоляционных колпачков 7 на изоляторах в горизонтальной части

секций токопровода (только для шин шириной 100 мм, так как при установке этих шин рассто-

яние от шинодержателя до кожуха менее 120 мм);

з) Произвести присоединение шинок заземления секций токопровода 19, 20.

и) Произвести прокладку магистралей вспомогательных цепей 17 на планках 15.

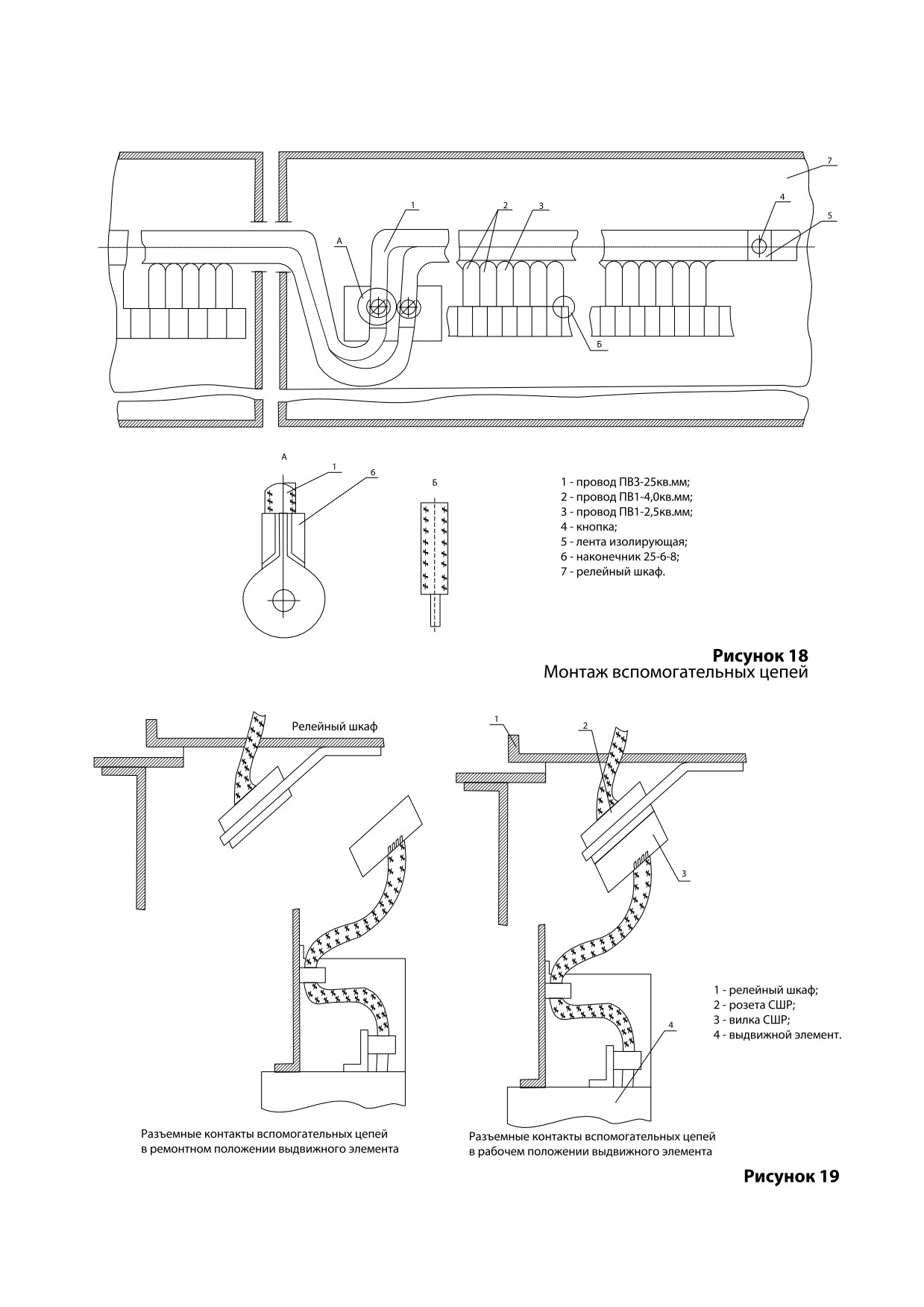

Подсоединение проводов к магистралям вспомогательных цепей описано в «Монтаже вспо-

могательных цепей» (смотри ниже).

к) Произвести установку кожухов 3, 4 и листов 18 (листы со шкафов сняты) Крышки, снятые с

шинных отсеков шкафов, установить сверху на кожухе.

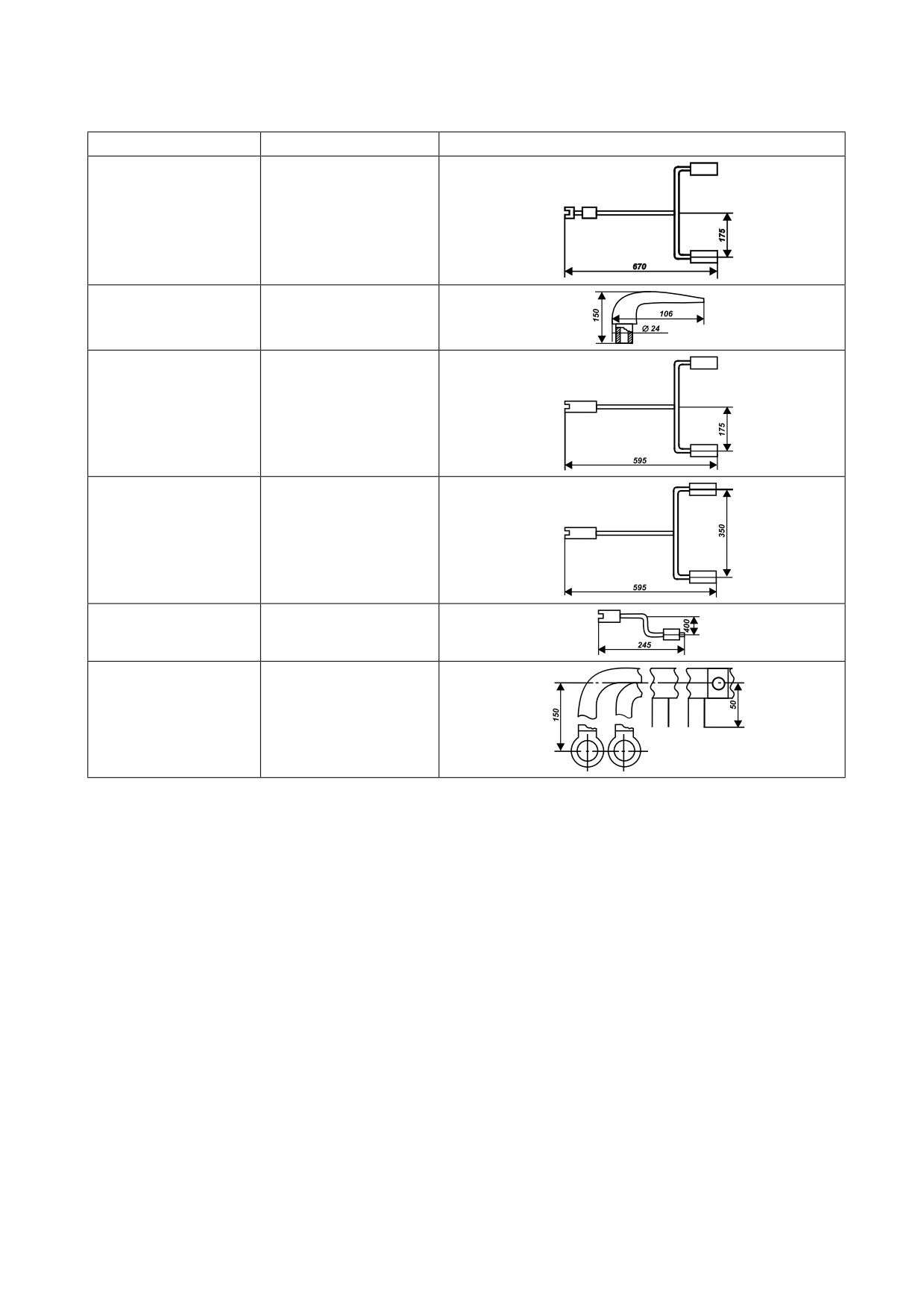

6) Произвести монтаж магистральных шинок вспомогательных цепей.

Магистральные шинки цепей управления, защиты и сигнализации выполняются по рисунку

18. Присоединение рекомендуется производить с крайнего шкафа.

Если подстанция состоит из двух противостоящих секций КРУ, сборные шины которых со-

единены при помощи токопровода, то магистральные шины вспомогательных цепей с одной

секции КРУ в другую прокладывают и закрепляют в токопроводе как показано на рисунке 16

6 поз. 15, 17.

7) Произвести разделку и подключение высоковольтных кабелей с установкой трансформа-

торов тока нулевой последовательности типа ТЗЛМ, если последние предусматривались про-

ектом (смотри монтаж эпоксидных кабельных заделок).

8) Произвести разделку и подключение контрольных кабелей к выходному клеммнику ре-

лейного шкафа.

9) Вкатить выкатные элементы в шкафы. Перед вкатыванием проверить совместную работу

приводов с выключателями. При обнаружении дефектов в их работе произвести регулировку

в соответствии с инструкциями на эти аппараты.

При вкате выкатных элементов необходимо проверить скольжение заземляющих контактов

и контактов при включении заземляющего разъединителя, .а также работу шторочного меха-

низма. Шторки должны легко подниматься и опускаться без перекосов и заеданий.

Примечание: Рукоятка вката в рабочем положении выкатного элемента обязательно

должна быть снята. Если рукоятку не снять, то при включении срабатывает блокиров-

ка.

10) Проверить все фарфоровые изоляторы в отношении трещин, сколов, состояния арми-

ровки и обтереть их ветошью, смоченной в бензине.

11) Промыть бензином контактные части ножей и розеток разъединителя, протереть их на-

сухо и слегка смазать смазкой ЦИАТИМ - 201.

12) Проверить состояние трансформаторного масла, залитого в цилиндры выключателей.

Если в масло попала влага, необходимо его заменить чистым и сухим трансформаторным мас-

лом до уровня по маслоуказателю.

13) Проверить состояние эпоксидной изоляции трансформаторов тока и выключателей и об-

тереть их.

14) Протереть и проверить состояние изоляции из пластмассы (трещины и др.).

15) Установить выкатные элементы с выключателями в контрольное или ремонтное положе-

ние и произвести до 10 включений и отключений выключателя с целью проверки совместной

работы привода с выключателем.

16) Произвести приемо-сдаточные испытания шкафов КРУ в соответствии с «Правилами

устройства электроустановок».

При испытаниях повышенным напряжением следует учесть следующее:

а) силовые кабели должны быть отсоединены от шин КРУ и испытываться отдельно;

б) все выкатные элементы с выключателями и розетками разъединителя должны быть вкаче-

ны в рабочее положение;

в) выкатные элементы с разрядниками, силовыми трансформаторами и трансформаторами

напряжения необходимо выкатить из шкафа;

17) Произвести наладку работы реле и других приборов вспомогательных цепей каждой

ячейки.

18) Произвести заземление шкафов. С задней стороны шкафа в самом низу имеются бобыш-

ки с резьбой, к которым можно подключить магистральную шинку заземления. Разрешаются

также и другие способы заземления шкафов (например, приварка их к надёжно заземлённым

закладным конструкциям).

1.10 Маркировка. Консервация. Упаковка.

1.10.1 Маркировка шкафов КРУ2-10 и выкатных элементов соответствует требованиям ГОСТ

14693.

1.10.2 На каждый шкаф КРУ2-10 крепится табличка с указанием порядкового номера шкафа в

РУ.

1.10.3 На каждый шкаф КРУ и на выкатном элементе крепится табличка, содержащая следую-

щие данные:

товарный знак предприятия - изготовителя;

условное обозначение типа КРУ или типоисполнения шкафа;

порядковый номер по системе нумерации предприятия - изготовителя;

дату изготовления (год);

номинальное напряжение в киловольтах;

номинальный ток главных цепей шкафов в амперах;

обозначение технических условий.

1.10.4 Провода вспомогательных цепей имеют маркировку согласно монтажным схемам.

1.10.5 Транспортная маркировка - по ГОСТ 14693 и ГОСТ 14192.

При этом на ящиках, кроме основных и дополнительных надписей, наносятся:

информационные надписи: масса и габаритные размеры;

манипуляционные знаки: «Места строповки», «Верх», «Хрупкое осторожно» и знак

«Центр тяжести».

1.10.6 Способ маркировки - по технологии предприятия - изготовителя.

1.10.7 Все наружные контактные поверхности, не имеющие антикоррозийных покрытий, на

время транспортировки предохраняются от коррозии при помощи консервирующей смазки

К - 17.

1.10.8 Шкафы КРУ2-10 упаковываются преимущественно по две штуки в один упаковочный

ящик и надёжно закрепляются в упаковке. На время транспортировки все подвижные части

шкафов закрепляются. При применении решётчатых деревянных ящиков для предотвраще-

ния механических повреждений и непосредственного попадания атмосферных осадков в пе-

риод транспортирования внутренние стороны обшиваются толем или другим равноценным

материалом.

При транспортировании водным путём обшивка стенок ящиков выполняется из ДВП. По со-

гласованию между потребителем и предприятием-изготовителем транспортирование шка-

фов КРУ2-10 может производиться в облегченной упаковке.

2. Инструкция по эксплуатации.

2.1 Указание мер безопасности.

Персонал, обслуживающий шкафы КРУ2-10, должен быть ознакомлен с руководством по экс-

плуатации, инструкциями на комплектующую аппаратуру, устройством и принципом действия

шкафов КРУ2-10 и строго соблюдать и выполнять правила техники безопасности электроуста-

новок высокого напряжения с учётом следующих специальных требований:

- корпус шкафа КРУ должен быть надёжно заземлён;

- двери шкафов КРУ должны закрываться и запираться на замки специальным ключом;

- запрещается поднимать автоматические шторки от ноги, снимать крышки и боковые листы

шкафа КРУ при наличии напряжения на сборных шинах и питающих кабелях.

Снятие задних крышек и внутренних крышек в отсеке трансформаторов тока разрешается

после выката выкатного элемента и снятия напряжения со сборных шин.

Конструкция шкафов КРУ и токопроводов обеспечивает защиту обслуживающего персонала

от случайного прикосновения к токоведущим и подвижным частям, заключённым в оболочку,

и защиту оборудования от попадания твёрдых инородных тел в соответствии со степенью за-

щиты. Во всех случаях осмотра каждого шкафа после снятия крышек и перегородок должна

предусматриваться проверка отсутствия напряжения на всех частях, где возможно напряже-

ние.

2.2 Подготовка к работе.

Перед пуском в эксплуатацию внимательно осмотрите шкаф снаружи. Откройте дверь. Про-

верьте надёжность закрепления шкафа, положение выкатного элемента. Подготовку к работе

выключателя производите согласно техническому описанию и инструкции по эксплуатации на

выключатель.

Для осмотра розетки разъединителя снимите верхнюю крышку 5 и нижнюю 7 (рисунок 1)

задние крышки шкафа. Контактные поверхности ножей разъединителя протрите бензином и

смажьте тонким слоем смазки ЦИАТИМ -201.

Осмотр системы сборных шин производите при откинутой крышке отсека сборных шин,

откройте дверь релейного шкафа и осмотрите крепление и наличие приборов. Убедитесь в

отсутствии в нём посторонних предметов (особенно на клеммных сборках токопроводящих

предметов); при наличии уберите их во избежание замыканий различных цепей.

2.3 Измерение параметров, регулировка и настройка.

Измерить величины хода разъёмных контактов:

а)

главных цепей (высоковольтных розеток разъединителя) - допустимый

заход - 30 +3;

б)

заземляющего ножа (при наличии) - 25+15.

Проверить сносность разъёмных контактов главных цепей, которая не должна превышать

±2,5 мм.

Измерить давления разъёмных контактов главных цепей, которые должны составлять от 10

до 16 кгс на пару ламелей.

Проверит работу механизма вката - выката выкатного элемента, шторочного механизма, за-

земляющего устройства и блокировок.

Измерение параметров, регулировка и настройка комплектующей аппаратуры производит-

ся согласно техническому описанию и инструкции по эксплуатации на комплектующую аппа-

ратуру.

2.4 Техническое обслуживание.

Для поддержания работоспособности шкафов КРУ необходимо производить периодические

осмотры как самих шкафов, так и установленного в них электрооборудования и вспомогатель-

ных устройств.

При периодических осмотрах проверяется:

состояние сети освещения и заземления;

наличие средств безопасности;

состояние изоляции (запылённость, состояние армировки, отсутствие видимых дефек-

тов);

наличие смазки на трущихся частях механизмов;

состояние сигнализирующих устройств, механизмов доводки и блокировки;

состояние разъединяющих контактов главной и вспомогательных цепей;

отсутствие разрядов и коронирования.

Внеочередные осмотры шкафов КРУ и смонтированного в них оборудования следует произ-

водить после отключения коротких замыканий.

Проверку состояния комплектующей аппаратуры производить согласно техническому опи-

санию и инструкции по эксплуатации.

2.5 Транспортирование и правила хранения

Шкафы КРУ транспортируются преимущественно по две штуки в одной упаковке. Сборные

шины и другие элементы шкафов КРУ, демонтированные на период транспортировки, могут

транспортироваться в отдельных ящиках. На время транспортировки рукоятки от универсаль-

ных переключателей, сигнальные лампы, колпачки цветные от сигнальных ламп укладывают-

ся в релейный шкаф комплектных распределительных устройств. При транспортировании и

погрузочно - разгрузочных работах шкафы КРУ запрещается кантовать и подвергать резким

толчкам и ударам. Для подъёма и перемещения захватывать только там, где есть подъёмные

кольца или указано место захвата тросом. Хранение шкафов КРУ должно производиться в за-

крытом вентилируемом помещении в транспортной таре или без неё. Резкие колебания тем-

пературы и влажности воздуха в помещении, где хранятся шкафы КРУ, не допускаются. При

хранении под навесом шкафы КРУ должны быть в транспортной упаковке.

2.6 Характерные неисправности КРУ и их устранение.

Таблица 3. Характеристики неисправности КРУ2-10 и их причины.

№ п/п

Наблюдаемая неисправность

Возможные причины неисправности

При вкате выкатного элемента в шкаф наблюда-

1) При подключении отпаек от верхних ножей

ется несовпадение розеток, установленных на

к сборным шинам ножи получили смещение

выкатной элемент, с ножами, установленными в

вверх.

шкафу.

2) Смещены верхние розетки разъединителя.

3) Перекос шкафа.

Слабое нажатие ламелей на ножи

Ослаблены пружины на розетках разъедините-

ля.

При вкате выкатного элемента в шкаф наблюда-

Недостаточный заход ламелей на ножи или

ется недостаточный заход ламелей на ножи

жёсткий упор ламелей на ножи может иметь

или жёсткий упор ламелей на ножи.

место, если не выдержан установочный размер

ножей в шкаф или розеток на выкатном элемен-

те.

При вкате выкатного элемента в шкаф замечен

1) Шкаф установлен не по уровню.

перекос его по фасаду шкафа.

2) Направляющие угольники перекошены.

При вкате выкатного элемента в шкаф требуется

Плохо отрегулированы контакты главных

большое усилие на рукоятке механизма вкатыва-

цепей.

ния (25 кгс), выкатной элемент приподнимается

при доводке его до рабочего положения.

Дефект опорного или проходного изолятора

Избыточная нагрузка на изолятор при монтаже.

(трещина, скол глазури).

При вкате выкатного элемента в шкаф штороч-

1) Перекос рычагов шторочного механизма.

ный механизм не открывается.

2) Заедание направляющих стержней в уголь-

никах.

№ п/п

Наблюдаемая неисправность

Возможные причины неисправности

При включении заземляющего разъединителя

1) Если ламели не попадают на ножи во всех фа-

ламели не попадают на ножи.

зах, то это служит признаком того, что смещён

вал со швеллерами.

2) Если ламели не совпадают только на одной

фазе, смещены ламели только на одной фазе (на

одном швеллере).

При включении заземляющего разъединителя

1) Контактные вилки (СШР) не входят в розетку

ламели не попадают на ножи.

(СШР).

2) Загрязнение контактов.

Не горят лампы сигнализации положения вы-

1) Перегорела лампа.

ключателя.

2) Обрыв в добавочном сопротивлении.

3) Нарушение цепи в блок - контактах выключа-

теля и контактах ключа управления.

Выключатель не включается (при подаче коман-

1) Отключен автомат в цепи управления

ды сердечник включающего электромагнита не

2) Сгорание или обрыв обмотки включающего

срабатывает).

электромагнита.

3) Повреждён контактор промежуточный.

4) Обрыв проводов цепи управления.

5) Включающий электромагнит сильно греется

вследствие виткового замыкания.

6) Сильно затянута пружина промежуточного

контактора.

7) Заедает сердечник включающего электро-

магнита.

Привод недовключает выключатель.

Недостаточно напряжение оперативно тока.

Примечание: Неисправности выключателя привода и других комплектующих изделий устраняются по ин-

струкции заводов - изготовителей этой аппаратуры.

Таблица 4. Меры для устранения неисправности КРУ2-10.

Меры для устранения неисправности

Нормы

Примечание

1) Ослабить болты, крепящие отпайки к ножам,

1) Установка ножей должна соответ-

устранить смещение ножей.

ствовать рисунку 15.

2) Устранить смещение.

2) Установка розеток должна соот-

3) Устранить перекос шкафа. Заменить пружины.

ветствовать рисунку 15.

Ослабить болты, при помощи которых закреплены

Контактное давление ламелей на

розетки и подать их «назад» или «вперед» в зави-

нож должно быть 10- 16кгс.

симости от необходимости. Проверить установоч-

Заход ламелей на ножи показан на

ный размер ножей в шкафу.

рисунке 15.

1) Установить шкаф по уровню.

2) Подложить под направляющие угольники

металлические прокладки таким образом, чтобы

устранить перекосы выкатного элемента.

Меры для устранения неисправности

Нормы

Примечание

Отрегулировать заход контактов таким образом,

Усилие на рукоятке механизма

чтобы усилие на рукоятке механизма вкатывания

вкатывания должно быть не более

было не более 25 кгс.

25 кгс.

Заменить изолятор.

1) Устранить перекос рычагов.

2) Устранить заедание путём выравнивания и под-

тягивания крепления угольников.

1) Ослабить болты, при помощи которых уголь-

ники (подшипники для вала заземлителя) закре-

плены к каркасу шкафа, и установить вал таким

образом, чтобы ламели попадали на ножи.

2) Ликвидировать перекос ламелей.

1) Заменить перегоревшую лампу.

2) Проверить исправность добавочного сопротив-

ления и при необходимости заменить.

3) Проверить работу блок - контактов выключате-

ля, ключей управления.

4) Проверить работу контактов сигнальных реле и

автомата цепей управления (для лампы аварийной

сигнализации).

5) Проверить исправность проводов гибкого пере-

хода с двери релейного шкафа на корпус.

1) Проверить положение автоматов. Проверить

силовые контакты автоматов. При сплавлении

произвести чистку.

2) Заменить дефектную обмотку.

3) Отключив оперативный ток, проверить работу

контактора от руки и убедиться в отсутствии ме-

ханических задержек в работе. Осмотреть главные

контакты контакторы и удалить обнаруженные

на них оплавления или сменить их. Проверить

целостность обмотки контактора.

4) Проверить цепь включения, шунтируя контакты

включения на ключе управления контрольной

лампой. При обнаружении обрыва проверить

мегаомметром провода всех оперативных цепей

включения, найти повреждение и устранить его.

5) Заменить дефектную катушку.

6) Ослабить натяжение пружины.

7) Промыть сердечник керосином и смазать его

смазкой ЦИАТИМ - 201 или незамерзающей смаз-

кой (зимой).

Повысить напряжение оперативного тока до

нормальной величины.

Приложение 1

Таблица 6. Схемы главных цепей шкафов КРУ серии КРУ2-10.

Схема

главных

цепей

№ схемы

Ном. ток

630

1000

1600

1000

1600

630

1000

1600

630

1000

1600

630

1000

1600

шкафа, А

Тип тр-ра

ТЛМ

тока

Схема

главных

цепей

№ схемы

Ном. ток

630

1000

1600

630

1000

1600

630

1000

1600

1000

1600

шкафа, А

Тип тр-ра

ТЛМ

—

ТЛМ

тока

Схема

главных

цепей

№ схемы

Ном. ток

630

1000

1600

630

1000

1600

630

1000

1600

630

1000

1600

630

1000

1600

2000

2500

3150

шкафа, А

Тип тр-ра

ТЛМ

ТЛШ

тока

Схема

главных

цепей

№ схемы

Ном. ток

2000

2500

630

1000

1600

630

1000

1600

630

1000

630

1000

630

1000

630

1000

шкафа, А

3150

2000

2500

3150

2000

2500

3150

1600

Тип тр-ра

ТЛШ

ТЛМ; ТОЛ

тока

Схема

главных

цепей

№ схемы

Ном. ток

630

1000

1600

630

1000

1600

630

шкафа, А

2000

2500

3150

2000

2500

3150

1000

Тип тр-ра

ТЛМ; ТЛШ

ТЛМ

тока

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Разъединитель ввода 6-10 кВ; предохранитель; секционный разъединитель; глухой ввод;

Назначение шкафа

кабельная сборка; разрядник

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

577

Фазы в которых установлены трансформаторы тока

А, В, С по заказу

Количество трансформаторов тока нулевой

по заказу

последовательности

Дифференциальная защита или

токовая отсечка

Блоки конденсаторов для

выпрямленного тока

Организация питания

Характеристика

оперативных шинок

устройств

релейной защиты

Пусковые органы МТЗ по напря-

и автоматики

жению трех РН-54 (160)

Секционирование магистраль-

ных шинок

Центральная сигнализация

АЧР - полная или упрощенная

Блок-замок и блок- контакты

Оперативная

заземляющего разъединителя

блокировка

Блок-замок и блок- контакты

выдвижного элемента

Условные обозначения

− наличие аппаратуры определяется типоисполнением схемы

− аппаратура во всех типоисполениях схем

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Резервные вводы

Секционные выключа-

Назначение шкафа

Рабочие вводы 6-10 кВ

6-10 кВ

тели 6-10 кВ

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

560

570

561

671

562

672

563

673

564

566

565

567

570

571

572

Фазы в которых установлены трансформаторы тока

В - по заказу; А; С

А;С

Измерительные

Амперметр

приборы

Счетчики активной и реактивной энергии

Ключ управления

Сигнализация

двухпозиционного реле

положения

шайб ключа

выключателя

на блок- контактах выключателя

при помощи

Максимальная токовая защита

в 2-х фазном 2-х релейном исполнении

Возможность

блок питания

подключения

к транс-рам тока

дифференц. защиты

АВР с пуском по напряжению и частоте

АВР с пуском по напряжению

Характеристика

Реле ресинхронизации

устройств

Газовая защита на отключение и сигнал

релейной защиты

Термосигнализация

и автоматики

Организация питания оперативных шинок

Контроль напряжения и частоты на резерв-

ном вводе

Контроль напряжения на резервном вводе

Контроль остаточного (-50% U_H) напряжение

на шинах

Возможность отключения от защит вне КРУ

Оперативная блокировка -блок-замок и блок- контакты заземляю-

по заказу

щего разъединителя и выдвижного элемента

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Назначение шкафа

Трансформаторы напряжения 6-10 кВ

Разъединитель ввода 6-10 кВ

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

580

581

584

585

575

576

Тип трансформатора напряжения

Фазы в которых установлены трансформаторы тока

В- по заказу; А; С

Количество трансформаторов тока нулевой последовательности

по заказу

Измерительные приборы: вольтметр

Защита шин

Защита замыкания на землю на отключение и

сигнал

Контроль цепей напряжения

Контроль изоляции

Организация питания оперативных шинок

Блоки питания для защит от замыкания на

Характеристика

землю

устройств

релейной защиты

Центральная сигнализация

и автоматики

Защита минимального напряжения

АЧР - полная или упрощенная

Пусковые

на трех реле РН-54/160

органы макс.

ток. защиты по

на реле РН/160 и РН1-1п

напряжению

Дифференциальная защита или токовая от-

сечка

Блоки конденсаторов для выпрямленного

тока

Блок- контакты выдвижного элемента

Оперативная

блокировка

Блок-замок и блок- контакты

заземляющего разъединителя

Блок замок выдвижного элемента

В схеме 5ВБ.350, 580ЭЗ дополнительные обмотки соединены в разомкнутый треугольник. В схеме 5ВБ.350, 580ЭЗ дополнительные обмотки выведены на блок

зажимов.

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Назначение шкафа

Линия 6-10 кВ

Трансформатор 6-10 кВ

Линия к трансформатору 6-10 кВ

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

590

591

592

593

600

598

599

601

602

605

683

609

682

606

607

609

684

610

686

Фазы в которых установлены транс-ры тока

А; С

А; В; С

А; С

А; В; С

А; С

Количество транс-ров тока нулевой послед-ти

по заказу

Амперметр

Измерительные

приборы

Счетчики акт. и реакт. энергии

Ключ управления

Сигнализация

двухпозиционного реле

положения

выключателя

шайб ключа

при помощи

Токовая отсечка в 2-х фазном 2-х

релейном исп. (на реле РТ-4а)

2-х релейном ис-

МТЗ

полнении

в 2-х фазном

3-х релейном ис-

полнении

Дифф. защита (на реле РНТ 563)

Защита от перегрузок- на сигнал

Реле отключения при АЧР

Характеристика

устройств

Реле откл. при пониж. напряжения

релейной

защиты

Газовая защита- на сигнал и откл.

и автоматики

Термосигнализация

Реле откл. при работе защит в КТП

Защита от замыкания на землю на

реле Р15-5а (РТ1-51 ус 52/2;

13п-1;рт-40/02)

Выходное про-

РП-23

межуточное

РП-251

реле действия

защит

РП-255

Ключ управления

АПВ

Ключ управления

по заказу

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Блок трансформатор

Линия к ассинхронному

Линия к синхронному

Блок транс-

Назначение шкафа

асинхронный двига-

двигателю

форматор

тель

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

615

616

617

618

619

620

625

626

627

628

621

622

623

624

630

631

Фазы в которых установлены трансформаторы тока

А; С

В-по заказу; А; С

Количество трансформаторов тока нулевой последовательности

по заказу

Амперметр

Измерительные

Счетчики активной энергии

приборы

Счетчики реактивной энергии

Ключ управления

—

Реле дистанционного управления

Включенная на разность токов двух

фаз А и С

Токовая

в 2-х фазном 2-х релейном исполне-

отсечка

нии (на реле РТ-40 или РНТ 565)

в 2-х фазном 3-х релейном исполне-

нии (на реле РТ-40 или РНТ 565)

Дифференциальная защита (на реле АЗТ-11) в

2-х фазном 2-х релейном исполнении

Реле отключения при АЧР

Реле отключения при пониж. напряжения

Защита от перегрузки (на реле РТ-40 или РТ-

Характеристика

30) на отключение или сигнал

устройств

Защита от перегрузки и асинхронного хода

релейной защиты

и автоматики

Реле ресинхронизации

Реле отключения от технологических неис-

правностей

Цепи трансформатора напряжения

Защита от замыкания на землю на выводах

двигателя- на отключение или сигнал

ЗЗП-1; РТЗ-50; РТ-40/02

Защита от замыкания

на землю на реле

ЗЗП-1; РТЗ-50; РТЗ-50 и

РТ-40/6

Газовая защита- на сигнал и отключение

Термосигнализация

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Фидер

Линия совмещенных

Назначение шкафа

Линия к КТП или ТСН

пускового

динамич.

тяговых подстанций

реактора

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

595

596

676

677

678

679

680

681

612

665

635

636

Фазы в которых установлены трансформаторы тока

А; С

Количество трансформаторов тока нулевой послед-ти

по заказу

Амперметр

Измерительные

Счетчики активной энергии

приборы

Счетчики реактивной энергии

Ключ управления

двухпозиционного

Сигнализация положения

реле

выключателя при помощи

шайб ключа

Ток. отсечка в 2-х

РНТ-565

фазном 2-х релей-

РТ-40

ном исп. на реле

Реле отключения при работе защиты в КТП

Защита от перегрузки -на сигнал

МТЗ в 2-х фазном 2-х или 3-х релейном

Характеристика

исполнении

устройств

Защита от замыкания на землю на реле ЗЗП-

релейной защиты

1; РТЗ-50 (РТЗ-51); УСЗ-2/2;РТ-40/02

и автоматики

Реле отключения при АЧР

МТЗ в 1 фазном 1 релейном исполнении (на

реле РТ-40)

Реле дистанционного управления

Выходное промежут.

РП-23

реле действия защит

РП-251

Характеристика устройств автоматики

АПВ

Блок-замок и блок- контакты

Оперативная

заземляющего разъединителя

блокировка

Блок-замок и блок- контакты

выдвижного элемента

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Линия к батарее статических

Назначение шкафа

Линия к батарее статических конденсаторов

конденсаторов или фильтру

высших гармоник

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

640

641

642

643

Фазы в которых установлены трансформаторы тока

А; С

А; В; С

А; С

Количество трансформаторов тока нулевой послед-ти

по заказу

Амперметр

Измерительные

Три амперметра

приборы

Счетчики реактивной энергии

Ключ управления

двухпозиционного

Сигнализация положения

реле

выключателя при помощи

шайб ключа

МТЗ без выдержки времени в 2-х фаз-

ном 2-х релейном исполнении на реле

РТ-40

МТЗ и защита от перегрузки в 1 фазном

1 релейном исполнении на реле РТ-40

Дифференциальная защита

Защита от перегрузки в 2-х фазном 3-х

Характеристика

релейном исполнении на реле РТ-40

устройств

Защита от повышения напряжения

релейной за-

щиты

Реле отключения при снижении на-

и автоматики

пряжения

Защита от замыкания на землю на реле

РТЗ-50; УСЗ-2/2; РТ-40/02

Защита от повышения напряжения дей-

ствием на отключение с последующим

автоматическим включением выключа-

теля при восстановлении номинально-

го напряжения

Оперативная

Блок-замок и блок- контакты

по заказу

блокировка

выдвижного элемента

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Линия к дугогасящему

Линия к трансформатору

Назначение шкафа

реактору

преобразовательных агрегатов

электропечи

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

660

661

645

646

648

647

649

650

651

655

656

Фазы в которых установлены трансформаторы тока

А; С

Количество трансформаторов тока нулевой послед-ти

по заказу

Измерительные

Амперметр

приборы

Счетчики активной энергии

Ключ управления

Сигнализация положения

двухпозиц. реле

выключателя при помощи

шайб ключа

МТЗ без выдержки

2-х релейное

времени в 2-х фазном

исполнении на реле

3-х релейное

РТ-40 или РНТ-565

Ток. отсечка в 2-х фазном 2-х или 3-х релей-

ном исп. на реле РТ-40 или РНТ-565

Токовая отсечка в 1 фазном 1 релейном

испонении на реле РТ-40 или РНТ-565

Реле отключения при АЧР

Характеристика

РТ3-50; УСЗ-2/2;

устройств

Защита от замыкания

РТ-10-02

релейной за-

на землю на реле

щиты

ЗЗп-1

и автоматики

Реле отключения от технологических

неисправностей

Реле команд управления

МТЗ каждой активной части в 2-х фазном 2-х

или 3-х релейном исполнении на РТ-40

Токовая защита на отключение и сигнал

Термосигнализация

Повышение температуры и давления на

отключение

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Трансформатор тока

Шкаф низковольтной

Трансформатор собственных

Назначение шкафа

собственных нужд

аппаратуры

нужд с предохранителем

Схемы главных цепей шкафа

———

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

БЛМН 301.442.03433

БЛМИ 301.442.011ЭЗ

575

Напряжение ТСН-0,4 кВ или 0,23 кВ

Наличие трансформаторов тока

Измерительные

Вольтметр

приборы

Счетчики активной энергии

Реле контроля цепей напряжения

Цепи АВР 0,4 кВ

Цепи обогрева

Питание цепей оперативных шинок

Автоматические выключатели питания

Характеристика

устройств УКП-2и/ПУОТ

устройств

Контроль изоляции

релейной за-

щиты

Блок питания и блоки конденсаторов

и автоматики

Переключатель шинок ШУ и ШС

Устройство сигнализации замыканий на

землю (УСЗ-3М)

Возможность подключения групповой защи-

ты от замыкания на землю 20 или 30 или 40

отходящих линий

Оперативная

блок-замок и блок-контакты выдвижно-

блокировка

го элемента

Количество трансформаторов тока нулевой последова-

по заказу

тельности

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Назначение шкафа

Линия 6, 10кВ

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

690

693

695

696

Фазы в которых установлены трансформаторы тока

А; С

Количество трансформаторов тока нулевой послед-ти

по заказу

Амперметр

Измерительные

приборы

Счетчики активной и реактивной энергии

Ключ управления

Сигнализация положения

двухпозиц. реле

выключателя при помощи

шайб ключа

Типовая отсечка в 2-х

РТ-40

фазном 2-х релейном

исполнении на реле

РБМ

2-х релейном

Максимальная

исполнении

Характеристика

токовая защита в 2-х

устройств

фазном

3-х линейном

релейной за-

исполнении

щиты

Защита от замыкания на землю

и автоматики

Реле отключения при АЧР

Защита минимального напряжения

Реле блокировки от многократных

включений

Газовая защита на отключение и сигнал

Характеристика устройств автоматики

АПВ

Оперативная блокировка- блок-замок и блок-контакты

по заказу

выдвижного элемента

Таблица 7. Схемы вспомогательных цепей КРУ серии КРУ2-10.

Назначение шкафа

Ввод 6, 10 кВ

Секционный выключатель

Схемы главных цепей шкафа

Номер схем серии 5ВБ 350...ЭЗ (ВЛИЕ 301.341...ЭЗ)

568

685

Фазы в которых установлены трансформаторы тока

А; В; С- по заказу

А; С

Счетчики активной и реактивной энергии

Сигнализация положения выключателя при помощи

двухпозиционного реле

МТЗ без выдержки времени в 2-х фаз-

ном 2-х релейном исполнении

Пусковый орган МТЗ по напряжению на

реле РН-54/160 и РНФ-1м

Возможность подключения к транс-

Характеристика

форматорам тока дифференциальной

устройств

защиты

релейной за-

Реле блокировки от многократных

щиты

включений

и автоматики

Возможность отключения от защит вне

КРУ

Организация питания оперативных

шинок

Контроль остаточного напряжения на

шинах

Характеристики устройств автоматики

АПВ

АВР

Оперативная блокировка блок-замок и блок- контакты

по заказу

заземляющего разъединителя и выдвижного элемента

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

BB/TEL, SPAC-801-01, BU/TEL-05,

Отходящая линия

БПМИ 301 442.072 ЭЗ

пост.

BP/TEL-02A

Секционный разъединитель

БПМИ 301 442.073 ЭЗ

—

пост.

Трансформатор напряжения

БПМИ 301 442.074 ЭЗ

—

перем.

Отходящая линия

БПМИ 301 442.078 ЭЗ

BB/TEL, BU/TEL-05, BP/TEL-02

пост.

МТЗ, ТО, ЗЗН, АПВ

Отходящая линия

БПМИ 301 442.083 ЭЗ

ВМПЭ-10; SPAC-801-01

пост.

МТЗ, ТО, ЗП, ЗЗН, АПВ

Ввод

БПМИ 301 442.090 ЭЗ

ВМПЭ-10

пост.

ДЗ, МТЗ, ТО

Отходящая линия

БПМИ 301 442.091 ЭЗ

ВМПЭ-10

пост.

МТЗ, ТО, ЗЗН, АПВ

Секционный выключатель

БПМИ 301 442.092 ЭЗ

ВМПЭ-10

пост.

МТЗ, ТО

Трансформатор напряжения

БПМИ 301 442.093 ЭЗ

В/Э

пост.

ЗЗН, ЗССН, ЗМН

Обогрев

БПМИ 301 442.101 ЭЗ

—

перем.

Ввод

БПМИ 301 442.102 ЭЗ

ВМПЭ-10

пост.

МТЗ, ТО

Отходящая линия

БПМИ 301 442.103 ЭЗ

ВМПЭ-10

пост.

МТЗ, ТО, ЗЗН, АПВ

Секционный выключатель

БПМИ 301 442.104 ЭЗ

ВМПЭ-10

пост.

МТЗ, ТО

Ввод

БПМИ 301 442.105 ЭЗ

BB/TEL, БU/TEL-05

пост.

МТЗ, МТНЗ, ЗЗН

Трансформатор напряжения

БПМИ 301 442.106 ЭЗ

BB/TEL, BU/TEL-05, ЗНОЛ-06

перем.

ЗМН

Трансформатор напряжения

БПМИ 301 442.107 ЭЗ

НТМИ-10

перем.

ЗМН

Секционный выключатель

БПМИ 301 442.108 ЭЗ

BB/TEL, BU/TEL-05

пост.

МТЗ

Секционный разъединитель

БПМИ 301 442.109 ЭЗ

—

пост.

Отходящая линия

БПМИ301 442. 110 ЭЗ

BB/TEL, BU/TEL-05

пост.

МТЗ, ТО, ЗЗН

Линия к трансформатору

БПМИ301 442. 111 ЭЗ

BB/TEL, BU/TEL-05

пост.

МТЗ, ТО, ЗЗН

Выпрямитель

БПМИ301 442. 112 ЭЗ

BB/TEL, BU/TEL-05

пост.

МТЗ, ТО, ЗП

BU/TEL-10, BB/TEL-10,

Секционный выключатель

БПМИ301 442. 116 ЭЗ

пост.

МТЗ, ЗНРРН, ЛЗШ

SPAC-801-02

BU/TEL-10, BB/TEL-10,

Ввод

БПМИ301 442. 117 ЭЗ

пост.

ЗП, 23МКЗ

SPAC-801-03

Трансформатор напряжения

БПМИ301 442. 118 ЭЗ

НАМИ-10, SPAC-804

пост.

ЗМН, ЗЗН

ЗТП, МТЗ, ЗНРРН, ЗПР,

Питание электродвигателя

БПМИ301 442. 120 ЭЗ

BB/TEL, SPAG-802-01

пост.

ЗЗН, ЗПТ, ТО

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

BB/TEL, BU/TEL-05, PR/TEL-03,

Отходящая линия

БПМИ301 442. 121 ЭЗ

перем.

МТЗ, ЗЗН

BP/TEL-02

ЗТП, МТЗ, ЗЗН, ЗНРРН, ЗПР,

Линия к электродвигателю

БПМИ301 442. 122 ЭЗ

BB/TEL, SPAG-802-01

пост.

ЗПТ

Секционный выключатель

БПМИ301 442. 123 ЭЗ

BB/TEL, SPAG-801

пост.

МТЗ, ЗНРРН, ЛЗШ

Трансформатор СН

БПМИ301 442. 124 ЭЗ

SPAG-801.111

пост.

МТЗ, ЗНРРН, ЗЗН

Ввод

БПМИ301 442. 125 ЭЗ

BB/TEL, SPAG-801-03

пост.

ЗП, 23МКЗ

Отходящая линия

БПМИ301 442. 126 ЭЗ

VF 12.08.20

перем.

МТЗ, ТО, ЗЗН

Секционный выключатель

—

VF 12

пост.

МТЗ, ЗЗН

Ввод

—

VF 12

пост.

МТЗ, ЗЗН

Линия к электродвигателю

—

VF 12

пост.

ДЗ, ЗП, ЗЗН, ЗМН

Выпрямитель

БПМИ301 442. 130 ЭЗ

BB/TEL, BU/TEL-05, BP/TEL-02A

пост.

МТЗ, ТО, ЗП

Секционный выключатель

БПМИ301 442. 131 ЭЗ

BB/TEL, BU/TEL-05, BP/TEL-02

пост.

МТЗ

Секционный разъединитель

БПМИ301 442. 132 ЭЗ

пост.

BB/TEL,BU/TEL-05,

Секционный выключатель

БПМИ301 442. 134 ЭЗ

пост.

МТЗ, ЗН

BP/TEL-02,PR/TEL-03

Линия к ТСН

БПМИ301 442. 135 ЭЗ

ВКЭ-10, SPAJ-141C

пост.

МТЗ, ЗЗН

Отходящая линия

БПМИ301 442. 136 ЭЗ

ВМПЭ-10, SPAJ-141C

пост.

МТЗ, ЗЗН

Линия к АД

БПМИ301 442. 137 ЭЗ

VF-12

перем.

ТО, ЗП, ЗЗН

Ввод

БПМИ301 442. 138 ЭЗ

ВКЭ-10, SPAJ-141C

пост.

МТЗ

Линия к электродвигателю

—

BB/TEL, БУ/TEL-05, BP/TEL-02

пост.

ДЗ, ЗП, ЗЗН, ТО

Линия к ТСН

БПМИ301 442. 142 ЭЗ

VF 12, SPAC 801-111

пост.

МТЗ, ЗНРРН, ЗЗН

ЗТП, МТЗ, ЗНРРН, ЗПР, ЗЗН,

Линия к электродвигателю

БПМИ301 442. 147 ЭЗ

VF12, SPАС 802-01

пост.

ЗПТ

Линия к батареи конденсаторов

БПМИ301 442. 148 ЭЗ

VF12, SP AG 801-01, SPAU 130С

пост.

МТЗ, ЗЗН, ЗПН

Секционный выключатель

БПМИ301 442. 149 ЭЗ

VF12 SP AG 801-102

пост.

МТЗ, ЗНРРН, ЛЗШ

Трансформатор напряжения

БПМИ301 442. 150 ЭЗ

Реле напряжения SPAU 13 ОС

пост.

Ввод

БПМИ301 442. 151 ЭЗ

VF12, SPAF 140 С, SPAC 801.03

пост.

МТЗ, ЗПП

АЧР на SPAF340

БПМИ301 442. 152 ЭЗ

SPAF 340 СЗ

пост.

АПВ

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

ШНВА

БПМИ301

442.

153 ЭЗ

КМВ (1250)

перем.

ШНВА

БПМИ301

442.

154 ЭЗ

КМВ (1250)

перем.

Линия к трансформатору

БПМИ301

442.

157 ЭЗ

BB/TEL, БУ/ТЕL-05, BP/TEL-02

пост.

МТЗ, ЗЗН

Линия к статич. конденсатору

БПМИ301

442.

158 ЭЗ

BB/TEL, БУ/ТЕL-05, BP/TEL-02

пост.

ТО, ЗЗН

Линия к тр-ру электропечи

БПМИ301

442.

159 ЭЗ

BB/TEL, БУ/ТЕL-05, BP/TEL-02

пост.

ТО, ЗЗН

Линия к трансформатору

БПМИ301

442.

160 ЭЗ

VF-12

пост.

МТЗ, ТО, ЗП, ЗЗН

Ввод

БПМИ301

442.

161 ЭЗ

BB/TEL, БУ/ТЕL-05, BP/TEL-02

пост.

МТЗ

Секционный выключатель

БПМИ301

442.

162 ЭЗ

BB/TEL, БУ/ТЕL-05, BP/TEL-02

пост.

МТЗ

Ввод

БПМИ301

442.

167 ЭЗ

VF12

пост.

МТЗ, ДЗ

Отходящая линия

БПМИ301

442.

168 ЭЗ

VF12

пост.

МТЗ, ТО, ЗЗН

Тр-р с дугогасящей катушкой

БПМИ301

442.

169 ЭЗ

VF12

пост.

МТЗ, ТО, ЗЗН

Секционный выключатель

БПМИ301

442.

170 ЭЗ

BB/TEL, БУ/TEL-05, BP/TEL-02A

перем.

МТЗ

Ввод

БПМИ301

442.

171 ЭЗ

BB/TEL, БУ/TEL-05, BP/TEL-02A

перем.

МТЗ

Отходящая линия

БПМИ301

442.

172 ЭЗ

BB/TEL, БУ/TEL-05, BP/TEL-02A

перем.

МТЗ, ТО, ЗЗН

Линия к АД

БПМИ301

442.

173 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

перем.

ТО, ЗП, ЗЗН

Секционный выключатель

БПМИ301

442.

177 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

МТЗ, ДЗ

Линия к трансформатору

БПМИ301

442.

178 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

ТО, МТЗ, ЗЗН, ЗМН

Ввод

БПМИ301

442.

179 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

МТЗ, ДЗ

Линия к АД

БПМИ301

442.

183 ЭЗ

VF12

пост.

ТО, ЗП

Ввод

БПМИ301

442.

186 ЭЗ

VF12

пост.

МТЗ, ДЗ

Отходящая лини

БПМИ301

442.

187 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

МТЗ, ЗЗН

ШНВА

БПМИ301

442.

011 ЭЗ

Отходящая линия

БПМИ301

442.

190 ЭЗ

VF 12 SPAC 801.013c обогревом

пост.

МТЗ

Линия к ДГВ

БПМИ301 442. 191 ЭЗ

SPAC 801.011 с SPA-ZS 17

пост.

МТЗ

Глухой ввод ТН

БПМИ301 442. 192 ЭЗ

НАМИ-10

перем.

Ввод

БПМИ301 442. 193 ЭЗ

VF12

пост.

Секционный выключатель

БПМИ301 442. 194 ЭЗ

VF12

пост.

Трансформатор напряжения

БПМИ301 442. 195 ЭЗ

SPAC 804, SPA-ZC17 НАМИ-10

пост.

ЗМН

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

Трансформатор напряжения

БПМИ301

442.

196 ЭЗ

ЗНОЛ-8

перем.

Шкаф ТСН

БПМИ301

442.

197 ЭЗ

VF12, SPAC801.011

пост.

МТЗ

Шкаф АЧР

БПМИ301

442.

198 ЭЗ

пост.

АПВ

Шкаф ввода питания

БПМИ301

442.

199 ЭЗ

пост.

Шкаф секционирования

БПМИ301

442.

200 ЭЗ

пост.

Отходящая линия

БПМИ301

442.

203 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

МТЗ, ЗЗН

Отходящая линия

БПМИ301

442.

207 ЭЗ

ВБКЭ-10, SPAC 801.101

пост.

МТЗ, ЗЗН

Секционный выключатель

БПМИ301

442.

208 ЭЗ

ВВЭ-М-10, SPAC801.102

пост.

МТЗ, ЗНРРН, ЛЗШ

Ввод

БПМИ301

442.

209 ЭЗ

ВВЭ-М-10, SPAC801.103

пост.

ДЗ, ЗП, 23МКЗ, МТЗ

Трансформатор напряжения

БПМИ301

442.

210 ЭЗ

НАМИ-10, SPAC 804

пост.

Линия к электродвигателю

БПМИ301

442.

212 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

ДЗ, ЗП, ЗЗН, ЗМН

Линия к трансформатору

БПМИ301

442.

213 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

МТЗ, ЗЗН

Ввод

БПМИ301

442.

214 ЭЗ

BB/TEL, БУ/TEL-220-12-02

пост.

МТЗ, ЗЗН

Линия к АД

БПМИ301

442.

215 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

перем.

ТО, ЗП, ЗЗН

Линия к трансформатору

БПМИ301

442.

218 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

МТЗ, ТО, ЗП, ЗЗН

Линия к АД

БПМИ301

442.

219 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

ТО, ЗП, ЗЗН

Линия к СД

БПМИ301

442.

220 ЭЗ

ВМПЭ-10, SPAC 803.101

пост.

ДЗ, МТЗ, ЗЗН, ЗП

Отходящая линия

БПМИ301

442.

223 ЭЗ

BB/TEL, БУ/TEL-05,BP/TEL-02

пост.

ТО, МТЗ, ЗЗН, АПВ

Линия к электродвигателю

БПМИ301

442.

224 ЭЗ

ВМПЭ-10

пост.

ТО, ЗП, ЗЗН

Линия к электродвигателю

БПМИ301

442.

225 ЭЗ

ВМПЭ-10

пост.

ТО, ЗП, ЗЗН, ЗМН

Линия к электродвигателю

БПМИ301

442.

226 ЭЗ

ВМПЭ-10

пост.

ТО, ЗП, ЗЗН, ЗМН

100

Отходящая линия

БПМИ301

442.

227 ЭЗ

ВМПЭ-10, SPAC 801.101

пост.

ТО, МТЗ, ЗЗН, ЗМН

101

Линия к АД

БПМИ301

442.

228 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

ТО, ЗП, ЗЗН, ЗМН

102

Линия к СД

БПМИ301

442.

230 ЭЗ

VF12 cx.019-01

пост.

ДЗ, ЗП, ЗЗН, ЗМН

103

Секционный разъединитель

БПМИ301

442.

240 ЭЗ

—

пост.

104

Трансформатор напряжения

БПМИ301

442.

241 ЭЗ

НАМИТ-10, SPAC 804

пост.

ЗМН

105

Трансформатор напряжения

БПМИ301

442.

242 ЭЗ

НАМИТ-10, SEP AM 1000+ B21

перем.

106

Ввод

БПМИ301

442.

252 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

МТЗ, ЗЗН, МТЗН, ЛЗШ

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

107

Ввод

БПМИ301 442. 253 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

МТЗ, МТЗН, ЗЗН, ЛЗШ

108

Ввод

БПМИ301 442. 254 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

МТЗ, МТЗН, ЗЗН, ЛЗШ

109

Секционный выключатель

БПМИ301 442. 255 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

МТЗ, ЛЗШ

110

Отходящая линия

БПМИ301 442. 256 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

МТЗ, МТЗН, ЗЗН, ЛЗШ

111

Отходящая линия

БПМИ301 442. 257 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

МТЗ, МТЗН, ЗЗН

112

Линия к АД

БПМИ301 442. 258 ЭЗ

VF12.16.31,БMP3-BB-67

пост.

ТО, ЗП, МТЗН, ЗЗН, ЛЗШ

113

Линия к АД

БПМИ301 442. 259ЭЗ

VF12.16.31,БMP3-BB-67

пост.

ТО, ЗП, МТЗН, ЗЗН

114

Линия к КТП

БПМИ301 442. 260 ЭЗ

BB/TEL, BU/TEL-05A, BP/TEL-02A

пост.

МТЗ, ТО, ЗЗН

115

Отходящая линия

БПМИ301 442. 261 ЭЗ

BB/TEL, БУ/TEL-05, BP/TEL-02A

пост.

МТЗ, ТО, ЗЗН

116

Линия к трансформатору

БПМИ301 442. 262 ЭЗ

BB/TEL, БУ/TEL-05, BP/TEL-02A

пост.

МТЗ, ТО, ЗЗН

117

Трансформатор напряжения

БПМИ301 442. 263 ЭЗ

НАМИ-10

пост.

118

Трансформатор напряжения

БПМИ301 442. 264 ЭЗ

НАМИ-10

пост.

119

Шкаф трансформатора АДТП

БПМИ301 442. 265 ЭЗ

НОЛ-6

пост.

120

Линия к КТП

БПМИ301 442. 268 ЭЗ

LF2, SEP AM 1000+ типа S20

пост.

МТЗ, ЗЗН

121

Секционный выключатель

БПМИ301 442. 269 ЭЗ

LF2, SEP AM 2036 типа B04

пост.

МТЗ

122

Линия к АД

БПМИ301 442. 270 ЭЗ

LF2, SEP AM 1000+типа M20

пост.

МТЗ, ЗТП, ЗПН, ЗЗП, ЗЗН

123

Ввод

БПМИ301 442. 271 ЭЗ

LF2, SEP AM 2036 типа S02

пост.

МТЗ

Линия к батарее статич.

124

БПМИ301 442. 272 ЭЗ

LF2, SEP AM 2036 типа C06

пост.

МТЗ, ЗТП, ЗЗН

конденсаторов

125

Трансформатор напряжения

БПМИ301 442. 273 ЭЗ

НАМИТ-10-2

пост.

126

Отходящая линия

БПМИ301 442. 276 ЭЗ

ВКЭ-10

пост.

127

Секционный выключатель

БПМИ301 442. 277 ЭЗ

VF12, SEP AM 2036 типа B04

пост.

МТЗ

128

Ввод

БПМИ301 442. 278 ЭЗ

VF12, SEP AM 2036 типа S02

пост.

МТЗ

129

Линия к АД

БПМИ301 442. 279 ЭЗ

VF12, SEP AM 1000+ типаМ20

пост.

МТЗ, ЗШ, ЗПН, ЗЗП, ЗЗН

130

Линия к КТП

БПМИ301 442. 280 ЭЗ

VF12, SEP AM 1000+ типа S20

пост.

МТЗ, ЗЗН

Линия к батарее статич.

131

БПМИ301 442. 281 ЭЗ

VF12, SEP AM 2036 типа C06

пост.

МТЗ, ЗЗН

конденсаторов

132

Ввод

БПМИ301 442. 282 ЭЗ

LF1

пост.

МТЗ

133

Линия к трансформатору

БПМИ301 442. 284 ЭЗ

BB/TEL, BU/TEL-05A, BP/TEL-02A

пост.

ТО, МТЗ, ЗЗН

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

134

Линия к двигателю

БПМИ301 442. 285 ЭЗ

BB/TEL, BU/TEL-05A, BP/TEL-02A

пост.

ТО, ЗП, ЗЗН

BB/TEL, БУ/TEL-05A, BP/TEL-02A

135

Линия к КТП

БПМИ301 442. 286 ЭЗ

пост.

ТО, МТЗ, ЗП, ЗЗН

MICOMP123B

136

Линия к КТП

БПМИ301 442. 287 ЭЗ

BB/TEL, SEPAM 1000+ типа S20

пост.

ТО, МТЗ, ЗП, ЗЗН

137

Ввод

БПМИ301 442. 297 ЭЗ

VF12

пост.

МТЗ, ДЗ

138

Ввод

БПМИ301 442. 299 ЭЗ

VF12

пост.

МТЗ, ДЗ

139

Трансформатор напряжения

БПМИ301 442. 303 ЭЗ

ЗНОЛ

140

Ввод

БПМИ301 442. 308 ЭЗ

ZN-28

перем.

МТЗ

141

Шкаф ТСН

БПМИ301 442. 324 ЭЗ

TCKC-40

пост.

BB/TEL, БУ/TEL-12-01 SPAC805,

142

Линия

БПМИ301 442. 325 ЭЗ

пост.

МТЗ, ЗНРРН, ЗЗН

SPA-ZC17

143

Шкаф ШНВА

БПМИ301 442. 326 ЭЗ

—

пост.

ЗЗН

144

Ввод

БПМИ301 442. 328 ЭЗ

ВБП-10, МRI3, ПЦ 6806

пост.

МТЗ, ЗЗН

145

Секционный выключатель

БПМИ301 442. 329 ЭЗ

ВБП-10, МRI3, ПЦ 6806

пост.

МТЗ

146

Секционный разъединитель

БПМИ301 442. 330 ЭЗ

—

пост.

147

Линия

БПМИ301 442. 331 ЭЗ

ВБП-10, МRI3, ПЦ 6806

пост.

ТО, МТЗ, ЗЗН

148

Трансформатор напряжения

БПМИ301 442. 332 ЭЗ

НАМИ-10, MRU3

пост.

149

Шкаф ТСН

БПМИ301 442. 333 ЭЗ

ТСКС-40, ПЦ 6806

пост.

150

Отходящая линия

БПМИ301 442. 334 ЭЗ

BB/TEL, BU/TEL-05, BP/TEL-02A

пост.

МТЗ, ТО, ЗЗН

151

Линия к тр-ру эл.печи

БПМИ301 442. 335 ЭЗ

BB/TEL, БУ/TEL-05A, BP/TEL-02A

пост.

ТО, ЗЗН

152

Ввод

БПМИ301 442. 336 ЭЗ

BB/TEL, БУ/TEL-12-02

пост.

МТЗ, ДЗ, ЗЗН

153

Линия к тр-ру эл.печи

БПМИ301 442. 337 ЭЗ

BB/TEL, БУ/TEL-12-02

пост.

ТО, ЗЗН

154

Рабочий ввод

БПМИ301 442. 344 ЭЗ

BB/TEL, БУ/TEL-12-03A

перем.

155

Резервный ввод

БПМИ301 442. 345 ЭЗ

BB/TEL, БУ/TEL-12-03A

пост.

МТЗ

156

Отходящая линия

БПМИ301 442. 350 ЭЗ

ВБЭС27-10

пост.

МТЗ, ДЗ, ЗЗН

157

Отходящая линия

БПМИ301 442. 351 ЭЗ

BB/TEL, БУ/TEL-12-03A

перем.

ТО, МТЗ, ЗП, ЗЗН

158

Линия к синхронному двигателю

БПМИ301 442. 352 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

ТО, ЗП, ЗЗН

159

Линия к трансформатору

БПМИ301 442. 353 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

ДЗ, МТЗ, ЗП, ЗЗН

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

160

Ввод

БПМИ301 442. 354 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

МТЗ

161

Секционный выключатель

БПМИ301 442. 355 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

МТЗ, ДЗ

162

Линия к ас.двигателю

БПМИ301 442. 356 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

ТО, ЗП, ЗЗН

163

Разъединитель ввода

БПМИ301 442. 361 ЭЗ

—

пост.

ДЗ

164

Отходящая линия

БПМИ301 442. 362 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

ТО, МТЗ, ЗЗН, АПВ

165

Ввод

БПМИ301 442. 364 ЭЗ

ВБЭ-10-31,5

пост.

МТЗ

166

Секционный выключатель

БПМИ301 442. 365 ЭЗ

ВБЭ-10-31,5

пост.

МТЗ

167

Трансформатор напряжения

БПМИ301 442. 366 ЭЗ

НАМИТ-10-2

пост.

168

Отходящая линия

БПМИ301 442. 367 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

ТО, МТЗ, ЗЗН

169

Линия к заземляющему реактору

БПМИ301 442. 368 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

МТЗ, ЗЗН

170

Трансформатор напряжения

БПМИ301 442. 369 ЭЗ

НАМИТ-10-2

пост.

171

Секционный разъединитель

БПМИ301 442. 370 ЭЗ

—

пост.

172

Линия к КТП

БПМИ301 442. 372 ЭЗ

ТЭМП

пост.

МТЗ, ЗОФ, ЗЗН

173

Отходящая линия

БПМИ301 442. 373 ЭЗ

BB/TEL, БУ/TEL-12-02A

пост.

ТО, МТЗ, ЗЗН, АПВ

Линия к трансфор-ру тиристор,

174

БПМИ301 442. 375 ЭЗ

BB/TEL, BU/TEL-12-01 SEPAM 1000+

пост.

МТЗ, ЗЗН, ЗМН

преобразов.

ЗНОЛ, SEP AM 1000+типа В21,

175

Трансформатор напряжения

БПМИ301 442. 376 ЭЗ

выпрям.

ЗМН

BP/TEL-02A

ВБТЭ-М-10 (ВБЭК, ВБЭ),

176

Ввод

БПМИ301 442. 377 ЭЗ

выпрям.

МТЗ

SEPAM 2036 типа S03

ВБТЭ-М-10 (ВБЭК, ВБЭ),

177

Секционный выключатель

БПМИ301 442. 378 ЭЗ

выпрям.

МТЗ

SEPAM 2036 типа В04

ВБТЭ-М-10 (ВБЭК, ВБЭ),

178

Линия к трансформатору

БПМИ301 442. 379 ЭЗ

выпрям.

МТЗ, ЗЗН

SEPAM 1000+ типа Т20

ВБТЭ-М-10 (ВБЭК, ВБЭ),

179

Линия к АД

БПМИ301 442. 380 ЭЗ

выпрям.

МТЗ, ЗТП, ЗФН, ЗЗН

SEPAM 1000+ типа М20

Линия к батарее статич.

ВБТЭ-М-10 (ВБЭК, ВБЭ),

180

БПМИ301 442. 381 ЭЗ

выпрям.

МТЗ, ЗТП, ЗЗН

конденсаторов

SEPAM 2036 типа С06

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

ВБТЭ-М-10 (ВБЭК, ВБЭ),

181

Линия

БПМИ301 442. 382 ЭЗ

выпрям.

МТЗ, ЗФН, ЗЗН

SEPAM 1000+ типа S20

ВБТЭ-М-10 (ВБЭК, ВБЭ),

182

Линия к КТП

БПМИ301 442. 383 ЭЗ

выпрям.

МТЗ, ЗФН, ЗЗН

SEPAM 1000+ типа Т20

183

Центральные аппараты ЗДЗ

БПМИ301 442. 384 ЭЗ

—

выпрям.

Образование шинок ЗДЗ

184

Блок-бокс

БПМИ301 442. 385 ЭЗ

Блок-бокс

185

БПМИ301 442. 386 ЭЗ

БМРЗ-КЛ-05-36-01, ВБЭС7-10-31,5

выпрям.

МТЗ, ЗОЗН

BB/TEL, БУ/TEL-12-01,

186

Отходящая линия

БПМИ301 442. 387 ЭЗ

пост.

МТЗ, ЗП, ЗЗН

SEPAM 1000+ типа S20

187

Отходящая линия

БПМИ301 442. 389 ЭЗ

BB/TEL, БУ/TEL-12-02, БМРЗ-КЛ-33

пост.

МТЗ, ЗЗН

188

Линия к АД

БПМИ301 442. 390 ЭЗ

BB/TEL, БУ/TEL-12-02А

пост.

ТО, ЗП, ЗЗН

BB/TEL, БУ/TEL-12-02,

189

Рабочий ввод

БПМИ301 442. 398 ЭЗ

пост.

ДЗ

SIPROTEC 7SJ6225

BB/TEL, БУ/TEL-12-02A,

190

Секционный выключатель

БПМИ301 442. 399 ЭЗ

пост.

МТЗ, ДЗ

SIPROTEC 7SJ6225

BB/TEL, БУ/TEL-12-02A,

191

Линия к КТП

БПМИ301 442. 400 ЭЗ

пост.

ТО, МТЗ, ЗП, ЗЗН

SIPROTEC 7SJ6125

ЗхЗНОЛП.06-10,

192

Трансформатор напряжения

БПМИ301 442. 401 ЭЗ

пост.

SIPROTEC 7RW6000

193

Секционный разъединитель

БПМИ301 442. 402 ЭЗ

—

пост.

194

ТСН

БПМИ301 442. 403 ЭЗ

ТСКС-145/10

пост.

195

Центральная сигнализация

БПМИ301 442. 404 ЭЗ

—

пост.

196

АВР цепей пост, тока

БПМИ301 442. 405 ЭЗ

—

пост.

197

План магистральных шинок

БПМИ301 442. 406 ЭЗ

—

BB/TEL, БУ/TEL-12-02А,

198

Линия к КТП

БПМИ301 442. 407 ЭЗ

пост.

ТО, МТЗ, ЗП, ЗЗН

SIPROTEC 7SJ6125

BB/TEL, БУ/TEL-12-02А,

199

Линия к КТП

БПМИ301 442. 408 ЭЗ

пост.

ТО, МТЗ, ЗП, ЗЗН

SIPROTEC 7SJ6125

200

Линия к двигателю

БПМИ301 442. 409 ЭЗ

BB/TEL, ТЕМП-2501-1, БУ/TEL-12-01

пост.

ТО, ЗП, МТЗ, ЗЗН

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

201

Линия к ТП

БПМИ301 442. 410 ЭЗ

BB/TEL, БУ/TEL-12-02, СЭТ-4ТМ

пост.

МТЗ, ТО, ЗОЗН

202

ОРШ

CP 376078

—

пост.

203

Блок-бокс

БПМИ301 442. 413 ЭЗ

—

4 секции

204

Блок-бокс

БПМИ301 442. 414 ЭЗ

—

3 секции

НАМИТ-10-2,

205

Трансформатор напряжения

БПМИ301 442. 415 ЭЗ

пост.

ЗМН, ЗЗН

SEPAM 1000+ типа В21

206

Отходящая линия

БПМИ301 442. 417 ЭЗ

ЭВОЛИС, SEPAM 1000+ типа S40

пост.

МТЗ, ЗФН, ЗЗН

207

Линия к АД

БПМИ301 442. 418 ЭЗ

ЭВОЛИС, SEPAM 1000+ типа S40

пост.

208

Ввод

БПМИ301 442. 420 ЭЗ

ЭВОЛИС, SEPAM 1000+ типа S40

пост.

BB/TEL, БУ/TEL-220-12-02A,

ДЗ, МТЗ, ЗП, ЗСН, МТЗН,

209

Ввод

БПМИ301 442. 434 ЭЗ

пост.

БМРЗ-ВВ

АПВ, ЛЗШ

210

Трансформатор напряжения

БПМИ301 442. 435 ЭЗ

БМАЧР, ЗхЗНОЛ.06, ЭП8527

пост.

ЗЗН

BB/TEL, БУ/TEL-220-12-02A, БМРЗ-

ДЗ, МТЗ, ЗП, ЗСН, МТЗН,

211

Ввод

БПМИ301 442. 439 ЭЗ

пост.

ВВ, ЭП8527

АПВ, ЛЗШ

212

Секционный разъединитель

БПМИ301 442. 442 ЭЗ

—

пост.

213

Линия к пусковому реактору

БПМИ301 442. 443 ЭЗ

ЭВОЛИС, SEPAM 1000+ типа М41

пост.

МТЗ, ЗП, ЗЗП, ЗЗН, ЗМН

214

Линия к СД

БПМИ301 442. 446 ЭЗ

ЭВОЛИС, SEPAM 1000+ типа М41

пост.

МТЗ, ЗП, ЗЗП,ЗЗН, ЗМН, ЗТП

215

Секционный выключатель

БПМИ301 442. 447 ЭЗ

ЭВОЛИС, SEPAM 1000+ типа S20

пост.

МТЗ

216

Отходящая линия

БПМИ301 442. 456 ЭЗ

BB/TEL, БУ/TEL-220-12-02A

пост.

МТЗ, то

217

Линия к трансформатору

БПМИ301 442. 466 ЭЗ

ВБЭС7-10, SEPAM 1000+ типа T20

пост.

МТЗ, ЗЗН

218

Ввод

БПМИ301 442. 467 ЭЗ

ВБЭС7-10, SEPAM 1000+ типа S40

пост.

МТЗ

219

Секционный выключатель

БПМИ301 442. 468 ЭЗ

ВБЭК4-10, SEPAM 1000+ типа S20

пост.

МТЗ

220

Секционный разъединитель

БПМИ301 442. 469 ЭЗ

—

пост.

221

Линия к АД

БПМИ301 442. 470 ЭЗ

ВБЭС7-10, SEPAM 1000+ типа M20

пост.

МТЗ, ЗТП, ЗПН, ЗЗП, ЗЗН

222

Трансформатор напряжения

БПМИ301 442. 471 ЭЗ

НАМИ-6, SEPAM 1000+ типа S40

пост.

ЗМН

223

Секционный выключатель

БПМИ301 442. 472 ЭЗ

ВБМ-10

пост.

МТЗ

224

Ввод

БПМИ301 442. 474 ЭЗ

ВБМ-10

пост.

МТЗ, ЗЗН

225

Секционный разъединитель

БПМИ301 442. 475 ЭЗ

—

пост.

226

Линия к КТП

БПМИ301 442. 476 ЭЗ

ВБМ-10

пост.

МТЗ, ТО, ЗП, ЗЗН

Таблица 8.

Отличительная аппаратура,

Оператив-

№ п/п

№ шкафа, назначение

Номера принципиальных схем

Типы защит

тип выключателя

ный ток

227

Трансформатор напряжения

БПМИ301 442. 477 ЭЗ

ЗхЗНОЛ.06

пост.

228

АЧР

БПМИ301 442. 479 ЭЗ

SPAF-340, SPA-ZC17

перем.

АПВ

229

Шкаф ЗДЗ

БПМИ301 442. 480 ЭЗ

—

перем.

230

Шкаф ШСТ

БПМИ301 442. 492 ЭЗ

—

перем.

231

Блок-бокс

БПМИ301 442. 496 ЭЗ

—

1 секция

232

Линия к трансформатору

БПМИ301 442. 497 ЭЗ

BB/TEL, БУ/TEL-220-12-03A

перем.

Центр, сигнализация + секц-

233

БПМИ301 442. 499 ЭЗ

—

пост.

нирование шинок

BB/TEL, SPAC-801.101, БУ/TEL-220-

234

Отходящая линия

БПМИ301 442. 500 ЭЗ

пост.

МТЗ, ЛЗШ, ЗОЗН

12-03A, SPA-ZC

BB/TEL, SPAC-801.103, БУ/TEL-220-

235

Ввод

БПМИ301 442. 501 ЭЗ

пост.

МТЗ, ЛЗШ

12-03A, SPA-ZC

236

Трансформатор напряжения

БПМИ301 442. 502 ЭЗ

НАМИ-10, SPAC-804, SPA-ZC17

пост.

237

Секционный разъединитель

БПМИ301 442. 503 ЭЗ

SACO, SPA-ZC 17

BB/TEL, SPAC-801.102, БУ/TEL-220-

238

Секционный выключатель

БПМИ301 442. 504 ЭЗ

пост.

МТЗ, ЛЗШ

12-03 A, SPA-ZC

239

Секционный разъединитель

БПМИ301 442. 507 ЭЗ

—

пост.

Условные обозначения: МТЗ - максимальная токовая защита, МТНЗ - максимальная токовая направленная защита, ТО- токовая отсечка, ЗП- защита от

перегрузки, ЗЗН- защита от замыканий на землю, АПВ- автоматическое повторное включение, ЗМН- защита минимального напряжения, ЗССН- защита от само-

произвольный смещений нейтрали, ЗНРРН- защита от несимметричного режима работы нагрузки, ЛЗШ- логическая защита шин, 2ЗМКЗ- двухступенчатая защита

от междуфазных к.з., ЗТП- защита от тепловой перегрузки, ЗПР- защита пусковых режимов, ЗПТ- защита от понижения тока, ДТЗ- дифференциально-токовая за-
