Магистральная светодиодная система «ЛЕД ГАММА» ТМ «ЛЮМЕН»





Основное применение:
- Освещение торговых залов супер-, гипер
маркетов, розничных магазинов и аутлетов
- Освещение промышленных помещений
- Освещение логистических складов и
складских помещений с большой высотой
подвеса светильников
- Освещение административных, офисных и
других внутренних помещений

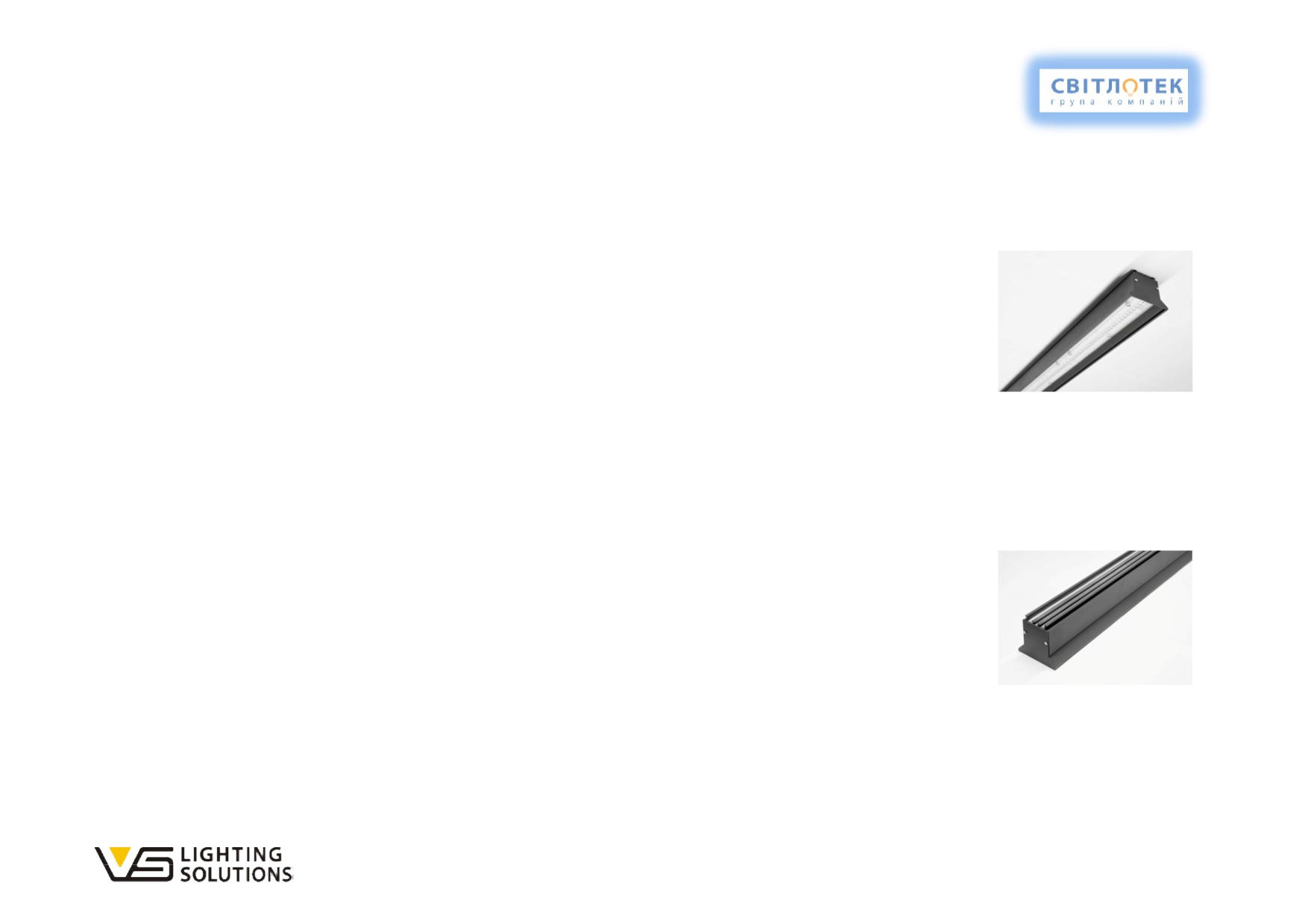

Основные характеристики:
-
Высокоэффективная светодиодная магистральная система для
замены светильников с люминесцентными лампами и экономией
электроэнергии более 50%.
-
Светодиодный модуль, оптическая система и драйвер производства
Vossloh Schwabe (Panasonic Group).
-
Высокий световой поток (до 18600 люмен) и высокая световая отдача
(до 130 люмен/Вт).
-
Низкий коэффициент пульсаций светового потока (<1%).
-
Коэффициент мощности PF>0,95
-
Широкий выбор цветовых температур: 3000K-4000K-5000K-6500K
Основные характеристики:
-
Индекс цветопередачи Ra>85 и хорошая передача насыщенного
красного цвета.
-
Широкий выбор оптических систем: Узкая, Средняя, Двойная
Асимметричная, Диффузная, Опаловый рассеиватель, Асимметричная.
-
Корпус из экструдированного алюминия.
-
Монтаж в непрерывную линию или отдельными секциями.
-
Проектные версии: диммирование по протоколу DALI, управление по
радиоканалу enOcean, IP44, окраска в любой RAL, соединение в
прямоугольник или квадрат и т.д.
Параметр
Значение
Длина
Стандартно 1,5 м, 1,7 м, 3,0 м, 3,4 м , другие длины под заказ
Световой поток
5600 лм на 1,7 м (стандартная версия)
9300 лм на 1,7 м (удвоенный световой поток)
Цветовая
Нейтральный белый: 4000 K для стандартной версии
температура
Теплый белый:
3000 K
Белый:
5000 K
Холодный белый:
6500 K
Тип оптики
Узкий
Средний
Двойной асимметричный
Линза с диффузным покрытием
Опаловый рассеиватель
Асимметричная оптика
CRI
>85
Линзы
Высококачественные 3D линзы с невысоким UGR
Полезный срок
>60.000 ч L80B10
службы
Проводка
4х1.5 мм2 в стандартной версии, 5 -7-9-11 проводов 1.5 мм2
Эффективность
Более 130 лм/Вт
Драйвер
Нерегулируемый или регулируемый по протоколу DALI
Аварийное
Аварийный модуль Vossloh-Schwabe на 1ч
освещение
Цвет
Анодированный алюминий в стандартной версии, любой RAL под заказ
Аксессуары
Набор торцевых заглушек и элементов для подключения питания, элементы для соединения в квадрат

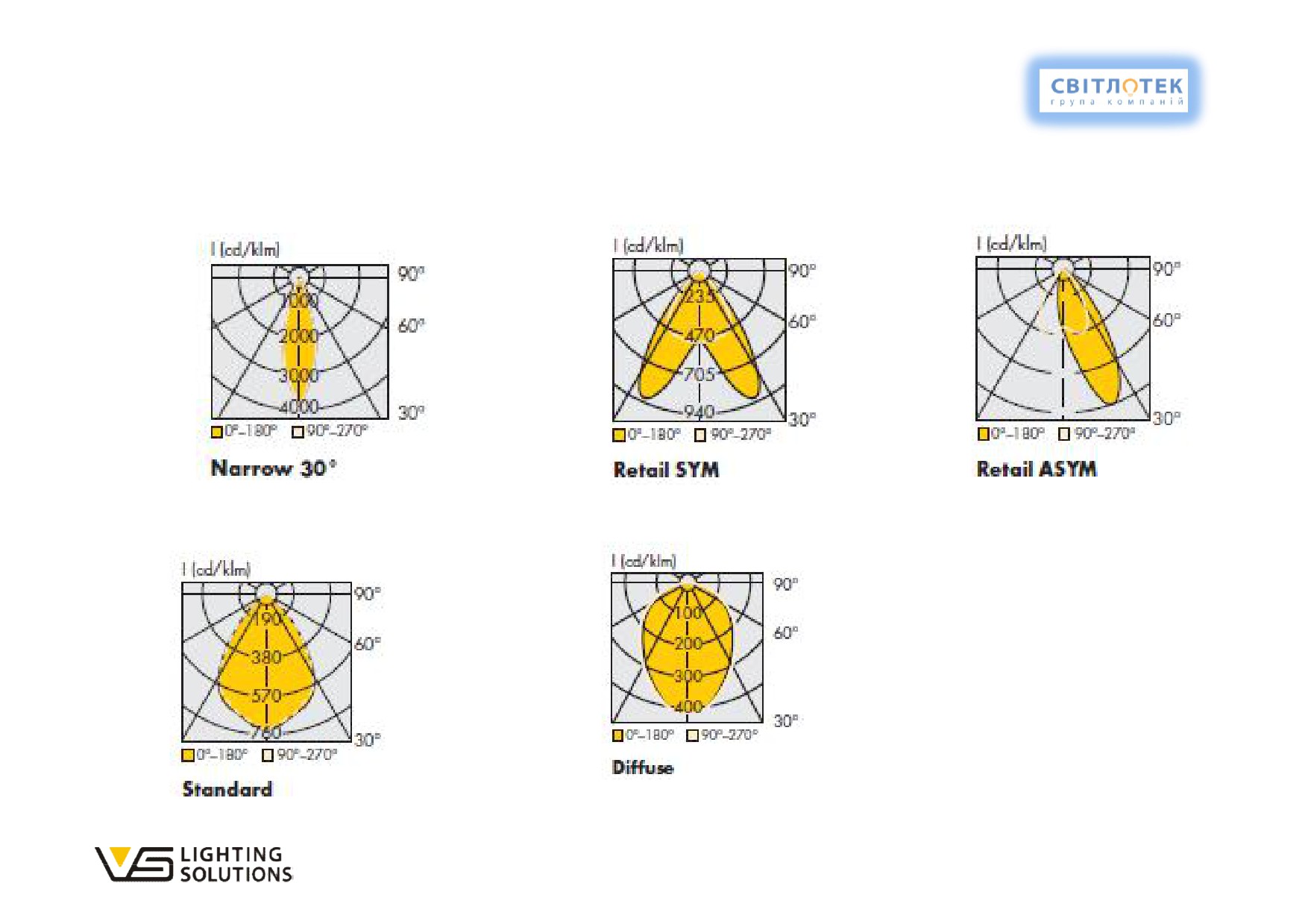

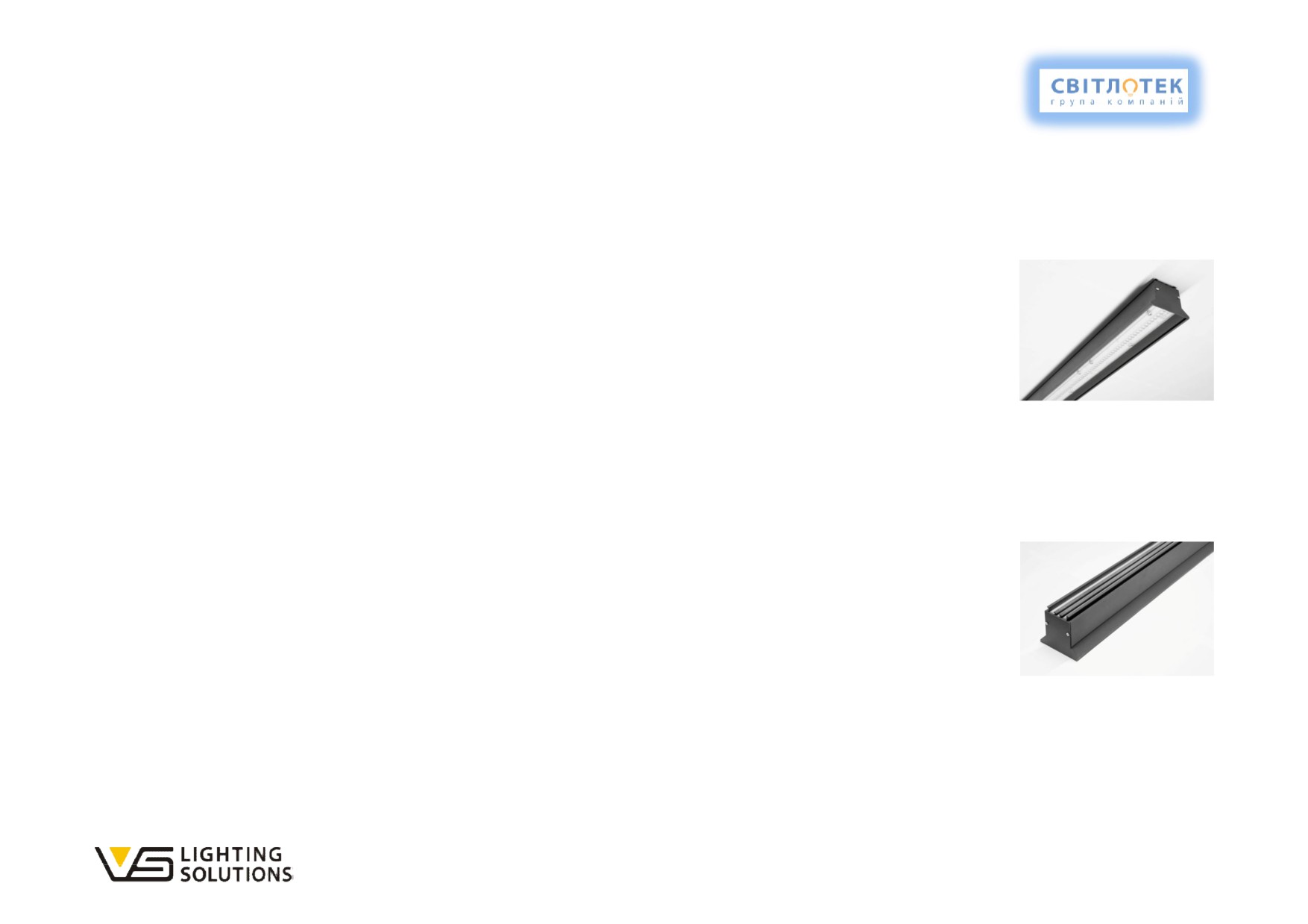

Оптические системы:
Узкая (NB)
Двойная асимметричная (RS)
Асимметричная (RA)
Диффузная линза (D)
Средняя (ST)

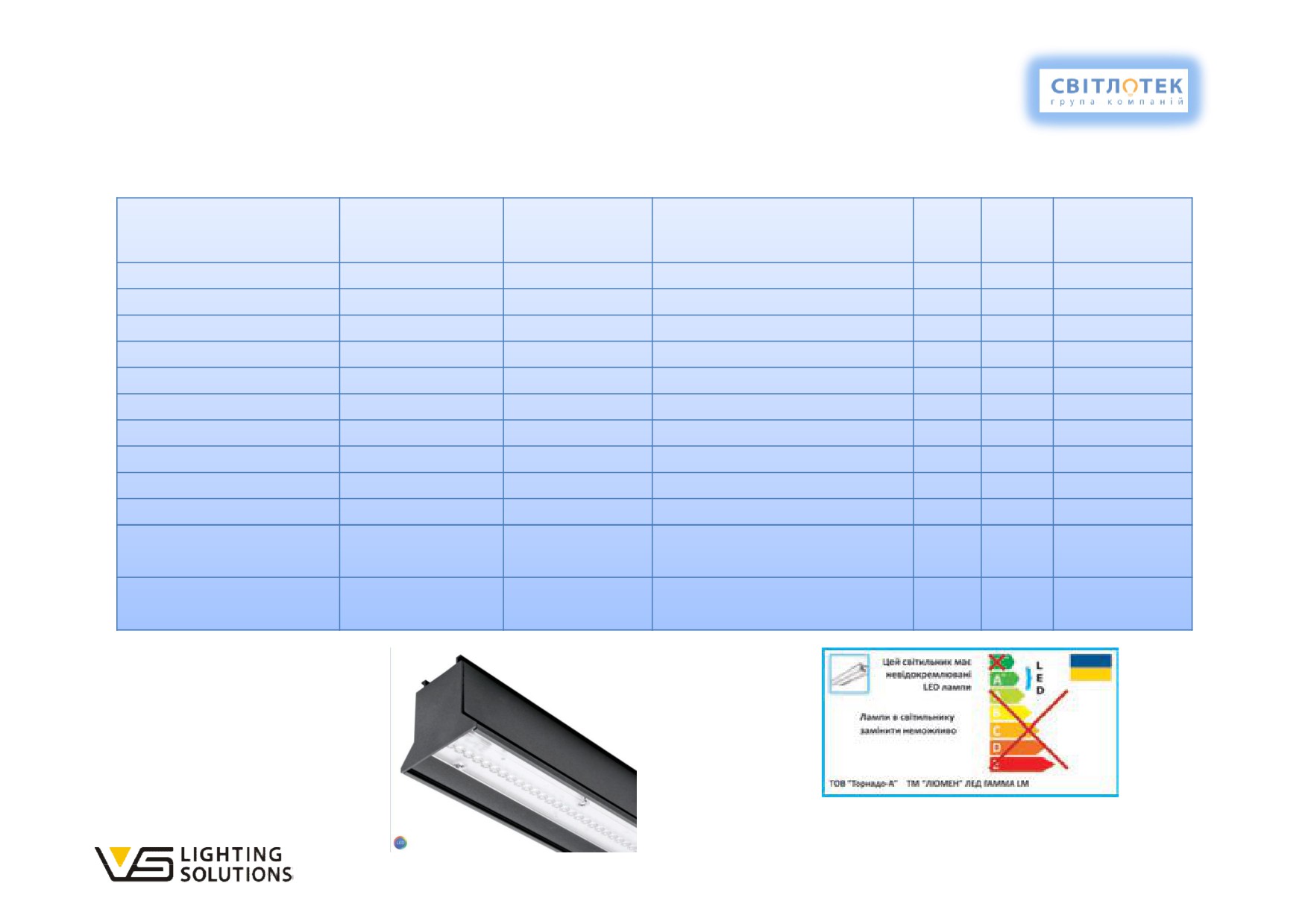

Стандартные версии:
Световой
Длина
Спецификация
Мощность, Вт
Оптика
Ra
Тс, К
поток, лм
секции, мм
ЛЕД ГАММА 20 Вт/840
20
2900
St./Ret. SYM/Ret. АSYM
>85
4000
1690
ЛЕД ГАММА 30 Вт/840
30
4100
St./Ret. SYM/Ret. АSYM
>85
4000
1690
ЛЕД ГАММА 35 Вт/840
35
5100
St./Ret. SYM/Ret. АSYM
>85
4000
1690
ЛЕД ГАММА 40 Вт/840
40
5900
St./Ret. SYM/Ret. АSYM
>85
4000
3370
ЛЕД ГАММА 45 Вт/840
45
5600
St./Ret. SYM/Ret. АSYM
>85
4000
1690
ЛЕД ГАММА 50 Вт/840
50
6900
St./Ret. SYM/Ret. АSYM
>85
4000
1690
ЛЕД ГАММА 65 Вт/840
65
8300
St./Ret. SYM/Ret. АSYM
>85
4000
3370
ЛЕД ГАММА 70 Вт/840
70
10200
St./Ret. SYM/Ret. АSYM
>85
4000
3370
ЛЕД ГАММА 71 Вт/840
71
9300
St./Ret. SYM/Ret. АSYM
>85
4000
1690
ЛЕД ГАММА 90 Вт/840
90
11100
St./Ret. SYM/Ret. АSYM
>85
4000
3370
ЛЕД ГАММА 100 Вт/840
100
13800
St./Ret. SYM/Ret. АSYM
>85
4000
3370
ЛЕД ГАММА 142 Вт/840
142
18600
St./Ret. SYM/Ret. АSYM
>85
4000
3370

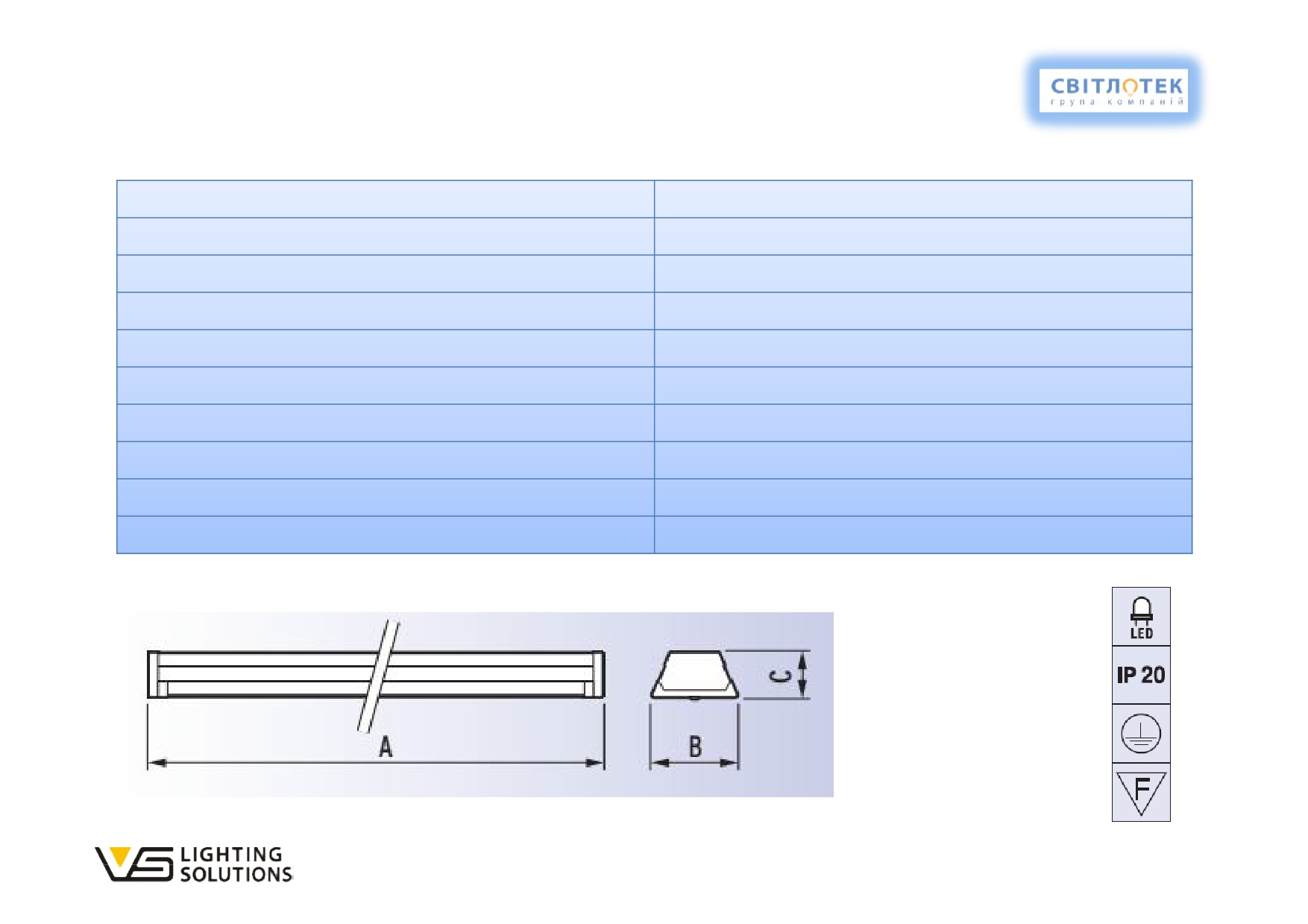

Стандартные версии:
Производитель LED компонентов
Vossloh-Schwabe (Panasonic Group)
Световая отдача
>130 лм/Вт
Рабочее напряжение
АС 175-264 В
Коэффициент пульсаций
<0,05
Коэффициент мощности PF
≥0,95
Материал корпуса
анодированный алюминий
Степень защиты
IP 20
Климатическое исполнение
УХЛ-4
Срок службы основных компонентов
60000 часов
Гарантия
5 лет
А=1700/3400мм
B=85 мм
C=83 мм

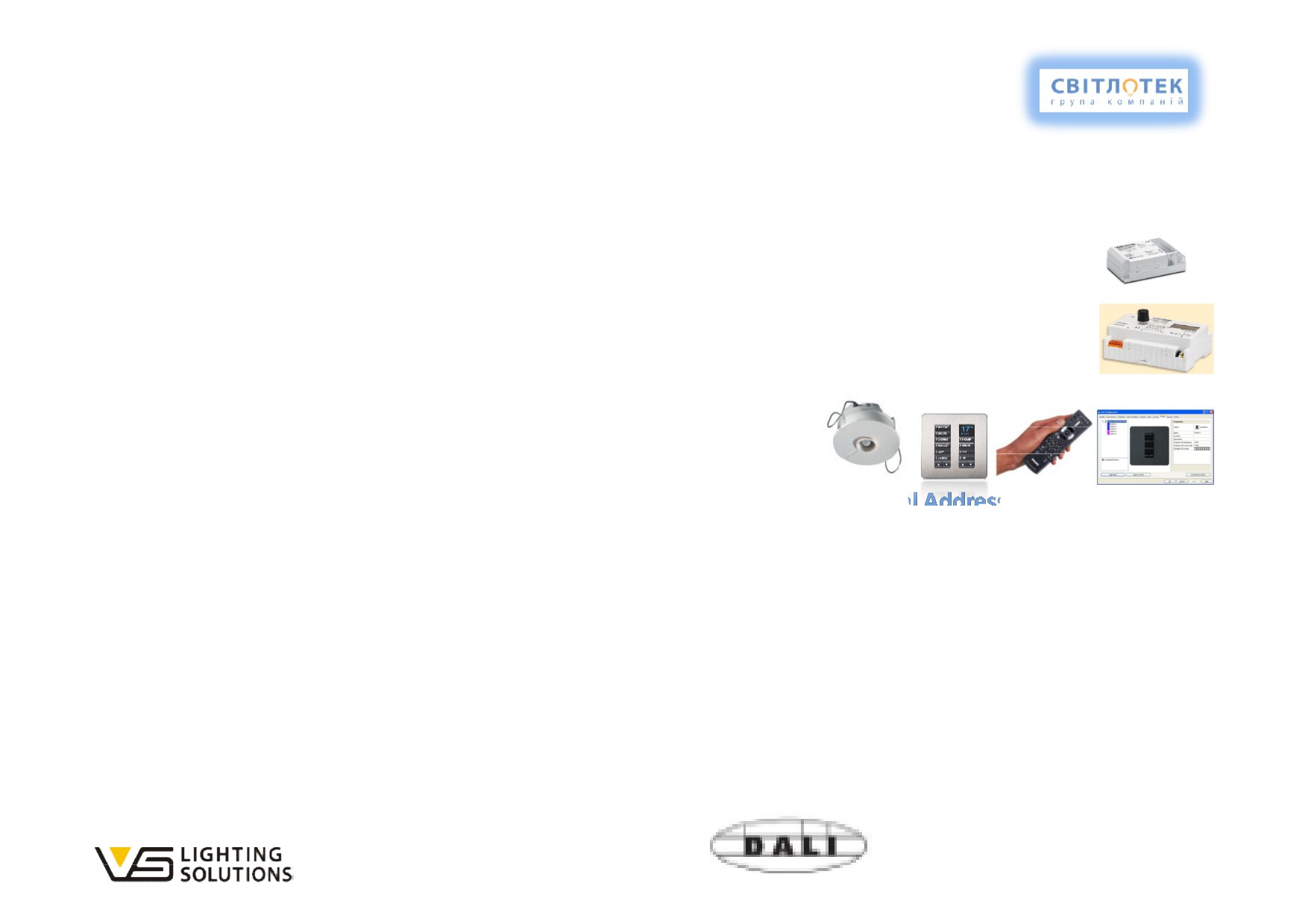

Методы управления светодиодными
светильниками для экономии электроэнергии
Основные устройства для управления светодиодными светильниками:
ƒДрайвер с поддержкой протокола DALI (устанавливается в светильник)
ƒУправляющее устройство (контроллер) с поддержкой протокола DALI
ƒДатчики, панели управления, пульты управления,
программное обеспечение, кабели
DALI - цифровой интерфейс освещения с возможностью адресации (Digita
sable Lighting
Interface) — стандартный цифровой протокол управления.
Любое оборудование, поддерживающее интерфейс DALI, может независимо связываться с шиной
DALI.
DALI контроллеры могут запрашивать состояние и диктовать команды каждому прибору,
используя двунаправленный обмен данными.
В качестве автономной системы в одной DALI линии могут работать до 64 независимых устройств.
Количество адресов в системе можно увеличить до 12800, используя DALI Роутеры (объединив
вместе до 200 DALI линий).
Преимущества протокола DALI:
9 DALI является открытым протоколом, доступным для всех производителей.
9 Для формирования шины связи всех устройств одной DALI сети требуются лишь два провода,
причём нет необходимости соблюдать полярность.
9 Протокол DALI специально разработан для управления освещением, которым управляет более
гибко и дешевле других систем автоматизации и управления зданиями.
9 DALI — децентрализованная шина, то есть не имеет центрального контроллера. Каждое DALI
устройство имеет энергонезависимую память, в которой хранятся его настройки: адрес, членство в
группах, сценарные уровни.
9 DALI система не определена как исключительно слаботочная система по стандарту IEC 61140
(безопасность экстра низкого напряжения) и поэтому может работать рядом с силовыми линиями,
а также использовать часть жил многожильных силовых кабелей. Также DALI линия предполагает
защиту от случайного подключения силовой линии.
9 DALI сигнал имеет высокое соотношение (сигнал / шум), которое допускает безвредное
воздействие шумов высокого уровня.
9 Системы управления освещением DALI можно легко интегрировать в другие системы
автоматизации и управления зданиями (BMS), например LON, KNX/EIB, BACNet.

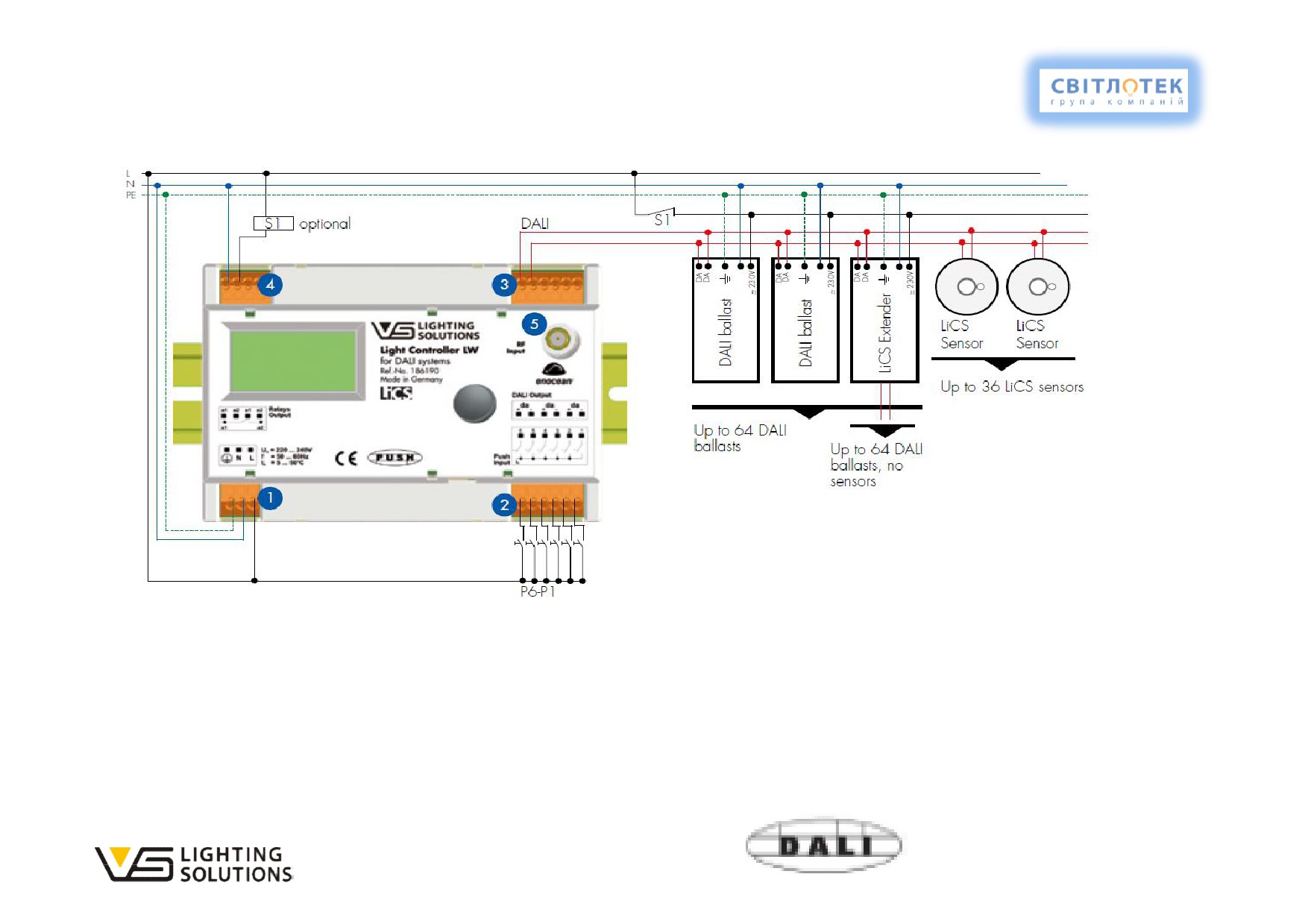

Стандартная схема включения системы управления
Датчики
К светильникам
Контроллер
Датчики принимают управляющие сигналы (уровень освещенности, наличие
присутствия и т.д.) и передают их к контроллеру.
Контроллер обрабатывает входящие сигналы и передает управляющий сигнал к
светильникам, оснащенным драйверами DALI.

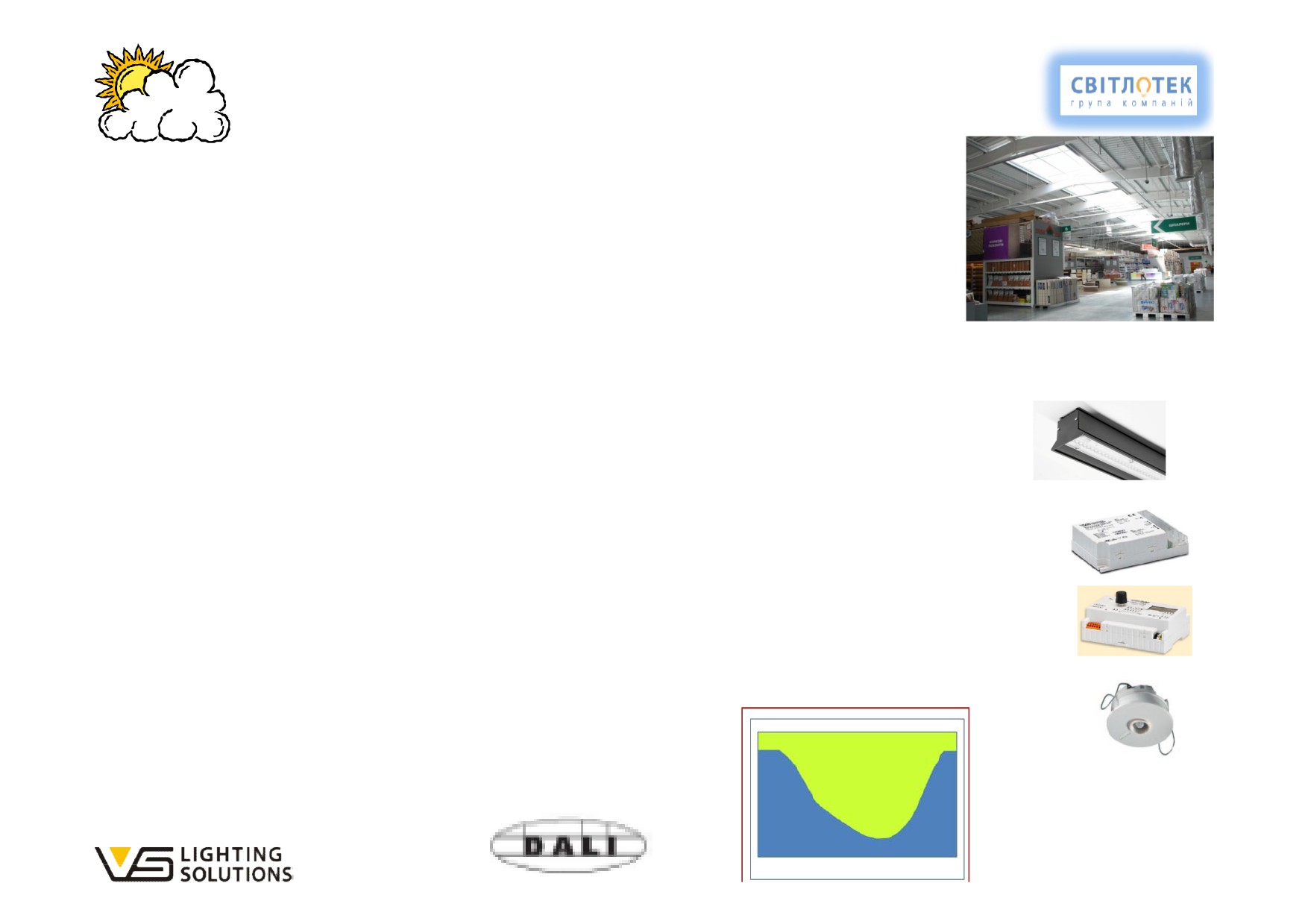

Системы с использованием естественного освещения
Основное применение:
Супер-, гипермаркеты, большие офисы открытого типа, складские
помещения с большим количеством естественного освещения
Принцип работы:
Поддержание заданного уровня освещенности путем снижения
яркости светильников (уменьшения потребляемой мощности) при достаточном уровне
естественного освещения
Необходимое оборудование:
- Система освещения на базе драйверов с протоколом управления DALI
- Система управления на базе контроллеров DALI
30-50%
- Датчики освещенности, соединительные кабели
Возможная экономия электроэнергии:
Системы с использованием датчиков присутствия
Основное применение:
Складские помещения с ограниченным временем работы персонала в
зонах складирования, офисы открытого типа с явным зонированием
рабочих мест, галереи и протяженные коридоры
Принцип работы:
Снижение яркости системы освещения (снижение мощности) или полное
выключение освещения в помещениях без присутствия людей
Необходимое оборудование:
- Система освещения на базе драйверов с протоколом управления DALI
- Система управления на базе контроллеров DALI
- Датчики присутствия для высоких пролетов, соединительные кабели
30%-50%
Возможная экономия электроэнергии:

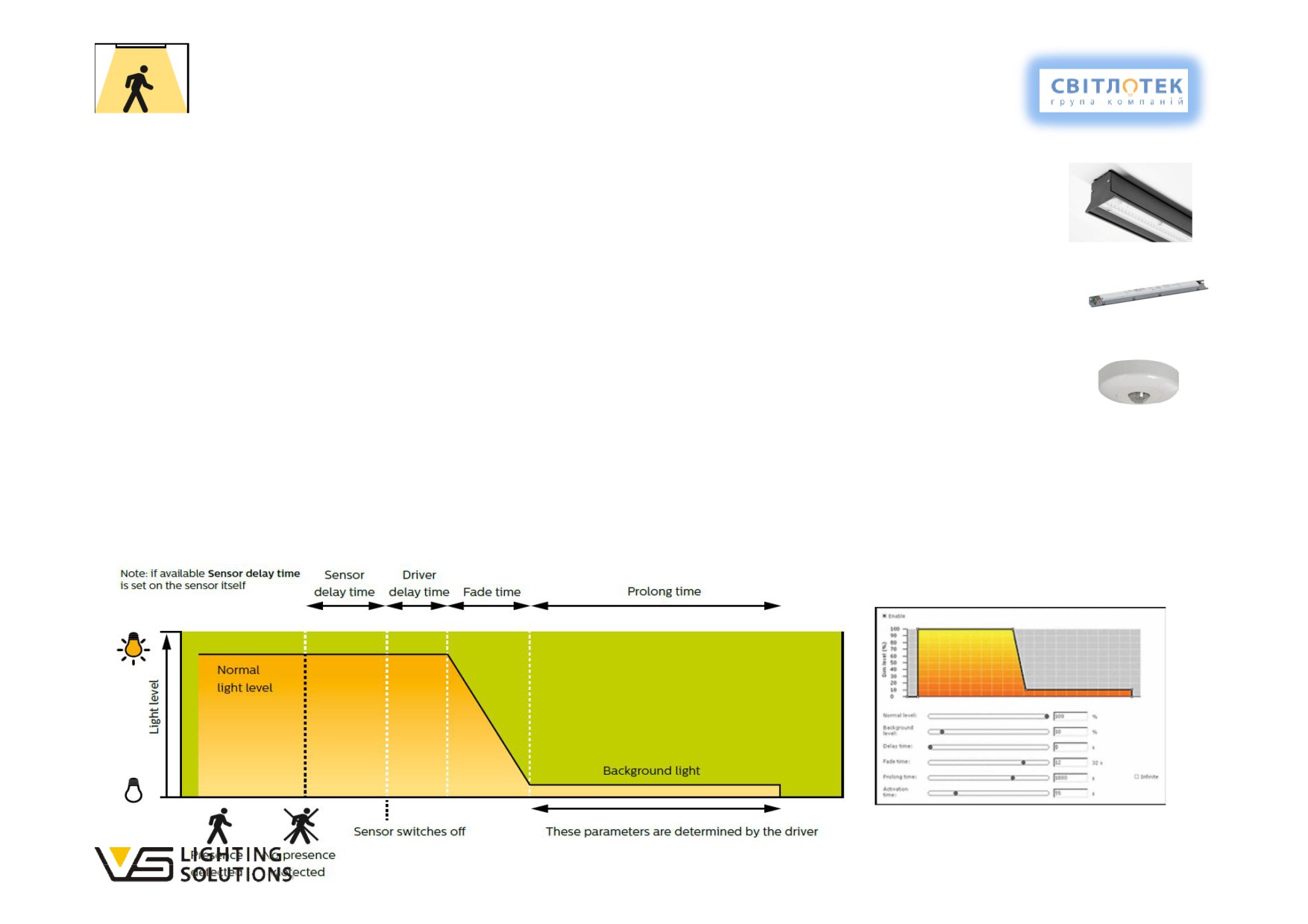

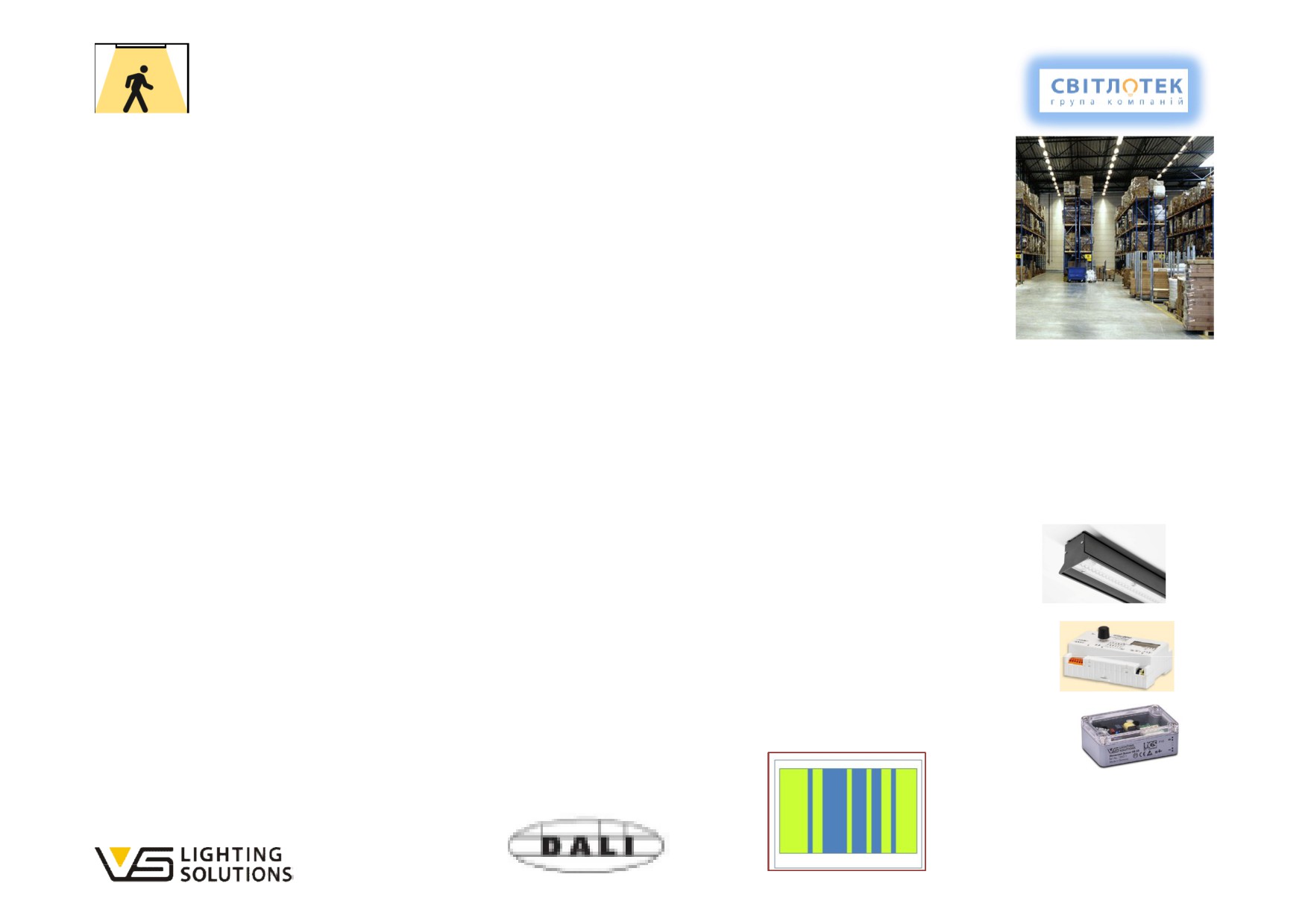

Системы с использованием датчиков присутствия
Режим «Коридор»
Основное применение:
Складские помещения стеллажного хранения с большой высотой потолков
Протяженные коридоры и галереи
Необходимое оборудование:
- Система освещения с драйверами DALI и поддержкой режима «Коридор»
- Датчики присутствия
Преимущества решения:
Не требуется система управления (контроллеры), минимальное количество
соединительных кабелей, вся логика работы (время работы после
срабатывания датчика присутствия, минимальный уровень освещения в
отсутствие людей и т.д.) программируется в драйвере светильника при
помощи программного обеспечения и программатора.

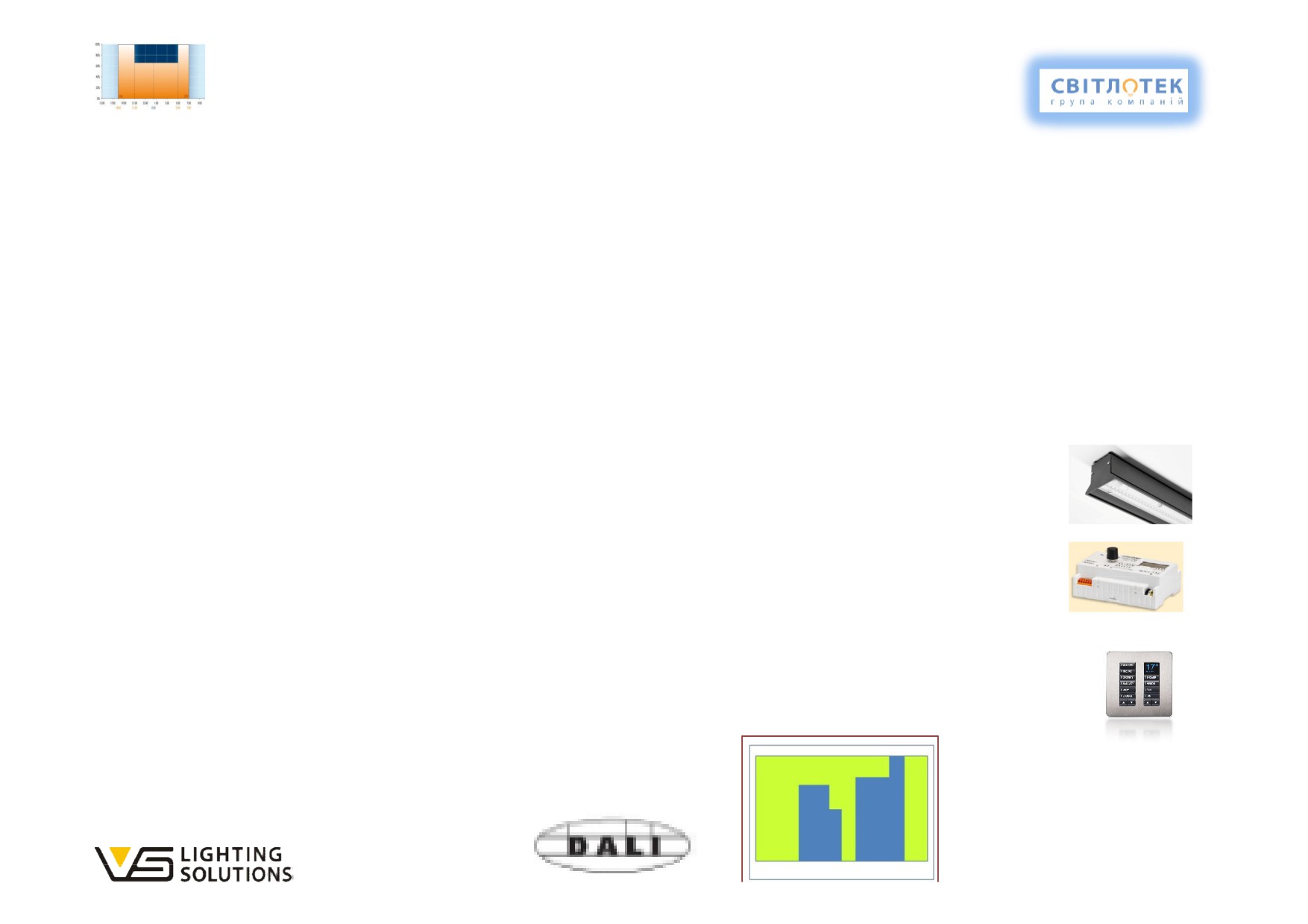

Системы с использованием световых сценариев по
временному графику и ручного программирования
Основное применение:
Торговые залы супер-, гипермаркетов, офисные помещения, производственные
помещения, стоянки автомобилей, наружное освещение зон хранения и т.д.
Принцип работы:
Регулирование яркости системы освещения (снижение мощности) или полное
выключение освещения по заранее записанному временному графику или в ручном
режиме по решению оператора.
Необходимое оборудование:
- Система освещения на базе драйверов с протоколом управления DALI
- Система управления на базе контроллеров DALI, программное
обеспечение для настройки
- Панели ручного управления, соединительные кабели
10%-50%
Возможная экономия электроэнергии:

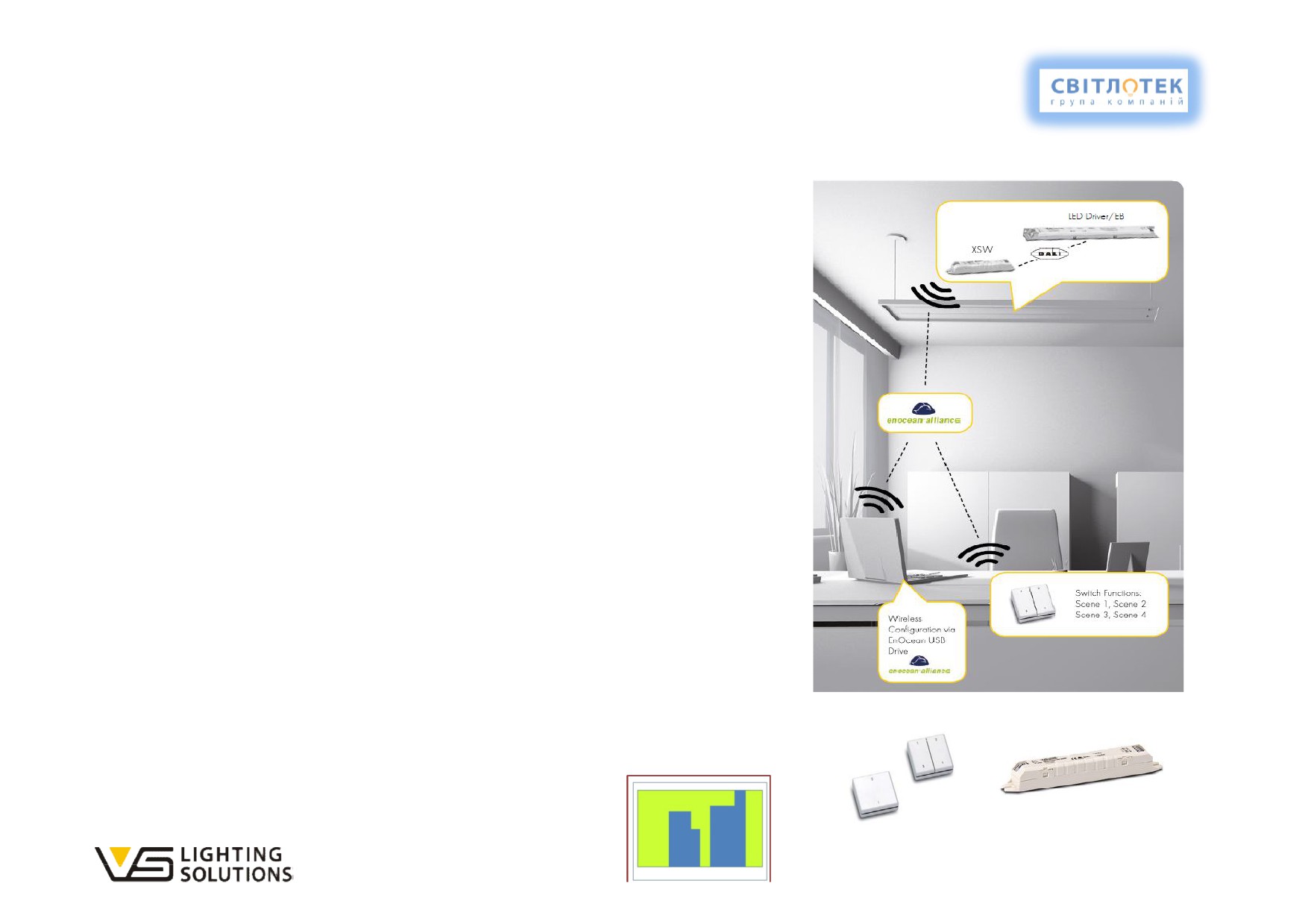

Системы управления по радиоканалу enOcean
Основное применение:
Торговые залы супер-, гипермаркетов, офисные помещения, производственные
помещения, складские помещения.
Принцип работы:
Регулирование яркости системы освещения
(снижение мощности) или полное
выключение освещения по решению оператора при
помощи кнопочной панели без источников питания
(за счет энергии нажатия).
Необходимое оборудование:
- Система освещения на базе драйверов с протоколом
управления DALI.
- Система управления на базе контроллеров DALI c
enOcean, программное обеспечение для настройки.
- Кнопочные панели ручного управления.
20%-50%
Возможная экономия электроэнергии:



















///////////////////////////////////////
