Опрыскиватель гидравлический ОГ-112 (12л). Руководство по эксплуатации

Опрыскиватель гидравлический ОГ-112 (12л). Руководство по эксплуатации

Опрыскиватель применяется для подкормки, полива и защиты от вредителей и болезней садовых растений, а так же для уничтожения сорняков. Возможно использование опрыскивателя для обработки поверхностей с помощью моющих средств: чистки стекол, стен и других работ. Так же ранцевые опрыскиватели можно использовать

для тушения низовых пожаров и небольших очагов возгорания.

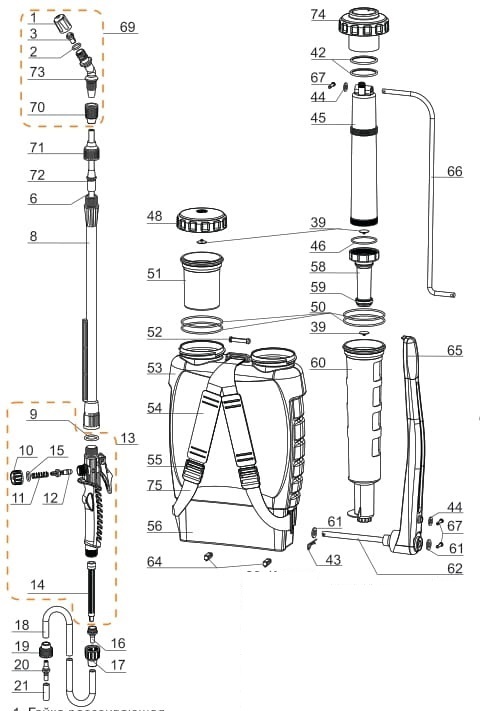

1. Гайка рассеивающая

2. Кольцо уплотнительное диаметром 14,8

3. Завихритель

6. Трубка алюминиевая

8. Трубка

9. Кольцо уплотнительное диаметром 22

10. Гайка глухая

11. Пружина клапана

12. Клапан в сборе

13. Ручка в сборе

14. Фильтр

15. Кольцо уплотнительное диаметром 14,8

16. Штуцер

17. Гайка шланга М18х1,5

18. Шланг

19. Гайка шланга М16х2

20. Штуцер

21. Трубка заборная

41 Клапан

42 Кольцо уплотнительное диаметром 65

43. Шплинт пружинный

44. Шайба 010

45. Колба

46. Кольцо уплотнительное диаметром 61,3

48. Крышка заливной горловины

50. Кольцо уплотнительное диаметром 99

51. Сетчатый фильтр

52. Ось ремня

53. Бак

54. Пластина

55. Пряжка

56. Поддон

58. Поршень

59. Кольцо компрессионное диаметром 41.8

60. Корпус насоса

61. Шайба диаметром 12

62. Вал диаметром 12

64. Клин

65. Рычаг

66. Шатун

67. Ось

69. Уголок в сборе

70. Гайка уголка

71. Гайка трубки

72. Втулка

73. Уголок

74. Крышка насоса

75. Ремень

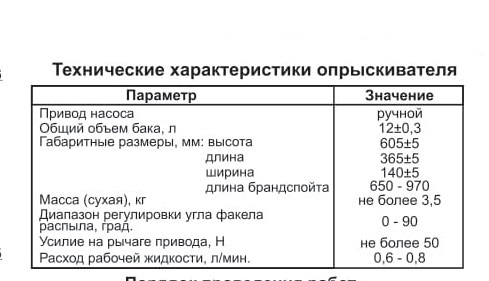

Технические характеристики опрыскивателя

Параметр

Значение

Привод насоса Общий объем бака, л Габаритные размеры, мм: высота

длина

ширина

длина брандспойта

Масса (сухая), кг

Диапазон регулировки угла факела распыла, град.

Усилие на рычаге привода, Н Расход рабочей жидкости, п/мин.

ручной 12±0,3 605±5 365±5 140±5 650 - 970 не более 3,5

0-90

не более 50 0.6 - 0.8

Порядок проведения работ

1. Опрыскиватель поставляется подготовленных к работе правой рукой. Для переоборудования под левую руку:

- демонтируйте рычаг (65), шатун (66) и вал (62), удалив все шплинты, шайбы и оси, фиксирующие данные узлы;

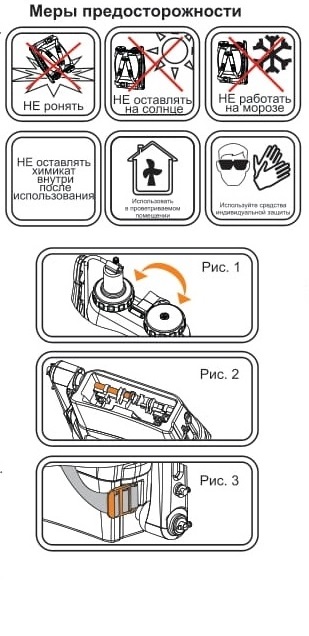

- переставьте местами узел насоса вместе с крышкой (74) и сетчатый фильтр (51) с крышкой заливной горловины(48) (Рис.1);

- установите вал (62) в отверстие поддона со стороны узла насоса (Рис.2), наденьте его на шайбу и протолкните до упора;

- в отверстие на валу вставьте шплинт (43);

- в отверстие в верхней части узла насоса вставьте шатун (66), на выступающий край которого наденьте шайбу (44). Закрепите шатун осью (67), установив ее в отверстие на шатуне;

- установите рычаг (65) одновременно на шатун и вал;

- установите шайбы соответствующего диаметра и оси (67)

2. Закрепите ремень на верхней части опрыскивателя, продев петлю ремня в “ухо" на опрыскивателе. Закрепите ремень осью (52). Боковые части ремня закрепите пряжкой (Рис.З)

3. Проверьте надежность затяжки крышек 74 и 48

4.Соберите брандспойт, соединив трубку (8), ручку в сборе (13), шланг (18), уголок в сборе (69) и гайку уголка (70). Вставьте трубку заборную (21) в отверстие на колбе (45) и затяните гайку (19). Отрегулируйте длину брандспойта, ослабив гайку (71) и выдвинув трубку (6) на нужную длину; после чего заверните гайку (71).

5. Отверните крышку (48) и залейте через фильтр (51) рабочую жидкость. Заверните крышку, наденьте опрыскиватель на спину.

6. Сделав 5*7 качаний рычагом (65). можете приступить к работе, нажав на клавишу ручки брандспойта. При необходимости зафиксируйте клавишу в рабочем положении, продвинув ее вперед. Поддерживайте устойчивость распыла , периодически качая рычаг (65).

7. Отрегулируйте распыл, вращая рассеивающую гайку (1) вокруг своей оси

8. По окончании работ прекратите качание рычагом (65) и дайте жидкости с избыточным давлением выйти через брандспойт.

Убедитесь, что давления в узле насоса нет. Верните клавишу брандспойта в исходное положение.

Комплектация
Бак опрыскивателя 1шт.

Ремень 1шт.

Ось ремня 1шт.

Брандспойт

РУчка 1шт.

штанга телескопическая 1шт. шланг 1шт.

уголок в сборе 1 шт.

гайка уголка 1шт.

Руководство по эксплуатации 1шт.
Меры предосторожности

Таблица использования растворов

Раствор / цель работы	Использовать	Но использовать
Вода (увлажнение, орошенио)	Чистую, фильтрованную воду	Воду из открытых водоемов, нефильтрованную
Пестициды, фунгициды, гербициды (химич. обработка)	Полностью растворимые в воде составы, фильтрованные от осадка	Составы, содержащие нерастворимый осадок, нефильтрованные
Мойка машин, чистка стекол, стен, прочих поверхностей	Водные растворы специальных моющих средств невысокой концентрации	Продукты нефтяной промышленности, ацетон, органические растворители
Грунтование	Грунтовки на водной основе	Не растворимые в воде грунтовки
Дезинфекция, дезактивация, дезинсекция	Специальные препараты, полностью растворимые в воде, фипьтрованные от осадка	Нефильтрованные препараты

* Некоторые химикаты могут повредить детали опрыскивателя. За консультацией по вопросу использования конкретных химических препаратов обращайтесь к изготовителю опрыскивателя.

Неисправности и методы их устранения

Неисправность	Причина	Метод устранения
Невозможно создать давление в опрыскивателе при многократном качании	Загрязнены отверстия под клапаном (39)	Разберите опрыскиватель. Осмотрите места установки клапанов. Прочистите засорившиеся отверстия. Для установки клапана используйте штангу подходящей длины.
Давление создано (рычаг прокачивается с большим трудом или не прокачивается совсем), а брандспойт не работает	Шланг перегнут с изломом	Выпрямите шланг.
	Сильно загрязнен фильтр (14)	Отверните гайку шланга (17), выньте штуцер (16) и фильтр (14) из ручки, прочистите фильтр.
	Загрязнено отверстие в рассеивающей гайке (1) или завихрителе(3)	Аккуратно прочистите отверстие в рассеивающей гайке или завихрителе, не повреждая отверстие
	Загрязнена заборная трубка (21) в колбе (45)	Отверните гайку шланга (73), выньте заборную трубку из колбы и промойте трубку
Опрыскиватель быстро теряет давление	См. п.1	См. п.1
Опрыскиватель быстро теряет давление	Нет герметичности в уплотнении колбы (45) и поршня насоса (58)	Проверьте состояние уппотнительного кольца. Подтяните резьбовое соединение колбы и поршня насоса
Жидкость подкапывает из рассеивающей гайки при не нажатой клавише брандспойта	Нет герметичности в уплотнениях клапана (12)	Отверните гайку глухую (10), снимите пружину (11), выньте клапан в сборе (12). Промойте детали проточной водой. Смажьте силиконовой смазкой уплотнения клапана. Соберите в обратной последовательности
Жидкость подкапывает из соединений брандспойта	Нет герметичности 8 соединениях	Осмотрите соединения. При необходимости разберите, исключая попадание инородных частиц. Подтяните соединение, через которое происходит подкапывание

Основные уплотнительные элементы и быстроизнашиваемые детали входят состав ремкомплектов №2 (для опрыскивателей) и №3 (для брандспойтов), которые можно дополнительно приобрести в точках продаж опрыскиватлей “ЖУК". Для приобретения запчастей, не входящих в состав ремкоплектов обращайтесь напрямую к производителю.

///////////////////////////////////////
