Контроллер AirMaster S1. Руководство пользователя (2011 год)
Руководство пользователя контроллера AirMaster S1
1 Технические характеристики
Многофункциональный промышленный электронный блок управления
(контроллер AirMaster S1)
соответствует стандартам МЭК и предназначен для управления воздушными винтовыми компрессорами.
Контроллер выполнен в корпусе со степенью защиты IP65 для фронтальной панели и IP20 для остальных
панелей. Питание контроллера осуществляется от сети
(19,2«28,8)VAC частотой
(50«60)Hz,
максимальный потребляемый ток - 1А. Температура эксплуатации от 0 до +55ºС при относительной
влажности до 90% (без конденсации), температура хранения от -25 до +75ºС.
Отображение информации осуществляется с помощью жидкокристаллического дисплея с подсветкой.
На передней панели расположены красный и зеленый светодиодные индикаторы, кнопки управления
контроллером. Коммутация входных и выходных сигналов осуществляется через зажимные соединения. На
задней панели контроллера расположены разъемы для подключения: X01 - источника питания 24VAC; Х02 -
двух программируемых релейных выходов; Х03 - четырех релейных выходов, коммутирующих переменный
ток до 8А активной нагрузки напряжением 250VAC: R1 - линейный контактор, R2 - контактор «звезда», R3 -
контактор «треугольник», R4 - контактор «загрузка - холостой ход»; Х04 - восьми цифровых входов для
контроля функций: С1 - аварийная остановка; С2 - перегрузка вентилятора; С3 - реле давления воздушного
фильтра; С4 - контроль чередования фаз; С5,С6,С7 - дистанционное управление; С8
- перегрузка
двигателя или ошибка частотного преобразователя; Х05 - трех аналоговых входов: для подключения
датчика контроля температуры масляно-воздушной смеси на выходе винтового блока в диапазоне от -10 до
+130°C с разрешающей способностью 1°C и точностью ± 1°C; датчика контроля давления сжатого воздуха в
пневмосети потребителя в диапазоне от 0 до 16Бар с разрешением 0,1Бар и точностью ± 0,1Бар;третий
вход не используется; Х06 - аналогового выхода - токовый сигнал 4«20 мА, предназначенного для
управления частотным преобразователем; Х07, Х08 - двух портов подключения RS485.
2 Интерфейс пользователя
2.1 Клавиатура
Малая клавиатура контроллера состоит из семи кнопок:
Символ
Название кнопок
Функции
I
ПУСК
Пуск компрессорной установки
0
СТОП
Выключение установки
//
СБРОС
Сброс ошибки
ВВОД
Подтверждение выбора или изменения показателей
▼
МИНУС / ВНИЗ
Прокрутка меню вниз, уменьшение показателей
▲
ПЛЮС / ВВЕРХ
Прокрутка меню вверх, увеличение показателей
C
ВЫХОД
Переход на один уровень назад
2.2 Дисплей

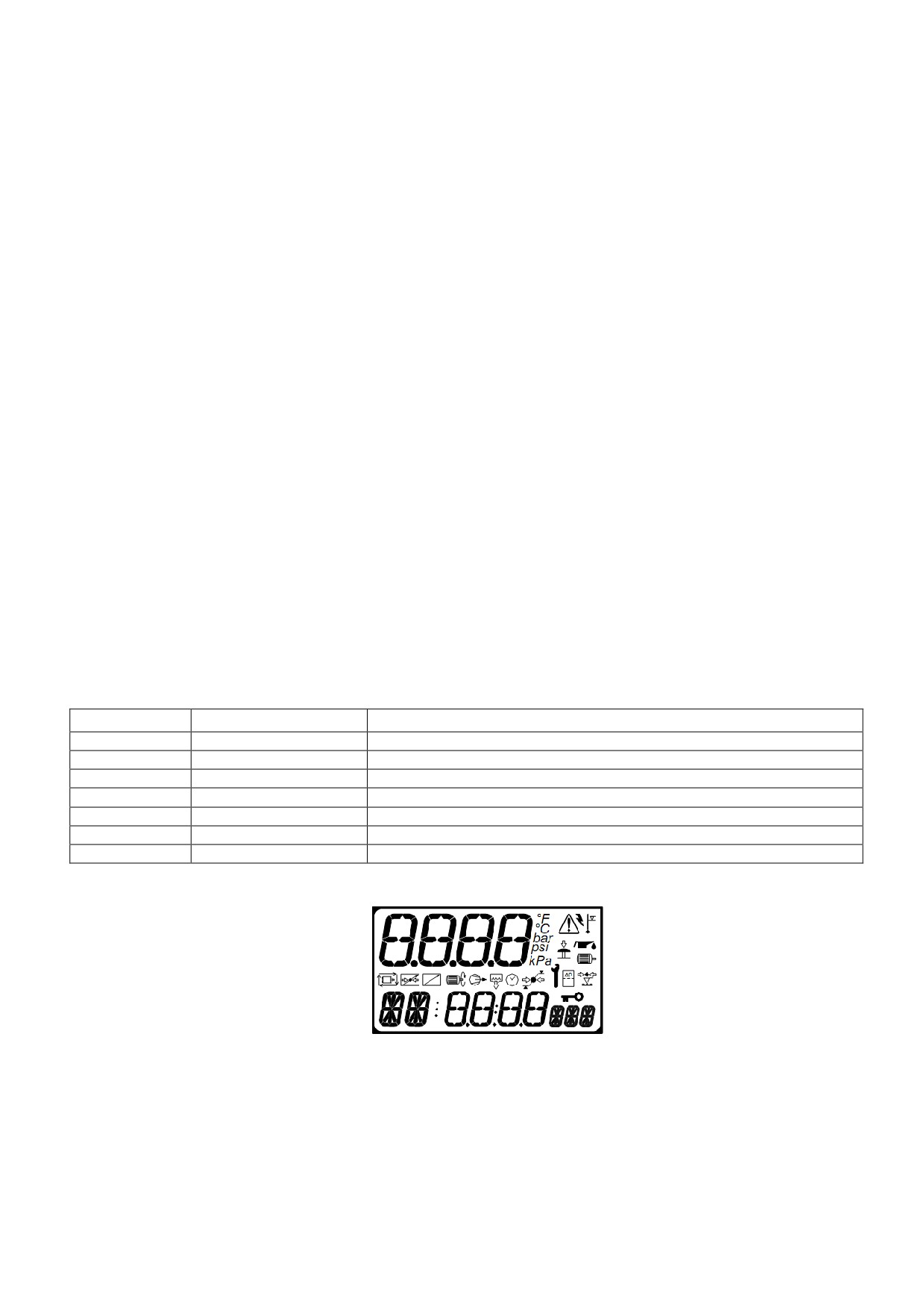

Дисплей делится на 4 зоны (рис.1).
Рис. 1. Дисплей контроллера
Вверху слева:
«Поле индикацииª - четырехзначный цифровой 7-ми сегментный код, используется для
постоянного отображения давления воздуха в сети в нормальном рабочем режиме или номер страницы
меню в режиме программирования.
Вверху справа: «Поле символа ошибкиª - при помощи символов отображаются общие характерные
ошибки (неисправности).
Середина: «Информационное полеª - при помощи символов отображает состояние компрессора.
Внизу: «Поле параметровª:
- двухзначный буквенно-цифровой 14-ти сегментный код - наименование параметра;
- четырехзначный цифровой 7-ми сегментный код - значение параметра;
- трехзначный буквенно-цифровой 14-ти сегментный код - единицы измерения параметра.
Рабочие символы дисплея:
- двигатель компрессора включен;
- компрессор находится в режиме загрузки;
- компрессор перешел в режим холостого хода при достижении давления останова, либо при
нажатии кнопки СТОП. В зоне «поле параметров» - время в секундах до остановки двигателя;
- давление равно или ниже установленного минимального значения (давление пуска);
- давление равно или выше установленного максимального значения (давление останова);
- давление между установленными значениями давления пуска и останова;
- активна функция слива конденсата;
- автоматический перезапуск при восстановлении питания;
- дистанционная регулировка давления;
- дистанционный пуск / останов;
- рабочий режим: выбранный параметр предназначен только для просмотра; в режиме
программирования: пункт заблокирован (корректировка запрещена)
Символы обозначения неисправностей:
- общая ошибка;
- перегрузка двигателя или ошибка инвертора
- аварийная остановка;
для компрессоров с частотным преобразователем;
- отсутствие питания;
- необходимость техобслуживания;
- превышение температуры масла;
- необходимость замены воздушного фильтра.
- необходимость замены масла;
3 Описание меню
3.1 Главное меню
При включении питания компрессора все элементы дисплея и светодиодные индикаторы контроллера
включаются на 3 секунды. Затем на дисплее отображается версия программного обеспечения на
3
секунды, после чего контроллер перейдет в рабочий режим. При этом в «поле индикации» будет
постоянно указано давление воздуха в магистрали; в исходном положении «поле параметров» в течение
35 секунд покажет пункты Р00, после чего прейдет к отображению температуры масляно-воздушной смеси.
Все доступные в «поле параметров» показания - температуры, давления, счетчики часов работы, могут
быть выбраны при помощи кнопок ВВЕРХ и ВНИЗ .
3.2 Меню парольных параметров
Доступ к просмотру страниц выше Р00 ограничен кодом доступа. Для входа в режим программирования
необходимо одновременно нажать кнопки ВВЕРХ и ВНИЗ, после чего будет выведена строка ввода кода
доступа CD:0000 и первый знак кода начнет мигать. При помощи кнопок ВВЕРХ/ВНИЗ установите первую
цифру кода и нажмите ВВОД. Начнет мигать следующий знак кода. Аналогично установите следующие 3
знака кода и подтвердите выбор кнопкой ВВОД. Для возврата к предыдущему знаку кода нажмите ВЫХОД.
Доступ к различным страницам режима программирования зависит от уровня введенного кода. Ввод
неверного кода вернет дисплей к отображению страницы Р00.
Пароль потребителя - 0 и три цифры модели компрессора: ВК25 - 0025; ВК180 - 0180, ВК220 - 0220
В режиме программирования «поле индикации» будет мигать и показывать номер страницы. Для выбора
страницы нажмите ВВЕРХ или ВНИЗ. Для каждой страницы «поле параметров» будет указывать первый
пункт из списка. Для просмотра всего списка на данной странице нажмите ВВОД, номер страницы
перестанет мигать и замигает название выбранного параметра. Нажмите ВВЕРХ или ВНИЗ, чтобы
просмотреть параметры выбранной страницы. Для изменения показателя нажмите ВВОД, название
параметра перестанет мигать и начнет мигать его показатель. Теперь значение параметра может быть
изменено нажатием кнопок ВВЕРХ или ВНИЗ. Для ввода значения параметра в память нажмите ВВОД; если
изменение показателей не требуется - для сохранения первоначальных установок нажмите ВЫХОД.
Для возвращения на 1 шаг при просмотре меню нажмите ВЫХОД. При повторном нажатии ВЫХОД, если
мигает номер страницы, контроллер переведет дисплей в обычный рабочий режим Р00.
Для выхода из режима программирования и перехода в обычный рабочий режим нажмите и удерживайте
кнопку СБРОС в течение 2-х секунд. Любое изменение показателя или опции, если оно не было введено в
память устройства, будет игнорировано, и сохранятся первоначальные установки.
Мигающий значок
- «Ключ» рядом с любым пунктом указывает на то, что данный параметр не может
быть изменен. Такая ситуация возникнет, если данный пункт предназначен только для просмотра или в тех
случаях, когда компрессор находится в работе.
3.3 Структура меню
3.3.1 P00 Меню пользователя
В Меню пользователя выводятся нормальные операционные показатели и информативные табло. Это
установка работы дисплея по умолчанию и для его просмотра коды доступа не требуются.
Параметр
Диапазон
Индикация
C>
Индикация времени
---
С 13:00
Td
Температура масляно-воздушной смеси, °С
---
Td
55.5
ºC
Pd
Давление воздуха, Бар
---
Pd
4.5 BAR
H1
Общее время работы (наработка), час
0«99999
H1 1430
H2
Время работы под нагрузкой, час
0«99999
H2 1270
H3
Время до замены воздушного фильтра, час
-9999«9999
H3 1570
H4
Время до замены масляного фильтра, час
100«3000
H4 3570
H5
Время до замены фильтра-сепаратора, час
100«10000
H5 3570
H6
Время до замены масла, час
100«10000
H6
3570
H7
Контроль компрессора - время до проведения ТО, час
100«3000
H7
500
Sr*
Скорость двигателя, обор/мин
0«7200
Sr
3000 RPM
Sp*
Скорость двигателя, %
0,0«100,0
Sp
100.0
%
* отображается в компрессорах с частотным преобразователем
3.3.2 P01 Меню работы
Содержит общие рабочие параметры, которые могут быть изменены пользователем.
Параметр
Диапазон
Индикация
Pu
Давление останова, Бар
PL+0,2«14,0
Pu
8.0 BAR
PL
Давление пуска, Бар
5,0«Pu
PL
6.0 BAR
P>
Единицы измерения давления: 0=bar, 1=psi, 2=kPa
0«2
P>
0
T>
Единицы измерения температуры: 0=°С, 1=°F
0«1
T >
0
3.3.3 P02 Меню журнала ошибок
Содержит последние 15 неисправностей в хронологическом порядке. Самая последняя по времени
неисправность будет первой в списке. Дисплей будет последовательно показывать код, наработку
компрессора, время, день недели, год, месяц, число когда произошла неисправность. В верхнем левом углу
дисплея в это же время отображается сообщение типа 01.Х - где в поле до точки отображается порядковый
номер ошибки, после точки значения меняются от 1 до 7 одновременно с изменением значения в строке
дисплея, отображающей параметры индицируемой ошибки (значение 1 соответствует отображению кода
ошибки, 2 - отображению наработки и т.д.) Пункты предназначены только для просмотра.
Пример: 01: 0010 E <> 12340<>15:34 -3-<>2009<>08<>26
Данное показание - последняя зарегистрированная ошибка - аварийная остановка с отключением при
наработке 12340 часов работы, в 15 часов 34 минуты, в среду 26 августа 2009 года.
4 Сообщения о неисправности
4.1 Сообщения о неисправностях, в результате которых компрессор немедленно выключается
Код ошибки
Причина
Метод устранения
Ошибки цифрового входа
Er: 0010 E
Нажата кнопка аварийной остановки.
Отжать кнопку аварийной остановки
Er: 0020 E
Перегрев вентилятора.
Проверить исправность вентилятора.
Проверить наличие фаз. Проверить исправность
Неверная фазировка. Отсутствие
Er: 0040 E
силовых предохранителей. Произвести фазировку
фазы.
питающей сети.
Для компрессорных установок кроме
Проверить: исправность электродвигателя,
исполнения ВС: перегрузка
Er: 0080 E
установку термореле, натяжение ремней,
двигателя, сработала тепловая
температуру воздуха в отсеке электроаппаратуры.
защита электродвигателя привода.
При индикации на контроллере преобразователя
Для компрессорных установок
ошибки (Fxxx), необходимо воспользоваться
исполнения ВС: ошибка частотного
руководством MICROMASTER440. Для сброса
преобразователя.
ошибки необходимо нажать кнопку Fn, либо снять
питание на 2-3 минуты.
Ошибки аналогового входа
Проверить подсоединение. «Прозвонка» датчика и
Er: 0115 E
Отказ датчика давления воздуха.
контроллера запрещена. При необходимости -
заменить датчик.
Er: 0119 E
Высокое давление воздуха
Снизить давление в сети.
Отказ датчика температуры масляно-
Проверить подсоединение и исправность датчика, в
Er: 0125 E
воздушной смеси.
случае необходимости заменить
Проверить уровень масла, фильтры, работу
Высокая температура масляно-
Er: 0129 E
термостата, загрязненность радиатора, исправность
воздушной смеси.
датчика.
Ошибки специальных функций
Низкое сопротивление на аналоговом
Проверить подсоединение аналоговых и
Er: 0821 E
или цифровом входе.
цифровых входов.
4.2 Сигналы, запрещающие работу компрессора
Er: 3123 R
Низкая температура масла
Необходим подогрев окружающего воздуха
4.3 Сигналы оповещения о неисправности или необходимости проведения сервисного обслуживания, не
влекущие за собой отключение компрессора
Загрязнение воздушного фильтра,
Замените фильтр
Er: 2030 А
осушитель не работает*
Включить осушитель. Проверить
срабатывание защит осушителя.
Высокий уровень давления воздуха
Проверьте объем сети, отсутствие
Er: 2118 А
задвижек на выходе установки
Высокая температура масла
Проверьте чистоту радиатора, работу
Er: 2128 А
вентиляции, температуру окружающего
воздуха, проведите ТО
Er: 2816 А
Сбой питания во время работы компрессора
Проверьте параметры питающей сети
Er: 4804 А
Истекло время до замены воздушного фильтра
Замените патрон фильтра воздушного
Er: 4814 А
Истекло время работы масляного фильтра
Замените фильтр масляный
Er: 4824 А
Истекло время до замены фильтра-сепаратора
Замените фильтр-сепаратор
Er: 4834 А
Истекло время до замены масла
Замените масло
Er: 4844 А
Истекло время проведения ТО
Проведите ТО
*-для компрессорных установок ВК20Д, ВК25Д, ВК30Д (с осушителем)
Код
Причина
Метод устранения
ошибки
Er: 4802 А
Осталось 100 часов до замены воздушного фильтра
По истечении времени проведения
Er: 4812 А
Осталось 100 часов до замены масляного фильтра
ТО работа компрессорной установки
Er: 4822 А
Осталось 100 часов до замены фильтра-сепаратора
заблокируется.
Обратитесь
к
Er: 4832 А
Осталось 100 часов до замены замены масла
продавцу для обнуления счетчиков
Er: 4842 А
Осталось 100 часов до замены проведения ТО
наработки.
