Мотоблок «МОТОР СIЧ МБ-8». Руководство по эксплуатации 0690003800 РЭ

СОДЕРЖАНИЕ

1 Описание и работа мотоблока..............................4

1.1 Назначение изделия.............................................4

1.2 Технические данные............................................4

1.3 Состав изделия.....................................................4

1.4 Устройство и работа мотоблока...........................5

1.4.1 Общие сведения................................................5

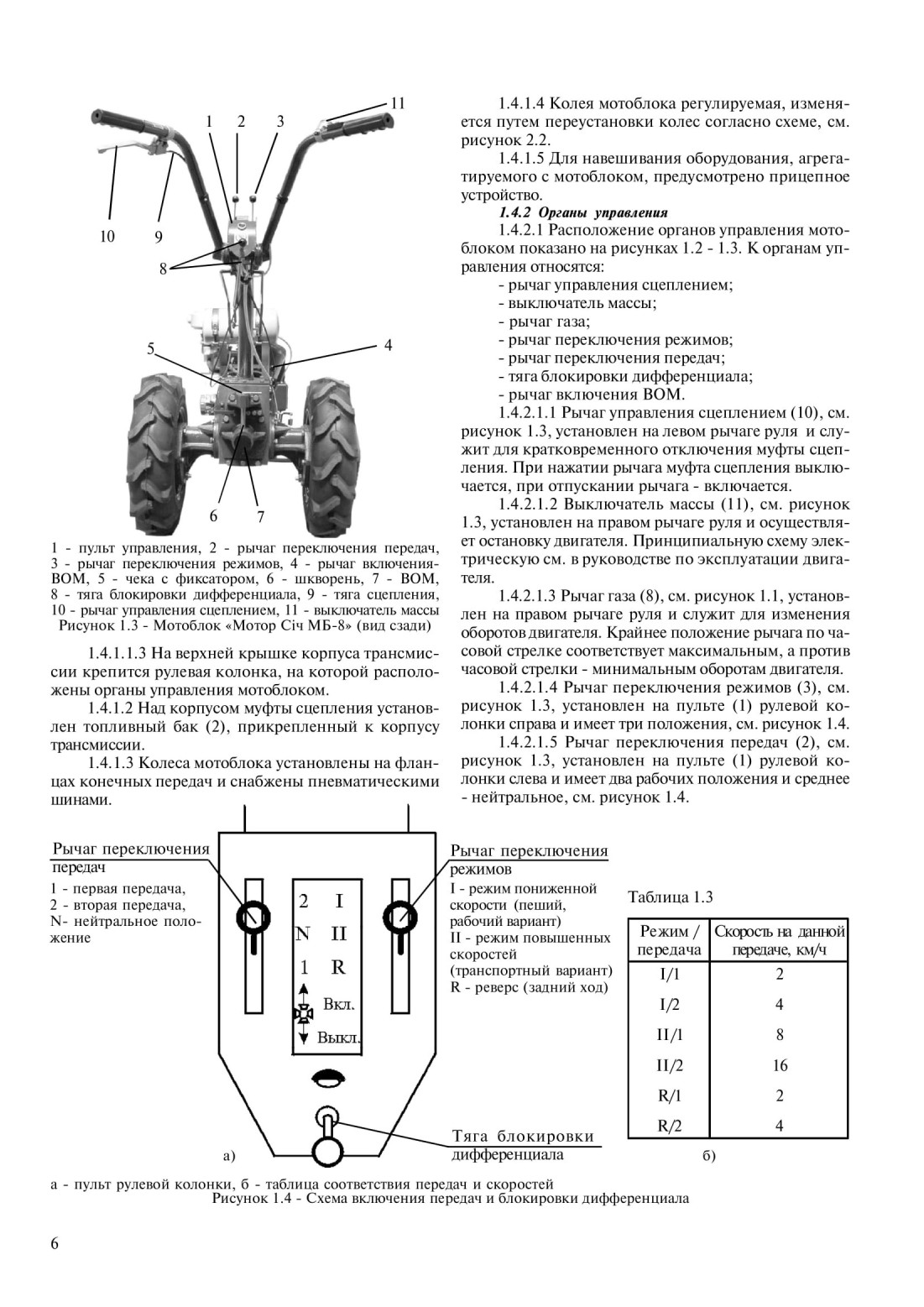

1.4.2 Органы управления...........................................6

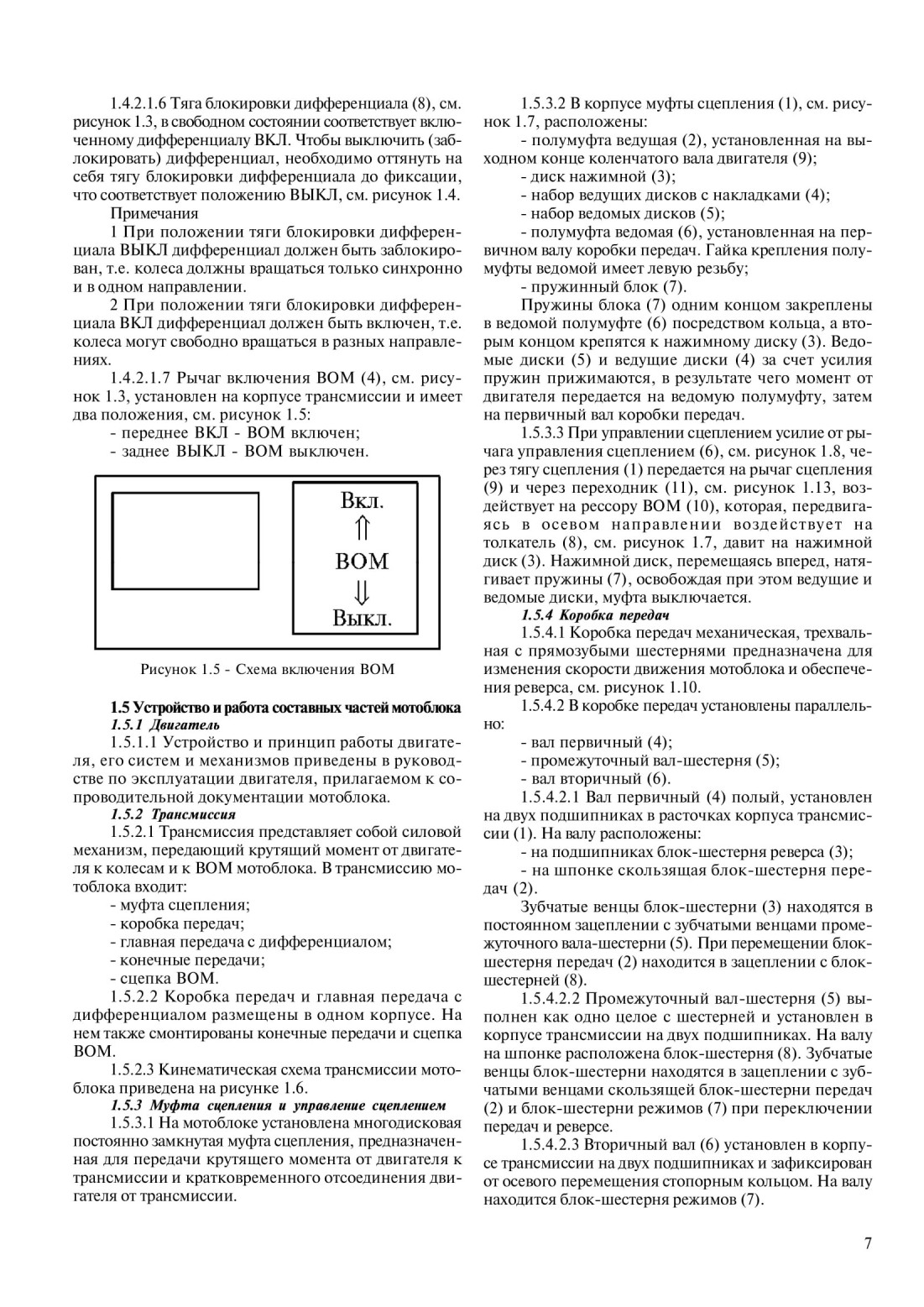

1.5 Устройство и работа составных частей

мотоблока...................................................................7

1.5.1 Двигатель..........................................................7

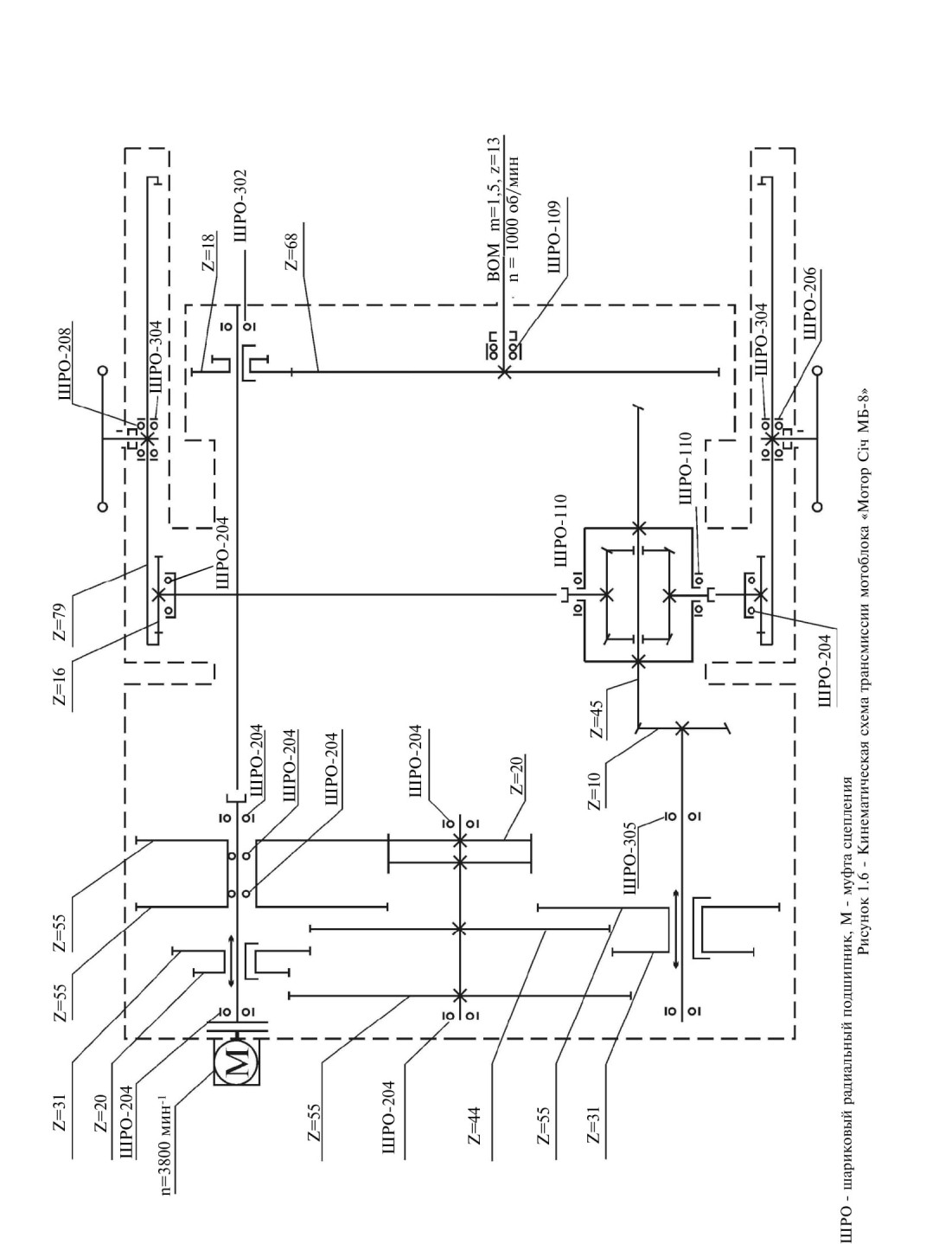

1.5.2 Трансмиссия......................................................7

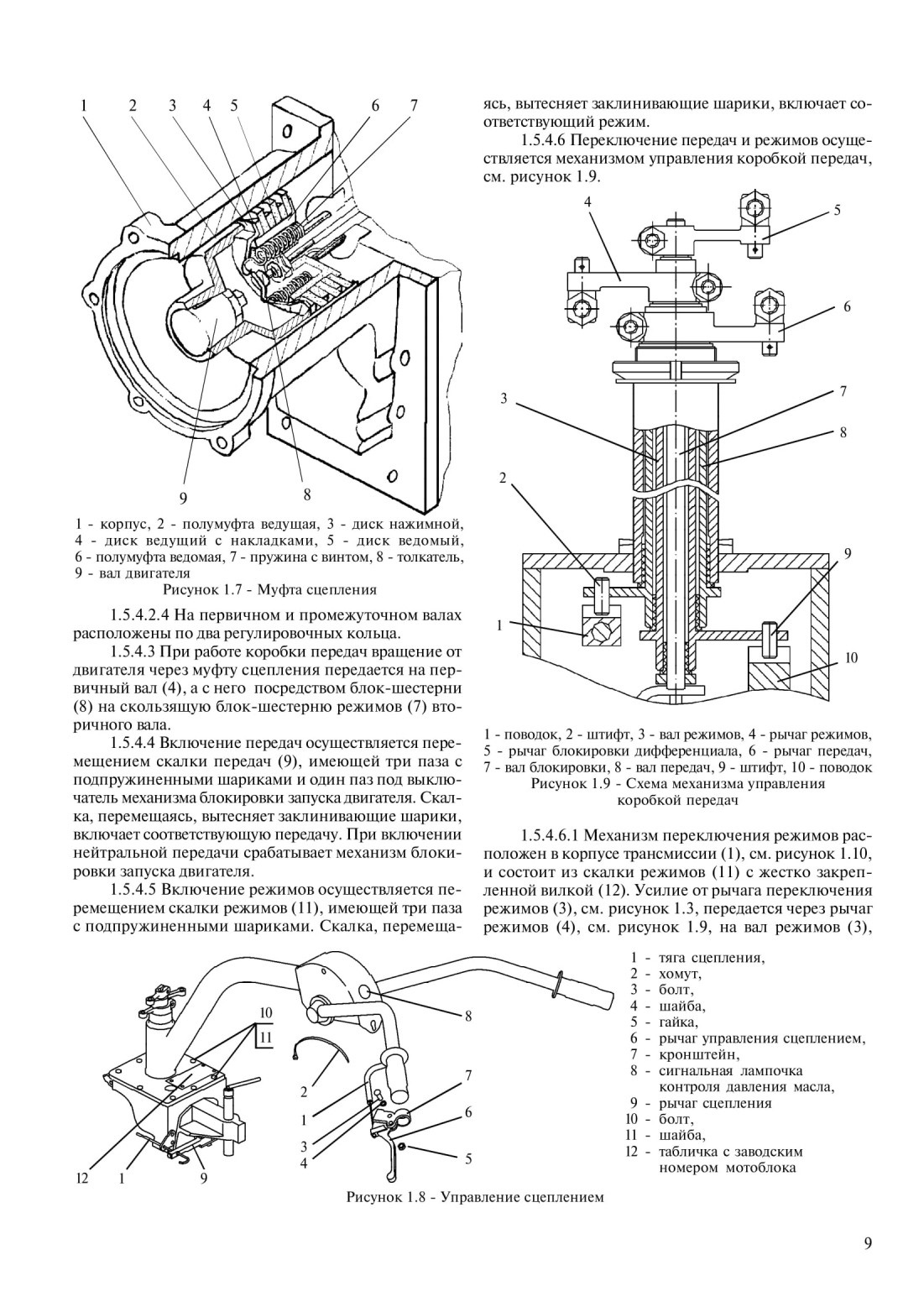

1.5.3 Муфта сцепления и управление

сцеплением.................................................................7

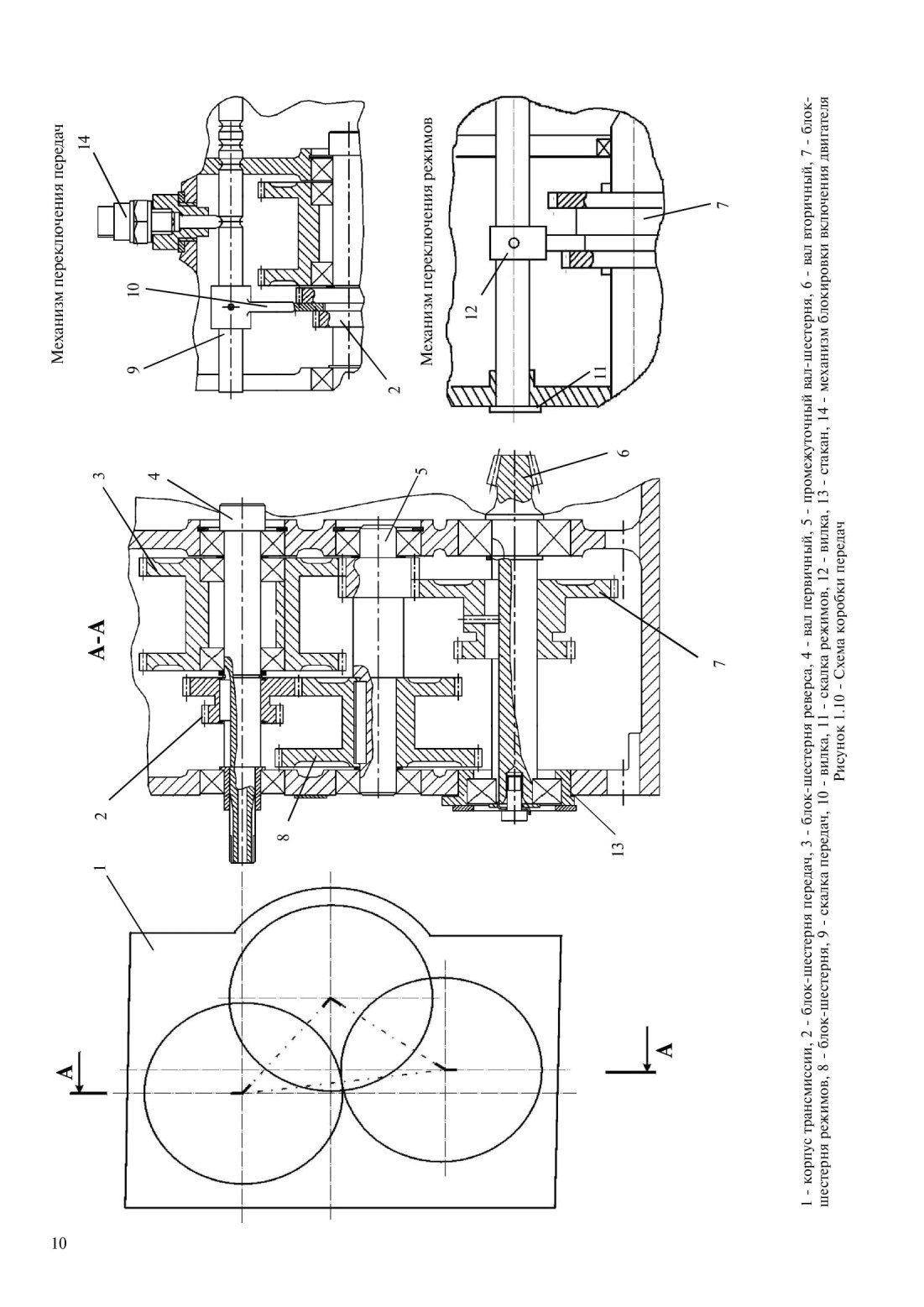

1.5.4 Коробка передач................................................7

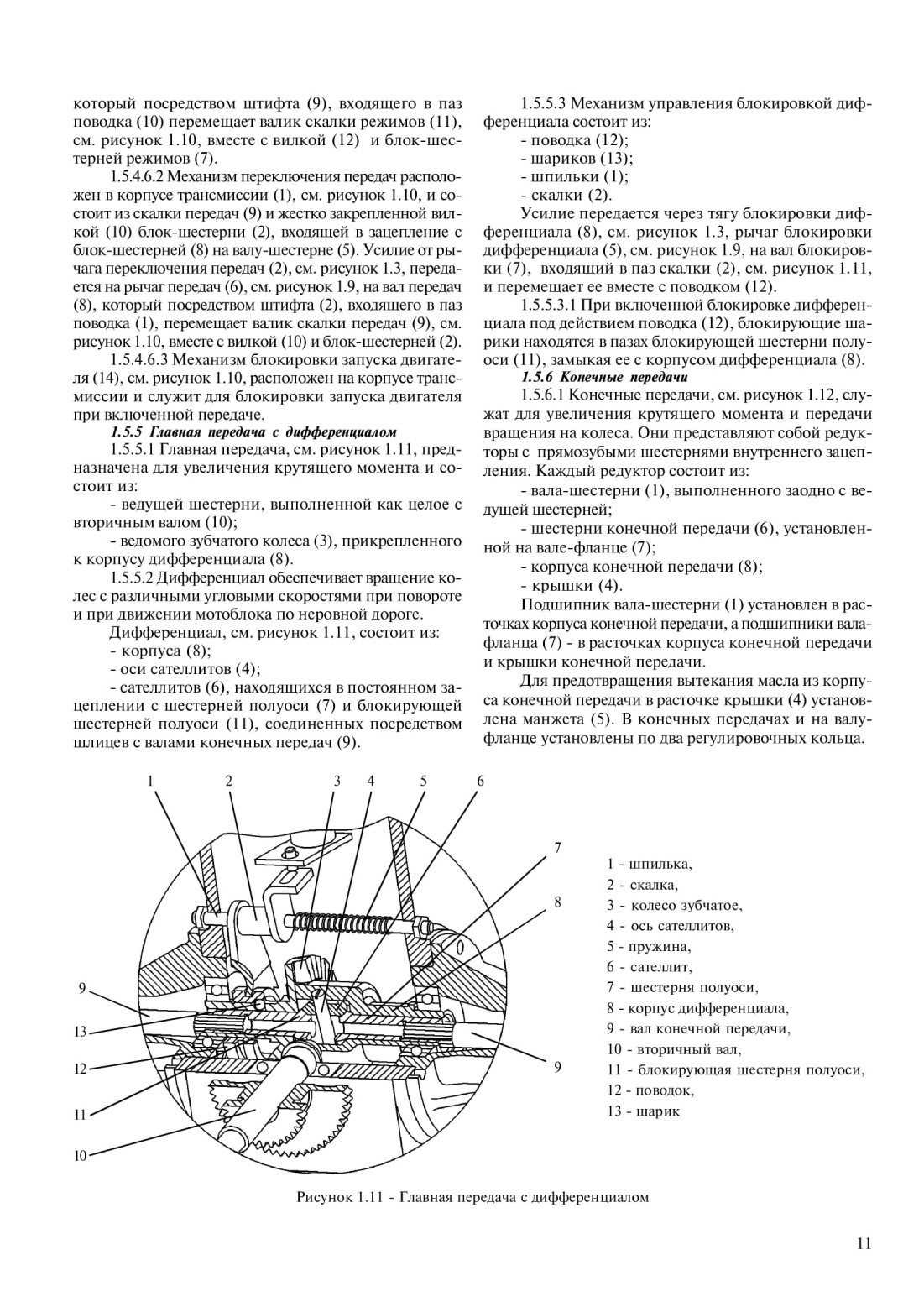

1.5.5 Главная передача с дифференциалом............. 11

1.5.6 Конечные передачи......................................... 11

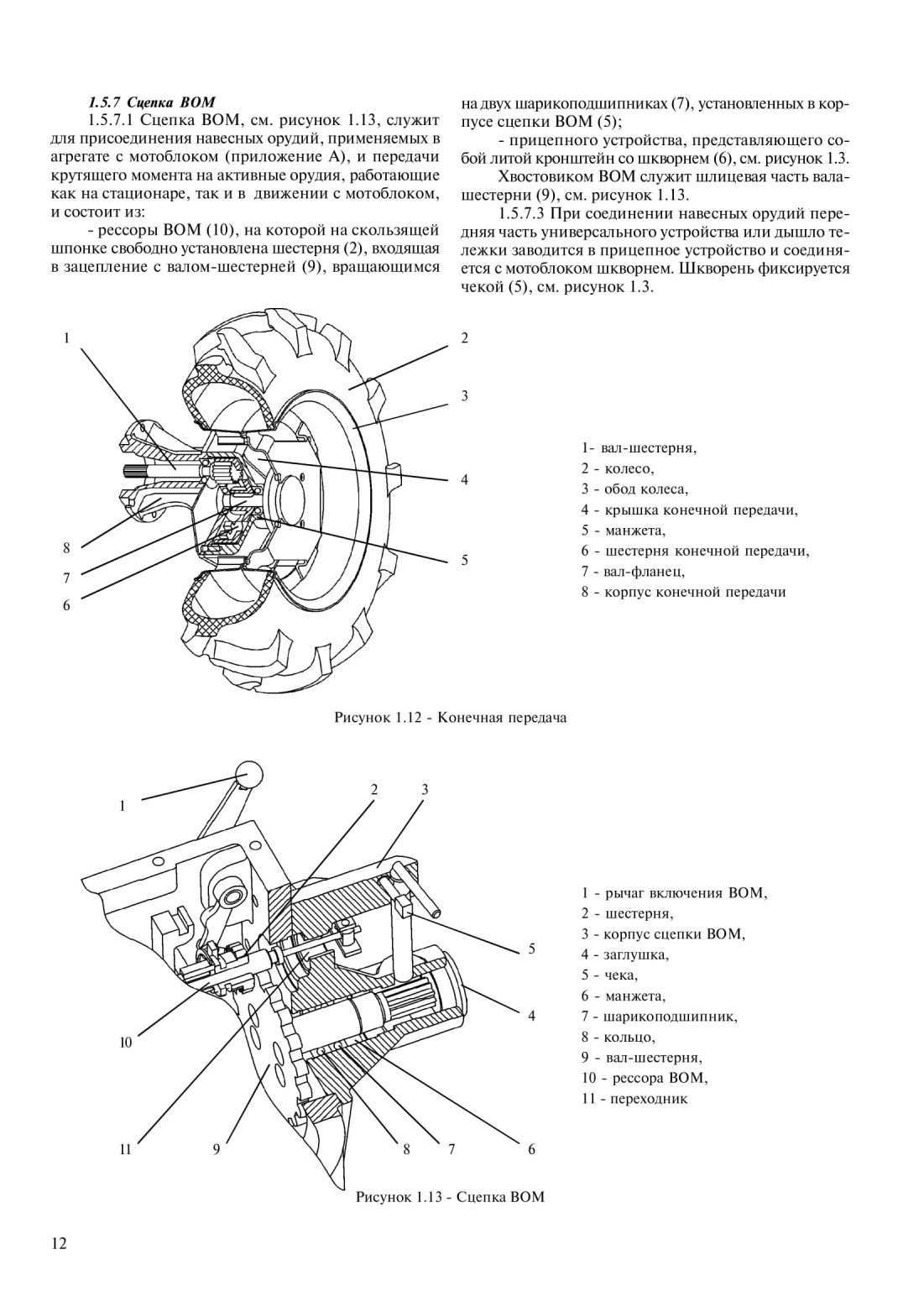

1.5.7 Сцепка ВОМ................................................... 12

2 Подготовка мотоблока к эксплуатации...............13

2.1 Указания мер безопасности............................... 13

2.1.1 Общие требования.......................................... 13

2.1.2 Требования к техническому состоянию

мотоблока................................................................. 13


2.1.3 Меры безопасности при подготовке мотоблока к работе...................................................

2.2 Подготовка к работе и расконсервация

мотоблока.................................................................

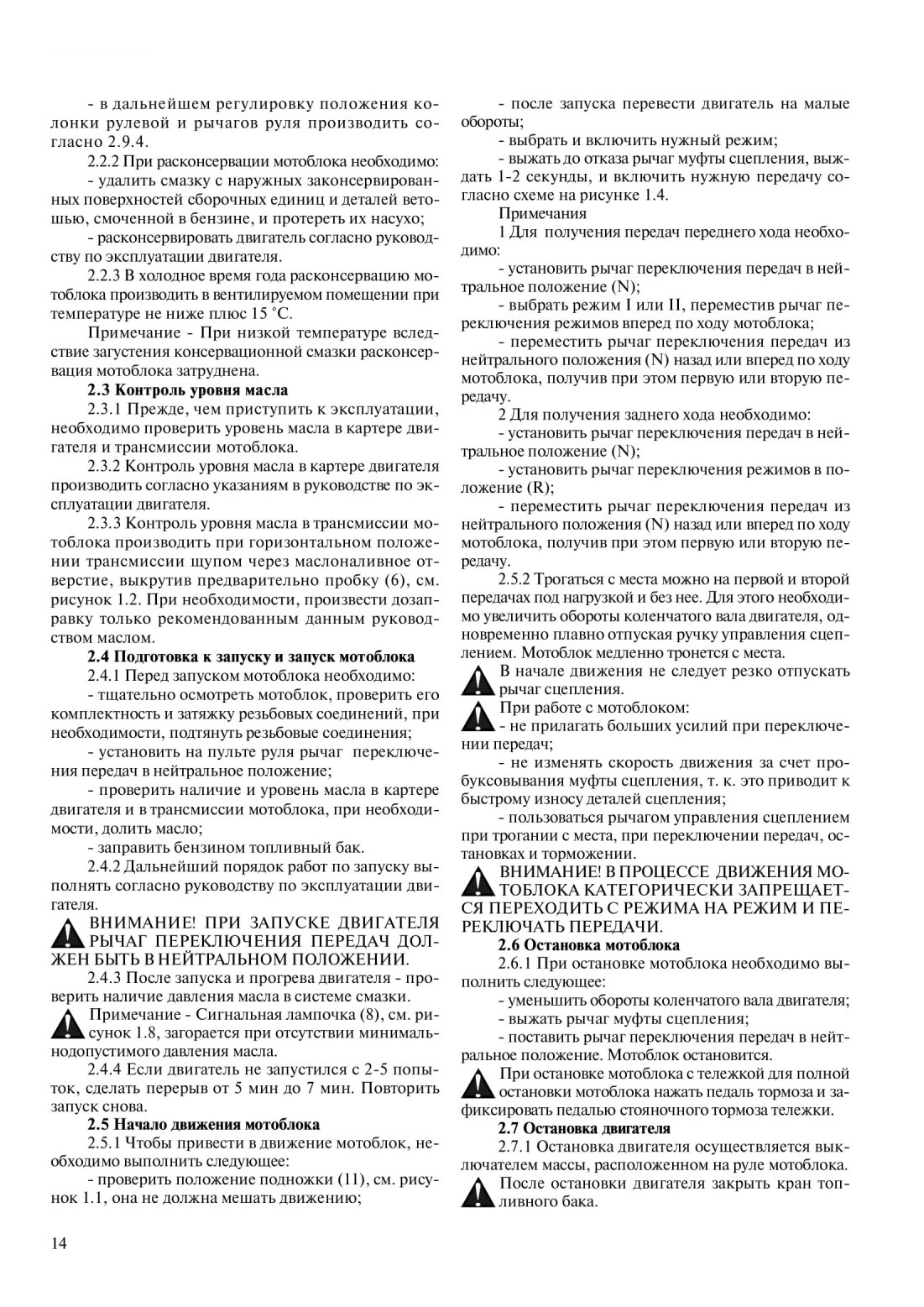

2.3 Контроль уровня масла.......................................

2.4 Подготовка к запуску и запуск мотоблока........

2.5 Начало движения мотоблока..............................

2.6 Остановка мотоблока..........................................

2.7 Остановка двигателя...........................................

2.8 Обкатка нового мотоблока.................................

2.9 Регулировка и контроль работы

сборочных единиц.....................................................

2.9.1 Регулировка холостого хода рычага

муфты сцепления .....................................................

2.9.2 Регулировка в коробке передач.......................

2.9.3 Регулировка колеи мотоблока.........................

2.9.4 Регулировка положения колонки

рулевой и высоты рычагов руля..............................

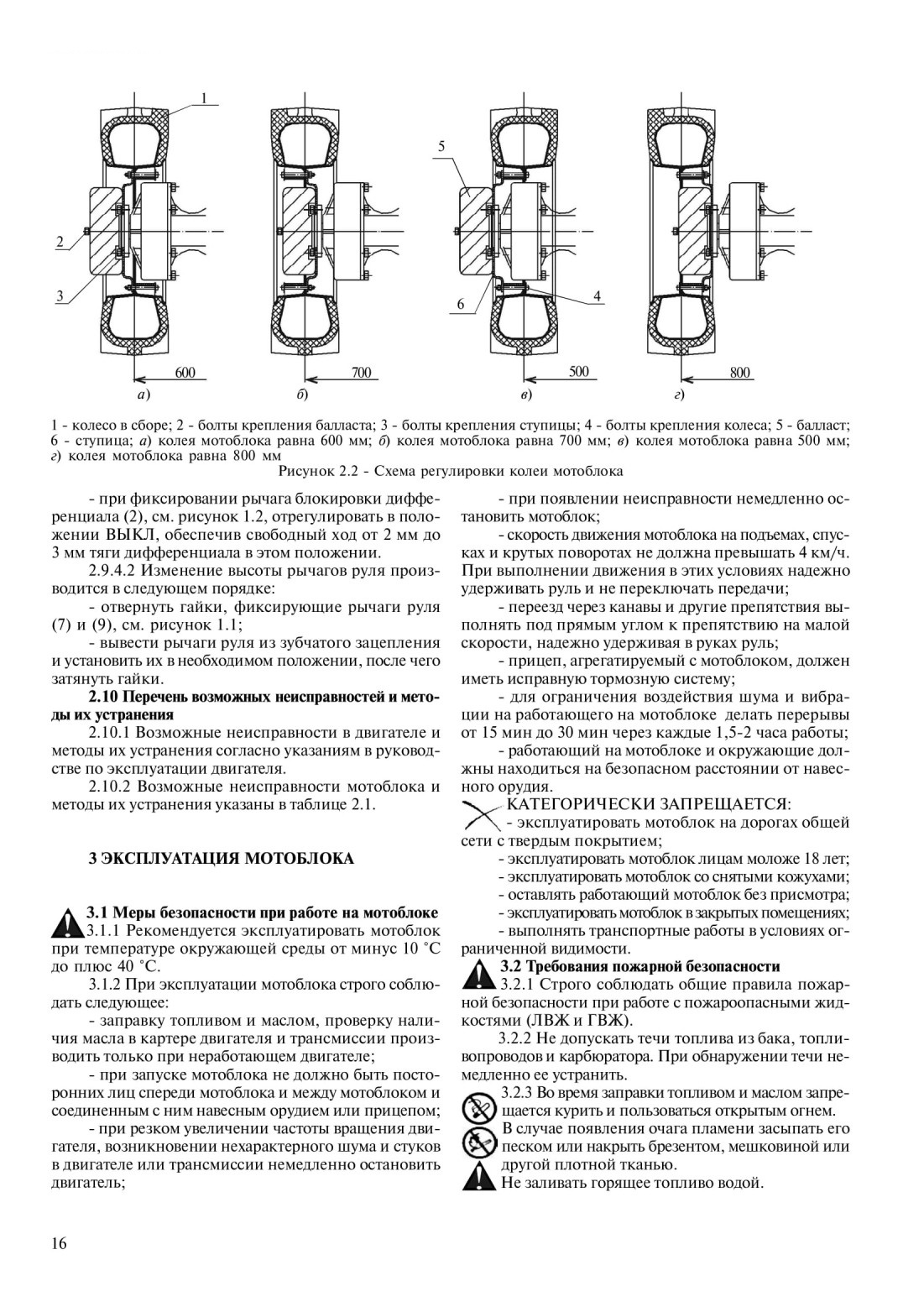

2.10 Перечень возможных неисправностей

и методы их устранения............................................

3 Эксплуатация мотоблока....................................

3.1 Меры безопасности при работе на мотоблоке ...

3.2 Требования пожарной безопасности ..................

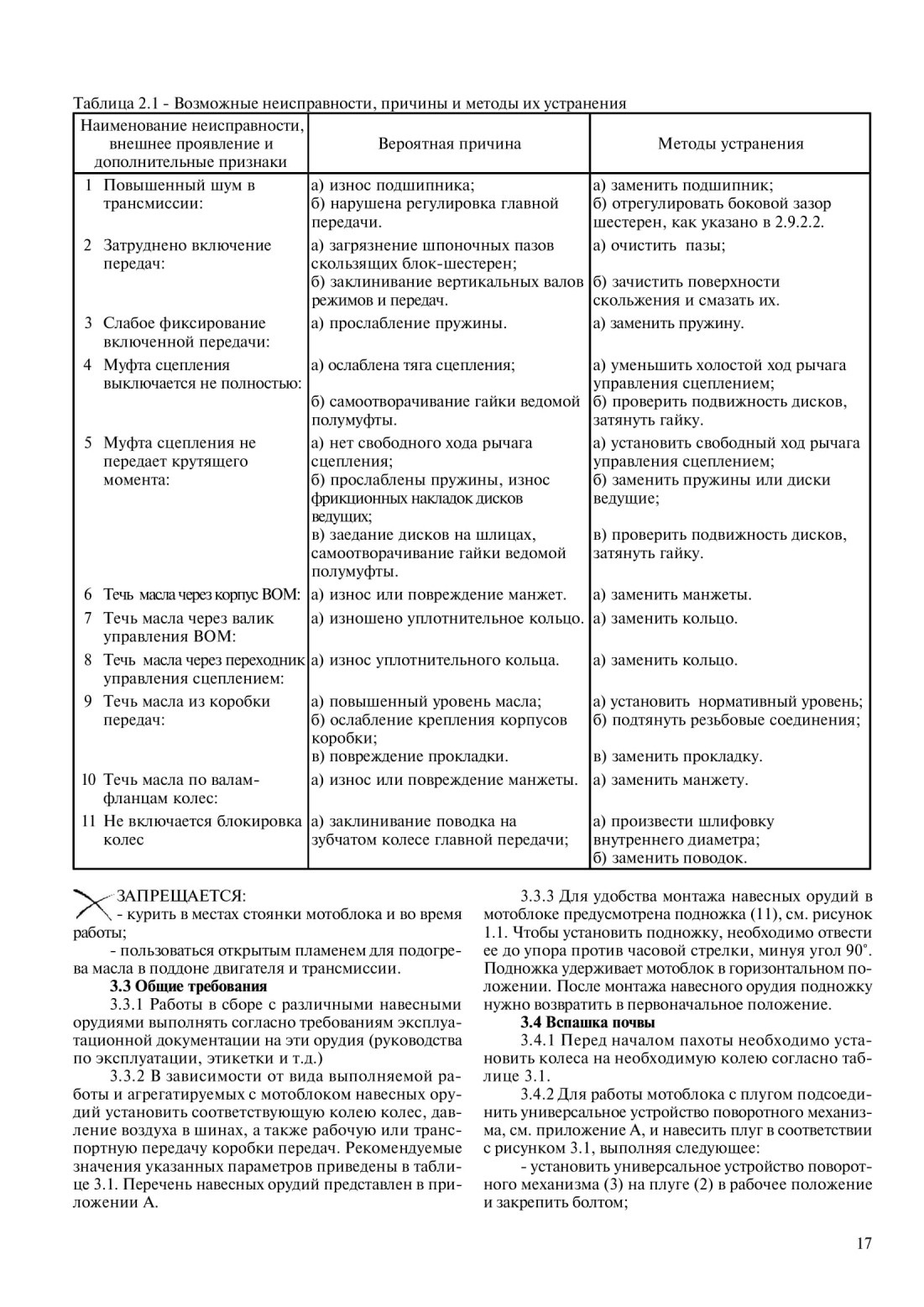

3.3 Общие требования..............................................

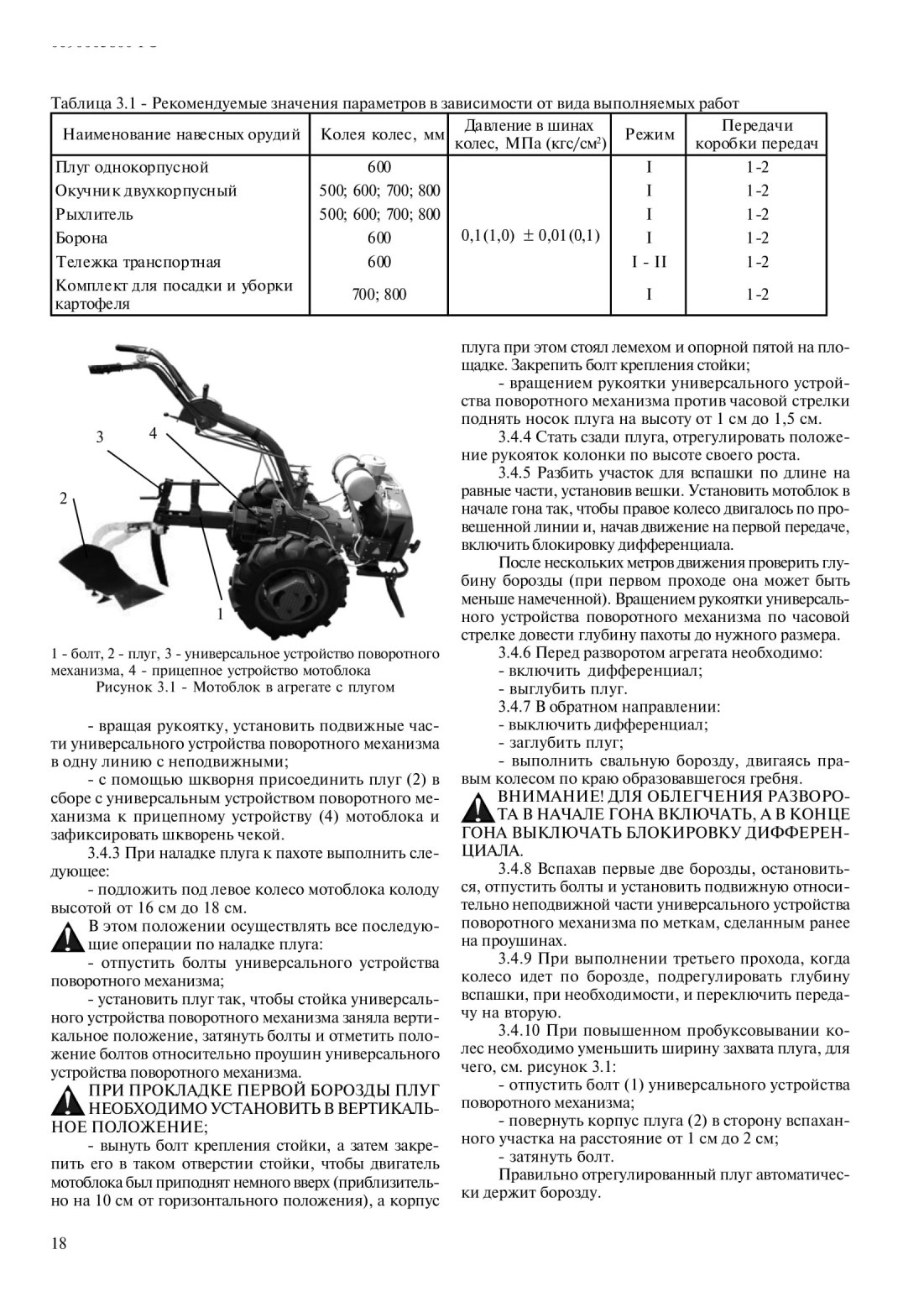

3.4 Вспашка почвы...................................................

3.5 Окучивание.........................................................

3.6 Рыхление почвы.................................................

3.7 Боронование........................................................

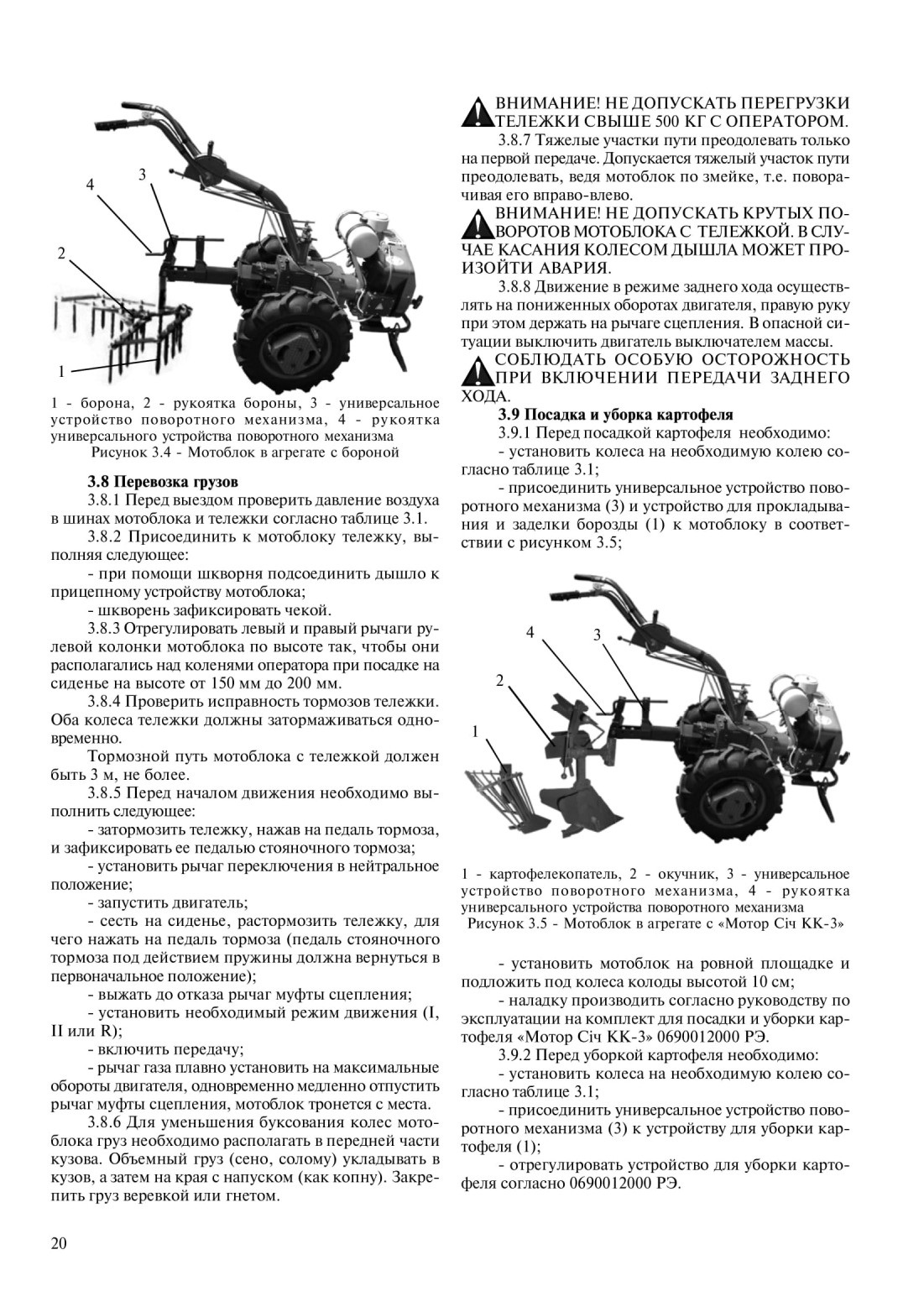

3.8 Перевозка грузов................................................

3.9 Посадка и уборка картофеля..............................

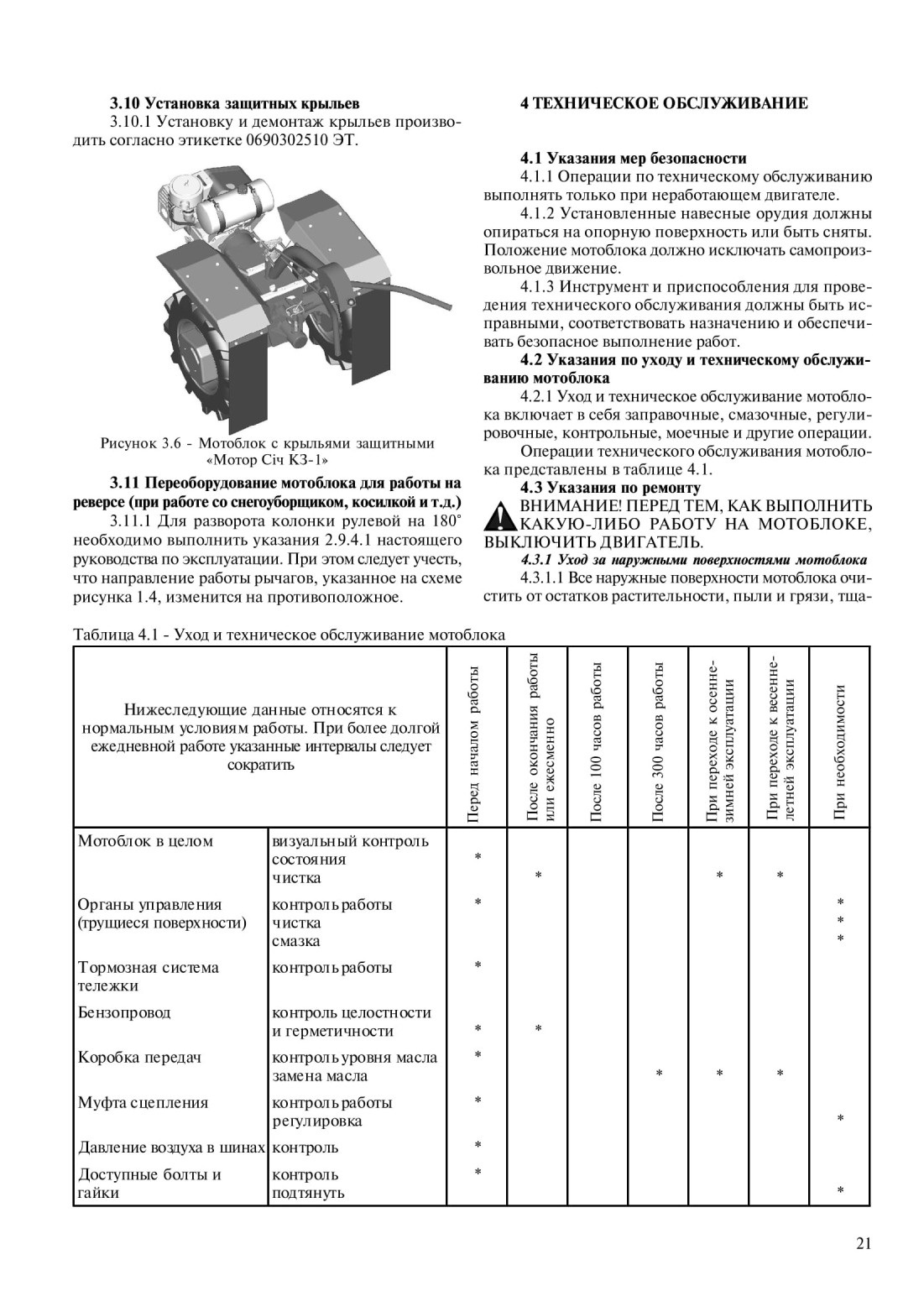

3.10 Установка защитных крыльев...........................

3.11 Переоборудование мотоблока для работы

на реверсе (при работе со снегоуборщиком, косилкой и т.д.)........................................................

4 Техническое обслуживание.................................

4.1 Указания мер безопасности................................

4.2 Указания по уходу и техническому

обслуживанию мотоблока.........................................

4.3 Указания по ремонту..........................................

4.3.1 Уход за наружными поверхностями

мотоблока.................................................................

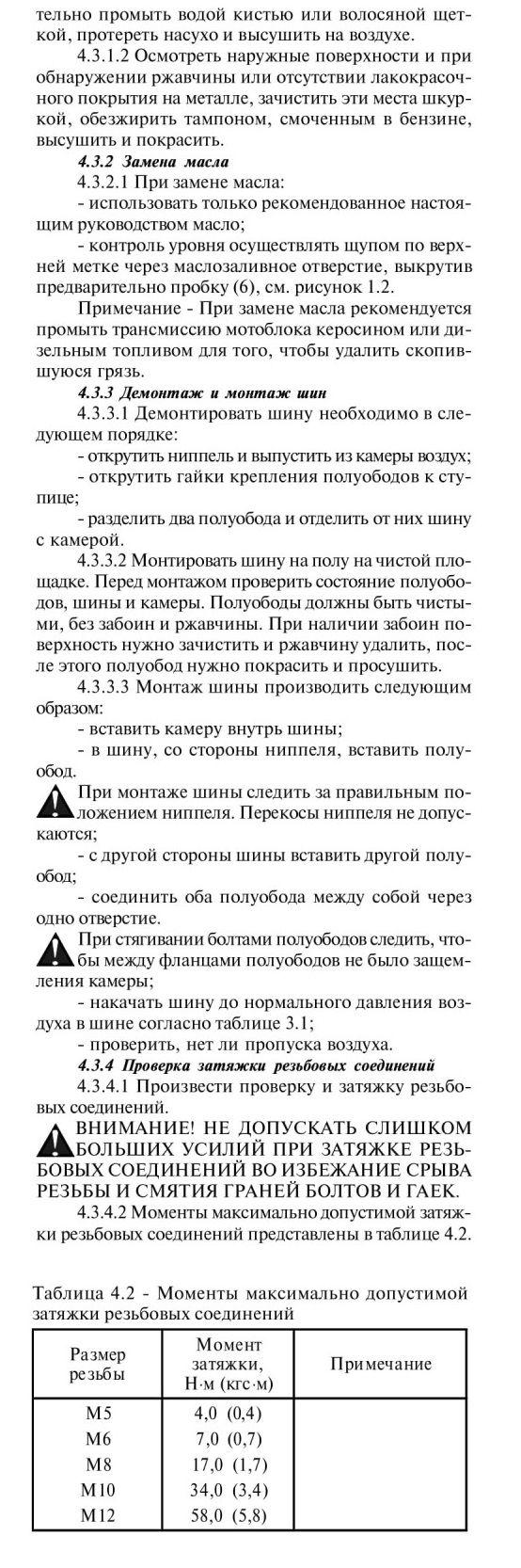

4.3.2 Замена масла....................................................

4.3.3 Демонтаж и монтаж шин................................

4.3.4 Проверка затяжки резьбовых соединений.......

5 Хранение мотоблока ..........................................

Приложение А - Навесные орудия, применяемые в агрегате с мотоблоком....................


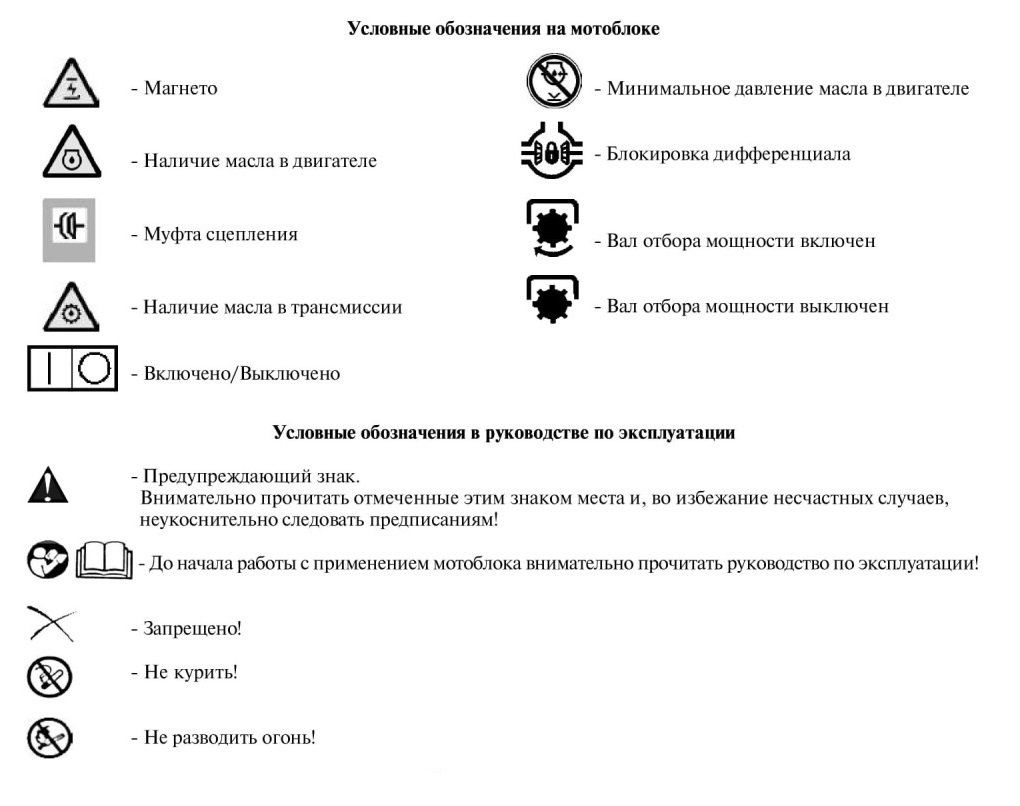

Принятые сокращения
BOM - нал отбора мощности Л ВЖ - легковоспламеняющиеся жидкости ГВЖ - горючевзрывоопасные жидкости

А ВНИМАНИЕ! ПЕРЕД ПЕРВЫМ ПРИМЕНЕНИЕМ МОТОБЛОК НЕОБХОДИМО РАСКОНСЕРВИРОВАТЬ.

Настоящий документ является собственностью АО "МОТОР СИЧ" и не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения руководства АО "МОТОР СИЧ".

Редакция от 02.03.2012 г. (на русском языке)


Настоящее руководство содержит краткое описание конструкции и технического обслуживания мотоблока «Мотор Слч МБ-8» (мотоблока).

Для правильной эксплуатации мотоблока необходимо изучить данный документ и строго придерживаться изложенных в нем указаний и требований. Несоблюдение требований, а также техники безопасности при работе на мотоблоке может привести к аварии или несчастному случаю.

В связи с постоянной работой предприятия по совершенствованию мотоблока возможны изменения в конструкции отдельных сборочных единиц и деталей изделия, не указанные в настоящем издании. Вследствие этого возможны небольшие расхождения в описательной части данного издания и Вашим мотоблоком, не являющиеся основанием для претензий.

Если у Вас появятся дополнительные вопросы по приобретению товара, необходимо обратиться за консультацией в отдел реализации товаров народного потребления внешнеторгового департамента по адресу: АО “МОТОР СИЧ”, пр-т Моторостроителей, 15, г. Запорожье, 69068, Украина.


1 ОПИСАНИЕ И РАБОТА МОТОБЛОКА

1Л Назначение изделия

1ЛЛ Мотоблок «Мотор Ciч МБ-8» - малогабаритный силовой агрегат с двигателем мощностью 5,88 кВт (8,0 л.с.), предназначенный для:

- механизации работ по обработке почвы и других сельскохозяйственных работ наличных приусадебных, садовых и огородных участках (рекомендованная площадь 60 соток и более);

- работ в городском коммунальном хозяйстве;

- транспортировки грузов.

1.1.2 Работы по обработке почвы, опрыскива-нию деревьев и кустарников, поливу посадок и насаждений, уборка улиц, тротуаров и дорожек от мусора и снега осуществляются с помощью различного навесного рабочего оборудования, устанавливаемого на мотоблок, см. приложение А.

1.1.3 Наличие вала отбора мощности (ВОМ) позволяет эксплуатировать мотоблок с навесным оборудованием как в стационарном положении, так и при движении.

1.2 Технические данные

1.2.1 Мотоблок предназначен для эксплуатации в климатических условиях У1.

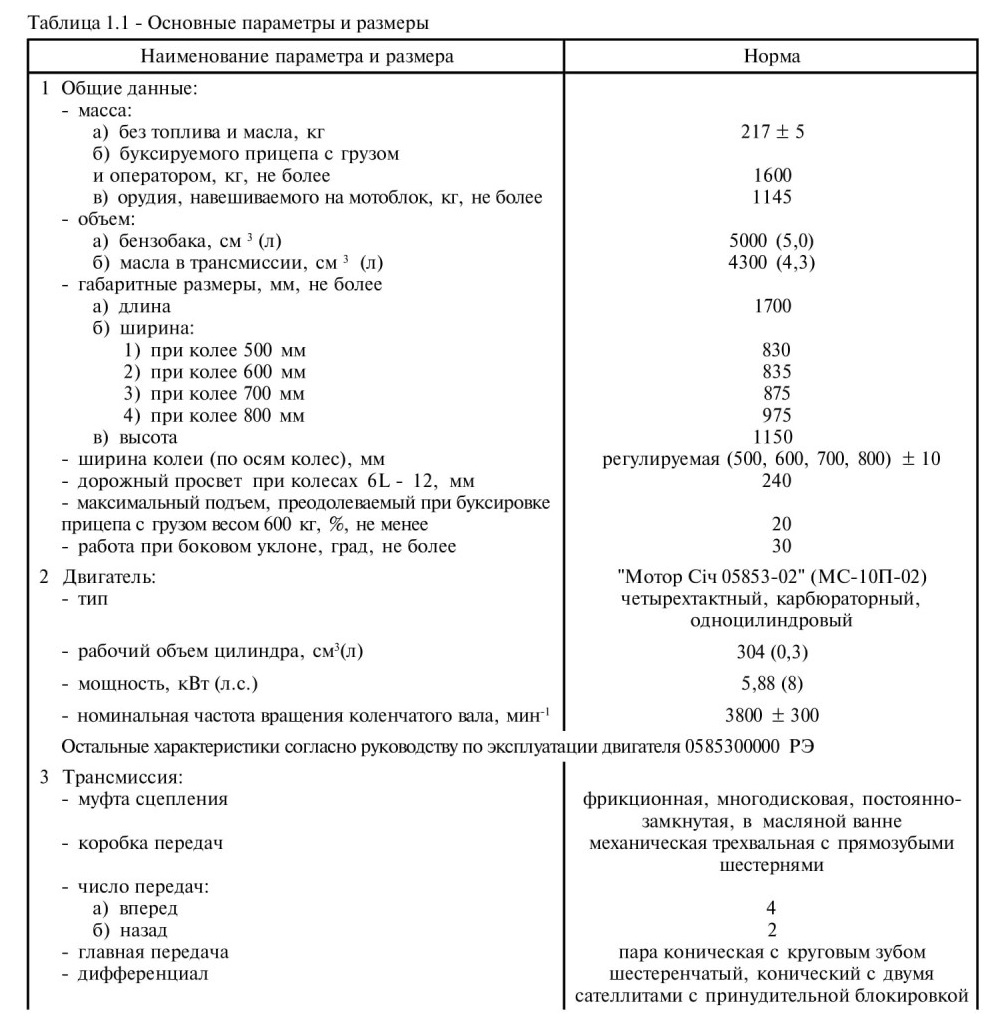

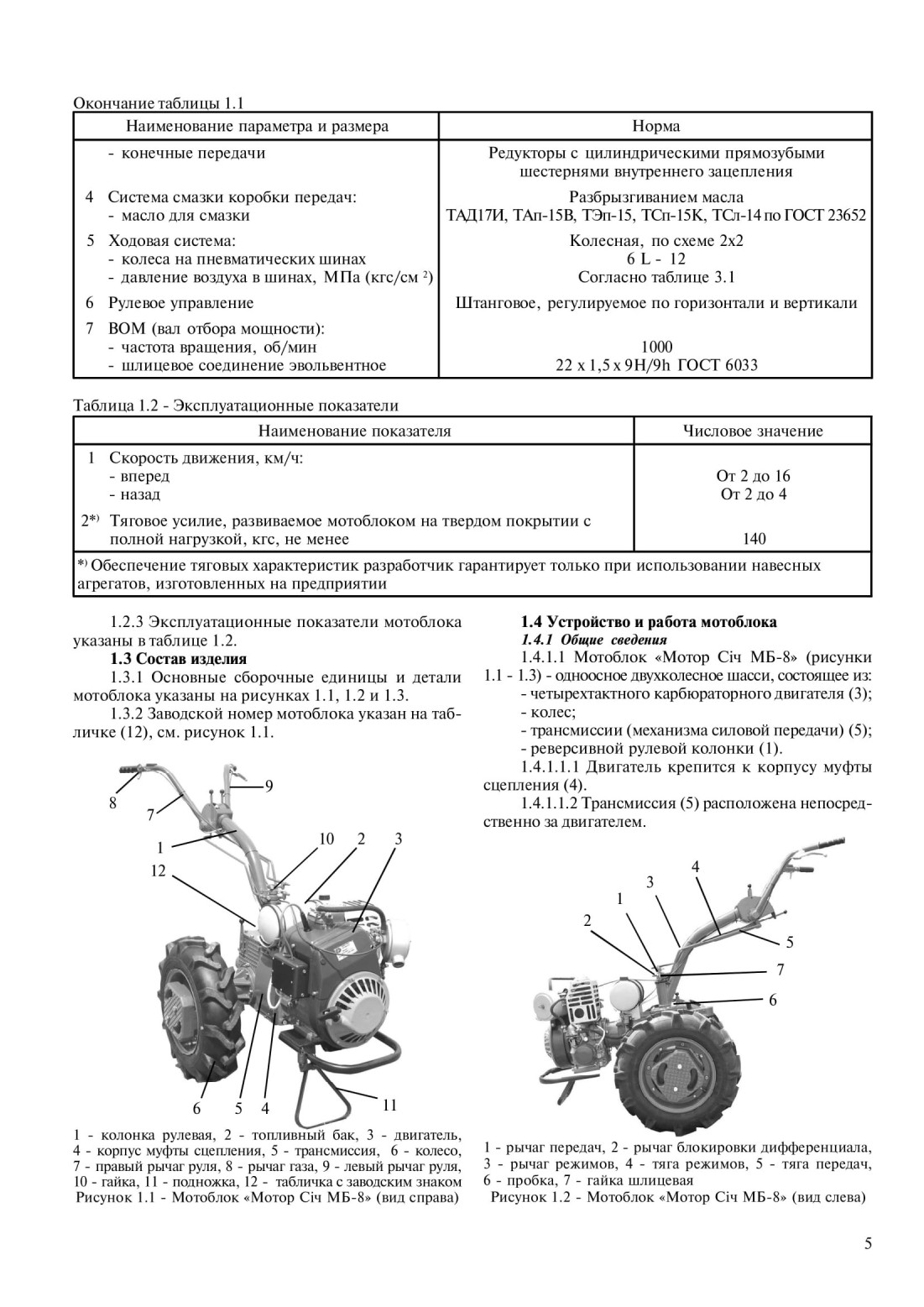

1.2.2 Основные параметры и размеры мотоблока указаны в таблице 1.1.

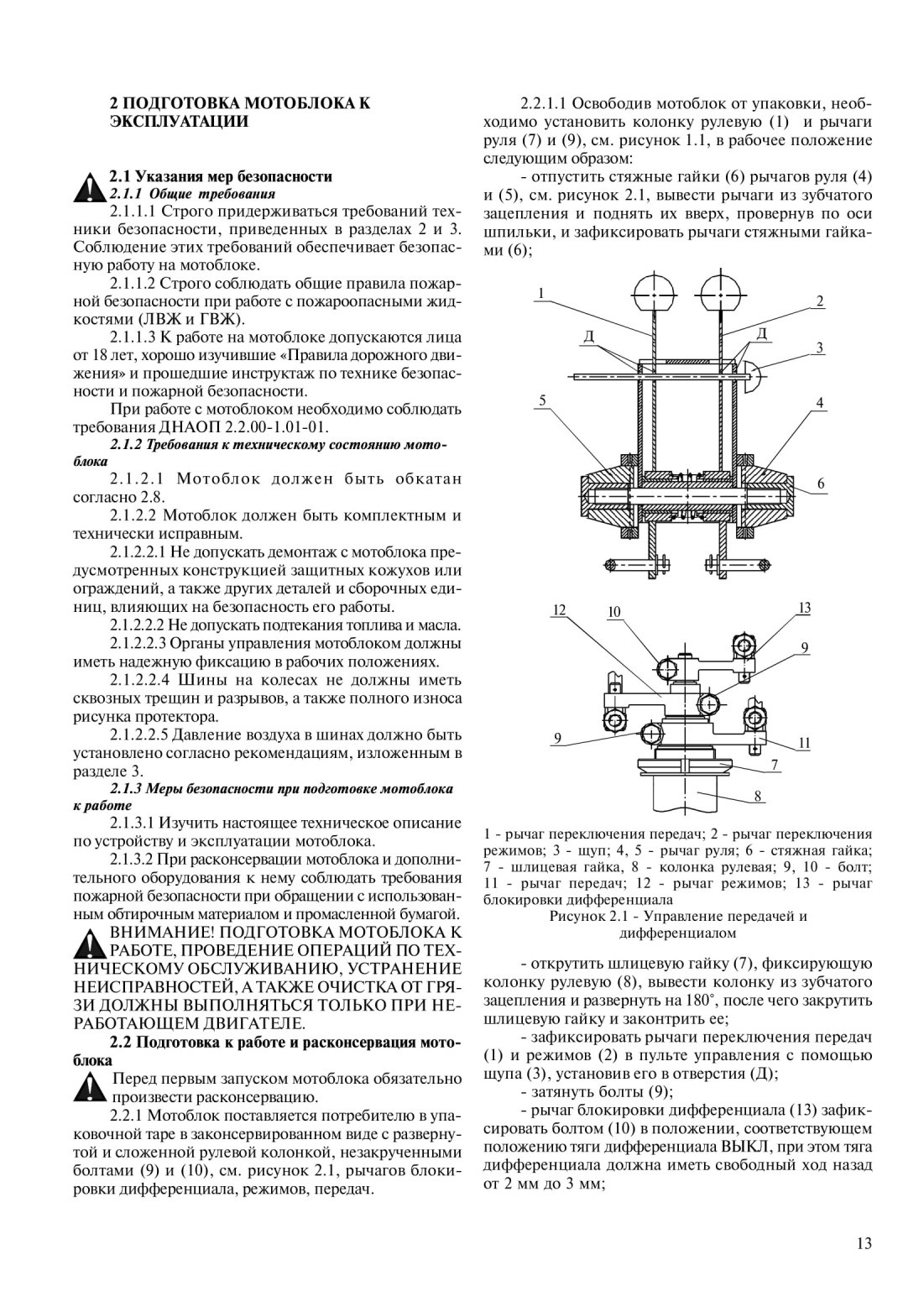

2 Подготовка мотоблока к эксплуатации

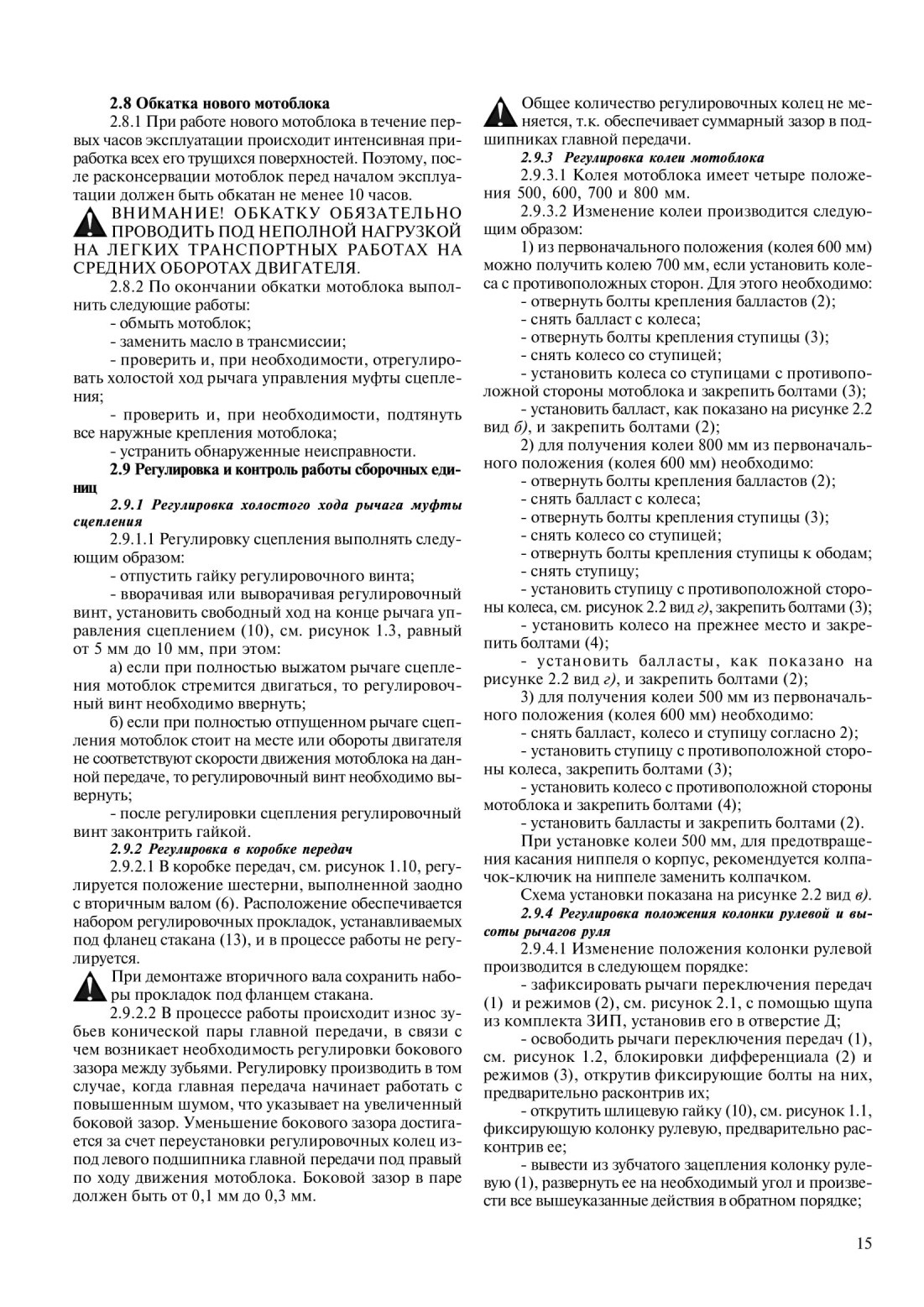

2.8 Обкатка нового мотоблока

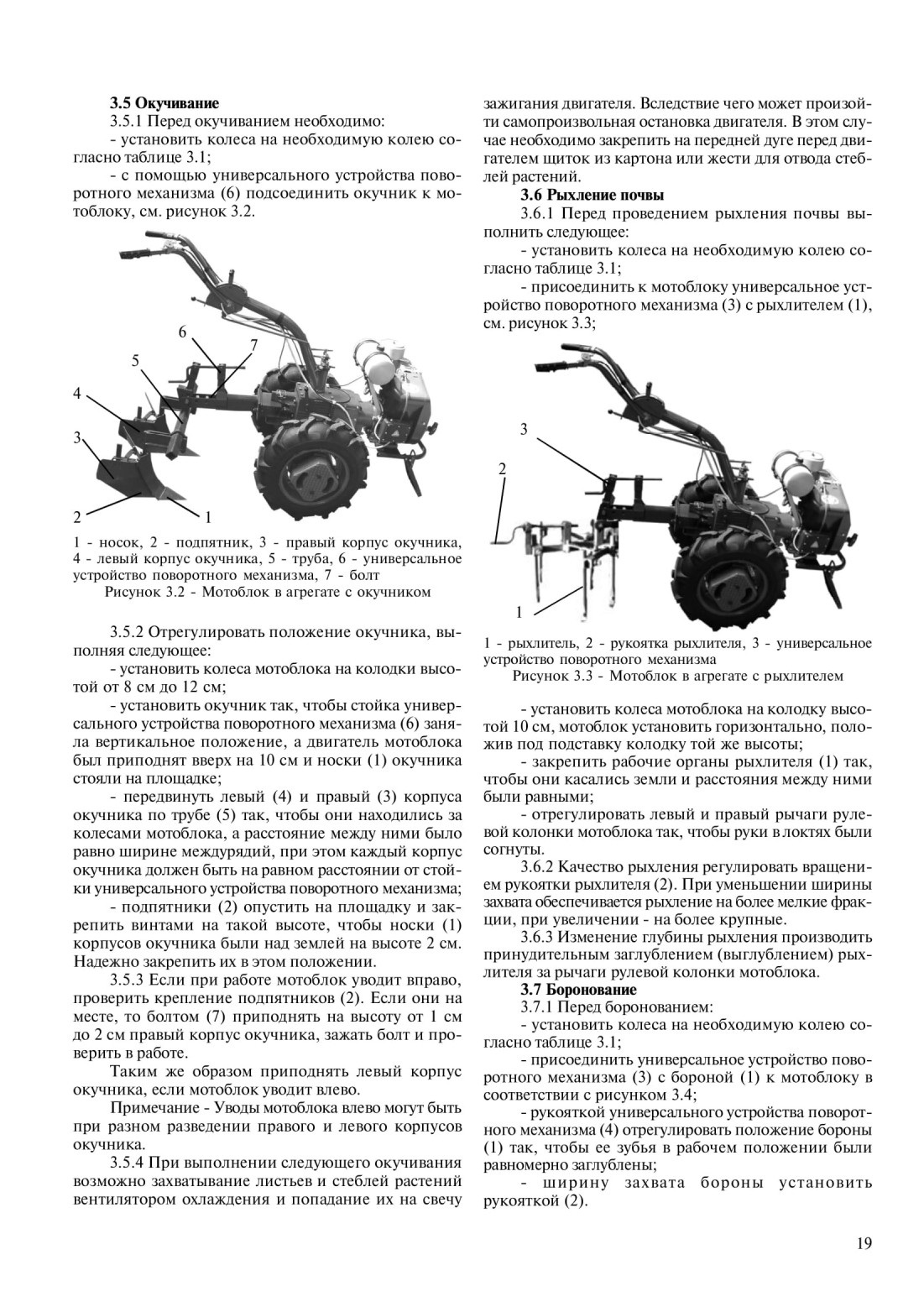

3.5 Окучивание

5 ХРАНЕНИЕ МОТОБЛОКА
5Л Хранить мотоблок следует в сухом и закрытом проветриваемом помещении.

5.2 При кратковременном хранении (до одного месяца) выполнить следующее:

- очистить мотоблок от грязи;

- проверить целостность и герметичность бензопровода, отсутствие подтекания масла из картера двигателя и редукторов двигателя и мотоблока;

- осмотреть крепежные соединения двигателя, редукторов, рычагов управления и навесных орудий;

- смазать вращающиеся и перемещающиеся детали автомобильным маслом в доступных местах.

5.3. При длительном хранении без разборки (более одного месяца), законсервировать мотоблок следующим образом:

- выполнить работы перед длительным хранением двигателя, рекомендованные руководством по эксплуатации двигателя;

- вымыть мотоблок и вытереть его насухо;

- поверхность с поврежденной краской зачистить и подкрасить;

- проверить целостность и герметичность бензопровода, отсутствие подтекания масла из картера двигателя и трансмиссии мотоблока;

- очистить топливный бак;

- осмотреть все крепежные соединения;

- смазать колесный вал и посадочные места ступиц автомобильным маслом;

- мотоблок установить на подставку в горизонтальном положении и снизить давление воздуха в шинах до 0,04 МПа (0,4 кгс/см2);

- заполнить топливный бак бензином;

- протереть поверхности мотоблока и прилагаемый к нему инструмент ветошью, пропитанной автомобильным маслом.

А ВНИМАНИЕ! НЕ ДОПУСКАТЬ СОВМЕСТНОГО ХРАНЕНИЯ ПОКРЫШЕК И КАМЕР С ГОРЮЧЕСМАЗОЧНЫМИ МАТЕРИАЛАМИ.

ПРИЛОЖЕНИЕ А

(обязательное)

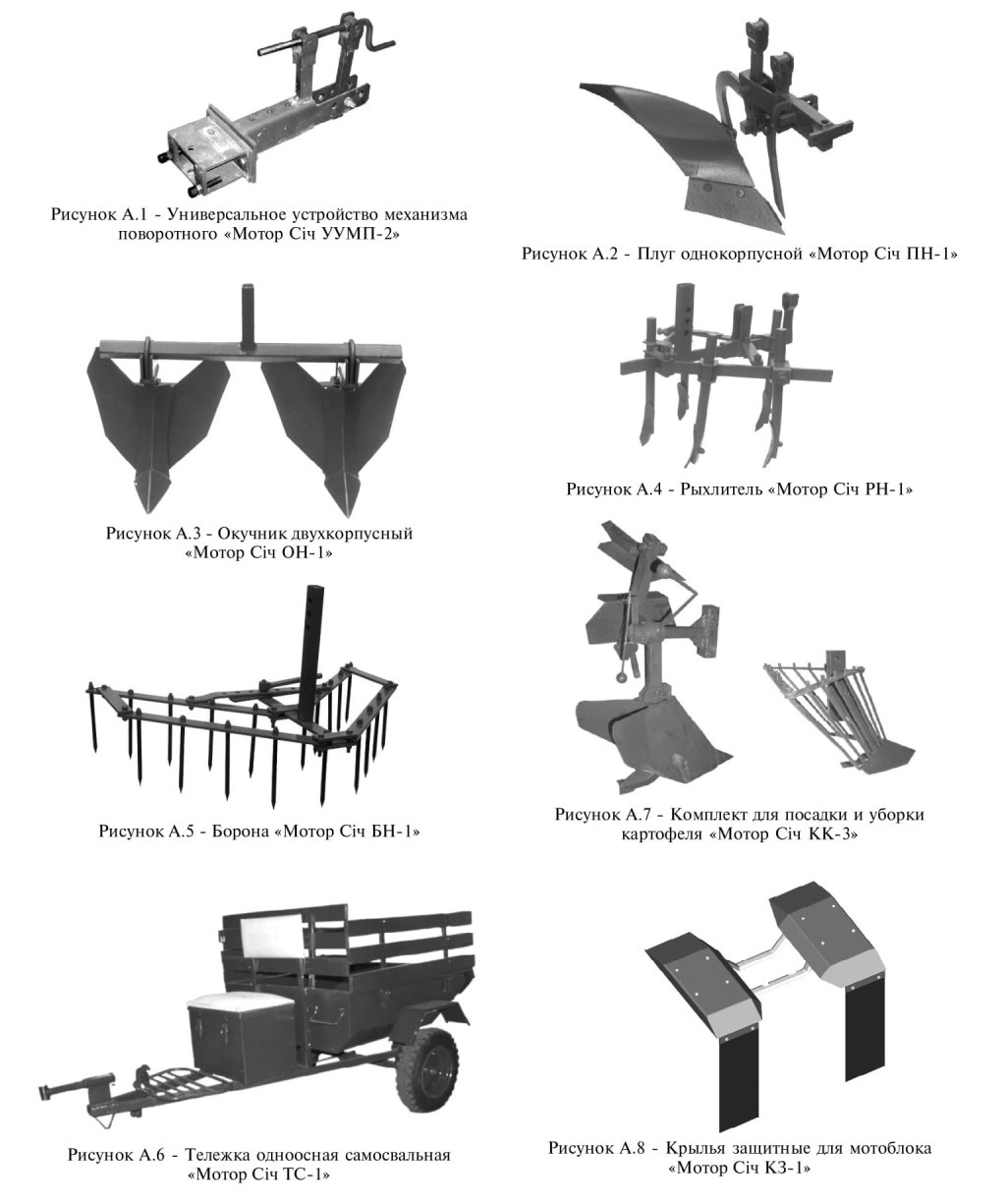

НАВЕСНЫЕ ОРУДИЯ, ПРИМЕНЯЕМЫЕ В АГРЕГАТЕ С МОТОБЛОКОМ (поставляются отдельно и в комплект поставки мотоблока не входят)

///////////////////////////////////////
