Р.016-2006 Обновление судов технического флота (2006 год)

Р.016-2006 Обновление судов технического флота (2006 год)

ББК 27.5.14.3

0 20

Утверждено приказом Российского Речного Регистра

№ 18-пот 10.04.2006 г.

Введено в действие с 05.05.2006 г.

Издание I
Руководство содержит организационные и технические требования по обновлению корпуса судна технического флота, его технических средств, технологического и электрического оборудования, выполнение которых позволяет продлить срок эксплуатации судна на планируемый судовладельцем срок в спецификационных условиях.

Земснаряд, имеющий Свидетельство об обновлении, будет иметь ряд преимуществ по сравнению с необновленным земснарядом того же возраста -повышение безопасности эксплуатации и снижение риска загрязнения окружающей среды в течение планируемого судовладельцем срока, продление срока службы земснаряда в зависимости от объема и содержания работ по обновлению на 10, 15 или 20 лет.

СОДЕРЖАНИЕ

1 Общие положения......................................................................................................................................................................4

1.1 Область применения..............................................................................................................................................................4

1.2 Термины и их определения, обозначения и сокращения..........................................4

1.3 Общие указания............................................................................................................................................................................5

1.4 Проект обновления земснаряда..........................................................................................................................7

1.5 Документы Речного Регистра..................................................................................................................................8

2 Указания по обновлению корпуса..................................................................................................................9

2.1 Общие указания............................................................................................................................................................................9

2.2 Дефектация корпуса................................................................................ 10

2.3 Минимально необходимые толщины листовых элементов корпуса

обновленного судна................................................................................. 10

2.4 Минимально необходимые характеристики балок набора

обновленного судна..................................................................................................................................................................12

2.5 Расчетная проверка общей прочности обновленного судна................ 13

3 Указания по обновлению судовых технических средств

и оборудования машинного помещения............................................... 15

3.1 Общие указания...................................................................................... 15

3.2 Условия обеспечения уровней обновления технических средств

и оборудования машинного помещения..............................................................................................16

4 Указания по обновлению технологического оборудования................. 24

4.1 Общие указания...................................................................................... 24

4.2 Условия обеспечения уровней обновления технологического

оборудования........................................................................................... 25

5 Указания по обновлению электрического оборудования..................... 36

5.1 Общие указания...................................................................................... 36

5.2 Условия обеспечения уровней обновления электрического

оборудования........................................................................................... 37

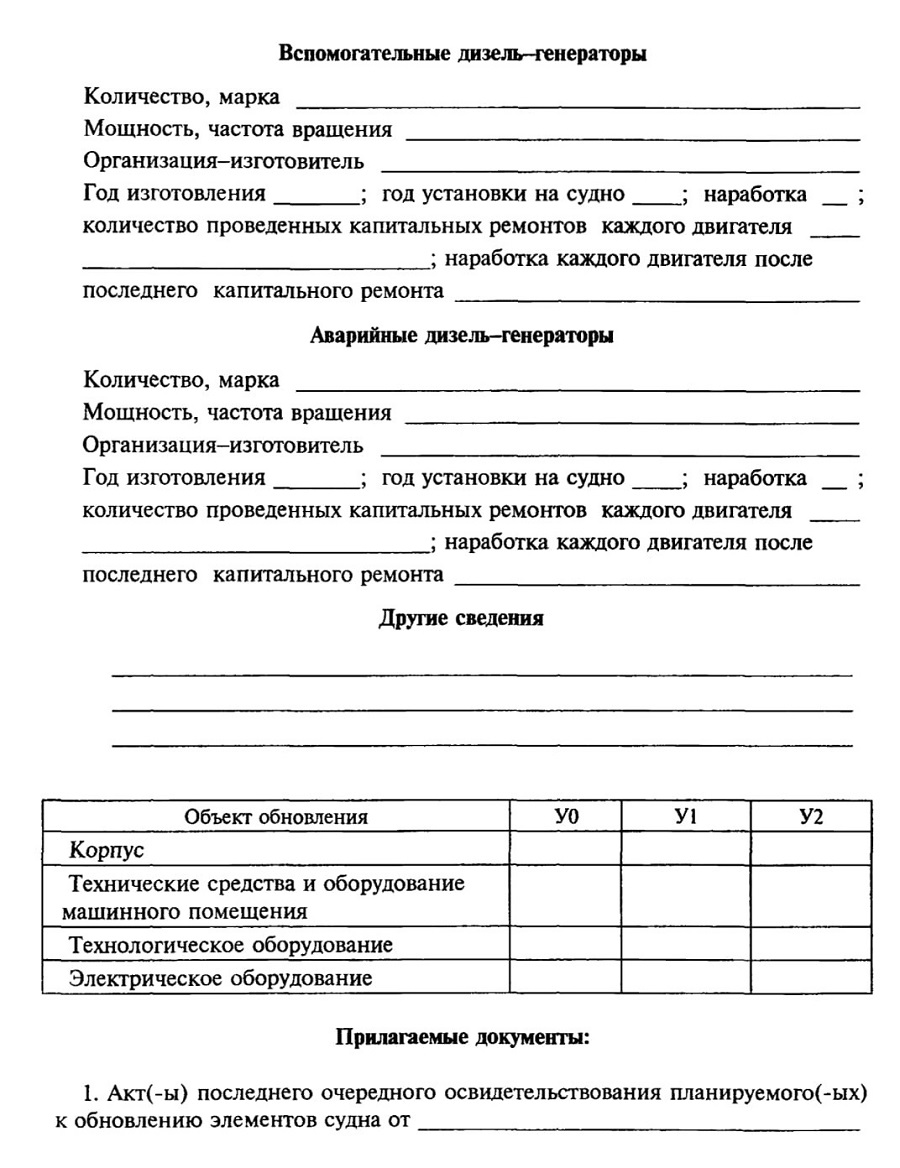

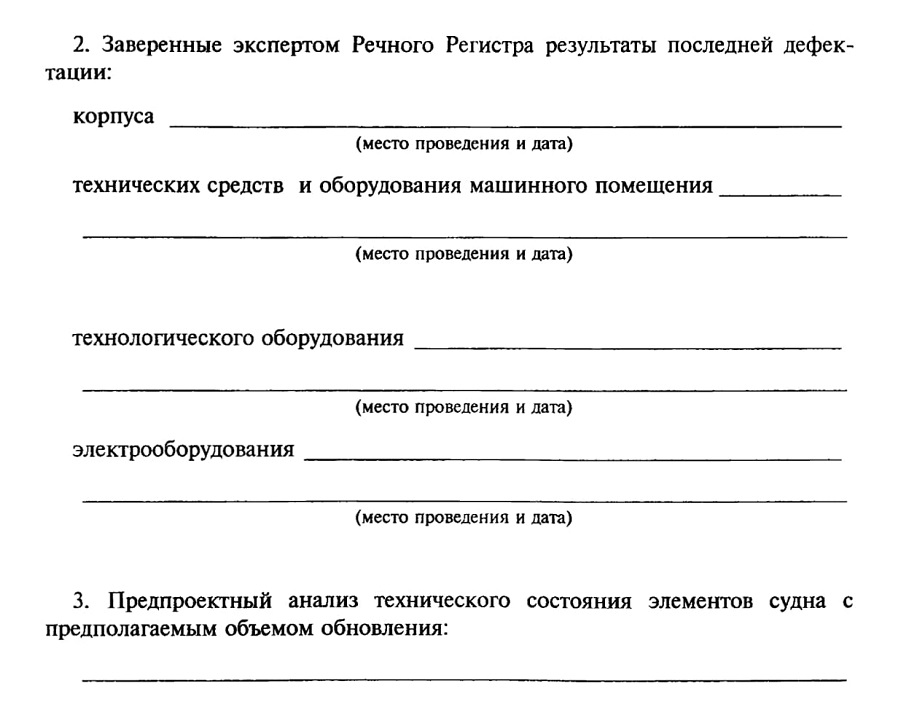

Приложение. Заявка о намерении обновления дноуглубительного снаряда..................................................................................................... 41

1 ОБЩИЕ ПОЛОЖЕНИЯ
1.1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1.1 Настоящее руководство устанавливает процедуры согласования и оформления документов, а также объем работ при обновлении корпусов, судовых технических средств, технологического и электрического оборудования земснаряда в соответствии с выбранным судовладельцем уровнем обновления заявленного к обновлению земснаряда.

1.1.2 Настоящее руководство распространяется на:

.1 стальные корпуса земснарядов классов «Л», «Р», «О», «М», «О-ПР», «М-ПР» и «М-СП»;

.2 судовые технические средства и оборудование машинного помещения земснарядов;

.3 технологическое оборудование земснарядов;

.4 электрическое и радионавигационное оборудование земснарядов.

1.1.3 Возможность применения настоящего руководства для обновления отдельных групп элементов плавкранов, дноочистительных снарядов, мотозавозней, самоходных шаланд и других типов судов технического флота является предметом специального рассмотрения Речным Регистром.

1.1.4 Решение об обновлении земснаряда или отдельных групп его элементов принимается судовладельцем.

1.2 ТЕРМИНЫ И ИХ ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

1.2.1 Термины, относящиеся к общей терминологии Правил, их определения и сокращения приведены в приложении 8 к ПОСЭ.

1.2.2 В настоящем руководстве используются термины, которые следует понимать следующим образом:

1дефектация и ремонт - приведение судовых технических средств и оборудования к уровню технического состояния или комплектности, соответствующего требованиям нормативных документов, в том числе Правил Речного Регистра (далее - Правил);

.2 земснаряд - землесосный или землечерпательный снаряд;

.3корпус -корпус земснаряда с конструкциями (черпаковая башня, копер, надстройка и др.), участвующими в общем изгибе судна;

.4оборудование-различного рода фильтры, теплообменные аппараты, сосуды под давлением, трубопроводы, арматура, цистерны и другие изделия, служащие для обеспечения функций судовых технических средств, устройств и т. п.;

.5технологическое оборудование -рабочие устройства, предназначенные для разработки грунта, то есть отделения от материка, подъема грунта над уровнем воды и отвода на место отвала или погрузки в специальные транспортные суда;

.6 электрическое оборудование - судовые источники электрической энергии, электрораспределительные устройства, кабельная сеть, трансформаторы и преобразователи, электродвигатели, аппаратура управления электрическими цепями, аварийнопредупредительная защита и сигнализация;

.7 радионавигационное оборудование - оборудование радиосвязи и навигации, требуемое ПСВП и ПССП.

1.3 ОБЩИЕ УКАЗАНИЯ

1.3.1 Под обновлением судна технического флота понимается комплекс согласованных с Речным Регистром и производимых судовладельцем мероприятий, после осуществления которых техническое состояние корпуса судна, судовых технических средств, технологического и электрического оборудования позволит обеспечить надежную эксплуатацию судна в спецификационных условиях в течение планируемого судовладельцем срока.

1.3.2 Руководством установлены следующие уровни обновления (отдельно по корпусу, судовым техническим средствам, технологиче-скому и электрическому оборудованию или одновременно по всем элементам судна):

-уровень О (УО), удостоверяющий техническое состояние судна, обеспечивающее надежную эксплуатацию обновленного судна не менее 20 лет;

-уровень 1 (У1), удостоверяющий техническое состояние судна, обеспечивающее надежную эксплуатацию обновленного судна не менее 15 лет;

-уровень 2 (У2), удостоверяющий техническое состояние судна, обеспечивающее надежную эксплуатацию обновленного судна не менее 10лет1.

1 Техническое состояние корпуса, судовых технических средств, технологического и электрического оборудования земснаряда, обновленного на уровень 0, уровень 1 или уровень 2, тем самым признается аналогичным техническому состоянию соответствующих элементов спроектированного на срок службы 25 лет нового земснаряда после 5-летней, 10-летней или 15-летней эксплуатации. При этом считается, что все параметры данного нового земснаряда (главные размерения, тип, назначение, класс судна, район эксплуатации и т.д.) практически не отличаются от таковых обновленного судна.

1.3.3 Уровень обновления земснаряда назначается по результатам оценки его технического состояния и планируемого судовладельцем срока эксплуатации судна после обновления.

1.3.4 Комплекс мероприятий по обновлению судна (по корпусу, судовым техническим средствам, технологическому и электрическому оборудованию в отдельности или одновременно по всем элементам земснаряда) включает в себя следующие этапы:

.1 направление судовладельцем заявки о намерении обновления элементов земснаряда по форме, приведенной в приложении к настоящему руководству, в Главное управление Речного Регистра (далее - ГУ);

.2 рассмотрение ГУ заявки с прилагаемыми к ней документами и подготовка в двухнедельный срок письменного заключения о возможности применения настоящего руководства для обновления заявленного к обновлению земснаряда. В заключении также оговаривается распределение работ по техническому наблюдению за обновлением судна между ГУ и филиалом (-ами) Речного Регистра;

3 проведение с участием представителей Речного Регистра дополнительной дефектации обновляемых объектов, если ГУ сочтет недостаточно полными материалы дефектации, представленные в приложениях к заявке;

.4 разработка и согласование с Речным Регистром проекта обновления земснаряда или его элементов (корпуса, судовых технических средств, технологического и электрического оборудования) с учетом указаний, изложенных в разд. 2-5 (разработке проекта обновления земснаряда и его элементов должен предшествовать анализ соответствия технических решений, реализованных в конструкции обновляемого земснаряда при его постройке, требованиям Правил);

.5 выполнение предписанных проектом обновления работ под техническим наблюдением Речного Регистра;

.6 оформление и выдача на судно документов Речного Регистра (см. гл. 1.5).

1.4 ПРОЕКТ ОБНОВЛЕНИЯ ЗЕМСНАРЯДА

1.4.1 Проект обновления земснаряда или его элементов должен выполняться проектной организацией, имеющей Свидетельство о признании, выданное Речным Регистром.

1.4.2 Проект обновления земснаряда или его элементов необходимо разрабатывать с учетом требований Правил. Одновременно с этим проект по возможности должен быть ориентирован на совершенствование элементов конструкции корпуса, конструктивной противопожарной защиты, судовых технических средств, устройств, электрического, радионавигационного и особенно технологического оборудования, элементной базы систем автоматизации, аварийно-предупредительной сигнализации и защиты в соответствии с современным уровнем развития техники.

1.4.3 Документация проекта обновления земснаряда должна быть разработана с учетом требований Правил и администрации флага к комплектации земснаряда радионавигационным оборудованием, оборудованием экологической безопасности и спасательными средствами.

1.4.4 Возможные отступления от требований Правил, в том числе в результате применения Правил, по которым был построен земснаряд,

оформляются в виде Перечня отступлений от Правил, представляемого в составе проекта обновления на согласование Речному Регистру.

1.4.5 Проект обновления может быть выполнен на группу земснарядов одного и того же проекта. В этом случае для конкретного судна проектная организация выполняет дополнение к проекту обновления данного земснаряда с учетом его особенностей.

1.4.6 Проект обновления может предусматривать различные уровни обновления корпуса, судовых технических средств, технического и электрического оборудования.

1.4.7 Срок действия согласования проекта обновления составляет

6 лет.

1.5 ДОКУМЕНТЫ РЕЧНОГО РЕГИСТРА

1.5.1 После обновления на судно выдаются документы Речного Регистра с соблюдением следующих положений:

.1 при обновлении земснаряда с сохранением его типа и назначения составляется акт внеочередного освидетельствования (в объеме первоначального), в Свидетельство о годности к плаванию вносятся необходимые изменения, выдаются Свидетельства об обновлении раздельно по корпусу земснаряда, судовым техническим средствам, технологическому и электрическому оборудованию, оформляется новое Классификационное свидетельство;

.2 при обновлении земснаряда с изменением его типа или назначения составляется акт первоначального освидетельствования, выдается полный комплект новых судовых документов, судну присваивается новый регистровый номер. Дополнительно на судно выдаются Свидетельства об обновлении согласно 1.5.1.1.

1.5.2 Отсчет сроков последующих классификационных освидетельствований корпуса, судовых технических средств, технологического, электрического и радионавигационного оборудования земснаряда производится с момента выдачи Свидетельств об обновлении этих элементов судна.

2 УКАЗАНИЯ ПО ОБНОВЛЕНИЮ КОРПУСА

2.1 ОБЩИЕ УКАЗАНИЯ

2.1.1 Руководством предусматривается восстановление обшей прочности корпуса и местной прочности наружной обшивки, настилов и балок набора земснарядов до уровня, регламентированного требованиями настоящего раздела, в зависимости от заявленного уровня обновления и планируемого срока эксплуатации, путем замены или подкрепления связей, а также установки дополнительных связей и конструкций (накладных полос, ребер жесткости и т. п.).

2.1.2 Свидетельства об обновлении корпуса оформляются также в случае выполнения модернизационных и/или других видов работ, в результате которых корпус судна будет удовлетворять требованиям настоящего руководства применительно к уровню обновления УО, У1 или У2.

2.1.3 Материалы проекта обновления корпуса должны включать в себя:

. 1 определение минимально необходимой толщины элементов корпуса для выбранного уровня обновления (см. 2.3);

.2 определение минимально необходимых характеристик балок набора для выбранного уровня обновления (см. 2.4);

.3 техническую документацию на подкрепление или замену элементов конструкции корпуса, состояние которых не удовлетворяет требованиям ПОСЭ и настоящего руководства (по результатам дефектации корпуса, требования к выполнению которой приведены в 2.2, и по оценке общей прочности).

2.2 ДЕФЕКТАЦИЯ КОРПУСА

2.2.1 Дефектация корпуса включает в себя выявление, измерение параметров и оценку допустимости дефектов корпуса обновляемого земснаряда с целью определения его технического состояния, обоснования методов и установления объема ремонта.

2.2.2 Дефектация корпуса производится судовладельцем не более чем за 1 год до подачи заявки о намерении обновления корпуса.

2.2.3 Объем дефектации назначается в зависимости от технического состояния корпуса обновляемого судна, но должен быть не менее предписанного в приложении 2 к ПОСЭ объема дефектации перед очередным освидетельствованием.

При возрасте земснаряда более 25 лет Речной Регистр может потребовать увеличения объема дефектации в соответствии с основными положениями «Инструкции по дефектации корпусов судов внутреннего и смешанного (река-море) плавания со стальными корпусами», разработанной Санкт-Петербургским государственным университетом водных коммуникаций и согласованной Речным Регистром (1996 г).

2.2.4 При наличии группы однотипных судов одинакового срока службы, подлежащих обновлению, установление фактического износа проектных толщин наружной обшивки корпуса судна должно проводиться для каждого судна.

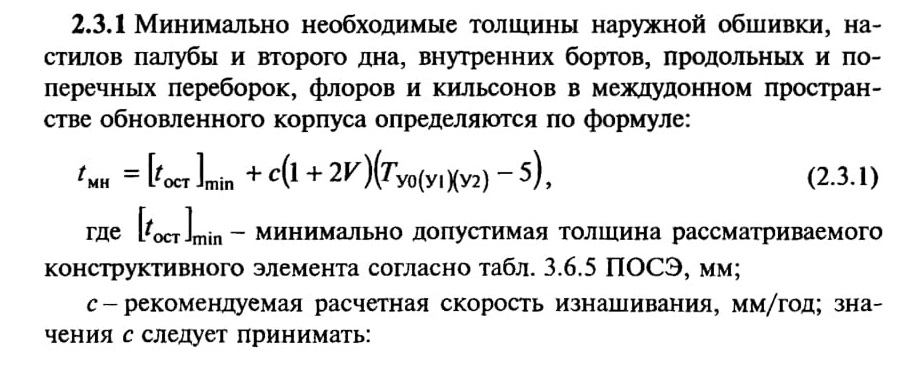

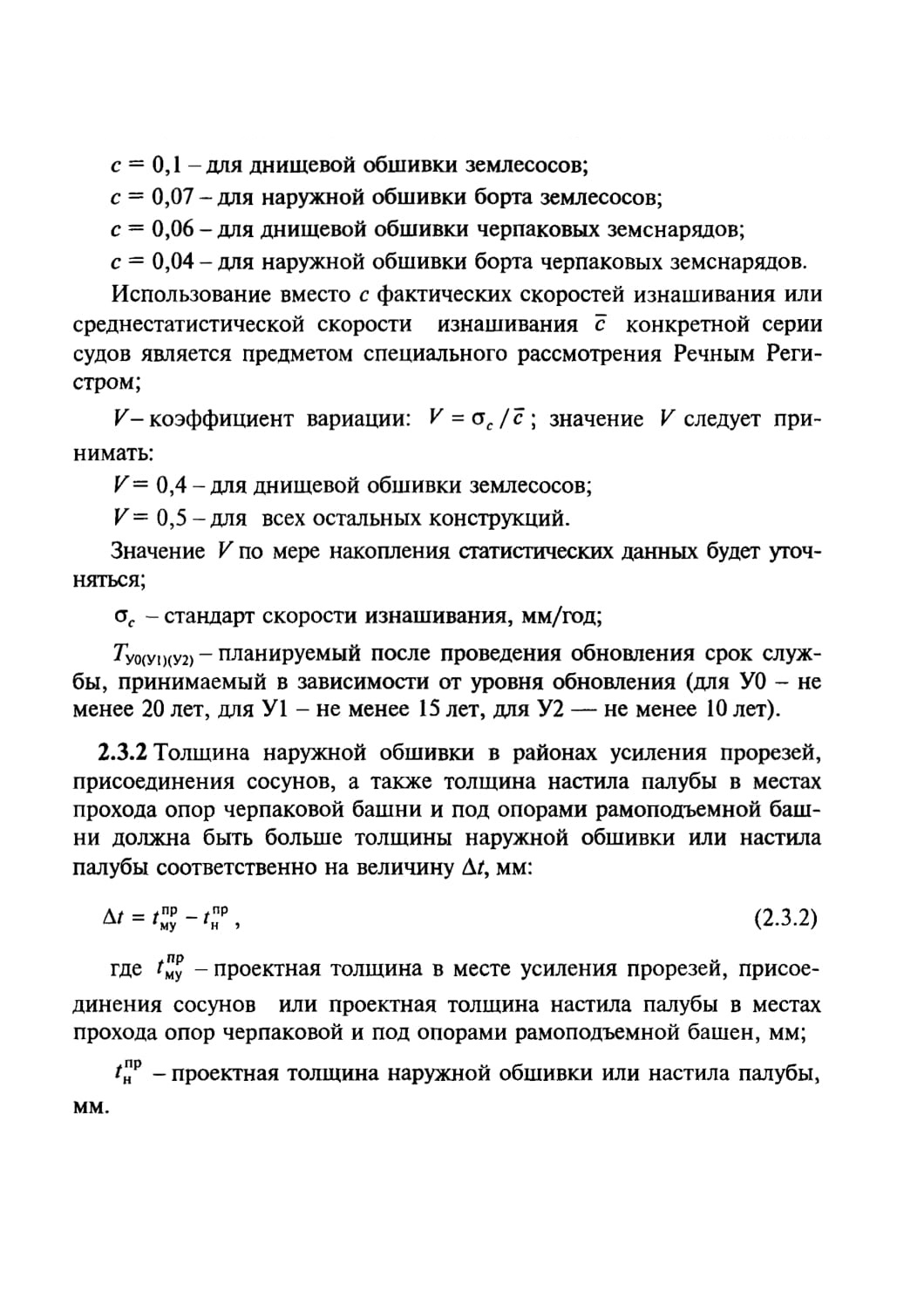

2.3 МИНИМАЛЬНО НЕОБХОДИМЫЕ ТОЛЩИНЫ ЛИСТОВЫХ ЭЛЕМЕНТОВ КОРПУСА ОБНОВЛЕННОГО СУДНА

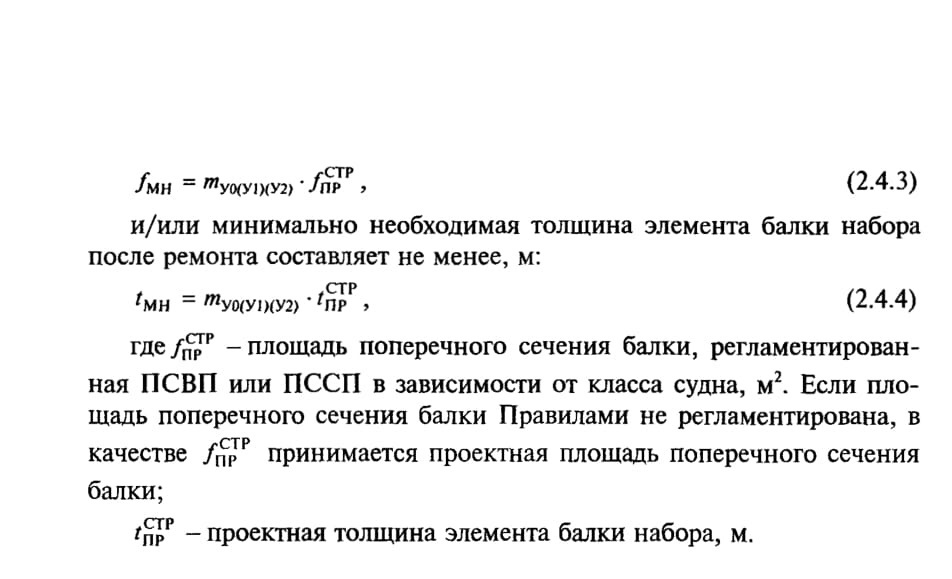

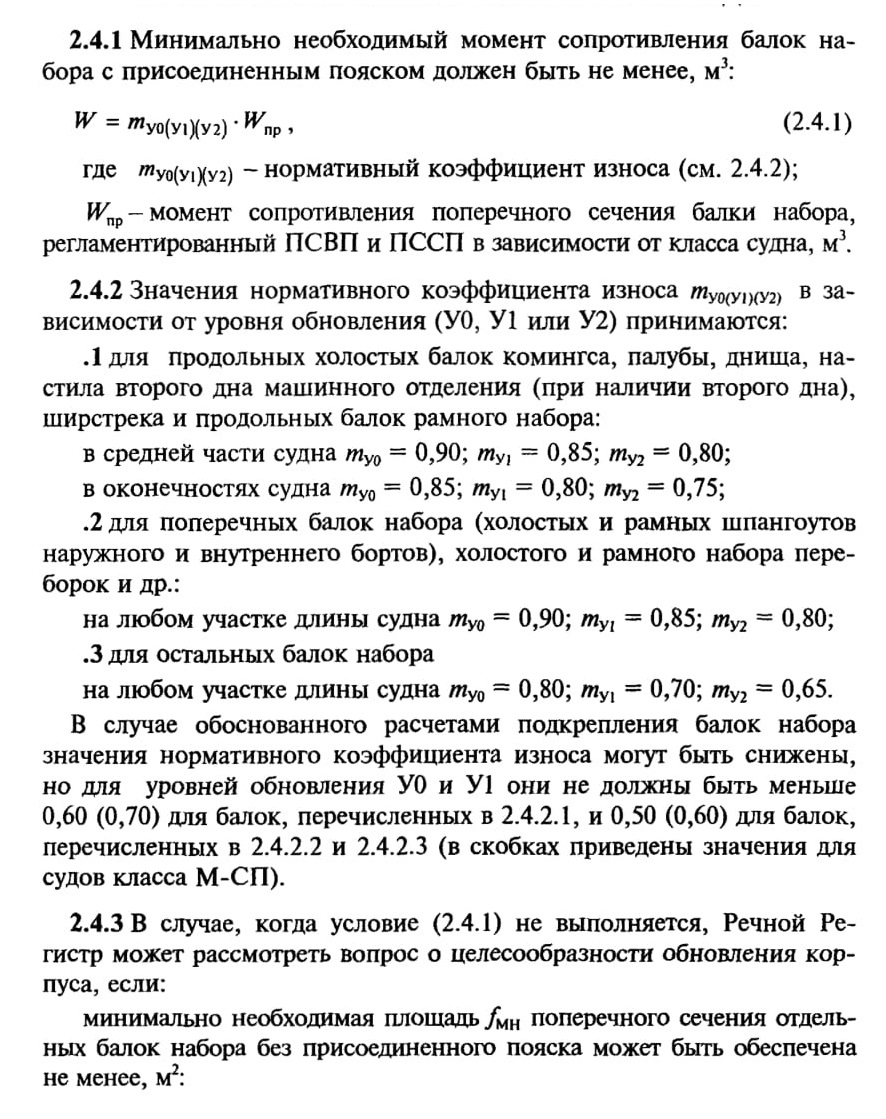

2.4 МИНИМАЛЬНО НЕОБХОДИМЫЕ ХАРАКТЕРИСТИКИ БАЛОК НАБОРА ОБНОВЛЕННОГО ЗЕМСНАРЯДА

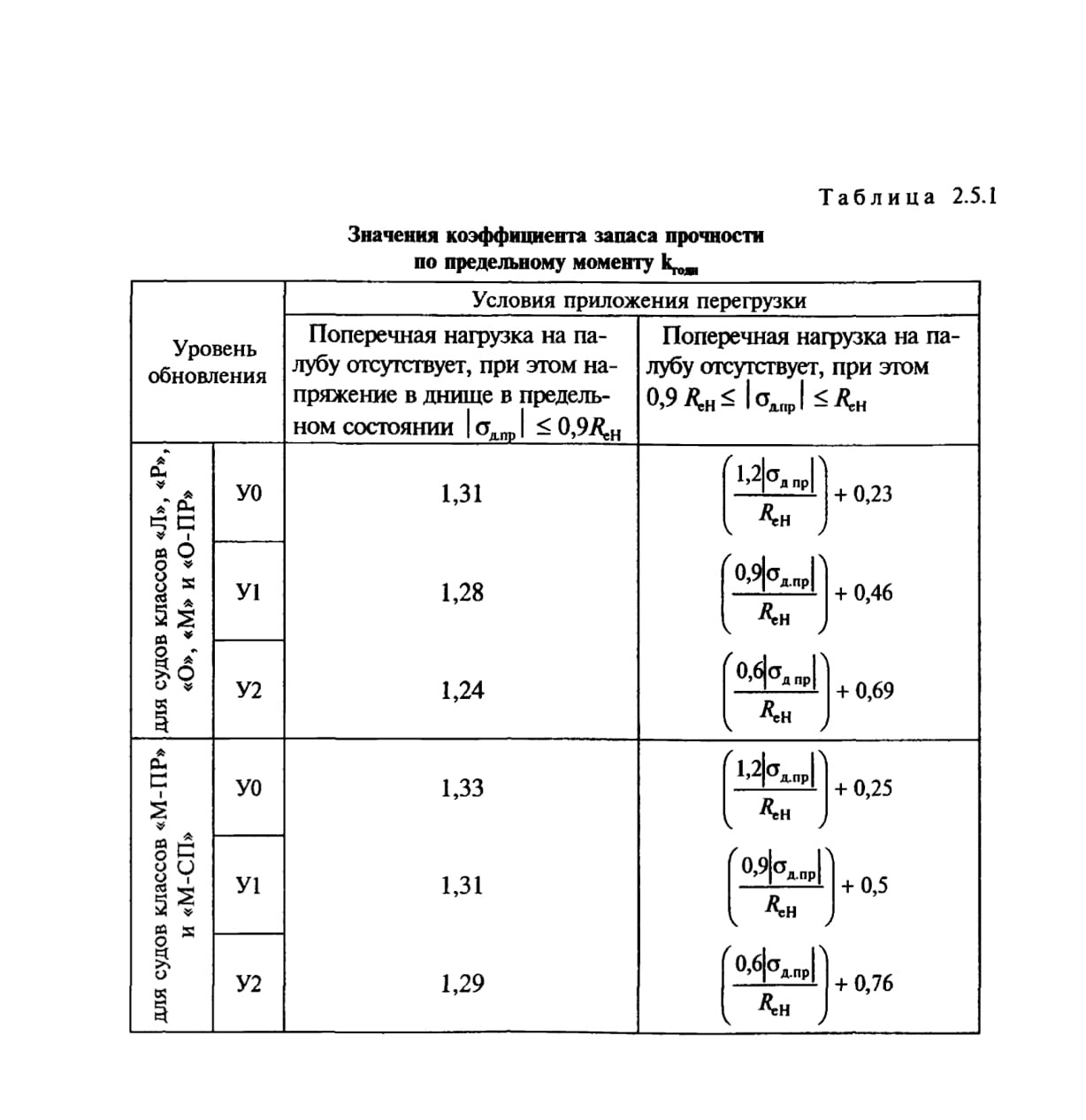

2.5 РАСЧЕТНАЯ ПРОВЕРКА ОБЩЕЙ ПРОЧНОСТИ ОБНОВЛЕННОГО СУДНА

2.5.1 Для выбранного уровня обновления (УО, У1 или У2) должна быть выполнена проверка фактической общей прочности обновленного корпуса в расчетных поперечных сечениях в соответствии с указаниями приложения 1 к ПОСЭ.

При этом значения нормативных коэффициентов запаса прочности должны приниматься по табл. 2.5.1.

2.5.2 Для судов длиной менее 50 м проверку обшей предельной прочности допускается не проводить, если для фактических геометрических размеров связей корпуса с учетом проекта обновления выполняется условие 2.5.2 ч. 1 ПСВП.

3 УКАЗАНИЯ ПО ОБНОВЛЕНИЮ СУДОВЫХ ТЕХНИЧЕСКИХ СРЕДСТВ И ОБОРУДОВАНИЯ МАШИННОГО ПОМЕЩЕНИЯ
3.1 ОБЩИЕ УКАЗАНИЯ

3.1.1 Решение о ремонте или замене тех или иных технических средств или оборудования машинного помещения в составе работ по обновлению судна принимает судовладелец. При этом рассматривается техническое состояние всех технических средств и оборудования машинного помещения судна, перечисленных в ПОСЭ, и выделяется группа объектов обновления, надлежащее техническое состояние которых наиболее важно для обновленного судна. При выборе этих объектов, помимо указанного, учитывается следующее:

.1 наработка объекта за все время эксплуатации;

.2 ресурс объекта до списания, установленный организацией-изготовителем;

.3 возраст судна, косвенно свидетельствующий об износе судовых котлов, воздухохранителей, трубопроводов и т. п.;

.4 результаты дефектации объекта.

3.1.2 Объем дефектации технических средств и/или их узлов, подлежащих ремонту, должен быть не менее предписанного ПОСЭ объема дефектации соответствующих технических средств перед очередным освидетельствованием.

3.1.3 Проект обновления технических средств и оборудования машинного помещения должен включать в себя:

.1 обоснование необходимости ремонта или замены технических средств или их узлов с учетом результатов дефектации согласно 3.1.2 и прогнозирования остаточного ресурса незаменяемого оборудования, арматуры и трубопроводов;

.2 техническую документацию на монтаж всего заменяемого оборудования, включая документацию на изготовление и установку новых фундаментов, аппаратуры управления, защиты и сигнализации (при необходимости);

.3 технические требования по восстановлению незаменяемых элементов технических средств, оборудования, устройств и систем согласно действующим нормативным документам или специально разработанным ТУ.

3.2 УСЛОВИЯ ОБЕСПЕЧЕНИЯ УРОВНЕЙ ОБНОВЛЕНИЯ ТЕХНИЧЕСКИХ СРЕДСТВ И ОБОРУДОВАНИЯ МАШИННОГО ПОМЕЩЕНИЯ

3.2.1 В зависимости от выбранного уровня обновления применительно к выбранным для обновления объектам выполняются работы в соответствии с указаниями, приведенными в табл. 3.2.1.

3.2.2 После монтажа или ремонта технических средств, оборудования и систем машинного помещения проводятся их испытания, в том числе гидравлические, в соответствии с требованиями Правил и/или техническими требованиями чертежей проекта обновления.

3.2.3 Ремонт двигателей в корпусе судна допускается только при наличии согласованных с Речным Регистром ТУ.

3.2.4 После окончания монтажных работ эксперту Речного Регистра предъявляются акты органов технического контроля организации на выполненные работы, сертификаты (иные документы) на примененные материалы, сменные детали, комплектующие, а также другие необходимые документы: чертежи, описания, схемы, формуляры или паспорта, инструкции по обслуживанию.

3.2.5 После завершения всех монтажных, ремонтных и модерниза-ционных работ судно должно быть предъявлено к швартовным, ходовым (для самоходных земснарядов) и производственным испытаниям. Испытания производятся в соответствии с программой и методиками, разработанными в составе проекта обновления и согласованными с Речным Регистром. Результаты испытаний оформляются в виде соответствующих протоколов испытаний.

3.2.6 На завершающем этапе обновления технических средств и оборудования машинного помещения экспертом Речного Регистра оформляются документы, перечисленные в гл. 1.5 настоящего руководства.

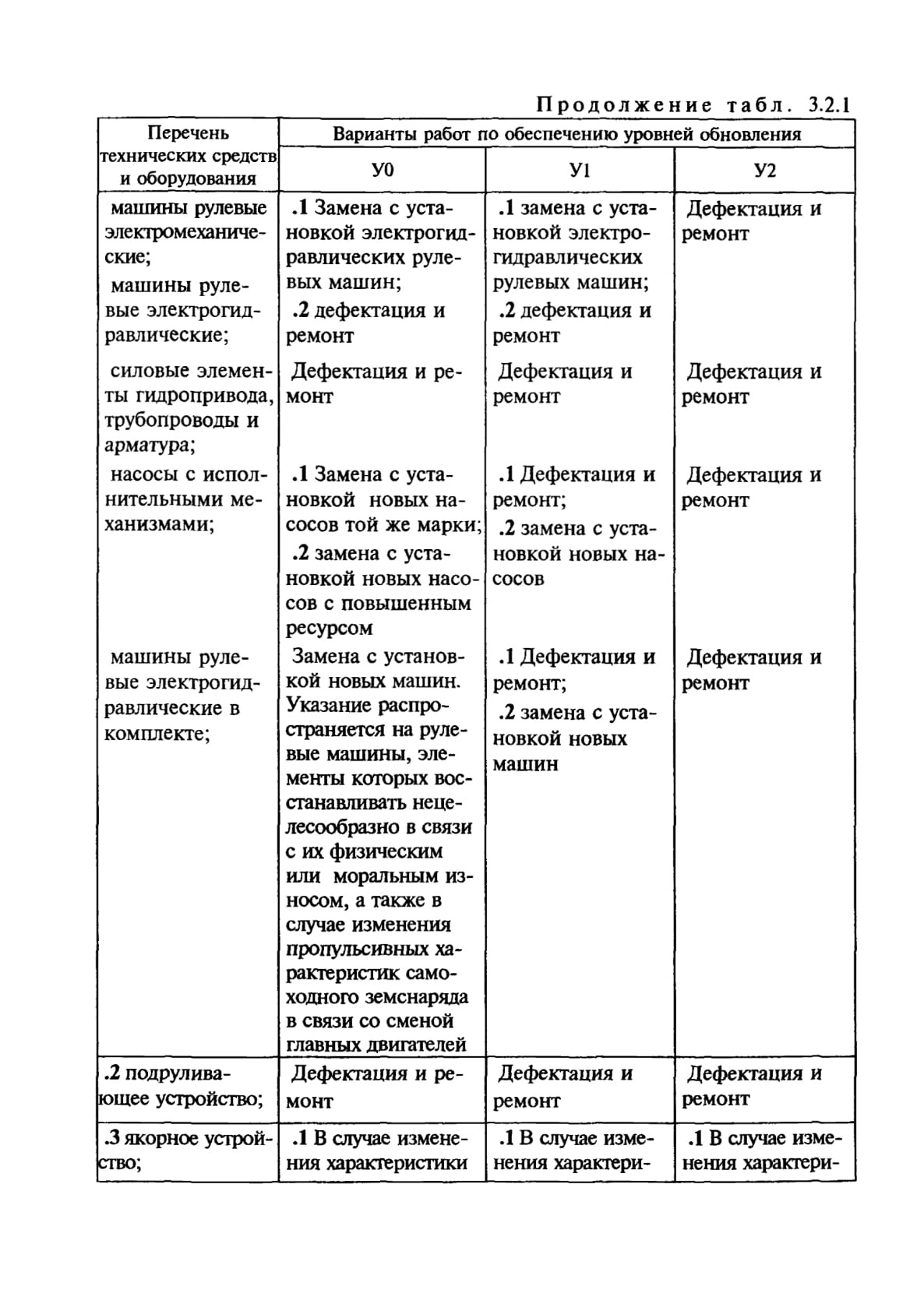

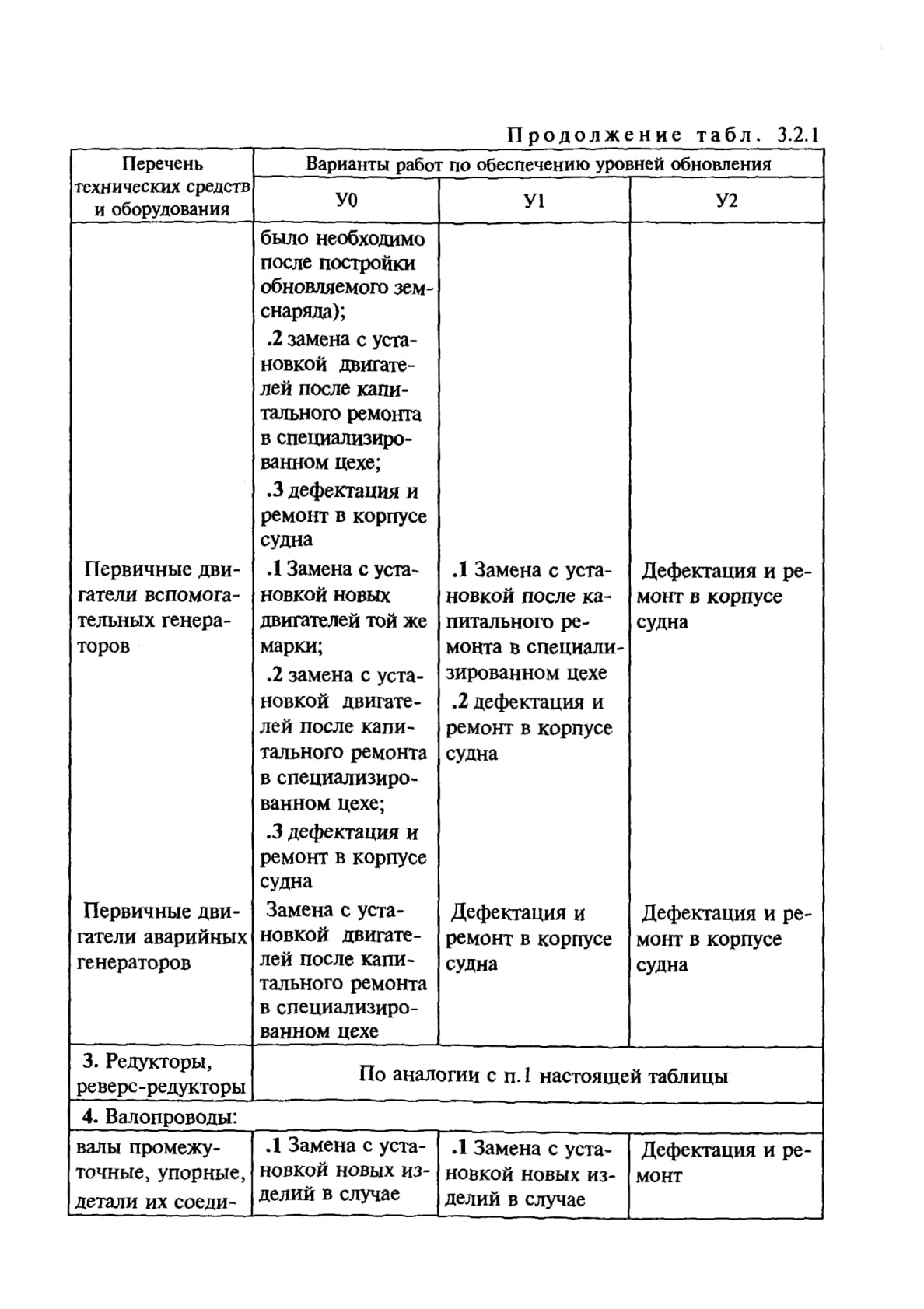

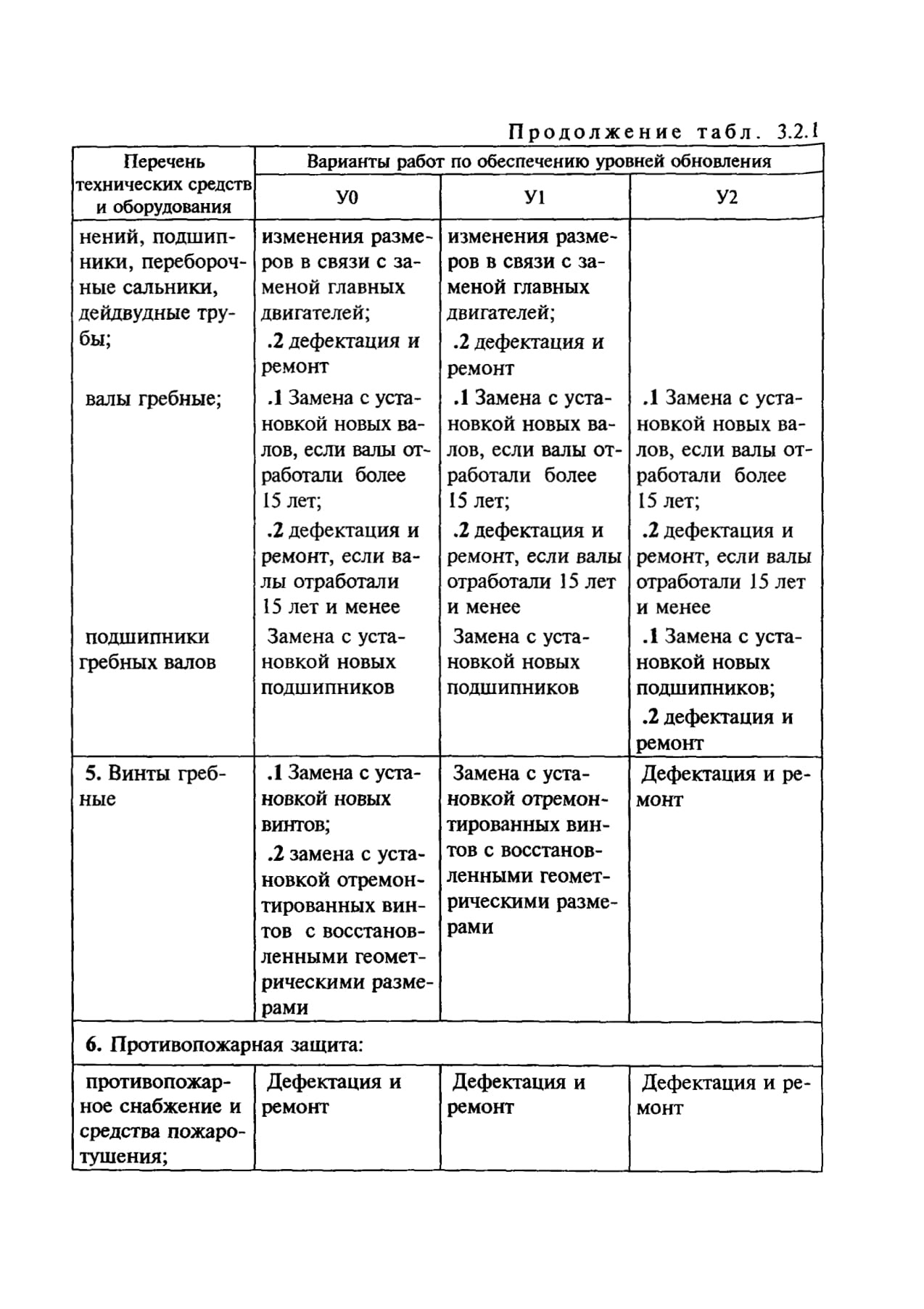

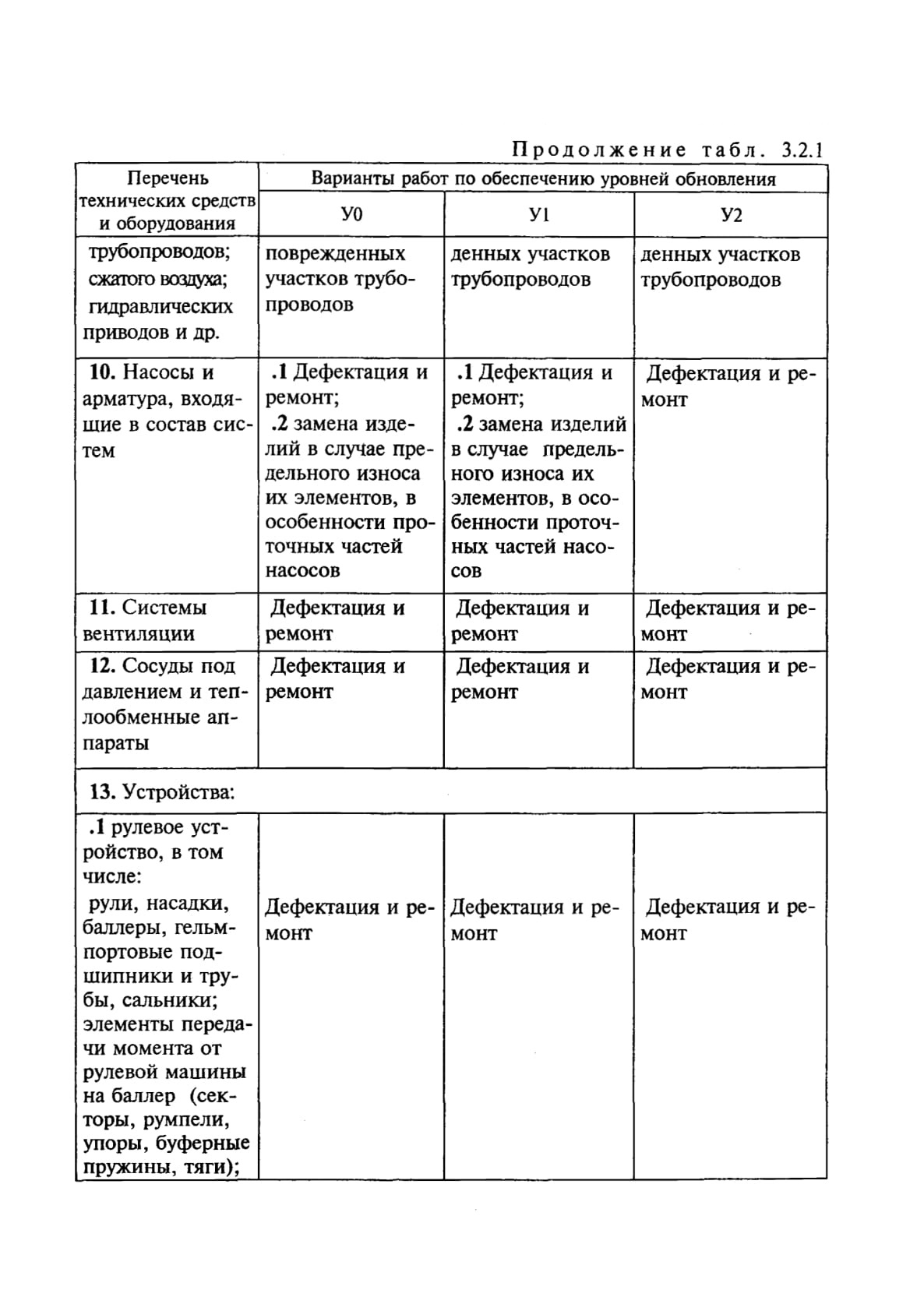

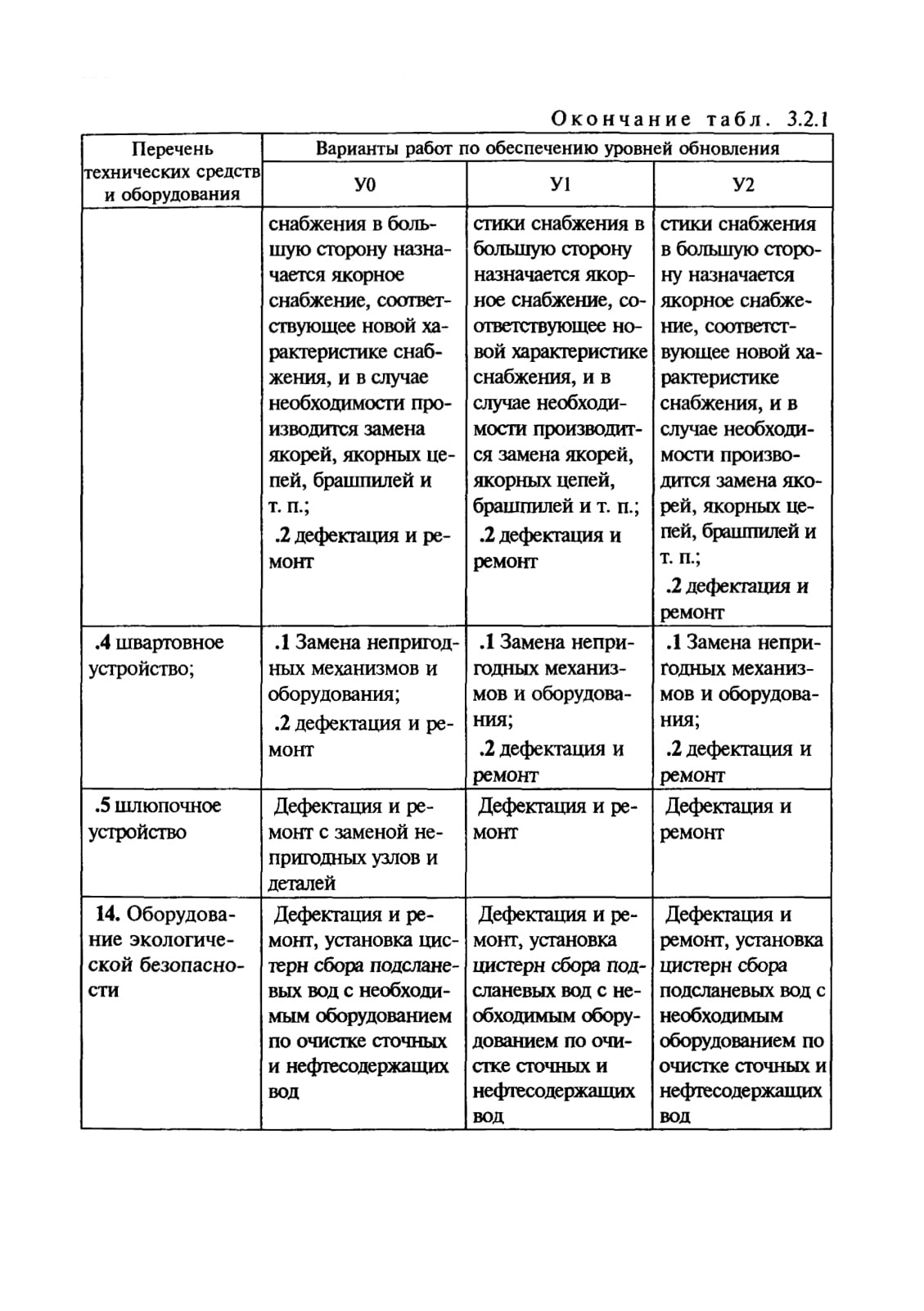

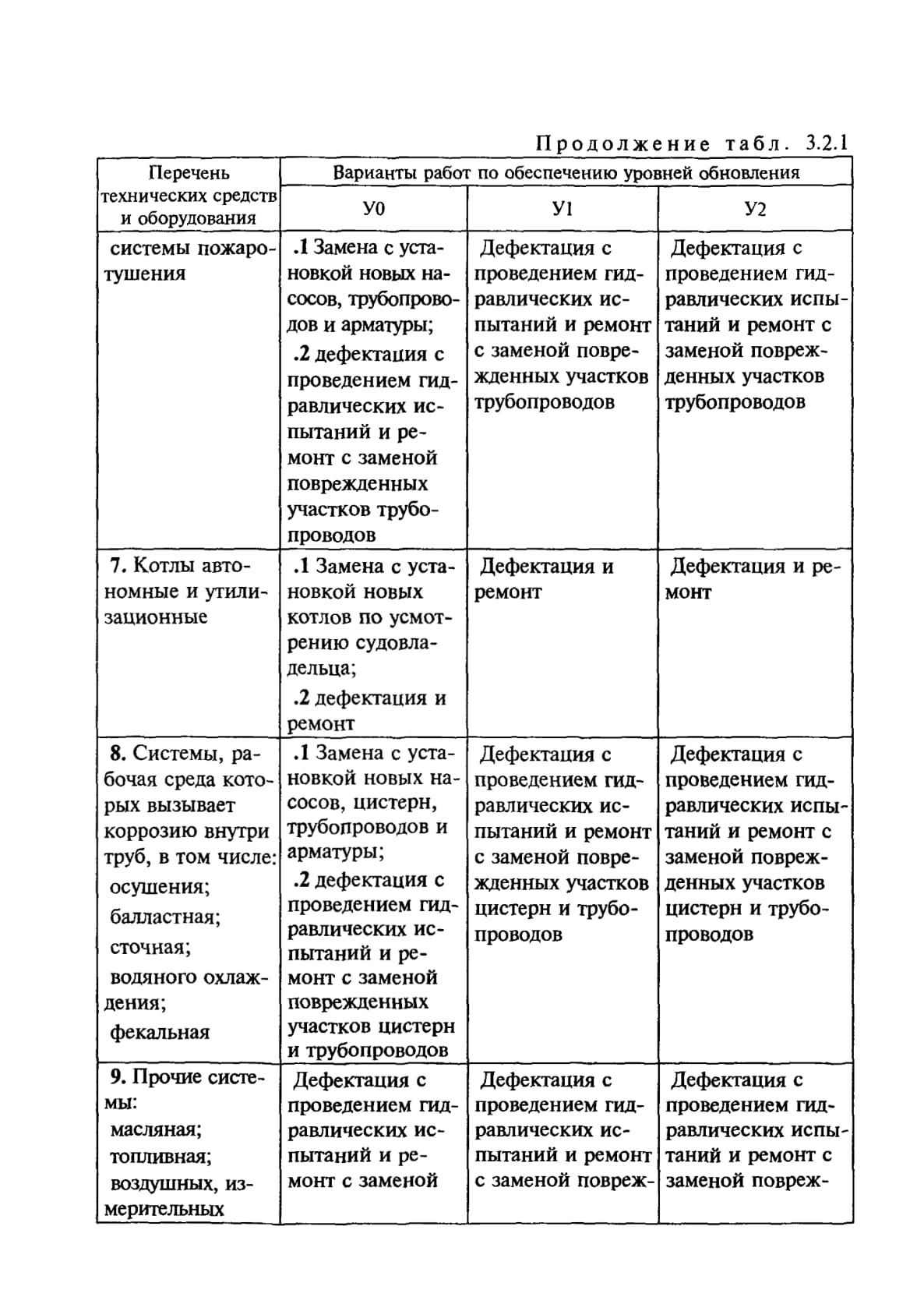

Таблица 3.2.1

Перечень технических средств и оборудования	Варианты работ по обеспечению уровней обновления
Перечень технических средств и оборудования	У0	У1	У2
1. Двигатели главные	.1 Замена с установкой новых двигателей другой марки, в том числе с повышением их мощности, если это обосновано повышением производительности по фунту; .2 замена с установкой новых двигателей той же марки; .3 замена с установкой двигателей после капитального ремонта в специализированном цехе; .4 дефектация и ремонт в корпусе судна	.1 Замена с установкой новых двигателей той же марки; .2 замена с установкой двигателей после капитального ремонта в специализированном цехе; .3 дефектация и ремонт в корпусе судна	Дефектация и ремонт в корпусе судна
2. Первичные двигатели главных генераторов	.1 Замена с установкой новых двигателей (замена всего агрегата, включая генератор, на дизель- генератор большей мощности в случае, когда для снабжения всех потребителей обновленного земснаряда требуется большая мощность электростанции, чем это	.1 Замена с установкой новых двигателей той же марки; .2 замена с установкой двигателей после капитального ремонта в специализированном цехе	Дефектация и ремонт в корпусе судна

4 УКАЗАНИЯ ПО ОБНОВЛЕНИЮ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ
4.1 ОБЩИЕ УКАЗАНИЯ

4.1.1 Решение о ремонте или замене того или иного технологического оборудования в составе работ по обновлению судна принимает судовладелец. При этом рассматривается техническое состояние всех изделий, отнесенных к технологическому оборудованию, и выделяется группа объектов обновления, надлежащее техническое состояние которых наиболее важно для обновленного земснаряда. При выборе этих объектов, помимо указанного выше, учитывается следующее:

.1 наработка объекта за все время эксплуатации и после очередного ремонта;

.2 возраст судна, косвенно свидетельствующий об износе объектов, ремонт которых фактически не производился или производился в малых объемах;

.3 результаты дефектации объекта.

4.1.2 Объем дефектации технологического оборудования и/или его узлов, подлежащих ремонту, должен быть достаточным для определения технического состояния всех деталей.

4.1.3 Проект обновления технологического оборудования должен включать в себя:

.1 обоснование необходимости ремонта или замены обновляемых объектов или их узлов с учетом результатов дефектации согласно 3.1.2 и прогнозирования остаточного ресурса незаменяемого оборудования, арматуры и трубопроводов (если это возможно);

.2 техническую документацию заменяемого оборудования, включая документацию на изготовление и установку новых фундаментов, аппаратуры управления, защиты и сигнализации (при необходимости);

.3 технические требования по восстановлению незаменяемых элементов технологического оборудования согласно действующим нормативным документам или специально разработанным ТУ.

4.2 УСЛОВИЯ ОБЕСПЕЧЕНИЯ УРОВНЕЙ ОБНОВЛЕНИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

4.2.1 В зависимости от выбранного уровня обновления применительно к выбранным для обновления объектам выполняются работы в соответствии с указаниями, приведенными в табл. 4.2.1.

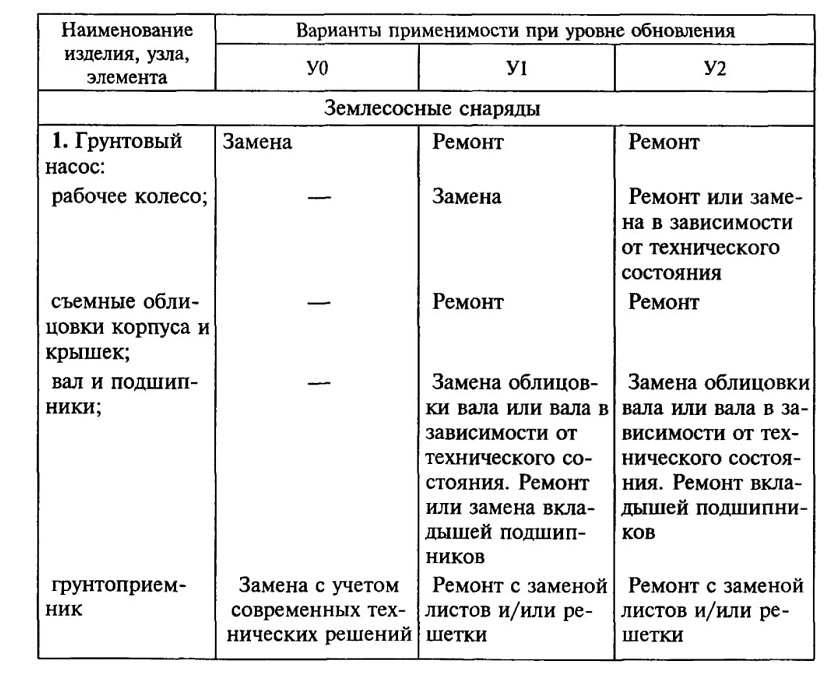

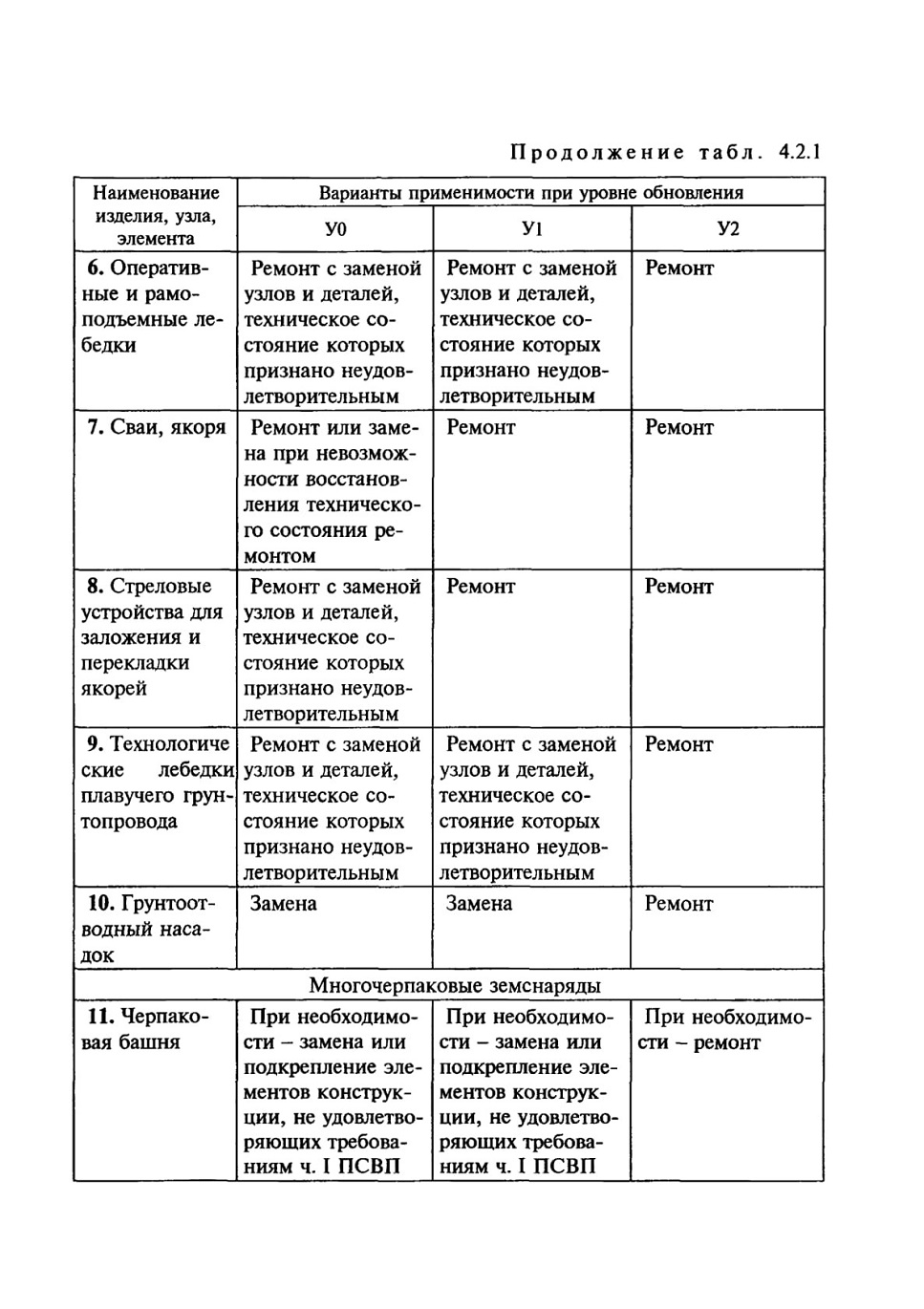

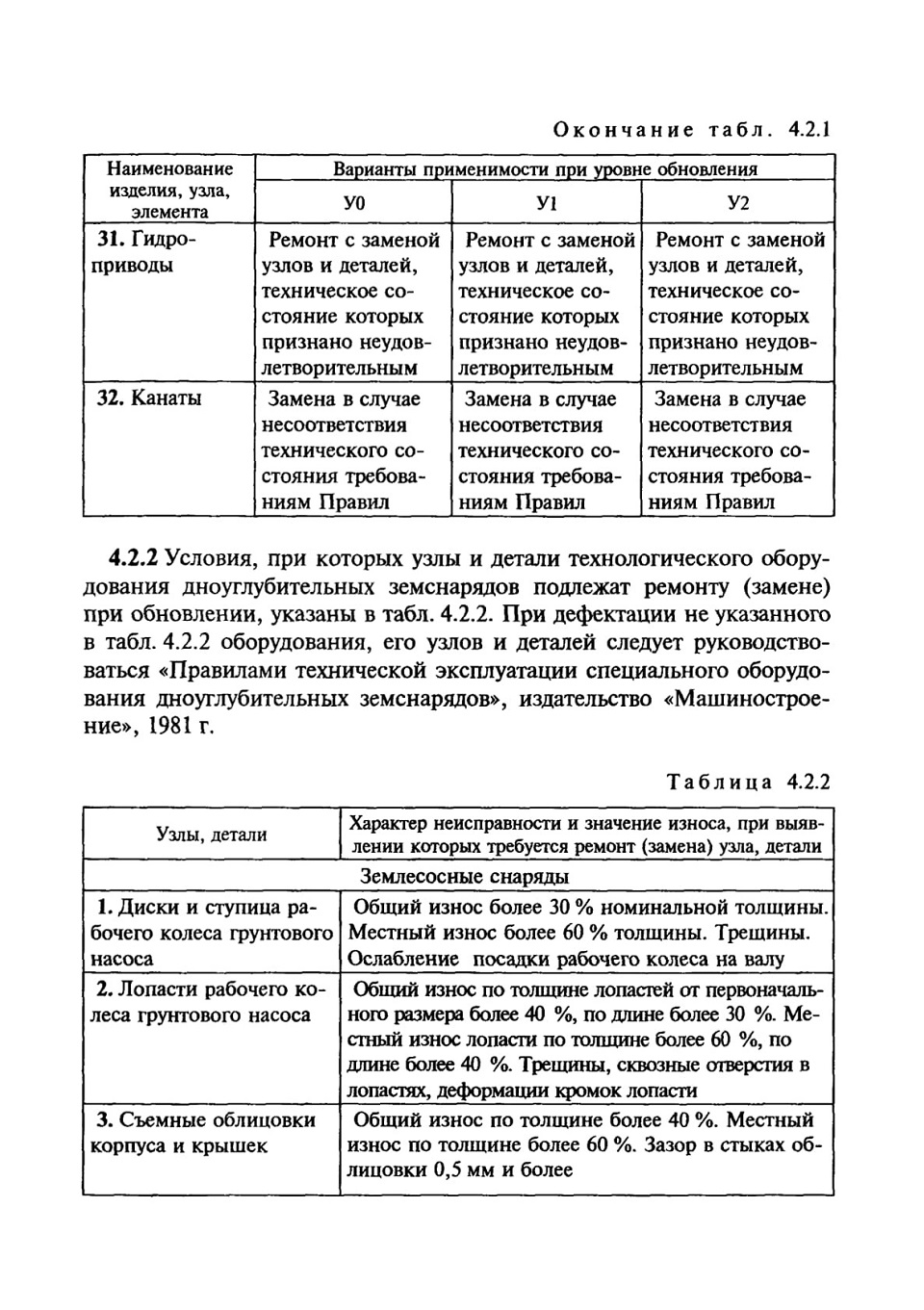

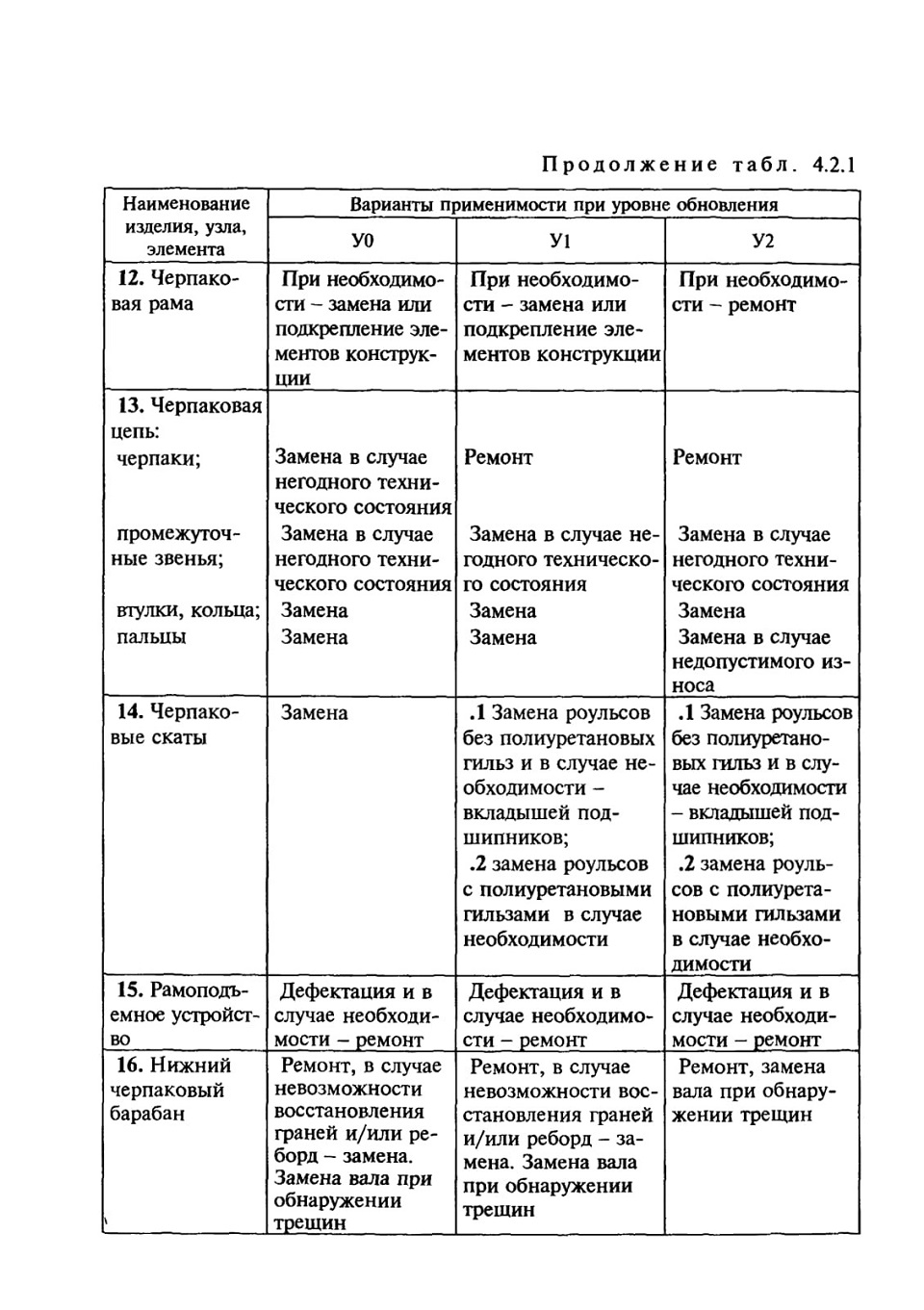

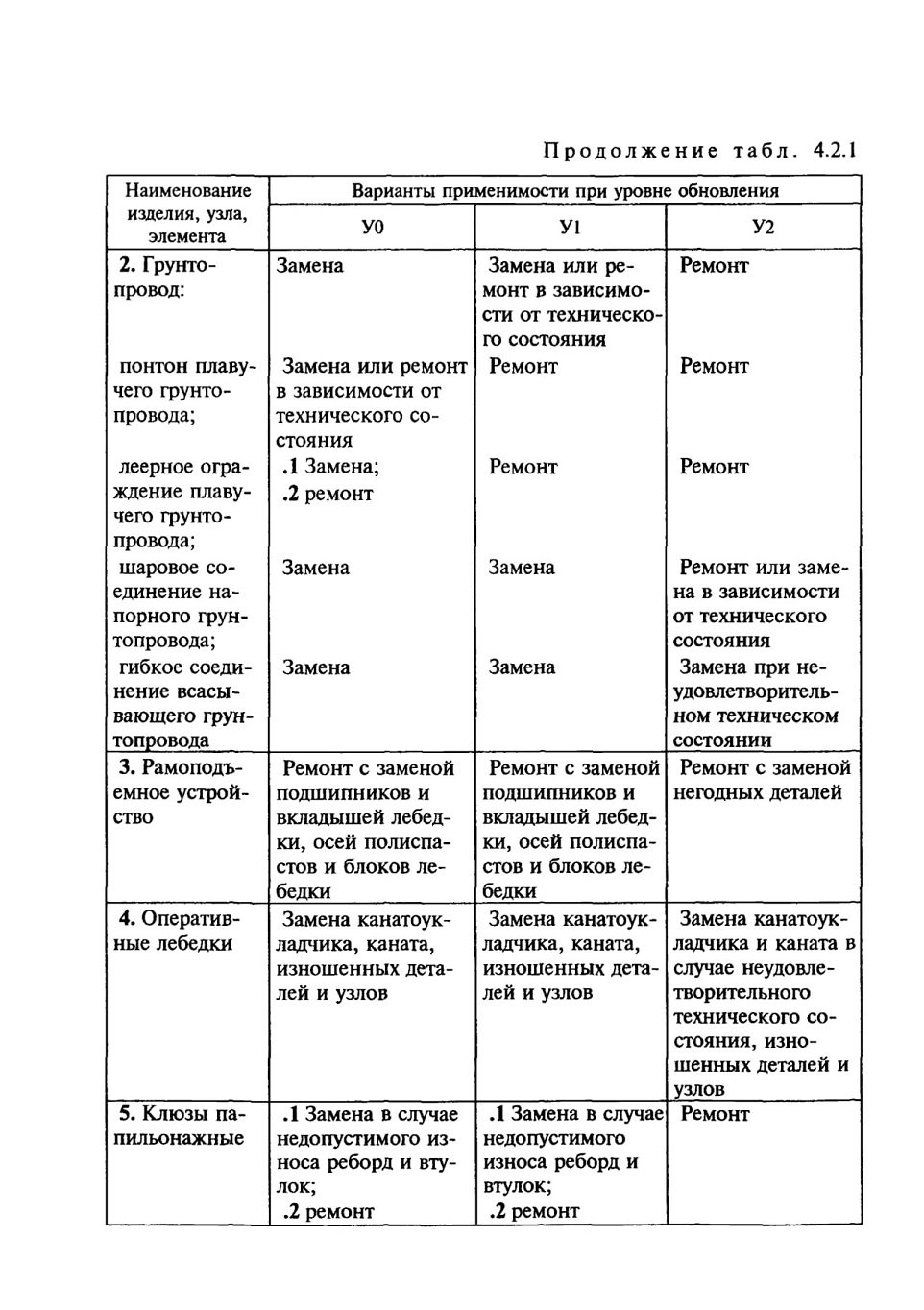

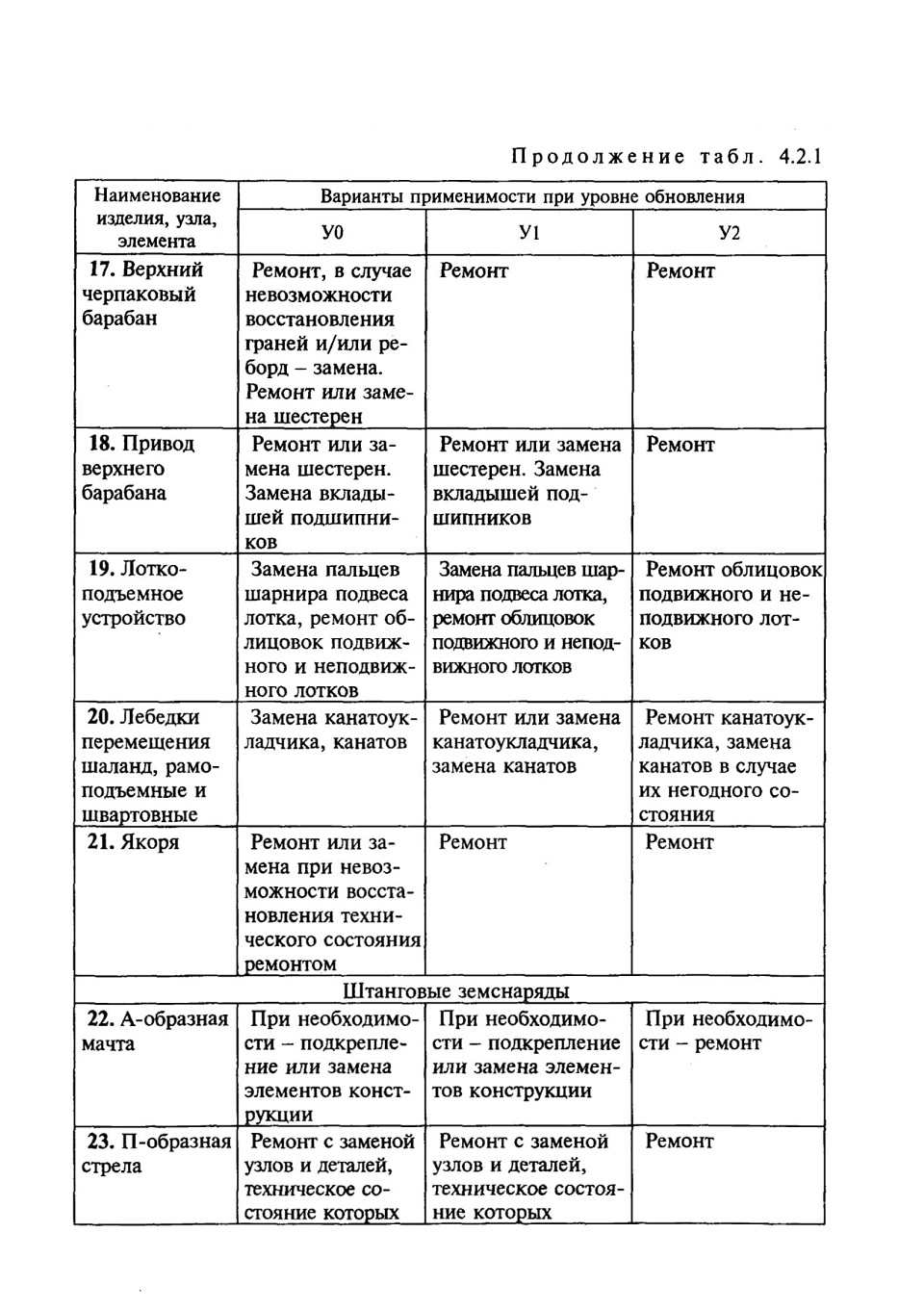

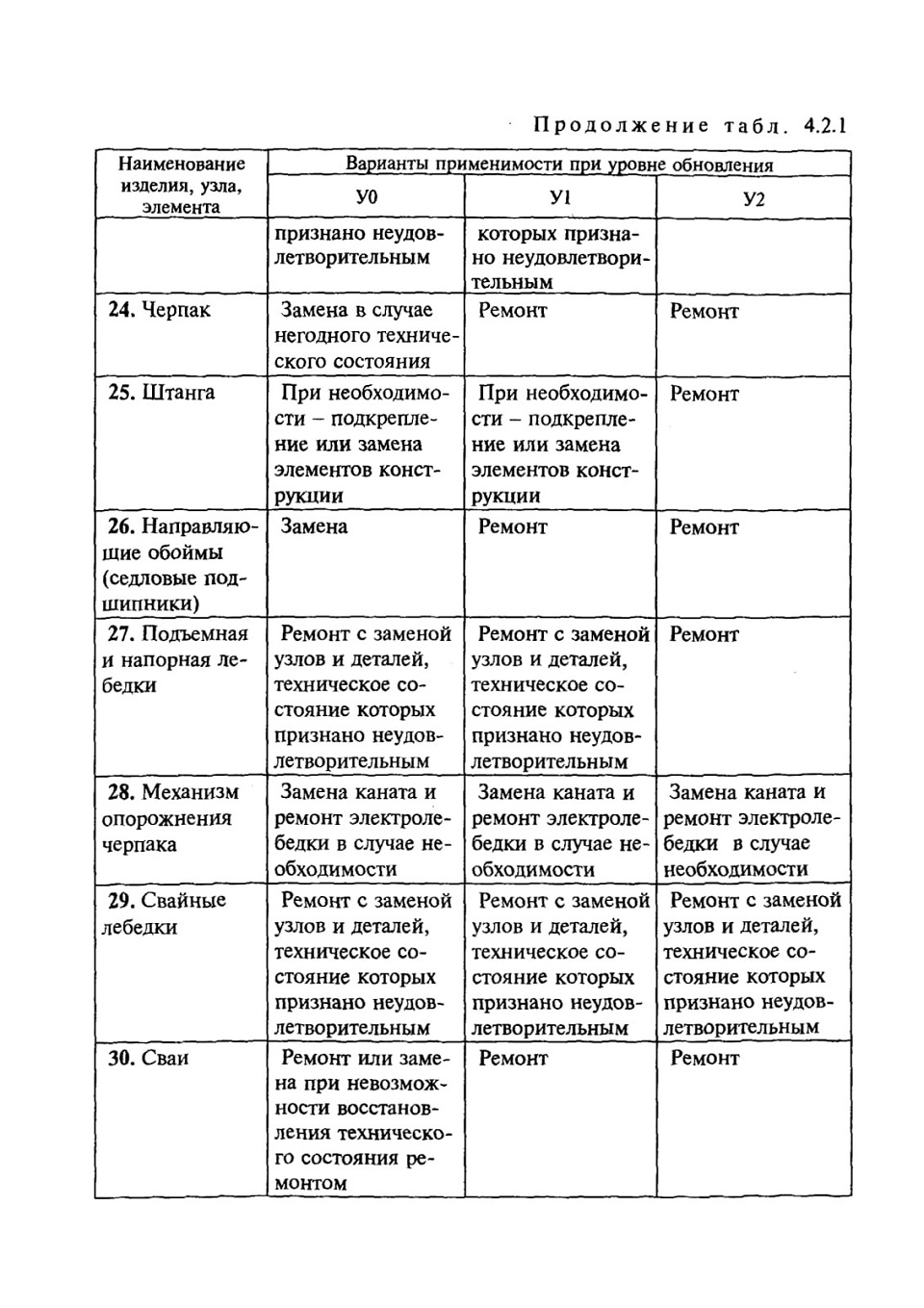

Таблица 4.2.1

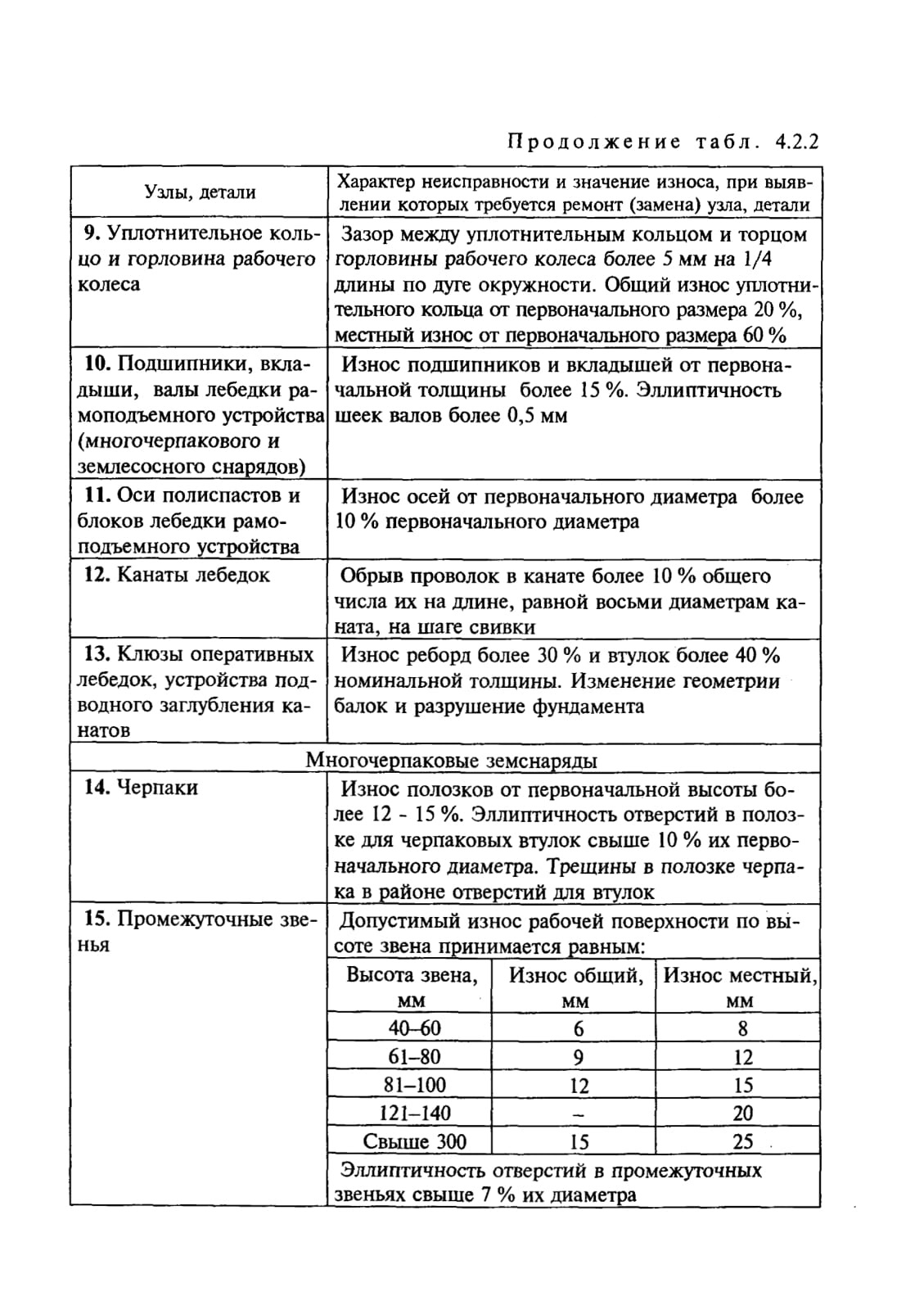

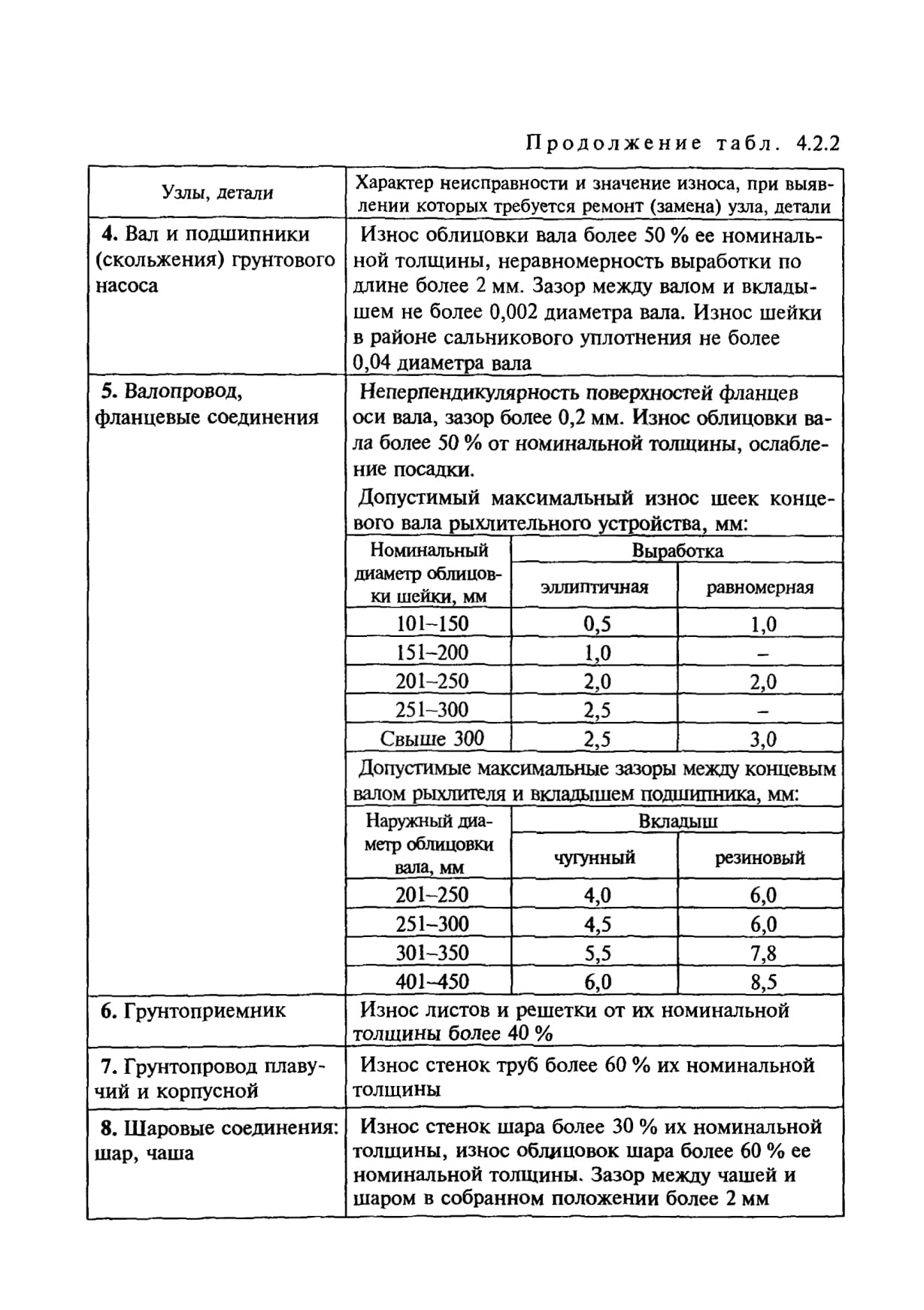

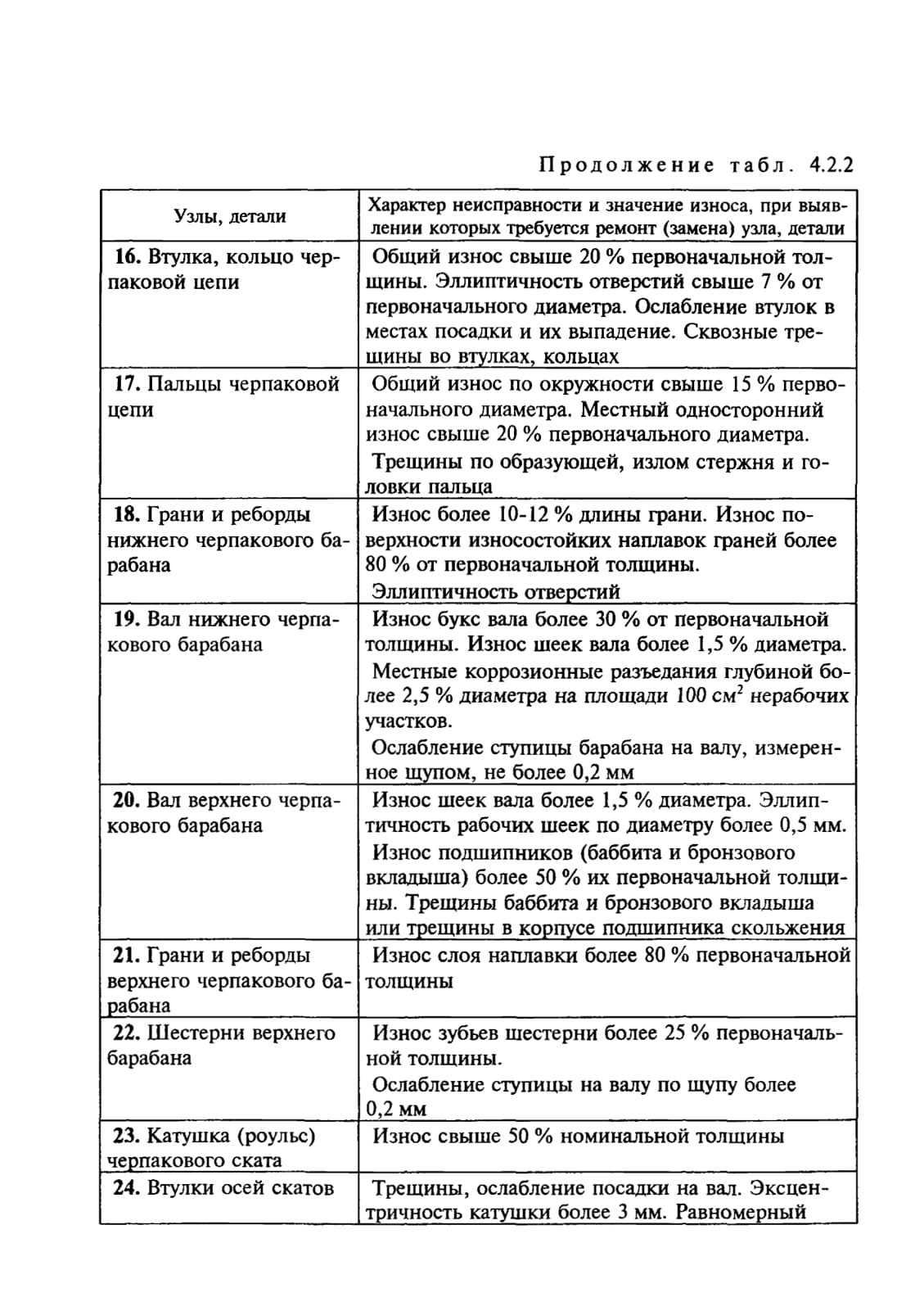

Узлы, детали	Характер неисправности и значение износа, при выявлении которых требуется ремонт (замена) узла, детали
	износ рабочей поверхности более 50 % толщины втулки. Износ шеек оси более 20 % их диаметра
25. Вкладыши подшипников скольжения	Износ более 30 % номинальной толщины
26. Шарнир подвеса лотка лоткоподъемного устройства	Износ пальцев более 20 % их номинального диаметра
27. Втулки, пальцы, блоки	Износ более 15 % первоначального размера

4.2.3 После монтажа или ремонта технологического оборудования проводятся их испытания, в том числе гидравлические, в соответствии с требованиями Правил и/или техническими требованиями чертежей проекта обновления.

4.2.4 После окончания монтажных работ эксперту Речного Регистра предъявляются акты органов технического контроля организации на выполненные работы, сертификаты (иные документы) на примененные материалы, сменные детали, комплектующие, а также другие необходимые документы: чертежи, описания, схемы, формуляры или паспорта, инструкции по обслуживанию.

4.2.5 После завершения всех монтажных, ремонтных и модерниза-ционных работ земснаряд предъявляется к швартовным, ходовым (для самоходных земснарядов) и производственным испытаниям с целью определения параметров режимов разработки грунта и правильности функционирования технологического оборудования. Испытания могут быть совмещены с испытаниями других элементов земснаряда (корпуса, энергетической установки и электрического оборудования) и производятся в соответствии с программой и методиками, разработанными в составе проекта обновления и согласованными с Речным Регистром. Результаты испытаний оформляются в виде соответствующих протоколов испытаний.

4.2.6 На завершающем этапе обновления технологического оборудования экспертом Речного Регистра оформляются документы, перечисленные в гл. 1.5 настоящего руководства.

5 УКАЗАНИЯ ПО ОБНОВЛЕНИЮ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ
5.1 ОБЩИЕ УКАЗАНИЯ

5.1.1 Решение об обновлении тех или иных изделий, входящих в состав электрического оборудования принимает судовладелец. Выбор объектов обновления осуществляется аналогично 3.1.1.

Комплектация обновленных судов радионавигационным оборудованием осуществляется в соответствии с требованиями ч. IV, Б и В ПСВП и/или ПССП.

5.1.2 Дефектацию электрического оборудования следует производить в объеме, указанном в приложении 4 к ПОСЭ.

5.1.3 При дефектации кабельных трасс производятся:

. 1 внешний осмотр кабелей на всей их длине;

.2 проверка состояния оконцеваний и маркировки;

.3 измерение сопротивления изоляции как между каждой жилой и корпусом, так и между самими жилами;

.4 проверка состояния изоляции кабелей с применением современных средств диагностики, позволяющих выявить механические повреждения, тепловое старение, увлажнение изоляции, а также сделать заключение о возможности дальнейшей эксплуатации кабелей по косвенным признакам путем определения упруго-деформированных и упруго-эластичных свойств резиновых оболочек и т.п.;

.5 проверка состояния набивки сальников ввода кабелей в оборудование, переборочных сальниковых уплотнений, целостности и герметичности уплотнений кабельных коробок и патрубков;

.6 внешний осмотр состояния крепежных скоб (скоб-мосты, подвески, перфополосы и т. д.) и защитных конструкций (трубы, желоба, короба и т. д.).

5.1.4 Проект обновления электрического оборудования должен содержать:

.1 таблицу режимов нагрузки и расчет необходимой мощности электростанции для обеспечения всех режимов работы судна, а также обоснование числа и мощности генераторов, перечень кабелей, подлежащих замене по форме кабельного журнала;

.2 техническую документацию на монтаж всего заменяемого электрического оборудования, включая документацию на установку аппаратуры управления, защиты и сигнализации;

.3 технические требования по ремонту незаменяемых элементов электрического оборудования согласно действующим нормативным документам или специально разработанным ТУ.

5.2 УСЛОВИЯ ОБЕСПЕЧЕНИЯ УРОВНЕЙ ОБНОВЛЕНИЯ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ

5.2.1 В зависимости от выбранного уровня обновления на судне выполняются работы в соответствии с указаниями, изложенными в табл. 5.2.1.

5.2.2 Электрические машины, прошедшие ремонт в специализированных цехах согласно ТУ, испытываются на специальном стенде с оформлением актов о выполненных ремонтных работах и испытаниях.

5.2.3 Производятся испытания автоматов максимальной и тепловой защиты, защиты от токов короткого замыкания в соответствии с указаниями п. 12.4.6.7 ПОСЭ.

5.2.4 Контроль за монтажными работами, испытаниями в действии электрического оборудования на судне осуществляется в соответствии с указаниями 3.2.4 - 3.2.5 настоящего руководства.

5.2.5 На завершающем этапе обновления электрического оборудования экспертом Речного Регистра оформляются документы, перечисленные в гл. 1.5 настоящего руководства.

Таблица 5.2.1

Перечень электрооборудования	Варианты работ по обеспечению уровней обновления
Перечень электрооборудования	УО	У1	У2
1. Генераторы и валогенераторы	.1 Замена с установкой новых изделий другой марки; .2 замена с установкой изделий той же марки; .3 капитальный ремонт в специализированном цехе	Капитальный ремонт в специализированном цехе	Дефектация и ремонт в специализированном цехе
2. Преобразователи	.1 Замена с установкой новых; .2 капитальный ремонт в специализированном цехе (за исключением тиристорных)	.1 Замена преобразователей; .2 дефектация и ремонт в специализированном цехе	Дефектация и ремонт в специализированном цехе
3. Электродвигатели рулевых устройств и систем ДАУ или ДУ главными и вспомогательными двигателями	.1 Замена с установкой новых электродвигателей; .2 капитальный ремонт в специализированном цехе	Дефектация и ремонт в специализированном цехе	Дефектация и ремонт в специализированном цехе
4. Электродвигатели подруливающих устройств	Капитальный ремонт в специализированном цехе	Дефектация и ремонт в специализированном цехе	Дефектация и ремонт в специализированном цехе
5. Электродвигатели пожарных насосов и насосов осушения, компрессоров, котлов, приводов технологического	.1 Замена с установкой новых электродвигателей; .2 капитальный ремонт в специализированном	Дефектация и ремонт в специализированном цехе. Вместо существенного ремонта импортных электродвигателей	Дефектация и ремонт в специализированном цехе. Вместо существенного ремонта импортных электродвигателей

ПРИЛОЖЕНИЕ (обязательное)

ЗАЯВКА О НАМЕРЕНИИ ОБНОВЛЕНИЯ ДНОУГЛУБИТЕЛЬНОГО СНАРЯДА

Судовладелец_______

Название или номер судна ______

Регистровый номер ______

Основные технические данные дноуглубительного снаряда

Общие сведения

Строительный №_ Класс ______

Год и место постройки ______

Тип и назначение______

Автор и номер проекта ______

Производительность______

Корпус

Главные размерения, м: длина по K.BJ1_; ширина по KBJI ______;

высота борта______

Материал корпуса______

Система набора ______

Второе дно машинного отделения ______

Главные двигатели/дизель-генераторы

Количество, марка ______

Мощность, частота вращения______

Организация-изготовитель ______

Год изготовления______; год установки на судно______; наработка______;

количество проведенных капитальных ремонтов каждого двигателя ______

_; наработка каждого двигателя после

последнего капитального ремонта ______

///////////////////////////////////////
