Wedholms ТАНКИ ОХЛАЖДЕНИЯ МОЛОКА (обзор)
ЛУЧШЕЕ ОБОРУДОВАНИЕ ОТ ВСЕМИРНО ИЗВЕСТНЫХ ФИРМ-ПРОИЗВОДИТЕЛЕЙ
«Группа компаний АСК» — объединение торгово-производственных компаний, давно занимающее
прочные позиции на российском аграрном рынке, осуществляет поставки машин и оборудования для хо-
зяйств и предприятий, занимающихся производством и переработкой сельскохозяйственной продукции.
Объединение компаний является представителем ряда ведущих Европейских, Американских, Рос-
сийских фирм, а также изготовителем оборудования с торговой маркой «АСК», в перечне которого есть
доильное оборудование, танки для сбора и охлаждения молока, системы навозоудаления, вентиляции,
оборудования для оснащения животноводческих комплексов.
Компания «АСК» поставляет только хорошо зарекомендовавшее себя на Российском рынке обо-
рудование, обладающее высокой надежностью, удобством в эксплуатации, лучшее в соотношении
цена-качество.
Специалисты компании «АСК» гибко реагируют на запросы покупателей, в кратчайшие сроки готовят
инженерные проекты, осуществляют поставку оборудования. Мы готовы быстро, качественно подобрать
всё необходимое оборудование.
Компания «АСК» поставит комплекты оборудования, необходимые расходные материалы, запасные
части и произведет необходимое техническое сервисное обслуживание:
• D
M
— *доильное оборудование (карусели, доильные залы и др.) — Ирландия1;
• SAC — *доильное оборудование (линейные молокопроводы и др.) — Дания1;
• АДЛУ ТУ4741-007-84377744-2011, АДУК ТУ4741-004-84377744-2011 — *доильное оборудование
производства «АСК» (Россия);
• Wedholms — *танки охлаждения молока (закрытого, открытого типа) — Швеция1;
• РОМ-Р ТУ4741-005-84377744-2010, ООМ-Р ТУ4741-005-66156034-2011 — *оборудование
для сбора и охлаждения молока (резервуары-охладители, очистители-охладители молока)
производства «АСК» (Россия);
• JOZ — *навозоудаление —Голландия1;
• АСН ТУ4741-001-84377744-2009 — *системы навозоудаления — производство «АСК» (Россия);
• Siemens — *счетчики-расходомеры молока — Германия1;
• DODA — *сепараторы вальцовые, шнековые; 567879<=<>=?7@A9<для навозоудаления — Италия1;
• KUHN
- *почвообработкаB<7@CD?=, 8E8AFG8H65=@<GDC<кормозаготовк=<=<?8A>8A6IG6J= — Франция,
Россия1;
• SECCO - *6HL8>6L=J@7?=@<системы @7L@7LH@558M<вентиляции, надувные ПВХ мембраны — Канада1;
• Miedema, АVR — *оборудование для овощеводства — Q8DD65G=C, Бельгия1;
• Овощехранилища — *оборудование для хранения ?6AL8S@DC производства Германии,
Чехии, «АСК» (Россия);
• Светоаэрационный
и подъемные окна (поликарбонат) — производства «АСК» (Россия);
• Поилки из нержавеющей стали — производства Suevia (Германия), «АСК» (Россия);
• Urban — *«молочные такси», автоматы выпойки телят — Германия1;
• Стойловые элементы, элементы конструкций из горячеоцинкованноной стали,
нержавеющей стали — производства «АСК» (Россия);
• Инструменты для зооветеринарии;
•
«Группа компаний АСК» имеет аккредитацию в ОАО «Россельхозбанк» в качестве участника, является
партнером-поставщиком ОАО «Росагролизинг».
На большой перечень оборудования компанией специально разработаны Технические условия для
применения этого оборудования на территории Российской Федерации.
2

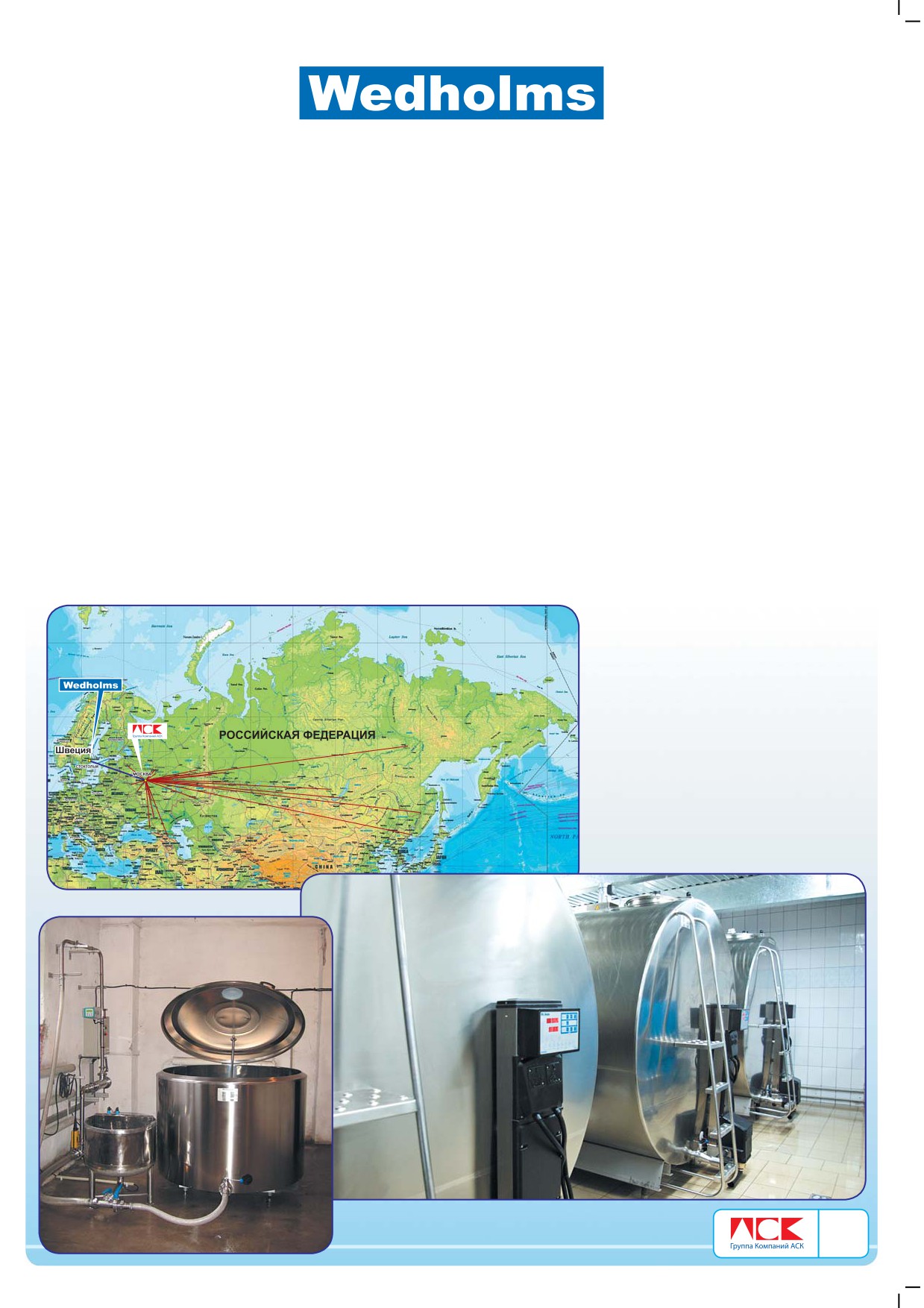

Специалисты компании Wedholms отлично разбираются в охлаждении молока. И это не удивительно,
с 1879 года, более 130 лет, компания совершенствовала технологию производства, постоянно улучшала
обслуживание и благодаря этому, Wedholms находится на передовой линии производства танков охлаж-
дения молока в мире.
Сотрудники компании Wedholms, региональные представительства во всех уголках мира, вкладывают
душу в свою работу, для них нет ничего лучше знать, что изготовленные в Швеции танки находят свое
эффективное применение и работают на пользу своего владельца.
Специалисты компании Wedholms готовы ответить на любые вопросы, касающиеся качества молока,
например: какая температура является оптимальной для сохранения 14 витаминов и минералов, находя-
щихся в молоке. Они подробно Вам расскажут, как разработанная в Wedholms система управления охлаж-
дением молока помогает сохранить его высокое качество для будущего благодарного потребителя.
Изложите Wedholms свои взгляды о системе доения, и специалисты подберут Вам из множества ре-
шений именно то, что Вам нужно. Вам будут рады рассказать все об искусстве охлаждения молока.
Интересы компании Wedholms простираются далеко за пределы границ Швеции — Wedholms постав-
ляет танки охлаждения молока на фермы и молокозаводы во многие страны мира.
На Российском рынке танки Wedholms являются одними из самых надежных молокоохладителей.
Пожалуй, компания Wedholms — единственная компания, предоставляющая гарантию изготовителя
на корпус танка и испаритель 10 лет.
Танки Wedholms — одни из лучших танков для сбора и охлаждения молока для животноводческих
ферм, пунктов сбора молока, молокоперерабатывающих предприятий.
Регионы, в которые в последнее время были
поставлены танки охлаждения молока:
Брянская обл.
Оренбургская обл.
Волгоградская обл.
Пермский край
Воронежская обл.
Ростовская обл.
Ивановская обл.
Самарская обл.
Иркутская обл.
Саратовская обл.
Калужская обл.
Свердловская обл.
Костромская обл.
Смоленская обл.
Краснодарский край
Тверская обл.
Курганская обл.
Тульская обл.
Липецкая обл.
Тюменская обл.
Нижегородская обл.
Хабаровский край
Новгородская обл.
Ярославская обл.
а также в республики: Башкирия, Бурятия, Мор-
довия, Саха (Якутия), Северная Осетия-Алания, Уд-
муртия, Чувашия и во многие другие регионы.
3
Компания АСК в содружестве с компанией Wedholms предлагает один их самых надежных
молокоохладителей на Российском рынке — танк Wedholms (Швеция) объемом от 1600 до 30000 литров.
Гарантия изготовителя на корпус и испаритель танка — 10 лет.
О фирме изготовителе
Wedholms AB — это машиностроитель-
ный завод в городе Нючёпинг
(швед.
Nyköping) в 100 км от Стокгольма (Швеция).
Фирма основана в 1879 году и специализи-
руется на производстве танков охлаждения
молока. Занимает ведущие позиции в стра-
нах Европы, России.
В Россию танки Wedholms поставляют-
ся с 2001 года. За время эксплуатации танк
Wedholms показал себя, как один из лучших
танков-молокоохладителей в соотношении
цена-качество, надежности, удобстве экс-
плуатации.
Краткое описание на танки-охладители молока закрытого типа производства Wedholms
Общее описание танков
Система управления
Горизонтальные танки закрытого типа емко-
Пульт управления «WinMaster» с дисплеем. Постоянная индика-
стью 1600-30000 литров из нержавеющей стали
ция реального времени, температуры, времени до конца мойки.
с теплоизоляцией, мешалкой, лестницей, систе-
Аварийная индикация по 19 параметрам (отсутствие горячей, хо-
мой автоматической мойки;
лодной воды, моющих средств при мойке, аварийное отключе-
Танки модели DF953
— исполнение «М»
ние холодильного агрегата и т.п.). Вывод на дисплей информации
комплектуются холодильным агрегатом, пред-
о режимах работы танка за 5 последних циклов. Сохранение в па-
варительно смонтированным на одной раме с
мяти сведений о работе танка за прошедшие 60 дней.
танком;
Танки модели DF95/DF95L — исполнение «Р» ком-
Промывка
плектуются холодильным агрегатом, который монти-
Лучшая на рынке автоматическая моющая система с вращаю-
руется на месте с учетом геометрии помещения;
щимся распылителем воды, не связанным с работой мешалки.
Специально для применения на территории
Автоматическое дозирование моющих средств. Возможность
Российской Федерации компанией ООО «АСК
установки различных режимов мойки, подбора параметров
Альянс» разработаны Технические условия «ТУ
под применяемые моющие средства, режимы эксплуатации.
4741-005-84377744-2010» на танк-охладитель
Наличие цикла полной мойки и дополнительного ополаскива-
молока РОМ-….Р (М).
ния перед заливом молока в танк.
Танк стандартно оснащается испарителем
увеличенной площади для более эффективно-
Электрозащита
го охлаждения, сваренным лазерным роботом и
Различные приборы электрозащиты, включая монитор напря-
имеет 10-летнюю фирменную гарантию.
жения питания с дисплеем, на котором отображается напряже-
Стандартно для поставок на территорию Рос-
ние питания в шкафу управления и с функцией автоматического
сийской Федерации танки-охладители имеют ком-
обратного включения.
пьютерную калибровку для точного измерения
количества молока в танке;
Полезные мелочи
Танки-охладители комплектуются современ-
Противопенное углубление на сливном патрубке, открывающийся
ными, высоконадежными компрессорно-кон-
в сторону люк в санитарном исполнении (без резинового уплот-
денсаторными агрегатами с системой автомати-
нения) и т.п. Танк поставляется с штуцером для подсоединения
ки для работы в диапазоне температур от + 0 до
шланга для слива молока и ключом для разъемов.
+ 48 градусов окружающей среды (с увеличен-
ным конденсатором и частотным управлением
Опция для молочных заводов
вентиляторов агрегата).
Приобретаемое дополнительно переносное считывающее
Экологически безопасный фреон R404А.
устройство WinLink с программой WinGraph позволяет вывести
Термоизоляция танка обеспечивает сохране-
на экран персонального компьютера в графической форме поми-
ние температуры молока при неработающих ком-
нутный мониторинг работы танка по любому циклу за последние
прессорах (макс. повышение — 1°С в сутки).
60 дней. Один WinLink обслуживает до 20 танков.
4
ОПЦИИ К ТАНКАМ-ОХЛАДИТЕЛЯМ МОЛОКА
1. Доп. оборудование для монтажа конденсато-
ров холодильного агрегата на внешней стороне
здания (комплект автоматики, трубы, теплоизо-
ляция, кабель, кронштейны) для танков с 1 хо-
лодильным агрегатом (применяется в случае
недостаточного по площади помещения в месте
установки агрегата, отсутствия необходимой по
производительности приточно-вытяжной венти-
ляции).
2. Доп. оборудование для монтажа конденса-
торов на внешней стороне здания (автоматика,
трубы, кронштейны) для танков с 2-мя (4-мя) хо-
лодильными агрегатами (применяется в случае
недостаточного по площади помещения в месте
установки агрегатов, отсутствия необходимой по
производительности приточно-вытяжной венти-
ляции).
3. Комплект системы вентиляции с автоматикой
управления по температуре для компрессорно-
го помещения. Система связана с работой холо-
дильных агрегатов, что позволяет наиболее эф-
фективно обеспечивать температурный режим
работы холодильных агрегатов.
4. Система повышения давления воды с центро-
бежным насосом, ресивером и автоматикой (ре-
комендуется для работы систем автоматической
мойки оборудования при возможных падениях
давления ниже 1,5 атм.)
5. Фильтр водяной Honeywell F74C ¾” (F76S 1 ½”)
с манометром и функцией самоочистки.
Предназначен для очистки воды от песка и дру-
гих взвесей.
6. Z11S-A M Автомат. Предназначен для автома-
тической промывки фильтра по программе без
участия человека. Автомат имеет возможность
установки интервала времени между очистками
фильтра в зависимости от качества воды. Воз-
можна установка 16 программ с различными
интервалами промывки от 4 мин до 45 суток.
5
7. RTS200 (RTS 300) Водонагреватель 200 л (300 л.)
3х400 В, 5 кВт, промышленного типа. Напольная
установка. Внутренний бак, нагревательный эле-
мент из нерж. стали. Жертвенный анод, термостат
регулировки температуры нагрева в диапазоне
55-85 градусов, термореле защиты по току, предо-
хранительный клапан по давлению. Гарантия про-
изводителя на внутренний бак — 10 лет.
8. RR300 Водонагреватель 300 л, 3х400 В, 5 кВт.
Промышленного типа. Напольная установка.
Полностью из полированной нержавеющей ста-
ли. Жертвенный анод, термостат регулировки
температуры нагрева в диапазоне 55-85 граду-
сов, термореле защиты по току, предохрани-
тельный клапан по давлению. Гарантия произ-
водителя — 25 лет.
9. Комплект монтажный для водонагревателя
200/300. Включает PPRS трубы, кабель, пуско-
защитный автомат, крепеж и т.п.
10. Узел нижней загрузки танка от 1 линии
(DN50). Предназначен для залива молока в танк
с 1 колбы через сливной патрубок танка (обеспе-
чивает необходимую гигиену, отсутствие вспе-
нивания молока при наполнении танка). Пред-
назначен для шлангов с диаметром 25 мм, 32 мм,
38 мм, возможны другие размеры.
11. Узел нижней загрузки танка от 2 линий (от 4
линий) (DN50) под шланг диа. 32 мм. (возможны
др. диаметры). Предназначен для залива моло-
ка в танк с 2-х колб (с 4-х колб) через сливной
патрубок танка (обеспечивает необходимую ги-
гиену, отсутствие вспенивания молока при на-
полнении танка).
12. Комплект для разгрузки танка с дистанци-
онным управлением, циркуляционной мойкой,
резиновыми шлангами FOOD Teknikum (Финлян-
дия); со счетчиком, позволяющим контролиро-
вать количество отгружаемого молока с высокой
точностью (возможна поставка без счетчика).
Комплект предназначен для перекачки молока
в автоцистерну 1 оператором. Циркуляционная
мойка комплекта позволяет без разбора обо-
рудования произвести качественно очистку и
дезинфекцию шлангов, насоса, счетчика моло-
ка. Резиновые шланги (Финляндия) сохраняют
гибкость на морозе и имеют гораздо более про-
должительный срок службы по сравнению со
шлангами из ПВХ.
6
13. Комплект для разгрузки танка, то же что поз.
12, но с ПВХ шлангами RAGNO ANTIGELO CR (Ита-
лия) (возможна поставка без счетчика).
14. Линия приема молока с молоковозов, бидо-
нов и отгрузки из танка с счетчиком молока (с
точностью +/- 0,25%), механическим молочным
фильтром 400/220 мкм., приемной емкостью
120 л. с сито-фильтром и датчиками уровня, с
шкафом и дистанционным пультом управле-
ния и центробежным насосом производитель-
ностью 10 м³/час.
15. Оборудование для рекуперация тепла выде-
ляемого при охлаждении молока холодильны-
ми агрегатами. Рекуператор позволяет произ-
вести за цикл охлаждения молока нагрев воды
до температуры +70С. Применение рекупера-
ции позволяет значительно сократить расходы
на электроэнергию для нагрева воды. Нагретая
вода поступает для технологических нужд —
мойки оборудования.
16. Оборудование для мгновенного охлаждения
молока. (Предварительное охлаждение молока
в пластинчатом теплообменнике потоком про-
точной артезианской воды или циркуляционной
водой льдоаккумулятора).
17. Комплект моющих средств позволяет с наи-
меньшими затратами произвести мойку и дез-
инфекцию оборудования. Необходимая невы-
сокая температура обработки (от 40 градусов),
низкая концентрация (от 0,3-0,5% растворов)
позволяет произвести обработку наиболее эф-
фективно с наименьшими затратами.
18. WinLink (устройство для чтения «черного
ящика» — модуля памяти пульта управления
танка «Winmaster») — приобретаемое допол-
нительно переносное считывающее устройство
WinLink с программой WinGraph позволяет вы-
вести на экран ПК в графической форме поми-
нутный мониторинг работы танка по любому
циклу за последние 60 дней. Один WinLink об-
служивает до 20 танков.
19. Увеличенная мощность системы охлаждения
(напр., для пунктов сбора молока). Необходимо
указать начальную температуру молока и гра-
фик его завоза/вывоза (время и количество).
7
ГОРИЗОНТАЛЬНЫЕ ТАНКИ DF95 / DF95L / DF953
Горизонтальные танки фирмы Wedholms представлены в различных исполнениях и объемах от 1600 до
30 000 л. Танки изготовлены целиком из нержавеющей стали, сварка производится при помощи лазер-
ного робота. Испаритель танка имеет увеличенную площадь для оптимального охлаждения молока. На
испаритель и корпус танка дается гарантия производителя 10 лет.
Конструкция танков исключает возможность утечки холода. Термоизоляция танка выполнена из высоко-
плотной полиуретановой пены. Таким образом, высокие теплоизолирующие свойства позволяют в слу-
чае отключения электроэнергии сохранить молоко с увеличением температуры лишь на 1°С за 24 часа.
Танк имеет открывающийся
в сторону люк в санитарном
исполнении без резинового
уплотнения, которые разрушаются
или собирают бактерии.
Заполнение танка молоком может производиться спереди
снизу (используя узел нижней загрузки), чтобы исключить
вспенивание молока и, вследствии чего, окисление молока.
Также имеется возможность заполнять танк молоком сверху
спереди и сзади через соответствующие отверстия.
На сливном патрубке имеется
противопенное углубление.
Поверхности охладителя идеально гладкие, что обеспечивает их безукоризненную мойку в автомати-
ческом режиме. Танки в стандартной комплектации имеют индивидуальную компьютерную калибров-
ку и оснащены измерительной линейкой для точного определения количества молока.
8
Охладитель оснащен лучшим на мировом рынке блоком управления WinMaster.
При помощи WinMaster осуществляется электронный контроль устройств танка,
программирование режимов работы танка, установка параметров танка, сохра-
нение в памяти последних циклов охлаждения, индикация неисправностей по 19
параметрам (отсутствие горячей воды, моющих средств, аварийное отключение
холодильного агрегата и т.п.). На дисплее WinMaster постоянно показываются: ре-
альное время, температура, время до окончания мойки: возможно вывести информацию о режимах ра-
боты танка за 5 последних циклов охлаждения. Встроенная система контроля позволяет исключить риск
подмораживания молока, даже если танк наполнен только на 5% от своего максимального объема.
В памяти пульта управления
Winmaster cохраняется подробная
история работы танка за 60 дней.
Благодаря этому можно узнать по
19 параметрам, что происходило с
танком (график температуры охлаж-
дения, прохождение процесса мойки,
наличие моющих средств, режим работы мешалки, другие
параметры) в любой интересующий момент времени.*
Для обеспечения
наиболее бережного
охлаждения молока
имеются два режима
работы мешалки, в каждом
из которых можно задать
скорость вращения.
В программе поддержания
температуры охлажденного
молока возможно
установить длительность
перемешивания и паузы
в работе мешалки.
Охладители Wedholms оснащены
системой автоматической мойки с
Т-образным вращающимся распылителем.
Дозирование моющих средств происходит
автоматически. Возможность корректировки
концентрации моющих средств с помощью
блока управления WinMaster позволяет
использовать для автоматической мойки
танка различные типы моющих средств.
* Информацию возможно снять с WinMaster и передать на компьютер для
анализа при помощи дополнительно приобретаемого устройства WinLink.
9
ШКАФ УПРАВЛЕНИЯ ТАНКОМ
В комплект поставки горизонтального закрытого танка охлаждения молока DF95/DF95L Wedholms
(выпускаются объемом от 1600 до 30 000 л) входит электрический шкаф управления. Шкаф оснащен
устройствами автоматики, электрозащиты, в том числе реле контроля напряжения и чередования фаз
Siemens.
Благодаря наличию этого реле, владелец танка всегда может быть спокоен за холодильный агрегат и
другие электрокомпоненты танка. Реле позволяет защитить танк охлаждения молока от неисправностей
электросети, таких как обрыв фазы, перекос фаз, повышенное и пониженное напряжение электропита-
ния. В случае неисправности реле отключит оборудование от электросети, тем самым предотвратив его
от повреждений, — в этот момент на дисплее реле будет показан вид неисправности, благодаря чему
можно не тратить время на определение неисправности, а сразу заняться ее устранением.
При помощи реле, без дополнительных устройств, в любое время работы оборудования можно уви-
деть на дисплее реле напряжение между фазами электросети.
10
ТАНКИ ДЛЯ СБОРА И ОХЛАЖДЕНИЯ МОЛОКА WEDHOLMS DF95/953, DF95L
объём
объём
кол-во
высота
вес
длина *
диаметр
МОДЕЛЬ
номинал.
максимал.
испари-
с мешалкой
нетто **,
L, мм
B, мм
л.
л.
телей
H, мм
кг
Wedholms DF95 1600
1600
1680
1
2000
1350
1850
330
Wedholms DF95 2000
2000
2100
1
2390
1350
1850
380
Wedholms DF95 2500
2500
2600
2
2760
1350
1850
485
Wedholms DF95 3200
3200
3350
2
2790
1500
2000
575
Wedholms DF95 4000
4000
4210
2
3350
1500
2000
655
Wedholms DF95 5000
5000
5250
2
3240
1700
2200
700
Wedholms DF95 6000
6000
6310
4
3810
1700
2200
900
Wedholms DF95 7000
7000
7300
4
3540
1900
2450
935
Wedholms DF95 8000
8000
8400
4
3990
1900
2450
1120
Wedholms DF95L 9000
9000
9400
4
4350
2040
2450
1170
Wedholms DF95L10000
10000
10400
4
4750
2040
2460
1460
Wedholms DF95L12000
12000
12400
4
5530
2040
2450
1550
Wedholms DF95L14000
14000
14400
4
5400
2240
2650
1720
Wedholms DF95L16000
16000
16400
4
6060
2240
2700
1850
Wedholms DF95L18000
18000
18400
4
6710
2240
2700
2200
Wedholms DF95L20000
20000
20800
8
6350
2450
2700
2110
Wedholms DF95L23000
23000
23800
8
7180
2450
2750
2520
Wedholms DF95L26000
26000
26800
8
8000
2450
2800
2840
Wedholms DF95L30000
30000
30400
8
9100
2450
2800
3500
*,** длина, вес системы охлаждения без учета параметров холодильных агрегатов
Комплект поставки:
• теплоизолированная емкость из нержавеющей стали на регулируемых ножках с лестницей, люком, ме-
шалкой, системой автоматической мойки с дозирующими насосами, сливным патрубком NW50, панелью
управления «Winmaster», гибкими пластиковыми шлангами для холодной и горячей воды (2x4 м);
• индивидуальная компьютерная калибровка системы измерения молока в танках с помощью линейки
(входит в стандартный комплект поставки);
• холодильные агрегаты, предназначенные для эксплуатации при температурах окружающей среды от
0С до +48C на отдельной подставке для моделей с раздельным монтажом, и на одной раме с танком
для модели в компактном исполнении;
• шкаф управления холодильным агрегатом с приборами защиты, включая монитор напряжения с инди-
кацией напряжения питания и автоматическим обратным включением;
• монтажные материалы, вкл. фреон R404А;
• в цену стандартной поставки входит монтаж и пусконаладочные работы.
11

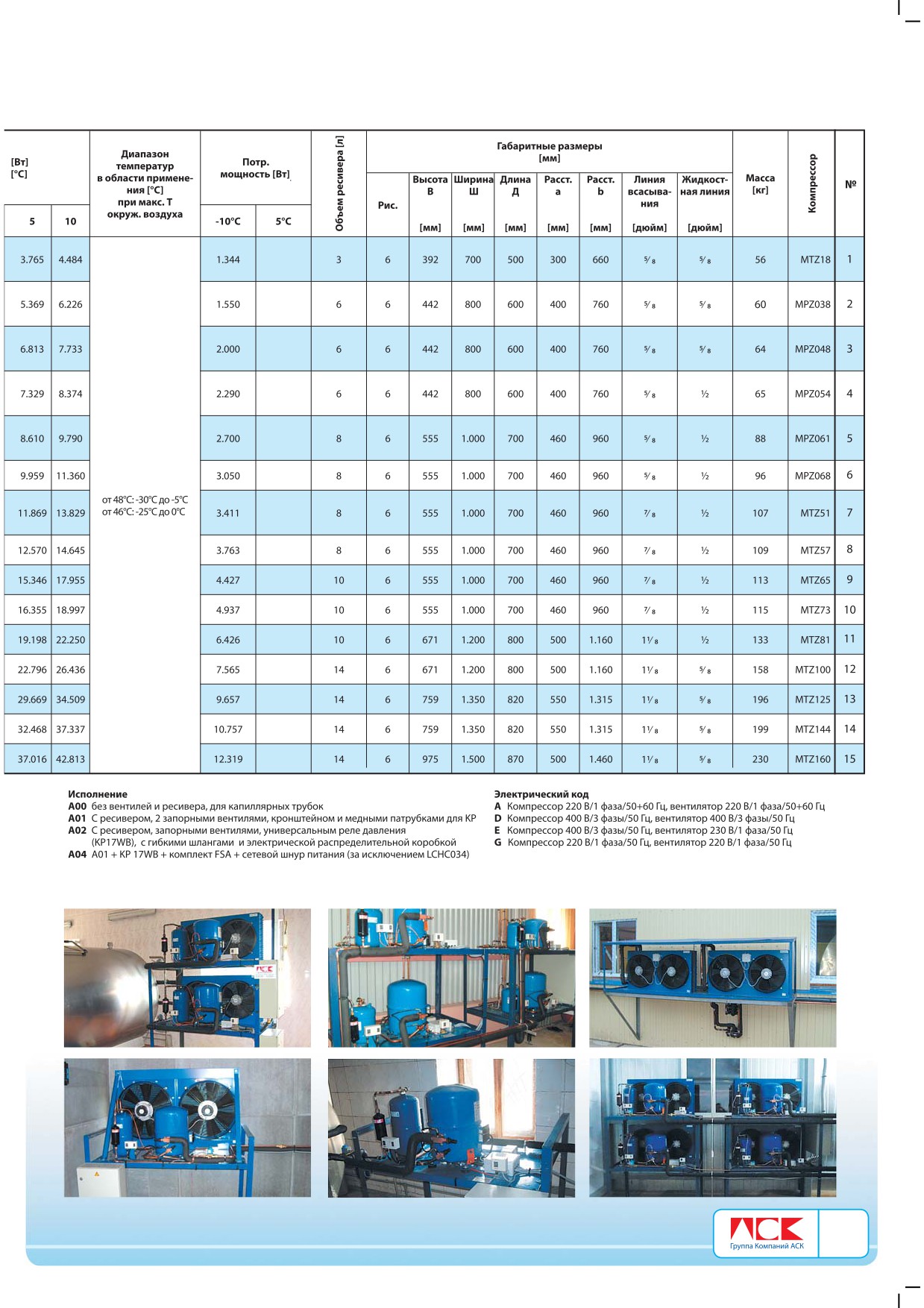

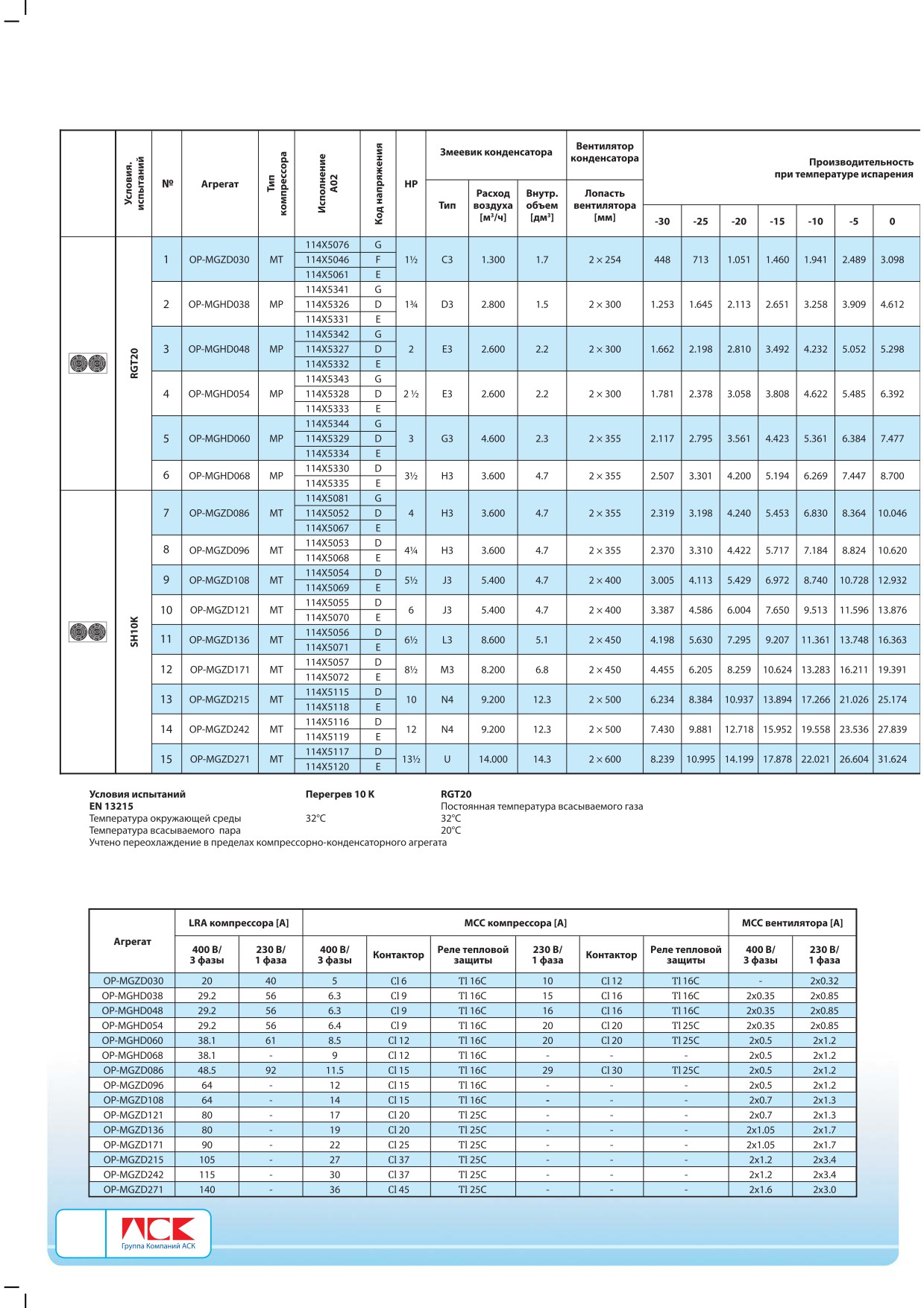

OPTYMA компрессорно-конденсаторные агрегаты R404A/507MBP
специально разработанные с увеличенным конденсатором и повышенной холодильной
Электрические характеристики
12
мощностью для применения при высоких температурах окружающей среды (до +48С)
13
КРАТКОЕ ОПИСАНИЕ ТАНКОВ-ОХЛАДИТЕЛЕЙ МОЛОКА ОТКРЫТОГО ТИПА
Охладители молока открытого типа изготовлены с традиционно высоким качеством. Эти танки подходят
ко всем типам доильного оборудования и выпускаются в широком диапазоне объемов от 400 до 2500 ли-
тров. Танки легки в управлении и отличаются исключительной надежностью. Оборудование полностью
готово к эксплуатации. Требуется только подсоединить электропитание - 380-400В к месту установки
автомата защиты (поставляется с танком). Наиболее частое применение такой тип охладителей молока
нашел в небольших фермерских хозяйствах, на летних пастбищах. Танк также применяется для сбора
молока в родильных отделениях крупных животноводческих комплексов. Танк открытого типа легко
поддается транспортировке.
Лопасти мешалки танка сконструированы таким образом, что охлаждение и перемешивание молока
производится наиболее бережно. Танк-охладитель изготовлен целиком из нержавеющей стали. Корпус тан-
ка с холодильным агрегатом установлен на единую раму с ножками и легко поддается транспортировке.
Большая, полностью открывающаяся крышка и гладкие поверхности обеспечивают безукоризнен-
ную мойку.
Пульт управления контролирует процесс охлаждения и перемешивания молока. Он легко перенастра-
ивается. На удобной, влагозащитной панели находятся кнопки управления работой танка и индикатор
температуры. Танк в стандартной комплектации оснащен высоконадежным холодильным агрегатом с
увеличенной холодильной мощностью и конденсатором, рассчитанным на возможность работы в ре-
жиме охлаждения до +48 градусов температуры окружающей среды. Холодильный агрегат работает
на экологически безопасном фреоне R404A.
Каждый типоразмер танков укомплектован таблицей и измерительной линейкой для определения
количества молока.
По заказу покупателя танк-охладитель молока открытого типа может быть укомплектован опциями,
позволяющими наиболее эффективно и просто эксплуатировать и обслуживать оборудование: это устрой-
ства для отгрузки молока, узлы заполнения танка снизу (через сливной патрубок) и многое другое.
14
ТАНКИ ДЛЯ СБОРА И ОХЛАЖДЕНИЯ МОЛОКА ОТКРЫТОГО ТИПА
к-во
Агрегат R404A
вес
объём
испа-
А,
А1,
А2,
В,
В1,
Н,
h1,
h2,
h3,
h4,
2B11 (2 дойки)
нетто
Модель
макс.
рите-
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
Холод. мощность,
**,
л.
лей
Вт (0С исп. 32 Сконд)
кг
OP-MGZD030
IС 400
425
1
1830
1250
-
1080
630
1500
1030
870
670
180
175
3098,0
OP-MGZD038
IС 500
523
1
1830
1380
-
1080
630
1675
1210
975
675
180
180
4612,0
OP-MGZD038
IС 650
650
1
1830
1380
-
1080
630
1840
1372
1140
675
180
200
4612,0
OP-MGZD048
IС 800
850
1
2140
1630
-
1280
880
1740
1260
1030
735
180
240
5298,0
OP-MGZD060
IС 1000
1070
1
2350
1880
1140
1480
880
1770
1210
980
735
180
300
7477,0
OP-MGZD060
IС 1200
1238
1
2350
1880
1140
1480
880
1870
1310
1080
735
180
320
7477,0
OP-MGZD086
IС 1500
1518
1
2350
1880
1140
1480
880
2080
1610
1270
735
180
340
10046,0
OP-MGZD108
IС 2000
2030
2
2700
2290
1210
1830
1130
2190
1550
1285
710
180
430
12932,0
OP-MGZD136
IС 2500
2555
2
2700
2290
1210
1830
1130
2410
1700
1505
710
180
450
16366,0
*,** длина, вес системы охлаждения с учетом параметров холодильных агрегатов
Комплект поставки:
• теплоизолированная емкость из нержавеющей стали на регулируемых ножках с открывающейся крыш-
кой, мешалкой, сливным патрубком NW50, панелью управления;
• измерительная линейка и таблица определения количества молока в танках (входит в стандартный
комплект поставки);
• холодильный агрегат предназначен для эксплуатации при температурах окружающей среды от 0С до
+48C на одной раме с танком;
• шкаф управления холодильным агрегатом с приборами защиты, включая монитор напряжения с инди-
кацией напряжения питания и автоматическим обратным включением.
15
