СМ-16 счетчик молока. Руководство по эксплуатации

Назначение

Счетчик молока СМ-16 является по принципу действия

механическим счетчиком с электронной индикацией и

предназначен для измерения объема молока проходящего через

него при перекачивании молочным насосом.

Служит для внутрихозяйственного учета и может

применяться:

- для учета группового надоя молока на ферме в процессе

перекачивания его из накопительной емкости (колбы) в молочный

танк;

- для учета молока при откачке его из танка-охладителя в

молоковоз.

Рис. 1

Устройство и принцип действия

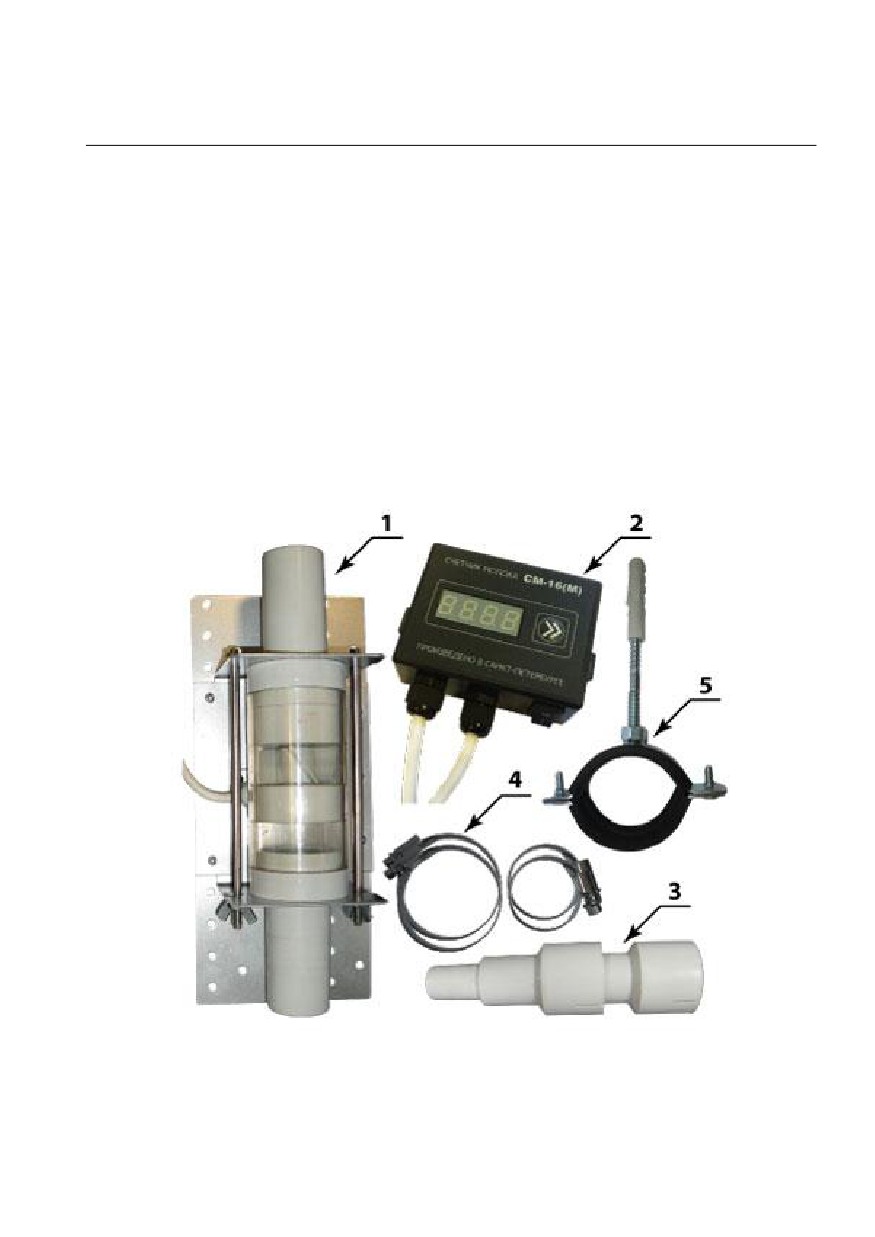

Счетчик молока состоит из первичного преобразователя 1

(Рис.1), и блока индикации

2. Блок индикации обеспечивает

подсчет импульсов и преобразует их в физическую величину

объем молока прошедшего через счетчик.

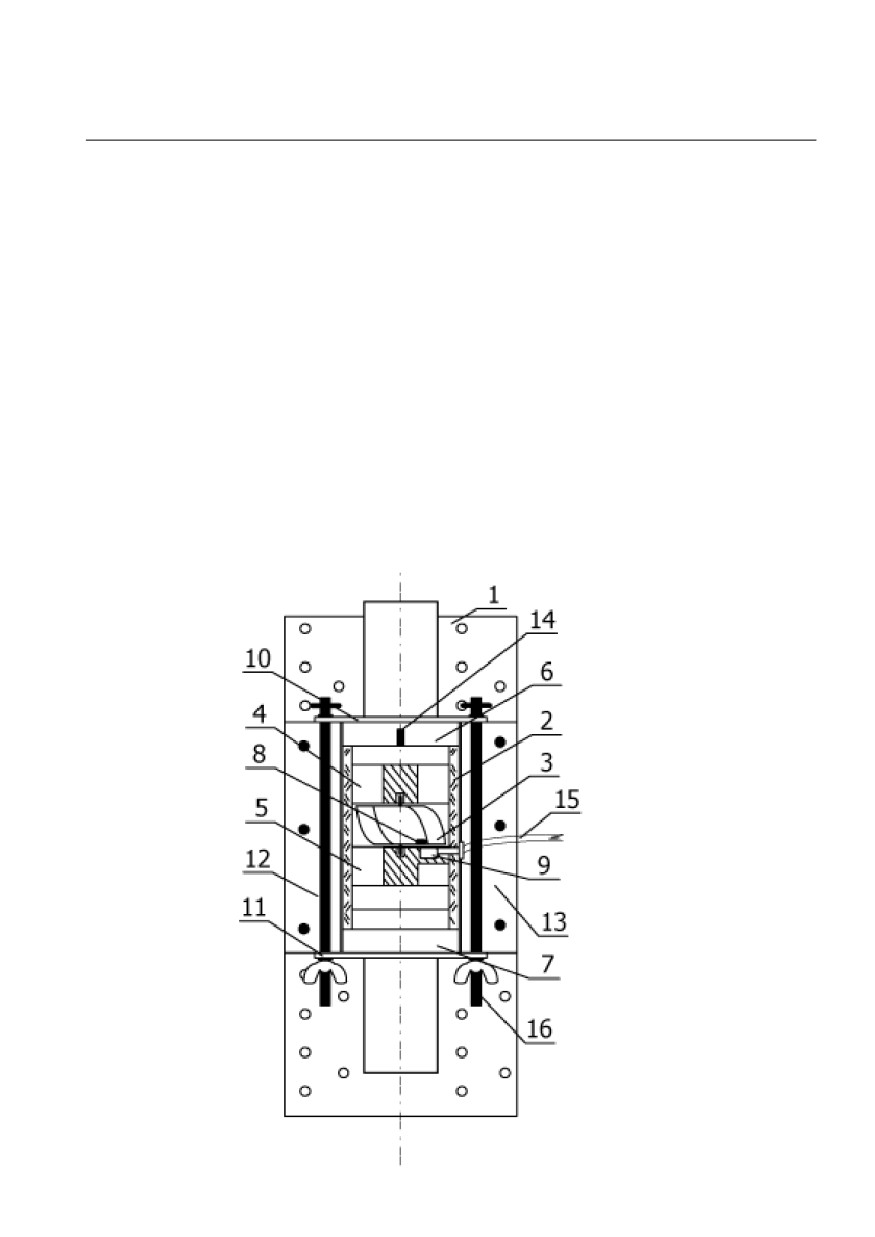

Первичный преобразователь

(Рис.2) смонтирован на

перфорированной оцинкованной пластине 1 и выполнен в виде

прозрачного цилиндра

2, внутри которого помещен ротор

3,

установленный на цапфах в верхнем 4 и нижнем 5 направляющих

аппаратах, через отверстия, в которых молоко подается на лопатки

ротора

3. Верхний

6 и нижний

7 патрубки служат для

подсоединения устройства в молочную магистраль. В ступице

ротора 3 установлен магнит 8, взаимодействующий с датчиком

Холла 9 вмонтированным в нижний направляющий аппарат 5.

Рис. 2

Сигнал от датчика Холла, при вращении ротора, поступает

по проводу 15 в блок индикации. Верхний патрубок 6 крепится к

неподвижному уголку 10, а нижний 7 - к подвижному уголку 11,

установленному в направляющих 12, 13. Уголки 10 и 11 связаны

между собой с помощью двух резьбовых шпилек

16

обеспечивающих герметичность всей конструкции.

Настоящая конструкция первичного преобразователя

обеспечивает возможность визуального контроля процесса счета

молока и простоту его разборки и сборки.

Монтаж счетчика молока

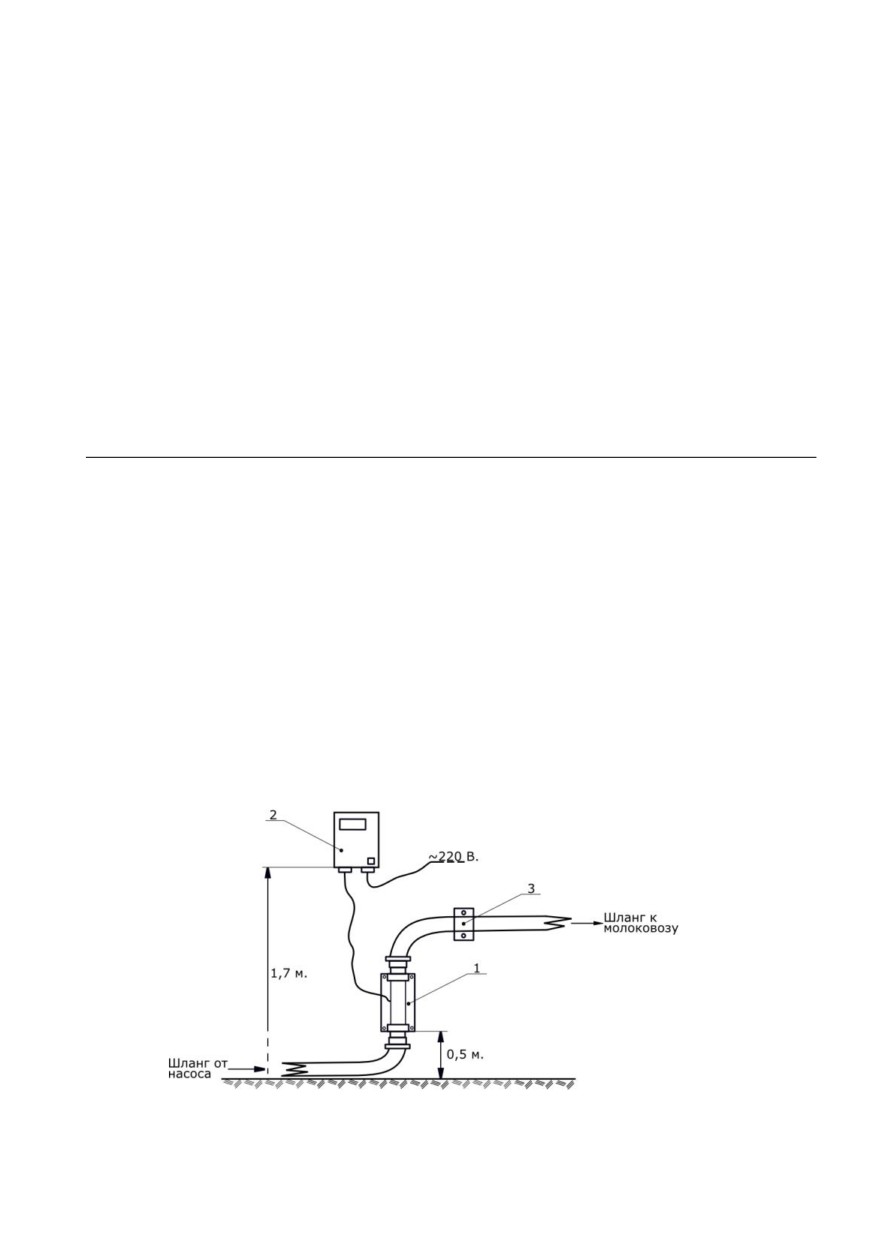

Крепят первичный преобразователь к стене или другой

поверхности в вертикальном положении, как показано на Рис.3

используя прилагаемые в комплекте шурупы с дюбелями. При

этом патрубок укрепленный на подвижном уголке должен быть

снизу. К патрубкам присоединяют шланги, и фиксируют

хомутами. В случае использования шлангов иного размера на

патрубки надевают ступенчатые переходники и фиксируют их

хомутами, предварительно отрезав лишнюю часть. Шланг,

подающий молоко к молоковозу продевают через

поддерживающий кольцевой кронштейн 3 (Рис.3), входящий в

комплект.

Рис. 3

Блок индикации

2 крепят на некотором удалении от

первичного преобразователя. Провод питания счетчика

присоединяют непосредственно в силовой (осветительный) щиток

на

220В, либо используют электрическую вилку с

соответствующей классу помещения розеткой.

Работа счетчика молока

Перед началом перекачки молока включить выключатель

питания находящийся на боковой поверхности корпуса счетчика.

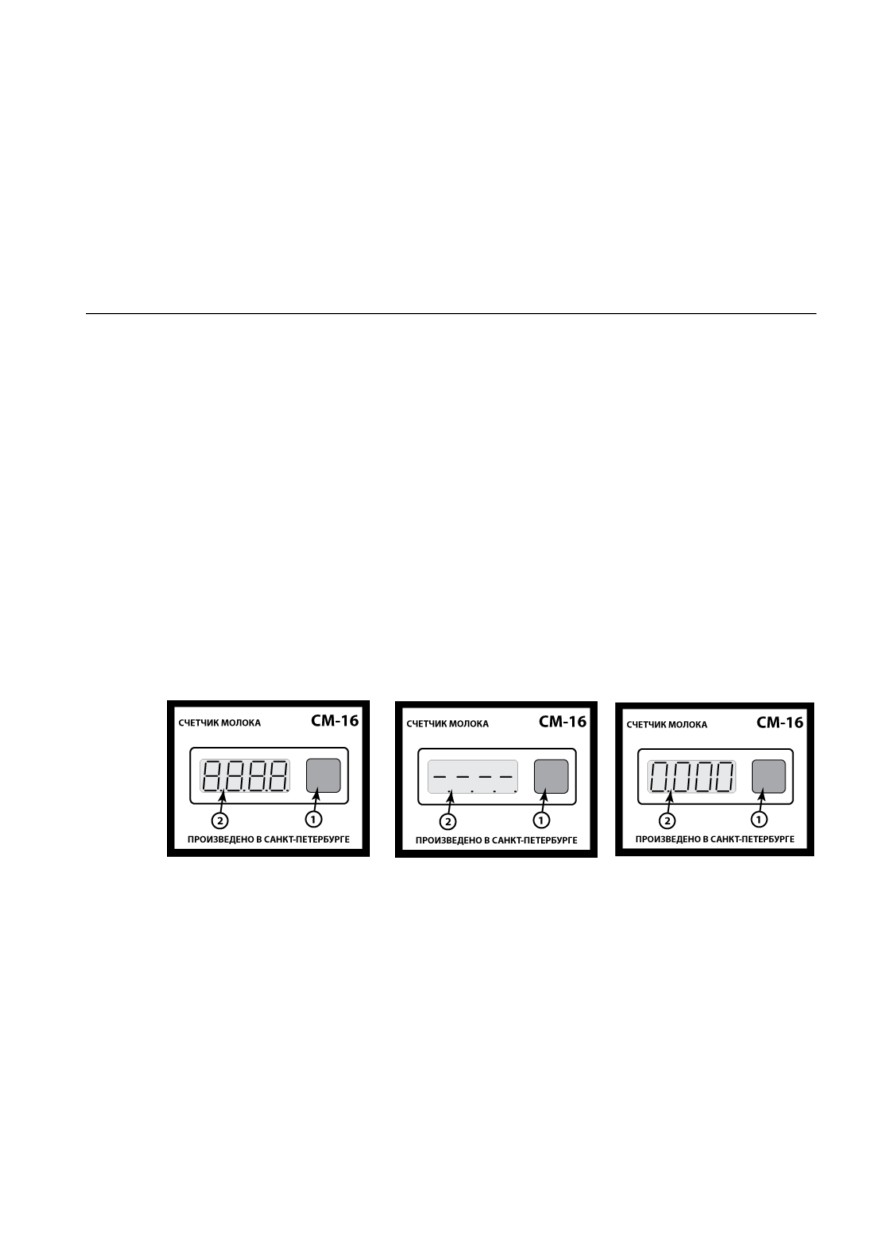

На дисплее последовательно загорятся «8.8.8.8.ª (Рис. 4),

затем

«-.-.-.-.ª

(Рис.

5), затем тарировочное число, после чего

«0.000ª (Рис. 6).

Если после предыдущего включения счетчика прошло

менее 6 часов, то на дисплее сразу после включения питания,

появится предыдущее показание.

Для сброса показания необходимо нажать кнопку (1) на

блоке индикации и удерживать ее до появления «0.000ª. прибор

готов к работе (Рис. 6).

Рис. 4.

Рис. 5

Рис. 6

При включении насоса подачи молока на дисплее

высвечивается периодически изменяющееся число, отражающее

объем молока, прошедшего через счетчик. Целая часть этого числа

показывает количество литров.

После окончания перекачки молока или при прерывании

процесса информация на счетчике хранится в течении 6 часов,

даже при выключенном питании.

При включении питания счет может быть продолжен.

Приложение 1

ТАРИРОВКА ПРИБОРА

1.

Для осуществления тарировки счетчика необходимо:

-

определить точное значение объема молока перекаченного

через счетчик, нпример с помощью мерной линейки или весовым

методом. Обозначим его

- Т, л.; Этому объему молока

соответсвует показания счетчика - П, л.

-

определить заводское тарировочное число

(у каждого

прибора оно имеет свое значение), для чего необходимо

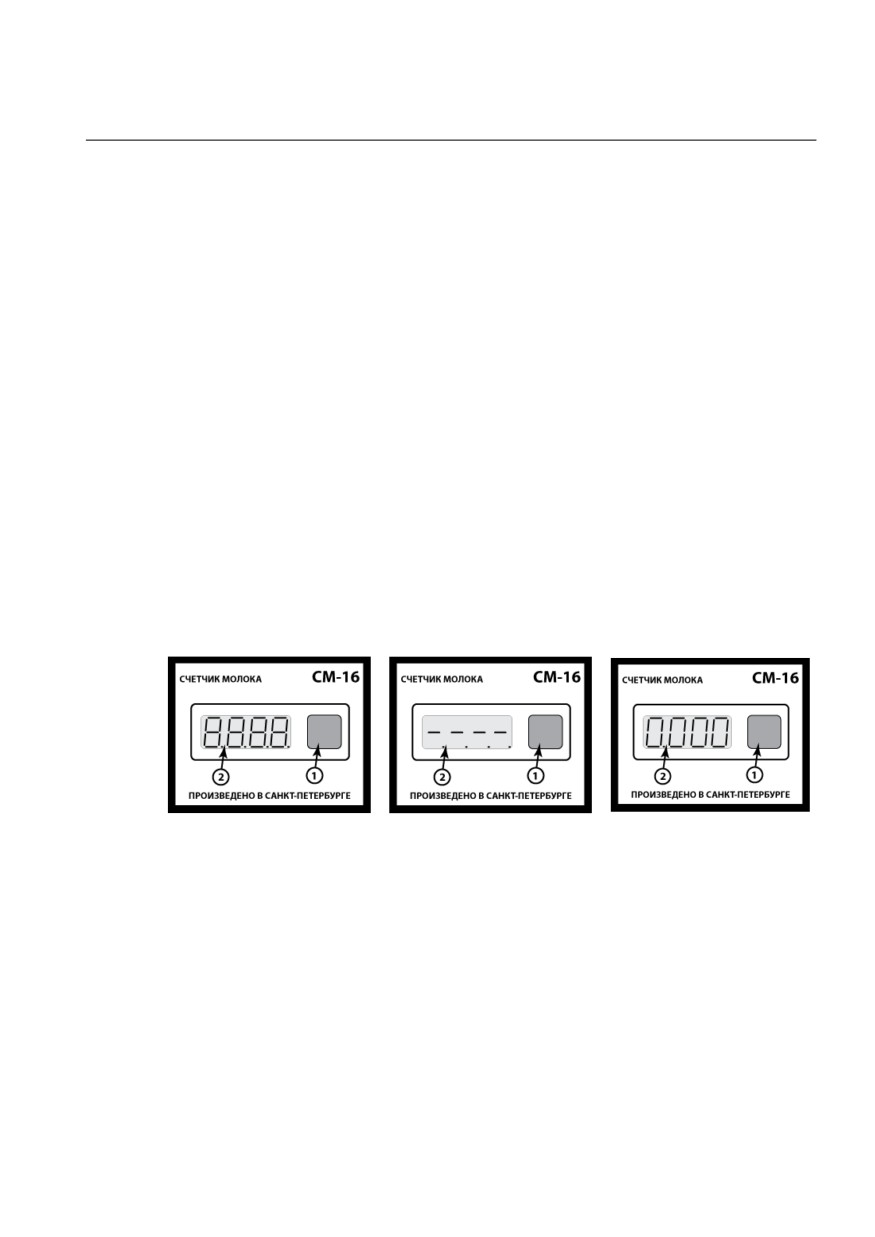

выключить питание, нажать и удерживать кнопку 1 (Рис. 7) на

блоке индикации более 5 секунд, затем снова включить питание,

на дисплее последовательно загорятся:

«8.8.8.8.ª

(Рис.7), затем

«-.-.-.-.ª

(Рис.8), после чего появится тарировочное число, затем

«0.000ª

(Рис.9); значение тарировочного числа необходимо

запомнить или записать (обозначим его F);

-

Вычислить новое

(уточненное) значение тарировочного

числа по формуле F*=F(T/П);

Рис. 7

Рис. 8

Рис. 9

2.

Перевести счетчик в режим программирования, для чего

выключить питание, нажать и подержать кнопку на блоке

индикации более 5 секунд, затем включить питание, на дисплее

последовательно загорятся «8.8.8.8.ª, «-.-.-.-.ª в этот момент не

дожидаясь смены индикации, нажать кнопку и удерживать ее, пока

на экране не появятся цифры с точками, что является признаком

входа в режим программирования. После этого необходимо ввести

значение уточненного тарировочного числа F*:

-

нажать кнопку и удерживать ее до появления «0.- - - ª

(Рис.10);

-

снова нажать и удерживать кнопку до появления «0» в

разряде десятых «0.0 - - ª (Рис.11), кроткими нажатиями на кнопку

последовательно изменить число в разряде десятых долей

«0.2 - - ª;

-

снова нажать кнопку до появления «0» в разряде сотых

долей

«0.2

0

-

ª

(Рис.12), короткими нажатиями на кнопку

установить нужное число;

Рис. 10

Рис. 11

Рис.12

-

повторить тоже самое для разряда тысячных долей, после

чего на дисплее будет отображено уточненное тарировочное число

F*;

-

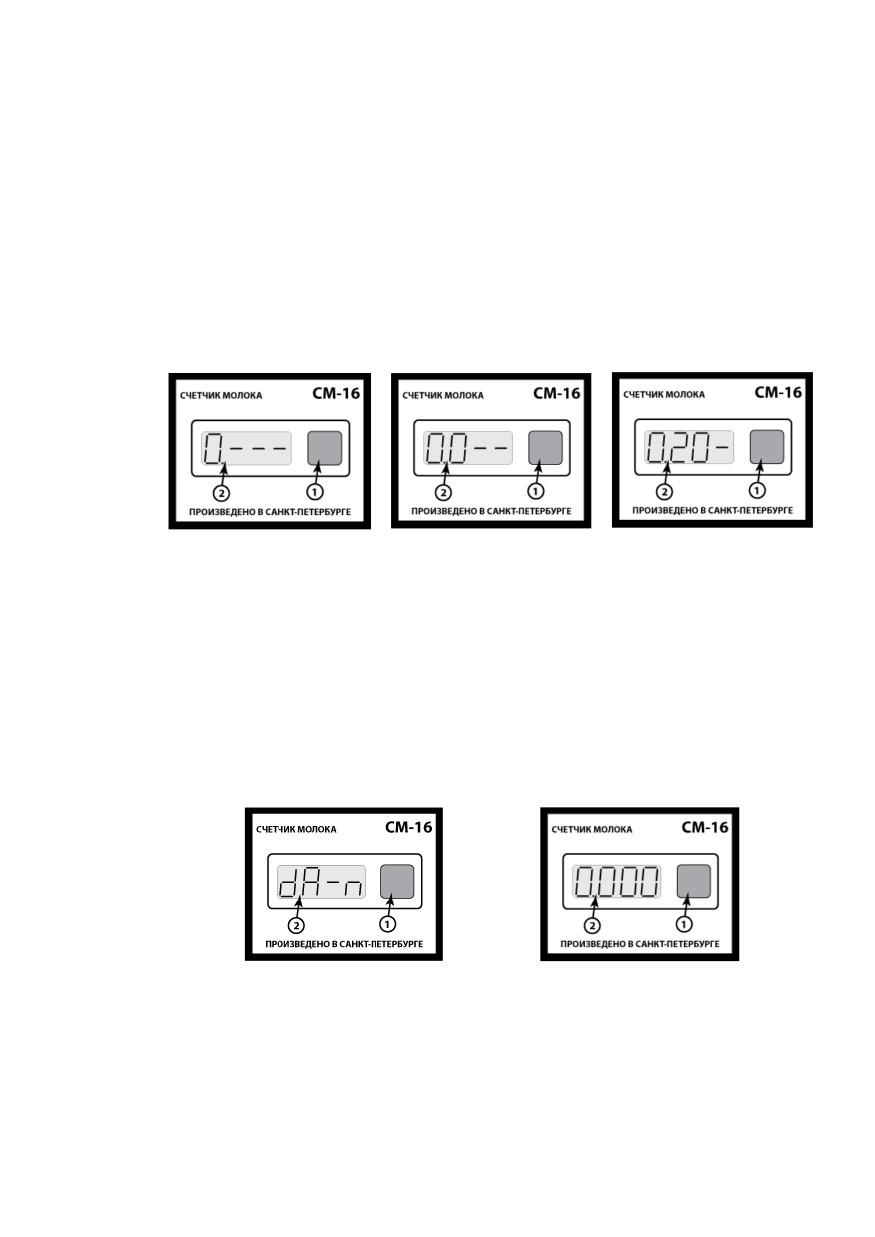

нажать и удерживать кнопку до появления на дисплее «DA-

nª (Рис. 13), подтвердить правильность набора коротким нажатием

кнопки, после чего счетчик перейдет в режим счета и на дисплее

отобразится

«0.000ª

(Рис.14). При длинном нажатии кнопки

происходит возврат к началу режима программирования.

Рис. 13

Рис. 14

-

Теперь если провернуть крыльчатку на один оборот, то на

дисплее высветится значение уточненного тарировочного числа

F*. На этом тарировка счетчика завершена.

///////////////////////////////////////
