НЕВА-4510Т проточный газовый водонагреватель. Руководство по эксплуатации (2021 год)
Уважаемый покупатель!
Установка
аппарата,
инструктаж
Благодарим Вас за то, что Вы
отдали
предпочтение
нашему
владельца о принципах действия и правилах
водонагревателю.
эксплуатации
аппарата,
техническое
При покупке аппарата проверьте:
обслуживание, устранение неисправностей и
ремонт
производятся
только
− комплектность поставки;
специализированной сервисной организацией.
− соответствие давления и вида
Проверка и очистка дымохода, ремонт
(природный или сжиженный) газа,
системы водопроводных коммуникаций
используемого у Вас, давлению и
проводятся жилищно-эксплуатационными
виду газа, указанным в разделе 14
службами по заявке владельца аппарата.
данного руководства и в табличке
Ответственность
за
безопасную
на аппарате.
эксплуатацию аппарата и за содержание его
Также
требуйте
заполнения
в надлежащем состоянии несет его
торгующей организацией талонов на
владелец.
гарантийный ремонт.
Несоблюдение
изложенных
в
Данное руководство содержит
руководстве мер безопасности и правил
сведения
о порядке
установки
установки, пользования и технического
водонагревателя,
правилах
его
обслуживания может привести к пожару,
эксплуатации
и
технического
ожогу или отравлению газом или окисью
обслуживания, соблюдение которых
углерода (СО).
обеспечит длительную безотказную и
Настоящие руководство по эксплуатации
безопасную работу аппарата.
является объектом авторского права,
Пожалуйста, прочтите внимательно
исключительные права, на использование
данное руководство и следуйте
которого принадлежат ООО
«БалтГаз».
приведенным в нем указаниям.
Копирование, размножение, распространение,
Данное руководство доступно для
перепечатка (целиком или частично), или иное
скачивания в сети интернет по адресу:
использование материала без письменного
разрешения автора не допускается. Любое
нарушение прав автора влечет наступление
С уважением, ООО «БалтГаз»
гражданской, административной и уголовной
192019, город Санкт-Петербург, ул.
ответственности
в
соответствии
с
Профессора Качалова, дом 3,
действующим законодательством РФ и будет
тел. +7 (812) 321-09-09
преследоваться на основе российского и
международного законодательства.
По вопросам качества и гарантии
ООО
«БалтГаз» постоянно ведет
изделий обращаться по телефону
работу по усовершенствованию
8-800-555-40-35
выпускаемой продукции и оставляет
Телефон Службы технической поддержки
за собой право вносить необходимые
8-800-555-40-35
изменения
в
конструкцию
(звонок на территории России бесплатный,
водонагревателя. Данные изменения
время работы службы: круглосуточно)
могут быть не отражены в
руководстве по эксплуатации.
01.01.2021
СОДЕРЖАНИЕ
1. МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ
8. УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ
АППАРАТА
4
АППАРАТА
13
2. ОПИСАНИЕ И РАБОТА АППАРАТА
4

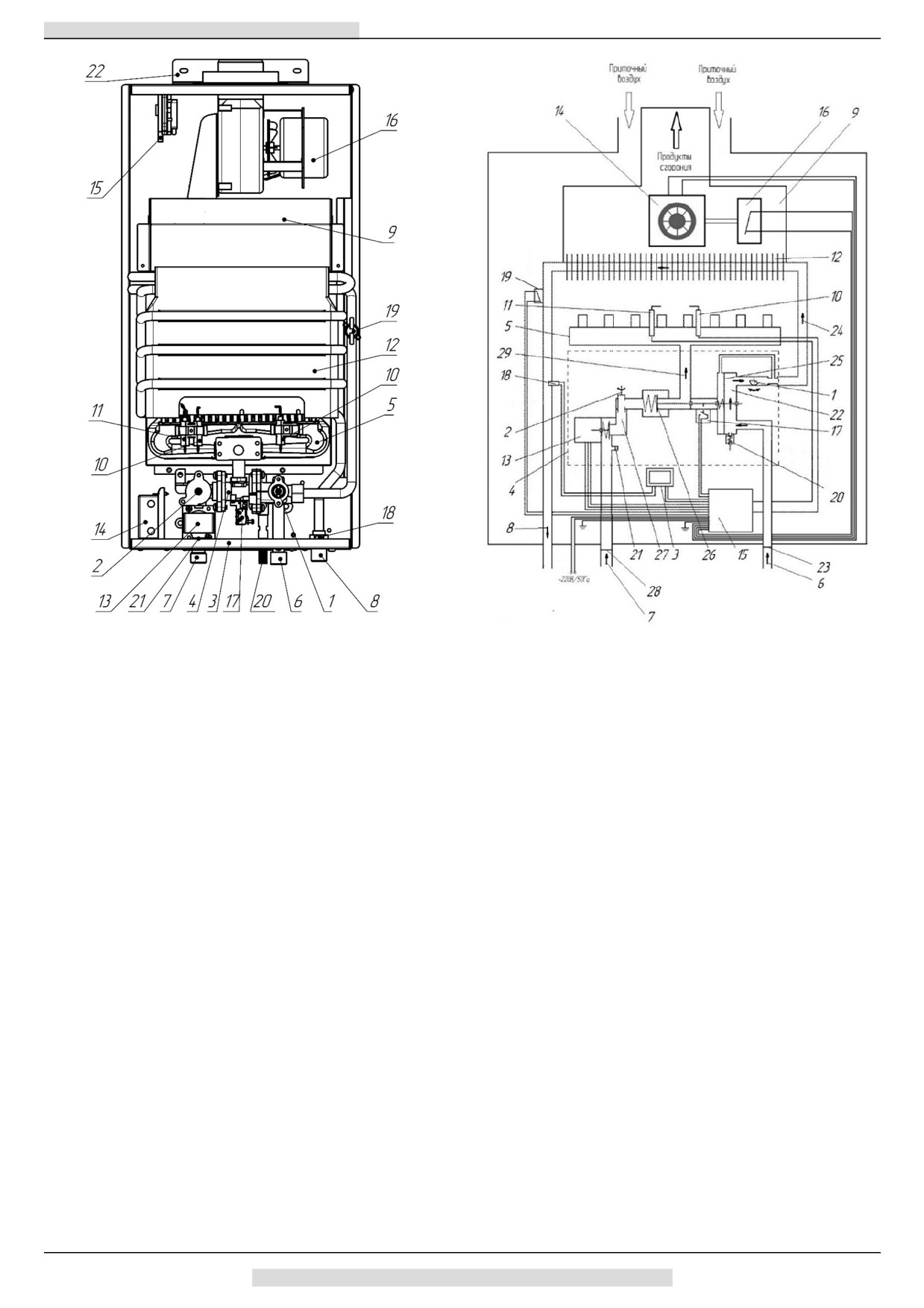

8.1. Устройство аппарата
13
2.1. Назначение аппарата
4
8.2. Работа аппарата
13
2.2. Технические характеристики
5
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
15
2.3. Комплект поставки
5
9.1. Осмотр
15
2.4. Габаритные и присоединительные
9.2. Уход
15
размеры аппарата
6
9.3. Техническое обслуживание
15
3. ПОЛЬЗОВАНИЕ АППАРАТОМ
6
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И
3.1. Включение аппарата
6
МЕТОДЫ ИХ УСТРАНЕНИЯ
16
3.2. Регулирование расхода воды
6
11. СДАЧА АППАРАТА ПОТРЕБИТЕЛЮ
17
3.3. Регулирование расхода газа
7
12. УТИЛИЗАЦИЯ
17
3.4. Регулирование температуры нагрева воды
7
12.1. Утилизация упаковки
17
3.5. Выключение аппарата
7
12.2. Утилизация аппарата
17
3.6. Предохранение от замерзания
8
13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
18
3.7. Действия при возникновении
14. ОТМЕТКИ ОБ УСТАНОВКЕ АППАРАТА,
аварийной ситуации
8
ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО
4. УХОД ЗА АППАРАТОМ
8
ОБСЛУЖИВАНИЯ И РЕМОНТА
18
4.1. Осмотр
8
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
20
4.2. Уход
8
5. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И
ХРАНЕНИЯ
9
6. МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ
АППАРАТА, ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ И РЕМОНТА
9
7. УСТАНОВКА АППАРАТА
9

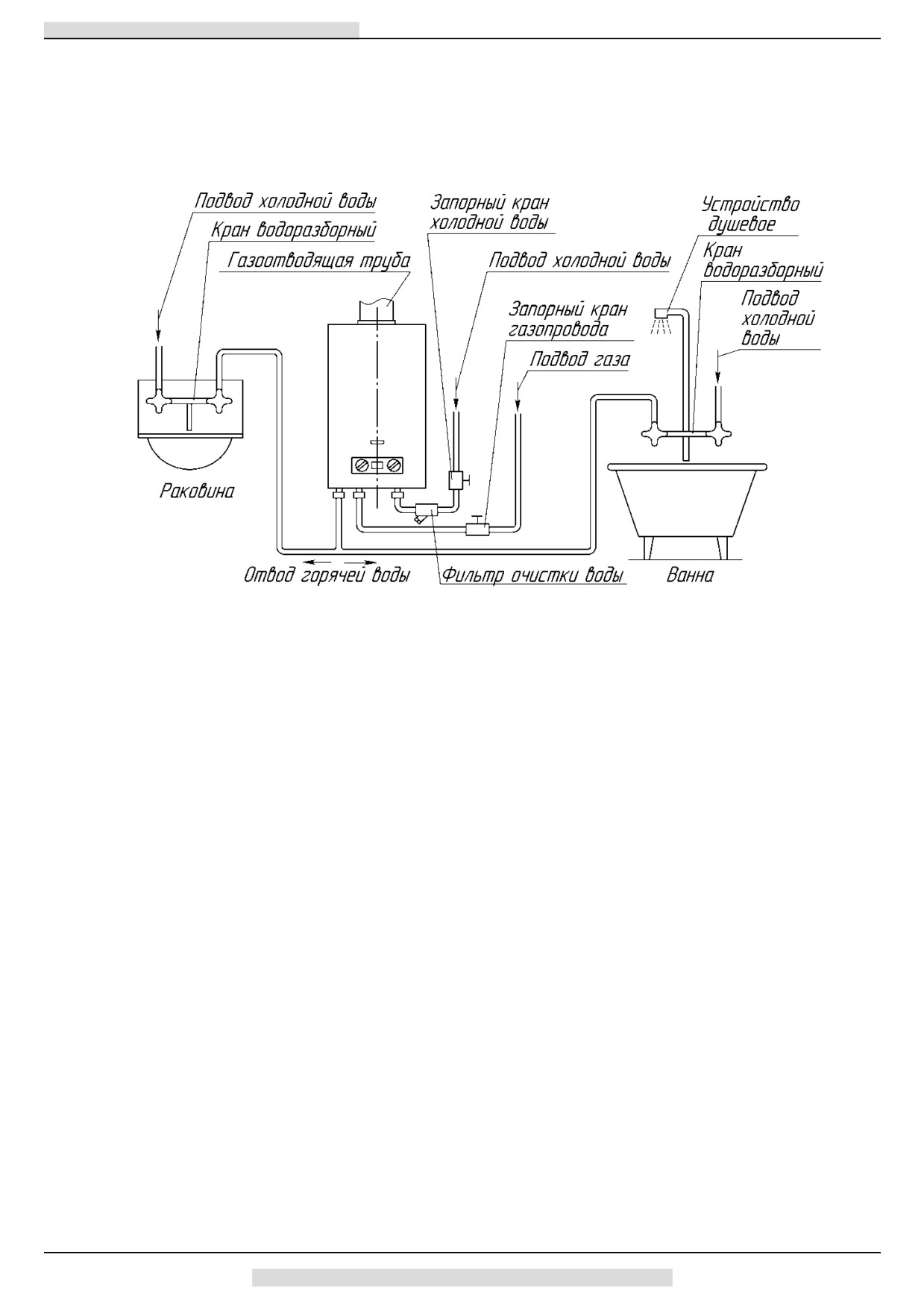

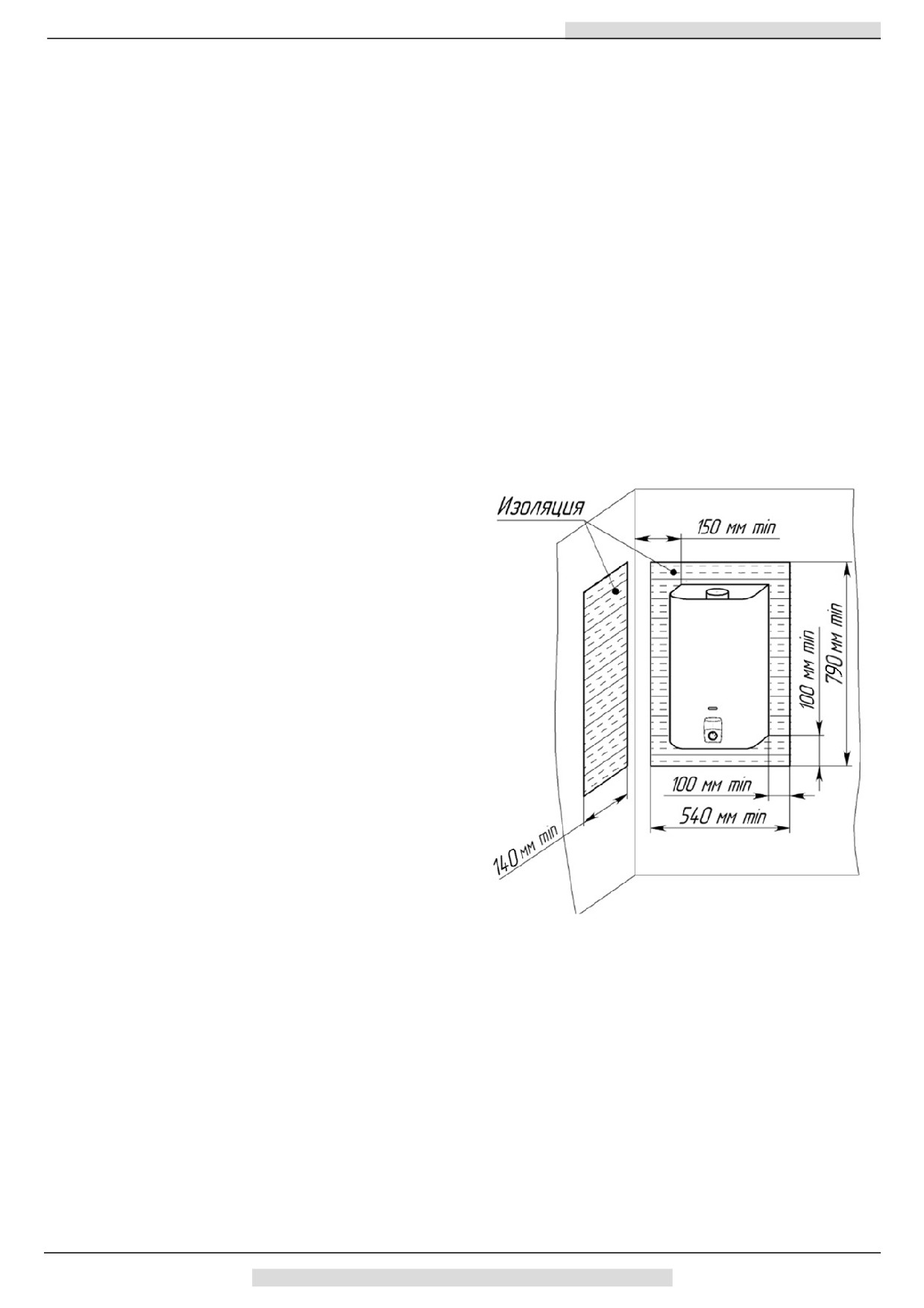

7.1. Место и схема установки
9
7.2. Монтаж аппарата
10
7.3. Подключение аппарата к водопроводной сети .. 10
7.4. Подключение аппарата к газовой сети
11
7.5. Подключение аппарата к дымоходу
11
7.6. Подключение аппарата к электрической сети
11
7.7. Проверка аппарата
12
При несоблюдении вышеуказанных мер безопасности
1. МЕРЫ БЕЗОПАСНОСТИ ПРИ
может произойти отравление газом или окисью углерода
ЭКСПЛУАТАЦИИ АППАРАТА
(СО), находящимися в продуктах неполного сгорания газа.
Первыми признаками отравления являются: тяжесть в
1.1. Во избежание несчастных случаев и выхода из строя
голове,
сильное сердцебиение, шум в ушах,
аппарата запрещается:
головокружение, общая слабость. Затем могут появиться
− самостоятельно устанавливать и запускать аппарат в
тошнота, рвота, одышка, нарушение двигательных функций.
работу;
Пострадавший может внезапно потерять сознание.
− производить включение и регулировки аппарата лицам,
Для оказания первой помощи необходимо:
не знакомым с настоящим руководством по
а) вынести пострадавшего на свежий воздух;
эксплуатации;
б) расстегнуть стесняющую дыхание одежду;
− закрывать решетку или зазор в нижней части двери или
в) дать понюхать нашатырный спирт;
стены, предназначенные для притока воздуха,
г)
тепло укрыть, но не давать уснуть и вызвать скорую
необходимого для горения газа, в помещении, где
помощь.
установлен аппарат;
В случае отсутствия дыхания немедленно вынести
− пользоваться аппаратом при отсутствии тяги в
пострадавшего в теплое помещение со свежим воздухом и
дымоходе, в случае повторяющихся отключений
производить искусственное дыхание, не прекращая его до
водонагревателя следует принять меры по устранению
приезда врача.
неисправности газоотведения;
− пользоваться аппаратом с нарушением правил,
2. ОПИСАНИЕ И РАБОТА АППАРАТА
изложенных в данном руководстве, и пользоваться
неисправным аппаратом;
2.1. Назначение аппарата
− самостоятельно разбирать и ремонтировать аппарат;
2.1.1. Аппарат водонагревательный проточный газовый
− вносить изменения в конструкцию аппарата;
бытовой «NEVA 4510Т» («НЕВА 4510Т»), далее - аппарат,
− оставлять работающий аппарат без надзора;
изготовлен
по
ТУ
4858-008-26985921-2008
− прикасаться во время работы аппарата к облицовке в
(ГОСТ 31856-2012, ТР ТС 016/2011) и предназначен для
районе смотрового окна и непосредственной близости
нагревания воды, используемой в санитарных целях (мытье
от него, а также к трубе отвода продуктов сгорания
посуды, стирка, купание) в квартирах и индивидуальных
вблизи газоотводящего устройства аппарата, так как
жилых домах.
температура данных поверхностей может превышать
2.1.2. Аппарат предназначен для работы на природном газе
100 °С.
по ГОСТ
5542-2014 или сжиженном газе по
1.2. При возможности замерзания воды в водяной системе
ГОСТ 20448-90 (категория аппарата по ГОСТ 31856-2012 -
аппарата необходимо воду из аппарата слить.
II2Н+3B/P). Предприятием-изготовителем аппарат выпускается
1.3. Если аппарат установлен в местности с жесткостью
отрегулированным на определенные вид и давление газа,
воды более 200 мг/л, рекомендуется применить устройство
указанные в табличке на аппарате и в разделе
для предварительного умягчения воды, чтобы уменьшить
«Свидетельство о приемке» данного руководства.
отложение накипи в теплообменнике. Гарантия не
2.1.3. Аппарат предназначен для подсоединения к
распространяется на ущерб, возникший от накипи.
коаскиальному дымоходу для удаления продуктов сгорания
1.4. При обнаружении неисправности в работе аппарата
за пределы помещения, оснащен прессостатом, имеет
необходимо обратиться в специализированную сервисную
вентилятор в тракте удаления продуктов сгорания и на входе
организацию и не пользоваться аппаратом до устранения
воздуха (тип аппарата по ГОСТ 31856-2012 - С12).
неисправностей.
1.5. При нормальной работе аппарата и при исправном
газопроводе в помещении не должен ощущаться запах газа.
1.6. В случае транспортировки или хранения аппарата при
температуре менее +5 °C, перед включением необходимо
выдержать аппарат при комнатной температуре не менее
2 часов.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ
ГАЗА:
а) закройте кран подачи газа, находящийся на
газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения,
обеспечив максимальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или
какие-либо электроприборы;
г)
не пользуйтесь открытым огнем
(зажигалками,
спичками и т.п.);
д) не пользуйтесь телефоном в загазованном помещении;
е) не курите;
ж) немедленно вызовите аварийную службу газового
хозяйства по телефону 04.
4
2.2. Технические характеристики
Таблица 1. Технические характеристики
2.2.1. Номинальная тепловая мощность, кВт
17,0
2.2.2. Номинальная теплопроизводительность, кВт
15,0
2.2.3. Коэффициент полезного действия, %, не менее
89
2.2.4. Вид газа
Природный G20
2.2.5. Семейство; группа газа
2-е; Н / 3-е; B/P
2.2.6. Номинальное давление газа, кПа (мм вод. ст.):
природного (G20, 2-е семейство, группа Н)
1,3 (130)…2,0 (200)
2.2.7. Номинальный расход газа:
природного, м3/ч
1,8
2.2.8. Удельный расход воды D (∆Т=30 °С), л/мин
8,33*
2.2.9. Максимальное давление воды, кПа
1000
2.2.10. Минимальный расход воды, л/мин
2,5
2.2.11. Минимальное давление воды, кПа
15
2.2.12. Расход воды при нагреве на ∆Т=50 °С, л/мин
5,0*
2.2.13. Расход воды при нагреве на ∆Т=25 °С, л/мин
10*
2.2.14. Требуемое разрежение в дымоходе, Па (мм вод. ст.),
не менее
2,0 (0,2)
не более
30,0 (3,0)
2.2.15. Средняя температура продуктов сгорания, °С
150
2.2.16. Массовый расход продуктов сгорания природного газа при номинальной
7,9
тепловой мощности, г/с
2.2.17. Вид розжига аппарата
автоматический розжиг
2.2.18. Габаритные размеры аппарата, мм: высота×ширина×глубина
590×340×158
2.2.19. Масса аппарата, НЕТТО / БРУТТО, кг, не более
10,5/11,0
2.2.20. Диаметр сопел горелки, мм:
природный газ, 1,3 кПа (130 мм вод. ст.)
1,23
2.2.21. Электрические параметры:
Максимальный расход мощности, Вт
40
Напряжение питания, В
230 В (±10%)
Частота напряжения электропитания, Гц
50 Гц (±0,2 Гц)
Степень защиты
IP44
2.2.22. Подключение отвода продуктов сгорания, мм
Коаксиальный дымоход
Ø60/Ø90
2.2.23. Климатическое исполнение по ГОСТ 15150-69
УХЛ 4.2
Параметры справочные, для п.п. 2.2.8; 2.2.12; 2.2.13 - при давлении воды перед работающим аппаратом не менее
250 кПа.
2.3. Комплект поставки
Таблица 2. Комплект поставки
Обозначение
Наименование
Количество, штук
124510-00.000
Водонагреватель «NEVA 4510Т»
1
124510-90.000
Комплект труб коаксиальных Ø60/Ø90
1
124510-00.000-РЭ
Руководство по эксплуатации
1
124510-10.000
Упаковка
1
114511-06.600
Комплект элементов крепления
1
Запасные части
3272-00.014 или 3272-00.015
Прокладка D18,5×d11,5×2 или D19×d10×2
3
5

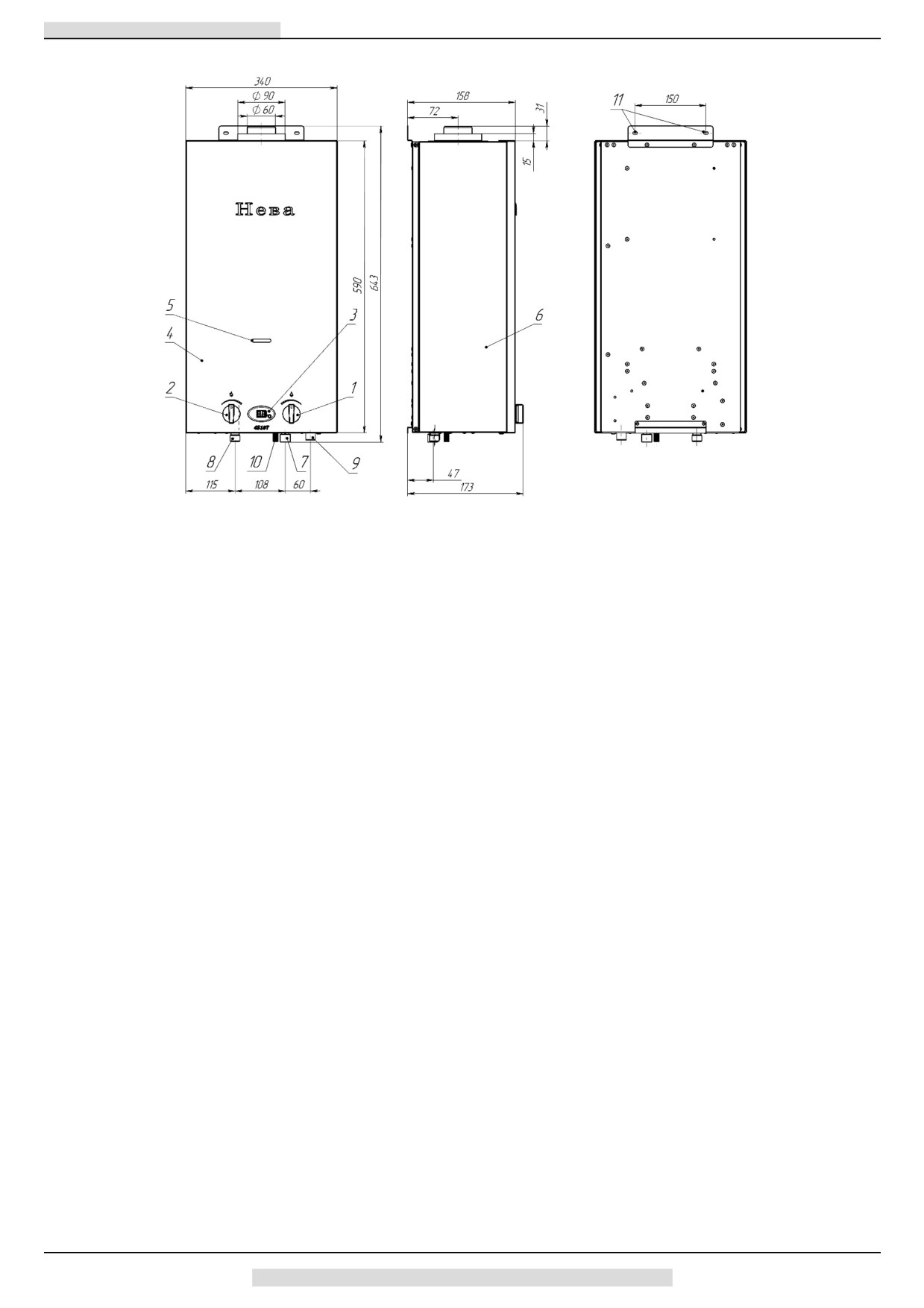

2.4. Габаритные и присоединительные размеры аппарата
1 - ручка регулировки расхода воды;
7 - штуцер подвода холодной воды, резьба G 1/2;
2 - ручка регулировки расхода газа;
8 - штуцер подвода газа, резьба G 1/2;
3 - дисплей;
9 - штуцер отвода горячей воды, резьба G 1/2;
4 - панель передняя
10 - клапан сброса давления;
5 - окно смотровое;
11 - монтажные отверстия.
6 - панель боковая
Рисунок 1. Габаритные и присоединительные размеры аппарата
3. ПОЛЬЗОВАНИЕ АППАРАТОМ
Аппарат должен быть подключен к сети
включения воды, для повторного образования искрового
разряда необходимо воду закрыть, а затем открыть. И
переменного тока номиналом 220 В и частотой 50 Гц и
так повторять до полного выхода воздуха, пока не
должен быть заземлен. Для нормальной и безопасной
произойдет розжиг горелки.
работы аппарата должно быть обеспечено выполнение
В случае отсутствия розжига горелки, поверните
условий п.п. 2.2.9; 2.2.11 и 2.2.14
(таблица 1). Аппарат
ручку в крайнее правое положение, это позволит
должен быть подключен к исправному дымоходу.
осуществить розжиг горелки при низком давлении воды в
Невыполнение этих условий может привести к
системе.
неправильной или нестабильной работе аппарата или
выходу его из строя. Указанная в п. 2.2.2 таблицы 1
3.1.3. После включения аппарата необходимо визуально
проверить работу горелки (п. 4.1.2).
теплопроизводительность аппарата обеспечивается
(с точностью ± 5%) при номинальном давлении газа на
3.2. Регулирование расхода воды
входе работающего аппарата, указанном в разделе
3.2.1. Регулирование расхода воды через аппарат
«Свидетельство о приемке».
производиться ручкой 1 (рис.2).
3.1. Включение аппарата
При повороте ручки по часовой стрелке уменьшается
расход воды и увеличивается ее температура. При этом в
3.1.1. Перед включением аппарата проверьте заземление
крайнем правом положении через аппарат должно
электрической цепи.
проходить не менее
2,5 л/мин
(количество воды,
3.1.2. Для включения аппарата в общем случае
необходимое для включения аппарата).
необходимо:
3.2.2 При повороте ручки против часовой стрелки
а) открыть
запорный вентиль холодной воды,
увеличивается расход воды и снижается ее температура.
установленный перед входом в аппарат, при этом кран
При этом в крайнем левом положении через аппарат должно
горячей воды должен быть закрыт;
проходить не менее 10 л/мин, при условии нормального
б) открыть запорный кран на газопроводе перед
напора воды в водопроводной сети.
аппаратом;
Примечание 2. При недостаточном напоре воды в
в) подключить аппарат к электрической сети;
водопроводной сети при повороте ручки против часовой
г)
открыть кран горячей воды. Во время протока воды
стрелки может произойти погасание горелки. Для
должен произойти искровой разряд между электродом
продолжения работы необходимо повернуть ручку в
электронного розжига и горелкой.
положение уменьшения расхода, перекрыть кран горячей
ВНИМАНИЕ! Во избежание ожогов при включении
воды и вновь открыть.
аппарата не следует приближать глаза слишком близко
к смотровому окну.
Примечание 1. При первом включении аппарата или его
долгом простое из-за присутствия воздуха в газопроводе
розжиг горелки может произойти через 1-2 мин. Т.к. искровой
разряд длится непродолжительное время после
6
а) Ручки регулировки расхода воды 1 и расхода
б) Ручки регулировки расхода воды 1 и расхода
газа 2 положении “Минимальный расход”
газа 2 в положении “Максимальный расход”

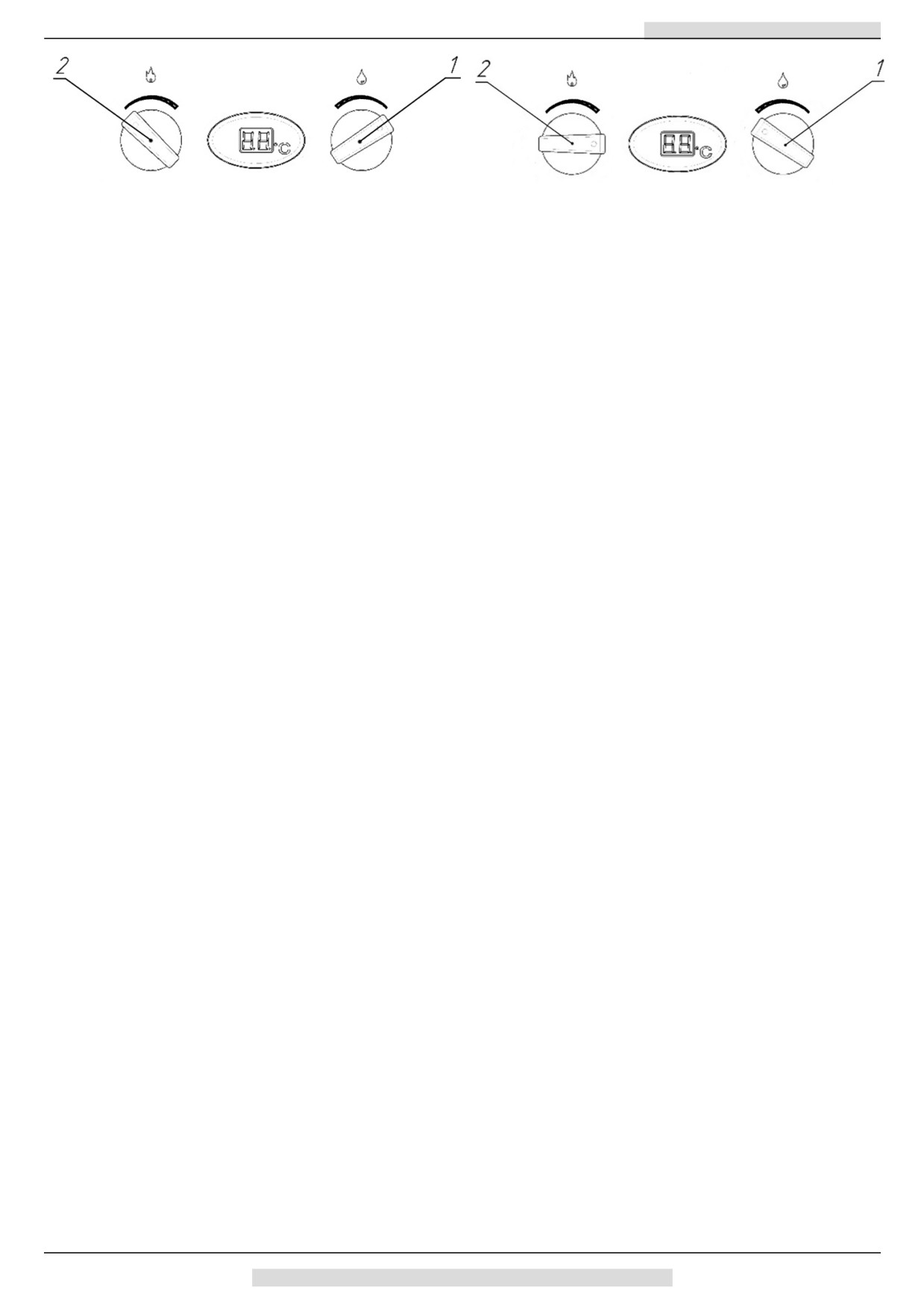

Рисунок 2. Положения ручек регулировки аппарата
Примечание
3.
Температура нагрева воды
3.3. Регулирование расхода газа
ограничена теплопроизводительностью аппарата: при
3.3.1. Регулирование расхода газа через аппарат
большом расходе воды, особенно в зимнее время, вода на
производиться ручкой 2 (рис.2).
выходе из аппарата может иметь недостаточную
При повороте ручки против часовой стрелки расход
температуру даже при максимальном расходе газа. В
газа уменьшается. При этом минимальный расход
этом случае для увеличения температуры воды
природного газа составляет 0,8 м3/ч.
необходимо уменьшить расход воды, проходящей через
При повороте ручки по часовой стрелке увеличивается
водонагреватель).
расход газа. При этом аппарат работает с максимальным
расходом природного газа 1,8 м3/ч.
3.5. Выключение аппарата
3.5.1 Для выключения аппарата достаточно перекрыть
3.4. Регулирование температуры нагрева
краном горячую воду на выходе из аппарата. После закрытия
воды
крана горячей воды необходимо убедиться, что горелка
3.4.1. Регулирование степени нагрева воды при
полностью погасла.
нахождении ручки 1 (рис.2) в крайнем правом положении
3.5.2 По окончании пользования аппаратом (ночное время,
производиться двумя способами:
отсутствие дома и т.п.) его необходимо выключить,
−
поворотом ручки 2 (рис.2) управления газовым краном
соблюдая следующую последовательность:
в пределах от минимального до максимального
а)
закрыть кран (краны) горячей воды;
расхода газа;
б)
закрыть запорный газовый кран на входе в аппарат;
−
изменением расхода воды, проходящей через
в)
закрыть запорный кран холодной воды на входе в
аппарат, с помощью водозаборного крана горячей
аппарат.
воды.
Примечание
4.
При жесткой воде перед
ВНИМАНИЕ! Не рекомендуется производить
выключением аппарата рекомендуется ручку расхода газа
подмешивание холодной воды с помощью смесителя,
установить в крайнее левое положение (рис. 2) и при
т.к.
в процессе разбавления холодной воды
минимальном расходе газа уменьшить температуру воды
водонагреватель может выйти из строя из-за
на выходе из аппарата с целью предотвращения
образования накипи на внутренних стенках
образования накипи.
теплообменника
и
последующему снижению
В периоды частого использования аппарата для
температуры и количества горячей воды. Для
выключения достаточно прекратить протекание воды через
регулировки комфортной температуры необходимо
него, закрыв все краны горячей воды, после чего
использовать ручки регулировки расхода температуры
необходимо убедиться, что горелка полностью погасла.
воды и газа (см. п. 3.2 и 3.3)
ВНИМАНИЕ! Если после закрытия всех кранов
Для уменьшения интенсивности образования
горячей воды горелка продолжает работать, то
накипи необходимо устанавливать ручку управления
необходимо сразу же перекрыть подачу газа с помощью
расхода газа в положение, обеспечивающее нагрев
газового запорного крана, установленного перед
воды не выше 60 °С.
аппаратом.
При мягкой воде в водопроводе для
Затем необходимо вызвать специализированную
регулирования степени нагрева воды можно
сервисную организацию для ремонта аппарата.
пользоваться любым из перечисленных выше
способом.
7
3.6. Предохранение от замерзания
4.1. Осмотр
Если после выключения аппарата возможно
4.1.1. Перед каждым включением аппарата необходимо:
замерзание в нём воды, то необходимо слить воду из
−
убедиться в отсутствии
воспламеняющихся
аппарата следующим образом:
предметов около аппарата;
а) закрыть запорный газовый кран и запорный кран
−
убедиться в отсутствии запаха газа в помещении, при
холодной воды перед аппаратом;
обнаружении запаха газа в помещении вызвать
б) открыть кран горячей воды;
аварийную службу газового хозяйства.
в) перевести ручку регулировки расхода воды 1 (рис. 2б)
4.1.2. После розжига горелки необходимо визуально
в положение "Максимальный расход", вывернуть
проверить её работу: пламя должно быть голубым, ровным
пробку на водяном узле.
и не иметь желтых коптящих краев, указывающих на
г)
закрыть кран горячей воды.
засорение внутренних каналов секций горелок.
Засорение внутренних каналов секций горелки
3.7. Действия
при
возникновении
вызывает неполное сгорание газа, что приводит к
аварийной ситуации
следующим явлениям:
При возникновении аварийной ситуации во время
−
образование в больших количествах окиси углерода
работы аппарата необходимо:
(угарного газа), что может привести к отравлению;
а) закрыть запорный газовый кран на входе в аппарат;
−
образование в больших количествах сажи и
б) закрыть запорный кран холодной воды на входе в
осаждение её на теплообменнике, что ухудшает
аппарат (при возникновении течи воды);
теплообмен и может привести к выходу аппарата из
в) отключить аппарат от электрической сети 230В;
строя.
г)
вызвать специализированную сервисную организацию
для ремонта аппарата.
4.2. Уход
ВНИМАНИЕ! Аппарат оборудован системой защиты
4.2.1. Аппарат следует содержать в чистоте, для чего
от образования угарного газа
(прессостат). При
необходимо регулярно удалять пыль с верхней поверхности
отключении аппарата прессотатом необходимо
аппарата, а также протирать облицовку сначала влажной, а
произвести перезапуск аппарата путем закрывания и
затем сухой тряпкой. В случае значительного загрязнения,
повторного открытия крана горячей воды. При
сначала протирать облицовку мокрой тряпкой, смоченной
повторяющихся отключениях аппарата необходимо
нейтральным моющим средством, а затем сухой тряпкой.
выполнить требования пункта
3.7 и обратиться в
4.2.2. Запрещается
применять моющие средства
специализированную сервисную организацию для
усиленного действия и содержащие абразивные частицы,
устранения неисправности дымохода.
бензин или другие органические растворители для очистки
ВНИМАНИЕ! Отключение
прессостата
и
поверхности облицовки и пластмассовых деталей.
некомпетентное обращение с ним не допускаются и
ВНИМАНИЕ! Все операции по уходу за аппаратом
могут привести к взрыву водонагревателя!
нужно выполнять только после его отключения от
электросети и остывания.
4. УХОД ЗА АППАРАТОМ
Для обеспечения длительной и безотказной работы
аппарата и сохранения его рабочих характеристик
необходимо регулярно проводить осмотр, уход и
техническое обслуживание.
Для обеспечения пожаробезопасности необходимо
внимательно следить за чистотой горелок, не допускать
коптящего пламени при сжигании газа, которое ведет к
отложению сажи на теплообменнике. При этом просветы
между ребрами теплообменника перекрываются сажей,
вследствие чего пламя выбрасывается из камеры сгорания,
что может привести к пожару.
Осмотр и уход выполняются владельцем аппарата.
Техническое обслуживание аппарата проводится
специализированной сервисной организацией не позднее
12 месяцев после установки аппарата и в дальнейшем не
реже, чем один раз в 12 месяцев.
ВНИМАНИЕ! Работы, связанные с техническим
обслуживанием,
не
являются
гарантийными
обязательствами
предприятия изготовителя и
производятся за счёт потребителя.
8
Руководство для технического персонала
ВНИМАНИЕ! Перед установкой аппарата необходимо
5. ПРАВИЛА
проверить соответствие настройки, указанной в
ТРАНСПОРТИРОВАНИЯ И
разделе 13 данного руководства и в табличке
на
аппарате, имеющемуся в месте установки виду и
ХРАНЕНИЯ
давлению газа. В случае несоответствия, необходимо
произвести переналадку аппарата на используемые вид
5.1. Аппарат должен храниться и транспортироваться в
и давление газа в соответствии с п. 7.9.
упаковке
только
в положении, указанном на
манипуляционных знаках.
7.1. Место и схема установки
5.2. Аппарат должен храниться в закрытом помещении,
7.1.1. Аппарат необходимо устанавливать на кухнях или в
гарантирующем защиту от атмосферных и других вредных
других нежилых отапливаемых помещениях в соответствии с
воздействий при температуре воздуха от -50 °С до +40 °С и
проектом газификации, сводом правил СП 62.13330.2011 и
относительной влажности не более 98%.
Правилами противопожарного режима в Российской Федерации,
5.3. При хранении аппарата более 12 месяцев он должен
утверждёнными постановлением Правительства Российской
быть подвергнут консервации по ГОСТ 9.014 - 78.
Федерации от 25 апреля 2012 г. № 390.
5.4. Отверстия входных и выходных штуцеров должны быть
7.1.2. Аппарат должен быть подсоединен к коаксиальному
закрыты заглушками или пробками.
дымоходу Ø60/Ø90 (входит в комплект поставки).
5.5. Через каждые 6 месяцев хранения аппарат должен
7.1.3. Устанавливать аппарат необходимо на несгораемых
подвергаться техническому осмотру, при котором
стенах - кирпичных, бетонных (с облицовкой керамической
проверяется отсутствие попадания влаги и засорения пылью
плиткой или без неё).
узлов и деталей аппарата.
7.1.4. Допускается установка аппарата на трудносгораемых
5.6. Аппараты следует укладывать не более чем в восемь
стенах при условии изоляции стены оцинкованным листом
ярусов при складировании в штабеля и транспортировании.
толщиной 0,8…1 мм по листу базальтового теплоизоляционного
картона БТК толщиной 3…5 мм. Изоляция стены должна
выступать за габариты корпуса аппарата не менее чем на 100 мм
6. МЕРЫ БЕЗОПАСНОСТИ ПРИ
с каждой стороны (рис. 3).
УСТАНОВКЕ АППАРАТА,
ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ И РЕМОНТА
ВНИМАНИЕ! Монтаж, ввод в эксплуатацию и
техобслуживание аппарата должны производиться
только специализированной сервисной организацией.
Монтаж аппарата должен быть выполнен по проекту,
соответствующему требованиям Федеральных и
локальных нормативных актов, регламентирующих
установку газоиспользующего оборудования.
6.1. Размещение аппарата, трубопроводов, дымоотводов,
дымоходов и другого инженерного оборудования должно
обеспечивать безопасность их эксплуатации, удобство
технического обслуживания и ремонта.
6.2. Перед
подключением аппарата,
необходимо
осуществить следующее:
− проверить соответствие настройки, указанной в
разделе 13 (стр. 18) данного руководства и в табличке
на аппарате, имеющемуся в месте установки виду и
давлению газа. В случае несоответствия необходимо
произвести переналадку аппарата на используемый
вид и давление газа в соответствии с п. 7.9 (стр. 12);
− убедиться в правильности монтажа и герметичности
дымоотвода;
− для обеспечения правильной работы аппарата и
сохранения гарантии, необходимо соблюдать
Рисунок 3. Установка аппарата на
требования данного руководства.
трудносгораемых стенах
7. УСТАНОВКА АППАРАТА
Расстояние от боковых поверхностей аппарата
до
Установка аппарата должна производиться специализированной
трудносгораемых стен без применения изоляции должно быть не
сервисной организацией.
менее 250 мм. При уменьшении указанного расстояния до
После установки аппарата, проверки его работоспособности и
150 мм необходима установка теплоизоляции (обивка стен
инструктажа владельца аппарата работником организации,
оцинкованным листом по листу теплоизоляционного материала).
установившей аппарат, должна быть сделана отметка об
При установке аппарата на несгораемых стенах устройство
установке аппарата в разделе 14 данного руководства и в
изоляции не требуется.
гарантийных талонах.
7.1.5. Запрещается установка аппарата на деревянных стенах;
ВНИМАНИЕ! В случае транспортировки или
оштукатуренных стенах, имеющих деревянную основу; на
хранения аппарата при температуре менее +5 °C, перед
стенах, покрытых легко возгораемыми материалами.
включением необходимо выдержать аппарат при
7.1.6. Запрещается устанавливать аппарат над источником
комнатной температуре не менее 2 часов.
тепла или открытого пламени.
9
Руководство для технического персонала
7.1.7. Место и высота установки аппарата должны
-
расстояние от боковой поверхности аппарата до боковой
обеспечивать выполнение требований п. 7.1.6 настоящего
стены не менее 150 мм;
руководства. При этом рекомендуется устанавливать аппарат на
-
свободное пространство перед лицевой поверхностью
такой высоте, чтобы смотровое окно находилось на уровне глаз
аппарата должно быть не менее 600 мм.
потребителя или как можно ближе к этому уровню.
7.1.8. Схема установки (подключения) аппарата приведена на
Также для осуществления сервисного обслуживания при
рис.
4. Рекомендуется сначала подключить аппарат к
установке аппарата необходимо выдержать следующие зазоры:
водопроводной сети, заполнить систему аппарата водой и затем
подключить его к газовой сети.
Рисунок 4. Схема установки аппарата
7.2. Монтаж аппарата
7.3.
Подключение
аппарата
к
7.2.1. Перед установкой аппарата рекомендуется снять
водопроводной сети
переднюю панель 4 (см. рис. 1), для чего:
7.3.1. Для увеличения срока службы аппарата и улучшения его
а) снять ручки 1 и 2, потянув их на себя;
эксплуатационных характеристик рекомендуется устанавливать
б) вывернуть в нижней в верхней части изделия по два
перед аппаратом фильтр очистки воды (рис. 4).
винта крепления передней панели 4;
7.3.2. Для
облегчения
последующего
технического
в) разъединить провода, соединяющие дисплей с блоком
обслуживания необходимо
установить перед аппаратом
управления электронным и с датчиком температуры
запорный кран на трубопроводе подвода холодной воды (рис. 4).
воды;
Запорный кран должен быть легко доступен.
г)
потянуть нижнюю часть панели на себя, сдвинуть ее
7.3.3. Подключение аппарата к водопроводной сети
вверх и снять с аппарата;
необходимо выполнять металлическими трубами или гибкими
Если передняя панель или задняя стенка аппарата покрыта
шлангами с внутренним диаметром не менее 13 мм. Длина
защитной полиэтиленовой пленкой, то перед установкой
гибкого шланга для подвода и отвода воды должна быть не
аппарата защитную пленку необходимо снять. Также с передней
более 2,5 м.
поверхности облицовки необходимо снять наклейки с
7.3.4. Резьбовое соединение накидных гаек
(торцевое
предупреждающими надписями и рекламной информацией (при
соединение), как подвижных, так и неподвижных, с ответным
их наличии).
штуцером необходимо выполнять с применением прокладок.
ВНИМАНИЕ! Не разрешайте маленьким детям
Материал прокладок
- маслобензостойкая резина,
играть с упаковочным материалом, так как это может
безасбестовый паронит или фторопласт-4 (тефлон).
представлять для них опасность. После установки
7.3.5. Подключение холодной воды производить к штуцеру
аппарата упаковка может быть утилизирована.
подвода холодной воды 7 (рис. 1), а горячей воды - к штуцеру
7.2.2. Аппарат навешивается монтажными отверстиями 11
отвода горячей воды 9, предварительно сняв со штуцеров
(на задней стенке) на 2 крючка, установленных в стене
защитные заглушки.
(крючки и дюбели входят в комплект поставки).
7.3.6. Подключение трубопроводов холодной и горячей воды не
Расположение и размер монтажных отверстий, а также
должно сопровождаться взаимным натягом труб и частей
габаритные и присоединительные размеры для
аппарата во избежание смещения или поломки отдельных
подсоединения трубопроводов воды, газа, отвода продуктов
деталей и частей аппарата и нарушения герметичности водяной
сгорания приведены на рис. 1.
системы.
7.3.7. Перед подключением водонагревателя к водопроводной
сети необходимо открыть подачу холодной воды на некоторое
время для прочистки трубы подвода воды к аппарату и
предотвращения нежелательного попадания в аппарат грязи и
отложений при первом его включении.
10
Руководство для технического персонала
7.3.8. После подсоединения трубопроводов к аппарату
7.5. Подключение аппарата к дымоходу
необходимо обязательно проверить герметичность мест
7.5.1. Аппарат по способу отвода продуктов сгорания и подвода
соединений. Проверка герметичности производится в
воздуха определяется как тип С12, это обозначает что
следующем порядке:
водонагреватель:
а)
открыть кран горячей воды;
− имеет закрытую камеру сгорания в отношении к
б)
открыть запорный кран холодной воды перед
помещению, в которым он установлен (С);
аппаратом;
− приспособлен для подключения коаксиального
в)
после заполнения тракта аппарата водой закрыть
дымохода (1);
кран горячей воды и осмотреть соединения.
− оборудован вентилятором, который помогает отводить
Течь в местах соединений не допускается. Рекомендуется
продукты сгорания (2).
также осмотреть места соединений водяного тракта
7.5.2. При монтаже коаксиального дымохода необходимо
аппарата, так как возможно нарушение их герметичности при
дополнительно учитывать следующее:
нарушении условий транспортировки и хранения аппарата.
−
максимальная длина дымохода 4 метра.
При необходимости места соединений подтянуть.
−
каждый отвод 90° равноценен 1 м трубы, каждое
7.3.9. Если аппарат устанавливается в местности, где
колено 45° - 0,5 м трубы;
жесткость воды превышает
200 мг/л, рекомендуется
−
в местах поворотов трубы используйте отводы.
установить устройство для предварительного умягчения
Количество поворотов на 90° не должно превышать
воды, чтобы уменьшить отложение накипи в
трех, включая отвод на выходе из водонагревателя.
теплообменнике.
7.5.3. Дымоход стоит устанавливать с уклоном 3°- 5° в сторону
7.3.10. Максимальное давление воды, на которое рассчитан
улицы во избежание попадания в него дождевой воды или
аппарат (в том числе и в случае теплового расширения
конденсата.
воды) - 1000 кПа.
7.5.4. Вывод дымохода за пределы помещения должен
7.4. Подключение аппарата к газовой сети
производиться в соответствии с п. 6.2.6 СП 62.13330.2011.
7.4.1. Для обеспечения устойчивой работы аппарата
7.5.5. Промежутки между дымоотводом и отверстием в стене
необходимо производить подводку газовой линии
рекомендуется заполнить пожароустойчивым материалом.
металлическими трубами или гибким шлангом с внутренним
7.6. Подключение аппарата к
диаметром не менее 13 мм. Гибкий шланг для подвода газа,
в соответствии с требованиями СП 62.13330.2011, должен
электрической сети
быть стойким к подводимому газу при заданных давлении и
7.6.1. Аппарат предназначен для питания от однофазной сети
температуре. Длина гибкого шланга должна быть не более
переменного тока номинальным напряжением 230В/50Гц.
2,5 м. Трубы или гибкий шланг подключать к штуцеру 8
7.6.2. Аппарат имеет I класс защиты и должен подключаться к
(см. рис. 1) предварительно сняв с него защитную заглушку.
розетке с защитным контактом. Аппарат имеет степень
7.4.2. При монтаже газопроводов количество разборных
электрической защиты IР44.
соединений необходимо сводить к минимуму.
ВНИМАНИЕ! Эксплуатация аппарата без
7.4.3. Резьбовое соединение накидных гаек
(торцевое
подключения
к
заземляющему
проводнику
соединение), как подвижных, так и неподвижных, с ответным
ЗАПРЕЩАЕТСЯ!
штуцером необходимо выполнять с применением прокладок.
Материал прокладок
- маслобензостойкая резина,
безасбестовый паронит или фторопласт-4 (тефлон).
7.4.4. При монтаже газовой линии к аппарату на входе в
аппарат обязательно должен быть установлен запорный кран.
Запорный кран должен быть легко доступен.
7.4.5. Присоединение
газовой
трубы не должно
сопровождаться взаимным натягом труб и частей аппарата во
избежание смещения или поломки отдельных деталей и частей
аппарата и нарушением герметичности газовой линии.
7.4.6. После подключения аппарата к газовой линии места
соединений аппарата с коммуникациями должны быть
проверены на герметичность. Проверка герметичности в
местах соединения подвода газа производится при
неработающем аппарате и открытом положении запорного
клапана перед аппаратом. Утечка газа не допускается.
Проверка герметичности газовых соединений выполняется
путем обмыливания мест соединений
(или другими
безопасными методами без использования источников
открытого пламени). Появление пузырьков означает утечку газа.
11
Руководство для технического персонала
7.7. Проверка аппарата
7.7.1. После установки аппарата и проверки на герметичность
должны быть проверены работа горелки, работа автоматики
безопасности и температура нагрева воды. Включение и
выключение аппарата, регулировку температуры воды
выполнять в соответствии с разделом
8.
Проверку
работоспособности прессостата (датчика тяги) производить в
соответствии с п.9.3.5.
Примечание. После хранения аппарата в помещении
с отрицательной температурой его первый запуск
производить не ранее, чем через 2 ч после переноса его в
тёплое помещение.
7.7.2. При необходимости
(при недостаточном нагреве
воды) следует проверить давление газа на входе в аппарат,
для чего необходимо:
а)
закрыть газовый кран на входе в аппарат;
б)
вывернуть винт из штуцера 21 (рис. 5) и подключить к
штуцеру дифманометр;
в)
открыть газовый кран на входе в аппарат и проверить
подключение дифманометра на герметичность;
г)
включить аппарат и установить режим максимальной
тепловой мощности;
д)
определить по дифманометру давление газа, которое
должно соответствовать давлению, указанному в
разделе «Свидетельство о приемке».
После проведения замеров следует:
а)
выключить аппарат и закрыть газовый кран на входе
в аппарат;
б)
отключить дифманометр и завернуть до упора винт в
штуцере;
в)
открыть газовый кран на входе в аппарат и проверить
штуцер на герметичность.
12
Руководство для технического персонала
блоком управления 15 начинают подаваться импульсы тока
8. УСТРОЙСТВО И УПРАВЛЕНИЕ
высокого напряжения на свечу 10 и открывается клапан
электромагнитный
13. Розжиг горелки
5 происходит от
РАБОТОЙ АППАРАТА
искровых разрядов между электродом свечи и насадкой
секции горелки. Далее работа горелки контролируется
8.1. Устройство аппарата
датчиком наличия пламени 11.
8.1.1. Аппарат настенного типа
«NEVA 4510Т» (рис. 1)
8.2.3. Регулятором расхода воды
1 регулируется
имеет прямоугольную форму,
образуемую несъемной
количество и температура воды, выходящей из аппарата:
верхней, нижней, боковыми панелями и съёмной передней
поворот регулятора против часовой стрелки увеличивает
панелью. На лицевой стороне аппарата расположены: ручка
расход и снижает температуру воды; поворот регулятора по
регулировки расхода воды 1, ручка регулировки расхода
часовой стрелке уменьшает расход и увеличивает
газа 2 и смотровое окно 5 для наблюдения за пламенем
температуру воды. Положение регулятора также определяет
горелки, дисплей 3 для контроля температуры нагрева воды.
расход воды, при котором происходит включение и
8.1.2. Назначение основных узлов и составных частей
выключение аппарата.
аппарата (рис. 5):
8.2.4. Регулятором расхода газа 2 регулируется количество
−
узел водогазовый 4 предназначен для управления
газа, поступающего в горелку, для получения требуемой
подачей газа в горелку, регулировки расхода воды и
температуры воды при её установленном расходе. Поворот
состоит из узлов водяного и газового (конструкция
регулятора по часовой стрелке увеличивает расход газа и
узла обеспечивает доступ газа к горелке только при
температуру воды; Поворот регулятора против часовой
наличии протока воды);
стрелки уменьшает расход газа и температуру воды.
−
горелка 5 предназначена для создания и подачи к
8.2.5. При прекращении протекания воды или при
месту горения воздушно-газовой смеси;
уменьшении её расхода до значения менее 2,5...6 л/мин (в
−
газоотводящее устройство 9 предназначено для
зависимости от положения регулятора расхода воды)
отвода продуктов сгорания в дымоход;
размыкаются контакты микровыключателя 17 и закрываются
−
свеча 10 предназначена для создания искрового
клапаны 13 и 26. Горелка гаснет.
разряда для розжига горелки;
8.2.6. После отключения горелки вентилятор 14 работает
−
датчик наличия пламени 11 обеспечивает контроль
еще 30 секунд, чтобы удалить оставшиеся в камере сгорания
работы горелки;
продукты горения.
−
теплообменник 12
обеспечивает
передачу
8.2.7. Аппарат оснащен устройствами безопасности,
получаемого при сжигании газа тепла воде,
обеспечивающими:
протекающей по его трубам;
−
защита от погасания горелки на основе
−
прессостат 15 предназначен для отключения
ионизационного контроля пламени, которая
аппарата в случае отсутствия тяги в дымоходе. Имеет
отключает подачу газа в момент исчезновения
нормально замкнутые контакты, время срабатывания
пламени на горелке;
не более 2-х минут;
−
защита от перегрева теплообменника состоит из
−
датчик температуры воды
18 предназначен для
датчика
температуры
(термореле),
который
определения температуры воды на выходе аппарата;
сработает,
если
вода,
находящаяся
в
−
термореле 19
(датчик
перегрева
воды)
теплообменнике, превысит температуру 85 ºС, тем
предназначено для отключения аппарата при нагреве
самым отключив подачу газа на горелку;
воды свыше 85 °С;
−
надзор над правильностью работы вентилятора
−
клапан 20 служит для сброса давления в контуре,
реализованный с помощью датчика разницы
если оно выше максимального рабочего давления
давлений (прессостата) который работает совместно
(1000 кПа);
с блоком управления электронным. Когда разница
−
пробка 23 служит для слива воды из водяного контура
давления между подведенным воздухом, и газами
аппарата для предотвращения её замерзания.
сгорания неправильная или ее нет, наступает
закрытие газового клапана;
8.2. Работа аппарата
−
отключение
аппарата
при
прекращении
8.2.1. Функциональная схема аппарата приведена на
электропитания;
рисунке 6.
ВНИМАНИЕ! Запрещается вмешиваться в работу
8.2.2. При начале протекания воды через узел водяной 22 с
защитных устройств аппарата!
расходом не менее
2,5 л/мин штоком мембраны
25
открывается клапан газовый 26 и замыкаются контакты
микровыключателя
17. Блоком управления
15 подается
команда на запуск вентилятора
14 и опрашивается
прессостат, Если контакты прессостата
16 замкнуты, то
13
Руководство для технического персонала
1 - регулятор расхода воды;
15 - прессостат;
1 - регулятор расхода воды;
17 - микровыключатель;
2 - регулятор расхода газа;
16 - вентилятор;
2 - регулятор расхода газа;
18 - датчик температуры воды;
3 - панель нижняя;
17 - датчик протока
3 - дисплей;
19 - термореле (датчик перегрева
4 - узел водогазовый;
(микровыключатель);
4 - узел водогазовый;
воды);
5 - горелка;
18 - датчик температуры воды;
5 - горелка;
20 - клапан сброса давления;
6 - штуцер подвода холодной
19 - датчик перегрева воды
6 - вход холодной воды;
21 - штуцер для замера давления
воды;
(термореле);
7 - вход газа;
газа;
7 - штуцер подвода газа;
20 - клапан сброса давления;
8 - выход горячей воды;
22 - узел водяной;
8 - штуцер отвода горячей воды;
21 - штуцер замера давления
9 - газоотводящее устройство;
23 - фильтр водяной;
9 - газоотводящее устройство;
газа;
10 - свеча розжига;
24 - выход воды на
10 - свеча розжига;
22 - кронштейн крепежный;
11 - датчик наличия пламени
теплообменник;
11 - свеча ионизации;
12 - теплообменник;
25 - мембрана;
12 - теплообменник;
13 - клапан электромагнитный;
26 - клапан газовый;
13 - клапан электромагнитный;
14 - вентилятор
27 - узел газовый;
14 - блок управления
15 - блок управления
28 - фильтр газовый;
электронный;
электронный;
29 - выход газа на горелку.
16 - прессостат;
Рисунок 5. Вид аппарата без облицовки
Рисунок 6. Функциональная схема аппарата
14
Руководство для технического персонала
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ! Операции по техническому
Для обеспечения длительной и безотказной работы
обслуживанию, связанные с разборкой его газовых или
аппарата и сохранения его рабочих характеристик
водяных коммуникаций, необходимо выполнять только
необходимо регулярно проводить осмотр, уход и
после отключения аппарата от электрической сети и
техническое обслуживание.
коммуникаций (должны быть закрыты краны на линиях
Для обеспечения пожаробезопасности необходимо
воды и газа перед аппаратом).
внимательно следить за чистотой горелок, не допускать
9.3.1. Чистка горелки
коптящего пламени при сжигании газа, которое ведет к
Для чистки горелки необходимо выполнить
отложению сажи на теплообменнике. При этом просветы
следующие операции:
между ребрами теплообменника перекрываются сажей,
а)
выключить аппарат и перекрыть запорный газовый
вследствие чего пламя выбрасывается из камеры сгорания,
кран;
что может привести к пожару.
б)
снять панель переднюю (см. п. 7.2.1), снять горелку и
Осмотр и уход выполняются владельцем аппарата.
отсоединить от неё коллектор;
Техническое обслуживание аппарата проводится
в)
щеткой удалить пыль с наружных поверхностей
специализированной сервисной организацией не позднее 12
горелки и с коллектора;
месяцев после установки аппарата и в дальнейшем не реже,
г)
влажной ветошью протереть коллектор и сопла;
чем один раз в 12 месяцев.
д)
щеткой
-
«ершом» удалить пыль из внутренних
ВНИМАНИЕ! Работы, связанные с техническим
каналов секций горелки;
обслуживанием,
не
являются
гарантийными
е)
очистить электроды свечи и датчика наличия пламени
обязательствами
предприятия-изготовителя
и
от нагара и зачистить их контакты;
производятся за счёт потребителя.
ж)
промыть горелку мыльным раствором, особенно
9.1. Осмотр
внутренние полости ее секций при помощи щетки -
«ерша», тщательно промыть проточной водой,
9.1.1. Перед каждым включением аппарата необходимо:
просушить и поставить на место.
−
убедиться в отсутствии
воспламеняющихся
Содержание горелки в чистоте избавит
предметов около аппарата;
теплообменник от загрязнения сажей и увеличит его
−
убедиться в отсутствии запаха газа в помещении, при
срок службы.
обнаружении запаха газа в помещении вызвать
9.3.2. Чистка теплообменника
аварийную службу газового хозяйства.
При загрязнении теплообменника необходимо
9.1.2. После розжига горелки необходимо визуально
произвести чистку его поверхностей, на которых
проверить её работу: пламя должно быть голубым, ровным
образовалась сажа, и труб теплообменника, когда в них
и не иметь желтых коптящих краев, указывающих на
образовалась накипь.
засорение внутренних каналов секций горелок.
Для удаления сажи необходимо:
Засорение внутренних каналов секций горелки
а)
снять теплообменник и опустить в горячий раствор
вызывает неполное сгорание газа, что приводит к
мыла или иного синтетического моющего средства;
следующим явлениям:
б)
подержать его в растворе 10-15 минут и произвести
−
образование в больших количествах окиси углерода
чистку загрязненных поверхностей при помощи
(угарного газа), что может привести к отравлению;
мягкой щетки, затем промыть сильной струей воды;
−
образование в больших количествах сажи и осаждение
в)
при необходимости весь процесс повторить.
её на теплообменнике, что ухудшает теплообмен и
Для устранения накипи необходимо:
может привести к выходу аппарата из строя.
а)
снять теплообменник и поместить в емкость;
9.2. Уход
б)
приготовить 10% раствор лимонной кислоты (100 г
9.2.1. Аппарат следует содержать в чистоте, для чего
порошковой лимонной кислоты на 1 литр теплой
необходимо регулярно удалять пыль с верхней поверхности
воды);
аппарата, а также протирать облицовку сначала влажной, а
в)
залить
в
трубопровод
теплообменника
затем сухой тряпкой. В случае значительного загрязнения,
приготовленный раствор и оставить на 10-15 минут,
сначала протирать облицовку мокрой тряпкой, смоченной
затем раствор слить и трубопровод тщательно
нейтральным моющим средством, а затем сухой тряпкой.
промыть водой;
9.2.2. Запрещается
применять моющие средства
г)
при необходимости весь процесс повторить.
усиленного действия и содержащие абразивные частицы,
9.3.3. Замена уплотнений
бензин или другие органические растворители для очистки
При техническом обслуживании, когда производится
поверхности облицовки и пластмассовых деталей.
разборка и сборка водяных и газовых коммуникаций,
ВНИМАНИЕ! Все операции по уходу за аппаратом
необходимо обязательно устанавливать новые уплотнения.
нужно выполнять только после его отключения от
9.3.4. Проверка герметичности газовой и водяной систем
электросети и остывания.
аппарата
После очередного технического обслуживания, когда
9.3. Техническое обслуживание
производилась разборка водяных и газовых коммуникаций,
При техническом обслуживании выполняются
необходима проверка аппарата на герметичность
следующие работы:
(см. п. 7.3.8 и 7.4.6).
− чистка горелки;
9.3.5. Проверка работоспособности прессостата
− чистка теплообменника от сажи и чистка (промывка)
Для проверки прессостата необходимо отсоединить
труб теплообменника от накипи (при необходимости);
от аппарата газоотводящую трубу, включить аппарат и при
− замена уплотнений в газовой и водяной системах;
номинальном режиме работы (при полностью открытом
− проверка герметичности газовой и водяной систем
газовом кране и номинальном расходе воды) и закрыть
аппарата;
газовый патрубок вентилятора металлическим листом.
− проверка работы датчика тяги (прессостата);
Через 10-120 секунд аппарат должен отключиться. При
− смазка подвижных соединений (при необходимости);
неисправности прессостата его необходимо заменить. Для
− внеочередная чистка аппарата (в том числе от пыли на
замены может быть использован только тот прессостат,
внутренних узлах и деталях).
который предусмотрен предприятием-изготовителем. После
замены прессостата необходимо повторить испытание.
После проверки подсоединить газоотводящую трубу к
аппарату, обеспечив герметичность соединения.
15
Руководство для технического персонала
9.3.6. Внеочередная чистка аппарата
При нормальной работе горелки пламя должно быть
Проведение чистки аппарата может потребоваться
голубого цвета.
чаще, чем 1 раз в 12 месяцев, в случае интенсивной работы
Внеочередную чистку аппарата необходимо
аппарата в помещении, в воздухе которого содержится
обязательно произвести и в том случае, если в помещении,
много пыли. Это можно определить визуально по
где установлен аппарат, были проведены строительные или
изменившемуся цвету пламени горелки аппарата. Если
ремонтные работы и в аппарат попало много строительной
пламя стало желтым или коптящим, это указывает на то, что
пыли и мусора.
горелка забилась частицами пыли из воздуха, и необходимо
ВНИМАНИЕ! При накоплении пыли на внутренних
произвести чистку и техническое обслуживание аппарата.
узлах и деталях аппарата возможно ее воспламенение.
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 3. Возможные неисправности
Неисправность
Вероятная причина
Методы устранения
При открывании горячей воды
Закрыт запорный кран газа перед
Открыть запорный кран газа перед
искровой разряд есть, аппарат не
аппаратом.
аппаратом.
включается
Слабый напор воды в водопроводной сети.
Вызвать водопроводчика.
Слабый напор воды на выходе из
Возможно засорение фильтра на входе в
Проверить фильтры и, при необходимости,
аппарата при нормальном на
аппарат или фильтра в смесителе крана.
прочистить.*
входе.
При открывании горячей воды нет
Наличие накипи в теплообменнике при
Удалить накипь из теплообменника.*
искрового разряда
использовании жесткой воды.
Давление воды на входе в аппарат
Повернуть ручку 1 (рис. 2) в крайнее правое
недостаточно для срабатывания
положение.
микровыключателя
Слабый искровой разряд
Нарушены контакты в электрической цепи.
Проверить контакты электрической цепи.*
Неисправен блок управления
Заменить блок управления.*
После непродолжительной
Срабатывает прессостат.
Проверить работоспособность прессостата,
работы аппарат отключается
проверить состояние дымохода.*
Срабатывает датчик по защите от
Поворотом ручки 2 (рис. 2) уменьшить
перегрева воды.
количество газа, поступающего на аппарат.
Неисправен датчик перегрева воды
Заменить датчик на новый.*
Недостаточный нагрев воды при
Отложение сажи на ребрах
Произвести чистку теплообменника.*
работе аппарата на
теплообменника или накипи в трубе
максимальный нагрев
горячей воды теплообменника.
Слабое давление газа в системе (менее
Вызвать службу газового хозяйства.
10 мм вод. ст.)
После непродолжительной
Разрушена мембрана водяного узла.
Произвести замену мембраны водяного
работы пламя основной горелки
узла.*
начинает уменьшаться, а затем
гаснет
Малый расход воды на выходе из
Наличие накипи в теплообменнике.
Произвести чистку теплообменника.*
аппарата при нормальном
Засорился фильтр в смесителе.
Прочистить фильтр.*
расходе воды в трубопроводе
Во входной фильтр попала грязь.
Произвести чистку входного фильтра.*
Установлены трубы горячей воды малого
Установить трубы нужного сечения.*
сечения (внутренний диаметр менее 13 мм).
Пламя горелки вытянутое, с
Отложение пыли на внутренних
Произвести чистку горелки.*
желтыми коптящими языками
поверхностях основной горелки.
На дисплее не высвечиваются
Нарушен контакт в цепи «индикатор-датчик
Найти причину неисправности (механическое
показания температуры воды.
температуры горячей воды».
отсоединение клемм, окисление мест
контакта) и устранить ее.*
Вышел из строя дисплей.
Произвести замену дисплея.*
При открывании крана горячей
Недостаточная подвижность или закисание
Снять с корпуса микровыключатель и
воды нет искрового разряда,
штока.
освободить неподвижный шток.*
аппарат не включается,
Вышел из строя микровыключатель.
Заменить микровыключатель.*
напряжение в сети есть.
Нарушена электрическая цепь между
Проверить контакт разъёма в блоке
микровыключателем и блоком управления.
управления, проверить провода
микровыключателя.*
16
Руководство для технического персонала
Неисправность
Вероятная причина
Методы устранения
Вышел из строя электромагнитный клапан.
Заменить электромагнитный клапан.*
Вышел из строя электронный блок
Заменить электронный блок управления.*
Нарушена герметичность трубки
Заменить трубку.*
прессостата
Нарушение электрической цепи
Проверить цепь и контакты.*
прессостата
Неисправен вентилятор
Заменить вентилятор.*
Нарушение электрической цепи
Проверить цепь и контакты.*
вентилятора
Засорен дымоход или канал притока
Выяснить причину засорения и устранить.*
воздуха
*Работы выполняются специализированной сервисной организацией
Таблица 4. Коды ошибок
Код
Название
Описание
ошибки
Е0
Неисправность датчика
Если датчик температуры воды на выходе неисправен, ВПГ прекращает
температуры воды на выходе
работу, а датчик не выполняет функцию защиты.
Е1
Ошибка зажигания
Не зажигается или неожиданно выключается
Е2
Ошибка возгорания
Если пламя обнаружено еще до зажигания, ВПГ не работает, защита от
ошибочного возгорания
Е3
Неисправность термореле
Если температура не контролируется и повышается до макс. отметки в
процессе работы аппарата, датчик контроля температуры отключается
Е5
Неисправность прессостата
Спустя 8 секунд после начала работы ВПГ нет сигнала и прессостат не
закрыт или при нормальной работе прессостат постоянно открывается на 2
секунды (без проверки на низкой мощности/скорости)
Е6
Защита от перегрева
Если датчик температуры воды на выходе показывает значение ≥85℃ в
течение 3 секунд, ВПГ перестает работать
Е7
Неисправность электромагнитного
Защита от короткого замыкания или обрыва
клапана
EC, ED
Ошибка подключения
Плата дисплея и плата управления не подключаются в течение 5 секунд
11. СДАЧА АППАРАТА
ПОТРЕБИТЕЛЮ
11.1. После установки аппарата установщик обязан
ВНИМАНИЕ! Не позволяйте детям играть с
проверить работу аппарата в номинальных условиях. При
упаковочным материалом, так как это может
необходимости,
должны
быть
осуществлены
представлять для них опасность удушья, которой дети
соответствующие регулировки для достижения значений,
подвергаются, закрывшись в картонной коробке или
указанных в «Руководстве по эксплуатации».
запутавшись в полиэтиленовой плёнке.
11.2. После окончания монтажных и наладочных работ
12.2. Утилизация аппарата
должен быть проведен инструктаж потребителя о порядке
По завершении эксплуатации аппарат необходимо
обращения с аппаратом:
демонтировать, выполнив следующие операции:
−
правила регулировки количества воды;
1) закрыть запорный газовый кран и кран холодной
−
правила регулировки количества газа;
воды перед аппаратом;
−
порядок включения и выключения аппарата;
2) отключить аппарат от электрической сети
−
работы по уходу за аппаратом, выполняемые
3) слить воду из аппарата;
потребителем.
4) отсоединить аппарат от дымохода;
О проведении инструктажа должна быть сделана
5) отсоединить аппарат от водопроводной и газовой
соответствующая отметка в разделе
14
«Отметка об
сети;
установке аппарата и проведении технического
6) снять аппарат со стены.
обслуживания». Там же должна быть сделана отметка об
ВНИМАНИЕ! Аппарат является потенциально
установке аппарата.
травмоопасным объектом! Поэтому при утилизации
необходимо максимально обеспечить безопасность для
окружающих.
12. УТИЛИЗАЦИЯ
Аппарат состоит из материалов, пригодных к
вторичному использованию. Демонтированный аппарат
12.1. Утилизация упаковки
рекомендуется сдать в специализированную организацию.
Упаковка защищает аппарат от транспортных
За более подробной информацией об утилизации Вы
повреждений. Упаковочные материалы не наносят вреда
можете обратиться в органы коммунального управления, в
окружающей среде, пригодны
для
вторичного
службу по вывозу и утилизации отходов по месту Вашего
использования и имеют соответствующую маркировку.
жительства.
После установки аппарата упаковка может быть
утилизирована.
17
и технического персонала
13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Аппарат водонагревательный проточный газовый бытовой «NEVA 4510Т»
заводской номер ______________________________________________
соответствует ТУ 4858-008-26985921-2008 (ГОСТ 31856-2012, ТР ТС 016/2011) и признан годным для эксплуатации.
Аппарат отрегулирован на (отметить вид и давление газа, на которое настроен аппарат)
природный G20 газ 1,3 кПа (130 мм вод. ст.)
Штамп ОТК
Дата выпуска _________________________________________
14. ОТМЕТКИ ОБ УСТАНОВКЕ АППАРАТА, ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ И РЕМОНТА
Аппарат установлен, проверен и пущен в работу работником специализированной сервисной организации:
Юридический адрес организации ________________________________________________
Фактический адрес организации _________________________________________________
Телефон/Факс организации _______________________________________________________ Штамп с полным
наименованием
организации
Работник ___________________________________________
________________
________20 __ г.
(Фамилия И.О.)
(подпись)
(дата)
Информация об аппарате мне предоставлена полностью. С гарантийными обязательствами ознакомлен(а).
Осмотр товара мной произведен, внешних недостатков у товара не имеется.
_______________ / _____________________________________________/_________ 20 __ г.
(подпись владельца)
(ФИО владельца, полностью)
(дата)
Техническое обслуживание проведено:
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
18
и технического персонала
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
За _____ год
Работник _________________
______________
“____”__________ 20___ г.
Штамп
(Фамилия И.О.)
(подпись)
(дата)
организации
19
и технического персонала
указывается наименование организации, фамилия и
15. ГАРАНТИЙНЫЕ
инициалы специалиста, установившего аппарат, а также
дата установки аппарата.
ОБЯЗАТЕЛЬСТВА
15.6. При обнаружении недостатков в работе аппарата в
ПРЕДУПРЕЖДЕНИЕ! В случае самостоятельной
период гарантийного срока Потребитель имеет право
обратиться к Продавцу с письменным требованием о
установки аппарата Потребителем или иным лицом, не
являющимся
работником
специализированной
ремонте, замене или возврате изделия. При этом к
письменному заявлению должны быть приложены
сервисной организации, гарантийный срок на аппарат не
оригиналы следующих документов:
устанавливается.
− кассовый чек на приобретение аппарата;
15.1. Предприятие-изготовитель гарантирует безотказную
работу аппарата при наличии документации на его установку
−
«Руководство по эксплуатации» с гарантийными
и при соблюдении Потребителем правил эксплуатации,
талонами;
технического обслуживания и хранения, установленных
− технический
акт,
подтверждающий
наличие
настоящим «Руководством по эксплуатации».
недостатков аппарата с подробным описанием
15.2. Гарантийный срок эксплуатации аппарата
-
18
неисправностей, выданный специализированной
(восемнадцать) месяцев со дня продажи через розничную
сервисной организацией.
торговую сеть. При отсутствии в гарантийных талонах
15.7. Гарантийный
ремонт
аппарата
выполняется
штампа Продавца с отметкой даты продажи аппарата
специализированной сервисной организацией в срок не
гарантийный срок исчисляется со дня его выпуска
более 45 (сорока пяти) дней с момента передачи аппарата
предприятием-изготовителем.
Потребителем Продавцу (сервисной организации) по акту.
Для предоставления предприятием-изготовителем
Датой окончания ремонта считается дата направления
гарантийных обязательств соблюдение следующих условий
Потребителю уведомления
(в том числе посредством
является обязательным:
телефонной связи) об окончании ремонта аппарата.
− монтаж и ввод аппарата в эксплуатацию должны
При гарантийном ремонте аппарата гарантийный талон
производиться с соблюдением с требованиями
и корешок к нему заполняются работником организации,
Федеральных и локальных нормативных актов,
производящей ремонт, при этом гарантийный талон
регламентирующих установку газоиспользующего
изымается. Корешок гарантийного талона остается в
оборудования, а также требований настоящего
руководстве по эксплуатации.
«Руководства по эксплуатации»;
15.8. Гарантийный срок на новые оригинальные запасные
− монтаж и ввод аппарата в эксплуатацию должны
части, установленные в аппарат при гарантийном или
производиться организациями, авторизированными
платном ремонте, составляет 6 (шесть) месяцев со дня
предприятием-изготовителем на монтаж и/или
выдачи Потребителю аппарата из ремонта, либо продажи
гарантийное обслуживание или специализированными
этих запасных частей, если иное не указано в паспорте на
сервисными организациями, имеющими разрешение на
запасные части.
15.9. Срок службы аппарата составляет не менее
выполнение таких работ;
− наличие отметки об установке аппарата в разделе 14,
12 (двенадцати) лет.
15.10. Изготовитель не несет ответственность за
стр. 18 «Руководства по эксплуатации» и заполненных
неисправность аппарата и не гарантирует безотказную
гарантийных талонах (стр. 21);
работу аппарата в случаях:
− после 12 (двенадцати) месяцев с начала эксплуатации
аппарата в течение 1 (одного) месяца необходимо
−
несоблюдения Потребителем, торгующей или
транспортной организацией правил транспортировки
произвести плановое техническое обслуживание
и хранения аппарата;
аппарата
авторизированной
предприятием-
−
самостоятельной установки аппарата Потребителем
изготовителем
сервисной
организацией
с
соответствующей отметкой в разделе
14, стр.
18
или иным лицом, не являющимся работником
«Руководства по эксплуатации». Перечень и адреса,
специализированной сервисной организации;
авторизированных
предприятием-изготовителем
−
несоблюдения Потребителем правил эксплуатации
сервисных организаций в конкретном регионе Вы
аппарата;
можете узнать в торгующей организации, на сайте
−
несоблюдения Потребителем правил технического
или по телефону предприятия-
обслуживания аппарата в установленный настоящим
изготовителя 8−800−555−40−35.
руководством срок
(не реже одного раза в
15.3. При продаже аппарата Продавец должен проставить
12 месяцев);
штамп и дату продажи в гарантийных талонах «Руководства
−
наличия механических повреждений аппарата;
по эксплуатации». Покупатель должен проверить отсутствие
−
использования аппарата не по назначению;
внешних повреждений аппарата, его комплектность и
−
неисправности, возникшей из-за появления накипи в
получить «Руководство по эксплуатации» с заполненными
теплообменнике.
гарантийными талонами.
15.11. Техническое обслуживание аппарата (включая чистку
15.4. Кассовый чек об оплате аппарата необходимо
его узлов) не входит в гарантийные обязательства
сохранять в течение всего гарантийного срока эксплуатации.
предприятия-изготовителя и выполняется за счет
15.5. После установки аппарата организация, установившая
потребителя.
аппарат, должна заполнить гарантийные талоны, в которых
Адрес предприятия-изготовителя: ООО “БалтГаз”,
192019, город Санкт-Петербург, ул. Профессора Качалова, дом 3
тел. +7 (812) 321-09-09
По вопросам качества и гарантии изделий обращаться по тел. 8-800-555-40-35
Телефон Службы технической поддержки 8-800-555-40-35
(звонок на территории России бесплатный, время работы службы: круглосуточно)
20
