NEVA-4510 М Аппарат водонагревательный проточный газовый бытовой. Руководство по эксплуатации (2013 год)

Уважаемый покупатель!

Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.

При покупке аппарата проверьте:

 комплектность поставки и товарный вид водонагревателя;

 соответствие давления и вида (природный или сжиженный) газа, используемо-

го у Вас, давлению и виду газа, указанным в разделе 15 данного руководства и в

табличке на аппарате.

Также требуйте заполнения торгующей организацией талонов на гарантийный

ремонт.

При покупке аппарата с использованием кредита должен быть составлен график

платежей с указанием полной суммы, подлежащей выплате. График платежей должен

быть подписан Покупателем с указанием даты и расшифровкой подписи.

Данное руководство содержит сведения о порядке установки водонагревателя,

правилах его эксплуатации и технического обслуживания, соблюдение которых

обеспечит длительную безотказную и безопасную работу аппарата.

Пожалуйста, прочтите внимательно это руководство и следуйте приведенным

в нем указаниям.

С уважением, ООО «Армавирский завод газовой аппаратурыª

Телефон Службы единой технической поддержки 8-800-555-40-35

(звонок на территории России бесплатный, время работы службы: круглосуточно)

Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуата-

ции аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся

только специализированной сервисной организацией.

Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся

жилищно-эксплуатационными службами по заявке владельца аппарата.

Ответственность за безопасную эксплуатацию аппарата и содержание его в надлежащем

состоянии несет его владелец.

Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользо-

вания и технического обслуживания может привести к пожару, ожогу, отравлению газом или

окисью углерода (СО).

ООО «Армавирский завод газовой аппаратурыª постоянно ведет работу по со-

вершенствованию выпускаемой продукции и оставляет за собой право вносить не-

обходимые изменения в конструкцию водонагревателя. Данные изменения могут

быть не отражены в руководстве по эксплуатации.

27 марта 2013 г.

СОДЕРЖАНИЕ

Указание мер безопасности

Описание и работа аппарата

2.1.

Назначение

2.2.

Технические характеристики

2.3.

Комплект поставки

2.4.

Габаритные и присоединительные размеры аппарата

Пользование аппаратом

3.1.

Включение аппарата

3.2.

Регулирование температуры и расхода воды

3.3.

Выключение аппарата

3.4.

Замена элементов питания аппарата

3.5.

Предохранение от замерзания

3.6.

Действия при возникновении аварийной ситуации

Уход за аппаратом

4.1.

Осмотр

4.2.

Уход

Правила транспортирования и хранения

Меры безопасности

Установка аппарата

7.1.

Место и схема установки

7.2.

Монтаж аппарата

7.3.

Подключение аппарата к водопроводной сети

7.4.

Подключение аппарата к газовой сети

7.5.

Подключение аппарата к баллону со сжиженным газом

7.6.

Правила установки гибких шлангов

7.7.

Подключение аппарата к дымоходу

7.8.

Установка элементов питания аппарата

7.9.

Проверка аппарата

7.10.

Переналадка аппарата на другой вид и давление газа

Устройство и управление работой аппарата

8.1.

Устройство аппарата

8.2.

Работа аппарата

Возможные неисправности и методы их устранения

10.

Общие указания

11.

Сдача аппарата потребителю

12.

Техническое обслуживание

12.1.

Осмотр

12.2.

Уход

12.3.

Техническое обслуживание

12.3.1.

Чистка горелки

12.3.2.

Чистка теплообменника

12.3.3.

Замена уплотнений

12.3.4.

Проверка герметичности газовой и водяной систем аппарата

12.3.5.

Проверка работоспособности термореле (датчика тяги)

12.3.6.

Внеочередная чистка аппарата

13.

Порядок работ при ремонте аппарата и замене составных частей

13.1.

Снятие облицовки

13.2.

Замена горелки

13.3.

Замена теплообменника

13.4.

Замена отсека батарейного

13.5.

Замена узла водогазового (УВГ)

13.6.

Замена клапана электромагнитного узла водогазового

13.7.

Замена микровыключателя (датчик протока воды)

13.8.

Замена термореле (датчика перегрева воды)

13.9.

Замена датчика температуры воды

13.10.

Замена термореле (датчика тяги)

13.11.

Замена блока управления электронного

13.12.

Замена свечи или датчика наличия пламени

14.

Гарантийные обязательства

15.

Свидетельство о приемке

16.

Отметки об установке аппарата, проведении технического обслуживания и ремонта

Приложение I. Схема аппарата с разнесенными частям

Приложение II. Сервисные центры по обслуживанию водонагревателей «NEVA»

Руководство для пользователя

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.1. Во избежание несчастных случаев и выхода из строя аппарата запрещается:

 самостоятельно устанавливать и запускать аппарат в работу;

 производить включение и регулировки аппарата лицам, не знакомым с настоящим руководством по экс-

плуатации;

 закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха, не-

обходимого для горения газа, в помещении, где установлен аппарат;

 пользоваться аппаратом при отсутствии тяги в дымоходе;

 пользоваться аппаратом с нарушением правил, изложенных в данном руководстве, и пользоваться неис-

правным аппаратом;

 производить уход за аппаратом, находясь в состоянии опьянения;

 самостоятельно разбирать и ремонтировать аппарат;

 вносить изменения в конструкцию аппарата;

 оставлять работающий аппарат без надзора;

 прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной близо-

сти от него, а также к трубе отвода продуктов сгорания, так как температура данных поверхностей может

превышать 100 С.

1.2. При возможности замерзания воды в водяной системе аппарата необходимо слить воду из аппарата.

1.3. При обнаружении неисправности в работе аппарата необходимо обратиться в специализированную сер-

висную организацию и не пользоваться аппаратом до устранения неисправностей.

1.4. При нормальной работе аппарата и при исправном газопроводе в помещении не должен ощущаться за-

паха газа.

ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:

а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;

б) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;

в) не включайте и не выключайте электрический свет или какие-либо электроприборы;

г) не курите и не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);

д) не пользуйтесь телефоном в загазованном помещении;

е) немедленно вызовите аварийную службу газового хозяйства по телефону 04.

При несоблюдении вышеуказанных мер безопасности может произойти отравление газом или окисью угле-

рода (СО), находящейся в продуктах неполного сгорания газа.

Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах, голово-

кружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных функций.

Пострадавший может внезапно потерять сознание.

Для оказания первой помощи необходимо:

а) вынести пострадавшего на свежий воздух;

б) расстегнуть стесняющую дыхание одежду;

в) дать понюхать нашатырный спирт;

г) тепло укрыть, но не давать уснуть;

д) вызвать скорую помощь.

В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом

и производить искусственное дыхание, не прекращая его до приезда врача.

Руководство для пользователя

2. ОПИСАНИЕ И РАБОТА АППАРАТА

2.1. Назначение

2.1.1. Аппарат водонагревательный проточный газовый бытовой «NEVA-4510 М» («НЕВА-4510 М»), далее -

аппарат, изготовлен по ТУ 4858-008-26985921-2008 (ГОСТ Р 51847-2009) и предназначен для нагревания воды,

используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах и индивидуальных жилых домах.

2.1.2. Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ

20448-90 (категория аппаратов по ГОСТ Р 51847-2009 - II_2Н+3B/P). Предприятием-изготовителем аппарат выпуска-

ется отрегулированным на определенные вид и давление газа, указанные в табличке на аппарате и в разделе 15

настоящего руководства.

2.1.3. Аппарат предназначен для подсоединения к дымоходу для удаления продуктов сгорания за пределы

помещения, оснащен стабилизатором тяги и датчиком тяги, не имеет вентилятора в тракте удаления продуктов

сгорания и на входе воздуха (тип аппарата по ГОСТ Р 51847-2009 - В_11BS).

2.2. Технические характеристики

Технические характеристики аппарата приведены в таблице 1.

Таблица 1

Параметры

Значение

2.2.1. Номинальная тепловая мощность, кВт

17,9

2.2.2. Номинальная теплопроизводительность, кВт

15,5

2.2.3. Коэффициент полезного действия, %, не менее

природный G20 или

2.2.4. Вид газа

сжиженный G30

2.2.5. Семейство; группа газа

2-е; H или 3-е; B/P

2.2.4. Номинальное давление газа, кПа:

природного (G20, 2-е семейство, группа H)

1,3

2,0

сжиженного (G30, 3-е семейство, группа B/P)

2,9

2.2.5. Номинальный расход газа, м³/час:

природного

1,95

сжиженного

0,70

2.2.6. Давление подводимой воды для нормальной работы аппарата, кПа

30«600

2.2.7. Минимальный расход воды (для зажигания), л/мин

2,0

2.2.8. Минимальное давление воды (для зажигания), кПа

2.2.9. Расход воды при нагреве на Т=40 С, л/мин

6,4*

2.2.10. Расход воды при нагреве на Т=25 С, л/мин

10,0*

2.2.11. Требуемое разрежение в дымоходе, Па (мм вод. ст.),

не менее

1,96 (0,2)

не более

29,4 (3,0)

2.2.12. Средняя температура продуктов сгорания, С

120

2.2.13. Массовый расход продуктов сгорания природного / сжиженного газа при номи-

6,3 / 6,8

нальной тепловой мощности, г/с

2.2.14. Вид розжига аппарата

электронный

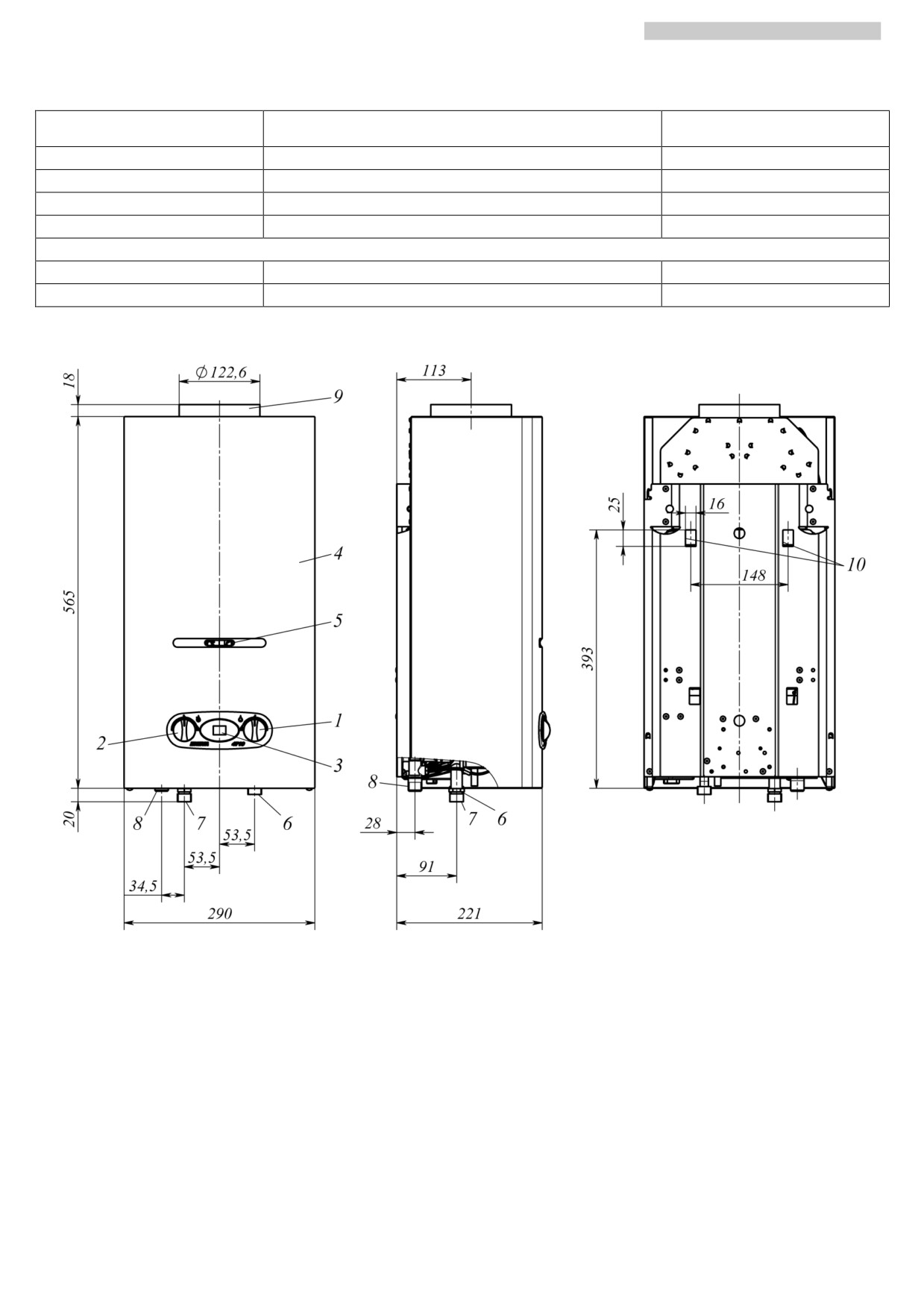

2.2.15. Габаритные размеры аппарата, мм:

высота

565

ширина

290

глубина

221

2.2.16. Масса аппарата, НЕТТО / БРУТТО, кг, не более

9,0 / 10,0

2.2.17. Диаметр сопел основной горелки, мм:

природный газ 1,3 кПа

1,35

природный газ 2,0 кПа

1,18

сжиженный газ 2,9 кПа

0,79

2.2.18. Тип и напряжение элементов питания, В

LR20 1,5 В

2.2.19. Длительность непрерывной работы с одним комплектом элементов питания, ч

250*

2.2.20. Климатическое исполнение по ГОСТ 15150-69

УХЛ 4.2

* Параметры справочные, для пп. 2.2.9; 2.2.10 - при давлении воды перед работающим аппаратом не менее 250

кПа; для п. 2.2.19 - при применении алкалиновых элементов питания с повышенной энергоемкостью.

Руководство для пользователя

3. ПОЛЬЗОВАНИЕ АППАРАТОМ

Для нормальной и безопасной работы аппарата должно быть обеспечено выполнение условий

п. 2.2.6 и 2.2.11 (таблица 1). Невыполнение этих условий может привести к неправильной или нестабиль-

ной работе аппарата или выходу его из строя. Указанная в п. 2.2.2 таблицы 1 теплопроизводительность

аппарата обеспечивается (с точностью ±5%) при номинальном давлении газа на входе работающего ап-

парата, указанном в разделе «Свидетельство о приемкеª.

3.1. Включение аппарата

3.1.1. Для включения аппарата в общем случае необходимо:

а) установить элементы питания в батарейный отсек (см. п. 7.8);

б) открыть запорный кран на газопроводе перед аппаратом;

в) открыть запорный кран холодной воды перед аппаратом;

г) повернуть ручки 1 и 2 в положения минимального расхода воды и газа (рис. 2а);

д) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и горелкой (если

расход воды, проходящей через аппарат, будет не менее 2,0 л/мин), от искровых разрядов должна за-

жечься горелка и начаться нагрев воды.

ВНИМАНИЕ! Во избежание ожогов при включении аппарата не следует приближать глаза слишком

близко к смотровому окну.

Примечание: при первом зажигании или после длительного перерыва в работе аппарата, воспламенение

горелки будет происходить только после удаления воздуха из газовых коммуникаций. Так как искровые разря-

ды длятся около 7 секунд после включения воды, то для продолжения розжига необходимо кран горячей воды

закрыть, а затем снова открыть. Такую процедуру надо повторить до полного выхода воздуха из коммуника-

ций, пока не произойдет розжиг горелки.

3.1.2. После включения аппарата необходимо визуально проверить работу горелки (см. п. 12.1.2).

3.2. Регулирование температуры и расхода воды

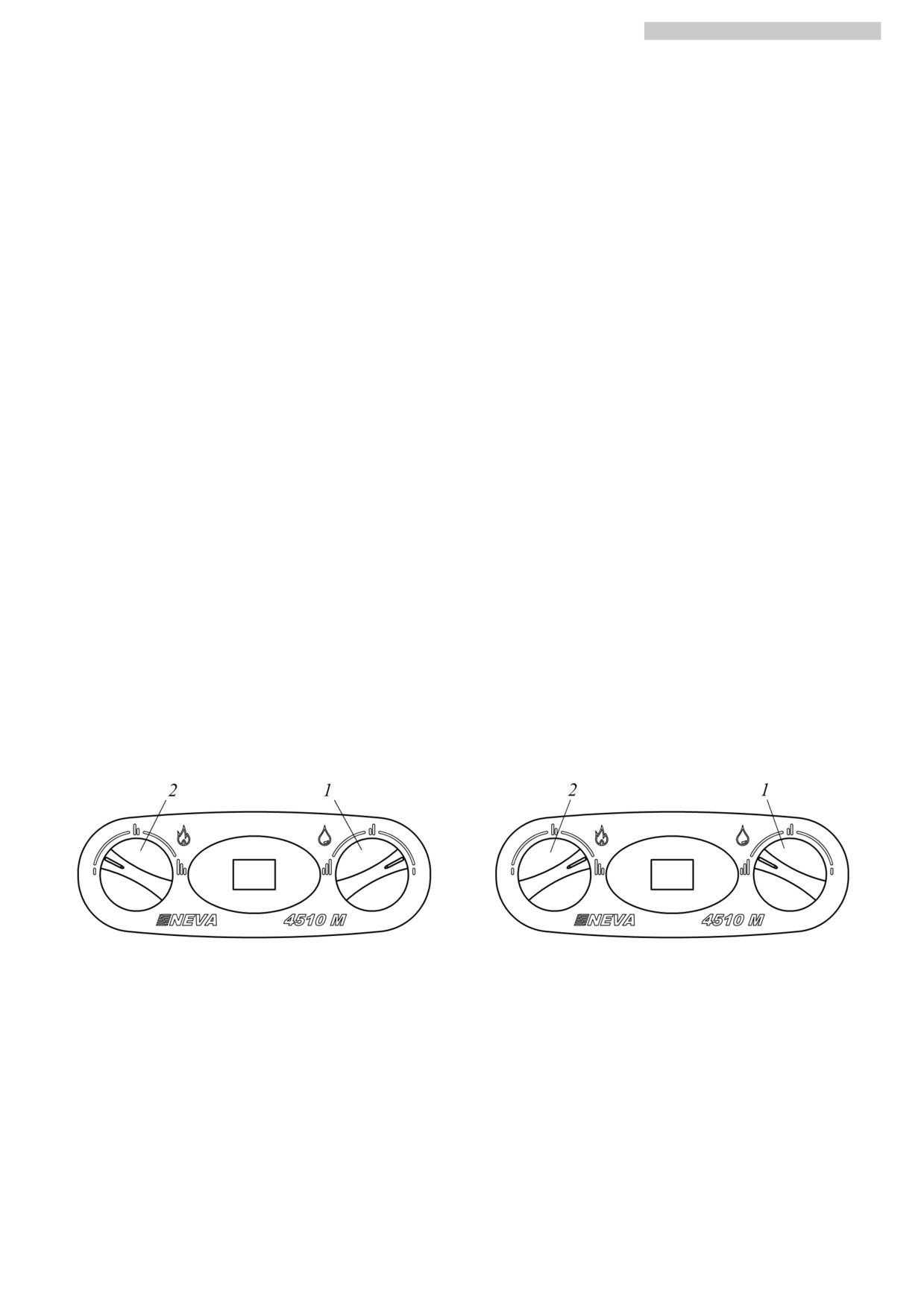

3.2.1. Регулирование расхода воды через аппарат производится ручкой 1 (рис. 2): поворот ручки к положению

«Минимальный расходª уменьшает расход воды, поворот ручки к положению «Максимальный расходª увели-

чивает расход воды. При этом в положении ручки «Минимальный расходª включение водонагревателя проис-

ходит при расходе воды не менее 2,0 л/мин, а в положении «Максимальный расходª при расходе воды не ме-

нее 5,0 л/мин. В промежуточных положениях ручки 1 включение водонагревателя происходит, соответственно, в

диапазоне расходов не менее 2,0«5,0 л/мин.

При пониженном входном давлении воды (при небольших обеспечиваемых водопроводной сетью расходах

воды) для включения аппарата рекомендуется ручку 1 оставлять в положении «Минимальный расходª. В этом

положении на выходе аппарата возможно получение малого и среднего расхода (2,0...5,0 л/мин) горячей воды.

Для получения большого количества теплой воды на выходе аппарата при нормальном входном давлении воды

(при обеспечиваемых водопроводной сетью расходах воды 5,0 л/мин и более) ручку 1 следует перевести в поло-

жение «Максимальный расходª.

а) ручки регулировки расхода воды 1 и

б) ручки регулировки расхода воды 1 и

расхода газа 2 в положении

«Минимальный расходª

«Максимальный расходª

Рис. 2. Положения ручек регулировки аппарата

Примечание 1. При малом расходе воды, протекающей через работающий аппарат, поворот ручки 1 к по-

ложению «Максимальный расходª может привести к погасанию горелки. Погасание горелки возможно и при

уменьшении расхода краном горячей воды или при падении входного давления воды. Чтобы горелка снова за-

работала, необходимо повернуть ручку 1 к положению «Минимальный расходª или увеличить расход воды

краном горячей воды.

3.2.2. Регулировка температуры воды при её установленном расходе через аппарат производится поворотом

ручки 2 регулировки расхода газа (рис. 2): поворот ручки в положение «Максимальный расходª увеличивает

расход газа и температуру воды на выходе аппарата, поворот ручки в положение «Минимальный расходª

уменьшает расход газа и температуру воды на выходе аппарата.

Руководство для пользователя

Также возможно регулирование температуры воды на выходе аппарата изменением расхода воды с помо-

щью крана горячей воды или ручки 1: увеличение расхода воды приводит к уменьшению её температуры и, на-

оборот, уменьшение расхода воды приводит к увеличению её температуры.

Примечание 2. Температура нагрева воды ограничена теплопроизводительностью аппарата: при боль-

шом расходе воды, особенно в зимнее время, вода на выходе из аппарата может иметь недостаточную тем-

пературу даже при максимальном расходе газа. В этом случае для увеличения температуры воды необходимо

уменьшить расход воды, проходящей через водонагреватель.

Температура воды на выходе аппарата отображается на цифровом дисплее, установленном в декоративной

накладке на облицовке аппарата.

Примечание 3. При малом расходе воды (в положении ручки 1 «Минимальный расходª) и большом расхо-

де газа (в положении ручки 2 «Максимальный расходª) возможен перегрев воды в теплообменнике, и, как

следствие, отключение горелки автоматической системой управления аппарата. Для повторного включения

аппарата необходимо закрыть кран горячей воды, а затем снова открыть его. Для исключения перегрева во-

ды необходимо уменьшить расход газа ручкой 2 или увеличить расход воды, протекающей через аппарат,

ручкой 1 или краном горячей воды.

Перегрев воды в теплообменнике приводит к шуму при работе аппарата и вызывает быстрое образова-

ние накипи в трубах теплообменника и сужение их проходного сечения, что со временем приведет к снижению

эффективности работы аппарата и ослаблению струи горячей воды. Поэтому для снижения температуры

выходящей из аппарата воды не рекомендуется, особенно при жесткой воде, пользоваться смесителем, до-

бавляя холодную воду, а следует пользоваться описанными выше способами. Для уменьшения интенсивности

образования накипи рекомендуется не допускать нагрева воды на выходе из аппарата до температуры выше

60С.

3.3. Выключение аппарата

По окончании пользования аппаратом (ночное время, отсутствие дома и т.п.) его необходимо выключить, со-

блюдая следующую последовательность:

а) закрыть кран (краны) горячей воды;

б) закрыть запорный газовый кран на входе в аппарат;

в) закрыть запорный кран холодной воды на входе в аппарат.

При жесткой воде для уменьшения образования накипи кран горячей воды рекомендуется закрыть после по-

явления из него холодной воды. Если кран был закрыт, то рекомендуется открыть его и слить горячую воду до

появления холодной.

В периоды частого использования аппарата и при условии надзора за ним для выключения аппарата доста-

точно прекратить протекание воды через него, закрыв все краны горячей воды, после чего необходимо убедить-

ся, что горелка полностью погасла.

ВНИМАНИЕ! Если после прекращения протекания воды через аппарат горелка продолжает работать,

необходимо сразу же перекрыть подачу газа с помощью газового запорного крана, установленного перед

аппаратом. Затем необходимо вызвать специализированную сервисную организацию для ремонта аппа-

рата.

3.4. Замена элементов питания аппарата

3.4.1. При разряде элементов питания, необходимо установить новые эле-

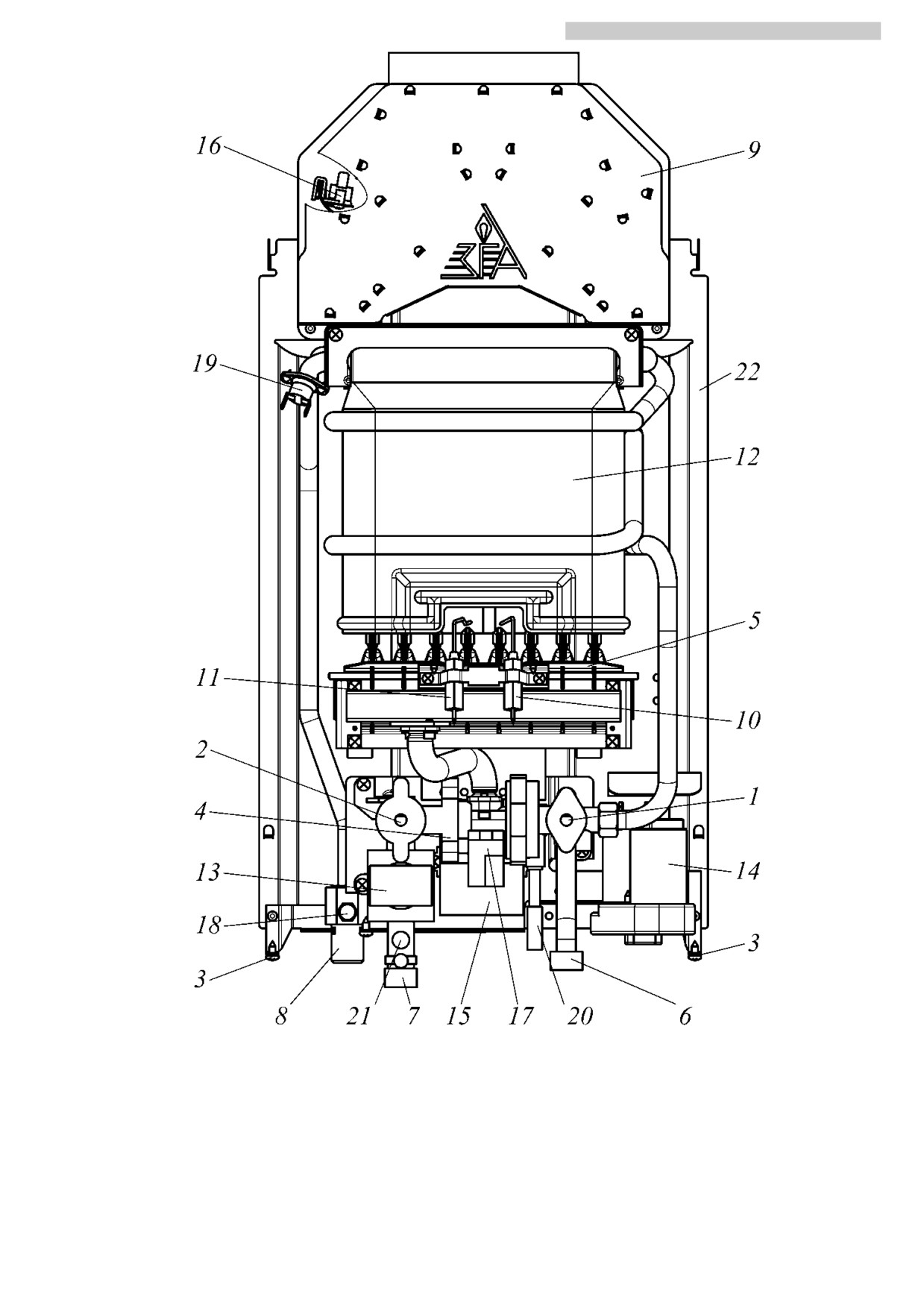

менты питания (2 шт.) типоразмера D в отсек батарейный 14 (рис. 9), в соответ-

ствии с полярностью, указанной на внутренней стороне крышки отсека. Призна-

ком разряда элементов питания служит отсутствие или значительное ослабление

искровых разрядов между свечой и горелкой после начала протекания воды че-

рез аппарат (с расходом не менее 2,0 л/мин). Для открытия крышки батарейного

отсека необходимо повернуть ручку крышки в положение «ON». Для выемки раз-

ряженных элементов питания необходимо отогнуть удерживающие прижимы (по-

казано стрелками на рис. 3).

Рекомендуется устанавливать алкалиновые элементы питания типа LR20,

высокой энергоёмкости, обеспечивающие более длительную работу аппарата.

Установка некачественных элементов питания или элементов питания малой

энергоемкости приведет к быстрому их разряду и потере работоспособности ап-

парата. После установки элементов питания необходимо закрыть крышку отсека

Рис. 3. Отсек батарейный

и повернуть ручку крышки в положение «ОFF».

3.4.2. Замену элементов питания необходимо производить на неработающем аппарате.

3.5. Предохранение от замерзания

Если после выключения аппарата возможно замерзание в нём воды, то необходимо слить воду из аппарата

следующим образом:

а) закрыть запорный газовый кран и запорный кран холодной воды перед аппаратом;

б) открыть кран горячей воды;

в) перевести ручку регулировки расхода воды в положение «Максимальный расход», вывернуть пробку 20

(рис. 9), дать вытечь воде в ёмкость и завернуть пробку 20 обратно до упора;

г) закрыть кран горячей воды.

Руководство для пользователя

3.6. Действия при возникновении аварийной ситуации

При возникновении аварийной ситуации во время работы аппарата необходимо:

а) закрыть запорный газовый кран на входе в аппарат;

б) закрыть запорный кран холодной воды на входе в аппарат (при возникновении течи воды);

в) вызвать специализированную сервисную организацию для ремонта аппарата.

ВНИМАНИЕ! При отключении аппарата датчиком тяги (термореле 16, рис. 9) необходимо закрыть кран

горячей воды и проветрить помещение. Повторный запуск аппарата будет возможен после остывания

термореле (через 1-2 минуты). При повторяющихся отключениях аппарата датчиком тяги необходимо об-

ратиться в специализированную сервисную организацию для устранения неисправности системы газо-

отведения. Отключение датчика тяги и некомпетентное обращение с ним не допускаются и могут привес-

ти к отравлению угарным газом.

4. УХОД ЗА АППАРАТОМ

Для обеспечения длительной и безотказной работы аппарата и сохранения его рабочих характеристик необ-

ходимо регулярно проводить осмотр, уход и техническое обслуживание.

Для обеспечения пожаробезопасности необходимо внимательно следить за чистотой горелок, не допускать

коптящего пламени при сжигании газа, которое ведет к отложению сажи на теплообменнике. При этом просветы

между ребрами теплообменника перекрываются сажей, вследствие чего пламя выбрасывается из камеры сгора-

ния, что может привести к пожару.

Осмотр и уход выполняются владельцем аппарата.

Техническое обслуживание аппарата проводится специализированной сервисной организацией не позднее

12 месяцев со дня продажи аппарата и в дальнейшем не реже, чем один раз в 12 месяцев.

ВНИМАНИЕ! Работы, связанные с техническим обслуживанием, не являются гарантийными обяза-

тельствами предприятия-изготовителя и производятся за счёт потребителя.

4.1. Осмотр

4.1.1. Перед каждым включением аппарата необходимо:

 убедиться в отсутствии воспламеняющихся предметов около аппарата;

 убедиться в отсутствии запаха газа в помещении, при обнаружении запаха газа в помещении вызвать

аварийную службу газового хозяйства.

4.1.2. После розжига горелки необходимо визуально проверить её работу: пламя должно быть голубым, ров-

ным и не иметь желтых коптящих краев, указывающих на засорение внутренних каналов секций горелки.

Засорение внутренних каналов секций горелки вызывает неполное сгорание газа, что приводит к следующим

явлениям:

 образование в больших количествах окиси углерода (угарного газа), что может привести к отравлению;

 образование в больших количествах сажи и осаждение её на теплообменнике, что ухудшает теплообмен

и может привести к выходу аппарата из строя.

4.2. Уход

4.2.1. Аппарат следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней поверх-

ности аппарата, а также протирать облицовку сначала влажной, а затем сухой тряпкой. В случае значительного

загрязнения, сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а затем

сухой тряпкой.

4.2.2. Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы,

бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых деталей.

ВНИМАНИЕ! Все операции по уходу за аппаратом нужно выполнять только после его отключения и

остывания.

Руководство для технического персонала

5. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

5.1. Аппарат должен храниться и транспортироваться в упаковке только в положении, указанном на

манипуляционных знаках.

5.2. Аппарат должен храниться в закрытом помещении, гарантирующем защиту от атмосферных и других

вредных воздействий при температуре воздуха от -50 С до +40 С и относительной влажности не более 98%.

5.3. При хранении аппарата более 12 месяцев он должен быть подвергнут консервации по ГОСТ 9.014-78.

5.4. Отверстия входных и выходных штуцеров должны быть закрыты заглушками или пробками.

5.5. Через каждые 6 месяцев хранения аппарат должен подвергаться техническому осмотру, при котором

проверяется отсутствие попадания влаги и засорения пылью узлов и деталей аппарата.

5.6. Аппараты следует укладывать не более чем в восемь ярусов при складировании в штабеля и

транспортировании.

6. МЕРЫ БЕЗОПАСНОСТИ

6.1. Монтаж, ввод в эксплуатацию и техобслуживание аппарата должны производиться только

специализированной сервисной организацией. Монтаж аппарата должен быть выполнен по проекту,

соответствующему требованиям Федеральных и локальных нормативных актов, регламентирующих

установку газоиспользующего оборудования.

6.2. Размещение аппарата, трубопроводов, дымоотводов, дымоходов и другого инженерного оборудования

должно обеспечивать безопасность их эксплуатации, удобство технического обслуживания и ремонта.

6.3. Перед подключением аппарата, необходимо осуществить следующее:

 проверить соответствие настройки, указанной в разделе «Свидетельство о приемке» данного руководства

и в табличке на аппарате, имеющемуся в месте установки виду и давлению газа. В случае несоответствия

необходимо произвести переналадку аппарата на используемый вид и давление газа в соответствии с

п. 7.10;

 убедиться в правильности монтажа и герметичности дымоотвода;

 для обеспечения правильной работы аппарата и сохранения гарантии, необходимо соблюдать

требования данного руководства.

7. УСТАНОВКА АППАРАТА

Установка аппарата должна производиться специализированной сервисной организацией.

После установки аппарата, проверки его работоспособности и инструктажа владельца аппарата работником

организации, установившей аппарат, должна быть сделана отметка об установке аппарата в разделе 16 данного

руководства и в гарантийных талонах.

ВНИМАНИЕ! Перед установкой аппарата необходимо проверить соответствие настройки, указанной в

разделе 15 данного руководства и в табличке на аппарате, имеющемуся в месте установки виду и давле-

нию газа. В случае несоответствия необходимо произвести переналадку аппарата на используемые вид и

давление газа в соответствии с п. 7.10.

7.1. Место и схема установки

7.1.1. Аппарат необходимо устанавливать на кухнях или в других нежилых отапливаемых помещениях в со-

ответствии с проектом газификации и сводом правил СП 62.13330.2011.

7.1.2. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м³.

7.1.3. Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и постоянный

приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата происходит сжига-

ние кислорода. Решетки или щель в нижней части двери или стены не должны наглухо закрываться.

7.1.4. Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96«29,4 Па) и при этом

должен быть установлен как можно ближе к дымоходу. Один из доступных способов проверки тяги в дымоходе

приведён на рисунке 4.

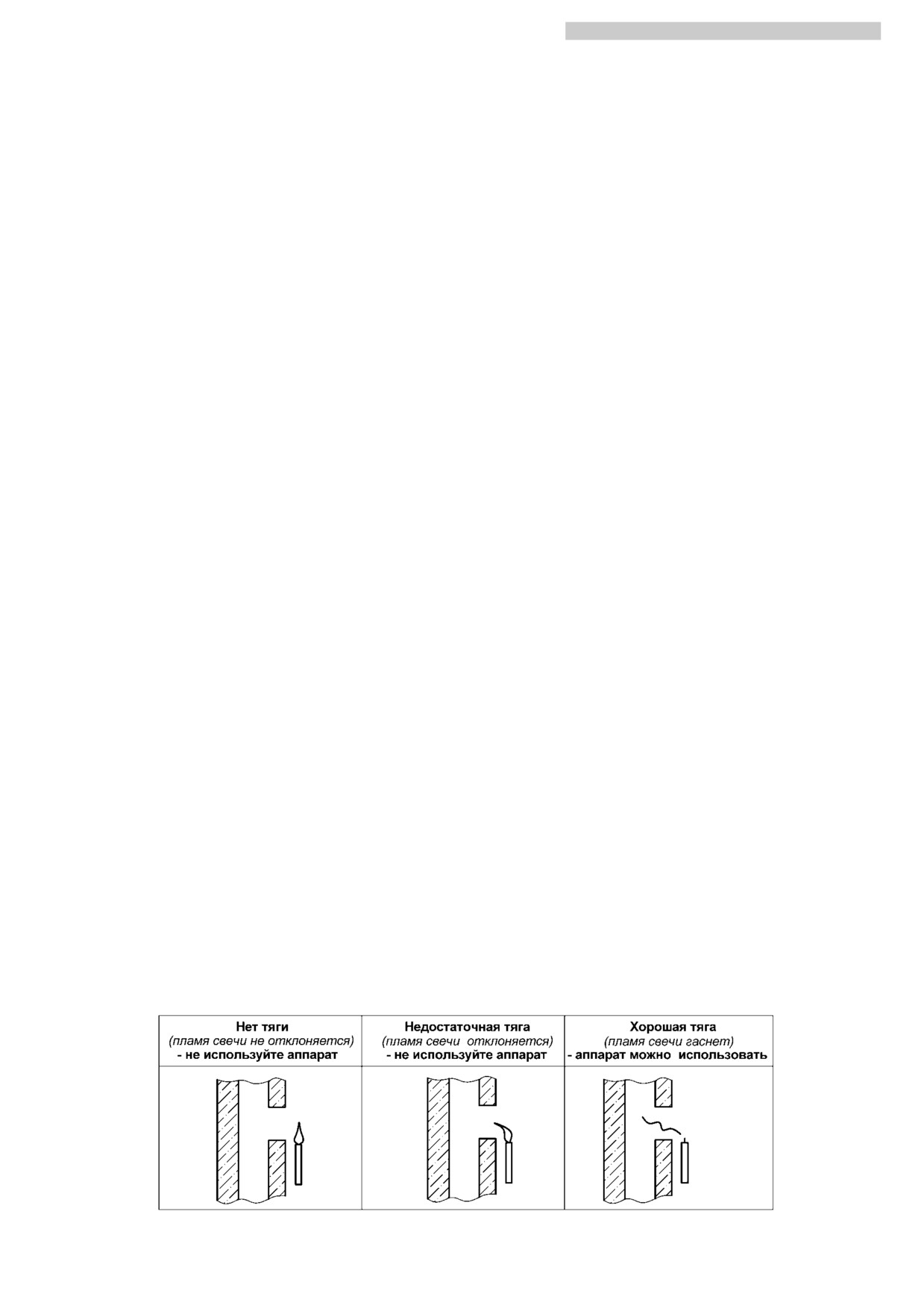

Рис. 4. Способ проверки тяги в дымоходе

Руководство для технического персонала

7.1.5. Устанавливать аппарат необходимо на несгораемых стенах:

кирпичных, бетонных (с облицовкой керамической плиткой или без неё).

При установке аппарата на несгораемых стенах устройство изоляции не

требуется.

7.1.6. Допускается установка аппарата на трудносгораемых стенах

при условии изоляции стены оцинкованным листом толщиной 0,8«1 мм

по листу базальтового теплоизоляционного картона БТК толщиной 3«5

мм. Изоляция стены должна выступать за габариты корпуса аппарата не

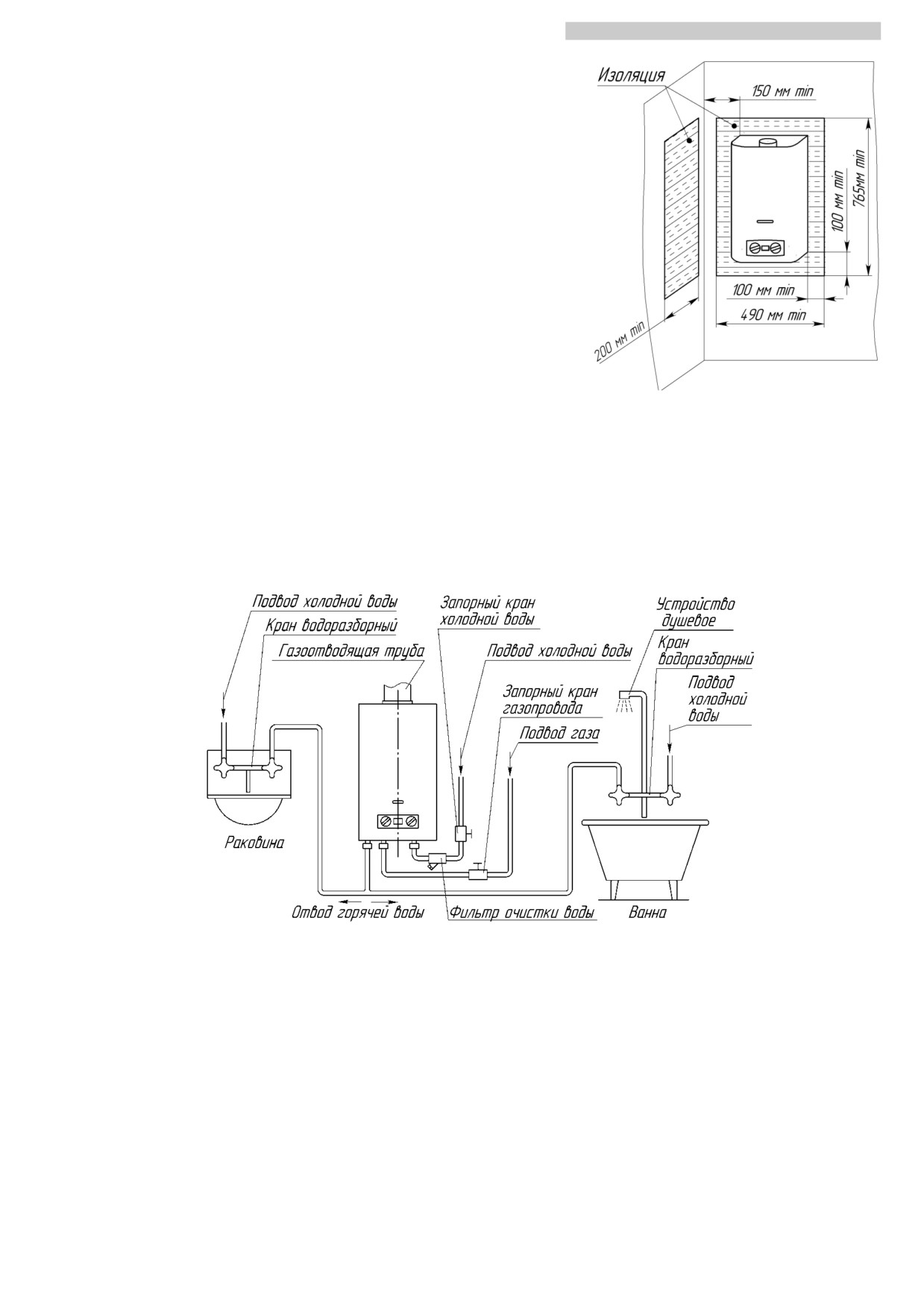

менее чем на 100 мм с каждой стороны (рис. 5).

Расстояние от боковых поверхностей аппарата до трудносгораемых

стен без применения изоляции должно быть не менее 250 мм. При

уменьшении указанного расстояния до 150 мм необходима установка

теплоизоляции (обивка стен оцинкованным листом по листу теплоизо-

ляционного материала).

7.1.7. Запрещается установка аппарата на деревянных стенах; ош-

тукатуренных стенах, имеющих деревянную основу; на стенах, покры-

тых легко возгораемыми материалами.

7.1.8. Запрещается устанавливать аппарат над источником тепла

или открытого пламени.

7.1.9. Место и высота установки аппарата должны обеспечивать

выполнение требований п. 7.7 настоящего руководства. При этом реко-

Рис. 5. Установка аппарата

мендуется устанавливать аппарат на такой высоте, чтобы смотровое

на трудносгораемых стенках

окно находилось на уровне глаз потребителя или как можно ближе к

этому уровню.

Также для осуществления сервисного обслуживания при установке аппарата необходимо выдерживать сле-

дующие зазоры:

 расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

 свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.

7.1.10. Схема установки (подключения) аппарата приведена на рис. 6. Рекомендуется сначала подключить

аппарат к водопроводной сети, заполнить систему аппарата водой, и затем подключить его к газовой сети.

Рис. 6. Схема установки аппарата

7.2. Монтаж аппарата

7.2.1. Перед установкой аппарата рекомендуется снять облицовку, для чего:

а) снять ручки 1 и 2 (см. рис. 1), потянув их на себя;

б) вывернуть в нижней части изделия два винта крепления облицовки 3 (см. рис. 9);

в) разъединить провода, соединяющие дисплей с блоком управления электронным и с датчиком температу-

ры воды;

г) потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.

Если облицовка или задняя стенка аппарата покрыта защитной полиэтиленовой пленкой, то перед установ-

кой аппарата защитную пленку необходимо снять. Также с передней поверхности облицовки необходимо снять

наклейки с предупреждающими надписями и рекламной информацией (при их наличии).

ВНИМАНИЕ! Не разрешайте маленьким детям играть с упаковочным материалом, так как это может

представлять для них опасность. После установки аппарата упаковка может быть утилизирована.

7.2.2. Аппарат навешивается монтажными отверстиями (на задней стенке) на два крючка, установленные в

стене (крючки и дюбели входят в комплект поставки). Расположение и размеры монтажных отверстий, а также

габаритные и присоединительные размеры для подсоединения трубопроводов воды, газа, отвода продуктов сго-

рания приведены на рис. 1.

Руководство для технического персонала

7.3. Подключение аппарата к водопроводной сети

7.3.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекоменду-

ется устанавливать перед аппаратом фильтр очистки воды (рис. 6).

7.3.2. Для облегчения последующего технического обслуживания необходимо установить перед аппаратом

запорный кран на трубопроводе подвода холодной воды (рис. 6). Запорный кран должен быть легкодоступен.

7.3.3. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или

гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды

должна быть не более 2,5 м. Правила установки гибких шлангов приведены в п. 7.6.

7.3.4. Подключение холодной воды производить к штуцеру подвода холодной воды 6 (рис. 1), а горячей воды

к штуцеру отвода горячей воды 8, предварительно сняв со штуцеров защитные заглушки.

7.3.5. Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом

труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения

герметичности водяной системы.

7.3.6. Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной

воды на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного по-

падания в аппарат грязи и отложений при первом его включении.

7.3.7. После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность

мест соединений. Проверка герметичности производится в следующем порядке:

а) открыть кран горячей воды;

б) открыть запорный кран холодной воды перед аппаратом;

в) после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения.

Течь в местах соединений не допускается. Рекомендуется также осмотреть места соединений водяного трак-

та аппарата, так как возможно нарушение их герметичности при нарушении условий транспортировки и хранения

аппарата. При необходимости места соединений подтянуть.

Максимальное давление воды, на которое рассчитан аппарат (в том числе и в случае теплового расширения

воды) - 1000 кПа.

7.4. Подключение аппарата к газовой сети

7.4.1. Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии ме-

таллическими трубами или гибким шлангом с внутренним диаметром не менее 13 мм. Гибкий шланг для подвода

газа, в соответствии с требованиями СП 62.13330.2011, должен быть стойким к подводимому газу при заданных

давлении и температуре. Длина гибкого шланга должна быть не более 2,5 м. Правила установки гибких шлангов

приведены в п. 7.6. Трубы или гибкий шланг подключать к штуцеру 7 (см. рис. 1), предварительно сняв с него за-

щитную заглушку.

7.4.2. При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.

7.4.3. При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен за-

порный кран. Запорный кран должен быть легко доступен.

7.4.4. Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во

избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности газовой

линии.

7.4.5. После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны

быть проверены на герметичность. Проверка герметичности в местах соединения подвода газа производится при

неработающем аппарате и открытом положении запорного клапана перед аппаратом. Утечка газа не допускается.

Проверка герметичности газовых соединений выполняется путем обмыливания мест соединений (или други-

ми безопасными методами без использования источников открытого пламени). Появление пузырьков означает

утечку газа.

7.5. Подключение аппарата к баллону со сжиженным газом

7.5.1. Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат на-

строен на работу с данным видом газа. В противном случае необходимо произвести переналадку аппарата

(см. п. 7.10).

7.5.2. Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением стабили-

зации паровой фазы 2,9 кПа и производительностью паровой фазы не менее 1 м³/час.

ВНИМАНИЕ! Использование редукторов с давлением стабилизации, отличающимся от 2,9 кПа,

ЗАПРЕЩАЕТСЯ.

7.5.3. Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, а внутренний диаметр

не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных давле-

нии и температуре. Правила установки гибких шлангов приведены в п. 7.6.

7.5.4. Перед входом в аппарат должен быть установлен запорный газовый кран. Запорный кран должен быть

легко доступен.

7.5.5. После окончания монтажа необходимо проверить места соединений и всю длину соединительного

шланга на предмет утечки газа (см. п. 7.4.5).

7.5.6. Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:

 хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи источников

тепла (печи, плиты, радиаторы отопления, другие нагревательные приборы);

 нагревать газовые баллоны с помощью пламени или нагревательных приборов;

 использовать поврежденные газовые баллоны.

7.5.7. Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы ограничить дос-

туп к ним детей и посторонних лиц.

Руководство для технического персонала

7.6. Правила установки гибких шлангов

7.6.1. Гибкие шланги, применяемые для подключения аппарата, должны быть сер-

тифицированы для соответствующего использования.

По истечении срока службы шланги должны быть обязательно заменены.

7.6.2. При подключении аппарата при помощи гибких шлангов необходимо соблю-

дать следующие правила монтажа:

 не скручивать шланги относительно продольной оси;

 не допускать изгиба шланга вблизи наконечников: длина участка шланга у за-

делки, который не должен подвергаться изгибу, должна быть не менее 50 мм;

 радиус изгиба шланга, измеряемый по внешней образующей, должен быть не

менее 90 мм.

Рекомендуется:

 применять угловые соединения и переходники во избежание изломов шлангов вблизи наконечников;

 применять промежуточные опоры при установке длинных шлангов;

 при прямолинейном расположении устанавливать шланги с провисанием.

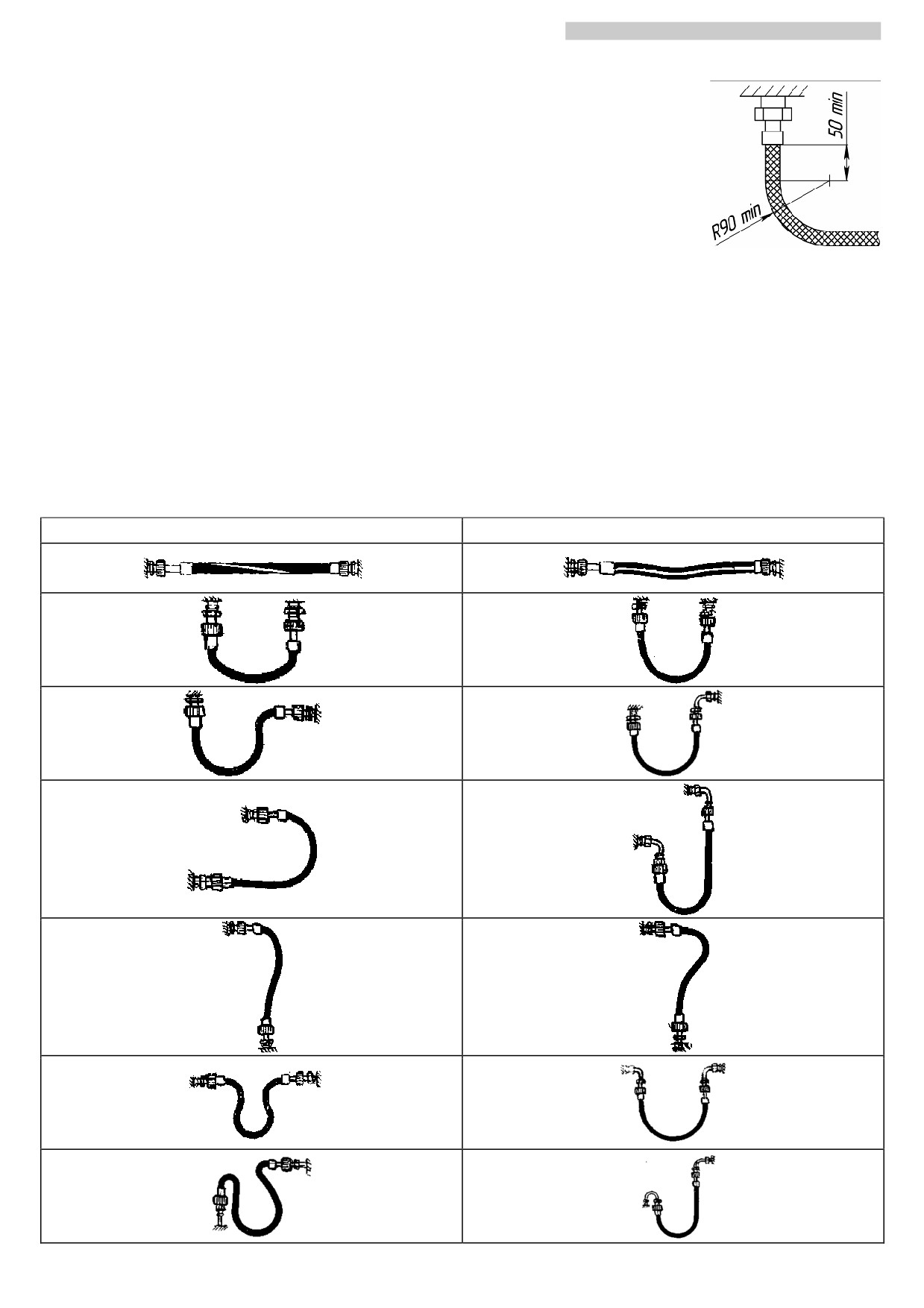

Рекомендуемые схемы монтажа гибких шлангов приведены в таблице 3.

7.6.3. Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную цилиндри-

ческую резьбу (если ответная деталь неподвижна).

7.6.4. Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение) необходимо

производить с применением ленточного фторопластового уплотнительного материала (ФУМ) или герметика,

обеспечивающего герметичность резьбового соединения.

7.6.5. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с от-

ветным штуцером необходимо выполнять с применением прокладок. Материал прокладок - маслобензостойкая

резина, паронит или фторопласт-4.

Таблица 3

Неправильно

Правильно

Руководство для технического персонала

7.7. Подключение аппарата к дымоходу

7.7.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата долж-

ны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат и дымо-

ход:

 дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.

Не допускается использование вентиляционных каналов для удаления продуктов сгорания;

 тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. таблицу 1 и рис. 4);

 материал газоотводящей трубы должен быть коррозионностойким, негорючим и выдерживать длительную

работу при температуре до 200 С (рекомендуемые материалы: нержавеющая, оцинкованная или эмали-

рованная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм);

 газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;

 длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

 длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;

 газоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыковки с дымохо-

дом и минимальное количество поворотов (не более трёх);

 газоотводящая труба и её соединение с аппаратом должны быть герметичными, соединение трубы с ап-

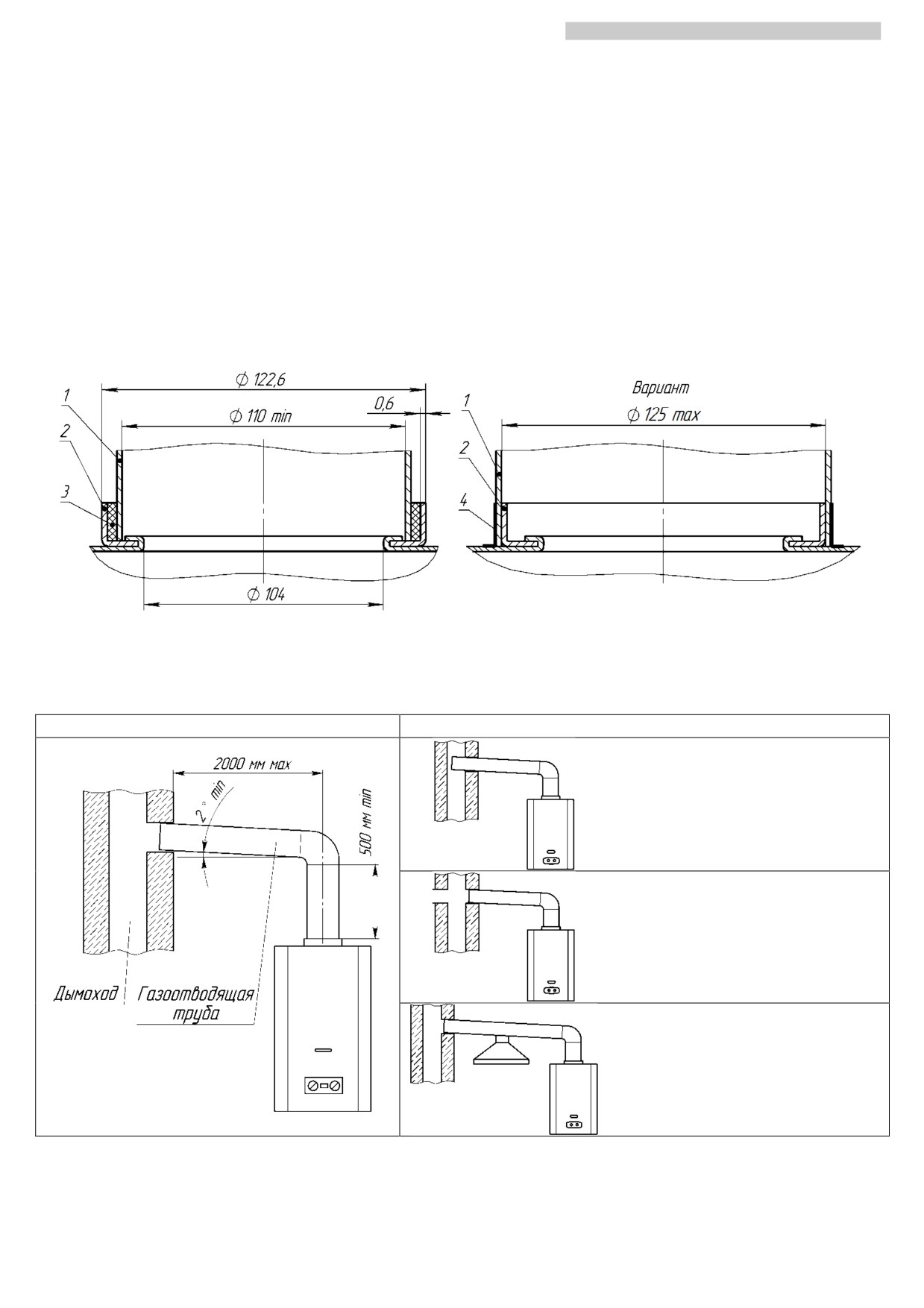

паратом рекомендуется выполнять в соответствии с рисунком 7.

1 - газоотводящая труба;

3 - уплотнитель термостойкий;

2 - патрубок газоотводящего устройства аппарата;

4 - скотч алюминиевый термостойкий

Рис. 7. Схема подсоединения газоотводящей трубы

7.7.2. Вариант подключения аппарата к дымоходу показан на рисунке 8.

Правильно

Неправильно

Конец газоотводящей трубы

слишком близок

к противоположной стене дымохо-

да.

В дымоходе на уровне подсоедине-

ния газоотводящей трубы имеется

отверстие (в том числе и с подклю-

ченным к нему другим устройст-

вом).

Два устройства имеют одно

подсоединение к дымоходу.

Рис. 8. Подключение аппарата к дымоходу

7.8. Установка элементов питания аппарата

Элементы питания типоразмера D (2 шт. напряжением 1,5 В) устанавливаются в батарейный отсек 14 (рис. 9)

в соответствии с полярностью, указанной на внутренней стороне крышки отсека. Для открытия крышки батарей-

ного отсека необходимо повернуть ручку крышки в положение «ОN». Рекомендуется устанавливать алкалиновые

Руководство для технического персонала

элементы питания типа LR20, обладающие большей энергоёмкостью и обеспечивающие более длительную ра-

боту аппарата. После установки элементов питания необходимо закрыть крышку отсека и повернуть ручку крыш-

ки в положение «OFF».

7.9. Проверка аппарата

7.9.1. После установки аппарата и проверки на герметичность должна быть проверена работа основной го-

релки (п. 12.1.2), работа автоматики безопасности (п. 8.2.6) и температура нагрева воды. Включение и выключе-

ние аппарата, регулировку температуры воды выполнять в соответствии с разделом 3. Проверку работоспособ-

ности термореле (датчика тяги) производить в соответствии с п. 12.3.5.

Примечание: после хранения аппарата в помещении с отрицательной температурой его первый запуск

производить не ранее, чем через 1,5 ч после переноса его в тёплое помещение.

7.9.2. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в

аппарат, для чего необходимо:

а) закрыть газовый кран на входе в аппарат;

б) вывернуть винт из штуцера 21 (рис. 9) и подключить к штуцеру дифманометр;

в) открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;

г) включить аппарат и установить режим максимальной тепловой мощности;

д) определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в

разделе «Свидетельство о приемке».

После проведения замеров следует:

а) выключить аппарат и закрыть газовый кран на входе в аппарат;

б) отключить дифманометр и завернуть до упора винт в штуцере;

в) открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.

7.10. Переналадка аппарата на другой вид и давление газа

7.10.1. Переналадка аппарата на другой вид или давление газа должна осуществляться специализи-

рованной сервисной организацией. Для переналадки необходимо использовать только фирменный ком-

плект деталей.

7.10.2. Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной го-

релки соплами с диаметрами отверстий в соответствии с таблицей 1 для вида и давления газа, на котором будет

работать аппарат.

Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый кран.

7.10.3. После переналадки необходимо проверить герметичность соединений (п. 7.4.5).

7.10.4. Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 16 настоящего

руководства (с указанием организации, выполнившей перенастройку, и даты) и на табличке аппарата.

8. УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТА

8.1. Устройство аппарата

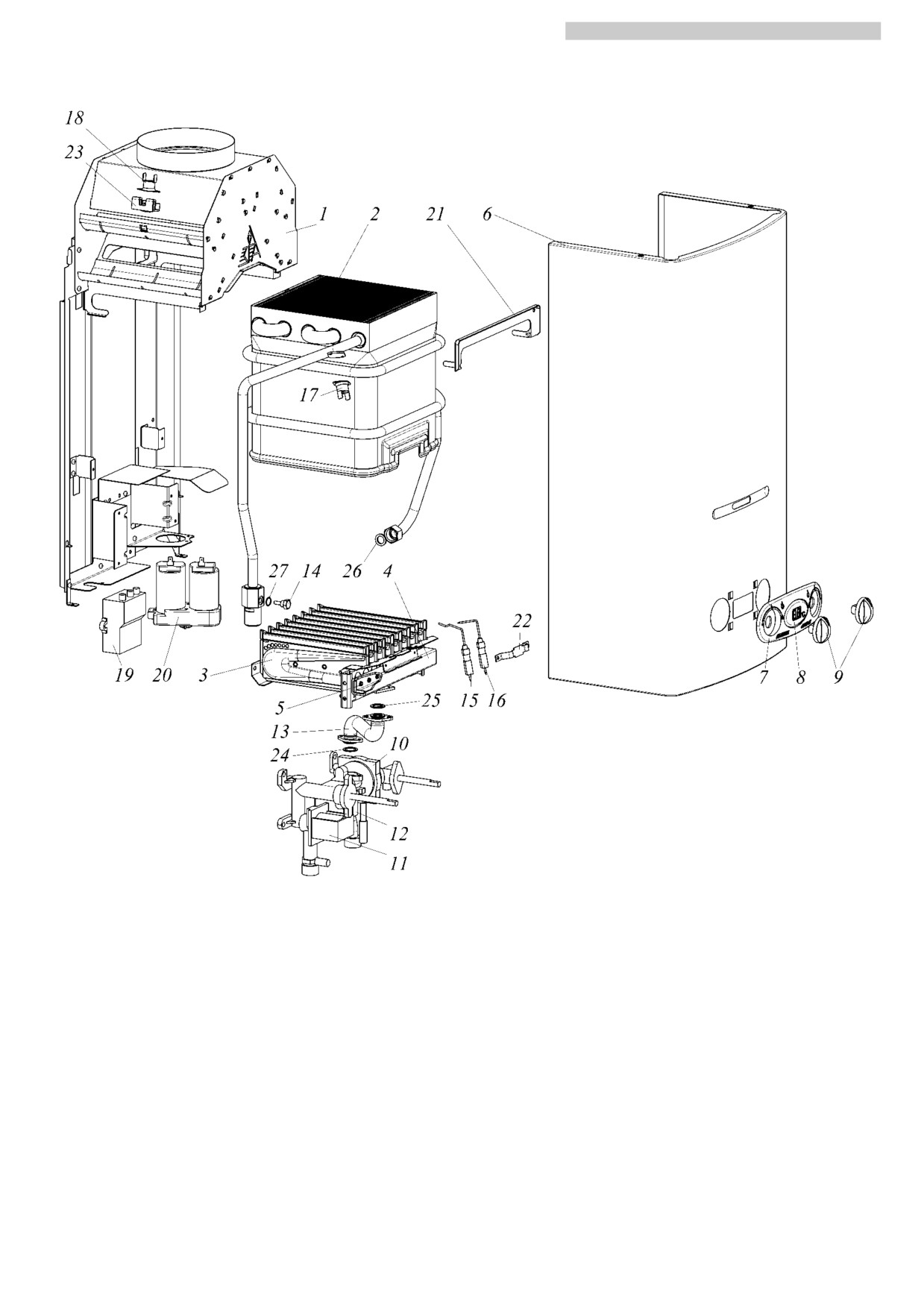

8.1.1. Аппарат настенного типа «NEVA-4510 М» («НЕВА-4510 М») (рис. 1) имеет прямоугольную форму, обра-

зуемую съемной облицовкой 4. На лицевой стороне облицовки расположены: ручка регулировки расхода воды 1,

ручка регулировки расхода газа 2, дисплей температуры воды 3 и смотровое окно 5 для наблюдения за пламенем

горелки.

8.1.2. Все основные элементы аппарата смонтированы на задней стенке 22 (рис. 9). Назначение основных

узлов и составных частей аппарата:

 узел водогазовый 4 предназначен для управления подачей газа в горелку, регулировки расхода воды и

состоит из водяного и газового узлов (конструкция узла обеспечивает доступ газа к горелке только при

наличии протока воды);

 горелка 5 предназначена для подготовки и подачи в камеру сгорания газовоздушной смеси;

 газоотводящее устройство 9 предназначено для отвода продуктов сгорания в дымоход;

 свеча 10 предназначена для создания искрового разряда для розжига горелки;

 датчик наличия пламени 11 обеспечивает контроль работы горелки;

 теплообменник 12 обеспечивает передачу, получаемого при сжигании газа, тепла воде, протекающей по

его трубам;

 термореле 16 (датчик наличия тяги) предназначено для отключения аппарата в случае отсутствия тяги в

дымоходе или при разрежении в нём менее 1,96 Па. Термореле имеет нормально замкнутые контакты с

температурой размыкания 110 °С;

 датчик температуры воды 18 предназначен для определения температуры воды на выходе из аппарата;

 термореле 19 (датчик перегрева воды) предназначено для отключения аппарата при нагреве воды свыше

90 °С;

 пробка 20 служит для слива воды из водяного контура аппарата для предотвращения её замерзания;

встроенный в пробку предохранительный клапан предназначен для защиты водяного контура аппарата от

повышенного давления воды.

Руководство для технического персонала

8.2. Работа аппарата

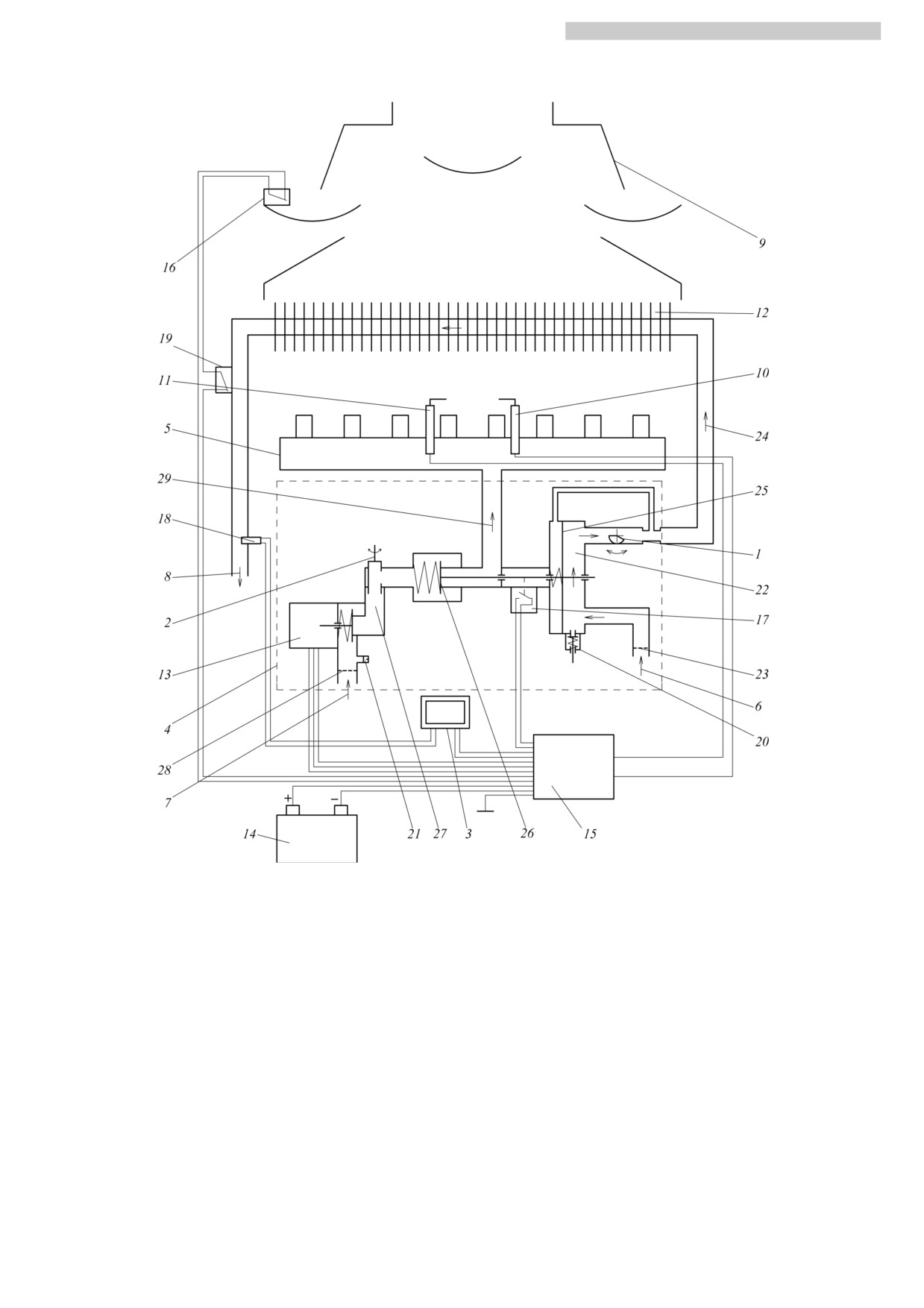

8.2.1. Функциональная схема аппарата приведена на рисунке 10.

1 - регулятор расхода воды;

11 - датчик наличия пламени;

21 - штуцер замера давления газа;

2 - регулятор расхода газа;

12 - теплообменник;

22 - узел водяной;

3 - дисплей температуры воды;

13 - клапан электромагнитный;

23 - фильтр водяной;

4 - узел водогазовый;

14 - отсек батарейный;

24 - выход воды на теплообменник;

5 - горелка;

15 - блок управления электронный;

25 - мембрана;

6 - вход холодной воды;

16 - термореле (датчик тяги);

26 - клапан газовый;

7 - вход газа;

17 - микровыключатель;

27 - узел газовый;

8 - выход горячей воды;

18 - датчик температуры воды;

28 - фильтр газовый;

9 - газоотводящее устройство;

19 - термореле (датчик перегрева воды);

29 - выход газа на горелку.

10 - свеча;

20 - пробка для слива воды;

Рис. 10. Функциональная схема аппарата

8.2.2. При начале протекания воды через узел водяной 22 (рис. 10) с расходом не менее 2,0 л/мин штоком

мембраны 25 открывается клапан газовый 26, и замыкаются контакты микровыключателя 17, после чего блоком

управления 15 начинают подаваться импульсы тока высокого напряжения на свечу 10 и открывается клапан элек-

тромагнитный 13. Розжиг горелки 5 происходит от искровых разрядов между электродом свечи и насадком секции

горелки. Далее работа горелки контролируется датчиком наличия пламени 11.

8.2.3. Регулятором расхода воды 1 регулируется количество и температура воды, выходящей из аппарата:

поворот регулятора против часовой стрелки увеличивает расход и снижает температуру воды, поворот регулято-

ра по часовой стрелке уменьшает расход и увеличивает температуру воды. Положение регулятора также опре-

деляет

расход

воды,

при

котором

происходит

включение

выключение аппарата.

Руководство для пользователя и технического персонала

8.2.4. Регулятором расхода газа 2 регулируется количество газа, поступающего в горелку, для получения

требуемой температуры воды при её установленном расходе: поворот регулятора по часовой стрелке увеличива-

ет расход газа и температуру воды; поворот регулятора против часовой стрелки уменьшает расход газа и темпе-

ратуру воды.

8.2.5. При прекращении протекания воды или при уменьшении её расхода до значения менее 2,0...5 л/мин

(в зависимости от положения регулятора расхода воды 1) размыкаются контакты микровыключателя 17 и закры-

ваются клапаны 13 и 26. Горелка гаснет.

8.2.6. Аппарат оснащен устройствами безопасности, обеспечивающими:

 доступ газа к горелке только при наличии протока воды;

 прекращение подачи газа в горелку при её погасании;

 отключение аппарата при отсутствии тяги в дымоходе;

 отключение аппарата при нагреве воды свыше 90 °С;

 отключение аппарата при прекращении электропитания.

9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Возможные неисправности аппарата и методы их устранения приведены в таблице 4.

Таблица 4

Неисправность

Вероятная причина

Методы устранения

Недостаточный нагрев во-

Отложение пыли в каналах горелки, отло-

Произвести чистку горелки и

ды (не обеспечивается за-

жение сажи на ребрах теплообменника или

теплообменника.*

явленная теплопроизводи-

накипи в трубах теплообменника.

тельность).

Низкое давление газа.

Вызвать службу газового хозяйства для

устранения причин.

Неисправен водяной или газовый узел.

Отремонтировать или заменить неис-

правный узел.*

При открытии крана горя-

В батарейном отсеке не установлены (или

Установить или заменить элементы пи-

чей воды аппарат не вклю-

неправильно установлены) элементы пита-

тания, соблюдая полярность.

чается, искровой разряд

ния или они полностью разрядились.

отсутствует.

Недостаточный расход воды для включе-

Увеличить расход воды с помощью крана

ния аппарата при установленном положе-

горячей воды или перевести ручку 1 к по-

нии ручки 1 (рис. 9).

ложению «Минимальный расход» (рис.

2а).

Недостаточный расход воды из-за неполно-

Полностью открыть запорный кран на

го открытия кранов.

входе в аппарат и кран горячей воды.

Недостаточный расход воды (менее 2,5

л/мин при полностью открытых кранах), вы-

званный:

- слабым напором воды в водопроводной

Обратиться в коммунальную службу

сети;

для устранения причины слабого напора

воды.

- нарушением требований настоящего ру-

Произвести монтаж трубопроводов в со-

ководства при монтаже трубопроводов;

ответствии с требованиями настоящего

руководства.*

- засорением фильтров очистки воды;

Прочистить или заменить фильтры очист-

ки воды.*

- наличием накипи в теплообменнике.

Очистить теплообменник от накипи

(см. п. 12.3.2).*

Разрыв электрической цепи.

Найти и устранить разрыв в электриче-

ской цепи.*

Образование нагара на электроде свечи.

Произвести чистку электрода свечи от

нагара.*

Неисправен блок управления электронный,

Заменить неисправные изделия.*

микровыключатель или мембрана водяного

узла.

Руководство для пользователя и технического персонала

При открытии крана горя-

Закрыт запорный газовый кран перед аппа-

Открыть запорный газовый кран перед

чей воды аппарат не вклю-

ратом.

аппаратом.

чается, искровой разряд

Наличие воздуха в газовых коммуникациях.

См. примечание п. 3.1.

есть.

Неисправен электромагнитный клапан или

Заменить электромагнитный клапан или

нарушены контакты его подключения.

восстановить контакты.*

Искра не попадает в струю газовоздушной

Отрегулировать расстояние 5±0,5 мм

смеси горелки.

между концом электрода свечи и насад-

ком горелки.*

Кончился запас сжиженного газа в баллоне.

Заменить баллон со сжиженным газом.

Разряжены элементы питания.

Заменить элементы питания, соблюдая

полярность.

После непродолжительной

Недостаточная тяга (аппарат отключается

Произвести чистку дымохода.

работы аппарат отключа-

автоматической системой управления).

Герметизировать соединения

ется.

газоотводящей трубы.*

Температура горячей воды на выходе ап-

Закрыть кран горячей воды и при сле-

парата более 90 °С (аппарат отключается

дующем включении (через 1-2 минуты)

автоматической системой управления).

снизить температуру горячей воды,

уменьшив расход газа или увеличив рас-

ход воды.

Повреждена мембрана водяного узла

Заменить мембрану водяного узла.*

Нарушен контакт с датчиком наличия пла-

Восстановить контакт с датчиком нали-

мени или электрод датчика касается дета-

чия пламени, отрегулировать положение

лей горелки или находится вне зоны пла-

его электрода.*

мени (горелка работает в течение 7 секунд

при продолжающихся искровых разрядах и

затем отключается).

Образование нагара на электроде датчика

Произвести чистку электрода датчика на-

наличия пламени.

личия пламени от нагара*.

На дисплее температуры

Не подключен дисплей температуры воды

Подключить дисплей температуры воды

воды не высвечиваются

(нарушены контакты).

(восстановить контакты).*

показания температуры.

Вышел из строя дисплей температуры во-

Произвести замену дисплея температу-

ды.

ры воды.*

После включения аппарата

Не подключен датчик температуры воды

Подключить датчик температуры воды

на дисплее кратковремен-

(нарушены контакты).

(восстановить контакты).*

но высвечивается темпе-

Вышел из строя датчик температуры воды.

Произвести замену датчика температуры

ратура воды, а затем по-

воды.*

являются буквы «ЕЕ».

Пламя основной горелки

Отложение пыли на соплах и внутренних

Произвести чистку горелки.*

вялое, вытянутое, с жел-

поверхностях горелки.

тыми коптящими языками.

При работе аппарата на-

Большой расход воды.

Уменьшить расход воды.

блюдается повышенный

Перекос прокладок в соединениях водяного

Заменить прокладки.*

шум протекающей воды.

тракта.

Перегрев воды в теплообменнике.

Уменьшить подачу газа или увеличить

расход воды.

Горелка не гаснет при за-

Заклинивание штока водяного или газового

Закрыть запорный газовый кран на входе

крывании крана горячей

узла.

в аппарат и вызвать специализирован-

воды.

ную сервисную организацию для ремон-

та аппарата.

* Работы выполняются специализированной сервисной организацией.

Руководство для пользователя и технического персонала

10. ОБЩИЕ УКАЗАНИЯ

10.1. Монтаж газовых установок бытового назначения должен производится согласно проекту на установку

аппарата и своду правил СП 62.13330.2011.

10.2. Аппарат необходимо устанавливать на несгораемых стенах (кирпичные, бетонные, облицованные кера-

мической плиткой).

10.3. Установка аппарата и техническое обслуживание должны производиться только специализированной

сервисной организацией. Аппарат должен быть подключен только на ту категорию газа, которая указана в руко-

водстве по эксплуатации и на табличке на аппарате.

10.4. Установленный аппарат обязательно должен быть зарегистрирован службой газового хозяйства.

11. СДАЧА АППАРАТА ПОТРЕБИТЕЛЮ

11.1. После установки аппарата, установщик обязан проверить работу аппарата в номинальных условиях.

При необходимости, должны быть осуществлены соответствующие регулировки для достижения значений, ука-

занных в «Руководстве по эксплуатации».

11.2. После окончания монтажных и наладочных работ должен быть проведен инструктаж потребителя о по-

рядке обращения с аппаратом:

 правила регулировки количества воды;

 правила регулировки количества газа;

 порядок включения и выключения аппарата;

 работы по уходу за аппаратом, выполняемые потребителем.

О проведении инструктажа должна быть сделана соответствующая отметка в разделе 16 «Отметки об уста-

новке аппарата, проведении технического обслуживания».Там же должна быть сделана отметка об установке ап-

парата.

12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для обеспечения длительной и безотказной работы аппарата и сохранения его рабочих характеристик необ-

ходимо регулярно проводить осмотр, уход и техническое обслуживание.

Для обеспечения пожаробезопасности необходимо внимательно следить за чистотой горелок, не допускать

коптящего пламени при сжигании газа, которое ведет к отложению сажи на теплообменнике. При этом просветы

между ребрами теплообменника перекрываются сажей, вследствие чего пламя выбрасывается из камеры сгора-

ния, что может привести к пожару.

Осмотр и уход выполняются владельцем аппарата.

Техническое обслуживание аппарата проводится специализированной сервисной организацией не позднее

12 месяцев со дня продажи аппарата и в дальнейшем не реже, чем один раз в 12 месяцев.

ВНИМАНИЕ! Работы, связанные с техническим обслуживанием, не являются гарантийными обяза-

тельствами предприятия-изготовителя и производятся за счёт потребителя.

12.1. Осмотр

12.1.1. Перед каждым включением аппарата необходимо:

 убедиться в отсутствии воспламеняющихся предметов около аппарата;

 убедиться в отсутствии запаха газа в помещении, при обнаружении запаха газа в помещении необходимо

перекрыть запорный газовый кран и вызвать аварийную службу газового хозяйства.

12.1.2. После розжига горелки необходимо визуально проверить её работу: пламя должно быть голубым,

ровным и не иметь желтых коптящих краев, указывающих на засорение внутренних каналов секций горелок.

Засорение внутренних каналов секций горелки вызывает неполное сгорание газа, что приводит к следующим

явлениям:

 образование в больших количествах окиси углерода (угарного газа), что может привести к отравлению;

 образование в больших количествах сажи и осаждение её на теплообменнике, что ухудшает теплообмен

и может привести к выходу аппарата из строя.

12.2. Уход

12.2.1. Аппарат следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней по-

верхности аппарата, а также протирать облицовку сначала влажной, а затем сухой тряпкой. В случае значитель-

ного загрязнения, сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а

затем сухой тряпкой.

12.2.2. Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы,

бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых деталей.

ВНИМАНИЕ! Все операции по уходу за аппаратом нужно выполнять только после его отключения и

остывания.

Руководство для технического персонала

12.3. Техническое обслуживание

При техническом обслуживании выполняются следующие работы:

 чистка горелки;

 чистка теплообменника от сажи и чистка (промывка) труб теплообменника от накипи (при необходимости);

 замена уплотнений в газовой и водяной системах;

 проверка герметичности газовой и водяной систем аппарата;

 проверка работы термореле (датчика тяги);

 смазка подвижных соединений (при необходимости);

 внеочередная чистка аппарата (в том числе от пыли на внутренних узлах и деталях).

ВНИМАНИЕ! Операции по техническому обслуживанию, связанные с разборкой его газовых или

водяных коммуникаций, необходимо выполнять только после полного отключения аппарата (должны

быть закрыты краны на линиях воды и газа перед аппаратом).

12.3.1. Чистка горелки

Для чистки горелки необходимо выполнить следующие операции:

 выключить аппарат и перекрыть запорный газовый кран;

 снять облицовку (см. п. 7.2.1), снять горелку и отсоединить от неё коллектор;

 щеткой удалить пыль с наружных поверхностей горелки и с коллектора;

 влажной ветошью протереть коллектор и сопла;

 щеткой-«ершом» удалить пыль из внутренних каналов секций горелки;

 очистить электроды свечи и датчика наличия пламени от нагара и зачистить их контакты;

 промыть горелку мыльным раствором, особенно внутренние полости ее секций, при помощи щетки-

«ерша», тщательно промыть проточной водой, просушить и поставить на место.

Содержание горелки в чистоте избавит теплообменник от загрязнения сажей и увеличит его

срок службы.

12.3.2. Чистка теплообменника

При загрязнении теплообменника необходимо произвести чистку его поверхностей, на которых образовалась

сажа, и труб теплообменника, когда в них образовалась накипь.

Для удаления сажи необходимо:

 снять теплообменник и опустить в холодный раствор мыла или иного синтетического моющего средства;

 подержать его в растворе 10-15 минут и произвести чистку загрязненных поверхностей при помощи мяг-

кой щетки, затем промыть под сильной струей воды;

 при необходимости весь процесс повторить.

Для устранения накипи необходимо:

 снять теплообменник и поместить его в емкость;

 приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной кислоты на 1 л теплой воды);

 залить в трубопровод теплообменника приготовленный раствор и оставить на 10-15 минут, затем раствор

слить и трубопровод тщательно промыть водой;

 при необходимости весь процесс повторить.

12.3.3. Замена уплотнений

При техническом обслуживании, когда производится разборка и сборка водных и газовых коммуникаций,

необходимо обязательно устанавливать новые уплотнения.

12.3.4. Проверка герметичности газовой и водяной систем аппарата

После очередного технического обслуживания, когда производилась разборка водяных и газовых

коммуникаций, необходима проверка аппарата на герметичность (см. пп. 7.3.7 и 7.4.5).

12.3.5. Проверка работоспособности термореле (датчика тяги)

Для проверки термореле необходимо отсоединить от аппарата газоотводящую трубу, включить аппарат и

при номинальном режиме работы (при полностью открытом газовом кране и номинальном расходе воды) закрыть

газовый патрубок аппарата металлическим листом. Аппарат должен отключиться в течение 2 минут. При

неисправности термореле, его необходимо заменить, сняв его с газоотводящего устройства (рис. . 11). Для

замены может быть использовано только термореле, предусмотренное предприятием-изготовителем. После

замены термореле необходимо повторить испытание.

После проверки подсоединить газоотводящую трубу к аппарату, обеспечив герметичность соединения.

12.3.6. Внеочередная чистка аппарата

Проведение чистки аппарата может потребоваться чаще, чем 1 раз в 12 месяцев, в случае интенсивной

работы аппарата в помещении, в воздухе которого содержится много пыли. Это можно определить визуально по

изменившемуся цвету пламени горелки аппарата. Если пламя стало желтым или коптящим, это указывает на то,

что горелка забилась частицами пыли из воздуха, и необходимо произвести чистку и техническое обслуживание

аппарата. При нормальной работе горелки пламя должно быть голубого цвета.

Внеочередную чистку аппарата необходимо обязательно произвести и в том случае, если в помещении, где

установлен аппарат, были проведены строительные или ремонтные работы, и в аппарат попало много

строительной пыли и мусора.

ВНИМАНИЕ! При накоплении пыли на внутренних узлах и деталях аппарата возможно ее

воспламенение.

Руководство для технического персонала

13. ПОРЯДОК РАБОТ ПРИ РЕМОНТЕ АППАРАТА И ЗАМЕНЕ

СОСТАВНЫХ ЧАСТЕЙ

ВНИМАНИЕ! Операции по ремонту аппарата, связанные с разборкой его газовых или водяных

коммуникаций, необходимо выполнять только после полного отключения аппарата (должны быть

закрыты краны на линиях воды и газа перед аппаратом). Когда производится разборка и сборка водных и

газовых коммуникаций, рекомендуется устанавливать новые уплотнения. После замены узлов и деталей

необходимо произвести сборку в обратной последовательности.

Схема аппарата в разобранном состоянии приведена на рис. . 11.

13.1. Снятие облицовки

13.1.1. Снять ручки 9, потянув их на себя.

13.1.2. Отвернуть в нижней части изделия два винта, скрепляющие облицовку 6 с кронштейном каркаса 1.

13.1.3. Разъединить провода, соединяющие дисплей с блоком управления электронным 19 и с датчиком

температуры воды 14.

13.1.4. Потянуть нижнюю часть облицовки на себя, сдвинуть её вверх и снять с аппарата.

13.2. Замена горелки

13.2.1. Снять облицовку (см. п. 13.1).

13.2.2. Отсоединить провода от свечи 16 и от датчика наличия пламени 15.

13.2.3. Отвернуть два винта крепления трубы газовой 13 к коллектору 4.

13.2.4. Отвернуть два винта крепления горелки 3 к кронштейнам каркаса 1 и снять горелку.

13.2.5. Установить новую горелку.

13.2.6. Проверить на герметичность места соединений, подвергавшихся разборке, на работающем аппарате

методом обмыливания (см. п. 7.3.7).

13.2.7. Проверить работу новой горелки на работающем аппарате.

13.3. Замена теплообменника

13.3.1. Снять облицовку (см. п. 13.1).

13.3.2. Вывернуть датчик температуры из штуцера теплообменника 2.

13.3.3. Отвернуть два винта крепления планки 21 к газоотводящему устройству и снять её.

13.3.4. Отвернуть в нижней части аппарата винт, фиксирующий выходной штуцер теплообменника 2 в

нижнем кронштейне каркаса 1, и снять теплообменник.

13.3.5. Установить новый теплообменник.

13.3.6. Проверить на герметичность места соединений, подвергавшиеся разборке на работающем аппарате

методом обмыливания для газа и визуальным осмотром для воды (см. пп. 7.3.7 и 7.4.5).

13.4. Замена отсека батарейного

13.4.1. Снять облицовку (см. п. 13.1).

13.4.2. Отсоединить два проводника от отсека батарейного 20.

13.4.3. Открыть крышку отсека батарейного.

13.4.4. Отвернуть два винта крепления отсека батарейного к кронштейну каркаса 1 и снять его.

13.4.5. Установить новый отсек батарейный.

13.5. Замена узла водогазового (УВГ)

13.5.1. Снять облицовку (см. п. 13.1).

13.5.2. Отсоединить три провода от клапана электромагнитного 11.

13.5.3. Отсоединить два провода от микровыключателя 12.

13.5.4. Отсоединить подвод газа и воды к аппарату.

13.5.5. Отсоединить трубу газовую 13 от узла водогазового 10.

13.5.6. Отвернуть четыре винта крепления узла водогазового 10 к кронштейну каркаса 1 и снять узел

водогазовый.

13.5.7. Установить новый узел водогазовый.

13.5.8. После установки и соединения узла водогазового проверить на герметичность газовые и водяные

подсоединения (см. пп. 7.3.7 и 7.4.5).

13.5.9. Проверить работу аппарата с новым водогазовым узлом.

13.6. Замена клапана электромагнитного узла водогазового

13.6.1. Снять облицовку (см. п. 13.1).

13.6.2. Отсоединить три провода от клапана электромагнитного 11 узла водогазового 10.

13.6.3. Отвернуть два винта крепления клапана электромагнитного и снять его.

13.6.4. Установить новый клапан электромагнитный.

13.6.5. Проверить на герметичность места соединений, подвергавшихся разборке, на работающем аппарате

методом обмыливания (см. п. 7.3.7).

13.6.6. Проверить работу аппарата с новым клапаном электромагнитным.

Руководство для технического персонала

13.7. Замена микровыключателя (датчик протока воды)

13.7.1. Снять облицовку (см. п. 13.1).

13.7.2. Отсоединить два провода от микровыключателя 12.

13.7.3. Отвернуть два винта крепления микровыключателя 12 к УВГ 10 и снять его.

13.7.4. Установить новый микровыключатель.

13.7.5. Проверить работу аппарата с новым микровыключателем.

13.8. Замена термореле (датчика перегрева воды)

13.8.1. Снять облицовку (см. п. 13.1).

13.8.2. Отсоединить два провода от термореле 17.

13.8.3. Отвернуть два винта крепления термореле 17 к теплообменнику 2 и снять его.

13.8.4. Установить новое термореле.

13.8.5. Проверить работу аппарата с новым термореле.

13.9. Замена датчика температуры воды

13.9.1. Снять облицовку (см. п. 13.1).

13.9.2. Вывернуть датчик температуры воды 14.

13.9.3. Установить новый датчик.

13.9.4. Проверить работу аппарата с новым датчиком путем сравнения показаний температуры воды на

дисплее и показаниями термометра при замере температуры горячей воды на выходе из аппарата.

13.10. Замена термореле (датчика тяги)

13.10.1. Снять облицовку (см. п. 13.1).

13.10.2. Отсоединить провода от термореле 18.

13.10.3. Снять кронштейн 23 и термореле 18 с ГОУ, отжав защёлку на кронштейне.

13.10.4. Отвернуть два винта крепления термореле 18 к кронштейну 23 и снять термореле.

13.10.5. Установить новое термореле.

13.10.6. Проверить работоспособность аппарата с новым термореле.

13.11. Замена блока управления электронного

13.11.1. Снять облицовку (см. п. 13.1).

13.11.2. Отсоединить все внешние соединительные провода и разъёмы блока управления электронного 19.

13.11.3. Отвернуть два винта крепления блока управления 19 к кронштейну каркаса 1 и снять его.

13.11.4. Установить новый блок управления.

13.11.5. Проверить работу аппарата с новым блоком управления.

13.12. Замена свечи или датчика наличия пламени

13.12.1. Снять облицовку (см. п. 13.1).

13.12.2. Отсоединить провода от свечи 16 и от датчика наличия пламени 15.

13.12.3. Отвернуть два винта крепления планки 22 и снять её.

13.12.4. Заменить свечу или датчик наличия пламени.

13.12.5. Проверить работу аппарата с новой свечой или новым датчиком наличия пламени.

Руководство для пользователя и технического персонала

14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ПРЕДУПРЕЖДЕНИЕ! В случае самостоятельной установки аппарата Потребителем или иным лицом,

не являющимся работником специализированной сервисной организации, гарантийный срок на аппарат

не устанавливается.

14.1. Предприятие-изготовитель гарантирует безотказную работу аппарата при наличии документации на его

установку и при соблюдении Потребителем правил эксплуатации, технического обслуживания и хранения,

установленных настоящим «Руководством по эксплуатации».

14.2. Гарантийный срок эксплуатации аппарата - 24 (двадцать четыре) месяца со дня продажи через

розничную торговую сеть. При отсутствии в гарантийных талонах штампа Продавца с отметкой даты продажи

аппарата гарантийный срок исчисляется со дня его выпуска предприятием-изготовителем.

14.3. При продаже аппарата Продавец должен проставить штамп и дату продажи в гарантийных талонах

«Руководства по эксплуатации». Покупатель должен проверить отсутствие внешних повреждений аппарата, его

комплектность и получить «Руководство по эксплуатации» с заполненными гарантийными талонами.

14.4. Кассовый чек об оплате аппарата необходимо сохранять в течение всего гарантийного срока

эксплуатации.

14.5. После установки аппарата организация, установившая аппарат, должна заполнить гарантийные талоны,

в которых указывается наименование организации, фамилия и инициалы специалиста, установившего аппарат, а

также дата установки аппарата.

14.6. При обнаружении недостатков в работе аппарата в период гарантийного срока Потребитель имеет

право обратиться к Продавцу с письменным требованием о ремонте, замене или возврате изделия. При этом к

письменному заявлению должны быть приложены оригиналы следующих документов:

 кассовый чек на приобретение аппарата;



«Руководство по эксплуатации» с гарантийными талонами;



технический акт, подтверждающий наличие недостатков аппарата с подробным описанием неисправно-

стей, выданный специализированной сервисной организацией.

14.7. Гарантийный ремонт аппарата выполняется специализированной сервисной организацией в срок не

более 45 (сорока пяти) дней с момента передачи аппарата Потребителем Продавцу (сервисной организации) по

акту. Датой окончания ремонта считается дата направления Потребителю уведомления (в том числе посредством

телефонной связи) об окончании ремонта аппарата.

При гарантийном ремонте аппарата гарантийный талон и корешок к нему заполняются работником

организации, производящей ремонт, при этом гарантийный талон изымается. Корешок гарантийного талона

остается в руководстве по эксплуатации.

Перечень специализированных сервисных центров приведен в Приложении II (стр. 29). Дополнительную

информацию о сервисных центрах в конкретном регионе можно получить в торгующей организации или по

телефону предприятия-изготовителя.

14.8. Срок службы аппарата составляет не менее 12 (двенадцати) лет.

14.9. Изготовитель не несет ответственность за неисправность аппарата и не гарантирует безотказную

работу аппарата в случаях:

 несоблюдения Потребителем, торгующей или транспортной организацией правил транспортировки и хра-

нения аппарата;

 самостоятельной установки аппарата Потребителем или иным лицом, не являющимся работником спе-

циализированной сервисной организации;

 несоблюдения Потребителем правил эксплуатации аппарата;

 несоблюдения Потребителем правил технического обслуживания аппарата в установленный настоящим

руководством срок (не реже одного раза в 12 месяцев);

 наличия механических повреждений аппарата;

 использования аппарата не по назначению.

14.10. Техническое обслуживание аппарата

(включая чистку его узлов) не входит в гарантийные

обязательства предприятия-изготовителя и выполняется за счет потребителя.

14.11. Элементы питания являются расходным материалом и в комплект поставки не входят. Замена

элементов питания не входит в гарантийные обязательства предприятия-изготовителя.

Адрес предприятия-изготовителя: ООО “Армавирский завод газовой аппаратуры”,

352902, Краснодарский край, г. Армавир, ул. Тургенева, 319,

тел. (86137) 4-03-83

По вопросам качества и гарантии изделий обращаться по тел. (86137) 3-54-03

Руководство для пользователя и технического персонала

15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат водонагревательный проточный газовый бытовой «NEVA-4510 М»

заводской номер ________________________________________________

соответствует ТУ 4858-008-26985921-2008 (ГОСТ Р 51847-2009) и признан годным для эксплуатации.

Аппарат отрегулирован на ______________________________________ газ _______________________________

(вид газа)

(номинальное давление газа)

Дата выпуска ___________________________________

Контролер ОТК ___________________________

16. ОТМЕТКИ ОБ УСТАНОВКЕ АППАРАТА, ПРОВЕДЕНИИ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА

Аппарат установлен, проверен и пущен в работу работником специализированной сервисной организации:

Юридический адрес организации __________________________________________________

Фактический адрес организации ___________________________________________________

Телефон/Факс организации _______________________________________________________

Штамп с полным

наименованием

организации

Работник _________________________________________ _____________________ ____________ 20 ____ г.

(Фамилия И.О.)

(подпись)

(дата)

Информация об аппарате мне предоставлена полностью. С гарантийными обязательствами

ознакомлен(а). Осмотр товара мной произведён, внешних недостатков у товара не имеется.

___________________ /___________________________________________________ / ____________ 20 ____ г.

(подпись владельца)

(ФИО владельца, полностью)

(дата)

Техническое обслуживание проведено:

За ________ год Работник_______________________________ ____________________

Штамп

организации

(Фамилия И.О.)

(подпись, дата)

За ________ год Работник_______________________________ ____________________

Штамп

(Фамилия И.О.)

(подпись, дата)

организации

За ________ год Работник_______________________________ ____________________

Штамп

(Фамилия И.О.)

(подпись, дата)

организации

За ________ год Работник_______________________________ ____________________

Штамп

(Фамилия И.О.)

(подпись, дата)

организации

За ________ год Работник_______________________________ ____________________

Штамп

(Фамилия И.О.)

(подпись, дата)

организации

За ________ год Работник_______________________________ ____________________

Штамп

организации

(Фамилия И.О.)

(подпись, дата)

За ________ год Работник_______________________________ ____________________

Штамп

(Фамилия И.О.)

(подпись, дата)

организации

Руководство для технического персонала

Таблица 5

Поз.

Наименование

Обозначение

Кол.

Каркас

4710-01.000

Теплообменник*

4510-07.000

Горелка* (8 секций)

природный газ (G20, 2-е семейство, группа H) 1,3 кПа

4710-02.100

природный газ (G20, 2-е семейство, группа H) 2,0 кПа

4710-02.100-02

сжиженный газ (G30, 3-е семейство, группа B/P) 2,9 кПа

4710-02.100-01

Коллектор в сборе*

природный газ (G20, 2-е семейство, группа H) 1,3 кПа

4710-02.120

природный газ (G20, 2-е семейство, группа H) 2,0 кПа

4710-02.120-02

сжиженный газ (G30, 3-е семейство, группа B/P) 2,9 кПа

4710-02.120-01

Сопло*

природный газ (G20, 2-е семейство, группа H) 1,3 кПа

3295.07.20.005-02

природный газ (G20, 2-е семейство, группа H) 2,0 кПа

3295.07.20.005-21

сжиженный газ (G30, 3-е семейство, группа B/P) 2,9 кПа

3295.07.20.005-20

Облицовка*

4710-03.001

Накладка*

4510-03.101

Дисплей*

4710-03.102

Ручка*

4710-00.006

Узел водогазовый*

010623BX

Клапан электромагнитный*

3227-02.290

Микровыключатель (датчик протока воды)*

3227-02.330

Труба газовая*

4710-02.210

Датчик температуры воды*

4710-05.002

Датчик наличия пламени*

3227-02.140

Свеча*

3227-02.130-01

Термореле 90 C*

KSD301 90 C

Термореле 110 C*

KSD301 110 C

Блок управления электронный*

DHS-16-B5

Отсек батарейный*

4710-00.008

Планка

4710-00.001

Планка

3272-02.002

Кронштейн

3295.07.00.001

Прокладка D18,4 x d14 x 1.6*

4710-02.002

Прокладка D18 x d12,5 x 2*

4710-02.001

Прокладка D15 x d10 x 2*

4710-00.002

Кольцо d6 x 1,8*

3227-02.207-01

* Поставляются как запчасти.
