CAME АВТОМАТИЧЕСКИЙ ДОРОЖНЫЙ ШЛАГБАУМ СЕРИЯ GARD. ИНСТРУКЦИЯ ПО МОНТАЖУ G3750

Технические характеристики

Электропитание мотора: =24 В - 50/60 Гц

Время открывания: 2÷6 с

Макс. потребляемый ток: 15 A

Интенсивность работы: интенсивн. исп.

Мощность: 300 Вт

Класс защиты: IP54

Макс. вращающий момент: 200 Нм

Масса: 47 кг

Передаточное отношение: 1/202

Класс изоляции: I

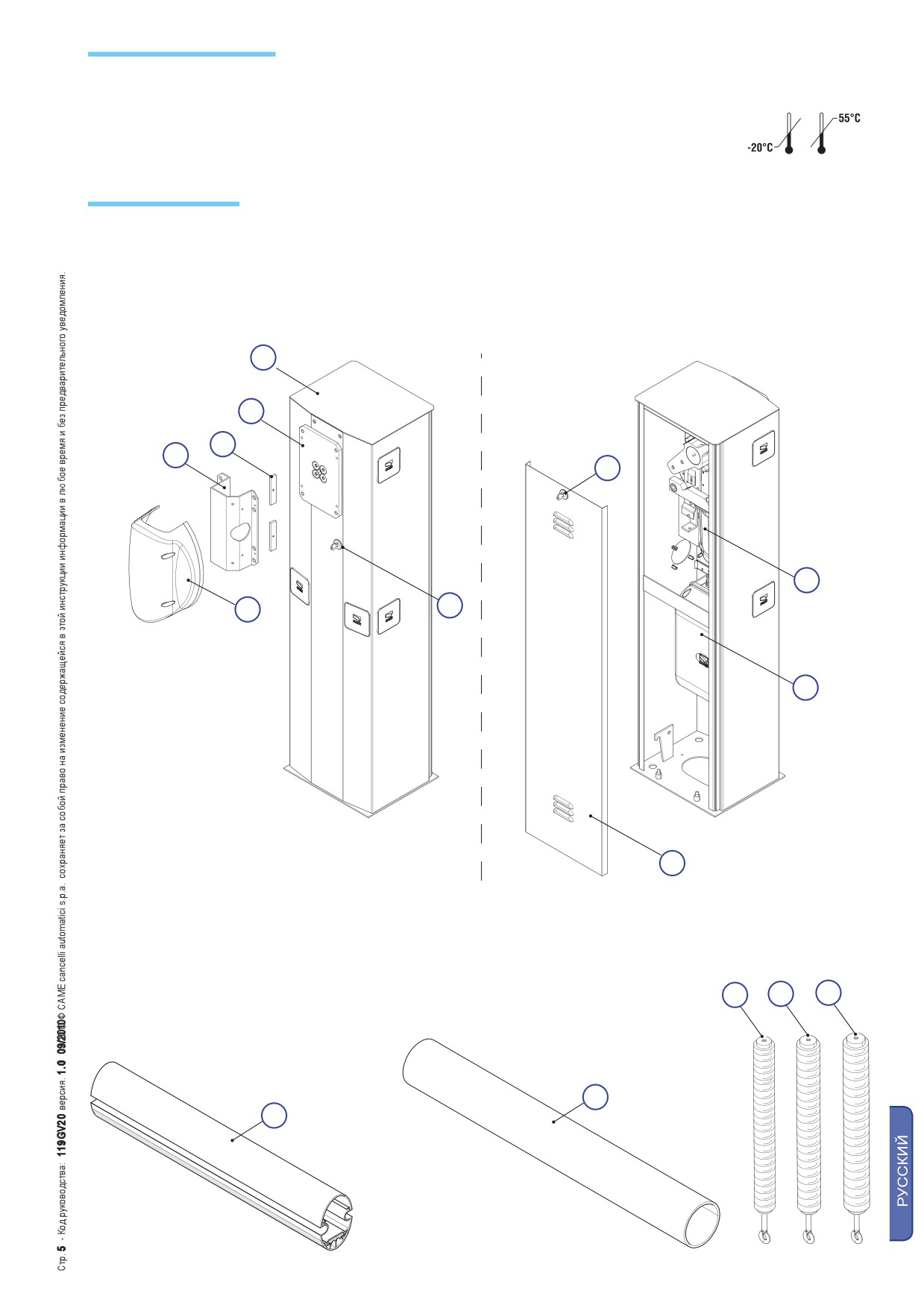

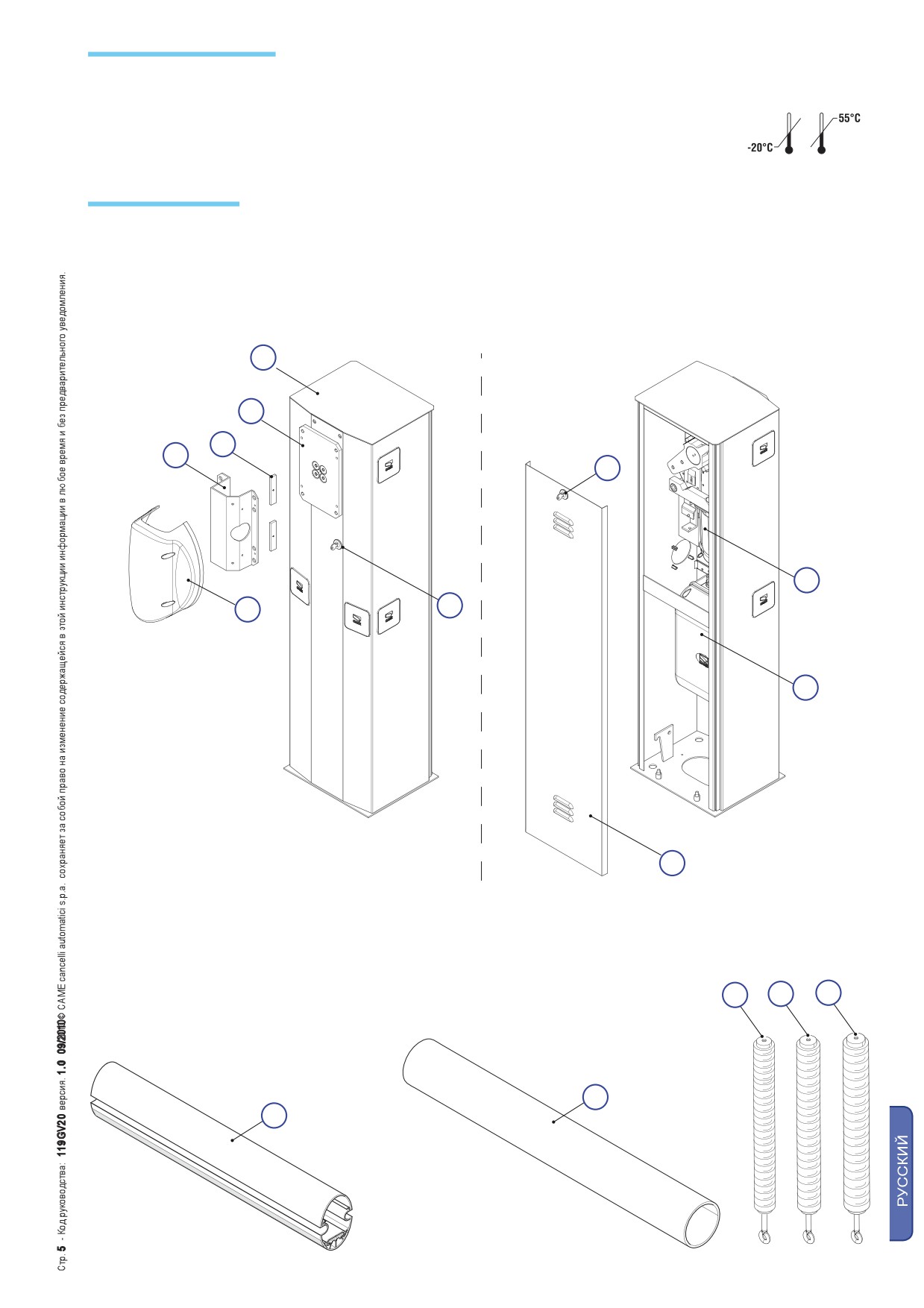

Описание компонентов

1) Тумба

6) Уплотнительная прокладка для стрелы 001G0402

2) Пластина крепления стрелы

7) Замок дверцы с индивидуальным ключом

3) Крепление стрелы

8) Моторедуктор

4) Накладка декоративная

9) Блок управления

5) Система разблокировки

10) Дверца тумбы

1

2

6

3

7

8

5

4

9

10

ПРИНАДЛЕЖНОСТИ

11) Стрела полуовального сечения с противоударным профилем и профилем для паза

12) Стрела алюминиевая трубчатая, Ø 60 мм

13

14

15

13) Балансировочная пружина, Ø 40 мм

14) Балансировочная пружина, Ø 50 мм

15) Балансировочная пружина, Ø 55 мм

12

11

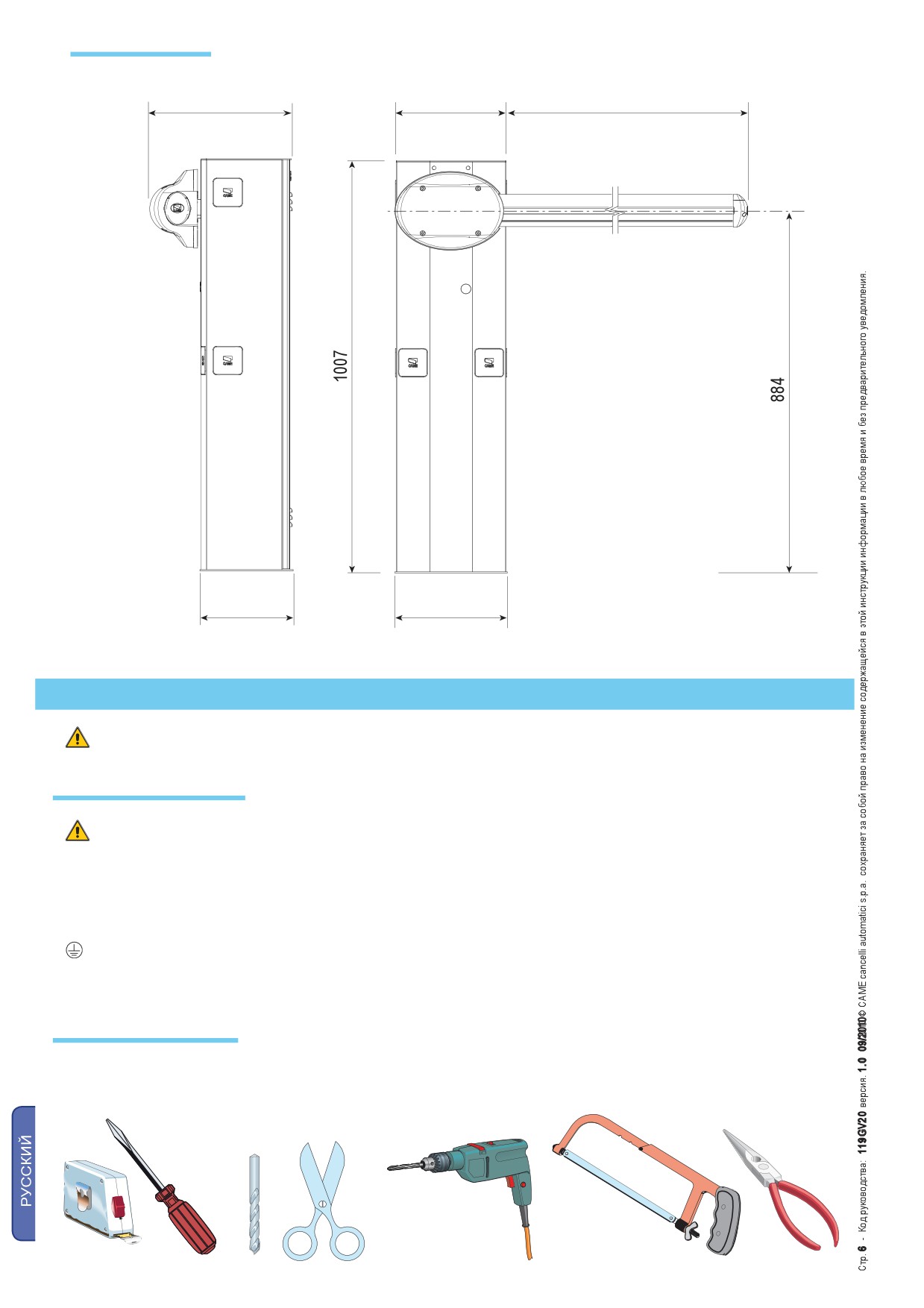

Габаритные размеры

338

260

max. 3750

220

265

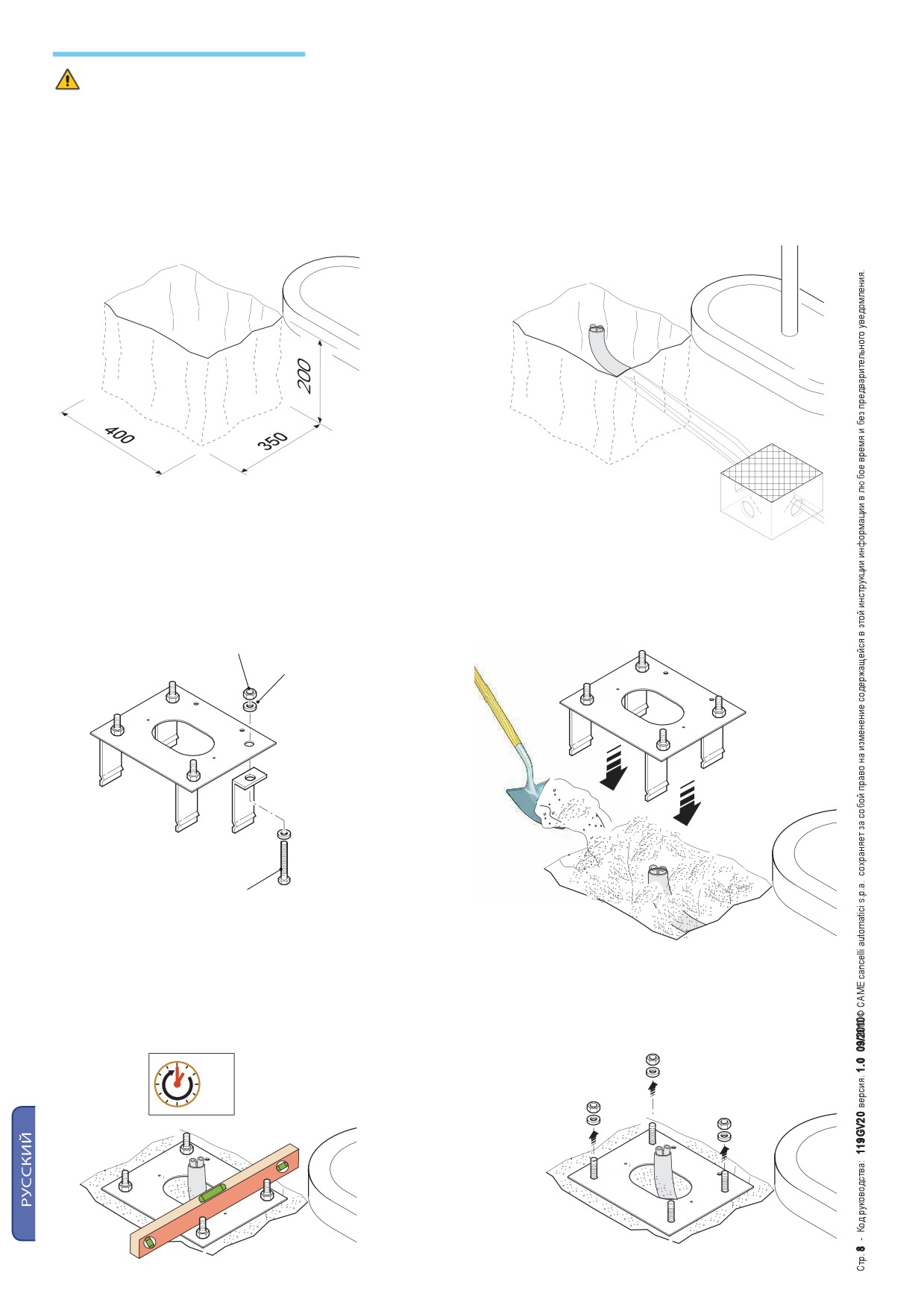

Монтаж

Установка должна производиться квалифицированным персоналом в полном соответствии с требованиями

действующих норм безопасности.

Предварительные проверки

Перед началом монтажных работ выполните следующее:

• Убедитесь в том, что питание блока управления осуществляется от отдельной линии с соответствующим автоматическим

выключателем, при этом расстояние между контактами должно быть не менее 3 мм.

• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.

• Подготовьте дренажную трубу, которая позволит избежать застоя воды, способного привести к окислению используемых

материалов.

•

Убедитесь в том, чтобы между внутренними соединениями кабеля, обеспечивающими непрерывность контура

безопасности, и другими токопроводящими частями была предусмотрена дополнительная изоляция.

Инструменты и материалы

Перед началом монтажных работ убедитесь, что применяемые инструменты и материалы полностью исправны и соответствуют

действующим нормам безопасности, стандартам и инструкциям. На рисунке ниже представлен минимальный набор инструмен-

тов, необходимых для проведения монтажных работ.

Тип и минимальные сечения кабелей

Длина кабеля

Длина кабеля

Длина кабеля

Подк лючение

Тип кабеля

1 < 10 м

10 < 20 м

20 < 30 м

Напряжение питания 230 В

3G x 1,5 мм 2

3G x 1,5 мм 2

3G x 2,5 мм 2

Напряжение питания мотора 24 В

3G x 1,5 мм 2

3G x 1,5 мм 2

3G x 2,5 мм 2

Сигнальная лампа

2 x 1,5 мм 2

2 x 1,5 мм 2

2 x 1,5 мм

2

FROR CEI

Фотоэлементы (передатчики)

20-22

2 x 0,5 мм2

2 x 0,5 мм 2

2 x 0,5 мм 2

Фотоэлементы (приемники)

CEI EN

4 x 0,5 мм

2

4 x 0,5 мм 2

4 x 0,5 мм 2

50267-2-1

Электропитание аксессуаров

2 x 0,5 мм2

2 x 0,5 мм 2

2 x 1 мм 2

Устройства управления и

2 x 0,5 мм2

2 x 0,5 мм 2

2 x 0,5 мм 2

безопасности

Подк лючение антенны

RG58

макс. 10 м

Важное примечание: если длина кабеля отличается от приведенной в таблице, необходимо определить его надлежащее

сечение исходя из фактической потребляемой мощности устройства в соответствии с указаниями стандарта CEI EN 60204-1.

Для последовательного подключения нескольких устройств значения, приведенные в таблице, должны быть пересчитаны в

зависимости от их суммарной мощности и длины прокладки кабеля.

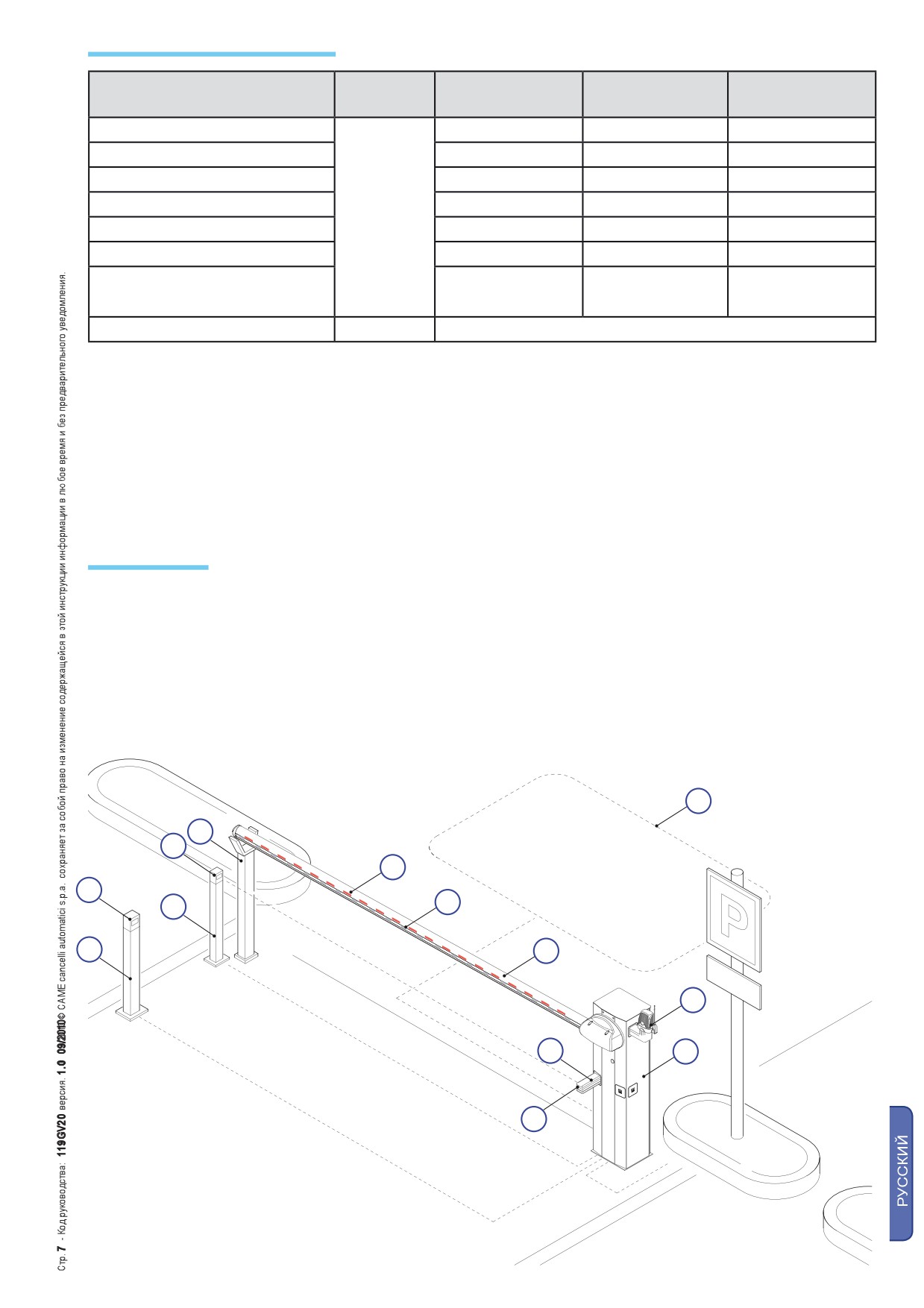

Вариант системы

1) Тумба шлагбаума 001G3750

7) Кронштейн крепления фотоэлементов

2) Сигнальная лампа

8) Стойка под фотоэлементы

3) Стрела полуовального сечения

9) Неподвижная опора

4) Дюралайт

10) Устройство управления (кодонаборная клавиатура, магнитный

5) Красные светоотражающие наклейки

ключ, проксимити-устройство и т.д.)

6) Фотоэлементы

11) Стойка для устройства управления

12) Индукционная петля датчика SMA

12

9

6

5

10

8

4

11

3

2

7

1

6

,

,

,

,

:

4

,

,

,

-

,

,

UNI5588 M12

M12x40 UNI 5739

24

,

24h

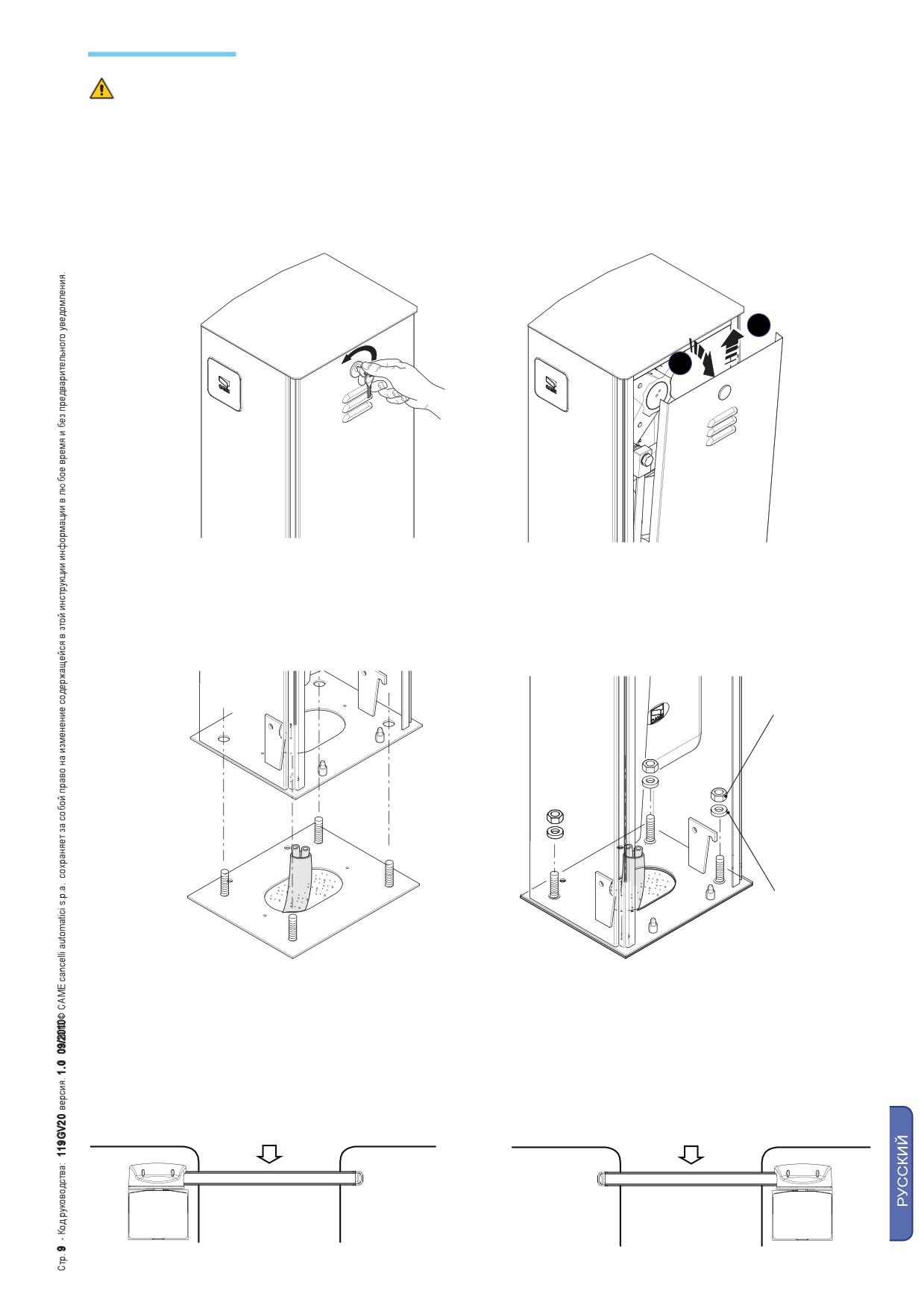

Установка шлагбаума

Внимание: установка шлагбаума должна осуществляться, по крайней мере, двумя специалистами. Используйте

надлежащие инструменты для подъема шлагбаума при его транспортировке и установке.

На этапе крепления шлагбаума его положение может быть нестабильным. Не опирайтесь на шлагбаум до завершения работ по

его креплению во избежание возможного опрокидывания.

Представленные в настоящем руководстве рисунки относятся к шлагбауму с полуовальной стрелой (001G03750).

Вставьте индивидуальный ключ в замок и поверните его против часовой стрелки. Снимите дверцу с тумбы.

2

1

Установите тумбу на монтажное

основание и прикрепите ее с помощью гаек и шайб.

Примечание: установите тумбу таким образом, чтобы

дверца была обращена в сторону

охраняемой территории.

Гайка

UNI 5588 M12

Шайба

Важно! Шлагбаумы предусмотрены для левостороннего монтажа (см. приведенные в настоящем руководстве рисунки). В

момент оформления заказа уточните, с какой стороны будет монтироваться шлагбаум.

Чтобы изменить направление вращения, запросите техническую документацию или обратитесь в линию технической поддержки

(смотрите последнюю страницу или зайдите на сайт www.camerussia.com).

Сторона въезда

Сторона въезда

ЛЕВОСТОРОННИЙ

ПРАВОСТОРОННИЙ

шлагбаум

шлагбаум

Внутренняя

Внутренняя

территория

территория

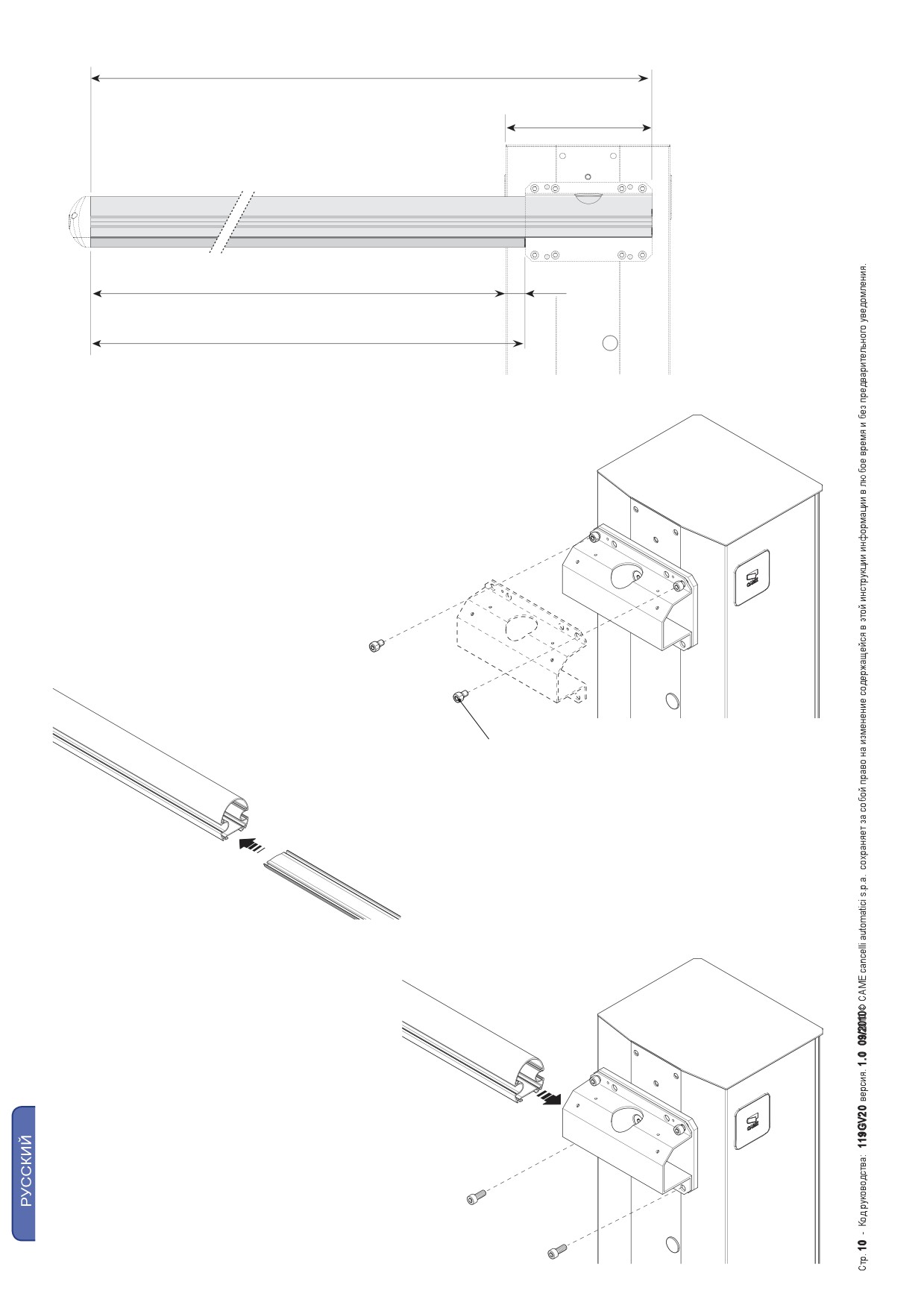

Длина стрелы

230 mm

Рассчитайте

длину стрелы и

противоударного

профиля, приняв за

исходную величину

ширину проез

При необходимости

Ширина проезда (до 3750 мм)

30 mm

лишнее отрежьте.

Длина противоударного профиля

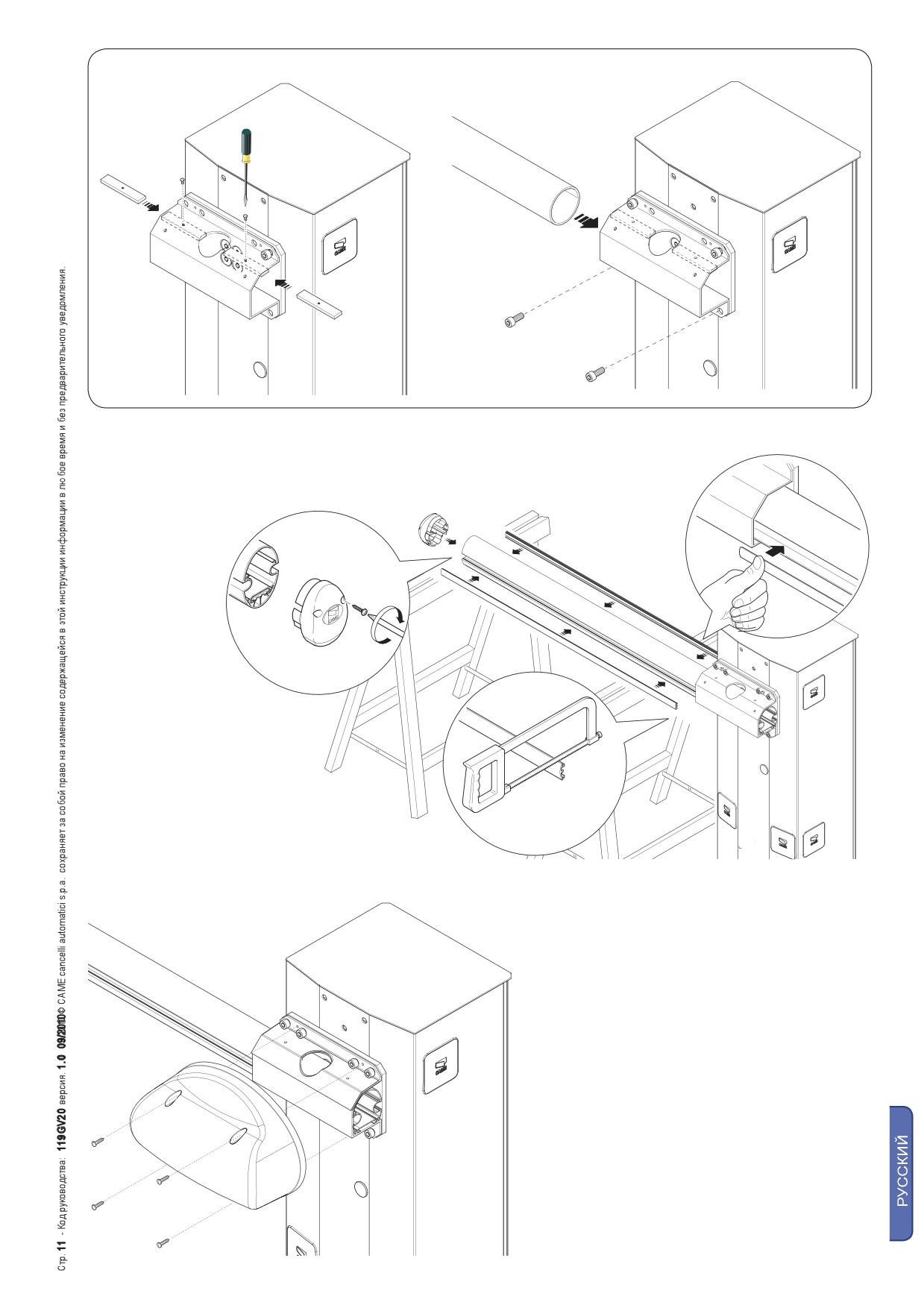

Прикрепите крепление стрелы к пластине с

помощью двух винтов, не затягивая их.

Винт UNI5931 M8x12

Вставьте противоударный профиль в нижнюю часть

стрелы.

Вставьте стрелу в крепление и

зафиксируйте ее с помощью болтов.

Примечание: для монтажа стрелы 001G0402 вставьте и закрепите две уплотнительные прокладки (поставляются в комплекте

со стрелой) в крепление стрелы, как показано на рисунке.

Отрежьте прозрачный профиль

требуемой длины и вставьте его в

паз стрелы с обоих сторон.

Вставьте заглушку стрелы.

Установите декоративную накладку и зафиксируйте ее.

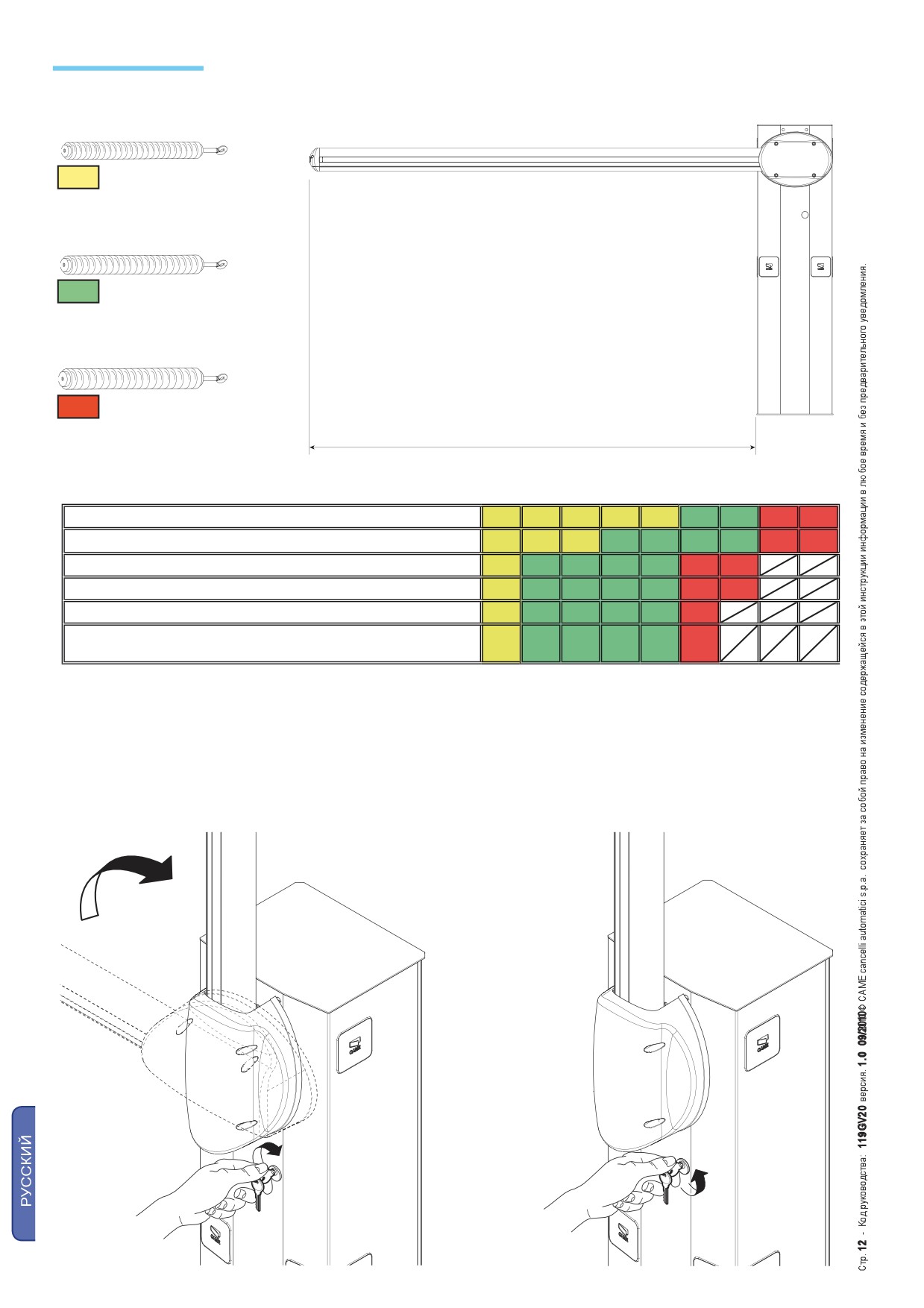

Балансировка стрелы

Перед тем как приступить к балансировке стрелы, проверьте по нижепредложенной таблице соответствие между выбранной

пружиной, устанавливаемыми аксессуарами и шириной проезда.

Пружина 001G02040

Ø 40 мм, ЖЕЛТАЯ

Пружина 001G04060

Ø 50 мм, ЗЕЛЕНАЯ

Пружина 001G06080

Ø 55 мм, КРАСНАЯ

Ширина проезда (до 3,75 мм)

Ширина проезда (м)

1,5

1.75

2.0

2.25

2.5

2.75

3.0

3.25

3.5

3.75

Стрела стандартная* + противоударный профиль

Стрела стандартная* + противоударный профиль + дюралайт

Стрела стандартная* + шторка под стрелу

Стрела стандартная* + дюралайт + шторка под стрелу

Стрела стандартная* + противоударный профиль + подвижная опора

Стрела стандартная* + противоударный профиль + дюралайт +

подвижная опора

* Под стандартной понимается стрела в комплекте с прозрачным профилем для паза и концевой заглушкой.

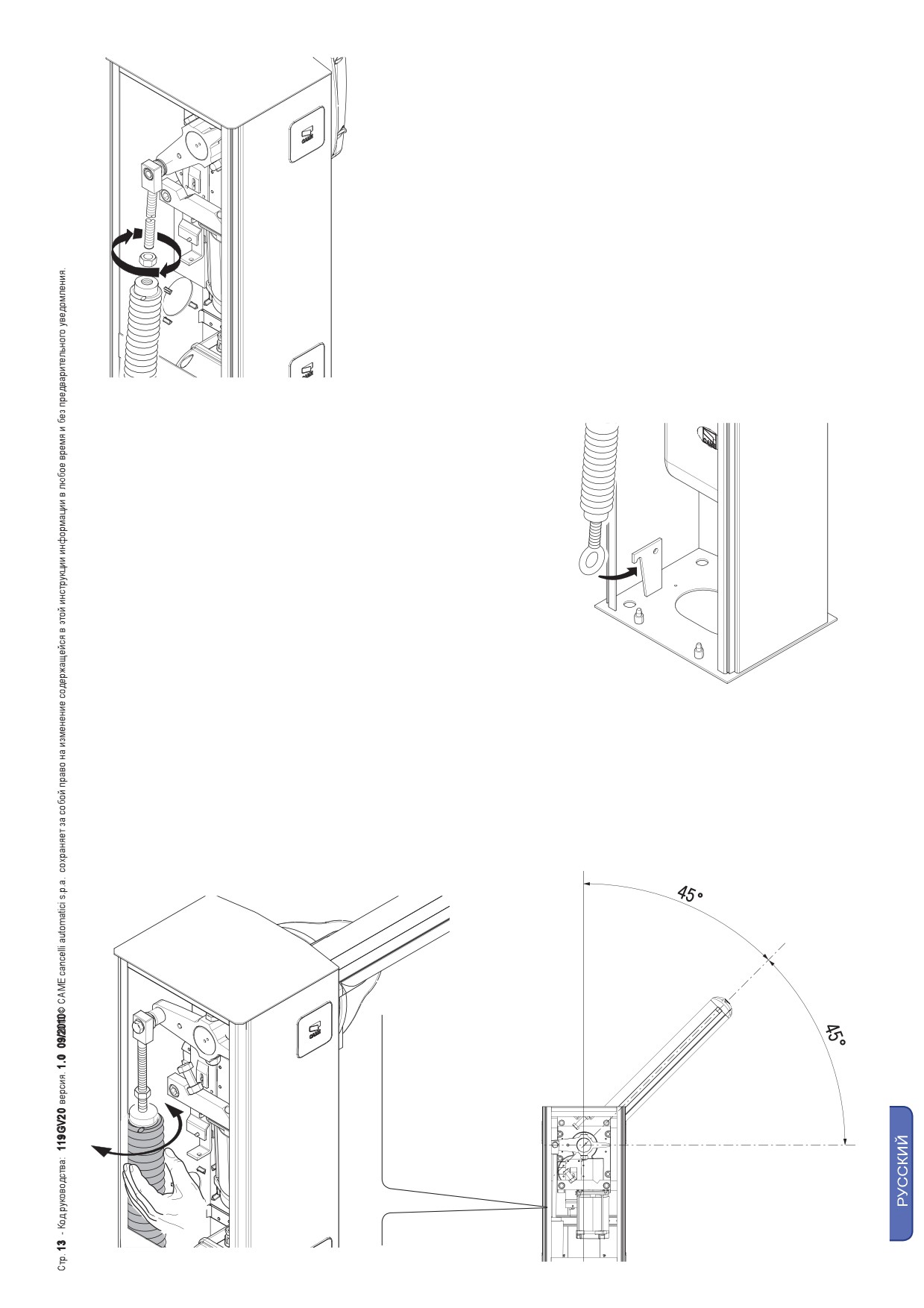

Разблокирйте привод, установите стрелу в вертикальное положение и снова заблокируйте привод.

Навинтите пружину на анкерный стержень, прикрепленный к рычагу мотора.

Наденьте тягу с проушиной на

анкерную пластину.

Разблокируйте привод и вручную крутите пружину по или против часовой стрелки до тех пор, пока стрела не будет установлена под

углом 45°.

Зафиксируйте контрогайку на пружине.

Заблокируйте привод.

Примечание: проверьте правильность работы пружины:

- при вертикальном положении

стрелы пружина

находится в

ослабленном состоянии;

- при горизонтальном положении стрелы пружина находится в

натянутом состоянии.

Внимание! По завершении процедуры балансировки

СМАЖЬТЕ ПРУЖИНУ С ПОМОЩЬЮ СМАЗКИ-СПРЕЯ!

Выполните электрические подключения к блоку управления

(см. параграф об электрических подключениях).

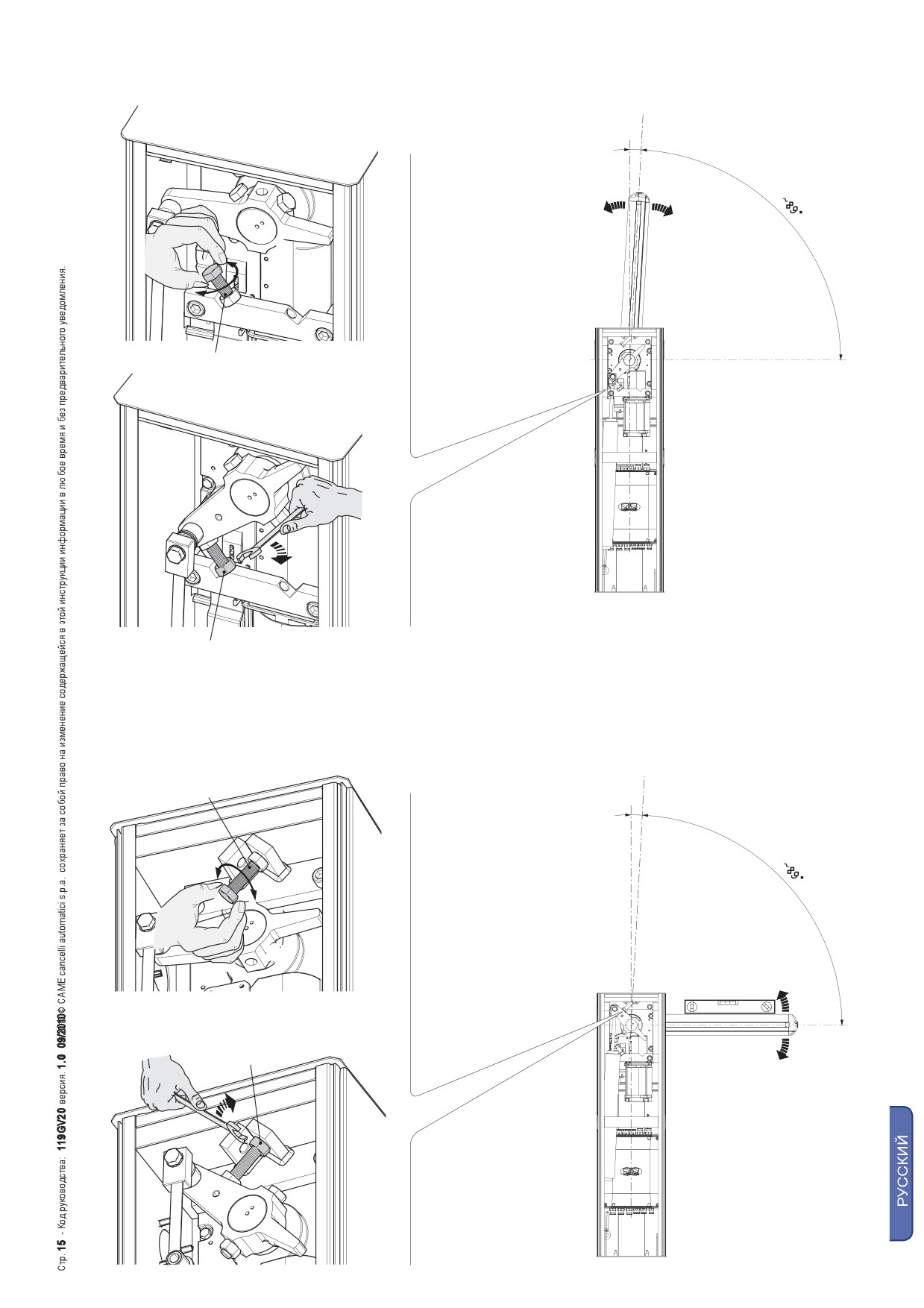

Регулировка положения стрелы

Важное примечание: это действие выполняется только после проведения всех электрических подключений к

блоку управления.

Закройте дверцу и подключите электропитание к системе. Включите шлагбаум, чтобы убедитесь в том,

что в закрытом положении

стрела располагается горизонтально по отношению к дорожному полотну, а в открытом — под углом около 89°.

Внимание! Для большей безопасности все действия по открыванию и закрыванию стрелы должны выполняться при закрытой

дверце!

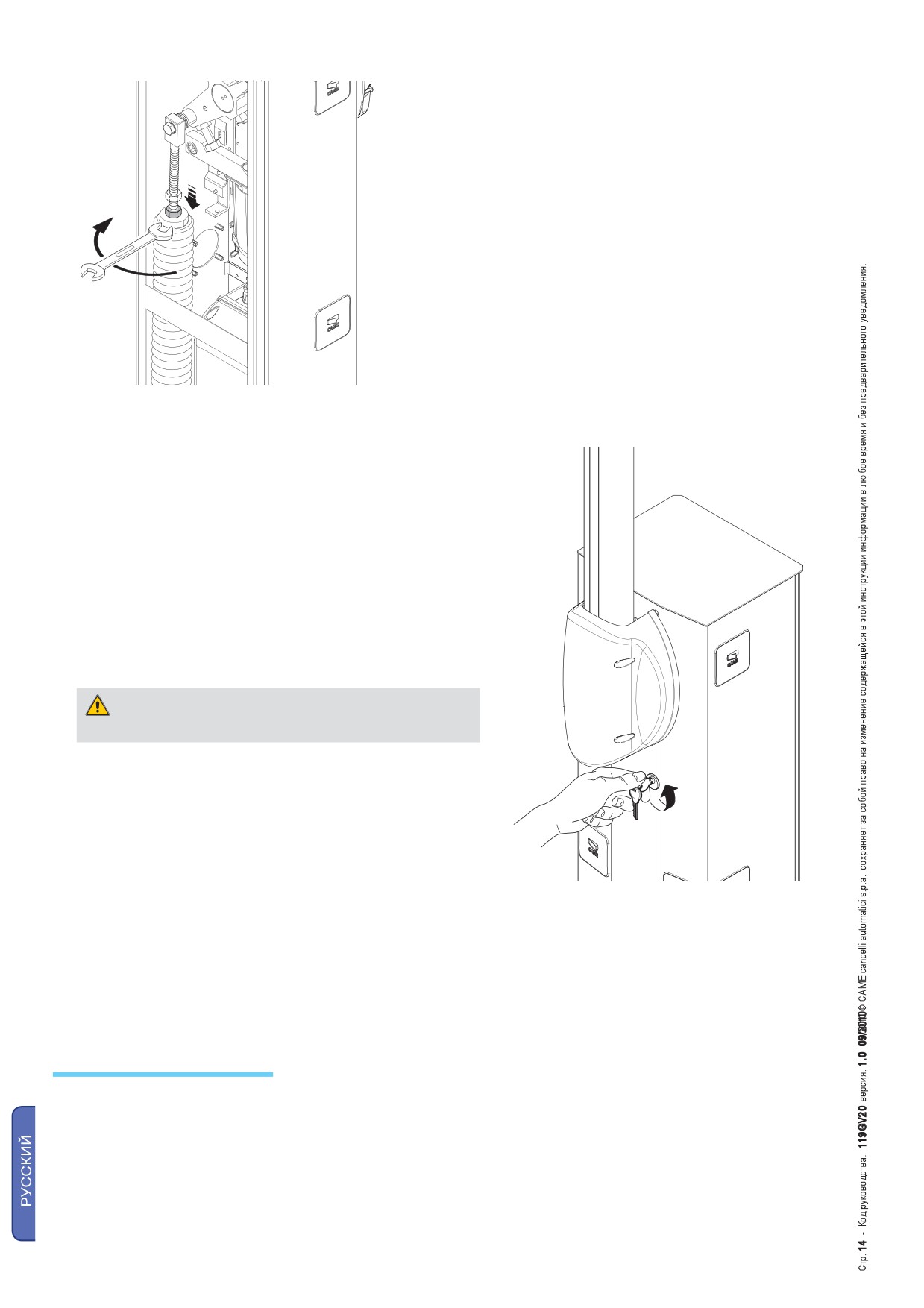

Чтобы откорректировать вертикальное положение, опустите стрелу, откройте дверцу и поворачивайте механический упор

открывания по часовой стрелке или против нее до необходимого уровня, затем зафиксируйте упор с помощью контргайки.

~1°

Механический

упор открывания

Контргайка

Чтобы

откорректировать горизонтальное

положение поднимите стрелу, отрегулируйте механический упор закрывания и

зафиксируйте его с помощью контргайки.

Механический упор

закрывания

~1°

Контргайка

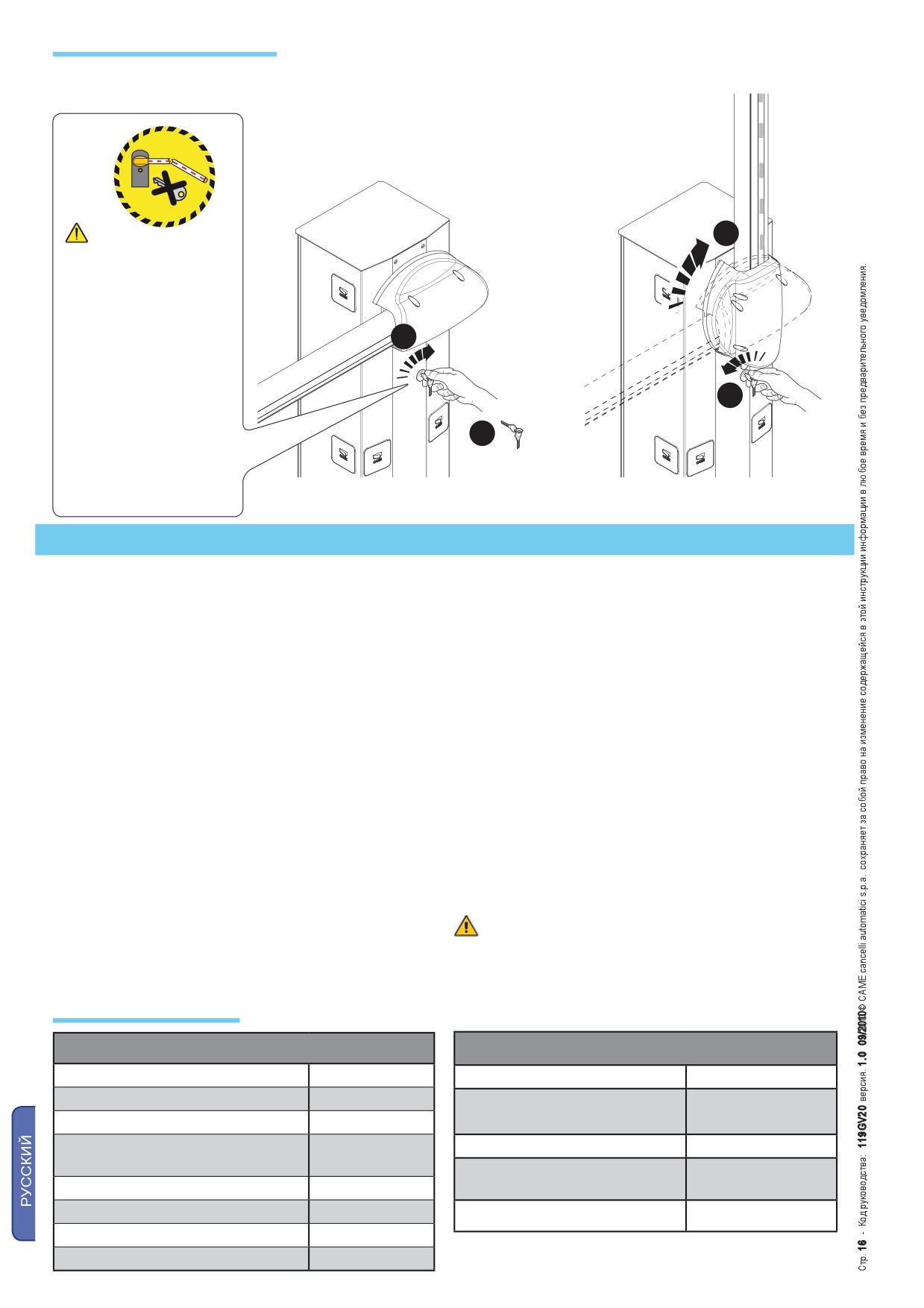

Ручная разблокировка шлагбаума

- Вставьте индивидуальный ключ в замок и поверните его по часовой стрелке. Поднимите стрелу вручную и заблокируйте ее

снова, повернув ключ против часовой стрелки.

ВНИМАНИЕ! Процедура

3

разблокировки может

представлять собой опасность

для пользователя в том

случае, если по какой-либо

причине стрела была плохо

прикреплена к основанию

2

во время монтажных работ,

если она нестабильна

или сломана в результате

аварии и т.д. - Натянутые

4

пружины уже не могут

гарантировать балансировки!

1

Таким образом, они могут

привести к резкому

вращению крепления

стрелы и/или самой

стрелы .

Описание блока управления

Данное изделие разработано и изготовлено

компанией

- предварительное включение сигнальной лампы;

CAME Cancelli Automatici S.p.A. Блок управления питается

- обнаружение препятствий при остановленной в

любом

напряжением ~230 В, 50/60 Гц.

положении стреле;

Устройства управления и дополнительные принадлежности

- режим "ведомый";

работают от

24 В. Внимание! Суммарная

мощность

- усиление торможения стрелы.

дополнительных устройств не должна превышать 40 Вт.

Тип управления:

Блок управления оснащен токовой системой защиты, которая

- открывание/закрывание;

постоянно контролирует значение тягового усилия мотора.

- открывание/режим «Присутствие оператора»;

Когда на пути движения стрелы встречается препятствие,

- открывание;

токовая система обнаруживает излишнее тяговое усилие и

- полный стоп.

выполняет следующее:

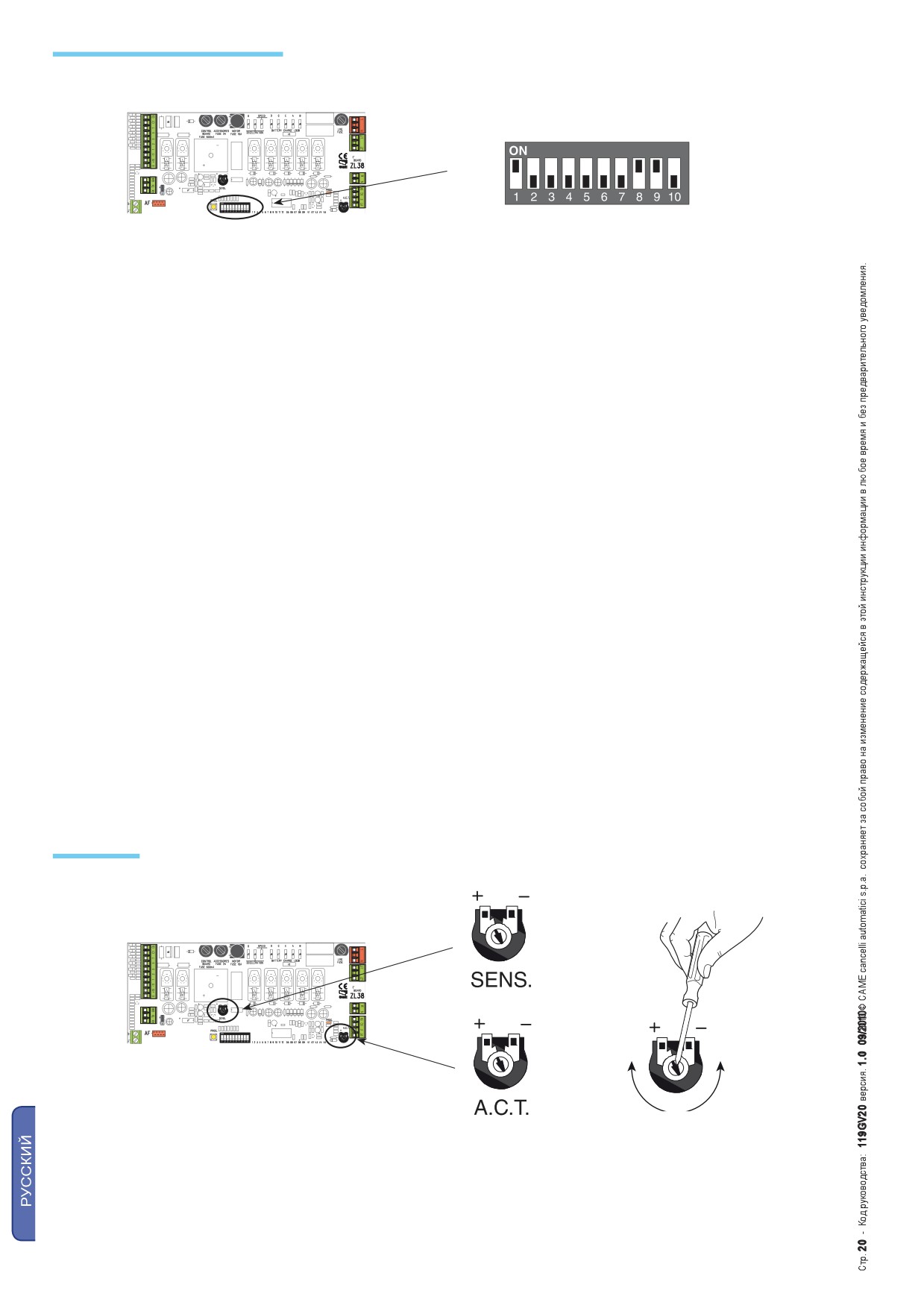

Специальные регулировки позволяют установить:

- в режиме открывания останавливает стрелу;

- время автоматического закрывания;

- в режиме закрывания: меняет направление движения стрелы и

- чувствительность токовой системы защиты.

полностью открывает шлагбаум; после чего активируется режим

автоматического закрывания.

Дополнительные аксессуары:

Внимание! После того как стрела меняет направление движения

- мигающая сигнальная лампа и дюралайт;

три раза подряд, она останавливается в открытом положении,

- лампа-индикатор открытого положения шлагбаума,

исключая возможность автоматического закрывания. Чтобы

выключается при закрывании стрелы;

закрыть шлагбаум , необходимо нажать на кнопку устройства

- Плата 002LB38, предназначенная для работы шлагбаума

управления или брелка-передатчика.

при отсутствии сетевого электропитания и для подзарядки

Все электрические соединения защищены плавкими

аккумуляторов (см. техническую документацию).

предохранителями, смотрите таблицу.

Электронная плата обеспечивает и контролирует выполнение

Внимание! Перед началом работ по эксплуатации,

следующих функций:

ремонту, настройке или регулировке в блоке управления

- автоматическое закрывание;

- немедленное закрывание;

отключите сетевое электропитание и отсоедините

аккумуляторы.

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Напряжение питания:

230 В - 50/60 Гц

Для защиты

Номинальный ток:

Максимальная мощность

400 Вт

Электронная плата (линейный)

3,15 A-F

Потребление в состоянии покоя

110 мA

Максимальная мощность аксессуаров,

40 Вт

Аксессуары 24 В

2 A-F

работающих от 24 В

Устройства управления (блок

630 мA-F

Класс изоляции контуров

II

управления)

Материал корпуса

АБС

Мотор

10 A-F

Класс защиты корпуса

IP54

Рабочая температура:

-20 / +55°C

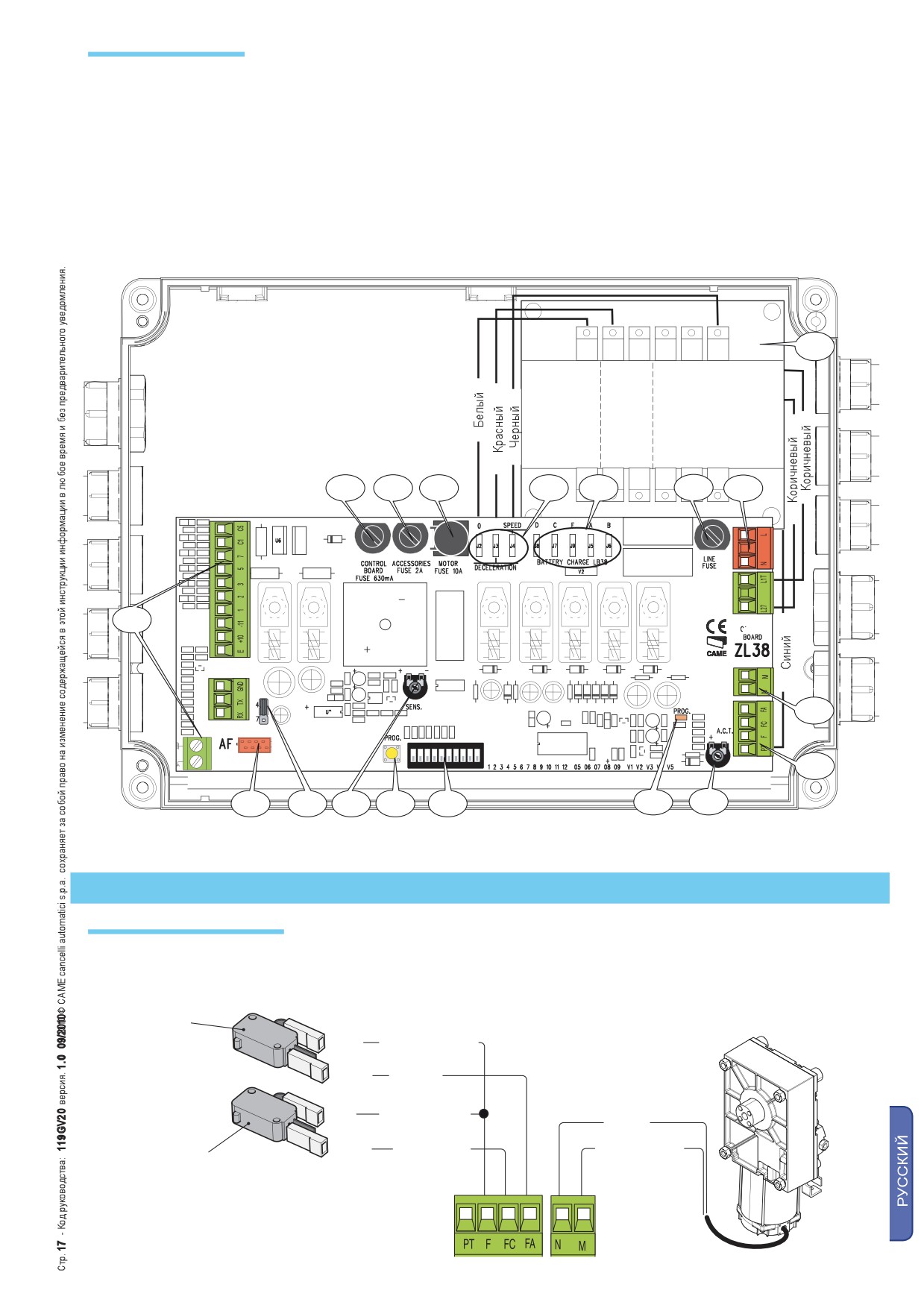

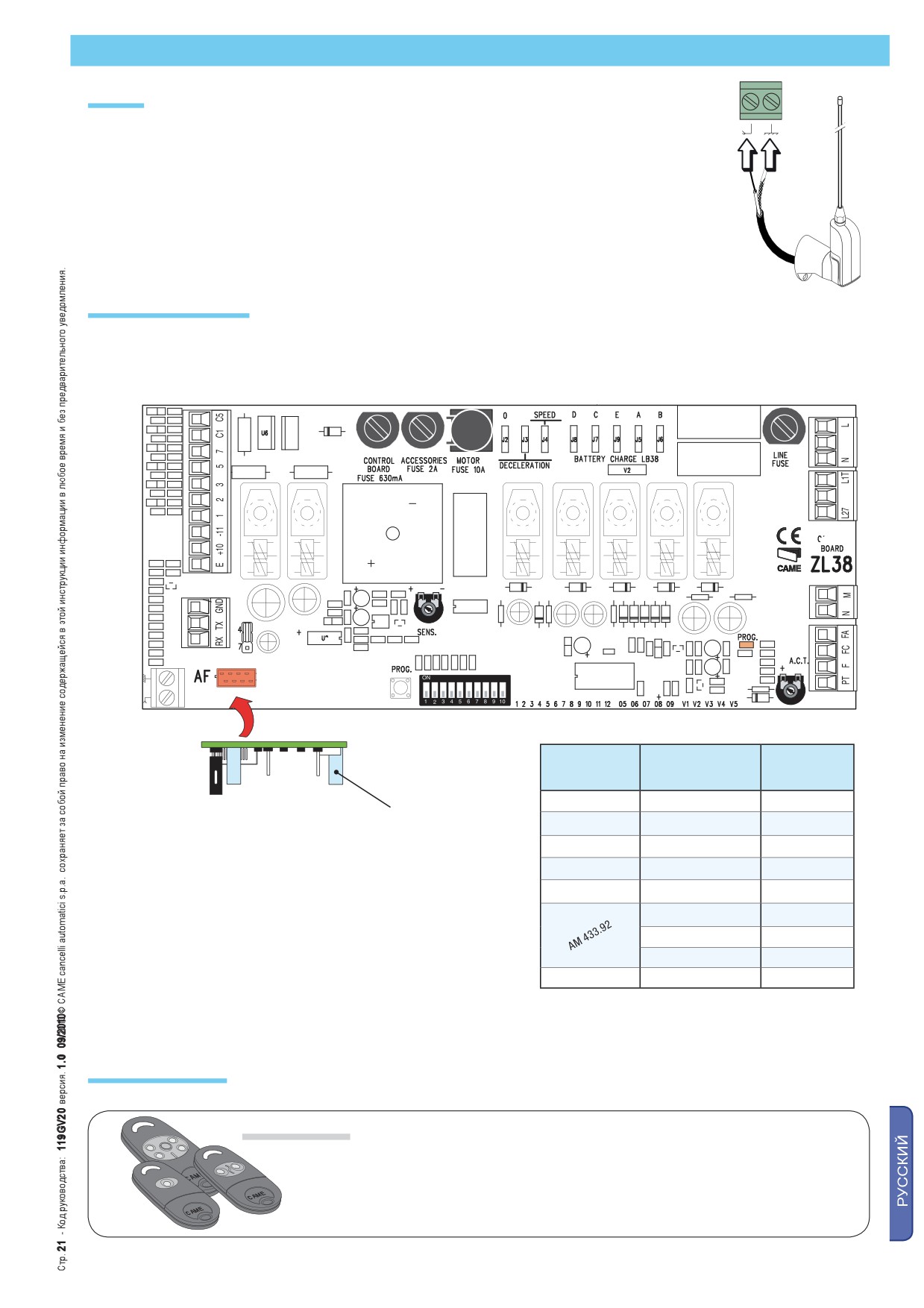

Основные компоненты

1 - Предохранитель цепи питания аксессуаров

10 - Кнопка запоминания радиокода

2 - Входной предохранитель

11 - Светодиодный индикатор радиокода/автоматического

3 - Предохранитель блока управления

закрывания

4 - Предохранитель мотора

12 - Разъемы для подключения трансформатора

5 - Клеммная колодка для подключения аксессуаров

13 - Разъемы для подключения платы 002LB38 (подзарядка

6 - Разъем для платы радиоприемника

аккумуляторов)

7 - Триммер SENS: регулировка чувствительности токовой

14 - Перемычка выбора типа управления для кнопки 2-7

системы защиты

15 - Трансформатор

8 - Триммер TCA: регулировка времени автоматического

16 - Клеммная колодка электропитания

закрывания

17 - Клеммная колодка мотора

9 - Dip-переключатель выбора функций и режимов работы

18 - Клеммная колодка микровыключателей

15

3

1

4

12

13

2

16

5

17

ON

1

2

3

4

5

6

7

8

9

10

18

6

14

7

10

9

11

8

Электрические подключения

Привод и микровыключатели

На рисунке изображено подключение левостороннего шлагбаума. У правостороннего шлагбаума меняются местами провода

подключения микровыключателей FA и FC и мотора M и N.

Микровыключатель

Привод =24 В

замедления при

COM

Оранжевый

открывании

NC

Белый

COM

Оранжевый

Синий

NC

Красный

Коричневый

Микровыключатель

замедления при

закрывания

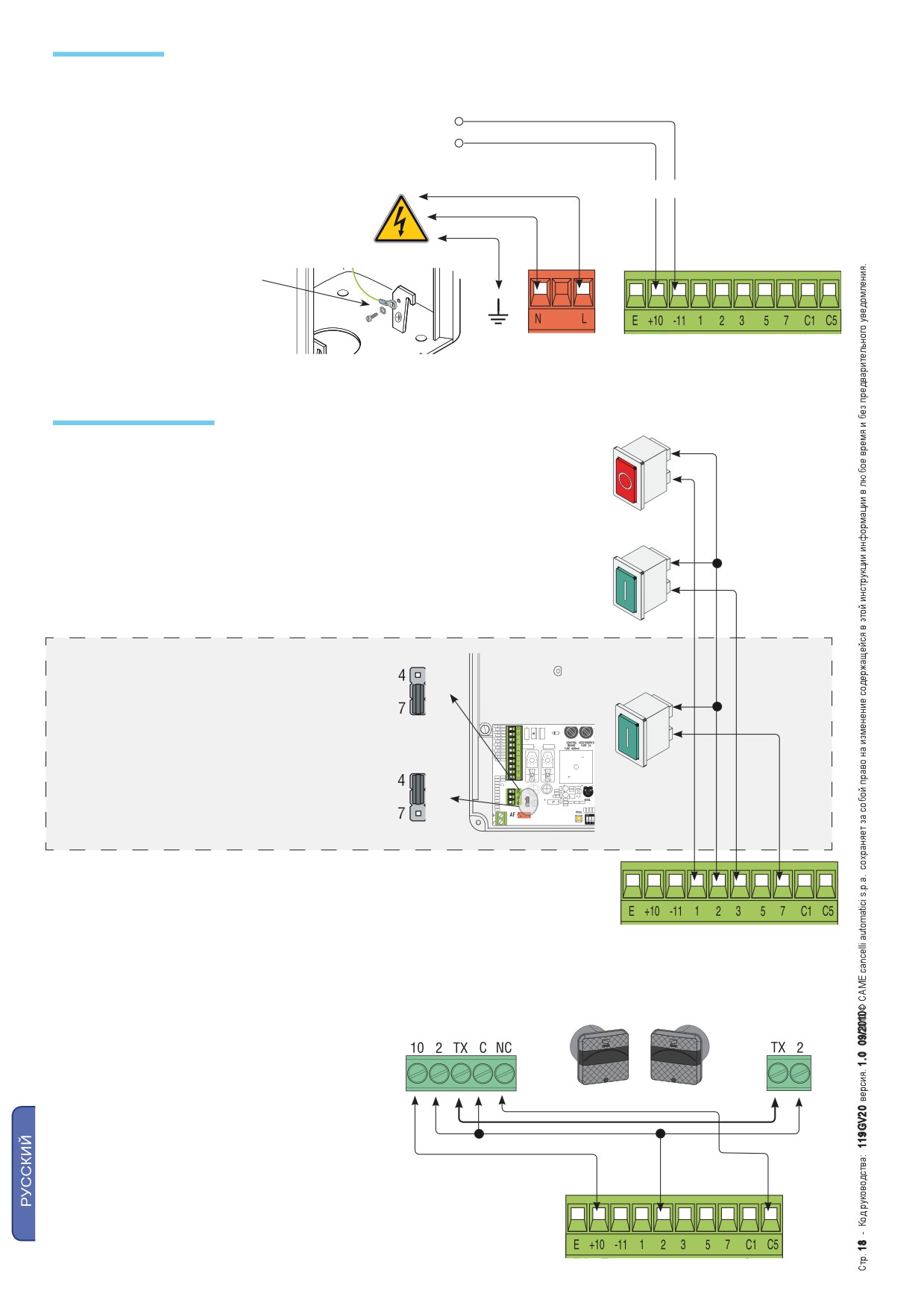

Электропитание

Электропитание аксессуаров:

~24 В (при сетевом электропитании);

=24 В ( при аварийном электропитании).

Максимальная нагрузка 40 Вт.

+

-

Напряжение питания: ~230 В, частота 50/60

Гц

Клемма с винтом и гайкой

для заземления.

Устройства управления

Кнопка "Стоп" (НЗ контакт). Кнопка остановки движения стрелы. Исключает

автоматическое закрывание.

Если функция не используется, установите dip-переключатель 9 в положение ON.

Кнопка "Открыть" (НО контакт).

Кнопка пошагового управления (НО контакт).

Выполняемая функция - “ОТКРЫТЬ/ЗАКРЫТЬ”.

Перемычка, указанная на рисунке, в положении 7,

а Dip-переключатель №2 - в положении “OFF”.

}

Кнопка “ЗАКРЫТЬ” (НО контакт). Команда на закрытие

шлагбаума. Перемычка, указанная на рисунке, в

положении 4. Эта настройка носит обязательный

}

характер при режиме "Присутствие оператора".

Фотоэлементы DELTA S

Подключение фотоэлементов для выполнения

RX

TX

функции “Немедленного закрывания” (НЗ контакт).

Стрела автоматически закроется как только

препятствие покинет зону луча фотоэлементов.

Если функция не используется, установите dip-

переключатель 8 в положение ON.

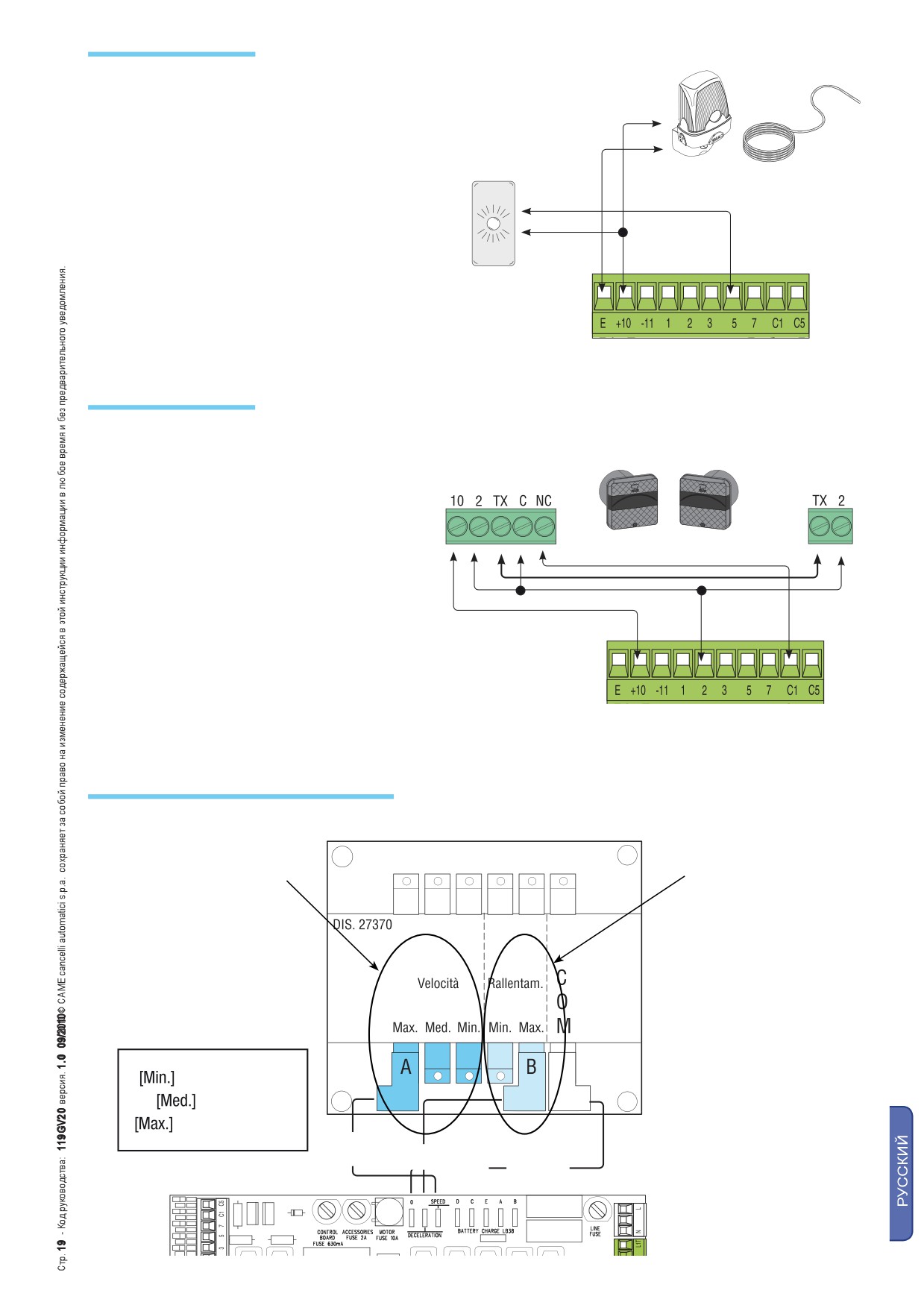

Устройства сигнализации

Сигнальная лампа и/или дюралайт (24 В - 32 Вт макс.)

Мигают при движении стрелы.

Лампа-индикатор "Шлагбаум открыт" (24В - 3Вт макс.)

Выход активен при любом положении стрелы, кроме

положения “ Закрыто”.

Устройства безопасности

Выход для подключения устройств безопасности,

Фотоэлементы DELTA S

RX

например фотоэлеме.нтов, для выполнения функции

TX

«Открывание в режиме закрывания» (НЗ контакт).

При размыкании контактов в фазе закрывания

стрела полностью откроется.

Если контакты не используются установите

перемычку 2-C1.

Регулировка скорости движения и замедления

Для регулировки скорости

Для регулировки замедления

открывания и закрывания,

переставьте клемму “В” в одно

переставьте клемму “A” в

из двух положений: Min или Max.

одно из трех положений:

Min, Med или Max.

= минимальный

= средний

= максимальный

Черный

Красный

Белый

Выбор функций и режимов работы

Заводская установка

ON

OFF

1 ON - Автоматическое закрывание. Таймер автоматического закрывания включается когда стрела полгостью

поднята. Предварительно заданное время может быть отрегулировано и зависит от срабатывания устройств

безопасности. Таймер выключается после подачи команды «СТОП» или при отсутствии электропитания (1 OFF -

отключено).

2 OFF - Открыть-Закрыть для кнопки управления (2-7) и/или брелка-передатчика (необходима радиоприемная плата).

2 ON - Только открыть для кнопки управления (2-7) и/или брелка-передатчика (необходима радиоприемная плата).

3 ON - Подается 24В на контакты [10-E] во время движения стрелы и в закрытом положении.

3 OFF - Подается 24В на контакты [10-E] во время движения стрелы.

4 ON - Присутствие оператора. Стрела двигается при удержании кнопок управления ([2-3] для открывания, и [2-7]

для закрывания). Установите перемычку 14 так, как показано на рисунке, стр. 17.

5 ON - Предварительное включение сигнальной лампы. После команды открыть или закрыть шлагбаум

сигнальная лампа и/или дюралайт, подключенная(ые) к [10-E], мигает(ют) в течение 5 секунд до начала движения

стрелы.

6 ON - Обнаружение препятствий . Когда стрела остановлена (шлагбаум открыт, закрыт или после команды "Стоп")

функция не допускает любое движение если устройства безопасности, такие как фотоэлементы, обнаруживают

препятствие.

7 ON - Режим "Ведомый. Должен быть активирован при совместном использовании двух шлагбаумов (см. параграф

"Подключение двух шлагбаумов для совместной работы).

8 OFF - Немедленное закрывание. Автоматическое закрывание шлагбаума после проезда транспортного средства через

зону действия устройств безопасности. Подключите устройство безопасности к контактам [2-С5]. Если функция не

используется, установите dip-переключатель в положение ON.

9 OFF - Полный стоп. Остановка системы и отключение автоматического закрывания; чтобы возобновить движение стрелы,

нажмите на кнопку устройства управления или передатчика. Подключите кнопку к контактам [1-2]. Если функция не

используется, установите dip-переключатель в положение ON.

10 ON - Торможение . Усиление торможения стрелы при закрывания шлагбаума (10 OFF - отключено).

Регулировки

- A.C.T.

Регулировка времени автоматического закрывания. После истечения этого времени шлагбаум

автоматически закроется. Время регулируется в пределах от 1 до 120 секунд.

- SENS

Регулировка чувствительности токовой системы защиты. Если фактическое значение показателя превышает

заданное, система останавливается или меняет направление движения.

Радиоуправление

Антенна

Подключите антенный кабель RG58 к соответствующим клеммам.

Плата радиоприемника

Отключите электропитание и аккумуляторы аварийного питания и вставьте плату радиоприемника.

Важное примечание: основная электронная плата распознает плату радиоприемника только при включении

электропитания.

Частота -МГц

Плата

Серия

радиоприемника

передатчиков

FM 26.995

AF130

TFM

Плата радиоприемника AF

FM 30.900

AF150

TFM

AM 26.995

AF26

TOP

AM 30.900

AF30

TOP

AM 40.685

AF40

TOUCH

AF43S / AF43SM

TAM / TOP

AF43SR

ATOMO

AF43S / AF43TW

TWIN

AM 868.35

AF868

TOP

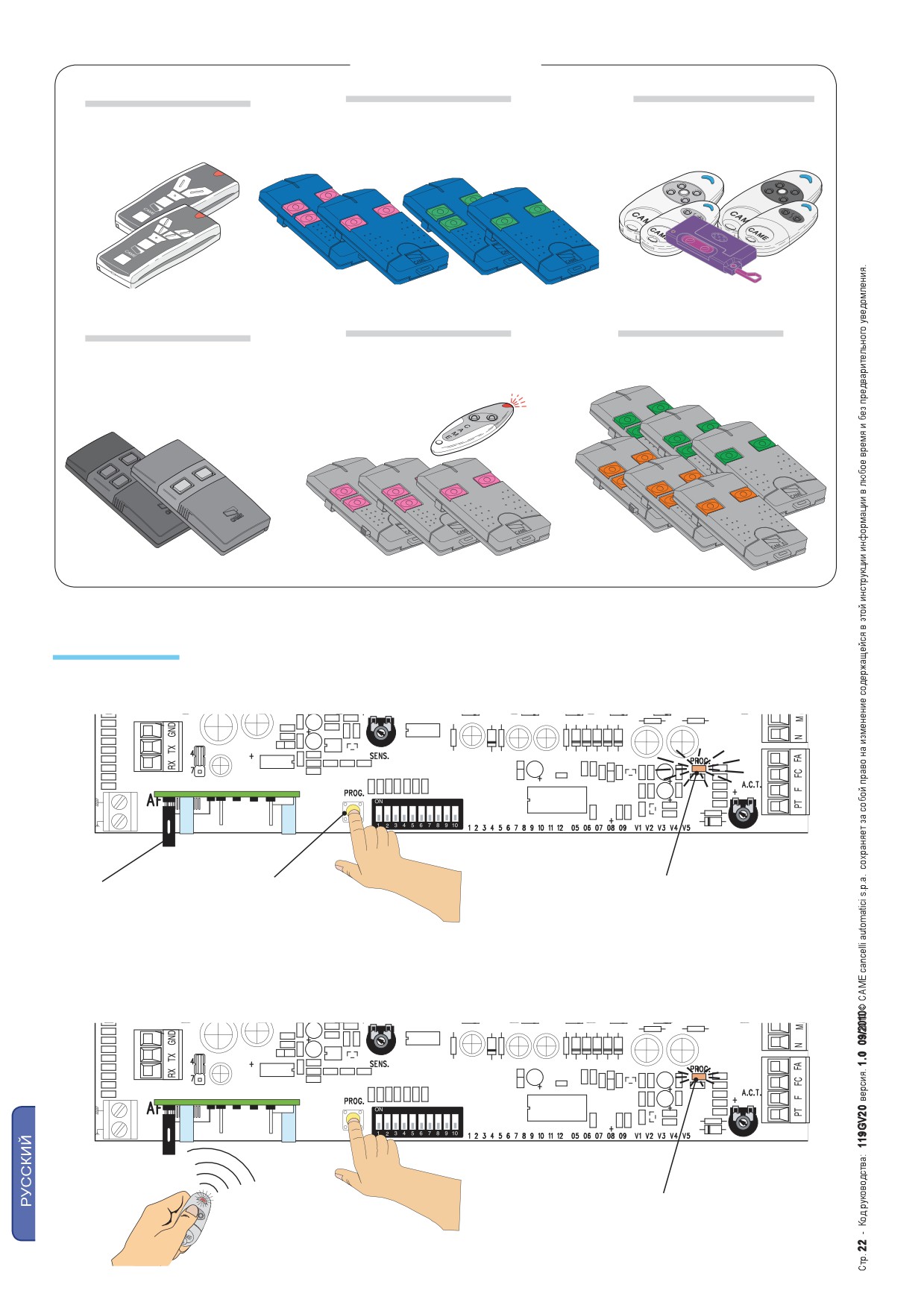

Брелки -передатчики

ATOMO

AT01 • AT02

Смотрите инструкцию, прилагающиеся к

AT04

плате радиоприемника 001AF43SR.

Смотрите инструкции на

упаковке.

TOP

TOP

TOUCH

TOP-432A • TOP-434A

TOP-432NA • TOP-434NA

TCH 4024 • TCH 4048

TOP-302A • TOP-304A

TOP-862NA • TOP-864NA

TOP-432S

TAM

TFM

TWIN

T432 • T434 • T438

T132 • T134 • T138

TWIN 2 • TWIN 4

TAM-432SA

T152 • T154 • T158

Программирование

- Нажмите и удерживайте в данном положении кнопку PROG на электронной плате. Св етодиодный индикатор мигает.

Плата

PROG

Светодиодный индикатор

радиоприемника

мигает

- Нажмите на любую кнопку брелка - передатчика. Если индикатор горит ровным светом, программирование прошло

успешно.

Светодиодный индикатор

горит ровным светом

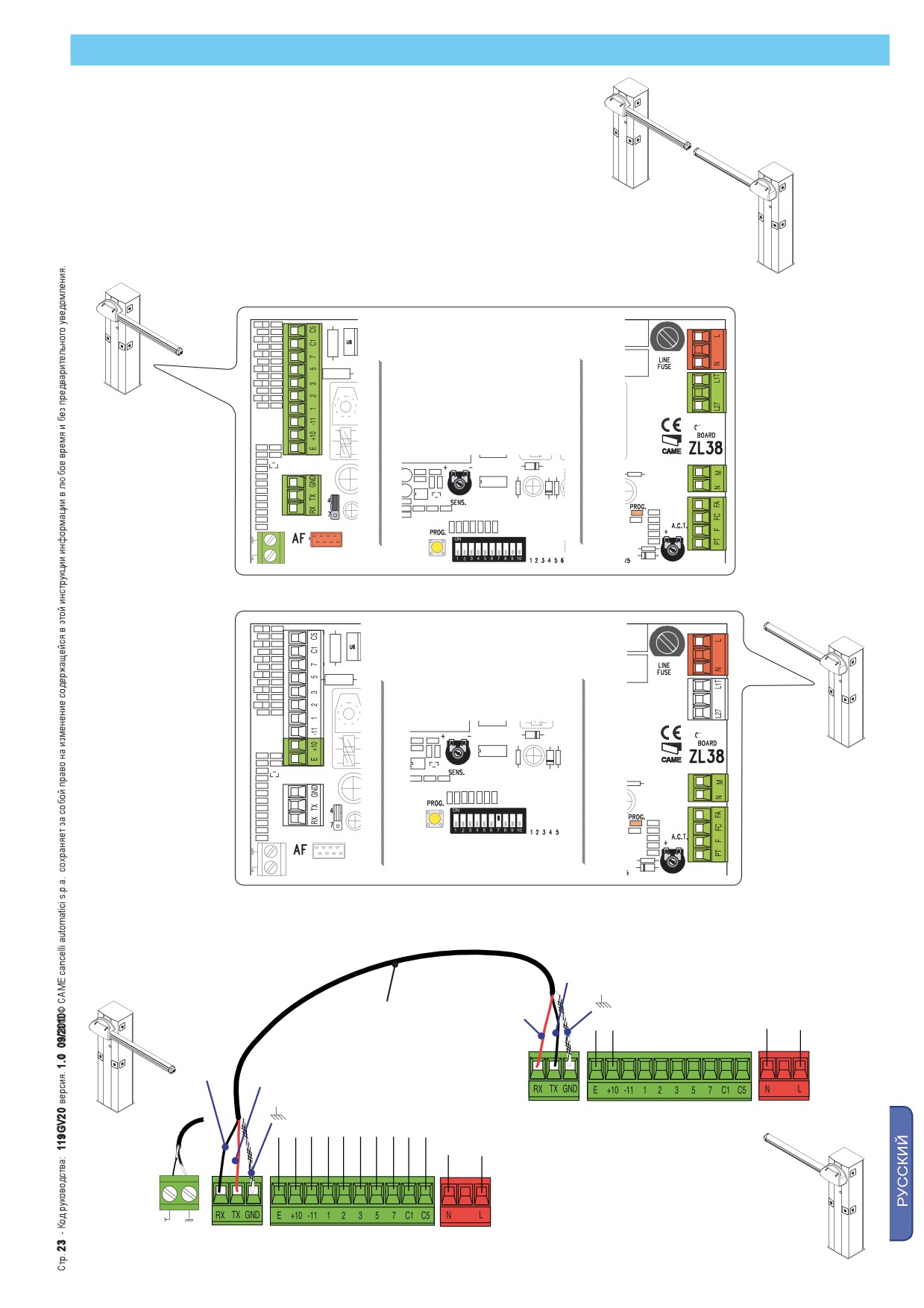

Подключение двух шлагбаумов для синхронной работы

DX

Необходимо определить, какой из двух шлагбаумов является

ведущим, а какой ведомым, потому что:

SX

- на ведущем

ПЛАТА УПРАВЛЕНИЯ

шлагбауме

ВЕДУЩЕГО ШЛАГБАУМА

выполняются все

необходимые

подключения,

настройки и

регулировки; на нем

же активируется

радиоуправление.

- на ведомом

шлагбауме необходимо

выполнить только

подключение

электропитания

ПЛАТА УПРАВЛЕНИЯ

(клеммы L-N)

ВЕДОМОГО

ШЛАГБАУМА

и требуемых

сигнализационных

устройств (клеммы

10-E); установить

dip-переключатель

7 в

положение ON,

а на трансформаторе

скорость движения

и замедления стрелы

установить как у

7 ON

ведущего шлагбаума.

Выполните соединения между двумя платами блоков управления, и

Черный

Красный

Экранированный

кабель

2402C 22AWG

Черный

Красный

ПЛАТА УПРАВЛЕНИЯ

ВЕДОМОГО ШЛАГБАУМА

ПЛАТА УПРАВЛЕНИЯ

ВЕДУЩЕГО ШЛАГБАУМА

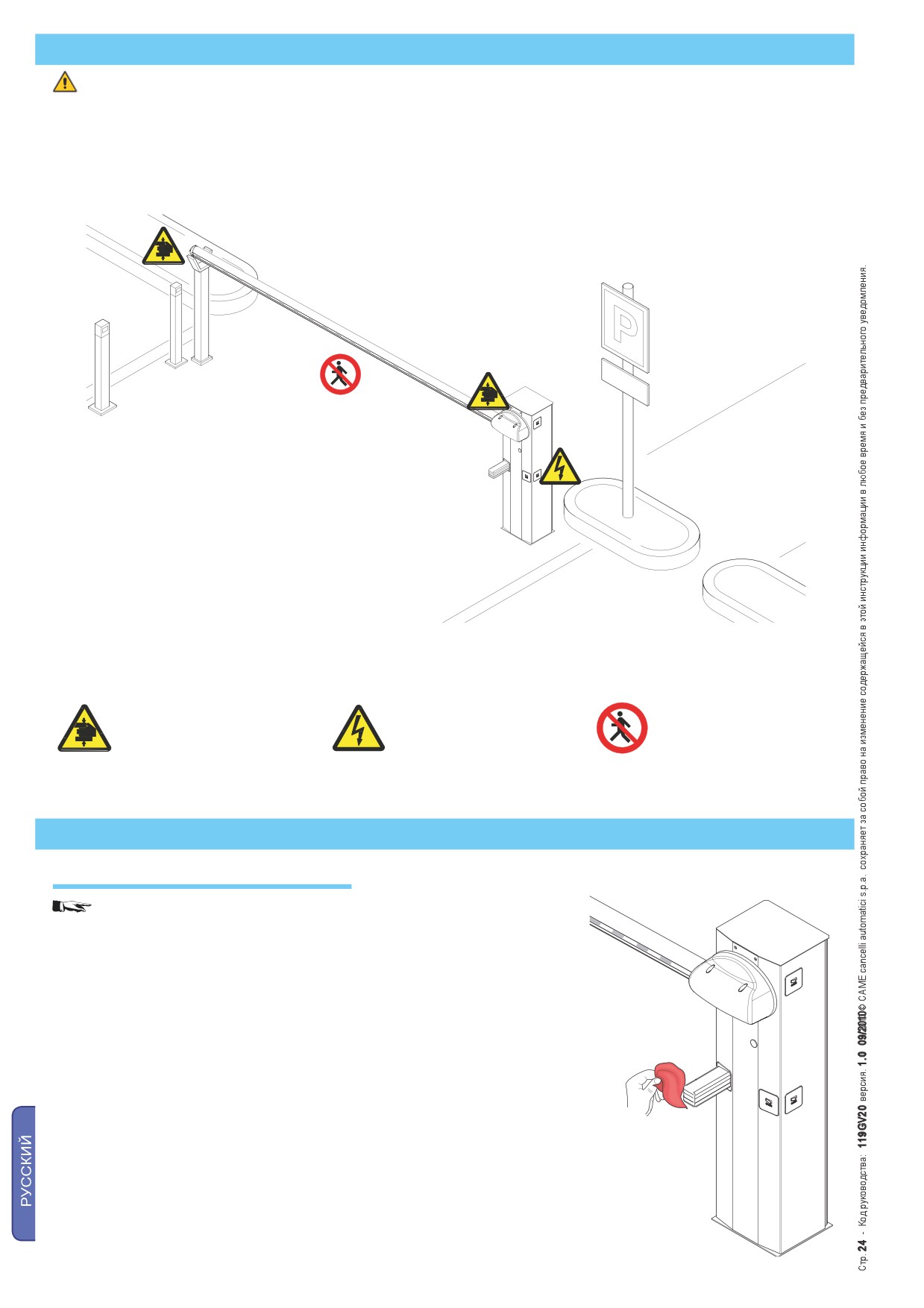

Безопасность

Важные инструкции по технике безопасности.

Это изделие должно использоваться исключительно по назначению. Любое другое применение, не предусмотренное в данной

инструкции, рассматривается как опасное. Фирма-изготовитель не несет никакой ответственности за ущерб, нанесенный

неправильным использованием системы.

Запрещается находиться или работать вблизи подвижных механических частей. Запрещается находиться в зоне действия

автоматической системы во время ее движения.

Запрещается препятствовать движению автоматической системы, так как это может привести к возникновению опасных

ситуаций.

Не разрешайте детям находиться или играть в зоне действия автоматической системы. Держите передатчики и другие

устройства управления в недоступном для детей месте во избежание непроизвольного запуска системы.

При возникновении малейшей неисправности немедленно прекратите использование оборудования.

Осторожно. Возможно

Опасность поражения

Запрещен проход

травмирование рук.

электрическим током.

во время работы

оборудования.

Техническое обслуживание

Периодическое техническое обслуживание

Пользователем должны периодически выполняться следующие работы:

чистка фотоэлементов, контроль за правильной работой устройств безопасности и

за отсутствием препятствий для работы автоматики.

Кроме того, рекомендуется периодически контролировать состояние смазки и

проверять оборудование на наличие возможного ослабления креплений.

- Чтобы проверить эффективность работы устройств безопасности, необходимо

провести предметом перед фотоэлементами во время закрывания шлагбаума.

Если стрела меняет направление движения, то фотоэлементы исправны. Это

единственная работа по техническому обслуживанию оборудования, выполняемая

при включенном питании шлагбаума.

- Перед выполнением работ по техническому обслуживанию отключите питание

во избежание возникновения опасных ситуаций, вызванных непроизвольным

движением стрелы.

- Для чистки фотоэлементов используйте слегка увлажненную водой мягкую

тряпку. Запрещается использовать растворяющие или другие химические вещества,

так как они могут вывести оборудование из строя.

- Проверьте, чтобы в зоне действия фотоэлементов не было растительности и

препятствий для движения стрелы.

///////////////////////////////////////
