CAME АВТОМАТИКА ДЛЯ ВОРОТ СЕРИЯ C (СИСТЕМА ДИСТАНЦИОННОЙ РАЗБЛОКИРОВКИ CMS)
R
Documentazione
СЕРИЯ C
Tecnica
60
СИСТЕМА
rev. 1.01
ДИСТАНЦИОННОЙ
CMS
РАЗБЛОКИРОВКИ
119C60
АВТОМАТИКА ДЛЯ ВОРОТ

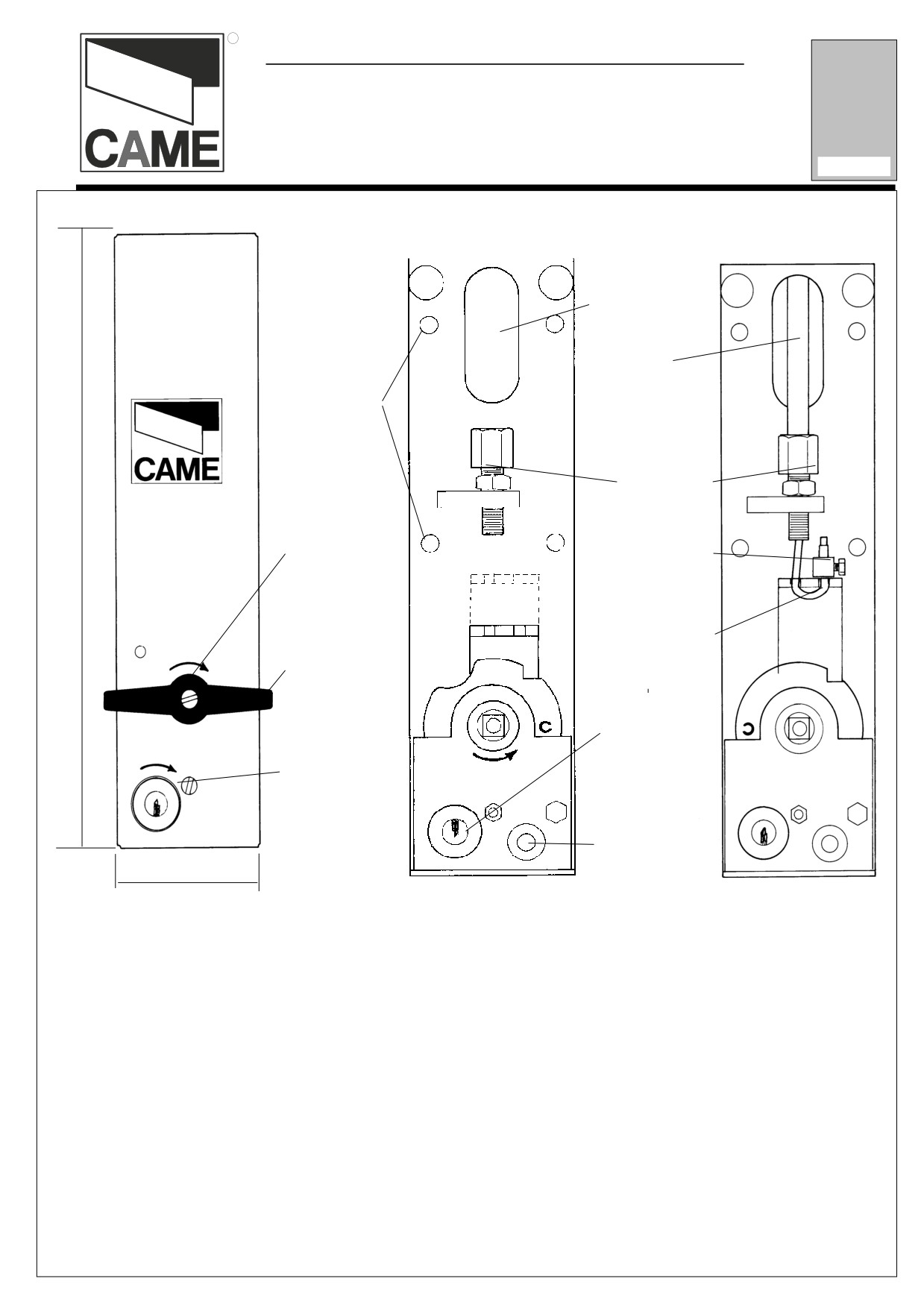

Привод разблокирован
Привод заблокирован
Отверстие
для троса
Оплетка
Отверстия
крепления
Регулировка
натяжения
троса
230
Винт
Крепление
крепления
троса
ручки
Трос
разблокировки
Ручка
разблокировки
Цилиндр
замка
Винт
крепления
крышки
Отверстие
крепления
65
Подготовка устройства
- Вставить ключ в замочную скважину и повернуть на 180 градусов;
- Установить ручку разблокировки, повернуть ее на 180 градусов и затем снять;
- Отвкутить винт крепления крышки и снять ее.
Монтаж устройства
- Просверлить отверстия для троса разблокировки и крепления и закрепить устройство.
- Перевести устройство в позицию "Заблокировано".
- Продеть трос разблокировки в оплетке через овальное отверстие. Закрепить трос разблокировки.
- Отрегулировать соответствующим болтом необходимое натяжение троса.
- Установить устройство в позицию "Разблокировано". Установить и закрепить защитную крышку и ручку
разблокировки.
Устройство имеет отверстие в верхней части для прохождения троса разблокировки в тех случаях, когда CMS
устанавливается встроенным способом.
ВНИМАНИЕ! Для корректной работы устройства необходимо избегать образования острых и прямых углов
при прокладке троса разблокировки.
