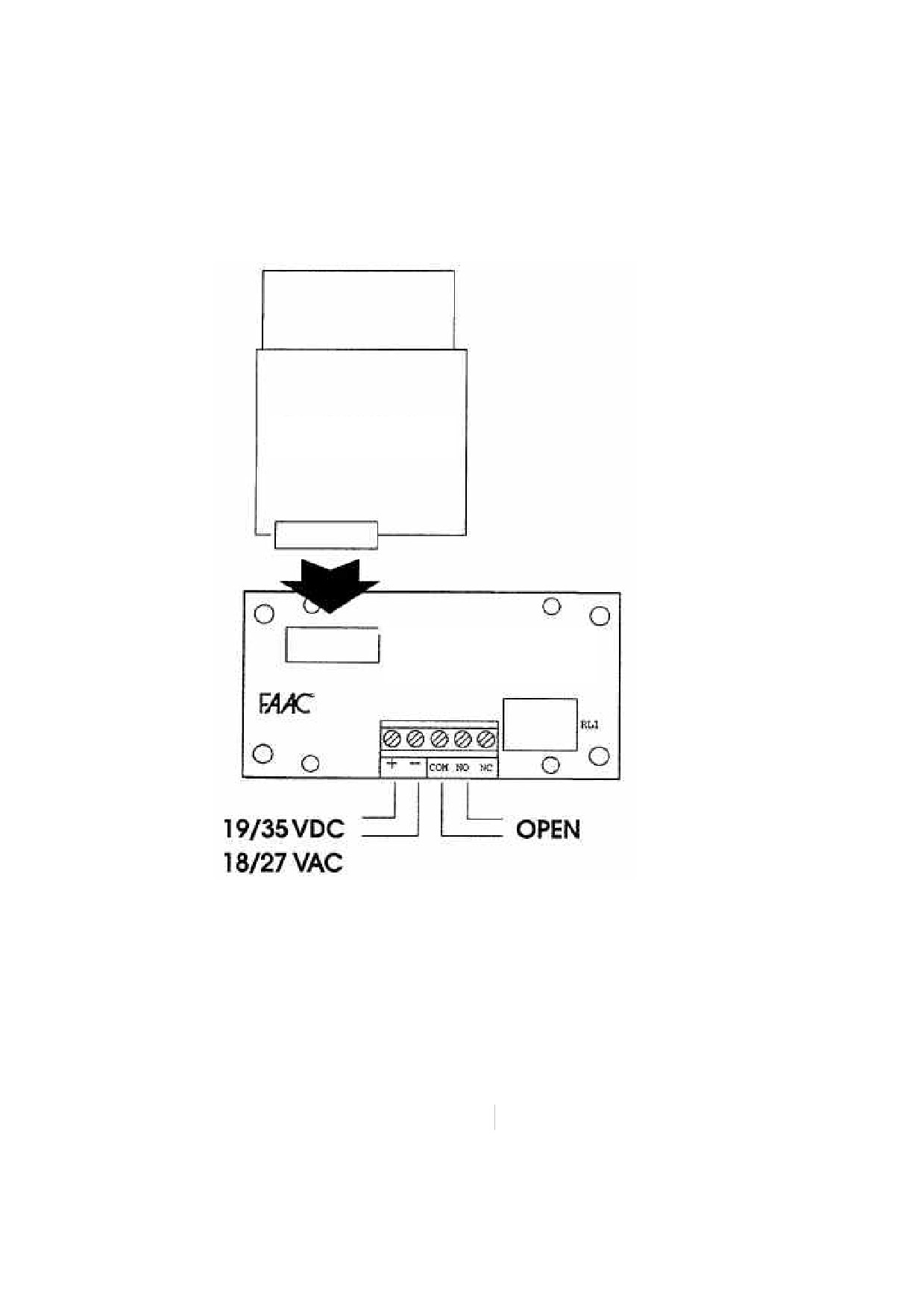

Схема подключения приемников RP1,RP2 на плату реле-интерфейс

Схема подключения приемников RP1,RP2 на плату реле-

интерфейс

Приемник RP

Плата реле-интерфейс

1. Приемник RP устанавливается на 5-ти штырьковый разъем. При этом

обратить внимание на то, что плата приемника не должна выступать за

пределы электронной платы реле интерфейс.

2. Подключение напряжения питания производится на контакты реле

интерфейс «+» и «-». Напряжение питания: 19-35В постоянного тока и

18-27В переменного тока.

3.

«COM»-общий (контакт не связан с общим «-»)

4.

«NO»- нормально-разомкнутый контакт

5.

«NC»- нормально-замкнутый контакт

///////////////////////////////////////
