FAAC БЛОК УПРАВЛЕНИЯ 455 D. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

БЛОК УПРАВЛЕНИЯ 455 D

1. ПРИМЕЧАНИЕ

Перед началом работы с платой управления (подключения, техобслуживание), всегда отключайте питание.
Перед системой установите дифференциальный термопрерыватель с необходимым порогом срабатывания.
Подсоедините провод заземления к соответствующей клемме на колодке J3 платы управления (см.рис.2).
Всегда отделяйте силовой кабель от кабеля управления аксессуарами (ключ-кнопка, приемник, фотоэлементы, и т.п.). Во из-

бежании помех используйте раздельную экранировку или экранированный кабель (с заземлением этой оплетки).

Рис. 1

Рис. 2

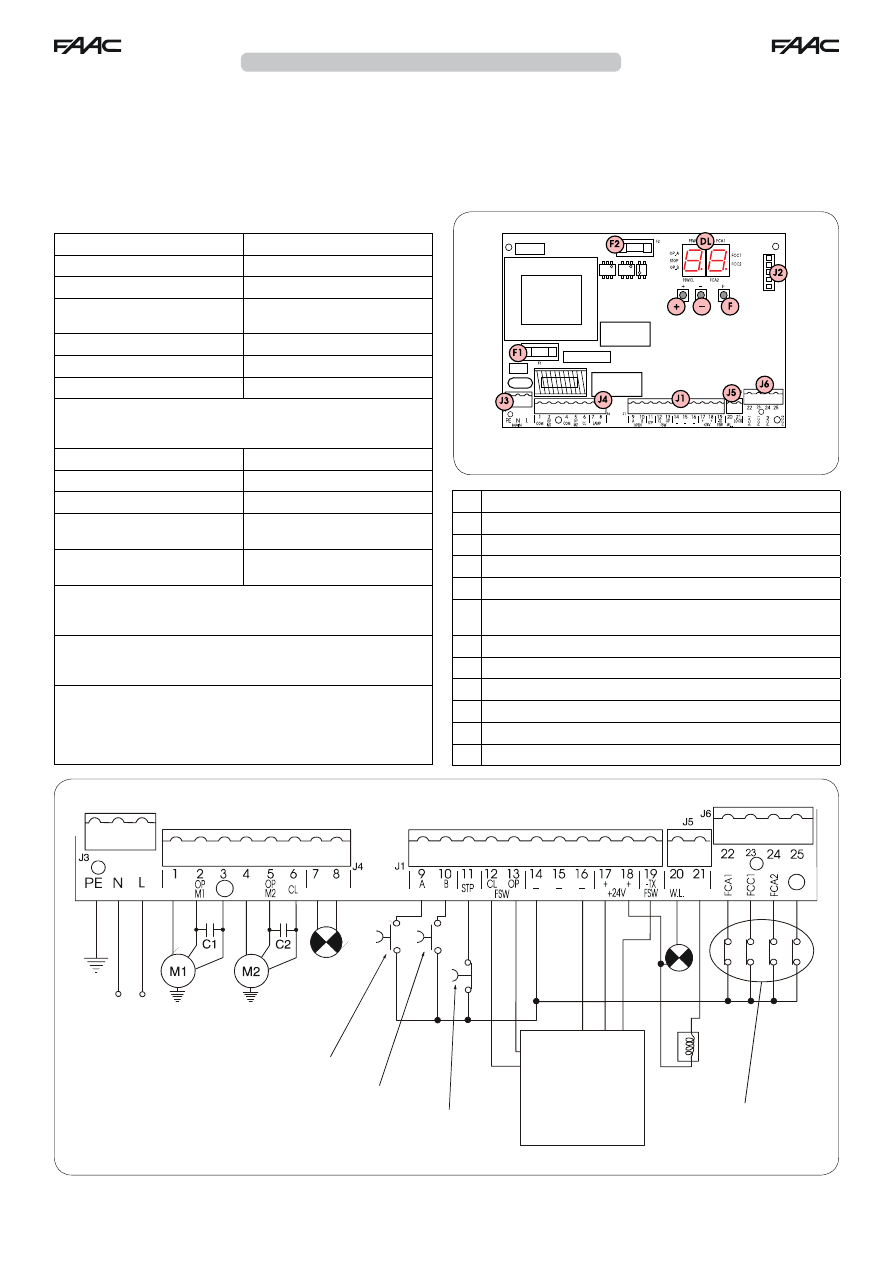

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания

230 В перем. ( +6% -10%) - 50 Гц

Потребляемая мощность

10 Вт

Максимальная мощность мотора

800 Вт

Макс. ток потребляемый
аксессуарами

0,5 A

Макс.мощность электрозамка

15 ВA

Рабочий интервал температур

-20 °C +55 °C

Предохранители

0,8Ах24В;5Ах230В

Работа логики Полуавтомат. / Автоматич. / По срабатыванию устройства
безопасности/ “Пошаговая” полуавтоматические / “Пошаговая”
автоматические / Работа по концевикам / Полуавтомат. B

Время открытия/закрытия

Регулируемое (от 0 до 120 с)

Время паузы

Регулируемое (от 0 до 4 мин.)

Задержка закрытия створки

Регулируемое (от 0 до 4 мин.)

Задержка открытия створки

2 с (возможно отключение
функции)

Усилие

Регулируемое : 50 уровней для
каждого двигателя

Входы платы управления: Открытие / Пешеходный проход / Останов /
Защитные устройства на основе концевых выключателей / Тестирование
фотоэлементов / Напряжение питания + Заземление

Выходы: Сигнальная лампа - Моторы – Питание 24 В пост. для
аксессуаров - 24 В пост. Индикаторные светодиоды –12 В перем. тока для
электрозамка

Возможные функции: Функция Логики - Паузы - Усилие –Задержка
открытия или закрытия створки - Реверсирование хода при встрече с
препятствием– Индикатор – Предварительное мигание - Электрозамок -
Бесперебойный режим – Логика защитных устройств – Запрос о помощи
– Время обнаружения препятствия или точки контакта

ДИСПЛЕЙ ИНДИКАЦИИ И ПРОГРАММИРОВАНИЯ

НИЗКОВОЛЬТНЫЙ РАЗЪЕМ

РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ДЕКОДЕРА/MINIDEC/RP ПРИЕМНИКА

РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ 230V

РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ДВИГАТЕЛЯ И СИГНАЛЬНОЙ ЛАМПЫ

РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ СВЕТОВЫХ ИНДИКАТОРОВ И
ЭЛЕКТРОЗАМКА

РАЗЪЕМ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ И ЭНКОДЕРА

ПРЕДОХРАНИТЕЛЬ ДЛЯ ЗАЩИТЫ ТРАНСФОРМАТОРА (F 5A)

ПРЕДОХРАНИТЕЛЬ НИЗКОВОЛЬТНОЙ ЦЕПИ И АКСЕССУАРОВ (T 800мA)

ПРОГРАММИРУЕМАЯ КНОПКА "F"

ПРОГРАММИРУЕМАЯ КНОПКА "-"

ПРОГРАММИРУЕМАЯ КНОПКА "+"

24 Vdc

3 W

12 V ac

сеть

общий

230 В перем.

50 Гц

230 В перем макс.

60Вт

полное открытие

открыта створка 1

Подключение

фотоэлементов и

защитных устройств,

см. разд. 4.1 (стр. 14).

стоп

концевой выключатель

общий

лампа

открытие

замок

Если кнопка СТОП не подключена, между контактами STP

(11) и "-" (14-16) необходимо установить перемычку

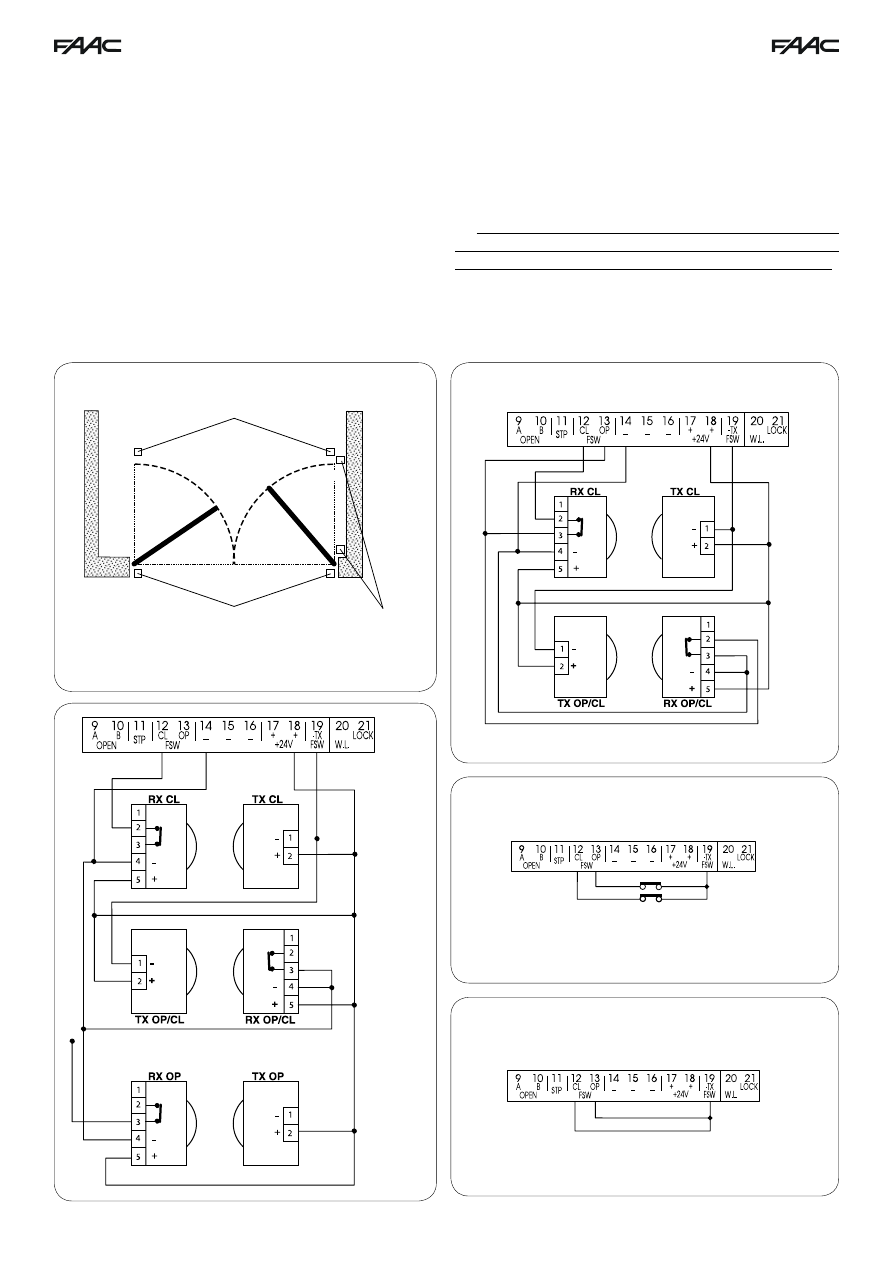

4.1. ПОДКЛЮЧЕНИЕ ФОТОЭЛЕМЕНТОВ
И УСТРОЙСТВ БЕЗОПАСНОСТИ

Перед подключением фотоэлементов (или других устройств)

мы рекомендуем вам выбрать тип рабочего режима в соответ-
ствии с видом защищаемой зоны (см.рис.3):

Защитные устройства открытия:

они работают только на

этапе открытия ворот и, следовательно, они подходят для за-
щиты зоны между открываемыми створками и неподвижными
препятствиями (стены и т.д.) от ударов и смятия.

Защитные устройства закрытия:

они работают только на

этапе закрытия ворот и, следовательно, они подходят для за-
щиты зоны между закрываемыми створками и неподвижными
препятствиями от ударов

Защитные устройства открытия/ закрытия

Защитные устройства реагирут на препятствияо во время откры-

вания и во время закрывания ворот. устройства закрытия Рис. 3.

Подключение пары фотоэлементов закрытия, пары фотоэ-

лементов открытия и пары фотоэлементов открытия/ закрытия
(рекомендуемая схема).

Защитные устройства открытия/закрытия: они работают на

этапе открытия/закрытия ворот и, следовательно, они подходят для
защиты зоны между закрываемыми / открываемыми створками и
неподвижными препятствиями от ударов.

Компания FAAC рекомендует использовать схему,

показанную на рис.4 (при наличии неподвижных препятствий на
этапе открытия) или на рис.5 (нет неподвижных препятствий).

ПРИМЕЧАНИЕ: Если несколько устройств выполняют одну

и ту же функцию (открытие или закрытие), они должны быть
подключены друг к другу последовательно (см. рис. 12). При
этом используются нормально замкнутые контакты.

Подключение пары фотоэлементов закрытия и пары фотоэлементов

открытия/ закрытия (рекомендуемая схема)

Рис. 3

Рис. 5

Рис. 6

Рис. 7

Рис. 4

4.2. Разъем J3

на блоке управления служит для подключения к

блоку напряжения питания.

Питание (обозначения клемм на плате: PE – N - L):

PE:

подключение заземления.

Питание (нейтраль) 230В

Питание (фаза) 230В

ПРИМЕЧАНИЕ:

Для обеспечения правильного режима работы ко-

лодка должна быть подключена к заземлению системы.

После системы установите дифференциальный термопрерыватель.

4.3. Разъем J4

на блоке управления служит для подключения элек-

тродвигателей и сигнальной лампы.

M1:

(клеммы COM/OP/CL): для подключения 1го электродвигателя.

Может использоваться для открытия одной створки (в случае автома-
тизации калитки или одностворчатых ворот).

M2:

(клеммы COM/OP/CL): для подключения 2го электродвигателя.

Не может использоваться для открытия одной створки.

LAMP:

выход для подключения сигнальной лампы (230В~ 40W max).

Рис. 8

Рис. 11

Рис. 12

Рис. 13

Рис. 9

Рис. 10

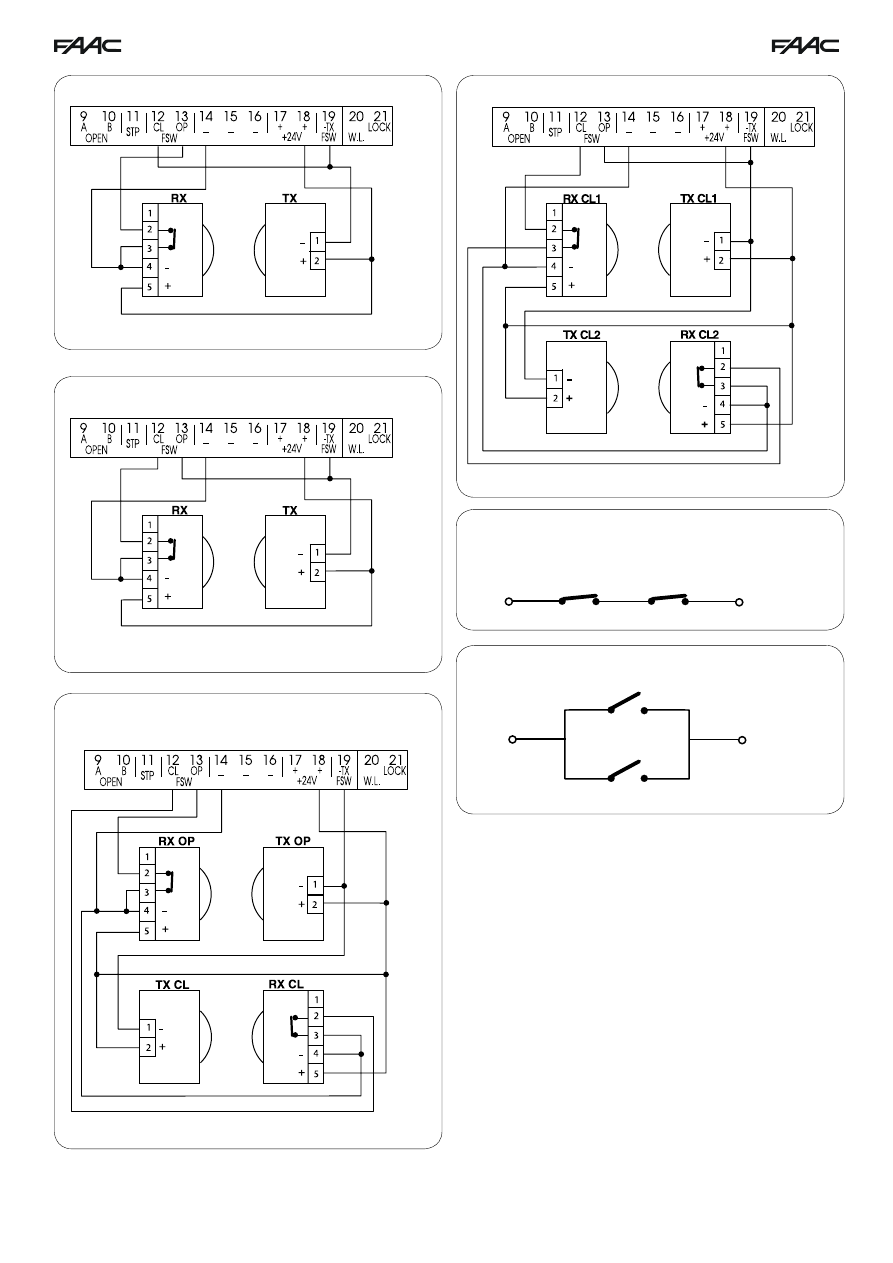

Подключение 1 пары фотоэлементов открытия

Подключение 1 пары фотоэлементов закрытия

Подключение 2 норм.замкн. контактов последовательно

(напр., фотоэлементы, кнопка Stop)

Подключение двух норм. разомкн. контактов параллельно

(напр. разомкн..А, разомкн..B)

Подключение пары фотоэлементов на открытие и пары

фотоэлементов на закрытие

4.4. Разъем J1 на блоке управления служит для подключения ак-

сессуаров.(Рис.2.)

OPEN A

– команда “Полное открывание”: Замыкание контактов

устройства, подключенного к этой клемме приводит к срабатыванию

блока управления на полное открывание или закрывание 2х створок

ворот. Для подключения нескольких устройств, нужно нормально от-

крытые Н.О. контакты этих устройств соединить параллельно.

OPEN B

– команда “Пешеходный проход” или “Закрыть”: Замы-

кание контактов устройства, подключенного к этой клемме, приво-

дит к срабатыванию блока управления на пошаговое открывание или

закрывание 1 створки ворот. При логиках работы B и С эта команда

всегда приводит к закрыванию ворот. Для подключения нескольких

устройств, нужно нормально открытые Н.О. контакты этих устройств

соединить параллельно.

STOP

– Контакты подключения устройства остановки: Замыкание

контактов устройства, подключенного к этой клемме, приводит к сра-

батыванию блока управления на остановку движения. Для подключе-

ния нескольких устройств, нужно Н.З. контакты этих устройств соеди-

нить последовательно.

Примечание: Если к этой клемме ничего не подключено, то необхо-

димо установить перемычку между контактом STP и – клеммой “-“.

CL FSW

- Контакты подключения устройств безопасности на закры-

вание (Н.З.): назначение данных подключений - для защиты от защем-

ления людей, животных и посторонних предметов в проеме ворот при

закрывании створок. При работе по логике A-AP-S-E-EP срабатывание

устройств приводит к реверсивному движению створок ворот или не-

медленной остановке и последующему реверсивному движению, если

оно установлено (см. программирование). При рабо те по логике B и

C, срабатывание приводит к прерыванию движения. Срабатывание

устройств, подключенных к этим клеммам, не оказы вает никакого

влияния на работу автоматической системы во время открывания.

Если ворота открыты и датчики, подключенные к данным клеммам,

сработали, то это предотвратит любое движение ворот.

Примечание: Если к данным клеммам ничего не подключается, то

необходимо установить перемычку между контактами FSW CL и – TX

FSW (см. рис.).

OP FSW

– Контакты подключения устройств безопасности на

от- крывание (Н.З.): назначение данных подключений - для защиты

от попадания посторонних предметов в зону действия автоматиче-

ской системы при открывании створок ворот. При работе по логике

A-APS-E-EP срабатывание устройств приводит к реверсивному движе-

ниюстворок ворот или немедленной остановке и последующему про-

должению движения, если оно установлено. При работе по логике B

и C,срабатывание приводит к прерыванию движения. Срабатывание

устройств, подключенных к этим клеммам, не оказывает никакого

влияния на работу во время закрывания ворот. Если ворота закрыты и

датчики подключенные к данным клеммам, сработали, то это предот-

вратит любое движение ворот.

Примечание: Если к данным клеммам ничего не подключается, то

необходимо установить перемычку между контактами FSW OP и – TX

FSW. (рис. 7).

– Минус для подвода питания аксессуаров.

+ 24В= Плюс для подвода питания аксессуаров.

Внимание: максимально возможный ток, снимаемый с этих клемм

не должен превышать 500mА. Внимательно считайте суммарный ток,

потребляемый вашими устройствами.

TX–FSW

– Отрицательный контакт напряжения питания фото эле-

ментов передатчиков: если вы подключаете к этому контакту отрица-

тельный вход питания фотоэлемента передатчика, то предос тавляется

возможность использовать функцию тестирования фото элементов

(см. программирование). Если программно разрешена работа этой

функции, то каждый раз, перед началом движения полотна ворот на

открывание или на закрыва ние, блок управления проверяет работо-

способность фотодатчиков.

4.5. Разъем J5 на блоке управления служит для подключения све-

тового индикатора и электронного замка. (РИС.2)

W.L.

– выход напряжения питания индикаторной лампы: подключе-

ние индикаторной лампы осуществляется между клеммой +24В и этой

клеммой. Максимальная электрическая мощность устройств на этом

выходе, не должна превышать 3Вт.

LOCK

- выход напряжения питания электромеханического зам-

ка. Если необходимо, подсоедините 12В электромеханический замок

между клеммой +24В и этой клеммой.

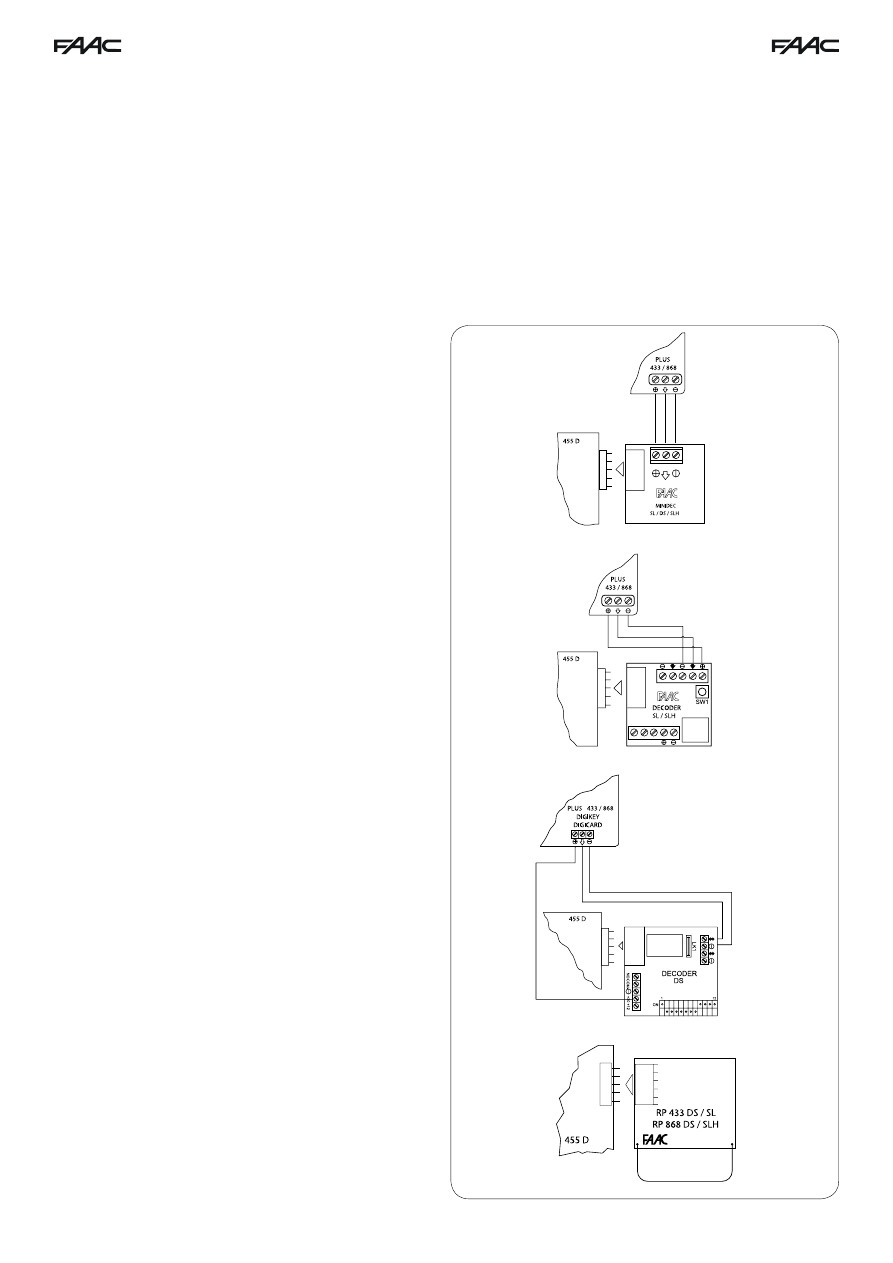

4.6. Разъем J2 - для быстрого подключения.

Используется для быстрого подключения следующих встраивае-

мых устройств FAAC: Minidec, декодера и радио-приемника (см.рис. 14,

15, 16 and 17).

Встраиваемые устройства подключаются на плату управления та-

ким образом, чтобы электронные компоненты этого устройства были

сориентированы вовнутрь платы блока управления. Подключать и от-

ключать встраиваемые устройства следует только при отключенном

питании блока управления. Подсоедините аксессуары так, чтобы дета-

ли были обращены к внутренней части платы.

Никогда не подключайте 2 аксессуара (Plus 433/868, Digicard,

Digikey) параллельно в один разъем, а используйте для каждого аксес-

суара отдельный декодер (адаптер).

Рис. 14

Рис. 15

Рис. 16

Рис. 17

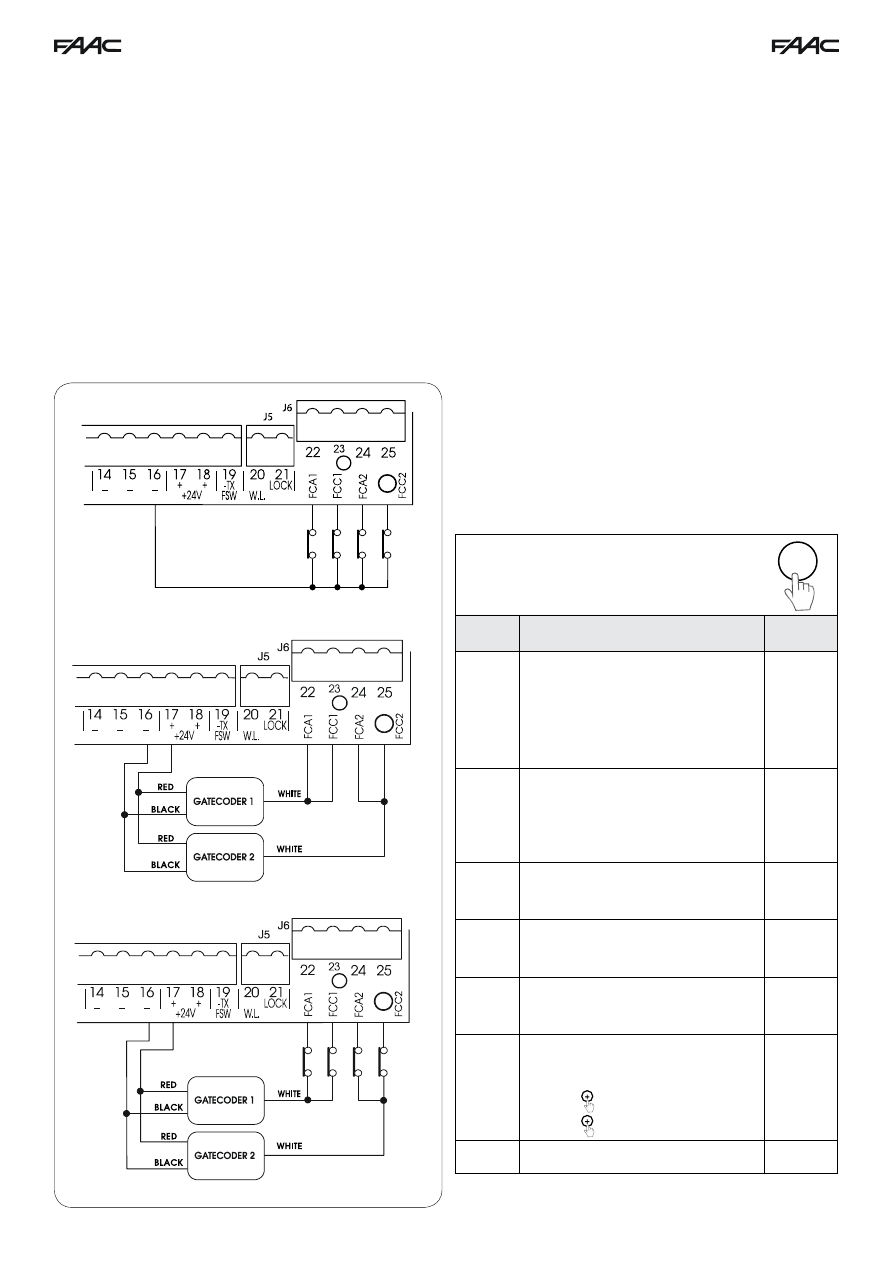

4.7. Разъем J6 для подключения концевых выключателей и/или

Gate coder’а

Этот вход предназначен для подключения концевых выключателей

на открытие и закрытие, которые, в зависимости от типа программи-

рования, управляют остановкой в конечном положении или выдают

сигнал о начале замедления перед остановкой.

Gate coder используется для определения угловой позициистворки

и, таким образом, осуществляет торможение и остановку независимо

от времени. Концевые выключатели и Gate coder могут использоваться

совместно для замедления движения и остановки до достижения ме-

ханических упоров.

FCA1 – концевой выключатель на открытие 1й створки.

FCС1 – концевой выключатель на закрытие 1й створки.

FCA2 – концевой выключатель на открытие 2й створки.

FCС2 – концевой выключатель на закрытие 2й створки.

Примечание: на схемах показано максимально возможное коли-

чество дополнительных устройств, которые могут быть подключены

к этому входу. Все промежуточные конфигурации получаются путем

комбинирования отдельных элементов.

5. Программирование

Для корректного функционирования автоматической системы не-

обходимо произвести настройку блока управления на необходимые

режимы работы (программирование).

Программирование состоит из двух частей: БАЗОВОГО и РАСШИ-

РЕННОГО уровней программирования.

БАЗОВЫЙ уровень программирования обязателен к исполнению.

На этом уровне вводятся основные установки, без правильных значе-

ний которых работа автоматической системы невозможна.

РАСШИРЕННЫЙ уровень программирования необязателен для про-

граммирования. На этом уровне вводятся установки, которые необходи-

мы для работы автоматической системы в случае использования допол-

нительных аксессуаров, не входящих в стандартный комплект поставки.

5.1. Базовое программирование.

Для перехода в режим БАЗОВОГО ПРОГРАММИРОВАНИЯ, нажмите

кнопку F:

- если нажать кнопку F и удерживать ее, на дисплее будет высвечи-

ваться название той функции программирования, которую предстоит

программировать;

- если нажать и отпустить кнопку F, на дисплее высветится текущее

значение функции, которое можно изменить, нажимая кнопки + или –.

- если нажать кнопку F повторно, на дисплее высветится название

следующей функции и после отпускания кнопки вы перейдете к про-

граммированию этой функции и т.д.;

- когда таким образом последовательно запрограммированы все

функции, нажатие кнопки F приводит к выходу из режима програм-

мирования и дисплей переходит к отображению состояния ворот на

данный момент.

В таблицах ниже представлена последовательность доступных

функций в режиме ОСНОВНОГО ПРОГРАММИРОВАНИЯ.

ОСНОВНОЕ ПРОГРАММИРОВАНИЕ

ДИСПЛЕЙ

ФУНКЦИЯ

Значение по
умолчанию

Логика работы (см.табл. логики работы)

= полуавтомат.

=автоматическая

= “Безопасная” автоматическая

= “Пошаговая” полуавтоматическая.

АР

= “ Пошаговая “ автоматическая.

= “Безопасная пошаговая “ автоматическая

= “B” полуавтомат.

= Режим присутсвия оператора

РА

ВРЕМЯ ПАУЗЫ:

Эта функция работает, когда выбрана логика ра-

боты автоматическая. Имеет диапазон настрой-

ки от

до

сек. с шагом одна секунда. Далее

дисплей переходит на отображение минут и,

после запятой, секунд с десятисекундным «ша-

гом», максимальное время

4.1

минуты.

УСИЛИЕ СТВОРКИ 1:

Настройка усилия двигателя 1.

= минимальное усилие

= максимальное усилие

УСИЛИЕ СТВОРКИ 2:

Настройка усилия двигателя 2.

= минимальное усилие

= максимальное усилие

Задержка на закрывание 1ой створки: Задержка

на закрытие относительно 2й створки. Настраи-

вается, так же как и время паузы от

до

4,1

мин.

Время обучения (см. соответствующий пара-

граф) переключение между простым (авто-

матическим) и полным (ручной выбор точек

замедления и оста новки) режимом обучения.

Простое: = 1c.

Полное:

3c.

выход из программирования и возвращение к

отображению статуса системы.

Рис. 18

Рис. 19

Рис. 20

* Примечание: При использовании гидроприводов

устанавливайте усилие на максимальный уровень.

ОСНОВНОЕ ПРОГРАММИРОВАНИЕ

ДИСПЛЕЙ

ФУНКЦИЯ

Значение по
умолчанию

Максимальное усилие в начальный момент дви-

жения:

Электродвигатель с максимальным усилием на-

чинает движение в начальный момент времени.

Используется для

больших полотен ворот.

= функция включена

= отключена

Прижим при закрытии:

Работа двигателей на полной мощности в тече-

нии 1сек для включения электронного замка.

= включено

= выключено

Прижим при открытии:

Перед открытием, пока ворота еще закрыты,

двигатели прижимают створки на

сек для

расцепления электрического замка

= включено

= выключено

Задержка 2й створки на открытие (2с):

Включает задержку на открывание 2й створки,

предупреждая пересечение движения створок.

= включено

= выключено

Проверка устройств безопасности:

Если функция включена, это разрешает тести-

рование фотоэлементов перед началом движе-

ния ворот. Если тестирование показало ошибку

в работе фотоэлементов (ошибка работы фото-

элементов отображается на табло

), ворота не

начнут движения.

= функция включена

= отключена

Предварительное включение сигнальной лампы

(5сек):

Данная функция активирует работу лампы, обе-

спечивая ее мигание до начала движения в те-

чении

сек.

= функция включена

= отключена

Электромеханический замок на 2й створке:

Использование электромеханического замка на

2й створке вместо замка на 1й.

= функция включена

= отключена

ДИСПЛЕЙ

ФУНКЦИЯ

Значение по
умолчанию

Индикаторный свет:

Если выбрано

, выход работает как стандарт-

ный световой индикатор (свет во время откры-
вания и паузы, мигание во время закрывания,
выключен в закрытом состоянии).
Световое предупреждение: срабатывание блока
будут активировать индикатор с таймером. Вре-
мя таймера этого выхода может настраиваться
от

до

сек с

сек. интервалом и от 1 мин до

4.1

мин с

сек. интервалом.

0 = Стандартная светоиндикация, программиро-
вание таймера от

до

4.1

Логика работы фотоэлементов на закрывание:

Выбор  отключения  движения  ворот  во  время
закрывания.  Эта  логика  работает  только  при
движении  на  закрывание:  остановку  движения
и последующее продолжение движения или не-
медленное реверсивное движение.

= остановка и последующий реверс

= реверс немедленно

A.D.M.A.P. функция:

Если включена эта функция, то работа устройств
безопасности соответствует французскому стан-
дарту NFP 25/362

= выключено

= включено

Требование сервисного обслуживания

(приме-

няется совместно со следующей функцией):
Если функция активирована в конце обратного
отсчета (устанавливается в следующей функции
“Программирование цикла”), включается 2 сек
мигание лампы для каждого цикла открывания.

= активирована

= выключена

Программирование цикла:

Функция для установления времени обратного
отсчета. Устанавливается интервал от

до

тысяч циклов. Значение на дисплее изменяется
каждый раз после уменьшения числа циклов на
1 тысячу.

ЧУВСТВИТЕЛЬНОСТЬ СИСТЕМЫ АНТИСМЯТИЯ:

При работе с кодировщиком ворот данная

функция служит для задания чувствительности

системы антисмятия.

= Низкая

= Высокая

ДОПОЛНИТЕЛЬНОЕ ВРЕМЯ:

При работе без кодировщика ворот и концевого
выключателя, в случае реверсирования и
не достижения створкой своей конечной
контактной точки, вы можете активировать
данную функцию с целью увеличения время
работы.

= Активная

= Не активная

Выход из программирования и возвращение к
отображению статуса системы

5.2. Расширенное программирование

Для перехода в режим РАСШИРЕННОЕ ПРОГРАММИРОВАНИЕ,

нужно нажать кнопку F и удерживая ее в нажатом состоянии, нажать

кнопку +:

- если нажать кнопку +, на дисплее будет высвечиваться название

первой функции, которую предстоит программировать;

- если нажать и отпустить кнопку F повторно, на дисплее высве-

тится текущее значение функции, которое можно изменить, нажимая

кнопки + или –;

- если нажать кнопку F и удерживать ее в таком состоянии, на дис-

плеевысветится название следующей функции и после отпускания

кнопки вы перейдете к программированию этой функции и т.д.;

- когда таким образом последовательно запрограммированы все

функции, нажатие кнопки F приводит к выходу из режима програм-

мирования и дисплей переходит к отображению состояния ворот на

данный момент.

В приведенной ниже таблице описаны все возможные значения

функций при РАСШИЕННОМ ПРОГРАММИРОВАНИИ:

ПРИМЕЧАНИЕ:

Изменение программируемых параметров вступает в действие не-

медленно, в то время, как запись результатов изменения в память произ-

водится только после выхода из режима программирования и возврата в

режим индикации состояния выходных сигналов для ворот. Если перед

возвратом в режим индикации состояния выходных сигналов было от-

ключено питание, все измененные данные будут потеряны.

Для сохранения программируемых параметров по умолчанию

одновременно нажмите на три клавиши +, -, F и удерживайте их в

течение 5 секунд.

6. ЗАПУСК

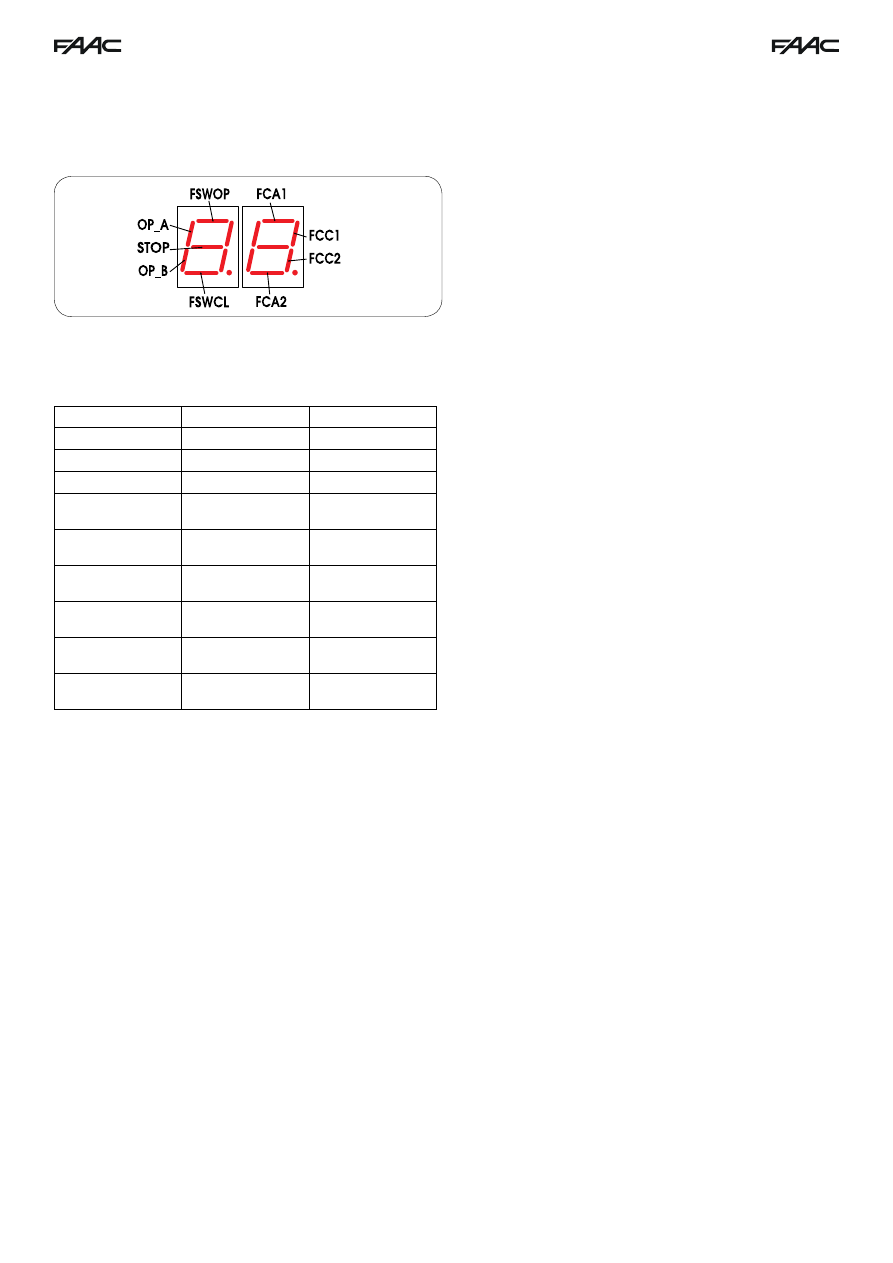

6.1. ИНДИКАТОРЫ СИСТЕМЫ ДИАГНОСТИКИ

Плата управления имеет 2 цифровых семисегментных индикатора. В режиме про-

граммирования на индикатор выводится название функции программирования и ее

текущее значение. В дежурном режиме этот индикатор используется для отображения

состояния устройств управления и безопасности. На рис. показано, какие сегменты по-

казывают текущее состояние различных входов. В таблице указано соответствие пока-

заний световых индикаторов статусу устройств управления и безопасности.

Обратите внимание:

индикатор горит

= замкнутый контакт

индикатор не горит

= разомкнутый контакт

Проверьте состояние индикаторов по таблице

Интерпретация светодиодов индикации состояния

ПРИМЕЧАНИЕ: Состояние светодиодов при неподвижных и закрытых воротах

показано жирным шрифтом.

6.2. Проверка направления движения и рабочего усилия.

1. Расцепите приводы и вручную передвиньте ворота к середине их угла

открытия.

2. Зацепите приводы.

3. Подайте питание на блок управления.

4. Подайте команду управления OPEN A и проверьте, чтобы створки ворот

начали движение на открытие.

Примечание: Если после подачи команды OPEN A произошло движение

створок на закрытие, то отключите питание и поменяйте местами фазы

того электродвигателя, который совершил движение на закрытие (черный и

коричневый провода) на соответствующих клеммах платы управления.

5. Проверьте установку усилия перемещения створки и, по необходимости,

измените его. При правильно настроенном усилии створка перемещается

равномерно, и может быть остановлена одним человеком (при этом необходимо

учитывать максимальную ветровую нагрузку, которая может воздействовать на

ворота в Вашей местности).

6. Остановите движение створки с помощью команды STOP.

7. Расцепите приводы, закройте створки и снова зацепите приводы.

8. Запрограммируйте блок управления.

6.3. Установка максимального времени работы.

Внимание:

во время процедуры обучения привода устройства безопасности

выключены! Поэтому при проведении этой операции следует исключить

попадание

любых препятствий

в зону действия автоматической системы.

Максимальное время открытия/закрытия устанавливается процедурой обучения.

При использовании концевых выключателей и/или Gatecoder’а максимальное

время обучения изменяется.

6.3.1 Обучение с концевыми выключателями.

Простое обучение:

Проверьте, чтобы створки были закрыты, войдите в «Базовый режим

программирования», выберите функцию Время обучения (

) и нажмите кнопку

+»

на 1 секунду: дисплей начнет мигать, створки начнут движение на открытие.

Подождите, пока двигатель остановится автоматически по достижению

концевых выключателей на открытие, затем подайте сигнал

OPEN A

(ключ-

кнопкой или радио пультом): дисплей прекратит мигать. Процедура закончена и

ворота готовы к эксплуатации.

Полное обучение:

Проверьте, чтобы створки были закрыты, войдите в «Базовый режим

программирования», выберите функцию Время обучения (

) и нажмите кнопку «

+»

на 3 секунды: дисплей начнет мигать, 1я створка начнет движение на открывание. При

достижении концевых выключателей створки замедлятся автоматически. С помощью

ключ-кнопки или радио пульта (посылая один за другим несколько сигналов

OPEN

) реализовывается следующий алгоритм обучения: Срабатывание концевого

выключателя на открытие 1-й створки (индикатор

FCA1

на блоке управления гаснет)

– автоматическое начало замедления при открытии 1-й створки;

1-й сигнал OPEN А

– остановка 1-й створки в открытом положении и начало

открытия 2-я створки; Срабатывание концевого выключателя на открытие 2-й

створки (индикатор

FCA2

на блоке управления гаснет) –автоматическое начало

замедления при открытии 2-й створки;

2-й сигнал OPEN А

– остановка 2-й створки в открытом положении и начало

ее закрытия; Срабатывание концевого выключателя на закрытие 2-й створки

(индикатор

FCС2

на блоке управления гаснет) – автоматическое начало

замедления при закрытии 2-й створки;

3-й сигнал OPEN А

– остановка 2-й створки в закрытом положении, и начало

закрывания 1-й створки. Срабатывание концевого выключателя на закрытие

1-й створки (индикатор

FCС1

на блоке управления гаснет) – автоматическое

начало замедления при закрытии 1-й створки;

4-й сигнал OPEN А

– остановка 1-й створки в закрытом положении. Дисплей

прекращает мигать и ворота готовы к нормальной работе.

Примечание: Если вы хотите исключить включение замедления на определенном

этапе обучения, то необходимо послать сигнал

OPEN А

продолжительностью 1 сек при достижении концевого выключателя.

• Если не установлено несколько концевых выключателей, начните

соответствующее замедление, послав сигнал

OPEN А

продолжительностью 1

сек (вместо концевого выключателя).

• Если используется только одна створка (например, калитка), то обучение

все равно необходимо провести в полном объеме. В этом последова

тельно

5 сигналов

OPEN А

продолжительностью 1 сек (длитель

ность паузы между

командами 1сек). После этого створка начнет движение на закрытие.

• Продолжите нормальное обучение.

6.3.2 Обучение с Gate coder’ом.

Простое обучение:

Проверьте, чтобы створки были закрыты, войдите в «Базовый режим

программирования», выберите функцию Время обучения (

) и нажмите кнопку

+»

на 1 секунду: дисплей начнет мигать, створки начнут движение на открытие.

Движение остановится автоматически, как только створки достигнут концевых

упоров ворот на открытие, дисплей прекратит мигать. Процедура закончена и

ворота готовы к эксплуатации.

Полное обучение:

Проверьте, чтобы створки были закрыты, войдите в «Базовый режим

программирования», выберите функцию Время обучения (

) и нажмите кнопку

+»

на 3 секунды: дисплей начнет мигать, 1я створка начнет движение на

открывание. С помощью ключ-кнопки или радио пульта (посылая один за другим

несколько сигналов

OPEN A

) реализовывается сле-дующий алгоритм обучения:

1-й сигнал OPEN А

– начало замедления при открытии 1-й створки (остановка

автоматически при достижении концевых упоров ворот на открытие);

2-й сигнал OPEN А

– начало открытия 2-й створки;

3-й сигнал OPEN А

– начало замедления при открытии 2-й створки (остановка

автоматически при достижении концевых упоров ворот на открытие);

4-й сигнал OPEN А

– начало закрытия 2-й створки;

5-й сигнал OPEN А

– начало замедления при закрытии 2-й створки (остановка

автоматически при достижении концевых упоров ворот на закрытие);

6-й сигнал OPEN А

– начало закрытия 1-й створки;

7-й сигнал OPEN А

– начало замедления при закрытии 1-й створки (остановка

автоматически при достижении концевых упоров ворот на закрытие);

Дисплей прекращает мигать и ворота готовы к нормальной работе.

Примечание

• Сигнал включения замедления всегда должен быть послан немного раньше того

момента, когда створки достигнут концевых упоров ворот для предотвращения

повреждения створок. Повреждение створок и упоров может произойти вследствие

подхода створок к упорам на полной скорости. В случае, если замедление не будет

включено, упоры будут распознаны Gate coder’ом как препятствие.

• Если используется только одна створка (например, калитка), то обучение

все равно необходимо провести в полном объеме. В этом случае, когда

створка закончит открываться, пошлите последовательно 5 сигналов

OPEN

продолжительностью 1 сек (длительность паузы между командами 1сек).

После этого створка начнет движение на закрытие.

• Продолжите нормальное обучение

6.3.3 Обучение с Gate coder’ом и с концевыми выключателями.

Простое обучение:

Проведите ту же процедуру, что и для обучения с концевыми выключателями.

Gate Coder используется только для обнаружения препятствий.

Полное обучение:

Проведите ту же процедуру, что и для обучения концевыми выключателями.

Gate Coder используется только для обнаружения препятствий.

Примечание:

• Если не установлено несколько концевых выключателей, начните

соответствующее замедление, послав сигнал

OPEN А

продолжительностью 1

сек (вместо концевого выключателя).

• Если используется только одна створка (например, калитка), то обучение

все равно необходимо провести в полном объеме. В этом случае, когда

створка закончит открываться, пошлите последовательно 5 сигналов

OPEN

продолжительностью 1 сек (длительность паузы между командами 1сек).

После этого створка начнет движение на закрытие.

• Продолжите нормальное обучение.

6.4. Проверка функционирования автоматики.

После завершения программирования (обучения), проверьте корректность

работы системы. Прежде всего, проверьте правильность настройки усилия и

корректность работы устройств безопасности.

СВЕТОДИОД

ГОРИТ

НЕ ГОРИТ

OP_A

Команда активна

Команда не активна

OP_B

Команда активна

Команда не активна

STOP

Команда не активна

Команда активна

FSWCL

Защитные устройства
отключены

Защитные устройства
включены

FSWOP

Защитные устройства
отключены

Защитные устройства
включены

FCA1 (если
используется)

Концевой выключатель
не задействован

Концевой выключатель
задействован

FCC1 (если
используется)

Концевой выключатель
не задействован

Концевой выключатель
задействован

FCC2 (если
используется)

Концевой выключатель
не задействован

Концевой выключатель
задействован

FCA2 (если
используется)

Концевой выключатель
не задействован

Концевой выключатель
задействован

Рис. 21

Табл. 3/h

Логика "C"

ТОЛЬК

О ПРИ НАЖА

ТЫХ КНОПКАХ

ИМПУ

ЛЬСЫ

СОСТОЯНИЕ ВОРОТ

ОТКРЫТИЕ-A (ОТКРЫТИЕ)

ОТКРЫТИЕ-B

(ЗАКРЫТИЕ)

КНОПКА STOP

ЗАЩИТНЫЕ УСТРОЙСТВА

ОТКРЫТИЯ

ЗАЩИТНЫЕ УСТРОЙСТВА ЗАКРЫТИЯ

ЗАЩИТНЫЕ УСТРОЙСТВА

ОТКРЫТИЯ/ЗАКРЫТИЯ

ПОГР

АНИЧНЫЕ УСТРОЙСТВА

ОТКРЫТИЯ/ЗАКРЫТИЯ

ЗАКРЫТЫЕ

Открывает створку

Никак

ого действия

(ОТКРЫТИЕ-A disabled)

Никак

ого действия (ОТКРЫТИЕ A disabled)

Никак

ого действия

Никак

ого действия (ОТКРЫТИЕ A disabled)

ОТКРЫТИЕ

Никак

ого

действия

(Режим

открытия В отк

лючен)

Закрывает створку

Никак

ого действия (Режим

открытия A/B отк

лючен)

Никак

ого действия (Режим

открытия А отк

лючен)

Никак

ого действия (Режим открытия

B отк

лючен)

Никак

ого действия (Режим

открытия B отк

лючен)

Никак

ого действия (Режим

открытия A/B отк

лючен)

ЗАКРЫТИЕ

Останавливает

выполнение

Останавливает выполнение

Никак

ого действия

Останавливает выполнение

(ОТКРЫТИЕ-B disabled)

Останавливает выполнение

(Режим открытия A/B отк

лючен)

Реверсирует на открытие в

течение дву

х сек." (2)

ОТКРЫТИЕ

Останавливает

выполнение

Останавливает выполнение

(режим открытия А отк

лючен)

Никак

ого действия

Реверсирует

на

закрытие

течение

дву

х сек." (2)

Табл. 3/g

Логика “B”

ИМПУ

ЛЬСЫ

СОСТОЯНИЕ ВОРОТ

ОТКРЫТИЕ-A

(ОТКРЫТИЕ)

ОТКРЫТИЕ-B

(ЗАКРЫТИЕ)

STOP

ЗАЩИТНЫЕ УСТРОЙСТВА ОТКРЫТИЯ

ЗАЩИТНЫЕ УСТРОЙСТВА ЗАКРЫТИЯ

ЗАЩИТНЫЕ УСТРОЙСТВА

ОТКРЫТИЯ/ЗАКРЫТИЯ

ПОГР

АНИЧНЫЕ УСТРОЙСТВА

ОТКРЫТИЯ/ЗАКРЫТИЯ

ЗАКРЫТЫЕ

Открывает створку

Никак

ого действия

Никак

ого действия (режим открытия А отк

лючен)

Никак

ого действия

Никак

ого действия (режим открытия А отк

лючен)

ОТКРЫТИЕ

Никак

ого действия

Закрывает створку

Никак

ого действия (Режим

открытия B отк

лючен)

Никак

ого действия

Никак

ого действия (Режим открытия

B отк

лючен)

Никак

ого действия (Режим

открытия B отк

лючен)

Никак

ого действия (Режим

открытия A/B отк

лючен)

ЗАКРЫТИЕ

Реверсирует на

открытие

Никак

ого действия

Останавливает выполнение

Никак

ого действия (сохраняет режим

открытия A)

Останавливает выполнение (Режим

открытия B отк

лючен)

Останавливает выполнение

(Режим открытия A/B отк

лючен)

Реверсирует на открытие в

течение дву

х сек." (2)

ОТКРЫТИЕ

Никак

ого действия

Никак

ого действия

Останавливает выполнение (режим

открытия А отк

лючен)

Никак

ого действия

Реверсирует

на

закрытие

течение

дву

х сек." (2)

НА ЗАМКЕ

Открывает створку

Закрывает створку

Никак

ого действия (режим

открытия А/В отк

лючен)

Никак

ого действия (режим открытия А

отк

лючен)

Никак

ого действия (Режим открытия

B отк

лючен)

Никак

ого действия (ОТКРЫТИЕ A/B disabled)

(1) При продолжении пауза продляется до момента

отключения с помощью определенной команды (функция

таймера)

(2) Если новый импульс посылается в течение 2 секунд

после начала реверсирования, он немедленно останавливает

выполнение.

(3) В ходе выполнения цикла частичного открытия,

импульс открытия А приводит к полному открытию.

ПРИМЕЧАНИЕ: Влияние на другие активные входные сигналы

приводятся в скобках.

///////////////////////////////////////
