Рекомендации по установке фундамента шлагбаумов GARD2500, GARD4000, GARD4040, GARD6000, GARD8000, GARD12000
Рекомендации по установке
фундамента шлагбаумов
GARD2500
GARD4000
GARD4040
GARD6000
GARD8000
GARD12000

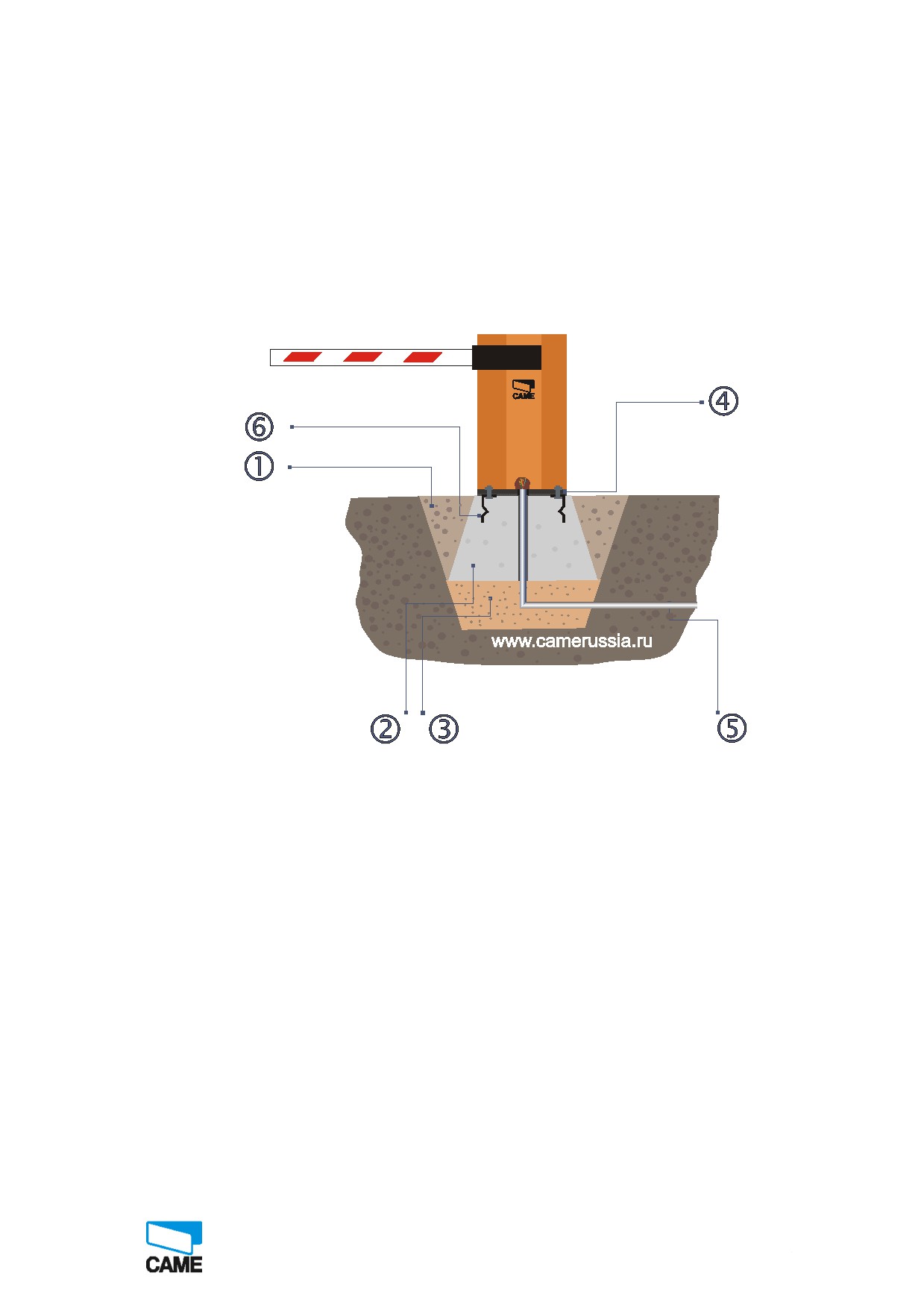

1. Произвести выемку грунта (1) (см. рисунок) на глубину промерзания по размерам
фундамента шлагбаума, во избежание морозного пучения почвы.
Для центрального региона РФ глубина составляет 1200-1400 мм
Обратите внимание! Избежать отрицательного воздействия сил морозного пучения не
всегда удается только за счет увеличения глубины заложения ниже уровня промерзания.
Даже увеличенный фундамент может быть выдавлен из грунта за счет касательных сил
морозного пучения.
Основание фундамента необходимо делать уширенным в виде площадки-анкера, которая
не позволяет вытащить фундамент из земли при морозном пучении.
2. Дно засыпать песком (2) на 15-20см и утрамбовать с последующей проливкой.
Утрамбовка и проливка - обязательные операции, так как не проведение этих работ
может привести к неравномерным осадкам подушки при последующей эксплуатации.
3. Изготовить деревянную опалубку по размерам фундамента и опустить ее в яму.
4. Сварить из арматуры (диаметр не менее 10 мм) решетку с ячейкой 250 мм и опустить
ее в опалубку
5. По центру опалубки вывести трубу (рукав) для проводки (5)
6. Залить опалубку бетоном (2). Бетон укладывают слоями, уплотняя штыкованием.
Обратите внимание! Процесс бетонирования желательно проводить непрерывным. Но в
любом случае перерывы между укладкой слоев бетона не должны превышать одни сутки.
Бетон тщательно уплотняют штыкованием, ведя постоянный контроль за состоянием
опалубки. При закладывании бетона следует следить, чтобы арматурный каркас
находился на относе от стенок опалубки на некотором расстоянии.
7. Сверху поместить монтажное основание шлагбаума (4) с прикрученными закладными
пластинами (6). Плоскость монтажного основания должна быть на уровне бетонной
заливки.
8. После застывания бетона (2-4 суток) произвести установку шлагбаума согласно
инструкции по монтажу
7 Рекомендуемые размеры фундамента для шлагбаумов:
- Для шлагбаумов G2500, G4000, G4040 - 500 х 500 х 1500 мм
- Для шлагбаумов G6000, G8000 - 500 х 750 х 1500 мм
- Для шлагбаумов G12000 - 1500 х 1500 х 1500 мм
Пределы Температур
Автоматические системы сохраняют работоспособность при температурах от
+30°С до
-
25°С.Указаный температурный режим обусловлен конструкцией автоматики. На условия, при
которых работает автоматика накладывают ограничения:
• смазка приводных механизмов;
• электронные компаненты оборудования.
Для обеспечения работоспособности автоматики, работающей постоянно при условиях не
обычных, экстимально низких температур рекомендуется заменить смазку в редукторах на Литол-
40,
обеспечивающий
нормальное
функционирование до температур, близких к -
40°C.
Температурные испытания Шлагбаумов CAME.
Завершены испытания шлагбаумов GARD
2500, GARD
4000, GARD
6000
на
работоспособность при низких температурах.
Испытания показали, что автоматические
шлагбаумы торговой марки САМЕ полностью
сохраняют свою работоспособность при
температурах до - 46°С,
При установке обогревателя
FMS200
шлагбаумы CAME надежно работают при -
обогревателя FML200 для шлагбаума CAME
60°С

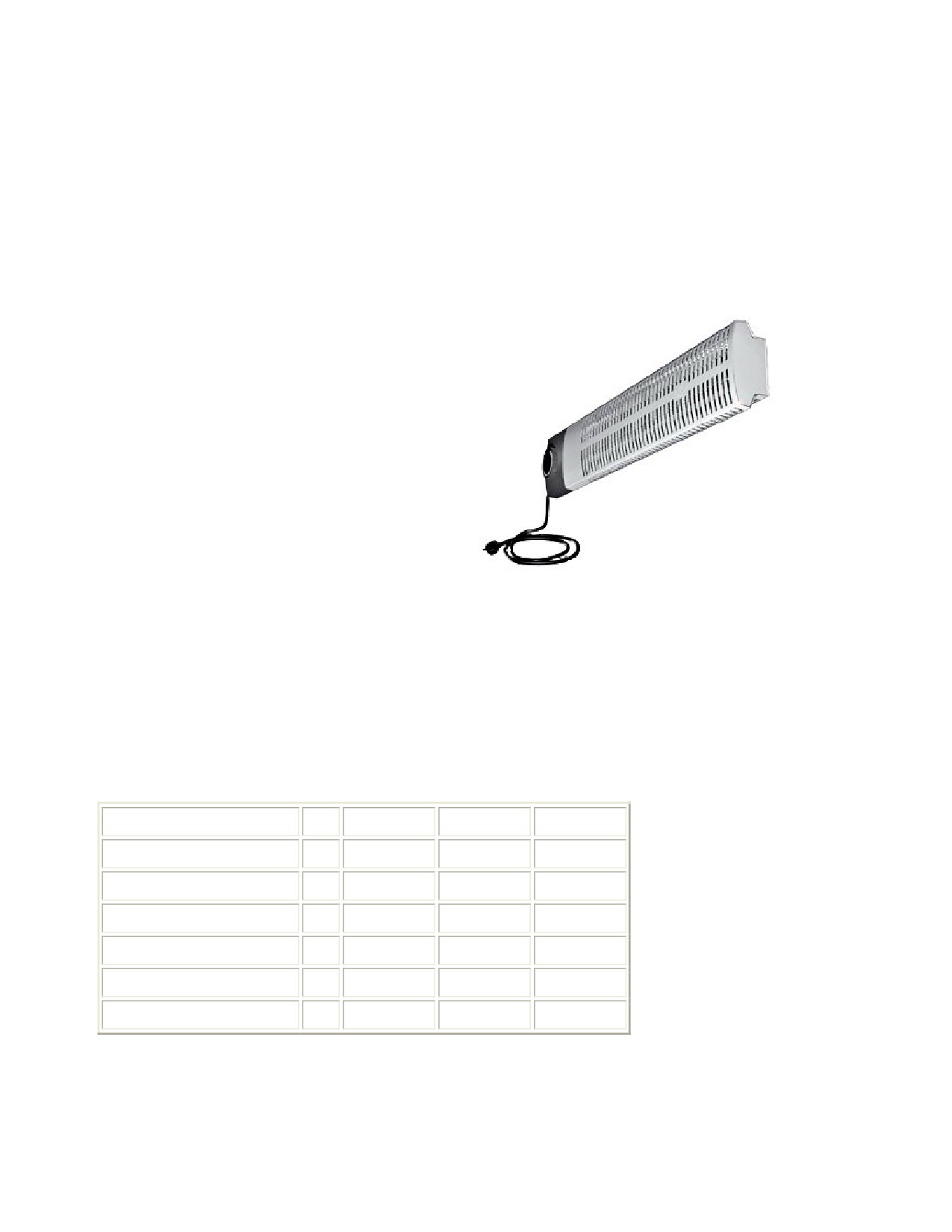

Благодаря небольшим размерам и классу защиты IP31 элементы Frost Guard успешно
применяются в таких условиях, как обогрев тумб шлагбаумов, не отапливаемые насосные
станции, склады, гаражы. Модели FMS200 предназначены для вертикальнойустановки. Все
модели снабжены силовым кабелем длиной
1,2 метра с вилкой. Нагревательный элемент
выполнен из нержавеющей стали.
Технические параметры
Модель
FMS 200
FMS 300
FMS 450
Выходная мощность
Вт
200
375
575
Напряжение
В.
230
230
230
Ширина
мм
298
398
498
Высота
мм
90
90
90
Вес
кГ
0,7
0,9
1,1
Класс защиты
IP31
IP31
IP31
Обогреватели сертифицированы SEMKO и ГОСТ
