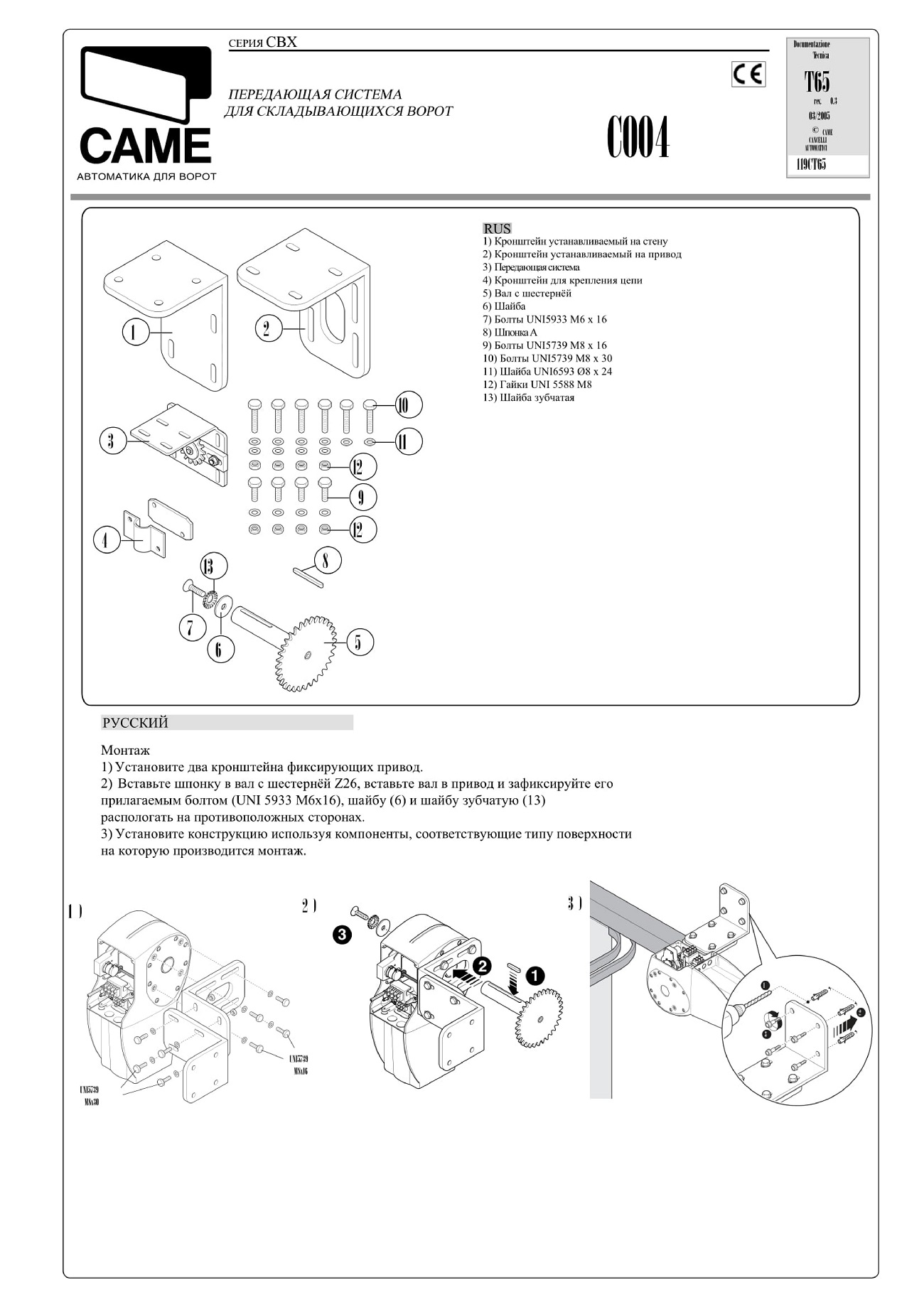

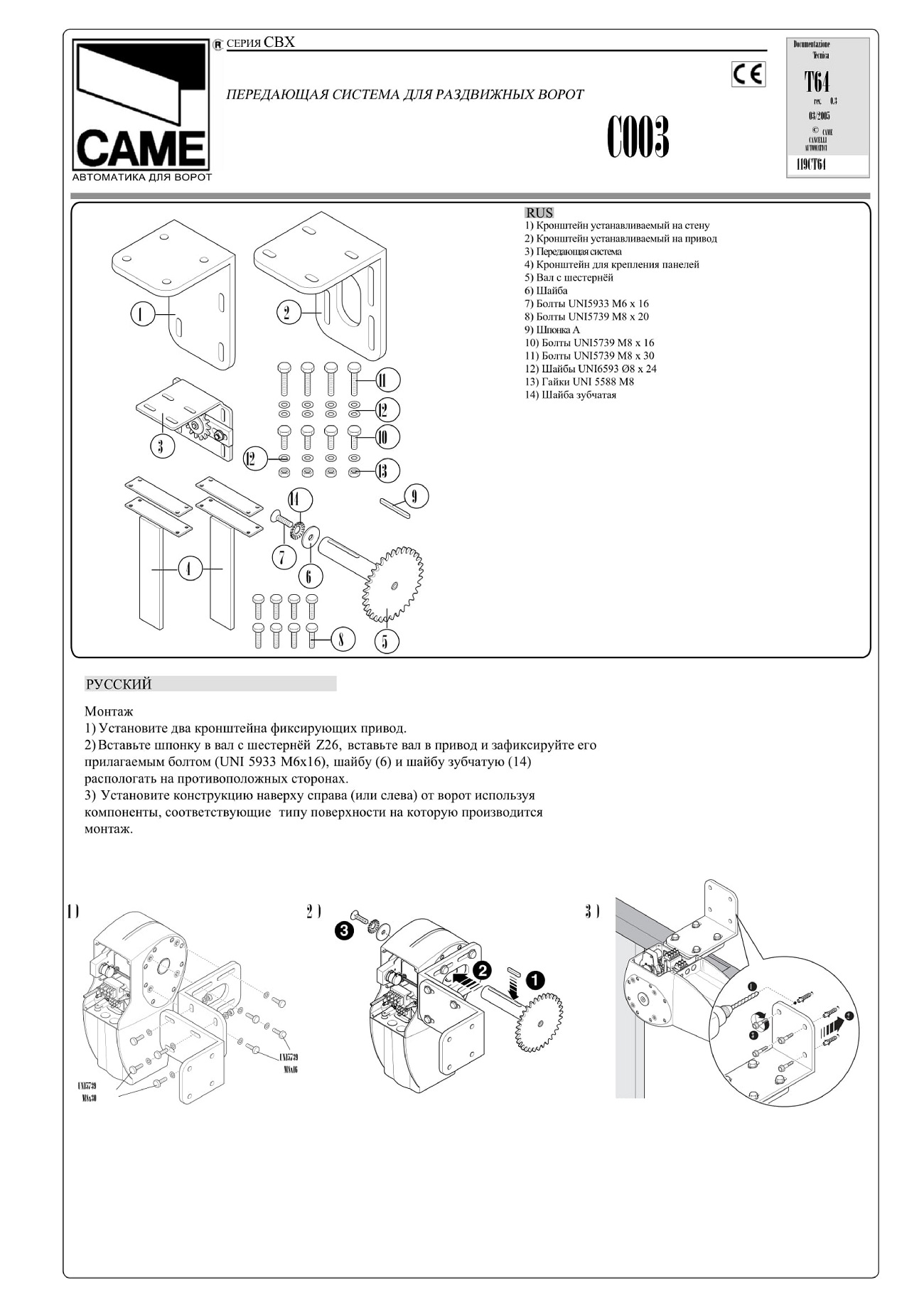

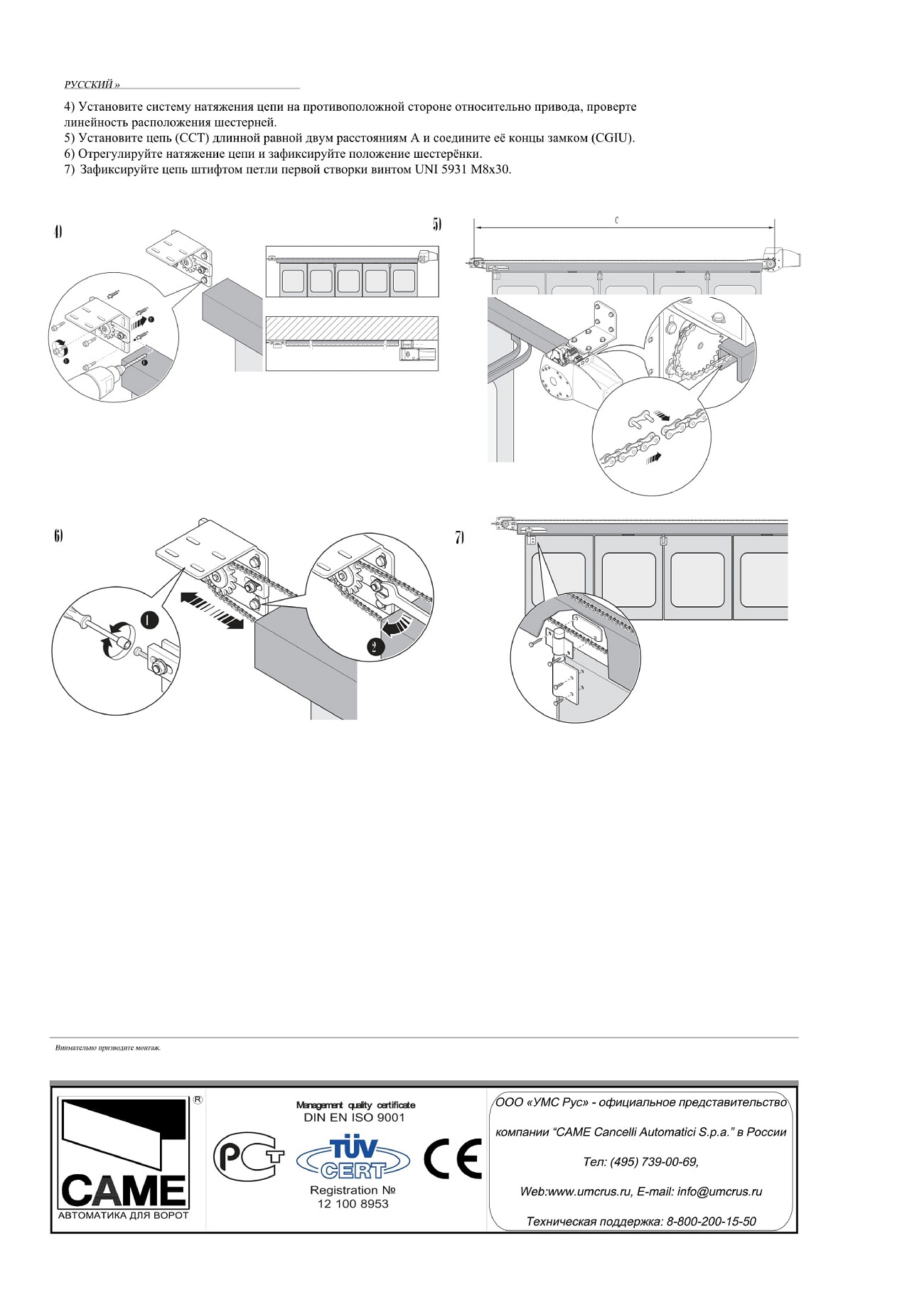

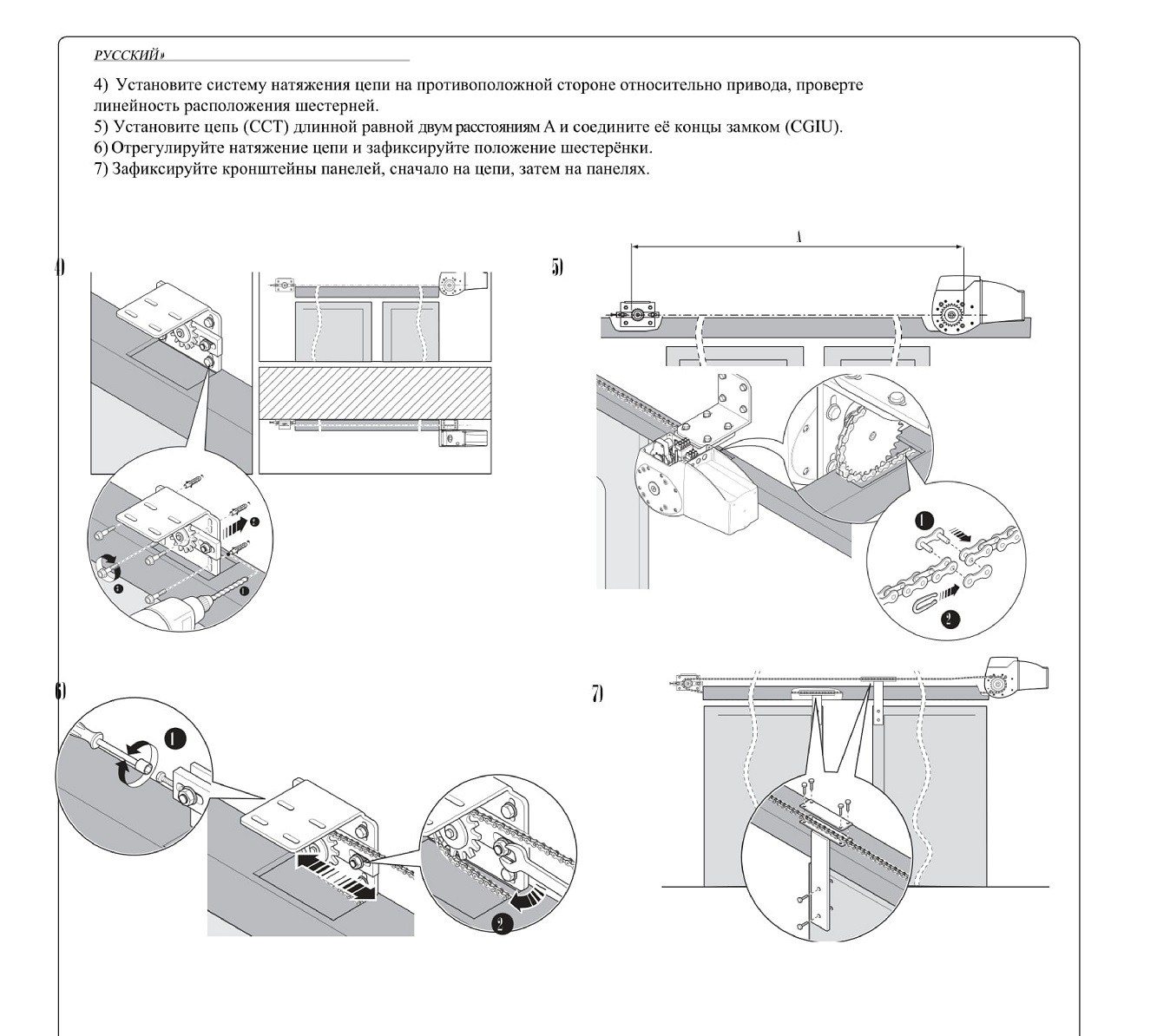

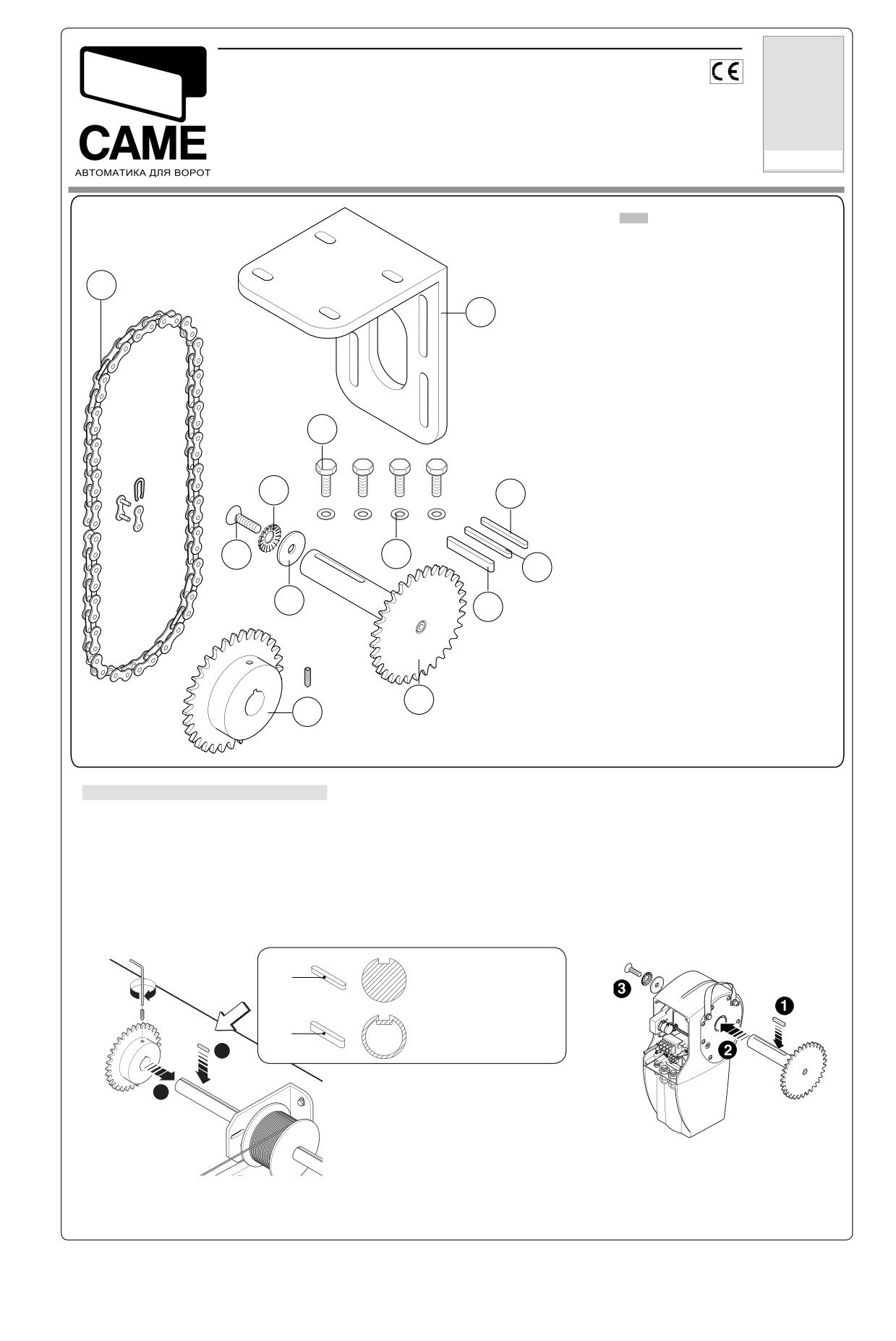

CAME АВТОМАТИКА ДЛЯ ВОРОТ СЕРИЯ CBX. Руководство

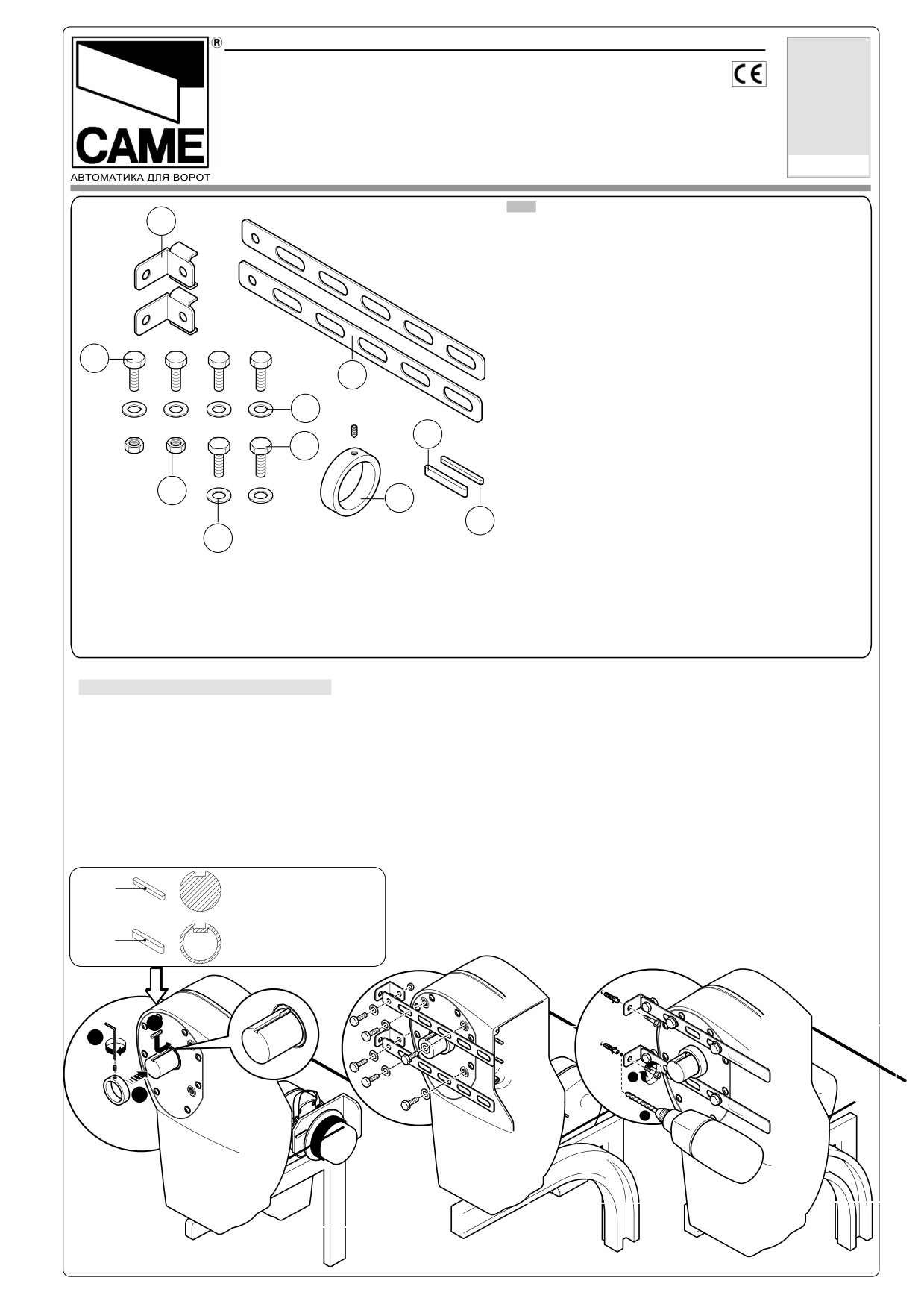

СЕРИЯ CBX

Documentazione

Tecnica

T66

ПЕРЕДАЮЩАЯ СИСТЕМА

rev.

0.2

ДЛЯ СЕКЦИОННЫХ ВОРОТ

03/2005

CANCELLI

AUTOMATICI

C005

119CT66

RUS

1) Цепь (78 звеньев) + замок

2) Кронштейн крепления

3) Вал с шестернёй Z26

4) Шпонка A

5) Шпонка B

1

6) Шестерня Z45

7) Шайба

2

8) Шайба UNI 6593 8 x 24

9) Болты UNI5739 M8 x 16

10) Болт UNI5933 M6 x 16

11) Шайба зубчатая

9

11

4

10

8

4

7

5

3

6

РУССКИЙ

Монтаж

1) Откройте защитную крышку. Вставьте шпонку А или В (Рис.1) в паз вала и шестерни Z45, на валу

шестерёнка крепится с помощью шурупа без головки.

2) Вставьте шпонку А в паз шестерни и вала Z26, вставьте шестерню в мотор, зафиксируйте прилагаемым

винтом (UNI 5933 M6x16), шайбу (7) и стопорную шайбу (11) распологать на противоположных сторонах.

Fig.1

2)

1 )

Полнотелый

A

вал

Пустотелый

B

вал

1

2

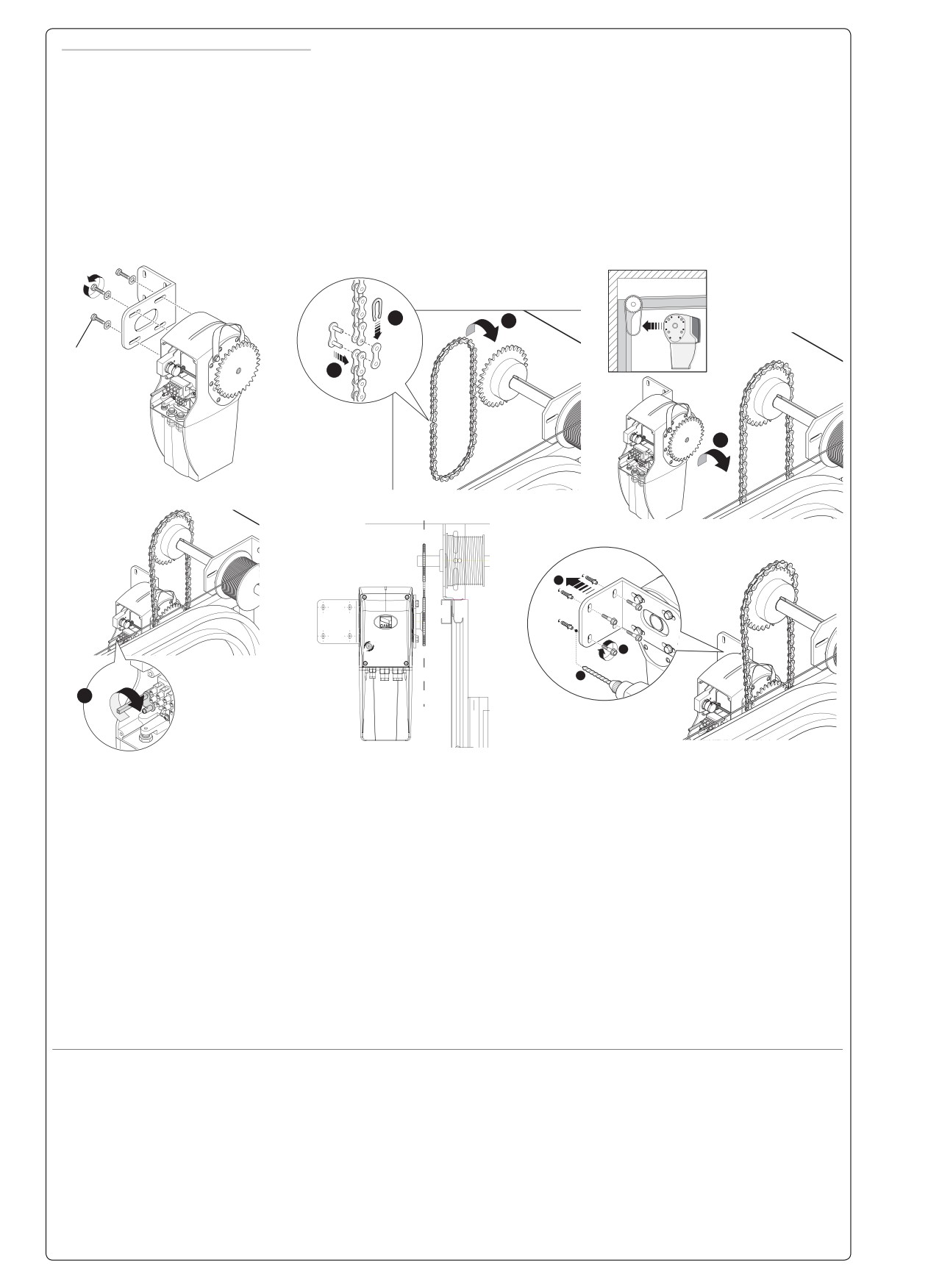

РУССКИЙ »

3) Установите кронштейн фиксирующий привод.

4) Соедините два конца цепи замком и установите её на шестерню Z45.

5) Установите валс шестернёй привода на цепь.

6) Поверните рычаг ручной разблокировки привода по часовой стрелке; затем закрепите редукторный электродвигатель

фиксирующим кронштейном шурупами соответствующими типу стены, проверте, что обе шестерни параллельны друг другу.

3)

4)

5)

3

1

UNI5739

M8x16

2

1

6)

2

3

1

1

Внимательно призводите монтаж.

СЕРИЯ CBX

Documentazione

Tecnica

T67

НАБОР КРЕПЛЕНИЙ ДЛЯ НАПРАВЛЯЮЩЕЙШТАНГИ

rev.

0.1

ДЛЯ СЕКЦИОННЫХ ВОРОТ

09/2004

CANCELLI

AUTOMATICI

C006

119CT67

RUS

1

1) Хомут

2) Шайба UNI 6592 M8 x 18

3) Втулка

4) Шпонка A

5) Шпонка B

6) Средняя гайка UNI 5588 M8

7) Шайба UNI 6593 M8 x 24

8) Болт UNI 5739 M8 x 16

9) Перфорированные кронштейны

8

9

7

5

8

6

3

4

2

РУССКИЙ

Монтаж

1) Вставьте шпонку А или В в зависимости от типа вала (Рис.1) между двумя пазами, всавьте втулку на вал и зафиксируйте

винтом без головки.

2) Установите и закрепите (не плотно) кронштейны к приводу прилагаемыми болтами.

3) Закрепите кронштейны на стене шурупами выбираемыми в соответствии с поверхностью на которую устанавливается

редукторный электродвигатель, зафиксируйте кронштейны на приводе.

Рис.1

A

Полнотелый

вал

Пустотелый

B

вал

2)

1

)

3)

1

3

2

2

1

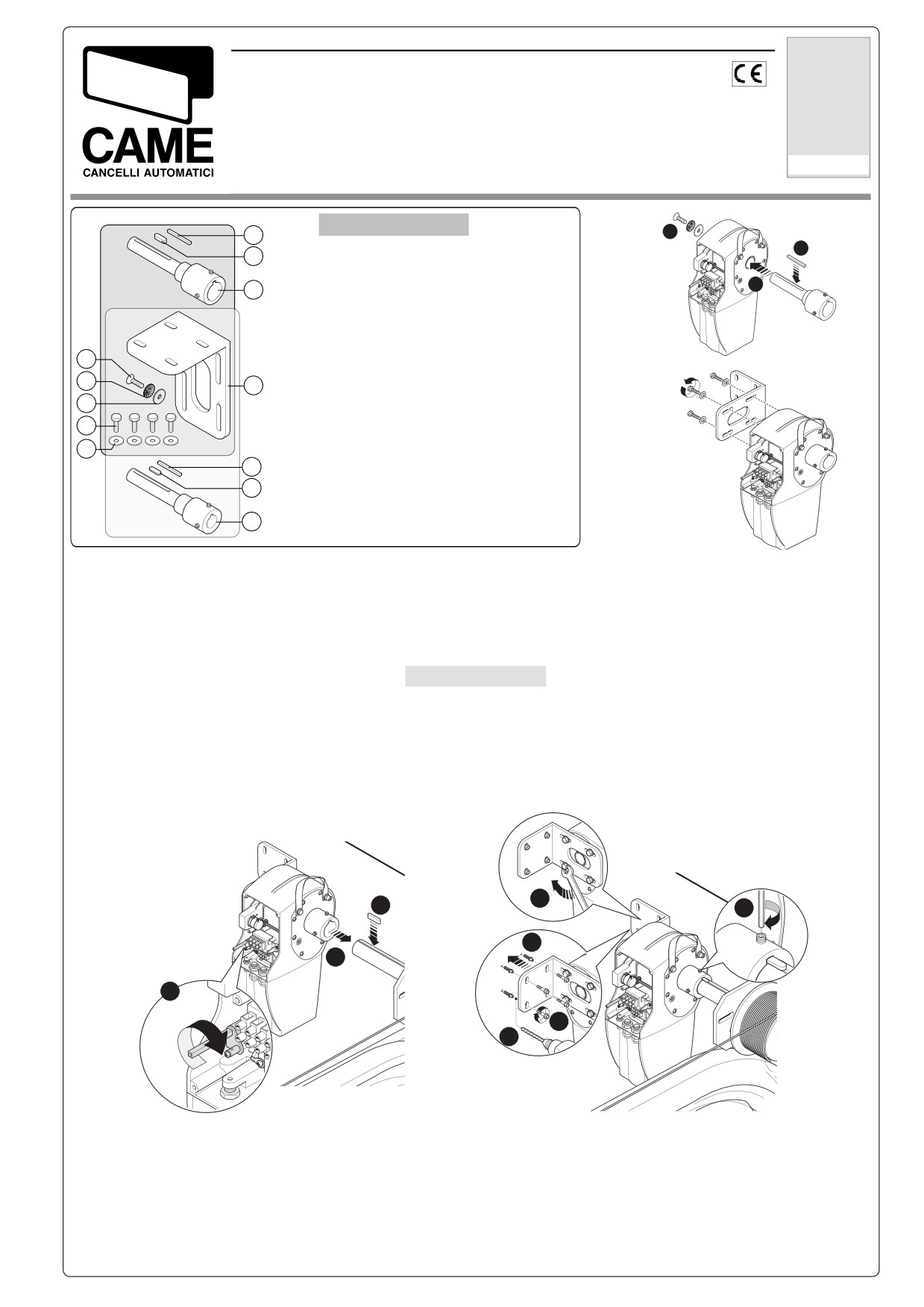

Серия СВХ

Documentazione

Tecnica

T77

rev. 0.1

АДАПТЕР ДЛЯ

04/2005

C007

CANCELLI

AUTOMATICI

СЕКЦИОННЫХ ВОРОТ

119CT77

C008

Состав комплекта

1)

3

6

1

7

1) Винт M6x16 с потайной головкой

C008

2) Стопорное кольцо

2

8

3) Шайба

4) Болты М8х16 под шестигранный ключ

5) Шайбы 8х24

6) Шпонка А

1

7) Шпонка В (для С008)

2

2)

9

8) Адаптер для вала Ø40мм

3

9) Кронштейн крепления привода

4

10) Шпонка В (для С007)

11) Адаптер для вала Ø25мм

5

6

10

C007

11

Адаптер С007 предназначен для установки привода серии СВХ на секционные ворота с валом Ø25мм.

Адаптер С008 предназначен для установки привода серии СВХ на секционные ворота с валом Ø40мм.

Монтаж

1) Установите шпонку А в паз адептера. Затем вставьте адаптер в отверстие привода закрепив его с

обратной стороны винтом М6х16 с шайбой и стопорным кольцом.

2) Прикрепите кронштейн к приводу винтами М8х16 (не затягивайте их).

3) Разблокируйте привод, вставьте шпонку В в паз вала и наденьте втулку на вал.

4) Закрепите кронштейн на стене соответствуюшими крепёжными элементами в зависимости от типа стены и

затяните все винты.

3)

4)

5

2

4

2

3

1

3

1

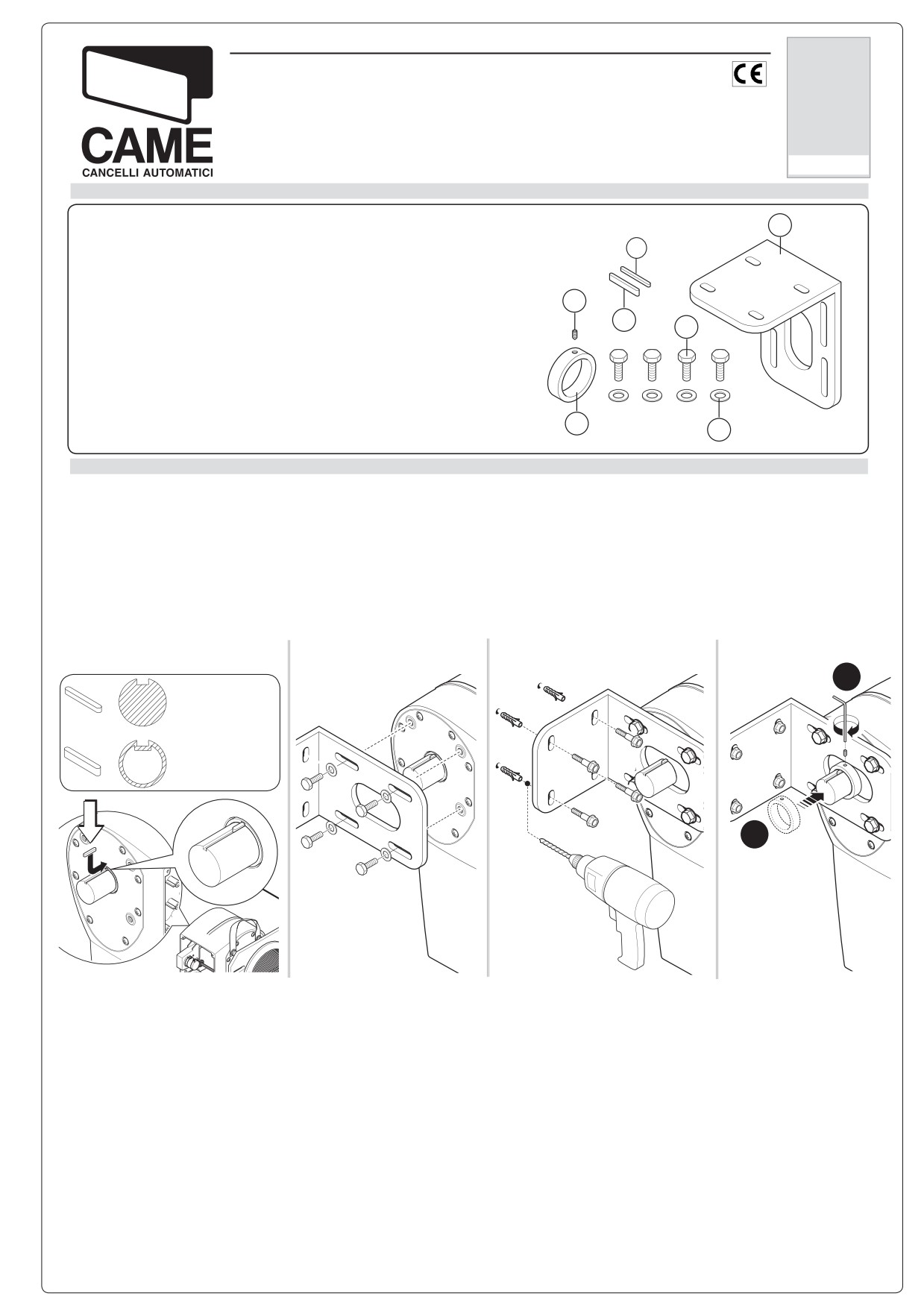

серия СВХ

Documentazione

Tecnica

U09

rev. 0.2

09/2008

КРОНШТЕЙН КРЕПЛЕНИЯ

CANCELLI

AUTOMATICI

ПРИВОДА СВХ

C009

119CU09

1

Состав комплекта:

3

1) Кронштейн крепления привода

2) Втулка

3) Шпонка А

7

4) Шпонка В

4

6

5) Шайбы UNI 6593

6) Болты UNI 5739 М8х16

7) Винт без головки UNI 5927 М6х16

2

5

Монтаж

1) Установите шпонку А или В в паз в зависимости от типа вала и зафиксируйте втулкой.

2) Прикрепите кронштейн к приводу прилагаемыми болтами с шайбами. Не затягивайте болты.

3) Закрепите кронштейн на стене с помощью соответствующего крепежа в зависимости от типа стены. Затяните болты на

приводе.

4) Наденьте втулку на вал и закрепите её винтом без головки UNI 5927 М6х16.

1)

2)

3)

4)

Твердотелый вал

A

Трубчатый вал

B

серия СВХ

Documentazione

Tecnica

U99

rev. 0.1

02/2009

CANCELLI

AUTOMATICI

119CU99

C010

CANCELLI AUTOMATICI

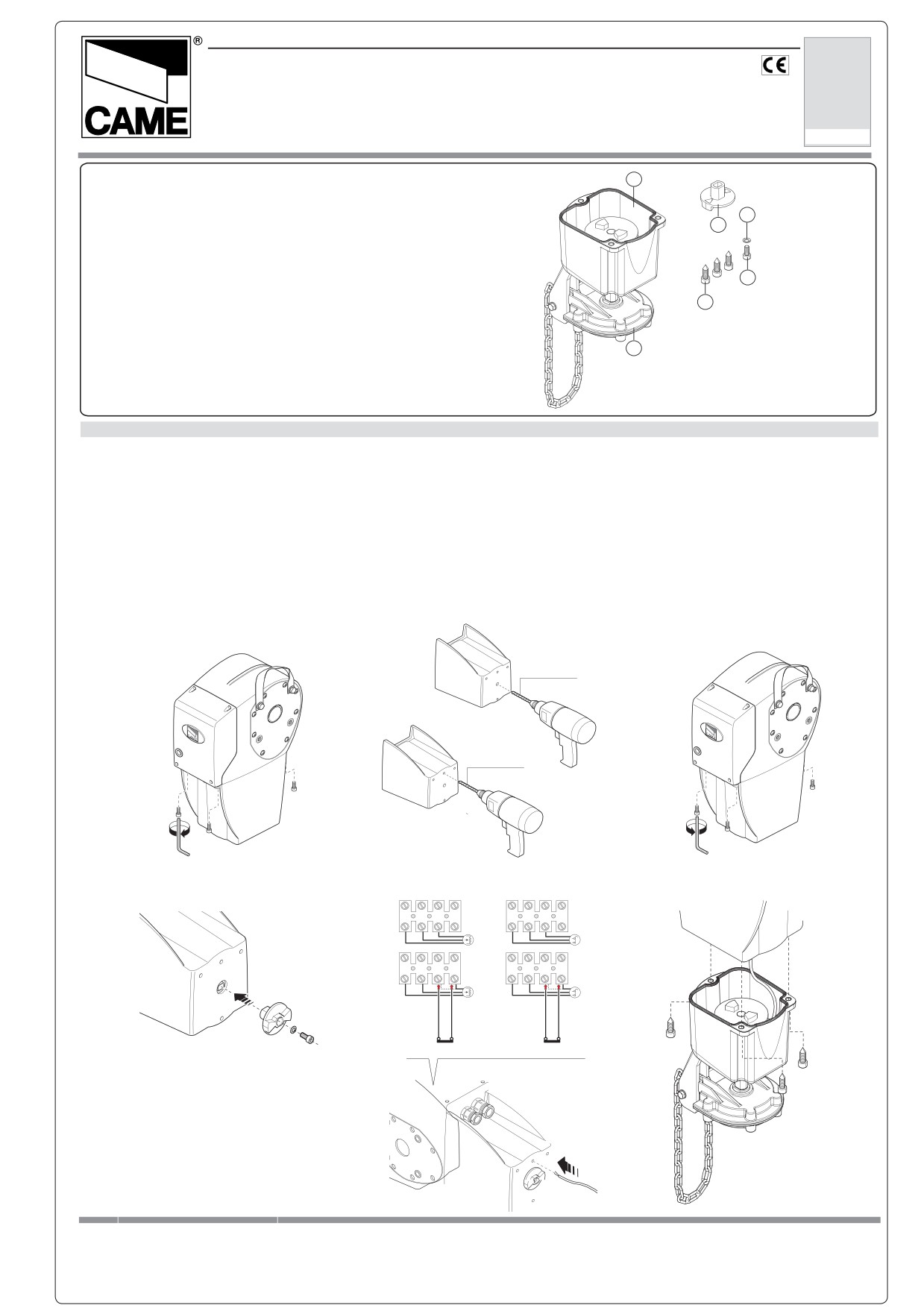

РУЧНОЙ РЕДУКТОР

1

Комплектация:

6

1) Корпус редуктора

5

2) Крышка цепи

3) Болт под шестигранный ключ DIN912 Ø6,3х19

4

4) Болт под шестигранный ключ UNI5931 М5х12

5) Кулачок привода

3

6) Стопорное кольцо

2

Монтаж

1) Снимите нижнюю крышку привода.

2) В нижней части крышки просверлите центральное отверстие Ø20мм для кулачка привода. Ещё одно

отверстие сделайте в стороне, используя сверло Ø9мм для провода микровыключателя (рис.2).

3) Установите крышку на привод.

4) Вставьте кулачок привода в отверстике и закрепите его болтом UNI5931 М5х12 со стопорным кольцом.

5) Проведите провод микровыключателя через отверстие и подсоедините его в разрыв цепи энкодера

(рис.5 а) или концевых микровыключателей (рис.5 b)

6) Закрепите ручной редуктор на приводе с помощью трёх болтов DIN912 TCCE Ø6.3x19

2)

1)

3)

Ø 20 mm

Ø 9 mm

4)

5)

6)

a)

b)

+

E

-

FC FA F

+

E

-

FC FA F

Micro / Mikro

///////////////////////////////////////
