ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ ИПР. Руководство по эксплуатации еУ2.402.004 РЭ

Содержание

1 Описание и работа изделия ………….…………………………………………….…………... 3

2 Комплектность ……………………….………………………………………….………….…. 10

3 Использование по назначению

………………………………………………………….…. 11

4 Техническое обслуживание .…………………………………………………………………... 17

5 Хранение …………………………………………………………………………………….…. 18

6 Транспортирование …………………………………………………………………………

7 Ресурсы, срок службы, гарантии изготовителя ………………….……………….……..…… 19

-3-

Настоящее руководство по эксплуатации представляет объединенный документ, содержащий

сведения о конструкции, принципе действия, характеристиках извещателя пожарного ручного ИПР,

необходимые для правильной его эксплуатации, транспортирования, хранения и обслуживания, све-

дения о сертификации, а также сведения, удостоверяющие гарантии изготовителя.

1 Описание и работа изделия

1.1 Назначение изделия

1.1.1 Извещатель пожарный ручной ИПР (далее по тексту - извещатель ИПР) предназначен

для ручной подачи тревожного сигнала о пожаре на приемно-контрольные приборы систем пожар-

ной сигнализации в жилых и производственных зданиях и сооружениях и в помещениях АЭС в зонах

размещения 2.1; 2.2; 2.3 по ГОСТ 29075-91.

По влиянию на безопасность извещатель ИПР относится к 3Н, 4Н классам безопасности по

ОПБ-88/97 "Общие положения обеспечения безопасности атомных станций".

1.1.2 Извещатель ИПР обеспечивает передачу в шлейф пожарной сигнализации тревожного

извещения при включении приводного элемента - ручки. Включение ручки осуществляется поворо-

том ее в горизонтальное положение с приложением усилия не менее 15 Н.

Извещатель ИПР сохраняет включенное положение ручки и передачу тревожного извещения

после снятия усилия с ручки.

1.1.3 Извещатель ИПР находится в дежурном режиме при выключенном положении ручки,

при этом включение ручки не происходит при приложении усилия к ней не более 5 Н.

1.1.4 Извещатель ИПР обеспечивает индикатором красного цвета оптическую сигнализацию де-

журного режима и оптическое квитирование (подтверждение) выдачи извещения "Пожар" приемно-

контрольными приборами типа ППК-2, ППК-2М и другими приборами, обеспечивающими знакопере-

менное (двуполярное) напряжение питания шлейфа сигнализации в дежурном режиме с изменением

формы напряжения на импульсную однополярную при формировании извещения "Пожар".

1.1.5 Вид климатического исполнения извещателя ИПР - УХЛ2^** по ГОСТ 15150-69 (эксплуата-

ция в макроклиматических районах с умеренным и холодным климатом в закрытых помещениях и на

открытом воздухе (под навесом) при температуре окружающего воздуха от минус 50°С до плюс 60°С,

относительной влажности воздуха 93% при температуре 40°С).

1.1.6 Номинальные рабочие значения механических воздействующих факторов по ГОСТ

30631-99 для группы механического исполнения М42 (синусоидальная вибрация в диапазоне частот

от 0,5 до 100 Гц с максимальной амплитудой смещения 0,5 g, одиночные удары с пиковым ударным

ускорением 7 g, длительностью 2 - 20 мс).

1.1.7 Извещатель ИПР допускает эксплуатацию в атмосфере типа II по ГОСТ 15150-69 (содержание в

окружающей среде коррозионно-активных агентов - сернистого газа не более 250 мг/м²⋅сут и хлоридов не

более 0,3 мг/м²⋅сут).

-4-

1.1.8 Извещатель ИПР имеет степень защиты оболочки IР53 по ГОСТ 14254-96.

1.1.9 По устойчивости к гамма-излучению извещатель ИПР соответствует 3, 4, 5, 6 группам по

размещению по ОТТ 08042462 "Приборы и средства автоматизации для атомных станций. Общие

технические требования".

1.1.10 Извещатель ИПР относится ко II категории сейсмостойкости по НП-031-01 "Нормы про-

ектирования сейсмостойких атомных станций".

1.1.11 По основным техническим параметрам и характеристикам извещатель ИПР соответст-

вует нормам пожарной безопасности НПБ 70-98 "Извещатели пожарные ручные. Общие технические

требования. Методы испытаний".

1.1.12 Извещатель ИПР устойчив к помехам, соответствующим условиям применения в жи-

лых, коммерческих и производственных зонах с малым энергопотреблением, при этом извещатель

ИПР обеспечивает качество функционирования и соответствует требованиям НПБ 57-97^* "Приборы

и аппаратура автоматических установок пожаротушения и пожарной сигнализации. Помехоустойчи-

вость и помехоэмиссия. Общие технические требования. Методы испытаний" со степенью жесткости 2.

1.1.13 Квазипиковые значения напряженности поля радиопомех от извещателя ИПР в полосе

частот (30 - 230) МГц не превышают 30 дБ, в полосе частот (230 - 1000) МГц - 37 дБ.

1.1.14 Извещатель ИПР сертифицирован органом по сертификации "СИСТЕМ-ТЕСТ"

ФГУ "ЦСА ОПС" ГУВО МВД России № ССПБ. RU. ОП.066, имеет сертификат пожарной безопасно-

сти № ССПБ.RU.ОП066.В00872 со сроком действия до 13.07.2011 г., добровольно сертифицирован в

системе ГОСТ Р органом по сертификации ФГУ "ЦСА ОПС" ГУВО МВД России

№ РОСС RU. 0001.11ОС03, имеет сертификат соответствия № РОСС RU.ОС03.Н00885 со сроком

действия по 13.07.2011 г. и добровольно сертифицирован в системе ОИТ органом по сертифика-

ции "Безопасность" РОСС RU.0001.01АЭ00.77.30.0002, имеет сертификат соответствия

№ РОСС RU.0001.01АЭ00.40.10.0279 со сроком действия с 30.04.2007 г. по 30.04.2010 г.

Примечание - В соответствии с "Порядком проведения сертификации продукции с РФ" при реа-

лизации Изготовителем продукции в течение срока действия сертификатов, сертификаты действитель-

ны при поставке, продаже, монтаже, эксплуатации, хранении и т.п. в течение всего срока службы из-

вещателя, указанного в данном руководстве по эксплуатации.

1.1.15 Пример записи обозначения извещателя ИПР при заказе:

Извещатель пожарный ручной ИПР еУ2.402.004 ТУ.

-5-

1.2 Технические характеристики

1.2.1 Питание извещателя ИПР осуществляется от приемно-контрольных приборов систем

пожарной сигнализации напряжением со следующими параметрами:

− форма напряжения − импульсная знакопеременная;

− диапазон напряжения − от 9 до 30 В;

− длительность положительного такта − (0,70±0,15) с;

− длительность отрицательного такта − (0,05±0,1) с,

при этом амплитуда отрицательного такта должна быть не менее половины амплитуды положитель-

ного такта.

1.2.2 Ток, потребляемый извещателем ИПР:

− в дежурном режиме − не более 0,05 мА;

− в режиме передачи тревожного сигнала − (5±1) мА.

1.2.3 Электрические параметры коммутации герконом:

− диапазон электрического тока от 0,05 до 100 мА;

− диапазон постоянного напряжения от 5 до 65 В.

1.2.4 Свечение оптического индикатора красного цвета, расположенного на лицевой панели

извещателя:

− при дежурном режиме − в импульсном режиме свечения (короткими вспышками);

− при приеме приемно-контрольным прибором извещения "Пожар" − в прерывистом режиме

свечения (с короткими погасаниями).

1.2.5 Габаритные размеры извещателя ИПР - не более 150х45х120 мм.

1.2.6 Масса извещателя ИПР - не более 0,35 кг.

1.3 Устройство и работа

1.3.1 Внешний вид извещателя ИПР представлен на рисунке 1. Устройство собранного изве-

щателя ИПР показано на рисунке 2.

Извещатель ИПР (см. рисунок 2) выполнен в пластмассовом корпусе 5 коробчатой формы.

Внутри корпуса 5 на основании установлена печатная плата 4 с радиоэлементами и двумя клеммны-

ми колодками. К клеммным колодкам платы подключаются провода шлейфа пожарной сигнализации

и, в зависимости от схемы включения извещателя ИПР, шунтирующий и оконечный резисторы, око-

нечный диод. Для защиты извещателя ИПР от попадания влаги корпус 5 через резиновую прокладку

3 закрывается прозрачной крышкой 2 с помощью винтов 14 и шайб 17. Для уплотнения проводов

шлейфа пожарной сигнализации в корпусе 5 устанавливаются резиновые втулки 7, которые поджима-

ются планкой 10 с помощью болта 12. Это обеспечивает надежное уплотнение и фиксацию проводов

диаметром от 4 до 7 мм.

-6-

На боковой стороне корпуса 5 имеется пустотелая ось, на которой размещена ручка 8 с посто-

янным магнитом 9. Втулка 11, установленная в оси корпуса 5, своими торцевыми зубьями находится

в зацеплении зубьями ручки 8 под действием пружины 6. В дежурном режиме ручка 8 соединена с

декоративной крышкой 1 проволокой 20, скрученной и опломбированной пломбой 19 в месте скрутки.

Для срабатывания извещателя ИПР ручка 8 устанавливается в горизонтальное положение, при этом

к ручке прикладывается усилие не менее 15Н, необходимое для разрыва опломбированной проволоки.

Возврат ручки в исходное, дежурное положение невозможен без специального приспособления − штыря.

На корпус 5 устанавливается декоративная крышка 1, которая фиксируется винтом 13. На лице-

вой поверхности декоративной крышки нанесены поясняющие знаки и надписи действий с ручкой.

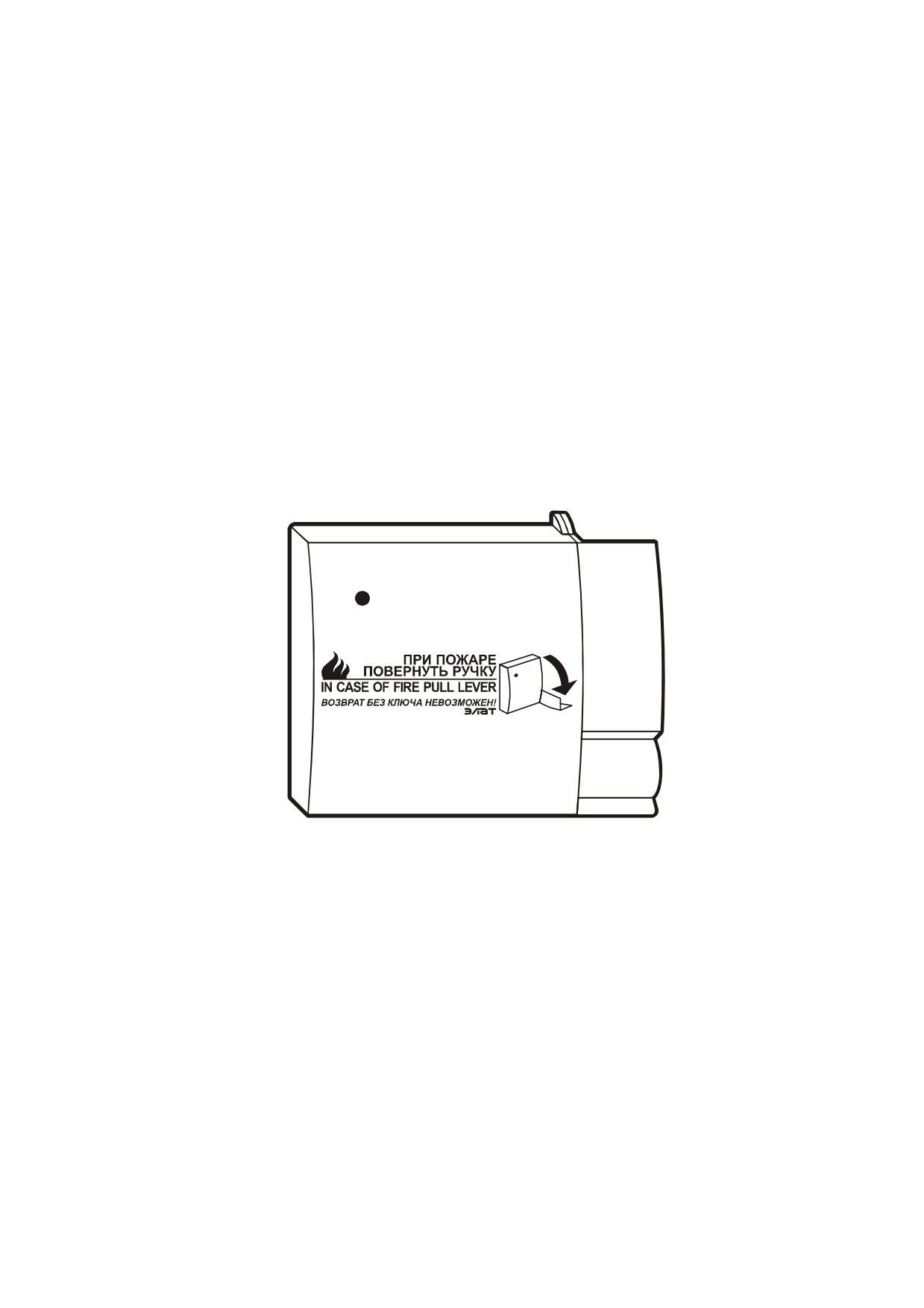

Рисунок 1 - Внешний вид извещателя

-7-

1 Крышка

12 Болт М4-6gх30.36*

2 Крышка*

13 Винт 3х8.01*

3 Прокладка*

14 Винт 3х10.01*

4 Плата

15 Гайка М4-6Н.5*

5 Корпус

16 Шайба 4*

6 Пружина

17 Шайба 3.01*

7 Втулка*

18 Шайба 4.01*

8 Ручка

19 Пломба 1-6х8 АМцМ*

9 Магнит

20 Проволока ММ-0,2*

10 Планка*

21 Разъём клеммный MB332-381-04

11 Втулка

* Детали из комплекта монтажных частей

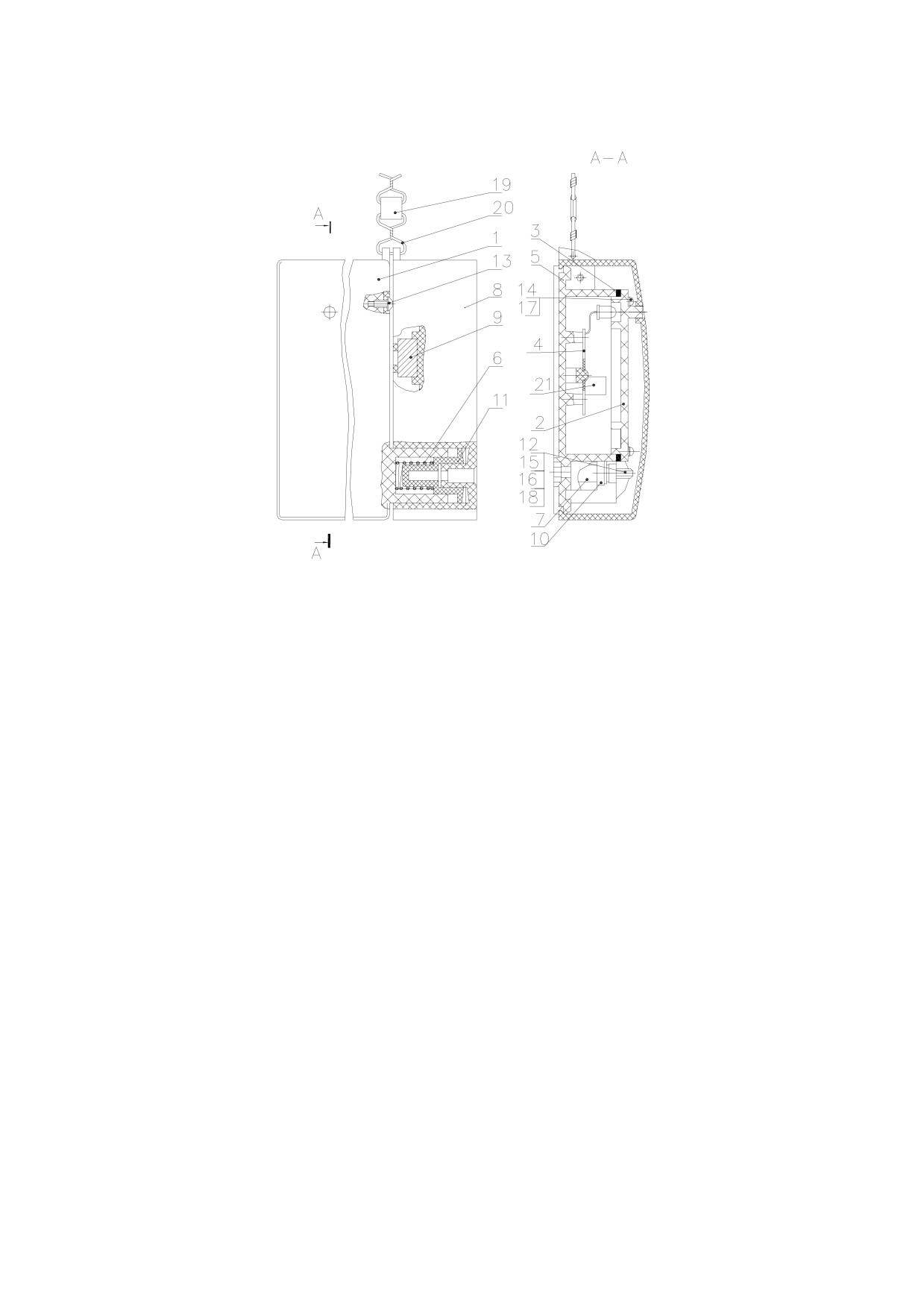

Рисунок 2 - Устройство извещателя ИПР

-8-

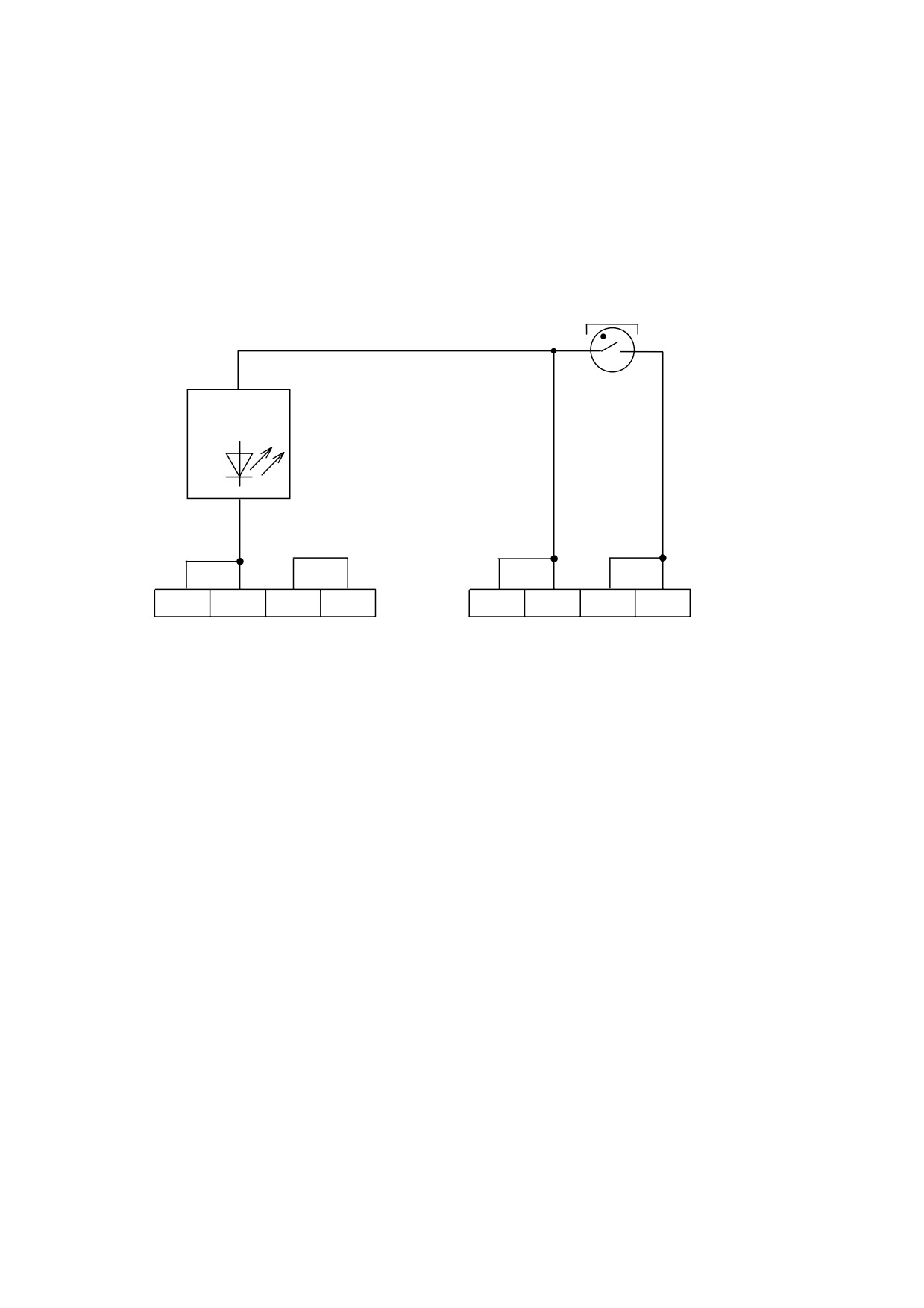

1.3.2 Функциональная схема извещателя ИПР приведена на рисунке 3. Геркон SQ1 с нормаль-

но-разомкнутыми контактами обеспечивает замыкание контактов "3" и "4" извещателя ИПР, схема

индикации − оптическую сигнализацию дежурного режима и оптическое квитирование выдачи из-

вещения "Пожар" приемно-контрольным прибором.

1.3.3 В дежурном режиме приводной элемент - ручка находится в исходном (вертикальном)

положении, на геркон SQ1 воздействует магнитное поле магнита и его контакты замкнуты.

В режиме ручной подачи тревожного сигнала о пожаре ручка поворачивается в горизонталь-

ное положение до упора, геркон SQ1 освобождается от магнитного поля магнита и его контакты раз-

мыкаются.

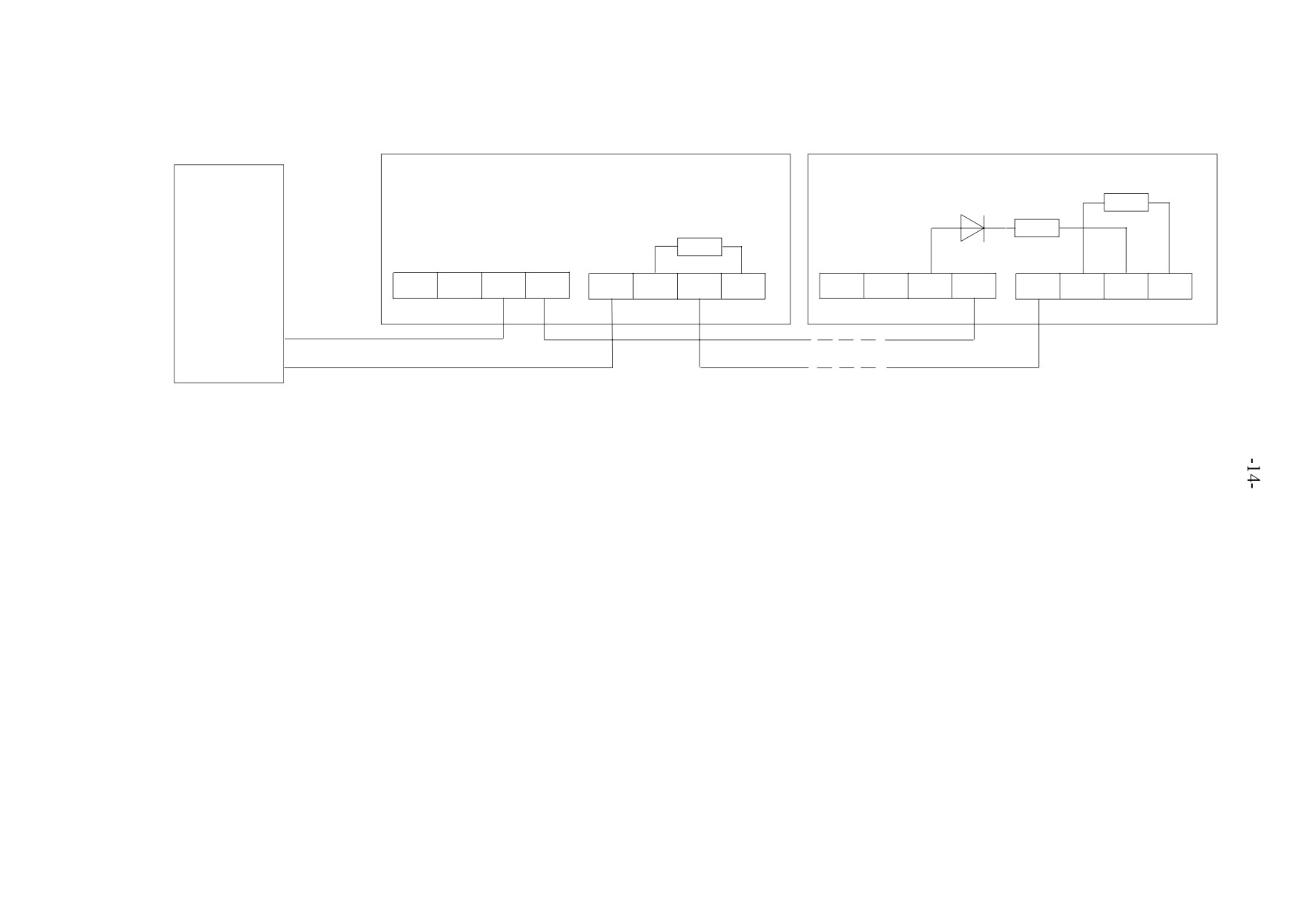

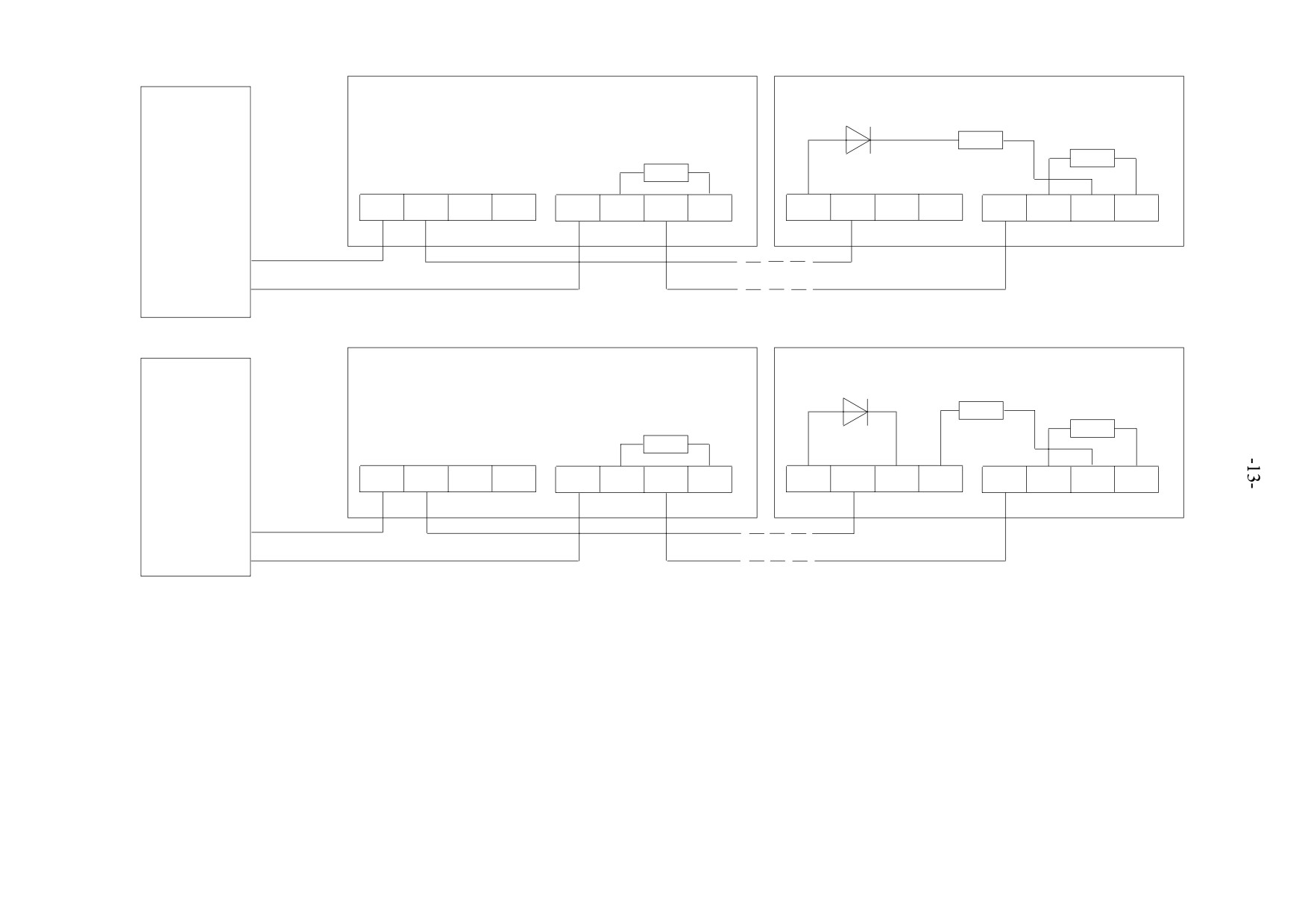

1.3.4 Работа извещателя ИПР, включенного в шлейф сигнализации со знакопеременным на-

пряжением (см. рисунок 4) и обеспечивающего оптическую сигнализацию, осуществляется следую-

щим образом:

− в дежурном режиме контрольный ток приемно-контрольного прибора протекает через кон-

такт "3", замкнутые контакты геркона SQ1, контакт "4", при этом схема индикации формирует им-

пульсный оптический сигнал (короткие вспышки);

− в режиме подачи тревожного извещения (при повороте ручки извещателя) контрольный ток

вместо замкнутых контактов геркона проходит по шунтирующему резистору R_ш, установленному в из-

вещателе ИПР (см. рисунок 4), сопротивление шлейфа возрастает и приемно-контрольный прибор при-

нимает сигнал "Пожар";

− в режиме выдачи приемно-контрольным прибором извещения "Пожар" (амплитуда отрица-

тельного такта уменьшается до нуля), схема индикации извещателя формирует прерывистый режим

свечения индикатора (с короткими погасаниями).

1.3.5 Извещатель ИПР может быть использован как пассивный извещатель с нормально-

замкнутыми контактами (схема индикации не используется) в шлейфах пожарной сигнализации, в

которых обеспечивается постоянное напряжение в диапазоне от 5 до 65 В (схема включения извеща-

телей ИПР приведена на рисунке 5).

Работа извещателя ИПР в качестве пассивного извещателя осуществляется следующим образом:

− в дежурном режиме контрольный ток приемно-контрольного прибора протекает через кон-

такт "3", замкнутые контакты геркона SQ1, контакт "4";

− в режиме подачи тревожного извещения (при поворе ручки) контрольный ток прибора

вместо замкнутых контактов геркона проходит через шунтирующий резистор R_ш

(см. рисунок 5),

сопротивление шлейфа увеличивается и приемно-контрольный прибор принимает сигнал "Пожар".

-9-

SQ1

Схема

индикации

ХS1

ХS2

"1"

"2"

"3"

"4"

Рисунок 3 − Функциональная схема извещателя ИПР

-10-

2 Комплектность

2.1 Изделие, монтажные части, эксплуатационная документация

2.1.1 Извещатели поставляются партией, упакованной в одну упаковку, количество извещате-

лей в партии - десять штук.

2.1.2 Комплектность извещателей одной упаковки приведена в таблице 1.

Таблица 1 - Комплектность

Обозначение изделия

Наименование изделия

Кол.

Примечание

еУ2.402.004

Извещатель пожарный ручной ИПР

Без монтажных частей,

указанных в еУ4.075.022

еУ4.075.022

Комплект монтажных частей:

Крышка еУ7.355.011

Втулка еУ7.860.103

Планка еУ8.600.621

Прокладка еУ8.686.454

Болт М4-6gх30.36.016 ГОСТ 7805-70

Винт 3х10.01.016 ГОСТ 10621-80

Винт 3х8.01.016 ГОСТ 10621-80

Гайка М4-6Н.5.016 ГОСТ 5927-70

Шайба 4 65Г 016 ГОСТ 6402-70

Шайба 3.01.016 ГОСТ 11371-78

Шайба 4.01.016 ГОСТ 11371-78

Пломба 1-6х8АМцМ ГОСТ 18677-73

Проволока ММ-0,2 ТУ16.К71-087-90

длиной 0,1 м

Эксплуатационная документация:

еУ2.402.004 РЭ

Руководство по эксплуатации

еУ4.170.075

Упаковка

2.2 Дополнительные сведения о комплектности

2.2.1 В качестве приспособления для возврата ручки извещателя в исходное

(дежурное) положение использовать любой штырь длиной не менее 50 мм и диаметром (3±1) мм.

-11-

3 Использование по назначению

3.1 Эксплуатационные ограничения

3.1.1 Эксплуатационные ограничения при эксплуатации извещателя приведены в таблице 2.

Таблица 2 - Эксплуатационные ограничения

Количественное значение

Наименование технической характеристики

технической характеристики

Минимальное расстояние при размещении извещателей от мас-

сивных деталей и конструкций, выполненных из ферромагнит-

ных материалов, мм

Высота размещения от уровня пола, м

от 1,5 до 1,6

Верхнее значение рабочей температуры, °С

Нижнее значение рабочей температуры, °С

минус 50

3.2 Подготовка изделия к использованию

3.2.1 Сведения о безопасности извещателя при использовании его по назначению

3.2.1.1 Извещатель ИПР не является источником опасности ни для людей, ни для защищаемых

материальных ценностей (в том числе и в аварийных ситуациях).

3.2.1.2 Конструкция и схемные решения извещателя обеспечивают его пожарную безопас-

ность при эксплуатации (в том числе и в аварийных режимах работы).

3.2.1.3 Извещатель ИПР по способу защиты человека от поражения электрическим током

удовлетворяет требованиям III класса согласно ГОСТ 12.2.007.0-75.

3.2.1.4 В извещателе отсутствуют опасные для жизни человека напряжения, но при ремонте и

монтаже необходимо выполнять меры безопасности в соответствии с "Правилами технической экс-

плуатации электроустановок потребителей".

3.2.1.5 Все работы по обслуживанию извещателя, связанные со снятием внутренней прозрачной

крышки 2 (см. рисунок 2), должны производиться при отключенном электропитании.

3.2.2 Объем и последовательность внешнего осмотра извещателя

3.2.2.1 Вскрыть упаковку, проверить комплектность согласно 2.1.

3.2.2.2 Провести внешний осмотр извещателей, убедиться в наличии наклейки с указанием даты

выпуска извещателя, знака пожарной безопасности и товарного знака изготовителя. Проверить отсут-

ствие видимых механических повреждений извещателей.

3.2.3 Указания по контролю работоспособности извещателя

3.2.3.1 Подключить комбинированный прибор к контактам "3" и "4" извещателя и измерить со-

противление. Сопротивление цепи между контактами "3" и "4" должно быть равно нулю.

3.2.3.2 Провести срабатывание извещателя, для чего повернуть ручку извещателя на себя. Изме-

рить сопротивление между контактами "3"и "4", которое должно быть более 1 МОм.

-12-

3.2.3.3 Вернуть ручку извещателя в исходное состояние. Для возврата ручки ввести в отвер-

стие ручки штырь и нажать им на пружину, затем плавно повернуть ручку вверх от себя до ее совпа-

дения с крышкой.

3.2.4 Указания о подключении извещателей в шлейфы пожарной сигнализации

3.2.4.1 Извещатели используются с приемно-контрольными приборами, выпускаемыми предпри-

ятием-изготовителем данного извещателя, а также могут использоваться в системах пожарной сигнали-

зации, выполненных на базе любых отечественных или импортных пожарных приемно-пожарных при-

боров, обеспечивающих знакопеременное (двух полярное) напряжение питание шлейфа в дежурном ре-

жиме с изменением формы напряжения на однополярную при формировании извещения "Пожар".

3.2.4.2 Схема включения извещателей в шлейфы пожарной сигнализации приемно-

контрольных приборов, выпускаемых предприятием-изготовителем извещателя приведена на рисун-

ке 4. При этом количество ручных извещателей, включенных в один шлейф приборов, обеспечиваю-

щих оптическую сигнализацию и оптическое квитирование, не должно превышать трех. При необхо-

димости включения в один шлейф более трех ручных извещателей все они подключаются как пас-

сивные извещатели с нормально-замкнутыми контактами.

3.2.4.3 При включении в шлейфы пожарной сигнализации извещателей разных типов ручной

извещатель ИПР рекомендуется устанавливать в конце шлейфа для сигнализации исправности

шлейфа и приемно-контрольного прибора.

3.2.4.4 Схема включения извещателя как пассивного с нормально замкнутыми контактами

приведена на рисунке 5.

3.2.4.5 Размещение, включение извещателей в шлейфы пожарной сигнализации,

послегарантийный ремонт выполняются только специализированной организацией.

Извещатель ИПР

Приборы

приемно-

R_ок

VD_ок

R_ш

контрольные

R_ш

ППК-2

ХS1

ХS2

ХS1

ХS2

БЛ-20

БЛ40

ППК-2М

"1"

"2"

"3"

"4"

"1"

"2"

"3"

"4"

Шлейф (−)

БЛ-20М

БЛ-40М

Шлейф (+)

ППК-2БМ

Подключение оконечных элементов, поставляемых спаянными вместе

Извещатель ИПР

R_ок

VD_ок

R_ш

Приемно-

ХS1

ХS2

ХS1

ХS2

контрольный

прибор

"1"

"2"

"3"

"4"

"1"

"2"

"3"

"4"

Шлейф (−)

Шлейф (+)

Подключение оконечных элементов, поставляемых раздельно

R_ш - шунтирующий резистор

VD_ок - оконечный диод типа КД521А

R_ок - оконечный резистор

Тип и номинал шунтирующего резистора указаны в руководстве по эксплуатации на приемно-контрольный прибор

Оконечные элементы поставляются в комплекте с приемно-контрольными приборами раздельно или спаянными вместе

Рисунок 4 − Схема включения извещателей в шлейф со знакопеременным напряжением питания

Извещатель ИПР

R_ш

VD_ок

R_ок

R_ш

Приемно-

ХS1

ХS2

ХS1

ХS2

контрольный

прибор

"1"

"2"

"3"

"4"

"1"

"2"

"3"

"4"

Шлейф (−)

Шлейф (+)

R_ш - шунтирующий резистор

VD_ок - оконечный диод

R_ок - оконечный резистор

Оконечные элементы поставляются в комплекте с приемно-контрольными приборами и в зависимости

от типа приемно-контрольного прибора содержат оконечный диод и (или) оконечный резистор

Рисуное 5 − Схема включения извещателя как пассивного с нормально замкнутыми контактами

-15-

3.2.5 Указания о размещении и монтаже извещателя

3.2.5.1 Для размещения извещателя выбрать место, в котором обеспечиваются:

− хорошее просматривание отображения обратного сигнала на извещателе;

− удобство подходов при включении и обслуживании извещателя;

− исключение непосредственной близости источников магнитных и электромагнитных полей

(магниты, соленоиды, электродвигатели и т.п.);

− исключение возможности попадания на извещатель ИПР атмосферных осадков и прямых

солнечных лучей (при установке на открытом воздухе).

3.2.5.2 Установку извещателя производить на неметаллическую поверхность. На рисунке 6

показаны установочные размеры извещателя. Для крепления извещателя использовать четыре отвер-

стия диаметром 5,5 м. Два отверстия по 7,5 мм использовать при скрытой проводке проводов шлей-

фа. При подводке к извещателю проводов открытой проводки удалить тонкие части (в пазах) крышки.

3.2.5.3 Монтаж извещателя производить в следующей последовательности

(см. рисунок 2):

− снять крышку 1;

− установить в корпус 5 втулки 7 и болт 12;

− закрепить извещатель ИПР на стене с помощью винтов;

− продеть провода шлейфа в резиновые втулки 7. При использовании проводов шлейфа с на-

ружным диаметром менее 4 мм подмотать на них полиэтиленовую изоленту для увеличения наруж-

ного диаметра провода до 6 мм, если один из вводов извещателя ИПР не используется, то его заглу-

шить отрезком резинового или пластикового стержня диаметром 6 мм;

− подсоединить провода шлейфа, шунтирующий резистор, оконечные элементы к клеммам

колодок извещателя ИПР в соответствии со схемой включения (см. рисунки 4 и 5);

− установить планку 10 на болт 12 и закрепить ее шайбами 18 и 16 и гайкой 15;

− установить на корпус 5 через прокладку 3 прозрачную крышку 2 и закрепить ее винтами 14

с шайбами 17;

− подсоединить крышку 1 к корпусу 5 и зафиксировать ее винтом 13;

− опломбировать извещатель ИПР пломбой 19 и отрезком проволоки 20 таким образом, чтобы

петля проволоки была минимальной, для исключения хода ручки в опломбированном состоянии.

3.2.5.4 Подключить провода шлейфа к приемно-контрольному прибору.

-16-

4 отв. ∅5,5

7,5

2 отв.

2 паза. Тонкие стенки удаляются

при открытой проводке

143,5

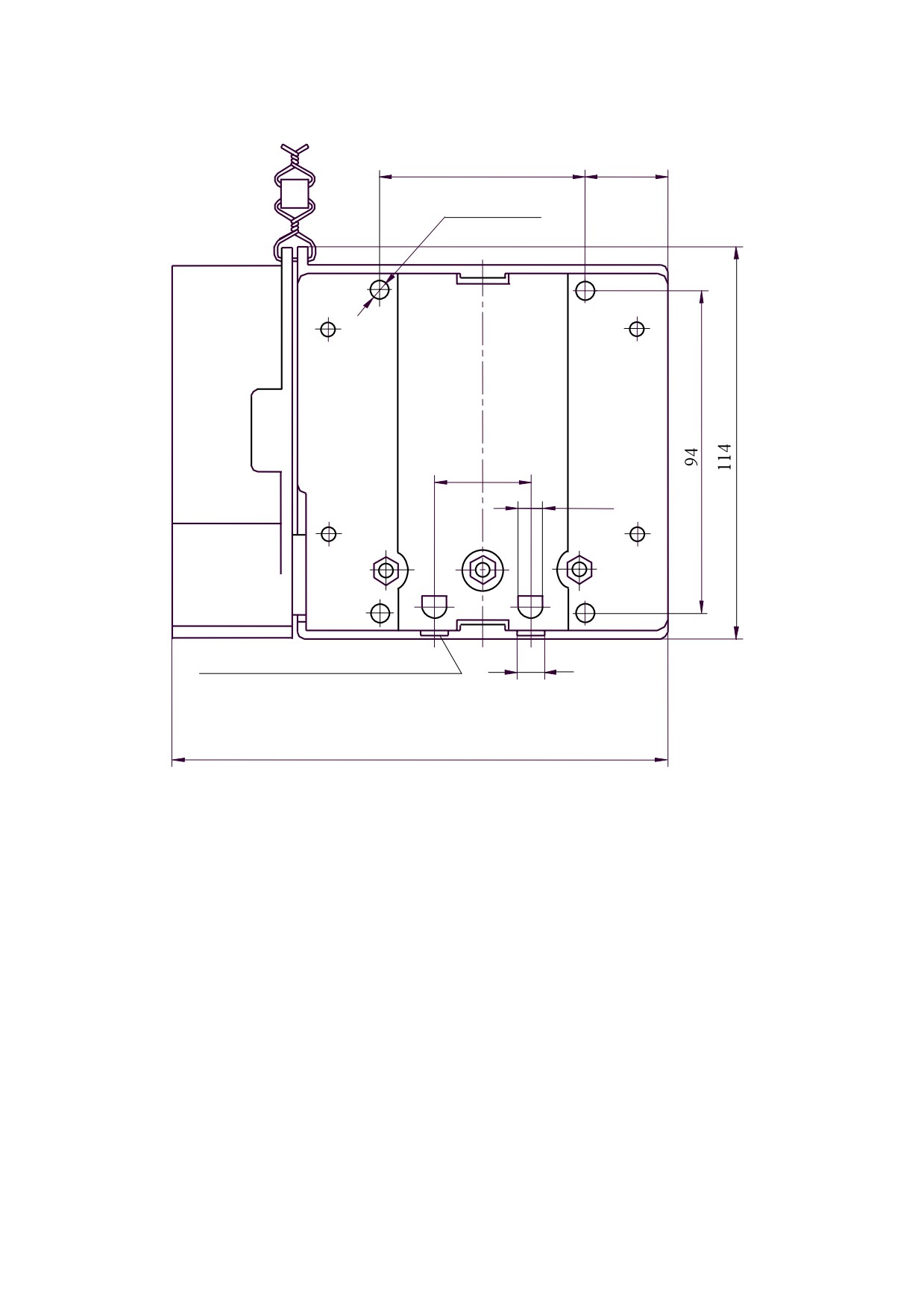

Рисунок 6 - Установочные размеры извещателя ИПР

-17-

3.3 Использование изделия

3.3.1 После монтажа всей системы пожарной сигнализации проверку ее работоспособности

проводить по технической документации на приемно-контрольный прибор.

3.3.2 Поверку работоспособности извещателя ИПР проводить в следующем порядке:

− проконтролировать дежурный режим работы извещателя ИПР по свечению светодиода ко-

роткими вспышками с длинными паузами;

− перевести извещатель ИПР в режим срабатывания поворотом ручки извещателя на себя;

− проконтролировать прием приемно-контрольным прибором извещения "Пожар";

− проконтролировать подтверждение приема извещения "Пожар" по включению светодиода изве-

щателя ИПР в интенсивный прерывистый режим свечения (с короткими погасаниями);

− вернуть ручку извещателя ИПР в исходное состояние, для чего ввести в отверстие ручки штырь

и нажать им на пружину, затем плавно повернуть ручку вверх от себя до ее совпадения с крышкой, на-

жать на приемно-контрольном приборе кнопку сброса извещения "Пожар";

− проконтролировать дежурный режим работы извещателя ИПР и восстановить пломбировку.

3.3.3 Перечень возможных неисправностей в процессе использования извещателя ИПР по на-

значению и рекомендации по их устранению изложены в таблице 3.

Таблица 3 - Перечень возможных неисправностей и рекомендации по их устранению

Наименование возможной

Рекомендации по

Вероятная причина

неисправности

устранению неисправности

При повороте ручки извещателя

Нарушение целостности

Проверить целостность

ИПР сигнал на приемно-конт-

подводящих проводов

проводов и при наличии

рольный прибор не поступает

устранить обрыв

Ослабление винтов крепле-

Подтянуть винты крепле-

ния подводящих проводов

при отключенном элек-

тропитании

"Залипли" контакты геркона

Заменить геркон

При повороте ручки извещателя

Неисправность элементов

Отремонтировать плату в

ИПР сигнал на приемно-конт-

электрической схемы

специализированной

рольный прибор поступает, но

организации

отсутствует отображение сигнала

4 Техническое обслуживание

4.1 Техническое обслуживание предусматривает проведение при использовании извещателя

ИПР по назначению следующих видов работ:

− ежедневный контроль;

− очистка от пыли;

− проверка работоспособности.

4.2 При ежедневном контроле контролируется дежурный режим работы извещателя ИПР по

слабому свечению светодиода короткими вспышками с длинными паузами.

-18-

4.3 Очистка от пыли производится по мере необходимости.

4.4 Проверка работоспособности извещателя ИПР проводится один раз в год по методике 3.3.2

настоящего руководства.

4.5 Записи проверки работоспособности вносятся в таблицу 4.

Таблица 4 - Проверка работоспособности

Результаты проверки

Дата

Прием приемно-контрольным

Подтверждение приема

прибором извещения "Пожар"

извещения "Пожар"

5 Хранение

5.1 Хранение извещателя ИПР в упаковке изготовителя должно осуществляться на закрытых

складах, обеспечивающих защиту от влияния влаги, солнечной радиации, вредных испарений и пле-

сени при температуре от плюс 5 до плюс 40°С, верхнем значении относительной влажности 80% при

температуре 25°С.

6 Транспортирование

6.1 Транспортирование извещателей ИПР в упаковке предприятия-изготовителя должно про-

изводиться в закрытых транспортных средствах.

6.2 Предельные значения климатических воздействий при транспортировании:

− температура от минус 50°С до плюс 50°С;

− относительная влажность 100% при температуре 25°С.

6.3 Предельные значения механических воздействий при транспортировании:

− синусоидальная вибрация:

1) частота 200 Гц;

2) амплитуда ускорения 2 g;

− одиночные удары:

1) пиковое ударное ускорение 10 g;

2) длительность действия ударного ускорения 20 мс;

− многократные удары:

1) пиковое ударное ускорение 7 g;

2) длительность действия ударного ускорения 20 мс.

-19-

7 Ресурсы, срок службы, гарантии изготовителя

7.1 Ресурс, срок службы

7.1.1 Наработка извещателя ИПР на отказ составляет 60000 ч в течение срока службы 10 лет.

Указанные наработка, срок службы действительны при соблюдении потребителем требований

действующей эксплуатационной документации.

7.2 Гарантии изготовителя

7.2.1 Гарантийный срок эксплуатации − 30 месяцев со дня приемки извещателя ИПР предста-

вителем ОТК предприятия-изготовителя.

7.2.2 Безвозмездный ремонт в соответствии с принятыми обязательствами в течение установ-

ленных гарантийных сроков выполняет предприятие-изготовитель по адресу:

249035, Российская Федерация

г. Обнинск, Калужской обл., проспект Ленина, 121,

ОАО "Приборный завод "Сигнал"

///////////////////////////////////////
