ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ОПТИКО-ЭЛЕКТРОННЫЙ АДРЕСНО-АНАЛОГОВЫЙ. ТЕХНИЧЕСКИЕ ДАННЫЕ ИП 212-34А «ДИП-34А-01-02» АЦДР.425232.002-01-02 ЭТ

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ ОПТИКО-ЭЛЕКТРОННЫЙ

АДРЕСНО-АНАЛОГОВЫЙ

ИП 212-34А «ДИП-34А-01-02»

Этикетка

АЦДР.425232.002-01-02 ЭТ

1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

1.1 Общие сведения

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-34А «ДИП-34А-01-02» АЦДР.425232.002-01-02

(в дальнейшем - извещатель) применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся

появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического

излучения и выдачи извещений «Пожар», «Внимание» или «Норма» в ответ на адресный запрос от пульта контроля и управления (ПКУ) «С2000»

или АРМ «Орион» через контроллер двухпроводной линии «С2000-КДЛ». Кроме того, извещатель по запросу пульта сообщает о текущем

состоянии, соответствующем уровню задымлённости или запылённости дымовой камеры. На основе этого сообщения оператор пульта может

принимать решение о проведении профилактики или ожидании сообщения «Внимание» при появлении дыма в начальной стадии пожара.

Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.

Версия программного обеспечения «ДИП-34А-01-02» - v.1.25. Возможно проведение испытаний извещателя с помощью лазерного тестера фирмы

«System Sensor» или «Астра-941» фирмы «ТЕКО».

1.2 Основные технические данные

1.3

Комплектность

1) Чувствительность извещателя, дБ/м

- от 0,05 до 0,2.

Комплектность индивидуальной поставки:

2) Инерционность извещателя, с

- не более 10.

- извещатель ИП 212-34А «ДИП-34А-01-02»

- 1 шт.;

3) Степень защиты оболочки

- IP41.

- этикетка АЦДР.425232.002-01-02 ЭТ

- 1 экз.;

4) Напряжение в линии связи, В

- от 8 до 10.

- крышка защитная

- 1 шт.;

5) Потребляемый ток, мА

- не более 0,5.

- наклейка «Адрес»

- 1 шт.;

6) Время технической готовности, с

- не более 60.

- упаковка индивидуальная

- 1 шт.

7) Диапазон температур, °С

- от минус 30 до +55.

8) Относительная влажность воздуха, %

- до 93 при +40 °С.

Комплектность групповой поставки:

9) Масса, кг

- не более 0,2.

- извещатель ИП 212-34А «ДИП-34А-01-02»

- 10 шт.;

10) Температура транспортировки и хранения, °С

- от минус 50 до +50.

- этикетка АЦДР.425232.002-01-02 ЭТ

- 1 экз.;

11) Габариты, мм:

- крышка защитная

- 10 шт.;

– диаметр

- не более 100;

- наклейка «Адрес»

- 10 шт.;

– высота

- не более 46.

- упаковка групповая

- 1 шт.

2 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

2.1 Схема внешних соединений

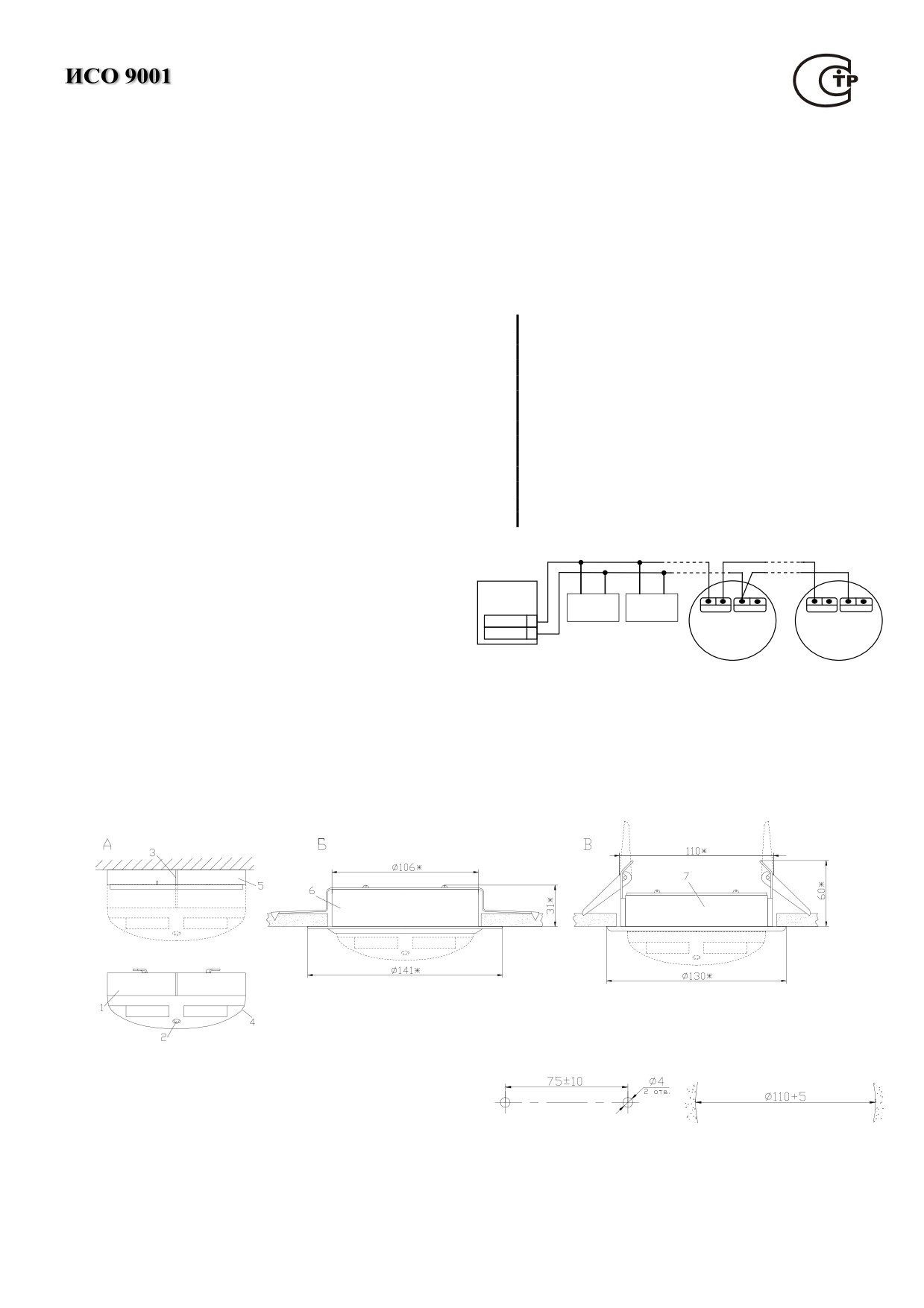

На рисунке 1 показана типовая схема включения извещателя

в двухпроводную линию связи контроллера

«С2000-КДЛ». При

С2000-КДЛ

Адресное

Адресное

эксплуатации в режиме пожарного извещателя в

«С2000-КДЛ»

5

2

5

2

устройство

устройство

установить тип зоны 1 «Дымовой» или 8 «Дымовой адресно-аналоговый

"+ДПЛС"

"-ДПЛС"

ДИП34А

ДИП34А

с изменяемыми порогами». Типы и способы задания зон приведены

в эксплуатационных документах на «С2000-КДЛ», пульт «С2000» и

АРМ «Орион».

Рисунок 1. Схема соединений

2.2 Монтаж

Согласно требованиям СП5.13130.2009 извещатели устанавливаются на потолке, отступив не более чем на 4,5 м от стены. При этом

по таблице 13.3 СП5.13130.2009: защищаемая площадь составляет 85 м² при высоте установки до 3,5 м.

При отсутствии возможности установки извещателей на перекрытии допускается их установка на тросах, а также стенах, колоннах и других

несущих строительных конструкциях. При установке точечных извещателей на стенах их следует размещать в соответствии с указаниями

приложения П свода правил СП5.13130.

Предусмотрены три варианта крепления извещателей (рис. 2). Для монтажа к твёрдой поверхности (вариант А) используется розетка

присоединительная, входящая в комплект поставки извещателя. Дополнительно можно приобрести монтажные комплекты «МК-1» (вариант Б)

или «МК-2» (вариант В) крепления извещателя к подвесному потолку.

Рисунок 2

1

- извещатель ДИП-34А-01-02;

2

- светоизлучатель;

3

- метка совмещения по светодиоду;

4

- метка и прямоугольник, открывать здесь;

5

- розетка присоединительная;

6*

- монтажный комплект для подвесных потолков «МК-1»;

7*

- монтажный комплект для подвесных потолков «МК-2».

Рисунок 3

- приобретается отдельно.

На рисунке 3 приведена разметка для крепления розетки по варианту

«А», а также диаметр отверстия в подвесном потолке

для вариантов «Б» и «В».

ВНИМАНИЕ!

Для установки извещателя на розетку присоединительную необходимо совместить риску извещателя с короткой риской розетки

и повернуть её по часовой стрелке до совмещения риски извещателя с меткой 3, как показано на рисунке 2 (А).

///////////////////////////////////////
