1. Общее описание
Компания «Пи-Эй-Ти» (РАТ) (г.Сюджоу) производит Ограничитель Момента Силы марки DS380 (далее, ОМС) который предоставляет оператору крана всю необходимую информацию.

При помощи различных датчиков ОМС замеряет все функциональные данные, информируя оператора о рабочем состоянии крана. По мере изменения операций, меняются и показатели на ОМС.

ОМС может предоставлять оператору данные о вылете стрелы, угле поворота стрелы, рабочей амплитуде, установленной и фактической нагрузке, а также прочие данные.

Если при работе произойдет превышение установленных норм, то ОМС подаст оператору предупреждающий звуковой и световой сигналы.

2. Предупреждение

ОМС является лишь вспомогательным устройством, которое предупреждает оператора о нарушениях.

Это устройство не заменит те оценки, которые должен делать оператор.
Внимание
При правильной установке и наладке ОМС, устройство окажет незаменимую помощь _оператору. При установке ОМС необходимо тщательно отладить устройство._

3. Пояснение системы

ОМС DS380 может быть установлен на большинстве кранов.

Момент силы крана определить нелегко, тем более что это трудно сделать визуально, поэтому данные ОМС DS380, отражающие фактическое положение, позволяют оператору работать в безопасных пределах.

ОМС DS380 путем обработки данных датчиками определяет величину момента силы, и предупреждает оператора звуковым, световым сигналами, а также знаками на дисплее о нарушении правил эксплуатации.

4. Устройство прибора

1. Центральный блок управления

2. Жидкокристаллический дисплей

3. Масляный датчик

4. Датчик длины угла

5. Переключатель ограничения высоты и вертикальность веса

6. Блок питания электроприбора контроля крана

5. Инструкция но применению

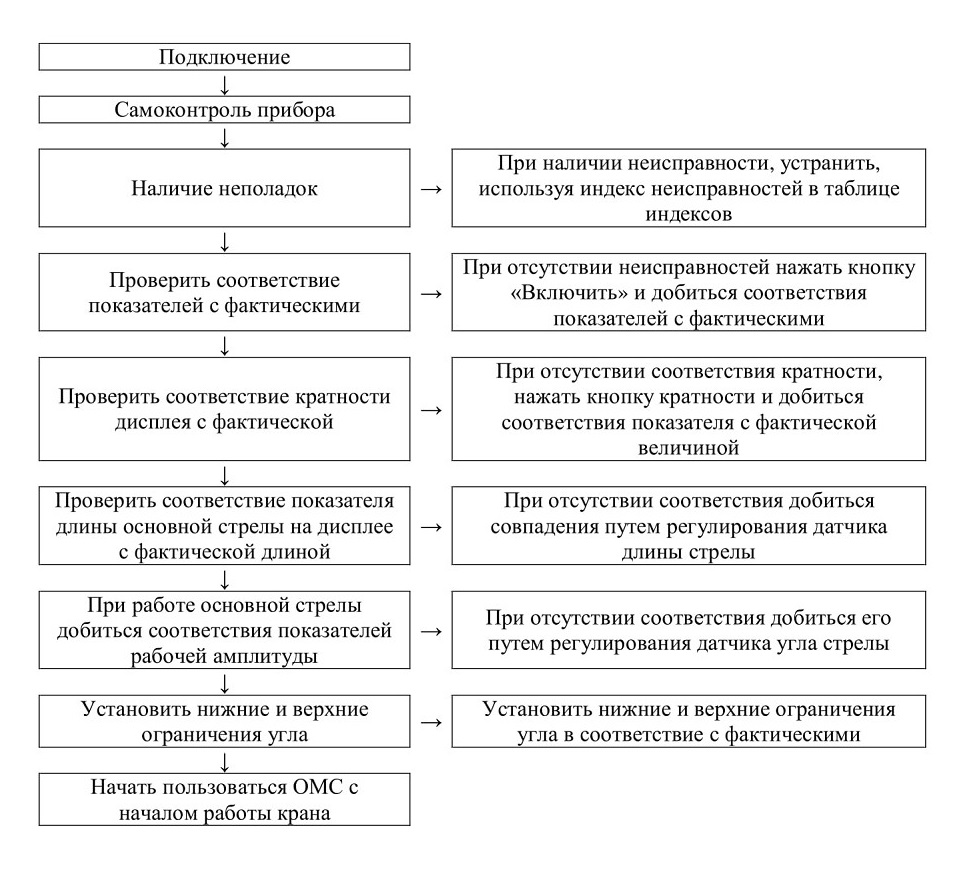

После нормальной отладки, ОМС работает в автоматическом режиме, поэтому оператору следует хорошо усвоить принципы работы прибора и пользоваться ОМС только после отладки прибора.

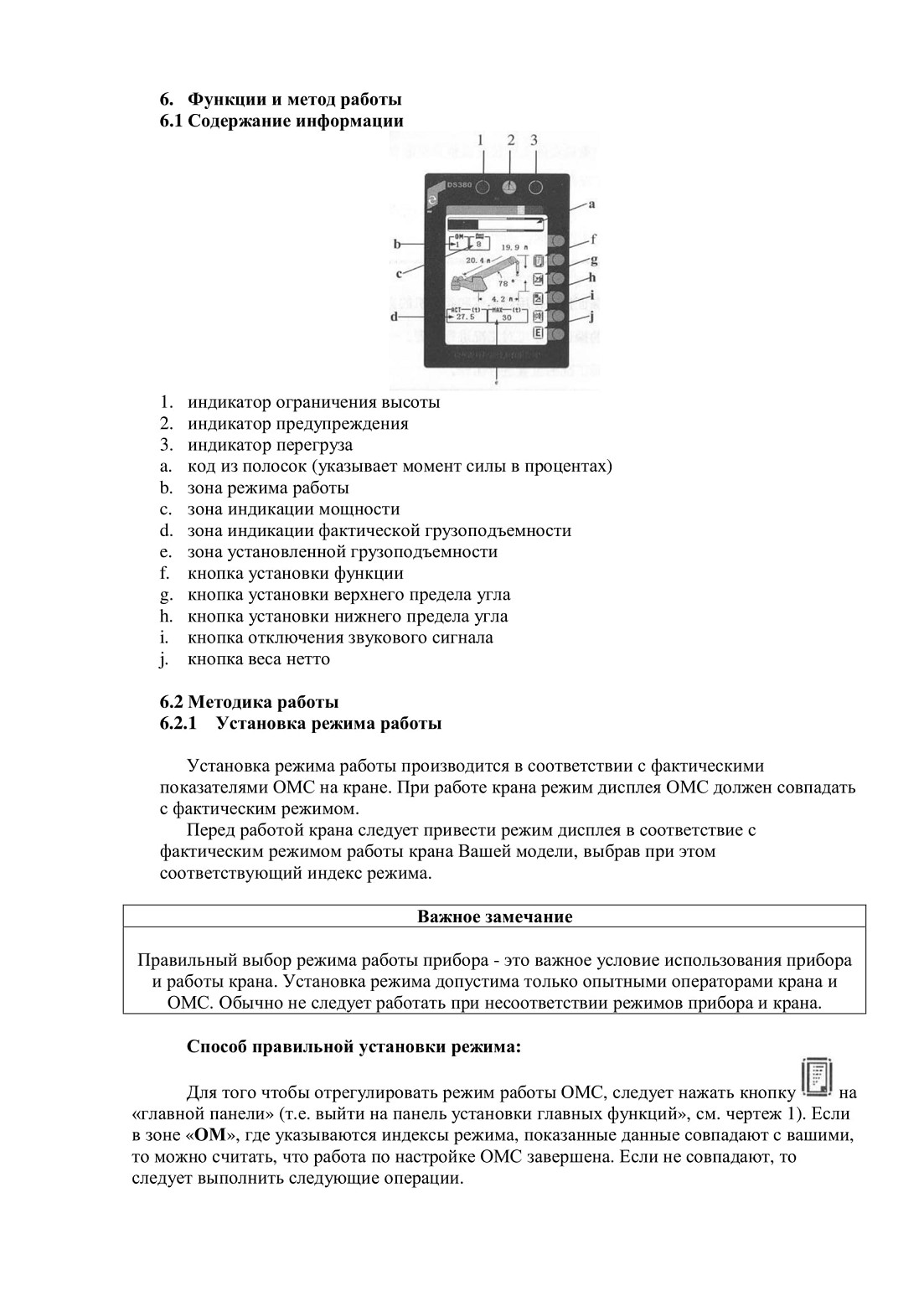

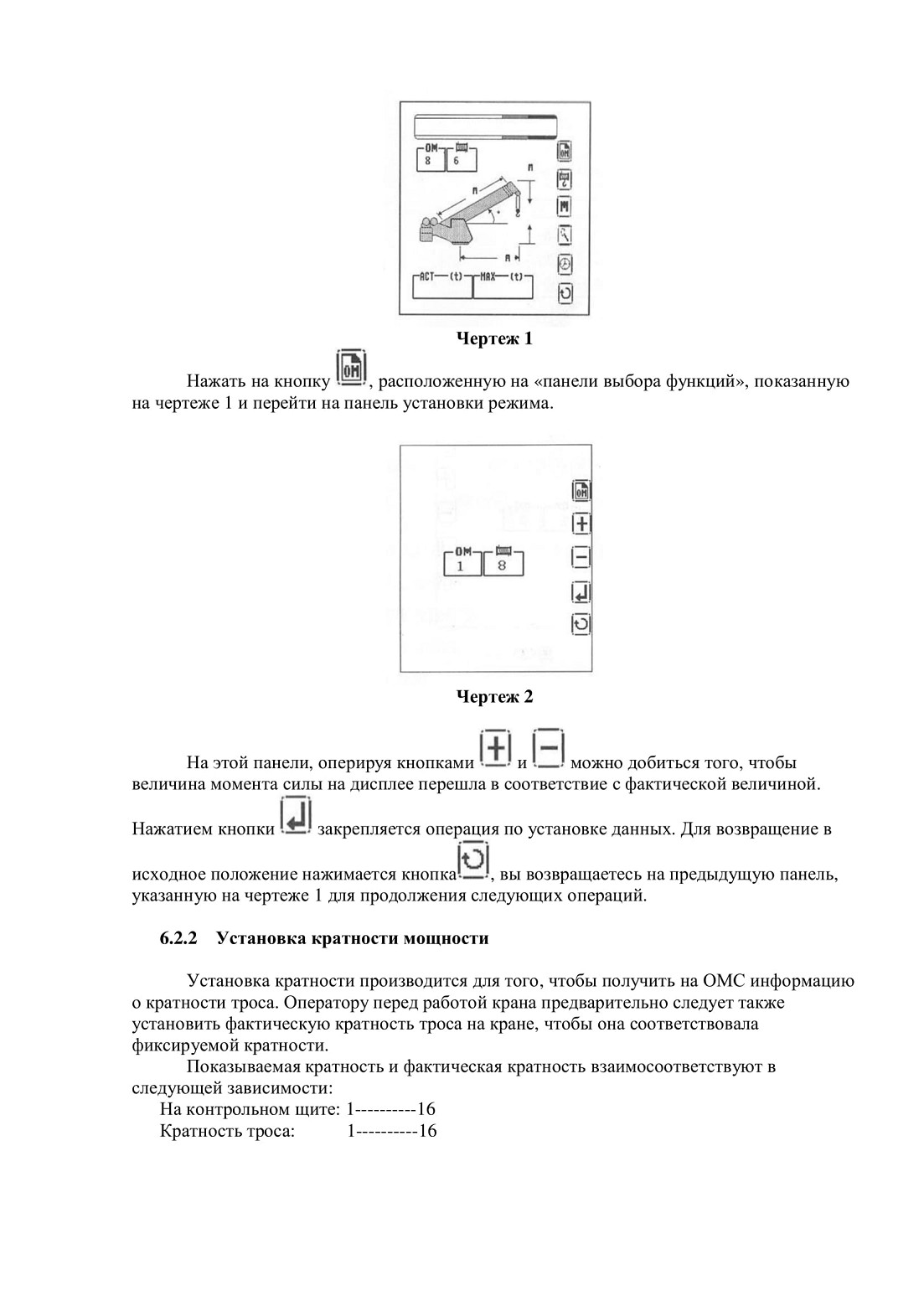

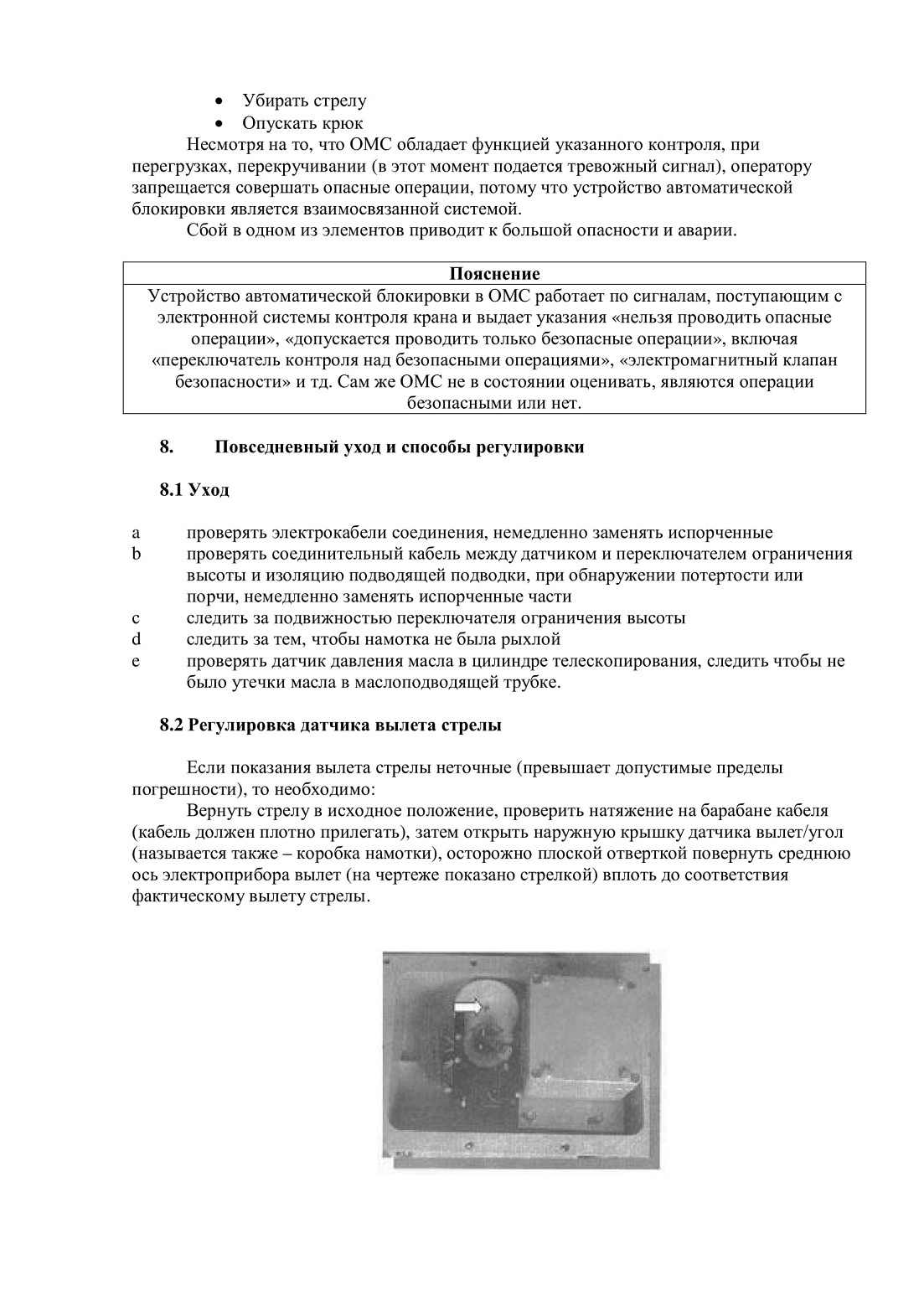

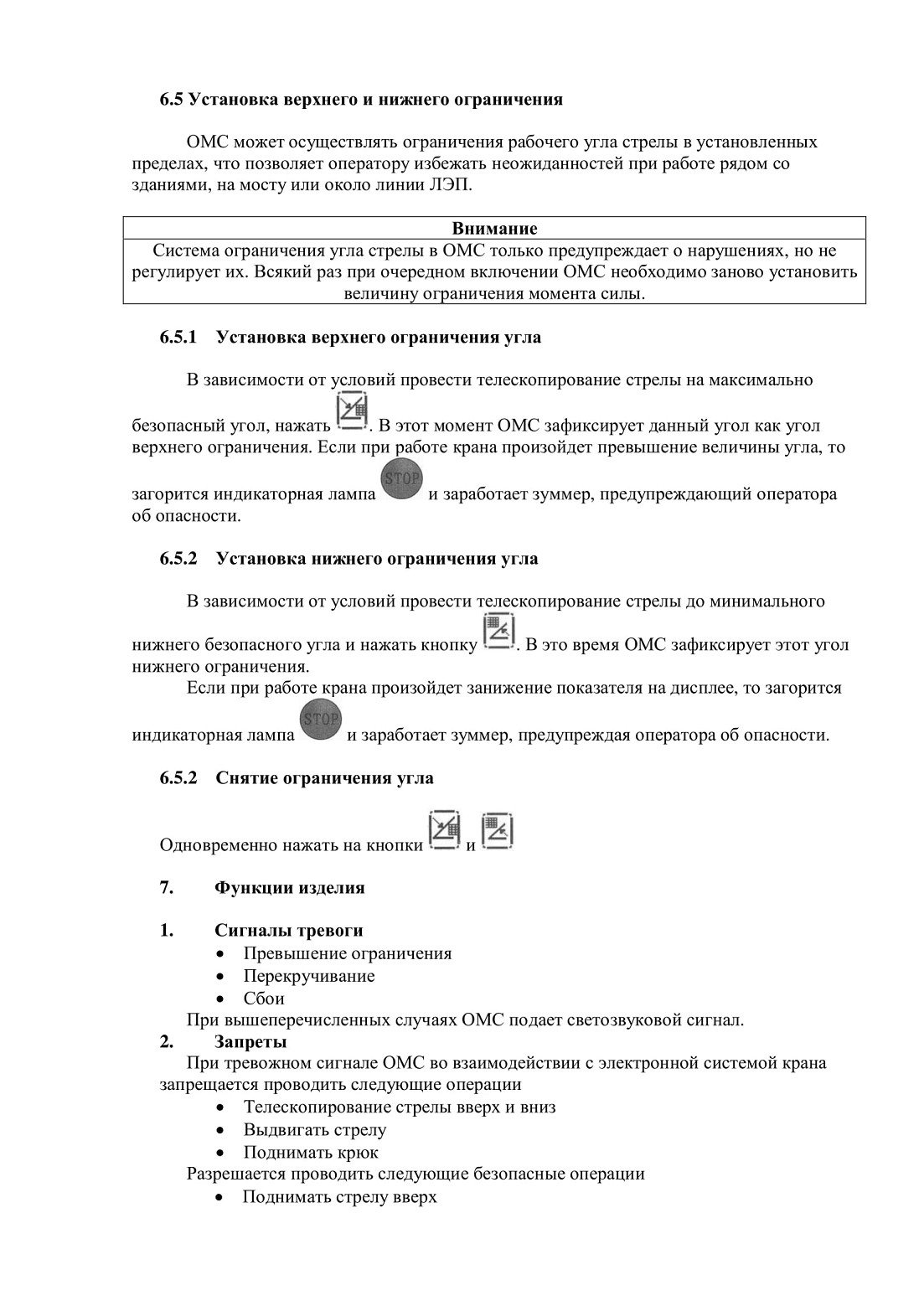

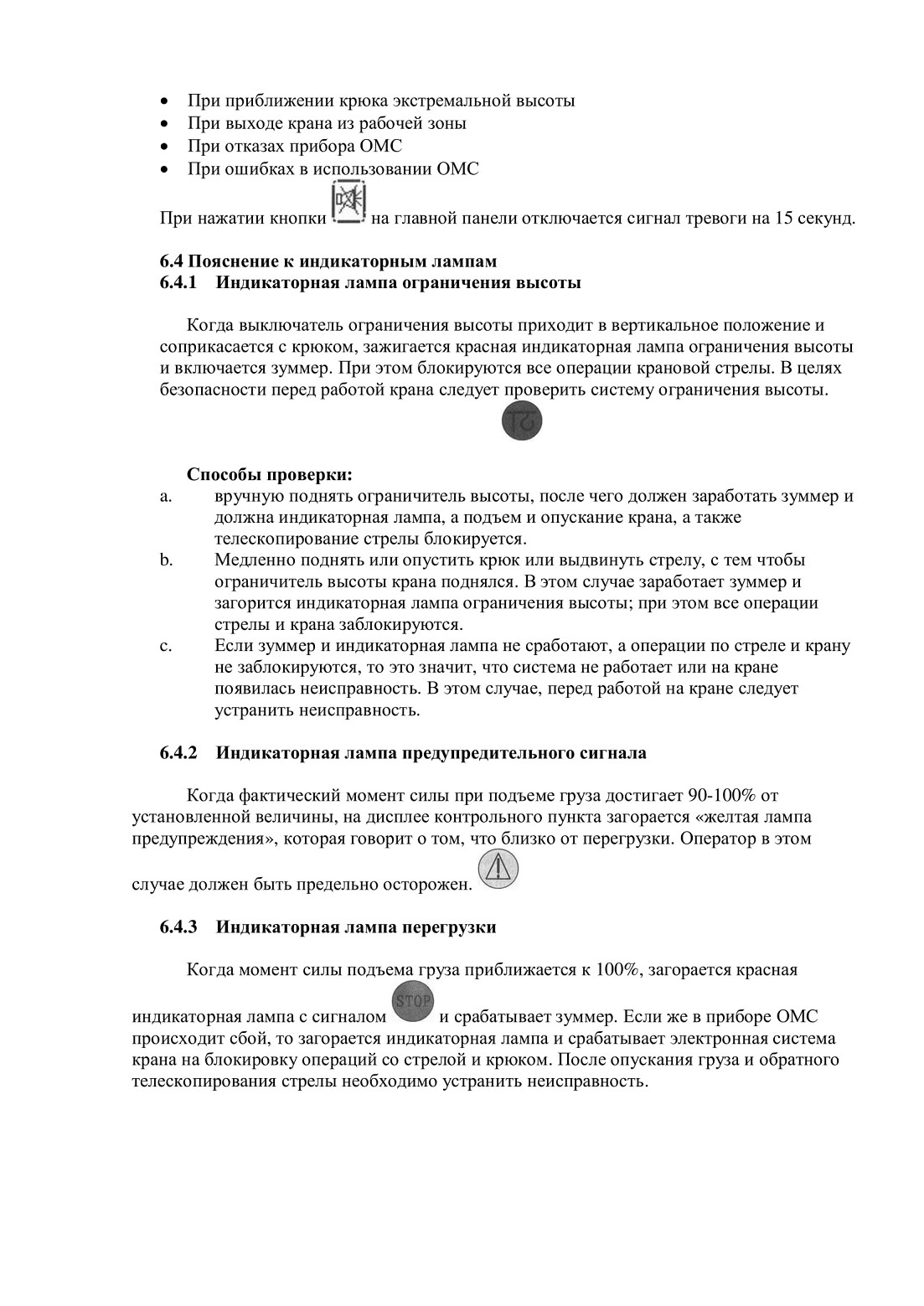

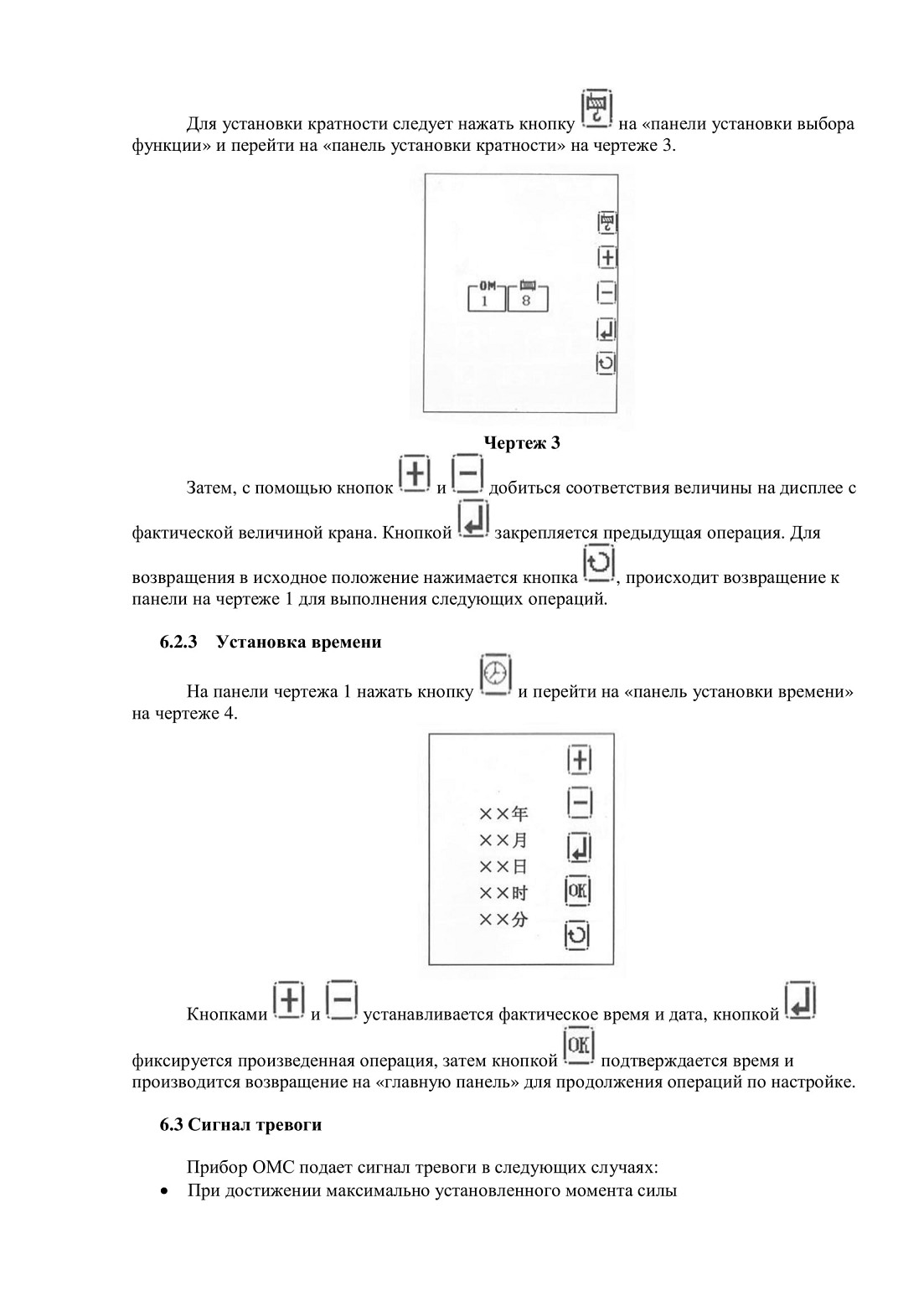

8.3 Регулировка датчика угла

Датчик угла и датчик вылета размещаются в одной коробке. Перед проверкой вернуть стрелу в свернутое изначальное положение.

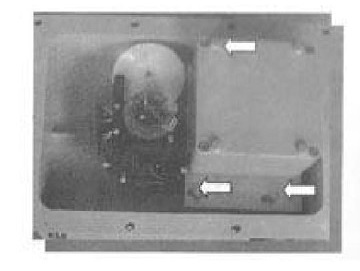

Показанная величина должна соответствовать фактической. С помощью угломера определить фактический угол рамы стрелы при значениях 10° и 70° на предмет соответствия показаниям дисплея или же с помощью рулетки замерить рабочую амплитуду. В случае расхождения в данных необходимо отрегулировать датчик. Для этого нужно ослабить 3 болта (указаны на чертеже стрелками) и подвинуть весь датчик до совпадения показаний датчика с фактическими величинами угла. После этого завернуть болты.

8.4 Безостановочное звучание зуммера

Если после начала работы и при нормальной индикации данных, при отсутствие каких-либо неполадок, возникнет непрерывное звучание зуммера, необходимо проверить, нет ли обрыва провода замера вылета стрелы в месте соединения с ограничителем высоты или короткого замыкания в результате попадания воды.

8.5 Если при возращении стрелы в исходное положение электрокабель замера вылета стрелы не ложится на свое место либо ложится с трудом, возможно, из-за недостаточного натяжения в приемной коробке или из-за выпадения кабеля из ложа приемной коробки, то в этом случае необходимо подтянугь на несколько витков шнур замера вылета стрелы, чтобы он туже ложился в коробке.

Для этого необходимо проделать следующие операции:

1. Вернуть стрелу в исходное положение и уложить на раму

2. Снять кабель замера вылета стрелы со стрелы, предварительно укрепив его в передней части стрелы, а затем осторожно уложить его в приемном коробе.

3. В коробе, с помощью 3-5 витков, добиться тупого натяжения кабеля с таким расчетом, чтобы ои свободно возвращался на свое место.

4. Вынуть кабель из короба и укрепить в передней части стрелы по установленным правилам.

5. После всего в коробе шнура натяжения могут появиться неточности в показаниях вылета стрелы. В этом случае следует отрегулировать датчик вылета стрелы, чтобы его показания совпадали с фактическими.

_Внимание_

Вышеуказанную регулировку следует проводить с осторожностью. Неудачная регулировка может нанести вред крану и его работе. После регулировки, операции на _кране надлежит проводить после повторной сверки данных._

9. Во время работы крана, по причине неправильного проведения операций или сбоев в ОМС, данное устройство, как правило, может с помощью специальных индексов на дисплее сообщить информацию для сведения оператору. Появление на дисплее этих индексов, в одном случае вызвано нарушением оператора правил работы, в других случаях они вызваны техническими причинами. Ниже, для удобства пользователя приводится разъяснение некоторых индексов.
_Важное замечание_

Если Вам не удается устранить сбои с помощью приведенной ниже таблицы, просим непременно связаться с нами потел.: (0516) 8788-5777, факс (0516) 8779-3971

Код	Неисправность	Признаки неисправности	Способы устранения
Е01	Ниже минимальной рабочей амплитуды или превышение пределов максимальной рабочей амплитуды	Из-за превышения угла подъема стрелы в графике кривой грузоподъемности соответственно происходит снижение минимальной рабочей амплитуды или превышение максимальной амплитуды	произвести телескопирование до допустимых в графике грузоподъемности пределов угла и телескопирования
Е02	превышение максимальной рабочей амплитуды или снижение минимальной рабочей амплитуды	из-за слишком маленького угла опускания стрелы произошло превышение пределов максимальной рабочей амплитуды и занижение минимальной рабочей амплитуды по сравнению с указанными в графике грузоподъемности величинами	произвести телескопирование до допустимых в графике грузоподъемности пределов угла и телескопирования
Е03	поворот в запрещенных пределах (неразрешенной зоне грузоподъемности)	превышение пределов поворота с грузом	повернуть до допустимого предела
Е04	нет такого режима работы	неправильно установлен режим работы или зашли в запрещенные границы поворота	в зависимости от фактических условий работы, установить правильный рабочий режим, вернуть стрелу в допустимое положение
Е05	запрещенные пределы вылета	а. произвести телескопирование с превышением или неполное. Например:	а. произвести телеско пирование стрелы или вернуть ее до правильной

		при проведении операции с использованием дополнительной стрелы произведено телескопирование главной стрелы не в соответствии с величиной установленной графиком грузоподъемности b. в датчике вылета стрелы не устранены возникшие неполадки. Например, трос замера вылета стрелы соскочил с барабана намотки в датчике вылета стрелы c. произошел сбой в передающей части между датчиком замера вылета стрелы и электроприводом фиксатора положения d. неисправность кабеля и троса, идущих от центрального контрольного пульта к датчику замера вылета стрелы e. Неисправность в электроприборе - фиксаторе положения (напряжения ??)	величины вылета. b. сложить стрелу, проверить силу натяжения на барабане кабеля (кабель должен быть жестко натянут), затем открыть наружную крышку датчика, осторожно плоской отверткой отрегулировать электроприбор- фиксатор (дяньвэйци) вылета стрелы, добившись соответствия с фактическими показателями c. заменить комплект многоосевого прибора (?), включая и колесо запуска, затем отрегулировать электроприбор- фиксатор (?) положения стрелы как это описано в пункте b d. проверить кабель и штепсель и, в случае необходимости, заменить e. заменить электроприбор фиксатор вылета стрелы
Е06	ниже минимального угла поворота при телескопировании стрелы	из-за излишнего телескопирования вниз дополнительной стрелы произошло уменьшение угла по сравнению с величиной, установленной графиком грузо подъем ности	поднять дополнительную стрелу до амплитуды или угла, указанных на графике грузо подъем ности
Е07	реле перегрузки не срабатывает	реле перегрузки заклинило, неисправно либо не подключено к сети	заменить реле, если не поможет, заменить материнскую плату
EOS	не срабатывает прибор-ограничитель высоты	неисправность в реле прибора ограничителя высоты или прибор не подключен к сети	заменить реле, если не поможет, заменить материнскую плату

Е09	не срабатывает реле 2	неисправность реле 2 на материнской плате или не подключено	заменить реле, если не поможет, заменить материнскую плату
Ell	напряжение в канале измерения вылета стрелы ниже минимальной величины	f. неисправность электрокабеля, идущего от центрального регулятора(пульта, устройства управления) до датчика вылета стрелы или неправильное подсоединение. Попала влага в штепсель датчика вылета/угла стрелы g. неисправность потенциометра вылета стрелы h. неисправность интегральной схемы измерительного канала	f. проверить кабель и штепсель, при необходимости заменить g. заменить потенциометр вылета стрелы h. заменить материнскую плату
E12	«безштанговое давление», напряжение в кабеле замеров ниже нижнего предела	a. неисправность кабеля, идущего от центрального пульта до датчика давления масла или в штепсель попала вода b. неисправность датчика давления c. неисправность интегральной схемы канала замеров	a. проверить кабель и штепсель, при необходимости заменить b. заменить датчик давления c. заменить материнскую плату
E13	«штанговое давление», напряжение в измерительном кабеле ниже нижнего предела	a. неисправность кабеля, идущего от центрального пульта до датчика давления масла или в штепсель попала вода b. неисправность датчика давления c. неисправность интегральной схемы канала замеров	a. проверить кабель и штепсель, при необходимости заменить b. заменить датчик давления c. заменить материнскую плату

///////////////////////////////////////
