РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАДУВНЫХ АЭРОЛОДОК РАКЕТА 320 (РА) / 330 (РА) / 350 (РА) / 380 (РА)
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НАДУВНЫХ АЭРОЛОДОК
Ракета 320 (РА)
Ракета 330 (РА)
Ракета 350 (РА)
Ракета 380 (РА)
СОДЕРЖАНИЕ:
1͘ Описание
2͘ Сборка и разборка
3͘ Контроль давления
4. Эксплуатация
5͘ Хранение
6. Техническое обслуживание
7͘ Гарантия
Внимательно ознакомьтесь с инструкцией перед началом эксплуатации лодки!
1. Описание
Надувные аэролодки "Ракета" предназначены для плавания по акваториям рек, озёр и морей по
установленным правилам МП, ВВП, ВП͘ Корпус лодки изготовлен из армированной ткани ПВХ и состоит
из надувных баллонов и стационарного вклеенного надувного днища низкого давления͘ Деревянные
конструкции и элементы надувных лодок изготавливаются из специальной многослойной водостойкой
ламинированной фанеры͘ Баллон лодки делится внутренними перегородками на независимые отсеки,
что обеспечивает плавучесть лодки с полной загрузкой при повреждении одного, либо двух из них͘
Лодка может эксплуатироваться в пресной или морской воде, а также на льду при температуре воздуха
от -10С до +35С на реках и прибрежных зонах озер, водохранилищ, морей при высоте волны не более
0,3 метра и удаления от берега на воде не более 500 метров, на льду не более 1000 метров͘
Комплект поставки аэролодки "Ракета"
• Лодка надувная в сборе 1 шт͘
• Банка съемная 2 шт͘
• Помпа 1 шт͘
• Весло разборное 2 шт͘
• Сумка 1 шт͘
• Комплект для ремонта (ткань ПВХ, клей} 1 шт
• Руководство по эксплуатации (паспорт) 1 шт͘
2

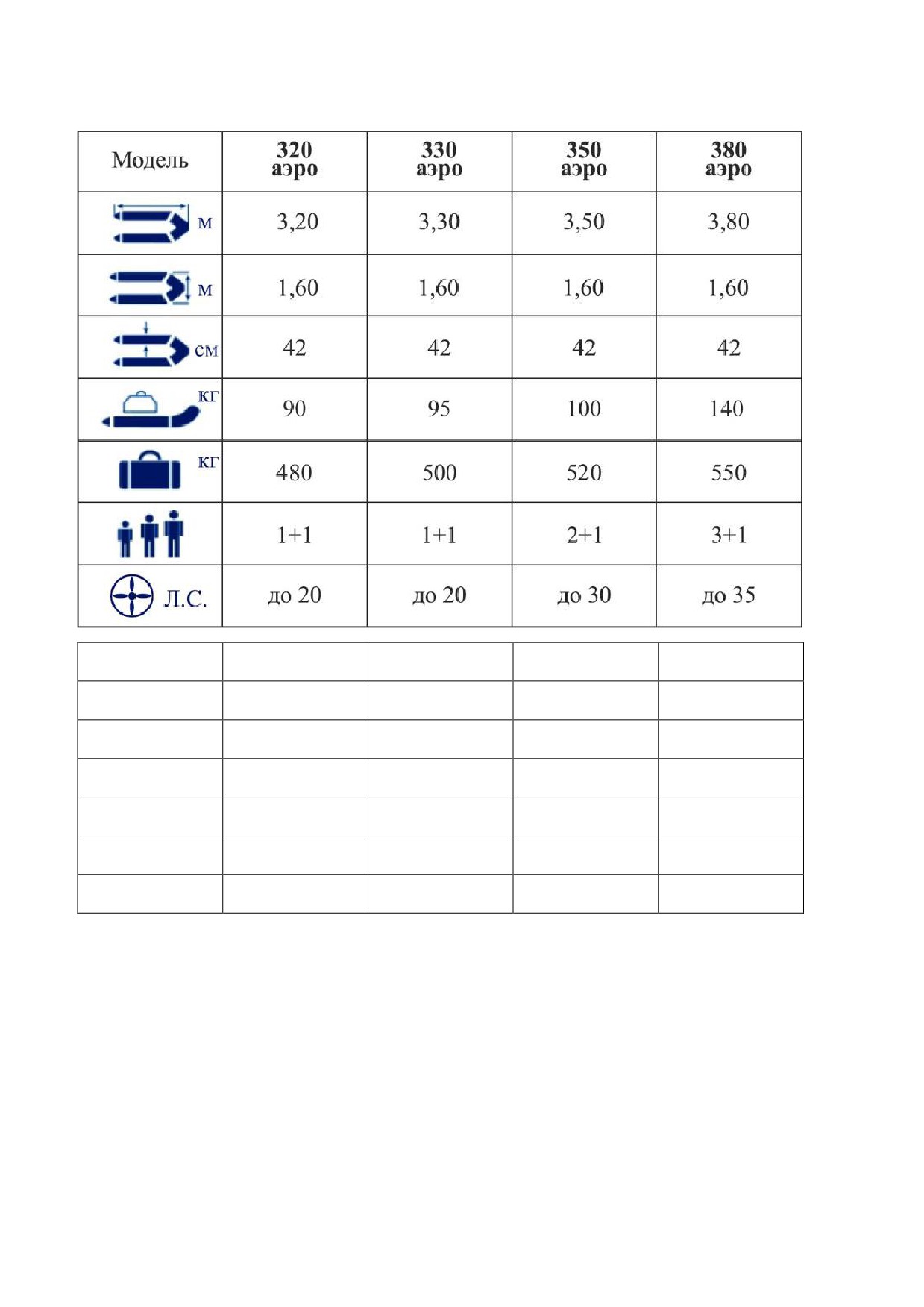

Таблица характеристик
Ширина лодки
1,6
1,6
1,6
1,6
габарит (м)
Диаметр баллона
47
47
47
47
(см)
Кол-во надувных
3 + дно
3 + дно
3 + дно
3 + дно
отсеков
Макс͘ осадка (м)
0,1
0,1
0,1
0,1
Макс высота
0,3
0,3
0,3
0,3
волны (м)
Удаление от
500
500
500
500
берега по воде (м)
Удаление от
1000
1000
1000
1000
берега по льду (м)
Грузоподъёмность рассчитана с учетом аэроустановки͘
Эксплуатация подвесного мотора не предназначена строением корпуса судна на аэролодках "Ракета"
330, 350, 380͘ Установка аэродвигателя на металлической раме допускается при условии надежного
крепления рамы к баллонам и транцу и соблюдения ограничений по допустимой
нагрузке на транец, указанных для аэродвигателя (вес, мощность)͘
Установка аэродвигателя превратит лодку в маломерное судно особой конструкции͘
Надувная аэролодка "Ракета" предназначена для перемещения людей и малых грузов, рыбалки, охоты
и отдыха на закрытых водоемах и в умеренную погоду͘
3
2. Сборка и разборка
Внимание! Не используйте для накачивания лодки, не предназначенные для этого насосы, например
автомобильных компрессор͘ Перекачивание лодки может привести к разрыву швов и переборок͘
Рабочее давление в баллонах и в надувном дне низкого давления 0,25 — 0,3 Бар͘
Внимание! При накачивании лодки обязательно используйте манометр для контроля давления͘
Превышение давления в отсеках может привести к повреждению лодки или сокращению срока ее
службы͘
Сборка
• Разложите аэролодку на ровной, предварительно расчищенной поверхности;
• Снимите колпачки с клапанов, убедитесь, что ниппель клапана находится в верхней позиции;
• Присоедините адаптер насоса к клапану͘ Накачайте баллоны до неполного давления͘ Повторите
процедуру с носовым отсеком, а затем с надувным дном;
• Докачайте все отсеки лодки до рабочего давления;
• Вставьте сиденья (банки) в бортовые крепления;
• Отверните фиксаторы весел на уключинах, установите весла, заверните фиксаторы обратно͘
Крепление аэроустановки
• Установите аэроустановку посередине транца, и равномерно разместите нагрузку по баллонам,
максимально сильно затяните болты консоли, периодически проверяйте и при необходимости
подтягивайте их͘
Разборка
• Дайте аэролодке просохнуть;
• Очистите аэролодку, сиденья, весла, покрытие пола от грязи, обратив особое внимание на песок
и мелкий мусор, скапливающийся между надувными бортами и днищем͘ При необходимости
используйте неагрессивные к материалам лодки моющие средства;
• Снимите весла и обязательно наверните фиксаторы уключин во избежание повреждения
покрытия баллонов во время транспортировки;
• Выпустите воздух из баллонов и надувного дна низкого давления, для этого снимите колпачки с
клапанов, нажмите на ниппель и зафиксируйте клапан в открытой позиции;
• Положите спущенную аэролодку на днище, заверните внутрь расправленные бортовые баллоны
на ширину днища, равномерно скатайте с одного конца и поместите в сумку͘
3. Контроль давления
Внимание, контроль давления!
Во время эксплуатации важно ответственно подходить к вопросу контроля давления в отсеках
аэролодки, т͘к͘ именно превышение давления является наиболее распространенной причиной
эксплуатационных повреждений͘
4
Контроль давления на стадии накачивания
1͘ Контроль рекомендуется осуществлять по калиброванному манометру (это важно, т͘к͘ китайские
недороги манометры часто имеют брак и / или погрешность измерений, которые необходимо
учитывать)͘
2͘ При накачивании лодки нужно учитывать температуру среды͘ Если вы накачиваете лодку, например,
прохладным утром в тени, то последующей эксплуатации в жару под солнцем давление в отсеках
повысится, это нужно учитывать͘
Контроль давления на стадии эксплуатации
1͘ Важно учитывать, что при охлаждении давление падает, а при нагреве - растет͘ Пример: накачали
лодку до рабочего давления на берегу, спустили на воду͘ От воды дно охладилось, давление
понизилось и стало помягче͘ Вы его подкачали прямо на воде снова до рабочего (да еще и поплотнее,
чтоб дно стало пожестче)͘ Затем решили сделать привал (или собрались уезжать днем) и лодку
вытащили на берег͘ На берегу лодка может серьёзно нагреться, например, стоя на горячем песке или
под прямыми лучами солнца͘ Перегрев в такой ситуации может привести к
превышению давления и повреждению лодки͘
2͘ Важно учитывать фактор динамических нагрузок͘ Несмотря на то, что динамическая нагрузка может
быть кратковременной (вроде удара волн о дно при движении на скорости), ее может быть достаточно
для превышения давления, если оно находится на верхней границе рабочего
диапазона͘ К динамическим нагрузкам относятся удары волн, прыжки на дне и т͘д͘ Причем такие
нагрузки могут быть комбинированными, например подпрыгивание тяжелого груза при ходе по
бьющей в дно волне͘
3͘ Важно учитывать фактор изменения распределения веса͘ Например, вы накачали лодку до верхнего
предела рабочего давления и один или с компанией отправились к месту рыбалки͘ Вы разместились на
банках и ваш вес в основном приходится на баллоны, на дно оказывается
минимальное давление͘ Когда вы приступите к рыбалке (например, стоя взаброс), то все давление
перераспределиться с баллонов на дно͘ Когда вы будете ходить по дну, то это будет дополнительно
приводить к динамическим нагрузкам͘
Рекомендации по безопасной эксплуатации
1͘ Помните, что недостаточно контроля только одного (или части) воздействующих на лодку факторов͘ К
повреждению может привести как "разовая акция" с сильным повреждением (например, прямой
перекач автонасосом), так и комплекс факторов меньшей силы (накачивание до предела, а потом
скачущий груз на волнах)͘
2͘ Помните, что узлы лодки хоть и имеют запас прочности, но тем не менее, не предназначены для
постоянной эксплуатации на пределе͘ Превышение рабочего давления не обязательно приведет к
немедленному повреждению, но может снизить прочность материалов и понизить
порог надежности узлов лодки͘ Регулярная эксплуатация "на пределе" приведет к накапливанию
эффекта "усталости" материалов, возрастанию рисков получения повреждения и снижению общего
срока жизни лодки͘
Старайтесь придерживаться рекомендованного диапазона давления!
Следование данному совету оставит лодке "запас" при повышении давления в результате внешних
факторов и избавит вас от необходимости просчитывать все ситуации и заниматься постоянным
контролем давления, стравливанием и подкачиванием͘
5
4. Эксплуатация
Движение под аэроустановкой
Запрещается устанавливать на лодку моторы, мощность которых превышает указанную в паспорте͘
• Внимательно ознакомьтесь с инструкцией по эксплуатации аэроустановки;
• Размещайте груз в лодке равномерно;
• Избегайте резкого набора скорости, во избежание опрокидывания аэролодки;
• При движении держитесь за леер;
• В случае потери контроля над управлением лодкой воспользуйтесь аварийным выключателем
для прерывания работы мотора;
• Будьте внимательны с гоюче-смазочными материалами, заправку бака производите только на
берегу;
• Не загрязняйте акваторию и берег остатками топлива и смазки͘
Настройка весел
У весел можно настроить необходимый вылет и поворот лопастей͘ Настройку нужно произвести
самостоятельно при первом выходе на воду по месту и своим личным предпочтением͘ Для этого вам
понадобится подходящая отвертка͘ Ослабьте винты фиксации хомутов, отрегулируйте удобное для вас
положение весел и зафиксируйте хомуты͘ Отметим, что предпочтительным положением весел на лодке
будет вариант с хомутами наружу относительно уключин, так чтобы винты хомутов смотрели вверх͘ Так
удобнее производить настройку, и весла в стояночном положении плотно прилегают к баллонам лодки͘
Накладки на транец
Накладки служат для защиты транца лодки от повреждений посадочными элементами мотора и в силу
своей функции подвержены износу͘ В определенной мере они являются расходными частями и при
утрате своих свойств подлежат замене͘ Процедура не требует особых навыков и
может быть произведена самостоятельно в домашних условиях͘
Сливные клапаны
Сливные отверстия при нормальной нагрузке на лодку находятся выше воды, а клапаны снабжены
плотными пробками͘ Сами клапаны слива воды оснащены мягкими мембранами обратного потока (т͘н͘
обратный клапан), которые снижают пропускную способность, а также могут
забиваться͘ Если для вас пропускная способность сливных клапанов в приоритете, то мембраны могут
быть удалены͘ Для этого аккуратно извлеките их с внешней стороны, чтобы не повредить и оставить
возможность их повторной установки при необходимости͘
Воздушные клапаны
Воздушные клапаны имеют 2 положения: открытое - шток утоплен, закрытое - шток отжат,
Переключение происходит нажатием с одновременным поворотом штока на 90 градусов͘ Во избежание
поломки механизма обязательно закрывайте клапаны защитными колпачками во
время эксплуатации лодки͘ Накачивание лодки насосом производится при закрытых клапанах͘
Используйте насос только с подходящим переходником (штуцером)͘ На насосе с лодкой уже установлен
соответствующий переходник͘ В рем͘ наборе прилагается второй (запасной),
который вы при необходимости можете установить на другой насос͘
6
5. Хранение аэролодки
При хранении в надутом состоянии на открытом воздухе рекомендуется укрывать лодку для защиты от
грязи, осадков, солнца (к примеру, для этого можно приобрести специальный стояночный чехол)͘ При
хранении лодки в свернутом виде настоятельно рекомендуем очищать ее от органических загрязнений,
т͘к͘ запахи могут привлекать грызунов, которые способны нанести урон лодке͘ Хранение также можно
осуществлять в неотапливаемых помещениях͘ Мы рекомендуем не разворачивать и не надувать
промерзшую лодку͘ Ее нужно "отогреть" в теплом помещении͘ Соблюдение этого правила увеличит
срок службы лодки͘
6. Техническое обслуживание
В целом, обслуживание сводится к периодическому осмотру лодки с целью выявления повреждений͘
По необходимости нужно подтягивать воздушные клапаны, т͘к͘ со временем от вибраций и
растягивания ткани затяжка может ослабевать͘ Для этого используется специальный ключ из
ремнабора͘ На спущенной лодке немного ослабьте затяжку клапана и крепко затяните его, обязательно
удерживая рукой внутреннюю часть клапана с обратной стороны баллона/днища͘
7. Гарантия
На лодки «Ракетаͩ распространяется гарантия 24 мес͘ Гарантия распространяется на ткань ПВХ, швы,
транец и узлы его крепления к баллонам и днищу͘ На комплектующие и составные части лодки (насос,
весла, клапаны, банки, леер и пр͘) дается гарантия, отличная от гарантии на основное изделие - 12 мес͘
Гарантийные обязательства распространяются на качество материалов, швов и конструктивных
элементов лодки при надлежащем использовании и соблюдении эксплуатационных норм͘
Гарантия не распространяется на случаи повреждения лодки, полученные при несоблюдении правил
эксплуатации и хранения изделия͘ Гарантийные обязательства не распространяются так же на
самостоятельно переделанные изделия͘
Гарантия на аэроустановку (двигатель, рама и сопутствующее оснащение) предоставляется отдельно от
лодки (производителем аэроустановки).
Поддержка
Если у вас возникают вопросы, обращайтесь к нам за консультацией͘
• Информация по лодке: raketa-boats.ru
• Вопросы по аэроустановке: __________________________________________________________
7
Гарантийный талон
Модель аэролодки: ___________________________________________________________________
Серийный номер: _____________________________________________________________________
Дата производства: ____________________________________________________________________
Производитель аэролодки: ИП Терентьев А͘В͘
(печать, подпись)
Модель аэроустановки: ________________________________________________________________
Серийный номер: _____________________________________________________________________
Дата производства: ____________________________________________________________________
Производитель аэроустановки: __________________________________________________________
(печать, подпись)
Продавец: ___________________________________________________________________________
(печать, подпись)
Владелец: ___________________________________________________________________________
_____________________________________________________________________________________
8
