Тестовые задания по курсу "Инженерная графика" (НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ, 2008 год, Беларусь)
Тестовые задания по курсу Инженерная графика, 2008 год, Беларусь
для студентов специальностей:
1-36 01 01 "Технология машиностроения";
1-36 01 03 "Технология оборудования машиностроительного
производства;
1-36 01 04 "Оборудование и технология высокоэффективных процессов
обработки материалов";
1-36 08 01 "Машины и аппараты текстильной, легкой
промышленности и бытового обслуживания"
1-50 01 02 “Конструирование и технология швейных изделий”;
1-50 02 01 “Конструирование и технология изделий из кожи”;
1 50 01 01 “Технология пряжи, тканей, трикотажа и нетканых
материалов”.
2008
СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………………..
1. Точка………………………………………………………………………….
2. Прямая………………………………………………………………………..
3. Плоскость……………………………………………………………………..
4. Позиционные задачи с плоскостью…………………………………………
5. Многогранники……………………………………………………………….
6. Конус………………………………………………………………………….
7. Цилиндр………………………………………………………………………
8. Сфера………………………………………………………………………….
9. Тор…………………………………………………………………………….

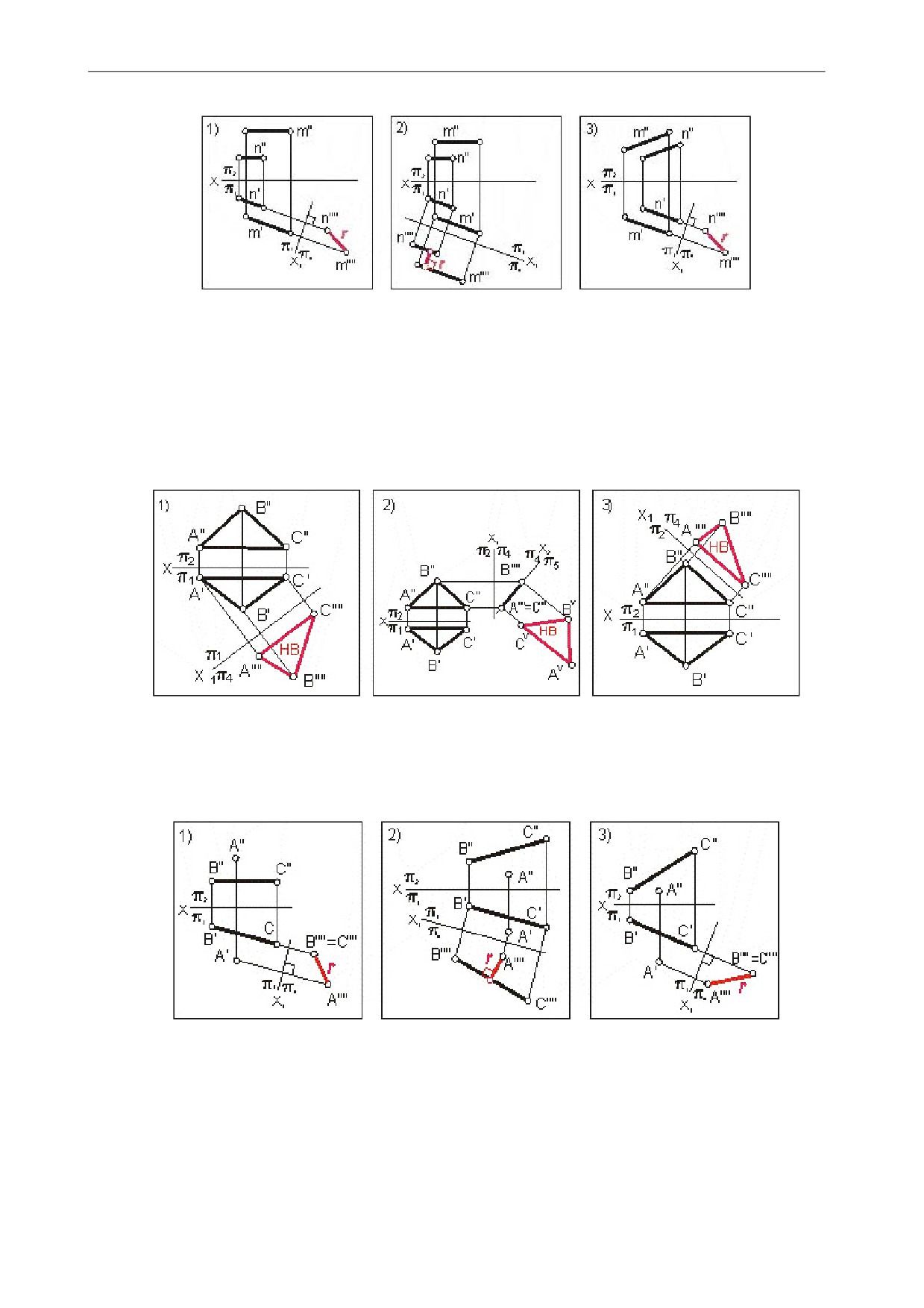

10. Способы преобразования чертежа…………………………………………

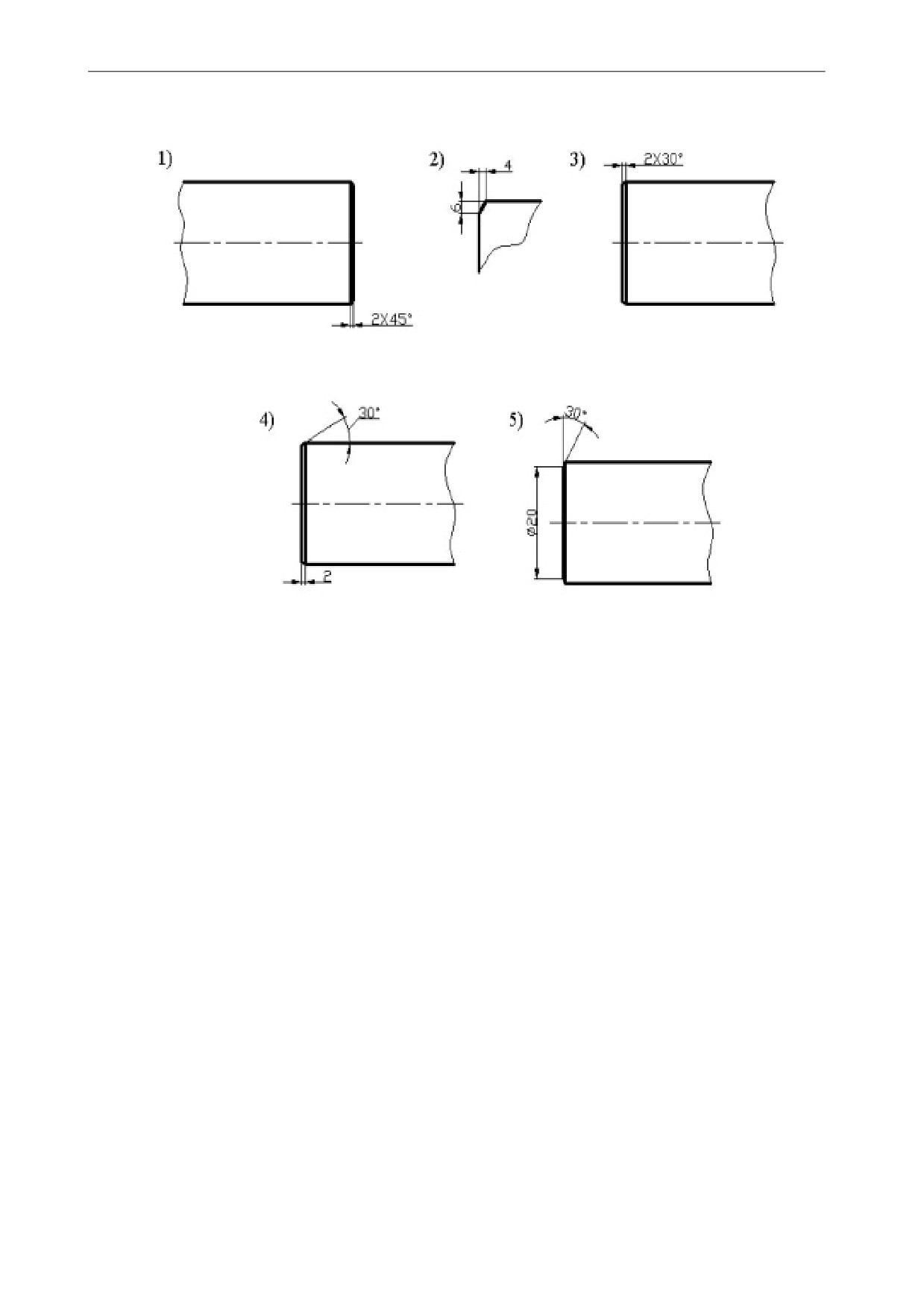

11. Оформление чертежа……………………………………………………….

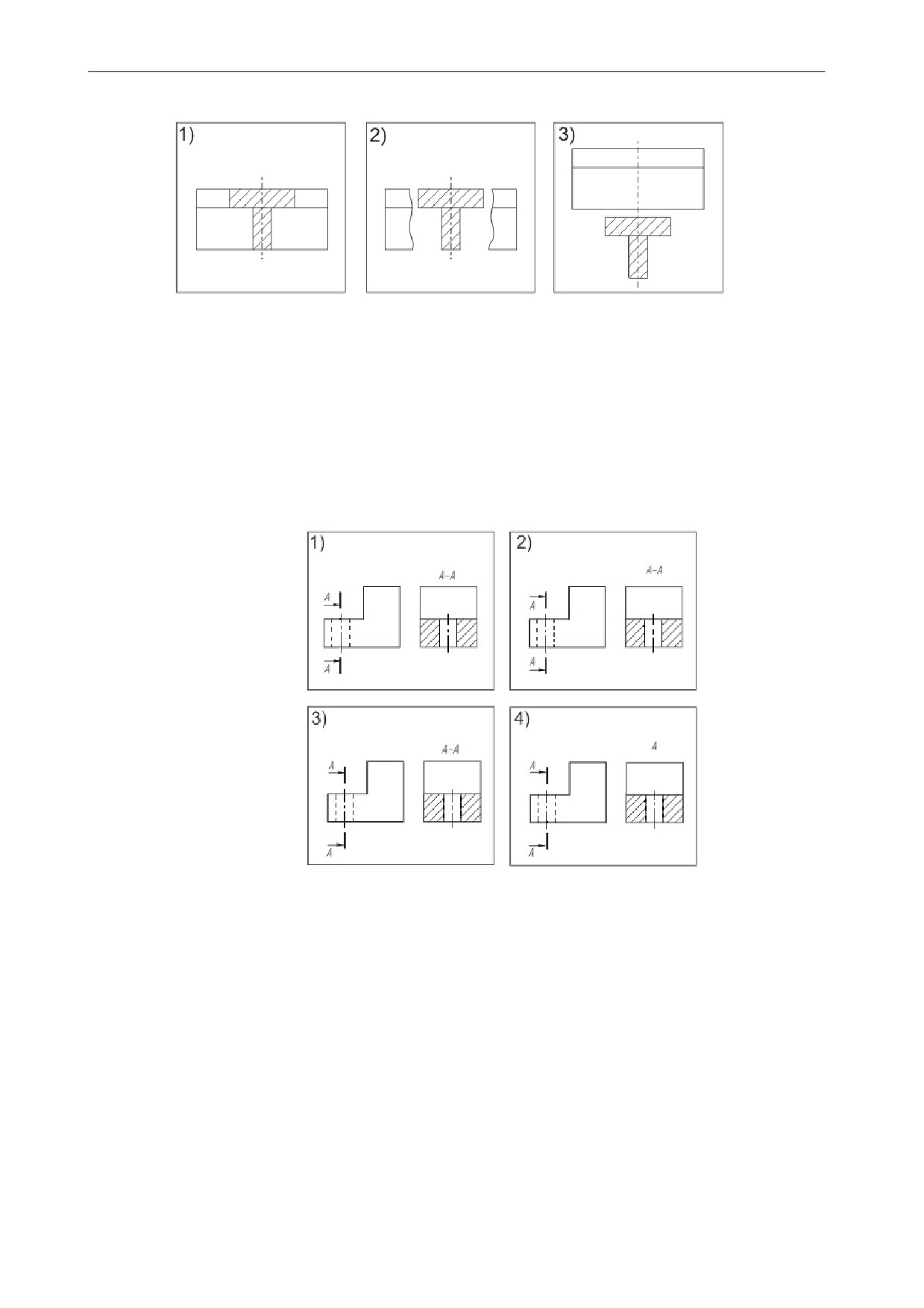

12. Изображения: виды, разрезы, сечения…………………………………….
ВВЕДЕНИЕ
Настоящие тестовые задания предназначены для самоконтроля знаний
студентов специальностей: 1-36 01 01 "Технология машиностроения"; 1-36 01
03 "Технология оборудования машиностроительного производства; 1-36 01 04
"Оборудование и технология высокоэффективных процессов обработки
материалов";
1-36
08
01 "Машины и аппараты текстильной, легкой
промышленности и бытового обслуживания"; 1-50 01 02 “Конструирование и
технология швейных изделий”; 1-50 02 01 “Конструирование и технология
изделий из кожи”; 1 50 01 01 “Технология пряжи, тканей, трикотажа и нетканых
материалов”. Тестовые задания по инженерной графике могут быть
использованы студентами первого курса дневного отделения всех
специальностей при подготовке к тестированию по курсу "Начертательная
геометрия. Инженерная и машинная графика".
"Тестовые задания" включают в себя контрольные вопросы по основным
разделам курса: "Точка”,
“Прямая”,
“Плоскость”,
“Позиционные задачи с
плоскостью”,
“Многогранники”,
“Конус”,
“Цилиндр”,
“Сфера”,
“Тор”,
“Способы преобразования чертежа”, “Оформление чертежа”, “Изображения:
виды, разрезы, сечения”.
Тестовые задания можно считать печатным эквивалентом электронных
тестов, используемых для текущего и рубежного контроля знаний студентов.
Тестовое задание может состоять из чертежей и вопросов, относящихся к
данным чертежам, а также тест может быть представлен в виде обычных
вопросов и ответов на них. К вопросам даны варианты ответов, причем
правильным может быть один или несколько ответов. Для того чтобы
правильно ответить на вопросы-задания, нужно понять, что изображено на
предлагаемых чертежах. Поэтому, прежде чем отвечать на вопросы,
рекомендуется внимательно проанализировать каждый чертеж, относящийся к
конкретному вопросу, и только после этого выбирать соответствующие ответы.
В разделах, связанных с поверхностями и геометрическими телами,
представлены чертежи этих геометрических фигур, на которых изображены
точки или линии, принадлежащие поверхностям данных геометрических фигур.
Представлены также чертежи геометрических тел, пересеченных плоскостями.
При выборе правильных ответов необходимо проводить анализ о возможности
принадлежности точек и линий поверхностям, о правильности оформления
видимости в проекциях и т.д.
Вопросы, включенные в настоящие "Тестовые задания", являются
основой для проведения компьютерного тестирования студентов первого курса.
Электронная база компьютерного тестирования разделена на темы,
перечисленные выше. Следует помнить о том, что в каждой последующей теме
могут встретиться тесты предыдущих тем, если это не противоречит теме теста.
Например, в тему
“Многогранники”, как правило, включаются тесты о
взаимном положении прямой и плоскости, двух плоскостей (принадлежность,
пересечение, параллельность) и т.д. При проведении тестирования тест
составляется программой случайным образом из любого набора заданий,
находящихся в базе данных по одной теме. Продолжительность теста - 10…15
минут
(из расчета
60 секунд на один вопрос) в зависимости от темы.
Тестируемый должен отвечать на все вопросы по порядку. По окончании теста
выдается результат - процент правильных ответов. Исходя из полученного
результата, преподаватель выставляет студенту оценку за тестирование.
При работе с настоящими "Тестовыми заданиями по инженерной
графике" студентам запрещается в университетских экземплярах отмечать
правильные ответы и вносить любые изменения.
Тема "Точка"
1. Какая координата определяет расстояние точки до:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?
2. Укажите, какая из точек наиболее удалена от:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?
3. Укажите, какая из точек находится на одинаковом расстоянии от:
• горизонтальной и фронтальной плоскостей проекций?
• горизонтальной и профильной плоскостей проекций?
• фронтальной и профильной плоскостей проекций?
4 Какая точка находится на одинаковом расстоянии от:
• горизонтальной и фронтальной плоскостей проекций?
• горизонтальной и профильной плоскостей проекций?
• фронтальной и профильной плоскостей проекций?
А(20, 20, 30)
В(20, 30, 20)
С(30, 20, 20)
5 Какая пара точек находится на одинаковом расстоянии от:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?
А(15, 20, 30); В(20, 10, 30); С(15, 10, 30).
6. Какие точки находится на одинаковом расстоянии от:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?
1)
2)
3)
4)
5)
6)
7)
8)
9)

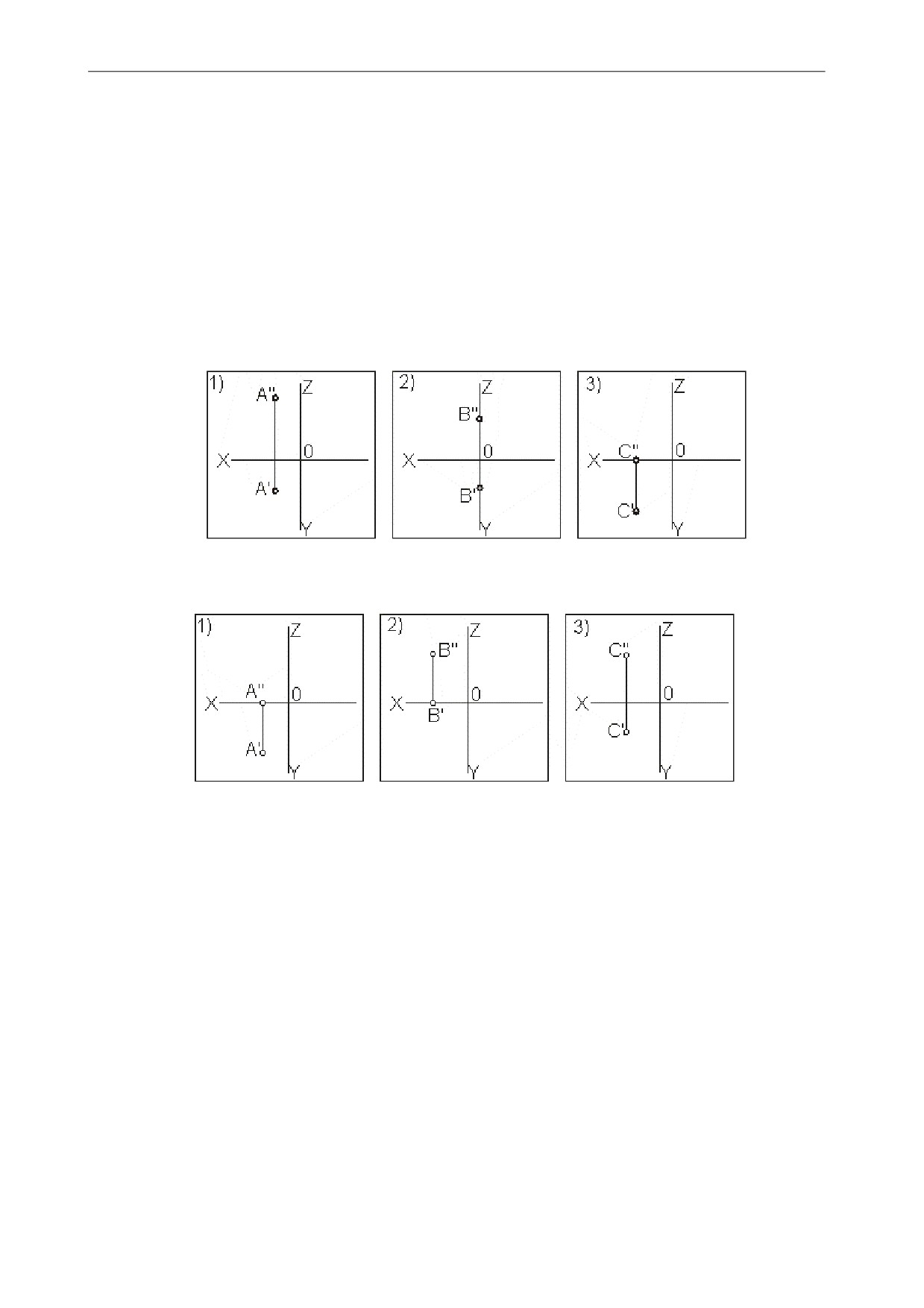

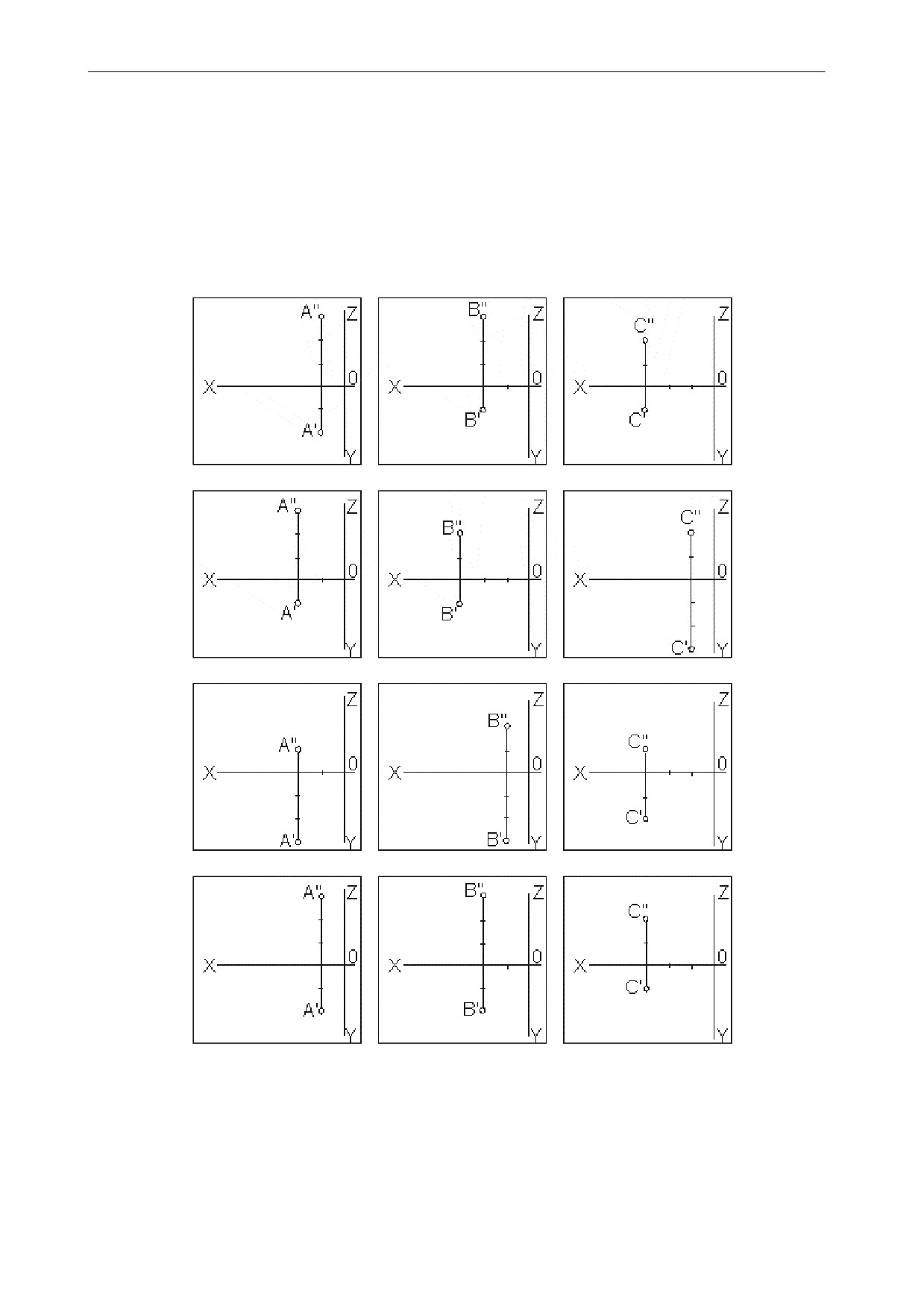

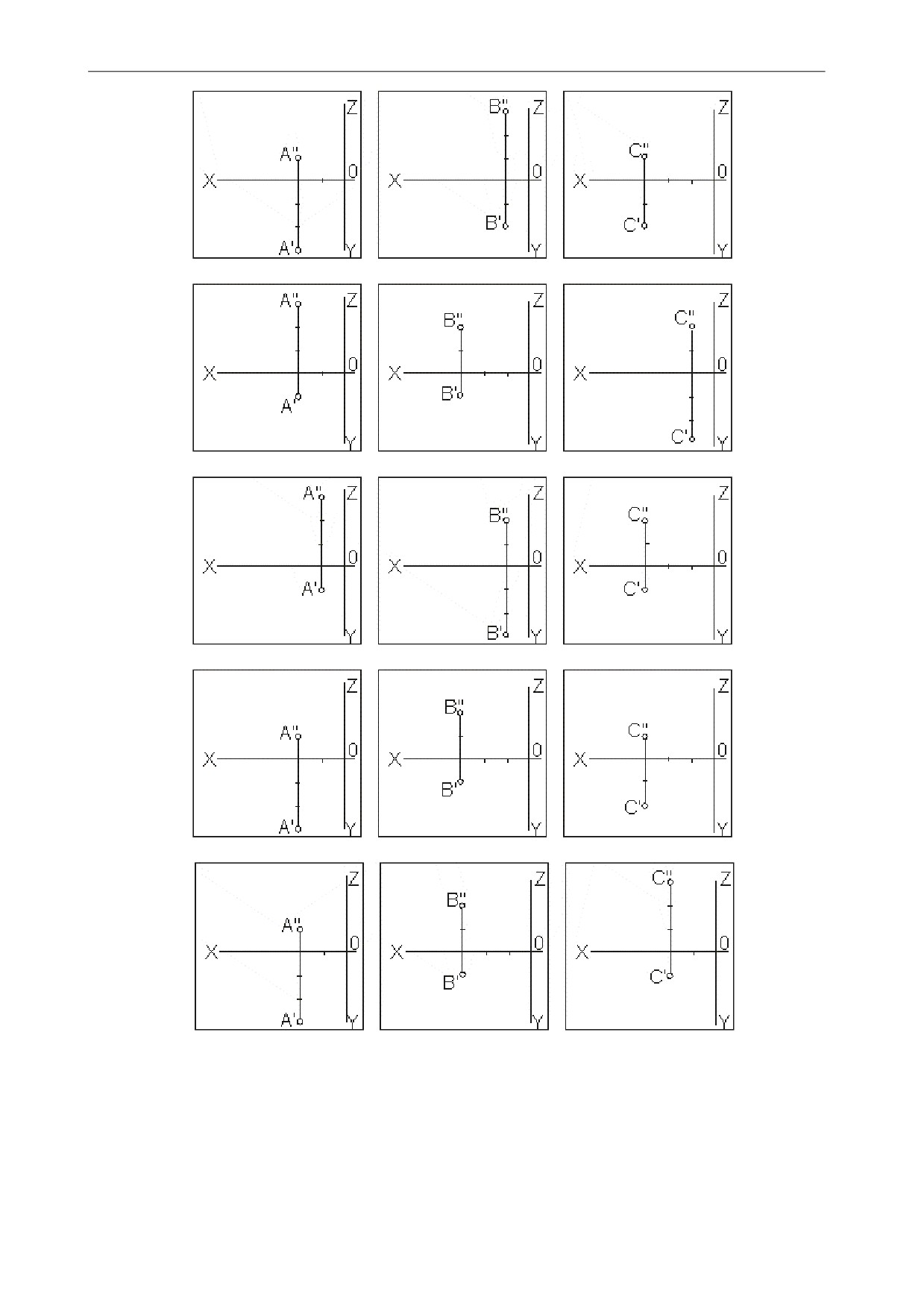

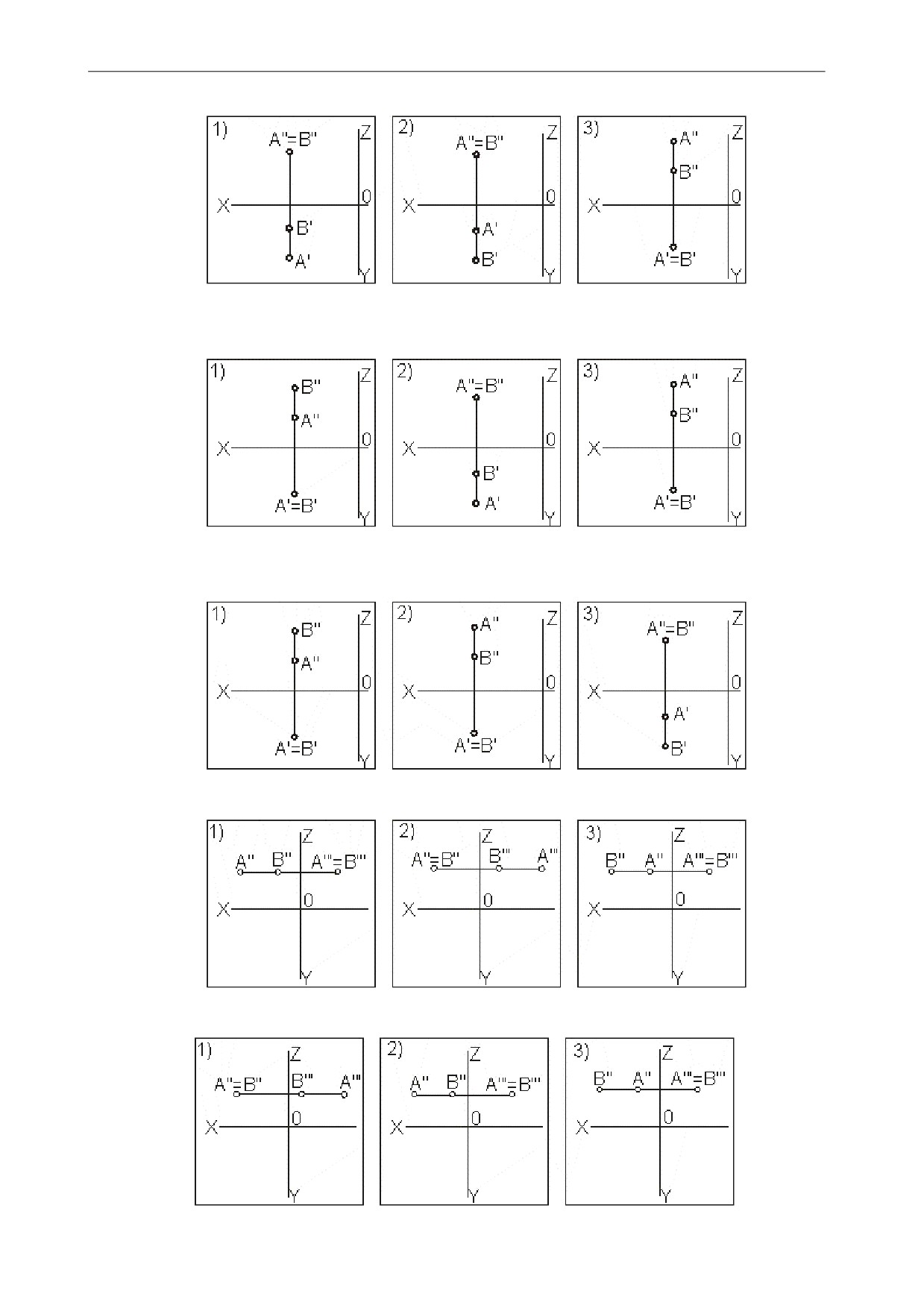

7 Укажите вариант, в котором точка В расположена перед точкой А?
8 Укажите вариант, в котором точка В расположена над точкой А?
9 Укажите вариант, в котором точка В расположена ниже точки А?
10 Укажите вариант, в котором точка В расположена левее точки А?
11 Укажите вариант, в котором точка В расположена правее точки А?
12 Укажите точку, принадлежащую:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?
А(10, 0, 30)
В(0, 20, 30)
С(10, 20, 0)

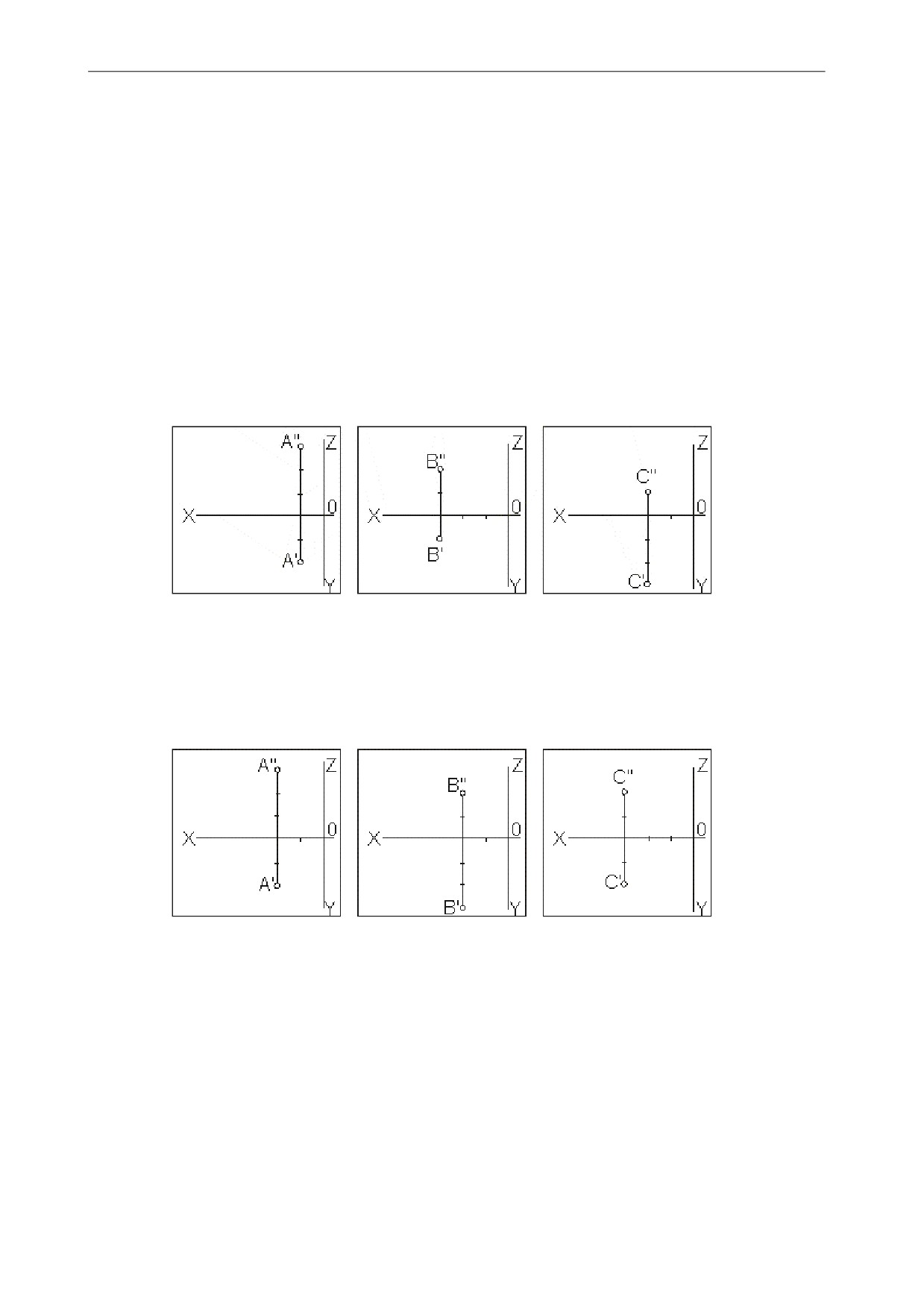

13 Какая точка принадлежит горизонтальной плоскости проекций?
14 Какая точка принадлежит фронтальной плоскости проекций?
15 Какой из плоскостей проекций принадлежат точки?
• А(0,20,30)
• В(10,0,20)
• С(10,20,0)
16 Укажите положение точек в системе плоскостей проекций:
• D(0,20,0)
• E(0,0,20)
• F(10,0,0)
17 Какая ось проекций является результатом пересечения:
• горизонтальной и фронтальной плоскостей проекций?
• горизонтальной и профильной плоскостей проекций?
• фронтальной и профильной плоскостей проекций?
18 Какая пара координат определяет:
• горизонтальную проекцию точки?
• фронтальную проекцию точки?
• профильную проекцию точки?
Тема «Прямая»

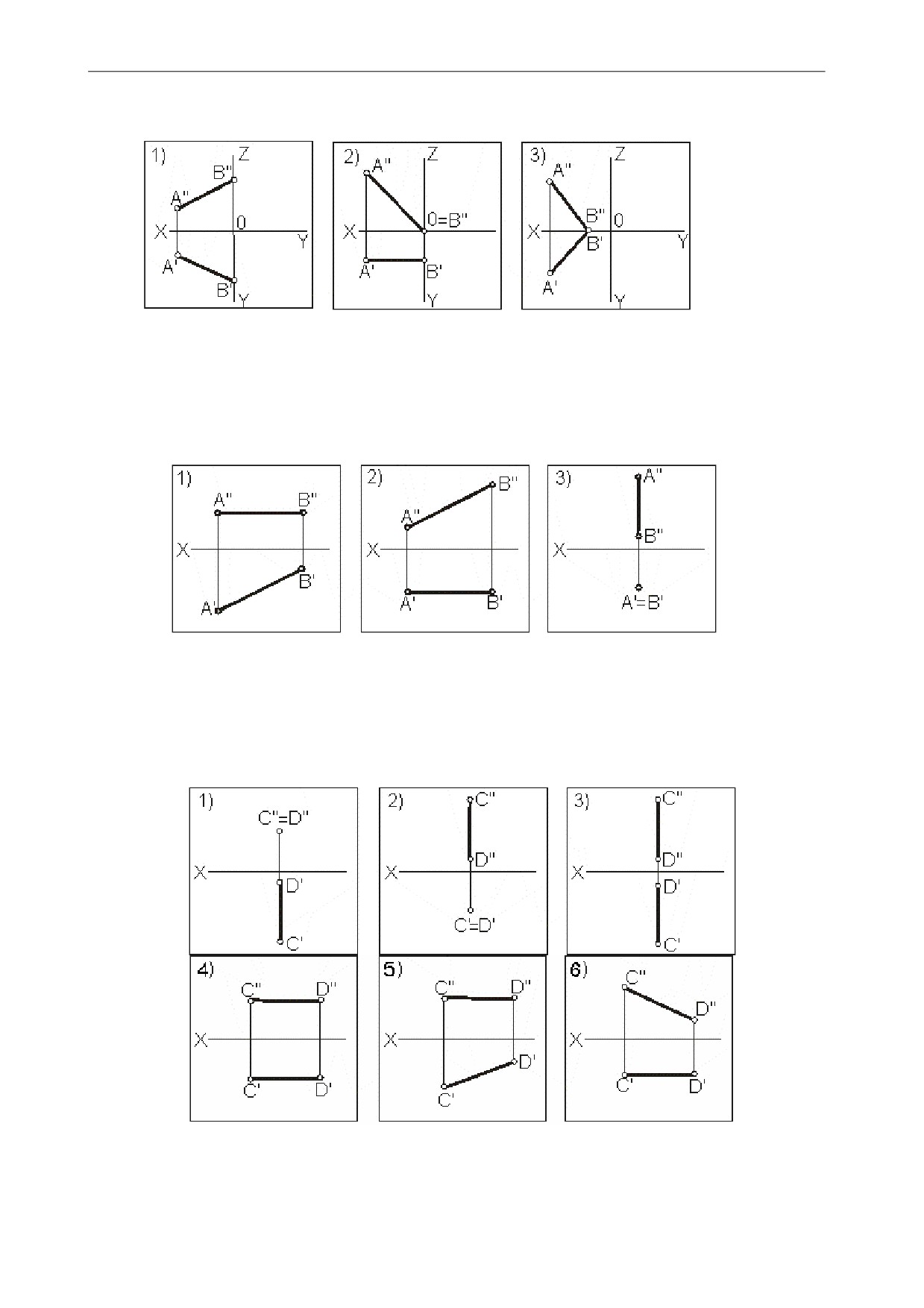

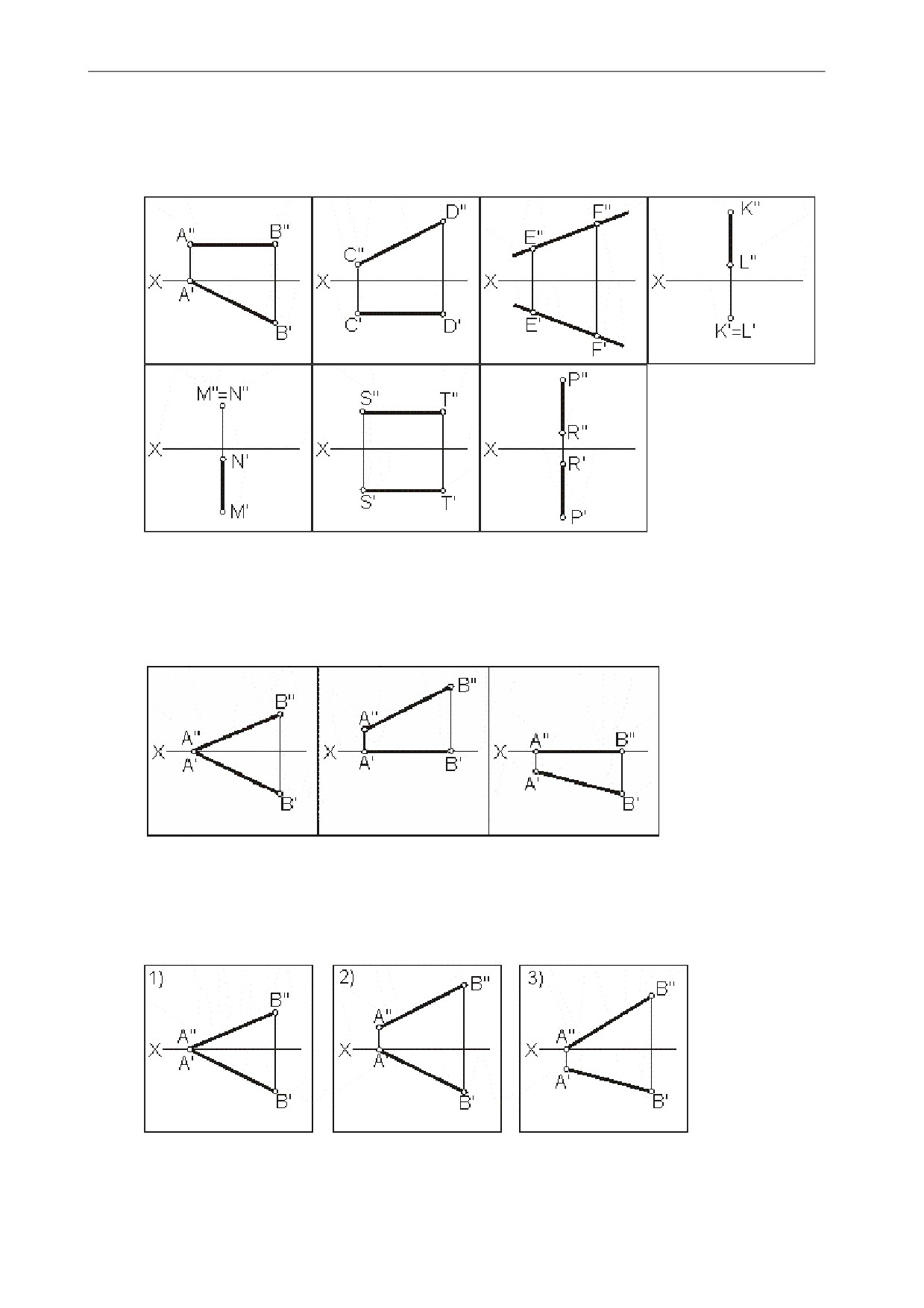

1. Определить положение прямых в системе плоскостей проекций.
2. В каком варианте прямая (АВ) принадлежит:
• фронтальной плоскости проекций?
• горизонтальной плоскости проекций?
• занимает общее положение?
3. В каком варианте точка А отрезка АВ принадлежит:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
4. В каком варианте точка В отрезка АВ принадлежит профильной
плоскости проекций?
5. Укажите вариант, в котором отрезок АВ параллелен:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?

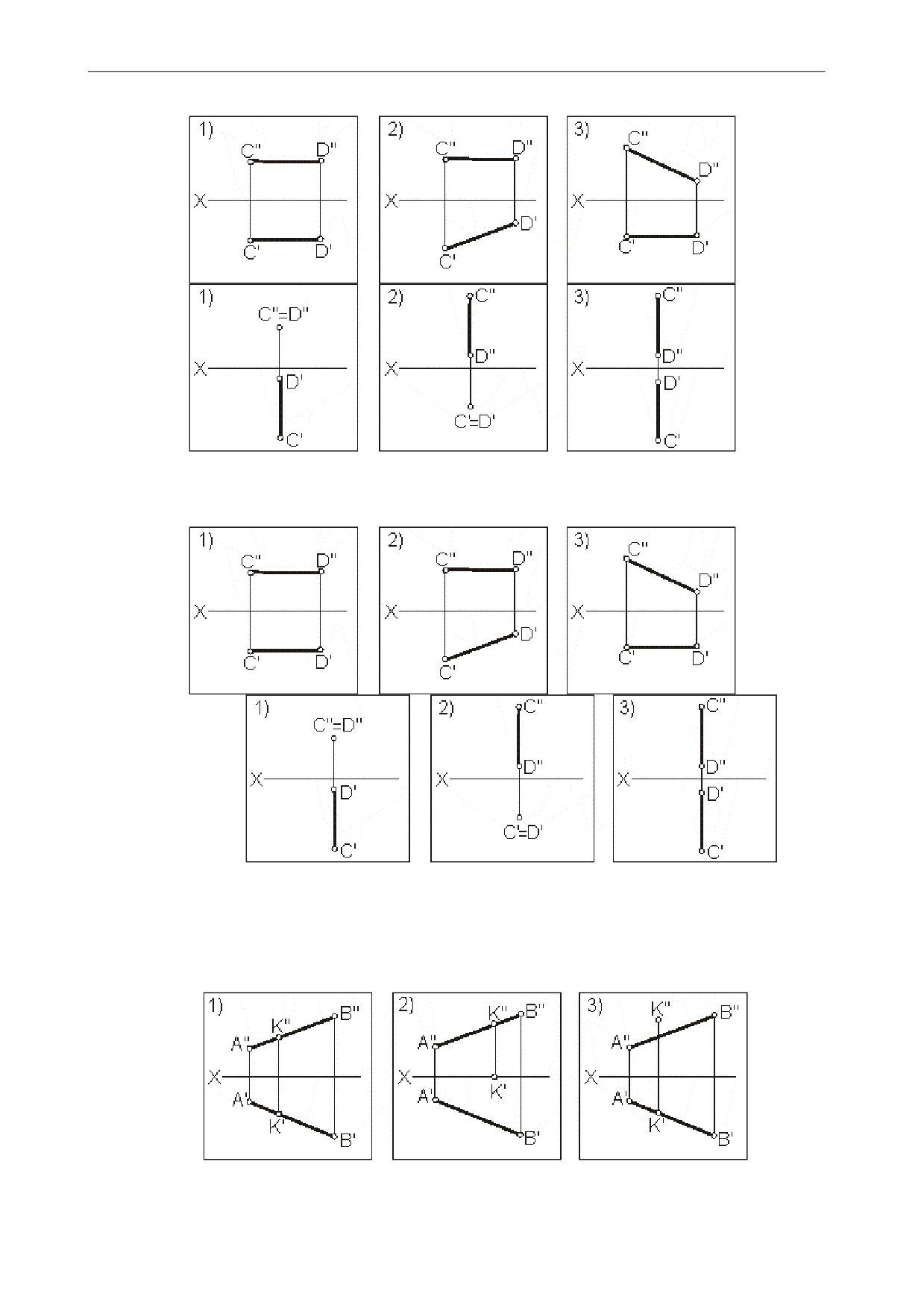

6. В каком варианте отрезок CD перпендикулярен:
• горизонтальной плоскости проекций?
• фронтальной плоскости проекций?
• профильной плоскости проекций?
7. В каком варианте горизонтальная проекция отрезка CD есть его
действительная величина?
8. В каком варианте фронтальная проекция отрезка CD есть его
действительная величина?
9. В каком варианте точка К:
• находится над отрезком АВ?
• принадлежит отрезку АВ?
• находится за отрезком АВ, т. е. ближе к плоскости П2 ?

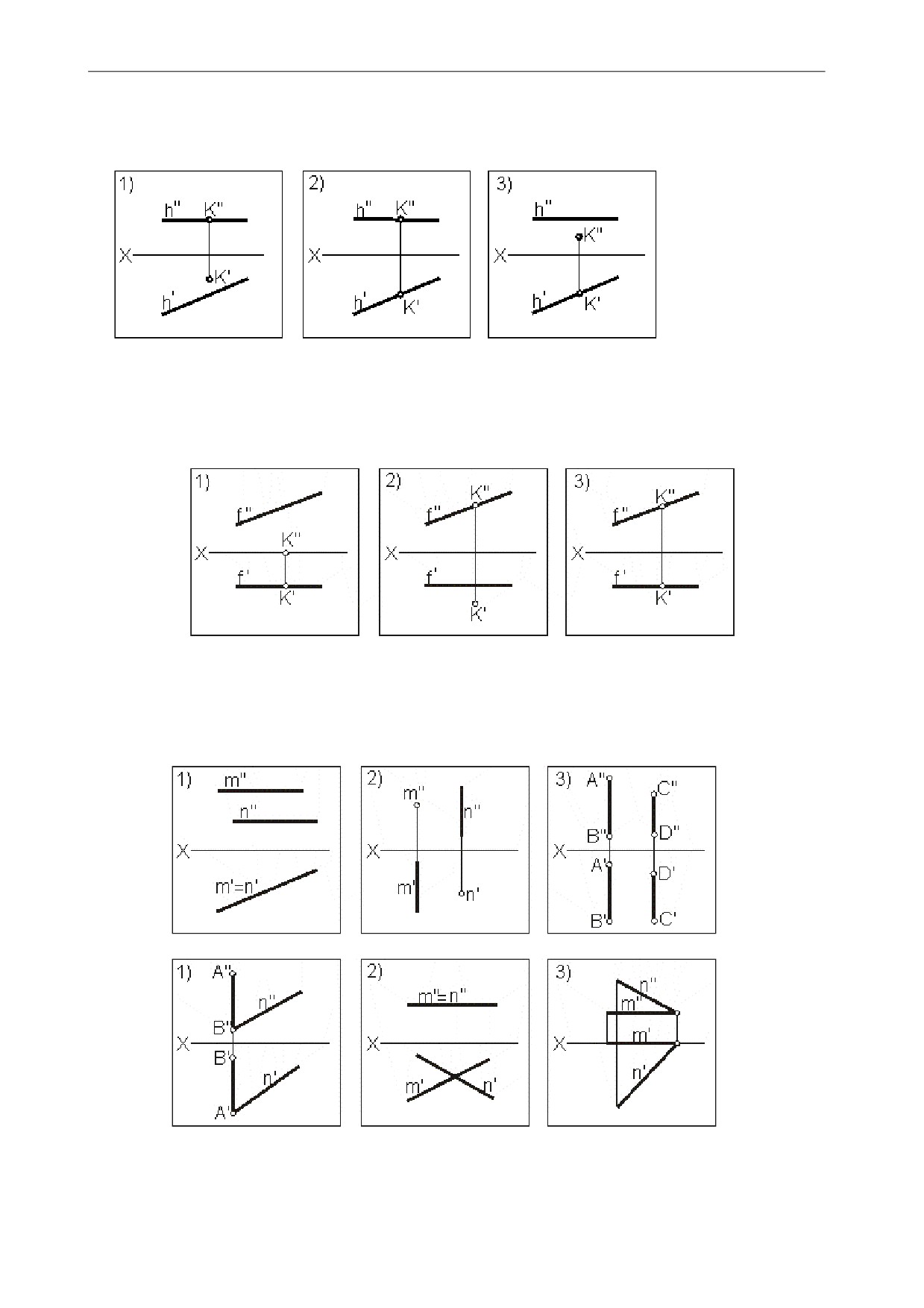

10. Укажите вариант, в котором точка К:
• принадлежит горизонтальной прямой h?
• находится за горизонтальной прямой h, т. е. ближе к плоскости П2?
• находится ниже горизонтальной прямой h (ближе к плоскости П1)?
11. Укажите вариант, в котором точка К:
• находится ниже фронтали f, т. е. ближе к плоскости П1 ?
• принадлежит фронтали f?
• находится перед фронталью f, т. е. дальше от плоскости П2?

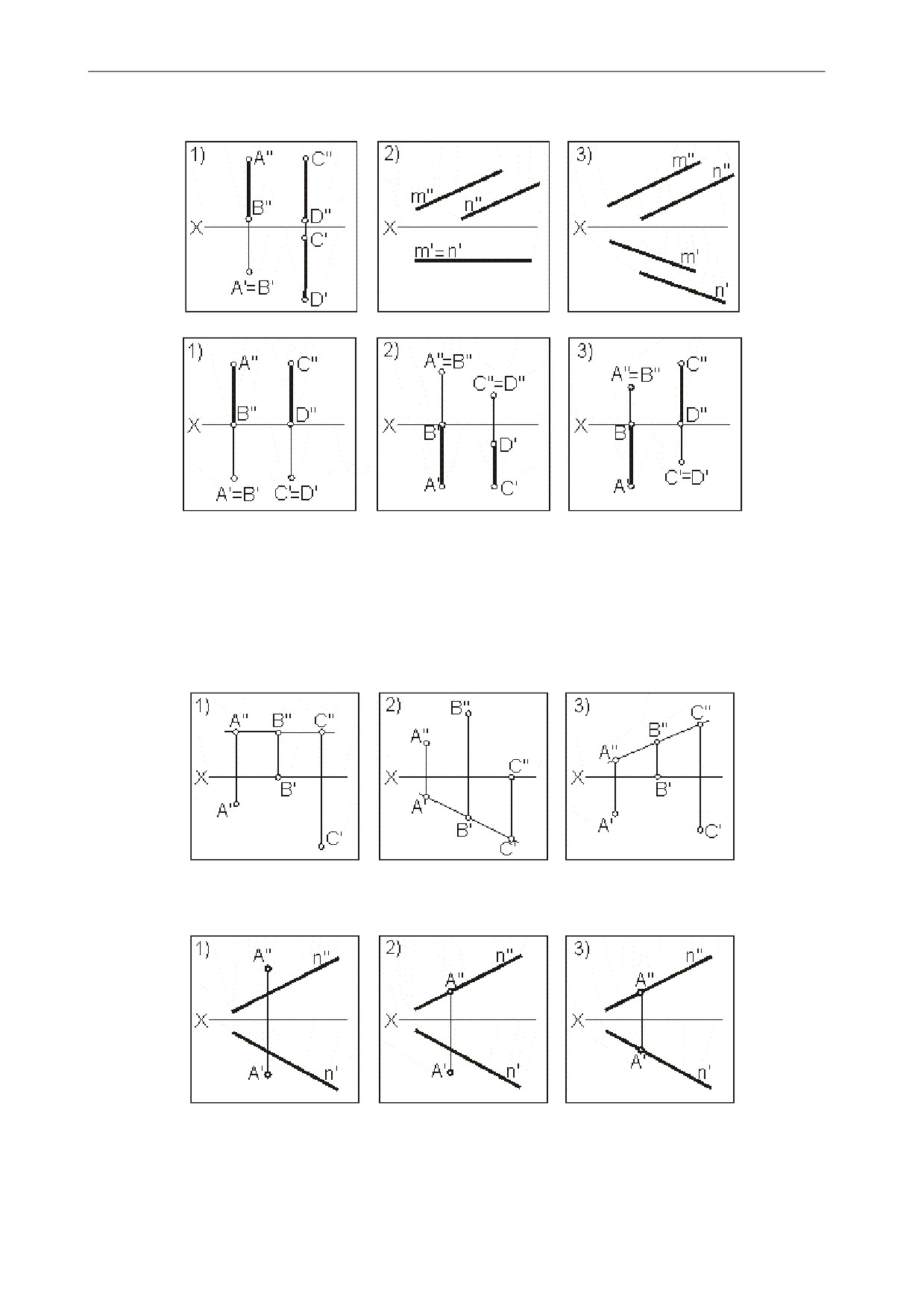

12. В каком варианте две заданные прямые:
• параллельны?
• пересекаются?
• скрещиваются?
13.Какая координата является постоянной величиной для:
• горизонтальной прямой?
• фронтальной прямой?
• профильной прямой?
14.Каким плоскостям проекций параллельна:
• горизонтально-проецирующая прямая?
• фронтально-проецирующая прямая?
• профильно-проецирующая прямая?
15.Какая пара координат определяет положение:
• горизонтально-проецирующей прямой?
• фронтально-проецирующей прямой?
• профильно-проецирующей прямой?
16.Перечислите отрезки прямых, у которых названная проекция есть его
действительная величина?
• горизонтальная проекция;
• фронтальная проекция;
• профильная проекция.
17.Укажите вариант, в котором без дополнительных построений читается
действительная величина угла наклона отрезка:
• к горизонтальной плоскости проекций;
• к фронтальной плоскости проекций.
18.В каком варианте без дополнительных построений читается
действительная величина прямого угла между заданными прямыми?
19.Какая проекция прямого угла есть прямой угол, если одна из его сторон
параллельна:
• фронтальной плоскости проекций?
• горизонтальной плоскости проекций?
• профильной плоскости проекций?
20.Какая проекция прямого угла есть прямой угол, если одна из его сторон
перпендикулярна:
•
горизонтальной плоскости проекций?
•
фронтальной плоскости проекций?
•
профильной плоскости проекций?

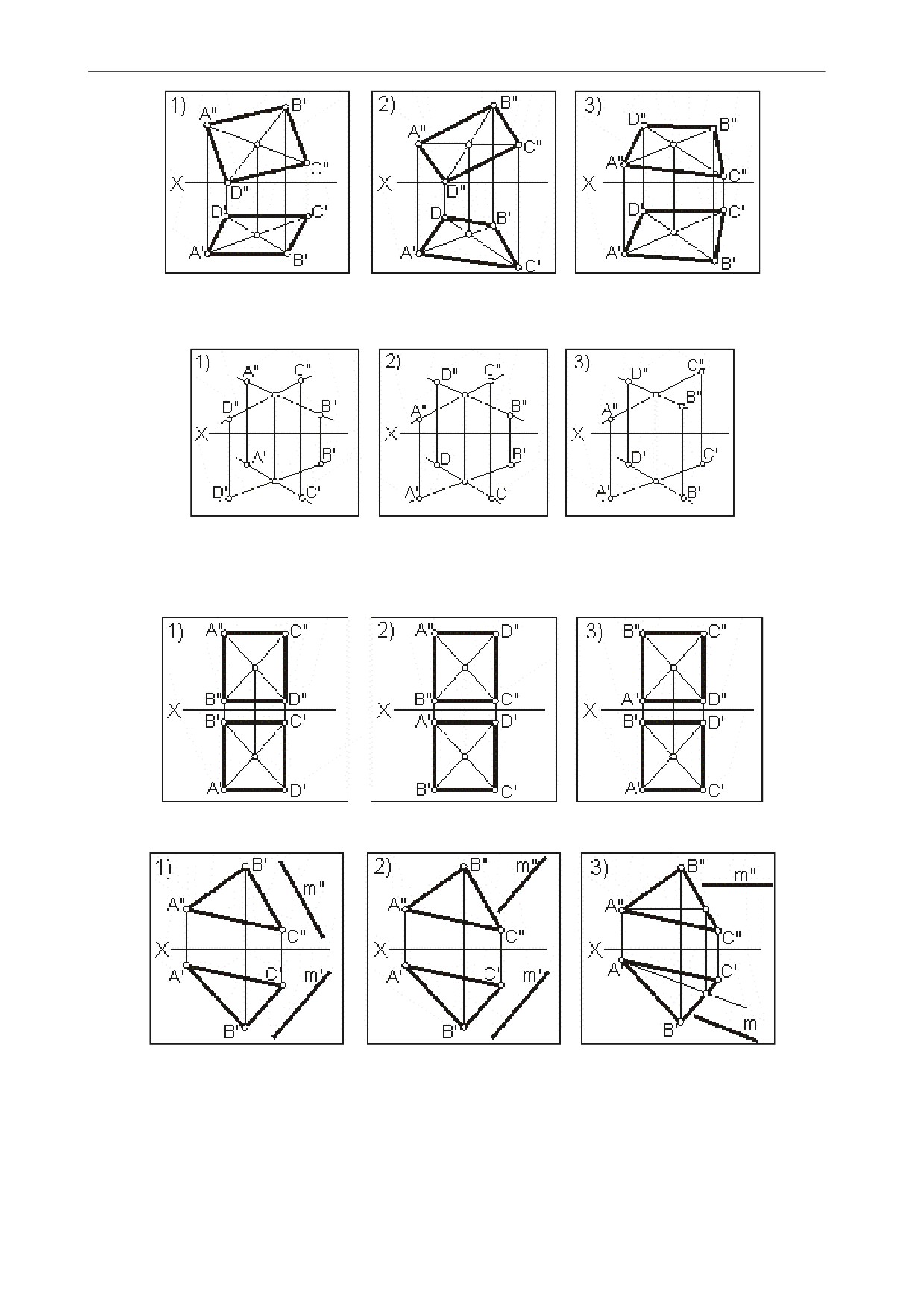

Тема «Плоскость»

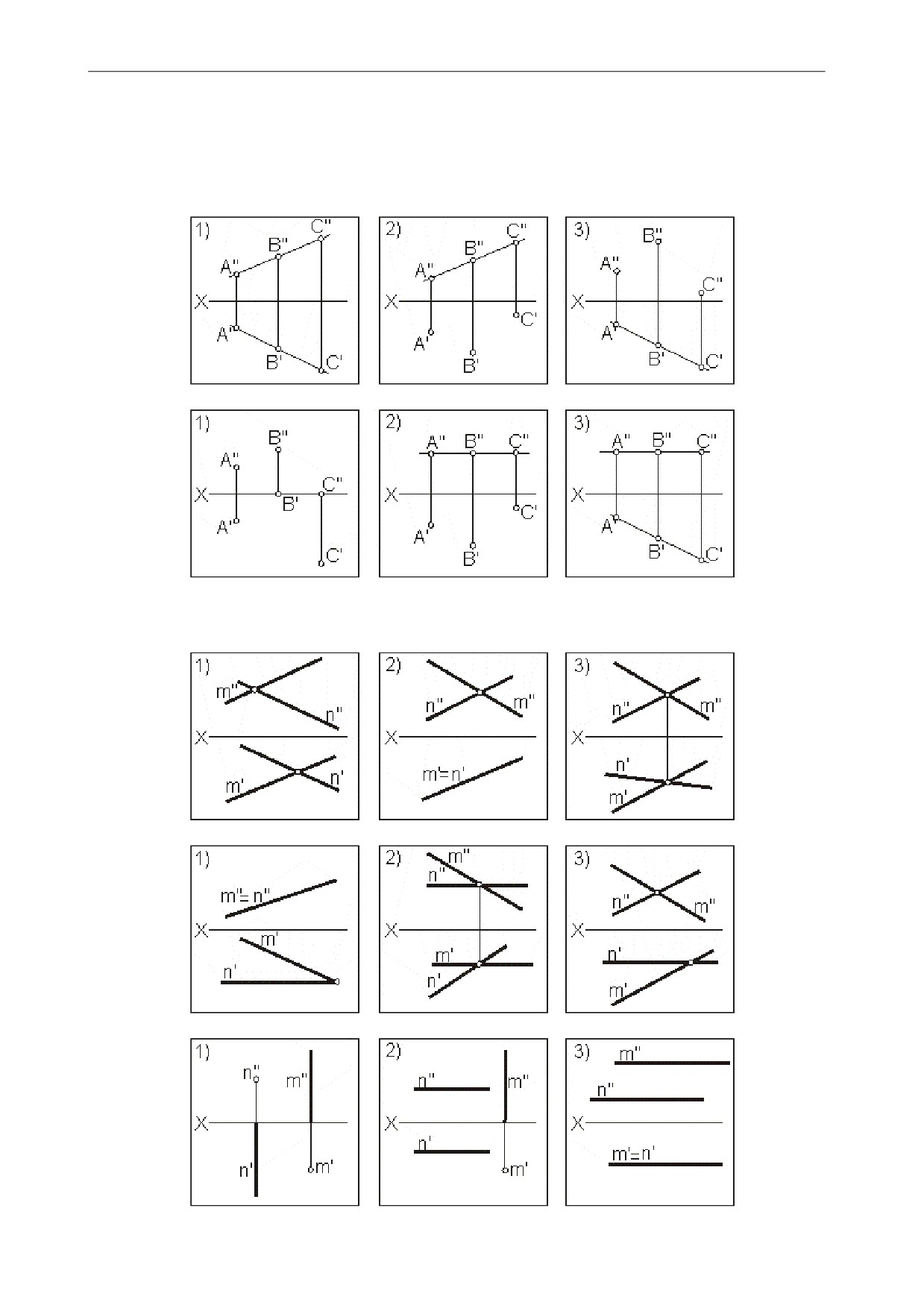

1. В каком варианте проекции трех точек А, В, и С задают вполне
определенную плоскость?

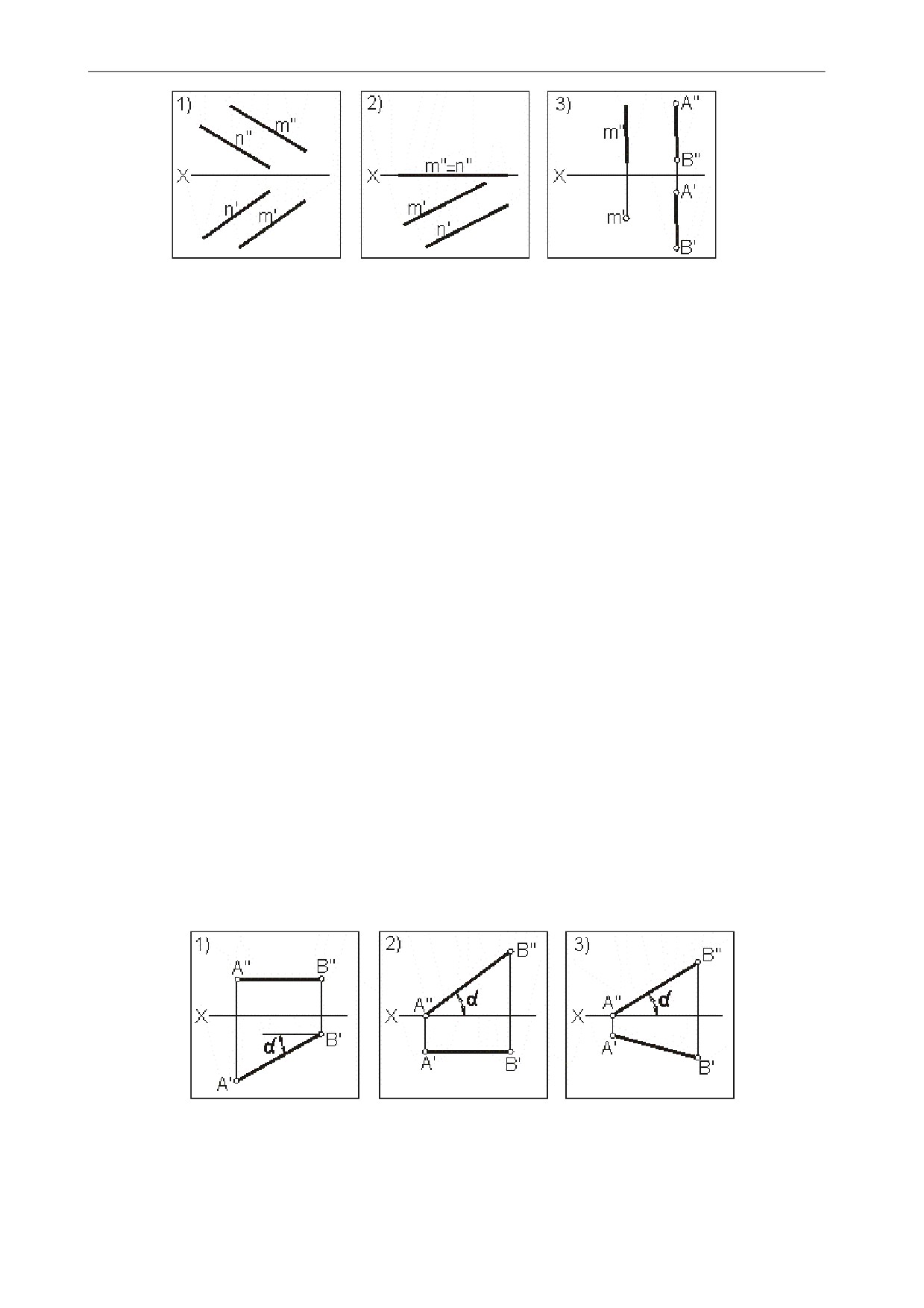

2. В каком варианте проекции двух прямых m и n задают некоторую
плоскость?
3. В каком варианте проекции двух параллельных прямых задают вполне
определенную плоскость?

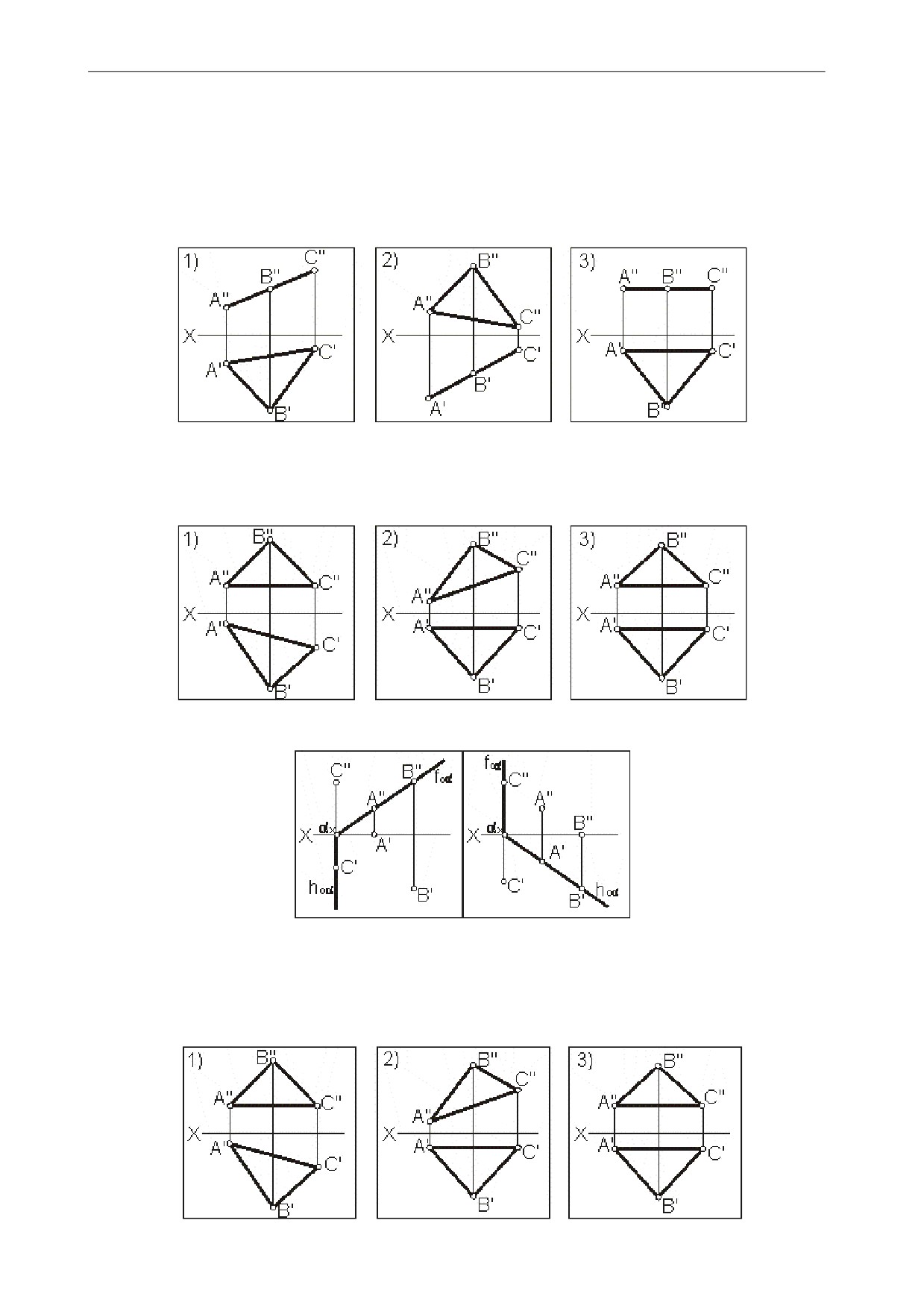

4. В каком варианте проекции трех точек А, В и С задают:
• горизонтально-проецирующую плоскость?
• плоскость перпендикулярную фронтальной плоскости проекций?
• фронтально-проецирующую плоскость?
• горизонтальную плоскость уровня?
5. Укажите вариант, в котором проекции точки А и прямой n задают вполне
определенную плоскость?

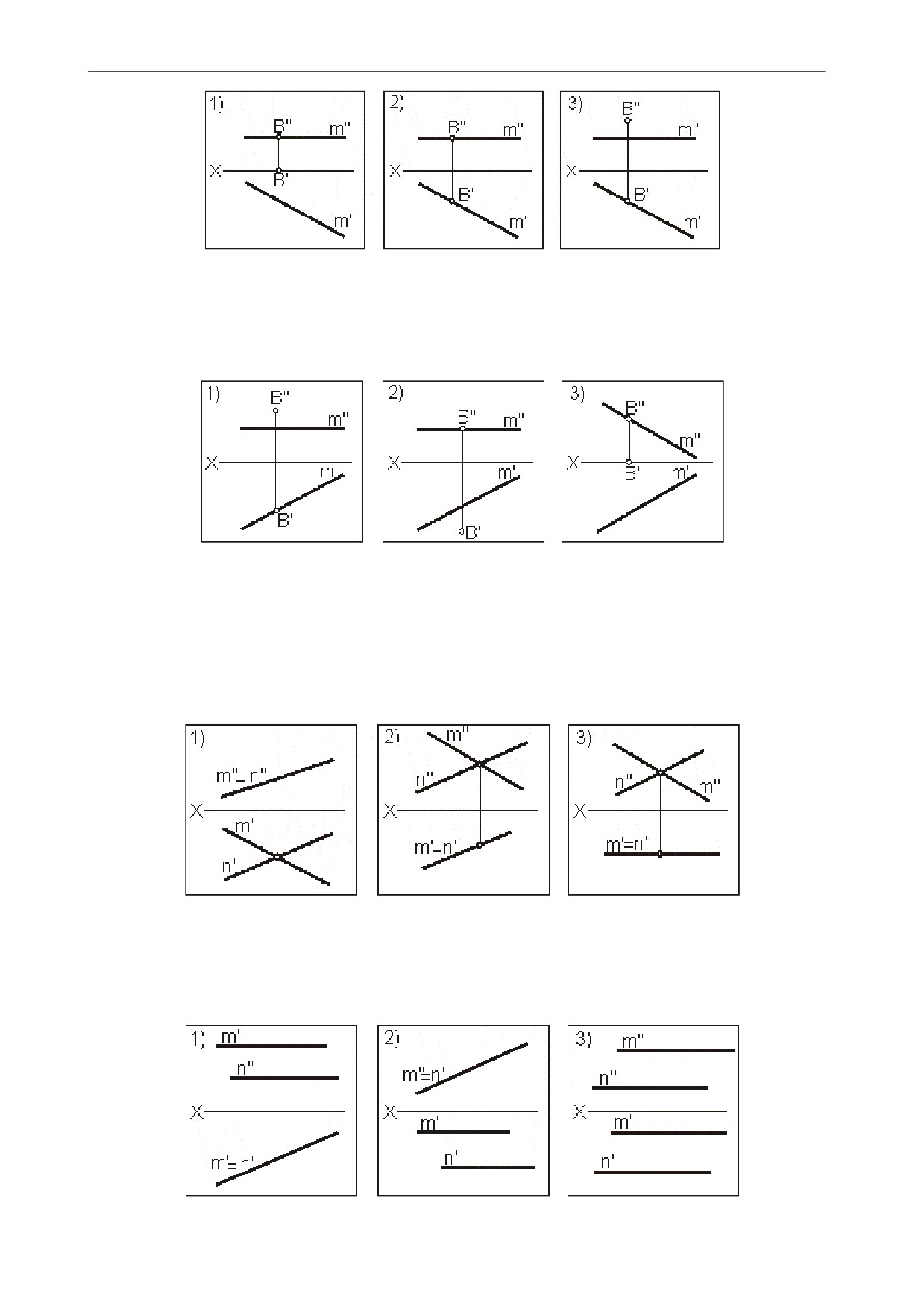

6. В каком варианте проекции точки В и прямой m задают вполне
определенную плоскость?
7. Укажите вариант, в котором проекции точки В и прямой m задают:
• горизонтально-проецирующую плоскость?
• фронтально-проецирующую плоскость?
• горизонтальную плоскость уровня?
• плоскость перпендикулярную фронтальной плоскости проекций?
8. Укажите вариант, в котором проекции двух пересекающихся прямых
задают:
• горизонтально-проецирующую плоскость?
• плоскость перпендикулярную горизонтальной плоскости проекций?
• фронтально-проецирующую плоскость?
• фронтальную плоскость уровня?

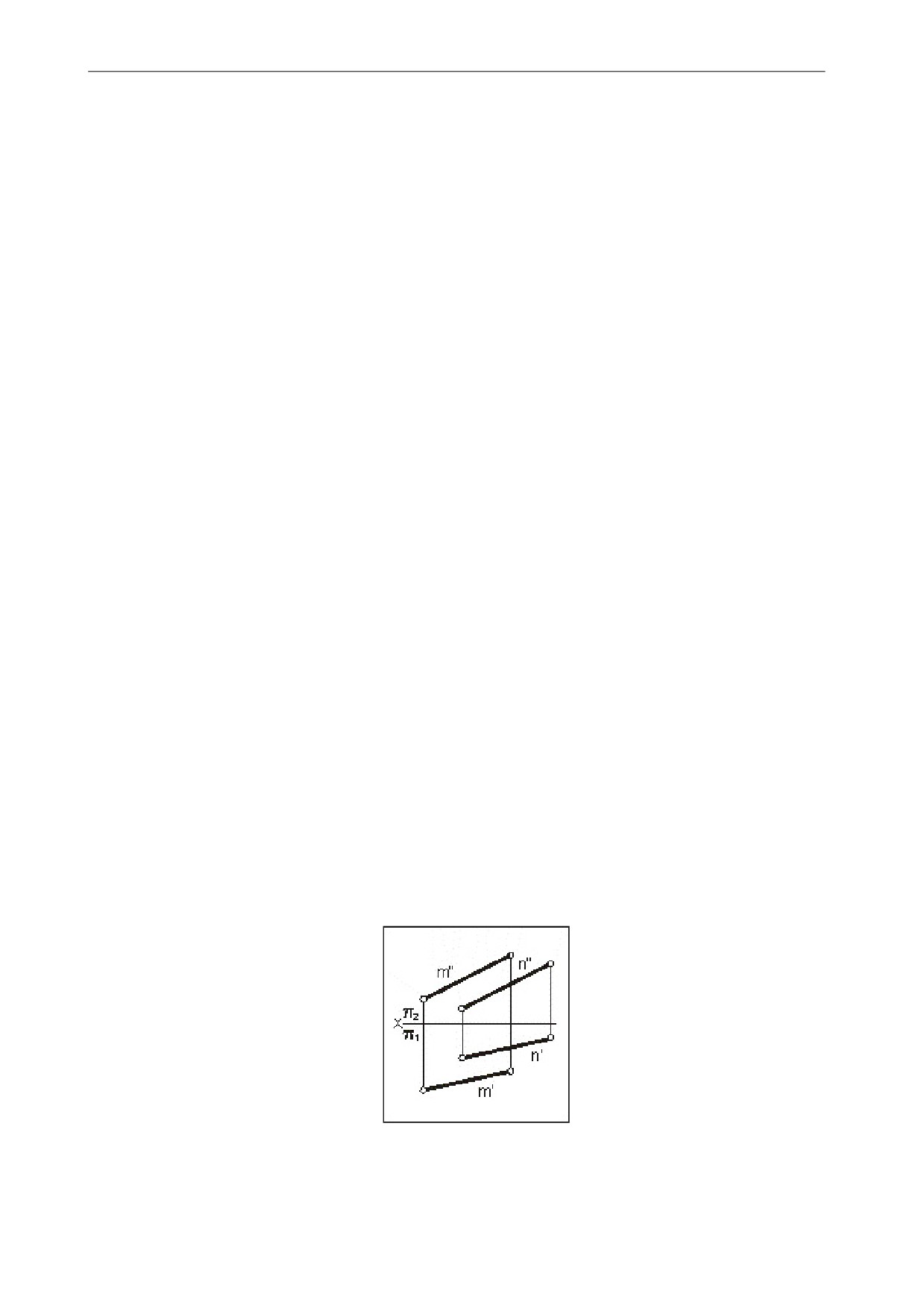

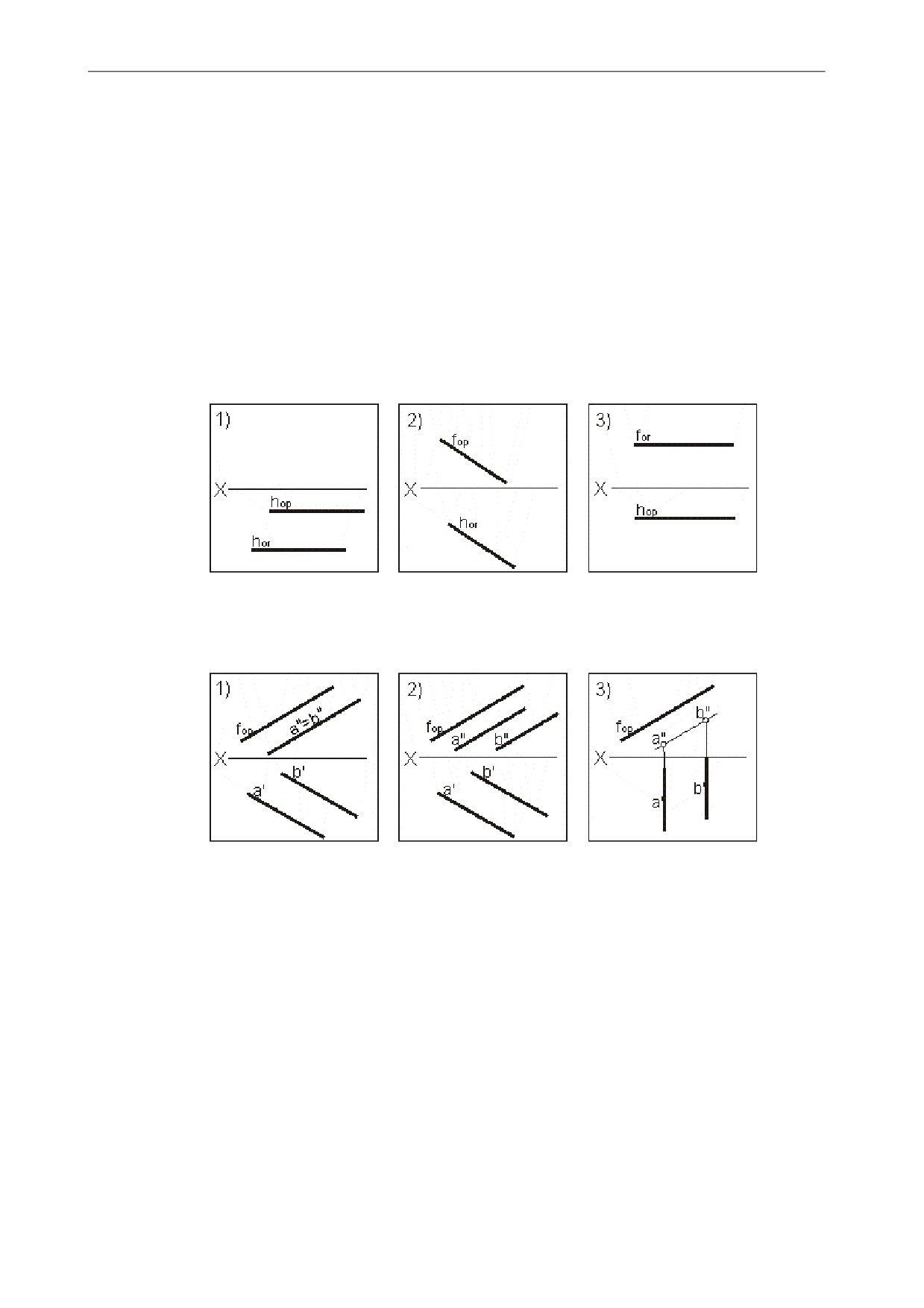

9. В каком варианте проекции двух параллельных прямых задают:
• профильно-проецирующую плоскость?
• горизонтально-проецирующую плоскость?
• фронтально-проецирующую плоскость?

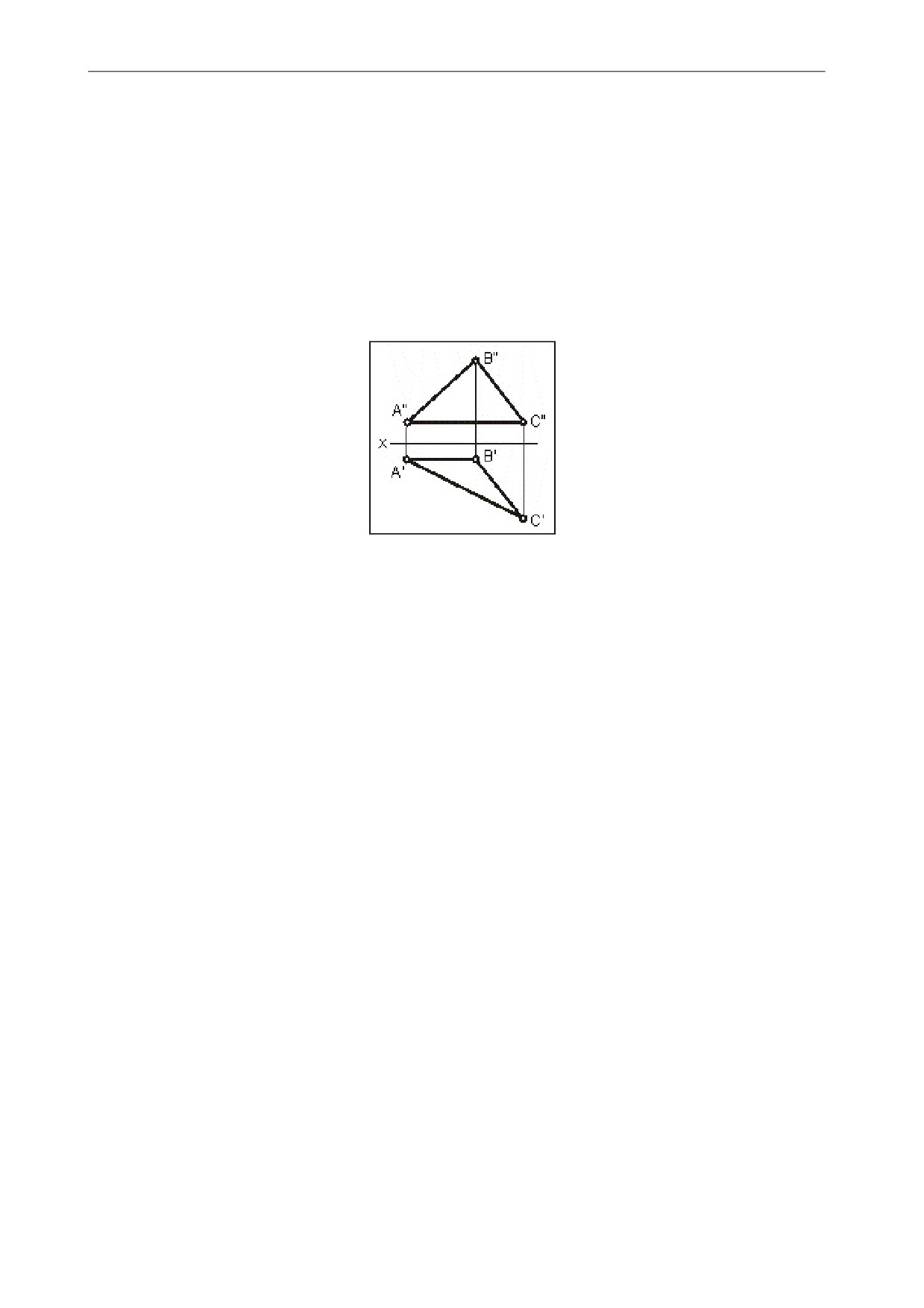

10.В каком варианте треугольник АВС:
• перпендикулярен горизонтальной плоскости проекций?
• перпендикулярен фронтальной плоскости проекций?
• перпендикулярен профильной плоскости проекций?
• параллелен горизонтальной плоскости проекций?
11.Укажите вариант, в котором треугольник АВС:
• перпендикулярен профильной плоскости проекций;
• задает плоскость общего положения.
12.Укажите точки, принадлежащие заданной плоскости α.
13.Укажите вариант, в котором сторону АС треугольника АВС можно
считать:
• горизонталью плоскости треугольника;
• фронталью плоскости треугольника.

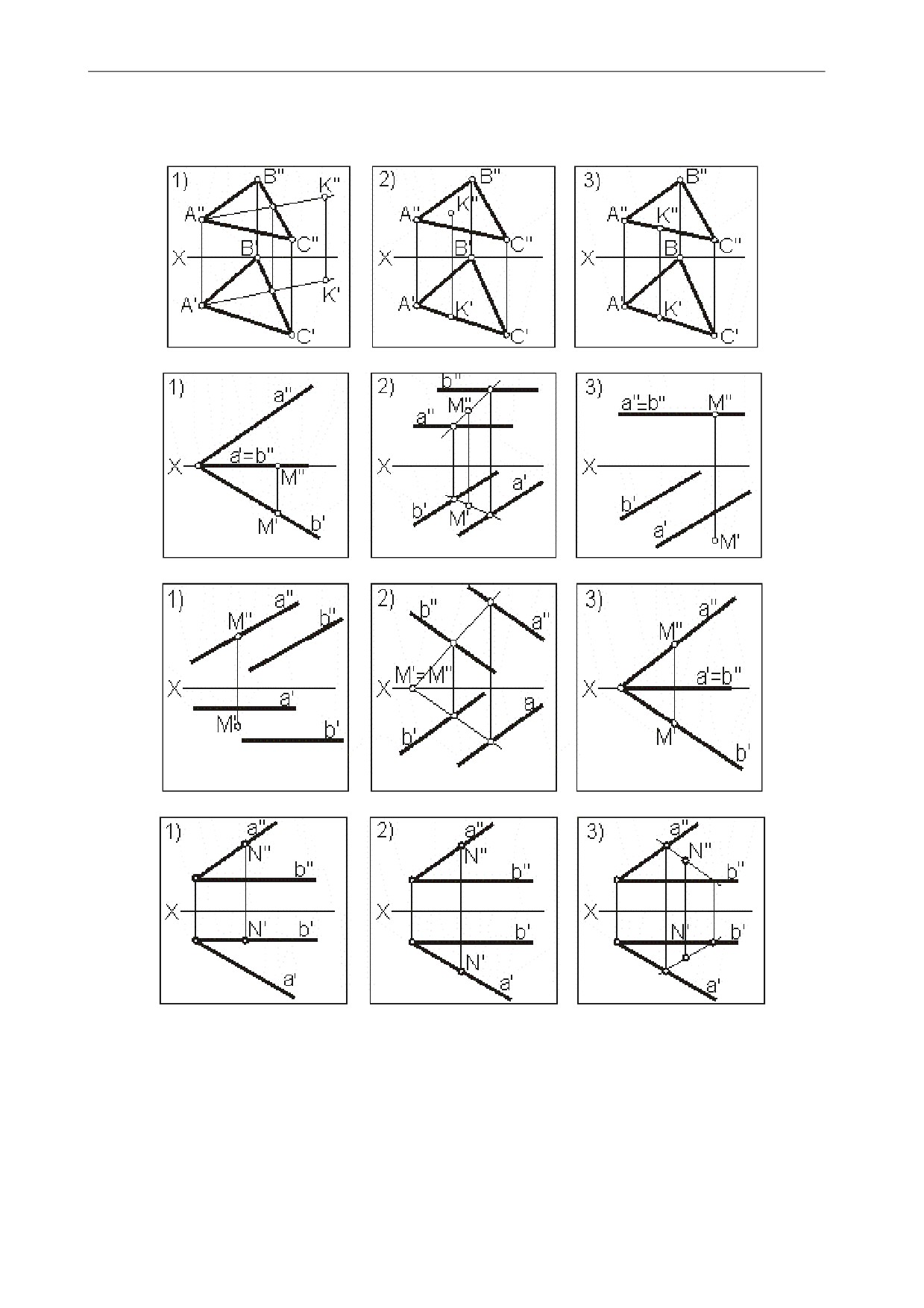

14.В каком варианте точки K, M, N принадлежат заданным плоскостям?
1)
2)
3)
4)

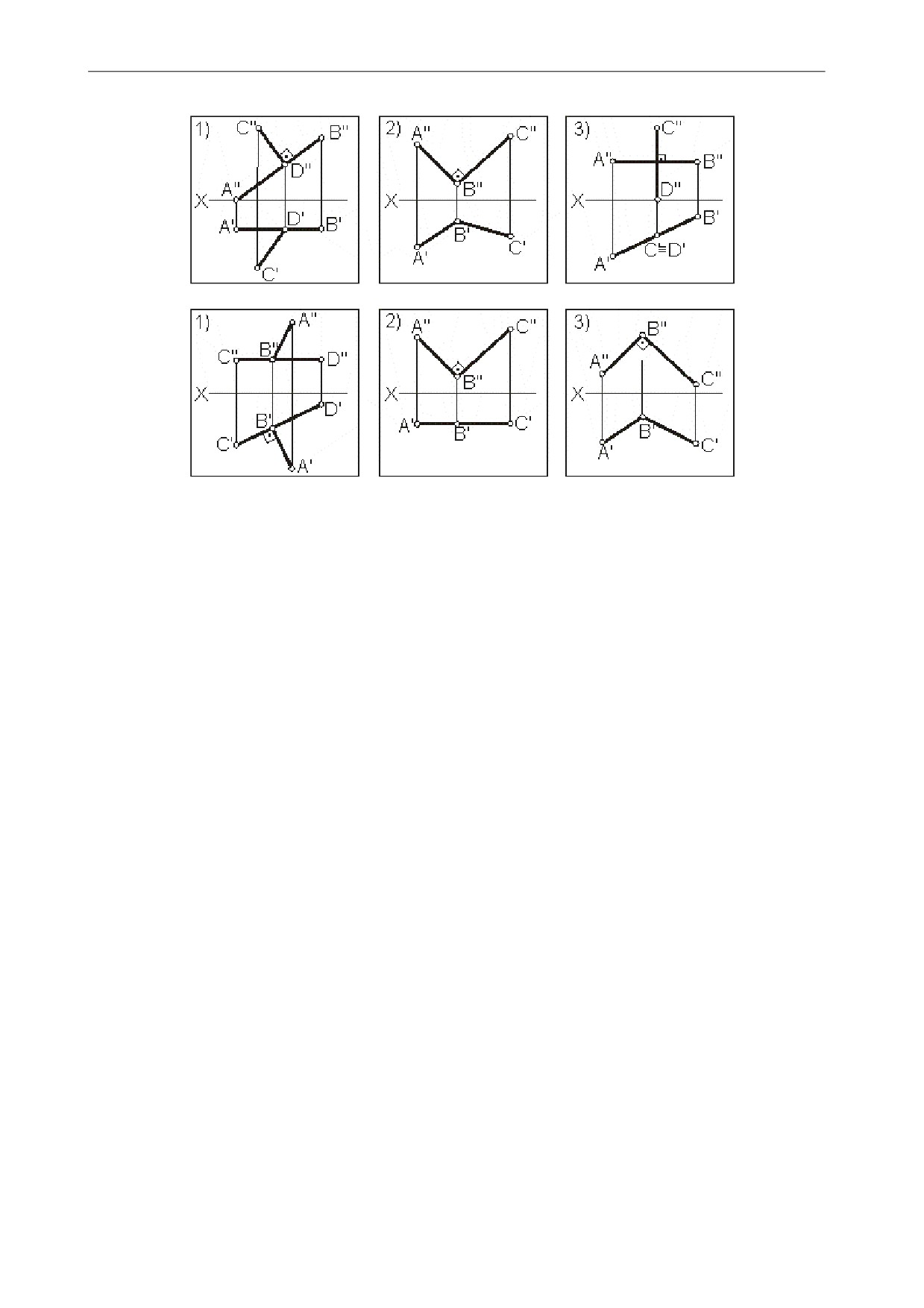

15.Выберите вариант, в котором изображенный четырехугольник является
плоским.
16.Укажите вариант, в котором четыре точки A, B, C и D принадлежат одной
плоскости.
17.В каком варианте точки A, B, C и D являются вершинами плоского
четырехугольника?

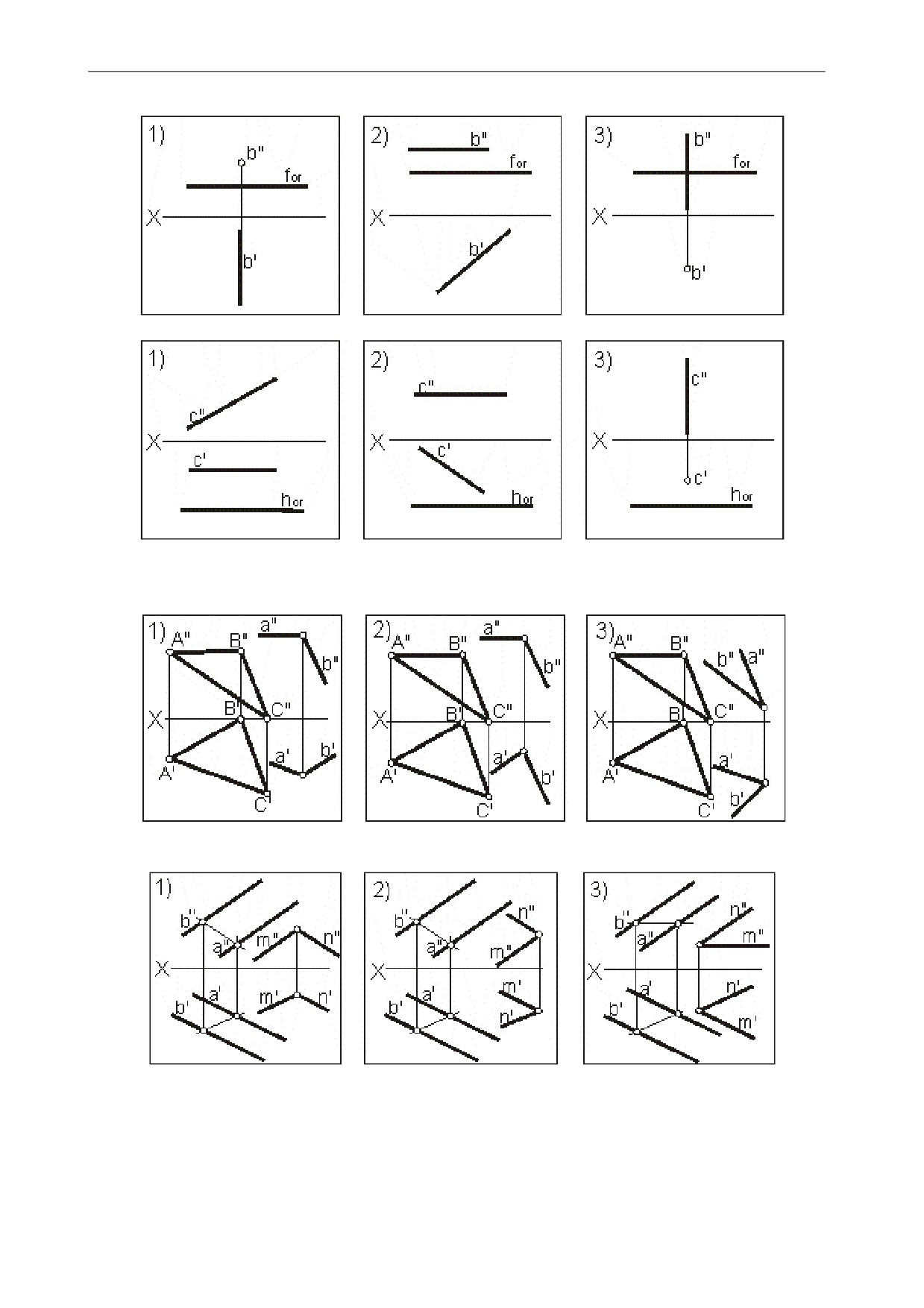

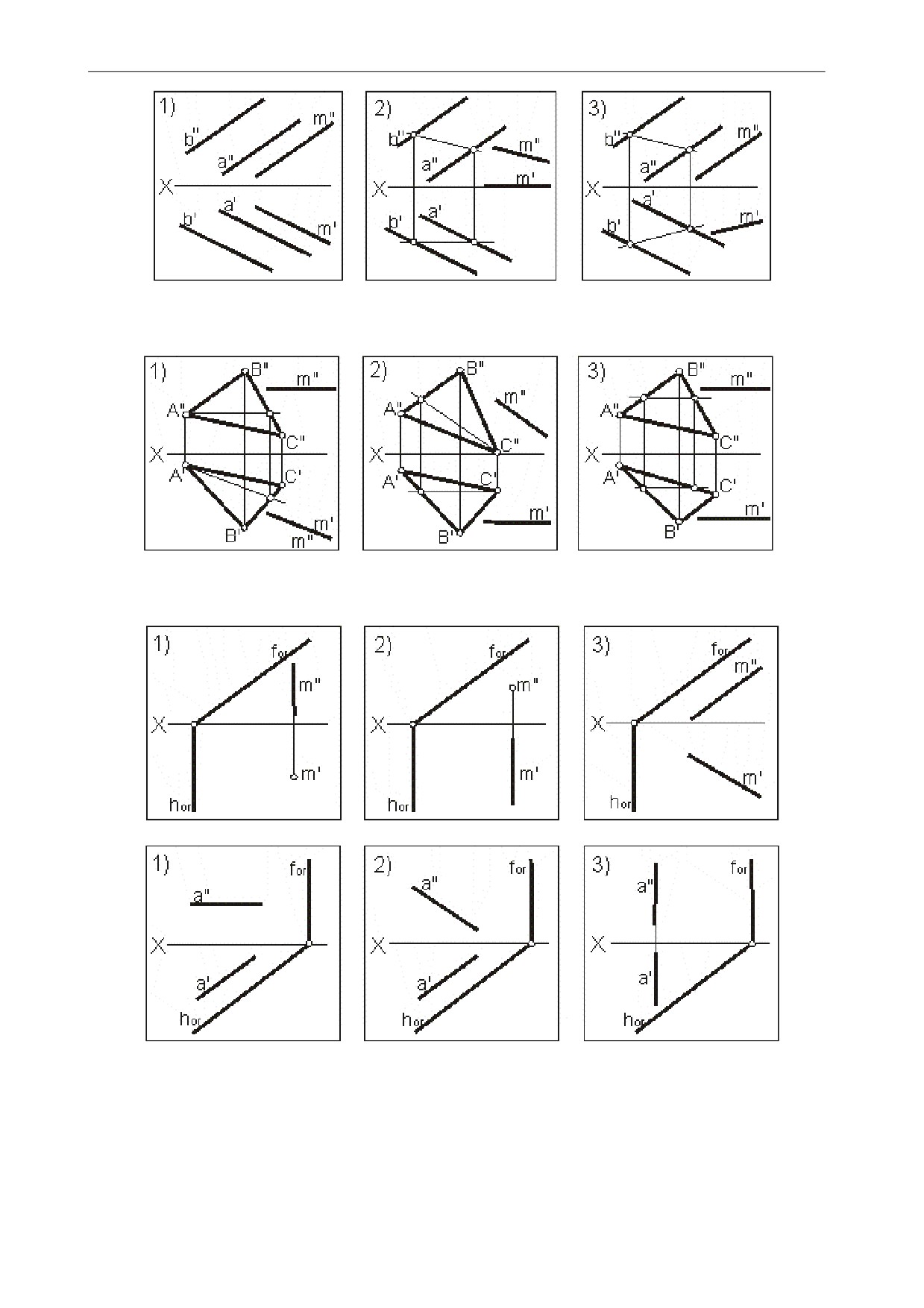

18.Укажите вариант, в котором прямая m параллельна плоскости β(ABC).
19.Укажите вариант, в котором прямая m параллельна плоскости β(a//b).
20.На каком чертеже прямая m параллельна плоскости β(ABC) и
горизонтальной (или фронтальной) плоскости проекций?
21.На каком чертеже прямые m, a параллельны плоскости r?
22.На каком чертеже прямые b, c параллельны плоскости r?

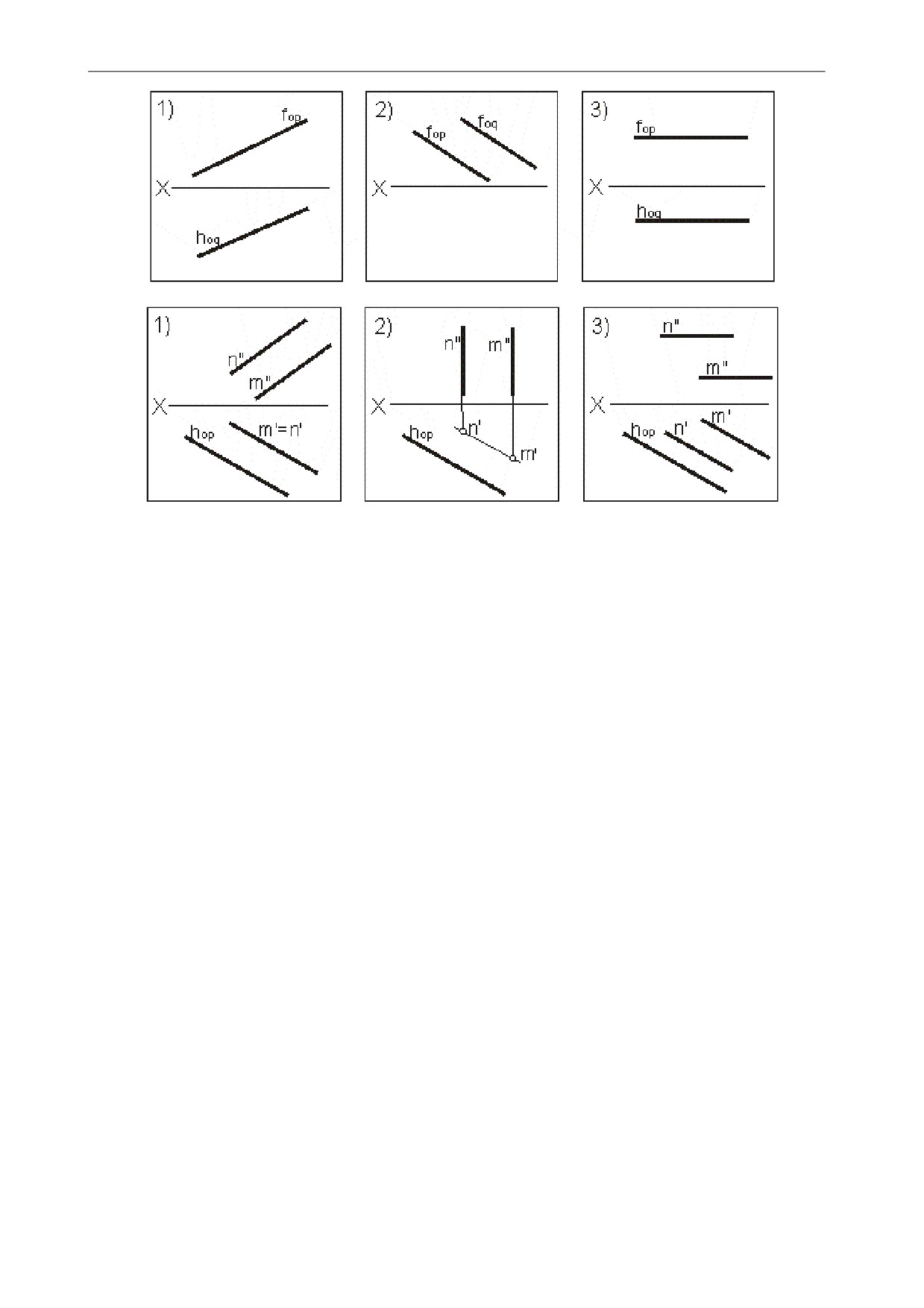

23.Укажите вариант, в котором две плоскости взаимно параллельны.
Тема «Позиционные задачи с плоскостью»
1.Можно ли прямую общего положения заключить в указанные плоскости?
• Общего положения.
• Горизонтальную плоскость уровня.
• Фронтальную плоскость уровня.
• Профильную плоскость уровня.
• Горизонтально-проецирующую.
• Фронтально-проецирующую.
• Профильно-проецирующую.
2.Можно ли горизонтально-проецирующую прямую заключить в указанные
плоскости?
• Общего положения.
• Горизонтальную плоскость уровня.
• Фронтальную плоскость уровня.
• Профильную плоскость уровня.
• Горизонтально-проецирующую.
• Фронтально-проецирующую.
• Профильно-проецирующую.
3.Можно ли фронтально-проецирующую прямую заключить в указанные
плоскости?
• Общего положения.
• Горизонтальную плоскость уровня.
• Фронтальную плоскость уровня.
• Профильную плоскость уровня.
• Горизонтально-проецирующую.
• Фронтально-проецирующую.
• Профильно-проецирующую.
4.Можно ли профильно-проецирующую прямую заключить в указанные
плоскости?
• Общего положения.
• Горизонтальную плоскость уровня.
• Фронтальную плоскость уровня.
• Профильную плоскость уровня.
• Горизонтально-проецирующую.
• Фронтально-проецирующую.
• Профильно-проецирующую.

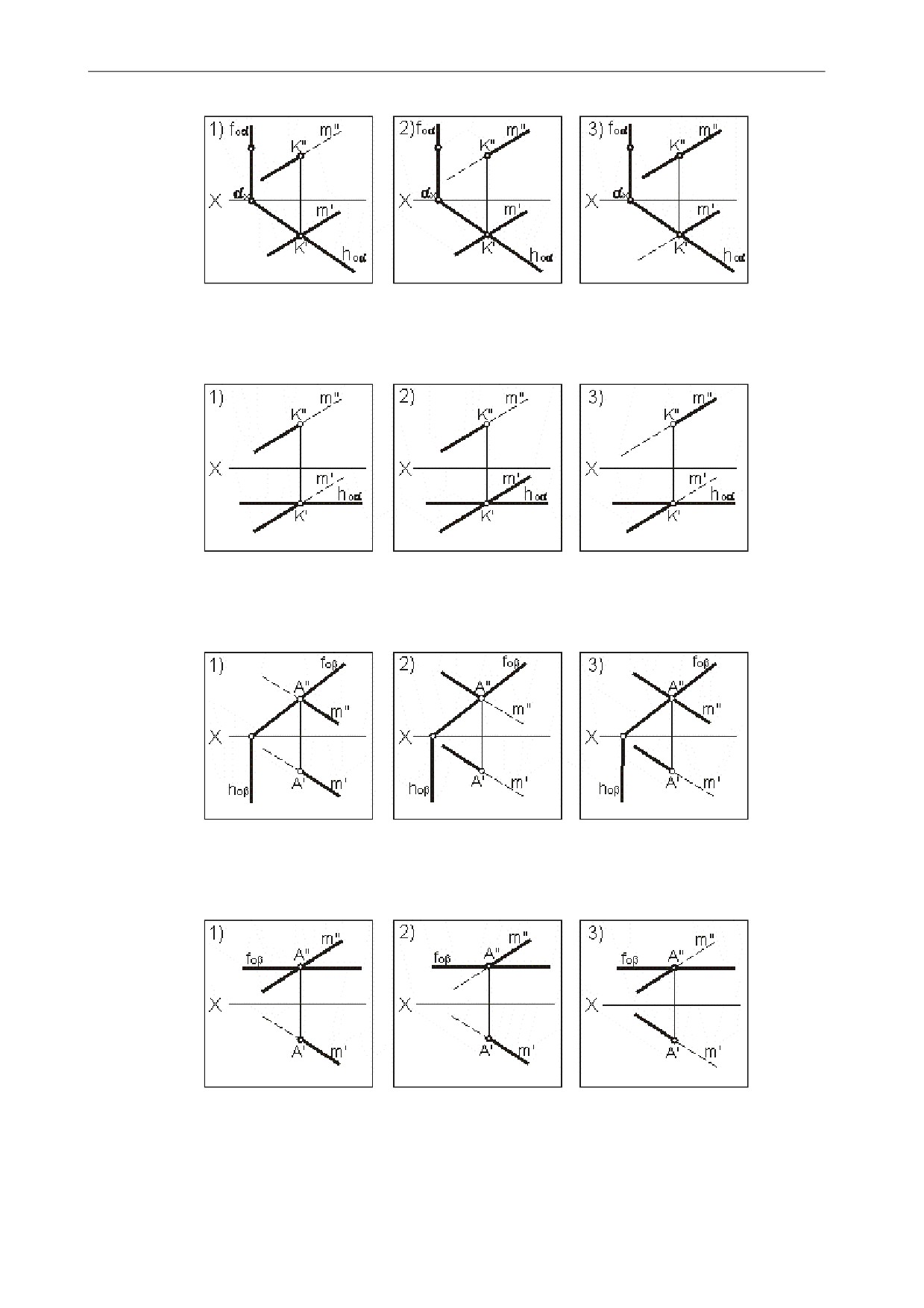

5. В каком из вариантов правильно оформлена видимость в проекциях
(прямая m пересекает плоскость α в точке К)?
6. Выберите вариант, в котором правильно оформлена видимость в
проекциях (прямая m пересекает плоскость α в точке К)?
7. В каком из вариантов правильно оформлена видимость в проекциях
(прямая m пересекает плоскость β в точке А)?
8.Выберите вариант, в котором правильно оформлена видимость в
проекциях ( плоскость β пересекает прямую m в точке А).
9.Какая прямая является результатом пересечения плоскостей?
• Горизонтальная прямая уровня (горизонталь).
• Фронтальная прямая уровня (фронталь).
• Профильная прямая уровня.
• Профильно-проецирующая прямая.
• Горизонтально-проецирующая прямая.
• Фронтально-проецирующая прямая.
• Прямая общего положения.

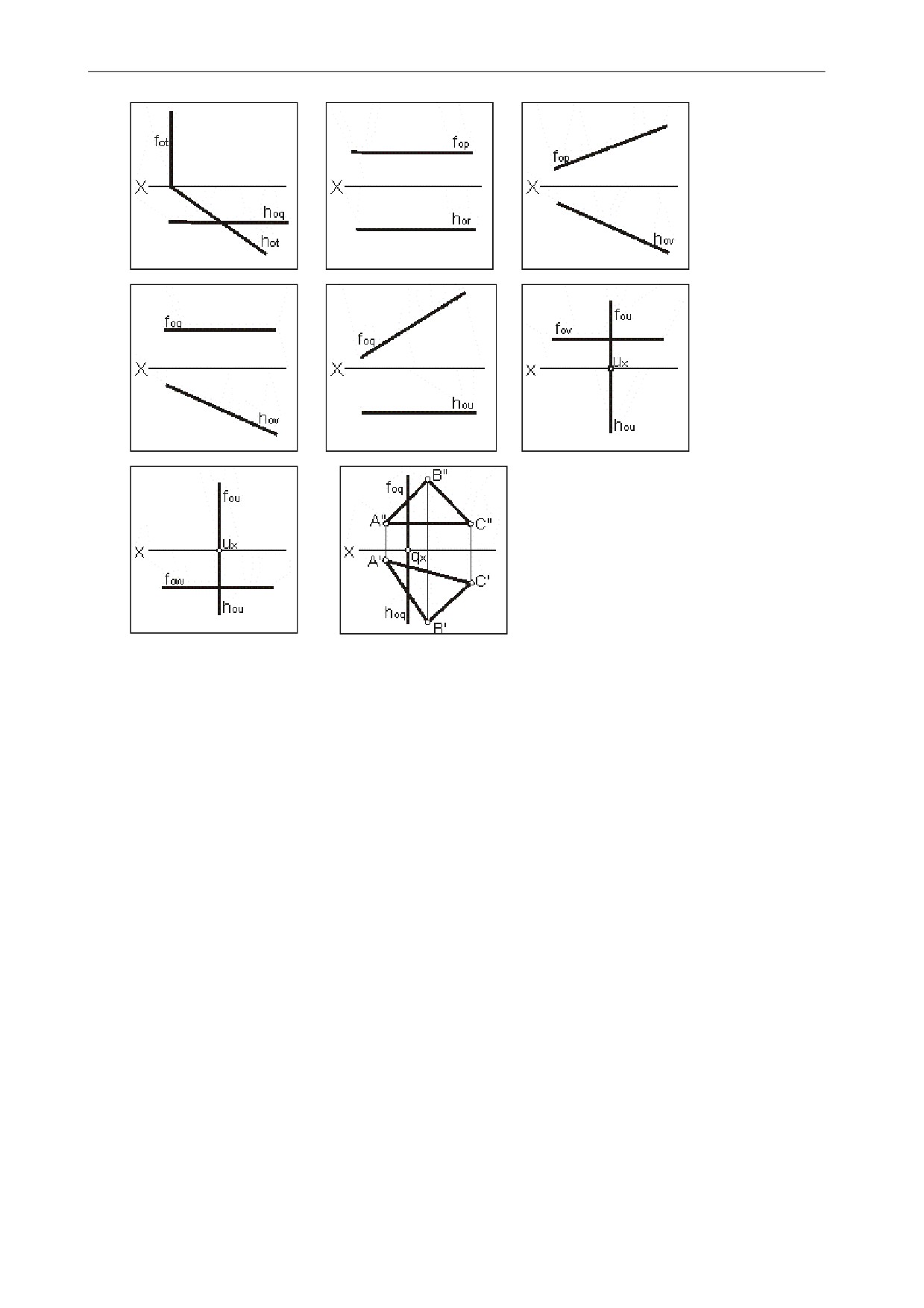

10.Какое положение может занимать линия пересечения:
• плоскости общего положения и горизонтальной плоскости уровня?
• плоскости общего положения и фронтальной плоскости уровня?
• горизонтальной плоскости уровня и фронтально-проецирующей
плоскости?
• горизонтально-проецирующей плоскости и фронтальной плоскости
уровня?
• горизонтальной и фронтальной плоскостей уровня?
• горизонтально-проецирующей и фронтально-проецирующей плоскостей?
• горизонтальной плоскости уровня и горизонтально-проецирующей
плоскости?
• фронтально-проецирующей плоскости и фронтальной плоскости уровня?
горизонтальной и фронтальной плоскостей уровня?
• фронтальной и профильной плоскостей уровня?
• плоскости общего положения и профильной плоскости уровня?
Варианты ответов:
• Параллельна горизонтальной плоскости проекций.
• Параллельна фронтальной плоскости проекций.
• Параллельна профильной плоскости проекций.
• Параллельна горизонтальной и фронтальной плоскостям проекций.
• Перпендикулярна горизонтальной плоскости проекций.
• Перпендикулярна фронтальной плоскости проекций.
• Перпендикулярна профильной плоскости проекций.
плоскости
25.
параллельны.
, в котором две
Укажите вариант
p и r взаимно
26.Укажите вариант,
в котором плоскость
p и плоскость γ(a//b) взаимно
параллельны.
27. Выберите пару плоскостей. Укажите наименование линии, которая
является результатом пересечения этих плоскостей.
• Плоскость общего положения и горизонтальная плоск
ость уровня.
• Плоскость общего положения и фронтальная плоскость уровня.
• Плоскость общего положения и профильная плоскость уровня.
• Горизонтально-проецирующая и фронтально-проецирующая плоскости.
• Горизонтально-проецирующая и профильно-проецирующая плоскости.
• Горизонтально-проецирующая и горизонтальная плоскость уровня.
• Горизонтально-проецирующая и фронтальная плоскость уровня.
• Горизонтально-проецирующая и профильная плоскость уровня.
• Две горизонтально-проецирующие плоскости.
• Две фронтально-проецирующие плоскости.
• Две профильно-проецирующие плоскости.
•
Плоскость общего положения и горизонтально-проецирующая плоскость.
•
Плоскость общего положения и фронтально-проецирующая плоскость.
•
Плоскость общего положения и профильно-проецирующая плоскость.
•
Фронтально-проецирующая и фронтальная плоскость уровня.
•
Фронтально-проецирующая и профильная плоскость уровня.
•
Фронтально-проецирующая и горизонтальная плоскость уровня.
•
Профильно-проецирующая и фронтальная плоскость уровня.
•
Профильно-проецирующая и профильная плоскость уровня.
•
Профильно-проецирующая и горизонтальная плоскость уровня.
•
Горизонтальная и фронтальная плоскости уровня.
•
Горизонтальная и профильная плоскости уровня.
•
Профильная и фронтальная плоскости уровня.
Варианты ответов:
• Прямая общего положения.
зонталь).
• Горизонтальная прямая (гори
• Фронтальная прямая (фронталь).
• Профильная прямая.
ирующая прямая.
• Горизонтально-проец
• Фронтально-проецирующая прямая.
• Профильно-проецирующая прямая.
28.Какую из указанных прямых можно построить (заключить):
• в плоскости общего положения?
оскости?
• в горизонтально-проецирующей пл
• во фронтально-проецирующей плоскости?
• в профильно - проецирующей плоскости?
• в горизонтальной плоскости уровня?
• во фронтальной плоскости уровня?
• в профильной плоскости уровня?
Варианты ответов:
прямую.
• Горизонтальную
щую прямую.
• Горизонтально-проецирую
• Профильно-проецирующую прямую.
• Профильную прямую.
• Фронтальную прямую.
• Фронтально-проецирующую прямую.
• Прямую общего положения.
Тема «Многогранник»

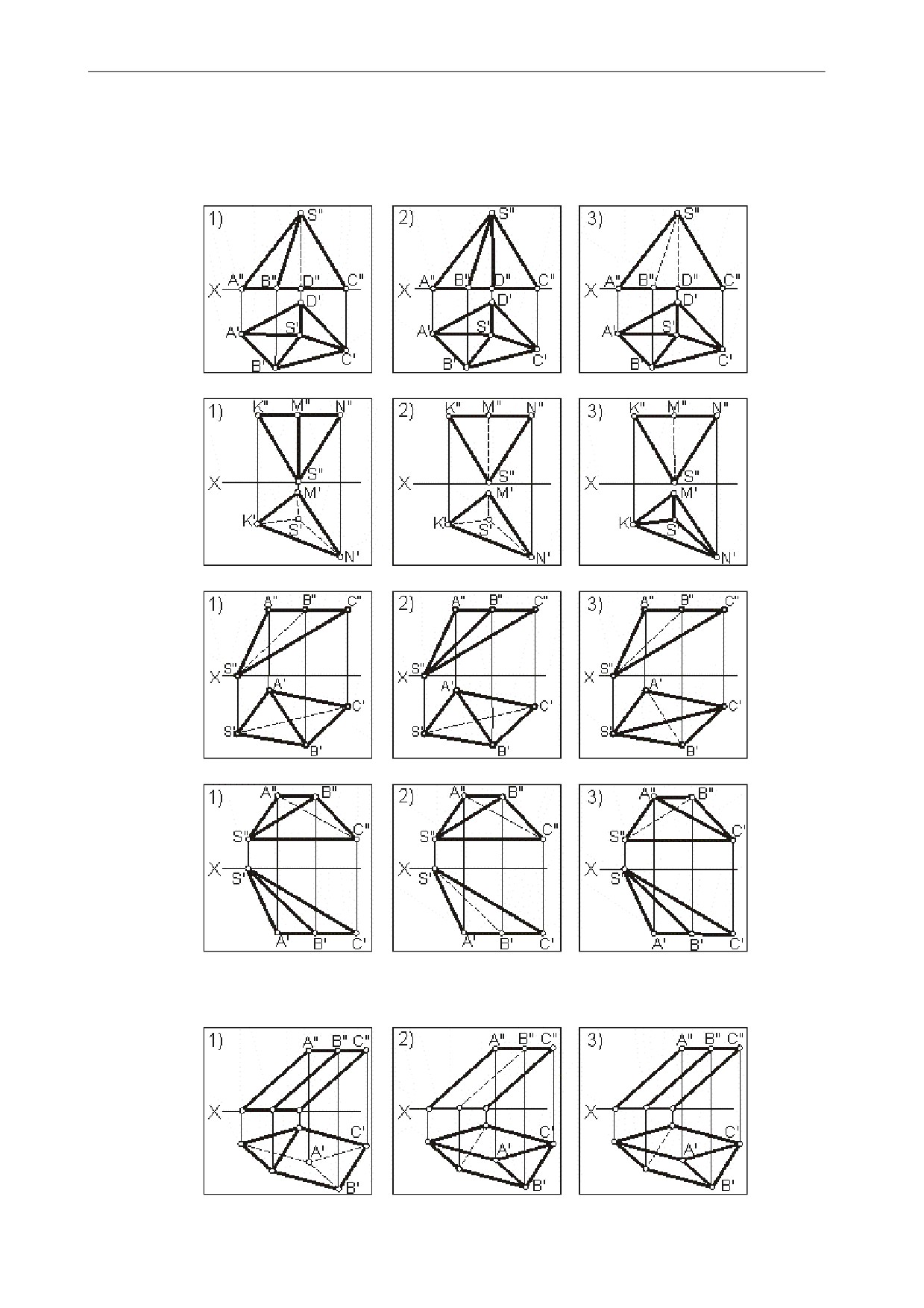

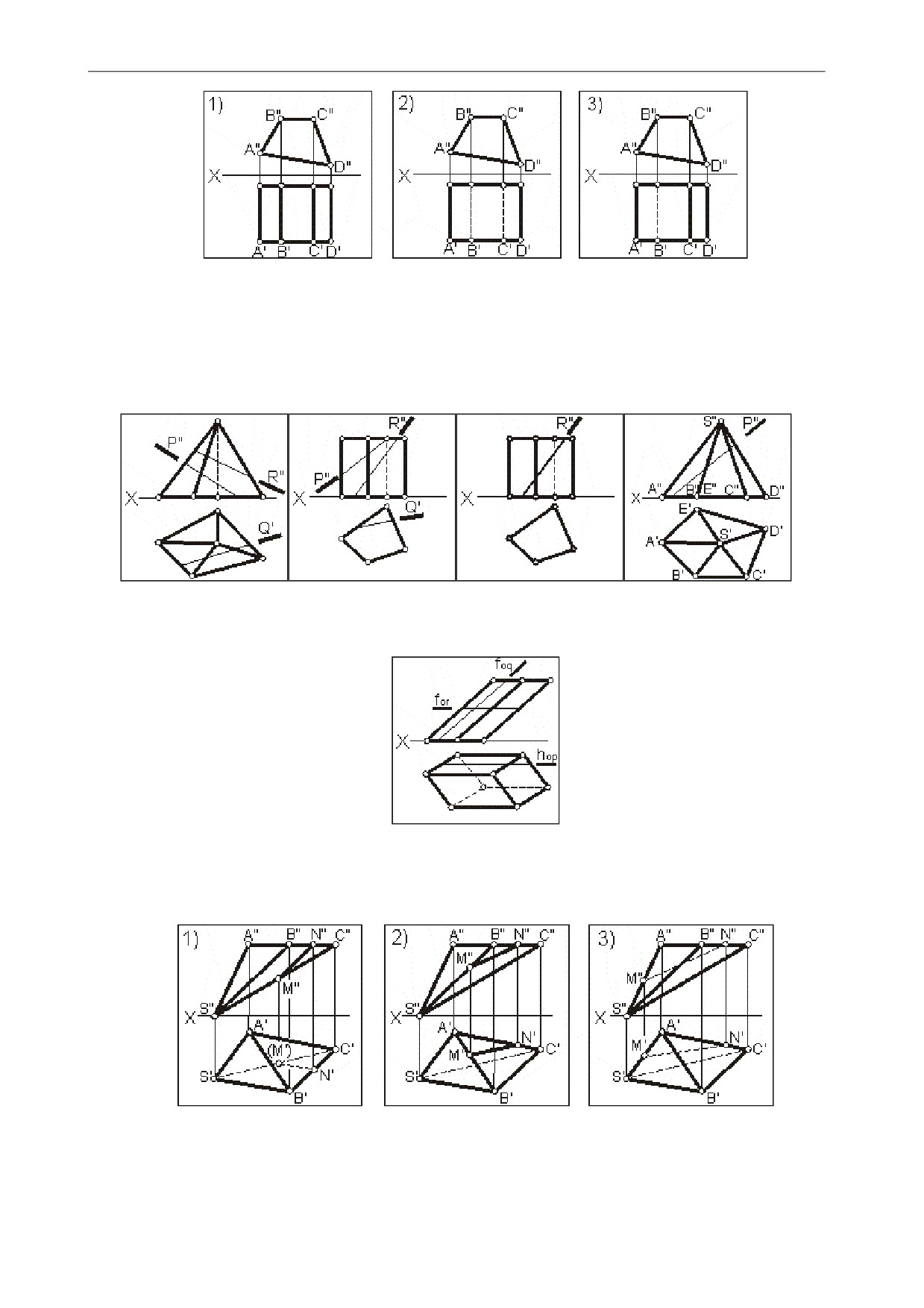

1. На каком чертеже правильно оформлена видимость ребер пирамиды?
2. В каком варианте правильно оформлена видимость проекций ребер призмы?
3. Какая из плоскостей - P, Q или R - пересекает многогранник:
• по четырехугольнику?
• по пятиугольнику?
• по шестиугольнику?

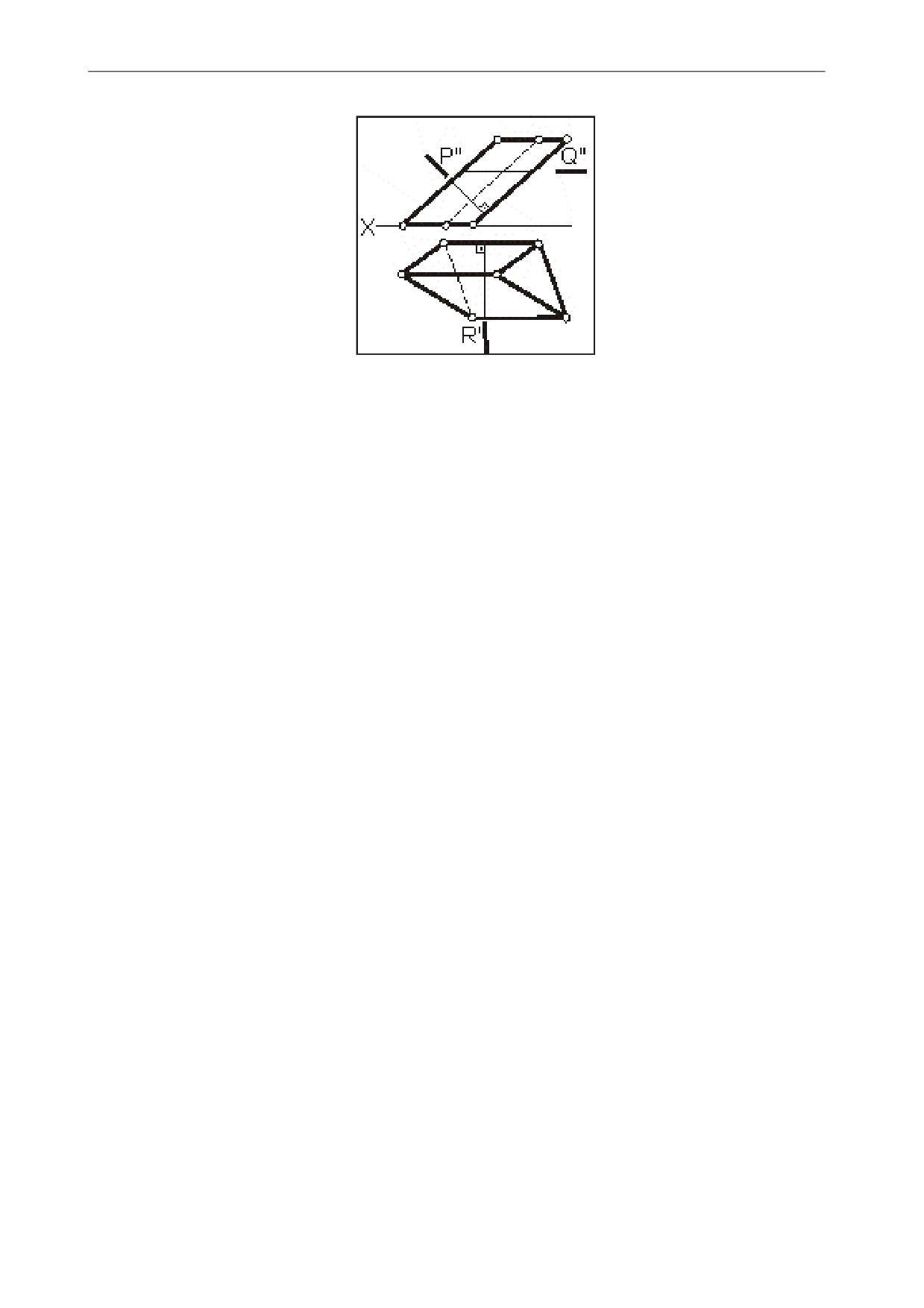

4. Какая из плоскостей - p, q или r- пересекает наклонную призму по
прямоугольнику?

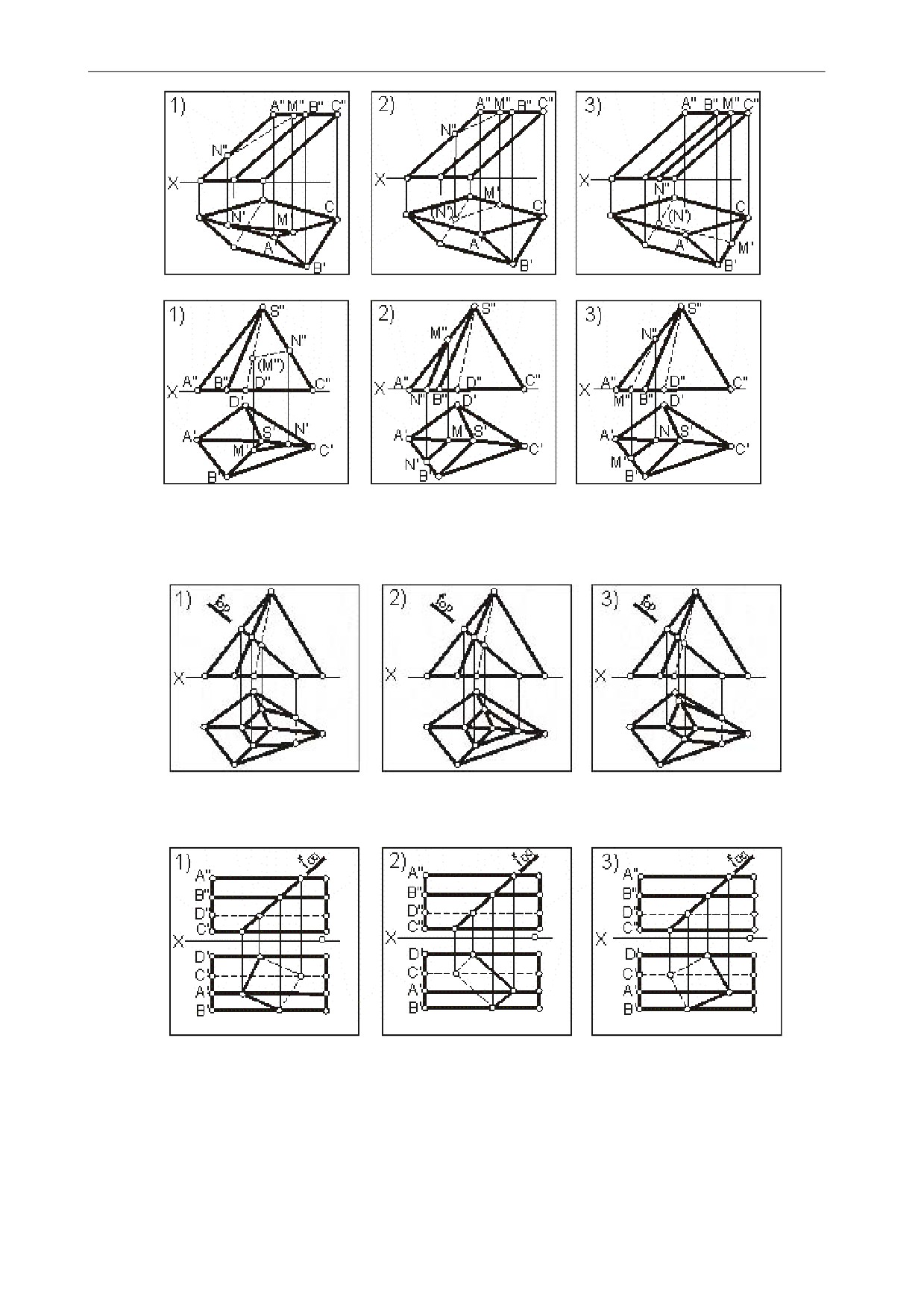

5. В каком варианте изображенный отрезок MN принадлежит поверхности
многогранника?
6. Выберите вариант, в котором правильно построено сечение пирамиды
плоскостью p?
7. В каком варианте сечение призмы плоскостью q построено правильно?

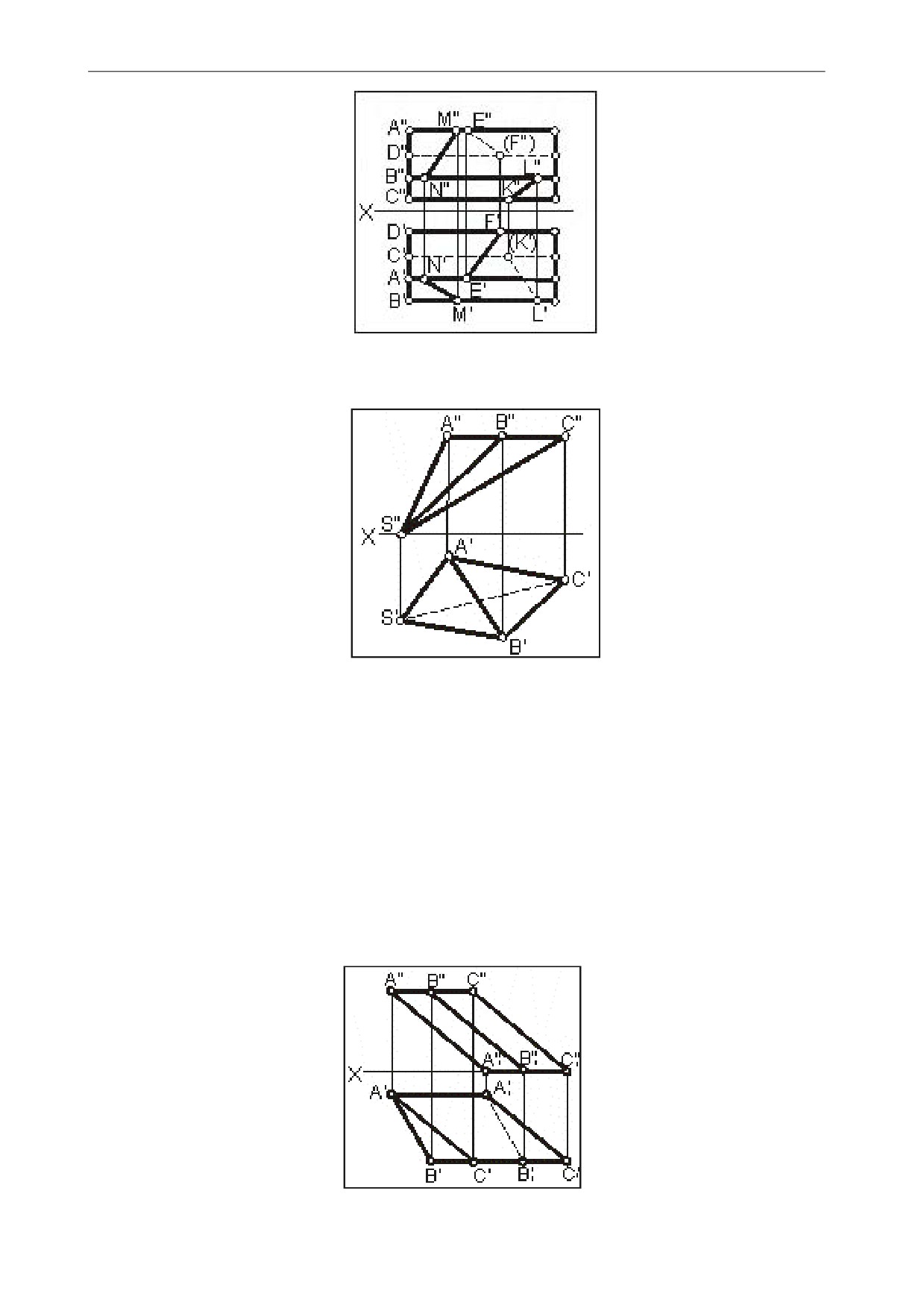

8. Какой из отрезков - MN, KL или EF - принадлежит поверхности
четырехгранной призмы c основанием ABCD?
9. Какое положение занимает основание ABC пирамиды SABC в системе
плоскостей проекций? Определите положение ребер и граней пирамиды в
системе плоскостей проекций.
10.Дайте ответы на поставленные вопросы:
• Определите положение основания АВС трехгранной наклонной
призмы в системе плоскостей проекций.
• Укажите взаимное положение ребер АВ и CC1.
• Какое положение занимает боковая грань призмы BCС1В1 в системе
плоскостей проекций?
• Определите положение боковой грани призмы ACС1А1 в системе
плоскостей проекций.
• Какое положение занимают боковые ребра призмы АА1, ВВ1, СС1 в
системе плоскостей проекций?
11.Укажите плоскость нормального сечения призмы.
Тема «Конус»
1.Какая проекция прямого кругового конуса есть окружность, если его ось
вращения:
• перпендикулярна фронтальной плоскости проекций?
• перпендикулярна горизонтальной плоскости проекций?
• перпендикулярна профильной плоскости проекций?

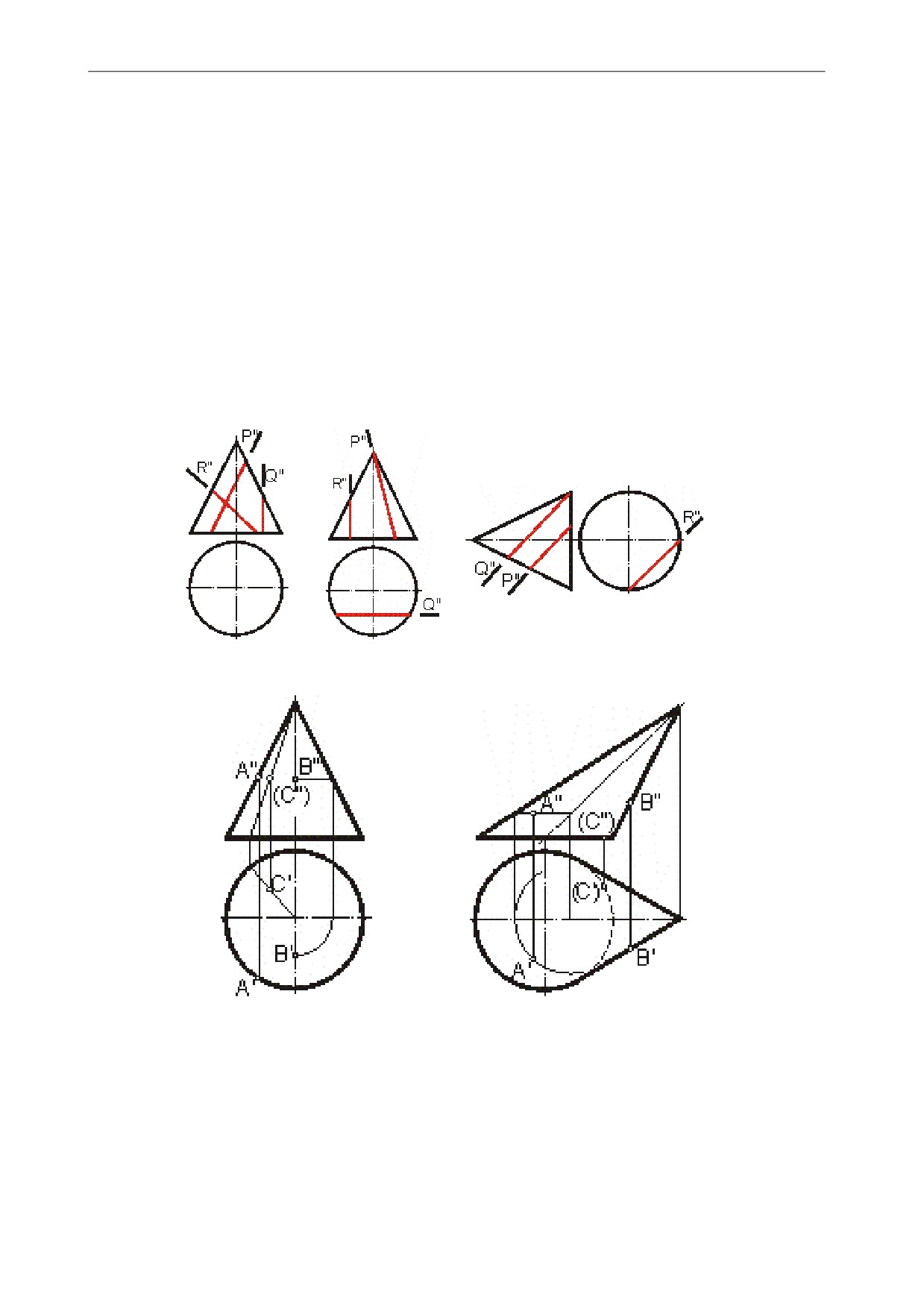

2.Какая из указанных плоскостей пересекает прямой круговой конус по:
•
параболе?
•
по гиперболе?
•
по эллипсу (части эллипса)?
•
по треугольнику?

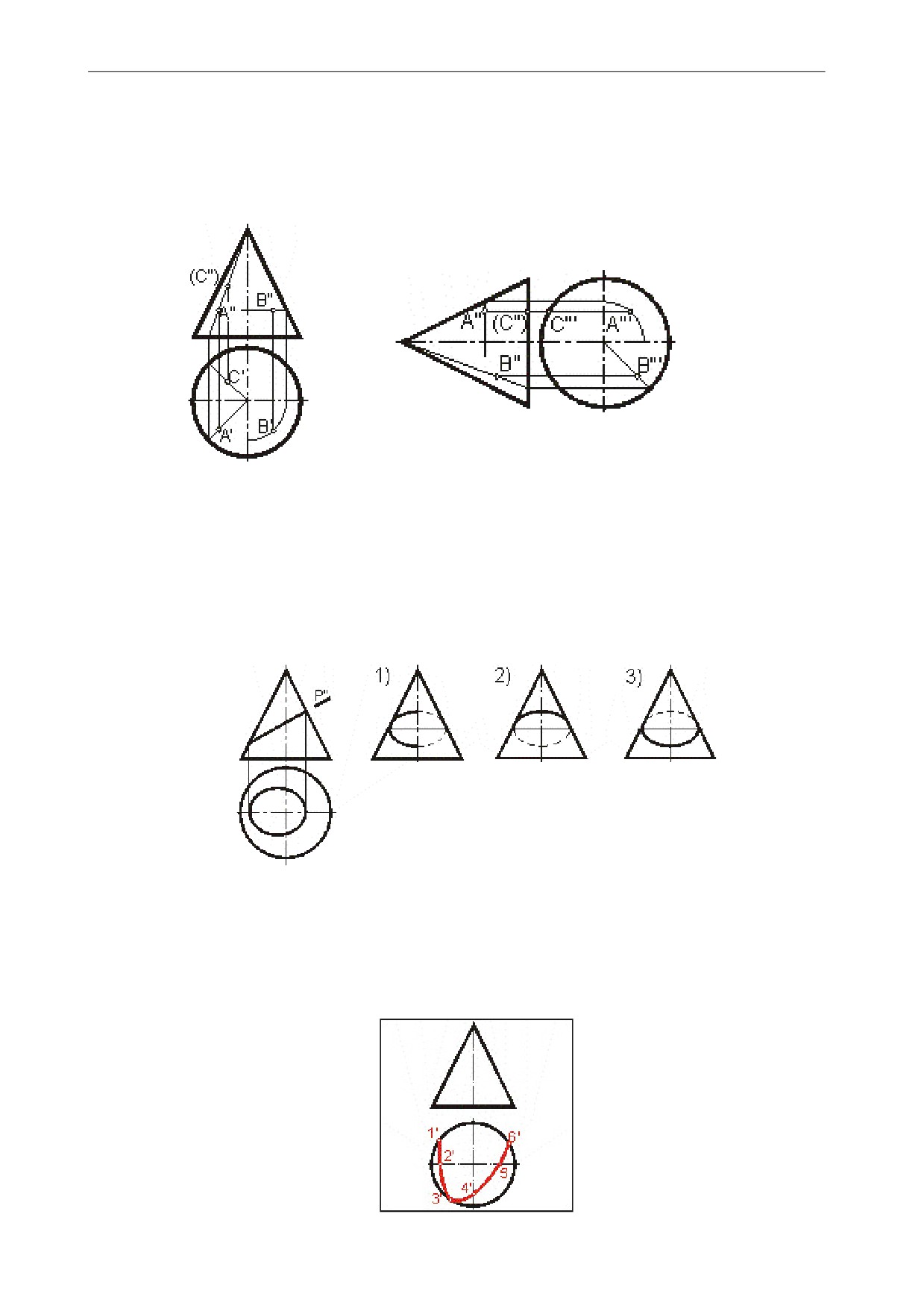

3. Укажите точку (точки), принадлежащую поверхности конуса.

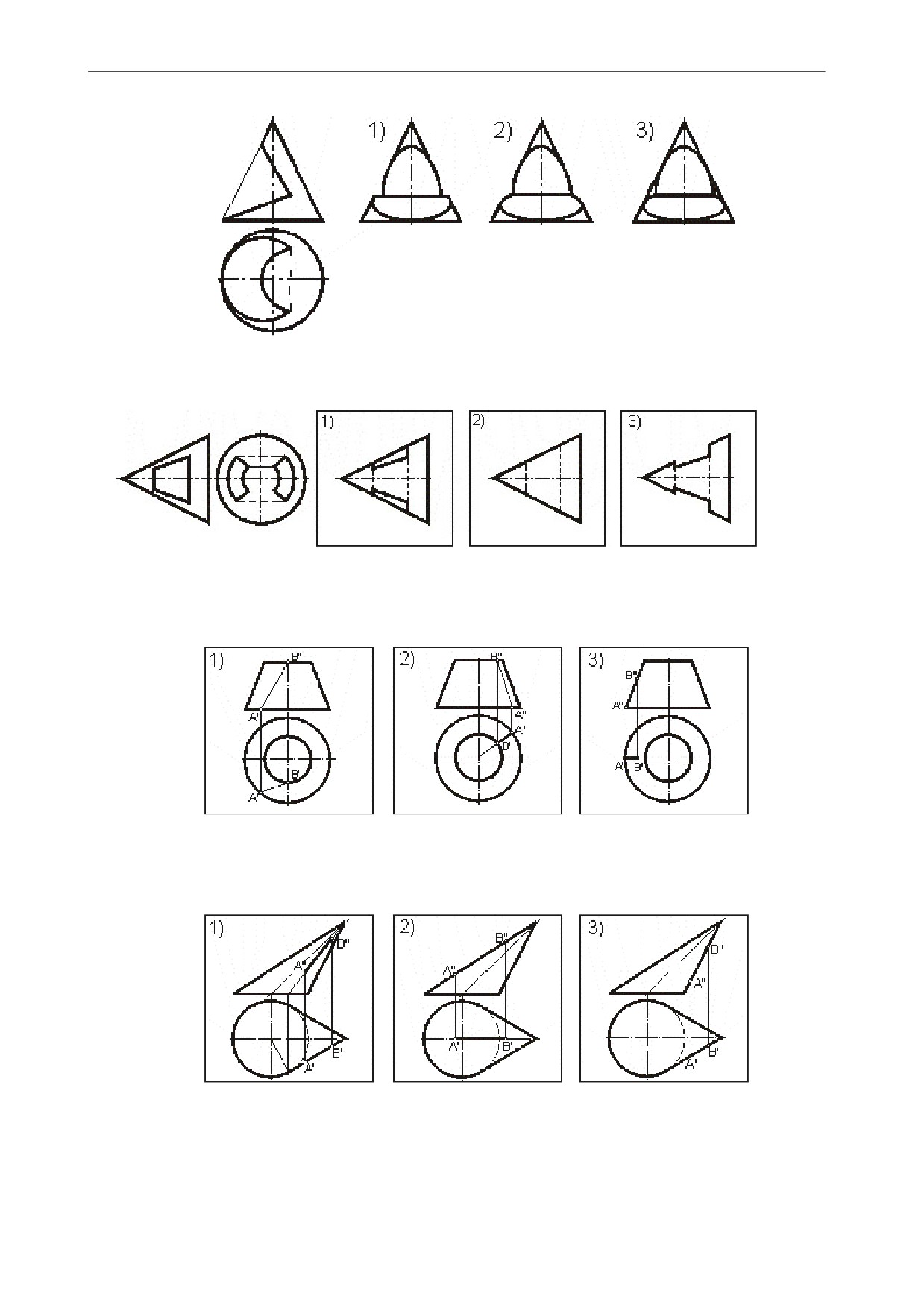

4.Укажите вариант профильной проекции конуса, усеченного
проецирующими плоскостями, соответствующий заданным фронтальной
и горизонтальной проекциям.
5.Выберите горизонтальную проекцию конуса со сквозным отверстием,
соответствующую заданным фронтальной и профильной проекциям.
6.Укажите вариант, в котором отрезок АВ принадлежит поверхности
усеченного конуса.
7.Укажите вариант, в котором отрезок АВ принадлежит поверхности
наклонного конуса.
8.Укажите точку, расположенную:
• в передней левой части поверхности конуса;
• в передней правой части поверхности конуса;
• в левой задней части поверхности конуса;
• в передней части поверхности конуса;
• в задней части поверхности конуса;
• в нижней передней части поверхности конуса;
• в верхней передней части поверхности конуса.
9.Укажите вид сечения поверхности конуса плоскостью, расположенной:
• параллельно одной образующей конуса;
• параллельно двум образующим конуса.
10.Выберите вариант профильной проекции конуса, соответствующий
фронтальной и горизонтальной проекциям . Конус пересечен плоскостью
Р.

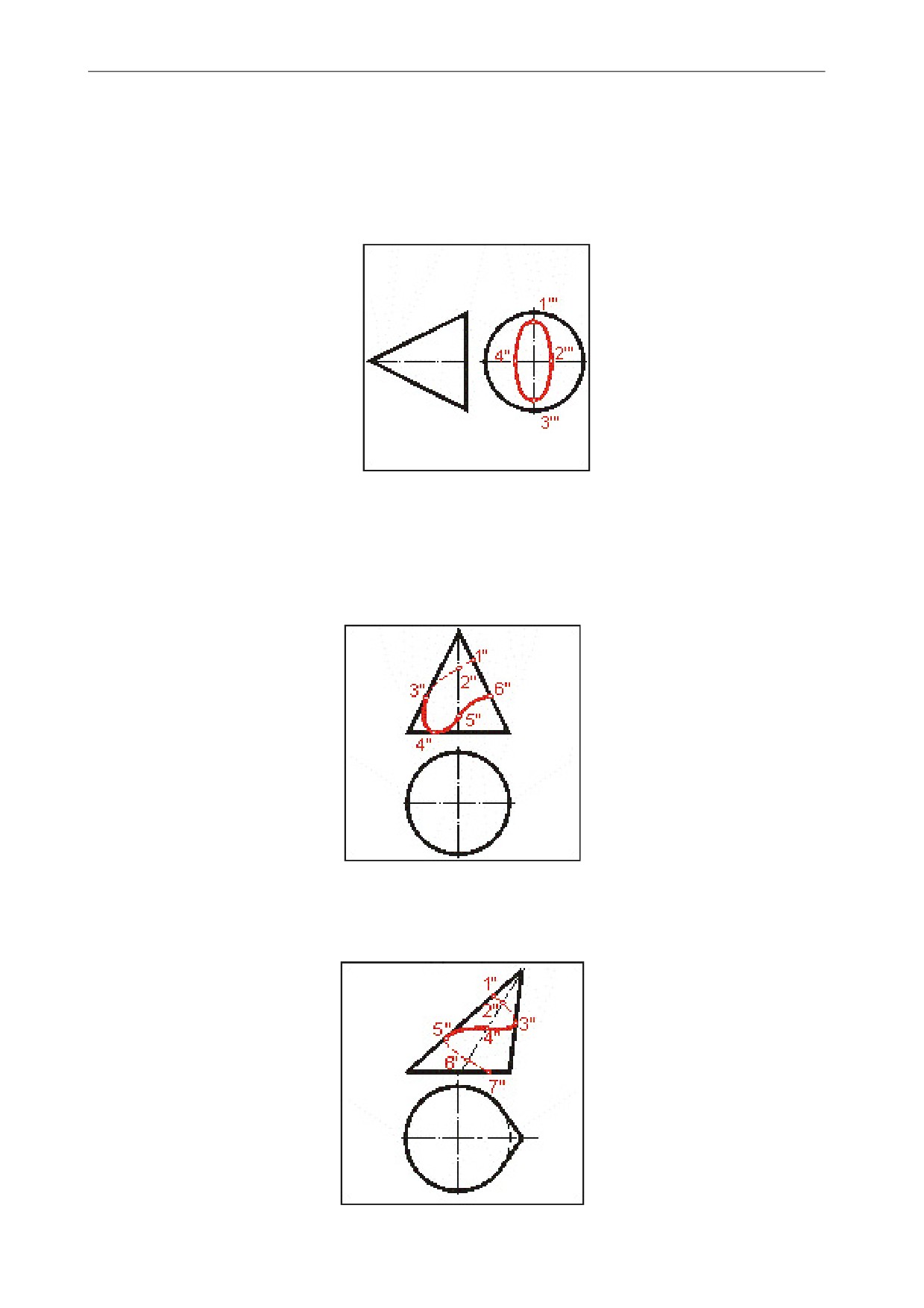

11.Дана горизонтальная проекция линии 1-2-3-4-5-6, принадлежащей
поверхности конуса. Укажите отсеки линии, видимые:
• на фронтальной плоскости проекций;
• на профильной плоскости проекций.
12.Дана профильная проекция замкнутой линии, принадлежащей
поверхности конуса. Укажите отсеки кривой, видимые:
• на горизонтальной плоскости проекций;
• на фронтальной плоскости проекций.
13.Дана фронтальная проекция линии 1-2-3-4-5-6, принадлежащей
поверхности конуса. Укажите отсеки линии, видимые:
• на горизонтальной плоскости проекций;
• на профильной плоскости проекций.

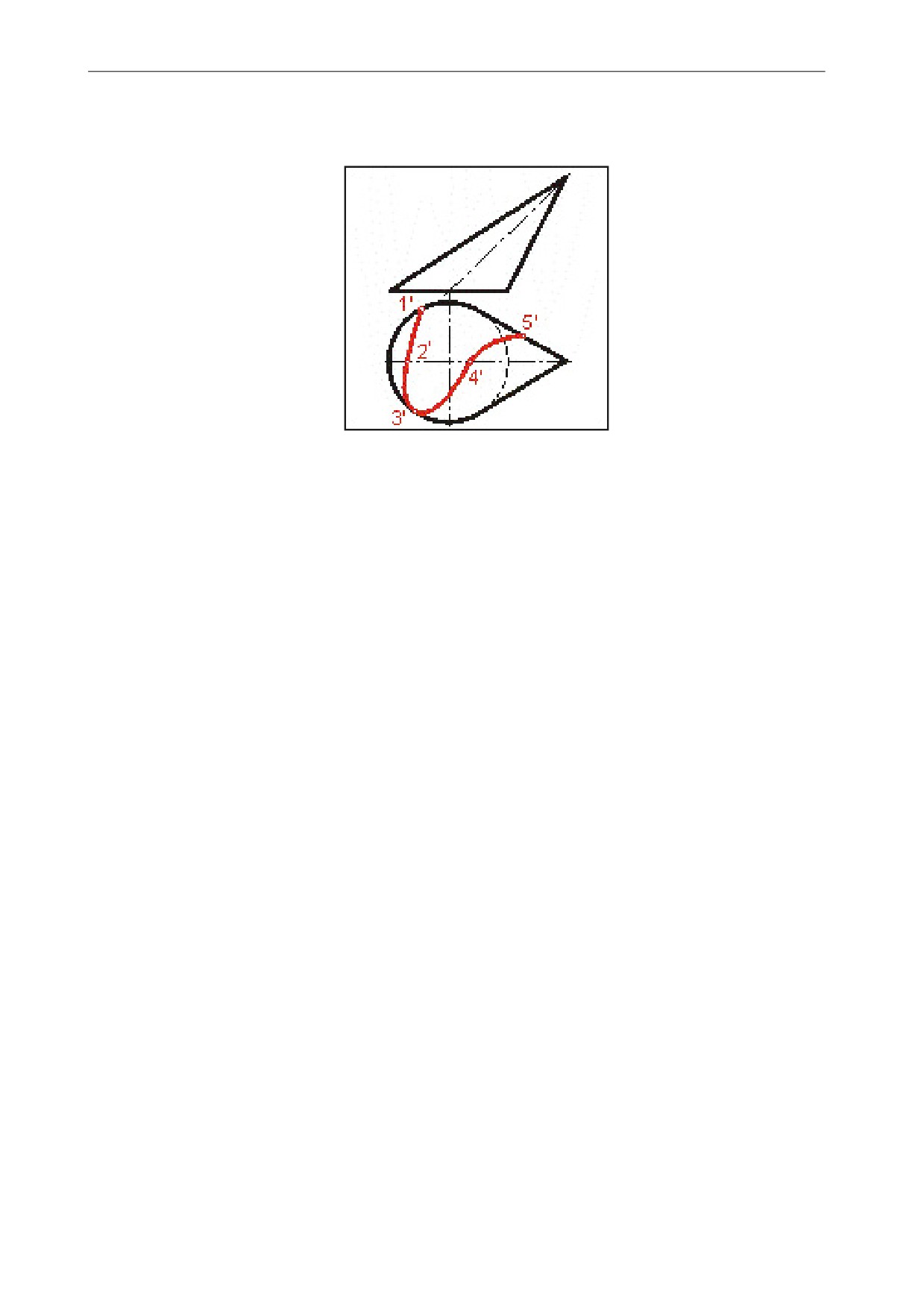

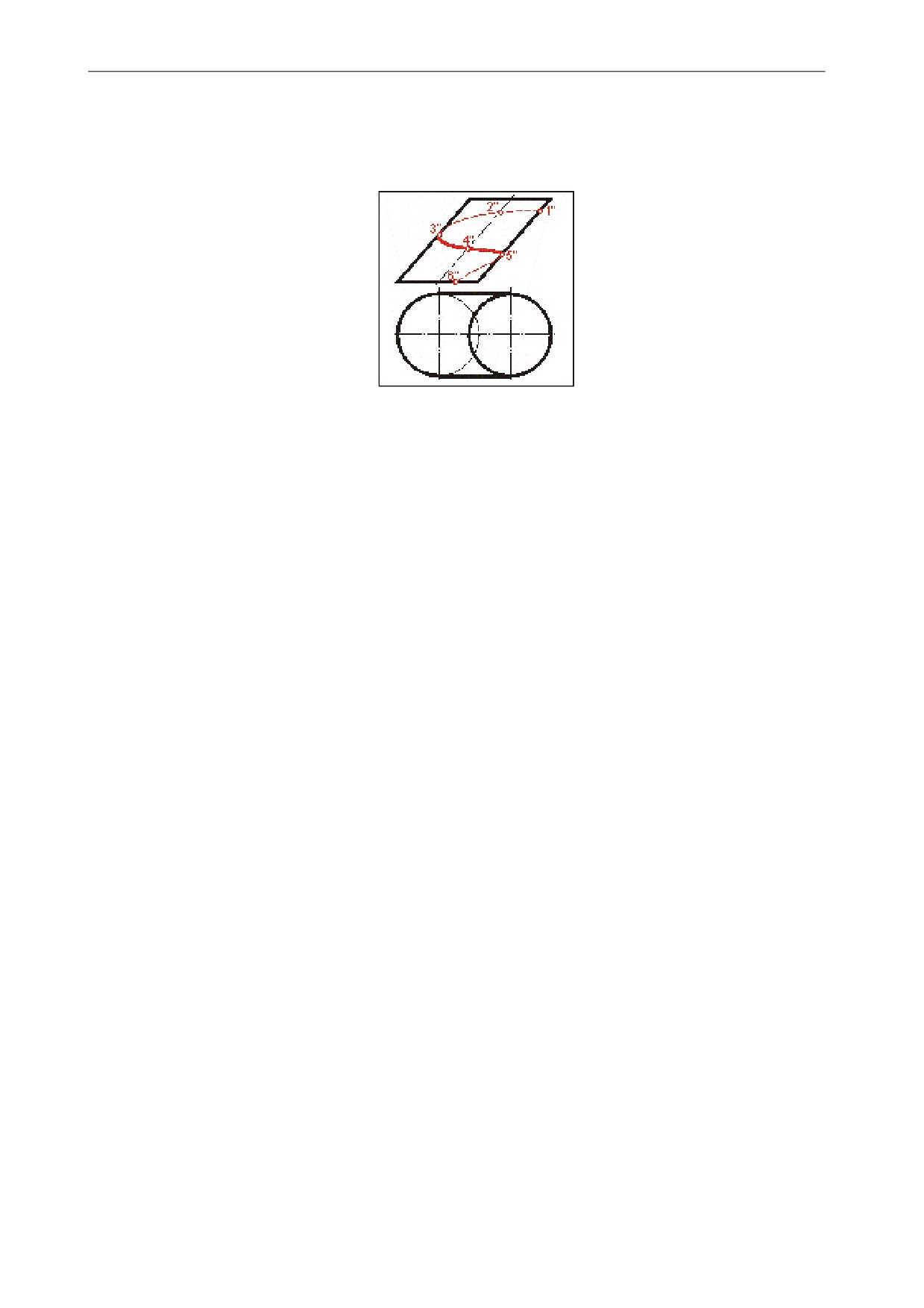

14.Выберите отсеки линии, принадлежащей поверхности наклонного
конуса, видимые на профильной проекции.
15.Выберите отсеки линии, принадлежащей поверхности наклонного
конуса, видимые на фронтальной плоскости проекций.
Тема «Цилиндр»
1.
Какая из указанных поверхностей вращения образуется вращением
прямолинейной образующей?
• коническая;
• цилиндрическая;
• сферическая.
2.
Какая из проекций цилиндра есть окружность, если его ось вращения
перпендикулярна:
• фронтальной плоскости проекций?
• горизонтальной плоскости проекций?
• профильной плоскости проекций?
3.

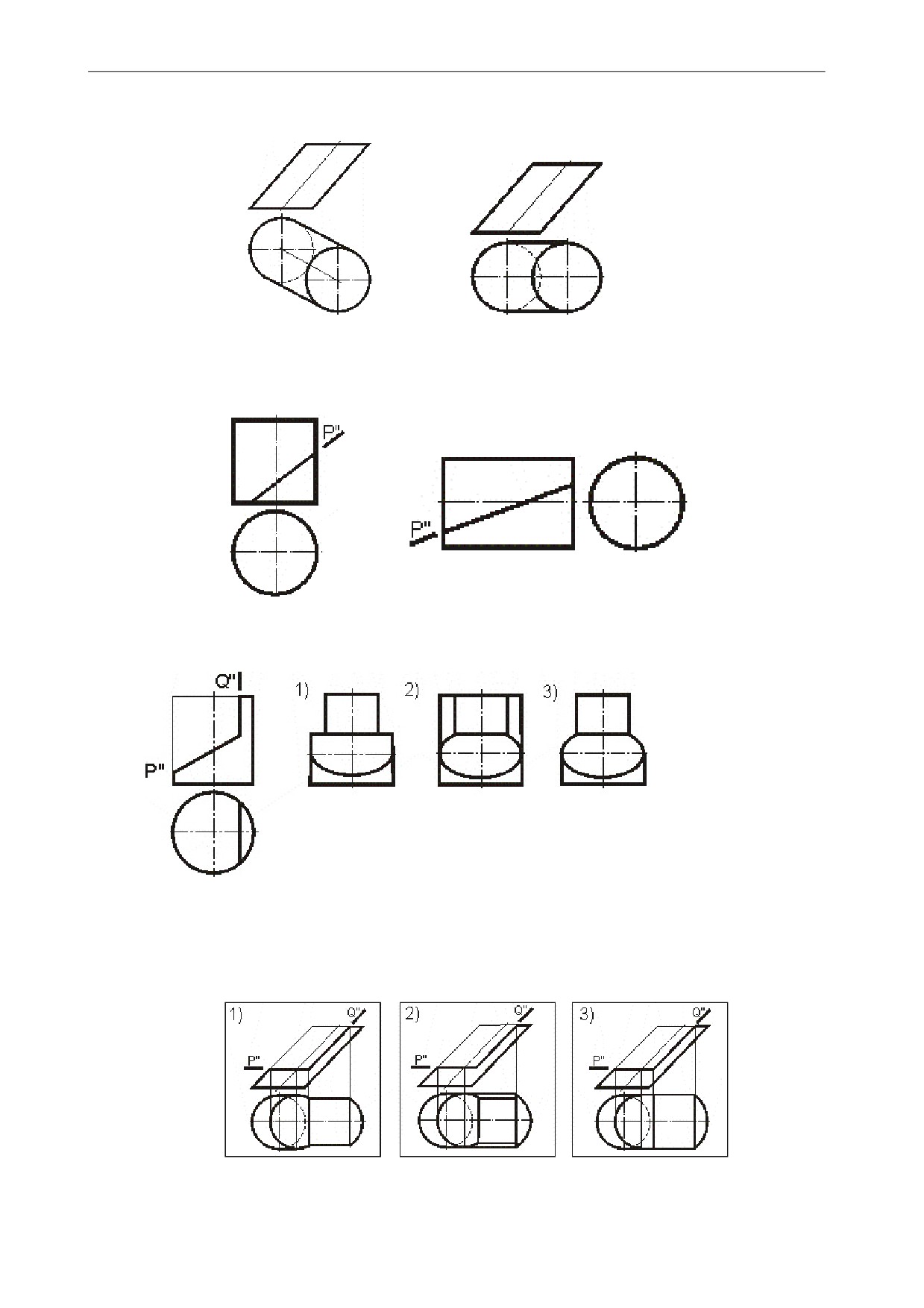

Укажите вид сечения цилиндра вращения плоскостью:
• параллельной его образующим (оси вращения);
• перпендикулярной его оси вращения.
• не перпендикулярной и не параллельной его оси вращения.

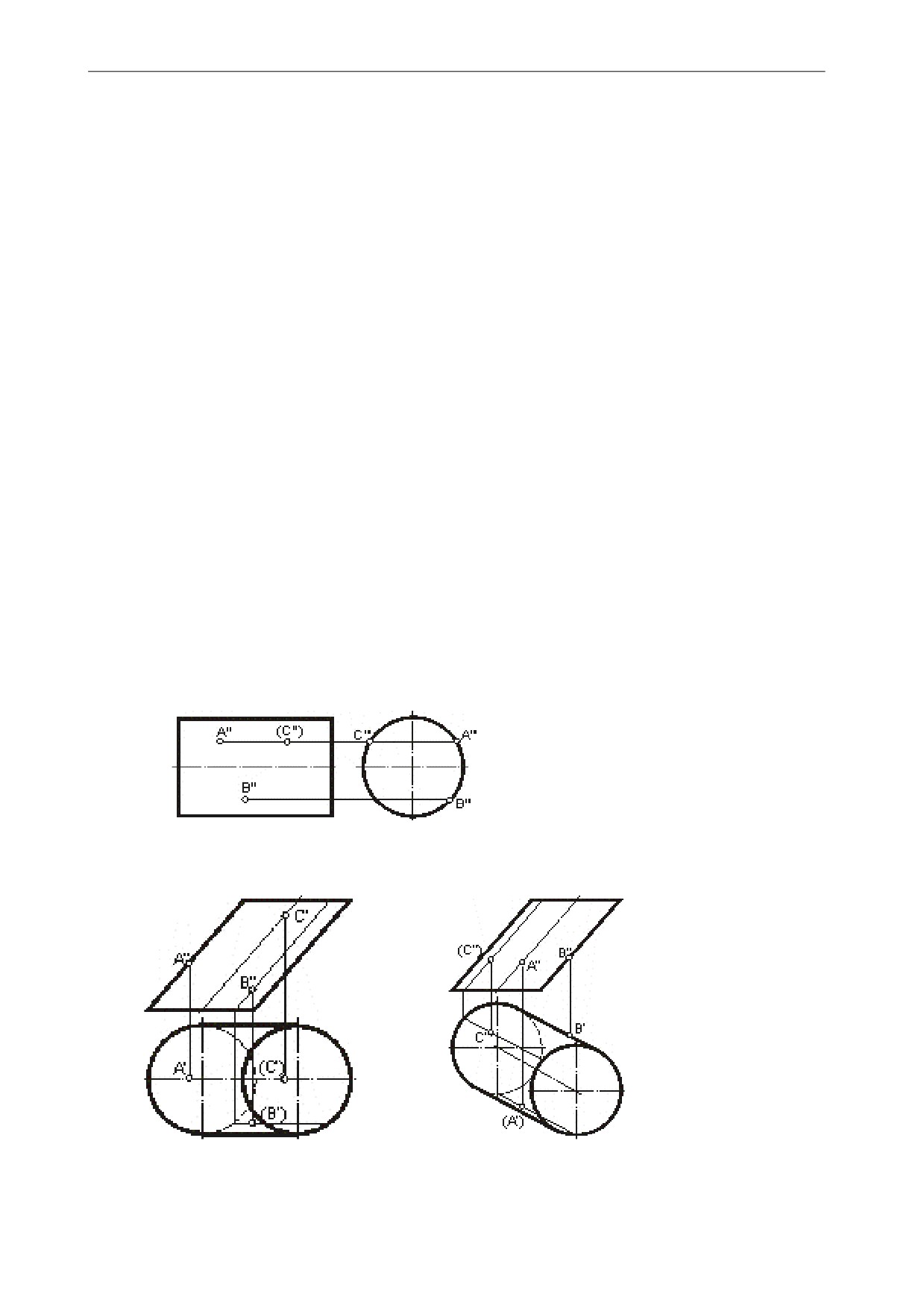

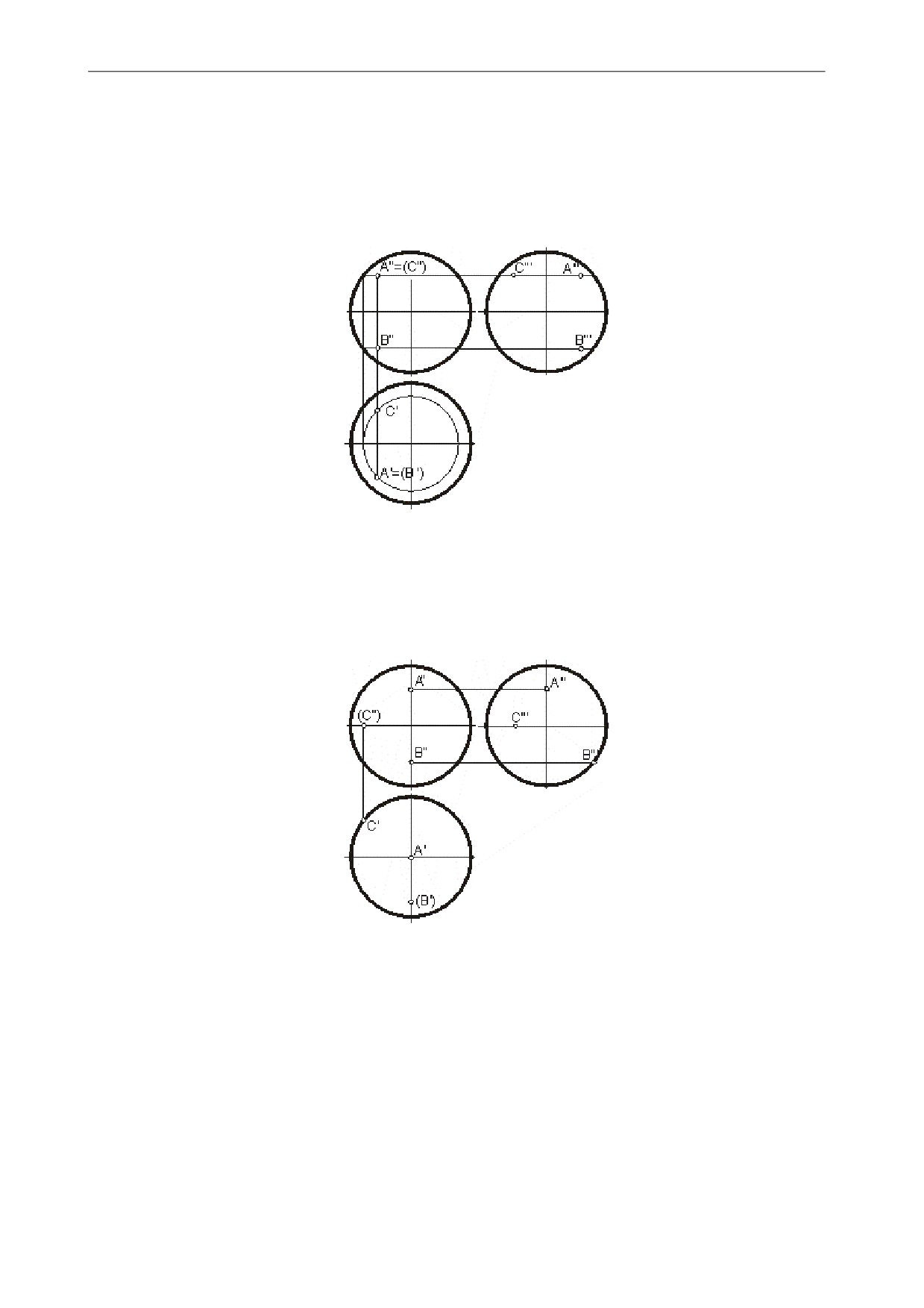

4.
Укажите точку, расположенную:
• в верхней передней части цилиндра;
• в передней нижней части цилиндра;
• в задней верхней части цилиндра.
5. Выберите точку (точки), принадлежащую поверхности наклонного
цилиндра.
6. Укажите положение оснований и образующих наклонных цилиндров в
системе плоскостей проекций.
7. Укажите вид сечения цилиндра вращения плоскостью Р.
8. Укажите правильный вариант профильной проекции цилиндра,
усеченного плоскостями P и Q.
9. Укажите вариант, в котором правильно оформлена горизонтальная
проекция наклонного цилиндра, усеченного плоскостями P и Q.

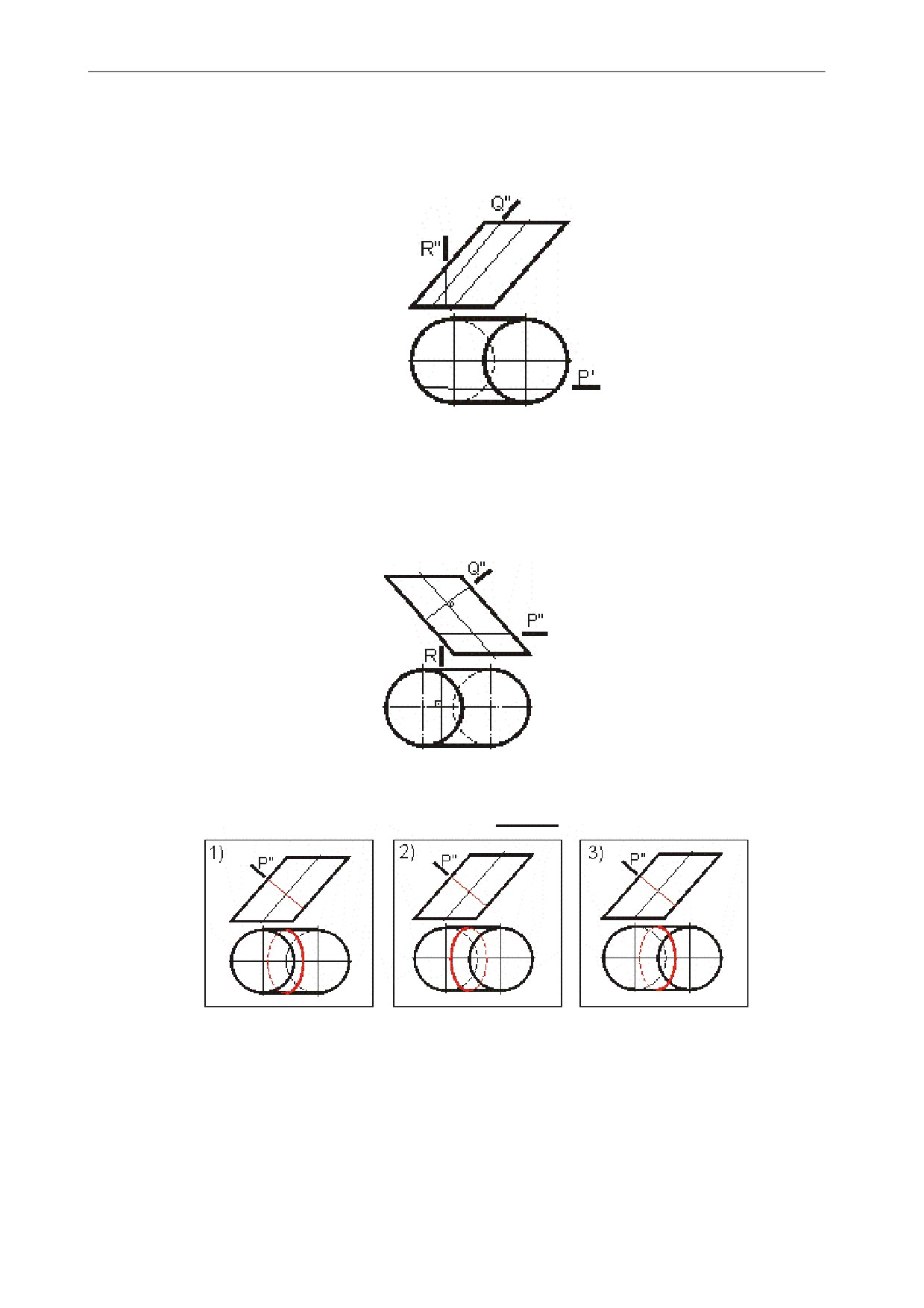

10. Назовите плоскость, пересекающую наклонный цилиндр по:
• прямоугольнику;
• параллелограмму;
• усеченному эллипсу.
11.Какая из изображенных плоскостей:
• есть плоскость нормального сечения цилиндра;
• пересекает цилиндр по эллипсу (части эллипса);
• пересекает цилиндр по окружности.
12.В каком варианте видимость в проекциях оформлена правильно?
13.Выберите правильный вариант горизонтальной проекции цилиндра,
усеченного плоскостями, для которого заданы фронтальная и профильная
проекции

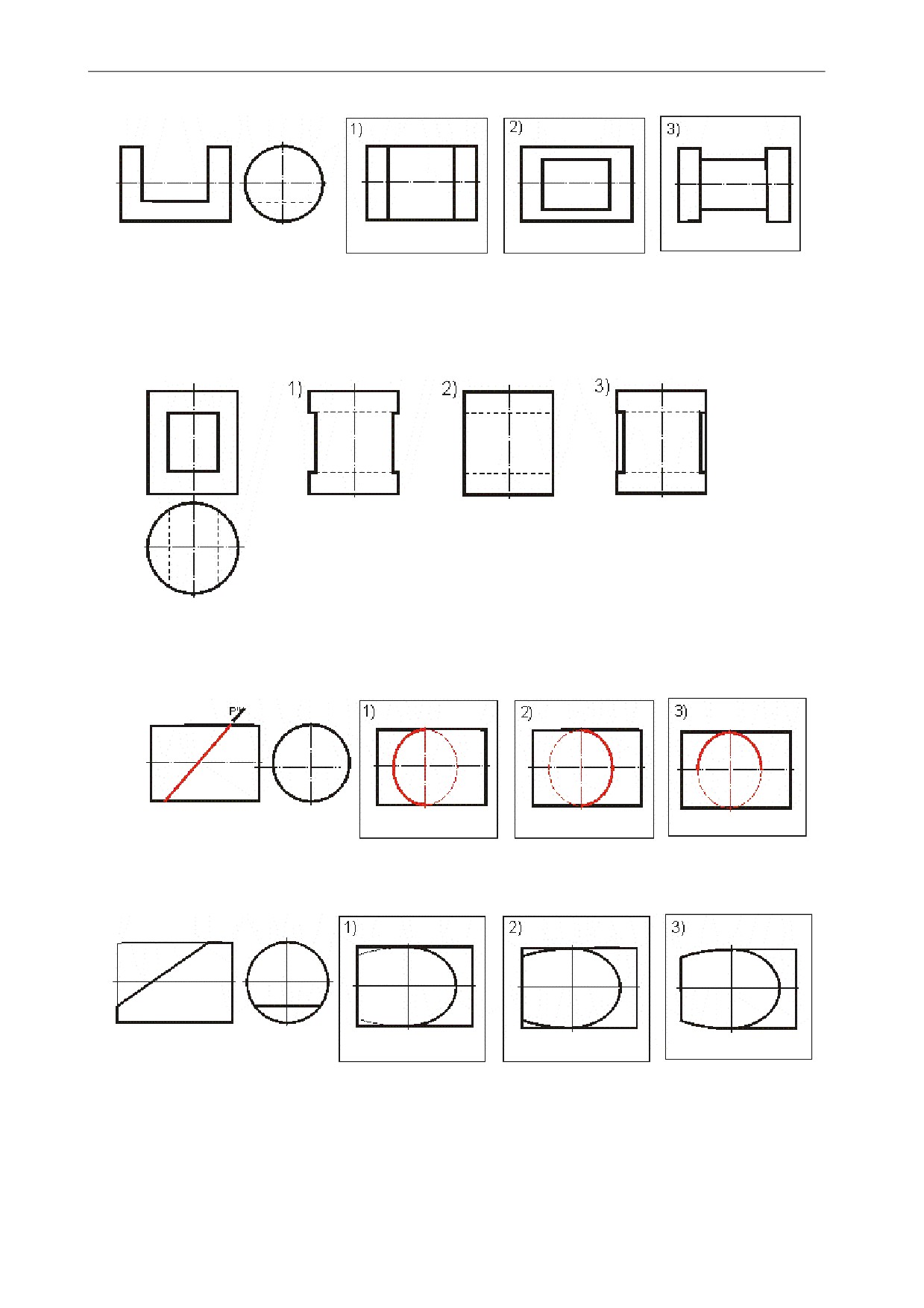

14.Выберите правильный вариант профильной проекции цилиндра со
сквозным прямоугольным отверстием.
15. Выберите вариант горизонтальной проекции сечения цилиндра
плоскостью Р, в котором правильно оформлена видимость. Исходные
проекции - фронтальная и профильная.
16.
Выберите правильный вариант горизонтальной проекции усеченной
части цилиндра. Исходные проекции - фронтальная и профильная.

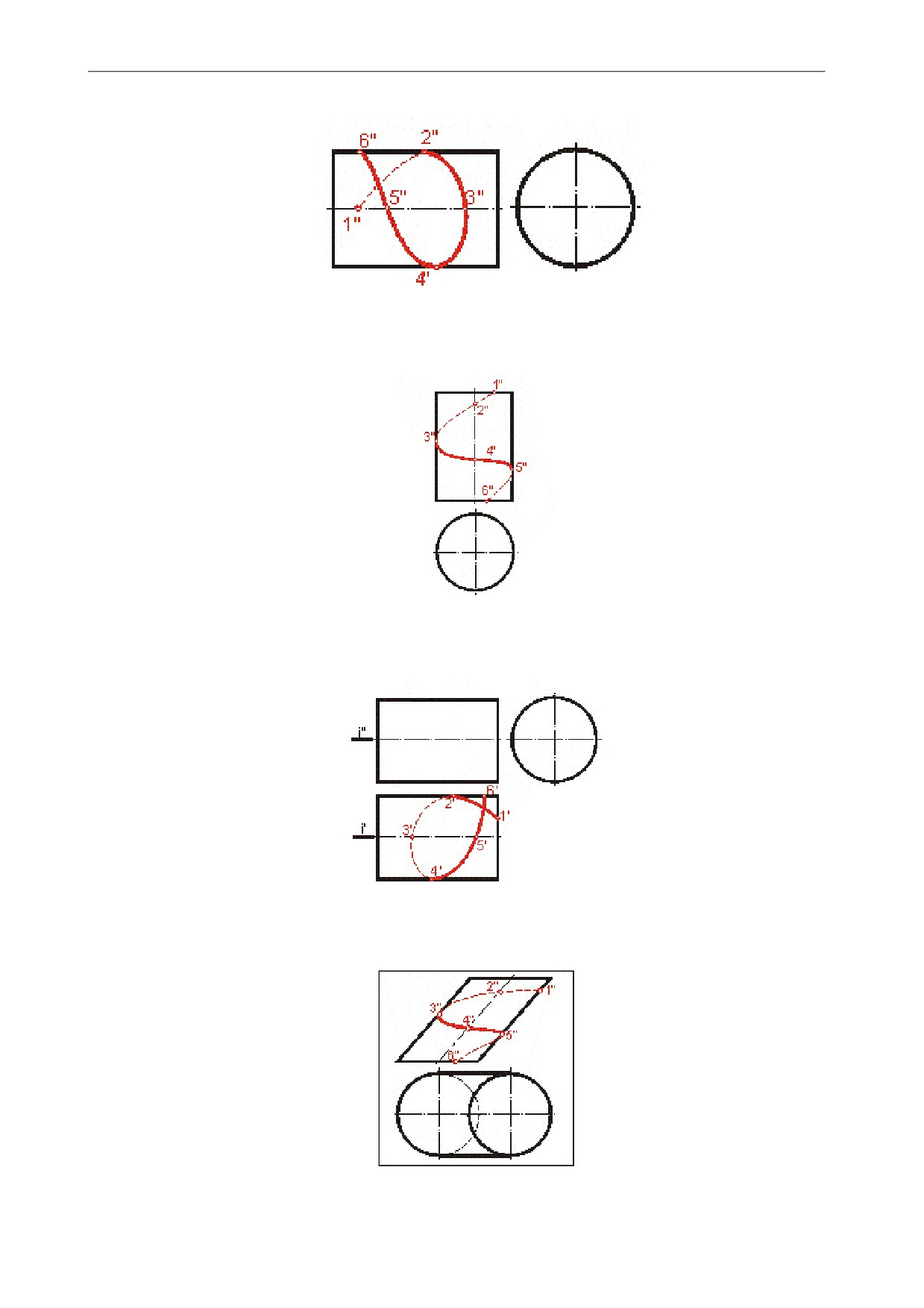

17.Укажите отсеки кривой, принадлежащей поверхности цилиндра, видимые
на горизонтальной плоскости проекций.
18.Укажите отсеки кривой, принадлежащей поверхности цилиндра, видимые
на профильной плоскости проекций.
19.Укажите отсеки кривой, принадлежащей поверхности цилиндра, видимые
на фронтальной плоскости проекций.
20.Укажите отсеки кривой, принадлежащей поверхности наклонного
цилиндра, невидимые на горизонтальной плоскости проекций.
21.Укажите отсеки кривой, принадлежащей поверхности наклонного
цилиндра, невидимые на профильной плоскости проекций.
Тема: «Сфера»
1.
Что представляет собой фронтальная, горизонтальная и профильная
проекция окружности, если плоскость окружности
• параллельна фронтальной плоскости проекций?
• параллельна горизонтальной плоскости проекций?
• параллельна профильной плоскости проекций?
• перпендикулярна только фронтальной плоскости проекций?
• перпендикулярна только горизонтальной плоскости проекций?
• перпендикулярна только профильной плоскости проекций?
2.
Какое положение занимает плоскость окружности, если:
• горизонтальная и профильная проекции окружности есть отрезки
прямых линий?
• горизонтальная и фронтальная проекции окружности есть отрезки
прямых линий?
• фронтальная и профильная проекции окружности есть отрезки
прямых линий?
• если ее фронтальная проекция есть отрезок прямой, а
горизонтальная и профильная - эллипсы?
• если ее горизонтальная проекция есть отрезок прямой, а
фронтальная и профильная - эллипсы?
• если ее профильная проекция есть отрезок прямой, а
горизонтальная и фронтальная - эллипсы?
3.
Укажите вид горизонтальной проекции окружности, если ее фронтальная
проекция есть эллипс, а профильная - отрезок прямой.
4.
Укажите вид фронтальной проекции окружности, если ее горизонтальная
проекция есть эллипс, а профильная - отрезок прямой.
5.
Укажите вид профильной проекции окружности, если ее фронтальная
проекция есть эллипс, а горизонтальная - отрезок прямой.
6.
Укажите вид и расположение горизонтальной проекции окружности, если
ее фронтальная проекция есть окружность.
7.
Укажите вид и расположение фронтальной проекции окружности, если ее
горизонтальная проекция есть окружность.
8.
Укажите вид и расположение профильной проекции окружности, если ее
фронтальная проекция есть окружность.
9.
Укажите вид горизонтальной, фронтальной и профильной проекции
сечения сферы плоскостью, которая:
•
перпендикулярна только фронтальной плоскости проекций.
•
перпендикулярна только горизонтальной плоскости проекций.
•
перпендикулярна только профильной плоскости проекций.
•
параллельна профильной плоскости проекций;
•
параллельна горизонтальной плоскости проекций;
• параллельна фронтальной плоскости проекций.
10.Укажите точку, расположенную:
• в верхней передней левой части сферы;
• в передней нижней левой части сферы;
• в верхней задней левой части сферы.

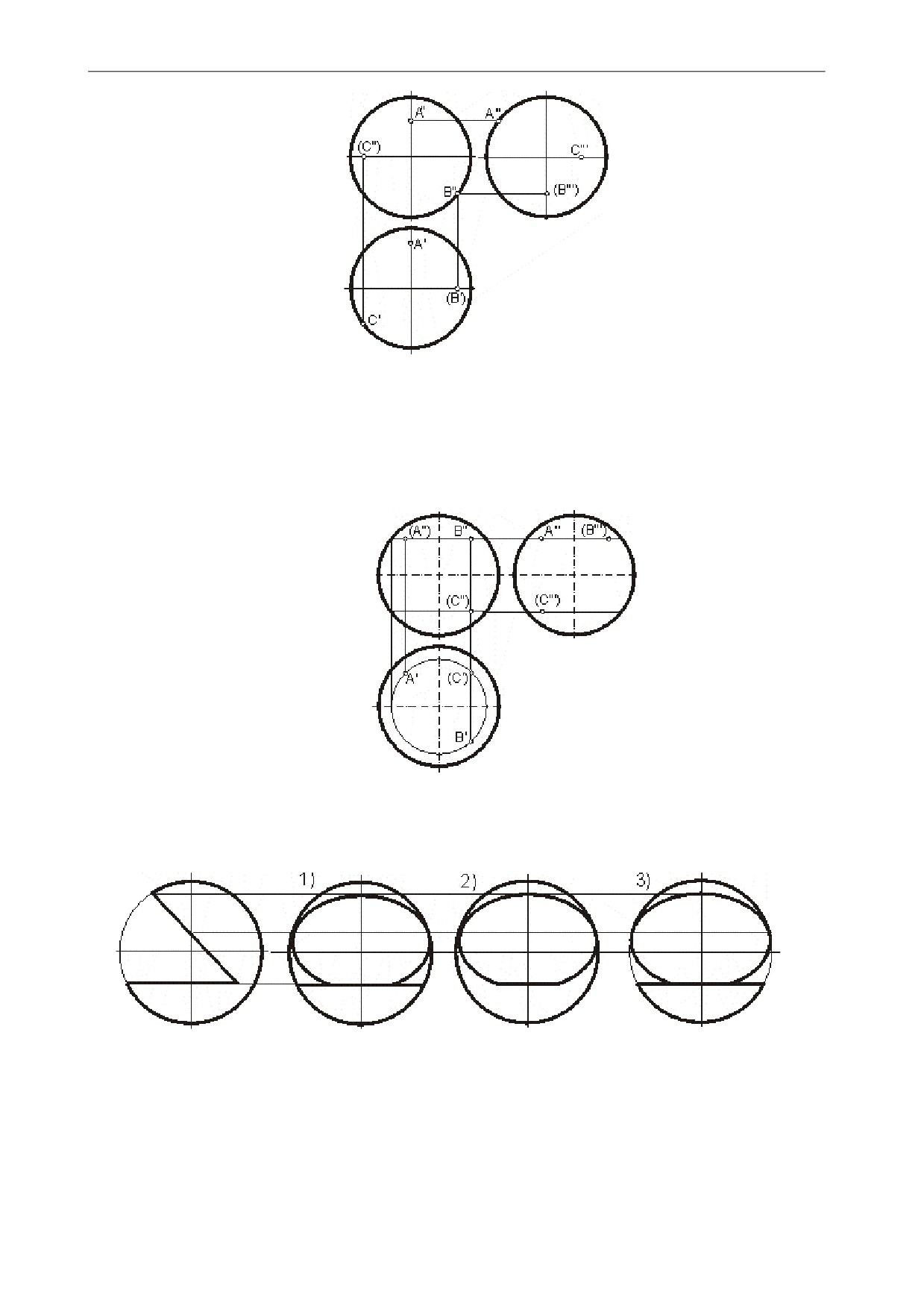

11.Какая из заданных точек принадлежит поверхности сферы?
12.Укажите точку, расположенную на границе между:
• передней и задней частями сферы;
• верхней и нижней частями сферы;
• левой и правой частями сферы.
13.Укажите точку, расположенную в:
• верхней левой задней части сферы;
• верхней правой передней части сферы;
• нижней правой задней части сферы.
14.Укажите вариант, в котором профильная проекция сферы, усеченной
плоскостями, построена правильно.

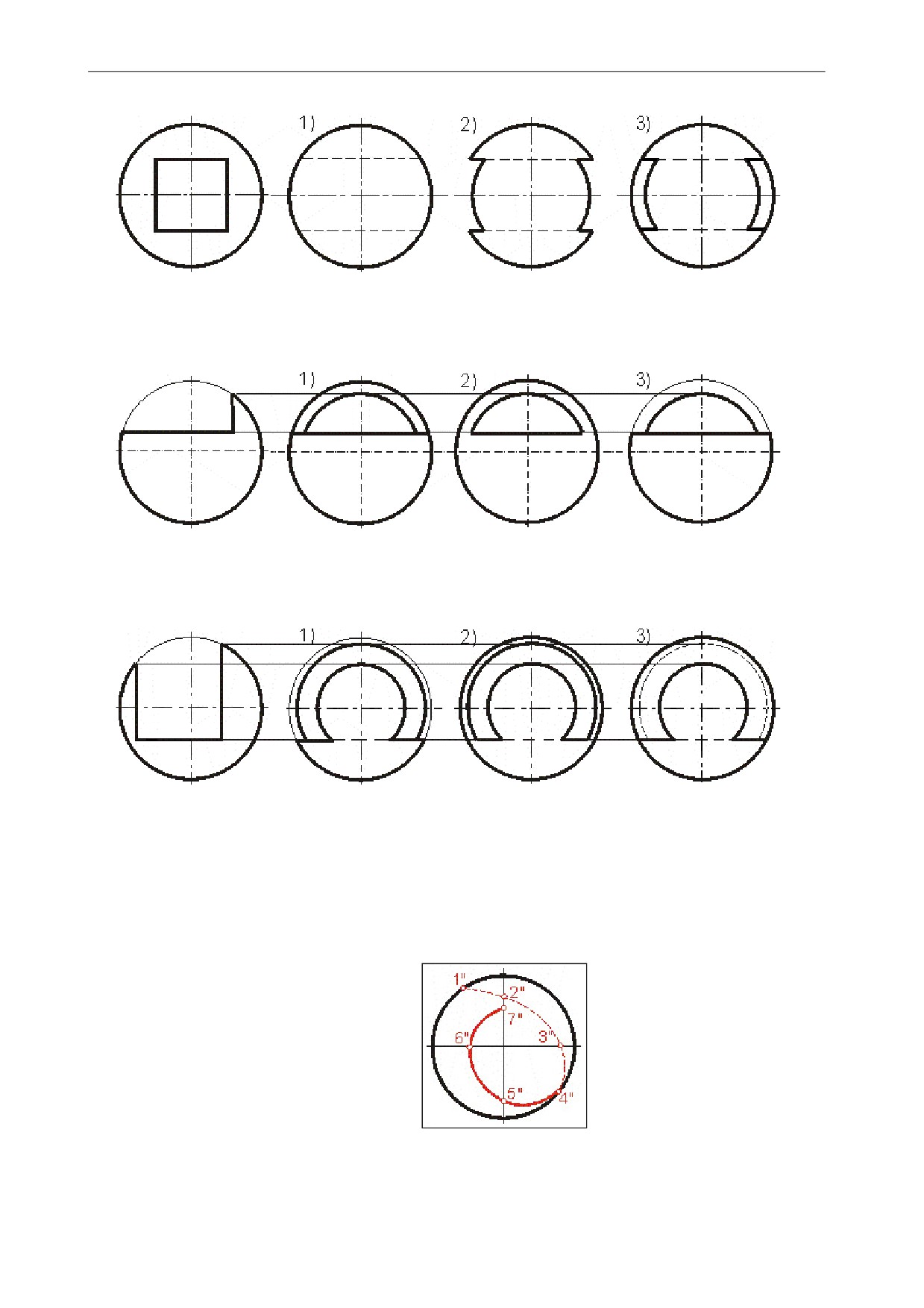

15.Укажите вариант, в котором профильная проекция сферы со сквозным
отверстием изображена правильно.
16.Укажите профильную проекцию сферы, соответствующую ее фронтальной
проекции.
17.Какой вариант профильной проекции соответствует исходной фронтальной
проекции сферы, усеченной плоскостями?

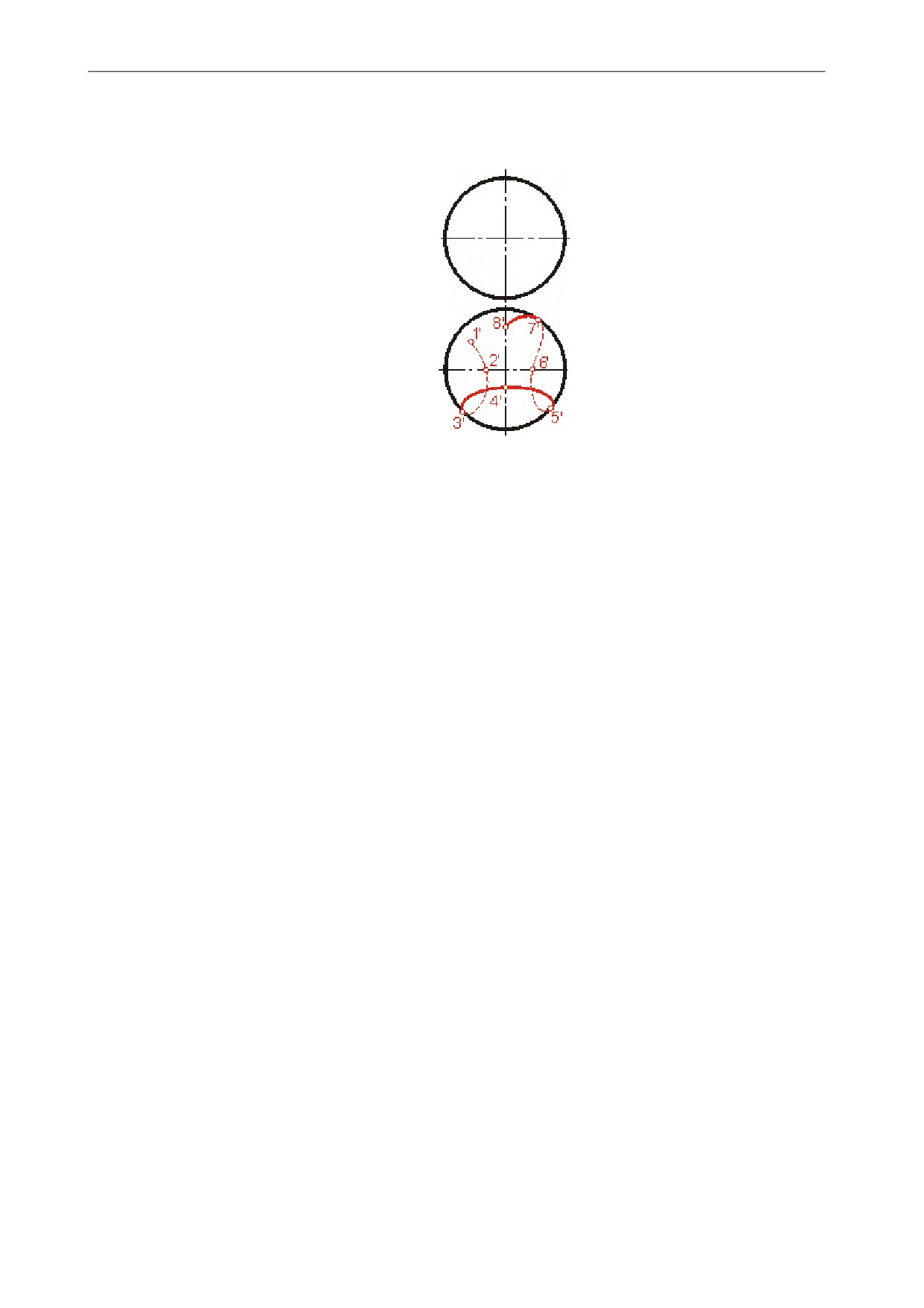

18.Укажите отсеки кривой линии, принадлежащей поверхности сферы, которые
видимы:
• на горизонтальной плоскости проекций (дана фронтальная
проекция сферы и кривой линии);
• на профильной плоскости проекций.
19.Дана горизонтальная проекция кривой линии, принадлежащей поверхности
сферы. Укажите ее отсеки, видимые:
• на фронтальной плоскости проекций;
• на профильной плоскости проекций.
Тема «Тор»
1. Укажите поверхности, которые могут быть образованы вращением
окружности (или части ее) вокруг неподвижной оси.
2. Какая из разновидностей тора - открытый, закрытый или
самопересекающийся - образуется, если
• ось вращения касается образующей окружности (ось инцидентна
плоскости окружности)?
• расстояние от центра образующей окружности до оси вращения
меньше радиуса окружности (ось инцидентна плоскости окружности)?
• расстояние от центра образующей окружности до оси вращения
больше радиуса образующей окружности (ось инцидентна плоскости
окружности)?
3. Укажите положение оси вращения тора.
4. Здесь изображен отсек поверхности тора. Частью какой разновидности
тора он является?

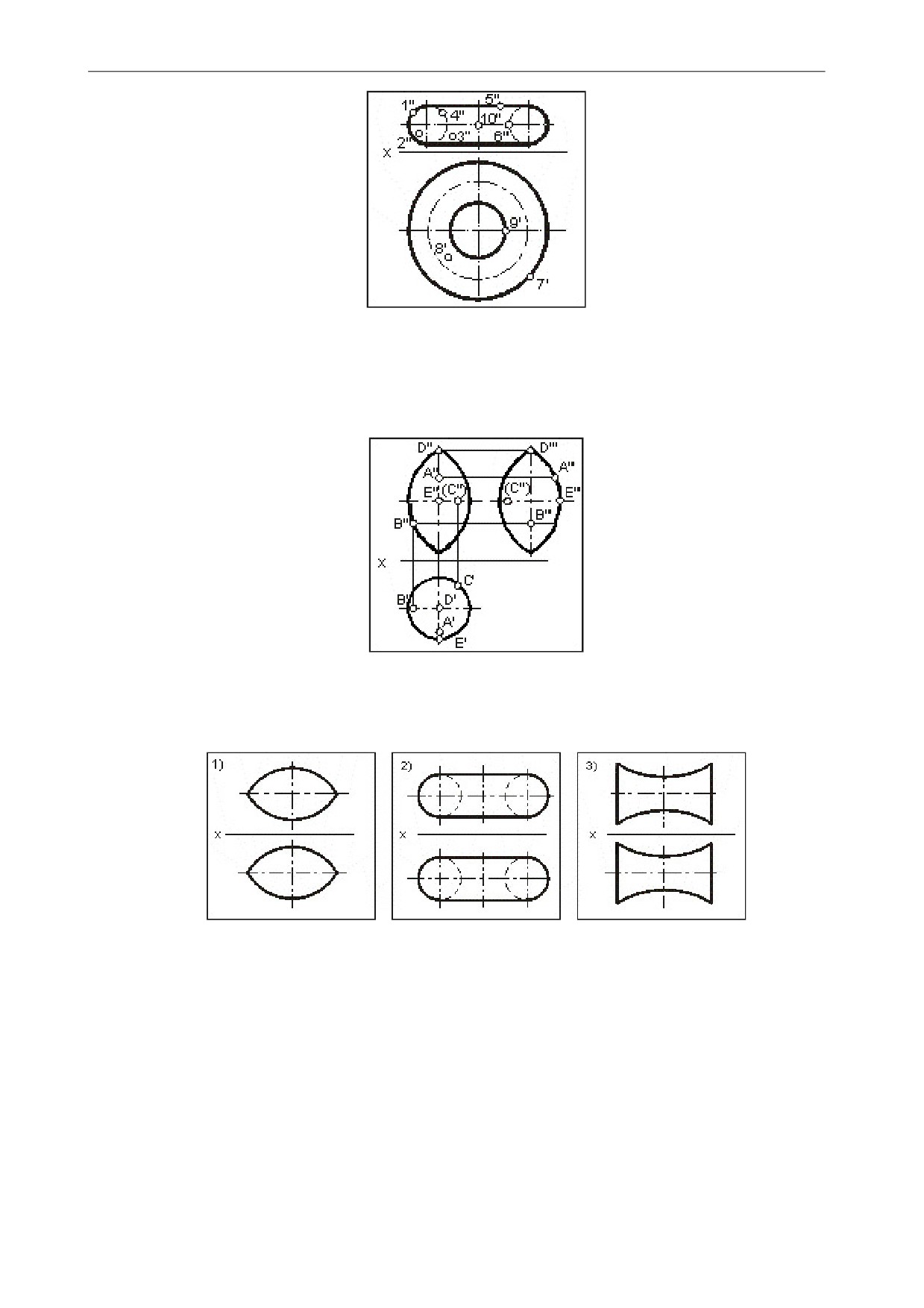

5. На чертеже цифрами от 1 до 10 обозначены фронтальные или
горизонтальные проекции точек, принадлежащих поверхности тора.
Выберите из них те, которые являются проекцией:
• только одной точки,
• двух точек;
• трех точек;
• четырех точек.
6. Укажите точку (точки), расположенную на границе между:
• передней и задней частями тора;
• левой и правой частями тора;
• нижней и верхней частями тора.

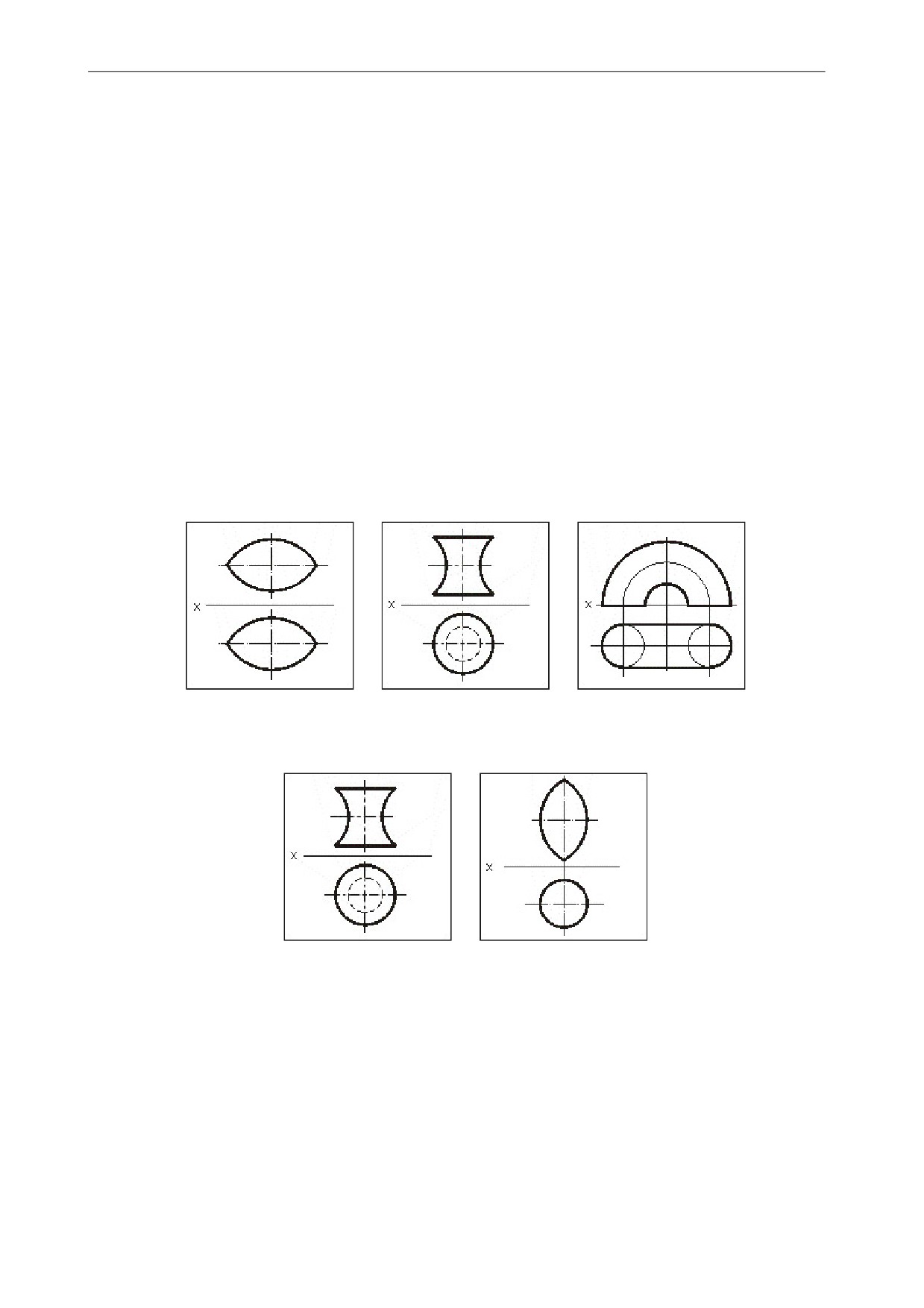

7. Выберите вариант правильного изображения (изображений)
представленных разновидностей тора.

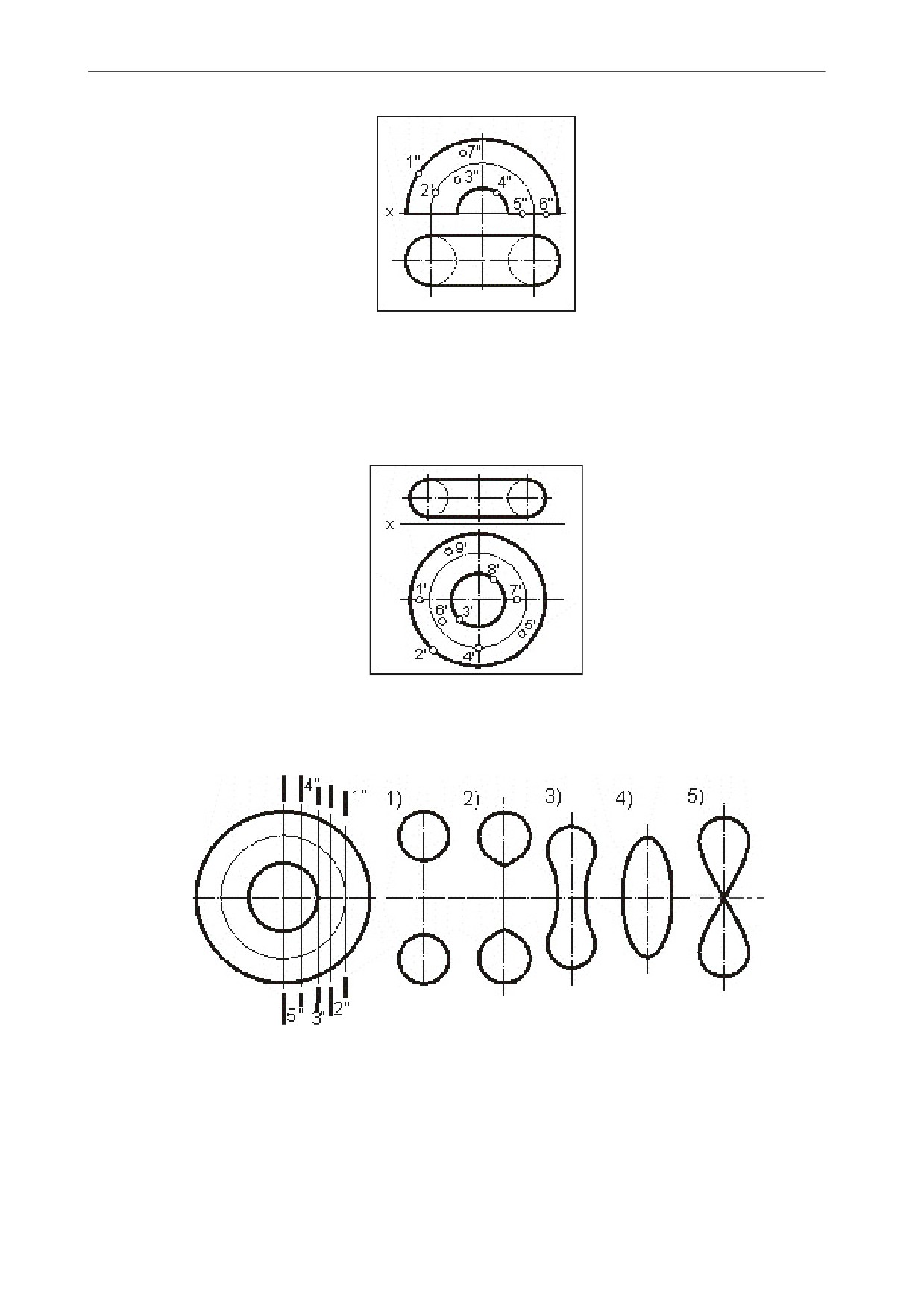

8. Даны фронтальные проекции точек от 1 до 7, принадлежащих
поверхности тора. Выберите из них те, у которых будут видны
• горизонтальные проекции;
• профильные проекции.
9. Даны горизонтальные проекции точек от 1 до 9, принадлежащих
поверхности тора. Выберите из них те, у которых будут видны:
• фронтальные проекции;
• профильные проекции.
10.Дана фронтальная проекция тора и следы секущих плоскостей от 1 до 5.
Выберите вид сечения, соответствующий положению плоскости 1, 2 3, 4
или 5.

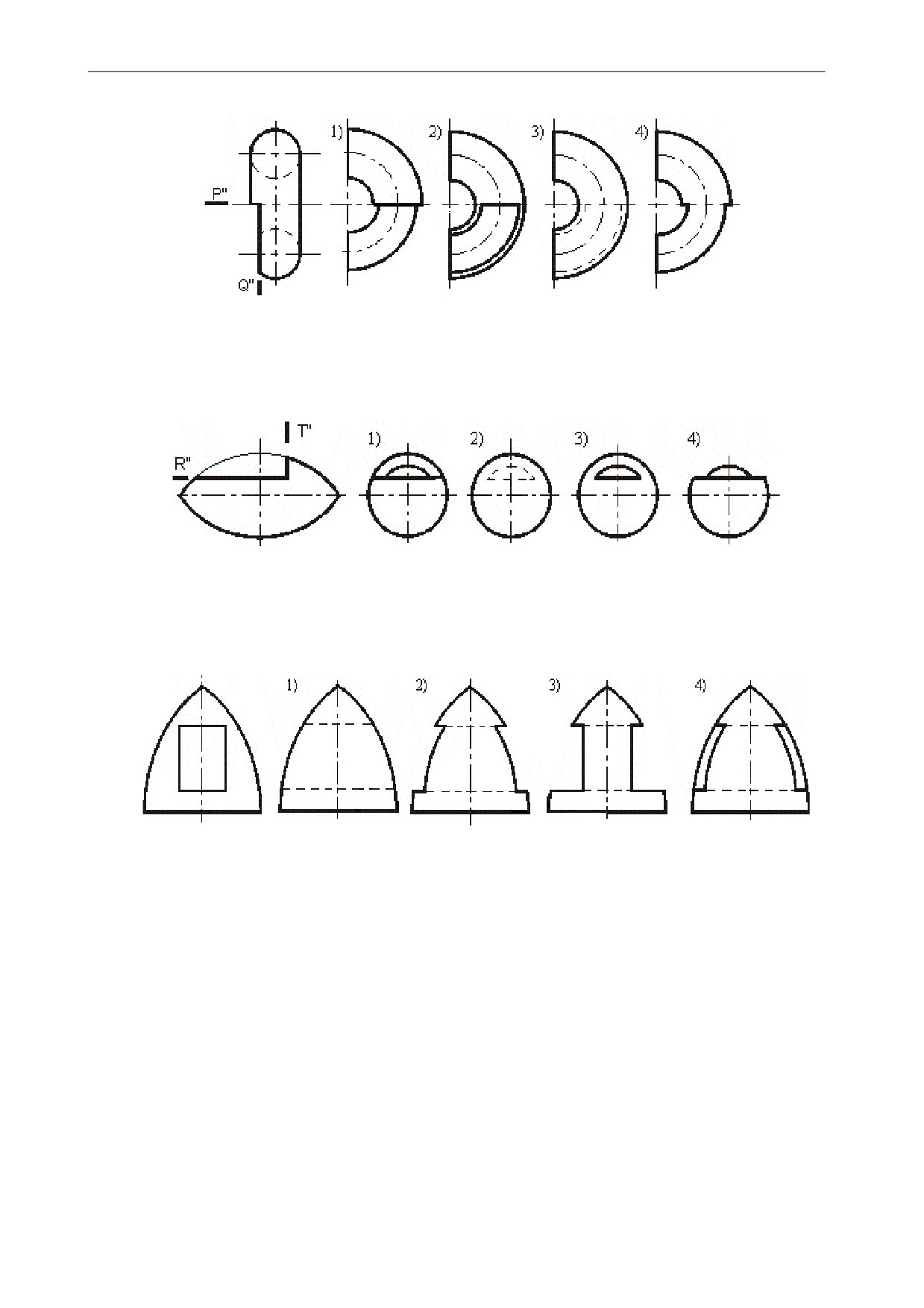

11.В каком варианте правильно изображена профильная проекция тора,
усеченного плоскостями P и Q?
12.Выберите вариант профильной проекции тора, усеченного плоскостями R
и T, соответствующий его фронтальной проекции.
13. Дана фронтальная проекция части тора со сквозным прямоугольным
отверстием. Какой вариант профильной проекции соответствует данной
фронтальной проекции?

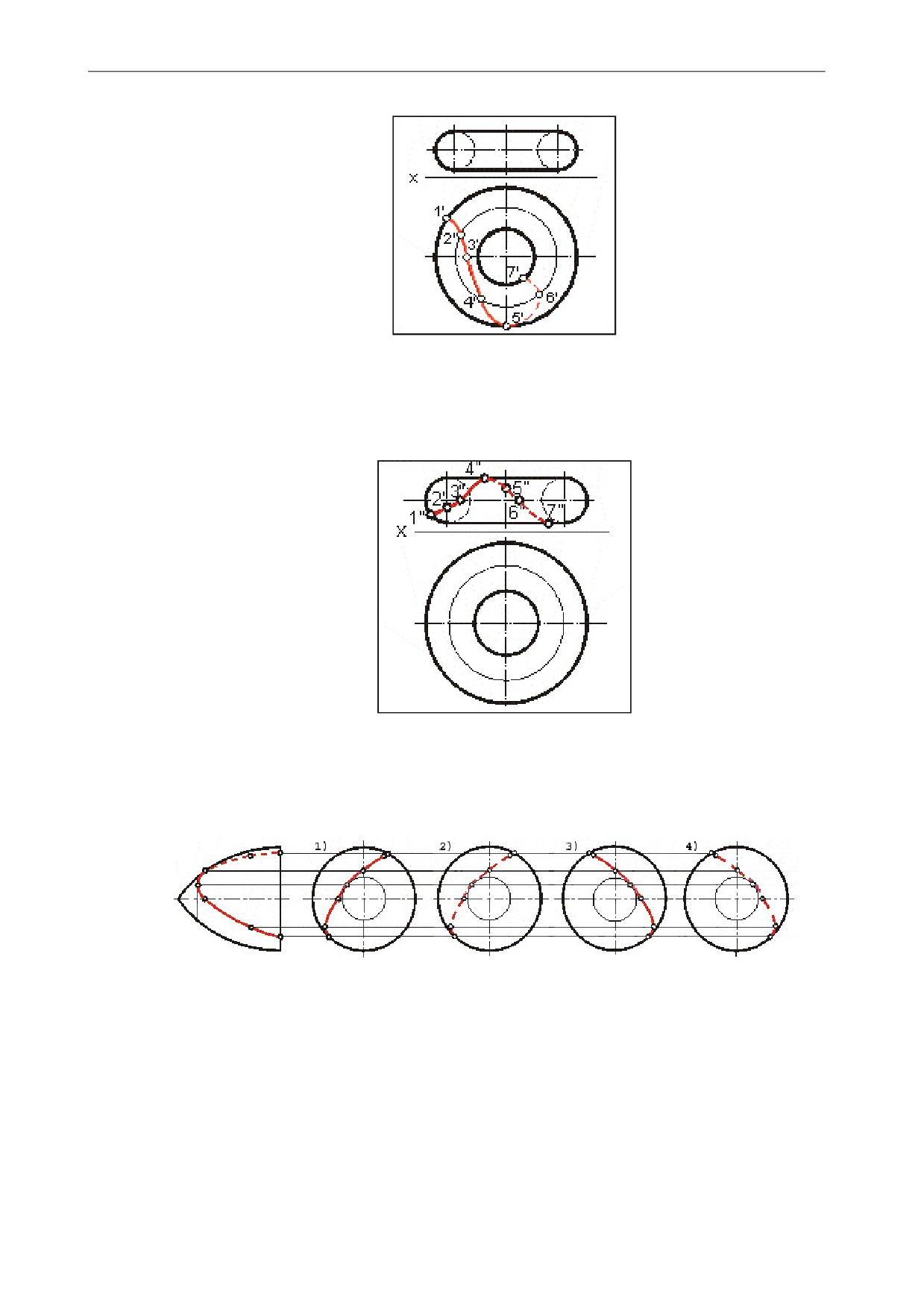

14.Дана горизонтальная проекция кривой линии, принадлежащей
поверхности тора. Укажите отсеки кривой, у которых:
• фронтальные проекции будут видимы;
• профильные проекции будут невидимы;
• горизонтальные проекции будут видимы.
15.Дана фронтальная проекция кривой линии, принадлежащей поверхности
тора. Выберите отсеки кривой, горизонтальные проекции которых будут
видны.
16.Дана фронтальная проекция кривой линии, принадлежащей поверхности
тора. Выберите вариант профильной проекции, соответствующий данной
фронтальной проекции.

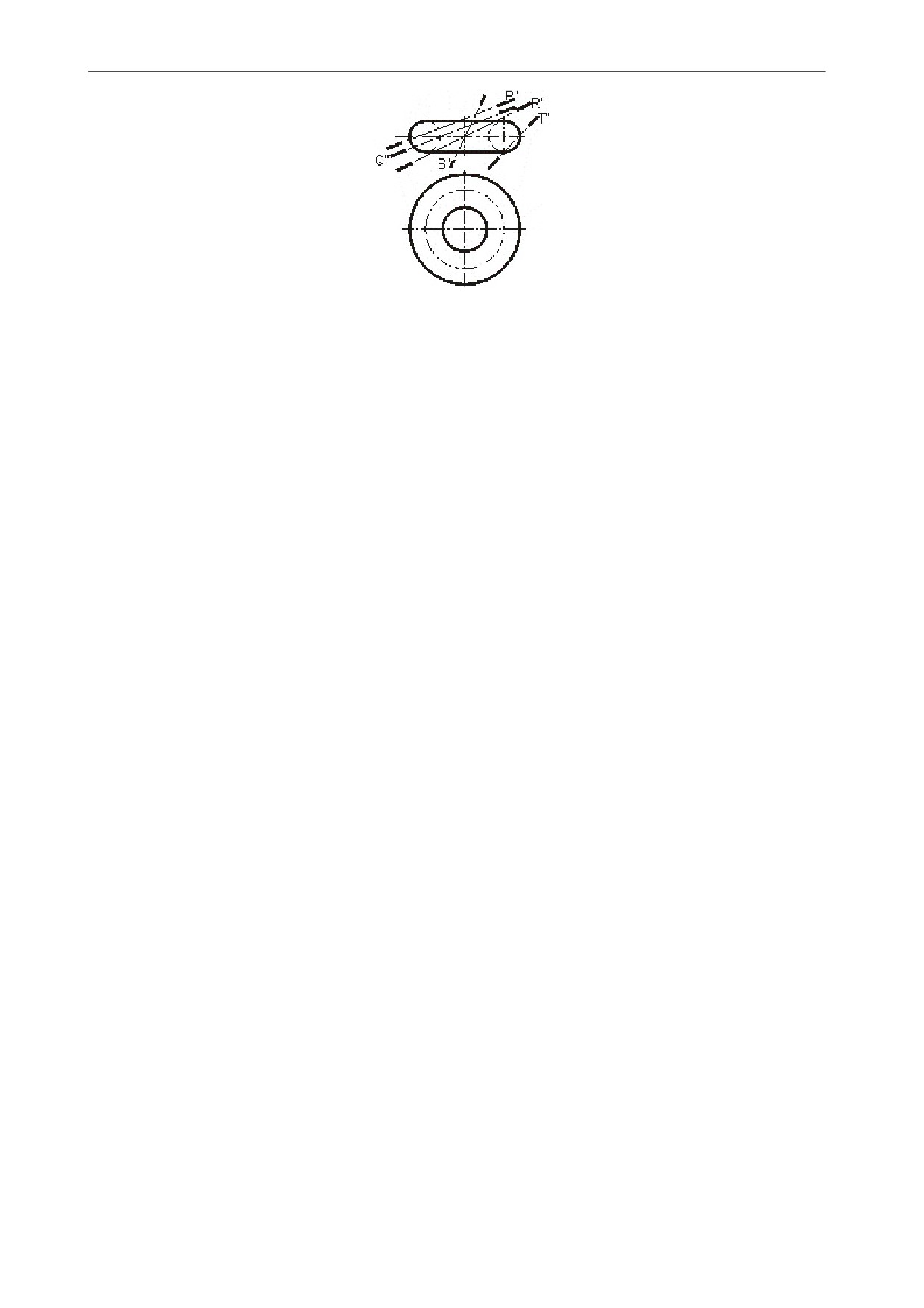

17.Даны фронтальные проекции плоскостей P, Q, R, S и T, пересекающих
тор. Выберите те из них, для которых форма линии пересечения
представляет
• два замкнутых контура;
• один замкнутый контур.
Тема «Способы преобразования чертежа»

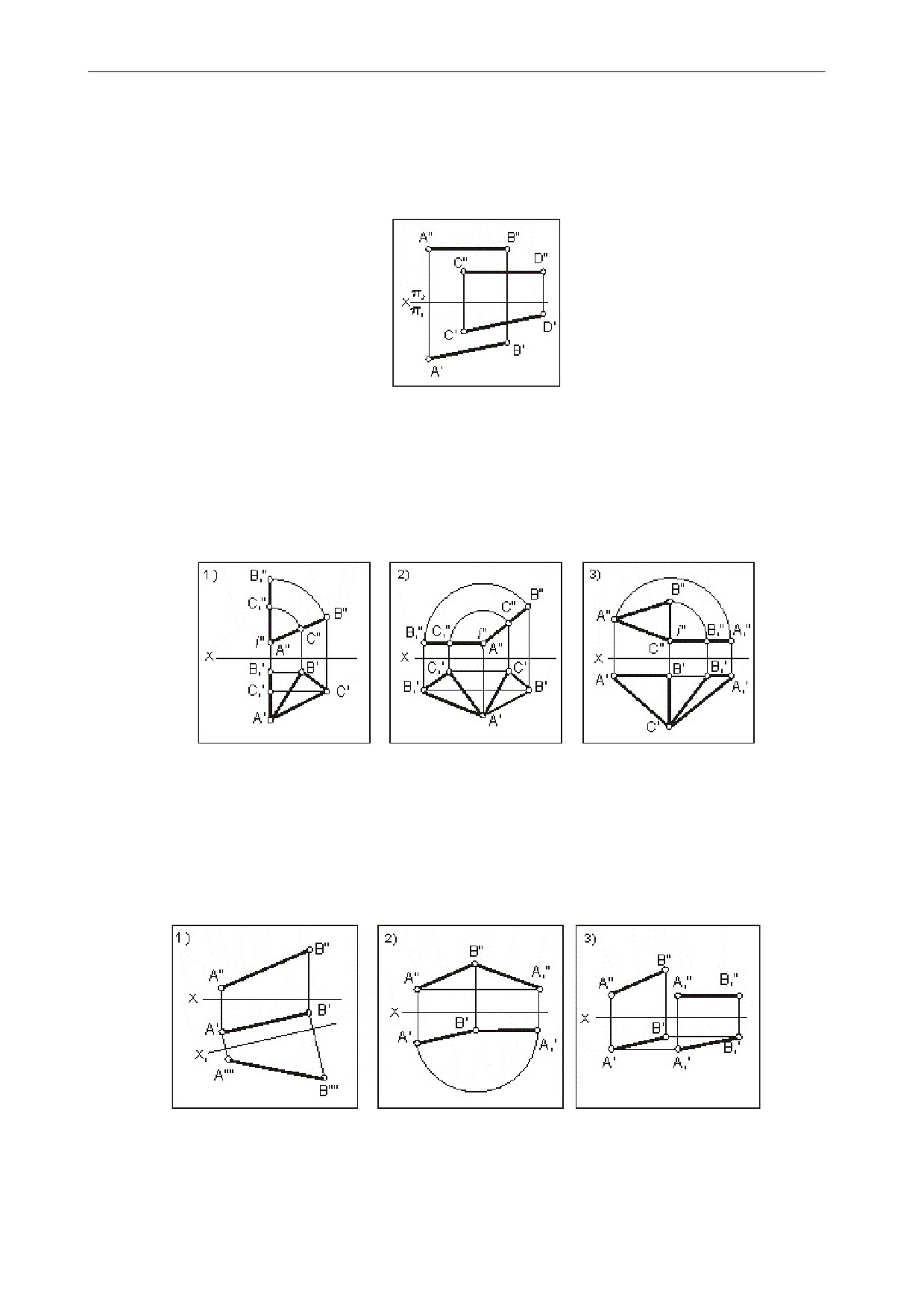

1.
Выберите положения, соответствующие: а) способу замены плоскостей
проекций, б) способу вращения вокруг проецирующей оси.
• Плоскости проекций подвижны.
• Плоскости проекций неподвижны.
• Геометрические фигуры подвижны.
• Геометрические фигуры неподвижны.
• При одном преобразовании ведется построение одной
новой проекции геометрической фигуры.
• При одном преобразовании ведется построение двух новых
проекций геометрической фигуры.
• Все точки геометрической фигуры перемещаются во взаимно
параллельных плоскостях.
2.
Укажите истинные утверждения: а) при введении новой плоскости,
образующей с горизонтальной плоскостью новую систему плоскостей
проекций, б) при введении новой плоскости, образующей с фронтальной
плоскостью новую систему плоскостей проекций.
• Новая плоскость перпендикулярна горизонтальной плоскости
проекций.
• Новая плоскость перпендикулярна фронтальной плоскости
проекций.
• Геометрическая фигура неподвижна.
• В новой системе горизонтальная проекция геометрической фигуры
остается без изменений.
• В новой системе фронтальная проекция геометрической фигуры
остается без изменений.
• В новой системе расстояние геометрической фигуры до
горизонтальной плоскости проекций остается неизменным.
• В новой системе расстояние геометрической фигуры до
фронтальной плоскости проекций остается неизменным.
• Для построения новой проекции используются координаты Z точек
геометрической фигуры.
• Для построения новой проекции используются координаты Y точек
геометрической фигуры.
3.
Укажите истинные утверждения:
а) при вращении точки вокруг горизонтально-проецирующей оси;
б) при вращении точки вокруг фронтально-проецирующей оси;
Варианты ответов:
• Точка движется по окружности.
• Точка движется в горизонтальной плоскости уровня.
• Точка движется во фронтальной плоскости уровня.
• Точка движется в плоскости перпендикулярной фронтальной
плоскости проекций.
• Точка движется в плоскости перпендикулярной горизонтальной
плоскости проекций.
• Горизонтальная проекция точки перемещается по прямой.
• Горизонтальная проекция точки перемещается по окружности.
• Фронтальная проекция точки перемещается по прямой.
• Фронтальная проекция точки перемещается по окружности.
• Действительная величина радиуса вращения точки читается на
горизонтальной плоскости проекций.
• Действительная величина радиуса вращения точки читается на
фронтальной плоскости проекций.
4.
Выберите положения, соответствующие вращению точки: а) вокруг
горизонтали, б) вокруг фронтали.
-
• Точка движется в плоскости перпендикулярной только
горизонтальной плоскости проекций. только
• Точка движется в плоскости параллельной горизонтальной
плоскости проекций.
• Точка движется в плоскости перпендикулярной только
фронтальной плоскости проекций.
• Точка движется в плоскости параллельной фронтальной плоскости
проекций.
• Точка движется по окружности.
• Горизонтальная проекция точки перемещается по прямой.
• Фронтальная проекция точки перемещается по прямой.
• Фронтальная проекция точки перемещается по эллипсу.
• Горизонтальная проекция точки перемещается по эллипсу.

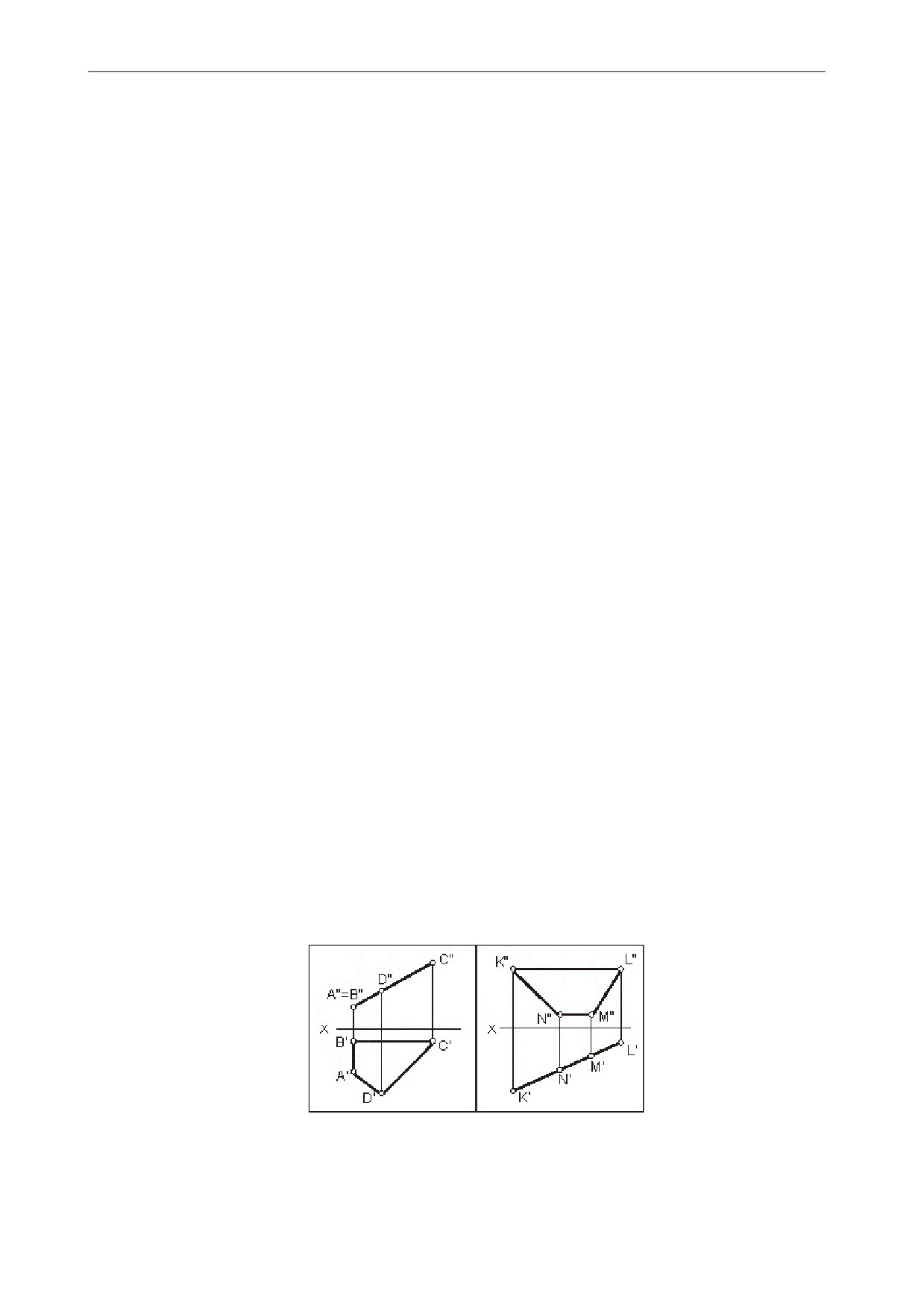

5. Выберите наиболее рациональный способ (способы) определения
действительной величины четырехугольников АBCD и KLMN:
• Вращение вокруг фронтально-проецирующей оси.
• Вращение вокруг горизонтально-проецирующей оси.
• Введением новой плоскости перпендикулярной фронтальной
плоскости проекций.
• Введением новой плоскости, перпендикулярной горизонтальной
плоскости проекций.
6. Выберите правильные варианты ответов:
при вращении отрезка прямой общего положения вокруг гозизонтально-
проецирующей оси истинны следующие утверждения:
• Угол наклона отрезка к горизонтальной плоскости проекций не
меняется.
• Угол наклона отрезка к фронтальной плоскости проекций не
меняется.
• Меняется положение фронтальной проекции без изменения ее
величины и формы.
• Меняется положение горизонтальной проекции без изменения ее
величины и формы.
7. Выберите правильные варианты ответов:
при вращении геометрической фигуры вокруг фронтально-проецирующей
оси истинны следующие утверждения:
Угол наклона геометрической фигуры к горизонтальной плоскости
проекций не меняется.
Угол наклона геометрической фигуры к фронтальной плоскости
проекций не меняется.
Меняется положение горизонтальной проекции геометрической
фигуры без изменения ее величины.
Меняется положение фронтальной проекции геометрической
фигуры без изменения ее величины.
8. Даны две параллельные прямые общего положения. Выберите
положения, соответствующие способу замены плоскостей проекций,
необходимые и достаточные для определения расстояния между ними:
Достаточно ввести новую плоскость параллельную данным
прямым.
Достаточно ввести новую плоскость перпендикулярную данным
прямым.
Необходимо ввести новую плоскость параллельную данным
прямым, а затем еще одну - перпендикулярную этим прямым.
Необходимо ввести новую плоскость перпендикулярную данным
прямым, а затем еще одну - параллельную этим прямым.
9. Выберите варианты ответа, необходимые для преобразования
треугольник ABC общего положения в проецирующий
Ввести новую плоскость проекций перпендикулярную стороне AC
и горизонтальной плоскости проекций.
Ввести новую плоскость проекций перпендикулярную стороне BC
и горизонтальной плоскости проекций.
Ввести новую плоскость проекций перпендикулярную стороне BC
и фронтальной плоскости проекций.
Ввести новую плоскость проекций перпендикулярную стороне AB
и фронтальной плоскости проекций.
10. Какую из указанных прямых линий можно преобразовать в
проецирующую прямую введением одной дополнительной плоскости
проекций?
Горизонтальную прямую (горизонталь).
Фронтальную прямую (фронталь).
Прямую общего положения.
11.Какую из указанных прямых линий можно преобразовать в
проецирующую прямую за одно вращение вокруг фронтально-
проецирующей оси или горизонтально-проецирующей оси?
Прямую общего положения.
Фронтальную прямую (фронталь).
Горизонтальную прямую (горизонталь).
Профильную прямую.
12.Укажите вариант, в котором правильно определено расстояние r между
прямыми m и n.
13. Какое частное положение может занять прямая общего положения при
вращении вокруг горизонтально-проецирующей оси?
14. Какое частное положение может занять прямая общего положения при
вращении вокруг фронтально-проецирующей оси?
15. В каком варианте правильно определена действительная величина (НВ)
треугольника ABC?
16.Укажите правильное решение задачи по определению действительной
величины расстояния r от точки А до прямой ВС. На каком чертеже
можно измерить действительную величину r?
17.Выберите вариант (варианты) решения, необходимые для определения
расстояния между двумя данными параллельными прямыми:
• Ввести новую плоскость перпендикулярную АВ, CD и
горизонтальной плоскости проекций.
• Ввести новую плоскость перпендикулярную АВ, CD и фронтальной
плоскости проекций.
• Повернуть AB и CD вокруг горизонтально-проецирующей оси до
положения параллельного фронтальной плоскости.
• Повернуть AB и CD вокруг горизонтально-проецирующей оси до
положения перпендикулярного фронтальной плоскости.
18.В каком варианте треугольник ABC повернут вокруг фронтально-
проецирующей оси i до положения перпендикулярного двум плоскостям
проекций? Выберите вариант, в котором читается действительная
величина треугольника ABC после поворота вокруг оси i.
19.Укажите вариант, в котором действительная величина отрезка AB
определена:
• способом замены плоскости проекций;
• способом вращения;
• способом плоскопараллельного перемещения.

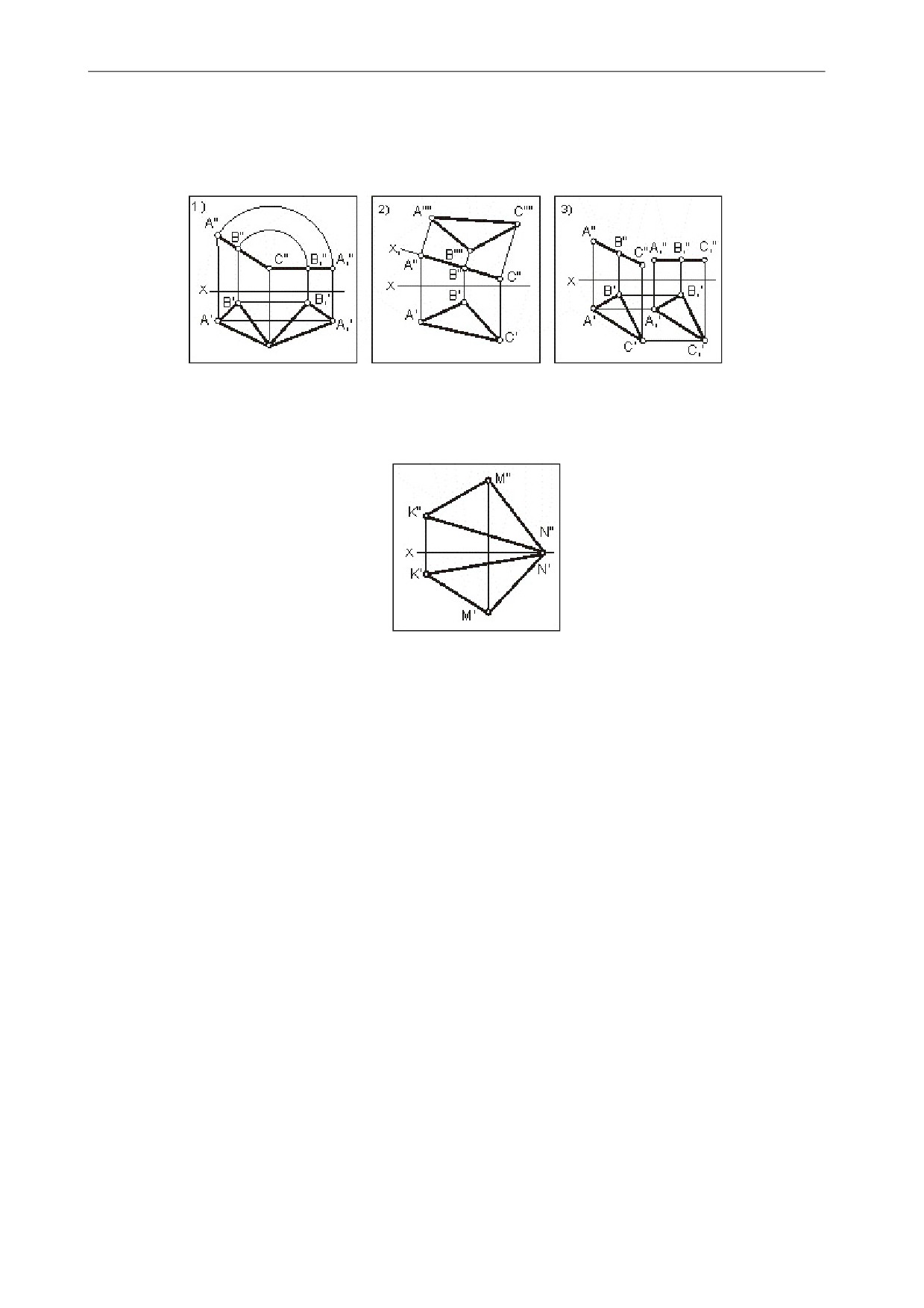

20.Укажите вариант, в котором для определения действительной величины
треугольника ABC использован:
• способ замены плоскостей проекций;
• способ плоскопараллельного перемещения вращения;
• способ вращения.
21.Для преобразования треугольника общего положения KMN в
проецирующий способом замены плоскостей проекций необходимо:
• Ввести новую плоскость перпендикулярную стороне MN или KM
или KN и горизонтальной плоскости проекций.
• Ввести новую плоскость перпендикулярную MN или KM или KN и
фронтальной плоскости проекций.
• Построить в плоскости KMN горизонталь и ввести новую
плоскость перпендикулярную горизонтали и горизонтальной
плоскости проекций.
• Построить в плоскости KMN фронталь и ввести новую плоскость
перпендикулярную фронтали и фронтальной плоскости проекций.
Тема «Оформление чертежа»
1. В каком варианте указаны размеры чертежного листа формата А4, А3,
А2, А1?
•
420х594
•
210х297
•
297х420
•
840x594

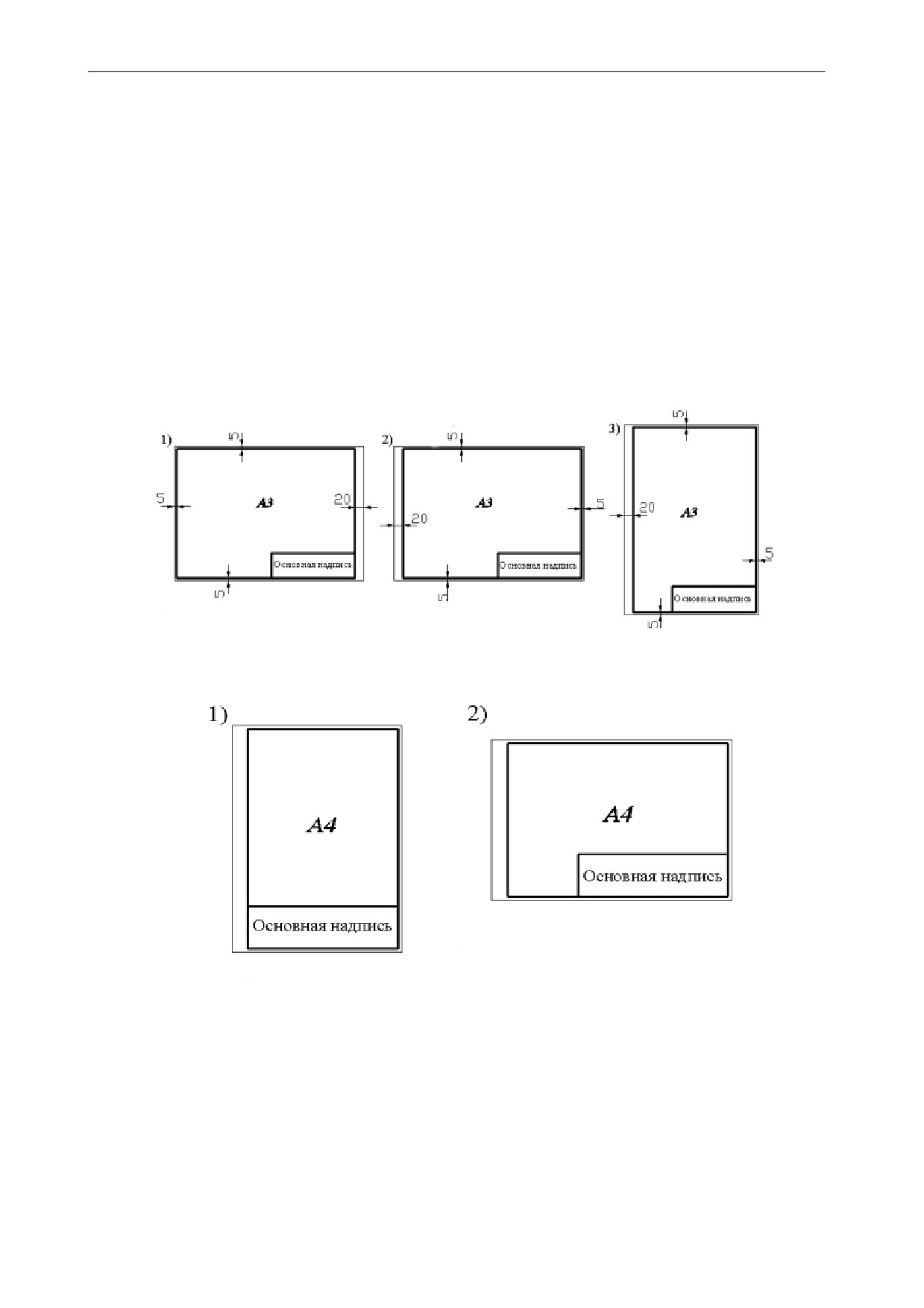

2. В каком варианте внутренняя рамка чертежа оформлена правильно?
3. В каком варианте формат А4 использован правильно?

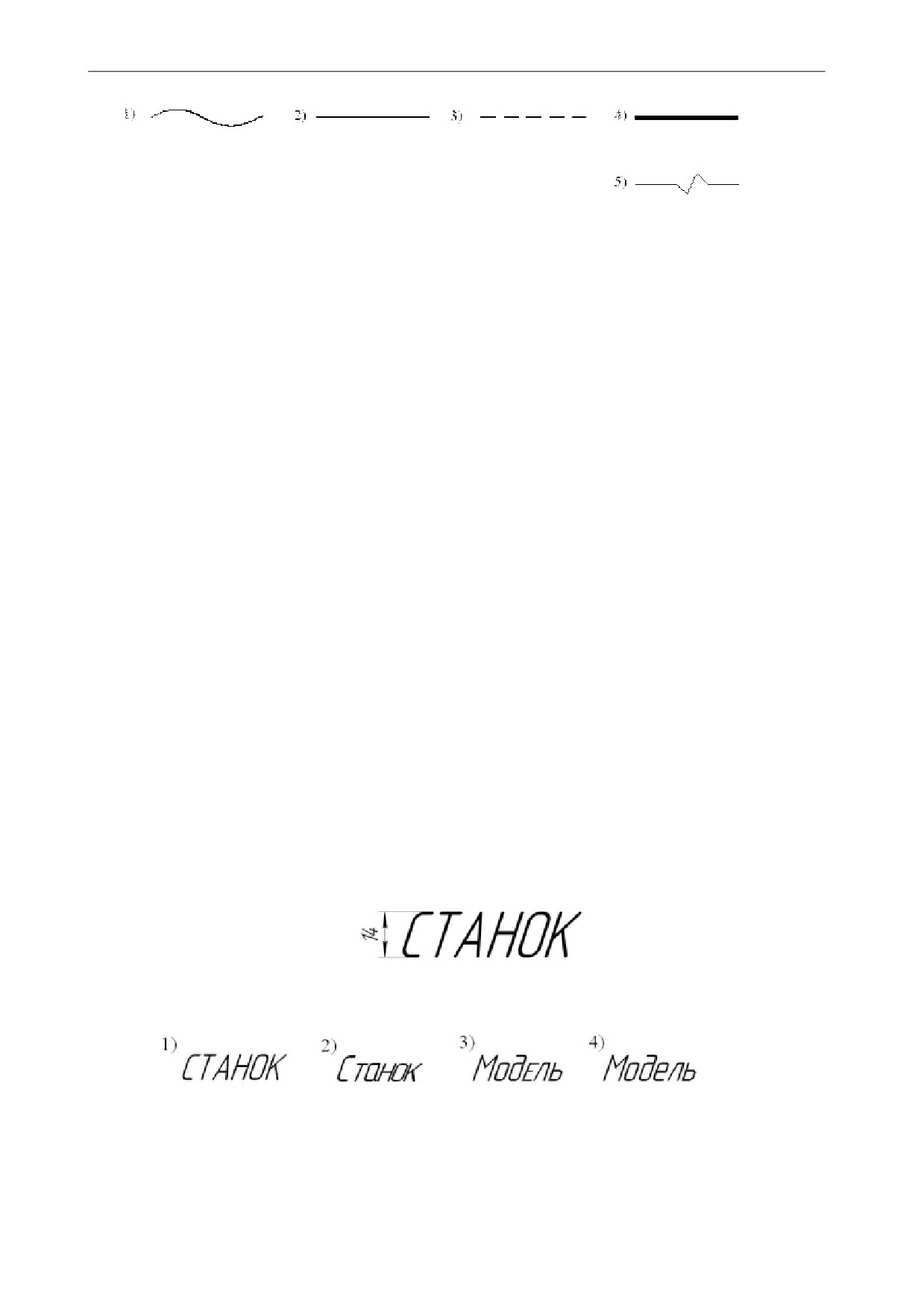

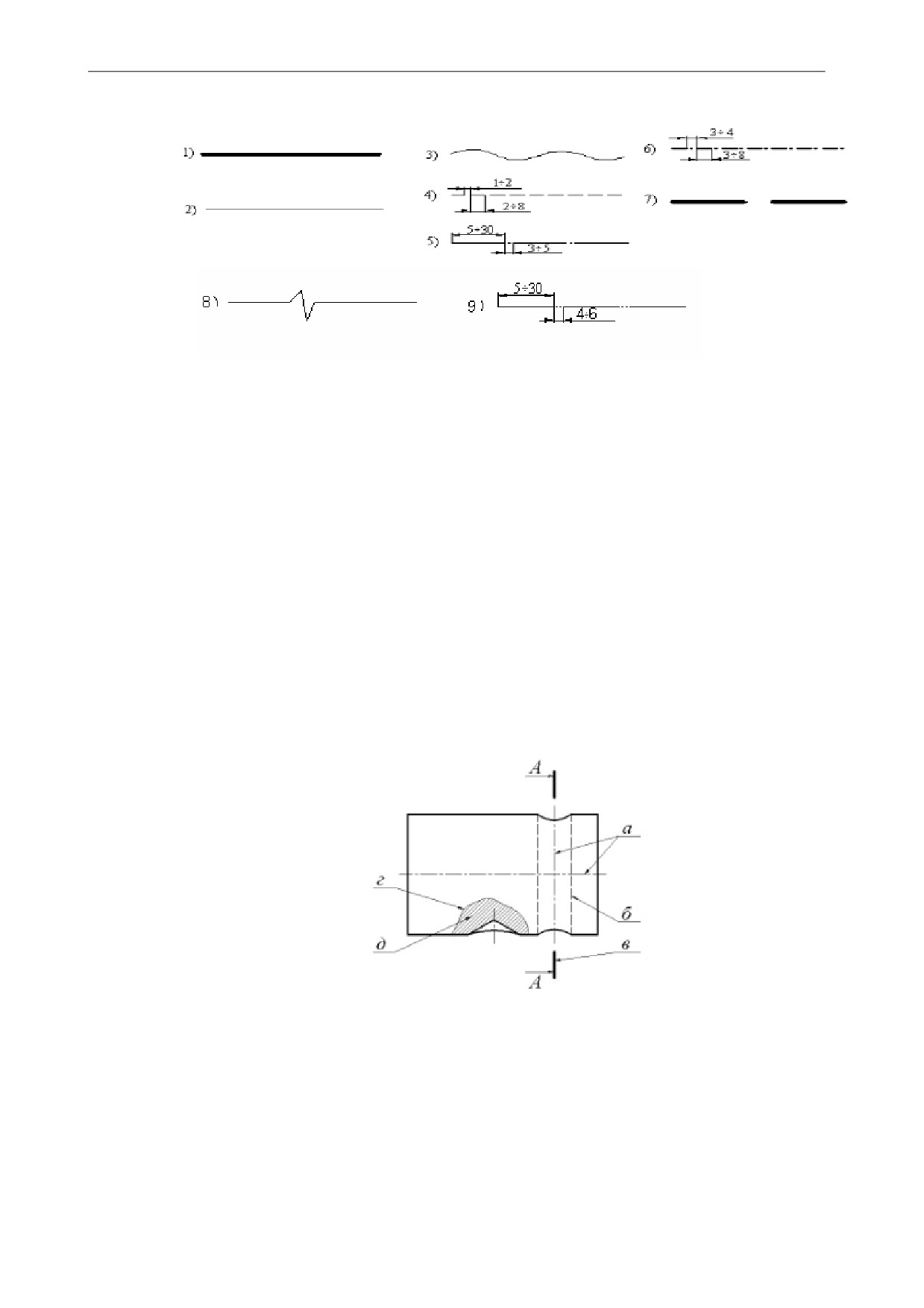

4. В каком варианте изображена:
• сплошная основная линия?
• штриховая линия?
• штрихпунктирная тонкая линия?
• сплошная волнистая линия?
• сплошная тонкая линия?
• разомкнутая линия?
• тонкая линия с изломами?
• штрихпунктирная линия с двумя штрихами?
• штрихпунктирная утолщенная линия?
5. Укажите основное назначение линий:
• сплошной основной;
• сплошной тонкой;
• сплошной волнистой;
• штрихпунктирной тонкой;
• штриховой;
• тонкой с изломами;
• разомкнутой.
6. Какие линии используются в качестве центровых для окружностей,
диаметр которых менее 12мм?
7. Укажите стандартную толщину сплошной основной линии.
8. Толщина сплошной основной линии обозначается буквой S. Какой
толщины (ширины) должны быть линии а, б, в, г, д?
9. Какую линию применяют в качестве:
• размерной?
• линий обрыва?
• линий невидимого контура?
• линий видимого контура?
-
10.В каком варианте указан:
• стандартный ряд масштабов?
• масштабы увеличения в полном соответствии с ГОСТ 2.302-68?
• масштабы уменьшения в полном соответствии с ГОСТ 2.302-68?
1) 1:1.
2) 1:1,5;
1:2;
1:2,5;
1:3;
1:4.
3) 1:2; 1:2,5;
1:4;
1:5;
1:10.
4) 2:1; 2,5:1;
3:1;
4:1;
5:1.
5) 2:1; 2,5:1;
4:1; 5:1;
10:1.
6) 1,5:1;
2:1;
2,5:1;
3:1;
4:1.
7) 1:2; 1:2,5;
1:3;
1:4;
1:5.
11.В каком варианте указан масштаб чертежа, позволяющий выполнять
изображения:
• в действительную величину?
• с увеличением?
• с уменьшением?
1) 1:2
2) 1:1
3) 2:1
12.Каким параметром определяется размер шрифта?
13.Укажите стандартный размер шрифта выполненной надписи.
14.Какая надпись выполнена в соответствии со стандартом на шрифты
чертежные?

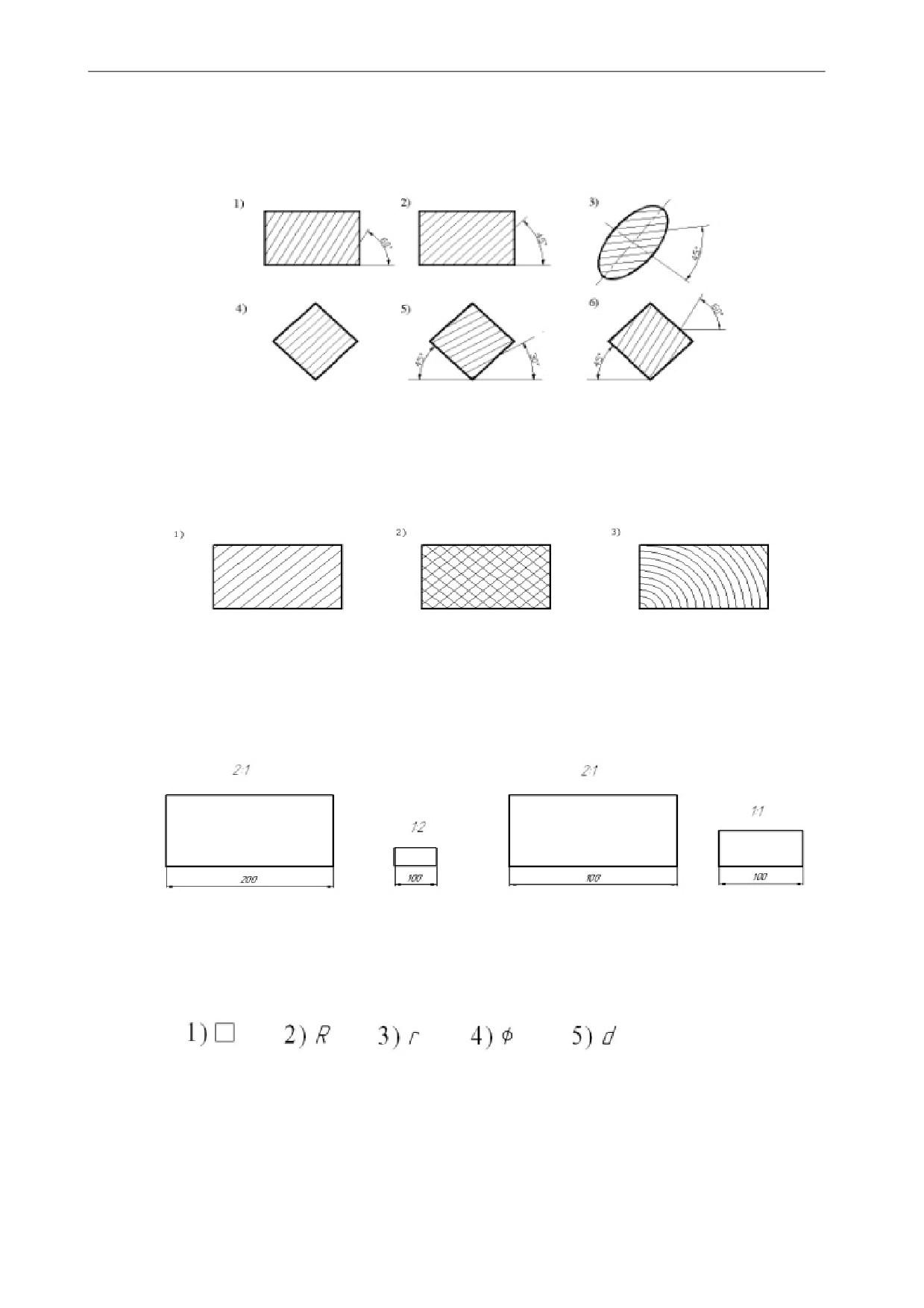

15.Укажите шаг штриховки (расстояние между линиями графического
обозначения материала) соответствующий стандарту.
16.На каком чертеже графическое обозначение материала (штриховка)
деталей в разрезе выполнено в соответствии со стандартом. Материал
деталей - металл.
17.На каком чертеже выполнен разрез (сечение):
• металлической детали?
• неметаллической детали (резина, кожа)?
• деревянной детали?
18.В каких единицах измерения наносятся размерные числа линейных
размеров на машиностроительных чертежах?
19.На каком чертеже размер детали нанесен правильно? Длина детали
100мм. Масштаб изображения указан на чертеже.
20.Какой знак используется при нанесении размеров:
• диаметров?
• радиусов скруглений?
• квадратных элементов?

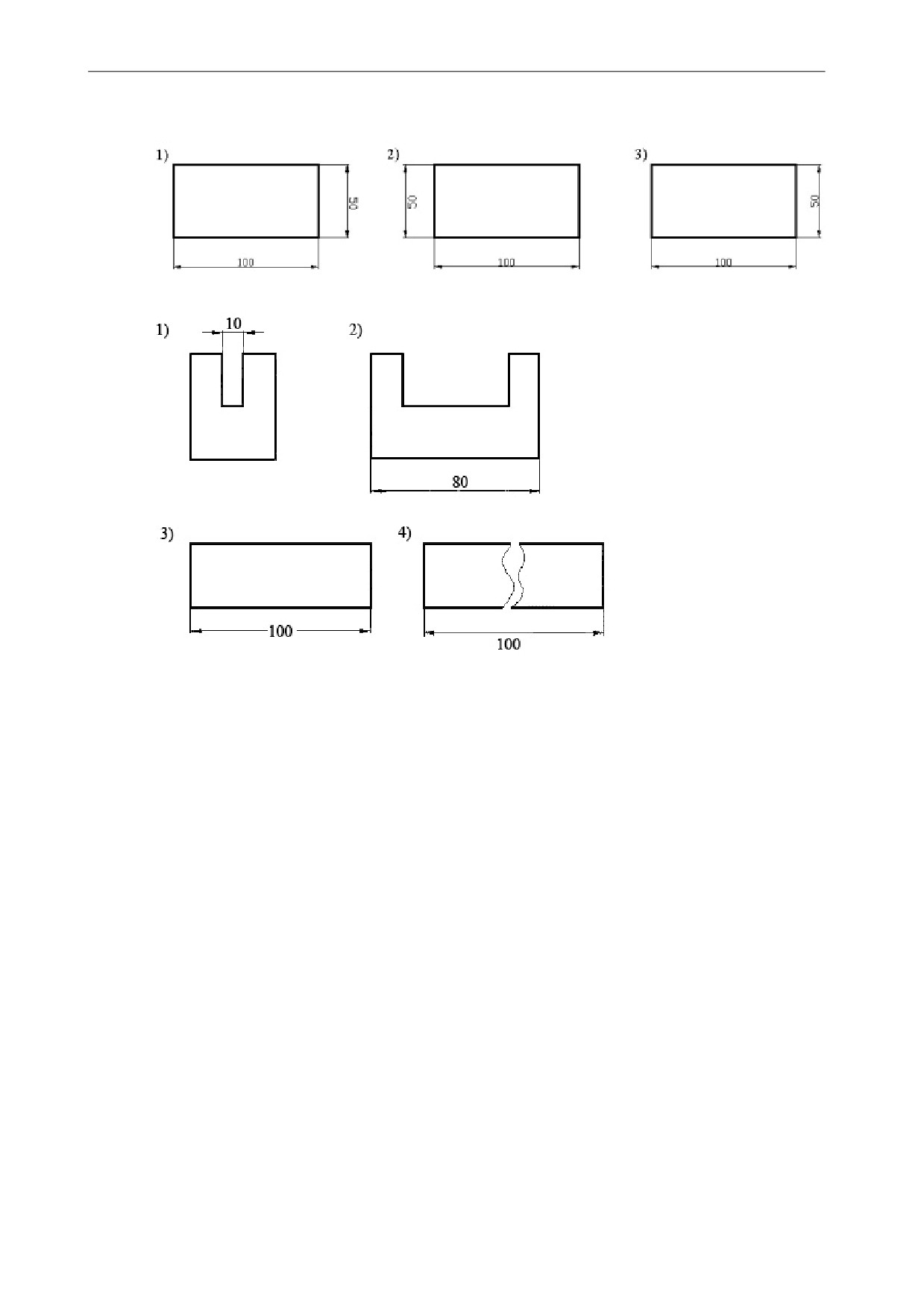

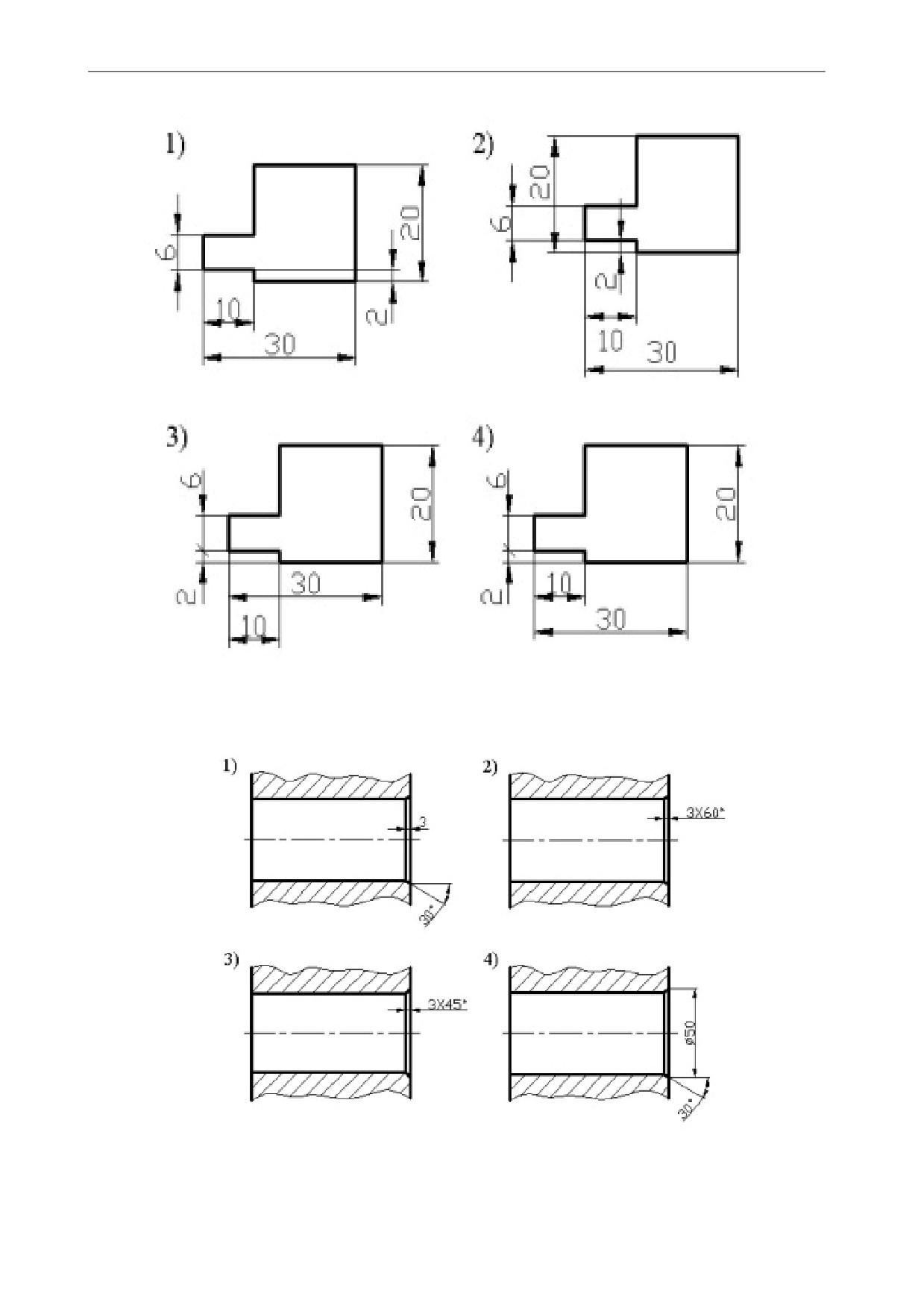

21.На каком чертеже размеры детали нанесены в соответствии со
стандартом?
22.Укажите варианты правильно нанесенных размеров.
23.На каком чертеже допущены ошибки при нанесении линейных размеров?
24.На каком чертеже выполнено стандартное нанесение размера фаски в
отверстии?
25.На каком чертеже размер наружных фасок нанесен в соответствии со
стандартом?
-

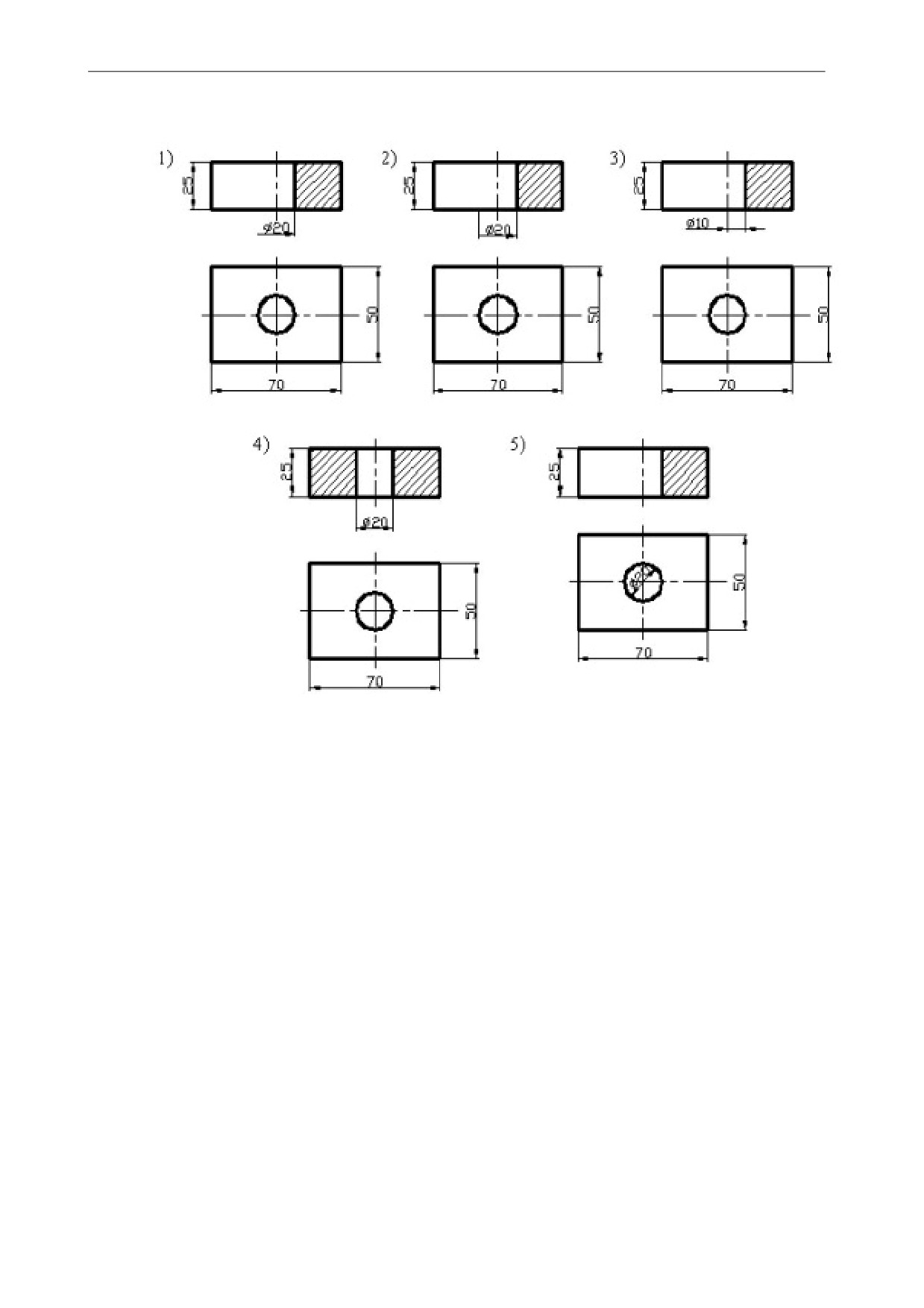

26.На каком чертеже размер диаметра отверстия нанесен правильно?
Диаметр отверстия равен 20мм.
Тема «Изображения: виды, разрезы, сечения»

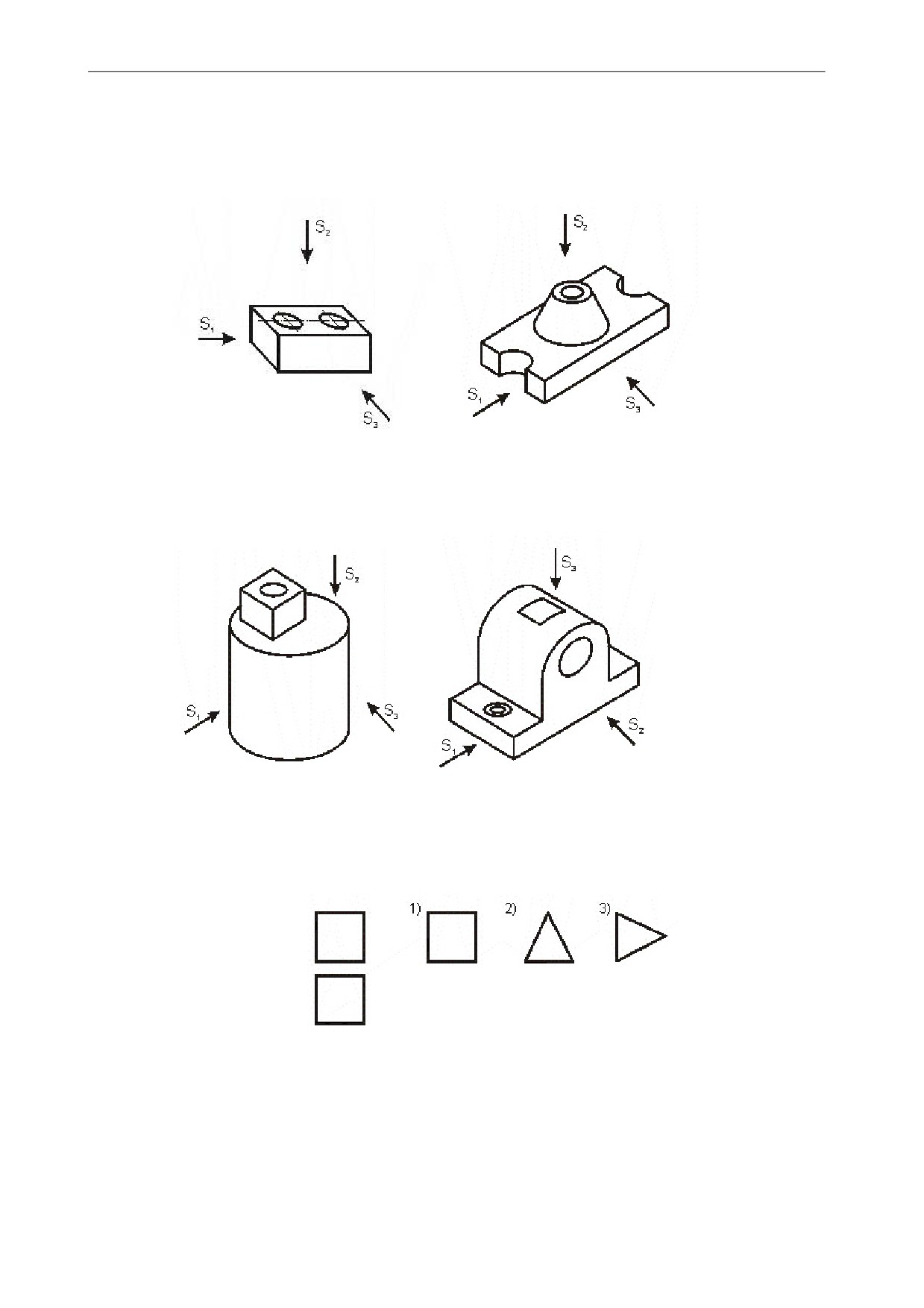

1. Какое направление взгляда обеспечит построение вида спереди
(главного вида) детали?
2. Какое направление взгляда -S1, S2 или S3 -обеспечит построение
главного вида детали?

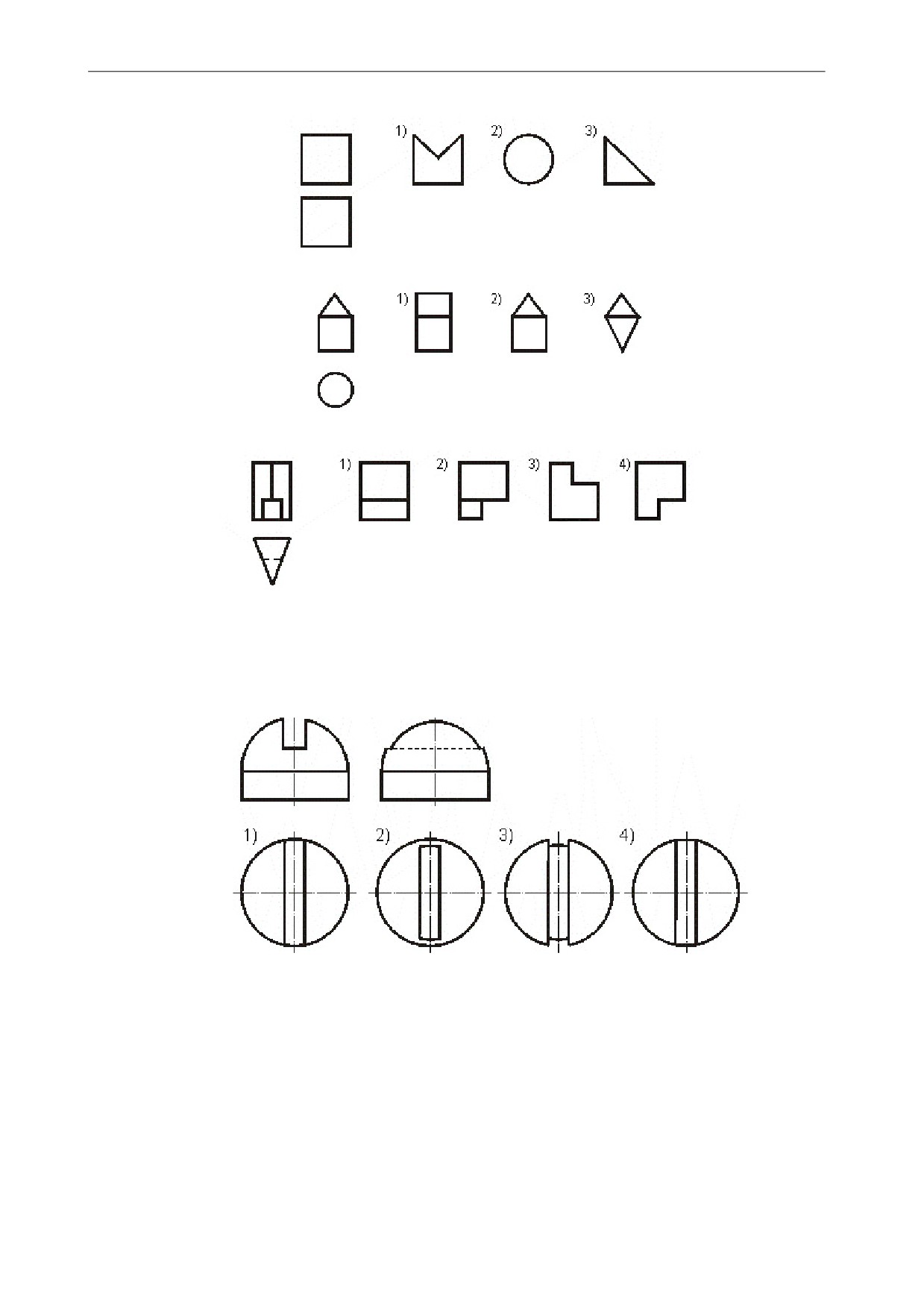

3. Какое из изображений детали - 1, 2 или 3… (вид слева) -
соответствует двум исходным видам (спереди и сверху)?
4. Даны два исходных изображения предмета - вид спереди и вид слева.
Какое изображение вида сверху - 1, 2, 3 или 4 - выполнено в
соответствии с исходными видами?
5. Даны два исходных изображения предмета - вид спереди и вид сверху.
Укажите, какое изображение вида слева - 1, 2, 3 или 4 - выполнено в
соответствии с исходными видами.

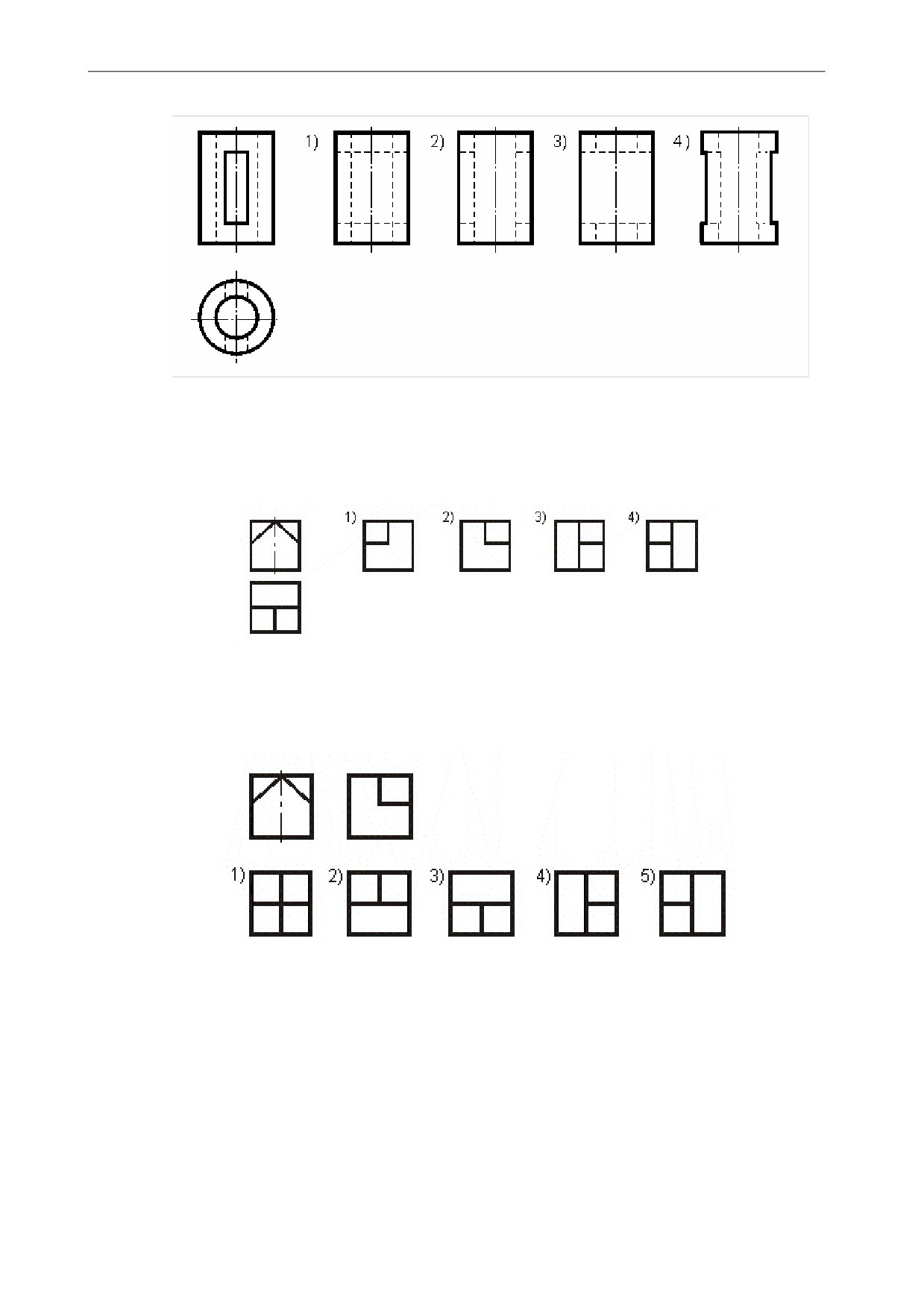

6. На чертеже даны два исходных вида предмета - вид спереди и вид
сверху. Какой вид -1, 2, 3 или 4 (вид слева) - соответствует двум
исходным видам?
7. На чертеже даны два исходных вида предмета - вид спереди и вид
слева. Какой вид 1, 2, 3, 4 или 5 (вид сверху) - соответствует двум
исходным видам?

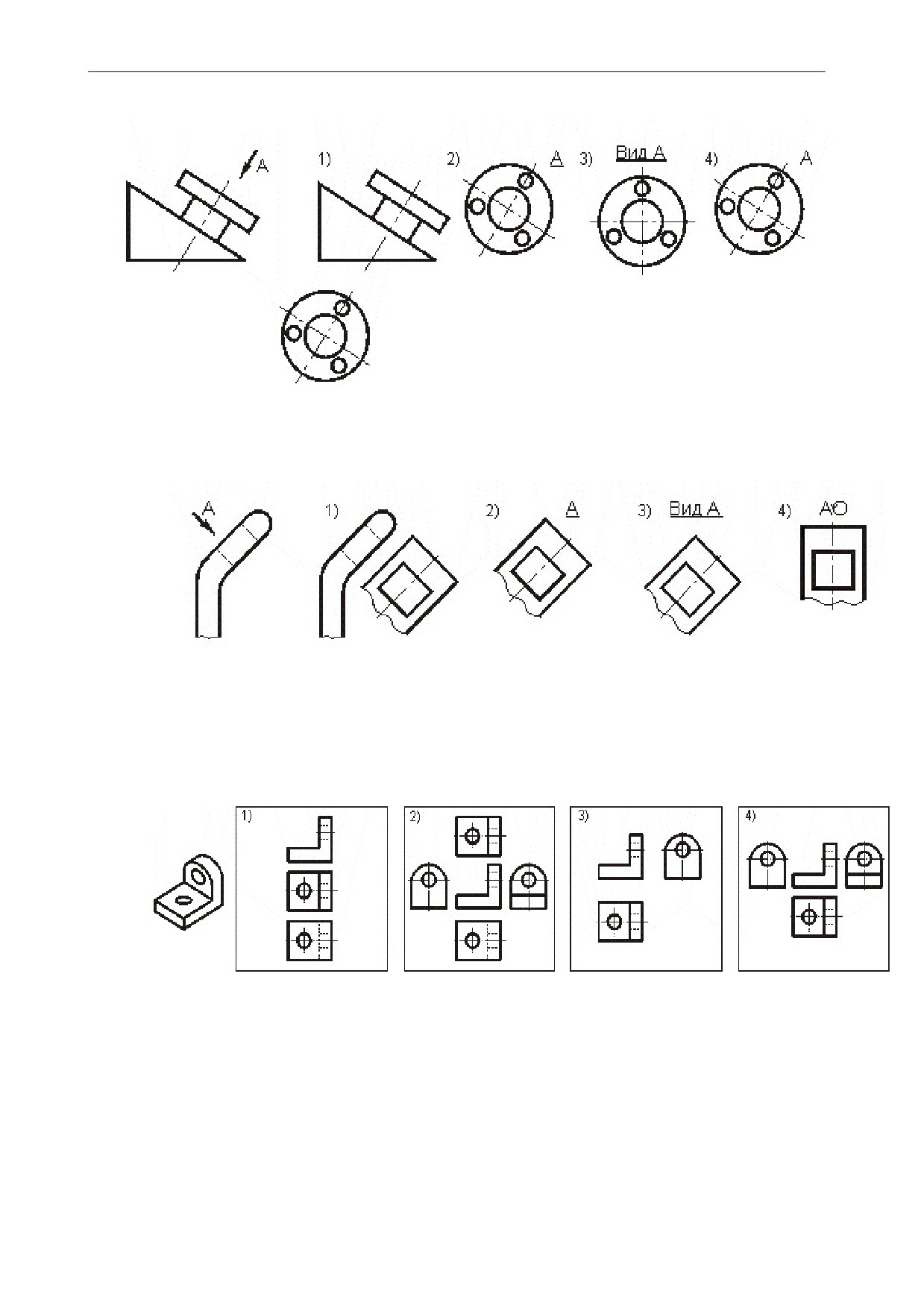

8. Какой дополнительный вид - 1, 2, 3 или 4 - выполнен и оформлен в
полном соответствии с ГОСТ 2.305-68?
9. Укажите, какой дополнительный вид - 1, 2, 3 или 4 - выполнен и
оформлен в полном соответствии с ГОСТ 2.305-68.

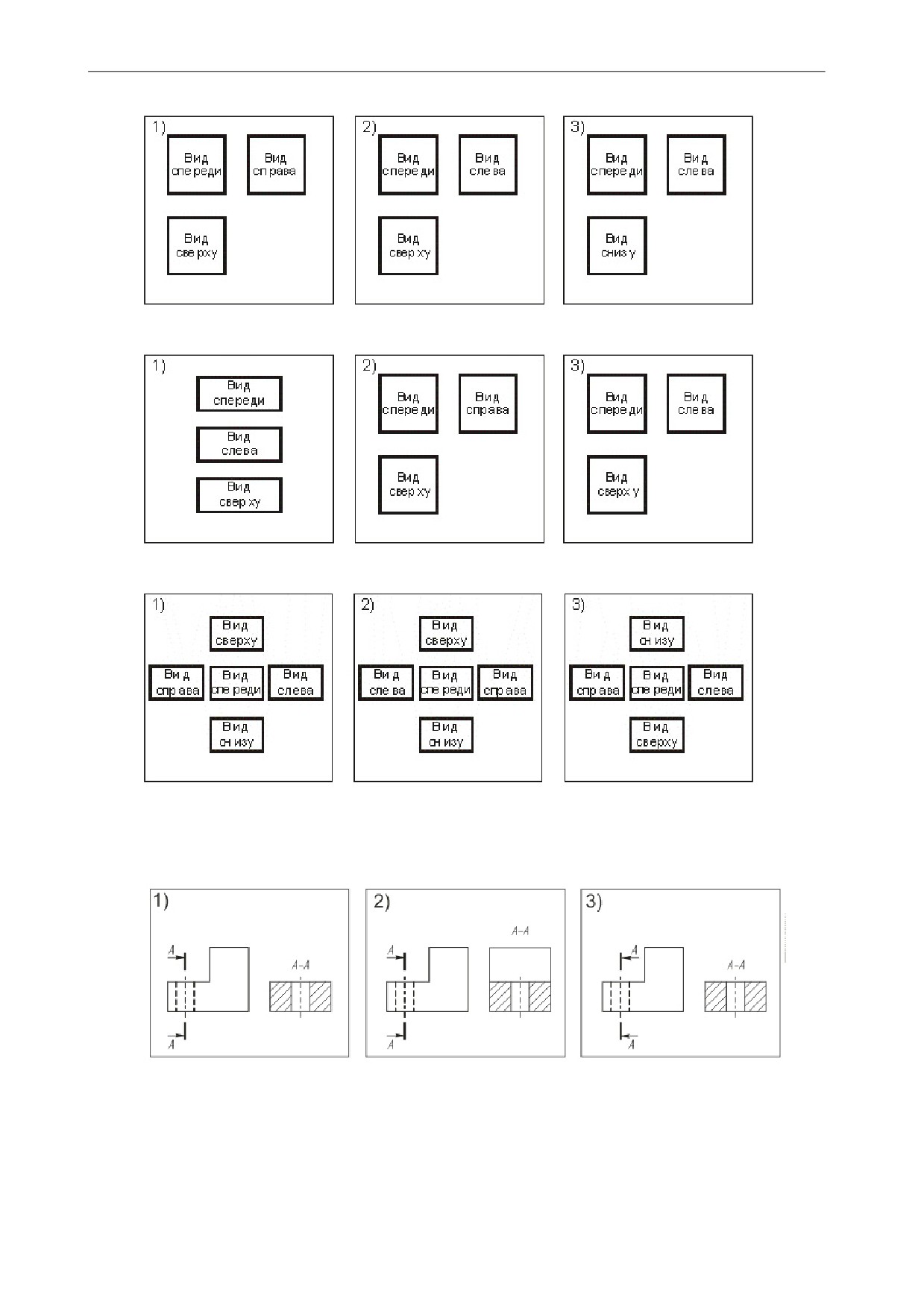

10.На каком чертеже виды предмета - 1, 2, 3 или 4 - располагаются в
соответствии с ГОСТ 2.305-68?
11.На каком чертеже положение видов соответствует ГОСТ 2.305-68?
17.На каком чертеже изображен разрез или сечение?
18.На каком чертеже изображено:
• сечение в разрыве?
• сечение вынесенное?
• сечение наложенное?
19.Как называется изображение предмета, мысленно рассеченного одной
или несколькими плоскостями:
• В изображении показано то, что попало в секущую плоскость и то,
что находится (видно) за ней.
• В изображении показано только то, что попало в секущую плоскость.
20.На каком чертеже - 1, 2, 3 или 4 - обозначение разреза (положение
секущей плоскости) и его наименование выполнено в соответствии с
ГОСТ 2.305 - 68?

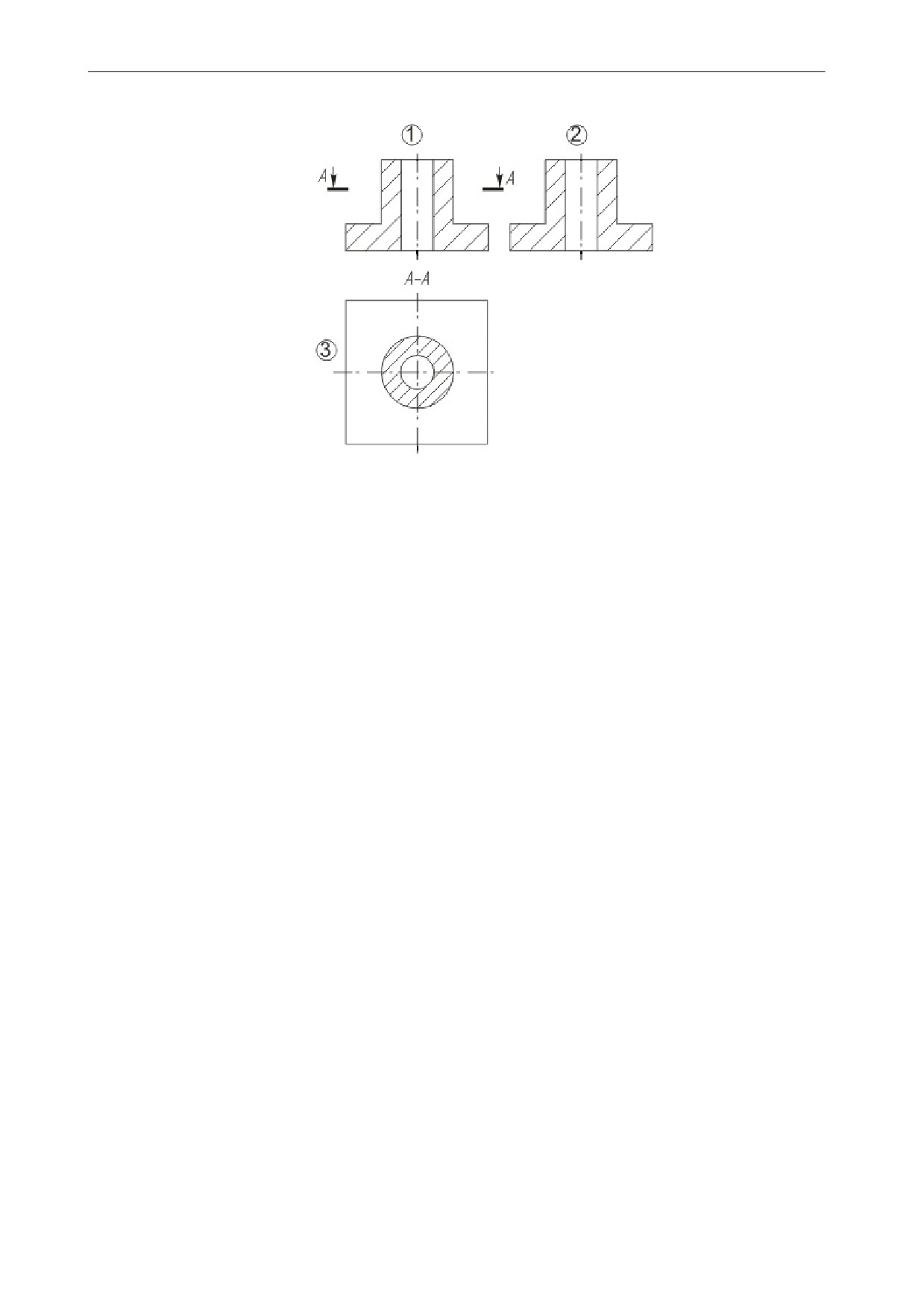

21.Какой из изображенных разрезов - 1, 2 или 3 - является:
• вертикальным?
• горизонтальным?
• профильным?
• фронтальным?
