Черчение. Тест с ответами - 50 вопросов
черчение тест
1.
Какой из карандашей самый твердый
2Т;
2.

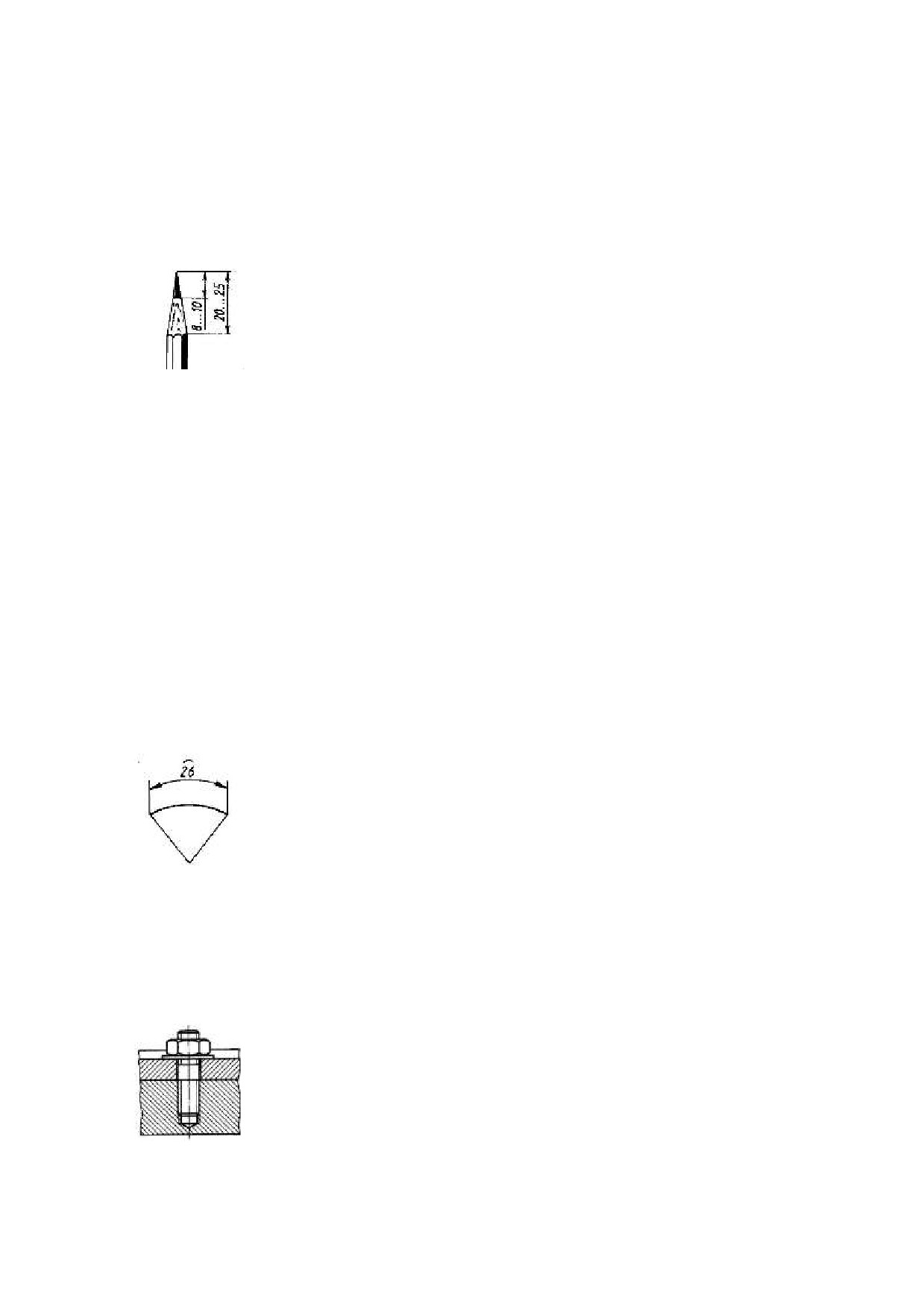

Правильный вариант затачивания карандаша
3.
Определите неверный размер шрифта
5,5;
4.
Какую длину имеют штрихи штриховой линии
2…8 мм.
5.
При соединении части вида и части разреза границей является«
Волнистая линия;
6. Какими осями определяется фронтальная плоскость проекций
Z-X;
7.
Где правильно проставлен размер дуги окружности
8.
Какой из масштабов не предусмотрен ГОСТ 2.302-68
1:3;
9.

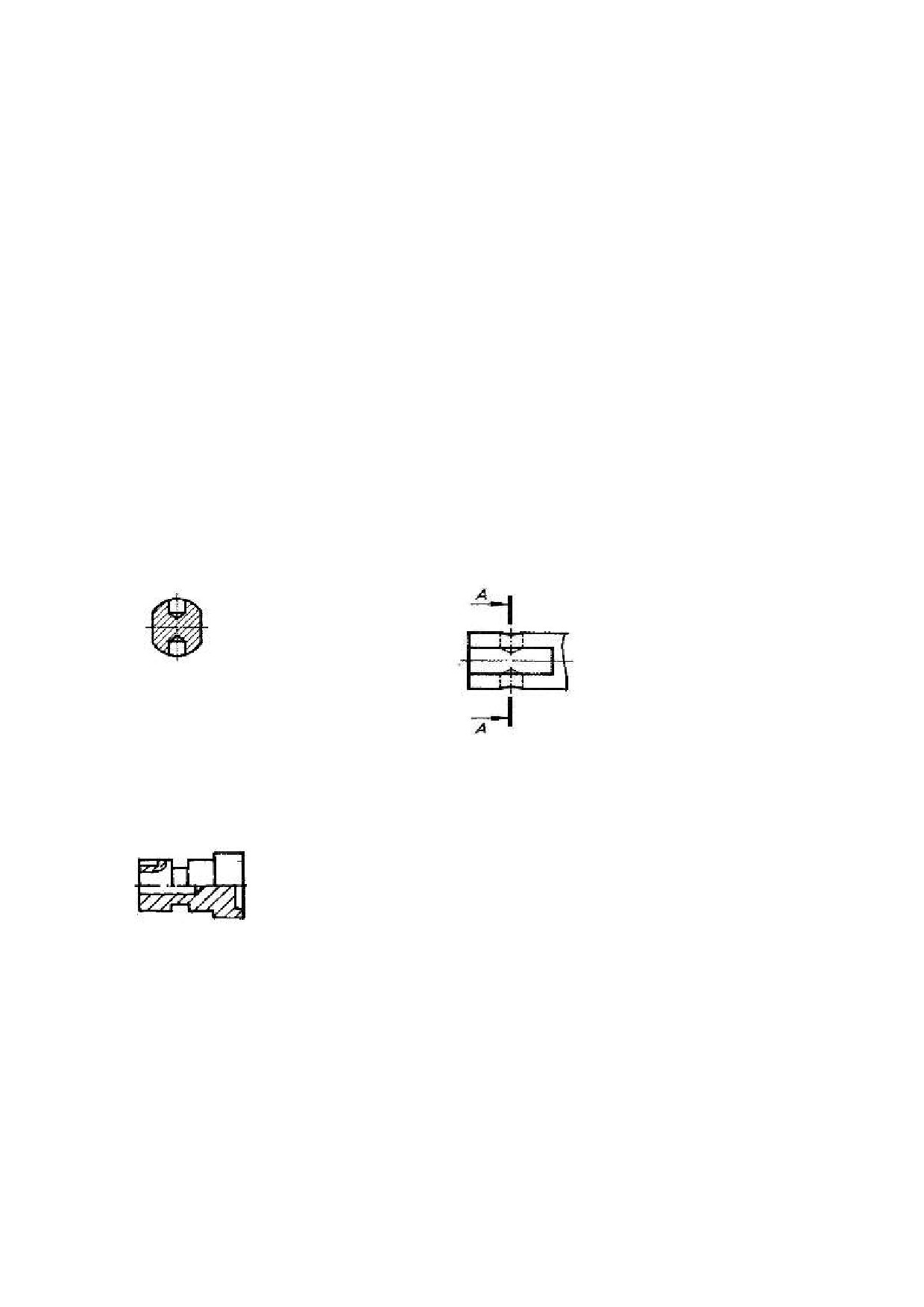

Определите шпилечное соединение
10.
Найдите правильно выполненный разрез
11.
На каком рисунке циркуль подготовлен к работе правильно
12.
Чему равна толщина (d) линии шрифта
0,1h;
13.
Какое минимальное расстояние оставляют между контуром
изображения и размерными линиями
7...10 мм.
14.

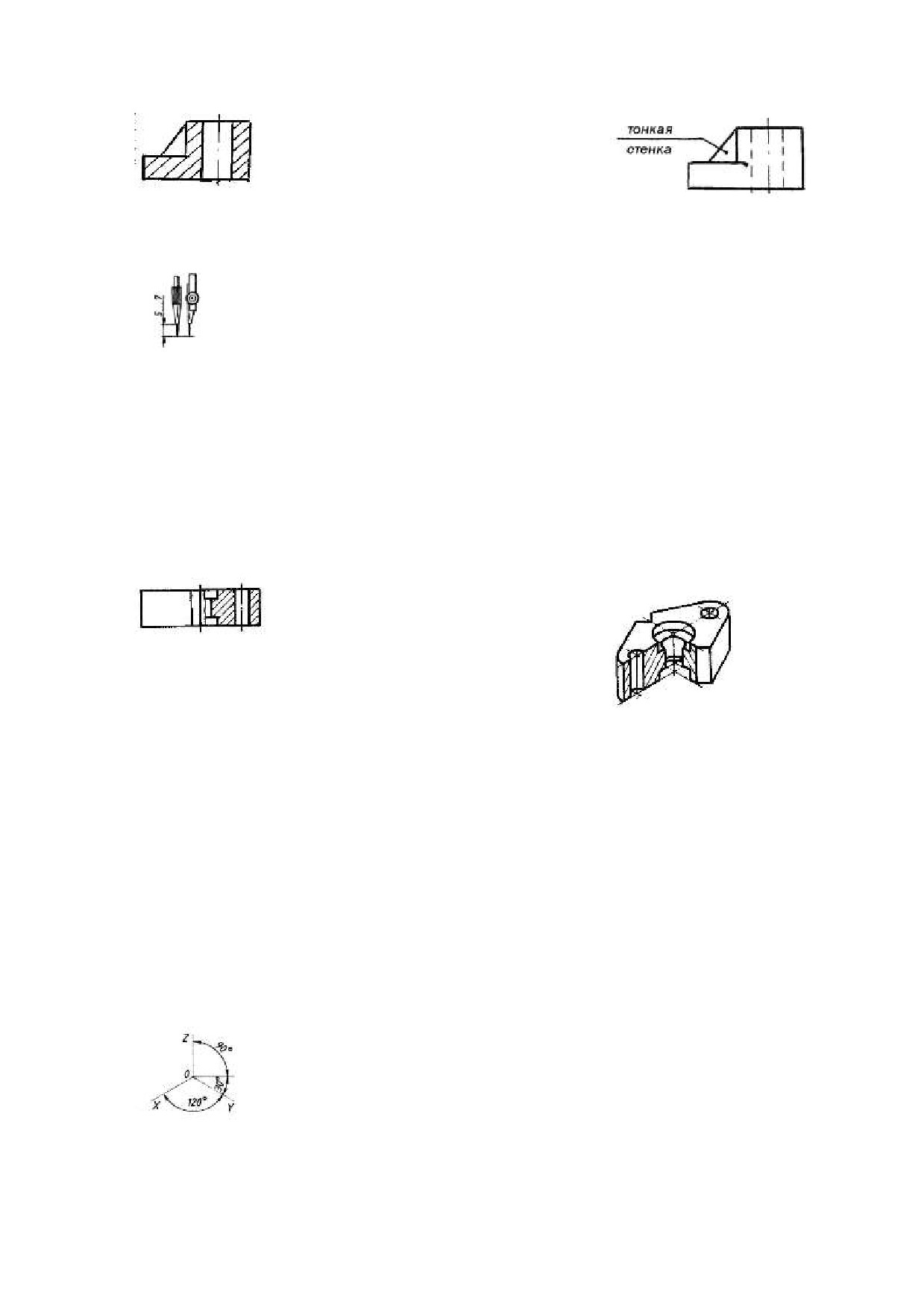

Определите рационально выполненный чертеж
15.
Какое соединение относиться к неразъемным
Сварное;
16.
Ребро это-«
Относительно плоская, тонкая часть штамповки, которая влияет на
устойчивость панели или стенки и является параллельной к плоскости
ковки;
17.
Как называется точка «О»
Точка центра;
18.
Какие оси относятся к прямоугольной изометрической проекции
19. Если размер шрифта №10, то чему равна высота строчных букв
7;
20. На каком чертеже размеры проставлены в соответствии с требованием
ГОСТ
На всех чертежах размеры проставлены верно;
21. На пересечении каких линий должен находиться центр окружности
Штрих- пунктирной;
22.
Какой метод проецирования принят за основной
Прямоугольное проецирование (ортогональное);
23.
Какое изображение на чертеже называют «главным видом»
Вид спереди;
24. Что называется сопряжением
Плавный переход одной линии в другую;
25.

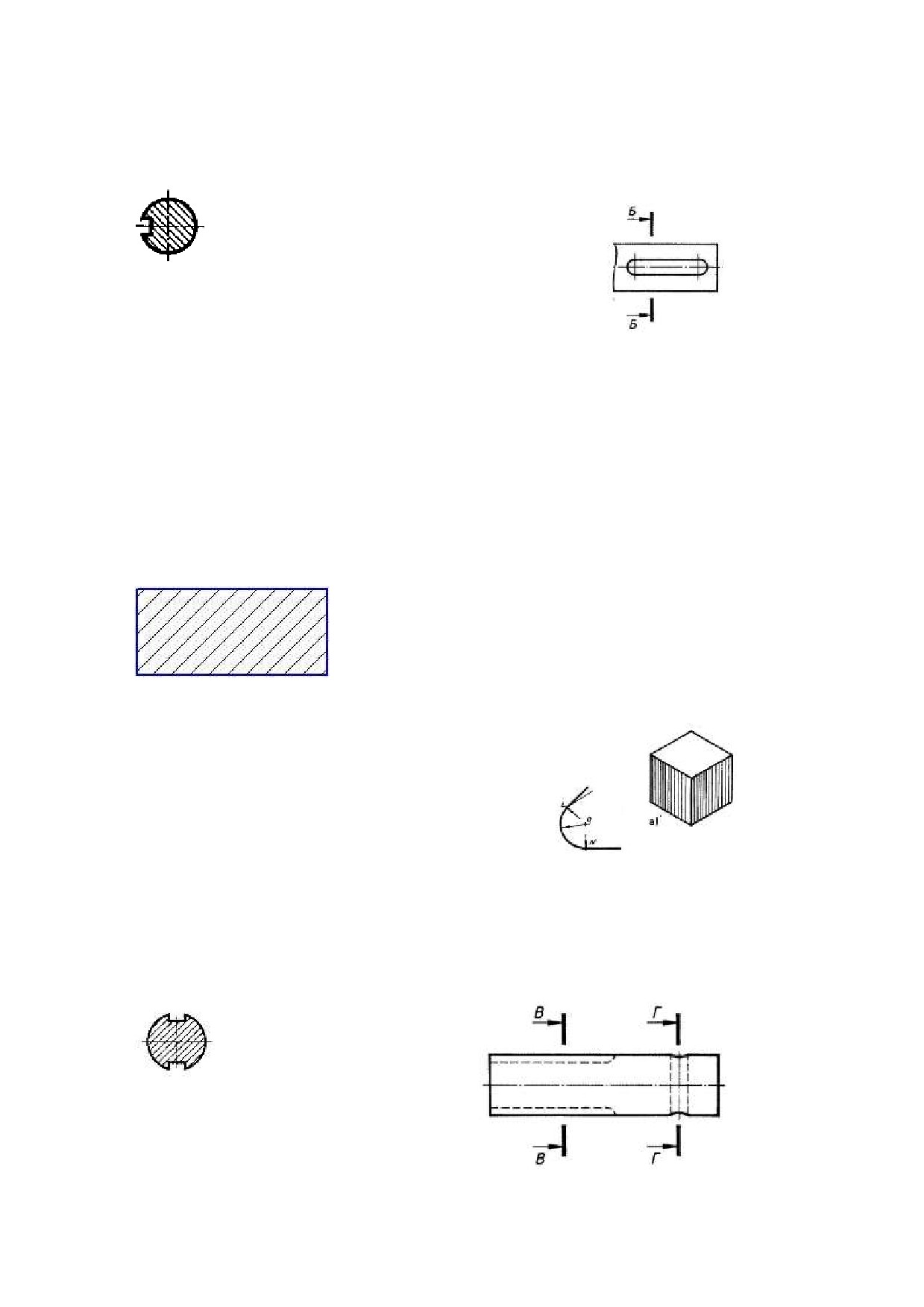

Определите cечение
26. Какое соединение относится к разъемным
Шлицевое;
27. Определите целесообразное изображение чертежа
28. Какая линия применяется для нанесения выносных и размерных линий
Сплошная тонкая;
29. В каких единицах выражают линейные размеры на машиностроительных
чертежах
мм.
30. Контур вынесенного сечения обводят«
Основной сплошной линией;
31. Какая плоскость проекций соответствует виду сверху
Горизонтальная;
32.
Определите правильно выполненное сечение
33. Какие оси определяют профильную плоскость проекций
Z-Y;
34.
Какую толщину имеет линия «1»
От s\3 до s\2мм.
35. К какому чертежу относят план, фасад, разрез
Строительному;
36. Какой штриховкой обозначают металлы и твердые сплавы
37. Выявление объема на техническом рисунке
Шраффировка;
38.
Как называются точки «L» и «N»
Точки сопряжения;
39.
Плоскость расположенная перед зрителем
Фронтальная плоскость;
40.
Определите правильно выполненное сечение

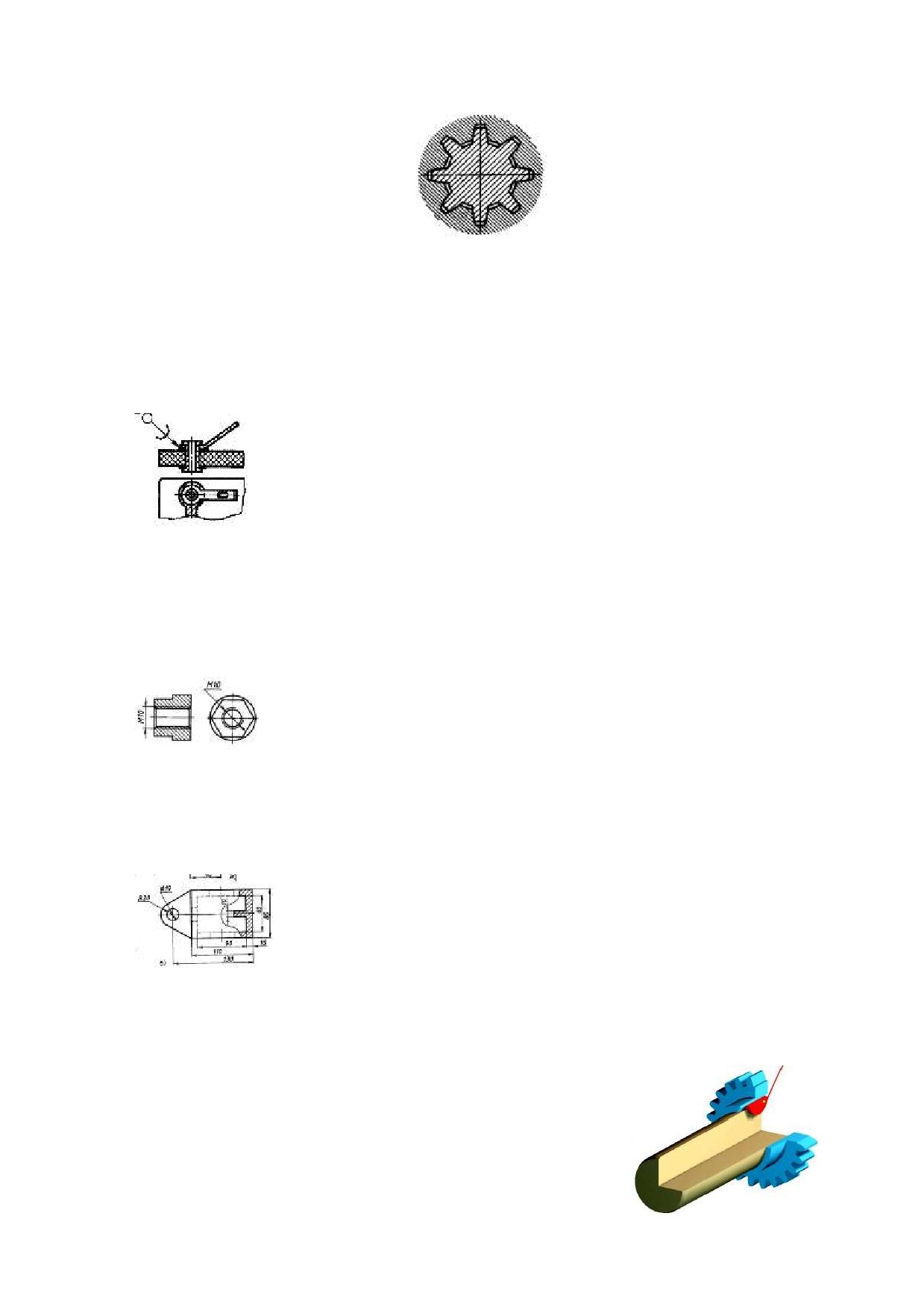

41. Какая форма профиля зубчатого колеса изображена на рисунке
Эвольвентный;
42.
Какие размеры измеряются во фронтальной плоскости проекций
Длина-высота;
43.
Размеры на строительных чертежах
см,м, мм.
44.
Определите паяное соединение
45.
Сборочный чертеж - это«.
Документ дающий представление о расположении и взаимосвязи
частей, соединений и их данных;
46.
Как обозначается метрическая резьба
47.
Можно получить проекцию точки на плоскости, если«
Ребро перпендикулярно плоскости проекций;
48.
Определите местный разрез
49. Какая деталь изображена на рисунке
Сегментная шпонка;
50.
Проекция, у которой размер по оси «у»
сокращается в два раза
Косоугольная фронтальная проекция;
