Теплофизические основы и технологии сварочного производства. Тесты - 2020 год

контактируемых поверхностей, в ходе которой формируется сварное

соединение;

4) образование неразъемного соединения заготовок или деталей

машин путем их местного сплавления, совместного деформирования,

сдавливания;

5) способ получения неразъемных соединений, основанный на

взаимном проникновении вещества свариваемых заготовок,

обусловленном тепловым движением ионов, атомов, молекул и

различной концентрацией химических элементов.

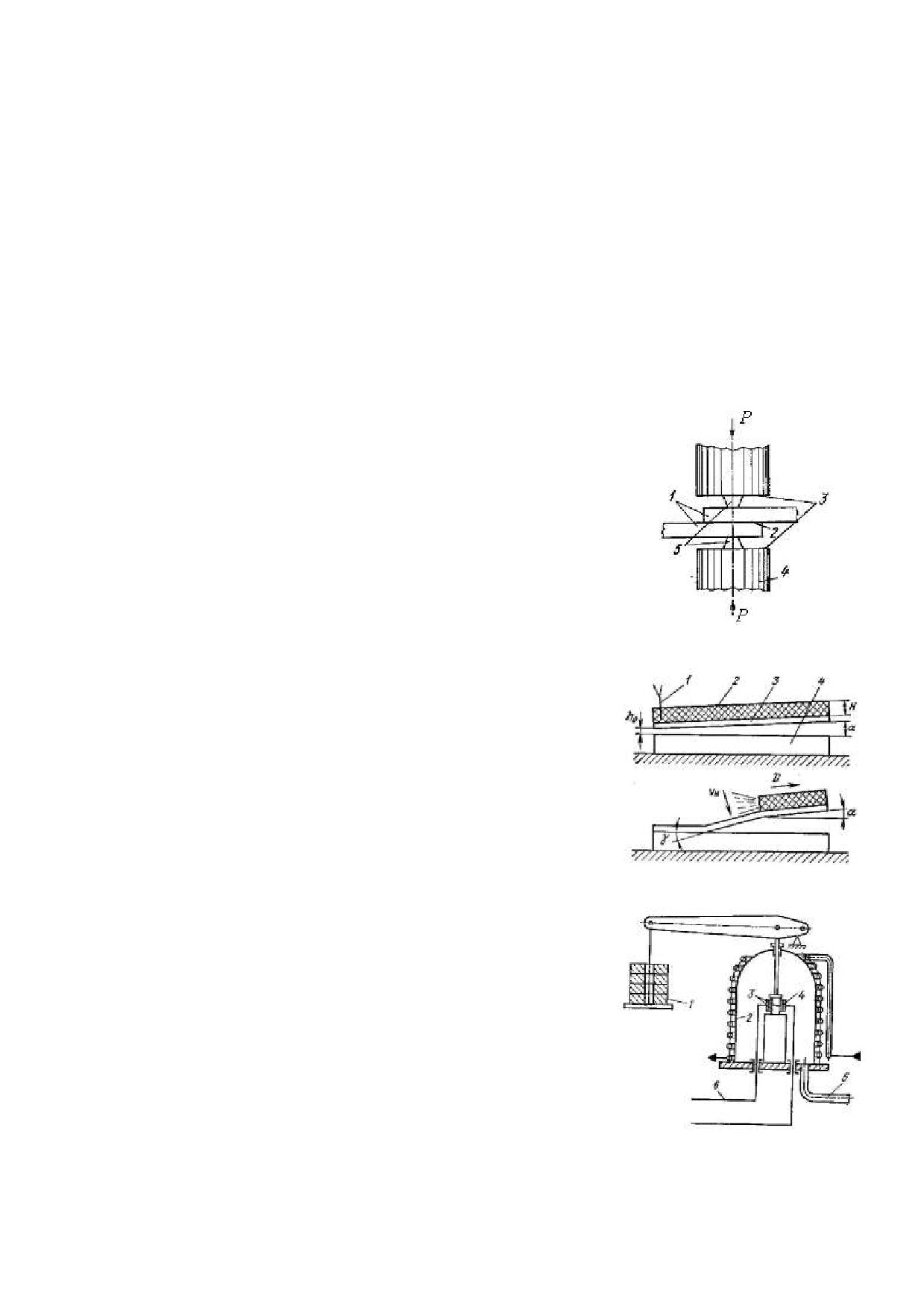

6. На рисунке изображена схема:

1) контактной сварки;

2) точечной сварки;

3) сварки взрывом;

4) диффузионной сварки;

5) холодной сварки.

7. На рисунке изображена схема:

1) контактной сварки;

2) точечной сварки;

3) сварки взрывом;

4) диффузионной сварки;

5) холодной сварки.

8. На рисунке изображена схема:

1) контактной сварки;

2) точечной сварки;

3) сварки взрывом;

4) диффузионной сварки;

5) холодной сварки.

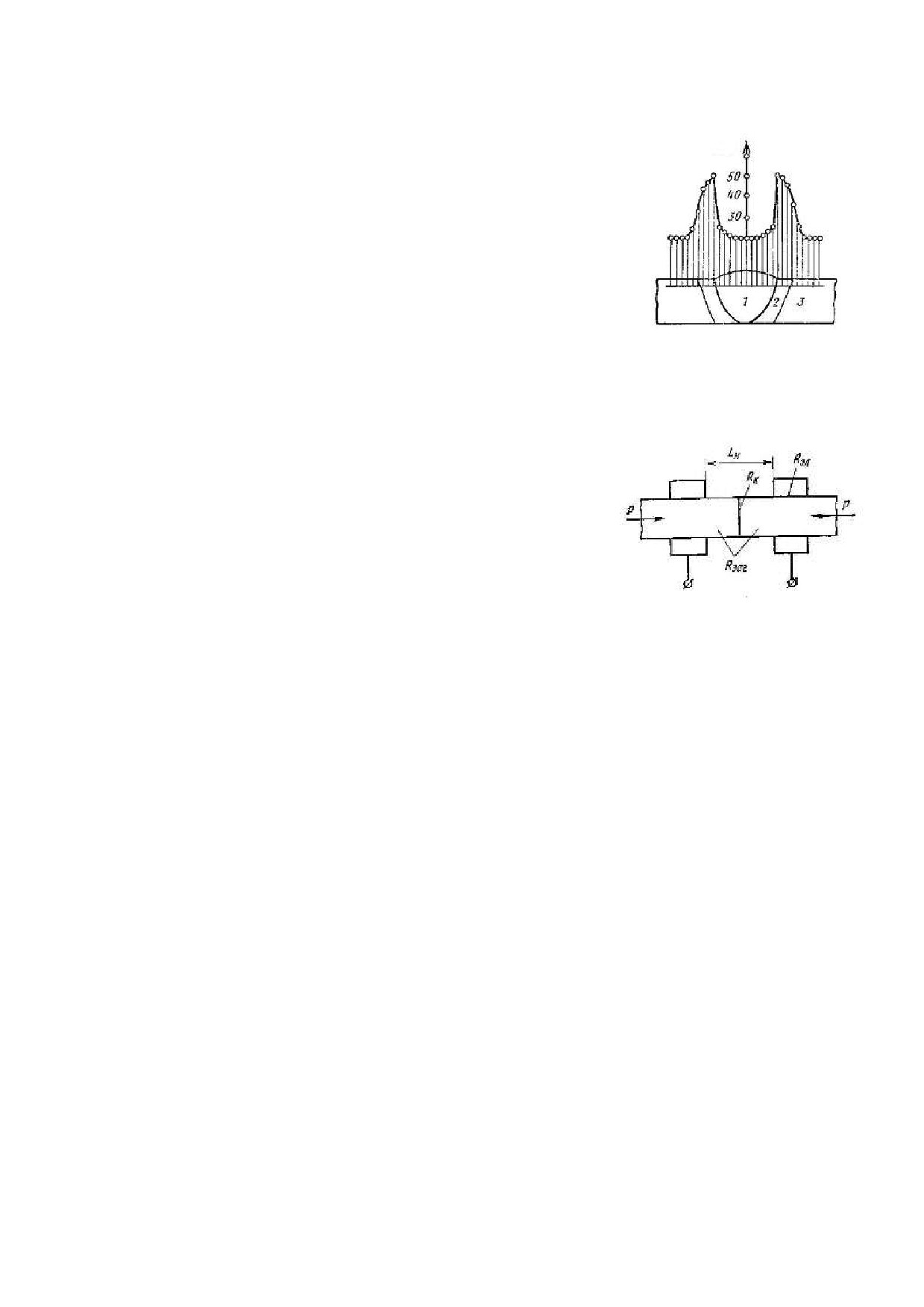

9. На рис. изображено:

1) распределение температуры в сварном

шве;

2) распределение деформации в зоне

термического влияния сварного шва;

3) распределение твердости в зоне

термического влияния сварного шва;

4) схема образования горячих трещин в

зоне сварного шва;

5) схема образования холодных трещин в

зоне сварного шва;

10. На рисунке изображена схема:

1) контактной сварки;

2) точечной сварки;

3) сварки взрывом;

4) диффузионной сварки;

5) холодной сварки.

11. Предварительный подогрев заготовок применяют:

1) при сварке низкоуглеродистых сталей;

2) при сварке меди и ее сплавов, при сварке чугуна;

3) при сварке углеродистых сталей с содержанием углерода более

0,3%;

4) при сварке легированных сталей.

12. Какие источники тепловой энергии используются при

плазменной сварке?

1) Электрическая сварочная дуга;

2) струя разогретого до высоких температур газа, пропускаемого

через электрическую дугу;

3) теплота, образующаяся при прохождении электрического тока

через расплавленную шлаковую ванну;

4) теплота, образующаяся при прохождении электрического тока

через контакт свариваемых деталей.

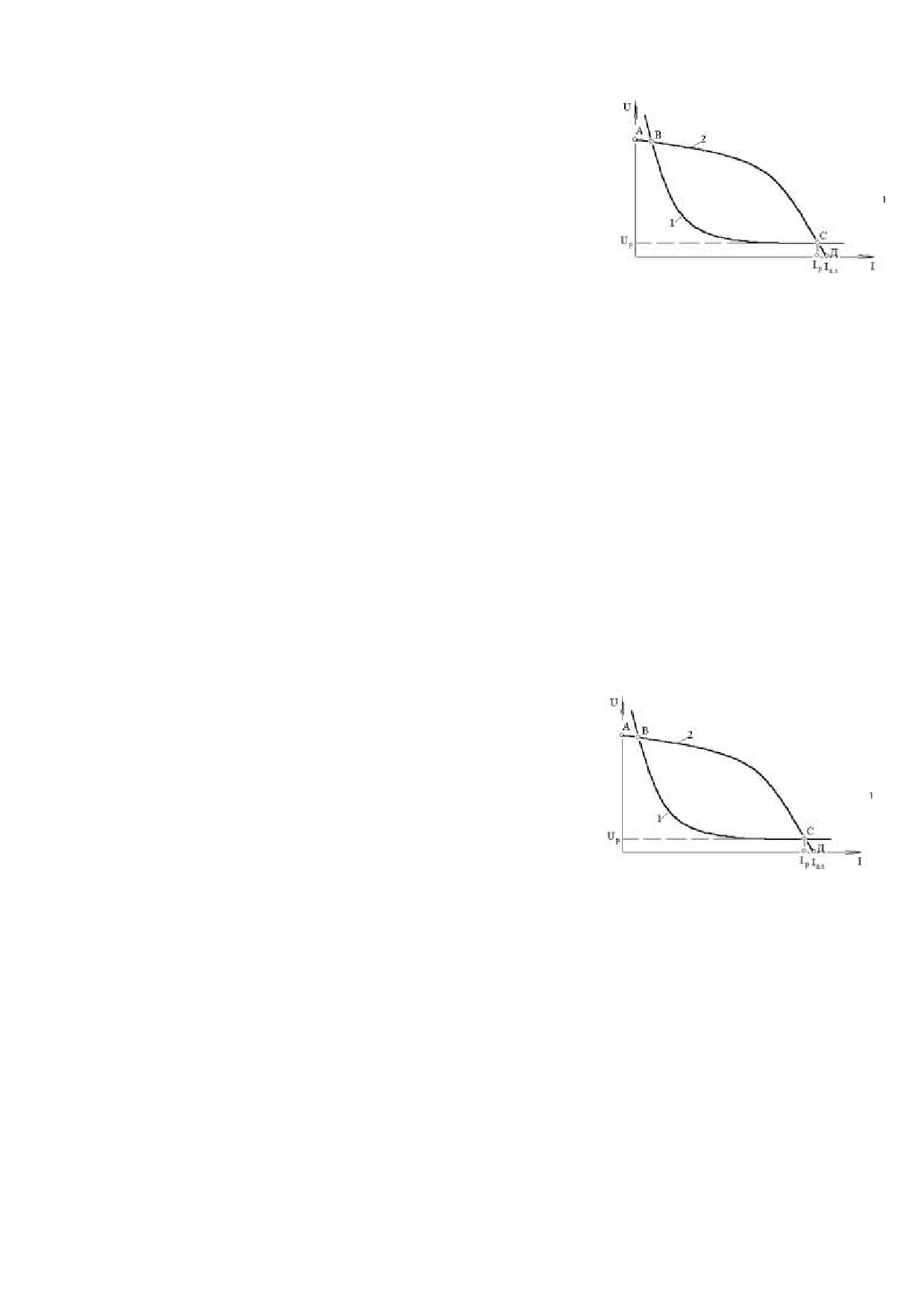

13. Кривая 1 на рисунке изображает:

1) статическую вольтамперную характеристику электрической дуги

при ручной дуговой сварке;

2) внешнюю характеристику источника сварочного тока при ручной

дуговой сварке;

3) статическую вольтамперную характеристику электрической дуги

при автоматической дуговой сварке под флюсом;

4) внешнюю характеристику источника сварочного тока при

автоматической дуговой сварке под флюсом.

14. При газовой сварке максимальная температура достигается:

1) в ядре газового пламени;

2) в факеле газового пламени;

3) в средней зоне газового пламени;

4) на краю газового пламени.

15. Кривая 2 на рисунке изображает:

1) статическую вольтамперную характеристику электрической дуги

при ручной дуговой сварке;

2) внешнюю характеристику источника сварочного тока при ручной

дуговой сварке;

3) статическую вольтамперную характеристику электрической дуги

при автоматической дуговой сварке под флюсом;

4) внешнюю характеристику источника сварочного тока при

автоматической дуговой сварке под флюсом.

16. Максимальная температура газового ацетиленового пламени

составляет:

1) около 3500 С;

2) около 3100 С;

3) около 2800 С;

4) около 2500 С;

5) 5000 - 6000 С.

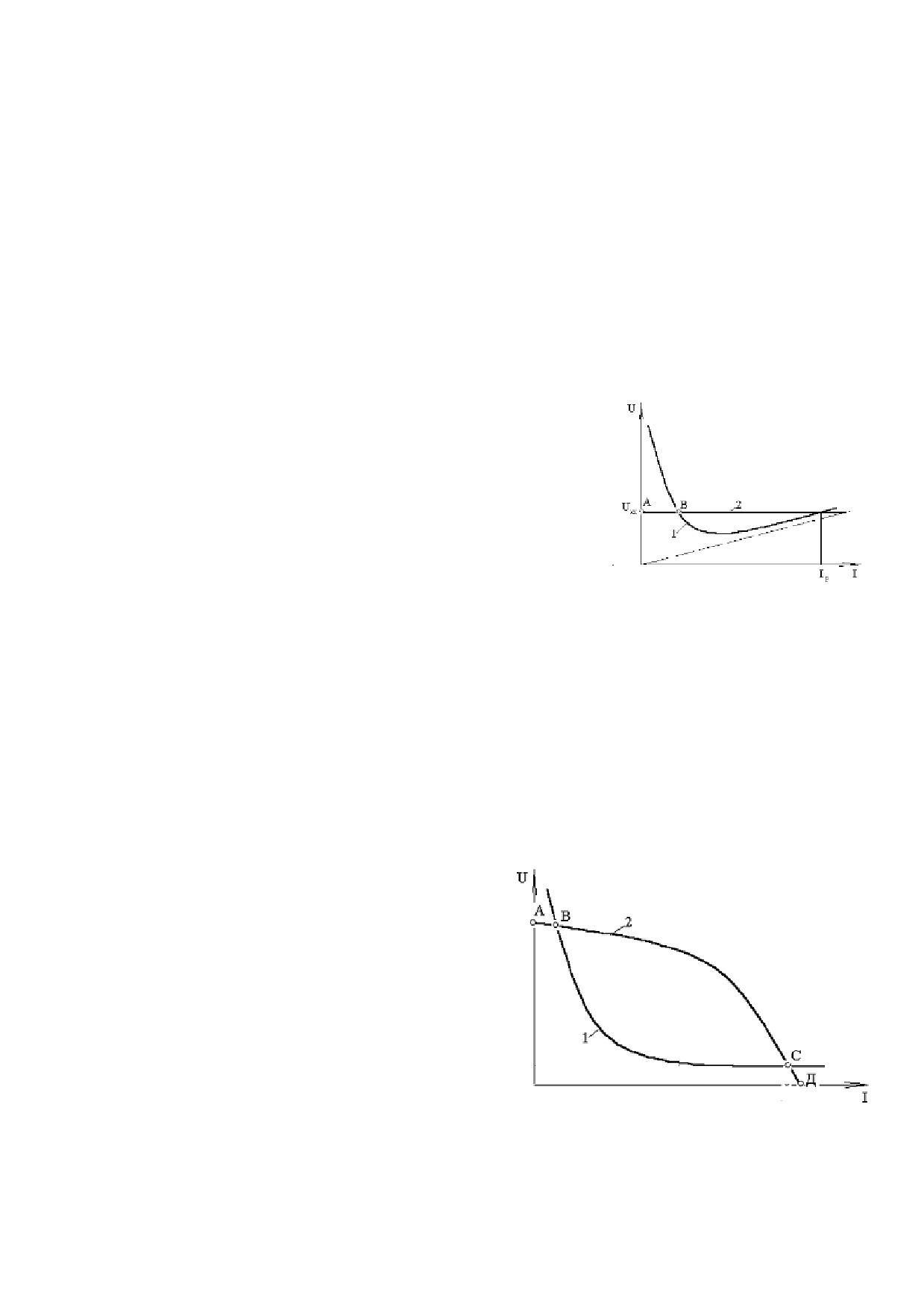

17. При возникновении электрического разряда (при зажигании

дуги) с ростом тока наблюдается:

1) стабилизация напряжения между электродами;

2) увеличение напряжения между электродами;

3) уменьшение напряжения между электродами;

4) крутопадающая характеристика.

18. Кривая 1 на рисунке изображает:

1) статическую вольтамперную характеристику электрической дуги

при ручной дуговой сварке;

2) внешнюю характеристику источника сварочного тока при ручной

дуговой сварке;

3) статическую вольтамперную характеристику электрической дуги

при автоматической дуговой сварке под флюсом;

4) внешнюю характеристику источника сварочного тока при

автоматической дуговой сварке под флюсом.

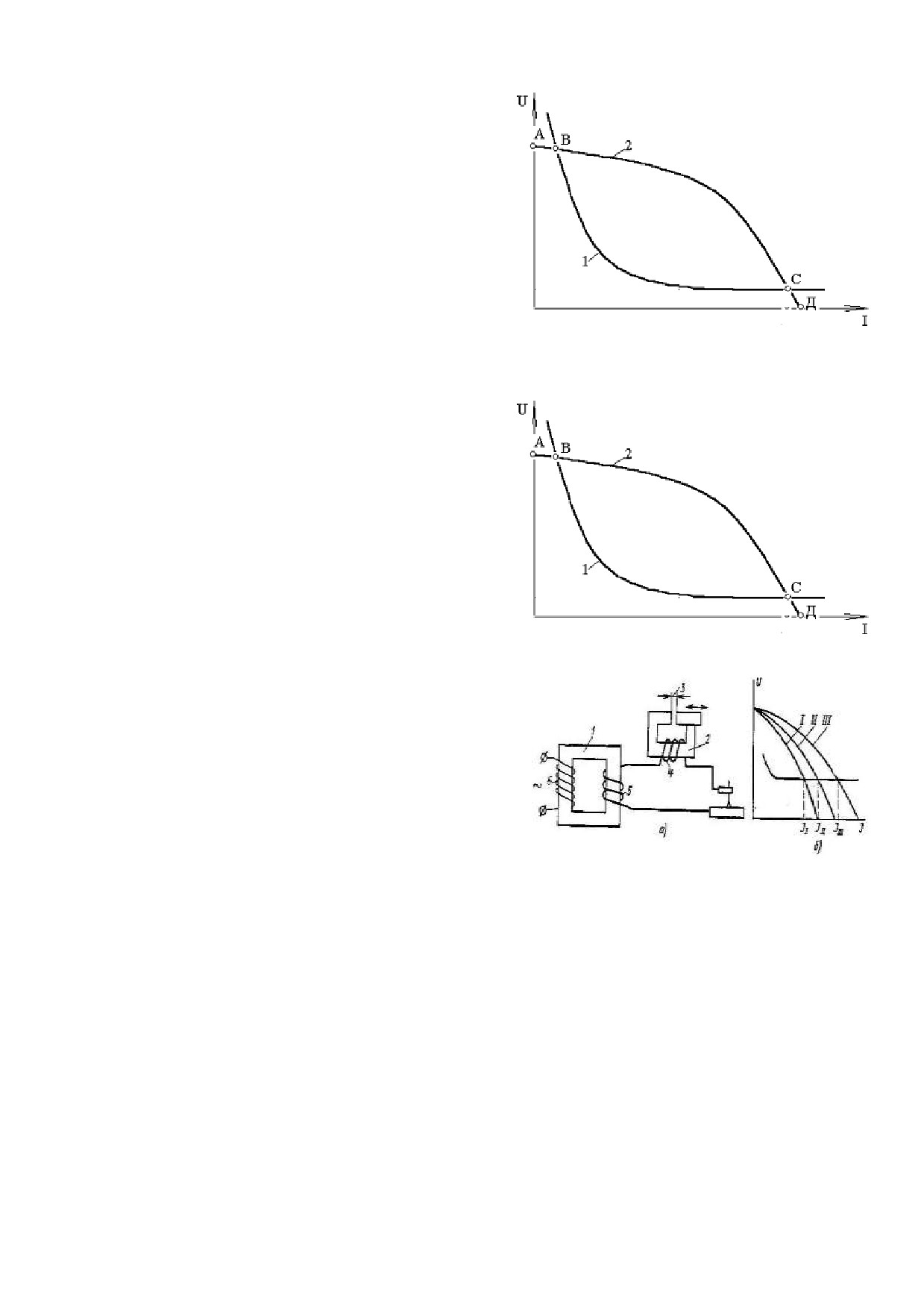

19. Режиму короткого замыкания на рисунке соответствует:

1) точка А;

2) точка В;

3) точка С;

4) точка Д.

20. Режиму холостого хода на рисунке соответствует:

1) точка А;

2) точка В;

3) точка С;

4) точка Д.

21. Зажиганию дуги на рисунке соответствует:

1) точка А;

2) точка В;

3) точка С;

4) точка Д.

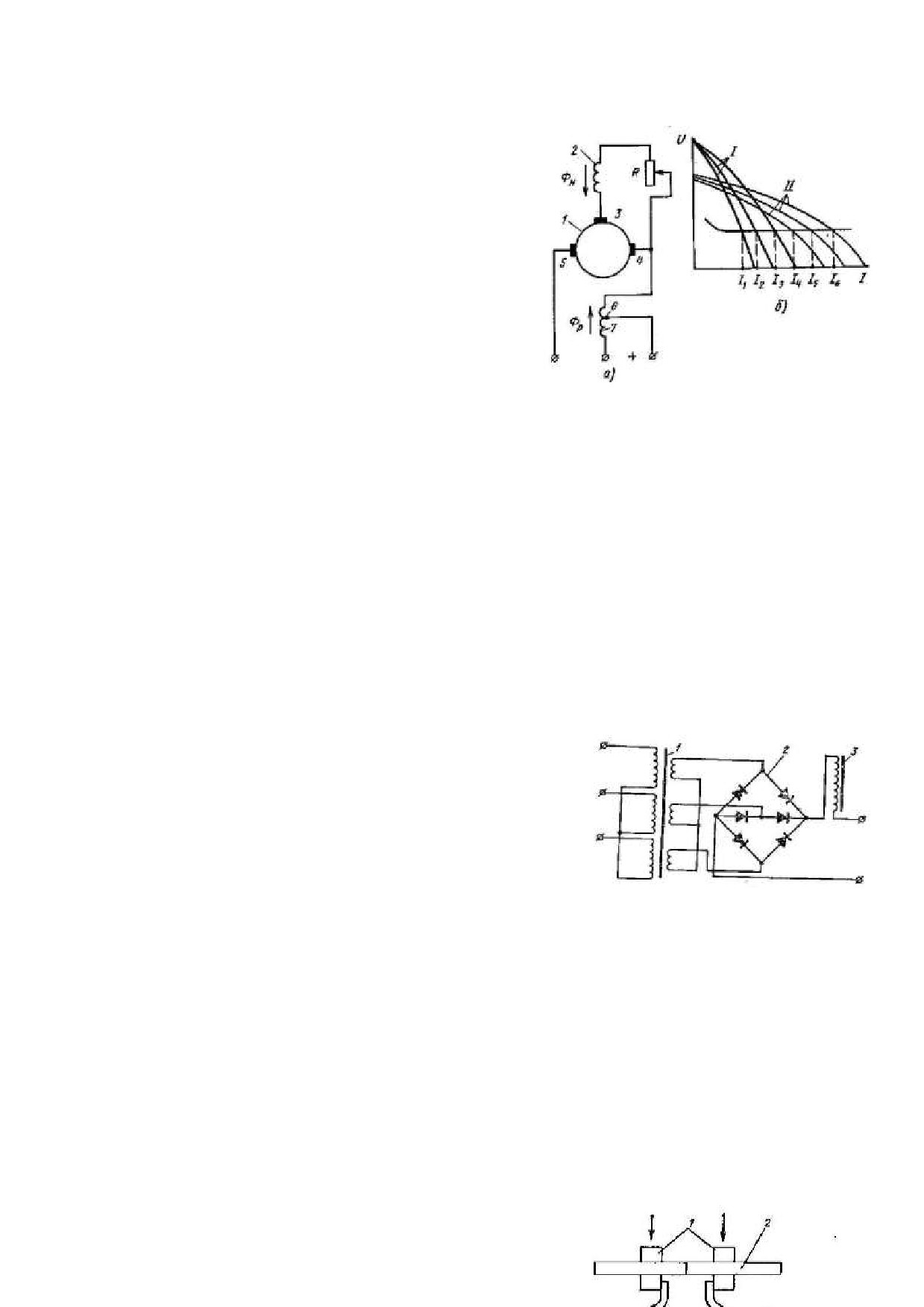

22. На рисунке изображена:

1) схема сварочного генератора с

параллельной намагничивающей и

последовательной размагничивающей

обмотками возбуждения;

2)

схема

трехфазного

выпрямителя;

3)

схема

сварочного

трансформатора с последовательно

включенным дросселем;

4)

электрическая

схема

контактной машины.

23. На рисунке изображена:

1) схема сварочного генератора с

параллельной намагничивающей и

последовательной размагничивающей

обмотками возбуждения;

2) схема трехфазного выпрямителя;

3) схема сварочного

трансформатора с последовательно

включенным дросселем;

4) электрическая схема контактной

машины.

24. Разновидность контактной сварки, позволяющая получать

прочное и плотное соединение листовых заготовок в виде сплошного

герметичного шва - это:

1) контактная стыковая сварка;

2) контактная стыковая сварка оплавлением;

3) контактная стыковая сварка сопротивлением;

4) контактная точечная сварка;

5) шовная сварка.

25. На рисунке изображена:

1) схема сварочного генератора с

параллельной

намагничивающей

и

последовательной

размагничивающей

обмотками возбуждения;

2) схема трехфазного выпрямителя;

3) схема сварочного трансформатора с

последовательно включенным дросселем;

4) электрическая схема контактной

машины.

26. На рисунке изображена:

1) схема сварочного генератора с

параллельной

намагничивающей

и

последовательной

размагничивающей

обмотками возбуждения;

2) схема трехфазного выпрямителя;

3) схема сварочного трансформатора с

последовательно включенным дросселем;

4) электрическая схема контактной

машины.

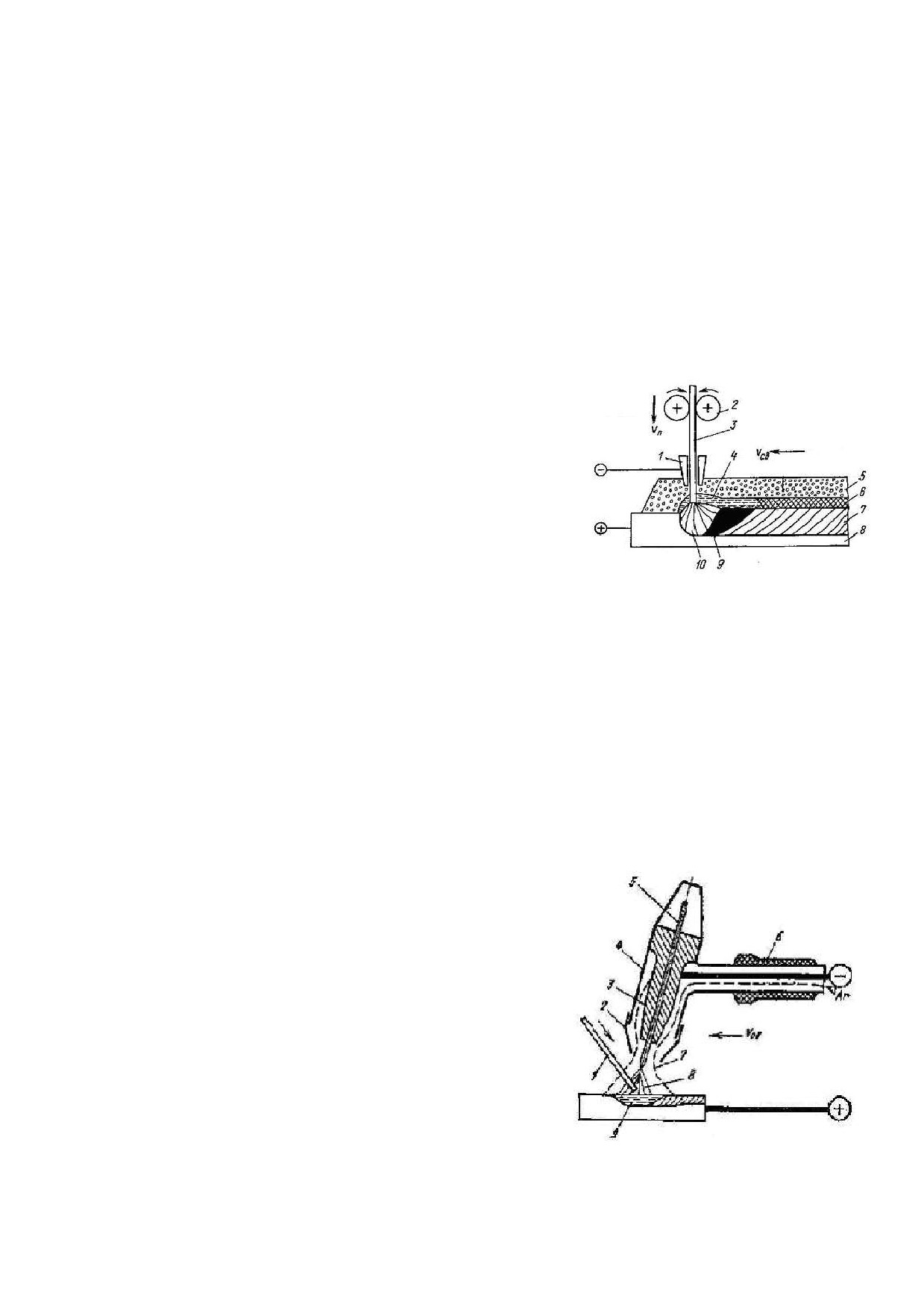

27. На рисунке изображена схема:

1) получения плазменной

струи,

выделенной из дуги;

2)

сварки

в

защитных газах

неплавящимся электродом при прямой

полярности;

3) автоматической дуговой сварки;

4)

получения плазменной струи,

совмещенной с плазменной струей;

5) электрошлаковой сварки.

28. Разновидность контактной сварки, при которой заготовки

соединяются в отдельных точках - это:

1) контактная стыковая сварка;

2) контактная стыковая сварка оплавлением;

3) контактная стыковая сварка сопротивлением;

4) контактная точечная сварка;

5) шовная сварка.

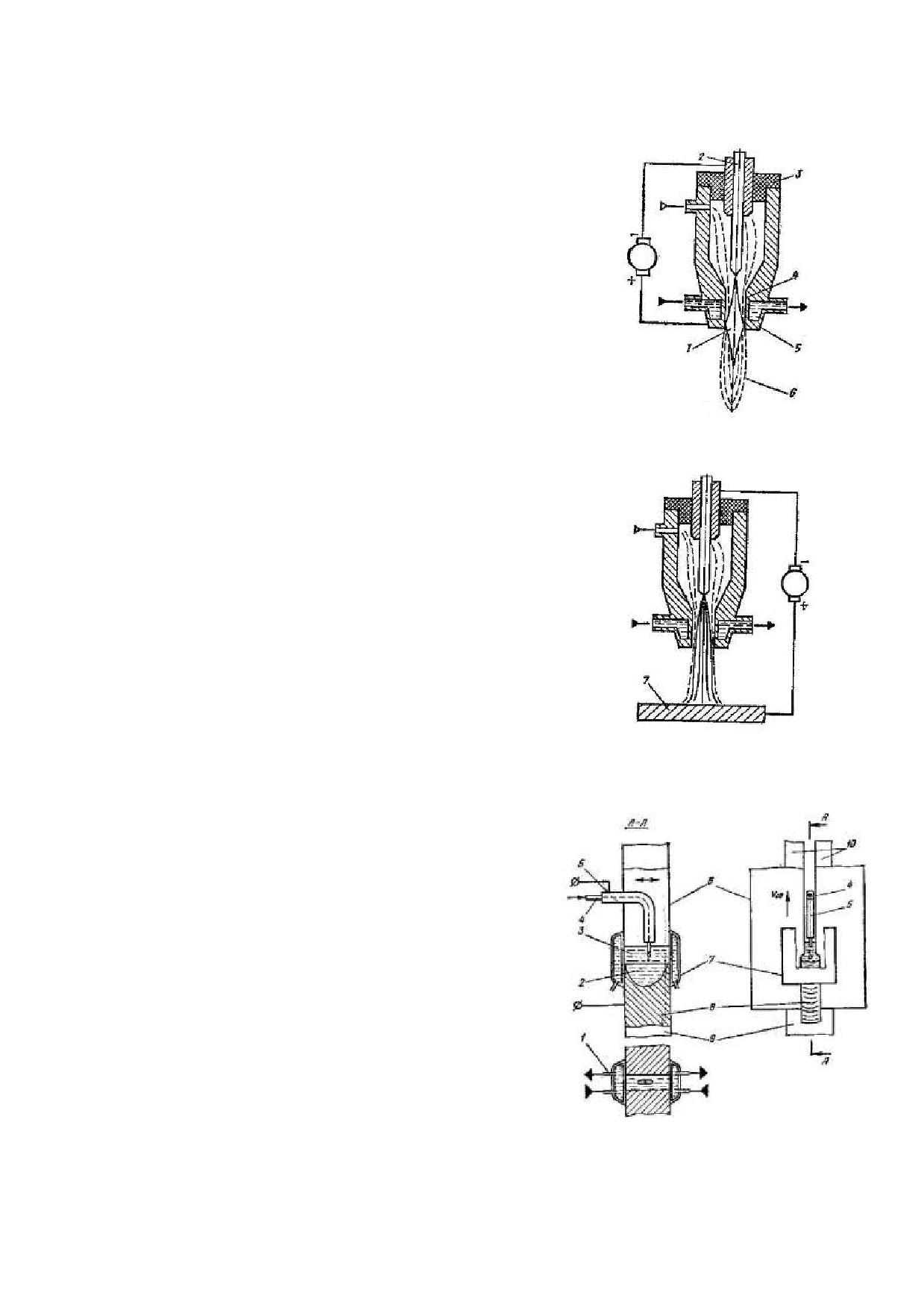

29. На рисунке изображена схема:

1) получения плазменной струи,

выделенной из дуги;

2)

сварки в защитных газах

неплавящимся электродом при прямой

полярности;

3) автоматической дуговой сварки;

4) получения плазменной струи,

совмещенной с плазменной струей;

5) электрошлаковой сварки.

30. На рисунке изображена схема:

1) получения плазменной струи,

выделенной из дуги;

2)

сварки в защитных газах

неплавящимся электродом при прямой

полярности;

3) автоматической дуговой сварки;

4) получения плазменной струи,

совмещенной с плазменной струей;

5) электрошлаковой сварки.

31. На рисунке изображена схема:

1) получения плазменной струи,

выделенной из дуги;

2)

сварки в защитных газах

неплавящимся электродом при прямой

полярности;

3) автоматической дуговой сварки;

4) получения плазменной струи,

совмещенной с плазменной струей;

5) электрошлаковой сварки.

32. На рисунке изображена схема:

1) получения плазменной струи,

выделенной из дуги;

2)

сварки в защитных газах

неплавящимся электродом при прямой

полярности;

3) автоматической дуговой сварки;

4) получения плазменной струи,

совмещенной с плазменной струей;

5) электрошлаковой сварки.

///////////////////////////////////////
