Осмотр и браковка приспособлений и тары





1. Согласно требованиям правил безопасности, стропальщики должны производить осмотр грузозахватных приспособлений и производственной тары перед их использованием для подъема и перемещения грузов с применением грузоподъемных машин.

2. В процессе эксплуатации грузозахватных приспособлений и тары владелец должен периодически производить их осмотр в следующие сроки:

- траверс, клещей и других захватов и тары — каждый месяц;

- стропов (за исключением редко используемых) — каждые 10 дней;

- редко используемых грузозахватных приспособлений — перед выдачей их в работу.

3. Осмотр грузозахватных приспособлений и тары должен производиться по инструкции, разработанной специализированной организацией и определяющей порядок и методы осмотра, браковочные показатели. Выявленные в процессе осмотра поврежденные грузозахватные приспособления должны изыматься из работы. При отсутствии инструкции браковку стропов производят в соответствии с приложением 15 «Правил».

Результаты осмотра грузозахватных приспособлений и тары заносятся в журнал осмотра грузозахватных приспособлений.

ФОРМА ЖУРНАЛА УЧЕТА И ОСМОТРА СТРОПОВ (ТАРЫ)

Наименование стропа (тары)	Порядковый номер	Дата	Техническое состояние, содержание замечаний	Должность ответственного специалиста	Подпись ответственного специалиста

4. При осмотре канатных стропов необходимо обращать внимание на состояние канатов, коушей, крюков, подвесок, замыкающих устройств, обойм, карабинов и места их крепления.

5. Для оценки безопасности использования канатов применяют следующие критерии:

- характер и число обрывов проволок, в том числе наличие обрывов проволок у концевых заделок, мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;

- разрыв пряди;

- поверхностный и внутренний износ;

- поверхностная и внутренняя коррозия;

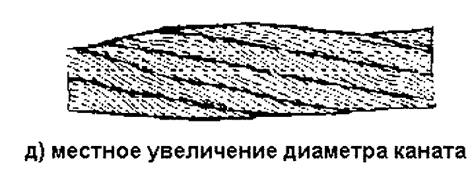

- местное уменьшение диаметра каната, включая разрыв сердечника;

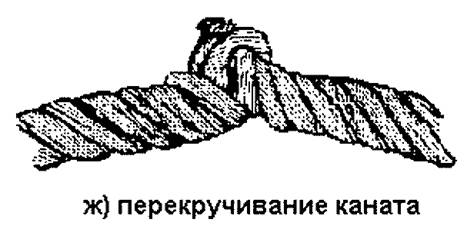

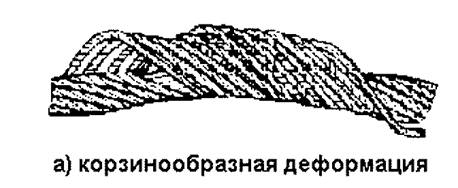

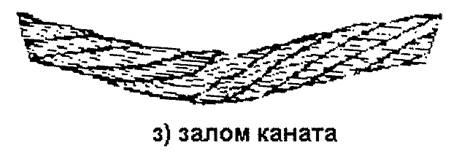

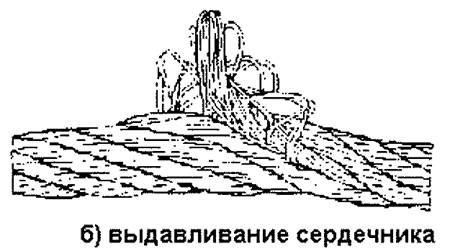

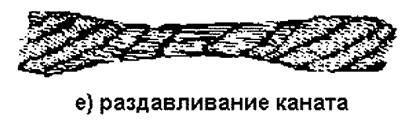

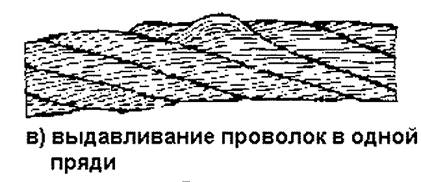

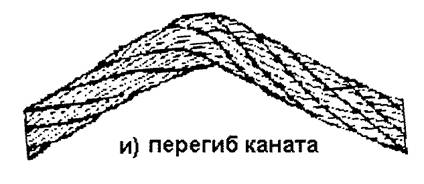

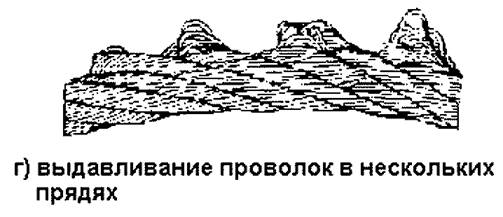

- деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов и т.п.;

- повреждения в результате температурного воздействия или электрического дугового разряда.

6. Канатный строп подлежит браковке, если число видимых обрывов наружных проволок превышает указанное в таблице.

Стропы из канатов двойной свивки	Число видимых обрывов проволок на участке каната стропа длиной
	3d	6d	30d
	4	6	16

Примечание. d – диаметр каната, мм.

7. При уменьшении диаметра каната в результате поверхностного износа или коррозии на 7% и более по сравнению с номинальным диаметром канат подлежит браковке даже при отсутствии видимых обрывов проволок.

Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

8. При обнаружении в канате одной или нескольких оборванных прядей канат к дальнейшей работе не допускается.

9. Браковка деталей стропа (колец, петель и крюков) должна производиться:

- при наличии трещин и надрывы на поверхности;

- при износе зева более 10% от первоначальной высоты вертикального сечения крюка;

- поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10 %;

- при наличии остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 5 %.

10. Не допускаются к эксплуатации стропы:

- при отсутствии или повреждении маркировочной бирки;

- с деформированными коушами или износе их с уменьшением сечения более чем на 15%;

- имеющие трещины на опрессованных втулках или при изменении их размера более чем на 10 % от первоначального;

- с признаками смещения каната в заплетке или втулках;

- с поврежденными или отсутствующими оплетками или другими защитными элементами при наличии выступающих концов проволоки у места заплетки;

- с крюками, не имеющими предохранительных замков.

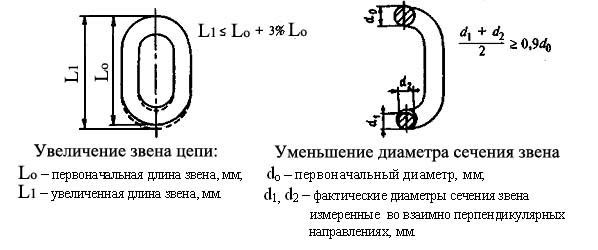

11. Цепной строп подлежит браковке при удлинении звена цепи более 3% от первоначального размера и при уменьшении диаметра сечения звена цепи вследствие износа более 10%.

А также обрыв звена или их деформация.

12. При осмотре захватов необходимо проверять состояние рабочих поверхностей, соприкасающихся с грузом. Если на них имеется насечка, то затупление или выкрашивание зубчиков не допускается. Захват подлежит браковке, если будут обнаружены изгибы, изломы рычагов или износ и повреждение соединительных звеньев. Металлические траверсы, состоящие из балок, распорок, рам и других элементов, подлежат браковке при обнаружении деформаций со стрелой прогиба более 2 мм на 1 м длины, трещин в местах резких перегибов или изменении сечения сварных элементов, а также при повреждении крепежных и соединительных звеньев.

13. При осмотре тары необходимо особенно тщательно проверять:

- появление трещин в захватных устройствах для строповки;

- исправность строповочных узлов и замковых устройств крышек;

- отсутствие дефектов в сварных соединениях,

- целостность маркировки.

3.9. Ремонт

1. Восстановительный ремонт с применением сварки грузозахватных приспособлений, тары и их элементов должен производиться в организациях, располагающих техническими средствами и квалифицированными специалистами, обеспечивающими ремонт в полном соответствии с требованиями правил безопасности, нормативными документами, техническими условиями, технологическими картами и имеющими разрешение (лицензию) органов госгортехнадзора.

2. Материалы, применяемые при ремонте грузозахватных приспособлений и тары, должны соответствовать государственным стандартам и другим нормативным документам. Качество примененного материала при ремонте должно быть подтверждено сертификатом предприятия - поставщика материала и входным контролем.

3. Сварка ответственных элементов (колец, петель, захватов, рычагов и т.п.) грузозахватных приспособлений, тары и контроль качества сварных соединений должны выполняться в соответствии с требованиями ремонтной документации, разработанной специализированной организацией.

4. Текущий (мелкий) ремонт элементов грузозахватных приспособлений и тары без применения сварки (правка деталей, заделка концов канатов, замена крепежных деталей и т.п.) должны выполнять высококвалифицированные слесари согласно ремонтной документации и под руководством инженерно-технических работников, ответственных за содержание грузоподъемных машин в исправном состоянии, или других ответственных специалистов.

5. Сведения о качестве выполнения отдельных ремонтных работ должны быть занесены в ремонтный журнал или ведомость ремонта. При приемке грузозахватного приспособления или тары из ремонта необходимо произвести их осмотр и испытания с целью определения степени надежности.

6. Грузозахватные приспособления (траверсы, захваты и т.п.) после ремонта подлежат испытанию на предприятии, на котором они ремонтировались. Стропы ремонту не подлежат. Грузозахватные приспособления должны подвергаться осмотру и испытанию нагрузкой, в 1,25 раза превышающей их номинальную грузоподъемность.

7. Тара для перемещения мелкоштучных, сыпучих, жидких и других грузов с применением грузоподъемных машин после ремонта должна подвергаться осмотру. Испытание тары грузом не обязательно.
