Лестница трехсекционная «ЛУЧ». ПАСПОРТ ИЗДЕЛИЯ





ПАСПОРТ ИЗДЕЛИЯ
Лестница трехсекционная «ЛУЧ»
1. Технические данные
Трехсекционная алюминиевая лестница
Профиль лестницы изготовлен из алюминиевого сплава АД-31Т1, обладающего высо-
кой коррозийной устойчивостью и прочностью.
Размеры сечения алюминиевого профиля специально подобраны таким образом, что-
бы противостоять деформации даже при подъеме с дополнительной нагрузкой.
Весь алюминиевый профиль лестниц «ЛУЧ» имеет по 4 зоны рифления и скругление
граней для наилучшего обхвата руками.
Размер отверстий в тетивах превышает размер ступеней всего на 0,1 мм, что обеспе-
чивает устойчивое положение ступеней и гарантирует отсутствие продольного враще-
ния.
12-кратная развальцовка в местах прикрепления ступеней к тетивам обеспечивает
прочность каждого соединения с нагрузкой на вырывание в 250 кг.

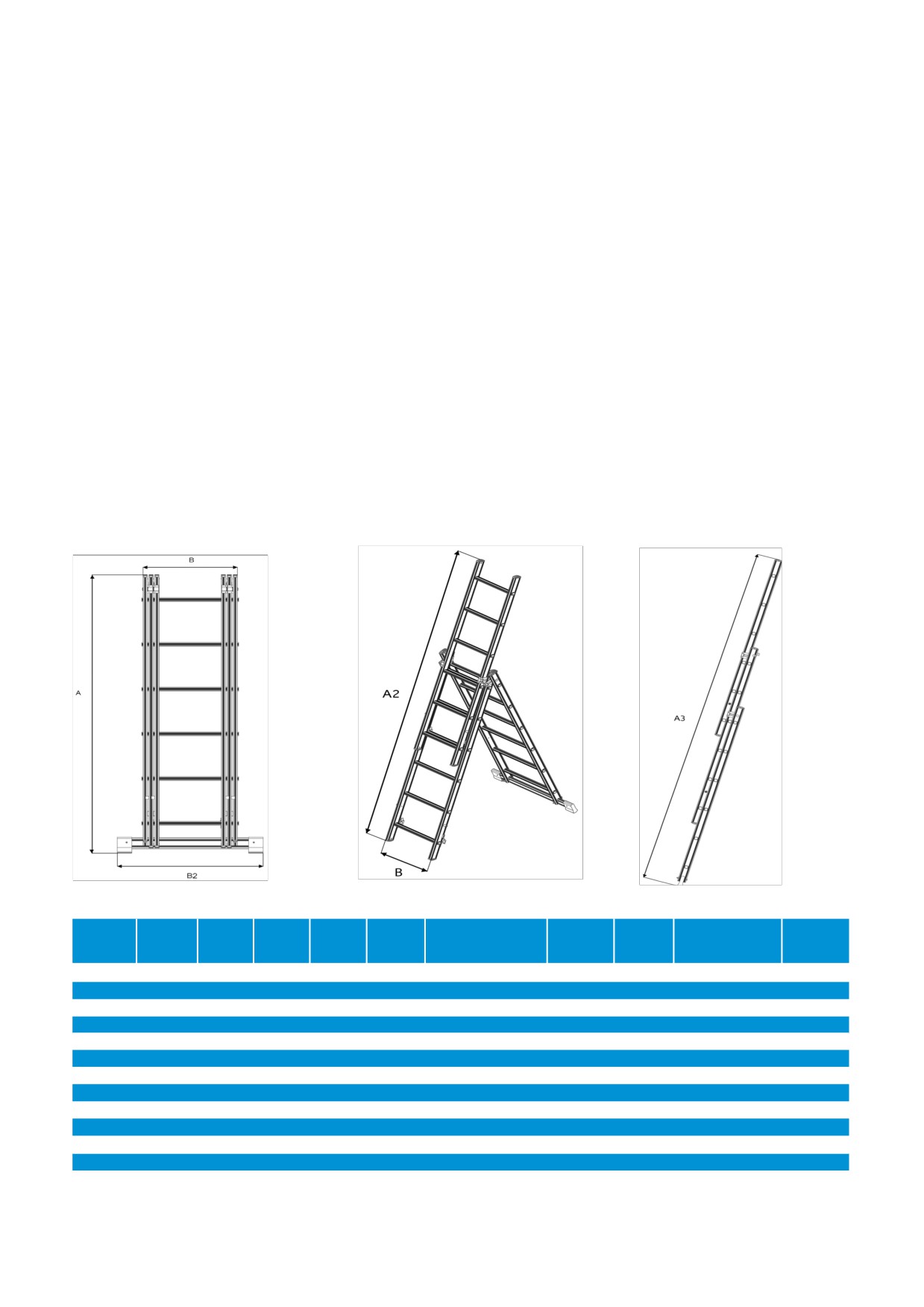

Размеры лестниц:
тип
А,
B,
B2,
A2,
A3,
размер профиля,
ступени
вес,
упаковка,
объем,
см
см
см
см
см
мм
кг
см
м. куб
АЛ 3х6
171
46
70
255
342
60х20
6
8,8
171х46х15
0,118
АЛ 3х7
199
46
70
311
426
60х20
7
10,0
199х46х15
0,137
АЛ 3х8
227
46
70
367
510
60х20
8
11,4
227х46х15
0,157
АЛ 3х9
255
46
70
423
594
60х20
9
12,5
255х46х15
0,176
АЛ 3х10
283
46
70
480
679
70х20
10
15,3
284х46х16,5
0,215
АЛ 3х11
312
46
70
536
763
70х20
11
17,0
312х46х16,5
0,237
АЛ 3х12
339
46
70
592
847
70х20
12
18,4
340х46х16,5
0,257
АЛ 3х13
368
46
70
649
931
80х20
13
24,7
369х46х19
0,322
АЛ 3х14
396
46
70
705
1015
80х20
14
26,6
397х46х19
0,346
АЛ 3х15
424
46
70
761
1099
80х20
15
28,2
425х46х19
0,371
АЛ 3х16
452
46
70
817
1183
80х20
16
30,1
453х46х19
0,395
АЛ 3х17
480
46
70
873
1267
80х20
17
31,8
481х46х19
0,420
Примечание: в килограммах и размерах высоты, погрешность может составлять ± 5%
2. Производитель
Производителем данных лестниц является завод «ЛУЧ»:
г. Санкт-Петербург,
Средний проспект В.О., д. 88А
тел/факс: (812) 327-20-30
3. Действующие нормы, строительные допуски
1. Трехсекционная алюминиевая лестница «ЛУЧ» соответствует требованиям и нор-
мам ГОСТ 24258-88.
2. Лестница изготовлена для работ, проводимых в климатических условиях УХЛ кате-
гории 1 по ГОСТ 15150.
4. Монтаж и использование
1. Работа с использованием лестницы должна производиться в соответствии с ин-
струкцией по технике безопасности, действующими на предприятии, а так же «Пра-
вилами безопасности при работе с инструментом и приспособлениями».
2. Подробные инструкции по эксплуатации лестниц размещены на сайте:
3. Перед каждым применением изделия должен производиться технический осмотр
внешнего состояния лестницы на предмет отсутствия видимых повреждений.

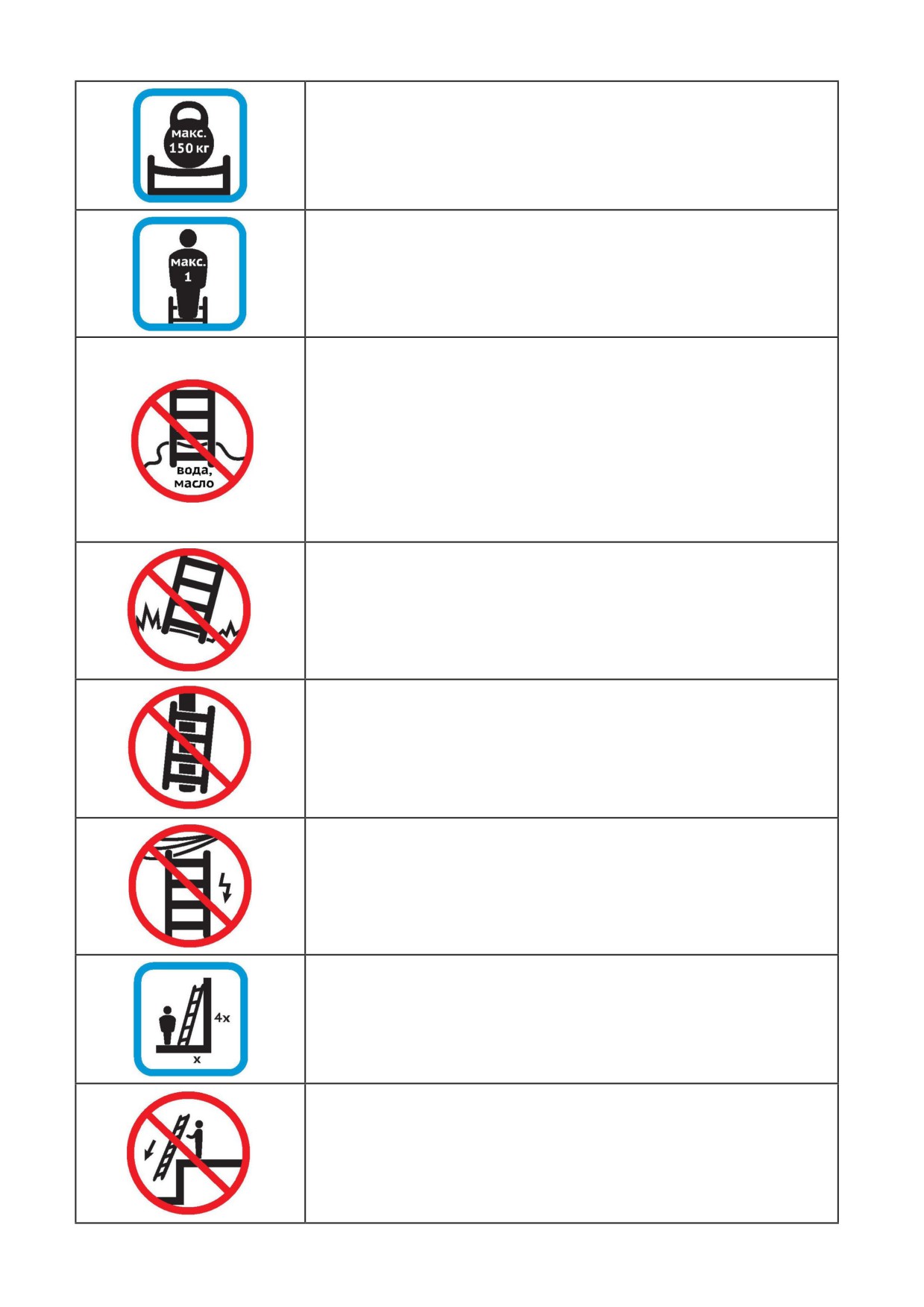

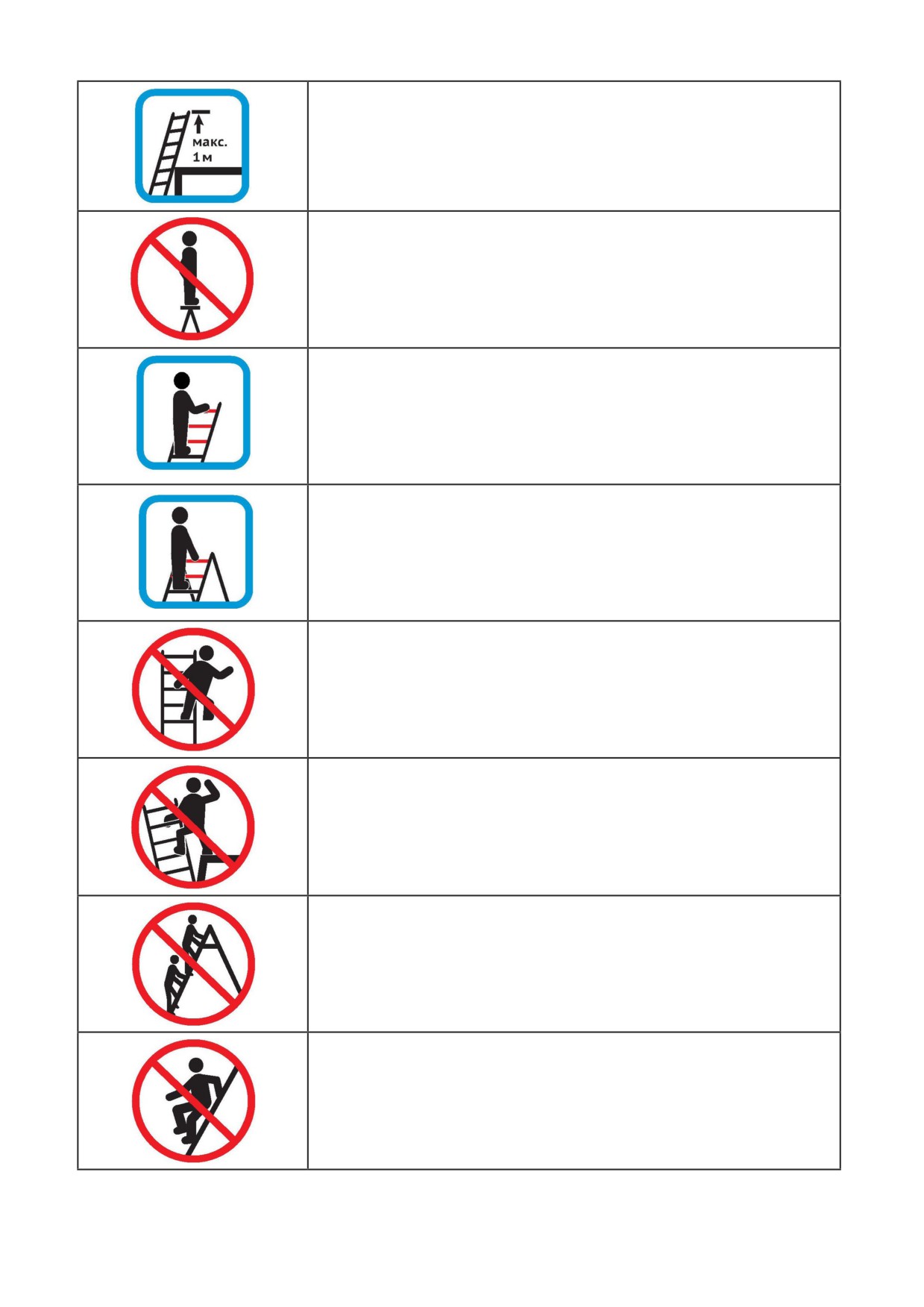

Описание пиктограмм
Максимально допустимая нагрузка на ступень лестницы состав-
ляет 150 кг.
Лестницы предназначены для подъема на высоту только одному
человеку.
Лестница должна быть установлена на ровной, горизонтальной,
твердой поверхности. Запрещается устанавливать лестницы на
скользких
поверхностях (например, лед,
глянцевые
поверхности или значительно загрязненные поверхности),
если не приняты достаточные меры по
предупрежде-
нию скольжению или после достаточного очищения
загрязненной поверхности. Не ставьте лестницу на коробки,
камни, столы или назафиксированные поверхности (ковры,
пленки).
Запрещается устанавливать лестницу на проводах.
Запрещается применять лестницу, прислоненную к столбу,
без столбовой поддержки и обеспечения цепочкой.
Запрещается использовать алюминиевые лестницы для работ
под напряжением: вы можете оказаться под воздействием элек-
трического тока.
Соблюдайте безопасное расстояние к электрической проводке.
Не прислоняйте лестницу к токопроводящим поверхностям.
Устанавливать лестницу необходимо на ровной, горизонталь-
ной, нескользкой твердой поверхности, соблюдая угол наклона к
стене 75° (1:4).
Запрещается переходить с приставной лестницы на другую по-
верхность без страховки, например, привязывания или исполь-
зования другого оборудования для безопасности.
Лестницы приставные предназначены для доступа до высше-
го уровня должны выходить за место контакта не менее одного
метра.
Запрещается стоять на двух верхних ступенях двухсекционной
лестницы без площадки.
При использовании приставной лестницы нельзя вставать на
три верхние ступени.
При использовании двухсекционной лестницы нельзя вставать
на две верхние ступени.
Во время работы на лестнице корпус туловища человека должен
находиться строго посередине между боковинами (не допуская
перевеса вправо или влево), предотвращая опасность перекиды-
вания; при этом обе ноги должны стоять на одной ступени.
Не переступайте с приставной лестницы на высший уровень без
достаточного обеспечения, например, привязывания.
На двухсторонних лестницах можно работать только по одному
человеку на каждой секции.
Во время спуска или подъема на лестницу необходимо всегда
находится лицом к лестнице.
5. Гарантийные обязательства
Продукция фирмы «ЛУЧ» производится из материалов, характеризующихся
высоким уровнем качества, в соответствии со всеми предусмотренными нормами,
положениями, а также с использованием современных технологий. Изготавливаемая
продукция подвергается постоянному контролю качества.
Изготовитель предоставляет на лестницы «ЛУЧ» 1 год гарантии.
На эти сроки действуют следующие гарантийные обстоятельства:
1. Гарантийный срок исчисляется со дня приобретения изделия конечным потреби-
телем.
Подтверждающим документом является счёт-фактура или кассовый чек.
2. Гарантии подлежит только брак:
а) связанный с нарушениями производственных процессов;
б) связанный с некачественным материалом.
3. Не подлежат гарантии:
а) части изделия, подверженные естественному износу при использовании продук-
ции;
б) повреждения продукции, которые:
- являются следствием естественного износа в процессе использования изделия;
- возникли вследствие несоблюдения инструкции по эксплуатации или использова-
ния не по назначению; из-за нарушения покупателем правил пользования продукци-
ей или хранения её;
- возникли в результате использования в природных условиях, не рекомендованных
для применения лестниц; превышения нагрузок или отсутствия (или низкого уров-
ня) технического обслуживания;
- возникли вследствие применения запасных частей или других принадлежностей, не
из ассортимента продукции «ЛУЧ»;
г)изделия, которые подверглись техническим изменениям, дополнениям или ремон-
ту, осуществляемым не со стороны производителя «ЛУЧ»;
д)незначительные отклонения от технических характеристик, которые не влияют на
качество и использование изделия.
4. В случае использования гарантийных обязательств производитель «ЛУЧ» ремон-
тирует или заменяет бракованное изделие (на своё усмотрение). Заменённое изделие
переходит в собственность производителя.
5. В случае использования гарантийных обязательств гарантийный истец органи-
зует отправку бракованного изделия на завод изготовителя (для проведения техни-
ческой экспертизы, ремонта или замены) за свой счёт и на свой риск. Адрес завода
изготовителя: 199106, г. Санкт-Петербург, пр. Средний В.О., д. 88, литер А. В случае
подтверждения гарантийных обстоятельств, производитель «ЛУЧ» обязуется возме-
стить гарантийному истцу расходы по пересылке изделия, произведя расчет по ми-
нимальным транспортным тарифам.
6. Исполнения гарантийных обязательств не отражаются на первоначальном гаран-
тийном сроке.
7. Данным гарантийным обязательством предусматривается только право на восста-
новление бракованного изделия и не предусматриваются другие требования.
Инструкция
по эксплуатации
алюминиевых лестниц
Мы помогаем покорять
высоты уже 14 лет
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЛЕСТНИЦ
Лестницы «ЛУЧ» предназначены для использования в быту и на производстве для подъема на
высоту. Перед началом использования убедитесь, что лестница, особенно боковые профили (тетивы)
и ступени не повреждены.
1. Общие требования
1.1 Лестницы предназначены для подъема на высоту только одному человеку.
1.2 Для обеспечения безопасности приставная лестница должна быть закреплена с помощью подхо-
дящего оборудования (например, привязана) так, чтобы она опиралась на плоскую твердую поверх-
ность, или она должна удерживаться напарником.
1.3 Запрещается превышать допустимую нагрузку на лестницу в 150 кг.
1.4 При подъеме или спуске необходимо держаться за тетивы или ступени лестницы.
1.5 Во время спуска или подъема на лестницу необходимо всегда находится лицом к лестнице, при
этом необходимо держаться за лестницу как минимум одной рукой.
1.6 Во время работы на лестнице корпус туловища человека должен находиться строго посередине
между боковинами (не допуская перевеса вправо или влево), предотвращая опасность перекидыва-
ния; при этом обе ноги должны стоять на одной ступени.
1.7 Запрещается переходить с приставной лестницы на другую поверхность без страховки, напри-
мер, привязывания или использования другого оборудования для безопасности; при этом лестница
должна иметь достаточную длину для запланированной работы и выступать не менее одного метра
выше той поверхности, на которую поднимаются.
1.8 При использовании приставной лестницы запрещается вставать на три верхние ступени.
1.9 При использовании двухсекционной лестницы запрещается вставать на две верхние ступени.
1.10 При использовании трехсекционной лестницы с выдвинутой секцией в верхней части запреща-
ется вставать на четыре верхние ступени.
1.11 Запрещается использовать алюминиевые лестницы для работ под напряжением: вы можете ока-
заться под воздействием электрической дуги при работе/ под воздействием электрического тока. Со-
блюдайте безопасное расстояние к электрической проводке. Не прислоняйте лестницу к токопроводя-
щим поверхностям.
1.12 Запрещается доступ детей к лестнице.
1.13 Запрещается применение лестницы в качестве моста.
1.14 Во время работы не допускайте чрезмерного бокового давления на лестницу, например, при свер-
лении стен.
1.15 Во время работы на лестнице нельзя применять опасные инструменты, которые могут причинить
вред здоровью человека или вызвать разрушение лестницы.
1.16 Во время работы соблюдайте регулярные перерывы на отдых.
1.17 При переносе или перестановке лестницы на другое место работы учитывайте возможность ее
падения из вертикального положения.
1.18 Запрещается переносить лестницу, находящуюся в вертикальном положении.
1.19 Не используйте лестницу в неблагоприятных погодных условиях - сильный ветер, проливной
дождь, снег, мороз.
Производство лестниц и стремянок
2. Требования безопасности
2.1 Во время транспортировки на крыше автомобиля надежно разместите и закрепите лестницу во
избежание её падения.
2.2 Проведите визуальный осмотр лестницы и убедитесь, что она не повреждена и ее использование
является безопасным.
2.3 Проверьте состояние и функциональность всех составных частей лестницы при первом и последу-
ющими использованиями после установки.
2.4 Необходимо регулярно проводить проверку состояния лестницы (см. п.6 Профилактический ос-
мотр).
2.5 Запрещено пользоваться поврежденной лестницей.
2.6 Убедитесь, что выбранная конструкция и высота лестницы соответствует проводимому виду работ.
2.7 Перед установкой лестницы устраните все загрязнения: краску, мусор, масло, снег и т.д.
3. Установка и эксплуатация лестниц
3.1 Установка лестниц
3.1.1 Перед установкой лестницы проверьте, что рядом нет объектов, представляющих опас-
ность для человека: дверей, окон, проезжающих автомобилей, электрических линий и оборудования
и т.п. Не заслоняйте лестницами и стремянками двери или иные входы/выходы. Лестницы, использу-
емые на проезжей части необходимо обозначить и дополнительно оградить.
3.1.2 Устанавливать лестницу необходимо на ровной, горизонтальной, нескользкой твердой по-
верхности, соблюдая угол наклона к стене 75°.
3.1.3 Во время установки лестницы убедитесь в том, что верхние окончания лестницы прочно
опираются на твердую поверхность таким образом, чтобы нагрузка распределялась равномерно. Не
ставьте лестницу на коробки, камни, столы или назафиксированные поверхности (ковры, пленки).
Нельзя облокачивать лестницу на столб или поверхность, меньшую по площади, чем сама лестница.
К стенам и столбам прислонять лестницу можно только при наличии соответствующих принадлеж-
ностей. Нельзя ставить лестницу в жидкость, масло или иное вещество, которое может вызвать сколь-
жение упоров.
3.1.4 Для работы на лестнице используйте прочную нескользящую обувь, подошва которой
должна быть свободной от масла и грязи.
3.1.5 Для обеспечения безопасности приставную лестницу необходимо закрепить с помощью
подходящего оборудования (например, привязать) так, чтобы она опиралась на плоскую твердую по-
верхность.
3.1.6 Лестница должна стоять на опорных башмаках стоек (заглушки траверс).
3.1.7 Лестница с двусторонним восхождением должна быть полностью раскрыта до упора.
3.1.8 Запрещено ставить лестницу на скользкие поверхности, только если не приняты достаточ-
ные меры по предупреждению скольжения.
Производство лестниц и стремянок
3.2 Инструкция по эксплуатации односекционной приставной лестницы
Лестница односекционная приставная со ступенями поставляется в готовом виде. После удале-
ния упаковки с лестницы можно приступать к ее эксплуатации.
3.2.1 Удалите упаковку.
3.2.2 Положите лестницу на поверхность.
3.2.3 Осмотрите лестницу на предмет повреждений.
3.2.4 Приставьте лестницу к стене, соблюдая во время работы общие требования (п.1,
пп. 3.1.1- 3.1.8).
3.3 Инструкция по эксплуатации двухсекционной лестницы
Лестница двухсекционная выдвижная приставная состоит из двух секций; ее можно использо-
вать как приставную лестницу и как стремянку.
3.3.1 Удалите упаковку.
3.3.2 Положите лестницу на поверхность.
3.3.3 Осмотрите лестницу на предмет повреждений.
Приставная лестница
3.3.4 Выдвиньте секцию на необходимую длину.
3.3.5 Закрепите защелку.
3.3.6 Приставьте лестницу к стене, соблюдая во время работы общие требования (п.1,
пп. 3.1.1- 3.1.7).
Двусторонняя стремянка
3.3.7 Лестницу в комплекте поставьте как стремянку, раскрыв ее до максимального упора.
3.3.8 Во время работы соблюдайте общие требования (п.1, пп. 3.1.1- 3.1.8).
3.4 Инструкция по эксплуатации трехсекционной универсальной лестницы
Лестница трехсекционная универсальная. В ее состав входит комплект из 3 секций, поперечная
траверса устойчивости и крепежный материал.
3.4.1 Удалите упаковку.
3.4.2 Закрепите поперечную траверсу по схеме. Крепежный материал находится на траверсе.
После закрепления поперечной траверсы устойчивости трехсекционную универсальную лест-
ницу можно применять как приставную лестницу; двустороннюю стремянку; двустороннюю стремян-
ку с выдвижной частью.
Приставная лестница
3.4.3 Положите лестницу на поверхность.
3.4.4 Ослабьте зафиксированную защелку секции и выньте ее из комплекта.
3.4.5 Секцию можно применять как приставную односекционную лестницу.
Двусторонняя стремянка
3.4.6 Лестницу в комплекте поставьте как стремянку, раскрыв ее до максимального упора.
Производство лестниц и стремянок
Двусторонняя стремянка с выдвижной частью
3.4.7 Лестницу в комплекте поставьте как стремянку, раскрыв ее до максимального упора.
3.4.8 Выдвиньте узкую секцию на необходимую длину, закрепите защелку узкой секции.
3.4.9 Во время работы на трехсекционной универсальной лестнице соблюдайте общие требо-
вания (п.1, пп. 3.1- 3.8).
4. Очистка лестниц
Лестницы и стремянки можно чистить обычными моющими средствами, разбавленными во-
дой. При устранении краски рекомендуется применять соответствующие очистители.
5. Хранение лестниц
5.1 Лестницы должны храниться так, чтобы уберечь их от механических повреждений, загрязнения и
деформирования.
5.2 Лестницы храните в сухих, хорошо проветриваемых местах в горизонтальном положении.
5.3 Запрещено хранить лестницу в вертикальном положении, если она не закреплена, особенно если
есть возможность доступа детям.
6. Профилактический осмотр
При использовании лестниц необходимо производить профилактический осмотр один раз
в месяц.
Для этого необходимо проверить:
6.1 тетивы на отсутствие деформации, изгибов и других механических повреждений;
6.2 ступени на отсутствие деформации, изгибов и других механических повреждений;
6.3 надежность сцепления замка, его крепление к тетиве и деформацию;
6.4 целостность страховочных ремней и его крепление к боковинам;
6.5 наличие и уровень износа пластмассовых заглушек;
6.6 поперечную траверсу устойчивости на отсутствие деформации, изгибов и других механических
повреждений.
7. Утилизация
Лестницы и стремянки «ЛУЧ» изготовлены из безопасных материалов и подлежат утилизации
с бытовым мусором.
Производство лестниц и стремянок



















///////////////////////////////////////
