Газопровод межпоселковый до с. Покровка – с. Сосновка – с. Углезаводск. ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ (2016 год)
Общество с ограниченной ответственностью
«ПРОЕКТНО-АНАЛИТИЧЕСКИЙ ЦЕНТР «ЛОРЕС»
ООО «ЛОРЕС»
Свидетельство № ИП-114-877 от 11 сентября 2015 г.
Заказчик - ООО «Газпром инвестгазификация»
«Газопровод межпоселковый до с. Покровка - с. Сосновка - с. Углезаводск
Долинского района Сахалинской области»
ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ
Раздел 10 «Иная документация в случаях, предусмотренных федеральными
законами»
Часть 1 «Перечень мероприятий по гражданской обороне, мероприятий по
предупреждению природного и техногенного характера»
2-01-4840/471-472-13-65/247-1-ГОЧС
Том 9
2016г.
2
Но-
Приме
мер
Обозначение
Наименование
-
тома
чание
1
2-01-4840/471-472-13-65/247-1-ПЗ
Раздел 1 «Пояснительная записка»
2
2-01-4840/471-472-13-65/247-1-ППО
Раздел 2 «Проект полосы отвода»
Раздел 3 «Технологические и конструктивные
3
2-01-4840/471-472-13-65/247-1-ТКР
решения
линейного объекта. Искусственные сооружения»
4
2-01-4840/471-472-13-65/247-1-ИЛО
Раздел 4 «Здания, строения и сооружения,
входящие в инфраструктуру линейного объекта»
5
2-01-4840/471-472-13-65/247-1-ПОС
Раздел 5 «Проект организации строительства»
6
2-01-4840/471-472-13-65/247-1-ООС
Раздел 7 «Мероприятия по охране окружающей
среды»
7
2-01-4840/471-472-13-65/247-1-ПБ
Раздел 8 «Мероприятия по обеспечению пожарной
безопасности»
8
2-01-4840/471-472-13-65/247-1-СМ
Раздел 9 «Смета на строительство»
Иная документация:
9
2-01-4840/471-472-13-65/247-1-ГОЧС
Раздел 10 Часть 1. «Перечень мероприятий
по гражданской обороне. Мероприятия по
предупреждению чрезвычайных ситуаций
природного и техногенного характера»
10
2-01-4840/471-472-13-65/247-1-РЗ
Раздел 10 Часть 2. «Рекультивация земель»
11
2-01-4840/471-472-13-65/247-1-ПРБ
Раздел 10 Часть 3. «Промышленная безопасность»
12
2-01-4840/471-472-13-65/247-1-ДП
Раздел 10 Часть 4. «Декларация пожарной
безопасности»
13
2-01-4840/471-472-13-65/247-1-ССО
Раздел 10 Часть 5. «Сборник спецификаций
основного оборудования и материалов»
ООО
14
2-01-4840/471-472-13-65/247-1-ИИ
Раздел 10 Часть 6. «Технический отчет по
«Полюс», г.
Новосибирск
инженерно - геодезическим изысканиям»
в 2014г.
2-01-4840/471-472-13-65/247-1--СП
Изм.
Кол.уч
Лист
№док
Подп.
Дата
Стади
Лист
Листов
П
1
2
ГИП
Тищенко
02.16
Состав проектной документации
Н.контр
Виноградская
02.16
ЗАО «ЛОРЕС»
Формат А4
3
Но-
Приме-
мер
Обозначение
Наименование
чание
тома
ООО «Полюс», г.
15
2-01-4840/471-472-13-65/247-1-ИИ
Раздел 10 Часть 7. «Технический отчет по
Новосибирск в
2014г
инженерно - геологическим изысканиям»
ООО «Полюс», г.
16
2-01-4840/471-472-13-65/247-1-ИИ
Раздел 10 Часть 8. «Технический отчет по
Новосибирск в
2014г
инженерно - гидрометеорологическим
изысканиям»
ООО «Полюс», г.
17
2-01-4840/471-472-13-65/247-1-ИИ
Раздел 10 Часть 9. «Технический отчет по
Новосибирск в
2014г
инженерно - экологическим изысканиям»
18
2-01-4840/471-472-13-65/247-1-РР
Раздел 10 Часть 10. «Расчетная часть»
Хранится в архиве
Лист
2-01-4840/471-472-13-65/247-1-СП
2
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
4
Содержание тома
Обозначение
Наименование
Примечание
2-01-4840/471-472-13-
1 Общие данные
14
65/247-1--ГОЧС
1.1 Данные об организации-разработчике тома
«ПМ ГОЧС»
14
1.2 Сведения о наличии у организации-
разработчика тома «ПМ ГОЧС» свидетельства
о допуске разработке мероприятий по
гражданской обороне и мероприятия по
предупреждению чрезвычайных ситуаций в
составе раздела «Иная документация в случаях,
предусмотренных федеральными законами»
проектной документации
14
1.3 Сведения об исходных данных и
требованиях, полученных для разработки
мероприятий ГОЧС в составе тома «ПМ ГОЧС»
14
1.4 Краткая характеристика проектируемого
объекта,его месторасположения и основных
технологических процессов
15
1.4.1 Административное положение
15
1.4.2 Инженерно-геологическая характеристика
района строительства
15
1.4.3 Конструктивная характеристика
проектируемого газопровода
17
1.5 Сведения о размерах и границах
территории объекта, границах запретных,
охранных и санитарно-защитных зон
2-01-4840/471-472-13-65/247-1-ГОЧС.С
Изм.
Кол.уч
Лист
№док
Подп.
Дата
Инженер
Кушнир
02.16
Стадия
Лист
Листов
П
1
9
Содержание тома
Н. контр.
Виноградская
02.16
ЗАО «ЛОРЕС»
ГИП
Тищенко
02.16
Формат А4
5
Обозначение
Наименование
Примечание
проектируемого объекта
18
2 Перечень мероприятий по гражданской
обороне
21
2.1 Сведения об отнесении проектируемого
объекта к категории по гражданской обороне
21
2.2 Сведения об удалении проектируемого
объекта от городов, отнесенных к группам по
гражданской обороне, и объектов особой
важности по гражданской обороне
21
2.3 Сведения о границах зон возможных
опасностей, в которых может проектируемый
объект при ведении военных действий или
вследствие этих действий, в т.ч. зон возможных
разрушений, возможного химического
заражения, катастрофического затопления,
радиоактивного загрязнения (заражения), зон
возможного образования завалов, а также
сведения о расположении проектируемого
объекта относительно зоны световой
маскировки
21
2.4 Сведения о продолжении функционирования
проектируемого объекта в военное время
или прекращении, или переносе деятельности
объекта в другое место, а также о
перепрофилировани и проектируемого
производства на выпуск иной продукции
22
2.5 Сведения о численности наибольшей
работающей смены проектируемого объекта в
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
2
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
6
Обозначение
Наименование
Примечание
военное время, а также численности дежурного
и линейного персонала проектируемого объекта,
обеспечивающего жизнедеятельность городов,
отнесенных к группам по гражданской обороне,
и объектов особой важности в военное время
23
2.6 Сведения о степени огнестойкости
проектируемых зданий (сооружений)
требованиям, предъявляемым к зданиям
(сооружениям) объектов, отнесенным к
категориям по гражданской обороне
23
2.7 Решения по управлению гражданской
обороны проектируемого объекта, системам
оповещения персонала об опасностях,
возникающих при ведении военных действий
или вследствие этих действий
23
2.8 Мероприятия по световой и другим видам
маскировки проектируемого объекта
25
2.9 Проектные решения по повышению
устойчивости работы источников водоснабжения
и их защите от радиоактивных и отравляющих
веществ
27
2.10 Проектные решения по обеспечению
безаварийной остановки технологических
процессов при угрозе воздействия или
воздействии по проектируемому объекту
поражающих факторов современных средств
поражения
28
2.11 Мероприятия по повышению
эффективности
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
3
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
7
Обозначение
Наименование
Примечание
защиты производственных фондов
проектируемого объекта при воздействии по ним
современных средств поражения
28
2.11.1 Решения по повышению надежности
электроснабжения неотключаемых объектов
и технологического оборудования
29
2.11.2 Сведения о наличии, местах размещения
и характеристиках основных и резервных
источников электро-, тепло- и водоснабжения,
а также систем связи
31
2.12 Мероприятия по мониторингу состояния
радиационной и химической обстановки на
территории проектируемого объекта
31
2.13 Мероприятия по инженерной защите
(укрытию) персонала объекта в защитных
сооружениях гражданской обороны
32
2.14 Решения по созданию и содержанию
запасов материально-технических,
продовольственных, медицинских и иных
средств, обеспечению населения и персонала
проектируемого объекта средствами
индивидуальной защиты
32
2.15 Мероприятия по обеспечению эвакуации
персонала и материальных ценностей
в безопасные районы
33
3 Перечень мероприятий по предупреждению
чрезвычайных ситуаций природного и
техногенного характера
34
3.1 Перечень и характеристики производств
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
4
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
8
Обозначение
Наименование
Примечание
(технологического оборудования)
проектируемого объекта, аварии на которых
могут привести к возникновению чрезвычайной
ситуации техногенного характера как на
территории проектируемого объекта,
так и за его пределами
34
3.2 Сведения об объектах производственного
назначения, транспортных коммуникациях и
линейных объектах, аварии на которых могут
привести к возникновению чрезвычайной
ситуации техногенного характера на
проектируемом объекте
37
3.3 Сведения о природно-климатических
условиях в районе строительства, результаты
оценки частоты и интенсивности проявлений
опасных природных процессов и явлений,
которые могут привести к возникновению
чрезвычайной ситуации природного характера
на проектируемом объекте
38
3.4 Результаты определения (расчета) границ
и характеристик зон воздействия поражающих
факторов аварий, опасных природных процессов
и явлений, которые могут привестик
чрезвычайной ситуации техногенного или
Природного характера, как на проектируемом
объекте, так и за его пределами
39
3.4.1 Определение зон действия основных
39
поражающих факторов при авариях
3.4.2 Определение зон действия основных
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
5
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
9
Обозначение
Наименование
Примечание
поражающих факторов при авариях
на рядом расположенных ПОО
49
3.4.2.1 Аварии, связанные с аварийными
разливами АХОВ, ЛВЖ и СУГ из контейнеров
на автомобильном транспорте
49
3.5 Сведения о численности и размещении
персонала проектируемого объекта, объектов
и/или организаций, населения на территориях,
прилегающих к проектируемому объекту,
которые могут оказаться в зоне возможных
чрезвычайных ситуаций природного и
техногенного характера
56
3.6 Мероприятия, направленные на уменьшение
риска чрезвычайных ситуаций на проектируемом
объекте
57
3.6.1 Решения по исключению разгерметизации
оборудования и предупреждению аварийных
выбросов опасных веществ
57
3.6.2 Решения, направленные на
предупреждение развития аварий и
локализацию выбросов (сбросов) опасных
веществ
58
3.6.3 Решения по обеспечению
взрывопожаробезопасности
60
3.6.4 Сведения о наличии и характеристиках
систем автоматического регулирования,
блокировок, сигнализации, а также
безаварийной остановки технологического
процесса
62
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
6
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
10
Обозначение
Наименование
Примечание
3.6.5 Решения по обеспечению
противоаварийной устойчивости пунктов и
систем управления производственным
процессом, безопасности находящегося в нем
персонала и возможности управления
процессом при аварии
62
3.6.6 Решения по предотвращению
постороннего вмешательства в деятельность
объекта
62
3.7 Предусмотренные проектной документацией
мероприятия по контролю радиационной,
химической обстановки; обнаружению
Взрывоопасных концентраций; обнаружению
предметов, снаряженных химически опасными,
взрывоопасными и радиоактивными
веществами; мониторингу стационарными
автоматизированными системами состояния
систем инженерно-технического обеспечения,
строительных конструкций зданий (сооружений)
проектируемого объекта, мониторингу
технологических процессов, соответствующих
функциональному назначению зданий
и сооружений, опасных природных процессов и
явлений
63
3.8 Мероприятия по защите проектируемого
объекта и персонала от чрезвычайных
ситуаций техногенного характера, вызванных
авариями на рядом расположенных объектах
производственного назначения и линейных
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
7
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
11
Обозначение
Наименование
Примечание
объектах
64
3.9 Предусмотренные проектной документацией
мероприятия по инженерной защите
проектируемого объекта от чрезвычайных
ситуаций природного характера, вызванных
опасными природными процессами и явлениями
66
3.9.1 Оценка частоты и интенсивности
проявлений опасных природных процессов,
а также категории их опасности
66
3.9.2 Мероприятия по инженерной защите
территории объекта, зданий и сооружений
от опасных природных процессов
67
3.9.3 Мероприятия по молниезащите
68
3.10 Решения по созданию и содержанию на
проектируемомобъекте запасов материальных
средств, предназначенных для ликвидации
чрезвычайных ситуаций и их последствий
71
3.11 Предусмотренные проектной
документацией технические решения по
системам оповещения о чрезвычайных
ситуациях
71
3.12 Мероприятия по обеспечению
противоаварийной устойчивости пунктов и
систем управления производственным
процессом, обеспечению гарантированной,
устойчивой радиосвязи и проводной связипри
чрезвычайных ситуациях и их ликвидации
72
3.13 Мероприятия по обеспечению эвакуации
населения (персонала проектируемого объекта)
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
8
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
12
Обозначение
Наименование
Примечание
при чрезвычайных ситуациях природного и
техногенного характера, мероприятия по
обеспечению беспрепятственного ввода и
передвижения на территории проектируемого
объекта аварийно-спасательных сил для
ликвидации последствий чрезвычайных
ситуаций
73
3.14 Страхование ответственности за
причинение ущерба третьим лицам
73
3.15 Меры первой медицинской помощи
пострадавшим при ЧС
74
Перечень используемых сокращений и
обозначений
77
Основные термины и обозначения
79
Перечень федеральных законов, нормативных
правовых актов Российской Федерации
и соответствующего субъекта Российской
Федерации, нормативных документов,
документов в области стандартизации и иных
документов, использованных при разработке
мероприятий ГОЧС
85
Текстовые приложения
89
Приложение А
Письмо Главного управления Министерства
Российской Федерации по делам гражданской
обороны, чрезвычайным ситуациям и
ликвидации последствий стихийных бедствий по
Сахалинской области № 11148-3 от 19.11.2015 г.
90
Приложение Б
Техническое задание на выполнение
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
9
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
13
Обозначение
Наименование
Примечание
проектных и изыскательских работ
93
Графические приложения
100
Схема эвакуации населения с места аварии
101
Схема ввода сил и средств на место аварии
102
Зона поражения при аварии на газопроводе
103
Авария на автодороге с участием хлора
104
Авария на автодороге с участием аммиака
105
Авария на автодороге с участием бензина
106
Авария на автодороге с участием СУГ
107
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС.С
10
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
14
1 Общие данные
1.1
Данные об организации-разработчике тома «ПМ ГОЧС»
Исполнитель раздела проекта
- Закрытое акционерное общество
«ЛОРЕС»,
142700, Московская область, г. Видное, ул. Вокзальная, д. 23, тел. (495) 541-03-23.
1.2Сведения о наличии у организации-разработчика тома
«ПМ ГОЧС»
свидетельства о допуске разработке мероприятий по гражданской обороне и
мероприятия по предупреждению чрезвычайных ситуаций в составе раздела «Иная
документация в случаях, предусмотренных федеральными законами» проектной
документации
Свидетельство о допуске к определенному виду или видам работ, которые
оказывают влияние на безопасность объектов капитального строительства №ИП-114-623
выданное ЗАО «ЛОРЕС.
1.3
Сведения об исходных данных и требованиях, полученных для
разработки мероприятий ГОЧС в составе тома «ПМ ГОЧС»
Исходными данными для разработки раздела являются:
- письмо Главного управления Министерства Российской Федерации по делам
гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных
бедствий по Сахалинской области № 11148-3 от 19.11.2015 г.;
- материалы других разделов проекта.
2-01-4840/471-472-13-65/247-1-ГОЧС
Изм.
Кол.у
Лист
№до
Подп.
Дата
Инженер
Кушнир
02.16
Стади
Лист
Листов
П
1
100
Пояснительная записка
Н. контр.
Виноградская
02.16
ЗАО «ЛОРЕС»
ГИП
Тищенко
02.16
Формат А4
15
1.4 Краткая характеристика проектируемого объекта, его месторасположения
и основных технологических процессов
1.4.1 Административное положение
В административном отношении газопровод проходит по территории Долинского
района Сахалинской области.
Проектируемый объект «Газопровод межпоселковый до с. Покровка - с. Сосновка -
с. Углезаводск Долинского района Сахалинской области» предназначен для
газоснабжения с. Покровка, с. Сосновка, с. Углезаводск.
1.4.2 Инженерно-геологическая характеристика района строительства
Проектируемые линейные и площадочные сооружения в административном
отношении расположены в Долинском районе Сахалинской области.
Трасса проектируемого газопровода в административном отношении
расположена в южной части муниципального образования городской округ «Долинский»
между сёлами Покровка и Углезаводск. Начало трассы
- проектируемая ГРПБ с.
Покровка. Площадка ГРПБ расположена на северо-восточной окраине села Покровка, в
районе примыкания автодороги на с. Октябрьское к автодороге Долинск - Быково. Трасса
проходит по восточной и южной окраинам с.Покровка, доходит до площадки ГРПБ с.
Сосновка (северная окраина села) и далее следует в западном направлении, вдоль
автодороги Долинск - Быково до места расположения ГРПБ с. Углезаводск (восточная
окраина села).
Территория планируемого строительства газопровода находится восточнее
Южно-Камышового хребта в пределах низменности Сусунайского дола, представляющая
собой тектонический прогиб, выполненный суглинистыми четвертичными морскими и
аллювиальными отложениями.
С востока низменность ограничена массивным Сусунайским хребтом, сложенным
нижнепалеозойскими сланцами, кварцитами и зеленокаменными породами. Южным
продолжением хребта служит Корсаковское плато, складчатая структура меловых и
неогеновых отложений которого срезана морской абразионной террасой.
На месте врезки в восточной части с.Покровка устанавливаем ГРПБ с тремя
выходами предусмотренный для понижения давления газа с высокого I категории (1,2
МПа) до высокого II категории
(0,6 МПа) для газоснабжения населенных пунктов
Углезаводска, Сосновки и Быкова, и до среднего давления (0.3 МПа), и низкого давления
газа (0,003МПа) для газоснабжения с.Покровка.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
3
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
16
От ГРПБ трасса газопровода проходит на юго-запад и с южной стороны огибает
с.Покровка пересекая автомобильные дороги открытым способом и закрытым способом,
методом наклонно направленного бурения (ННБ) в футляре ПЭ80 SDR11 ∅400х36,3.
После перехода через автодорогу трасса газопровода поворачивает на на юго-запад и
продолжает движение параллельно автомобильной дороге на с.Сосновка, перед
населенным пунктом трасса поворачивает на север и на восток огибая населенный пункт
с севера за огородами. На въезде в населенный пункт, слева от съезда в с.Сосновка
устанавливаем ГРПБ. Для присоединения ГРПБ устанавливаем тройник ПЭ 100 SDR11
225/110. Далее пересекаем съезд с автомобильной дороги в с. Сосновка в футляре ПЭ80
SDR11 ∅400х36,3 закрытым способом, методом наклонно направленного бурения (ННБ),
потом трасса газопровода поворачивает на север и пересекает автомобильную дорогу на
с.Углезаводск в футляре ПЭ80 SDR11 ∅400х36,3 закрытым способом, методом наклонно
направленного бурения (ННБ) после чего трасса поворачивает на запад и продолжает
движение параллельно автомобильной дороге на с.Углезаводск. Так же трасса
газопровода пересекает р.Найба. закрытым способом методом ННБ. Автомобильную
дорогу на с.Октябрьское в футляре ПЭ80 SDR11 ∅400х36, закрытым способом, методом
наклонно направленного бурения (ННБ). И пересекаем автомобильную дорогу открытым
способом в футляре ПЭ80 SDR11
∅400х36,3. В конце трассы предусматриваем
ответвление с установкой тройника ПЭ 225/160 и шарового крана Ду150 (в подземном
исполнении в ограждении) с заглушкой для подключения межпоселкового газопровода
с.Быков, далее после тройника устанавливаем переход ПЭ
225/110 и подойдя
газопроводом к ГРПБ с.Углезаводск.
Площадка под размещение ГРПБ-с.Покровка находится у восточной границы
с.Покровка в 50 м южнее пересечения автодорог на Октябрьское и Долинск-Покровка.
Площадка под размещение ГРПБ-с.Сосновка находится у северной границы
с.Сосновка в 50м юго-западнее пересечения щебневых автодорог Долинск-Быков и на
с.Сосновка.
Площадка под размещение ГРПБ-с.Углезаводск находится у восточной границы
с.Углезаводск, восточнее автодороги Долинск-Быков.
Инженерно-геологические условия исследуемого участка определяются его геоло-
гическим строением, составом и состоянием пород, залегающих в зоне влияния про-
ектируемого сооружения.
По результатам визуального описания, анализа определений свойств грунтов по
результатам лабораторных анализов и статистической обработки частных значений
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
4
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
17
параметров и с учетом возраста и генезиса грунтов, в геологическом разрезе трассы
выделены следующие инженерно-геологические элементы:
ИГЭ 1 (QIV) - Глина легкая пылеватая мягкопластичная, непросадочная, ненабуха-
ющая, незасоленная, сильнопучинистая. Распространена с поверхности в начале трассы
газопровода и конце трассы в основании разреза.
ИГЭ 2 (QIV) - Суглинок тяжелый пылеватый, текучепластичный, с примесью торфа
(относительное содержание органического вещества, непросадочный, ненабухающий,
незасоленный, чрезмернопучинистый. Встречен повсеместно.
ИГЭ 2и (QIV)
- Ил суглинистый, текучий, незасоленный, чрезмернопучинистый.
встречен с поверхности в середине трассы.
ИГЭ Т (bQIV) - Торф среднеразложившийся, насыщенный водой, чрезмернопучи-
нистый. встречен единично.
ИГЭ 10 (QIV) - Гравийный грунт, насыщенный водой, с супесчано-суглинистым за-
полнителем до 20%, слабопучинистый, незасоленный. Встречен по трассе газопрово-да в
основании разреза, в районе р.Найба выходит на поверхность.
Согласно ГОСТ 9.602-2005 т.1 коррозионная агрессивность грунта по отношению к
углеродистой стали от низкой до средней.
Глубина сезонного промерзания грунтов по данным многолетних наблюдений на
метеостанции составляет:
Нормативная глубина промерзания составила:
•
для глин и суглинков - 1,51 м;
•
для торфа - 0,9 м;
•
для крупнообломочных грунтов - 2,23 м;
1.4.3 Конструктивная характеристика проектируемого газопровода
Прокладка проектируемого газопровода принята подземной и надземной. Общая
протяженность трассы проектируемого газопровода составляет 5,2752 км.
Газопроводы высокого
(I и II категории), среднего(III категории) и низкого(IV
категории) давления прокладывается из стальных электросварных прямошовных труб по
ГОСТ 10704-91: из стали гр. В, изготовленных по ГОСТ 10705-80 подземно трехслойным
полиэтиленовым покрытием весьма усиленного типа
«ВУС» и надземно с
антикоррозионным покрытием.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
5
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
18
Прокладка подземного полиэтиленового газопровода высокого давления II-й
категории Р≤0,6 МПа выполнена:
- из труб ПЭ100 SDR11 по ГОСТ Р
50838-2009 с коэффициентом запаса
прочности не менее 3,2;
- из труб ПЭ100 SDR11 по ГОСТ Р 50838-2009 в защитной оболочке заводского
изготовления с коэффициентом запаса прочности не менее 3,2;
Диаметры проектируемых газопроводов приняты на основании гидравлического
расчета, выполненного ООО «Промгаз».
При прокладке газопровода методом наклонно-направленного бурения
выполнены расчеты согласно СП 42-101-2003, которые хранятся в архиве проектной
организации. В данных расчетах определяются следующие параметры: угол забуривания
(входной угол), угол выхода буровой головки, радиус кривизны пилотной скважины, длина
пилотной скважины, расчет заглубления газопровода на каждой штанге, общее усилие
протаскивания и т.д.
Для газоснабжения с. Покровка, с. Сосновка, с. Углезаводск предусмотреть
установку трех ГРПБ.
1.5 Сведения о размерах и границах территории объекта, границах запретных,
охранных и санитарно-защитных зон проектируемого объекта
В целях обеспечения сохранности газораспределительных сетей согласно
«Правилам охраны газораспределительных сетей», утвержденных Постановлением РФ
от 20 ноября 2000 г., устанавливается охранная зона.
Под охранной зоной газораспределительных сетей понимается территория с
особыми условиями использования, устанавливаемая вдоль трасс газопроводов и вокруг
других объектов газораспределительной сети в целях обеспечения нормальных условий
её эксплуатации и исключения возможности её повреждения.
Охранная зона для газораспределительных сетей устанавливается:
- вдоль трассы подземного полиэтиленового газопровода при использовании
медного провода для обозначения трассы газопровода
- в виде территории,
ограниченной условными линиями, проходящими на расстоянии 3 метров от газопровода
со стороны провода и 2 метров - с противоположной стороны;
- вдоль газопровода в виде территории, ограниченной условными линиями,
проходящими на расстоянии 2 метров - с каждой стороны;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
6
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
19
- вокруг отдельно стоящих газорегуляторных пунктов
-
в виде территории,
ограниченной замкнутой линией, проведенной на расстоянии 10 метров от границ этих
объектов;
- вдоль трассы газопровода, проходящей по лесам и древесно-кустарниковой
растительности, - в виде просек шириной 6,0 м, по 3,0 м с каждой стороны газопровода.
Отсчет расстояний при определении охранных зон производится от оси
газопровода.
Охранная зона вокруг газорегуляторного пункта устанавливается в виде
территории на расстоянии 10 метров от границ ограждения.
Любые работы в охранных зонах газораспределительных сетей производят при
строгом выполнении требований по сохранности вскрываемых сетей и других
инженерных коммуникаций, а также по осуществлению безопасного проезда
специального транспорта и перехода пешеходов.
На земельные участки, входящие в охранные зоны газораспределительных сетей,
в целях предупреждения их повреждения или нарушения условий их нормальной
эксплуатации налагаются ограничения, которыми запрещается:
а) строить объекты жилищно - гражданского и производственного назначения;
б) сносить и реконструировать мосты, коллекторы, автомобильные и железные
дороги с расположенными на них газораспределительными сетями без предварительного
выноса этих газопроводов по согласованию с эксплуатационными организациями;
в) разрушать берегоукрепительные сооружения, водопропускные устройства,
земляные и иные сооружения, предохраняющие газораспределительные сети от
разрушений;
г) перемещать, повреждать, засыпать и уничтожать опознавательные знаки,
контрольно - измерительные пункты и др.устройства газораспределительных сетей;
д) устраивать свалки и склады, разливать растворы кислот, солей, щелочей и
других химически активных веществ;
е) огораживать и перегораживать охранные зоны, препятствовать доступу
персонала эксплуатационных организаций к газораспределительным сетям, проведению
обслуживания и устранению повреждений газораспределительных сетей;
ж) разводить огонь и размещать источники огня;
з) рыть погреба, копать и обрабатывать почву сельскохозяйственными и
мелиоративными орудиями и механизмами на глубину более 0,3 метра;
и) открывать калитки и двери газорегуляторных пунктов, станций катодной и
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
7
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
20
дренажной защиты, люки подземных колодцев, включать или отключать
электроснабжение средств связи, освещения и систем телемеханики;
к) набрасывать, приставлять и привязывать к опорам и надземным газопроводам,
ограждениям и зданиям
газораспределительных сетей посторонние предметы,
лестницы, влезать на них;
л) самовольно подключаться к газораспределительным сетям.
Организации и частые лица, получившие разрешение на ведение работ в охранной
зоне газопровода, обязаны выполнить их с соблюдением мероприятий по его
сохранности.
Организации, выполняющие работы, которые вызовут необходимость
переустройства газопровода или защиту его от повреждений, обязаны выполнить работы
с соблюдением требований
«Правил безопасности систем газораспределения и
газопотребления» за счет своих средств по согласованию с организацией, в
собственности которой находится данный газопровод.
Плановые работы и реконструкции газопровода, проходящего по территории
землепользователя, производятся по согласованию с ним.
Работы по предотвращению, ликвидации аварий или ликвидации их последствий
на газопроводе производятся в любое время без согласования с землепользователем, с
обязательным уведомлением его о производимых работах.
Юридические и физические лица, виновные в нарушении
«Правил охраны
газораспределительных сетей», а также функционирования газораспределительных
сетей, привлекаются к ответственности в порядке, установленном законодательством РФ.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
8
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
21
2 Перечень мероприятий по гражданской обороне
2.1 Сведения об отнесении проектируемого объекта к категории по
гражданской обороне
Категорирование объектов по ГО осуществляется в порядке, определяемом
Постановлением Правительства РФ от 19.09.1998 г. № 1115 «О порядке отнесения
организаций к категориям по гражданской обороне»
(п.4). Объект относится к
некатегорированным по гражданской обороне объектам.
2.2 Сведения об удалении проектируемого объекта от городов, отнесенных к
группам по гражданской обороне, и объектов особой важности по гражданской
обороне
Место размещения трассы газопровода определено с учетом требований
технических нормативных правовых актов в области архитектурной, градостроительной и
строительной деятельности, санитарно-технического благополучия населения, охраны
окружающей среды и согласовано с землепользователями.
Рядом расположенных объектов, относящихся к группам ГО, нет.
2.3 Сведения о границах зон возможных опасностей, в которых может
оказаться проектируемый объект при ведении военных действий или вследствие
этих действий, в т.ч. зон возможных разрушений, возможного химического
заражения, катастрофического затопления, радиоактивного загрязнения
(заражения), зон возможного образования завалов, а также сведения о
расположении проектируемого объекта относительно зоны световой маскировки
В соответствии с данными Главного управления Министерства Российской
Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации
последствий стихийных бедствий по Сахалинской области № 11148-3 от 19.11.2015 г.
территория, где расположен проектируемый объект, не отнесена к группе по ГО.
Согласно СП165.1325800 (Приложение А) проектируемый объект в особый период
не попадает в зоны возможных опасностей:
- сильных разрушений при воздействии обычных средств поражения;
- разрушений при воздействии обычных средств поражения;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
9
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
22
- радиоактивного загрязнения.
2.4 Сведения о продолжении функционирования проектируемого объекта в
военное время или прекращении, или переносе деятельности объекта в другое
место, а также о перепрофилировании проектируемого производства на выпуск
иной продукции
Продолжение функционирования газопровода в военное время, как одного из
объектов жизнеобеспечения, предусматривается. Возможно прекращение эксплуатации
газопровода в результате выхода его из строя, вследствие поражающих факторов
военного времени. Перемещению объект не подлежит.
Работающий персонал на проектируемом объекте в военное время отсутствует.
НРС, дежурный и линейный персонал, обеспечивающий жизнедеятельность
объекта в военное время, не предусматривается.
Строительство в военное время прекращается, строительная организация эвакуируется
к месту постоянной дислокации, где будет продолжать деятельность в соответствии с
мобилизационным заданием и действующими планами на военное время.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
10
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
23
2.5 Сведения о численности наибольшей работающей смены проектируемого
объекта в военное время, а также численности дежурного и линейного персонала
проектируемого объекта, обеспечивающего жизнедеятельность городов,
отнесенных к группам по гражданской обороне, и объектов особой важности в
военное время
Проектируемый объект после ввода в эксплуатацию подлежит обслуживанию
персоналом ОАО «Газпром газораспределение» в штатном режиме, путем обхода трассы
газопровода двумя обходчиками, с периодичностью не реже одного раза в два месяца
(Федеральные нормы и правила в области промышленной безопасности
«Правила
безопасности сетей газораспределения и газопотребления»). В военное время изменение
штатного режима обслуживания не предусматривается.
Проектируемый
объект
не
является
объектом,
обеспечивающим
жизнедеятельность категорированных объектов особой важности в военное время.
2.6 Сведения о степени огнестойкости проектируемых зданий (сооружений)
требованиям, предъявляемым к зданиям (сооружениям) объектов, отнесенным к
категориям по гражданской обороне
СП 165.1325800 не устанавливает требования к степени огнестойкости, на данном
объекте степень огнестойкости регламентирована ФЗ №123 «Технический регламент о
требованиях пожарной безопасности», СНиП 21-01-97*, СП 112.13330.2012.
2.7 Решения по управлению гражданской обороны проектируемого объекта,
системам оповещения персонала об опасностях, возникающих при ведении
военных действий или вследствие этих действий

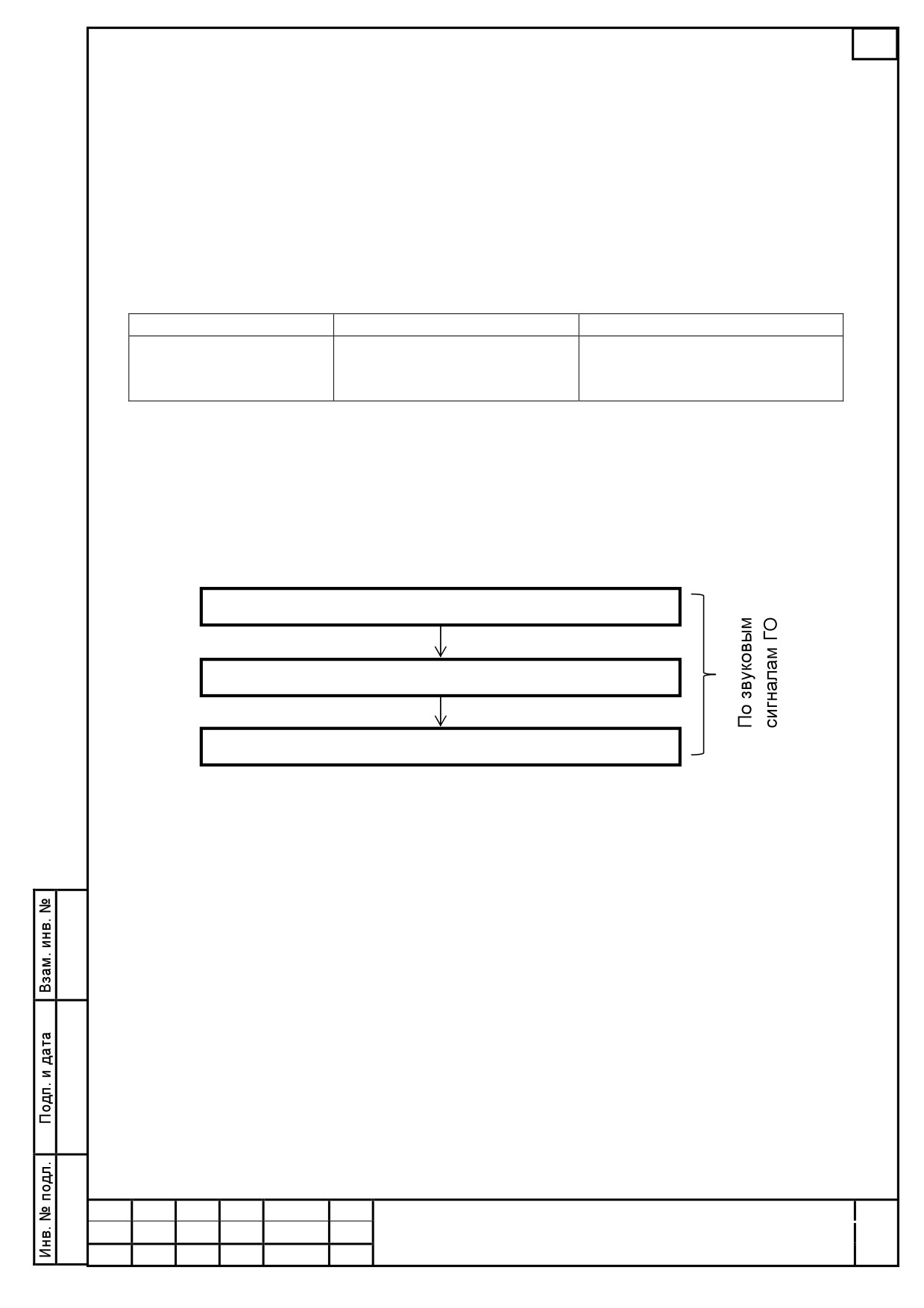

В соответствие с действующим «Положением о системах оповещения населения»
от 25 июля 2006 года №422/90/376 оповещение обеспечивается:
- на муниципальном уровне
- местная система оповещения
(на территории
муниципального образования);
- на объектовом уровне - локальная система оповещения (в районе размещения
потенциально опасного объекта).
Система оповещения муниципального образования осуществляется:
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
11
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
24
- по линиям и каналам городской телефонной сети;
- по линиям и каналам городской радиотрансляционной сети и включением
абонентских радиоточек;
- по каналам радио и телевизионного вещания.
На период строительства предусмотрено обеспечение дежурного на объекте
(начальника участка строительства) мобильной связью
(сотовым телефоном) для
оперативной связи с оперативным дежурным служба экстренной помощи.
Перед подачей информации включается громкоговорящая связь, передача
предваряется сигналом «Внимание всем!». Передаваемая информация должна быть
краткой и включать первоначальный порядок действия персонала, место сбора
формирований гражданской обороны. Дальнейшая информация должна определять
сроки и порядок действий персонала, формирований объекта.
При угрозе радиационного или химического заражения.
Управление по делам ГО и ЧС оповещает руководителей министерств и ведомств,
объектов экономики, для принятия решений по телефону через стойки центрального
вызова; население города, района - подачей сигнала «Внимание всем!», включением
электрических сирен и последующей передачей речевого сообщения о радиационной
опасности или химической тревоге по радио и местному каналу телевидения.
Оповещение о воздушной опасности (ракетной и авиационной).
Оповещение производится Управлением по делам ГО и ЧС в общей схеме
оповещения населения подачей сигнала
«Внимание всем!», включением сирен и
передачей речевого сообщения по радио и телевидению.
Схема оповещения ГО объекта в период строительства
Управление по делам ГО и ЧС
Старший прораб на площадке
Строители
Рис. 2.1. Схема оповещения ГО объекта в период строительства
Услышав звучание сирены, что означает предупредительный сигнал ГО, дежурный
персонал обязан включить радиоприемник на местной волне и прослушать содержание
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
12
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
25
экстренного сообщения. Прослушав сообщение, немедленно доложить о нем
руководителю.
В дальнейшем действует согласно полученным указаниям, утвержденным планам и
инструкциям.
В период эксплуатации система оповещения обслуживающего персонала
проектируемого объекта приведена в таблице 2.1.
Таблица 2.1
Время оповещения
Кого оповещают
Средства оповещения
Телефон, громкоговорящая
Руководящий состав
Рабочее время
связь, мобильная связь
Рабочие, служащие
Радиотелефонная связь
Дежурные имеют инструкцию о порядке доведения сигналов ГО до руководящего
состава и обслуживающего персонала. Управление ГО проектируемого объекта входит в
систему управления ГО.
Схема оповещения ГО объекта в период эксплуатации
Управление по делам ГО и ЧС
Диспетчерская служба эксплуатирующей организации
Обслуживающий персонал
Рис. 2.2. Схема оповещения ГО объекта в период эксплуатации
Настоящим проектом изменение действующей системы оповещения ГО на объекте
не предусматривается.
2.8 Мероприятия по световой и другим видам маскировки проектируемого
объекта
В соответствии с СП 165.1325800.2014 Инженерно-технические мероприятия по
гражданской обороне. Актуализированная редакция СНиП 2.01.51-90, п. 10.1 подготовку к
ведению маскировочных мероприятий на объектах и территориях следует осуществлять
в мирное время заблаговременно, путем разработки планирующих документов,
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
13
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
26
подготовки личного состава аварийно-спасательных формирований и спасательных
служб, а также накоплением имущества и технических средств, необходимых для их
проведения.
В соответствии с п.10.2, СП
165.1325800.2014 на проектируемом объекте
предусматривается следующий вид маскировочных мероприятий:
- комплексная маскировка организаций
(как для территории организации,
продолжающей свою деятельность в период мобилизации и военное время).
Данный вид маскировочных мероприятий предусматривает весь комплекс
маскировочных мероприятий, обеспечивающих снижение демаскирующих параметров
объектов и прилегающих ориентирных указателей территорий
(в оптическом,
радиолокационном, тепловом (инфракрасном) спектрах, снижение параметров упругих
колебаний и гравитации объектов, а также мероприятий по ввозу или вывозу людей,
оборудования и материалов).
В соответствии с п.10.3, СП
165.1325800.2014
световая маскировка
предусматривается в двух режимах: частичного затемнения и ложного освещения.
Подготовительные
мероприятия,
обеспечивающие
осуществление
светомаскировки в этих режимах, следует проводить заблаговременно, в мирное время.
В режиме частичного затемнения следует предусматривать завершение подготовки
к введению режима ложного освещения. Режим частичного затемнения не должен
нарушать нормальную производственную деятельность в городских округах и
поселениях, а также на объектах капитального строительства.
Переход с обычного освещения на режим частичного затемнения должен быть
проведен не более чем за 3 ч.
Режим частичного затемнения после его введения действует постоянно, кроме
времени действия режима ложного освещения.
Режим ложного освещения предусматривает полное затемнение наиболее важных
зданий и сооружений и ориентирных указателей на территориях, а также освещение
ложных и менее значимых объектов (улиц и территорий).
Учитывая специфику проектируемого объекта и отсутствия на прилегающей к
площадке ГРПБ территории зданий и сооружений, режим ложного освещения будет
заключатся в полном затемнении всей территории предприятия (площадки ГРПБ).
Режим ложного освещения вводят по сигналу "Воздушная тревога" и отменяют с
объявлением сигнала "Отбой воздушной тревоги".
Переход с режима частичного затемнения на режим ложного освещения должен
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
14
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
27
быть осуществлен не более чем за 3 мин.
2.9 Проектные решения по повышению устойчивости работы источников
водоснабжения и их защите от радиоактивных и отравляющих веществ
На объекте система водоснабжения отсутствует. Водоснабжение питьевой водой
стройплощадки объекта предусматривается водой в бутылях по
20 л, отвечающей
стандартам качества.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
15
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
28
2.10 Проектные решения по обеспечению безаварийной остановки
технологических процессов при угрозе воздействия или воздействии по
проектируемому объекту поражающих факторов современных средств поражения
Для безаварийной остановки технологического процесса, т.е. для отключения
газопровода либо ГРПБ, отключающие устройства запроектированы в точке врезки, на
отводах, на входах и выходах ГРПБ. На врезке отключающая арматура с ручным
приводом, на входе ГРПБ - кран шаровый (КШГ) и предохранительно-сбросной клапан,
который срабатывает при выходе контролируемого давления за заданные пределы.
Перекрытие отключающих устройств осуществляется работниками ОАО
«Газпром
газораспределение». Время отключения от нескольких минут до одного часа.
Проектом предусматривается организация телеметрии на базе комплекса
«Мегаполис-ТМ».
Данный комплекс выполняет функции автоматизированного сбора, обработки и
регистрации измерительной информации о параметрах функционирования удаленных
объектов (ГРПБ).
2.11 Мероприятия по повышению эффективности защиты производственных
фондов проектируемого объекта при воздействии по ним современных средств
поражения
Основными мероприятиями по подготовке к обеспечению защиты основных
производственных фондов являются:
- подземная прокладка газопровода-отвода;
- рациональная планировка объекта;
- подготовка к защите уникального оборудования, аппаратуры и приборов
управления;
- внедрение технологических процессов, обеспечивающих снижение опасности
возникновения вторичных очагов поражения;
- снижение объемов опасных веществ;
- подготовка к безаварийной остановке оборудования;
- подготовка к проведению световой маскировки объекта;
- проведение противопожарных мероприятий.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
16
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
29
2.11.1Решения по повышению надежности электроснабжения неотключаемых
объектов и технологического оборудования
Проектная документация на электроснабжение разработана на основании тех-
нологического и архитектурно-строительного разделов проектной документации.
Проектной
документацией
предусмотрено
электроснабжение
следующих
электроприемников по III-й категории надежности:
- ГРПБ с.Покровка (расположен на ПК 0-40);
- ГРПБ с.Сосновка (расположен на ПК 21);
- ГРПБ с.Углезаводск (расположен на ПК 52+56).
Ввод питания в ГРПБ с.Покровка предусмотрен кабельной линией напряжением
0.23 кВ с подключением и установкой шкафа учета типа ШУ3-50А/СчУ1 (IP54; УХЛ-1
по ГОСТ 15150-69) на проектируемой опоре ВЛИ-0.4кВ, находящейся не далее 25 м до
границ ГРП, но не ближе полуторной высоты опоры до границ ГРП. Границей
балансовой принадлежности устанавливается проектируемая опора ВЛИ-0.4кВ,
дополнительные сведения см. 2-01-4840/471-472-13-65/247-1-ИЛО.ЭС, л.21.
В комплект поставки ШУЗ входит:
- ограничитель импульсных перенапряжений In=5kA Un=230B Im=10kA;
- вводной автоматический выключатель Iном=20А, хар-ка "C";
- счетчик электроэнергии, 5-60А, кл.т.1,0.
Ввод питания в ГРПБ с.Сосновка предусмотрен кабельной линией напряжением
0.23 кВ с подключением и установкой шкафа учета типа ШУ3 - 50А/Сч У1 (IP54; УХЛ-1
по ГОСТ 15150-69) на проектируемой опоре ВЛИ-0.4 кВ, находящейся не далее 25 м
до границ ГРПБ, но не ближе полуторной высоты опоры до границ ГРПБ. Границей
балансовой принадлежности устанавливается проектируемая опора ВЛИ-0.4 кВ,
дополнительные сведения см. 2-01-4840/471-472-13-65/247-1-ИЛО.ЭС, л.21.
В комплект поставки ШУЗ входит:
- ограничитель импульсных перенапряжений In=5kA Un=230B Im=10kA;
- вводной автоматический выключатель Iном=20 А, хар-ка "C";
- счетчик электроэнергии, 5-60А, кл.т.1,0.
Ввод питания в ГРПБ с.Углезаводск предусмотрен кабельной линией
напряжением 0.23 кВ с подключением и установкой шкафа учета типа ШУ3 - 50А/Сч
У1 (IP54; УХЛ-1 по ГОСТ 15150-69) на проектируемой опоре ВЛИ-0.4 кВ, находящейся
не далее 25 м до границ ГРП, но не ближе полуторной высоты опоры до границ ГРП.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
17
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
30
Границей балансовой принадлежности устанавливается проектируемая опора ВЛИ-0.4
кВ, дополнительные сведения см. 2-01-4840/471-472-13-65/247-1-ИЛО.ЭС, л.21.
В комплект поставки ШУЗ входит:
- ограничитель импульсных перенапряжений In=5kA Un=230B Im=10kA;
- вводной автоматический выключатель Iном=25 А, хар-ка "C";
- счетчик электроэнергииб, 5-60А, кл.т.1,0.
Кабельные линии предусмотрены кабелем марки ВБШвнг(А)-LS ; ГОСТ 31996-2012
; ГОСТ 31565-2012 расчетных сечений, проложенным в траншее на глубине
0.7 м от
планировочной отметки земли согласно требований ПУЭ, материалов для
проектирования Л3006 "Прокладка кабелей напряжением до 35кВ в траншеях", г. Санкт-
етербург, Тяжпромэлектропроект, 2004г.
Сечение кабеля принято в нормальном режиме по экономической плотности и
проверено по длительно допустимому току в аварийном режиме. Заземляющее
устройство для каждого ГРПБ совмещено с заземляющим устройством молниезащиты.
ГРПБ присоединяется к заземляющему устройству сопротивлением не более 4-х Ом,
(выбрано по условиям работы оборудования).
В период перерывов в электроснабжении от стационарного источника питания,
электропитание приборов КИПиА ГРПБ предусмотрено от автономного источника
(комплект поставки ГРПБ). Наружное освещение ГРПБ не предусмотрено. Аварийное
освещение ГРПБ предусмотрено от шахтных фонарей СГВ-2 или от фар аварийной
машины, которая находится вне зоны В-1г (5 метров).
Для защиты от поражения электрическим током в нормальном режиме применены
следующие меры защиты от прямого прикосновения:
- основная изоляция токоведущих частей;
- ограждения и оболочки.
Для защиты от поражения электрическим током в случае повреждения изоляции
применены следующие меры защиты при косвенном прикосновении:
- защитное заземление;
- автоматическое отключение питания;
- уравнивание потенциалов.
Для ГРПБ система уравнивания потенциалов должна соединять между собой
следующие проводящие части:
- заземляющую шину;
- металлический каркас сооружения;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
18
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
31
- нулевые защитные проводники питающей и распределительной сети;
- совмещенное заземляющее устройство системы молниезащиты и повторного
заземления;
- нулевой защитный проводник;
- металлическую броню кабеля.
Защита от грозовых перенапряжений кабельных линий
предусматривается
ограничителями перенапряжения, устанавливаемыми на опорах перехода воздушных
линий на кабельные линии, присоединением проводника PEN к арматуре железобетон-
ных опор, а также, заземлением металлоконструкций и арматуры опор.
Сопротивление заземляющего устройства (повторного заземления и защиты от
перенапряжения) растеканию тока для опор ВЛ-0,4кВ принято не более 30 Ом (не более
тридцати Ом).
Сопротивление растеканию тока совмещенного
(защитного, повторного и
молниезащиты) заземляющего устройства для каждого ГРПБ по технологическим
требованиям принято не более 4 Ом (не более четырех Ом).
2.11.2 Сведения о наличии, местах размещения и характеристиках основных и
резервных источников электро-, тепло- и водоснабжения, а также систем связи
Проектируемый объект - не требует технических решений по обеспечению его
резервными источниками газо- и водоснабжения, а также системами связи.
В период перерывов в электроснабжении от стационарного источника питания,
электропитание приборов КИПиА ГРПБ предусмотрено от автономного источника
(комплект поставки ГРПБ).
Аварийное освещение ГРП предусмотрено от шахтных фонарей СГВ-2 или от фар
аварийной машины, которая находится вне зоны В-1г (5 метров).
2.12 Мероприятия по мониторингу состояния радиационной и химической
обстановки на территории проектируемого объекта
Система контроля радиационной и химической обстановки на проектируемом
объекте не предусмотрена.
Согласно требованиям нормативных документов, действующие наружные
газопроводы должны подвергаться периодическим обходам (не реже двух раз в месяц
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
19
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
32
бригадой в составе 1-2 человек), приборному техническому обследованию, диагностике
технического состояния, а также текущим и капитальным ремонтам с периодичностью,
установленной
«Правилами
безопасности
систем
газораспределения
и
газопотребления». Сведения о техническом обслуживании заносятся в журнал, а о
ремонте и капитальном ремонте - в паспорт газопровода.
Все мероприятия по контролю и ремонту газопроводов производятся
эксплуатирующей организацией.
2.13 Мероприятия по инженерной защите (укрытию) персонала объекта в
защитных сооружениях гражданской обороны
Укрытие обслуживающего персонала газовых сетей в особый период будет
осуществляться в предусмотренных помещениях служебных зданий объекта.
2.14 Решения по созданию и содержанию запасов материально-технических,
продовольственных, медицинских и иных средств, обеспечению населения и
персонала проектируемого объекта средствами индивидуальной защиты
Согласно Постановления Правительства РФ от 10 ноября 1996 года № 1340 на
проектируемом объекте должен быть создан объектовый размер материальных ресурсов
для ликвидации чрезвычайных ситуаций.
Аварийные запасы технических ресурсов и финансовые средства для ликвидации
аварий на проектируемом объекте создаются руководством эксплуатирующей
организацией. Финансирование системы предупреждения и ликвидации чрезвычайных
ситуаций предусматривается осуществлять из средств хозяйствующей организации.
Государственное страхование, денежные компенсации и льготы, установленные
законодательством и предоставляемые гражданам, пострадавшим вследствие ЧС или
участвовавших в их ликвидации, осуществляется за счет средств хозяйствующей
организации.
Размещение ресурсов для ликвидации чрезвычайных ситуаций (аварийный запас
труб, задвижек) составляющий
15% от потребности для капитального ремонта
оборудования газопровода предусматривается на базе ОАО
«Газпром
газораспределение».
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
20
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
33
2.15 Мероприятия по обеспечению эвакуации персонала и материальных
ценностей в безопасные районы
Препятствия, мешающие эвакуации людей, отсутствуют. При возникновении
чрезвычайной ситуации люди, попавшие в зону опасного воздействия поражающих
факторов источника ЧС, имеют возможность самостоятельно беспрепятственно покинуть
опасную зону. В случае возникновении локальной ЧС на проектируемом объекте:
- организуется эвакуация людей из района строительства,
- прекращается движение транспорта и проход пешеходов, с обязательным
извещением по системам оповещения.
Дорожно-постовая служба
(ДПС) организует беспрепятственный проезд
медицинской, пожарной службы и сил МЧС, путем регулирования движения по
автодорогам в районе возможного развития ЧС.
Пути эвакуации местного населения по существующим дорогам представлены на
схеме эвакуации населения с места аварии.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
21
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
34
3 Перечень мероприятий по предупреждению чрезвычайных ситуаций
природного и техногенного характера
3.1
Перечень и характеристики производств
(технологического
оборудования) проектируемого объекта, аварии на которых могут привести к
возникновению чрезвычайной ситуации техногенного характера как на территории
проектируемого объекта, так и за его пределами
Проектируемый газопровод является объектом, по которому
транспортируется
взрывопожароопасное вещество - природный газ и подводится к ГРП.
Технические характеристики ГРП приведены в табл. 3.1.1.
Таблица 3.1.1
Место
Расход газа
Расход газа
Тип
Диапазон
расположения
при
при
измерите
измерения
измерительного
нормальных
рабочих
льного
объемного
комплекса
условиях
условиях
комплекса
расхода при
(Р=0,101МПа,
Qmax./Qmin
рабочих
t=0°C)
м3/ч
условиях
Qн.max./Qн.min
Qп.min
м3/ч
Qп.max м3/ч
СГ-ЭКВз-
Т-1,0-
4828,5/482,85
673,7/59,46
1000/1,6 с
33…..1000
ДПД (1:30)
(на входе)
ГРПБ
(с.
СГ-ЭКВз-
Покровка)
Р-0,75-
160/1,6
163,9/14,47
594,9/59,49
с
5…..…160
ДПД (1:30)
(на
входе)
СГ-ЭКВз-
Р-0,75-
ГРПБ
(с.
84,94/7,28
523,40/52,34
160/1,6 с
5…..…160
Сосновка)
ДПД (1:30)
(на входе)
СГ-ЭКВз-
Р-0,75-
ГРПБ
(с.
1760,0/176,0
298,8/24,49
400/1,6 с
20…..…400
Углезаводск)
ДПД (1:20)
(на входе)
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
22
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
35
Расчетные расходы газа находятся в интервале между максимальной (80%) и
минимальной (10%) пропускной способностью ГРП, что соответствует требованиям.
Технологическое оборудование ГРП рассчитано на пропуск расчетного расхода
газа с
15%-м запасом и расположено в шкафу с изоляцией полного заводского
изготовления.
Проектом предусматривается установка отключающих устройств:
- установка кранов шаровых до и после ГРПБ в подземном исполнении;
- установка кранов шаровых в подземном исполнении на линейной части, на
ответвлениях.
ГРПБ, отключающие устройства, используемые в проекте, сертифицированы на
соответствие требованиям безопасности и имеют разрешение на применение,
выданные службой по экологическому, технологическому и атомному надзору, а также
сертификат соответствия, выданный системой добровольной сертификации ГАЗСЕРТ.
Характеристика опасного вещества
- природные газ для промышленного и
коммунально-бытового назначения - приведена в таблице 3.1.2.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
23
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
36
Таблица 3.1.2 Характеристика опасного вещества - природный газ
Наименование параметра
Параметр
Общие сведения
Эмпирическая формула
CH4
Молекулярная масса, кг/кмоль
16,043
Агрегатное состояние
газообразное
Внешний вид
бесцветный газ
Запах
без запаха
Физико-химические свойства
Плотность газа при 20 °C и
0,668
давлении 101,3 кПа, кг/м3
Температура кипения при
минус 161
давлении 101,3 кПа, °C
Растворимость в воде при 25 °C
Практически не растворим
Реакционная способность
Растворим в органических растворителях (этаноле,
эфире, четыреххлористом углероде, в углеводородах).
При обычных температурах химически инертен. При
высоких - полностью сгорает, образуя диоксид углерода
и воду
Санитарно-гигиенические характеристики
Класс опасности в воздухе
4
рабочей зоны
ПДКм.р. в воздухе рабочей зоны,
7000
мг/м3
ОБУВ в атмосферном воздухе,
50
мг/м3
Воздействие на людей
Является сильнейшим наркотиком, однако, в связи с
ничтожной растворимостью его в воде и крови, для
наркотического эффекта необходимы высокие
концентрации в воздухе, чтобы создались опасные
концентрации в крови, поэтому относится к
малоопасным веществам. Вызывает раздражение
слизистых оболочек глаза, конъюнктивиты. При
сильных отравлениях - пневмония, потеря сознания
Меры первой помощи
Удалить пострадавшего из вредной атмосферы. При
пострадавшим от воздействия
нарушении дыхания - кислород. При тяжелом
вещества
отравлении - госпитализация. Противопоказаны
морфин и адреналин!
Меры предосторожности
Герметизация аппаратуры и коммуникаций, вентиляция
помещений. Одновременное присутствие в воздухе
сероводорода и повышенные температуры усиливают
токсический эффект.
Средства зашиты
При невысоких концентрациях пригоден фильтрующий
промышленный противогаз. При высоких
концентрациях и нормальном содержании кислорода -
изолирующие шланговые противогазы. При недостатке
кислорода - кислородные респираторы.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
24
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
37
Окончание таблицы 3.1.2
Методы перевода вещества в
Сжигание
безвредное состояние
Пожаровзрывоопасные свойства
Группа горючести
горючий газ
Температура
535
самовоспламенения, °C
Концентрационные пределы
5,28 - 14,1
распространения пламени в
воздухе, % (об.)
Минимальная энергия зажигания
0,28
в воздухе, мДж
Нормальная скорость
0,338
распространения пламени при 25
°C, м/с
Максимальное давление взрыва,
706
кПа
Минимальная
диоксида углерода - 24;
флегматизирующая
азота - 37;
концентрация флегматизатора,
водяного пара - 29;
% об.
аргона - 51;
четыреххлористого углерода - 13
Группа взрывоопасной смеси по
Т1
ГОСТ 30852.5-2002
Категория взрывоопасности
IIА
смеси по ГОСТ 30852.5-2002
Средства пожаротушения
инертные газы
На объекте не предполагается хранение, использование
и
обращение
сильнодействующих химически опасных и радиоактивных веществ и материалов.
3.2 Сведения об объектах производственного назначения, транспортных
коммуникациях и линейных объектах, аварии на которых могут привести к
возникновению чрезвычайной ситуации техногенного характера на
проектируемом объекте
Потенциально опасный объект в районе проектируемого объекта - автодорога
муниципального значения V категории.
Авария на питающем газопроводе равно, как и на транспорте, не могут оказать
физического воздействия на проектируемый подземный газопровод, за исключением в
точке врезки.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
25
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
38
3.3 Сведения о природно-климатических условиях в районе строительства,
результаты оценки частоты и интенсивности проявлений опасных природных
процессов и явлений, которые могут привести к возникновению чрезвычайной
ситуации природного характера на проектируемом объекте
Климат Сахалина - прохладный, умеренно-муссонный, морской с продолжительной
снежной зимой и коротким прохладным летом.
Согласно карте климатического районирования для строительства (Рис. 1 СП
131.13330.2012) район работ находится в северной строительно-климатической зоне,
климатический район - IД.
Атмосферные процессы зимнего периода определяются с ноября по март, самый
холодный месяц - январь. К весеннему периоду относятся: апрель, май. Летом самые
теплые месяцы - июль и август. Среднегодовая температура минус 2,3°С; среднегодовое
количество осадков достигает 766 мм, из которых 75—80% выпадает в летние месяцы.
Климатические показатели приведены в таблице 3.3.1.
Таблица 3.3.1
Характеристики
Ед. изм.
Согласно СП 131.13330.2012
Температура воздуха наиболее
°С
-35,0
холодной пятидневки
Продолжительность периода со
среднесуточной температурой
сут
154
менее 0° С
Средняя
максимальная
температура воздуха наиболее
°С
+35,0
теплого месяца
Количество осадков за год
мм
654
Преобладающее направление
Ю
ветра декабрь-февраль
июнь-август
Ю
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
26
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
39
3.4 Результаты определения
(расчета) границ и характеристик зон
воздействия поражающих факторов аварий, опасных природных процессов и
явлений, которые могут привести к чрезвычайной ситуации техногенного или
природного характера, как на проектируемом объекте, так и за его пределами
3.4.1 Определение зон действия основных поражающих факторов при
авариях
Аварии при частичном или полном, на всё сечение, разрушении газопровода
сопровождаются следующими процессами и событиями:
- истечением газа до срабатывания отсекающей арматуры (импульсом на закрытие
арматуры является снижение давления продукта);
- закрытием отсекающей арматуры (автоматически либо вручную);
- истечением газа из участка трубопровода, отсеченного арматурой.
В месте повреждения в начальный момент происходит истечение газа под рабочим
давлением в окружающую среду. На месте разрушения в грунте образуется воронка.
Под поражающими факторами аварии на газопроводе с возгоранием газа
понимаются:
-ударная волна от взрыва резко расширяющегося газа,
-тепловое излучение горящего газа.
Наиболее вероятным сценарием протекания чрезвычайной ситуации на территории
объекта является возгорание облака газовоздушной смеси с последующим
возникновением огневого шара. Наиболее опасным сценарием является возгорание
облака газовоздушной смеси с развитием избыточного давления.
Основными поражающими факторами при протекании чрезвычайной ситуации на
территории объекта являются взрывная ударная волна (при возгорании с развитием
избыточного давления) и тепловое воздействие (при возникновении огневого шара).
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
27
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
40
Частоты утечек из технологических трубопроводов:
Частота утечек, (м-1 • год-1)
Диаметр
Малая
Средняя
Большая
трубопровода,
(диаметр
(диаметр
(диаметр
Разрыв
мм
отверстия 12,5
отверстия 25
отверстия 50
мм)
мм)
мм)
50
5,7 • 10-6
2,4 • 10-6
9,4 • 10-7
4,7 • 10-7
100
2,8 • 10-6
1,2 • 10-6
4,7 • 10-7
2,4 • 10-7
150
1,9 • 10-6
7,9 • 10-7
3,1 • 10-7
1,6 • 10-7
250
1,1 • 10-6
4,7 • 10-7
1,9 • 10-7
9,4 • 10-7
600
4,7 • 10-7
2,0 • 10-7
7,9 • 10-8
3,9 • 10-8
Условная вероятность мгновенного воспламенения и воспламенения с задержкой
при различных диаметрах отверстия истечения:
Диаметр
Мгновенное воспламенение
Воспламенение с задержкой
истечения, мм
5
0,1
0,9
25
0,2
0,8
50
0,3
0,7
Разрыв
0,4
0,6
Условная вероятность мгновенного воспламенения и воспламенения с задержкой:
Вероятность
Вероятность
сгорания с
последующего
Вероятность
образованием
Массовый расход
воспламенения при
мгновенного
избыточного
истечения, кг • с-1
отсутствии
воспламенения
давления при
мгновенного
последующем
воспламенения
воспламенении
Номи-
нально
двух-
двух-
двух-
е
фазн
жидкос
фазна
жидкост
фазна
жидко
Диапазон
средне
газ
газ
газ
ая
ть
я
ь
я
сть
е
смесь
смесь
смесь
значени
е
Малый (<1)
0,5
0,005
0,005
0,005
0,005
0,005
0,005
0,080
0,080
0,050
Средний
10
0,035
0,035
0,015
0,036
0,036
0,015
0,240
0,240
0,050
(1-50)
Большой
100
0,150
0,150
0,040
0,176
0,176
0,042
0,600
0,600
0,050
(>50)
Не
Полный
опреде-
0,200
0,200
0,050
0,240+
0,240
0,061
0,540
0,540
0,100
разрыв
лено
На основании представленных выше данных определены вероятности реализации
различных аварийных ситуаций на проектируемом объекте.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
28
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
41

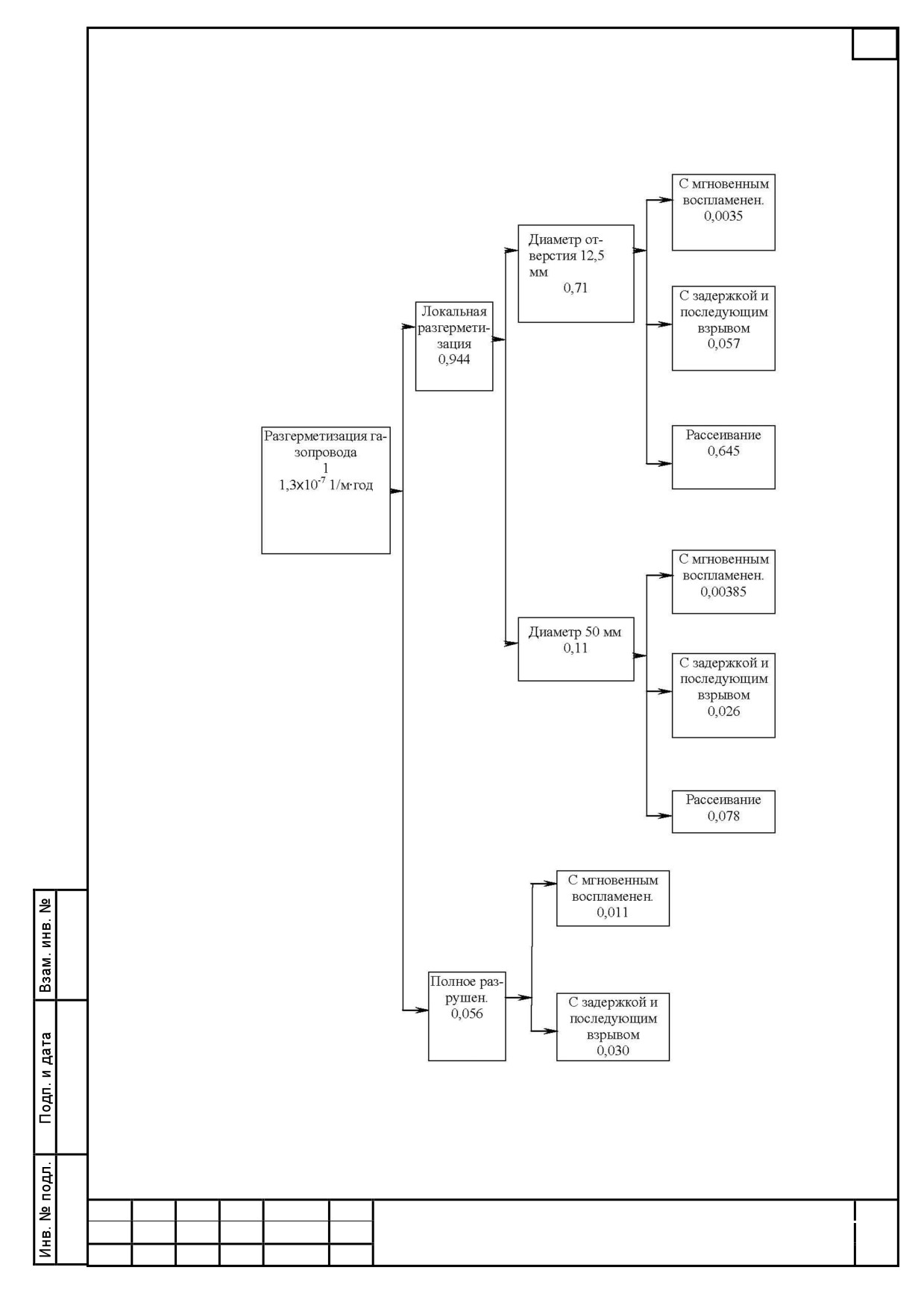

Частота разгерметизации для распределительных газопроводов составляет 1,3x10-
7 1/м·год. Дерево «событий» представлено на рис. 3.4.1.
Рисунок 3.4.1-«Дерево событий»
На распределительных газопроводах можно выделить следующие восемь типовых
сценариев развития аварийной ситуации:
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
29
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
42
Сценарий 1. Нарушение целостности надземного участка газопровода → истечение
газа → факельное горение → воздействие факторов на объекты поражения.
Сценарий 2. Нарушение целостности надземного участка газопровода → истечение
газа → рассеивание утечки.
Сценарий 3. Нарушение целостности подземного участка газопровода при ведении
земляных работ → истечение газа → факельное горение.
Сценарий 4. Нарушение целостности подземного участка газопровода при ведении
земляных работ → истечение газа → рассеивание утечки.
Сценарий 5. Нарушение целостности подземного участка газопровода → истечение
газа
→ проникновение газа через грунт на поверхность → при наличии источника
зажигания - воспламенение (образование колышущего пламени).
Сценарий 6. Нарушение целостности подземного участка → истечение газа →
проникновение газа через грунт или по траншее газопровода, водопровода, канализации
в подвалы и помещения строений → образование газовоздушной смеси → при наличии
источника зажигания - взрыв в помещении (или в колодцах).
Сценарий 7. Нарушение целостности подземного участка газопровода → истечение
газа → рассеивание утечки.
Сценарий 8. Нарушение целостности подводного участка газопровода → истечение
газа → рассеивание утечки.
Массовая скорость истечения сжатого газа из резервуара
описывается
следующими соотношениями:
докритическое истечение
γ
/(γ
−1)
P
2
a
при
≥
P
γ
+1
V
1/2
2
/ γ
(
γ−1
)
/ γ
2γ
P
P
a
G
=
A
µP
ρ
×
1−
a
;
hol
V
V
γ
−1
P
P
V
V
сверхкритическое истечение
γ
/(γ
−1)
P
2
a
при
<
P
γ
+1
V
1/2
(
γ
+1
)/(
γ
−1
)
2
G
=
A
µP
ρ
γ
,
hol
V
V
γ
+1
где G - массовый расход, кг • с-1;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
30
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
43
Ра - атмосферное давление, Па;
РV - давление газа в резервуаре, Па;
γ - показатель адиабаты газа;
Ahol - площадь отверстия, м2;
µ - коэффициент истечения (0,6-0,8);
ρV - плотность газа в резервуаре при давлении РV, кг • м-3.
Для расчета количество выделившегося газа в результате возникновения
аварийных ситуаций принималось на газопроводах высокого давления, что не смотря на
то, что время срабатывания ПЗК (предохранительный запорный кран) составляет 1 с, а
верхний предел срабатывания клапана составляет 120 % от давления, поддерживаемого
регулятором давления, давление газа принималось постоянным в месте прокола в
течении 60 сек, в связи с достаточно большой длиной рассматриваемых газопроводов.
Методика расчета участвующей во взрыве массы вещества
Масса парогазовых веществ, участвующих во взрыве, определяется
произведением:
т' = тz,
где z- доля приведенной массы парогазовых веществ, участвующих во взрыве.
В общем случае для неорганизованных парогазовых облаков в незамкнутом
пространстве с большой массой горючих веществ доля участия во взрыве может
приниматься равной 0,1. В отдельных обоснованных случаях доля участия веществ во
взрыве может быть снижена, но не менее чем до 0,02.
Для оценки уровня воздействия взрыва может применяться тротиловый
эквивалент. Тротиловый эквивалент взрыва парогазовой среды WT(кг), определяемый по
условиям адекватности характера и степени разрушения при взрывах парогазовых
облаков, а также твердых и жидких химически нестабильных соединений рассчитывается
по формулам:
для парогазовых сред
0,4 q'
W
=
zm,
т
,
q
т
где 0,4 - доля энергии взрыва парогазовой среды, затрачиваемая
непосредственно на формирование ударной волны;
0,9
- доля энергии взрыва тринитротолуола
(ТНТ), затрачиваемая
непосредственно на формирование ударной волны;
q’ - удельная теплота сгорания парогазовой среды, кДж/кг;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
31
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
44
qт - удельная энергия взрыва ТНТ, кДж/кг;
для твердых и жидких химически нестабильных соединений
q
W =
k W ,
т
k
q
т
где Wk - масса твердых и жидких химически нестабильных соединений;
qk - удельная энергия взрыва твердых и жидких химически нестабильных
соединений.
Методика оценки действия поражающих факторов при факельном горении газа
При факельном горении наиболее опасным является начальный момент истечения
и горения факела, когда расход газа и размер факела максимальны и у попавших в
опасную зону людей нет времени, чтобы его покинуть. Поэтому при авариях,
сопровождающихся факельным горением, расстояние действия поражающих факторов
во многом определяется длиной факела (дальностью огневого воздействия).
Длина LF и диаметр dF - факела углеводородных газов вычисляют по формулам:
LF = kG0,4;
,
d
, kG
F =
где LF, dF - длина и максимальный диаметр факела, м;
G - расход газа, кг • с-1;
k = 12,3 - коэффициент пропорциональности.
Размеры факела принимаются независимыми от направления истечения газа.
Методика оценки аварийных взрывов топливно-воздушных смесей
Методика расчета характеристик взрыва топливно-воздушной смеси в открытом
пространстве.
При взрыве топливно-воздушной смеси (ТВС) различают две зоны действия:
детонационной волны
- в пределах облака ТВС и воздушной ударной волны за
пределами облака ТВС.
Избыточное давление воздушной ударной волны
∆Ρ , кПа, развиваемое при
сгорании топливно-воздушных смесей, рассчитывают по формуле:
∆P, кПа = Р0(0,8mпр0,33/r+3mпр0,66/r2+5mпр/r3),
где P0 - атмосферное давление, кПа (101 КПа);
r - расстояние от геометрического центра топливно-воздушного облака, м;
mпр - приведенная масса газа или пара, кг, рассчитанная по формуле:
Q
mпр= сг mгz,
Q
0
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
32
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
45
где Qсг - удельная теплота сгорания газа, Дж/кг;
Qо - константа, равная 4,52× 106 Дж/кг;
mг - масса опасных веществ, участвующих в аварии, кг;
z - коэффициент участия (z = 0,3 для резервуаров, z = 0,1 - для неорганизованных
парогазовых облаков в незамкнутом пространстве с большой массой горючих веществ).
Импульс волны давления I, Па× с рассчитывается по формуле:
I=123mпр0,66/r.
Размер зоны поражения ударной волной человека определен по перепаду
давления во фронте ударной волны при бесконечно большой длительности импульса.
Поражение людей определяется, исходя из следующих данных:
•
70 кПа - вероятность смертельного поражения 50%;
•
28 кПа - вероятность смертельного поражения 10%;
•
14 кПа - вероятность смертельного поражения 5 %.
Зоной разрушения считается площадь с границами, определяемыми радиусами R,
центром которой является рассматриваемый технологический блок или наиболее
вероятное место разгерметизации технологической системы. Границы каждой зоны
характеризуются значениями избыточных давлений по фронту ударной волны ∆P и
соответственно безразмерным коэффициентом К. Классификация зон разрушения
приводится в таблице 3.4.1.
Таблица 3.4.1 Классификация зон разрушения
Класс зоны разрушения
К
∆Р, кПа
1
3,8
≥ 100
2
5,6
70
3
9,6
28
4
28
14
5
56
≤ 2
Методика расчета вероятных зон и последствия действия поражающих факторов
Вероятностные критерии задают вероятность поражения людей и/или зданий и
сооружений на основе использования значения предварительно рассчитываемой пробит-
функции.
Пробит - функция (Рг) в общем виде задается следующей формулой:
Рг = а + blnS,
где: а и b - константы, зависящие от степени поражения и вида объекта;
S- интенсивность воздействующего фактора.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
33
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
46
По значению пробит - функции определялась условная вероятность поражения
человека или степень разрушения зданий и сооружений.
Индивидуальный риск для территории расположения газопровода:
R= Rвзрыва+Rгорен. факела
Расчет вероятных зон действия поражающих факторов проводился по «Методике
оценки риска чрезвычайных ситуаций»
В таблице 3.4.2 приведены результаты расчетов вероятности разгерметизации и
количества выделившегося газа при полном разрыве
Таблица 3.4.2 Вероятности разгерметизации и количества выделившегося газа
Вероятнос
Вероятнос
Вероятно
Количеств
ть
ть
сть
Вероятнос
о газа
разгермети
реализаци
реализац
ть
выделивш
зации для
и сценария
ии
разгермет
егося при
участка с
с
сценария
Участок газопровода
изации
наиболее
полным
мгновенны
с
газопровод
неблагопр
разрушени
м
задержко
а на
иятном
ем
воспламен
й и
участке
сценарии,
газопровод
ением
взрывом
т
а
(факел)
Газопровод
протяженностью
0,000671
0,2891E-06
0,5613E-07
1,5818Е-05
0,11
5,2752 км
В таблице 3.4.3 приведены результаты расчета при реализации сценария с
мгновенным воспламенением (факел) газа при полном разрушении газопровода.
Таблица
3.4.3 Результаты расчета при реализации сценария с мгновенным
воспламенением (факел) газа при полном разрушении газопроводов
Высота
Диаметр
факела в
факела в
Величи
Вероятность
Условные
случае
случае
на
реализации
вероятнос
полного
полного
пробит
сценария с
Участок газопровода
ти
разрушени
разруше
-
мгновенным
поражения
я
ния
функци
воспламенен
человека
газопрово
газопров
и
ием (факел)
да, м
ода, м
Газопровод
34,32
3,64
3,12
0,15
0,5613E-07
протяженностью 5,2752 км
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
34
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
47
Величины пробит-функции/условные вероятности поражения человека при
реализации сценария с задержкой и взрывом при полном разрушении газопровода:
Расстояние от газопровода, м
Вероятн
ость
реализа
Участок газопровода
1
2
3
4
5
6
7
8
ции
сценари
я
Величина пробит -функции/ Условные вероятности поражения человека
Газопровод
1,2
2,44/0,
2,05/0,
1,73/0
1,44/0,
0,7381E
протяженностью
4,51/1
3,55/1
2,87/1
1/0,
93
5
,35
12
-05
5,2752 км
01
В таблице 3.4.4 приведены данные расчета величины индивидуального риска
поражения человека при полном разрушении газопроводов
Таблица
3.4.4 Величины индивидуального риска поражения человека при
полномразрушении газопровода
Расстояние от газопровода, м
Участок
1
2
3
4
5
6
7
8
газопровода»
Величина индивидуального риска для газопровода
Газопровод
2,0477
2,0477
2,04
2,0477
2,04
1,5818E-05
0,9355
1,7137E-
5,2752
E-05
E-05
77E-
E-05
77E-
E-06
07
км
05
05
Таблица 3.4.5 Зона действия ударной воздушной волны
Диаметр
Зона полных
Зона тяжелых
Зона средних
Зона слабых
газопровода, мм
разрушений, м
разрушений, м
разрушений, м
разрушений, м
225 мм
0
16
24
83
Воздействие воздушной ударной волны на здания
(сооружения) при взрыве
характеризуется избыточным давлением во фронте ударной волны.
В качестве показателей последствий воздействия воздушной ударной волны на
окружающую застройку принимаются степени разрушения зданий и сооружений.
Характеристика степеней разрушения зданий и сооружений приведена в таблице 3.4.6.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
35
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
48
Таблица 3.4.6
Степень разрушения
Характеристика разрушения
зданий (сооружений)
Разрушение оконных и дверных заполнений и перегородок.
Подвалы и нижние этажи полностью сохраняются и
Слабая
пригодны для временного использования после уборки
мусора и заделки проемов.
Разрушение главным образом второстепенных элем (крыш,
перегородок, оконных и дверных заполнений), перекрытия, как
Средняя
правило, не обрушаются. Часть помещений годна для
использования после расчистки от обломков и ведения ремонта
Разрушение части стен и перекрытий верхних этажей,
образование трещин в стенах, деформация перекрытий ни»
Сильная
этажей;
возможно
ограниченное
использование
сохранившихся подвалов после расчистки входов
Разрушение и обрушение всех элементов зданий и сооружений
Полная
(включая подвалы)
Под критериями поражения человека понимаются количественные оценки (числовые
значения характеристик) полей поражающих факторов, соответствующие определенным
биологическим эффектам (смерть, механические травмы, ожоги ит. д.).
Пораженный в чрезвычайной ситуации - человек, заболевший, травмированный или
раненный в результате поражающего воздействия источника чрезвычайной ситуации.
Вероятность гибели человека при тепловом поражении зависит от степени
полученных ожогов и размеров обожженной площади, возраста и др.
При воздействии источника теплового излучения на человека повреждаются кожный
покров и более глубокие ткани.
Степень повреждения кожи источником теплового поражения характеризуется
степенью ожога кожи. Обычно различают четыре степени ожога:
- I степень - поверхностное поражение кожи, не представляющее опасности
- II степень - образование пузырей, наполненных жидкостью, требуется специальное
лечение;
- III степень - поражение дермы, некроз всех слоев кожи,
- IV степень - поражение не только кожи, но и более глубоких тканей.
Поражение значительной части тела ожогами III и IV степени может привести к
летальному исходу.
Воздействие на человека воздушной ударной волны характеризуется избыточным
давлением во фронте ударной волны.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
36
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
49
Оценка воздействия воздушных ударных волн произведена с учетом прямого
(первичного) поражения.
Прямое первичное поражающее воздействие воздушных ударных волн связано с
изменением давления в окружающей среде в результате прихода взрывной волны.
Непосредственное воздействие на тело человека избыточного давления взрывной
волны порождает инерционные нагрузки, воспринимаемые внутренними органами человека,
а также перемещает его в пространстве, вызывая поражение в результате соударения со
всякими преградами.
Наиболее уязвимыми местами при непосредственном воздействии взрывной волны
являются у человека органы слуха и дыхания.
3.4.2 Определение зон действия основных поражающих факторов при
авариях на рядом расположенных ПОО
Потенциально опасный объект в районе проектируемого объекта - автодорога
муниципального значения V категории.
3.4.2.1Аварии, связанные с аварийными разливами АХОВ, ЛВЖ и СУГ из
контейнеров на автомобильном транспорте
Пересечение с автомобильными дорогами выполнено в защитном футляре.
Авария, связанная с аварийным разливом аммиака на автомобильном
транспорте
Причиной аварии с АХОВ могут быть:
-
разрушение контейнера от взрыва, переполнения, нагрева сжиженного
АХОВ;
-
разрушение оболочки контейнера из-за неисправности;
-
пробой корпуса контейнера при столкновении;
-
нарушение герметичности из-за несовершенства конструкции и неисправно-
сти арматуры.
Разлив АХОВ сопровождается образованием зон разлива АХОВ и образованием зон
опасных концентраций АХОВ в атмосферном воздухе.
Расчеты выполнены согласно «Методике прогнозирования масштабов заражения
сильнодействующими ядовитыми веществами при авариях (разрушениях) на химически
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
37
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
50
опасных объектах и транспорте» (РД 52.04.253-90) Москва 1990 г.
Исходные данные для расчета аварий на автомобильном транспорте приведены в
таблице 3.4.7.
Таблица 3.4.7
Наименование
Обозн.
Автоконтейнер
1
2
3
Объект разрушения: контейнер
Объем контейнера, м3
Vцист
8
Степень заполнения контейнера, %
Vзап
85
Наименование вещества:
Аммиак (под давлен-
м)
Агрегатное состояние вещества на момент
Сжиженный газ
аварии:
Масса вещества, т
Q0
4,631
Плотность вещества, т/м3
Р1
0,681
Вид разлива вещества после аварии:
Свободный разлив
Толщина слоя жидкости при разливе, м
Н
0,05
Скорость ветра на высоте 10 м, м/сек
VВЕТ
1
Температура кипения вещества, град. С
ТКИП
минус 33,42
Температура воздуха, град. С
ТВОЗ
20
Вертикальная устойчивость воздуха:
Инверсия
Время с начала аварии, ч.
ТАВ
0,5
Расстояние от места аварии до объекта, км
RОБ
0,05
Атмосферное давление, кПа
РАТМ
101
Коэфф., зависящий от условий хранения
К1
0,18
исходного вещества
Коэфф., зависящий от физико-химических
К2
0,025
свойств вещества
Коэфф., отношение пороговойтоксодозы хлора к
К3
0,04
п.т. вещества
Коэфф., учитывающий скорость ветра
К4
1
Коэфф., учитывающий степень вертикальной
К5
1
устойчивости воздуха
Коэфф., учитывающий температуру воздуха (для
К71
1
первичного облака)
Коэфф., учитывающий температуру воздуха (для
К72
1
вторичного облака)
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
38
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
51
Результаты расчета приведены в таблице 3.4.8
Таблица 3.4.8
Наимено
Ед.
вание
изм.
Наименование параметров
вещества
Аммиак
0,033
т
Эквивалентное количество вещества в первичном облаке
1,362
ч
Время испарения АХОВ
0,112
т
Эквивалентное количество вещества во вторичном облаке
0,65
км
Глубина заражения для первичного облака АХОВ
2,12
Глубина заражения для вторичного облака АХОВ
км
2,445
Полная глубина заражения
км
2,5
Предельно возможная глубина переноса воздушных масс
км
2,445
Окончательная расчетная глубина зоны заражения
км
180
град
Угловые размеры зоны возможного заражения АХОВ
5
км/ч
Скорость переноса переднего фронта зараженного воздуха
Авария, связанная с аварийным разливом хлора на автомобильном
транспорте
Расчеты выполнены согласно «Методике прогнозирования масштабов заражения
сильнодействующими ядовитыми веществами при авариях (разрушениях) на химически
опасных объектах и транспорте» (РД 52.04.253-90) Москва 1990 г.
Исходные данные для расчета аварий на автомобильном транспорте приведены в
таблице 3.4.9.
Таблица 3.4.9
Наименование
Обозн.
Автоконтейнер
1
2
3
Объект разрушения: контейнер
Объем контейнера, м3
Vконт
1
Степень заполнения контейнера, %
Vзап
85
Наименование вещества:
Хлор
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
39
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
52
Агрегатное состояние вещества на момент аварии:
Сжиженный газ
Масса вещества, т
Q0
1,553
Плотность вещества, т/м3
Р1
1,553
Вид разлива вещества после аварии:
Свободный разлив
Толщина слоя жидкости при разливе, м
Н
0,05
Скорость ветра на высоте 10 м, м/сек
VВЕТ
1
Температура кипения вещества, град. С
ТКИП
минус 34,1
Температура воздуха, град. С
ТВОЗ
20
Вертикальная устойчивость воздуха:
Инверсия
Время с начала аварии, ч.
ТАВ
0,5
Расстояние от места аварии до объекта, км.:
RОБ
0,05
Атмосферное давление, кПа
РАТМ
101
Давление внутри объекта разрушения, кПа
РЦИС
1500
Коэфф., зависящий от условий хранения исходного
К1
0,18
вещества
Коэфф., зависящий от физико-химических свойств
К2
0,052
вещества
Коэфф., отношение пороговойтоксодозы хлора к
К3
1
п.т. вещества
Коэфф., учитывающий скорость ветра
К4
1
Коэфф., учитывающий степень вертикальной
К5
1
устойчивости воздуха
Коэфф., учитывающий температуру воздуха (для
К71
1
первичного облака)
Коэфф., учитывающий температуру воздуха (для
К72
1
вторичного облака)
Результаты расчета приведены в таблице 3.4.10
Таблица 3.4.10
Наимено
Ед.
вание
изм.
Наименование параметров
вещества
Хлор
0,168
т
Эквивалентное количество вещества в первичном облаке
0,894
ч
Время испарения АХОВ
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
40
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
53
1,424
т
Эквивалентное количество вещества во вторичном облаке
0,824
км
Глубина заражения для первичного облака АХОВ
2,556
Глубина заражения для вторичного облака АХОВ
км
2,968
Полная глубина заражения
км
64
Предельно возможная глубина переноса воздушных масс
км
2,968
Окончательная расчетная глубина зоны заражения
км
45
град
Угловые размеры зоны возможного заражения АХОВ
16
км/ч
Скорость переноса переднего фронта зараженного воздуха
Авария, связанная с аварийным проливом бензина из цистерны на
автомобильном транспорте
При аварии, связанной с разгерметизацией контейнера с ЛВЖ, сценарии ее
развития могут быть следующие:
- факельное горение жидкости, выходящей из пробоев и разрывов;
- пожар на месте разлива продукта;
- образование взрывоопасного облака с последующим взрывом ТВС.
Для расчета возможных масштабов аварии и оценки опасных зон поражения
примем вариант аварии с максимально возможными последствиями, развивающимися
по неблагоприятному сценарию - разлив (утечка) из контейнера ЛВЖ.
Авария сопровождается образованием зоны разлива
(последующая зона
пожара), зоны взрывоопасных концентраций с последующим взрывом ТВС, зоны
образования избыточного давления воздушной ударной волны и с образованием зоны
критических тепловых потоков при горении ЛВЖ на площади разлива.
Расчеты выполнены применительно
«Руководства по определению зон
воздействия опасных факторов аварий с сжиженными газами, горючими жидкостями и
аварийно химически опасными веществами на объектах железнодорожного транспорта»
Исходные данные для расчета аварий на автомобильном транспорте приведены в
таблице 3.4.11.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
41
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
54
Таблица 3.4.11
Обозн.
Авто-контейнер
Наименование
1
2
3
Объект разрушения:
контейнер
Объем контейнера, м3
Vконт
6,25
Степень заполнения контейнера, %
Vзап
85
Наименование вещества:
Бензин (дизтопливо)
Вид разрушения:
Полное разрушение
Уклон поверхности: Ровная поверхность (0-1%)
КУКЛ
5
Исходная масса вещества, т
МВЕЩ
4,25
Плотность жидкой фазы вещества, т/м3
Р1
0,8
Мольный объем, м3кМоль
VО
22,413
Молярная масса, кг/кМоль
ММ
95,3
Давление насыщенных паров, кПа
РН
23,5
Нижний концентрац. Предел распространения
СНКПР
1,06
пламени, % (об)
Удельная теплота сгорания, кДж/кг
QСГ
41600
Температура окружающей среды, град. С
t0
20
Время с начала аварии, сек.
ТАV
14400
Коэффициент, учитывающий скорость ветра и
NК
1
температуру
А-константа уравнения Антуана
А
4,99831
В-константа уравнения Антуана
В
664,976
С-константа уравнения Антуана
СА
221,695
Константа для приведенной массы паров ЛВЖ,
QО
4520
кДж/кг
Температура вспышки паров ЛВЖ, град. С
ТВСП
минус 36
Расстояние от очага пожара 1, м (при
LФ
1
пересечении)
Среднепов. плотность теплового излучения,
Еф
130
кВт/м2
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
42
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
55
Результаты расчета приведены в таблице 3.4.12
Таблица 3.4.12
Наименов
Ед.
ание
изм.
вещества
Наименование параметров
Бензин
(Дизтопливо)
0,168
м2
Площадь разлива всего объема жидкости
2,9
м
Радиус окружности разлива
7,11
м
Радиус зоны загазованности
2,96
м
Радиус зоны тяжелых поражений людей
43,65
Радиус зоны порога поражения людей
м
2,96
Радиус зоны полных разрушений при взрыве облака ТВС
м
4,36
Радиус зоны сильных разрушений при взрыве облака ТВС
м
7,48
Радиус зоны средних разрушений при взрыве облака ТВС
м
21,82
Радиус зоны умеренных разрушений при взрыве облака ТВС
м
43,65
Радиус зоны слабых разрушений при взрыве облака ТВС
м
5,82
Диаметр факела от пожара
м
Авария, связанная с аварийным истечением сжиженного газа при
разгерметизации контейнера на автомобильном транспорте
Расчет выполнен согласно «Сборнику методик по прогнозированию возможных
аварий, катастроф. Стихийных бедствий в РС ЧС (книга 2)», Москва 1994г.
При мгновенной разгерметизации контейнера масса вещества М в облаке
равняется полной массе СУГ, находящегося в контейнере. Масса СУГ (при максимально
допустимом наполнении контейнера емкостью 6,25 м3) равна 2 650кг.
Результаты расчета приведены в таблице 3.4.13
Таблица 3.4.13
Резина
Древесина
Кровля мягкая
Парусина
R, м
автомобильная
(Х1), м
(Х2), м
(Х3), м
(Х4), м
авто контейнер
35,1
67,3
72,3
81,7
102,2
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
43
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
56
3.5 Сведения о численности и размещении персонала проектируемого
объекта, объектов и/или организаций, населения на территориях, прилегающих к
проектируемому объекту, которые могут оказаться в зоне возможных
чрезвычайных ситуаций природного и техногенного характера
Обслуживающий персонал на проектируемом объекте не предусмотрен.
Аварийные работы выполняют бригады специальной газовой службы, выезжающие по
вызовам на места в специально оснащенных аварийных машинах.
Индивидуальный риск при обходе трассы газопровода бригадой линейных
обходчиков:
Рбр = к * Ч * Рг * Рмт,
(1)
Где к - количество человек в бригаде, к=2,
Ч - частота обхода объекта,
Рг - вероятность аварии на газопроводе,
Рмт - вероятность оказаться бригаде в определённой точке газопровода.
Согласно Федеральных норм и правил в области промышленной безопасности
«Правила безопасности сетей газораспределения и газопотребления» обход газопровода
должен производится не реже одного раза в 3 месяца, т.е.
Ч = 3/12*(1/3) = 0,083 год-1,
(2)
Вероятность аварии на газопроводе
Рг = Л * Lг / 1000= 2,1*10-4 *5,2 = 10,92* 10-3 1/год,
(3)
Л =0,21 - среднее значение интенсивности аварий в год на 1000 км [5],
Lг - длина проектируемого газопровода, км.
Вероятность оказаться бригаде при обходе в месте, где произошла
(должна
произойти) аварии на газопроводе
Рмт = 1/ Lг = 1/5275= 1,92*10-5 1/м ,
(4)
Здесь Lг в м.
Подставим значения выражений (2) - (4) в
(1) при составе бригады из двух
человек получим индивидуальный риск
Ри = 2*0,083*10,92*10-3*1,92*10-5= 3,48 * 10-8 чел./год.
Социальный риск 2,7*10-6 чел./год.
Социальный и индивидуальный риски лежат в пределах, регламентированных
ГОСТ Р 12.3.047-2012 (10-5 и 10-6 соответственно).
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
44
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
57
Полученные величины являются верхними значениями.
Таким образом, потери среди местного населения маловероятны, а действию
поражающих факторов будет подвержен только персонал газовой службы. С учетом того,
что технологический процесс не предусматривает постоянного наличия персонала на
проектируемом объекте, при обходе газопроводов, наибольшая смена состоит из 2
человек, при реализации рассматриваемого сценария безвозвратные потери персонала
могут составить -1 чел., санитарные 1 чел.
Проекцией зон воздействия данных поражающих факторов на земной поверхности
является круг с центром в месте инициирования взрыва (при возгорании с развитием
избыточного давления) или в месте воспламенения облака ГВС (при возникновении
огневого шара).
Жилые строения в зону воздействия поражающих факторов не попадают.
Авария на проектируемом газопроводе может привести к полному или частичному
невыполнению функционального назначения проектируемого объекта.
На время устранения аварии и её последствий газоснабжение с.Покровка, с.
Сосновка, с. Углезаводск будет нарушено или полностью прекращено.
3.6 Мероприятия, направленные на уменьшение риска чрезвычайных
ситуаций на проектируемом объекте
3.6.1 Решения по исключению разгерметизации оборудования и
предупреждению аварийных выбросов опасных веществ
В целях исключения разгерметизации газопроводов и узлов на проектируемом
объекте, предупреждения аварийных выбросов опасных веществ в окружающую среду,
проектом предусмотрены следующие мероприятия:
−
транспорт газа осуществляется по герметичной системе, которая исключает
выброс вредных веществ в окружающую среду;
−
газопровод выполнен из труб повышенной прочности;
−
арматура принята на давление, превышающее расчетное;
−
предусмотрена защита стальных участков газопровода от коррозии;
−
применяются отключающие устройства с антикоррозионным полимерным
покрытием;
−
предусмотрена молниезащита и заземление узлов отключающих устройств и
ГРП;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
45
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
58
−
для предотвращения несанкционированного доступа к отключающим
устройствам и ГРП выполнена установка ограждений;
−
в местах пересечения с железной и автомобильными дорогами прокладка
газопровода предусмотрена в защитном футляре;
−
трубы для систем газоснабжения должны иметь запись в сертификате о
гарантии того, что трубы выдержат испытательное давление, величина которого
соответствует требованиям стандартов или ТУ на трубы;
−
периодический осмотр трассы газопровода и отключающих устройств;
−
должны быть составлены дополнительные планы и графики осмотра
газопроводов после выявления деформации грунта и других явлений, которые могут
вызвать недопустимые напряжения в газопроводе;
−
используемое в проекте газовое оборудование и материалы
сертифицированы и имеют разрешение Ростехнадзора на применение;
−
обязательный контроль над качеством выполнения строительно-монтажных
работ;
−
применение при ремонтных работах инструмента, не допускающего искры
при ударе;
−
отключение газопроводов в аварийных ситуациях при помощи отключающих
устройств;
−
для подъезда к узлам отключающих устройств предусмотрены подъездные
пути или дорожки;
−
ремонт газопровода и арматуры производится только после его отключения
и сброса давления.
Эксплуатирующей организацией, в соответствии с РД 39-132-94, по окончании
строительства и ввода объекта в эксплуатацию, должен быть составлен регламент по
эксплуатации проектируемого объекта, согласованный с контролирующими
организациями и утвержденный в установленном порядке.
3.6.2 Решения, направленные на предупреждение развития аварий и
локализацию выбросов (сбросов) опасных веществ
Для предупреждения аварий на газопроводе проводится:
- контроль давления газа в газопроводе;
- проверка наличия влаги и конденсата в газопроводе и их удаление;
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
46
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
59
- установленные на газопроводе запорная арматура и компенсаторы подвергаются
ежегодному техническому обслуживанию, в случае необходимости - ремонту;
- контролируются условия производства работ на охранной зоне газопровода.
Для локализации возможных ЧС, связанных с выбросом природного газа, в данном
разделе приводятся мероприятия по оперативному мониторингу развития аварийных
ситуаций и план взаимодействия оперативных служб города по локализации возможных
ЧС, связанных с выбросом газа.
Описание и характеристики аварийно - диспетчерской службы
Вопросами ликвидации аварийных ситуаций, которые могут возникнуть на
проектируемых объектах, занимается аварийно-диспетчерская служба (АДС).
АДС ликвидирует аварии и утечки газа, возникающие на газопроводах и их
сооружениях, в жилых домах, учреждениях, коммунально-бытовых предприятиях, а также
поддерживает необходимый режим давления газа в городских газовых сетях.
Обязанности службы.
1. Поддерживать в газовых сетях заданный режим давления газа путем:
а) регулирования приема газа в городские газовые сети от поставщика
применительно к существующим средствам связи с диспетчером этого поставщика.
в) периодический контроль качества подачи газа потребителям по городским
телефонам.
г) включения, выключения и регулировки подачи газа буферным потребителям;
д) ведения по установленной форме ежесуточной отчетности по давлению и
расходу газа.
2. Ликвидировать аварии:
а) на газовых сетях и их сооружениях;
б) на газопроводах, запорной арматуре, газовых приборах и другом газовом
оборудовании жилых домов, учреждений и коммунально-бытовых потребителей.
3. Круглосуточно принимает заявки от населения, учреждений или организаций на
ликвидацию утечек газа. Заявки принимает центральный пункт
(ЦП) АДС в лице
ответственного ИТР (начальник смены, дежурный мастер, диспетчер).
Порядок работы.
1. АДС работает круглосуточно, без выходных и праздничных дней.
2. По всем извещениям об авариях, связанных с утечками газа из наружных и
внутренних газопроводов, оборудования ШРП, котельных и коммунально - бытовых
предприятий, а также по заявкам о запахе газа в подъездах и подвалах жилых домов к
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
47
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
60
месту аварии в течение 5 мин с момента получения заявки высылается аварийная
бригада на автомашине, оснащенной инструментом, материалами и приспособлениями,
согласно полному табелю оснащения аварийных машин.
План взаимодействия оперативных служб
При обнаружении утечки газа, отключающих устройств, средств защиты от падения
электропроводов, креплений и окраски газопроводов следует:
- линейному обходчику газовой службы оповестить дежурного аварийно
-
диспетчерской службы для локализации аварийной ситуации;
- местному населению оповестить дежурного аварийно - диспетчерской службы по
телефону 04.
Диспетчер аварийной службы докладывает начальнику смены или лицу, его
замещающему о характере аварийной ситуации. После анализа характера поломки
направляет к месту аварии бригаду для ремонта.
Проводит оповещение оперативных служб района строительства.
Организуется эвакуация людей, прекращается движение транспорта и проход
пешеходов, с обязательным извещением по системам оповещения.
3.6.3 Решения по обеспечению взрывопожаробезопасности
Минимальные противопожарные разрывы между рядом расположенными
сооружениями приняты в соответствии со СП 18.13330.2011.
В соответствии с нормами ВППБ 01-04-98 «Правила пожарной безопасности для
предприятий газовой промышленности» проектом первичные средства пожаротушения
для газопровода и ГРП не предусматриваются.
Перед началом земляных работ предусмотрено провести инструктаж
непосредственных исполнителей инструкции по ТБ, утвержденной главным инженером
строительной организации выполняющей работы.
При производстве работ по строительству объекта предусмотрено руководствоваться
соответствующими разделами
«Правил противопожарного режима в Российской
Федерации».
Территорию строительно-монтажных площадок предусмотрено регулярно очищать от
травы, листьев, мусора. Служебно-бытовые, складские помещения предусматривается
обеспечивать первичными средствами пожаротушения: огнетушителями, пожарными
рукавами, топорами, войлочными кошмами и т.п. (ППРФ № 390).
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
48
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
61
Автомашины и спецтехника укомплектовываются ручными огнетушителями типа
ОП или ОУ из расчета не менее двух на единицу техники.
На монтажных площадках отводятся специальные места для курения,
оборудованные урнами.
Промасленные, пропитанные дизельным топливом, бензином или другими ГЖ
обтирочный материал предусматривается собирать в металлические ящики с плотно
закрывающимися крышками.
По окончании смены тара с обтирочными материалами транспортируется на
специально отведенную площадку.
Покрытия монтажных площадок, в местах установки технологического
оборудования для исключения возможного загрязнения нефтепродуктами, выполняются
из сборных железобетонных плит по уплотненному грунтовому основанию.
ГСМ транспортируются в герметически закрытых емкостях (цистернах, бочках).
Масла со всех агрегатов собираются в емкости и отправляются на регенерацию.
При строительстве определяются места стоянок спецтехники
(аварийно-
спасательной, пожарной, санитарной) прибывающей для участия в локализации ЧС.
Специальной, дополнительной технической противопожарной системы проектом не
предусматривается.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
49
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
62
3.6.4 Сведения о наличии и характеристиках систем автоматического
регулирования, блокировок, сигнализации, а также безаварийной остановки
технологического процесса
Для безаварийной остановки технологического процесса, т.е. для отключения
газопровода, отключающие устройства запроектированы в точке врезки, на отводах, на
входе и выходе ГРПБ.
Остановка подачи газа производится вручную, путем закрытия задвижек
дежурными монтерами при возникновении ЧС. Время ручного закрытия задвижек от
нескольких минут до одного часа.
3.6.5 Решения по обеспечению противоаварийной устойчивости пунктов и
систем управления производственным процессом, безопасности находящегося в
нем персонала и возможности управления процессом при аварии
Проектируемый объект - не требует технических решений по обеспечению его
противоаварийной устойчивости. Эксплуатация проектируемого объекта будет
осуществляться службами ОАО
«Газпром газораспределение». Пункт управления
находится вне зоны поражающих факторов аварии.
3.6.6. Решения по предотвращению постороннего вмешательства в
деятельность объекта
Газопровод запроектирован подземно.
Установка отключающих устройств выполнена в надземном исполнении. Проектом
предусматривается ограждение отключающих устройств.
Для предотвращения постороннего вмешательства в деятельность газопровода
проектом предусматривается охранная зона по всей трассе газопровода.
Для обозначения газопровода предусмотрены опознавательные знаки, которые
устанавливаются на ориентирных столбиках или на постоянных ориентирах,
расположенных вблизи от газопровода:
-
на прямолинейных участках в пределах видимости, но не более чем 200 м на
территории населенного пункта и не более чем 500 м - вне территории населенного
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
50
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
63
пункта;
-
в углах поворота трассы;
-
в местах пересечения с коммуникациями, в т.ч. с транспортными;
-
на границах ННБ.
Опознавательные знаки (табличка-указатель) устанавливаются на ориентирных
столбиках или на постоянных ориентирах вблизи газопровода, как правило, справа по
ходу газа. В местах установки отключающей арматуры, принадлежащей газопроводу,
предусмотрена установка опознавательного знака (таблички-указателя) на ограждении.
На опознавательных знаках указывается расстояние от газопровода, глубина его
заложения и телефон аварийно-диспетчерской службы.
Кроме этого для определения местонахождения полиэтиленового газопровода
предусмотрена укладка сигнальной ленты.
Предотвращение постороннего вмешательства в деятельность объекта (система
физической защиты и охраны) обеспечивается путем наблюдения обходчиками. При
подозрении на постороннее вмешательство сообщается в местные органы МВД.
При обнаружении подозрительного предмета требуется принять следующие меры
предосторожности:
-
сообщить дежурному по РОВД;
-
эвакуировать в безопасную зону находящихся вблизи людей;
-
организовать оцепление и охрану участка местности с обнаруженным
подозрительным предметом до прибытия специальной группы (саперов);
-
не следует предмет вскрывать и подвергать механическому воздействию.
3.7 Предусмотренные проектной документацией мероприятия по контролю
радиационной, химической обстановки; обнаружению взрывоопасных
концентраций; обнаружению предметов, снаряженных химически опасными,
взрывоопасными и радиоактивными веществами; мониторингу стационарными
автоматизированными системами состояния систем инженерно-технического
обеспечения, строительных конструкций зданий
(сооружений) проектируемого
объекта,
мониторингу
технологических
процессов,
соответствующих
функциональному назначению зданий и сооружений, опасных природных
процессов и явлений
Система контроля радиационной и химической обстановки на проектируемом
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
51
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
64
объекте не предусмотрена.
Согласно требованиям нормативных документов, действующие наружные
газопроводы должны подвергаться периодическим обходам (не реже двух раз в месяц
бригадой в составе 1-2 человек), приборному техническому обследованию, диагностике
технического состояния, а также текущим и капитальным ремонтам с периодичностью,
установленной
«Правилами
безопасности
систем
газораспределения
и
газопотребления». Сведения о техническом обслуживании заносятся в журнал, а о
ремонте и капитальном ремонте - в паспорт газопровода.
Все мероприятия по контролю и ремонту газопроводов производятся
эксплуатирующей организацией.
На объекте строительства создание систем мониторинга опасных природных
процессов не предусмотрено. При возникновении прочих опасных природных явлениях
(сильный ветер, пыльные бури, экстремальные атмосферные осадки, град, морозы,
сильный гололед) предусматривается оповещение о чрезвычайных ситуациях через
оперативного дежурного управления по делам ГО и ЧС по сетям связи
(радио и
телевидение) и сигналам ГО.
3.8 Мероприятия по защите проектируемого объекта и персонала от
чрезвычайных ситуаций техногенного характера, вызванных авариями на рядом
расположенных объектах производственного назначения и линейных объектах
Потенциально опасный объект в районе проектируемого объекта - автодорога
муниципального значения V категории.
Переход газопроводом через автодорогу заключить в футляр.
Проектом предусмотрено:
- пересечение дороги под углом близким 900 относительно оси автомобильного пути;
- концы футляра выведены с каждой стороны на расстоянии не менее 50 м от
подошвы откоса насыпи;
- установка протекторной защиты стального футляра-размещение контрольно-
измерительных пунктов
(КИП, подключение кабельных выводов ЭХЗ к защищаемому
сооружению;
-
уплотнение и герметизация концов футляра пенополиуретаном типа
«Макрофлекс»;
- установка кранов со стационарными редукторами.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
52
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
65
Для предотвращения механических повреждений полиэтиленовых труб при их
протаскивании внутри защитного футляра применить центрирующие хомуты-кольца,
изготовленные из труб того же диаметра, длиной 0,5Д, путем разрезки их по образующей и
установки после нагрева на протягиваемую плеть на расстоянии 2-3м друг от друга и
закрепления на трубе липкой синтетической лентой.
Соединение стального газопровода с полиэтиленовым выполнить с использованием
неразъемного соединения «полиэтилен-сталь» «усиленного типа» по ТУ 2248-025-00203536-
96. Неразъемные соединения «полиэтилен-сталь» должны укладываться на основание из
песка (кроме пылеватого) длиной 1 м в каждую сторону от соединения высотой не менее 0,1
м и на всю глубину траншеи.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
53
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
66
3.9 Предусмотренные проектной документацией мероприятия по инженерной
защите проектируемого объекта от чрезвычайных ситуаций природного характера,
вызванных опасными природными процессами и явлениями
3.9.1 Оценка частоты и интенсивности проявлений опасных природных
процессов, а также категории их опасности
Согласно СНиП
22-01-95
«Геофизика природных воздействий» по оценке
сложности природных условий участок строительства относится к категории средних.
По совокупности факторов инженерно-геологических условий, определяющих
сложность изучения исследуемой территории и выполнение различного состава и
объемов изыскательских работ, участок изысканий относится ко II категории сложности
инженерно-геологических условий, согласно СП 11-105-97.
Из неблагоприятных физико-геологических процессов в пределах данного участка
трассы имеют место морозное пучение грунтов, эрозия, подтопление и сейсмическая
опасность района, а также воздействие экстремальных природно-климатических
процессов, а именно: тайфуны, циклоны, сильный дождь, сильный снег, удары молнии.
Характеристика поражающих факторов представлена в таблице 3.9.1.
Таблица
3.9.1
- Характеристика поражающих факторов от источников ЧС
природного характера
Источник ЧС
Характер воздействия поражающего фактора
1
2
Ветровая нагрузка, аэродинамическая нагрузка на
Сильный ветер
ограждающие конструкции
Экстремальные
атмосферные осадки
Затопление территории, подтопление фундаментов,
(сильный дождь, снегопад,
снеговая нагрузка, ветровая нагрузка, снежные заносы
ливень, метель)
Град
Ударная динамическая нагрузка
Гроза
Электрические заряды
Температурная деформация ограждающих
Морозы
конструкций, замораживание и разрыв коммуникаций
Сейсмичность
Деформация конструкций и разрыв коммуникаций
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
54
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
67
Мероприятия по инженерной защите газопровода и сооружений на нём от опасных
природных воздействий заключаются в соблюдении соответствующих требований
нормативно-технической документации. Газопровод прокладывается ниже глубины
промерзания грунтов.
3.9.2 Мероприятия по инженерной защите территории объекта, зданий и
сооружений от опасных природных процессов
В связи с тем, что трасса проектируемых газопроводов прокладывается в
сейсмическом районе (9 баллов), предусмотрены следующие мероприятия:
- толщина стенок труб не менее 3 мм для труб диаметром до 50 мм, 4 мм
диаметром свыше 50 мм;
- применение труб и соединительных деталей из ПЭ 100 c SDR не более 11 с
коэффициентом запаса прочности для полиэтиленовых труб не менее 3,3.
- сварные стыковые соединения проходят 100% контроль физическими методами;
- на врезке в проектируемый газопровод, в местах пересечения с другими
подземными коммуникациями, на углах поворота
90 градусов полиэтиленового
газопровода, в местах расположения неразъемных соединений «полиэтилен-сталь»
устанавливаются контрольные трубки.
Надземные газопроводы защищаются от атмосферной коррозии покрытием,
состоящим из
2-х слоев грунтовки и
2-х слоев эмали или лака. Все контактные
соединения выполнены сваркой и защищены от коррозии.
В проекте для участков подземного стального газопровода, футляров на выходе из
земли и контрольных трубок применяется
«весьма усиленная» изоляция
экструдированным полиэтиленом заводского изготовления.
Для уменьшения негативного воздействия сил морозного пучения вертикальные
участки газопровода (контрольные трубки, входы и выходы газопровода из земли и т.д.)
засыпать в радиусе
1 метра несмерзающим сыпучим грунтом
(песком средне,
крупнозернистым) на всю глубину траншеи.
При прохождении трассы подземного стального и полиэтиленового газопроводов
высокого давления в водонасыщенных грунтах с высоким (установившимся) уровнем
грунтовых вод для обеспечения проектного положения во избежание всплытия
необходимо предусмотреть балластировку.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
55
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
68
3.9.3 Мероприятия по молниезащите
Настоящим разделом проектной документации предусмотрен комплекс мер для
молниезащиты
и заземления
ГРПБ
(пунктов газорегуляторных блочных)
расположенных:
- ГРПБ с.Покровка ;
- ГРПБ с.Сосновка ;
- ГРПБ с.Углезаводск.
Согласно карте
климатического районирования для строительства
(СП
131.13330.2012) район работ находится в северной строительно-климатической зоне.
Молниезащита газорегуляторных пунктов выполнена в соответствии с СО-153-
34.21.122-2003
«Инструкция по устройству молниезащиты зданий, сооружений и
промышленных коммуникаций», и РД
34.21.122-87
«Инструкция по устройству
молниезащиты зданий и сооружений». Согласно письма управления по надзору в
электроэнергетике
№10-03-04/182
, от
01.12.2004, приложение П.28. разъяснения
Управления по надзору в электроэнергетике Ростехнадзора о совместном применении
"Инструкции по молниезащите зданий и сооружений" (РД 34.21.122-87) и "Инструкции по
молниезащите зданий, сооружений и промышленных коммуникаций" (СО 153-34.21.122-
2003) - "проектные организации вправе использовать при определении исходных данных
и при разработке защитных мероприятий положение любой из упомянутых инструкций
или их комбинацию."
Для всех ГРПБ предусмотрен II-ой уровень надежности защиты от прямых ударов
молнии (ПУМ). В соответствии с требованиями п. 6.5.14 СП 62.13330.2011 защищаемый
объект представляет опасность для непосредственного окружения, при размещении
такового в поселениях, его cледует относить к классу специальных объектов с
минимально допустимым уровнем надежности защиты от прямых ударов молнии (ПУМ)
0.999 (см. СО 153-34.21.122-2003).
Уровень защиты от прямых ударов молнии (ПУМ) для всех объектов принят в
проекте
равным
0,999
(специальные объекты представляющие опасность для
непосредственного окружения).
Молниезащита
выполнена установленными на объектах стержневыми
молниеприемниками. Расчет зон защиты молниеотводов произведен согласно СО 153-
34.21.122-2003 по формулам данной инструкции, для специальных объектов
представляющих опасность для непосредственного окружения, с допустимым уровнем
надежности защиты от прямых ударов молнии 0,999.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
56
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
69
Для защиты людей и технологического оборудования от прямых ударов
молнии, устанавливаются:
- ГРПБ с.Покровка два молниеотвода высотой по 25м.;
- ГРПБ с.Сосновка один молниеотвод высотой 26м.;
- ГРПБ с.Углезаводск один молниеотвод высотой 26м..
Молниеприемники установлены на удаленные от защищаемого объекта
молниеотводы (но не рассматриваемыей в качестве отдельно стоящих).
Для заземления предусматриваемых молниеотводов для каждого объекта
используется объединенное заземляющее устройство молниезащиты и защитного
заземления (повторного) электроснабжения ГРПБ (п. 1.7.55. ПУЭ).
Заводом изготовителем для каждого ГРПБ предусматриваются сбросные и
продувочные газопроводы от газового оборудования.
Сброс газа через продувочные газопроводы осуществляется во время
регламентных работ, которые производятся в период отсутствия грозовой деятельности.
Кратковременный сброс газа в атмосферу через сбросные газопроводы
допускается в исключительных случаях, п.6.5.10 актуализированной редакции СП
62.13330.2011*, п.8.3.11 ГОСТ Р
56019-2014, такой кратковременный сброс при
аварийной ситуации осуществляется в зону, обеспечивающую постоянное рассеивание
газа, п.5.23 СП 42-101-2003.
Высота молниеотводов рассчитана в соответствии с СО 153-34.21.122-2003, с
учетом
защиты зон (H = 2,5 м, R = 5 м, H = 5 м, R = 5) по п. 2.6. РД 34.21.122-87 над
сбросными свечами предохранительных сбросных клапанов (ПСК) ГРПБ.
Для защиты сооружений от вторичных воздействий молнии и заноса высокого
потенциала корпус и конструкции ГРПБ присоединяются к совмещенному
заземляющему устройству. Сопротивление заземляющих устройств молниезащиты
ограничено НТД значением не более 10 Ом, общее сопротивление совмещенного
заземляющего устройства повторного заземления и молниезащиты принято не более 4
Ом (по условиям работы оборудования).
Горизонтальный заземлитель
совмещенного заземляющего устройства
выполняется из стальной полосы сечением
4x40 мм по Р.9.307.89 Р 9.316-2006,
согласно п.542.2.1; табл.
54.1, ГОСТ Р
50571.5.54-2013, сталь принимается
горячеоцинкованной, с толщиной покрытия не менее 70 мкм.
Горизонтальный заземлитель проложен в земле на глубине 0.7 м, к этой полосе
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
57
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
70
приварены вертикальные заземлители, количество и длина этих заземлителей
определена расчетом исходя из данных ИГИ для каждого ГРПБ. Вертикальные
заземлители
(электроды) выполнены из стали прокатной угловой равнополочной
50x50x5мм по ГОСТ8509-86, длиной по 3-5 м каждый (исходя из расчетных данных),
согласно п.542.2.1; табл. 54.1, ГОСТ Р 50571.5.54-2013, сталь вертикальных электродов
также принимается горячеоцинкованной, с толщиной покрытия не менее 70 мкм.
Для защиты от вторичных проявлений молнии газопроводы на вводе в ГРПБ
соединяются со специальным болтом заземления ГРПБ, предусмотренным в
конструкции ГРПБ - болт присоединен к наружному контуру заземления.
Согласно
«Инструкции по устройству молниезащиты зданий, сооружений и
промышленых коммуникаций» СО
153-34.21.122-2003 ежегодно перед началом
грозового
сезона
должна проводиться проверка и осмотр всех устройств
молниезащиты и заземления. Во время грозы запрещаются операции по продувке
газопровода. Все соединения выполнить сваркой. Траншеи для заземлителей следует
засыпать однородным грунтом, не содержащим камней, щебня и строительного
мусора.
Согласно
«Правил охраны газораспределительных сетей» устанавливается
охранная зона вокруг газорегуляторных пунктов - в виде территории на расстоянии 10
метров от границ ограждения.
Все электромонтажные работы вести в соответствии с указаниями ПУЭ, СНиП
3.05.06-85 и другой действующей нормативно-технической документации. В
процессе
монтажа составить акт освидетельствования скрытых работ по устройству и монтажу
заземлителей и токоотводов недоступных для осмотра. Составить акты испытаний
устройств молниезащиты и защиты от вторичных проявлений молнии. Траншеи для
горизонтальных заземлителей должны заполняться однородным грунтом, не
содержащим щебень и строительный мусор.
Соединение частей заземлителя, а также соединение заземлителей с
заземляющими проводниками следует выполнять при помощи ручной электродуговой
сварки. Длина сварного шва должна быть не менее двукратной ширины проводников из
полосовой стали, высоту сварных швов для проводников из полосовой стали принимают
по толщине полосы. Сварные швы, расположенные в земле, следует покрывать
битумным лаком (п. 4.12. РД 34.21.122-87).
Во время грозы работы на устройствах молниезащиты и вблизи них не
производить.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
58
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
71
3.10 Решения по созданию и содержанию на проектируемом объекте запасов
материальных средств, предназначенных для ликвидации чрезвычайных ситуаций
и их последствий
Согласно Постановления Правительства РФ от 10 ноября 1996 года № 1340 на
проектируемом объекте должен быть создан объектовый размер материальных ресурсов
для ликвидации чрезвычайных ситуаций.
Аварийные запасы технических ресурсов и финансовые средства для ликвидации
аварий на проектируемом объекте создаются руководством эксплуатирующей
организацией. Финансирование системы предупреждения и ликвидации чрезвычайных
ситуаций предусматривается осуществлять из средств хозяйствующей организации.
Государственное страхование, денежные компенсации и льготы, установленные
законодательством и предоставляемые гражданам, пострадавшим вследствие ЧС или
участвовавших в их ликвидации, осуществляется за счет средств хозяйствующей
организации.
Размещение ресурсов для ликвидации чрезвычайных ситуаций (аварийный запас
труб, задвижек) составляющий
15% от потребности для капитального ремонта
оборудования газопровода предусматривается на базе ОАО
«Газпром
газораспределение».
3.11 Предусмотренные проектной документацией технические решения по
системам оповещения о чрезвычайных ситуациях
Система оповещения при возникновении чрезвычайной ситуации предусматривает
первичное оповещение лицом, обнаружившим аварию, аварийно-диспетчерской службы
(АДС) по телефону 04. Диспетчер АДС принимает заявку и инструктирует заявителя по
мерам безопасности на месте аварии и докладывает обстановку диспетчеру ОАО
«Газпром газораспределение». На объект выезжает аварийная машина,
поддерживающая постоянную связь с диспетчером АДС.
Аварийная бригада оценивает ситуацию на месте и информирует диспетчера о
необходимости привлечения дополнительных служб для ликвидации аварии (скорая
медицинская помощь, милиция, пожарные).
Для реализации функций объектовой системы оповещения ЧС используются:
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
59
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
72
- аппаратура и линии городской и районной телефонной связи, посыльные;
-- связь аварийной бригады с АДС осуществляется и постоянно поддерживается с
помощью мобильной радиосвязи, рация на спецмашине, в УКВ диапазоне частот 160-170
МГц с радиусом действия 50 км и 2 -7 км - носимая рация (возможно использование
сотовой связи). Настоящим проектом изменение действующей системы оповещения ЧС
на объекте не предусматривается.
Система оповещения обходчиков на трассе газопровода, при угрозе нападения по
сигналам ГО, организует эксплуатирующая организация с использованием
радиотелефонной связи.
В период строительства объекта, для оперативной передачи сообщений о
нештатных ситуациях и противоправных действиях в отношении охранников, персонала
или посетителей объекта рекомендуется устанавливать тревожные механические кнопки
или радиокнопки с выводом сигнала на ПНЦ или в дежурную часть ОВД.
3.12 Мероприятия по обеспечению противоаварийной устойчивости пунктов
и систем управления производственным процессом, обеспечению
гарантированной, устойчивой радиосвязи и проводной связи при чрезвычайных
ситуациях и их ликвидации
Специальные мероприятия по обеспечению противоаварийной устойчивости
пунктов и систем управления производственным процессом, безопасности находящегося
в нем персонала и возможности управления процессом при ЧС в проекте не
предусматриваются. Эксплуатация проектируемого объекта будет осуществляться
службами ОАО «Газпром газораспределение». Пункт управления в случае ЧС в зону
поражения не попадает.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
60
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
73
3.13 Мероприятия по обеспечению эвакуации населения
(персонала
проектируемого объекта) при чрезвычайных ситуациях природного и техногенного
характера, мероприятия по обеспечению беспрепятственного ввода и
передвижения на территории проектируемого объекта аварийно-спасательных сил
для ликвидации последствий чрезвычайных ситуаций
Препятствия, мешающие эвакуации людей, отсутствуют. При возникновении
чрезвычайной ситуации люди, попавшие в зону опасного воздействия поражающих
факторов источника ЧС, имеют возможность самостоятельно беспрепятственно покинуть
опасную зону. В случае возникновении локальной ЧС на проектируемом объекте:
- организуется эвакуация людей из района строительства,
- прекращается движение транспорта и проход пешеходов, с обязательным
извещением по системам оповещения.
Дорожно-постовая служба
(ДПС) организует беспрепятственный проезд
медицинской, пожарной службы и сил МЧС, путем регулирования движения по
автодорогам в районе возможного развития ЧС.
Пути эвакуации местного населения по существующим дорогам представлены
схема эвакуации населения с места аварии.
Передвижения на проектируемом объекте (газопроводе) сил и средств ликвидации
последствий аварий возможно по существующим авто- и грунтовым дорогам.
3.14 Страхование ответственности за причинение ущерба третьим лицам
Поскольку аварии на проектируемом газопроводе носят локальный характер, а
используемый природный газ не является токсичным, то ущерб третьим лицам в
основном будет слагаться из платы за выброс в атмосферу продуктов сгорания
природного газа, штрафа за уничтожение почвенно-растительного покрова, уничтожение
и/или повреждение участков лесных угодий, а также выплат за получение увечий и травм
физическим лицам.
Воздействие на почву и грунты будет проявляться в пределах котлована, вырытого
взрывом, а также в пределах сопредельного участка территории, где происходит
нарушение сложившейся структуры корневых систем. Плата за ущерб окружающей среде
будет стоять из компенсационных выплат за убытки собственников земли
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
61
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
74
,восстановление утраченных земель и платы за загрязнение атмосферы продуктами
сгорания.
Оценка возможного и порядок возмещения ущерба физическими юридическим лицам
осуществляется в соответствии с Гражданским кодексом РФ, КЗОТоми другими
правовыми и нормативными документами.
Для обеспечения выплат третьим лицам в случае наступления страхового случая
владелец проектируемого газопровода заключает с выбранной страховой компанией
«Договор страхования ответственности за причинение вреда при эксплуатации опасных
производственных объектов» перед началом эксплуатации.
3.15 Меры первой медицинской помощи пострадавшим при ЧС
При наличии пострадавших людей им оказывается первая
(доврачебная)
медицинская помощь. При ожогах обожженную поверхность следует перевязать, как
свежую рану: покрыть стерильным материалами из пакета или глаженой полотняной
тканью, сверху наложить вату, закрепить бинтом и направить пострадавшего в лечебное
учреждение. При этом не следует вскрывать пузыри и отдирать обгорелые и приставшие
куски одежды. Нельзя касаться руками обожженного участка кожи или смазывать его
мазями, маслами, вазелином или раствором. Нельзя также прикасаться руками к той
стороне перевязочного материала, которая будет наложена не посредственно на
поверхность ожога. При обширных тяжелых ожогах тела следует, не раздевая
пострадавшего укрыть его чистой простыней или одеялом и немедленно отправить в
лечебное учреждение. При ожогах глаз следует делать холодные примочки из раствора
борной кислоты
(половина чайной ложки кислоты на стакан воды) и немедленно
направить пострадавшего к врачу.
При легких и средних отравлениях немедленно вывести или вынести
пострадавшего из загазованной зоны, положить на спину, расстегнуть одежду для
облегчения дыхания и укрыть теплым покрывалом. Если пострадавший в сознании -
напоить горячим крепким чаем или кофе. Следить затем, чтобы пострадавший не уснул,
так как в состоянии сна уменьшается дыхание, а, следовательно, и поступление
кислорода в организм. Водить и сильно тормошить пострадавшего нельзя, так как
увеличение физической нагрузки может привести к смерти. Приостановке дыхания
пострадавшему необходимо на свежем воздухе немедленно делать искусственное
дыхание, очистить рот от рвотных масс и слизи, дать понюхать нашатырный спирт. Во
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
62
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
75
всех случаях отравления целесообразно давать вдыхать кислород из кислородной
подушки.
При переломах и вывихах пострадавшего следует положить в удобное и
неподвижное положение. При переломе и вывихе костей рук следует наложить шины или
подвесить руку на косынке к шее, а затем при бинтовать её к телу. При вывихе руки
между рукой и туловищем следует положить мягкий сверток из одежды, мешков и т.п. К
месту повреждения следует приложить холодный предмет. При переломах и вывихах
ноги на неё следует наложить шину, фанерную пластинку, палку, картон или другой
подобный предмет от подмышки до пятки. Шины следует накладывать, не перемещая
ногу. К месту повреждения следует приложить холодный предмет. При переломе и
вывихе ключицы следует положить в подмышечную впадину поврежденной стороны
небольшой комок ваты, марли или какой-нибудь материи, затем руку, согнутую в локте,
подвязать косынкой к шеи прибинтовать к туловищу в направлении от больной руки к
туловищу. К месту повреждения следует приложить холодный предмет. При переломе
позвоночника следует осторожно, не поднимая пострадавшего, подсунуть под него доску
или повернуть пострадавшего на живот лицом вниз и строго следить, чтобы при
поворачивании или поднимании пострадавшего туловище его не перегибалось. При
переломах ребер следует туго забинтовать грудь или стянуть её полотенцем во время
выдоха.
Если при падении наголову
(отброшен взрывной волной), человек потерял
сознание или появилось кровотечение из ушей или рта, следует прикладывать к голове
холодные предметы.
При ушибах следует приложить к месту ушиба ткань, смоченную холодной водой,
снег, лед и плотно забинтовать ушибленное место. При отсутствии ранения кожи
смазывать ее йодом не следует. При ушибах живота, наличии обморочного состояния,
резкой бледнотой лица и сильных болей следует немедленно вызвать скорую помощь
для направления пострадавшего в больницу.
При ранении осколками разорвавшейся трубы, арматуры или другими предметами
следует помнить, что всякая рана может легко загрязниться микробами, находящимися
на ранящем предмете, на коже пострадавшего. А также в пыли, земле, на руках
оказывающего помощь и на грязном перевязочном материале.
Поэтому нельзя:
- промывать рану водой или даже каким-либо лекарственным веществом, засыпать
порошками смазывать мазями, так как это препятствует её заживлению,
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
63
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
76
- убирать из раны песок, землю, камешки и т.п. Нужно осторожно снять грязь вокруг
раны, очищая кожу, чтобы не загрязнять рану, очищенный участок вокруг раны нужно
смазать настойкой йода перед наложением повязки;
- удалять из раны сгустки крови, инородные тела, так как это может вызвать
сильное кровотечение;
- заматывать рану изоляционной лентой или накладывать на рану паутину во
избежание заражения столбняком.
Для оказания первой помощи при ранении необходимо вскрыть имеющийся в
аптечке индивидуальный пакет в соответствии с инструкцией, напечатанной на обертке.
Если индивидуального пакета нет - применять чистые тряпки.
Если пострадавший не дышит, следует производить искусственное дыхание. Перед
началом быстро расстегнуть пострадавшему ворот, развязать галстук, освободить рот от
слизи, раскрыть рот пострадавшему. Наиболее эффективным способом является метод
«изо рта в рот».
При остановке сердца необходимо попытаться сделать наружный массаж сердца.
Комплекс мероприятий из искусственного дыхания и наружного массажа сердца
называется реанимацией. Для проведения реанимационных мероприятий пострадавшего
необходимо уложить на ровное твердое основание (ни каких валиков под шею и голову).
При реанимации необходимо производить
15 надавливаний на грудину.
Продолжительность надавливания не более 0,5 секунды, интервал между отдельными
надавливаниями 0,5 секунды. За одну минуту следует сделать не менее 60 надавливаний
и
12 вдуваний. Если сердечная деятельность или самостоятельное дыхание не
восстанавливаются, но реанимационные мероприятия эффективны, то их можно
прекратить только при передаче пострадавшего в руки медицинского работника.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
64
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
77
ПЕРЕЧЕНЬ ИСПОЛЬЗУЕМЫХ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ
АСДНР - аварийно-спасательные и другие неотложные работы
АТС - автоматическая телефонная станция
АХОВ - аварийные химически опасные вещества
ГО - гражданская оборона
ГПС - Государственная противопожарная служба
ГСМ - горюче-смазочные материалы
ЗВХЗ - зона возможного химического заражения
ЗПУ - запасный пункт управления
ЗС - защитные сооружения
КЧС - комиссия по чрезвычайной ситуации
ЛСО - локальная система оповещения
МР - мобилизационный резерв
МТС - материально-технические средства
НРС - наибольшая работающая смена
ОВ - опасные вещества
ОВТ - отбой воздушной тревоги
ОТП - отделение пожаротушения
ОЭ - объект экономики (предприятие, объединение, учреждение или организация
сфера материального производства или непроизводственной сферы хозяйства,
расположенное на единой площадке)
ПМ - первоочередные мероприятия
ПРУ - противорадиационное укрытие
ПРЗ - противорадиационная защита
ПРХ - противохимическая защита
ПСС - поисково-спасательная служба
ПСО - поисково-спасательный отряд
ПУ - пункт управления
РВ - радиоактивные вещества
РПСО - региональный поисково-спасательный отряд
РС - руководящий состав
РСУ - ремонтно-строительное управление
РСЧС - Единая Государственная система по предупреждению и
ликвидации
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
65
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
78
чрезвычайных ситуаций
РЦ
- региональный центр по делам гражданской обороны, чрезвычайным
ситуациям и ликвидации последствий стихийных бедствий
СГ - спасательная группа
СИЗ - средства индивидуальной защиты
СОП - санитарно-обмывочный пункт
ССП - современные средства поражения
СЭС - санитарно-эпидемиологическая станция
УГОЧС
- органы специально уполномоченные решать задачи гражданской
обороны, предупреждения и ликвидации чрезвычайных ситуаций республик, краев,
областей.
ЦДП - центральный диспетчерский пункт
ЦПСООР - Центр по проведению спасательных операций особого риска
ЧС - чрезвычайная ситуация.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
66
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
79
Основные термины и обозначения
Аварийно химически опасное вещество: Токсичное, высокотоксичное вещество или
вещество, представляющее опасность для окружающей среды, определяемое в
соответствии с законодательством Российской Федерации о промышленной
безопасности и применяемое в промышленности и (или) сельском хозяйстве.
Анализ риска чрезвычайной ситуации:Процесс идентификации опасностей
поражающих факторов чрезвычайной ситуации и оценки риска чрезвычайной ситуации,
используемый для определения вероятности чрезвычайной ситуации и тяжести ее
последствий.
Вторичные поражающие факторы: Явления и процессы, которые возникают в
результате применения по объекту защиты ядерного, химического, биологического и
другого оружия.
Дежурный и линейный персонал организаций:Персонал (рабочие и служащие)
предприятий, учреждений и организаций, которые располагаются в зонах возможных
сильных разрушений и обеспечивают жизнедеятельность городов, отнесенных к группам
по гражданской обороне.
Допустимый риск чрезвычайной ситуации:Риск чрезвычайной ситуации, уровень
которого допустим и обоснован исходя из социально-экономических условий.
Загородная безопасная зона:Территория в пределах субъекта Российской
Федерации, расположенная вне зон возможных разрушений, возможного опасного
радиоактивного загрязнения, возможного химического заражения и возможного
катастрофического затопления, и подготовленная для жизнеобеспечения местного и
эвакуированного населения, а также для размещения и хранения материальных и
культурных ценностей.
Защитное сооружение гражданской обороны: Сооружение, предназначенное для
укрытия людей, техники и имущества от опасностей, возникающих при ведении военных
действий или вследствие этих действий, а также от чрезвычайных ситуаций природного и
техногенного характера.
Зона возможного затопления: Территория, которая может быть покрыта водой в
результате повреждения или разрушения гидротехнических сооружений.
Зона возможного катастрофического затопления: Зона возможного затопления, в
которой ожидаются или вероятны гибель людей, повреждение или уничтожение
имущества физических и юридических лиц, государственного и муниципального
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
67
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
80
имущества.
Зона возможного образования завалов: Часть территории зоны возможных
разрушений, включающая участки расположения зданий, строений и сооружений с
прилегающей к ним территорией, на которой возможно образование завалов из
обрушающихся конструкций этих зданий и сооружений.
Зона возможного опасного радиоактивного загрязнения:Часть территории зоны
возможного радиоактивного загрязнения, в пределах которой возможно превышение
установленного законодательством Российской Федерации о радиационной безопасности
верхнего критического значения доз облучения населения.
Зона возможного радиоактивного загрязнения: Территория или акватория, на
которой возможно загрязнение объектов защиты радиоактивными веществами,
приводящее к превышению установленных законодательством Российской Федерации о
радиационной безопасности пределов доз облучения населения.
Зона возможных разрушений:Территория, на которой возможно возникновение
избыточного давления во фронте воздушной ударной волны, равного 10 килопаскалям
(0,1 килограмм силы на квадратный сантиметр) и более, вызывающего разрушение
зданий, строений, сооружений и коммуникаций.
Зона возможных сильных разрушений: Часть территории зоны возможных
разрушений, на которой возможно возникновение избыточного давления во фронте
воздушной ударной волны, равного 30 килопаскалям (0,3 килограмм силы на квадратный
сантиметр) и более.
Зона возможных слабых разрушений: Территория, заключенная между границами
зоны возможных сильных разрушений и зоны возможных разрушений.
Зона возможного химического заражения: Территория, в пределах которой в
результате повреждения или разрушения емкостей (технологического оборудования) с
аварийно химически опасными веществами возможно распространение этих веществ в
концентрациях или количествах, создающих угрозу для жизни и здоровья людей.
Зона световой маскировки:Территория между государственной границей и
рубежом, расположенным на удалении до 600 километров от государственной границы.
Индивидуальный риск гибели человека в чрезвычайной ситуации (индивидуальный
риск чрезвычайной ситуации):Вероятность гибели за год определенного человека в
результате воздействия всей совокупности поражающих факторов чрезвычайной
ситуации.
Мероприятия по гражданской обороне, мероприятия по предупреждению
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
68
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
81
чрезвычайных ситуаций природного и техногенного характера: Совокупность проектных
решений, реализуемых при строительстве и направленных на защиту жизни и здоровья
граждан, имущества физических и юридических лиц, государственного и муниципального
имущества от опасностей, возникающих при ведении военных действий или вследствие
этих действий, а также при чрезвычайных ситуациях природного и техногенного
характера.
Критически важные объекты:Объекты, нарушение или прекращение
функционирования которых приводит к потере управления экономикой Российской
Федерации, субъекта Российской Федерации или муниципального образования, либо
существенному снижению безопасности жизнедеятельности населения, проживающего
на этих территориях, на длительный период.
Наибольшая работающая смена:Максимальная по численности работающая смена
организации, продолжающей свою деятельность в военное время.
Опасные техногенные происшествия:Аварии на зданиях, сооружениях как
производственного, так и непроизводственного назначения или на транспорте, пожары,
неконтролируемые пожары, взрывы, высвобождение различных видов энергии и (или)
выбросы в окружающую среду радиоактивных веществ, материалов или опасных
химических веществ.
Организации, отнесенные к категориям по гражданской обороне:Организации,
имеющие мобилизационное задание (заказ) и (или) представляющие высокую степень
потенциальной опасности возникновения чрезвычайных ситуаций в военное и мирное
время и (или) представляющие уникальную культурную ценность.
Оценка риска:Процесс совместной оценки возможности и тяжести причинения
вреда жизни или здоровью людей, имуществу физических или юридических лиц,
государственному или муниципальному имуществу, окружающей среде, жизни или
здоровью животных и растений при возникновении чрезвычайной ситуации.
Поражающий фактор источника чрезвычайной ситуации техногенного характера
(поражающий фактор чрезвычайной ситуации техногенного характера):Составляющая
опасного техногенного происшествия, характеризуемая физическими и химическими
действиями или проявлениями, которые определяются или выражаются
соответствующими параметрами.
Поражающий фактор источника чрезвычайной ситуации природного характера
(поражающий фактор чрезвычайной ситуации природного характера):Составляющая
опасного природного явления или процесса, характеризуемая физическими и
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
69
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
82
химическими действиями или проявлениями, которые определяются или выражаются
соответствующими параметрами.
Поражающие факторы современных средств поражения:Явления и процессы,
возникающие при ведении военных действий или вследствие этих действий и
оказывающие негативное влияние на жизнь и здоровье граждан, имущество физических и
юридических лиц, государственное и муниципальное имущество.
Потенциально опасные объекты:Совокупность зданий, строений, сооружений,
машин, оборудования и технических средств, расположенных на определяемых в
соответствии с законодательством Российской Федерации объектах использования
атомной энергии
(в том числе ядерных установках, пунктах хранения ядерных
материалов, радиоактивных веществ и радиоактивных отходов), опасных
производственных, особо опасных, технически сложных, уникальных объектах и
гидротехнических сооружениях, аварии на которых могут привести к чрезвычайным
ситуациям.
Приграничная
зона:Часть
приграничной
территории,
установленной
законодательством Российской Федерации, расположенная между государственной
границей и рубежом, удаленным на 250 километров от государственной границы.
Противорадиационное укрытие:Защитное сооружение гражданской обороны,
обеспечивающее защиту людей от воздействия ионизирующих излучений при
радиоактивном заражении
(загрязнении) местности и допускающее непрерывное
пребывание в них укрываемых в течение нормативного времени.
Риск чрезвычайной ситуации:Вероятность причинения вреда жизни или здоровью
людей, имуществу физических или юридических лиц, государственному или
муниципальному имуществу, окружающей среде, жизни или здоровью животных и
растений при возникновении чрезвычайной ситуации с учетом тяжести этого вреда.
Санитарно-обмывочный пункт:Комплекс помещений, предназначенных для смены
одежды и обуви, санитарной обработки людей, контроля радиоактивного загрязнения
кожных покровов, средств индивидуальной защиты, специальной и личной одежды
людей.
Система оповещения:Организационно-техническое объединение сил, средств
связи и оповещения, сетей вещания, каналов сети связи общего пользования,
обеспечивающих доведение информации и сигналов оповещения до органов
управления, сил единой государственной системы предупреждения и ликвидации
чрезвычайных ситуаций и населения.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
70
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
83
Структурированная система мониторинга и управления инженерными системами
зданий и сооружений:Построенная на базе программно-технических средств система,
предназначенная для осуществления мониторинга технологических процессов и
процессов обеспечения функционирования оборудования непосредственно на
потенциально - опасных объектах, в зданиях и сооружениях и передачи информации об
их состоянии по каналам связи в дежурно-диспетчерские службы этих объектов для
последующей обработки с целью оценки, предупреждения и ликвидации последствий
дестабилизирующих факторов в реальном времени, а также для передачи информации о
прогнозе и факте возникновения чрезвычайных ситуаций, в т.ч. вызванных
террористическими актами, в единые дежурно-диспетчерские службы.
Социальный риск гибели людей в чрезвычайной ситуации
(социальный риск
чрезвычайной ситуации):Вероятность гибели за год одновременно более чем десяти
человек в результате всей совокупности поражающих факторов чрезвычайной ситуации.
Средство
индивидуальной
защиты:Средство,
предназначенное
для
предотвращения или уменьшения воздействия поражающих факторов источника
чрезвычайной ситуации на одного человека.
Станции обеззараживания одежды:Комплекс помещений, предназначенный для
специальной обработки одежды, обуви, а также для импрегнирования одежды
защитными составами.
Стихийное бедствие:Разрушительное природное и (или) природно-антропогенное
явление или процесс значительного масштаба, в результате которого может возникнуть
или возникла угроза жизни и здоровью людей, произойти разрушение или уничтожение
объектов производственного и
(или) непроизводственного назначения, а также
компонентов окружающей среды.
Территориальный риск чрезвычайной ситуации:Вероятность возникновения за год
на определенной территории всей совокупности поражающих факторов чрезвычайной
ситуации с уровнем, который может привести к поражению человека.
Технические средства мониторинга чрезвычайных ситуаций:Совокупность
технических средств, предназначенных для обеспечения наблюдения за окружающей
средой, производимого с оптимальной периодичностью, для оценки состояния
окружающей среды или отдельных ее элементов, анализа происходящих в ней
процессов, явлений и своевременного выявления тенденций изменения окружающей
среды, опасных для жизни или здоровья граждан, имущества физических или
юридических лиц, государственного или муниципального имущества.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
71
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
84
Технические средства оповещения и информирования о чрезвычайных
ситуациях:Совокупность технических средств, предназначенных для оповещения и
информирования людей об угрозе возникновения и (или) возникновении чрезвычайной
ситуации.
Убежище гражданской обороны:Защитное сооружение гражданской обороны,
обеспечивающее в течение нормативного времени защиту укрываемых от расчетного
воздействия поражающих факторов ядерного оружия и обычных средств поражения (без
учета прямого попадания), бактериальных (биологических) средств, боевых отравляющих
веществ, а также при необходимости от катастрофического затопления, аварийных
химически опасных веществ, радиоактивных веществ при разрушении ядерных
установок, пунктов хранения ядерных материалов, радиоактивных веществ и
радиоактивных отходов, высоких температур и продуктов горения при пожарах.
Ущерб чрезвычайной ситуации:Абсолютный размер вреда жизни или здоровью
людей, имуществу физических или юридических лиц, государственному или
муниципальному имуществу, окружающей среде, жизни или здоровью животных и
растений.
Эвакуация:Комплекс мероприятий по организованному выводу и
(или) вывозу
населения, материальных и культурных ценностей из приграничной зоны; зоны световой
маскировки; зон возможных разрушений, возможного образования завалов, возможного
радиоактивного загрязнения, возможного химического заражения, возможного
затопления, возможного катастрофического затопления, в загородную безопасную зону, а
также рассредоточение работников организаций, продолжающих деятельность в военное
время.
Экстренная эвакуация:Комплекс мероприятий по организованному выводу (вывозу)
населения из зон чрезвычайных ситуаций или возможных зон чрезвычайных ситуаций
природного и техногенного характера.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
72
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
85
Перечень федеральных законов, нормативных правовых актов Российской
Федерации и соответствующего субъекта Российской Федерации, нормативных
документов, документов в области стандартизации и иных документов,
использованных при разработке мероприятий ГОЧС
1. «Градостроительный Кодекс Российской Федерации» от 07.05.1998г,
2.«О гражданской обороне» от 12.02.1998г.
3. «О защите населения и территорий от чрезвычайных ситуаций природного и
техногенного характера» от 11.11.1994г.
4. «О безопасности» от 5.03.1992г. с изменениями от 24.12.1993г.
5. «О пожарной безопасности» от21.12.1994г.
6.
«О промышленной безопасности опасных производственных объектов» от
21.07.1997г.
7. «О порядке отнесения территорий к группам по гражданской обороне» от 03.1
0.98г. №1149.
8.
«О силах и средствах Единой государственной системы предупреждения и
ликвидации чрезвычайных ситуаций» от 03.08.96г. № 924,
9. «О Единой государственной системе предупреждения и ликвидации чрезвычай-
ных ситуаций» от 05.11.1995г. № 1113.
10.
«О классификации чрезвычайных ситуаций природного и техногенного
характера» от 13.09.1996г. № 1094.
11.
«О мерах по обеспечению безопасности при перевозке опасных грузов
автомобильным транспортом» от 23.04.1994г. № 372.
12. «О порядке сбора и обмена в Российской Федерации информацией в области
защиты населения и территорий от чрезвычайных ситуаций природного и техногенного
характерам» от 24.03.1997г. № 334.
13.
«О порядке проведения государственной экспертизы и утверждения
градостроительной, предпроектной и проектной документации» от 27.52.2000г. № 1008.
14.
«Типовое положение о порядке выдачи исходных данных и технических
условий на проектирование, согласование документации на строительство, а также
оплаты указанных услуг», Минстрой России, 1996г.
15. «Положение о разграничении функций по государственной экспертизе и утвер-
ждению градостроительной, предпроектной и проектной документации между Министер-
ством Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
73
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
86
и ликвидации последствий стихийных бедствий (МЧС России) и Государственным коми-
тетом Российской федерации по строительству и жилищно-коммунальному комплексу
(Госстрой России)». МЧС России 1-4-29/1 от 22.06.2001г., № Госстроя России АШ-
3440/24 от 26.06.2001 г.
16.
«Порядок проведения государственной экспертизы градостроительной,
предпроектной и проектной документации в системе МЧС России». Приказ МЧС России
от 35.07.01 г. №340.
17. «Положение о государственной экспертизе проектов МЧС России». Приказ
МЧС России от 10.07.01 г. ,№ 309.
18.«Положение о системах оповещения гражданской обороны». Приказ МЧС
России Госкомсвязи России и ВГТРК от 07.12.98г. № 701/212/803.
19. ГОСТ Р
22.0.01-94 "Безопасность в чрезвычайных ситуациях. Основные
положения.
20. ГОСТ Г 22.0.02-94 «Безопасность в чрезвычайных ситуациях. Термины и
определения основных понятий»
(с Изменением
№1, введенным в действие
10.10.2001г.постановлением Госстандарта России от 31.05.2000г., № 148-ст).
21. ГОСТ Р 22.0.05-94 «Безопасность в чрезвычайных ситуациях. Техногенные
чрезвычайные ситуации. Термины и определения».
22. ГОСТ Р 22.0.06.95
«Безопасность в чрезвычайных ситуациях. Источники
природных: чрезвычайных ситуаций Поражающие факторы»,
23. ГОСТ Р 22.0.07-95
«Безопасность в чрезвычайных ситуациях. Источники
техногенных чрезвычайных ситуаций».
24. ГОСТ Р 22.0.03-95 «Безопасность в чрезвычайных ситуациях. Природные
чрезвычайные ситуации. Термины и определения».
25. ГОСТ Р
22.3.03-94
«Безопасность в чрезвычайных ситуациях. Защита
населения. Основные положения».
26.
СНиП
2.01.57-85 Приспособление объектов коммунально-бытового
назначения для санитарной обработки людей, специальной обработки одежды и
подвижного состава автотранспорта».
27. РДС
11-201-95
«Инструкция о порядке проведения государственной
экспертизы проектов строительства».
28. РДС
«Инструкция о составе, порядке, согласования и утверждения
градостроительной документации».
29. СП
11-112-2001 Порядок разработки и состав раздела
«Инженерно-
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
74
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
87
технические мероприятия гражданской обороны. Мероприятия по предупреждению
чрезвычайных ситуаций градостроительной документации для территорий городских и
сельских поселений. других муниципальных образований».
30. СНиП
2.01.51-90
«Инженерно-технические мероприятия гражданской
обороны».
31. ГОСТ Р
12.1.033-81
«ССБТ. Пожарная безопасность. Термины и
определения».
32. СНиП
2.01.53-84
«Световая маскировка населенных пунктов и объектов
народного хозяйства».
33. СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
34. СНиП 22-01-95 «Геофизика опасных природных воздействий».
35. СП42.13330.2011 «Градостроительство. Планировка и застройка городских и
сельских поселений».
36. СП 131.13330.2012 «Строительная климатология».
37. СП 47.13330.2012
«Инженерные изыскания для строительства. Основные
положения».
38. СанПиН
2.2.1/2.1.1.1200-03
«Санитарно-защитные зоны и санитарная
классификация предприятий, сооружений и иных объектов».
39. НПБ 104-03 «Проектирование систем оповещения людей о пожаре в зданиях и
сооружениях
40. НПБ 105-03 «Определение категорий помещений и зданий по взрывопожарной
безопасности».
41. НПБ
111-98
(2000)
«Автозаправочные станции. Требования пожарной
безопасности».
42. ПУЭ «Правила устройства электроустановок», 7-ое издание.
43. СО-153-34.21.122-2003
«Инструкция по устройству молниезащиты зданий,
сооружений и промышленных коммуникаций».
44. РД
52.04.253-90
«Методика прогнозирования масштабов заражения
сильнодействующими и ядовитыми веществами при авариях
(разрушениях) на
химически опасных объектах и на транспорте».
45. СП 2.6.1.2612-10 «Основные санитарные правила»
46. СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности»
47. ГН 2.6.1054-96 «Гигиенические нормативы, М, Госкомсанэпиднадзор России,
1996.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
75
Изм.
Кол.у
Лист
№до
Подп.
Дата
Формат А4
88
48. Обеспечение мероприятий и действий сил ликвидации чрезвычайных
ситуаций. Под общей редакцией Шойгу С. К.. Книга 2. Оперативное прогнозирование
инженерной обстановки в чрезвычайных ситуациях..
49. Правила безопасности и порядок ликвидации аварийных ситуаций с опасными
грузами при перевозке их по железной дороге. 1984г.
50. Методика прогнозирования масштабов заражения сильнодействующими
ядовитыми веществами при авариях на химически опасных объектах и
транспорте,1990г.
51. Сборник методик по прогнозированию возможных аварий, катастроф,
стихийных бедствий в РСЧС 1994г.
52. Приказ МЧС № 105 от 28.02.03 г.
53. Методические рекомендации по анализу прямых экологических последствий
аварии газопровода с загоранием газа. ДАО «Гипрогазцентр», 1995 г.
Лист
2-01-4840/471-472-13-65/247-1-ГОЧС
76
Изм.
Кол.у
Лист
№до
Подп.
