Onkyo AV РЕСИВЕР TX-RZ720. Инструкция по эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Инструкция пользователя

Начало работы

Комплектация

Названия элементов

Установка

Процедура установки

Шаг 1. Размещение акустических систем

Шаг 2. Подключение акустических систем

Шаг 3. Подключение телевизора

и AV компонентов

Первоначальная настройка

Первоначальная настройка с помощью мастера

установки Auto Start-up Wizard

Воспроизведение

Воспроизведение сигнала AV компонентов

Воспроизведение BLUETOOTH^®

Сетевые функции

Воспроизведение с USB устройств

Прослушивание AM/FM радиовещания

Мультизонные функции

Режимы прослушивания

Инструкция по эксплуатации (Basic Manual) разъясняет вам основные

шаги, необходимые для начала использования AV ресивера и описы-

Сетевой AV ресивер

вает наиболее часто используемые функции. Расширенная инструкция

по эксплуатации (Advanced Manual) дает вам более детальную инфор-

мацию и описывает более сложные настройки.

TX-RZ720

-------------------------------------------------------------------------------------------------------------------------------------------------------------

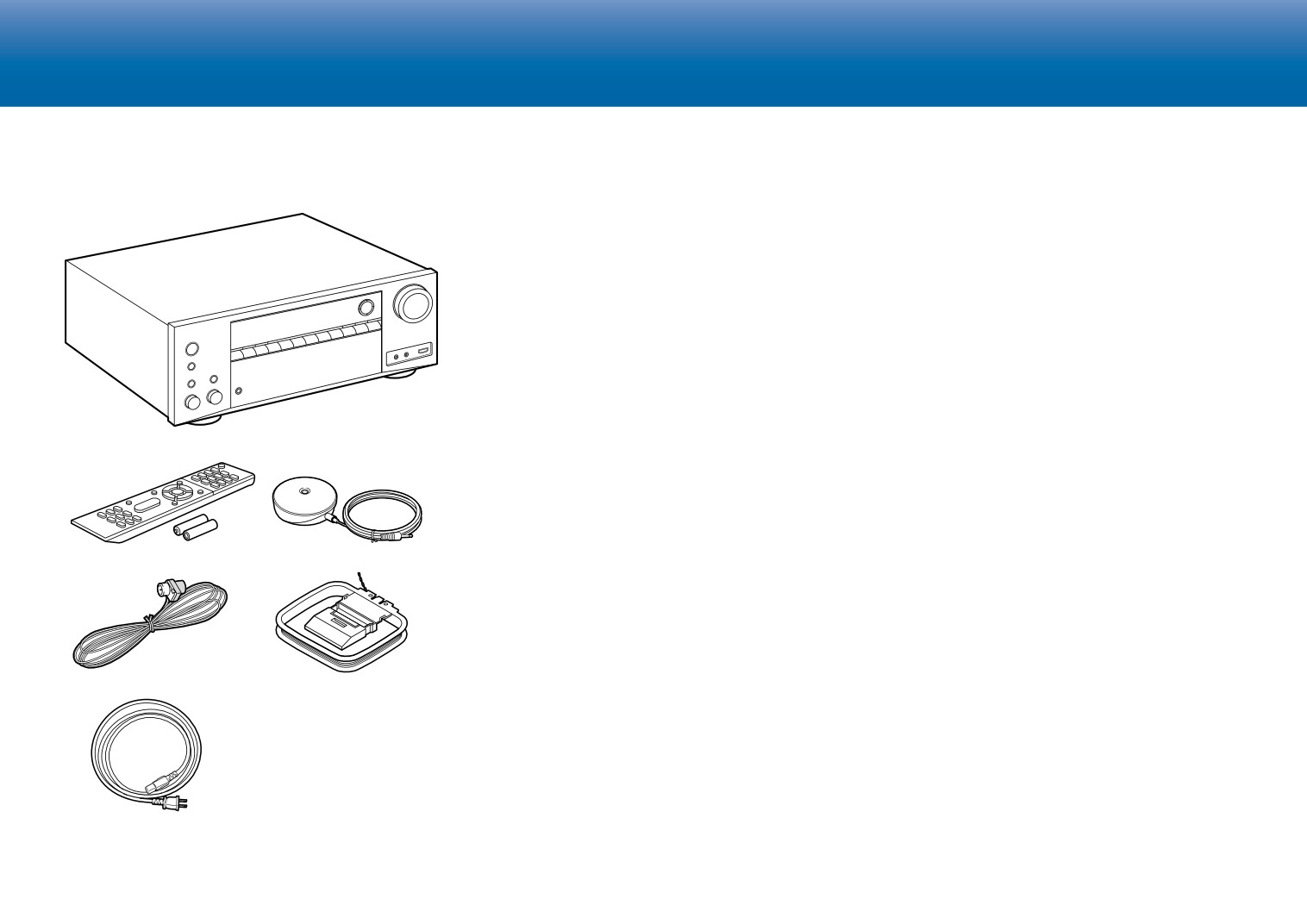

Что в упаковке (комплектация)

1. Основной блок (1)

2. Пульт ДУ (RC-911R) (1), батарейки (AAA/R03) (2)

3. Настроечный микрофон (1)

• Используется в ходе первоначальной настройки

4. Комнатная FM антенна (1)

5. Рамочная АМ антенна (1)

6. Сетевой шнур (только для моделей для Тайваня) (1)

• Краткое руководство по быстрому запуску (1)

• Базовая инструкция пользователя (это руководство)

Информация:

•

Подключайте акустические системы с импедансом

от 4 до 16 Ом. При подсоединении акустических систем

одновременно в ZONE 2A и ZONE 2B (для североаме-

риканских моделей) (стр. 22), оба комплекта колонок

в ZONE 2 должны иметь импеданс от 8 Ом до 16 Ом.

•

Кабель питания следует подключать только по завер-

шении выполнения всех подключений.

•

Мы не несем ответственности за повреждения, причи-

ной которых стало подключение оборудования других

производителей.

•

Дополнительные функции могут быть доступны после

обновления программного обеспечения. Некоторые

функции и контент могут быть недоступны в случае

прекращения работы провайдера в будущем. Более

того, доступные сервисы могут варьироваться в зави-

симости от региона использования устройства.

•

Детали обновления программного обеспечения будут

размещаться на нашем веб-сайте и через иные мето-

ды оповещения позднее.

•

Технические характеристики и внешний вид устрой-

ства могут быть изменены без предварительного

уведомления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(*) Более подробное описание можно найти в расширенной инструкции —

Advanced Manual

Названия деталей

334

10 11

Передняя панель

5. Кнопка ZONE 2: управляет мультизонными функциями (стр. 29)

6. Кнопка OFF: отключает мультизонные функции (стр. 29)

Кнопка ON/STANDBY: Для включения устройства или переключения его

7. Кнопка DIMMER: изменяет яркость дисплея в три градации. Совсем отключить

в режим ожидания.

его невозможно.

2. Кнопка MUSIC OPTIMIZER и индикатор (североамериканские модели): включает

8. Дисплей (Стр. 4)

и отключает функцию MUSIC OPTIMIZER, которая улучшает качество сжатого

9. Кнопка SETUP: используется при задании настроек. Можно вывести на телевизор

аудио. Кнопка/индикатор PURE AUDIO (Европейская, австралийская и азиатские

и на дисплей расширенные настройки, улучшим отображение (*).

модели): Дисплей и аналоговые видео схемы отключаются при переводе ресивера

10. Кнопки стрелок курсора ( /  /  / ), и кнопка ENTER: двигают курсор и подтвер-

в режим Pure Audio для обеспечения самого чистого звука (стр. 33).

ждают выбор. При прослушивании AM/FM передач, служат для настройки

3. Индикатор HYBRID STANDBY: Этот индикатор горит при переходе устройства в

на станции — TUNER (стр. 27)

режим ожидания и в случае активации функций, которые продолжают работать

11. Кнопка RETURN: возвращает дисплей на предыдущий уровень

даже в режиме ожидания, например, HDMI Standby Through (сквозной пропуск)

12. MASTER VOLUME — ручка регулировки уровня громкости.

и Network Standby (сетевой режим ожидания).

13. Нажимайте кнопку LISTENING MODE (сверху) несколько раз для выбора катего-

4. Приемный датчик пульта ДУ

рии из списка «Movie/TV», «Music», «Game», а затем вращайте ручку LISTENING

• Диапазон работы пульта около 5 метров при отклонении до 20° по вертикали

MODE (снизу) для изменения режима прослушивания (стр. 33).

и до 30° по горизонтали.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(*) Более подробное описание можно найти в расширенной инструкции —

Advanced Manual

14. Кнопка TONE позволяет регулировать тембр звука

фронтальных колонок. Сначала нажимайте на

кнопку TONE несколько раз для выбора «Bass»

или «Treble», а затем вращайте ручку выбора

TONE (снизу) для настройки.

15. Разъем PHONES: Подключите к этому разъему

стереофонические наушники со стандартным

штекером (6.3 мм).

16. Кнопки селектора входов: переключают входы

для воспроизведения

Дисплей

заменяются «звездочками»

17. Гнездо SETUP MIC: для подключения измеритель-

(

). При воспроизведении материа-

Дисплей колонок/каналов (Speaker/Channel): отображает выходные

ного микрофона

лов, закодированных в Dolby Digital,

каналы, соответствующие выбранному режиму прослушивания.

18. AUX INPUT AUDIO/HDMI разъемы: можно подклю-

Dolby Digital Plus и Dolby TrueHD,

Загорается в следующих случаях.

чить видеокамеру или другие устройства, исполь-

иногда можно увидеть короткое сооб-

: Загорается, когда подсоединены наушники.

зуя стерео кабель с разъемами мини-джек (3.5 мм)

щение — «DialogNorm: X dB» (где X —

Z2: Когда активирована ZONE 2.

или HDMI кабель.

числовая величина). Например, может

: Когда есть соединение по BLUETOOTH.

появиться сообщение: «DialogNorm:+4

: Когда есть соединение по Wi-Fi.

dB», и чтобы соблюсти общий выход-

NET: когда выбран вход «NET» селектором и ресивер подсоединен

ной уровень громкости на рекомен-

к сети.

дованном THX значении, необходимо

Этот индикатор будет мигать, если соединение неправильное.

понизить громкость на 4 dB.

USB: когда выбран вход «NET» селектором и ресивер подсоединен

Может загораться при проведении опе-

по USB

раций с входным селектором «NET».

и выбрано USB устройство. Этот индикатор будет мигать, если USB

соединение неправильное.

HDMI: когда поступают HDMI сигналы и выбран входной селектор

HDMI.

DIGITAL: когда на вход поступают цифровые сигналы и выбран

входной селектор цифрового входа

Загорается в соответствии с типом входного цифрового аудио сиг-

нала и режима прослушивания

Загорается в следующих случаях.

RDS — Горит, когда принимается вещание RDS

TUNED: идет прием AM/FM радио.

FM ST — Горит, когда принимается стереофоническое FM вещание

SLEEP: таймер сна установлен.

AUTO STBY: режим Auto Standby включен.

MUTING: мигает при приглушении звука.

Дисплей: отображает различную информацию о входных сигналах.

Символы, которые не могут быть отображены на этом ресивере,

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(*) Более подробное описание можно найти в расширенной инструкции —

Advanced Manual

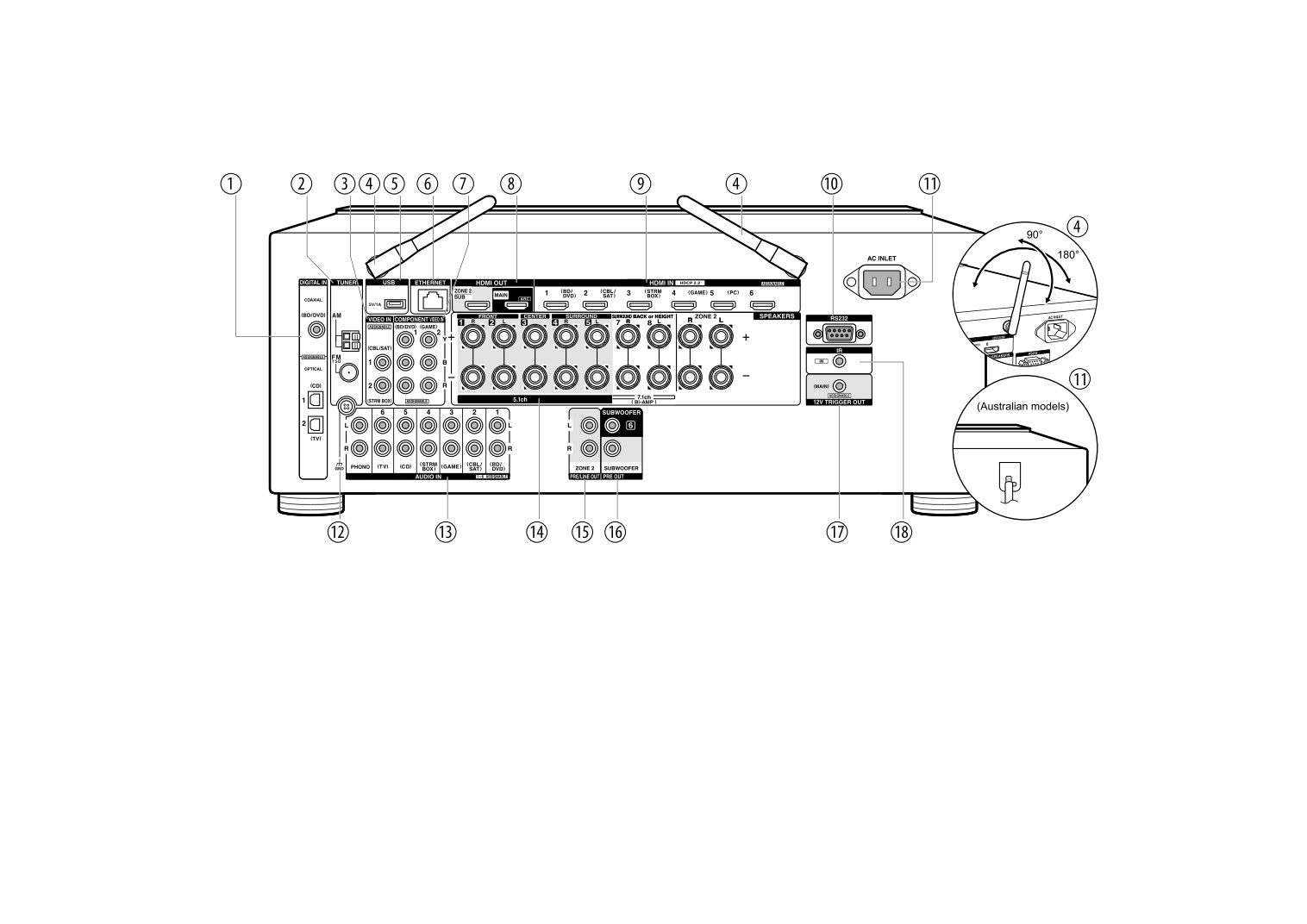

Задняя панель

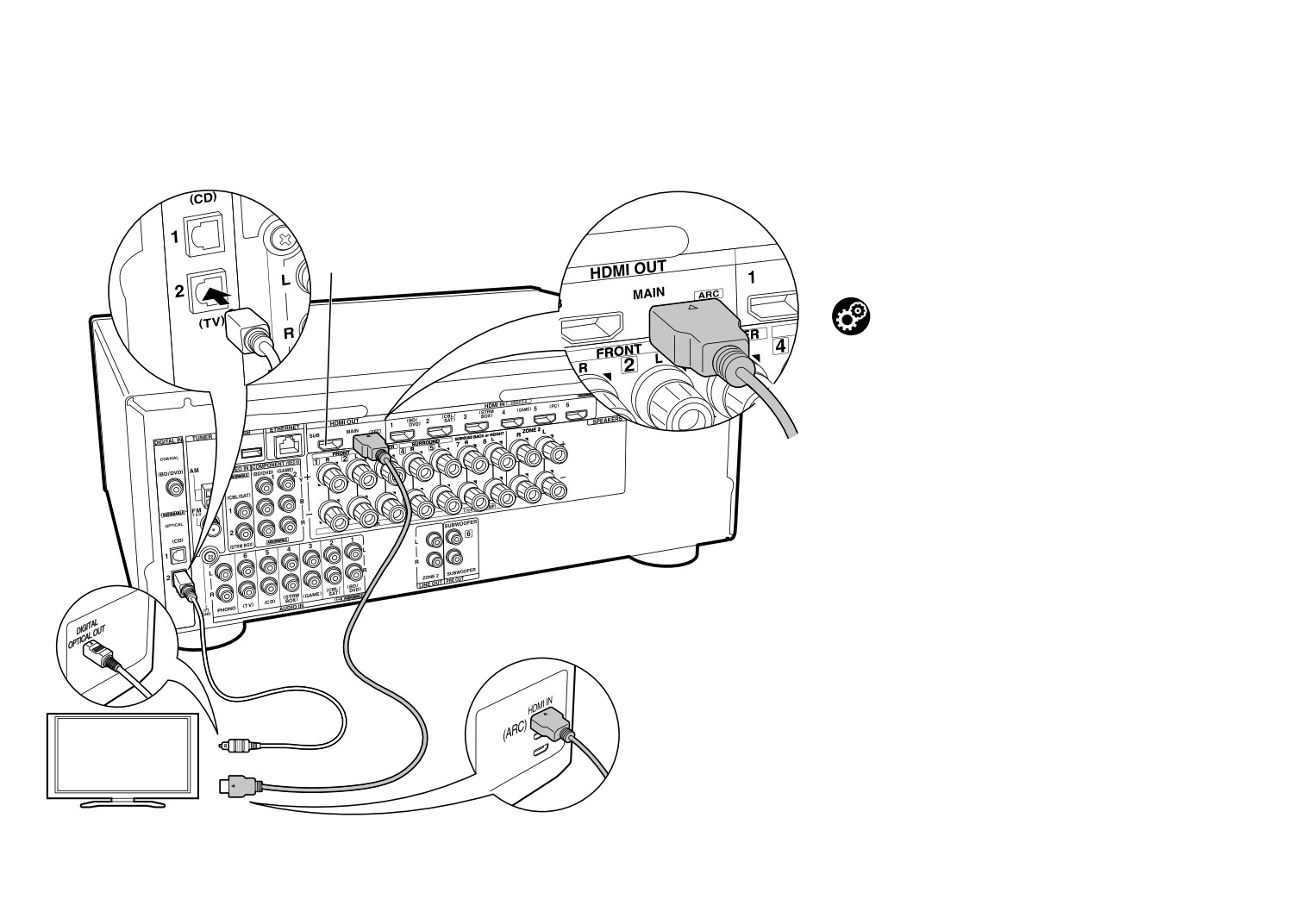

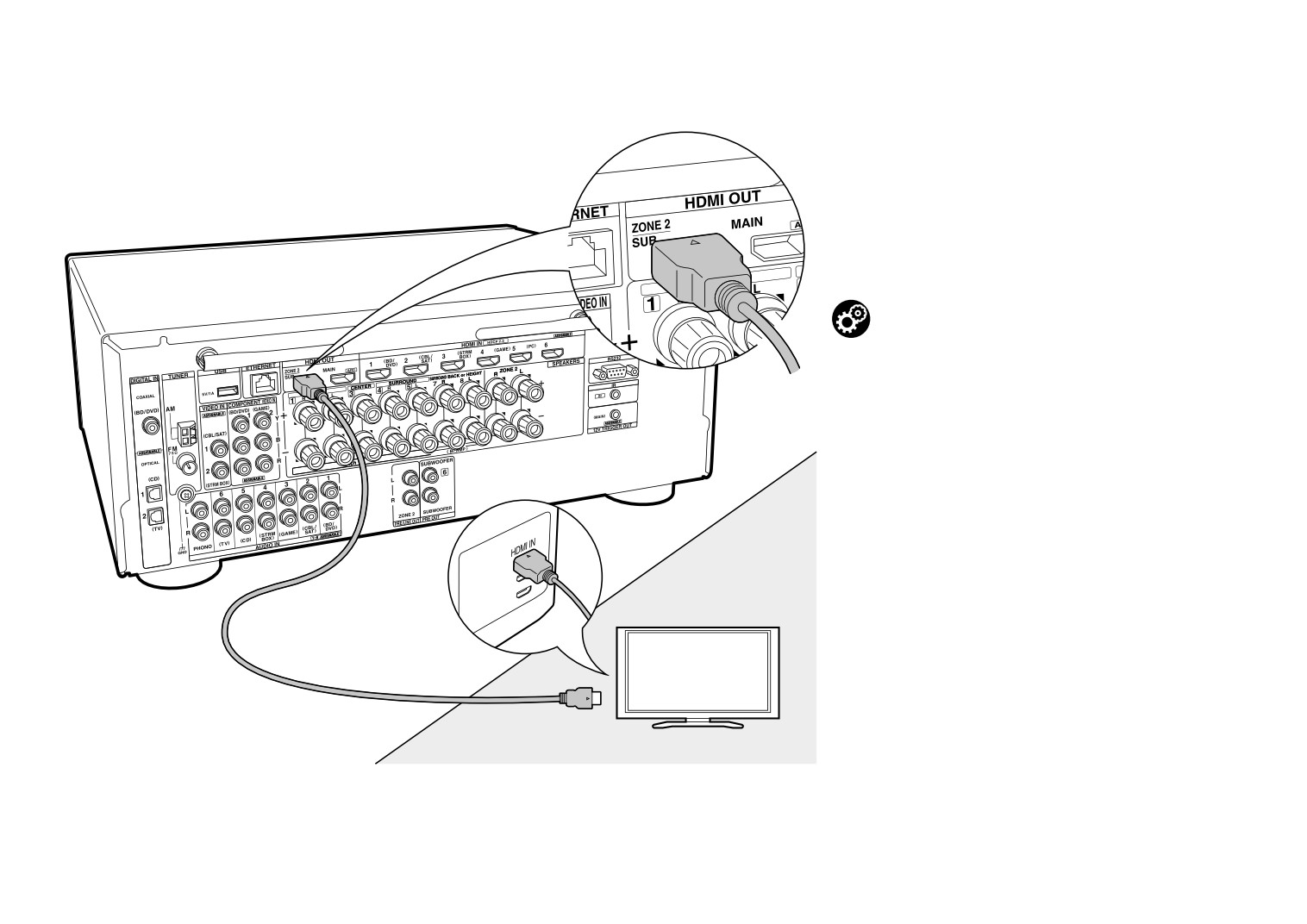

8. Разъемы HDMI OUT: Для передачи цифровых аудио и видео сигналов между реси-

вером и ТВ по кабелю HDMI.

1. Разъемы DIGITAL IN OPTICAL/COAXIAL: Для приема цифровых аудио сигналов

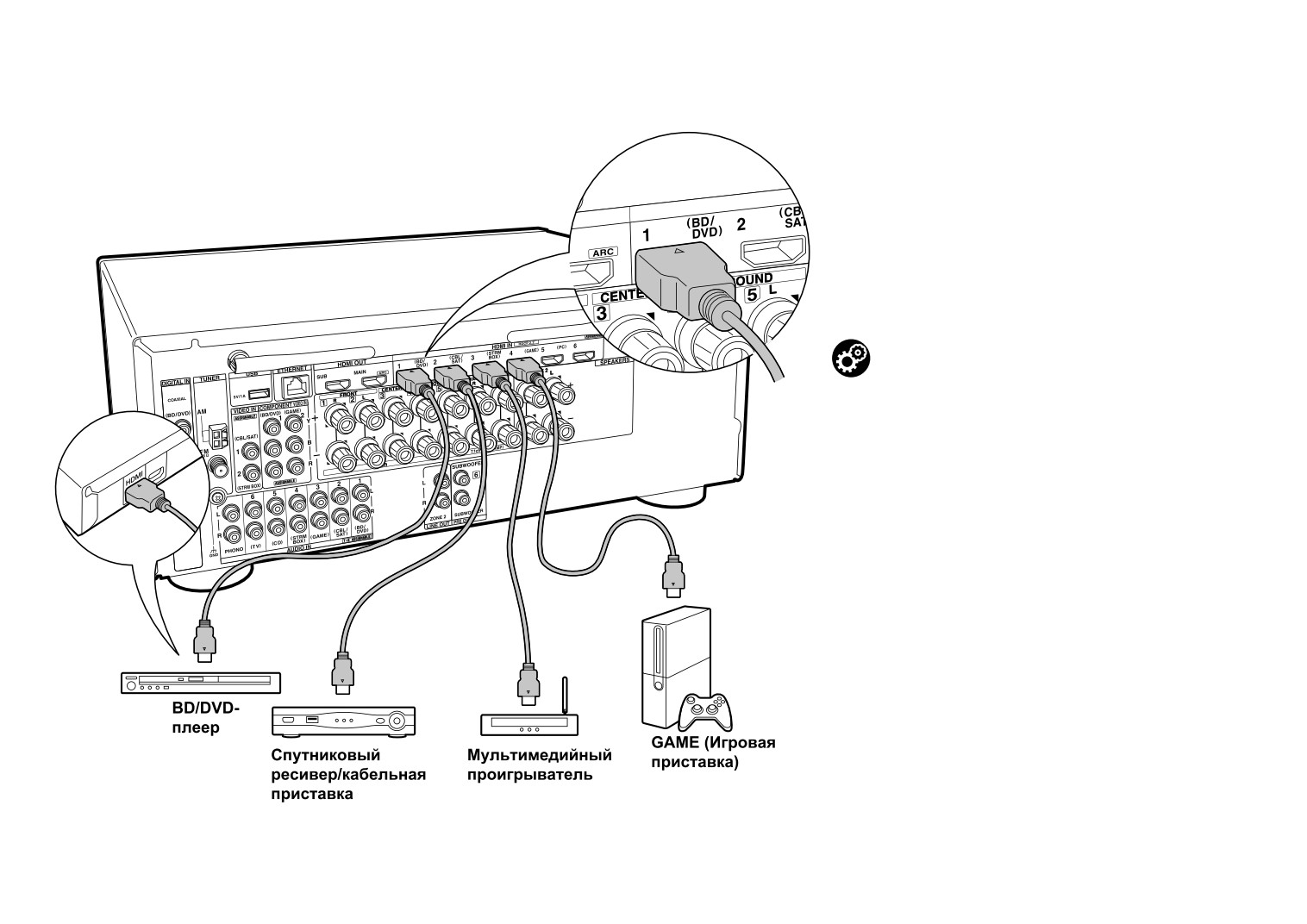

9. Разъемы HDMI IN: Для передачи цифровых аудио и видео сигналов между ресиве-

от TV или AV компонентов по цифровому оптическому или коаксиальному кабелю

ром и AV компонентами по кабелю HDMI.

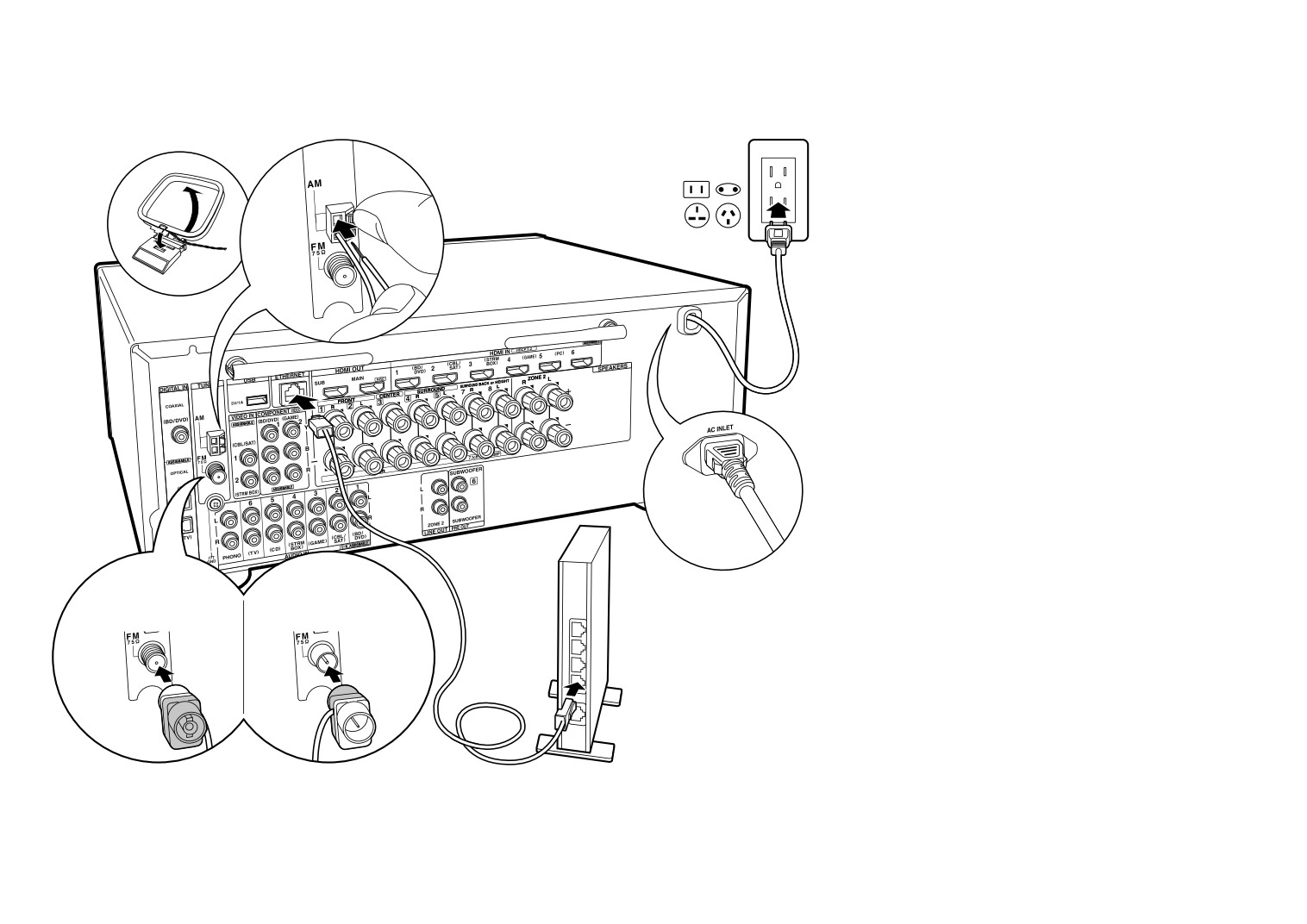

2. TUNER AM/FM - Разъемы FM антенна (75 Ом) и АМ антенна: для подсоединения

10. Порт RS232 для соединения с системами домашней автоматики (*)

прилагаемых антенн

11. Разъем AC INLET (североамериканские, европейские и азиатские модели): для

3. Разъемы VIDEO IN: Разъем компонентного аналогового видео входа.

подключения сетевого шнура из комплекта.Сетевой шнур (австралийские модели)

4. Антенна беспроводной связи: Для соединения по сети Wi-Fi или при использова-

12. Клемма GND: Для подключения заземления проигрывателя виниловых пластинок

нии Bluetooth-оснащенных устройств. Выберите угол наклона в соответствии

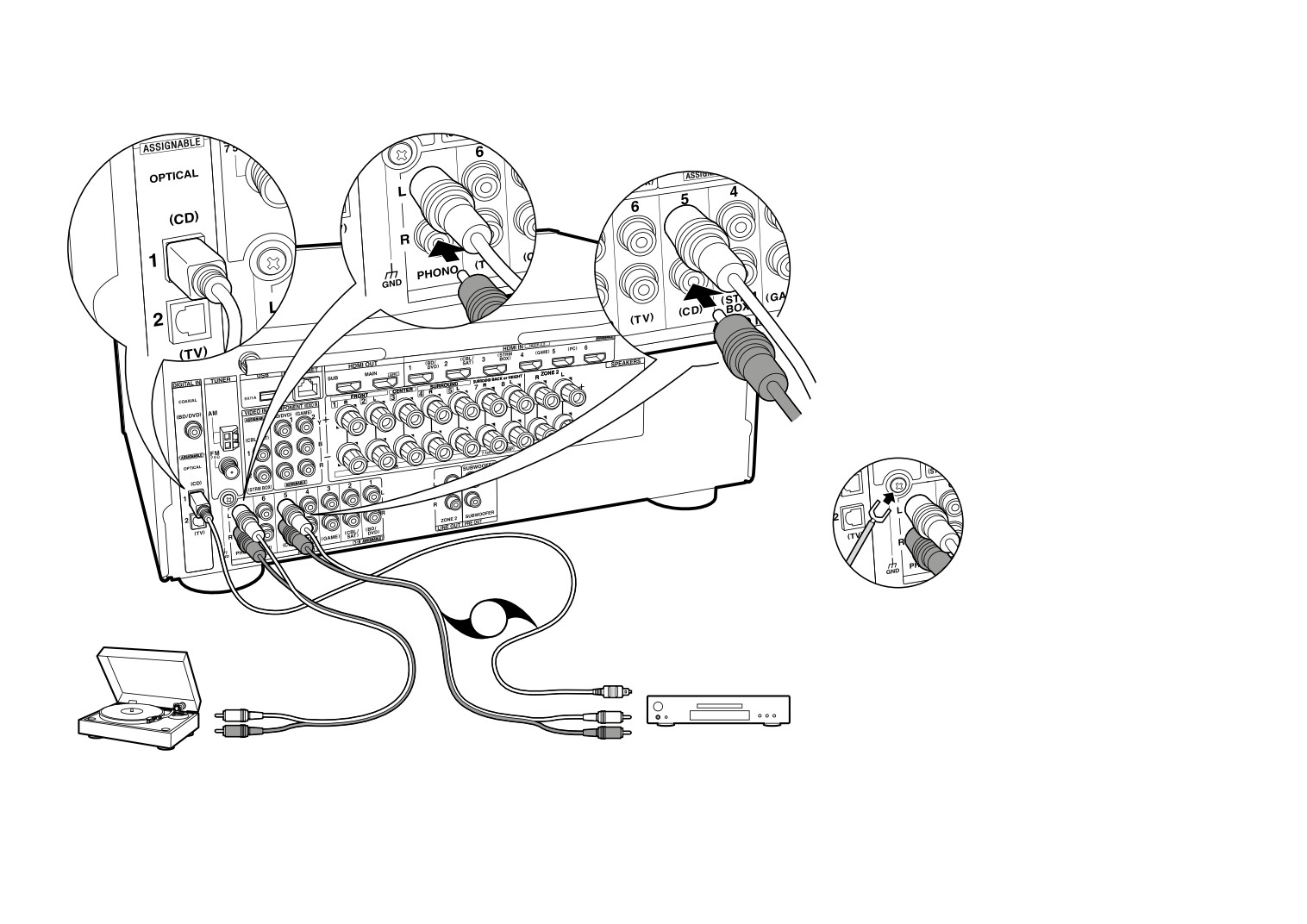

13. Разъем AUDIO IN: Разъем для аналогового аудио входа от телевизора или AV

со статусом соединения

компонента.

5. USB порт: для подсоединения USB накопителей, чтобы воспроизводить с них

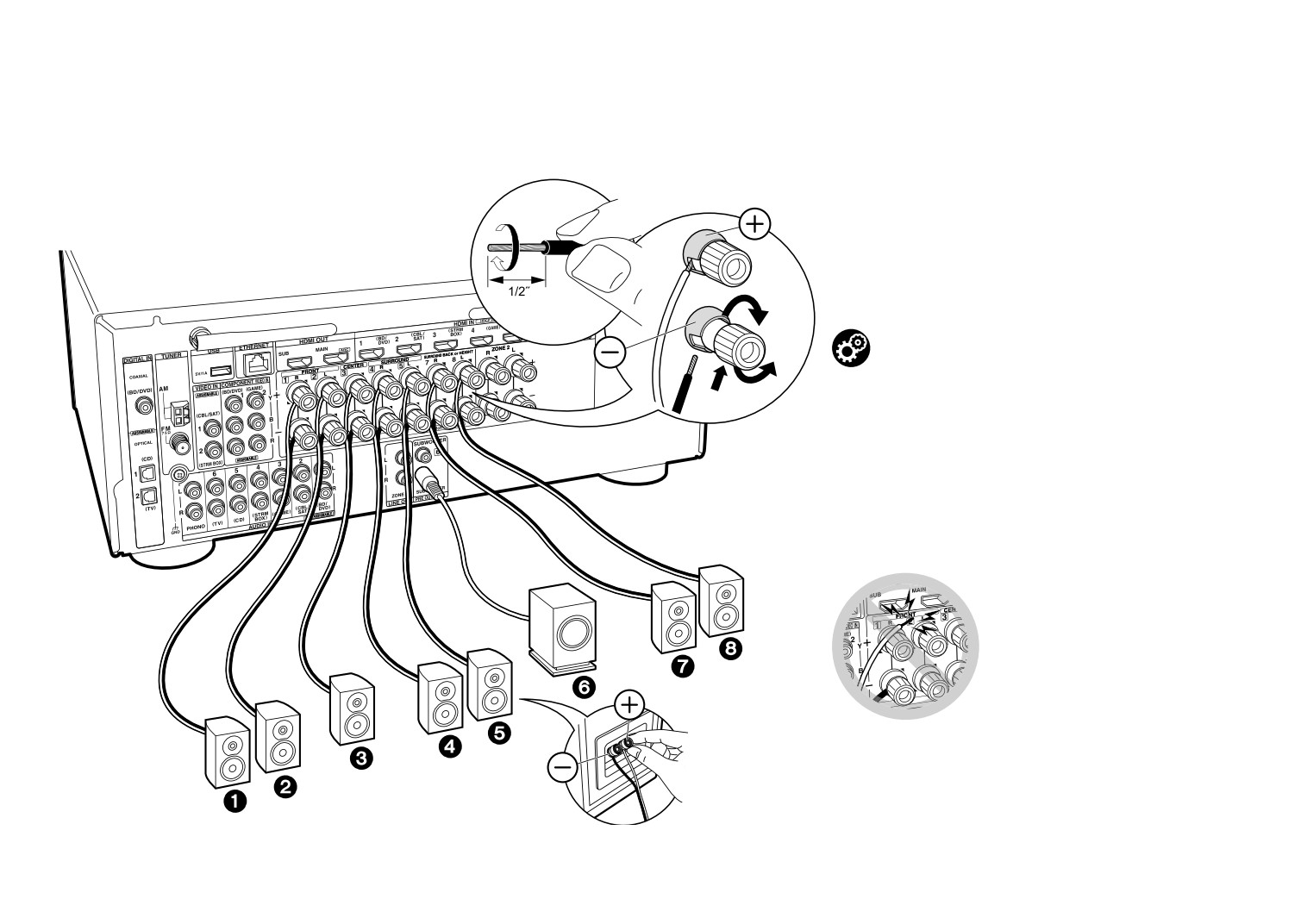

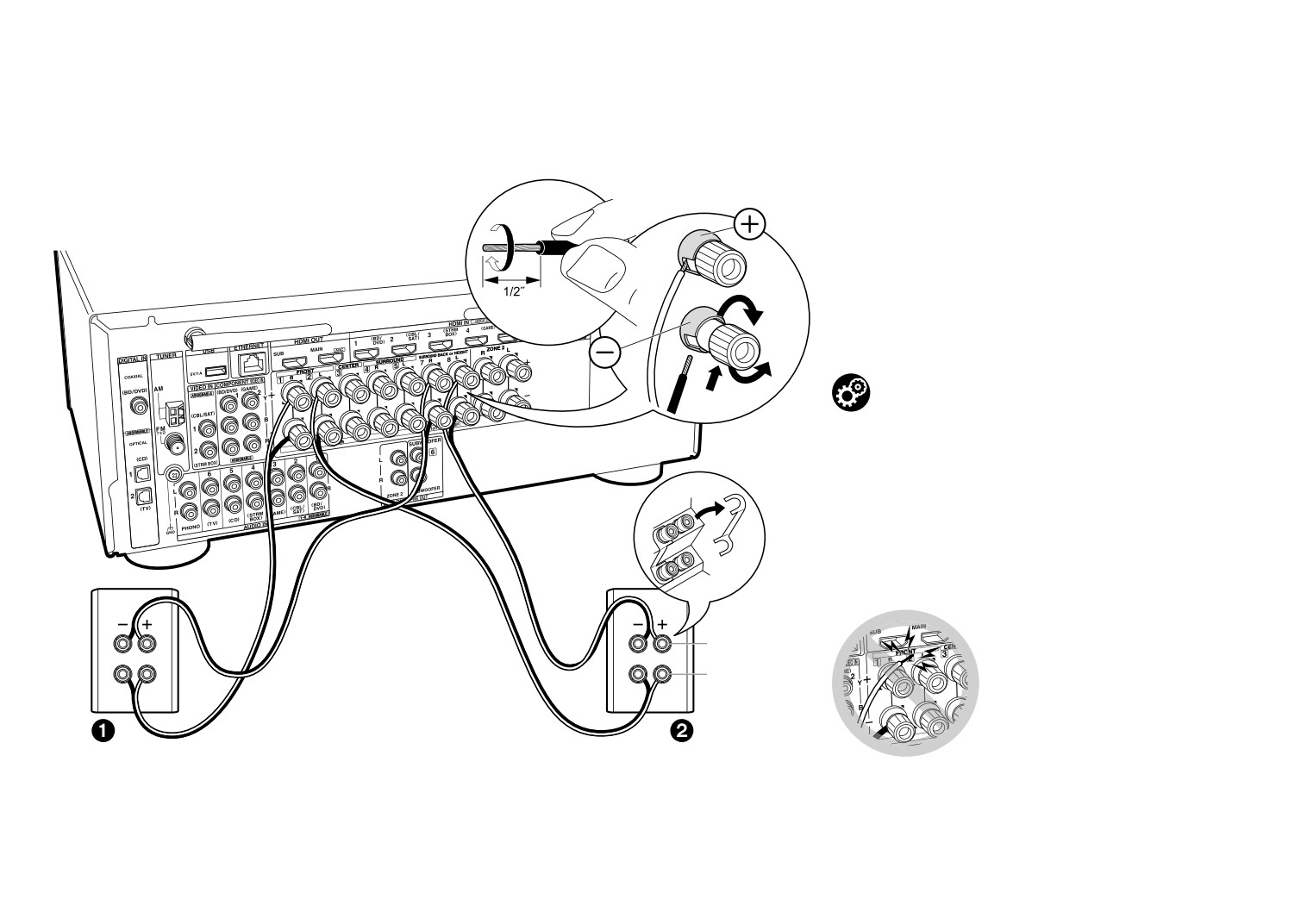

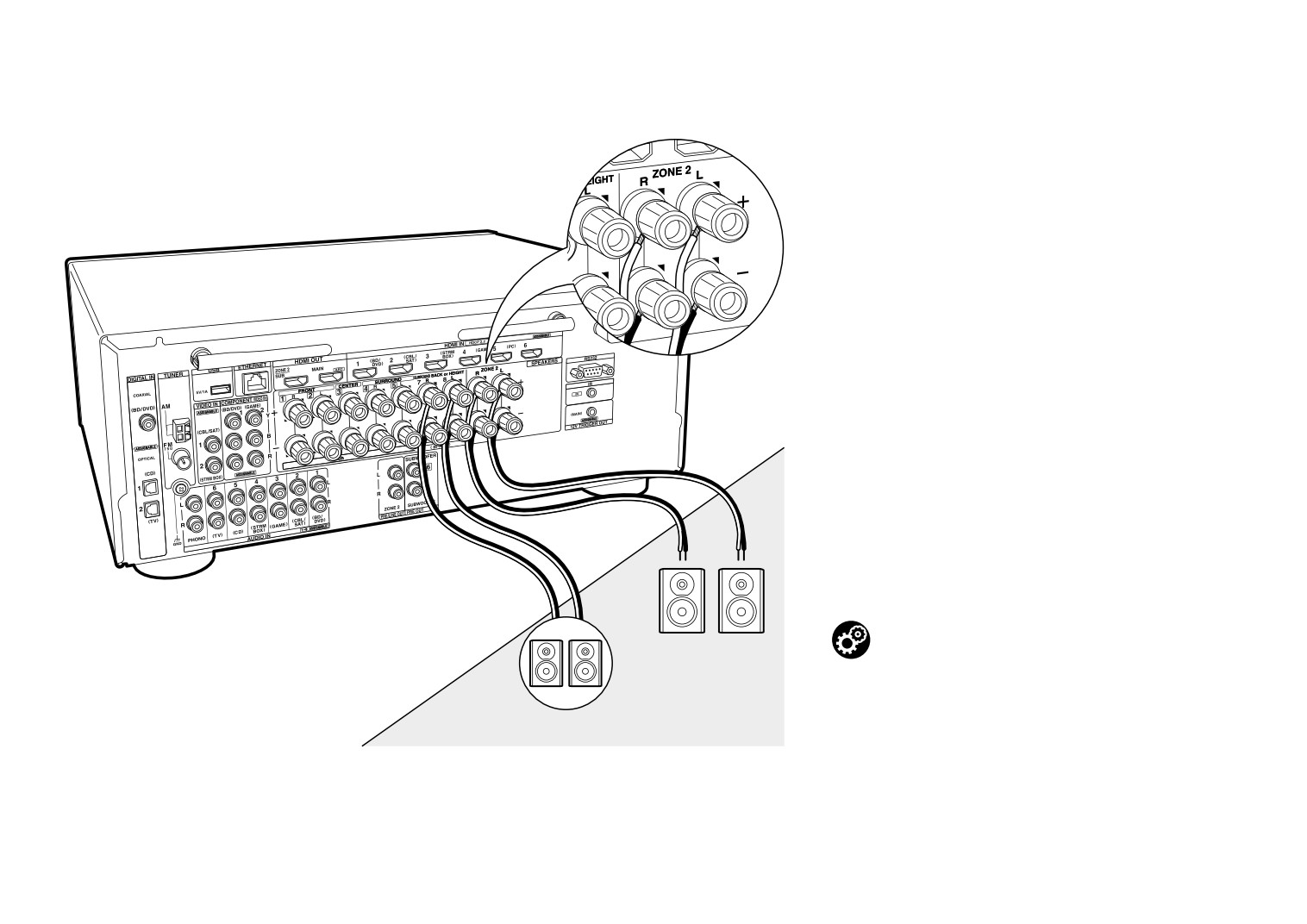

14. Клеммы SPEAKERS: для подсоединения комплекта АС колоночными кабелями.

музыкальные файлы. USB устройства могут получать питание (5V/1A) при подсое-

Можно подсоединить многоканальный комплект колонок в главной комнате и пару

динении кабелем.

колонок в отдельной комнате к разъемам ZONE2 на ресивере. (североамерикан-

6. Порт ETHERNET: для соединения с локальной сетью кабелем Ethernet.

ские модели совместимы с разъемами-«бананами»)

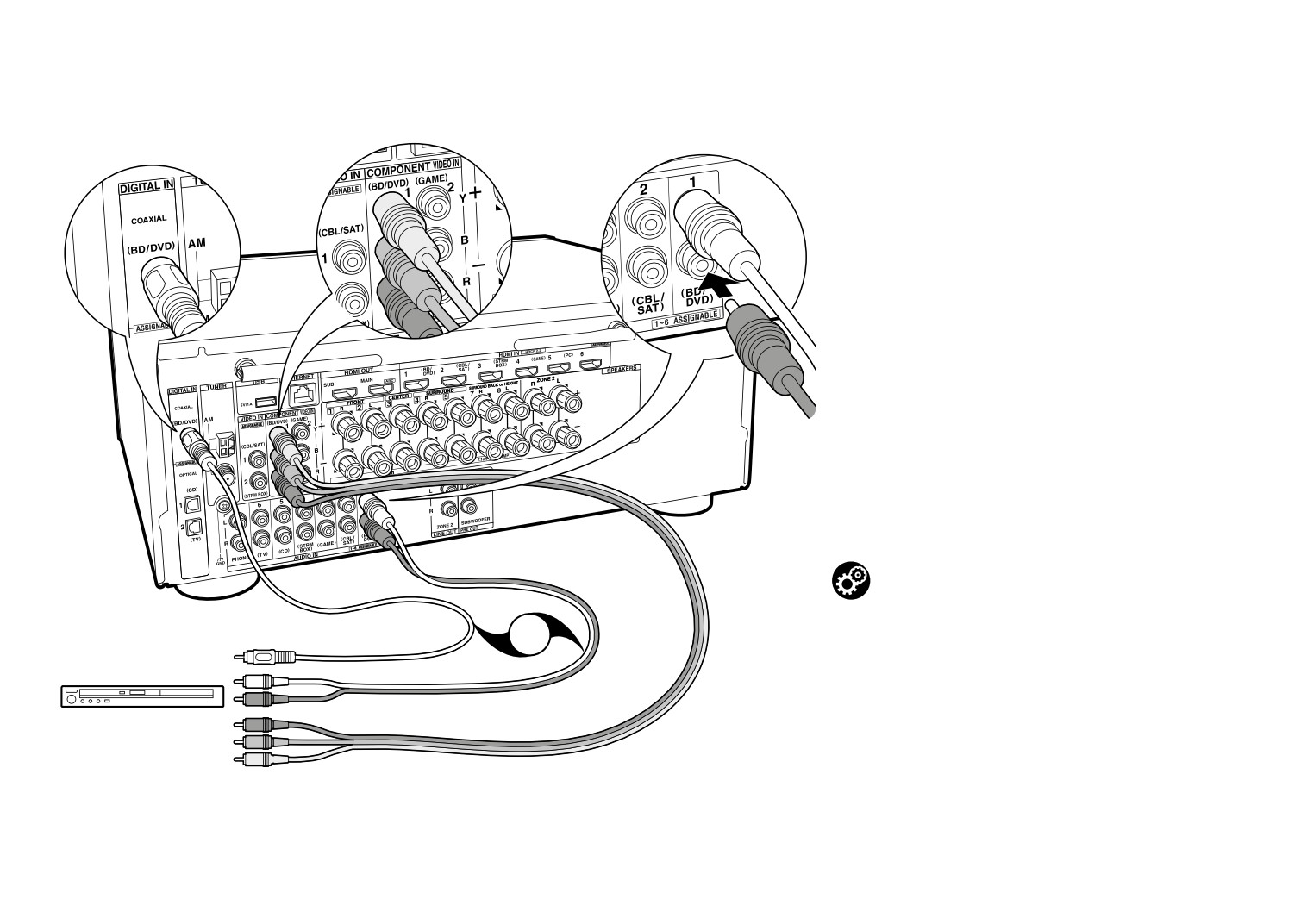

7. Разъем COMPONENT VIDEO IN: Разъем компонентного аналогового видео входа.

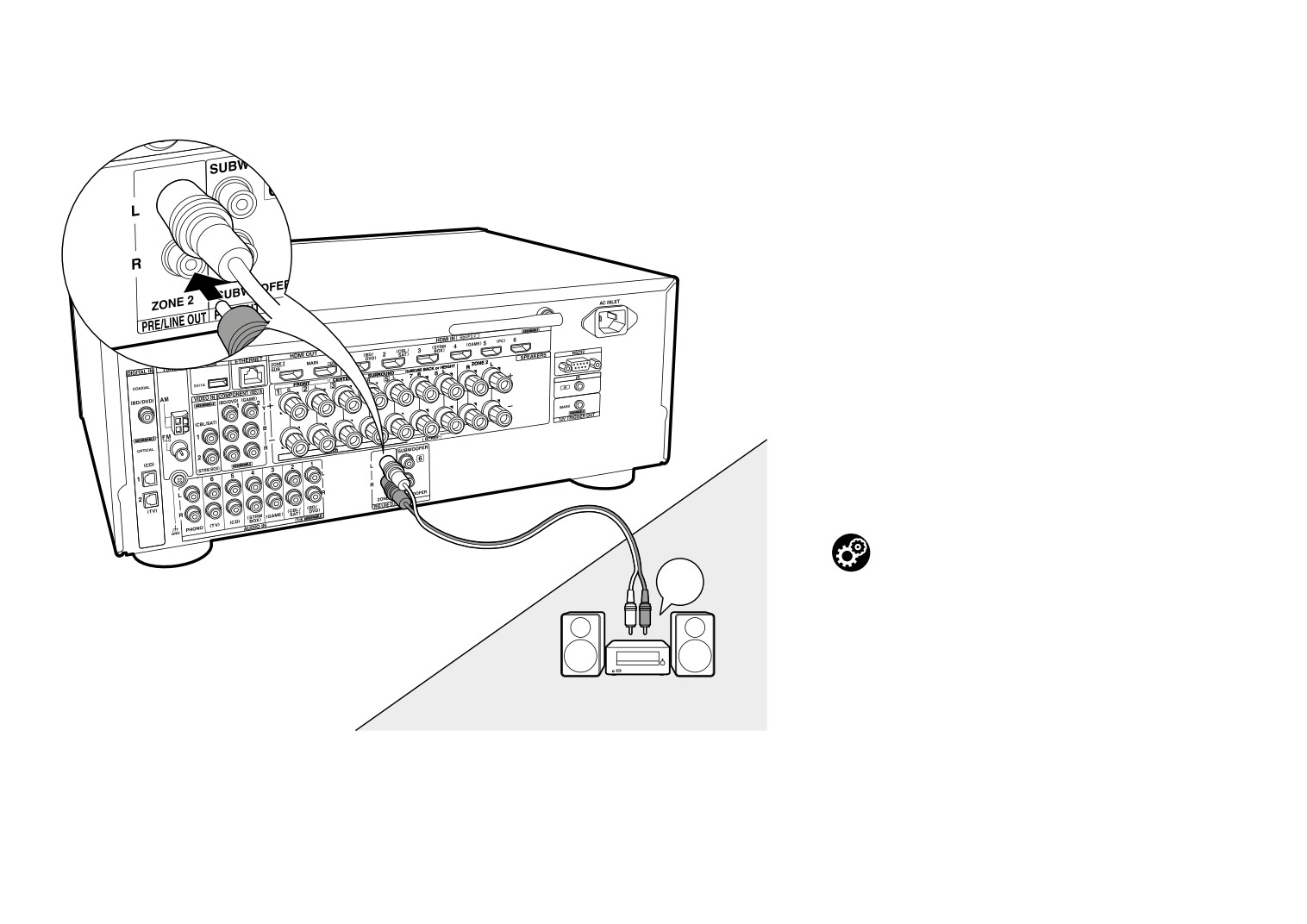

15. Разъемы ZONE 2 PRE/LINE OUT: Для вывода аналоговых аудио сигналов

(Совместим только с разрешением 480i или 576i).

на дополнительный интегрированный усилитель или усилитель мощности в другой

комнате (ZONE 2).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(*) Более подробное описание можно найти в расширенной инструкции —

Advanced Manual

16. Разъем SUBWOOFER PRE OUT: Для подсоедине-

Пульт дистанционного управления

ния активного сабвуфера. Можно подсоединить

до двух активных сабвуферов. На оба выходных

1. Кнопка

ON/STANDBY: Переключает ресивер между ждущим режимом

разъема SUBWOOFER PRE OUT выдается один

standby и включением.

и тот же сигнал.

2. Кнопки селектора входов: для выбора входного источника для ресивера

17. Разъем 12V TRIGGER OUT: позволяет подсоеди-

3. Кнопка Q (QUICK MENU): для выполнения часто используемых настроек

нить устройство с 12-В триггерным входом

на экране TV

для обеспечения связанных операций ресивера и

4. Кнопки стрелок управления курсором  /  и кнопка ENTER

этого устройства (*).

5. Кнопка

: выводит на дисплей расширенное меню

18. Разъем IR IN: позволяет подсоединить комплект

настройки (*)

для мультирумного дистанционного управления (*).

6. Кнопки VOLUME +/- Используйте для установки громкости прослушива-

ния. Они также отменяют приглушение звука.

7. Кнопка

: Временно приглушает звук. Нажмите еще раз для отмены

приглушения.

8. Кнопки режимов прослушивания LISTENING MODE: для выбора режи-

мов прослушивания (стр. 33). (*) Кнопки MAIN/ZONE 2 используются для

управления мультизонными функциями (стр. 31).

9. Кнопка PLAY: для управления воспроизведением с музыкального сервера

или через USB

10. Кнопка

: для управления повторным или случайным воспроизве-

дением с музыкального сервера или через USB.

Кнопка CLEAR: для стирания всех символов при вводе текста на ТВ

экране.

11. Кнопка

: переключает информацию на дисплее и используется для

управления . RDS (стр. 30).

12. Кнопка RETURN: возвращает дисплей к предыдущему состоянию.

13. Кнопка MODE: позволяет переключать автоматическую и ручную настрой-

ки на радиостанции.

14. Кнопка MEMORY: для регистрации радиостанции (запоминания пресета)

Если пульт дистанционного управления

Совет

не работает:

Пульт дистанционного управления может быть пере-

ключен в режим контроля зоны ZONE 2. Удерживая

кнопку MODE нажатой, нажмите кнопку MAIN в тече-

ние 3 секунд или более, пока индикатор на пульте

не мигнет один раз — так вы переключите его на

режим управления в главной комнате.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

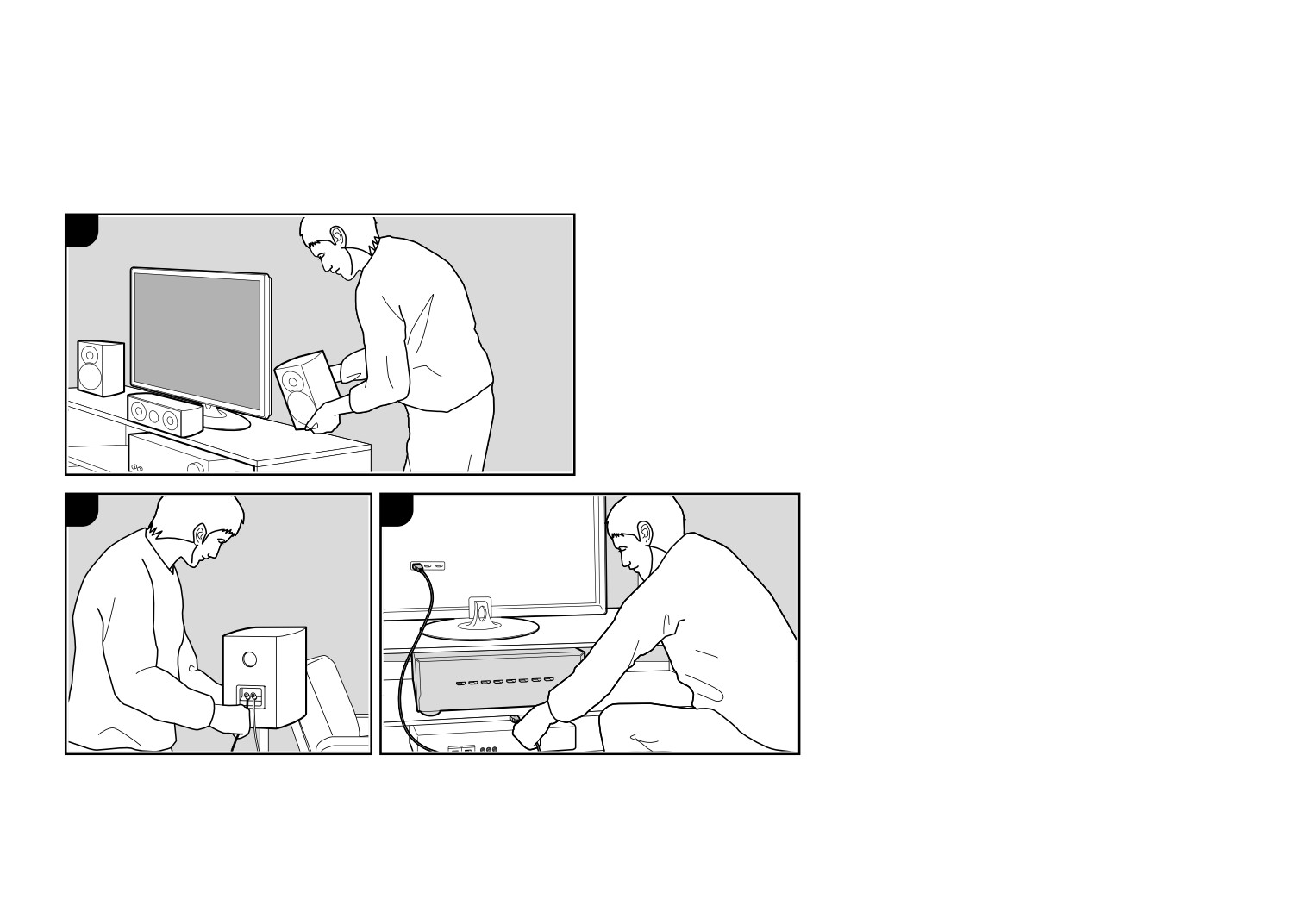

Процедура установки

Этот ресивер может быть использован несколькими спосо-

бами, в зависимости от расположение акустических систем,

которые вы устанавливаете, и от подключения к внешним

устройствам. Прочитайте следующие шаги, чтобы сделать

процесс установки более гладким.

Шаг 1: Размещение акустических систем

Выберите вариант размещения, который подходит для аку-

стических систем, которые вы устанавливаете и для усло-

виях, в которых они будут использоваться. Выберите один

из вариантов, представленных на страницах 8-12, а затем

установите акустические системы, обращаясь к иллюстра-

циям и пояснениям на соответствующих страницах. В числе

вариантов расположения колонок имеются системы, которые

используют тыловые акустические системы и верхние

каналы, а также подключение би-ампингом (стр. 12). Также

доступны и другие комбинации, приведенные в разделе «Ком-

бинации акустических систем» на стр. 13.

Шаг 2: Подключение акустических систем

Для подключения акустические системы к данному устрой-

ству, следуйте указаниям на стр.14, если вы используете

конфигурацию АС, описанную на страницах стр. 8-11,

или указаниям на стр. 15, если вы используете подсоедине-

ние би-ампингом, как показано на стр. 12. Процесс подключе-

ния пройдет спокойнее, если вы обратитесь к иллюстрациям

и объяснениям и подготовите заранее необходимые кабели.

Шаг 3: Подключите ТВ и AV-компоненты

Обратитесь к стр. 16 - 23 для подключения внешних

устройств, таких как ваш телевизор, Blu-ray плеер, а также

прилагаемые в комплекте аксессуары, такие как антенны.

Кроме того, на стр. 20 - 22 представлены мультизонные сое-

динения, позволяющие посылать аудио и видео сигнал

еще в одну комнату, кроме главной. Процесс подключения

пройдет лучше, если вы обратитесь к иллюстрациям

и объяснениям, заранее узнаете типы подключения внешних

устройств, а также подготовите все необходимые кабели.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 1. Размещение акустических систем

7.1-канальная система

Фронтальные АС выдают фронтальный стерео звук, а цен-

тральная АС выдает диалоги и вокал. Тыловые и боковые АС

создают эффект окружения звуком сзади. Активный сабвуфер

выдает басовые звуки и создает богатое звуковое поле.

Это система с задними тыловыми АС, добавленными к

базовой 5.1-канальной системе окружающего звука называ-

ется 7.1-канальной системой. Задние тыловые АС улучшают

чувство окружения, создаваемое тыловым звуковым полем.

Они также улучшают ощущение неразрывности тылового

звукового поля и обеспечивают более естественное звучание.

Более того, установив задние тыловые АС, вы можете вы-

брать режим прослушивания Dolby Atmos, который реализует

ˎ1

наиболее современный 3D окружающий звук, если формат

входного сигнала Dolby Atmos.

Фронтальные АС должны быть расположены на высоте уха,

ˎ2

а громкоговорители окружающего звука следует расположен-

ный чуть выше высоты уха. Центральная АС должна быть

расположена перед позицией прослушивания и направлена

на зрителей. Разместите активный сабвуфер впереди. Разме-

ˎ3

щение его между центральной АС и фронтальными АС дает

вам естественный звук даже при воспроизведении музыки.

Оптимальное расположение задних тыловых колонок — так-

же на высоте уха слушателя.

• Если Вы включаете в комплект задние тыловые колонки,

то требуется установка боковых акустических систем

окружающего звука.

• В Разделе «Комбинации акустических систем» —

«Speaker combinations» (стр.13) приведены более под-

1: 22° - 30°,

2: 90° - 110°,

3: 135° - 150°

робные описания примеров.

1,2 Фронтальные АС

3 Центральная АС

4,5 Боковые АС

6 Активный сабвуфер

7,8 Задние тыловые АС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.1.2-канальная система-1

(с верхними фронтальными АС — Front High Speakers

или верхними задними АС — Rear High Speakers)

Это базовая 5.1-канальная система система окружающего

звука, состоящая из фронтальных АС, центральной АС,

3´ (0.9 m)

тыловых АС и активного сабвуфера, с добавлением либо

or more

фронтальных верхних АС, либо задних верхних АС — одного

из типов верхних АС.

Установив верхние колонки, вы можете выбрать режим

прослушивания Dolby Atmos, который реализует наиболее со-

временный 3D окружающий звук, включая звуки над головой,

если формат входного сигнала Dolby Atmos.

ˎ1

Фронтальные верхние колонки или тыловые верхние колонки

должны быть расположен как минимум на 0,9 м выше, чем

ˎ2

фронтальные АС. Фронтальные верхние колонки должны

быть расположен непосредственно над фронтальными АС,

а расстояние между задними верхними колонками должны

соответствовать расстоянию между фронтальными АС. Обе

пары должны быть установлены в направлении места для

прослушивания.

• В Разделе «Комбинации акустических систем» —

«Speaker combinations» (стр.13) приведены более под-

робные описания примеров.

7,8 Верхние АС

Выберите один из вариантов:

• Фронтальные потолочные АС

• Тыловые потолочные АС

1: 22° - 30°,

2: 120°

3´ (0.9 m)

or more

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.1.2- канальная система- 2

(с потолочными АС — Ceiling Speakers)

Это базовая 5.1-канальная система окружающего звука,

состоящая из фронтальных АС, центральной АС, тыловых

АС и активного сабвуфера, с добавлением потолочных АС,

например, либо фронтальных потолочных АС, либо средних

потолочных АС, либо задних потолочных АС — одного

из типов верхних АС.

Установив верхние колонки, вы можете выбрать режим

прослушивания Dolby Atmos, который реализует наиболее со-

ˎ3

временный 3D окружающий звук, включая звуки над головой,

если формат входного сигнала Dolby Atmos.

ˎ2

Установите фронтальные потолочные колонки перед местами

для прослушивания, средние потолочные АС прямо над ме-

стами для прослушивания, а тыловые потолочные колонки

за местами для прослушивания. Расстояния между колонка-

ˎ1

ми в каждой паре должны соответствовать расстоянию между

двумя фронтальными АС.

• Dolby Laboratories рекомендует устанавливать именно

такой тип верхних АС (на потолке) для получения наилуч-

шего эффекта от формата Dolby Atmos.

• В Разделе «Комбинации акустических систем» —

«Speaker combinations» (стр.13) приведены более под-

робные описания примеров.

7,8 Верхние АС

Выберите один из вариантов:

• Фронтальные потолочные АС

1: 30° - 50°,

2: 65° to 110°,

3: 125° to150°

• Средние потолочные АС

• Тыловые потолочные АС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.1.2- канальная система- 3

(с Dolby-оснащенными АС (Dolby Speakers))

Это базовая 5.1-канальная система окружающего звука,

состоящая из фронтальных АС, центральной АС, тыловых АС

и активного сабвуфера, с добавлением Dolby-оснащенных АС

(фронтальных или тыловых) — одного из типов верхних АС.

Dolby-оснащенные АС — это особый тип колонок, сконстру-

ированных так, чтобы излучать звук в потолок, отразившись

от которого он будет казаться пришедшим сверху. Установив

верхние колонки, вы можете выбрать режим прослушивания

Dolby Atmos, который реализует наиболее современный 3D

окружающий звук, включая звуки над головой, если формат

входного сигнала Dolby Atmos.

ˎ1

Dolby-оснащенные АС должны быть расположены прямо над

фронтальными или тыловыми АС.

ˎ2

• В Разделе «Комбинации акустических систем» —

«Speaker combinations» (стр.13) приведены более под-

робные описания примеров.

7,8 Верхние АС

Выберите один из вариантов:

• Фронтальные Dolby-оснащенные АС

• Тыловые Dolby-оснащенные АС

1: 22° - 30°,

2: 120°

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Bi-Amping - Би-ампинг — Двухканальное подключение

акустических систем

Можно подключить би-ампингом фронтальные АС, поддержи-

вающие такой вид соединения для улучшения воспроизведе-

ния низких и высоких частот. Когда используется би-ампинг,

AV-ресивер способен поддерживать максимум 5.1-канальную

систему, т.к. один усилитель используется для ВЧ/СЧ-секции

фронтальных колонок, а другой — для НЧ-секции. Размеще-

ние акустических систем и звуковые эффекты при этом точно

такие же, как в 5.1-канальной системе, не использующей

би-ампинг.

Если вы подсоединили би-ампингом ресивер к акустическим

системам, поддерживающим би-ампинг, подключение задних

ˎ1

тыловых АС, верхних АС и мощный выход на ZONE 2 невоз-

можен.

ˎ2

• В Разделе «Комбинации акустических систем» —

«Speaker combinations» (стр.13) приведены более под-

робные описания примеров.

1,2 Фронтальные АС (подключение би-ампингом)

3 Центральная АС

4,5 Боковые АС

6 Активный сабвуфер

1: 22° - 30°,

2: 120°

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг 2: Подсоединение акустических систем

Стандартные подсоединения (стр. 8 - 11)

Можно подсоединить до двух активных сабвуферов. На оба

разъема SUBWOOFER PRE OUT выдается один и тот же

сигнал. Проделайте правильные соединения клемм ресивера

с клеммами акустических систем (+ с + и - с -) для каждого

канала. Если при подсоединении перепутать фазу, то басо-

(12 mm)

вый отклик будет серьезно ослаблен.

Настройка

• Настройки конфигурации АС, которые вы подсоеди-

нили, необходимо проделать в соответствии

с процедурой «Первоначальной настройки» —

«Initial Setup», в меню «1. AccuEQ Room Calibration»

(стр. 24).

• Если имеются колонки с импедансом от 4 Ом до 6

Ом, после завершения первоначальной настройки

необходимо ее проделать некоторые настройки

в меню «Setup». Нажмите кнопку «звездочка»

на пульте, выберите «2. Speaker» — «Configuration»

и задайте значение «Speaker Impedance»

в «4ohms».

Убедитесь, что зачищенные провода не разлохмачены

и не вылезают из-под клемм при подключении. Если голые

провода касаются задней панели устройства или имеется ко-

роткое замыкание плюсового + и минусового - концов кабеля,

это может привести к срабатыванию схемы защиты.

a Колоночный кабель, b Сабвуферный кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подсоединение акустических систем Би-ампингом

(Bi-Amping — стр. 12)

Убедитесь, что вы удалили закорачивающие пластины,

которые объединяют высокочастотные и низкочастотные

динамики на фронтальных АС. Смотрите Раздел «Standard

Connections (стр. 8 - 11)» и (стр. 14) чтобы подсоединить

центральную АС, тыловые АС и активный сабвуфер. Под-

соедините фронтальные АС, поддерживающие соединение

би-ампингом, к клеммам FRONT и к клеммам SURROUND

(12 mm)

BACK или HEIGHT.

•

При соединении би-ампингом обращайтесь к инструкции

на ваши АС.

Настройка

• Для подключения би-ампингом необходимо изме-

нить некоторые установки. Выберите «Yes» в окне

«Bi-Amp» в меню «1.AccuEQ Room Calibration»

(стр. 22) в меню «Первоначальной настройки» —

«Initial Setup».

• Если имеются колонки с импедансом от 4 Ом до 6

Ом, после завершения первоначальной настройки

необходимо ее проделать некоторые настройки

в меню «Setup». Нажмите кнопку «звездочка»

на пульте, выберите «2. Speaker» —

«Configuration» и задайте значение «Speaker

Impedance» в «4ohms».

Клеммы

ВЧ-секции АС

Клеммы

НЧ-секции АС

Убедитесь, что зачищенные провода не разлохмачены

a Колоночный кабель

и не вылезают из-под клемм при подключении. Если голые

провода касаются задней панели устройства или имеется ко-

роткое замыкание плюсового + и минусового концов кабеля,

это может привести к срабатыванию схемы защиты.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Подсоединение телевизора

Шаг 3: Подсоединение телевизора и AV компонентов

Если у вас телевизор с функцией ARC (Audio

Return Channel):

Для телевизора, поддерживающего ARC (Audio Return

Channel — канал возврата аудио сигнала)*1, используйте все-

го один кабель HDMI и соедините его согласно рисунку «а».

Выберите на телевизоре HDMI разъем, который поддержива-

ет ARC (канал возврата аудио сигнала).

Настройка

• Для использования функции ARC необходимо сде-

лать настройку. Выберите «Yes» в меню «5. Audio

Return Channel» (стр. 25) в меню «Первоначальной

настройки» — «Initial Setup».

• Обращайтесь к инструкции на TV за указаниями

по подсоединению и по настройке функции CEC

телевизора.

Если у вас телевизор без функции ARC (Audio Return

Channel):

Для телевизора, не поддерживающего ARC (Audio Return

Channel - канал возврата аудио сигнала) (*1), подсоедините

ресивер с помощью кабеля HDMI согласно рисунку «а» и еще

цифрового оптического кабеля «b».

Соединение с помощью цифрового оптического кабеля не

надо делать, если вы будете смотреть телевизор через такие

устройства, как приставка кабельного ТВ (то есть, не исполь-

зуя тюнер, встроенный в ТВ).

(*1) Функция ARC: Эта функция передает ТВ аудио сигналы

через кабель HDMI, так что вы можете воспроизводить ау-

дио с телевизора через этот ресивер. Подключение к ARC

совместимому телевизору осуществляется всего одним

кабелем HDMI. Обратитесь к Инструкции по эксплуатации

вашего ТВ за указаниями по подсоединению

и по настройке, если он поддерживает ARC.

(*2) Еще один TV или проектор можно подсоединить

к разъему HDMI OUT SUB. Нажмите кнопку Q (стр. 6)

на пульте и используйте подменю «Other»— «HDMI Out»

a HDMI кабель, b Цифровой оптический кабель

для переключения между выходами MAIN и SUB. Имейте

в виду, что этот разъем не поддерживает функции ARC.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2. Подключение HDMI AV компонентов

Это пример подключения аудио/видео компонентов, осна-

щенных HDMI разъемом. При выполнении подключения

аудио/видео компонентов, соответствующих стандарту CEC

(Consumer Electronics Control)*, вы сможете воспользоваться

такими функциями как HDMI CEC и HDMI Standby Through,

которые позволят вам воспроизвести видео и аудио сигнал

AV компонентов на телевизоре при переключении самого

компонента в режим ожидания.

• Для воспроизведения видео материала 4K или 1080p

используйте высокоскоростной HDMI кабель.

Настройка

• Имейте в виду, что «HDMI CEC» автоматически

переводится в положение «On» если вы выбрали

«Yes» в «5. Audio Return Channel» (стр. 25) в меню

«Первоначальной настройки» - Initial Setup. Если

вы выбрали «No, Skip», то для использования функ-

ций HDMI CEC и HDMI Standby Through, необходи-

мы дополнительные настройки в меню Setup после

завершения этапа «Первоначальной настройки» —

Initial Setup. Нажмите кнопку «звездочка» на пульте,

и выберите «5. Hardware» — «HDMI» и установите

«HDMI CEC» в положение «On» чтобы активиро-

вать HDMI CEC.

• Для воспроизведения окружающего звука, напри-

мер, Dolby Digital, необходимо выбрать настройку

«Bitstream output» на подключенном Blu-ray Disc

проигрывателе или другом устройстве.

(*) Функция HDMI CEC: с ее помощью можно управлять

такими функциями, как связь переключения входов с помо-

щью селектора с плеерами, удовлетворяющими стандарту

CEC, выбирать выдачу аудио от телевизора или от этого

ресивера, а также регулировать громкость с пульта телеви-

зора, совместимого с CEC, или автоматически переводить

ресивер в режим standby при выключении телевизора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Подключение AV компонентов

без интерфейса HDMI

Это пример соединения с AV-компонентами, не имеющими

HDMI разъемов. Подключения для AV-компонентов следует

делать в соответствии с разъемами, которые они имеют.

Когда видео вход подключен к разъему BD/DVD, входное

соединение для аудио также должно быть на разъеме BD/

DVD и так далее, так чтобы вы подключали видео вход

на разъемы с таким же именем, как и входные аудио разъ-

емы. Имейте в виду, что входные видео сигналы, поступаю-

щие на разъем VIDEO IN или COMPONENT VIDEO IN будут

преобразованы в сигналы HDMI и будут выдаваться на HDMI

выходной разъем.

•

Для воспроизведения цифрового окружающего звука,

включая Dolby Digital, вы должны сделать соединение

для аудио сигналов с помощью цифрового коаксиального

или оптического кабеля.

•

Можно изменить назначение входных разъемов, которые

вы видите на рисунке слева, так что вы можете также

подсоединиться к любому другому разъему кроме BD/

DVD. Подробности можно узнать в расширенной инструк-

ции пользователя — Advanced Manual.

Настройка

• Разъемы COMPONENT VIDEO IN совместимы

только с видео сигналами с разрешением 480i

или 576i. Если вы соединяете источник с входом

COMPONENT VIDEO IN, задайте выходное разре-

шение плеера 480i или 576i. Выберите интерфейс,

если нет варианта для 480i, и т.п. Если ваш плеер

не поддерживает на выходе разрешение 480i

или 576i, используйте входные разъемы VIDEO IN.

• Для воспроизведения цифрового окружающего зву-

BD/DVD

ка, включая Dolby Digital,, на подключенной кабель-

ной приставке, проигрывателе дисков или другом

устройстве, аудио выход должен быть установлен

в режим «Bitstream output».

a Аналоговый видео кабель, b Цифровой коаксиальный кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Подключение аудио компонентов

Это пример подсоединения аудио компонента. Подключи-

те CD проигрыватель, используя цифровой коаксиальный

кабель или аналоговый аудио кабель.

Вы также можете подключить проигрыватель виниловых

грампластинок, если у него головка звукоснимателя типа ММ

к разъемам PHONO.

• Если проигрыватель виниловых грампластинок имеет

встроенный эквалайзер (фонокорректор), его можно

подключать в другой разъем AUDIO IN. Далее, если

проигрыватель виниловых грампластинок использует

головку звукоснимателя типа МС, необходимо установить

внешний фонокорректор (аудио эквалайзер), совмести-

мый с головкой звукоснимателя типа МС, между ресиве-

ром и проигрывателем, а затем подключить его к любому

разъему AUDIO IN, но не к PHONO разъему.

Если проигрыватель виниловых грампластинок имеет про-

вод заземления, подсоедините его к клемме GND

на ресивере.

a Цифровой оптический кабель, b Аналоговый аудио кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5.Мультизонные соединения — 1 (ZONE 2 TV)

Вы можете наслаждаться контентом с Blu-ray плеера на

телевизоре с входным разъемом HDMI, установленным

в отдельном помещении (ZONE 2), путем воспроизведения

на Blu-ray-плеере в главной комнате (где он находится),

или воспроизводя контент с другого AV-компонента. На теле-

визоре в отдельной комнате можно смотреть видео только

с устройств, подключенных к разъемам HDMI IN1 — IN3.

Настройка

• Для подключения телевизора во второй комнате

необходимо изменить некоторые установки в меню

Initial Setup, «4. Multi Zone Setup» (стр. 25).

• Аудио сигнал с внешних AV-компонентов можно вы-

дать во вторую зону только когда звук аналоговый

или в формате 2-канального PCM аудио сигнала.

Может также понадобиться преобразование выход-

MAIN ROOM

ного аудио сигнала с AV компонента для вывода его

в формате PCM.

ZONE2

a HDMI кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6.Мультизонные соединения — 2 (ZONE 2

PRE/LINE OUT)

Можно слушать воспроизведение 2-канального аудио источ-

ника в отдельной комнате через колонки, подключенные к вы-

ходам усилителя мощности или интегрированного усилителя.

Например, можно воспроизводить диски Blu-ray-плеером

на 7.1-канальной системе в главной комнате (где этот реси-

вер расположен) и еще слушать интернет-радио в отдельной

комнате (ZONE 2).

ZONE 2 LINE OUT — линейный выход на ZONE 2

Для этого надо подключить линейный выход ZONE 2 PRE/

LINE OUT ресивера к линейному входу LINE IN усилителя

мощности или интегрированного усилителя в отдельной ком-

нате с помощью аналогового аудио кабеля.

MAIN ROOM

Соединения с AV-компонентом

Подсоедините внешний AV-компонент к входам HDMI IN 1 - 3,

если вы хотите подать его сигнал в ZONE 2. Если внешний

AV-компонент не имеет разъемов HDMI, проделайте соеди-

ZONE2

нение с помощью аналогового аудио кабеля или цифрового

оптического, либо коаксиального кабеля.

Настройка

• Для подключения AV-компонента к второй комнате

необходимо изменить некоторые установки в меню

LINE

Initial Setup, «4. Multi Zone Setup» (стр. 25).

• Аудио сигнал с внешних

AV-компонентов можно вы-

дать во вторую зону только когда звук аналоговый

или в формате 2-канального PCM аудио сигнала.

Может также понадобиться преобразование выход-

ного аудио сигнала с AV

компонента для вывода

ZONE2 PRE/LINE OUT

в формате PCM.

a Аналоговый аудио кабель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7.Мультизонные соединения — 3 (ZONE

(ZONE 2A for North

American

models)

SPEAKER) — акустические системы

в отдельной зоне

Вы можете наслаждаться 2-канальным звуком в отдельном

помещении, например, воспроизводить диск Blu-ray-плеером

в главной комнате (где этот ресивер расположен) и еще слу-

шать интернет-радио через дополнительные колонки

в отдельной комнате (ZONE 2).

• Когда используется соединение Bi-Amping (двухполосное

усиление) для фронтальных колонок, Вы не сможете вы-

дать выходной сигнал на АС в ZONE 2.

• При выдаче аудио через разъемы ZONE SPEAKER,

в главной комнате звук на задние тыловые или верхние

колонки не выдается.

ZONE 2 (ZONE 2A для североамериканских моделей)

Подключите внешний AV-компонент к разъемам HDMI IN1 -

IN3, если вы хотите выдать сигнал с него на ZONE 2. Если

MAIN ROOM

внешний AV-компонент не имеет разъемов HDMI, проделайте

соединение с помощью аналогового аудио кабеля или цифро-

вого оптического, либо коаксиального кабеля.

(Для североамериканских моделей) ZONE 2B

Вы можете выдать тот же самый аудио сигнал, который опи-

сан в разделе ZONE 2A, на еще одну пару колонок, установ-

ленных в ZONE 2B. В этом случае в зонах ZONE 2 A/B можно

использовать только АС с импедансом от 8 Ом до 16 Ом. Та-

кое соединение невозможно, если у вас подключены верхние

АС или задние тыловые АС.

Настройка

ZONE 2

• Требуется настройка в меню «Первоначальной на-

(ZONE 2A for North

стройки» - «Initial Setup»., «4. Multi Zone Setup» (стр.

American models)

21), чтобы использовать эту функцию.

• Для того, чтобы использовать выход на две пары

колонок ZONE 2A+B, задайте значение «Zone 2 A +

ZONE 2B

B» в меню «Zone Speaker» в подменю «1. AccuEQ

(North American models)

Room Calibration» (стр. 24) в меню Initial Setup.

• Аудио сигналы с внешних AV компонентов могут

быть выданы в ZONE 2 только когда входной сигнал

a Колоночный кабель

аналоговый или же 2-канальный РСМ. Если вы

подключили AV-компоненты к ресиверу с помощью

HDMI кабеля, цифрового оптического кабеля или

цифрового коаксиального кабеля, может понадо-

биться изменить настройки на AV компонентах так,

чтобы их выходные сигналы были в формате PCM,

если вы хотите получить звук в ZONE 2.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8. Подключение других кабелей

Схема подключения антенны

Подключите входящую в комплект FM антенну к разъему

TUNER FM 75. Перемещайте FM антенну во время радиове-

щания для наилучшего приема сигнала.

Схема подключения к сети

Подключите устройство к сети с помощью проводного сое-

динения LAN или Wi-Fi (беспроводного соединения). После

подключения устройства к сети вы сможете насладиться

различными интернет службами и радиовещанием. В случае

выполнения проводного подключения воспользуйтесь кабе-

лем Ethernet, подключенным к порту ETHERNET, как показано

на следующем рисунке. Для подключения по Wi-Fi выберите

значение «Wireless» (Беспроводное) в параметре «3.Network

Connection»(Сетевое подключение) (Стр. 25) в меню Initial

Setup (Первоначальная настройка), выберите способ на-

стройки и следуйте экранным инструкциям для конфигурации

этого подключения.

(Taiwanese

Подключение кабеля питания

models)

Кабель питания следует подключать только по завершении

выполнения всех подключений.

• Североамериканские, европейские и азиатские модели

оснащаются съемным сетевым шнуром. Подсоединяйте

(North American

(European,

сетевой шнур сначала к разъему AC INLET на ресивере,

and Taiwanese

Australian and

а потом к настенной розетке. Всегда первым отсоеди-

models)

Asian models)

няйте вилку от настенной розетки при отсоединении

ресивера от питания.

a Рамочная АМ антенна, b Антенна FM, c Кабель Ethernet,

d Кабель питания

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Первоначальная настройка с помощью мастера установки Auto Start-up Wizard

Первоначальная настройка запускается автоматически.

Когда вы включаете ресивер в первый раз, процедура «На-

чальная Настройка» — Initial Setup автоматически показы-

вается на экране ТВ, чтобы вы могли сделать все установки

параметров, необходимые для запуска с помощью простых

INPUT

шагов после появления указания на экране.

1. Переключите вход телевизора на назначенный вход этого

устройства.

2. Вставьте батарейки в пульт дистанционного управления

устройства.

3. Нажмите кнопку на пульте ДУ, чтобы включить устрой-

ство. Автоматически будет отображена страница настро-

ек Initial Setup, где вы с легкостью сможете выполнить

настройки для начала работы.

4. Следуйте экранным инструкциям для выбора параметра

с помощью курсорных кнопок на пульте ДУ и нажмите

кнопку ENTER для подтверждения выбора. Для возврата

к предыдущему меню нажмите кнопку RETURN

• Если вы завершили выполнение настройки на полпути

или решили изменить какие-либо параметры в ходе Initial

Setup, нажмите кнопку «звездочка» на пульте ДУ и выбе-

рите «7.Miscellaneous» - «Initial Setup» (Прочее — Пер-

воначальная настройка) в меню Setup и нажмите кнопку

ENTER.

 1. Калибровка акустики в помещении AccuEQ

Расположите настроечный микрофон в местоположении слу-

шателя, который измерит данные отправленных громкогово-

рителями тестовых сигналов, а затем автоматически настроит

оптимальный уровень громкости, частоту кроссовера

и расстояние для каждого из них. Эта функция также авто-

матически отрегулирует настройки эквалайзера, корректиру-

ющие помехи, которые могут возникнуть из-за акустических

условий в комнате.

• Выполнение

калибровки занимает от 3 до 12 минут.

Во время измерений громкоговорители издают тестовый

сигнал на максимальном уровне громкости, поэтому

рекомендуем предупредить об этом окружающих.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Соблюдайте тишину во время измерений.

выбрать значение «On (All Channels)» (Вкл. — Все

AccuEQ Room Calibration

•

Если вы подключили сабвуфер, проверьте уровень

каналы), и отключить только фронтальные громко-

Speaker Channels

7.1 ch < >

громкости и мощность сабвуфера. Воспроизводи-

Subwoofer

Yes

говорители значением «On (Except Front Left / дуем

мые сабвуфером низкие частоты могут быть недо-

Height Speaker

---

выбрать значение «On (All Channels)» (Вкл. — Все

Zone Speaker

статочно выраженными, поэтому установите уровень

каналы), и отключить только фронтальные громкого-

Bi-Amp

громкости на половину шкалы.

ворители значением «On (Except Front Left / Right)»

•

Если питание устройства неожиданно отключилось,

Select how many speakers you have.

(Вкл. — Кроме фронтальных левого/правого громко-

то, возможно, провода колоночных кабелей коснулись

говорителей).

задней панели, и в результате сработала схема защи-

7. Отключите настроечный микрофон.

ты. Надежно закрепите все жилы кабелей, так чтобы

Изображение на дисплее будет изменяться при

они не выпадали из разъемов после подключения.

 2. Подключение источника сигнала

выборе количества каналов в параметре «Speaker

Channels» (Каналы громкоговорителей), поэтому

Проверьте правильность подключения каждого

Подключите входящий в комплект настроечный ми-

отслеживайте эти изменения при выполнении на-

источника входного сигнала. Следуйте инструкциям,

крофон к разъему SETUP MIC устройства и располо-

строек. Также, воспользуйтесь этой страницей

выберите нужный вход, запустите воспроизведение

жите его в зоне прослушивания.

для выбора подключения сабвуфера.

выбранного проигрывателя и определите, будут ли

Если вы планируете установить настроечный микро-

отображаться различные изображения во время вос-

фон на треножную подставку, то расположите его,

•

После подключения сабвуфера, проверьте уровень

произведения звука.

как показано на рисунке.

громкости и мощность сабвуфера. Воспроизводи-

мые сабвуфером низкие частоты могут быть недо-

 3. Сетевые подключения

статочно выраженными, поэтому измените

Настройте Wi-Fi подключение с помощью точки досту-

их уровень громкости наполовину.

па, например, беспроводного маршрутизатора LAN. До-

Тестовые сигналы будут издаваться громкоговорите-

ступны следующие два способа подключения по Wi-Fi:

лями. Но до этого устройство определит подключен-

«Scan Networks» (Сканирование сети): Выполняет

ные громкоговорители и наличие шумов

поиск точки доступа с устройства. Заранее выясните

в помещении.

SSID точки доступа.

После отображения на дисплее данных выполнен-

«Use iOS Device (iOS7 or later)» (Использование iOS

ных замеров выберите «Next» (Далее) и нажмите

устройства — iOS7 или более позднего): Настройте

кнопку ENTER на пульте ДУ. Громкоговорители еще

совместный доступ iOS устройства и данного ресивера

раз издадут тестовый сигнал, и устройство автома-

по Wi-Fi.

тически выполнит настройки, например, оптималь-

ного уровня громкости и частоты кроссовера.

При выборе значения «Scan Networks»(Сканирование

По завершении выполнения замеров на дисплее бу-

сети) доступны два варианта подключений. Проверьте

дут отображены все результаты. С помощью курсор-

следующие пункты:

ных кнопок  /  на пульте ДУ проверьте выполнен-

«Enter Password» (Введите пароль): Введите пароль

Выберите конфигурацию подключенных громкогово-

ные настройки. Нажмите кнопку ENTER при выборе

рителей.

(ключ) для подключения к точке доступа.

«Save» (Сохранить) для сохранения настроек.

«Push Button» (Нажать кнопку): Если точка доступа

Определите, будут ли включены/выключены функ-

оснащена кнопкой автоматического подключения,

ции эквалайзера, корректирующие помехи, которые

то выберите это значение для подключения к точке

могут возникнуть из-за акустических условий в ком-

доступа без ввода пароля.

нате. При включении этой функции рекомендуем

• Если SSID точки доступа не отображается, то на дис-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

плее с доступными SSID выберите «Other»(Другой)

 5. Audio Return Channel (канал возврата

с помощью кнопки  на пульте ДУ и нажмите кнопку

аудио сигнала)

ENTER, затем следуйте экранным инструкциям.

Если вы подключили телевизор, который поддерживает

Keyboard input (Ввод с клавиатуры):

функцию ARC, выберите значение «Yes» (Да). Функция

ARC устройства позволит прослушать аудио сигнал

Для переключения регистра ввода букв выберите «A/a»

телевизора через динамики устройства.

на дисплее и нажмите кнопку ENTER. Определите,

•

При выборе значения «Yes», функция HDMI CEC

будет ли пароль скрыт знаками «*» или отображаться

будет активирована и энергопотребление устройства

в виде обычного текста, нажмите кнопку MEMORY

в режиме ожидания будет увеличено.

на пульте ДУ. Нажмите кнопку CLEAR для удаления

всех введенных символов.

• Privacy policy (Политика конфиденциальности):

Во время выполнения настройки сети на странице

подтверждения будет отображен запрос на согласие

с политикой конфиденциальности. Выберите значе-

ние «Yes»(Да) и нажмите кнопку ENTER

для подтверждения вашего согласия.

 4. Multi Zone Setup — настройка

мультизонного режима

Если вы хотите слушать аудио в еще одной комнате,

помимо основного зала, выберите способ выдачи звука

для отдельной комнаты (ZONE 2).

Если у вас есть колонки в отдельной комнате, под-

ключенные колоночным кабелем, выберите «Using

AV Receiver». Если же у вас в отдельной комнате есть

предварительно подключенный аналоговым аудио

кабелем усилитель, то выберите вариант «with External

Premain Amplifier».

Если вы собираетесь подключать телевизор в отдель-

ной комнате (ZONE 2), тогда при выводе в строке меню

предложения «Would you be using TV in 2nd room?»,

выберите «Yes».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Воспроизведение сигнала

Воспроизведение через BLUETOOTH^®

с AV компонентов

INPUT

lå âóç

quJkoSTS

uuu

Основные операции

подсоединного к входу AUX INPUT

Вы можете воспроизводить музыку

ется сопряжение) на дисплее, а затем

Вы можете воспроизводить звук с аудио/

AUDIO/HDMI на передней панели,

со смартфона или другого устройства,

выполните шаг 2. Данное устройство

видео компонентов, таких как Blu-ray

нажмите кнопку AUX.

оснащенного беспроводной технологией

способно хранить данные о сопряже-

плееры через этот ресивер.

•

Обратите внимание на то, что при

Bluetooth. Выполните следующую проце-

нии с восемью устройствами.

• Когда телевизор подсоединен

включенной функции CEC link, вход-

дуру, когда ресивер включен.

• Зона покрытия составляет 15 метров.

к разъему HDMI OUT SUB, нажмите

ной сигнал автоматически переклю-

Учтите, что соединение со всеми су-

кнопку Q (стр. 6) на пульте и задайте

чится при подключении к ресиверу

Сопряжение

ществующими устройствами Bluetooth

параметр «Other» — «HDMI Out» в

с помощью HDMI кабеля телевизора

1. После нажатия кнопки

на пуль-

не гарантируется.

положение либо «SUB», либо «MAIN».

с функцией СЕС.

те ДУ на дисплее будет отображено

Проделайте следующую процедуру, когда

Воспроизведение

Запустите воспроизведение на AV

сообщение «Now Pairing» (Выполняется

ресивер включен.

1. После включения устройства выполни-

компоненте.

сопряжение) и будет активирован режим

1. Переключите вход телевизора

сопряжения.

те подключение на Bluetooth устройстве.

на назначенный вход этого ресивера.

Селектор входа на данном устройстве

2. Включите функцию BLUETOOTH

2. Нажмите кнопку селектора входного

автоматически переключится

на устройстве с технологией BLUETOOTH,

сигнала (а) на пульте ДУ с тем же

затем выберите данное устройство

на «BLUETOOTH».

названием, что и разъем к которому

2. Запустите воспроизведение музы-

из списка отображаемых устройств.

вы подключили проигрыватель.

При запросе введите пароль — «0000».

кальных файлов. Увеличьте уровень

Например, нажмите кнопку BD/DVD

громкости подключенного BLUETOOTH

• Этот ресивер будет отображаться

для запуска воспроизведения прои-

устройства до соответствующего уровня.

на дисплее как «Onkyo TXNR676

грывателя, подключенного к разъему

XXXXXX».

• Ввиду характеристик техноло-

BD/DVD. Нажмите кнопку TV для

гии беспроводного соединения

• Для подключения другого

прослушивания звука телевизора.

BLUETOOTH устройства нажмите

BLUETOOTH, звук, воспроизводимый

Нажмите кнопку TV для прослушива-

данным устройством, может немно-

и удержите в нажатом положении

ния звука с телевизора. Для запуска

го отставать от звука BLUETOOTH

кнопку

во время отображения

воспроизведения с устройства,

сообщения «Now Pairing» (Выполня-

устройства.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Сетевые функции

INPUT

Основные операции

•

Ваша сеть должна

быть подключена

серверными функциями Windows

тверждения. С помощью курсорных

При подключении этого устройства

к Интернет для того,

чтобы слушать

Media^®Player 11 или 12, или NAS

кнопок выберите радиостанции и про-

к сети вы можете слушать воспроизве-

интернет-радио сервисы.

устройств, и совместимы с функ-

граммы, затем нажмите кнопку ENTER

дение с интернет-радио сервисов, таких

•

В зависимости от доступных интер-

циями домашней сети. Учтите, что

(b) для запуска воспроизведения.

как TuneIn, осуществлять стриминг

нет-сервисов пользователю может

на этих РС будут воспроизводиться

Для Spotify или AirPlay, выберите этот

с Spotify Connect и использовать

потребоваться сначала выполнить

только музыкальные файлы, зареги-

ресивер с помощью вашего смартфо-

функции AirPlay^® для беспроводного

регистрацию на компьютере.

стрированные в библиотеке Windows

на для запуска воспроизведения.

воспроизведения. Кроме того, можно

•

Чтобы активировать Spotify Connect,

Media^® Player.

Для Music Server, выберите сервер

использовать функцию Music Server

установите приложение Spotify на

• Вам может потребоваться заранее

с помощью курсорных кнопок пульта,

для стриминга музыкальных файлов,

свой смартфон или планшет и соз-

выполнить некоторые настройки РС

затем выберите желаемый музыкаль-

хранящихся на PC или NAS накопите-

дайте премиум-аккаунт Spotify.

для использования Windows Media^®

ный файл и нажмите кнопку ENTER

лях, которые поддерживают функции

— Обратитесь к веб-сайту Spotify

Player 11 или 12 с функциями Music

(b) для запуска воспроизведения.

домашней сети. Базовые сетевые функ-

для получения более подробной

Server.

•

Для возврата к предыдущему экрану,

ции — Network Functions представлены

информации: www.spotify.com/

нажмите кнопку RETURN .

в базовой инструкции — Basic Manual.

connect/.

Выполните следующую процедуру, когда

Более подробно они описываются в рас-

•

Кроме того, сервис-провайдеры могут

ресивер включен.

ширенной инструкции Advanced Manual.

прекратить вещание, и это означает,

1. Переключите вход телевизора

После обновления прошивки ПО могут

что некоторые сетевые сервисы

на назначенный вход этого устройства.

появиться новые сетевые функции.

и контент могут стать недоступными

2. Нажмите кнопку NET на пульте ДУ

Более подробно о них будет рассказано

в будущем.

для вывода на дисплей списка сете-

в расширенной инструкции Advanced

•

Сетевые серверы совместимые

вых функций.

Manual.Advanced Manual по мере

с функциями Music Server, это такие

3. С помощью курсорных кнопок пульта

их появления.

компьютеры PC с установленными

выберите желаемый сервис, затем

на них плеерами, которые обладают

нажмите кнопку ENTER (b) для под-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Запоминающее USB устройство

INPUT

Основные операции

к неисправности или

повреждению

•

С этим ресивером можно использо-

деру, может использоваться для этой

записанных данных.

вать USB накопители, соответству-

функции. Более того, может быть

Вы можете запускать воспроизведение

Еще раз нажмите кнопку ENTER (b)

ющие стандарту USB mass storage

невозможно верное воспроизведение

музыкальных файлов, сохраненных

на пульте ДУ на следующей странице.

device class. Он совместим также

контента некоторых USB носителей.

на USB носителе.

На дисплее будет отображен список

с USB накопителями, использующими

•

Мы не несем ответственности

Когда ресивер включен, проделайте

папок и музыкальных

файлов, запи-

файловые системы FAT16 или FAT32.

за утерю или повреждение данных

следующее.

санных на USB устройстве. Выберите

•

Если USB носитель разделен,

запоминающего USB устройства,

1. Переключите вход телевизора

папку с помощью курсорных кнопок

то каждая секция будет распознавать-

которое может произойти при со-

на назначенный вход этого устройства.

и нажмите кнопку ENTER (b) для под-

ся как отдельное устройство.

вместном использовании носителя

2. Вставьте USB устройство в порт USB

тверждения выбора.

•

На дисплее отображается до 16 уров-

и данного устройства. Рекомендуем

на задней панели устройства.

С помощью курсорных кнопок на пуль-

ней папок, а в каждой папке отобра-

предварительно сохранить важные

3. Нажмите кнопку NET (a) на пульте

те ДУ выберите музыкальный файл,

жается до 20000 треков.

музыкальные файлы.

ДУ, чтобы вывести на дисплей список

а затем нажмите кнопку ENTER (b)

•

Ресивер не поддерживает USB кон-

сетевых сервисов.

для запуска воспроизведения.

центраторы или устройства с функци-

4. С помощью кнопок курсора на пульте

•

Для возврата к предыдущей странице

ями USB концентратора. Не подклю-

выберите «USB», а затем нажмите

нажмите кнопку RETURN (с).

чайте такие устройства к ресиверу.

кнопку ENTER (b).

•

Порт USB устройства соответствует

•

Устройство не поддерживает USB

• Если «USB» индикатор мигает на дис-

стандарту USB 2.0. Скорость переда-

носители с функциями защиты.

плее, то убедитесь в правильности

чи данных может быть недостаточна

•

При подключении USB жесткого диска

подключения USB устройства.

для воспроизведения некоторого

к USB порту устройства рекомендуем

• Не извлекайте подключенное USB

контента, поэтому звучание может

использовать адаптер переменного

устройство при отображении на дис-

быть прерывистым.

тока для его питания.

плее индикации «Connecting...»(Под-

•

Работа всех функций не гарантирует-

•

Не каждый мультимедийный носи-

ключение). Это может привести

ся для всех типов USB накопителей.

тель, подключенный к USB кард-ри-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Прослушивание АМ/FM радио

Вы можете принимать передачи АМ/FM

При настройке на радиостанцию, появ-

несколько раз для выбора «АМ»

радиостанций благодаря встроенному

ляется индикатор TUNED. При настройке

или «FM».

в ресивер тюнеру. Когда ресивер вклю-

на стереофоническую радиостанцию,

2. Нажмите кнопку MODE так, чтобы

чен, проделайте следующее.

появляется также индикатор FM ST.

на дисплее появился индикатор

Пока не загорится индикатор TUNED, звук

«TunMode: Manual»

 Настройка на радиостанции

на выход не выдается.

Автоматическая настройка

Если сигнал от стереофонической

3. Нажмите и удержите кнопку курсора

на радиостанции

FM радиостанции слабый:

 /  для выбора нужной

1. Нажмите кнопку TUNER на пульте не-

В зависимости от конструкции здания

радиостанции.

сколько раз для выбора «АМ» или «FM».

и окружающей среды может оказаться,

• Частота изменяется на 1 шаг при

2. Нажмите кнопку MODE так, что-

что хороший прием невозможен. В таком

каждом нажатии кнопки  / . Если

бы на дисплее появился индикатор

случае, переключитесь в режим ручной

постоянно держать кнопку нажатой,

«TunMode:Auto».

настройки (как описано в следующем раз-

то частота будет изменяться не-

деле) и слушайте радиостанцию в моно.

прерывно до тех пор, пока вы не отпу-

стите кнопку. Настраивайтесь, глядя

Режим ручной настройки

на дисплей.

3. Нажимайте кнопки курсора  / 

на радиостанции

для запуска автоматического поиска ра-

Если вы выбрали режим ручной на-

Frequency Step», и после этого выбрать

Задание шага настройки по частоте

диостанций. Можно также нажать кнопку

стройки на радиостанции, звук будет

шаг настройки по частоте для вашего

Нажмите кнопку «звездочка» на пуль-

TUNING на ресивере, и начнется ав-

принимать в моно, независимо от силы

региона. Имейте в виду, что после смены

те, затем используйте кнопки курсора

томатический поиск радиостанций. Когда

радиосигнала.

шага настройки все пресеты радиостан-

и ENTER на пульте, чтобы выбрать

станция найдена, поиск останавливается.

1. Нажмите кнопку TUNER на пульте

ций будут стерты.

«6.Miscellaneous» — «Tuner» — «AM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

останции будет отображаться на дисплее

о технологиях и науке) / Varied (Раз-

в разделе информации о программе ра-

ное) /Pop M (Поп-музыка) / Rock M

диовещания. После нажатия кнопки

(b)

(Рок-музыка) / Easy M (Музыка для не-

на пульте ДУ вы сможете использовать

требовательного слушателя) / Light M

следующие функции.

(Легкая классика) / Classics (Классиче-

ская музыка) / Other M (Другая музыка)

Отображение текстовой информа-

/Weather (Погода) / Finance (Финансы)/

ции (Radio Text)

Children (Детские передачи) / Social

1. Во время отображения названия

(Социальные программы) / Religion

станции нажмите один раз кнопку

(Религия)/Phone In (Телефонные опро-

на пульте ДУ. Теперь на дисплее будет

сы) / Travel (Туризм) / Leisure (Досуг) /

отображена плывущая строка с тексто-

Jazz (Джаз) /Country (Кантри) /Nation M

вой информацией Radio Text (RT).

(Музыка народов мира) / Oldies (Ретро)

При отсутствии текстовой информации

Folk M (Народная музыка) / Document

на дисплее будет отображено сообще-

(Репортажи)

 Регистрация пресетов

Выбор предварительных настроек

ние «No Text Data».

Отображаемая на дисплее информа-

радиостанций

(пресетов) радиостанций.

• На дисплее могут быть отображены

ция может иногда не соответствовать

1. Нажмите кнопку TUNER (a) на пульте

Регистрация позволяет сохранить до 40

необычные символы при попытке

воспроизводимому материалу радио-

2. Для выбора номера пресета исполь-

ваших любимых АМ и FM радиостанций.

показать на дисплее неподдерживае-

станции.

зуйте кнопки курсора  / 

Предварительная регистрация позволяет

мые данные. Тем не менее,

на пульте ДУ.

3. Если радиостанция была найдена,

настраиваться непосредственно

это не является неисправностью.

то на дисплее будет мигать название

на выбранные радиостанции.

Также информация может не ото-

Удаление предварительных на-

найденной станции. В этот момент

строек (пресетов) радиостанций.

бражаться, если сигнал выбранной

нажмите кнопку ENTER (а) для запуска

Регистрация

станции слишком слабый.

1. Нажмите кнопку TUNER (a) на пульте

приема радиостанции. Если вы не на-

1. Настройтесь на радиостанцию АМ/FM,

2. Для выбора номера пресета используй-

жмете кнопку ENTER (а), то устройство

которую вы хотите зарегистрировать.

Поиск станций по типу

те кнопки курсора  / на пульте ДУ.

продолжит выполнение поиска другой

2. Нажмите на кнопку MEMORY

программ (PTY)

3. Удерживая кнопку MEMORY в нажатом

станции.

на ресивере, так чтобы номер предва-

1. Во время отображения названия

состоянии, нажмите на кнопку CLEAR

• Если ни одна из станций не была

рительной настройки (пресета) начал

станции нажмите дважды кнопку на

чтобы

найдена, на дисплее будет отобра-

мигать.

пульте ДУ.

3. Пока вспыхивает номер (около 8

удалить его. Данная предварительная

жено «Not Found».

2. С помощью курсорных кнопок  / 

настройка будет удалена, и ее номер

• На дисплее могут быть отображены

секунд), используйте кнопки PRESET

(а) на пульте ДУ выберите нужный тип

исчезает с дисплея.

необычные символы при попытке по-

 /  для выбора номера ячейки пред-

программы (Program Type), а затем

варительной настройки в диапазоне

казать на дисплее неподдерживаемые

 Использование RDS (Европей-

нажмите кнопку ENTER для запуска

данные. Тем не менее, это не является

от 1 до 40.

ская, австралийская и азиатские

поиска.

4. Нажмите кнопку MEMORY еще раз,

неисправностью. Также информация

модели)

• Далее представлены доступные типы

может не отображаться, если сигнал

чтобы зарегистрировать данную ради-

программ:

выбранной станции слишком слабый.

останцию. Станция сохранена, и номер

RDS является сокращением от Radio

None (-)/News (Новости) / Affairs (Теку-

ячейки предварительной настройки пре-

Data System (Система радиотрансляции

щие события) / Info (Информационные

кращает вспыхивать.Повторите

данных) и представляет собой способ

программы) / Sport (Спорт) / Educate

эту процедуру для всех ваших любимых

передачи данных FM радиосигналов.

(Образование) / Drama (Театр) / Culture

АМ/FM радиостанций.

В регионах RDS вещания название ради-

(Культура) / Science (Программы

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Мультизонное воспроизведение

органы управления этого усилителя.

•

Вы можете также настроить качество

звука с усилителя мощности

в отдельной комнате. После нажа-

тия на кнопку ZONE 2 на ресивере

в течение 8 секунд нажмите кнопку

TONE, и поворачивайте ручку TONE

для настройки.

•

Информация для подключенного

устройства может быть выведена

на экран телевизора в отдельной ком-

нате. Нажмите кнопку пока пульт

находится в режиме управления

зоной ZONE 2.

Основные операции

бление энергии в режиме standby

Нажмите кнопку селектора входов (b)

Вы можете наслаждаться звуком в от-

будет больше, чем обычно.

для выбора входа, воспроизводимого

дельном помещении, например, слушать

•

Если ZONE 2 активирована когда

в отдельной комнате.

воспроизведение дисков Blu-ray-плеером

в главной комнате выбран режим

•

На ресивере, после нажатия кнопки

в гостиной (где это ресивер расположен)

Pure Audio, тогда звук в ней авто-

ZONE 2, в течение 8 секунд нажмите

и еще слушать интернет-радио в отдель-

матически переключится на режим

кнопку селектора входов для выбора

Direct (Европейская, австралийская,

входа, который вы желаете воспроиз-

ной комнате (ZONE 2).

• Аудио сигналы DSD и Dolby TrueHD

тайваньская и азиатские модели).

водить в отдельной комнате.

не выводятся в ZONE 2 при выборе

Для воспроизведения одного и того

входного селектора «NET».

Когда ресивер включен, проделайте

же источника в главной и во второй

• При выборе входного селектора

следующие процедуры:

комнате, нажмите дважды кнопку

«NET» или «BLUETOOTH» можно

1. Удерживая нажатой кнопку MODE (e)

ZONE 2 на ресивере.

слушать только один и тот же источ-

на пульте, нажмите и удержите кнопку

Для регулировки громкости на до-

ник в главной и во второй комнате.

ZONE 2 (d) на 3 или более секунды,

полнительном усилителе мощности

Если у вас выбрано «NET»

пока индикатор на пульте не мигнет

в отдельной комнате или на выходе

в главной комнате и затем вы выбере-

дважды.

ZONE SPEAKER используйте кнопки

те «BLUETOOTH» во второй комнате,

• Пульт перейдет в режим управления

на пульте.

источник в главной комнате также пе-

зоной ZONE 2.

•

Для управления с ресивера, нажмите

реключится на «BLUETOOTH». Кроме

2. Направьте пульт на ресивер и нажми-

кнопку ZONE 2, и в течение 8 секунд

того, вы не сможете выбрать разные

те кнопку

(a). На дисплее ресивера

вы сможете отрегулировать громкость

радиостанции в AM/FM диапазонах

загоится индикатор «Z2».

с помощью ручки MASTER VOLUME.

для главной и для второй комнаты.

•

Если вы подключили на линейный

• Если ZONE 2 активирована, потре-

выход ресивера интегрированный

усилитель в отдельной комнате, ис-

пользуйте для регулировки громкости

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Режимы прослушивания

Ресивер обрудован множеством режимов

Режимы Dolby Digital/DTS

Режимы прослушивания окружа-

Проверка формата сигнала

прослушивания и вы можете выбрать

ющего звука THX

и режима прослушивания

Если входной сигнал — цифровой фор-

оптимальный режим для фильмов,

мат окружающего звука, такой как Dolby

Для того, чтобы посетитель кинотеатра

Несколько раз нажмите кнопку для

телевизионных программ, музыки и игр,

Digital или DTS, вы можете выбрать ре-

погружался в естественное окружающее

переключения дисплея ресивера в сле-

нажимая на кнопки MOVIE/TV, MUSIC

жим прослушивания, наиболее подходя-

звуковое поле, обычно устанавливают

дующем порядке:

и GAME. Основные операции пред-

щий для входного сигнала. На дисплей

множество АС. Но, благодаря высокока-

ставлены в базовой инструкции (Basic

выводится «Dolby Digital» для формата

чественным технологиям, разработан-

Источник сигнала и его уровень

Manual). Более подробное описание —

ным THX, даже с помощью всего двух

громкости

Dolby Digital и «DTS-HD Master Audio» —

в расширенной инструкции (Advanced

колонок окружающего звука в режиме

для формата DTS-HD Master Audio.

Manual).

THX Cinema можно получить такую же

Для 2-канальных входных сигналов

•

Последний выбранный режим прослу-

широту охвата звуком, как в больших

на выходе будет стерео — Stereo.

шивания будет сохранен для каждой

кинотеатрах, плюс естественную тональ-

из кнопок - MOVIE/TV, MUSIC и GAME.

ность звукового потока с фронтальной

Режим прослушивания

Если воспроизводимый контент

Direct

плоскости. Кроме этого, для слушателей

не поддерживает ранее выбранный

Этот режим доступен для выбора для

доступны такие режимы, как THX Music

режим прослушивания, то автоматиче-

всех входных сигналов. В этом режиме

и THX Surround EX.

ски будет выбран стандартный режим.

звук будет ближе к оригинальному, так

как отключается обработка звукового

Формат сигнала

Оригинальные режимы окружаю-

сигнала, сохраняя при этом исходное

щего звука

качество звучания. Громкоговорители

Вы можете выбрать режимы прослуши-

создают звуковую сцену в соответствии

вания, такие как AllCh Stereo, где стерео

Экран изменится через

с количеством каналов во входном

образ создается совместно фронтальны-

несколько секунд

сигнале, поэтому, например, звук будет

ми и тыловыми каналами, или Orchestra

Частота дискретизации

выводиться только из фронтальных

(только с кнопкой MUSIC), который лучше

громкоговорителей для двухканального

всего подходит для классической

сигнала.

и оперной музыки. В этом режиме боко-

вые каналы подчеркнуты для расширения

Dolby Surround/ DTS Neural:X

стерео образа, и имитируется естествен-

Разрешение входного сигнала

ная реверберация в больших залах.

Эти режимы прослушивания предназна-

чены для расширения воспроизводимого

Pure Audio (Европейская, австралий-

2-канального или 5.1-канального сигнала

до необходимого многоканального фор-

ская, и азиатские модели))

мата 5.1 или 7.1 в соответствии

Этот режим воспроизводит оригиналь-

с конфигурацией подключенных громко-

ный звук более достоверно. Дисплей

говорителей.

и аналоговые видео цепи при этом

отключены, чтобы получить чистейший

звук. Обратите внимание на то, что при

выборе этого режима невозможно отре-

гулировать качество звука.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Информация о лицензии и торговых марках

вне этого продукта запрещено без лицензии от Microsoft.

Windows 7, Windows Media и логотип Windows являются зарегистрирован-

ными торговыми марками групп компаний Microsoft.

«x.v.Color» и логотип «x.v.Color» являются торговыми марками Sony

AirPlay, iPad, iPhone и iPod touch являются торговыми марками компании

Corporation.

Apple, Inc., зарегистрированными в США и других странах.

DSD и логотип Direct Stream Digital являются торговыми марками Sony

Выполнено по лицензии Dolby Laboratories. Dolby, Dolby Atmos, Dolby

iPad Air и iPad mini являются торговыми марками Apple Inc.

Corporation.

Surround, Surround EX и знак в виде сдвоенной буквы D являются зареги-

стрированными торговыми марками компании Dolby Laboratories.

«Made for iPod», «Made for iPhone» и «Made for iPad» обозначает, что элек-

AccuEQ и Music Optimizer являются торговыми марками корпорации Onkyo.

тронный компонент был разработан специально для подключения к iPod,

Все остальные торговые марки являются собственностью соответствую-

iPhone или iPad соответственно и был сертифицирован производителями

щих правообладателей.

в соответствии со стандартами Apple. Apple не несет ответственности

за работу данного устройства или за соответствие стандартам безопасности.

Учтите, что использование данного устройства с iPod, iPhone или iPad

DTS патенты можно просмотреть на веб-сайте http://patents.dts.com.

может повлиять на воспроизведение.

Создано по лицензии DTS, Inc. DTS, логотип и DTS с логотипом, DTS-HD

AirPlay может использоваться совместно с iPhone, iPad и iPod touch с уста-

Master Audio, DTS:X и логотип DTS-HD являются зарегистрированными

новленной операционной системой iOS 4.3.3 или более поздней версии,

торговыми марками DTS, Inc. в США и/или других странах. DTS, Inc.

«Theater-Dimensional» и логотип «Theater-Dimensional» являются торговы-

Mac с операционной системой OS X Mountain Lion, а также PC с iTunes

ми марками корпорации Onkyo Corporation.

10.2.2 или более поздней версии.

PANDORA, логотип PANDORA и символ Pandora являются торговыми

THX и логотип THX являются зарегистрированными торговыми марками

марками или зарегистрированными торговыми марками Pandora Media,

THX Ltd в США и других юрисдикциях. Все права зарезервированы. Пикто-

Inc. Используется по разрешению.

граммы THX CERTIFIED SELECT и THX SELECT - это зарегистрированные

торговые марки THX Ltd. Изготовлено по лицензии THX Ltd.

THX Select

Перед тем, как компонент домашнего театра может быть сертифицирован

Символ BLUETOOTH^® и логотип являются зарегистрированными торговы-

Select, он должен пройти серию жестких испытаний на качество работы

ми марками Bluetooth SIG, Inc. и любое использование указанных знаков

и эксплуатационные параметры. Только тогда устройство может быть

должно производиться с разрешения корпорации Onkyo. Все остальные

оснащено логотипом THX Select, который является вашей гарантией, что

торговые марки или товарные знаки принадлежат их правообладателям.

изделия для домашнего театра, купленные вами, будут превосходно рабо-

Компания Onkyo не гарантирует полную Bluetooth совместимость ресивера

тать долгие годы. Требования THX Select определяют сотни параметров,

с другими устройствами с функцией Bluetooth. Подробную информацию

включая параметры усилителя, предварительного усилителя и работу

о совместимости ресивера с другими устройствами, оснащенными техно-

цифровых и аналоговых трактов. Ресиверы THX Select также оснащены

логией Bluetooth, вы можете найти в документации устройства и у дилера.

специальными технологиями THX (например, режим THX), которые точно

В некоторых странах существуют ограничения об использовании Bluetooth

передают аудио дорожки кинофильма для воспроизведения в домашнем

устройств. За консультацией обратитесь к местным органам управления.

театре

Re-Equalization и логотип «Re-EQ» - это торговые марки THX Ltd.

Более подробная информация дана на веб-сайте

WWW.BLACKFIREALLIANCE.COM.

HDMI, логотип HDMI и High-Definition Multimedia Interface являются торговы-

BLACKFIRE™ является зарегистрированной торговой маркой (№85900599)

ми марками или зарегистрированными торговыми марками HDMI Licensing

LLC в США и других странах.

FireConnect™ является технологией BlackFire Research.

Wi-Fi CERTIFIED является сертификационной маркой Wi-Fi Alliance^®.

Этот продукт защищает некоторые права интеллектуальной собственности

Microsoft. Использование или распространение подобной технологии
