Onkyo AV РЕСИВЕР TX-SR343. Инструкция по эксплуатации

-------------------------------------------------------------------------------------------------------------------------------------------------------------

En-2

Основные достоинства

• AV ресивер оборудован 5-канальным усилителем

• Оборудован входными/выходными разъемами HDMI IN/OUT,

совместимыми с сигналом 4K (Для воспроизведения видео

с разрешением 4K или 1080p, используйте высокоскоростной

кабель – high speed HDMI или high speed HDMI кабель с Ethernet)

• Поддерживает функцию сквозного пропуска видео HDMI

Through от источника (плеера) на телевизор в режиме Standby

• Поддерживает HDCP2.2, более совершенный протокло защиты

контента от копирования

• Поддерживает ARC – канал возврата аудио сигнала – Audio

Return Channel

• Поддерживает Bluetooth соединение

• Функция управления синхронизацией звука и видео A/V Sync

• 32-разрядный DSP процессор с превосходной цифровой

обработкой сигналов

• Функция Music Optimizer™ для улучшения звучания сжатых

файлов

• Согласованный по фазе бас - Phase Matching Bass

• Поддержка многоязычных экранных меню: English, German,

French, Spanish, Italian, Dutch, Swedish, Russian*1, Chinese*2

*1 Только для европейских, австралийских и азиатских моделей

*2 Только для европейских, австралийских, тайваньских и азиатских моделей - меню

OSD не выводится на дисплей, когда входной селектор в положении "BLUETOOTH".

Используйте дисплей на самом ресивере для управления в этом режиме.

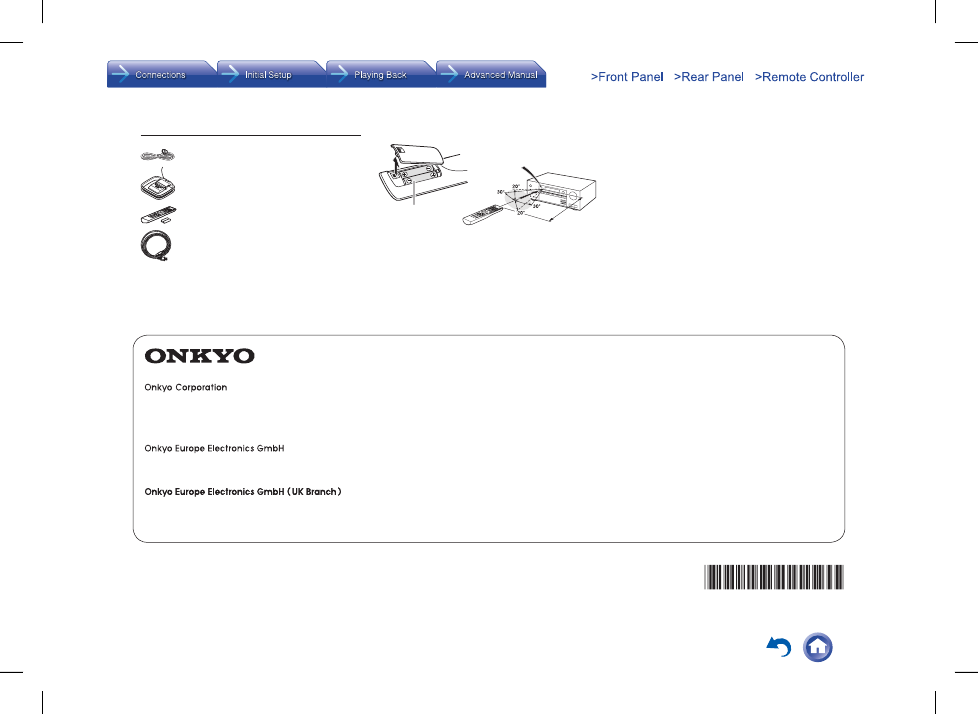

Список поставляемых аксессуаров приводится на последней

странице обложки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

En-3

(European, Australian

and Asian models)

1. Кнопка ON/STANDBY: включает ресивер и переводит

его в режим standby.

2. Индикатор BLUETOOTH: мигает при сопряжении

с Bluetooth-совместимым устройством и остается

включенным после завершения сопряжения.

3. Кнопки SUBWOOFER Level: регулируют уровень

громкости сабвуфера.

4. Датчик ИК дистанционного управления: получает

сигналы от пульта

5. Кнопка DIMMER (Модели для Северной Америки

и Тайваня): изменяет яркость дисплея. Кнопка RT/PTY/TP

(Европейская, австралийская и азиатские модели):

используется при приеме радиостанций, передающих

текстовую информацию.

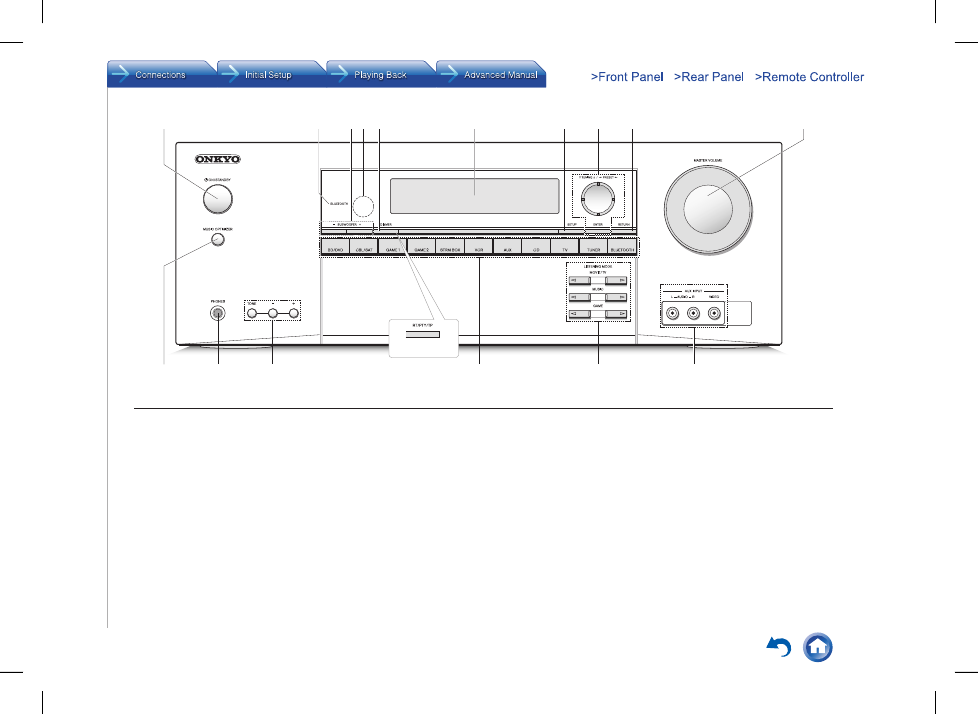

Передняя панель

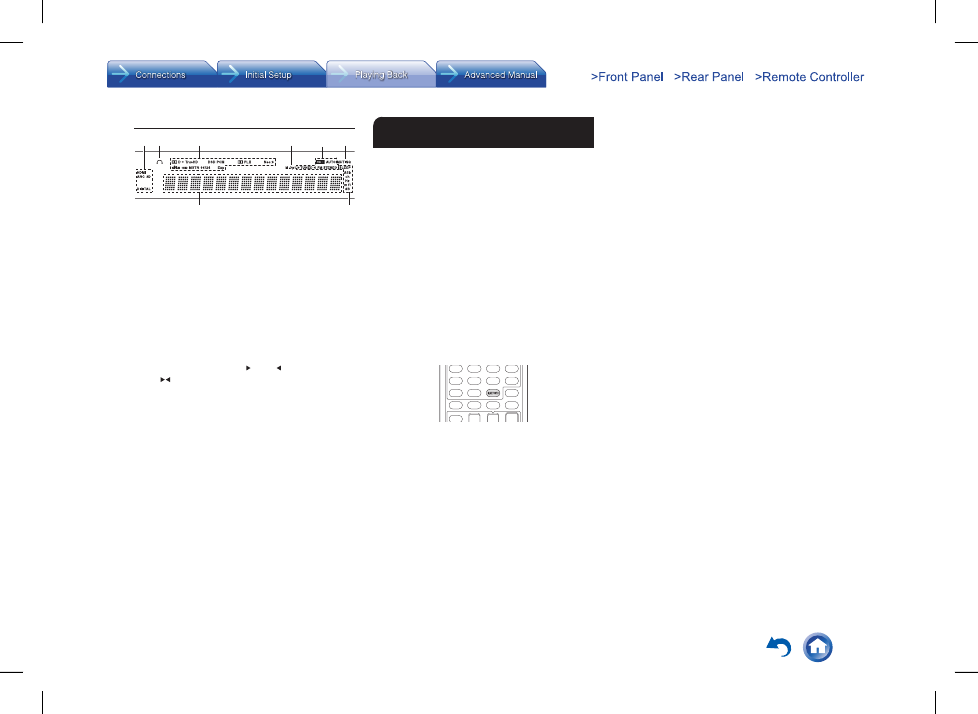

6. Дисплей: за дополнительной информацией переходите

на стр. 12

7. Кнопка SETUP: используется при задании настроек

8. Кнопки TUNING, PRESET, стрелок курсора и кнопка

ENTER: двигают курсор и подтверждают выбор. При

прослушивании AM/FM передач, служат для настройки

на станции – lTUNING или для выбора зарегистрирован-

ных станций с помощью PRESET.

9. Кнопка RETURN: возвращает дисплей на предыдущий

уровень

10. Ручка MASTER VOLUME: регулировка громкости

11. Кнопка MUSIC OPTIMIZER и индикатор: включает

и отключает функцию MUSIC OPTIMIZER, которая улучшает

качество сжатого аудио.

12. Гнездо PHONES: для подключения наушников

со стандартным штекером

13. Кнопки TONE и TONE LEVEL: регулировки тембра

14. Кнопки селектора входов

15. Кнопки LISTENING MODE: позволяет выбирать режим

прослушивания.

16. Вход AUX INPUT AUDIO/VIDEO разъемы: можно

подключить видеокамеру или другие устройства

-------------------------------------------------------------------------------------------------------------------------------------------------------------

En-4

(Taiwanese models)

1. TUNER AM/FM − Разъемы FM антенна (75 Ом) и АМ

антенна: для подсоединения прилагаемых антенн

2. Разъем «to TV»: Для подсоединения телевизора

с использованием HDMI кабеля. Смените входной селектор

на "TV", чтобы услышать звук от TV.

*Если ваш TV не поддерживает ARC, вам потребуется дополнительно

соединение (10).

3. Разъемы BD/DVD: Для подсоединения Blu-ray Disc

плеера или DVD плеера с использованием HDMI кабеля.

Этот разъем соответствует входному селектору "BD/DVD".

4. Разъем CBL/SAT: Для подсоединения кабельной

приставки - Cable Set-top box с использованием HDMI

кабеля. Этот разъем соответствует входному селектору

"CBL/SAT".

5. Разъем GAME 1: Для подсоединения игровой консоли -

Game console с использованием HDMI кабеля. Этот разъем

соответствует входному селектору "GAME 1".

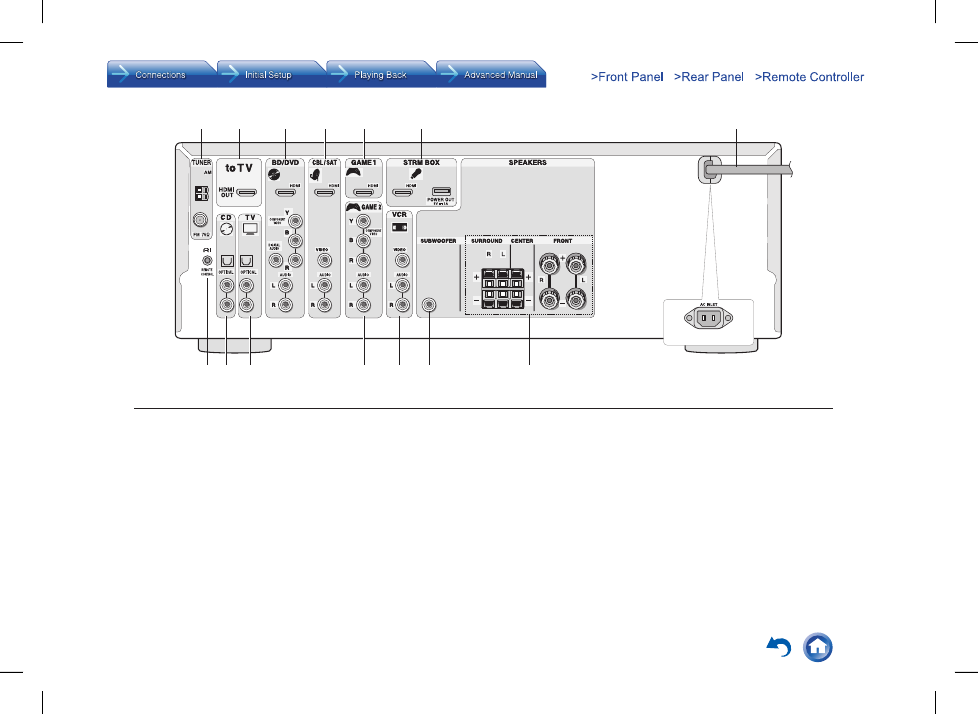

Задняя панель

6. Разъем STRM BOX: Для подсоединения потокового

медиа-плеера − Streaming Media Player. Когда для него

требуется источник питания, подсоедините его с использо-

ванием USB кабеля к порту POWER OUT. Этот разъем

соответствует входному селектору "STRM BOX".

7. Сетевой шнур (Североамериканская, европейская,

австралийская и азиатские модели)

Разъем AC INLET (Модели для Тайваня): для прилагае-

мого сетевого шнура

8. Разъем дистанционного управления по шине RI:

продукт Onkyo с разъемом RI можно подсоединить

и синхронизировать управление с ресивером.

9. Разъем CD: Для подсоединения аудио оборудования,

такого как CD-плеер с использованием цифрового

оптического кабеля. Этот разъем соответствует входному

селектору "CD".

10. Разъем TV: Если ваш TV не поддерживает ARC − канал

возврата аудио сигнала, вам потребуется соединить этот

разъем с аудио выходом на TV, в дополнение к соединению

2. Этот разъем соответствует входному селектору "TV".

11. Разъем GAME 2: Для подсоединения игровой консоли,

которая имеет только компонентный видео выход. Этот

разъем соответствует входному селектору "GAME 2".

12. Разъемы VCR: Для подсоединения видеомагнитофона -

Video Cassette Recorder. Этот разъем соответствует

входному селектору "VCR".

13. Разъем SUBWOOFER: Для подсоединения активного

сабвуфера

14. Клеммы SPEAKERS: для подсоединения комплекта АС.

Можно подсоединить до 5 каналов аудио с колонками.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

En-5

HDM

HDMI

OUT

AV OUT

HDMI кабель

Компонентный видеокабель

Композитный видеокабель

Коаксиальный цифровой кабель

Оптический цифровой кабель

Аналоговый аудио кабель (RCA)

DIGITAL

OPTICAL

OUT

AUDIO

OUT

HDMI

HDMI соединения передают цифровые видеосигналы стандартного и высокого разрешения, и цифровые аудио сигналы,

для наилучшего качества изображения и звука

Компонентный видеокабель

При таком соединении, видеосигнал раскладывается на два цветоразностных сигнала и сигнал яркости (Y, Pb/Cb, Pr/Cr)

и передается через три кабеля, что обеспечивает наилучшее качество видео. (Некоторые производители телевизоров

обозначают свои компонентные видео разъемы немного иначе).

Композитный видеокабель

Широко используется в телевизорах и видеомагнитофонах, а также в другом видео оборудовании.

Коаксиальный цифровой кабель

Предлагает наилучшее качество звука и позволяет вам наслаждаться цифровым звуком в форматах PCM*1, Dolby Digital и DTS.

Оптический цифровой кабель

Предлагает наилучшее качество звука и позволяет вам наслаждаться цифровым звуком в форматах PCM*1, Dolby Digital и DTS.

Аналоговый аудио кабель (RCA)

Это соединение передает аналоговый аудио сигнал.

Шаг 1:

Подсоединения

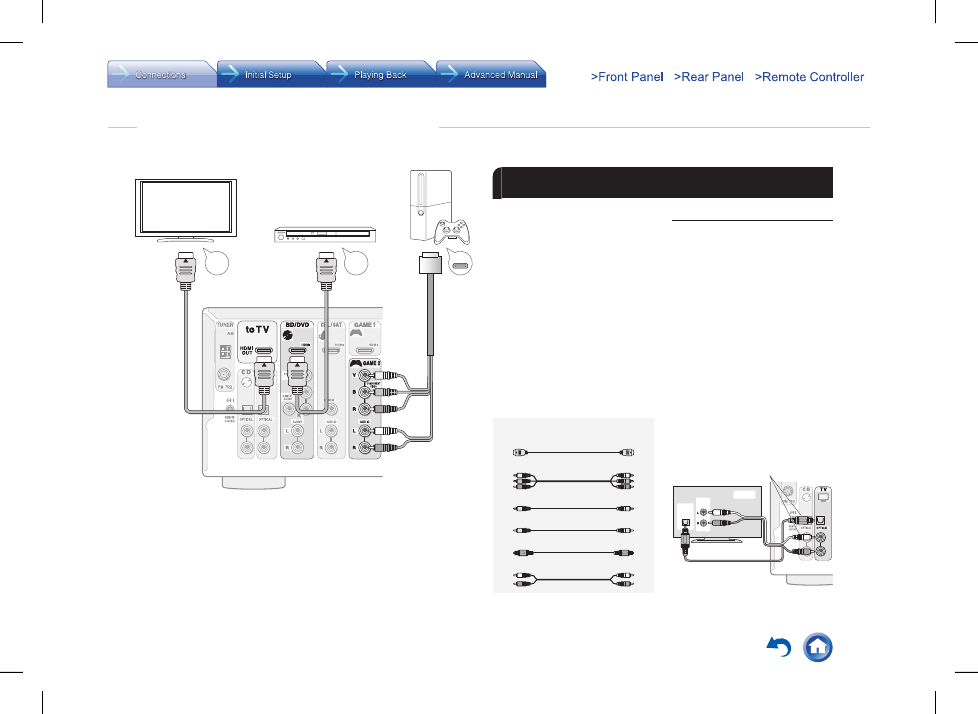

Пример соединений

Подсоединение TV и плееров

Перед тем, как начать

Кабели, используемые для соединений

(продаются отдельно)

• Подключите этот ресивер между

телевизором и плеером

• Для выбора источника для воспроизведе-

ния, найдите кнопку входного селектора

с таким же названием, как и разъем, на

который подсоединен источник. Вход

будет переключаться автоматически, если

ваше оборудование соответствует

стандарту CEC (Consumer Electronics

Control) и подсоединено кабелем HDMI. (*)

• Это позволит аудио и видео сигналам

проходить от плеера на телевизор даже

если ресивер находится в режиме

ожидания standby. (это функция HDMI

Standby Through) (*)

• Не подключайте сетевой шнур, пока не

закончите все другие соединения.

*Для активирования этой функции необходимо сделать

соответствующие настройки. См. Раздел

«3 Настройка HDMI» из Шага 2 «Настройки» – "3 HDMI

Setup" of "Step 2: Setting Up".

Подсоединение к TV

Соедините разъем «to TV» ресивера

с входным разъемом HDMI IN на телевизо-

ре с помощью HDMI кабеля. Это единствен-

ное соединение, которое нужно сделать,

если ваш TV поддерживает функцию ARC.

Если ваш TV не поддерживает функцию

ARC, потребуется, дополнительно

к соединению с разъемом «to TV», проло-

жить цифровой оптический кабель между

цифровым аудио выходом TV и входом

DIGITAL IN OPTICAL AV ресивера или же

аналоговый аудио кабель между аудио

выходом TV и аналоговым входным

разъемом TV/CD на AV ресивере.

*Эта функция позволяет воспроизводить звук телевизора

через колонки, подсоединенные к AV ресиверу, не делая

дополнительных соединений помимо всего одного HDMI

кабеля.

Для использования функции ARC подсоедините такой

разъем HDMI телевизора, который совместим с ARC,

и проделайте все необходимые настройки на ресивере.

См. Раздел «3 Настройка HDMI» из Шага 2 «Настройки».

("3 HDMI Setup" из "Step 2: Setting Up").
• Аудио соединение с TV, не поддерживающим функцию

ARC.

*Выберите соединение, подходящее для вашего

телевизора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг1: Подсоединения

En-6

Соединение с плеером, имеющим разъем HDMI

Подсоединитесь к разъемам "BD/DVD", "CBL/SAT", "GAME 1",

и "STRM BOX" с помощью HDMI кабеля. Подключайте

оборудование к соответствующим разъемам, например,

Blu-ray Disc плеер к "BD/DVD", чтобы облегчить вам задачу

при выборе входного селектора. Подсоедините Streaming

Media плеер к разъемам "STRM BOX". Если для источника

требуется питание, подсоединитесь с помощью USB кабеля

к порту с написью POWER OUT. (*)

*Разъем POWER OUT поддерживает питание до 5V/1A.

Соединение с плеером, не имеющим разъем HDMI

Подключайте оборудование с выходными видео разъемами

к разъемам "BD/DVD", "CBL/SAT", "GAME 2" и "VCR". Подсоеди-

няйте с помощью компонентного или композитного видео

кабеля для видео сигналов и с помощью цифрового

коаксиального или RCA кабеля для аудио сигналов.

Подсоединяйте такое аудио оборудование, как CD-плеер,

с помощью цифрового коаксиального или RCA кабеля

на разъем "CD".
• Видеосигналы, поступающие на компонентный или

композитный видео вход будут конвертированы с повыше-

нием в HDMI сигналы и затем выданы на разъем «to TV»

ресивера. При преобразовании видео сигналов, поступаю-

щих на компонентный видео вход, с последующей выдачей

их на выход HDMI OUT, установите выходное разрешение

плеера в положение 480i или 576i. Если входной сигнал

имеет разрешение 480p/576p или выше, появится сообще-

ние, предлагающее вам изменить разрешение. Если же ваш

плеер не поддерживает выдачу сигнала с разрешением 480i

или 576i, используйте композитный видео разъем.
• Для воспроизведения цифровых форматов окружающего

звука, таких как Dolby Digital, необходимо соединение

с помощью цифрового коаксиального или оптического

кабеля. Цифровой оптический разъем имеет крышку,

нажмите кабелем на эту крышку, т.к. она убирается внутрь.

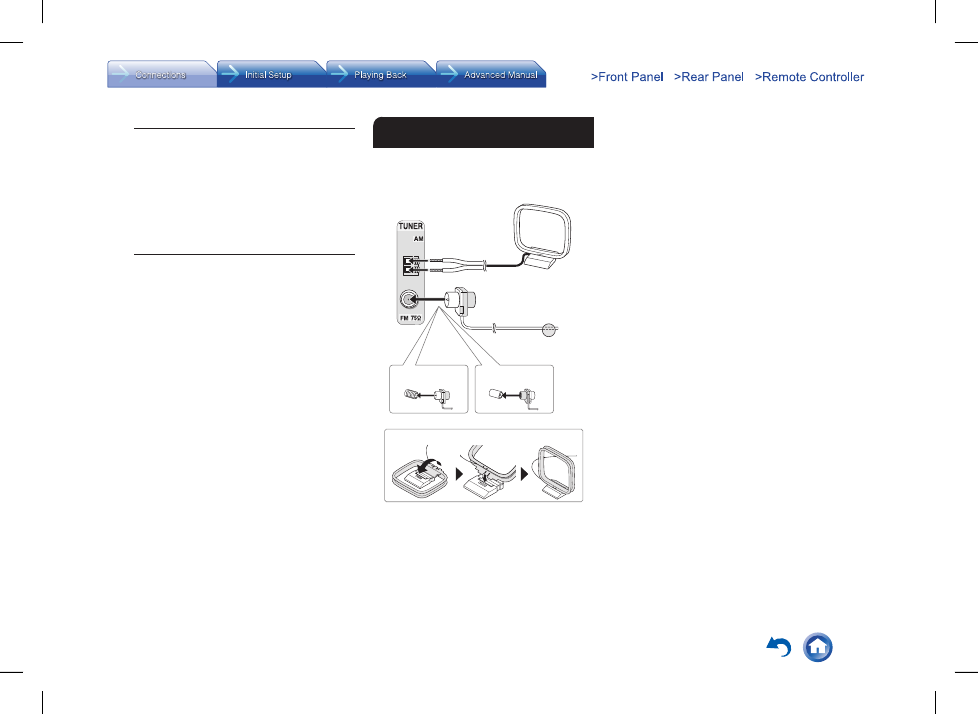

Подсоединение АМ/ FM антенн

Подсоедините поставляемые антенны для приема АМ/FM

радиопередач. При первом прослушивании настройтесь на

FM радиостанцию и найдите положение и ориентацию

антенны, обеспечивающее наилучший прием.

Рамочная АМ антенна

(прилагается)

Комнатная FM антенна

(прилагается)

С помощью кнопок зафиксируйте

антенну на стене.

(Модели для Северной

Америки и Тайваня)

(Европейская,

австралийская

и азиатская модели)

Сборка рамочной АМ антенны (прилагается)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг1: Подсоединения

En-7

1/2˝-5/8˝

(12-15 mm)

3/8˝-1/2˝

(10-12 mm)

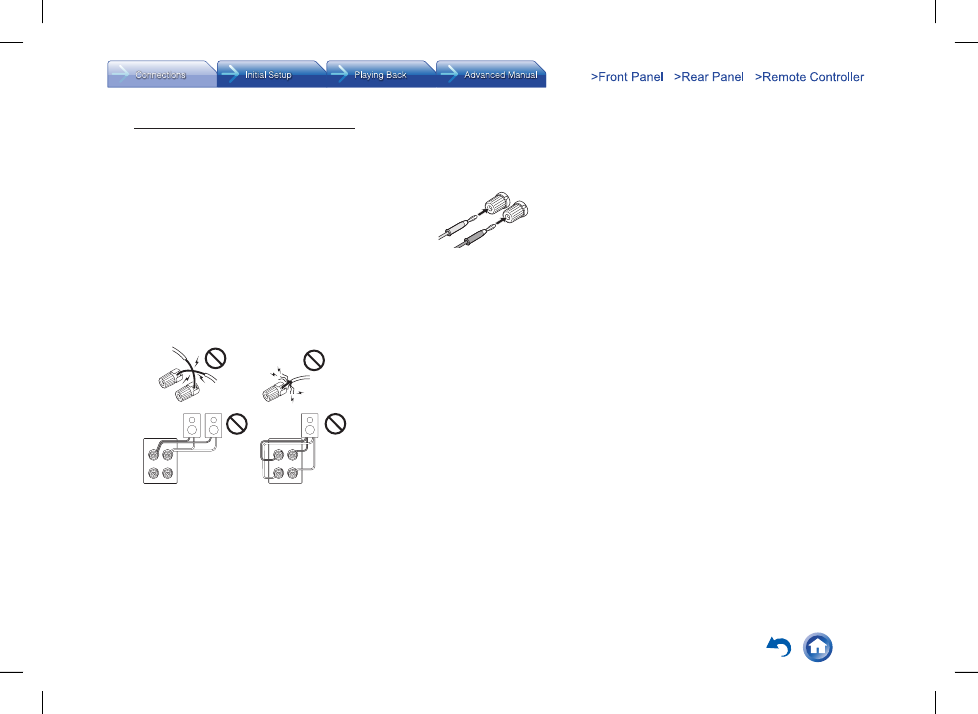

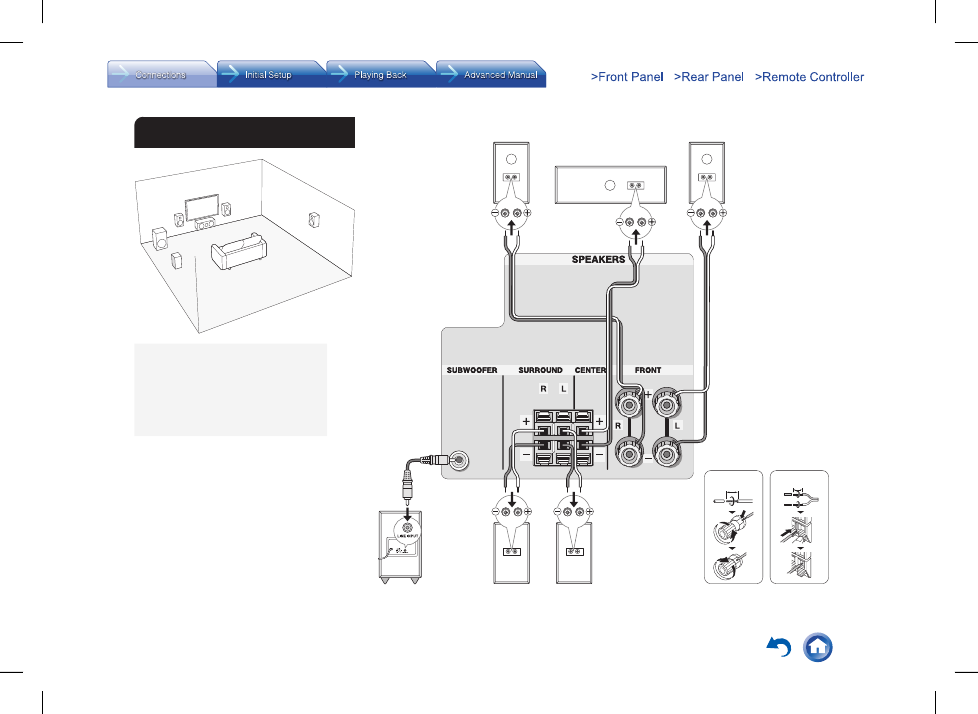

Подсоединение акустических систем

(1) (2) Фронтальные АС

(3) Центральная АС

(4) (5) Тыловые АС

(6) Сабвуфер

Важно: Подсоединяйте АС с импедансом от 6 Ω до 16 Ω.

Использование АС с более низким импедансом может

привести к отказу ресивера. Не подключайте сетевой

шнур, пока не закончите все другие соединения.

Характеристики типов акустических систем

Фронтальные АС (1) (2) выдают стерео звук, а (3)

центральная АС выдает диалоги и вокал. Тыловые

АС (4) (5) создают эффект окружения звуком сзади.

Сабвуфер (6) выдает басовые звуки и создает

богатое звуковое поле.

(2)

Правая фронтальная АС

(3)

Центральная АС

(1)

Левая фронтальная АС

(6)

Сабвуфер

со встроенным

усилителем

мощности

(5)

Правая тыловая АС

(4)

Левая тыловая АС

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг1: Подсоединения

En-8

Инструкции по подсоединению акустических систем

Зачистите примерно по 12 -15 мм изоляции с концов

кабеля, плотно скрутите жилы проводника, и подсоедините

к клеммам. Правильно подключайте - плюсовые (+) клеммы

только к плюсовым (+) клеммам, и минусовые (-) клеммы

только к минусовым (-) клеммам для каждого канала. Если

вы их перепутаете, звук будет не в фазе и не натуральным.

Выходной разъем «Сабвуфер» поддерживает подключение

сабвуфера со встроенным усилителем мощности. Установи-

те переключатель выбора частоты среза для фильтра

сабвуфера в положение DIRECT. Если сабвуфер не имеет

встроенного усилителя мощности, вы можете подключить

усилитель между ресивером и сабвуфером.
• В момент покупки настройка типа акустических систем

находится в положении 5.1 ch. Вы должны изменить ее, если

используете другую конфигурацию колонок.
• Короткое замыкание плюсового + и минусового концов

кабеля или касание проводниками кабеля задней панели

устройства может привести к поломке ресивера. Также не

подключайте два или несколько кабелей к одной колонке

или же одну колонку к нескольким разъемам.

При использовании коммерчески доступных разъемов

типа "бананы": затяните клемму АС до упора перед тем,

как вставить этот штекер. Не вставляйте сердцевину

колоночного кабеля непосредственно в центральное

отверстие клеммы АС.

(для Североамериканской модели).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг2:

Настройка

En-9

Select how many speakers you have.

2-1. Configuration

Speaker Channels
Subwoofer

5.1ch

Yes

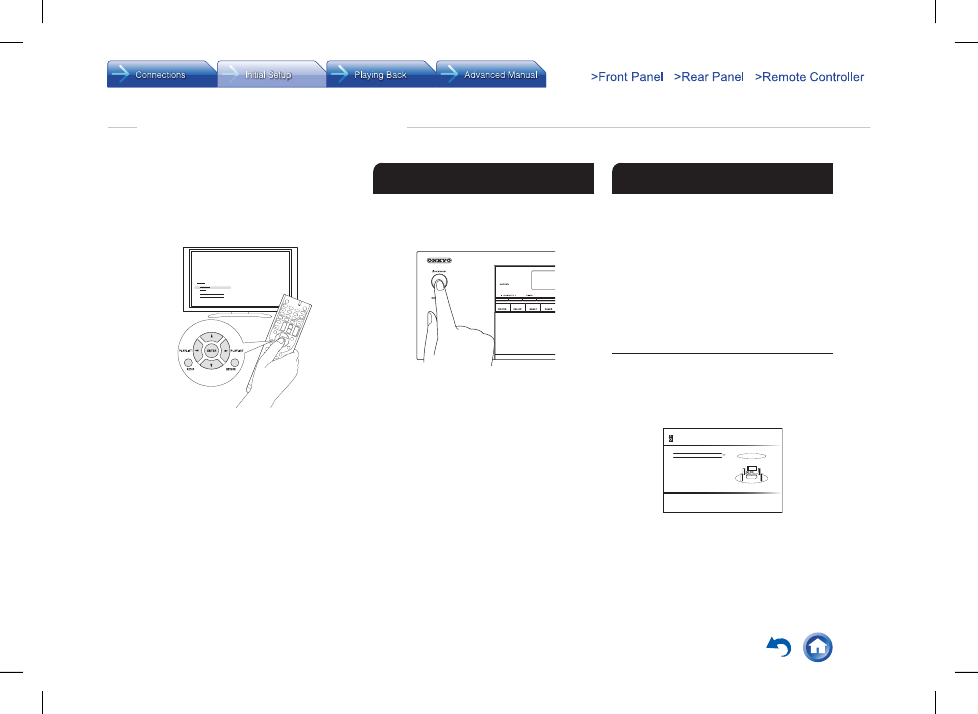

• Процедура: Используйте пульт ДУ этого ресивера

для работы с меню, выводимыми на экран телевизора.

Для отображения указаний необходимо проложить HDMI

соединение между ресивером и TV. Выбирайте пункт

с помощью кнопок курсора на пульте и затем нажимайте

кнопку ENTER для подтверждения вашего выбора.

Для возврата в предыдущее меню, нажимайте кнопку

RETURN.

Включение питания

Вставьте сетевой шнур в настенную розетку (*).

Нажмите кнопку ON/STANDBY на передней панели

AV ресивера или же кнопку ON/ RECEIVER на пульте

для включения или перехода в режим standby.

• Включение ресивера может привести к всплеску сетевого

напряжения, который может подействовать на компьютер

или другое электрооборудование в той же цепи. Рекомен-

дуется использовать отдельную розетку для компьютера

или другого чувствительного оборудования.

* У модели для Тайваня съемный сетевой шнур. Вставьте сначала его в разъем

AC INLET на задней панели AV ресивера и только потом другой конец

в настенную розетку. Всегда сначала вынимайте вилку из настенной розетки,

а затем уже из AV ресивера.

Задание установок акустических систем

Конфигурация акустических систем в этом ресивере по

умолчанию установлена в 5.1 ch. Для использования

ресивера с другим окружением, таким, например, как

конфигурация без центральной АС, тыловых колонок или

сабвуфера, вам надо задать настройки для каждого из

следующих параметров.

• Если настройки не соответствуют реальной конфигура-

ции АС, воспроизведение звука может осуществляться

некорректно. Проверьте конфигурацию ваших АС

и сделайте правильные установки.

• Эти настройки не могут быть изменены, если подсое-

динены наушники или если звук выдается из динамиков

телевизора.

Изменение конфигурации акустических систем

1. Нажмите на пульте сначала кнопку RECEIVER, а затем

кнопку SETUP на пульте.

2. С помощью кнопок курсора выберите "2.Speaker", а затем

нажмите кнопку ENTER.

3. Выберите "Configuration" с помощью кнопок курсора,

а затем нажмите кнопку ENTER.

Перемещайте курсор кнопками / и задайте "None" для тех

колонок ("No" для сабвуфера), которые не подсоединены.

Нажмите кнопку SETUP, чтобы сохранить измененные

настройки и закрыть экран меню.
Вы можете изменить размер, частоту среза кроссовера

и установку Double Bass для каждой колонки в меню

"Crossover".

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг2:

Настройка

En-10

Distances can be set in feet or meters.

Unit
Front Left
Center
Front Right

feet

12.0ft
12.0ft
12.0ft

2-3. Distance

Sets the volume lebel of the front left speaker.

Front Left
Center
Front Right

0dB
0dB
0dB

2-4. Level Calibration

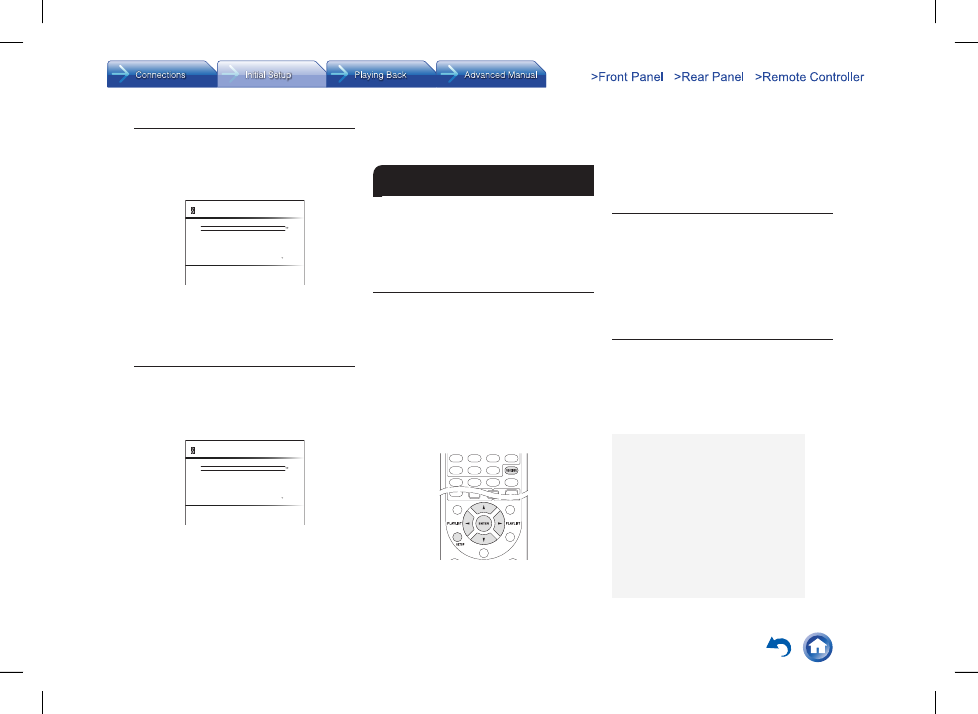

Задание расстояний до акустических систем

1. Нажмите на пульте сначала кнопку RECEIVER, а затем

кнопку SETUP на пульте.

2. С помощью кнопок курсора выберите "2.Speaker", а затем

нажмите кнопку ENTER.

3. Выберите "Distance" с помощью кнопок курсора, а затем

нажмите кнопку ENTER.

Перемещайте курсор кнопками

◄/► и задавайте расстоя-

ния до акустических систем от места прослушивания.

Нажмите кнопку SETUP, чтобы сохранить измененные

настройки и закрыть экран меню.

• Некоторые пункты установок не могут быть изменены,

в зависимости от установок в меню конфигурации

акустических систем " Configuration ".

Регулировка уровней громкости акустических систем

1. Нажмите на пульте сначала кнопку RECEIVER, а затем

кнопку HOME.

2. С помощью кнопок курсора выберите "2.Speaker", а затем

нажмите кнопку ENTER.

3. Выберите "Level Calibration" с помощью кнопок курсора,

а затем нажмите кнопку ENTER.

Перемещайте курсор кнопками

◄/► и задавайте уровень

громкости для каждой из акустических систем. Шумовой

тестовый сигнал будет звучать каждый раз, когда вы

меняете громкость. Выберите желаемый уровень громко-

сти. Нажмите кнопку SETUP, чтобы сохранить измененные

настройки и закрыть экран меню.

• Эти настройки не могут быть изменены когда активирова-

но приглушение звука Muting.

• Некоторые пункты установок не могут быть изменены, в

зависимости от установок в меню конфигурации акустиче-

ских систем " Configuration ".

Настройка HDMI

Этот AV ресивер поддерживает системные функции, такие

как включение/выключение питания при подсоединении

по кабелю HDMI оборудования – телевизора или плеера,

совместимого со стандартом CEC (Consumer Electronics

Control). Для использования системных функций, а также

функции сквозного пропуска сигнала HDMI Through и ARC

(Audio Return Channel), необходимо изменить первоначаль-

ные установки

HDMI CEC (RIHD)

При подсоединении оборудования с активированной функцией CEC

возможно выполнение следующих связанных операций.

• При переводе телевизора в режим standby, AV ресивер также

перейдет режим standby.

• На телевизоре можно будет задать – будет ли звуковое сопрово-

ждение выдаваться через его динамики или через колонки,

подключенные к ресиверу.

• При запуске воспроизведения на CEC-совместимом плеере/рекор-

дере, на AV ресивере будет автоматически выбираться HDMI вход,

на который поступает сигнал от плеера/рекордера. Если AV ресивер

находился в режиме standby, он автоматически включится.
Можно будет также управлять подсоединенным CEC-совместимым

оборудованием с пульта ресивера. За подробностями обращайтесь

в расширенную инструкцию - Advanced Manual.

*RIHD – это название системной шины управления для продуктов Onkyo,

совместимых с CEC.

1. Нажмите кнопку RECEIVER на пульте и затем нажмите

кнопку SETUP на пульте.

2. Выберите "5. Hardware" с помощью кнопок курсора

и затем нажмите кнопку ENTER.

3. Выберите "HDMI" с помощью кнопок курсора и затем

нажмите кнопку ENTER.

4. Выберите "HDMI CEC (RIHD)" с помощью кнопок курсора

и затем выберите "On".

Нажмите кнопку SETUP, чтобы сохранить измененные

настройки и закрыть экран меню.

HDMI Standby Through − Настройка свозного пропуска сигналов

Эта функция позволяет передавать сигнал от плеера на

телевизор, даже если AV ресивер находится в состоянии

Standby. При переводе установки “HDMI CEC (RIHD)” в

положение “On” эта функция активируется автоматически.

Необходимо также сделать системную связь по HDMI и для

телевизора. За более подробной информацией обращайтесь

к Инструкции на телевизор.
• Потребление в режиме сквозного пропуска HDMI Standby

Through слегка возрастает, когда AV ресивер находится в

режиме standby.

ARC (Audio Return Channel) − Канал возврата аудио сигнала

Простое соединение ARC-совместимого телевизора с AV

ресивером одним HDMI кабелем позволяет слушать

звуковое сопровождение телепередач через колонки,

подключенные к ресиверу. Для использования этой функции

вы должны соединить AV ресивер с ARC-совместимым

разъемом на вашем TV. Задание настройки “HDMI CEC (RIHD)

в AV ресивере, описанной выше, в положение “On”, активиру-

ет «Audio Return Channel» автоматически.

Аудио выход подсоединенного плеера

Для прослушивания окружающего звука, в том

числе Dolby Digital и DTS, аудио выход должен быть

установлен в положение "Bitstream output"

на подключенном Blu-ray плеере или другом

устройстве. Если TV не поддерживает выдачу

потоковых (bitstream) сигналов, установите аудио

выход плеера в положение "PCM output" чтобы

слушать звук через TV динамики. За более

подробной информацией обращайтесь к Инструк-

ции на плеер. Некоторые установки Blu-ray плеера

могут препятствовать воспроизведению формата

Dolby TrueHD или DTS-HD Master Audio. В таком

случае, переключите на плеере "BD video

supplementary sound" (или вспомогательный звук

для видео) в положение "Off" и попробуйте еще раз.

Смените режим прослушивания после изменения

установок для их подтверждения.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Шаг3:

Воспроизведение

Шаг3: Воспроизведение

En-11

5
6

Основные операции

* Чтобы управлять ресивером с пульта: ваш пульт

может оказаться в режиме, который позволяет

управлять другими устройствами. В этом состоянии

вы не сможете управлять своим ресивером. Всегда

сначала нажимайте сначала кнопку (10) RECEIVER

чтобы вернуть пульт в режим RECEIVER для управ-

ления вашим ресивером.

1. Включение питания.

Нажмите кнопку (1) RECEIVER на пульте для включения

питания.

• Переключите вход TV на тот, на который назначен

AV ресивер. Для этого используйте пульт телевизора.
2. Выберите вход AV ресивера и запустите воспроизведение

на плеере или TV.

• Нажмите кнопку (2) INPUT SELECTOR, на которую назначен

желаемый плеер. Нажмите кнопку TV для воспроизведения

звука с телевизора. Вы можете также использовать кнопки

селектора входов на панели AV ресивера.

• Вход будет выбран автоматически, если TV или плеер

совместим с стандартом CEC и подсоединен к ресиверу

с помощью HDMI кабеля.
3. Выберите желаемый режим прослушивания.

После нажатия на кнопку (10) RECEIVER нажимайте кнопку

(7) режимов прослушивания, чтобы выбрать нужный вам

из всех режимов. За более подробной информацией

о режимах прослушивания обращайтесь в раздел "Listening

modes" на следующей странице.
4. Отрегулируйте громкость с помощью кнопки-качалки

VOL (12).

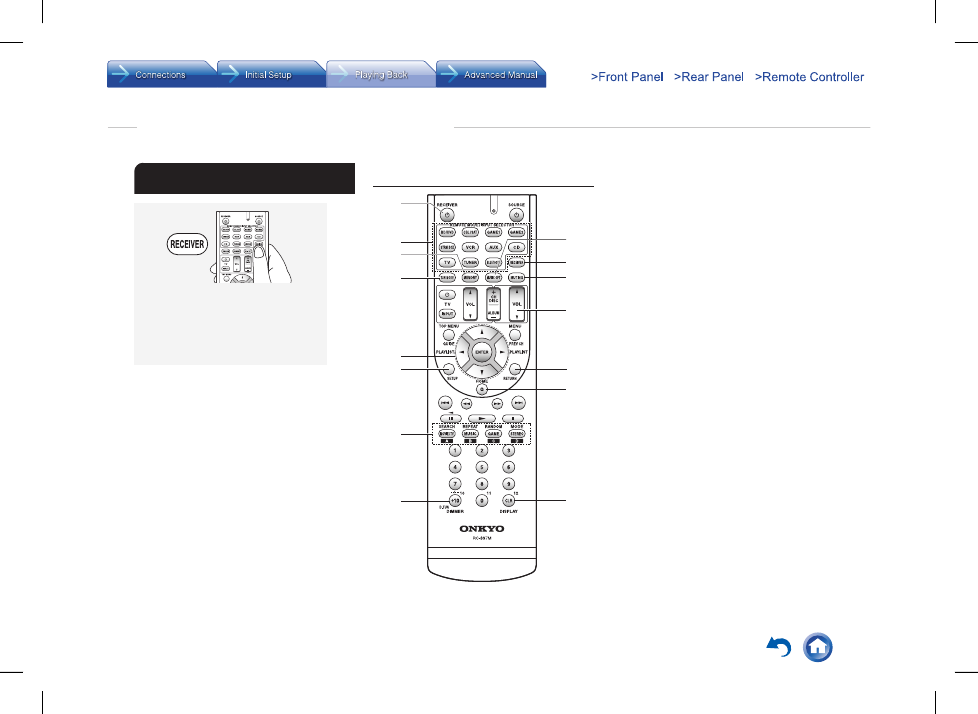

Названия кнопок пульта ДУ и их функции

1. Кнопка RECEIVER: включает AV ресивер и переводит его

в режим standby.

2. Кнопки REMOTE MODE/INPUT SELECTOR выбирают вход

для воспроизведения. Кроме того, зарегистрировав

какой-нибудь код команды пульта на эту кнопку, вы сможете

переключать режимы пульта, чтобы управлять другим

оборудованием при нажатии этой кнопки.

3. Кнопка MEMORY: для регистрации радиостанций.

4. Кнопка TUN MODE: переключает режимы настройки

5. Кнопки со стрелками курсора и ENTER двигают курсор

и подтверждают выбор.

6. Кнопка SETUP: выводит на экран меню настроек

и позволяет выбирать различные установки для ресивера.

7. Кнопки LISTENING MODE позволяют выбирать режим

прослушивания.

MOVIE/TV: Выбирает режим прослушивания, предназначен-

ный для просмотра кино и ТВ передач.

MUSIC: Выбирает режим прослушивания, предназначенный

для музыки.

GAME: Выбирает режим прослушивания, предназначенный

для видео игр.

STEREO: Выбирает режимы прослушивания Stereo

или All Channel Stereo.

За более подробной информацией о режимах прослушивания

обращайтесь в Расширенную Инструкцию.

8. Кнопка DIMMER изменяет яркость дисплея.

9. Кнопка MUSIC OPT: включает/выключает функцию MUSIC

OPTIMIZER для улучшения качества звучания сжатых файлов

10. Кнопка RECEIVER: переключает пульт в режим управле-

ния AV ресивером.

11. Кнопка MUTING приглушает временно звук. Нажмите

еще раз для отмены приглушения.

12. Кнопки VOLUME: регулировка громкости. Эти кнопки

отменяют приглушение звука.

13. Кнопка RETURN: возвращает дисплей на предыдущий

уровень

14. Кнопка Q: выводит меню Quick Setup, позволяющее

настраивать часто используемые функции, включая выбор

входов и регулировку громкости.

15. Кнопка DISPLAY: переключает информацию на дисплее.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

(1) Загорается в следующих случаях. "HDMI": HDMI сигналы

поступают и выбран входной селектор HDMI. Этот индика-

тор слабо светится, когда активирована функция HDMI

Standby Through и ресивер находится в режиме ожидания

Standby / "ARC": аудио сигналы поступают с ARC-совмести-

мого TV и выбран входной селектор TV/CD. / "3D": на вход

поступает 3D сигнал. / "DIGITAL": на вход поступают

цифровые сигналы и выбран входной селектор цифрового

входа.

(2) Загорается, когда подсоединены наушники.

(3) Загорается в соответствии с типом входного цифрового

сигнала и режимом прослушивания.

(4) Загорается, когда включена функция Music Optimizer.

(5) Загорается в следующих случаях. "AUTO": режим

настройки автоматический. / " TUNED ": прием AM/FM

радио. мигает в процессе автоматической настройки. /

"FM STEREO": прием FM стерео. / "RDS" (европейская,

австралийская и азиатские модели): прием передач с RDS.

(6) "MUTING": мигает при приглушении звука.

(7) Загорается в следующих случаях. "SLEEP": таймер сна

установлен. / Этот индикатор слабо светится, когда

активирована функция Power Out at Standby для функции

STRM BOX, и ресивер находится в режиме ожидания

Standby / "ASb" (Auto Standby): режим Auto Standby

включен. / "ch": задан канал. / "Hz": задаются частоты

кроссовера. / "m/ft": задаются расстояния до АС. / "dB":

задаются громкости АС.

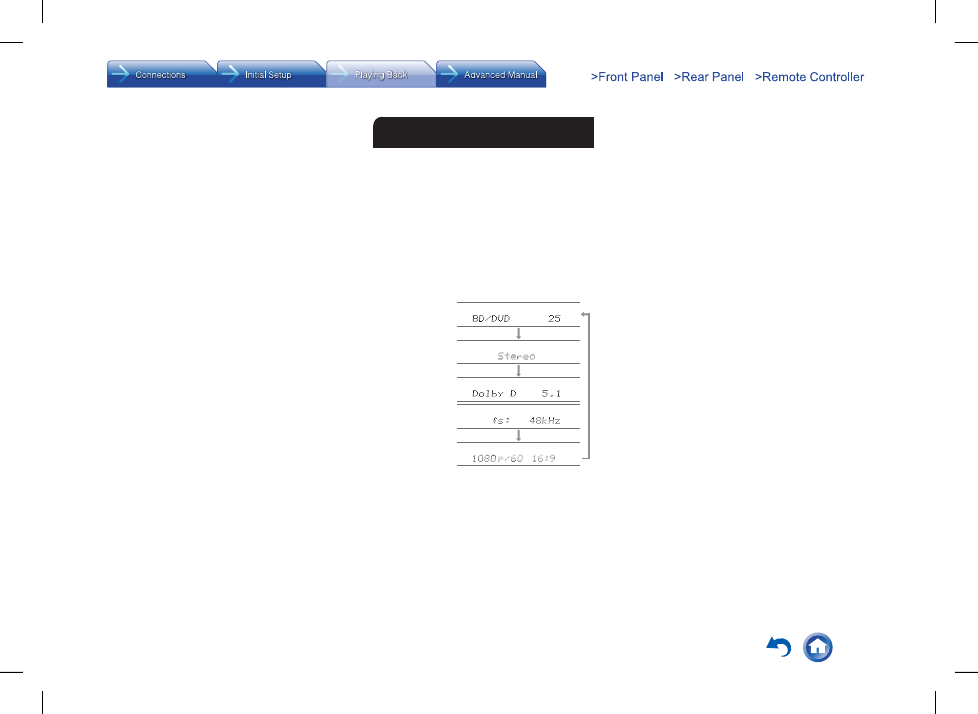

(8) Выводит различную информацию о типах входных

сигналов. При нажатии на кнопку DISPLAY показывает тип

входных цифровых сигналов и режим прослушивания.

Шаг3: Воспроизведение

En-12



Дисплей

Воспроизведение с Bluetooth

совместимых устройств

Вы можете без проводов слушать музыкальные файлы,

хранящиеся в смартфоне или другом Bluetooth-совмести-

мом устройстве. Соединение действует на расстоянии

до 15 метров.

• Bluetooth-совместимое устройство должно поддерживать

протокол A2DP.

• Имейте в виду, что соединение не гарантируется всегда

и для всех Bluetooth-совместимых устройств.

Сопряжение AV ресивера с Bluetooth-совместимым

устройством − Pairing

Сопряжение (или как говорят иногда – спаривание)

необходимо при первоначальном использовании

Bluetooth-совместимых устройств. Перед тем, как начать

процедуру, узнайте как активировать функцию установки

Bluetooth и как соединиться с другими устройствами для

вашего Bluetooth-совместимого устройства.

1. Нажмите кнопку Bluetooth-на пульте

AV ресивер войдет в режим сопряжения и на дисплее

появится сообщение "Now Pairing...".

2. Пока на дисплее выведено сообщение "Now Pairing...",

завершите соединение на Bluetooth-совместимом

устройстве, которое находится поблизости, в течение

1 минуты.

Если название AV ресивера появится на дисплее

Bluetooth-совместимого устройства, выберите его. Через

некоторое время процедура сопряжения завершится.
• Если требуется пароль, введите “0000”.

• Когда вы налаживаете связь с любым другим Bluetooth-со-

вместимым устройством, начинайте сопряжение нажатием

и удержанием кнопки BLUETOOTH до тех пор, пока

на дисплее не появится сообщение "Now Pairing...". Этот AV

ресивер может сохранить данные о 8 сопряженных

устройствах.



Воспроизведение музыки на Bluetooth-совместимом

устройстве.

Если AV ресивер включен и связь с Bluetooth-совместимым

устройством установлена, его вход автоматически переклю-

чается на BLUETOOTH. Воспроизводите музыку в этом

состоянии.

За более подробной информацией об использовании пульта

для этих операций обращайтесь в расширенную Инструкцию

- Advanced Manual.

• Если на Bluetooth-совместимом устройстве выбрана

слишком малая громкость, звука на выходе AV ресивера

может не быть даже после успешного сопряжения.

• Из-за свойств беспроводной технологии Bluetooth, звук,

воспроизводимый AV ресивером может слегка запаздывать

по сравнению со звуком, выдаваемым Bluetooth-совмести-

мым устройством.

• Экранное меню не выводится, когда язык OSD задан как

Chinese. Управляйте, ориентируясь на индикацию дисплея

на самом ресивере. (для европейских, австралийских,

тайваньских и азиатских моделей)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Регистрация радиостанций: Вы можете сохранить

в памяти до 40 ваших любимых АМ и FM радиостанций,

в общей сложности.
1. Настройтесь на радиостанцию АМ/FM, которую вы хотите

зарегистрировать.

2. Нажмите на кнопку MEMORY на пульте, чтобы начал

вспыхивать номер предварительной настройки (пресета).

3. Пока вспыхивает номер пресета (около 8 секунд),

используйте кнопки CH +/- для выбора ячейки предвари-

тельной настройки в диапазоне от 1 до 40.

Кроме того, вы можете нажимать на кнопки PRESET

на самом ресивере.

4. Нажмите кнопку MEMORY на ресивере еще раз для

регистрации станции.

Когда станция зарегистрирована, номер пресета прекра-

щает мигать.

Повторите эту процедуру для всех ваших любимых АМ/FM

радиостанций. Для выбора пресета используйте кнопки

PRESET на ресивере, либо кнопку CH +/- на пульте ДУ.
• Для удаления предварительных настроек выберите

пресет, который вы хотите удалить, и нажмите

на кнопку MEMORY, затем пока номер пресетат мигает

на дисплее, нажмите на кнопку CLR на пульте. Данная

предварительная настройка удалена, и ее номер исчезает

с дисплея.

Шаг3: Воспроизведение

En-13





TUNED

FM STEREO

AU TO





Quick Setup
Listening Mode
Audio
Information

MOVIE/TV
MUSIC
GAME

BD/DVD

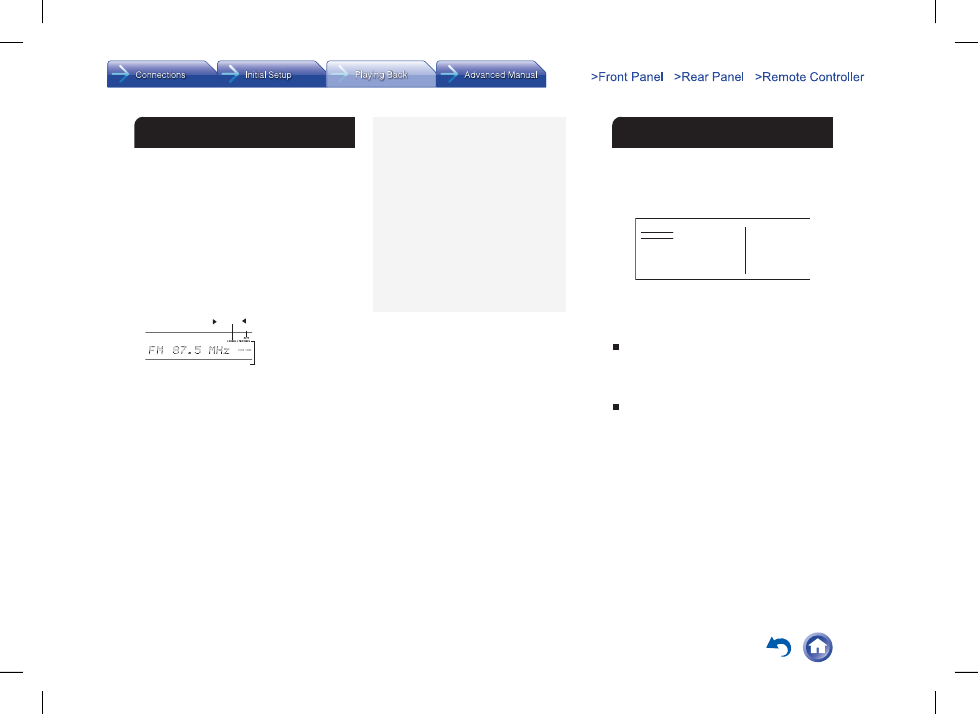

Прослушивание АМ/FM радио

В этом кратком руководстве описывается метод автона-

стройки на радиостанции. За более подробной информаци-

ей о ручной настройке на АМ/FM радиостанции обращайтесь

в Расширенную Инструкцию − Advanced Manual.

1. Нажмите несколько раз кнопку TUNER на пульте для

выбора «АМ» или «FM».

2. Нажмите кнопку TUN MODE на ресивере, так чтобы

на дисплее появился индикатор «AUTO».

3. Нажмите кнопку курсора

Запустится автоматический поиск станций. Когда станция

найдена, поиск останавливается. При настройке на радио-

станцию, появляется индикатор TUNED. При настройке

на стереофоническую радиостанцию, загорается индикатор

«FM STEREO».

Кроме того, вы можете нажимать на кнопки



TUNING



на самом ресивере.

Реальный вид отображения

зависит от страны.





Задание шага настройки в FM/АМ диапазоне

Возможно вам понадобится сменить шаг настройки

в FM/АМ диапазоне для вашего региона. Выполните

для этого следующую процедуру. Имейте в виду, что

при смене шага настройки будут стерты и все

настройки на радиостанции (пресеты).

1. После нажатия на кнопку RECEIVER на пульте,

нажимайте кнопку SETUP.

2. Выберите "5. Hardware" с помощью кнопок курсора

и нажмите ENTER.

3. Выберите "Tuner" с помощью кнопок курсора

и нажмите ENTER.

4. Выберите "AM / FM Frequency Step" (североамерикан-

ские и тайваньские модели) или "AM Frequency Step"

(европейские, австралийские и азиатские модели)

с помощью кнопок курсора и выберите шаг настройки

для вашего региона.

(только для тайваньских моделей) В момент покупки

шаг задан как "10 kHz / 0.2 MHz". Измените его на "9 kHz

/ 0.05 MHz".

Использование меню быстрой

настройки Quick Setup

Вы можете проделать общие настройки на ТВ экране

во время воспроизведения.
1. Нажмите кнопку Q на пульте.

На экране подсоединенного телевизора появится меню

Quick Setup.

2. Используйте кнопки курсора на пульте для выбора

желаемого пункта меню и затем нажмите кнопку ENTER

для подтверждения выбора.

• Нажимайте кнопку RETURN для возврата в предыдущее меню.

3. Выбирайте настройки с помощью кнопок курсора

на пульте.
Listening Mode: Выбирает режим прослушивания

из следующих категорий: "MOVIE/TV", "MUSIC" и "GAME".

После выбора режима прослушивания, нажмите кнопку

ENTER для подтверждения.

• Эта настройка невозможна, когда звук воспроизодится

из динамиков телевизора.
Audio: Вы можете изменять различные аудио установки,

включая регулировки качества звука и уровней громкости.

• Эта установка недоступна, когда вы слушаете звуковое

сопровождение через динамики вашего телевизора.

Bass, Treble: Регулировка низко- и высокочастотного выхода
на фронтальные колонки. Тембр сигнала в фронтальных колонках
нельзя регулировать в режиме Direct.
PM Bass (Phase Matching Bass) − согласованный по фазе бас
Подавляет эффект фазового сдвига средних частот, чтобы улучшить
басовый отклик. Таким образом получается гладкий и мощный бас
на всех уровнях громкости.
• Эта установка недоступна, когда выбран режим прослушивания Direct.
Center Level, Subwoofer Level − Уровни громкости АС: Регулирует
громкость каждой из АС во время прослушивания входного источника.
Эти временные настройки отменяются, когда AV ресивер переходит
в режим standby.
• В зависимости от установок колонок, некоторые параметры
невозможно отрегулировать.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

• Эта настройка невозможна, когда звук приглушен

MUTING или воспроизодится из наушников.
A/V Sync: Если изображение отстает от звука, это можно

исправить, применив задержку для аудио сигнала.
• Функция A/V Sync отключается, когда выбран режим

прослушивания Direct
Music Optimizer: Улучшает качество звучания сжатых

файлов. Ее следует использовать для музыкальных

файлов, сжатых с потерями, таких как MP3. Настройка

запоминается индивидуально для каждого входа.
• Music Optimizer работает только с входными цифровы-

ми аудио сигналами PCM, частота выборки которых ниже

48 кГц и с аналоговыми аудио сигналами. С битстрим

потоками он не работает.

• Music Optimizer не работает при выборе режима

прослушивания Direct.
Late Night – Ночной режим прослушивания: Делает так,

чтобы тихие звуки были хорошо слышны даже при

небольшой громкости. Эта функция особенно полезна

ночью, чтобы никого не беспокоить. Функция Late Night

может быть использована, только когда входным

источником является Dolby Digital, Dolby Digital Plus или

Dolby TrueHD.
• При переходе AV-ресивера в режим standby функция

Late Night возвращается в состояние “Off”. Для источни-

ков Dolby TrueHD, она устанавливается в “Auto”.

• Если "Loudness Management" установлено в положении

"Off", эта функция недоступна при воспроизведении

Dolby Digital Plus или Dolby TrueHD.
CinemaFILTER: Корректирует звуковую дорожку,

чье высокочастотное содержимое слишком резкое,

сделав ее более подходящей для домашнего просмотра.

Эта функция может быть использована со следующими

режимами прослушивания: Dolby Digital, Dolby Digital

Plus, Dolby PLII Movie, Dolby TrueHD, Multichannel, DSD,

DTS, DTS Neo:6 Cinema, DTS 96/24, DTS-HD High Resolution

Audio, DTS-HD Master Audio, DTS Express
Information: Выводит на дисплей аудио информацию.

Audio: Отображает источник входного аудиосигнала,

формат, число каналов, частоту дискретизации, режим

прослушивания и число выходных каналов.
Video: Отображает информацию, такую как: видео источник

входного сигнала, разрешение, цветовое пространство,

глубину цвета, 3D-информацию, формат изображения

и выход.
Tuner: Отображает информацию, такую как диапазон,

частота и номер пресета. Эта информация отображается

только тогда, когда "TUNER" выбран в качестве входного

источника.

Шаг3:

Воспроизведение

En-14



Прочие полезные функции

Регулировки качества звука

Имеется возможность усилить или ослабить басы и высокие

частоты в фронтальных колонках. Нажимайте кнопку TONE

на ресивере несколько раз, чтобы выбрать желаемую

регулировку - "Bass", "Treble", и "PM Bass" (согласованный

по фазе бас – Phase Matching Bass), а затем регулируйте

с помощью кнопок +/-.

"Bass": позволяет усилить или ослабить басы.

"Treble": позволяет усилить или ослабить высокие частоты.

"PM Bass": позволяет сохранить ясность средних частот

и одновременно эффективно усилить басы.

Проверка формата входного сигнала

Нажмите кнопку DISPLAY на пульте ДУ несколько раз, чтобы

выбрать желаемую информацию на дисплее ресивера:

Входной источник

и громкость

Формат сигнала

Частота дискретизации

Разрешение

входного сигнала

Режим прослушивания

• Если в позиции «Формат сигнала» выведено "Dolby D

5.1", на вход поступает сигнал Dolby Digital 5.1-каналь-

ный. Когда вы слушаете AM/FM радио, то на дисплее

появляется диапазон, частота и номер пресета.

Воспроизведение аудио и видео с разных источников:

Вы можете слушать звук с одного входного источника,

а видео смотреть с другого. Например, можно слушать

CD-плеер, и одновременно смотреть видео с Blu-ray/DVD

плеера. В таком случае надо нажать BD/DVD, а затем TV/CD.

Потом запустить воспроизведение на BD/DVD плеере и CD

плеере. Эта функция использует тот факт, что когда выбран

источник только аудио (CD, TUNER или BLUETOOTH) (*),

видео источник при этом не меняется.

*Когда выбран BLUETOOTH, нажмите кнопку MODE на пульте.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

En-15

Прочее



C l e a r

While holding

down CBL/SAT,

Press

z ON/

STANDBY.

RECEIVER

Обнаружение и устранение неисправностей

Перед тем как начать процедуру

Проблема может быть решена простым включением/-

выключением питания или же отсоединением вилки

от розетки, что гораздо проще, чем проверять

соединения, установки или режимы работы. Попробуй-

те сначала простейшие меры на ресивере

и на подключенных к нему устройствах. Если проблема

состоит в том, что видео или аудио не выдается

на выход или не работает управление по HDMI,

отсоединение/подсоединение HDMI кабеля может

решить ее. При обратном подсоединении будьте

осторожны и не скручивайте HDMI кабель, т.к.

он может не войти нормально в разъем. После

восстановления соединений, включите и потом

выключите ресивер и подключенные к нему устройства.

AV-ресивер неожиданно выключается

• Когда функция Auto Standby или Sleep Timer установлена

и срабатывает, AV ресивер автоматически переходит в режим

ожидания standby.

• Возможно активирована схема защиты усилителя. Если это

произошло, то когда вы попытаетесь включить ресивер вновь,

на дисплее появится надпись "AMP Diag Mode". После этого

ресивер войдет в режим определения ненормальных условий

работы. Если такие условия не обнаружены, надпись "AMP Diag

Mode" на дисплее исчезнет, и ресивер вернется в нормальное

состояние. Если же на дисплее возникает сообщение “CHECK SP

WIRE”, возможно закорочены колоночные кабели. Отключите

ресивер и проверьте не касаются ли голые жилы кабеля задней

панели или других оголенных проводников. После этого, включите

ресивер вновь. Если на дисплее появится надпись "NG", немедлен-

но отсоедините сетевой шнур и обратитесь к вашему дилеру Onkyo.

Звук отсутствует или он очень тихий

• Выбрана неправильная кнопка селектора входов. Выберите

нужный вход для ресивера. Убедитесь, что звук не приглушен –

MUTING не мигает.

• Не все режимы прослушивания используют все АС.

Отсутствует изображение

• Выбрана неправильная кнопка селектора входов.

• Для выдачи видео в режиме standby с подсоединенного к

ресиверу плеера необходимо активировать режим "HDMI Through".

• Изображение на телевизоре нечеткое или зашумленное –

возможно сетевой кабель и другие кабели создают помехи.

В таком случае попробуйте увеличить расстояние между кабелем

от ТВ-антенны и другими кабелями.

Видео и звук не синхронизированы

• Видео может запаздывать по отношению к звуку в

зависимости от установок и соединений вашего TV.

Проделайте необходимые настройки согласно Шагу 3 -

"Step

3: Playing Back", "4 Quick Setup Menu", "A/V Sync".

Невозможно воспроизвести цифровой окружающий

звук

• Для прослушивания цифрового окружающего звука,

включая Dolby Digital и DTS, на подсоединенном Blu-ray

плеере или другом устройстве выход должен быть задан как

"Bitstream output".

Невозможно воспроизвести звук в звуковом формате

источника

• Если вы не можете выдать аудио в соответствующем

звуковом формате источника (Dolby TrueHD, DTS-HD Master

Audio, и т.п.), попробуйте задать в установках Blu-ray Disc

плеера параметр "BD video supplementary sound" (или

вторичный звук) как "Off". Смените режим прослушивания

для каждого из источников после изменения этой установки

– для подтверждения выбора.

Управление по HDMI не работает правильно

• Установите функцию HDMI CEC (RIHD) в положении “On”.

Необходимо также сделать установки для управления по

HDMI на телевизоре. Обращайтесь к инструкции на ТВ.

Сброс установок ресивера

Сброс установок ресивера и возвращение статуса на момент

на момент покупки может решить проблему. Если методы,

перечисленные выше не помогли решить проблему

самостоятельно, попробуйте сделать сброс установок

ресивера согласно следующей процедуре. Если вы

перезапустите ресивер, все установки вернутся к их

заводским значениям по умолчанию. Поэтому предвари-

тельно запишите все ваши настройки, прежде чем делать

reset.

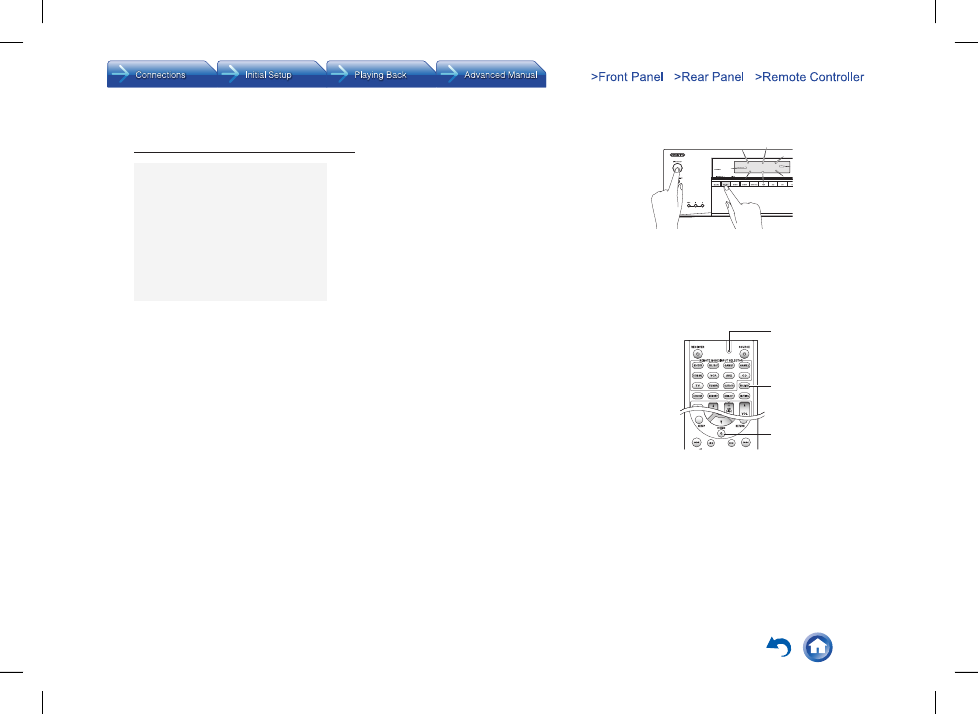

Как сделать сброс установок ресивера:
1. Нажмите и удержите кнопку CBL/SAT на ресивере

(обратите внимание, что шаг 2 должен выполняться при

нажатой этой кнопке)
2. Нажмите кнопку ON/STANDBY на ресивере. На дисплее

появится надпись "Clear" и ресивер вернется в состояние

standby.

Индикатор пульта

Как сбросить установки пульта ДУ:
1. Удерживая нажатой кнопку RECEIVER, нажмите

и удержите кнопку Q до тех пор, пока индикатор на пульте

не загорится (около 3 секунд).
2. В течение 30 секунд, нажмите кнопку RECEIVER еще раз.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Прочее

En-16

Технические характеристики

Секция усилителя

Номинальная выходная мощность (Североамериканская модель)

Минимум 65 Вт непрерывная, RMS, на канал, нагрузка 8 Ом,

полоса 20 Гц-20 кГц, макс. общие гармонические

искажения 0,7% (FTC), от 250 мВт до номинальной

мощности.

Номинальная выходная мощность в режиме окружающего

звука (*)

110 Вт на канал, (на 6 Ом, на 1 кГц, макс. THD 0,9%)

*Референсный выход для каждой из акустических систем.

В зависимости от источника и выбранного режима

прослушивания может вообще не быть звука на выходе.

Номинальная выходная мощность (Прочие модели)

5 каналов × 100 Вт, на 6 Ом, 1 кГц, нагружен 1 канал, 1%

(IEC)

Максимальная эффективная выходная мощность

5 каналов × 120 Вт, на 6 Ом, частота 1 кГц, нагружен 1 канал

(JEITA) (Азиатские модели)

Динамическая выходная мощность (*)

* IEC60268-кратковременная максимальная выходная

мощность

160 Вт (3 Ом, фронт)

125 Вт (4 Ом, фронт)

85 Вт (8 Ом, фронт)

Общие гармонические искажения THD+N

0,08% (20 Гц-20 кГц, при 0.5 мощности)

Чувствительность входа и импеданс:

200 мВ/47 кОм (LINE, 1 кГц, 100 Вт, 8 Ом)

Номинальный выходной уровень RCA и импеданс:

1 В/470 Ом (SUBWOOFER PRE OUT)

Диапазон частот:

10 Гц-100 кГц/+1 дБ, -3дБ (режим Direct)

Регулировки тембра:

±10 дБ, 20 Гц (BASS)

±10 дБ, 20 кГц (TREBLE)

Отношение сигнал/шум:

100 дБ (LINE, IHF-A-взвеш.)

Импеданс АС:

6 − 16 Ом

Видео секция

Уровень сигнала

1 В (размах)/75 Ом (компонентный Y)

0,7 В (размах)/75 Ом (компонентные сигналы

Pb/Cb, Pr/Cr)

1 В (размах)/75 Ом (композитный)

Максимальное разрешение компонентного видеосигнала:

480i/576i

Секция тюнера

Диапазон частот настройки FM

87,5 МГц − 107,9 МГц

(Североамериканская и тайваньская модель)

87,5 МГц − 108,0 МГц, RDS (Прочие)

Диапазон частот настройки АМ

530/522 кГц − 1710/1611 кГц

Число ячеек памяти (предварительные настройки):

Bluetooth секция

Система связи:

Максимальная дальность связи:

в пределах прямой видимости, около 15 м (*)

Диапазон частот:

2.4 ГГц

Метод модуляции:

FHSS (Freq Hopping Spread Spectrum)

Совместимые профили Bluetooth:

Поддерживаемые кодеки:

SBC

Диапазон частот передачи (A2DP):

20 Hz − 20,000 Hz (частота дискретизации 44.1 кГц)

* Реальный радиус действия зависит от таких факторов, как препятствия

между устройствами, магнитные поля вокруг СВЧ-печей, статическое

электричество, беспроводные телефоны, чувствительность приемников,

эффективность антенны, операционная система, программные приложения

и т.п.

Общие характеристики

Источник питания:

переменный ток, 120 В, 60 Гц (Североамериканская и тайваньская

модель)

переменный ток, 220 – 240 В, 50/60 Гц (Прочие)

Потребляемая мощность:

3.8 А (Североамериканская и тайваньская модель)

370 Вт (Прочие)

0.15 Вт (в режиме Standby, Североамериканская и тайваньская

модель)

0.3 Вт (в режиме Standby, прочие модели)

50 Вт (Потребление в режиме холостого хода, Североамерикан

ская и тайваньская модель)

45 Вт (Потребление в режиме холостого хода, прочие модели)

Размеры (Ш×В×Г):

435 ×160 × 328 мм

17 − 1/8" × 6 − 5/16" × 12 − 15/16"

Вес:

8.0 кг (17.6 lbs.) (Североамериканская и тайваньская модель)

8.0 кг (17.6 lbs.) (Прочие)

• HDMI

Входы:

BD/DVD, CBL/SAT, GAME 1, STRM BOX

Выход:

HDMI OUT (to TV)

Разрешение видео:

4K 60 Hz (RGB/YCbCr 4:4:4/YCbCr 4:2:2, 24 bit)

Аудио форматы:

Dolby TrueHD, Dolby Digital Plus, Dolby Digital, DTS-HD Master Audio,

DTS-HD High Resolution Audio, DTS 96/24, DTS, DTS Express, DSD,

Multichannel PCM (до 8 каналов)

Поддержка:

3D, Audio Return Channel, Deep Color, x.v.Color™, LipSync, CEC, 4K,

Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), Content

Type, 3D Dual View, формат изображения 21:9 Video Format

• Видеовходы

Компонентный:

COMPONENT VIDEO (BD/DVD, GAME 2)

Композитные:

VIDEO (CBL/SAT, VCR), AUX INPUT VIDEO (front)

• Аудио входы

Цифровые входы:

OPTICAL (CD, TV)

DIGITAL AUDIO (BD/DVD)

Аналоговые входы:

AUDIO (BD/DVD, CBL/SAT, GAME 2, VCR, CD, TV)

AUX INPUT (front)

• Аудио выходы

Аналоговые выходы:

Pre Out (SUBWOOFER)

Выходы на АС:

FRONT L/R, CENTER, SURROUND L/R

Выход на наушники:

PHONES (Front, ø 6.3)

• Прочие

RI REMOTE CONTROL: 1

STRM BOX POWER OUT 1 (5 V/1 A)

Характеристики и возможности могут быть изменены без предварительного

уведомления.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Прочее

En-17

Выход

Вход

HDMI

1080p/24

1080p

1080i

720p

480p/576p 480i/576i

HDMI

○

1080p/24

○

1080p

○

1080i

○

720p

○

480p/576p

○

480i/576i

○

Компонентный

1080p

1080i

720p

480p/576p

480i/576i

○

Композитный

480i/576i

○

Поддержка

входа

Разрешение

дисплея

Частота кадров

Цветовое

пространство

Разрядность

цвета

Примечания

HDMI вход

(BD/DVD,

CBL/SAT,

GAME1,

STRM BOX)

HDCP1.4

HDCP2.2

720×480i

60Hz

RGB/YCbCr4:4:4/

YCbCr4:2:2

8/10/12/16bit

720×576i

50Hz

720×480p

60Hz

720×576p

50Hz

1920×1080i

50/60Hz

1280×720p 24/25/30/50/60Hz
1680×720p 24/25/30/50/60Hz

1920×1080p 24/25/30/50/60Hz
2560×1080p 24/25/30/50/60Hz

(3840×2160p)

24/25/30Hz

RGB/YCbCr4:4:4/

YCbCr4:2:2

8/10/12/16bit

50/60Hz

RGB/YCbCr4:4:4

8bit

YCbCr4:2:2

8/10/12bit

YCbCr4:2:0

8/10/12/16bit

4K SMPTE

(4096×2160p)

24/25/30Hz

RGB/YCbCr4:4:4/

YCbCr4:2:2

8/10/12/16bit

50/60Hz

RGB/YCbCr4:4:4

8bit

YCbCr4:2:2

8/10/12bit

YCbCr4:2:0

8/10/12/16bit

Таблица разрешений видео сигналов на дисплее

В этой Таблице показана информация о форматах изображения и различных разрешениях, с которыми

поступающие на вход видео сигналы с выдаются ресивером на выход.

Разрешения, поддерживаемые по HDMI

Технология

защиты

контента

Для формата

YCbCr4:2:2

поддерживается

разрядность цвета

до 8/10/12bit.

Для формата

YCbCr4:2:2 поддер-

живается разрядность

цвета до 8/10/12bit

Для формата

YCbCr4:2:2 поддер-

живается разрядность

цвета до 8/10/12bit.

Месяц производства можно определить по серийному номеру.
8-ое значение в серийном номере – год производства.
Значение года обнуляется каждые 10 лет.
(Например: цифра 0 означает год: 2010, 2000, 1990.... Цифра 4 – 2014, 2004, 1994...)
9-ое значение в серийном номере – месяц производства.
Цифры 1 – 9 означают месяцы: январь – сентябрь. Буквы X, Y, Z означают
– октябрь, ноябрь, декабрь, соответственно.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Прочее

En-18

Предупреждения

Для европейских моделей

Декларация соответствия
Мы, с полной ответственностью

заявляем о том, что этот продукт

соответствует перечисленным

ниже техническим стандартам:

– Безопасности

– Пределам и методам измерения радио помех

– Пределам на засорение гармониками сетевого напряжения

питания

– Ограничениям на изменение напряжения, флуктуации

напряжения и на фликер (случайные колебания напряжения

питания)

– Директиве по утилизации отработанного электрического

и электронного оборудования - RoHS Directive, 2011/65/EU

– Настоящим документом, Onkyo Corporation, заявляет,

что TX-SR343 соответствует основным требованиям и другим

уместным ограничениям Директивы - Directive 1999/5/EC.

Информация о лицензиях и торговых марках

Произведено по лицензии Dolby Laboratories. “Dolby”, “Pro Logic” и символ

двойного D являются торговыми марками Dolby Laboratories.

For DTS patents, see http://patents.dts.com. Изготовлено по лицензии от DTS

Licensing Limited. DTS зарегистрированная торговая марка, а логотипы DTS, символ

"CINEMA FILTER" и "CINEMA FILTER (логотип)" – это торговые марки Onkyo Corporation.

HDMI, логотип HDMI и High Definition Multimedia Interface являются торговыми

марками или зарегистрированными торговыми марками HDMI Licensing, LLC в США

и других странах.

Марка и логотип Bluetooth® − это зарегистрированные торговые марки Bluetooth SIG,

Inc. и любое использование этих марок компанией Onkyo лицензировано. Другие

торговые марки и торговые названия принадлежат их соответствующим владельцам.

Onkyo не гарантирует Bluetooth совместимость между AV ресивером и Bluetooth-

оборудованными устройствами.

Для совместимости между AV ресивером и другими устройствами с Bluetooth

технологией, необходимо изучить документацию на эти устройства или проконсуль-

тироваться с дилером. В некоторых странах могут быть ограничения на использова-

ние устройств с технологией Bluetooth. Проверьте их отсутствие у местной

администрации.

InstaPrevue и логотип InstaPrevue - являются торговыми марками или зарегистриро-

ванными торговыми марками Silicon Image, Inc. в США United States и других странах.

Apple, iPod и iPhone являются торговыми марками Apple Inc., зарегистрированными

в США и других странах.

Apple TV − это торговая марка Apple Inc., зарегистрированная в США и других

странах.

QR Code − это зарегистрированная торговая марка DENSO WAVE INCORPORATED.

"x.v.Color" − это торговая марка Sony Corporation.

Music Optimizer, RIHD и WRAT − это торговые марки Onkyo Corporation.

"RIHD" и "RIHD (логотип)" − это торговые марки Onkyo Corporation.

*Все остальные торговые марки явояются собственностью соответствующих

владельцев

-------------------------------------------------------------------------------------------------------------------------------------------------------------

* 2 9 4 0 1 9 5 8 A *

F1504-1

SN 29401958A

Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku,

OSAKA 541-0041, JAPAN

http://www.onkyo.com/

Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY

Tel: +49-8142-4401-0 Fax: +49-8142-4208-213

http://www.eu.onkyo.com/

Europe

Meridien House, Ground floor, 69 - 71 Clarendon Road,

Watford, Hertfordshire, WD17 1DS, United Kingdom

Tel: +44 (0)8712-00-19-96 Fax: +44 (0)8712-00-19-95

Поставляемые аксессуары

--- (1)

Батарейки (AA/R6) --- (2)

Сетевой шнур (модели для Тайваня) --- (1)



Батарейки (AA/R6)

Комнатная FM антенна

Рамочная АМ антенна

Пульт ДУ (RC-897M)

Число в скобках указывает количество. На упаковке, буква в конце

названия изделия указывает на его цвет.

Использование пульта ДУ

Сенсор дистанционного

управления

AV ресивер

Примерно 5 м



Если пульт не будет использоваться в течение длительного времени, извлеките

элементы питания во избежание утечки и коррозии.


Немедленно извлекайте разряженные элементы питания во избежание утечки

и коррозии, которые могут повредить пульт.

Asia, Oceania, Middle East, Africa

Please contact an Onkyo distributor referring to Onkyo

SUPPORT site.

http://www.intl.onkyo.com/support/

Приведенная выше информация может быть изменена без предварительного уведомления.

Посетите веб-сайт Onkyo, чтобы узнать о последних обновлениях.

Страна изготовитель: МАЛАЙЗИЯ

Импортёр: ООО "СинергоИмпорт" 123060, Москва ул. Маршала Рыбалко, д. 2, корпус 6, помещение 617

Организация, принимающая претензии: ООО "АТ АУДИО" 127083, г. Москва, ул. 8 Марта, д. 1, стр. 12

-------------------------------------------------------------------------------------------------------------------------------------------------------------
