2ТРМ0 Измеритель микропроцессорный двухканальный. Руководство по эксплуатации

2ТРМ0

Измеритель микропроцессорный

двухканальный

Руководство по эксплуатации

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

5

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и

обслуживанием измерителя-регулятора микропроцессорного двухканального

2ТРМ0

с

универсальными измерительными входами (в дальнейшем по тексту именуемого «прибор» или

«2ТРМ0»).

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по

эксплуатации.

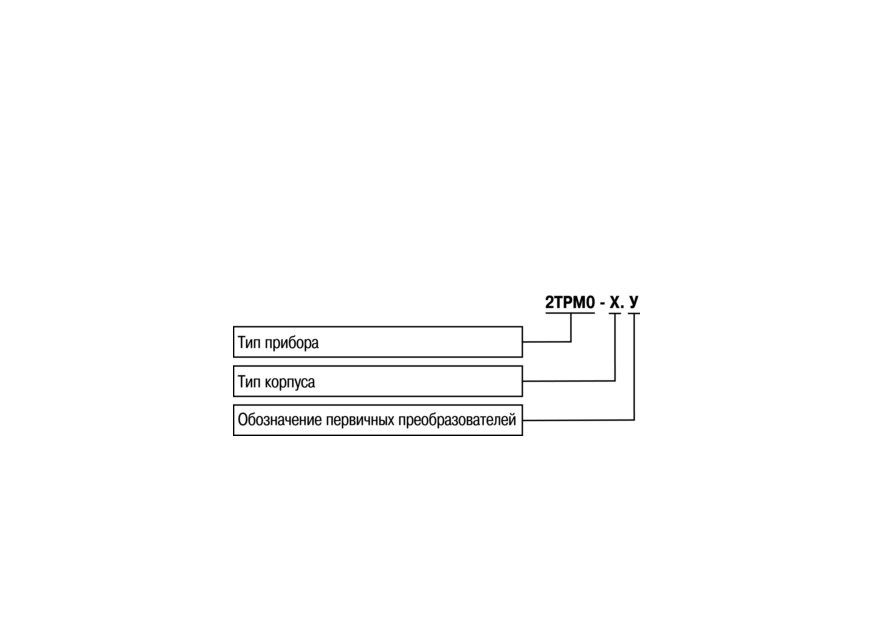

Прибор изготавливается в различных модификациях, зашифрованных в коде полного условного

обозначения.

Тип корпуса:

Н — корпус настенного крепления;

Щ1 — корпус щитового крепления;

Щ11 — корпус щитового крепления со съемным клеммником;

Щ2 — корпус щитового крепления;

6

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Диапазон переменного напряжения питания для

всех типов корпусов:

• напряжение

90...245 В

• частота

47…63 Гц

Потребляемая мощность (для приборов с

не более 10 Вт

переменным напряжением питания)

Диапазон постоянного напряжения питания (только

20...375 В (номинальное напряжение 24 В)

для приборов с типом корпуса Щ11)

Потребляемая мощность (только для приборов с

не более 7 ВА

типом корпуса Щ11)

Напряжение встроенного источника питания

24 ± 2,4 В

постоянного тока

Максимально допустимый ток встроенного

80 мА

источника питания

Количество каналов

2

Время опроса входа:

• ТС

не более 0,8 сек

• ТП и унифицированные сигналы постоянного

не более 0,4 сек

напряжения и тока

9

Продолжение таблицы 2.1

Наименование

Значение

• унифицированные сигналы постоянного

напряжения и тока в приборах с типом корпуса

не более 0,1 сек

Щ11

Степень защиты корпуса:

• настенный Н

IP44

• щитовые Щ1, Щ2, Щ11 (со стороны лицевой

IP54

панели)

• DIN-реечный Д (со стороны лицевой панели)

IP20

Габаритные размеры прибора:

• настенный Н

(105 × 130 × 65) ± 1 мм

• щитовой Щ1

(96 × 96 × 65) ± 1 мм

• щитовой Щ11

(96 × 96 × 47) ± 1 мм

• щитовой Щ2

(96 × 48 × 100) ± 1 мм

• DIN-реечный Д

(72 × 90 × 58) ± 1 мм

Масса прибора

не более 0,5 кг

Средний срок службы

8 лет

10

Таблица 2.2 - Датчики и входные сигналы

Предел основной

Значение единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего разряда2)

погрешности, %

Термопреобразователи сопротивления по ГОСТ 6651-20093)

Cu 50 (α = 0,00426 °С-1)1)

-50…+200 °С

0,1 °С

50М (α = 0,00428 °С-1)

-200…+200 °С

0,1 °С

Pt 50 (α = 0,00385 °С-1)

-200…+850 °С

0,1 °С

50П (α = 0,00391 °С-1)

-240…+1100 °С

0,1 °С

Cu 100 (α = 0,00426 °С-1)

-50…+200 °С

0,1 °С

100М (α = 0,00428 °С-1)

-200…+200 °С

0,1 °С

Pt 100 (α = 0,00385 °С-1)

-200…+850 °С

0,1 °С

100П (α = 0,00391 °С-1)

-240…+1100 °С

0,1 °С

100Н (α = 0,00617 °С-1)

-60…+180 °С

0,1 °С

± 0,25

Pt 500 (α=0,00385 °С-1)

-200…+850 °С

0,1 °С

500П (α = 0,00391 °С-1)

-250…+1100 °С

0,1 °С

Cu 500 (α = 0,00426 °С-1)

-50...+200 °С

0,1 °С

500М (α = 0,00428 °С-1)

-200...+200 °С

0,1 °С

500Н (α = 0,00617 °С-1)

-60...+180 °С

0,1 °С

Cu 1000 (α = 0,00426 °С-1)

-50...+200 °С

0,1 °С

1000М (α = 0,00428 °С-1)

-200...+200 °С

0,1 °С

Pt 1000 (α = 0,00385 °С-1)

-200...+850 °С

0,1 °С

1000П (α = 0,00391 °С-1)

-250…+1100 °С

0,1 °С

11

Продолжение таблицы 2.2

Предел основной

Значение единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего разряда2)

погрешности, %

1000Н (α = 0,00617 °С-1)

-60...+180 °С

0,1 °С

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

TХК (L)

-200…+800 °С

0,1 °С

TЖК (J)

-200…+1200 °С

1,0 °С

TНН (N)

-200…+1300 °С

1,0 °С

TХА (К)

-200…+1360 °С

1,0 °С

TПП (S)

-50…+1750 °С

1,0 °С

± 0,5

TПП (R)

-50…+1750 °С

1,0 °С

(± 0,25) 4)

TПР (В)

+200…+1800 °С

1,0 °С

TВР (А-1)

0…+2500 °С

1,0 °С

TВР (А-2)

0…+1800 °С

1,0 °С

TВР (А-3)

0…+1800 °С

1,0 °С

TМК (Т)

-250…+400 °С

0,1 °С

Сигнал постоянного напряжения

-50...+50 мВ

0...100 %

0,1; 1,0 %

± 0,25

Унифицированные сигналы по ГОСТ 26.011-80

0...1 В

0...100 %

0,1; 1,0 %

± 0,25

0...5 мА

0...100 %

0,1; 1,0 %

0...20 мА

0...100 %

0,1; 1,0 %

± 0,25

12

Продолжение таблицы 2.2

Предел основной

Значение единицы

Датчик или входной сигнал

Диапазон измерений

приведенной

младшего разряда2)

погрешности, %

4...20 мА

0...100 %

0,1; 1,0 %

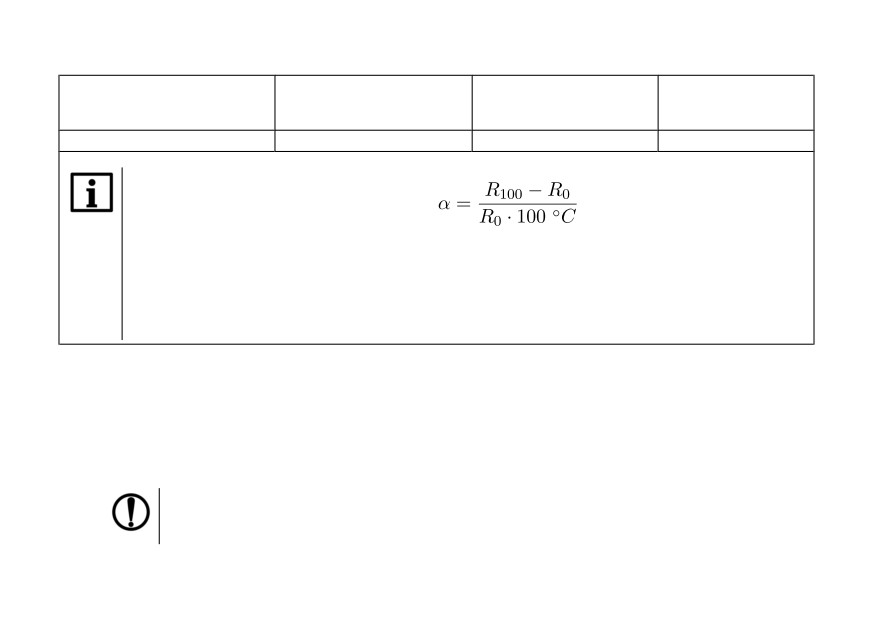

ПРИМЕЧАНИЕ

¹⁾ Коэффициент, определяемый по формуле

, где R100, R0 - значения

сопротивления термопреобразователя сопротивления по номинальной статической

характеристике соответственно при 100 и 0 °С, и округляемый до пятого знака после запятой.

²⁾ при температуре выше 999,9 и ниже минус 199,9°С цена единицы младшего разряда равна 1 °

С.

³⁾ допускается применение нестандартизованного медного ТС с R0 = 53 Ом, α = 0,00426 °С^-1 и

диапазоном измерений от минус 50 до +180 °С.

⁴⁾основная приведенная погрешность без компенсации холодного спая.

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до +50 °С;

ПРЕДУПРЕЖДЕНИЕ

Для модификаций прибора, выпущенных по специальному заказу, допускается

эксплуатация при температуре окружающего воздуха от минус 40 до +50 °С.

13

4 Монтаж

4.1 Установка прибора настенного крепления H

Для установки прибора следует:

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом из

комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРЕДУПРЕЖДЕНИЕ

Провода подключаются при снятой крышке

прибора. Для удобства подключения следует

зафиксировать основание прибора на

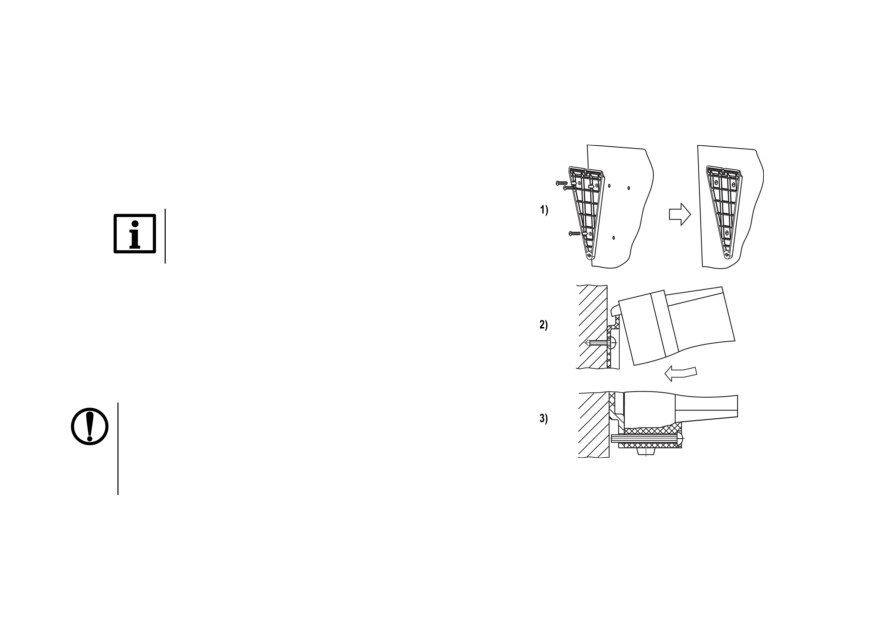

Рисунок 4.1 - Монтаж прибора

кронштейне крепежным винтом.

настенного крепления

16

Рисунок 4.2 - Габаритные размеры корпуса Н

ПРИМЕЧАНИЕ

Втулки следует подрезать в соответствии с диаметром вводного кабеля.

17

4.2 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.4).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

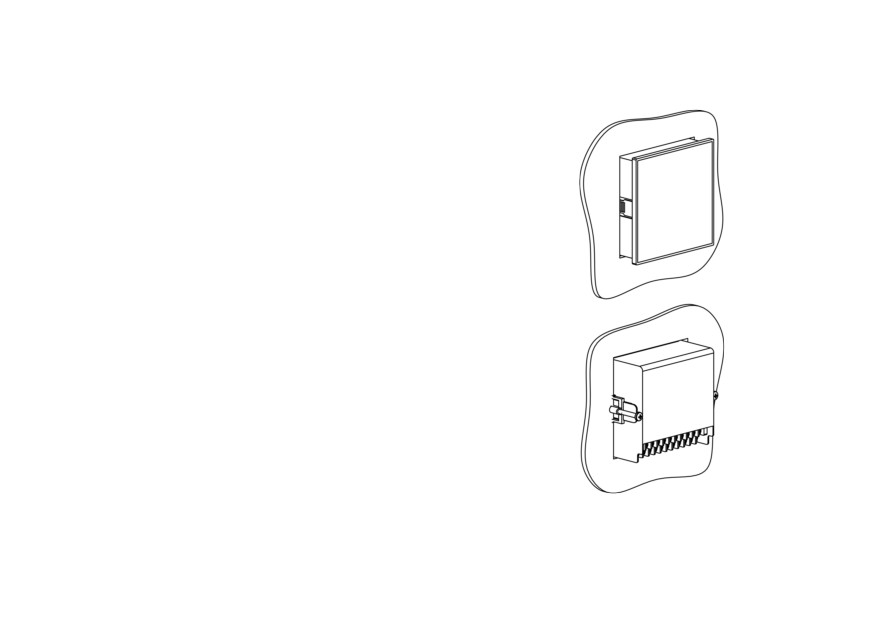

Рисунок 4.3 - Монтаж прибора

щитового крепления

18

Рисунок 4.4 - Габаритные размеры корпуса Щ1

19

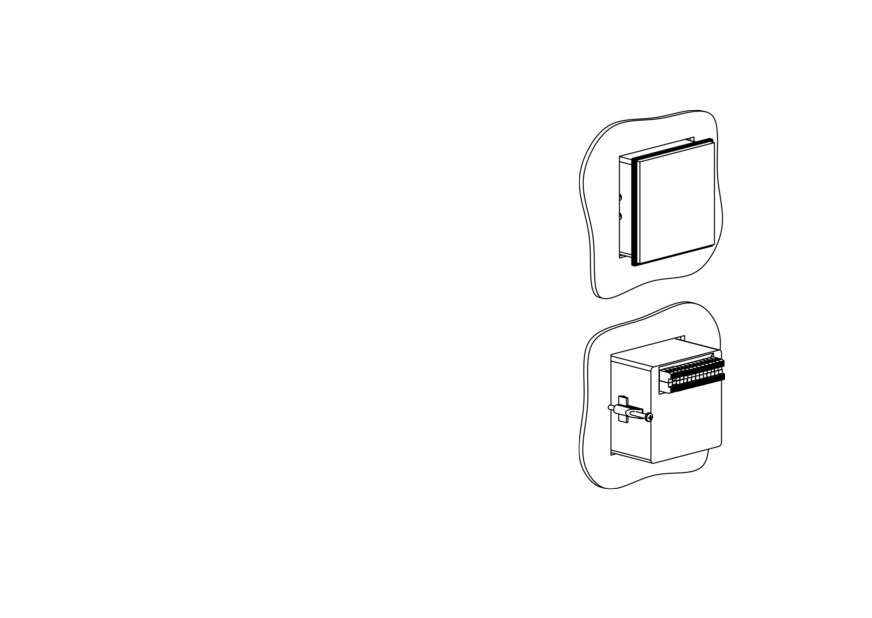

Рисунок 4.5 - Прибор в корпусе Щ1, установленный в щит толщиной 3 мм

20

4.3 Установка прибора щитового крепления Щ2

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.7).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

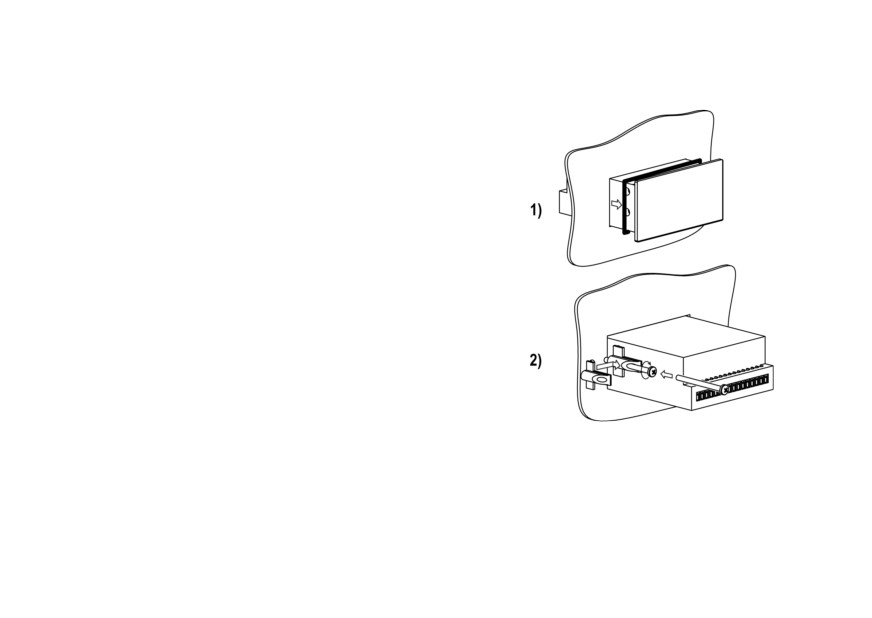

Рисунок 4.6 - Монтаж прибора

щитового крепления

21

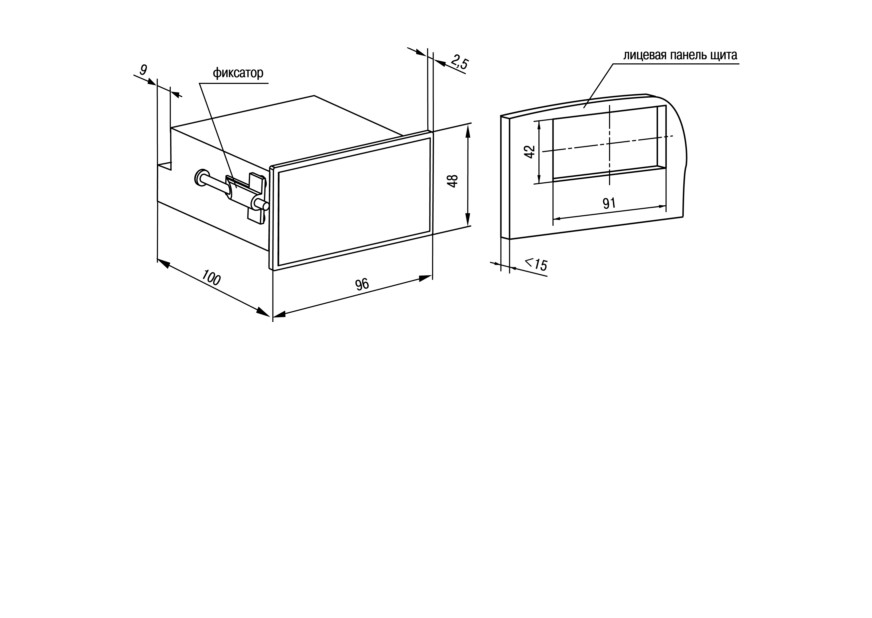

Рисунок 4.7 - Габаритные размеры корпуса Щ2

22

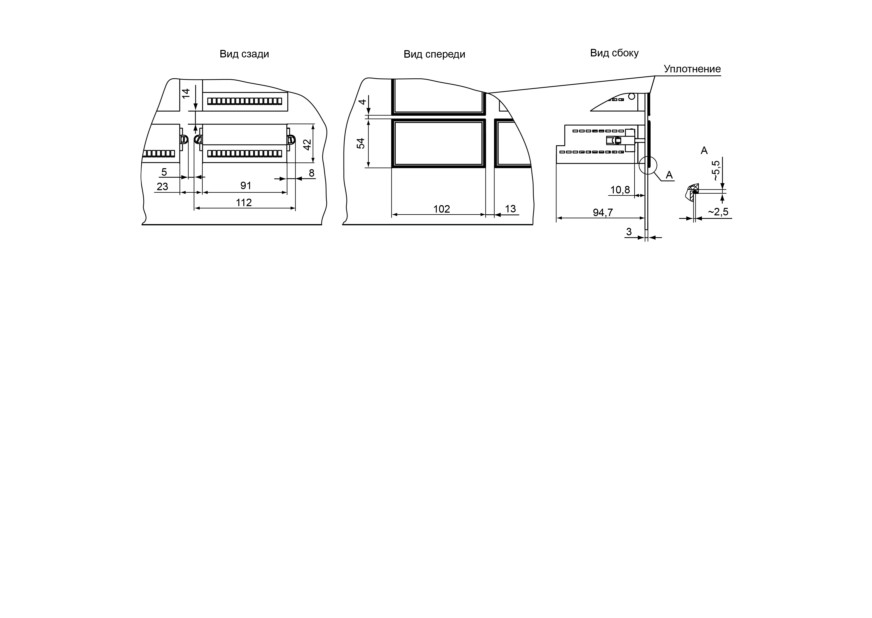

Рисунок 4.8 - Прибор в корпусе Щ2, установленный в щит толщиной 3 мм

23

4.4 Установка прибора щитового крепления Щ11

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.10).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

Рисунок 4.9 - Монтаж прибора в

корпусе Щ11

24

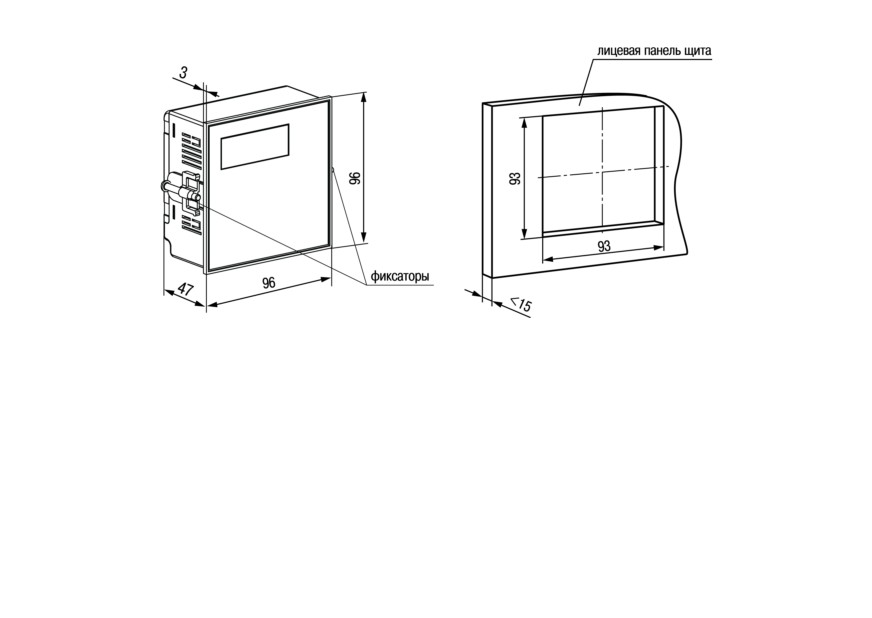

Рисунок 4.10 - Габаритные размеры корпуса Щ11

25

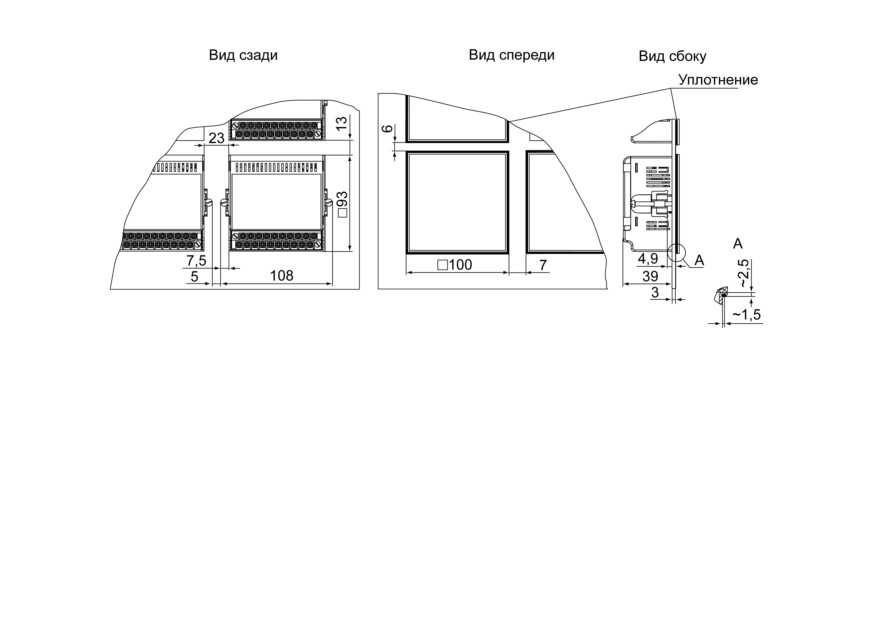

Рисунок 4.11 - Прибор в корпусе Щ11, установленный в щит толщиной 3 мм

26

4.5 «Быстрая» замена прибора (корпус Щ11)

Конструкция клеммника прибора, выполненного в корпусе Щ11, позволяет оперативно заменить

прибор без демонтажа подключенных к нему внешних линий связи.

Для замены прибора следует:

1. Обесточить все линии связи, подходящие к

прибору, в т. ч. линии питания.

2. Открутить два крепежных винта по краям

клеммной колодки прибора.

3. Отделить съемную часть колодки от прибора

вместе с подключенными внешними линиями

связи с помощью отвертки или другого

подходящего инструмента.

4. Вынуть прибор из щита, а на его место

установить другой с предварительно

удаленной разъемной частью клемм.

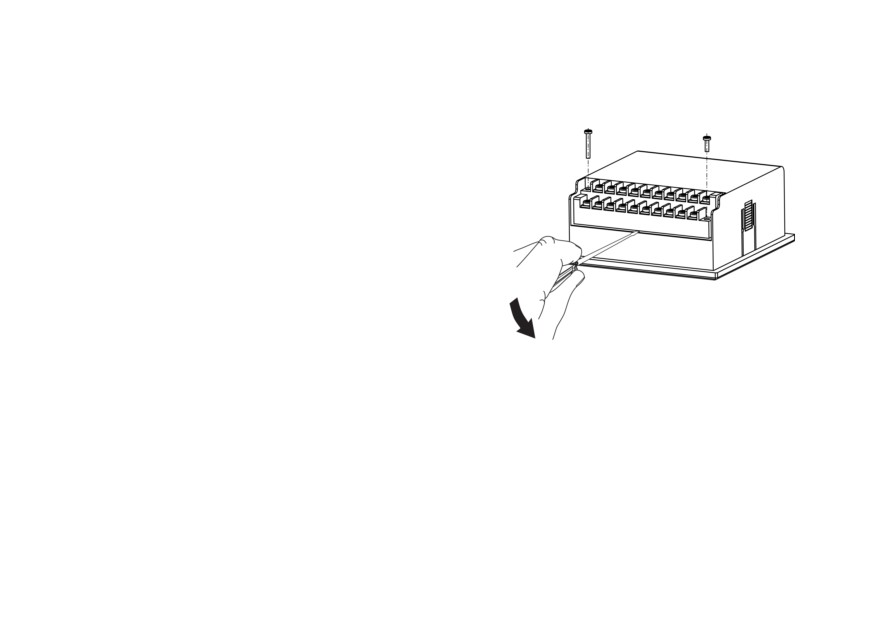

Рисунок 4.12 - «Быстрая» замена

5. Подсоединить к установленному прибору

прибора

снятую часть клемм с подключенными

внешними линиями связи.

6. Закрутить крепежные винты клеммной колодки.

27

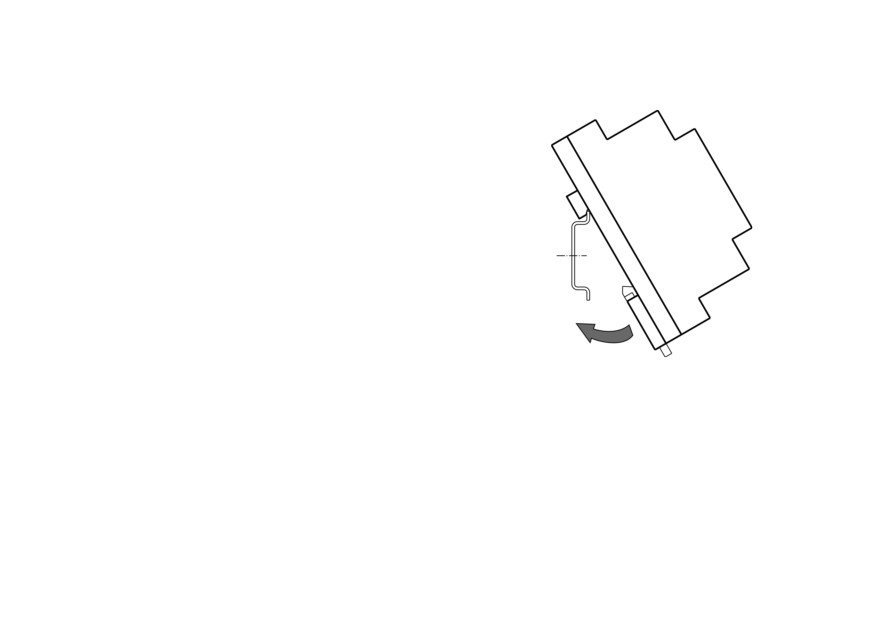

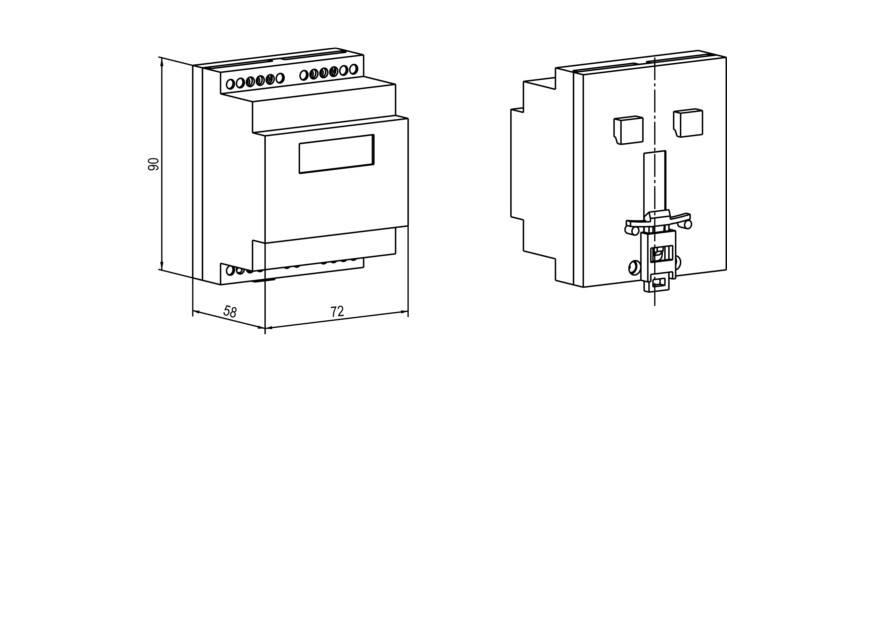

4.6 Установка прибора DIN-реечного крепления Д

Для установки прибора следует:

1. Подготовить место на DIN-рейке для установки

прибора (см. рисунок 4.14).

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке в

направлении, показанном стрелкой, до

фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними

устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от

DIN-рейки.

Рисунок 4.13 - Монтаж прибора

с креплением на DIN-рейку

28

Рисунок 4.14 - Габаритные размеры корпуса Д

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений следует использовать медные

многожильные кабели. Концы кабелей следует зачистить, потом залудить их или использовать

кабельные наконечники.

Требования к сечениям жил кабелей указаны на рисунке ниже.

29

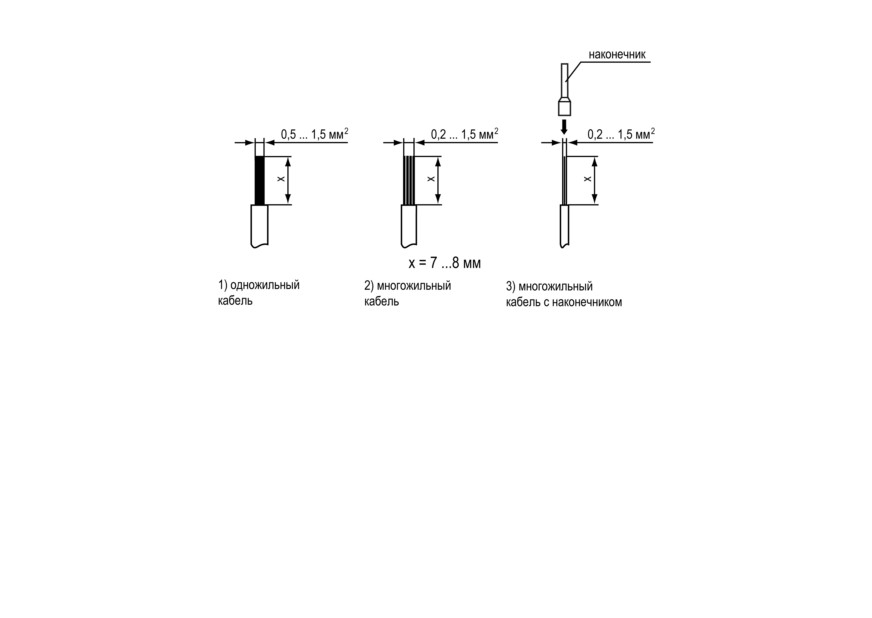

Рисунок 5.1 - Требования к сечениям жил кабелей

Общие требования к линиям соединений:

• во время кабелей следует выделить линии связи, соединяющие прибор с датчиком в

самостоятельную трассу (или несколько трасс) и расположить ее (или их) отдельно от

силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи;

• для защиты входов прибора от влияния промышленных электромагнитных помех линии

связи прибора с датчиком следует экранировать. В качестве экранов могут быть

использованы как специальные кабели с экранирующими оплетками, так и заземленные

стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками

следует подключить к контакту функционального заземления (FE) в щите управления;

• следует устанавливать фильтры сетевых помех в линиях питания прибора;

30

3. Подать питание на прибор.

4. Выполнить настройку прибора.

5. Снять питание.

5.3 Назначение контактов клеммника

ПРЕДУПРЕЖДЕНИЕ

На рисунках серым цветом отмечены неиспользуемые клеммы.

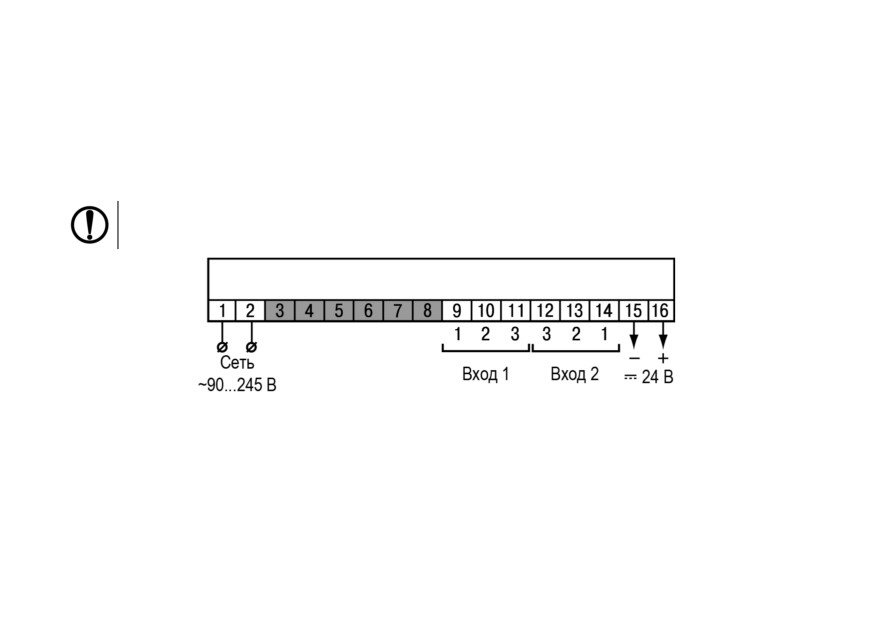

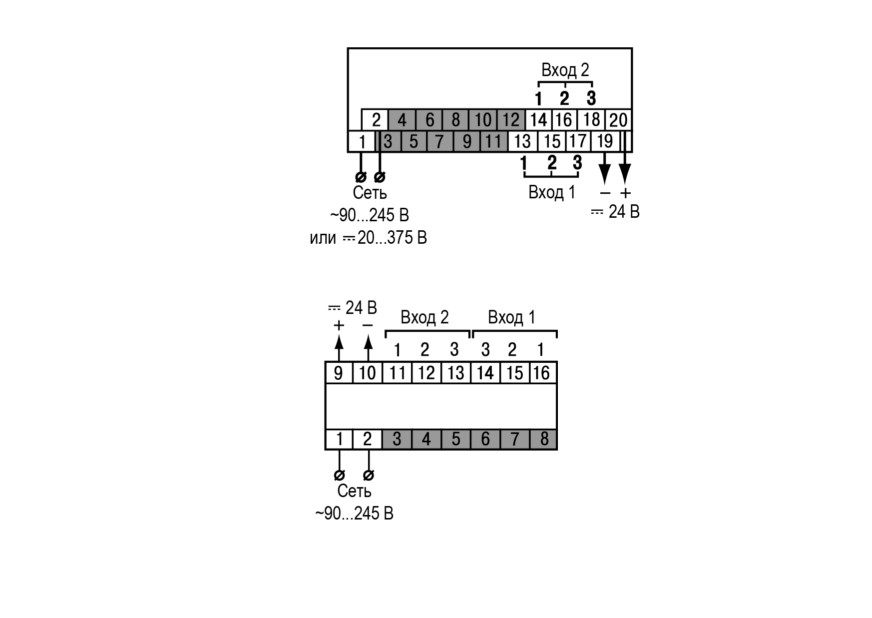

Рисунок 5.2 - Назначение контактов клеммной колодки прибора в настенном Н и щитовом

Щ1, Щ2 типах корпусов

32

Рисунок 5.3 - Назначение контактов клеммной колодки прибора в корпусе Щ11

Рисунок 5.4 - Назначение контактов клеммной колодки прибора в DIN-реечном Д корпусе

33

5.4 Подключение датчиков

5.4.1 Общие сведения

Входные измерительные устройства в приборе являются универсальными, т. е. к ним можно

подключать любые первичные преобразователи (датчики) из перечисленных в таблице 2.2. К

входам прибора можно подключить одновременно два датчика разных типов в любых

сочетаниях.

ВНИМАНИЕ

Для защиты входных цепей прибора от возможного пробоя зарядами статического

электричества, накопленного на линиях связи «прибор - датчик», перед подключением к

клеммнику прибора их жилы следует на 1-2 секунды соединить с винтом

функционального заземления (FE) щита.

Во время проверки исправности датчика и линии связи следует отключить прибор от сети

питания. Для избежания выхода прибора из строя при «прозвонке» связей следует использовать

измерительные устройства с напряжением питания не более

4,5

В. При более высоких

напряжениях питания этих устройств отключение датчика от прибора обязательно.

Параметры линии соединения прибора с датчиком приведены в таблице 5.1.

Таблица 5.1 - Параметры линии связи прибора с датчиками

Сопротивление

Длина линий,

Тип датчика

линии, Ом, не

Исполнение линии

м, не более

более

Двух- или трехпроводная. Провода

ТС

100

15

равной длины и сечения

Термоэлектродный кабель

ТП

20

100

(компенсационный)

34

Продолжение таблицы 5.1

Сопротивление

Длина линий,

Тип датчика

линии, Ом, не

Исполнение линии

м, не более

более

Унифицированный сигнал

100

100

Двухпроводная

постоянного тока

Унифицированный сигнал

100

5

Двухпроводная

напряжения постоянного тока

ПРЕДУПРЕЖДЕНИЕ

На схемах подключения вместо номера входа (выхода) указан X (например, Х-1).

5.4.2 Подключение ТС по трехпроводной схеме

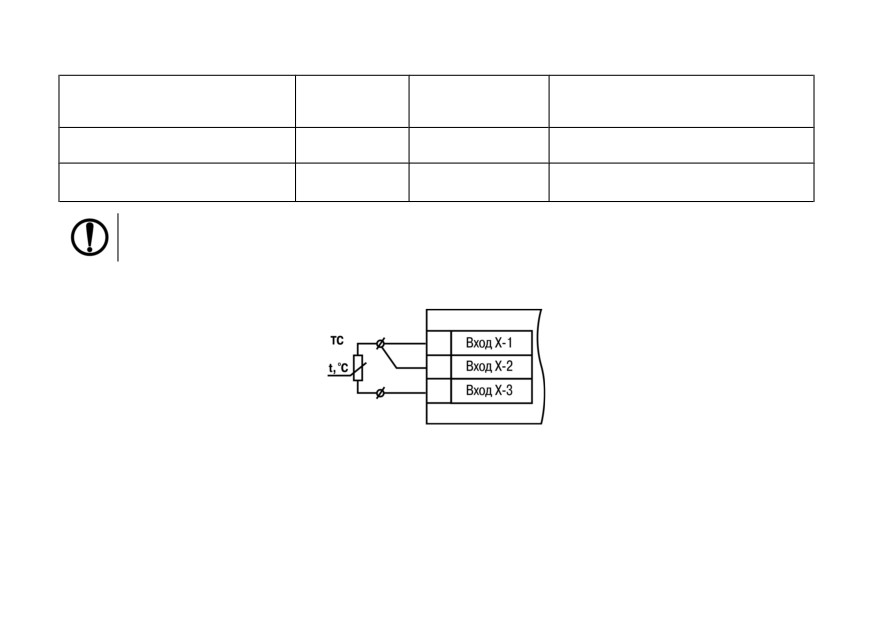

Рисунок 5.5 - Трехпроводная схема подключения ТС

В приборе используется трехпроводная схема подключения ТС.

Допускается соединение ТС с прибором по двухпроводной линии только с обязательным

выполнением определенных условий (см. раздел ниже).

35

5.4.3 Подключение ТС по двухпроводной схеме

Соединение ТС с прибором по двухпроводной схеме следует производить в случае

невозможности использования трехпроводной схемы, например, при установке прибора на

объектах, оборудованных ранее проложенными двухпроводными монтажными трассами.

Для компенсации паразитного сопротивления

проводов следует выполнить действия:

1. Перед началом работы установить перемычки

между контактами Вход Х-1 и Вход Х-2

клеммника прибора, а двухпроводную линию

подключить к контактам Вход Х-2 и Вход Х-3.

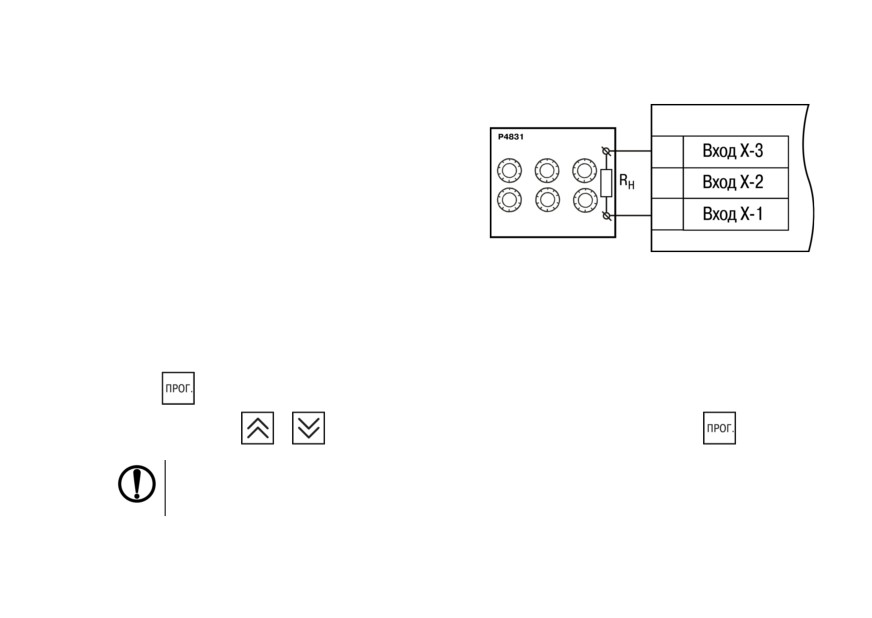

2. Подключить к противоположным от прибора

концам линии связи «ТС-прибор» вместо ТС

магазин сопротивлений с классом точности не

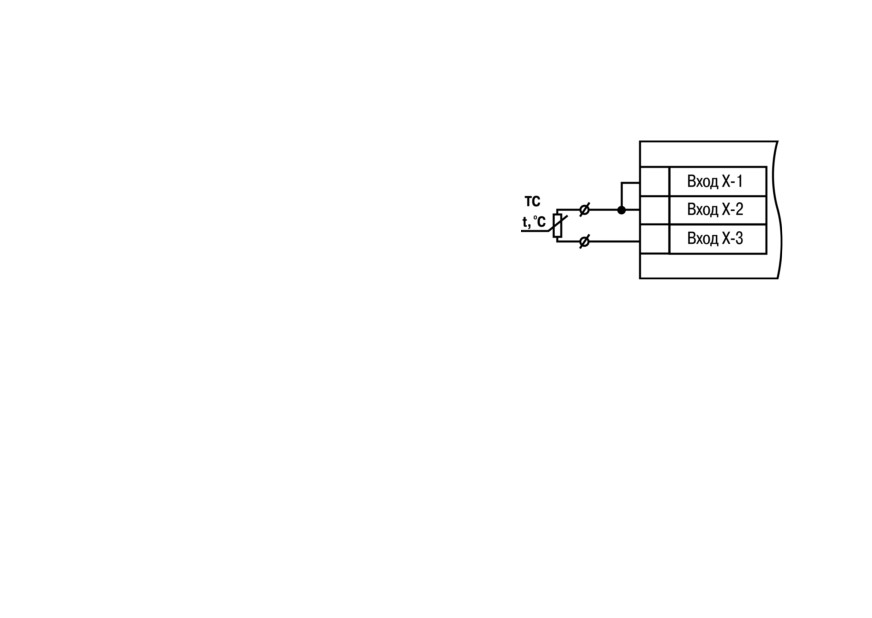

Рисунок 5.6 - Двухпроводная схема

более 0,05 (например, Р4831).

подключения ТС

3. Установить на магазине сопротивлений

значение, равное сопротивлению ТС при температуре 0 °С (в зависимости от типа

датчика).

4. Подать на прибор питание.

5. Через 15 - 20 секунд по показаниям цифрового индикатора определить величину

отклонения температуры от 0 °С по каждому каналу измерения.

6. Ввести в память прибора значение коррекции сдвиг характеристики для каждого канала (

b1-1 и b2-1), равное по величине показаниям прибора и взятое с противоположным знаком.

7. Проверить правильность задания коррекции. Для этого выйти из настройки и убедиться,

что на цифровом индикаторе отображается значение 0,0 ± 0,2 °С.

36

8. Отключить питание прибора, отсоединить линию связи от магазина сопротивлений и

подключить ее к ТС.

5.4.4 Подключение ТП

ВНИМАНИЕ

Запрещается использовать ТП с неизолированным рабочим спаем.

В приборе предусмотрена схема автоматической

компенсации температуры свободных концов ТП.

Датчик температуры «холодного спая» установлен

рядом с клеммником прибора.

Прибор имеет функцию

«внешней» компенсации

«холодного спая» ТП. Для настройки функции

необходимо задействовать два входа прибора

(далее «вход измерения» и «вход компенсации») и

выполнить действия:

1. К входу измерения подключить ТП.

2. К входу компенсации подключить датчик,

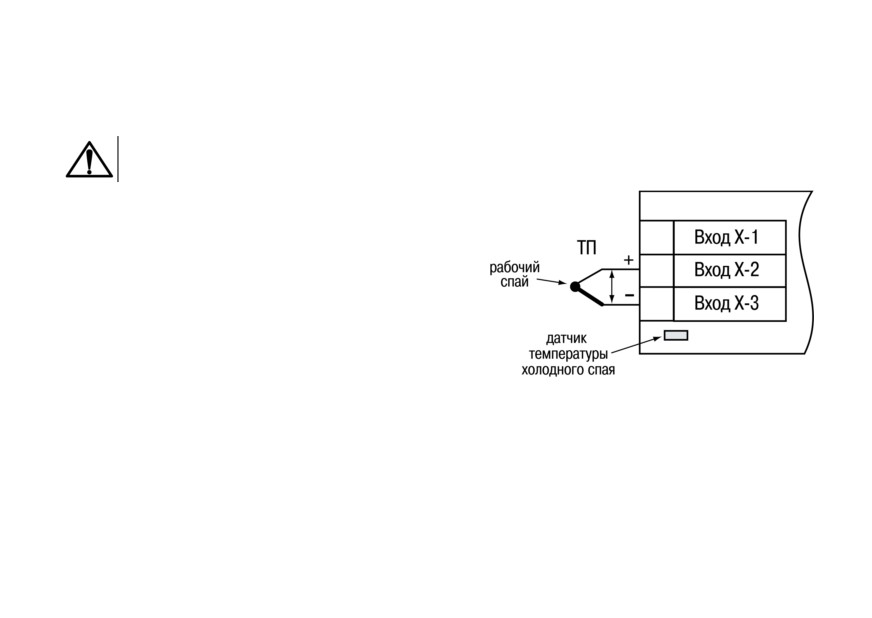

Рисунок 5.7 - Схема подключения

который будет измерять температуру в месте

термопары

«холодного спая». Тип внешнего датчика

может быть любым из поддерживаемых прибором.

3. Для входа измерения в параметре (b1-0 или b2-0) указать код типа подключенной ТП.

4. Для входа компенсации в параметре (b2-0 или b1-0) указать код типа подключенного

внешнего датчика.

37

5. Для входа измерения в параметре (b1-4 или b2-4) указать номер входа компенсации. По

умолчанию установлен код 0 - компенсация по встроенному датчику. Параметр (b1-4 или

b2-4) отображается только при настроенном типе датчика ТП на входе измерения.

ПРЕДУПРЕЖДЕНИЕ

Для отключения компенсации «холодного спая» необходимо ввести код 100 (см.

раздел 7.1). Компенсация «холодного спая» будет вновь включена только при изменении

кода датчика или новом включении прибора.

5.4.5 Подключение датчиков c унифицированным выходным сигналом тока или

напряжения

Подключать датчики с выходным сигналом в виде постоянного напряжения (от минус 50,0 до

50,0 мВ или от 0 до 1,0 В) можно непосредственно к входным контактам прибора.

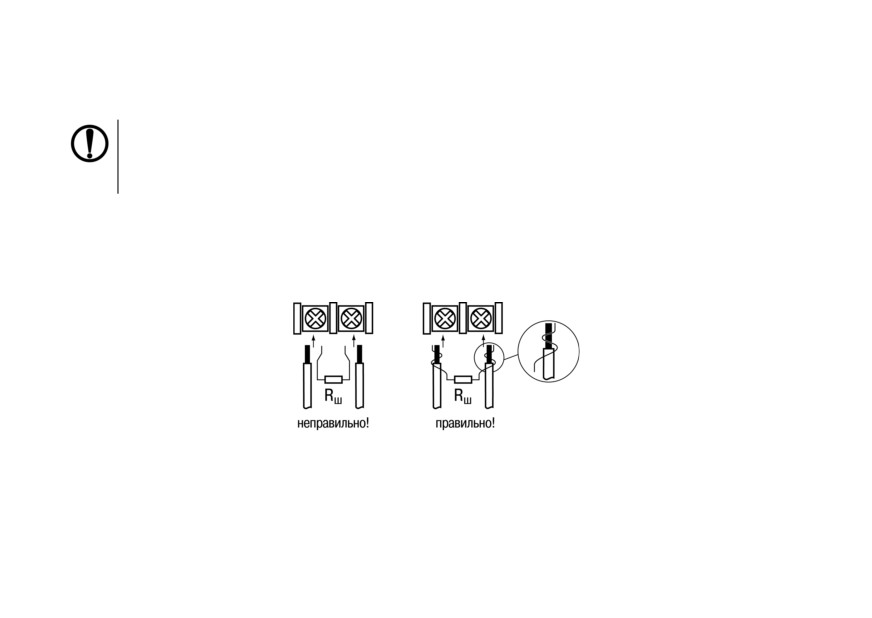

Рисунок 5.8 - Подключение шунтирующего резистора

Подключение датчиков с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0… 20,0 мА) следует

выполнять только после установки шунтирующего резистора сопротивлением 49,9 Ом (допуск не

более 0,1 %), подключение которого необходимо производить в соответствии с рисунком 5.10.

Вывод резистора следует заводить с той же стороны винтовой клеммы, что и провод от датчика.

38

При использовании провода сечением более 0,35 мм конец провода и вывод резистора

необходимо скрутить или спаять.

ВНИМАНИЕ

Невыполнение этого требования может привести к пропаданию контакта между

выводом резистора и клеммы, что повлечет повреждение входа прибора!

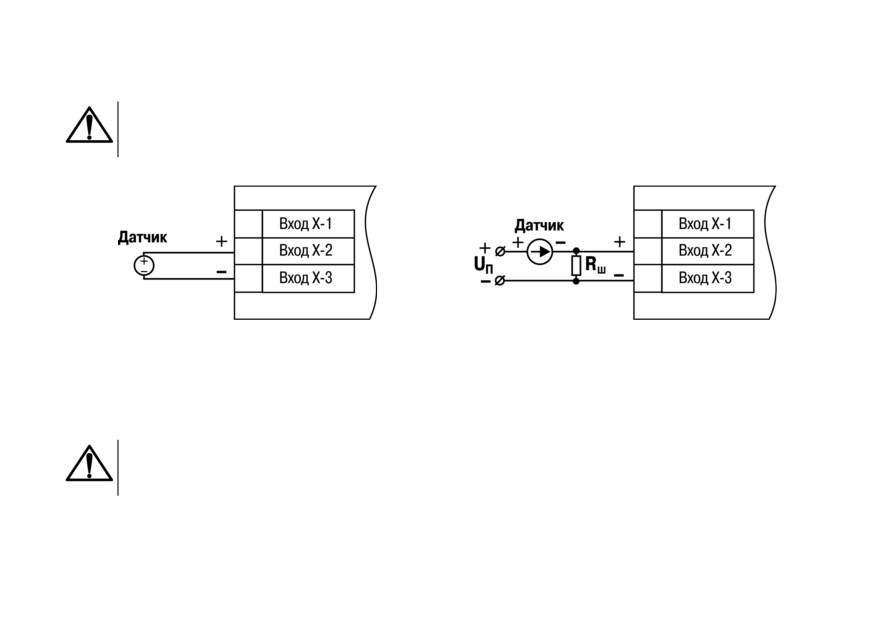

Рисунок 5.9 - Схема подключения активного

Рисунок 5.10 - Схема подключения пассивного

датчика с выходом в виде напряжения от -50 до

датчика с токовым выходом от 0 до 5 мА или от 0

50 мВ или от 0 до 1 В

(4) до 20 мА Rш=49,9 ± 0,025 Ом

Схема подключения пассивного датчика с питанием от прибора приведена на рисунке 5.11.

ВНИМАНИЕ

При коротком замыкании контактов «+» и «-» встроенного источника питания прибор

перезагружается.

39

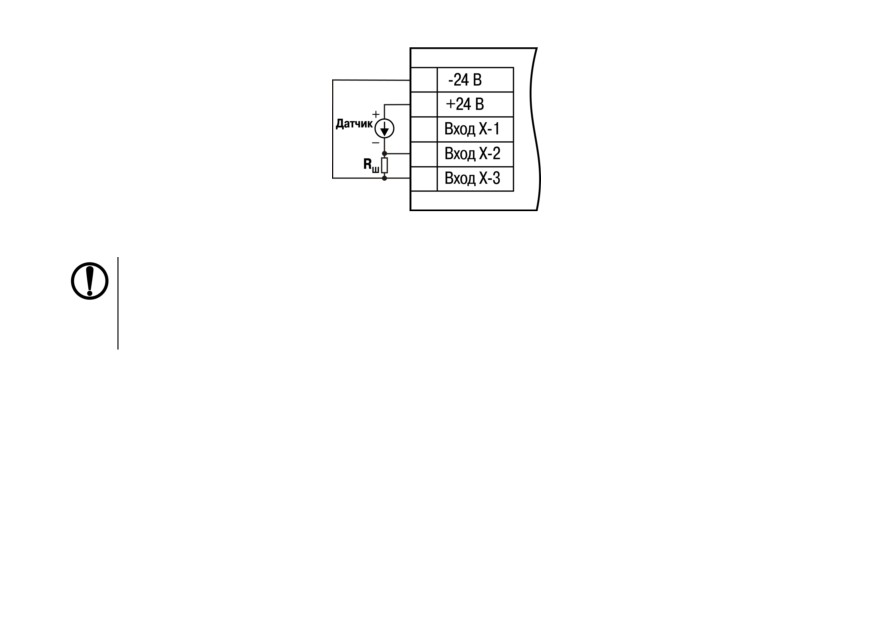

Рисунок 5.11 - Схема подключения пассивного датчика с питанием от прибора

ПРЕДУПРЕЖДЕНИЕ

Максимальный выходной ток встроенного источника питания (для модификаций с

переменным напряжением питания 90 ... 245 В) 80 мА.

Максимальный выходной ток встроенного источника питания (для модификаций с

постоянным напряжением питания 20...375 В) 50 мА.

6 Эксплуатация

6.1 Принцип работы

Функциональная схема прибора приведена на рисунке 6.1.

40

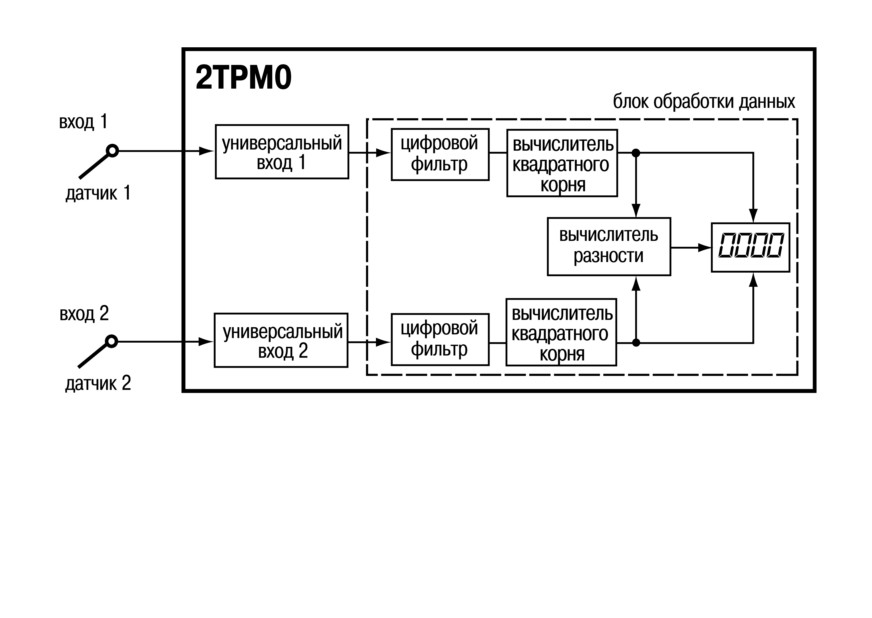

Рисунок 6.1 - Функциональная схема прибора

При обработке измеренного значения выполняются следующие функции:

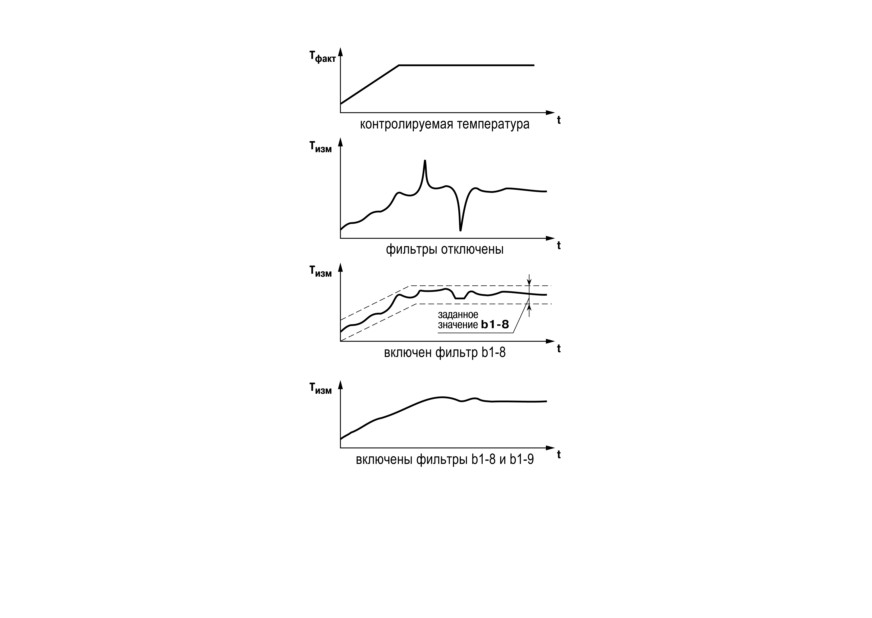

• цифровая фильтрация измерений (для ослабления влияния внешних импульсных помех на

эксплуатационные характеристики прибора);

• коррекция измерительной характеристики датчиков (для устранения начальной

погрешности преобразования входных сигналов и погрешностей, вносимых

соединительными проводами);

41

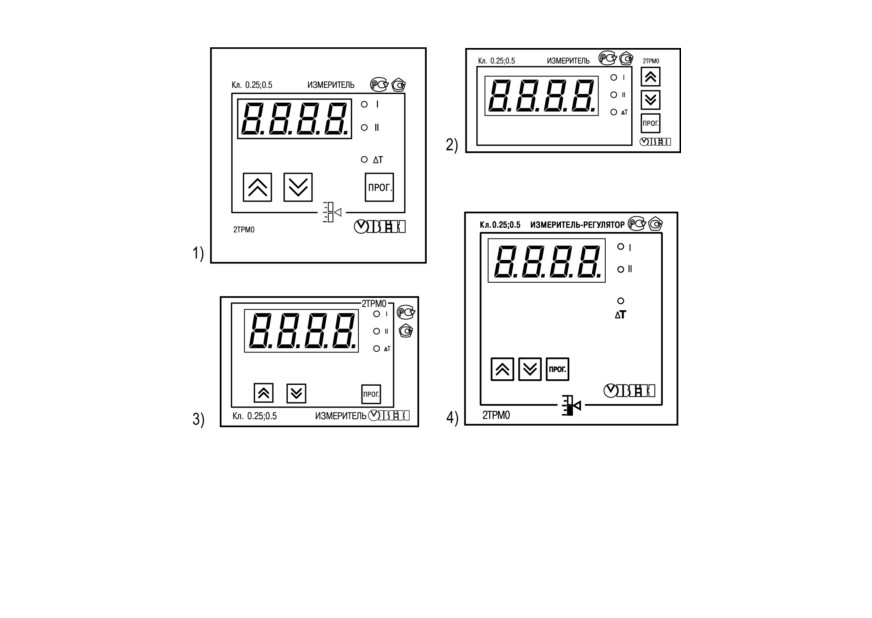

Рисунок 6.2 - Лицевая панель прибора для корпусов: 1) настенного Н и щитового

крепления Щ1; 2) щитового Щ2; 3) DIN-реечного Д; 4) щитового Щ11

43

Таблица 6.1 - Назначение цифрового индикатора

Режим

эксплуатации

Отображаемая информация

прибора

Работа

Измеренные значения (Т1, Т2 и ΔТ)

Настройка

Название и значения параметров настройки

Авария

Обозначение ошибки

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

I

Светится

На цифровом индикаторе выводятся показания первого

канала измерения (Т1)

Мигает

Аварийная ситуация на первом входе

II

Светится

На цифровом индикаторе выводятся показания второго

канала измерения (Т2)

Мигает

Аварийная ситуация на втором входе

ΔТ

Светится

На цифровом индикаторе выводится значение разности

каналов (ΔТ)

Мигает

Авария на одном или двух входах

44

Таблица 6.3 - Назначение кнопок

Режим эксплуатации

Кнопка

Назначение

прибора

Работа

Нажатие < 1 с:

• Переход к настройке;

Настройка

• Вход в группу параметров настройки;

• Вход в режим редактирования параметра

Работа

• Смена канала (I, II или ΔТ), выводимого на

индикацию

Настройка

• Навигация по меню настройки;

• Увеличение/уменьшение значения параметра (для

ускорения зажать кнопку)

6.3 Включение и работа

Во время работы прибор проверяет исправность подключенных датчиков. Аварийными

ситуациями по входу считаются следующие:

• выход из строя датчика (обрыв или короткое замыкание ТС, обрыв ТП или

унифицированного датчика);

• выход измеряемой величины за диапазон измерения (см. таблицу 2.1 )

При возникновении аварии по входу прибор переходит в следующее состояние:

• мигает светодиод канала, на котором обнаружена авария;

• на цифровой индикатор выводится сообщение аварийной ситуации (см. Приложение

Возможные неисправности и способы их устранения ).

45

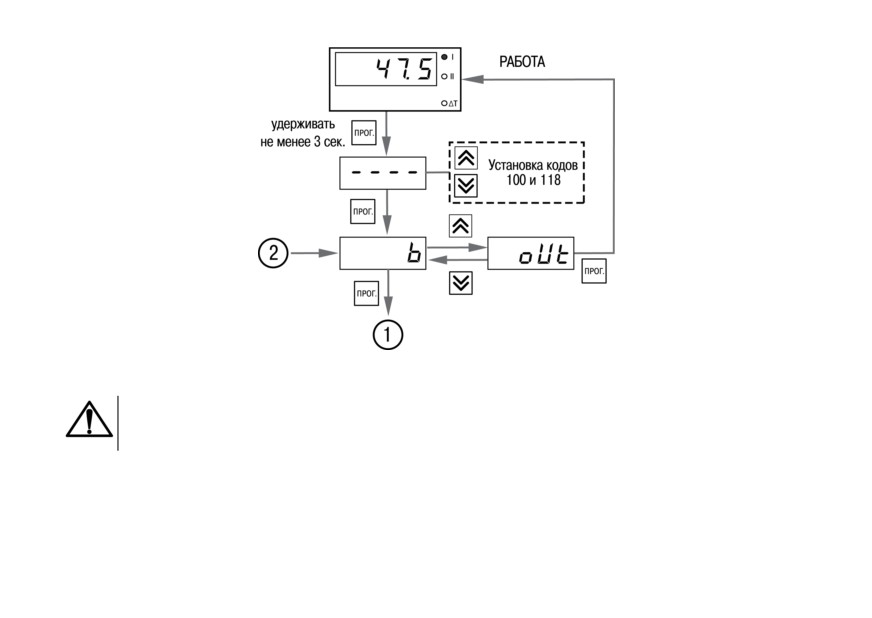

Рисунок 7.1 - Последовательность работы с прибором при задании параметров

ВНИМАНИЕ

118 - Код сброса настраиваемых параметров до заводских установок.

100 - Код отключения компенсации «холодного спая».

47

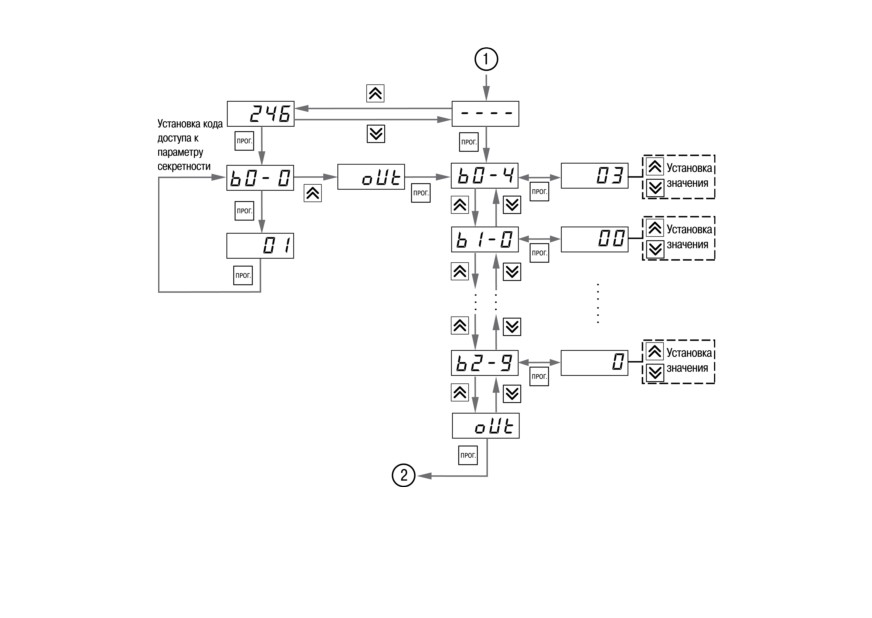

Рисунок 7.2 - Последовательность работы с прибором при задании параметров (для

группы параметров b)

48

ПРЕДУПРЕЖДЕНИЕ

Перечень настраиваемых параметров приведен в Приложении

Настраиваемые параметры .

Для защиты настраиваемых параметров от несанкционированного изменения в приборе

используется параметр секретности b0-0, в котором устанавливается запрет на изменение

параметров. При установленном запрете разрешается только просмотр ранее заданных

значений параметров.

7.2 Настройка режима индикации

Режим индикации задается при установке соответствующего значения в параметре b0-4. Вывод

текущих значений измеряемых величин на цифровой индикатор осуществляется в одном из

следующих режимов:

• 00 - на индикацию выводится показание только первого канала измерения. Режим

применяется в случае использования прибора в качестве трехпозиционного регулятора,

работающего от одного датчика, а также при использовании прибора как одноканального

измерителя-регулятора. Опрос второго датчика при этом не происходит.

• 01 - на индикацию поочередно выводятся показания первого и второго каналов измерения.

Смена каналов осуществляется нажатием кнопок

или

• 02 - на индикацию поочередно выводятся показания первого и второго каналов. Смена

каналов осуществляется автоматически каждые 6 секунд.

49

• 03 - на индикацию поочередно выводятся разность показаний входов ΔТ, показания первого

канала, показания второго канала. Смена каналов осуществляется нажатием кнопок

или

. Используется при работе с разностью входных сигналов.

• 04 - на индикацию поочередно выводятся разность показаний входов ΔТ, показания первого

канала, показания второго канала. Смена каналов осуществляется автоматически каждые 6

секунд. Используется при работе с разностью входных сигналов.

ВНИМАНИЕ

Если вычисленная разность ΔТ выходит за пределы индикации, на индикатор будет

выведено соответствующее сообщение об ошибке. Для корректного отображения

вычисленной разности необходимо, чтобы порядки измеряемых величин совпадали (

b1-7 = b2-7).

7.3 Настройка цифровой фильтрации измерений

Для дополнительной защиты от электромагнитных помех в приборе предусмотрен программный

цифровой фильтр низких частот. Цифровая фильтрация осуществляется независимо для

каждого входа и проводится в два этапа.

На первом этапе фильтрации из текущих измерений входных параметров отфильтровываются

значения, имеющие явно выраженные «провалы» или «выбросы». Для этого прибор вычисляет

разность между результатами измерений входной величины, выполненных в двух последних

циклах опроса, и сравнивает ее с заданным значением, называемым полосой фильтра. Если

вычисленная разность превышает заданный предел, то производится повторное измерение,

полученный результат отбрасывается, а значение полосы фильтра удваивается. В случае

50

Рисунок 7.3 - Временные диаграммы работы цифровых фильтров

52

7.4 Коррекция измерительной характеристики датчиков

Измеренное прибором значение следует откорректировать для устранения начальной

погрешности преобразования входных сигналов и погрешностей, вносимых соединительными

проводами. В приборе есть два типа коррекции, позволяющие осуществлять сдвиг или наклон

характеристики на заданную величину.

ВНИМАНИЕ

При подключении ТС по двухпроводной

схеме следует выполнять коррекцию сдвиг

характеристики в обязательном порядке.

Определение значения параметра сдвиг

характеристики производится по методике,

приведенной в разделе 5.4.3.

Сдвиг характеристики применяется:

• для компенсации погрешностей, вносимых

сопротивлением подводящих проводов при

использовании двухпроводной схемы

подключения ТС;

• при отклонении у ТС значения R0.

Такая коррекция осуществляется путем прибавления

к измеренной величине значения δ. Значение δ

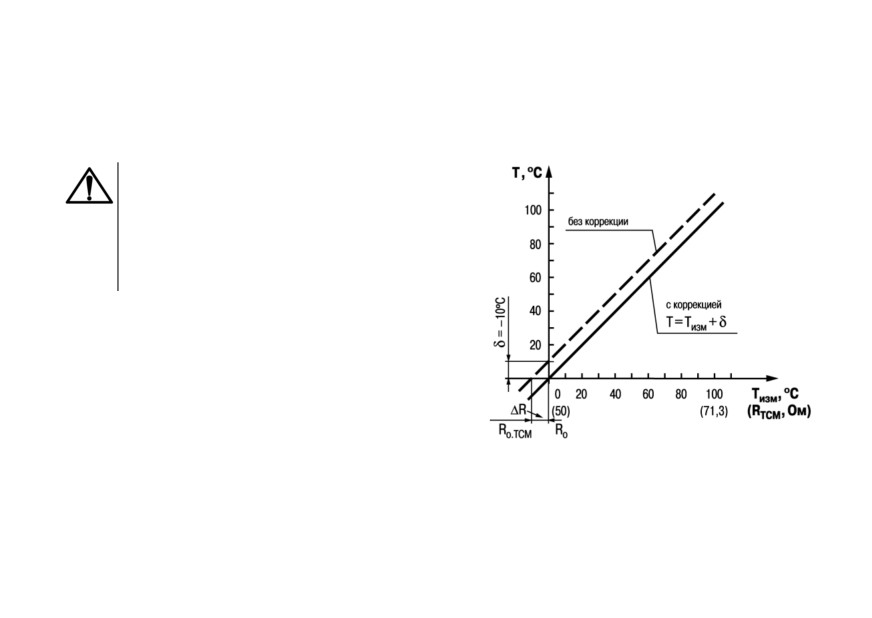

Рисунок 7.4

- Коррекция «сдвиг

задается параметрами b1-1 и b2-1 для первого и

характеристики»

второго каналов измерения соответственно.

53

Пример сдвига характеристики для датчика TCM (Cu50) графически представлен на рисунке 7.4.

Изменение наклона характеристики осуществляется

путем умножения измеренной (и скорректированной

«сдвигом», если эта коррекция необходима)

величины на поправочный коэффициент β, значение

которого задается параметрами b1-2

и b2-2

для

первого

и

второго

каналов

измерения

соответственно. Пример изменения наклона

измерительной

характеристики

графически

представлен на рисунке 7.5. Данный вид коррекции

используется, как правило, для компенсации

погрешностей самих датчиков

(например, при

отклонении

у

термометров сопротивления

параметра α от стандартного значения) или

погрешностей,

связанных

с

разбросом

сопротивлений шунтирующих резисторов

(при

работе с преобразователями, выходным сигналом

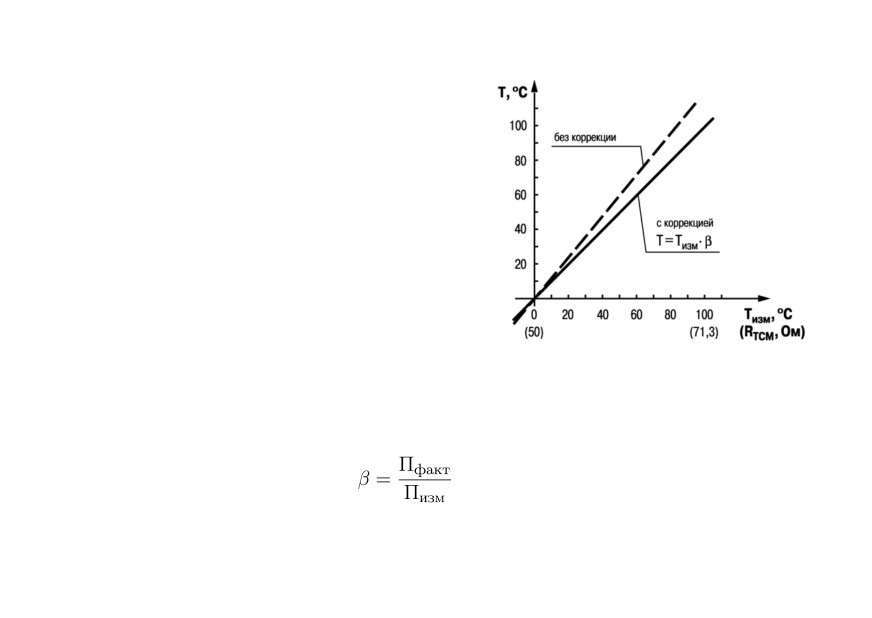

Рисунок 7.5 - Коррекция «наклон

которых является ток).

характеристики»

Значение поправочного коэффициента β задается в

безразмерных единицах в диапазоне от 0,900 до 1,100

и перед установкой определяется по

формуле:

(7.1)

где

Пфакт - фактическое значение контролируемой входной величины;

Пизм - измеренное прибором значение той же величины.

54

Определить необходимость введения поправочного коэффициента можно, измерив

максимальное или близкое к нему значение параметра, где отклонение наклона измерительной

характеристики наиболее заметно.

7.5 Настройка вычисления квадратного корня

Данная функция предназначена для датчиков с выходным сигналом, пропорциональным

квадрату измеряемого сигнала.

Для включения/выключения вычислителя необходимо установить соответствующие значения

параметров b1-3 и b2-3. Вычисление квадратного корня T с учетом настроек масштабирования

происходит по следующей формуле:

(7.2)

где

Пн - заданное нижнее значение границы диапазона измерения (b1-5, b2-5);

Пв - заданное верхнее значение границы диапазона измерения (b1-6, b2-6);

Iх - значение сигнала с датчика в относительных единицах от 0,000 до 1,000.

8 Техническое обслуживание

8.1 Общие указания

При выполнении работ по техническому обслуживанию прибора следует соблюдать требования

безопасности, изложенные в разделе 3.

55

ПРЕДУПРЕЖДЕНИЕ

Если вычисленное значение коэффициента выходит за границы, установленные для

него при разработке прибора, на индикатор выводится сообщение Err. При появлении

такого сообщения следует внимательно проверить соответствие подключенного к входу

источника сигнала заданному типу первичного преобразователя, правильность схемы

подключения, а также значение заданного для юстировки сигнала. После устранения

выявленных замечаний операцию юстировки следует повторить.

Юстировка проводится индивидуально для следующих групп первичных преобразователей:

• термометры сопротивления;

• термопары и активные датчиков с выходным сигналом тока или напряжения.

Коэффициенты, полученные после юстировки одного (любого) первичного преобразователя из

выбранной группы, автоматически распространяются на все остальные преобразователи этой

группы.

ПРЕДУПРЕЖДЕНИЕ

Перед юстировкой приборов проверить заданные значения коррекции "сдвига" и

"наклона" (параметры b1-1, b2-1 и b1-2, b2-2) и установить их, если необходимо,

равными 0,0 и 1,000 соответственно. Перевести прибор в РАБОТУ.

57

8.2.2 Юстировка при работе с ТС

Юстировка заключается в измерении эталонного значения. Для юстировки следует:

1. Подключить к прибору магазин сопротивлений

типа Р4831 или подобный ему с классом

точности не ниже 0,05 по трехпроводной линии

(рисунок 8.1). Сопротивления проводов в

линии должны быть равны друг другу и каждое

не должно превышать величины 15 Ом.

2. Установить на магазине сопротивлений

значение 500,00 Ом.

3. Подать питание на прибор. Не менее чем

Рисунок 8.1 - Подключение магазина

через 15…20 секунд произвести юстировку

сопротивлений

прибора, для чего выполнить действия в

последовательности, указанной на

рисунке 8.2.

4. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

5. Задать кнопками

и

значение кода юстировки — 104. Нажать кнопку

ПРЕДУПРЕЖДЕНИЕ

Если набран неправильный код или прибор измерил неверное юстировочное

значение, в результате юстировки на индикаторе высветится Err.

Результатом правильно выполненной юстировки служит индикация прибором измеренной

величины 500.0.

58

6. Снять напряжение питания с приборов и отсоединить Р4831.

Юстировочная величина может выходить за диапазон измерения ранее настроенного датчика

(параметр b1-0), в этом случае после выхода из режима юстировки на индикаторе высветится

HHHH.

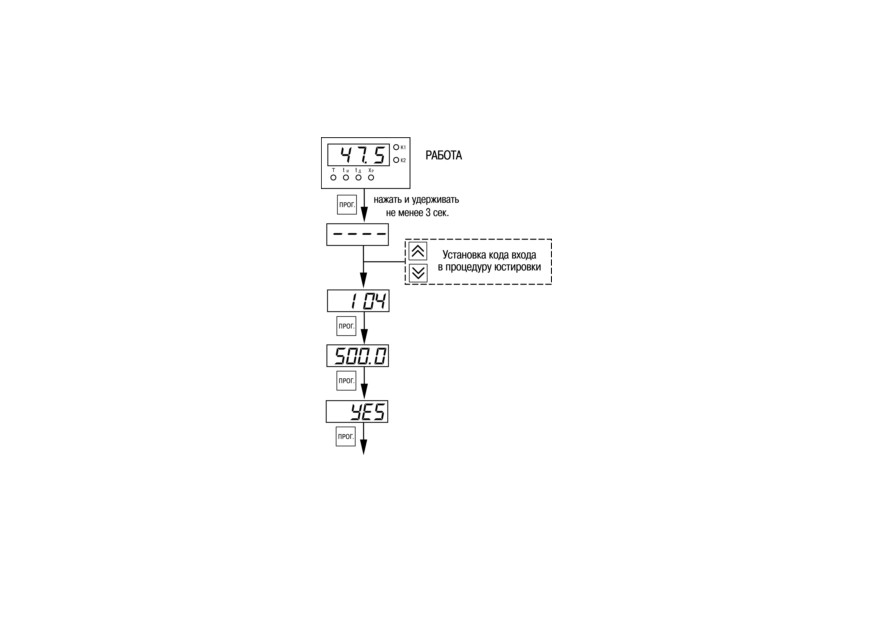

Рисунок 8.2 - Последовательность работы при юстировке

59

8.2.3 Юстировка при работе с ТП и датчиками постоянного тока или напряжения

Юстировка заключается в измерении эталонного значения. Для юстировки следует:

1. Подключить к прибору источник постоянного

напряжения классом точности не ниже 0,05

(например, прибор для поверки вольтметров

В1-12), соблюдая полярность (рисунок 8.3).

2. Установить на В1-12 выходной сигнал равным

64,00 мВ.

3. Подать питание на прибор. Не менее чем

через 15…20 секунд произвести юстировку

прибора, выполнив действия в

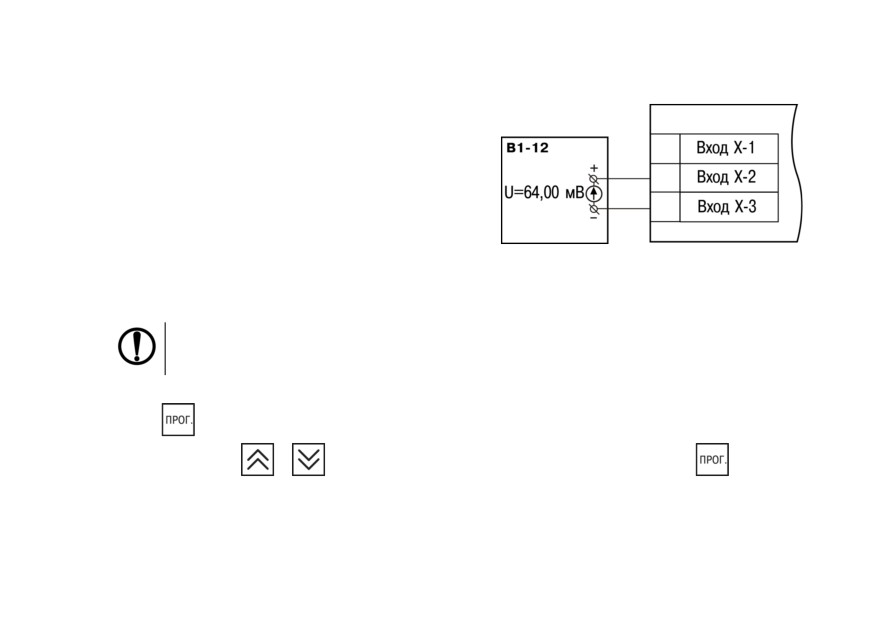

Рисунок 8.3 - Подключение источника

последовательности, указанной на

постоянного напряжения

рисунке 8.4.

ПРЕДУПРЕЖДЕНИЕ

При выполнении юстировки выходное напряжение В1-12 должно оставаться

неизменным.

4. Войти в режим задания кода юстировки путем нажатия и удержания не менее 3 секунд

кнопки

5. Задать кнопками

и

значение кода юстировки - 103. Нажать кнопку

Результатом правильно выполненной юстировки служит индикация прибором измеренной

величины 64.00.

6. Снять напряжение питания с приборов и отсоединить В1-12.

60

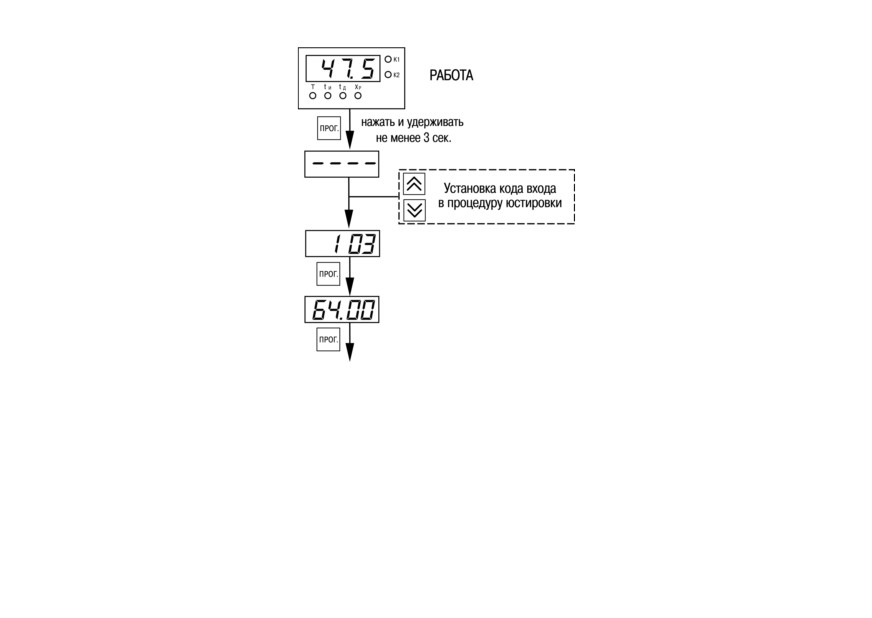

Рисунок 8.4 - Последовательность работы при юстировке

8.3 Проверка версии программного обеспечения

Результат подтверждения соответствия программного обеспечения считается положительным,

если идентификационные данные программного обеспечения (номер версии ПО), указанные в

паспорте на прибор, соответствуют данным, указанным в разделе

«Метрологические и

технические характеристики» описания типа средства измерений.

61

11 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных

средствах тара должна крепиться согласно правилам, действующим на соответствующих видах

транспорта.

Условия транспортирования должны соответствовать условиям

5

по ГОСТ 15150-69

при

температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от

ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать

условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

12 Комплектность

Таблица 12.1 - Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т.

Резистор С2-29 В 49,9 Ом 0,1% 125ppm/°C

2 шт.

Методика поверки (по требованию заказчика)

1 экз.

63

Приложение А. Настраиваемые параметры

Таблица А.1 - Перечень настраиваемых параметров

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

b0-0

Параметр

01

Разрешено изменять

секретности для

рабочие параметры

группы b

01

02

Запрещено изменять

рабочие параметры

b0-4

Режим

00

Одиночный режим. Вывод

индикации

только первого канала

измерения

01

Ручной режим. Вывод

первого или второго канала

измерения

02

Автоматический режим.

Вывод первого или второго

01

канала измерения

03

Ручной режим. Вывод

первого, второго канала

измерения и ΔТ

04

Автоматический режим.

Вывод первого, второго

канала измерения и ΔТ

b1-0

Код типа

01

Cu 50 (α = 0,00426 °С -1)

01

датчика,

09

50М (α = 0,00428 °С -1)

65

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

работающего на

07

Pt 50 (α = 0,00385 °С -1)

первом канале

08

50П (α = 0,00391 °С -1)

00

Cu 100 (α = 0,00426 °С -1)

14

100М (α = 0,00428 °С -1)

02

Pt 100 (α = 0,00385 °С -1)

03

100П (α = 0,00391 °С -1)

29

Ni 100 (α = 0,00617 °С -1)

30

Cu 500 (α = 0,00426 °С -1)

31

500М (α = 0,00428 °С -1)

32

Pt 500 (α = 0,00385 °С -1)

33

500П (α = 0,00391 °С -1)

34

Ni 500 (α = 0,00617 °С -1)

35

Cu 1000 (α = 0,00426 °С -1)

36

1000М (α = 0,00428 °С -1)

37

Pt 1000 (α = 0,00385 °С -1)

38

1000П (α = 0,00391 °С -1)

39

Ni 1000 (α = 0,00617 °С -1)

15

53M (α = 0,00426 °С -1)

04

ТХК (L)

66

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

20

ТЖК (J)

19

ТНН (N)

05

ТХА (K)

17

ТПП (S)

18

ТПП (R)

16

ТПР (В)

21

ТВР (А-1)

22

ТВР (А-2)

23

ТВР (А-3)

24

ТМК (Т)

12

Ток 0…5 мА

11

Ток 0…20 мА

10

Ток 4…20 мА

06

Напряжение -50…50 мВ

13

Напряжение 0…1 В

oFF

Выключен

b1-1

Коррекция сдвиг

-50,0…50,0

Суммируется с

0,0

характеристики

измеренным значением

для первого

входа

67

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

b1-2

Коррекция

0,900…1,100

Измеренное значение

1,000

наклон

умножается на заданный

характеристики

коэффициент

для первого

входа

b1-3

Режим работы

oFF

Выключен

oFF

вычислителя

on

Включен

квадратного

корня по первому

входу

b1-5

Показание

-999…9999

Масштабируется

0,0

прибора для

умножением на

нижнего предела

коэффициент 10-Х, где Х -

унифицирован-

значение параметра b1-7.

ного входного

сигнала первого

входа

b1-6

Показание

-999…9999

Масштабируется

100,0

прибора для

умножением на

верхнего

коэффициент 10-Х, где Х -

предела

значение параметра b1-7

унифицирован-

ного входного

сигнала первого

входа

68

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

b1-7

Положение

0, 1, 2 и 3

Влияет на значения

1

десятичной точки

параметров b1-5 и b1-6.

при индикации

параметров

первого канала

b1-8

Полоса

0,0…30,0

[ед. изм.]

30,0

цифрового

фильтра первого

канала

b1-9

Постоянная

0...99

[сек]

2

времени

цифрового

фильтра первого

канала

b2-0

Код типа

Аналогичны

Аналогичны параметру

01

датчика,

параметру

b1-0

работающего на

b1-0

втором канале

b2-1

Коррекция сдвиг

-50,0…50,0

Суммируется с

0,0

характеристики

измеренным значением

для второго

входа

69

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

b2-2

Коррекция

0,900…1,100

Измеренное значение

1,000

наклон

умножается на заданный

характеристики

коэффициент

для второго

входа

b2-3

Режим работы

oFF

Выключен

oFF

вычислителя

on

Включен

квадратного

корня по второму

входу

b2-4

Источник

0

Внутренний датчик

0

компенсации ХС

1

Вход 1

входа 2

b2-5

Показание

-999…9999

Масштабируется

0,0

прибора для

умножением на

нижнего предела

коэффициент 10-Х, где Х -

унифицирован-

значение параметра b2-7.

ного входного

сигнала второго

входа

b2-6

Показание при-

-999…9999

Масштабируется

100,0

бора для

умножением на

верхнего

коэффициент 10-Х, где Х -

предела

значение параметра b2-7.

70

Продолжение таблицы А.1

Параметр

Значения

Допустимые

Заводская

Обозначе-

Комментарии

пользовате-

Наименование

значения

установка

ние

ля

унифицирован-

ного входного

сигнала второго

входа

b2-7

Положение

0, 1, 2 и 3

Влияет на значения

1

десятичной точки

параметров b2-5 и b2-6.

при индикации

параметров

второго канала

b2-8

Полоса

0.0…30,0

[ед. изм.]

30

цифрового

фильтра второго

канала

b2-9

Постоянная

0...99

[сек]

2

времени

цифрового

фильтра второго

канала

ПРЕДУПРЕЖДЕНИЕ

Параметры b1-3…b1-6 (b2-3…b2-6) доступны для редактирования, если на входе используется

унифицированный датчик (соответствует значению параметра b1-0 (b2-0) = 06, 10…13)

71

Приложение Б. Возможные неисправности и способы их

устранения

Неисправность

Возможная причина

Способ устранения

При работе прибора на

индикаторе

отображаются:

n0.dt

Данные еще не готовы.

Подождать 2 - 3 секунды.

При индикации ΔT на одном из входов

Проверить работоспособность

обнаружена аварийная ситуация

датчиков

0СL.H

Датчик КХС превысил верхнюю границу измерения (+ 105 °С)

0СL.L

Датчик КХС превысил нижнюю границу измерения (минус 50 °С)

HHHH

Вычисленное значение входной

Сверить код датчика в параметре b1-0

величины выше допустимого предела

(b2-0) с фактически подсоединенным

датчиком

LLLL

Вычисленное значение входной

Сверить код датчика в параметре b1-0

величины ниже допустимого предела

(b2-0) с фактически подсоединенным

датчиком

Обрыв или короткое замыкание

Проверить работоспособность датчика

универсального датчика 4…20 мА

|- -|

Обрыв ТС или ТП.

Проверить работоспособность датчика

Для унифицированного датчика 0…1 В

сигнал на входе прибора превышает

1,1 В

Hi

Вычисленное значение выше

Изменить разрядность индицируемых

допустимого предела индикации

значений

72

Неисправность

Возможная причина

Способ устранения

Lo

Вычисленное значение ниже

допустимого предела индикации

При работе прибора

Неверный код типа датчика

В параметре b1-0 (b2-0) задать код,

значение температуры на

соответствующий используемому

индикаторе не

датчику

соответствует реальной

Введены неверные значения «сдвига

В параметре b1-0 (b2-0) установить

характеристики» и «наклона

0,0, в b1-2 (b2-2) установить 1,000

характеристики».

Используется двухпроводная схема

Соединить по рекомендациям из п.

соединения прибора с ТС.

Подключение ТС по двухпроводной

схеме или произвести соединение по

трехпроводной схеме.

Действие электромагнитных помех.

Экранировать линию связи датчика с

прибором, экран заземлить в одной

точке.

Соединение ТП с прибором выполнено

Соединить линию связи датчик-

не специальным

прибор, используя

термокомпенсационным кабелем

термокомпенсационный кабель,

соответствующий типу подключаемой

ТП

На индикаторе при

Неверное подключение датчика к

Проверить схему подключения

наличии токового сигнала

прибору

датчика

отображаются нули

При нагреве температура

Неверное соединение прибора с ТП

Изменить полярность подключения ТП

уменьшается и при

охлаждении

увеличивается

73

Неисправность

Возможная причина

Способ устранения

Нет индикации второго

Выставлен одиночный режим

В параметре b0-4 задать один из

канала

индикации.

режимов (01…04).

Нельзя изменить

Выставлена защита от изменения

В параметре b0-0 задать 01

параметры группы b

установок

74

///////////////////////////////////////
